GIGABYTE Z370 AORUS Gaming 7 with Intel Core i7 8700K Review : Motherboard Appearance (3/9)

Article by tpp On October 5, 2017 35,939 views
GIGABYTE Z370 AORUS Gaming 7 with Intel Core i7 8700K Review
 < 1 2 3 4 5 6 >  Last ›

Package Appearance

tpp_1797

tpp_1798

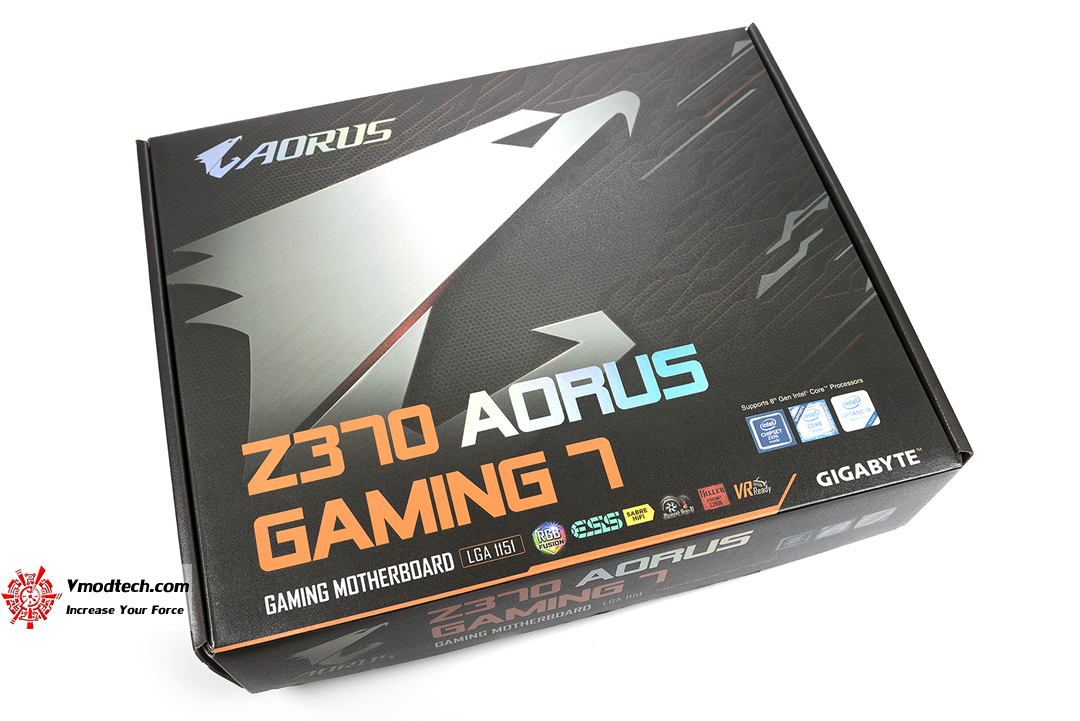

กล่องบรรจุ GIGABYTE Z370 AORUS Gaming 7 นั้น จะมีขนาดไม่ใหญ่มากนะครับ สีสรรออกแบบมาด้วยโทนสีดำตัดกับสีส้มจี๊ดๆๆ ทั้งด้านหล้าและด้านหลังกล่องมีการนำเสนอรายละเอียดของบอร์ดเอาไว้เยอะและครอบคลุมคุณสมบัติเด่นของบอร์ดนี้อย่างครบถ้วน

tpp_1800

tpp_1801

tpp_1802

tpp_1803

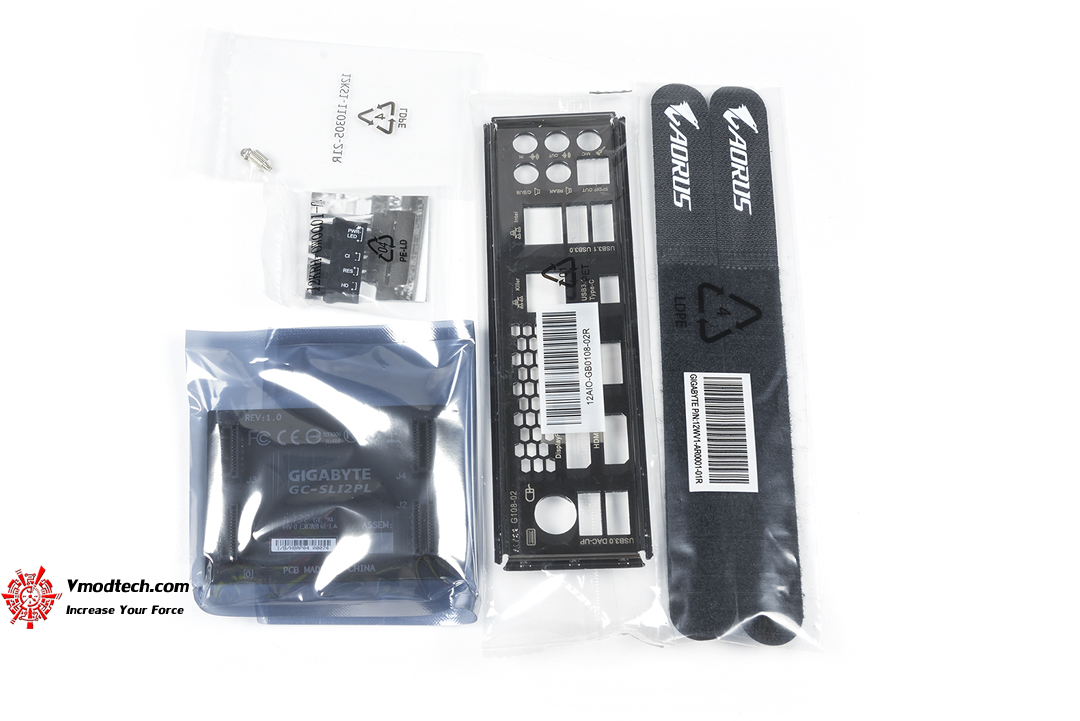

บรรดาสายต่างๆรวมถึงคู่มือ แผ่น Driver, Bridge SLI ที่แถมมาให้ในกล่อง

tpp_1804

หน้าตา บอร์ดแบบเต็มๆครับ การปรับแต่งให้มีพื้นฐานเป็นสีดำสลับกับเทา และบนพื้น PCB บริเวณที่ติดตั้ง Graphic card จะมีการสกรีนโลโก้ไว้ด้วยครับ

tpp_1805

บริเวณสล๊อด PCIe ครับ ซึ่งสล๊อดแบบ 16X จะมีมาให้สามช่อง และแบบ 1X อีกสามช่อง ความสามารถในการเสียบใช้งานกราฟฟิกการ์ดที่ขึ้นอยู่กับเลนของ CPU ที่ใช้งาน และนอกจากนั้น บริเวณนี้จะเห็นพอร์ทการเชื่อมต่อแบบ M.2 ซึ่งมีมาให้สามช่องโดยที่จะมีฮีทซิ้งค์แถามมาให้หนึ่งชิ้น

tpp_1814

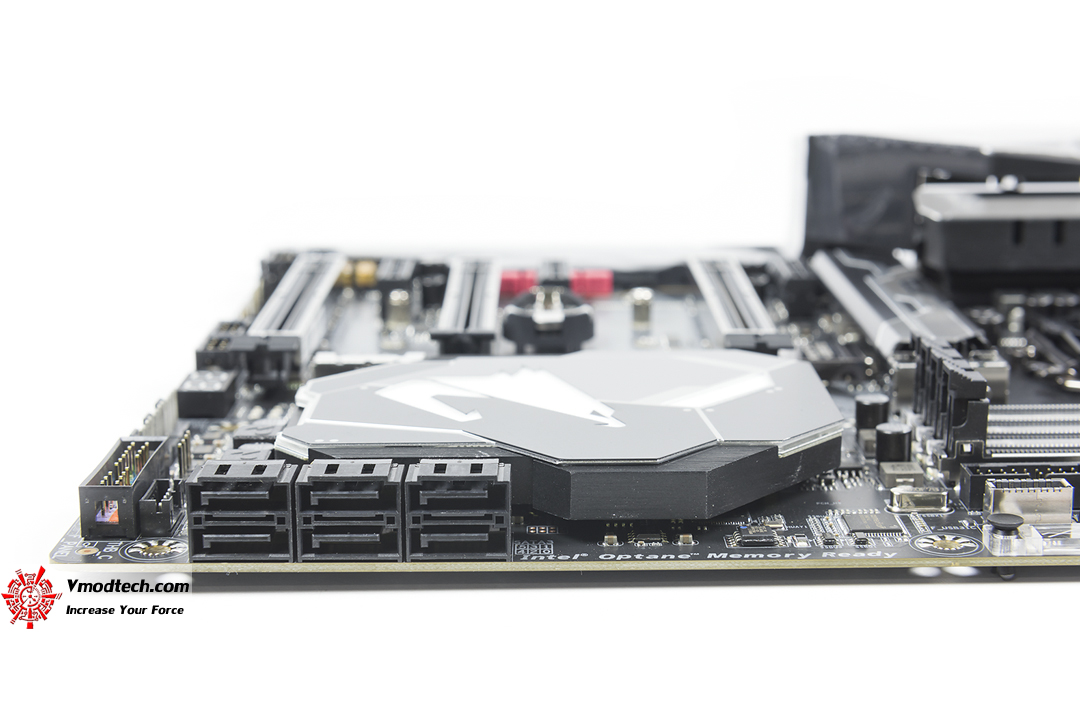

ที่ด้านข้างของบอร์ดบริเวณพอร์ท SATA III ก็จะเห็นช่องทางการเชื่อมต่อทั้งหมด 6 พอร์ท

tpp_1806

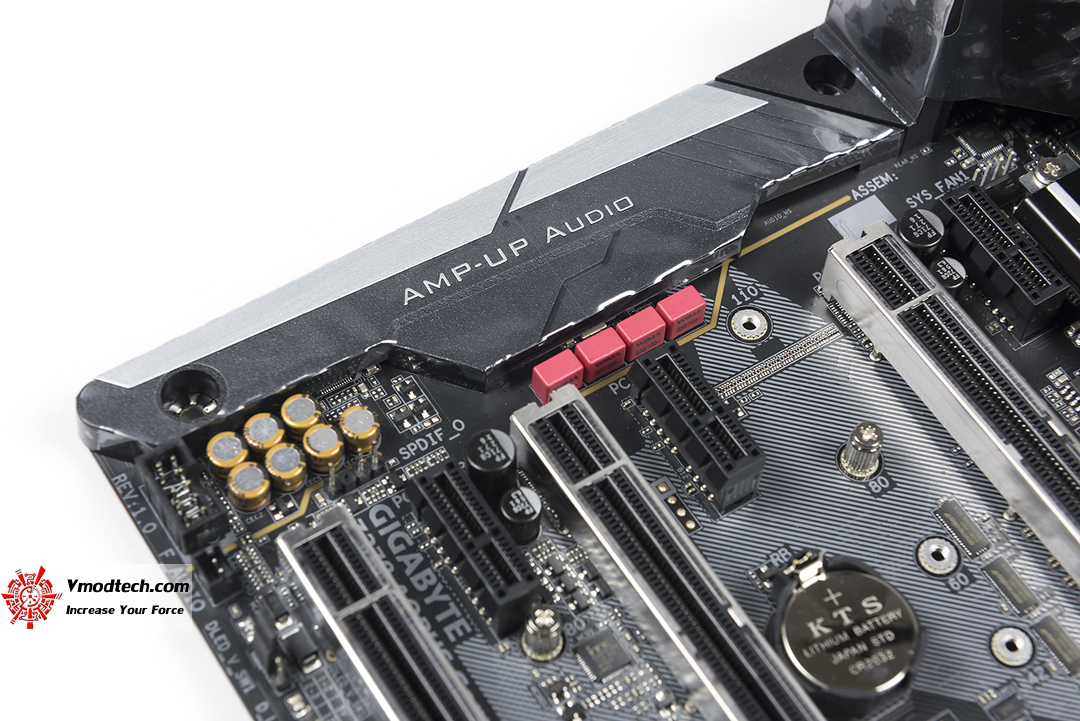

บริเวณขอบภาคเสียงซึ่ง GIGABYTE เน้นมากครับและได้ทำการปรับแต่งด้วย AORUS Audio โดยเลือกใช้คาปาซิเตอร์แบบออดิโอเกรดที่จะช่วยยกระดับคุณภาพเสียง

tpp_1810

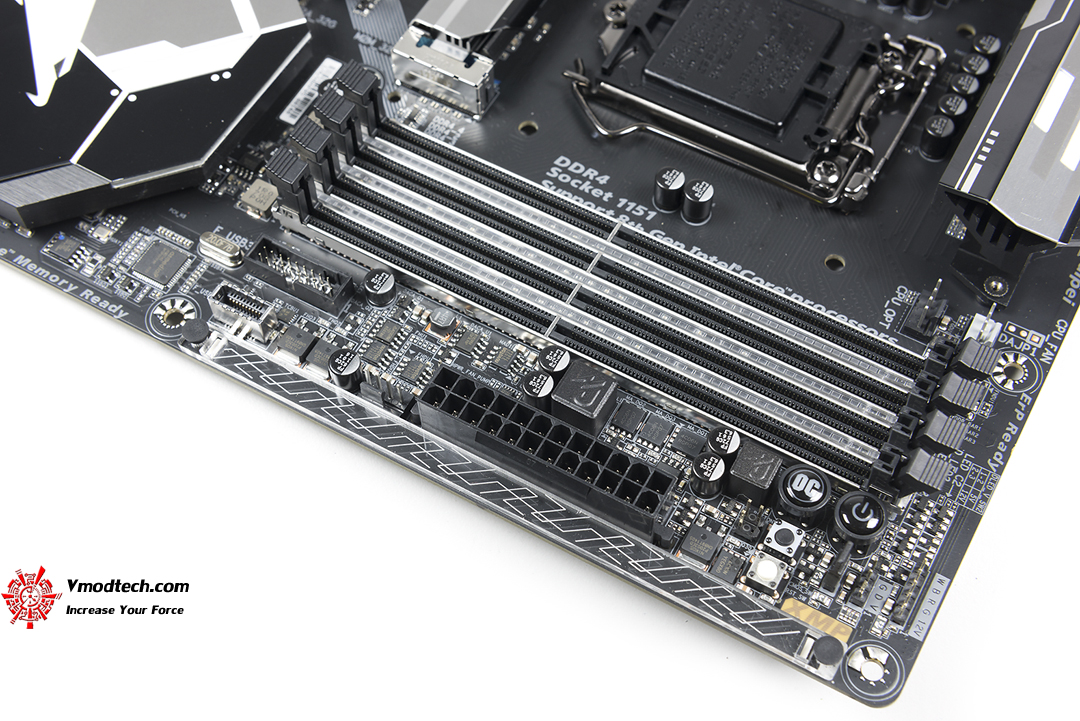

บริเวณโซนที่ติดตั้งแรมครับ สามารถติดตั้งได้สูงสุด 64 กิ๊กกะไบท์

tpp_1813

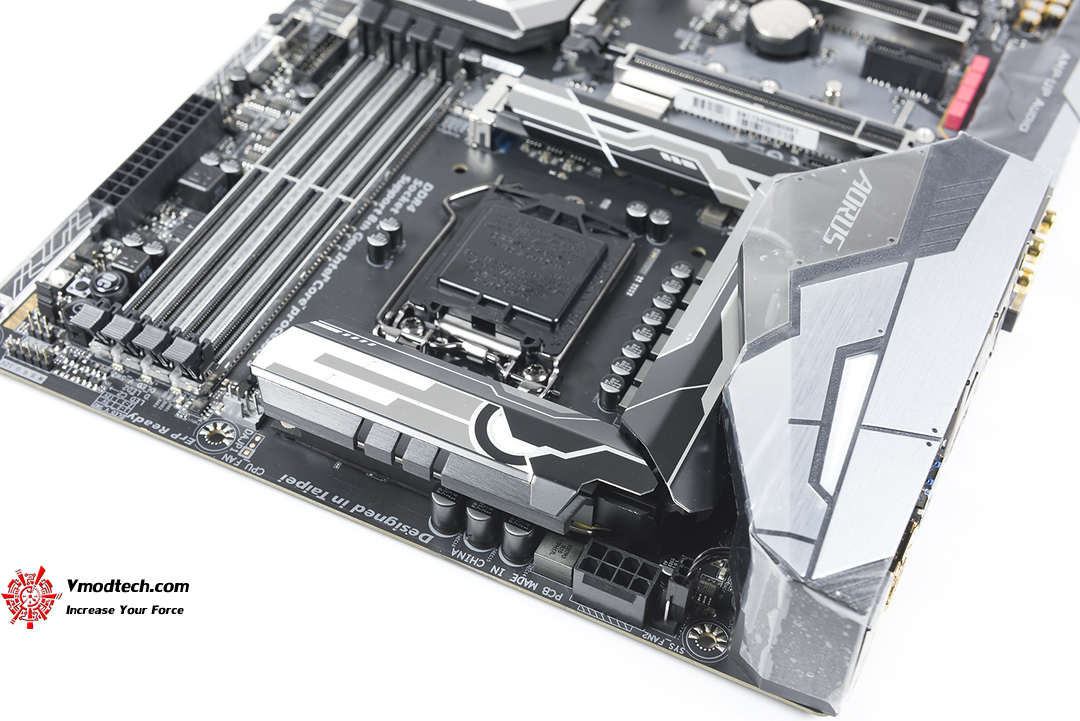

ด้านบนของบอร์ดจะเป็นที่เสียบไฟเลี้ยง CPU แบบแปดพินหัวเดียวครับ

tpp_1811

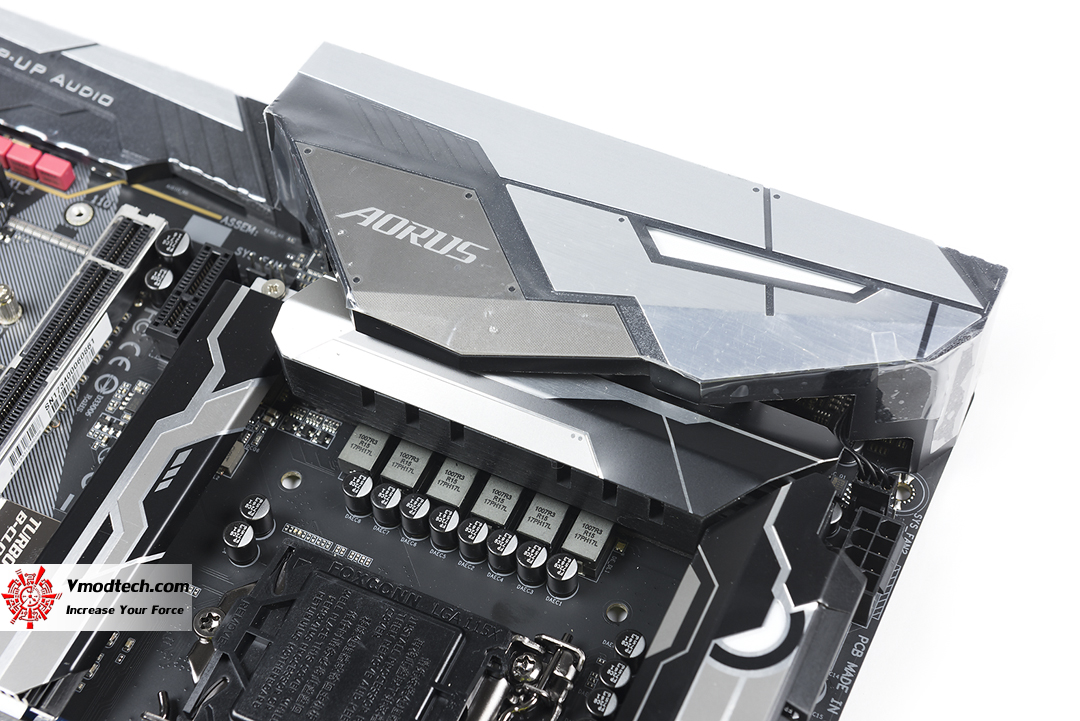

ฮีทซื้งค์ที่สวยงามมาก

tpp_1812

ด้านหลังของบอร์ดก็โล่งๆครับ

tpp_1815

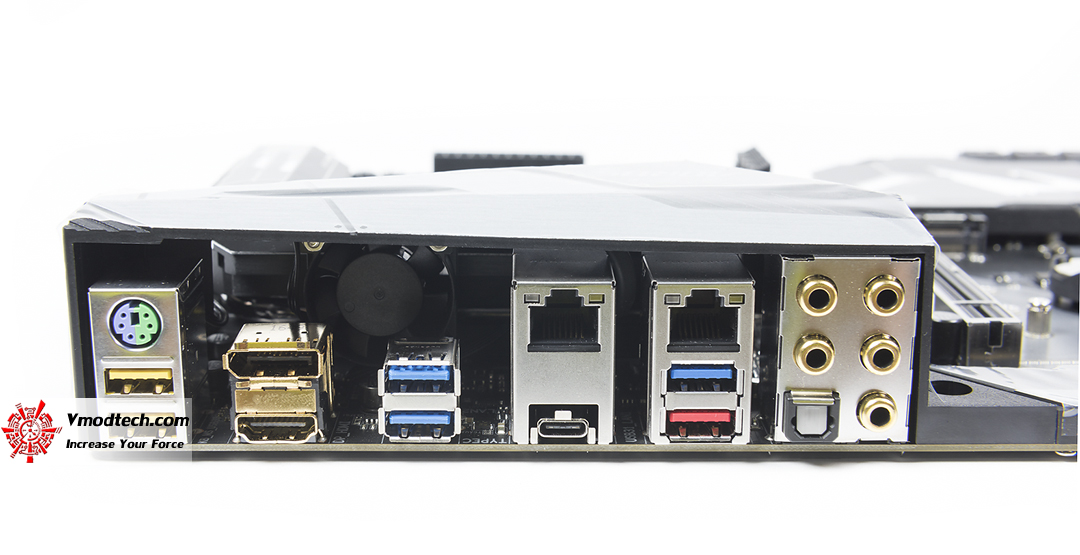

พอร์ทเชื่อมต่อด้านหลังครับ

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x DisplayPort
  3. 1 x HDMI port
  4. 5 x USB 3.1 Gen 1 ports
  5. 1 x USB Type-C™ port, with USB 3.1 Gen 2 support
  6. 1 x USB 3.1 Gen 2 Type-A port (red)
  7. 2 x RJ-45 ports
  8. 1 x optical S/PDIF Out connector
  9. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

.
