MSI B360M MORTAR Appearance

dsc_2860

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด MSI B360M MORTAR รุ่นใหม่ล่าสุด

dsc_2868

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc_2876

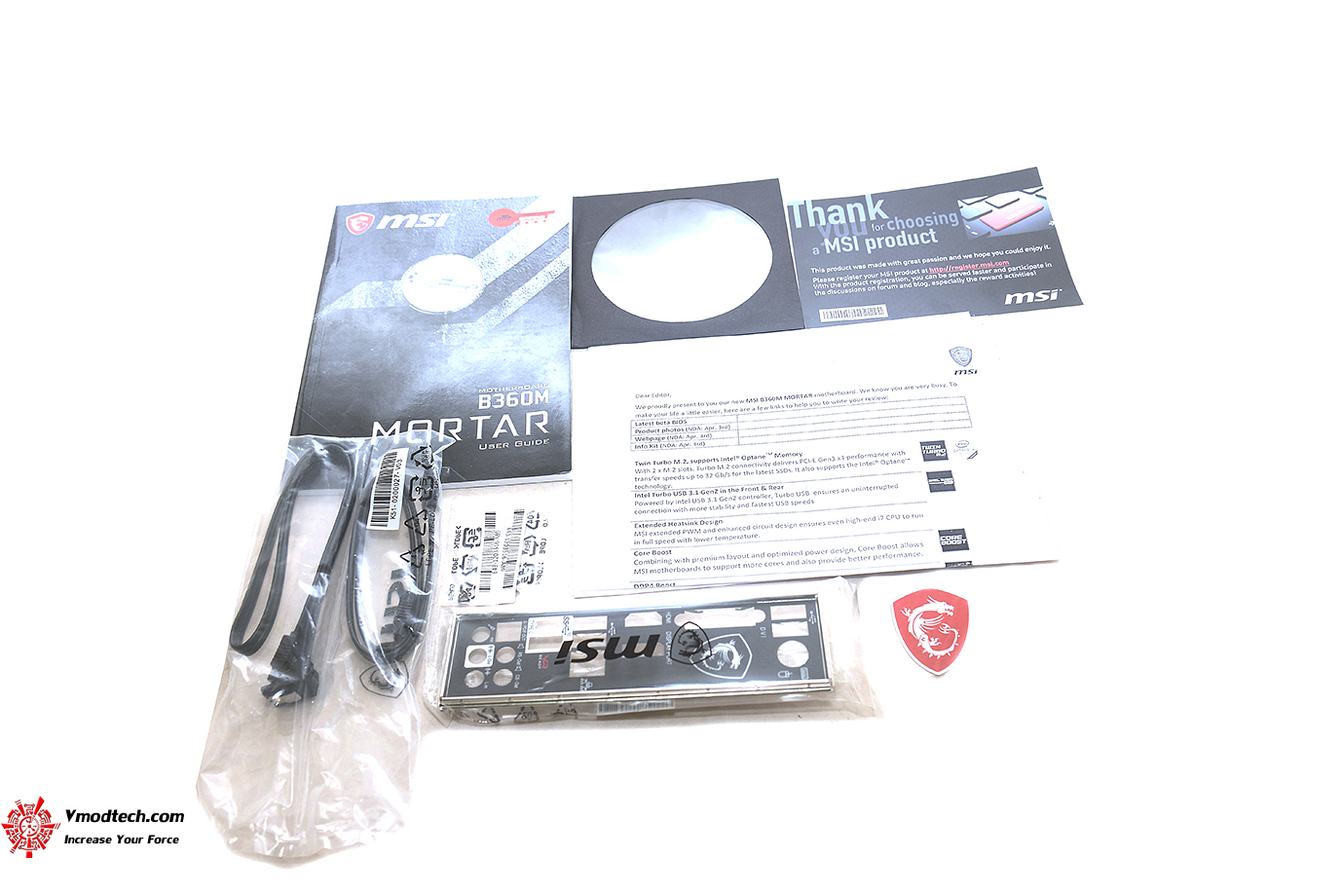

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2  และโค๊ดต่างๆครับ

dsc_2884

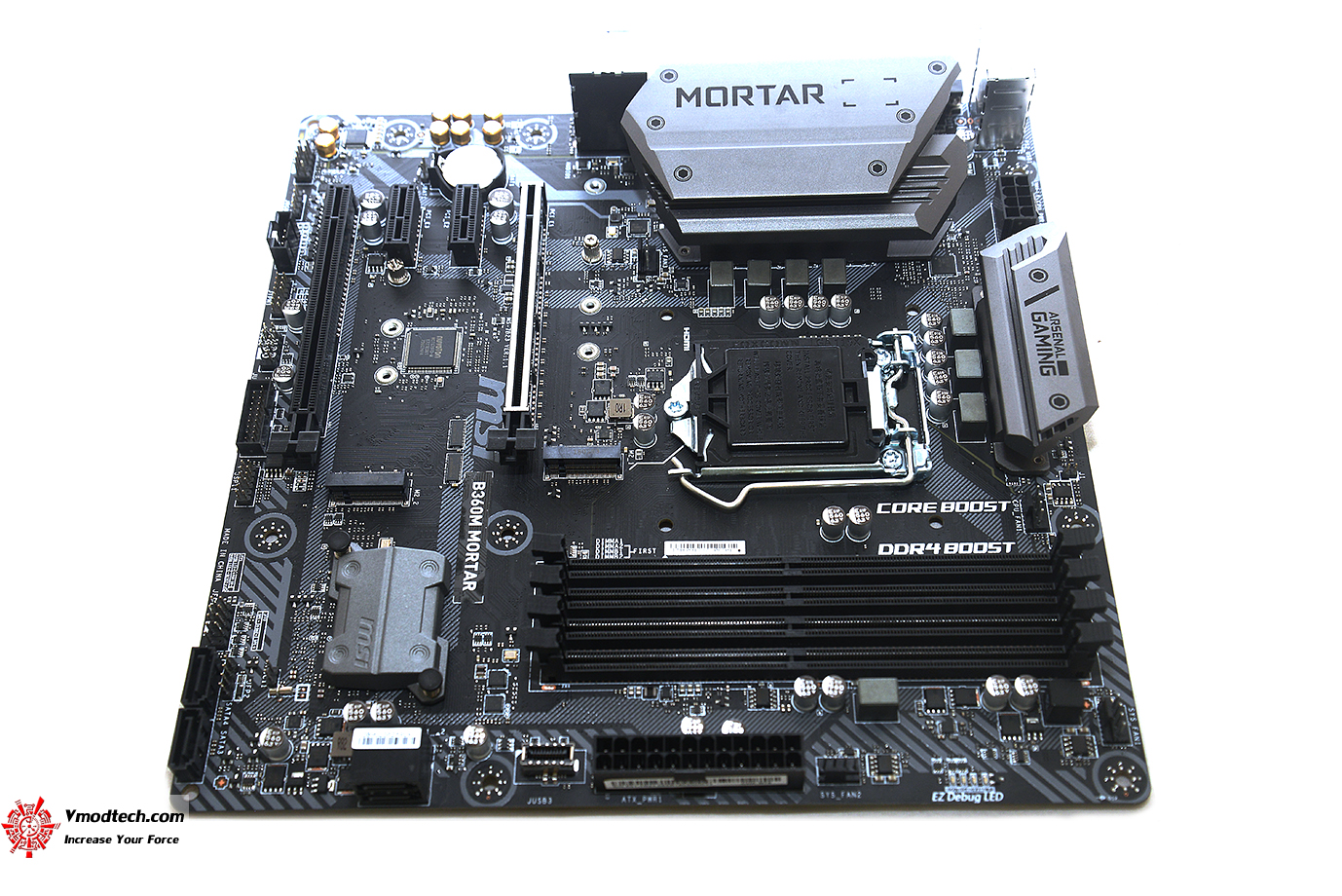

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทสลับด้วยฮีตวิงค์สีเทา ซึ่งดีไซน์ก็จะเหมือนกับในรุ่นเกมส์มิ่งทั่วไปครับ ดูสวยงามใช้ได้เลยครับ

dsc_2892

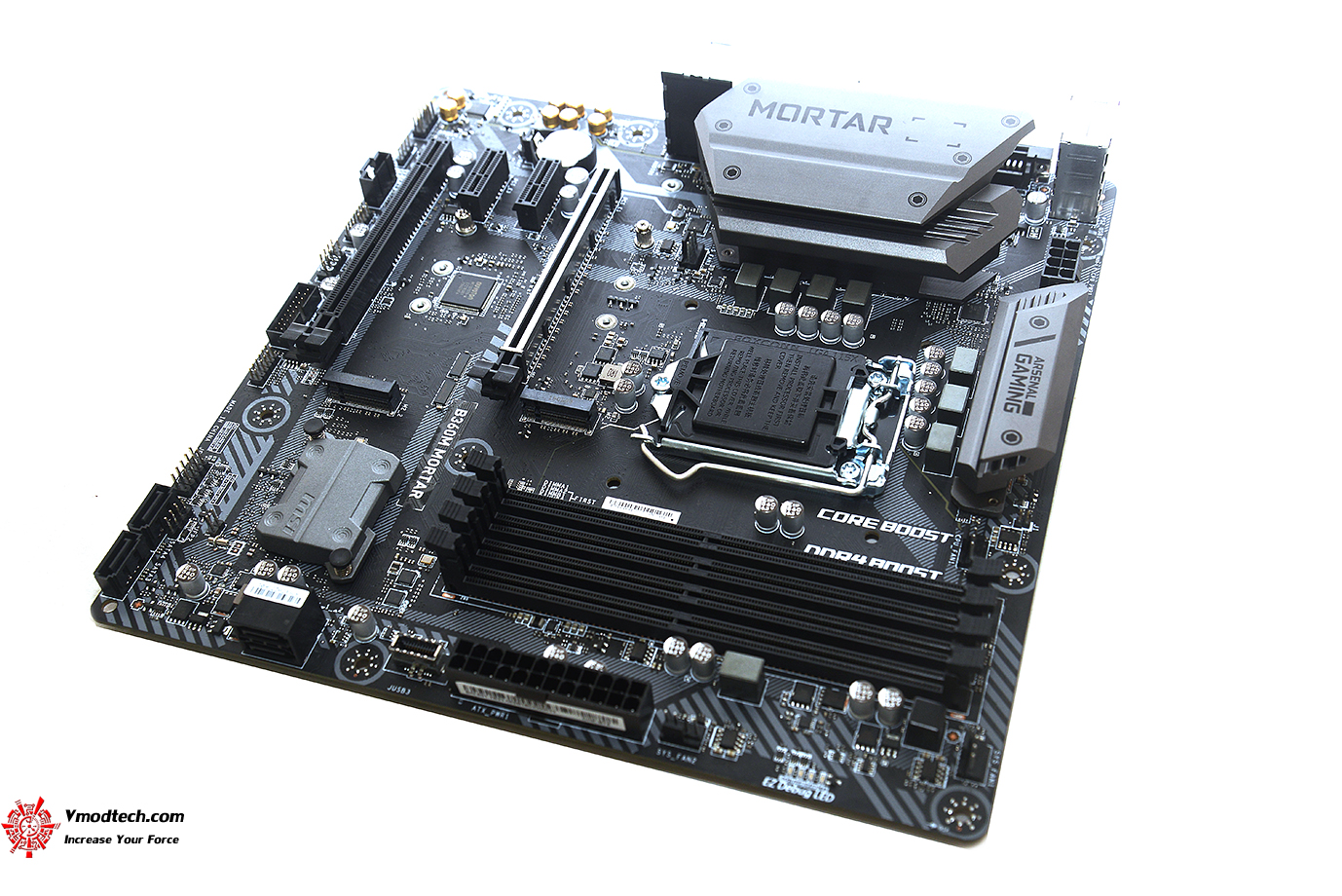

เมนบอร์ดขนาด 9.6 in. x 9.6 in. (24.3 cm x 24.3 cm Micro-ATX Form Factor

dsc_2897

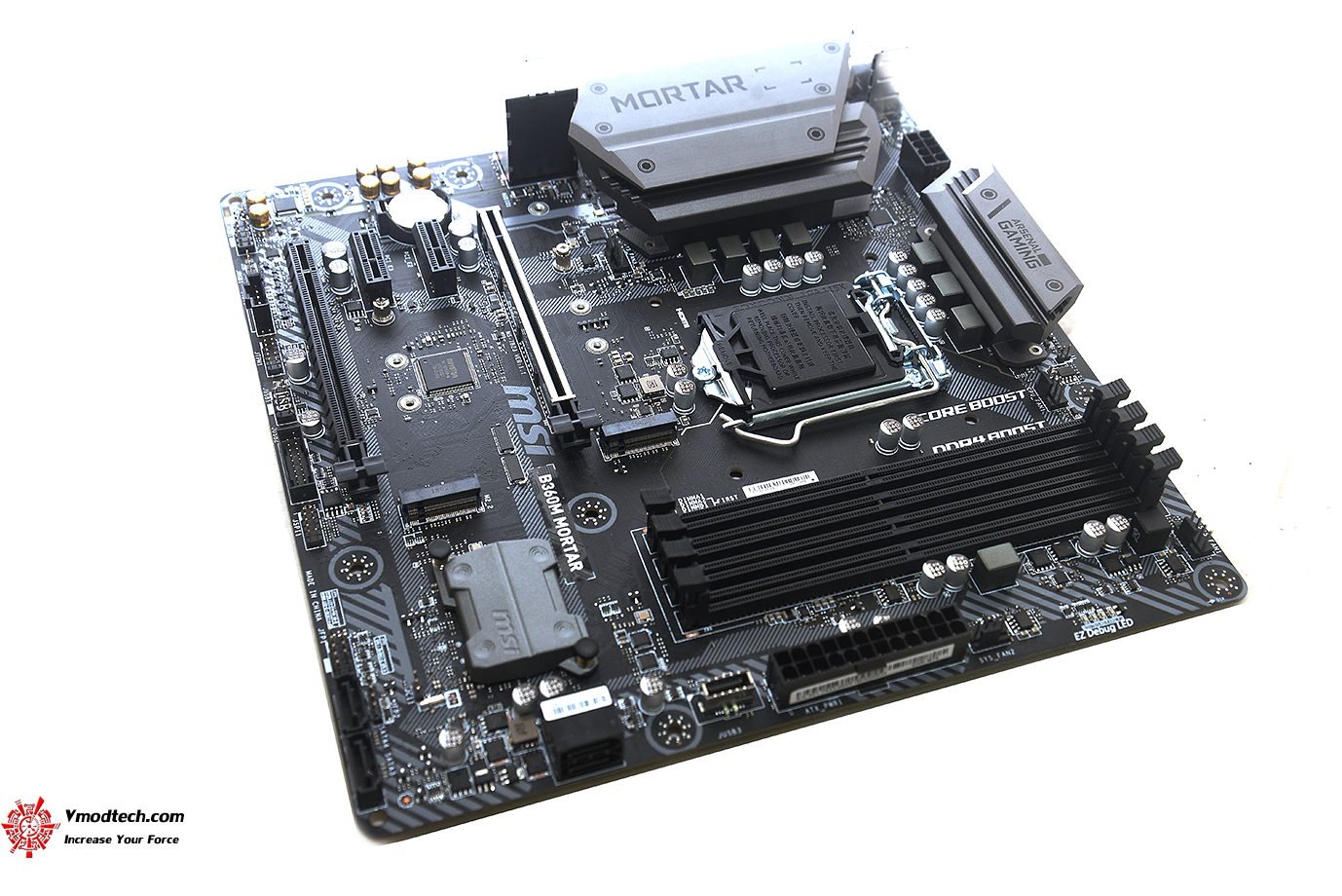

ตัวเมนบอร์ดดีไซน์สวยงามตามแบบฉบับ MSI GAMING เลยครับ

dsc_2988

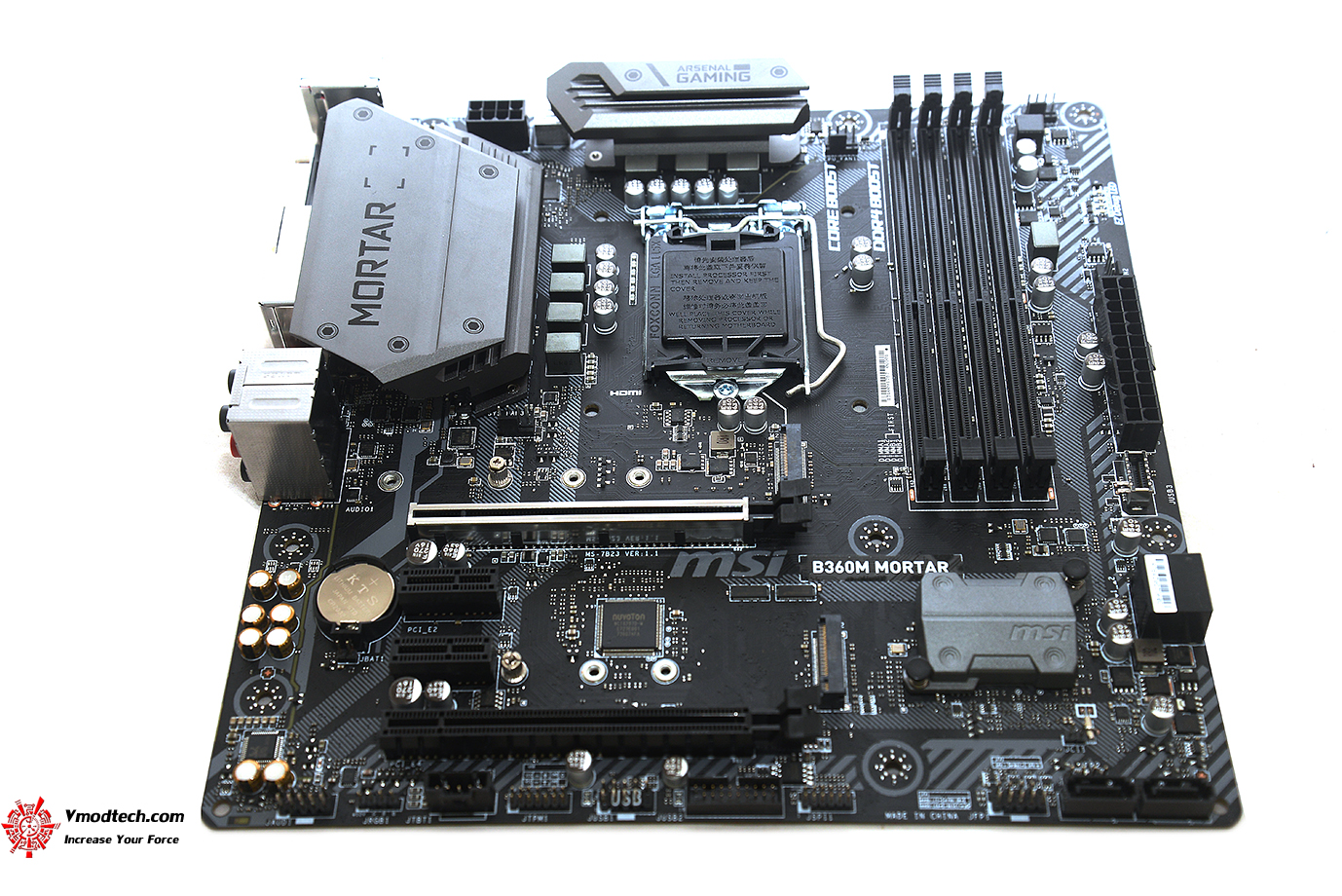

ตัวเมนบอร์ดดีไซน์สวยงามตามสไตล์ Military เน้นแนวทหารตามชื่อรุ่นนั่นเองครับ

dsc_3006

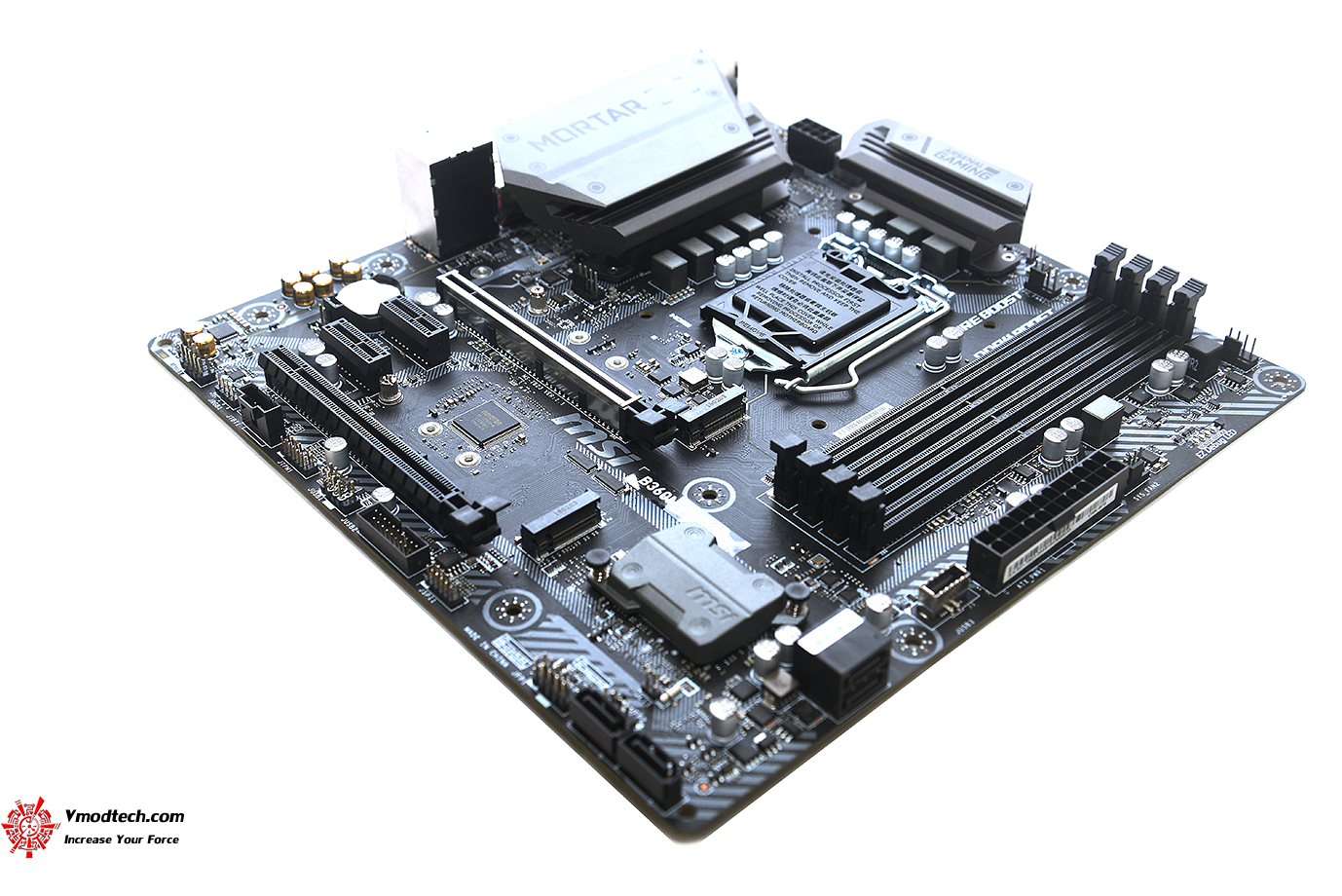

จุดเด่นของเมนบอร์ด MSI B360M MORTAR ก็คือตัวฮีตซิงค์ที่ใหญ่โต Extended Heatsink Design ที่เน้นทั้งการระบายความร้อนที่ดีเยี่ยมพร้อมทั้ง Heavy plated gaming heatsinks เน้นความเป็นเกมส์มิ่งที่สวยงามและระบายความร้อนได้ดีอีกด้วยนั่นเองครับ

dsc_2900

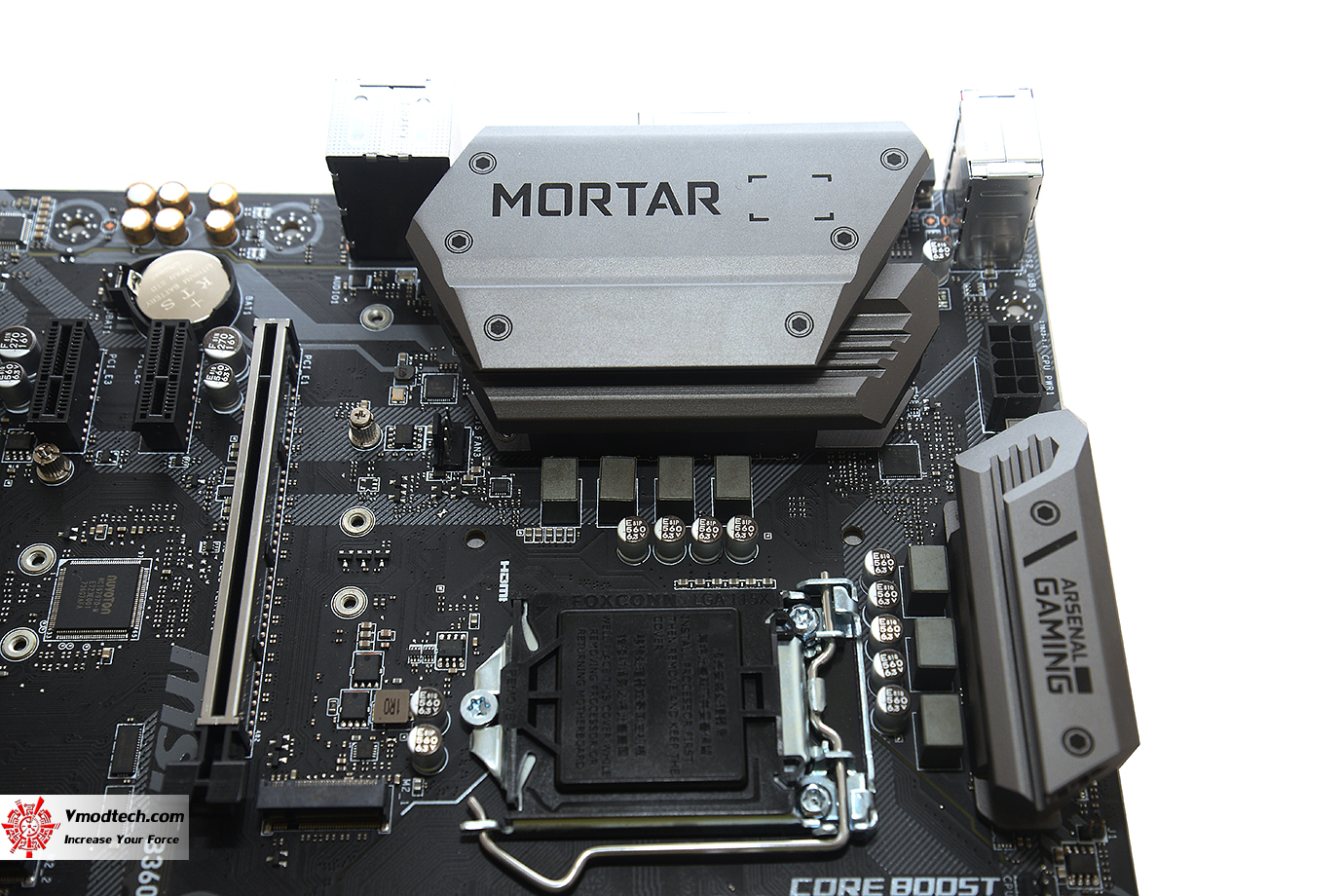

ด้านบนมีข้อความ MORTAR และพื้นที่ในการติดสติ๊กเกอร์ ซึ่งสามารถโหลดได้ตามหน้าเว็บไซต์เลยครับ https://www.msi.com/Motherboard/B360M-MORTAR/Overviewdsc_2907

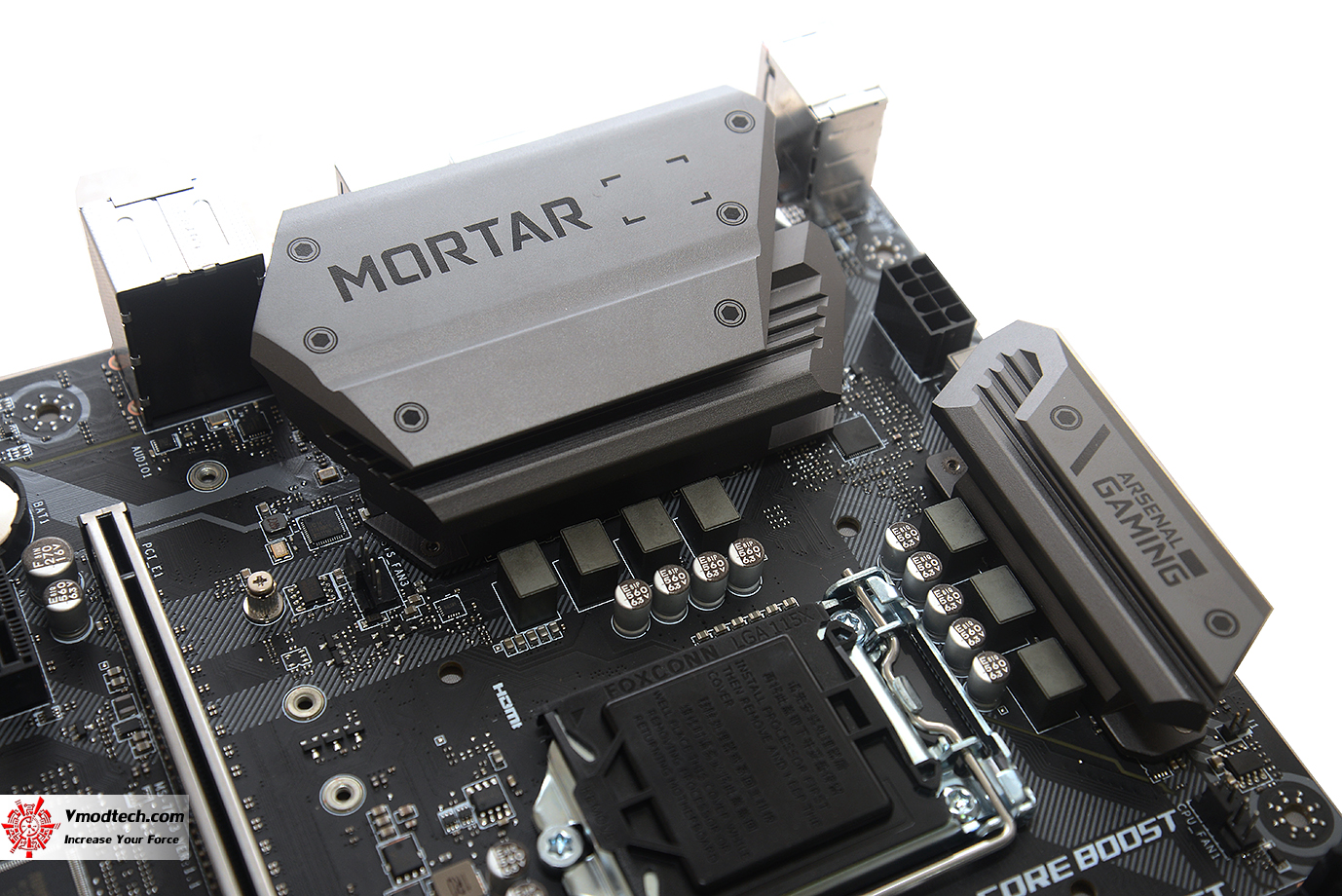

ด้านบนภาคจ่ายไฟมีฮีตซิงค์ระบายความร้อนทั้งสองฝั่งครับพร้อมภาคจ่ายไฟแบบ 7เฟส Core Boost, 8 pin CPU power connector ซีพียูที่รองรับการทำงาน Supports 9th / 8th Gen Intel® Core™ / Pentium® Gold / Celeron® processors for LGA 1151 socket โดยสามารถใช้งานได้ทั้ง Gen8/9 เลยครับ แต่ท่านต้องอัพเดทไบออสรุ่นใหม่ล่าสุดกันสักนิด

dsc_2920

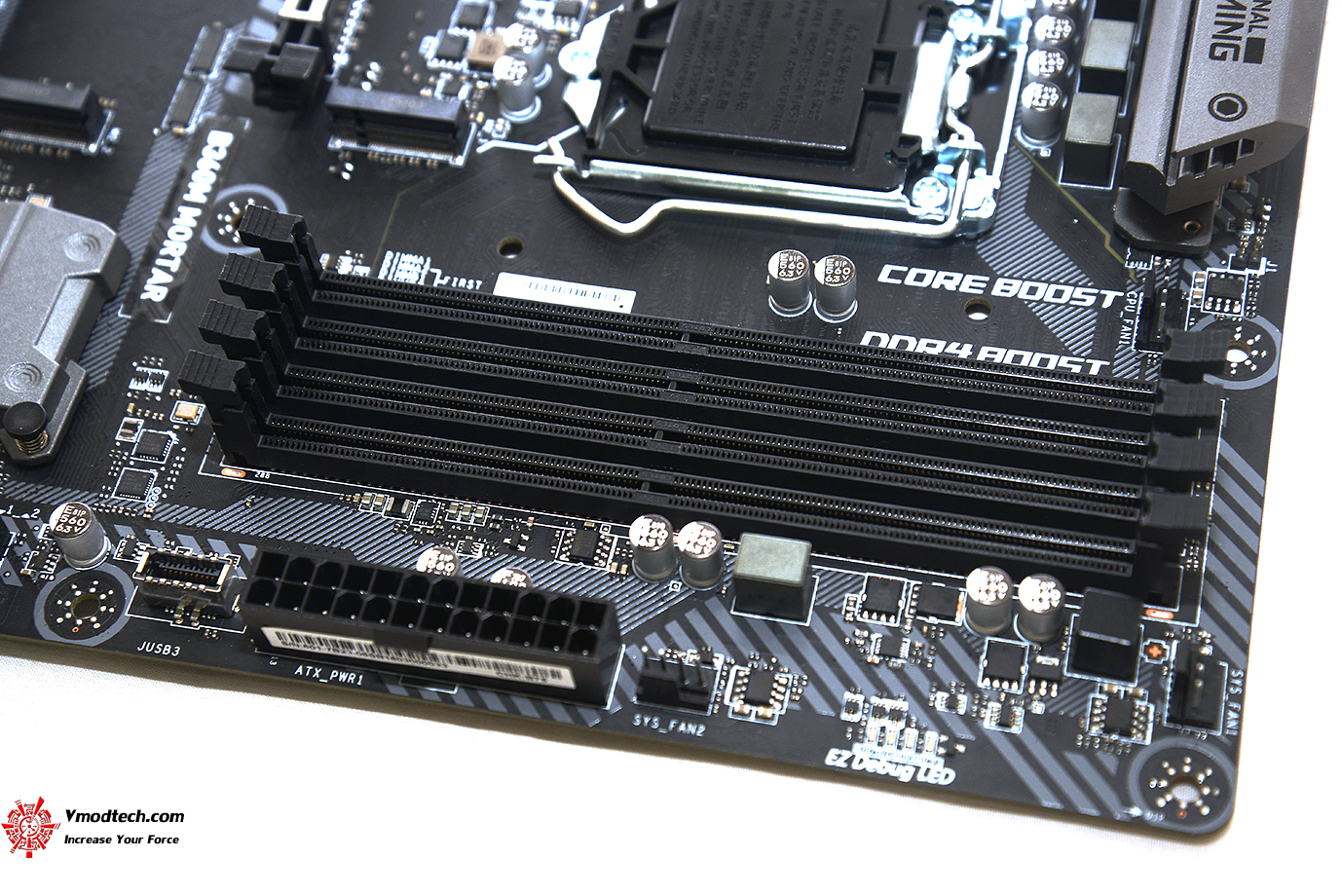

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 64GB ครับ สเปคที่รองรับ 4 x DDR4 memory slots, support up to 64GB Supports DDR4 2666/ 2400/ 2133 MHz

dsc_2926

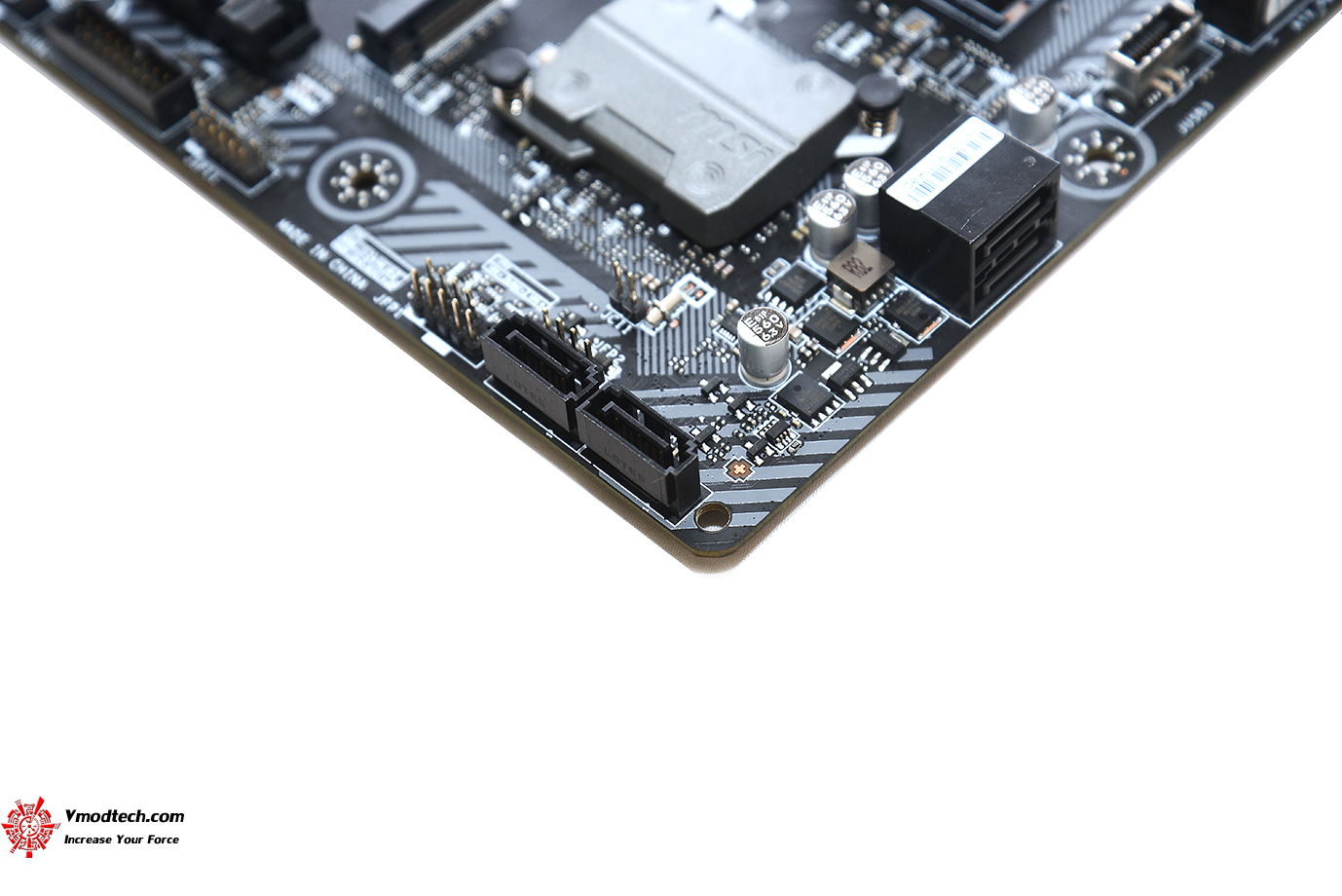

ช่อง SATA ให้กันมา 4 x SATA 6Gb/s port(s)

dsc_2935

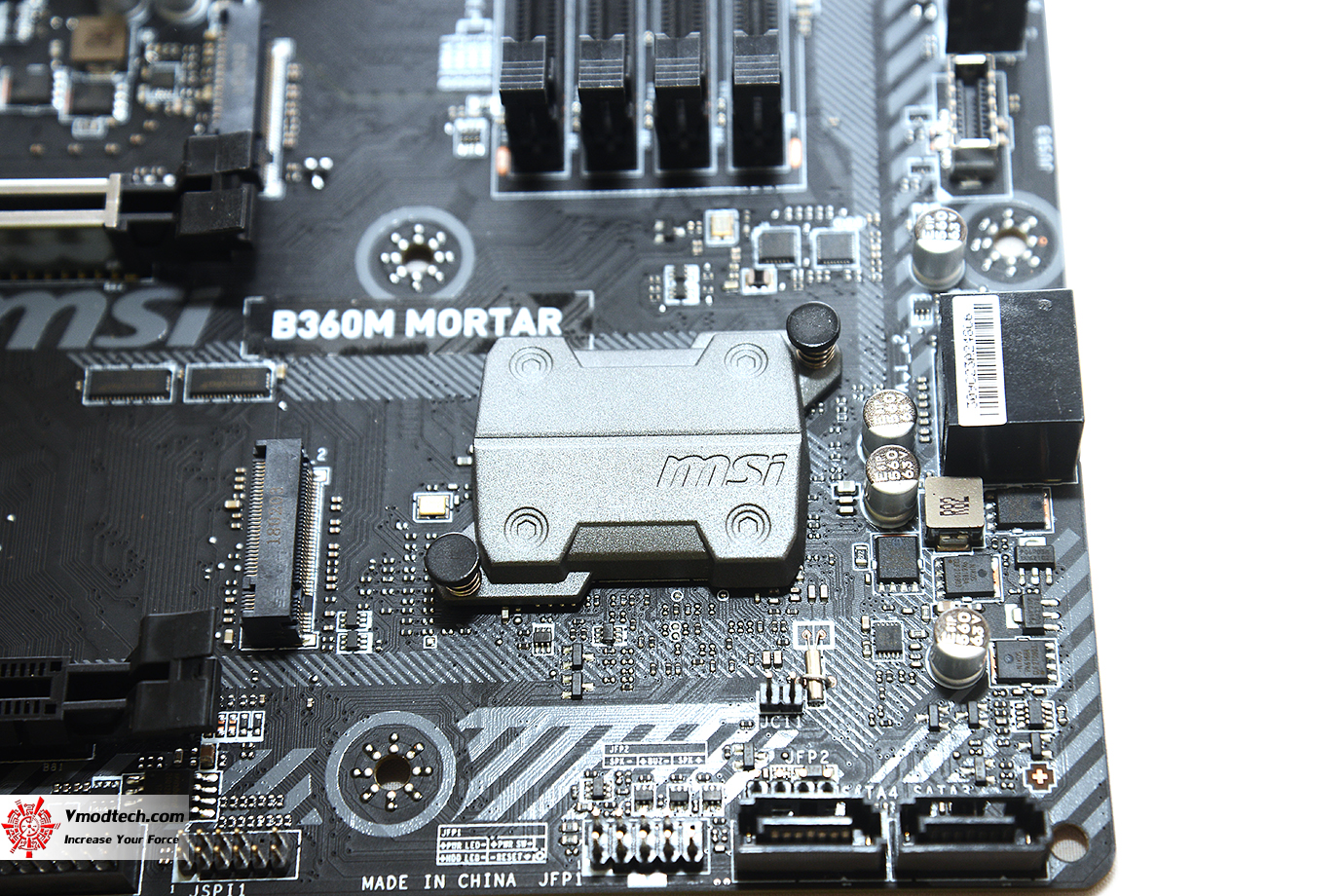

ฮีตซิงค์ชิบเซ็ตพร้อมความสวยงามมีโลโก้ MSI อยู่ด้านบนครับ

dsc_2941

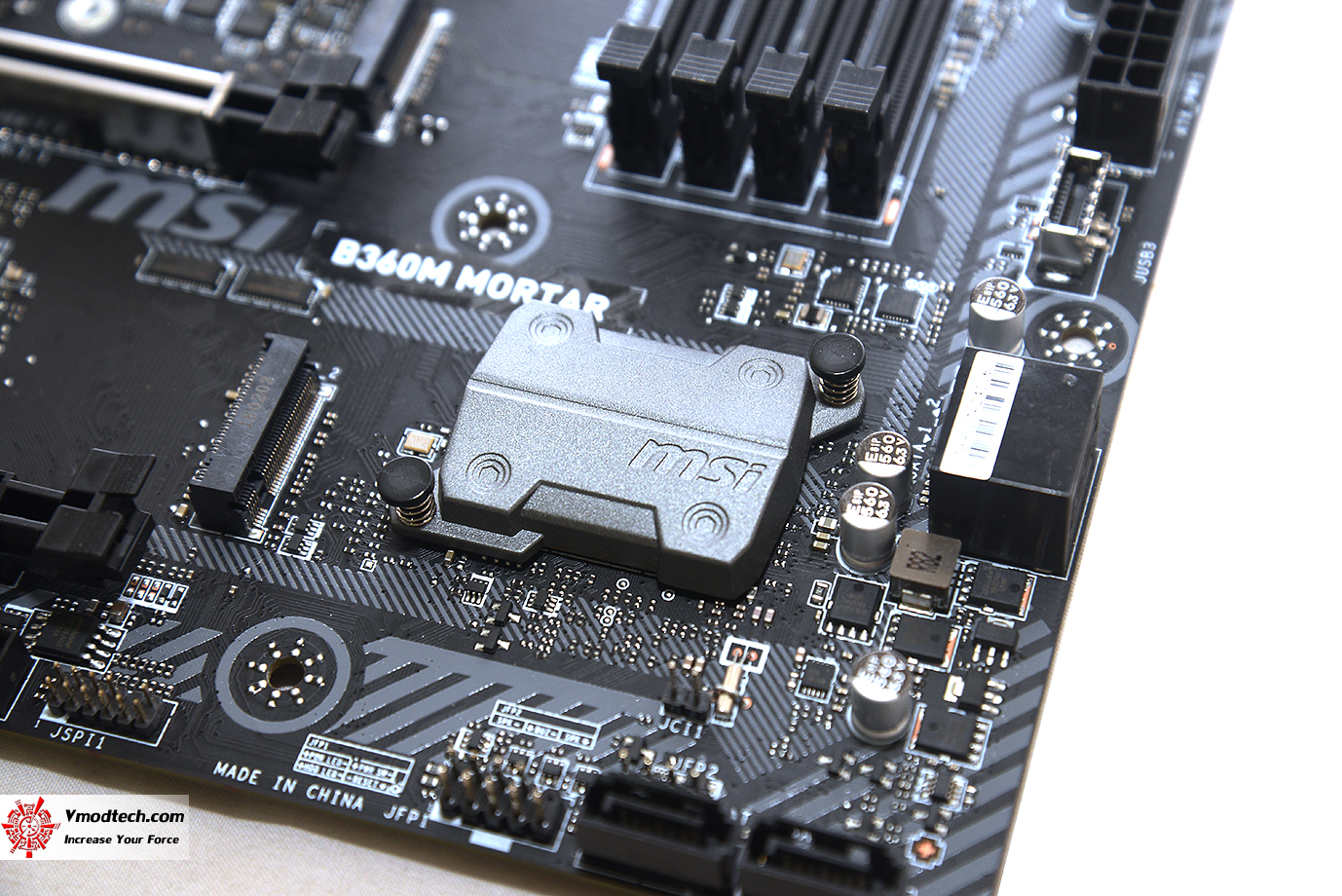

ชิบเซ็ต B360 เน้นความประหยัดมาพร้อมการใช้งานที่เต็มประสิทธิภาพครับ

dsc_2962

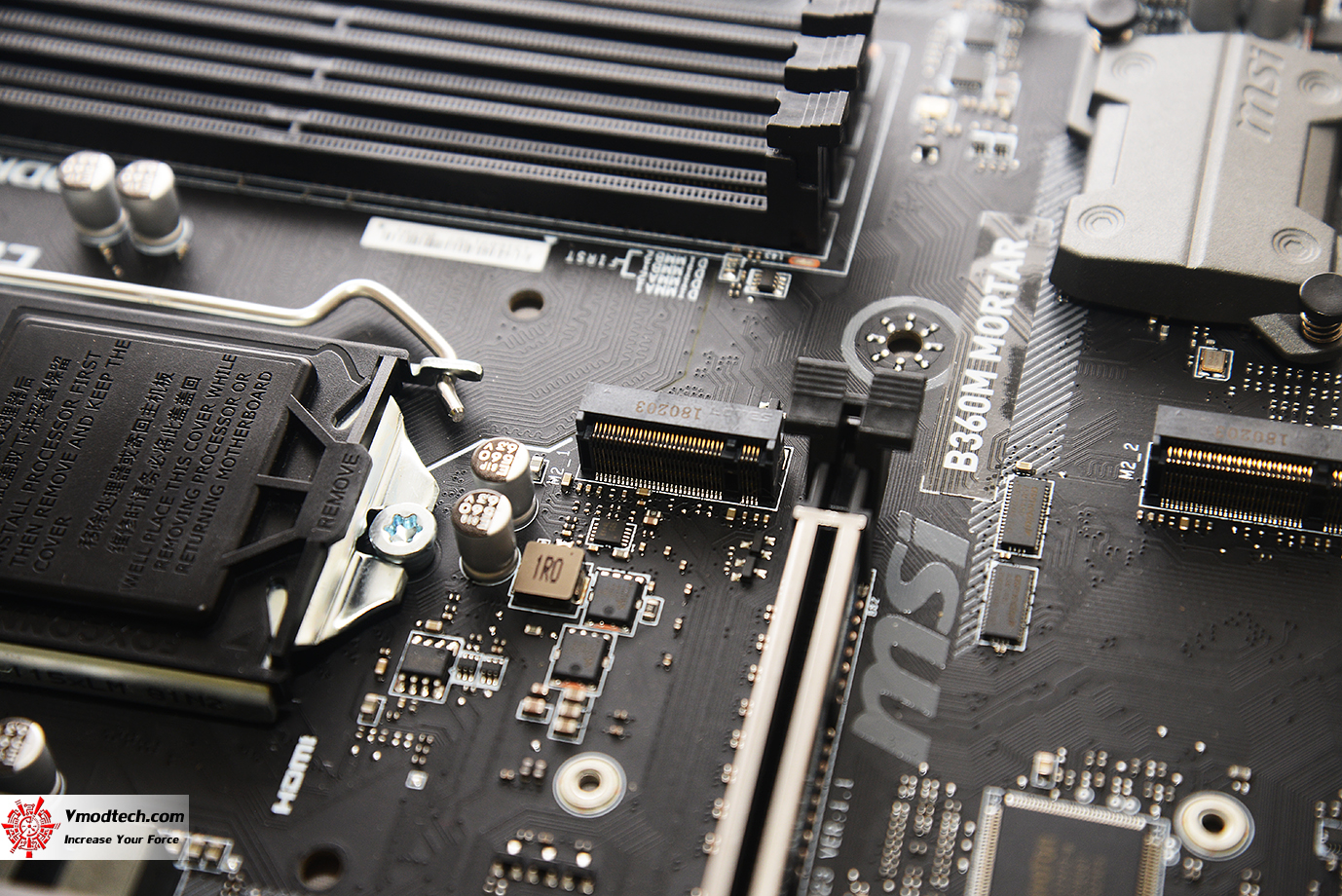

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ  2 x M.2 slots (Key M) - M2_1 supports up to PCIe 3.0 x4 and SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 storage devices - M2_2 supports up to PCIe 3.0 x4, 2242/ 2260/ 2280 storage devices - Intel® Optane Memory Ready ,supported on M2_2

dsc_2954

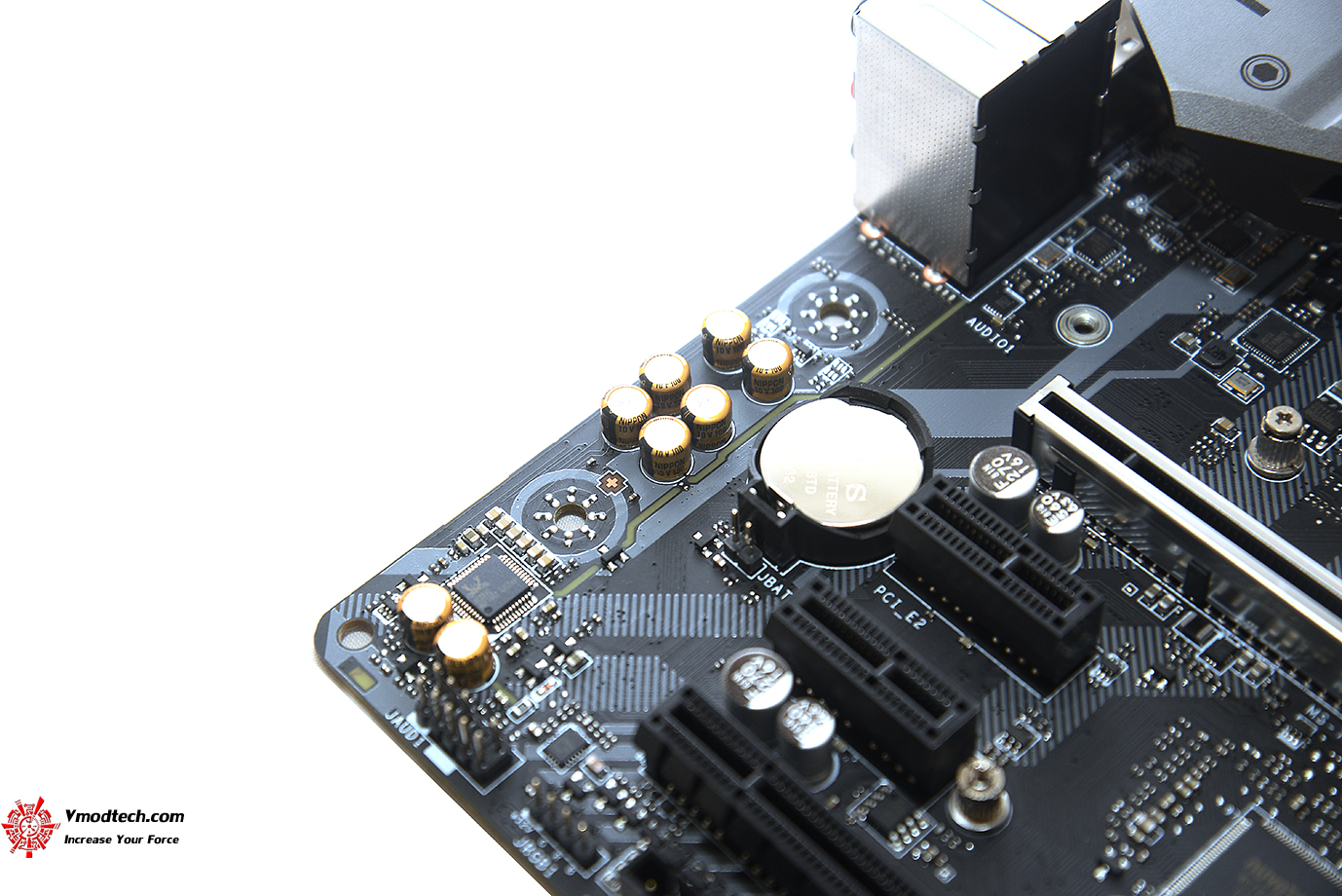

ระบบเสียงเป็น Dual Realtek® ALC892 Codec ด้วยเทคโนโลยี AUDIO BOOST เพื่อคอเกมส์มิ่งเลยครับ

dsc_2946

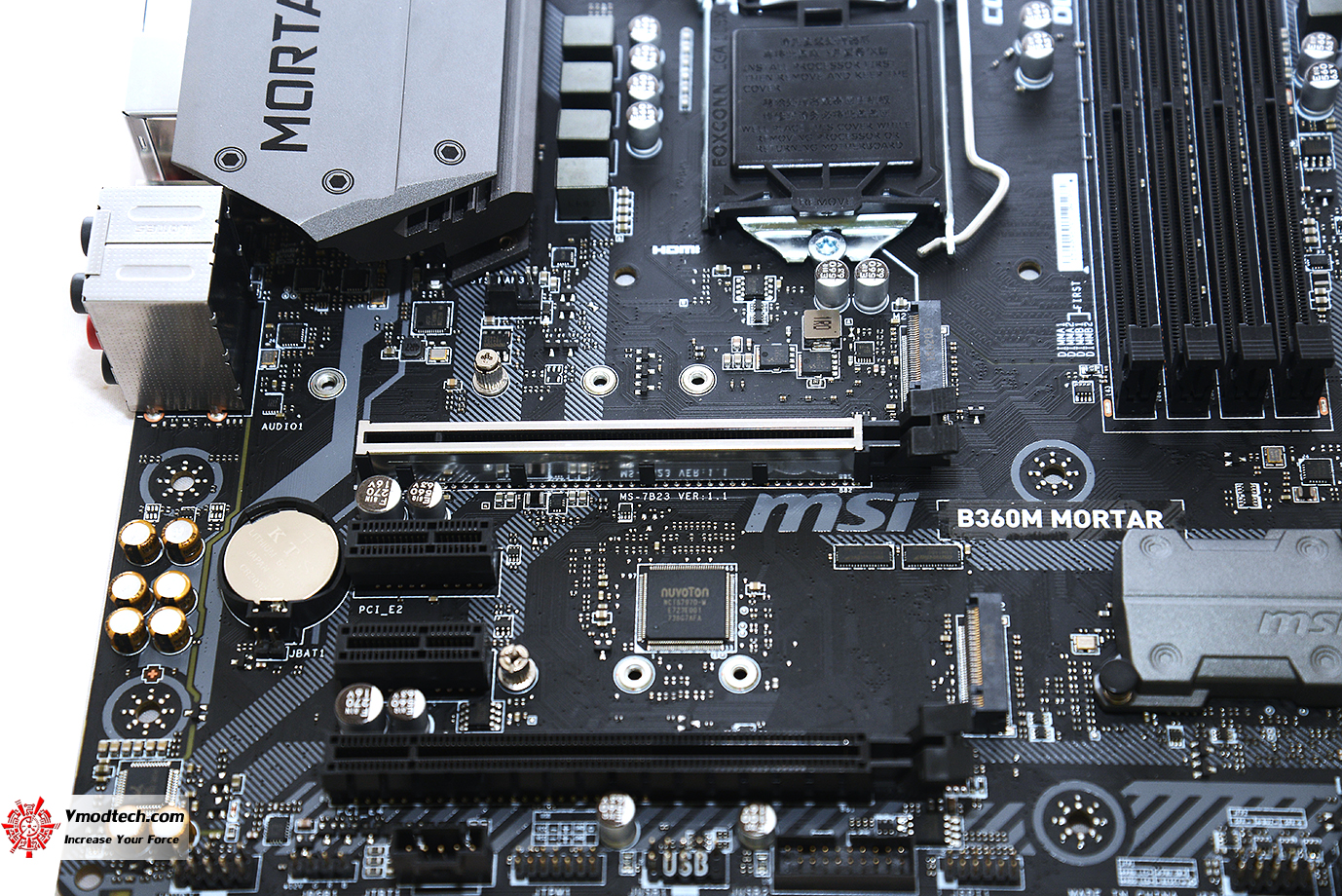

สล๊อต PCI-E เสริมแกร่งด้วย PCI-E Steel Armor ประกอบด้วย 2 x PCIe 3.0 x16 slots (support x16/x4 modes) , 2 x PCIe 3.0 x1 slots

dsc_2970

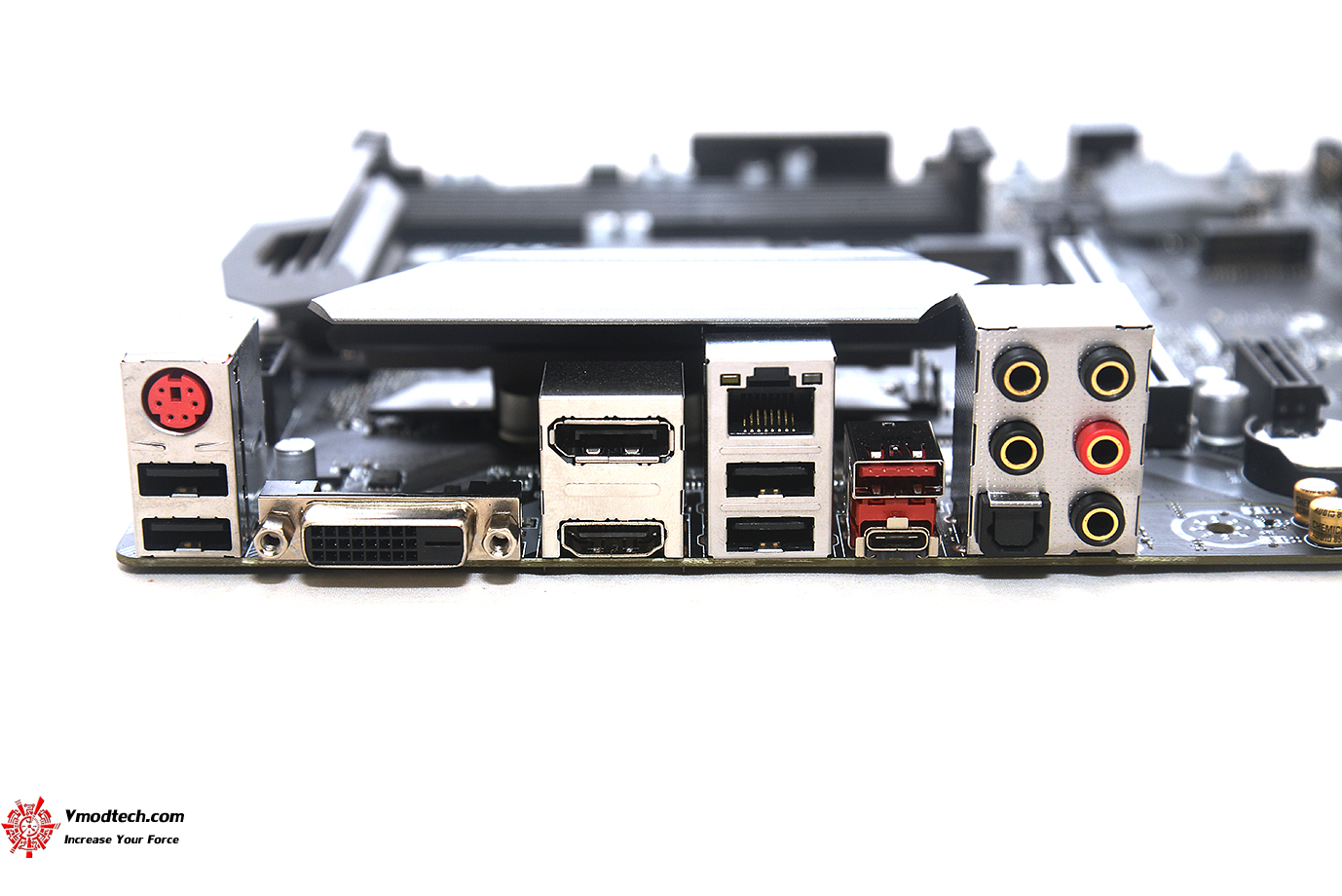

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังประกอบด้วย PS/2 Combo Port , DisplayPort , LAN Port , USB 3.1 Gen2 Type A , HD Audio Connectors , USB 2.0 Port , DVI-D Port , HDMI Port , USB 2.0 Port , USB 3.1 Gen2 Type C , Optical S/PDIF OUT

dsc_3003

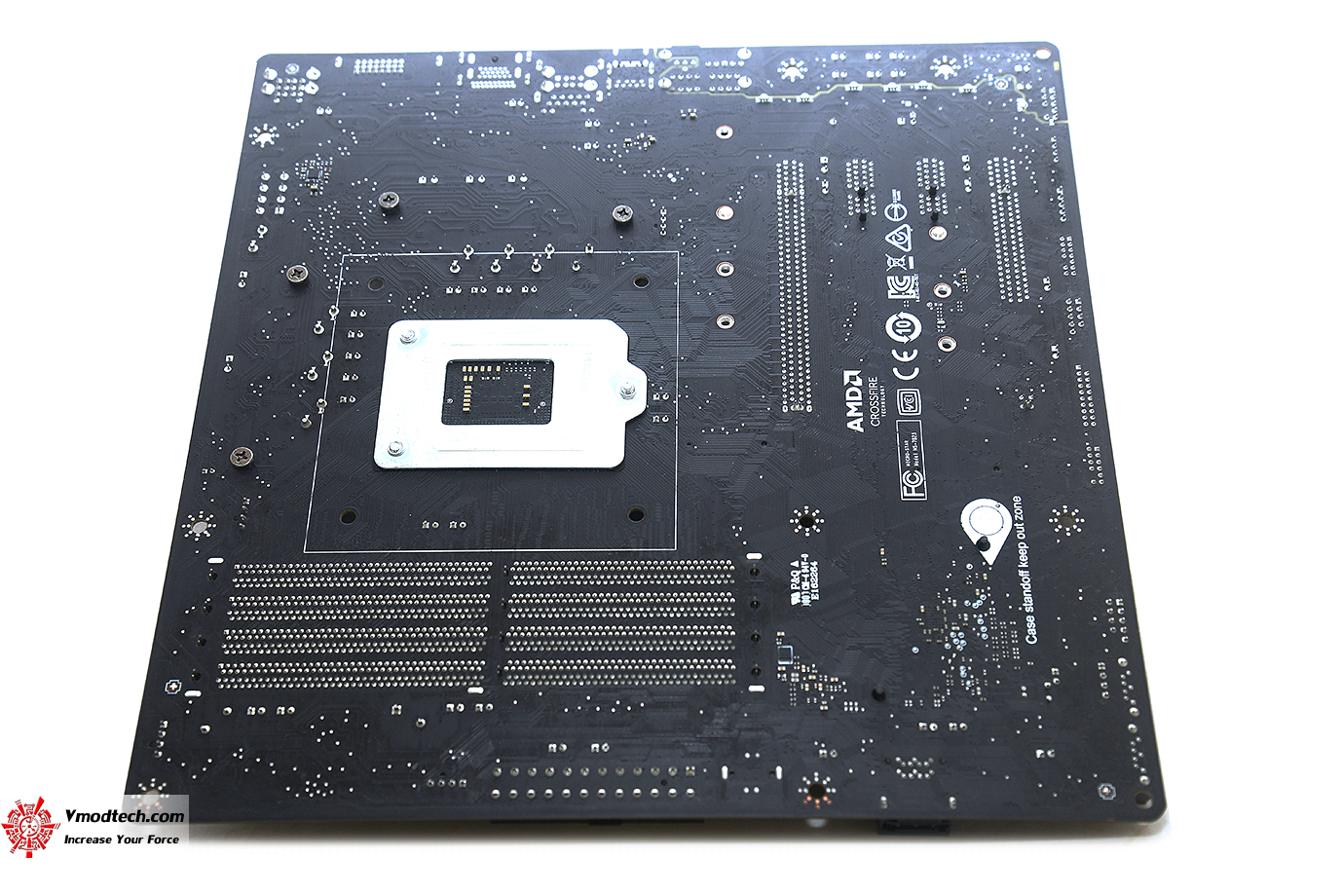

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
