MSI MPG X570 GAMING EDGE WIFI Appearance

dsc_9100

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด MSI MPG X570 GAMING EDGE WIFI รุ่นใหม่ล่าสุด ถือเป็นเมนบอร์ด X570 เกมส์มิ่งระดับ HI END อีกรุ่นที่น่าสนใจอีกรุ่นเลยครับ

dsc_9113

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc_9124

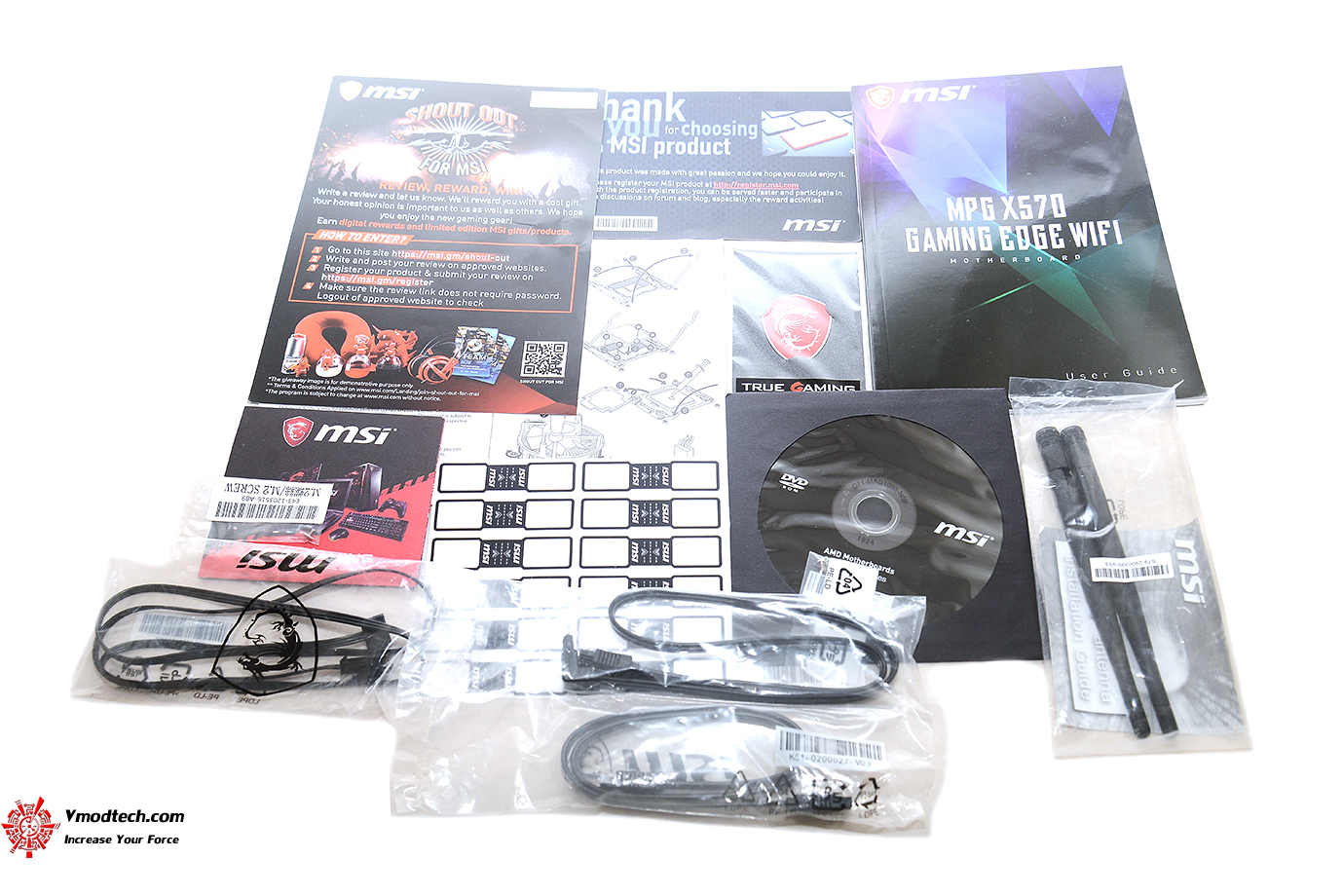

อุปกรณ์ที่ให้มานี่เยอะเลยครับ มีทั้งคู่มือการติดตั้งต่างๆ สาย SATA 2 ชุด สายไฟต่อ RGB ต่างๆ ฝาหลัง น๊อตยึด M.2 เสาไวไฟ Wifi สติ๊กเกอร์ MSI GAMING และโค๊ดต่างๆให้มาอย่างจัดเต็มจริงๆ

dsc_9139

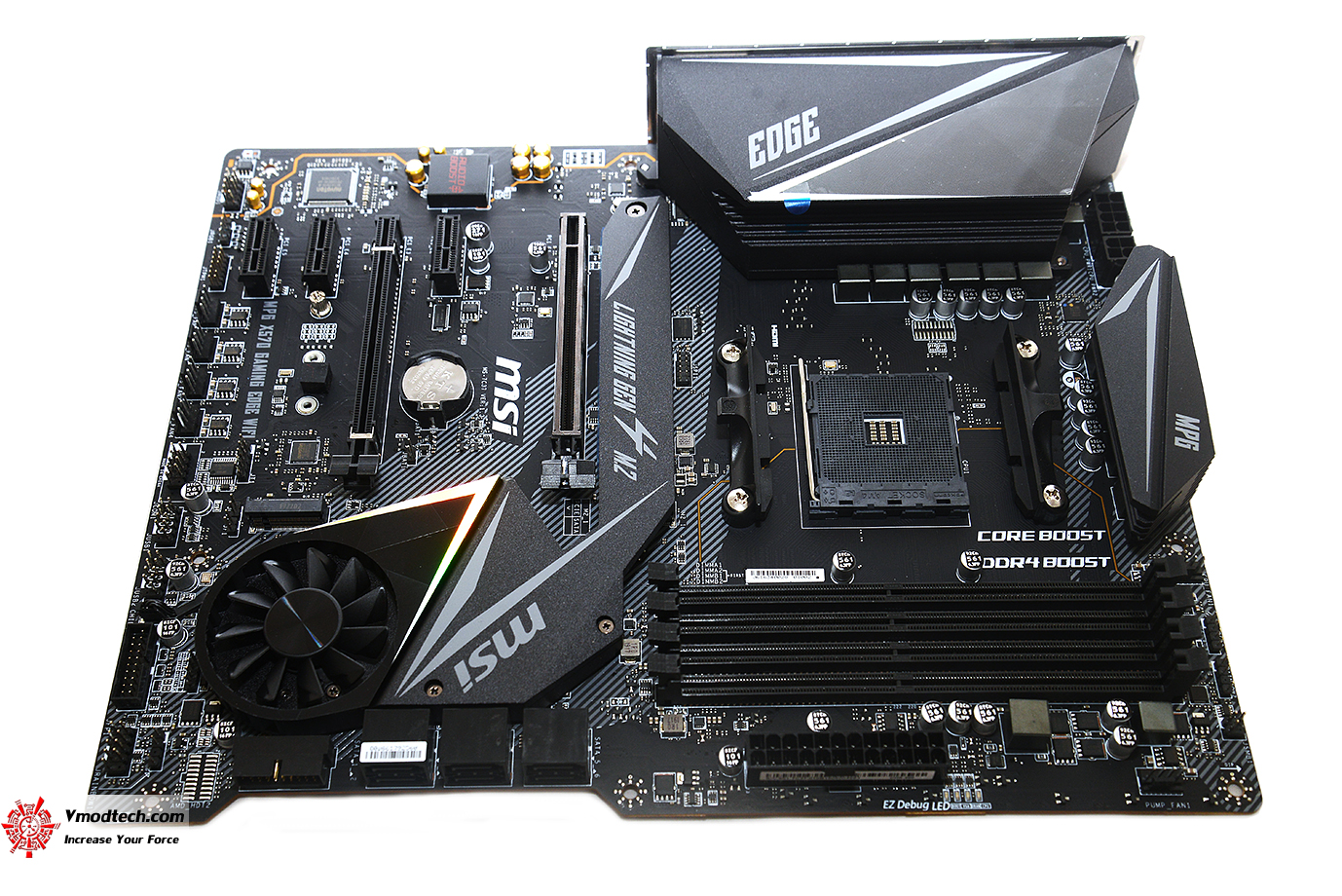

ตัวเมนบอร์ด MSI MPG X570 GAMING EDGE WIFI ดีไซน์สวยงามมากๆครับ จัดวางอุปกรณ์ได้อย่างลงตัวจริงๆ

dsc_9153

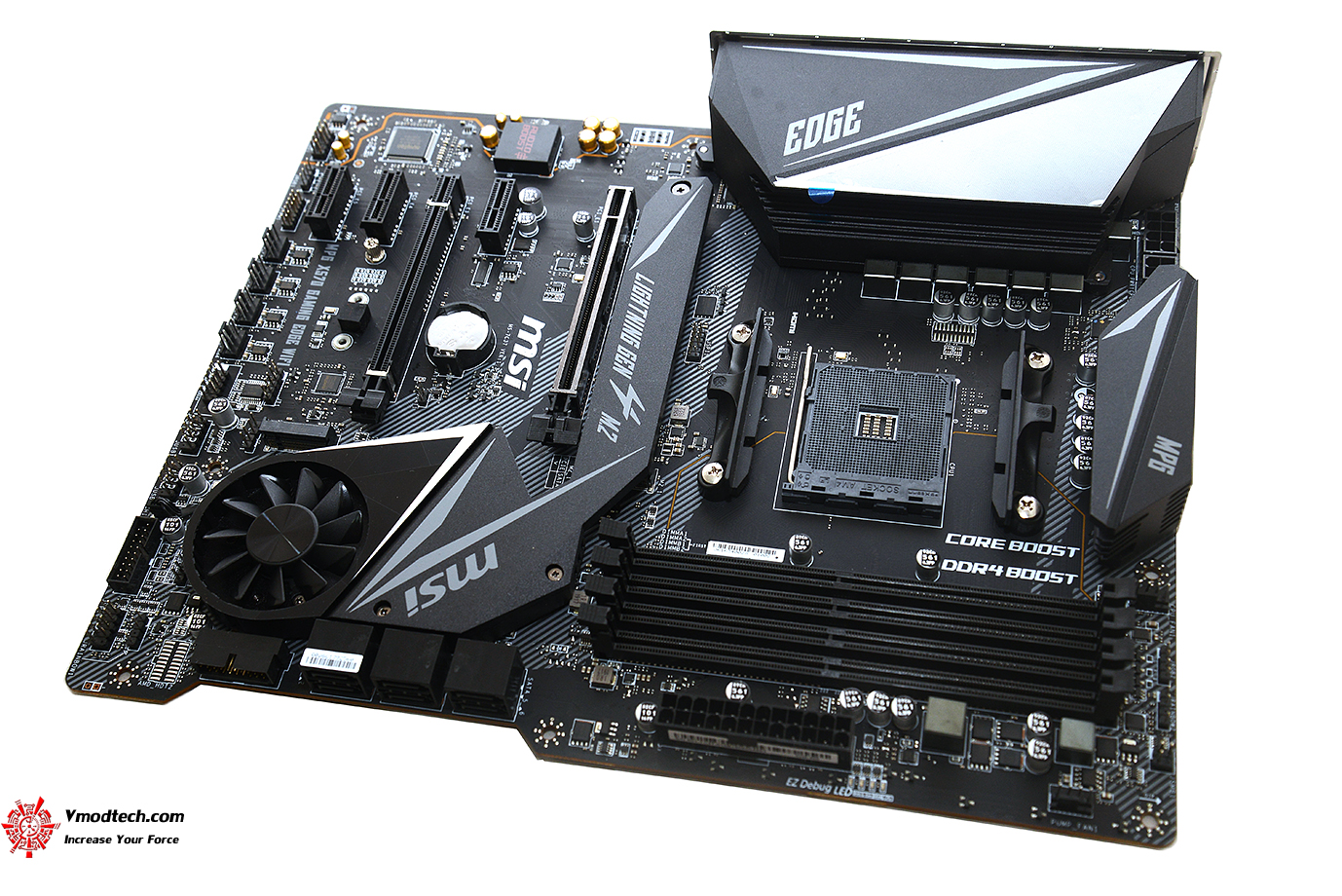

ขนาดของเมนบอร์ด 12 in. x 9.6 in. (30.4 cm x 24.3 cm) ATX Form Factor

dsc_9159

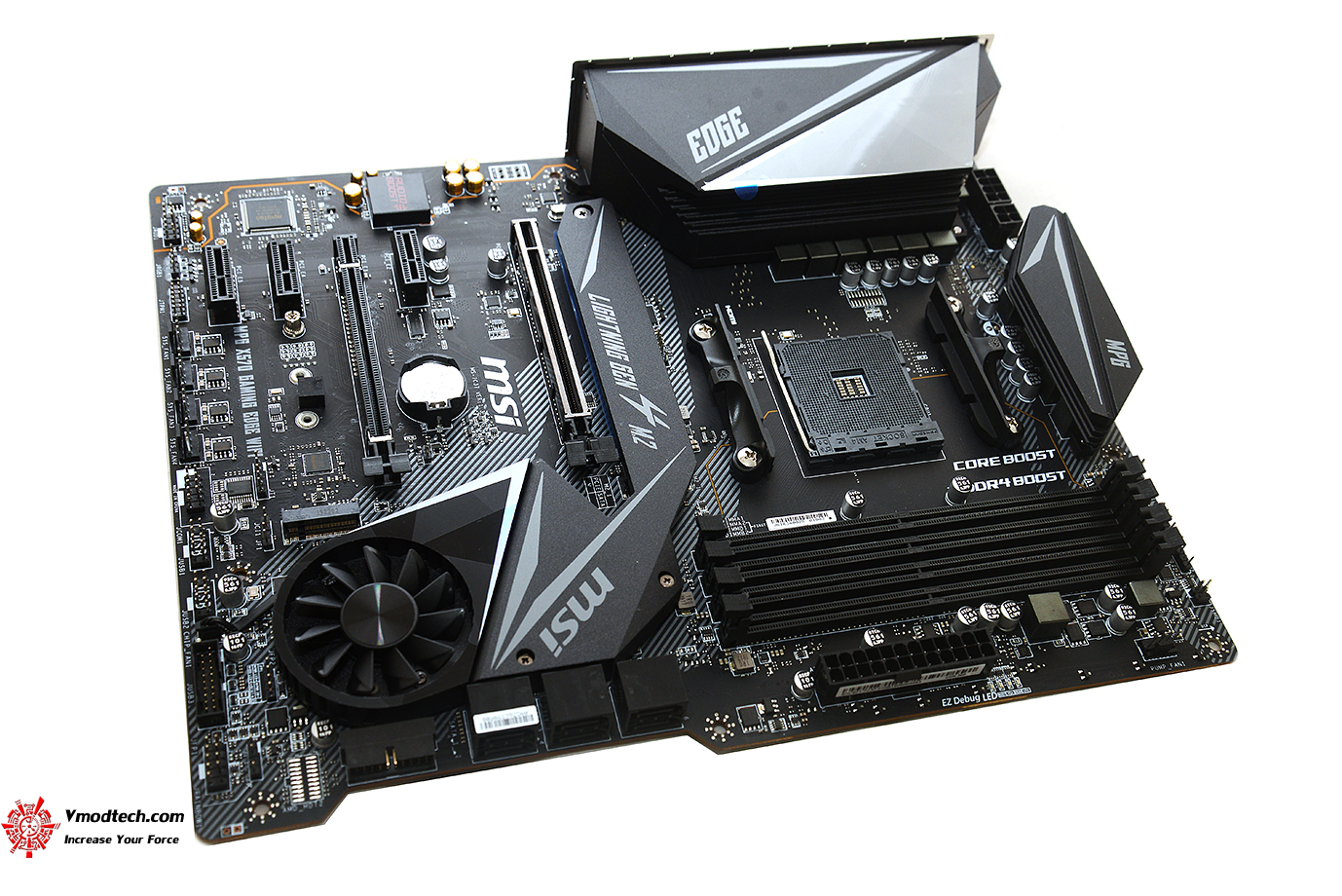

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทพร้อมลวดลายสีขาวของตัวอักษร MSI ที่เป็นสัญลักษณ์โลโก้ มีฮีตซิงค์ระบายความร้อนทั่วทั้งเมนบอร์ดแบบ Frozr Heatsink Design ทั้งภาคจ่ายไฟ ชิบเซ็ตและ M.2 ครับ เรียกได้ว่าจัดเต็มระบายความร้อนให้ทุกจุดเลยทีเดียว

dsc_9215

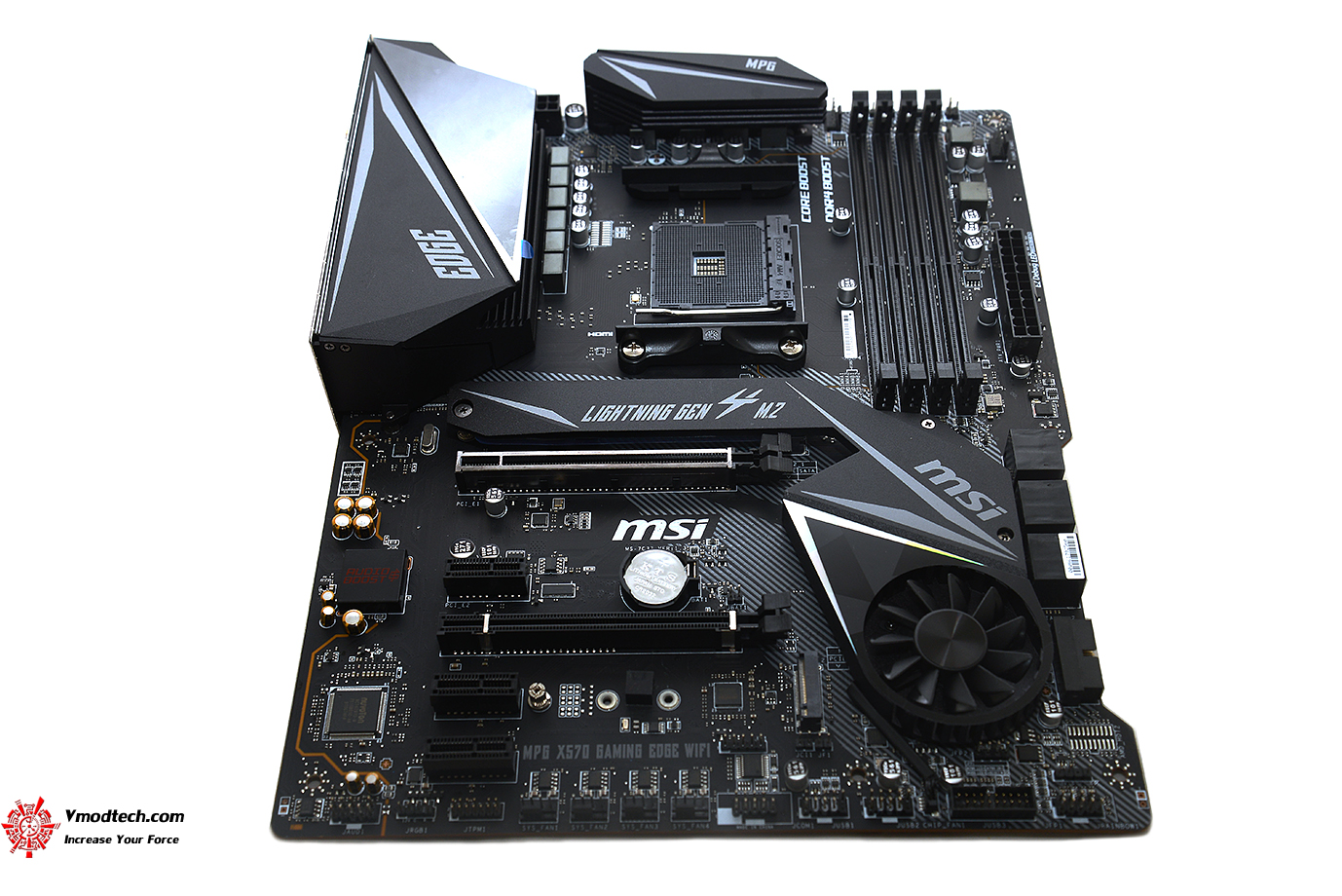

ตัว PCB นั้นเป็น Server Grade PCB ให้เลยครับ จัดเต็มจริงๆ

dsc_9164

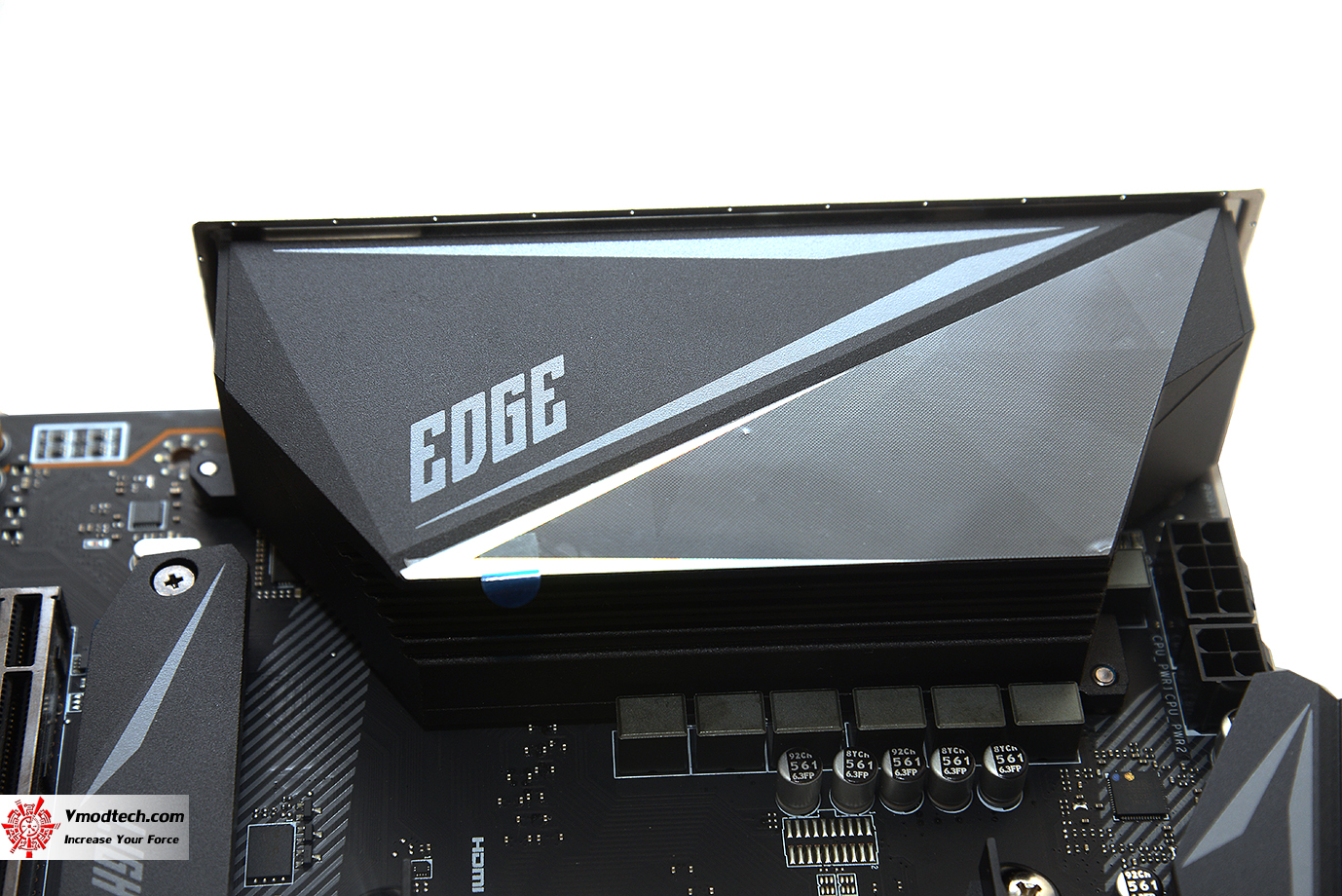

ด้านบนก็เป็น Extended Heatsink Design มีโลโก้ EDGE ที่เน้นการระบายความร้อนที่ดีเยี่ยมพร้อมทั้งป้องกันอันตรายต่างๆได้ด้วยนั่นเองครับ

dsc_9169

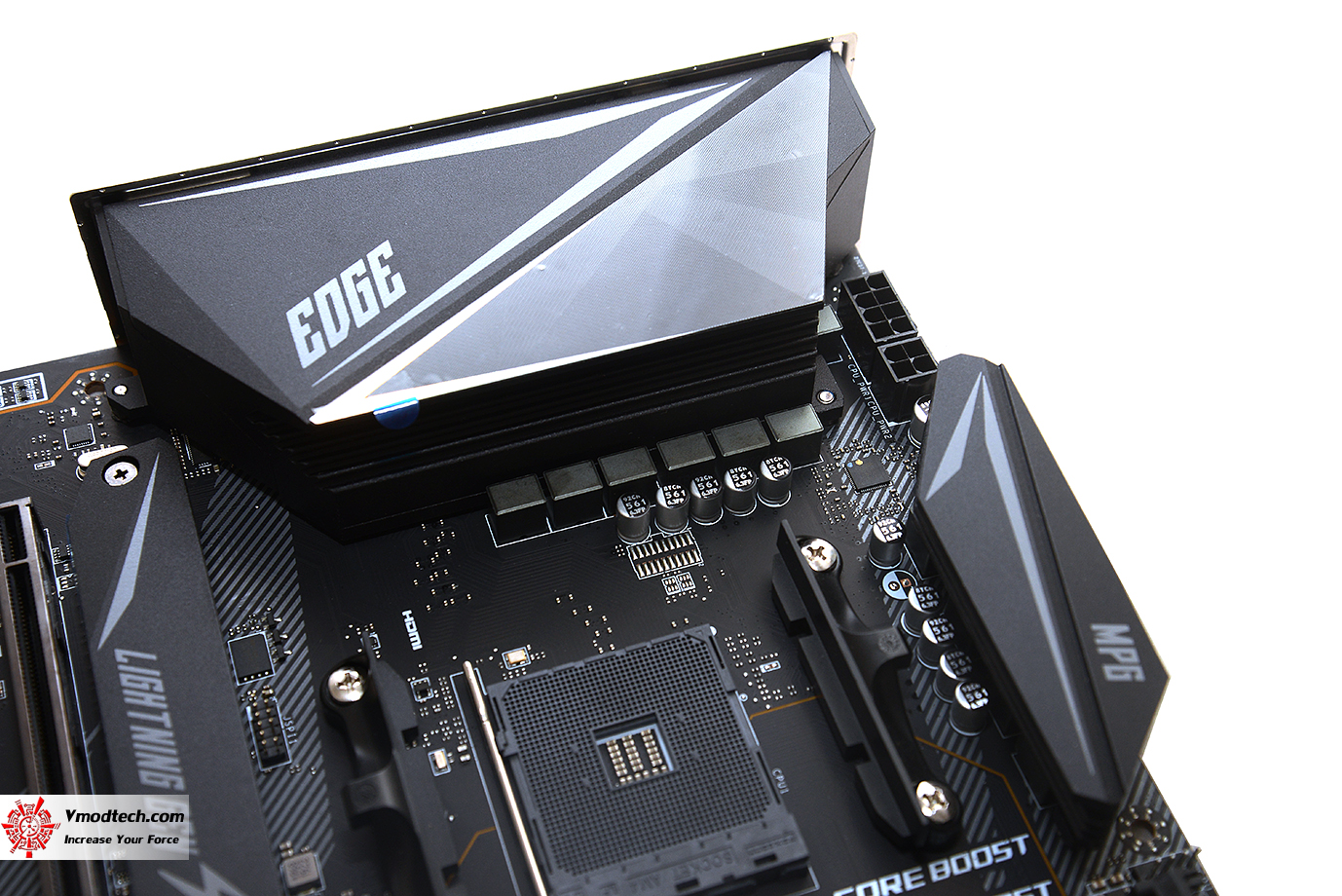

ภาคจ่ายไฟเป็น 8เฟส DIGITALL POWER DESIGN จ่ายไฟได้นิ่งเยี่ยมอย่างเต็มประสิทธิภาพการทำงานด้วยเทคโนโลยีที่พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบซีพียูที่รองรับการทำงาน Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for Socket AM4

dsc_9173

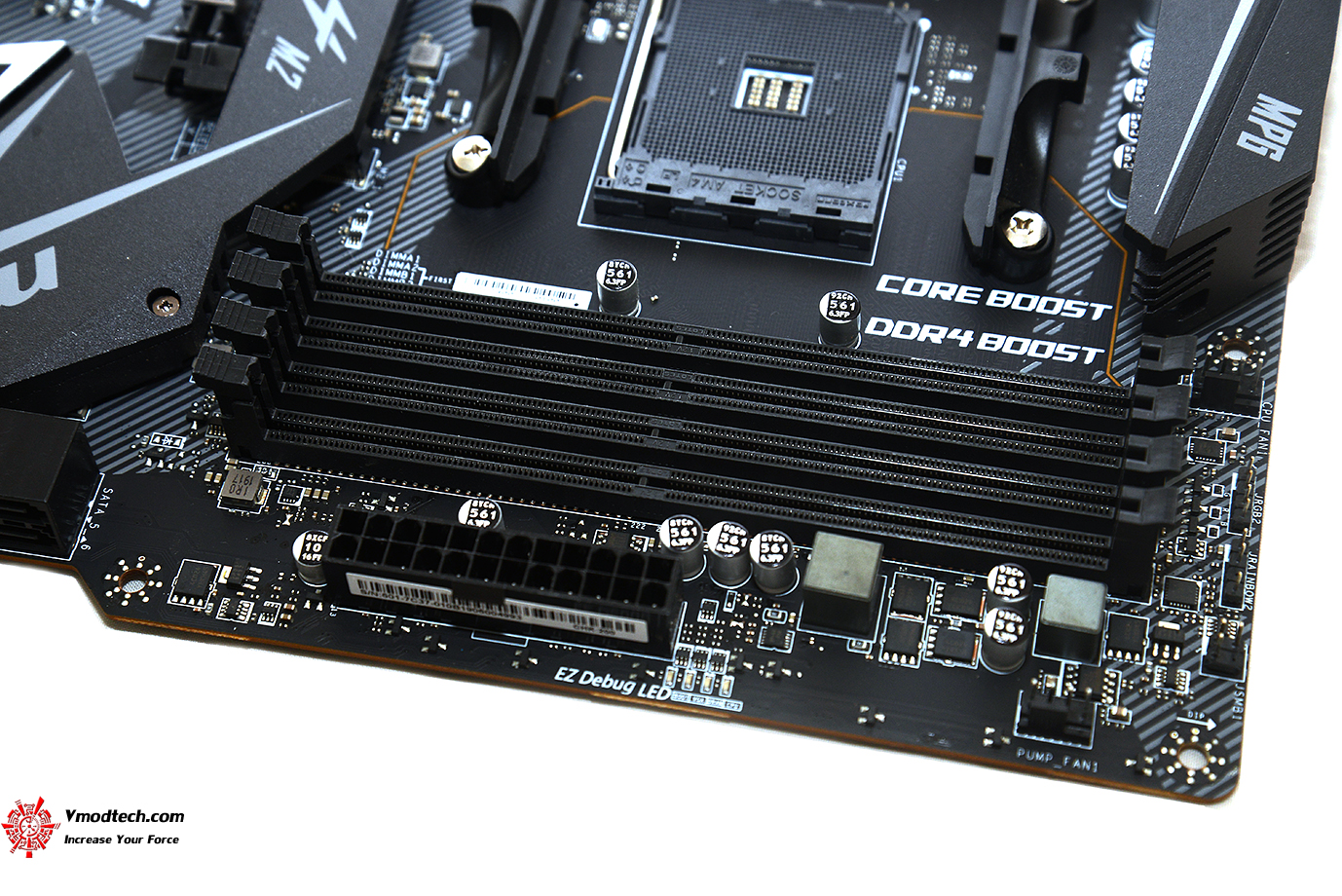

สล๊อตแรมจัดเต็มด้วย DDR4 BOOST รองรับการโอเวอร์คล๊อกเต็มรูปแบบเลยครับ โดยแรมให้กันมา 4ช่องรองรับความจุสูงสุด 128GB  4x DDR4 memory slots, support up to 128GB s3rd Gen AMD Ryzen™ Processors support DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 Mhz by JEDEC, and 2667/ 2800 /2933 /3000 /3066 /3200 /3466 /3600/ 3733 /3866 /4000 /4133 /4266 /4400 Mhz by A-XMP OC MODE

dsc_91881

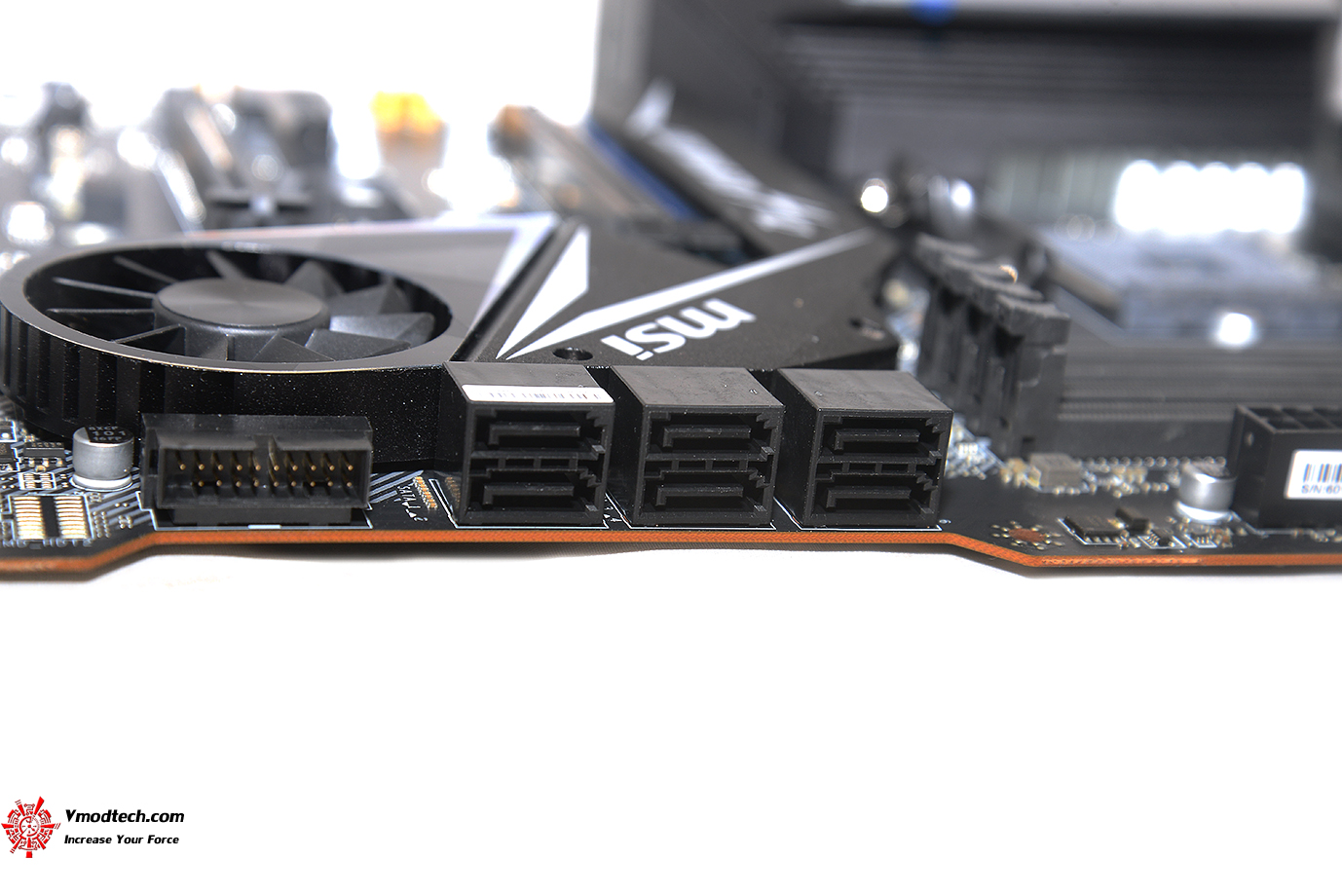

ช่อง SATA ให้กันมา 2x SATA 6Gb/s ports (SATA1, SATA2) / 4x SATA 6Gb/s ports(SATA3-SATA6) รวม 6ช่อง

dsc_9275

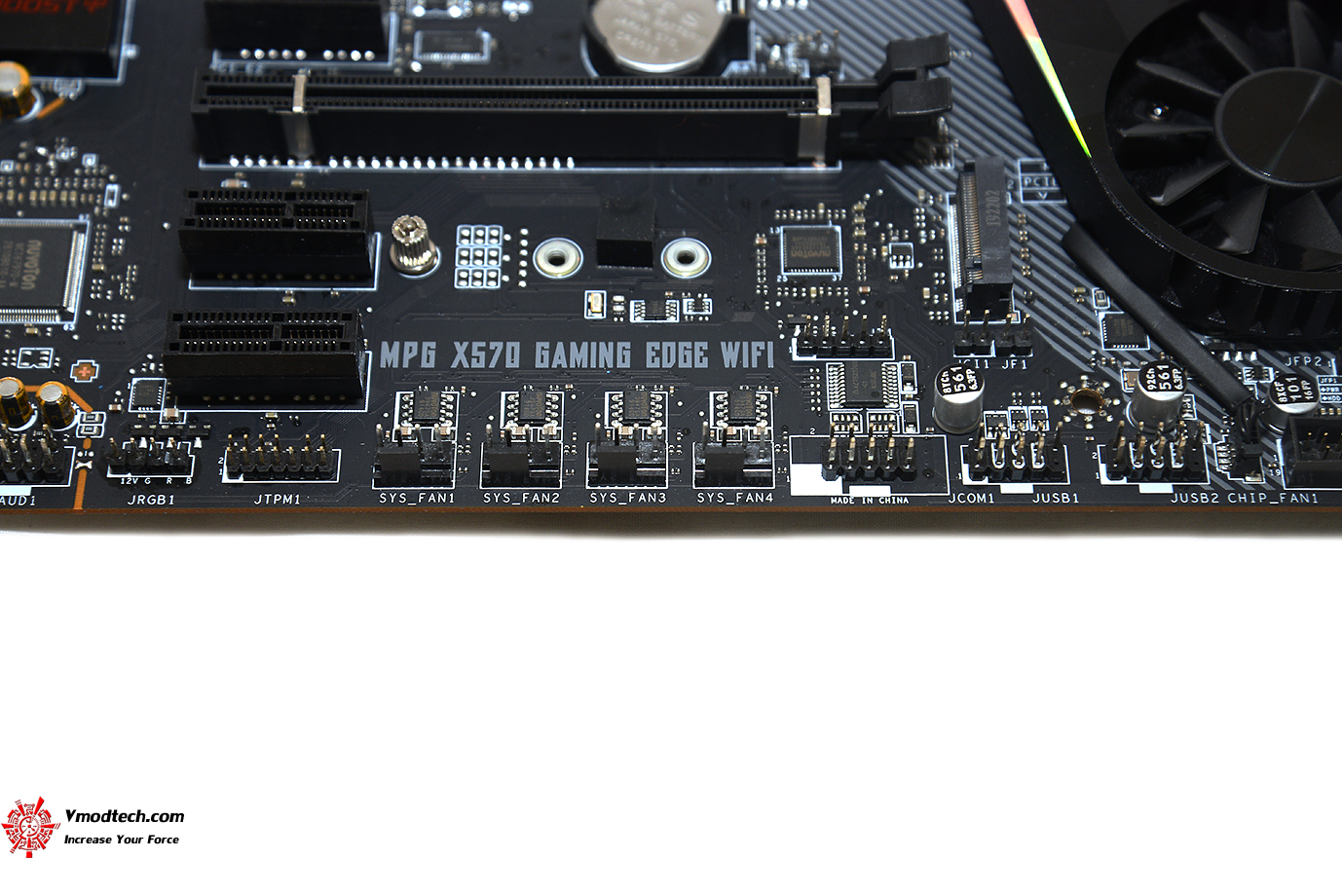

จุดเด่นอีกจุดก็คือชุด PWM เชื่อมต่อพัดลทที่ให้กันมามากจริงๆ ในมุมด้านล่างเมนบอร์ดนั้นให้มากันถึง 4ช่องเลยครับ

dsc_9221

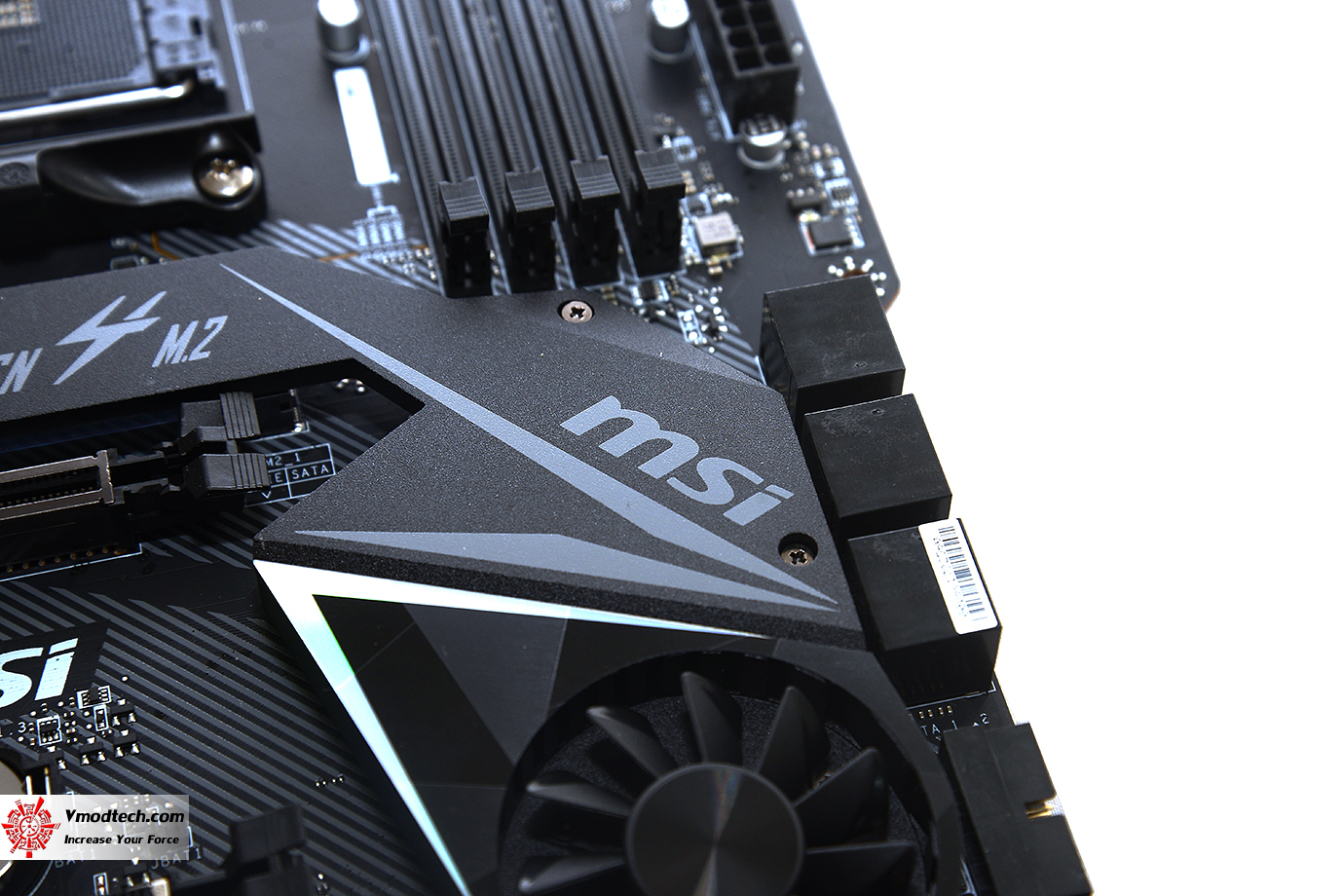

ตัวฮีตซิงค์ชิบเซ็ตนั้นจะมีโลโก้ MSI สวยงามโดดเด่นและมีชุดพัดลมระบายความร้อนในตัวพร้อมระบบ Zero Frozr Technology ที่เน้นความเงียบให้พัดลมระบายความร้อนอีกด้วยครับ

dsc_9229

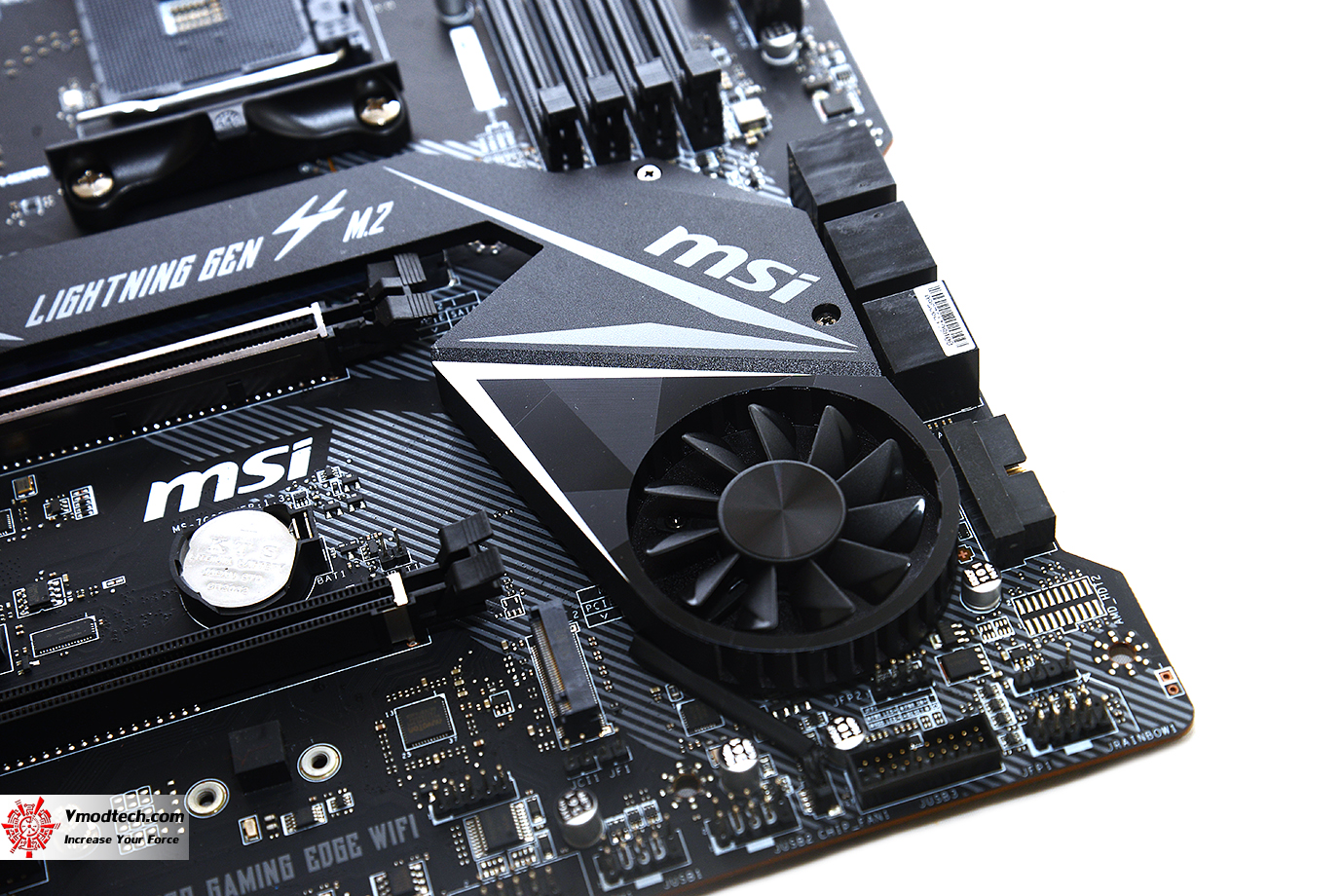

ฮีตซิงค์ชิบเซ็ต X570 รุ่นใหม่ล่าสุดครับ มีชุดระบายความร้อนแบบ Frozr Heatsink Design ที่เป็นทั้งฮีตซิงค์และพัดลมระบายความร้อนในตัว

dsc_9261

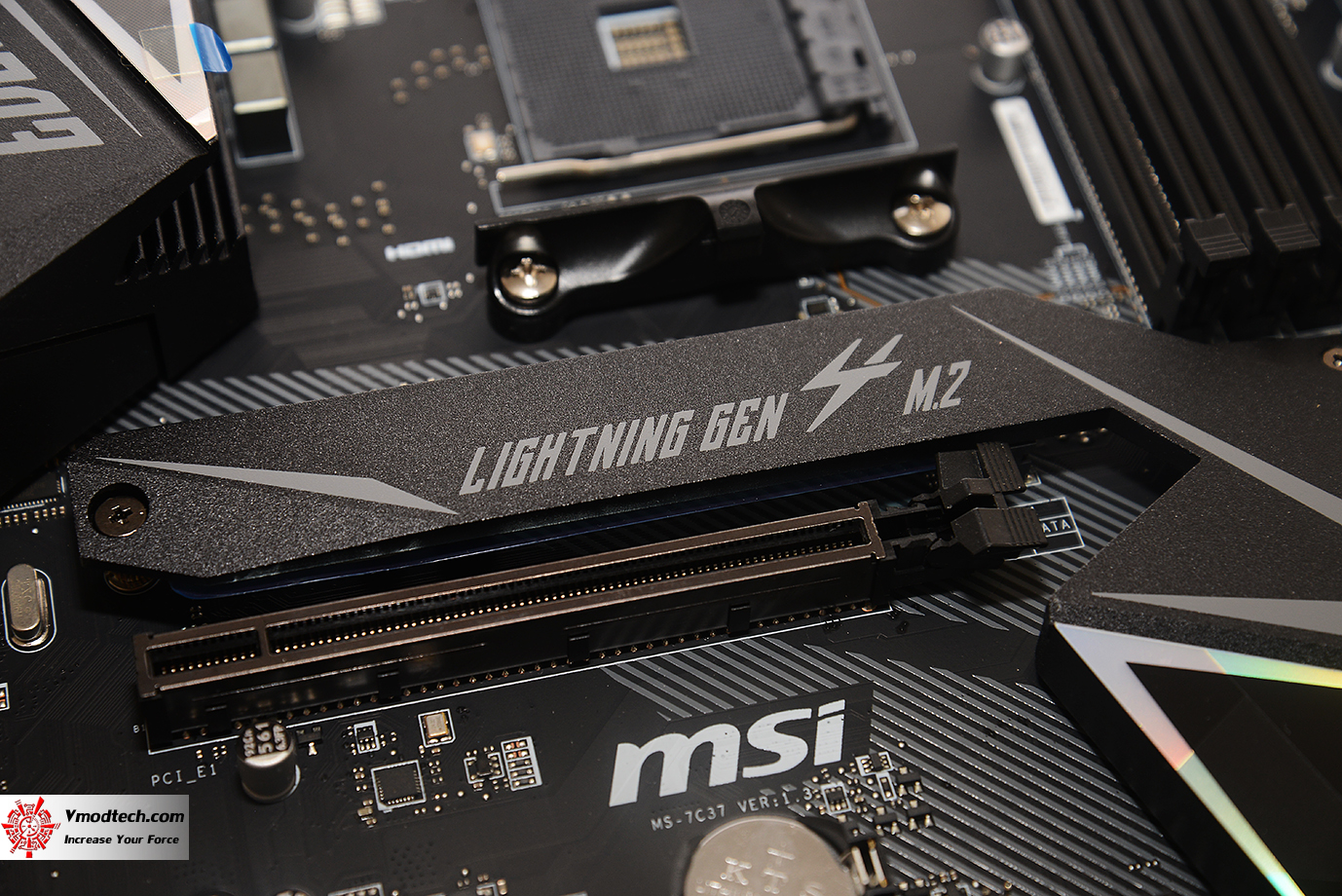

ช่อง M.2 เป็น M.2 Shield Frozr แบบ 1ช่อง รวมทั้งหมด 2x M.2 slots (Key M)

dsc_9248

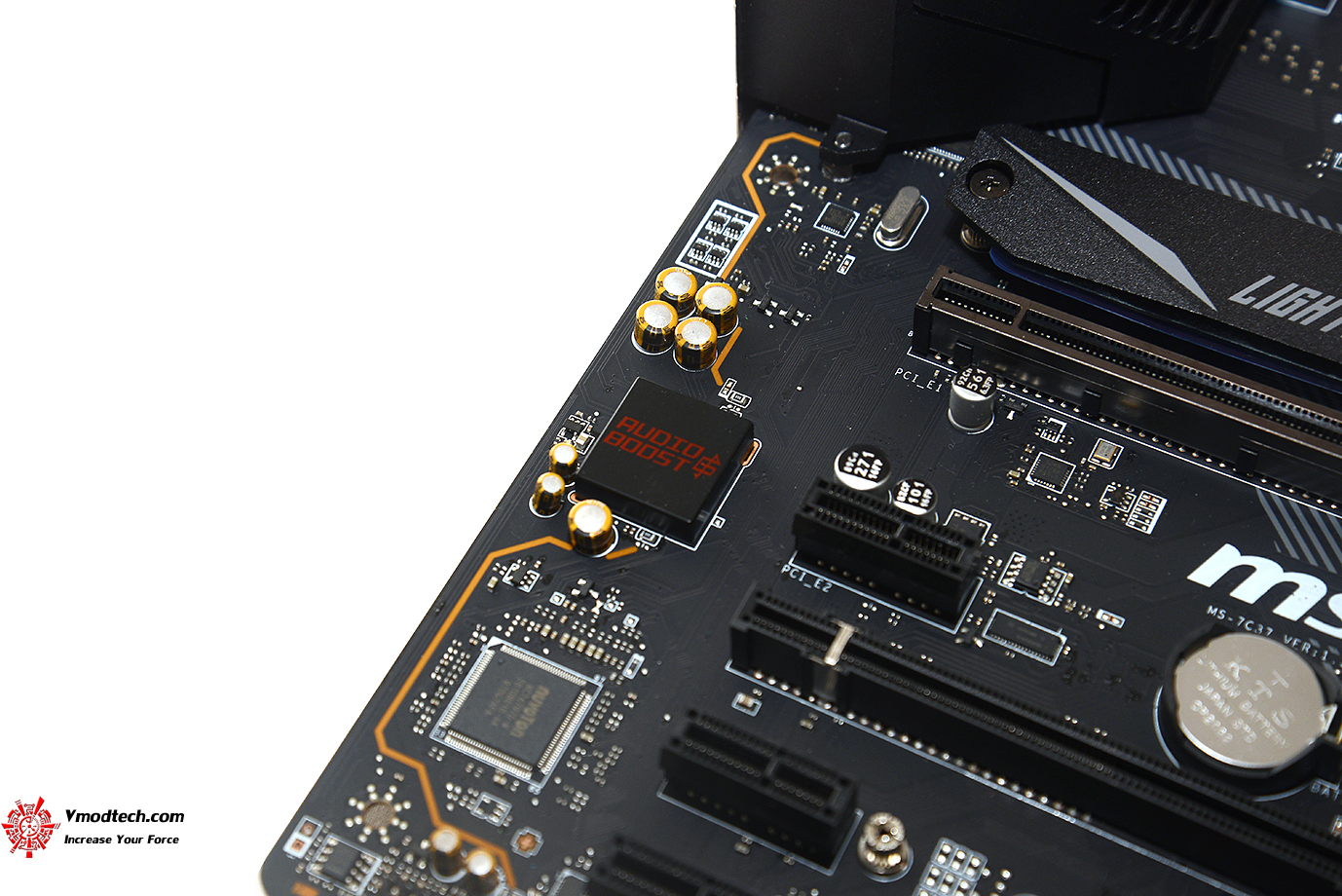

ระบบเสียงเป็น Realtek® ALC1220 Codec / 7.1-Channel High Definition Audio / Supports Optical S/PDIF output พร้อมเทคโนโลยี AUDIO BOOST 4 with NAHIMIC 3 เสียงดีเพื่อคอเกมส์มิ่งโดยเฉพาะเลยครับ

dsc_9242

สล๊อตเชื่มมต่อต่างๆ เป็น PCIe 4.0 รุ่นใหม่ล่าสุด ประกอบด้วย 1x PCIe 4.0/ 3.0 x16 slot (PCI_E1) , 1x PCIe 4.0/ 3.0 x16 slot (PCI_E3, supports x4 mode) , 3x PCIe 3.0 x1 slots

dsc_9268

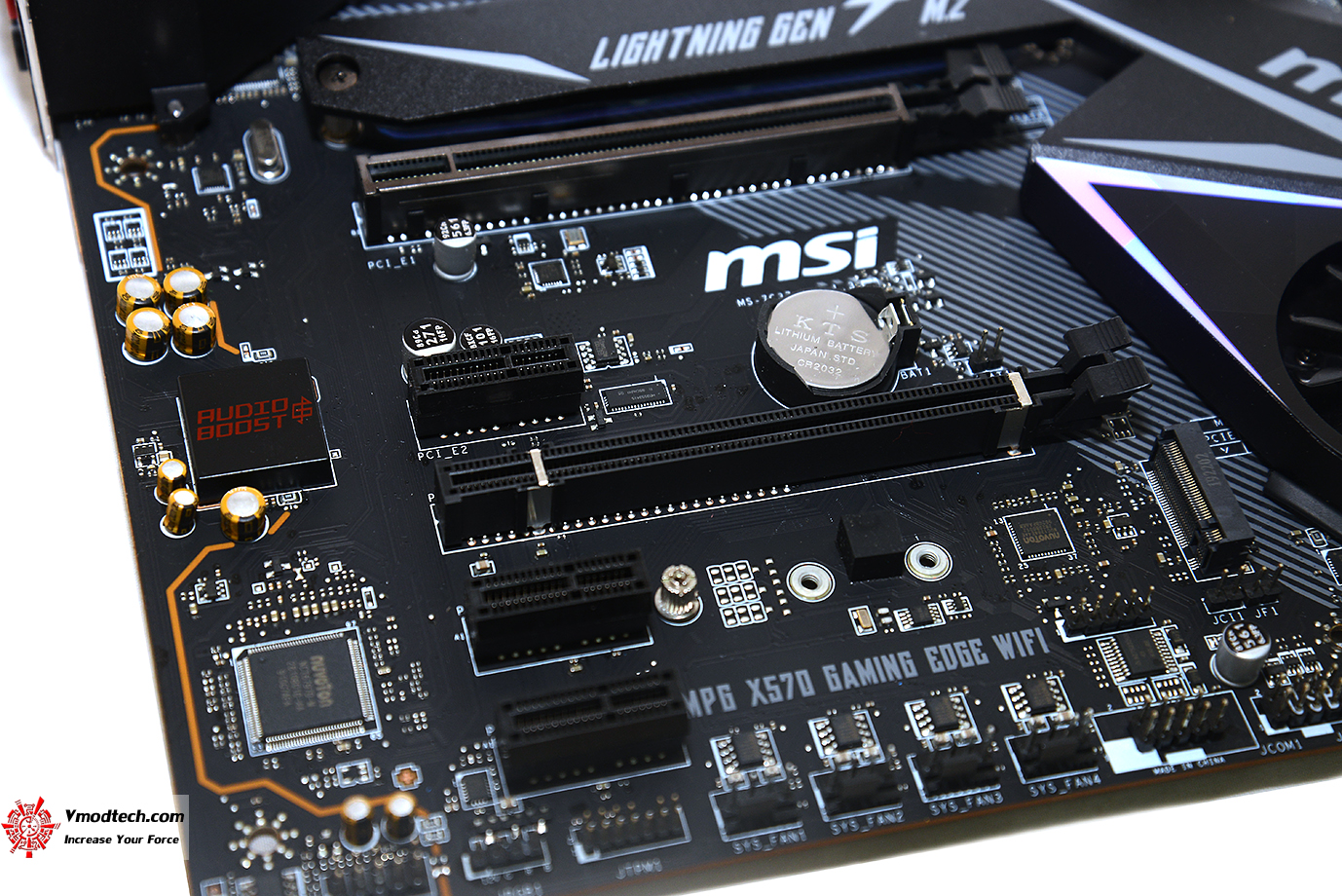

PCIe สล๊อตนั้นเป็น PCIe Steel Armor เสริมแกร่งเน้นความทนทานให้ 1ช่องครับ

dsc_9296

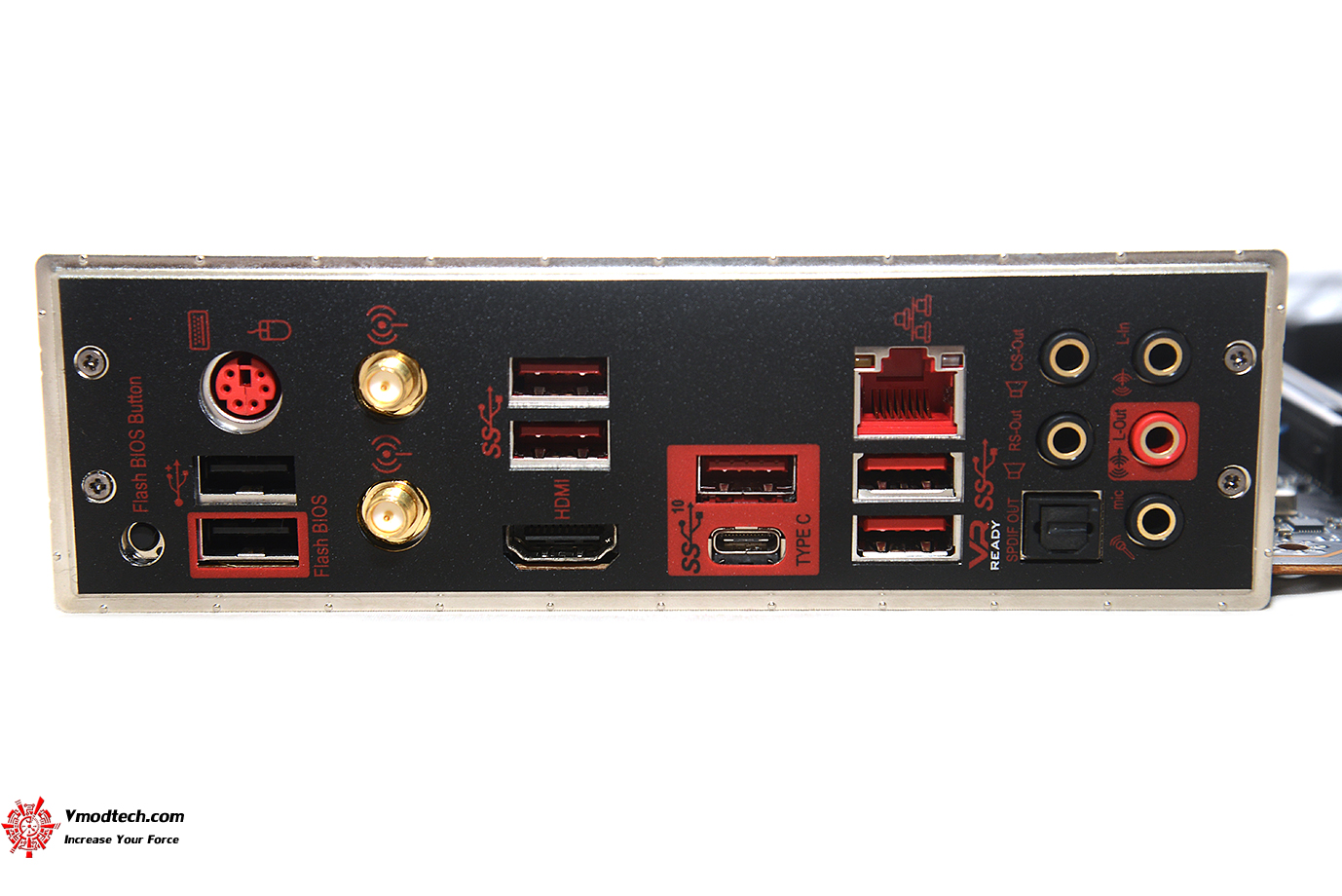

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังมี Pre-installed I/O Shielding ป้องกันอันตราย โดยมีช่องเชื่อมต่อดังนี้

1. Keyboard / Mouse

2.Wireless / Bluetooth

3.USB 3.2 Gen1 Type-A

4.LAN

5.Audio Connectors

6.Flash BIOS Button

7.USB 2.0

8.HDMI

9.USB 3.2 Gen2 Type-A + C

10.USB 3.2 Gen2 Type-A

11.Optical S/PDIF out

dsc_9305

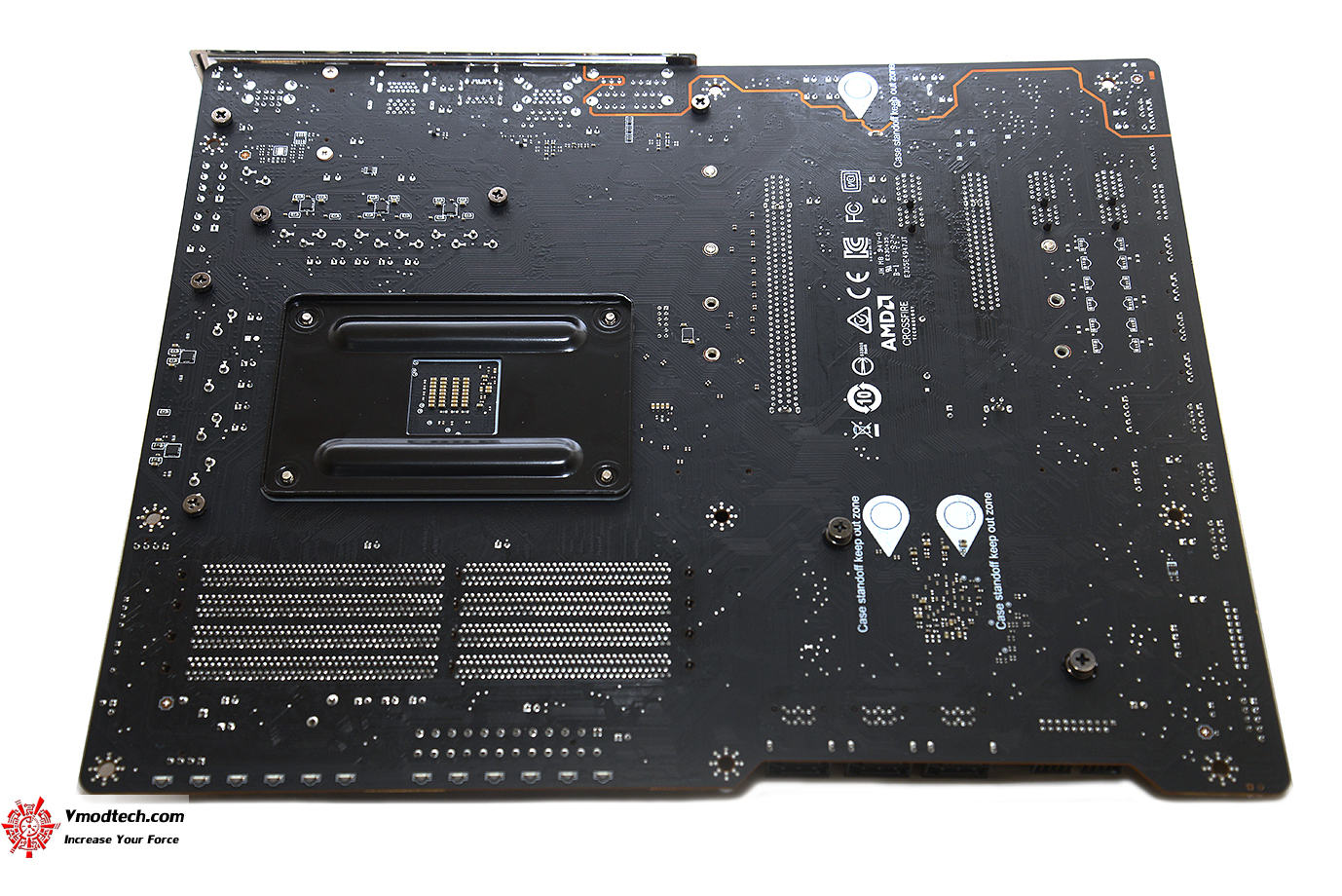

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
