MSI MPG X870E CARBON WIFI REVIEW : Appearance (2/10)

MSI MPG X870E CARBON WIFI Appearance

ตัวกล่องสีดำพร้อมบอกชื่อรุ่น MSI MPG X870E CARBON WIFI บอกฟีเจอร์การทำงานที่หน้ากล่องครบถ้วน

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

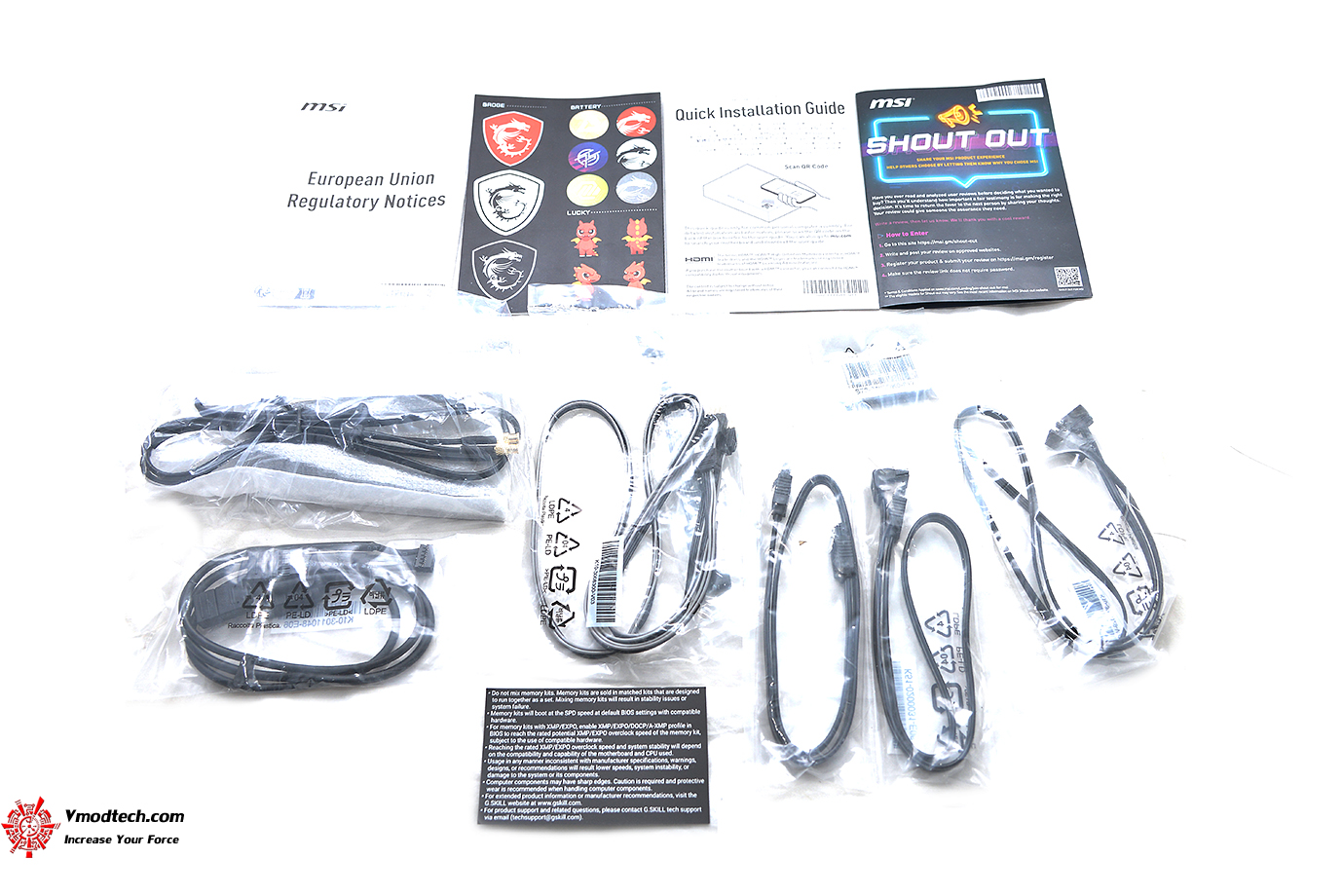

อุปกรณ์ที่ให้มาประกอบด้วย คู่มือ , สาย SATA 2ชุด , สายไฟเชื่อม 1-3 , เสา Wifi , USB , EZ M.2 Remover , EZ M.2 Chip , สายไฟ ARGB และบรรดาสติกเกอร์ตกแต่งครับ

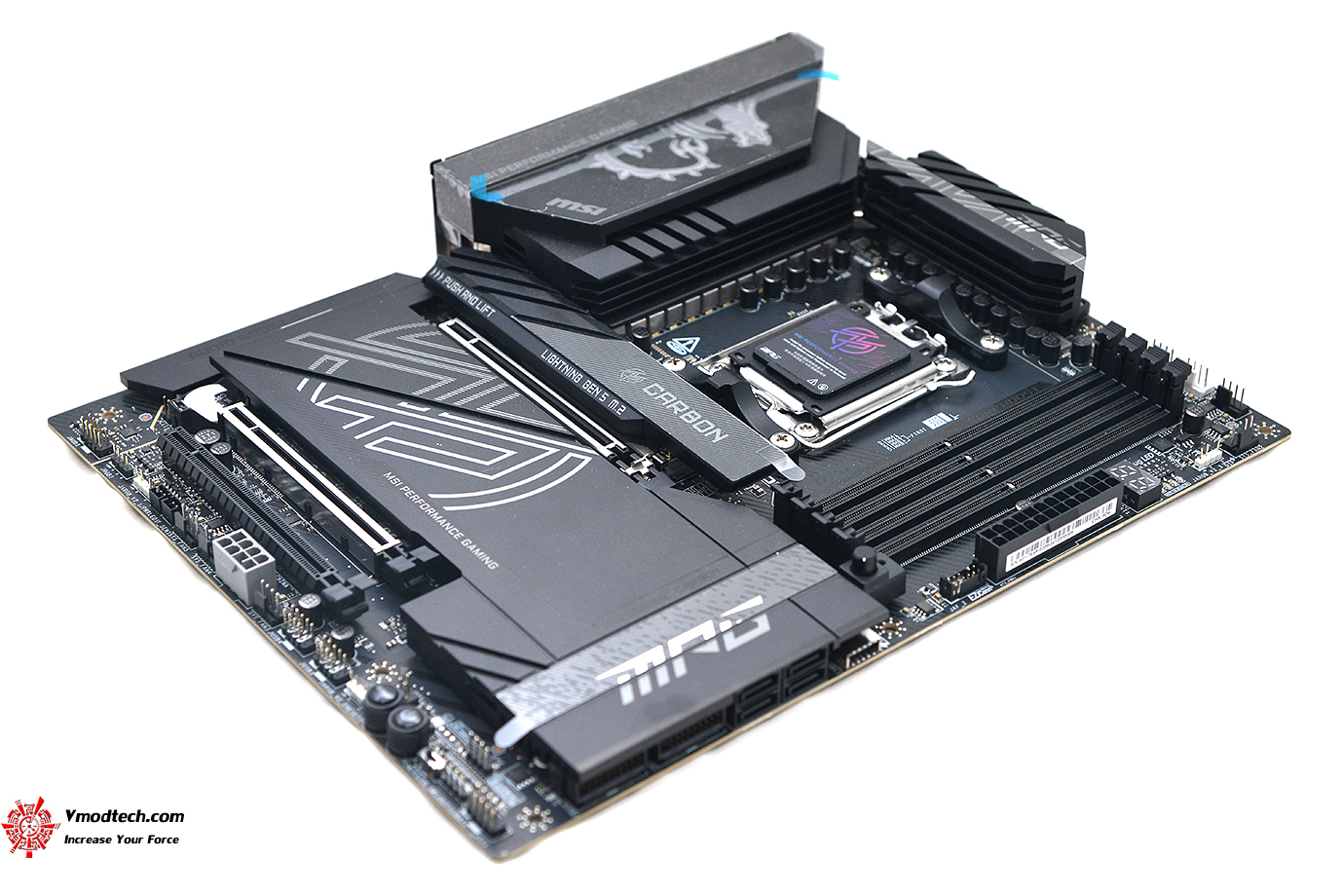

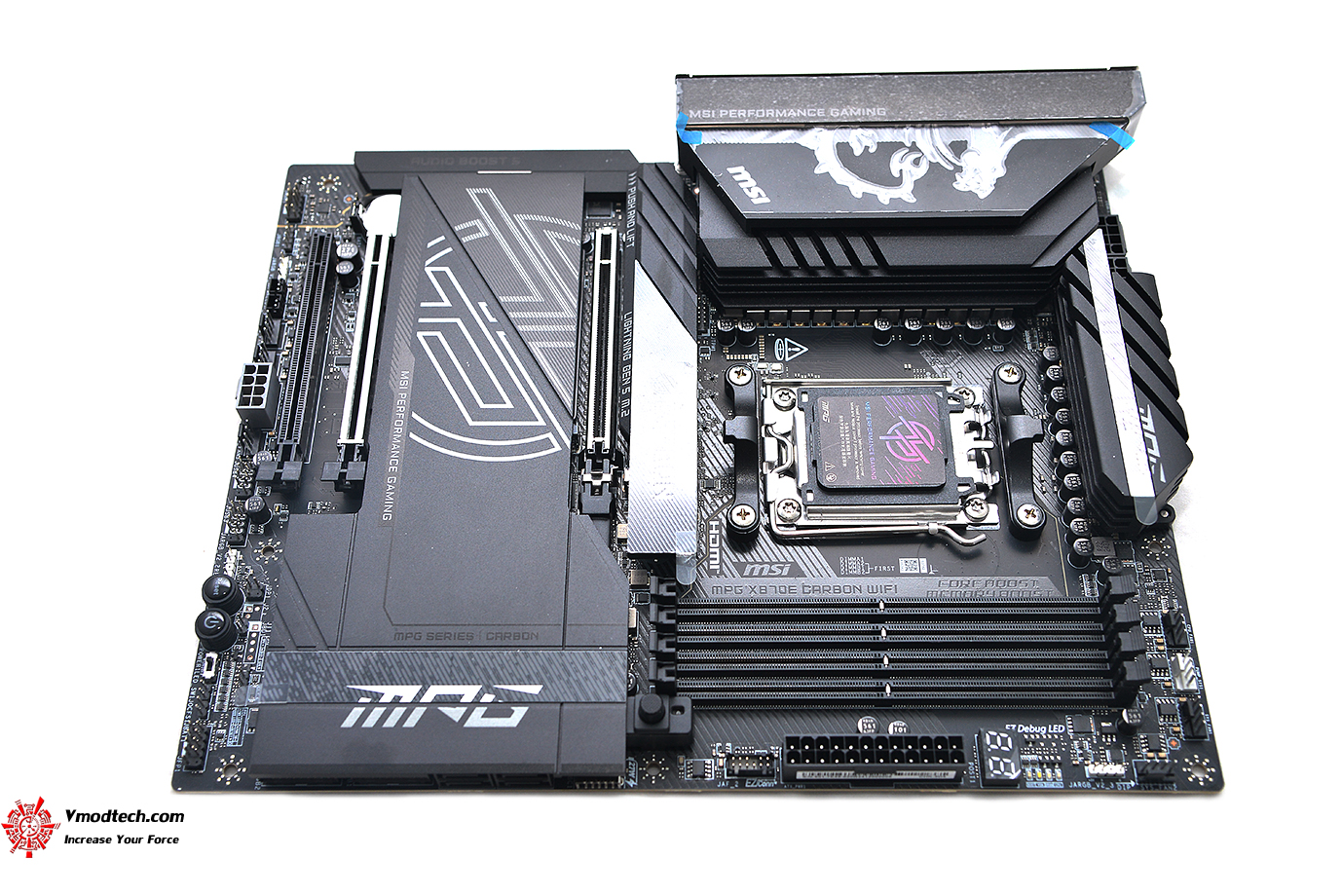

ตัวเมนบอร์ด MSI MPG X870E CARBON WIFI โทนสีดำเน้นความดุดันสไตล์คาร์บอนทั้งฮีตซิงค์ครับสวยงามอลังการในระดับพรีเมี่ยม

ขนาดเมนบอร์ดอยู่ที่ ATX 243.84mmx304.8mm

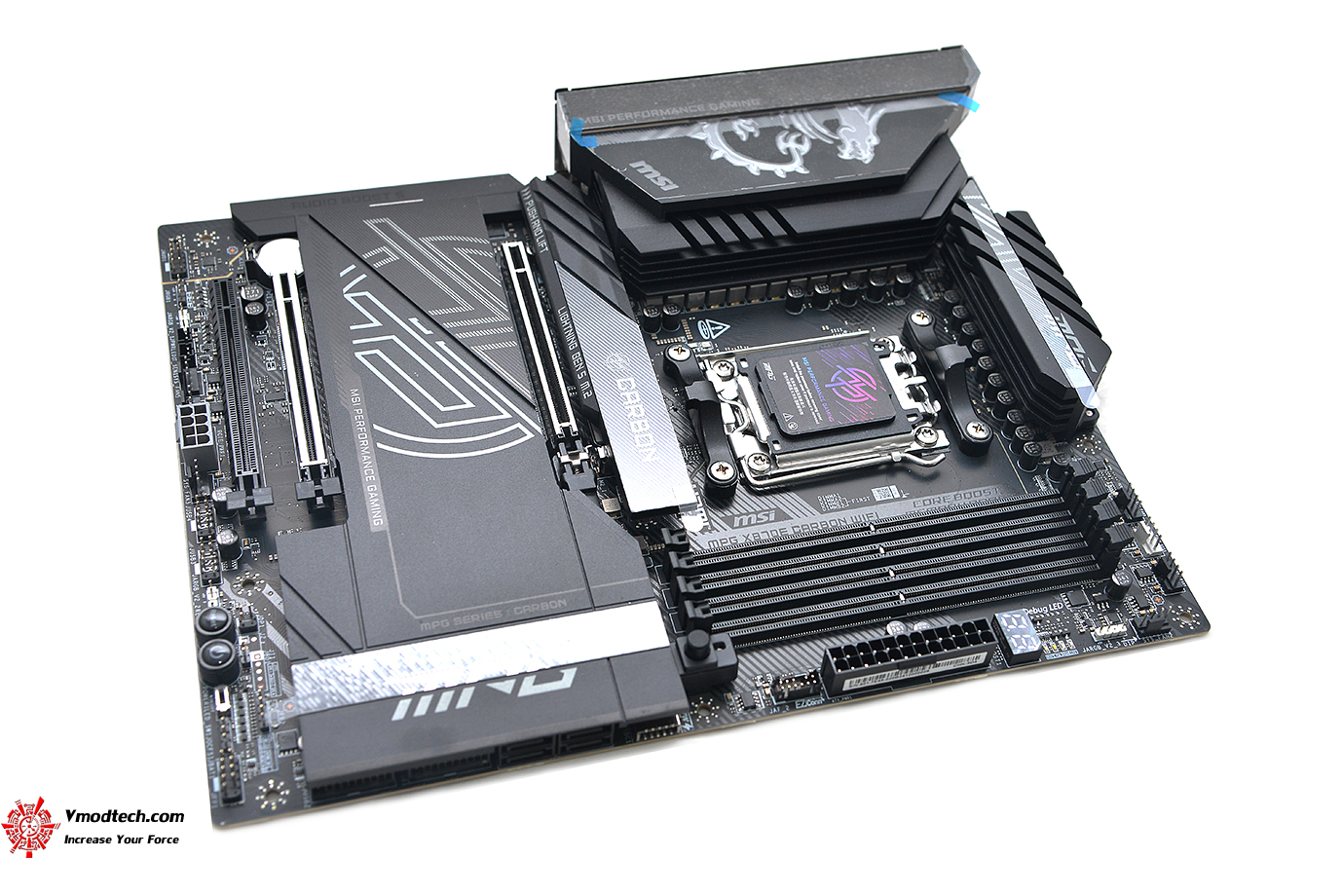

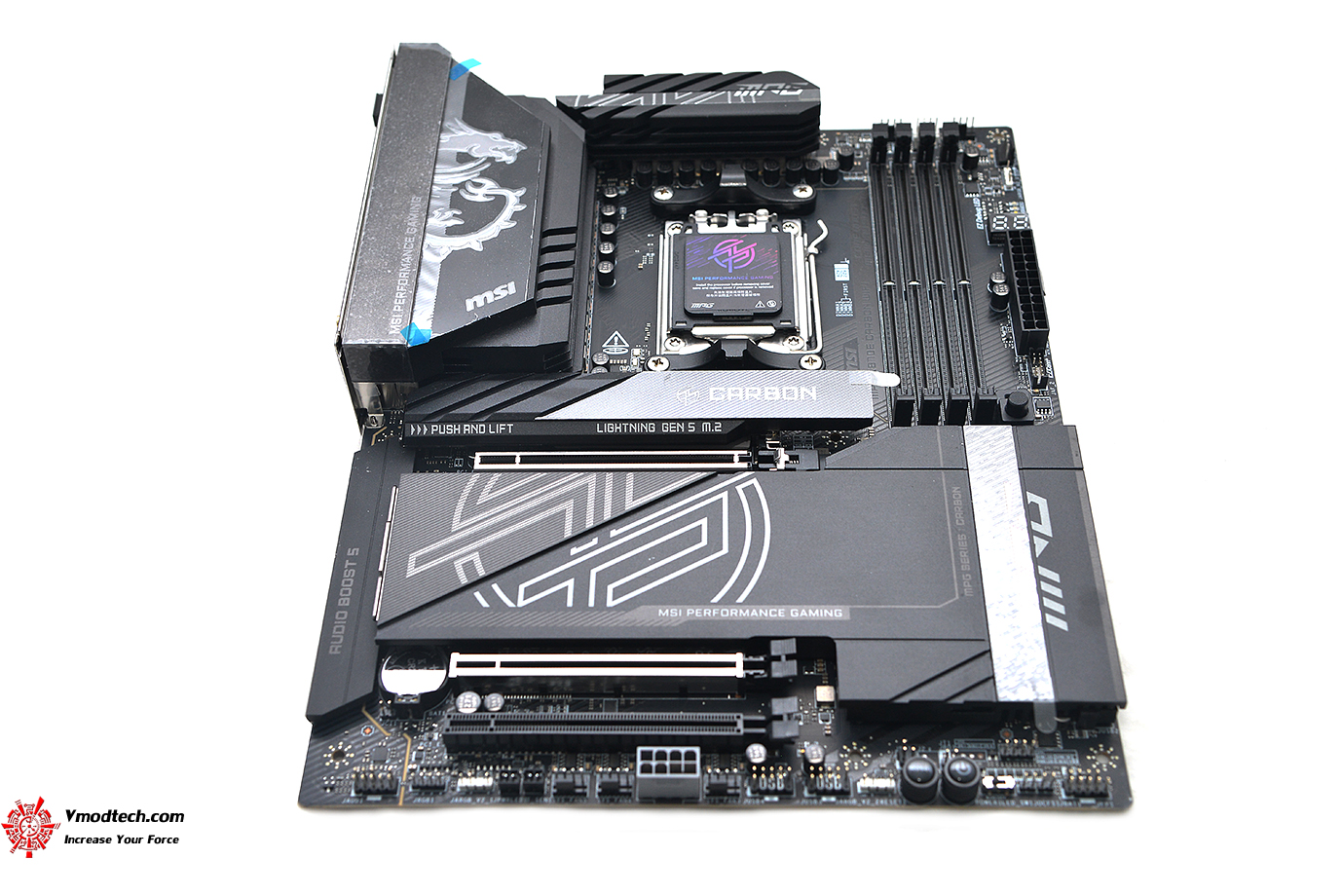

ดีไซน์ MSI MPG X870E CARBON WIFI มีฮีตซิงค์ให้ทุกจุดที่สำคัญครบถ้วนครับ เน้นความใหญ่โตสวยงาม

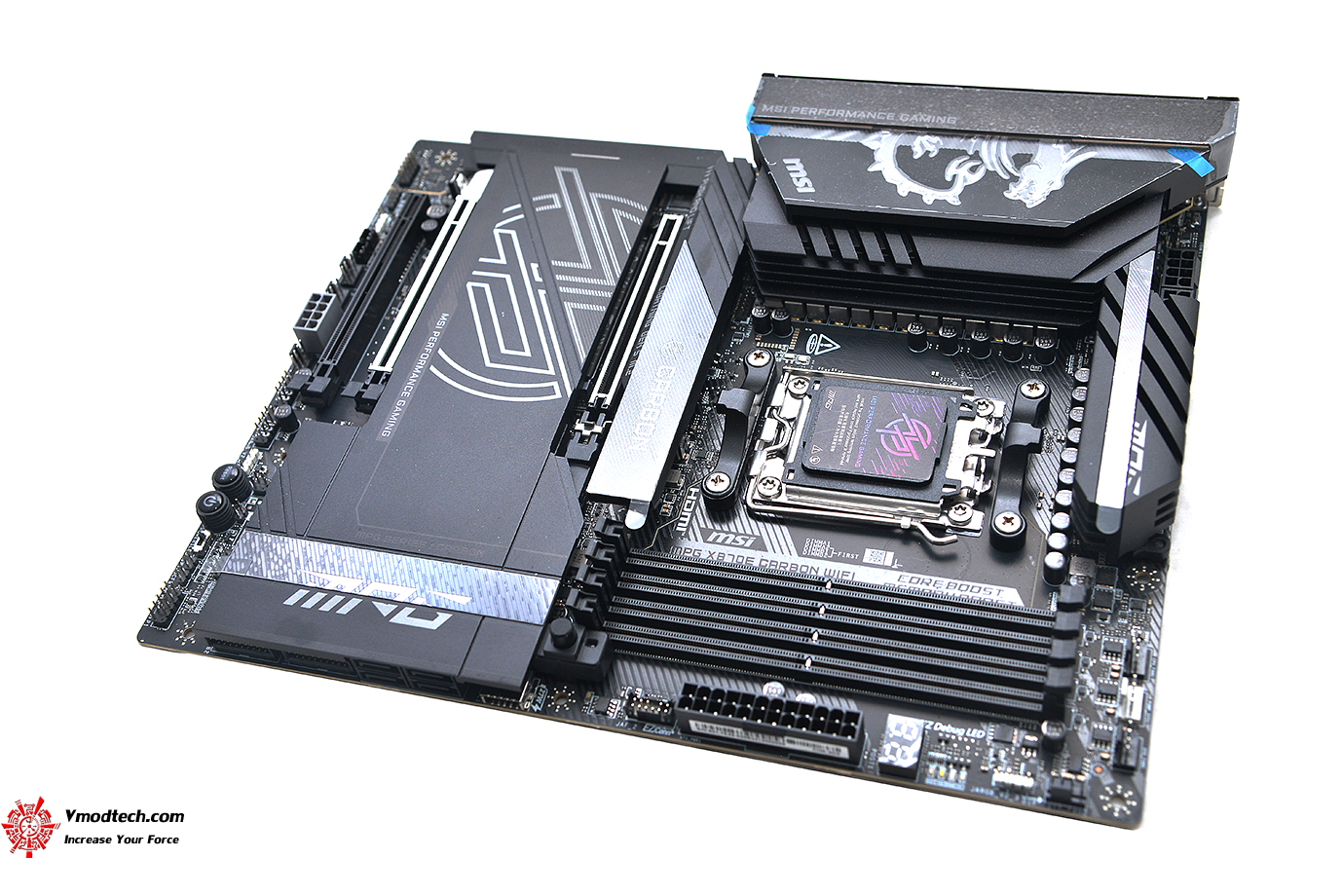

บรรดาช่องเชื่อมต่อก็มีมาให้เยอะครับ รองรับการ DIY อย่างเต็มรูปแบบเช่นกันครับ

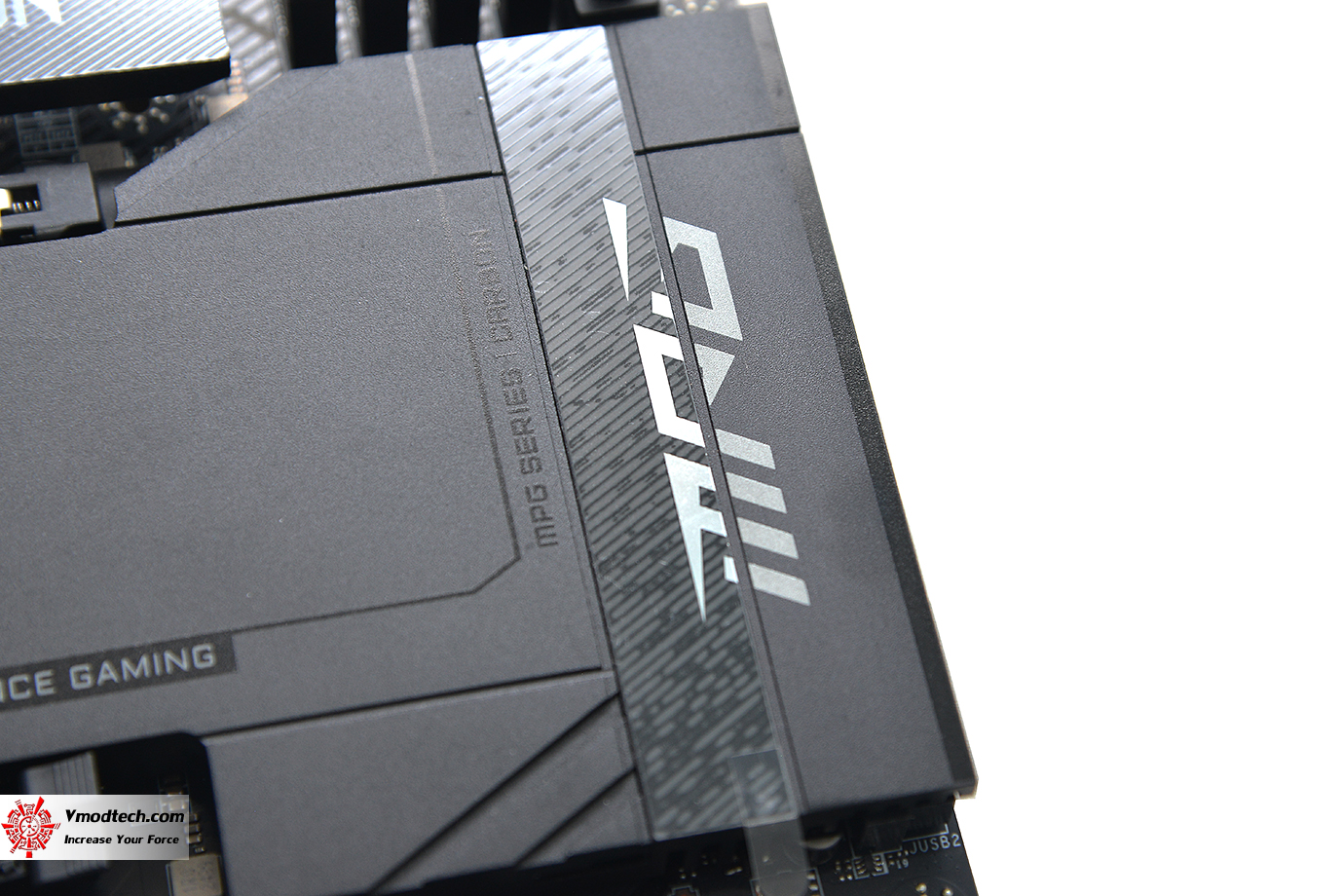

ฮีตซิงค์แบบ Extended Heatsink ขนาดใหญ่ระบายความร้อนรวมทั้งบรรดาชิปเซ็ตและ M.2 ให้ครบถ้วนครับ

ดีไซน์ฮีตซิงค์แบบ Extended Heatsink พร้อมโลดก้มังกร MSI ที่มีไฟ RGB สวยงามจัดเต็มครับ

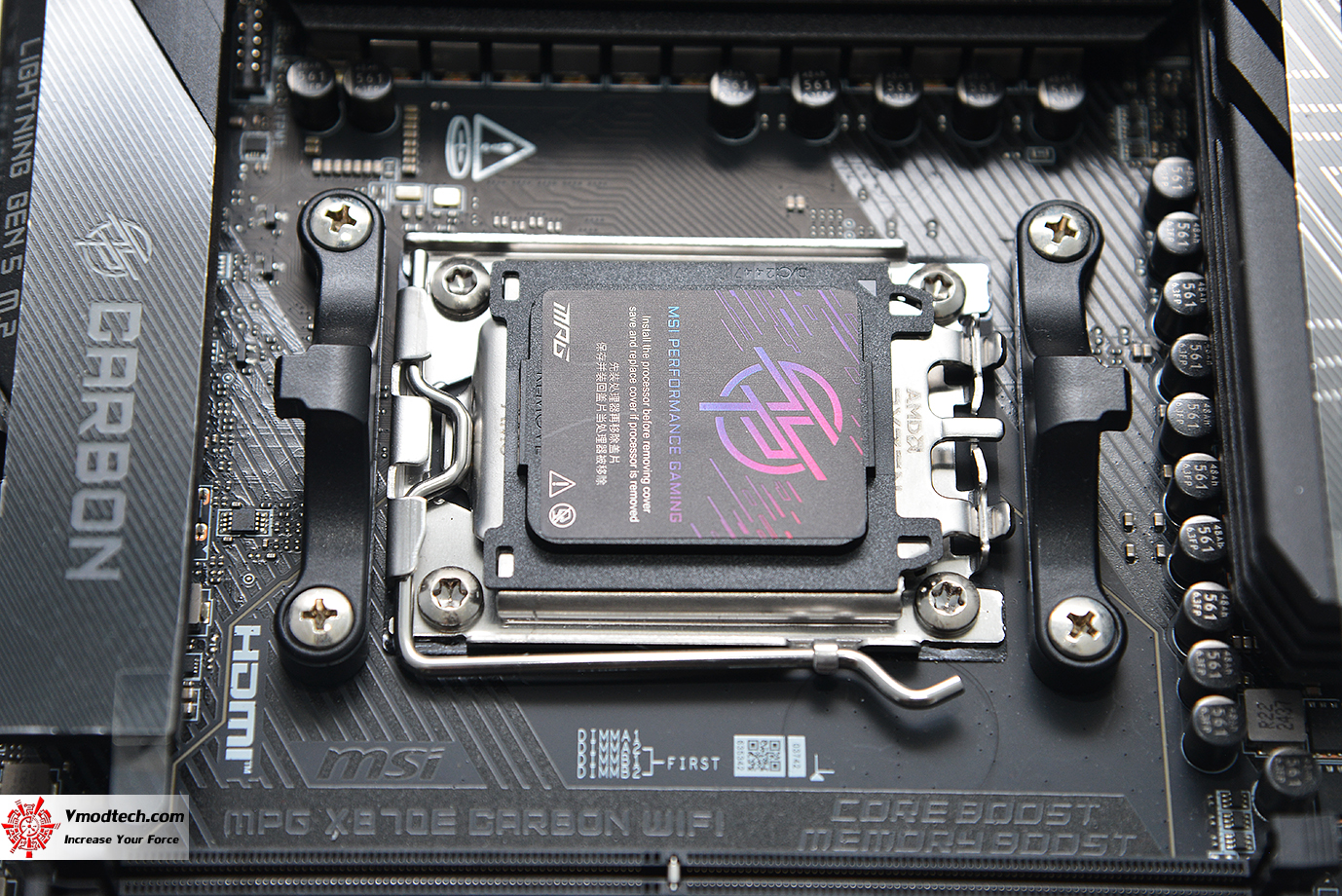

ซ๊อกเก็ต AM5 รุ่นใหม่ล่าสุดใช้ รองรับซีพียู Supports AMD Ryzen™ 9000/ 8000/ 7000 Series Desktop Processors Socket AM5

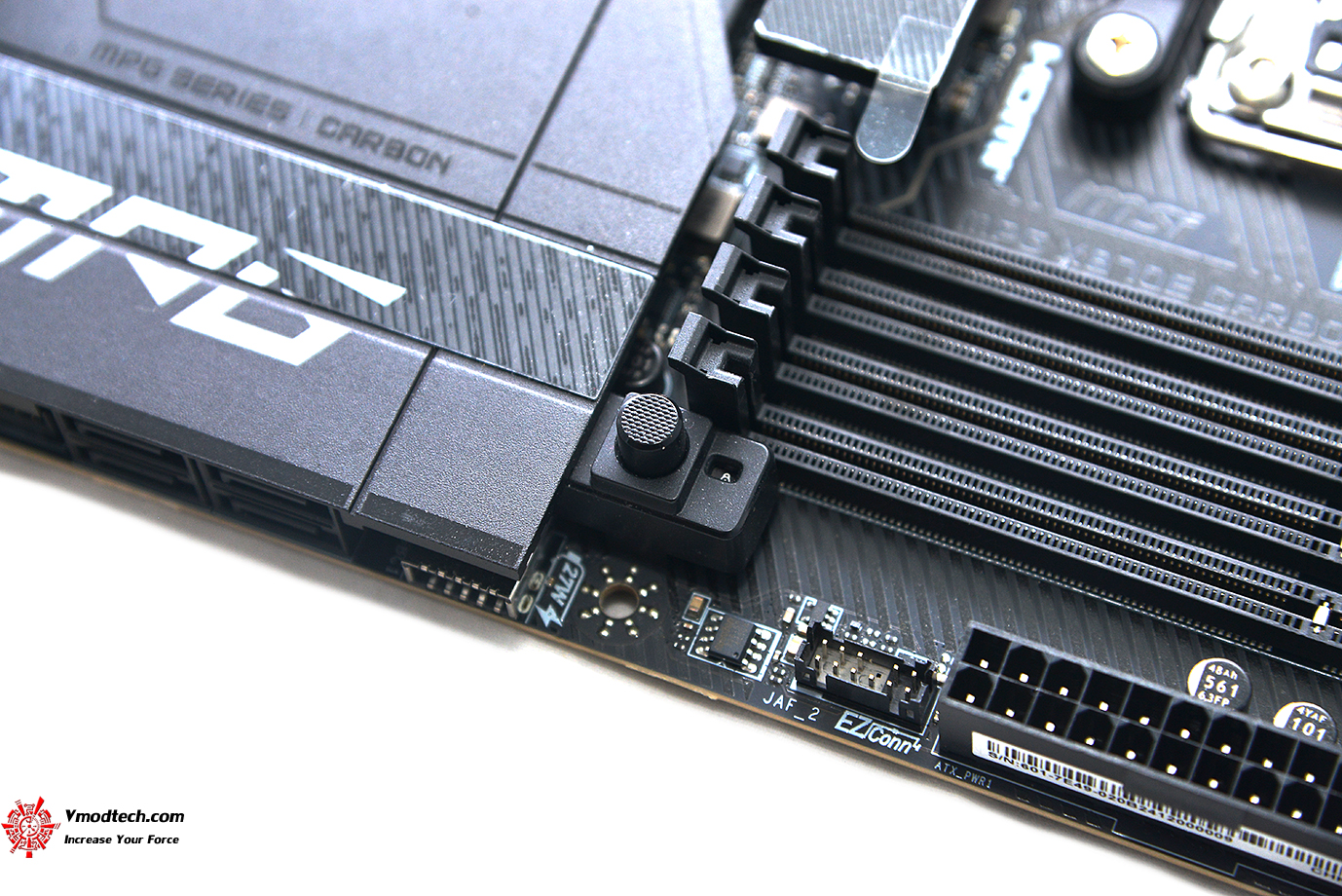

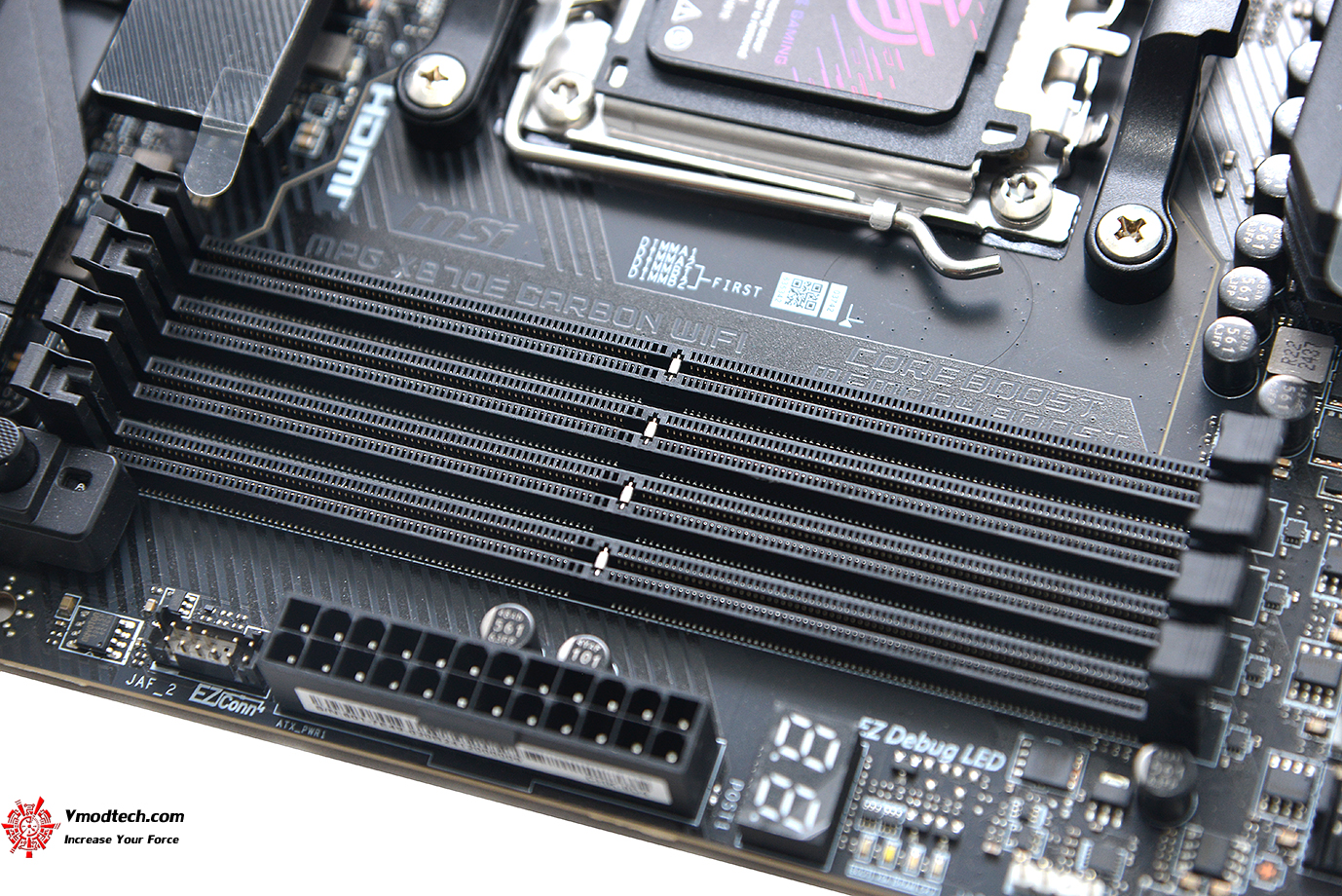

สล็อตแรม DDR5 รองรับความจุ 4x DDR5 UDIMM, Maximum Memory Capacity 256GB

Memory Support DDR5 8400 - 5600 (OC) MT/s / 5600 - 4800 (JEDEC) MT/s

Ryzen™ 9000 Series Processors max. overclocking frequency:

• 1DPC 1R Max speed up to 8400+ MT/s

• 1DPC 2R Max speed up to 6400+ MT/s

• 2DPC 1R Max speed up to 6400+ MT/s

• 2DPC 2R Max speed up to 6400+ MT/s

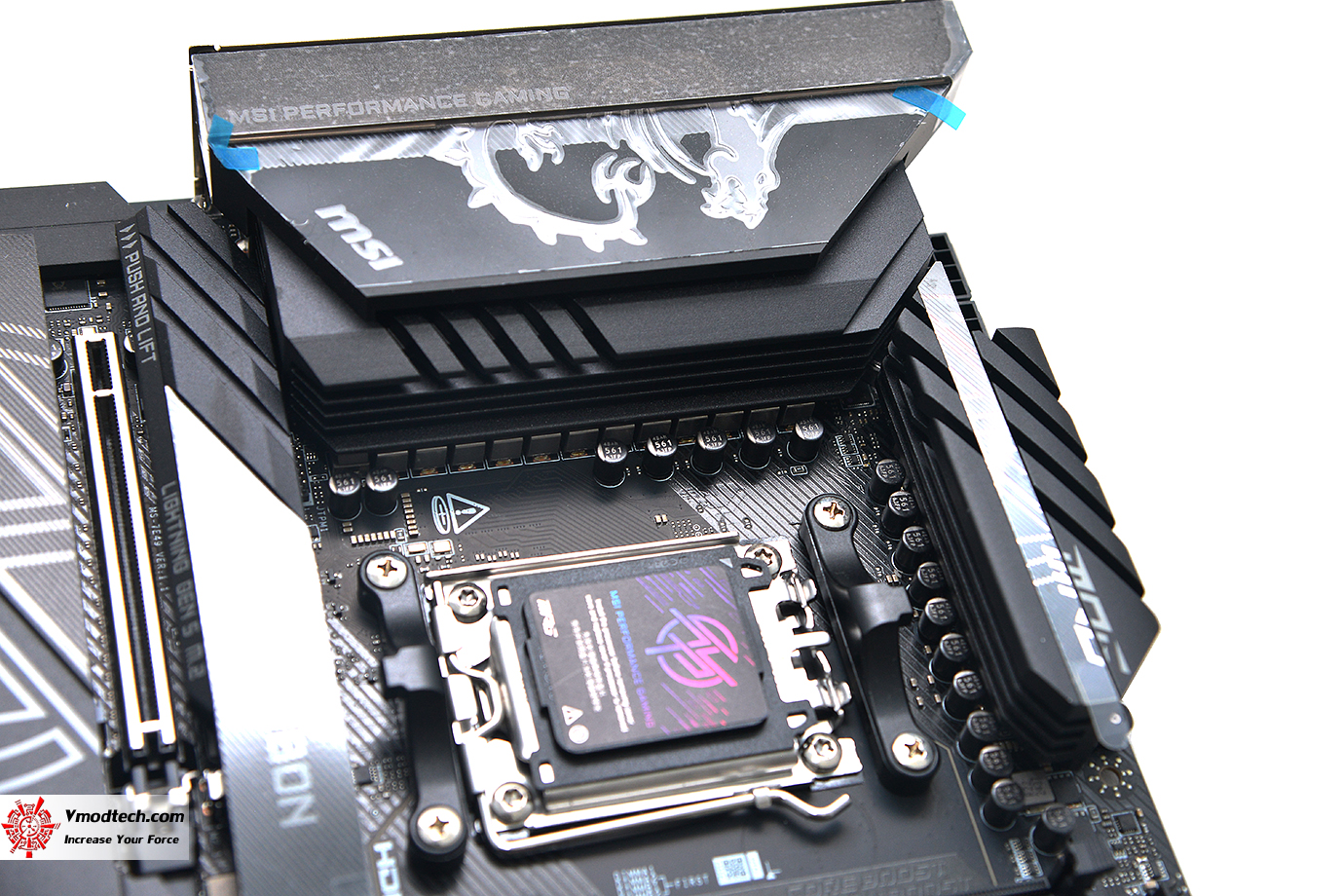

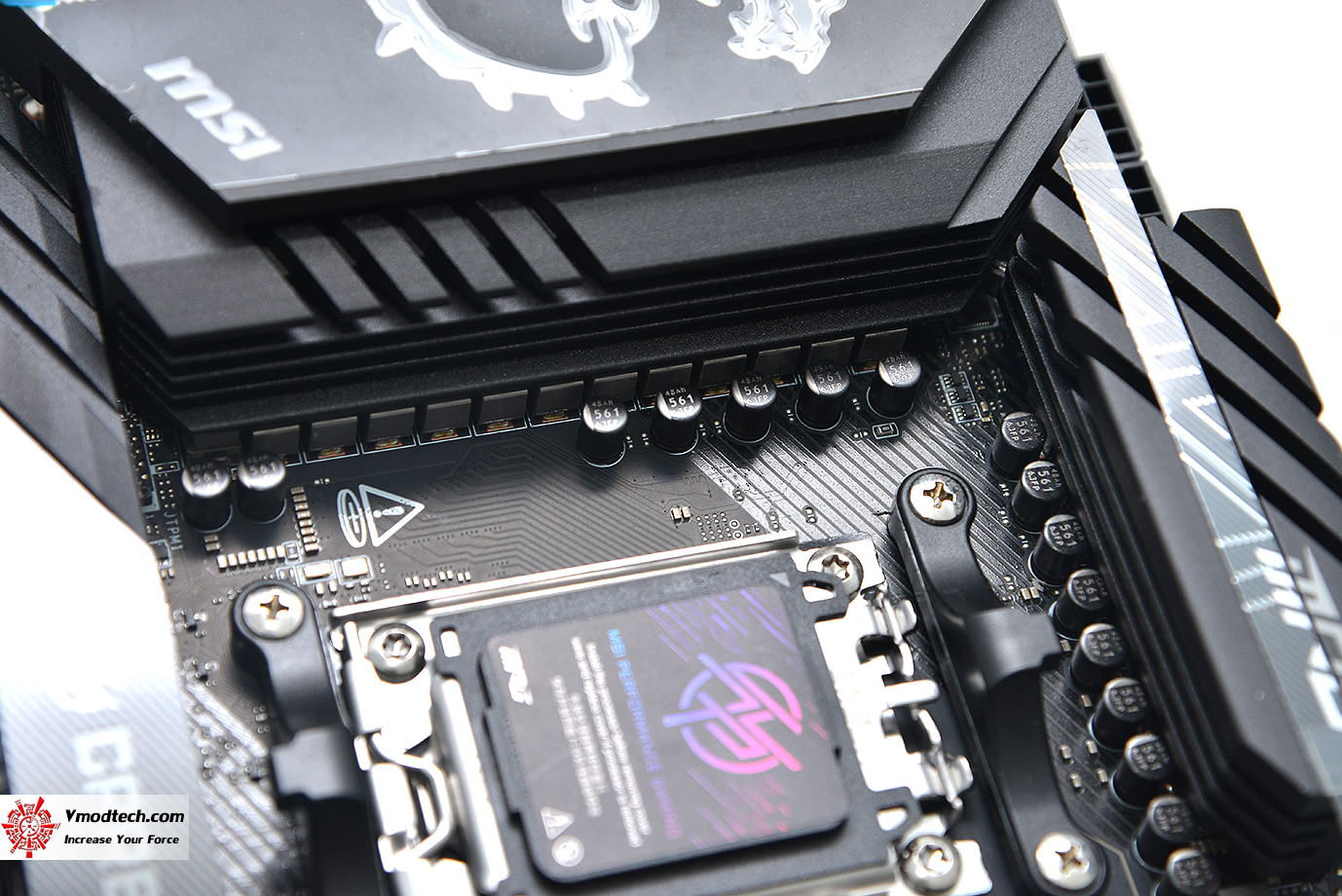

ภาคจ่ายไฟแบบ 18+2+1 DUET RAIL POWER SYSTEM ด้วยระบบ Smart Power Stage 110A พร้อมรองรับโอเวอร์คล๊อกอย่างเต็มรูปแบบแรงจัดแน่นนอนครับ พร้อมเอาซีพียูเบอร์ใหญ่ตัวท็อปได้สบายๆ

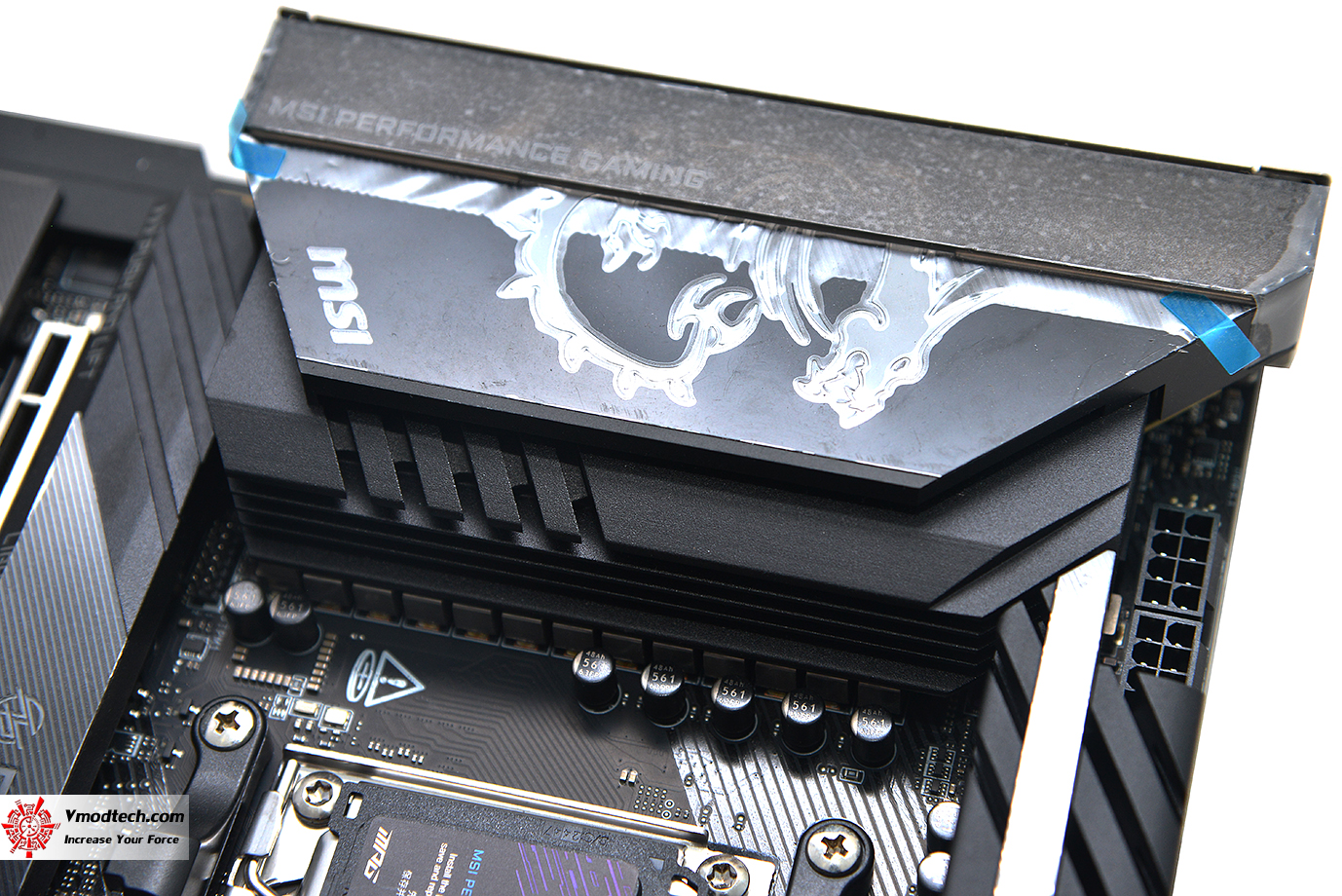

ฮีตซิงค์ที่ออกแบบมาอย่างใหญ่คลอบคลุมทั้งสองฝั่งเฟสไฟทำให้โอเวอร์คล๊อกได้ไม่เป็นปัญหาครับ

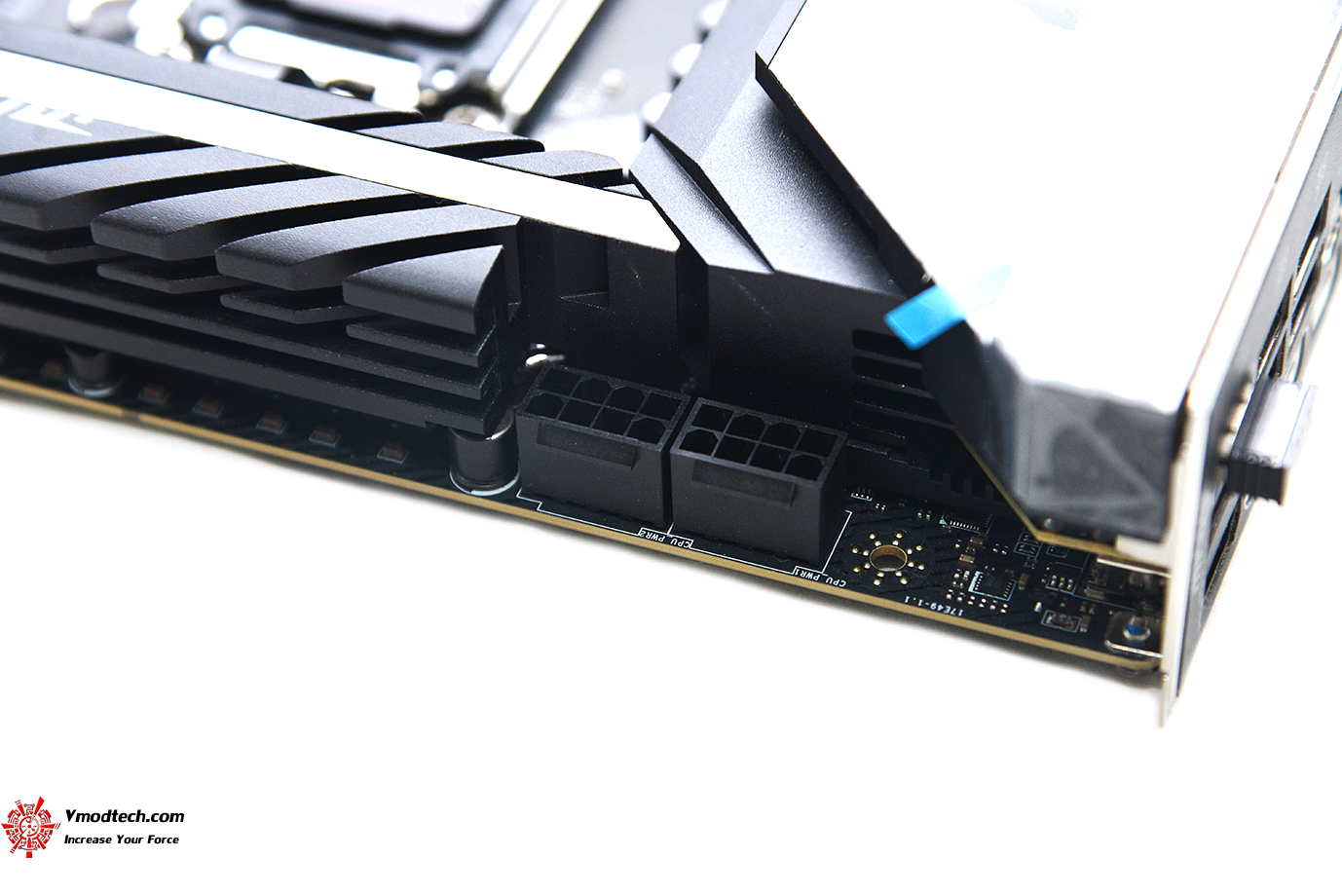

ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 2ช่อง

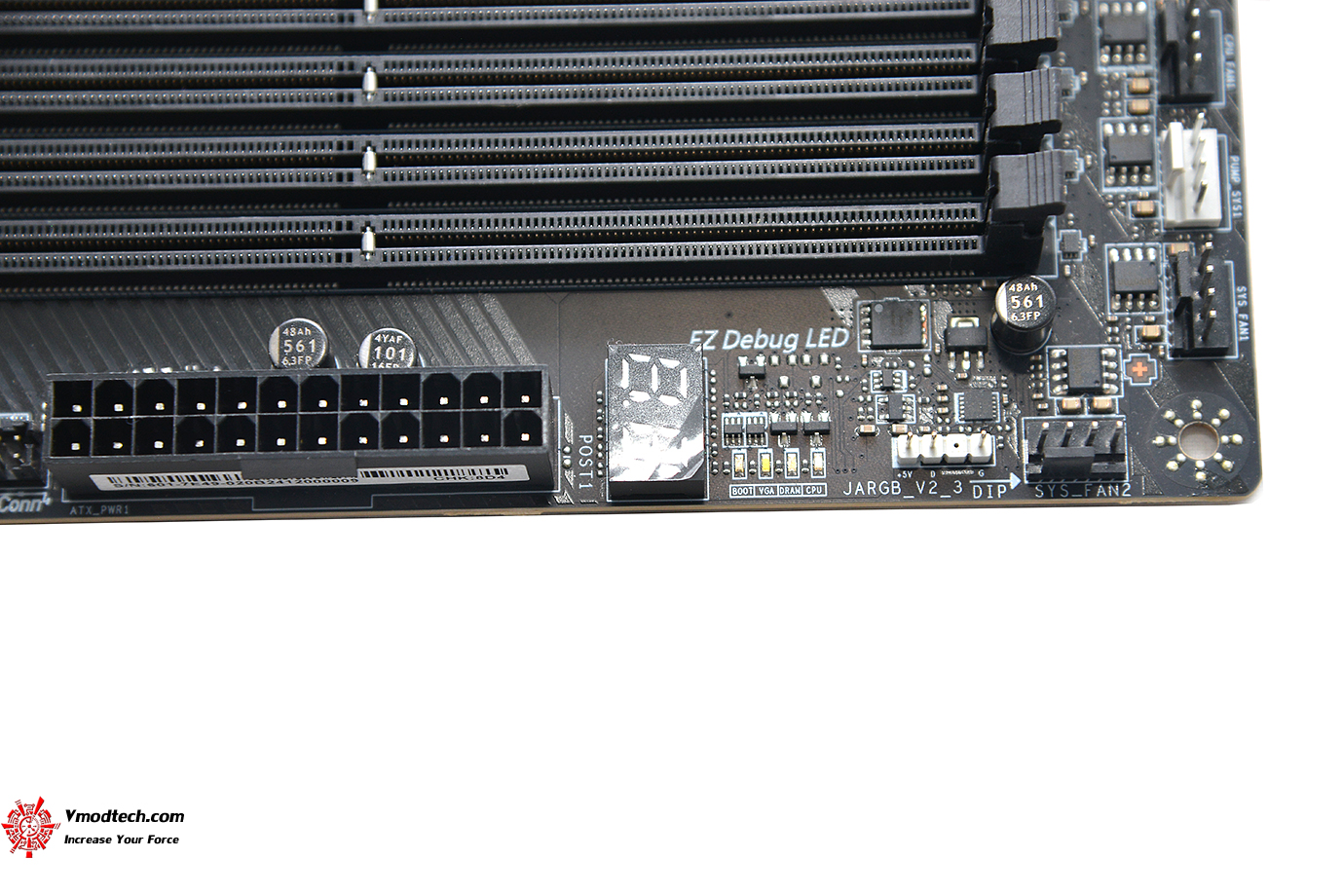

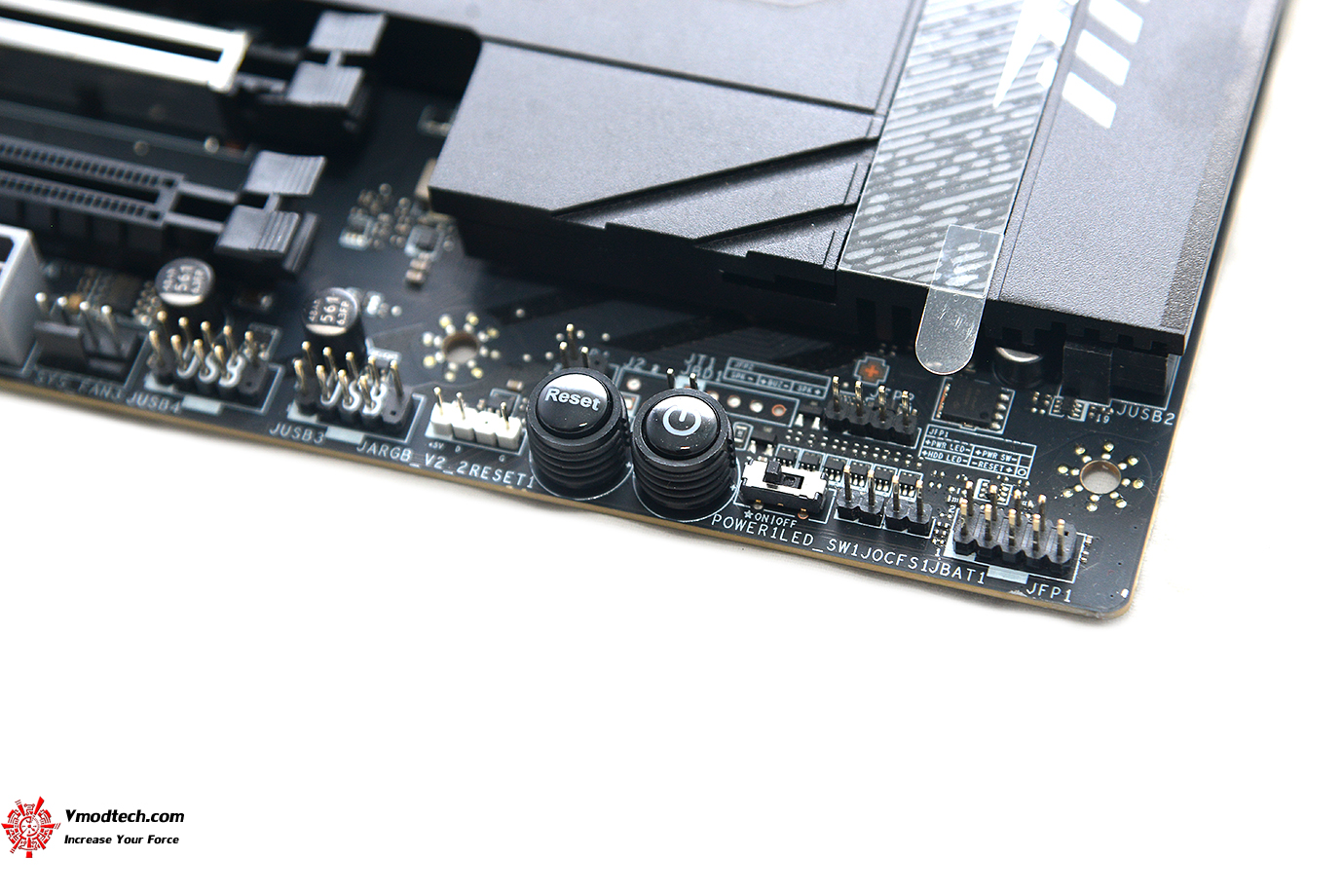

มี START BUTTON , Reset และ Debug LED อยู่ด้านหน้าที่เช็คสถานะการทำงานครับ

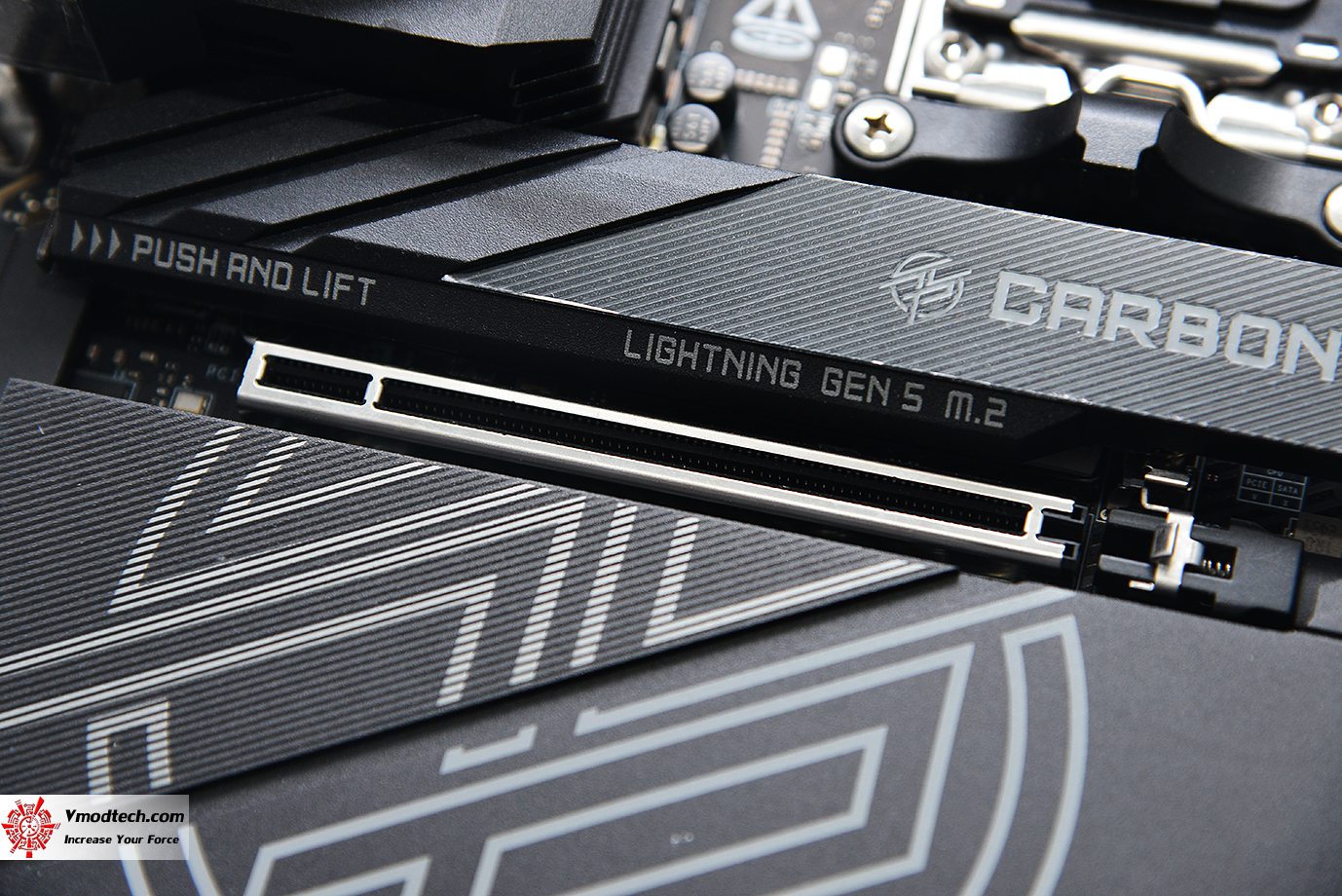

ช่องเชื่อมต่อ PCIe เสริมแกร่งด้วยโลหะ พร้อม Lightning Gen 5 PCIe ให้ใช้งานแบบเต็มประสิทธิภาพทั้ง 2ช่องเลยครับ

ช่องเชื่อมต่อประกอบด้วย

3x PCI-E x16 slot

PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)

PCI_E2 Gen PCIe 5.0 supports up to x4 (From CPU)

PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

ด้านขหน้ามีปุ่ม EZ PCIe Release ครับ ทำให้ถอดการ์ดจอได้ง่ายดายและปลอดภัย

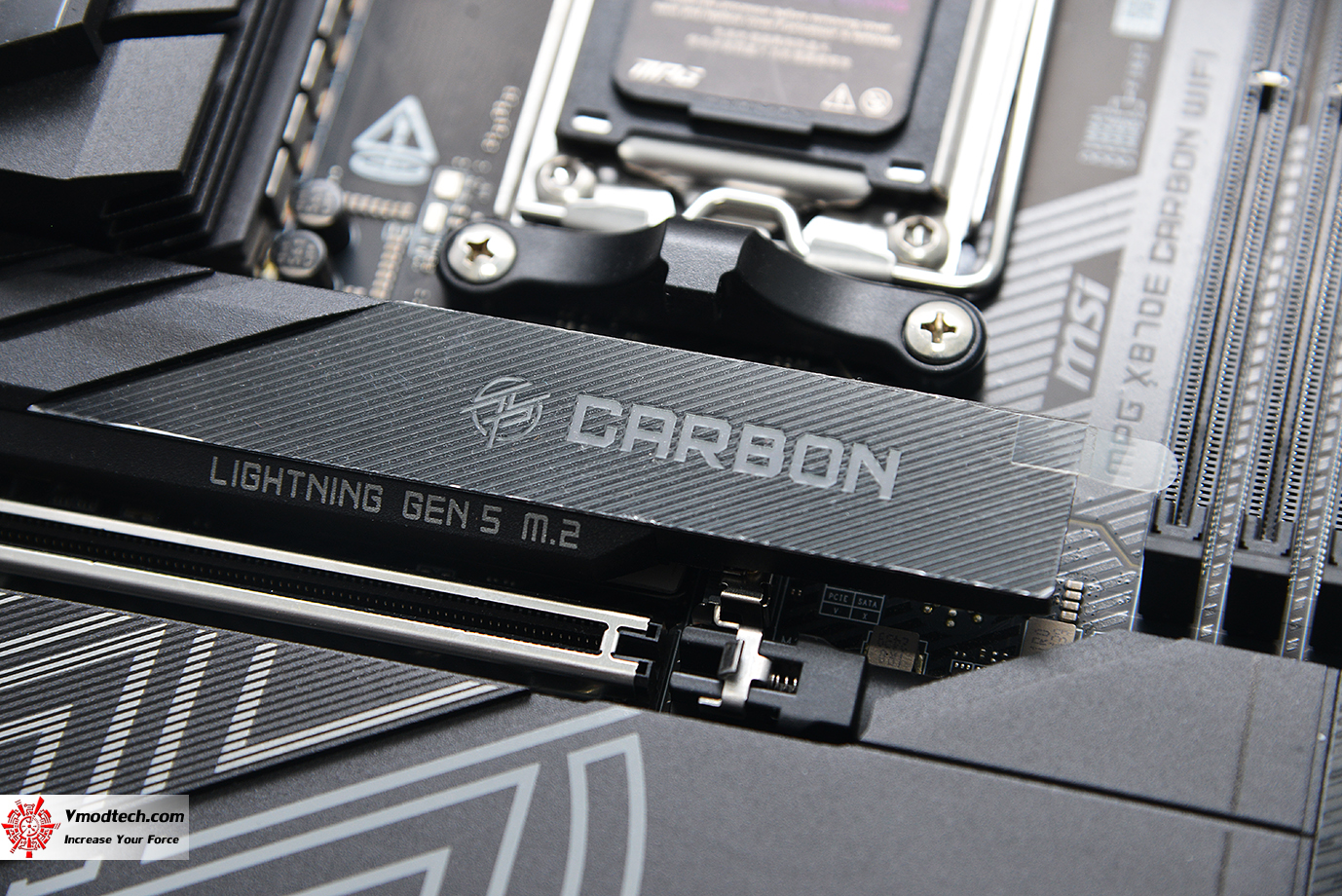

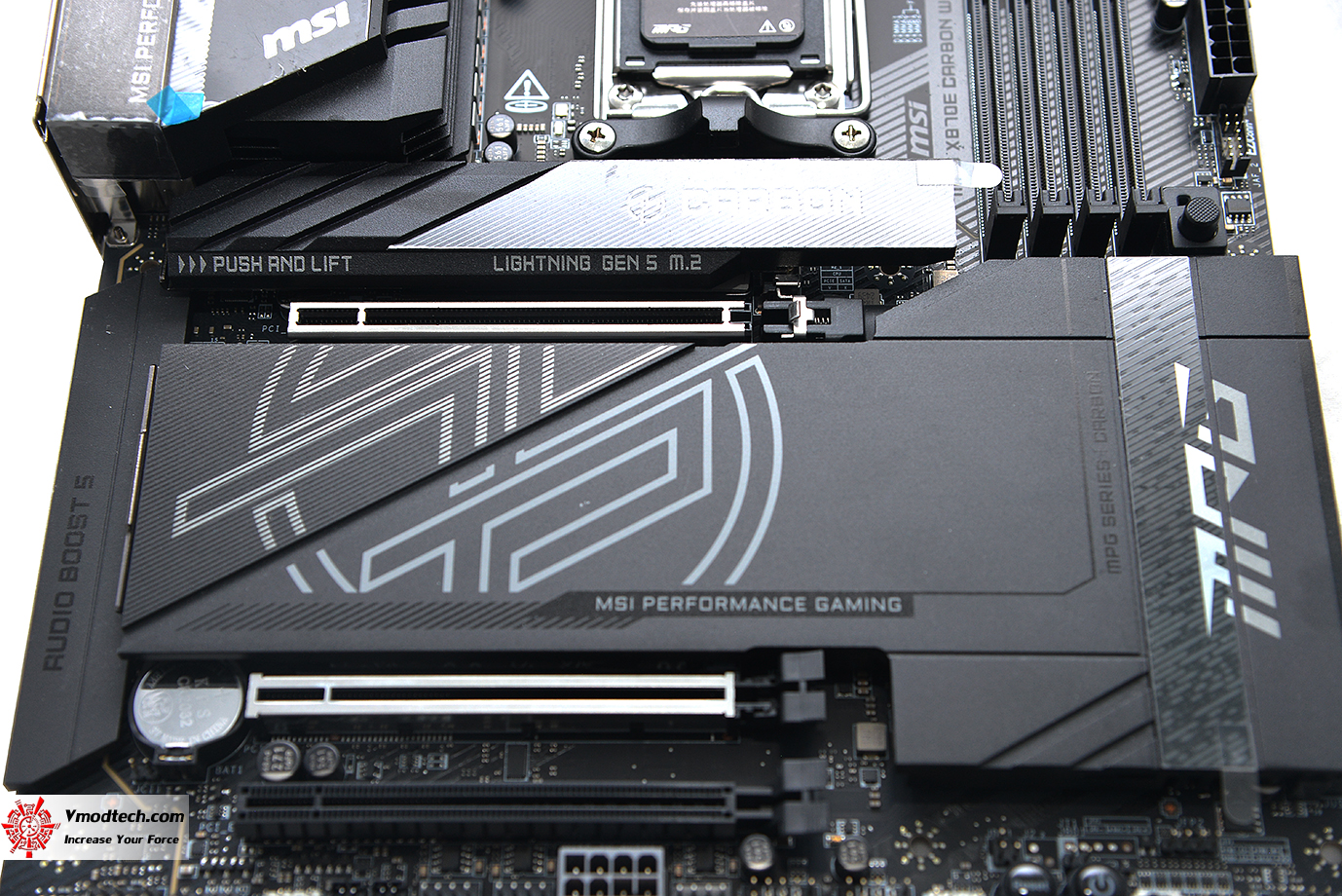

มีสล๊อต M.2 Shield Frozr Heatsink เอาไว้ให้พร้อมใช้งานครับ ถอดอัพเกรด M.2 ง่ายดายและระบายความร้อนได้อย่างดีเยี่ยม โดยรองรับทั้งหมด

4x M.2

M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices

M.2_2 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices

M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280 devices

M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices

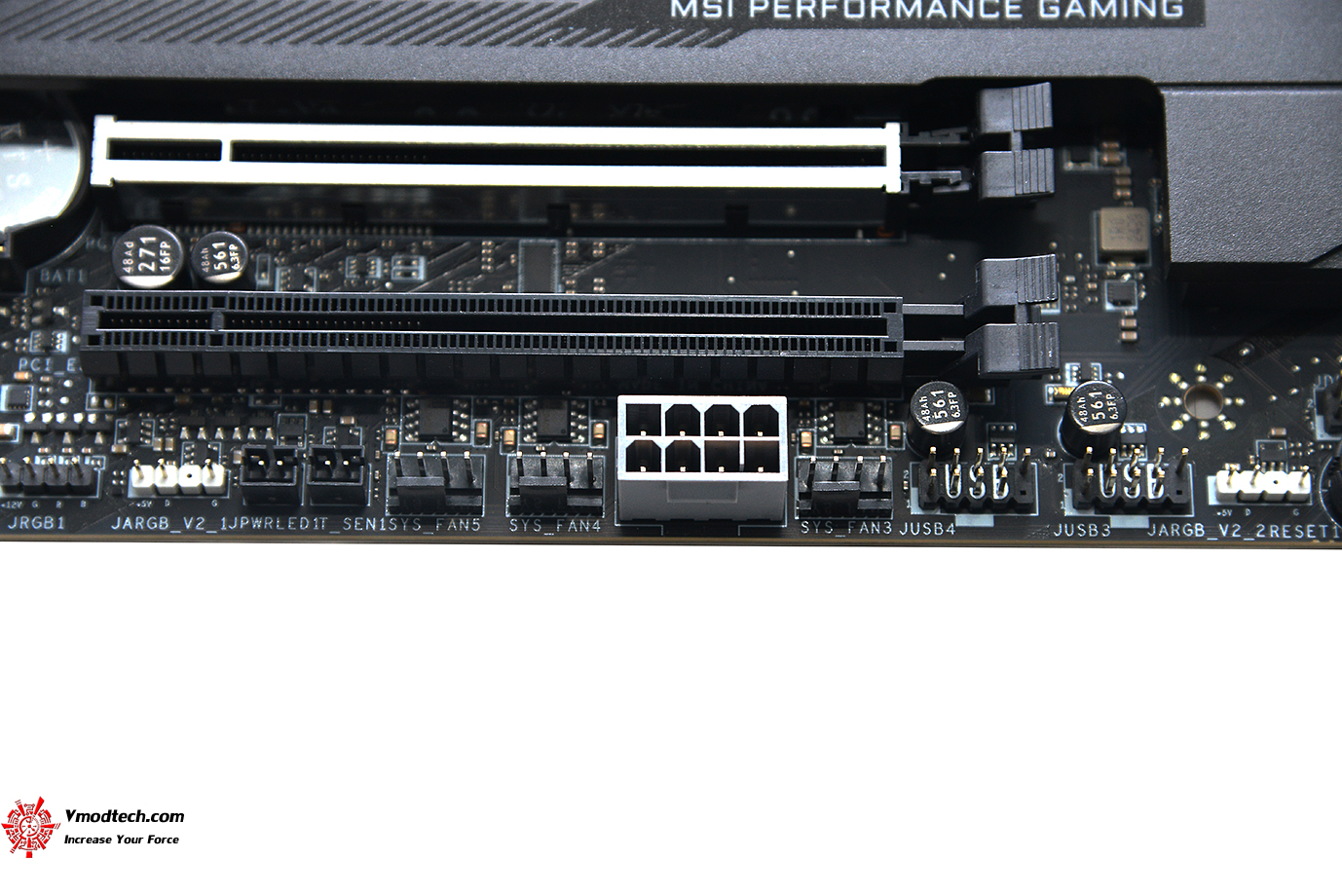

ด้านข้างมีช่องต่อไฟเลี้ยง 8พินสำหรับ PCIe ครับ

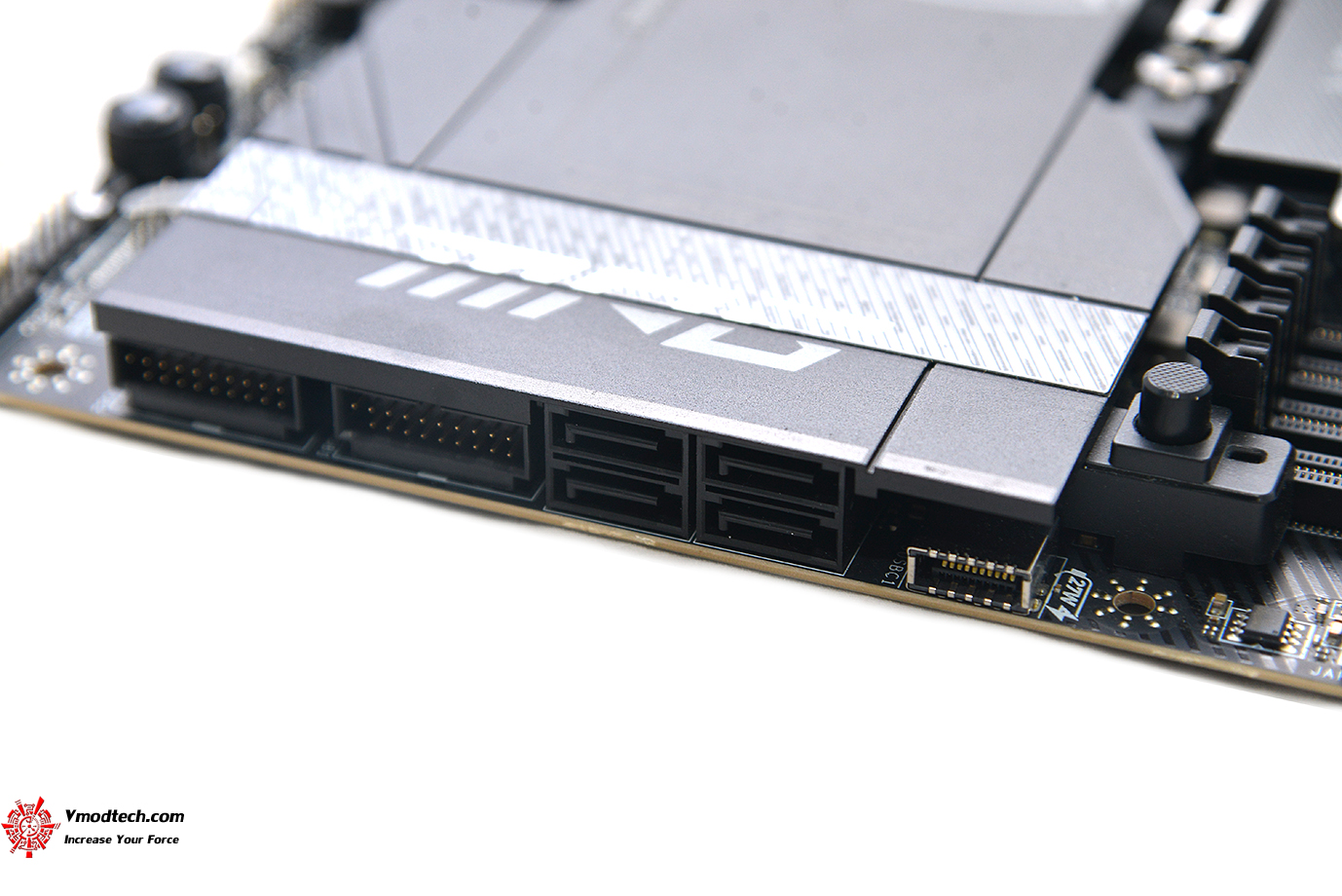

ช่อง SATA มีมาให้ 4ช่องการทำงานครับ

ชิปเซ็ต AMD X870E Chipset รุ่นใหม่ล่าสุดพร้อมฮีตซิงค์  Chipset heatsink เน้นระบายความร้อนอย่างเต็มระบบครับ

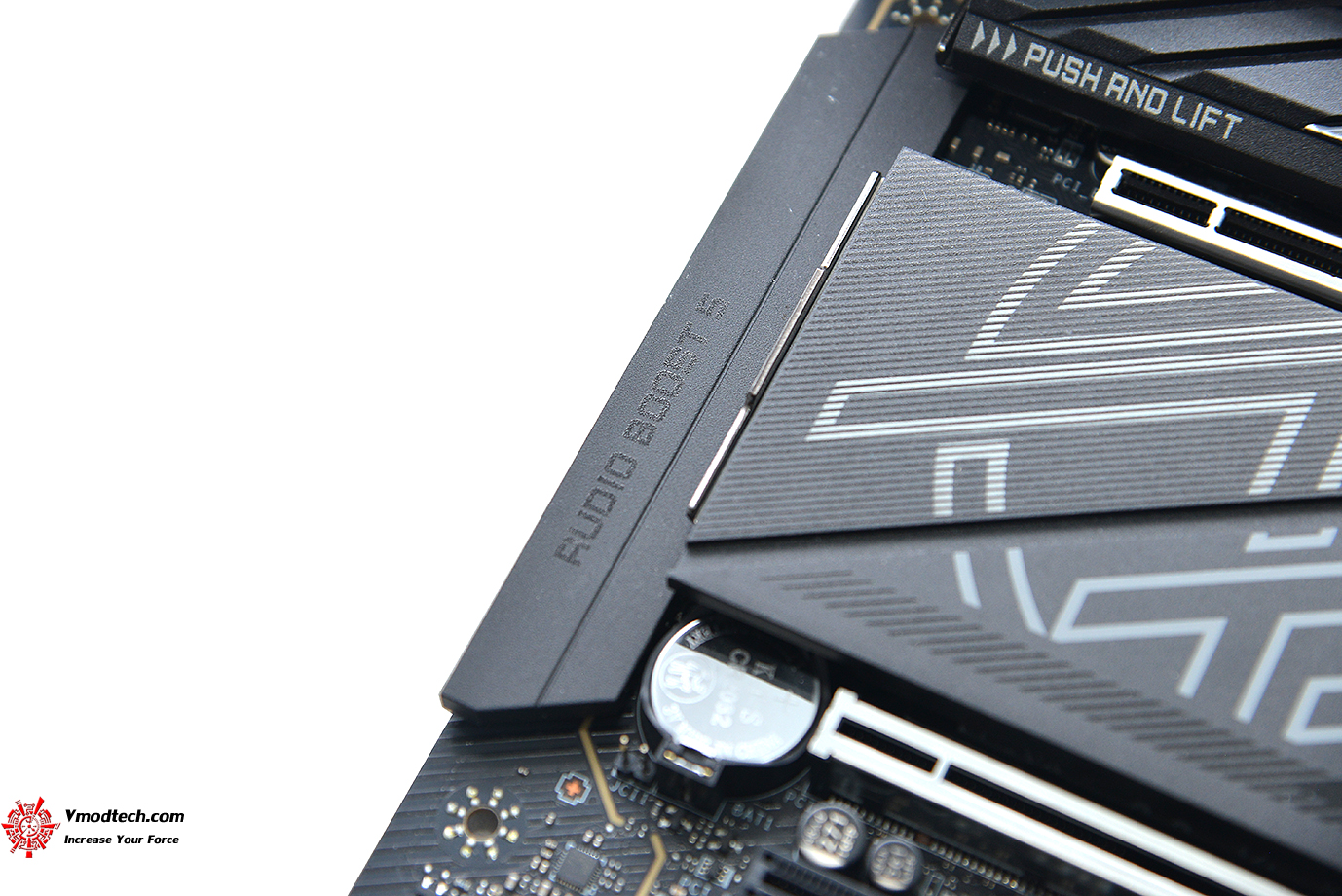

ระบบเสียง audio boost 5 ด้วยเทคโนโลยี Realtek® ALC4080 Codec 7.1-Channel USB High-Performance Audio เน้นเสียงระดับพรีเมี่ยมเพื่อคอเกมโดยเฉพาะครับ

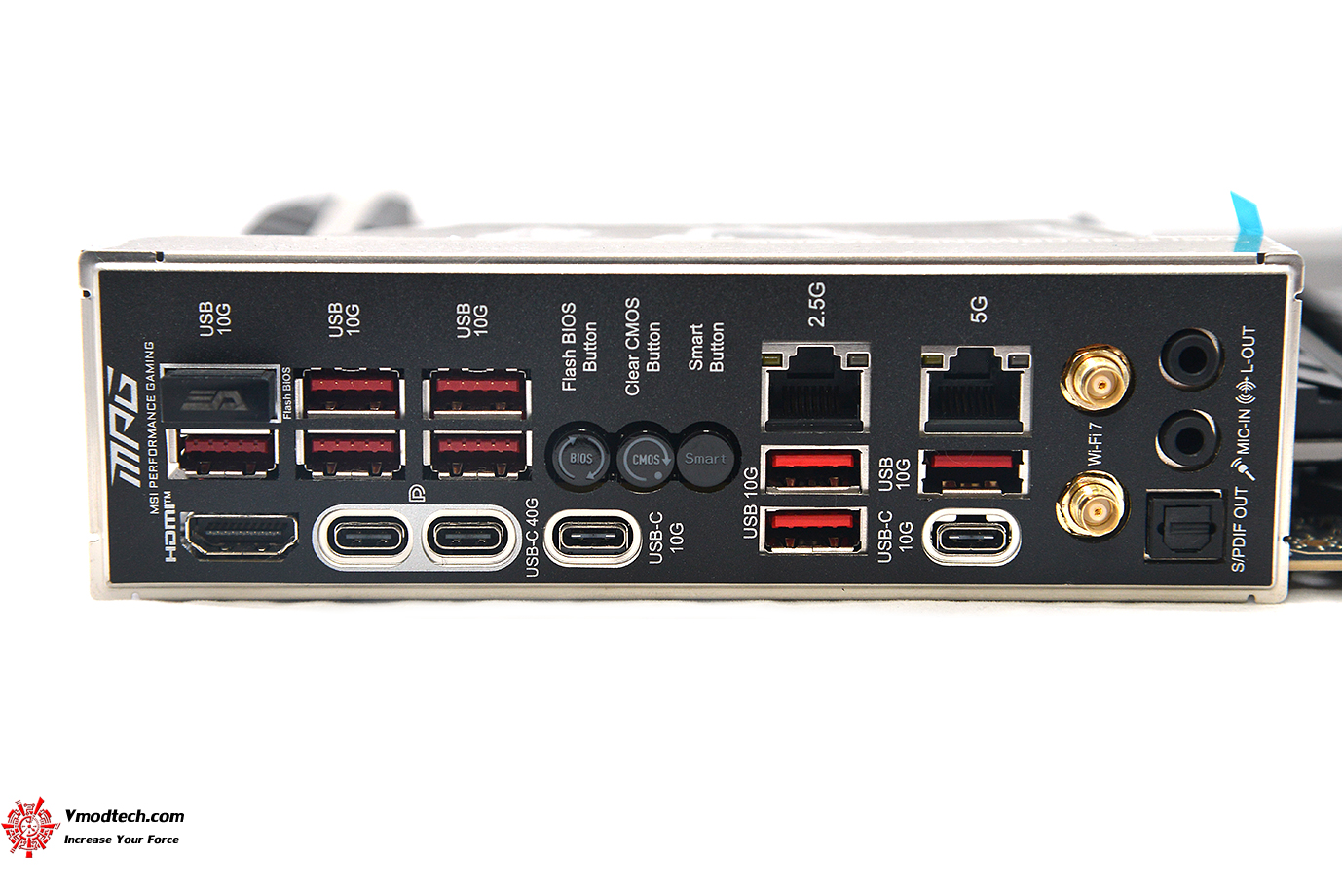

ช่องเชื่อมต่อด้านหลังประกอบด้วย

USB 10Gbps Type-A Flash BIOS Button Clear CMOS Button Smart Button 2.5G LAN 5G LAN Audio Connectors HDMI™ USB 40Gbps Type-C USB 10Gbps Type-C USB 10Gbps Type-A USB 10Gbps Type-C Wi-Fi / Bluetooth

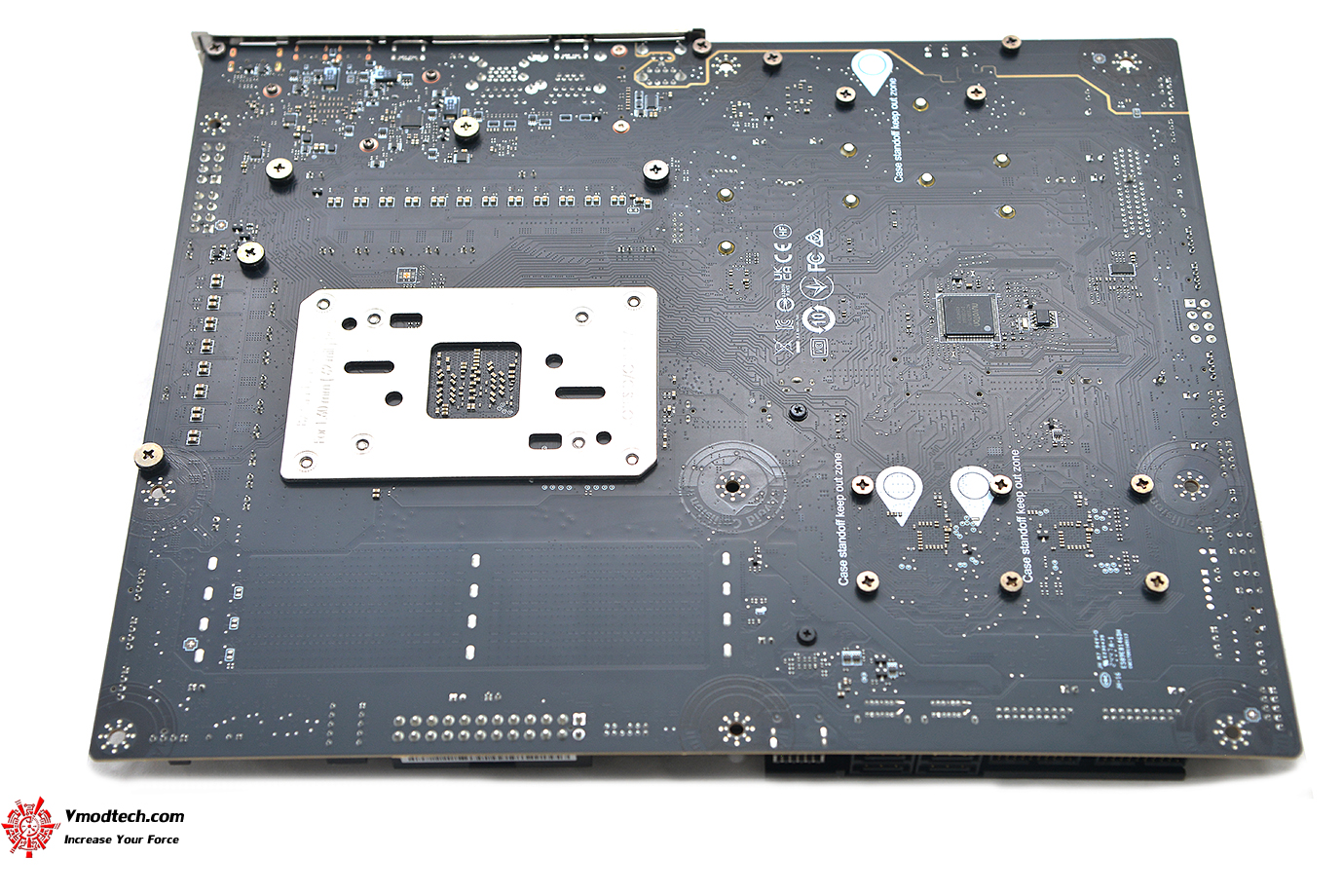

PCB ด้านหลังสีดำสนิทพร้อมความหนามากถึง 8ชั้นกันเลยครับ

เราไปแสงไฟ Mystic Light RGB กันต่อเลยครับ
