MSI MPG Z390 GAMING EDGE AC REVIEW
 < 1 2 3 4 5 >  Last ›

MSI MPG Z390 GAMING EDGE AC Appearance

dsc_0854

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด MSI MPG Z390 GAMING EDGE AC รุ่นใหม่ล่าสุด ด้านหน้ากล่องบอกฟีเจอร์การทำงานคร่าวๆครับ

dsc_0862

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc_0870

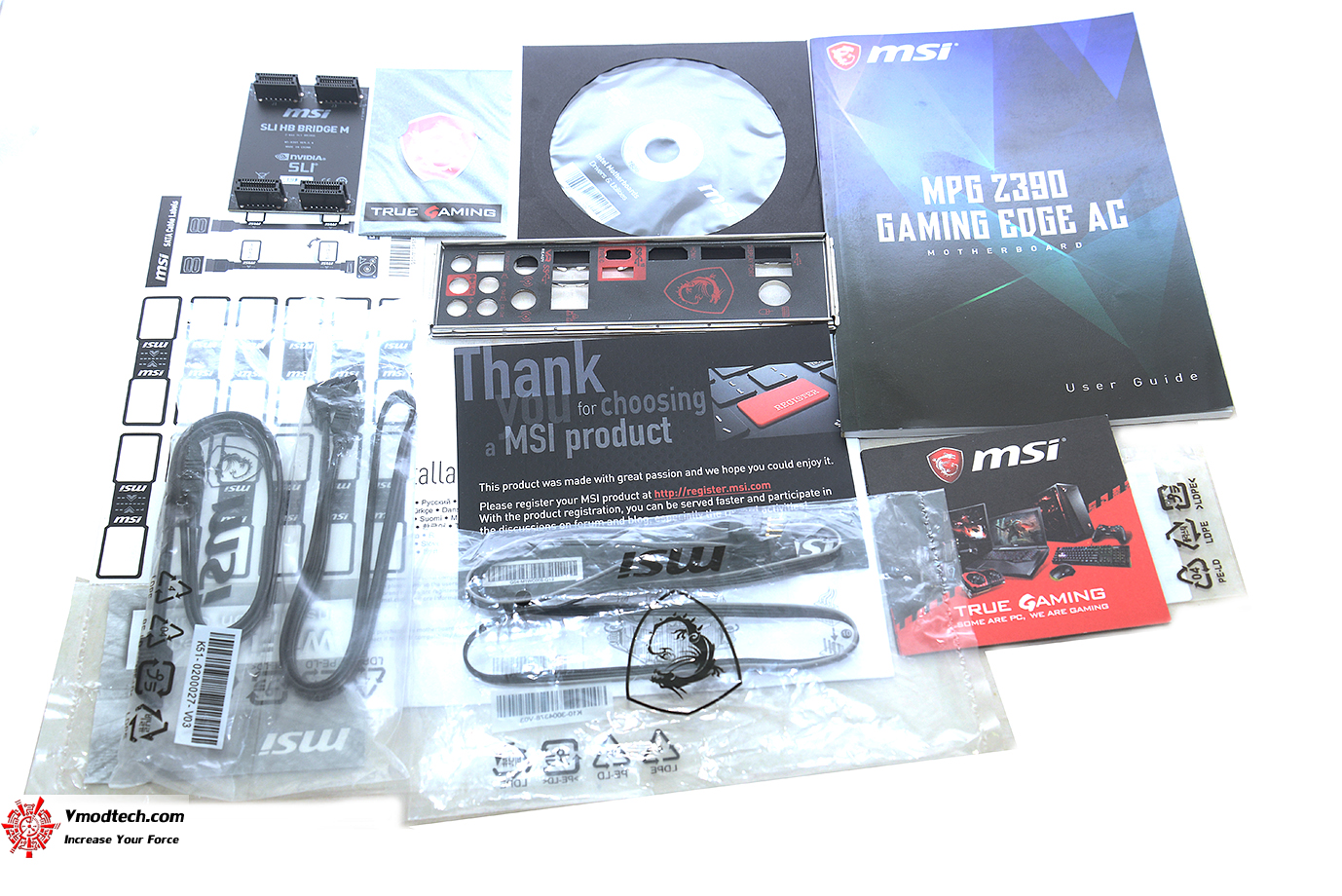

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 ชุดสายไฟเชื่อมต่อ RGB สติ๊กเกอร์ บริดจ์ SLI 1ชุด และโค๊ดต่างๆครับ

dsc_0882

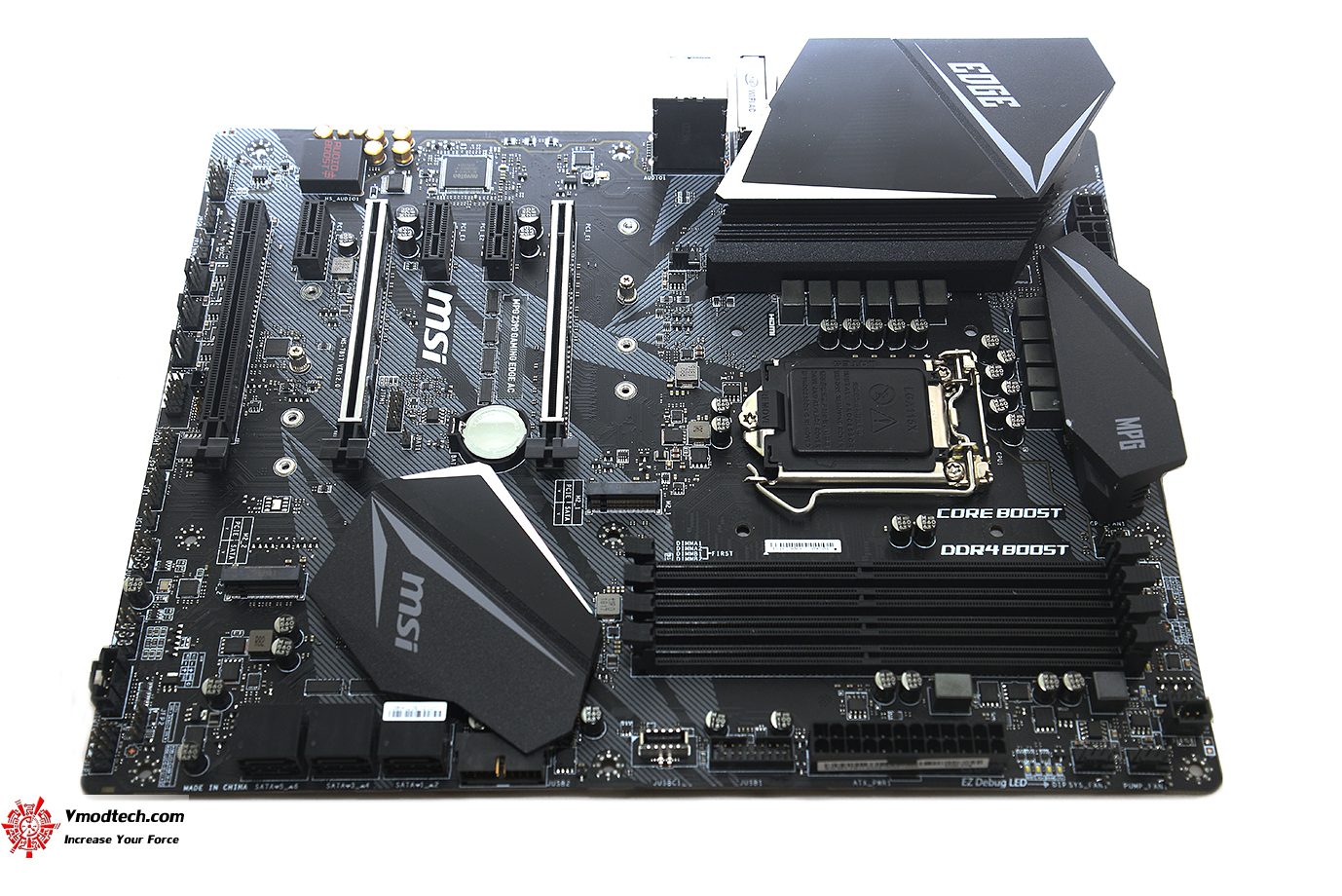

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทสลับด้วยลวดลายสีเงิน ซึ่งดีไซน์จะคล้ายๆกับรุ่นคาร์บอนที่ผมรีวิวไปนั่นเองครับ จะแตกต่างกันที่ฮีตซิงค์ของ MSI MPG Z390 GAMING EDGE AC จะใหญ่กว่าเล็กน้อย

dsc_08901

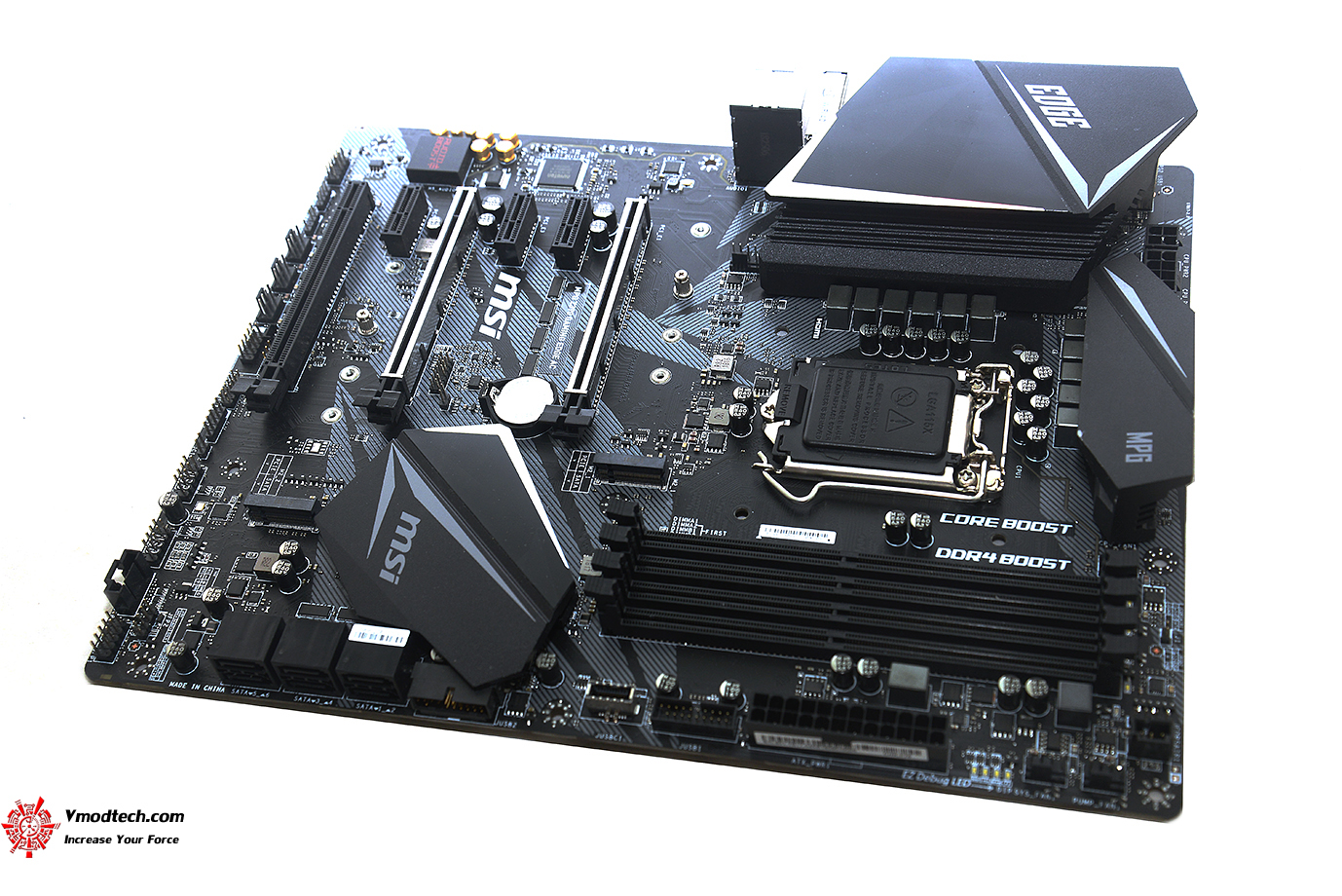

เมนบอร์ดขนาด 9.6 in. x 12 in. (24.3 cm x 30.4 cm) ATX Form Factor

dsc_0895

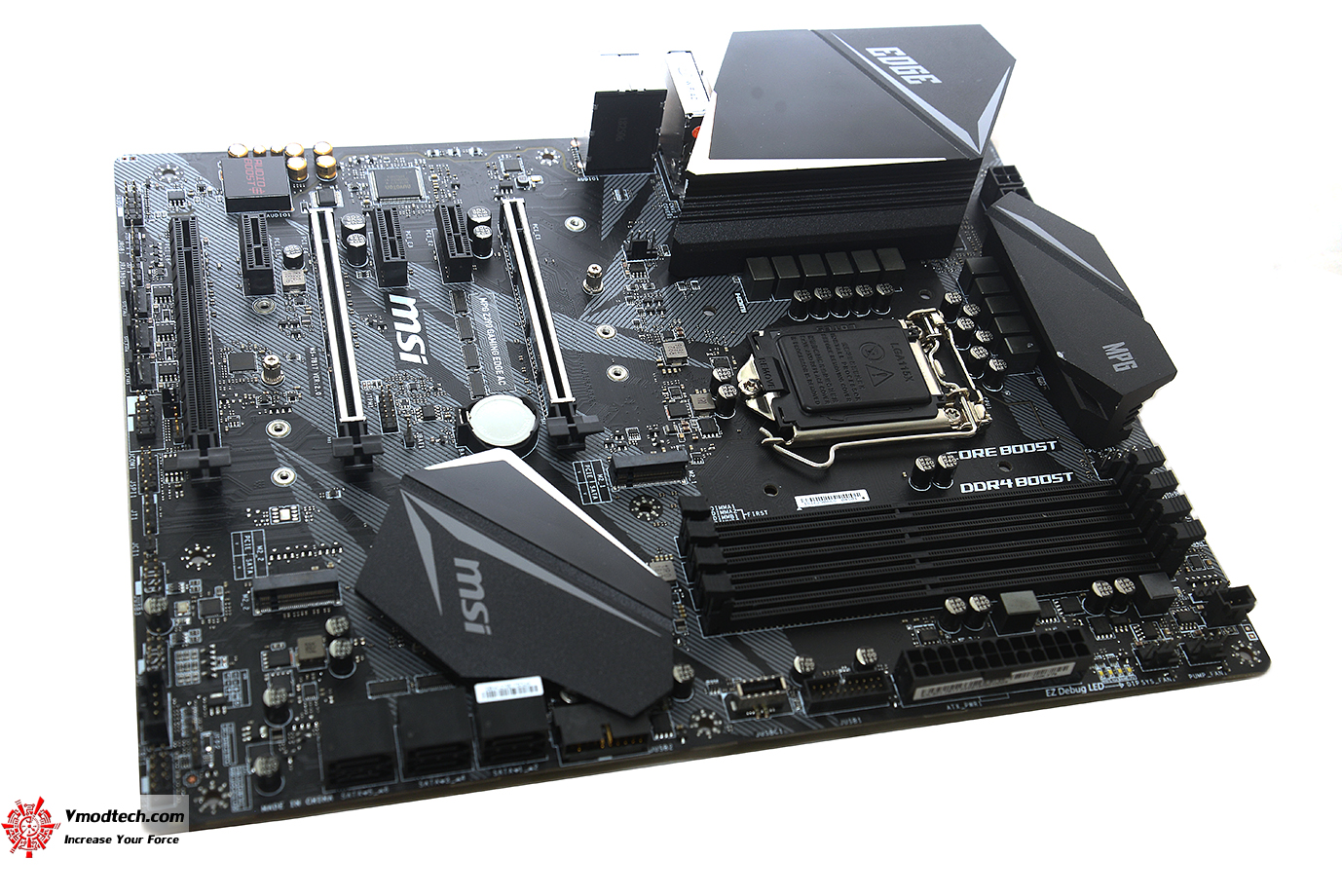

ตัวเมนบอร์ดมีไฟแสดงผล RGB ที่ด้านหน้าครับ สามารถที่จะซิงค์การทำงานได้กับฟีเจอร์ Mystic Light

dsc_0925

ตัวเมนบอร์ดดีไซน์สวยงามตามสไตล์เกมส์มิ่งครับ ซึ่งการออกแบบก็ง่ายต่อการ DIY อีกด้วยครับ

dsc_0903

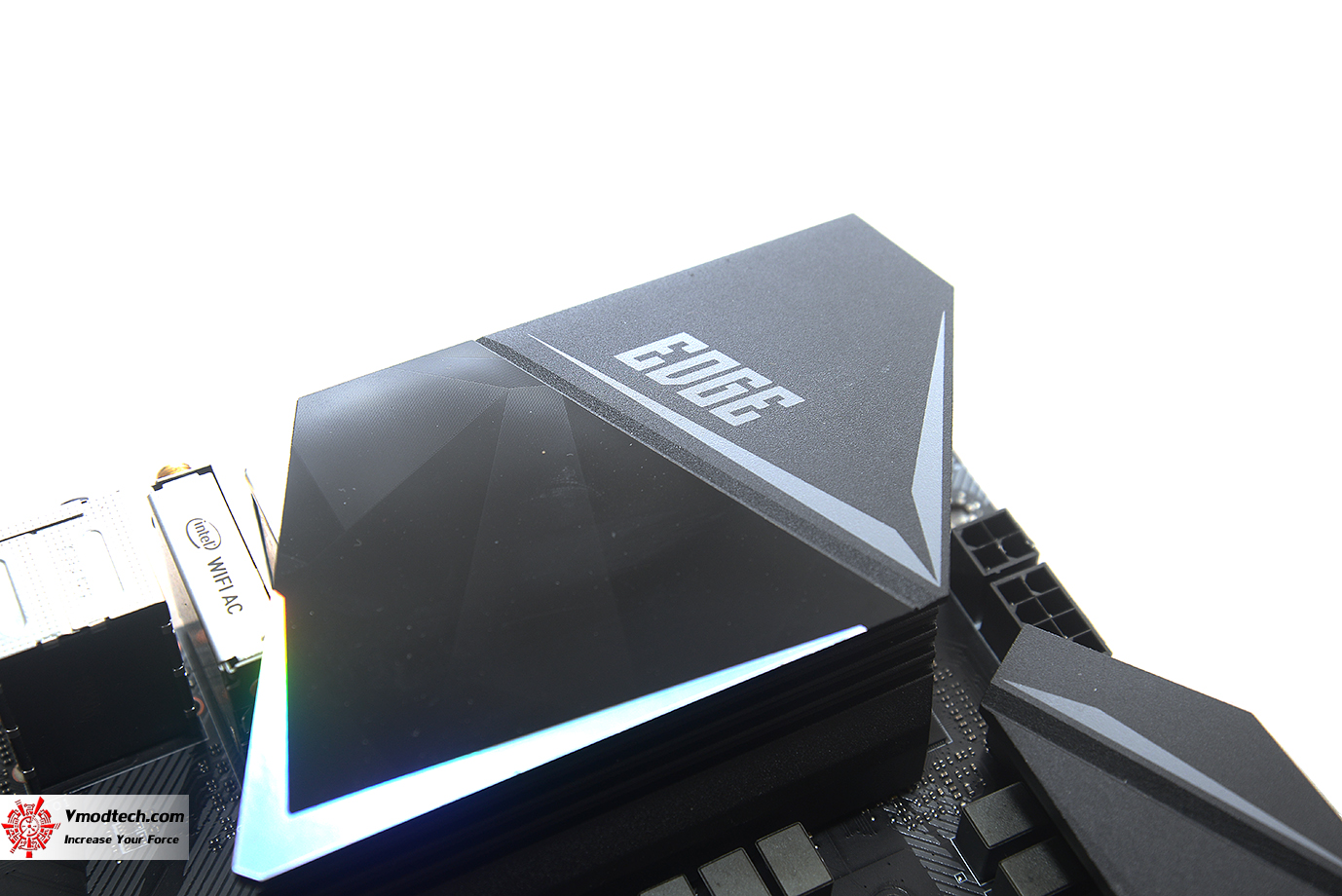

จุดเด่นของเมนบอร์ด MSI MPG Z390 GAMING EDGE AC ก็คือตัวฮีตซิงค์ที่ใหญ่โต Extended Heatsink Design ที่เน้นทั้งการระบายความร้อนที่ดีเยี่ยมและมีแทบสีสะท้อนแสดงสีแบบหลากสีสรรที่สวยงามเลยครับ

dsc_0956

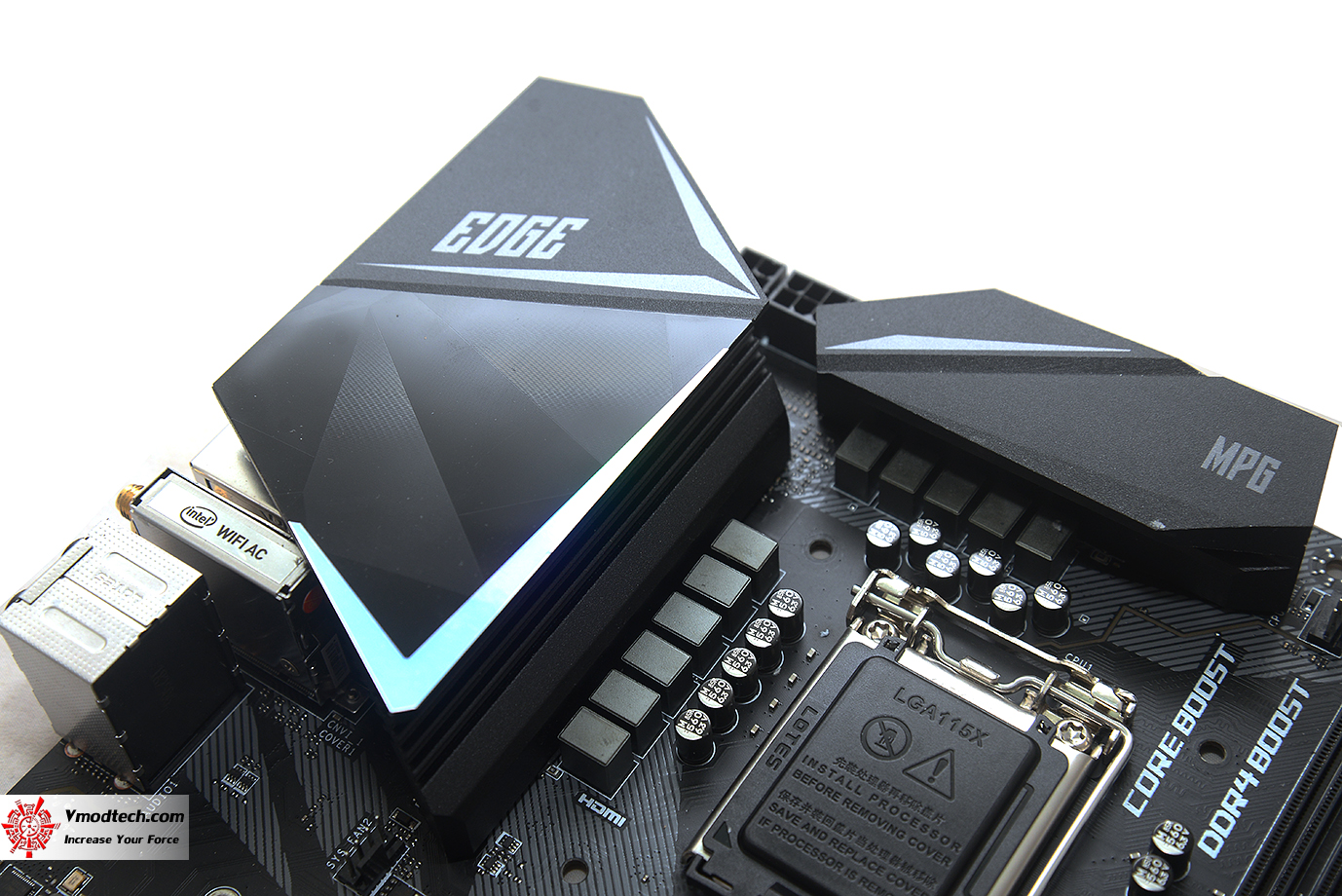

แทบสีสะท้อนนั้นดูสวยงามมากๆครับ

dsc_0908

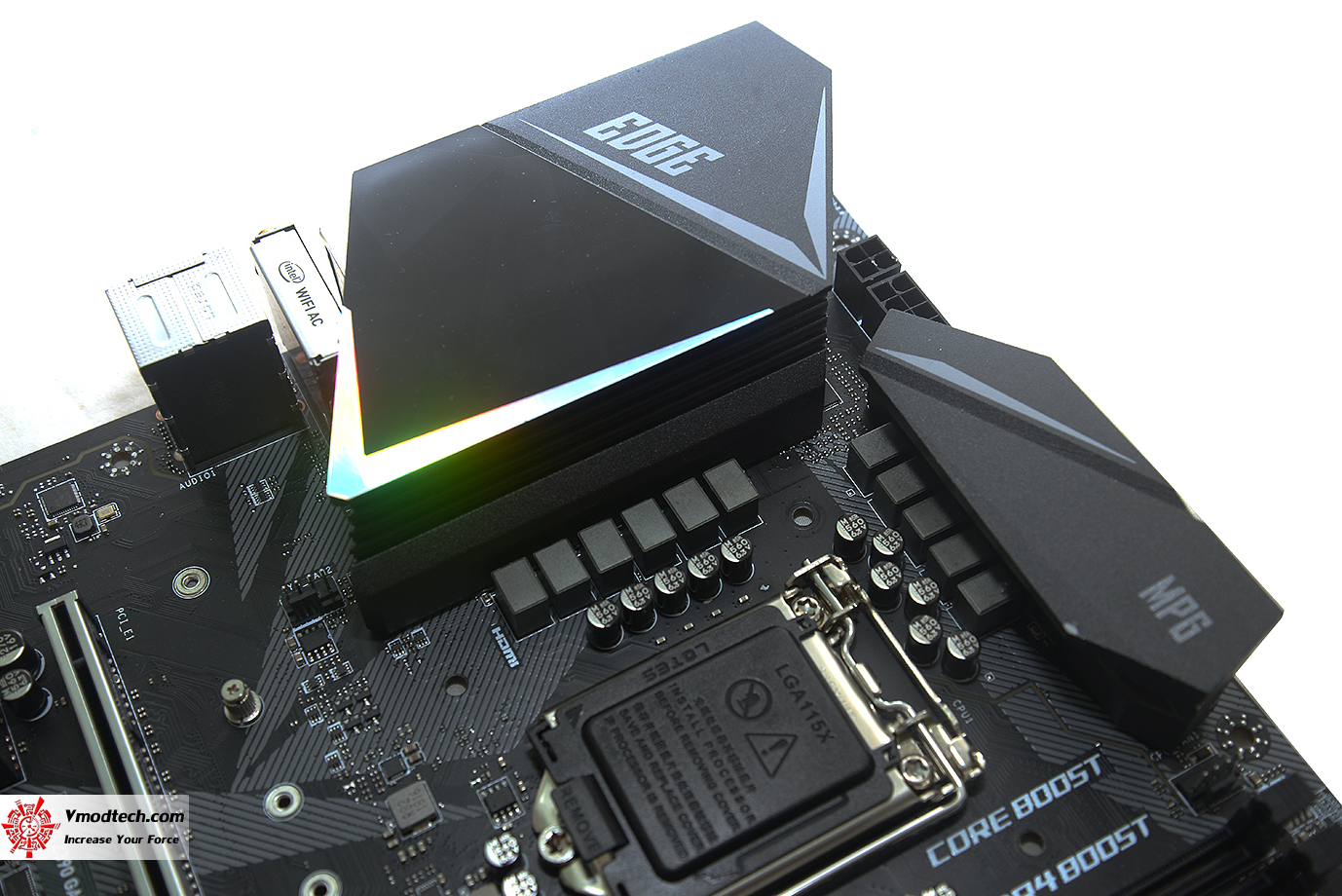

ด้านบนภาคจ่ายไฟมีฮีตซิงค์ระบายความร้อนทั้งสองฝั่งครับพร้อมภาคจ่ายไฟแบบ 10+1เฟส Core Boost, 8+4 pin CPU power connector ที่ออกแบบมารองรับการโอเวอร์คล๊อกเต็มรูปแบบ ซีพียูที่รองรับการทำงา Supports 9th / 8th Gen Intel® Core™ / Pentium® Gold / Celeron® processors for LGA 1151 socket

dsc_0916

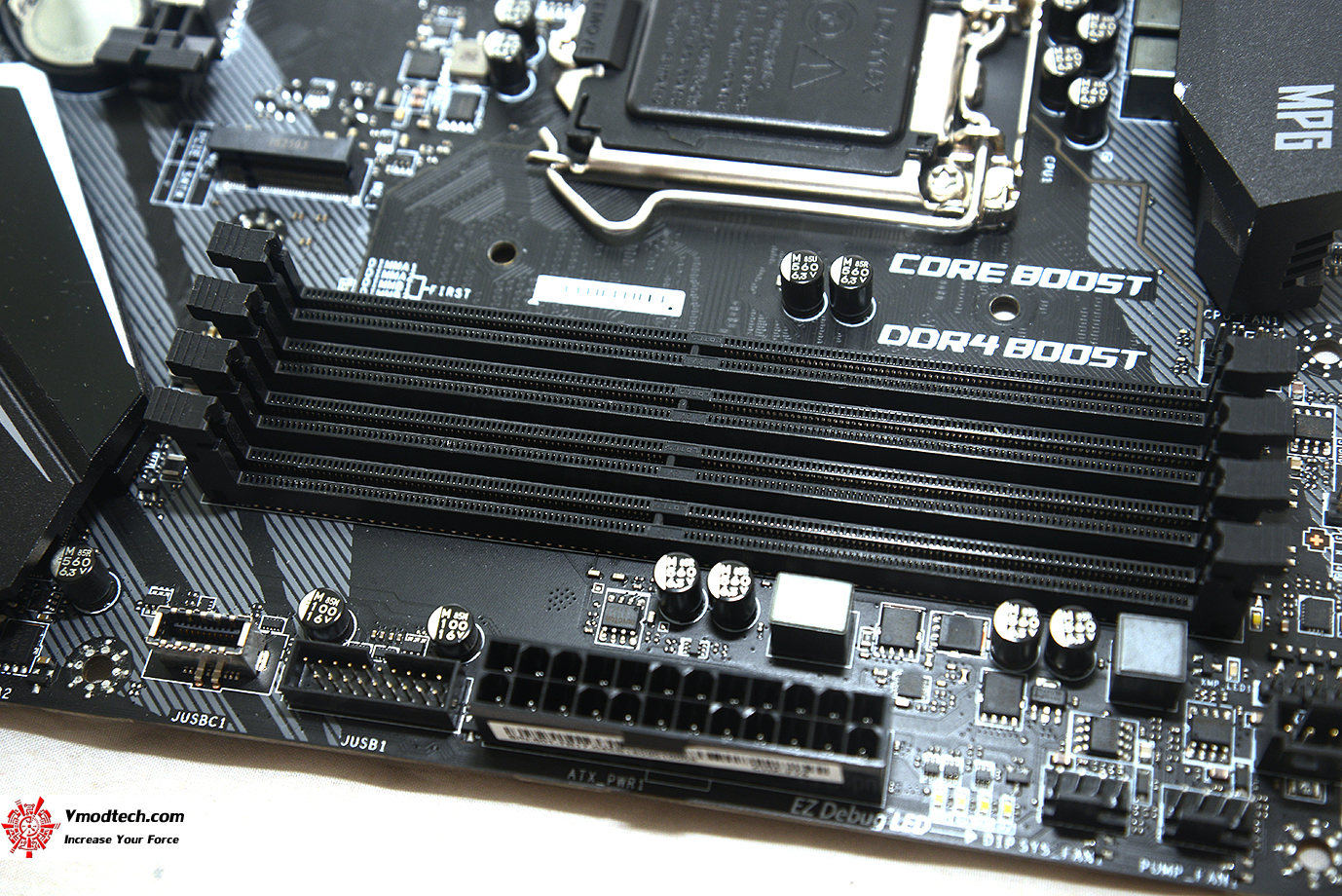

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 128GB ครับ ทุกสล๊อตมี Steel Armor เสริมแกร่งให้ใช้งานพร้อมระบบ DDR4 Boost  สเปคที่รองรับ Supports DDR4 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) / 2800(OC)/ 2666/ 2400/ 2133 MHz

dsc_0920

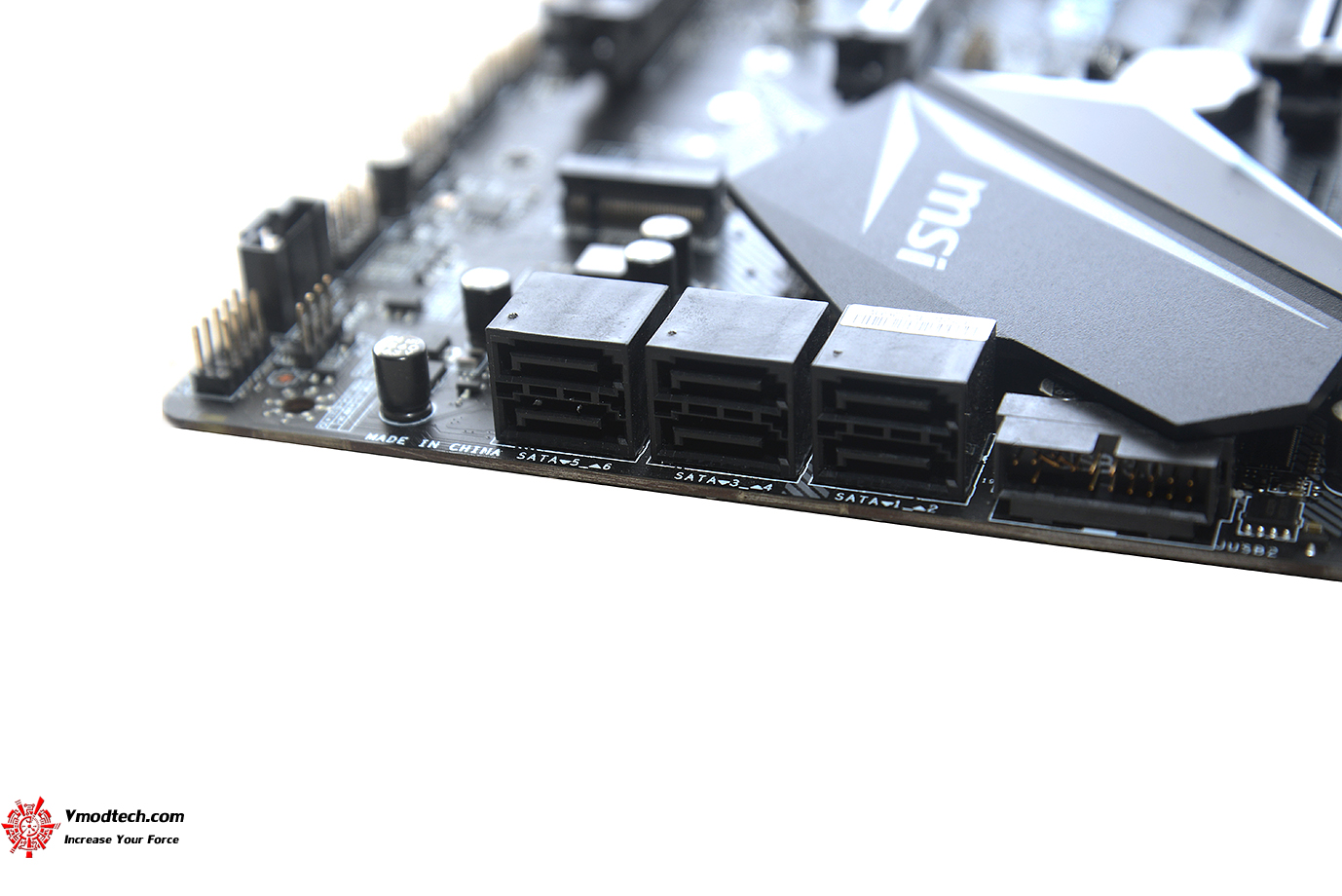

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port(s)

dsc_0939

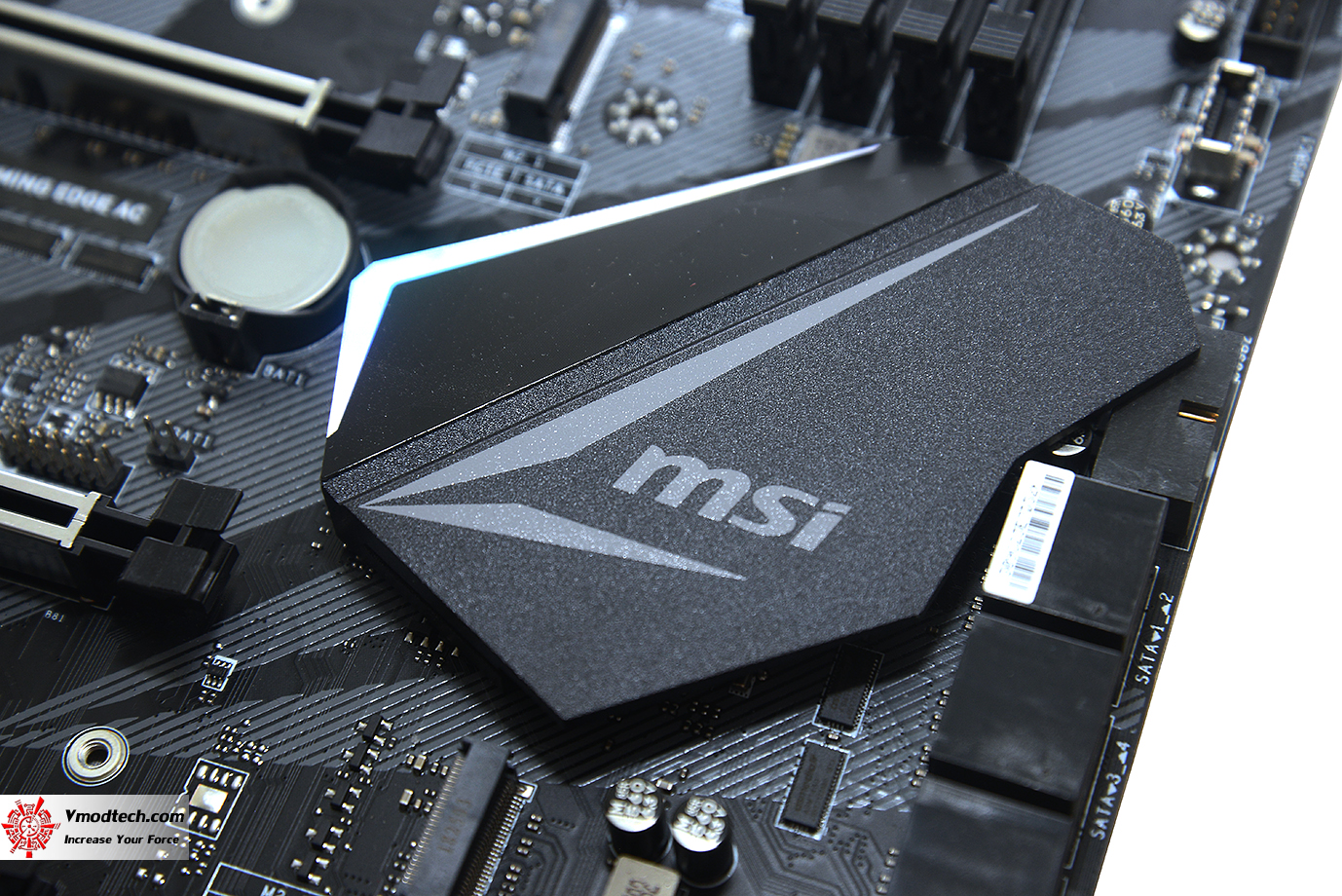

ฮีตซิงค์ชิบเซ็ตเน้นระบายความร้อนที่มีประสิทธิภาพพร้อมความสวยงามมีโลโก้ MSI อยู่ด้านบนครับ

dsc_0930

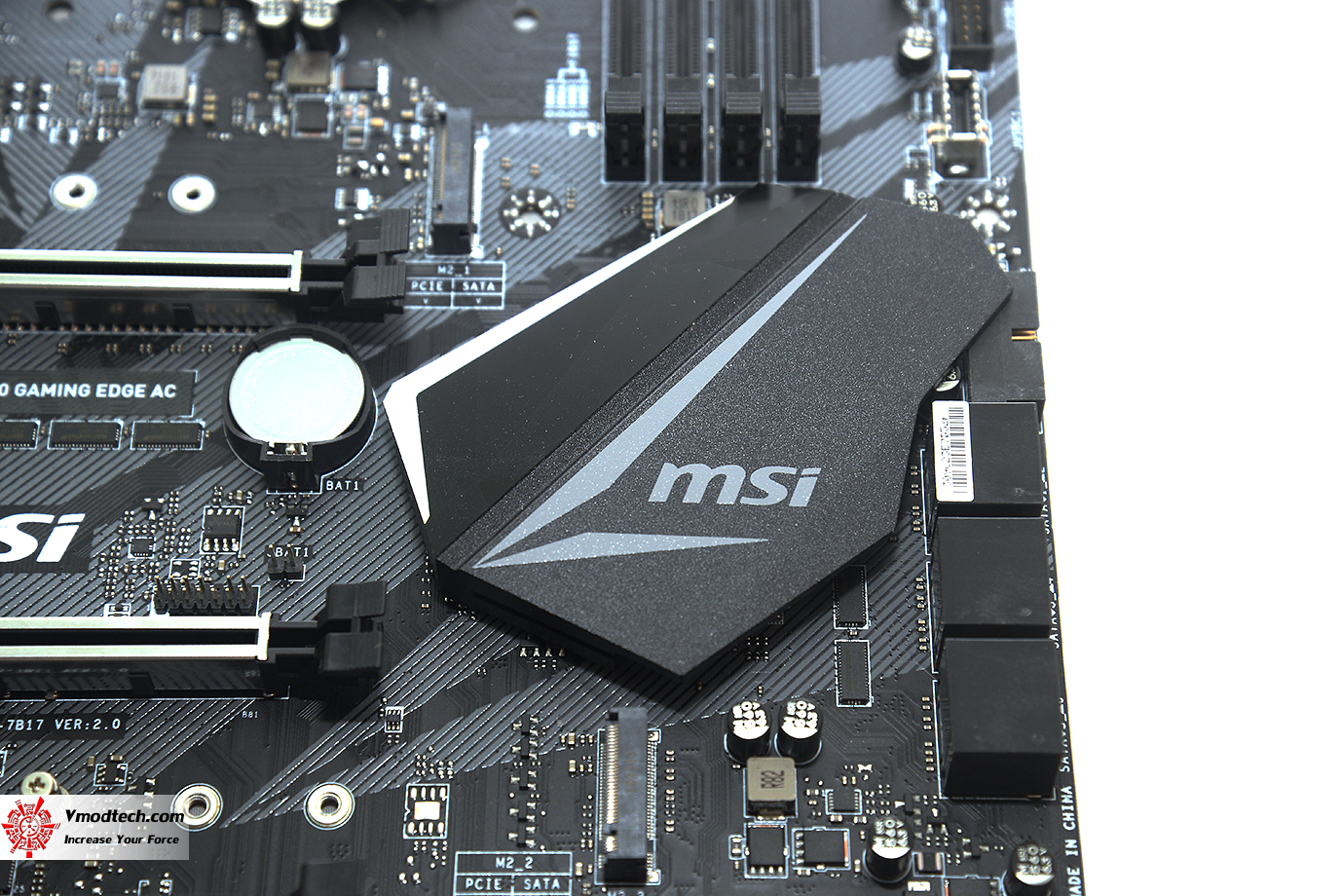

ชิบเซ็ต Z390 รุ่นใหม่ล่าสุด

dsc_0960

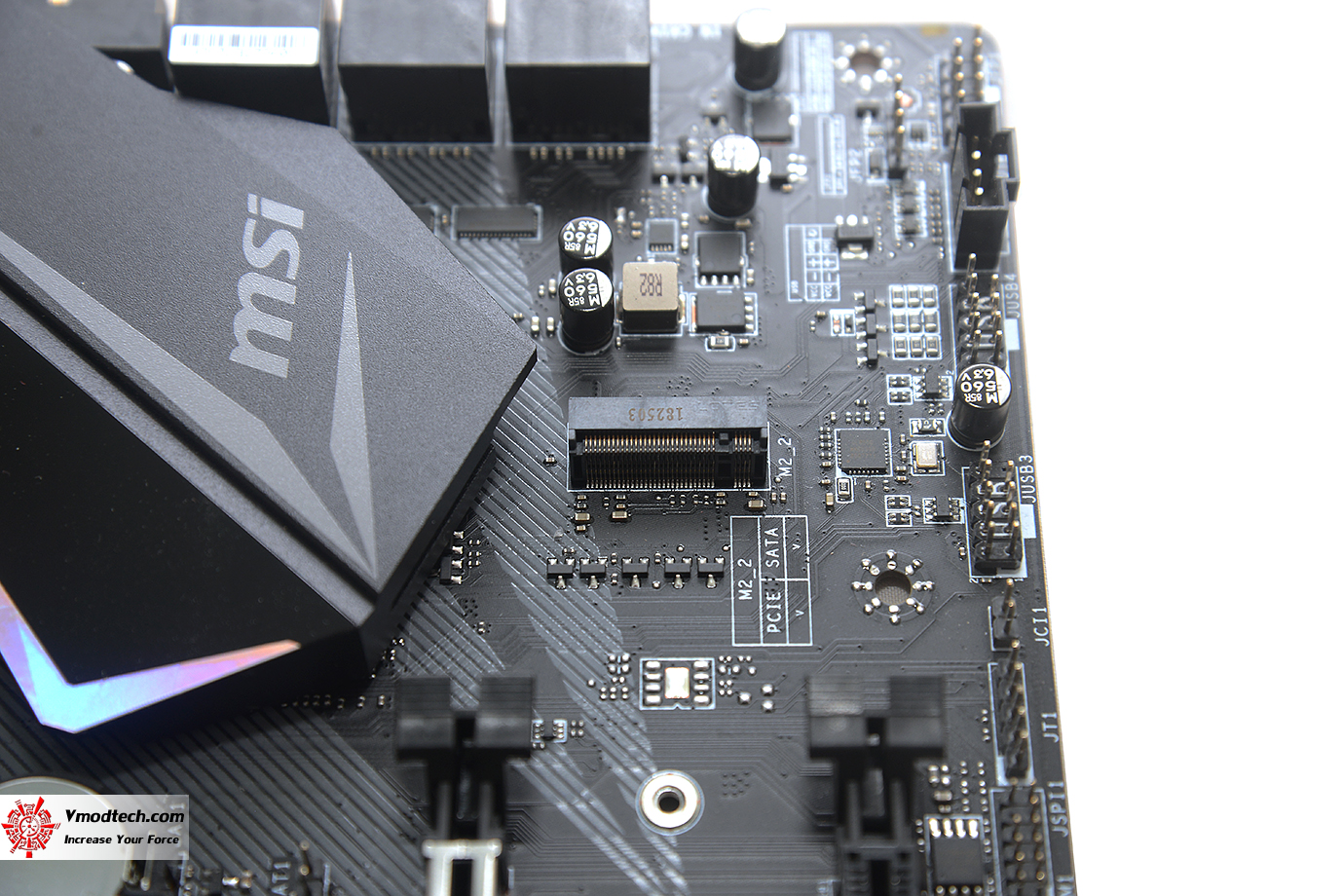

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ  2 x M.2 slot (Key M) Support up to PCIe 3.0 x4 and SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 storage devices , Intel® Optane™ Memory Ready

dsc_0952

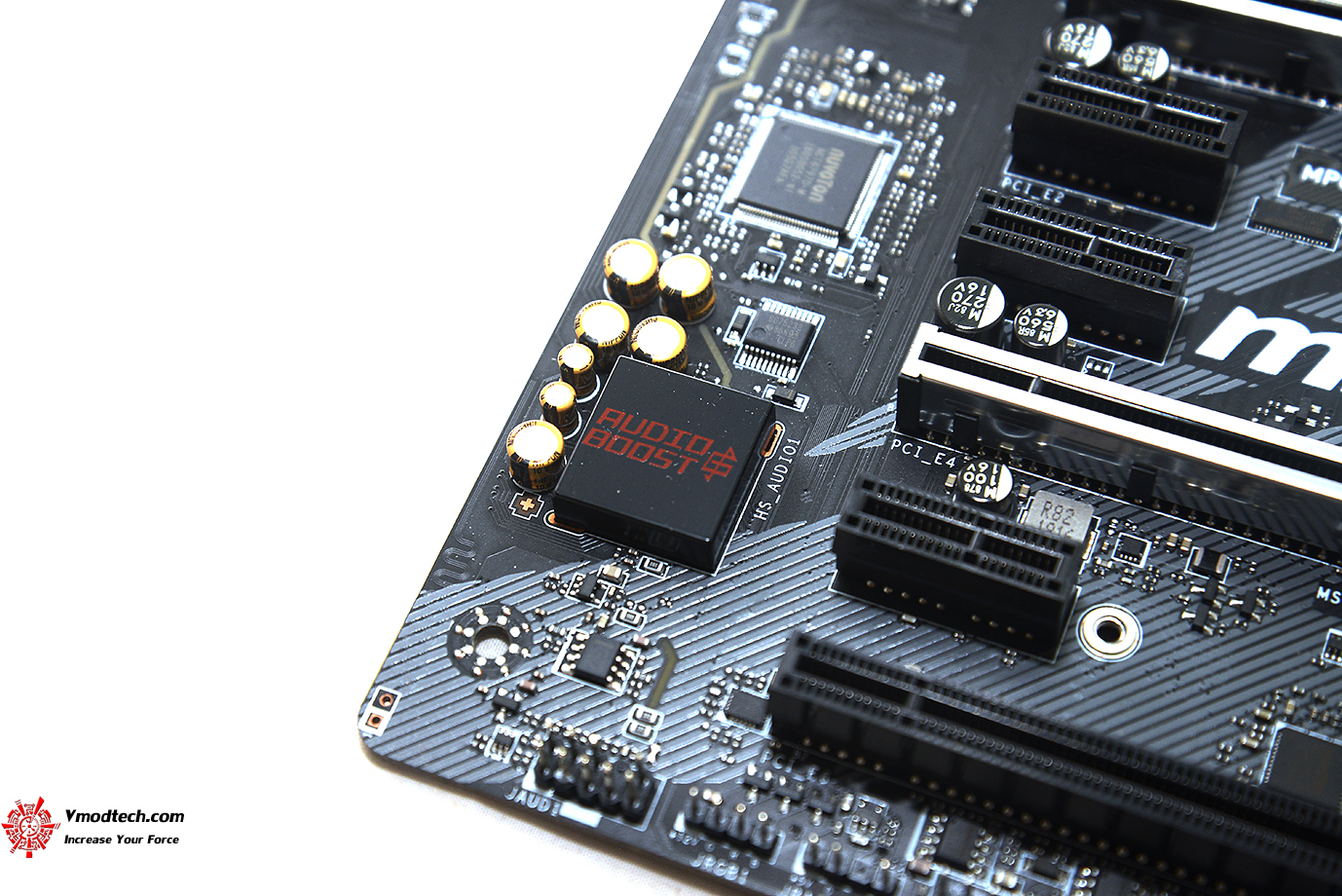

ระบบเสียงเป็น Realtek® ALC1220P Codec ด้วยเทคโนโลยี AUDIO BOOST 4 with NAHIMIC 3

dsc_0945

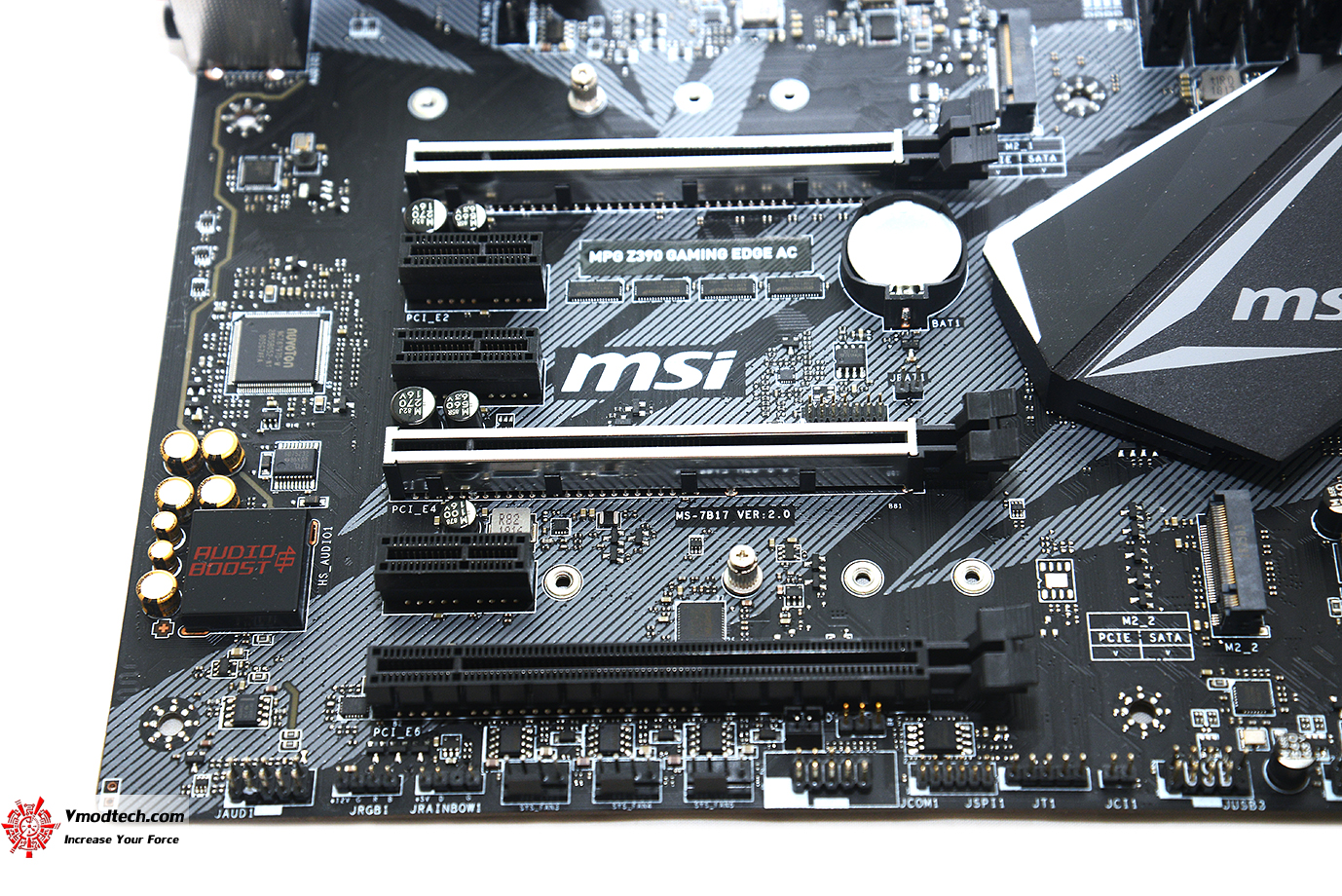

สล๊อต PCI-E เสริมแกร่งด้วย PCI-E Steel Armor ประกอบด้วย 3 x PCIe 3.0 x16 slots (support x16/x0/x4, x8/x8/x4 modes) , 3 x PCIe 3.0 x1 slots

dsc_0970

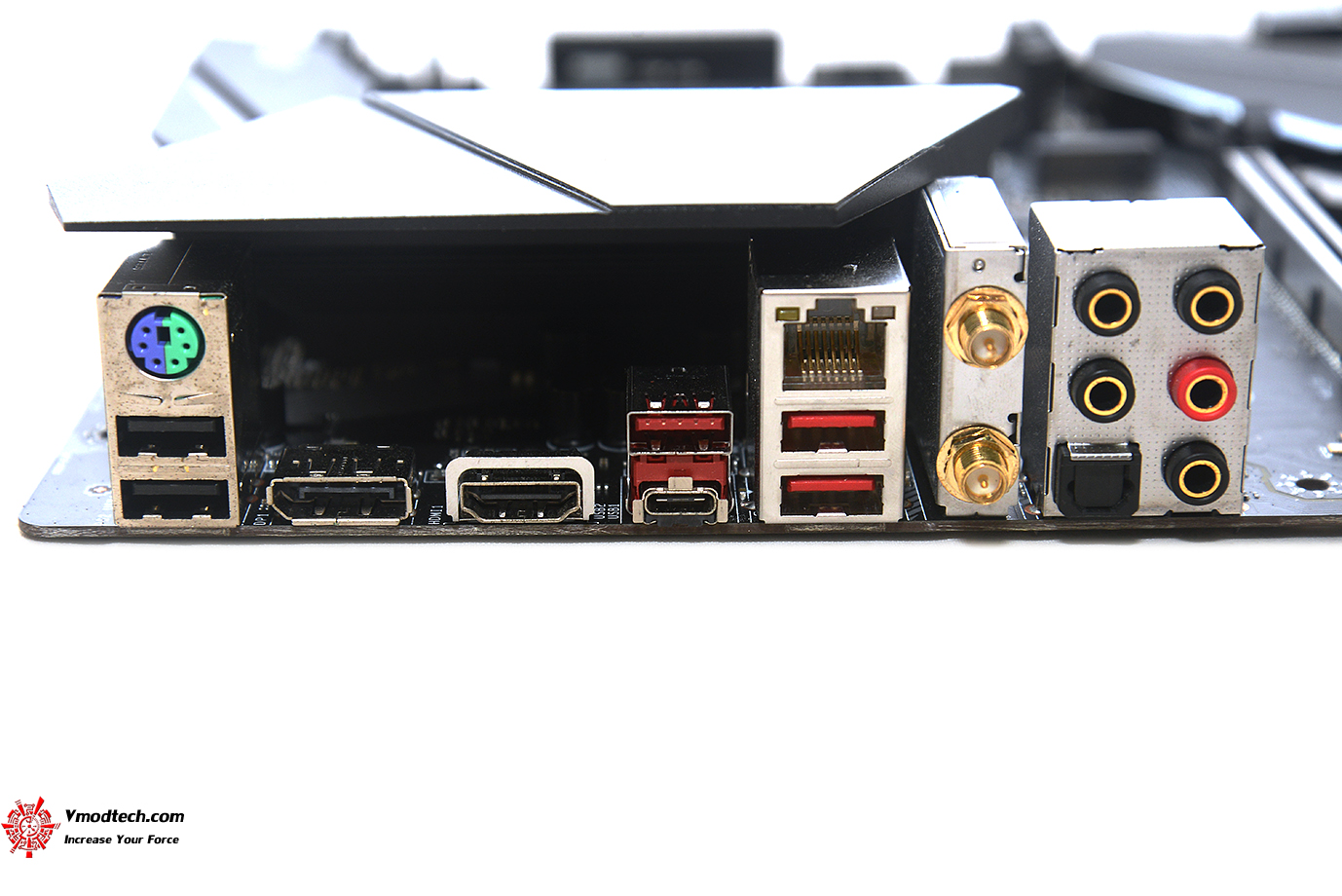

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังประกอบด้วย PS/2 Combo Port , LAN , Wireless / Bluetooth , HD Audio Connectors , USB 2.0 , DisplayPort , HDMI USB 3.1 Gen2 , Type-A + C , USB 3.1 Gen1 , Optical S/PDIF out

dsc_0987

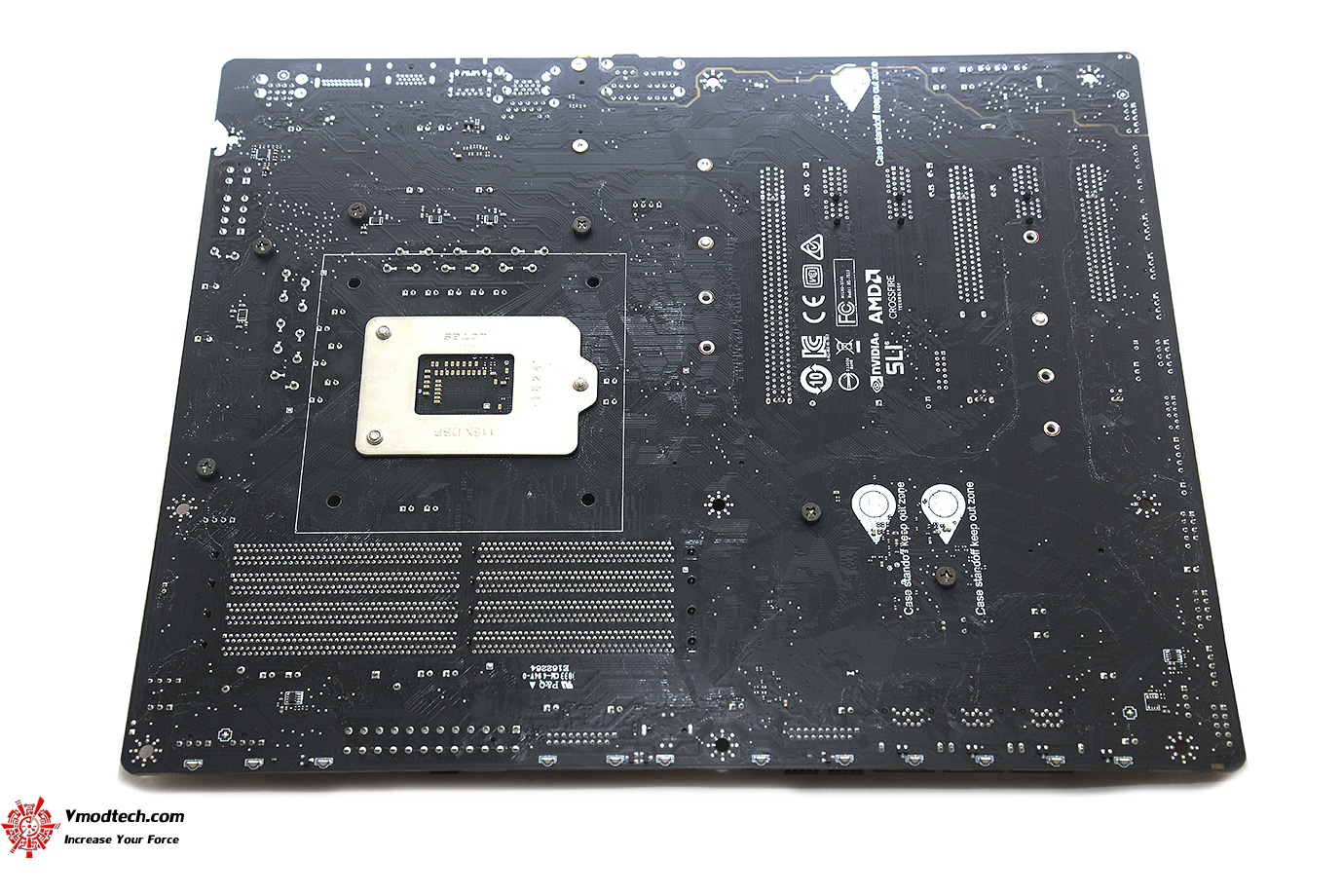

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
