SAPPHIRE NITRO+ X870EA PhantomLink Edition Appearance

ตัวกล่องสีดำบอกชื่อรุ่น SAPPHIRE NITRO+ X870EA PhantomLink Edition และฟีเจอร์การทำงานที่หน้ากล่อง

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

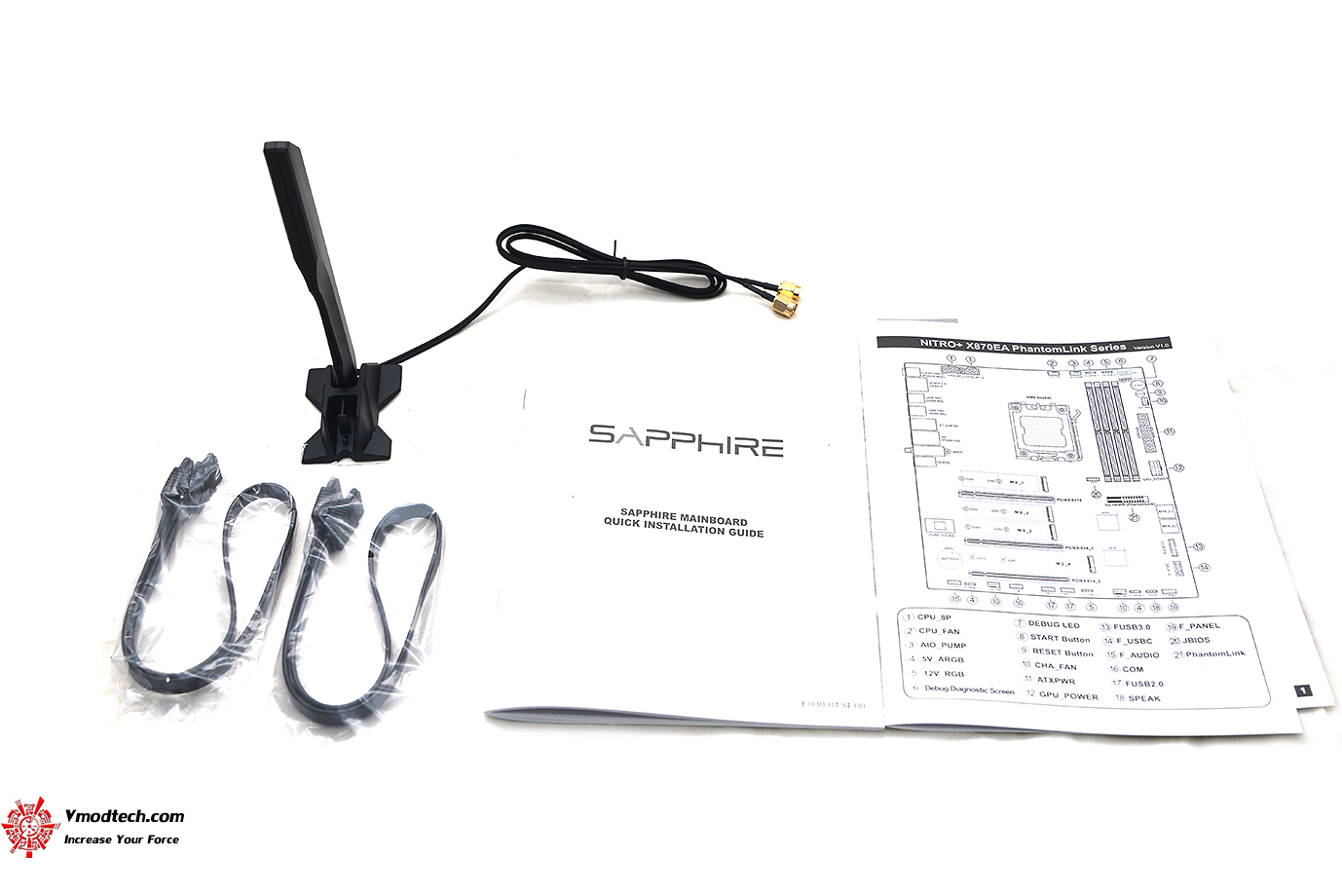

อุปกรณ์ที่ให้มาประกอบด้วย คูมือ เสา Wifi7 และสาย SATA 2ชุดครับ

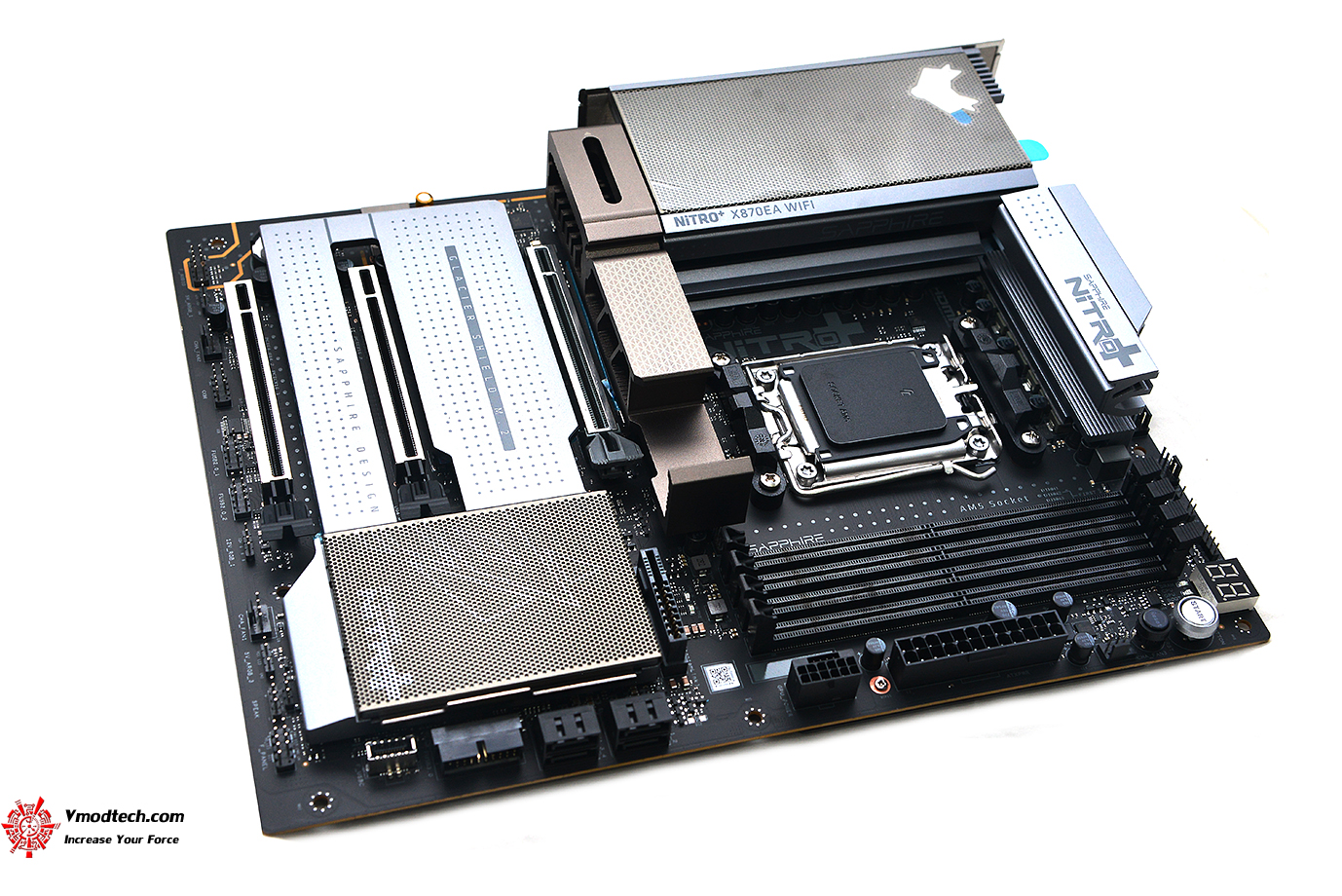

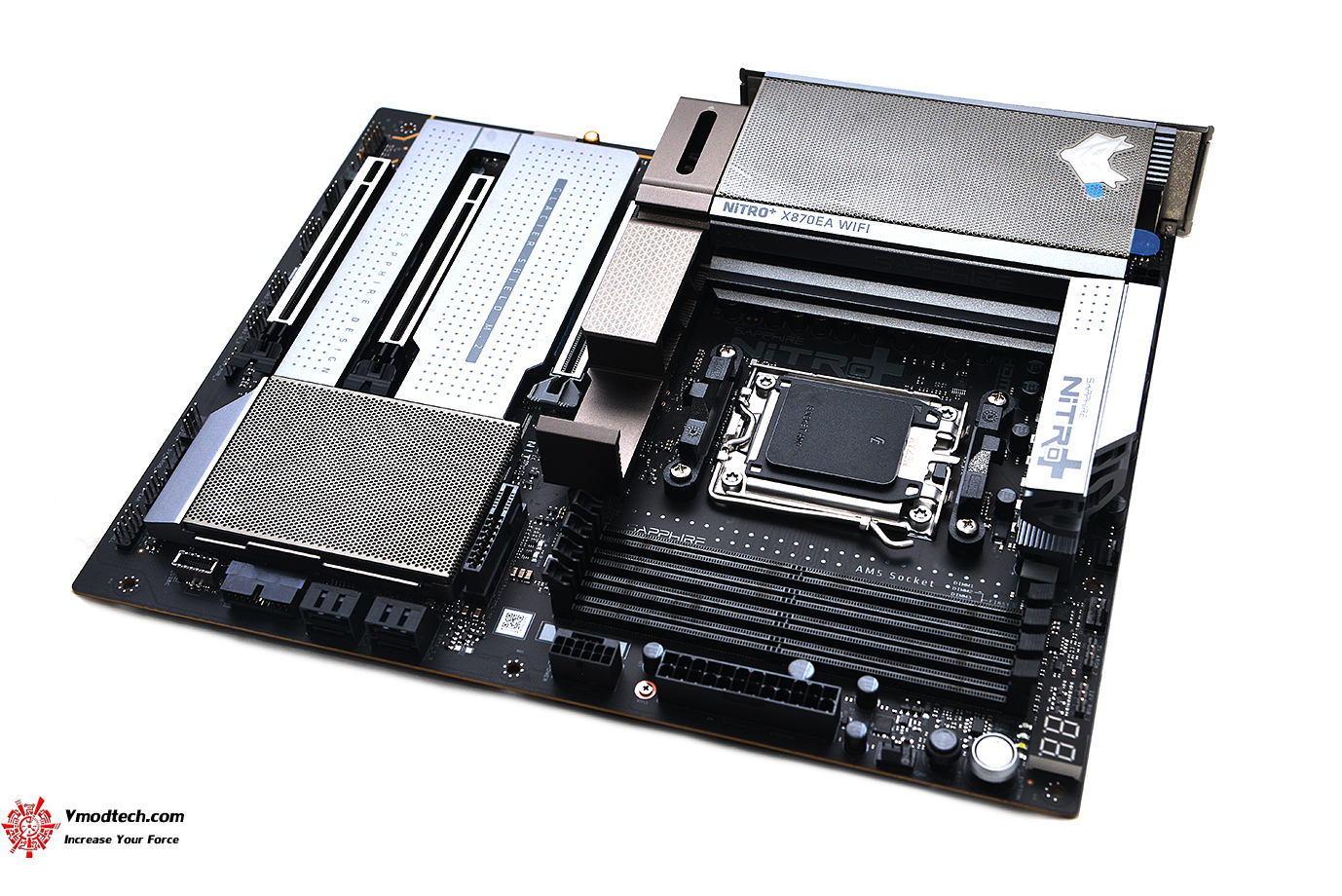

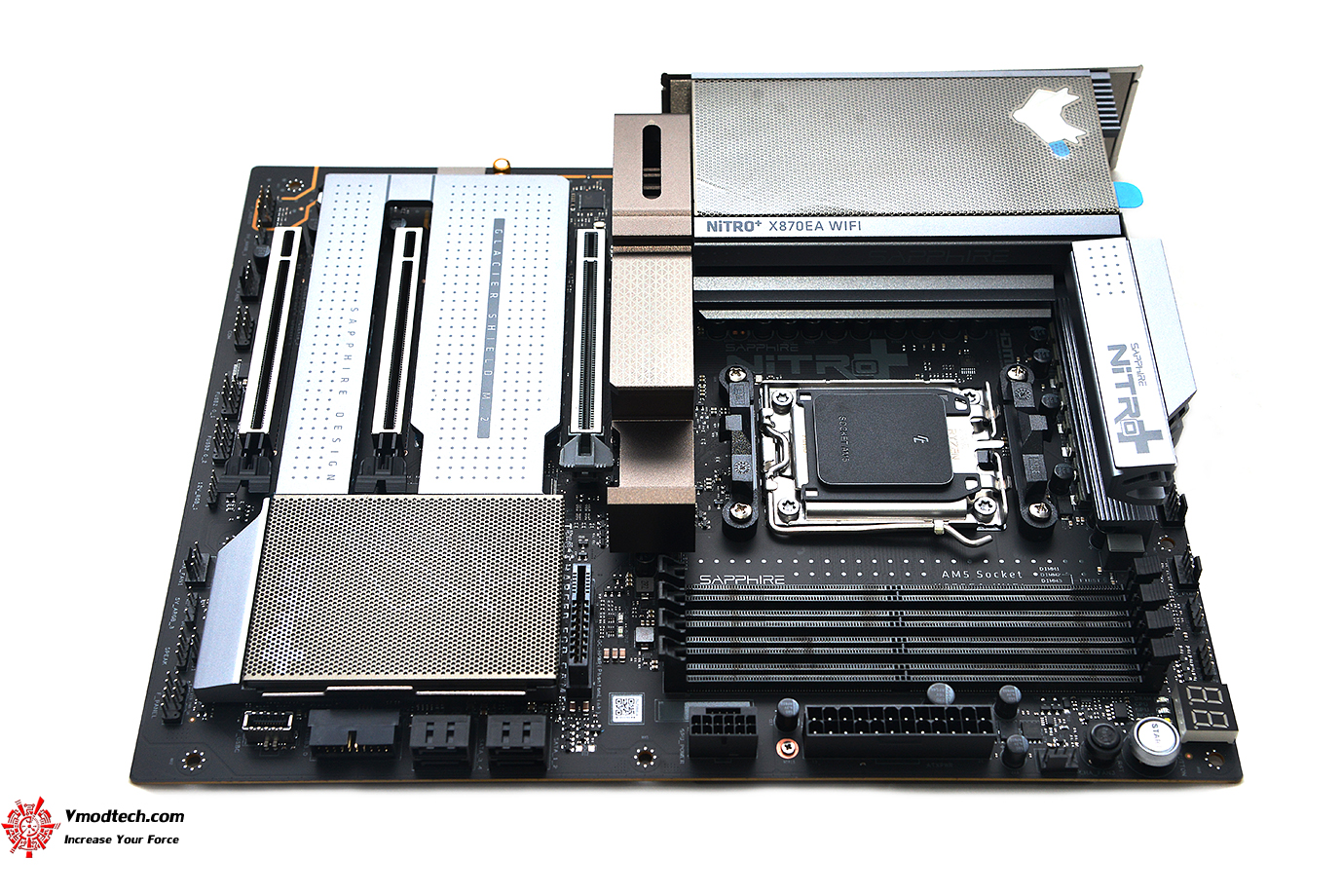

ตัวเมนบอร์ด SAPPHIRE NITRO+ X870EA PhantomLink Edition ดีไซน์สีดำสลับเทา ตัวฮีตซิงค์สีน้ำตาลบ่งบอกเอกลักษณ์ SAPPHIRE NITRO สวยงามดูเรียบหรูครับ

ขนาดเมนบอร์ดอยู่ที่ ATX, 305x244mm

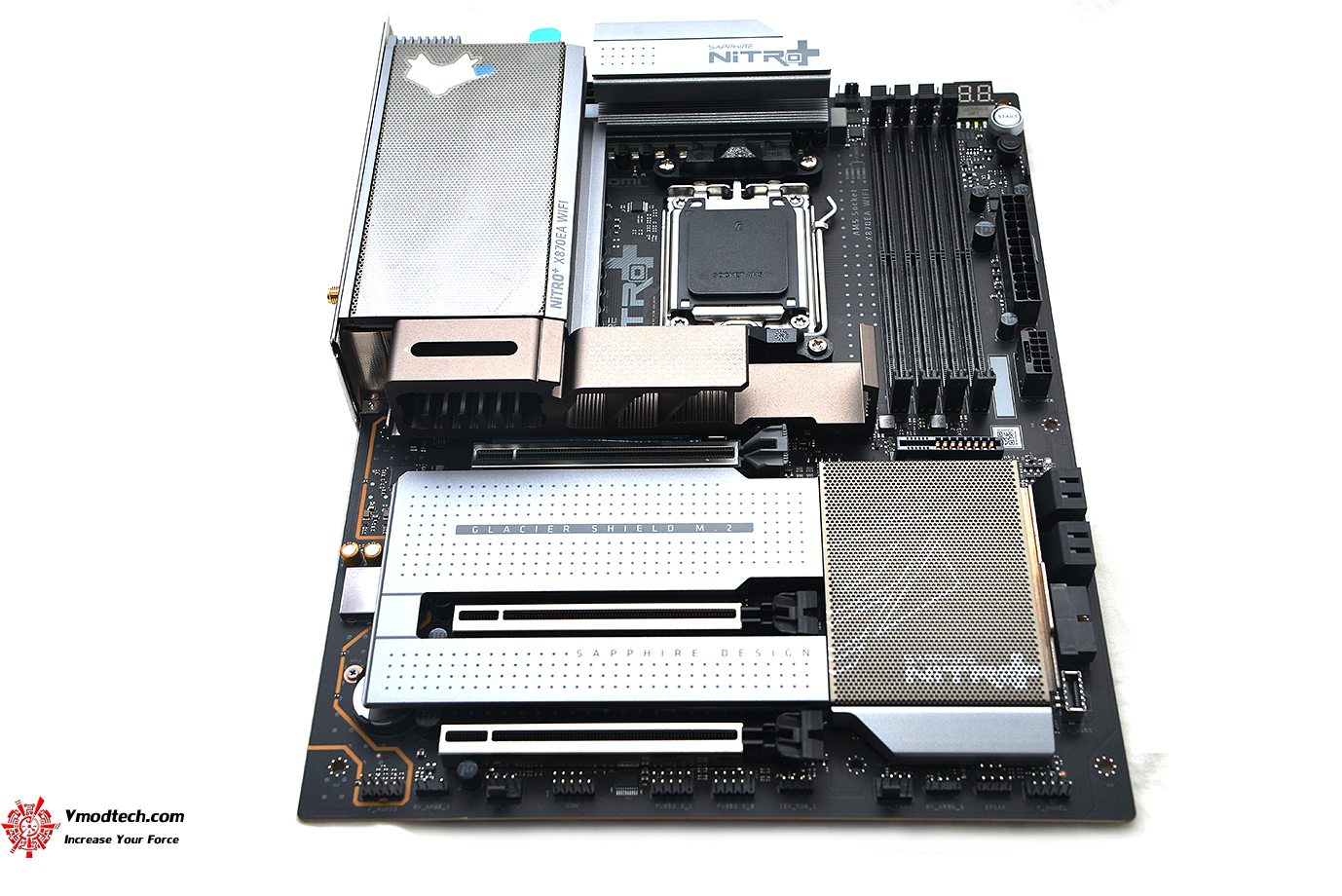

ในด้านการออกแบบ SAPPHIRE ยังคงเอกลักษณ์ของซีรีส์ NITRO+ ด้วยโทนสีดำตัดเทา พร้อมฮีตซิงก์ขนาดใหญ่ครอบคลุมภาคจ่ายไฟและสล็อต M.2 อย่างเต็มพื้นที่ ช่วยเสริมทั้งประสิทธิภาพการระบายความร้อนและภาพลักษณ์ระดับพรีเมียมของตัวเมนบอร์ด

การจัดวางฮีตซิงค์ ช่องเชื่อมต่อทำได้อย่างลงตัวสวยงามครับ

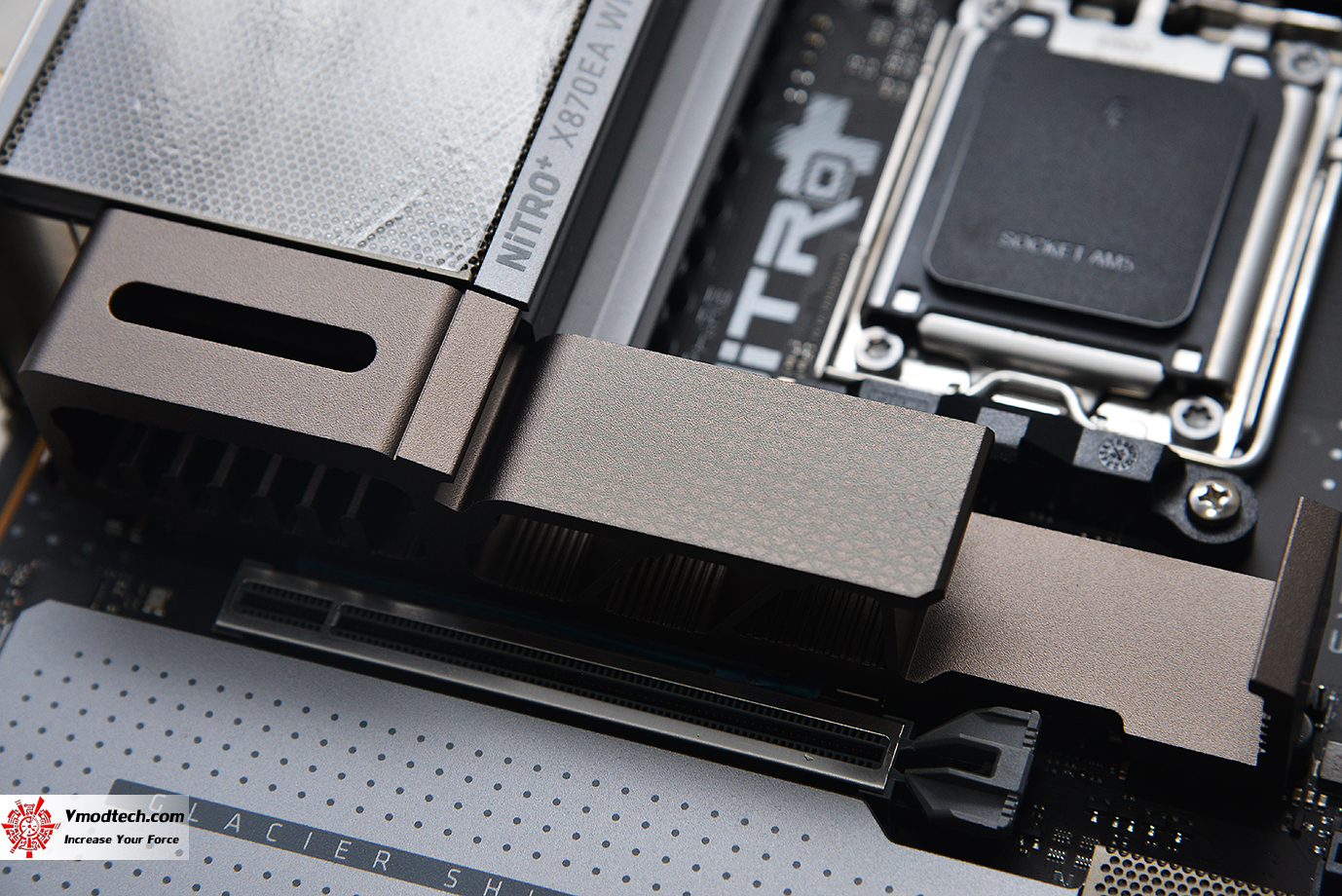

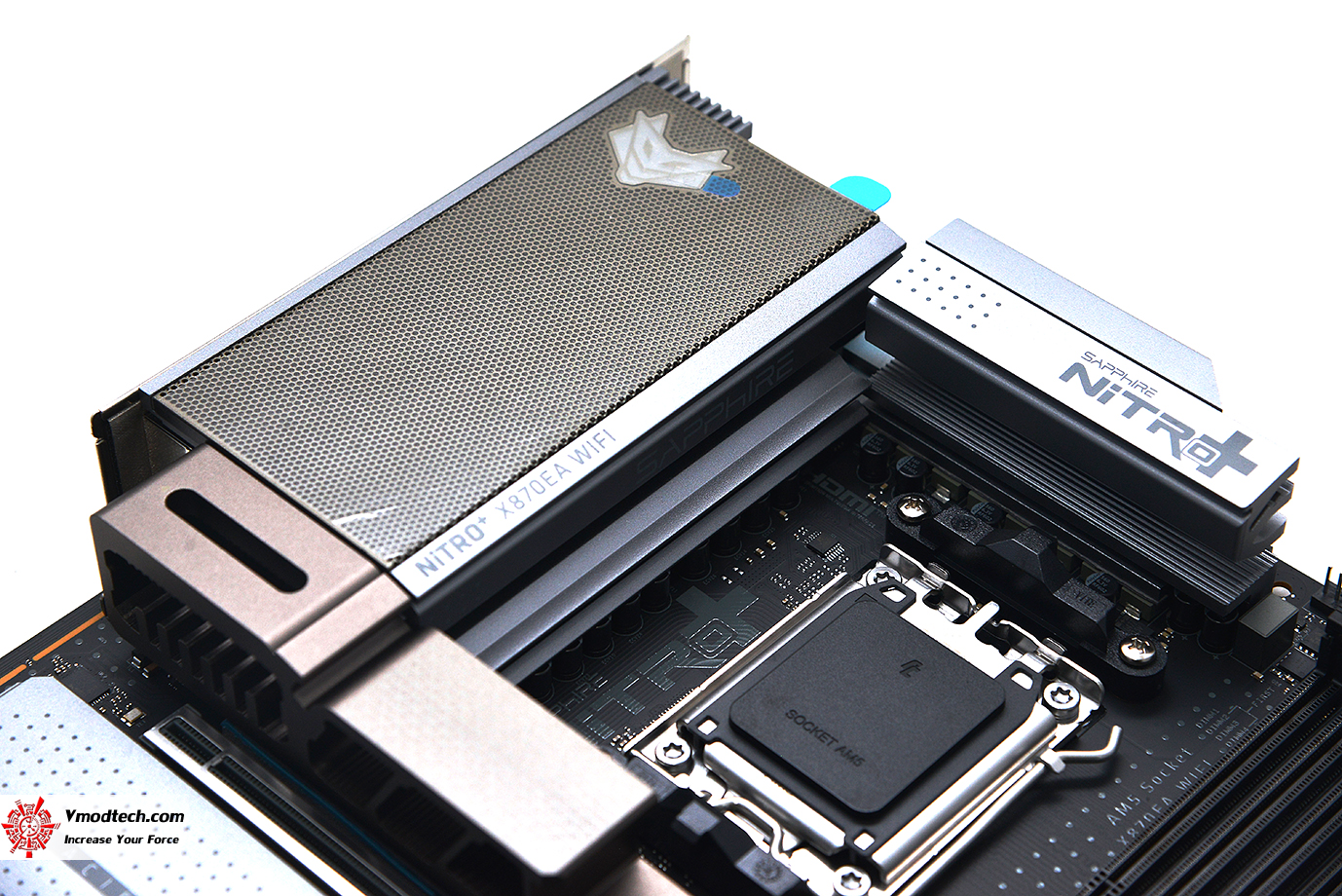

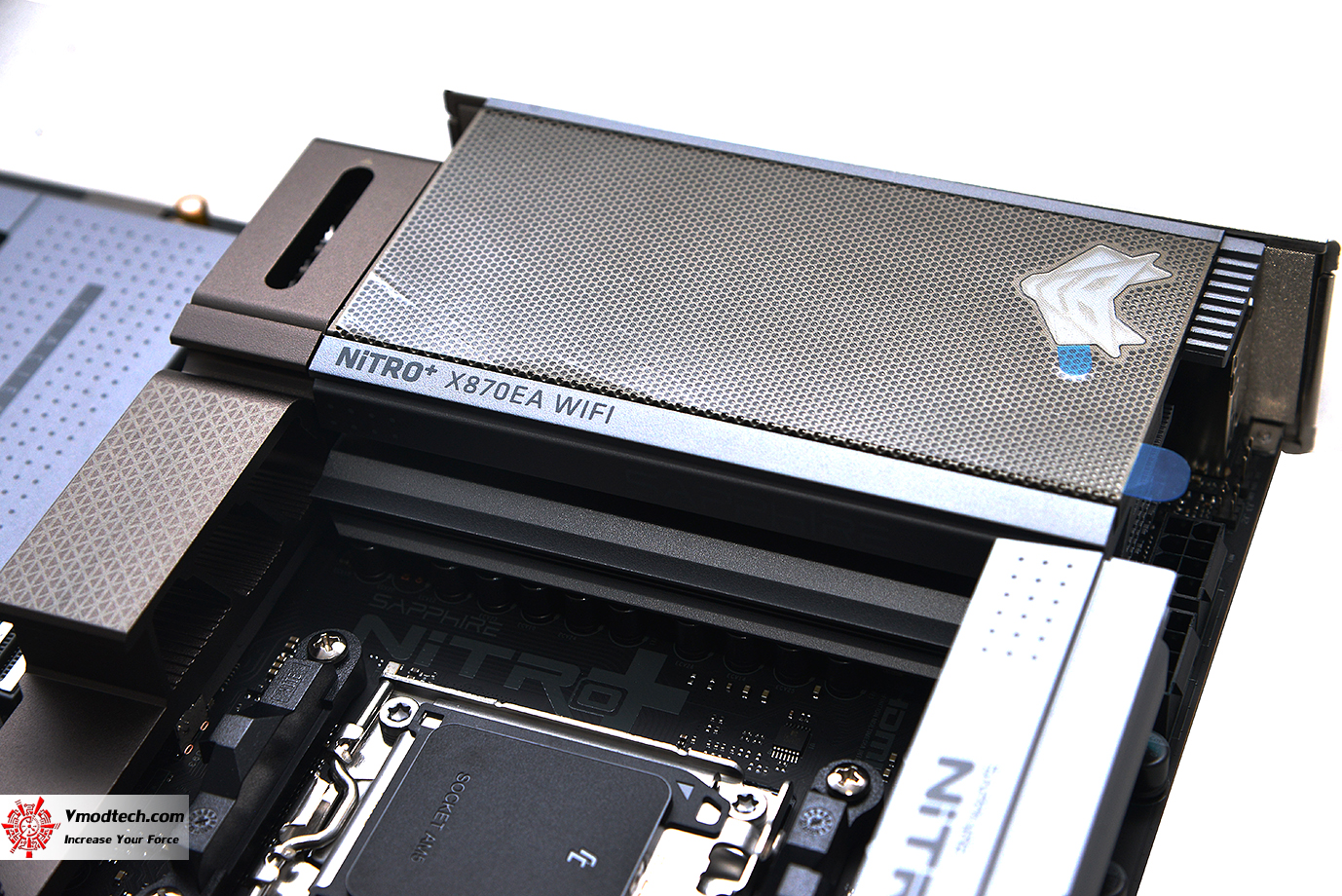

ฮีตซิงก์ขนาดใหญ่ครอบคลุมพื้นที่ VRM อย่างครบถ้วนทั้งสองฝั่งครับ

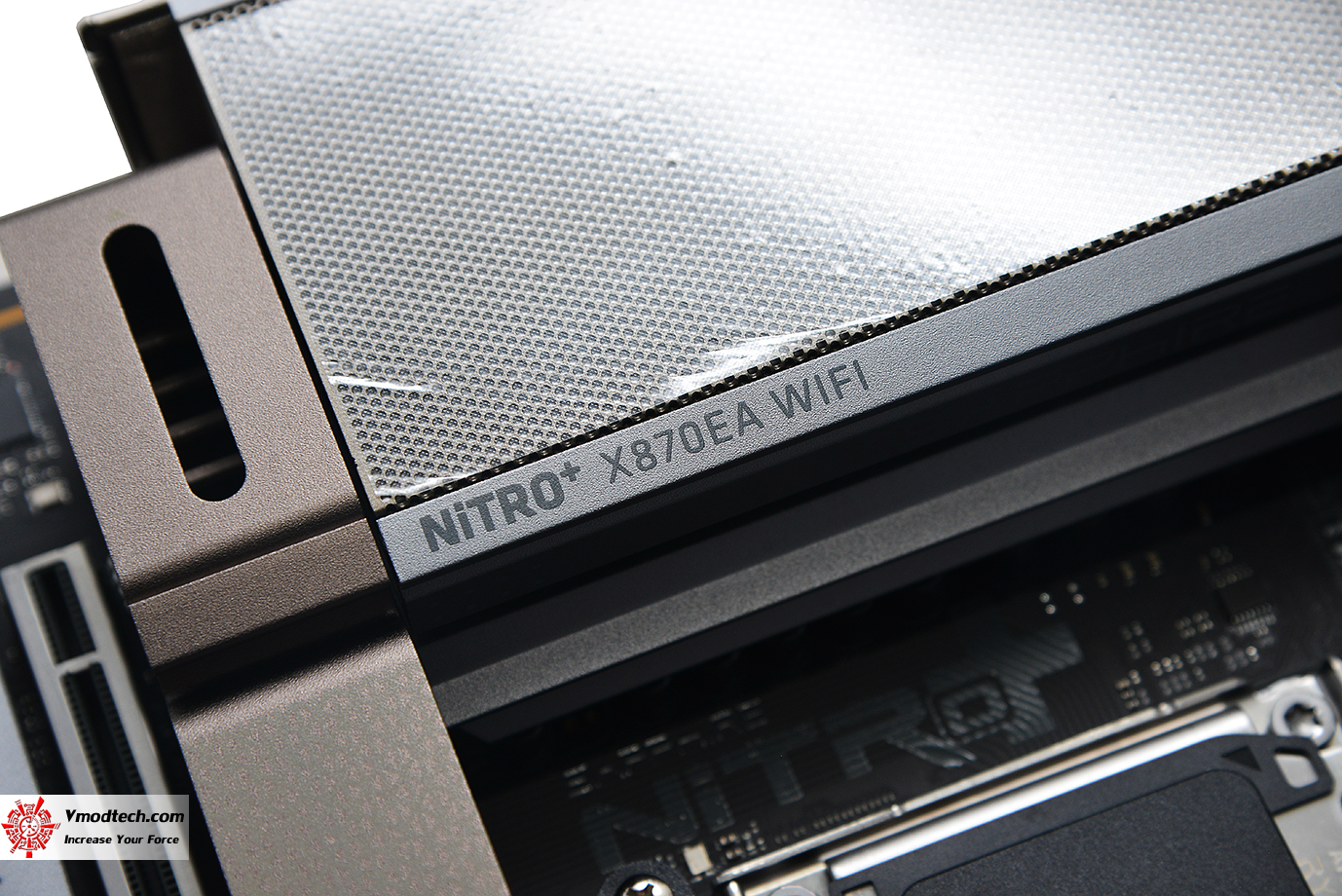

มีโลโก้ NITRO+ X870EA WIFI สวยงามครับ

ภาคจ่ายไฟระดับพรีเมี่ยมแบบ 16+2+1 Phase Power Design, 90A Per Phase  พร้อมรองรับโอเวอร์คล๊อกแบบเอ๊กตรีมอย่างเต็มรูปแบบ พร้อมเอาซีพียูเบอร์ใหญ่ตัวท็อปได้สบายๆ เลยครับ

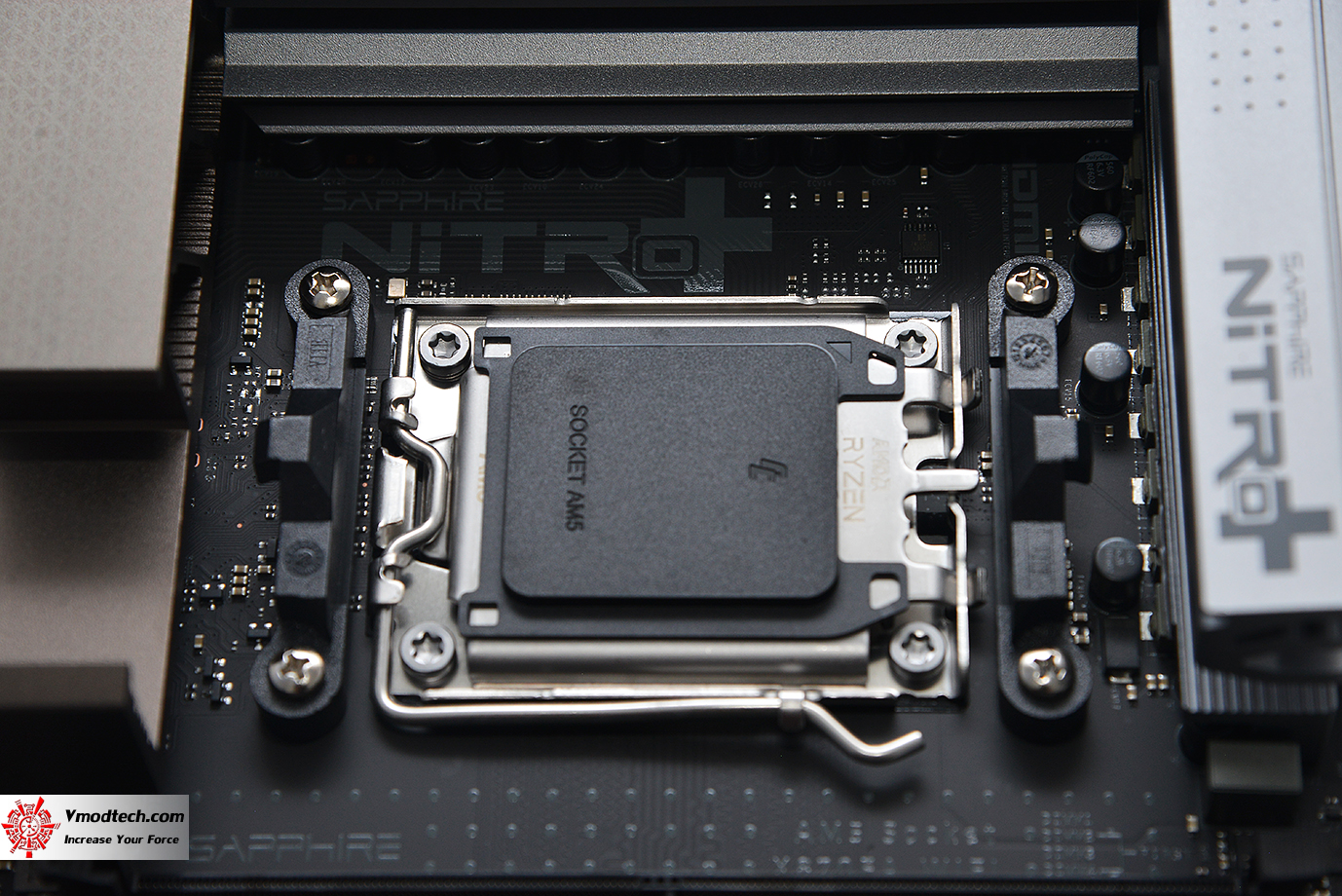

ซ๊อกเก็ต AM5 รุ่นใหม่ล่าสุดใช้ รองรับซีพียู Supports AMD Ryzen™ 9000/ 8000/ 7000 Series Desktop Processors Socket AM5

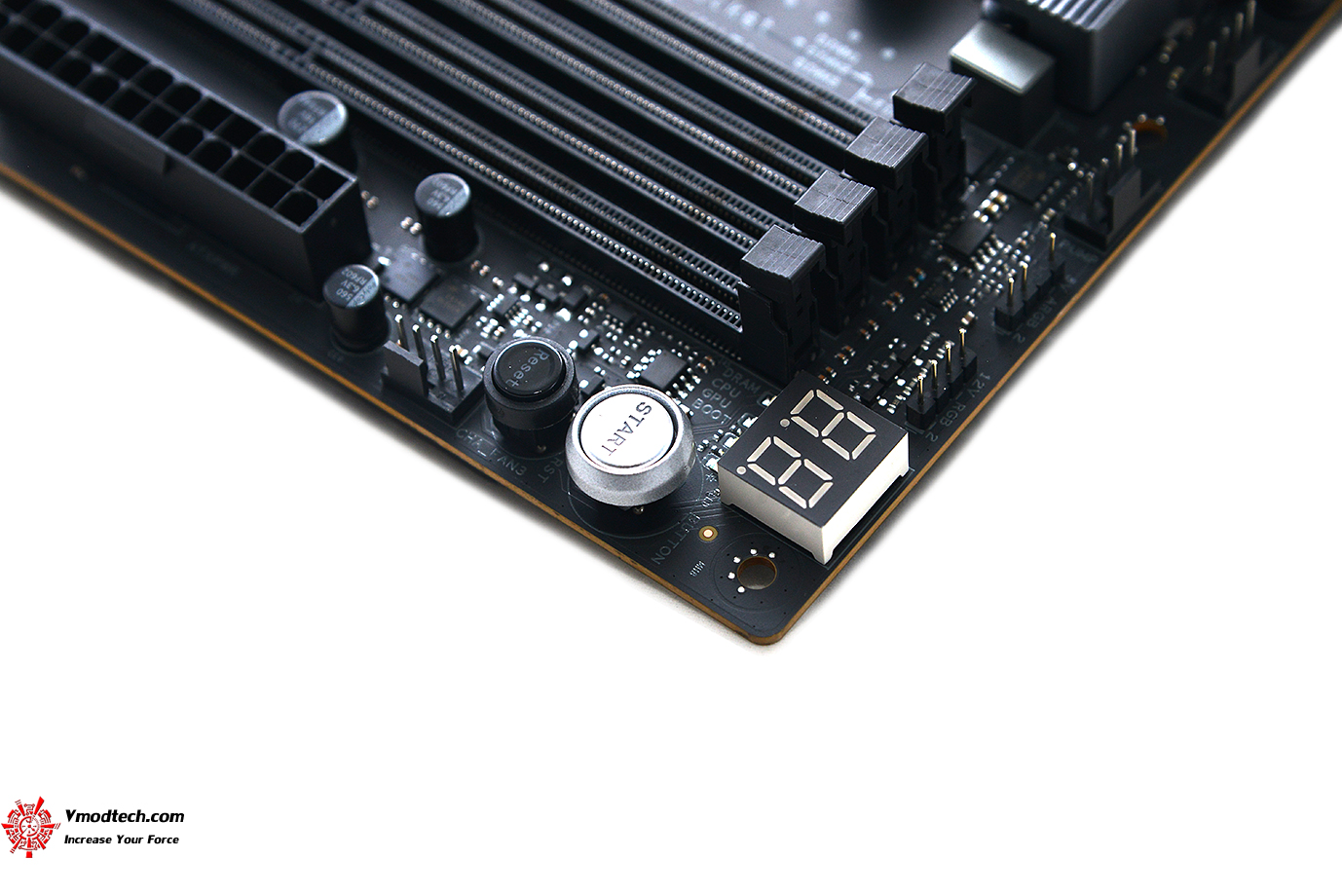

มีปุ่ม START , Reset และ Debug Code ให้อ่านค่าครบถ้วนสายโปรฯ ครับ

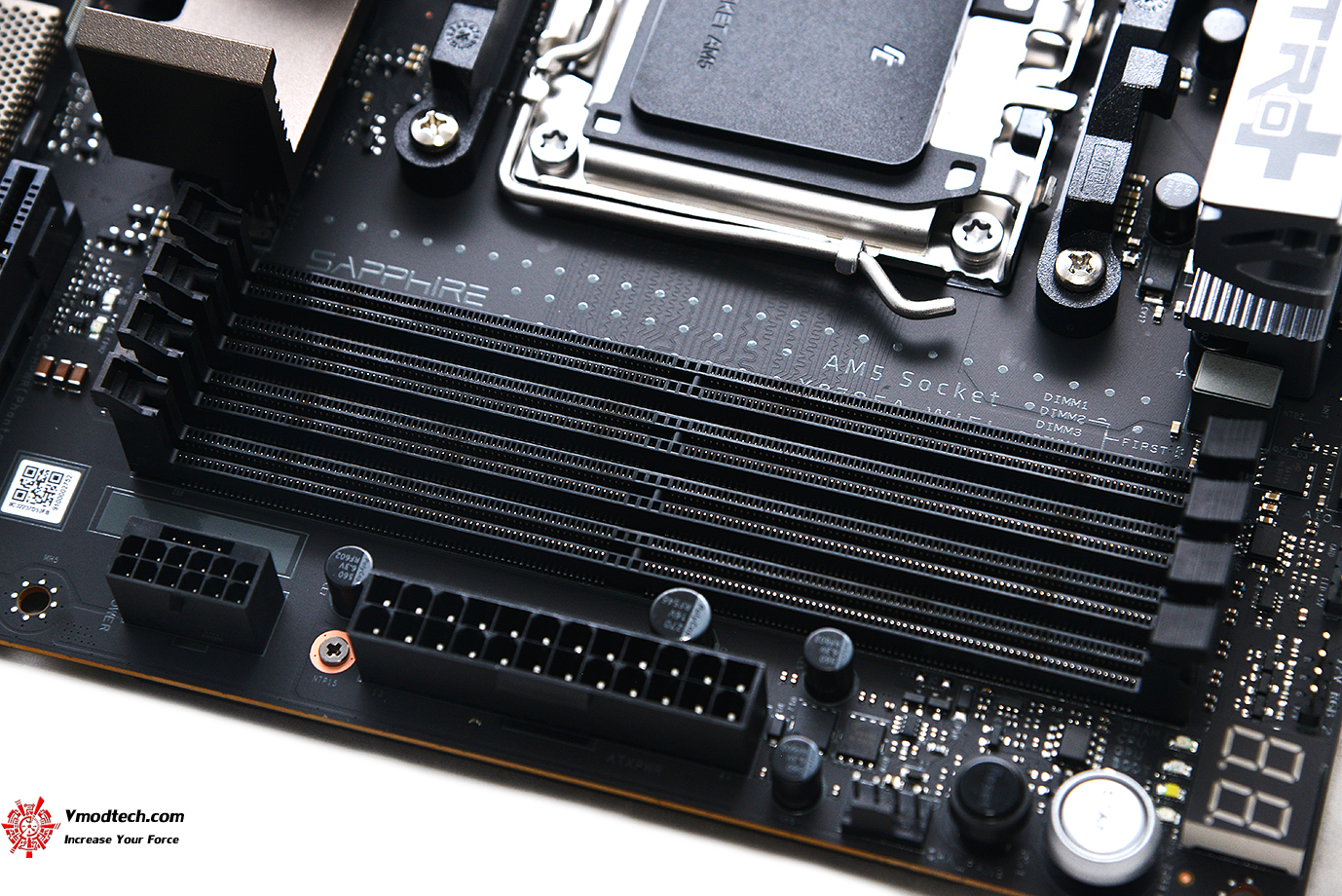

สล็อตแรม 4x DIMMS, Dual Channel DDR5, Maximum Memory Capacity 256GB (4x 64GB), up to 8400 MHz(OC)

ช่อง 2x PCIe 5.0 M.2 ให้สองช่องมีฮีตซิงค์ระบายความร้อนให้สวยงามครับ

PhantomLink ที่ถูกติดตั้งอยู่บริเวณสล็อต PCIe x16 ตัวหลัก จุดเด่นของ PhantomLink จะสามารถใช้งานได้เต็มประสิทธิภาพก็ต่อเมื่อจับคู่กับการ์ดจอ SAPPHIRE PhantomLink Edition ที่รองรับเทคโนโลยีดังกล่าวโดยเฉพาะ หากใช้งานร่วมกับการ์ดจอทั่วไป เมนบอร์ดยังคงทำงานได้ตามปกติแต่จะไม่สามารถใช้ประโยชน์จากระบบเชื่อมต่อ PhantomLink ได้

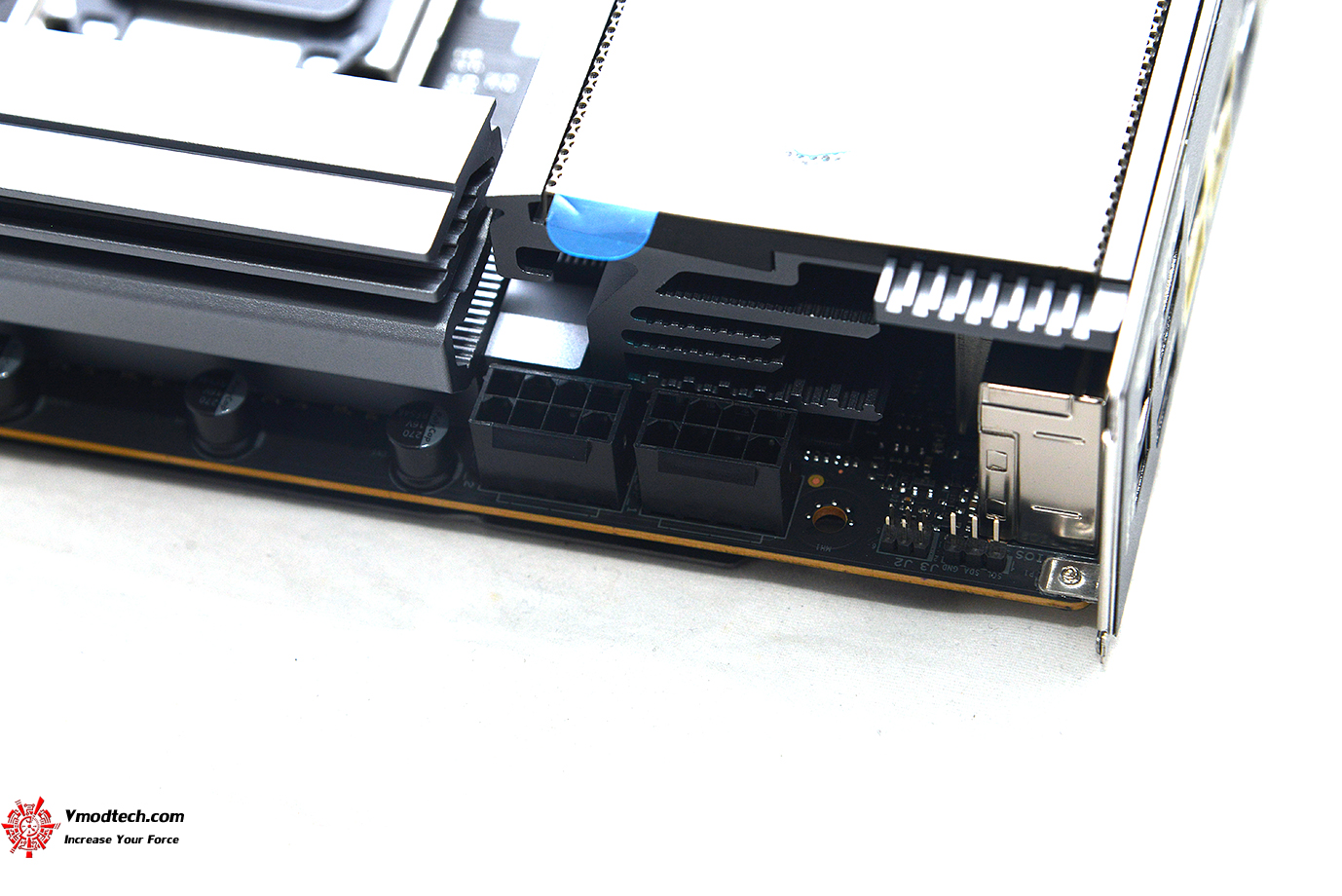

ช่องต่อไฟเลี้ยง 8พิน 2ช่อง แบบ 8 + 8-pin เน้นความทนทานแลรองรับแรงดันไฟได้อย่างดีเยี่ยม

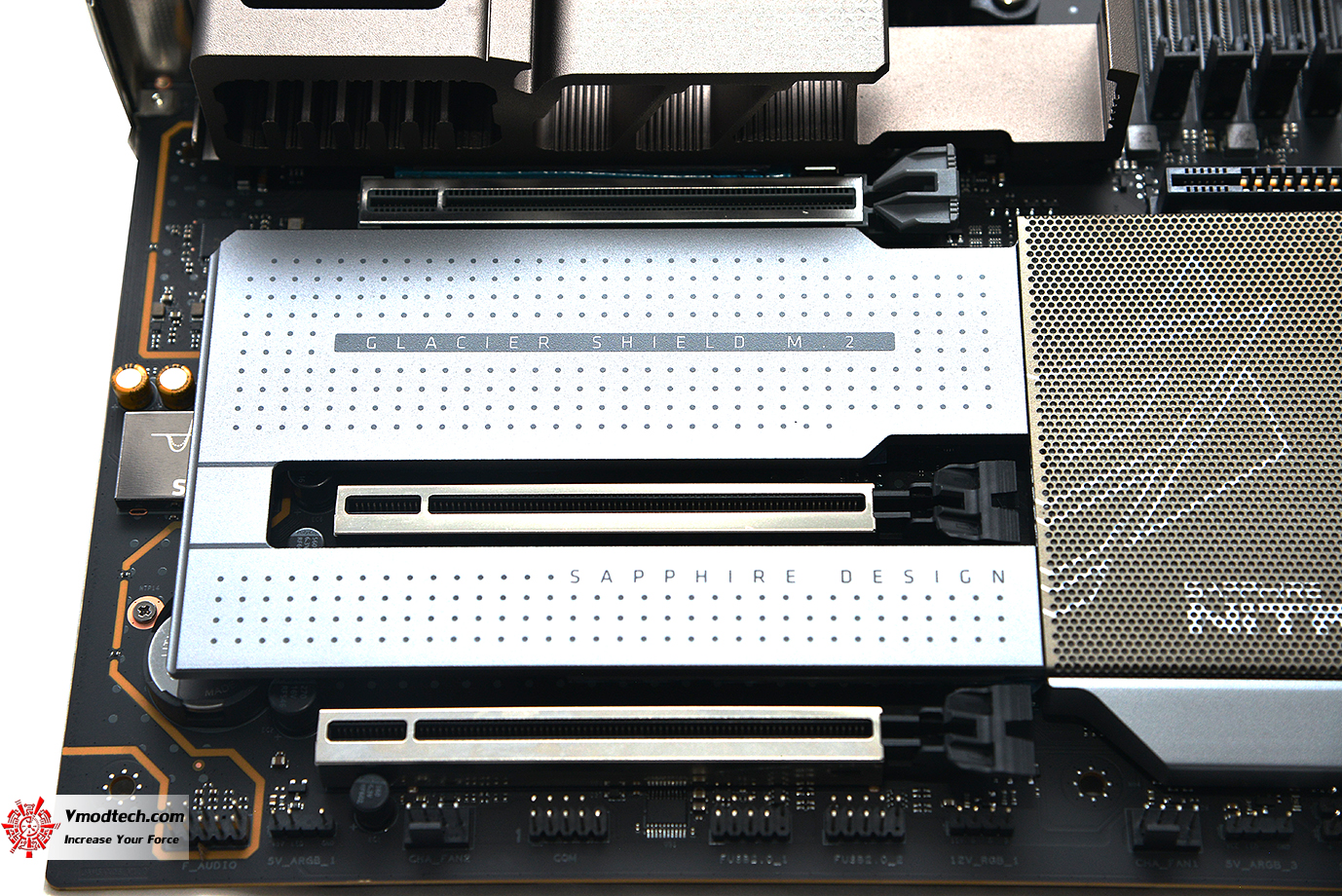

ช่อง 1x PCIe 5.0 x16, 2x PCIe 4.0 x4 in 16x slot เสริมแกร่งมาให้ทุกช่องเลยครับ

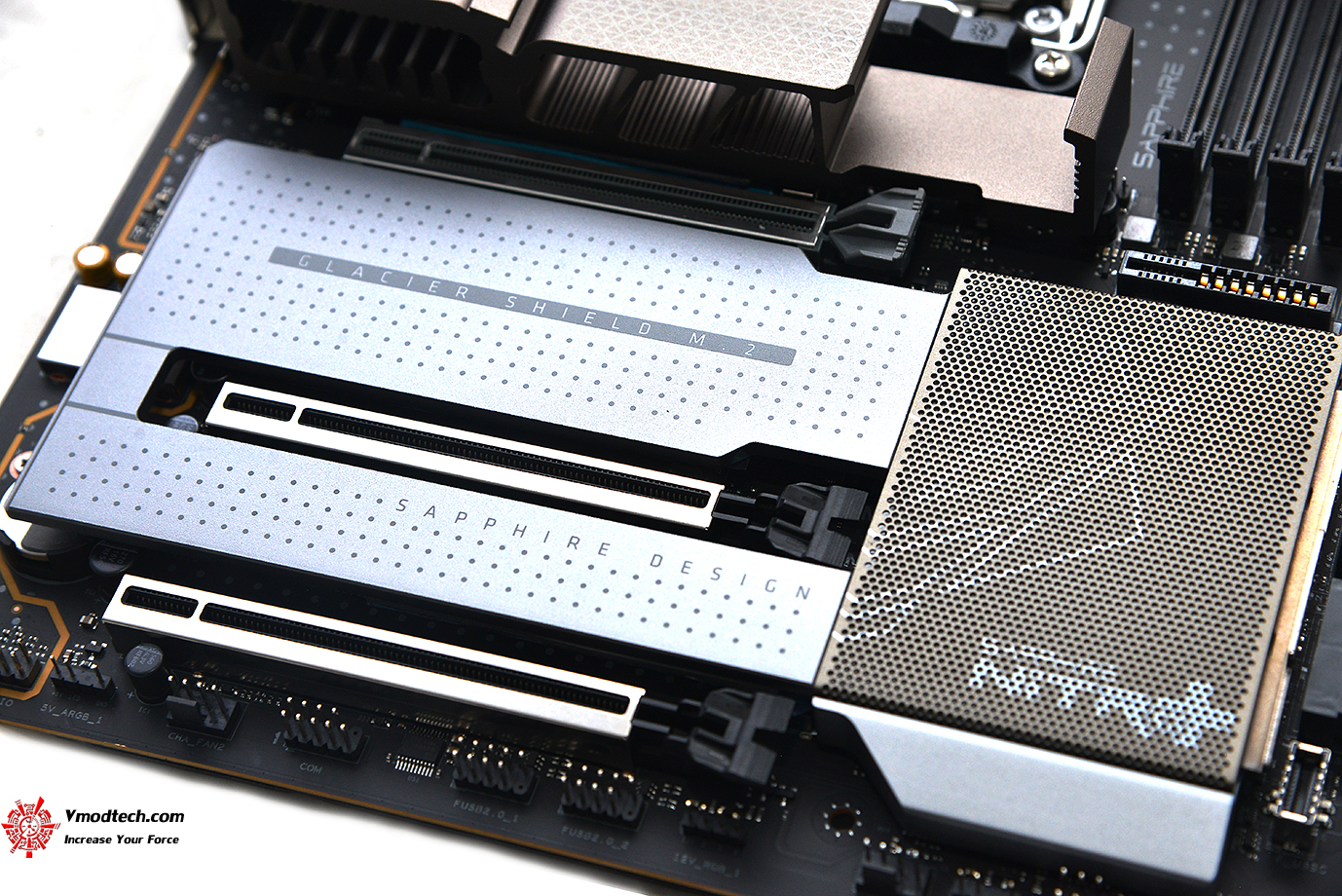

ฮีตซิงค์ที่ดีไซน์นั้นคลอบคลุมแบบ 2ชั้นในการระบายความร้อนทั้ง M.2 และชิปเซ็ตครับ

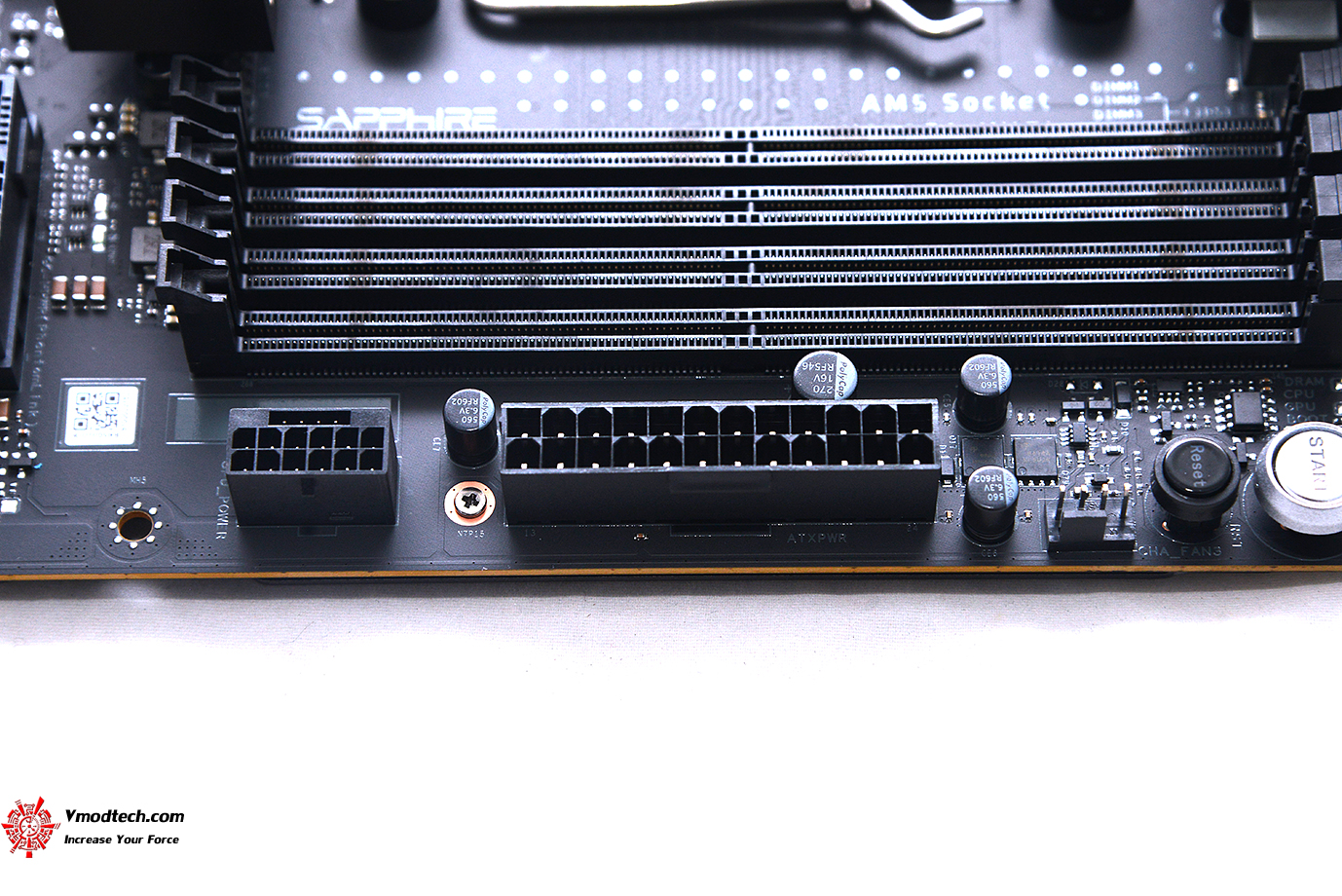

ช่องต่อไฟเลี้ยง 24พิน และจุดไฟเลี้ยงเสริมของการ์ดจอ 12VHPWR

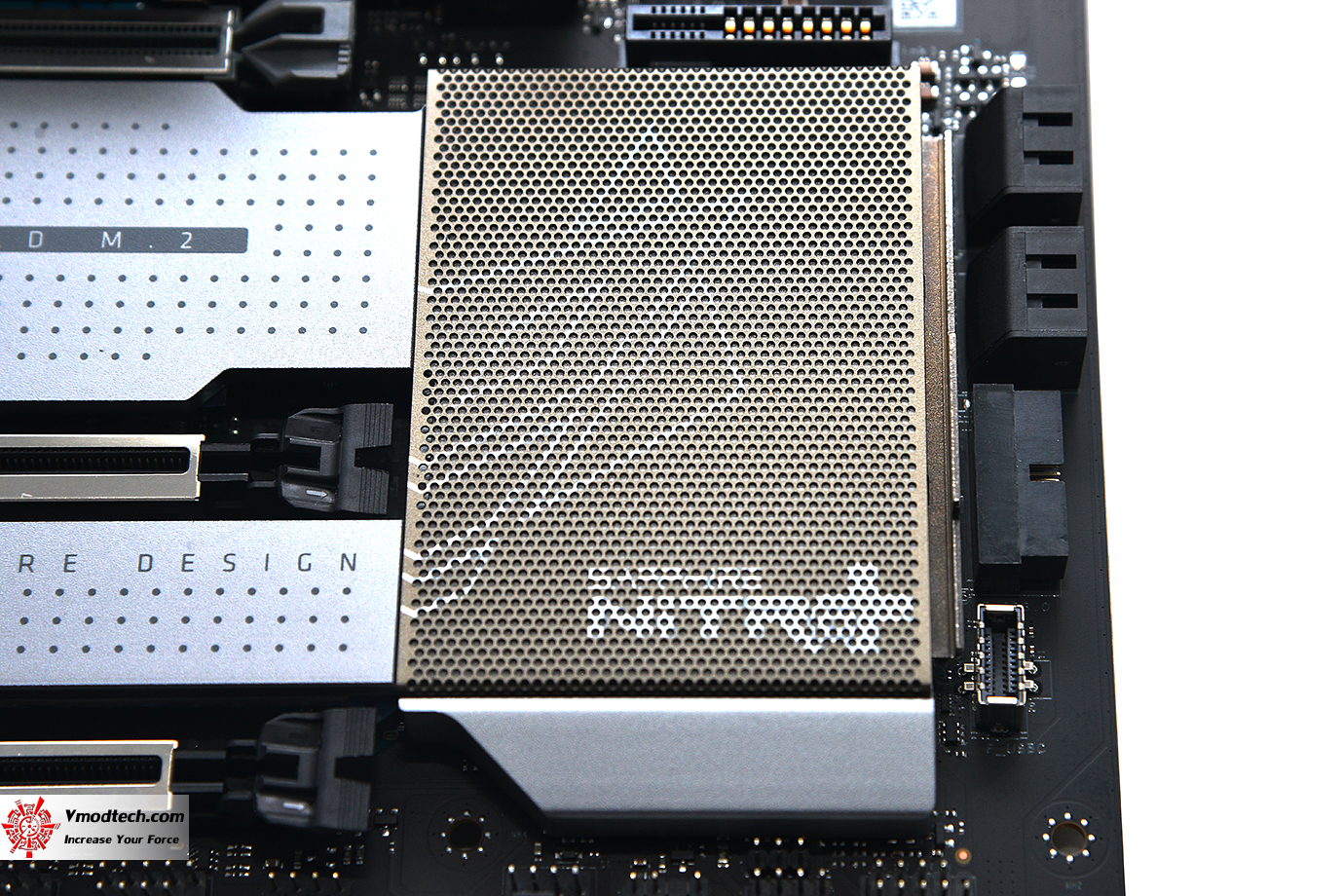

ตัวชิปเซ็ต X870E มีฮีตซิงค์ระบายความร้อนให้สวยงาม

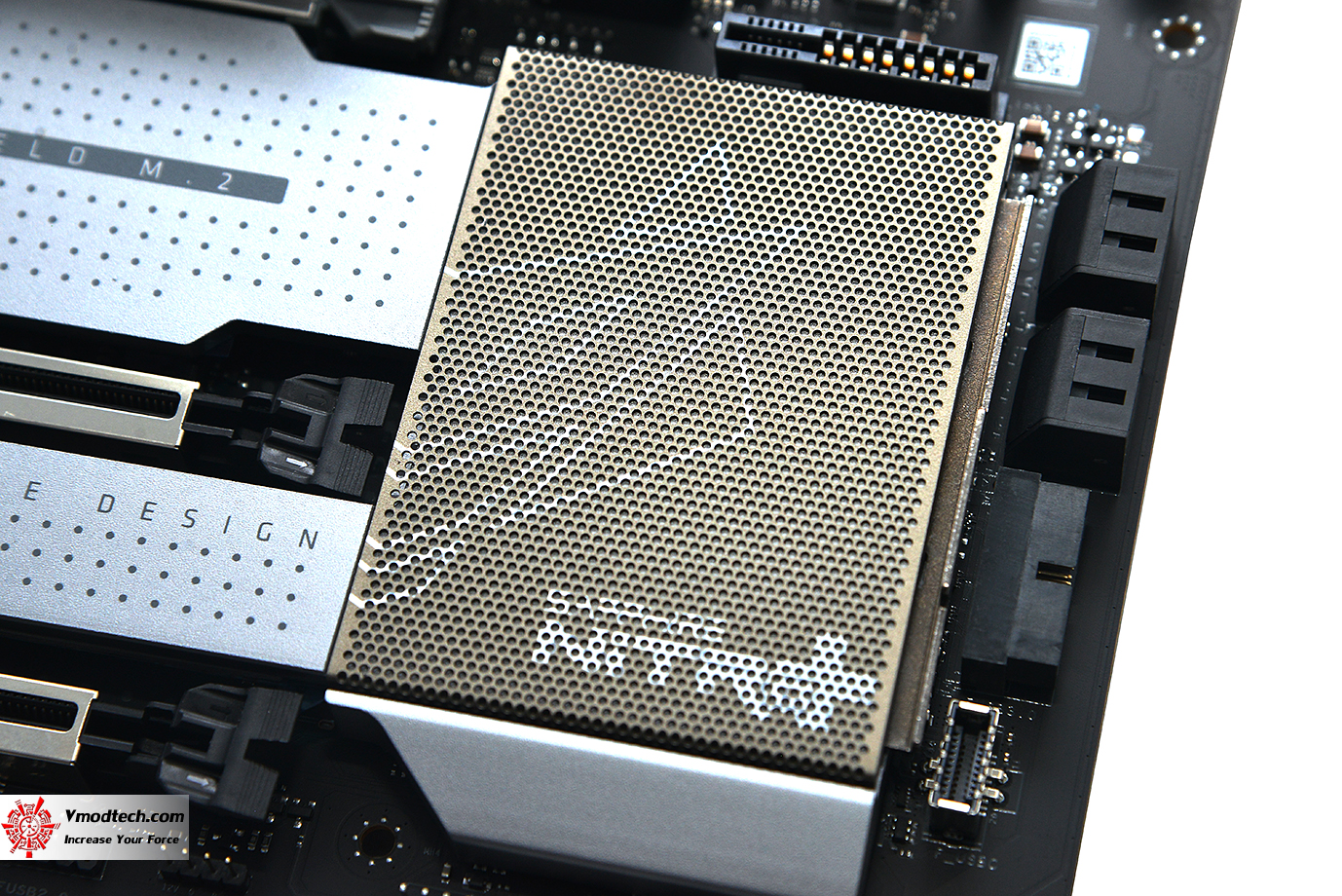

ฮีตซิงค์ชิปเซ็ตเป็นตาข่ายสีน้ำตาลสวยงามมากครับ

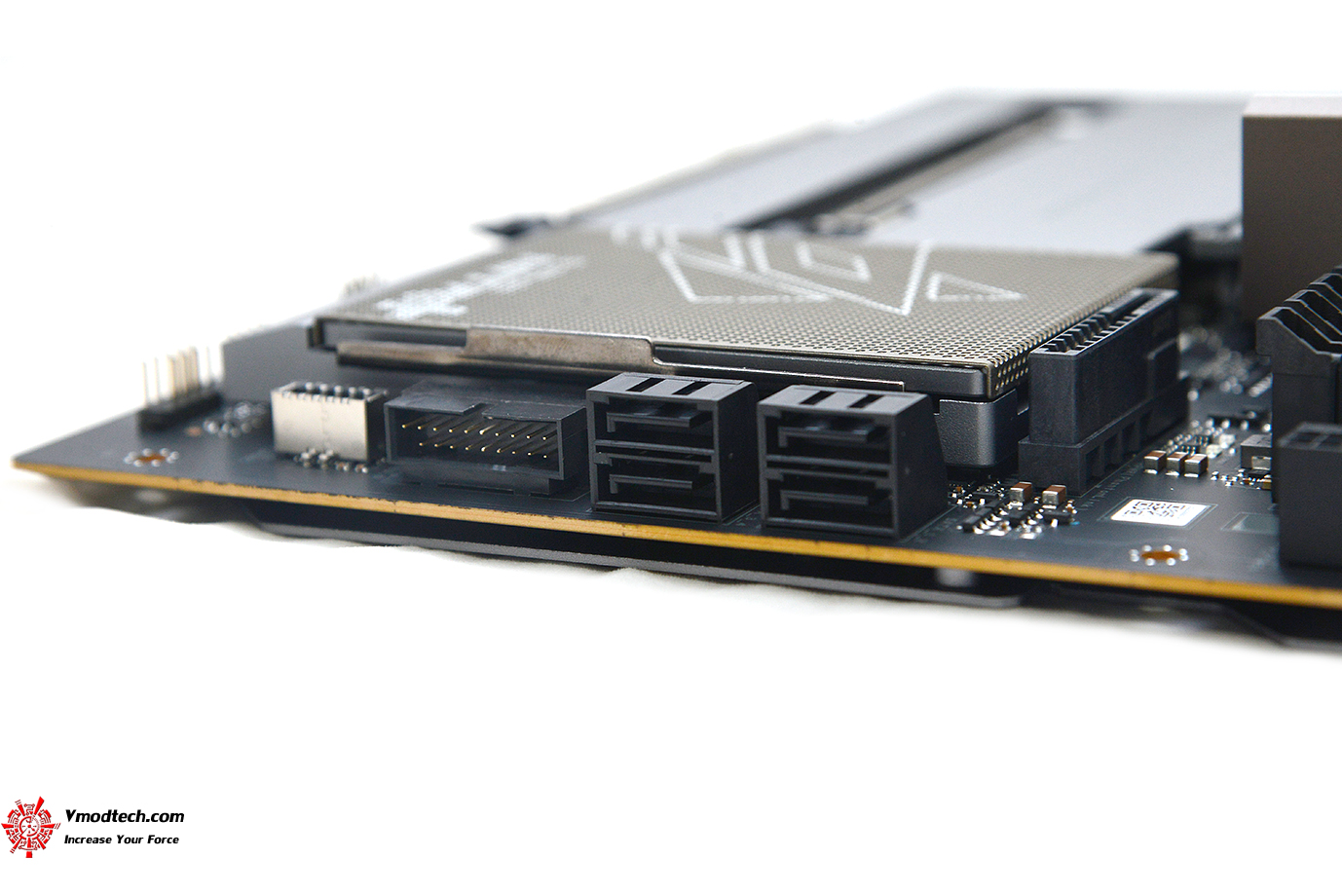

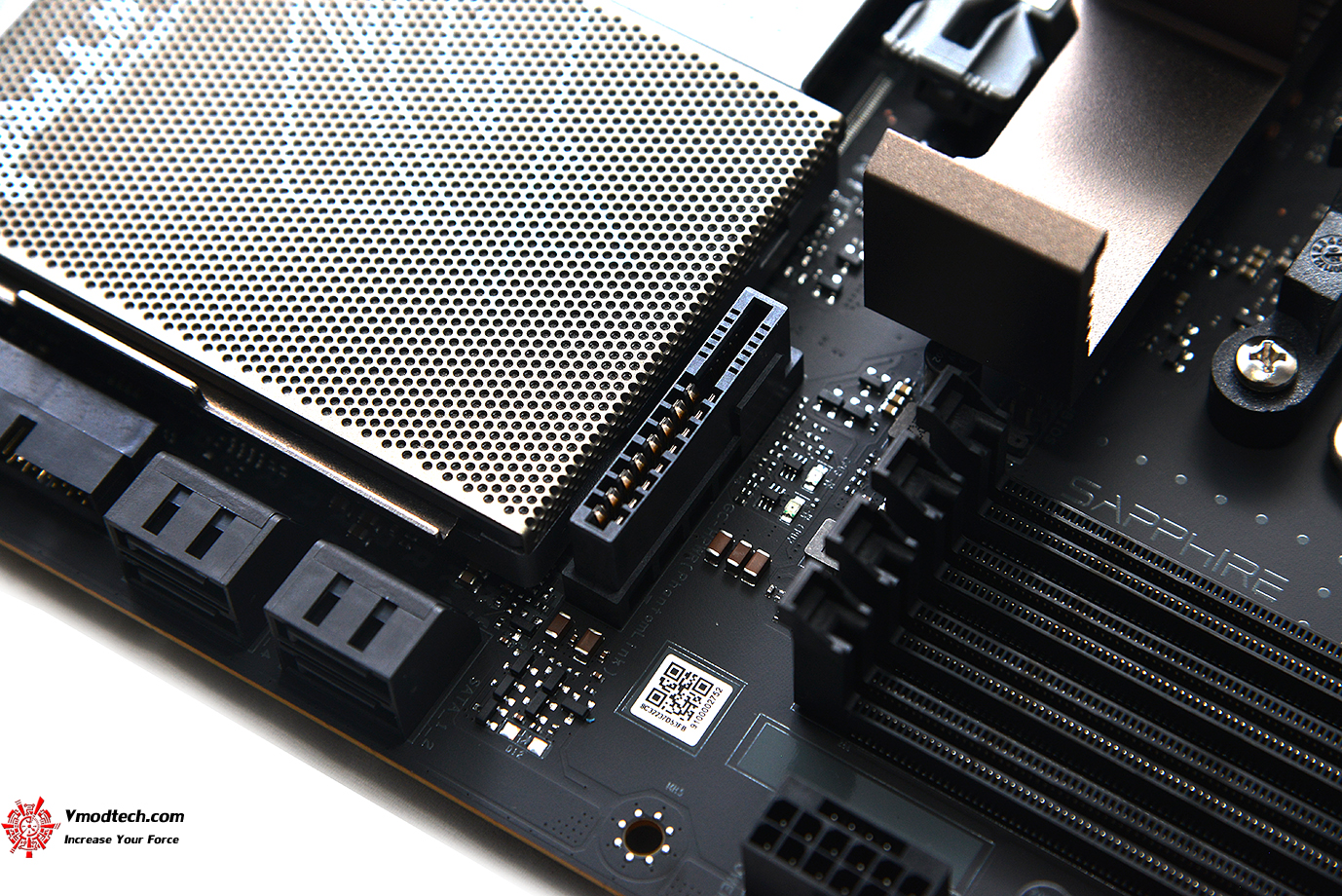

ช่อง SATA มีมาให้ 4ช่องการทำงานครับ

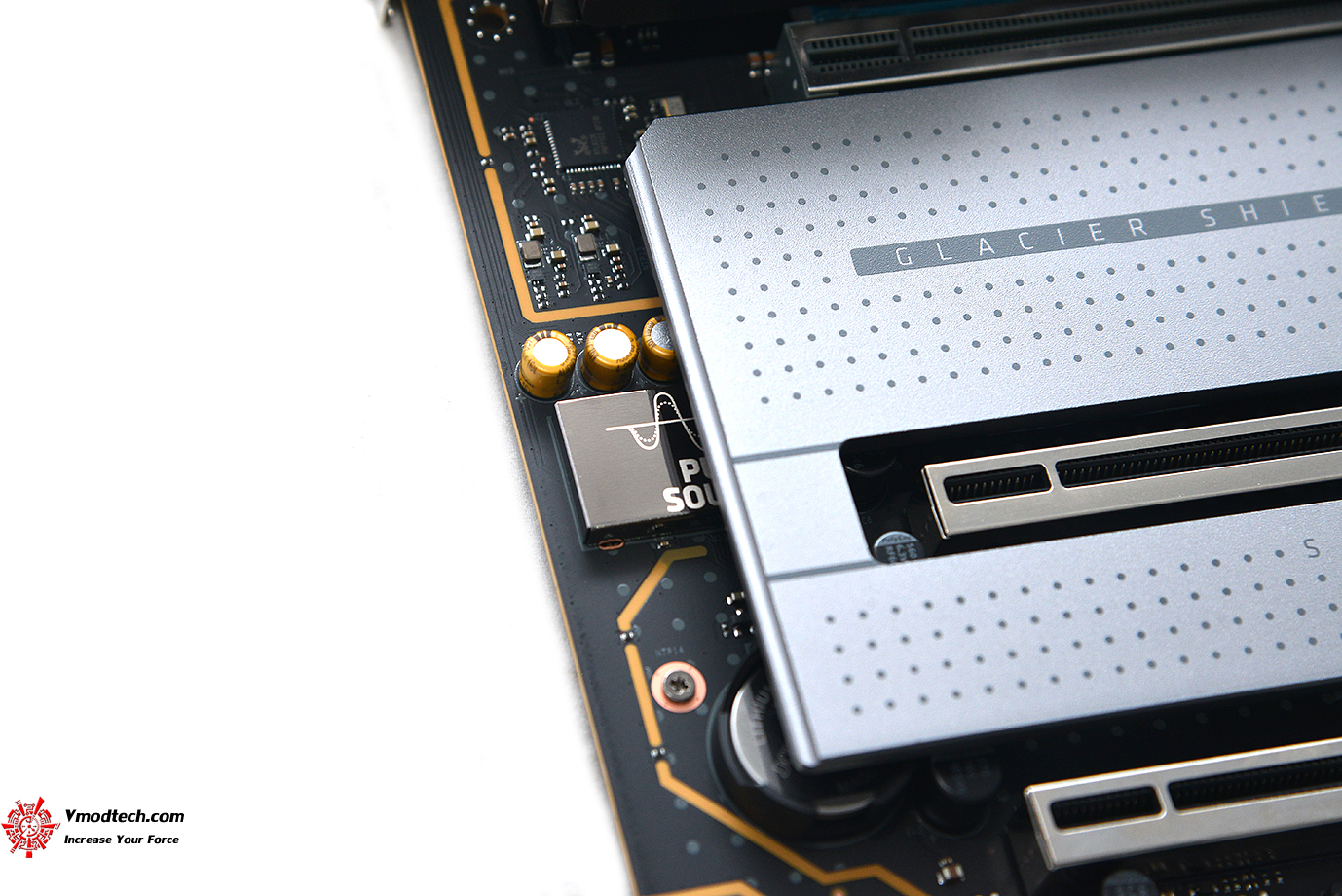

ระบบเสียง Realtek® ALC897 HD Audio, 5.1 Channel with S/PDIF เน้นเสียงใช้งานทั่วไปและเกมเมอร์โดยเฉพาะครับ

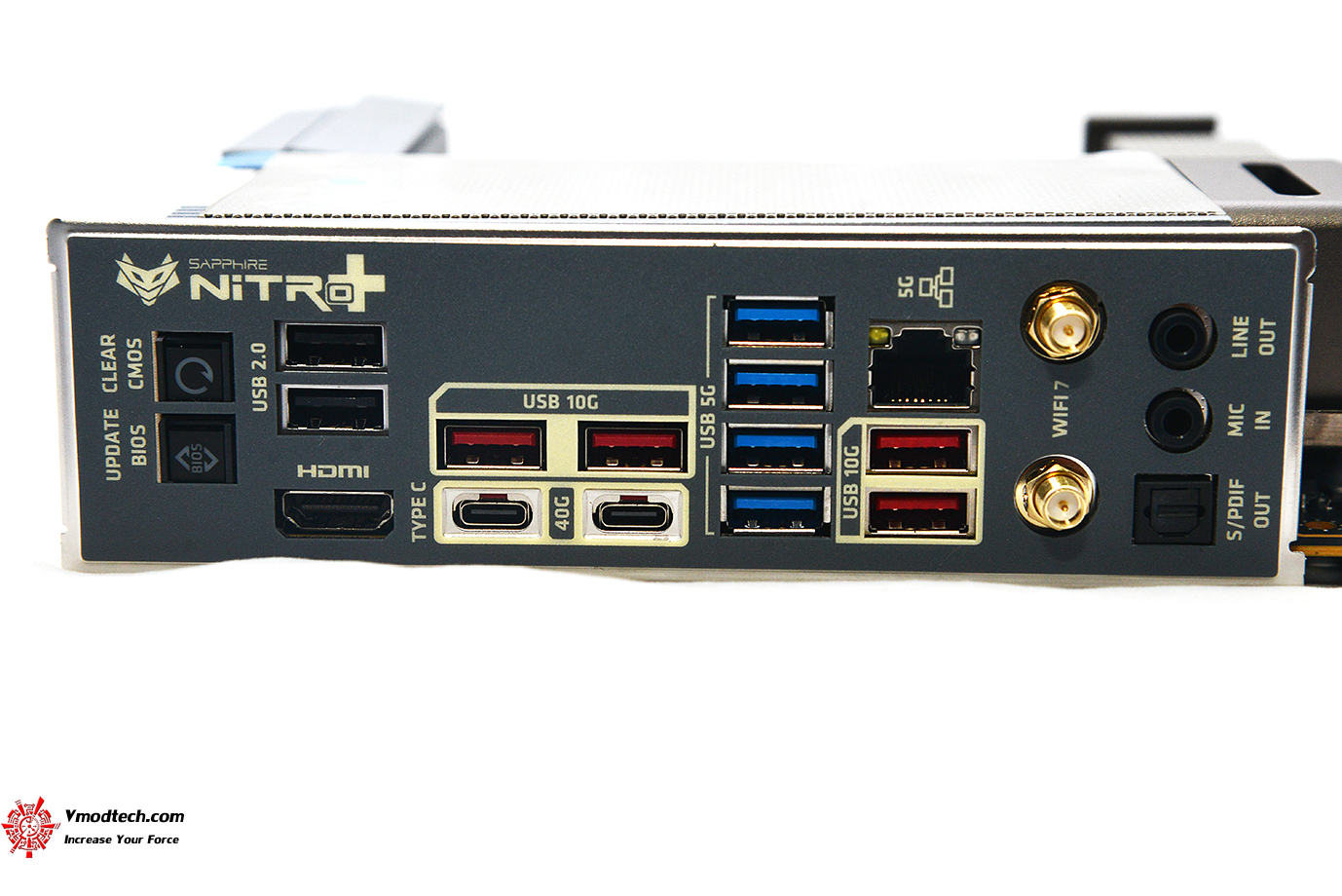

ช่องเชื่อมต่อด้านหลังประกอบด้วย

1× HDMI™, 1× RJ45 LAN, 2× Wi-Fi Antenna

One-click Flash BIOS Button, One-click clear CMOS

2× USB 2.0, 4× USB 3.2 Gen1 Type-A, 4× USB 3.2 Gen2 Type-A

2× USB 4.0 40G (DisplayPort Alt mode & 15W PD) Type-C,

2x Audio Jack+S/PDIF

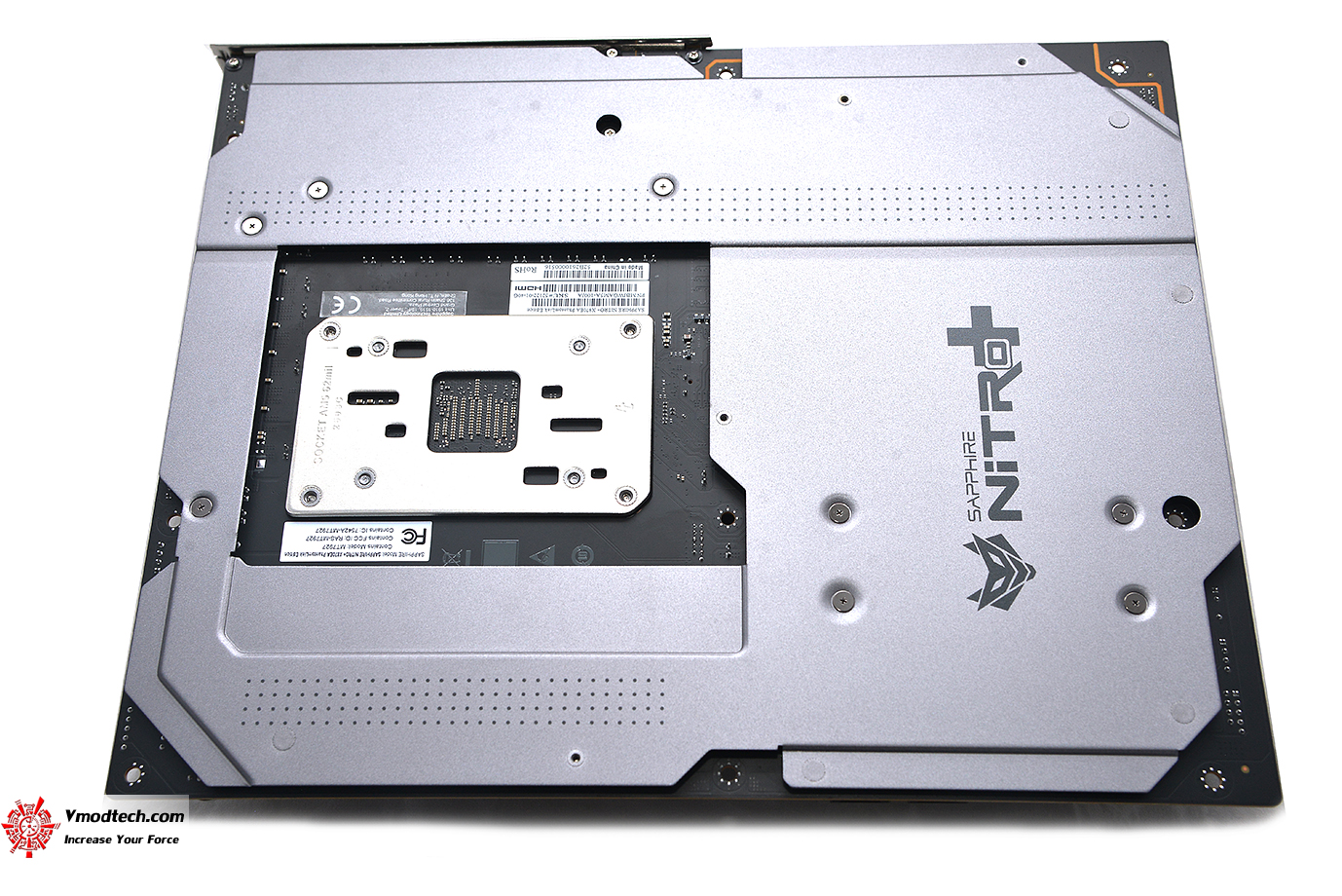

PCB ด้านหลังสีเทามีฝาคลอบป้องกันอันตรายและระบายความร้อนให้แบบเต็มๆ ครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
