MSI MPG Z590 GAMING CARBON WIFI Appearance

dsc_8741

ตัวกล่องเมนบอร์ด MSI MPG Z590 GAMING CARBON WIFI มาในแนวสีดำสนิทพร้อมบอกรายละเอียดฟีเจอร์คร่าวๆครับ

dsc_8747

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_8757

2021-02-17_20-04-07

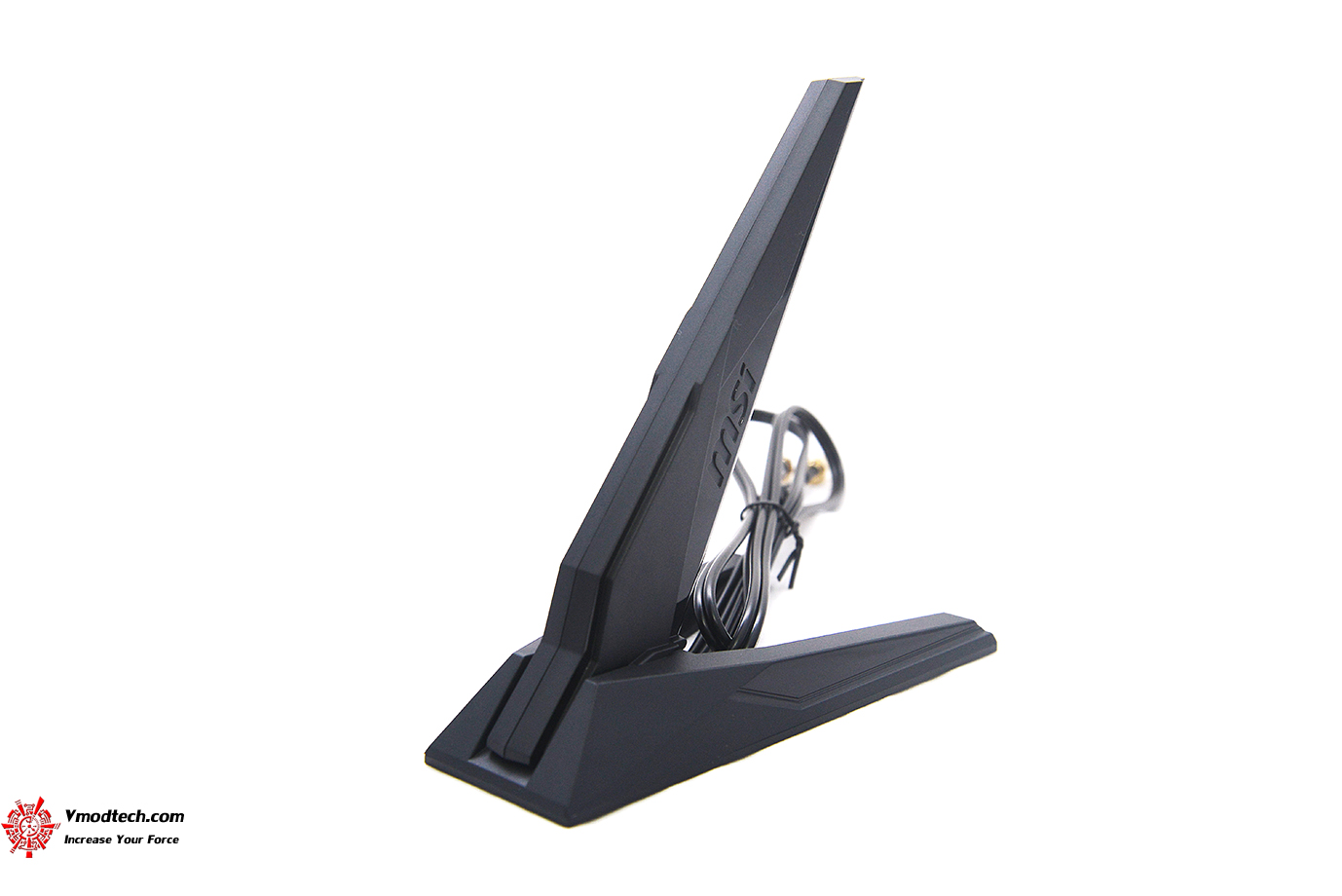

อุปกรณ์เสริมต่างๆ ให้มาเยอะเลยครับ พร้อมอุปกรณ์เสริมพิเศษชุดเสา Wi-Fi 6E 6GHz เอาไว้ให้ใช้งานกัน

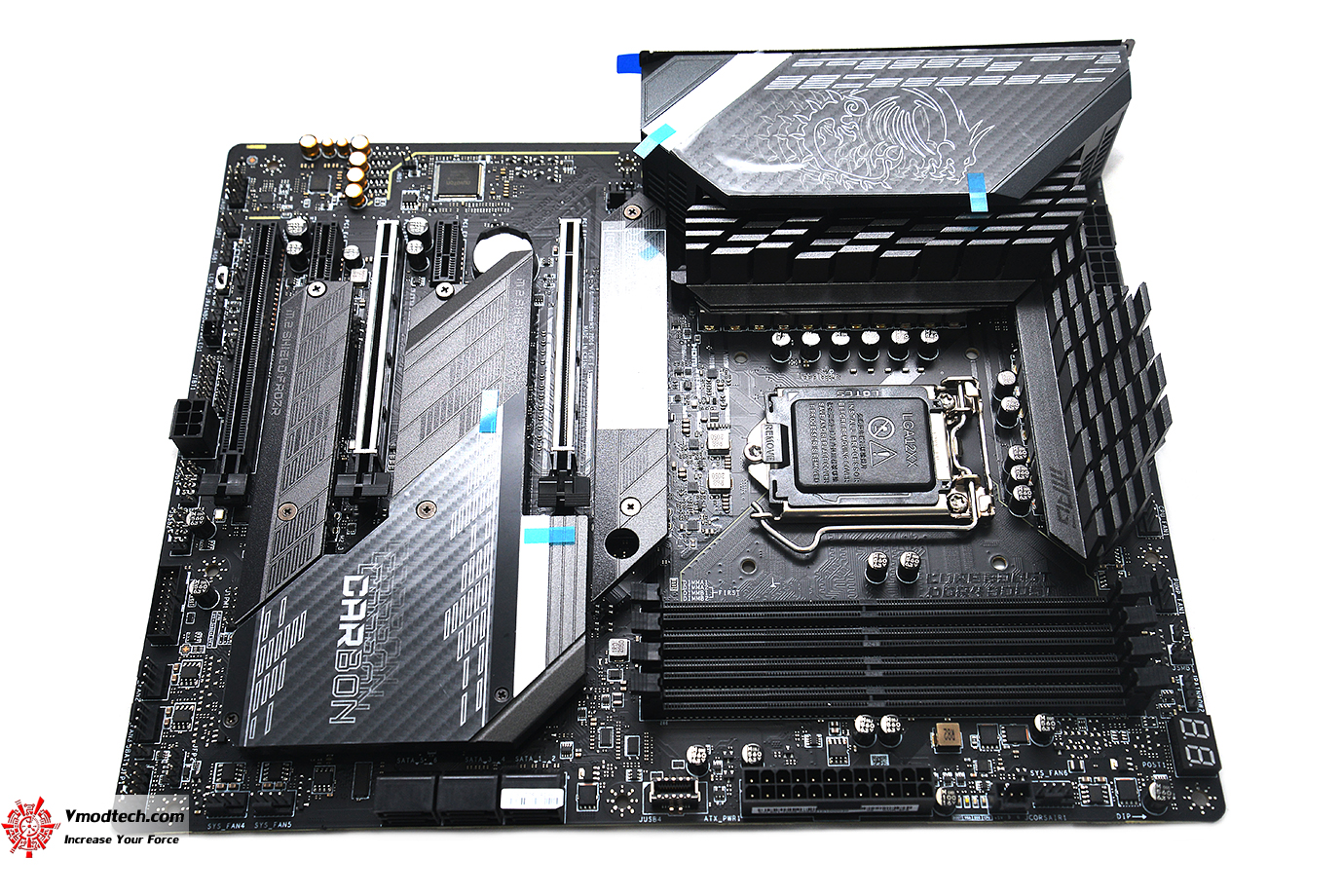

dsc_8768

เมนบอร์ด MSI MPG Z590 GAMING CARBON WIFI นั้นดีไซน์สวยงามกับฮีตซิงค์ที่เปลี่ยนไปจากเดิมครับแต่ยังคงความเป็น MPG ซีรี่ย์เอาไว้อย่างลงตัว ด้านบนฮีตซิงค์ระบายคสวามร้อนขนาดใหญ่และเมื่อใช้งานก็จะมีไฟ RGB ตรงโลโก้แสดงผลอย่างสวยงามครับ

dsc_8772

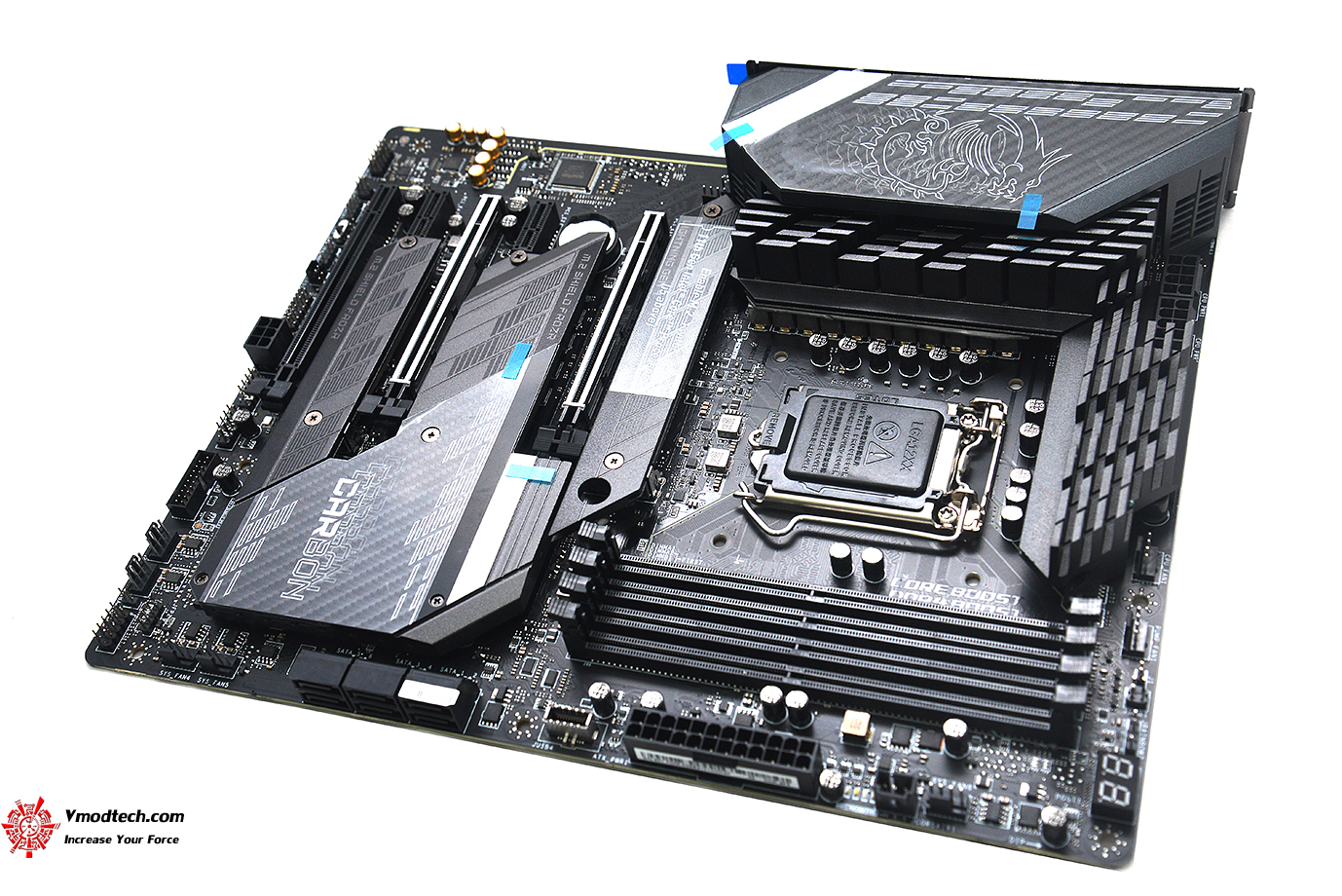

ตัวเมนบอร์ด MSI MPG Z590 GAMING CARBON WIFI นั้นรองรับการ DIY ได้อย่างเต็มรูปแบบด้วยบรรดาช่องเชื่อมต่อไฟต่างๆที่ออกแบบมาอย่างมากมายครับ

dsc_8784

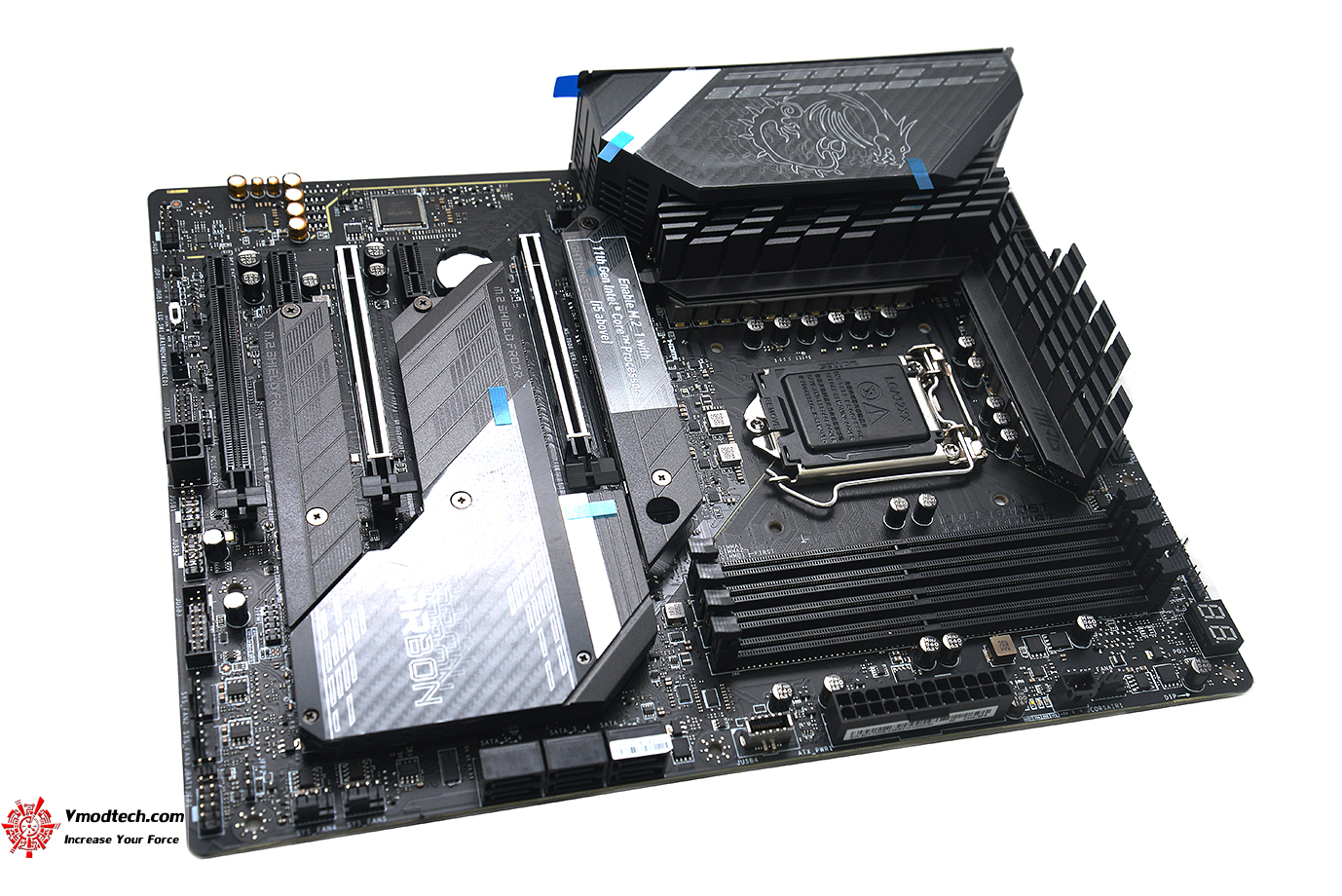

ขนาดเมนบอร์ด ATX Form Factor 12 in. x 9.6 in. (30.5 cm x 24.4 cm)

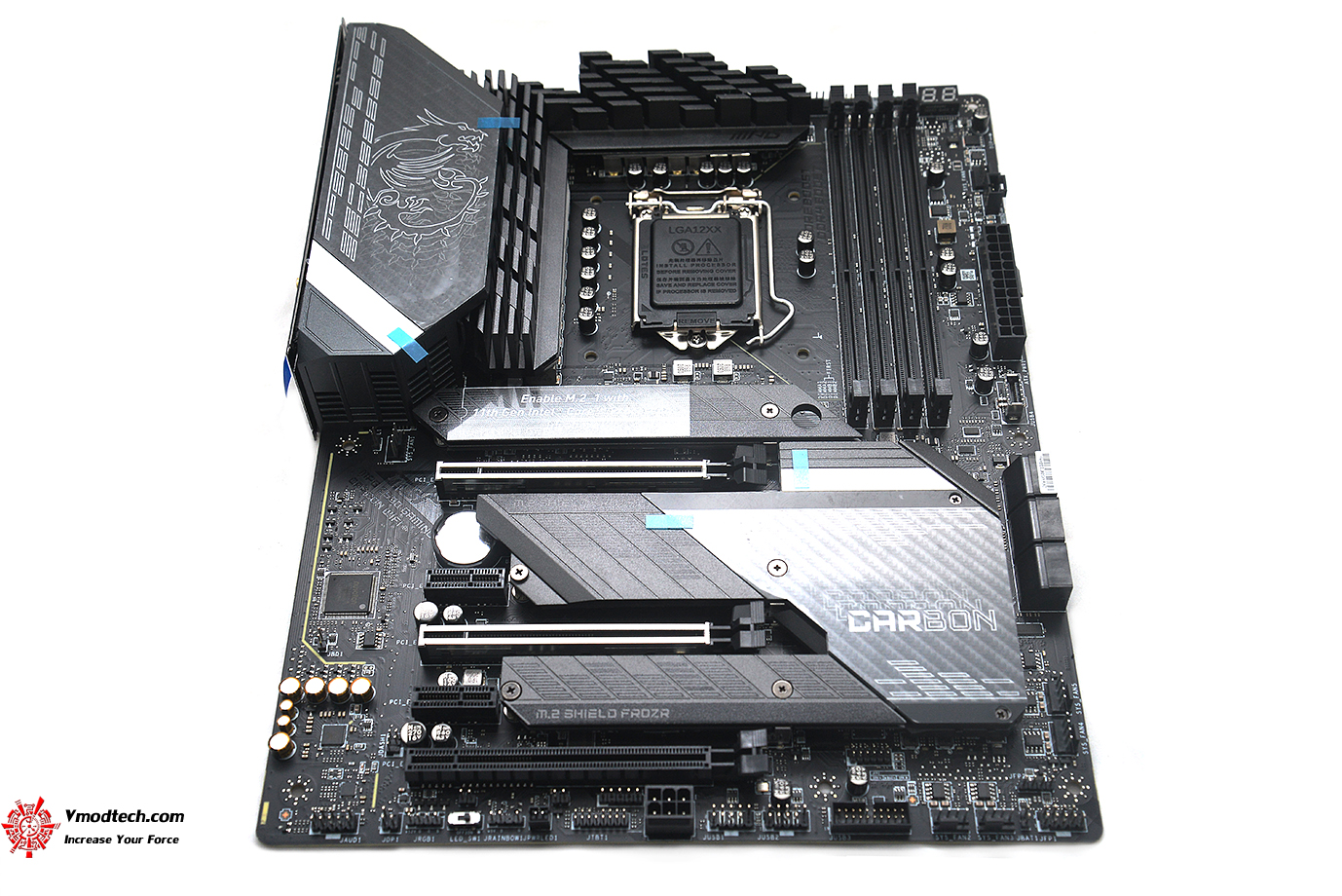

dsc_8871

สำหรับในรุ่น MSI MPG Z590 GAMING CARBON WIFI นี้ตัวฮีตซิงค์ M.2 นั้นจะเชื่อมต่อกับชิปเซ็ตโดยตรงครับ

dsc_8791

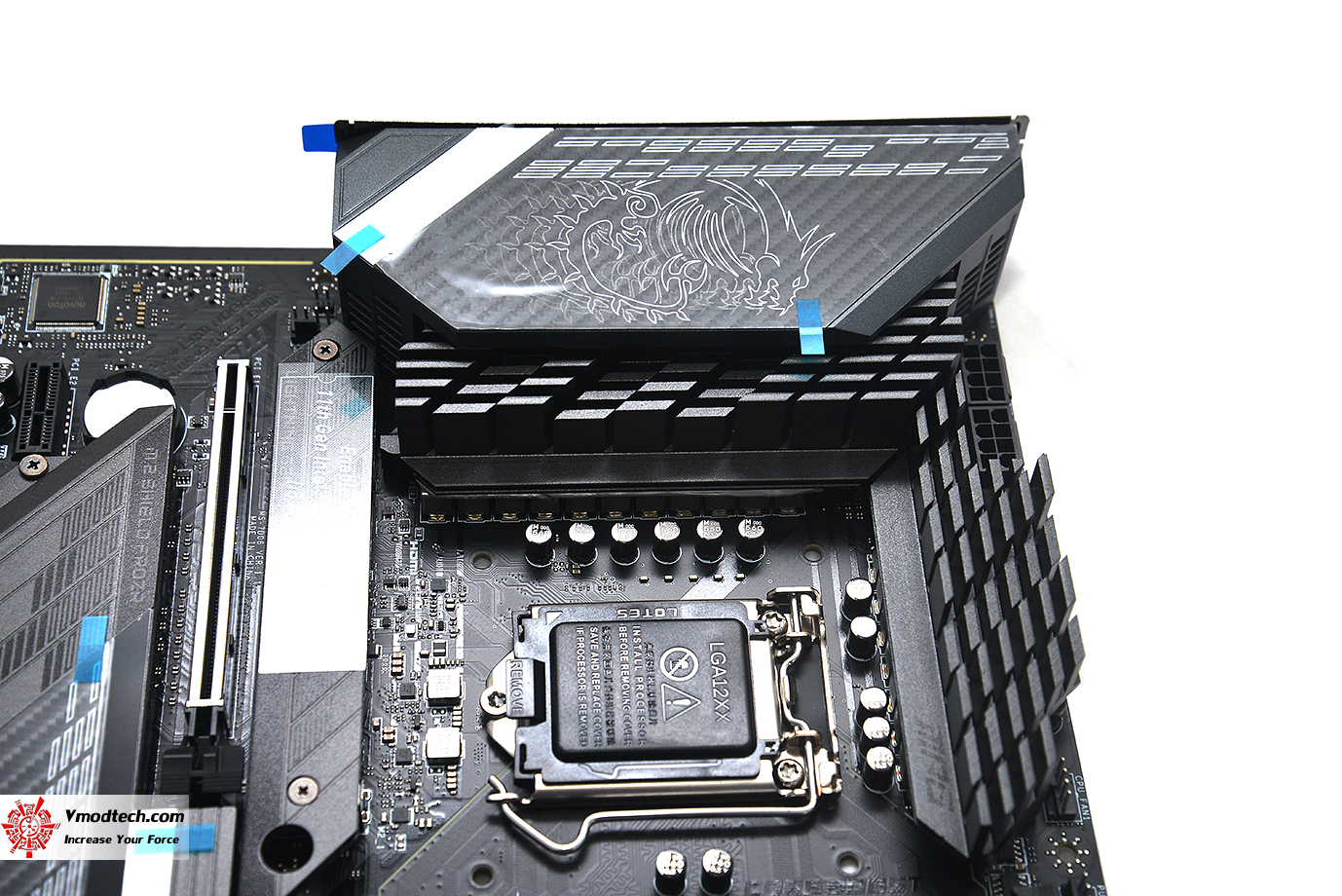

ด้านบนฮีตซิงค์เป็นแบบ PRE-INSTALLED I/O SHIELD ที่ป้องกันอันตรายที่ด้านบนโดยตัวฮีตซิงค์นั้นทำมาจากอลูมิเนียมขนาดใหญ่และหนาให้ทั้งสองฝั่งเน้นระบายความร้อนอย่างเต็มประสิทธิภาพครับ

dsc_8798

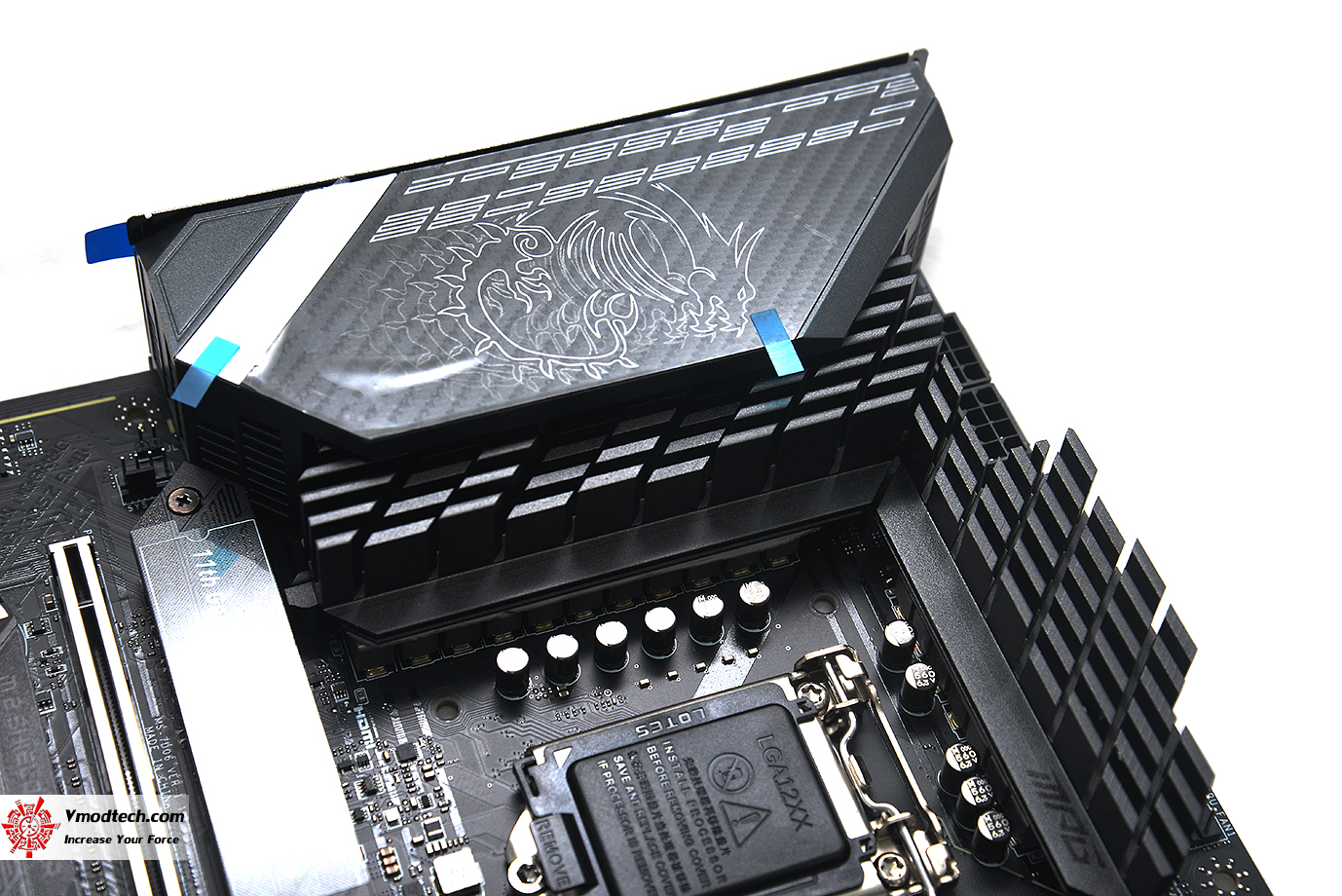

PRE-INSTALLED I/O SHIELD ด้านบนจะมีโลโก้ MSI Gaming แสดงผลไฟ RGB ให้อย่างสวยงามครับ

dsc_8809

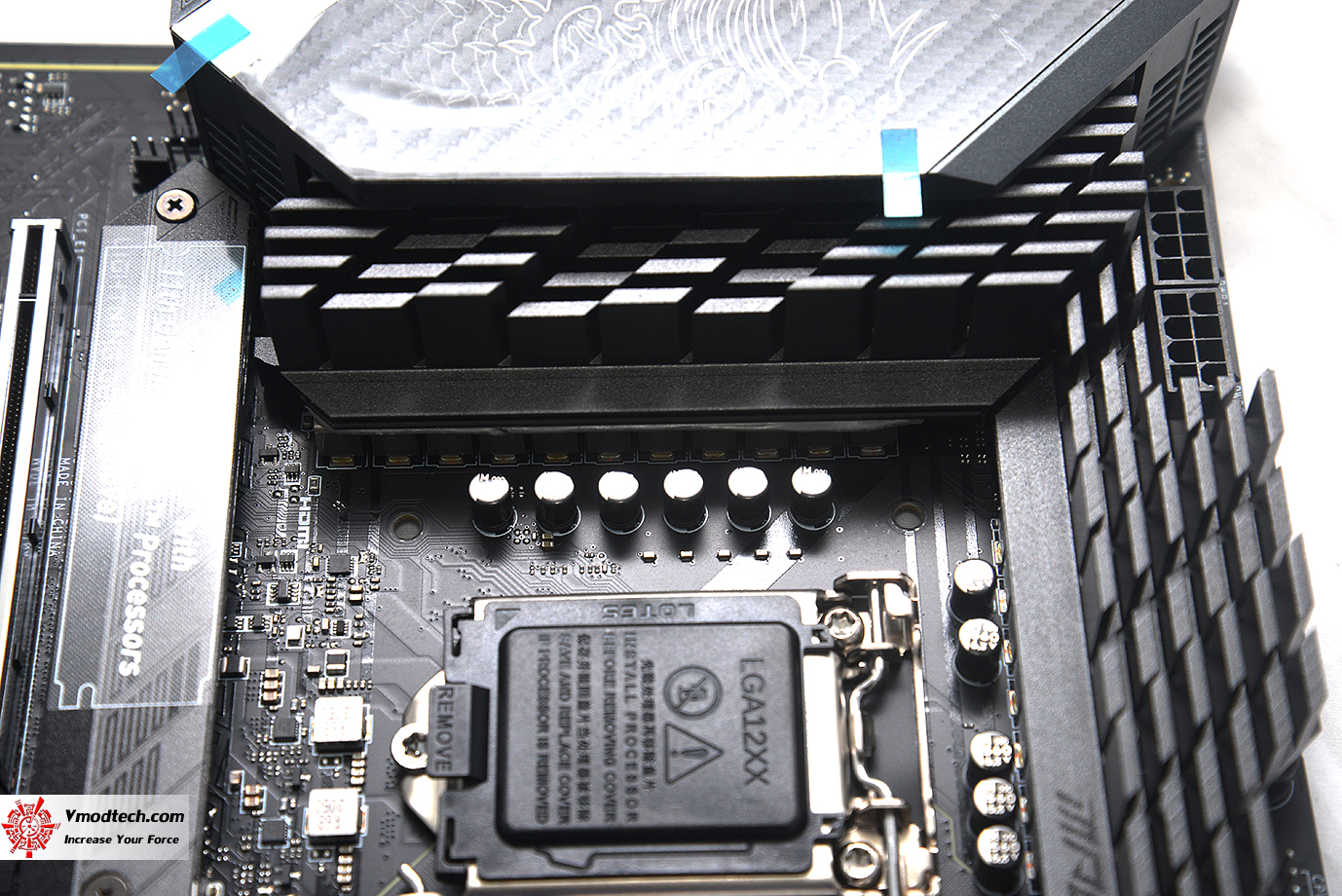

ด้านบนเป็นฮีตซิงค์ภาคจ่ายไฟ 16+1+1 Duet Rail Power System ที่จ่ายไฟอย่างเต็มระบบพร้อมประสิทธิภาพการทำงานอย่างเต็มที่ตลอดการใช้งานครับ

dsc_8817

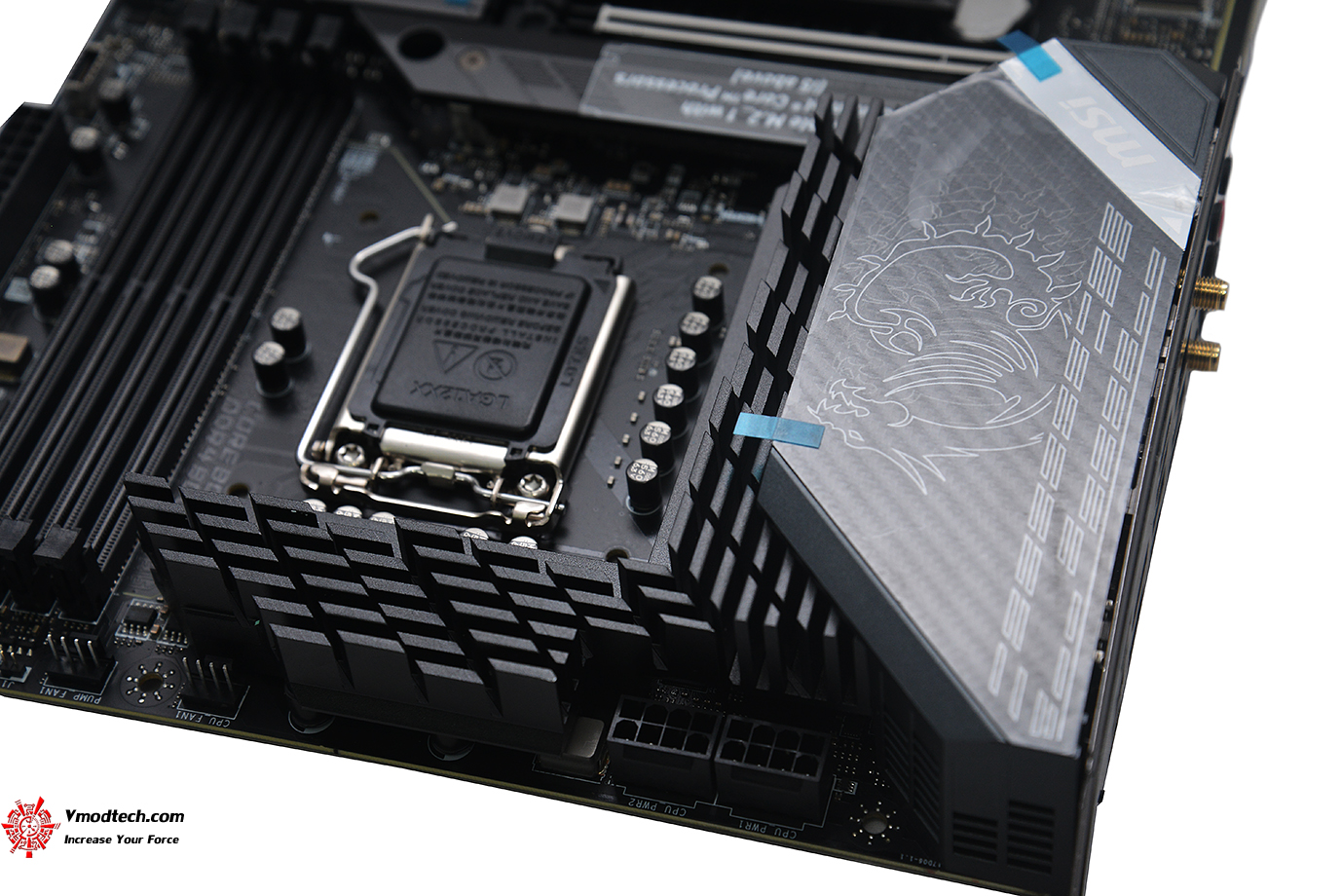

ฮีตซิงค์อลูมิเนียมเชื่อมต่อด้วยฮีตไปป์ทั้งสองฝั่งระบายความร้อนภาคจ่ายไฟและ Mosfet อย่างเต็มประสิทธิภาพ

dsc_8807

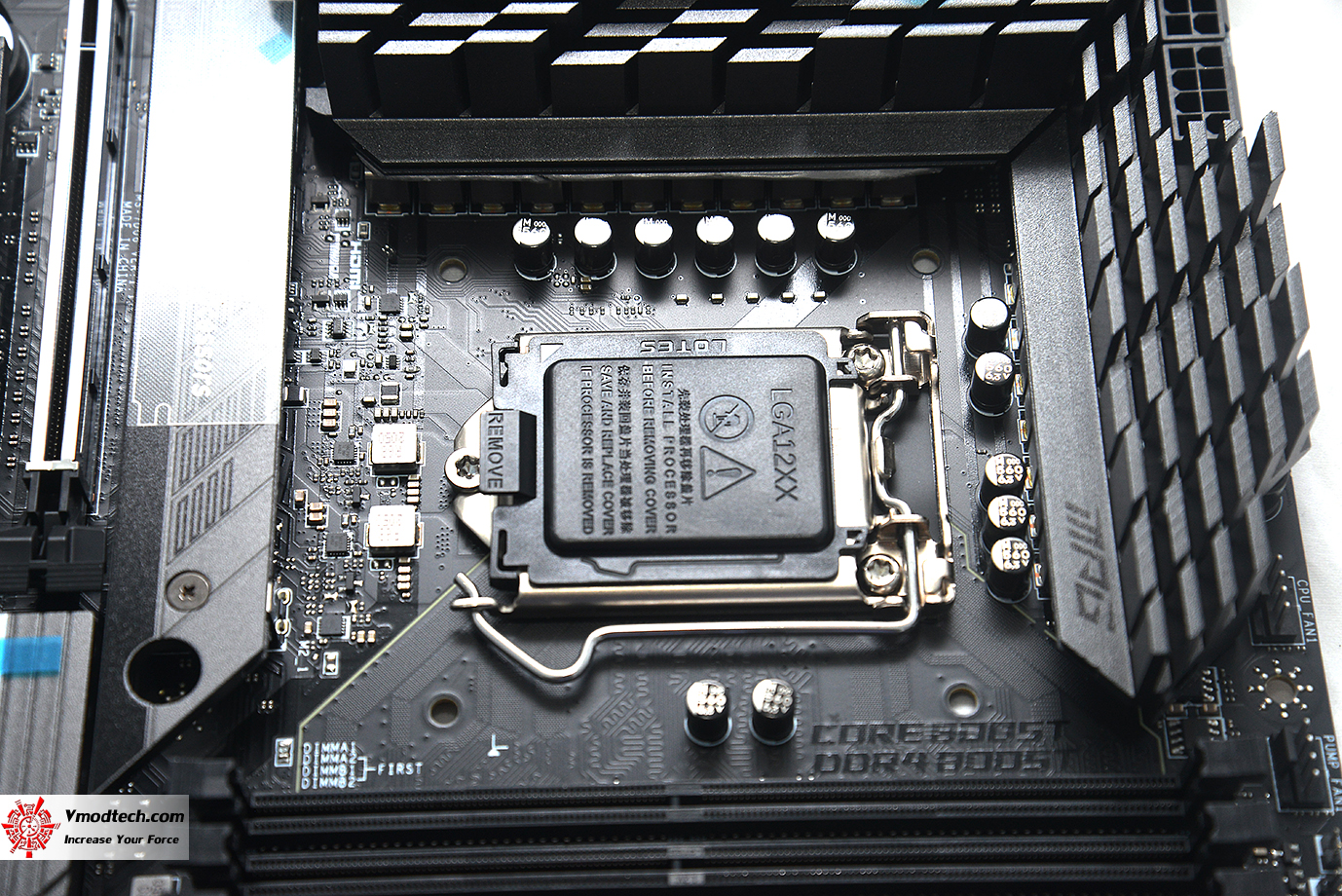

ใช้ซ๊อกเก็ต Intel® Socket LGA 1200 รองรับหน่วยประมวลผล 11th and 10th Gen Intel® Core™ / Pentium® Celeron® processors for LGA 1200 socket, ในรุ่นที่ 10 และรุ่นที่ 11 ที่กำลังจะเปิดตัวในเร็วๆนี้ครับ

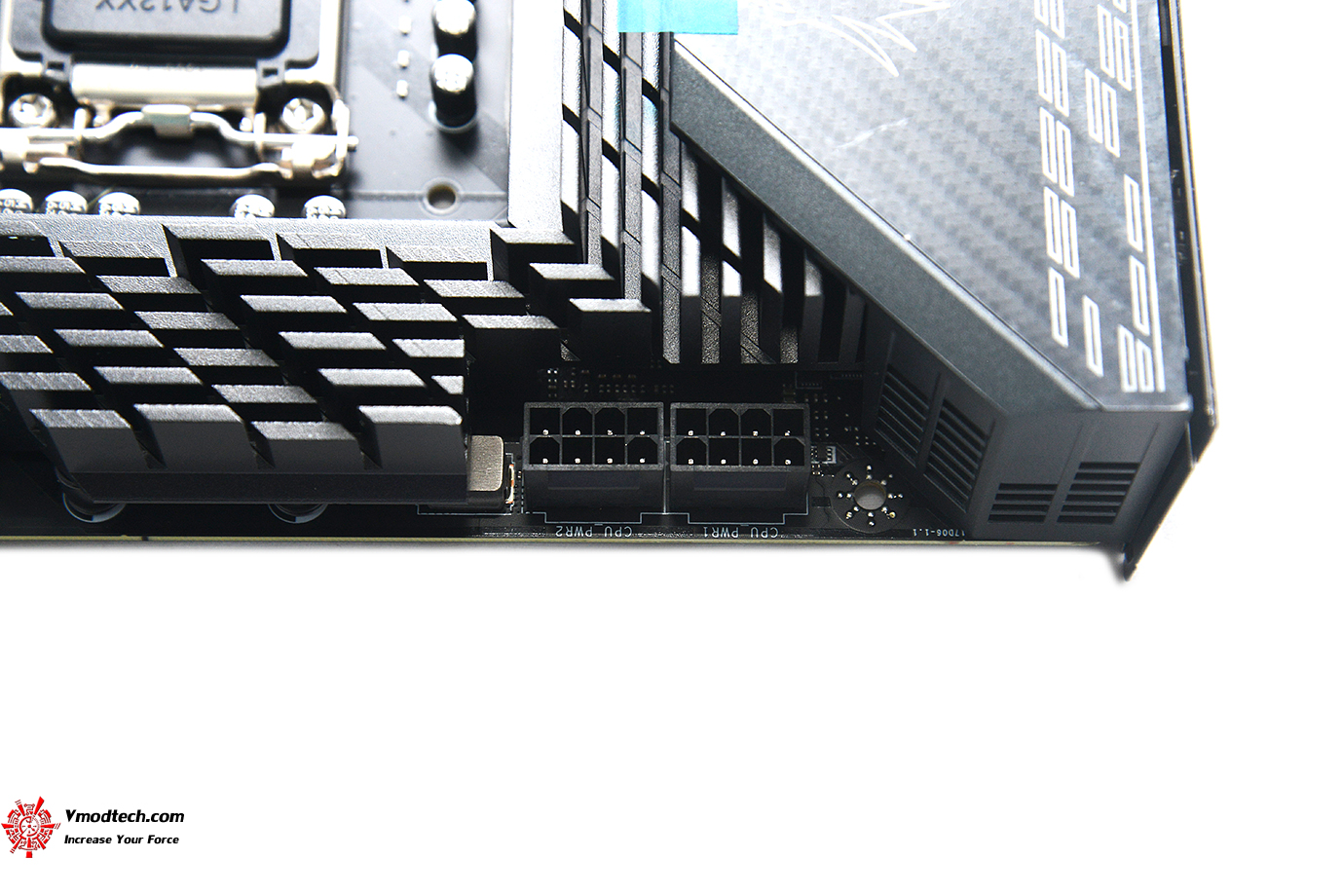

dsc_8810

ใช้ช่องต่อไฟเลี้ยงซีพียูแบบ  8พิน 2ช่องครับ

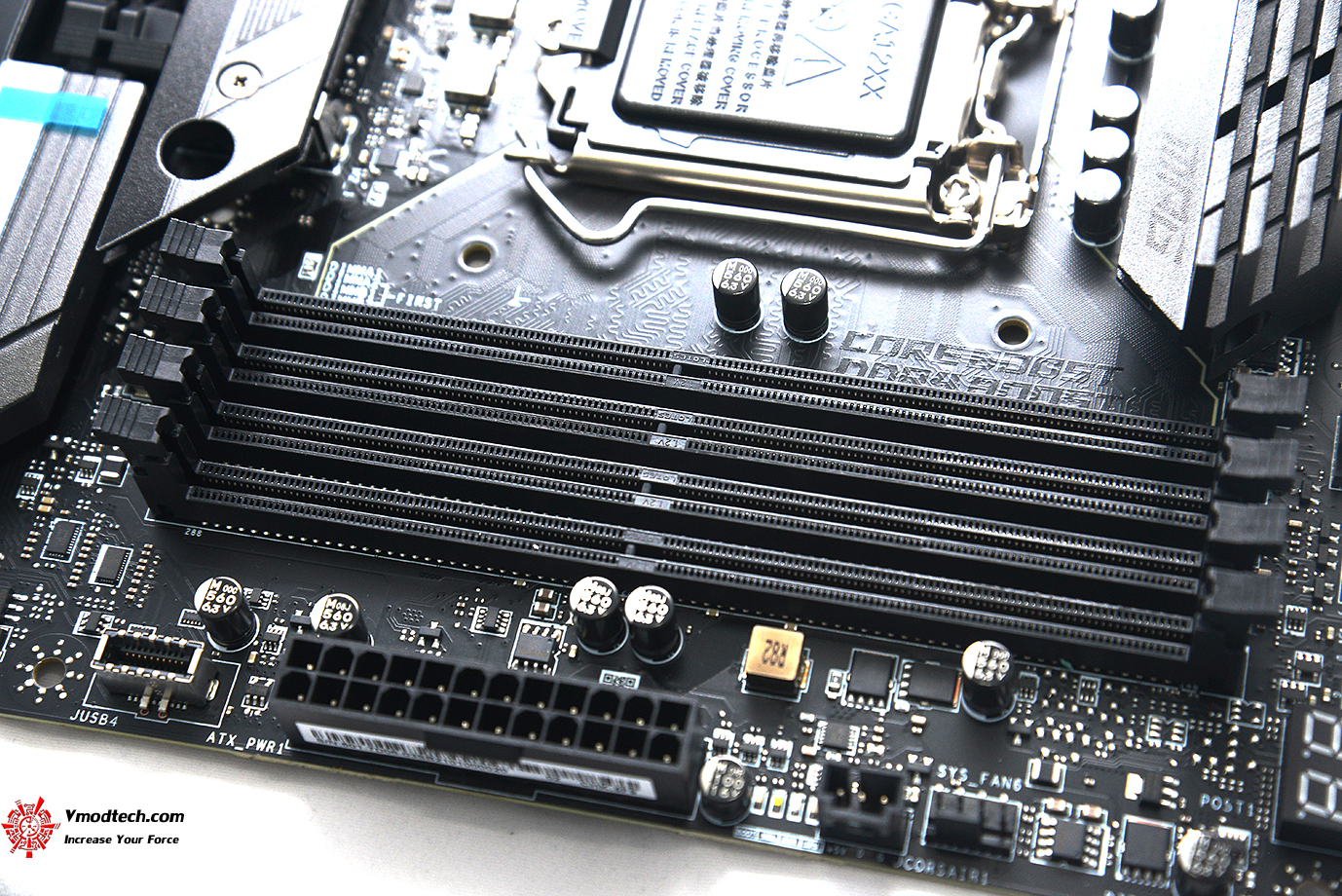

dsc_8823

แรมมี 4ช่อง รองรับ DDR4 ความจุ 128GB บัสแรมสูงสุด 5333(OC) / 5200(OC) / 5000(OC)/ 4800(OC)/ 4600(OC)/ 4533(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz

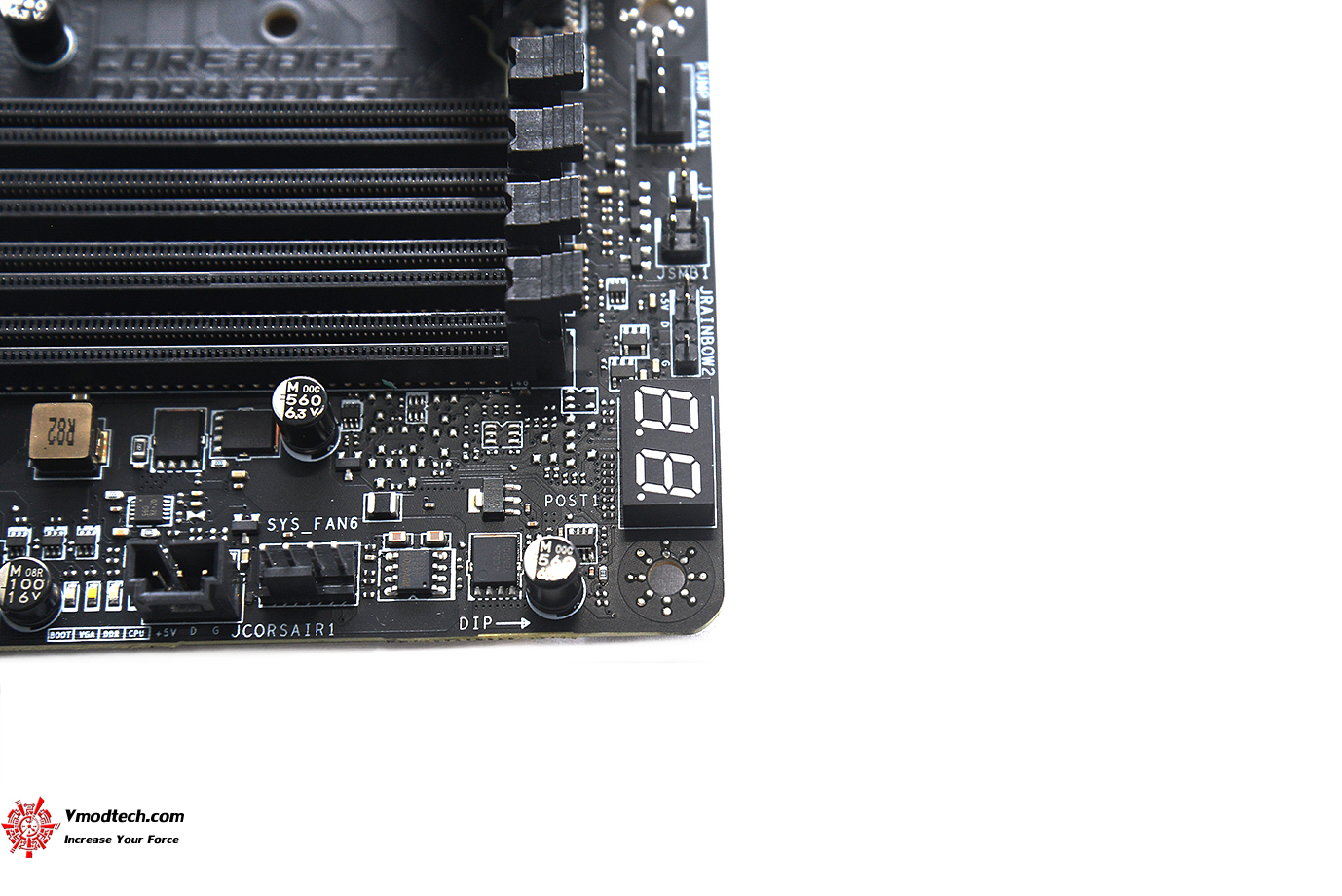

dsc_8862

บรรดาช่อง DIY ก็จะมี  Q-Code , EZ DEBUG LED , EZ LED CONTROL , XL CLIP , ช่องต่อชุดพัดลมและชุดปั๊มน้ำครับ

dsc_8834

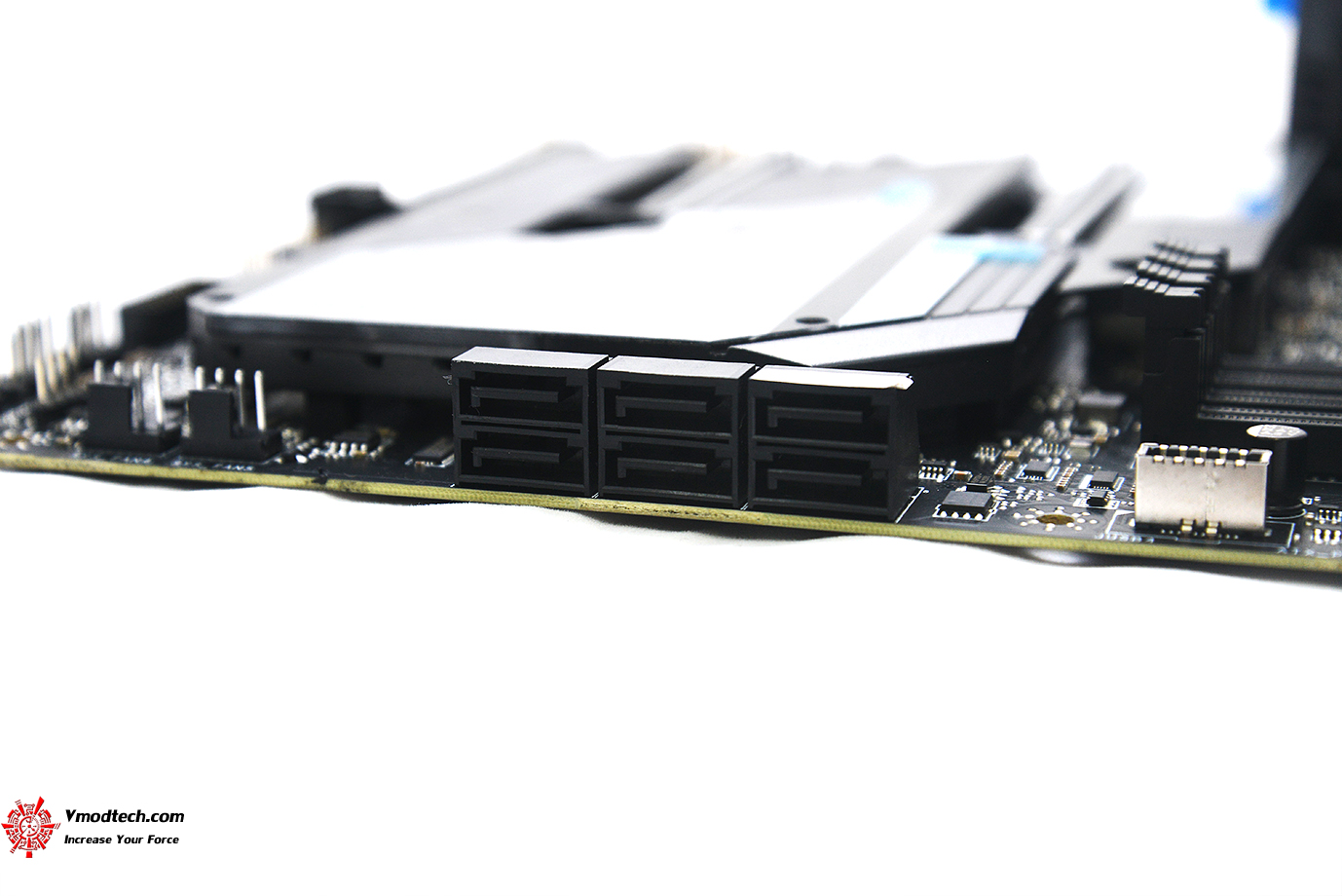

ช่อง SATA มีมาให้ 6 x SATA 6Gb/s ports

dsc_8839

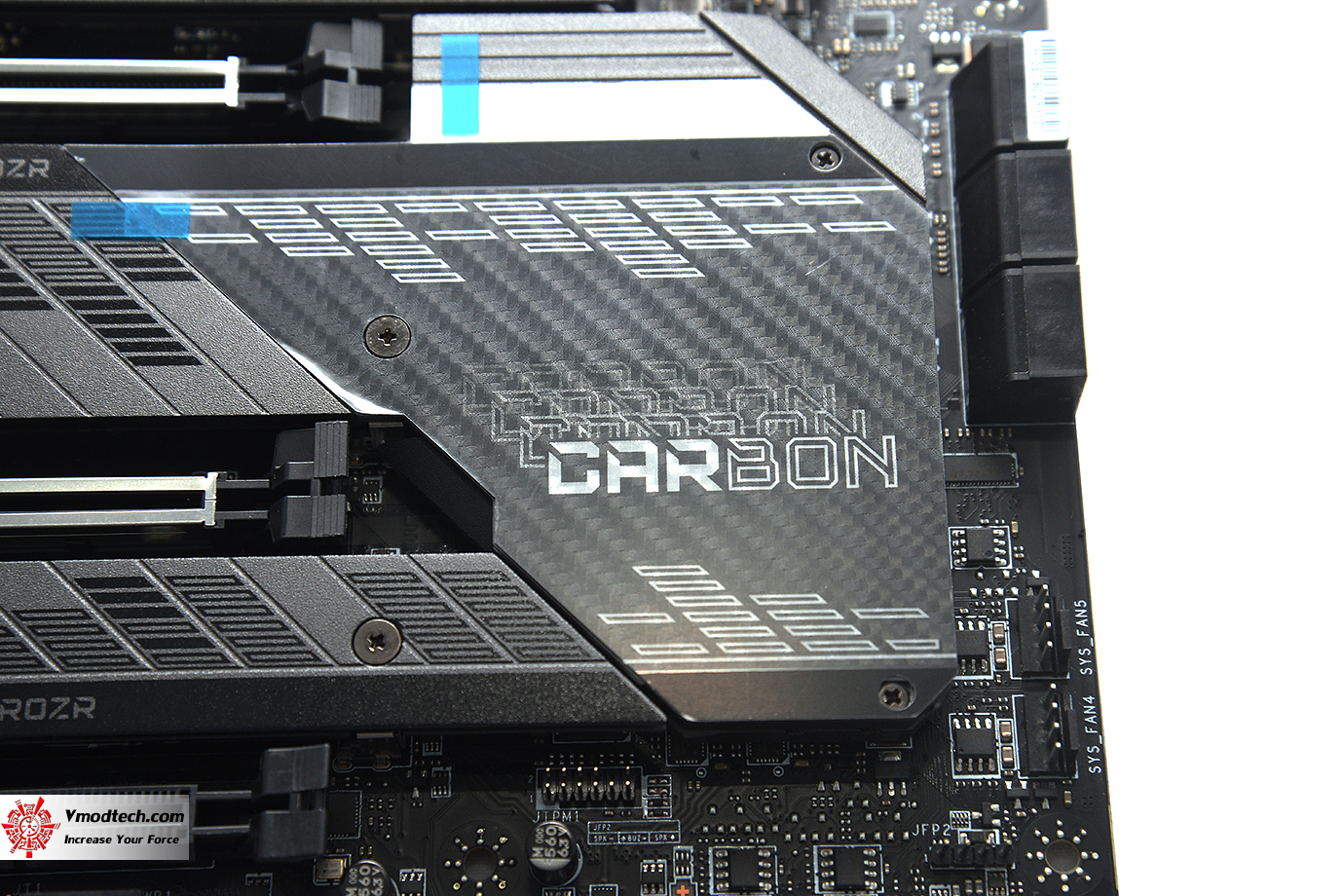

ฮีตซิงค์ชิปเซ็ตแบบ Enlarged heatsink พร้อมด้วยฮีตไปป์เน้นระบายความร้อนได้อย่างเต็มประสิทธิภาพ

dsc_8849

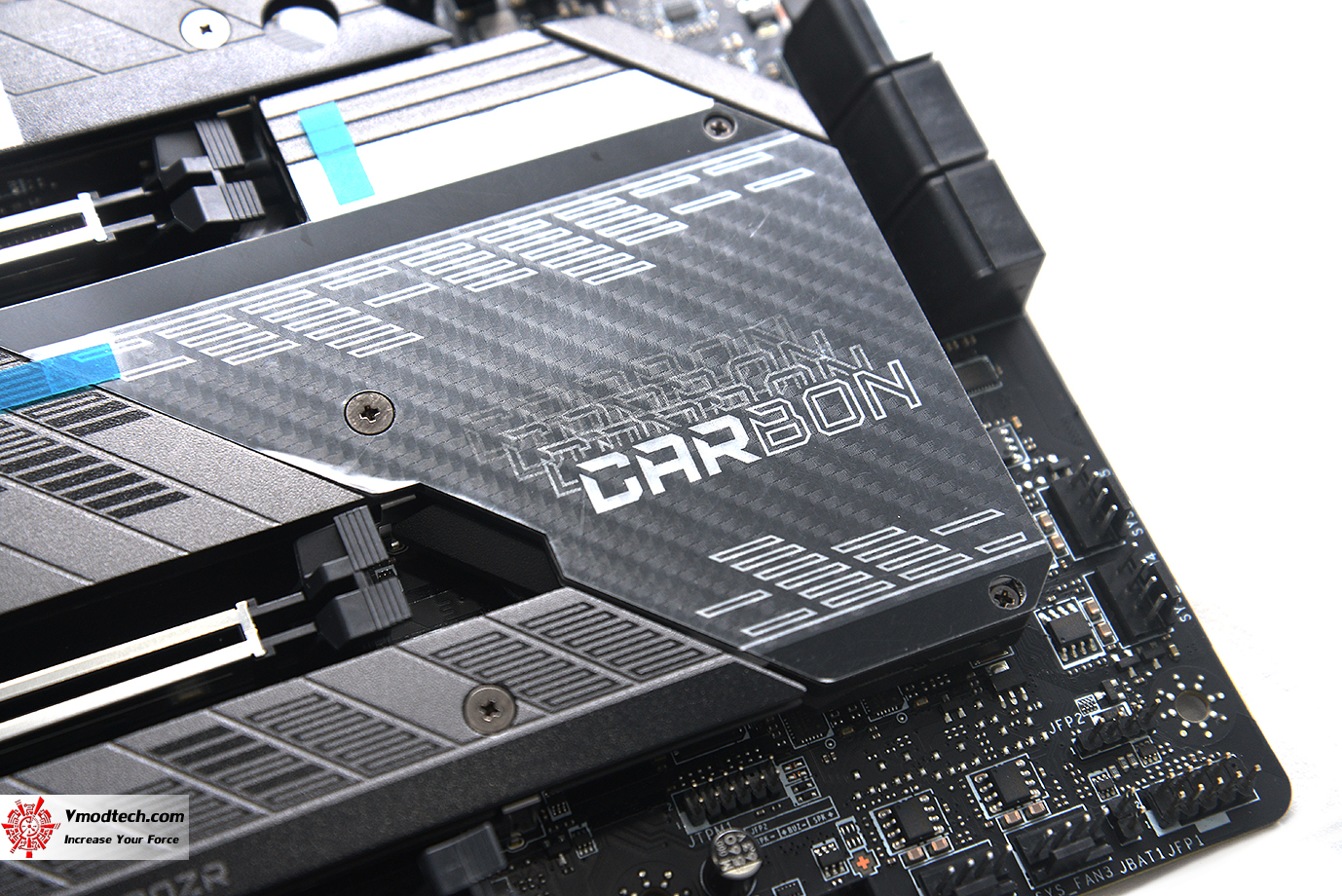

ชิปเซ็ต Z590 รุ่นใหม่ล่าสุด มีไฟ MYSTIC LIGHT RGB แสดงผลให้อย่างสวยงามอลังการ

dsc_8858

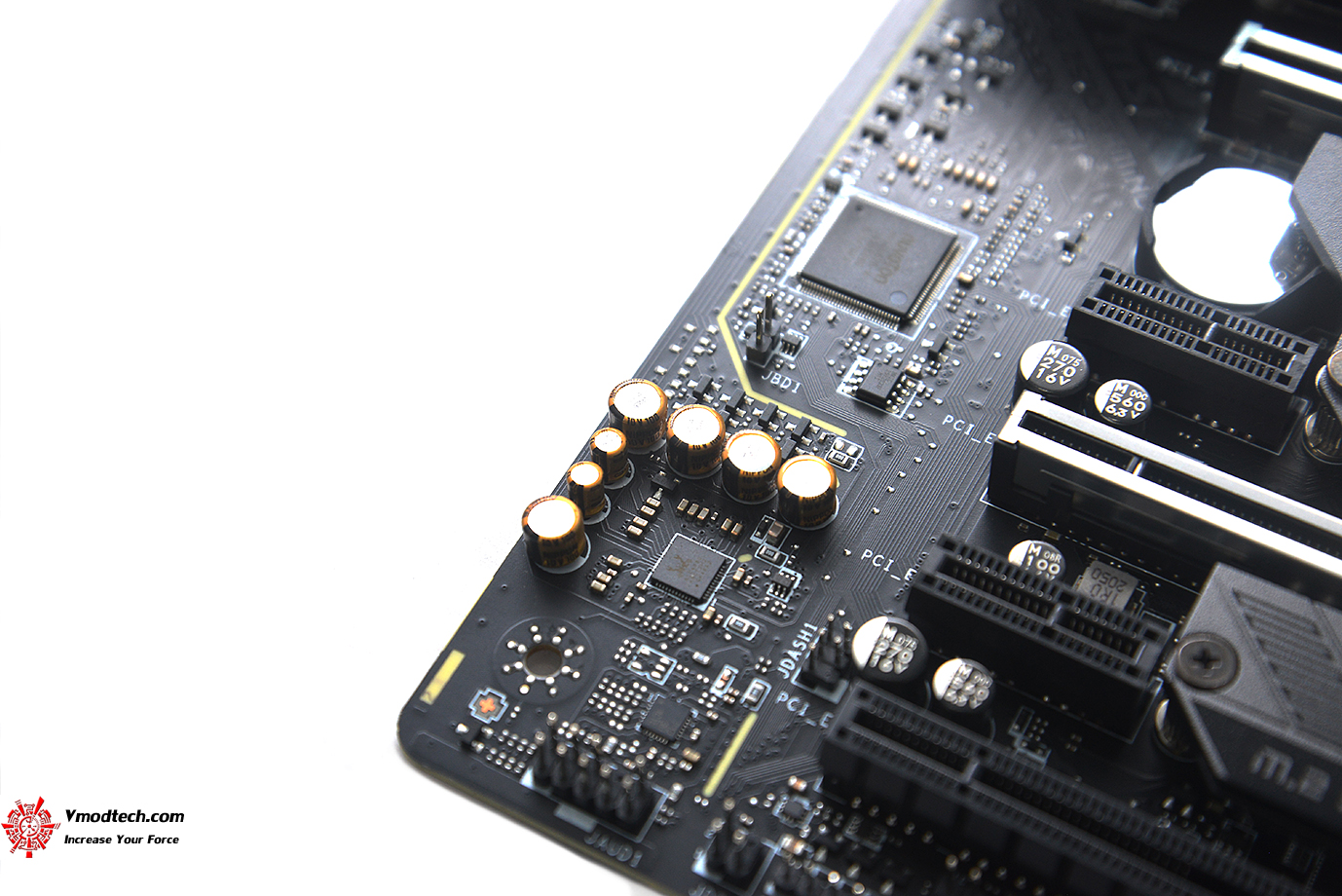

ระบบเสียง AUDIO BOOST 5  เน้นเสียงเพื่อคอเกมส์มิ่งโดยเฉพาะ

dsc_8854

dsc_8872

dsc_88761

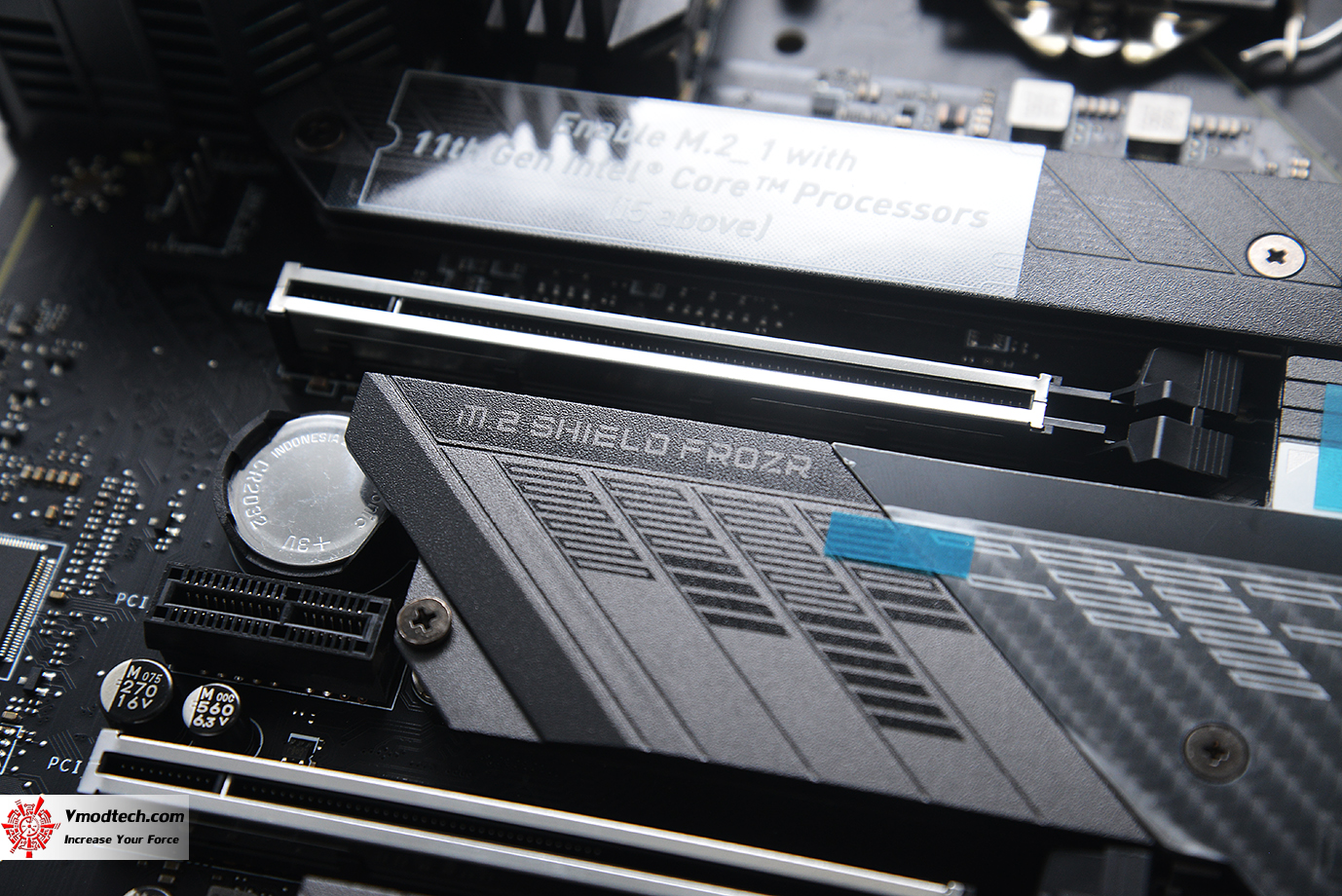

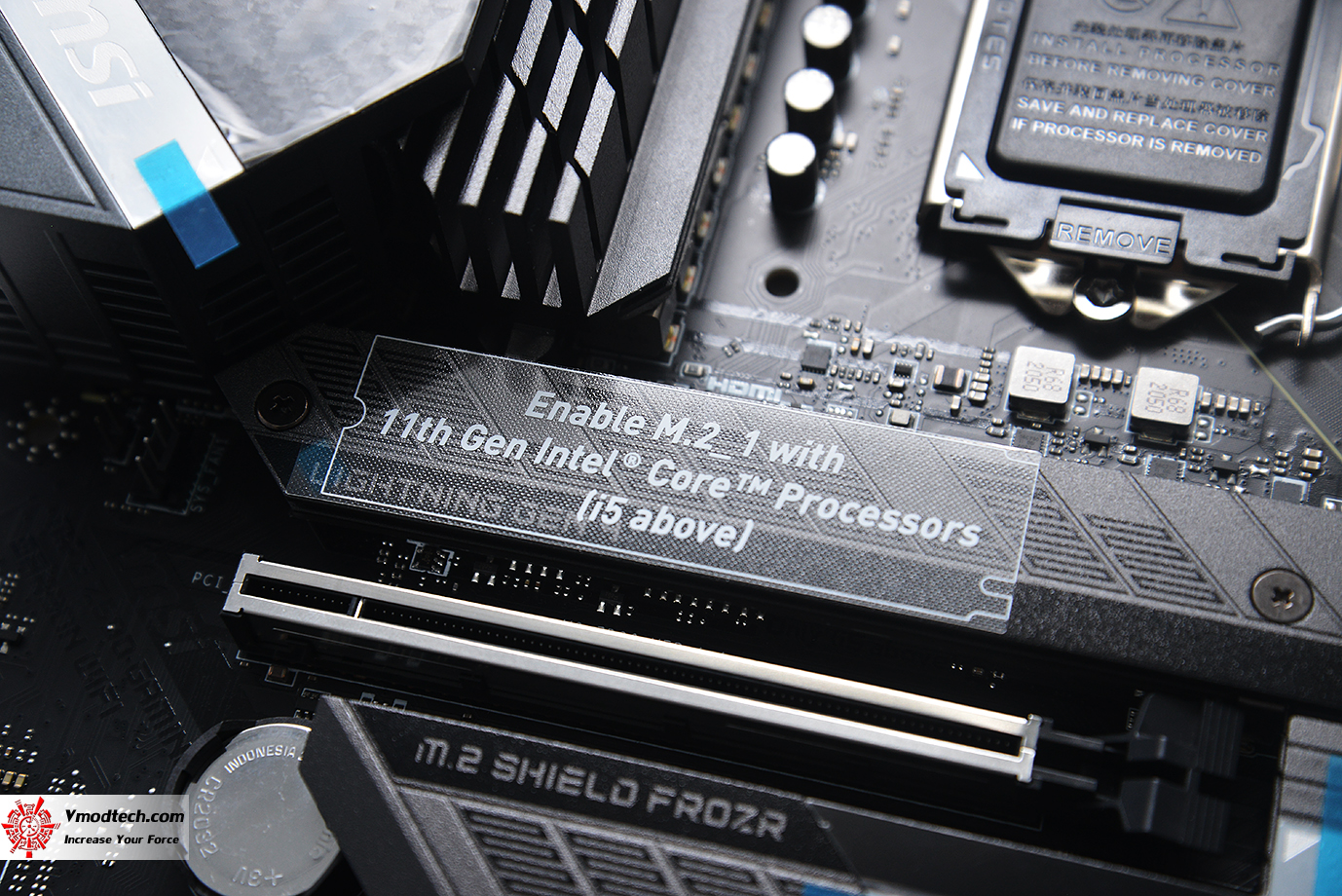

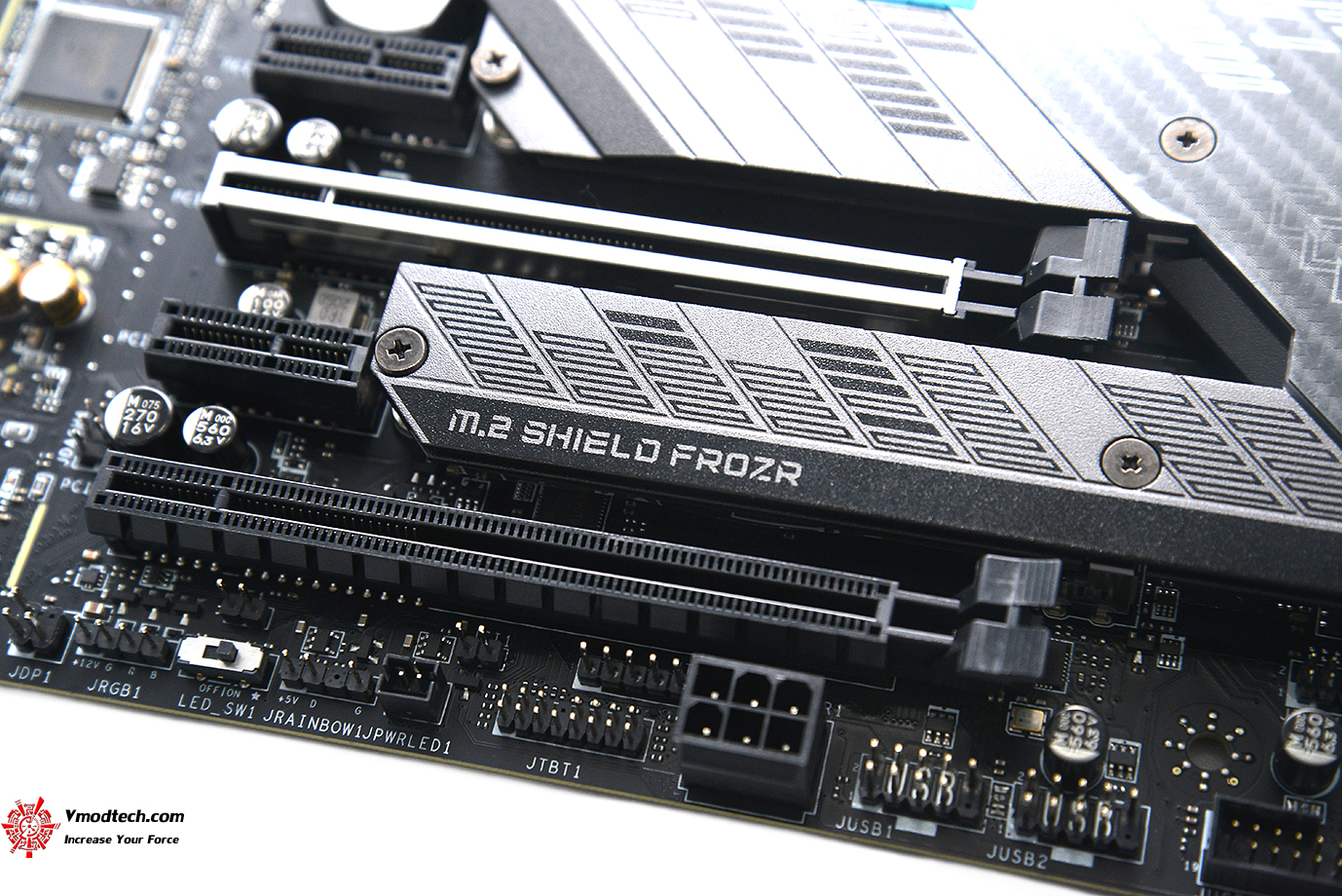

ช่องเชื่อมต่อ M.2 ให้กันมา 3ช่องครับมีฮีตซิงค 3x M.2 Shield Frozr ในการระบายความร้อนให้ทุกช่องเลยครับอีกด้วย

3x M.2 slots (Key M) M2_1 slot (From CPU) Available only on 11th Gen Intel® CPU Supports PCIe 4.0 x4 Supports 2242/ 2260/ 2280/ 22110 storage devices M2_21 & M2_32 slot (From Z590 Chipset) Supports PCIe 3.0 x4 Supports SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices Intel® Optane™ Memory Ready3 Supports Intel® Smart Response Technology for Intel® Core™ processors

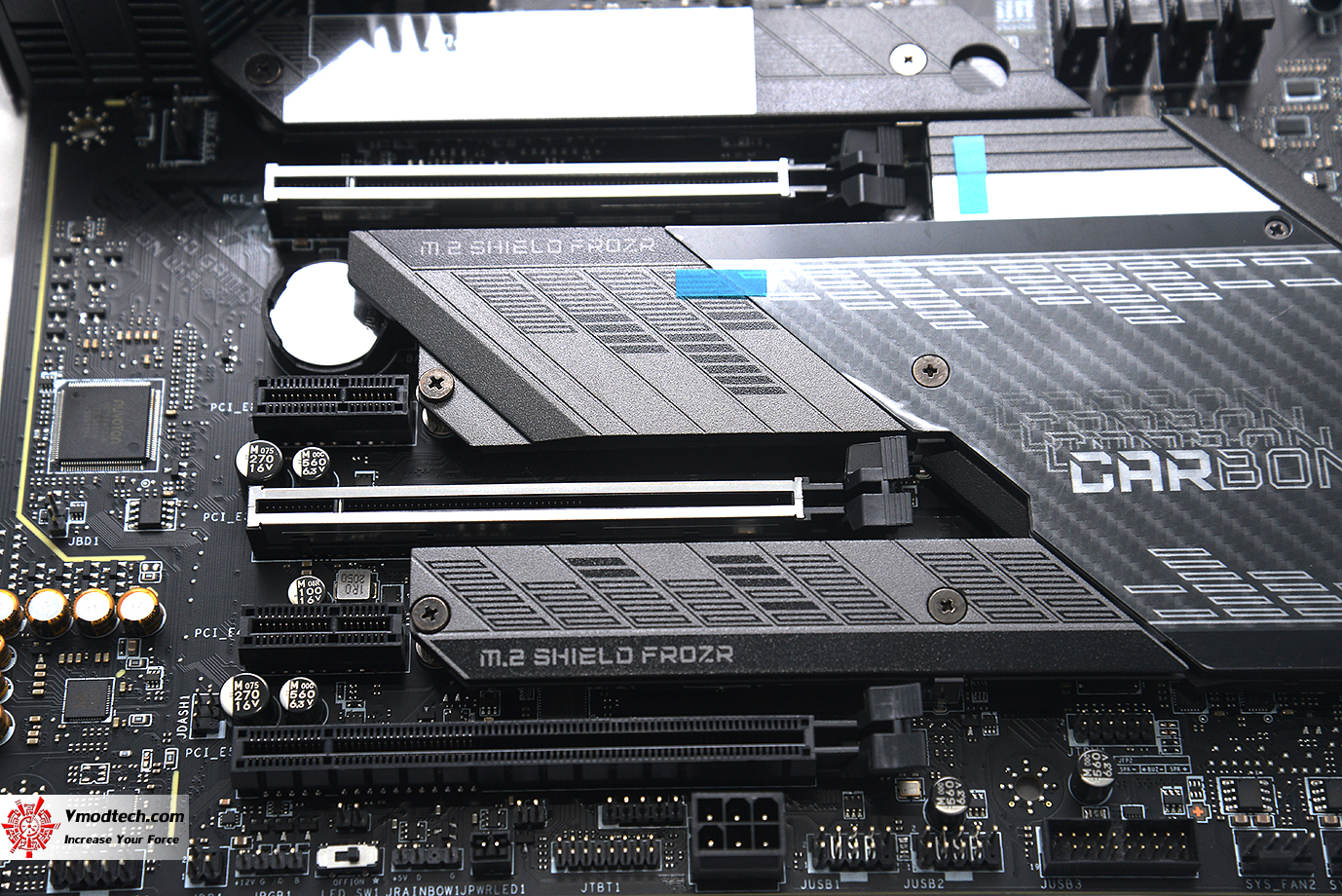

dsc_8841

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 3x PCIe x16 slots เป็น PCIe 4.0 และ 3.0 สองช่องแรกเสริมแกร่งด้วย PCI-E Steel Armor ให้สองช่องแรกครับ

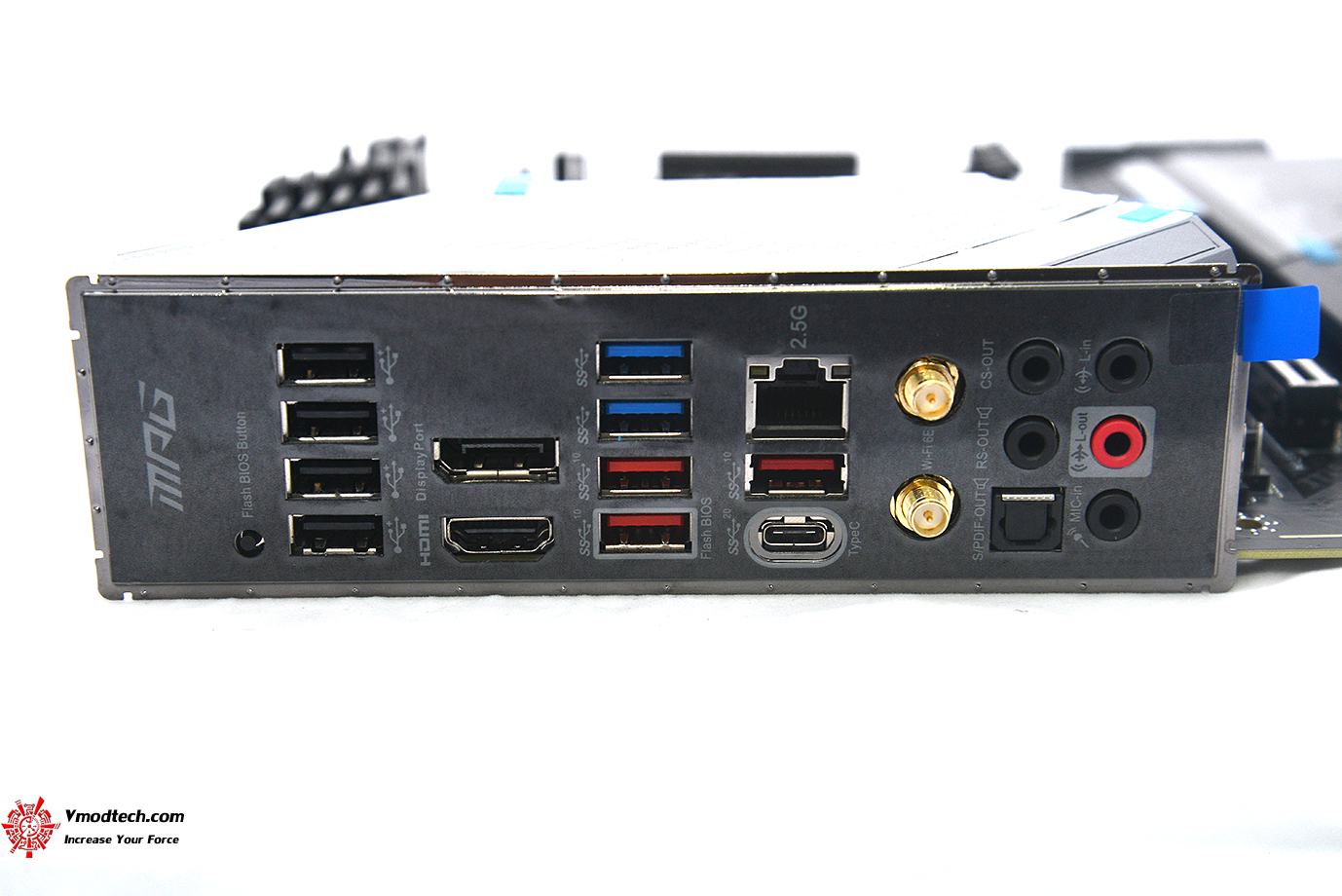

dsc_8882

อินเตอร์เฟส Back I/O Ports ด้านหลังประกอบด้วย

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)3 x USB 3.2 Gen 2 port(s) (2 x Type-A, 1 x USB Type-C® ) 4 x USB 3.2 Gen 1 port(s) (4 x Type-A) 2 x USB 2.0 port(s) (2 x Type-A) 1 x HDMI™ port 1 x DisplayPort 1 x Intel® Wi-Fi 6E 2 x Intel® I225-V 2.5Gb Ethernet 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button 1 x Clear CMOS button
dsc_8885

ด้านหลัง PCB สีดำสนิทที่หนา 6ชั้นเกรด Server ให้เลยครับ 6-layer PCB

เราไปชมหน้าไบออสกันต่อเลยครับ
