AMD Phenom II X2 565 Black Edition Unlock Core & Overclocking Review

...สวัสดีครับ สำหรับเดือนธันวาคมก่อนสิ้นปีแบบนี้ ทาง AMD ก็มีของขวัญส่งท้ายปี ให้กับแฟนๆได้ซื้อหากันอีก 3รุ่นนะครับ ซึ่งทั้ง 3รุ่นที่ว่า จะมีชื่อรุ่นดังต่อไปนี้นะครับ

• AMD Phenom II X6 1100T Black Edition
• AMD Phenom II X2 565 Black Edition
• Athlon II X3 455

ซึ่งในวันนี้ Vmodtech.com เราก็มีมาโชว์กันอีกหนึ่งรุ่นนะครับ นั่นก็คือ AMD Phenom II X2 565 Black Edition ก่อนอื่นไปชมสเป็คต่างๆของซีพียูรุ่นนี้กันเลยครับ

Specifications

Model Number & Core Frequency	X2 565 = 3.4GHz
TRAY OPN#	HDZ565WFK2DGM
L1 Cache Sizes	64KB of L1 instruction and 64KB of L1 data cache per core (256KB total L1 per processor)
L2 Cache Sizes	512KB of L2 data cache per core (1MB total L2 per processor)
L3 Cache size	6MB (Shared)
Memory Controller Type	Integrated 128-bit wide memory controller
Memory Controller Speed	Up to 2.0GHz with Dual Dynamic Power Management
Types of Memory Supported	Unregistered DIMMs up to PC2-8500 (DDR2-1066MHz) -AND- PC3-10600 (DDR3-1333MHz)
HyperTransport 3.0 Specification	One 16-bit/16-bit link @ up to 4.0GHz full duplex (2.0GHz x2)
Total Processor-to-System Bandwidth	Up to 37.3GB/s total bandwidth [Up to 21.3 GB/s memory bandwidth (DDR3-1333) 16.0GB/s (HT3)] Up to 33.1GB/s total bandwidth [Up to 17.1 GB/s memory bandwidth (DDR2-1066) 16.0GB/s (HT3)]
Packaging	Socket AM3 938-pin organic micro pin grid array (micro-PGA)
Fab location	GLOBALFOUNDARIES Fab 1 module 1 in Dresden, Germany
Process Technology	45-nanometer DSL SOI (silicon-on-insulator) technology
Approximate Die Size	258 mm²
Approximate Transistor count	~758 million
Max TDP	80 Watts
AMD Codename:	"Deneb"

...สเป็คต่างๆจะเหมือนกันกับ AMD Phenom II X2 560 Black Edition ที่ออกมาก่อนหน้านี้เกือบทุกอย่างนะครับ ยกเว้นความเร็วที่ถูกเพิ่มขึ้นมาอีก 100MHz จาก 3.3GHz ไปเป็น 3.4GHz และเมื่อชมสเป็คต่างๆของซีพียูรุ่นนี้ครบถ้วนแล้ว ก็ไปต่อกันด้วยตารางเปรียบเทียบกับซีพียูรุ่นอื่นๆของทาง AMD เองครับ

AMD Phenom™ II Processor Model Number and Feature Comparisons

AMD Phenom™ II X6 Processor
Model Number	Frequency	Total L2 Cache	L3 Cache	Packaging	Thermal Design Power	CMOS Technology
1100T*	3.3 GHz	3MB	6MB	socket AM3	125W	45nm SOI
1090T*	3.2 GHz	3MB	6MB	socket AM3	125W	45nm SOI
1075T	3.0 GHz	3MB	6MB	socket AM3	125W	45nm SOI
1065T	2.9 GHz	3MB	6MB	socket AM3	95W	45nm SOI
1055T	2.8 GHz	3MB	6MB	socket AM3	125W	45nm SOI
1045T	2.7 GHz	3MB	6MB	socket AM3	95W	45nm SOI

AMD Phenom™ II X4 Processor
Model Number	Frequency	Total L2 Cache	L3 Cache	Packaging	Thermal Design Power	CMOS Technology
970*	3.5 GHz	2MB	6MB	socket AM3	125W	45nm SOI
965*	3.4 GHz	2MB	6MB	socket AM3	125W	45nm SOI
955*	3.2 GHz	2MB	6MB	socket AM3	125W	45nm SOI
925	2.8 GHz	2MB	6MB	socket AM3	95W	45nm SOI

Energy Efficient AMD Phenom™ II X4 Processor Product Model Comparisons

Model Number	Frequency	Total L2 Cache	L3 Cache	Packaging	Thermal Design power	CMOS Technology
910e	2.6GHz	2MB	6MB	socket AM3	65W	45nm SOI
905e	2.5GHz	2MB	6MB	socket AM3	65W	45nm SOI

Energy Efficient AMD Phenom™ II X3 Processor Product Model Comparisons

Model Number	Frequency	Total L2 Cache	L3 Cache	Packaging	Thermal Design power	CMOS Technology
705e	2.5GHz	1.5MB	6MB	socket AM3	65W	45nm SOI

AMD Phenom™ II X2 Processor

Model Number	Frequency	Total L2 Cache	Packaging	Thermal Design power	CMOS Technology
565*	3.4GHz	1MB	socket AM3	80W	45nm SOI
560*	3.3GHz	1MB	socket AM3	80W	45nm SOI
555	3.2GHz	1MB	socket AM3	80W	45nm SOI

*Available as Black Edition PIB

AMD64 Technology	Yes
Simultaneous 32- & 64-bit computing	Yes
L1 Cache (Instruction + Data) per core	128KB (64KB + 64KB)
L2 Cache (512KB per core)	2MB or 1.5MB or 1MB
L3 Cache	6MB (shared L3)
HyperTransport™ Technology	HyperTransport™ Technology up to 4000MT/s full duplex, or up to 16.0GB/s I/O Bandwidth
Integrated DDR2 Memory Controller	Yes
Memory Controller Width	128-bit
Type of Memory Supported	Support for unregistered DIMMs up to PC2 8500(DDR2-1066MHz) and PC3 10600 (DDR3-1333MHz)
Memory Bandwidth	up to 21 GB/s dual channel memory bandwidth
Total Processor-to-system Bandwidth (HyperTransport plus memory bandwidth)	up to 37 GB/s
Process Technology	45 nanometer, SOI (silicon-on-insulator) Technology
Packaging	AM3(938-pin) organic micro PGA
Thermal Design Power	140W, 125W, 95W, 80W or 65W
Manufacturing Sites	GLOBALFOUNDRIES Dresden, Germany

สรุปว่าเป็นเจ้า AMD Phenom II X2 565 Black Edition จะเป็นรุ่นท๊อปสำหรับตระกูล AMD Phenom II X2 เลยครับ

AMD Phenom™ II Processor Pricing

Processor	Price
AMD Phenom™ II X2 Dual-Core Processor
Phenom II X2 555 'Black Edition' (3.2GHz, 80W, 1MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$90
Phenom II X2 560 'Black Edition' (3.3GHz, 80W, 1MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$102
Phenom II X2 565 'Black Edition' (3.4GHz, 80W, 1MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$112
AMD Phenom™ II X4 Quad-Core Processor
Phenom II X4 955 'Black Edition' (3.2GHz, 125W, 2MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$145
Phenom II X4 965 'Black Edition' (3.4GHz, 140W, 2MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$165
Phenom II X4 970 'Black Edition' (3.5GHz, 125W, 2MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$185
AMD Phenom™ II X6 Six-Core Processor
Phenom II X6 1055T (2.8GHz, 125W, 3MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$199
Phenom II X6 1075T (3.0GHz, 125W, 3MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$199
Phenom II X6 1090T 'Black Edition' (3.2GHz, 125W, 3MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$235
Phenom II X6 1100T 'Black Edition' (3.3GHz, 125W, 3MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport™ bus, socket AM3)	$265
Energy Efficient AMD Phenom™ II X4 Quad-Core Processor
Phenom II X4 905e (2.5GHz, 65W, 2MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport bus, socket AM3)	$165
Phenom II X4 910e (2.6GHz, 65W, 2MB total dedicated L2 cache, 6MB L3 cache, 4000MHz HyperTransport bus, socket AM3)	$175

...จากตารางราคาของเว็บไซต์ AMD โดยตรง เจ้า AMD Phenom II X2 565 Black Edition ตัวนี้ ทาง AMD ได้ตั้งราคาไว้ที่ $112 หรือคิดเป็นเงินไทยประมาณ 3,300กว่าบาท มาขายที่ไทยก็น่าจะราคาราวๆ 3,000กว่าไม่ถึง 4,000บาท ก็ถือว่าไม่แพงเท่าไหร่นะครับ สำหรับซีพียูรุ่นท๊อปของตระกูล X2 แบบนี้ ต่อไปก็ชมหน้าตาของตัวซีพียูกันต่อเลยครับ

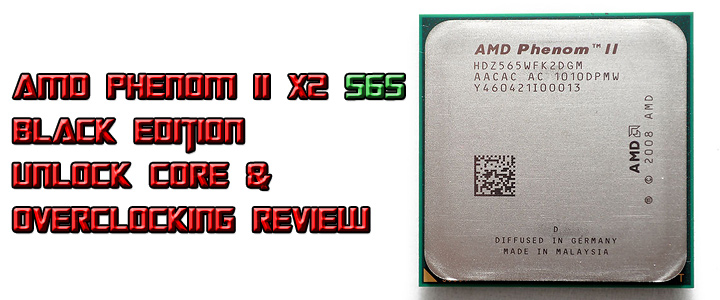

Processor Appearance

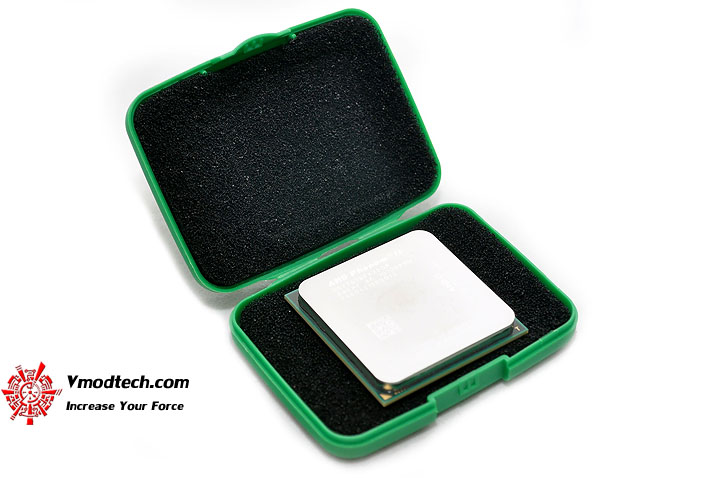

มากันในกล่องพลาสติกสีเขียวแบบนี้ก็แน่นอนล่ะครับว่าเป็นตัว Engineer Sample

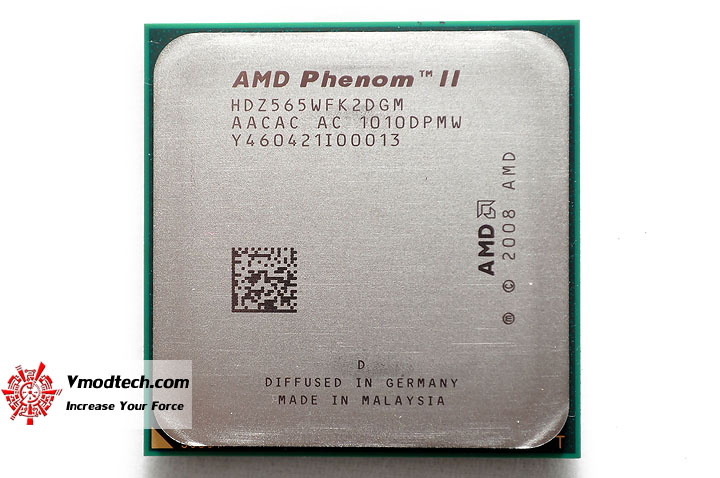

หน้าตารหัสต่างๆบนตัว Heatspeader กันแบบชัดๆ

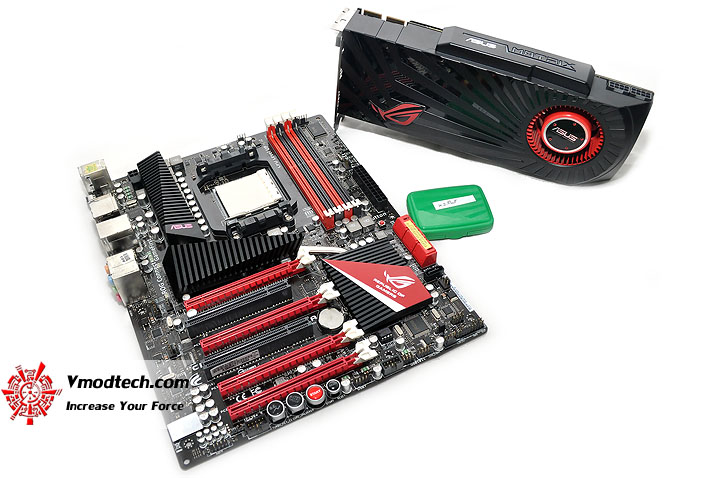

SYSTEMS
.CPU	..AMD Phenom II X2 565 Black Edition
.Motherboard	..ASUS CROSSHAIR IV Formula
.Memory	..G.Skill Trident PC12800 CL8D-4GBTD 2GB*2 Dual Channel

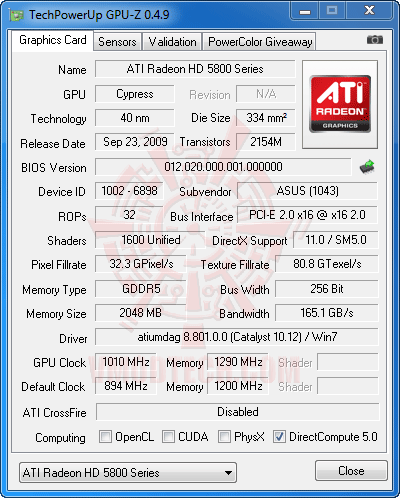

.Graphic Card	..ASUS MATRIX 5870 Platinum 1GB GDDR5 @ 1,010/5,160MHz
.Harddisk	..WD1001FALS SATA2 32MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..Antec TPQ-1200 OC Version 1200W
.Operation System	..Windows 7 Ultimate 32-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

...เมื่อองค์ประกอบความสุดยอดในรูปแบบ Leo Platform มารวมตัวกันครบแล้ว ก็ไประเบิดพลังกันในแบบ Overclock ล้วนๆ แถมด้วยการ Unlock Core เพิ่ม ให้สมกับที่เป็นรุ่น Black Edition กันเลยนะครับ

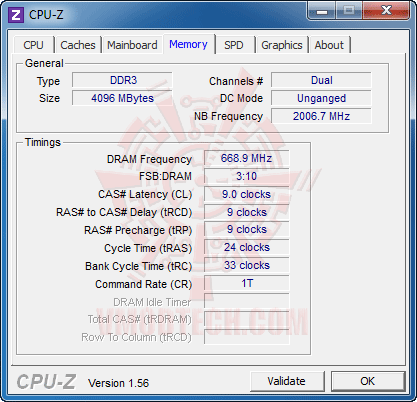

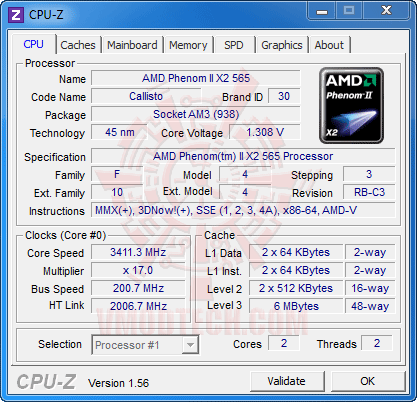

Default Settings

ที่เห็นนี่คือค่า Default ที่ทาง AMD ตั้งมาจากโรงงานนะครับ

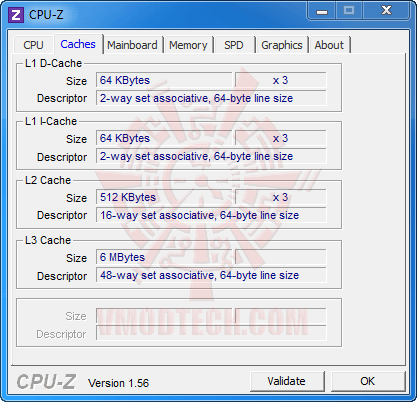

Overclock & Unlock Core Settings

...ครับ..ซีพียูตัวที่ผมได้รับมาทดสอบนี้  ไม่สามารถ Unlock Core ที่ทาง AMD ปิดไว้ 2คอร์ออกมาใช้ทั้งหมดได้ โดยเปิด 4คอร์ได้ใน BIOS และบูตติด แต่จะเข้าวินโดว์ไม่ได้นะครับ ซึ่งเมื่อผมลองเปิดแค่ 3คอร์แล้วก็ปรากฏว่าสามารถใช้งานได้ดีอย่างไม่มีปัญหาอะไร ในบทความนี้ผมก็เลยเทสต์ทั้งในแบบเดิมๆ 2คอร์ และเปิด 3คอร์ เพื่อเปรียบเทียบกัน และจะโอเวอร์คล็อคให้แรงทั้งที เพิ่มแต่ตัวคูณอย่างเดียวก็จะไม่ค่อยมันส์นะครับ จัดแบบเล่นท่ายากอีกซักนิดดีกว่า แต่ก็ยังเน้นให้ MHz ของซีพียูสูงสุดเท่าที่จะทำได้เป็นหลักนะครับ โดยเซตไปจบกันที่ความเร็ว 4,161MHz 14.5X287MHz , HT Link 2,870MHz , NB Frequency 2,870MHz DDR3 1,913MHz 8-9-8-24-1T นะครับ

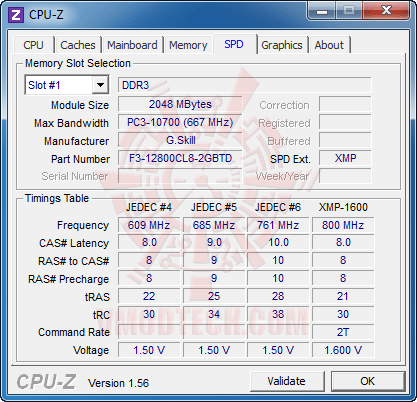

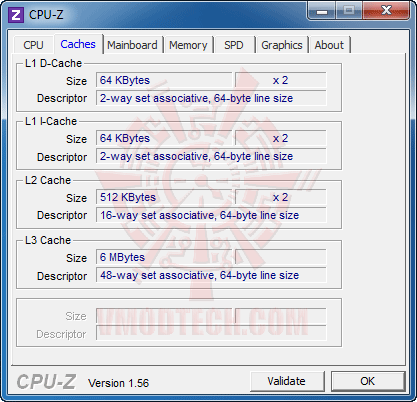

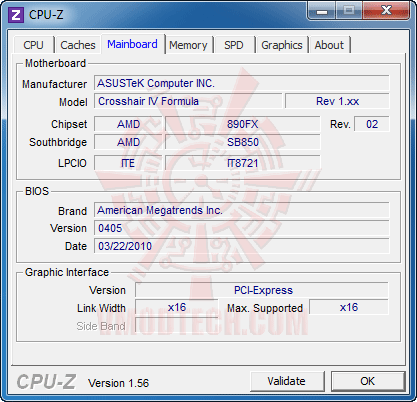

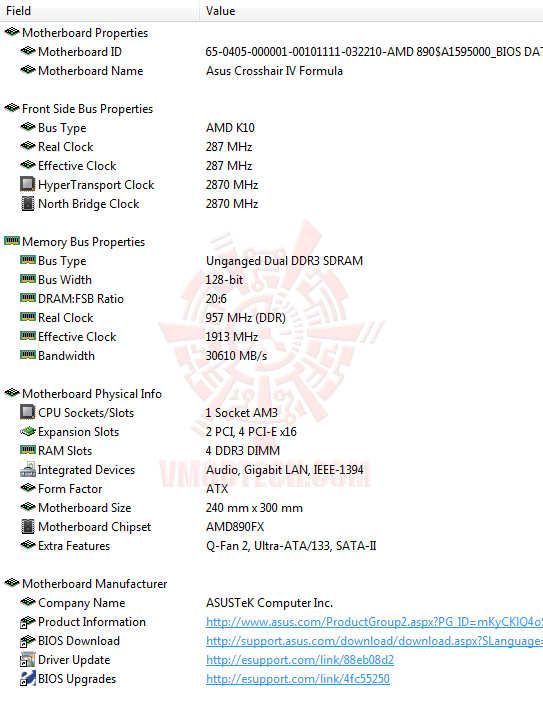

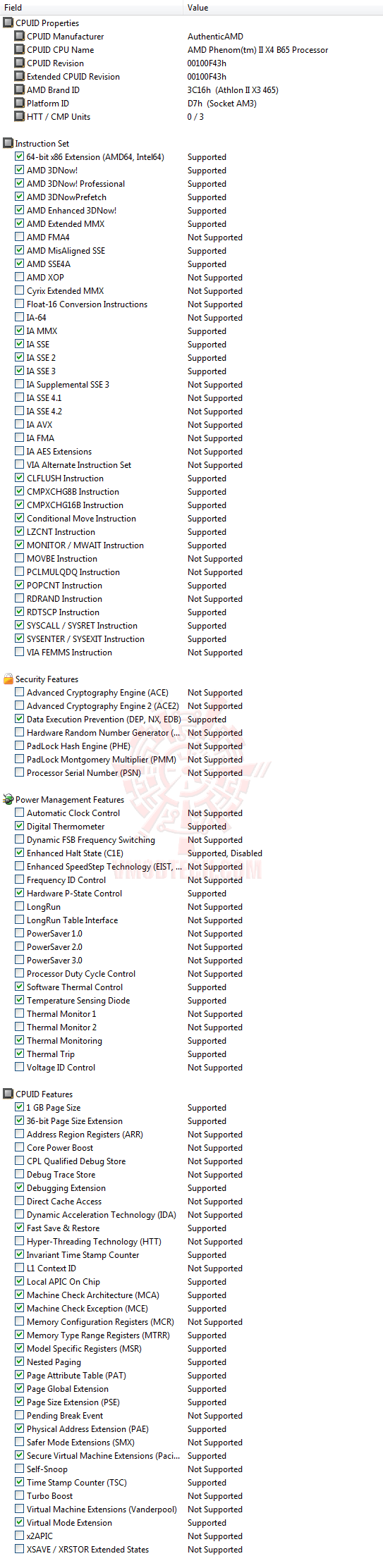

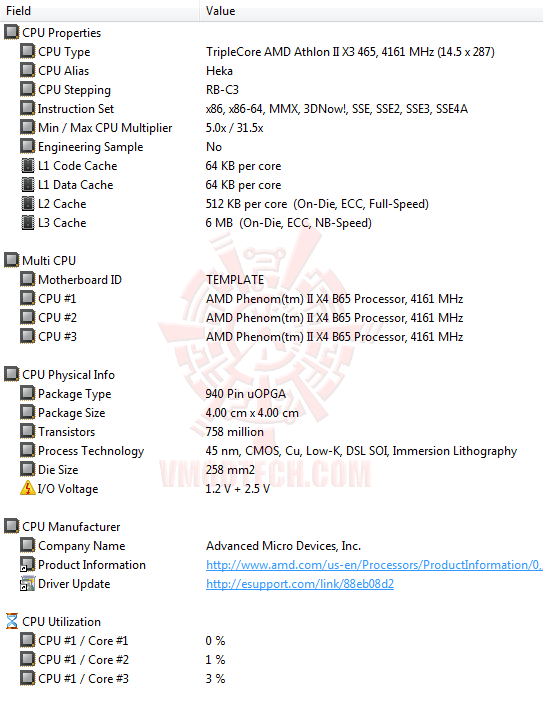

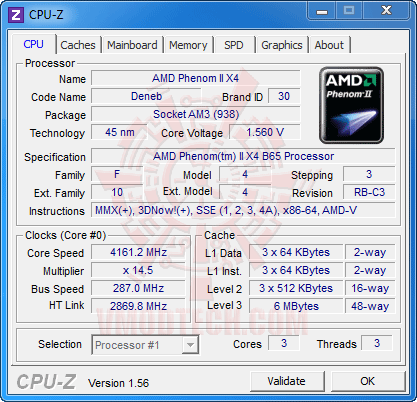

CPU Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยกันต่อเลยครับว่าค่าที่ผมเซต อะไรจะผ่านบ้าง

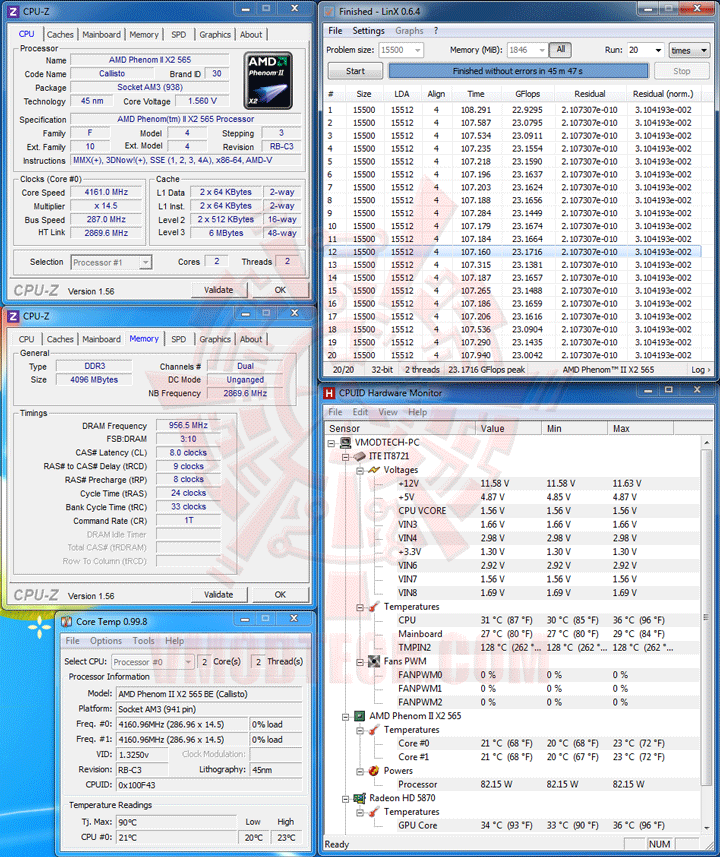

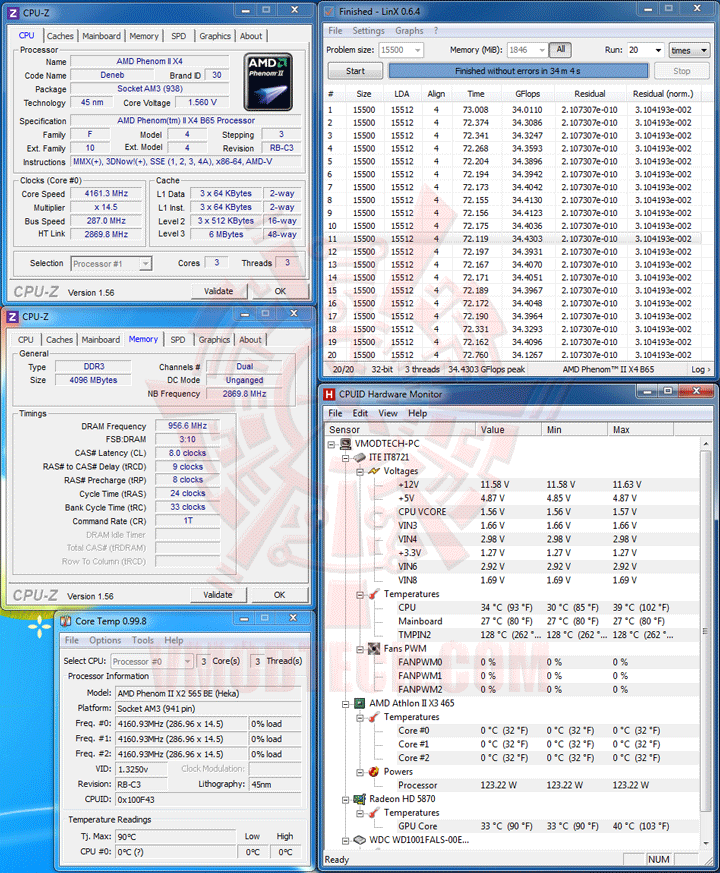

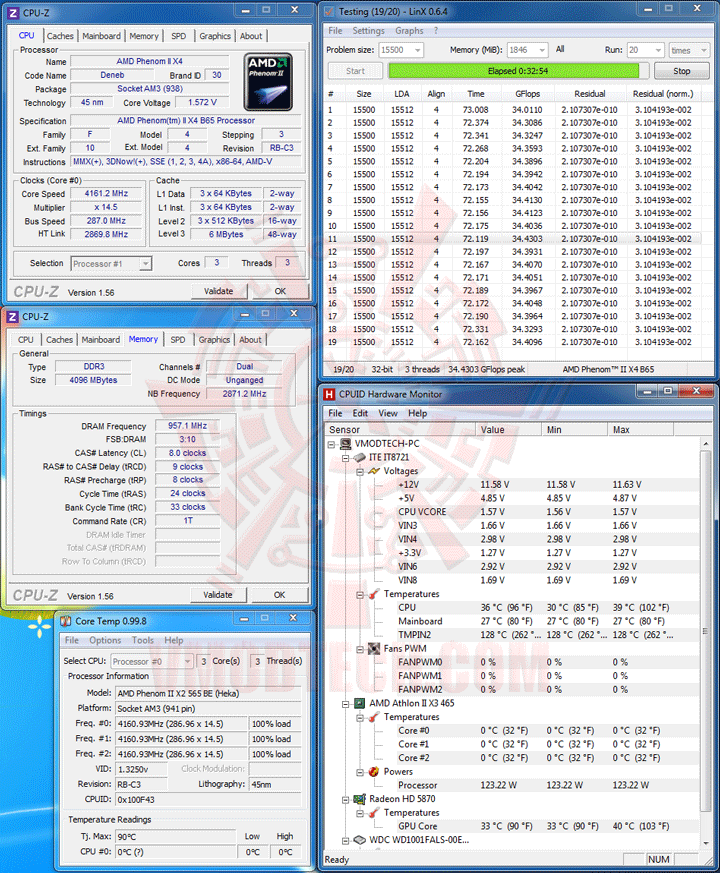

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

X2 565

X3 B65

...ผ่านกันไปด้วยดีแบบนิ่มๆ 20รอบ ทั้ง 2คอร์และ 3คอร์ โดยอุณหภูมิสูงสุดจะอยู่ที่ 36องศาเซลเซียสขณะใช้งานเดิมๆแบบ 2คอร์ และที่ 39องศาเซลเซียสขณะเปิด 3คอร์ ที่ไฟ VCore 1.560V.-1.572V. นะครับ

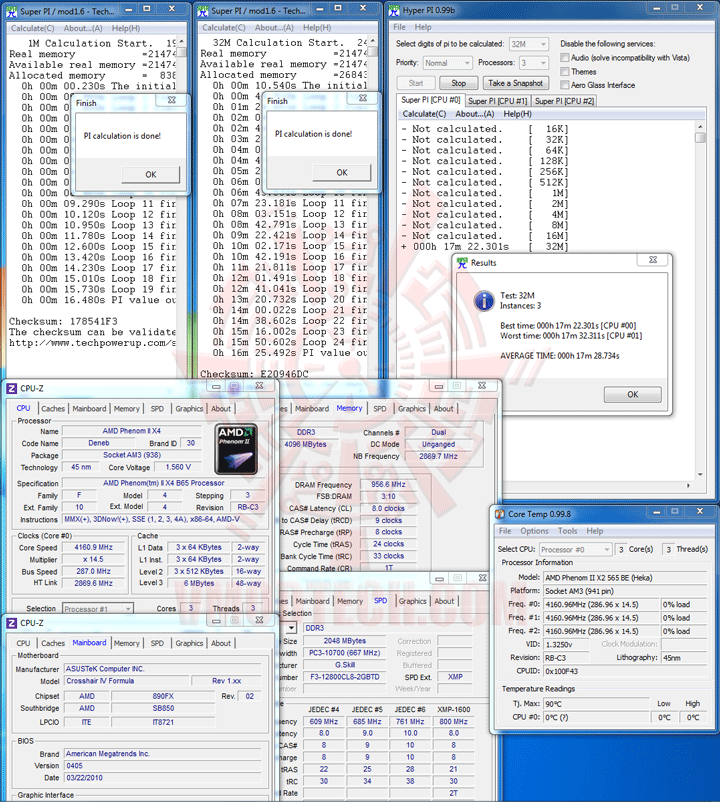

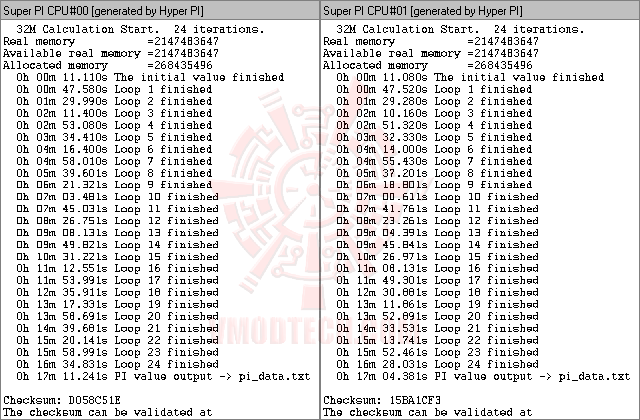

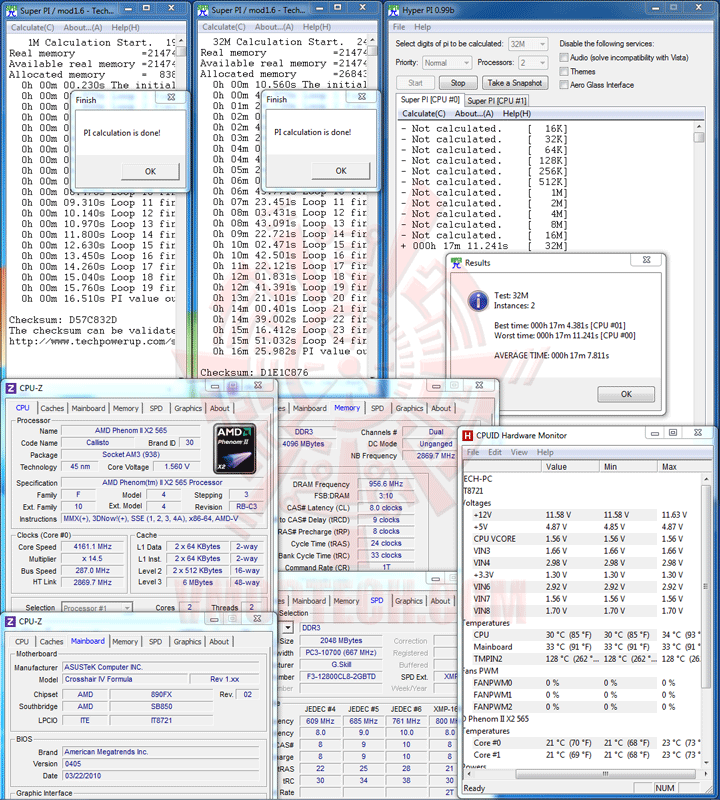

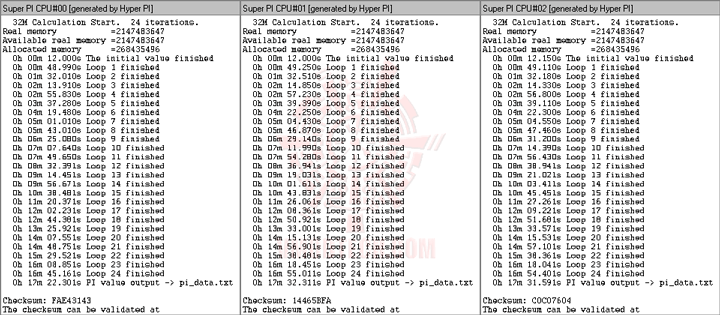

SuperPI 1M 1Thread, 32M 1Thread & 32M 2-3Threads

X2 565

X3 B65

ส่วนการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 2-3Threads ก็ต้องผ่านกันแบบสบายๆครับที่ความเร็วนี้

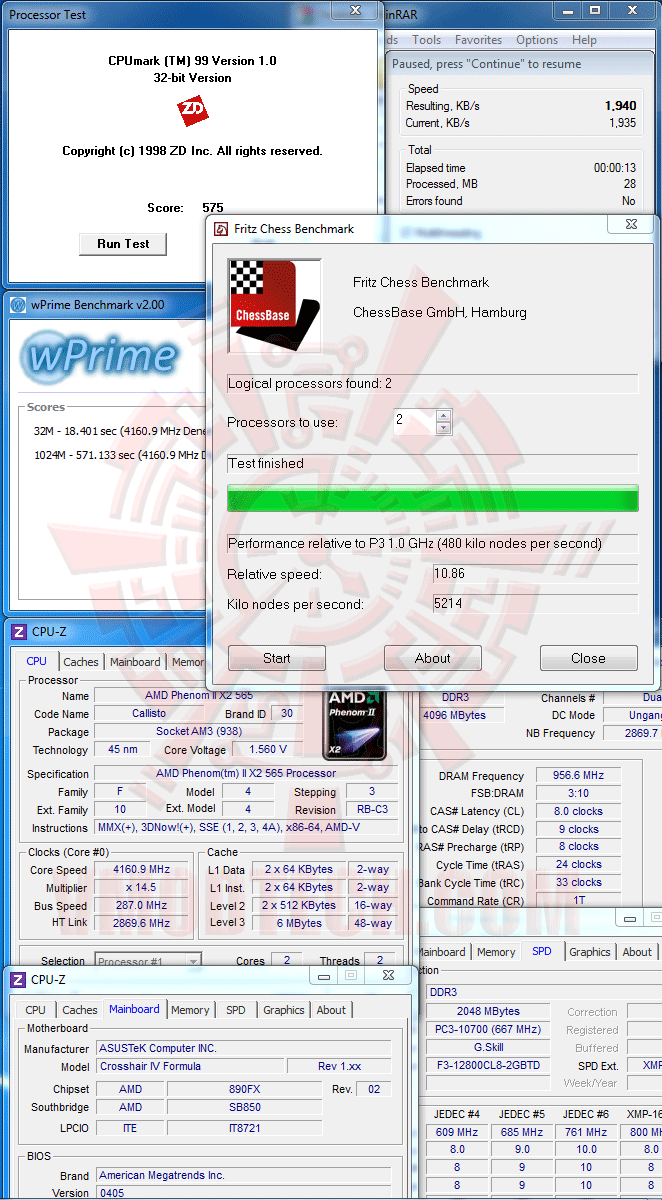

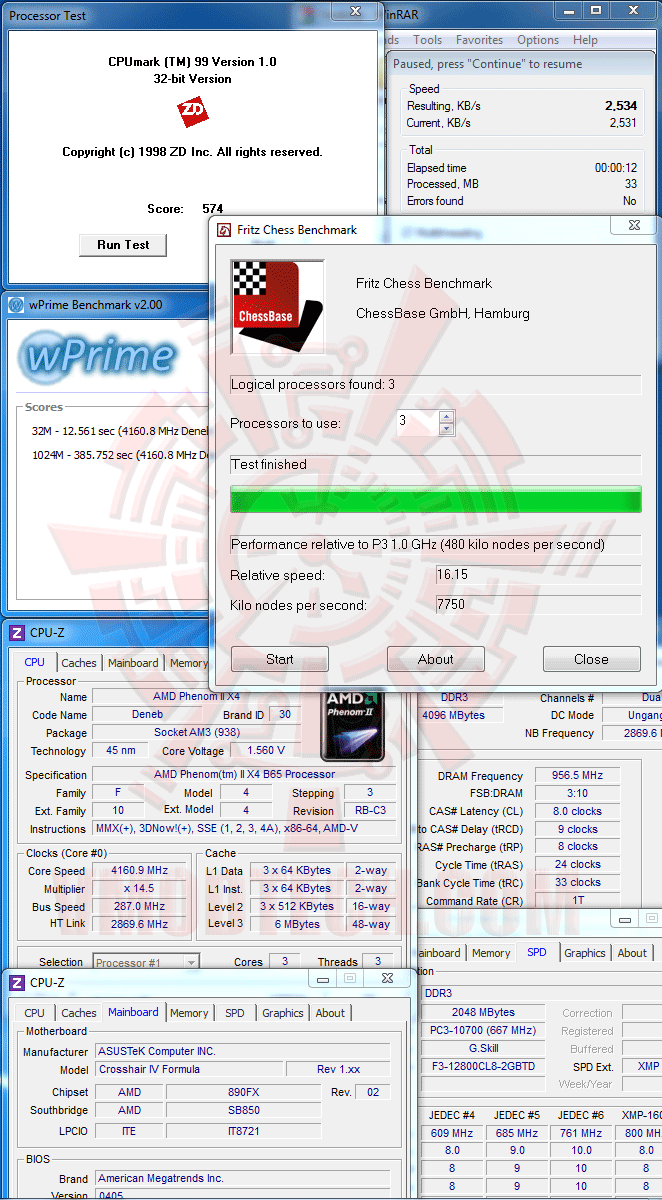

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess

X2 565

X3 B65

...ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้ครับ เปิดคอร์เพิ่มอีกหนึ่งคอร์ก็ยังแรงขึ้นกันเห็นๆที่การทดสอบแบบ Multi-Threads

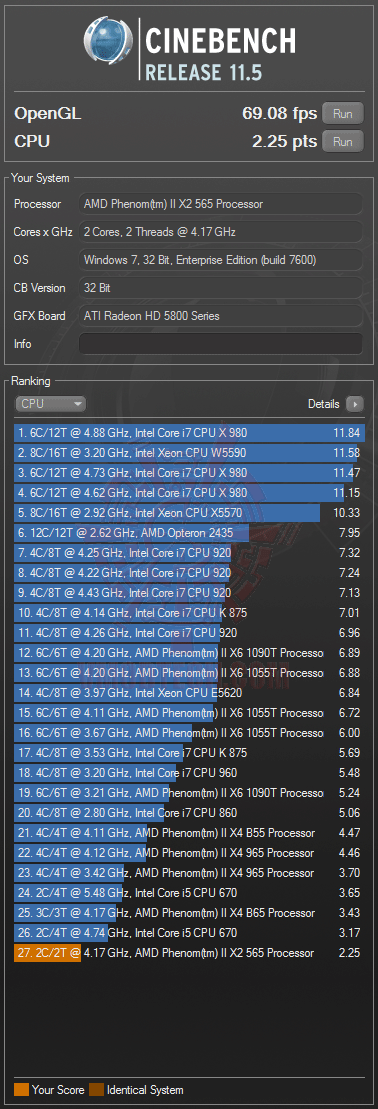

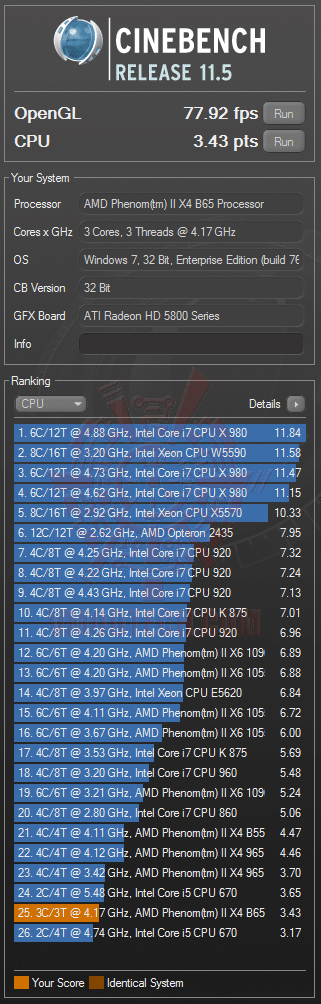

CINEBENCH R11.5

X2 565

X3 B65

แรงใช้ได้ครับ สำหรับ CineBench R11.5 เปิดหัวเพิ่ม แรงเพิ่มกันเห็นๆเช่นกันครับ

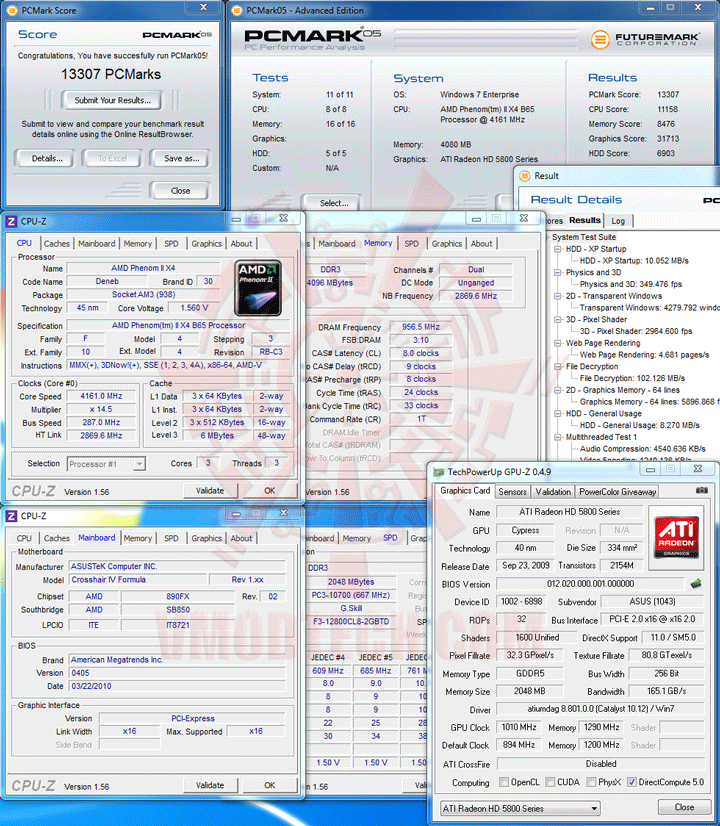

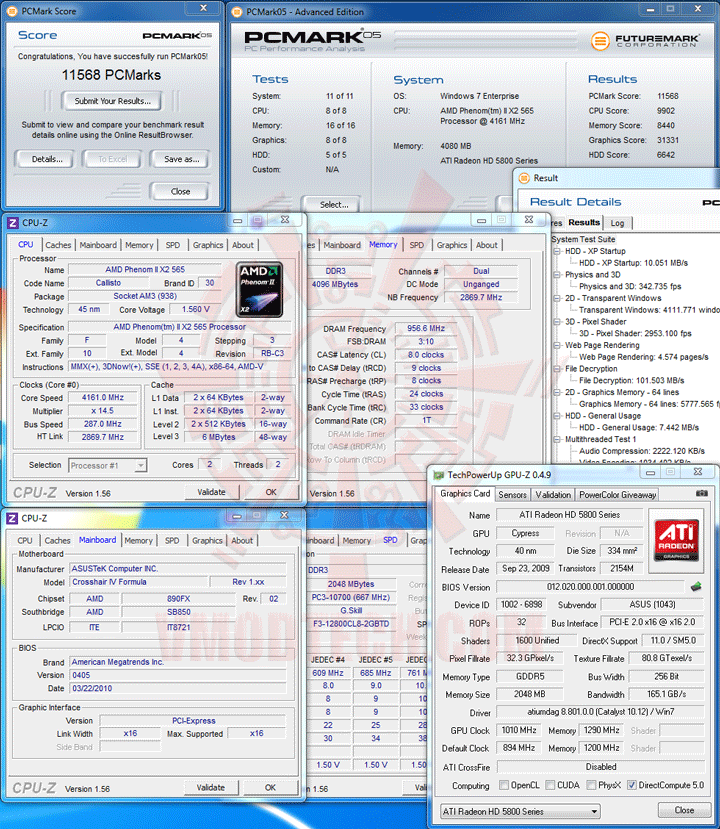

PCMark 05

X2 565

X3 B65

แรงเอาเรื่องเลยครับ แม้ใช้แค่ฮาร์ดดิสต์แบบจานหมุน SATA2

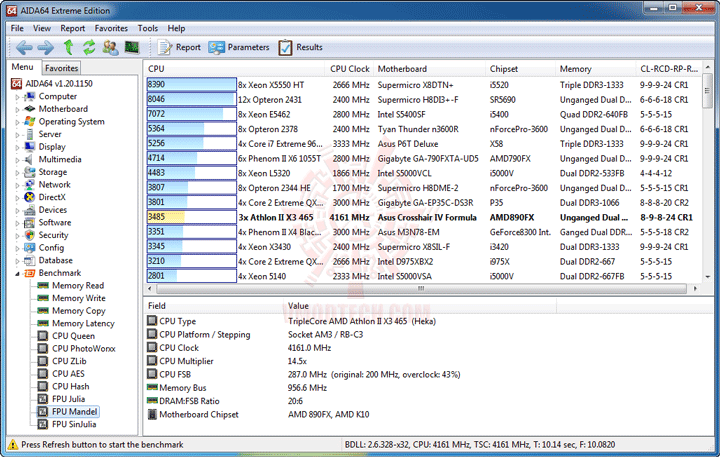

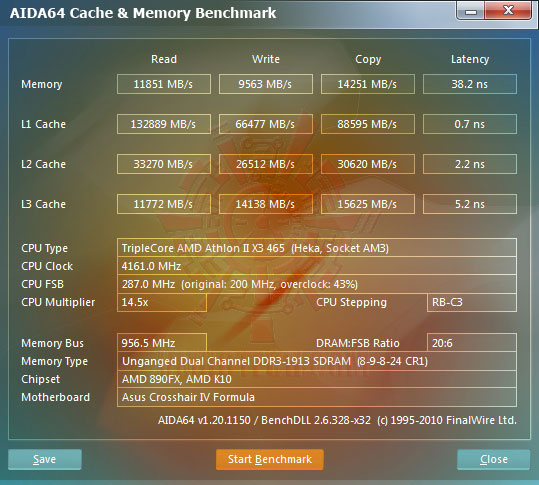

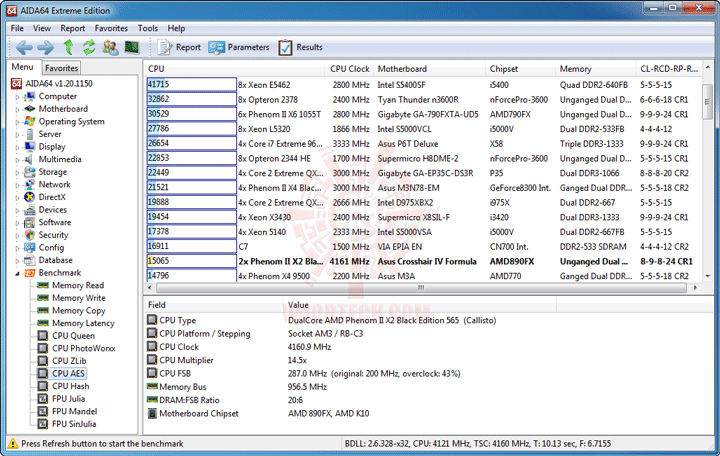

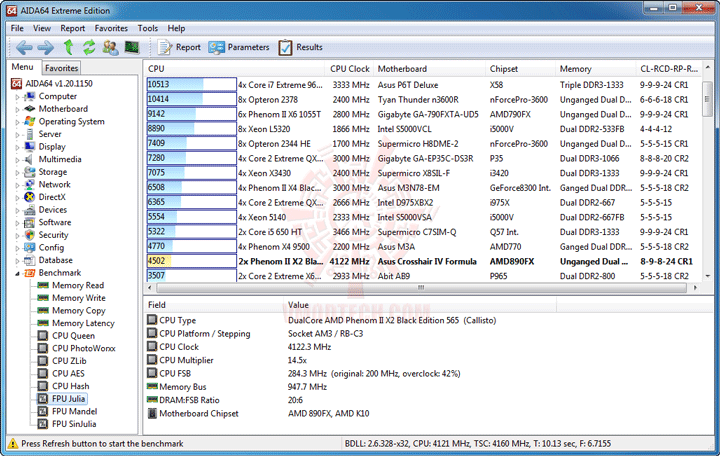

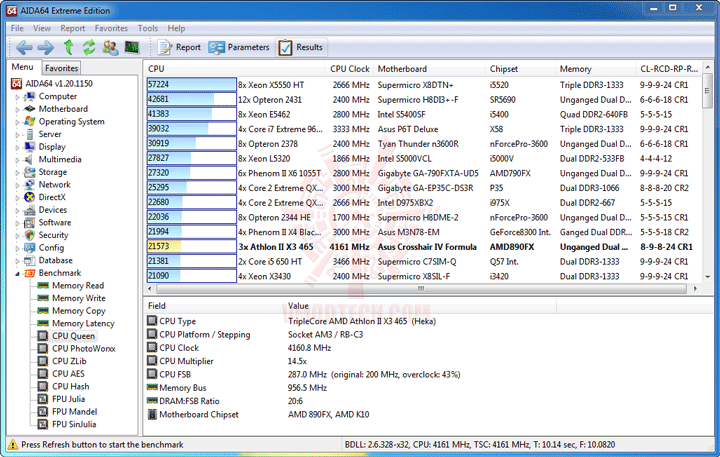

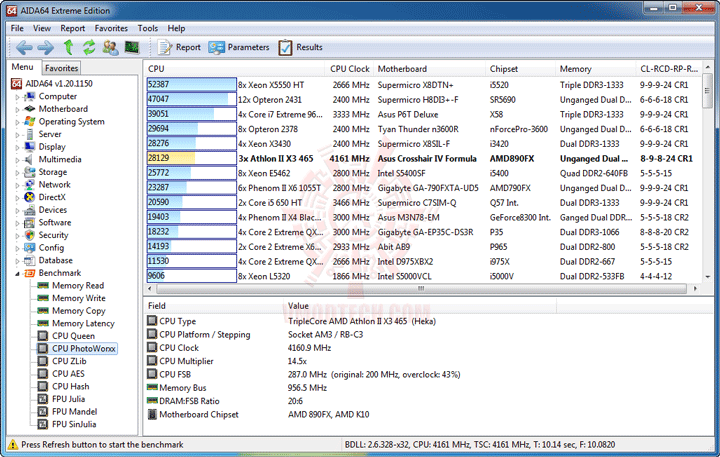

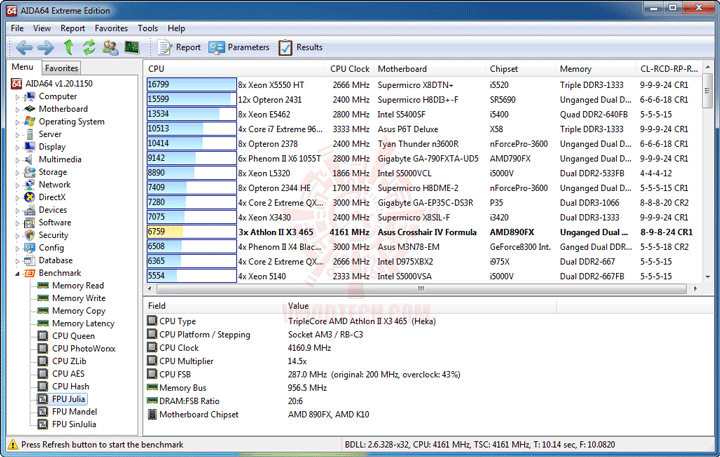

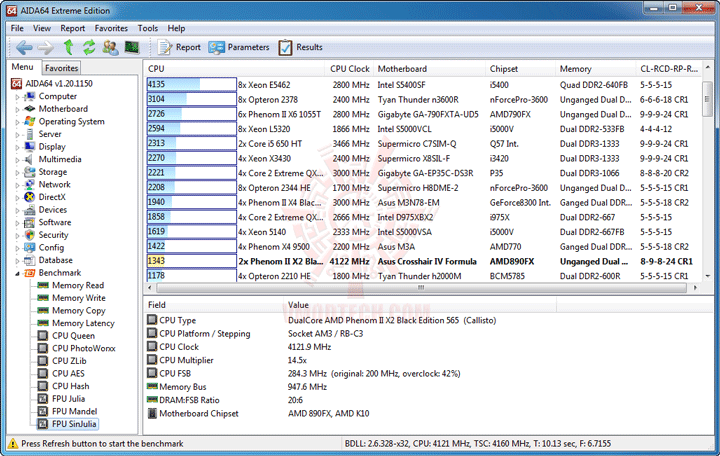

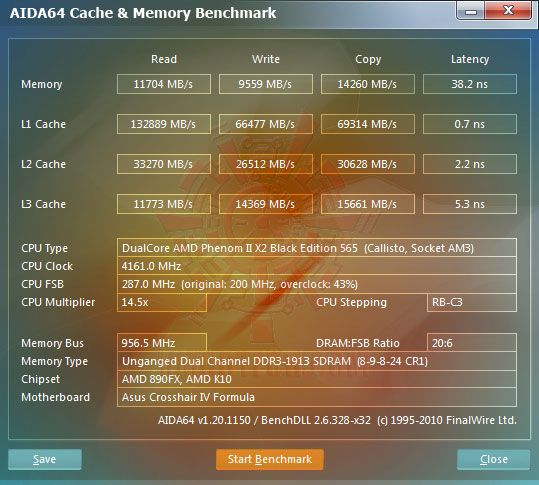

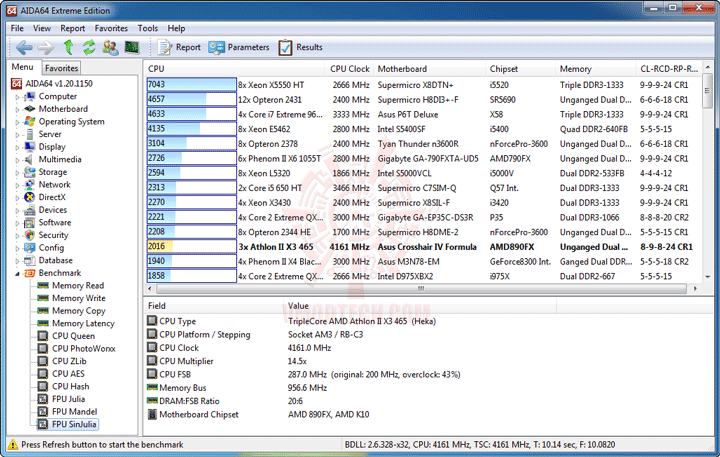

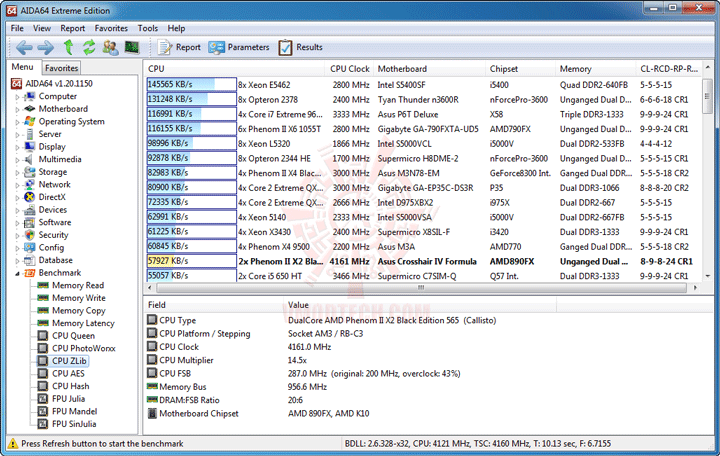

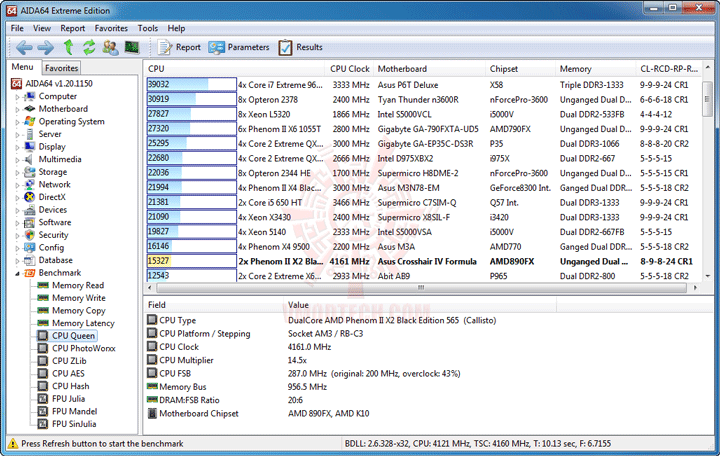

AIDA64 Extreme Edition

X2 565

X3 B65

แรงกันตามธรรมชาติของซีพียู 2คอร์และ 3คอร์ เลยครับ สำหรับ AIDA64

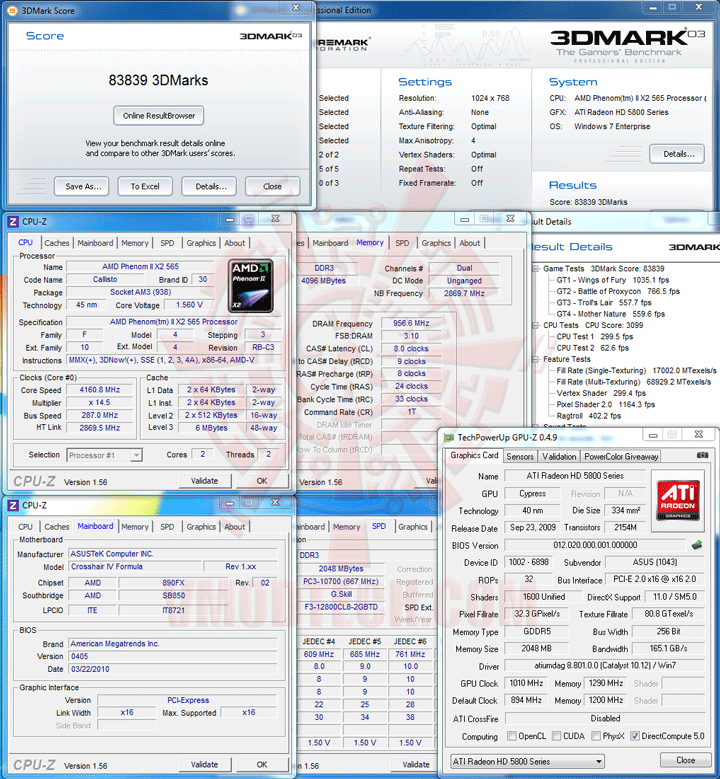

3DMark 03

X2 565

X3 B65

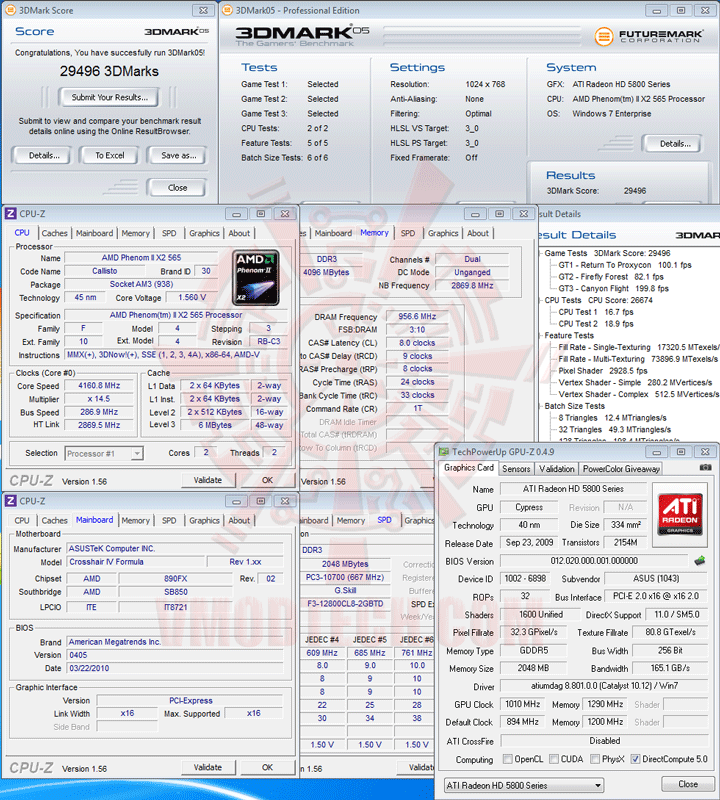

3DMark 05

X2 565

X3 B65

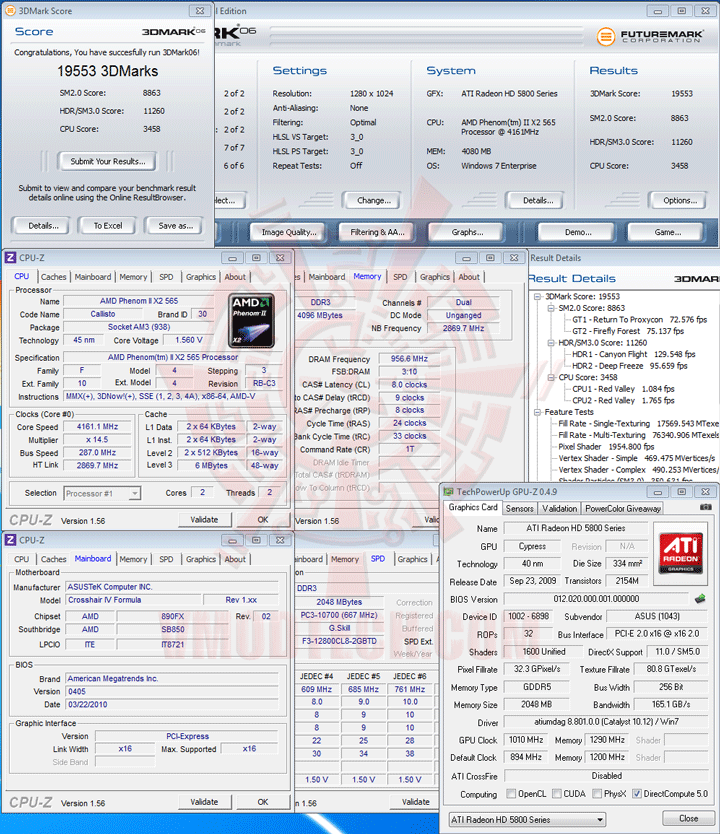

3DMark 06

X2 565

X3 B65

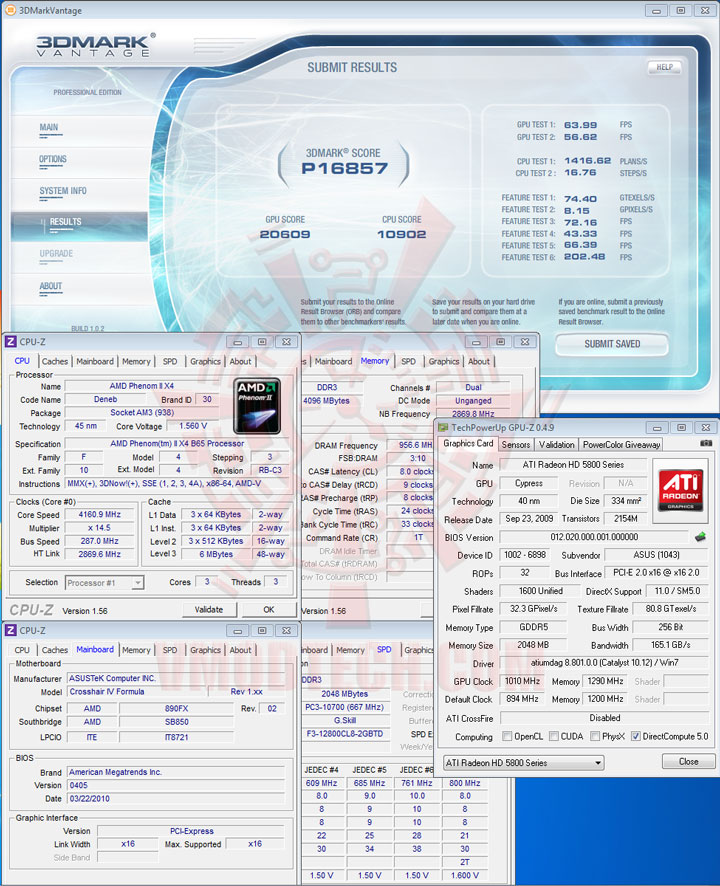

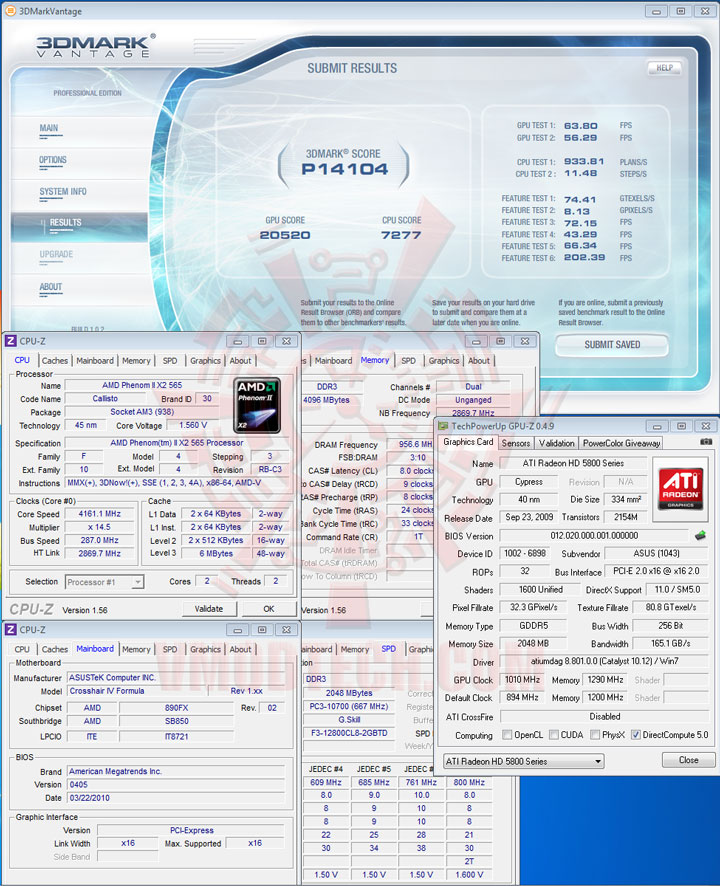

3DMark Vantage

X2 565

X3 B65

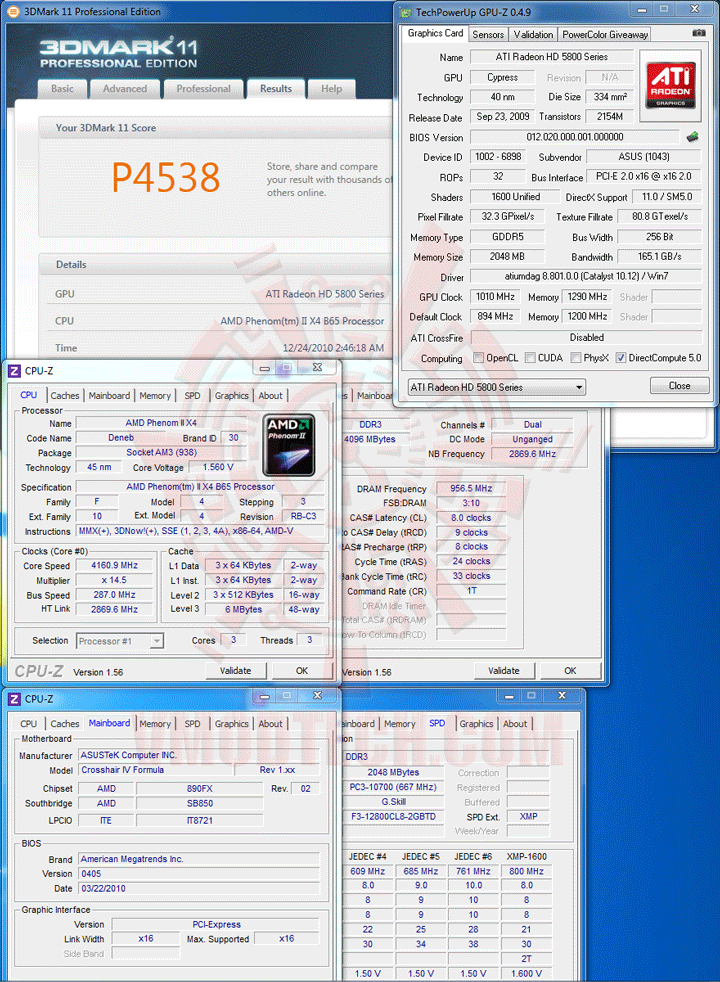

3DMark 11

X2 565

X3 B65

พอหัวเพิ่มความแรงก็เพิ่ม เป็นเรื่องธรรมดาครับ

Conclusion

...ก็มาถึงบทสรุปของการทดสอบซีพียู AMD Phenom II X2 565 Black Edition ตัวนี้กันแล้วนะครับ ก็แรงกันไปไม่ใช่เล่นนะครับ ลากกันทะลุระดับ 4.16GHz ได้อย่างมีเสถียรภาพ ทั้ง 2คอร์และ 3คอร์ ลากแรมก็ไกลดีไปถึงระดับ DDR3 1900MHz ถ้าได้เซียน AMD โดยเฉพาะก็น่าจะเล่นแรมได้ไกลกว่าผมอีกเป็นแน่ กับราคาขายในไทยที่น่าจะเปิดตัวกันที่ประมาณ 3,000กว่าบาท ผมคิดว่าก็ไม่แพงจนเกินไปนักนะครับเมื่อเทียบกับประสิทธิภาพของมันที่ทำได้ ที่สำคัญคือมาเธอร์บอร์ดรุ่นเก่าๆก็ใช้ได้ แม้แต่ AM2+ ที่เป็น DDR2 ก็ยังซื้อหาซีพียูรุ่นนี้มาอัพเกรดกันได้เลยครับ เพียงแค่อัพเดต BIOS ให้ทันสมัยรู้จักกับซีพียูรุ่นนี้หน่อยก็เท่านั้น และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้นะครับ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
