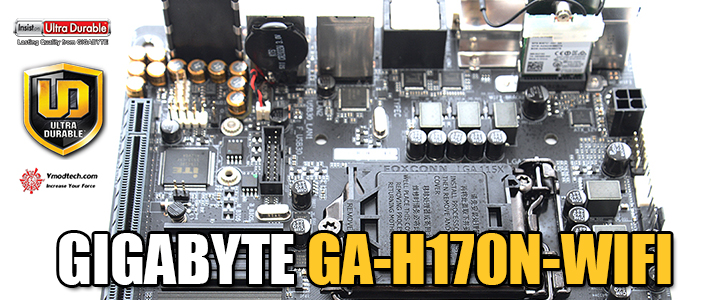

GIGABYTE GA-H170N-WIFI Motherboard Review
INTRODUCTION

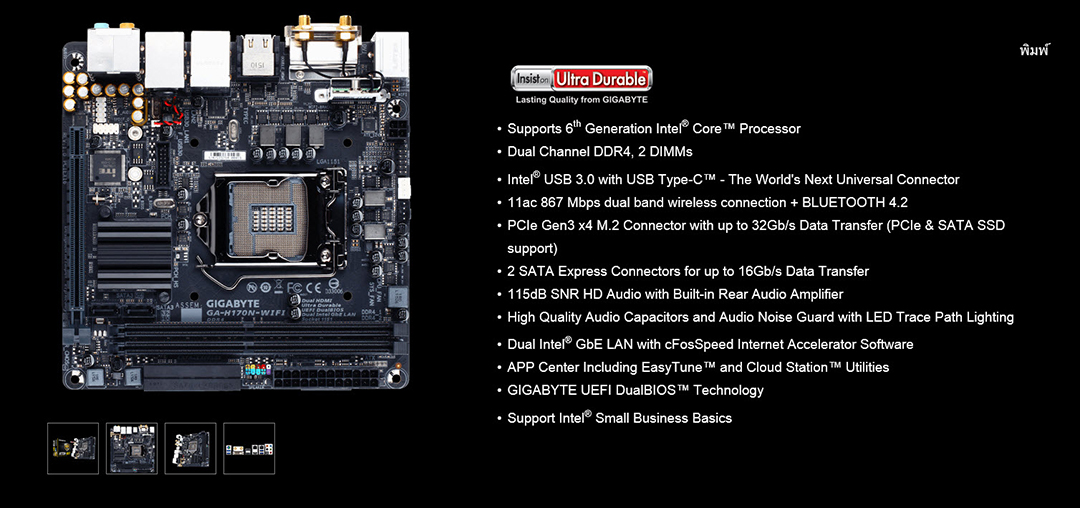

ข้อมูลเพิ่มเติม คลิก
เราไปชมรูปร่างหน้าตาของ GIGABYTE GA-H170N-WIFI กันต่อเลยครับ
.
GIGABYTE GA-H170N-WIFI Appearance
มากันในกล่องสีดำสนิทมีโลโก้ GIGABYTE GA-H170N-WIFI บอกสเปกคร่าวๆด้านหน้ากล่องครับ
ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

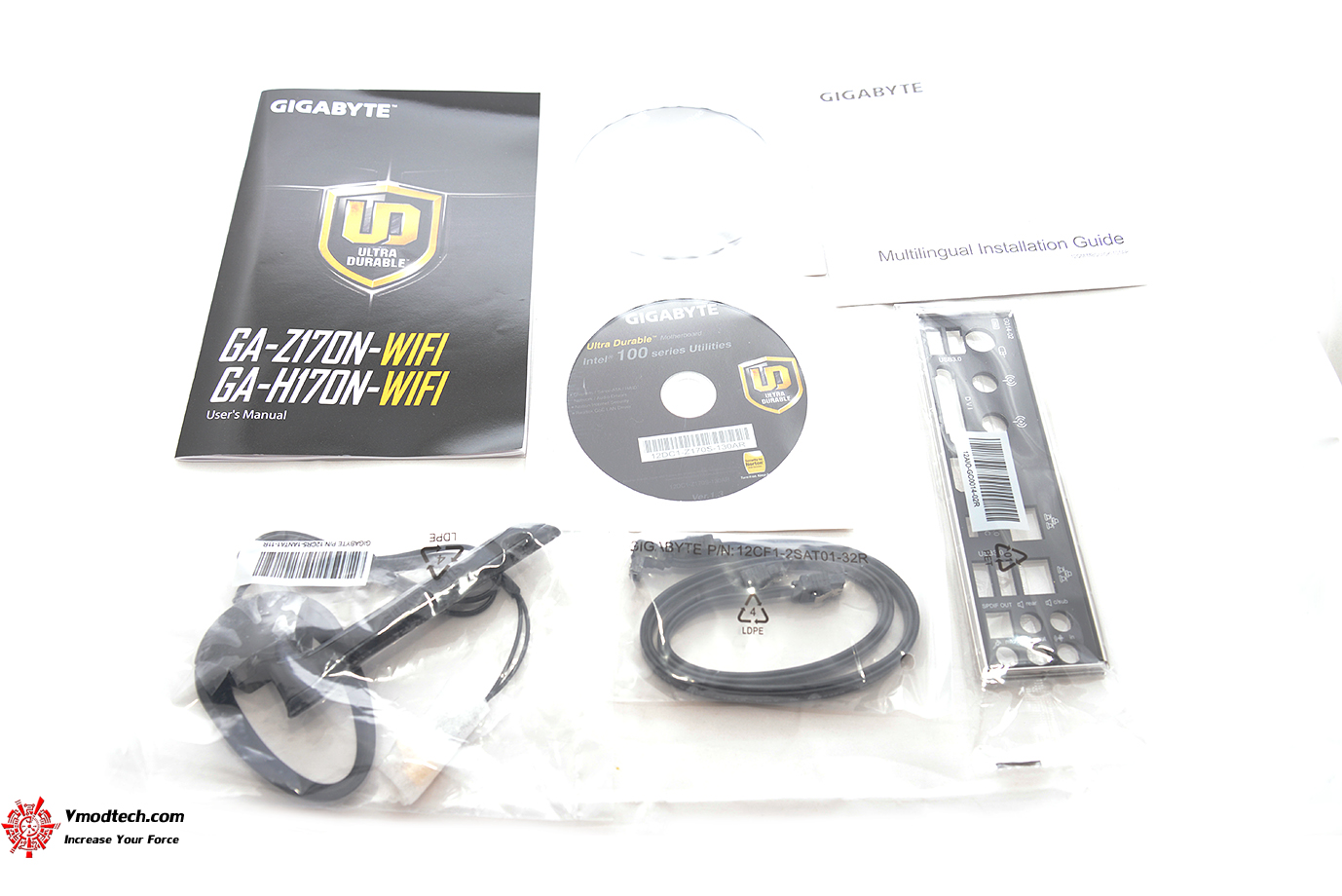

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2เส้นครับ และเสาสัญญาณ Wifi ครับ

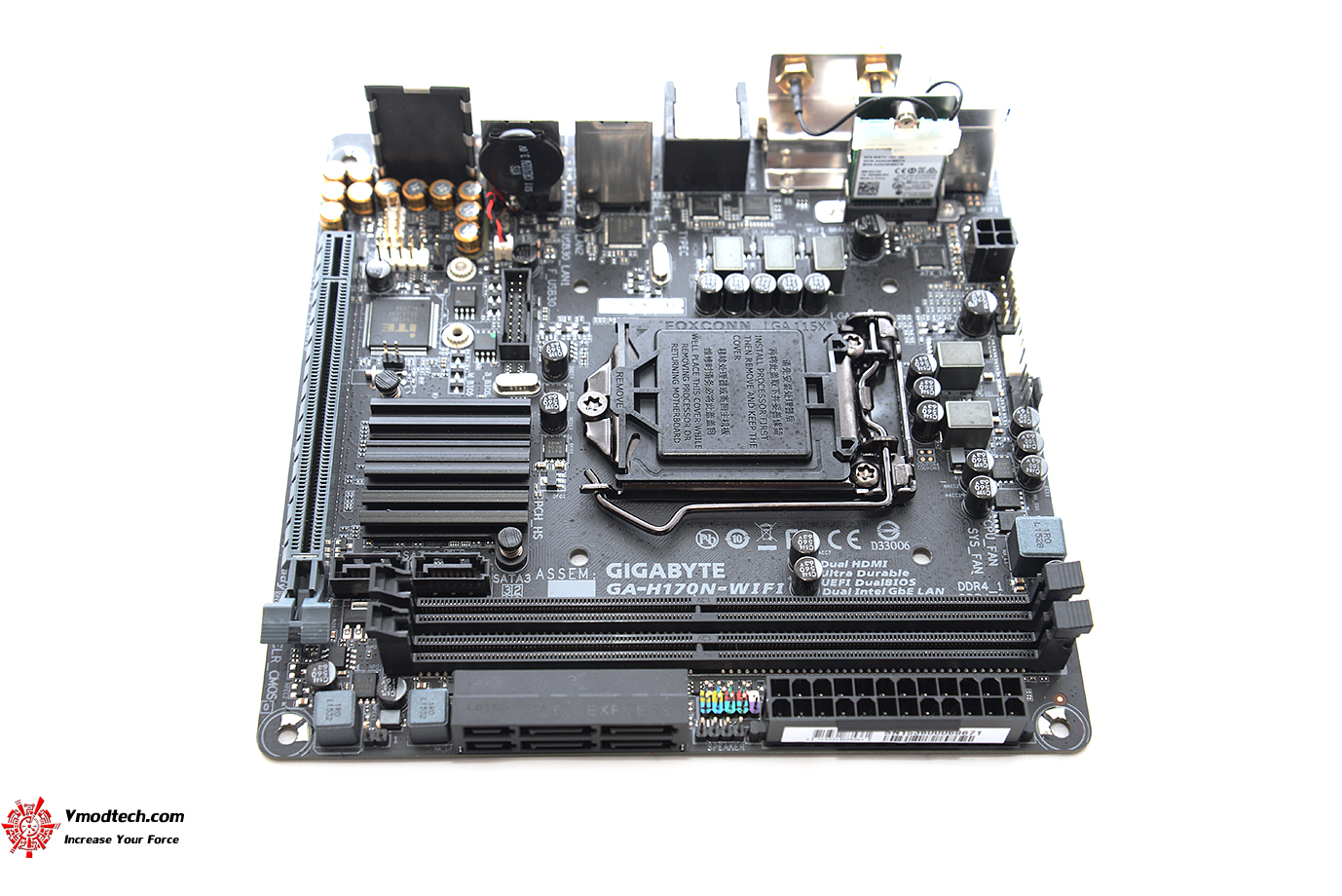

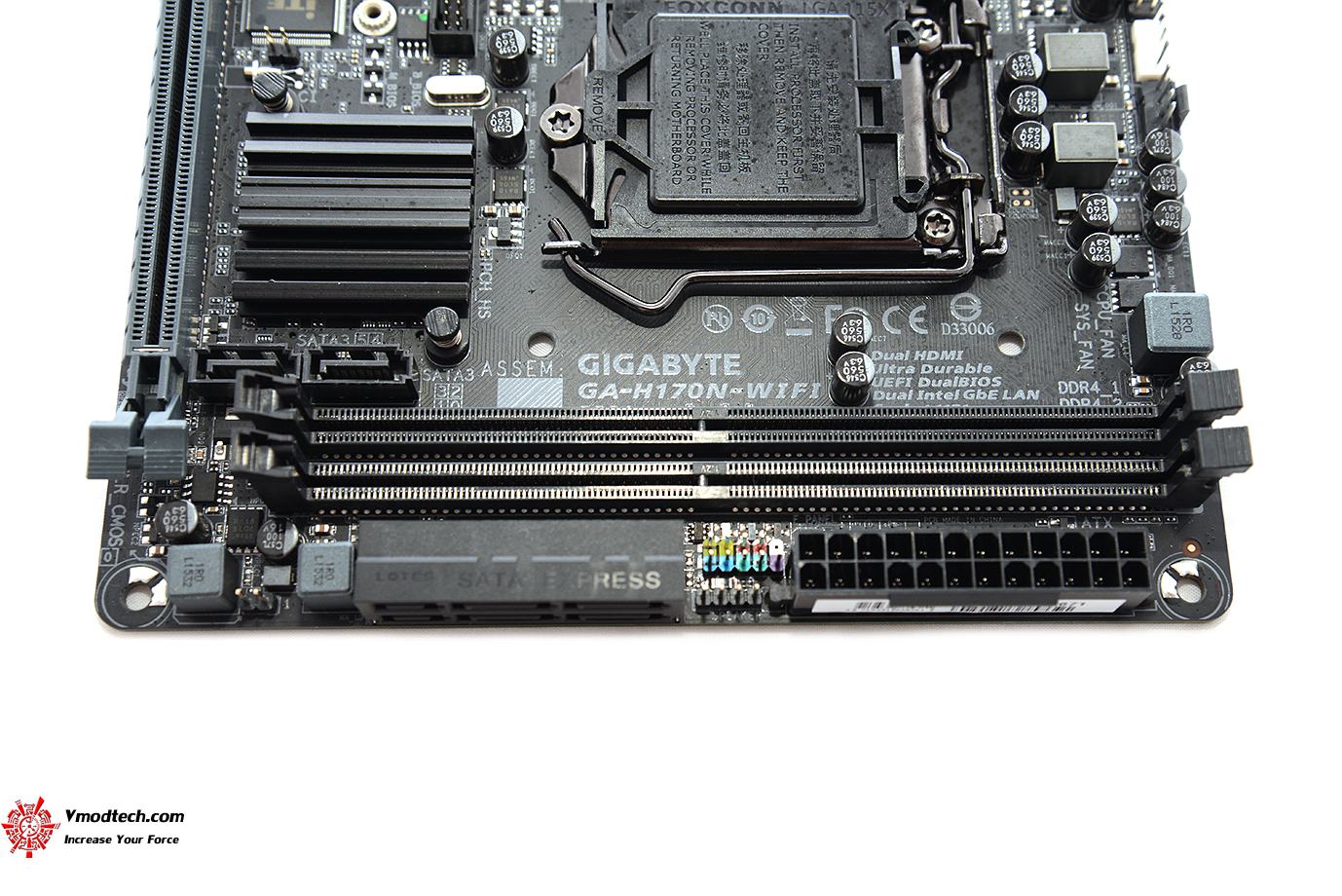

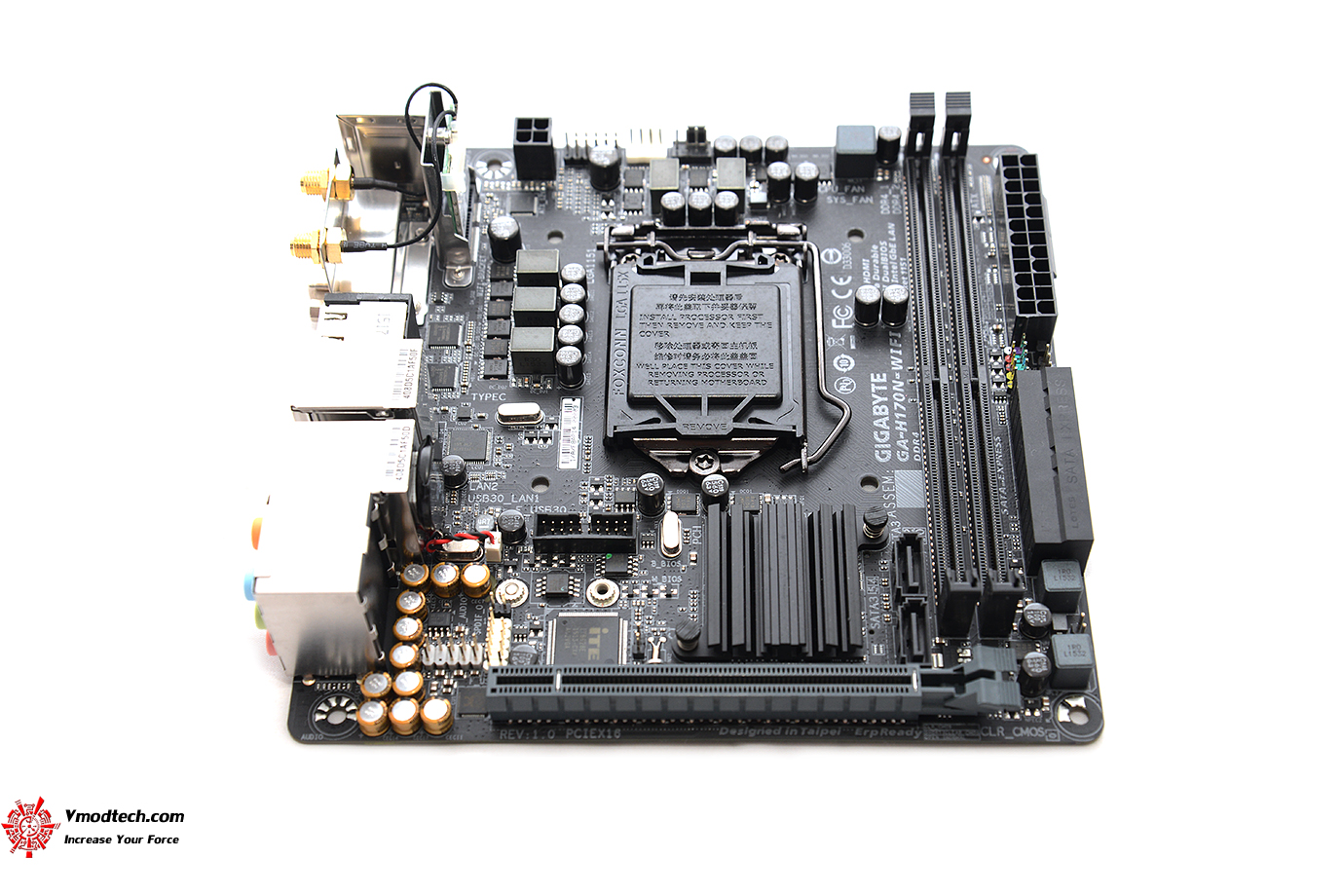

เมนบอร์ดสีดำสนิทครับ ตัวฮีตซิงค์เองก็สีดำสนิทเช่นกัน ดูดุดันไปอีกแบบครับ ขนาดของเมนบอร์ดนั้นคือ Mini ITX ครับ 17.0cm x 17.0cm ออกแบบมาให้เล็กกระทัดรัดครับ

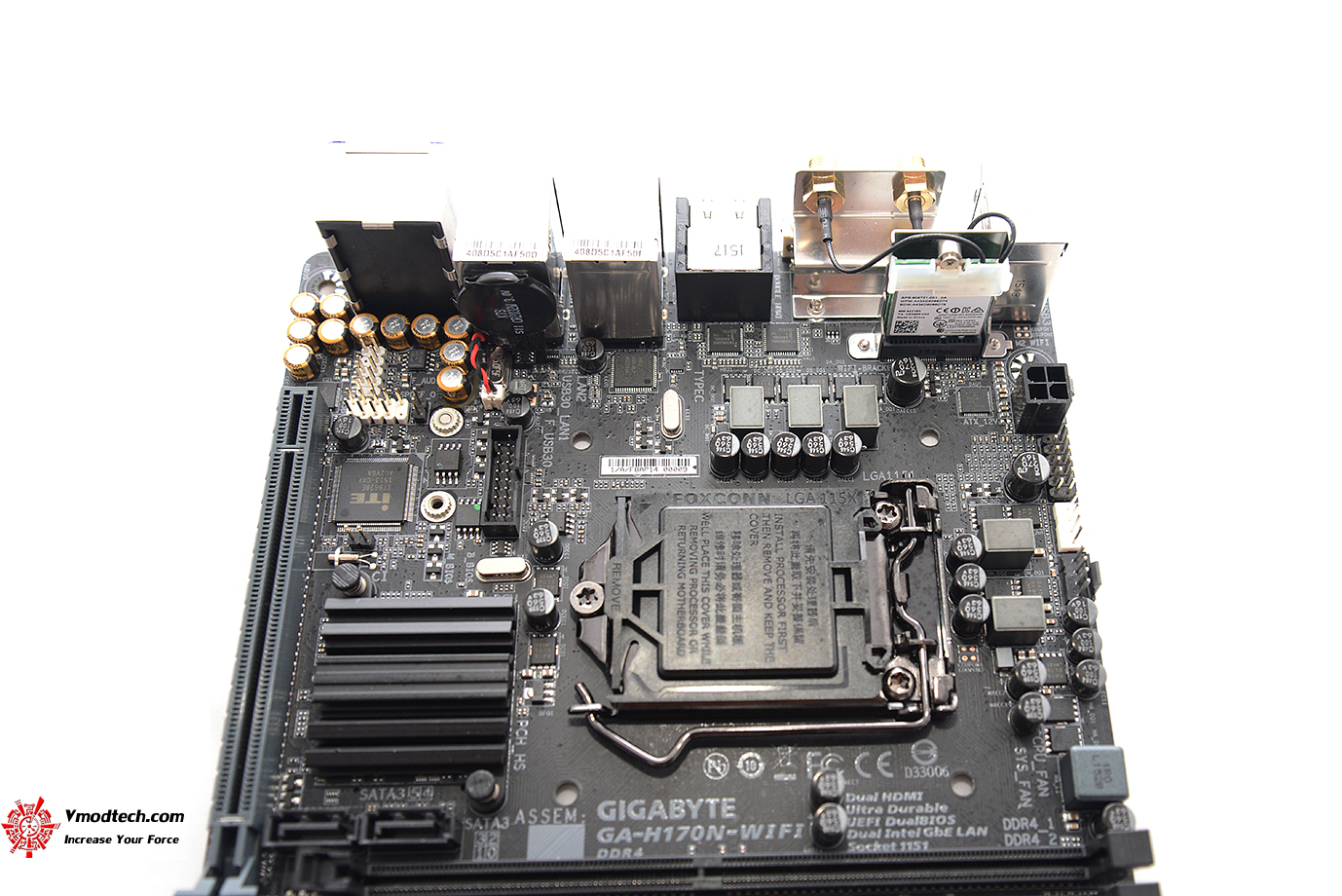

เฟสไฟมีด้วยกัน 5เฟสครับซ๊อกเก็ตที่ใช้งานเป็น 1151 รองรับซีพียู 1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/ Intel® Celeron® processors in the LGA1151 package ตามลำดับ
สล๊อตแรม มีด้วยกัน 2ช่องครับ รองรับ Support for DDR4 2133 MHz memory modules ความจุสูงสุด 32GB ก็คือปรับบัสได้สูงสุด 2133Mhz นั่นเองครับตามสเปกชิพเซ็ต Intel H170
ชิบเซ็ต Intel® H170 พร้อมด้วยสล๊อตต่างๆมี 1 x PCI Express x16 slot , 1 x M.2 Socket 1 connector for the wireless communication module (M2_WIFI) ในส่วนของระบบเสียงเป็นระบบ High Definition Audio Design , Realtek ALC1150 ซึ่งใช้คาปาซิเตอร์เกรดเยี่ยมทำให้ระบบเสียงนั้นดีแน่นอนครับให้ระบบเสียง 115dB SNR กันเลยทีเดียว

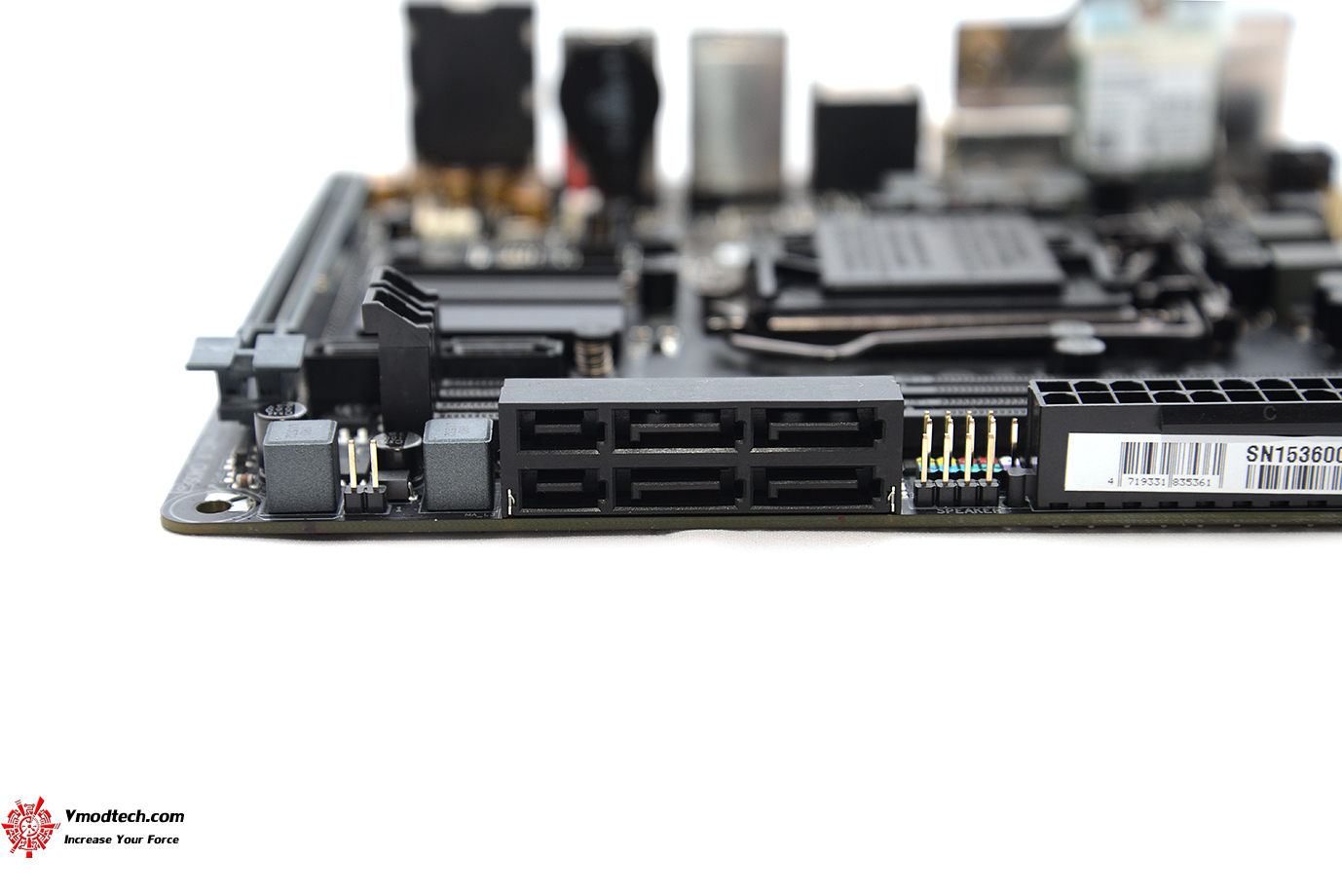

ช่อง SATA 6ช่อง 2 x SATA Express connectors , 6 x SATA 6Gb/s connectors ตามลำดับ มี SATA Express ให้ 2ช่องครับ ที่เหลือเป็น SATA3 นั่นเอง ส่วน M.2 มีมาให้เช่นกันครับแต่จะอยู่ด้านหลังเมนบอร์ด

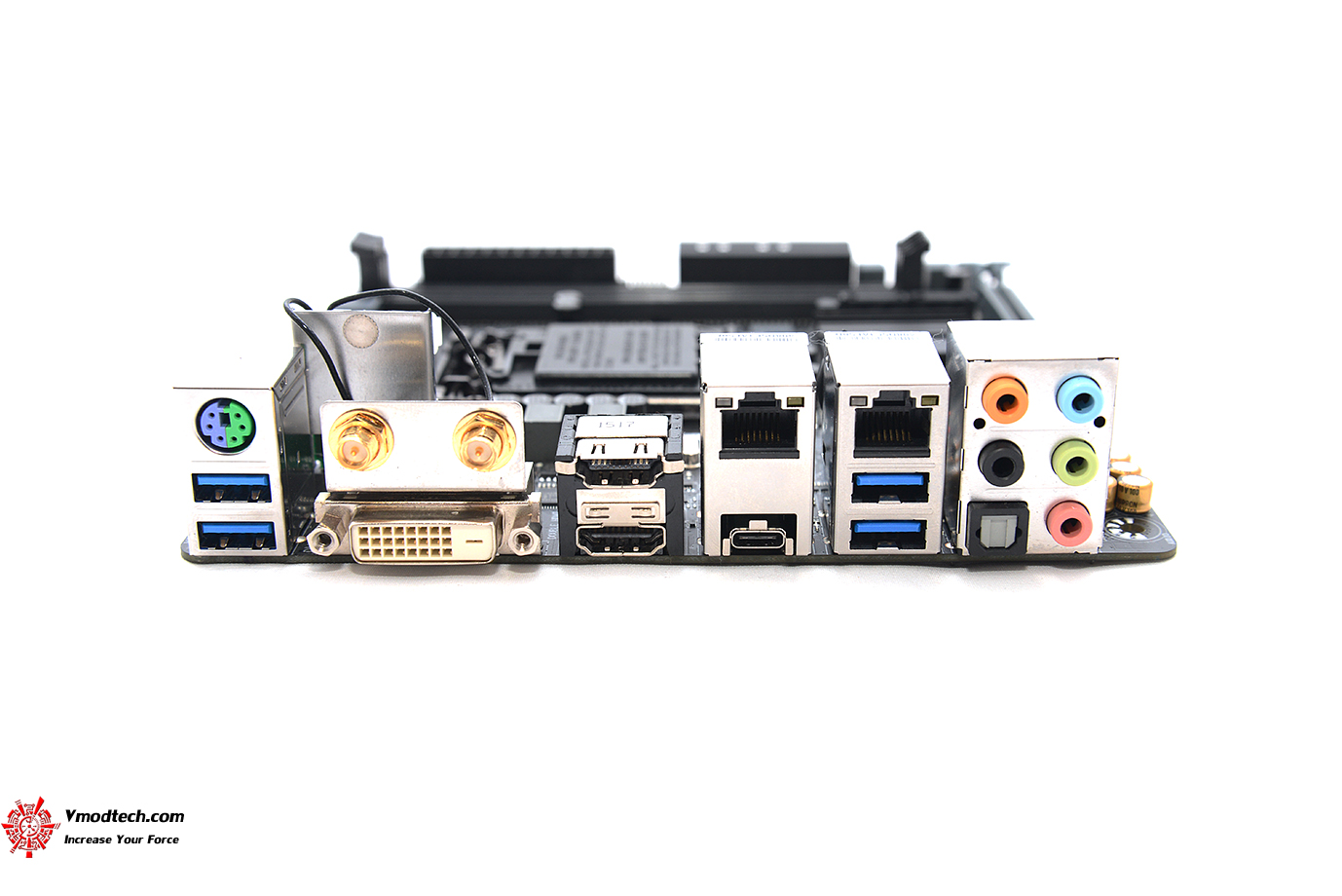

มาดูพาแนลด้านหลังกันบ้างครับ ประกอบด้วย 1 x PS/2 keyboard/mouse port , 2 x HDMI ports , 2 x SMA antenna connectors (2T2R) , 1 x DVI-D port , 4 x USB 3.0/2.0 ports , 1 x USB Type-C™ port, with USB 3.0 support , 2 x RJ-45 ports 1 x optical S/PDIF Out connector , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

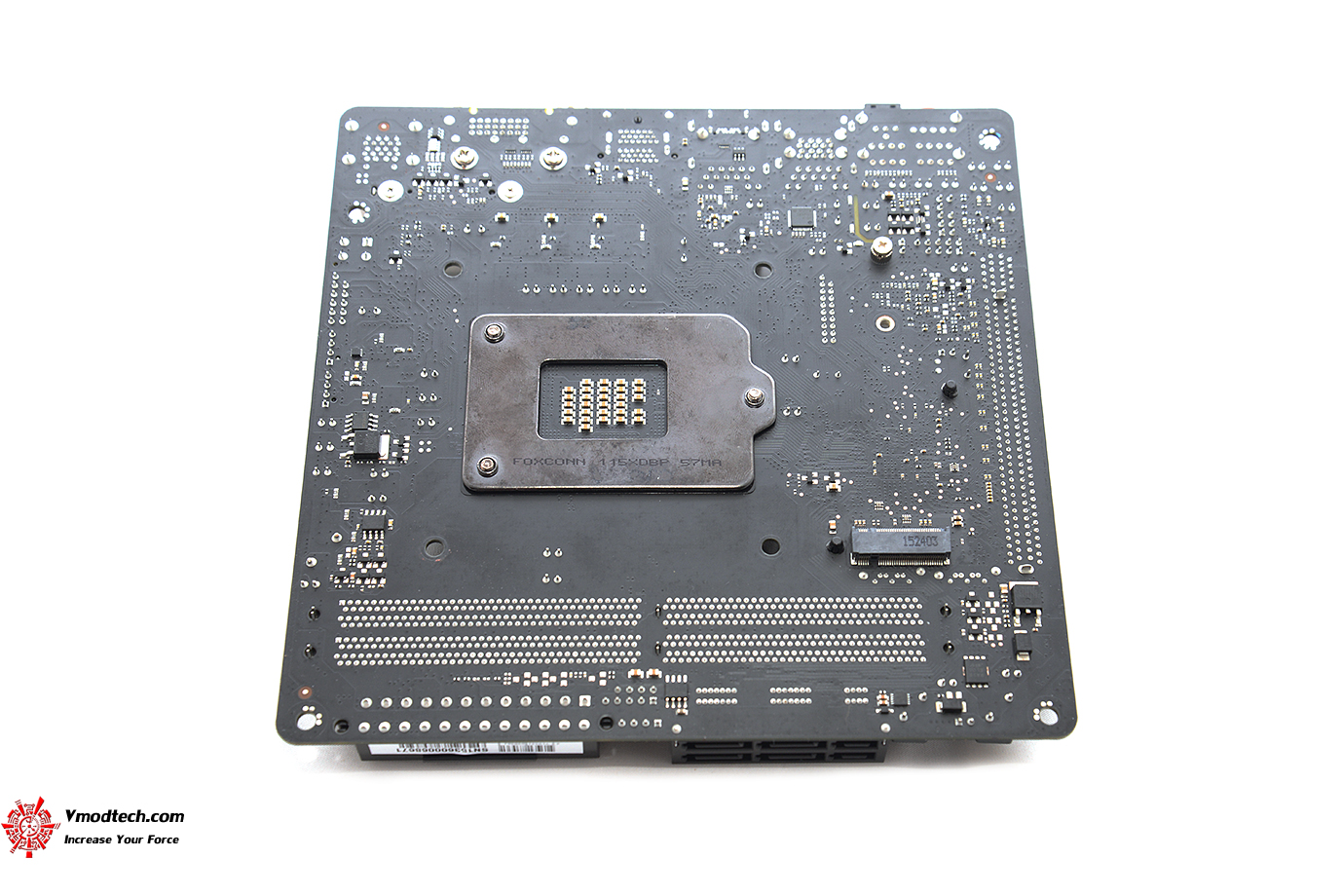

PCB ด้านหลังสีดำสนิทครับ และมีสล๊อต M.2 พร้อมใช้งานครับ
ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
...
Test Setup
| SYSTEMS | |
| .CPU | ..Intel CORE i5 6600K |
| .Thermal Grease | GC-Extreme thermal compound |
| .Motherboard | . GIGABYTE GA-H170N-WIFI |
| .Memory | ..HyperX Fury DDR4 |
| .Graphic Card | . AMD RADEON R9 290 |
| .Harddisk | ..OCZ VECTOR 150 |
| .CPU Cooler | ..Water Cooling |
| .Power Supply | ..Thermaltake 1500W |
| .Operation System | ..Windows 8.1 64-bit |
รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel CORE i5 6600K

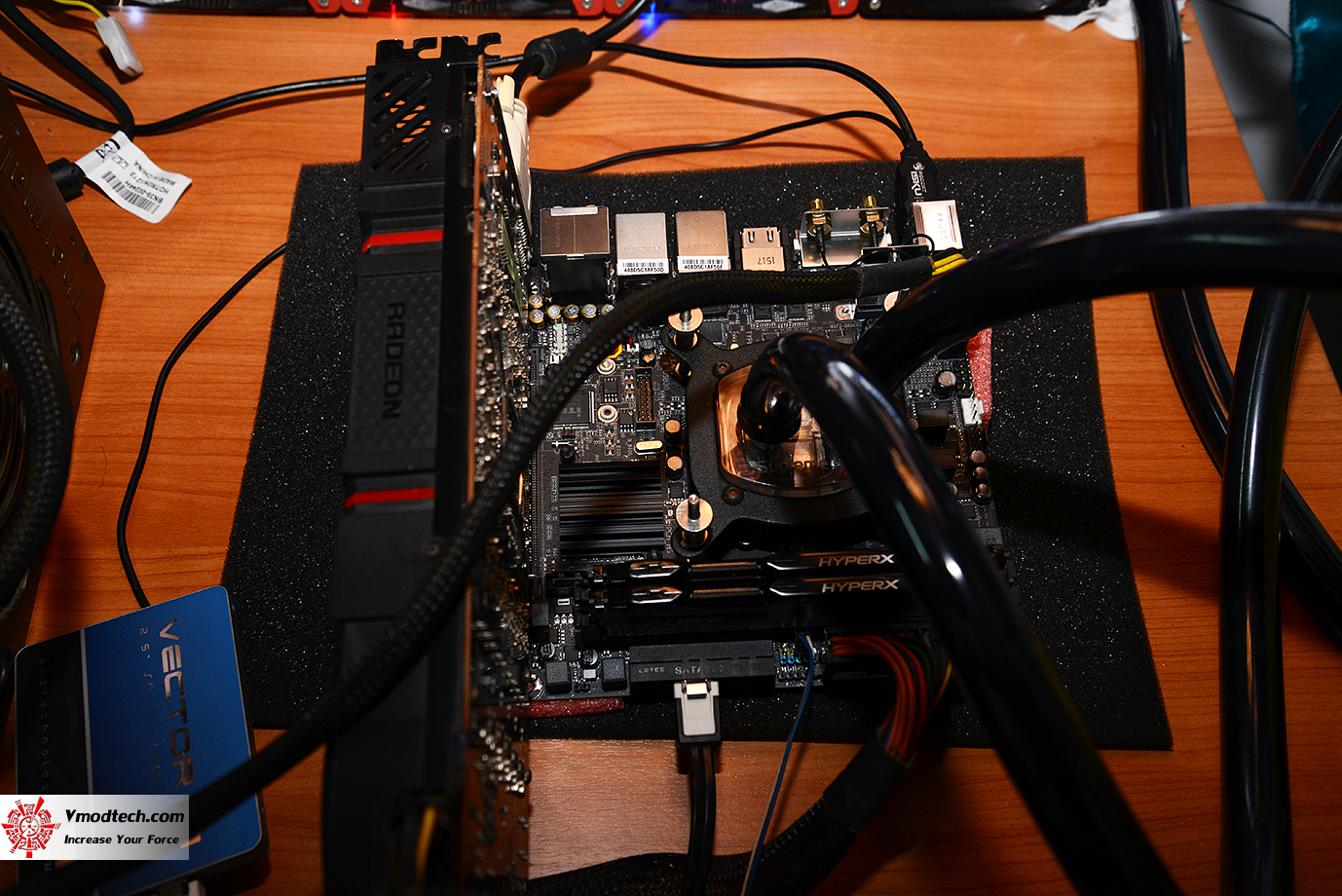

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

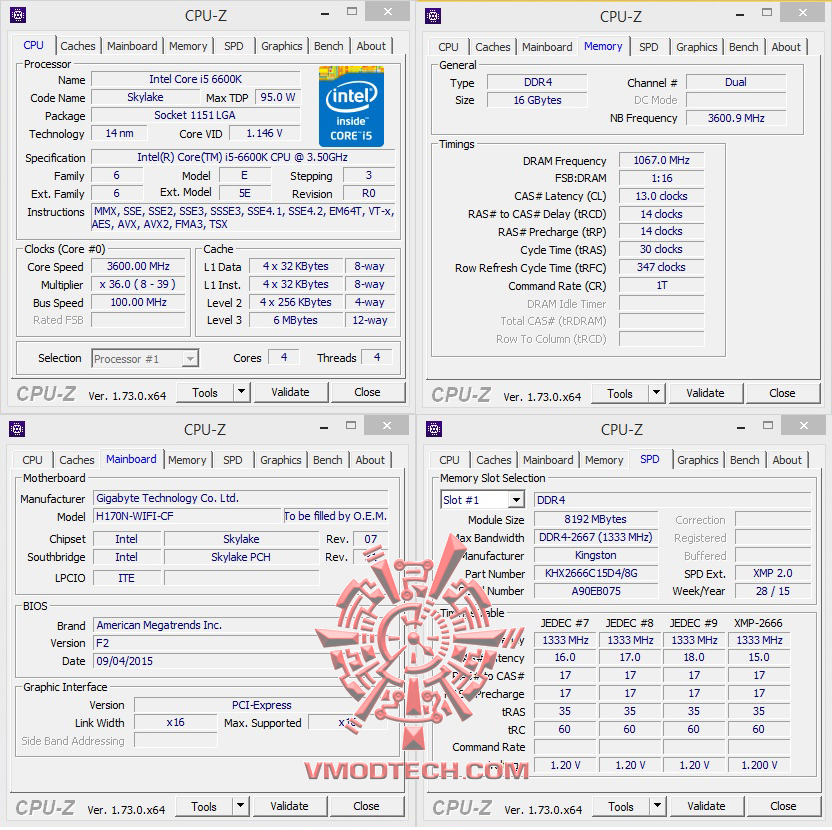

CPU-Z
สเปกซีพียูที่ใช้งานก็คือ Intel Core i5 6600K จากอินเทลครับ ซึ่งในการปรับแต่งนั้นตัวคูณจะตันแค่ X39 ครับส่วนบัสแรมจะตันแค่ 2133Mhz ตามชิบเซ็ตรุ่น H นั่นเองครับ ในจุดนี้ปรับตามสเปกที่ให้มากันนะครับ แต่ในอนาคตไม่แน่อาจจะมีไบออสที่ปลดล๊อกตัวคูณก็เป็นได้ครับสำหรับชิพเซ็ตรุ่นนี้
กราฟฟิกการ์ดในวันนี้เป็น AMD RADEON R9 290 ใช้ทดสอบร่วมกันครับ

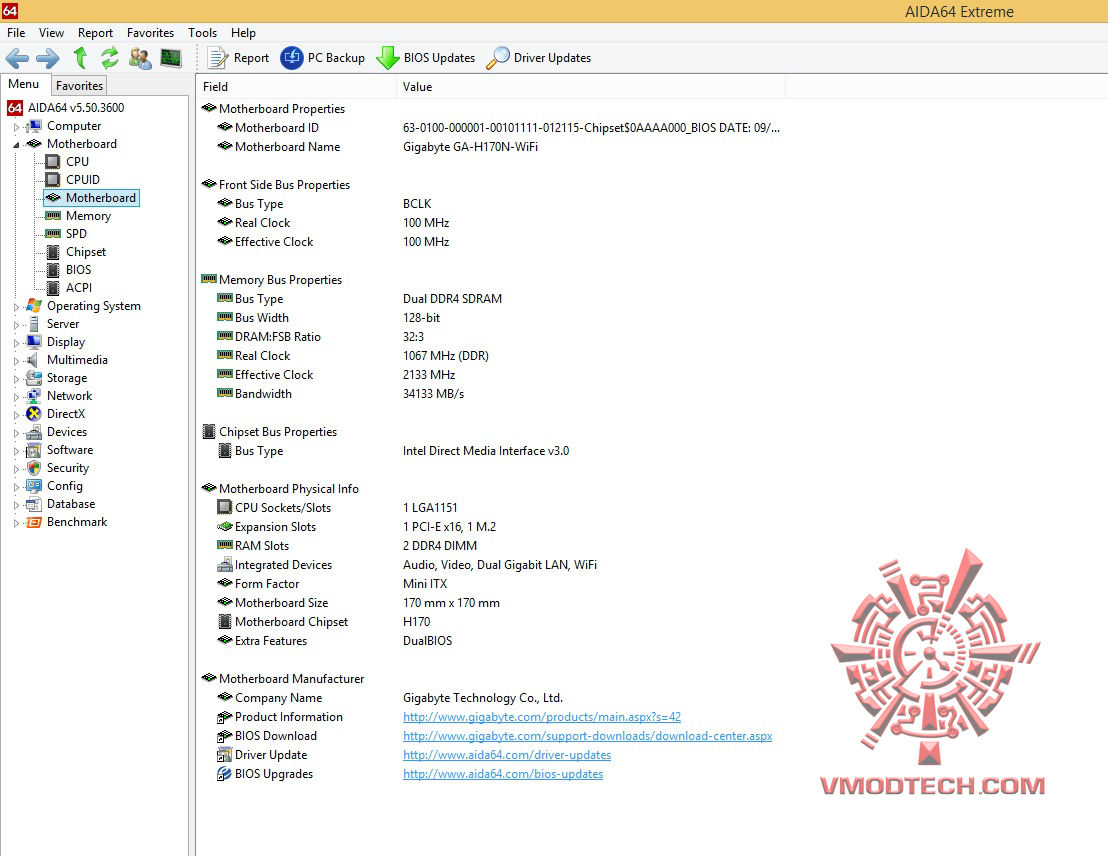

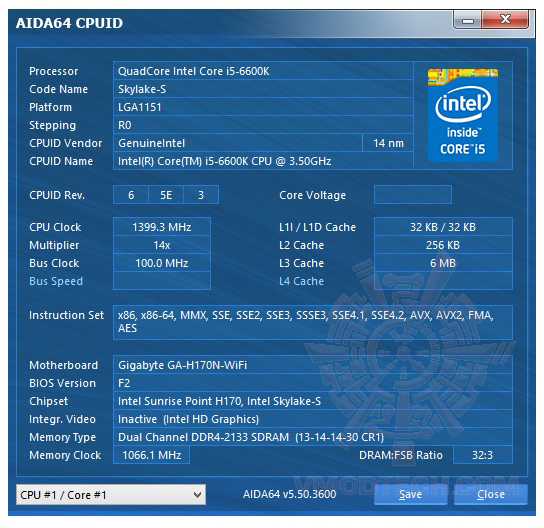

รายละเอียดจาก AIDA64
เราไปชมผลทดสอบกันต่อเลยครับ
SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

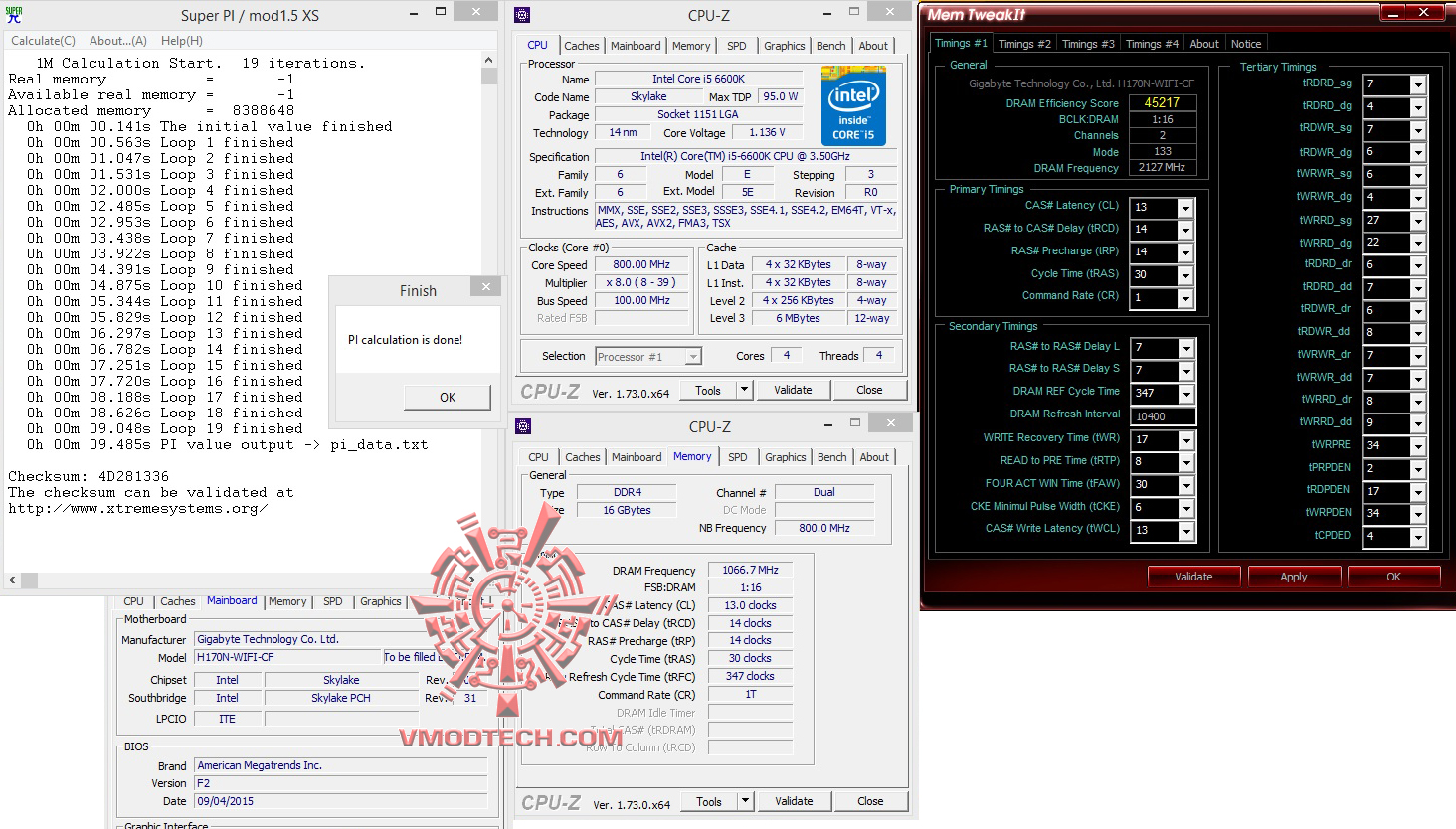

SuperPI 1M 1Thread

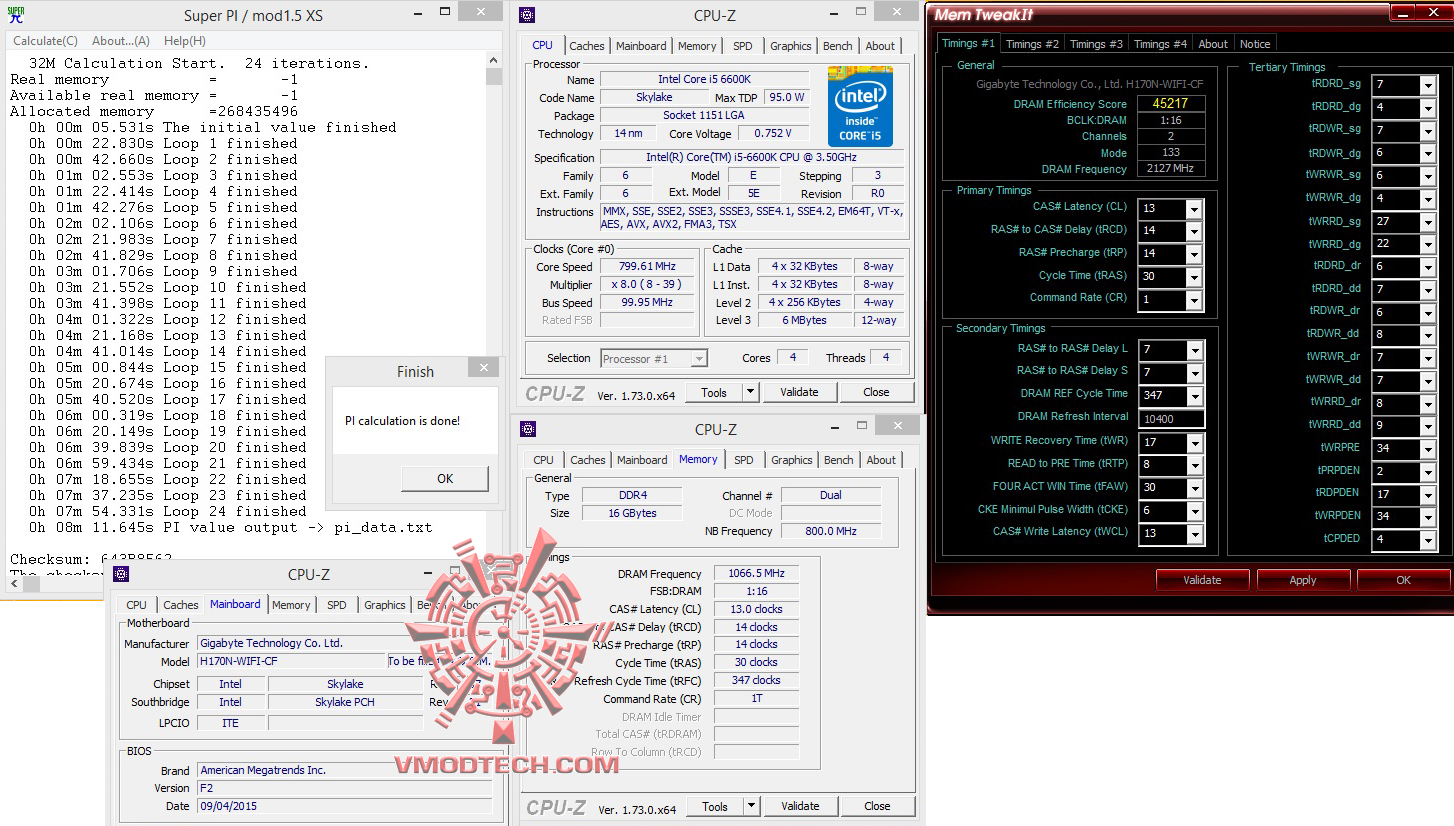

SuperPI 32M 1Thread

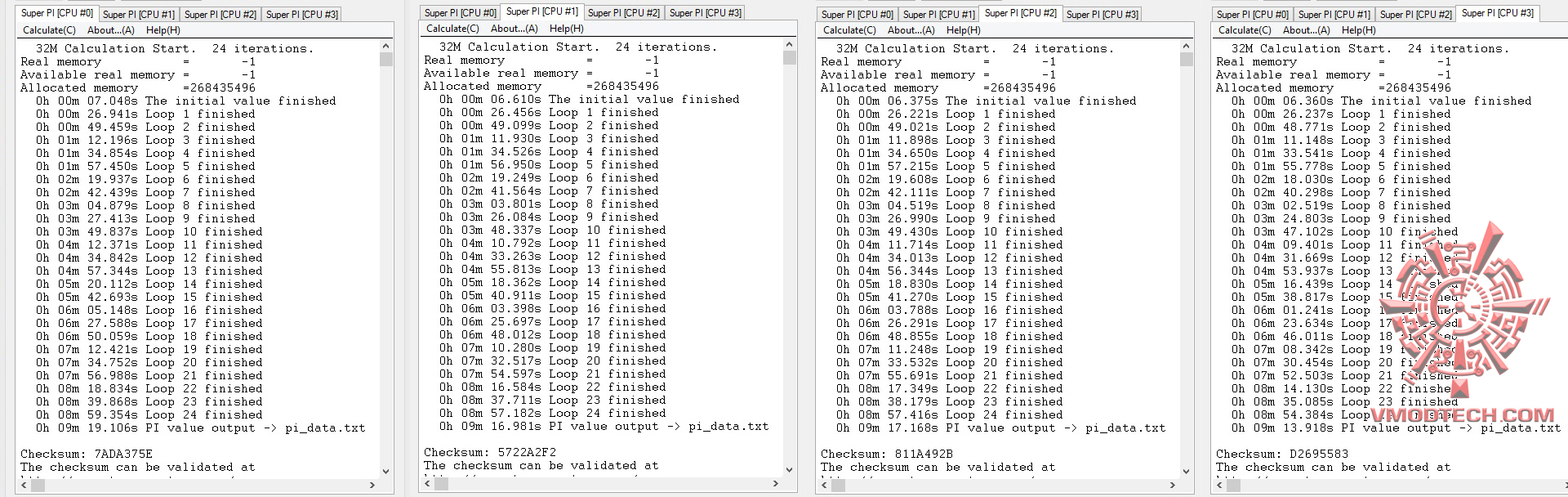

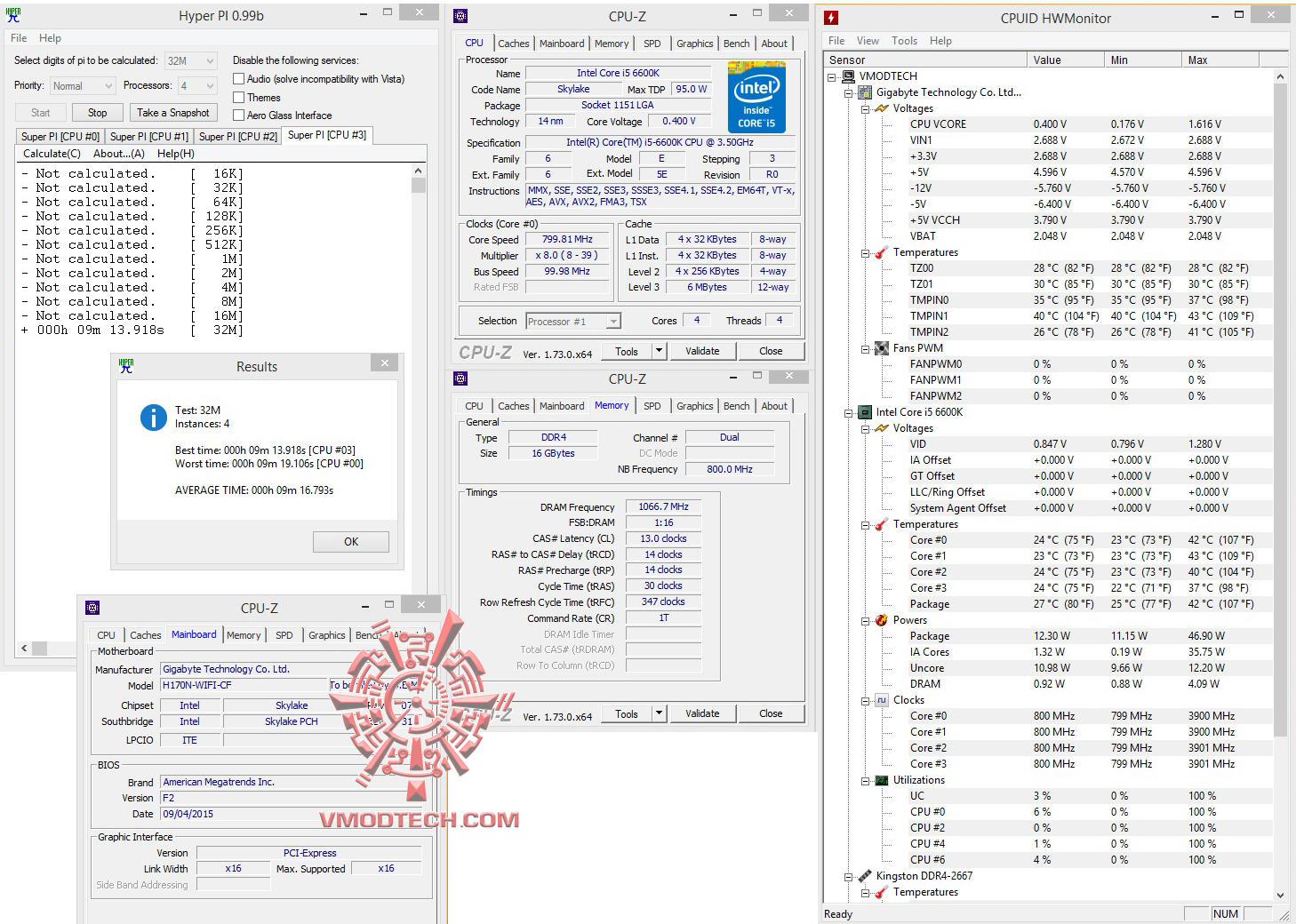

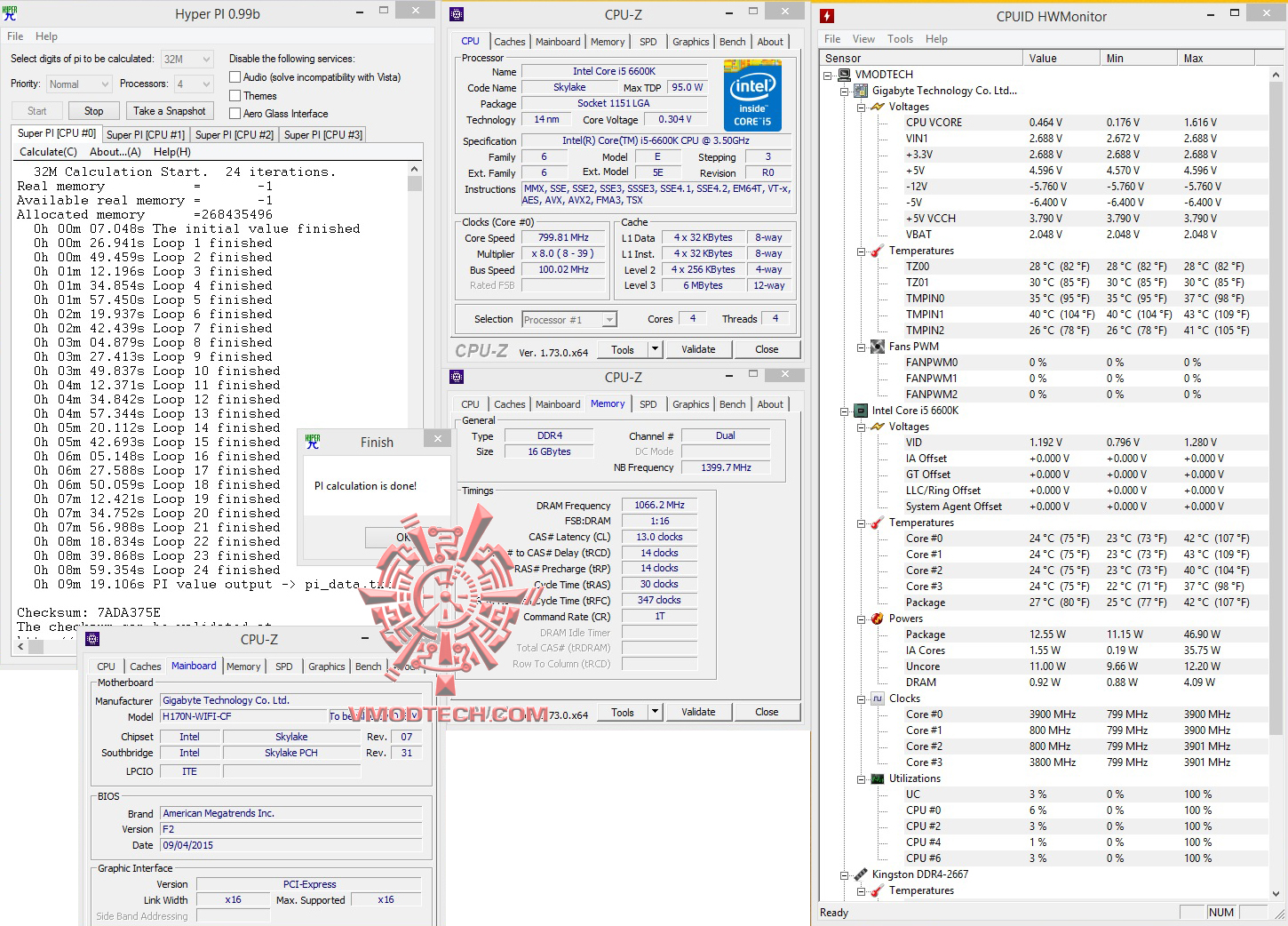

HyperPI 32M 4Thread
สำหรับชุด ทดสอบ SuperPI1MB จบไปที่ 9.485วินาที , 32MB จบไป8นาท11 .645วินาที ส่วน HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 9นาทีกว่าๆ ทั้ง 4เทรด
ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

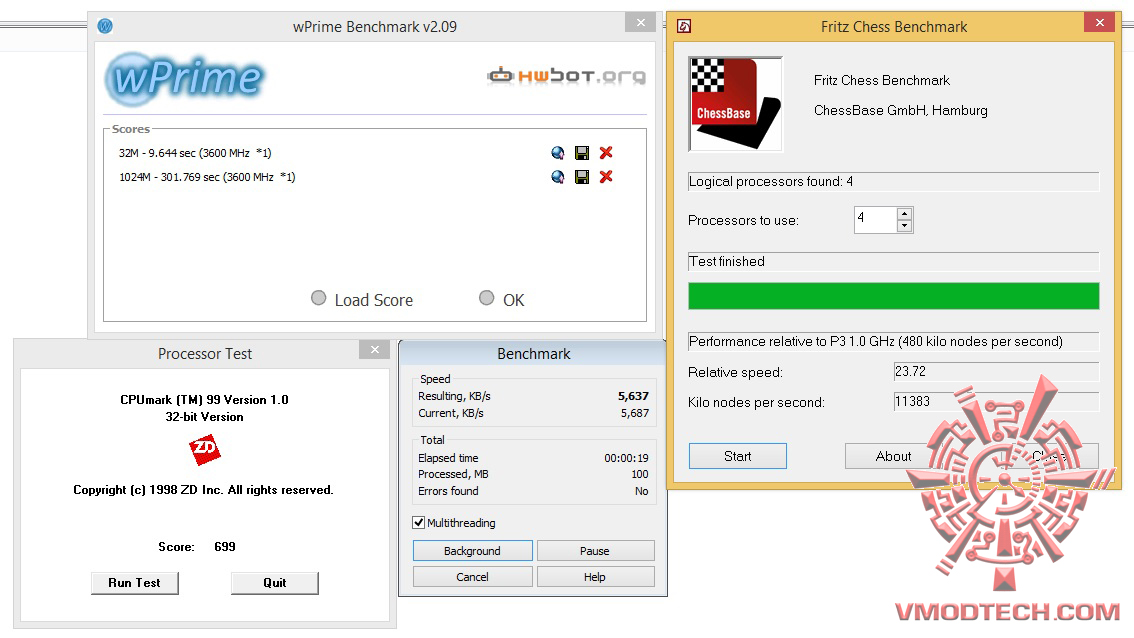

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

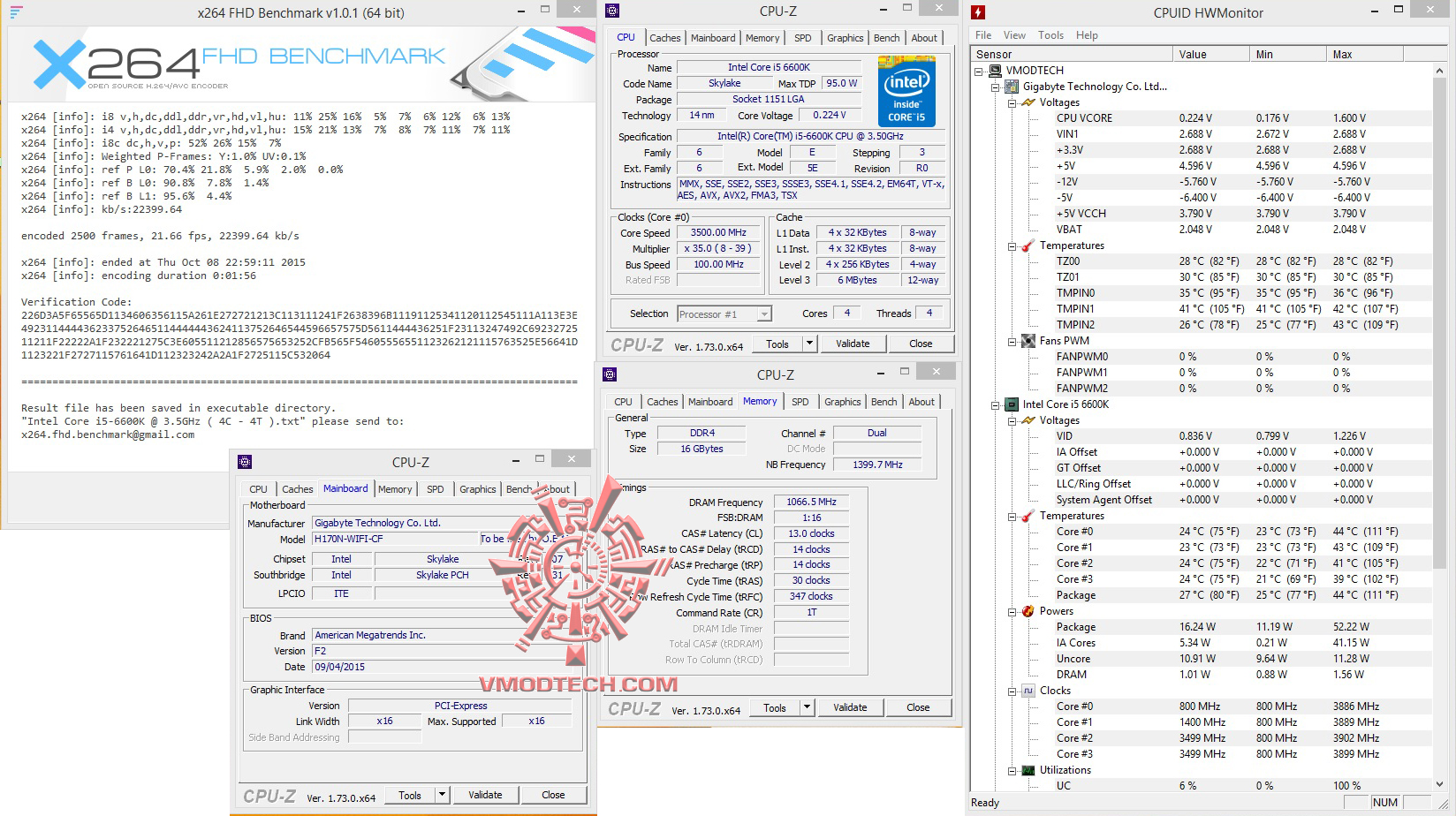

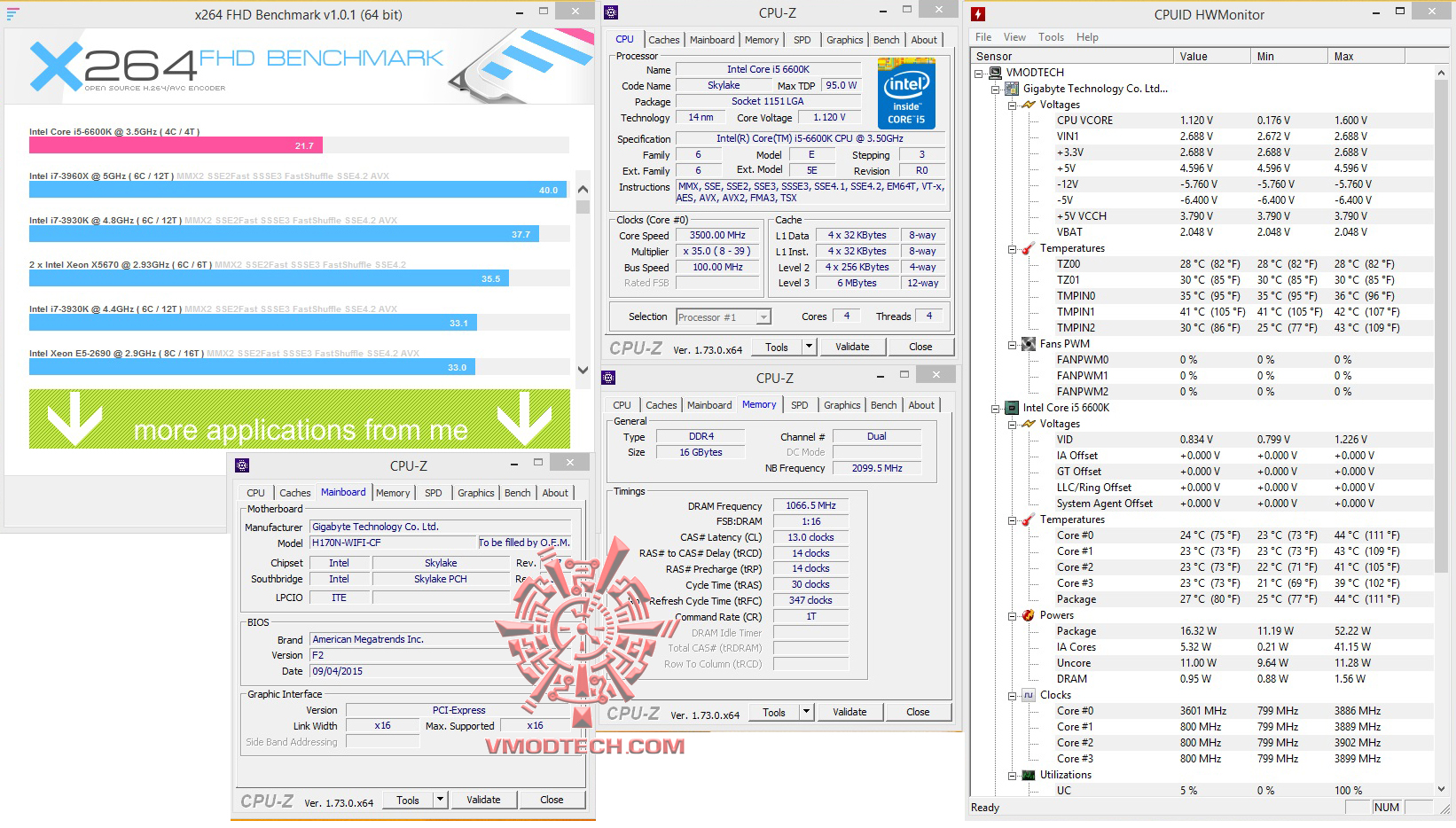

X264 FHD
ผลทดสอบ โดยรวม X264 กดกันไป 21.66FPS ส่วน Fritz Chess อยู่ที่ 23.72และ Winrar อยู่ที่ 5637KB/s แรงโอเคเลยครับกับอินเทล Core I5 6600K
AIDA64 Extreme

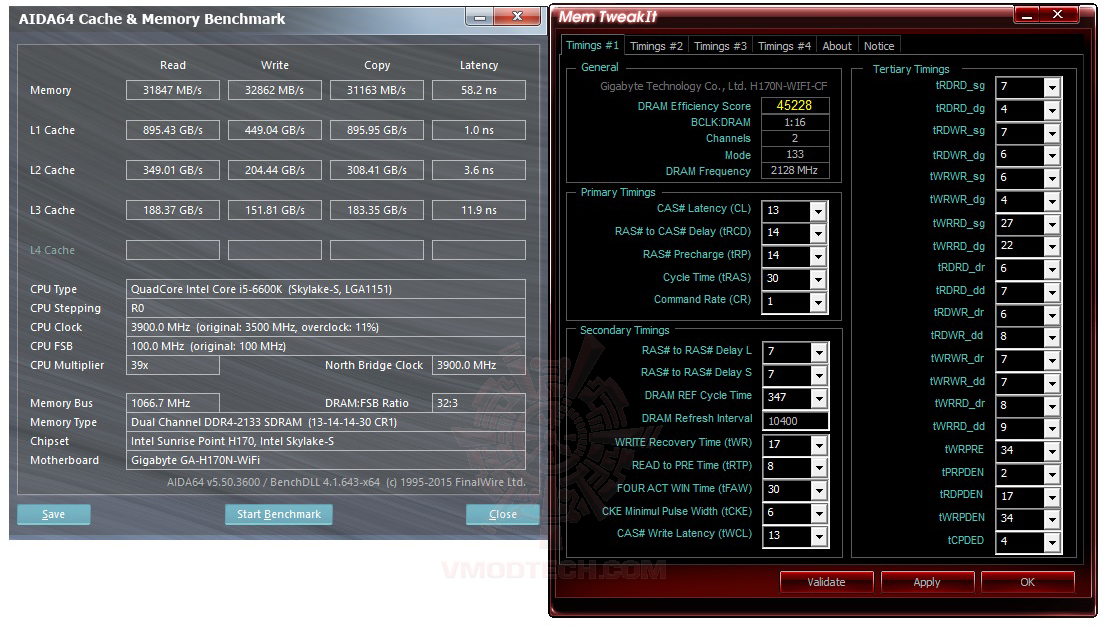

AIDA64 Cache & Memory Benchmark
AIDA64 MEM ก็แรงดีครับ ทั้งแบรนดวิธต่างๆการอ่านเขียนอยู่ที่ 31847MB/s และ 32862MB/s กับบัส 2133Mhz DDR4 ในชิบเซ็ต H170 ครับ ถือว่าใช้ได้ครับ
เราไปชมผลเทสอื่นๆกันต่อเลยครับ

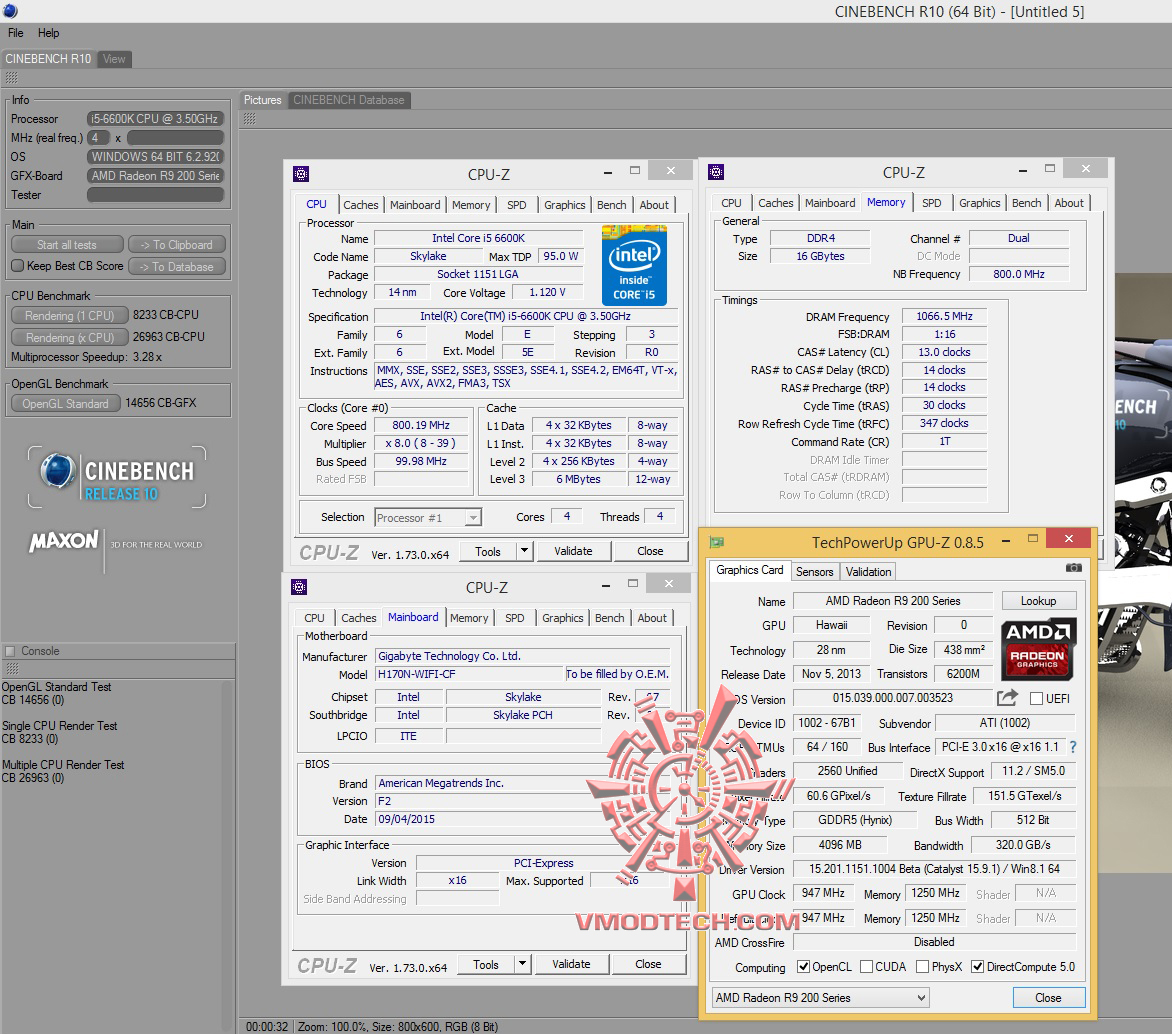

Cinebench 10

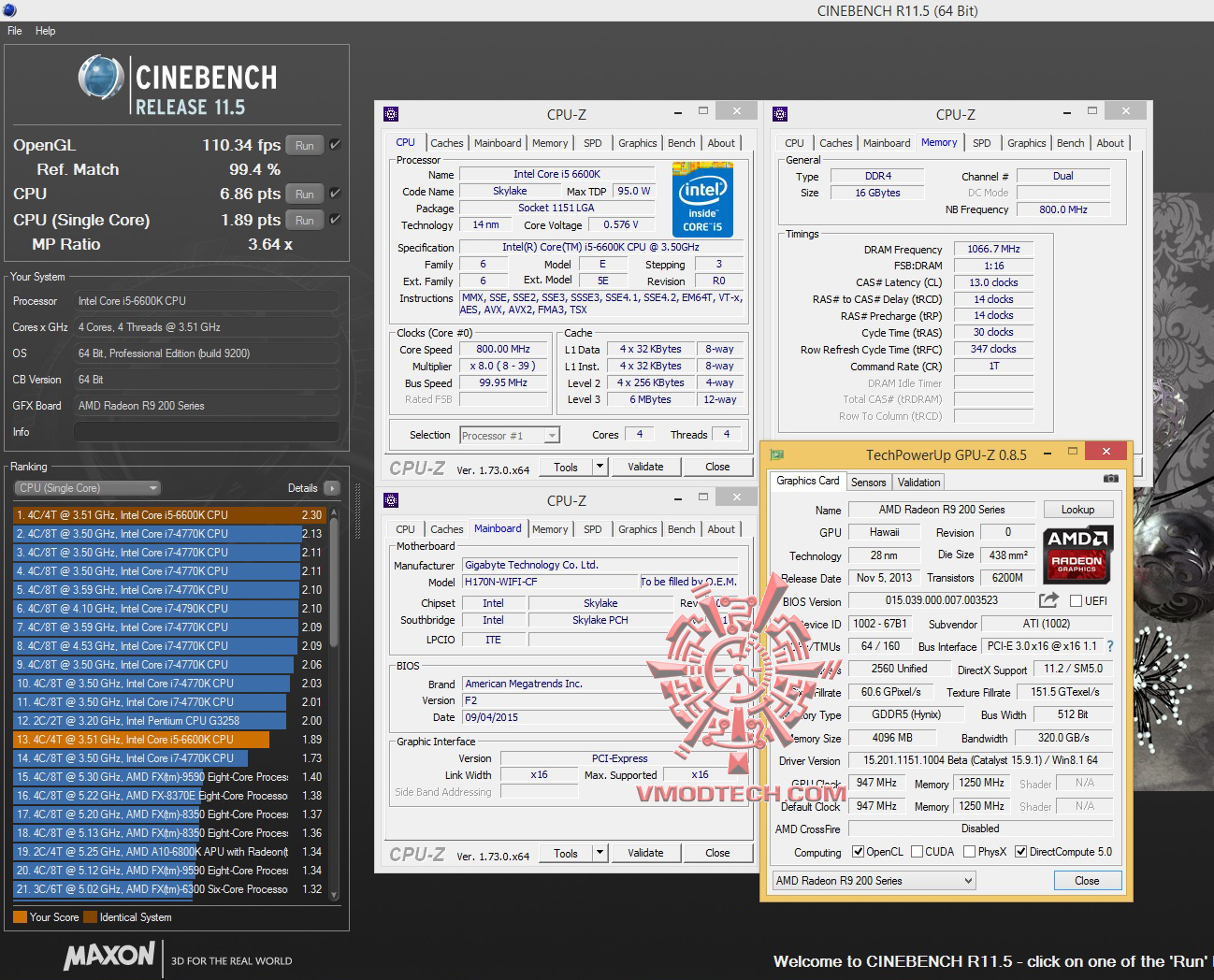

Cinebench 11.5

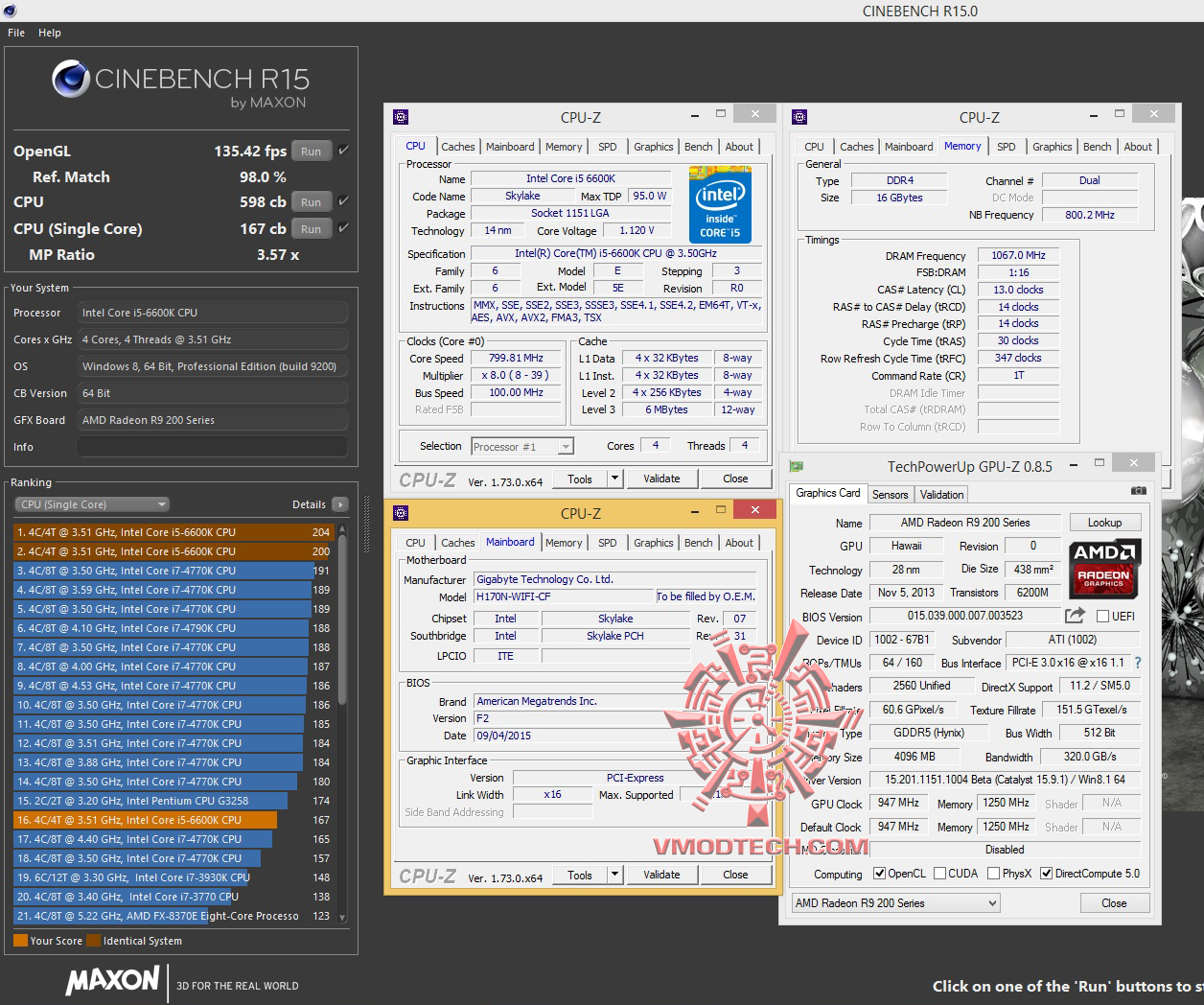

Cinebench 15
Cinebench ก็แรงทุกการทดสอบผลเรนเดอร์ก็ถือว่าแรงดีครับ ประสิทธิภาพที่ออกมาถือว่าดูดีครับตรงตามประสิทธิภาพของซีพียู

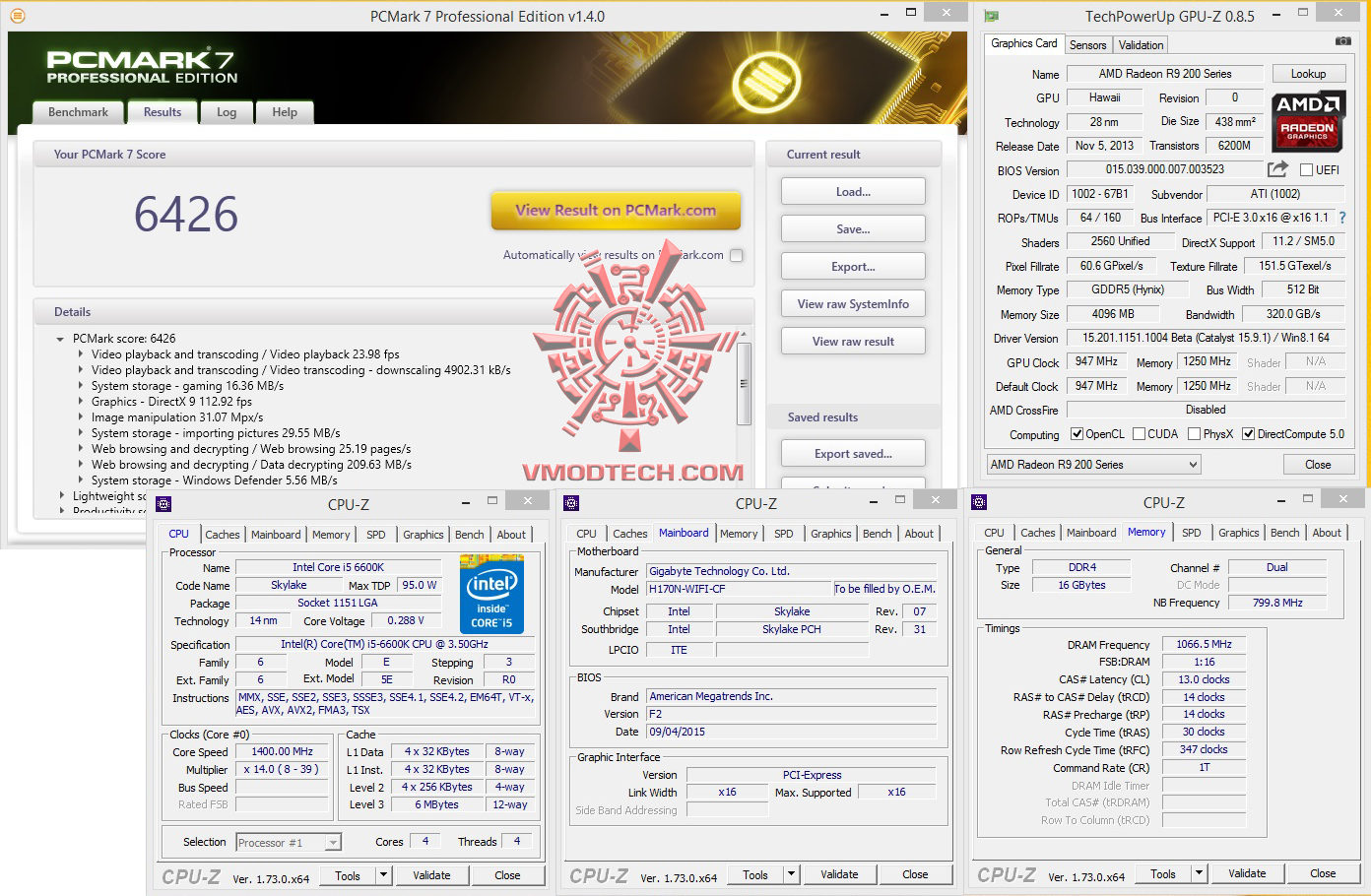

PCMark7
PCMark7 อยู่ที่ 6426คะแนน

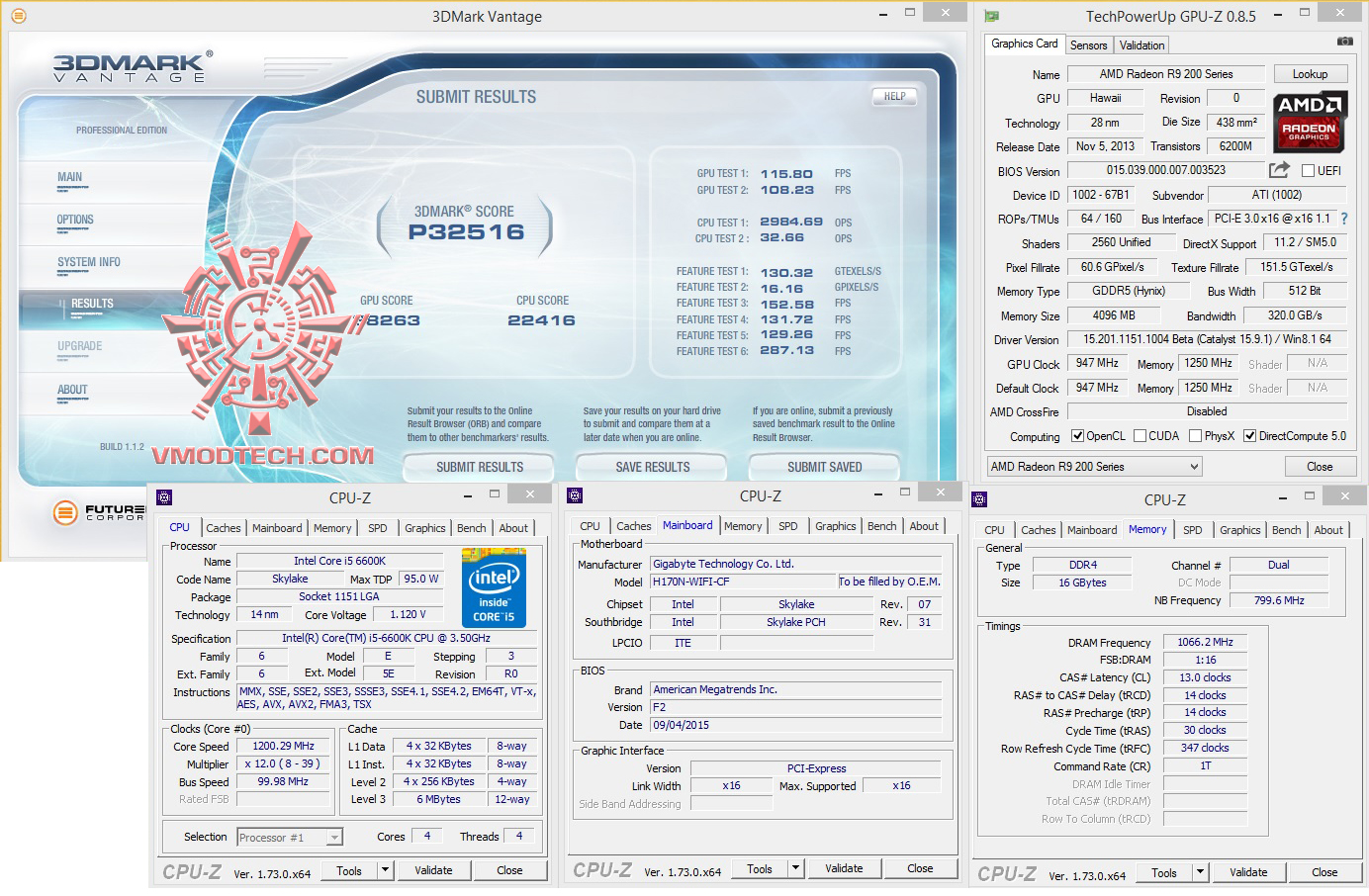

3DMark Vantage
3DMark Vantage คะแนนอยู่ที่ 32516คะแนน แรงเยี่ยมครับ

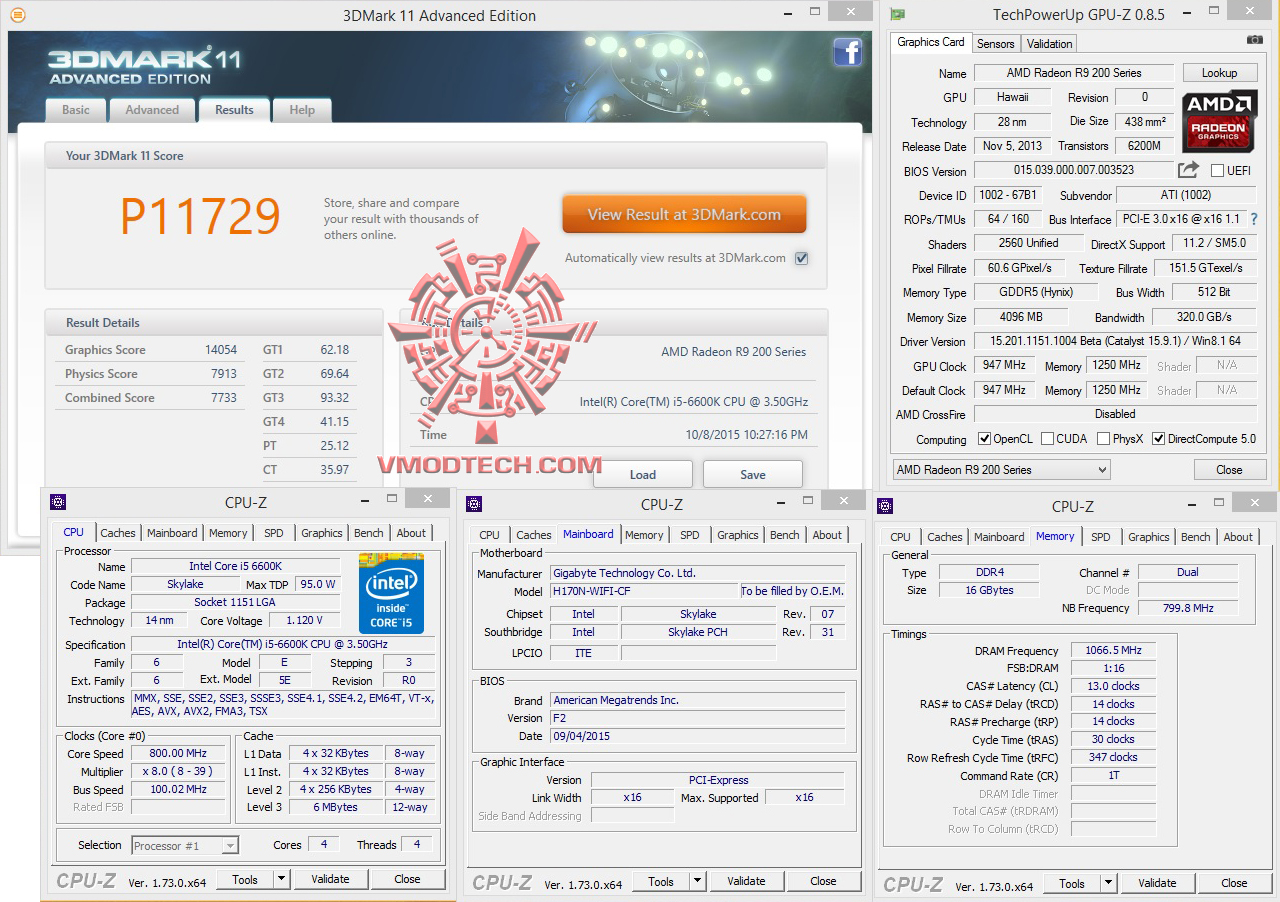

3DMark11
3Dmark11 กดกันแบบโหดๆอยู่ที่ 11729คะแนน แรงดีเลยครับ

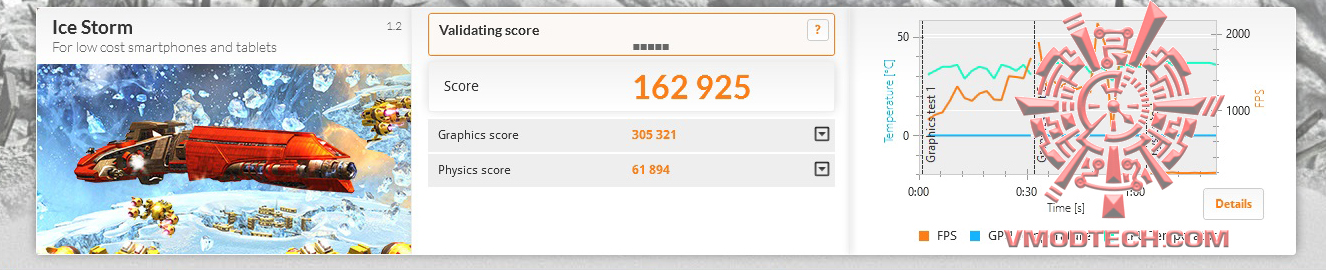

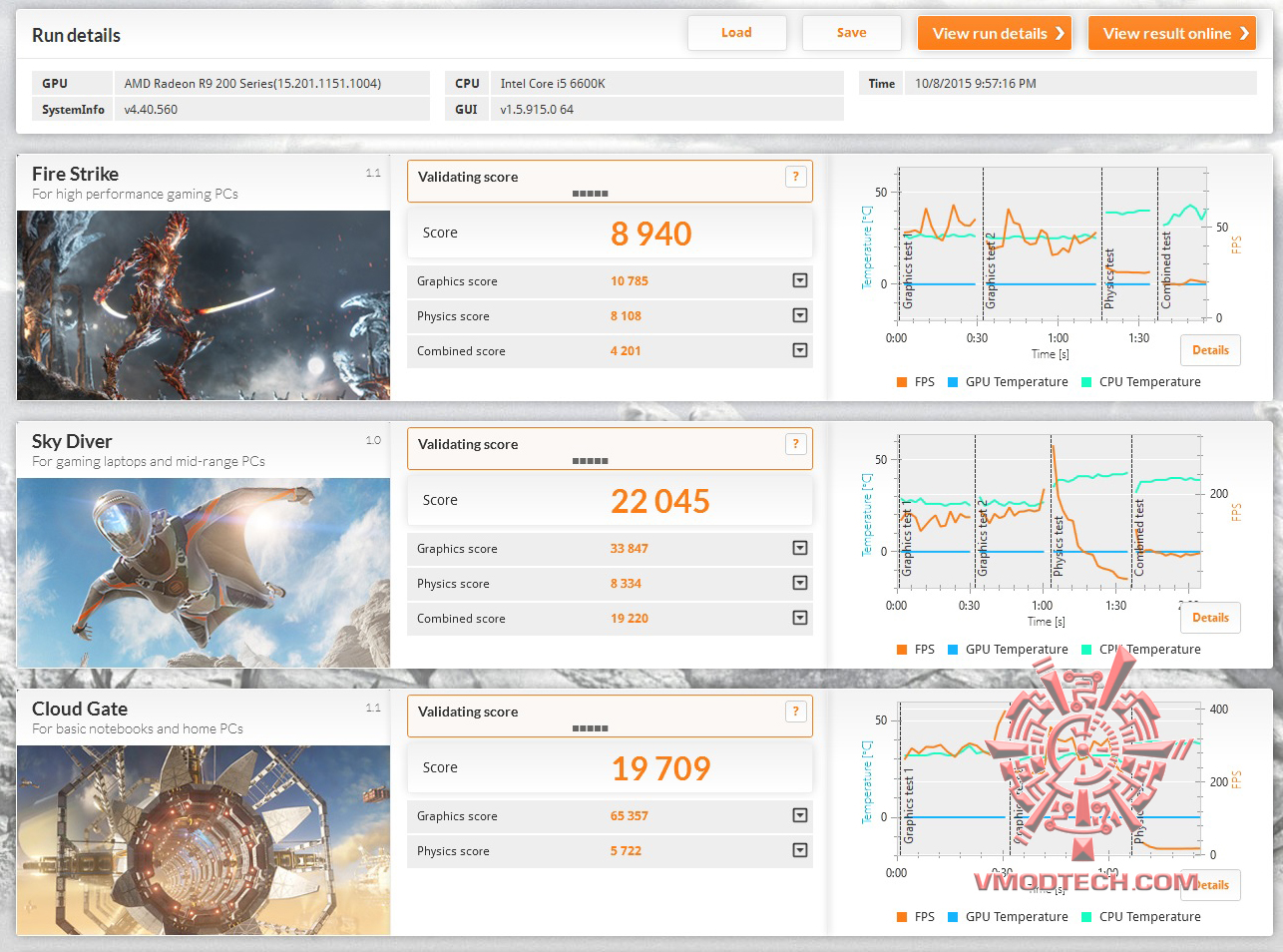

3DMark 2013
3DMark แรงทุกการทดสอบ Fire Strike กดไป 8940คะแนน ผลคะแนนทำออกมาได้ดีทีเดียวครับสำหรับงาน 3D
เราไปชมบทสรุปส่งท้ายกันต่อเลยครับ
Concluions
ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด GIGABYTE GA-H170N-WIFI ที่วันนี้มากันในมาตรฐาน GIGABYTE Ultra Durable ซึ่งเป็นมาตรฐานของทาง GIGABYTE ที่หลายๆท่านคุ้นเคยกันดี ด้วยดีไซน์ที่ออกแบบให้เล็กกระทัดรัดง่ายต่อการใช้งานรวมไปถึงบรรดาฟีเจอร์ที่มีให้ใช้งานอย่างหลากหลายไม่ว่าจะเป็นทั้งฮาดแวร์และซอฟแวร์ถือได้ว่าเป็นเมนบอร์ดขนาด Mini ITX ที่ครบเครื่องจริงๆครับ ดูแล้วก็น่าจะเหมาะกับท่านที่ชอบจัดเคสเล็กๆพกพาสะดวกแถมมีระบบ Wifi IEEE802.11ac WiFi ที่รองรับความเร็วถึง 867Mbps กันเลยทีเดียวหรือถ้าท่านใช้ระบบแลนก็มีพอตแลนแจ่มๆอย่าง Dual Intel® GbE LAN with cFosSpeed ที่ลดปัญหาอาการแลคทำให้สัญญาณอินเตอร์เน็ตลื่นไหลได้เป็นอย่างดีครับ รวมทั้งยังมีระบบเสียง High Definition Audio ไว้ให้ใช้งานอีกด้วย สุดท้ายก็คงเป็นบรรดาซอฟแวร์อย่าง GIGABYTE APP Center ที่รวบรวมแอพพลิเคชั่นต่างๆทั้ง Easy Tune และ Cloud Station ที่สามารถเชื่อมต่อกับบรรดาสมาร์ทโฟนหรือแท็บเล็ตควบคุมและสั่งงานได้อย่างสะดวกสบายครับ ให้กันมาเยอะแบบนี้มาดูในส่วนของราคาอยู่ประมาณ 4XXXบาทต้นๆครับ เอาเป็นว่าถ้าท่านกำลังมองหาเมนบอร์ดขนาด Mini ITX ที่ให้ฟีเจอร์อย่างครบๆรองรับแพลตฟอร์มอินเทลเจนเนเรชั่น 6 Skylake กันแล้วล่ะก็ GIGABYTE GA-H170N-WIFI เป็นตัวเลือกที่น่าสนใจไม่น้อยเลยครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ..
...
...
ขอบคุณที่ติดตาม
Dodge Vmodtech
.
.
.
Special Thanks.
GIGABYTE
