MSI H81M-P33

สวัสดีทุก ท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดของทาง INTEL ซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 49 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมากันครับ และคราวนี้ก็จะในแบรนด์ดังอีกยี่ห้อนั่นก็คือ MSI ที่เราคุ้นเคยกันดีอีกยี่ห้อหนึ่ง มากันในชื่อรุ่นเต็มๆว่า MSI H81M-P33 ซึ่งเป็นเมนบอร์ดรุ่่นเล็กขนาด M-ATX ที่เน้นความประหยัดเป็นหลักครับในชิบเซ็ต H81 ของอินเทล Haswell นั่นเองครับ แม้ว่าจะเป็นเมนบอร์ดรุุ่นเล็กแต่ทาง MSI ก็อัดบรรดาฟีเจอร์อุปกรณ์ต่างๆในเกรดที่ดีตามมาตรฐาน Military Class 4 รวมไปถึงไบออสอัฉริยะอย่าง Click BIOS 4 ที่สามารถสั่งการทำงานได้ง่ายๆอีกด้วย เดี๋ยวเรามาชมกัยครับว่าเมนบอร์ดรุ่นเล็กๆแบบนี้จะมีประสิทธิภาพมากน้อยเพียงใด ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

MSI H81M-P33 Appearance

มากันในกล่องสีดำครับบอกฟีเจอร์และชื่อรุ่น

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

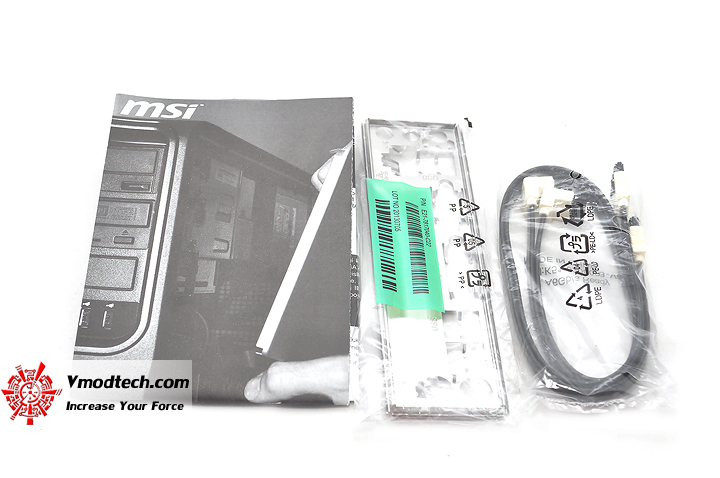

อุปกรณ์ให้มาไม่เยอะครับประกอบด้วย คู่มือต่างๆ , แผ่นไดร์เวอร์ , สาย SATA 1ชุด , ฝาหลัง

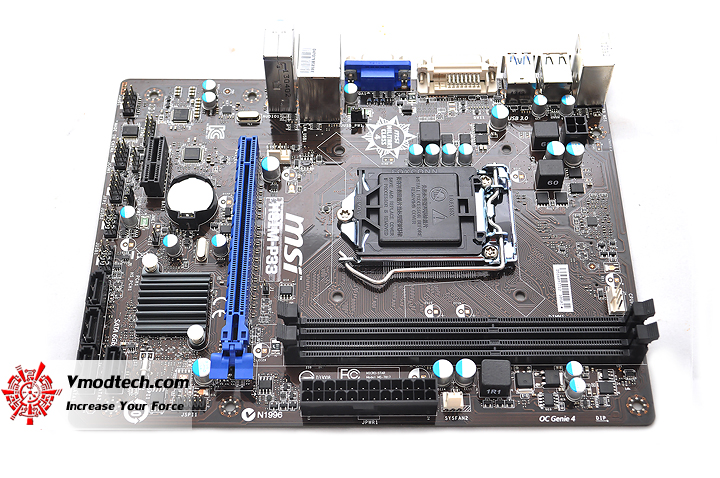

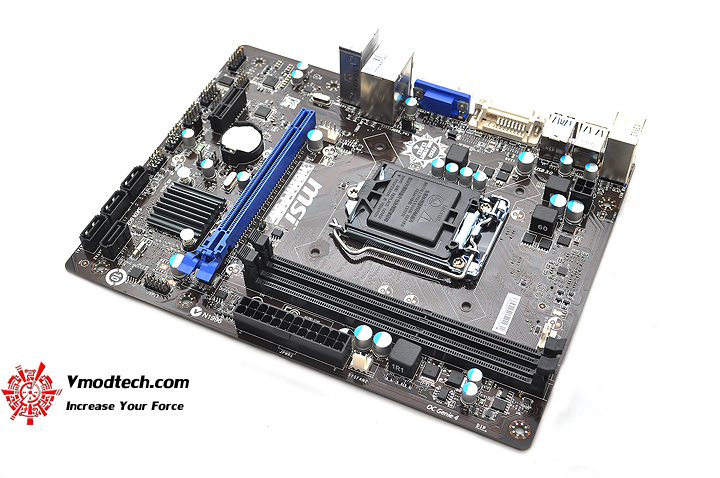

ตัวเมนบอร์ดสีดำ ซ๊อกเก็ต 1150 รองรับซีพียูตระกูล Haswell 4th Generation Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® processors for LGA 1150 socket

ตัวเมนบอร์ดขนาด M-ATX ครับขนาด 22.6cm(L) x 17.3cm(W) Micro-ATX Form Factor

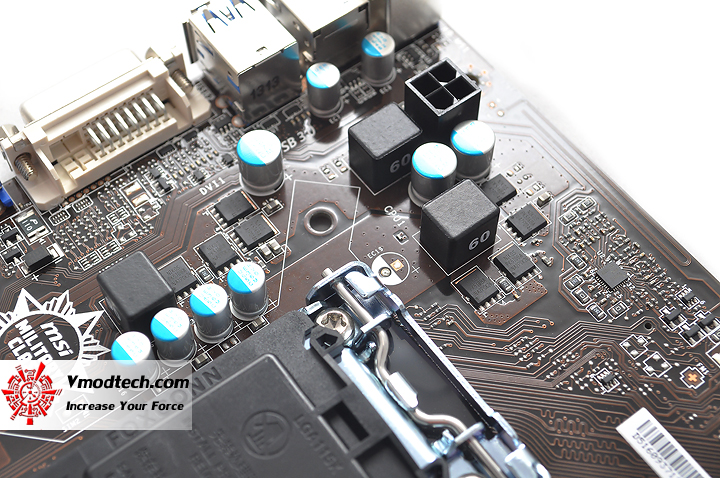

เฟสไฟให้มา 3เฟส  พร้อมด้วยระบบป้องกัน Military Class Essentials ที่ช่วยปกป้องการจ่ายไฟรวมไปถึงระบบไฟผิดพลาดอีกด้วย

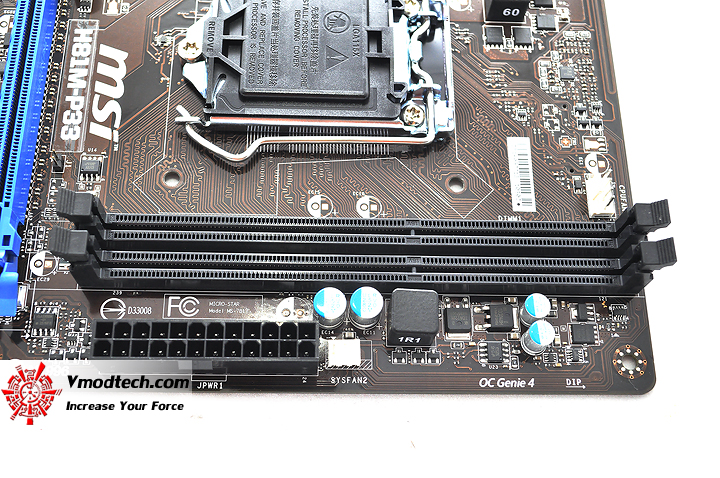

สล๊อตแรม 4ช่องมาตรฐาน Support two DDR3 DIMMs 1066/1333/1600 MHz, up to 16GB Max

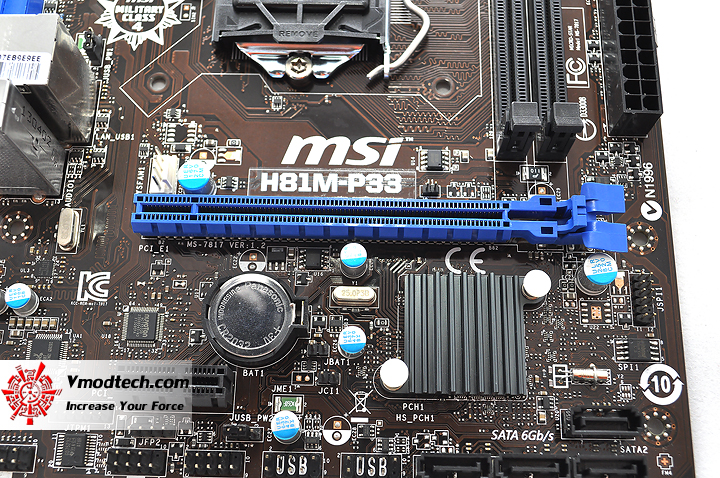

ชิบเซ็ต Intel® H81 Express Chipset

สล๊อตเชื่อม ต่ออุปกรณ์มี 1 x PCIe 2.0 x16 slot , 1 x PCIe x1 slot

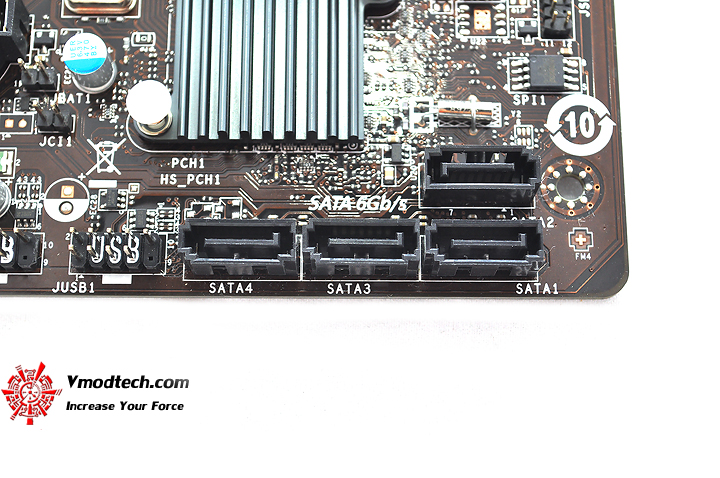

ช่องเสียบ SATA3 Up to 6Gb/s ให้กันมา 2ช่อง (SATA1~2) และ Up to 3Gb/s SATA2 ให้มา 2ช่อง (SATA3~4) รวมทั้งหมดเป็น 4ช่องนะครับ ให้มาอย่างละ2

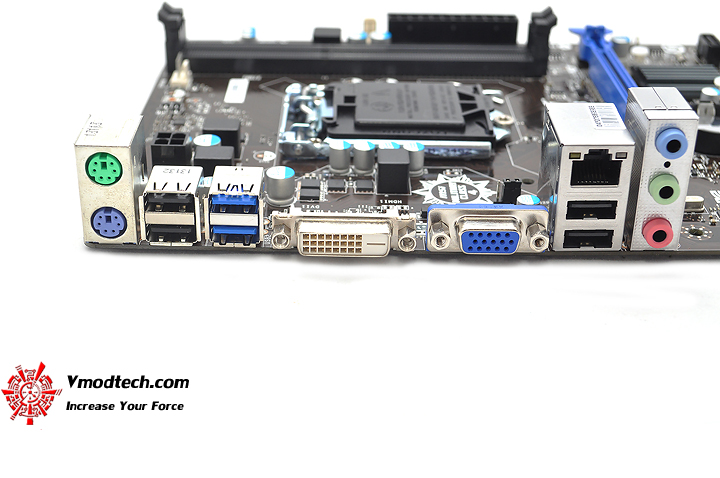

ช่อง เชื่อมต่อ อุกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard port , 1 x PS/2 mouse port , 4 x USB 2.0 ports , 2 x USB 3.0 ports , 1 x RJ45 LAN Jack , 1 x 3 in 1 audio jack , 1 x Graphics card port , 1 x DVI-D port

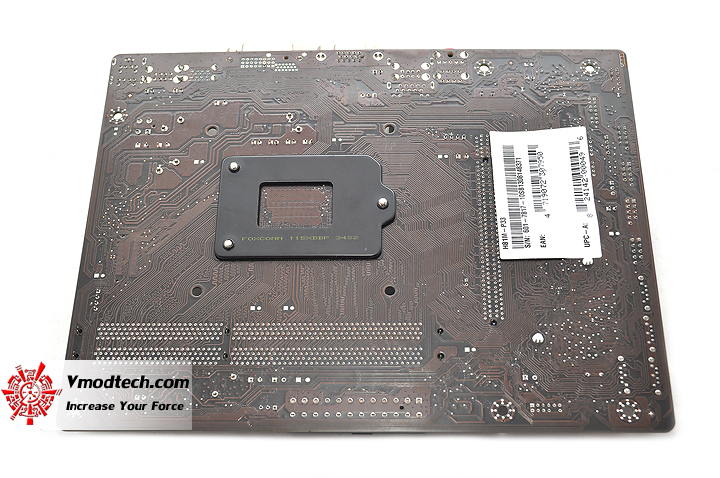

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I7 4770K Retail
.Thermal Grease	..GELID GC-ETREME
.Motherboard	. MSI H81M-P33
.Memory	..Apacer Thunderbird 8GB 2933 CL12-14-14-35 1.65V
.Graphic Card	. AMD R9 290
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail ตัวใหม่ล่าสุดจากอินเทลครับผม...

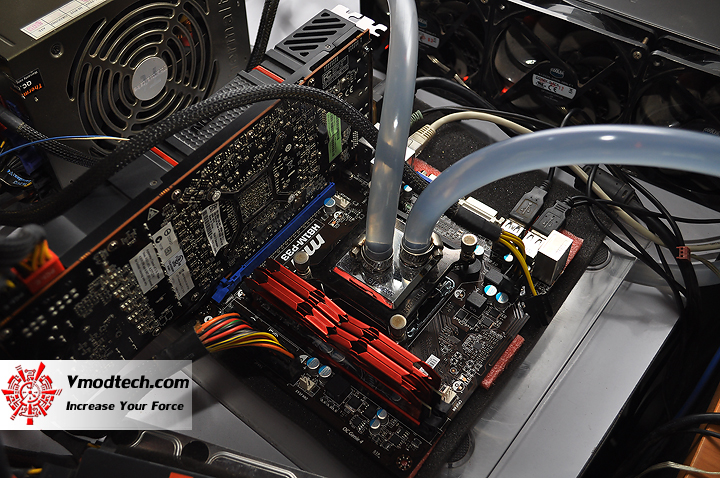

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

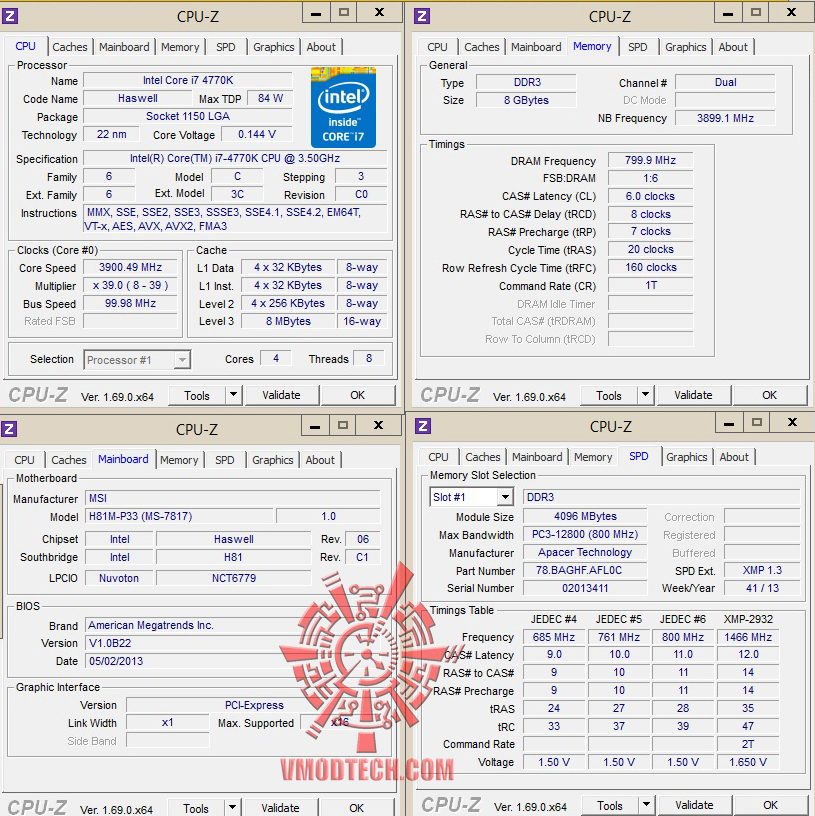

CPU-Z

INTEL CORE I7 4770K

วันนี้ทดสอบกันที่ความเร็ว 3.9Ghz ไฟเลี้ยงซีพียู Vcore Auto NB Frequency 3900 Mhz บัสแรม 1600Mhz CL6-8-7-20-160 1T 1.5V เล่นกันได้ประมาณสุด Turbo ครับเนื่องจากไม่มีจุดให้รับไฟเลี้ยงต่างๆของซีพียูและส่วนอื่นๆจะมีแต่ไฟแรมเท่านั้นครับที่ปรับได้ ใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเท สเล่นกันแบบเดิมๆกันเลยครับ

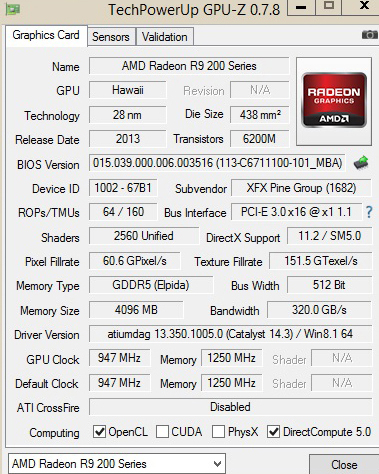

GPUZ

สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290  ครับ โดยเล่นกันแบบเดิมๆ

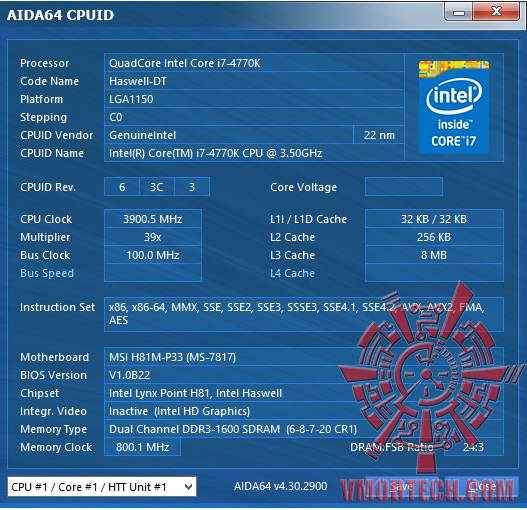

AIDA64

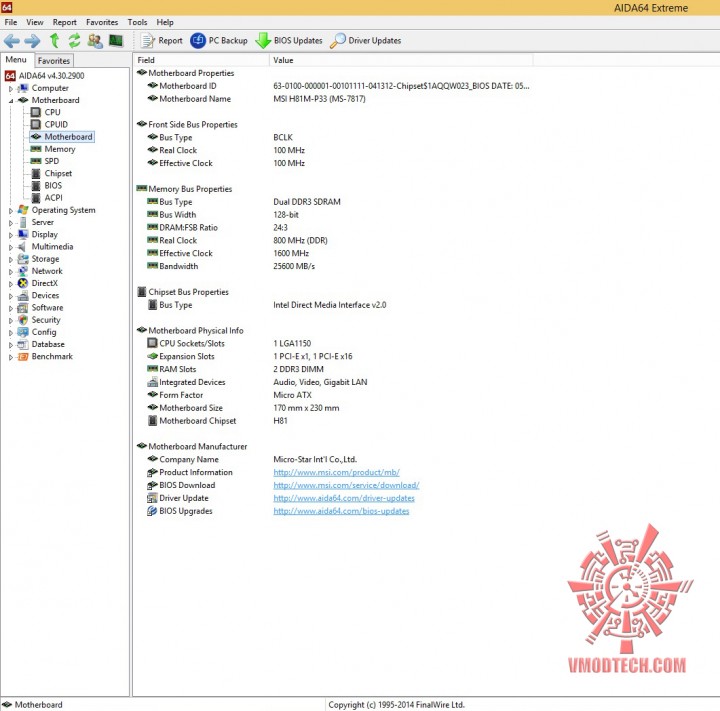

Mainbord

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

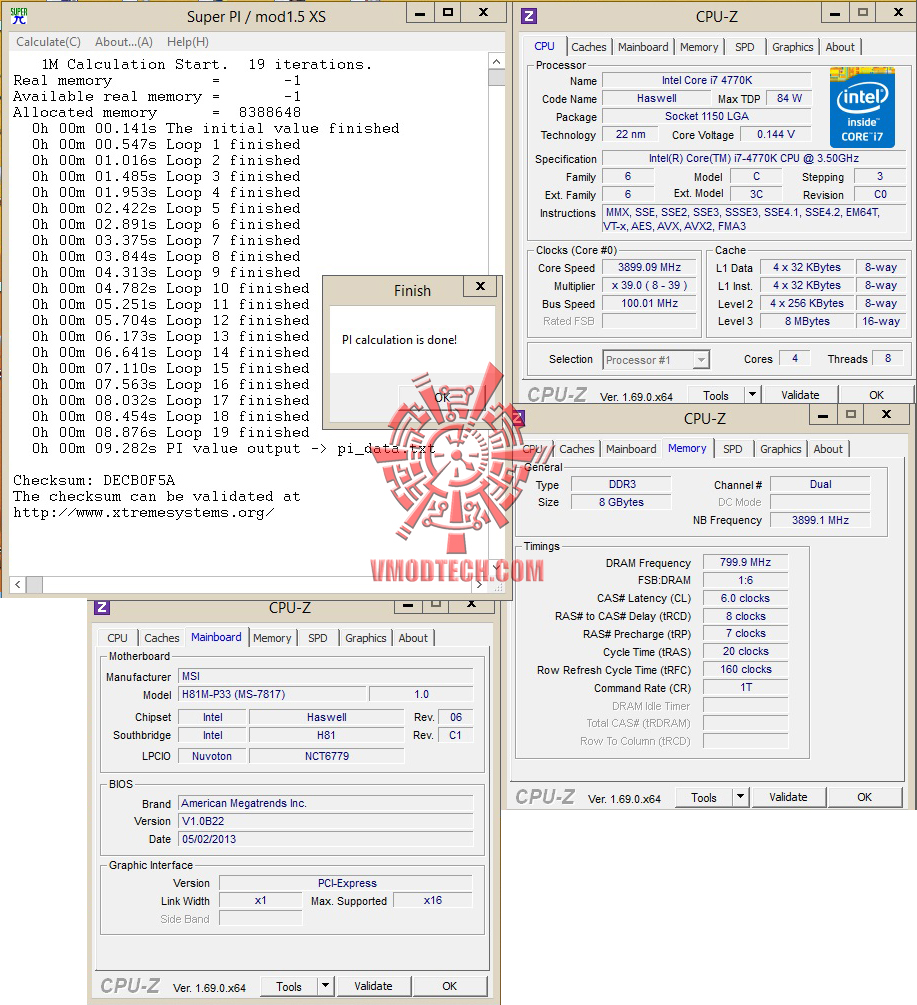

SuperPI 1M 1 Thread

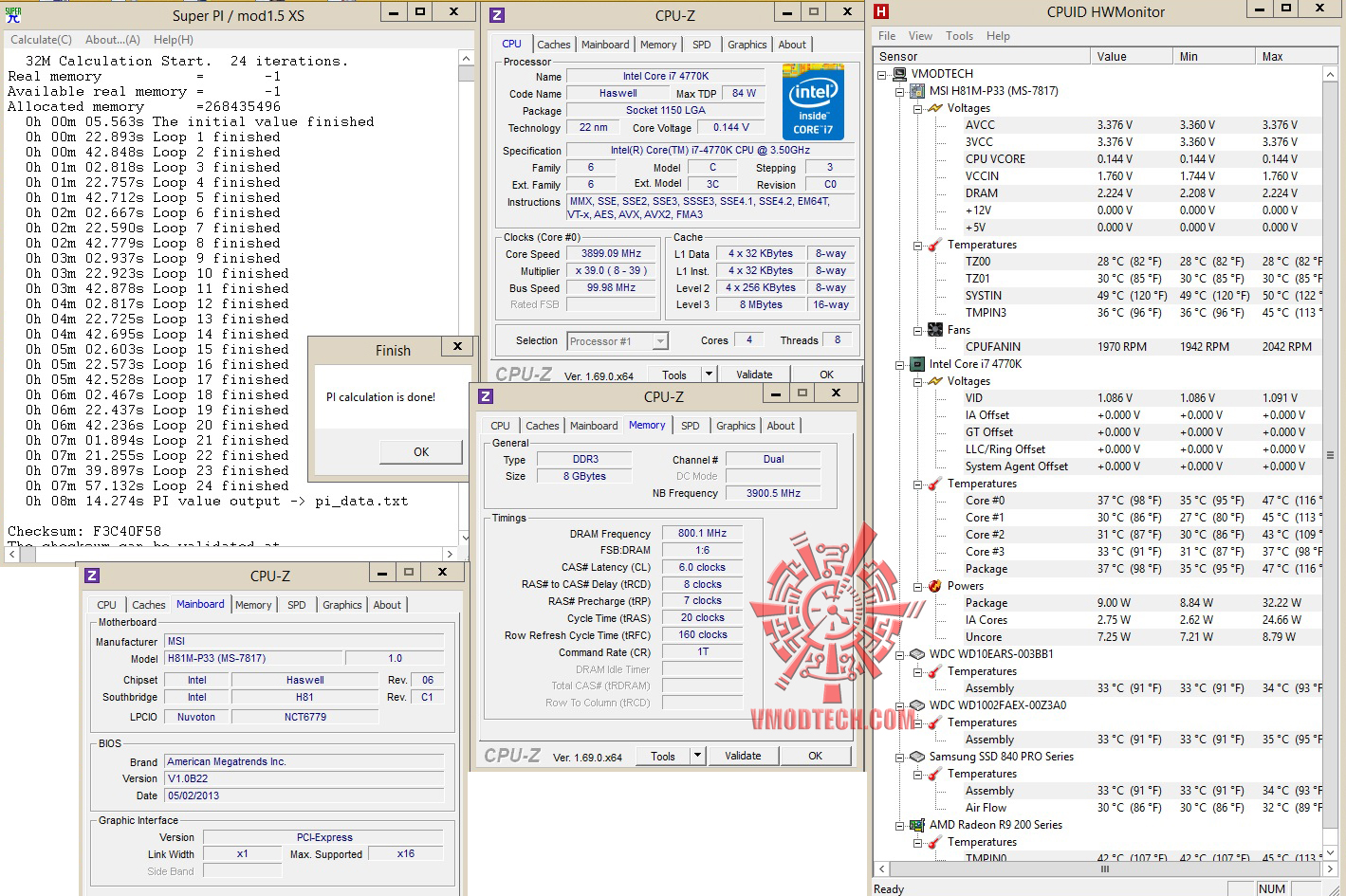

SuperPI 32M 1 Thread

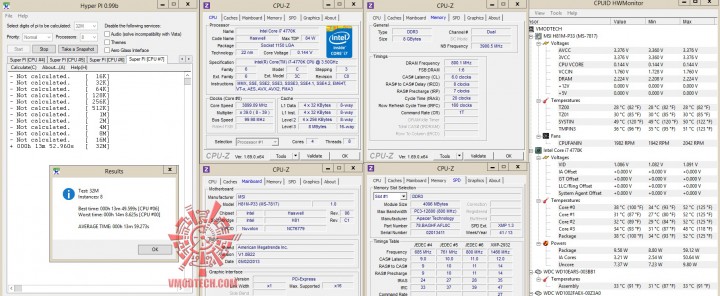

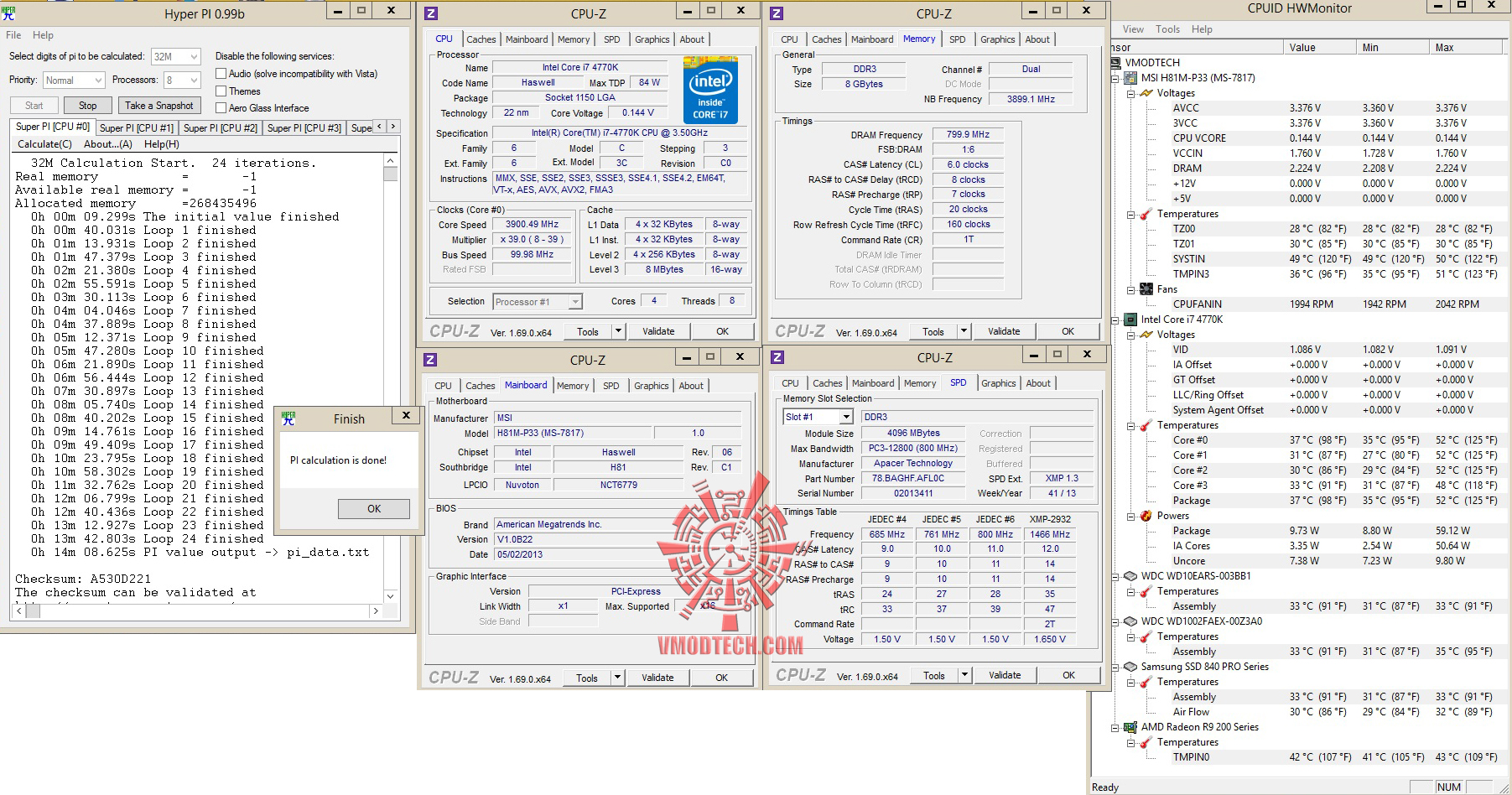

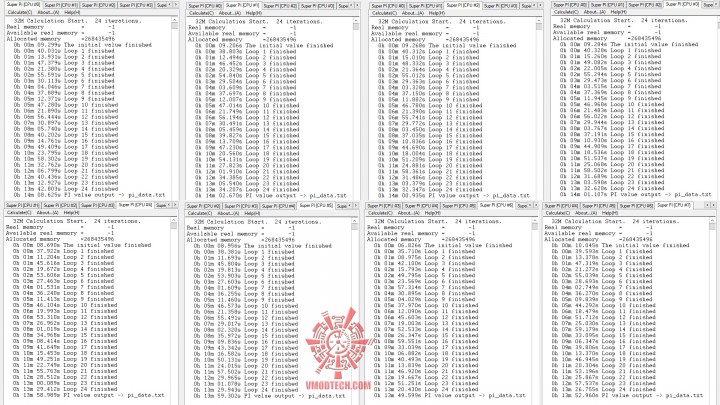

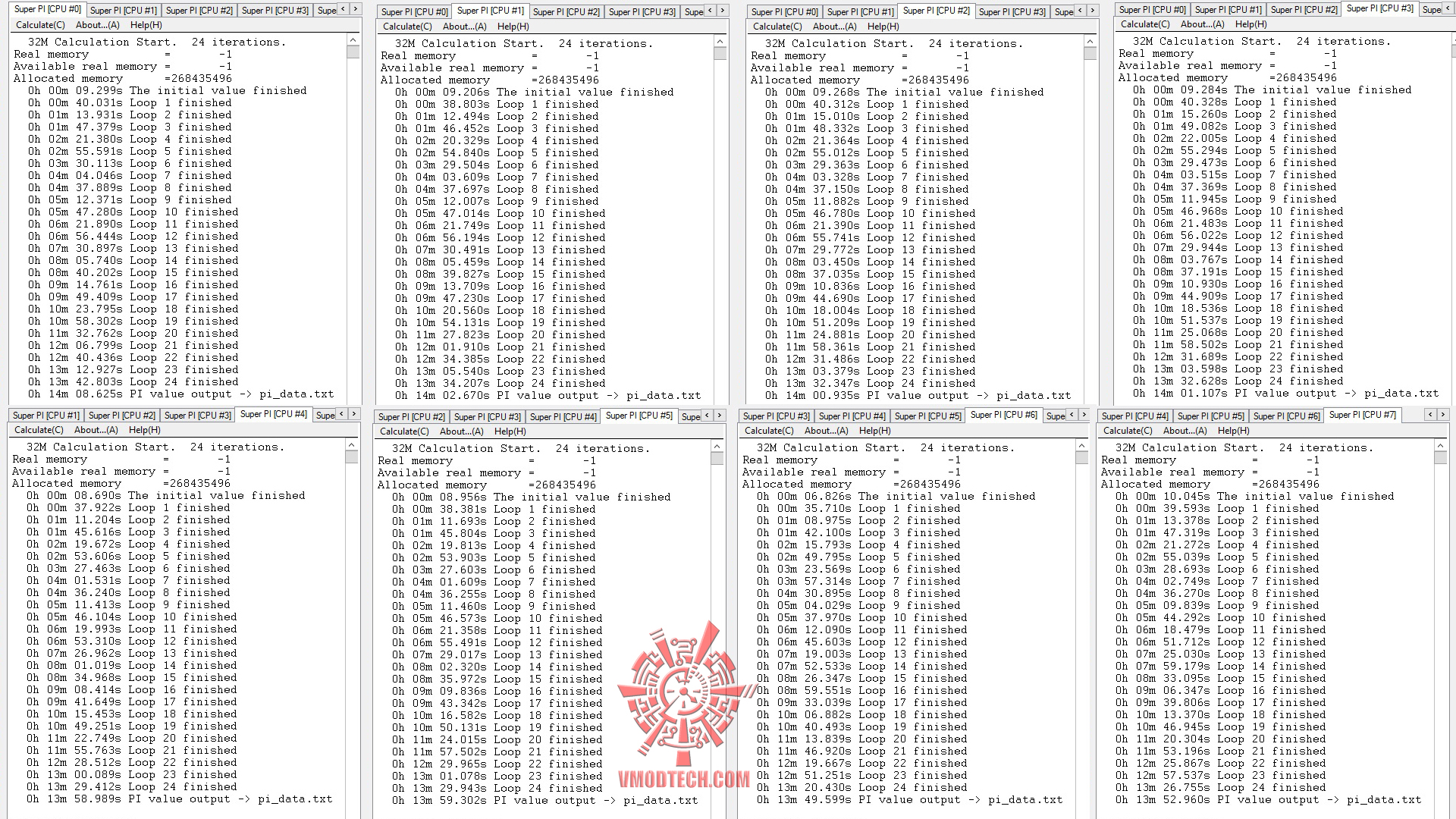

HyperPI 32M 8 Threads

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 9.282วินาที , 32MB จบไป8นาที 14.274วินาที แรงในระดับมาตราฐาน 4.8Ghzครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

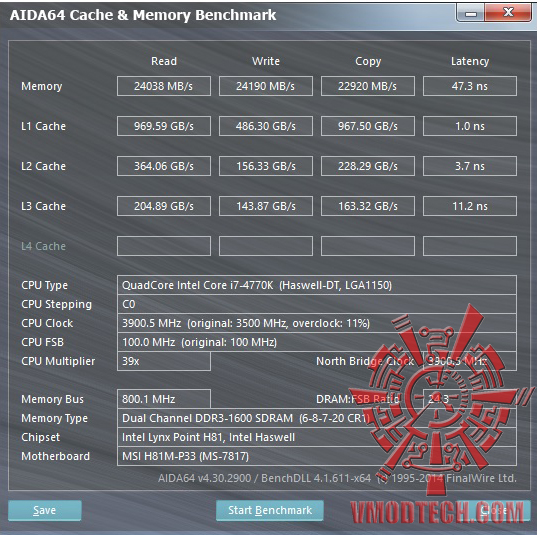

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 24038MB/s ก็แรงได้ดีเลยทีเดียวด้วยบัสแรม 1600Mhz ค่าCL สบายๆ

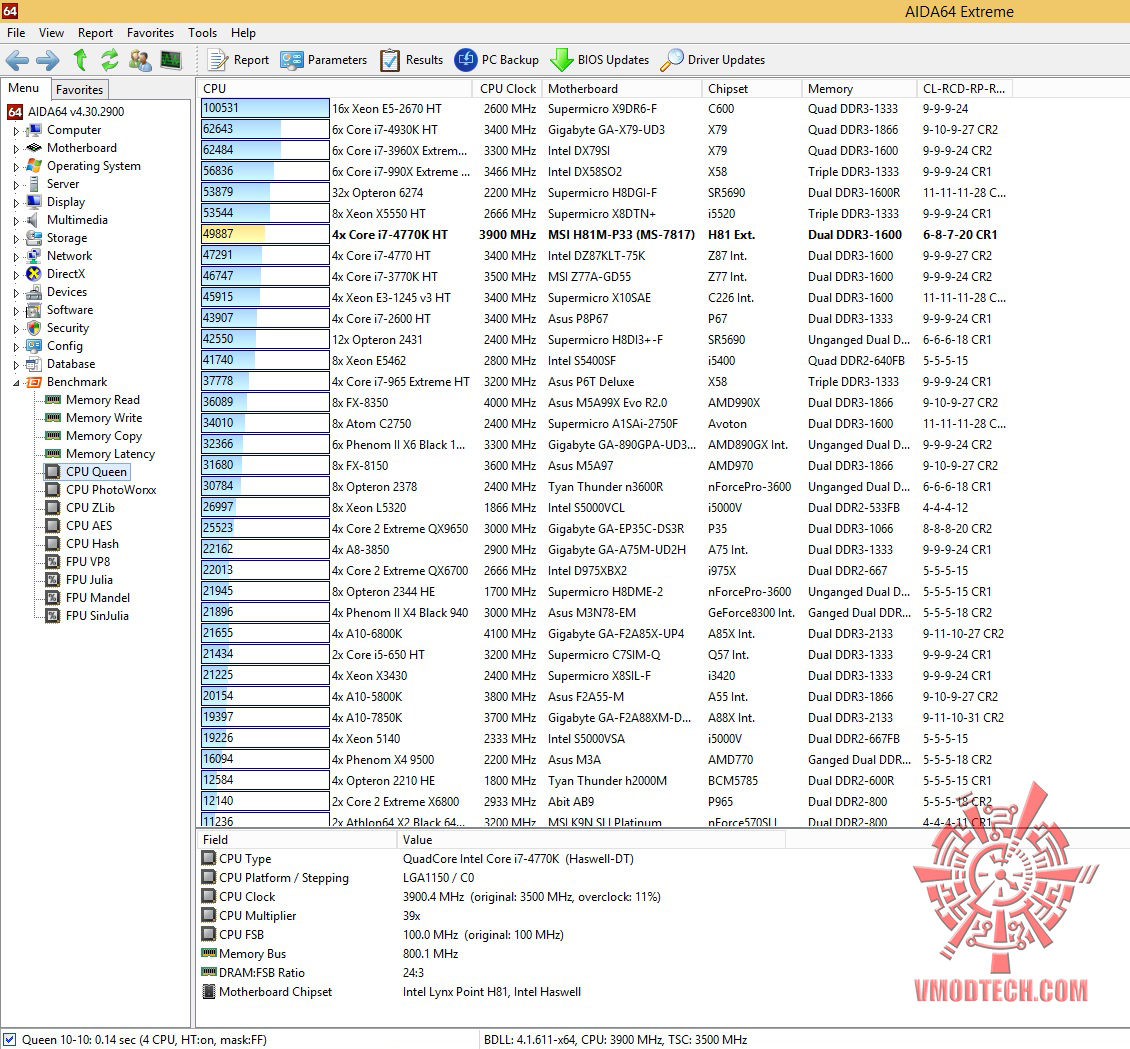

CPU Queen

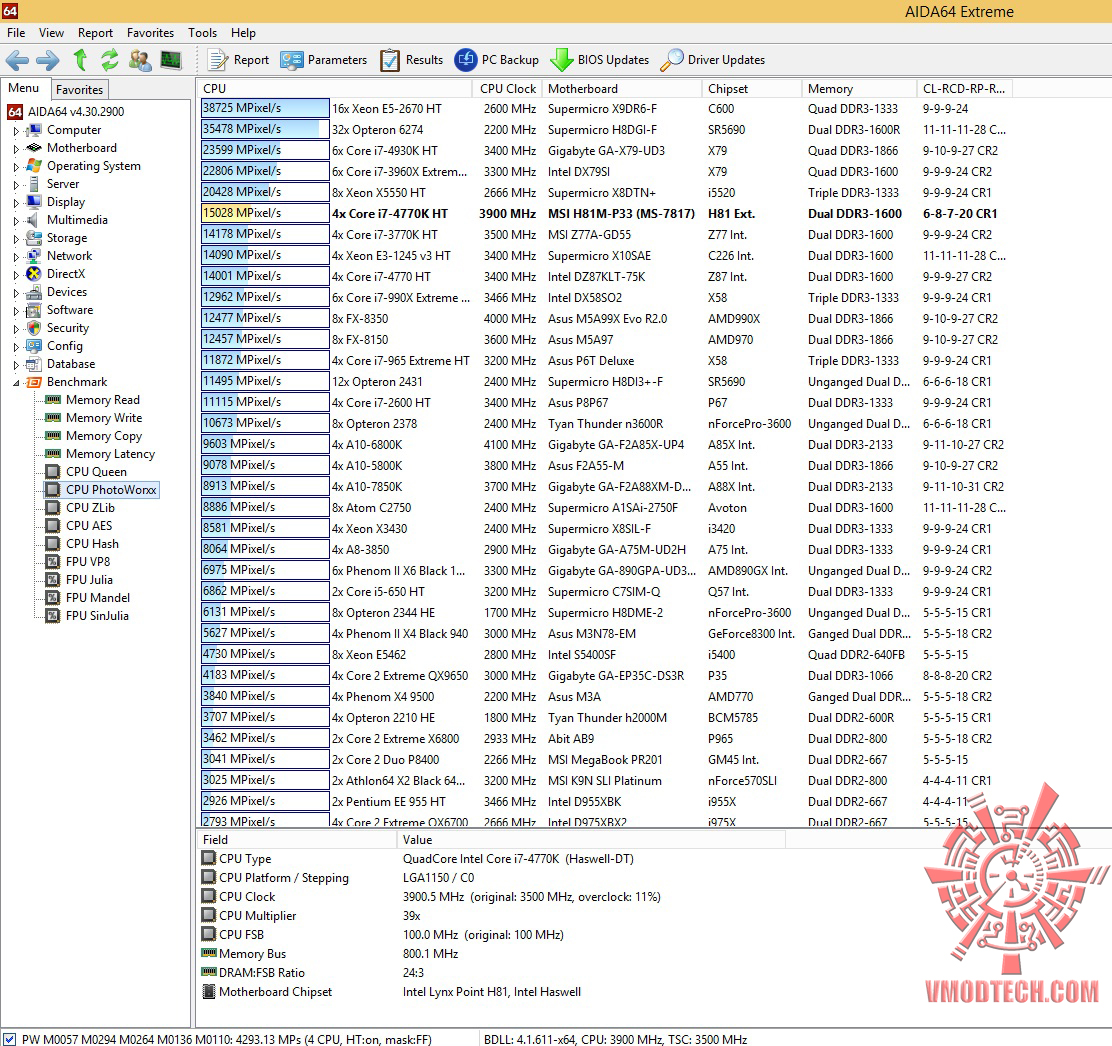

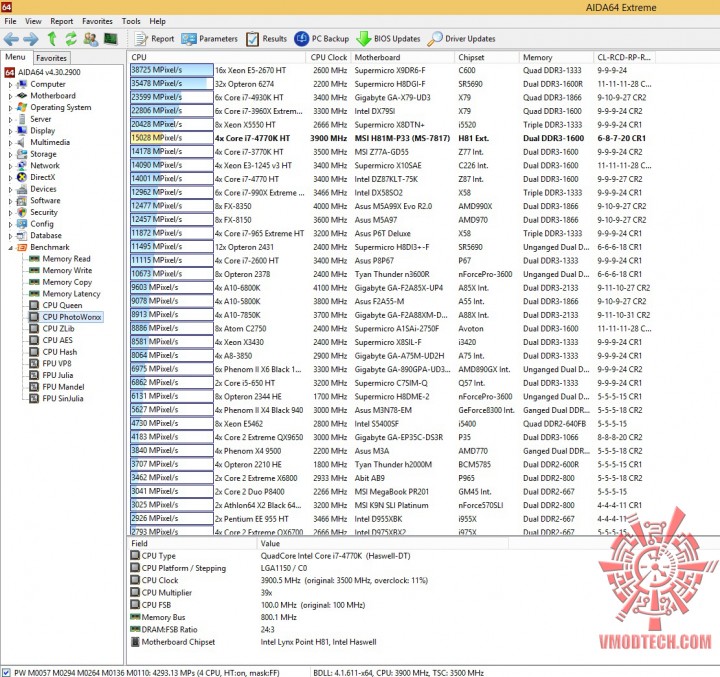

CPU PhotoWorxx

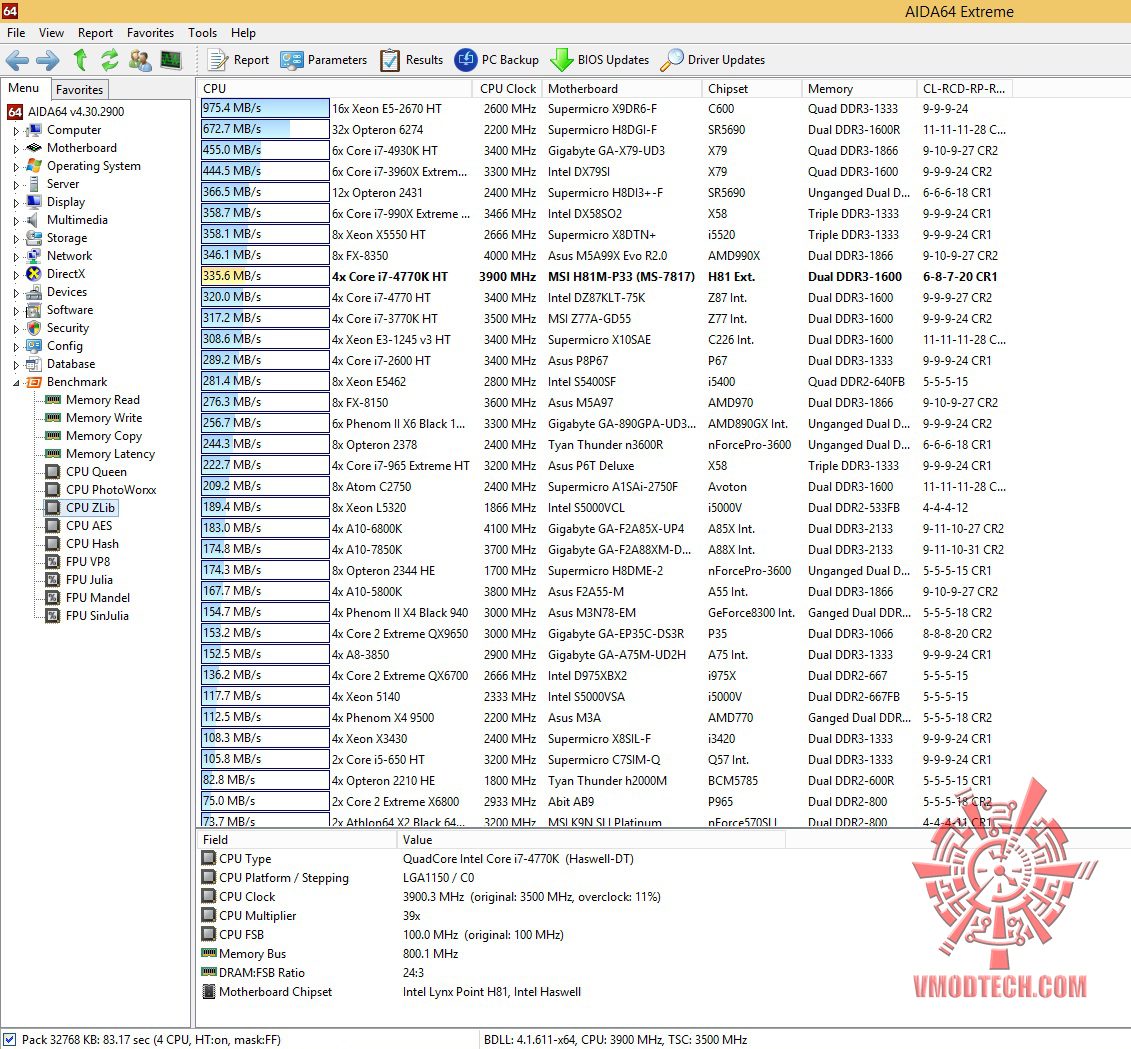

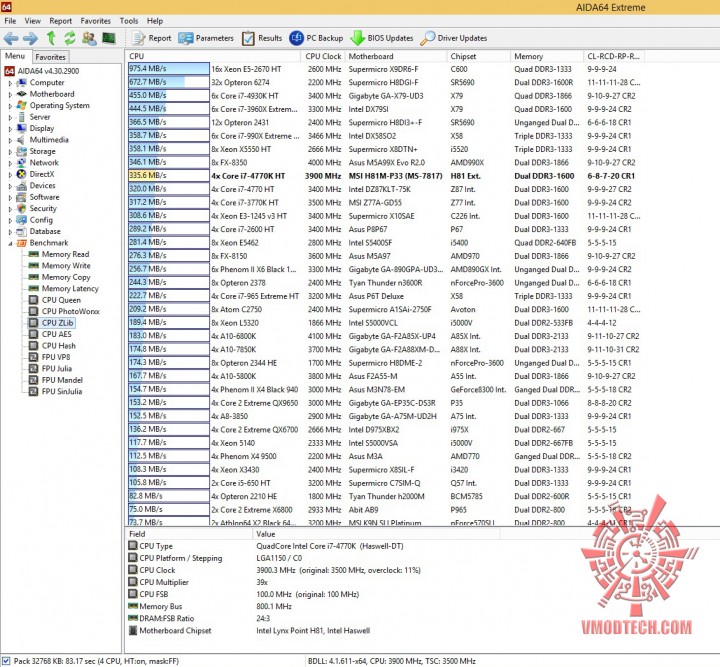

CPU ZLib

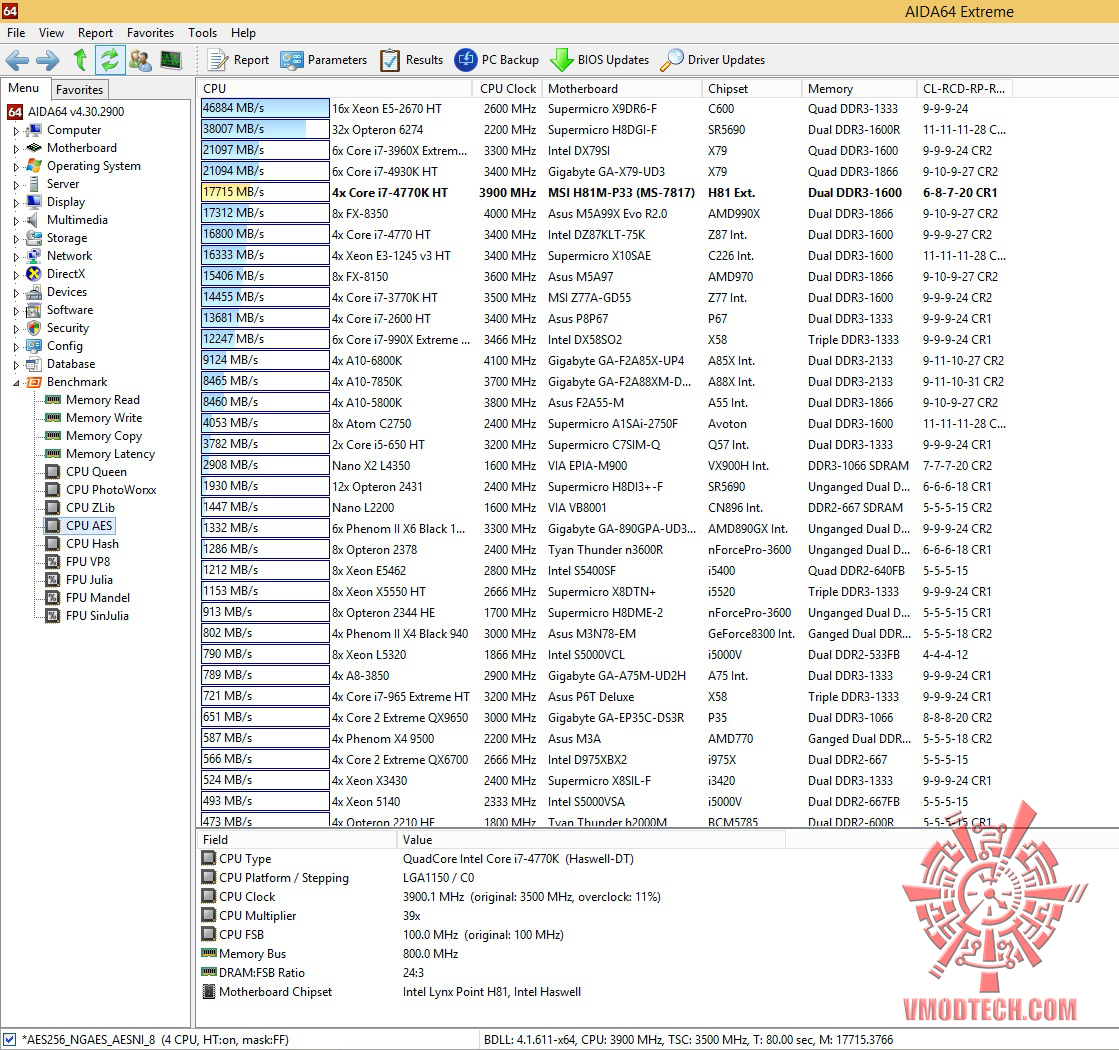

CPU AES

CPU Hash

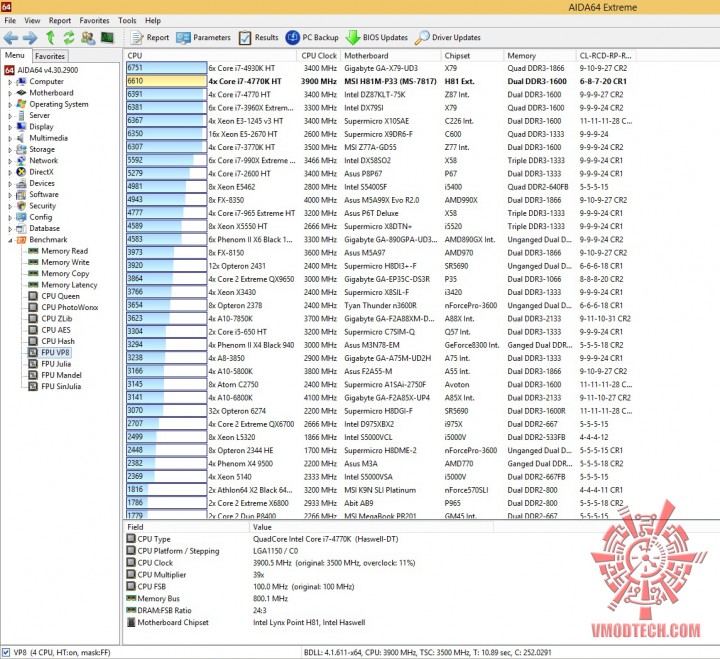

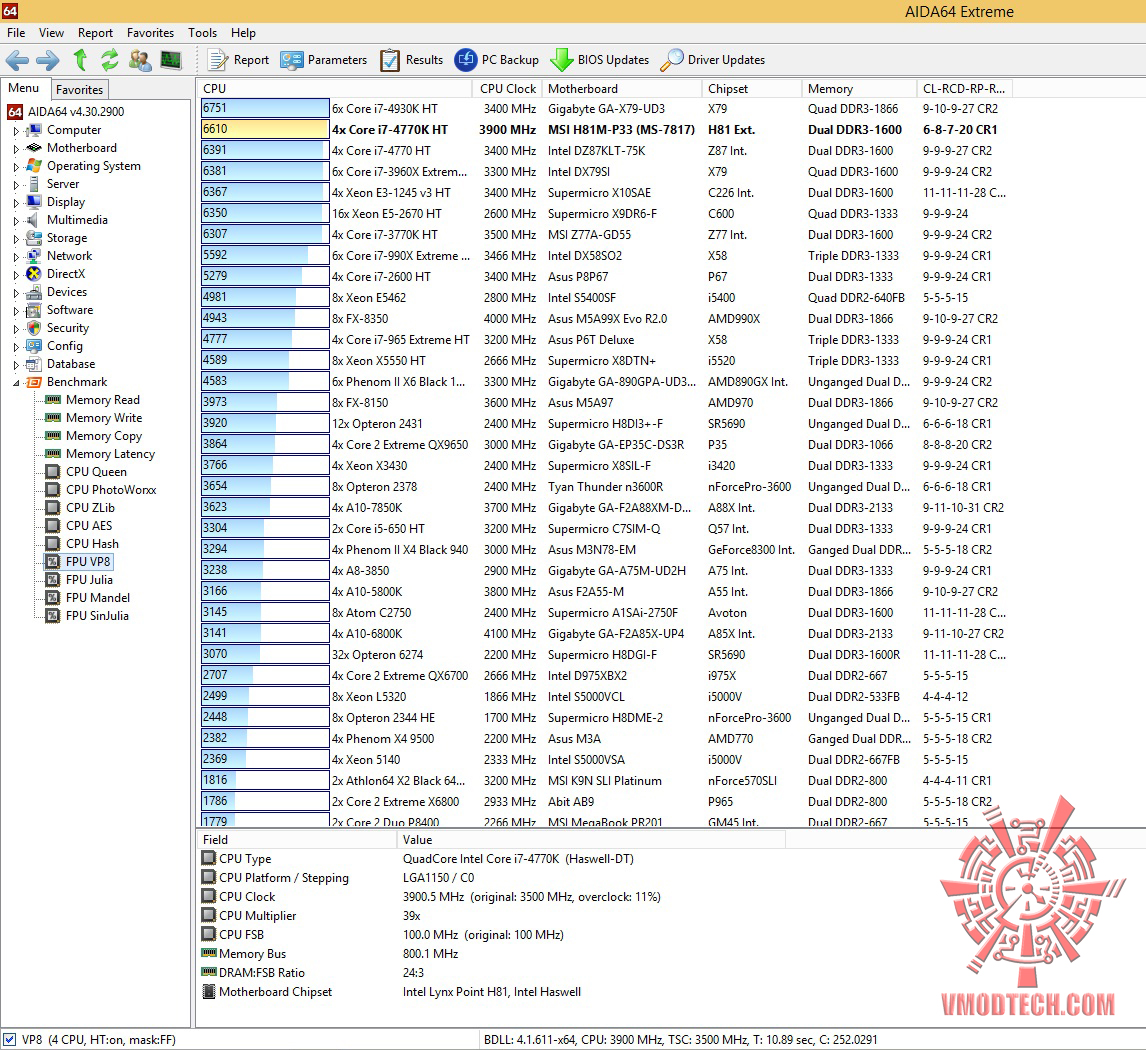

FPU VP8

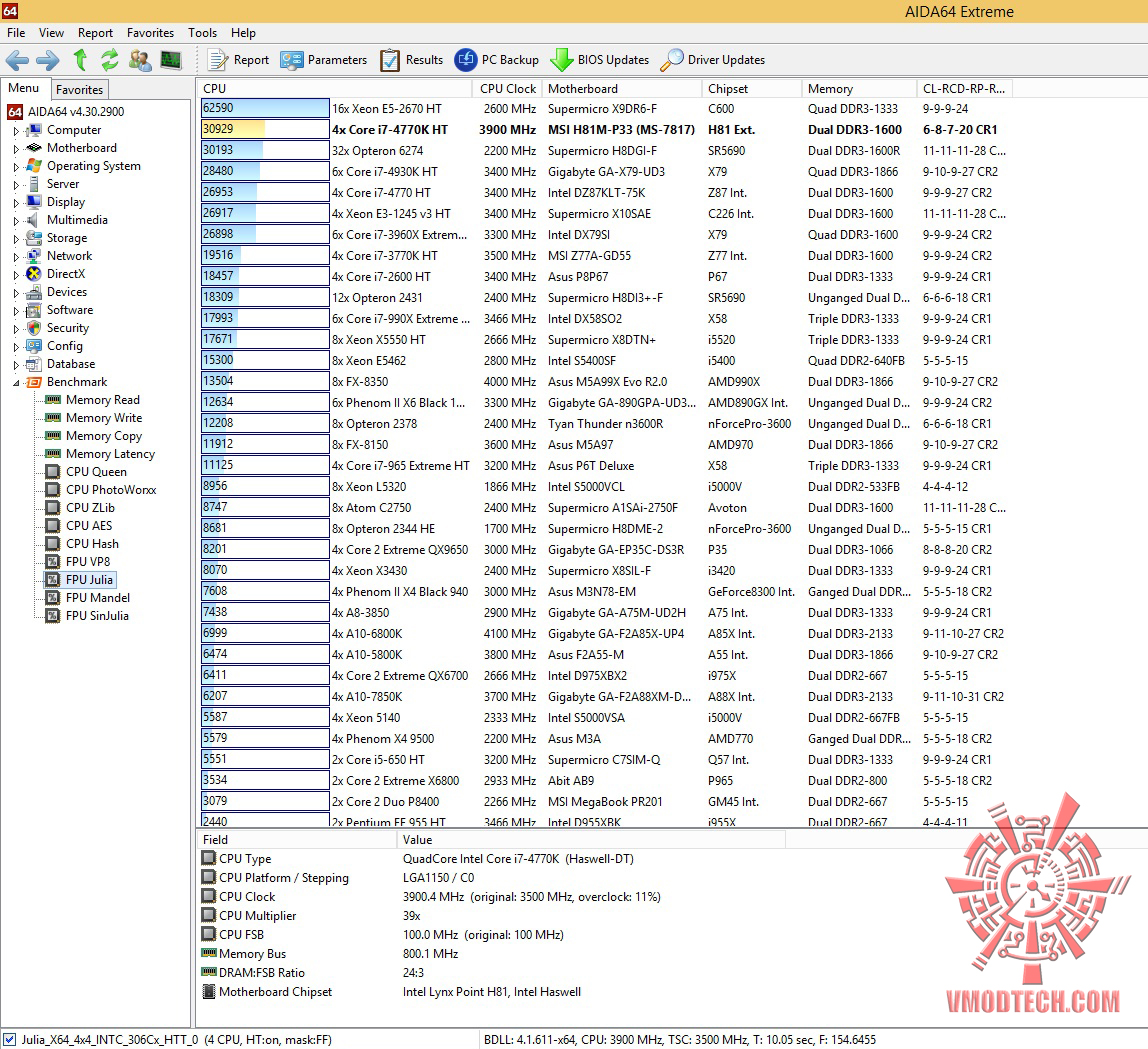

FPU Julia

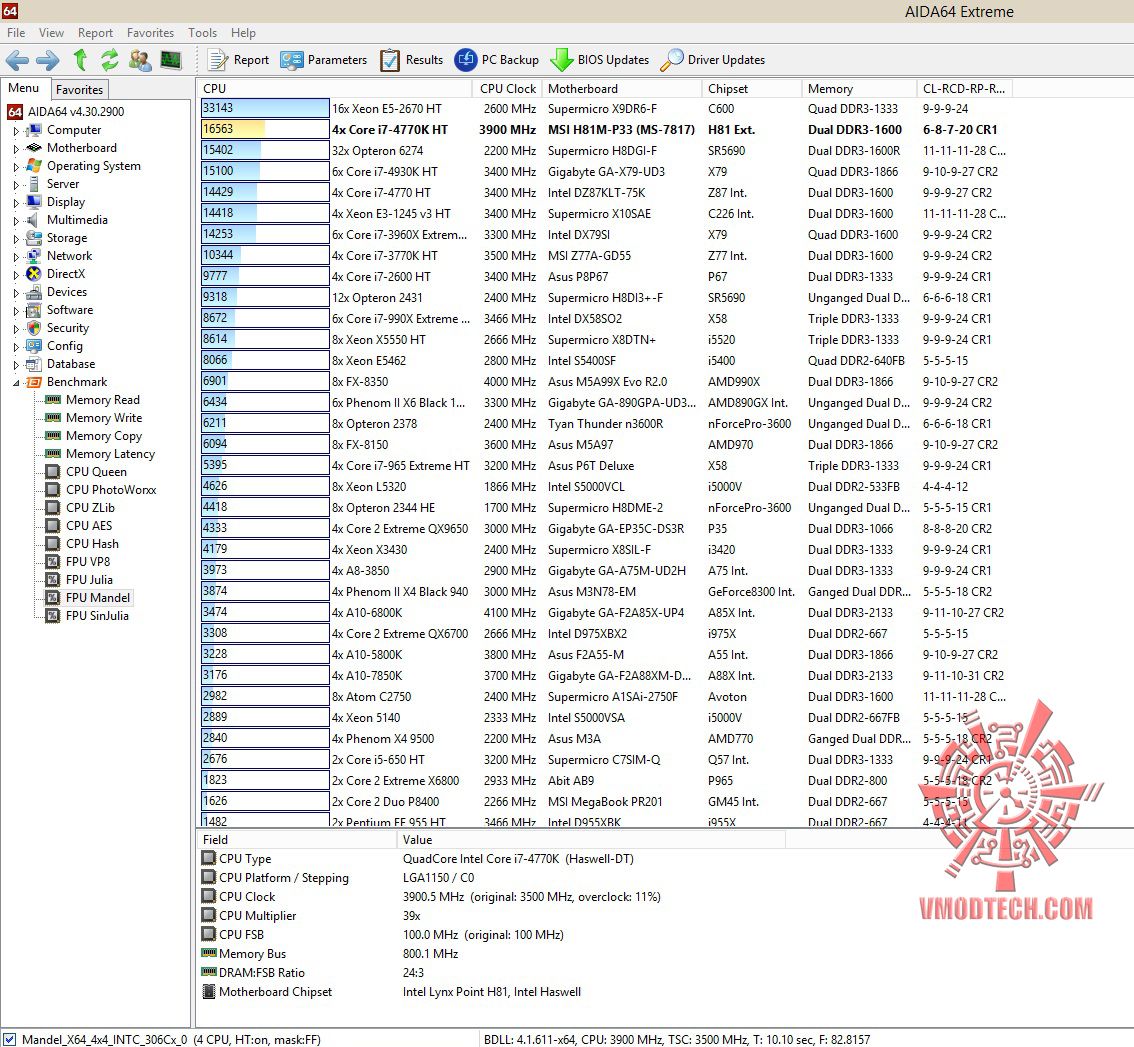

FPU Mandel

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

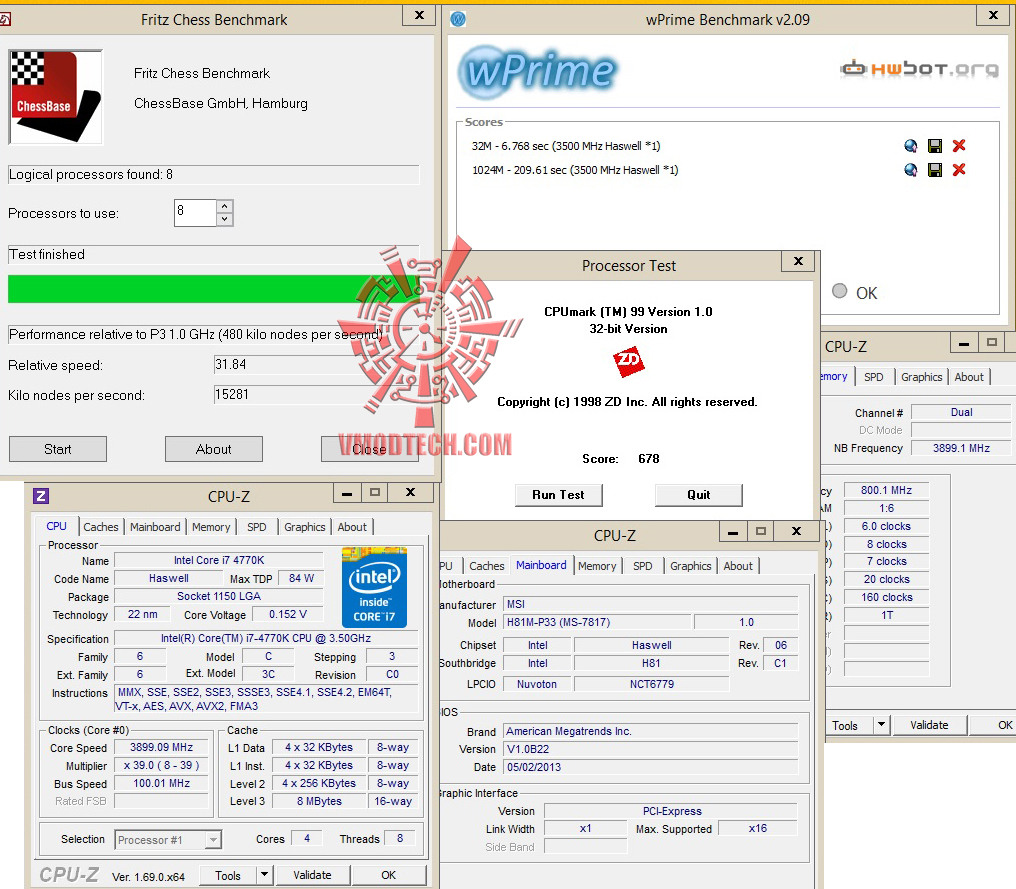

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

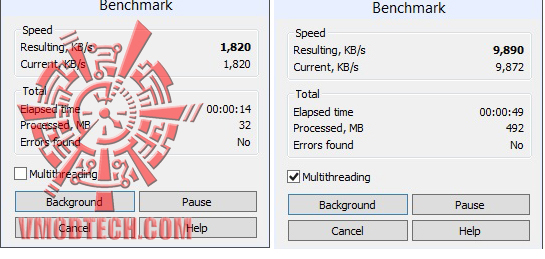

WINRAR 5.0

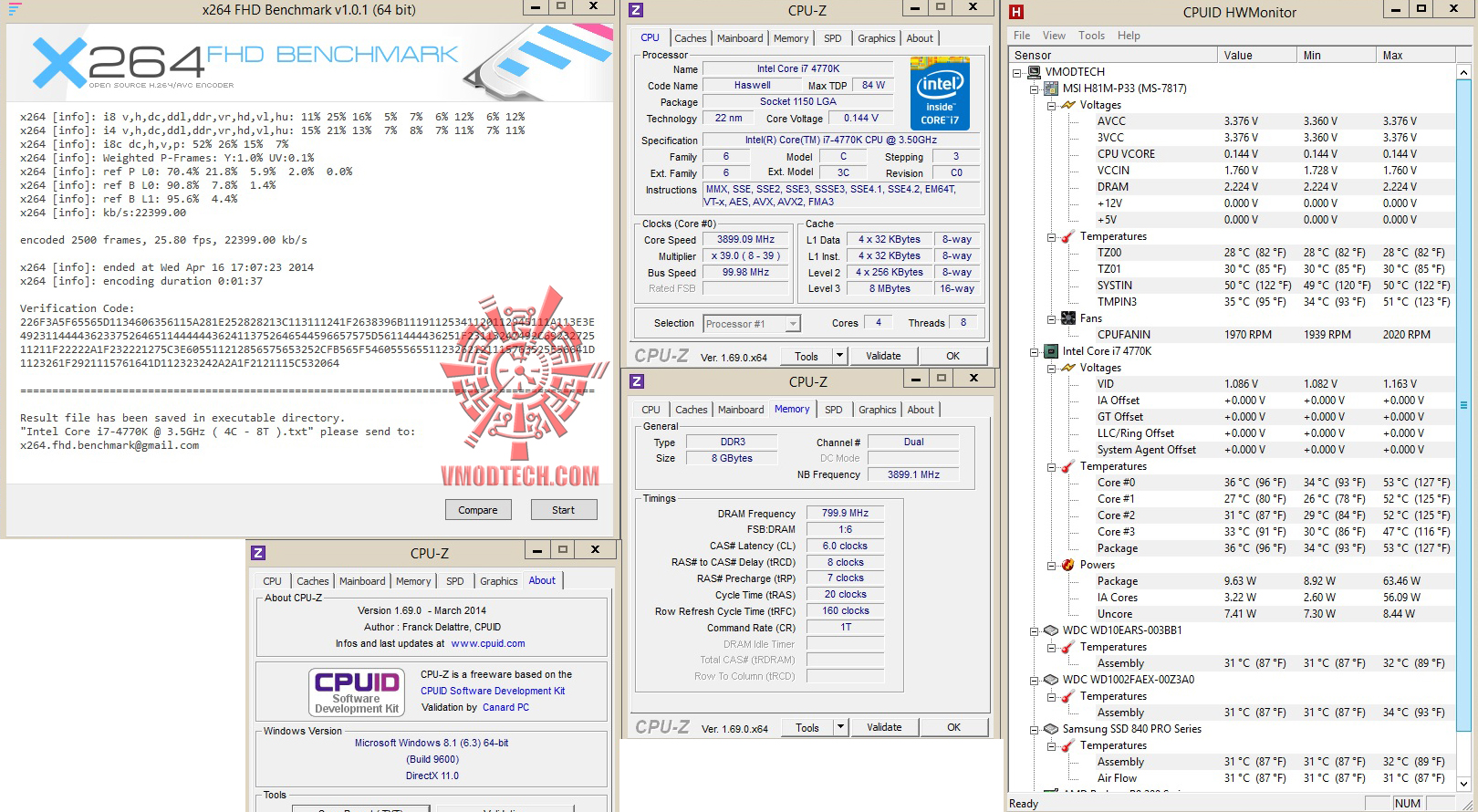

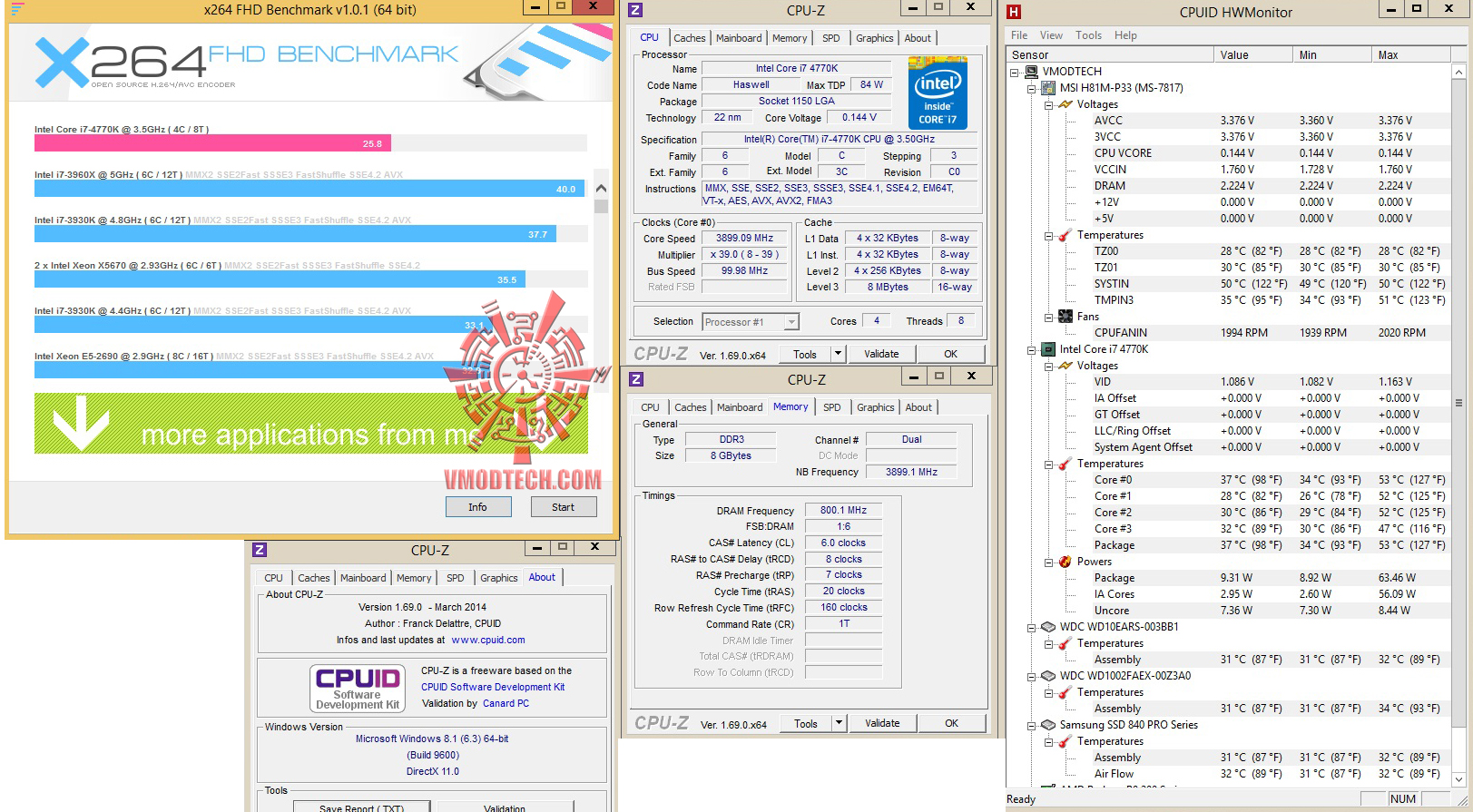

X264 FHD

แรงกัน ถ้วนหน้าจริงๆ X264 กดกันไป 25.8FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 31.8แรงกันจริงๆและ Winrar กดไป 9K แรงดีเลยทีเดียวครับ

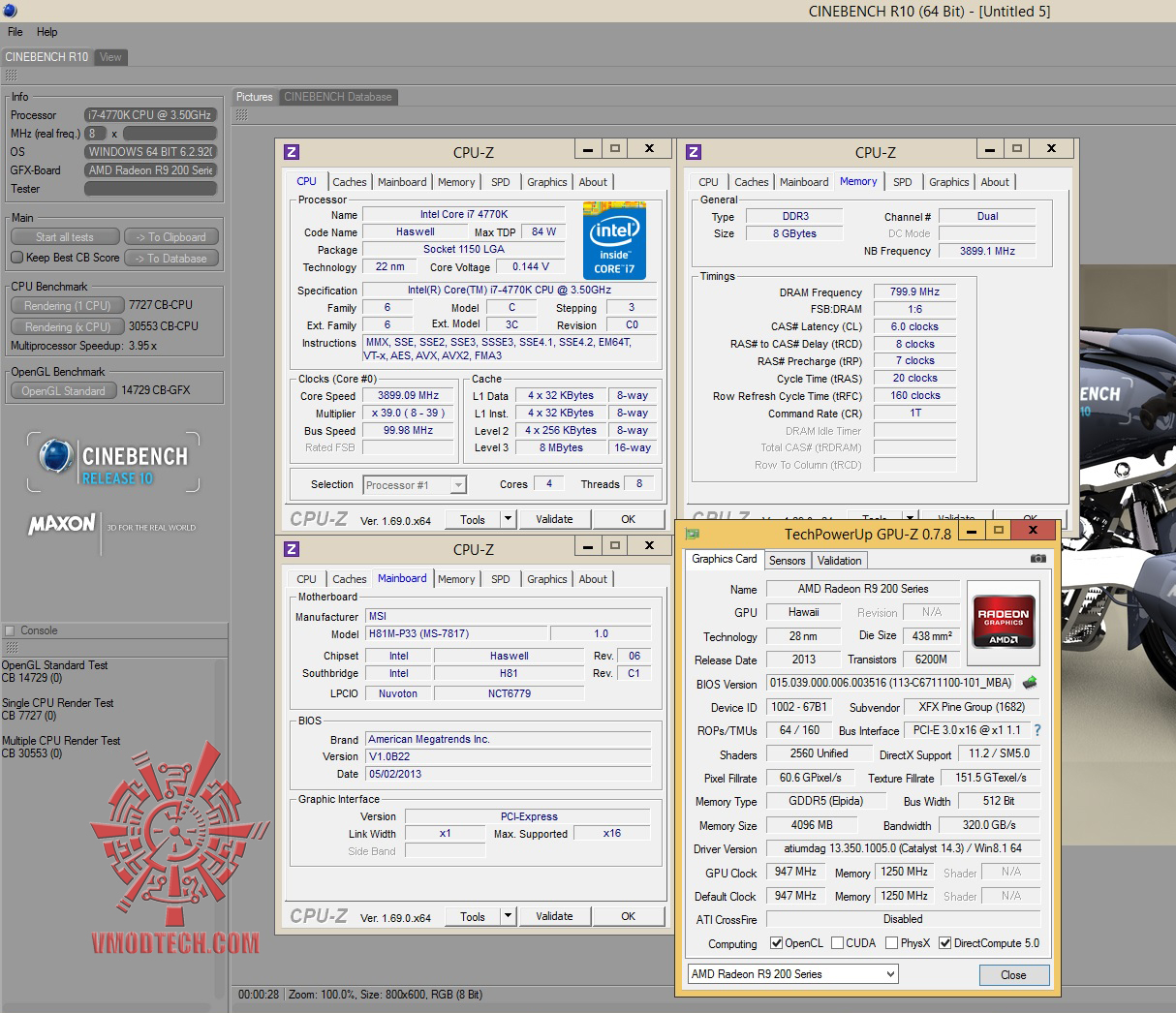

Cinebench 10

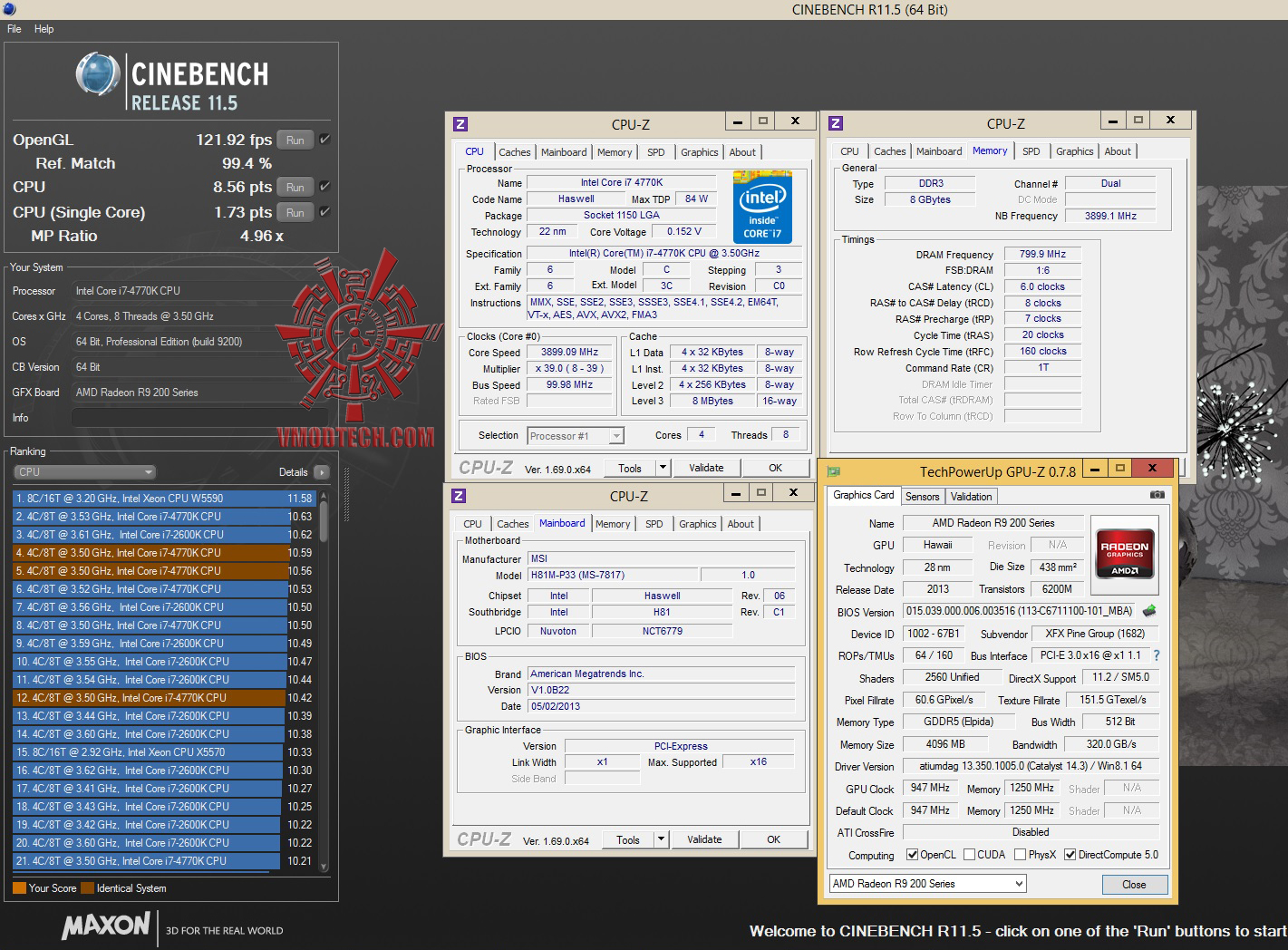

Cinebench 11.5

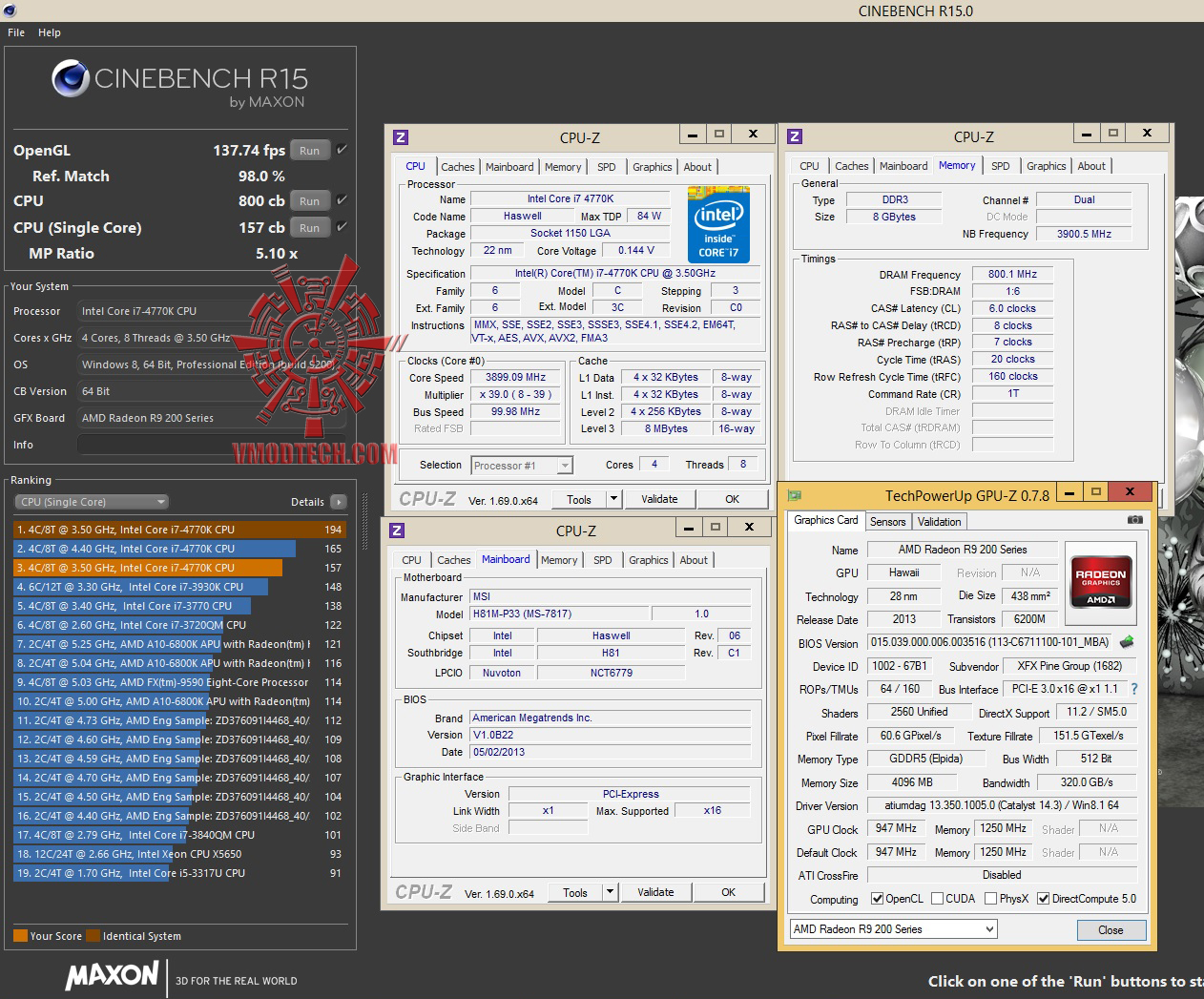

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

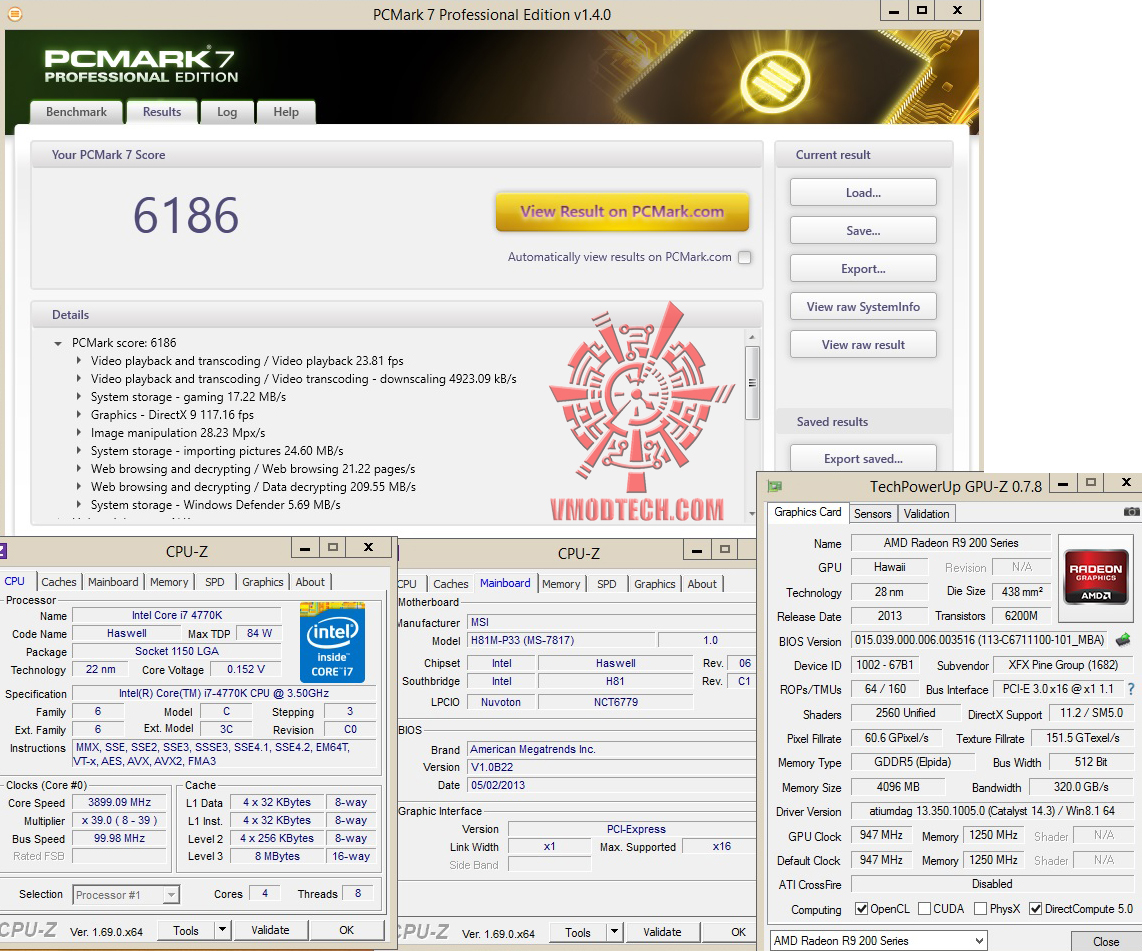

PCMark 7

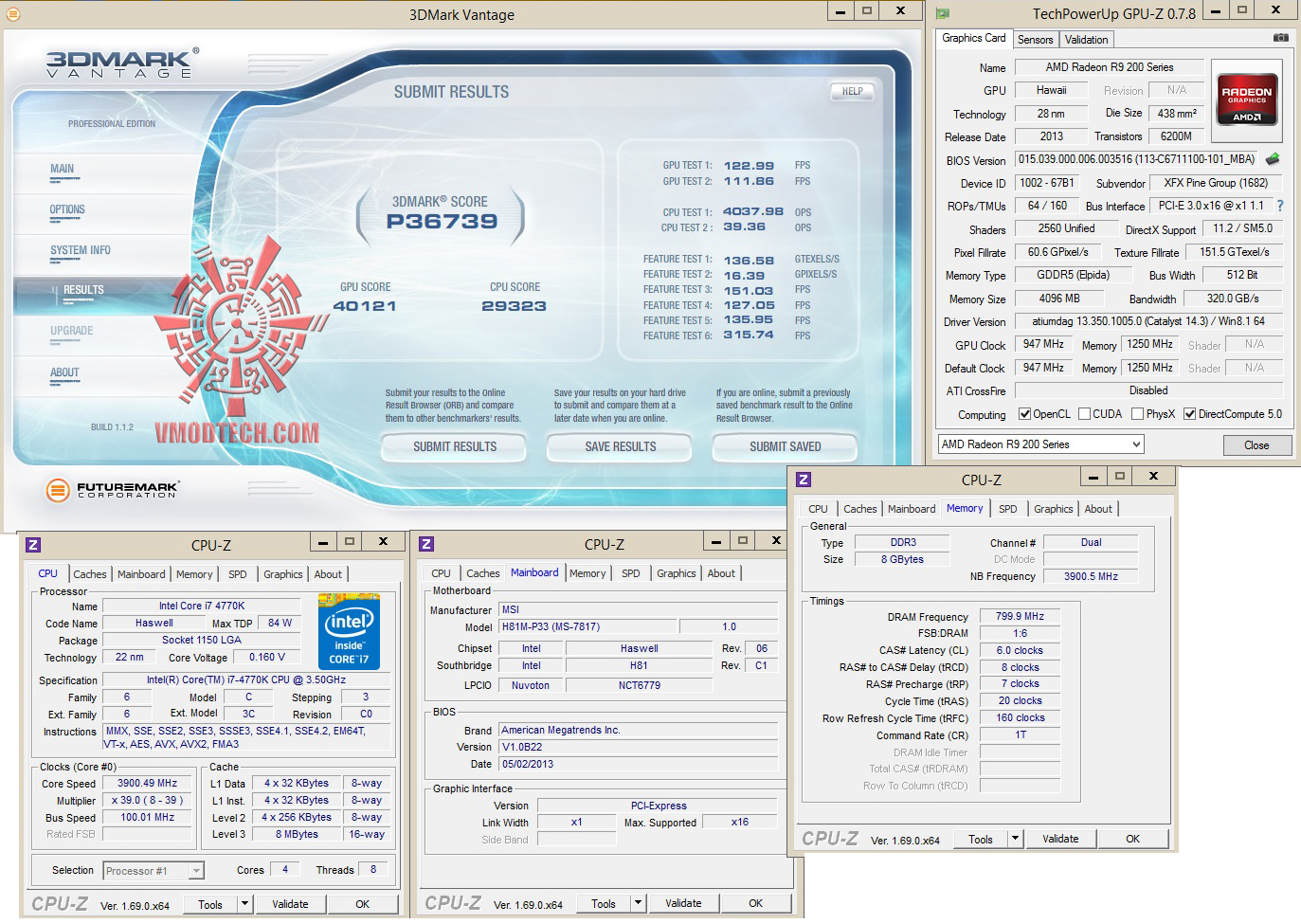

3DMark Vantage

3DMark Vantage กดกันไป 36739คะแนน

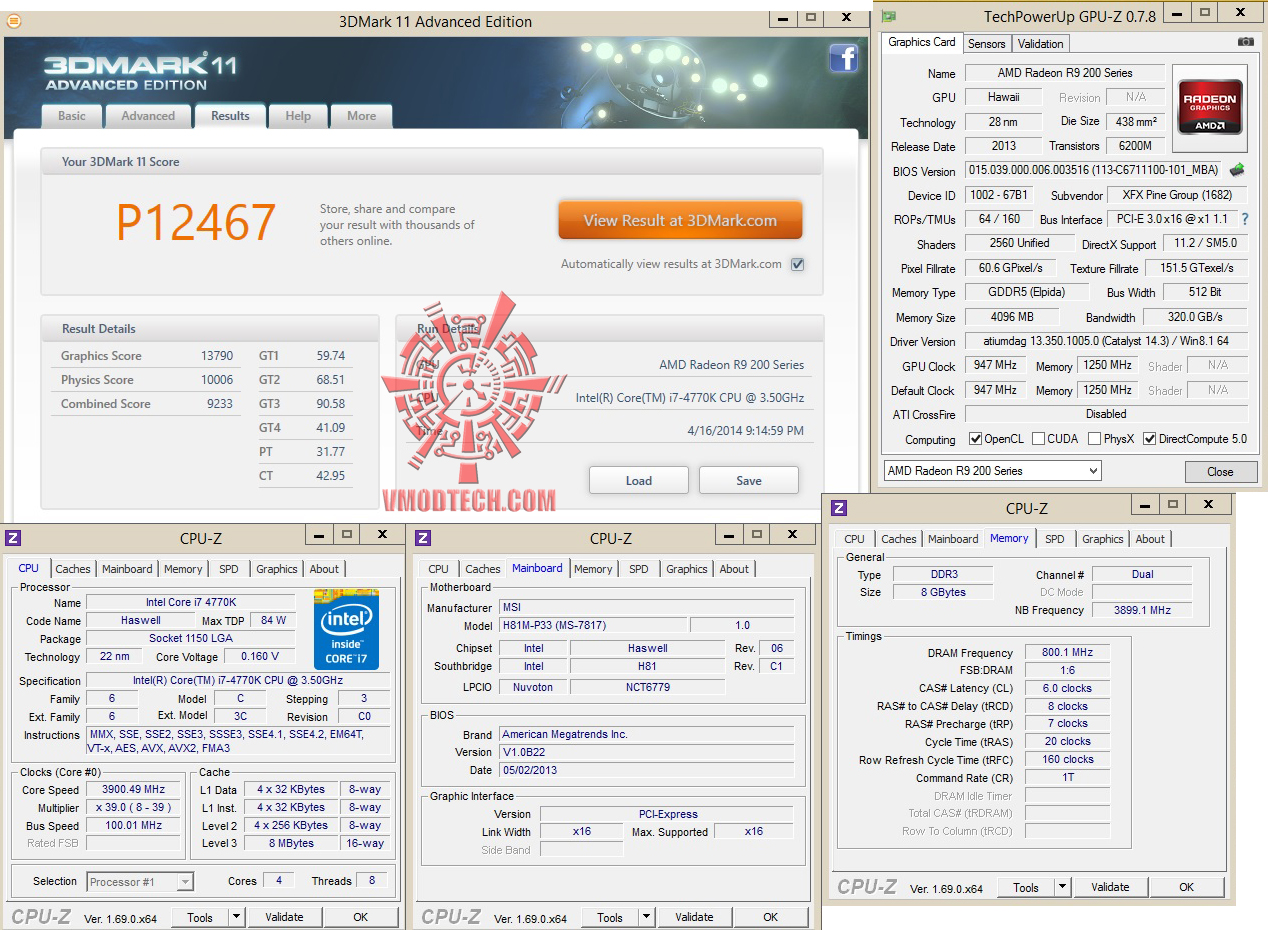

3DMark11

3Dmark11 อยู่ที่ 12467คะแนน

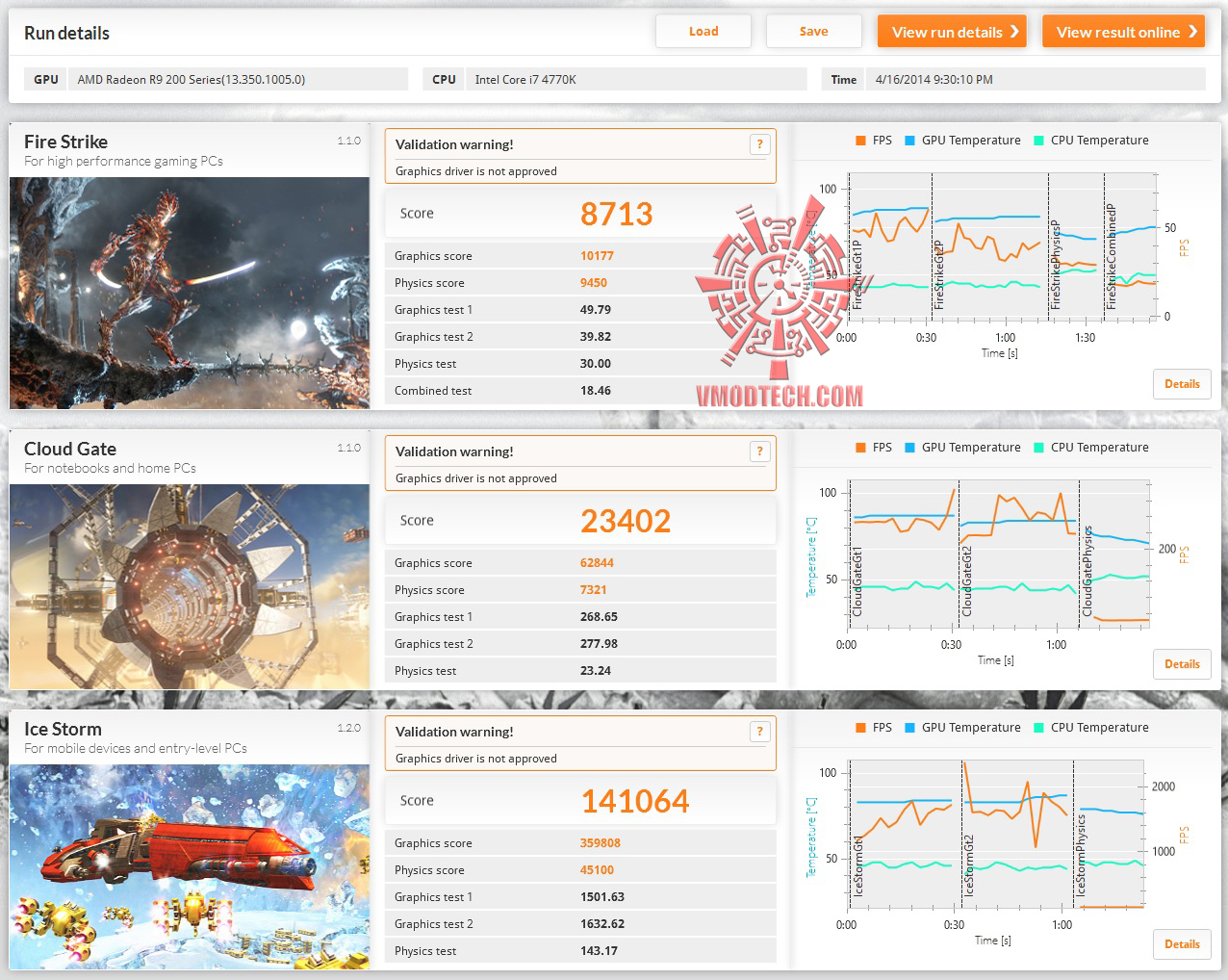

3DMark2013

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 8713 คะแนน

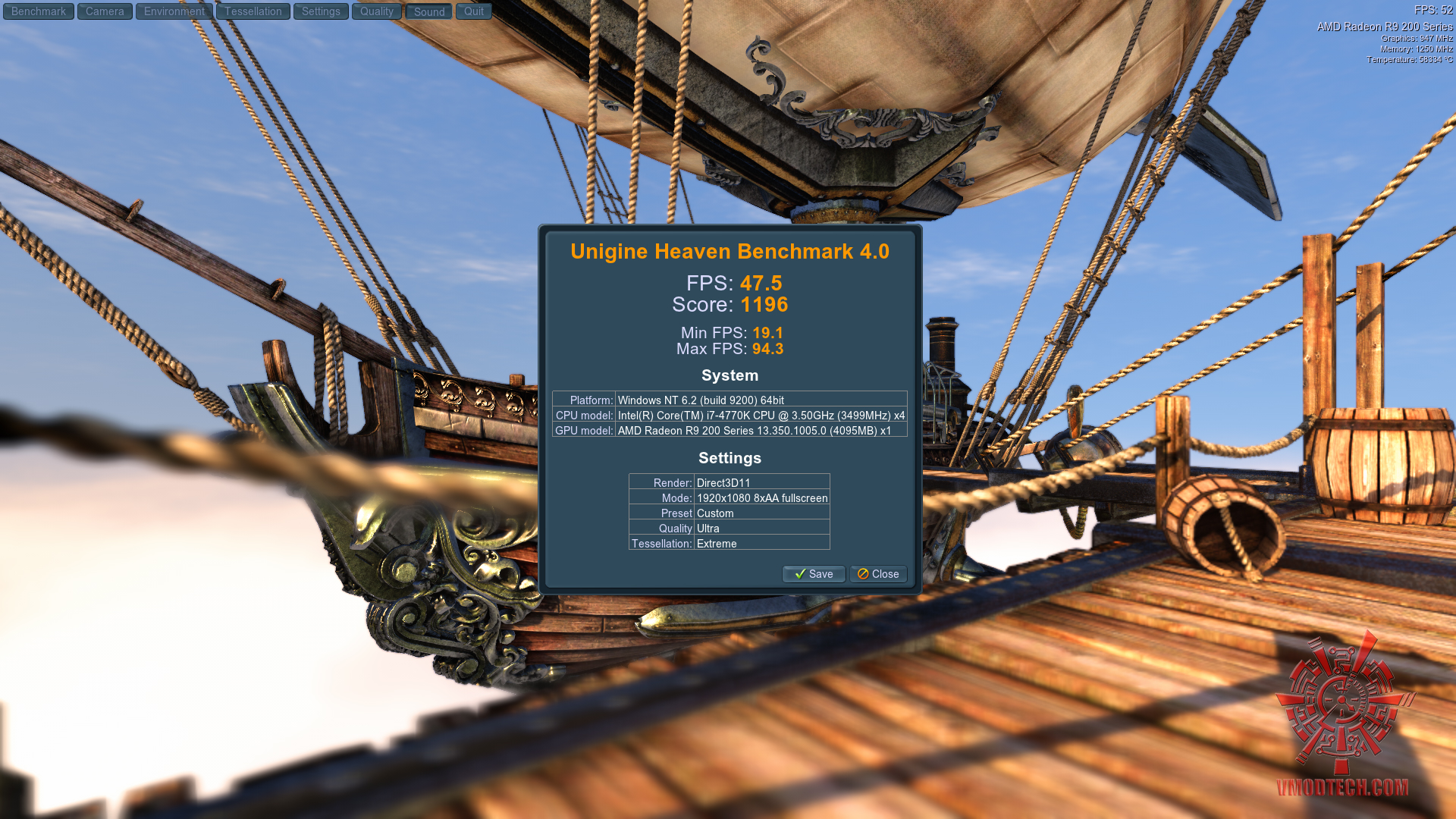

Unigine heaven 4.0

heaven4 ก็แรงในระดับ 47.5เฟรมเรต

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

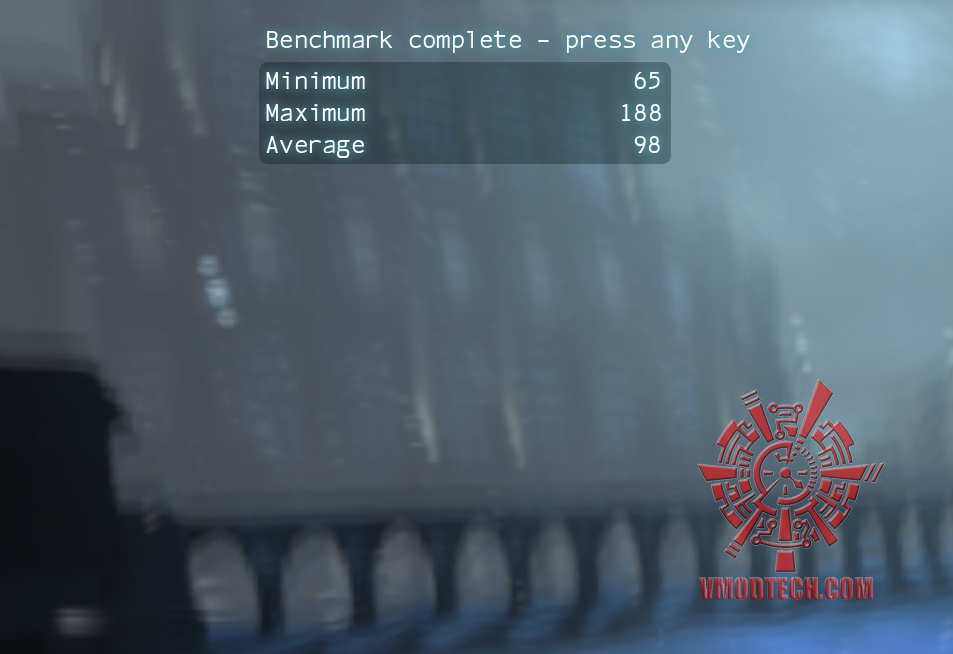

Batman Arkham Origins

แบทแมนทะล 98เฟรมเรตครับ โหดจริงๆ

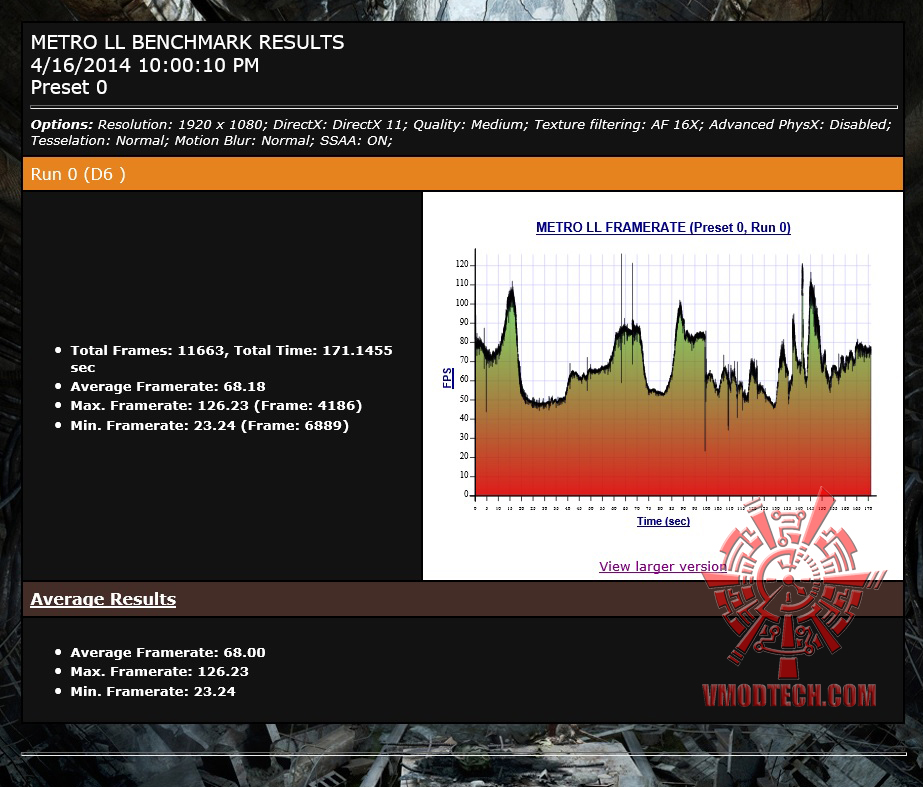

METRO LAST LIGHT

MTLL แรงอยู่ที่ 68เฟรมเรต

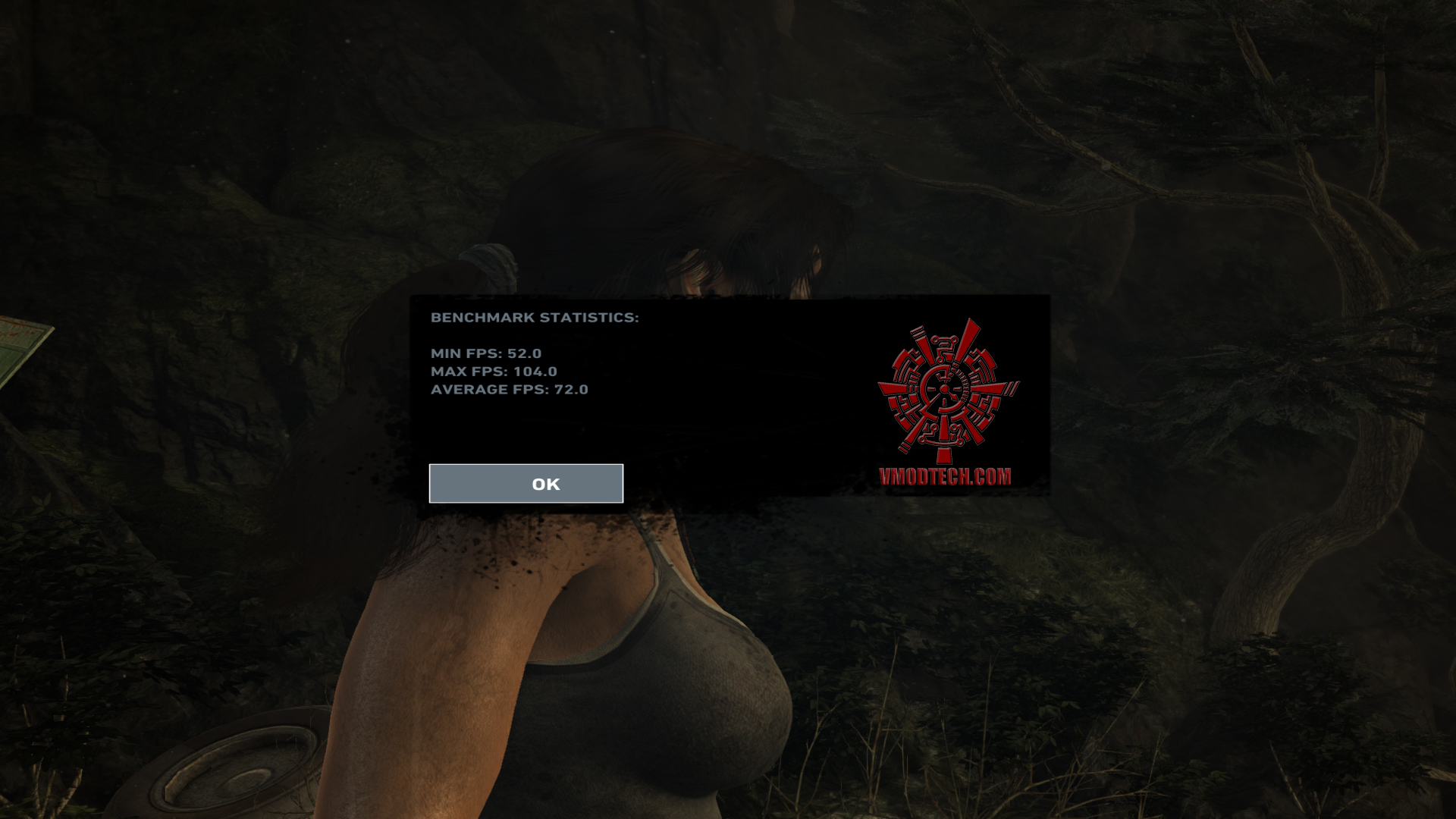

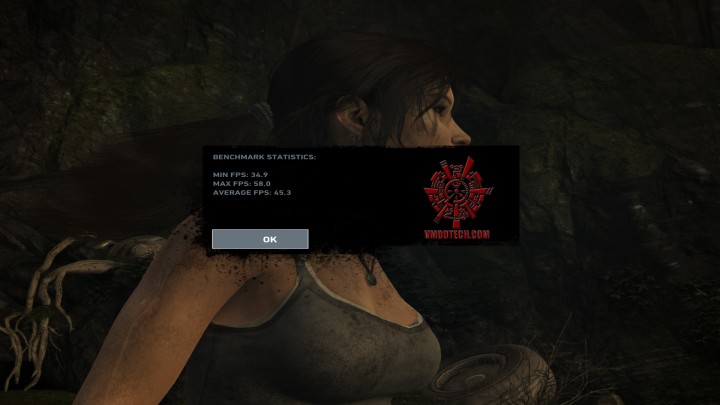

Tomb Raider

TombRaider

1920X1080 Ultimate MSAA 4X

Tomb Raider ก็แรงจัดลื่นๆหรือแม้จะเป็นเต็มๆ 4X ก็แรงแบบลื่นไหลตามผลทดสอบครับ

เราไปชมผลสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI H81M-P33 ที่วันนี้ทดสอบกันที่ความเร็ว 3.9Ghz แบบเต็มสปีดของ Turbo โดยไม่ได้เพิ่มไฟใดๆเพราะว่าไม่มีจุดให้เพิ่มไฟเลี้ยงกันนั่นเอง โดยเมนบอร์ดนั้นถูกออกแบบมาให้ใช้งานแบบเดิมๆครับเน้นความประหยัดของการใช้งานไม่ได้เน้นใช้งานด้าน OC กันเท่าใดซึ่งเรามามองตรงจุดของวัสดุอุปกรณ์นั้นก็อยู่ในเกรดดีครับรายละเอียดต่างๆถือว่าทำได้ดีด้วยระบบ Military Class 4 ที่อยู่ในมาตรฐานของทาง MSI รวมถึงวัสดุต่างๆนั้นอยู่ในเกรดดีครับ เหมาะกับท่านที่มองหาเมนบอร์ดประกอบใช้งานธรรมดากับซีพียูในรุ่นประหยัดของทางอินเทลนั้นเหมาะสมเลยทีเดียว โดยราคาวางจำหน่ายในไทยอยู่ราวๆ 16XX-17XXบาท เป็นตัวเลือกที่น่าสนใจมากเลยทีเดียวครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.
