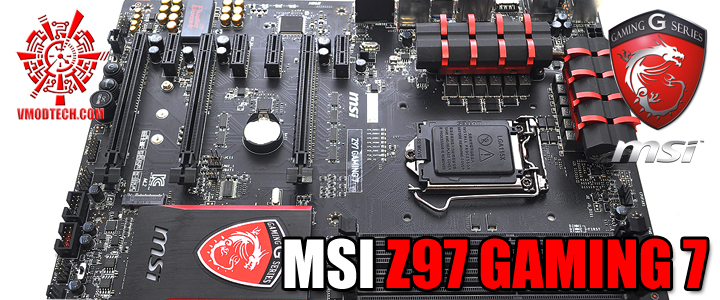

MSI Z97 GAMING 7 Motherboard Review
สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 22 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวมาเรื่อยๆมาให้ทุกๆท่านได้ชมกันอย่างเต็มอิ่มกันครับ ซึ่งในวันนี้มากันในยี่ห้อ MSI ในชื่อรุ่น MSI Z97 GAMING 7 ที่เป็นเมนบอร์ดในซีรี่ย์ Gaming ของทาง MSI ที่บรรดาคอเกมส์มอร์หลายๆท่านคุ้นเคยกันดีครับและถือเป็นรุ่นรองท๊อปกันเลยทีเดียว ถ้าจะเรียงลำดับก็คือจะเป็น Gaming 9 , 7 , 5 , 3 ตามลำดับและก็ยังมีรุ่น Gaming Series รองลงมาอีกในหลายๆรุ่นครับ ด้วยการออกแบบที่สวยงามและมีฟีเจอร์ที่หลากหลายไม่แพ้รุ่นใหญ่รวมเอาฟีเจอร์เด่นๆอย่าง Killer™ E2200 ที่เอาใจเกมส์เมอร์ในการเล่นเกมส์ออนไลน์ให้มีความลื่นไหล ลดอาการแลค สะดุด ซึ่งถือได้ว่าเป็นเมนบอร์ดสำหรับเกมส์เมอร์ตัวจริงและยังมีอีกหลายลูกเล่น ให้ท่านได้ชมในเมนบอร์ด MSI Z97 GAMING 7 เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

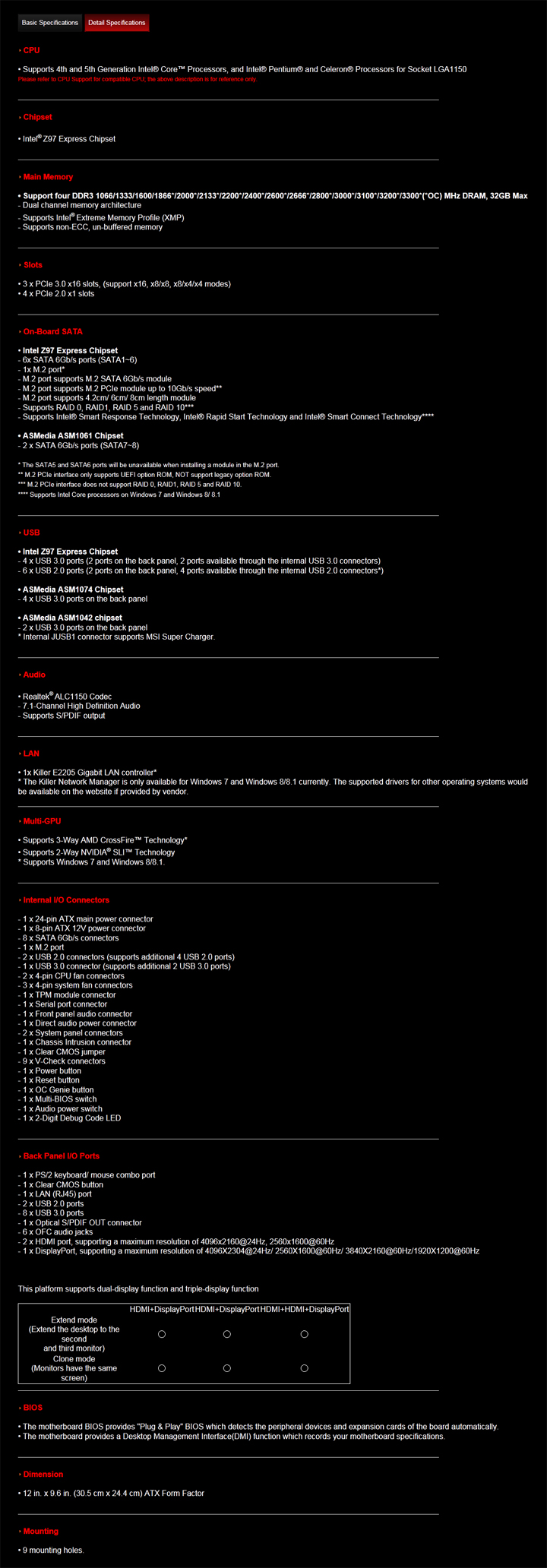

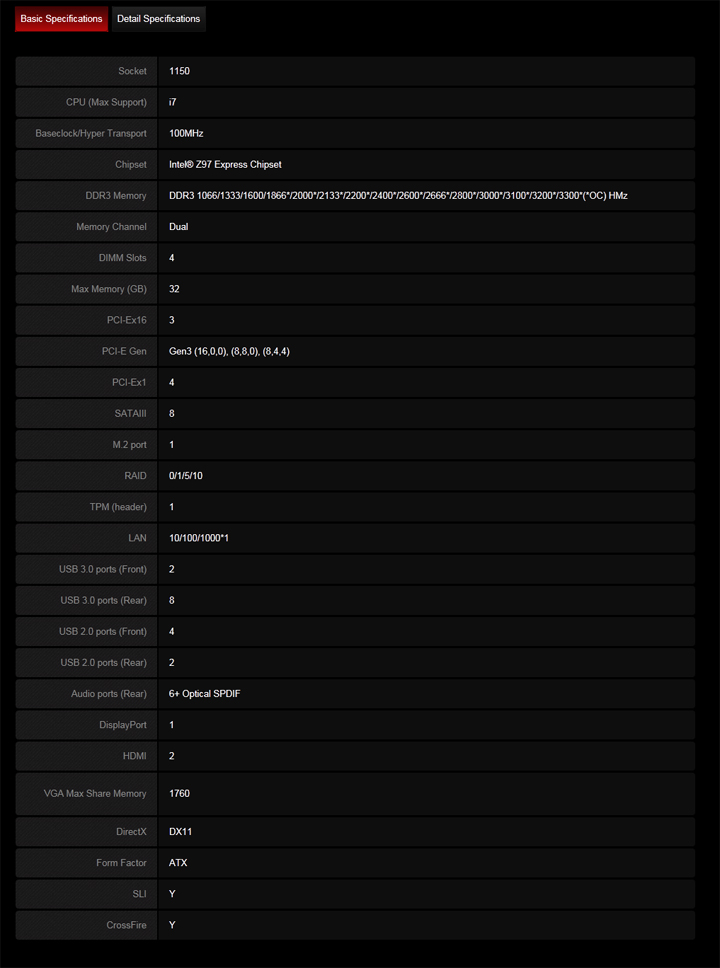

INTRODUCTION
More Information >>Click<<
เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ
.
MSI Z97 GAMING 7 Appearance
มากันในกล่องสีดำมีรูปมังกรสีแดงพร้อมโลโก้ MSI Z97 GAMING 7 พร้อมบอกฟีเจอร์และชื่อรุ่น MSI Z97 GAMING 7
ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

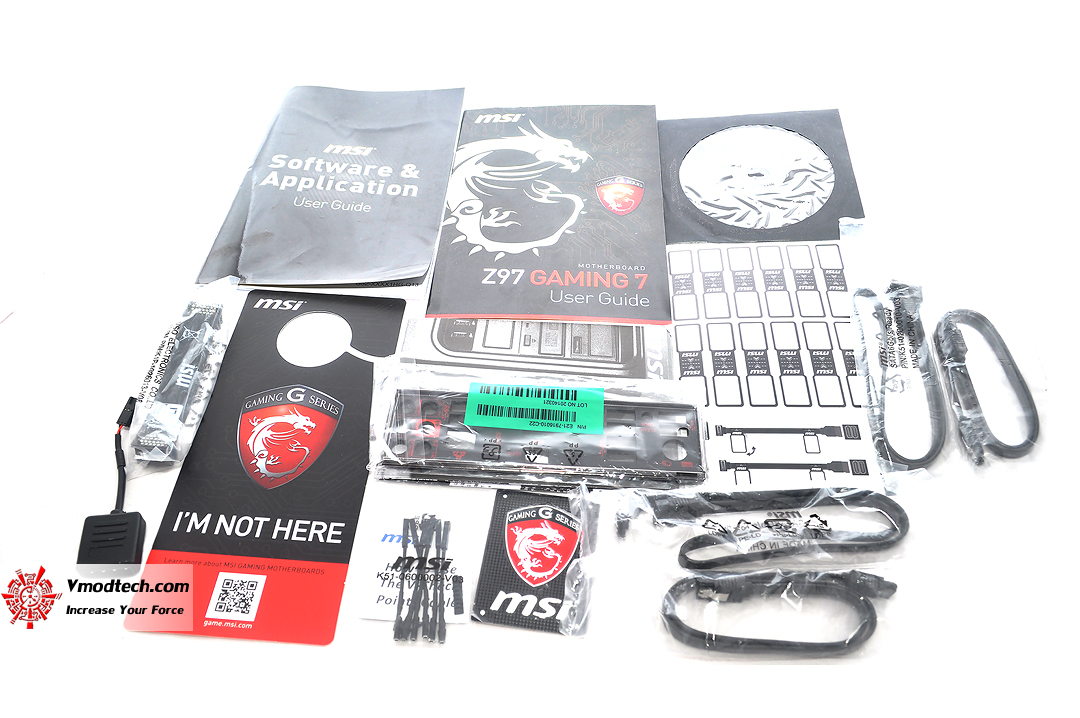

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 6เส้น ฝาหลัง สาย SLI

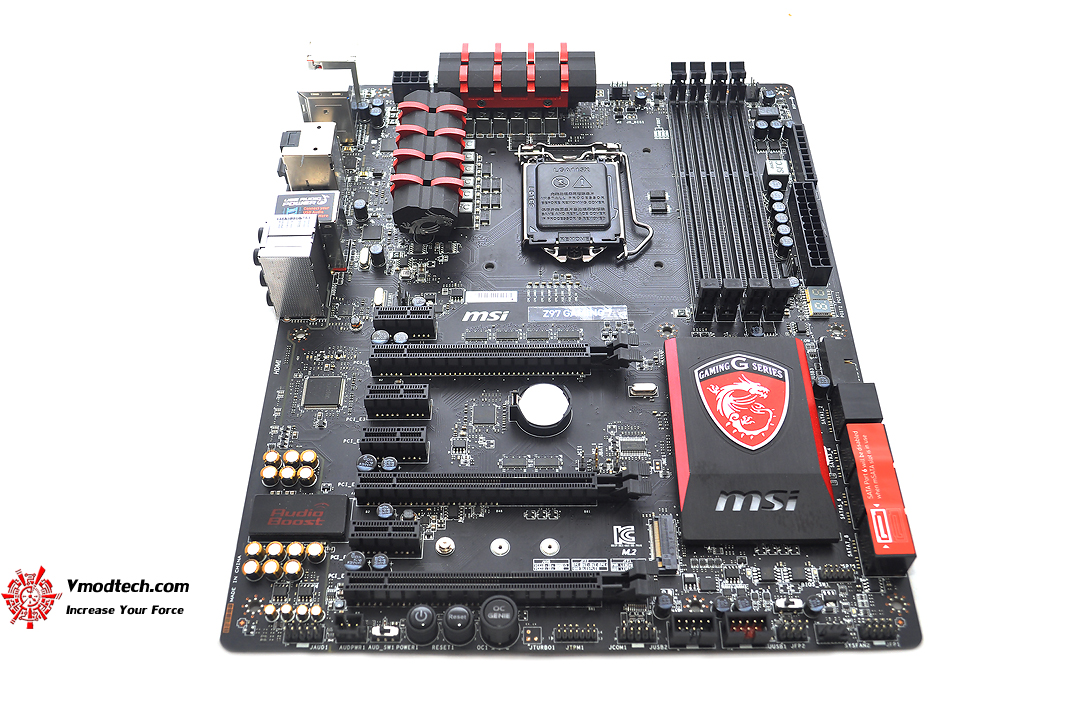

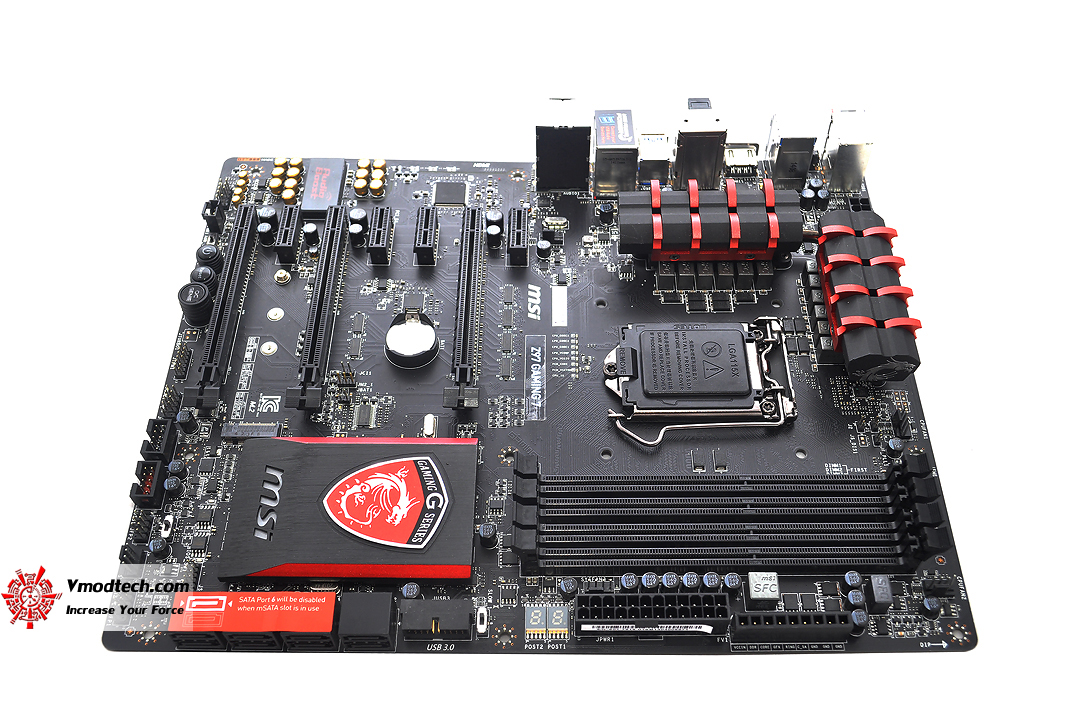

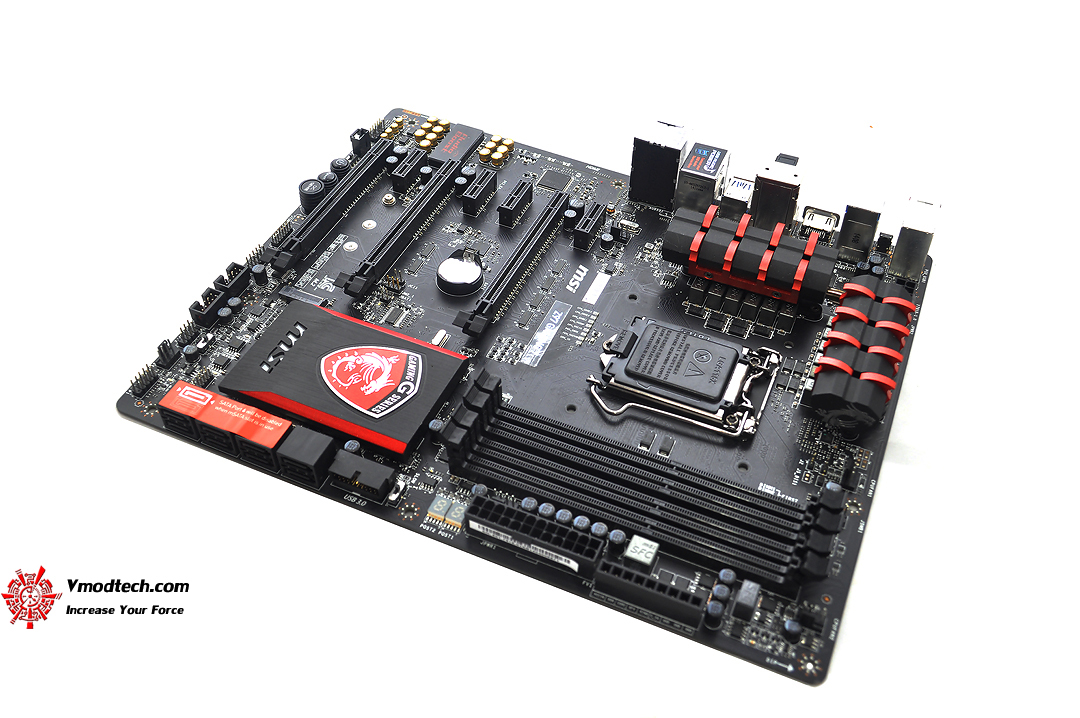

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆตามแบบฉบับ MSI Gaming Series ซึ่งถ้ามองแบบผิวเผินนี่จะคล้ายๆกันในหลายๆรุ่นครับ
เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ MSI Gaming Series
ขนาด 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ

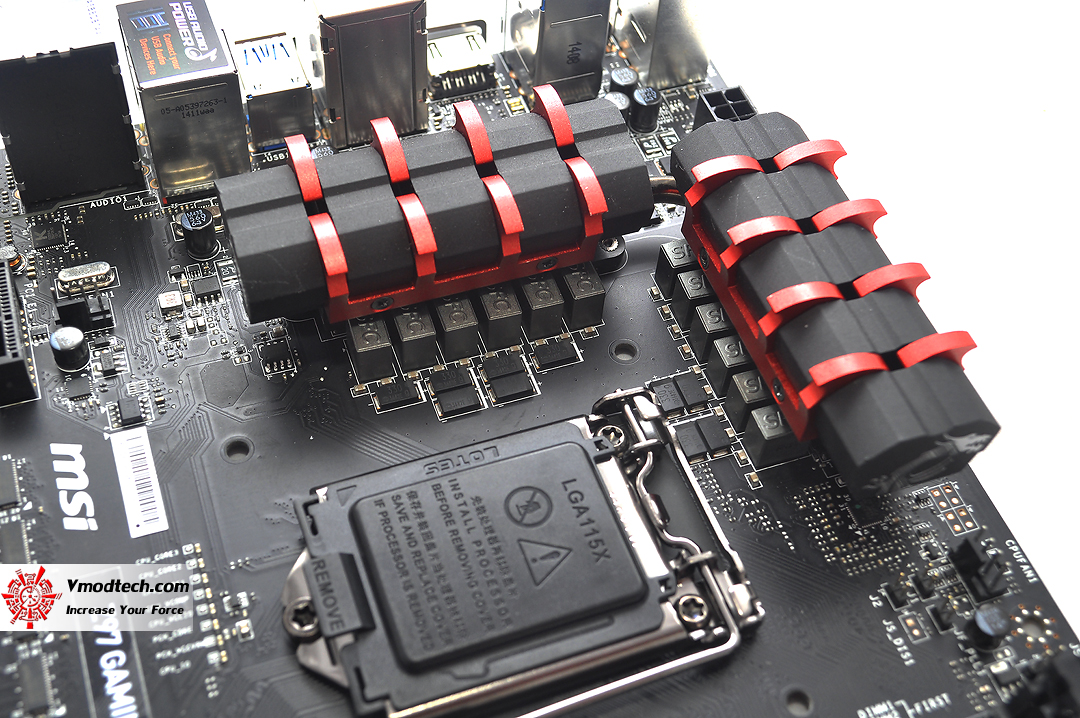

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150 เฟสไฟให้กันมา 12เฟส Super Ferrite Choke ครับ ซึ่งจะมากกว่ารุ่น Gaming 5 ที่มีเพียง 8เฟสครับ เหมาะสำหรับขาโอเวอร์คล๊อกแน่นอน

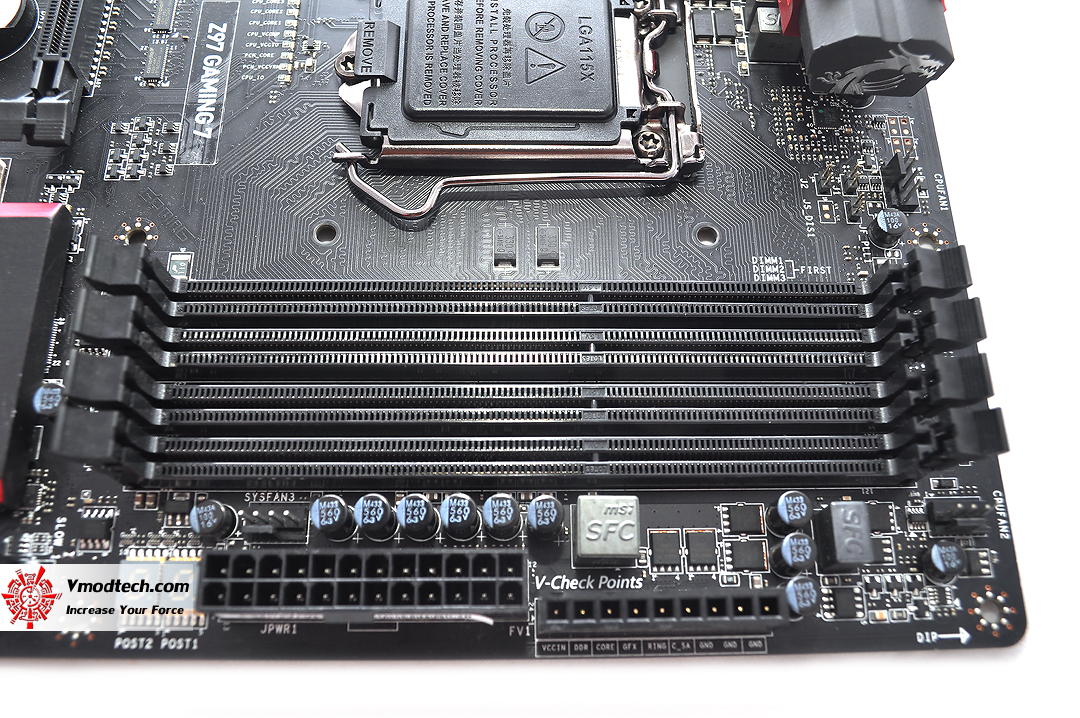

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(*OC) MHz DRAM, 32GB Max , Supports Intel® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ
มี V-Check Points เอาไว้เช็คสถานะการทำงานของระบบไฟต่างๆครับในกรณีเล่นแบบเอ๊กตรีม

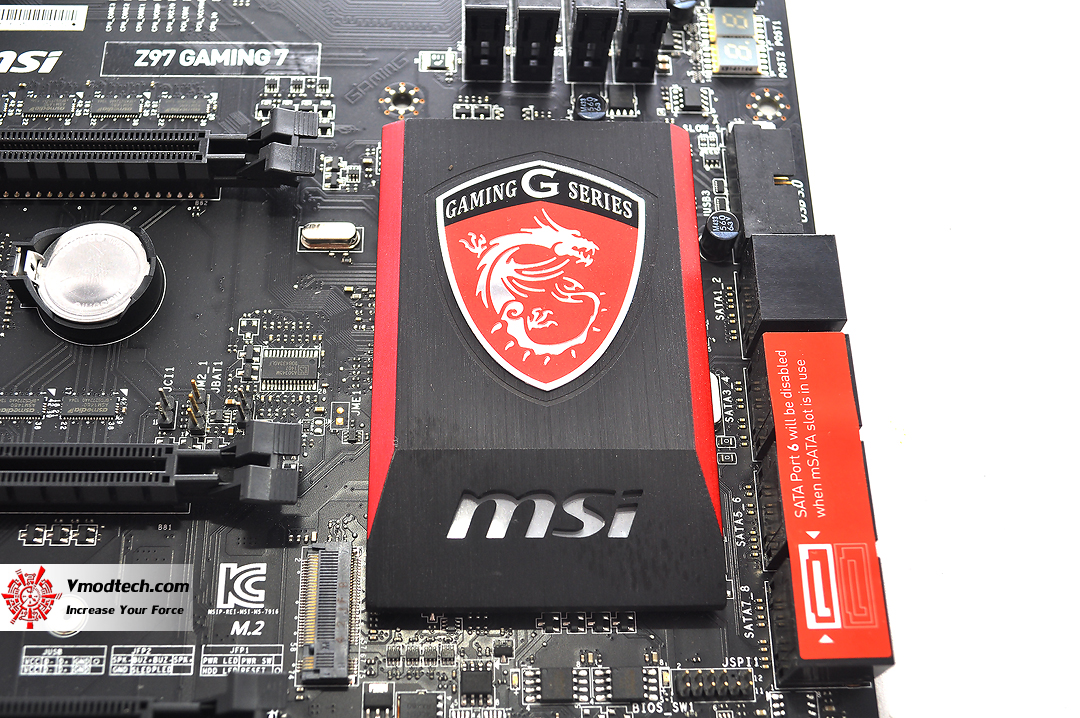

ชิบเซ็ต Intel® Z97

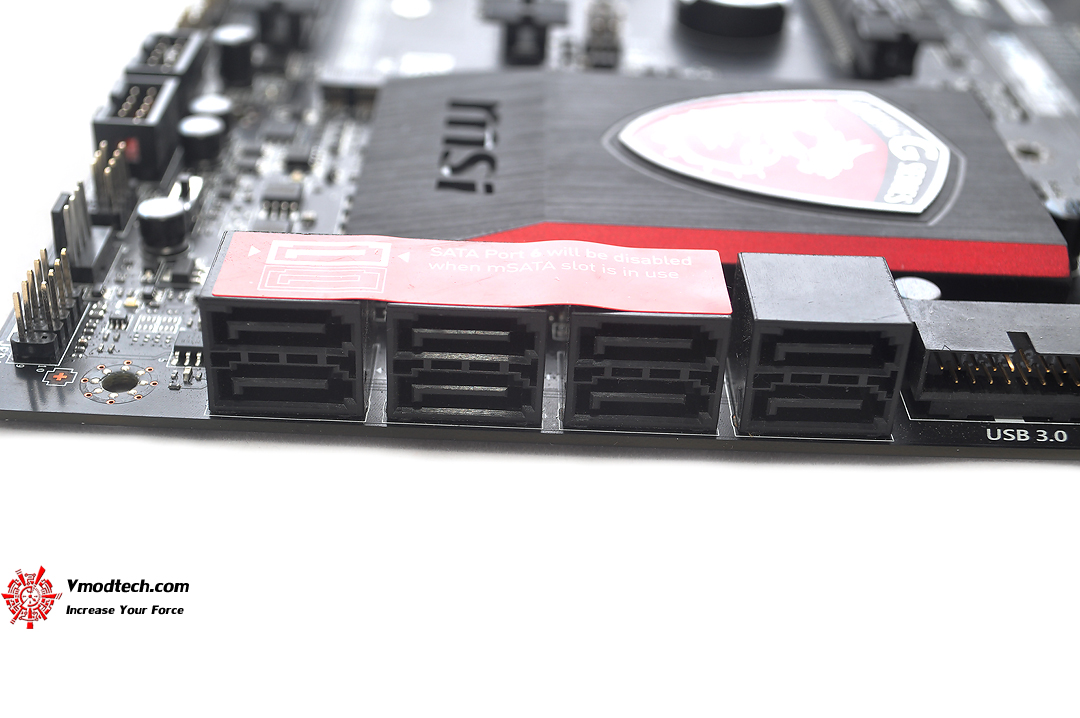

ช่องเสียบ SATA3 ให้กันมา 6x SATA 6Gb/s ports (SATA1~6) ,

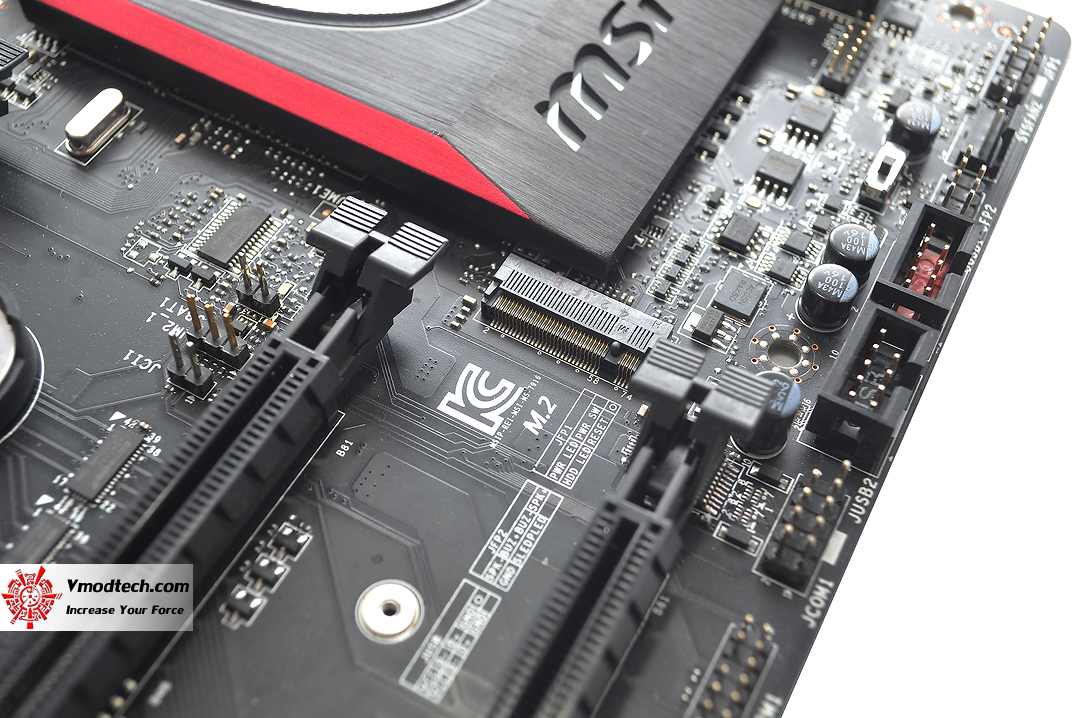

มี M.2 Port มาให้ด้วยครับ 1ช่อง พร้อมใช้งานกับอุปกรณ์เสริมแรงๆของการส่งถ่ายข้อมูลที่เร็วขึ้นถึง 10G/s

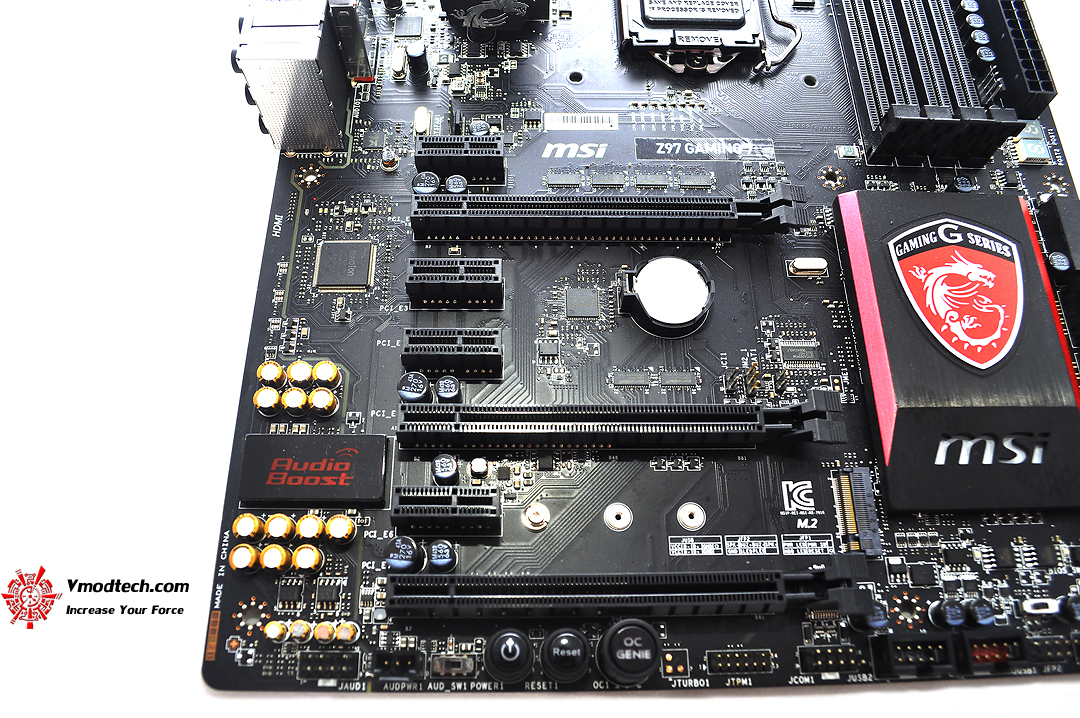

สล๊อตเชื่อม ต่ออุปกรณ์มี 3 x PCIe 3.0 x16 slots, (support x16, x8/x8, x8/x4/x4 modes) , 4 x PCIe 2.0 x1 slots ให้กันมาเยอะพอใช้ได้ครับ
ให้มาเยอะสมกับเป็นเมนบอร์ดตัวใหญ่ครับ

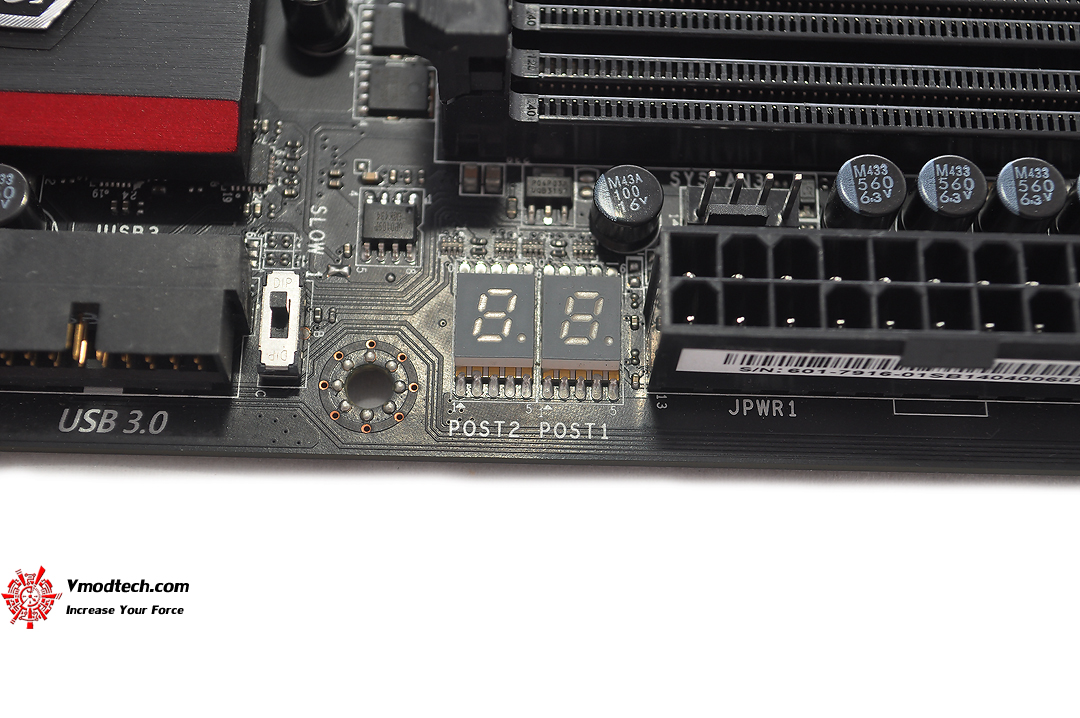

มี Debug Code ดูสถานะการทำงาน

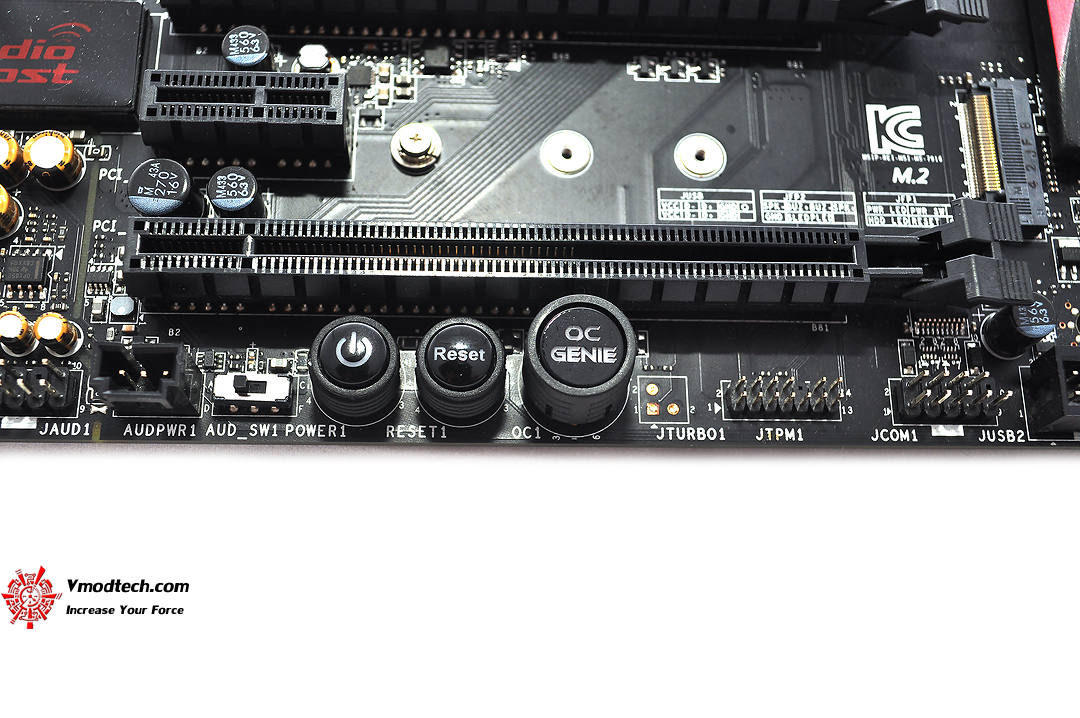

มีปุ่ม Power , Reset , OC Genie ให้ใช้งานสะดวกสะบายเหมาะกับขาโอเวอร์คล๊อกครับ

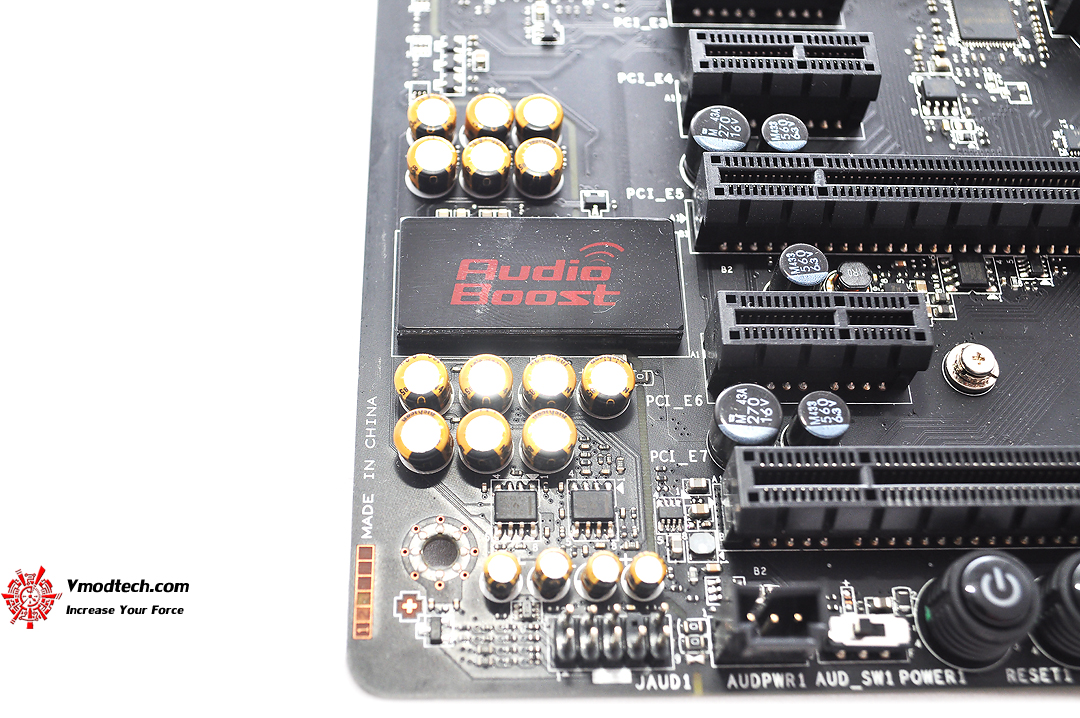

Audio Boost2 มีให้ใช้งานครับ เสียงใสจริงๆฟังเพลงดูหนังเล่นเกมส์แจ่มครับเหมาะกับเกมส์เมอร์แน่นอน

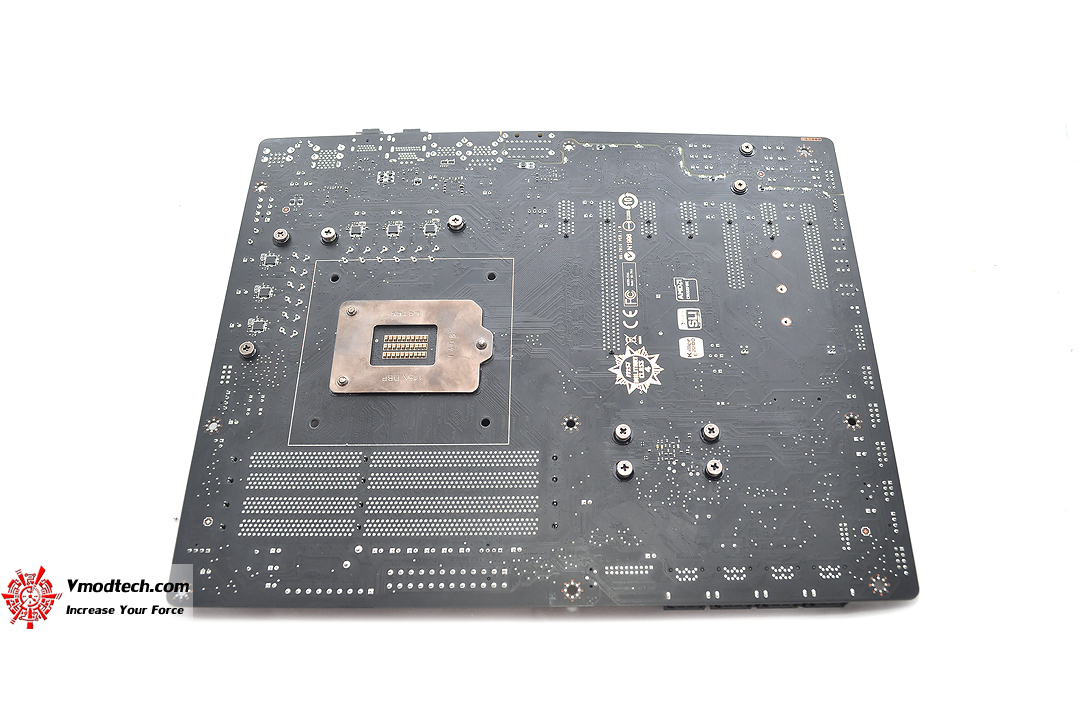

PCB ด้านหลังสีดำล้วน

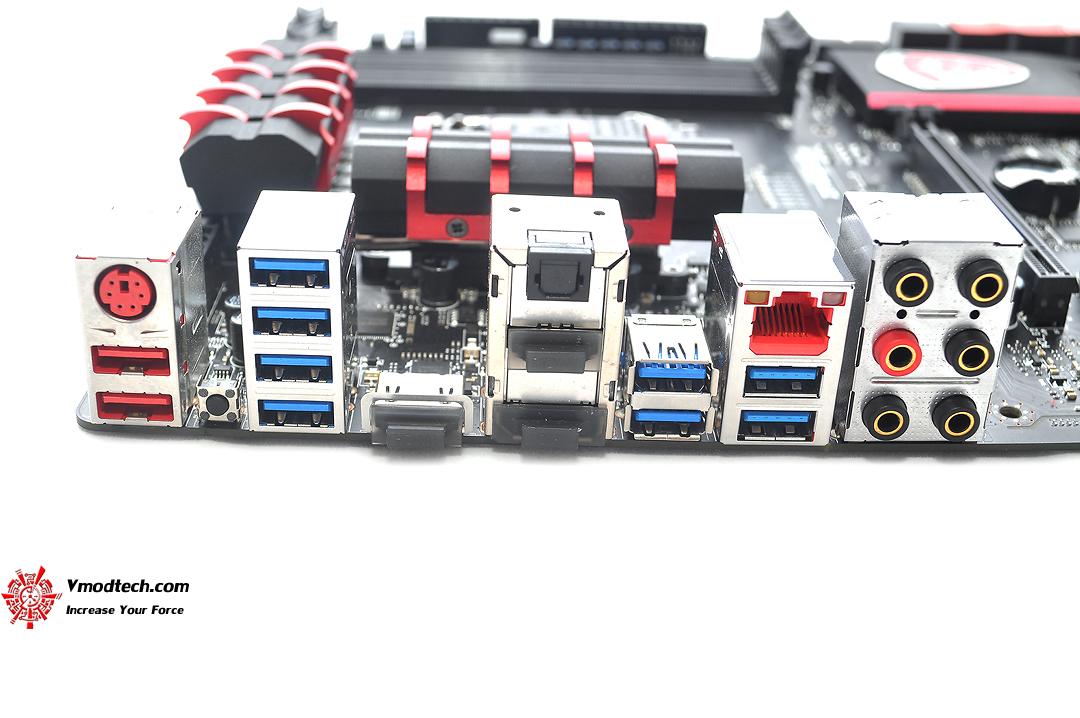

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse combo port , 1 x LAN (RJ45) port , 2 x USB 2.0 ports , 8 x USB 3.0 ports , 1 x Optical S/PDIF OUT connector , 1x Killer E2205 Gigabit LAN controller , Realtek® ALC1150 Codec 7.1-Channel High Definition Audio , 2 x HDMI port , 1 x DisplayPort
ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
...
Test Setup
| SYSTEMS | |
| .CPU | ..INTEL CORE I7 4770K Retail |
| .Motherboard | . MSI Z97 GAMING 7 |
| .Memory | ..Team Xtreem LV 2133 |
| .Graphic Card | . AMD R9 290 CROSSFIRE 2GPU |
| .Harddisk | ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB |
| .CPU Cooler | ..Water Cooling @ Ambient 34C |
| .Power Supply | ..Thermaltake 1500W |
| .Operation System | ..Windows 8.1 Pro 64-bit |
รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail จากอินเทลครับผม...

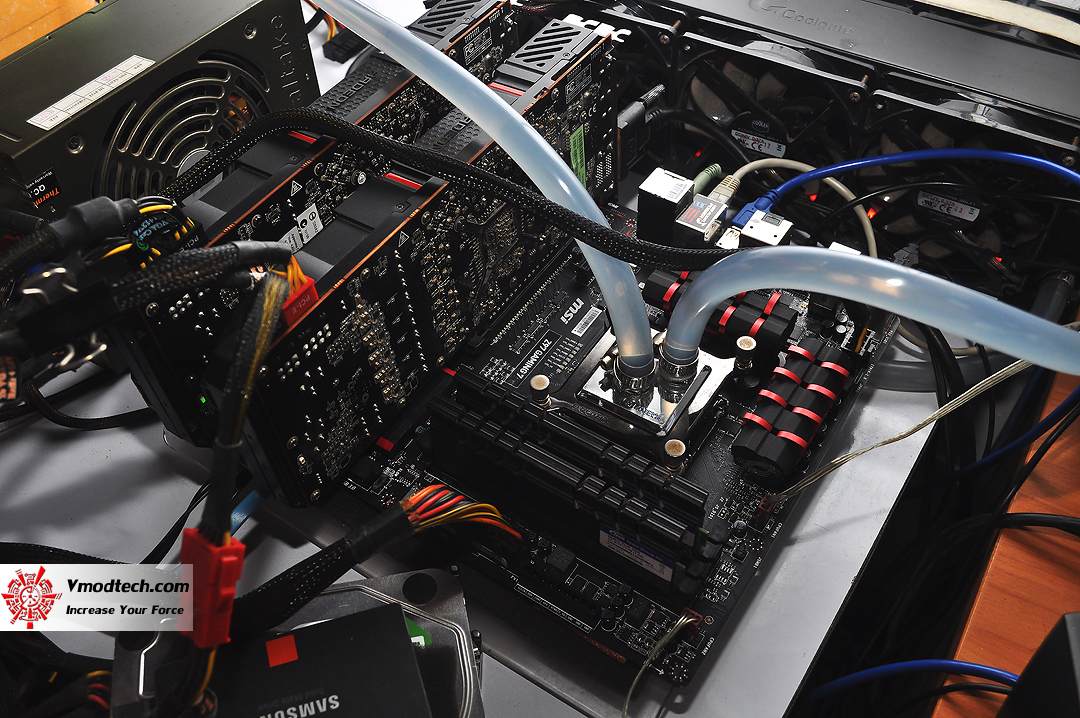

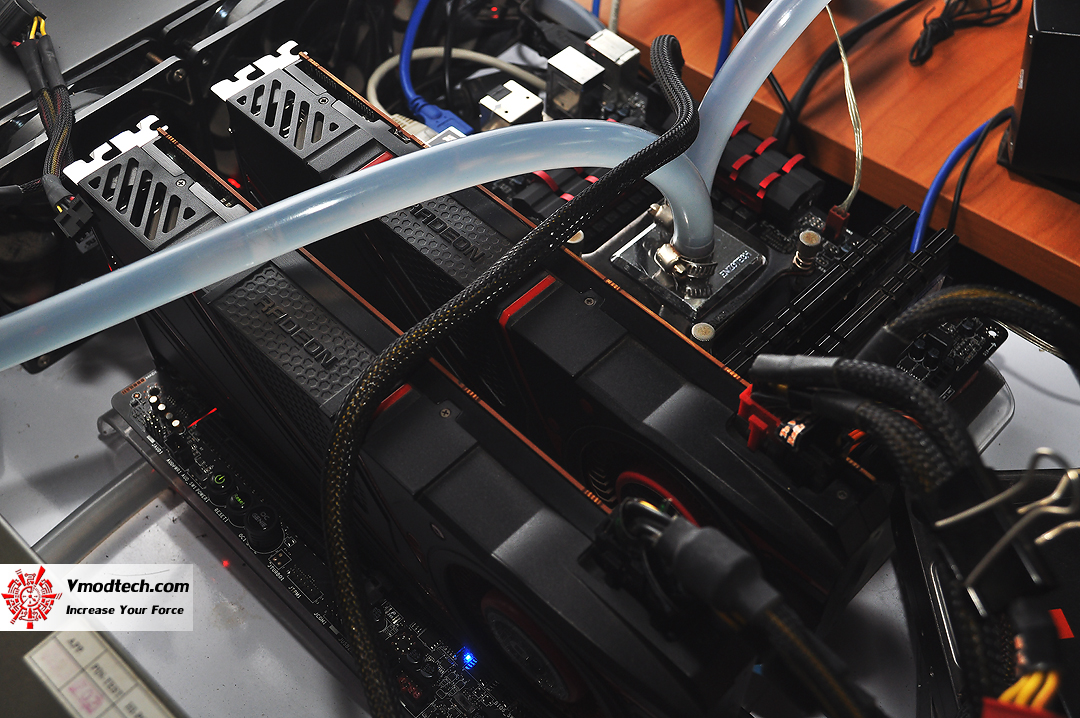

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

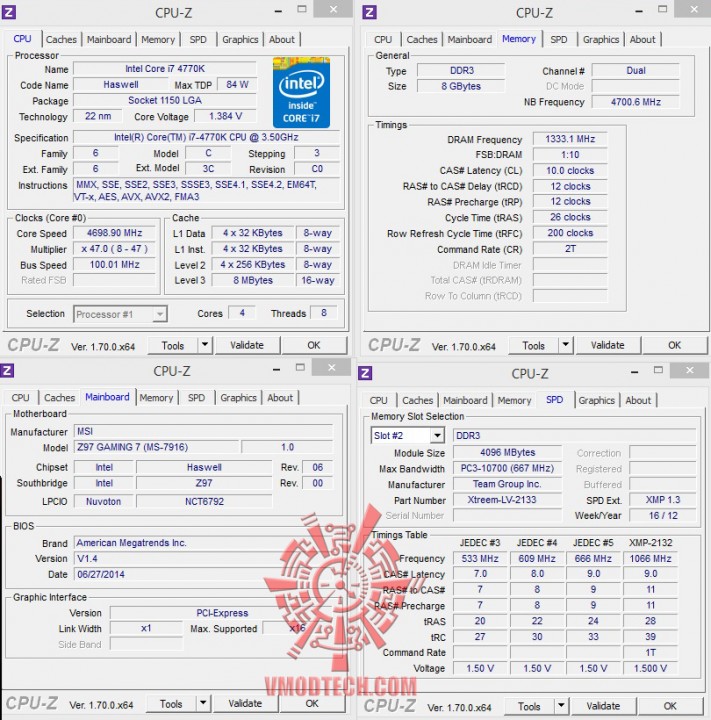

CPU-Z
INTEL CORE I7 4770K

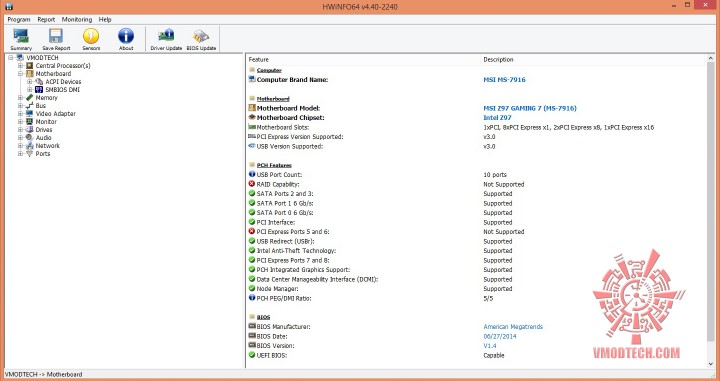

Mainbord

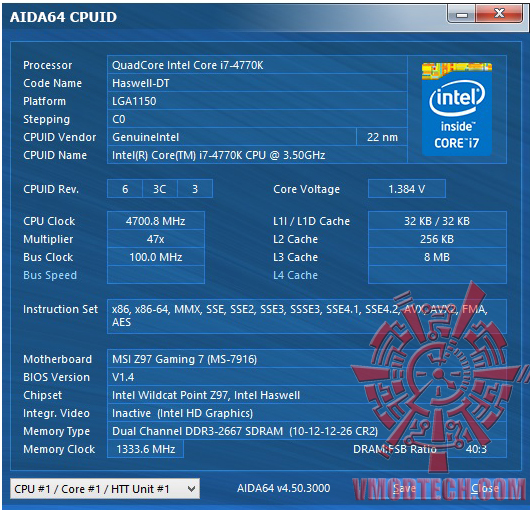

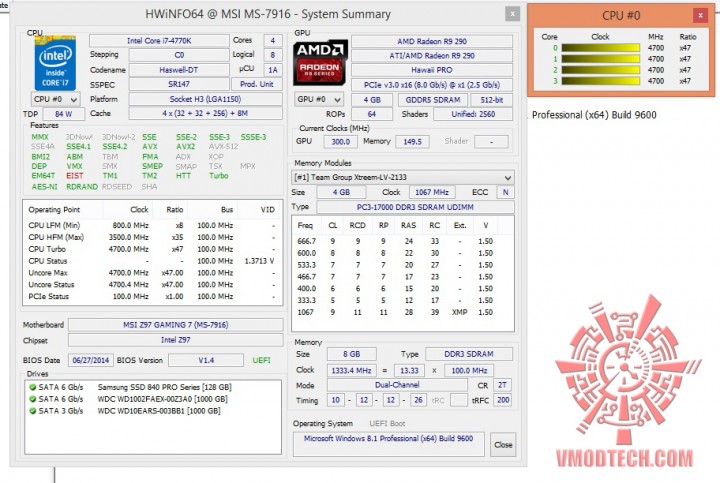

รายละเอียดจาก AIDA64
เราไปชมผลทดสอบกันต่อเลยครับ
Killer™ E2200
เราไปชมระบบ Killer™ E2200 กันครับเมื่อทำการติดตั้งลงไปในวินโดว์ 8.1 นั้นก็จะได้แอพฯใช้งานซึ่งเป็นส่วนหนึ่งของวินโดว์ครับโดยมีเมนูให้เลือกใช้ มากมายไม่ว่าจะเป็นระบบทดสอบความเร็วของอินเตอร์เน็ต , การจัดการระบบดาวน์โหลดต่างๆ , ข้อมูลการทำงานของระบบอินเตอร์เน็ต ซึ่งใช้งานง่ายครับไม่ยุ่งยากอะไร เดี๋ยวเราไปชมเมนูต่างๆกันครับ

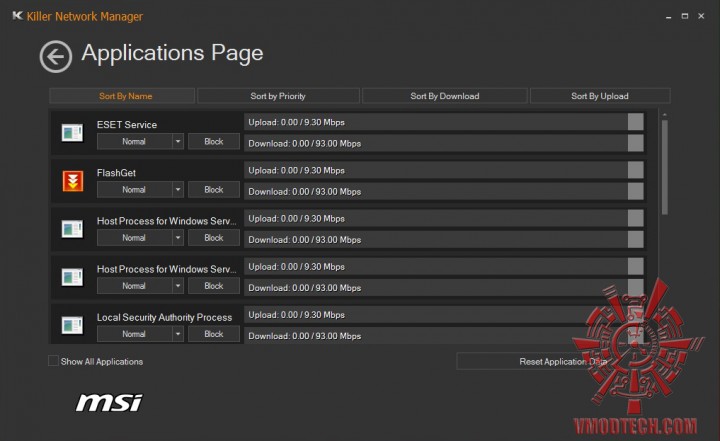

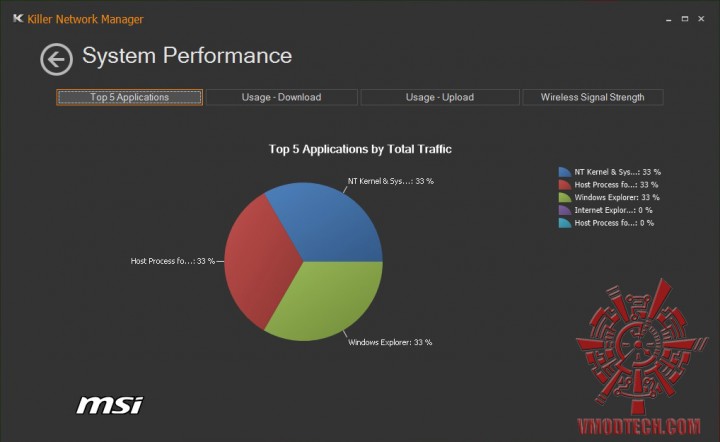

ในหน้าเมนูนี้จะเป็นการแสดงผลของการใช้งานสัญญาณอินเตอร์เน็ตของโปรแกรมต่างๆ
บอกรายละเอียดต่างๆของโปรแกรมถึงความเร็วในการรับส่งข้อมูล รวมไปถึงสามารถจัดการการดาวนืโหลดข้อมูลของแต่ละโปรแกรมได้ครับ

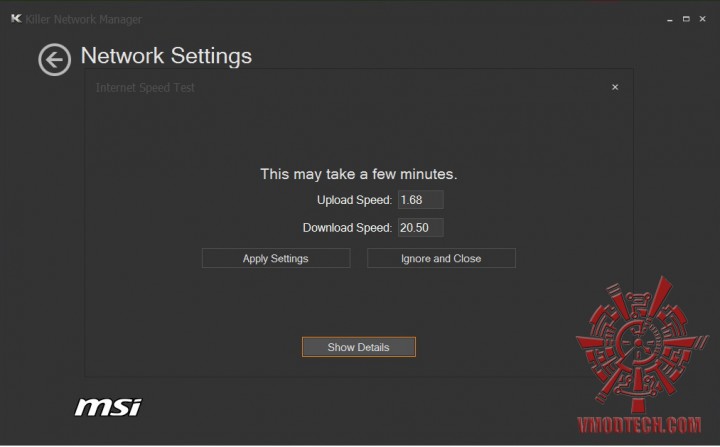

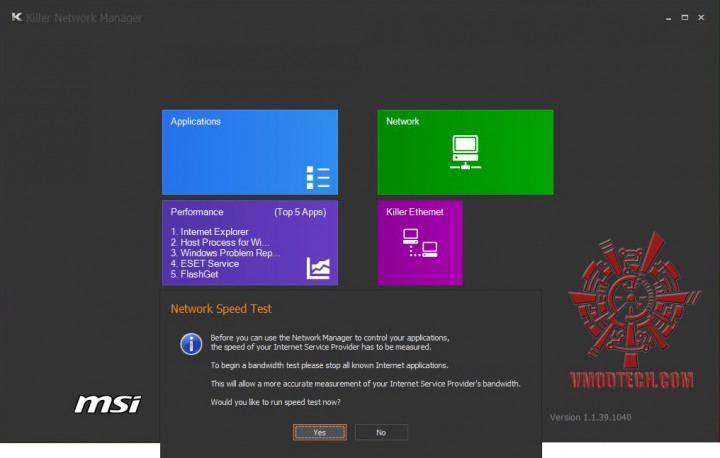

สามารถทดสอบความเร็วของอินเตอร์เน็ตเร็วได้ครับ

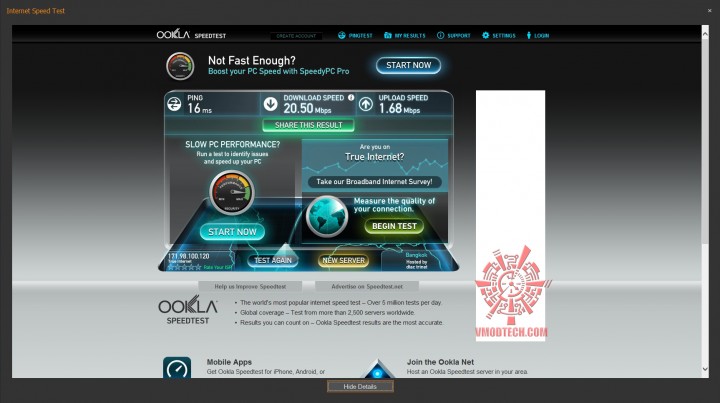

ความเร็วที่ทดสอบต่อกับ ookla Speestest ครับสามารถแสดงผลได้ทันที
ผลความเร็วอินเตอร์เน็ตที่ได้

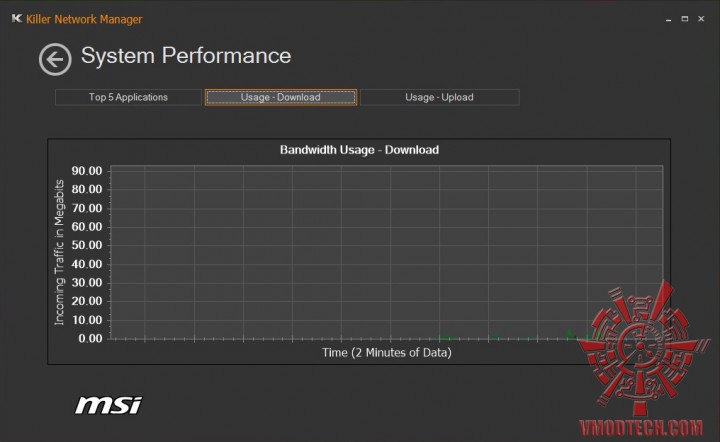

สัญญาณในการดาวน์โหลดข้อมูลแสดงเป็นกราฟรายละเอียด ดูได้ง่ายครับ สามารถเช็คและเก็บข้อมูลได้
เราไปชมรายละเอียดการทดสอบกันต่อเลยครับ
SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

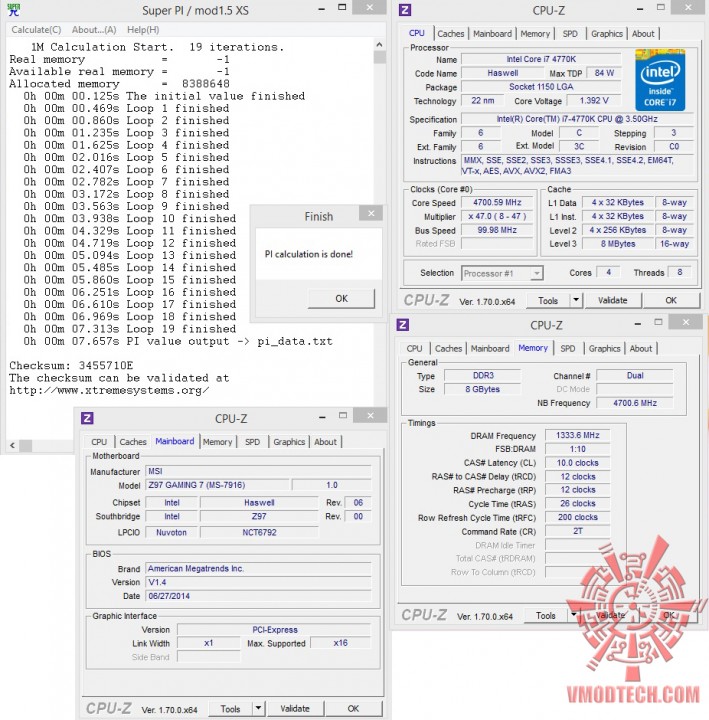

SuperPI 1M 1 Thread

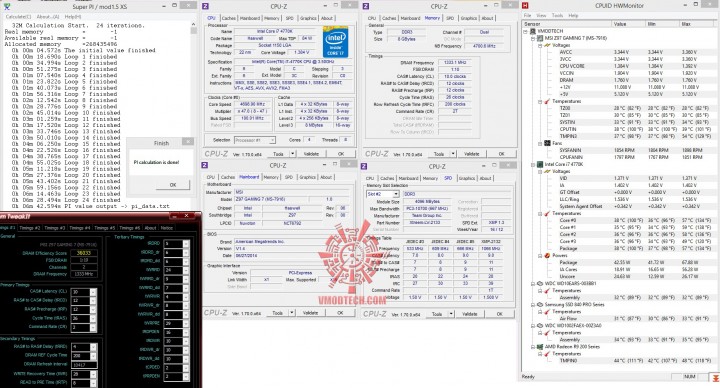

SuperPI 32M 1 Thread

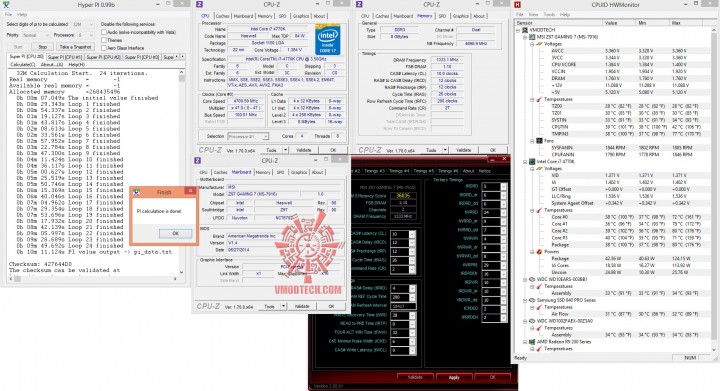

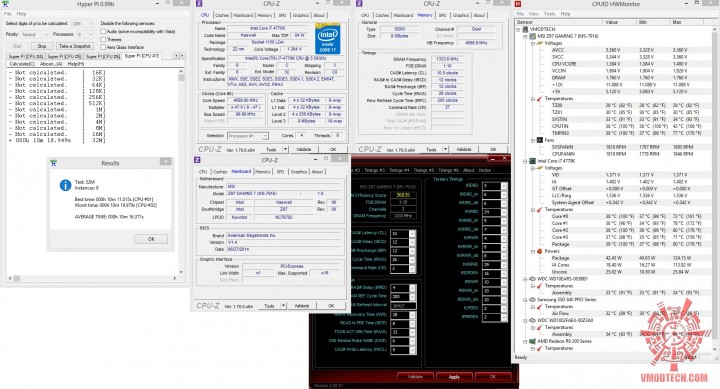

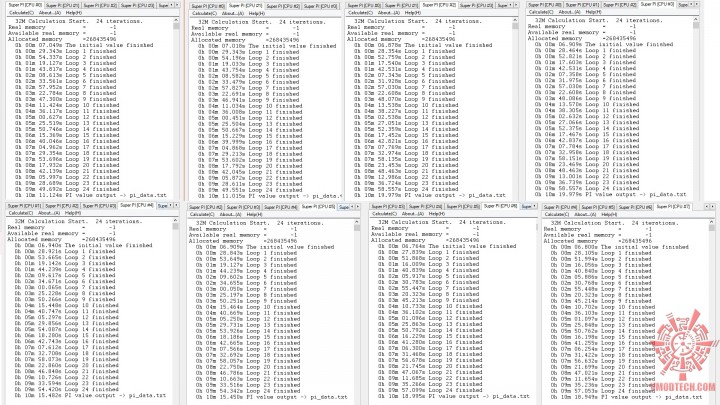

HyperPI 32M 8 Threads
สำหรับชุด ทดสอบ SuperPI1MBจบไปที่ 7.657วินาที , 32MB จบไป6นาที42 .594วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ โดยถ้ากด Sub Timing แน่นเท่าไหร่เวลาก็ยิ่งดีครับขึ้นอยู่กับประสิทธิภาพแรมเราด้วยว่าจะวิ่งดี ขนาดไหน , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ
AIDA64 Extreme
AIDA64

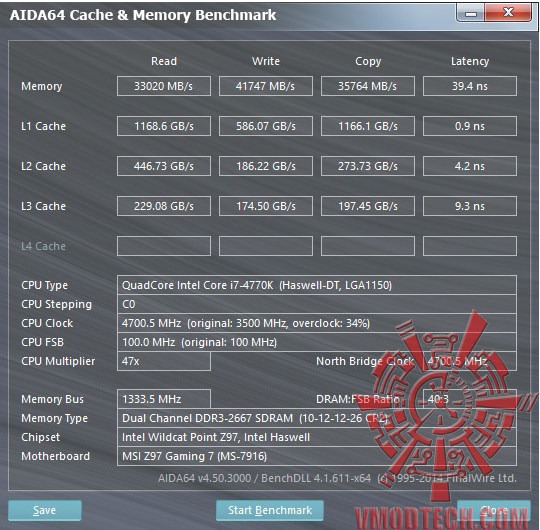

AIDA64 Cache & Memory Benchmark
ค่า Memory Read อยู่ที่ 33020MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 41747MB/s แรงดีใช้ได้ครับ

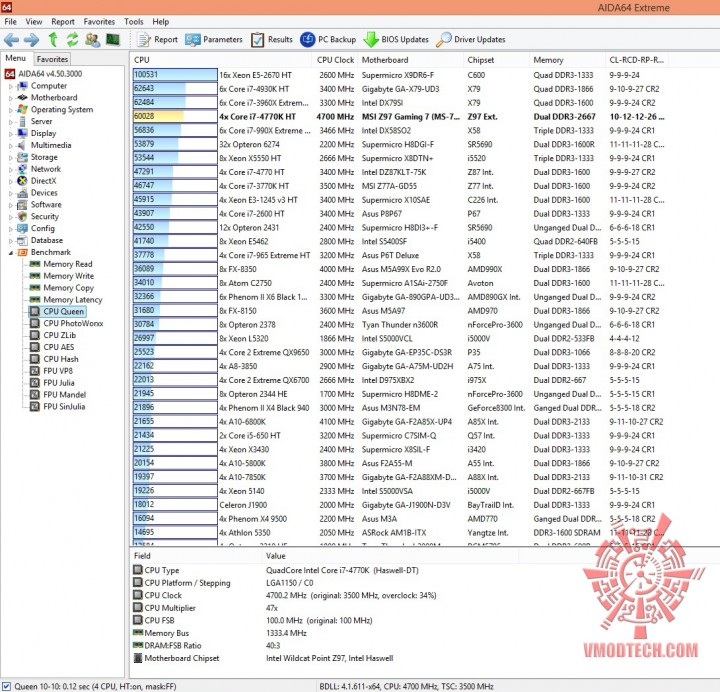

CPU Queen

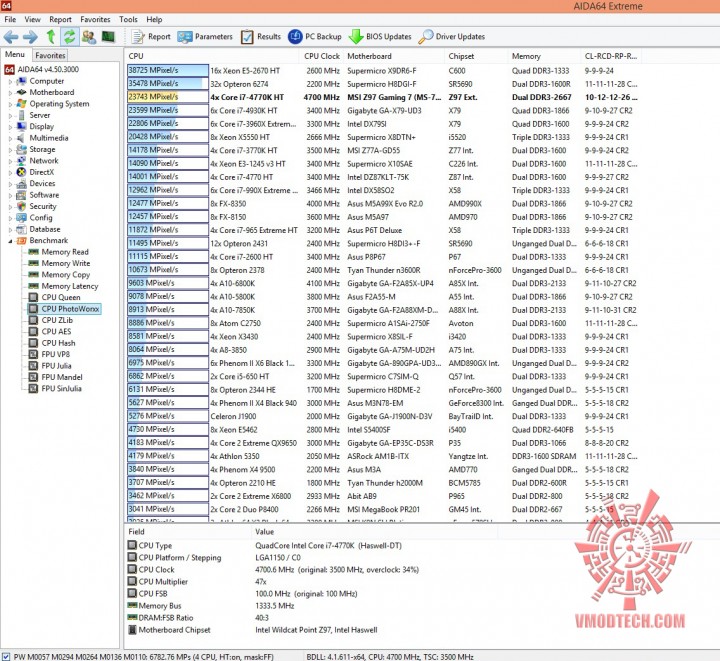

CPU PhotoWorxx

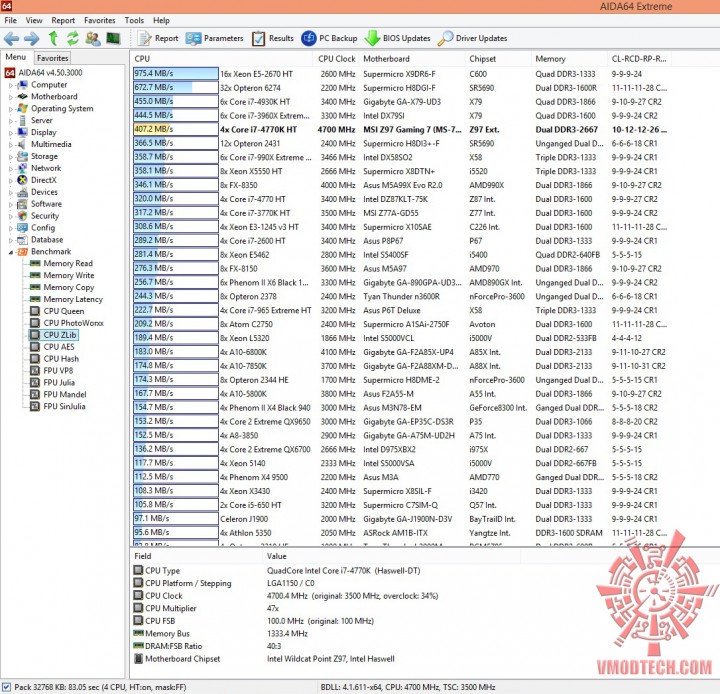

CPU ZLib

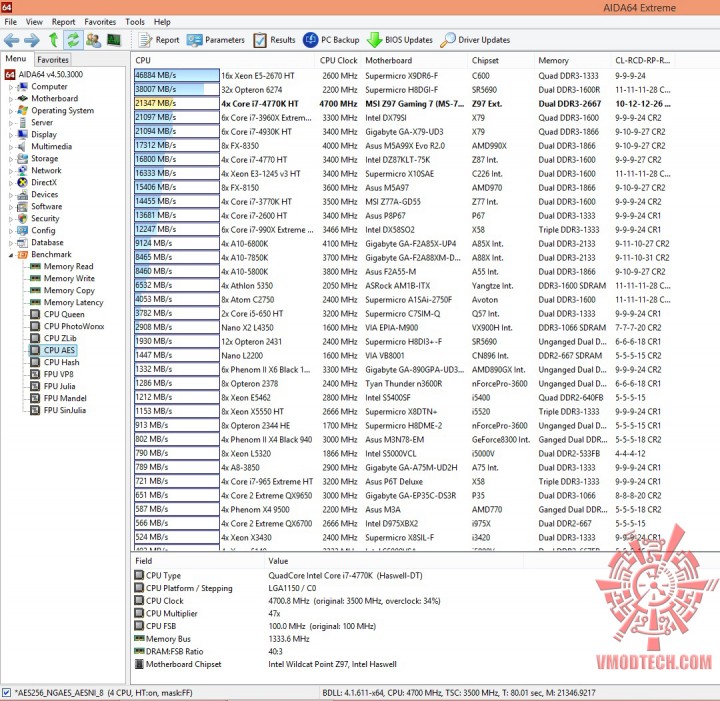

CPU AES

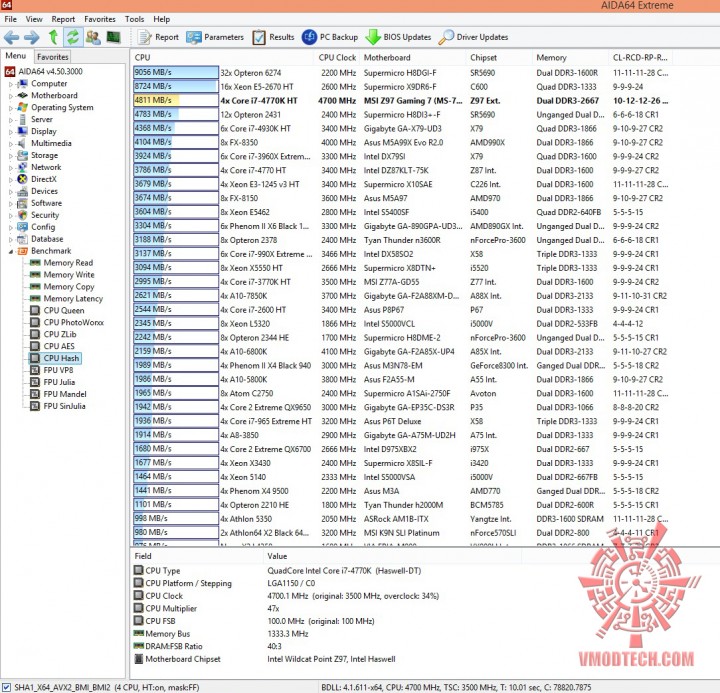

CPU Hash

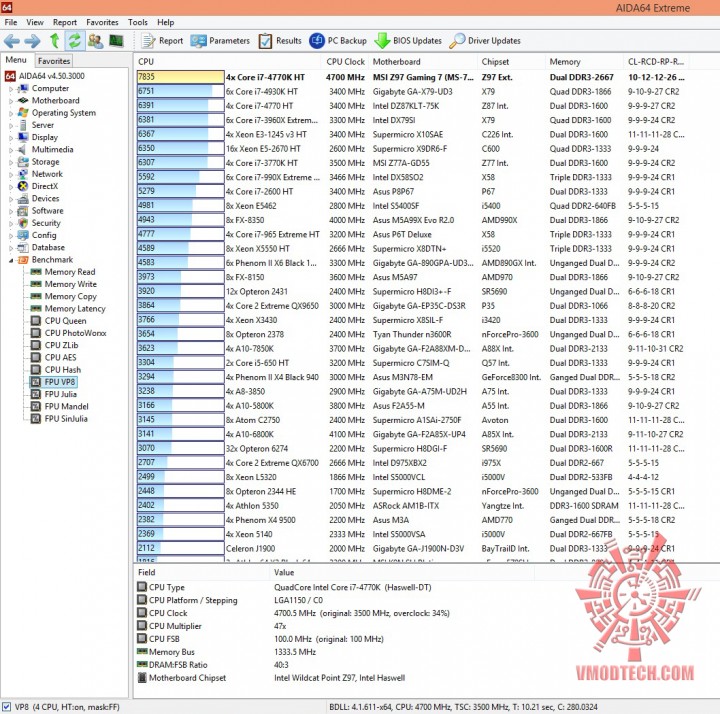

FPU VP8

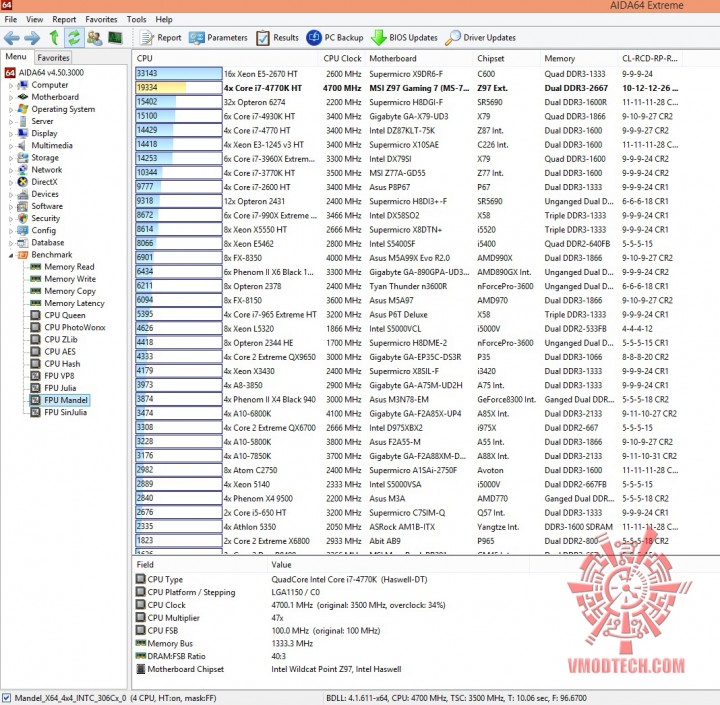

FPU Mandel

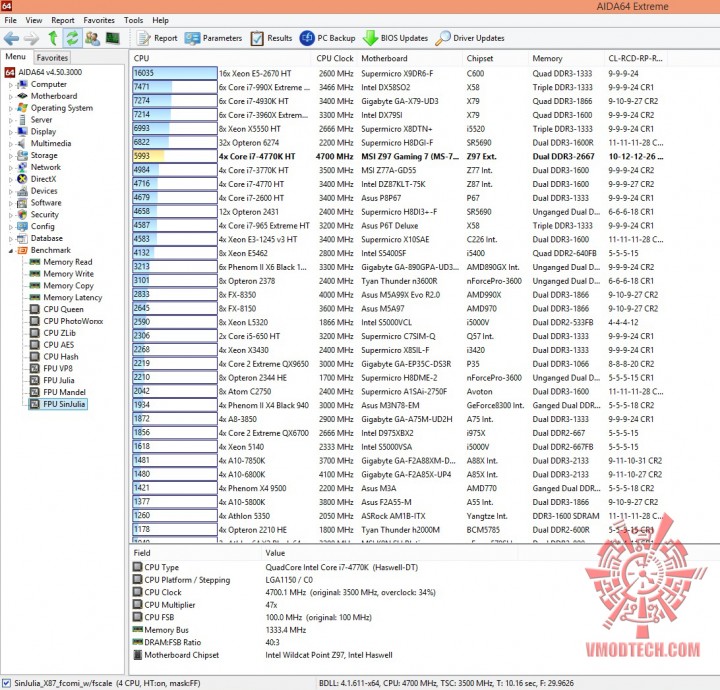

FPU SinJulia
แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ
ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

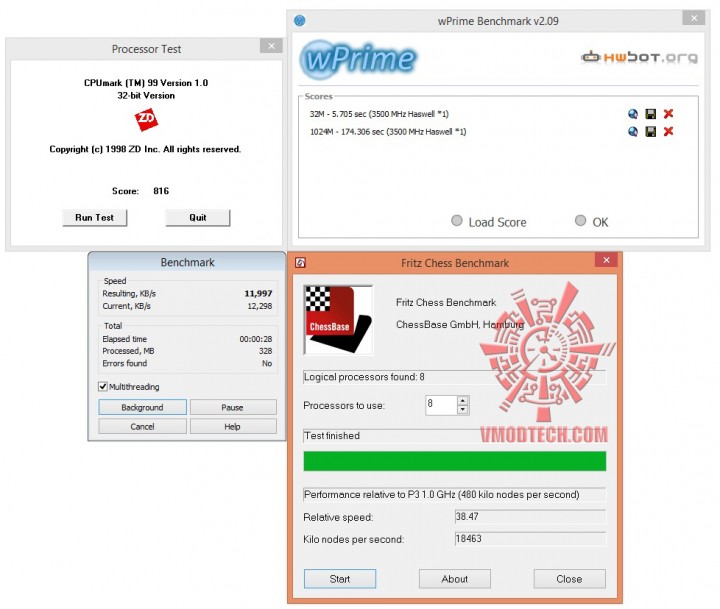

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

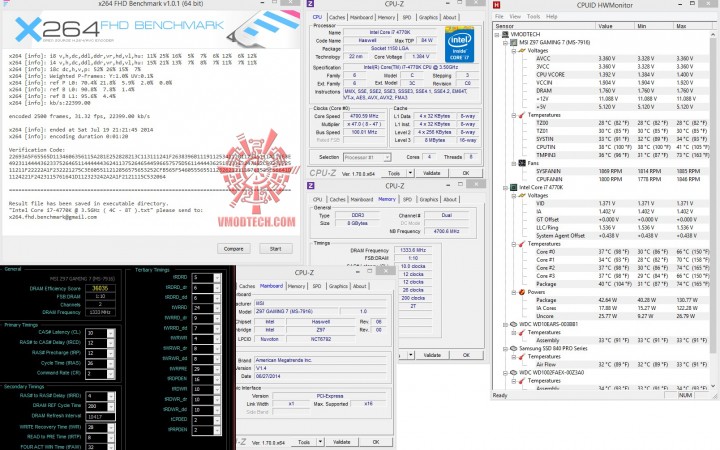

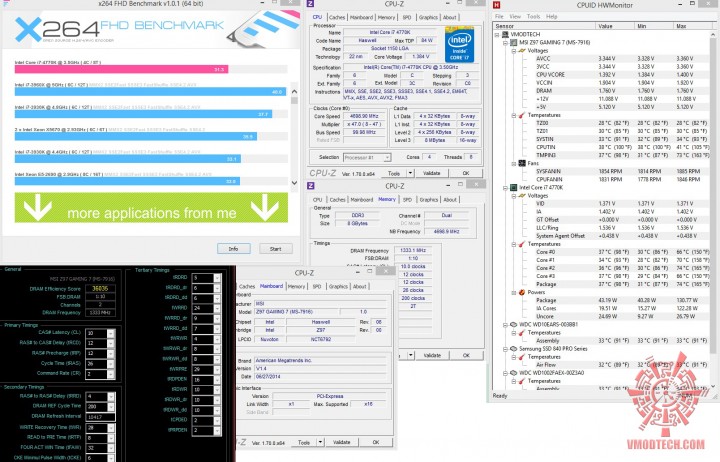

X264 FHD
แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 31.32FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.47 แรงกันจริงๆและ Winrar กดไป 11997KB/s แรงดีเลยทีเดียวครับ

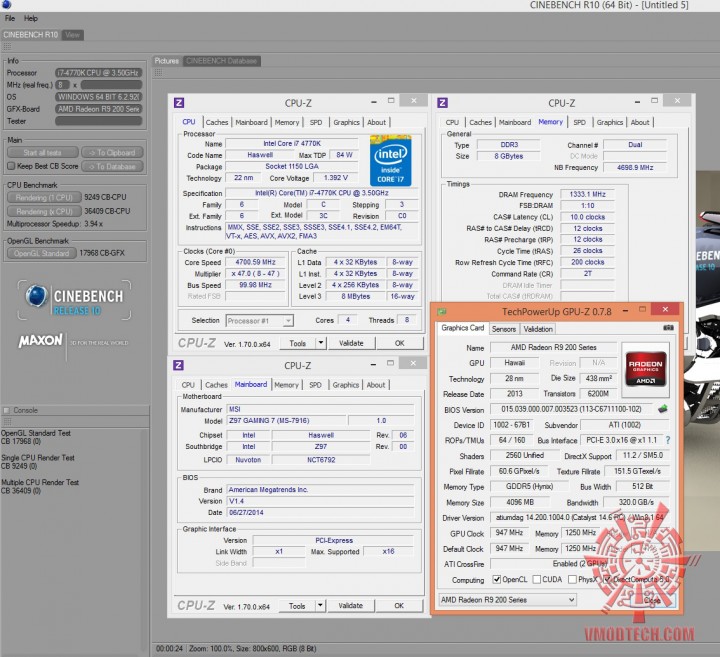

Cinebench 10

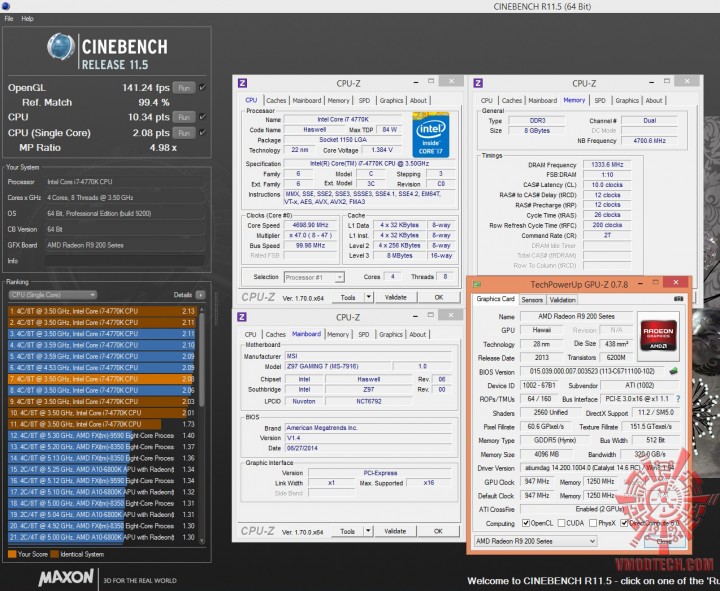

Cinebench 11.5

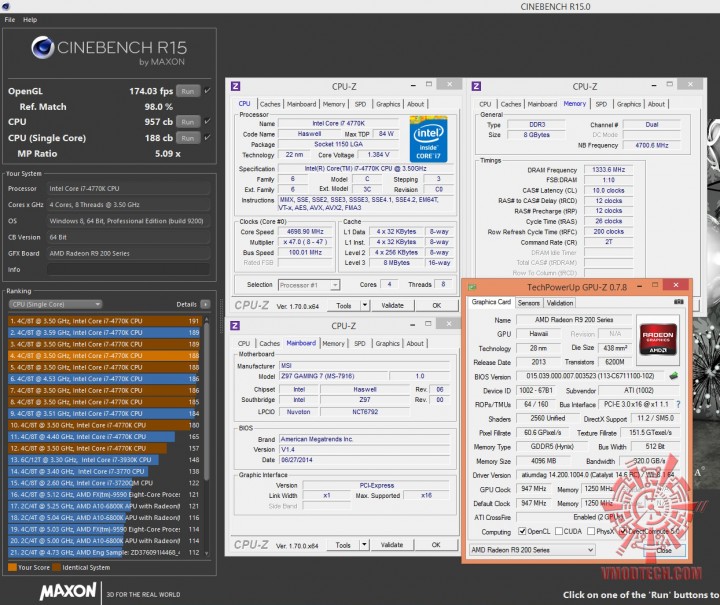

Cinebench 15
Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

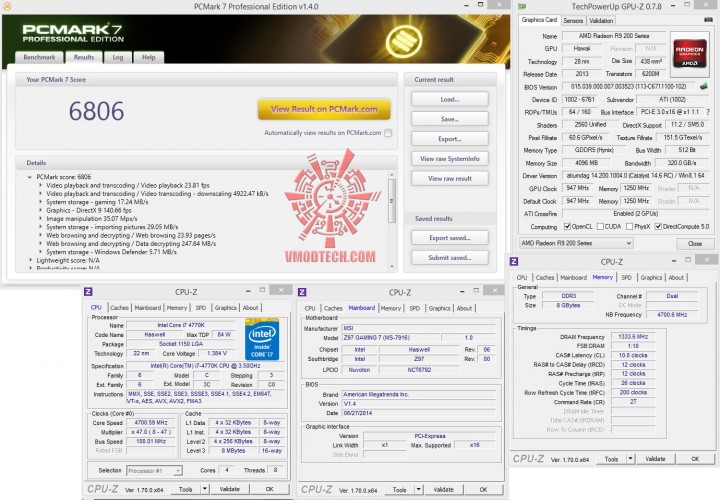

PCMark 7

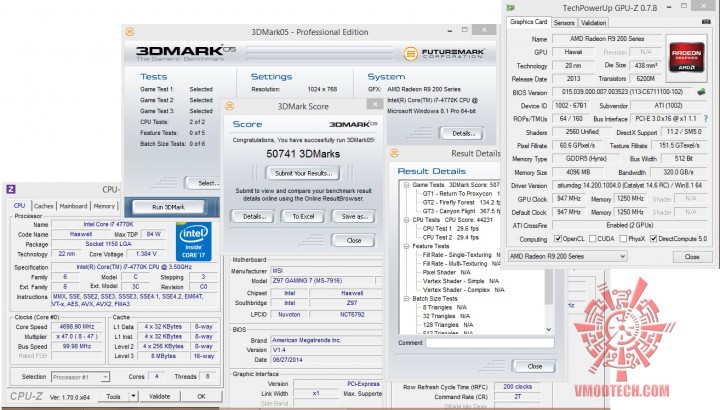

3DMark 05
3DMark05 กดกันไป 50741คะแนน กันไปแล้วครับ แรงแบบทะลุ 50K กันไปแล้ว

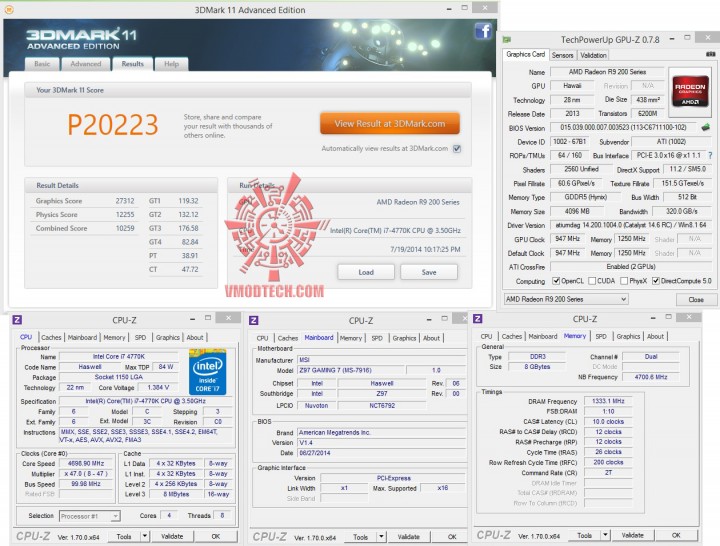

3DMark11
3Dmark11 อยู่ที่ 20223คะแนน แรงแบบทะลุ 19Kกันไปเลยครับ

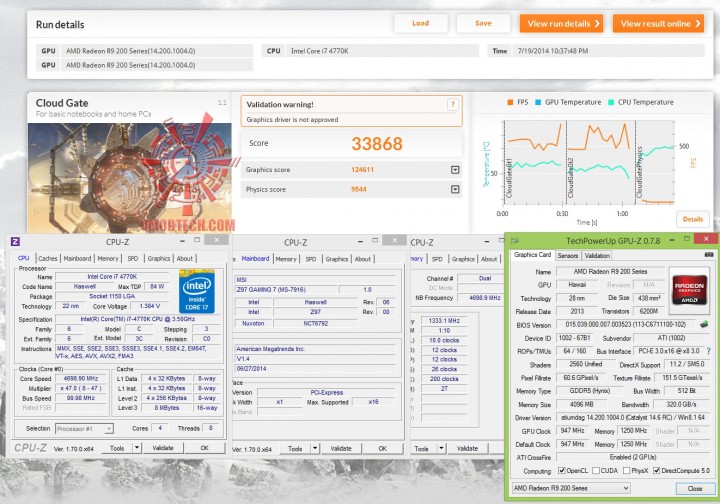

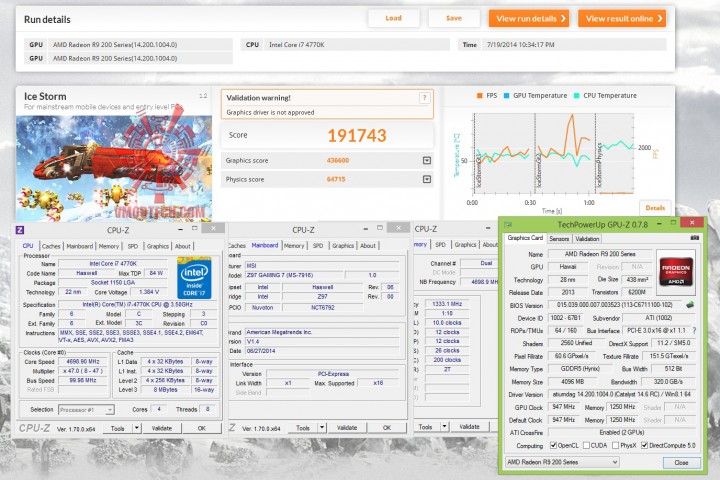

3DMark

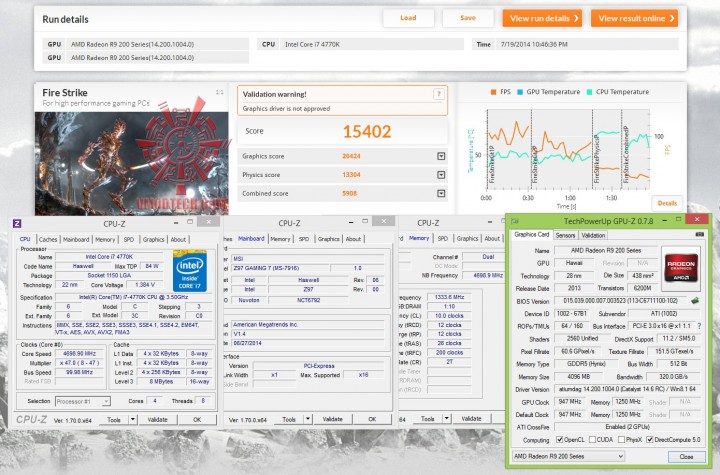

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15402คะแนนเลยครับ
เราไปชมผลทดสอบของเกมส์กันบ้างครับ

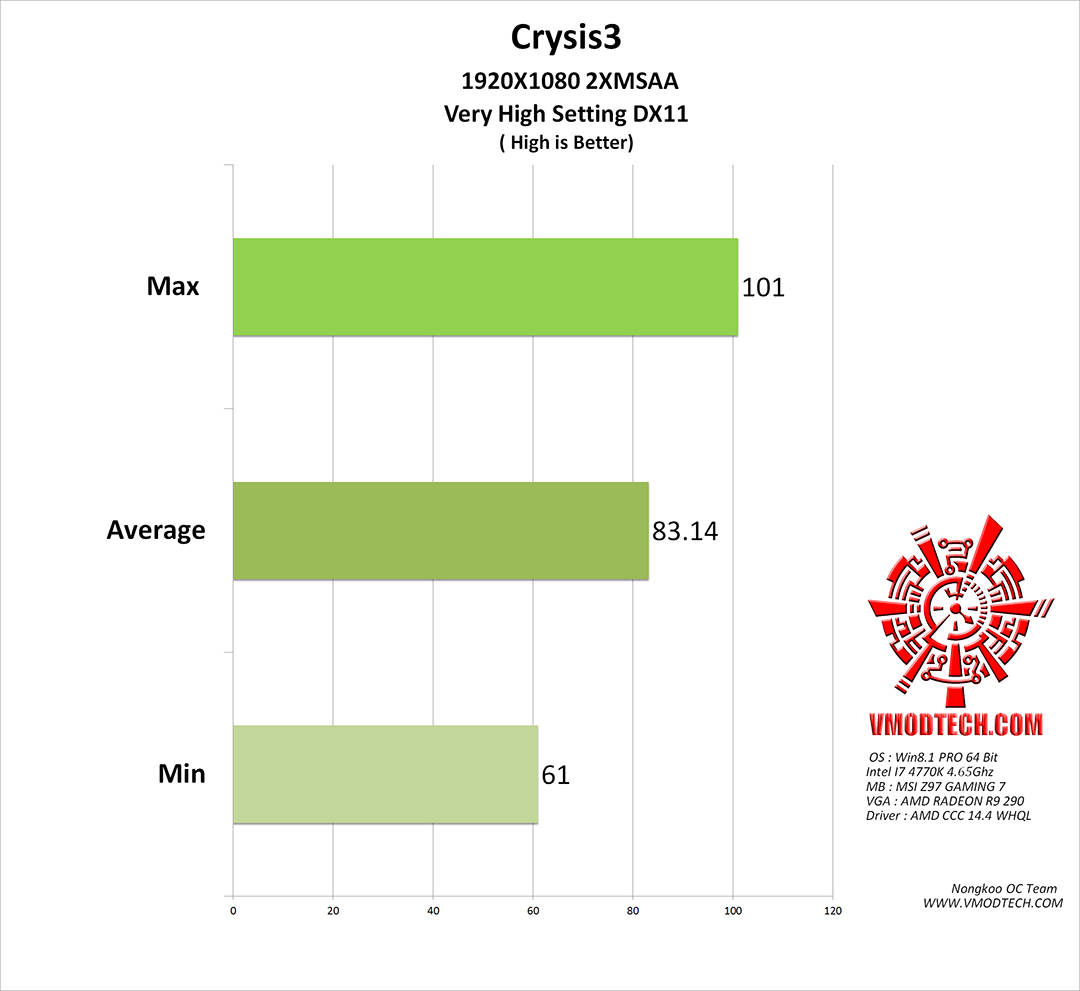

Crysis3
Welcome to the Jungle
ไครซิส3 เล่นได้ลื่นๆ 81เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ

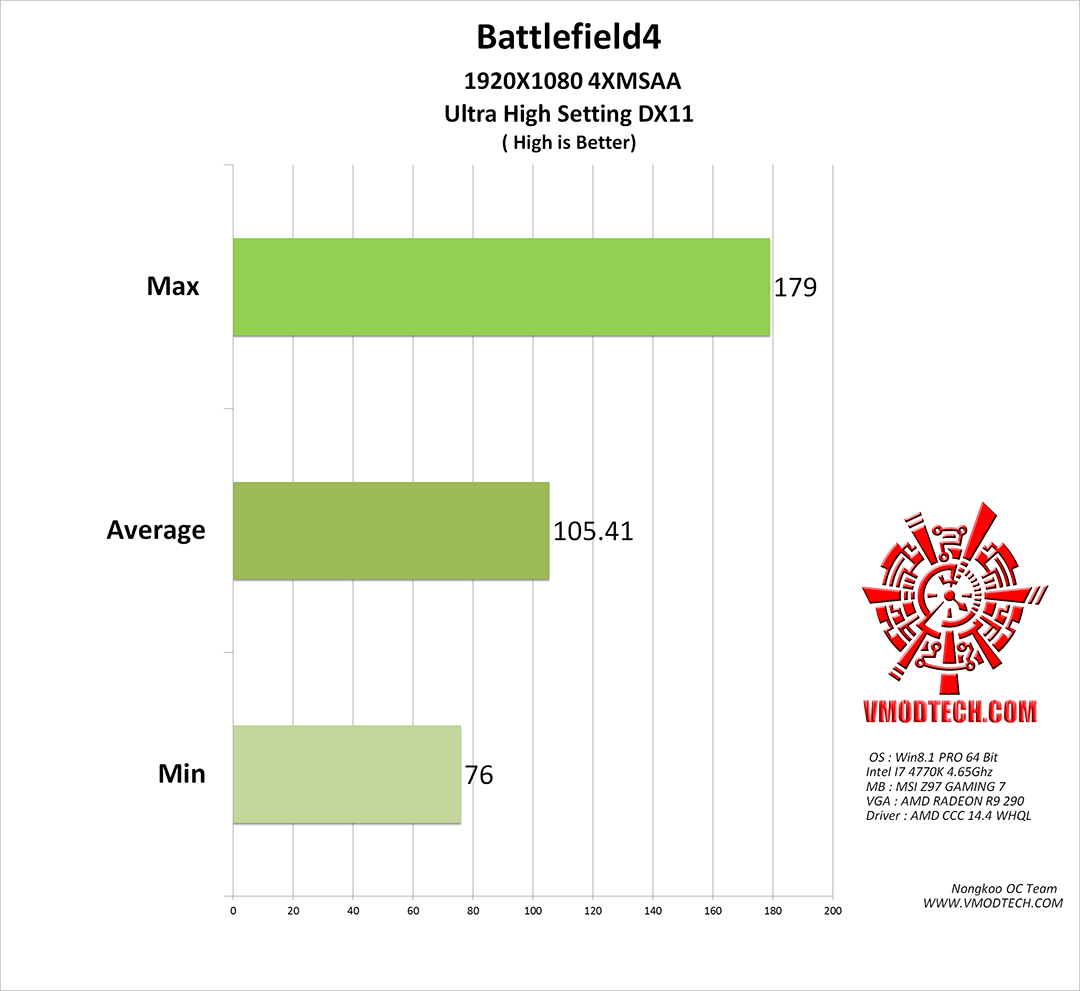

Battlefield 4
BF4 เล่นกันแบบลื่นๆเลยครับ 101เฟรมเรต เลยครับ แรงจริงๆ
Maximum Overclock
มาถึงช่วงท้ายสุดของการรีดพลังของซีพียูกันบ้างครับว่า MSI Z97 GAMING 7 นั้นจะสามารถนำซีพียู Intel I7 4770K ไปแตะ 5Ghz ได้ไหม

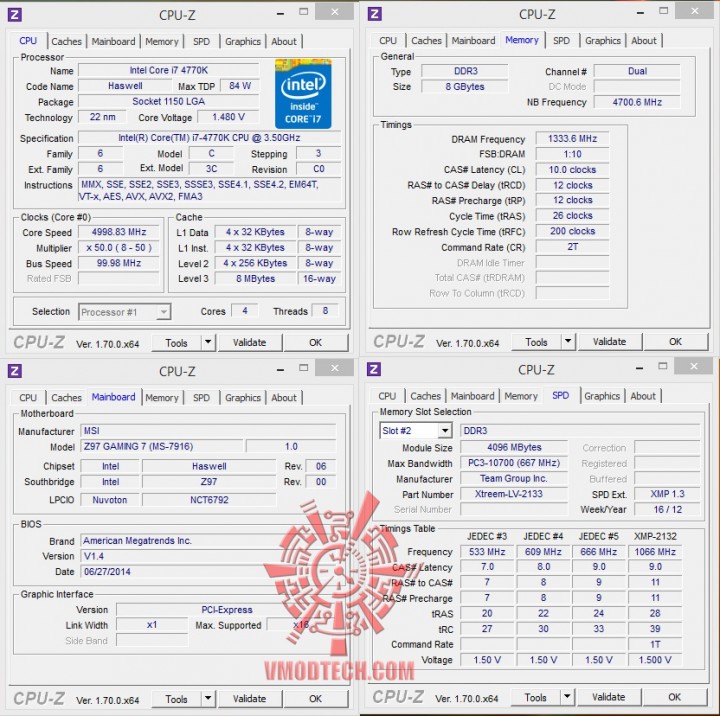

CPU-Z
ความเร็ว 5Ghz สบายๆครับ กับเมนบอร์ดที่จัดเต็มด้านประสิทธิภาพอย่าง MSI Z97 GAMING 7 เหมาะกับการโอเวอร์คล๊อกความเร็วสูงๆแน่นอนถ้าซีพียูท่านไปถึง

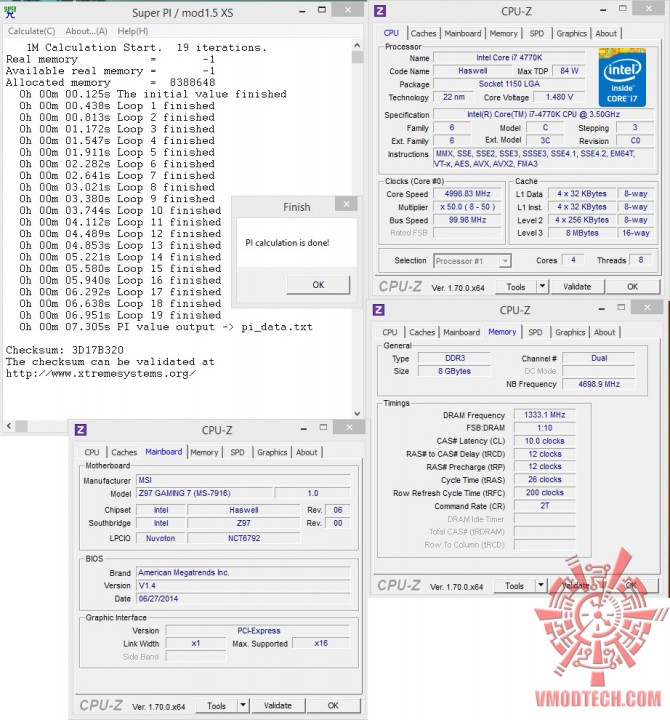

SUperPI 1MB ความเร็วอยู่ที่ 7.305 วินาทีครับ เร็วแรงใช้ได้เลย
เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ
Concluions
ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z97 GAMING 7 ที่ วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4770K โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz Uncore 4700Mhz บัสแรม DRAM 2666Mhz กันแบบเต็มๆที่ไฟ Vcore1.37v ตลอดการทดสอบ กับการออกแบบที่ทำออกมาได้ดีครับซึ่งเป็นการอัพฟีเจอร์เพิ่มมากขึ้นกว่ารุ่น Gaming 5 ที่มีปุ่มฟังชั่นต่างๆบนตัวเมนบอร์ดที่ออกแบบมาให้ใช้งานได้ง่ายมากขึ้นไม่ว่าจะเป็นปุ่ม Power , Reset , OC Genie เป็นต้น รวมไปถึงจำนวนเฟสไฟที่ให้มากันเต็มๆที่ 12เฟส SFC (Super Ferrite Choke) ด้วยเมนบอร์ดที่ออกแบบมาสำหรับบรรดาคอเกมส์เมอร์ที่ชื่นชอบความแรงในแบบฉบับโอเวอร์คล๊อกเพียบพร้อมด้วยฟีเจอร์ที่ออกแบบมาสำหรับนักโอเวอร์คล๊อกเลยทีเดียวครับ ถือเป็นเมนบอร์ดในรองท๊อปของ MSI Gaming Series ในชิบเซ็ต Z97 ที่มีฟีเจอร์ต่างๆให้ใช้งานมากมายไม่ว่าจะเป็น Killer™ E2200 ที่ช่วยลดอาการแลคช่วยให้การเล่นเกมส์ออนไลน์ลื่นไหล รวมไปถึง M.2 to SATA Express ที่สามารถช่วยให้การรับส่งข้อมูลรวดเร็วขึ้น รวมไปถึงระบบเสียงอย่าง Audio Boost 2 ที่ช่วยให้การรับฟังเสียงนั้นสมจริงเหมาะกับเกมส์เมอร์ขาแรงกันอย่างแน่นอน โดยราคาวางจำหน่ายในประเทศไทยอยู่ราวๆ 6XXXบาทครับปลายๆกับประสิทธิภาพและฟีเจอร์ที่จัดเต็มให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ.
.
