MSI Z97 GUARD-PRO
สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 27 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวมาเรื่อยๆมาให้ทุกๆท่านได้ชมกันอย่างต่อเนื่องเต็มอิ่มกันครับ ซึ่งในวันนี้มากันในยี่ห้อ MSI ในชื่อรุ่น MSI Z97 GUARD-PRO ที่เป็นเมนบอร์ดในซีรี่ย์ Classic Series ของทาง MSI ที่เรารู้จักกันดีถึงฟีเจอร์เด่นๆอย่าง MSI Military Class 4 นั่นเองครับ สำหรับในรุ่นนี้เป็นรุ่น Guard-Pro ซึ่งเป็นระบบป้องกันความปลอดภัยจากการใช้งานให้กับตัวเมนบอร์ดครับโดยมีหลายระบบอาทิ Circuit Protection , Humidity Protection , High Temperature Protection , ESD Protection , EMI Protection , ECO Power ครับ โดยถ้าพูดง่ายๆคือมีระบบปกกันไฟกระชากไฟตกที่คอยทำอันตรายให้กับตัวเมนบอร์ดนั่นเองครับโดยเป็นที่มาของชื่อรุ่นที่เรียกว่า Guard-Pro นั่นเองครับ เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

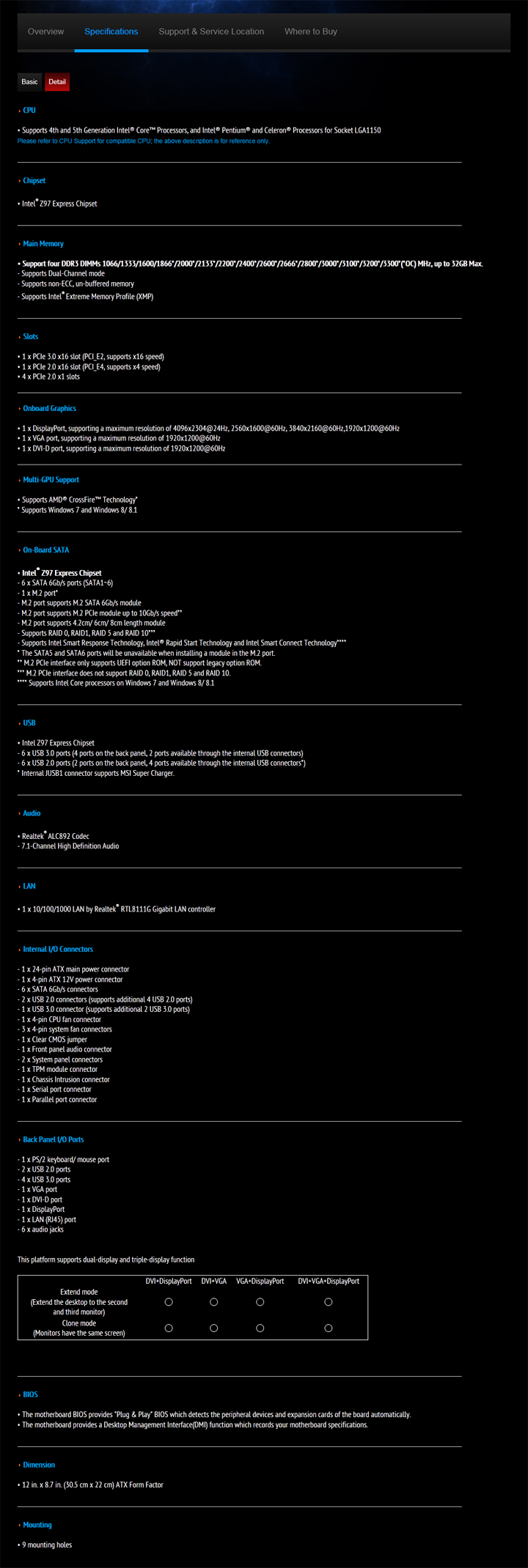

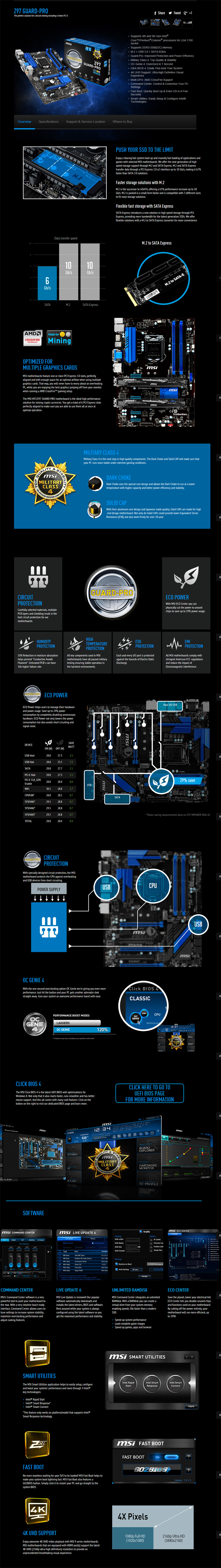

INTRODUCTION

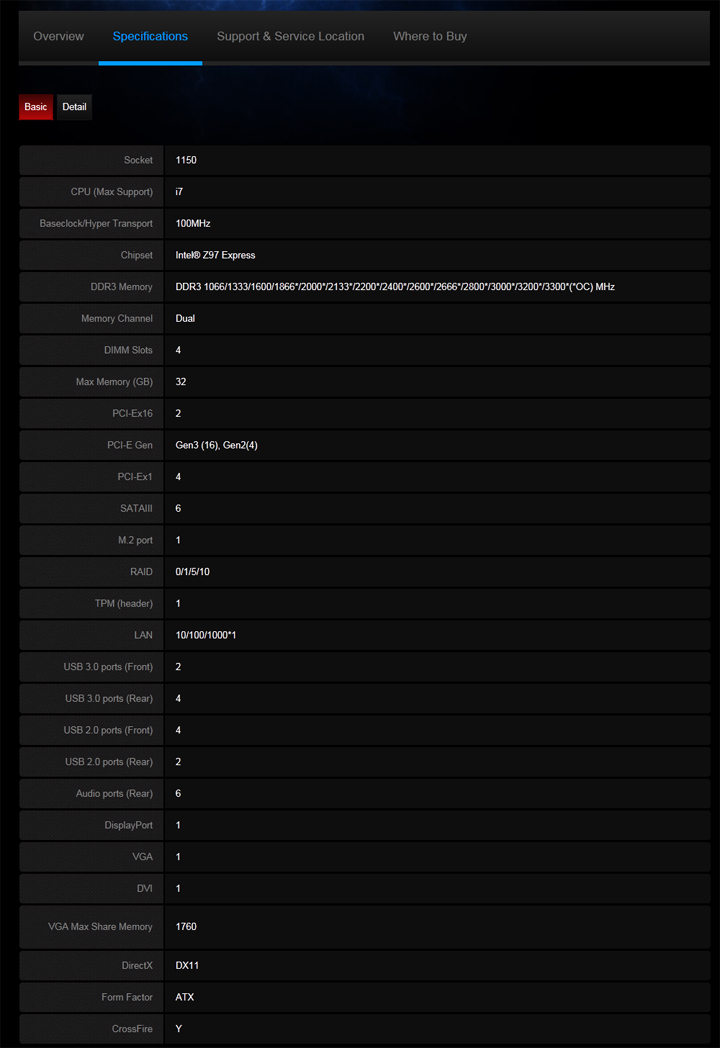

More Information >>Click<<
เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ
.
MSI Z97 GUARD-PRO Appearance

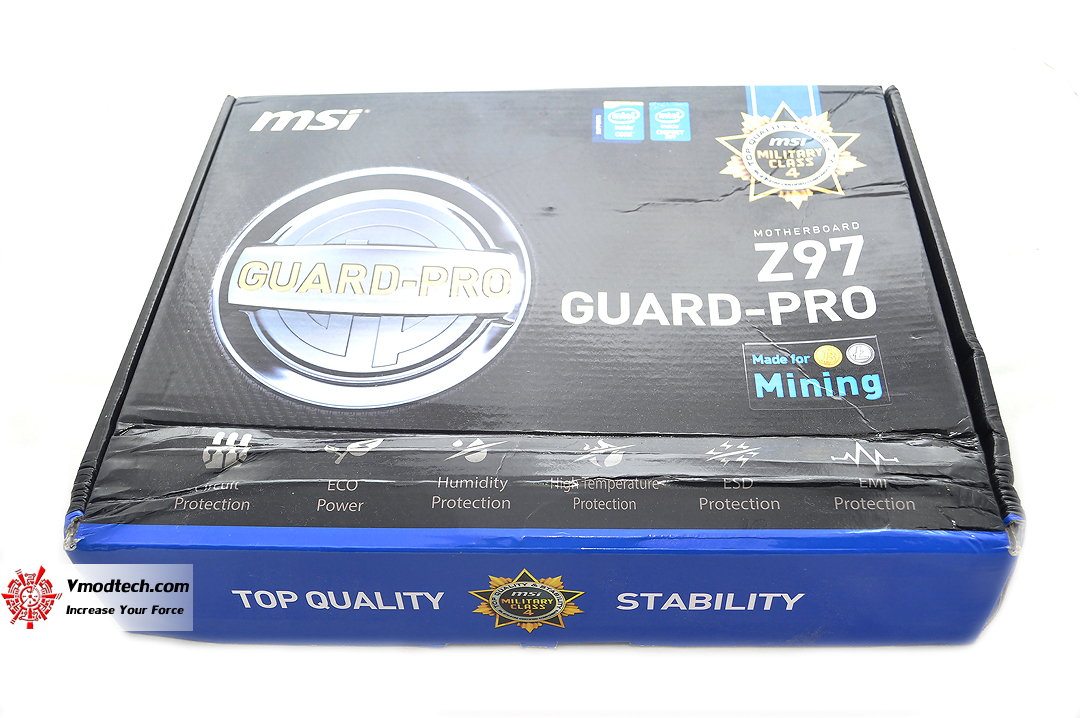

มากันในกล่องสีน้ำเงินพร้อมโลโก้ GUARD-PRO พร้อมบอกฟีเจอร์และชื่อรุ่น MSI Z97 GUARD-PRO
ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

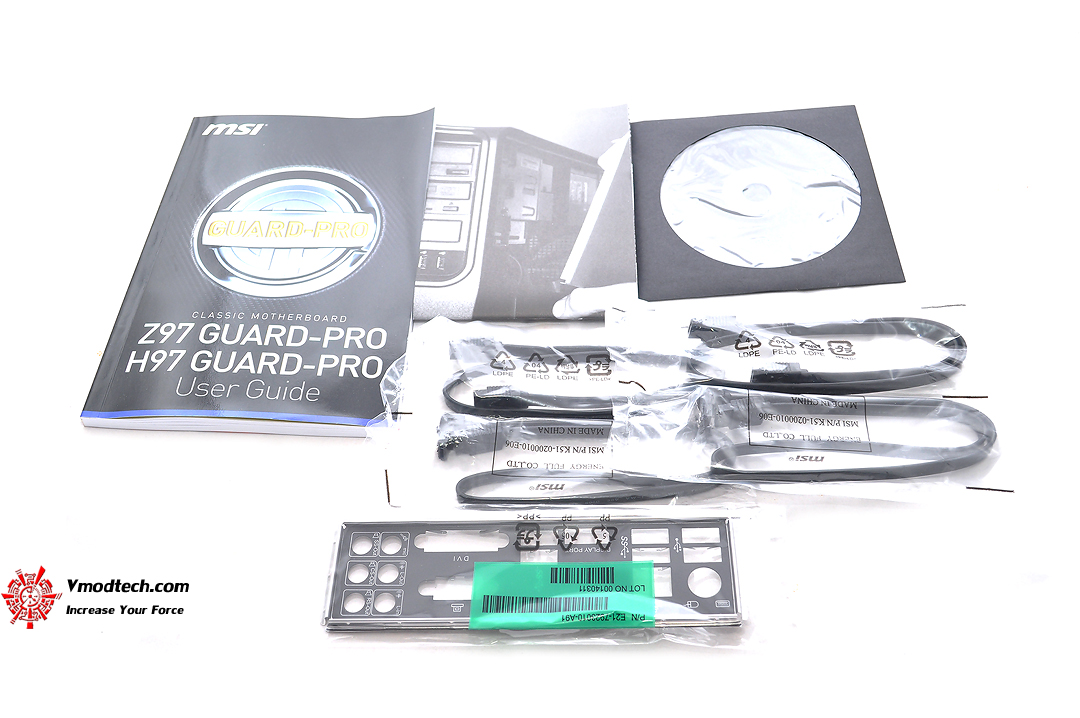

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 หนึ่งชุด 6เส้น ฝาหลัง

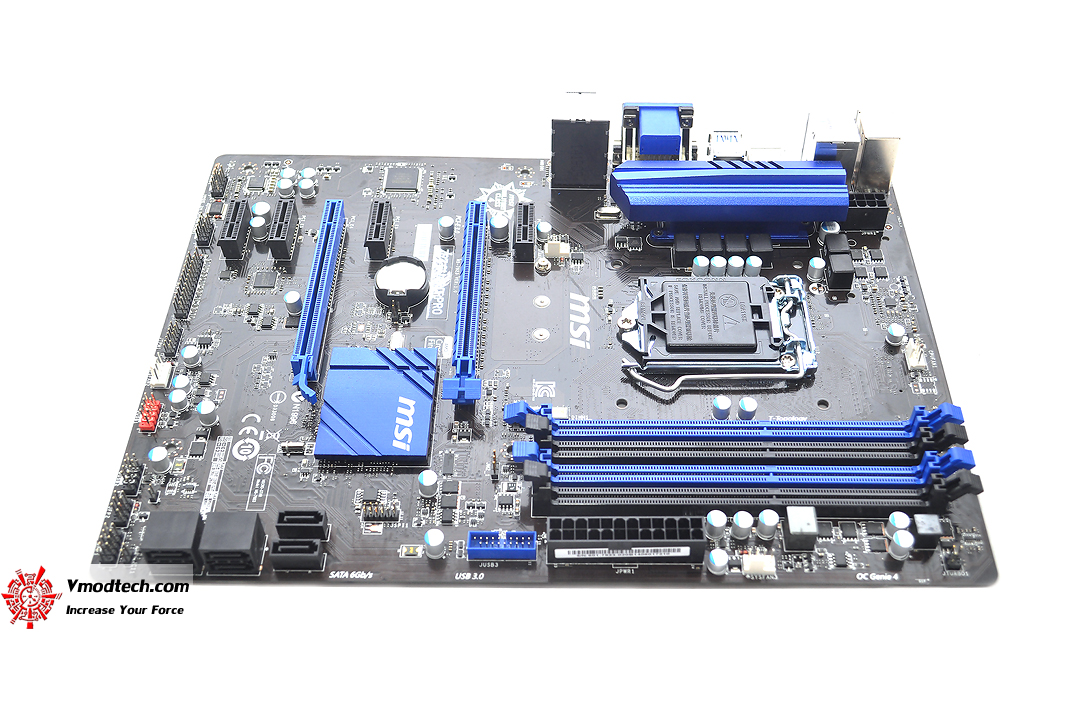

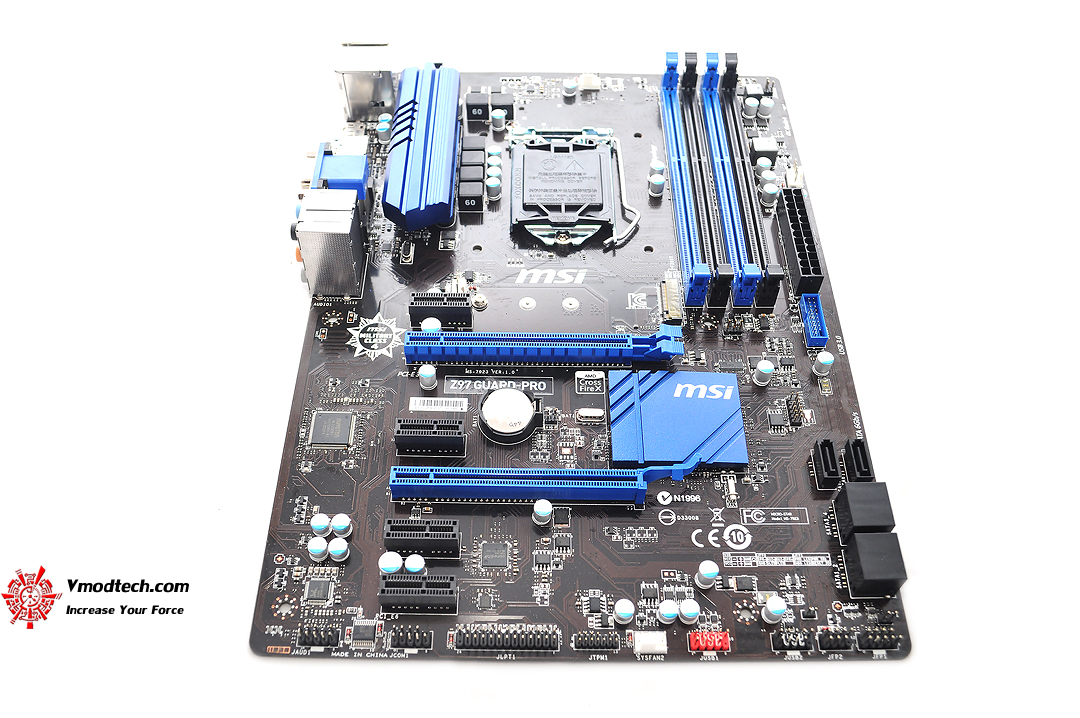

ตัวเมนบอร์ดสีดำสลับซิงค์น้ำเงินครับดุสวยงามจริงๆตามแบบฉบับซีรี่ย์ Classic Series ของทาง MSI Z97 GUARD-PRO
เป็นเมนบอร์ดขนาด 12 in. x 8.7 in. (30.5 cm x 22 cm) ATX Form Factor มีสล๊อตเชื่อมต่อดังนี้ 1 x PCIe 3.0 x16 slot (PCI_E2, supports x16 speed) • 1 x PCIe 2.0 x16 slot (PCI_E4, supports x4 speed) • 4 x PCIe 2.0 x1 slots ตามลำดับ

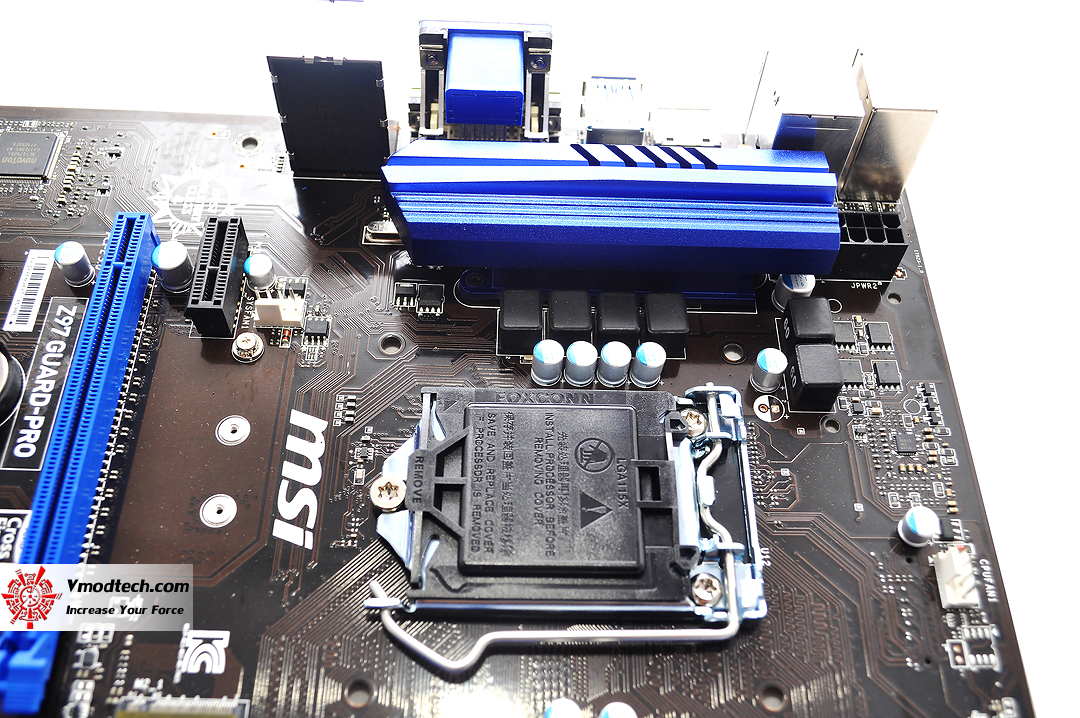

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150 เฟสไฟให้กันมา 6เฟส แรงได้แบบเหลือๆครับสำหรับสาวกอินเทลในรุ่นใหม่ๆไม่ต้องพึ่งเฟสไฟที่ให้กันมากๆก็สามารถโอเวอร์คล๊อกกันได้ครับ

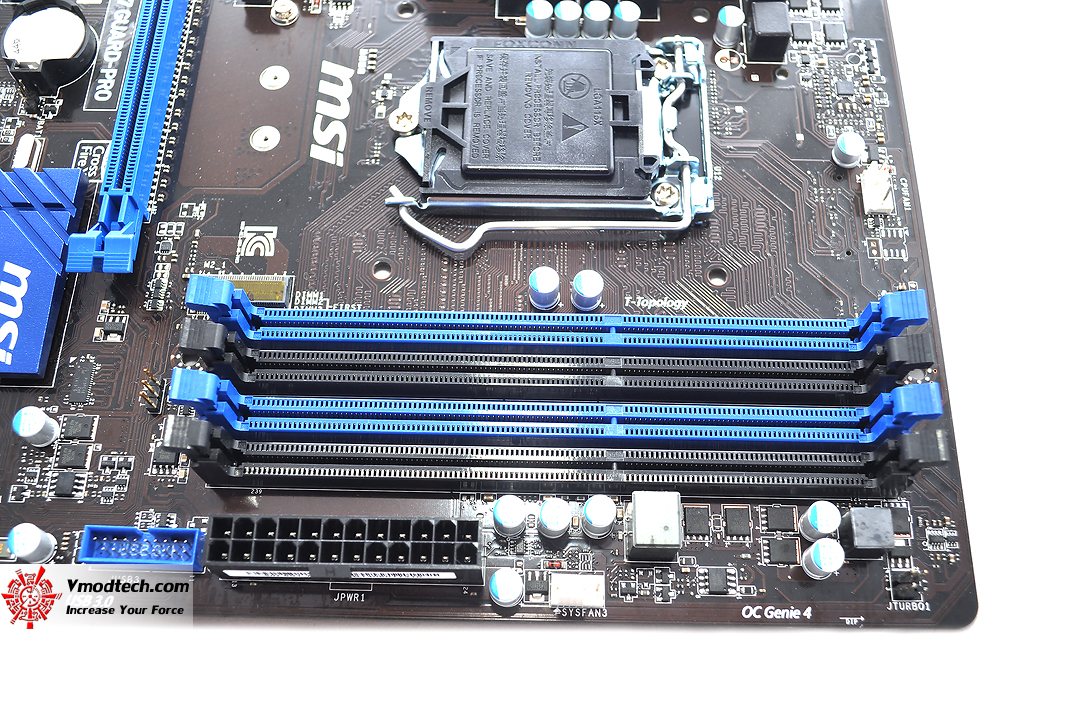

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 DIMMs 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(*OC) MHz, up to 32GB Max Support for Extreme Memory Profile (XMP) memory modules ความจุสูงสุด 32GB ครับ

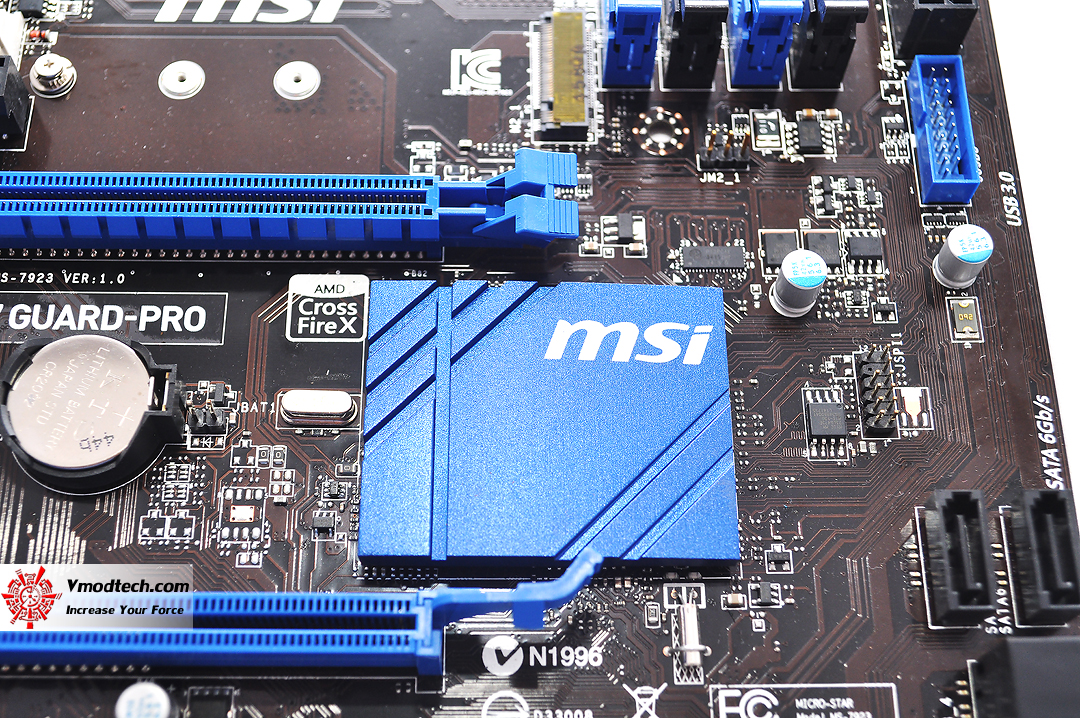

ชิบเซ็ต Intel® Z97 ซิงค์สีน้ำเงินเลยทีเดียวครับ

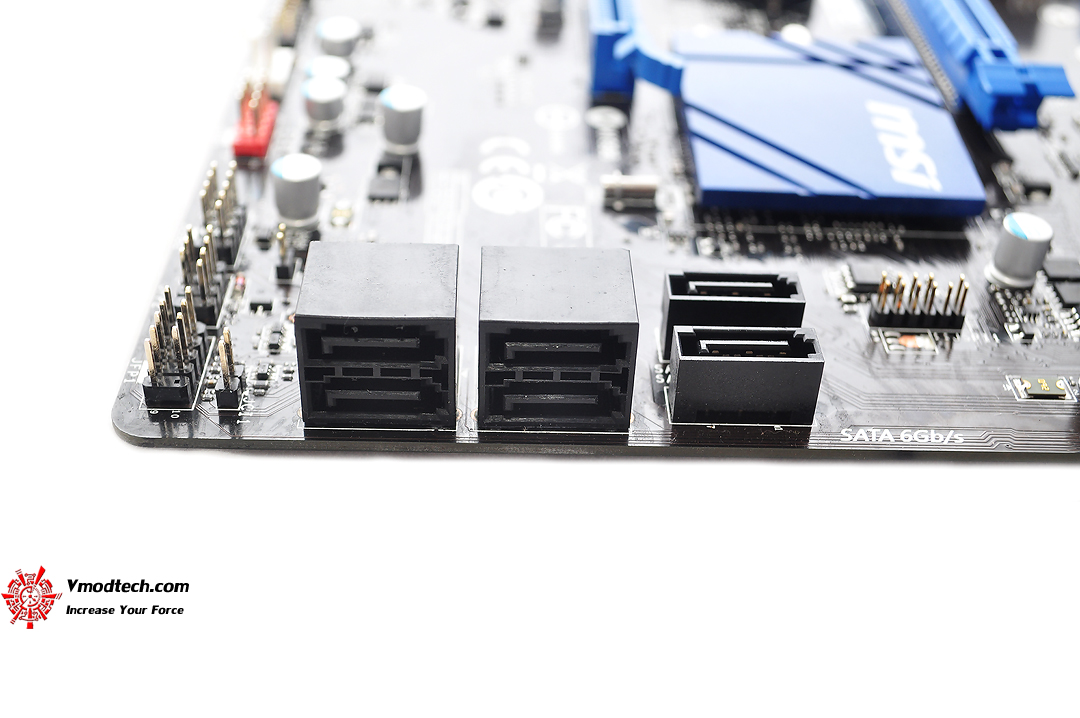

ช่องเสียบ SATA3 ให้กันมา 6x SATA 6Gb/s ports (SATA1~6) , อีกทั้งยังมี M.2 port supports M.2 SATA 6Gb/s module ไว้ให้ใช้งานอีกด้วยครับ

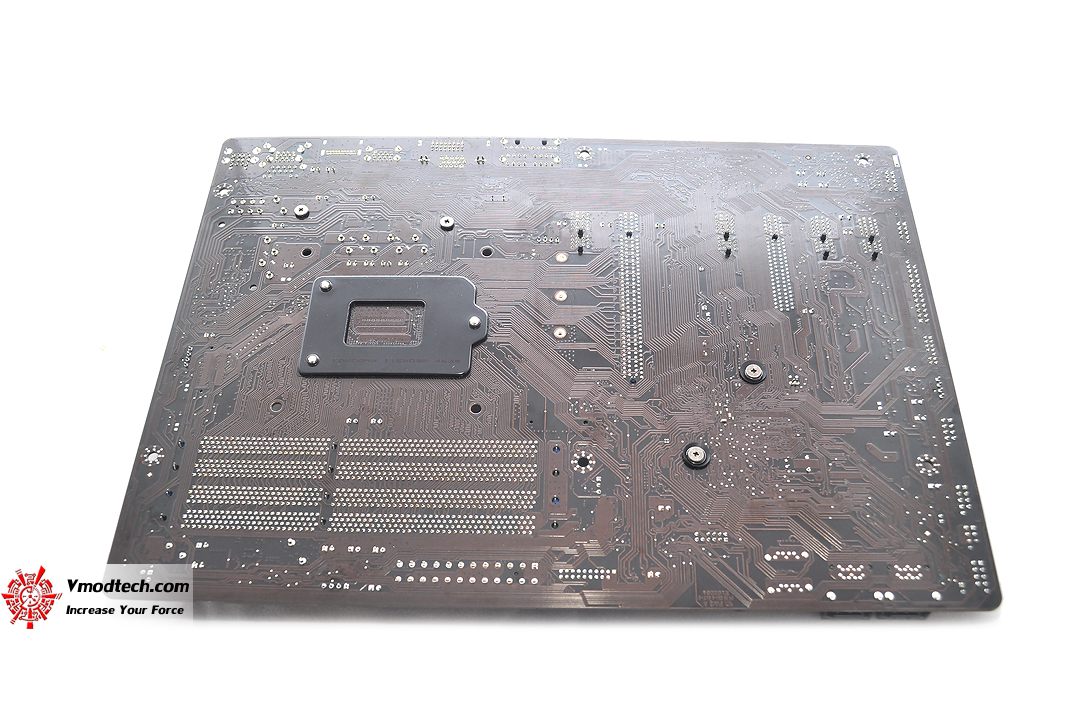

PCB ด้านหลังสีดำล้วน

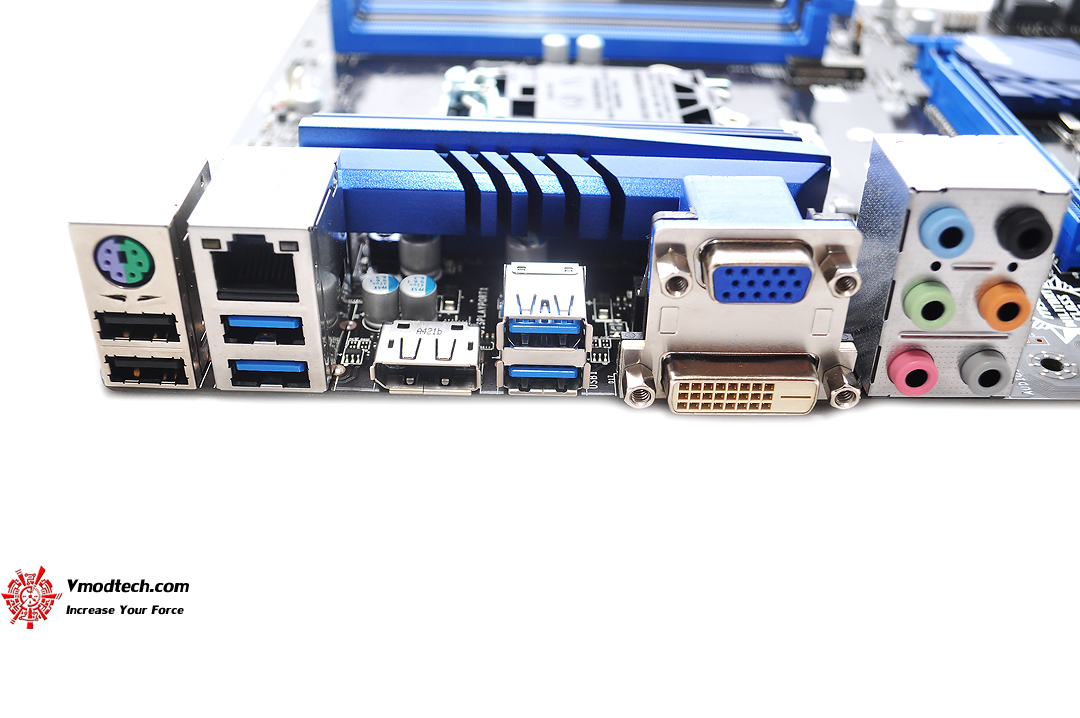

ช่องเชื่อมต่ออุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse port , 2 x USB 2.0 ports , 4 x USB 3.0 ports , 1 x VGA port , 1 x DVI-D port , 1 x DisplayPort , 1 x LAN (RJ45) port , 6 x audio jacks
ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
...
Test Setup
| SYSTEMS | |
| .CPU | ..Intel Pentium G3258 ES |
| .Motherboard | . MSI Z97 GUARD-PRO |
| .Memory | ..Team Xtreem LV 2133 |
| .Graphic Card | . AMD R9 290 |
| .Harddisk | ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB |
| .CPU Cooler | ..Water Cooling @ Ambient 34C |
| .Power Supply | ..Thermaltake 1500W |
| .Operation System | ..Windows 8.1 Pro 64-bit |
รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Pentium G3258 ES จากอินเทลครับผม...

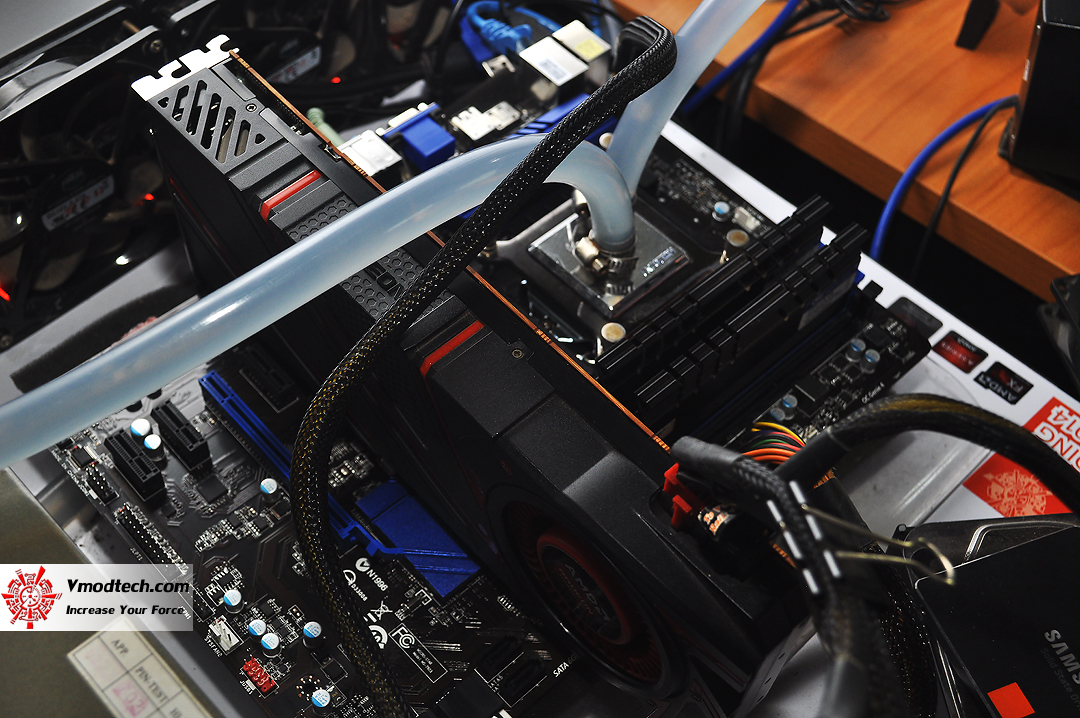

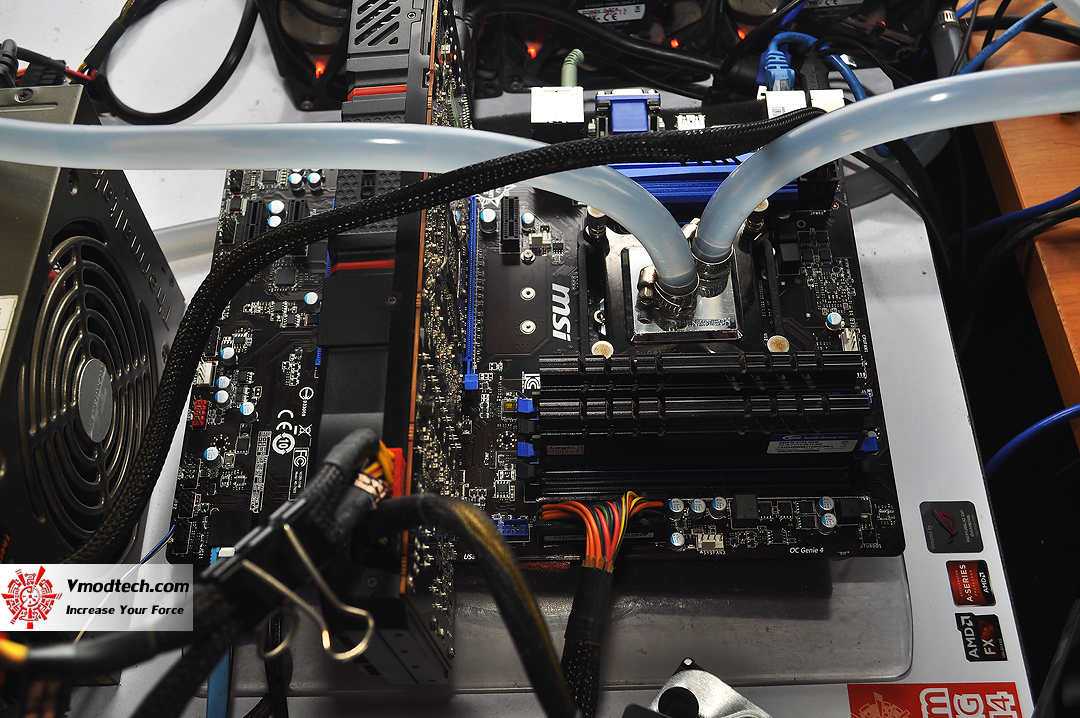

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

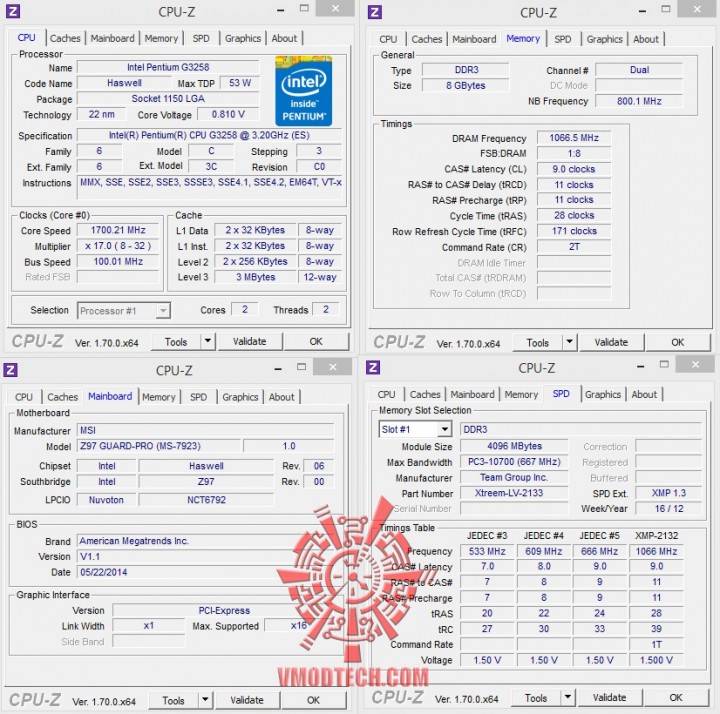

CPU-Z
Intel Pentium G3258
Overclock 4.7Ghz
สถานะโอเวอร์คล๊อกวันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.35V NB Frequency 4700 Mhz บัสแรม 2666Mhz CL10-12-12-35-200 2T 1.75V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียู ES ของทางอินเทลครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ
เราไปชมผลทดสอบกันต่อเลยครับ
SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

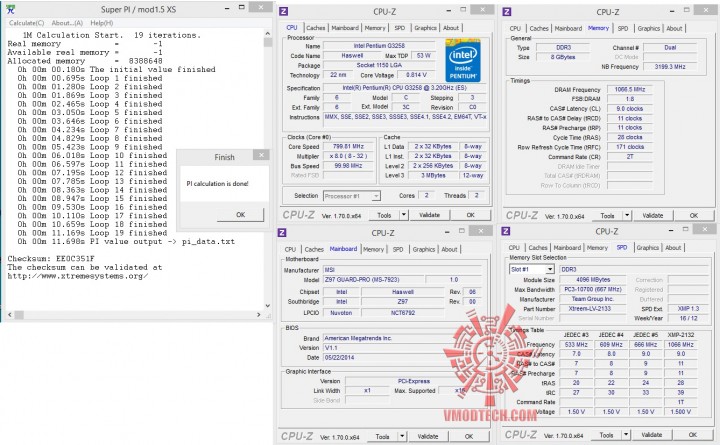

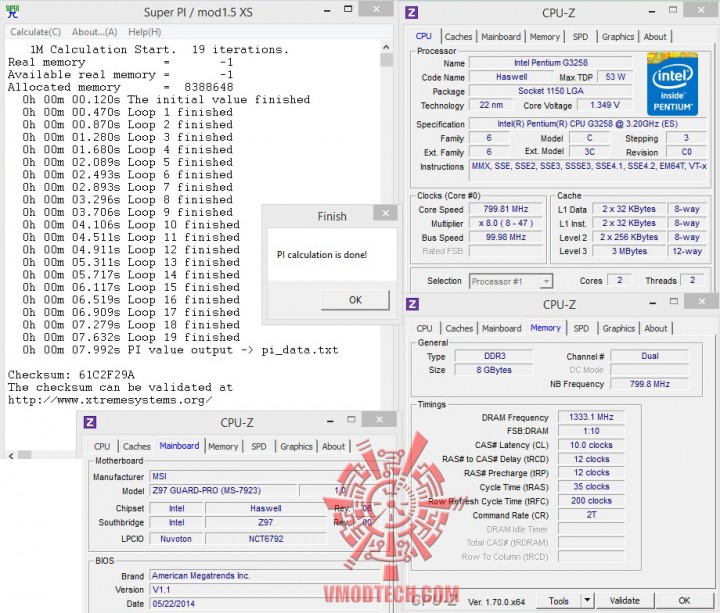

SuperPI 1M 1 Thread
Overclock 4.7Ghz

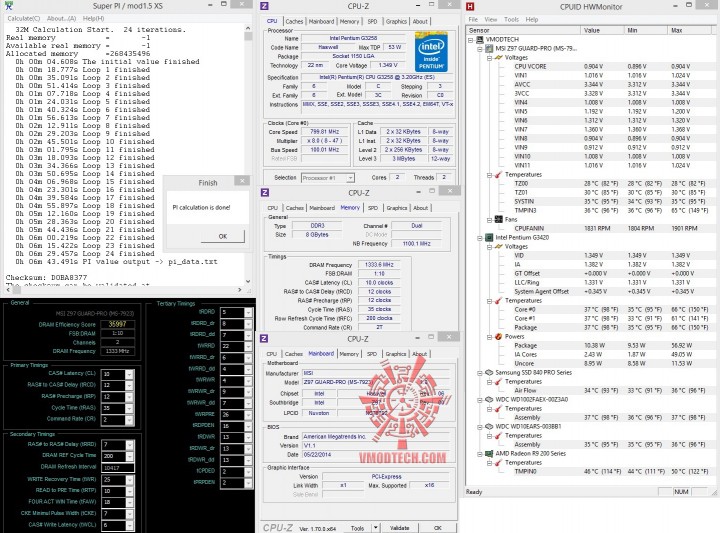

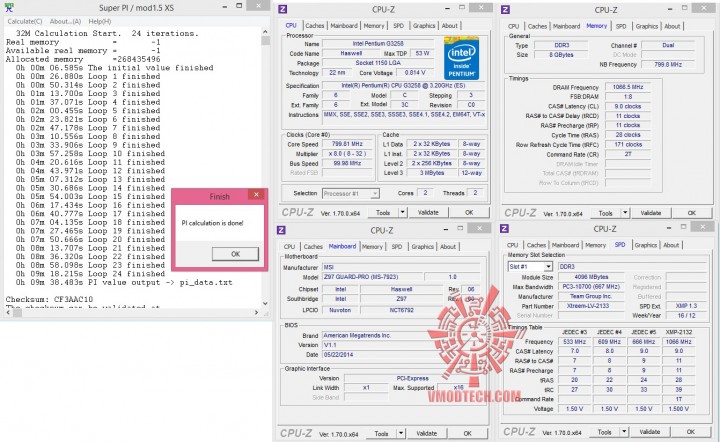

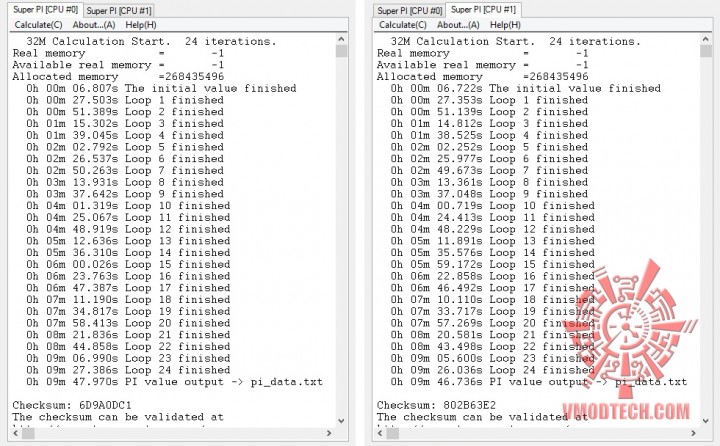

SuperPI 32M 1 Thread
Overclock 4.7Ghz

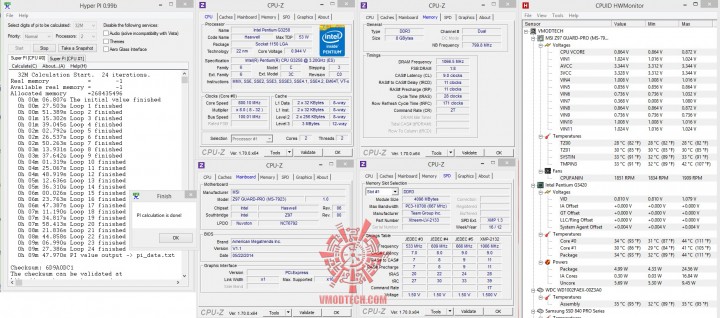

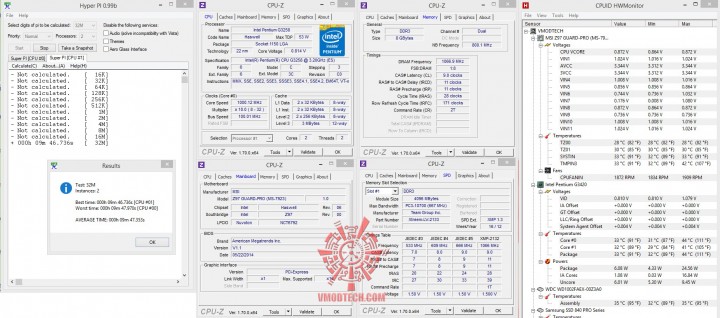

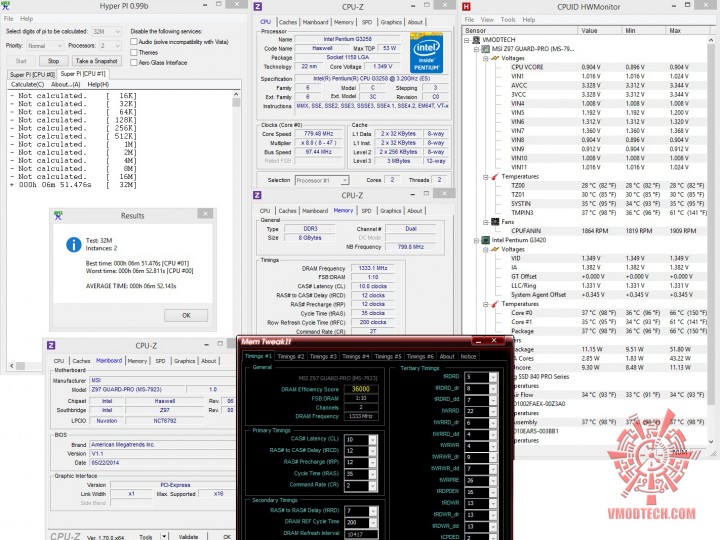

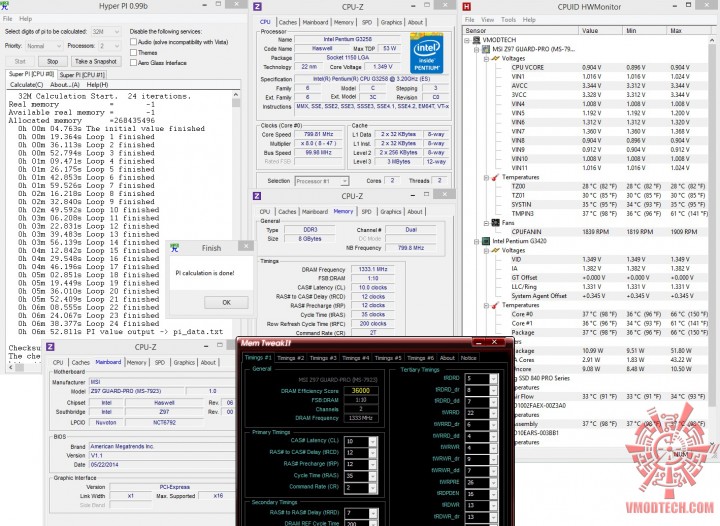

HyperPI 32M 8 Threads
Overclock 4.7Ghz
สำหรับชุด ทดสอบ SuperPI1MBจบไปที่ 7.992วินาที , 32MB จบไป6นาที43 .491วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

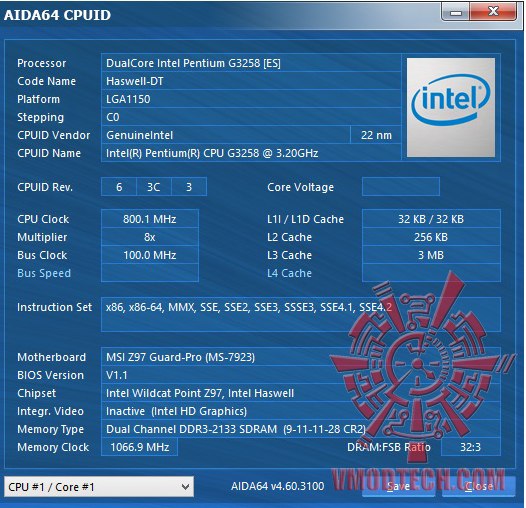

AIDA64 Extreme

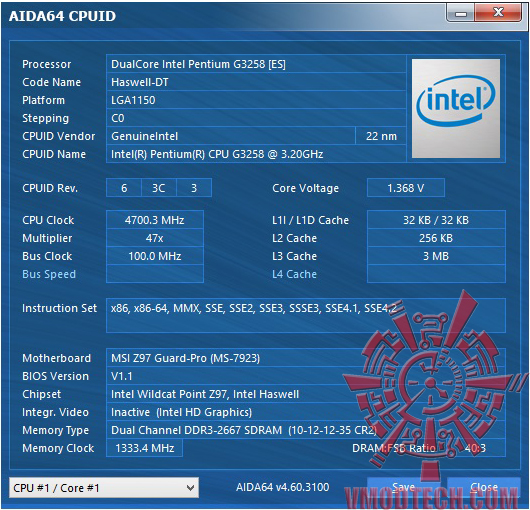

AIDA64
Overclock 4.7Ghz

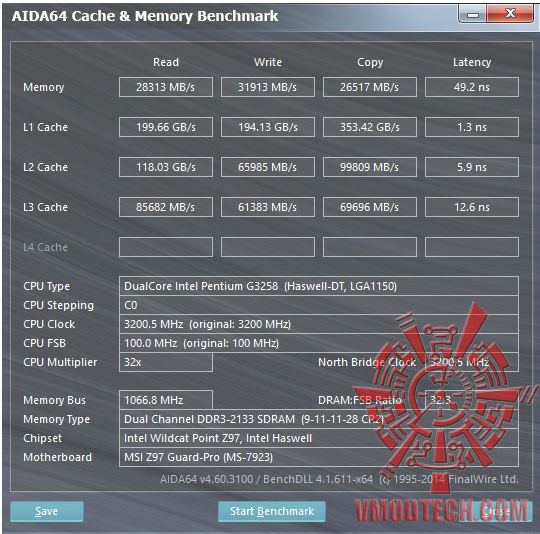

AIDA64 Cache & Memory Benchmark
Overclock 4.7Ghz
ค่า Memory Read อยู่ที่ 30579MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 40998MB/s แรงดีใช้ได้ครับ

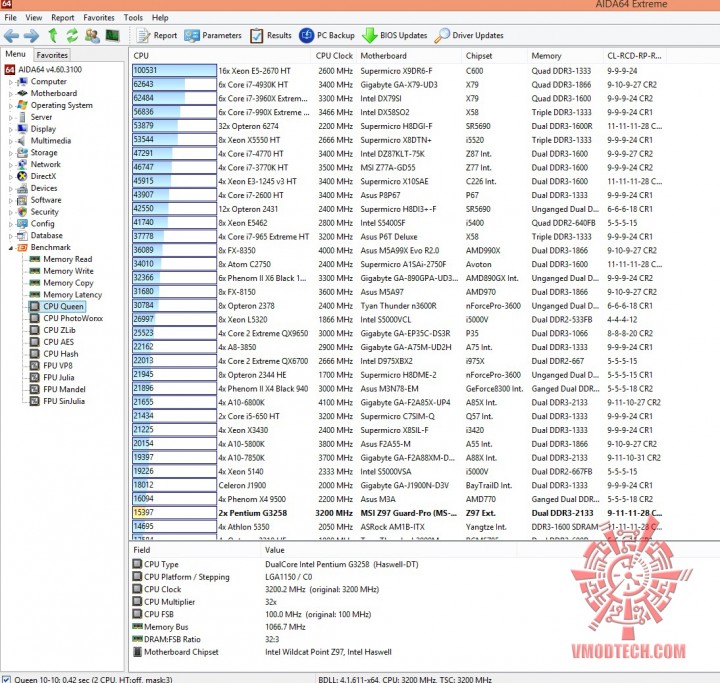

CPU Queen
Overclock 4.7Ghz

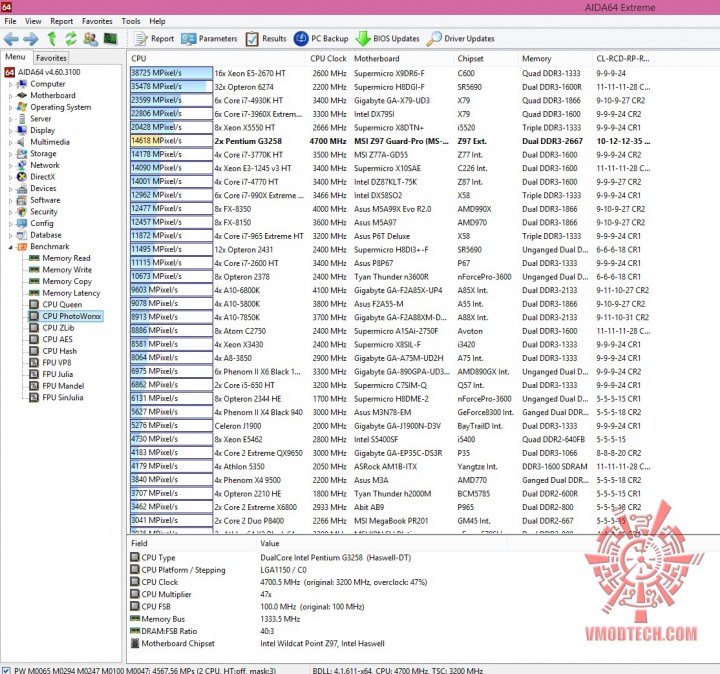

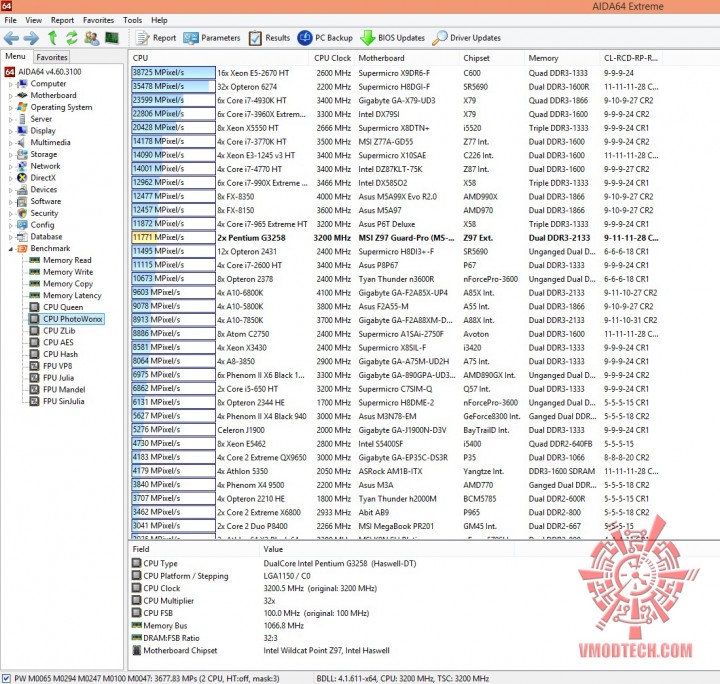

CPU PhotoWorxx
Overclock 4.7Ghz

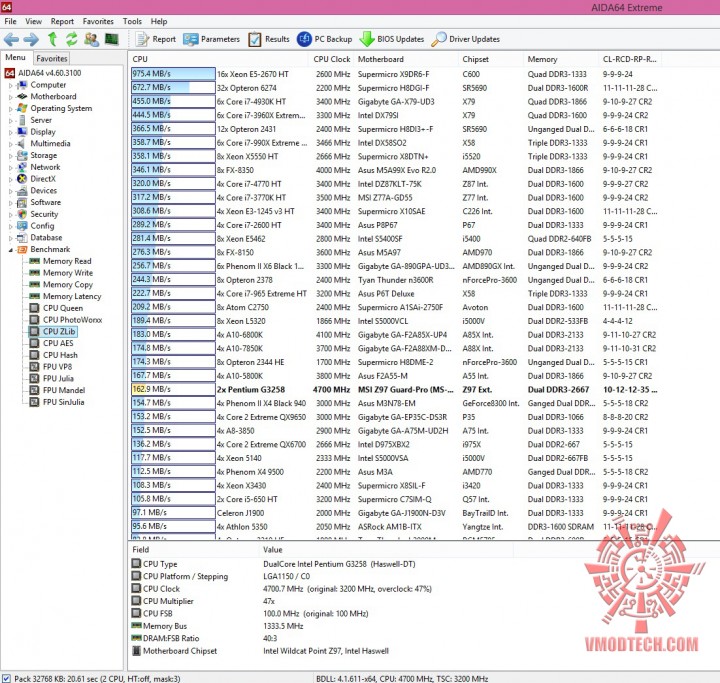

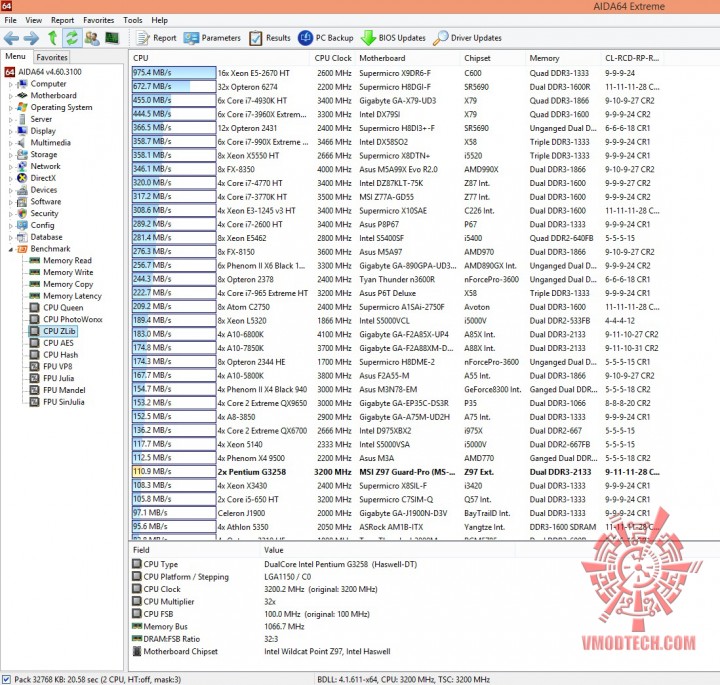

CPU ZLib
Overclock 4.7Ghz
CPU AES
Overclock 4.7Ghz

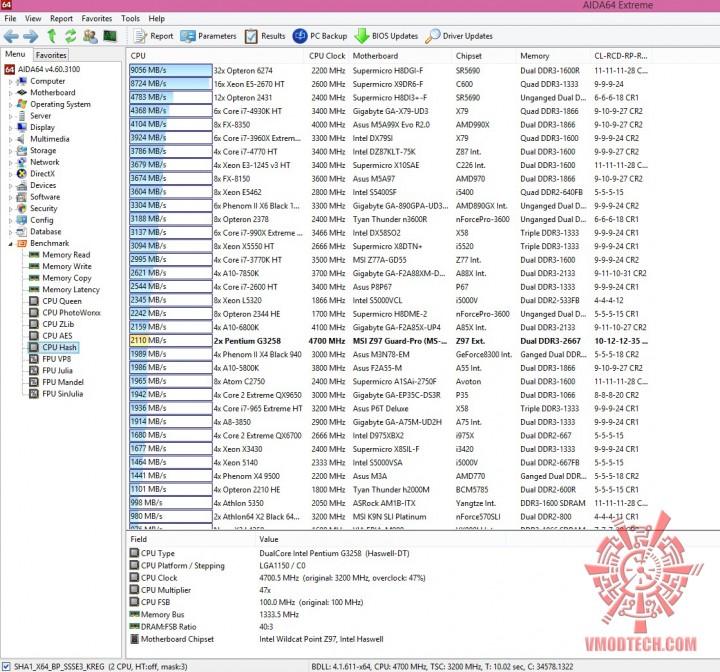

CPU Hash
Overclock 4.7Ghz

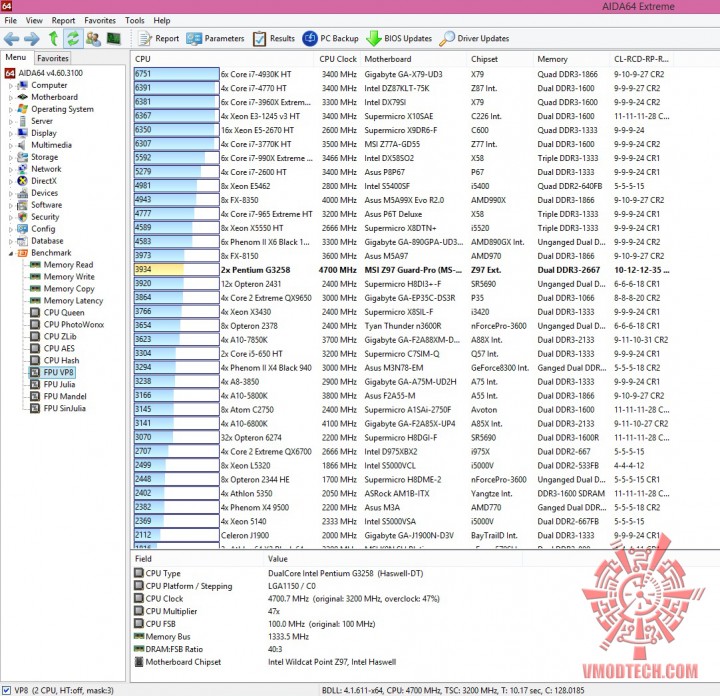

FPU VP8
Overclock 4.7Ghz
FPU Mandel
Overclock 4.7Ghz

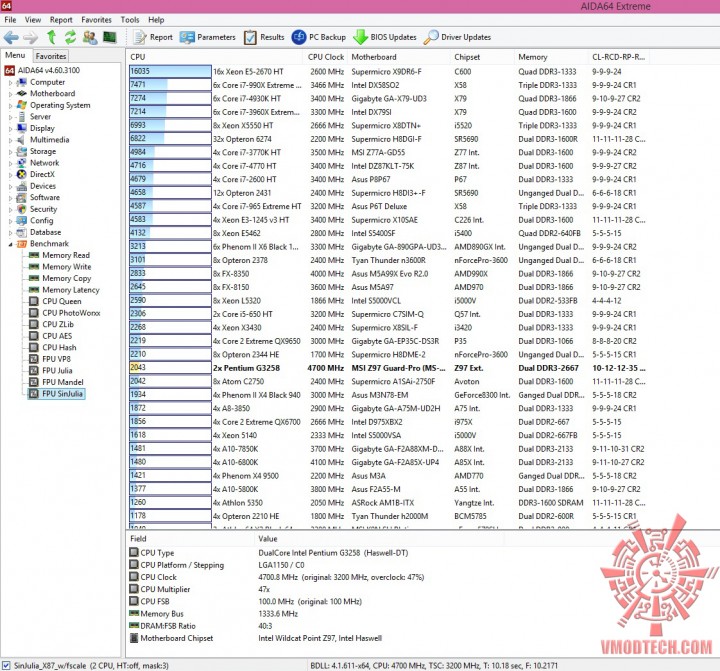

FPU SinJulia
Overclock 4.7Ghz
แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ
ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

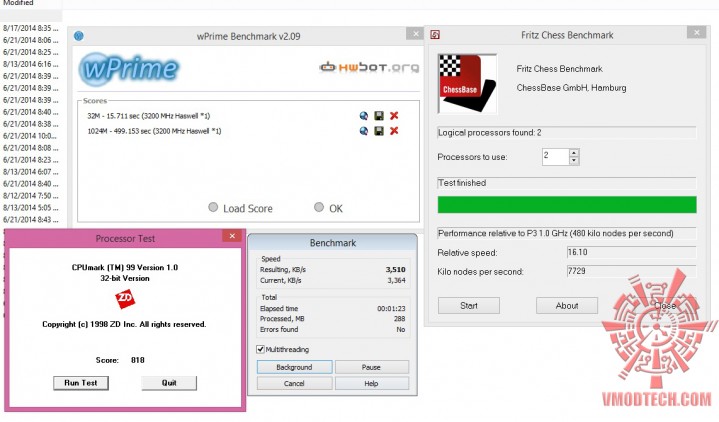

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0
Overclock 4.7Ghz

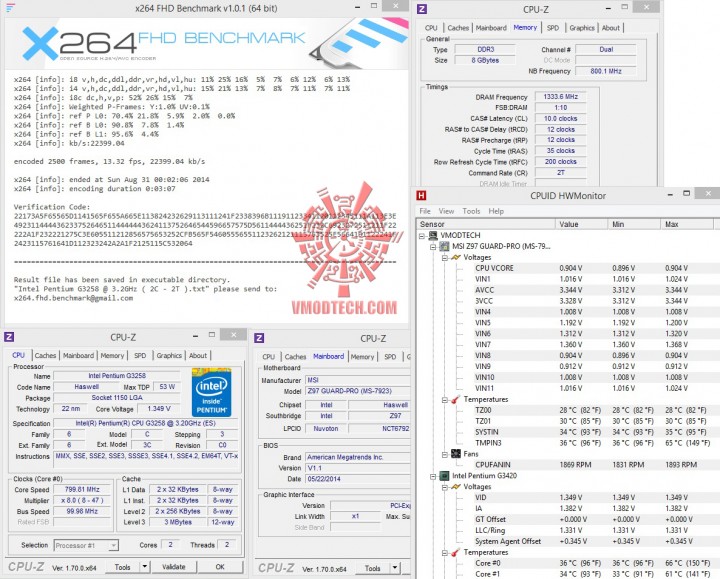

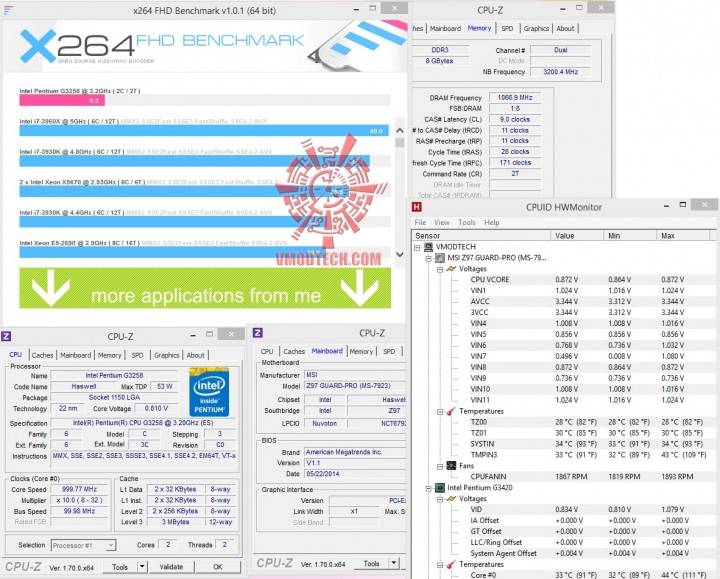

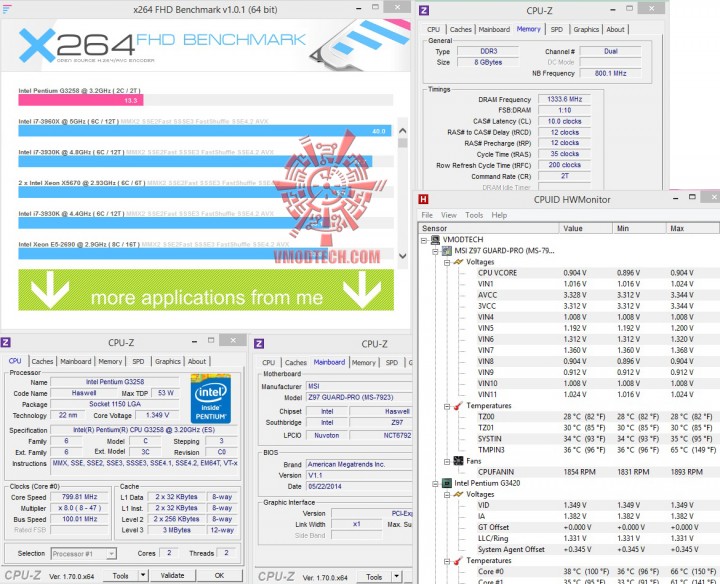

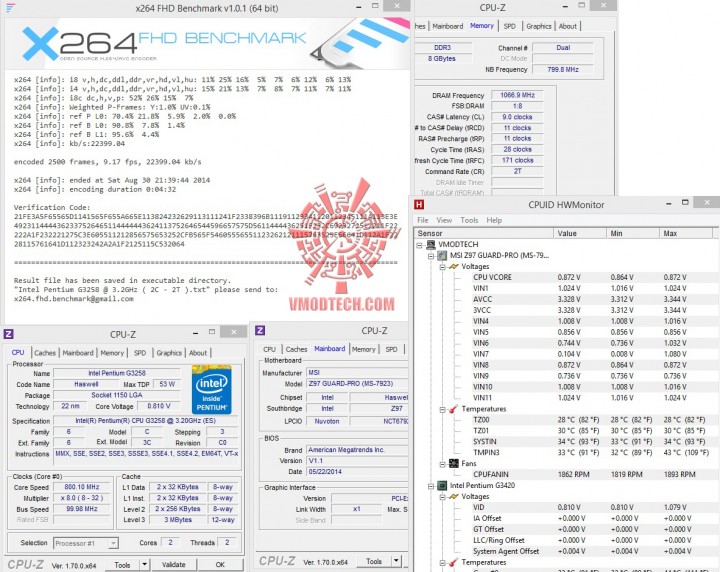

X264 FHD
Overclock 4.7Ghz
แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 13.32FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 16.1 แรงกันจริงๆและ Winrar กดไป 3510KB/s แรงดีเลยทีเดียวครับกับซีพียู 2คอร์
Cinebench 10
Overclock 4.7Ghz
Cinebench 11.5
Overclock 4.7Ghz
Cinebench 15
Overclock 4.7Ghz
Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆกับซีพียูที่มีแค่ 2หัว

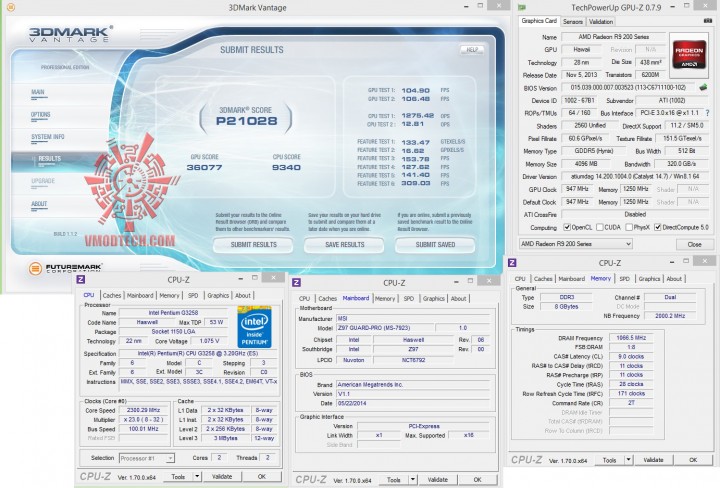

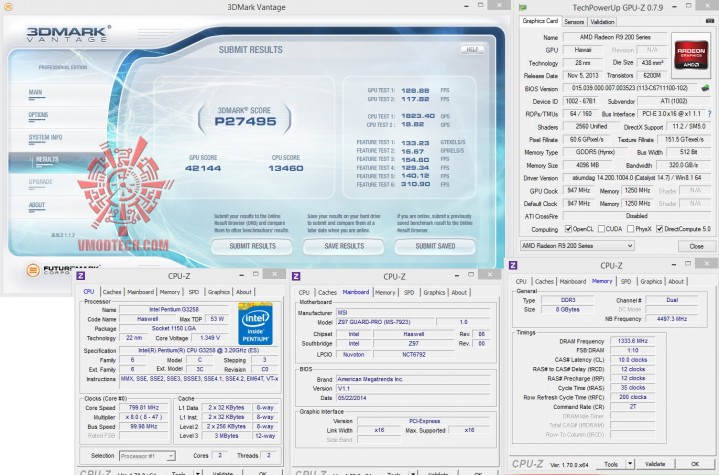

3DMark Vantage
Overclock 4.7Ghz
3DMark Vantage กดกันไป 27497คะแนน

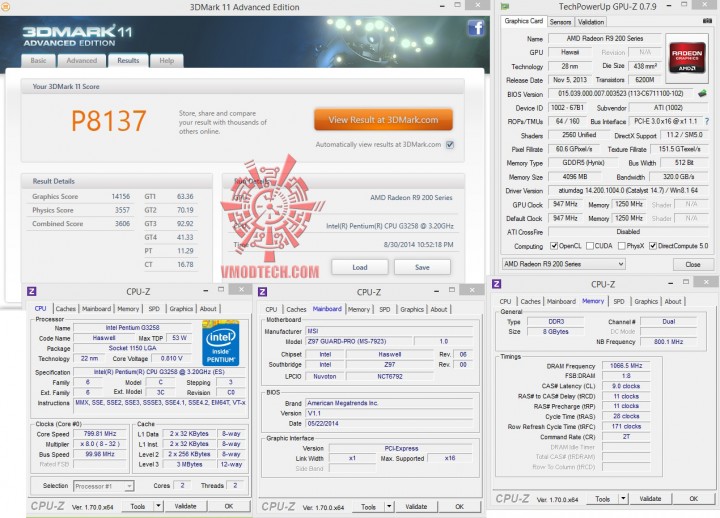

3DMark11
Overclock 4.7Ghz
3Dmark11 อยู่ที่ 9629คะแนน
3DMark

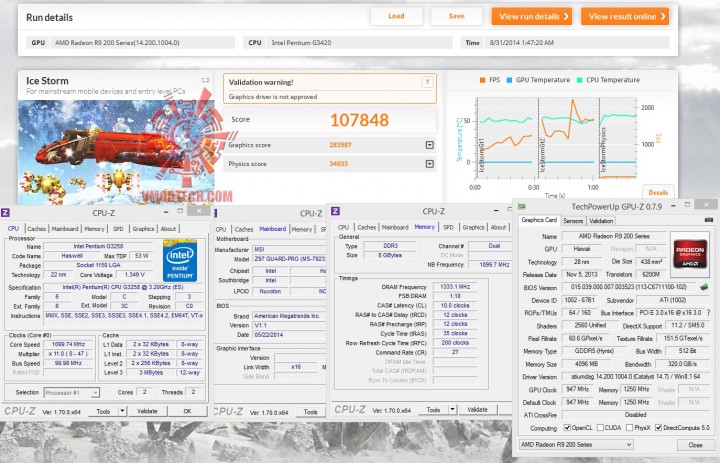

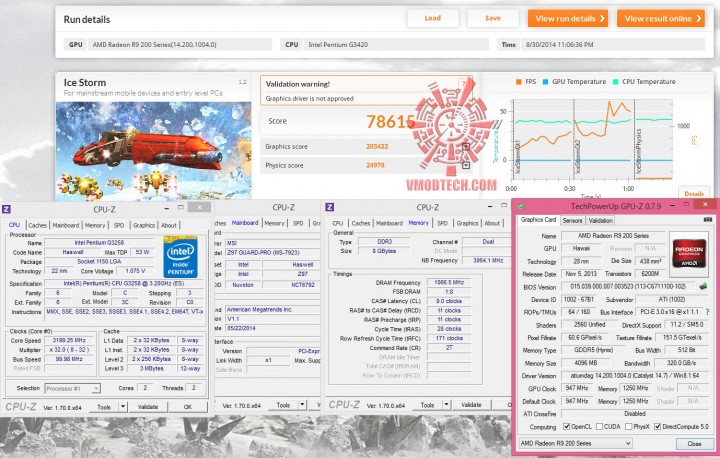

Ice Storm
Overclock 4.7Ghz

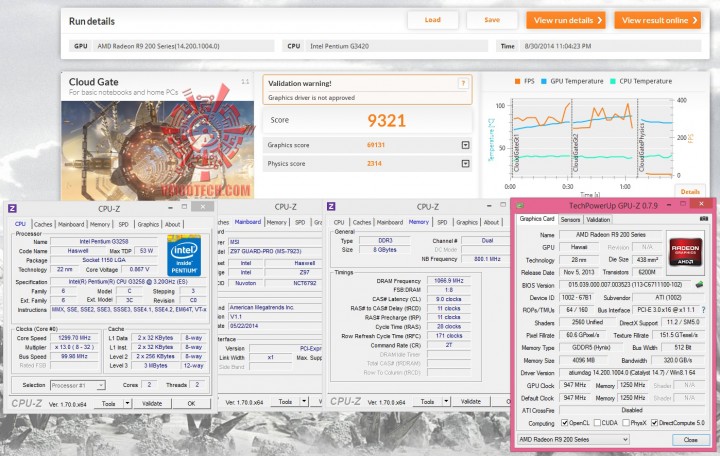

Cloud Gate
Overclock 4.7Ghz

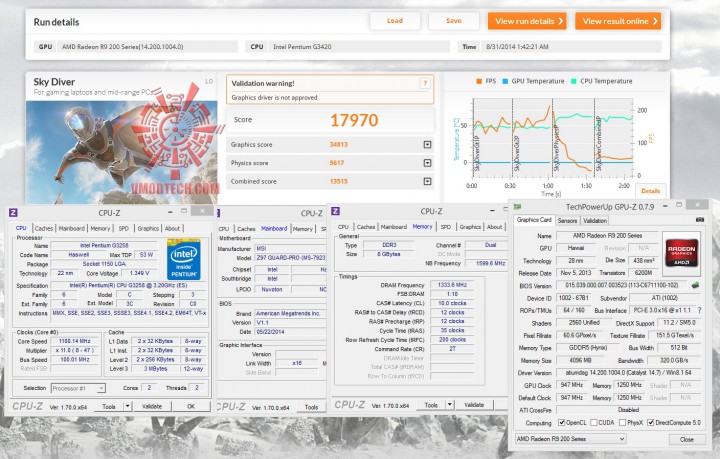

Sky Dive
Overclock 4.7Ghz

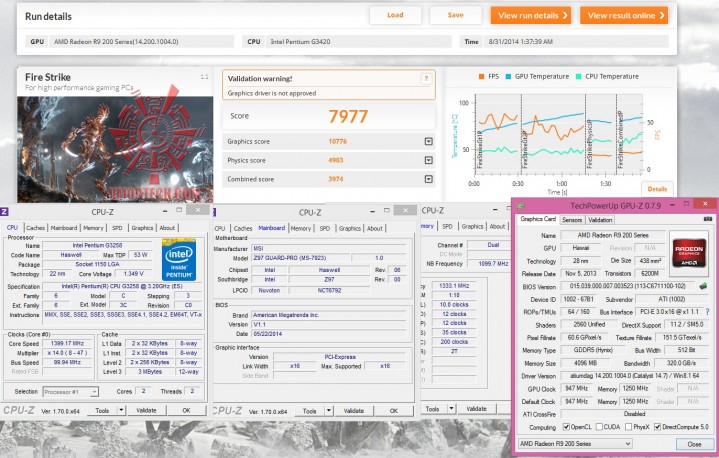

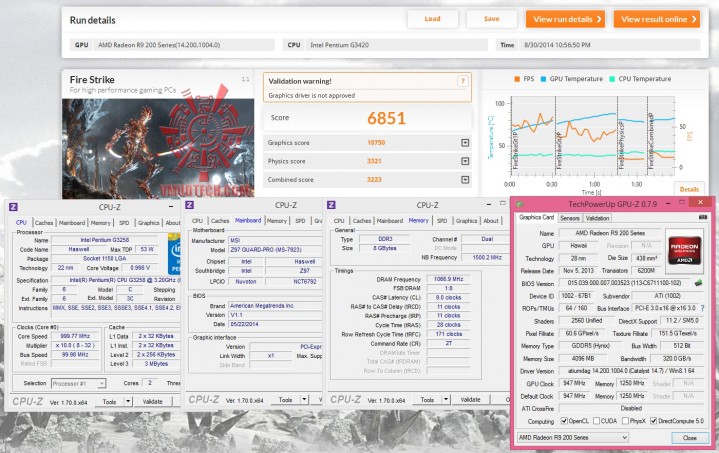

Fire Strike
Overclock 4.7Ghz
3DMark แรงทุกการทดสอบ ส่วน Fire Strike กดไปทะลุ 7977คะแนน
เราไปชมผลทดสอบของเกมส์กันบ้างครับ

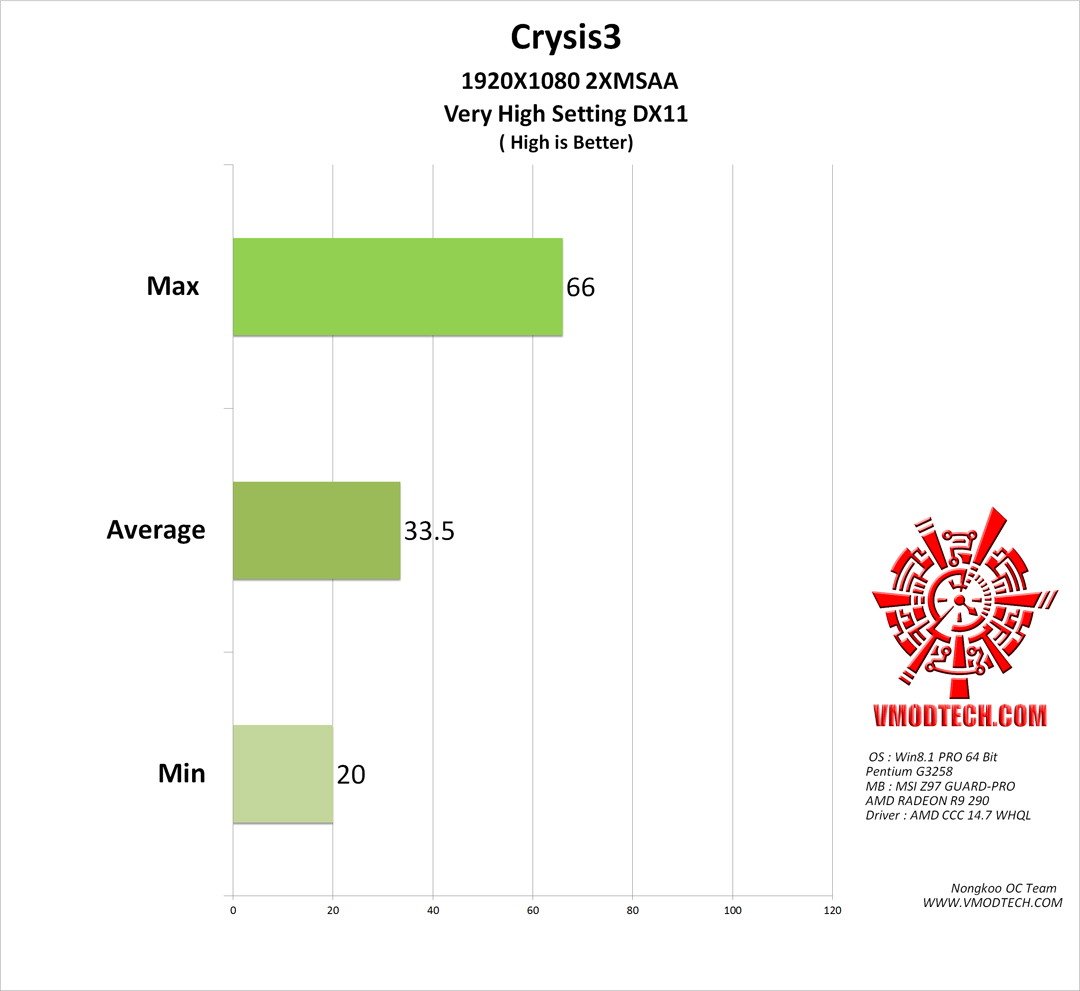

Crysis3
Welcome to the Jungle
ไครซิส3 เล่นได้ลื่นๆ 33เฟรมเรตครับ แบบคอนฟิกโหดๆ กับซีพียู 2คอร์ อาจมีสะดุดบ้างครับเนื่องจากจำนวนหัวที่น้อยไปหน่อย แต่ถามว่าเล่นได้ไหม ได้ครับแต่ควรลดรายละเอียดลงสัก Medium , High เพื่อไม่ให้ซีพียูทำงานหนักมากอาจลดอาการสะดุดได้บ้างเล็กน้อย

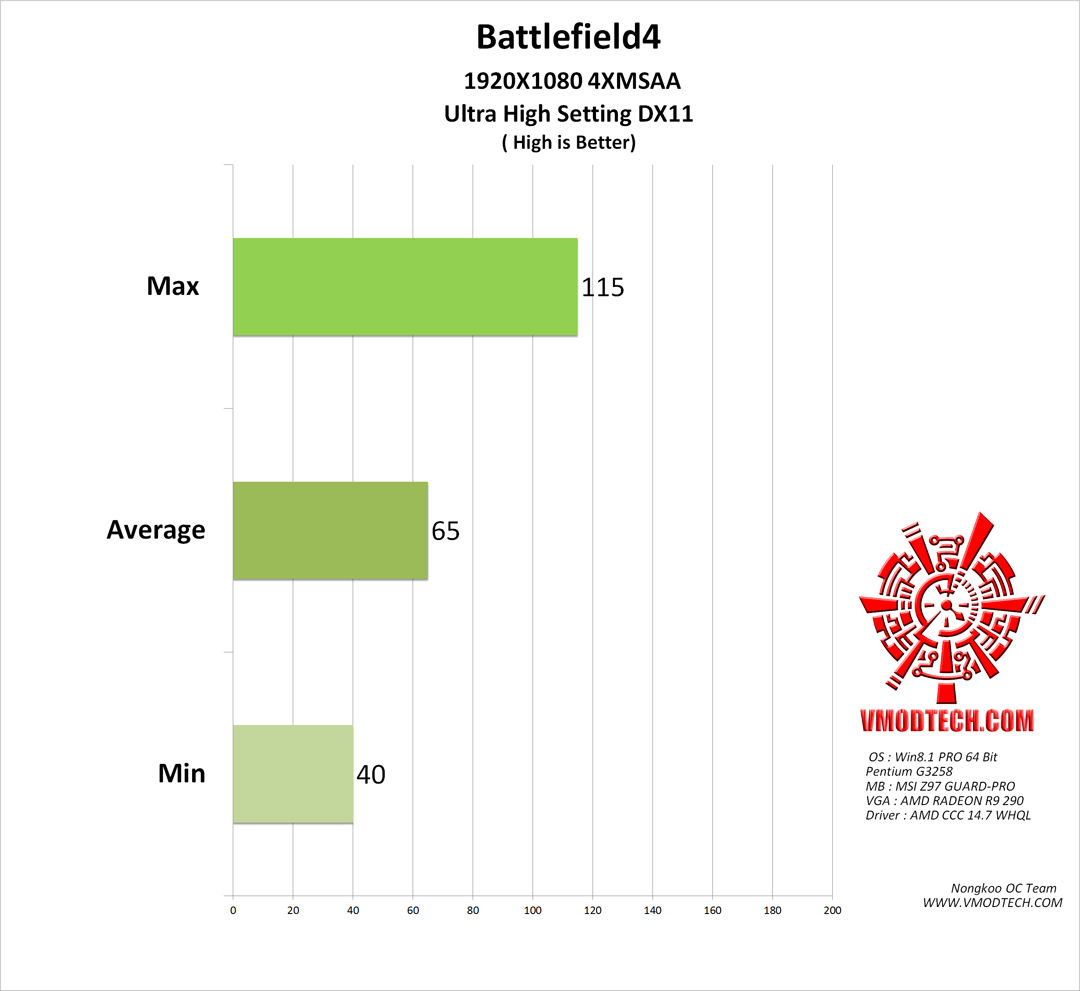

Battlefield 4
BF4 เล่นกันแบบลื่นๆเลยครับ 65เฟรมเรต เลยครับ แรงจริงๆ ซีพียู 2คอร์ เหลือๆครับเกมส์นี้
Maximum Overclock
มาถึงช่วงท้ายสุดของการรีดพลังของซีพียูกันบ้างครับว่า MSI Z97 GUARD-PRO นั้นจะสามารถนำซีพียู Intel Pentium G3258 ES ไปได้ไกลมากน้อยเพียงใดกับเมนบอร์ดระดับกลางๆที่ออกมาแบบมาเน้นการใช้งานรวมไปถึงระบบป้องกันความเสียหายขั้นเทพฯ เรามาชมครับว่า MSI Z97 GUARD-PRO จะอัดไปได้ไกลแค่ไหนเมื่อเล่นที่ความเร็วสูงๆ ไปชมกันเลยครับ
CPU-Z

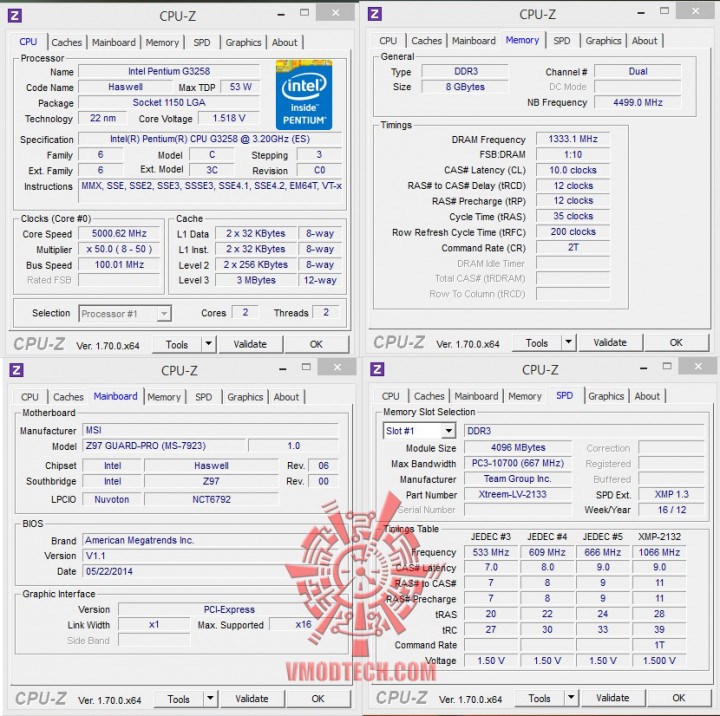

ความเร็ว 5Ghz สบายๆครับ กับเมนบอร์ดที่จัดเต็มด้านประสิทธิภาพอย่าง MSI Z97 GUARD-PRO เหมาะกับการโอเวอร์คล๊อกความเร็วสูงๆแน่นอนถ้าซีพียูท่านไปถึงกับเมนบอร์ด ระดับกลางอัดแน่นด้วยฟีเจอร์แบบครบๆ

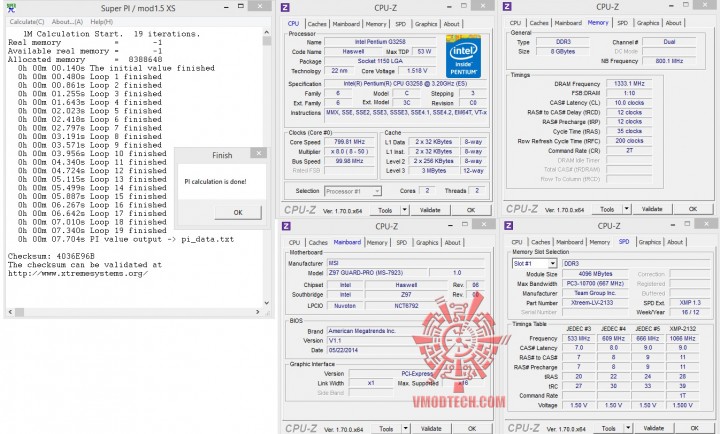

SUperPI 1MB ความเร็วอยู่ที่ 7.704 วินาทีครับ เร็วแรงใช้ได้เลย
เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ
Concluions
ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z97 GUARD-PRO ที่ วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel Pentium G3258 โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz Uncore 4700Mhz บัสแรม DRAM 2666Mhz กันแบบเต็มๆที่ไฟ Vcore1.35v ตลอดการทดสอบอย่างมีเสถียรภาพกันจริงๆ และยังสามารถอัดกันเต็มๆที่ความเร็ว 5Ghz กันอย่างสบายๆ ด้วยฟีเจอร์ที่ให้มากันครบจริงๆกับระบบ GUARD-PRO ที่รวบรวมเอาระบบปกป้องเมนบอร์ดของท่านต่ออันตรายที่เกิดขึ้นรอบด้านไม่ว่าจะเป็นไฟกระชากไฟตกหรือความชื้นต่างๆด้วย PCB ที่ออกแบบป้องกันเป็นอย่างดีรวมไปถึงเมนบอร์ดในรุ่น GUARD-PRO ผ่านการทดสอบการทำงานในสภาวะอุณหภูมิสูงจากโรงงาน MSI ทุกรุ่นครับจึงทำให้มั่นใจว่าคงทนต่อการใช้งานอย่างแน่นอน กับฟีเจอร์ที่ให้มาครบๆในมาตรฐาน Military Class 4 ที่เราคุ้นเคยกันดีกับวัสดุอุปกรณ์เกรดเยี่ยมในระบบจ่ายไฟอย่าง Dark Choke , Solid CAPs คุณภาพสูงอีกด้วยอีกทั้งยังมีพอต M.2 To SATA E ให้อีกด้วยครับและที่น่าสนใจเป็นอย่างยิ่งนั่นก็คือระบบ ECO POWER ที่ผมเคยได้นำเสนอไปบ้างแล้วตอนไปงาน Computex 2014 ที่ไต้หวัน ก็มีอยู่ในเมนบอร์ดรุ่นนี้ครับโดยเป็นฟีเจอร์ที่ท่านสามารถเลือกปรับลดการทำงานของส่วนต่างๆเพื่อช่วยให้ประหยัดไฟไปได้มากเลยทีเดียวครับถือเป็นฟีเจอร์ที่ออกแบบมาเอาใจผู้ที่ชอบความประหยัดเป็นมิตรต่อสิ่งแวดล้อมรวมไปถึงยังสามารถใช้งานได้อย่างเต็มประสิทธิภาพโดยสามารถโอเวอร์คล๊อกใช้งานได้แบบนิ่งๆมีเสถียรภาพและยังสามารถโอเวอร์คล๊อกกันแบบหนักๆที่ความ 5Ghz ได้แบบสบายๆอีกด้วยถ้าซีพียูท่านไปถึงถือเป็นเมนบอร์ดที่คุ้มค่ามากๆครับ โดยราคาวางจำหน่ายในต่างประเทศอยู่ราวๆ 111-120ดอลล่าสหรัฐฯ ส่วนราคาวางจำหน่ายในประเทศไทยน่าจะอยู่ราวๆ 3XXXบาทครับปลายๆที่ไม่เกินสี่พันบาทครับโดยประมาณกับประสิทธิภาพและฟีเจอร์ที่จัดเต็มให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ.
.
