Shuttle XPC SH87R6 Barebone PC A New Shocking Experience for Entertainment
INTRODUCTION
สวัสดีครับ วันนี้เรามีชุดคอมพิวเตอร์กึ่งสำเร็จรูปแบรนด์นึงมากแนะนำครับ ถ้าจะมองกันแล้วคอมพิวเตอร์ที่มีดีไซน์แบบที่เรียกกันว่า Barebone เนี่ย มันก็มีออกมาซักพักนึงแล้วครับ Shuttle ก็เป็นแบรนด์นึงที่ยังคงออกแบบและพัฒนา Motherboard ที่มีขนาดเล็กและจัดเข้าชุดมาพร้อมๆกับชุดระบายความร้อนและเคสขนาดเล็ก Shuttle นั้นเป็นแบรนด์ผู้ผลิตอุปกรณ์คอมพิวเตอร์และอุปกรณ์ต่อพ่วงที่อยู่เบื้องหลังระบบควบคุมต่างๆมากมายไม่ว่าจะเป็นคอมพิวเตอร์ในระบบควบคุมอัตโนมัติต่างๆ รวมถึงเป็นชุดคอมพิวเตอร์สำหรับควบคุมอุปกรณ์เครื่องมือเทสใน Lab ด้วย วันนี้ผมได้รับ PC ขนาดเล็กนี้มาครับ ชื่อรุ่นมันเต็มๆก็คือ Shuttle XPC SH87R6 เป็นคอมพิวเตอร์กึ่งสำเร็จรูปครับ คือจะมาเฉพาะตัวเคส เมนบอร์ด และชุดระบายความร้อนเท่านั้น ส่วนประกอบอื่นๆเราสามารถเลือกใส่ได้ตามกำลังทรัพย์ครับ มาชมรายละเอียดของ Shuttle XPC SH87R6 จากหน้าเว็บไซด์ผู้ผลิตกันก่อน
.
...
Shuttle XPC SH87R6 นั้นเป็นชุดคอมพิวเตอร์ที่ออกแบบมาเพื่อรองรับประสบการณ์ด้านความบันเทิงอย่างแท้จริง ด้วยเมนบอร์ดซีรีย์ R6 ซึ่งเป็นรุ่นล่าสุดนั้นประกอบไปด้วยชิพเซ็ตรุ่นล่าสุดอย่าง Intel H87 express chipset ที่รองรับ CPU Haswell ซึ่งเป็น CPU เจนเนอเรชั่นที่สี่จากอินเทล
..
Package Appearance
กล่องด้านนอกของ Shuttle XPC SH87R6 ครับ ออกแบบเรียบง่าย

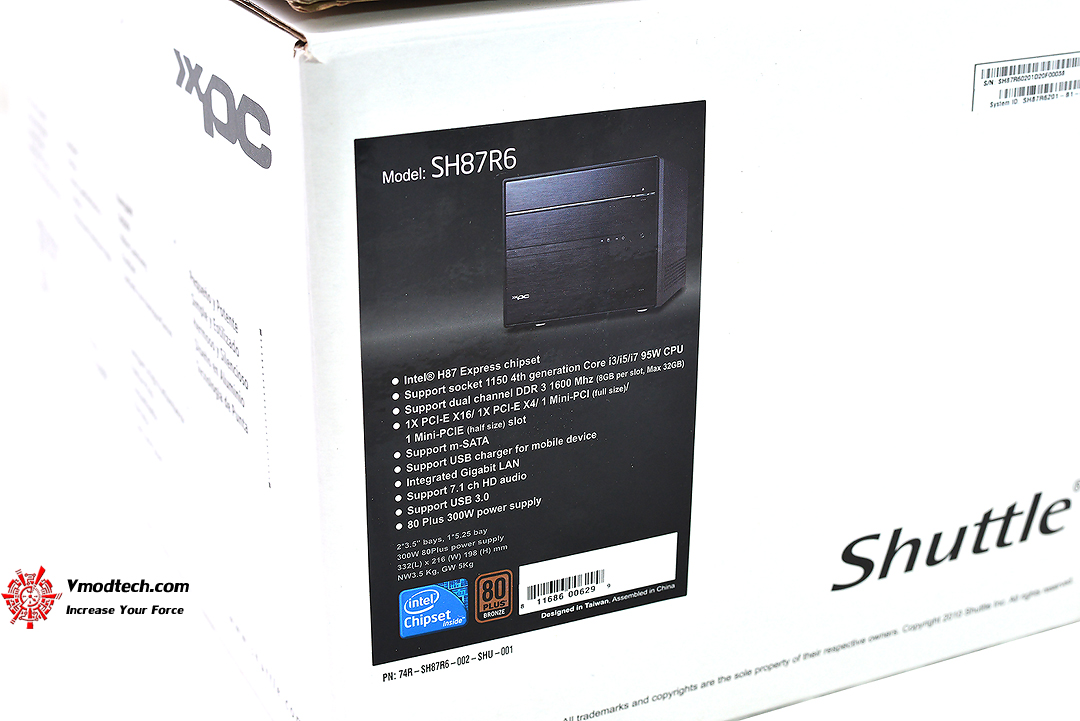

รายละเอียดด้านข้างกล่องที่ระบุสเปกและรายละเอียดของอุปกรณ์ที่บรรจุอยู่ด้านใน

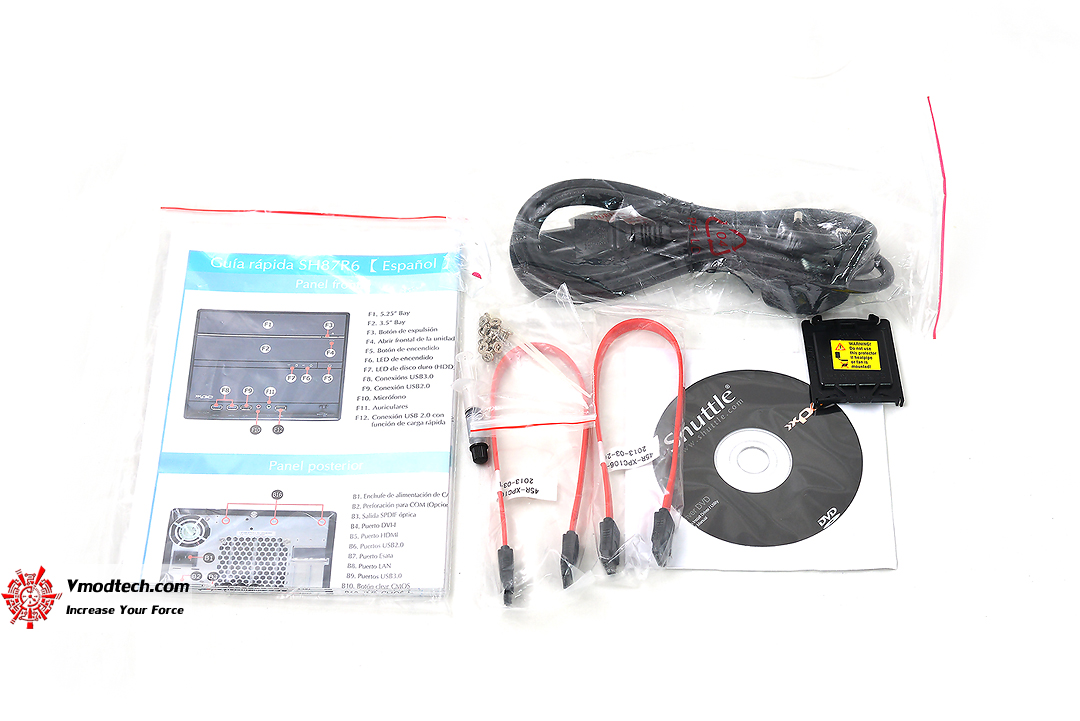

อุปกรณ์ที่มาพร้อมกับเซตครับ มีคู่มือการติดตั้งหลากหลายภาษา ตรงนี้แนะนำให้อ่านก่อนประกอบนะครับเนื่องจาก Motherboard R6 ของ Shuttle นั้นออกแบบต่างไปจาก Motherboard ที่วางตลาดทั่วๆไปอยู่พอสมควร นอกจากนั้นก็จะเป็นสาย SATA, Silicone สาย Power และแผ่น DVD Driver ที่ต้องใช้กับ Shuttle XPC SH87R6

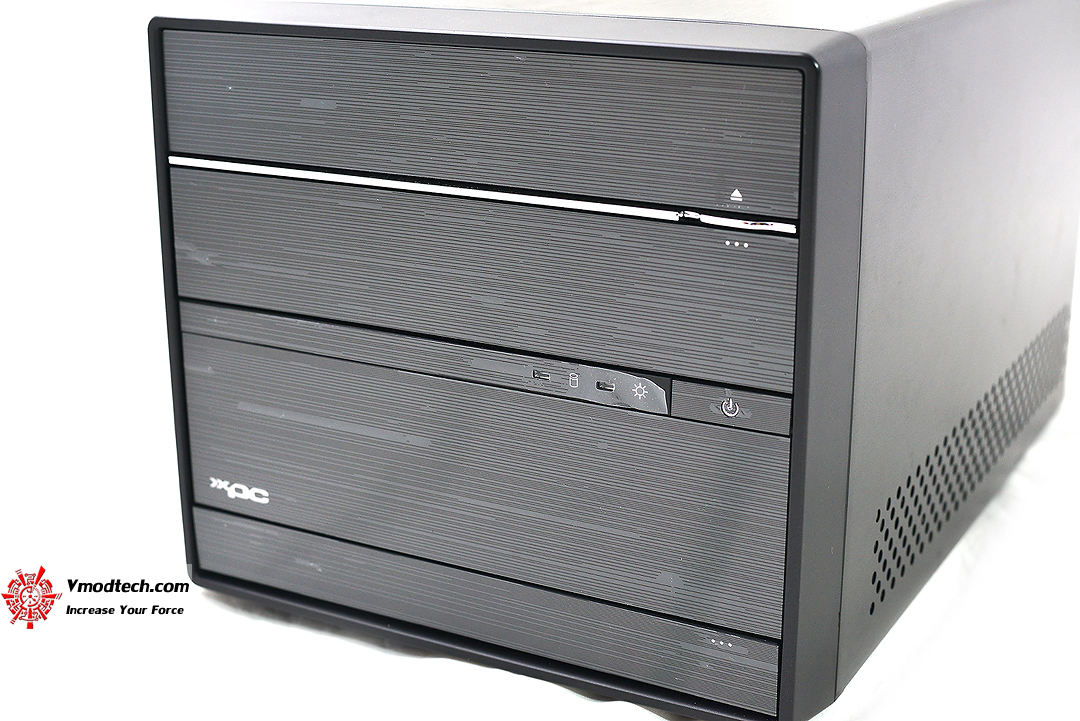

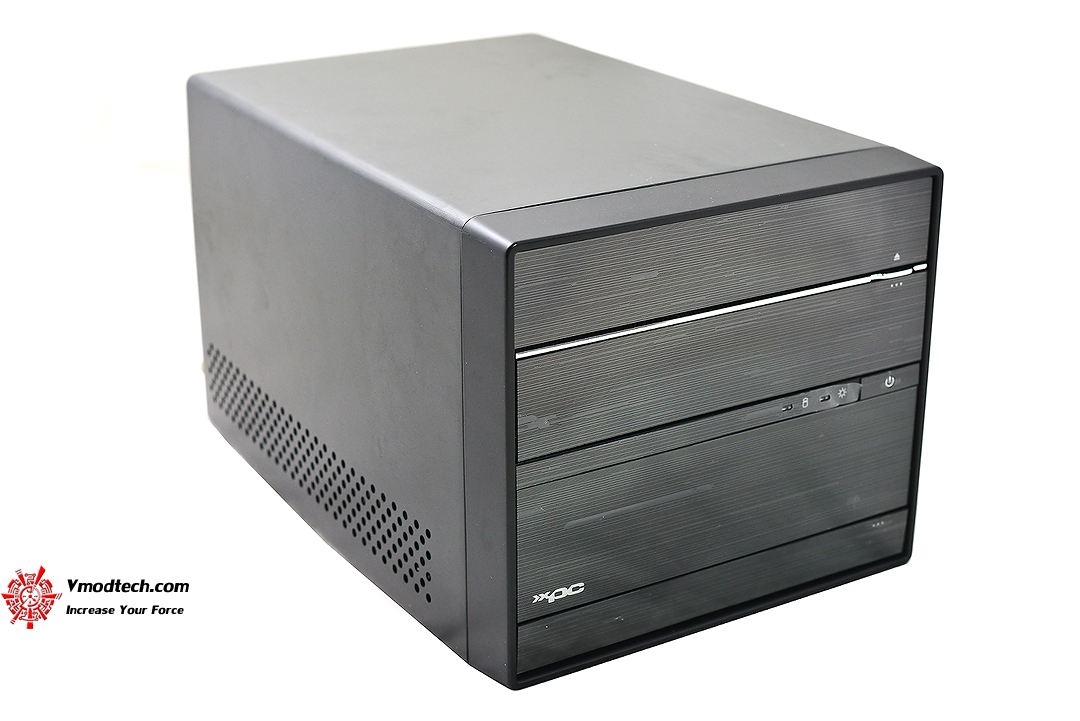

ตัวถังด้านหน้าและด้านข้างครับ
ตัวถังด้านหน้าจะเป็นพลาสติกที่ออกแบบได้สวยงามด้วยลายปัดที่เป็นเอกลักษณ์ สามารถถอดฝาออกแล้วทำการติดตั้ง DVD Drive รวมถึงปุ่ม Power/Reset และไฟแสดงการทำงานของ Motherboard/HDD ตัวถังด้านหน้าจะเป็นแผ่นสังกะสีพับขึ้นรูปน้ำหนักเบา

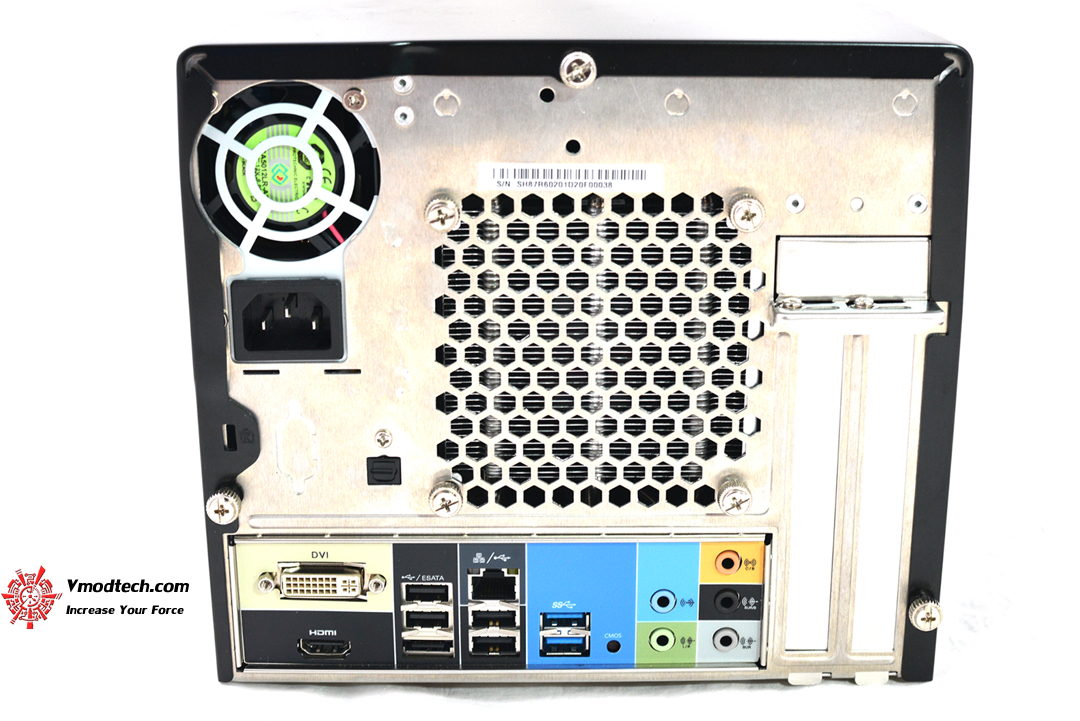

ด้านท้ายของเคสครับ Back I/O นั้นจะมีพอร์ทเชื่อมต่อครบครันและเพียงพอต่อการใช้งาน จากซ้ายสุดจะเป็นอินเตอร์เฟสสำหรับต่อออกจอแสดงผลโดยใช้งาน iGPU ทำการประมวลผลครับ ถัดมาจะเป็นช่อง E-SATA USB 2.0 และ Lan port บริเวณสีฟ้าจะเป็นช่องเสียบ USB 3.0 จำนวนสองช่อง ใกล้ๆกันจะเป็นปุ่ม Clear CMOS ด้านขวาของ Back I/O จะเป็นบริเวณสำหรับเชื่อมต่อเอาพุทด้านเสียง ขวาสุดของเคสจะเป็นสล๊อดเชื่อมต่อกราฟฟิกการ์ดภายนอกครับ

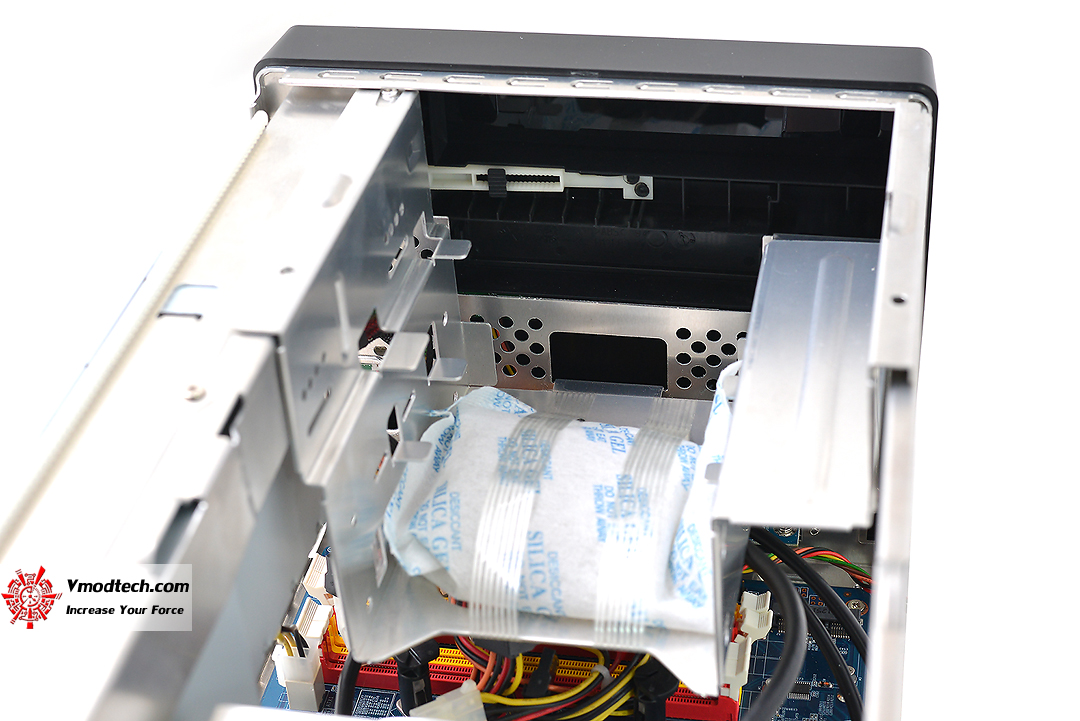

เปิดฝามาแล้วครับ มองจากท้ายเคสไปด้านหน้าจะเป็นถาดวาง HDD และ DVD Drive

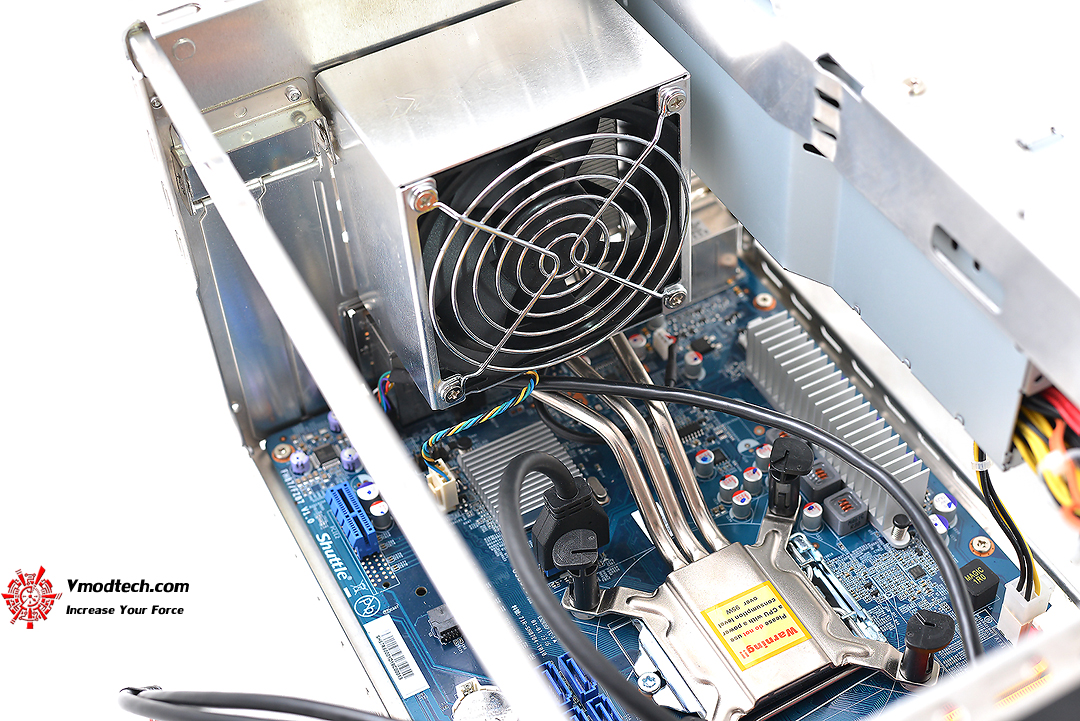

มองจากด้านหน้าการ์ดเข้าไปยังท้ายการ์ดจะเห็นพัดลมที่ทำการเป่าฟินที่มาจากชุดระบายความร้อน CPU ที่ Shuttle เรียกมันว่า I.C.E. หรือ Integrated Cooling Engine Technology ที่จะดูดความร้อนจากกระดอง CPU ส่งผ่านไปยังฟินที่ด้านท้ายเคสด้วยท่อฮีทไปท์จำนวนสามท่อ

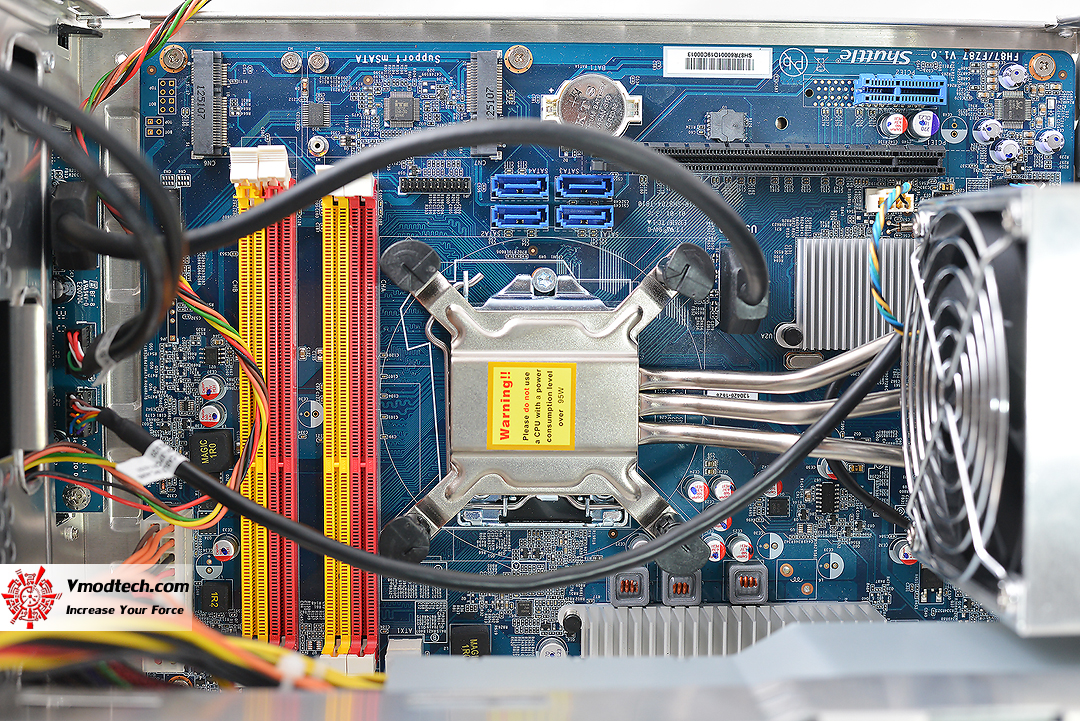

มองจากด้านบนจะเป็นพอร์ทเชื่อมต่ออุปกรณ์ต่างๆชัดเจน ซ้ายจะเป็น Slot Ram ที่สามารถเสียบได้สี่แถว ความจุดสูงสุดที่รับได้คือ 8GB x 4 = 32GB ด้านบนจะเป็นช่องเสียบ SATA 6G หรือ SATA 3 จำนวนสี่ช่อง

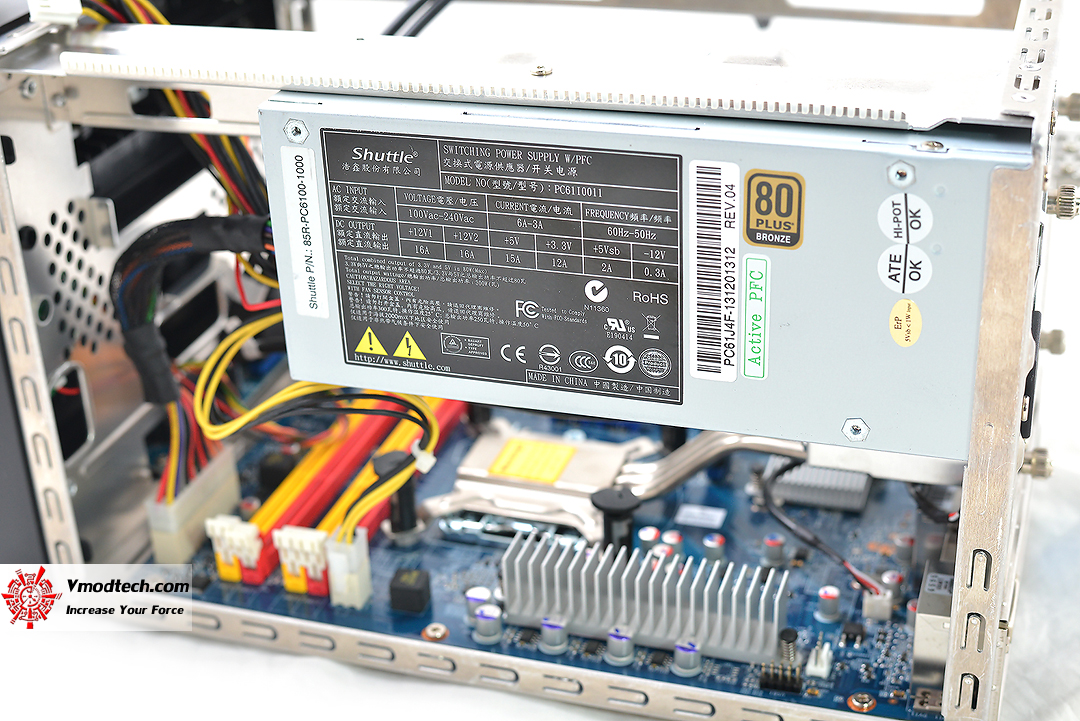

Power Supply ที่เตรียมมากับ Shuttle XPC SH87R6 นั้นมีขนาด 300 วัตต์แบบ 80+ Bronze ครับ

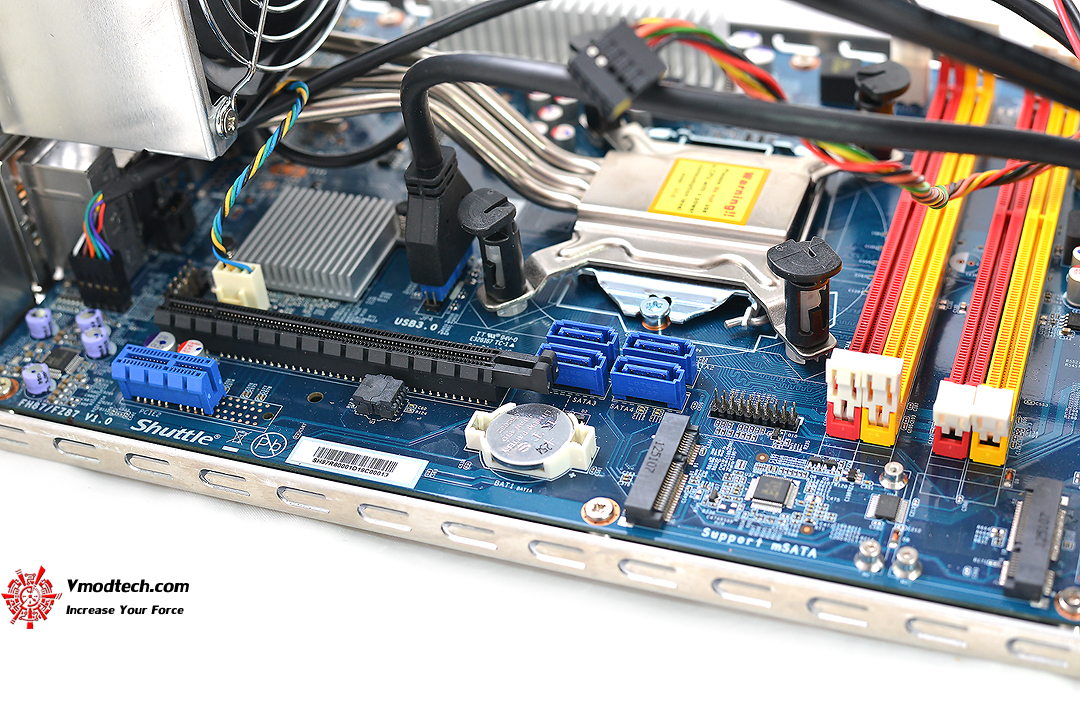

Port เชื่อมต่อการ์ดจอบนบอร์ดแบบ PCI-E X16 จำนวนหนึ่งช่องที่บริเวณซ้ายมือ และ PCI-E X1 อีกหนึ่งช่องใกล้ๆกัน จริงๆถ้าใครใส่การ์ดจอที่มีขนาดสองสล๊อดเข้าไปก็จะไม่สามารถใช้งานช่อง X1 ได้นะครับ โซนขวามือในภาพจะเป็น Socket Mini-PCIE แบบยาวและสั้นอย่างละหนึ่งช่อง ตรงนี้เราสามารถติดตั้ง mSATA SSD หรือว่าจะเป็น WiFi Adapter ที่มีพอร์ทการเชื่อมต่อลักษณะนี้ได้สบาย
...
System Configuration
| SYSTEMS | |
| .CPU | ..Intel Core i7 4770K |
| .Motherboard | ..Shuttle XPC SH87R6 |
| .Memory | ..DDR3 2GB x 2 |
| .Graphic Card | ..Sapphire Radeon HD7770 1GHz Edition |
| .Harddisk | ..ADATA SSD 256GB |
| .CPU Cooler | ..Shuttle XPC Integrated Cooling Engine Technology ..(I.C.E.)......................................... |
| .Power Supply | ..Shuttle XPC Integrated PSU |
| .Operating System. | ..Windows 8 Pro 64-bit |
.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้
ผมลองจัดชุดและประกอบเข้ากับเคสเพื่อทำการทดสอบประสิทธิภาพกันดูครับ
.
GPUZ
กราฟฟิกการ์ดวันนี้ใช้ Sapphire Radeon HD 7770
.
CPUZ
สำหรับ CPU นั้น ขอวาง Intel Core i7 4770K ลงไปนะครับ ผมไม่มี CPU รุ่นอื่นเลย ส่วนแรมนั้นก็เป็นแรมธรรมดาความจุ 2GB x 2 บนระบบปฏิบัติการ Windows 8 Pro ที่ติดตั้งบน ADATA SSD 256 GB ครับ
.
........

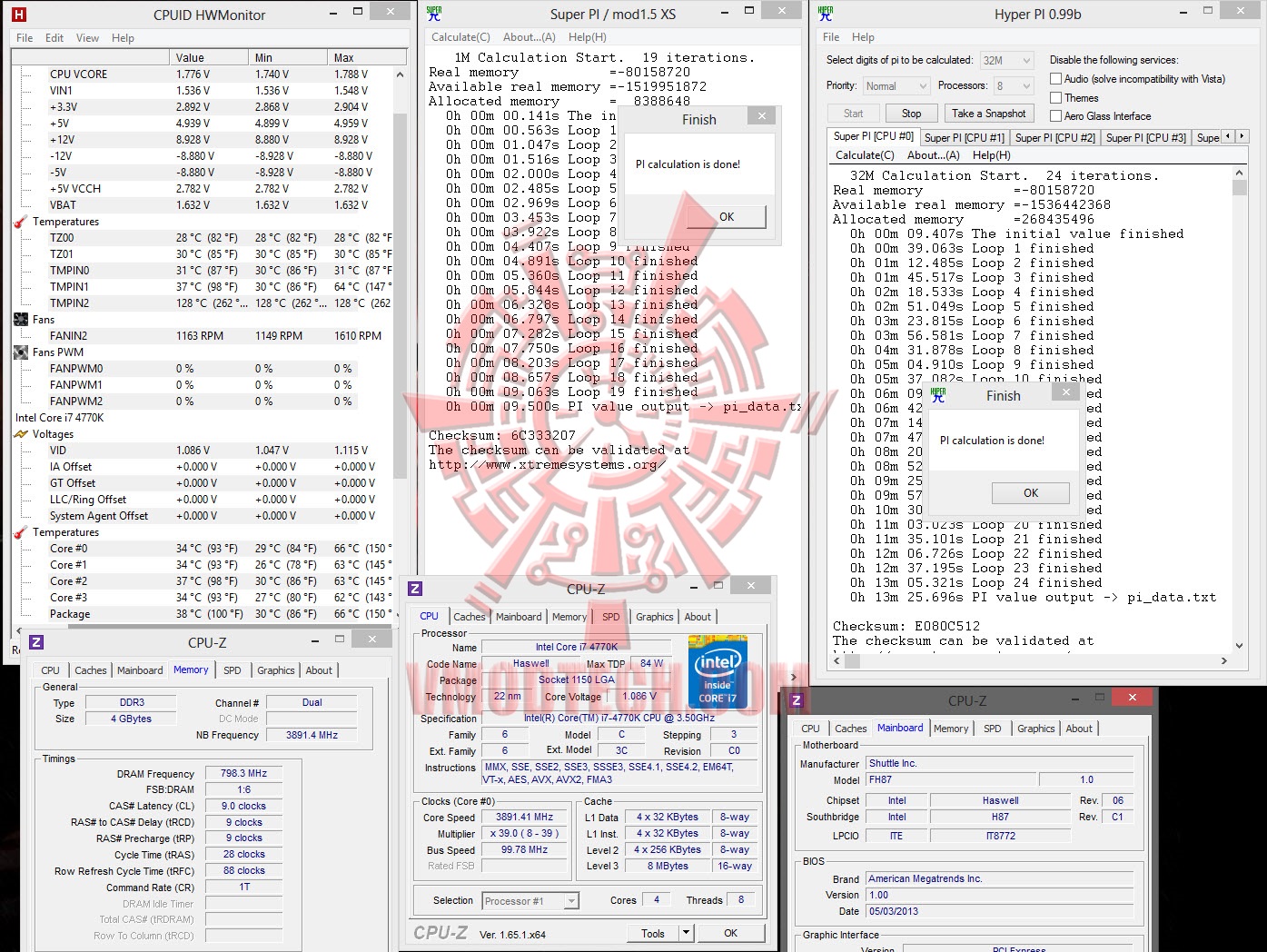

SuperPI Series
ทดสอบความเร็วพื้นฐานของระบบเช่นเคยด้วย SuperPI Suites เร็วหรือช้าก็ขึ้นอยู่กับ CPU ที่เราเลือกประกอบเข้าไปครับ ตรงนี้ Motherboard R6 สามารถทำผลงานได้อยู่ในเกณฑ์ปกติครับ
.

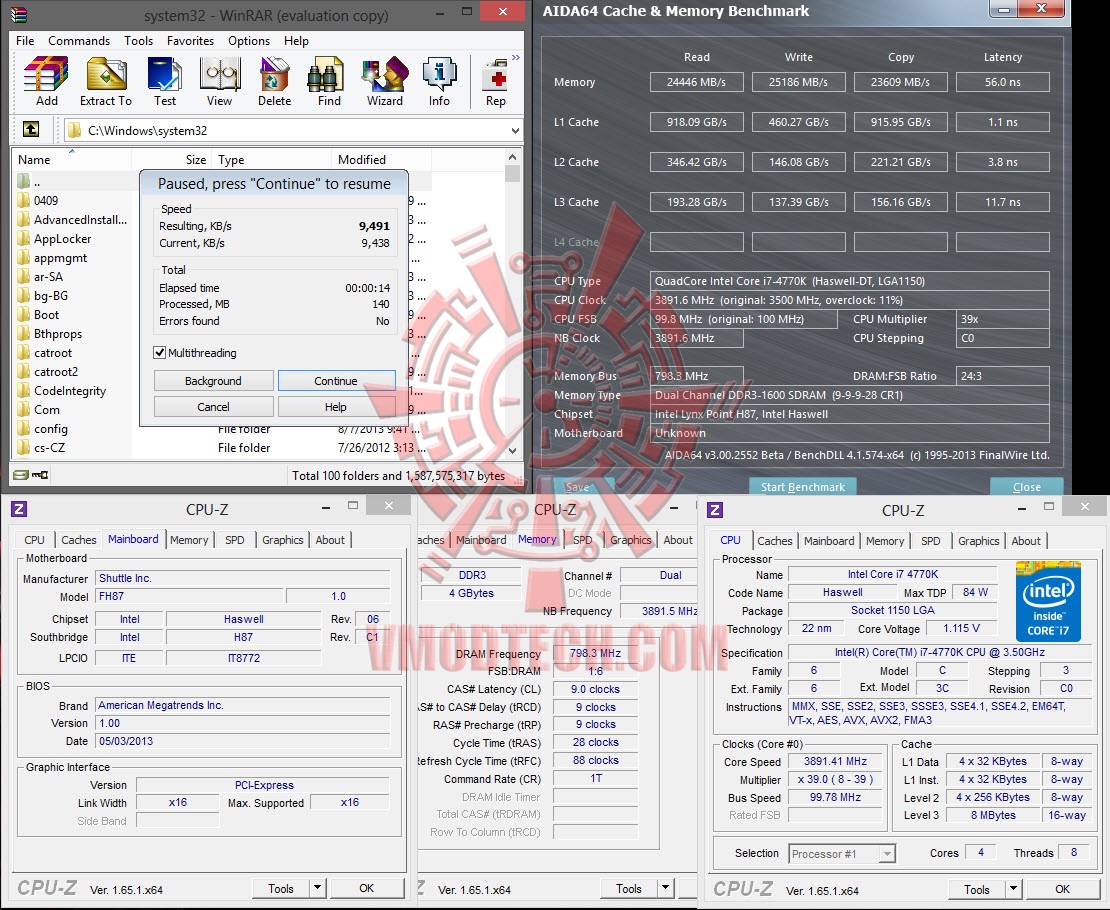

WinRAR and Cache & Memory Benchmark
WinRAR ก็ทำผลงานได้เยี่ยม รวมถึง Memory Bandwidth นั้นก็แรงตามประสา CPU Haswell ละครับ
.

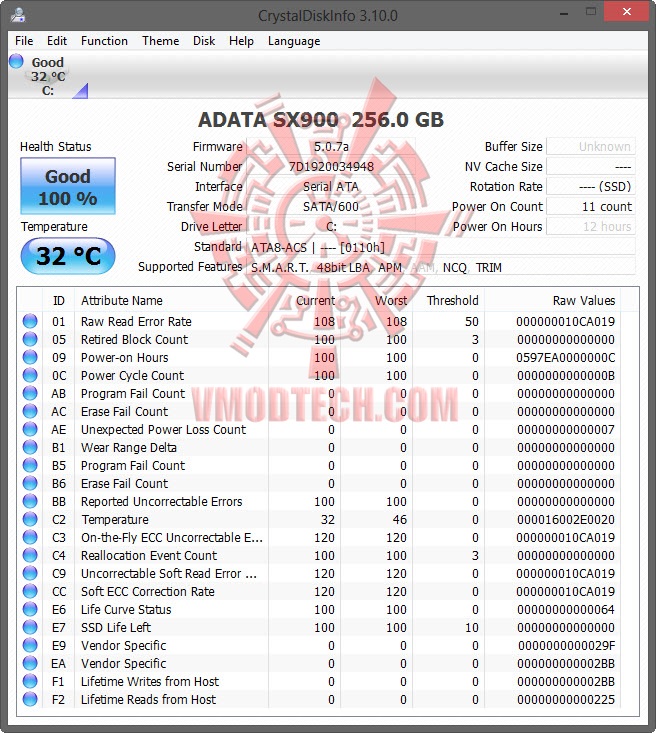

Crystal Disk Info
มาดูประสิทธภาพของการทำงานของ SSD บน Motherboard R6 กันบ้าง วันนี้ผมใช้ ADATA SSD ขนาด 256GB มาร่วมครับ
.

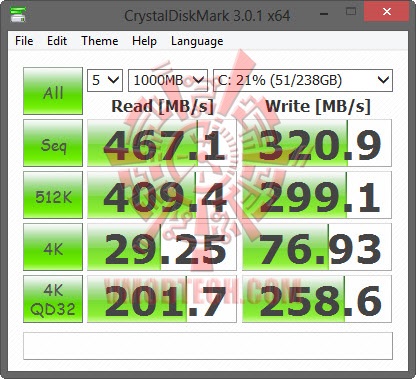

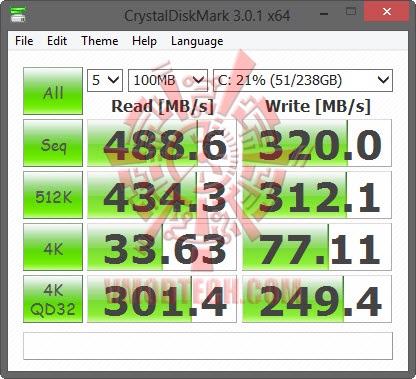

CDM Benchmark
.

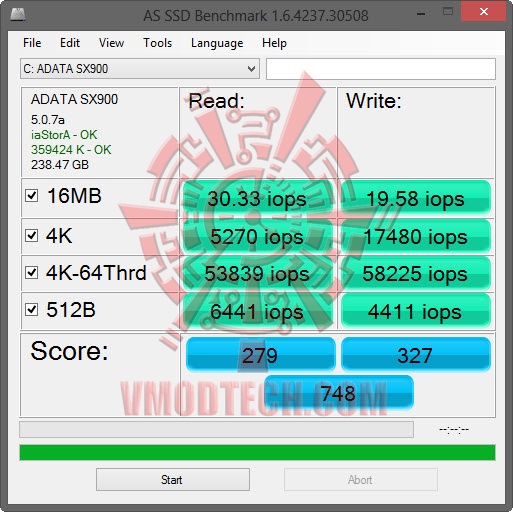

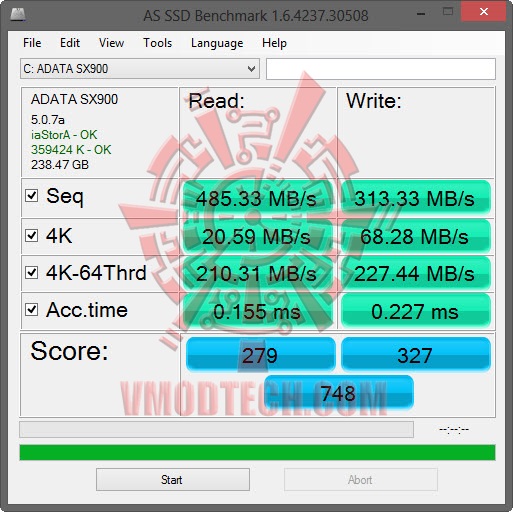

AS SSD Benchmark
ผลการทดสอบจาก CDM และ AS SSD นั้นอยู่ในเกณฑ์ดีเป็นปกติครับ ตรงนี้สามารถเลือก SSD หรือ HDD มาใช้งานได้ตามกำลังทรัพย์ครับ Motherboard R6 นั้นทำงานได้สมบูรณ์แบบไม่ต่างจาก Desktop Board อื่นๆเลย
.
.

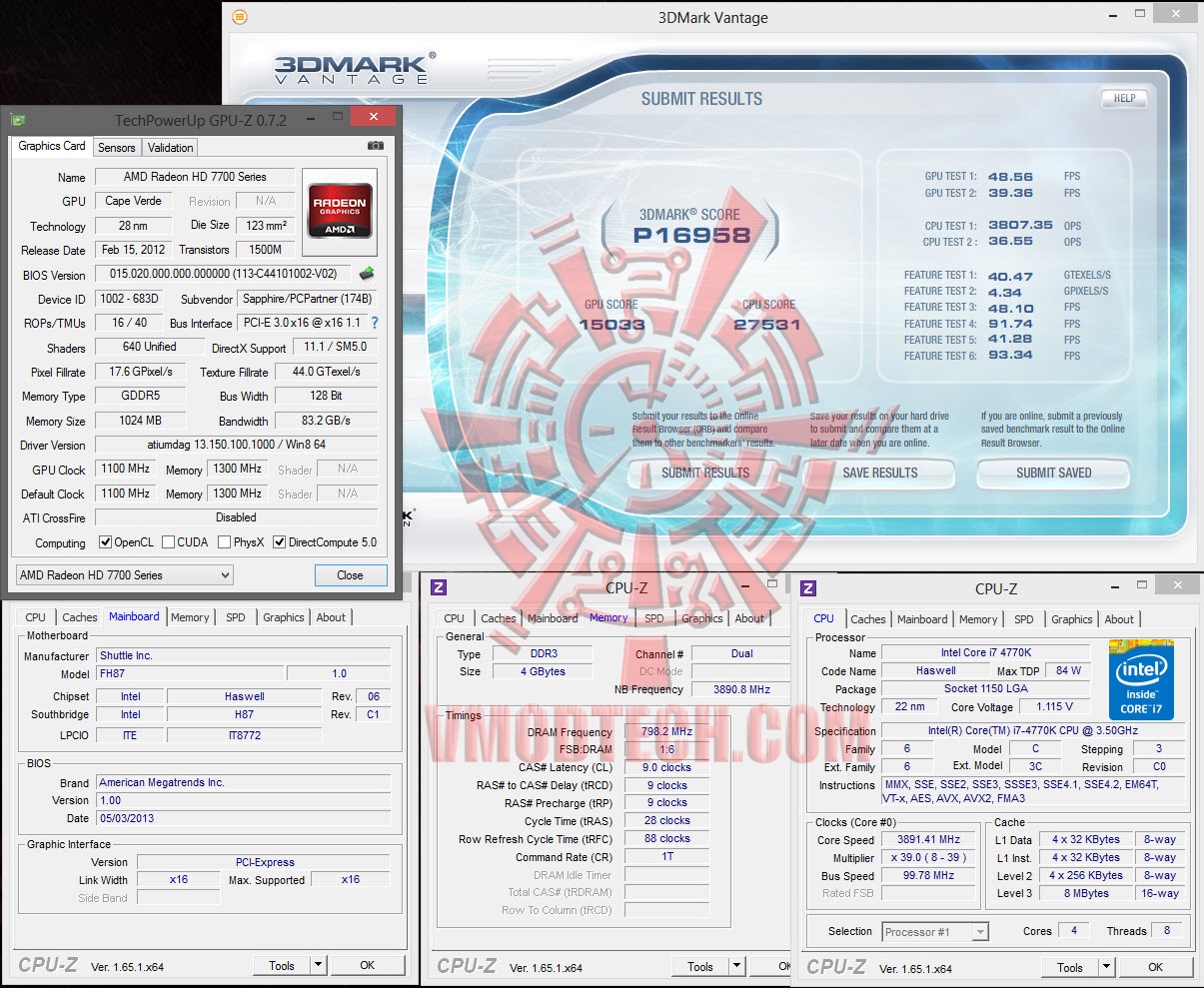

3DMark Vantage
ประกอบกับ Sapphire Radeon HD 7770 นั้นถือว่าทำผลงานได้ดีพอควรครับ ใช้งานในชีวิตประจำวันได้อย่างสบายเลย
.

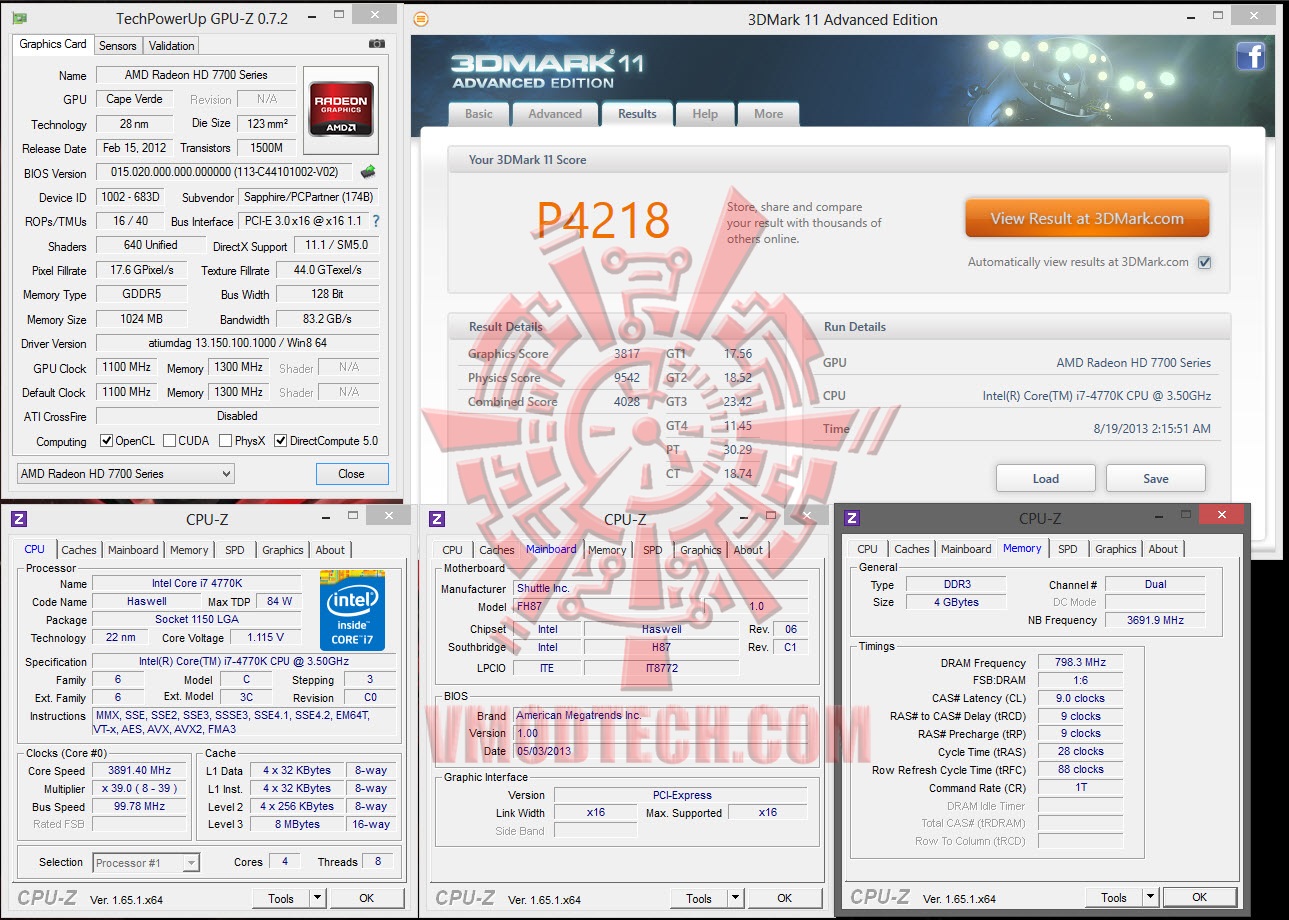

3DMark 11
ไม่เลวนะครับสำหรับคะแนนสี่พันกว่าๆเนี่ย
.

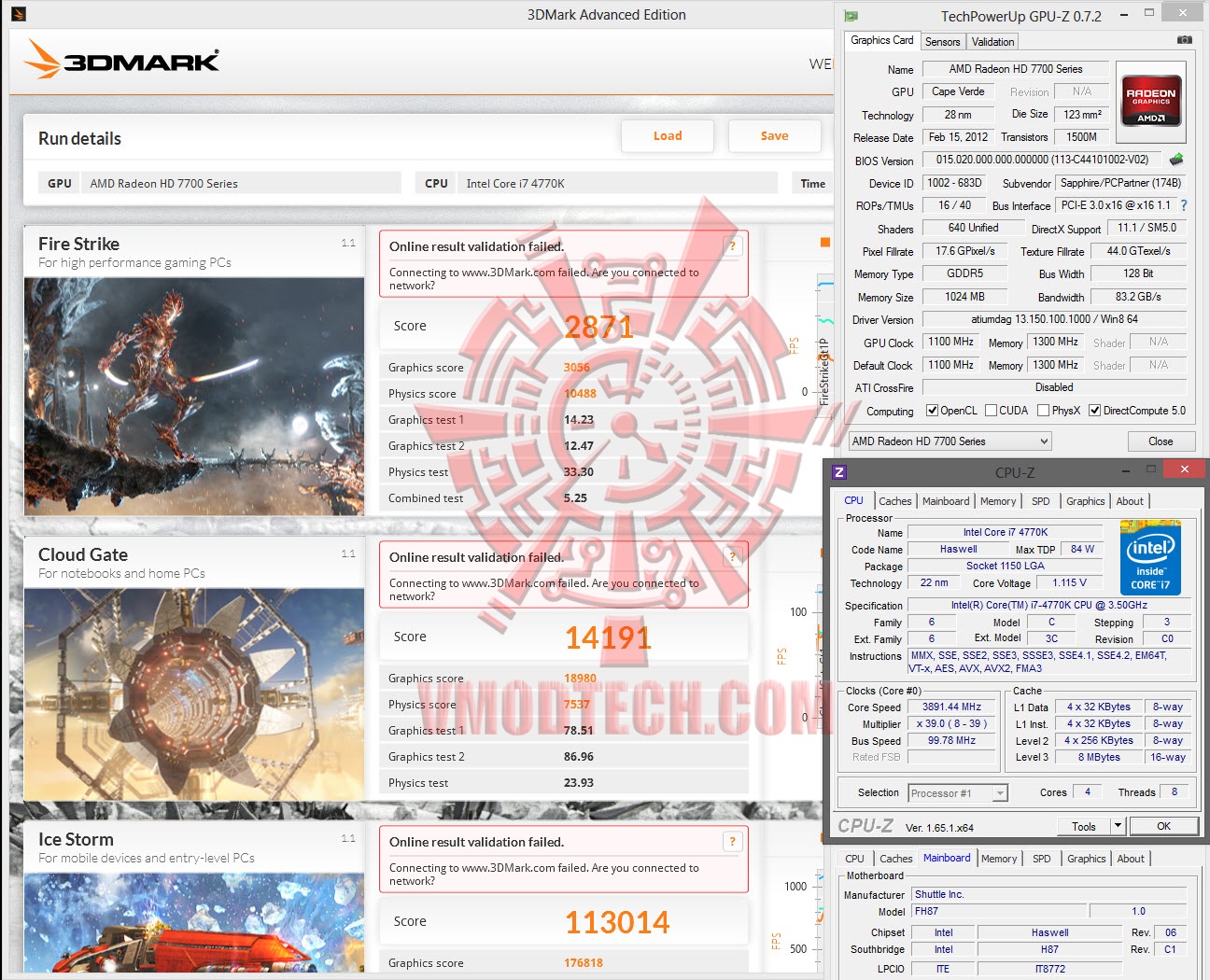

3DMark
การทำงานของบอร์ดร่วมกับกราฟฟิกการ์ดนั้นอยู่ในเกณฑ์ดีเป็นปกติครับ แต่การเลือกซื้อกราฟฟิกการ์ดมาประกอบใช้งานนั้นอาจจะต้องคำนึงถึง PSU ที่ติดมากับ Shuttle XPC SH87R6 ด้วยเพราะกำลังมันแค่ 300 วัตต์เท่านั้น
...
.
Conclusion
จากการทดสอบ Shuttle XPC SH87R6 ผมถือว่าเป็นชุดคอมพิวเตอร์กึ่งสำเร็จรูปที่น่าสนใจมากครับ ตัวถังสวยงามสามารถใช้งานเป็น HTPC ได้สบายๆ ขุมพลังด้านในนั้น จำเป็นต้องหา CPU, Ram, HDD (SSD) DVD Drive และ Graphic Card (สามารถใช้งาน iGPU ที่มีบน CPU ได้) มาประกอบแค่นี้ก็สามารถใช้งานได้แล้ว นอกจากนั้นพอร์ทเชื่อมต่อก็มีมาให้ครบครันทั้งช่องเสียบ SATA แบบ SATA 3 จำนวนสี่ช่อง USB 3.0 ทั้งด้านหน้าและหลัง เป็นตัวเลือกที่น่าสนใจครับทั้งทำเป็น HTPC หรือว่าจะประกอบไปใช้งานกับเครื่องเทสต่างๆใน LAB ก็ยอดเยี่ยม สำหรับราคานั้นคงต้องมาอัพเดทให้อีกครั้งเมื่อวางตลาดในประเทศครับ...
.
..
