XSPC H2 Tower Case for high end PC watercooling
..........สวัสดีครับ วันนี้ Vmodtech ของเราได้มีโอกาสได้สัมผัสกับ เคสระดับ High End กันอีกแล้วครับ จากแบรนด์ XSPC ในรุ่น XSPC H2 Tower Case ลักษณะเด่นของเคสตัวนี้คือจะเป็นเคสที่แยกชิ้นส่วนออกมาเป็นชิ้นๆให้ User ได้ประกอบเองตามใจชอบ ทำให้ DIY กันได้สนุกสนานสามารถเพิ่มเติมหรือเอาชิ้นส่วนที่ไม่ต้องการใช้ได้สะดวก หรือจะทำสีเคสใหม่ก็ง่ายดายไม่ต้องมานั้งเจาะนั้งแงะกันให้เสียเวลา และสำหรับขาโหดชอบแต่งเคสด้วยระบบระบายความร้อนด้วยน้ำ เคสตัวนี้รองรับ หม้อน้ำ 4 ตอน 2 ตัวครับ สุดยอดจริงๆ และเมื่อประกอบเสร็จตามคู่มือแล้วจะได้เคสลักษณะกลับด้าน โชว์กราฟิกการ์ดตัวดุตัวงามกันได้แบบไม้อายใครเลยครับ เห็นอย่างนี้แล้วชักอยากสัมผัสเร็วๆซะแล้ว ช่วงนี้ไปชมรายละเอียดจากผู้ผลิตก่อนครับ

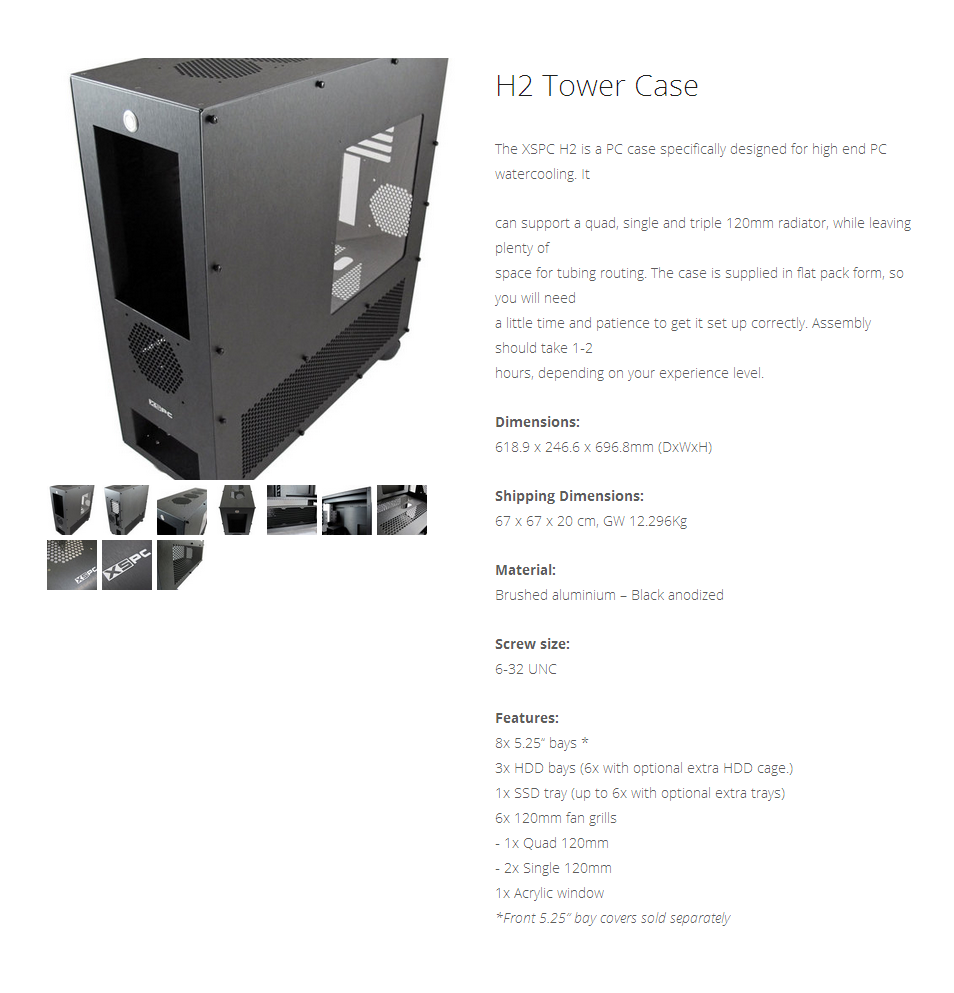

More Informations >>Click<<
Component and Accessories
ช่วงนี้มาชมชิ้นส่วนต่างๆกันก่อนครับ

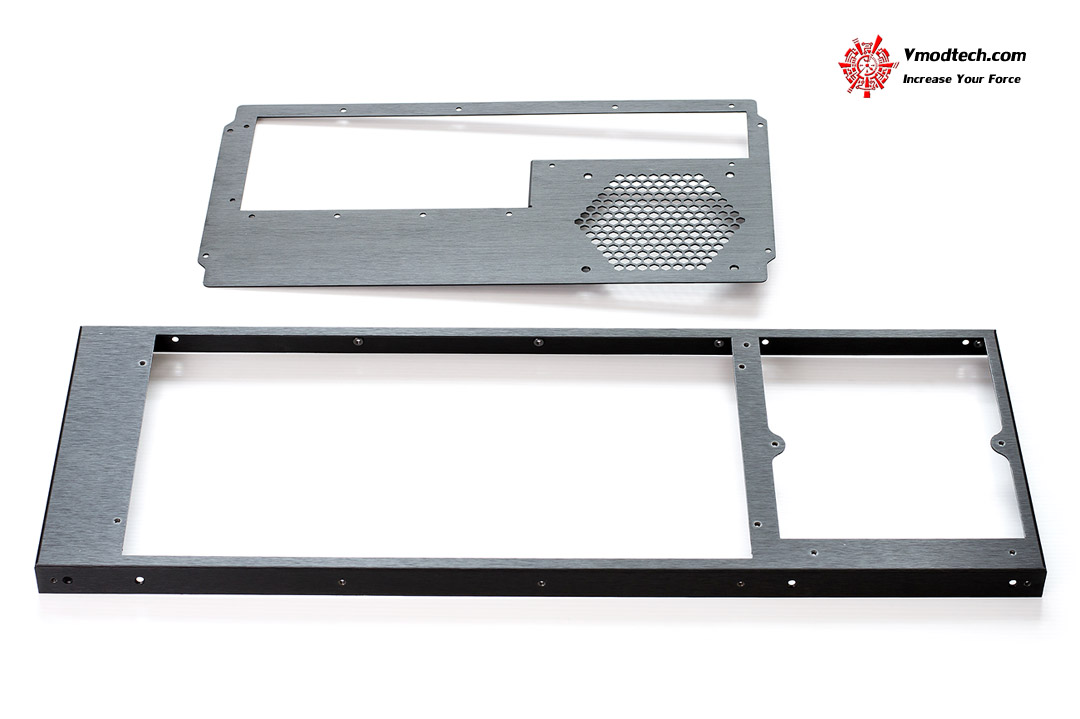

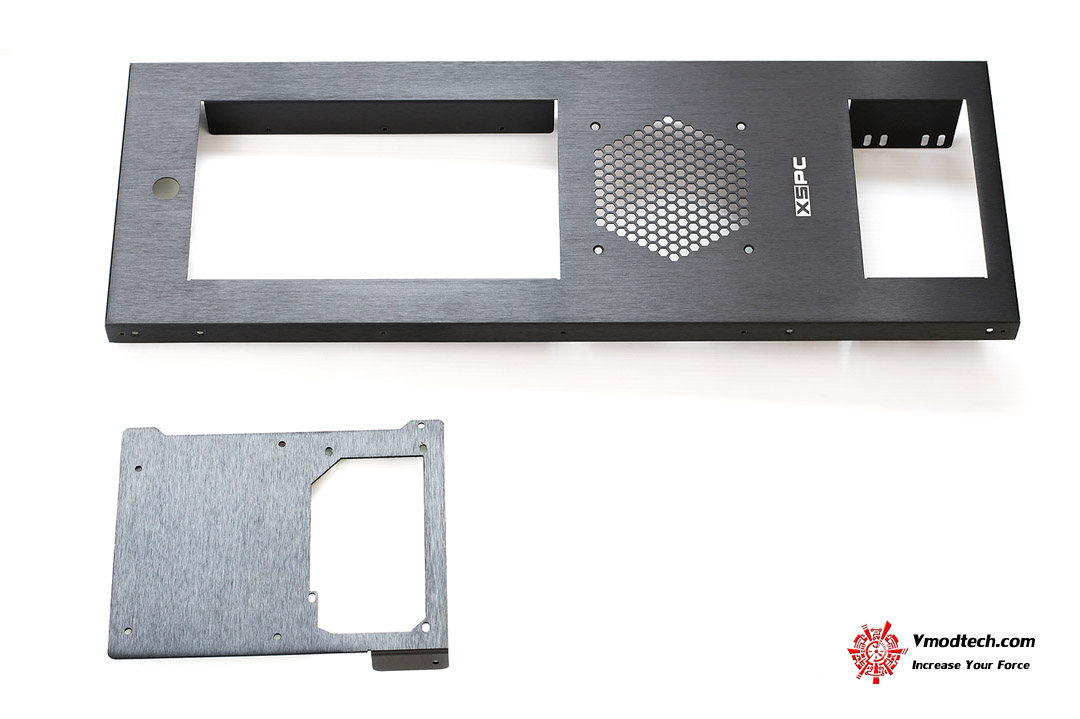

ชิ้นแรกเป็น ด้านหน้า (Front Panel) และ แผ่นยึด PSU (PSU Panel) ครับ ผมจับมาถ่ายรูปคู่กันได้ยังไงก็ไม่รู้ครับ งงๆ อิอิกำ
ต่อไปเป็นด้านหลังครับ (Back Panel)

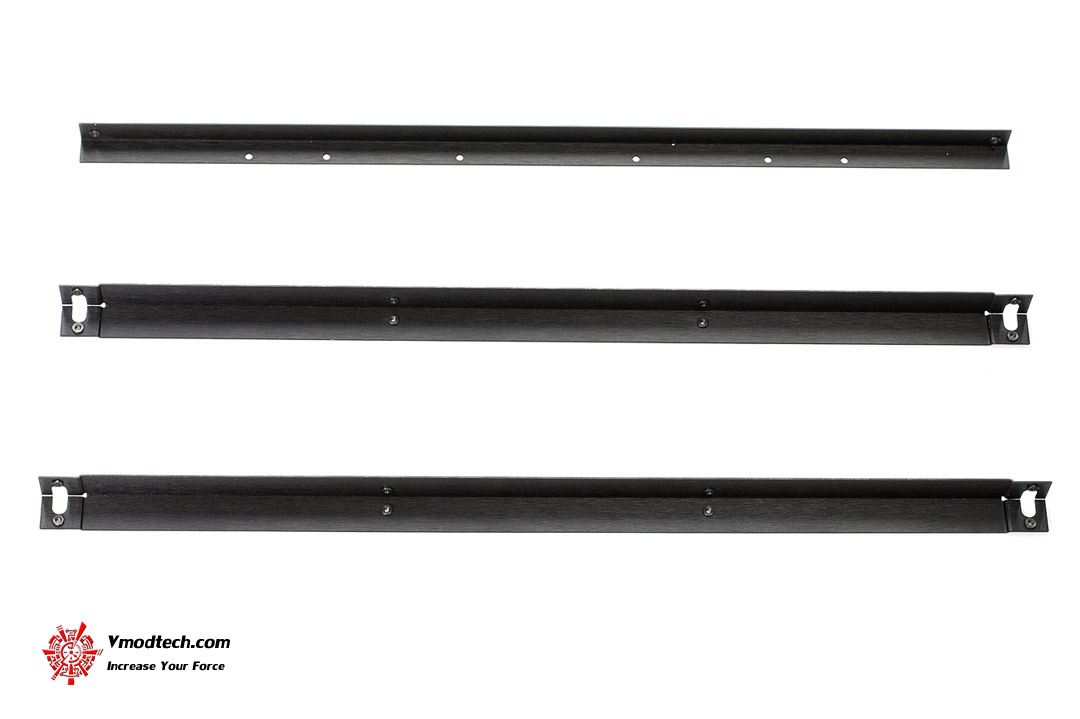

3 ชิ้นนี้เป็นคาน อันเล็กบนสุดเป็นคานรองมาเธอร์บอร์ด (MB Support Beam) และ 2 ชิ้นอันล่างเป็นคาน L Beam

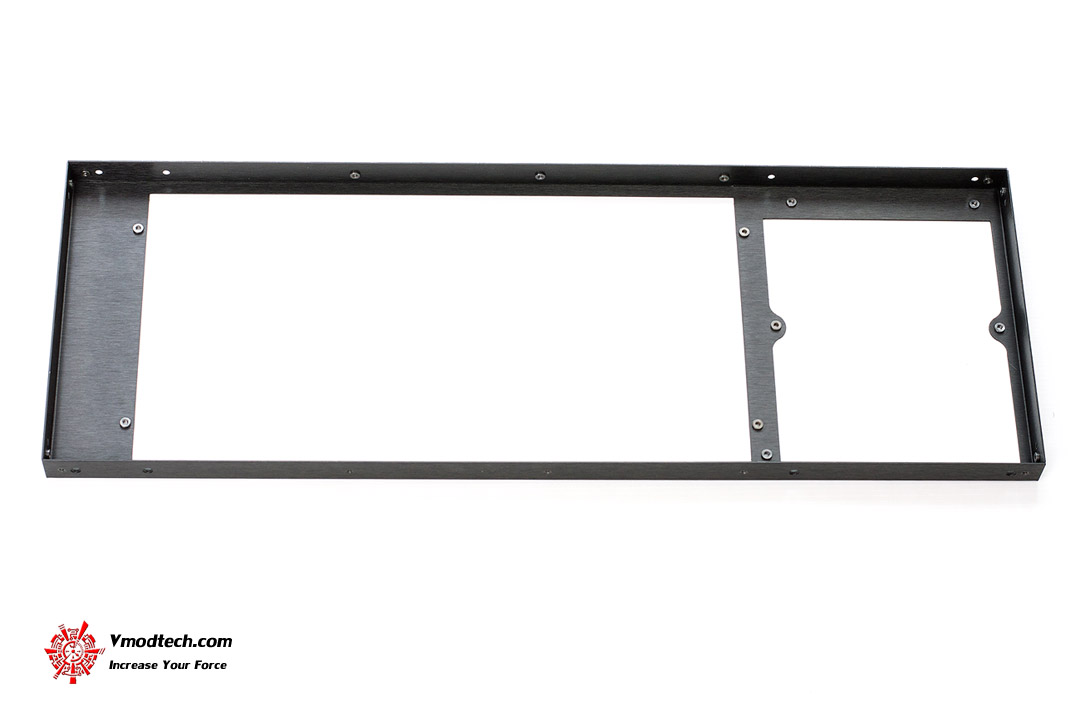

ชิ้นนี้เรียกไม่ถูกครับ เว็บไซค์ผู้ผลิตเขาเรียก Center Panel ลักษณะก็คือจะเป็นแผ่นกั้นแยกเคสเป็น 2 ห้องครับ

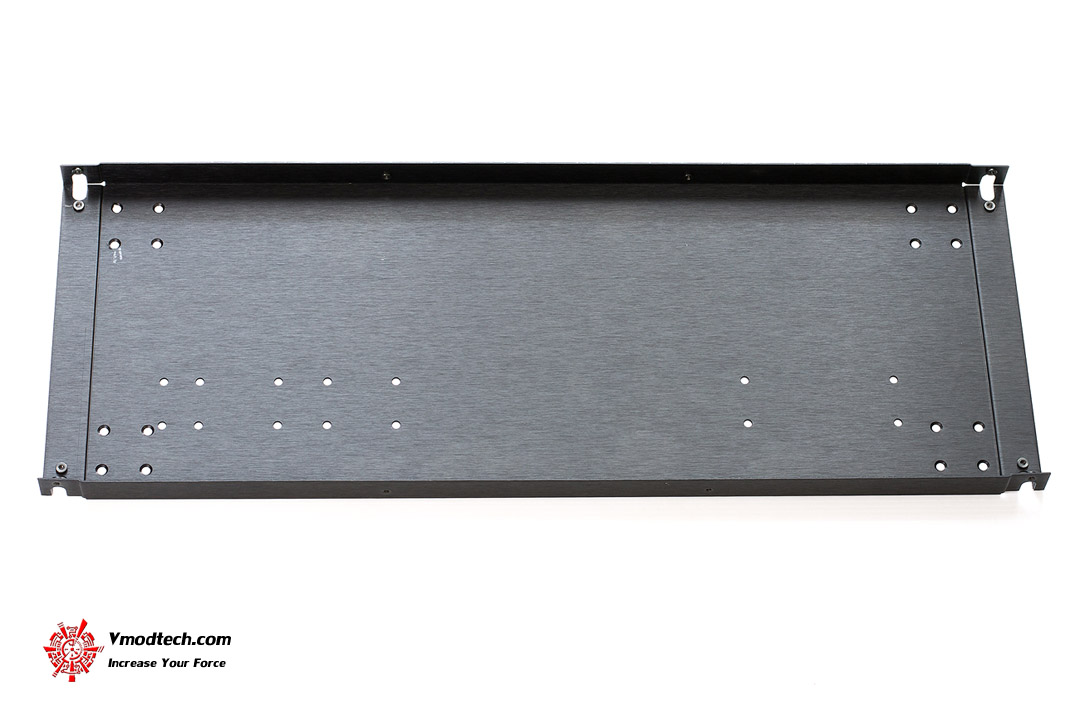

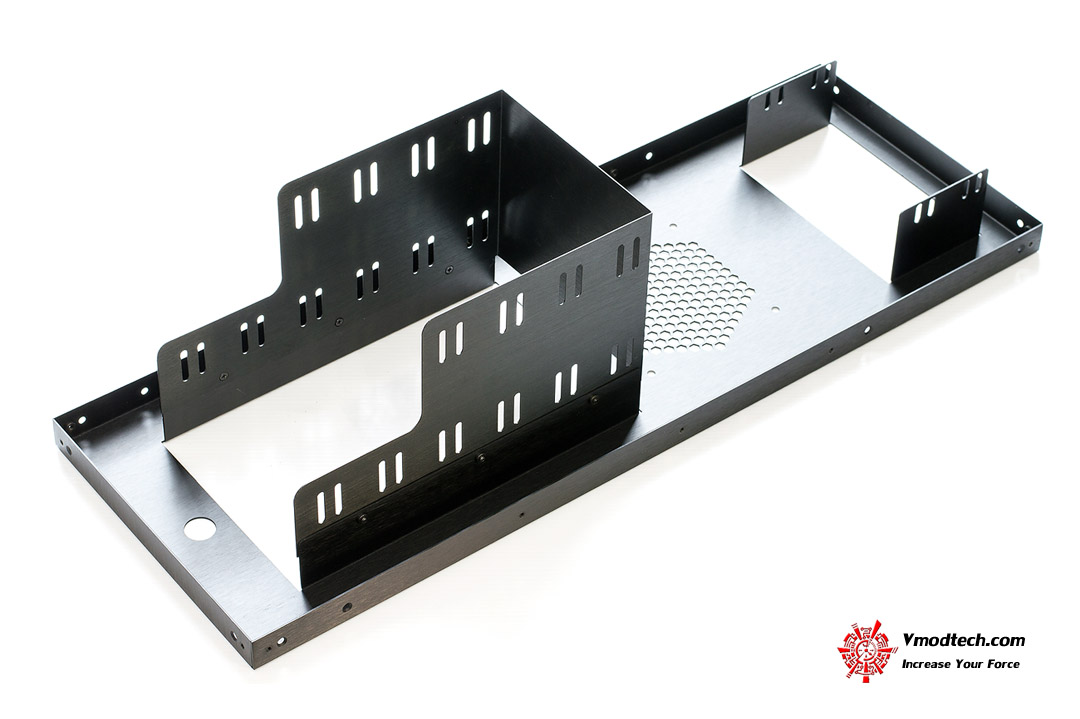

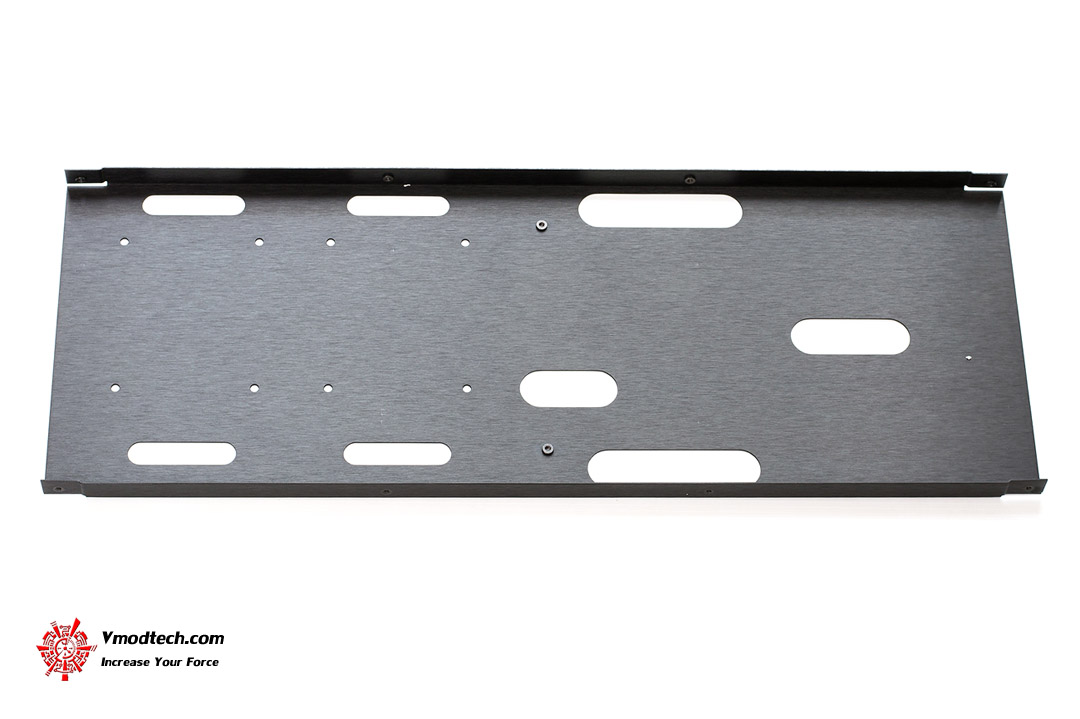

ด้านล่างครับ (Base Panel)

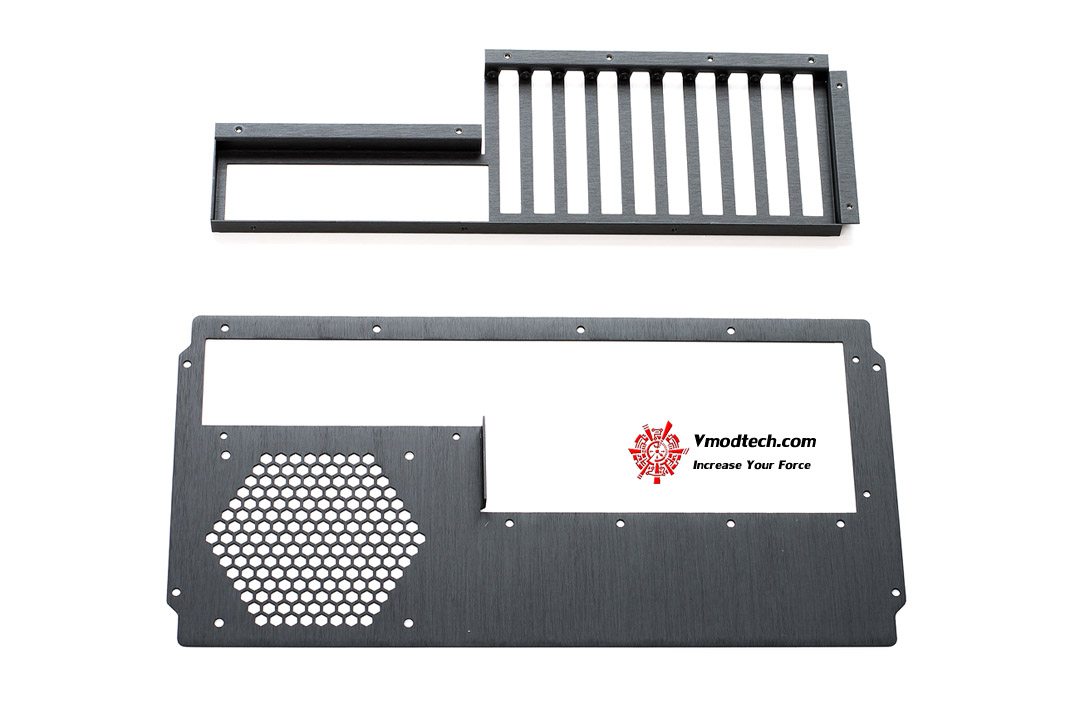

สองชิ้นนี้เป็น แผ่นPCI (PCI Panel) และ แผ่นยึดระหว่าง แผ่นPCI กับ แผ่นยึดมาเธอร์บอร์ด เข้ากับ ด้านหลังครับ (MB Cover Panel)
ด้านบนครับ (Top Panel)

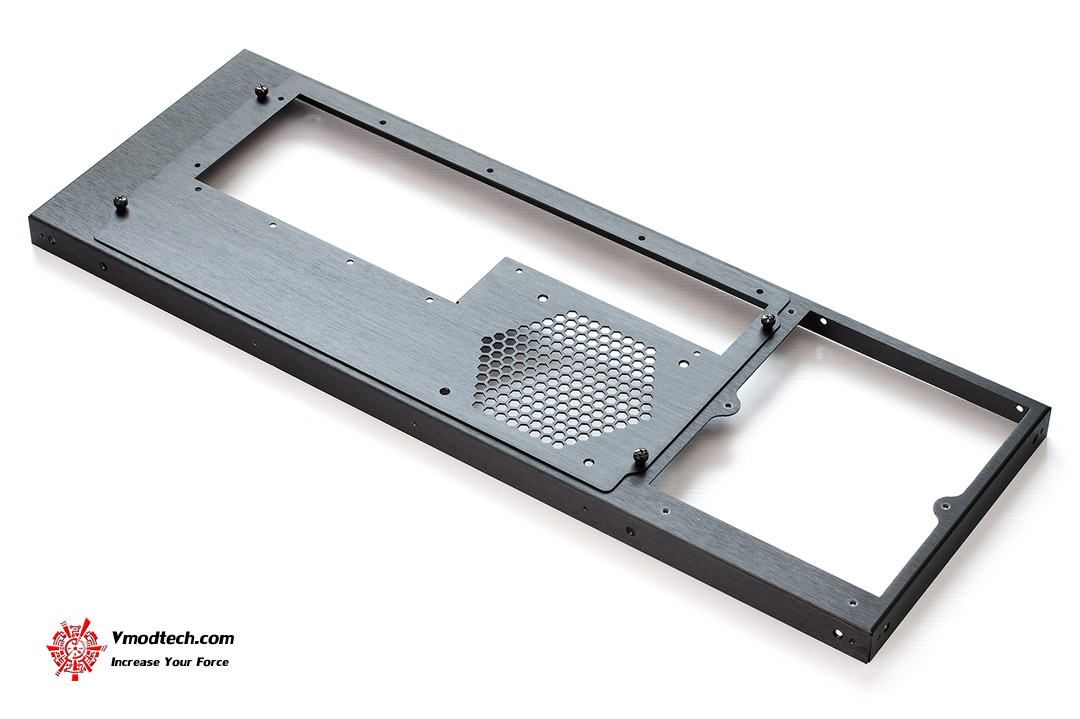

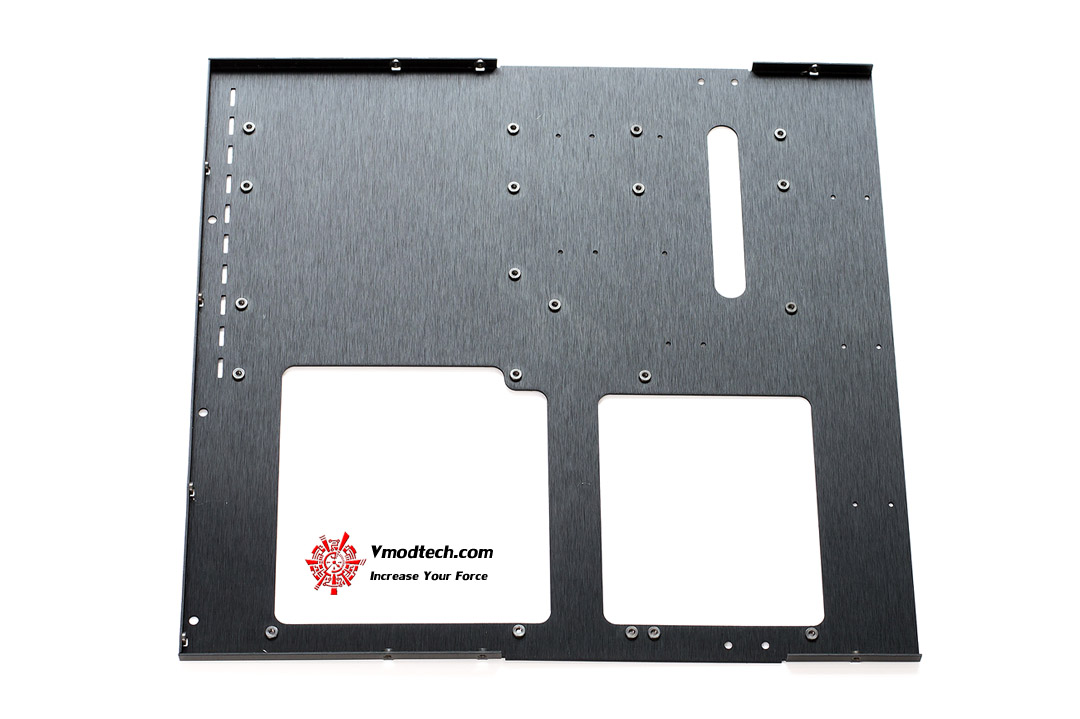

แผ่นยึดมาเธอร์บอร์ด (Motherboard Tray)

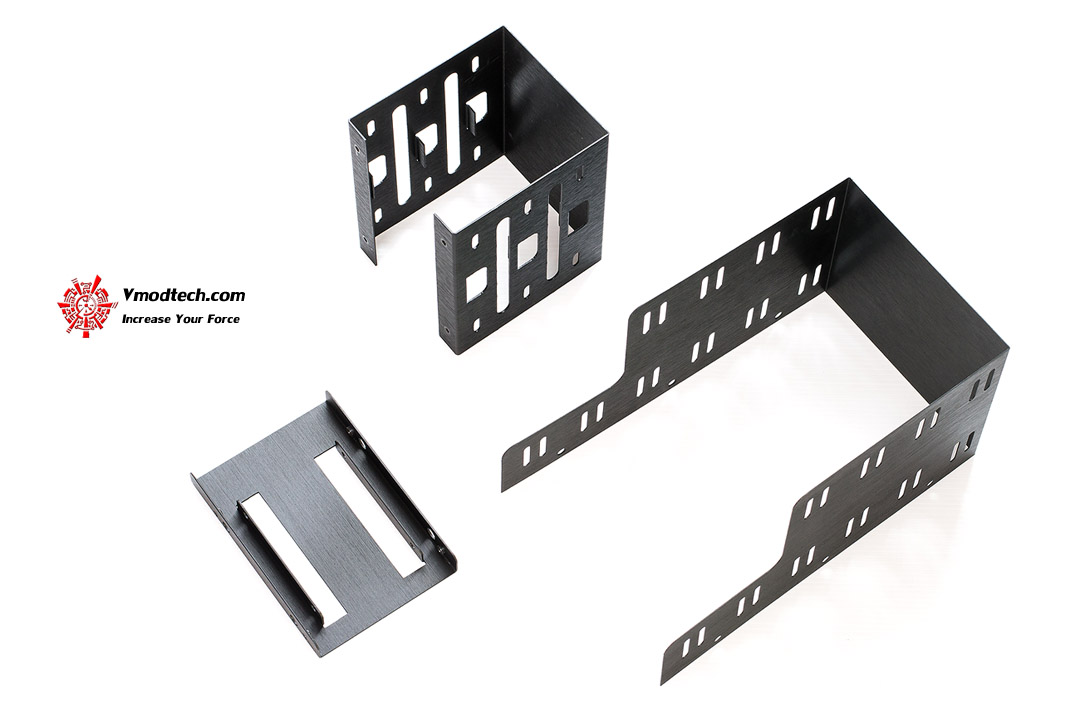

3 ชิ้นนี้เป็นส่วนของ Drive Bays ต่างๆ มี SSD Tray, HDD Rack, 5.25“ Bay Sides

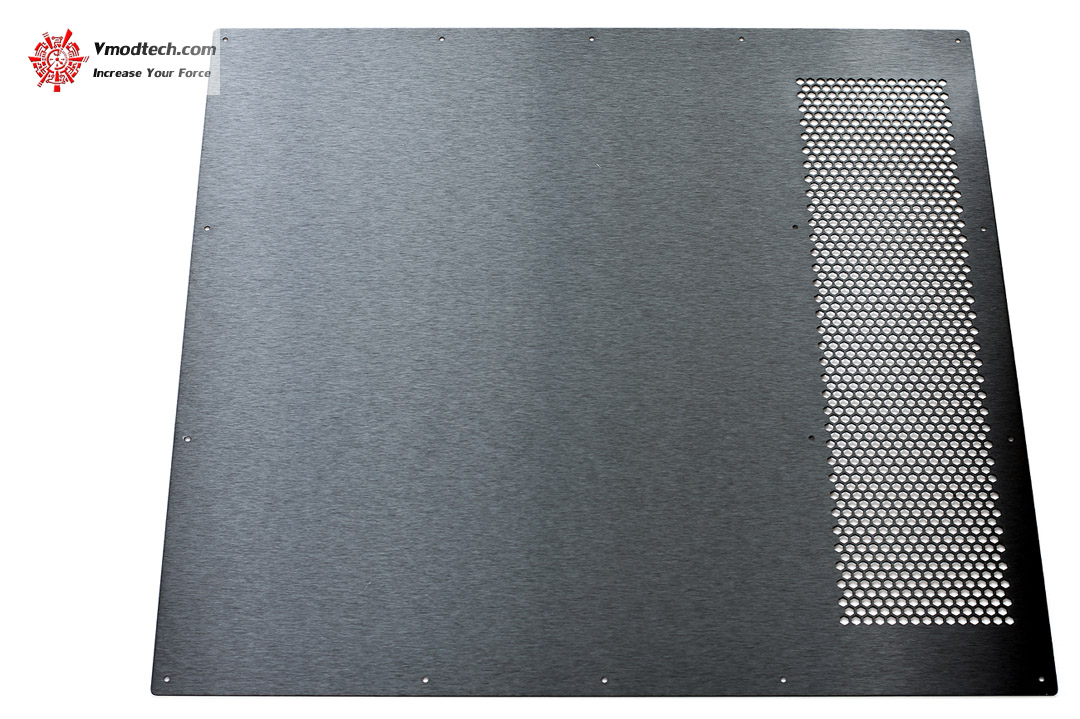

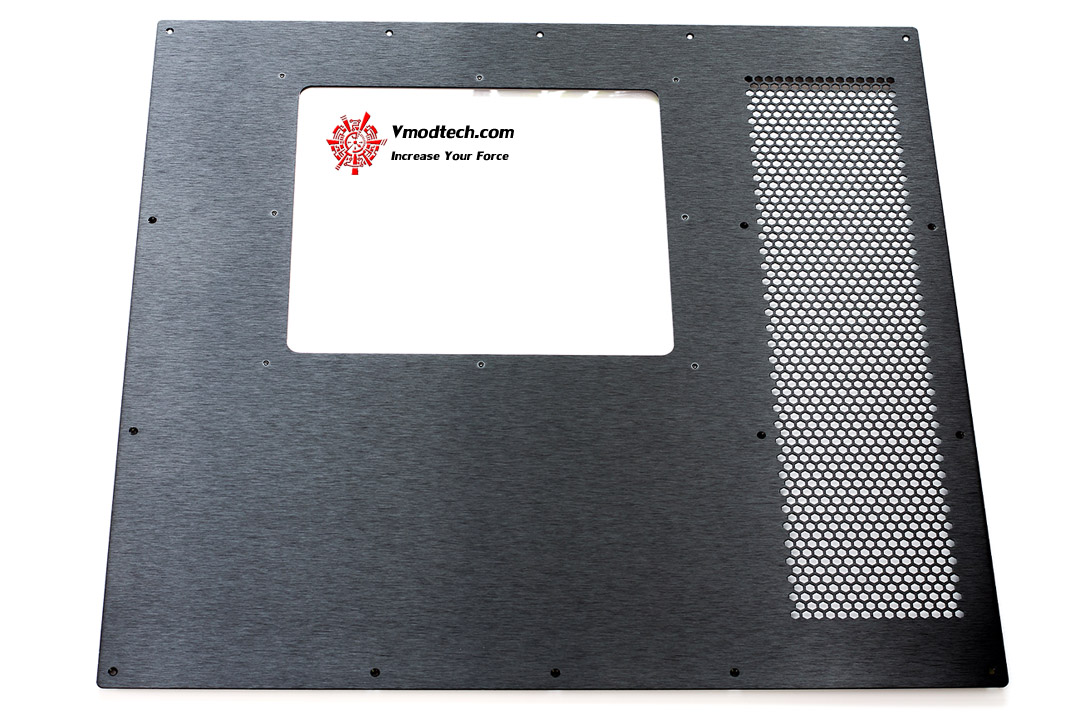

ด้านขวา (Right Panel)
ด้านซ้าย (Left Panel)

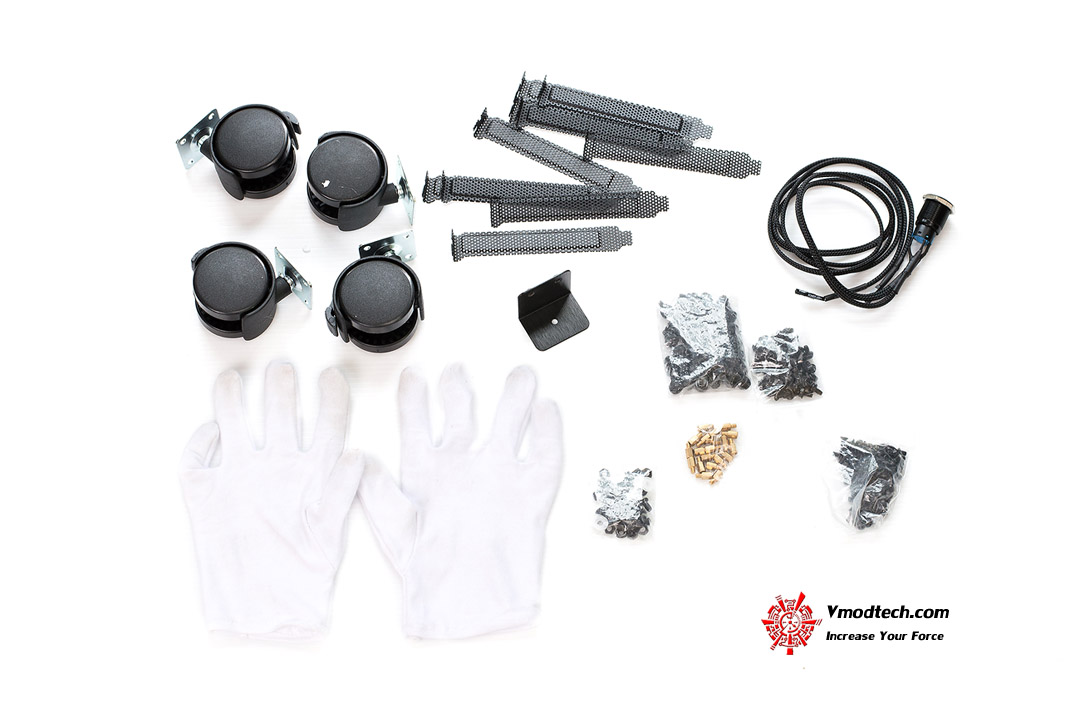

และอุปกรณ์เสริมต่างๆครับ มีล้อ 4 อัน, แผ่นปิด PCI Slot, Power Switch, อันเล็กๆตรงกลางคือแผ่นรองมาเธอร์บอร์ด, น็อตสกรูต่างๆ และมีถุงมือแถมมาให้ใส่ประกอบด้วยครับ อันนี้ดีนะครับกันขอบชิ้นงานบาดมือ แล้วยังกันชิ้นงานเป็นลอยสกปรกด้วย
Assembly
เอาละครับถึงช่วงที่รอคอย ไปลุยประกอบเล่นกันเลย

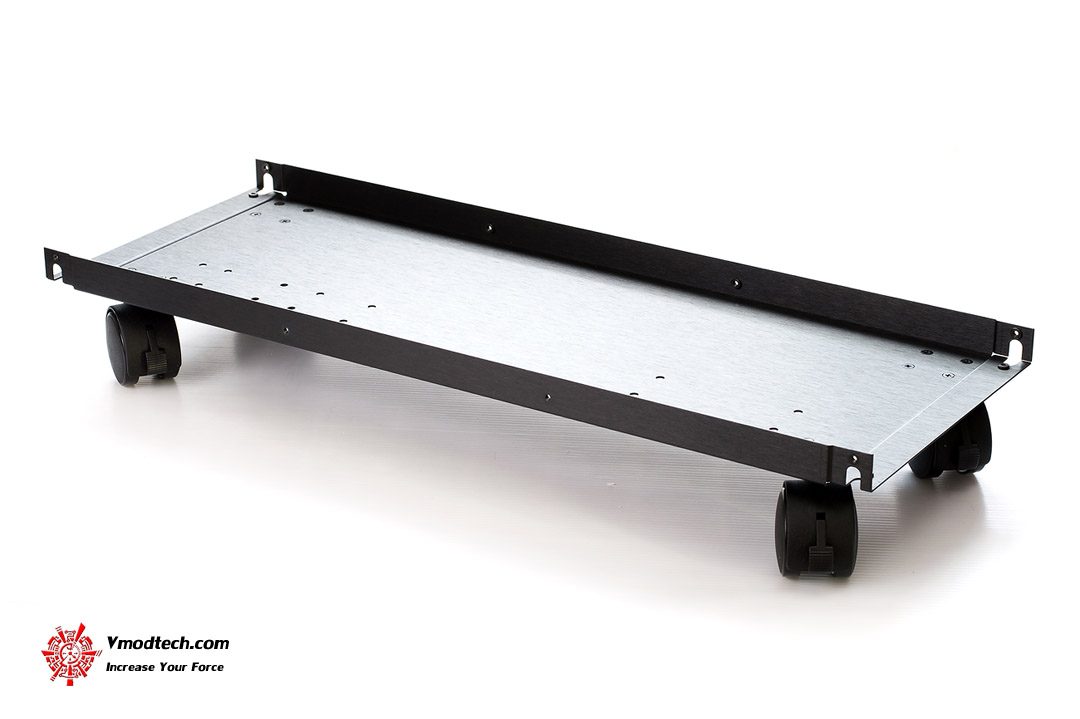

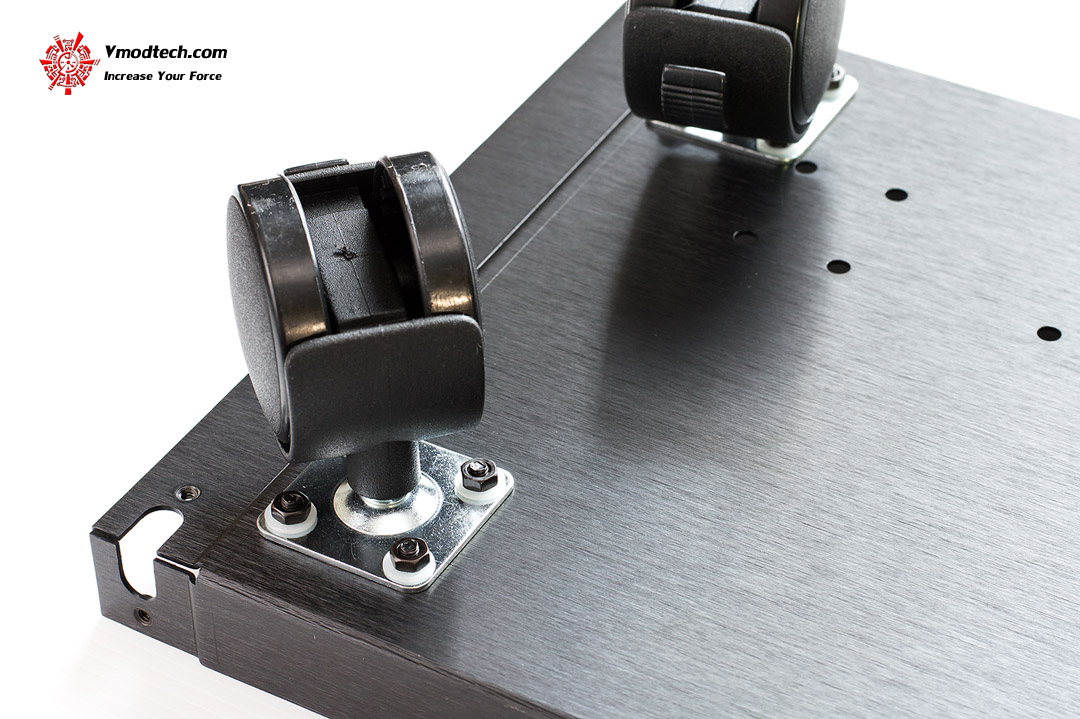

ประกอบด้านล่างเข้ากับล้อทั้ง 4 ก่อนเลย
ใส่น็อตใส่แหวนพลาสติกรองกันตามภาพเลยครับ

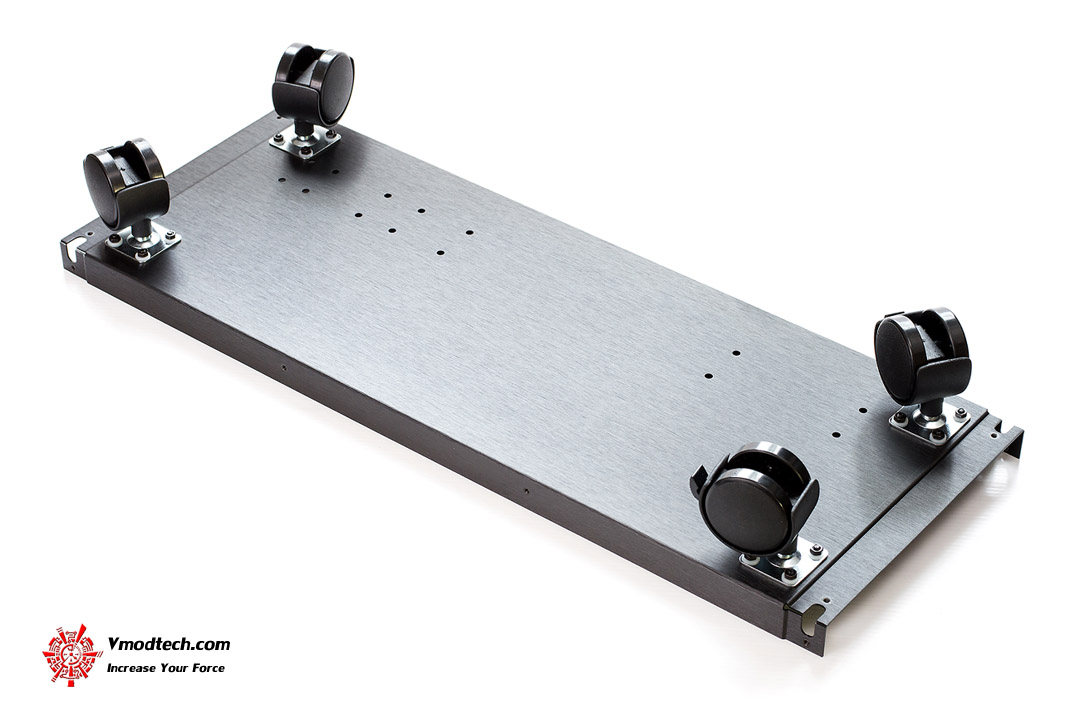

เรียบร้อย แล้วพักไว้ก่อนครับ

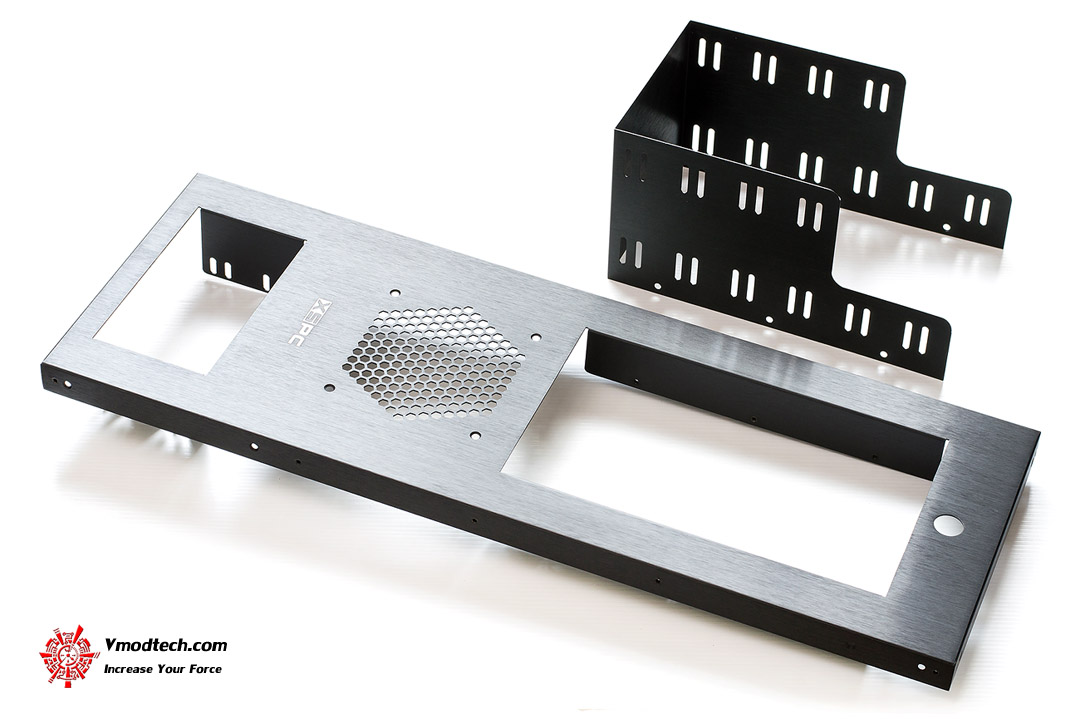

มาจัดการด้านหน้า กับ 5.25“ Bay Sides กันก่อน
ประกอยไว้ได้ตามภาพเลยครับ

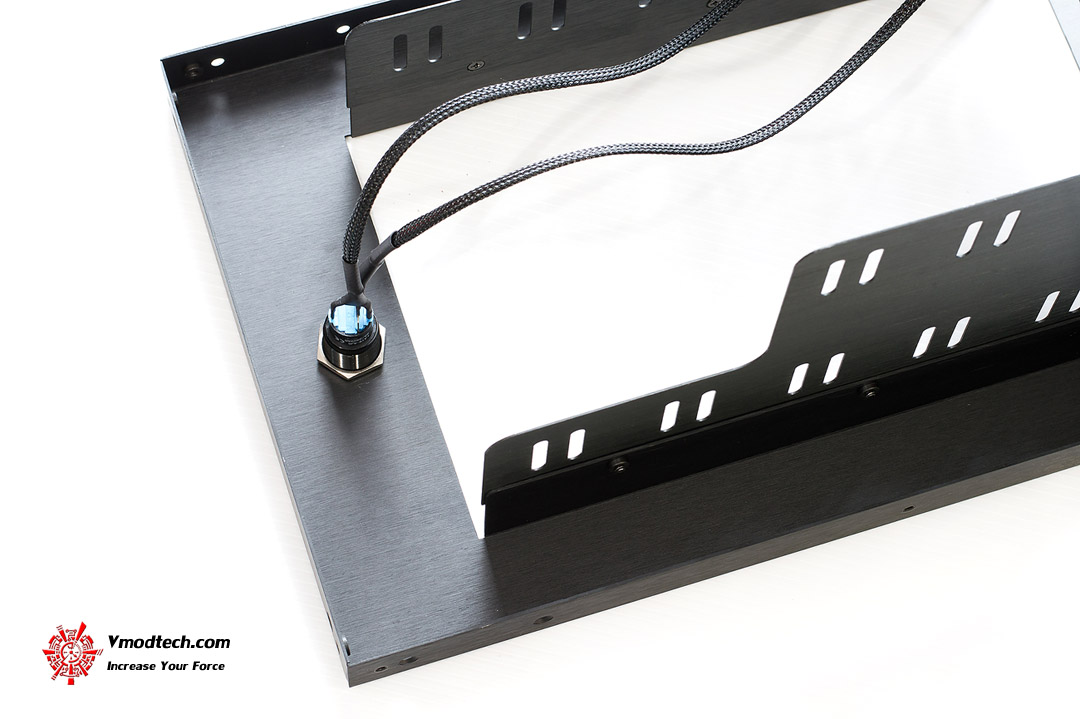

แล้วก็ใส่ Power Switch ให้เรียบร้อย แล้วพักไว้ก่อนครับ

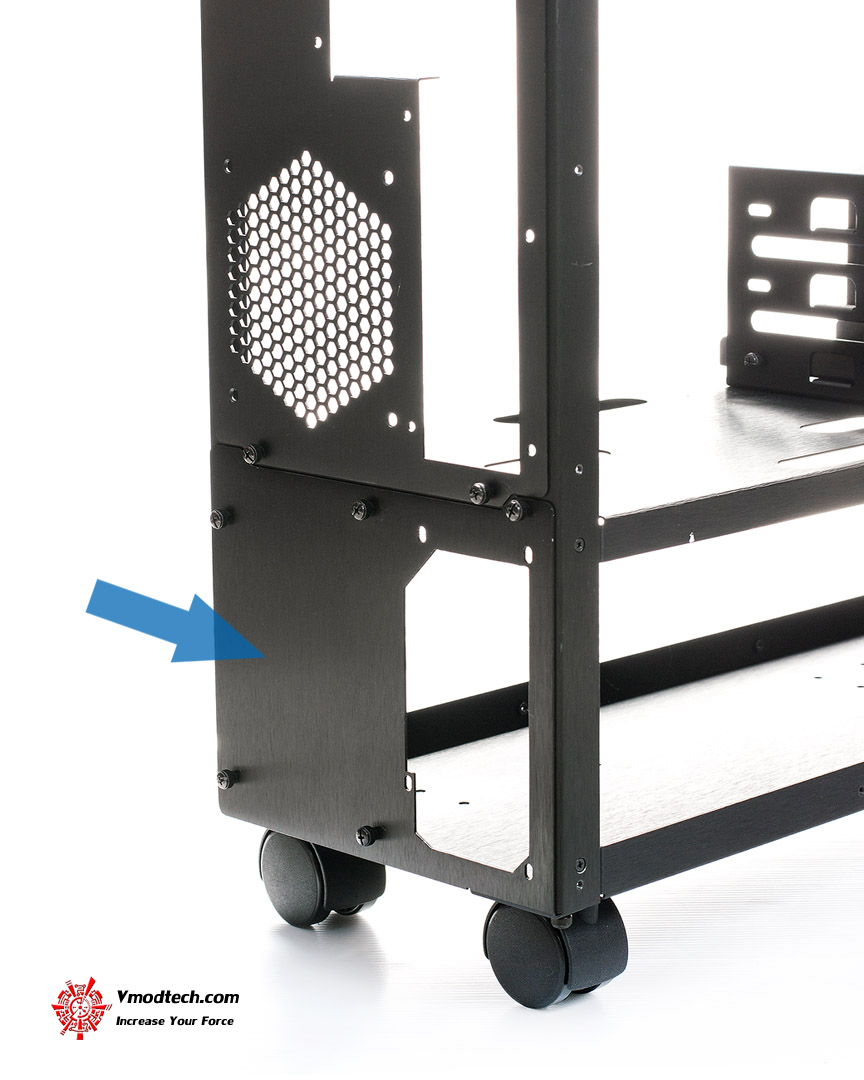

มาจัดการ ด้านหลัง กับ MB Cover Panel กันต่อ
เสร็จเรียบร้อยตามภาพเลยครับ

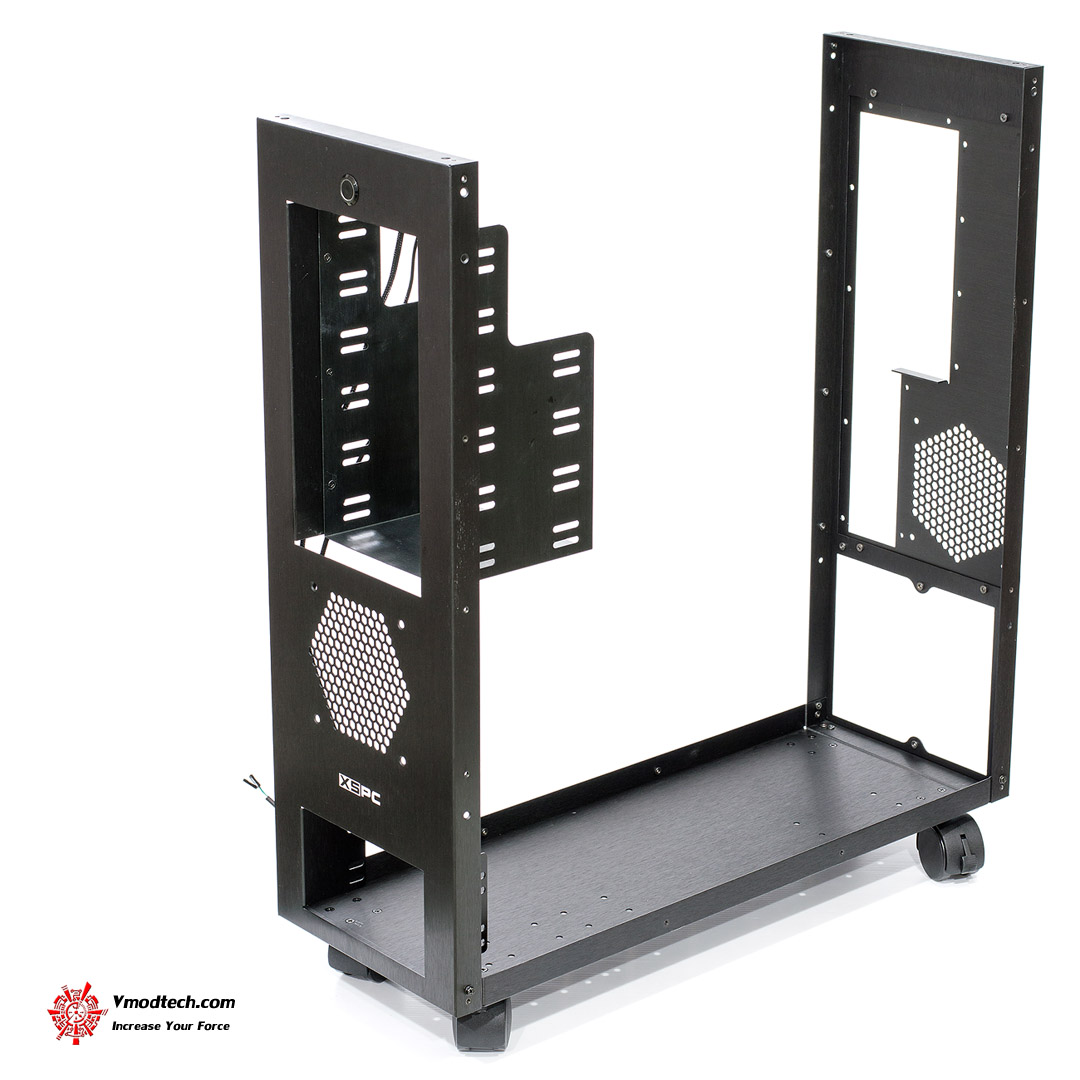

จากนั้นก็นำเอา ด้านหน้า และ ด้านหลัง มาประกอบเข้ากับด้านล่าง เริ่มดูเป็นรูปเป็นร่างแล้วครับ

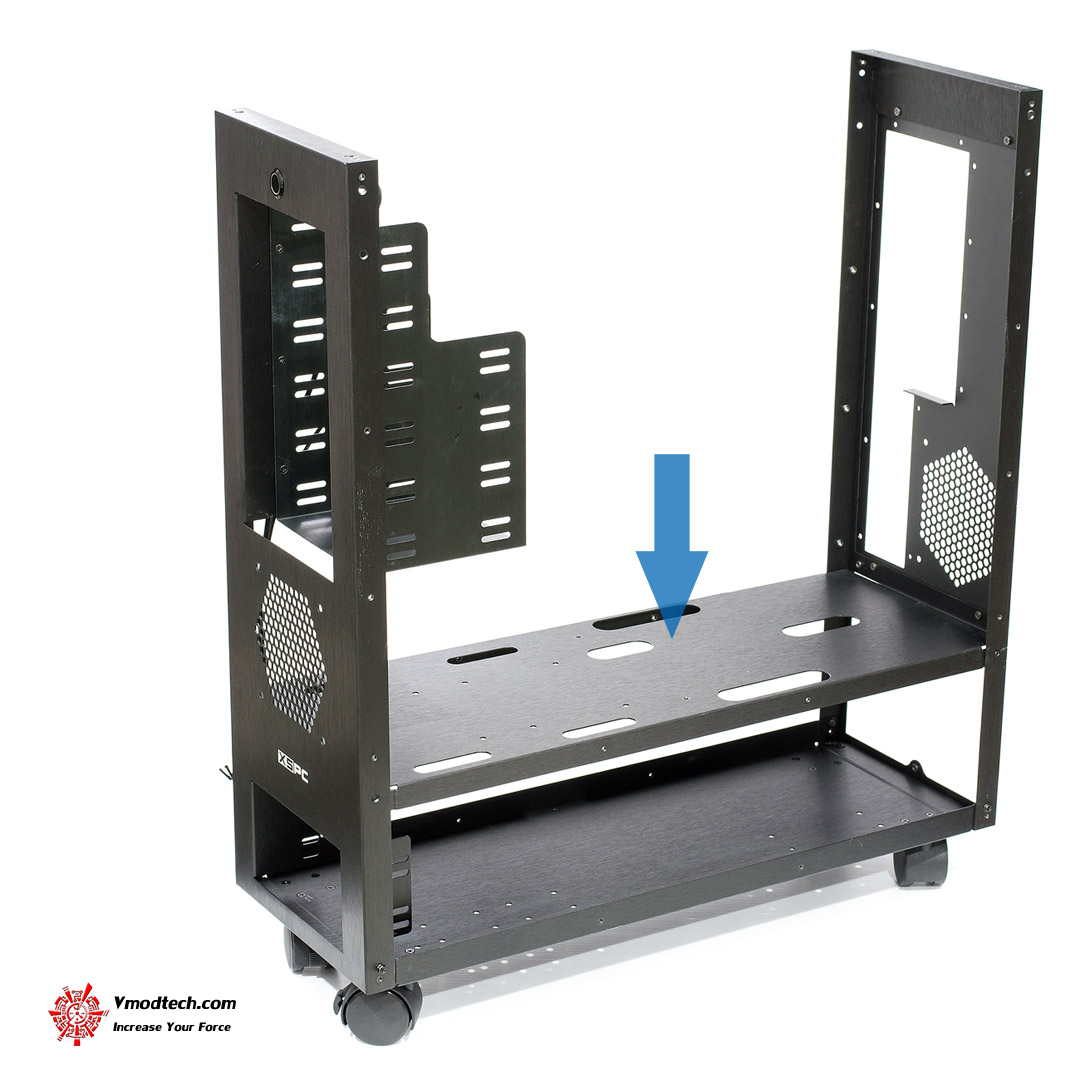

ต่อไปน้ำเจ้า Center Panel ที่ลูกศรสีฟ้าชี้นั้นแหละครับ มาประกอบตามภาพ

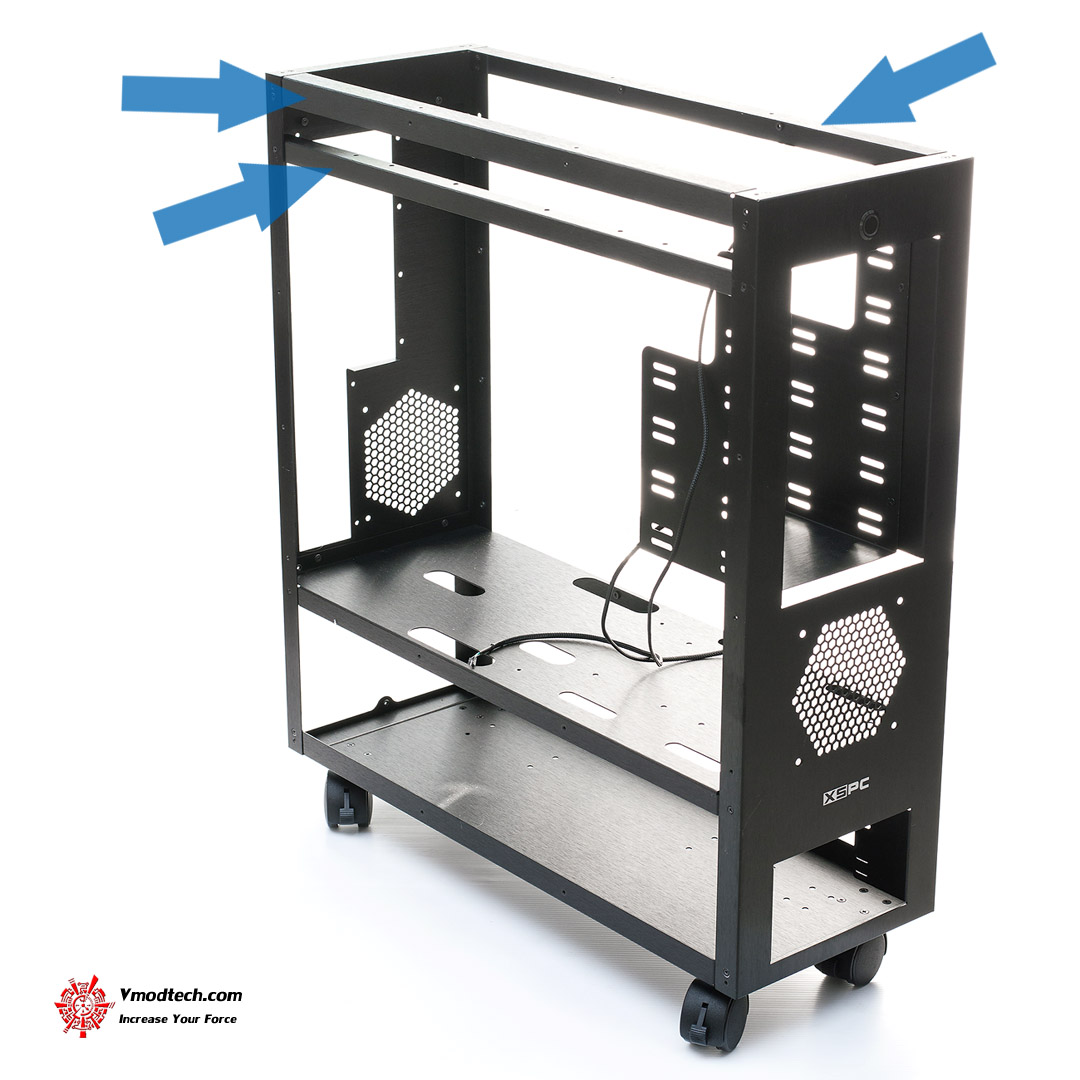

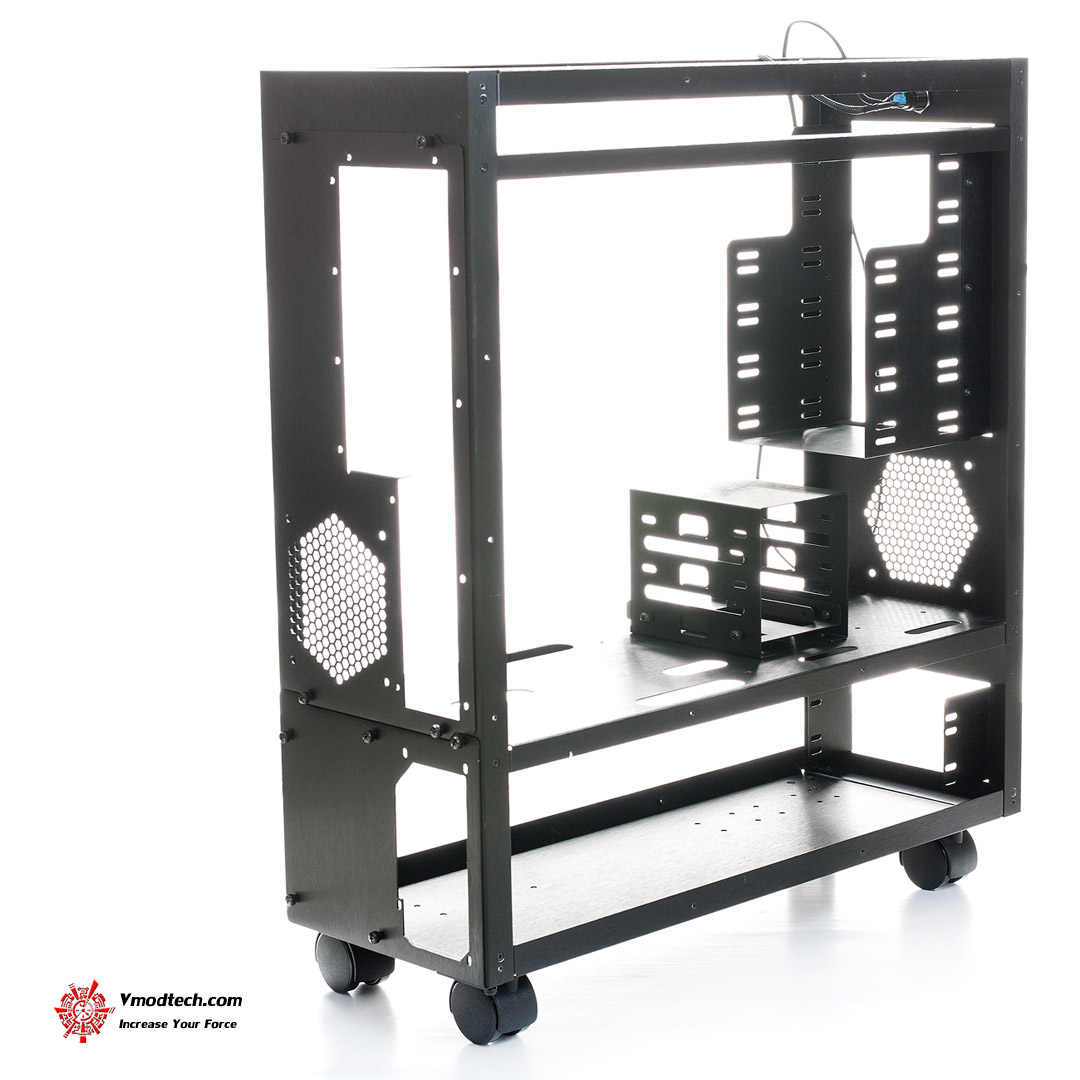

แล้วก็ใส่คานทั้ง 3 ให้เรียบร้อยแข็งแรง

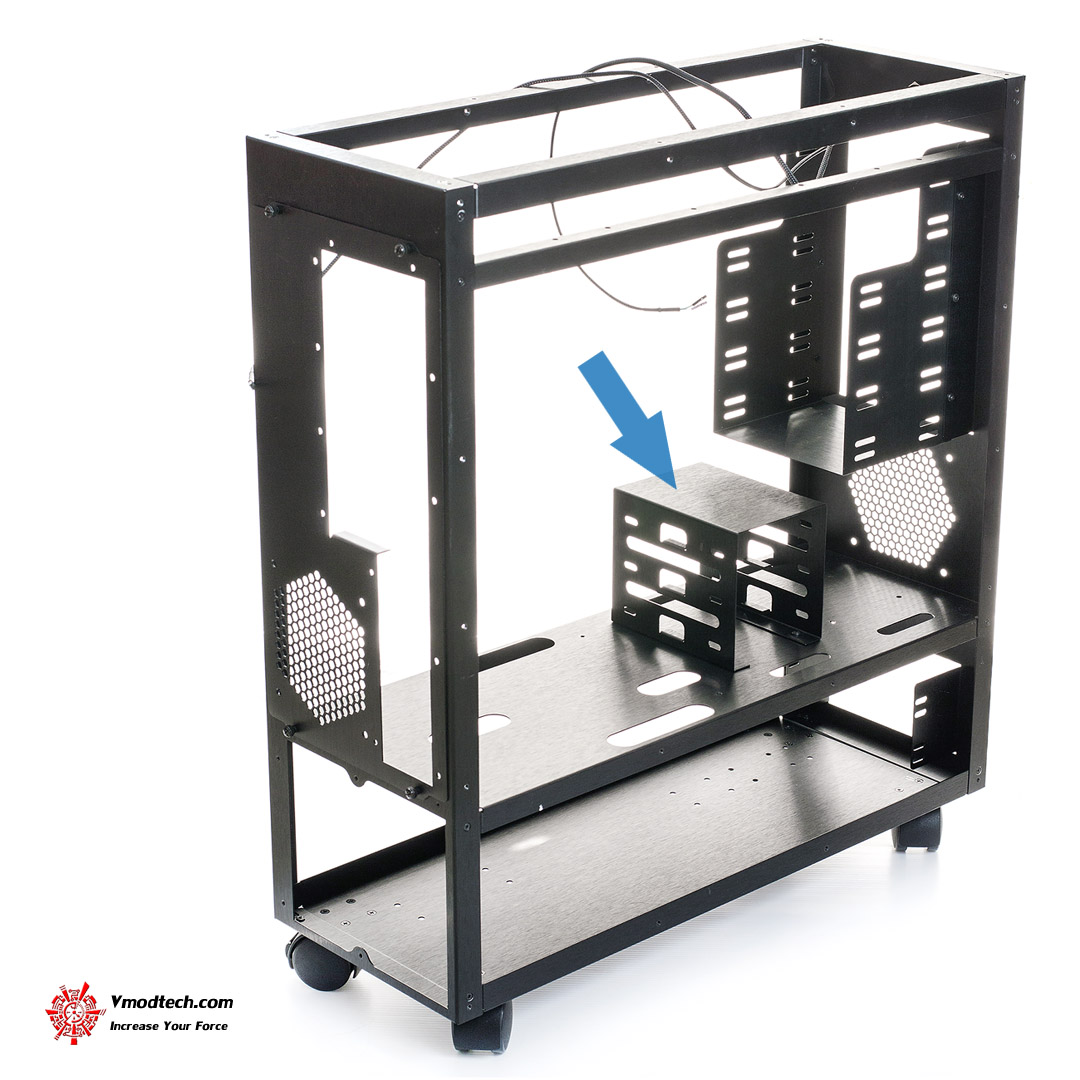

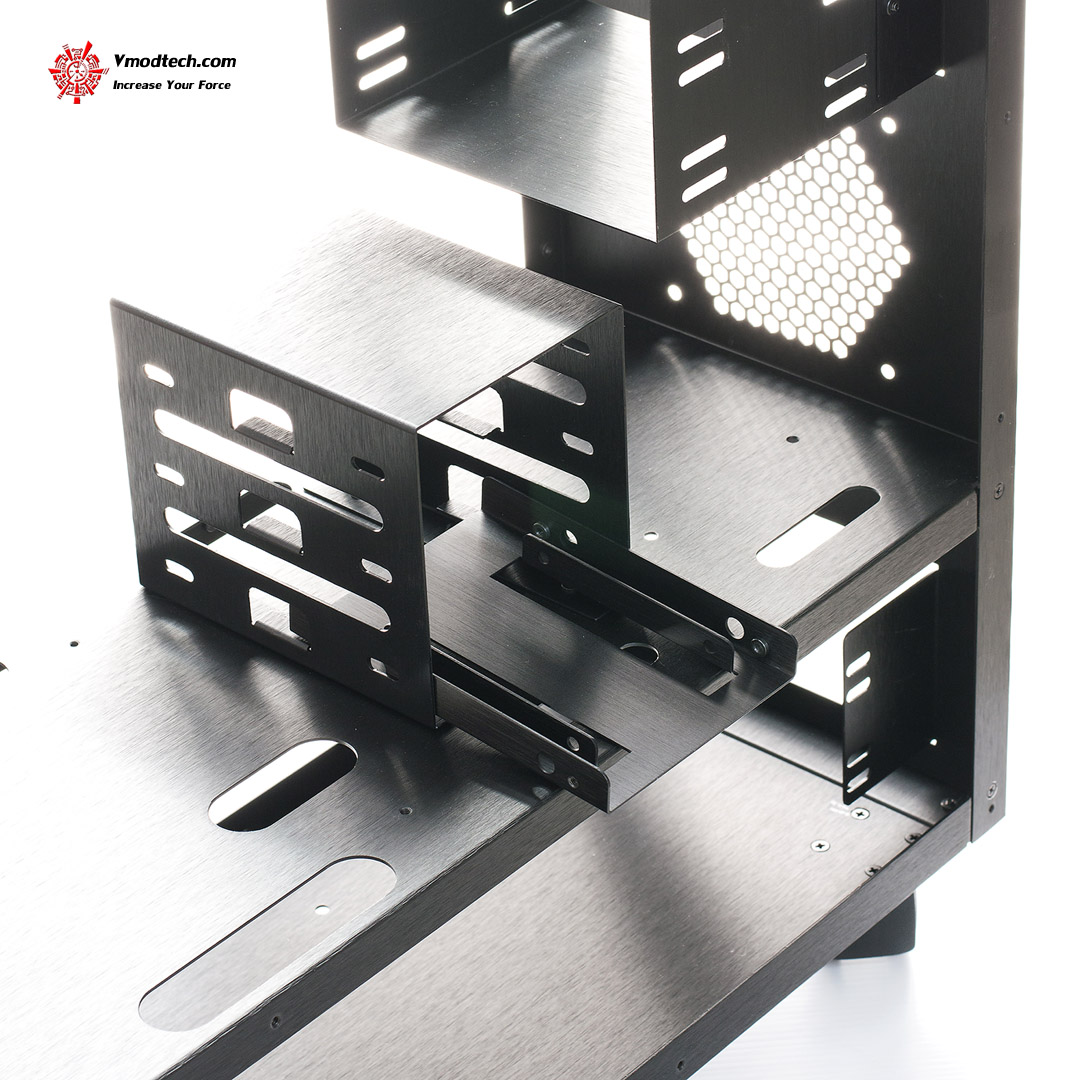

จากนั้นก็ใส่ HDD Rack ซะง่ายจุงเบย
ใส่ SSD Tray

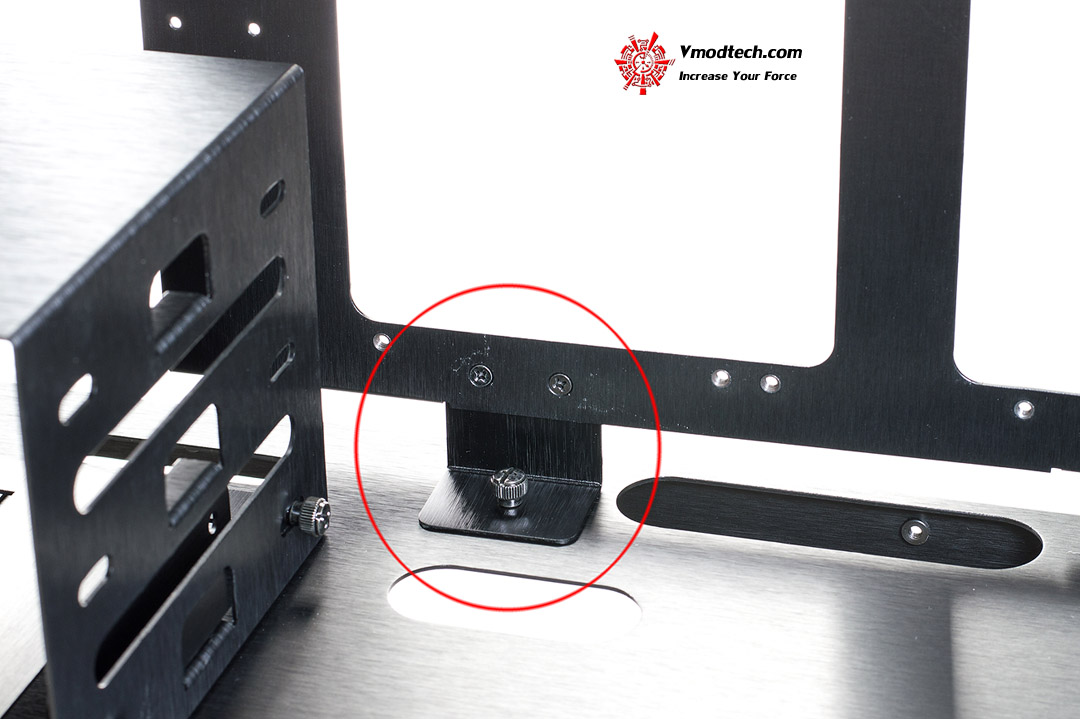

เสียบให้เข้าที่ ยึดน็อตให้เรียบร้อยครับ
แล้วก็มาจัดการ แผ่นยึด PSU ต่อ
เรียบร้อย เริ่มดูดุดันขึ้นมาแล้วครับ

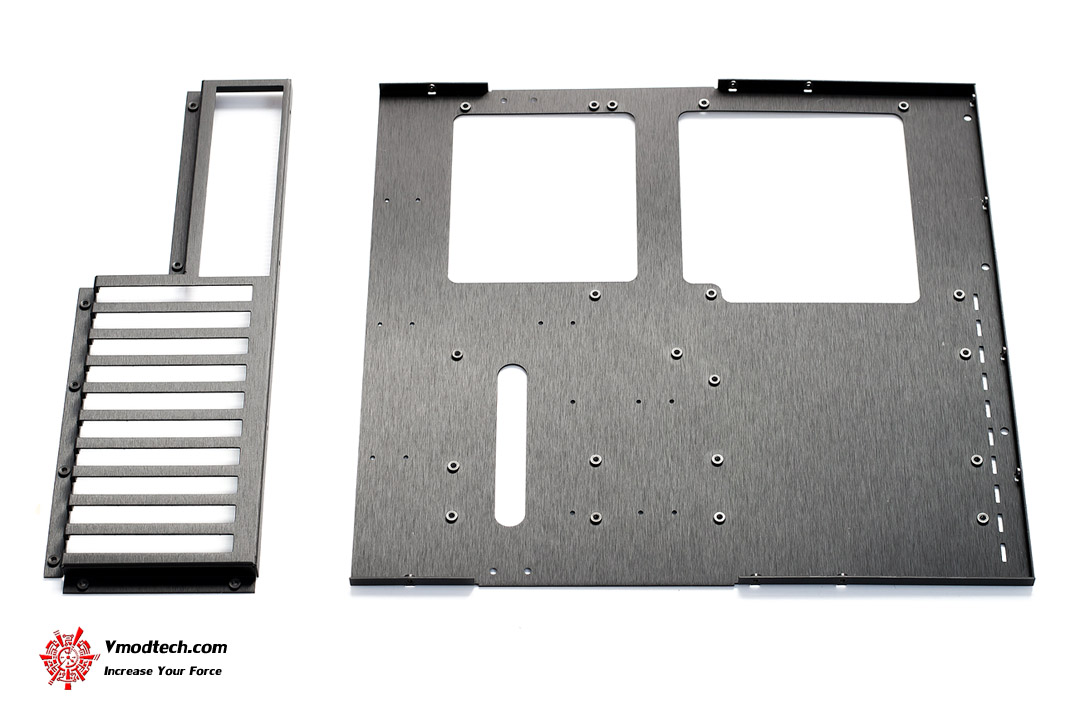

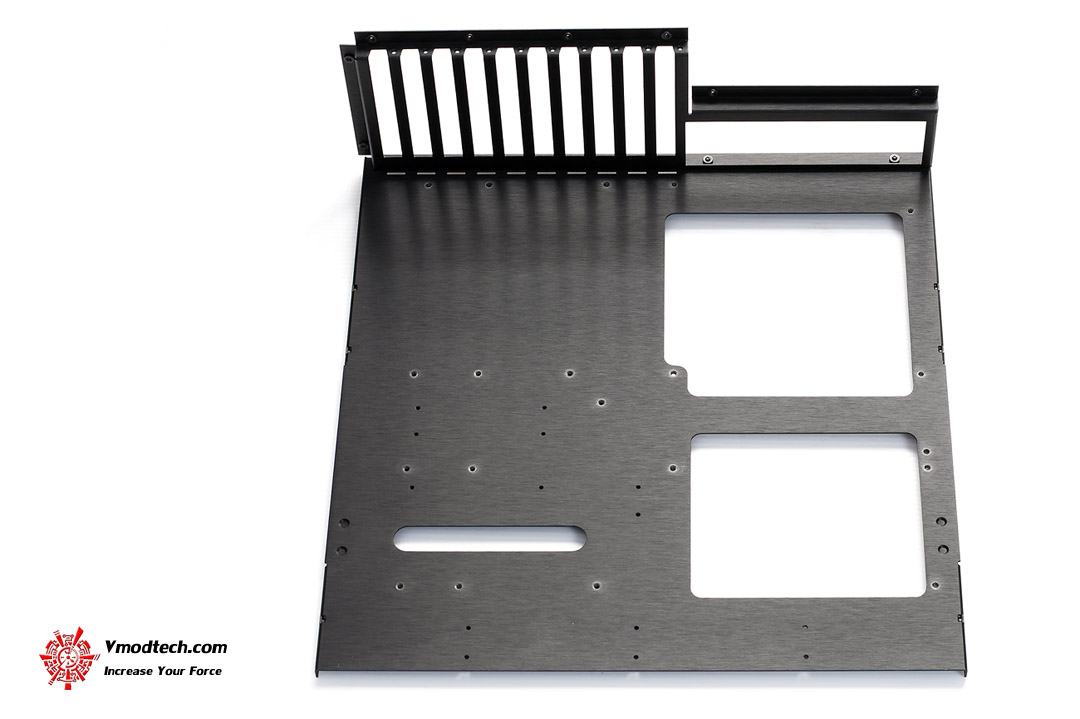

มาจัดการ แผ่นยึดมาเธอร์บอร์ด กับ แผ่นPCI กันก่อนครับ
ประกอบได้ตามภาพ
แล้วก็เอามาประกอบกับโครงกันเลย
อย่าลืมประกอบ แผ่นรองมาเธอร์บอร์ด ด้วยนะครับเพื่อความแข็งแรงมั่นคงยิ่งขึ้น

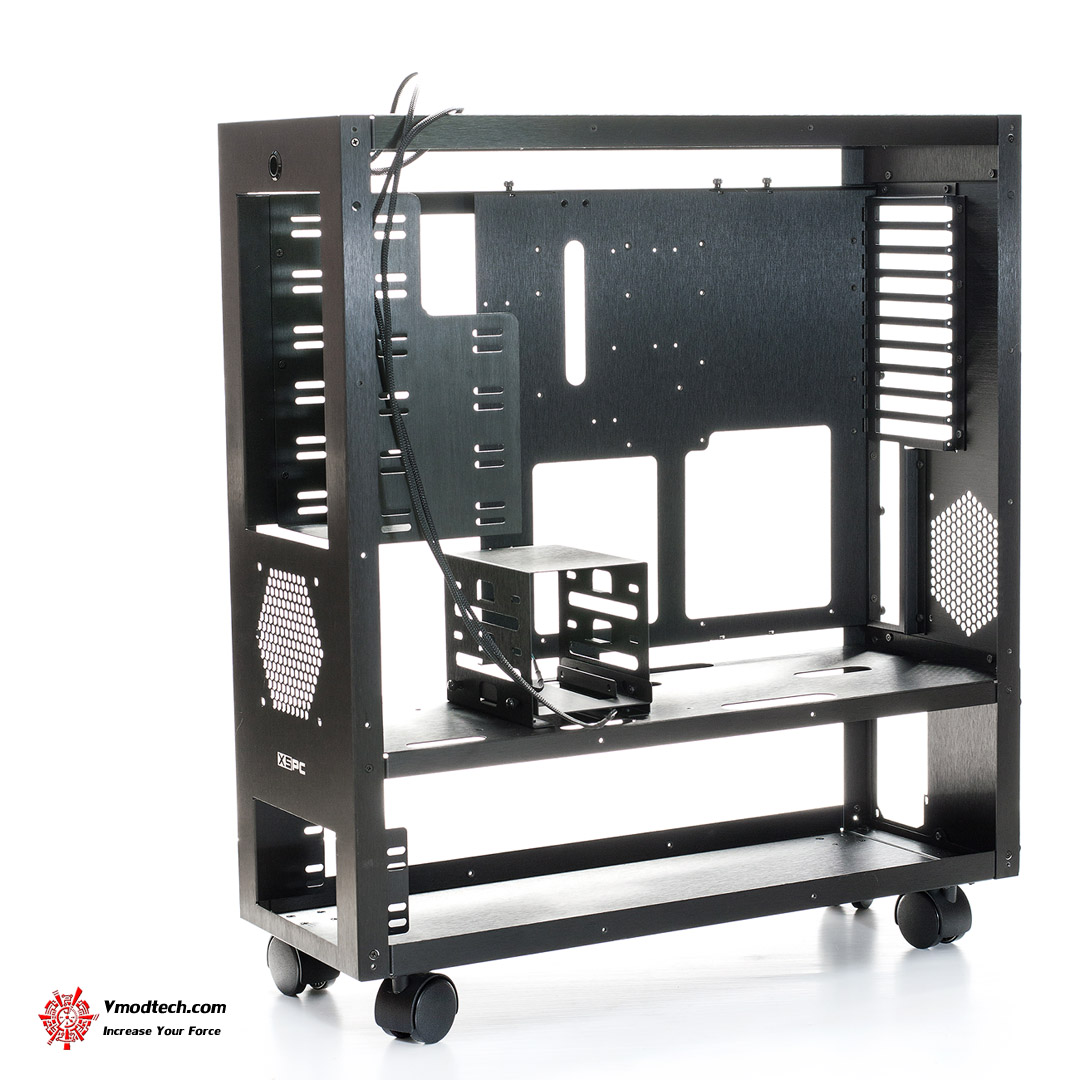

เรียบร้อยแล้วครับในส่วนของโครง เดี๋ยวเราไปใส่ฝาเคสกันต่อเลย
ประกอบฝาเคสด้านซ้ายเข้าไป
ต่อด้วยด้านบน
และด้านขวา
เสร็จแล้วครับประกอบโคตรง่าย DIY กันสนุกครับงานนี้
XSPC H2 Tower Case Appearance
หลังจากรู้จักกับชิ้นส่วนต่างๆ และทดลองประกอบเล่นแล้ว เรามาดูภาพรวมกันบ้างครับ
เมื่อประกอบเสร็จแล้วจะได้ขนาดใหญ่โตมดหฬาร 618.9 x 246.6 x 696.8mm ครับ
วัสดุตัวโครงจะเป็น Brushed aluminium – Black anodized หรืออลูมิเนียมแฮร์ลาย ชุบอโนไดซ์สีดำ เป็น material อย่างดีสมกับ เคสระดับ Hi-End แบบนี้ครับ

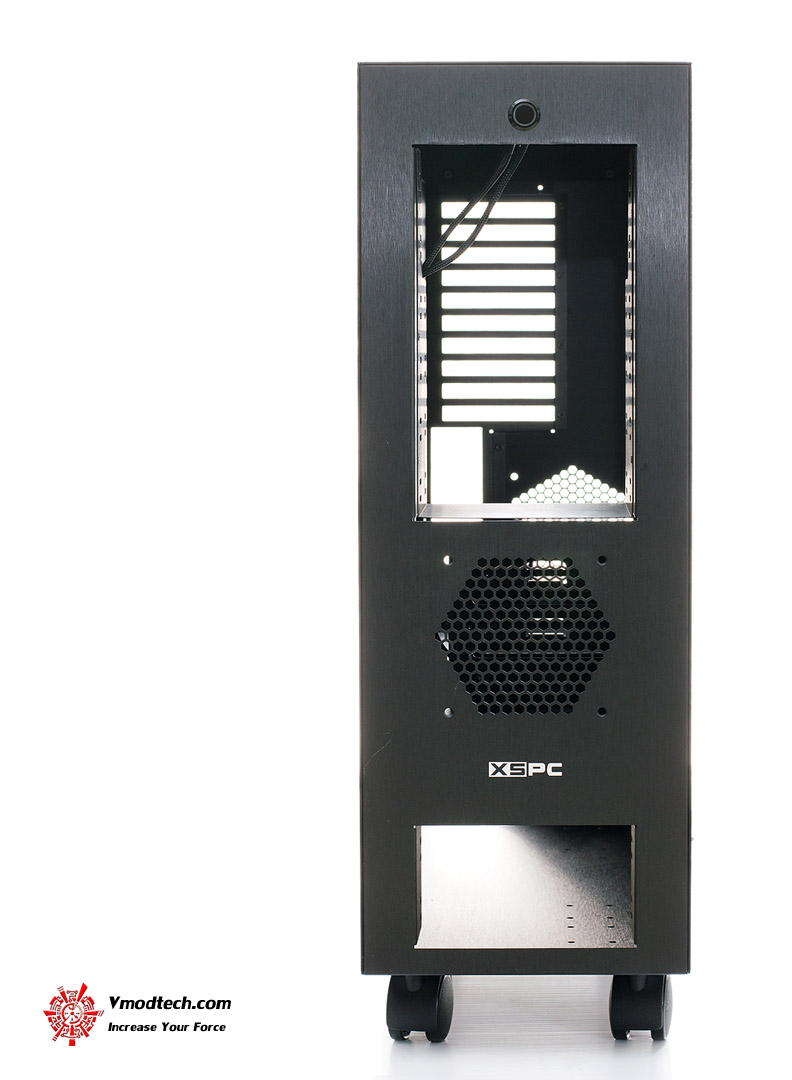

ด้านหน้าโล่งๆ ให้ใส่ อุปกรณ์ต่างๆกันตามใจชอบ หรือถ้าใครอยากได้หน้ากากมาใส่เพิ่มความหล่อ ก็หาซื้อมาใส่เพิ่มเติมได้ครับ เสียดายจริงๆตัวทดสอบไม่ได้หน้ากากมาด้วยก้เลยไม่ได้ทดลองประกอบให้ดูกันครับ

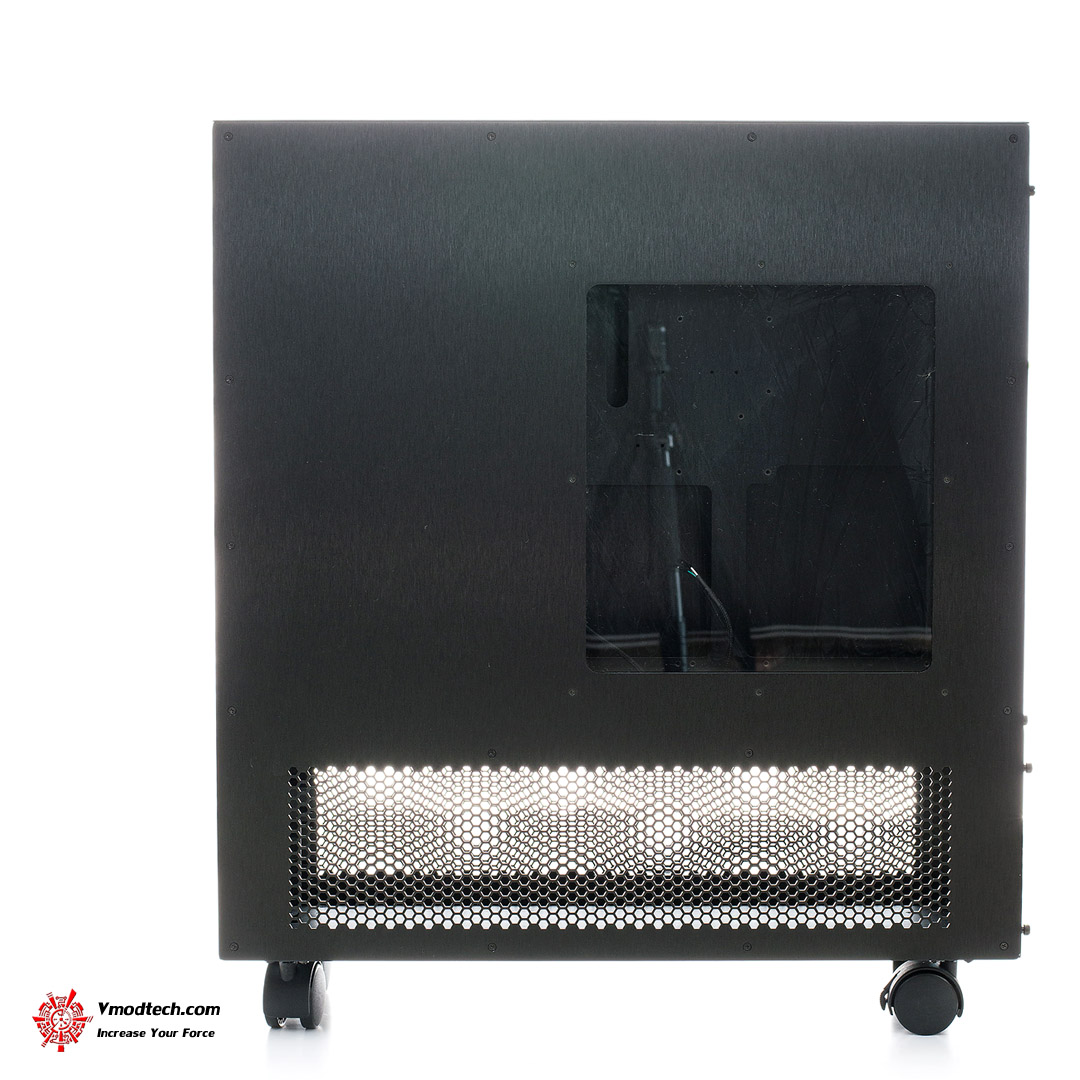

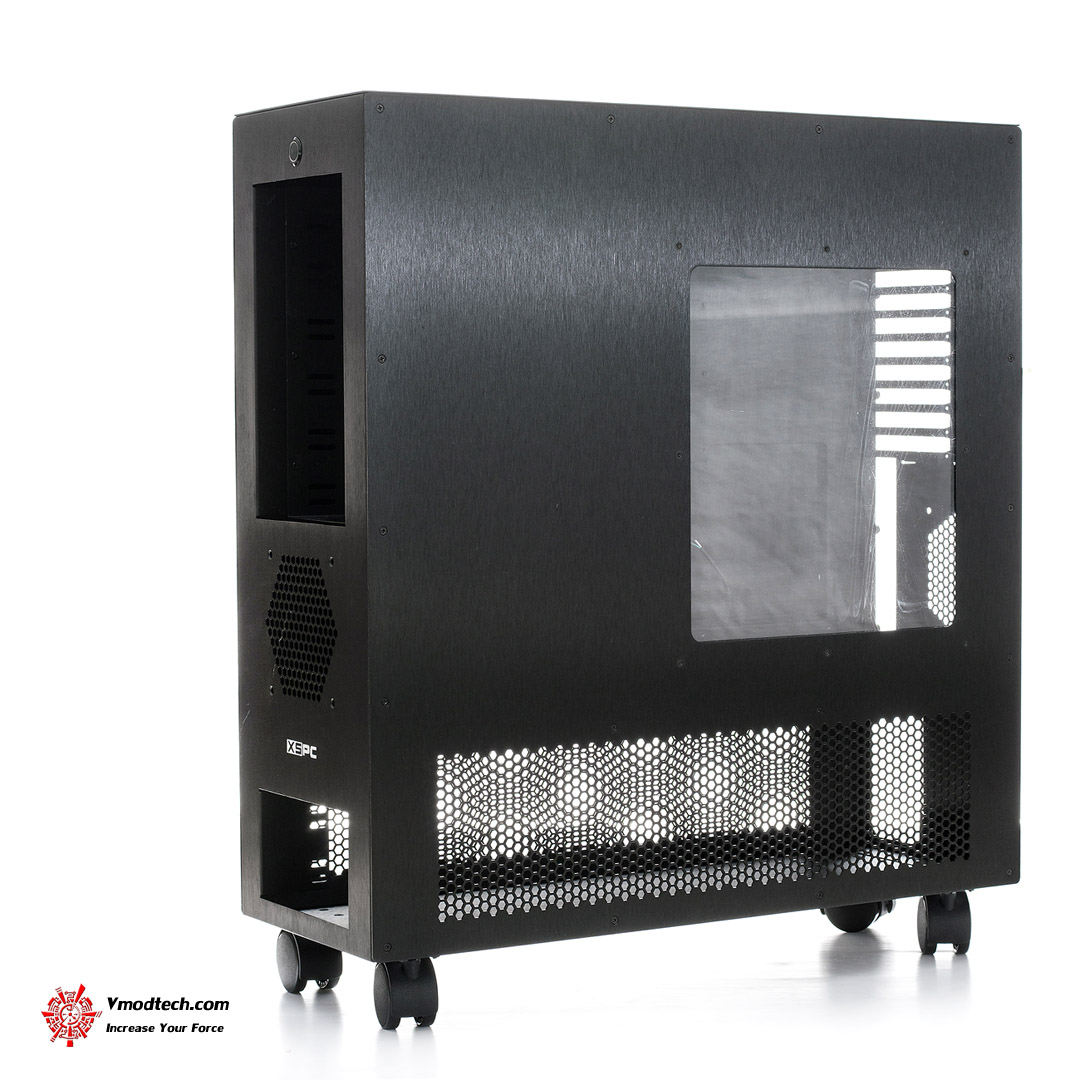

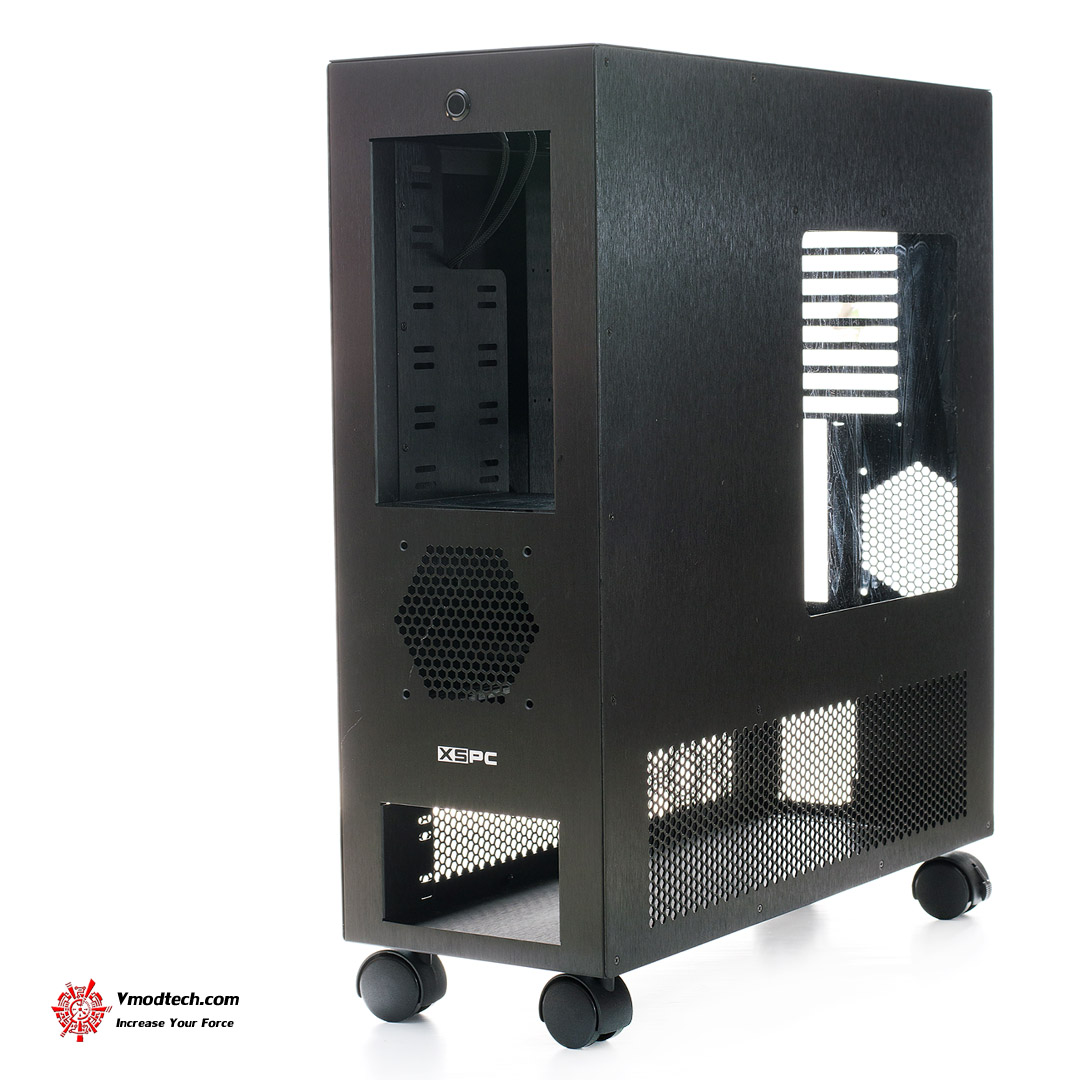

ด้านขวาครับ ฝาเคสจะมีรูใสไว้โชว์ความอลังการของระบบภายในครับ ด้านล่างเปิดช่องสำหรับระบายอากาศด้วย

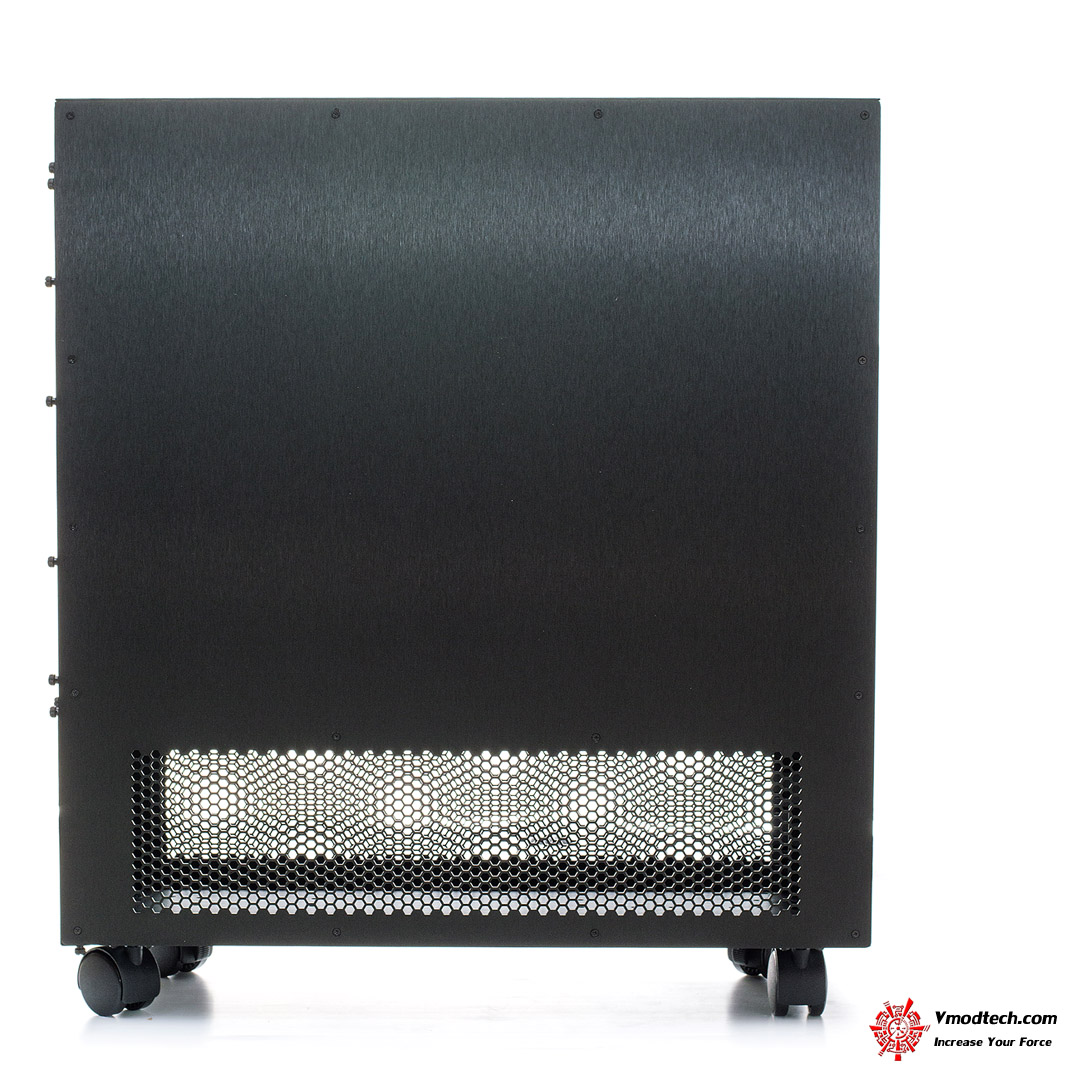

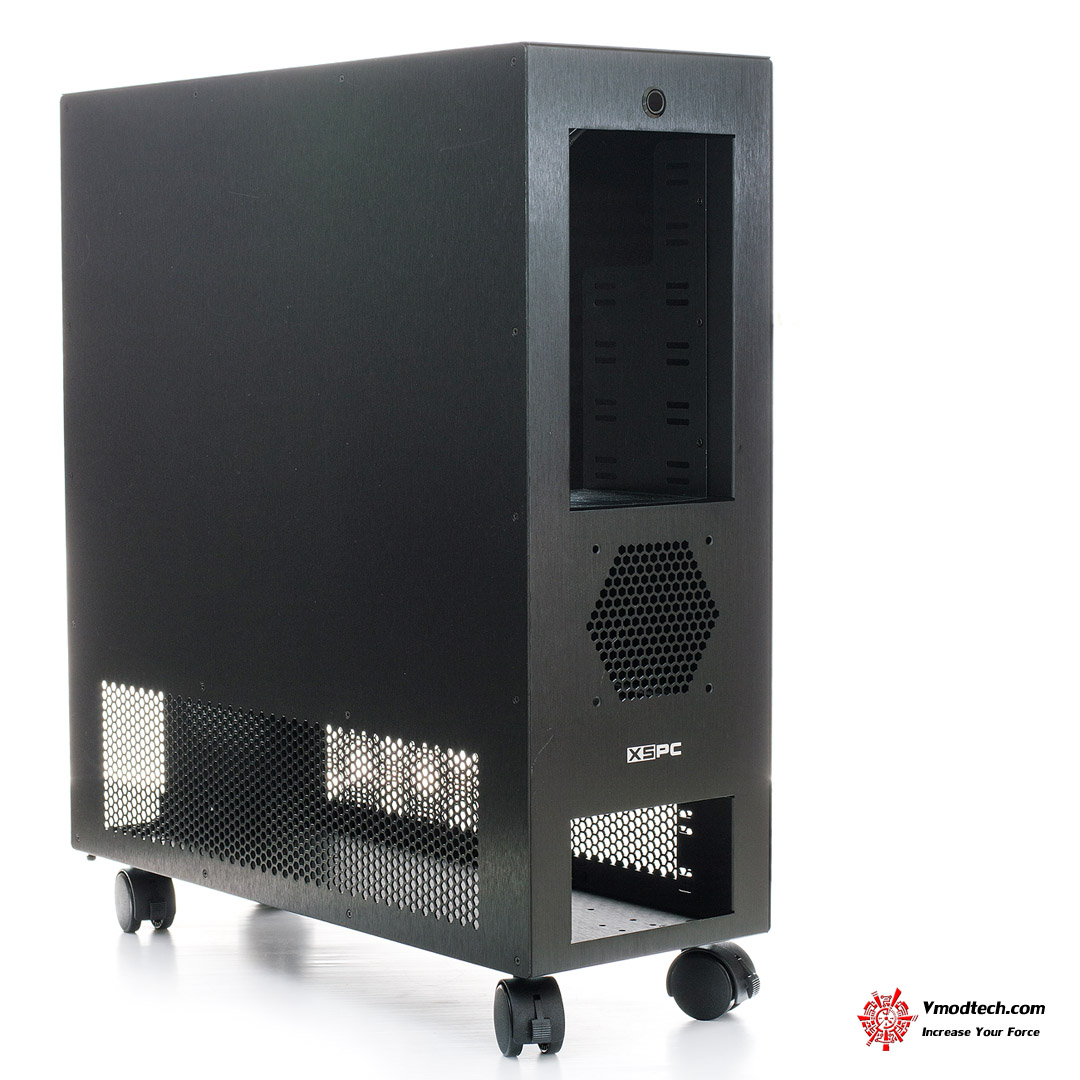

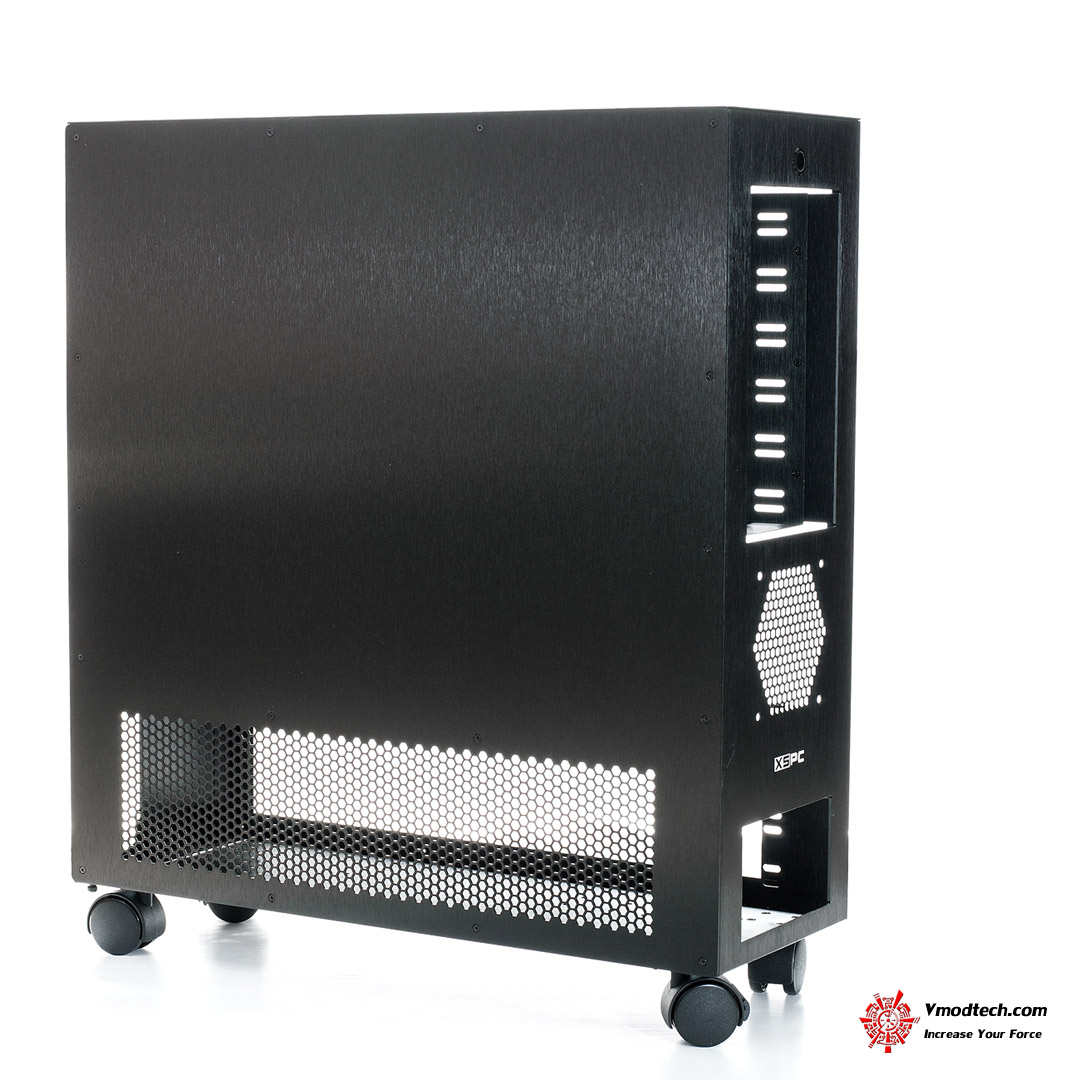

ด้านซ้ายครับมีเปิดรูระบายอากาศบริเวณด้านล่างอีกเช่นกัน

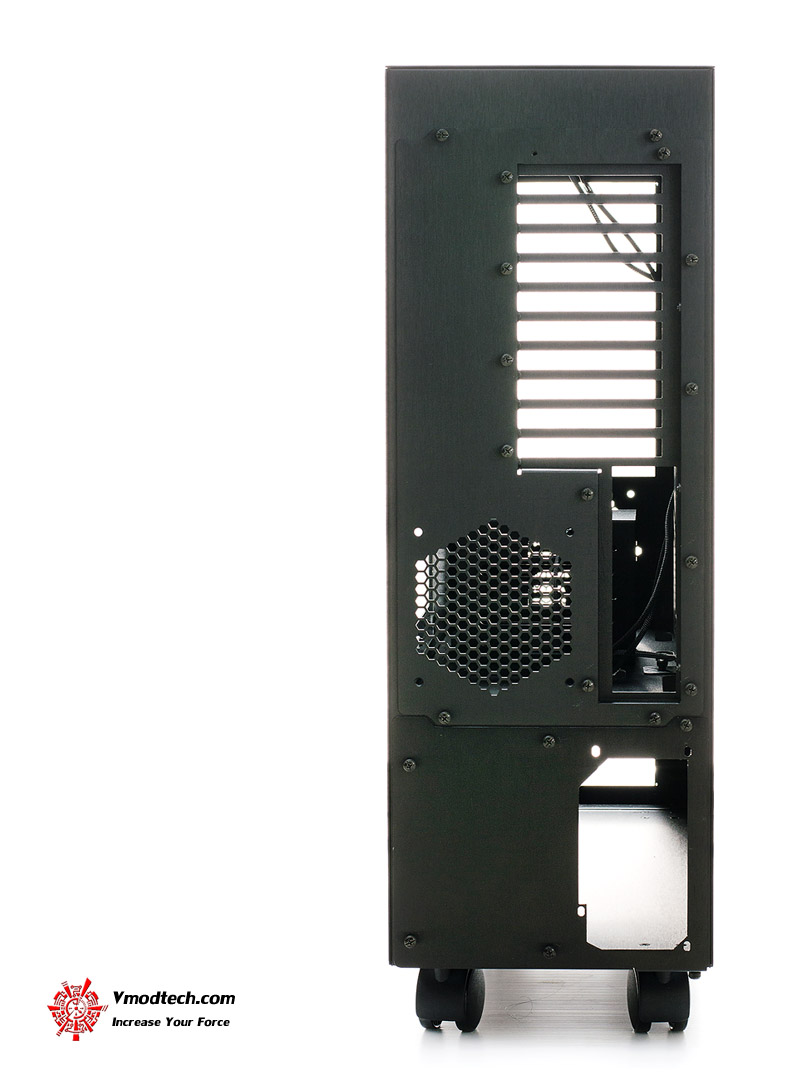

ด้านหลังครับดูลักษณะเลย์เอาท์แบบนี้เป็นเคสกลับด้านแน่นอนครับ

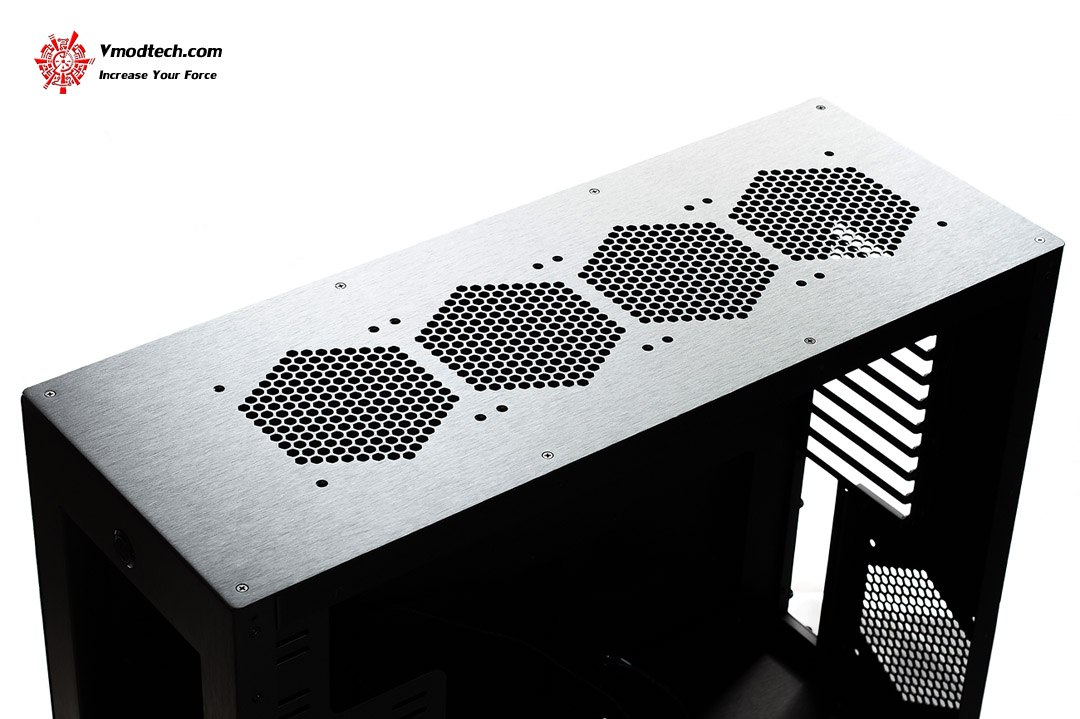

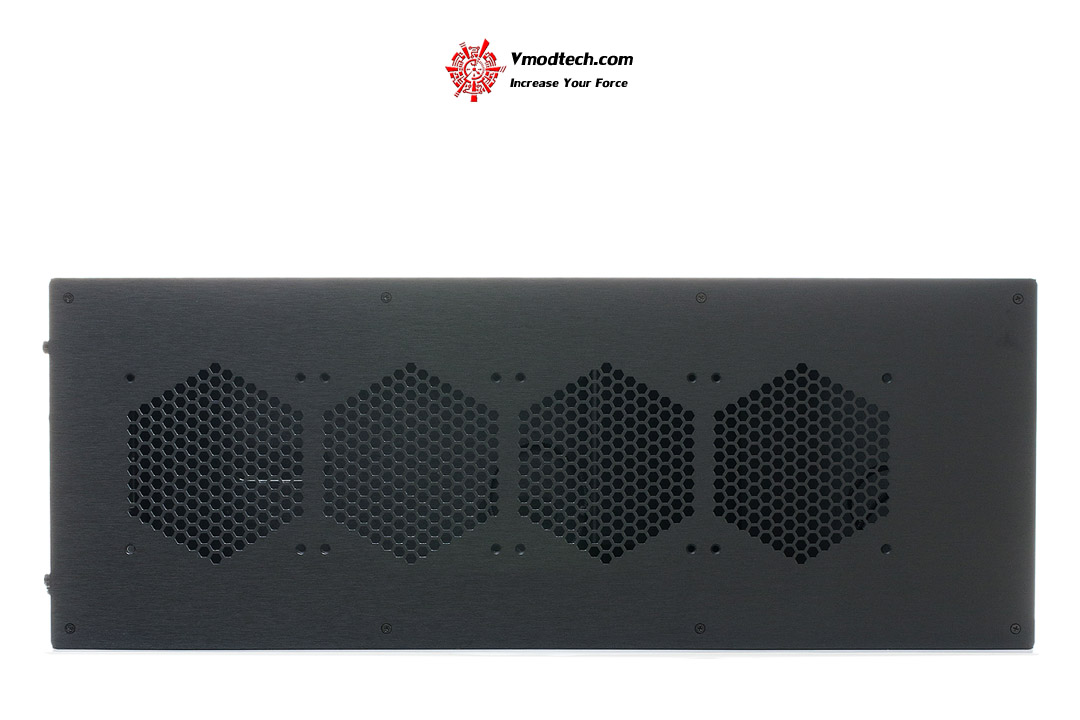

ด้านบน ดูทรงแล้วใสพัดลม 120mm ได้ 4 ตัว หรือจะยัดหม้อน้ำ 4 ตอนได้กันง่ายๆเลยครับ

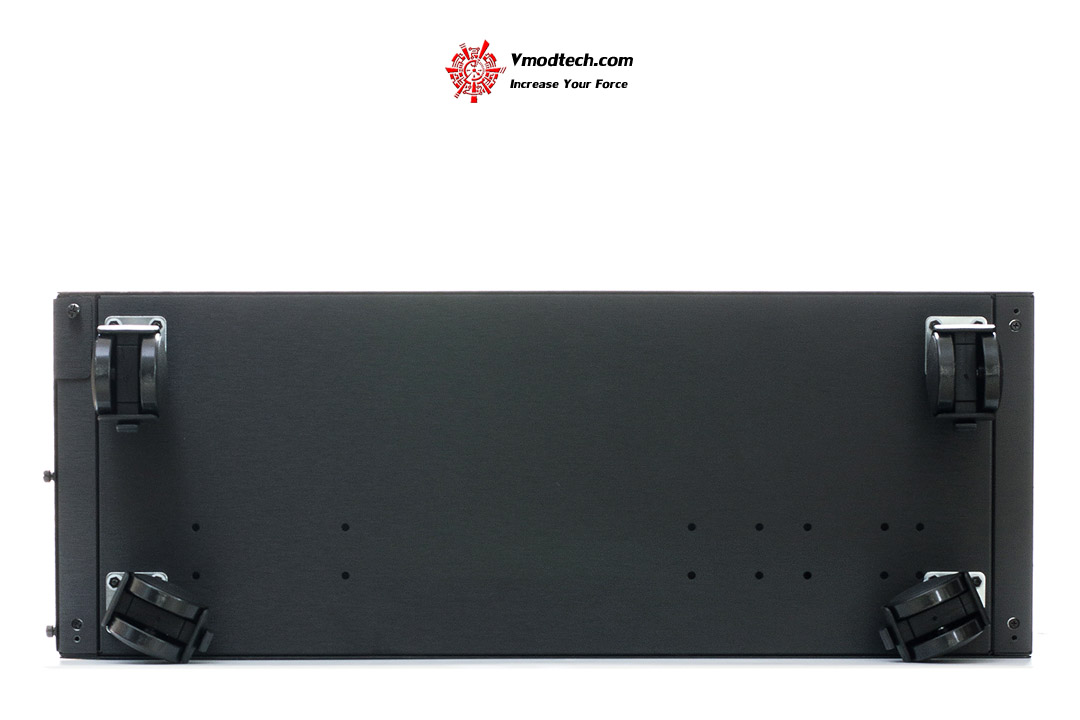

ด้านล่างครับ มีล้อเลื่อนแบบนี้สบายครับไม่ต้องยกให้ปวดหลัง
มาดูภายในกันต่อเลยดีกว่า

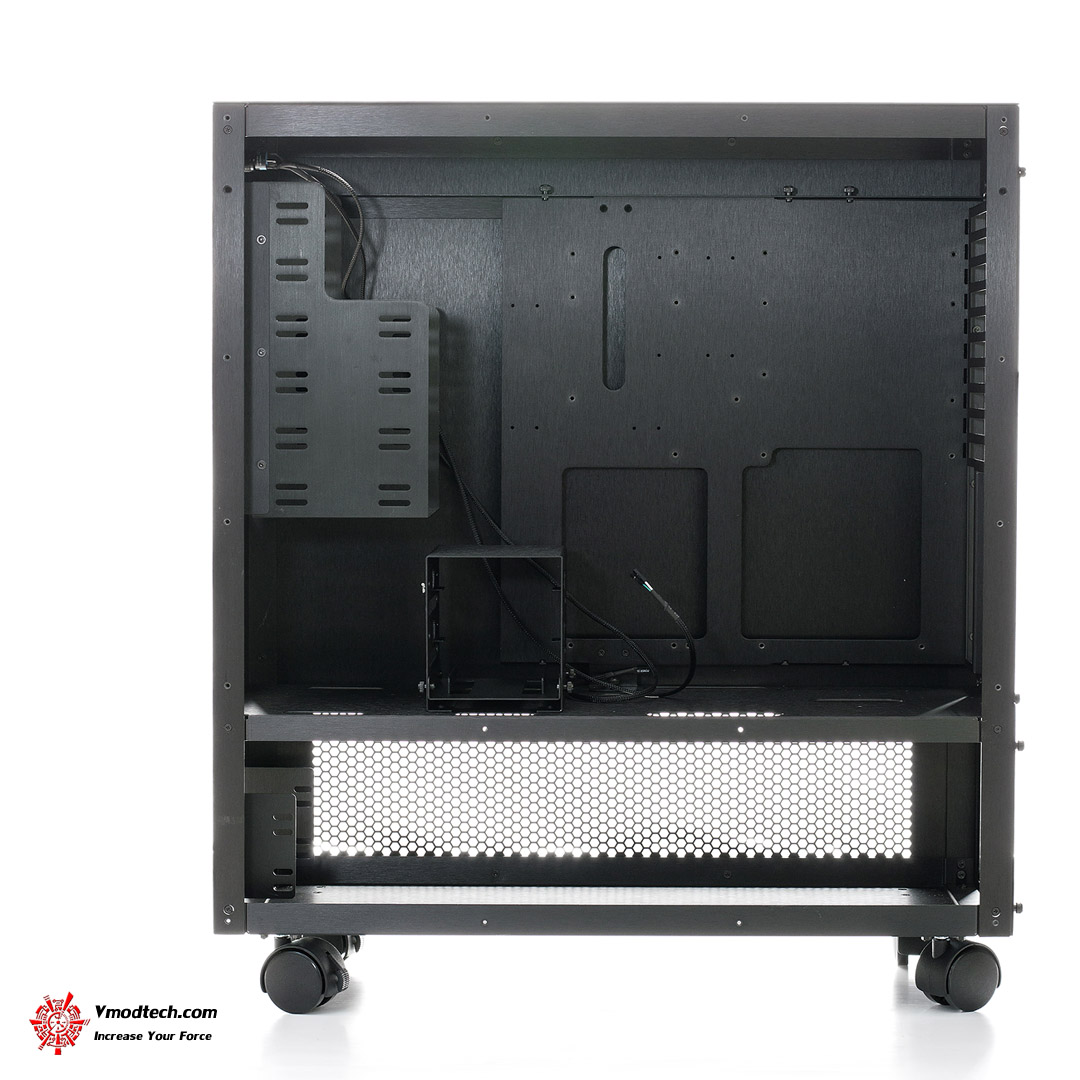

โดยเจ้า XSPC H2 Tower Case นี้จะแบ่งห้องเป็น 2 ส่วน ส่วนบนจะเป็นแส่วนประกอบของชิ้นส่วนหลักๆ เช่น มาเธอร์บอร์ด, กราฟิกการ์ด, Drive Bays ต่างๆ ส่วนล่างจะเป็นส่วนประกอบของชิ้นส่วนจำพวก PSU ปละก็ระบบน้ำต่างๆครับ แต่ทั้งนี้ทั้งนั้นก็สามารถประยุกค์ใช้กันตามจินตนาการของผู้ใช้นะครับ

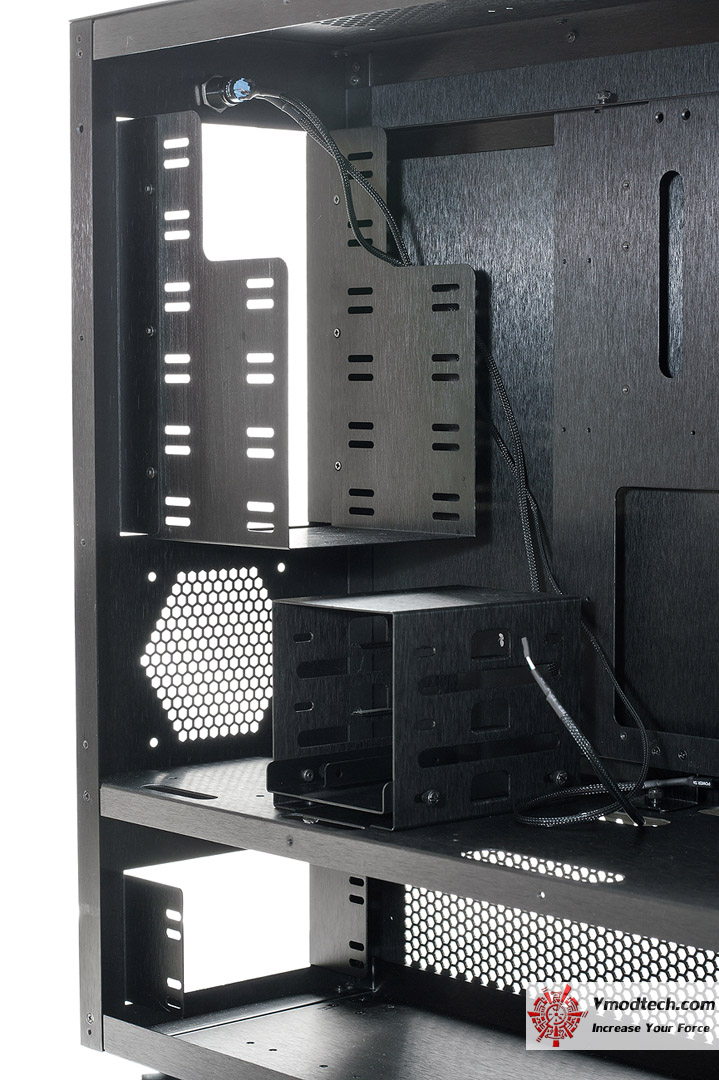

มาดูในส่วนของ Drive Bays ต่างๆกันบ้าง
ด้านบนมี Drive Bays 5.25" 6 ช่องครับ

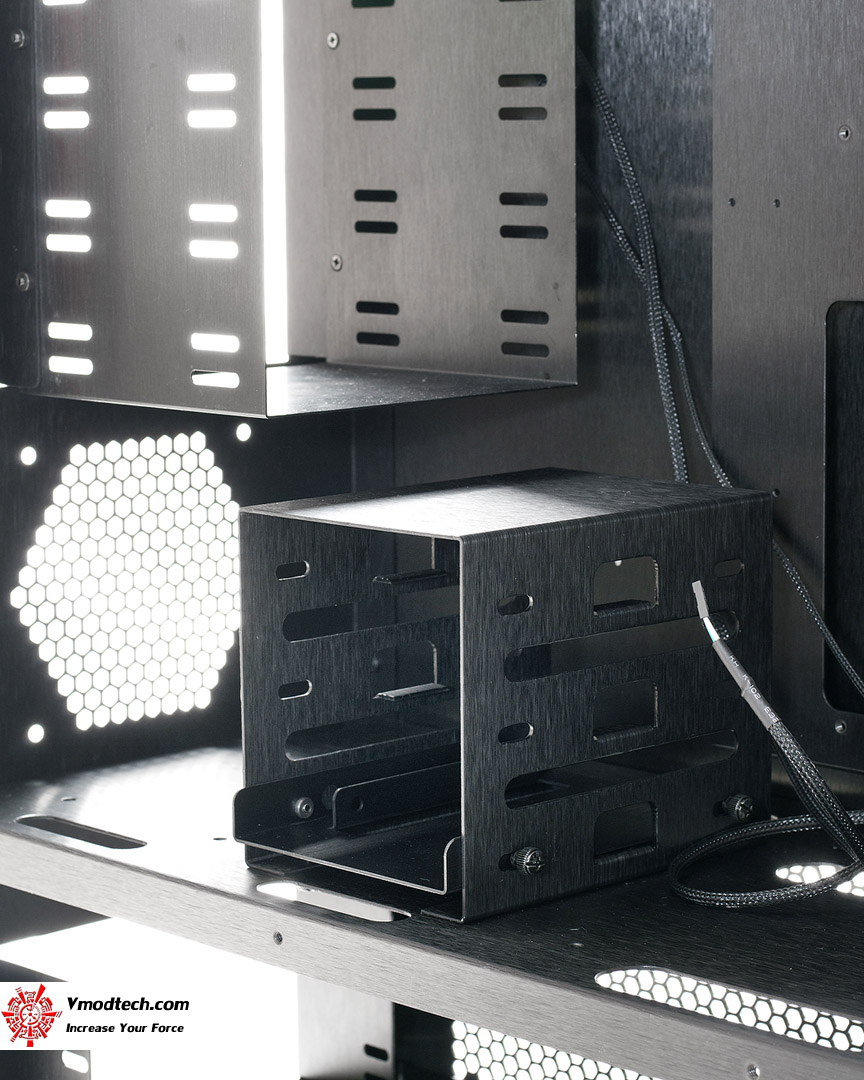

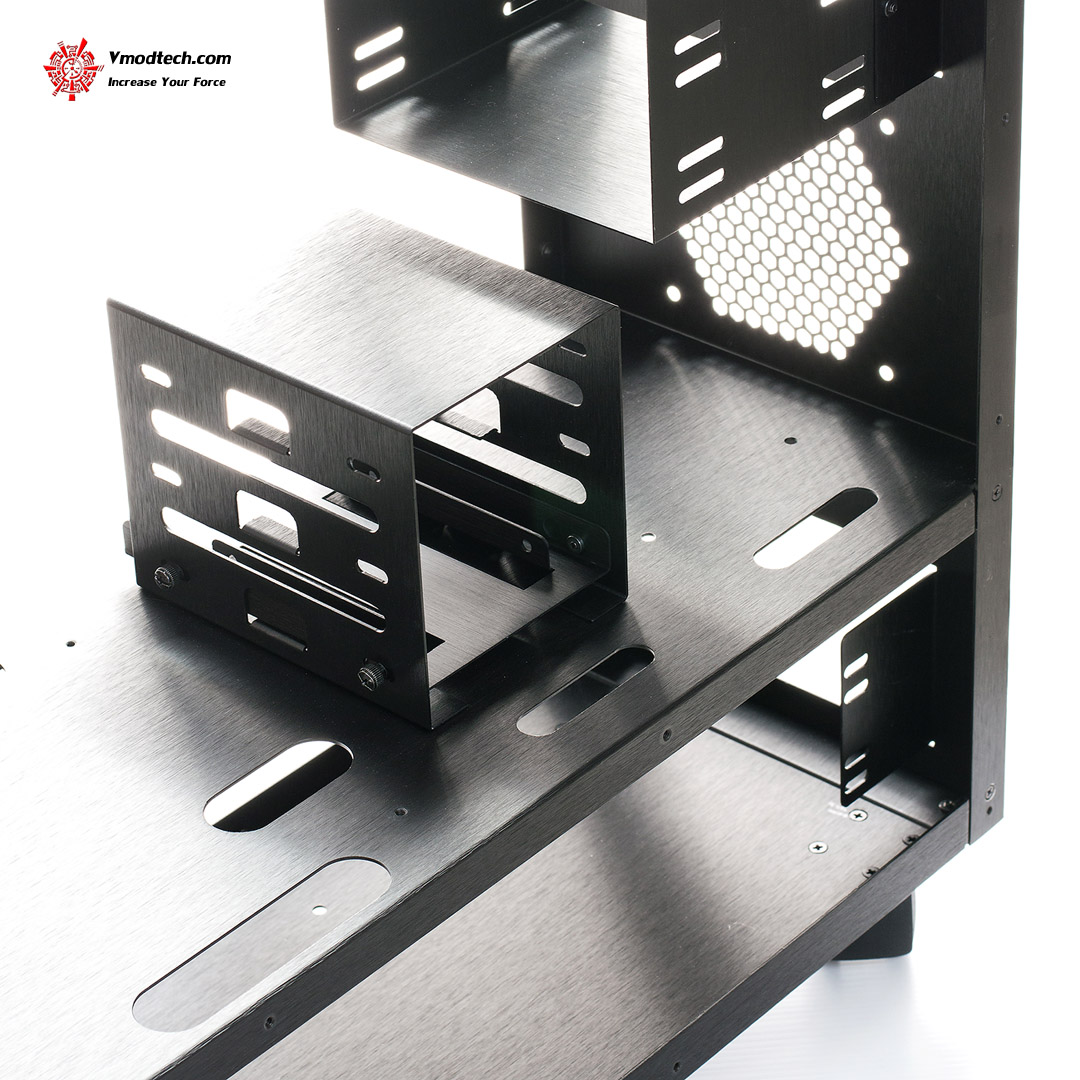

Drive Bays 3.5" 3 ช่อง และ มีถาดสำหรับ SSD ใช้ 1 อันครับ
ด้านหน้าใสพัดลม 120mm. ได้ 1 ตัว

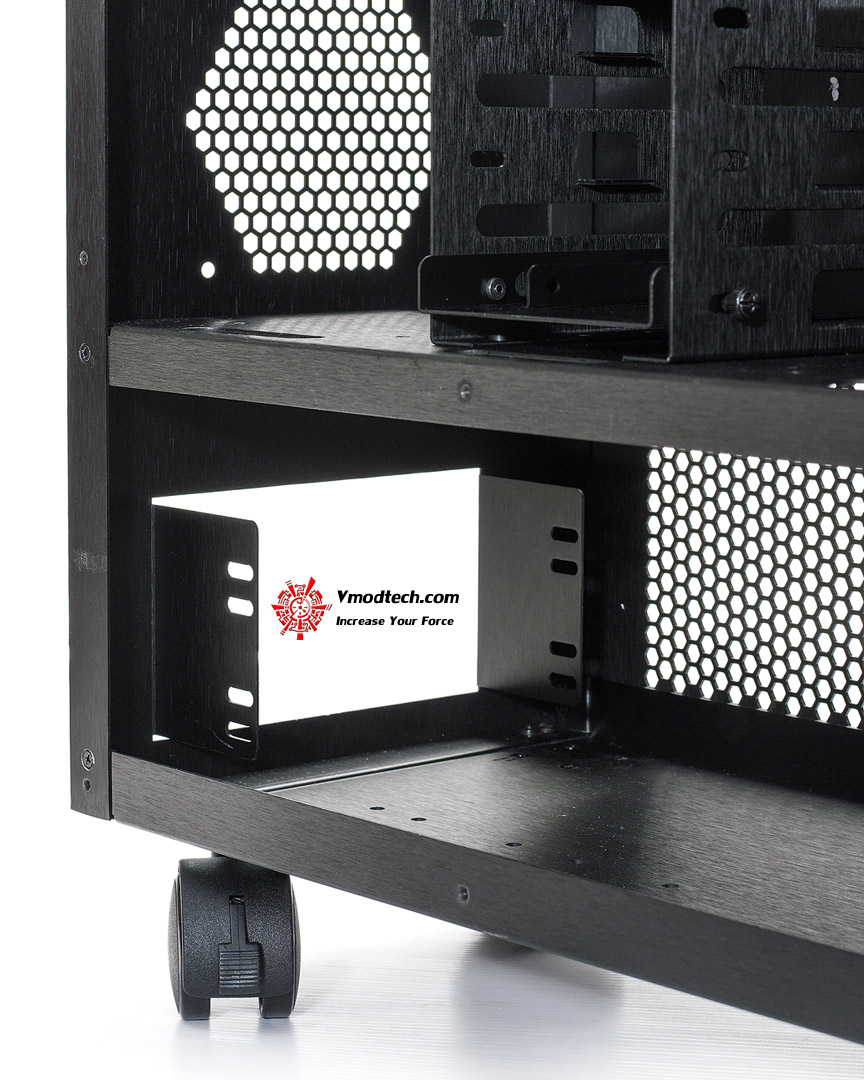

ด้านล่างก็มี Drive Bays 5.25" 1 ช่อง

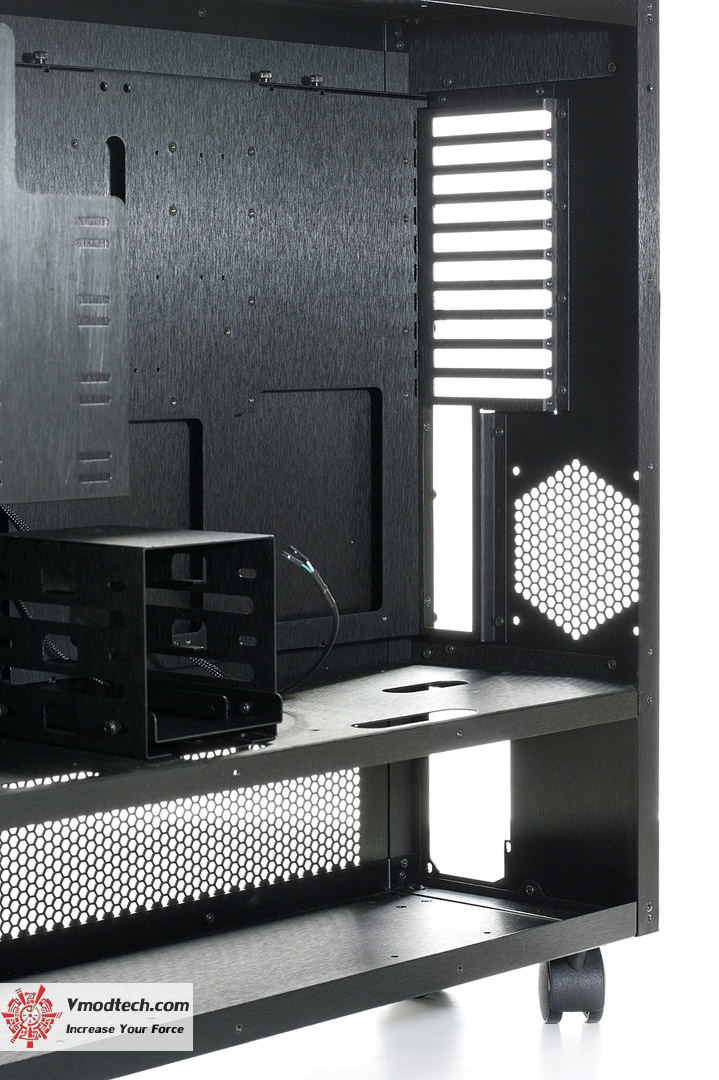

มาดูในส่วนของ panel ด้านหลังกันต่อ

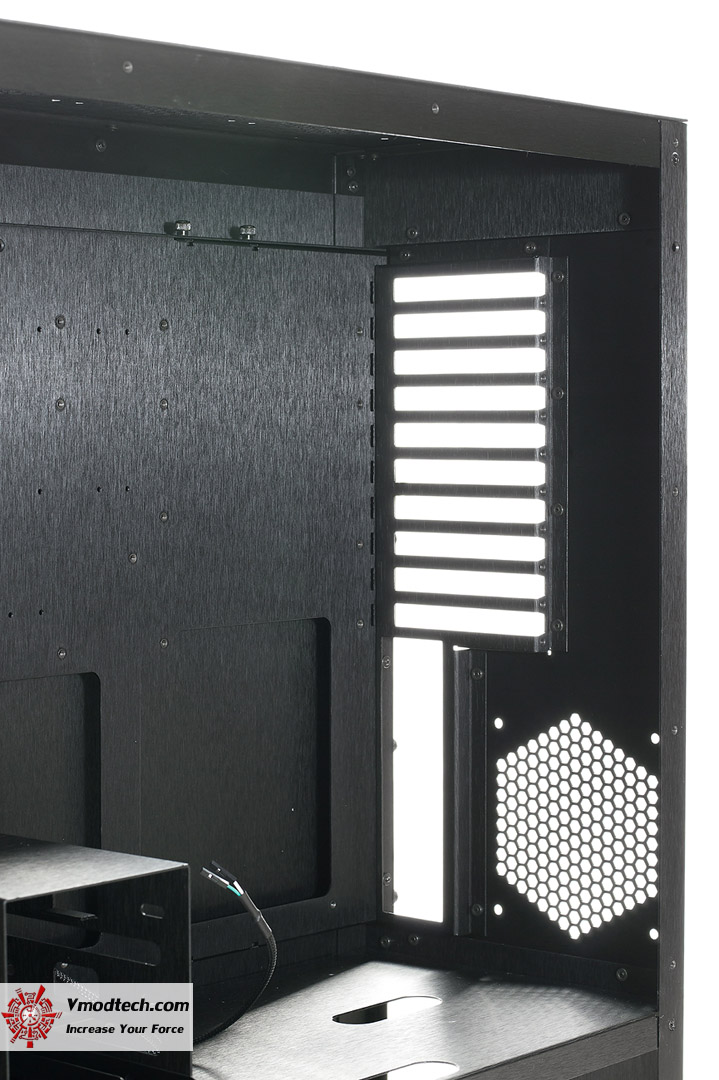

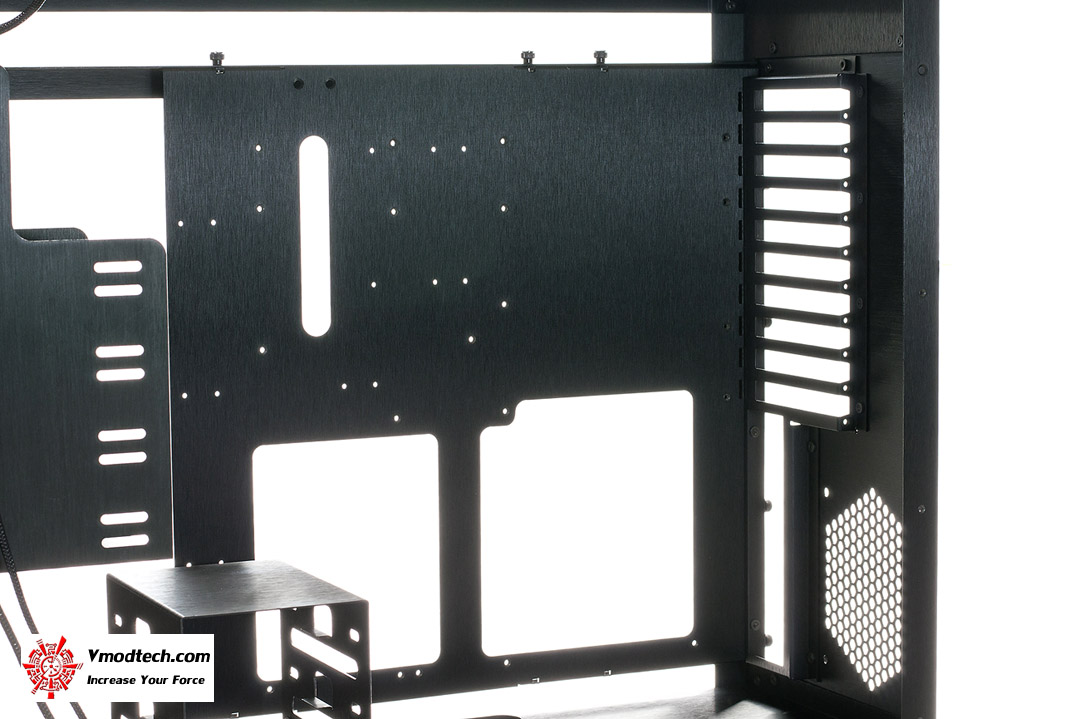

Expansion Slots มี 10 ช่องเหลือเฟือกันไปเลย ด้านหลังเพิ่มพัดลม 120mm ได้ 1 ตัวครับ

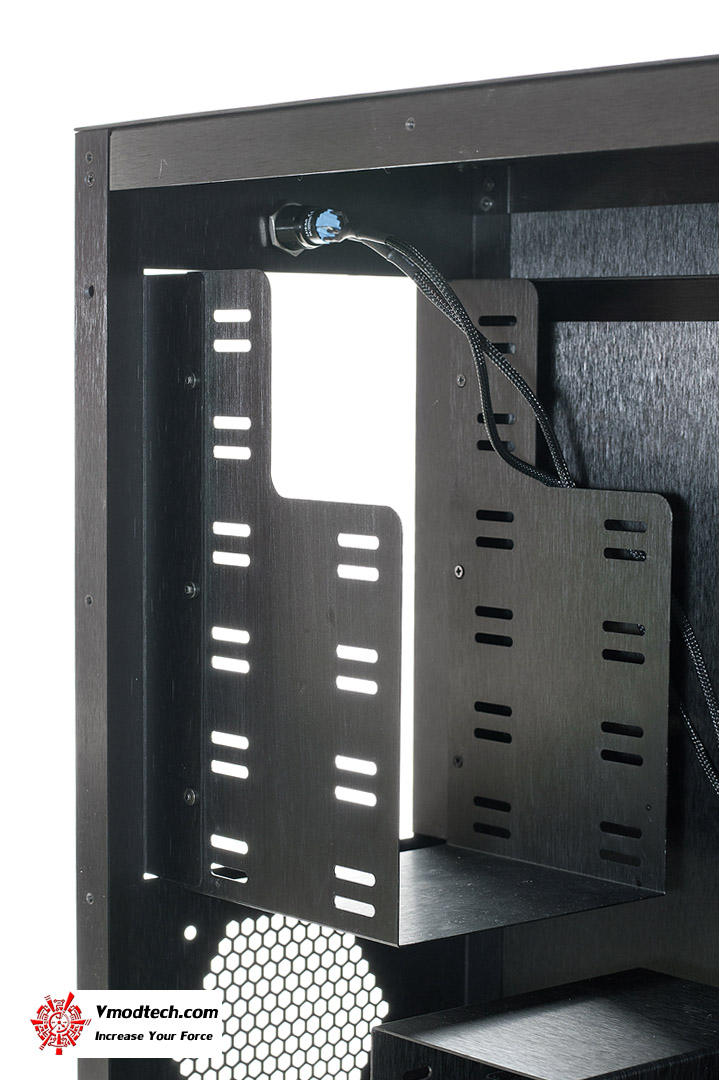

การวาง PSU ยังอุตสาห์ประหยัดพื้นที่ด้วยการวางเป็นแนวตะแคงอีกครับ อย่างนี้เป็นผลดีในระบบระบายความร้อนของตัว PSU เอง และแก้ปัญหาเรื่องฝุ่นที่จะดูดเข้าไปในตัว PSU เองได้อีกด้วยครับ แน่นอนจริงๆ
แบบนี้ก็สามารถใส่หม้อน้ำ 4 ตอนได้แบบสะใจครับ เพราะ PSU วางตะแคงหลบพื้นที่ให้แล้ว

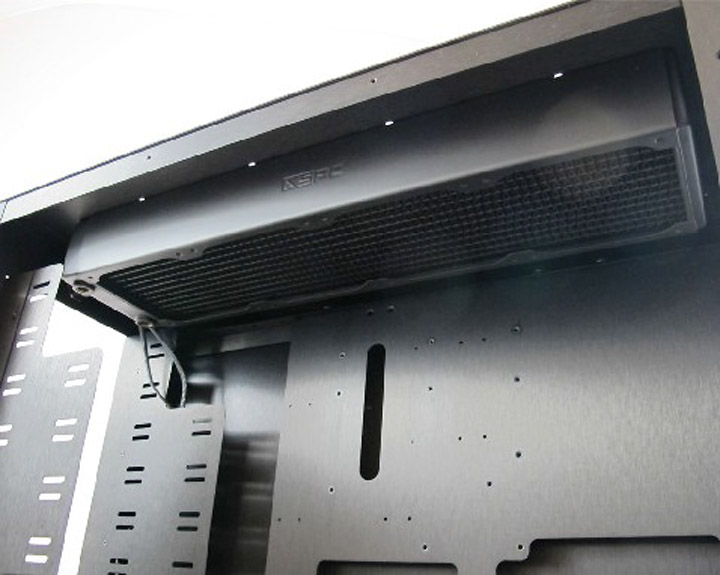

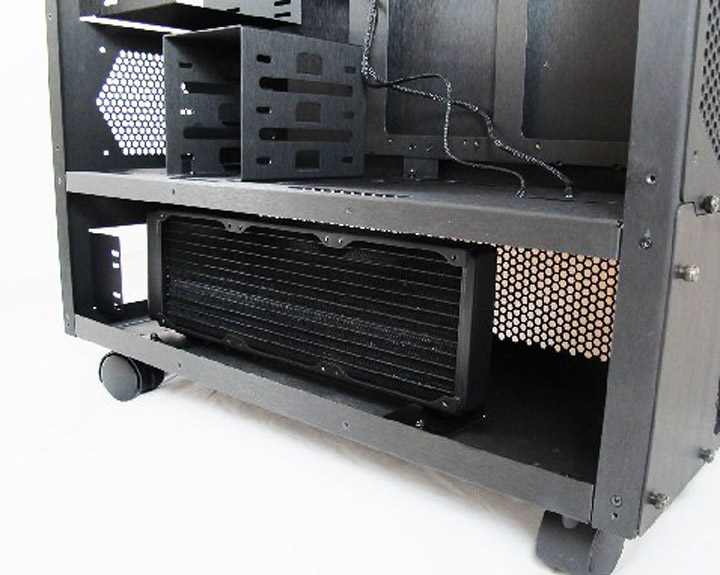

ภาพจากเว็บไซค์ผู้ผลิตเข้าใส่หม้อน้ำ 3 ตอนให้ดูนะครับ แต่จริงๆแล้วใส่ 4 ตอนได้สบายๆ
ด้านบนก็ใส่หม้อน้ำ 4 ตอนได้แบบเหลือๆครับ
Conclusion
..........มาถึงบทสรุปกันแล้วครับ XSPC H2 Tower Case ตัวนี้ทำออกมาสำหรับขา DIY และชอบตกแต่งเคสด้วยระบบระบายความร้อนด้วยน้ำ โดยเฉพาะจริงๆครับ ตัวเคสจัดสรรพื้นที่ได้แบบลงตัว ลักษณะหน้าตาที่ผมว่าไม่เด่นมาก แต่ถ้าจัดระบบน้ำตบแต่งชิ้นส่วนต่างๆลงไปแบบเต็มพิกัดตัวเคสจะเสริมให้ระบบสวยงามดุดันอย่างแน่นอน การที่เป็นเคสสำหรับประกอบเองโดย User ทำให้สามารถเพิ่มเติมหรือเอาชิ้นส่วนที่ไม่ต้องการใช้ได้สะดวก หรือถ้าใครอยากเปลี่ยนสีใหม่ก็ง่ายดายไม่ต้องมานั้งเจาะนั้งแงะกันให้เสียเวลา และสำหรับขาโอเวอรืคล็อกแบบโหดๆแล้ว เคสตัวนี้ก็เหมาะกับท่านครับเพราะสามารถรองรับหม้อน้ำ 4 ตอนได้ถึง 2 ตัว เห็นอย่างนี้แล้วสามารถหามาเป็นเจ้าของได้ที่ร้าน HRC High Resolution Computers Shop ชั้น 4 พันธุ์ทิพย์ ประตูน้ำ สำหรับวันนี้ต้องขอลาไปเพียงเท่านนี้ สวัสดีครับ
.
