ASRock Fatal1ty Z170 Gaming K4

/ บทความโดย: Nongkoo OverclockTeam , 08/12/2015 00:13, 29,576 views / view in EnglishEN
«»
Share

asrock fatal1ty z170 gaming k4 ASRock Fatal1ty Z170 Gaming K4

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในแพลตฟอร์มอินเทล Z170 กันแบบต่อเนื่องเลยครับ โดยเป็นแบรนด์ดังอีกยี่ห้อนั่นก็คือ ASRock ซึ่งวันนี้เป็นเมนบอร์ดเกมส์มิ่งตัวแรงอีกตัวที่อัดแน่นด้วยบรรดาฟีเจอร์เกมส์มิ่งขนมาแบบจัดเต็มเพื่อเกมส์เมอร์ขาแรงโดยเฉพาะครับ มากันในชื่อรุ่น ASRock Fatal1ty Z170 Gaming K4 ซึ่งเป็นซีรี่ย์เกมส์มิ่งของทาง ASRock ที่เราคุ้นเคยกันดี โดยตัวเมนบอร์ดในแพลตฟอร์ม Z170 ก็ยังคงดีไซน์ที่เน้นความสวยงามในโทนสีแดงสดใสสลับ PCB สีดำอยู่เหมือนเดิมครับ จะเปลี่ยนไปจากเดิมก็ตรงฮีตซิงค์ที่มีรูปร่างใหม่และได้เพิ่มบรรดาฟีเจอร์ของเกมส์มิ่งเข้ามามากมายครับมีชื่อเรียกว่า Gaming Armor ที่รวบรวมฟีเจอร์เด่นๆ อาทิ Killer™ E2400 LAN , Purity Sound™ 3 , XXL Aluminum Alloy Heatsink และบรรดาซ๊อกเก็ต PCIE และสล๊อตแรมนั้นชุบทองถึง 15μ เลยทีเดียว ถือได้ว่าจัดเต็มจริงๆ ในส่วนของประสิทธิภาพการทำงานจะเป็นเช่นไรนั้น เดี๋ยวเราไปชมกันครับ แต่ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

spec ASRock Fatal1ty Z170 Gaming K4

ข้อมูลเพิ่มเติม คลิก

เราไปชมรูปร่างหน้าตาของ ASRock Fatal1ty Z170 Gaming K4 กันต่อเลยครับ

————————————————–

.

ASRock Fatal1ty Z170 Gaming K4 Appearance

dsc 8306 ASRock Fatal1ty Z170 Gaming K4

มากันในกล่องสีดำครับ มีโลโก้ ASRock Fatal1ty ที่เราคุ้นเคยกันดีพร้อมบอกรายละเอียดคร่าวๆด้านหน้ากล่องถึงฟีเจอร์ที่สำคัญๆ

dsc 8312 ASRock Fatal1ty Z170 Gaming K4

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

dsc 8297 ASRock Fatal1ty Z170 Gaming K4

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุด

dsc 8229 ASRock Fatal1ty Z170 Gaming K4

เมนบอร์ดสีดำสลัฮีตซิงค์สีแดงครับ ก็ยังเป็นคอนเซ็ป ASRock Fatal1ty อยู่เช่นเดิมครับที่เน้นโทนสีนี้ มองดูรู้เลยว่าเป็นเมนบอร์ดเกมส์มิ่งแน่นอน

dsc 8234 ASRock Fatal1ty Z170 Gaming K4

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor เป็นขนาดใหญ่สุดนั่นเองครับ ดีไซน์ที่ออกมานั้นดูสวยงามโดดเด่นเลยทีเดียวครับ ซึ่งถ้าดูๆแล้วฮีตซิงค์ทุกจุดของซีรี่ย์นี้จะใหญ่กว่าซีรี่ย์ที่ผ่านๆมาครับ เพราะใช้ฮีตซิงค์ XXL Aluminum Alloy Heatsink Heat Pipe Design ที่มีประสิทธิภาพในการดึงความร้อนหรือระบายความร้อนได้ดียิ่งขึ้นมากกว่าเดิมนั่นเองครับ

dsc 8249 ASRock Fatal1ty Z170 Gaming K4

เฟสไฟมี ด้วยกัน 10เฟส Digi Power ที่จัดเต็มด้วย Nichicon 12K Platinum Caps คุณภาพเยี่ยมที่่ทั้งในเรื่องของอายุการใช้งานรวมไปถึงการใช้งานที่มีเสถียรภาพมากยิ่งขึ้นอีกด้วยนั่นเองครับ สำหรับซ๊อกเก็ตที่ใช้งานก็เป็น 1151ครับ รองรับการทำงานของซีพียู Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1151)กันแบบเต็มๆเลยครับ

dsc 8243 ASRock Fatal1ty Z170 Gaming K4

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ 4 x DIMM, Supports DDR4 3866+(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, un-buffered memory ความจุ 64GB ครับ และในสล๊อตทุกช่องนั้นชุบทอง 15μ Gold ทุกสล๊อตครับ ทำให้การเหนี่ยวนำนั้นเต็มประสิทธิภาพอย่างแน่นอน

dsc 8255 ASRock Fatal1ty Z170 Gaming K4

ฮีตซิงค์ชิบเซ็ต Intel® Z170 Express Chipset เป็นฮีตซิงค์อลูมิเนียม XXL Aluminum Alloy Heatsink อย่างดีครับ ช่อง SATA ประกอบด้วย  6 x SATA3 6.0 Gb/s Connectors , 2 x SATA Express 10 Gb/s Connectors , x Ultra M.2 Socket ตามลำดับครับ

dsc 8258 ASRock Fatal1ty Z170 Gaming K4

สล๊อต ต่างๆ มี 2 x PCI Express 3.0 x16 Slots  ,  3 x PCI Express 3.0 x1 Slots ตามลำดับ และช่อง PCIE2 นั้นชุบทอง 15μ Gold มาให้เช่นกัน จัดเต็มจริงๆเลยทีเดียว

dsc 8268 ASRock Fatal1ty Z170 Gaming K4

ชุดระบบเสียงจัดเต็มด้วย Purity Sound 3 ด้วยระบบ 7.1 CH HD audio with Realtek ALC1150 audio คุ้มค่าสุดๆครับ

dsc 8278 ASRock Fatal1ty Z170 Gaming K4

สล๊อต M.2 Ultra ก็มีมาให้ครับ 1 x Ultra M.2 Socket, supports type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

dsc 8281 ASRock Fatal1ty Z170 Gaming K4

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x DVI-D Port , 1 x HDMI Port , 1 x Optical SPDIF Out Port , 1 x USB 2.0 Port (Supports ESD Protection (ASRock Full Spike Protection)) , 1 x Fatal1ty Mouse Port (USB 2.0) (Supports ESD Protection (ASRock Full Spike Protection)) , 5 x USB 3.0 Type-A Ports (Supports ESD Protection (ASRock Full Spike Protection)) , 1 x USB 3.0 Type-C Port (Supports ESD Protection (ASRock Full Spike Protection)) , 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone ในส่วนของช่อง LAN นั้นจัดเต็มด้วย Killer E2400 LAN ที่ลดอาการแลคทำให้สัญญาณอินเตอร์เน็ตนั้นลื่นไหลจัดให้เกมส์เมอร์แบบเต็มๆเลยครับและยังมี Fatal1ty Mouse Port ที่เอาไว้รองรับการทำงานของเม้าส์ให้มีประสิทธิภาพดีมากยิ่งขึ้นอีกด้วย จัดเต็มจริงๆ

dsc 8292 ASRock Fatal1ty Z170 Gaming K4

PCB ด้านหลังสีดำสนิทครับ ซึ่งเป็น Matte Black PCB และ High Density Glass Fabric PCB ที่มีประสิทธิภาพมากกว่าบรรดา PCB ทั่วๆไปครับ ก็คือทนความชื้นหรือบรรดาน้ำได้ดีกว่าและลดการเสี่ยงต่อการลัดวงจรได้ดียิ่งขึ้นอีกด้วยครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..Intel CORE i5 6600K
.Thermal Grease GC-Extreme thermal compound
.Motherboard . ASRock Fatal1ty Z170 Gaming K4
.Memory ..Transcend DDR4 2133Mhz 8GB
.Graphic Card . AMD RADEON R9 290
.Harddisk ..OCZ VECTOR 150
.CPU Cooler ..Water Cooling
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8.1 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel CORE i5 6600K

CPU-Z

cpuid ASRock Fatal1ty Z170 Gaming K4

ซีพียูวันนี้ใช้ Intel Core I5 6600K ในการทดสอบครับ โดยใช้งานที่ความเร็ว 4.6Ghz Uncore 4.6Ghz DRAM 3200Mhz ตลอดการทดสอบครับอย่างมีเสถียรภาพครับ

gpuz ASRock Fatal1ty Z170 Gaming K4

กราฟฟิกการ์ดในวันนี้เป็น AMD RADEON R9 290 ใช้ทดสอบครับ

รายละเอียดจาก AIDA64

mb ASRock Fatal1ty Z170 Gaming K4

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

SuperPI 1M 1Thread

superpi 1mb ASRock Fatal1ty Z170 Gaming K4

SuperPI 32M 1Thread

superpi 32 ASRock Fatal1ty Z170 Gaming K4

HyperPI 32M 4Thread

hyperpi32 ASRock Fatal1ty Z170 Gaming K4

hyperpi32 all ASRock Fatal1ty Z170 Gaming K4

hyperpi all ASRock Fatal1ty Z170 Gaming K4

สำหรับชุด ทดสอบ SuperPI1MB จบไปที่ 7.954วินาที , 32MB จบไป 6นาที 54.686วินาที  ส่วน HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 7นาทีกว่าๆ ทั้ง 4เทรด

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all ASRock Fatal1ty Z170 Gaming K4

X264 FHD

x264 ASRock Fatal1ty Z170 Gaming K4x264 1 ASRock Fatal1ty Z170 Gaming K4

ผลทดสอบโดยรวม X264 กดกันไป 27.77FPS ส่วน Fritz Chess อยู่ที่ 30.23และ Winrar อยู่ที่ 7008KB/s ทำได้ดีทุกการทดสอบครับ

AIDA64 Extreme

AIDA64 Cache & Memory Benchmark

cpu aida ASRock Fatal1ty Z170 Gaming K4mem ASRock Fatal1ty Z170 Gaming K4


AIDA64 MEM ทำได้ดีครับทั้งแบรนดวิธต่างๆการอ่านเขียนอยู่ที่ 44046MB/s และ 46856MB/s ตามลำดับครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

Cinebench 10

cine10 ASRock Fatal1ty Z170 Gaming K4

Cinebench 11.5

cine11 ASRock Fatal1ty Z170 Gaming K4

Cinebench 15

cine15 ASRock Fatal1ty Z170 Gaming K4

Cinebench ก็แรงเดีทุกการทดสอบครับ คะแนนไม่ได้ดรอปหรือร่วงลงไป ใช้ได้เลยครับ

————————————————–

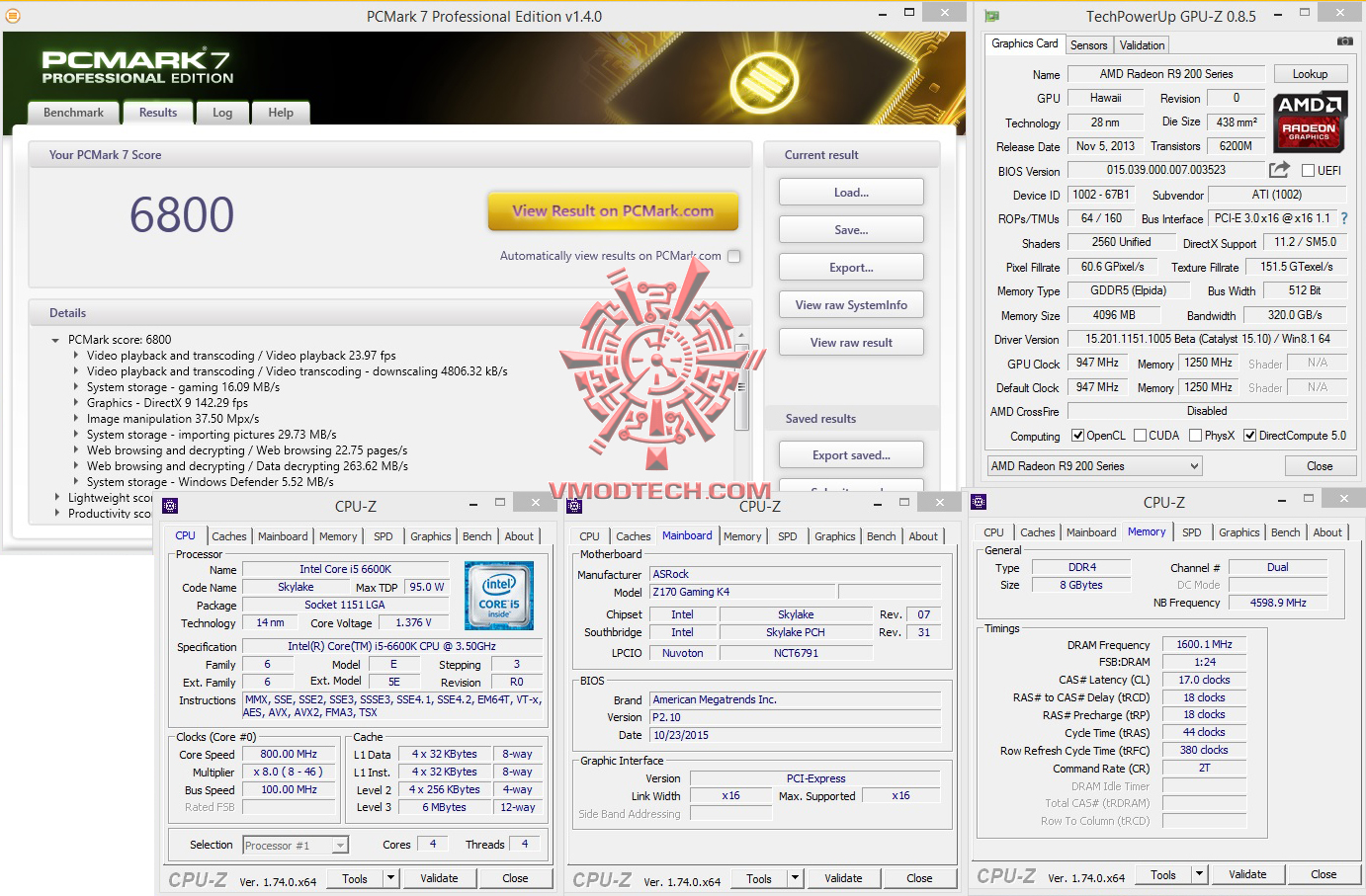

PCMark7

pc7 ASRock Fatal1ty Z170 Gaming K4

PCMark7 อยู่ที่ 6800คะแนน แรงดีเลยครับ

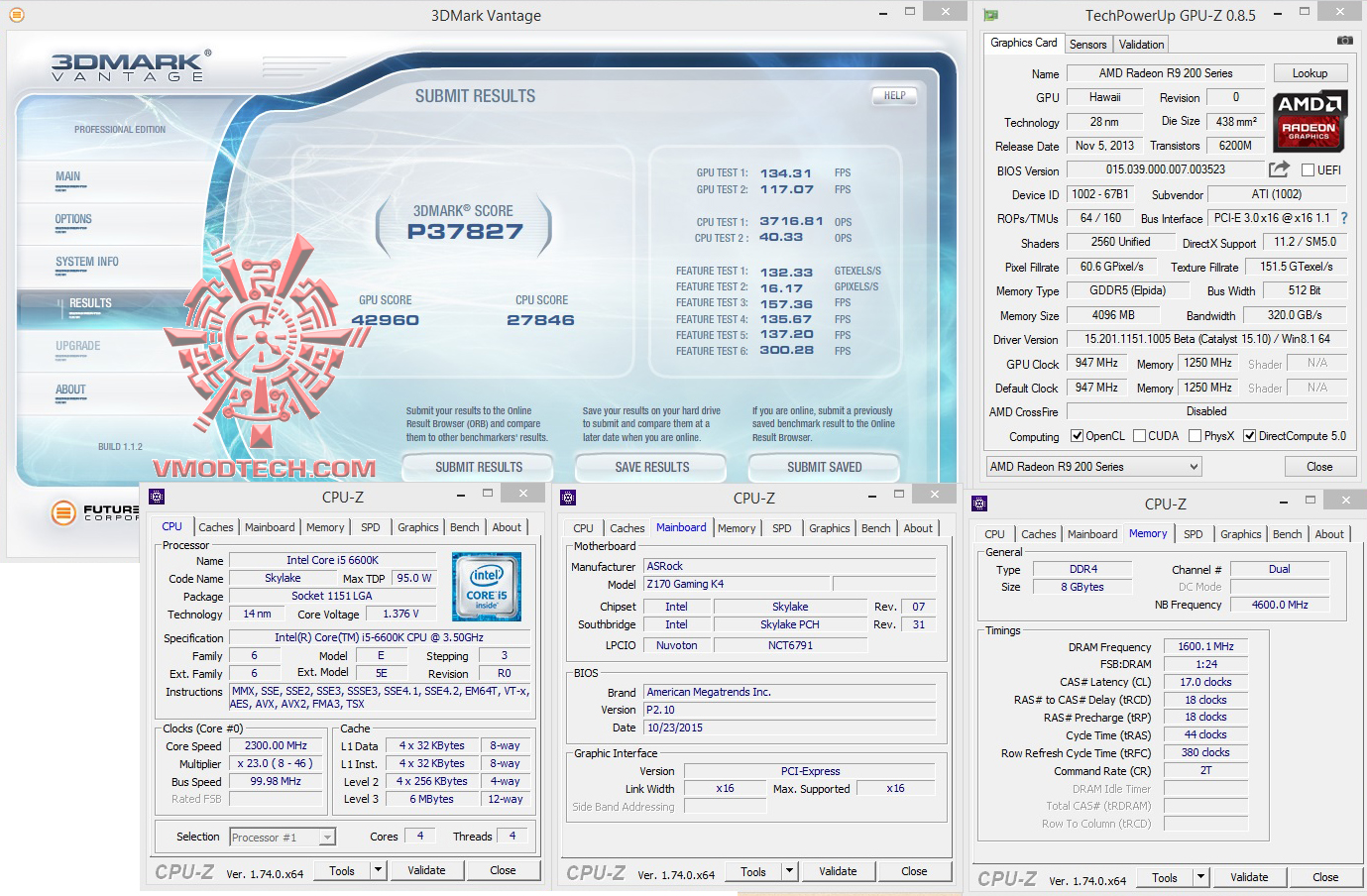

3DMark Vantage

vt ASRock Fatal1ty Z170 Gaming K4

3DMark Vantage คะแนนอยู่ที่ 37817คะแนน แรงดีมากครับ

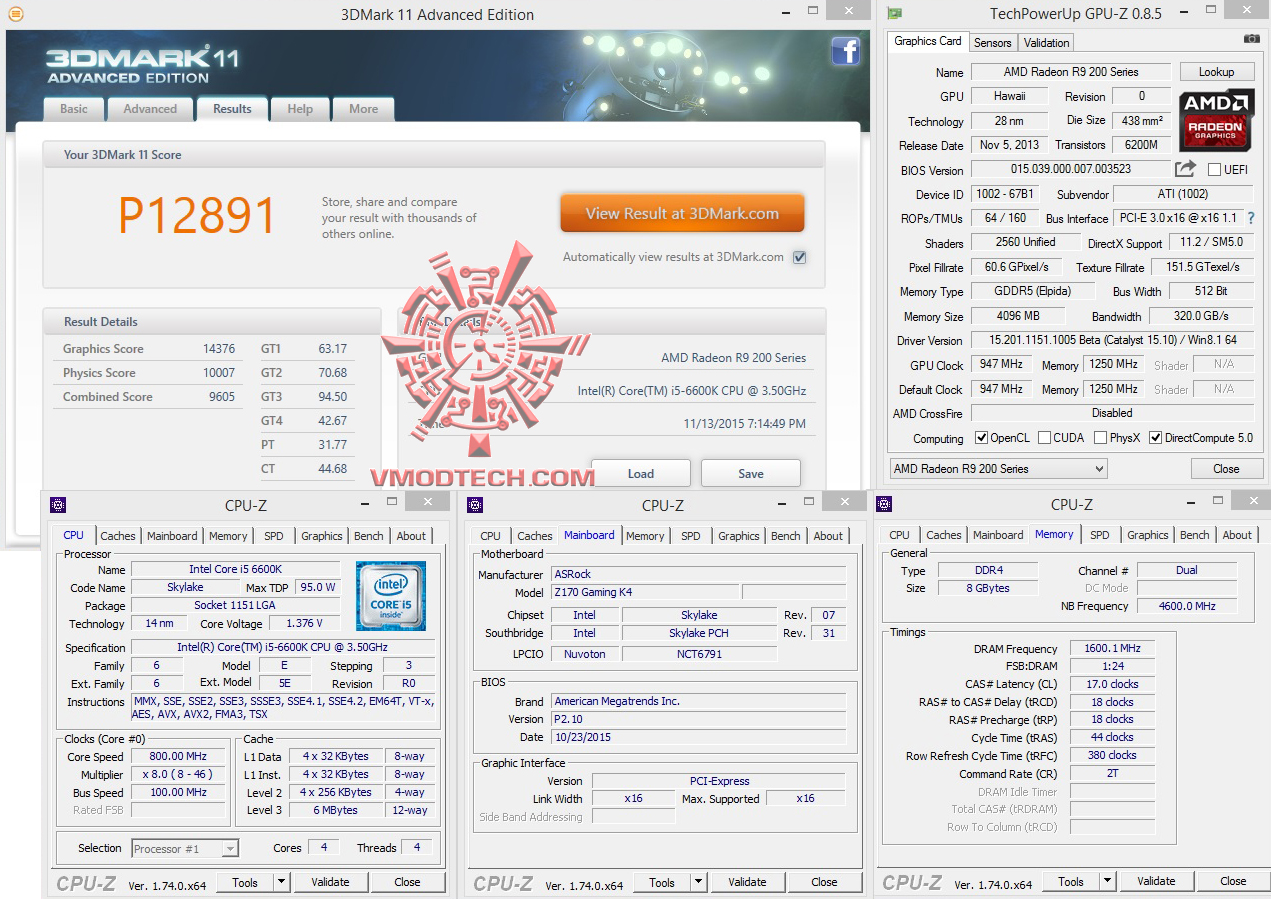

3DMark11

11 ASRock Fatal1ty Z170 Gaming K4

3Dmark11 อยู่ที่ 12891คะแนน โอเคเลยทีเดียว

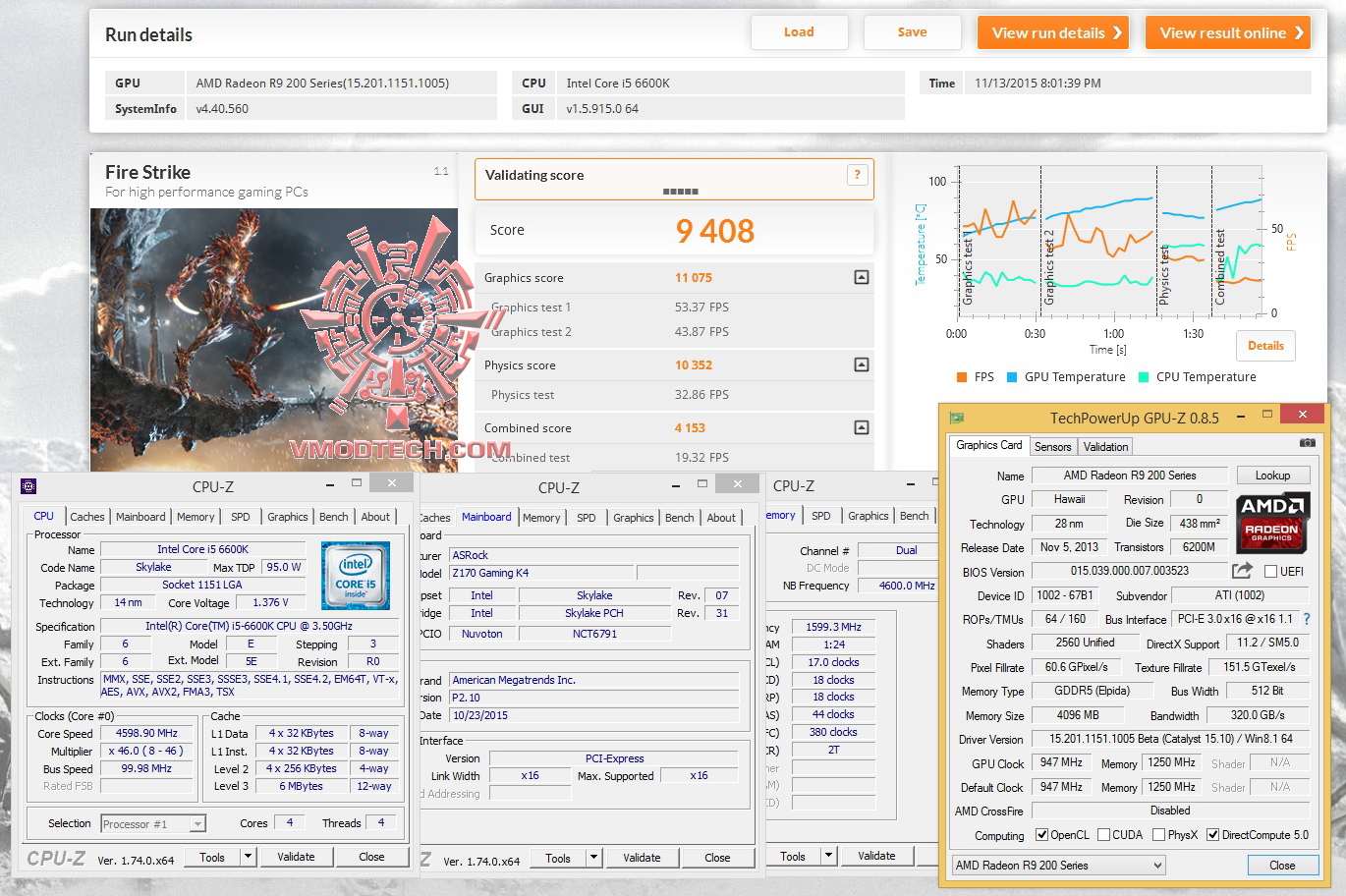

3DMark Fire Strike

fire ASRock Fatal1ty Z170 Gaming K4

3DMark Fire Strike อยู่ที่ 9408คะแนน แรงเยี่ยมครับ

เราไปชมบทสรุปส่งท้ายกันต่อเลยครับ

————————————————–

asrock fatal1ty z170 gaming k4 ASRock Fatal1ty Z170 Gaming K4

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASRock Fatal1ty Z170 Gaming K4 ที่วันนี้ทำผลงานออกมาได้น่าประทับใจครับ สมกับเป็นเมนบอร์ดเกมส์มิ่งที่เน้นฟีเจอร์ของเกมส์มิ่งมาให้อย่างมากมายจริงๆหลักๆเลยก็ Killer™ E2400 LAN , Purity Sound™ 3 , Fatal1ty Mouse Port , Key Master ในส่วนของการโอเวอร์คล๊อกก็ถือได้ว่าจัดมาเต็มเหมือนกันครับทั้งวัสดุอุปกรณ์ไม่ว่าจะเป็นเฟสไฟ 10เฟส Digi Power กับคาปาซิเตอร์เกรดเยี่ยม Nichicon 12K Platinum Caps ที่ให้กันมาแบบคุ้มค่าจริงๆขาโอเวอร์คล๊อกมั่นใจได้ครับ รวมทั้งสล๊อต PCIe Power , สล๊อตแรมและสล๊อต PCIE นี่ชุบทอง 15μ Gold มาให้อีกด้วยจัดให้แบบเต็มพิกัดจริงๆ ในส่วนของการดีไซน์ผมมองว่าก็ยังไม่ต่างจากซีรี่ย์ก่อนหน้ามากนักเพราะเน้นโทนสีแดงดำเช่นเคยครับและตัวฮีตซิงค์ก็ได้มีการปรับเปลี่ยนให้ดูสวยงามขึ้นแต่ไม่ใช่แค่ความสวยเพียงอย่างเดียวครับฮีตซิงค์ทุกตัวนั้นมาในมาตรฐาน XXL Aluminum Alloy Heatsink Design ซึ่งระบายความร้อนได้อย่างยอดเยี่ยมทำให้การทำงานชองระบบเป็นไปอย่างมีเสถียรภาพเพิ่มขึ้นอีกด้วยนั่นเองครับ เอาเป็นว่าถ้าท่านเป็นเกมส์เมอร์ตัวยงกำลังมองหาเมนบอร์ดแพลตฟอร์ม 1151 ที่ให้ฟีเจอร์เกมส์มิ่งมาแบบครบๆในราคาไม่เกินหมื่นบาทผมว่า ASRock Fatal1ty Z170 Gaming K4 เป็นอกีหนึ่งตัวเลือกครับขึ้นอยู่กับว่าท่านจะชอบฟีเจอร์ของแบรนด์นี้หรือไม่เมื่อเทียบกับราคาวางจำหน่ายซึ่งอยู่ประมาณ 7XXXบาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

ขอบคุณที่ติดตาม

Dodge Vmodtech

.

.

vmod award performance best ASRock Fatal1ty Z170 Gaming K4vmod award innovation best ASRock Fatal1ty Z170 Gaming K4

.
