ASRock Fatal1ty Z170 Gaming K6

/ บทความโดย: Nongkoo OverclockTeam , 29/10/2015 11:05, 21,871 views / view in EnglishEN
«»
Share

.

ASRock Z170 Gaming K6 Appearance

dsc 3264 ASRock Fatal1ty Z170 Gaming K6

มากันในกล่องสีดำสนิทมีโลโก้ ASRock Fatal1ty และชื่อรุ่น ASRock Fatal1ty Z170 Gaming K6 เต็มรูปแบบจริงๆ

dsc 3267 ASRock Fatal1ty Z170 Gaming K6

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

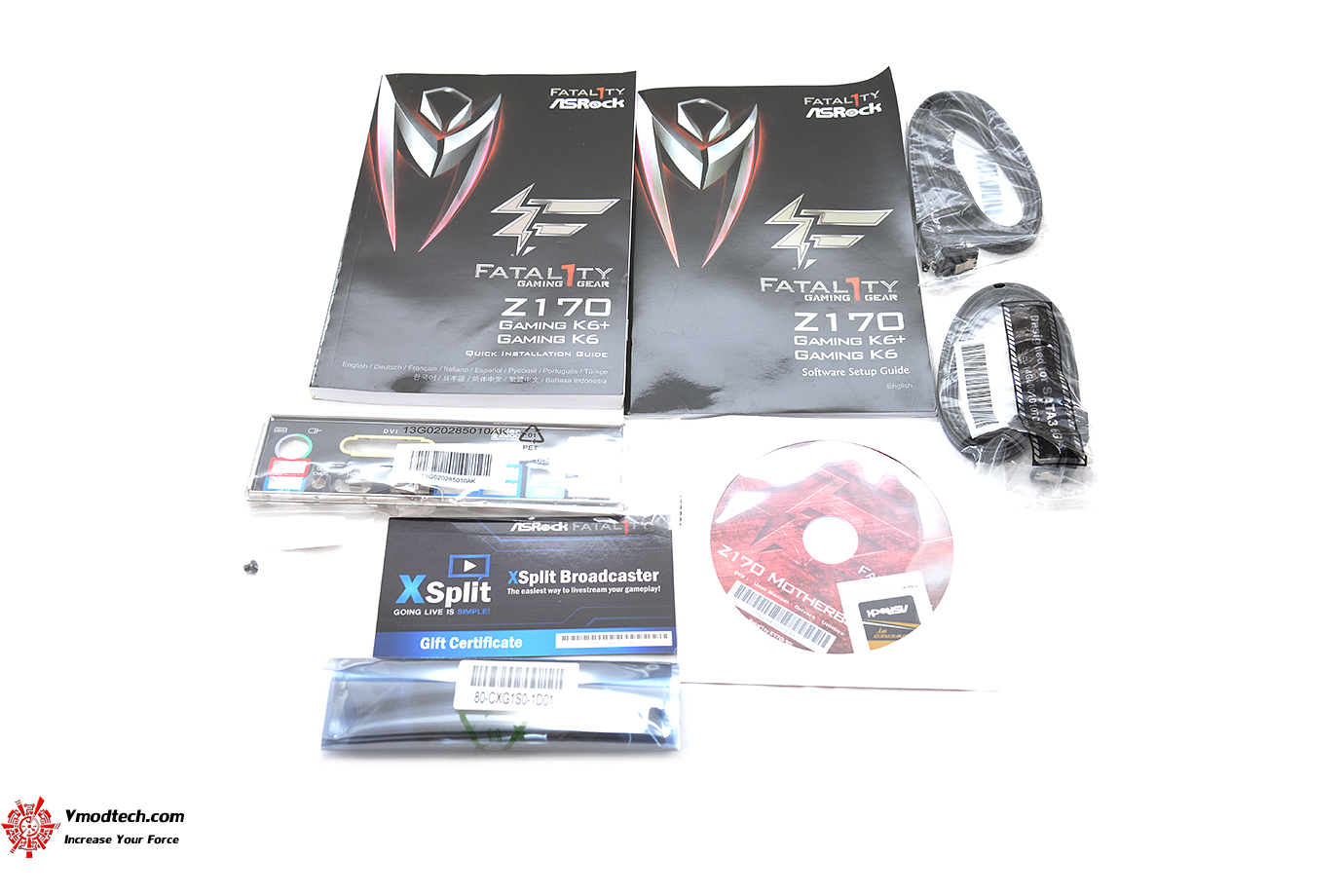

dsc 3258 ASRock Fatal1ty Z170 Gaming K6

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุดครับ และสายบริด SLI 1เส้น

dsc 3120 ASRock Fatal1ty Z170 Gaming K6

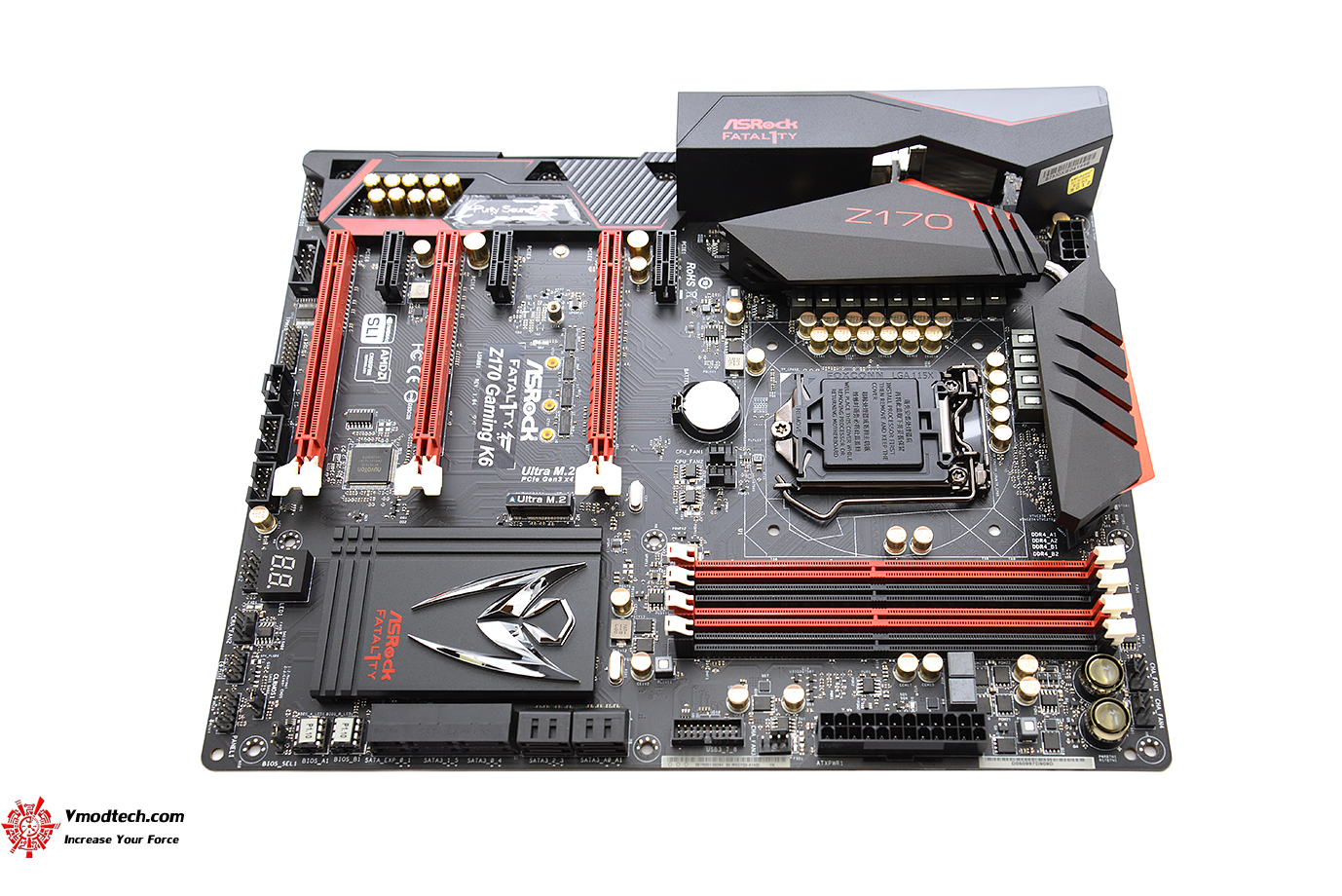

เมนบอร์ดสีดำสนิทครับมาในแนว GAMING ซีรี่ย์เหมือนในรุ่นก่อนๆที่เน้นโทนสีดำสลับแดง แต่มีจุดเด่นตรงตราโลโก้ใหม่ที่เปลี่ยนแปลงดูสวยงามโดดเด่นเป็นอย่างมากครับ

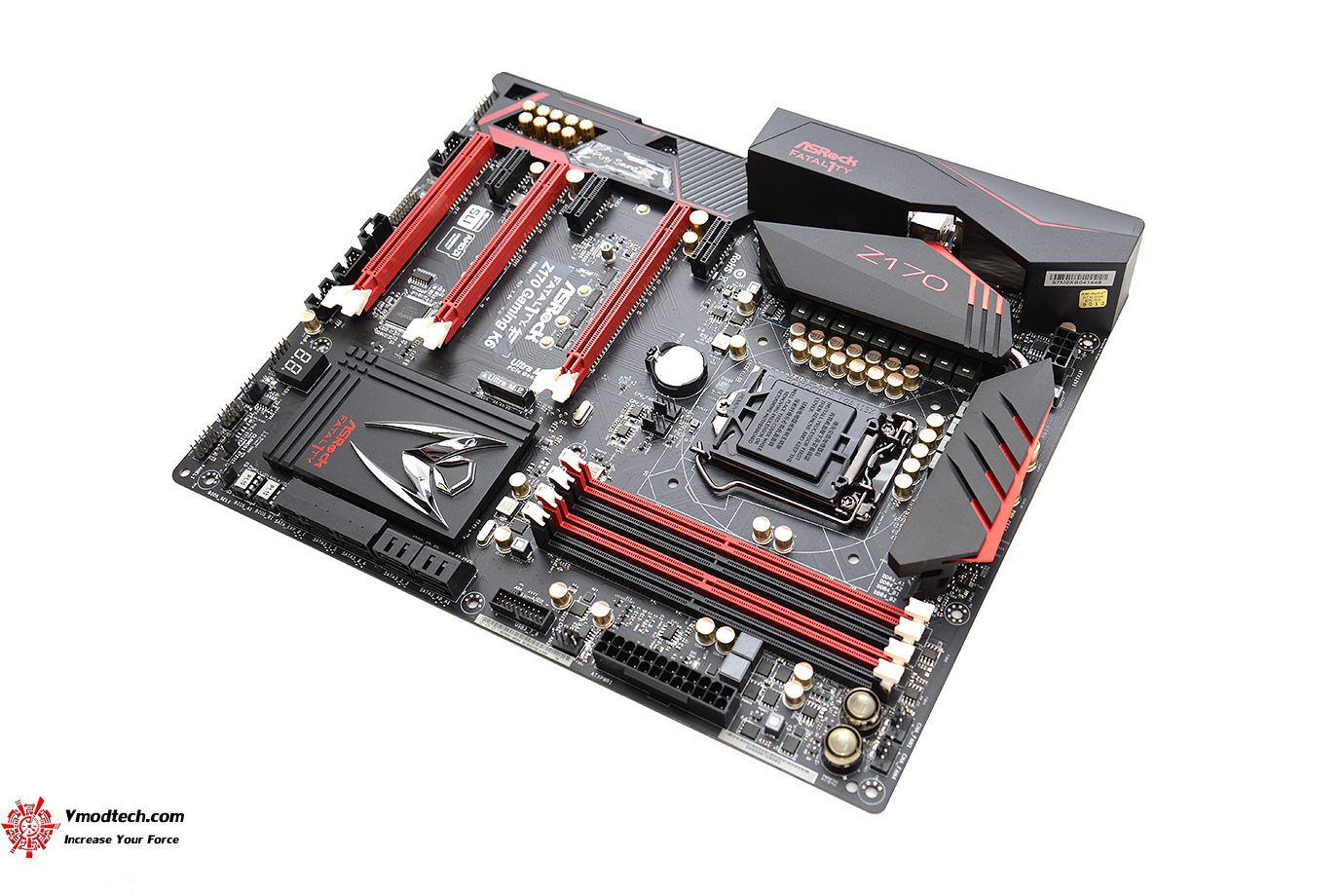

dsc 3145 ASRock Fatal1ty Z170 Gaming K6

ขนาดของเมนบอร์ด ATX Form Factor รุ่นใหญ่สุดครับ ดูสวยงามดีครับ ดีไซน์ออกแนวเกมส์เมอร์ ASRock Fatal1ty ครับการจัดวางวัสดุสล๊อตต่างๆทำได้ดีครับ

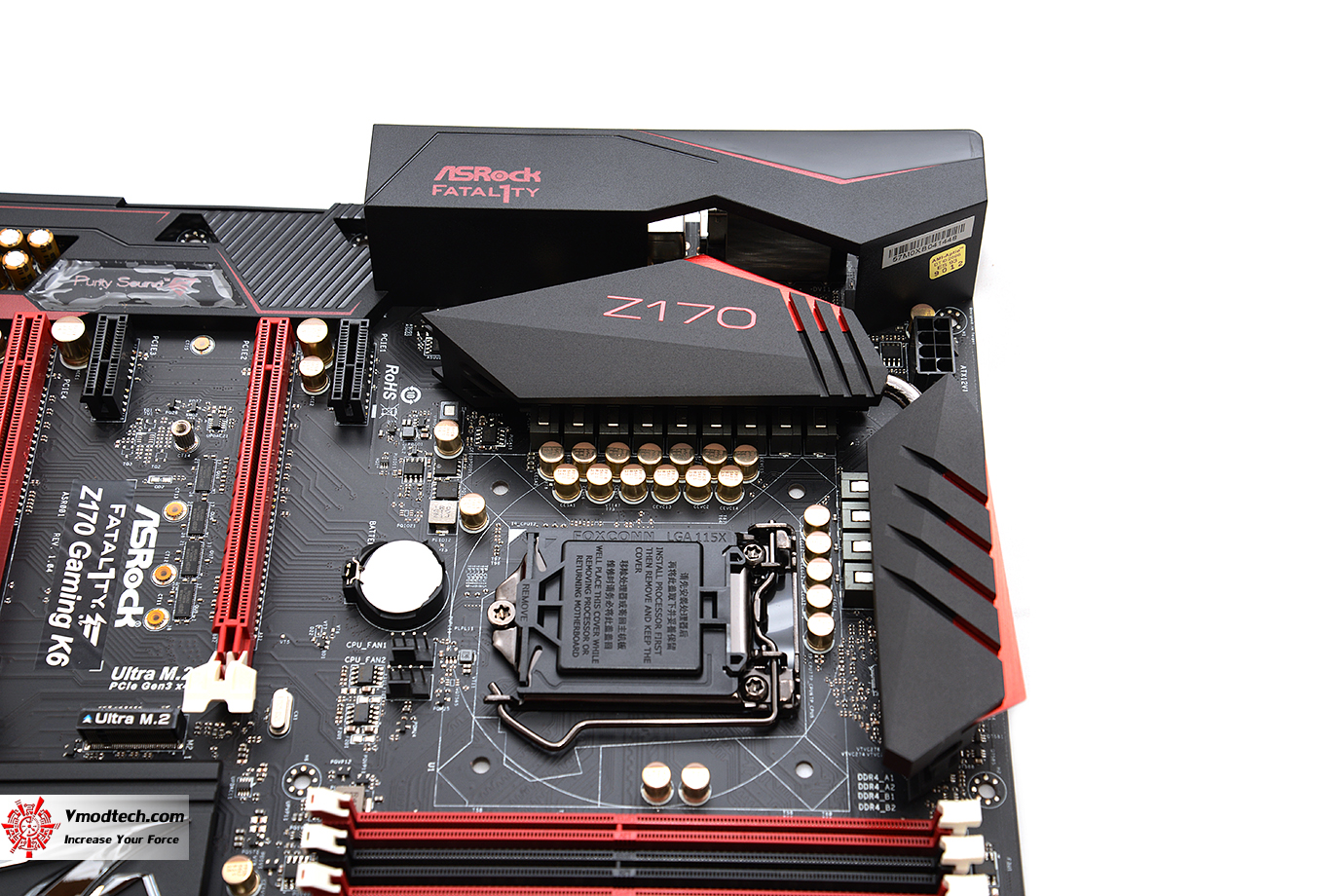

dsc 3150 ASRock Fatal1ty Z170 Gaming K6

เฟสไฟมีด้วยกัน 12 Power Phase design เฟสครับ กับการจ่ายไฟที่นิ่งเยี่ยมออกแบบมาสำหรับนักโอเวอร์คล๊อกด้วยภาคจ่ายไฟ Digi Power design ซ๊อกเก็ตที่ใช้งานเป็น 1151 รองรับซีพียู Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1151) ตามลำดับ และยังมีฮีตซิงค์ที่ช่วยระบายความร้อนที่ออกแบบมาเป็นพิเศษในชื่อเรียก XXL Aluminum Alloy Heatsink Design ให้อีกด้วยครับ

dsc 3166 ASRock Fatal1ty Z170 Gaming K6

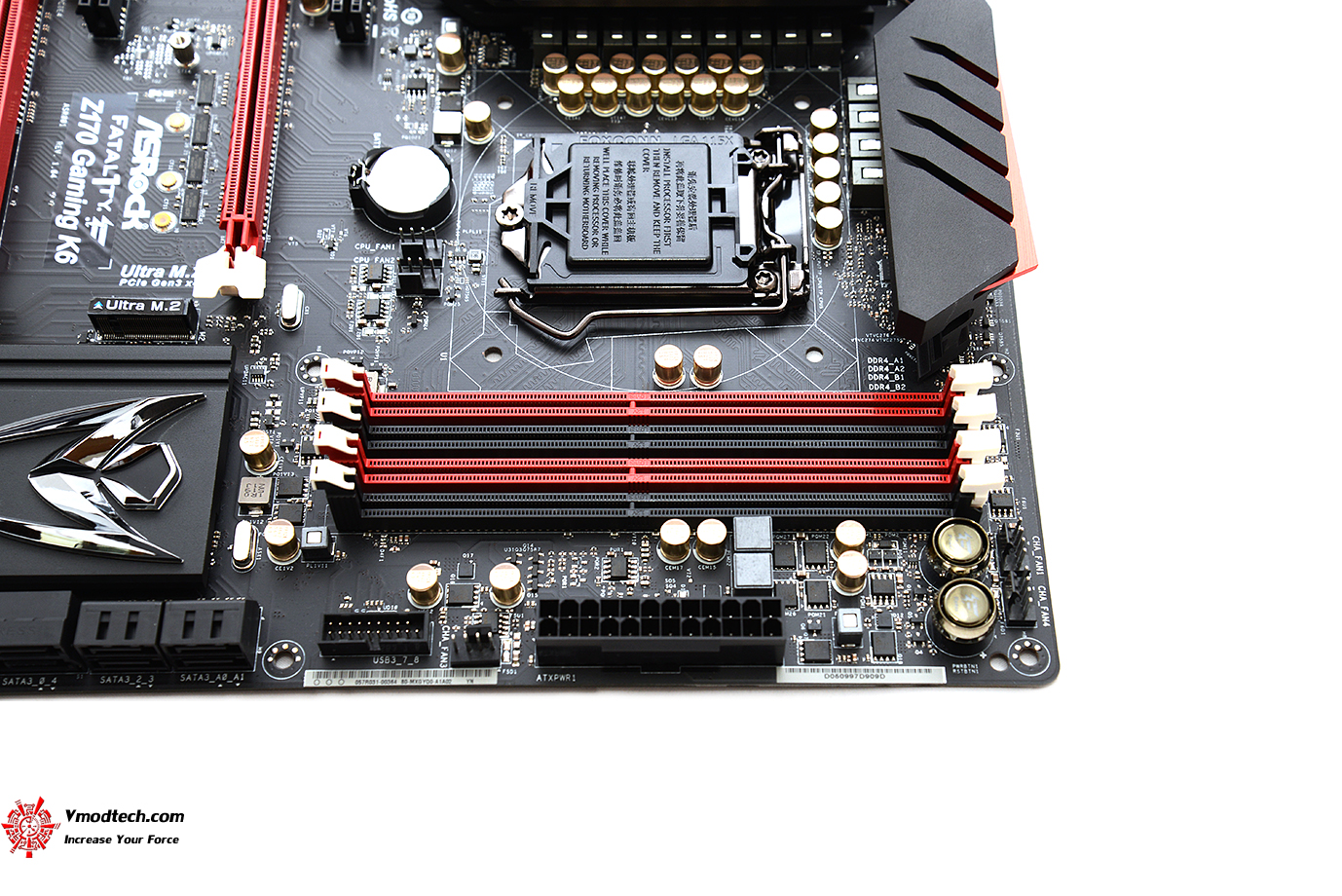

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ Supports DDR4 3866+(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, un-buffered memory ความจุ 64GB ครับ ด้านข้างก็จะมีปุ่ม Power และ Reset ไว้ให้ใช้งานอีกด้วย

dsc 3193 ASRock Fatal1ty Z170 Gaming K6

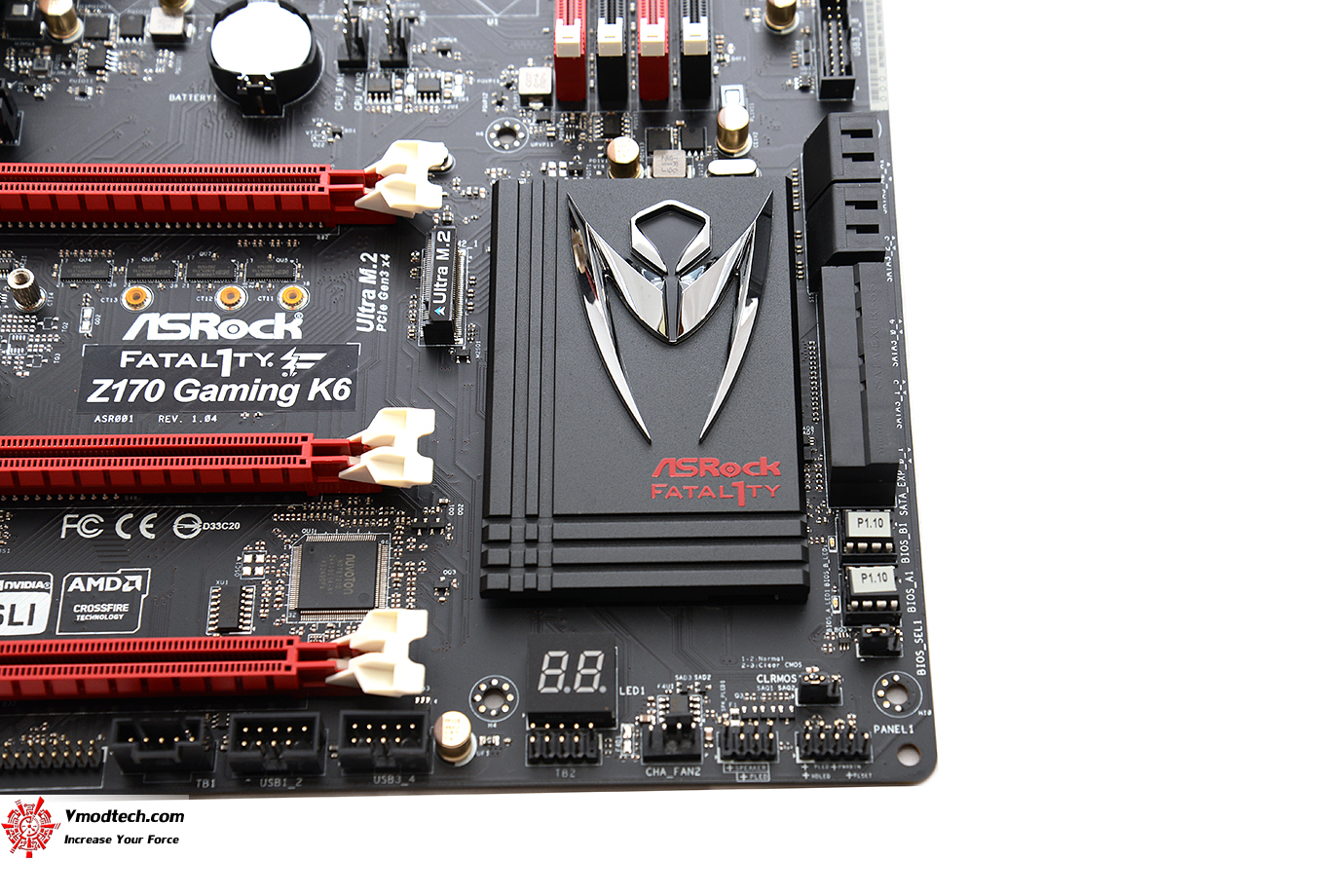

ฮีตซิงค์ ชิบเซ็ต Z170 ดีไซน์เป็นแบบใหม่ครับ ดูสวยงามดีครับกับตราโลโก้สีเงินที่ดูโดดเด่นมากๆครับ ด้านล่างมีไฟแสดง Debug Code ให้เช็คสถานะการทำงานอีกด้วย

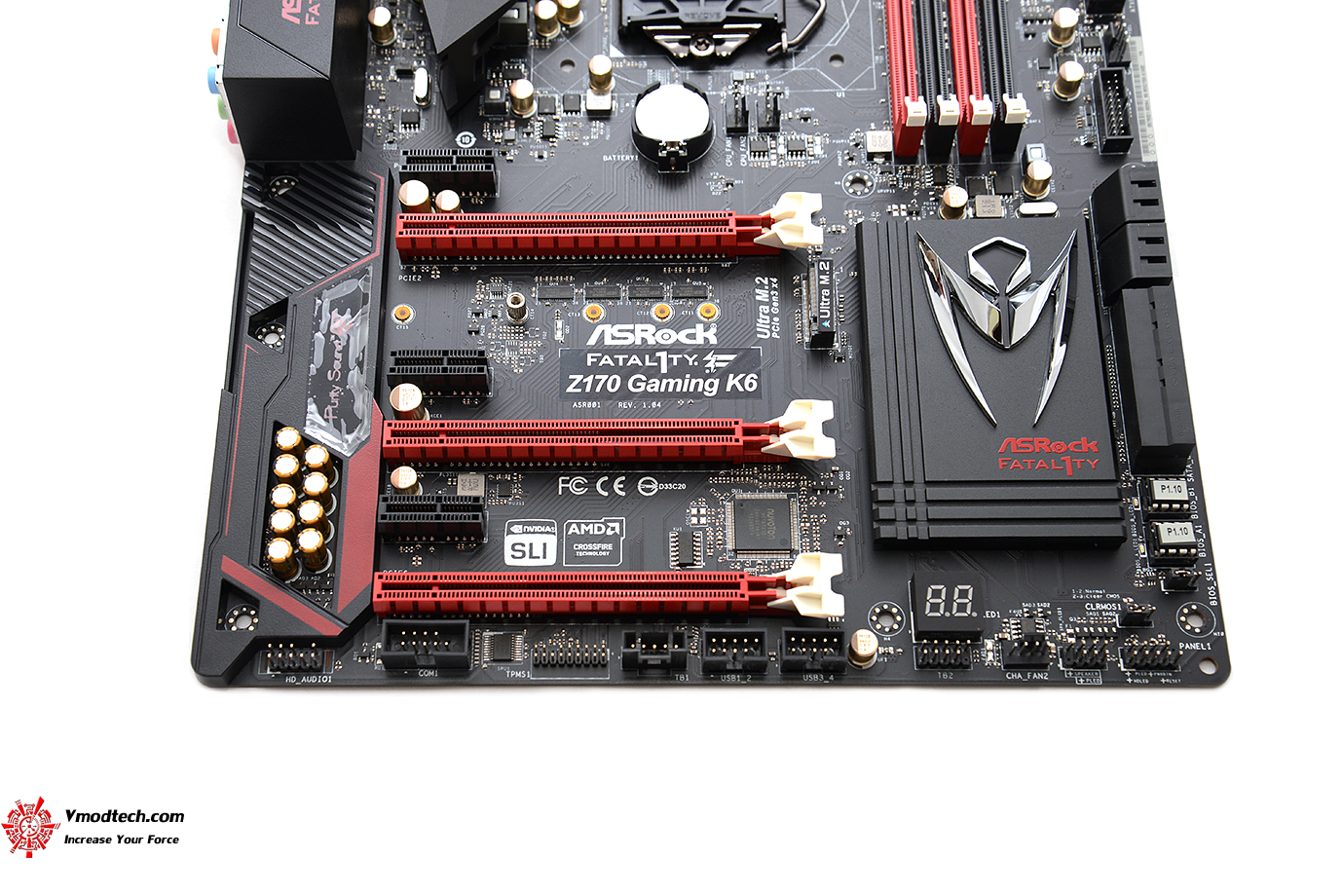

dsc 3205 ASRock Fatal1ty Z170 Gaming K6

ล๊อตต่างๆ มี 3 x PCI Express 3.0 x16 Slots , 3 x PCI Express 3.0 x1 Slots  และยังมีทองชุบที่สล๊อต 15μ Gold Contact in VGA PCIe Slot (PCIE2) อีกด้วยครับ

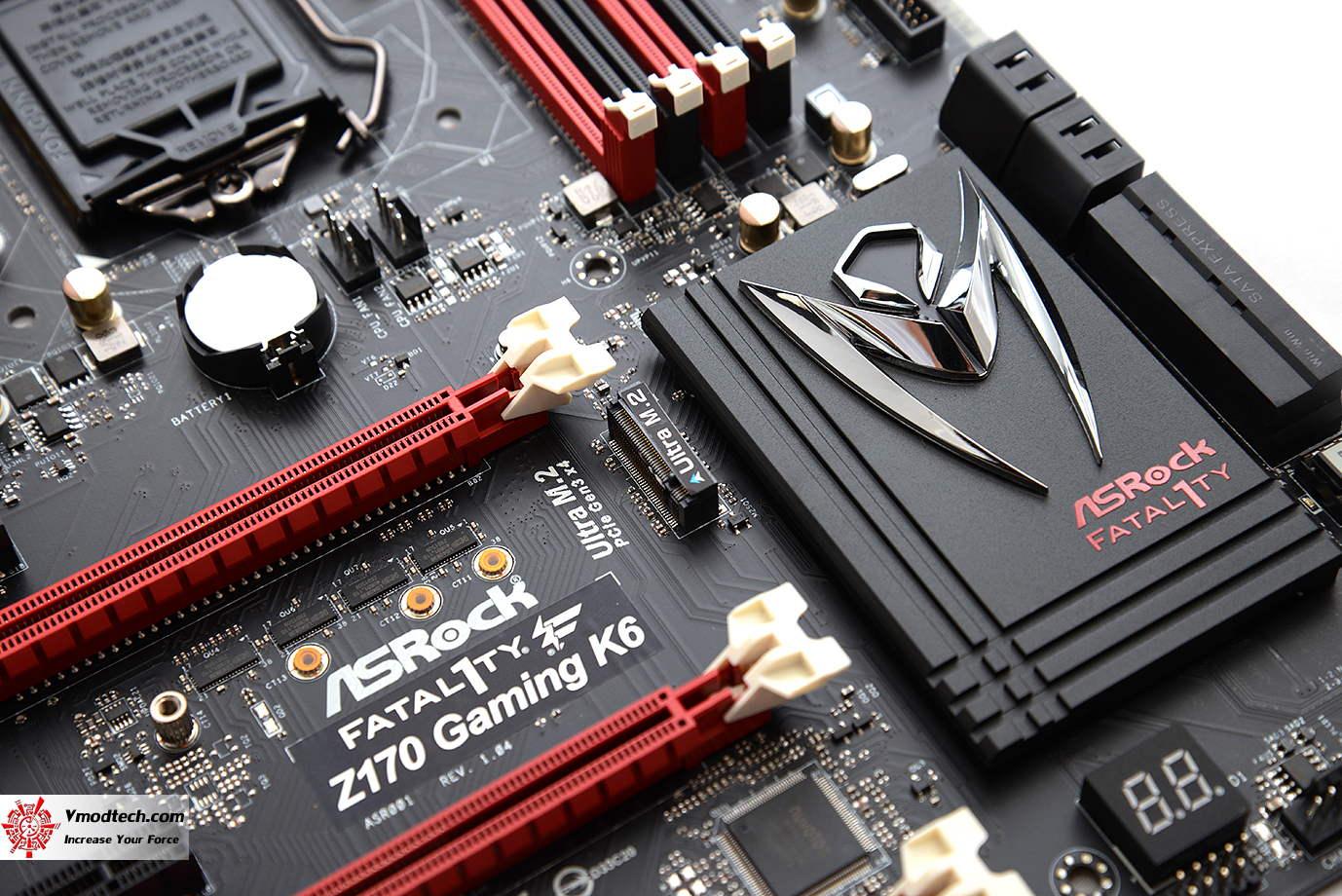

dsc 3215 ASRock Fatal1ty Z170 Gaming K6

ช่อง Ultra M.2 ก็มีมาให้พร้อมใช้งานครับ สเปกการทำงาน 1 x Ultra M.2 Socket, supports type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

dsc 3178 ASRock Fatal1ty Z170 Gaming K6

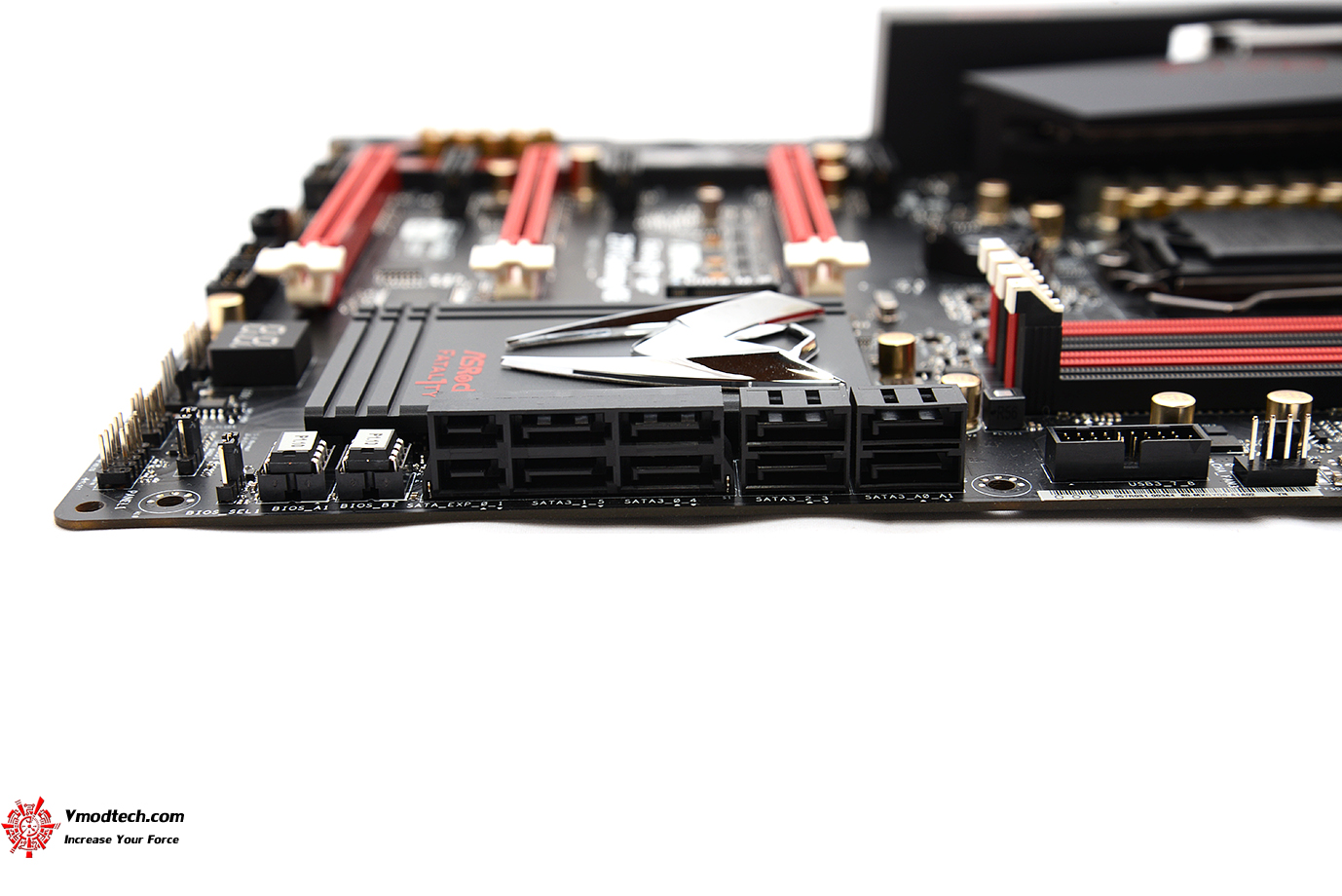

ช่อง SATA ประกอบด้วย 6 x SATA3 6.0 Gb/s , 2 x SATA3 6.0 Gb/s , 2 x SATA Express 10 Gb/s ครับ

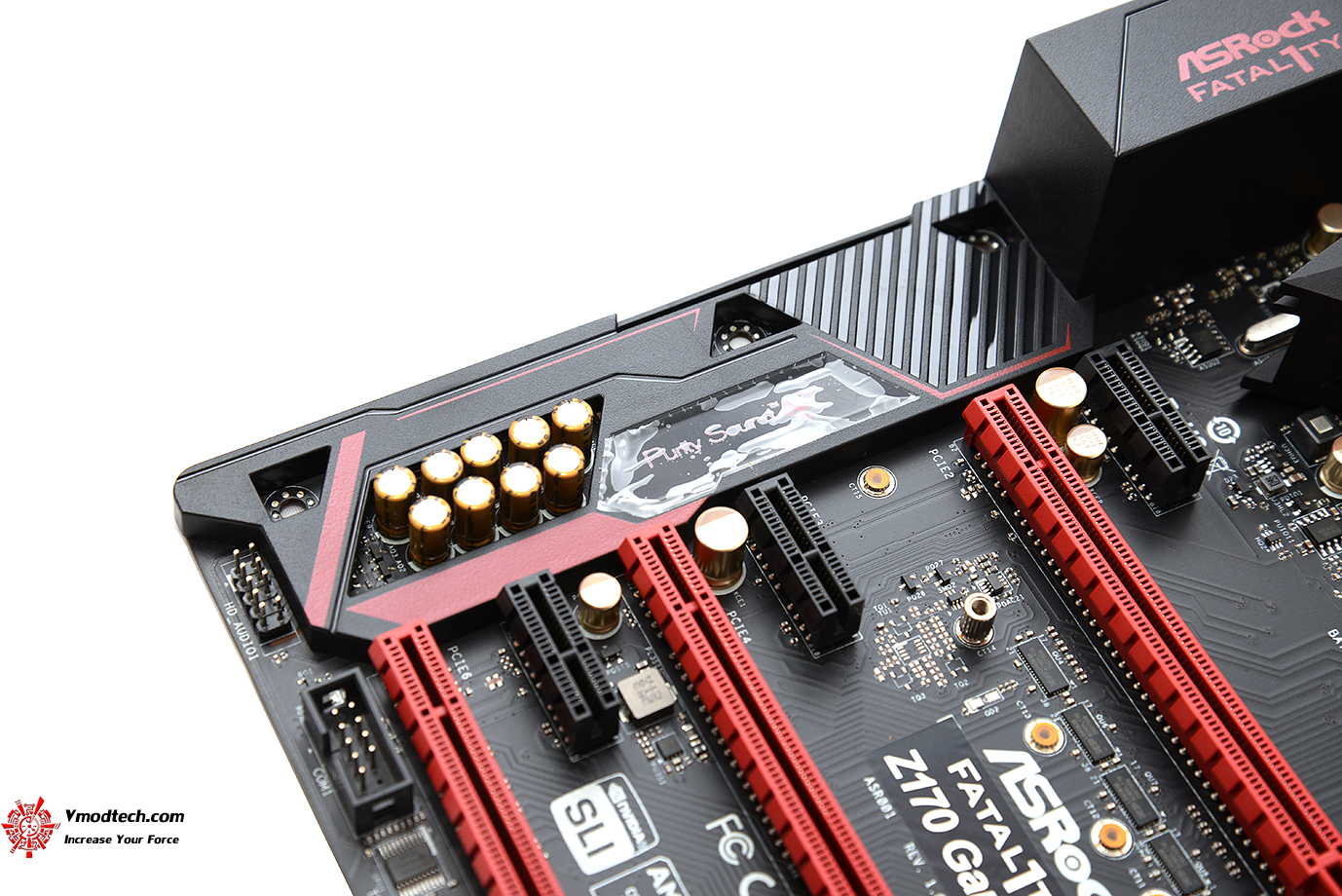

dsc 3219 ASRock Fatal1ty Z170 Gaming K6

ระบบเสียงจัดเต็มด้วย Purity Sound™ 3 ครับและรองรับ DTS Connect บรรดาคาปาซิเตอร์จัดเต็มด้วยNichicon Fine Gold Series Audio Caps เกรดเยี่ยมทั้งหมด ให้มาแบบจัดเต็มสำหรับเกมส์เมอร์จริงๆ

dsc 3226 ASRock Fatal1ty Z170 Gaming K6

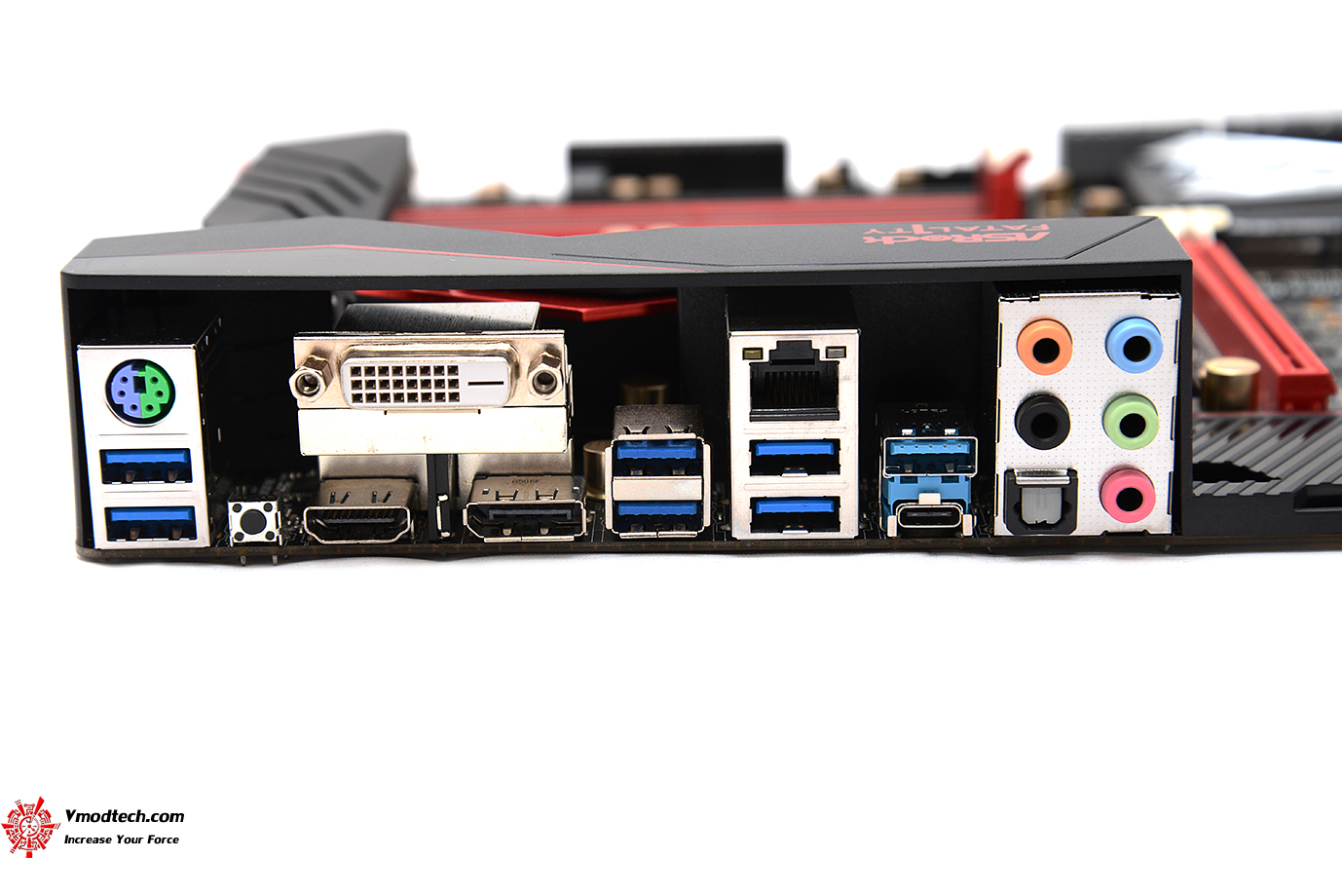

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x DVI-D Port , 1 x HDMI Port , 1 x DisplayPort 1.2 , 1 x Optical SPDIF Out Port , 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection) , 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection) , 5 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection (ASRock Full Spike Protection) , 1 x Fatal1ty Mouse Port (USB 3.0) (Supports ESD Protection (ASRock Full Spike Protection) , 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) , 1 x Clear CMOS Switch , HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone ให้กันมาเพียบจริงๆครับ

dsc 3247 ASRock Fatal1ty Z170 Gaming K6

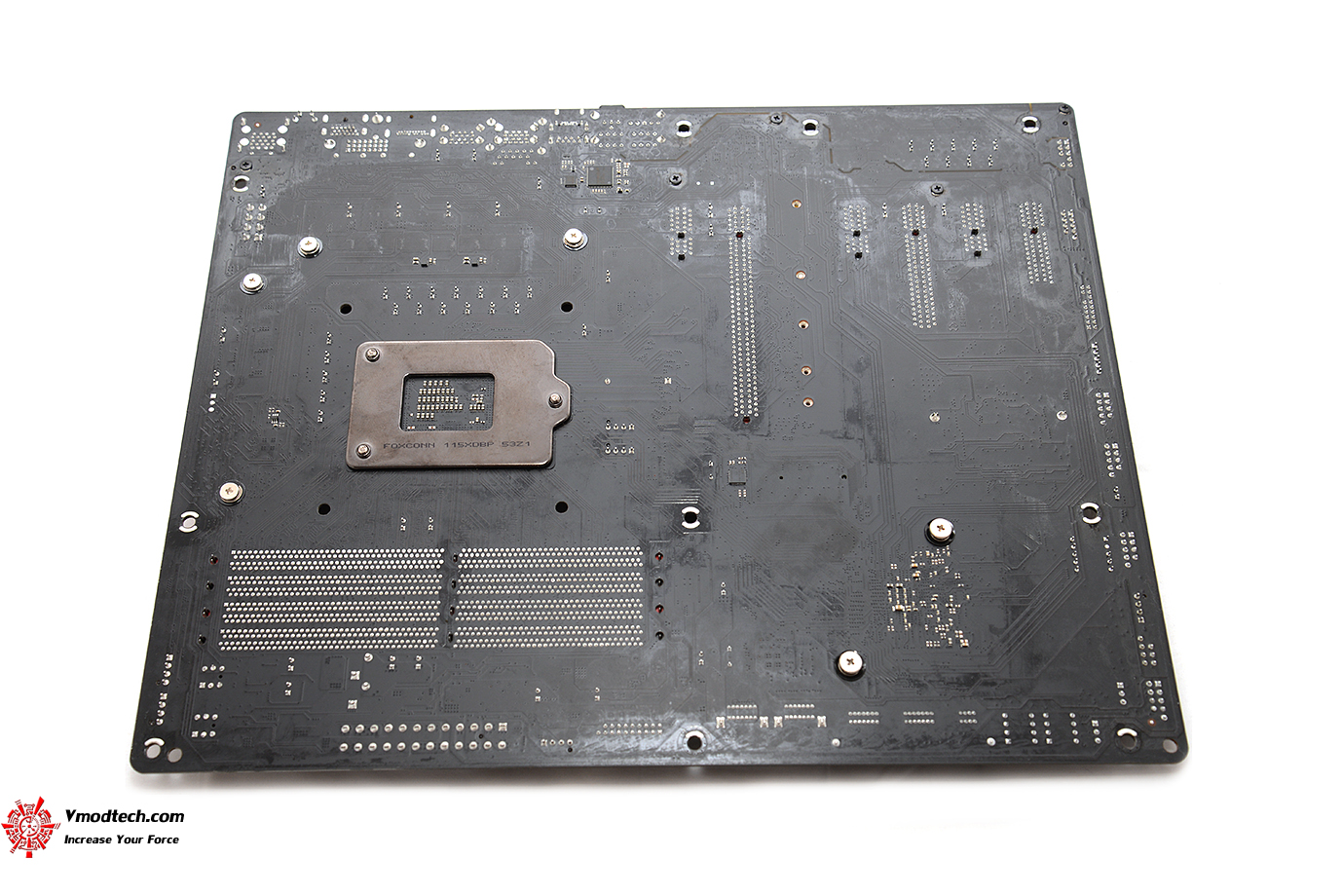

PCB ด้านหลังสีดำสนิทครับ เป็น Matte Black PCB ที่มี High Density Glass Fabric PCB ซึ่งจะต่างจากเมนบอร์ดทั่วๆไปครับ ทั้งเพิ่มความแข็งแรงและป้องกันอันตรายจากไฟฟ้าลัดวงจรได้เป็นอย่างดี

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
