ASRock Z270 Killer SLI Appearance

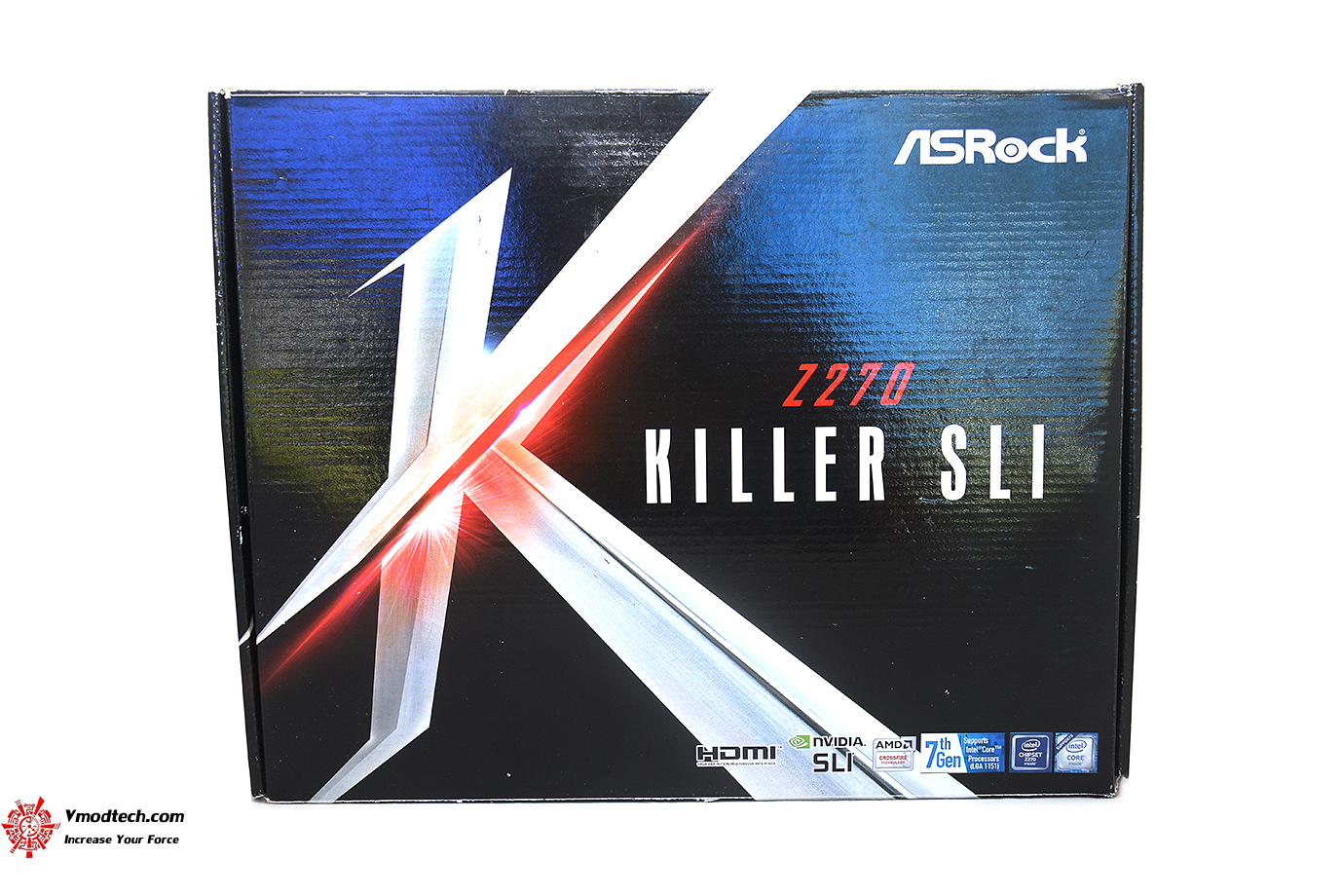

มากันในกล่องสีดำแดงบอกชื่อรุ่น ASRock Z270 Killer SLI ไว้ชัดเจนครับ ด้วยตัว K ขนาดใหญ่ พร้อมฟีเจอร์ต่างๆหน้ากล่องคร่าวๆครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

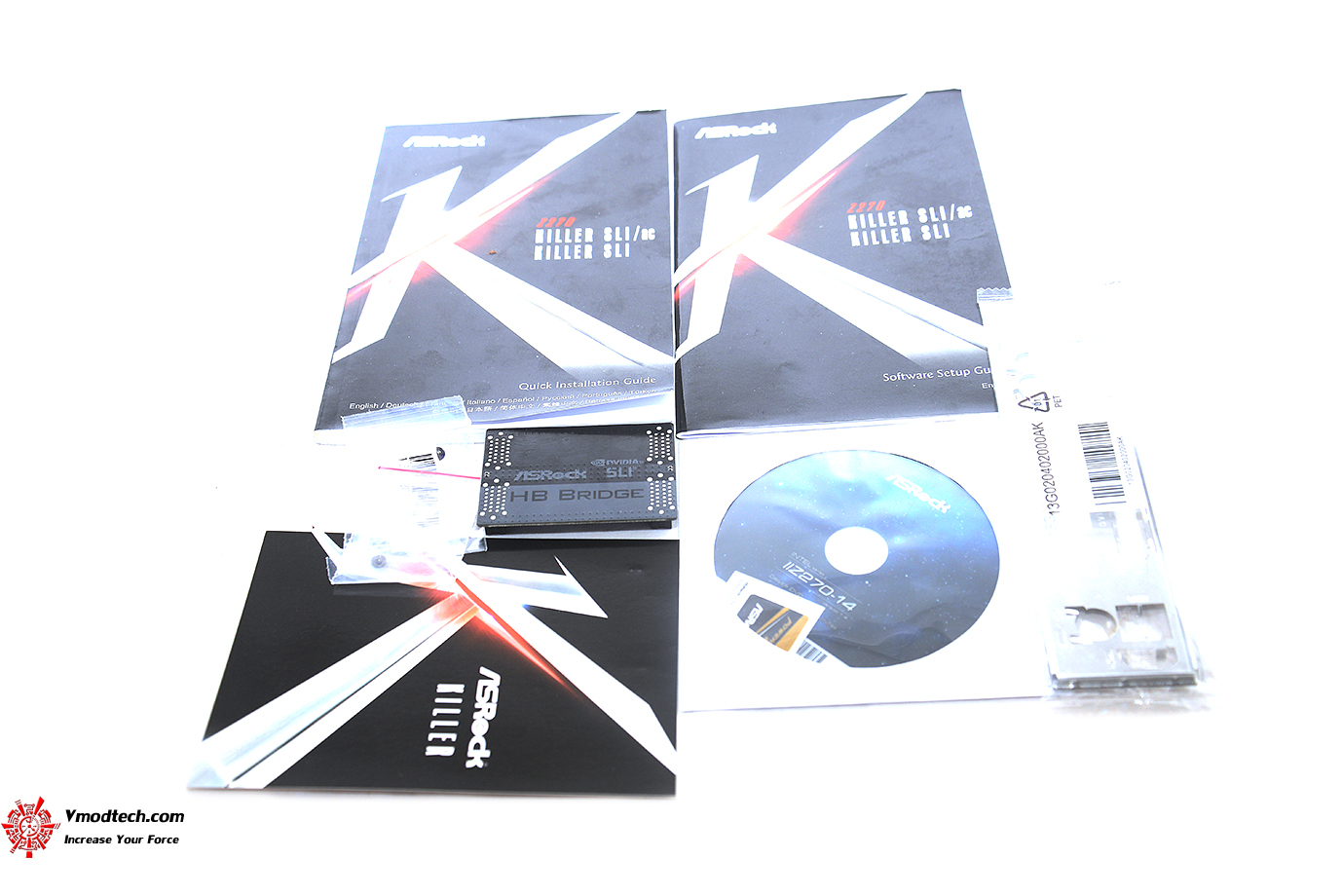

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สติ๊กเกอร์ และบริดจ์ SLI 1อันครับ

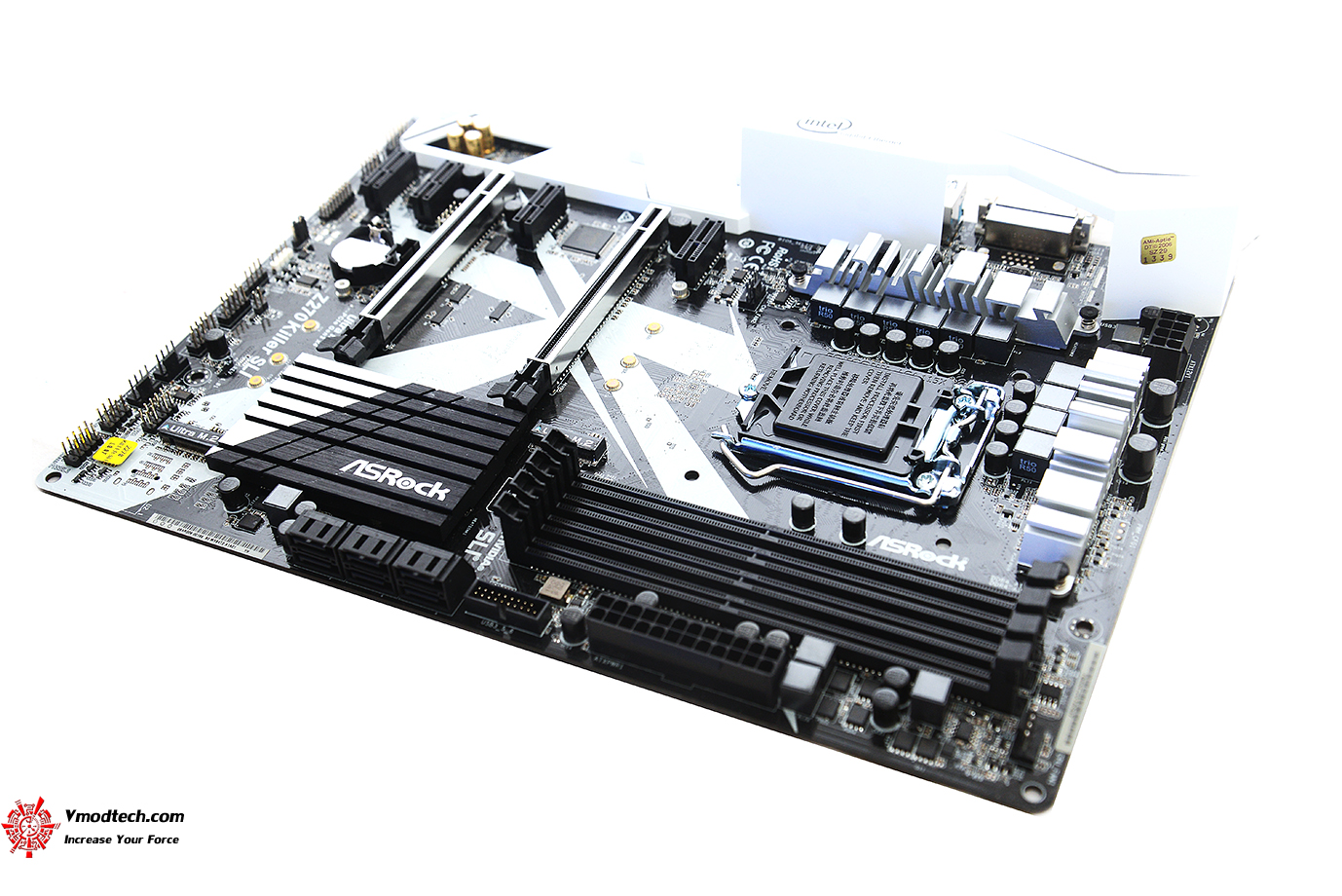

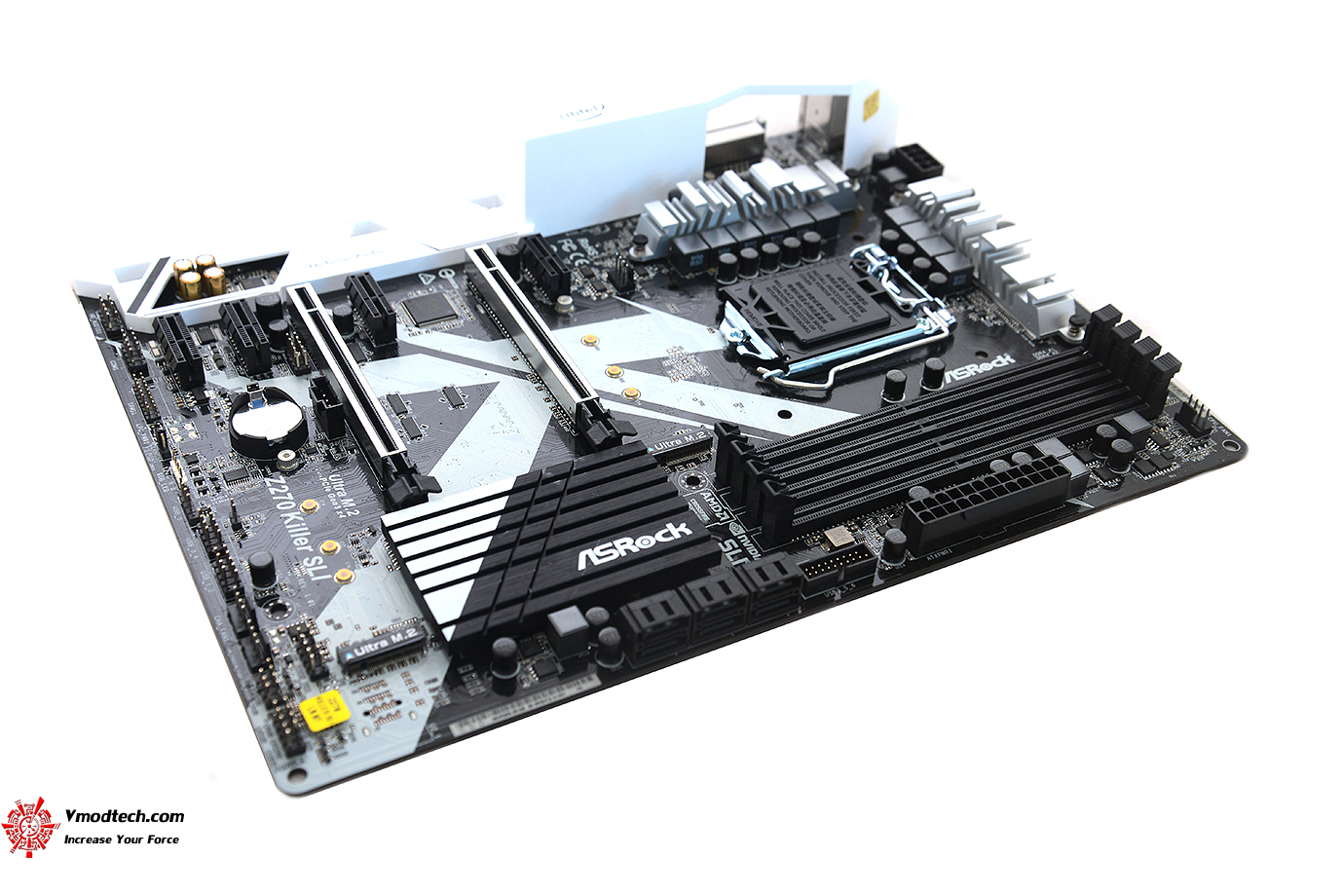

ตัวเมนบอร์ดเป็นโทนสีดำสลับขาวตัดด้วยฮีตซิงค์สีเงินและขาว ดูสวยงามโดดเด่นมากๆเลยครับ

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm ครับ

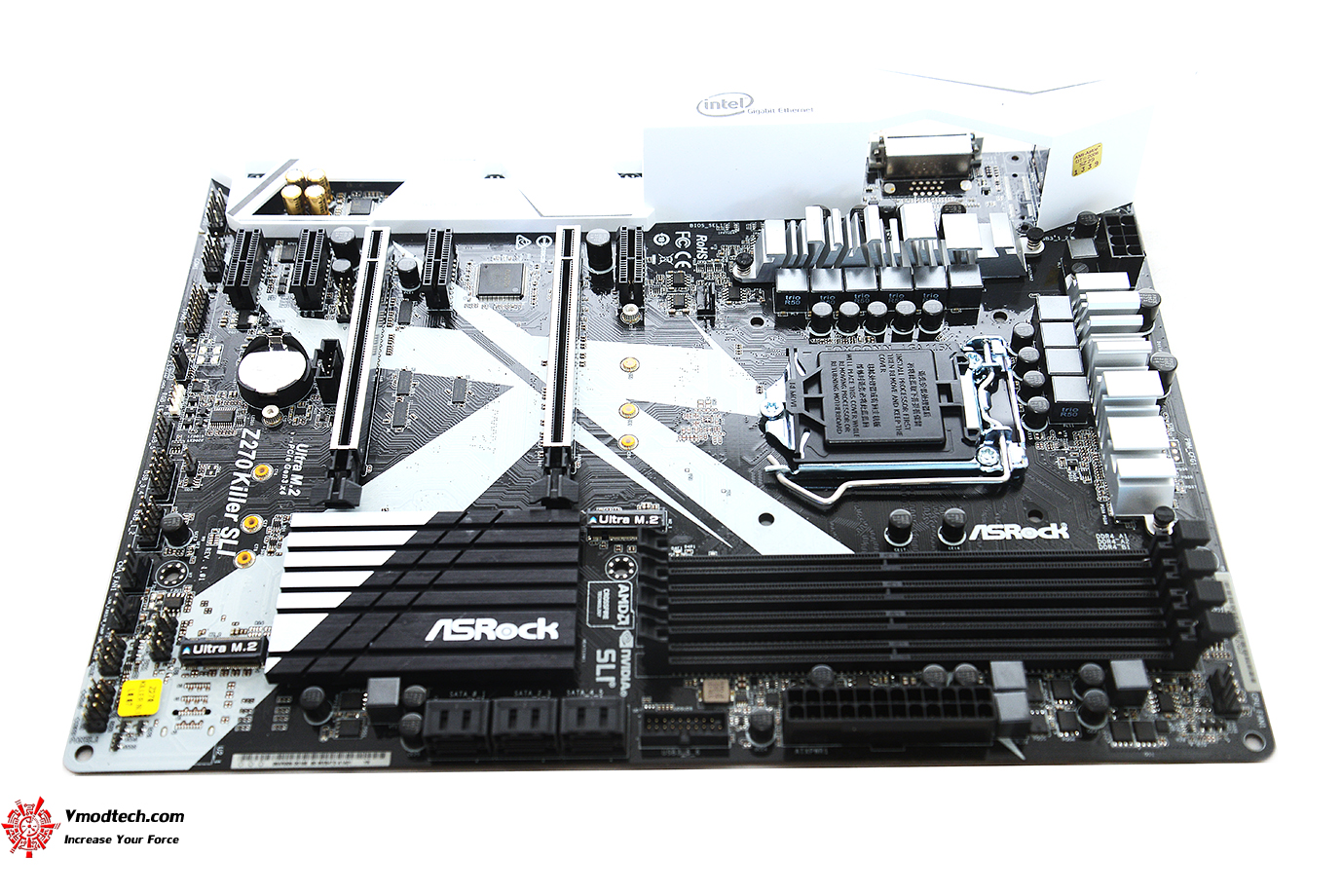

ตัวเมนบอร์ดดูเนียนเลยครับ สวยงามเรียบๆดูสะอาดมากๆ แต่จัดเต็มด้วยมาตรฐาน ASRock Super Alloy ที่เน้นวัสดุเกรดเยี่ยม ไว้ให้พร้อมใช้งาน

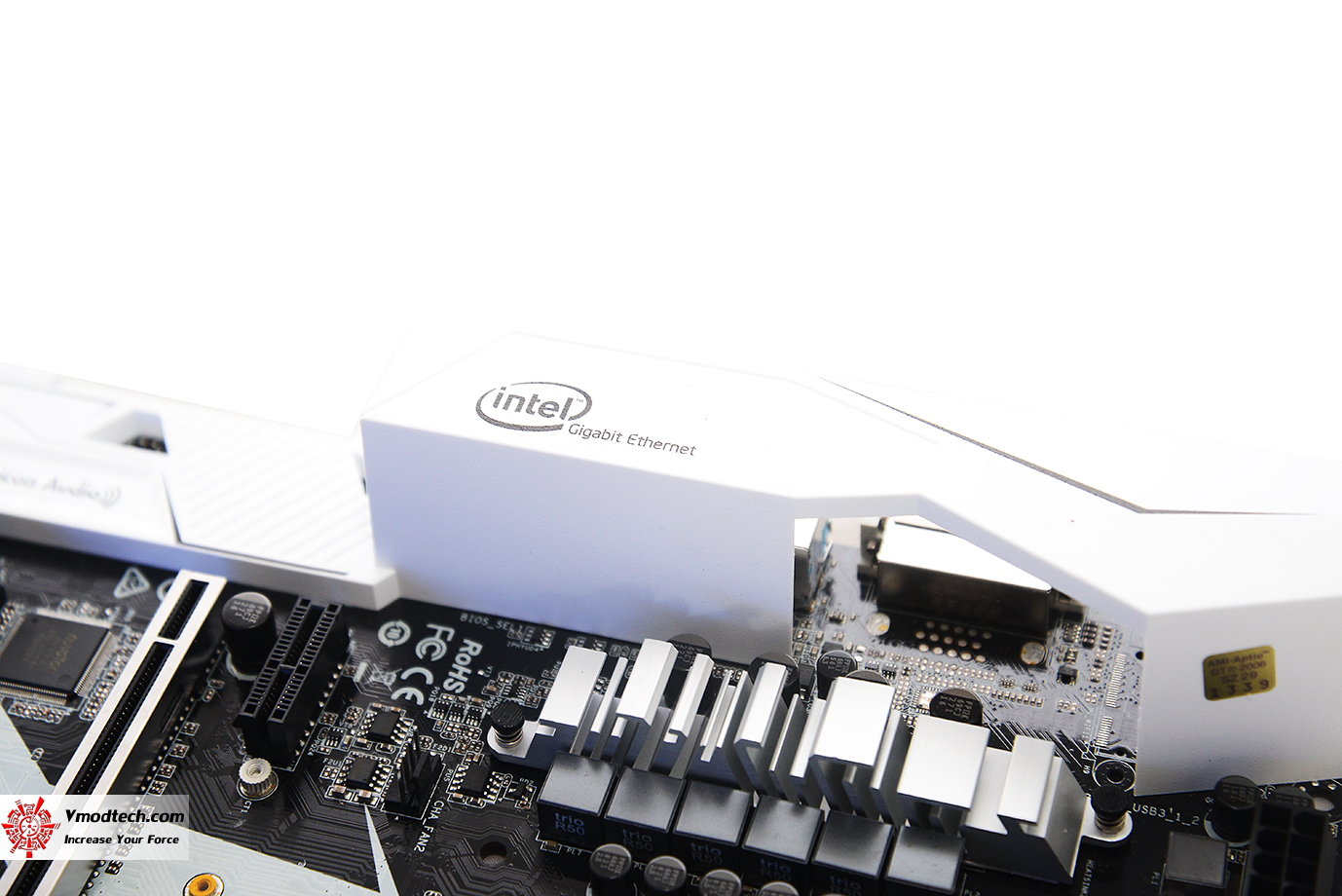

ด้านบนของฮีตซิงค์เฟสไฟจะเป็นฝาคลอบสีขาวพร้อมโลโก้ Intel^® Gigabit Ethernet การออกแบบให้มีฝาปิดป้องกันบรรดาชิ้นส่วนต่างๆ ที่อยู่ใกล้พอร์ตด้านหลังของเมนบอร์ด ง่ายต่อการป้องกันความเสียหายที่อาจเกิดขึ้นจากไฟฟ้าสถิตย์นั่นเองครับ

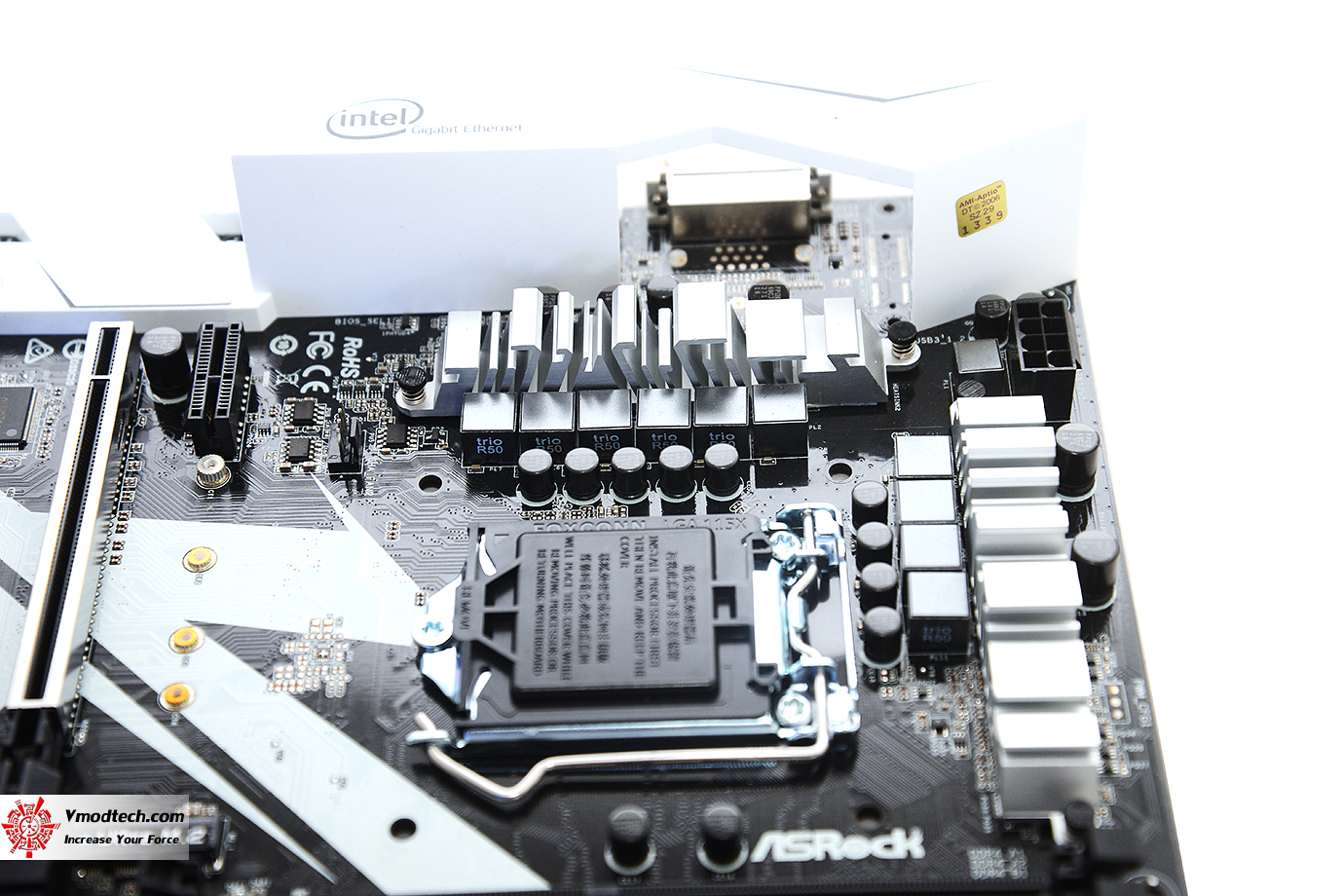

เฟสไฟทั้งหมดมี 8เฟส DIGI POWER ด้วย power choke 40A แบบพรีเมียมจาก ASRock ช่วยให้คุณภาพการจ่ายกระแสไฟมีคุณภาพดีขึ้นกว่า choke แบบปกติถึง 3 เท่า ทำให้กระแสและแรงดันไฟ Vcore ที่จ่ายไปยังมาเธอร์บอร์ดเสถียรกว่าที่เคย. รองรับซีพียู อินเทล คอร์ เจเนอเรชั่นที่ 6th และ 7th i7/i5/i3/Pentium^®/Celeron (Socket 1151)

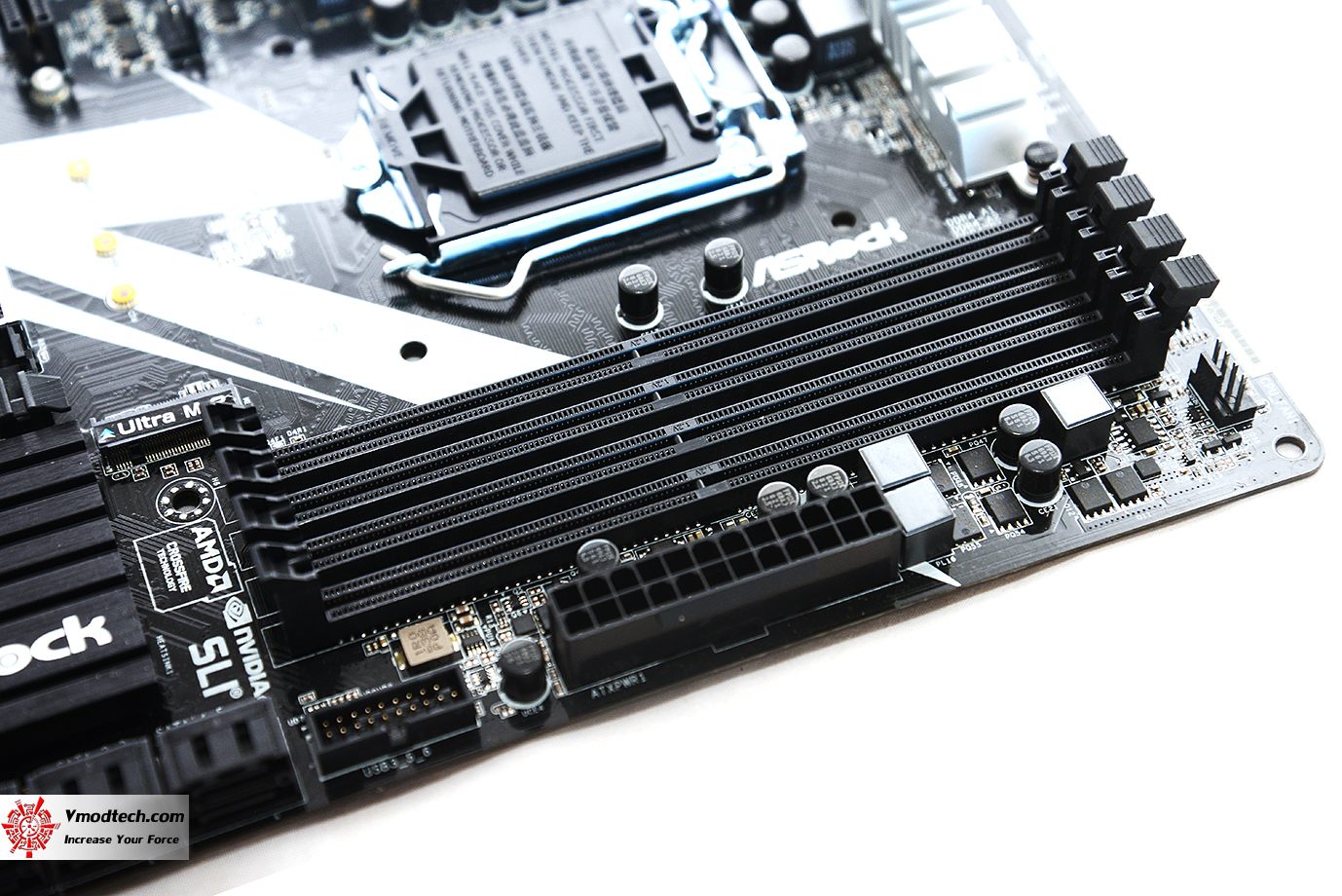

สล๊อตแรมมีทั้งหมด 4ช่อง รองรับแรมสูงสุด สนับสนุน DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, หน่วยความจำ un-buffered ความจุ 64GB ครับ

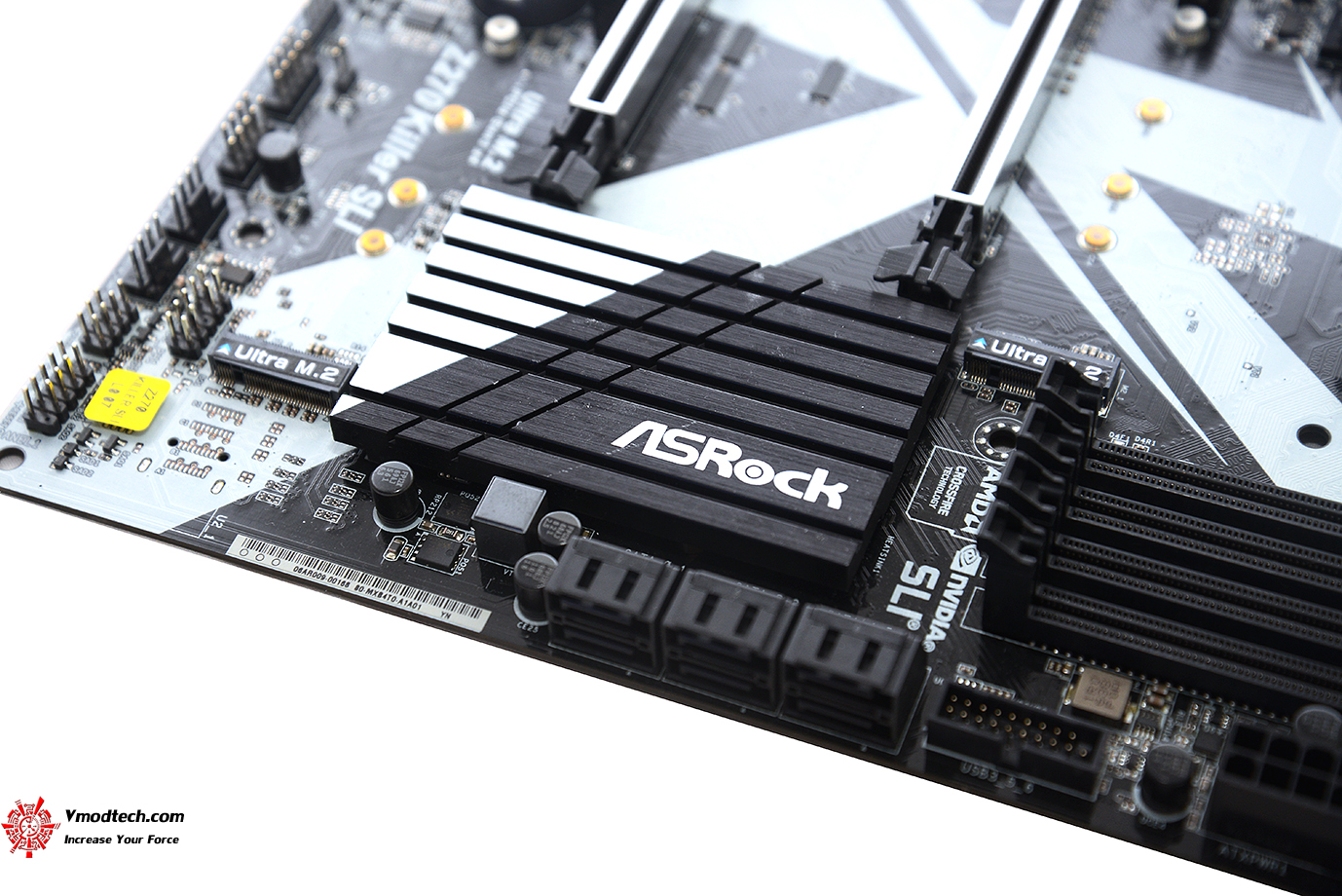

ฮีตซิงค์ชิบเซ็ต Intel^® Z270 ตัวฮีตซิงค์เป็นสีเทามีโลโก้ ASRock อยู่ตรงกลางครับและด้านใต้จะมีไฟ RGB LED อีกด้วยครับ

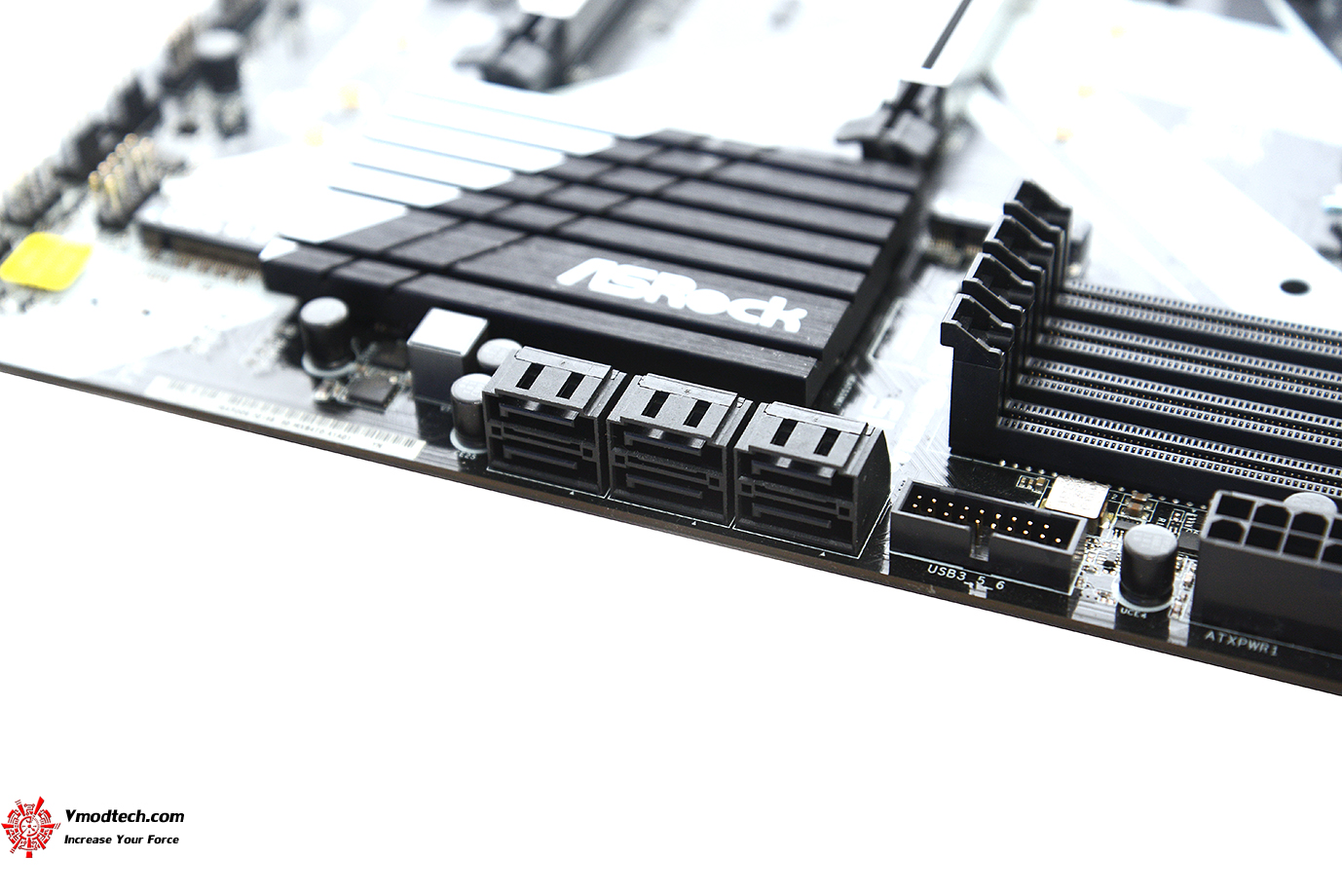

ช่อง SATA ประกอบด้วย   6 x พอร์ต รองรับการเชื่อมต่อ SATA3 6.0 Gb/s, รองรับ RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 15 และ Intel^® Smart Response Technology), NCQ, AHCI และ Hot Plug

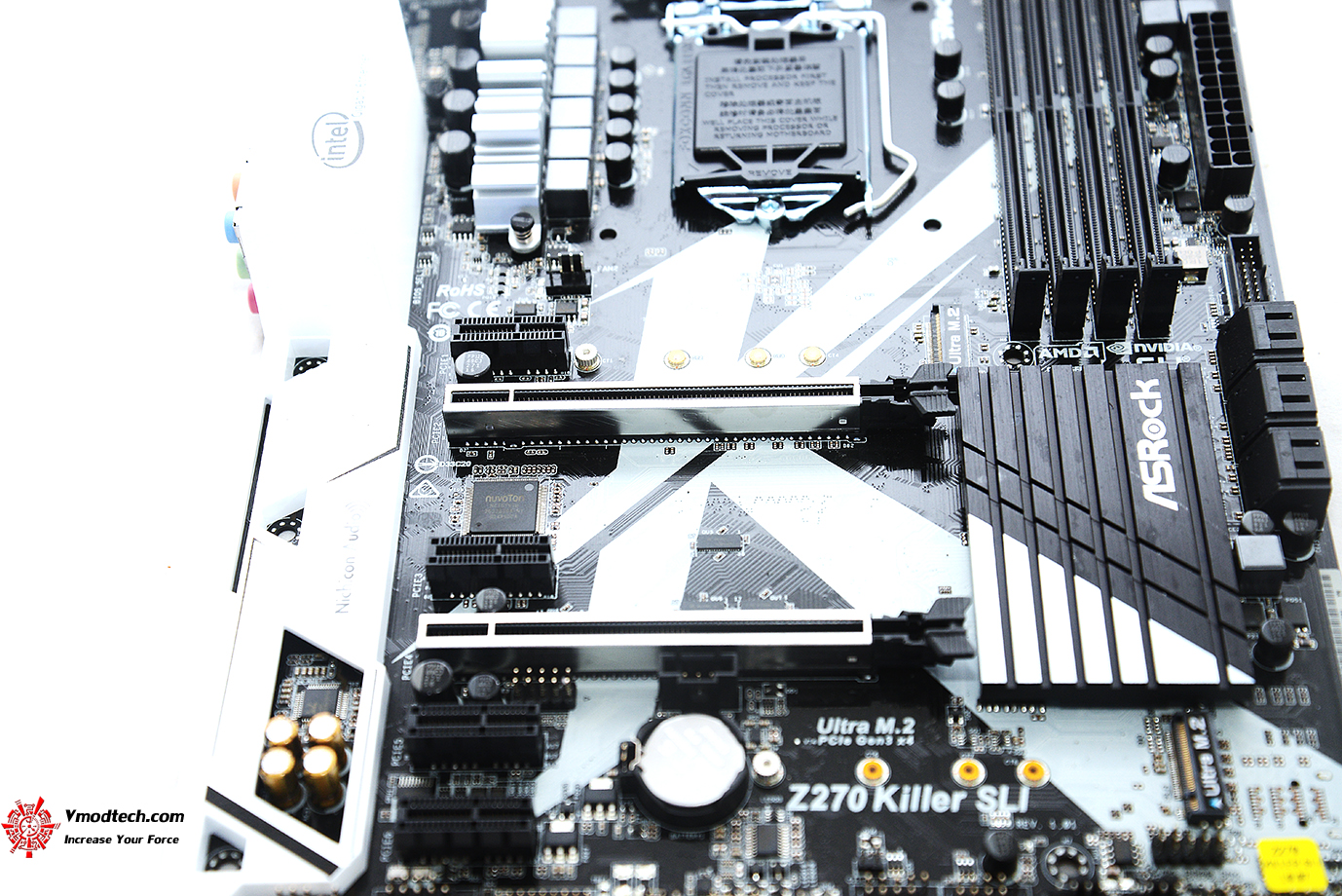

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 2 x สล็อต PCI Express 3.0 x16 (PCIE2/PCIE4: เดี่ยว ที่ x16 (PCIE2); แบบคู่ ที่ x8 (PCIE2) / x8 (PCIE4)) , 4 x สล็อต PCI Express 3.0 x1 (Flexible PCIe)  โดยสล๊อต PCIe ทั้งสองช่องเป็น PCI-E Steel ที่มาพร้อมกับตัวครอบอันแข็งแกร่ง เพื่อปกป้องสัญญาณในการเชื่อมต่อกับกราฟฟิกการ์ด ทำให้มั่นใจในการรองรับการติดตั้งกราฟฟิกการ์ดที่บนสล็อต PCI-E ได้อย่างปลอดภัย และยังมีหน้าสัมผัสทอง 15μ ในสล็อต VGA PCIe (PCIE2) อีกด้วยครับ

ช่อง  2 x ซ็อกเก็ต Ultra M.2, สนับสนุนโมดูล M.2 SATA3 6.0 Gb/s ในแบบ M Key 2230/2242/2260/2280 และ โมดูลแบบ M.2 PCI Express ได้สูงสุด Gen3 x4 (32 Gb/s) มีมาให้ 2ช่องครับ

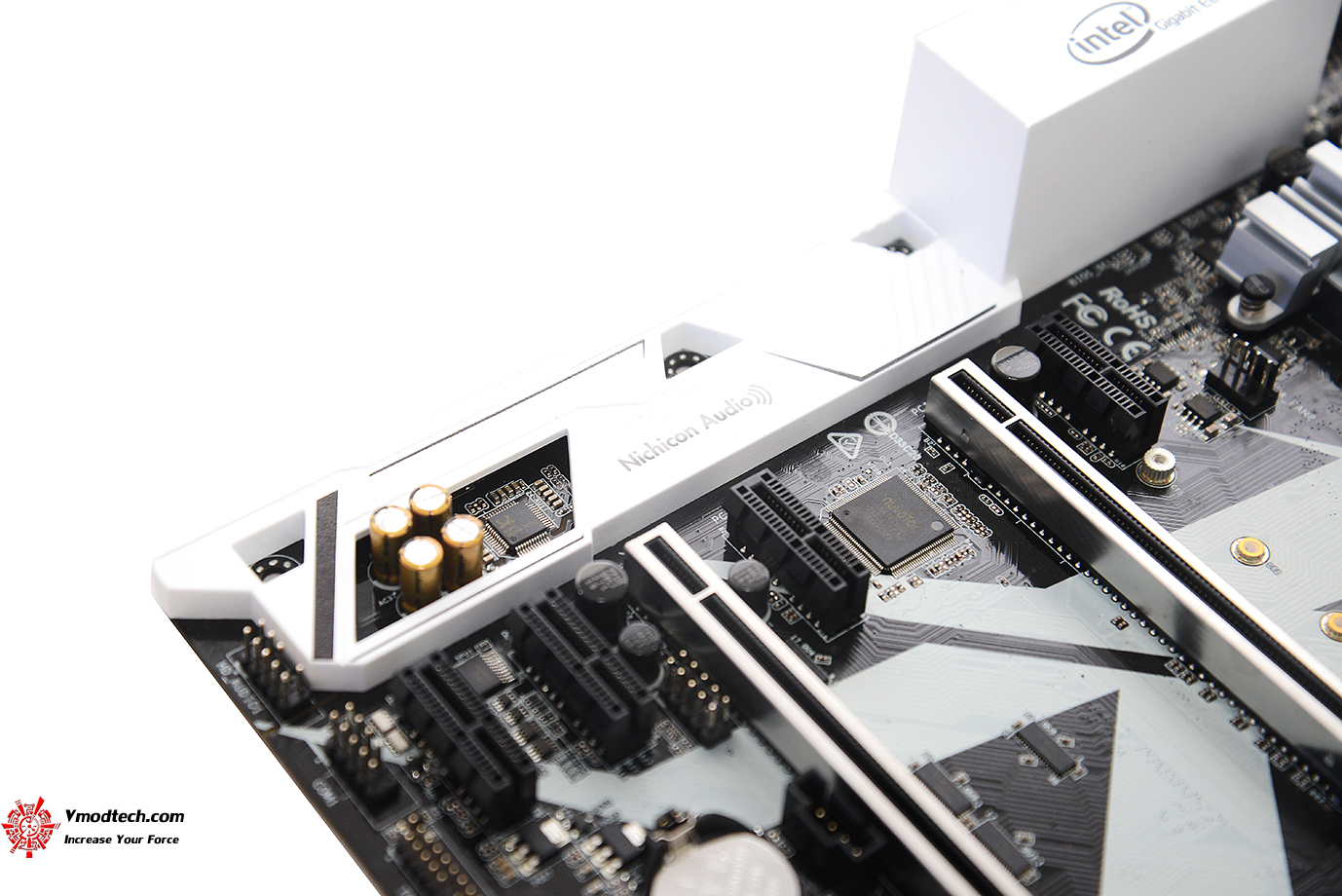

ระบบเสียงเป็น 7.1 แชนแนล HD เสียง พร้อมด้วยระบบป้องกัน (Realtek ALC892 เสียง Codec) กับระบบเสียงบลูเรย์ชั้นยอด

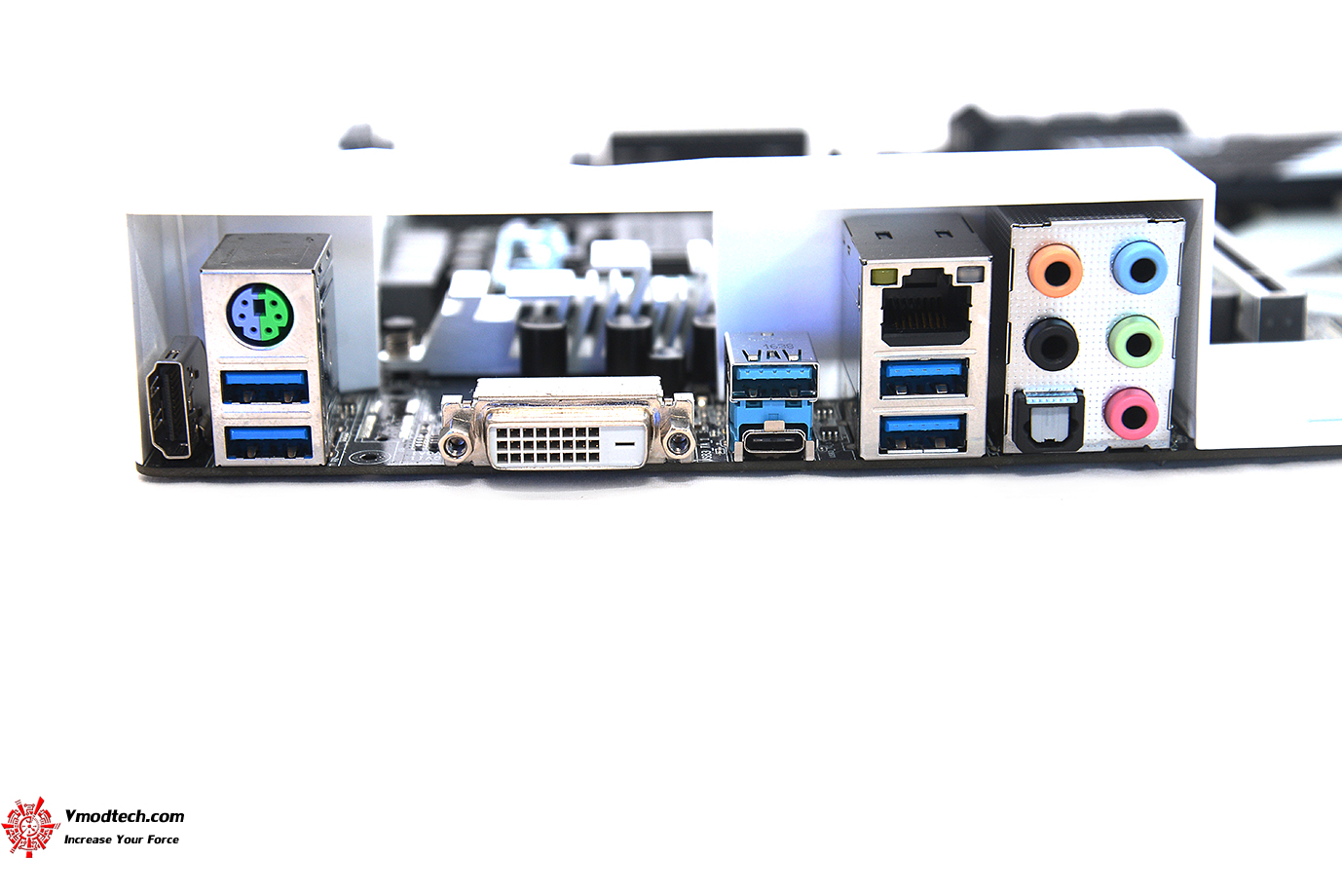

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย 1 x พอร์ต เมาส์และคีย์บอร์ด PS/2 - 1 x พอร์ต DVI-D - 1 x พอร์ต HDMI - 1 x พอร์ต ออพติคอล SPDIF Out - 5 x พอร์ต USB 3.1 Gen1 Type-A (รองรับการป้องกัน ESD (เทคโนโลยีปกป้อง ASRock Full Spike)) - 1 x พอร์ต USB 3.1 Gen1 Type-C (รองรับการป้องกัน ESD (เทคโนโลยีปกป้อง ASRock Full Spike)) - 1 x พอร์ต LAN RJ-45 พร้อมไฟ LED (ACT/LINK LED และ SPEED LED) - แจ็คสำหรับ HD เสียง: ลำโพงหลัง / กลาง / เบส / สัญญาณขาเข้า / ลำโพงหน้า / ไมโครโฟน

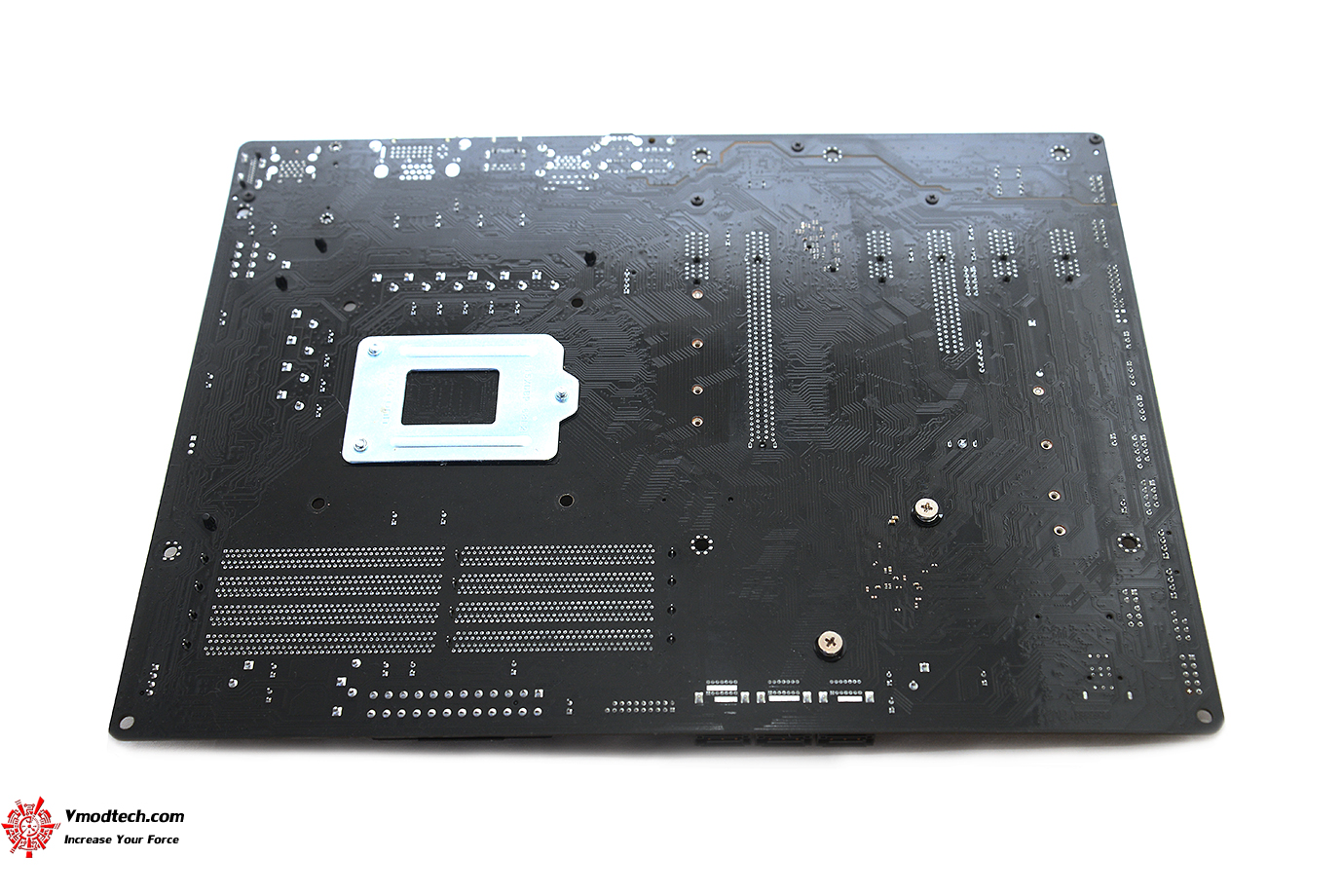

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
