ASRock Z87 Extreme9/ac 4-Ways SLI and CrossFireX Motherboard Review

/ บทความโดย: Venom-Crusher , 12/07/2013 00:01, 31,192 views / view in EnglishEN
«»
Share

asrock z87 extreme9 ac ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ เผลอแป๊บเดียวก็มาถึงมาเธอร์บอร์ดรุ่นที่ 17 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดหนักจัดเต็มไม่มีกั๊กแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นใหญ่ยักษ์ ที่มาพร้อมกับ Features เด่นอย่าง 4-Ways SLI and CrossFireX แถมยังมีความรุนแรงในการ Overclock แบบเต็มเหนี่ยว จากอีกแบรนด์ดังแห่งวงการไอทีฮาร์ดแวร์อย่าง ASRock ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASRock Z87 Extreme9/ac มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

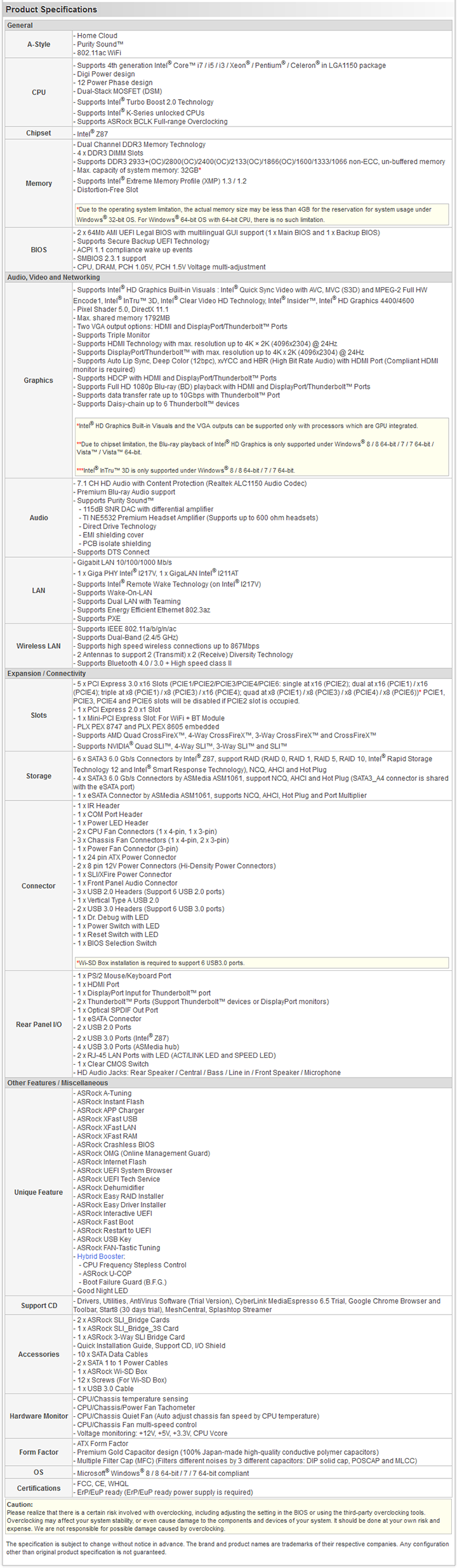

Specifications

s2 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

สเป็คจัดเต็มสมกับเป็นรุ่นใหญ่สุดจริงๆครับ สำหรับ ASRock Z87 Extreme9/ac

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASRock Z87 Extreme9/ac Appearance

Package & Bundle

dsc 8435 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนขาวเทาสดใสลุคใหม่ครับ

dsc 8440 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

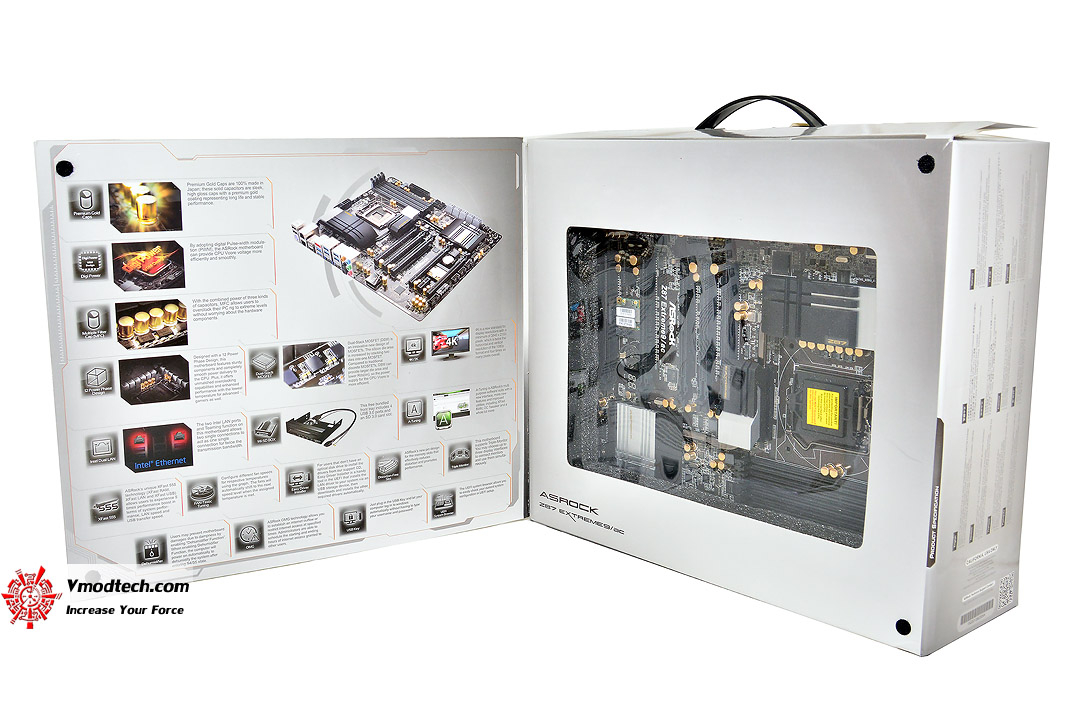

ฝากล่องสองชั้น บรรยายสรรพคุณเพียบงดงามครับ

dsc 8444 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

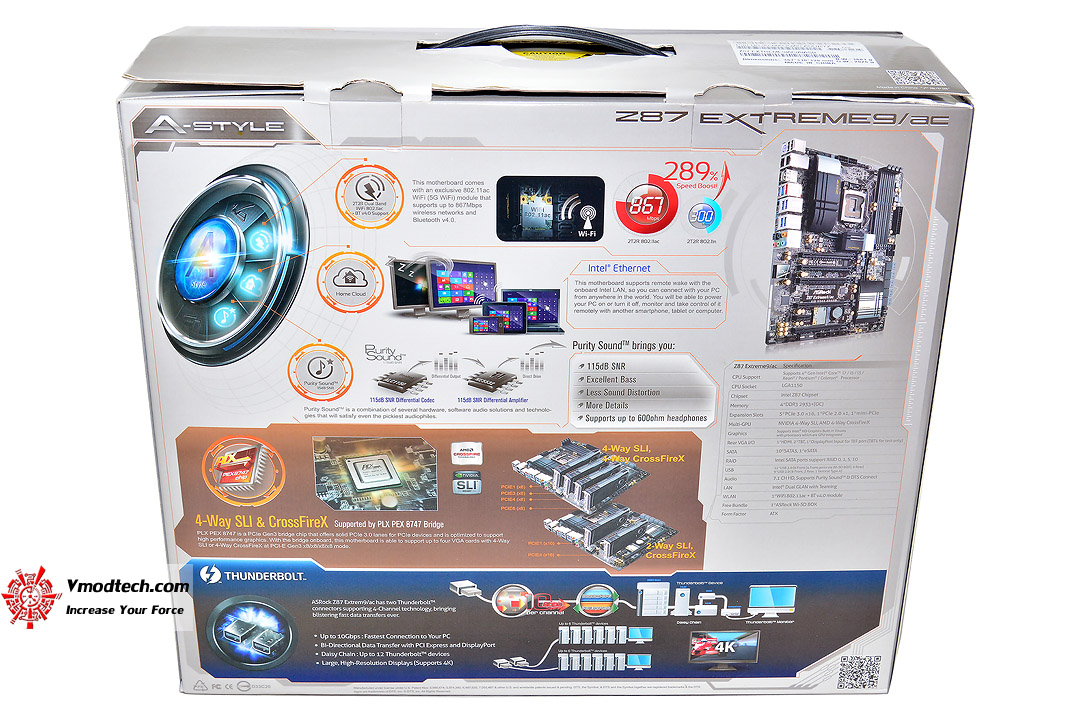

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันเพียบเรียบร้อยเป็นระเบียบ

dsc 8455 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

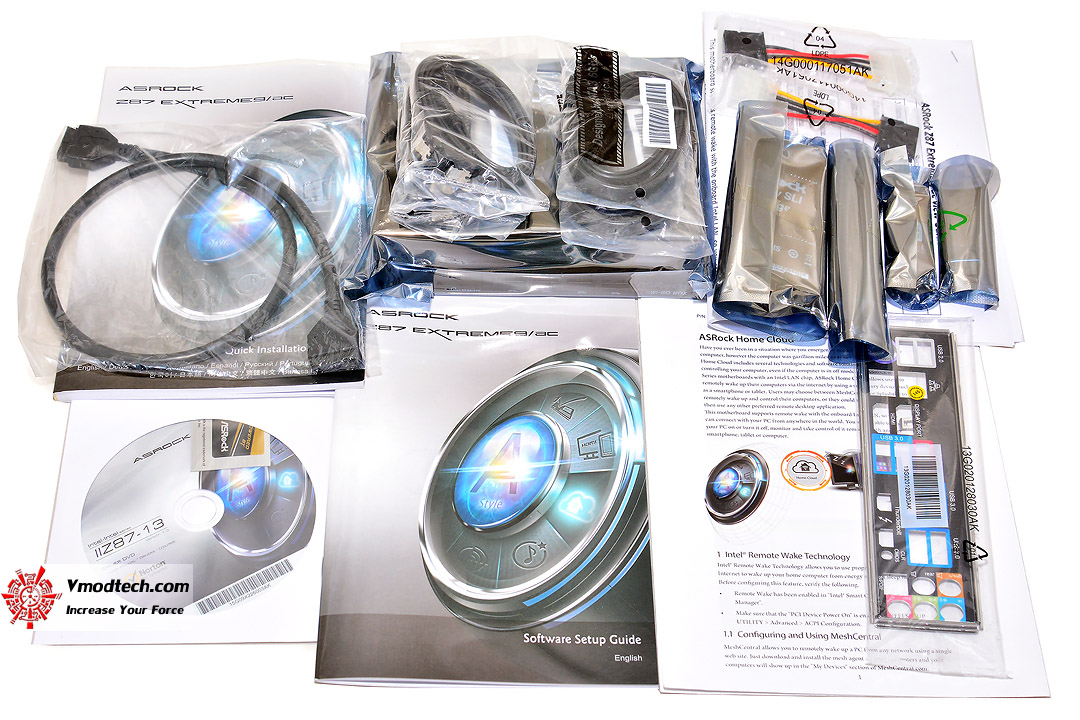

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ จัดเต็มจริงๆ

dsc 8449 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

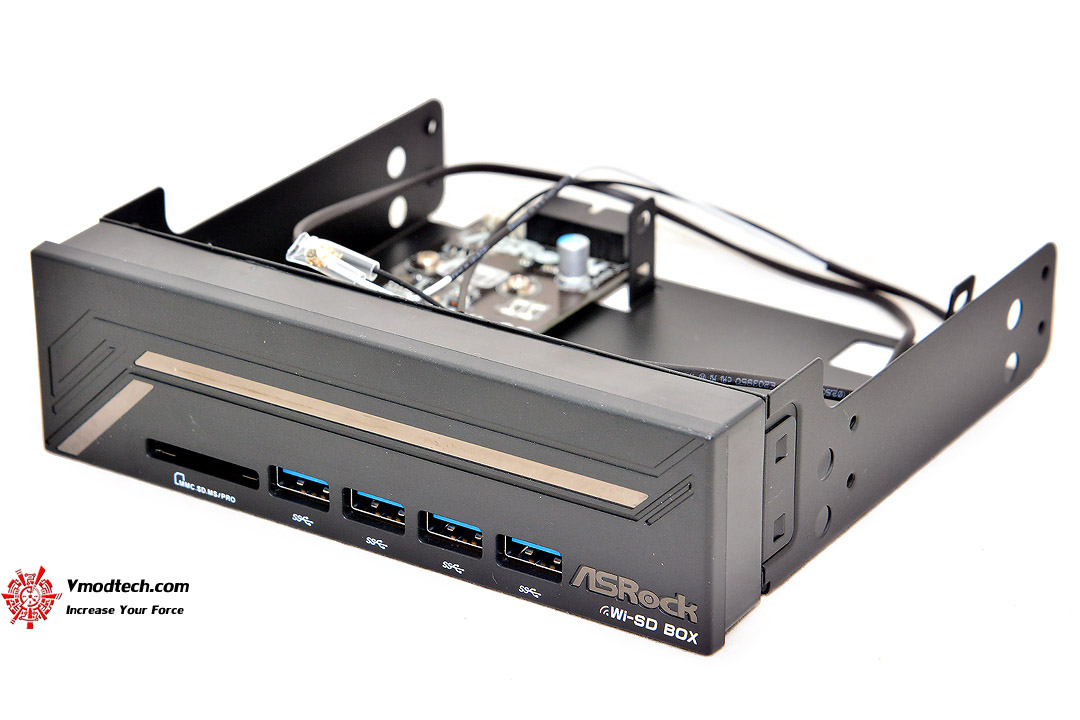

มี ASRock Wi-SD BOX ที่เป็น Front Panel และตัวปล่อยสัญญาณ Wi-Fi ในตัวเดียวกันแถมมาด้วย แจ่มมม

Motherboard Appearance

dsc 8574 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

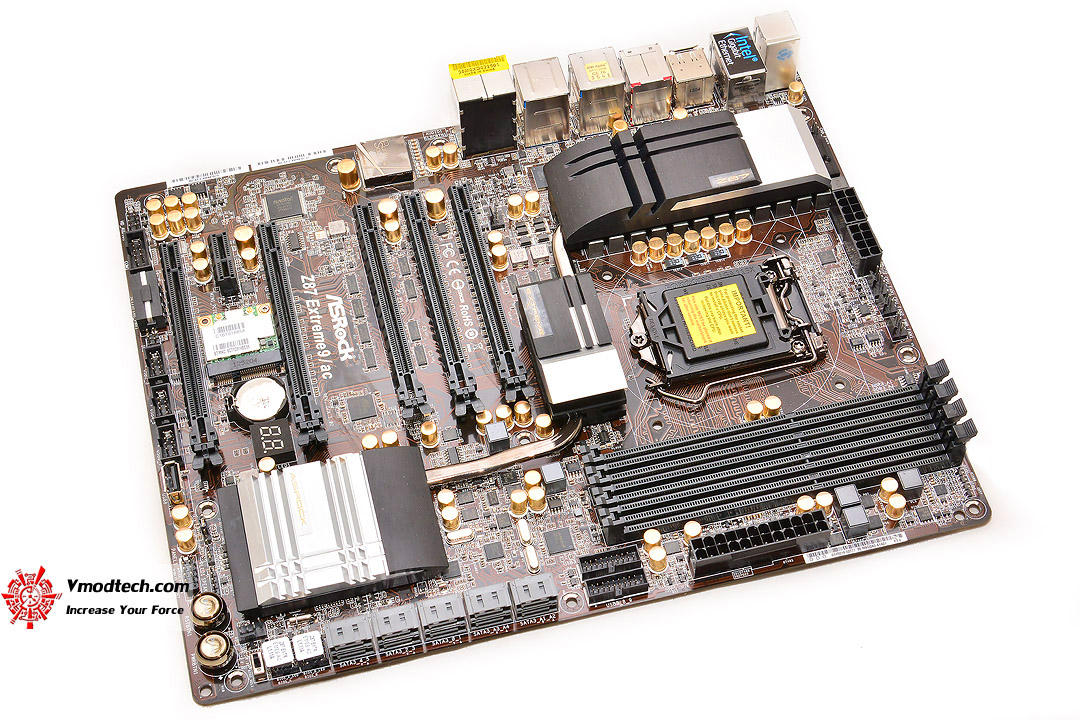

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาล เงิน ทอง ดำ ดุดัน ตามคอนเซปต์บอร์ดตระกูลใหญ่ของ ASRock ครับ

dsc 8567 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

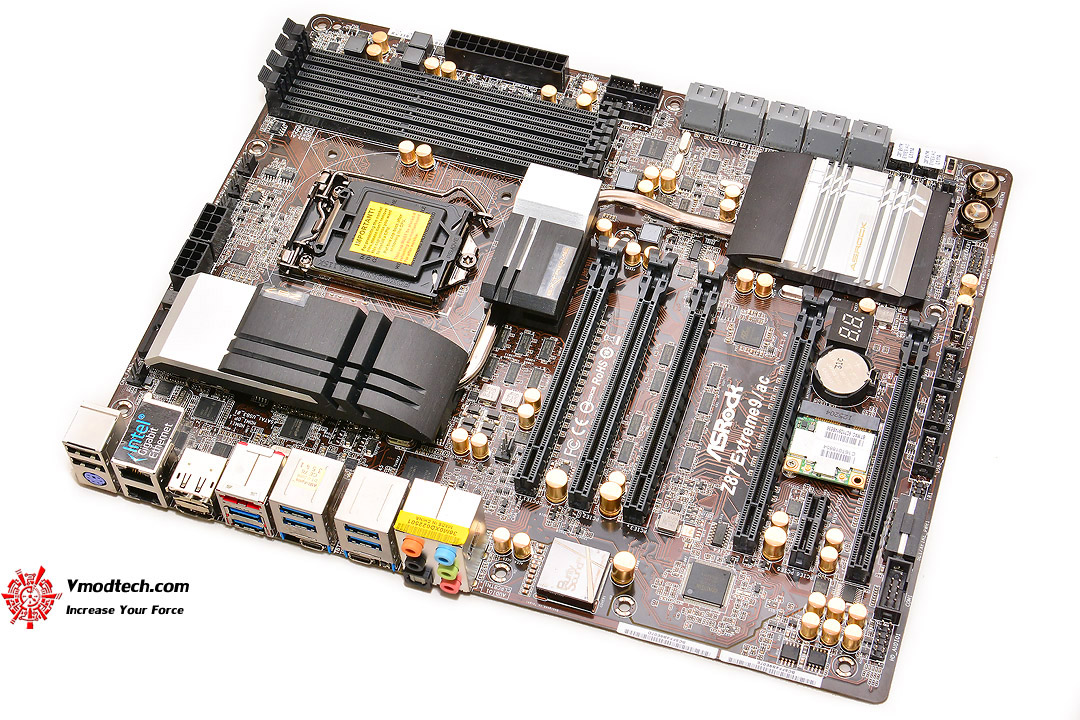

สวยงามเนื้องานดีทุกมุมมองครับ

dsc 8549 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

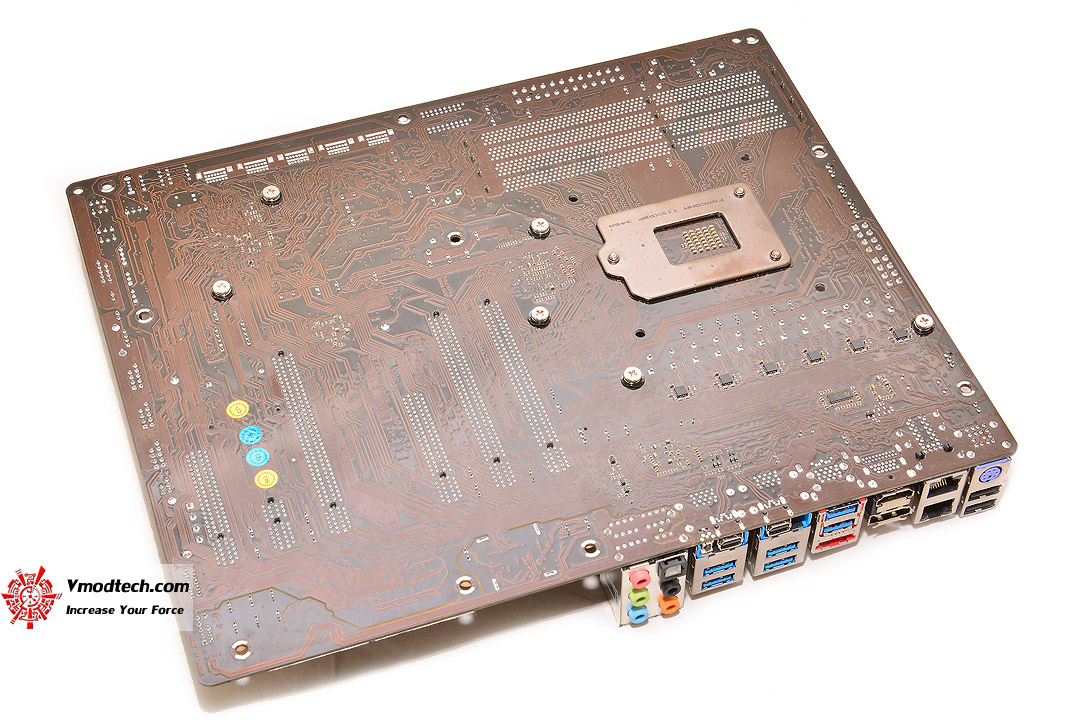

ด้านหลังบอร์ดก็ยังคงน้ำตาลงดงามเช่นเดียวกับด้านหน้าครับ

dsc 8471 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

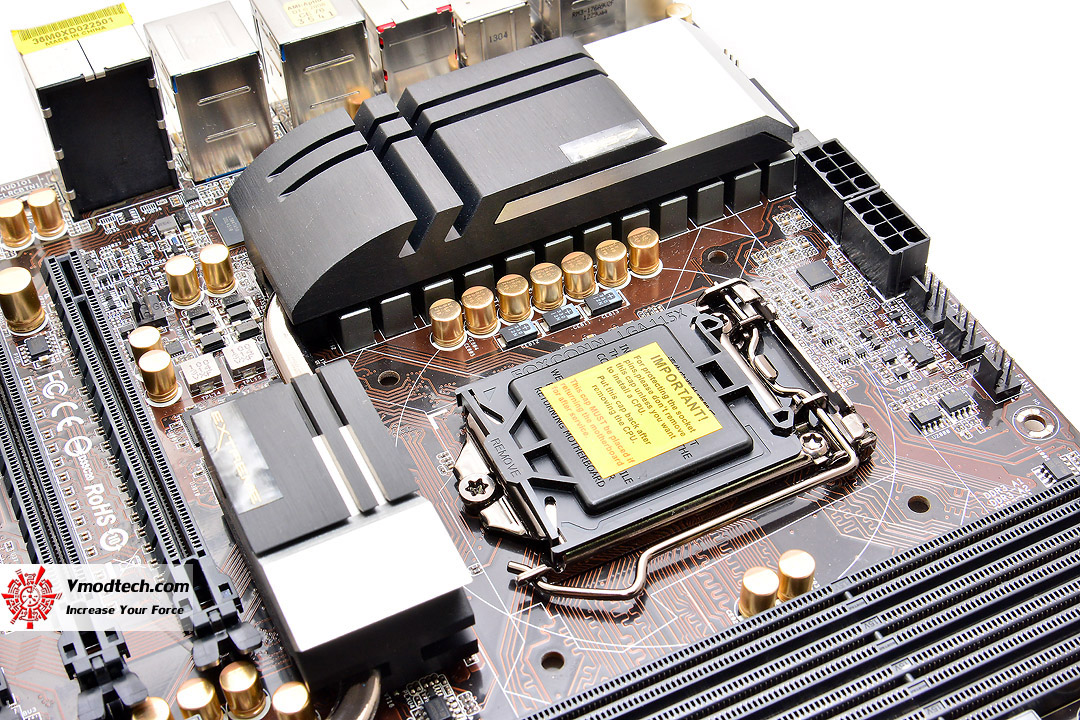

ภาคจ่ายไฟขนาดรวมถึง 12 เฟสเลยครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 8478 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

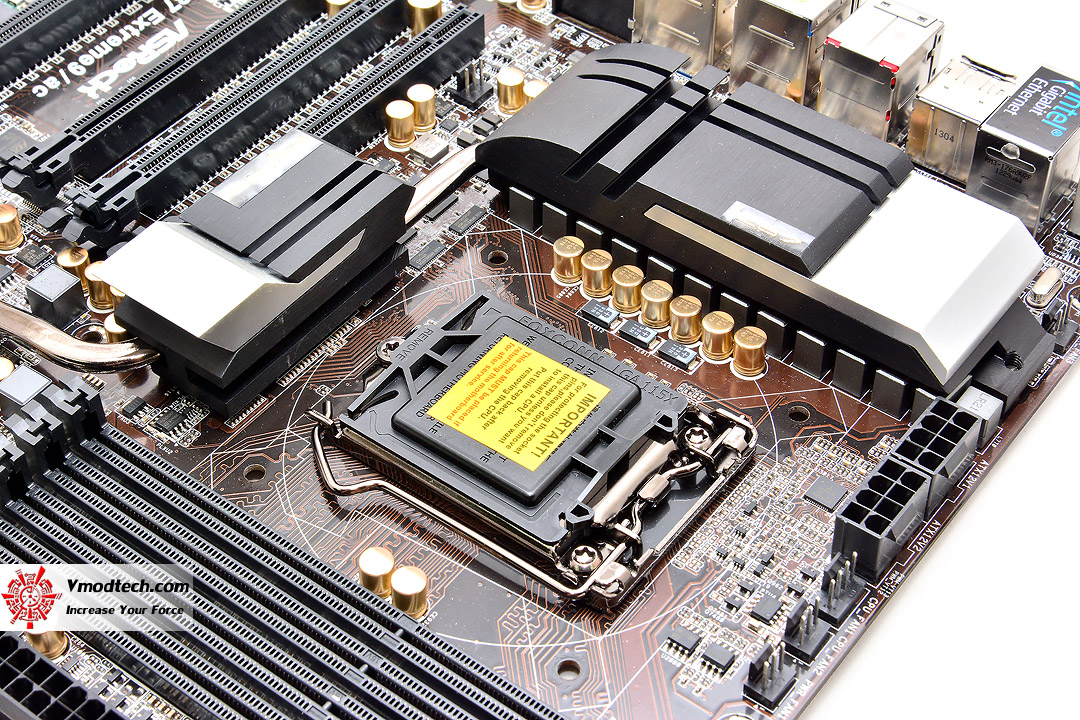

หน้าตาซิงค์ภาคจ่ายไฟรุ่นใหม่ อันสวยงามดุดัน

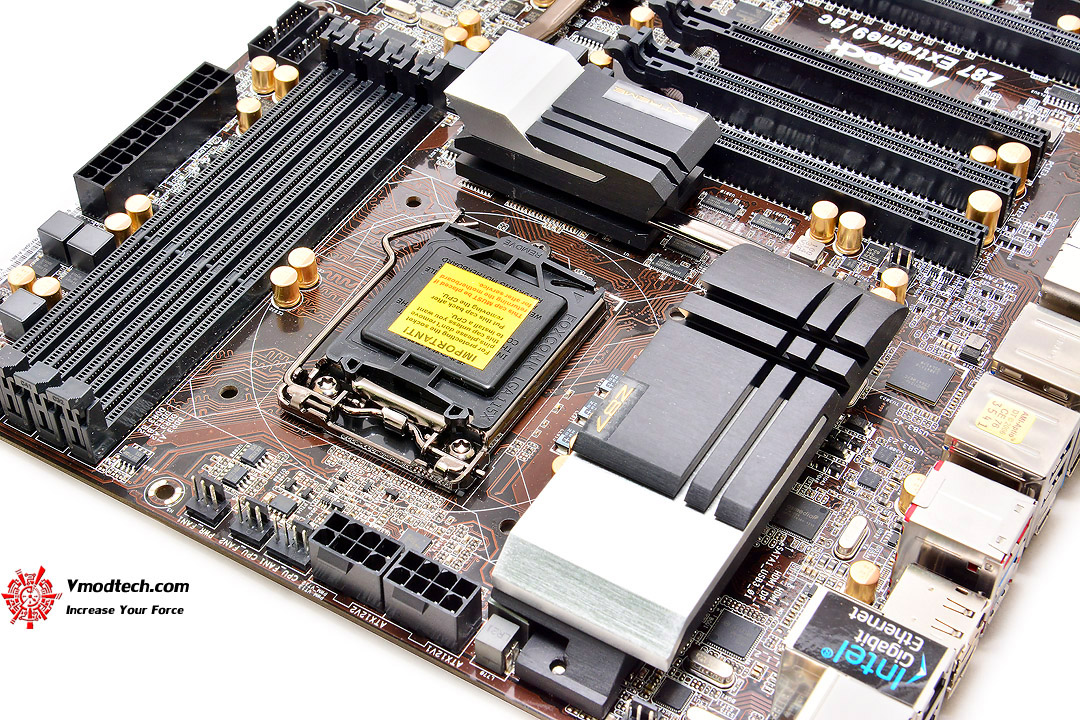

dsc 8480 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

มีขั้วจ่ายไฟซีพียูชนิด 8พินถึงสองชุดด้วยกันครับ จ่ายไฟเต็มอิ่มแน่นอน

dsc 8484 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

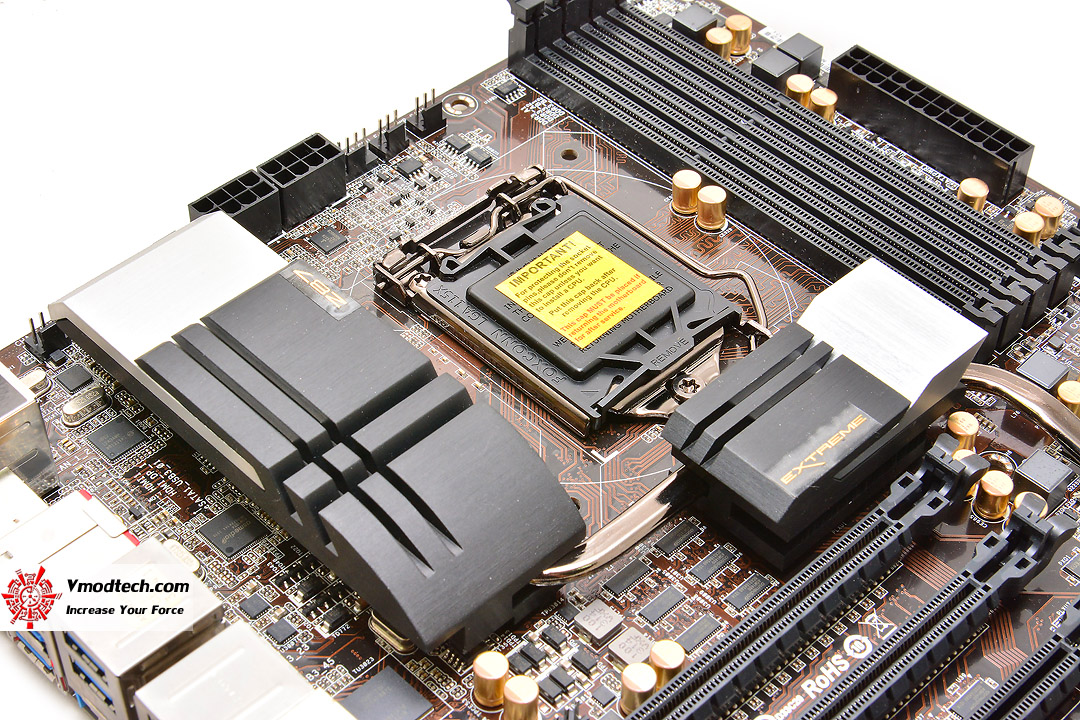

งดงามทุกมุมมองจริงๆครับ สำหรับซิงค์รุ่นใหม่ล่าสุดตัวนี้

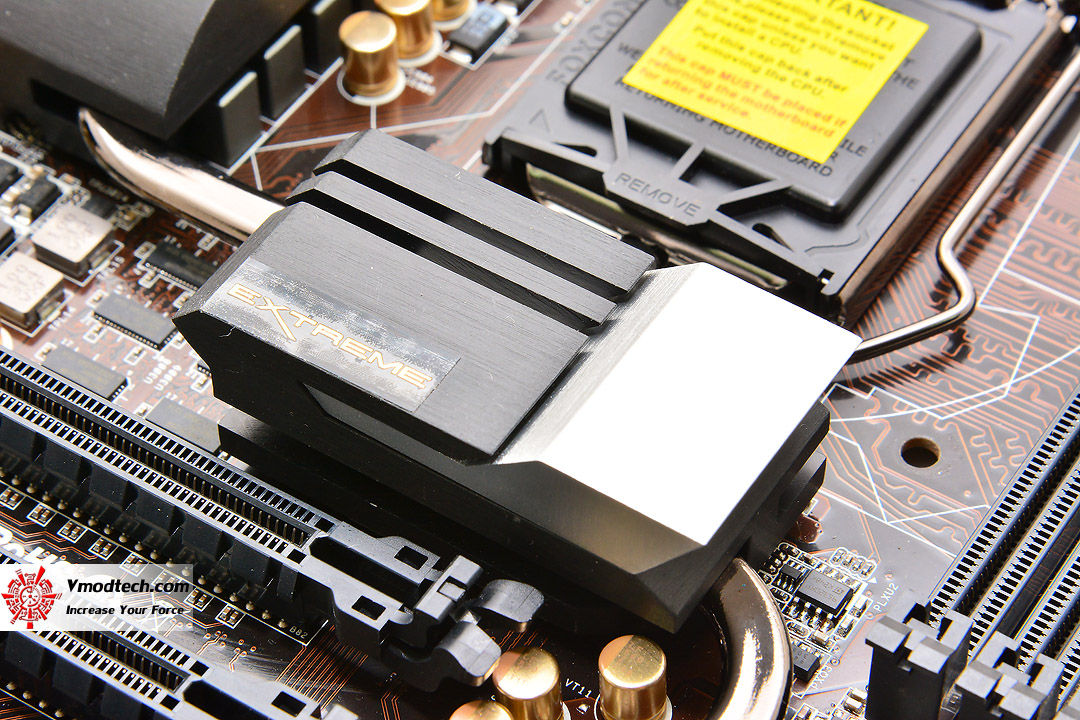

dsc 8522 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

หน้าตาอันงดงามของซิงค์สำหรับชิป PLX PEX 8747 เพื่อการเชื่อมต่อการทำงานแบบ 4 เวย์สำหรับกราฟฟิคการ์ดครับ

dsc 8491 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

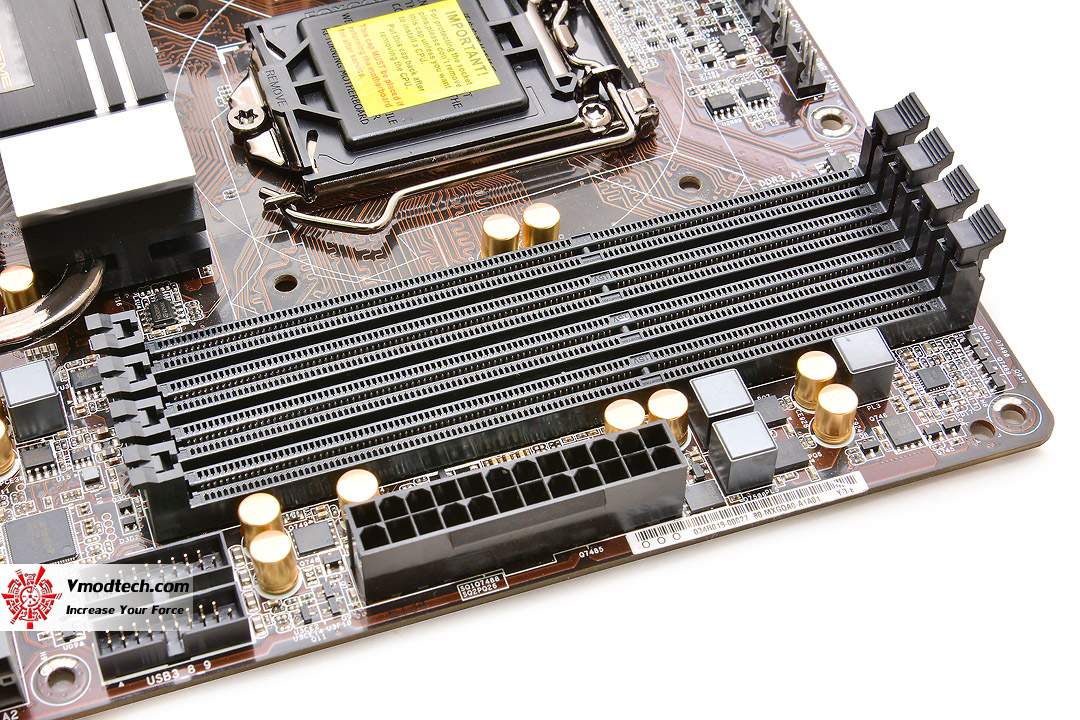

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 8498 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

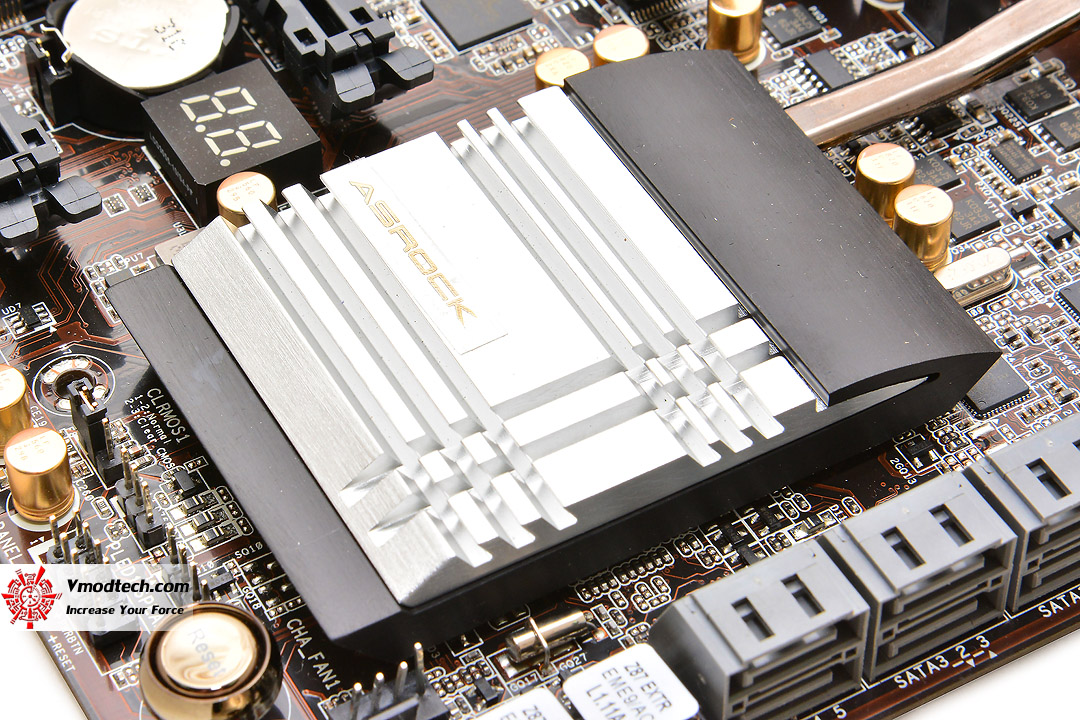

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามกลมกลืนกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

dsc 8500 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

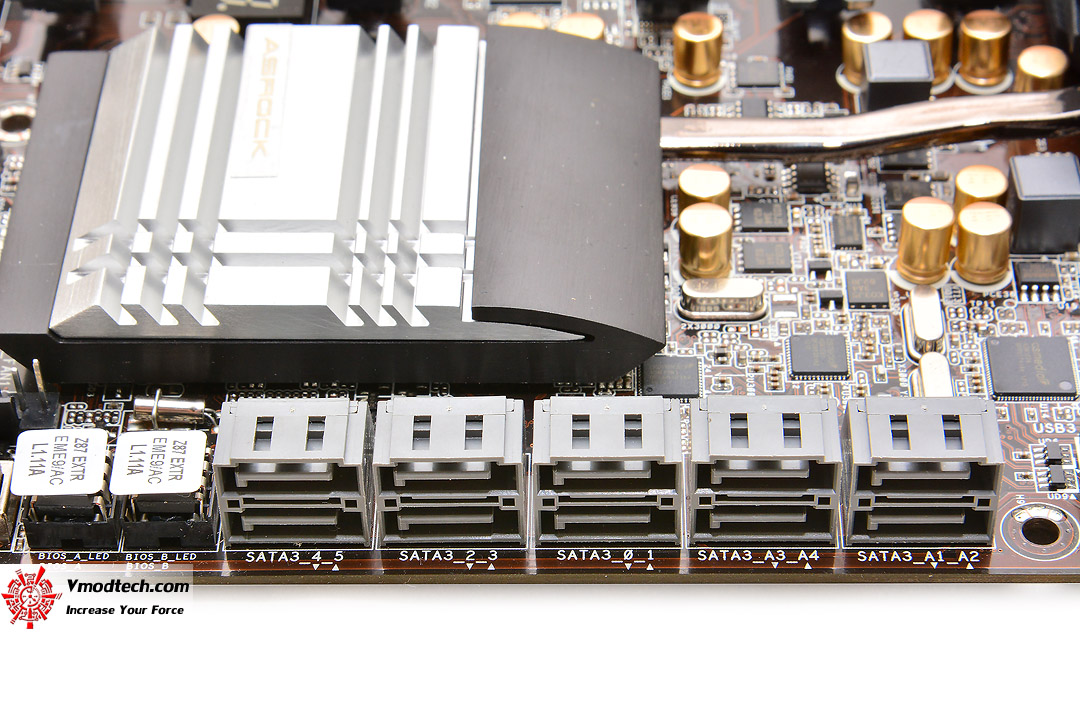

SATA3 6.0GB/s ที่มากันถึง 10 ช่องทาง จัดเต็มจริงๆครับสำหรับบอร์ดรุ่นนี้

dsc 8515 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

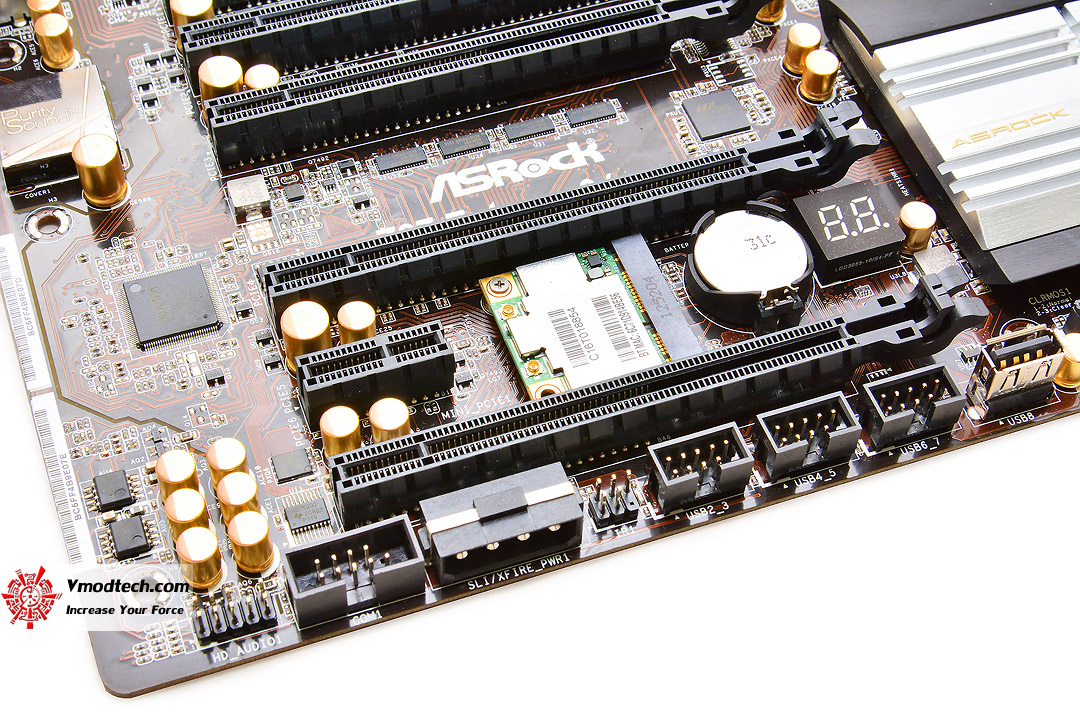

มีการ์ด WLAN : 1 x 802.11ac WiFi + BT v4.0 module แถมมาให้ที่บริเวณนี้ของบอร์ดด้วยครับ แถมมีขั้ว 4พินช่วยจ่ายไฟเลี้ยงให้ PCI-E เพิ่มเติมให้อีกด้วยครับ งานนี้การ์ด 4ตัว ไม่ต้องกลัวไฟไม่พออย่างแน่นอน

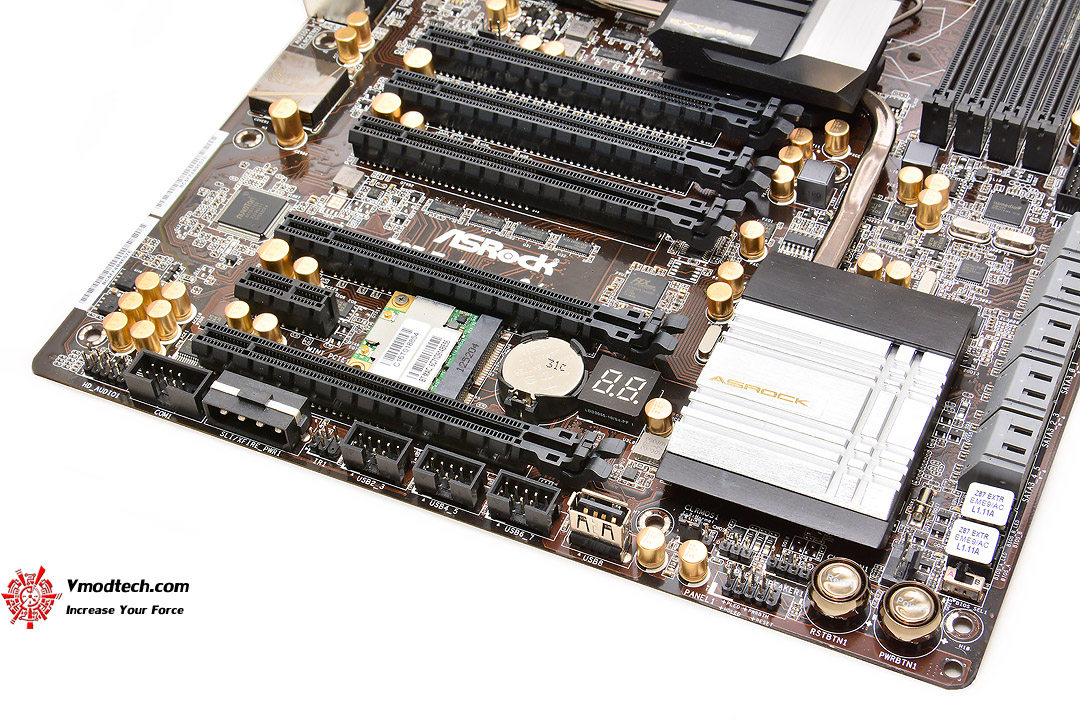

dsc 8509 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 5 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI 4 Ways และ CrossFireX 4 Ways ตามด้วย PCI-E 2.0 X1 Slot อีก 1 ช่องทางครับ ส่วนแผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ

dsc 8502 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

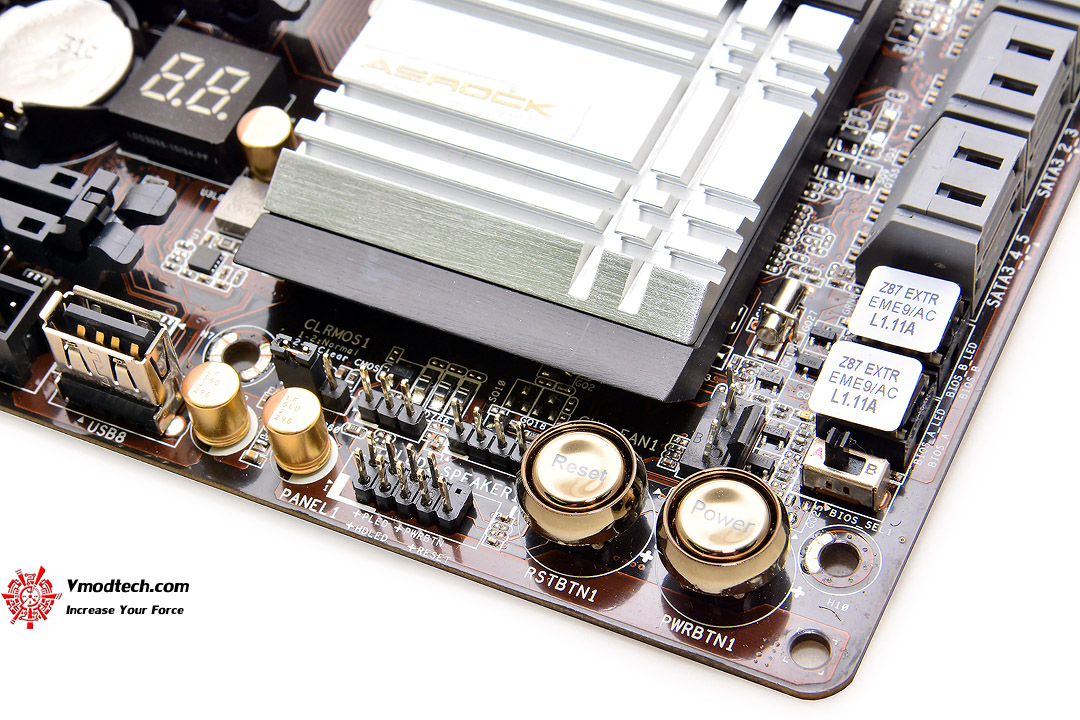

มีสวิทซ์ POWER , RESET , Clear CMOS Jumper และดิปสวิทซ์เลือก BIOS อยู่บริเวณนี้ด้วยครับ

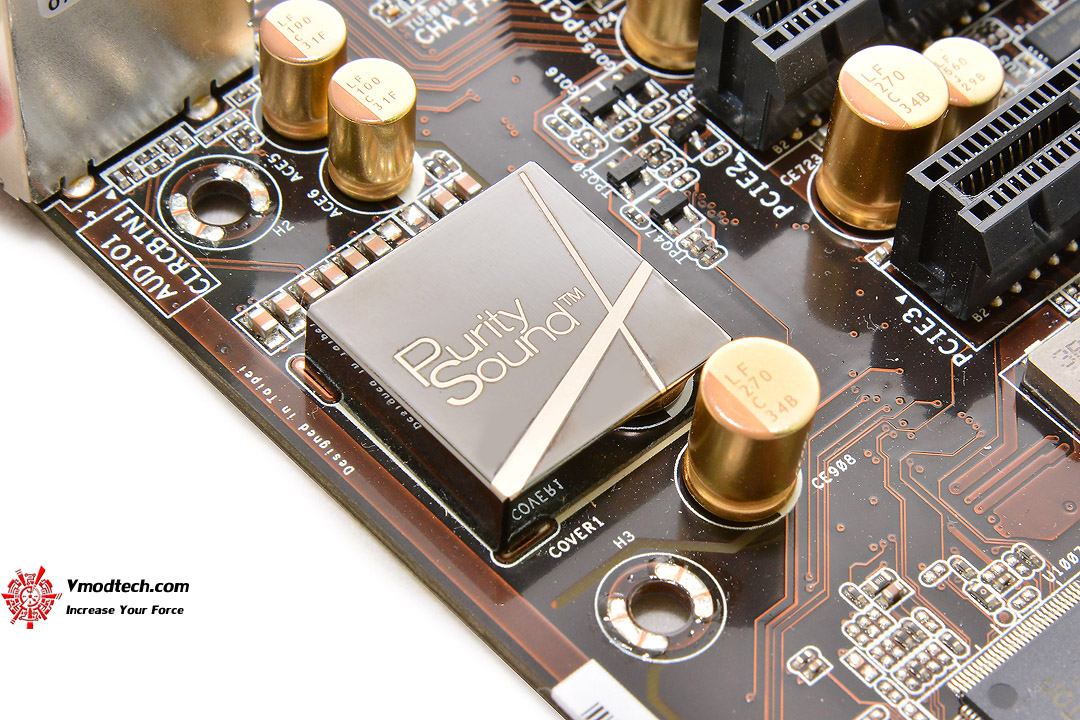

dsc 8540 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ตัวชิปเสียงระดับเทพ Purity Sound จาก Realtek ที่ใช้ชิปรุ่นท็อป Realtek ALC1150 งานนี้ดูหนังฟังเพลงไม่ว่าจากลำโพงหรือเฮดเซต เสียงยอดเยี่ยมและยังปรับแต่งได้อย่างมากมายครับ

dsc 8528 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

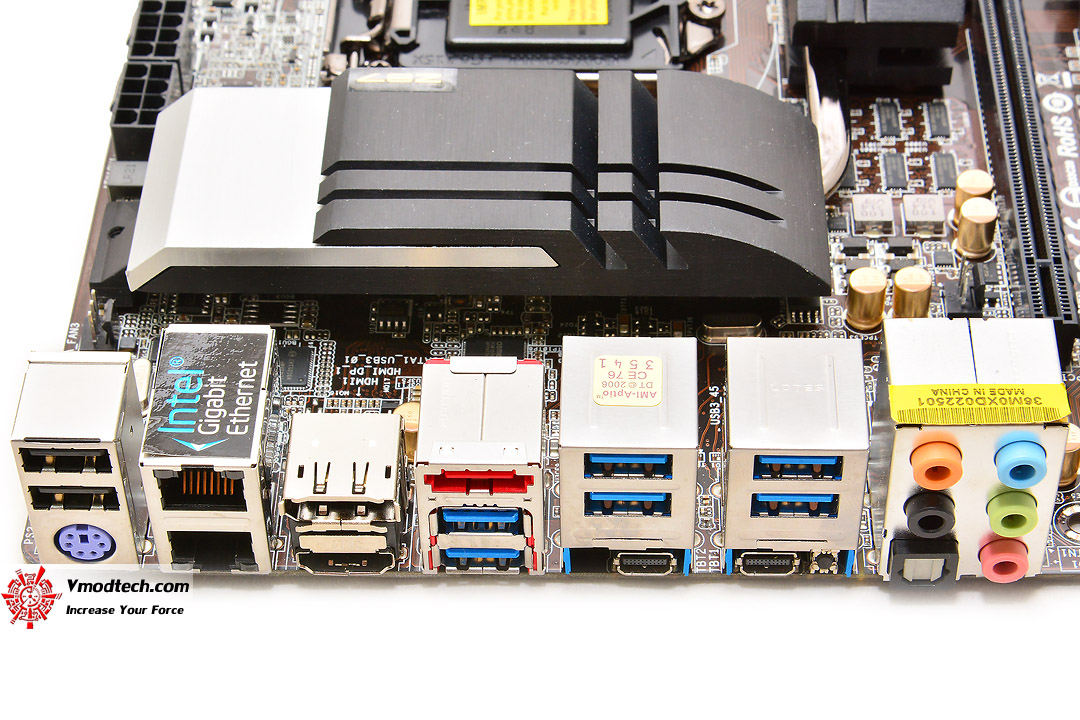

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ขาดไปแต่เพียงช่องต่อจอมอนิเตอร์แบบ DVI แต่กลับมีทีเด็ดตรงช่อง LAN แบบคู่จากอินเทล และยังไม่พอครับจัดเต็มกันไปกับช่องเสียบ THUNDERBOLT ถึง 2ช่อง สุดๆจริงๆครับสำหรับมาเธอร์บอร์ดรุ่นนี้

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASRock Z87 Extreme9/ac
.Memory ..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card ..GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5 @ Default
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 8578 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

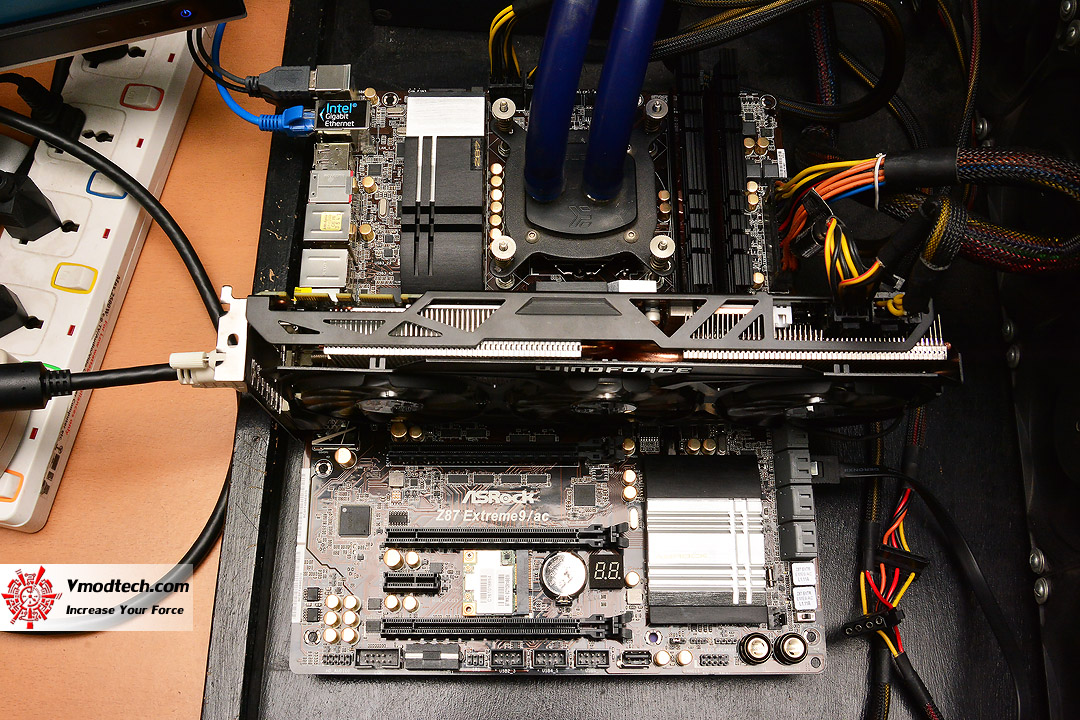

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,876MHz BClk 125.04MHz

NB Freq. 4,626MHz DDR3 3,001MHz 12-14-14-35-2T

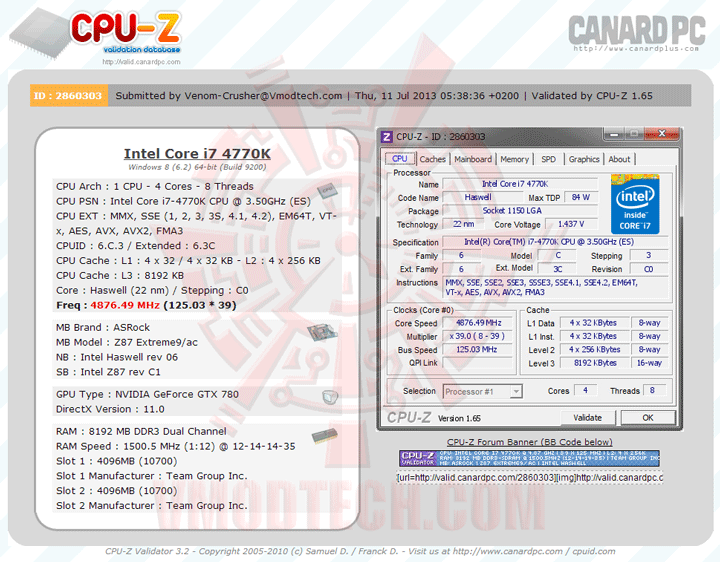

validate ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

Validation link >>Click<<

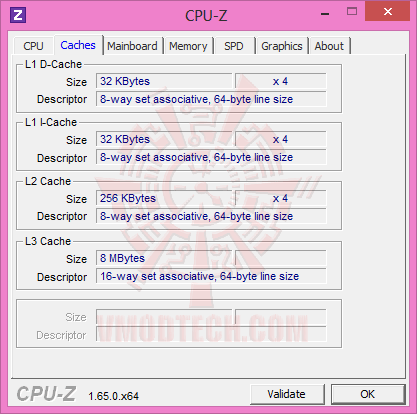

c1 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

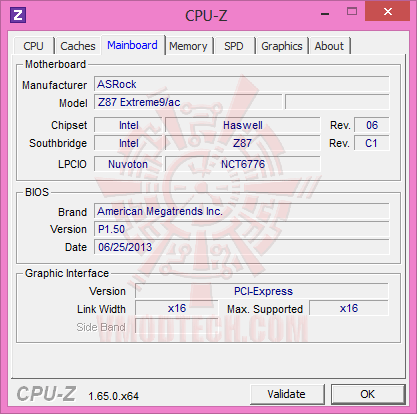

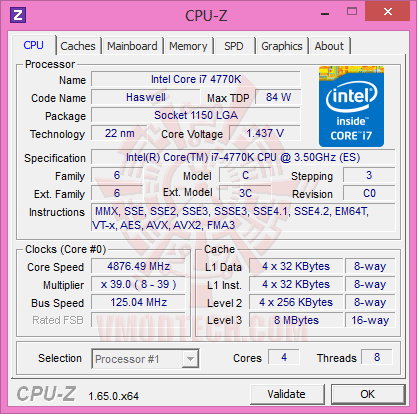

i7-4770K @ 4,876MHz BClk 125.04MHz Uncore 4,626MHz DDR3 3,001MHz 12-14-14-35-2T

c2 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

c3 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

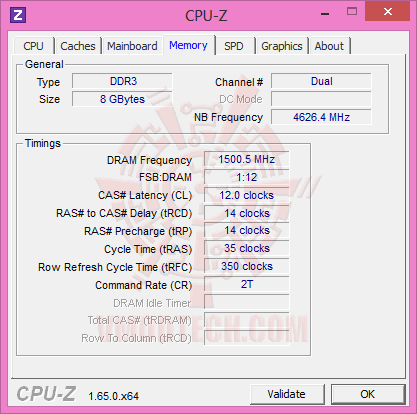

c4 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

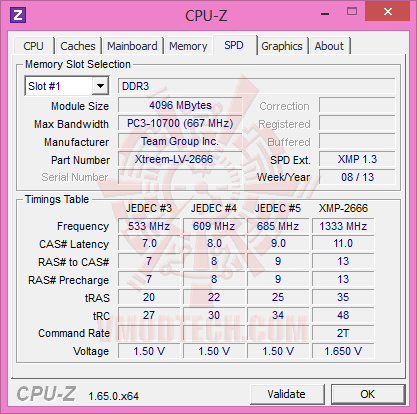

c5 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

c6 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

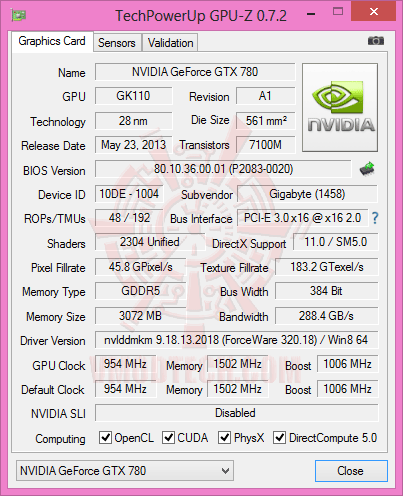

c7 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5 @ Default (954/1,006Boost/6,008MHz) กันต่อครับงานนี้

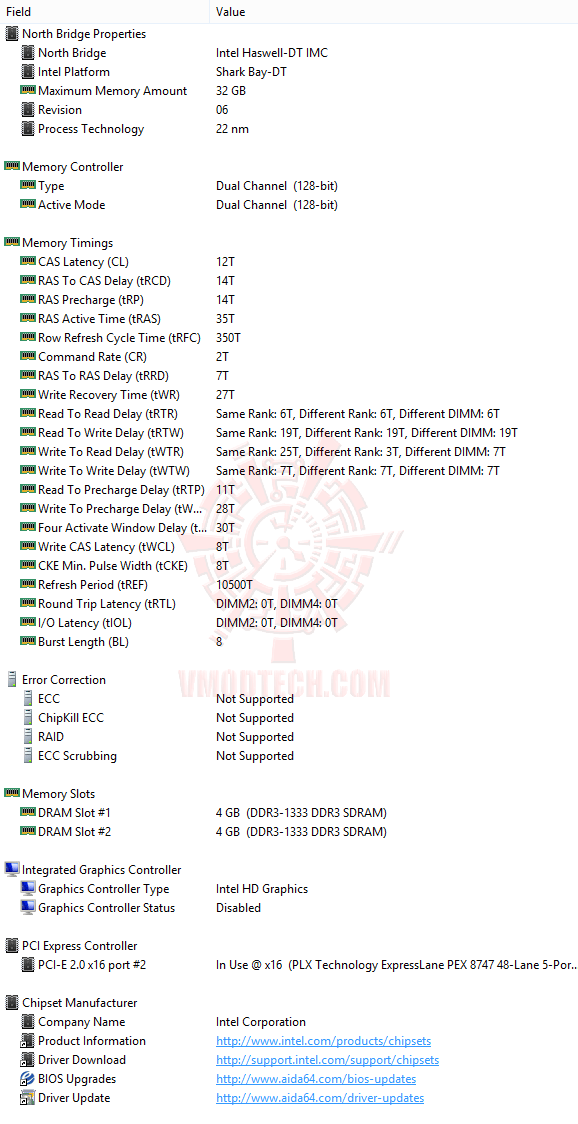

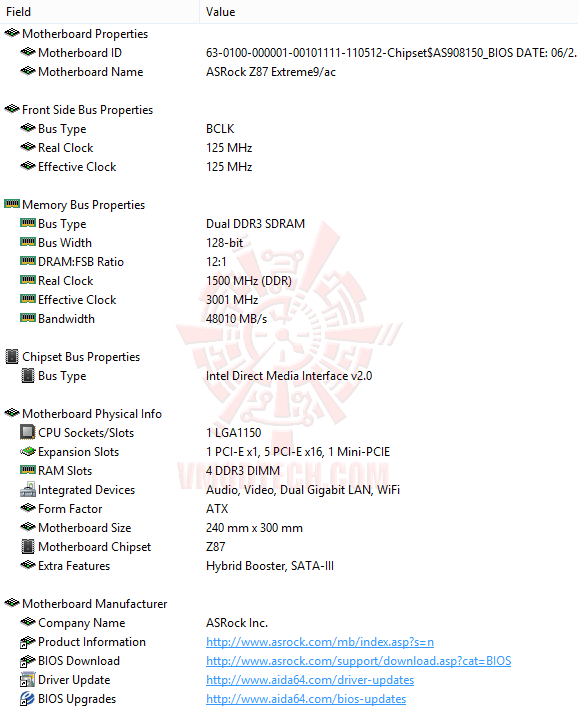

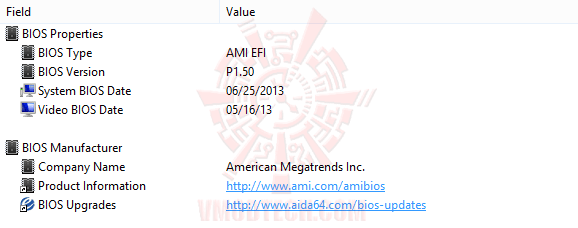

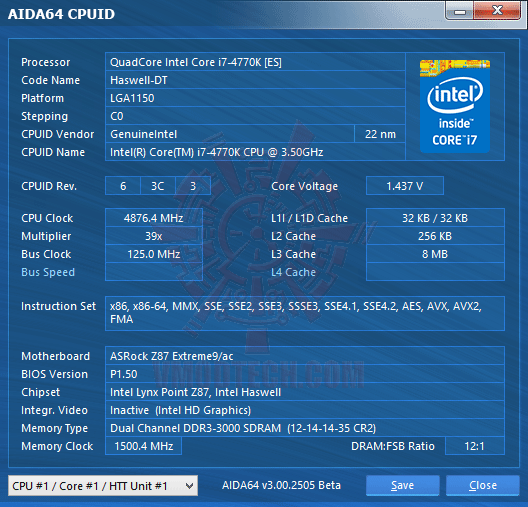

System Properties in AIDA64 Extreme Edition

ed1 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ed2 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ed3 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ed4 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ed5 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

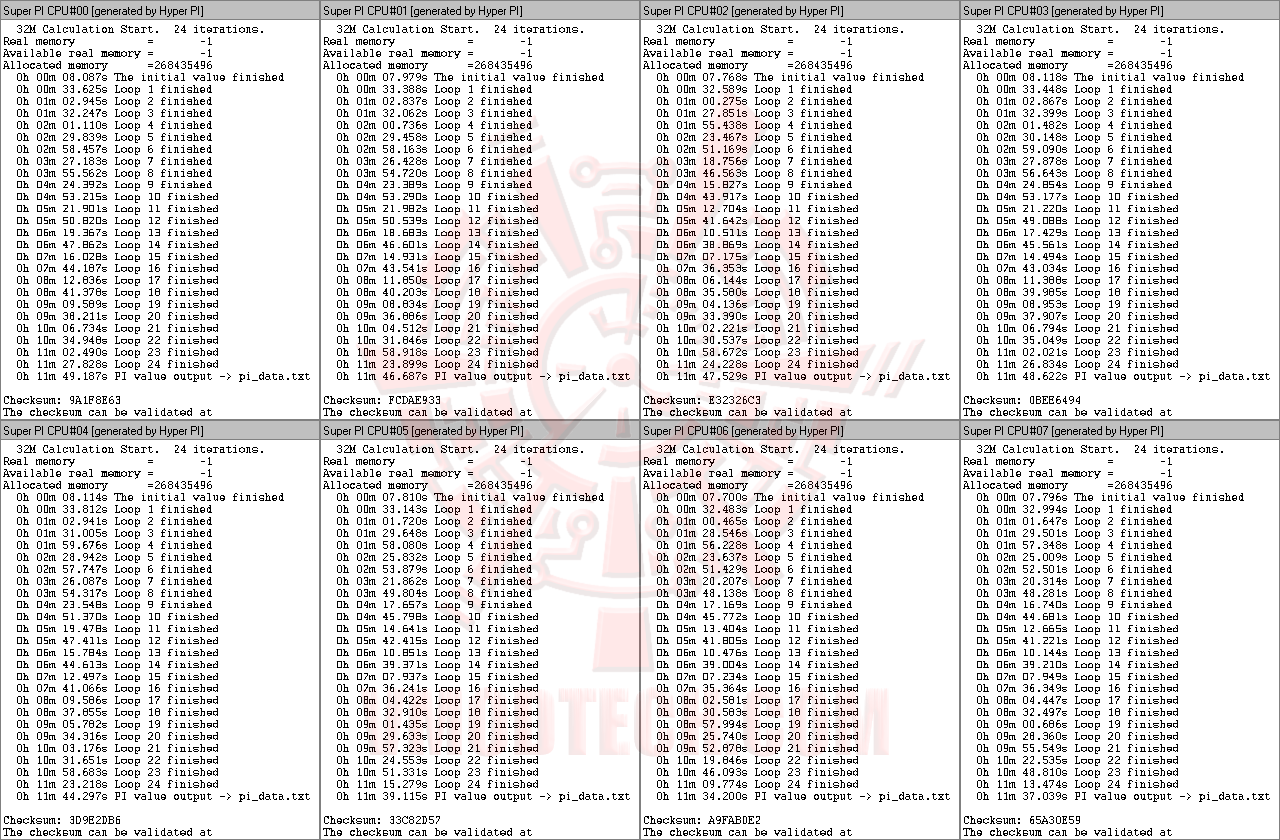

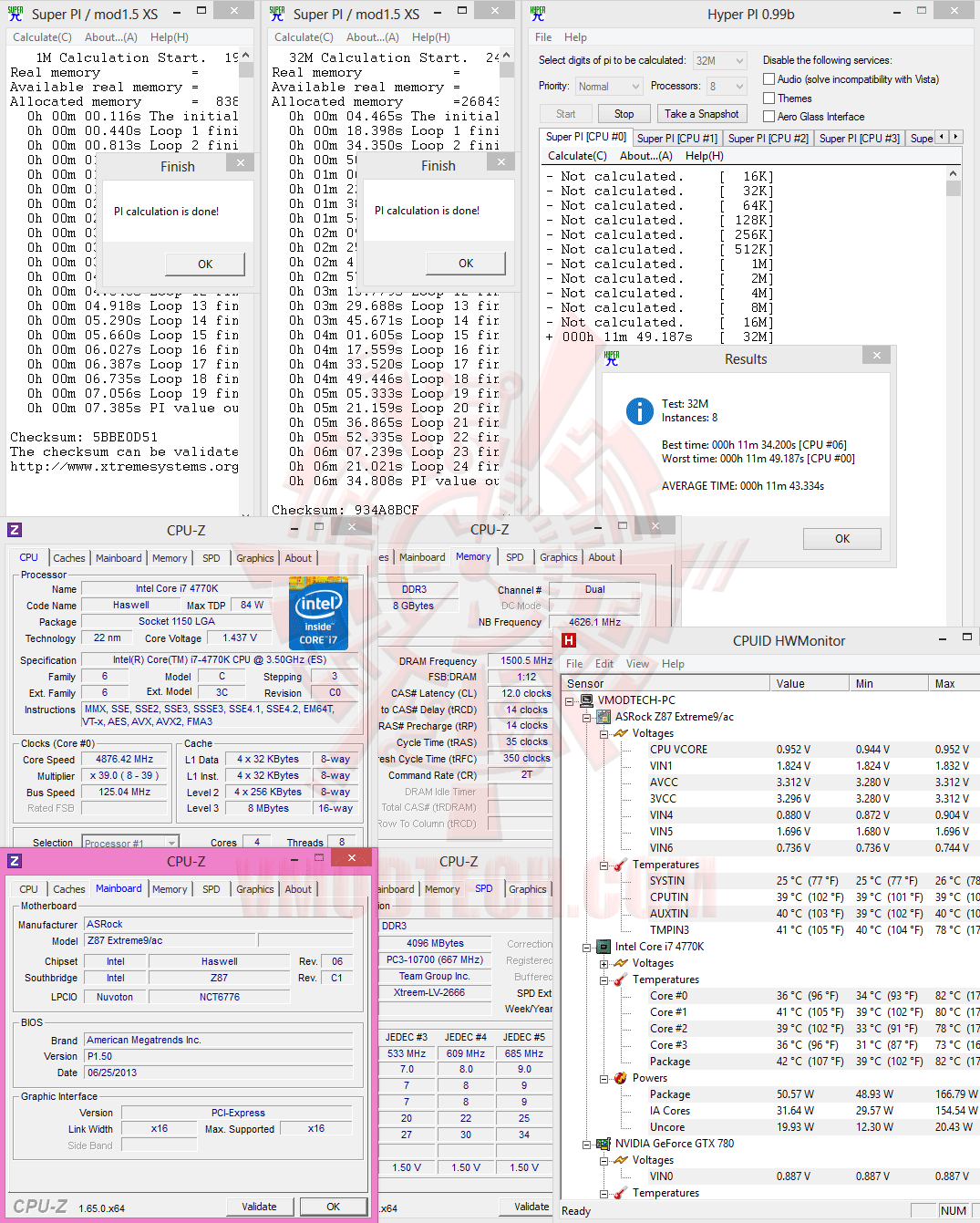

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

hpi 2 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

(Click ScreenShot to Enlarge)

แรงเล่นง่ายปรับง่ายและเสถียรกันดีมากๆครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

————————————————–

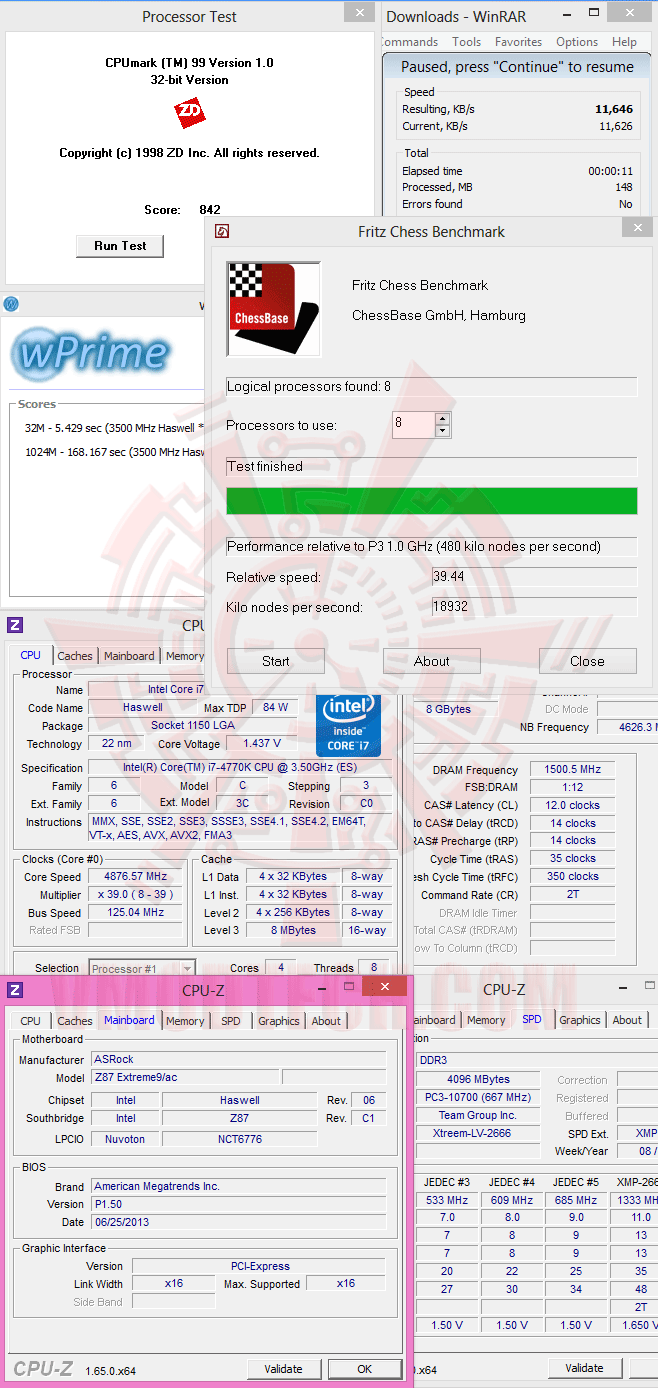

WinRAR5.00 beta6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

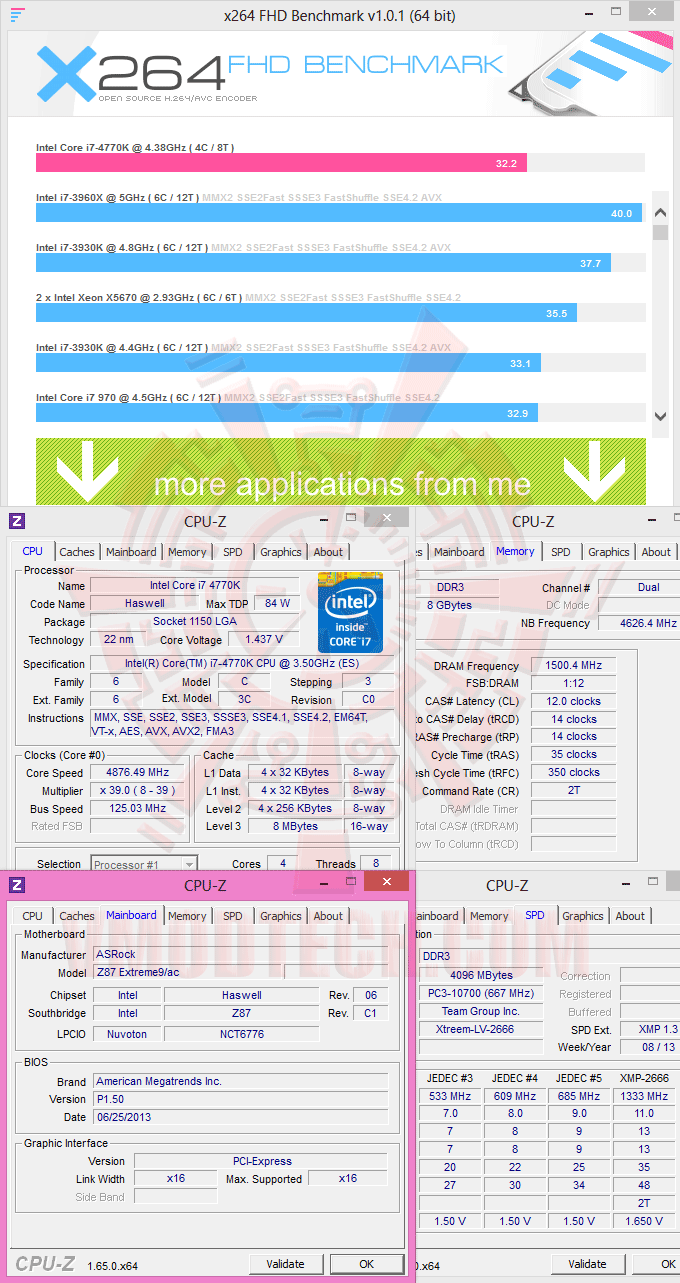

X264 FHD Benchmark

x264 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้าที่ 32.2 FPS

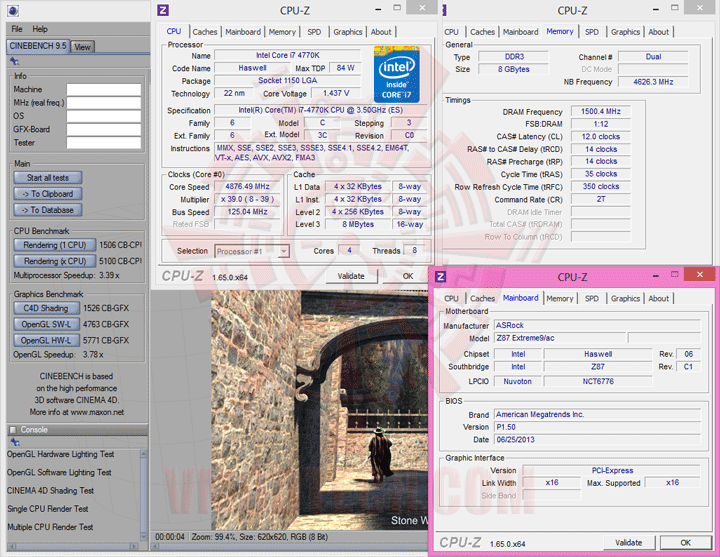

CINEBENCH R9.5

c95 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

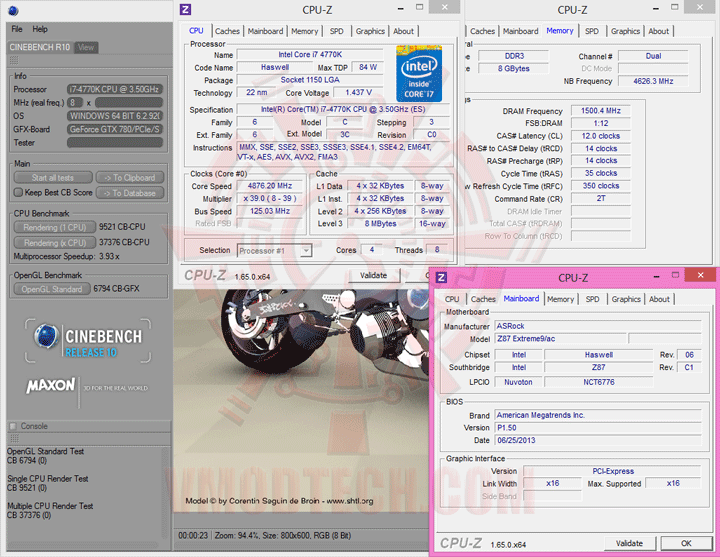

CINEBENCH R10

c10 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

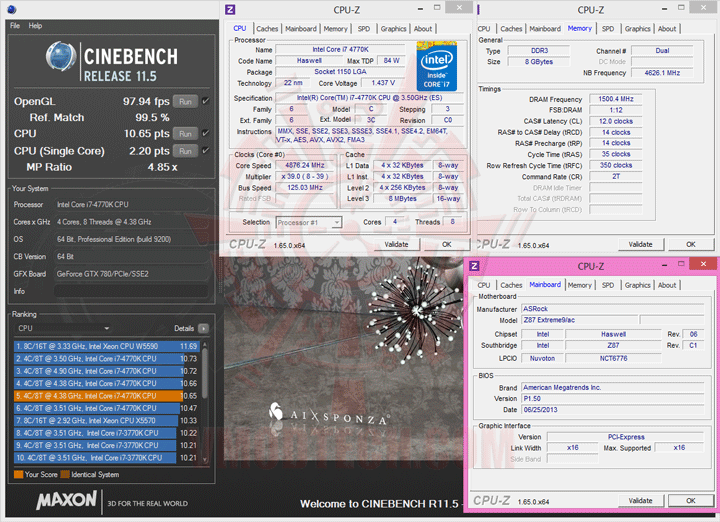

CINEBENCH R11.5

c115 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

Cinebench Series ก็แรงใช้ได้เลยครับ

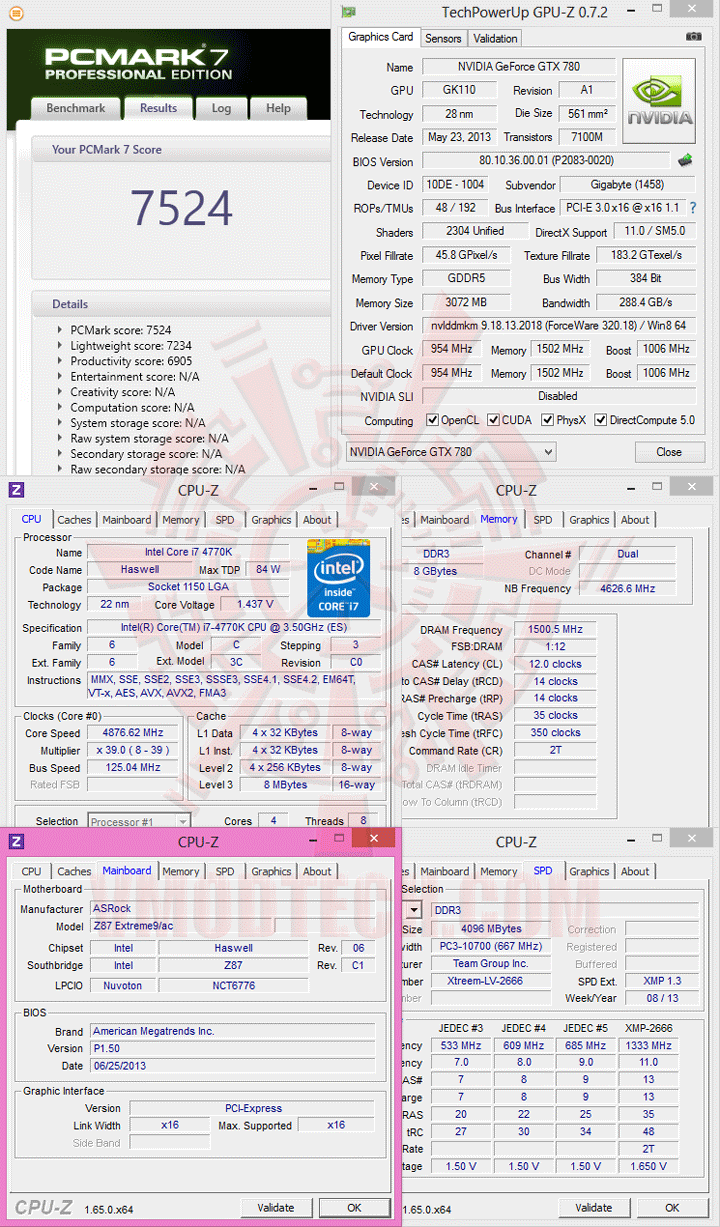

PCMark 7

pcm7 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

แรงสุดยอดเลยครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

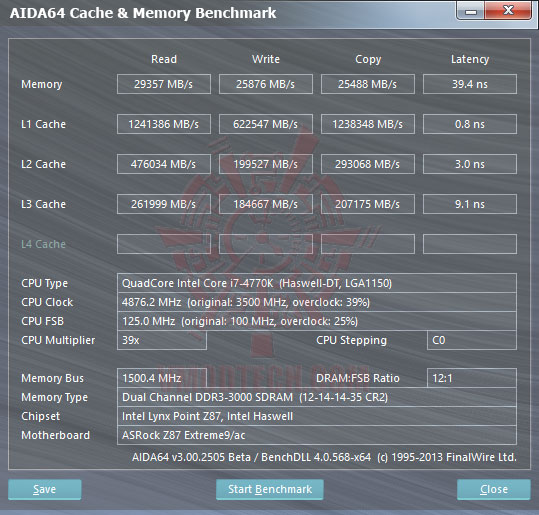

AIDA64 Cache & Memory Benchmark

e1 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

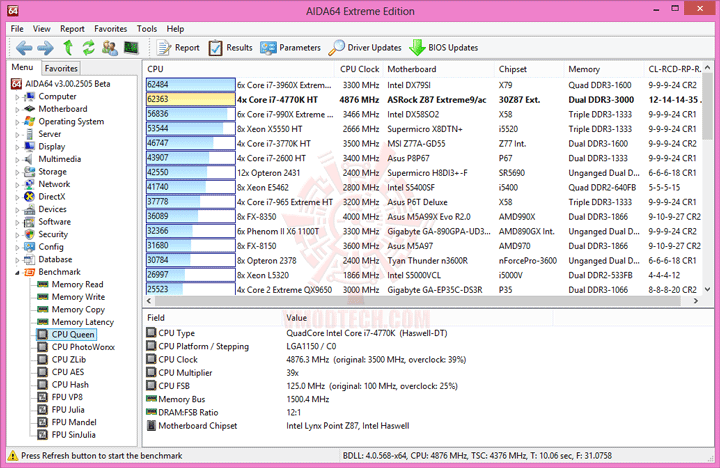

CPU Queen

e2 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

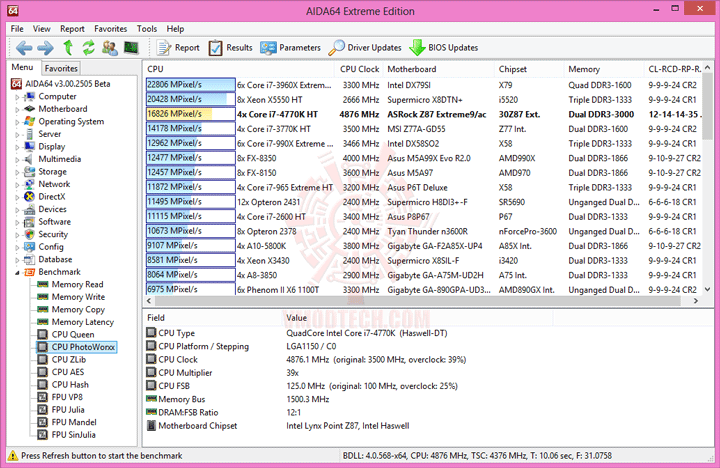

CPU PhotoWorxx

e3 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

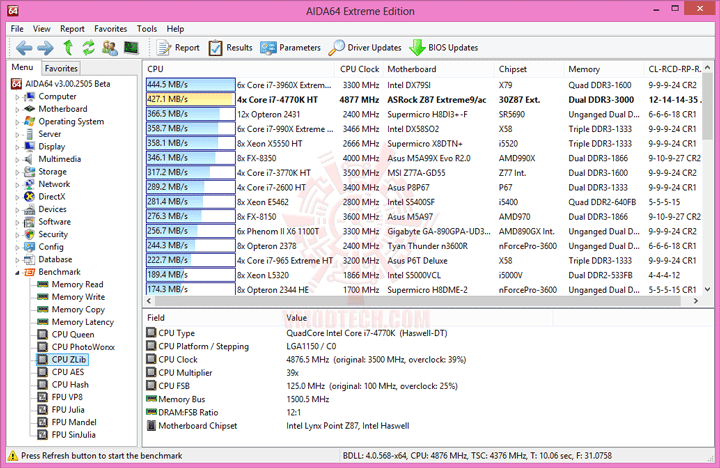

CPU ZLib

e4 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

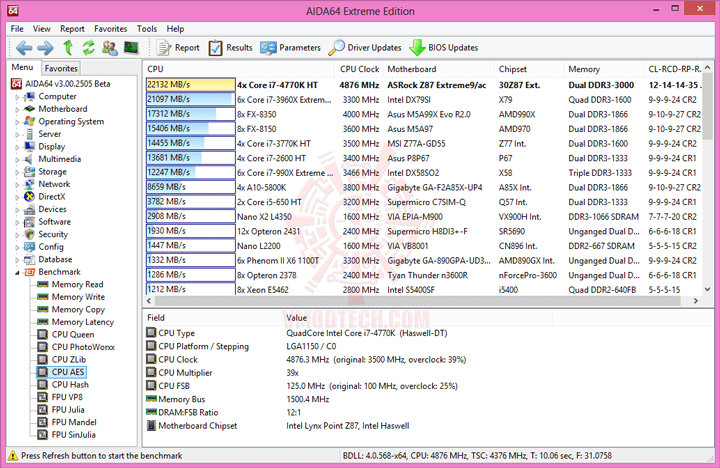

CPU AES

e5 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

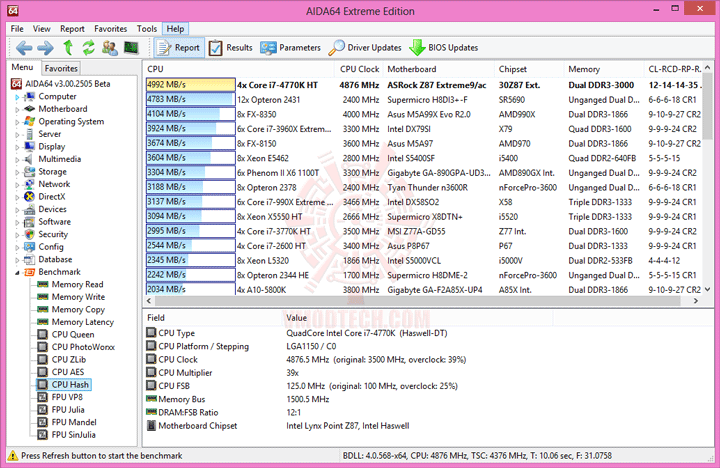

CPU Hash

e6 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

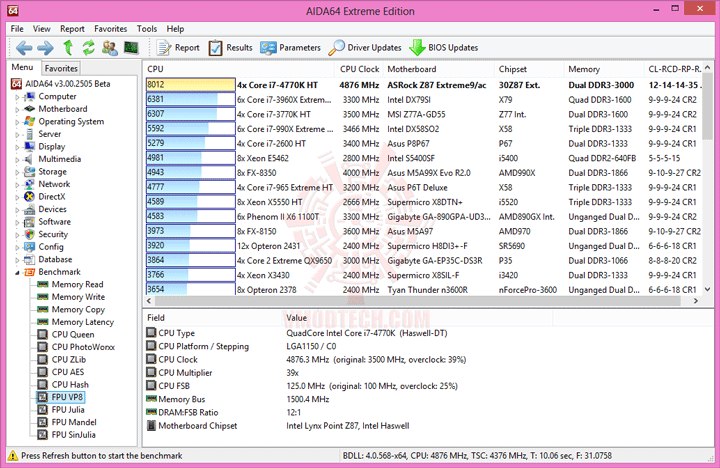

FPU VP8

e7 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

FPU Julia

e8 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

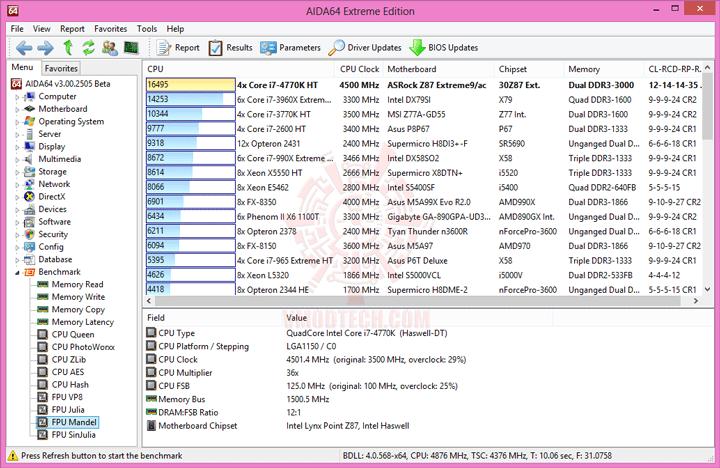

FPU Mandel

e9 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

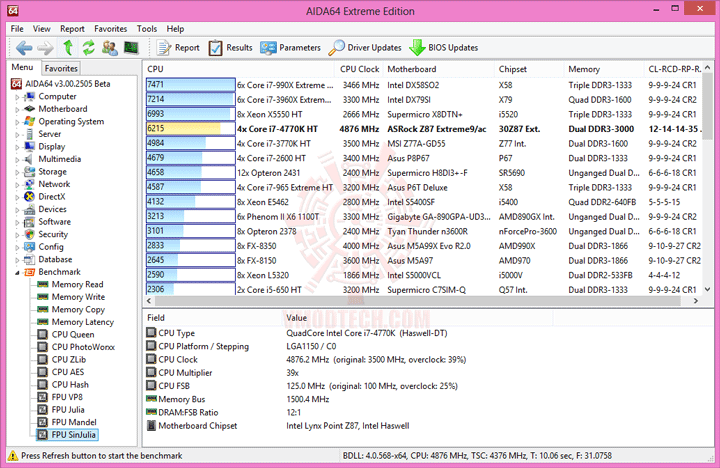

FPU SinJulia

e10 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

————————————————–

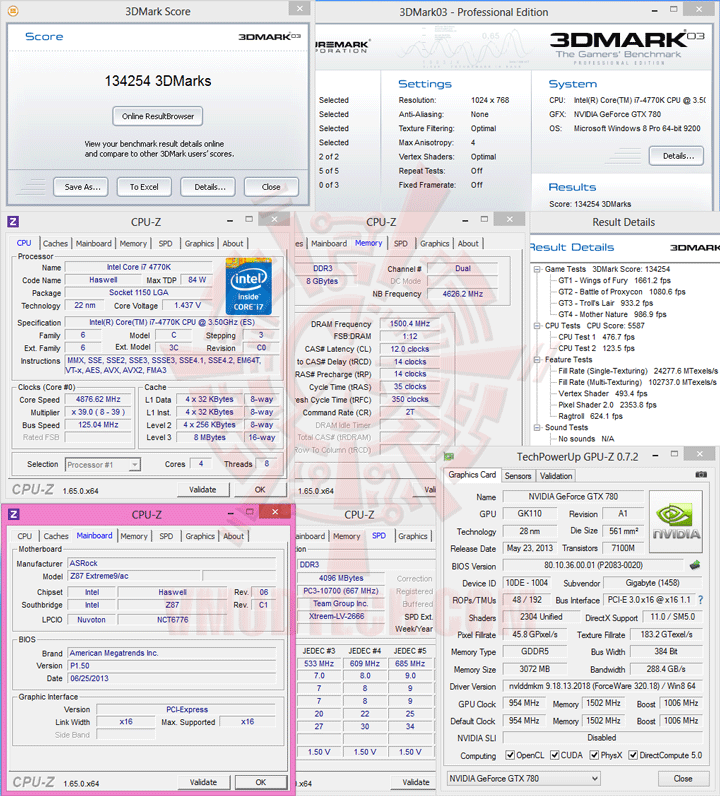

3DMark 03

03 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

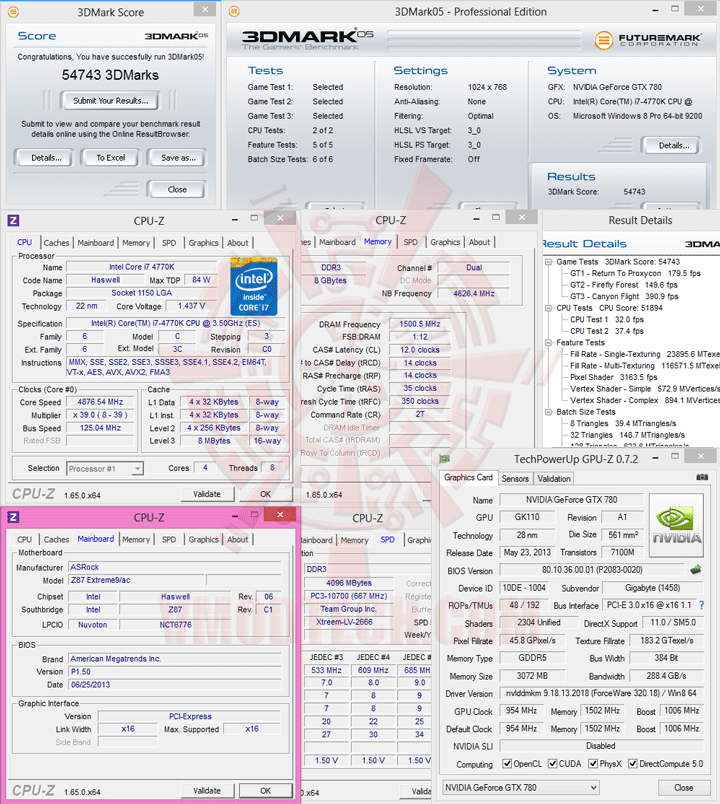

3DMark 05

05 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

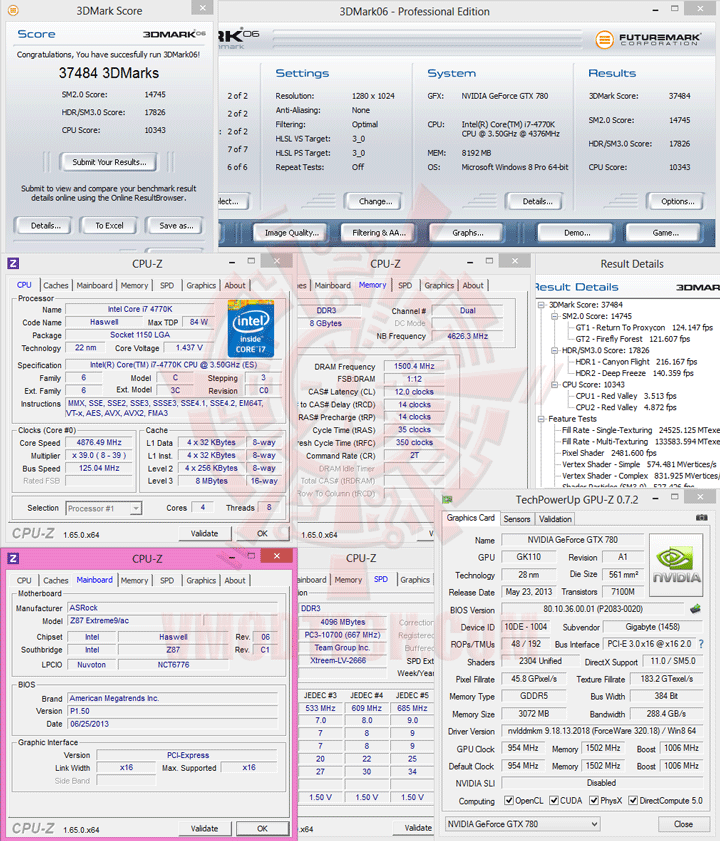

3DMark 06

06 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

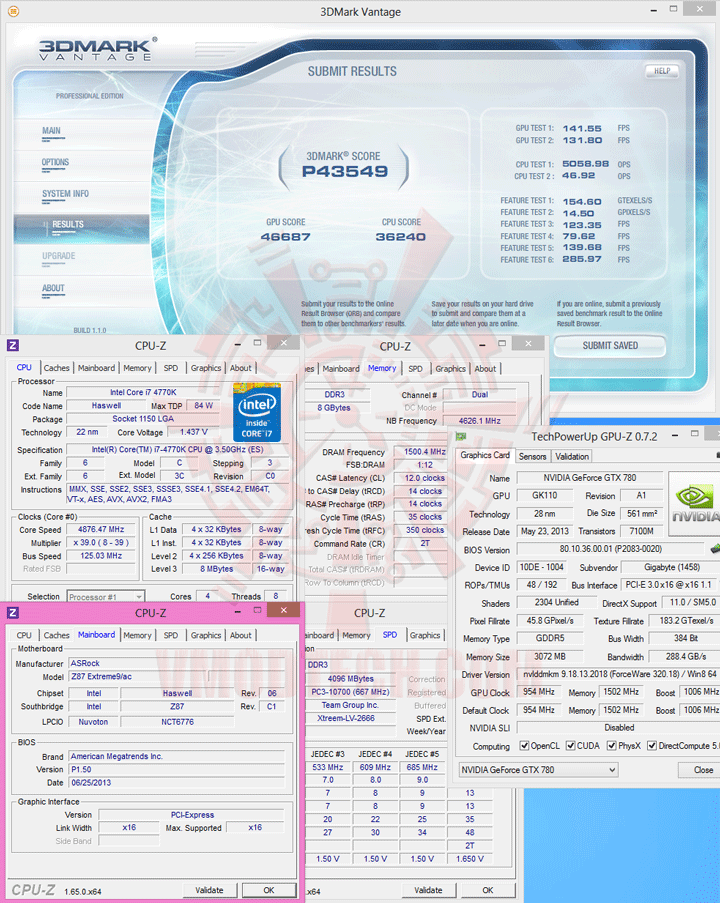

3DMark Vantage

07 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

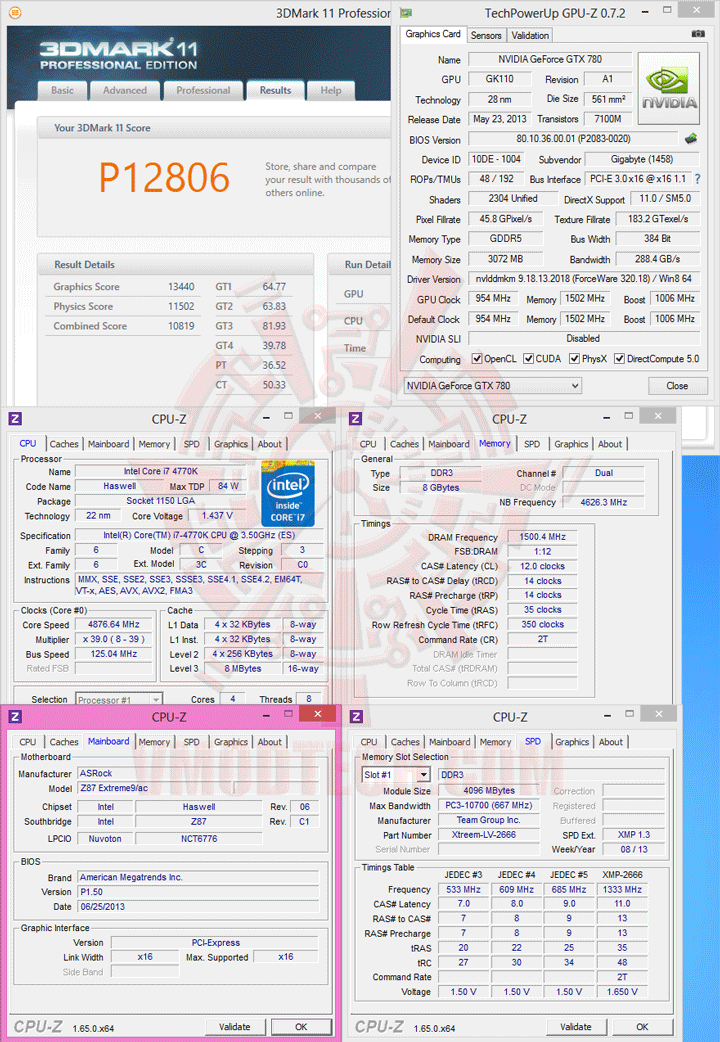

3DMark 11

11 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

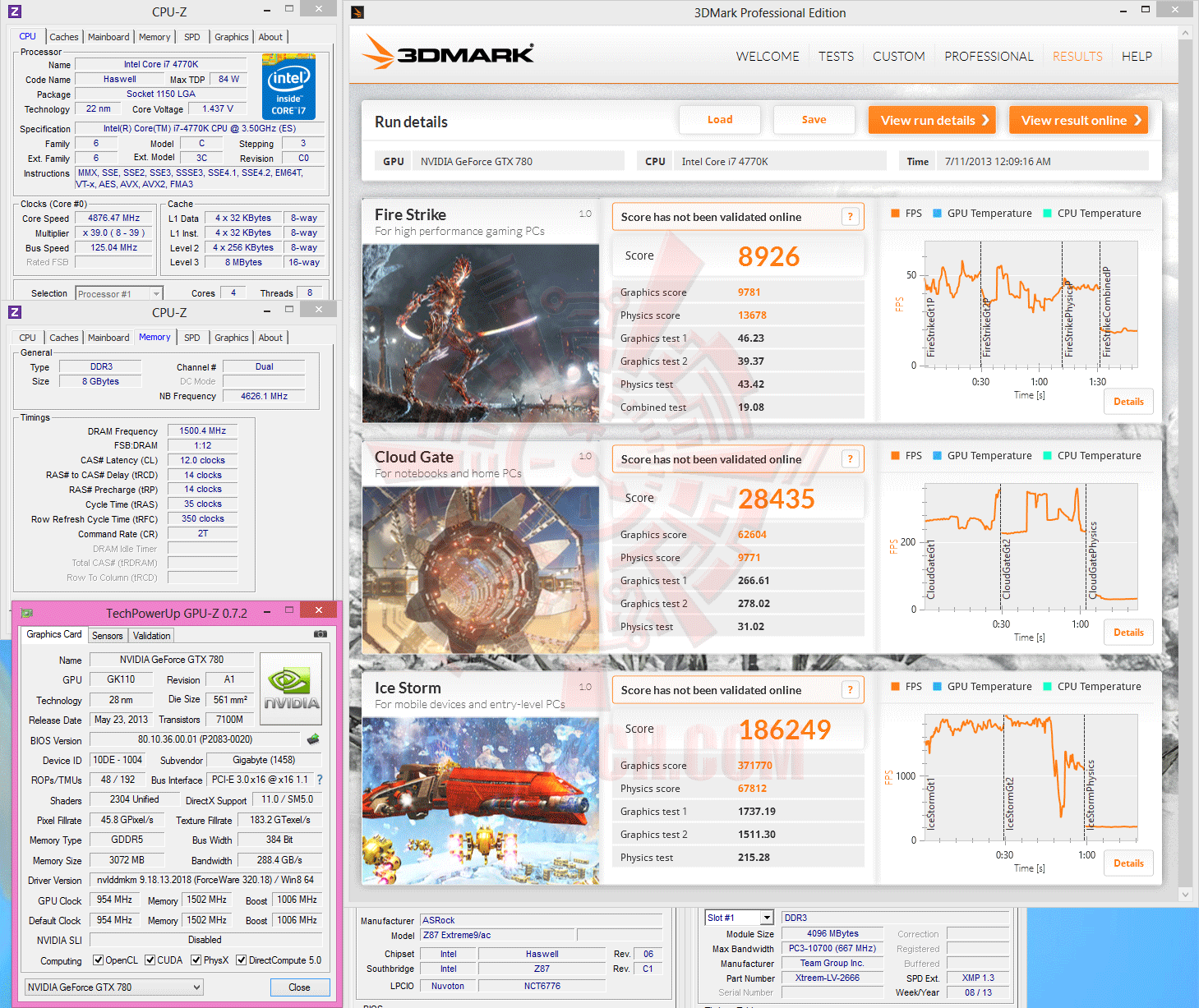

3DMark

13 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

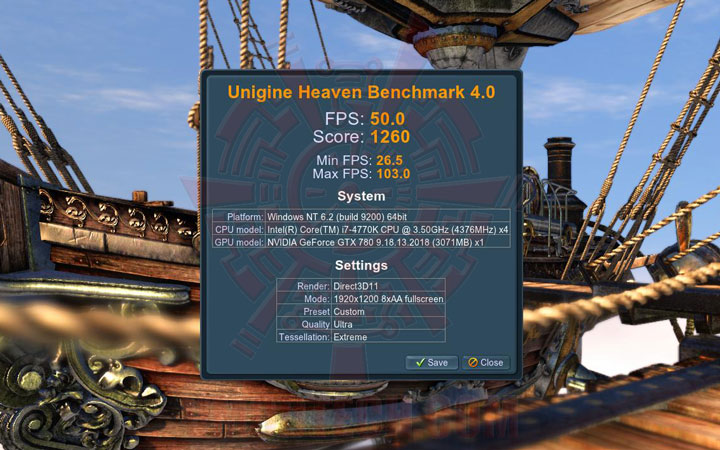

Unigine Heaven DX11 Benchmark 4.0

14 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 50.0 FPS

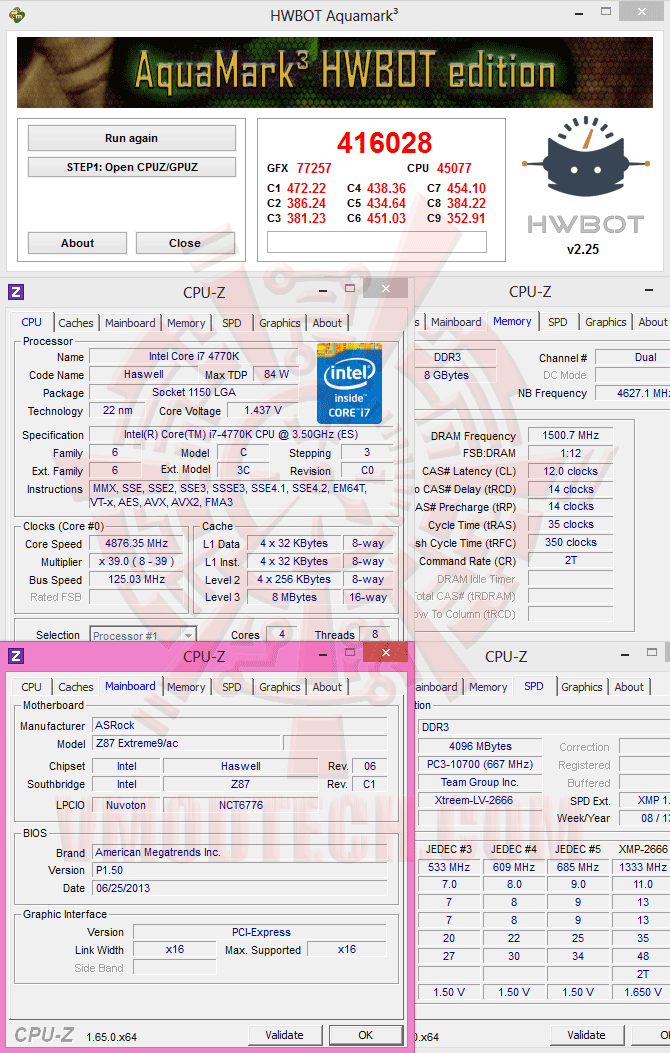

AquaMark3 HWBOT edition

15 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

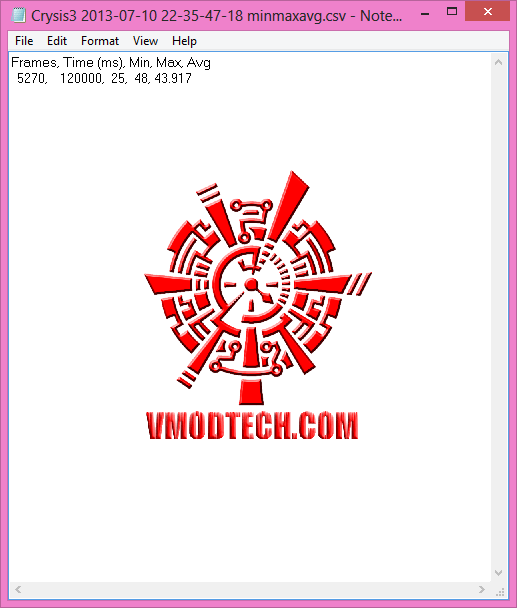

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

แรงงงงงงงง

————————————————–

Conclusion

dsc 8478 ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASRock Z87 Extreme9/ac ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการความสมบูรณ์แบบในทุก Features อย่างครอบคลุมและลงตัวในราคาที่ไม่แพงจนเกินไป โดยความสามารถในการโอเวอร์คล็อคในครั้งนี้นั้น ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,876MHz BClk 125.04MHz Uncore 4,626MHz DDR3 3,001MHz 12-14-14-35-2T กันอย่างมีเสถียรภาพยาวๆด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ใครที่ต้องการความสมบูรณ์แบบในราคาประมาณ 13,XXX บาท ก็ถือว่าเป็นอีกตัวเลือกหนึ่งที่น่าสนใจดีนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Reviewvmod award innovation best ASRock Z87 Extreme9/ac 4 Ways SLI and CrossFireX Motherboard Review

.
