ASRock Z87M Extreme4 Appearance

มากันในกล่องสีเทาครับบอกฟีเจอร์และชื่อรุ่น

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

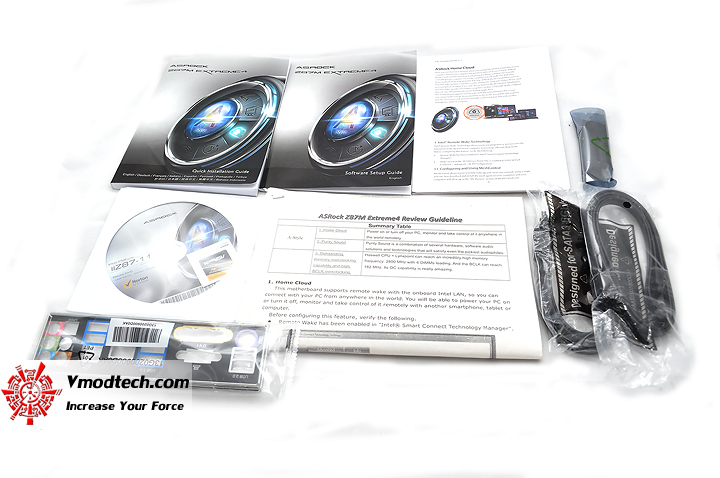

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆ , แผ่นไดร์เวอร์ , สาย SATA 2ชุด , ฝาหลัง,  สาย SLI  ,

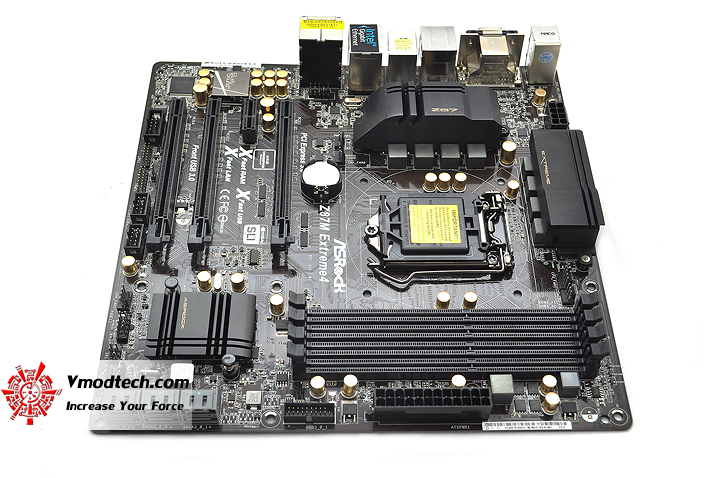

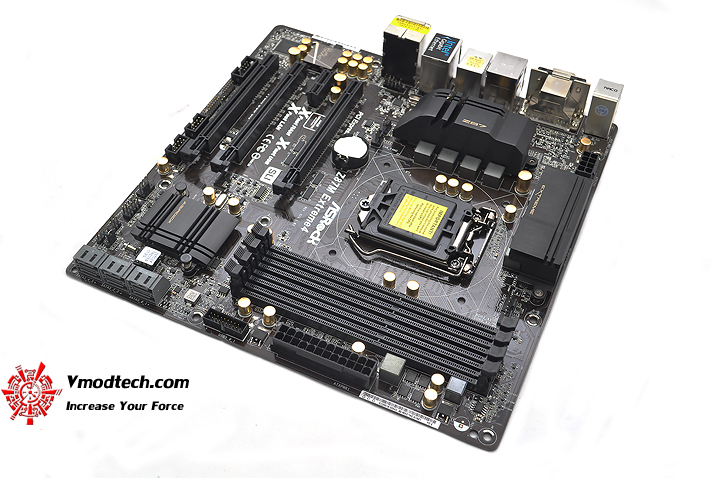

ตัวเมนบอร์ดมาตามแบบ Extreme Series สีดำสวยงามเหมือนเช่นเคย

ตัวเมนบอร์ดขนาด M-ATX ครับขนาดพอดีไม่เล้กไม่ใหญ่เกินไป

ซ๊อกเก็ต 1150 รองรับซีพียูตระกูล Haswell Supports 4th Gen Intel^® Core™ i7 / i5 / i3 / Xeon^® / Pentium^® / Celeron^® in LGA1150 Package เฟสไฟให้มา 8เฟสแบบเต็มๆพร้อมด้วยฮีตซิงค์ระบายความร้อนสุดสวยทั้งสองฝั่งเฟสไฟ

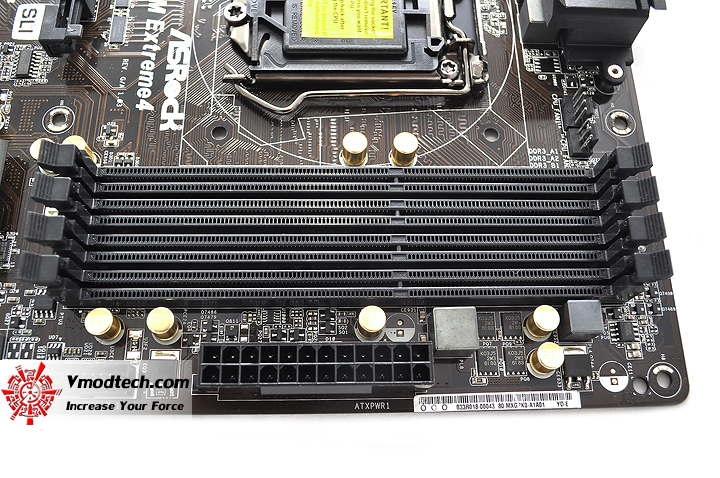

สล๊อตแรม 4ช่องมาตรฐาน Supports 2800(OC)+/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory ความจุสูงสุด 32GB ครับ และยังรองรับการทำงานระบบ Supports Intel^® Extreme Memory Profile (XMP) 1.3 / 1.2

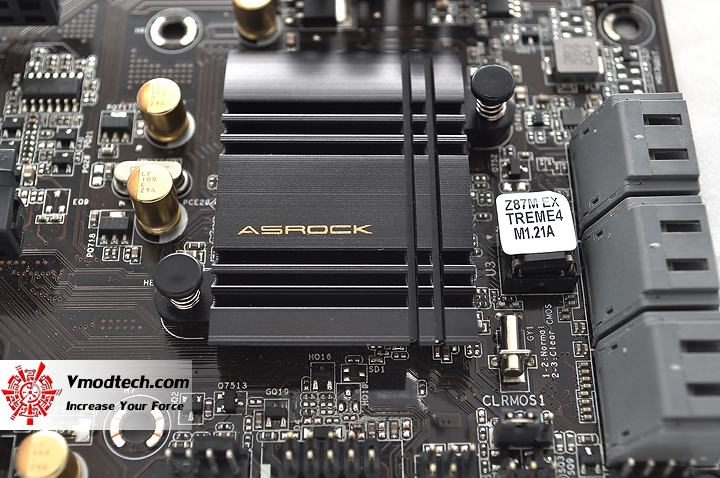

ชิบเซ็ต Intel^® Z87

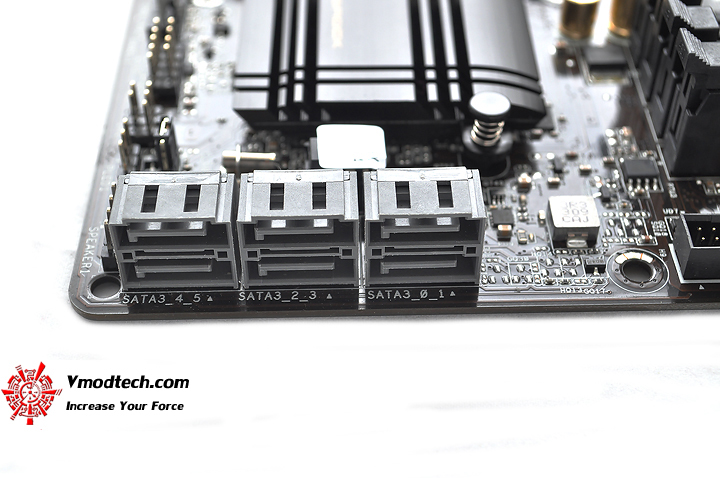

ช่องเสียบ SATA3 ให้กันมา 6ช่อง แยกเป็นดังนี้ครับ 6 x SATA3 6.0 Gb/s connectors , 1 x eSATA connector

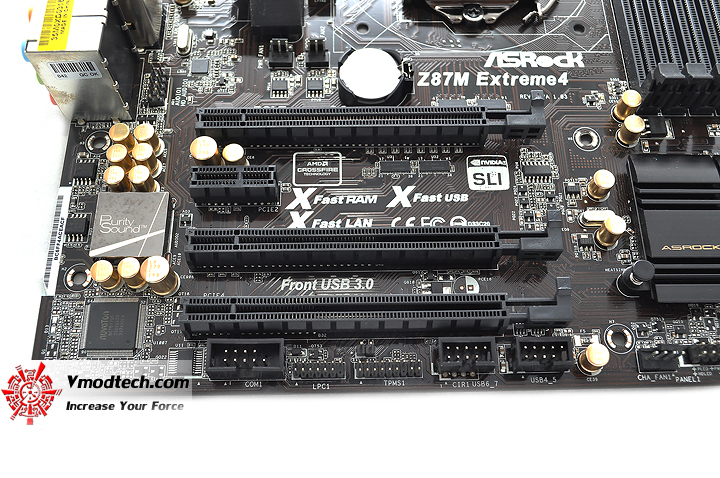

สล๊อตเชื่อม ต่ออุปกรณ์มี 3 x PCI Express 3.0 x16 slots ถ้าใส่การ์ดจอใบเดียววิ่งที่ 16X ครับถ้าต่อ2ตัวขึ้นไปไม่ว่าจะ SLI หรือ Crossfire จะวิ่งที่ 8X ครับ  , 1 x mini-PCI Express ,

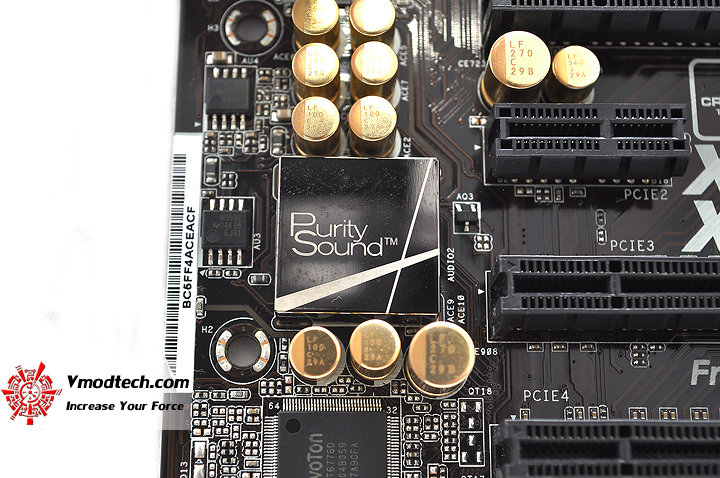

ระบบเสียงPurity Sound™ แม้จะออนบอร์ดก็เสียงดีครับประหยัดงบลงไปได้พอสมควร

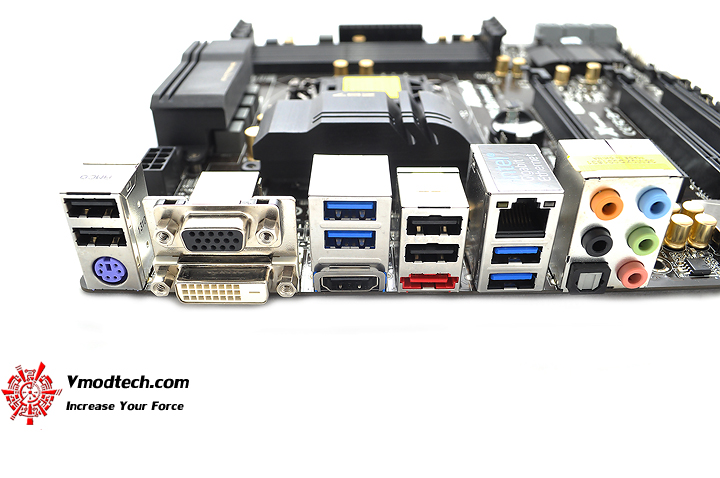

ช่องเชื่อมต่อ อุกรณ์ด้านหลังประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x HDMI-Out Port , 1 x HDMI-In Port , 1 x DisplayPort , 1 x Optical SPDIF Out Port , 1 x eSATA Connector , 4 x USB 3.0 Ports  ,1 x RJ-45 LAN Ports  , HD Audio Jack: Rear Speaker

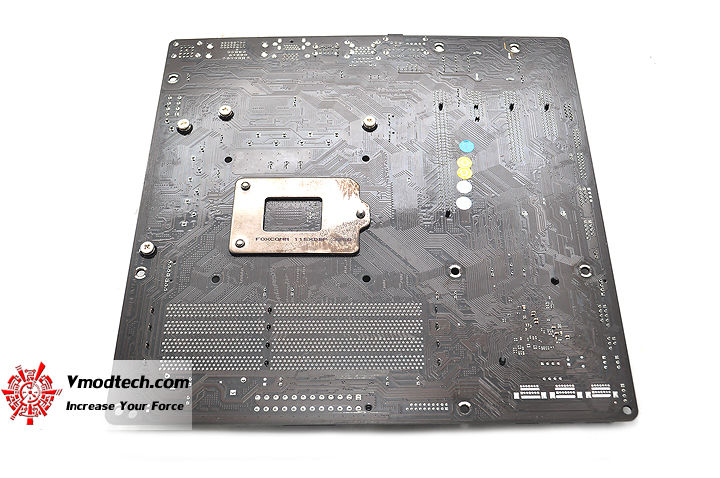

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
