ASRock Z87M OC Formula Micro-ATX Motherboard Review เวรี่ควิกเทสต์

/ บทความโดย: Venom-Crusher , 11/07/2013 00:07, 14,404 views / view in EnglishEN
«»
Share

asrock z87m oc formula ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ เผลอแป๊บเดียวก็มาถึงมาเธอร์บอร์ดรุ่นที่ 16 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดหนักจัดเต็มไม่มีกั๊กแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดตัวเล็กแต่รุ่นใหญ่ ที่มาพร้อมกับความรุนแรงในการ Overclock แบบเต็มเหนี่ยว จากอีกแบรนด์ดังแห่งวงการไอทีฮาร์ดแวร์อย่าง ASRock ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASRock Z87M OC Formula มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

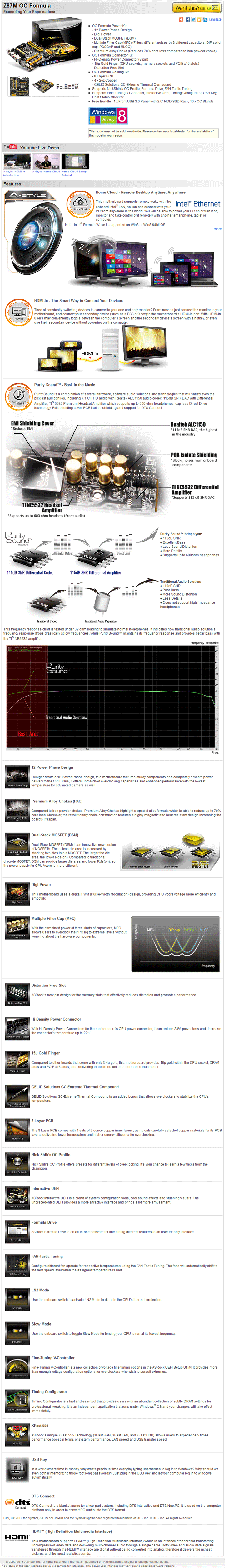

Overview

s1 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

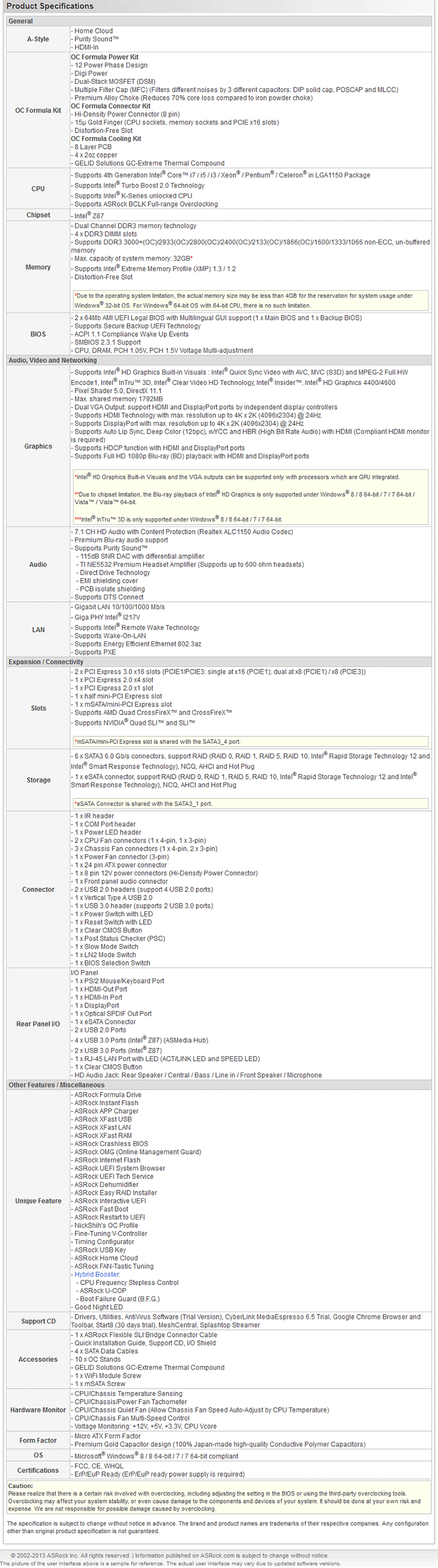

Specifications

s2 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

สเป็คจัดเต็มล้นสุดๆจริงๆครับ สำหรับ ASRock Z87M OC Formula

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASRock Z87M OC Formula Appearance

Package & Bundle

dsc 83222 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

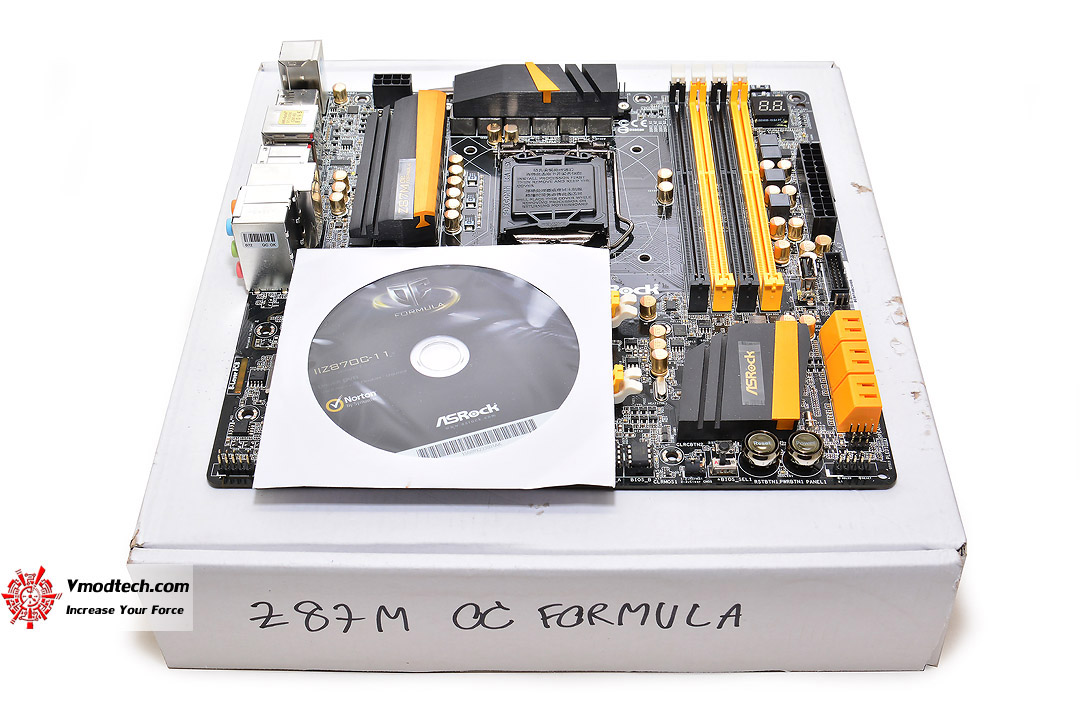

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ เนื่องจากมาเธอร์บอร์ดตัวที่ทางเราได้รับมาทำการทดสอบ เป็นตัวอย่างสำหรับส่งให้สื่อมวลชนทดสอบเท่านั้น ก็เลยมากันแบบกล่องขาวพร้อมแผ่นไดรเวอร์แค่นั้นนะครับ

Motherboard Appearance

dsc 8328 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

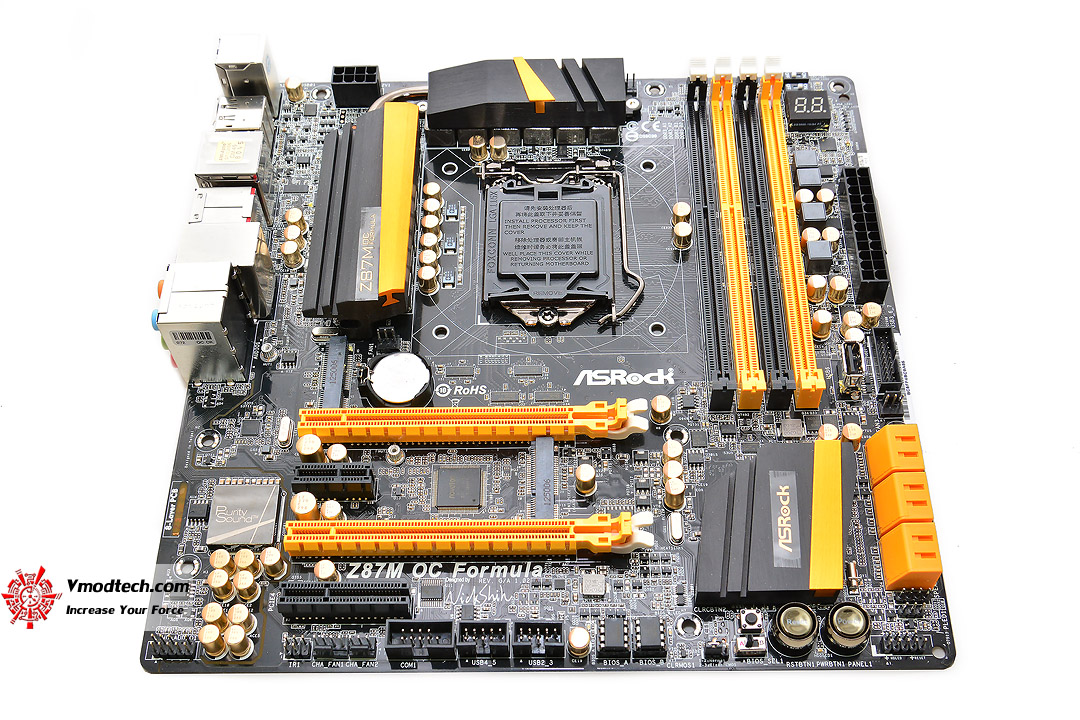

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดเหลืองส้มดุดัน ตามคอนเซปต์บอร์ดตระกูล OC จาก ASRock ครับ

dsc 8409 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

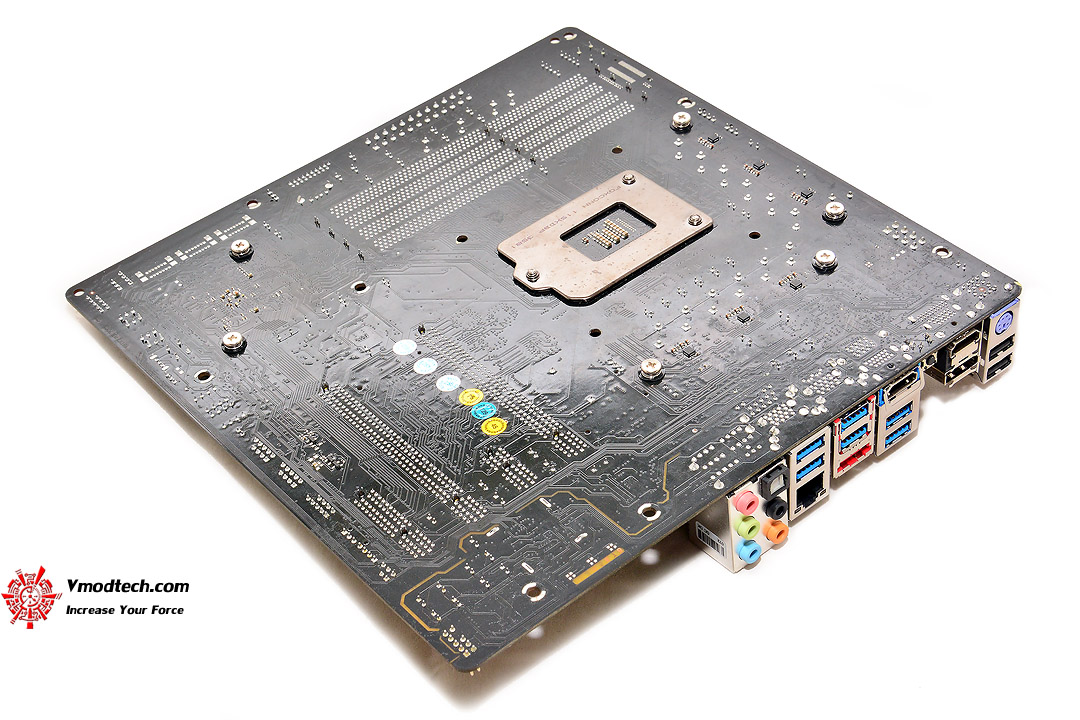

ด้านหลังบอร์ดก็ยังคงดำงดงามเช่นเดียวกับด้านหน้าครับ

dsc 8331 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

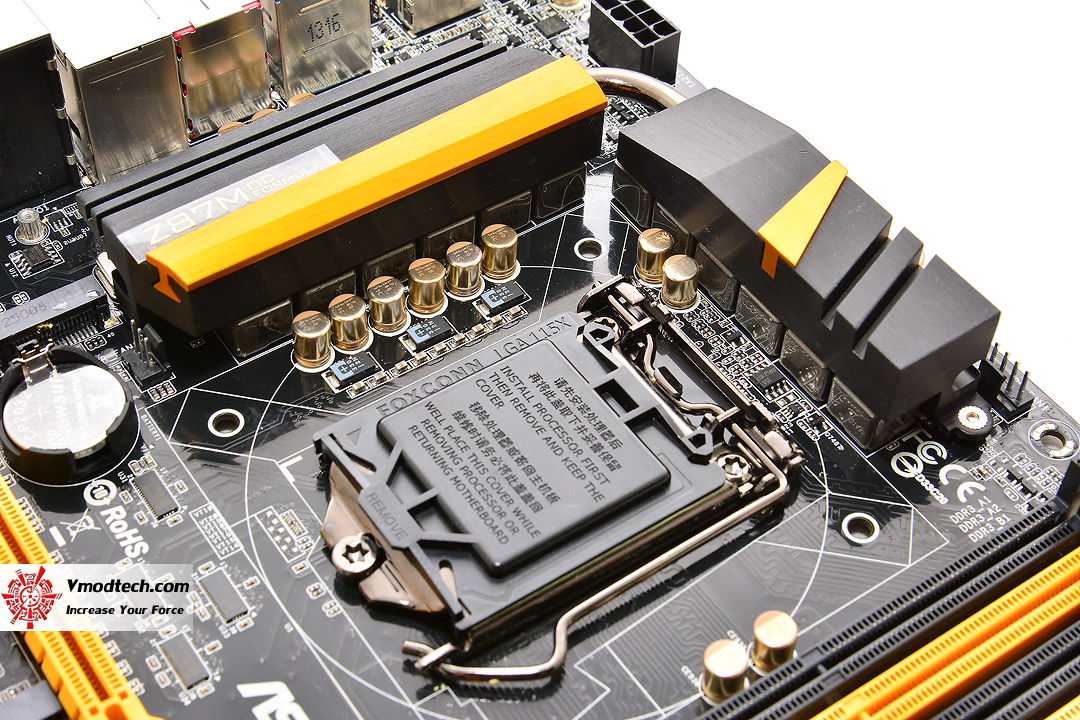

ภาคจ่ายไฟขนาดรวมถึง 12 เฟสเลยครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 8333 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

dsc 8338 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

dsc 8341 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

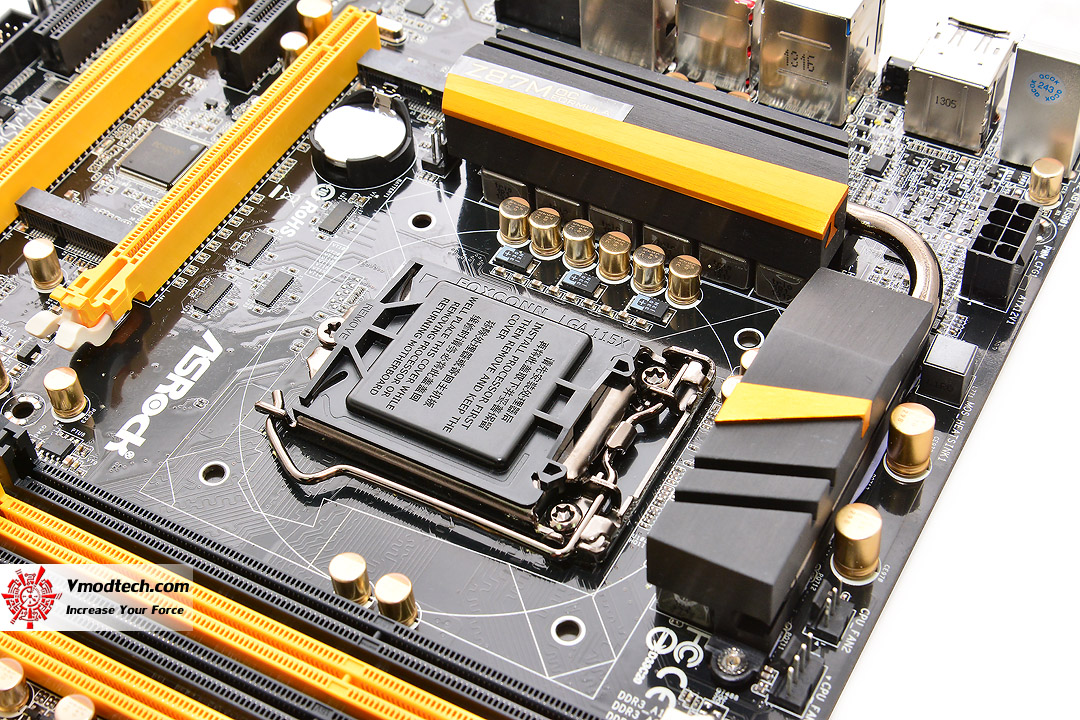

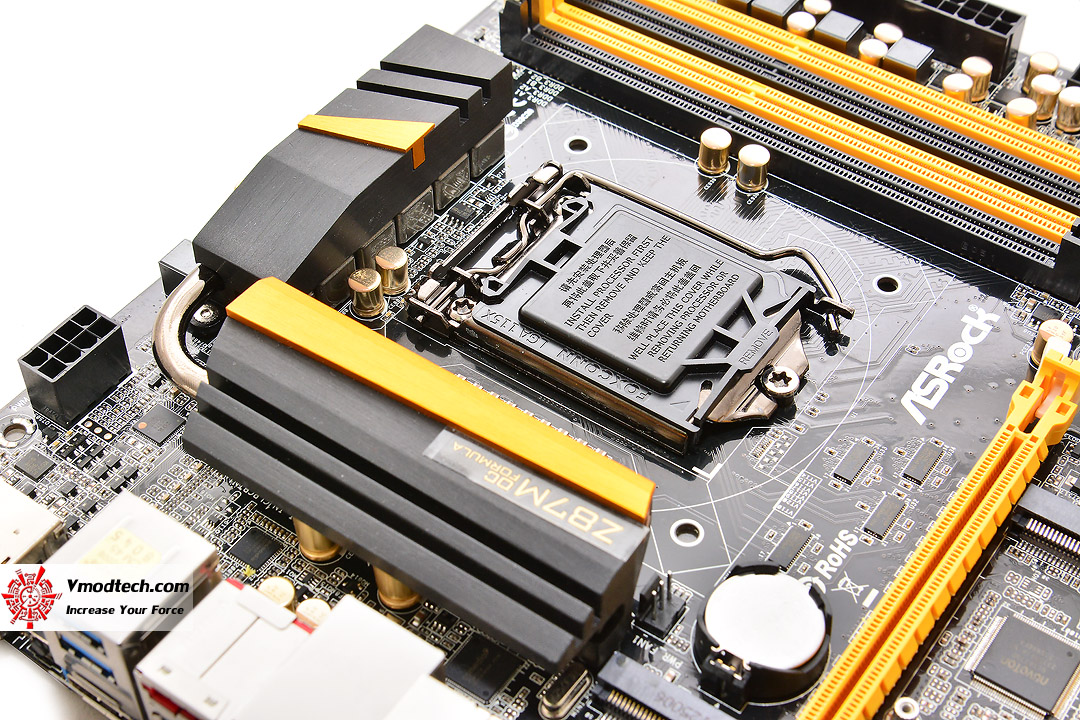

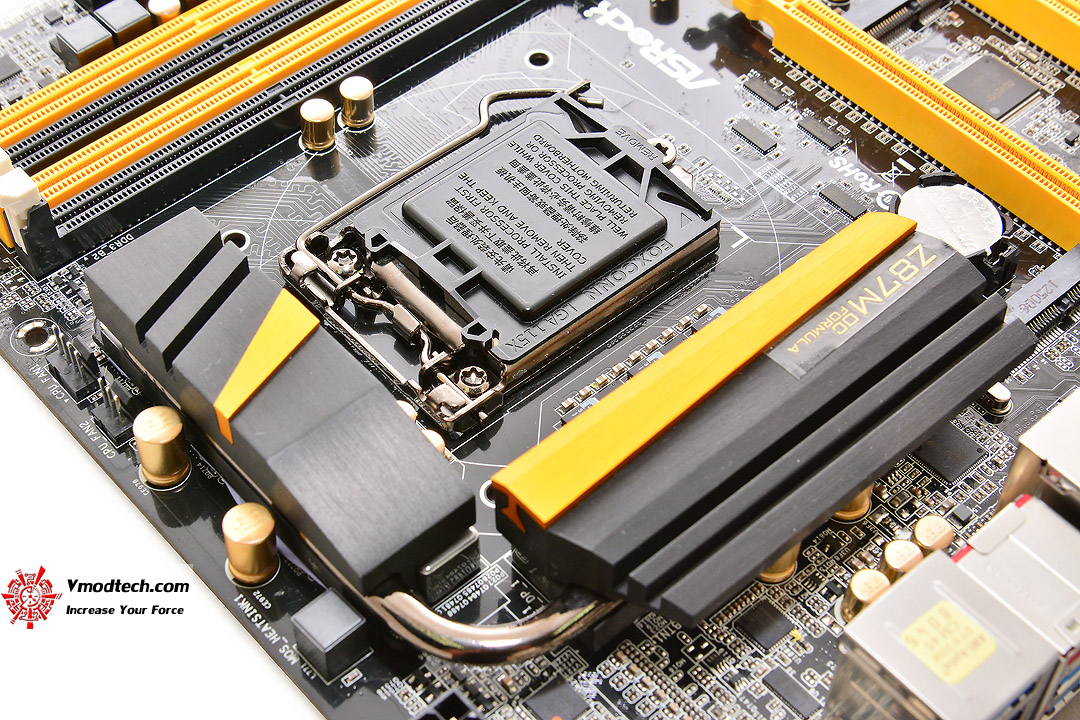

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบซีพียู

dsc 8353 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

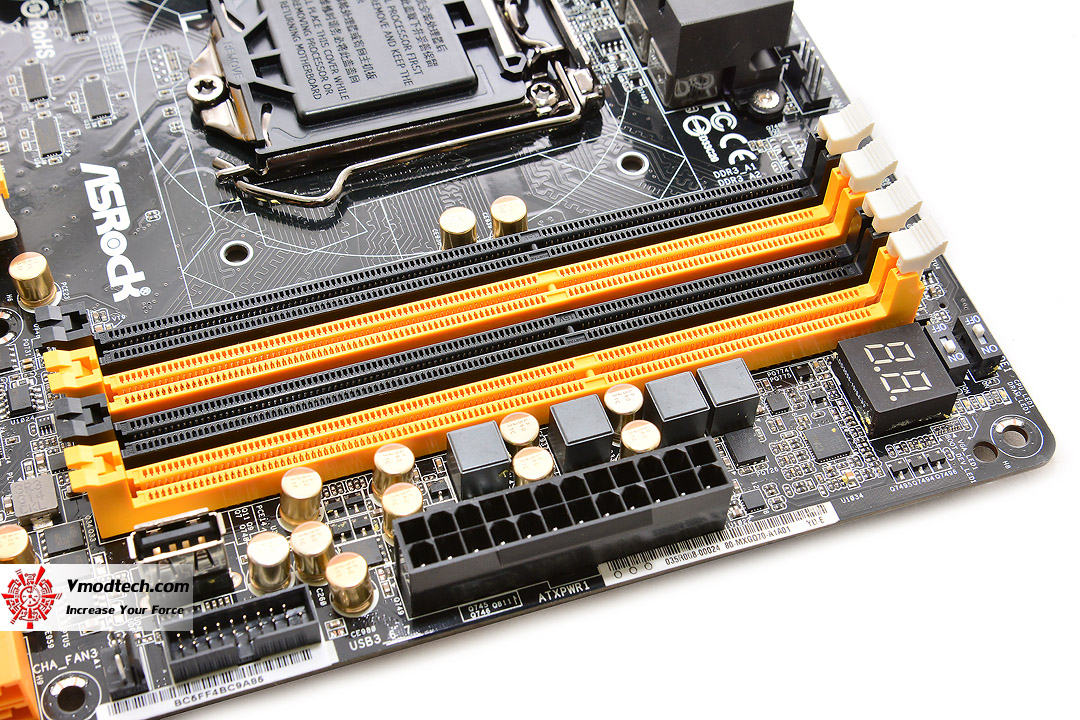

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 8361 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

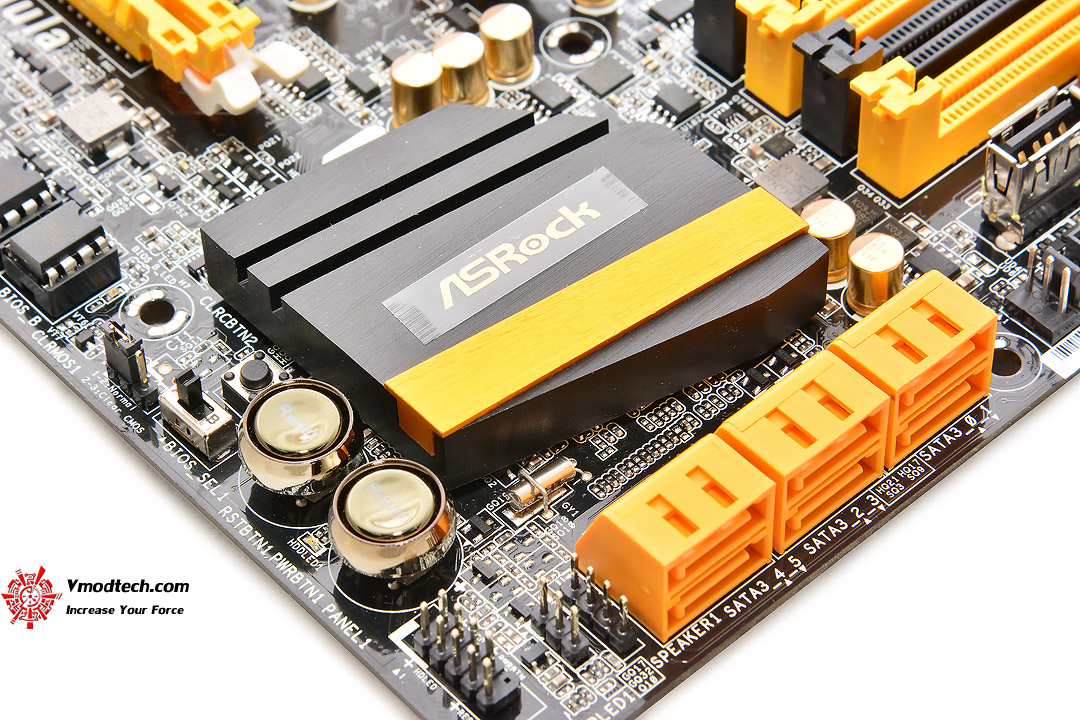

มีสวิทซ์ POWER , RESET , Clear CMOS และดิปสวิทซ์เลือก BIOS อยู่บริเวณใต้ชุดระบายความร้อนของตัวชิปเซต Z87 และด้านข้างก็จะเป็นช่อง SATA3 6.0GB/s ที่มากัน 6 ช่องทาง ตามมาตรฐานนะครับ

dsc 8388 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

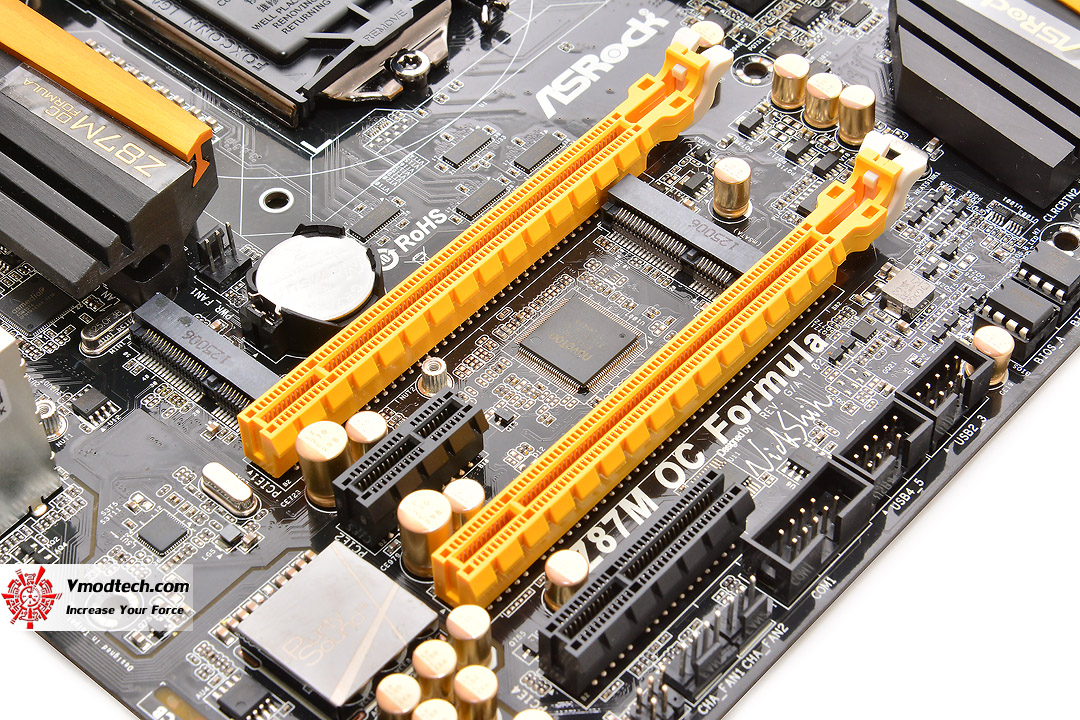

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 1 ช่องทางและPCI-E 2.0 X4 Slot อีก 1 ช่องทางครับ ยังไม่หมดครับ บริเวณนี้ยังมีช่องใส่ mSATA และ mini-PCI-e ได้อีกด้วย ตัวเล็กจัดเต็มจริงๆครับสำหรับบอร์ดรุ่นนี้

dsc 8381 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

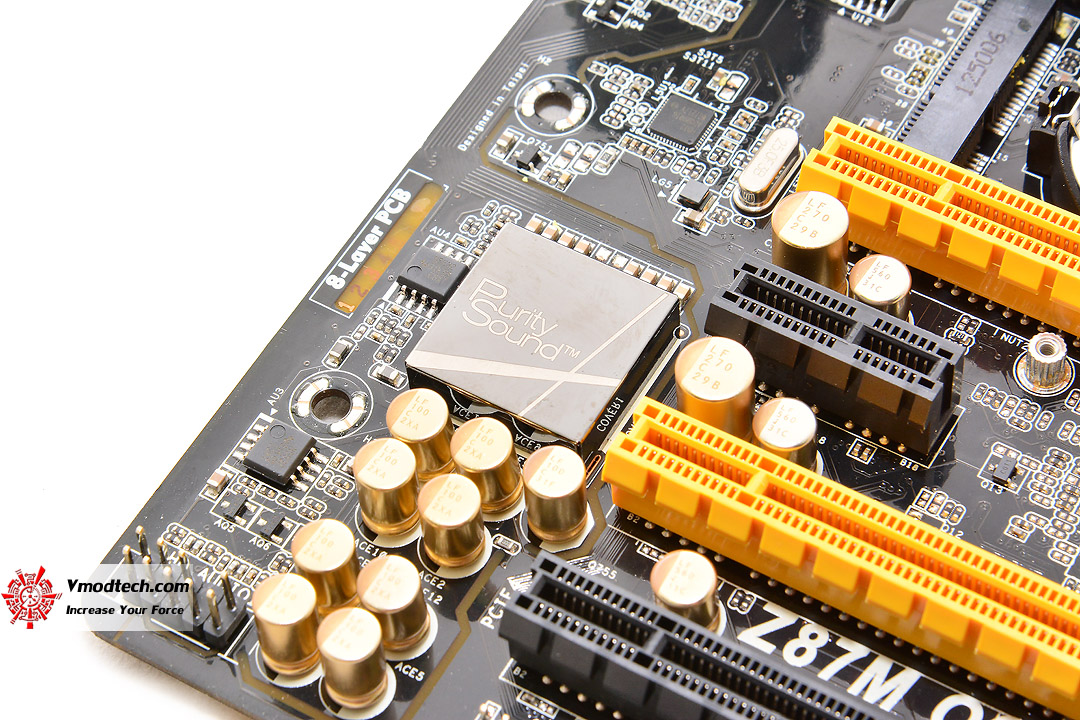

ตัวชิปเสียงระดับเทพ Purity Sound จาก Realtek ที่ใช้ชิปรุ่นท็อป Realtek ALC1150 งานนี้ดูหนังฟังเพลงไม่ว่าจากลำโพงหรือเฮดเซต เสียงยอดเยี่ยมและยังปรับแต่งได้อย่างมากมายครับ

dsc 8395 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

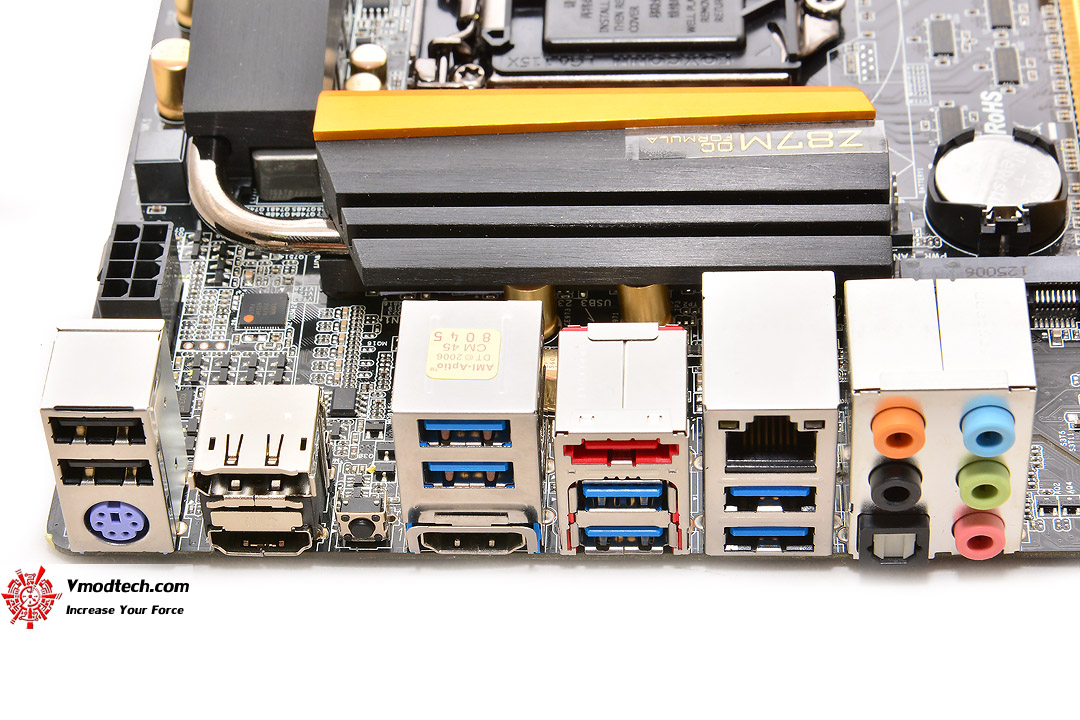

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ขาดไปแต่เพียงช่องต่อจอมอนิเตอร์แบบ DVI

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASRock Z87M OC Formula
.Memory ..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card ..GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5 @ Default
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

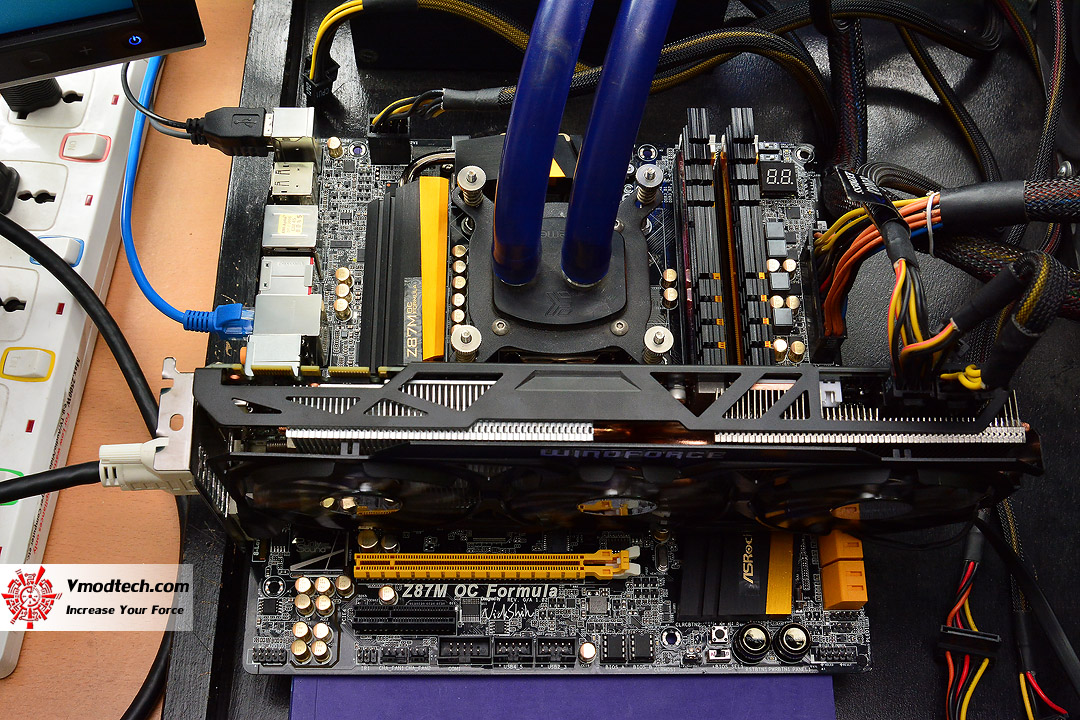

dsc 8430 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.9 GHz Bclk 125.67MHz

NB Freq. 4,649MHz DDR3 3,016MHz 12-14-14-35-2T

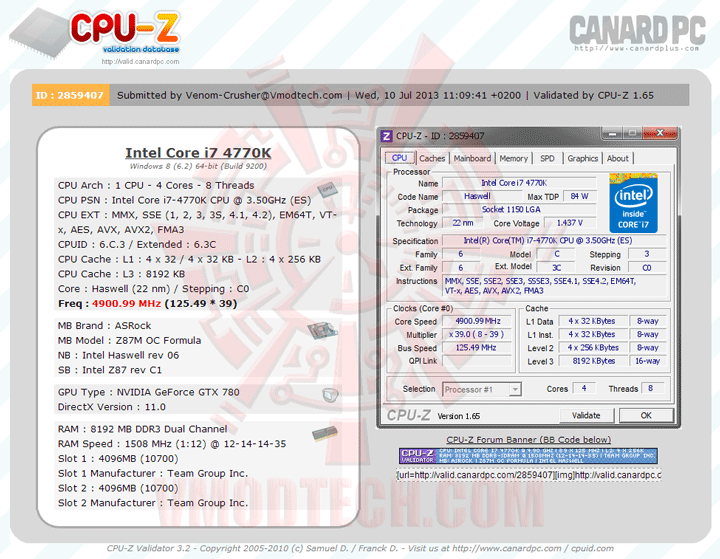

validate ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

Validation link >>Click<<

c1 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

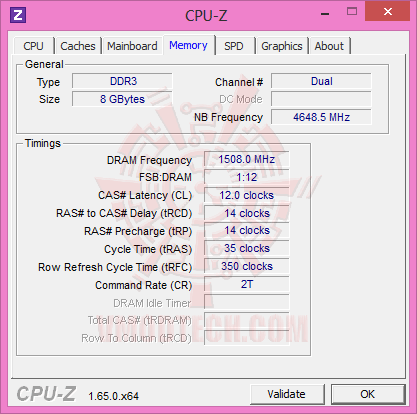

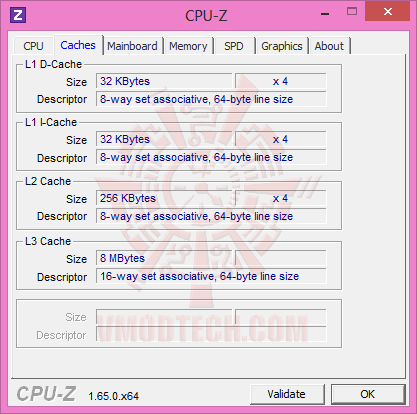

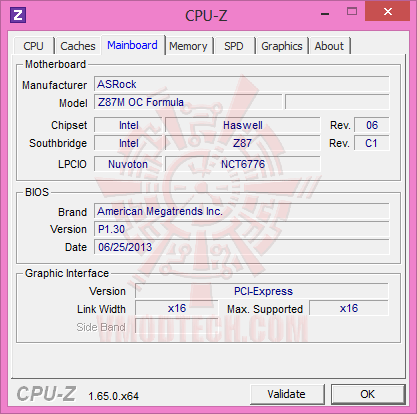

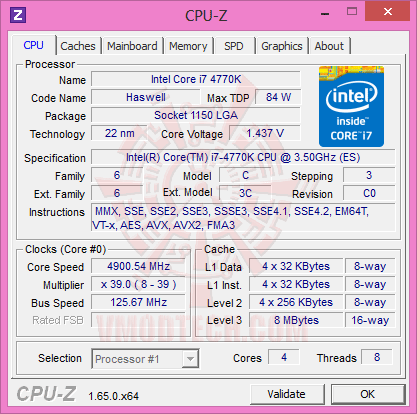

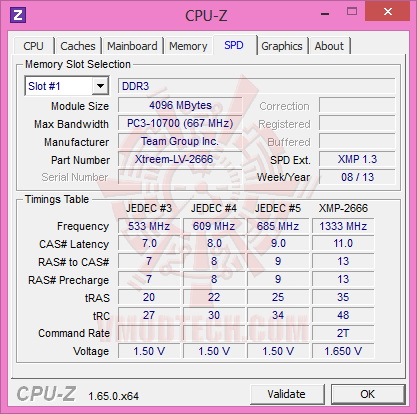

i7-4770K @ 4.9GHz BClk 125.67MHz Uncore 4,649MHz DDR3 3,016MHz 12-14-14-35-2T

c2 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

c3 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

c4 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

c5 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

c6 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

c7 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

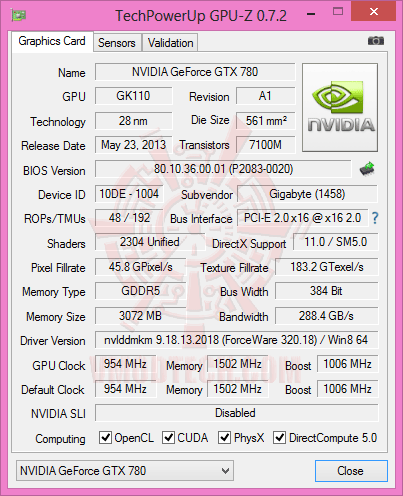

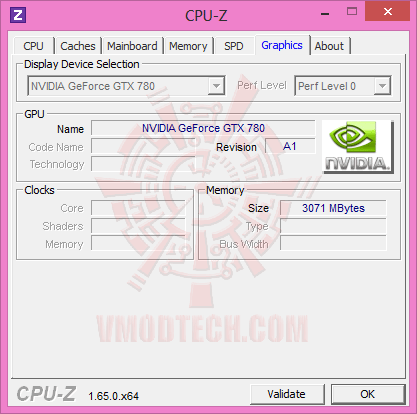

GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5 @ Default (954/1,006Boost/6,008MHz) กันบ้างครับงานนี้

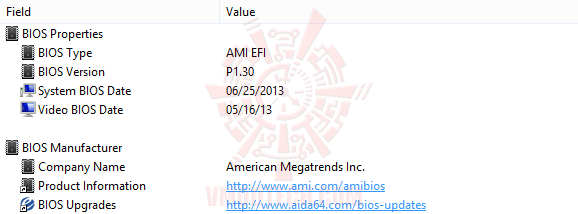

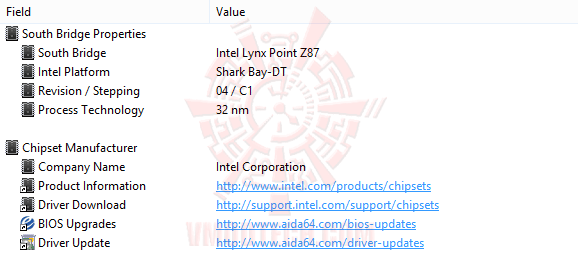

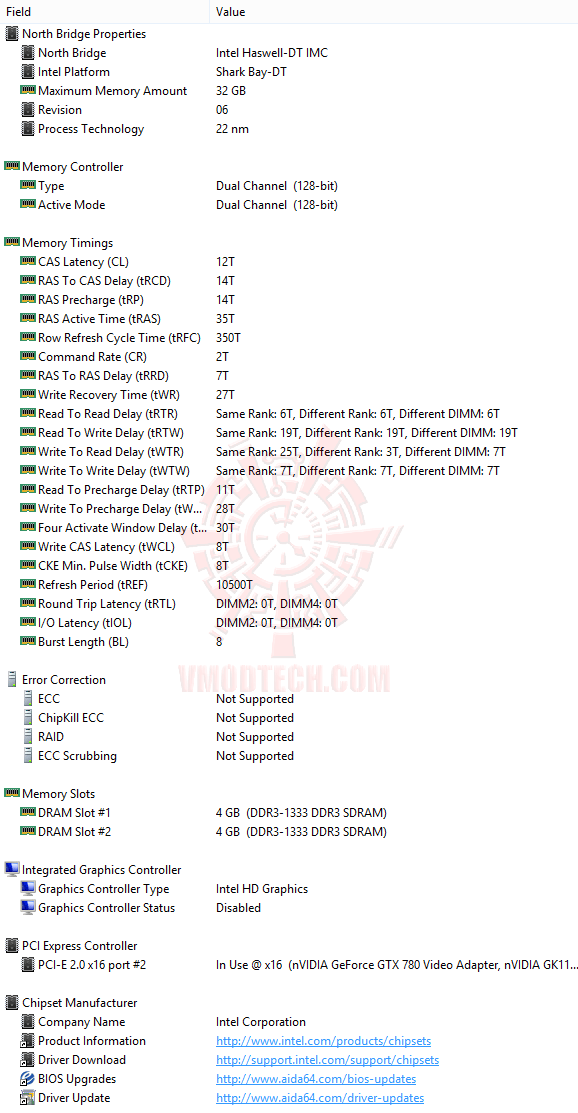

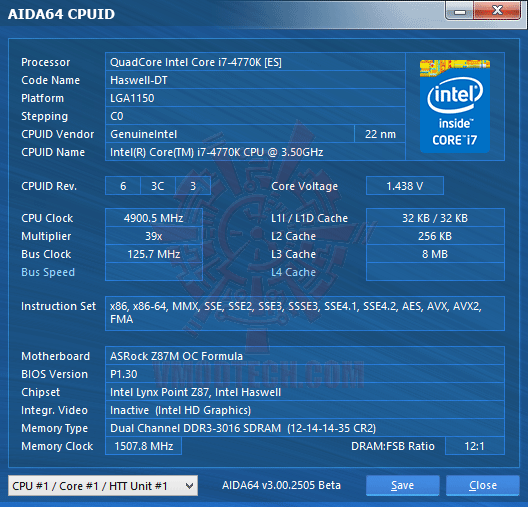

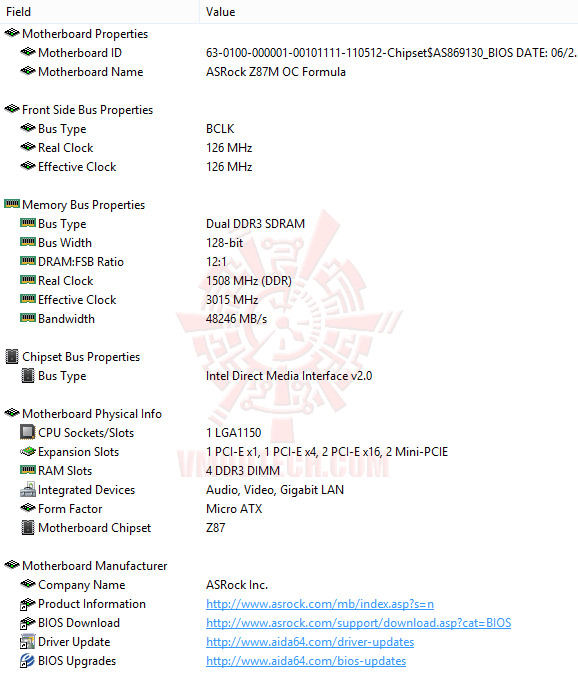

System Properties in AIDA64 Extreme Edition

ed1 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ed2 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ed3 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ed4 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ed5 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

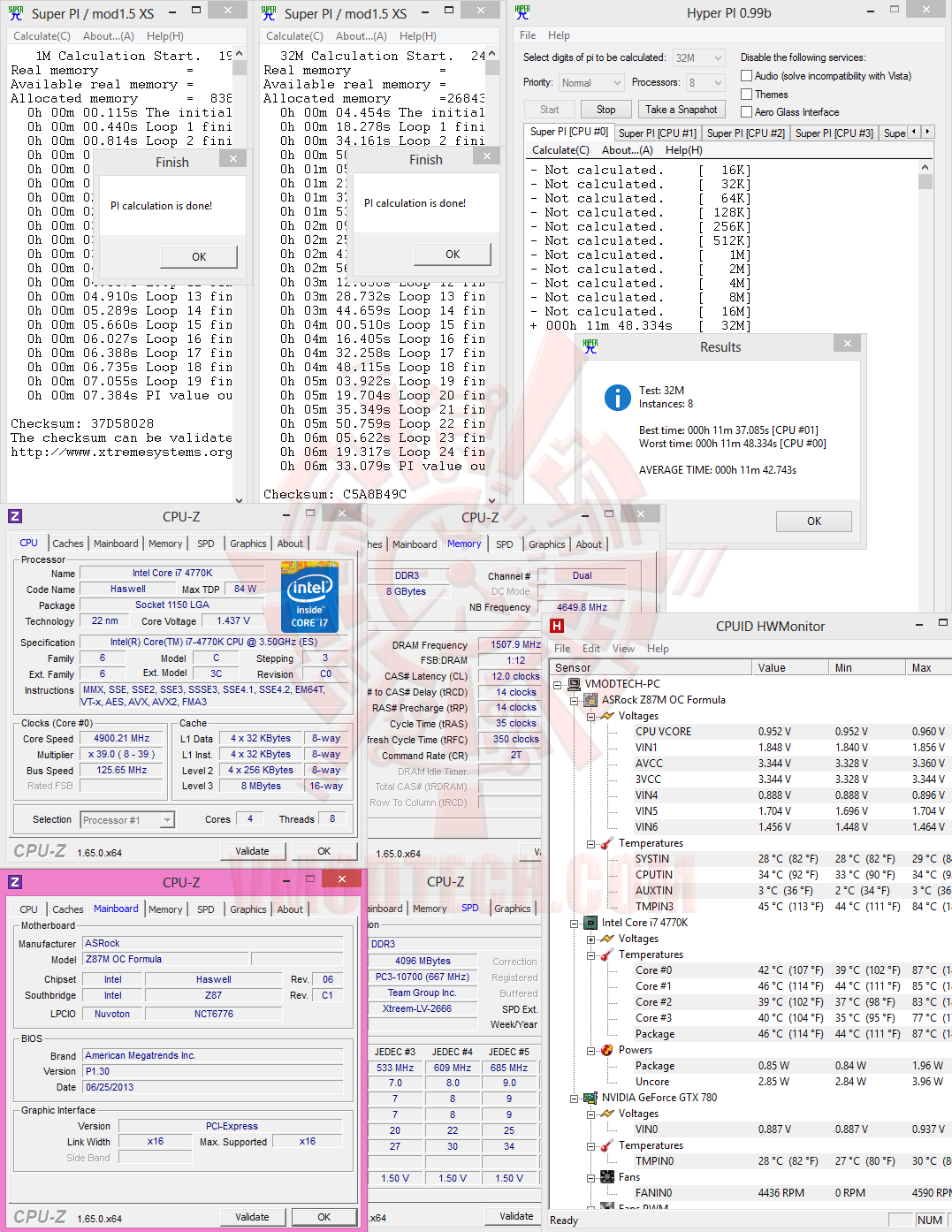

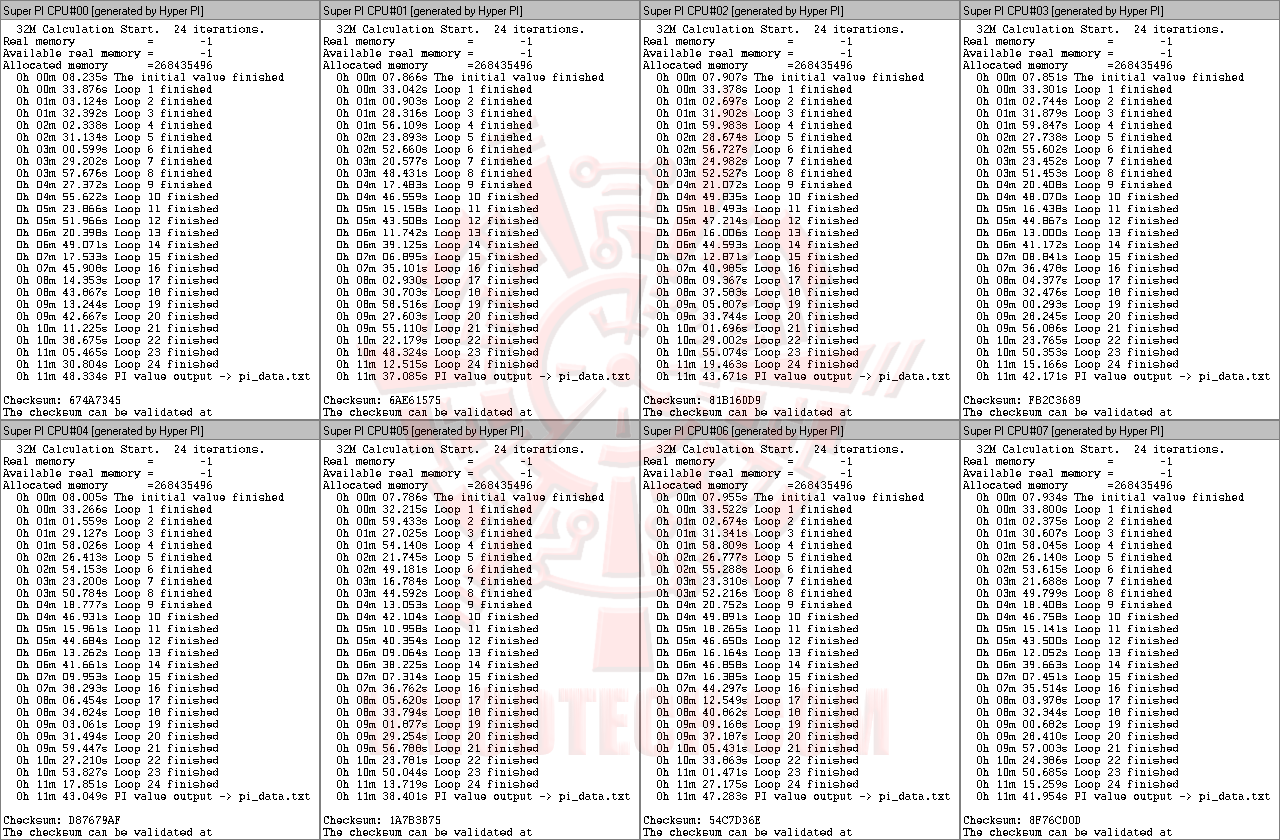

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

hpi 2 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

(Click ScreenShot to Enlarge)

แรงเล่นง่ายปรับง่ายและเสถียรกันดีมากๆครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

————————————————–

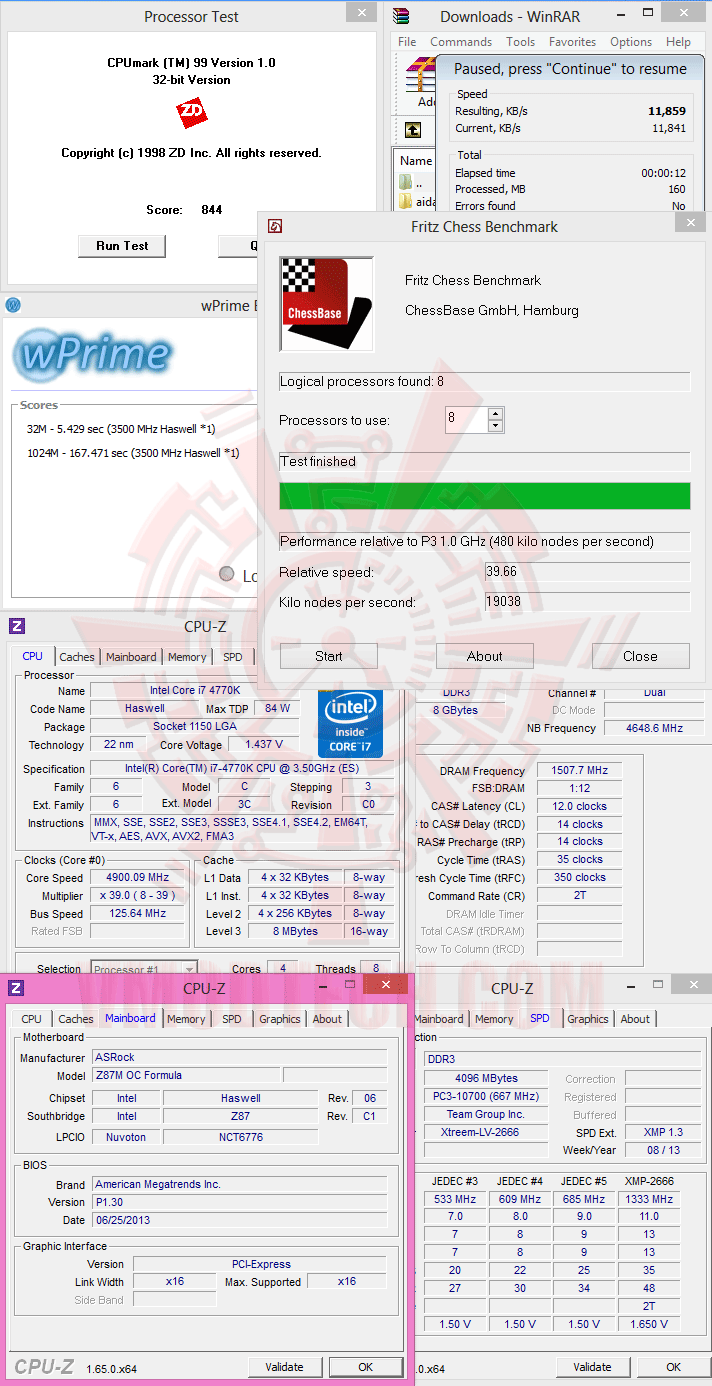

WinRAR5.00 beta6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

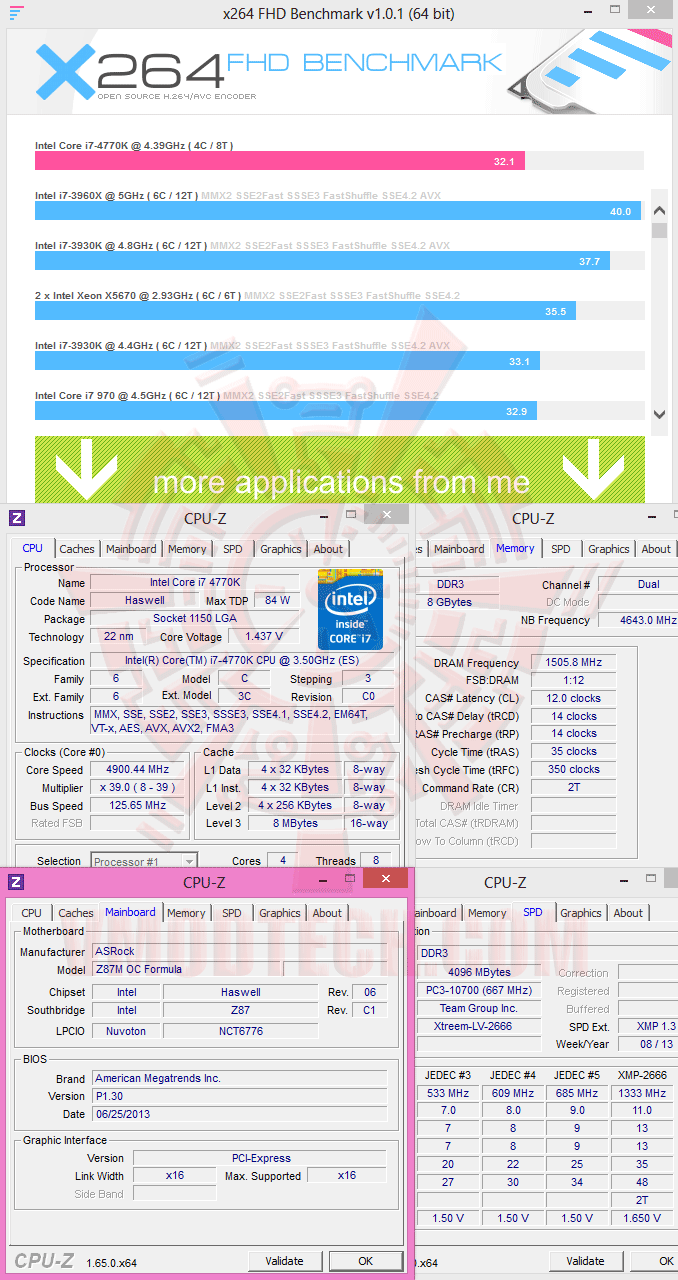

X264 FHD Benchmark

x264 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้าที่ 32.1 FPS

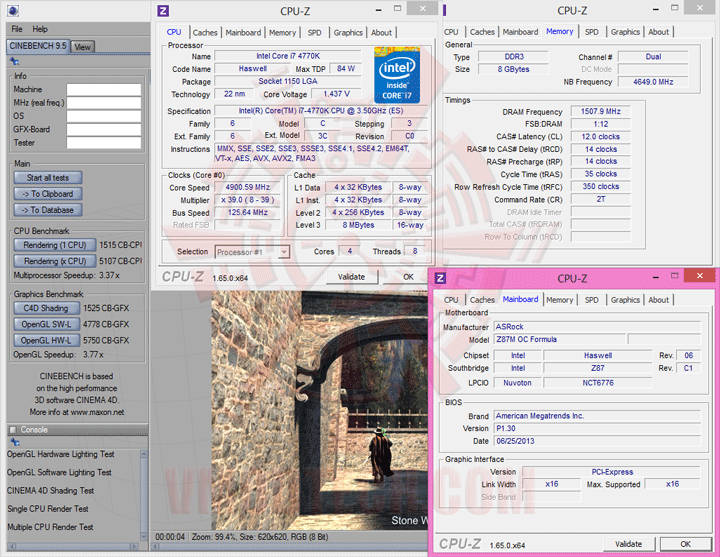

CINEBENCH R9.5

c95 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

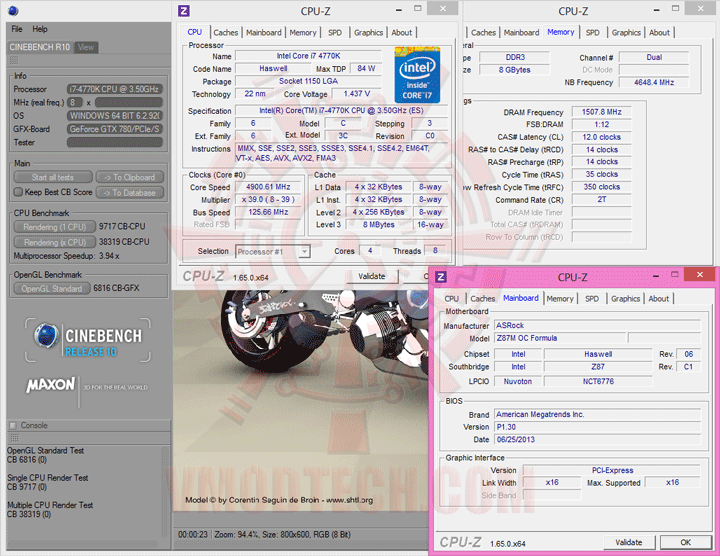

CINEBENCH R10

c10 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

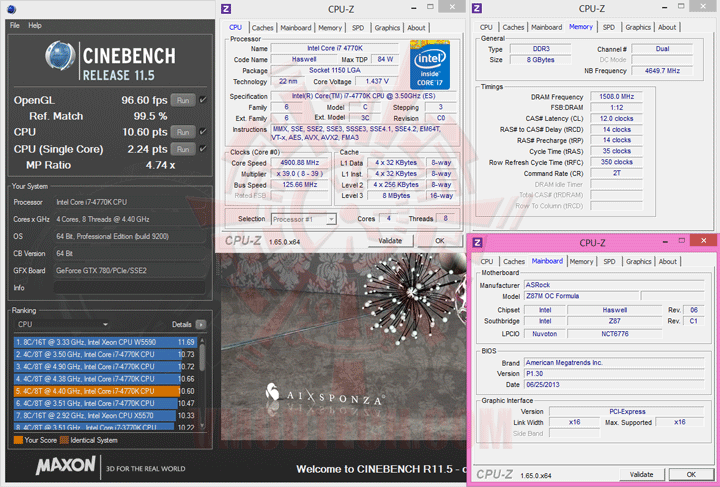

CINEBENCH R11.5

c115 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

Cinebench Series ก็แรงใช้ได้เลยครับ

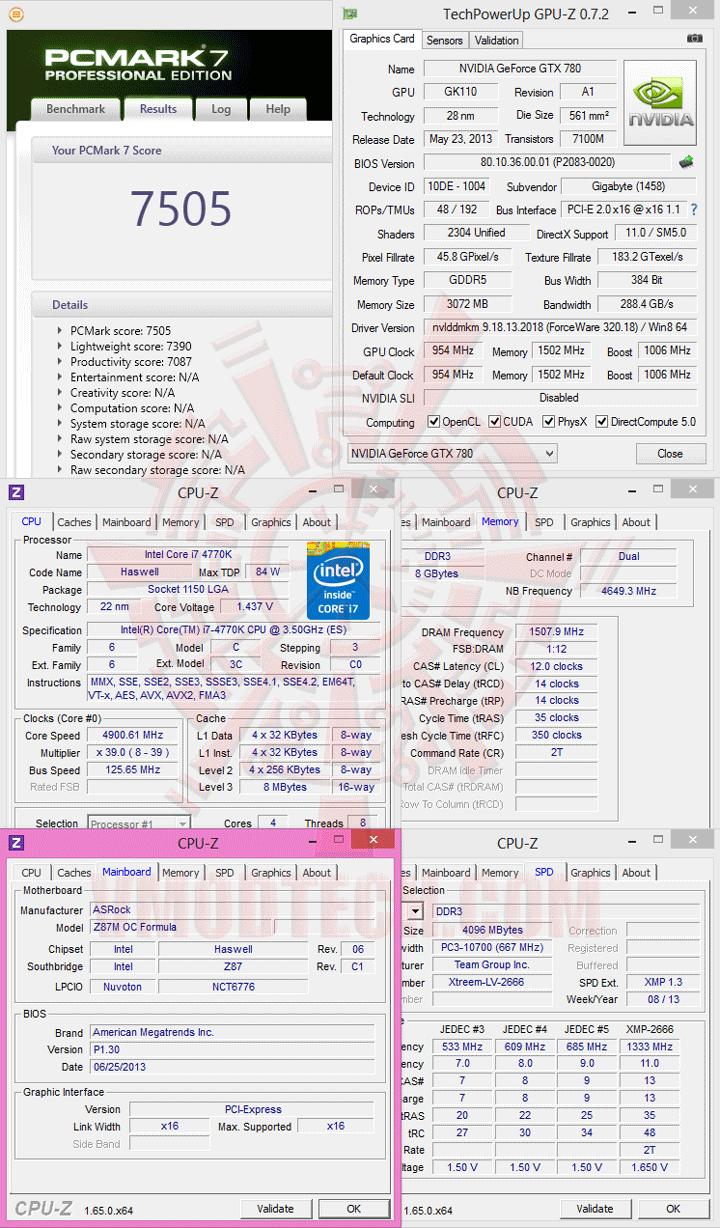

PCMark 7

pcm7 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

แรงสุดยอดเลยครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

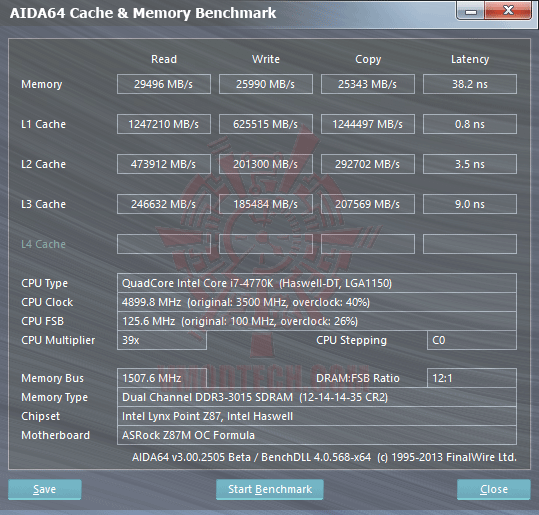

AIDA64 Cache & Memory Benchmark

e1 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

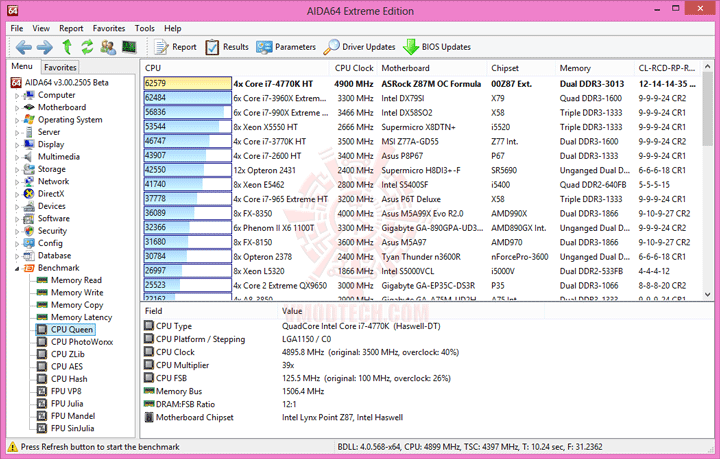

CPU Queen

e2 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

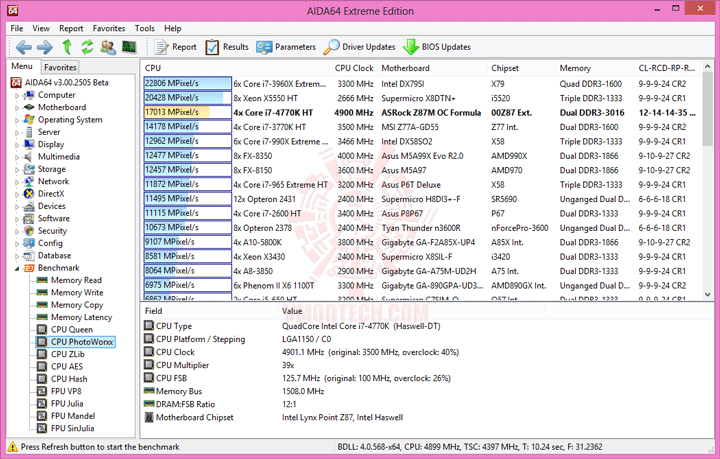

CPU PhotoWorxx

e3 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

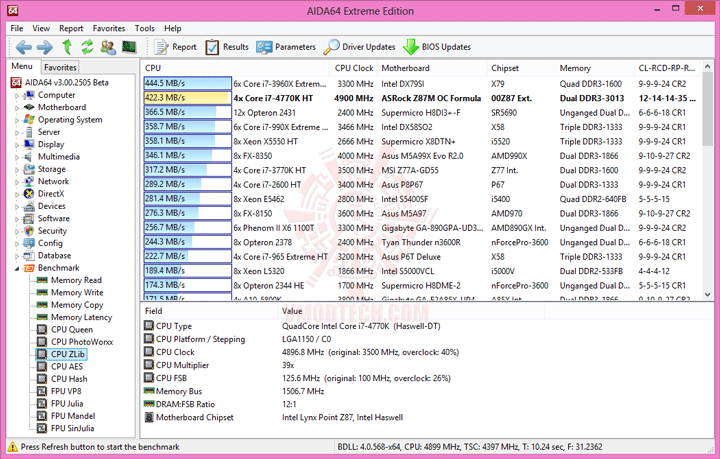

CPU ZLib

e4 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

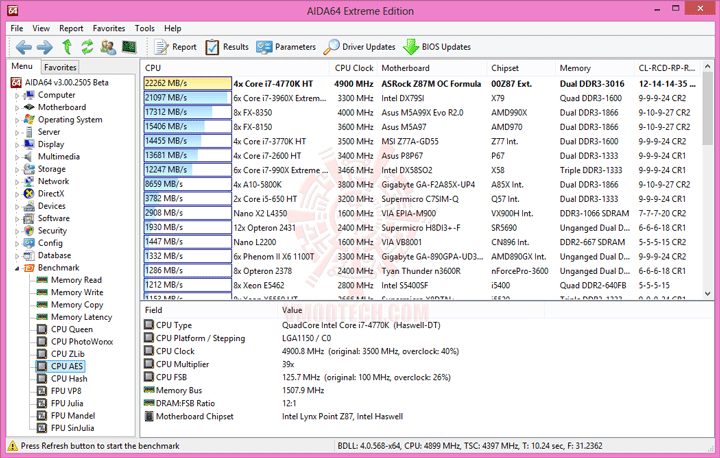

CPU AES

e5 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

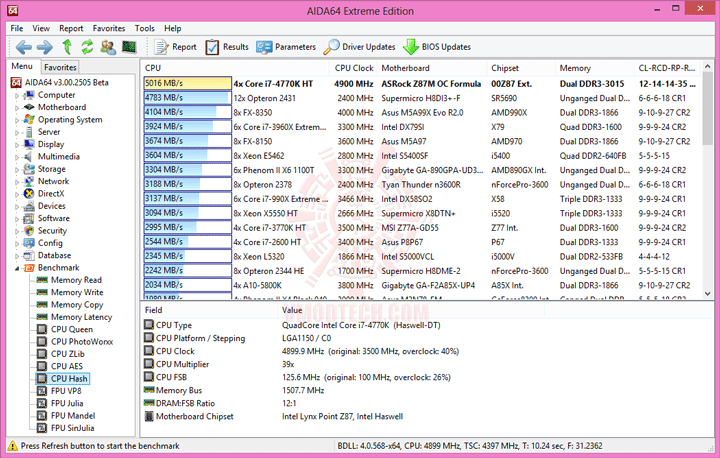

CPU Hash

e6 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

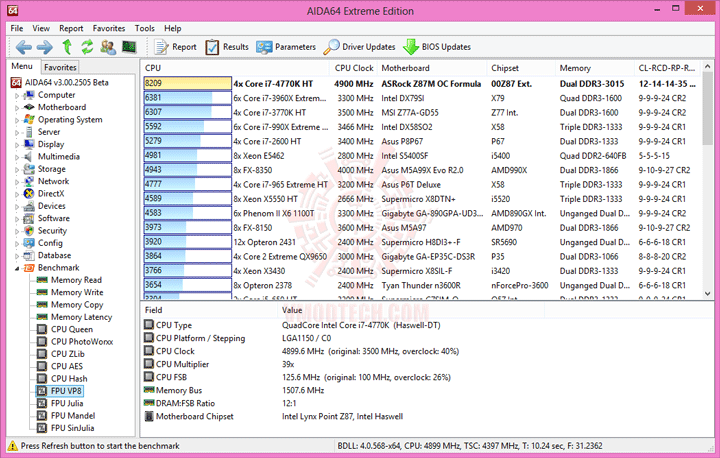

FPU VP8

e7 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

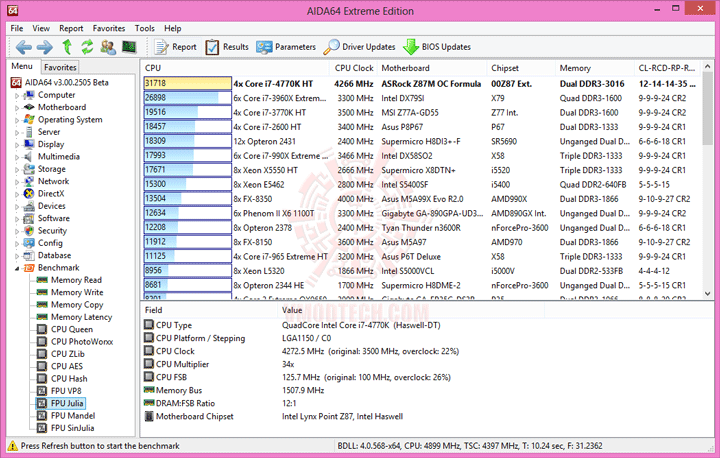

FPU Julia

e8 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

FPU Mandel

e9 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

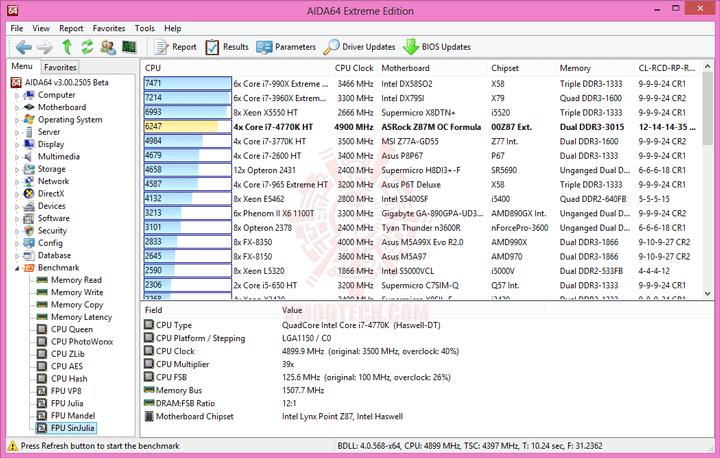

FPU SinJulia

e10 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

————————————————–

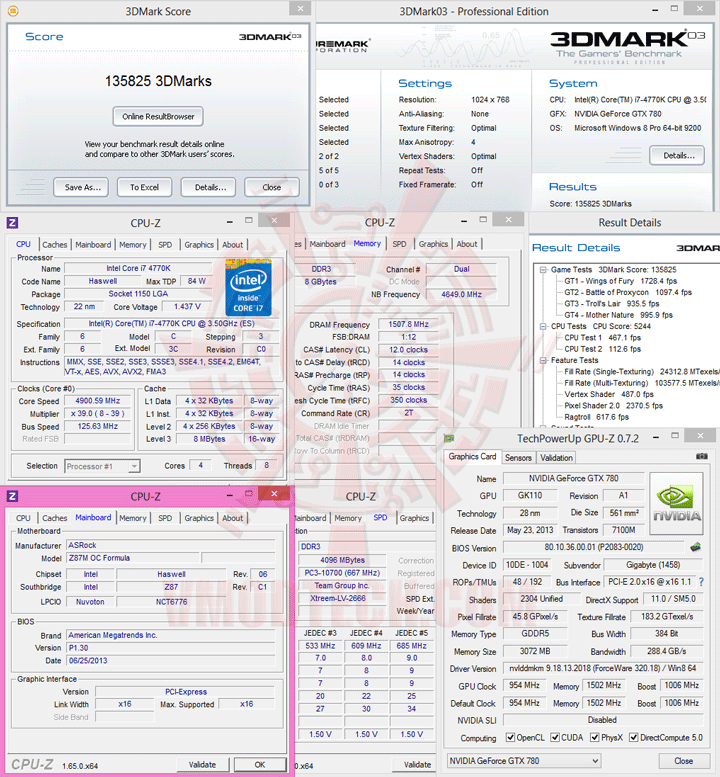

3DMark 03

03 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

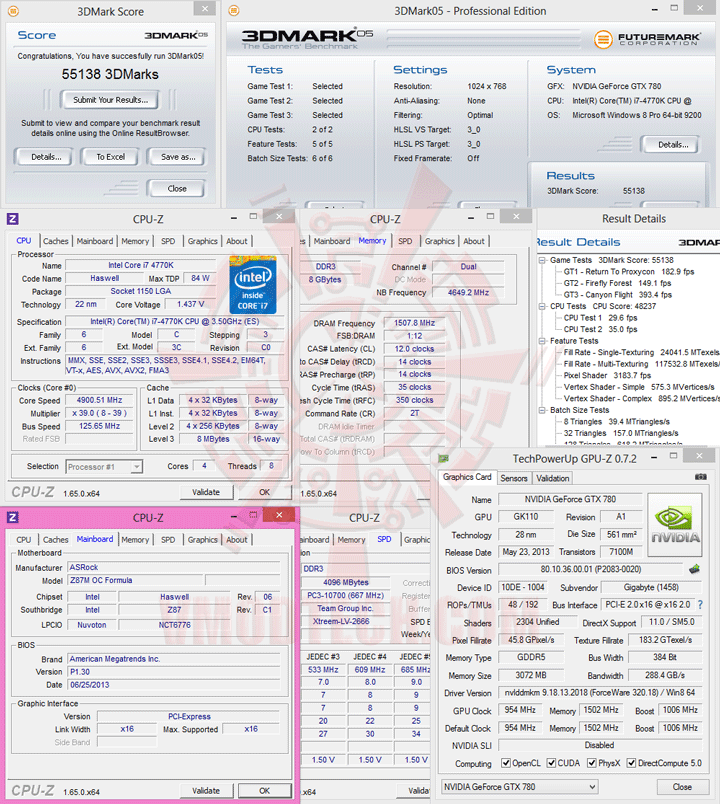

3DMark 05

05 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

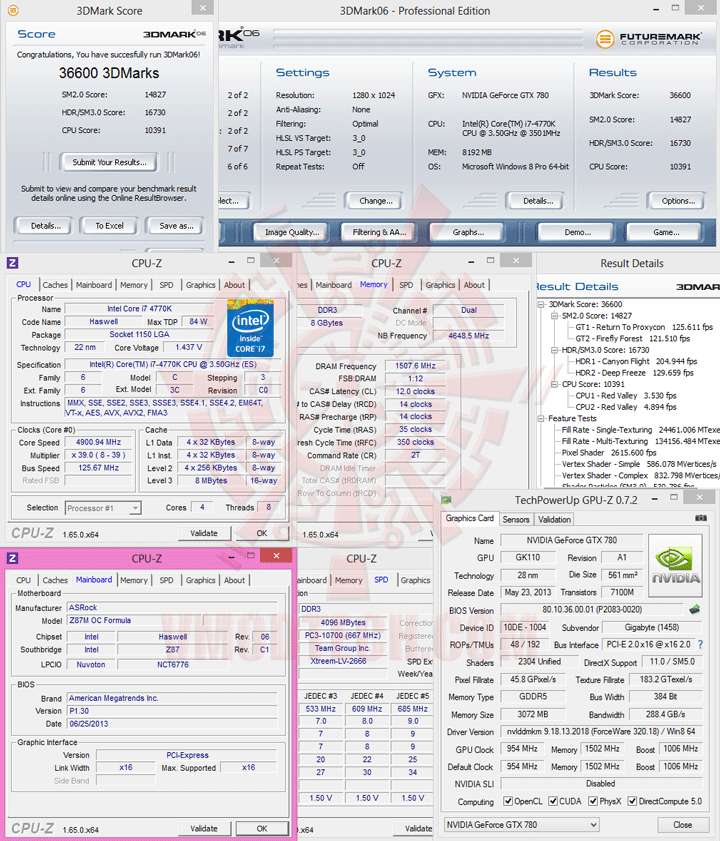

3DMark 06

06 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

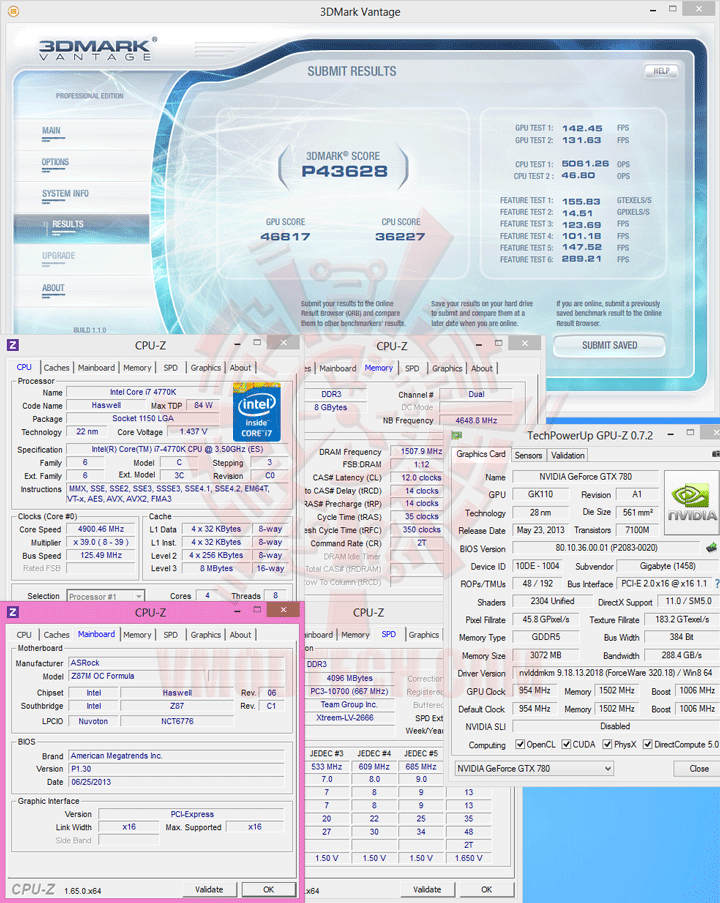

3DMark Vantage

07 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

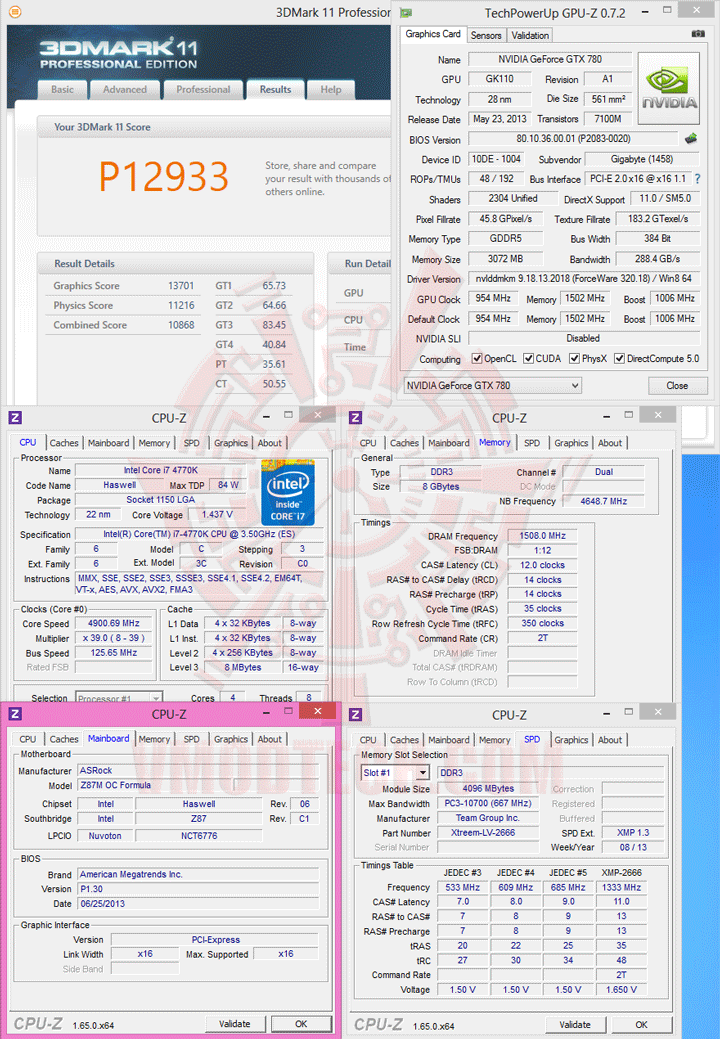

3DMark 11

11 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

3DMark

13 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

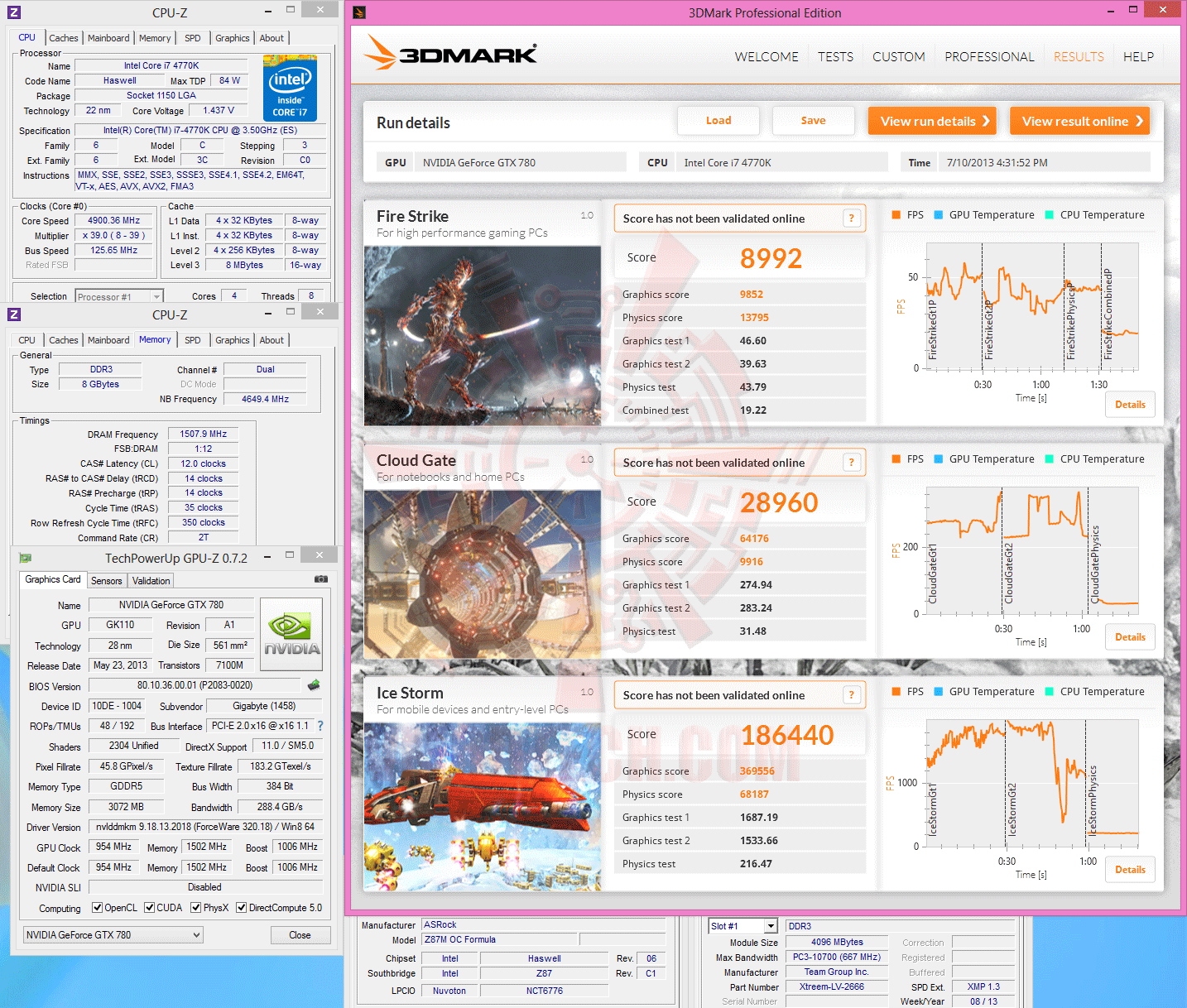

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

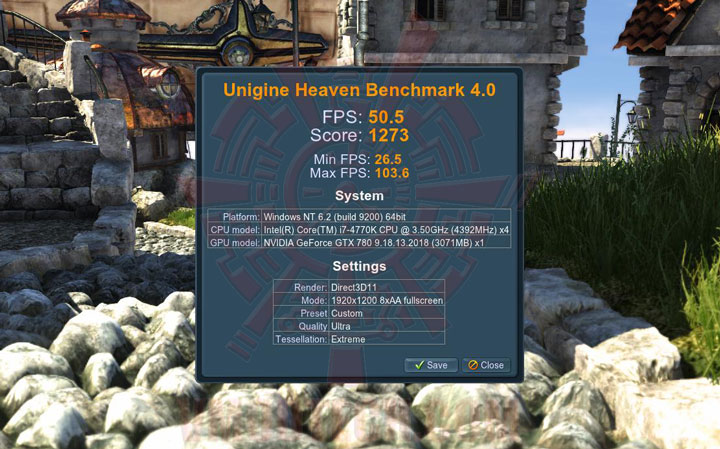

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 50.5 FPS

AquaMark3 HWBOT edition

15 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

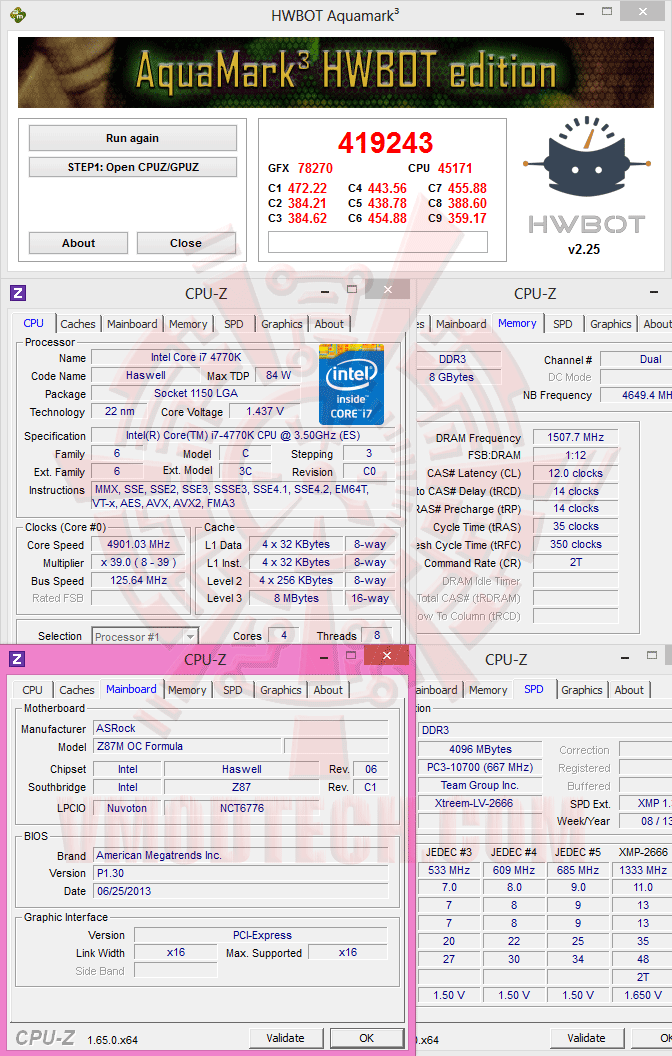

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

Settings

crysis3 2013 03 08 10 46 11 74 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

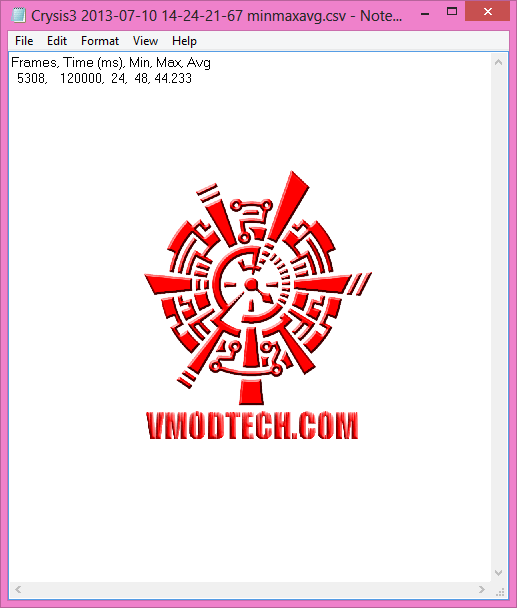

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

แรงงงงงงงง

————————————————–

Conclusion

dsc 8328 ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASRock Z87M OC Formula ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการความรุนแรงและเสถียรภาพขั้นสุดยอดในการโอเวอร์คล็อค ที่มาพร้อมกับ Features ต่างๆสำหรับการปรับแต่งโอเวอร์คล็อคกันแบบง่ายๆและจัดเต็ม โดยความสามารถในการโอเวอร์คล็อคในครั้งนี้นั้น ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.9GHz BClk 125.67MHz Uncore 4,649MHz DDR3 3,016MHz 12-14-14-35-2T กันอย่างมีเสถียรภาพยาวๆด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ใครที่ต้องการความสมบูรณ์แบบในการโอเวอร์คล็อคชนิดเต็มพิกัดแต่กลับมากันในขนาดเล็ก ที่มีงบประมาณอยู่ราวๆเจ็ดพันกว่าบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์vmod award innovation best ASRock Z87M OC Formula Micro ATX Motherboard Review เวรี่ควิกเทสต์

.
