ASRock Z97 Extreme6 Motherboard Review

/ บทความโดย: HuGnOi , 31/07/2014 00:03, 8,514 views / view in EnglishEN
«»
Share

dsc 3361 ASRock Z97 Extreme6 Motherboard Review

……….สวัสดีครับวันนี้มาพบกับ Motherboard เทพๆแรงๆ จาก ASRock กันครับกับ ASRock Z97 Extreme6 โดย Features ที่โดดเด่นของ ASRock Z97 Extreme6 นั้นก็มี Ultra M.2 PCIe Gen3 x4 ซึ่งจะให้ความเร็วแหกนรก แรงกว่า M.2 PCIe Gen2 x1 ถึง 6 เท่า ขึ้นไปวิ่งที่ 32Gb/s และ ASRock Super Alloy ทำให้การระบายความร้อนดีเยี่ยม จากการทดลอง Overclocking เล่นมาพักหนึ่ง ต้องบอกว่า ASRock Z97 Extreme6 หนักแน่นมากครับสามารถ Overclocking ถึงจุดที่ควรจะถึงได้อย่างง่ายได้ และทดสอบผ่านโปรแกรมโหดๆได้สบายๆไม่มีหลุดกลางคัน เป็นผลมาจาก ASRock Super Alloy ทำให้ระบบการระบายความร้อนทำได้ดี และการคัดเกรดวัสดุคุณภาพดีทำให้ Overclocking กันกระจายครับ (ทั้งนี้ก็ขึ้นอยู่กับ CPU, Ram และ CPU Cooling) เกริ่นกันมาพอสมควรแล้วไปลุยกันดีกว่า ก่อนอื่นไปชมรายละเอียดจากเว็บไซค์ผู้ผลิตกันก่อนครับ

intro 01 ASRock Z97 Extreme6 Motherboard Review

intro 02 ASRock Z97 Extreme6 Motherboard Review

More Information >>Click<<

.

————————————————–

ASRock Z97 Extreme6 Appearance

มาดูหน้าตากันก่อนเลยครับ

dsc 3354 ASRock Z97 Extreme6 Motherboard Review

dsc 3356 ASRock Z97 Extreme6 Motherboard Review

มากันในกล่องดำรายละเอียดเพียบเลยครับ

dsc 3358 ASRock Z97 Extreme6 Motherboard Review

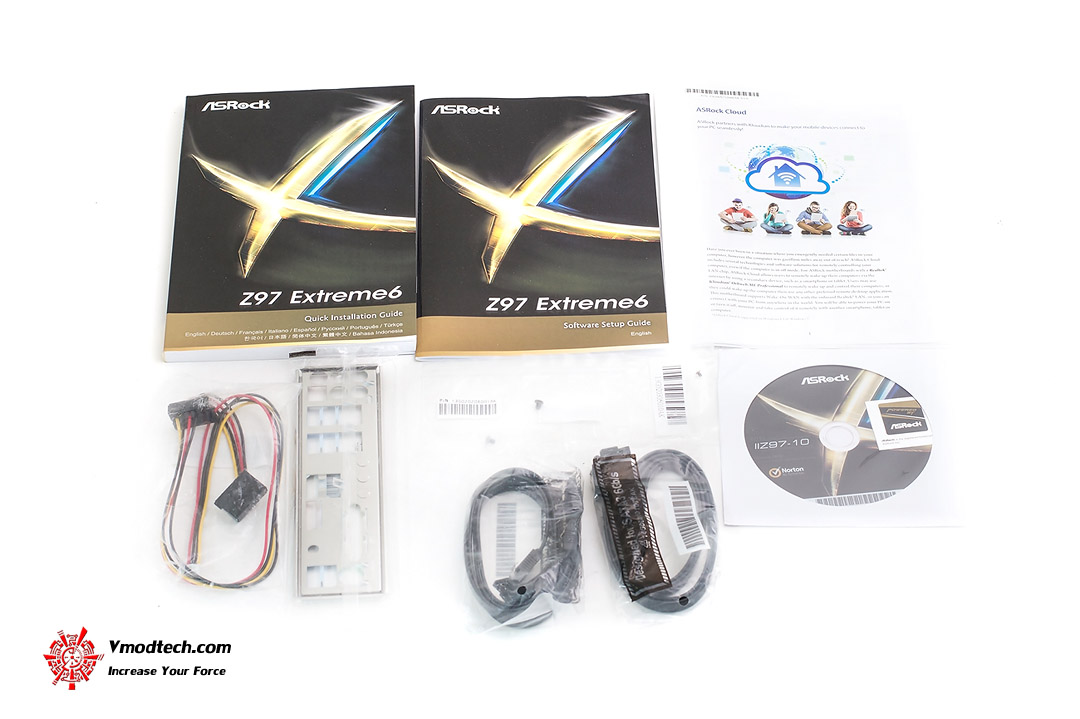

ของภายในกล่องก็มี  1 x ASRock SLI_Bridge_2S Card, Quick Installation Guide, Support CD, I/O Shield, 4 x SATA Data Cables, 1 x HDD Saver Cable, 2 x Screws for M.2 Sockets, 1 x Screw for mini-PCIe Slot

dsc 3360 ASRock Z97 Extreme6 Motherboard Review

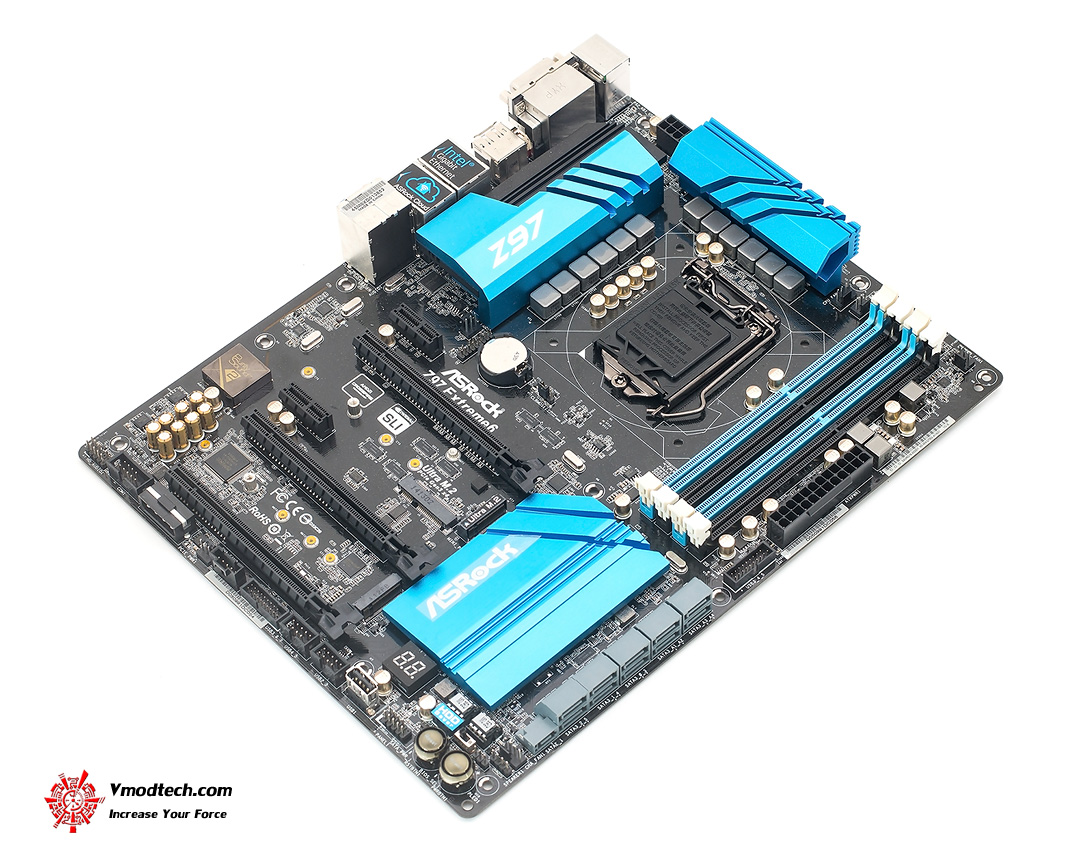

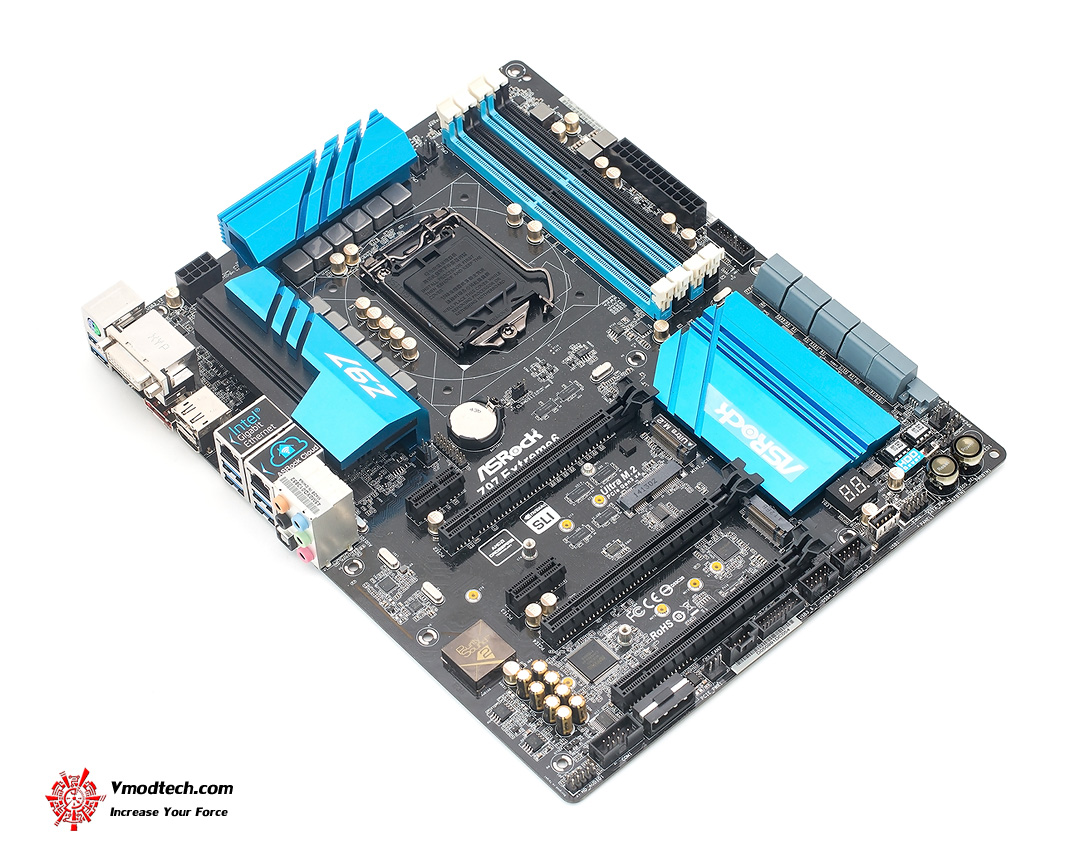

มาดูตัว Motherboard กันเลยครับ

dsc 3361 ASRock Z97 Extreme6 Motherboard Review

ASRock Z97 Extreme6 เป็น Motherboard ขนาด ATX

dsc 3362 ASRock Z97 Extreme6 Motherboard Review

PCB สีดำ ตัดกับ ซิงค์สีฟ้าสวยงาม

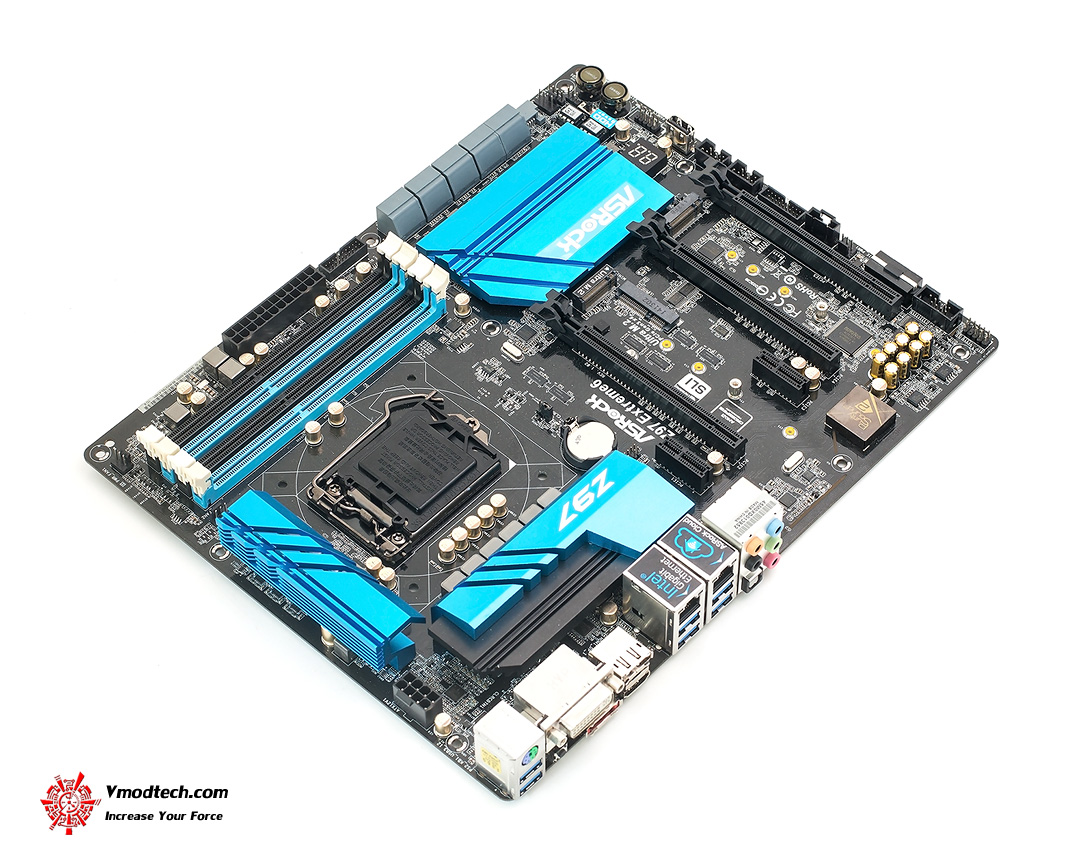

dsc 3363 ASRock Z97 Extreme6 Motherboard Review

หมุนดูกันหลายๆมุมเลยครับสวยงามดีจริงๆ

dsc 3397 ASRock Z97 Extreme6 Motherboard Review

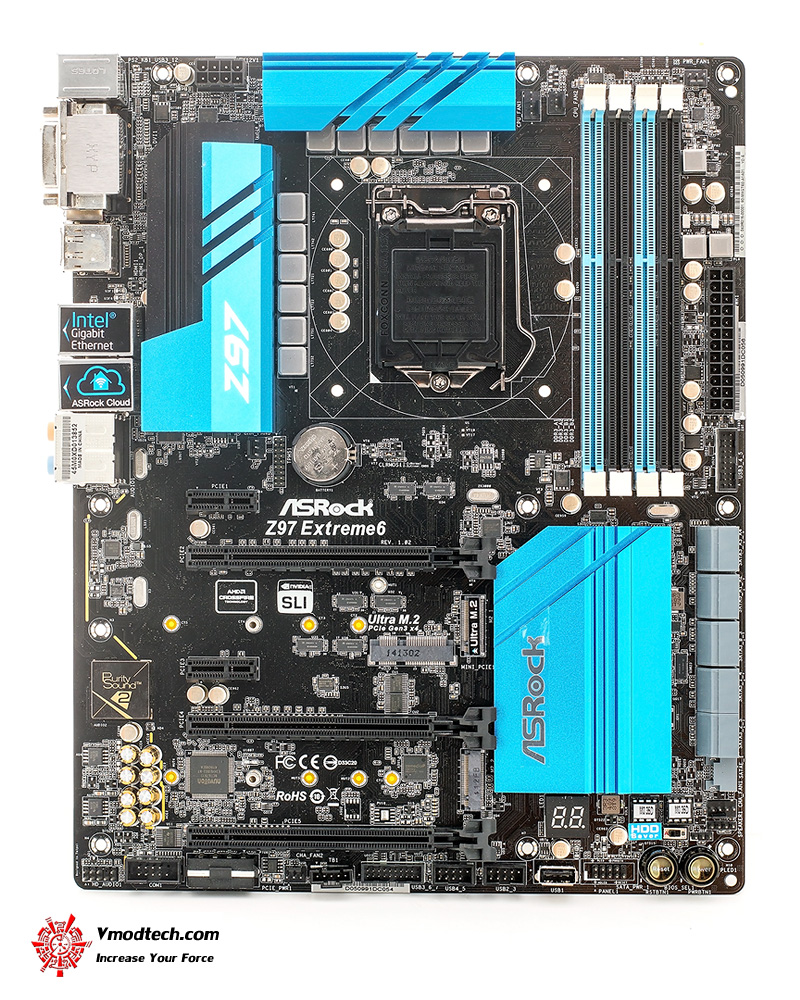

ดูหน้าตรงกันเลยครับเดี๋ยวไปดูรายละเอียดกัน

dsc 3366 ASRock Z97 Extreme6 Motherboard Review

Socket 1150 - Supports 5th, New 4th and 4th Generation Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® Processors

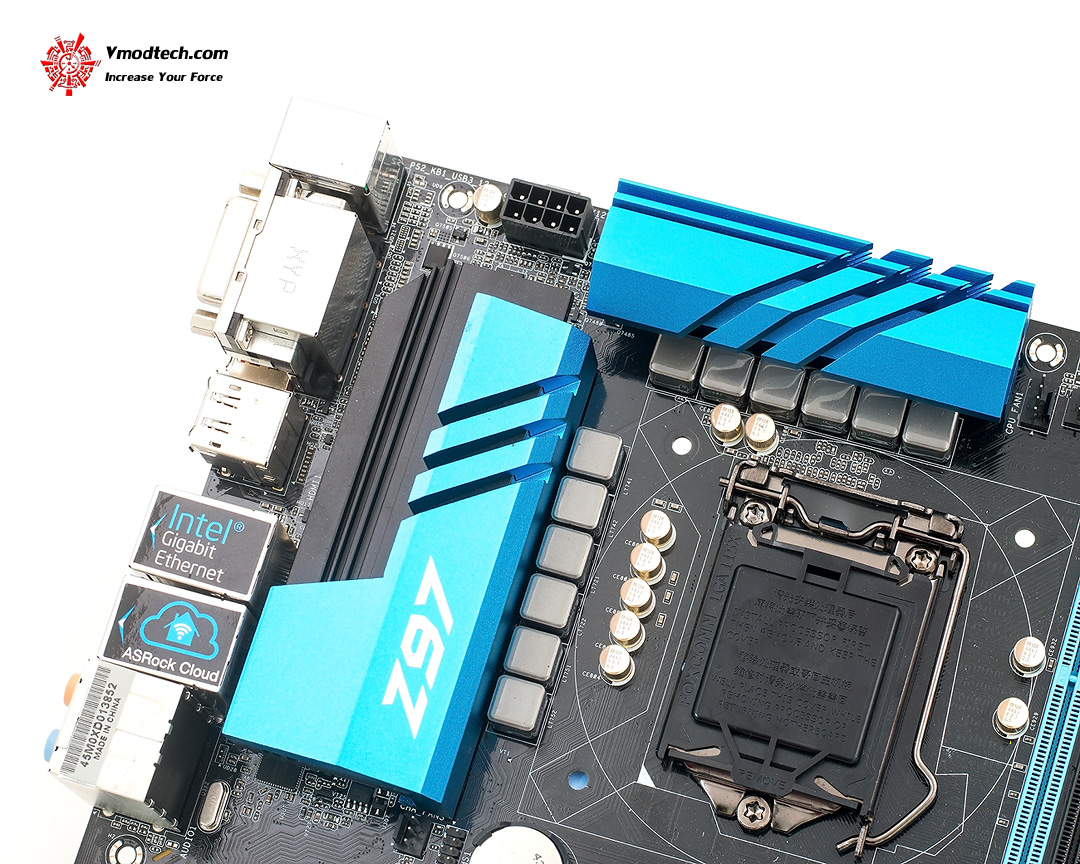

dsc 3372 ASRock Z97 Extreme6 Motherboard Review

Digi Power design, 12 Power Phase design และ ฮีตซิงค์ ASRock Super Alloy สีฟ้า งามสัสๆ

dsc 3373 ASRock Z97 Extreme6 Motherboard Review

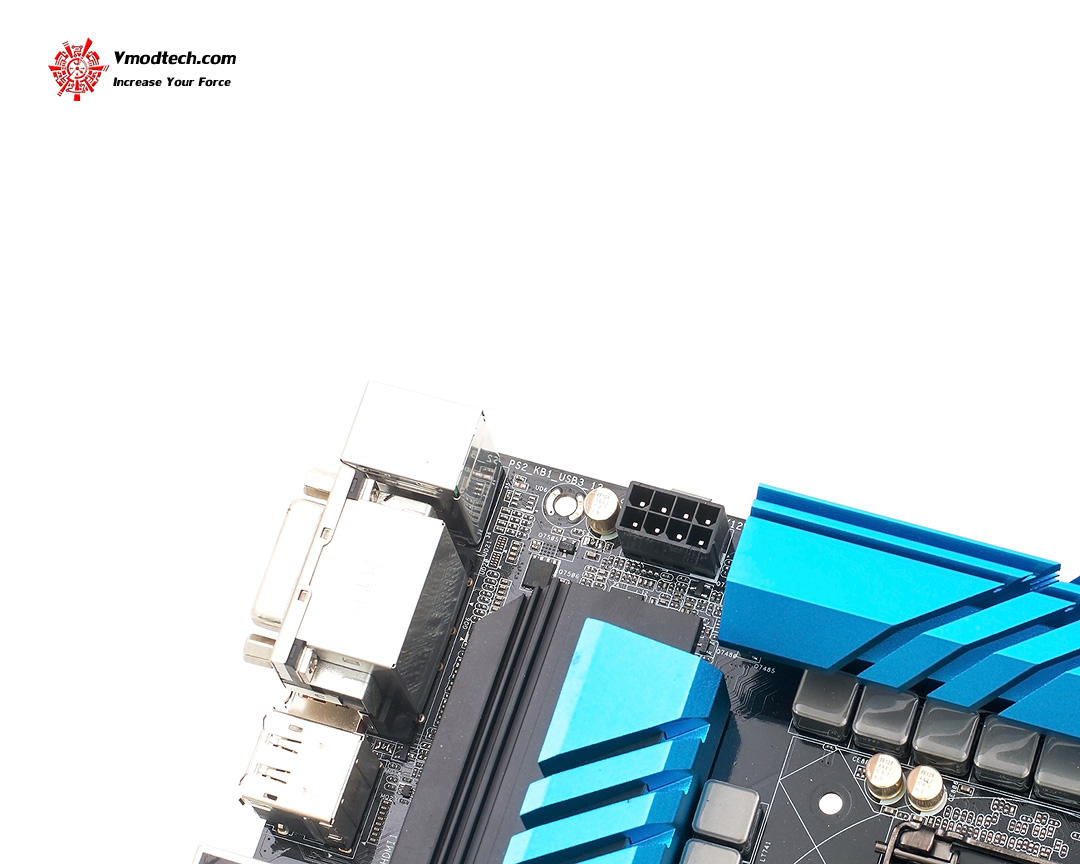

ไฟเลี้ยง CPU ใช้หัว 8พิน 1หัวครับ

dsc 3370 ASRock Z97 Extreme6 Motherboard Review

มาดูในด้านของ Memory กันบ้าง

Dual Channel DDR3 Memory Technology, 4 x DDR3 DIMM Slots รองรับความจุได้สูงสุด 32GB

dsc 3381 ASRock Z97 Extreme6 Motherboard Review

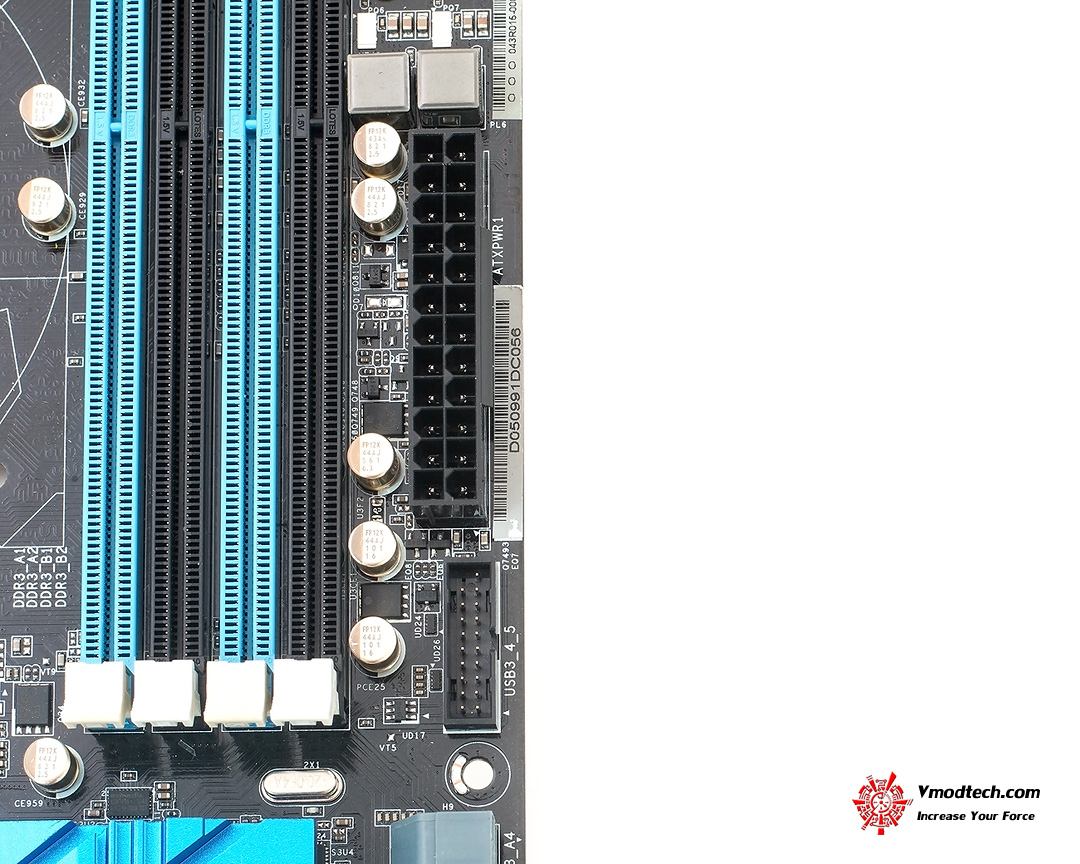

สำหรับไฟเลี้ยงก็ต้องการ 24พิน ตามมาตรฐานครับ

ขยับมาด้านล่างเป็น USB 3.0 เอาไว้ต่อเข้า Front Panel ของตัวเคส

dsc 3374 ASRock Z97 Extreme6 Motherboard Review

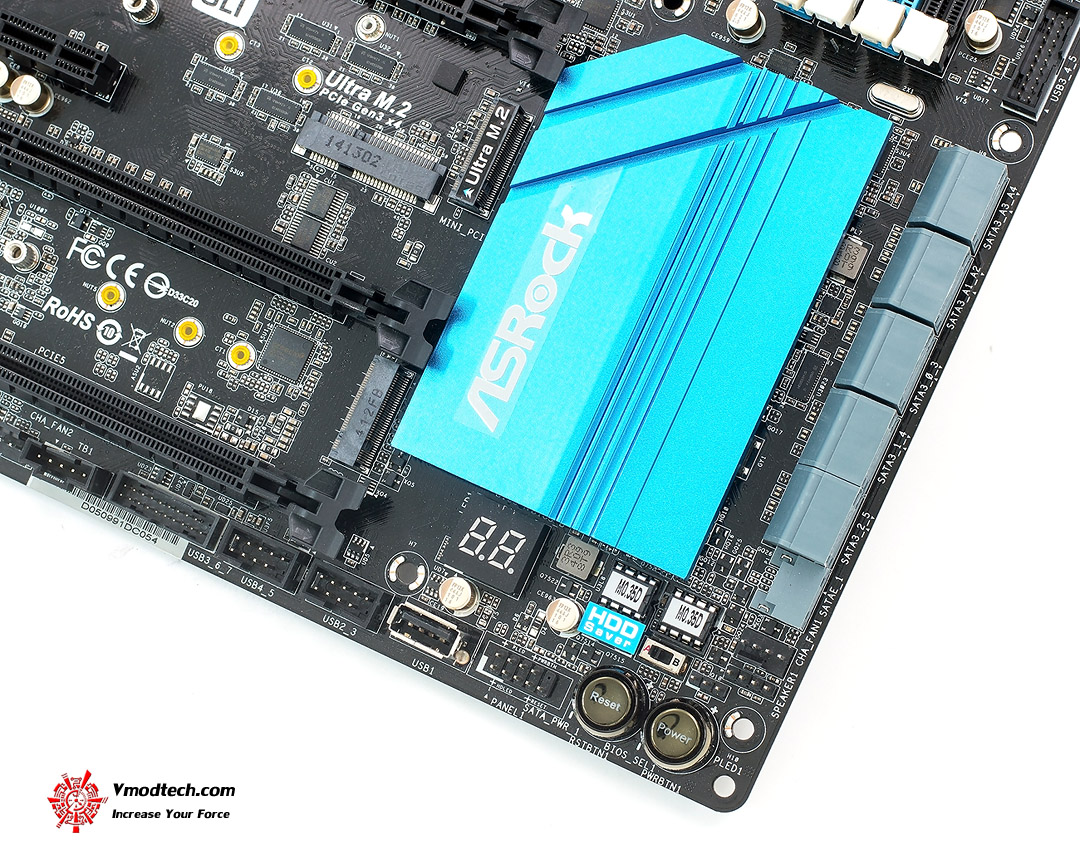

ชิบเซ็ต Intel® Z97 ก็มีฮีตซิงคสีฟ้างามๆระบายความร้อนให้ครับ

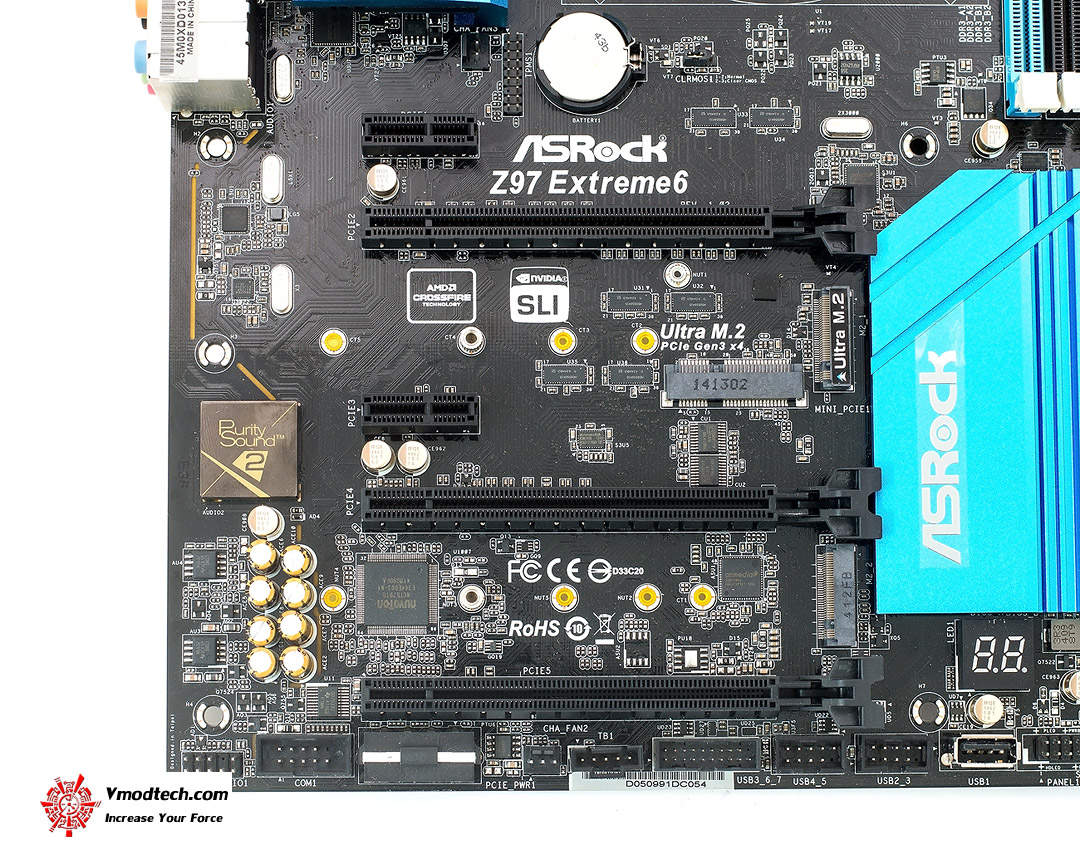

dsc 3375 ASRock Z97 Extreme6 Motherboard Review

ในส่วนของ Slots PCI ก็มีดังนี้ครับ

- 2 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4))

- 1 x PCI Express 2.0 x16 slot (PCIE5: x2 mode)

- 2 x PCI Express 2.0 x1 Slots

- 1 x mini-PCI Express Slot

dsc 3392 ASRock Z97 Extreme6 Motherboard Review

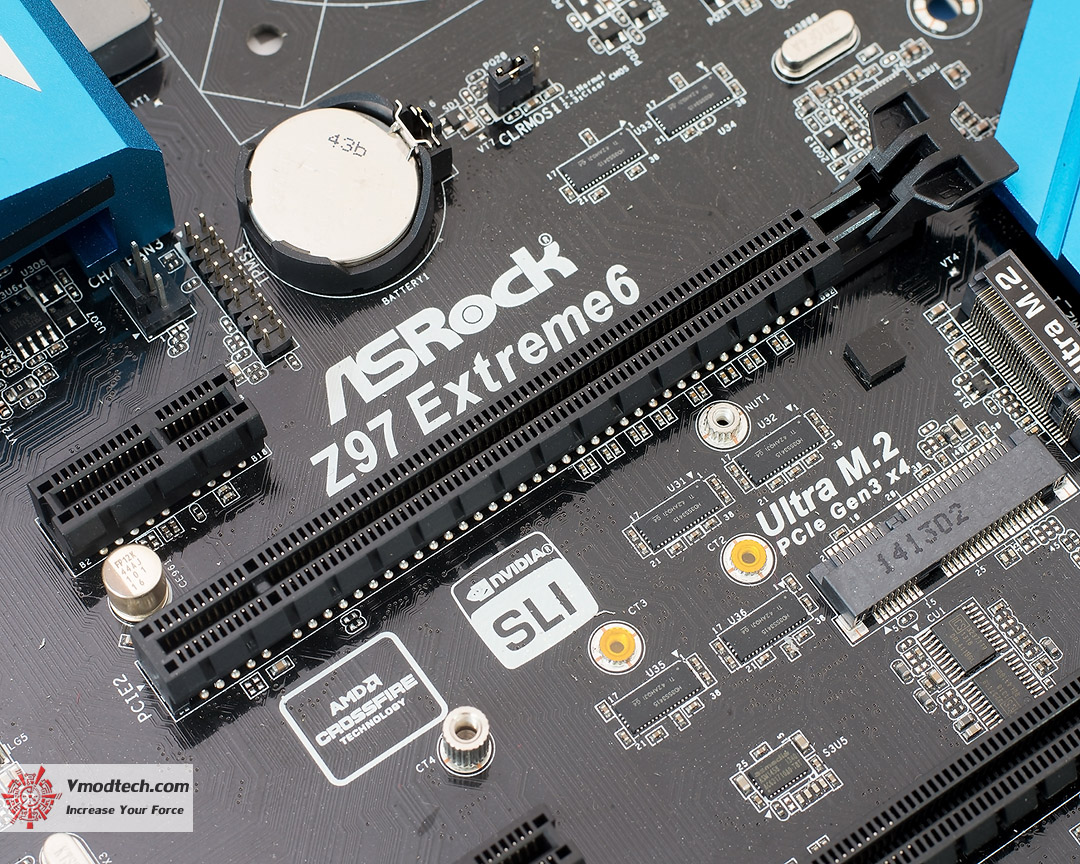

รองรับ NVIDIA® Quad SLI™ and SLI™ and AMD Quad CrossFireX™ and CrossFireX™

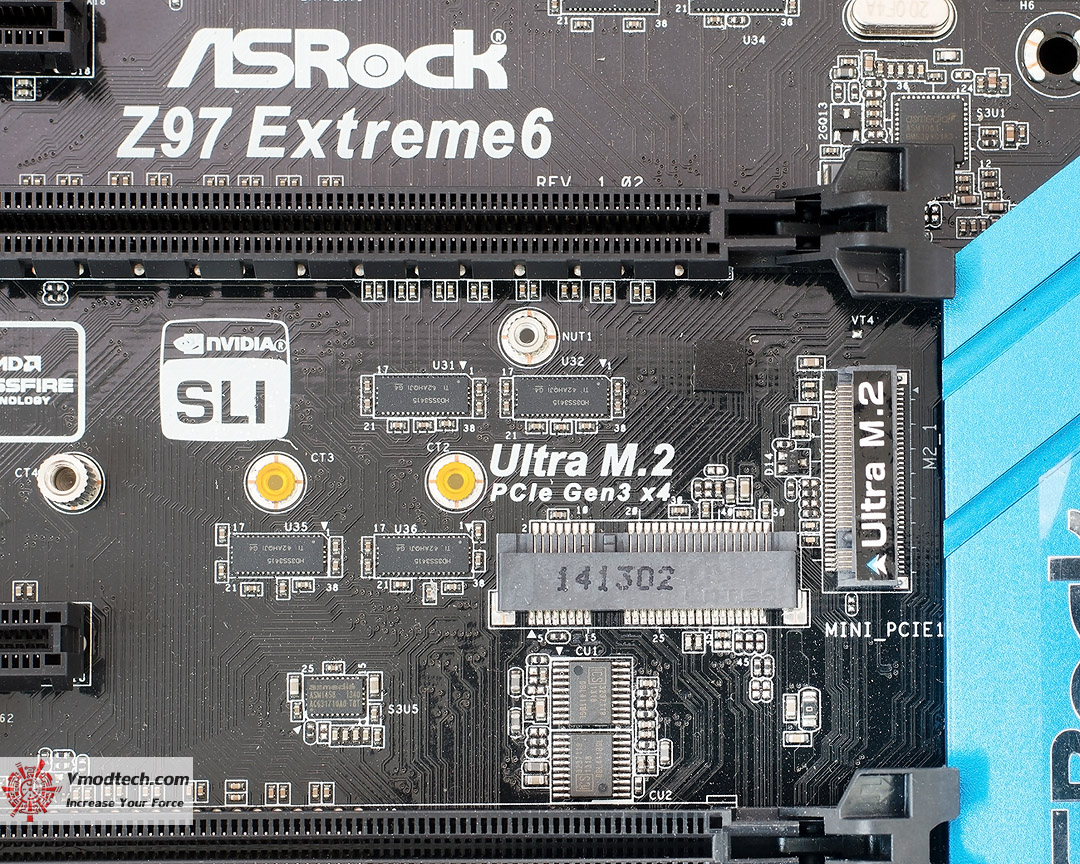

dsc 3383 ASRock Z97 Extreme6 Motherboard Review

มาดูช่องเชื่อมต่อ Ultra M.2 PCIe Gen3 x4 ซึ่งจะให้ความเร็วแหกนรก แรงกว่า M.2 PCIe Gen2 x1 ถึง 6 เท่า ขึ้นไปวิ่งที่ 32Gb/s อย่างที่บอกไว้ข้างต้น ถ้าไม่มีอะไรผิดพลาด เดี๋ยวมีทดสอบความแรงของ Ultra M.2 PCIe Gen3 x4 ในบทความต่อไปแน่นอนครับ

dsc 3384 ASRock Z97 Extreme6 Motherboard Review

Purity Sound™ 2 includes 7.1 CH HD audio with Realtek ALC1150 audio codec ได้เสียงเทพๆตึ๊บๆโดยไม่ต้องต่อซาวด์การ์ดเพิ่มครับงานนี้

dsc 3390 ASRock Z97 Extreme6 Motherboard Review

ระบบ Lan ก็เทพสุดตีนครับกับ

- 1 x Intel® I218V (Gigabit LAN PHY 10/100/1000 Mb/s)

- 1 x Realtek RTL8111GR (PCIE x1 Gigabit LAN 10/100/1000 Mb/s)

และ ASRock Cloud สมัครสมาชิกได้ฟรี 1 ปีที่ Orweb.ME  ครับ โคตรคุ้ม

dsc 3379 ASRock Z97 Extreme6 Motherboard Review

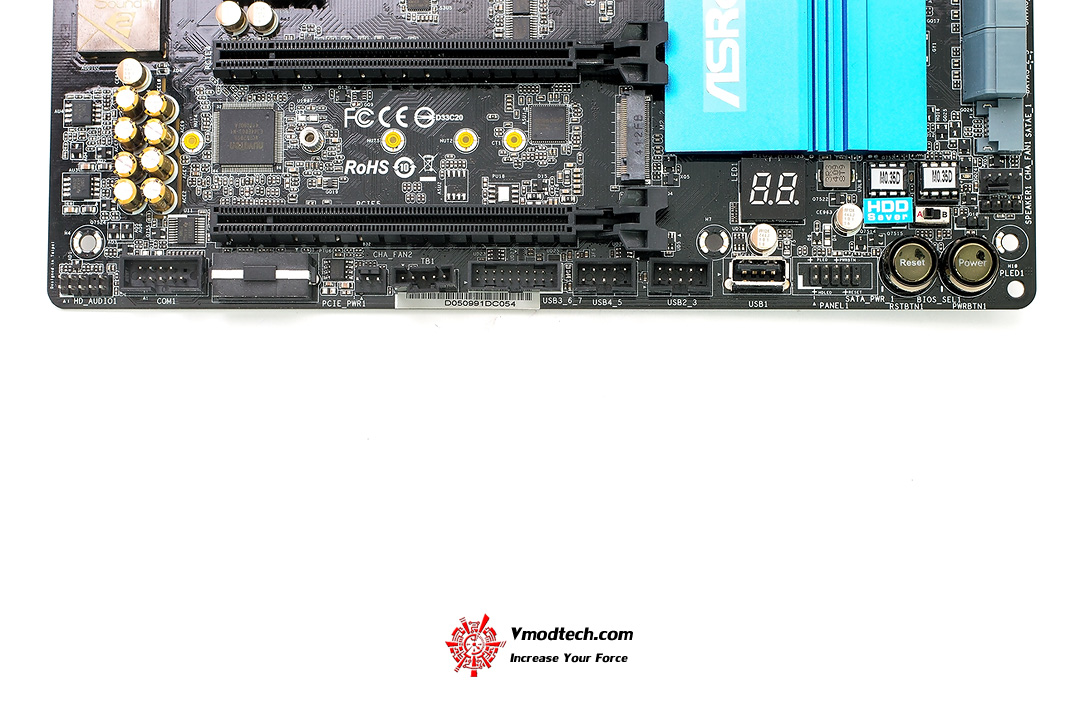

ด้านล่างสุดก็เป็นที่อยู่ของช่องเชื่อมต่อทั่วๆไป มีอะไรบ้างก็ตามภาพครับ อิอิกำ

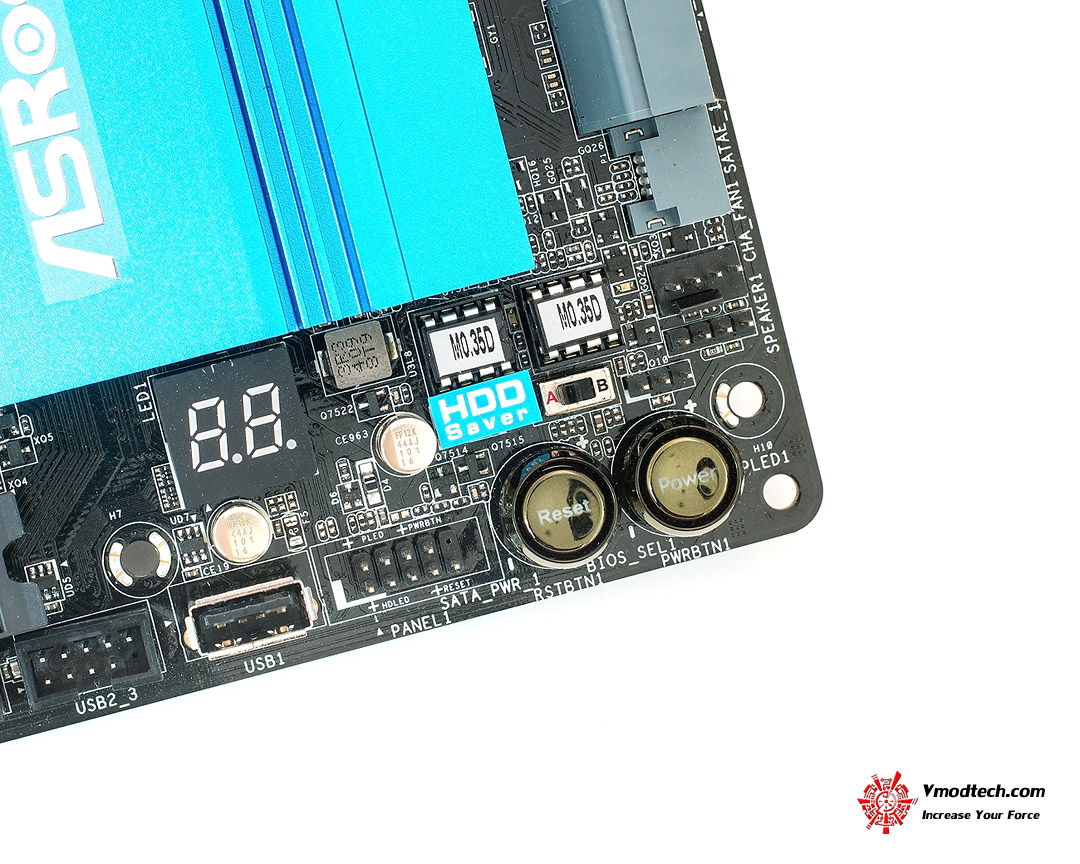

dsc 3382 ASRock Z97 Extreme6 Motherboard Review

มาดูกระจุกนี้นิดนึงดีกว่าครับ น่าสนใจ

- มีปุ่มPower และ ปุ่มReset ให้ในตัวด้วยครับ เหมาะสำหรับท่านที่ชอบเล่นนอกเคส

- มี ไฟบอกสถานะให้ด้วยตามมาตรฐาน Motherboard รุ่นใหญ่

- และที่เห็นสติกเกอร์ HDD Saver สีฟ้าปิดทับอยู่นั้นเป็นช่อง 4พิน สำหรับเชื่อมต่อ HDD Saver Technology ครับ จ๊าบสัสอะ

dsc 3386 ASRock Z97 Extreme6 Motherboard Review

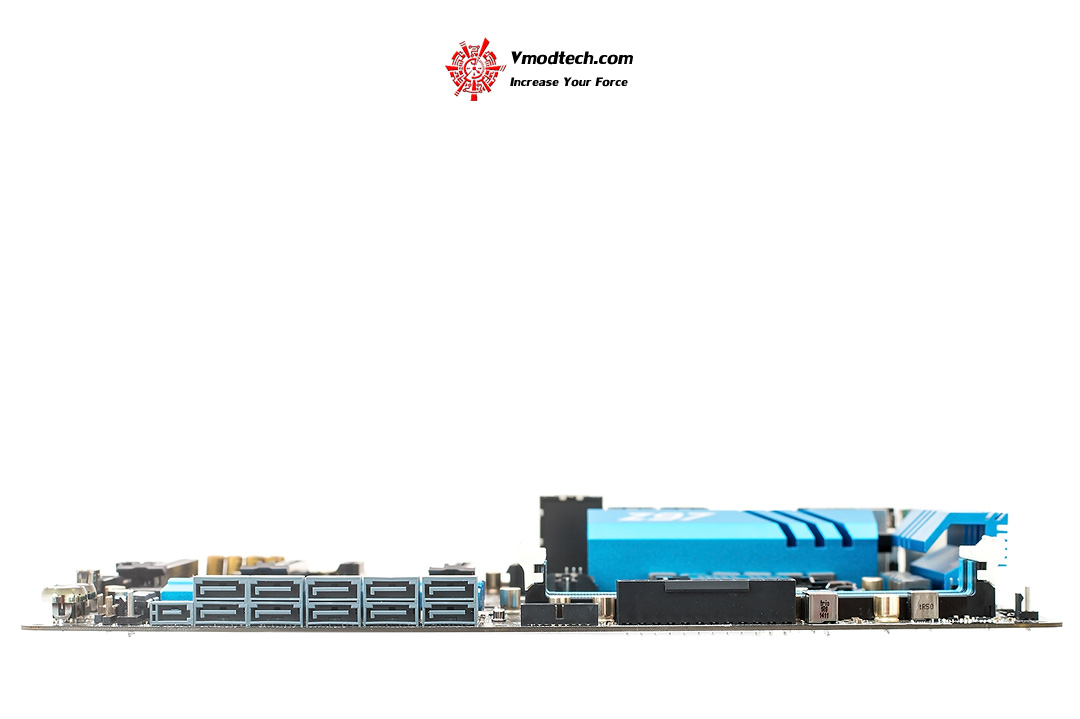

มาดูด้านข้างๆกันบ้างครับ

dsc 3388 ASRock Z97 Extreme6 Motherboard Review

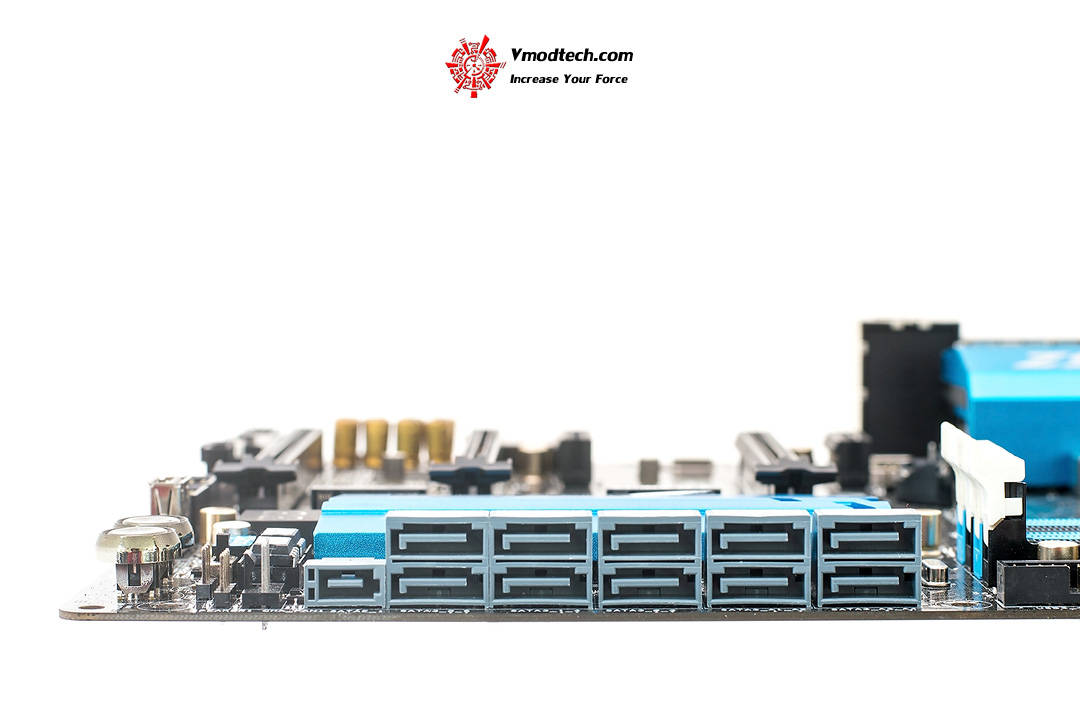

เจาะดูในส่วนของ SATA กันซักหน่อย ดูยากไปนิด

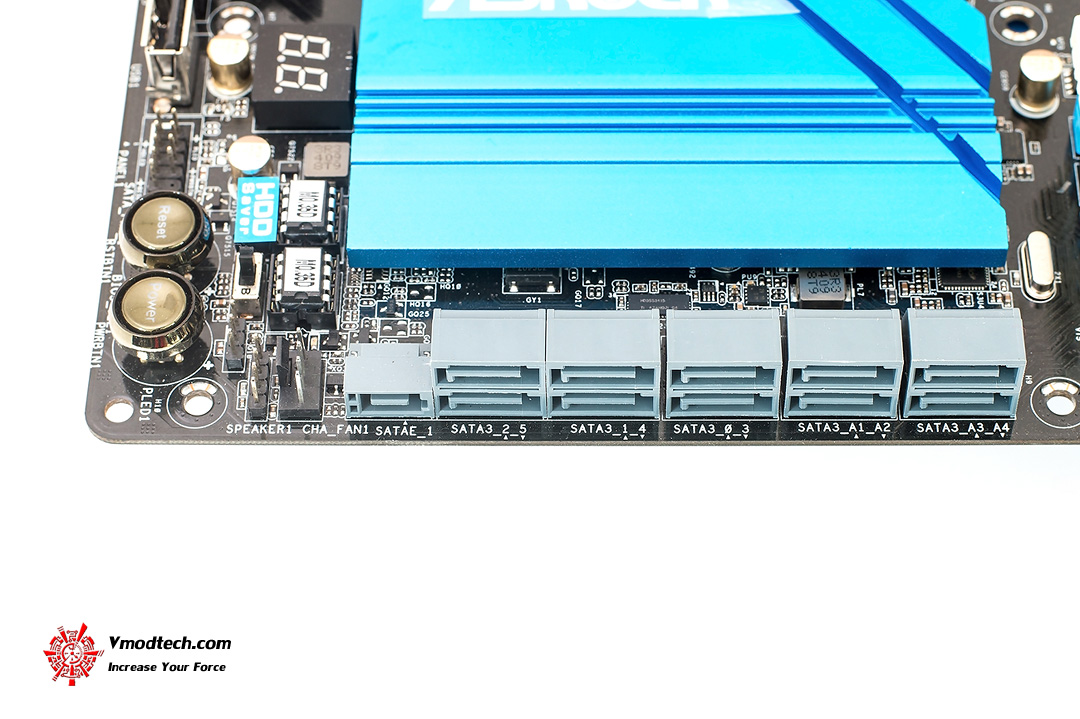

dsc 3389 ASRock Z97 Extreme6 Motherboard Review

เอามุมนี้ดีกว่าครับเห็นตัวหนังสือด้วย เรียงจากซ้ายไปขวามี

1 x SATA Express 10 Gb/s, 6 x SATA3 6.0 Gb/s Connectors by Intel® Z97, 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061

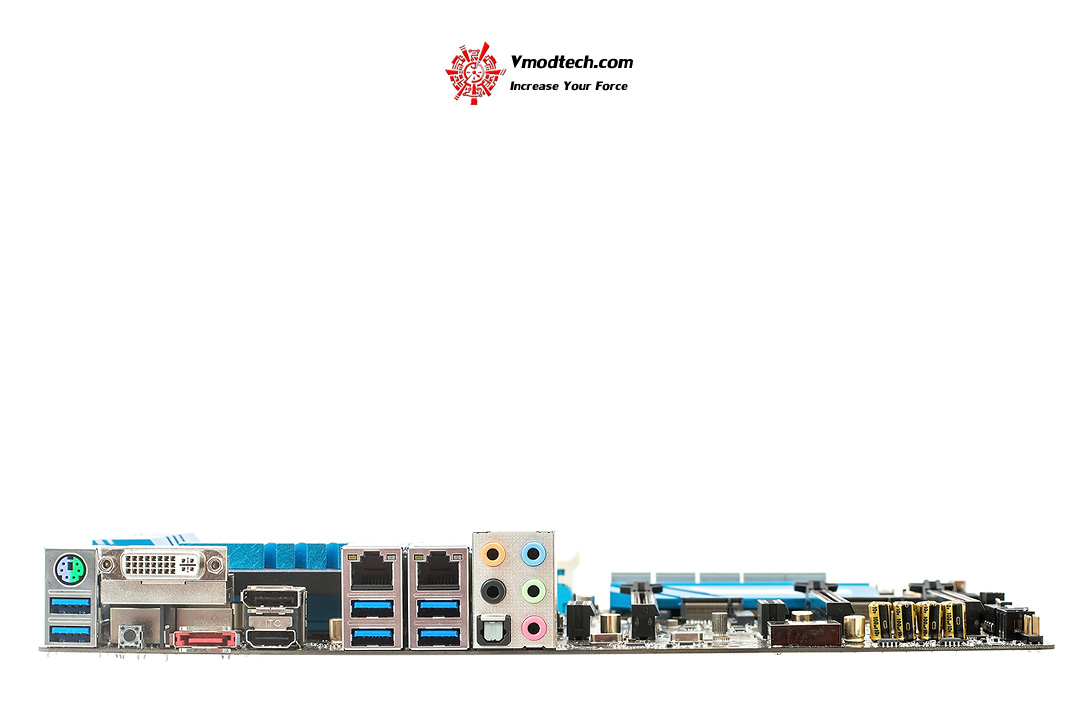

dsc 3393 ASRock Z97 Extreme6 Motherboard Review

มาดูด้านนี้บ้างครับ

dsc 3394 ASRock Z97 Extreme6 Motherboard Review

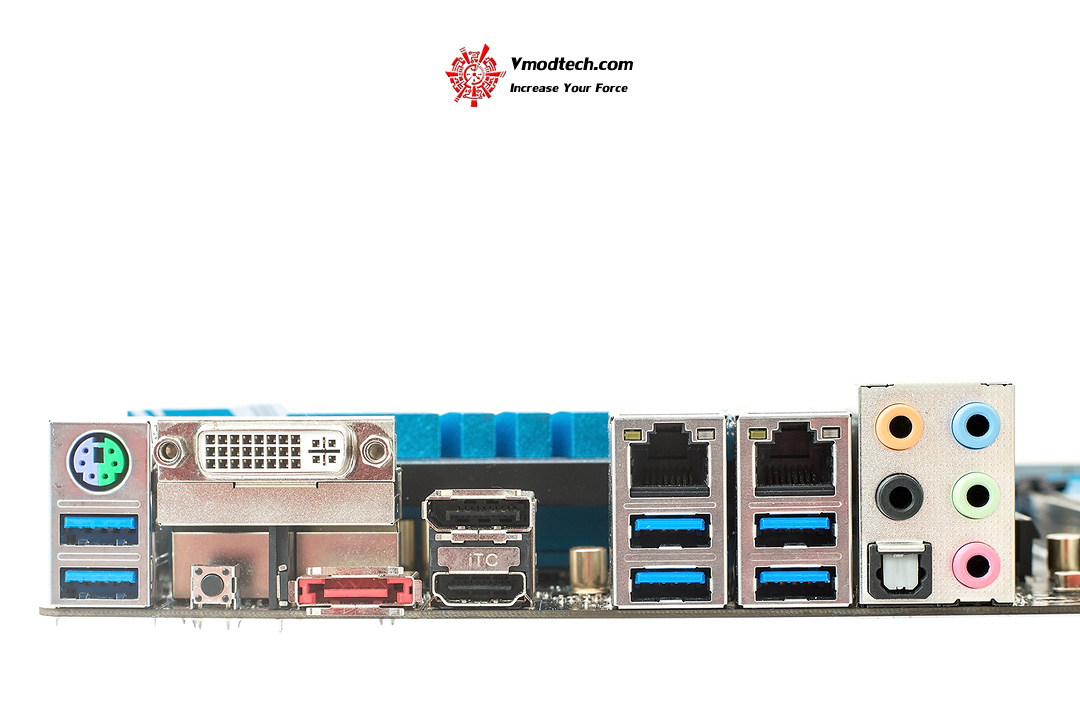

ช่องเชื่อมต่อเพียบครับครบทุกความต้องการ มี

- 1 x PS/2 Mouse/Keyboard Port

- 1 x DVI-I Port

- 1 x HDMI Port

- 1 x DisplayPort 1.2

- 1 x Optical SPDIF Out Port

- 1 x eSATA Connector

- 2 x USB 3.0 Ports (ASMedia ASM1042AE) (Supports ESD Protection (ASRock Full Spike Protection))

- 4 x USB 3.0 Ports (Intel® Z97) (Supports ESD Protection (ASRock Full Spike Protection))

- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)

- 1 x Clear CMOS Switch

- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

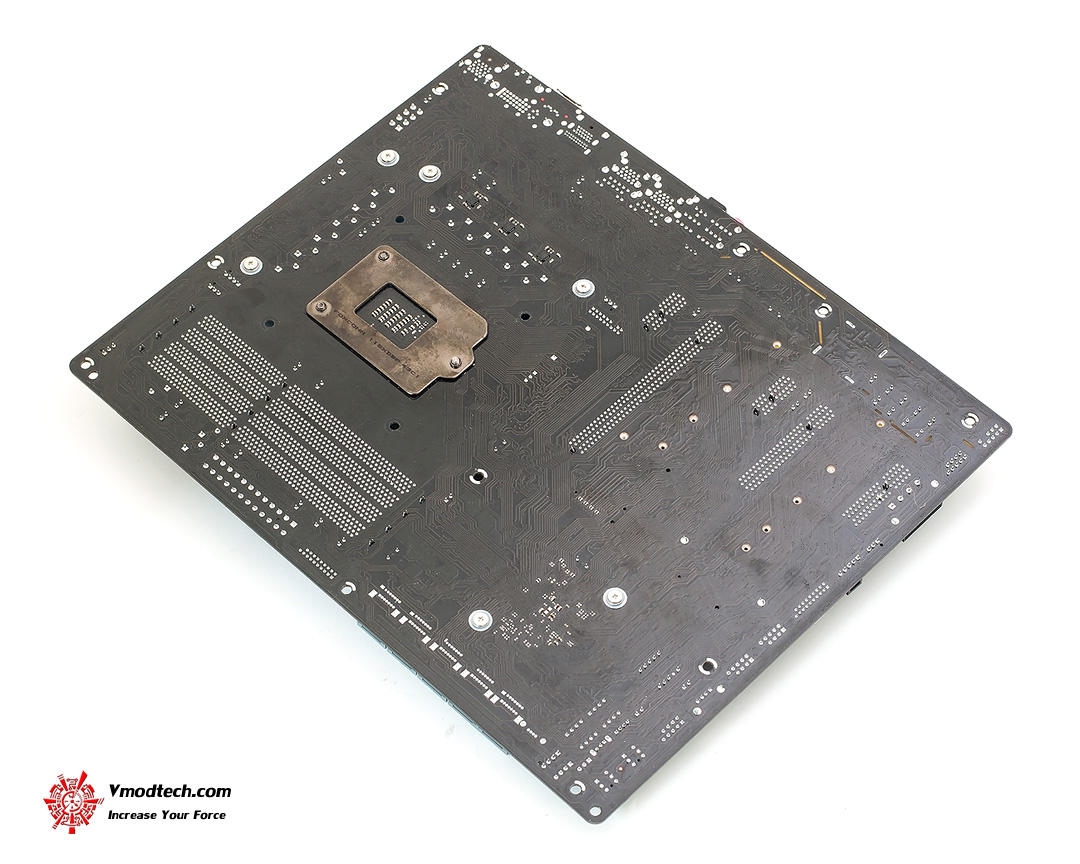

dsc 3364 ASRock Z97 Extreme6 Motherboard Review

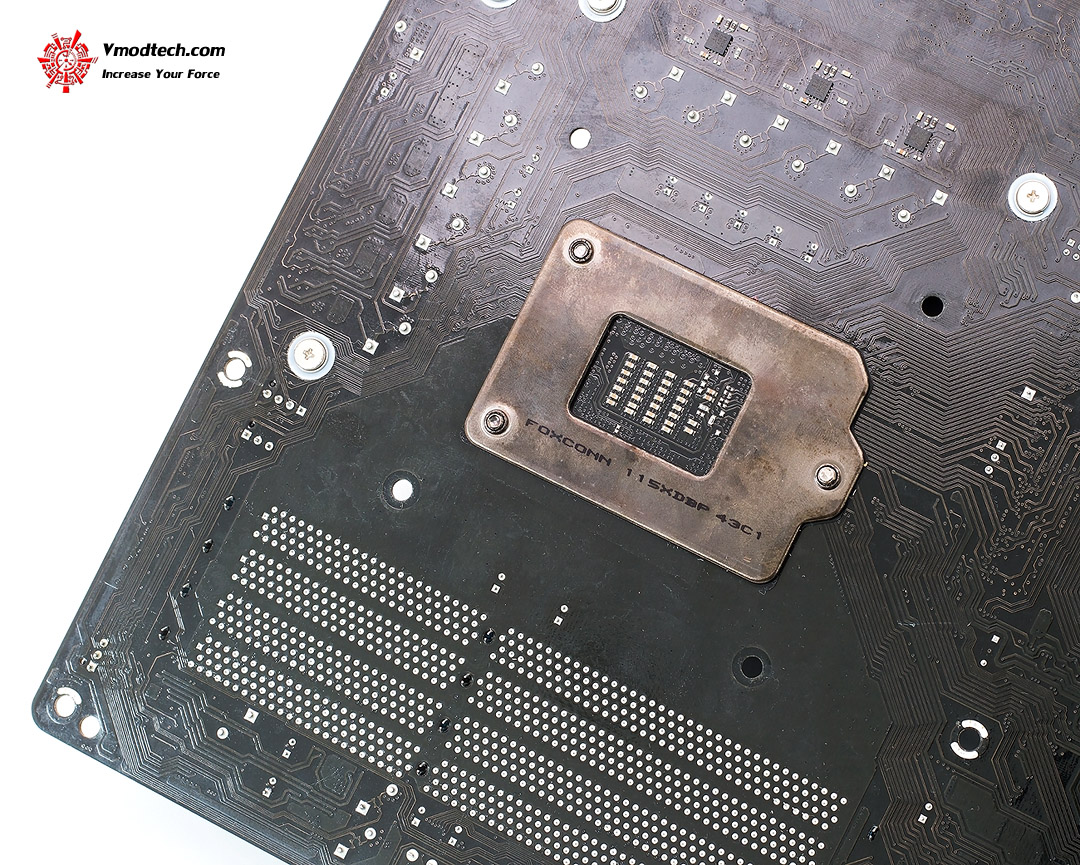

มาดูด้านหลังกันต่อครับ

dsc 3395 ASRock Z97 Extreme6 Motherboard Review

เป็น Socket 1150 จาก Foxconn

ดูหน้าตารายละเอียดต่างๆกันพอสมควรแล้ว คลิ๊กหน้าต่อไปชมความแรงกันได้เลยครับ

————————————————–

SYSTEMS SETUP

SYSTEMS
.CPU ..4rd Generation Intel® Core™ i7-4770K
.Motherboard ..ASRock Z97 Extreme6
.Memory . Team Xtreem LV DDR3 2600 MHz CL10 8GB Supported by Logic Solutions Co.,Ltd.
.Graphic Card . MSI GeForce GTX 780 LIGHTNING 3GB GDDR5
.Harddisk ..SSD OCZ Vertex 4 128GB
.CPU Cooler ..Corsair H100i Hydro Series
.Power Supply ..Thermaltake Toughpower Gold 750w
.Chassis ..N/A
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบครับ

dsc 3303 ASRock Z97 Extreme6 Motherboard Review

บรรยากาศการทดสอบก็ง่ายๆครับ เทสกันบนเคสกล่องกันเลย

สภาวะแวดล้อมการทดสอบก็ในห้องพัดลมอากาศถ่ายเทสะดวกปลายเดือนกรกฎาคมครับ

.

การ Overclock ก็จับวิ่งที่ 4.6Ghz ไฟเลี้ยง 1.275V เต็มเหยียดที่ชุดน้ำสำเร็จรูปหม้อน้ำ 2 ตอนพัดลม 2 ตัว จะเอาอยู่ครับ

แรมก็จับวิ่งฟิตๆที่ 2,666MHz 10-12-12-28-1T ไฟเลี้ยง 1.68V

สำหรับกราฟิกการ์ด MSI GeForce GTX 780 LIGHTNING 3GB GDDR5 ปล่อยเดิมๆก็แรงอยู่แล้วครับ ไปชมรายละเอียดกันเลย

.

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,600MHz Bclk 100.00MHz

NB Freq. 4,200MHz DDR3 2,666MHz 10-12-12-28-1T

cpu z 01 ASRock Z97 Extreme6 Motherboard Review

cpu z 02 ASRock Z97 Extreme6 Motherboard Review

cpu z 03 ASRock Z97 Extreme6 Motherboard Review

cpu z 04 ASRock Z97 Extreme6 Motherboard Review

cpu z 05 ASRock Z97 Extreme6 Motherboard Review

cpu z 06 ASRock Z97 Extreme6 Motherboard Review

cpu z 07 1 ASRock Z97 Extreme6 Motherboard Review

cpu z 08 01 ASRock Z97 Extreme6 Motherboard Review

System Properties in AIDA64 Extreme Edition

aida64 prop 01 ASRock Z97 Extreme6 Motherboard Review

aida64 prop 02 ASRock Z97 Extreme6 Motherboard Review

aida64 prop 03 ASRock Z97 Extreme6 Motherboard Review

aida64 prop 04 ASRock Z97 Extreme6 Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

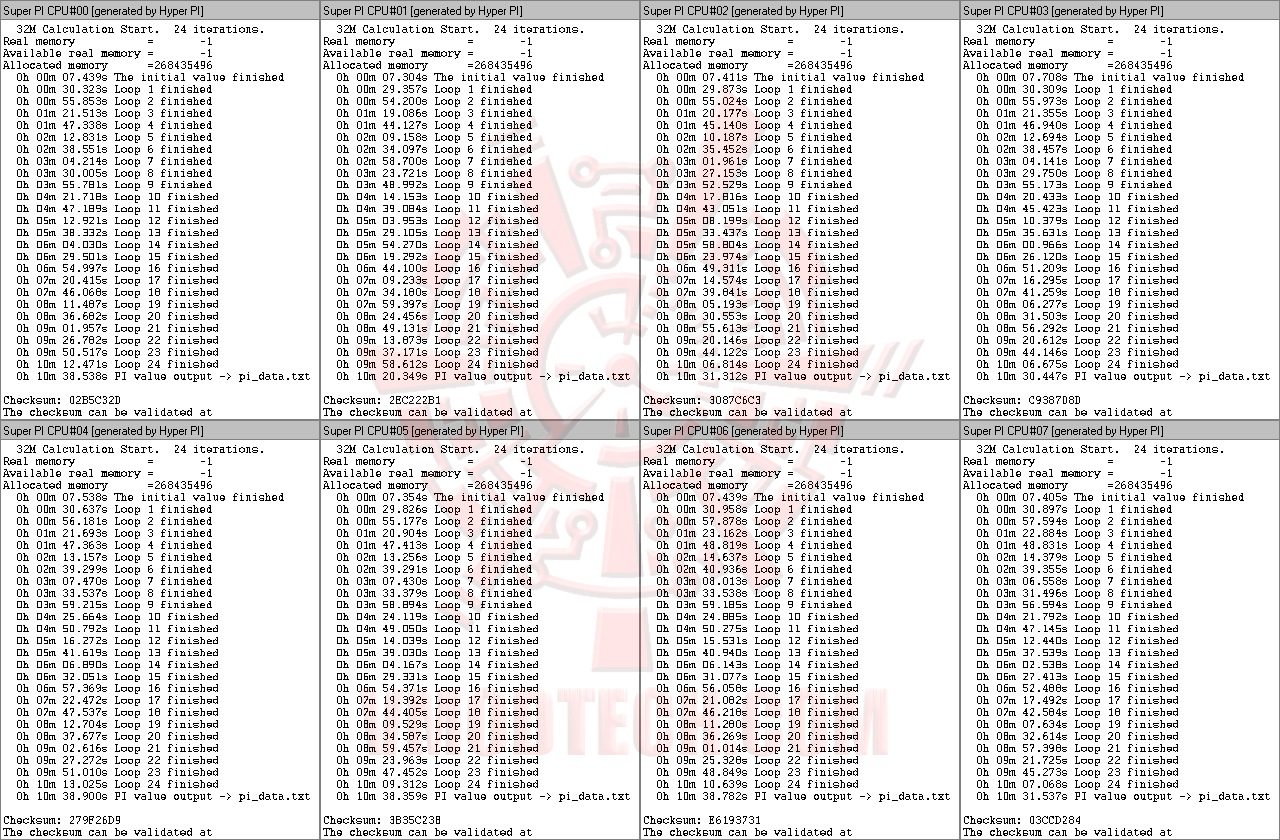

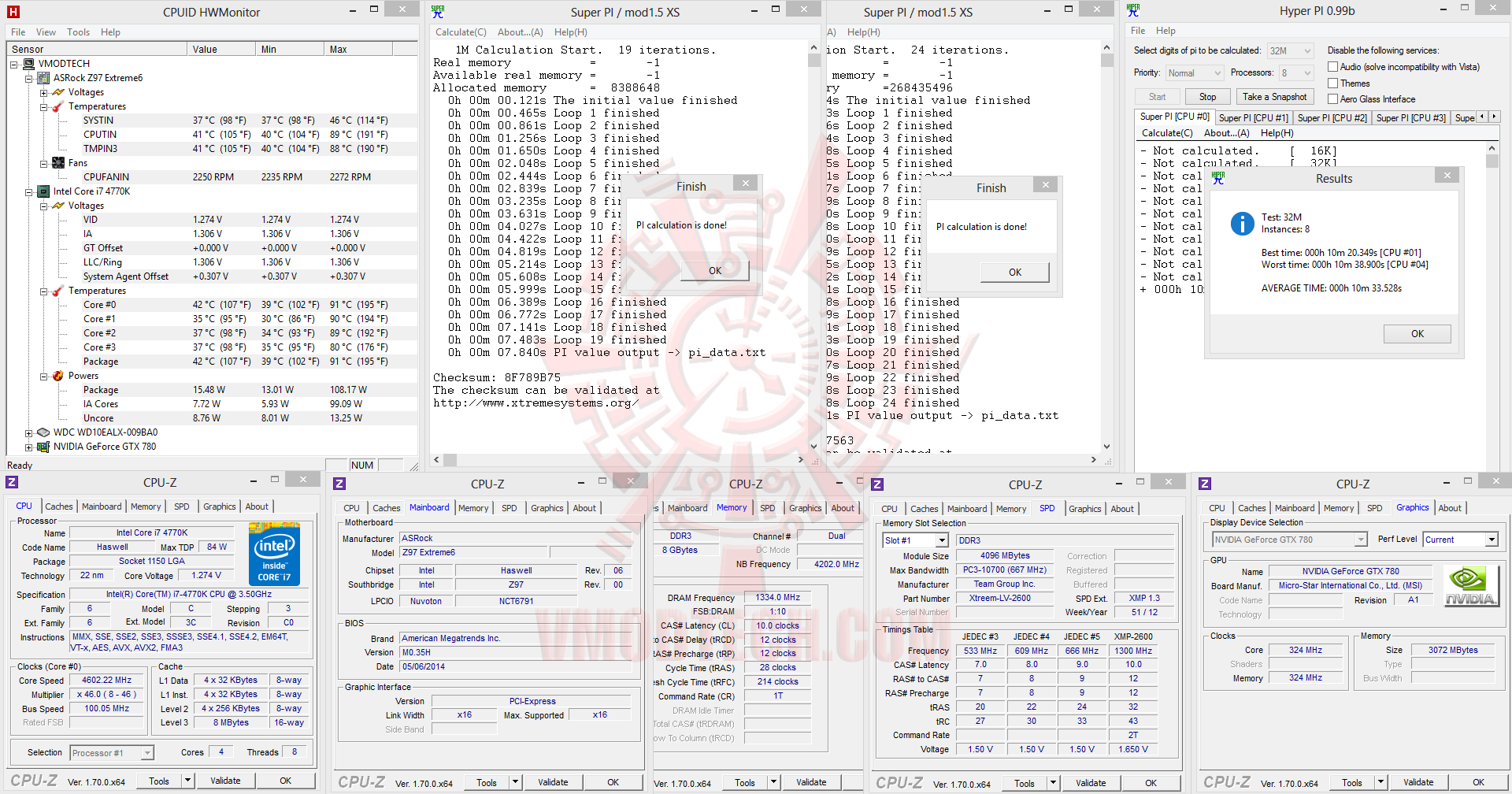

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

สำหรับชุดทดสอบ SuperPI พิเศษนิดหน่อยครับ เนื่องด้วยผมทดสอบ ASRock Z97 Extreme6 เสร็จเรียบร้อยไปแล้วด้วย กราฟิกการ์ดรุ่น AMD Radeon HD 5870 แต่พอได้รับ กราฟิกการ์ดรุ่น MSI GeForce GTX 780 LIGHTNING จึงทำการทดสอบใหม่ยกเซ็ตเพราะ 5870 เก่าไปนิดคะแนน 3D ไม่กระชากใจวัยรุ่น แต่ผลทดสอบ SuperPI ที่ใช้ GTX 780 ดันมองไม่เห็นผล SuperPI 32M 1 หัว เรื่องมันอิอิกำแบบนี้งั้นลงมัน 2 ผลเลยครับเพราะ ชุดทดสอบ SuperPI มันไม่เกี่ยวกับกราฟฟิกการ์อยู่แล้วครับ อิอิกำ

superpi 01 ASRock Z97 Extreme6 Motherboard Review

superpi 02 ASRock Z97 Extreme6 Motherboard Review

.

.

superpi 03 ASRock Z97 Extreme6 Motherboard Review

superpi 04 ASRock Z97 Extreme6 Motherboard Review

SuperPI 32m 8 หัว ก็วิ่งเฉลี่ยที่ 10.33m แรงสัดครับงานนี้

————————————————–

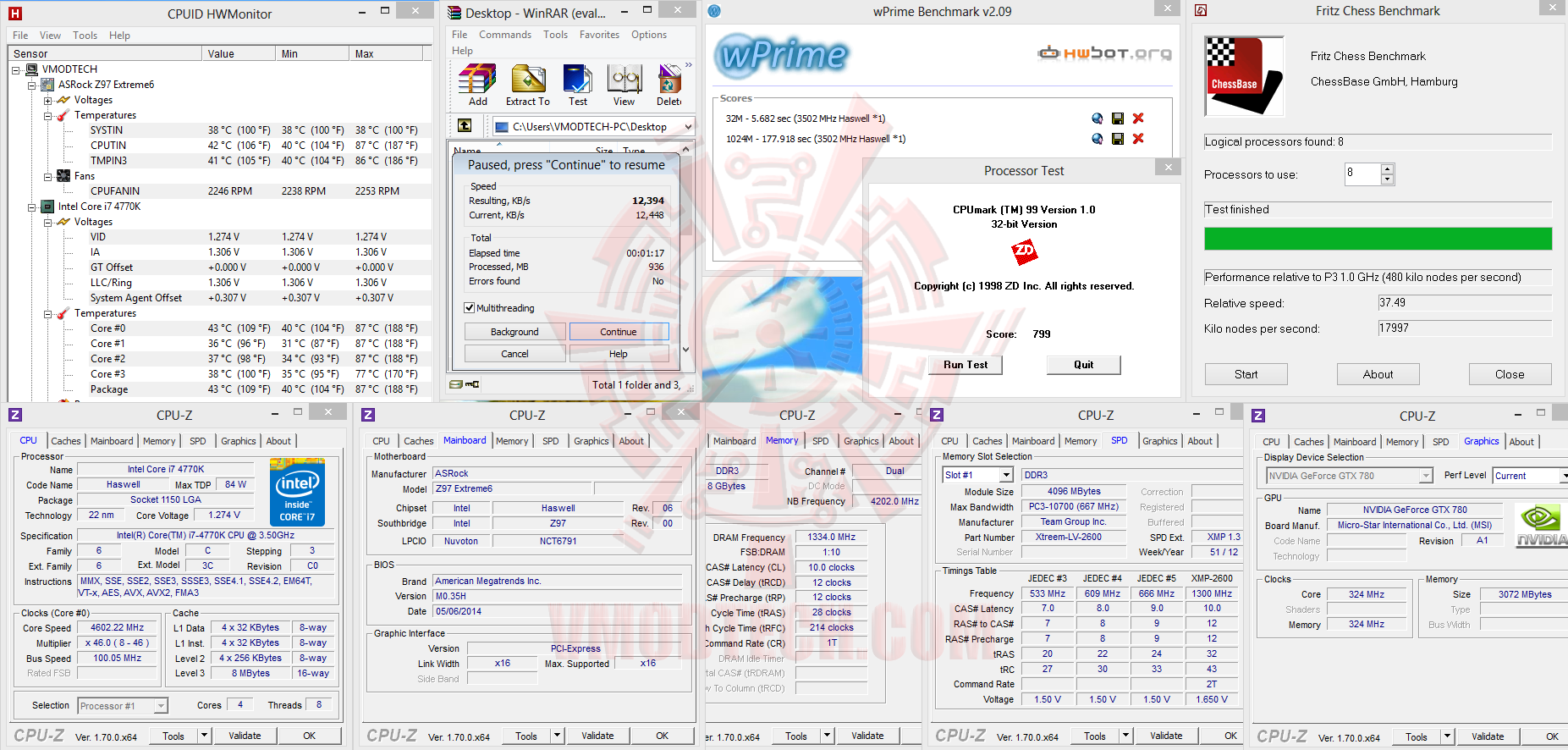

WinRAR Benchmark ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

fritz 01 ASRock Z97 Extreme6 Motherboard Review

แรงสุดๆทุกชุดทดสอบครับ

.

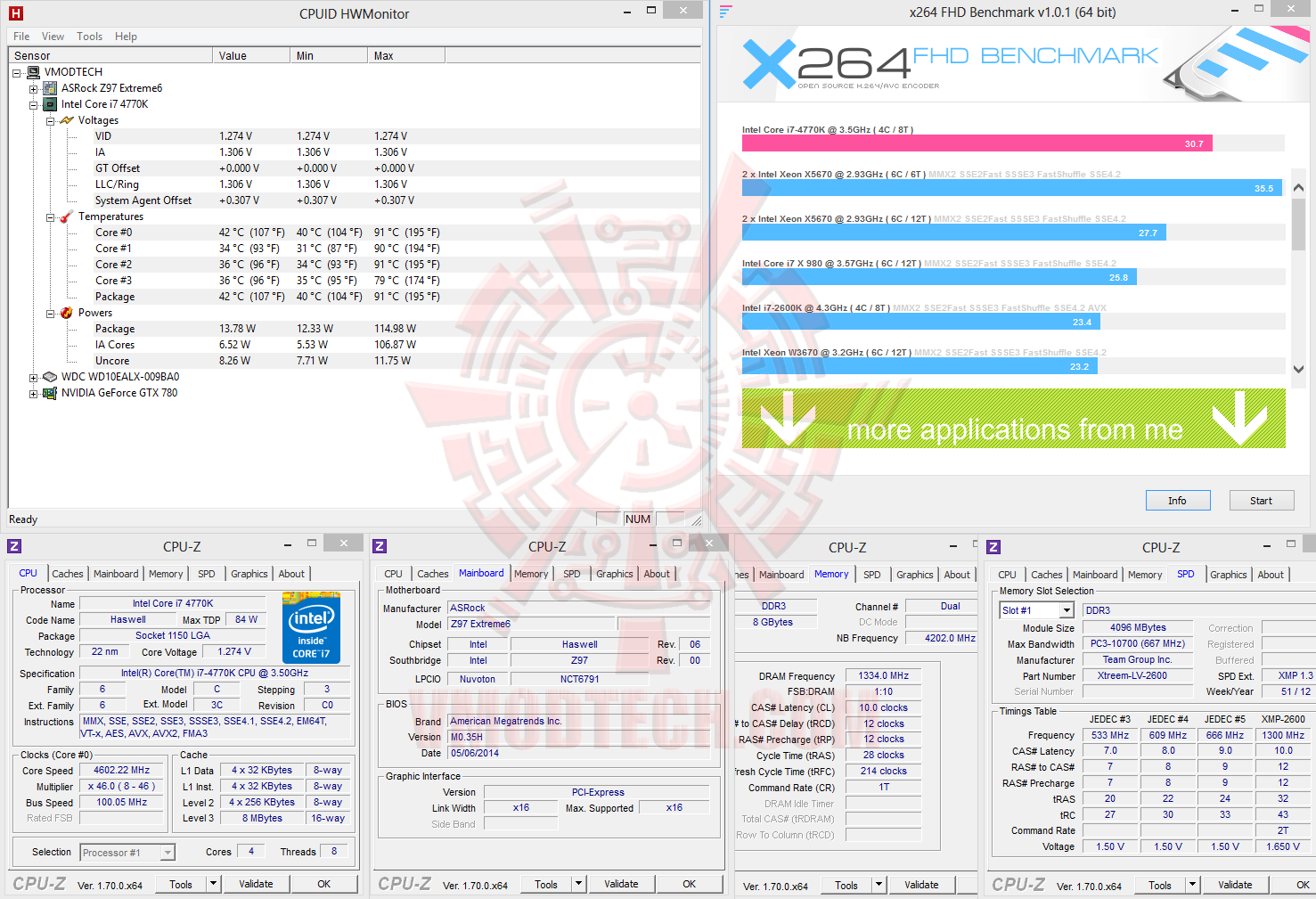

X264 FHD Benchmark

x264 01 ASRock Z97 Extreme6 Motherboard Review

แรงทะลุถุงยางครับ

.

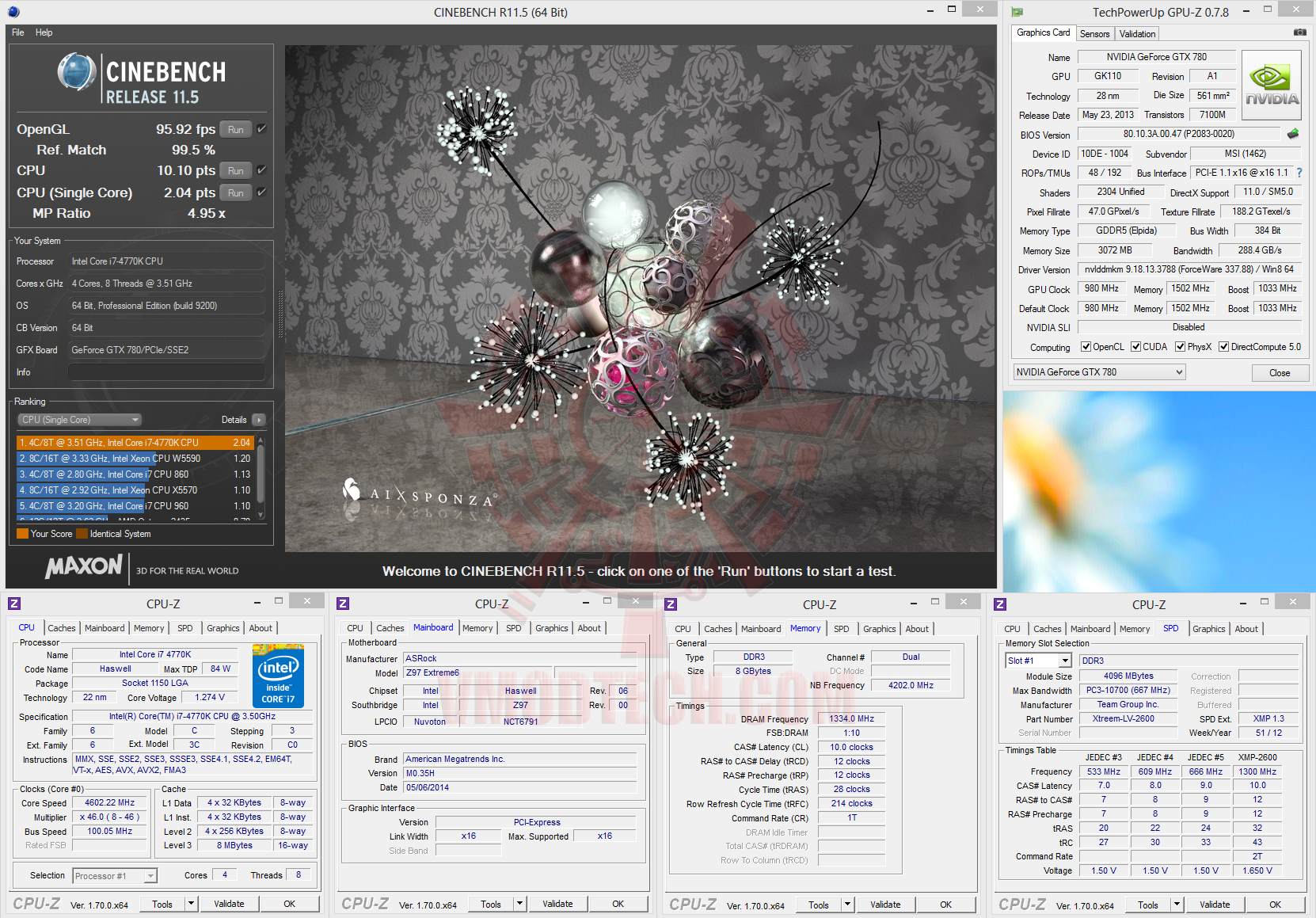

CINEBENCH R11.5

cinebench r115 01 ASRock Z97 Extreme6 Motherboard Review

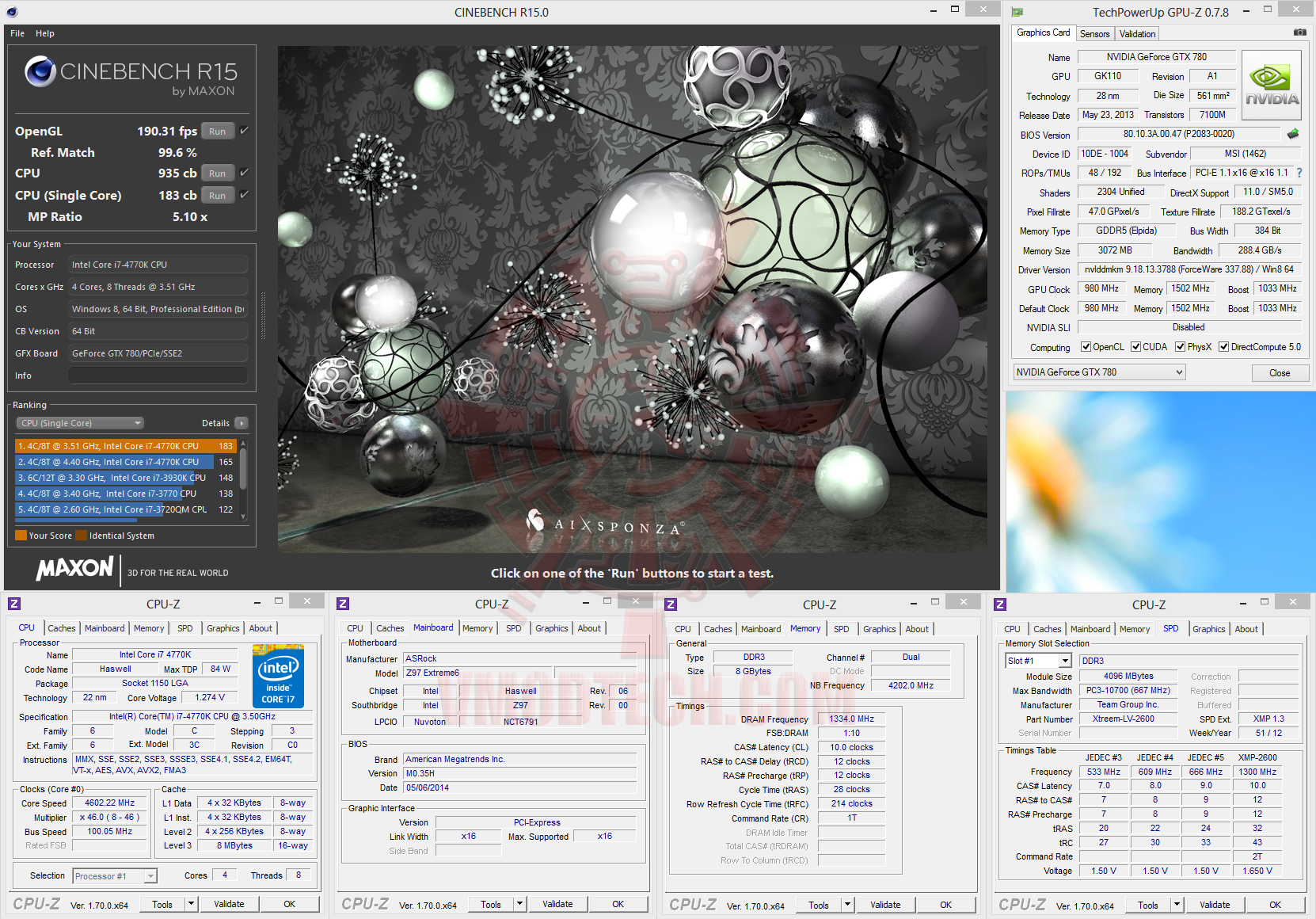

CINEBENCH R15

cinebench r15 01 ASRock Z97 Extreme6 Motherboard Review

ชุดทดสอบ CINEBENCH ก็แต้มเพียบ

.

PCMark 7

pcmark7 01 ASRock Z97 Extreme6 Motherboard Review

PCMark 7 ก็คะแนนพุ้งกระฉูดครับ

————————————————–

AIDA64 Extreme Edition

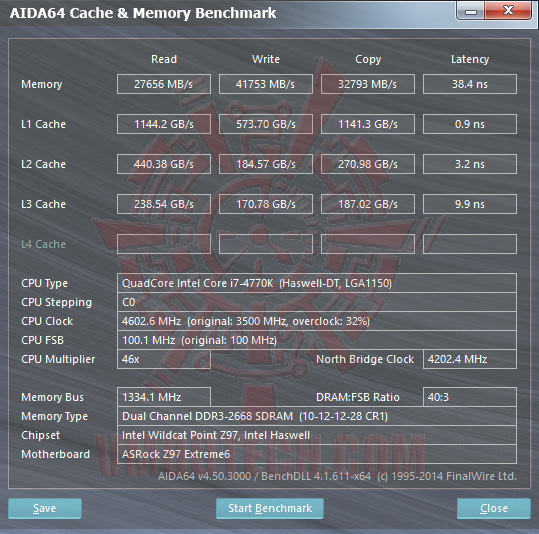

AIDA64 Cache & Memory Benchmark

aida64 01 ASRock Z97 Extreme6 Motherboard Review

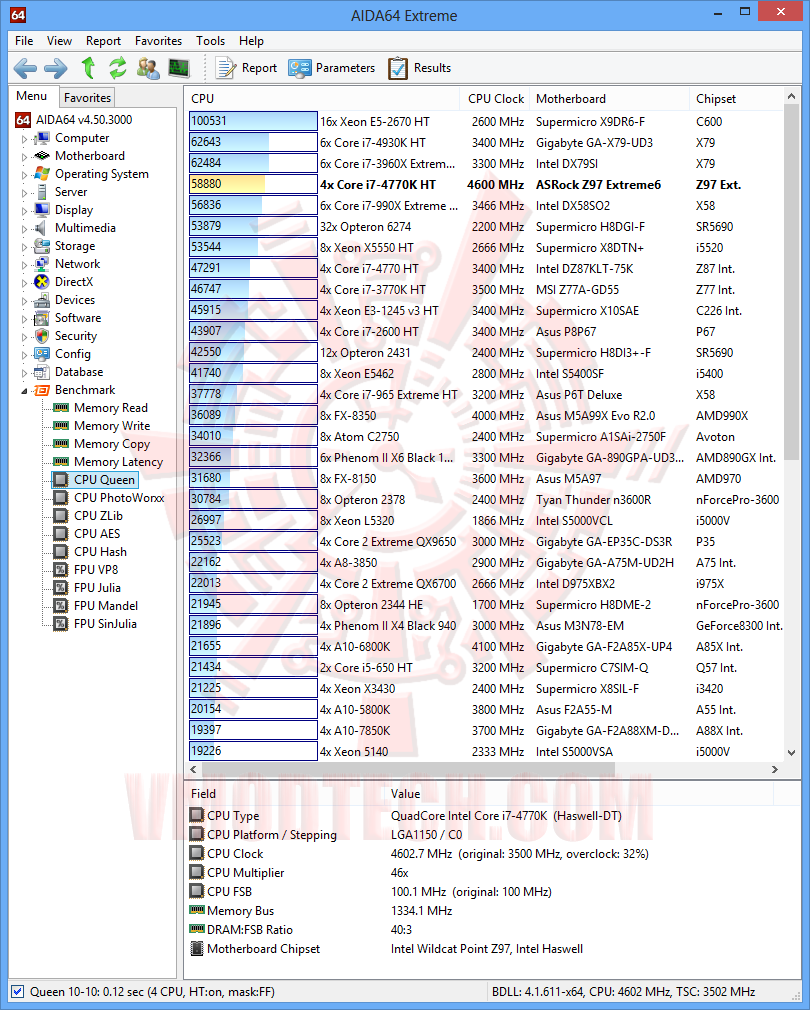

CPU Queen

aida64 02 ASRock Z97 Extreme6 Motherboard Review

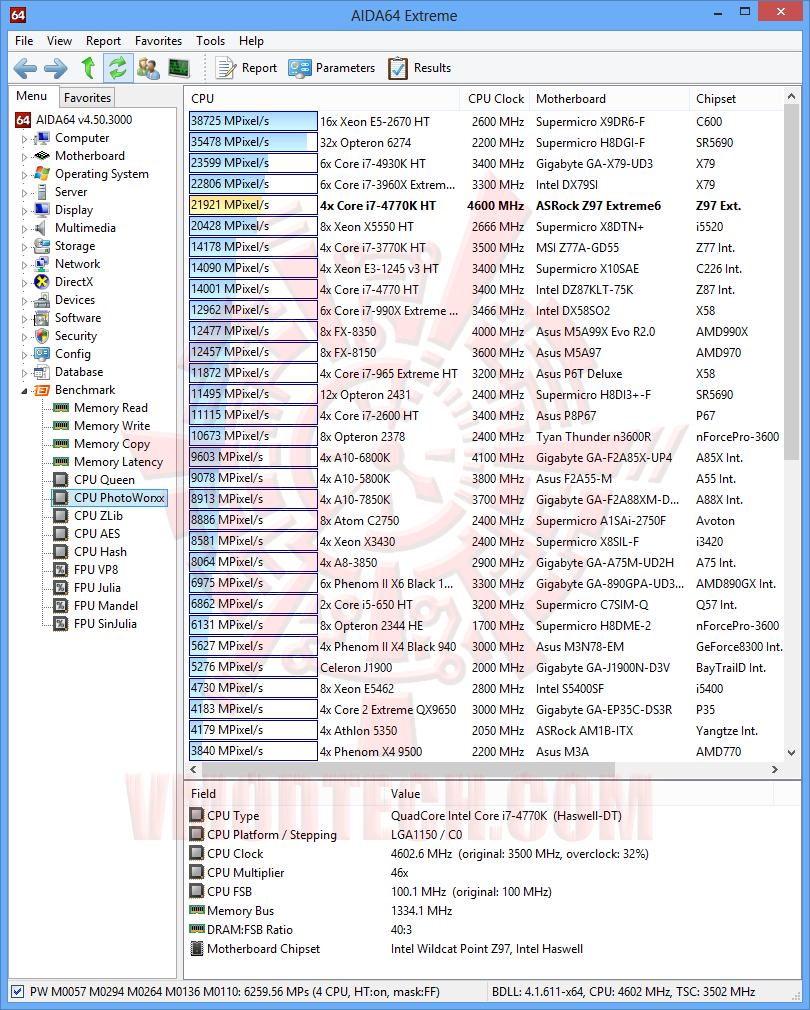

CPU PhotoWorxx

aida64 03 ASRock Z97 Extreme6 Motherboard Review

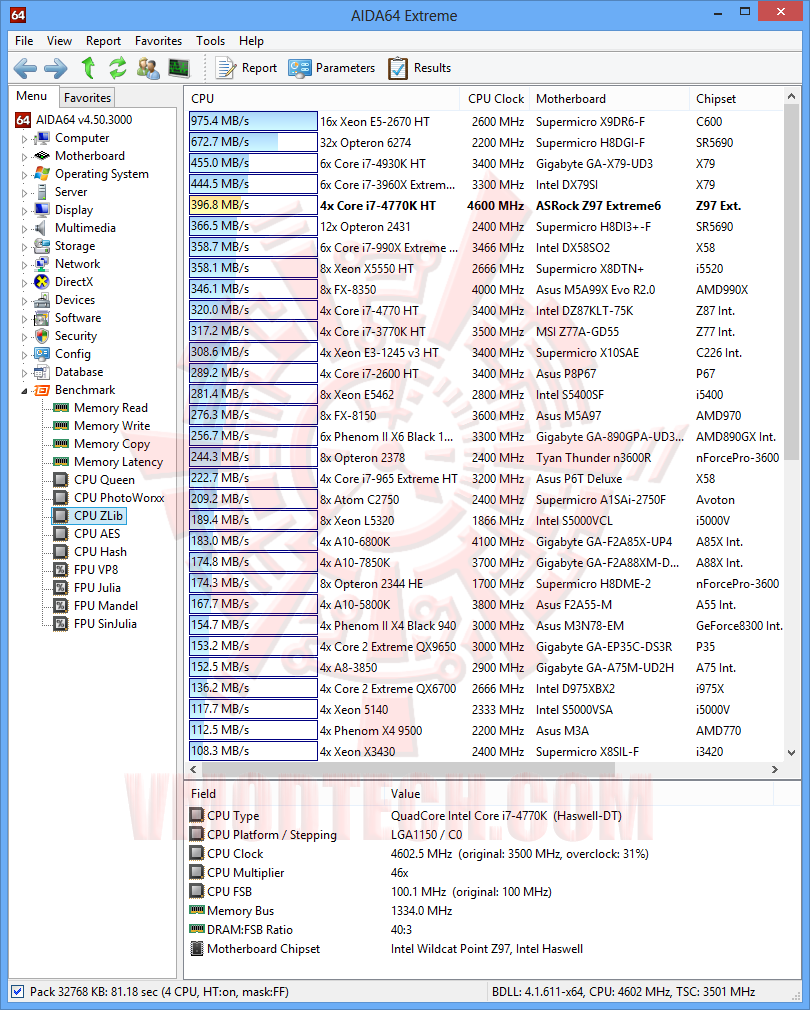

CPU ZLib

aida64 04 ASRock Z97 Extreme6 Motherboard Review

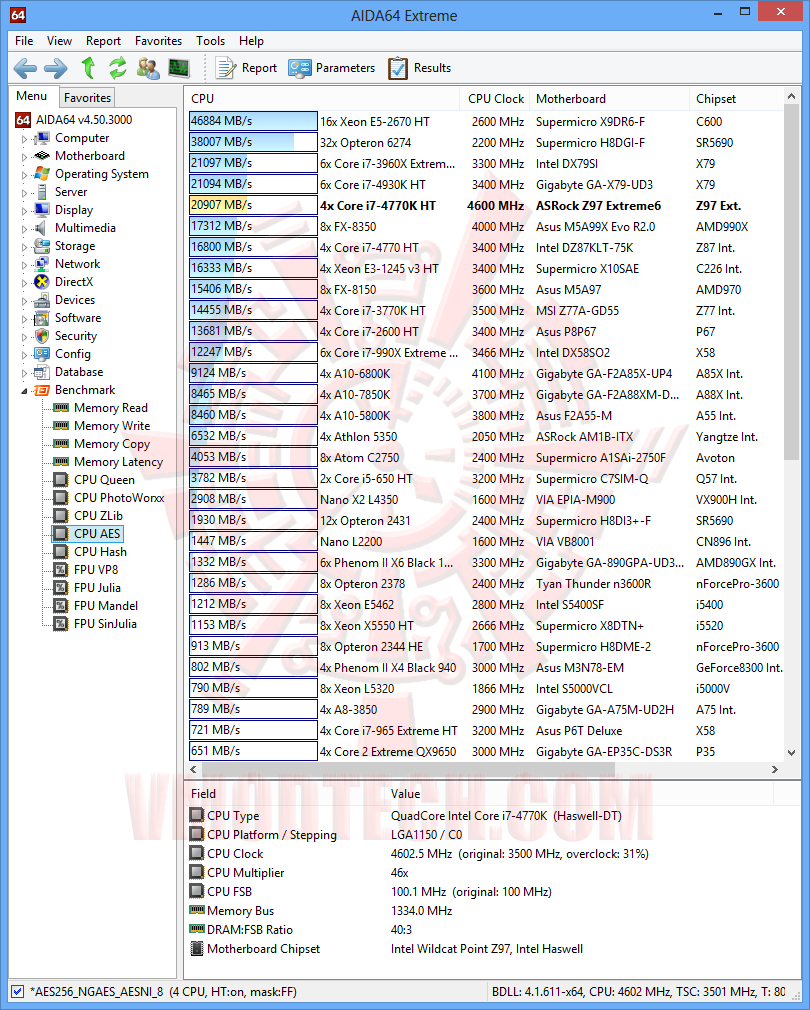

CPU AES

aida64 05 ASRock Z97 Extreme6 Motherboard Review

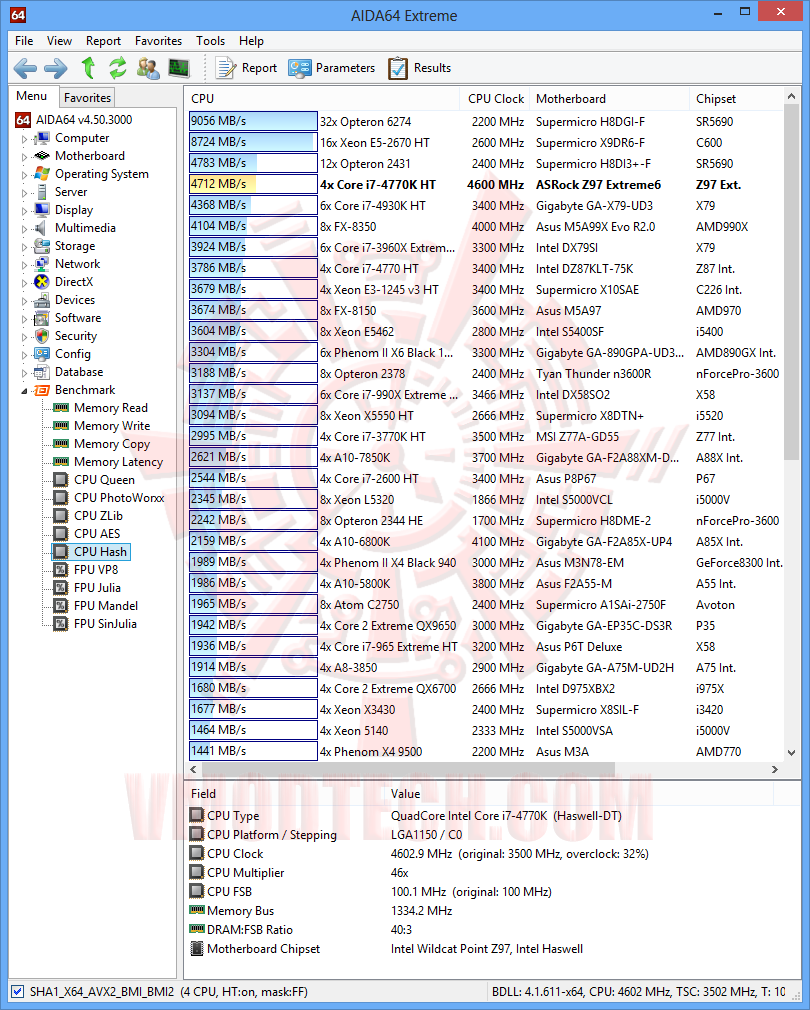

CPU Hash

aida64 06 ASRock Z97 Extreme6 Motherboard Review

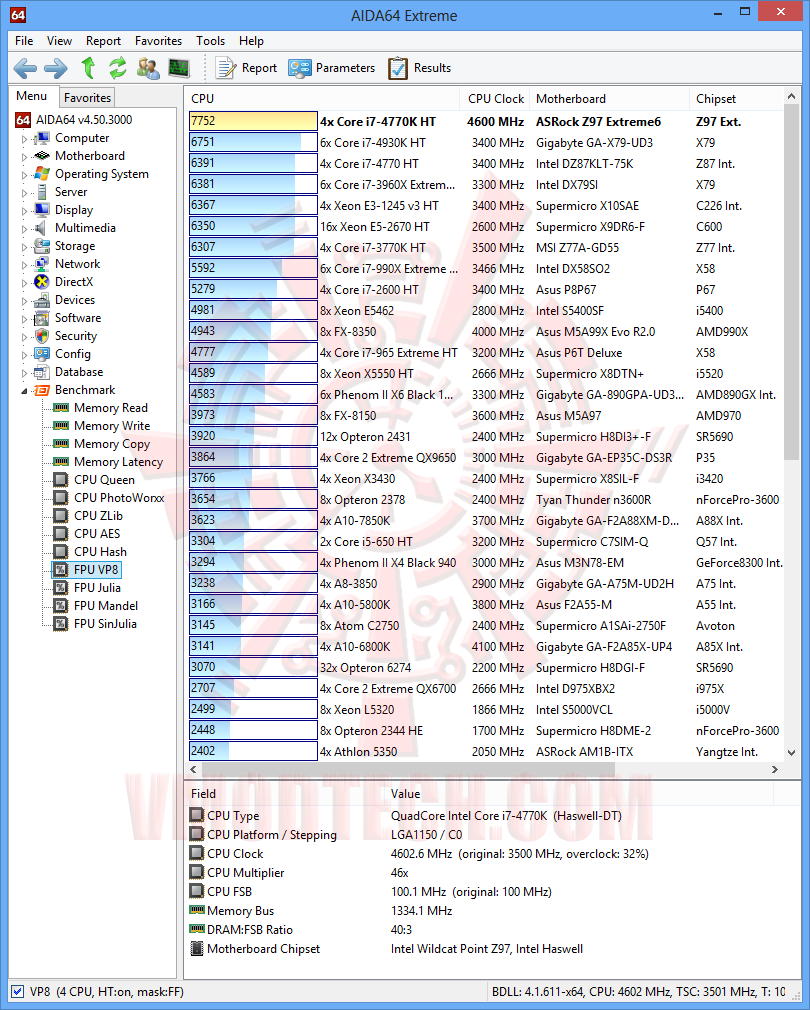

FPU VP8

aida64 07 ASRock Z97 Extreme6 Motherboard Review

FPU Julia

aida64 08 ASRock Z97 Extreme6 Motherboard Review

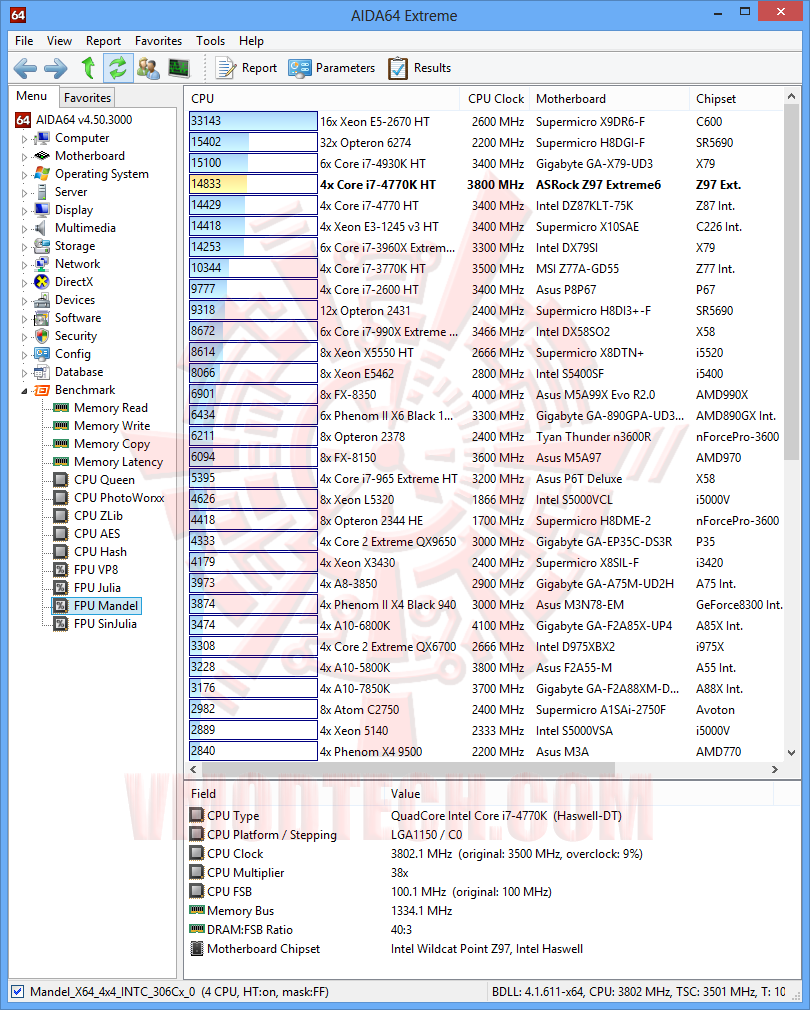

FPU Mandel

aida64 09 ASRock Z97 Extreme6 Motherboard Review

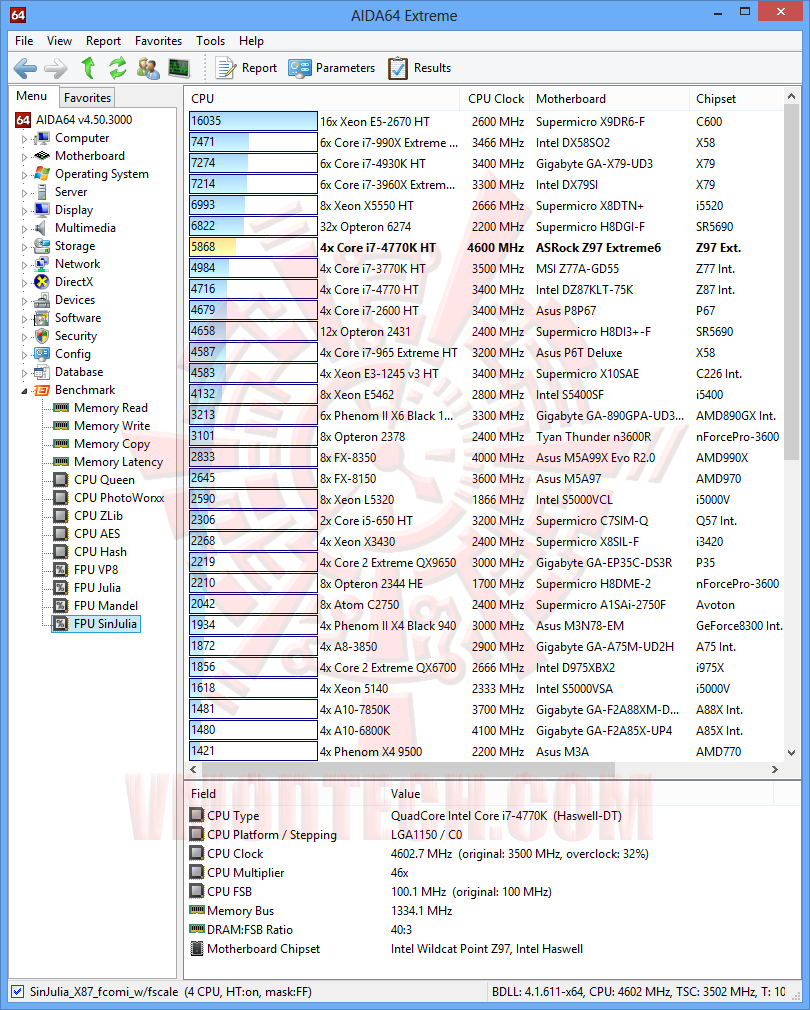

FPU SinJulia

aida64 10 ASRock Z97 Extreme6 Motherboard Review

ชุดทดสอบ AIDA64 Extreme Edition ก็แรงกันแบบคืนความสุขให้ประชาชนครับ

————————————————–

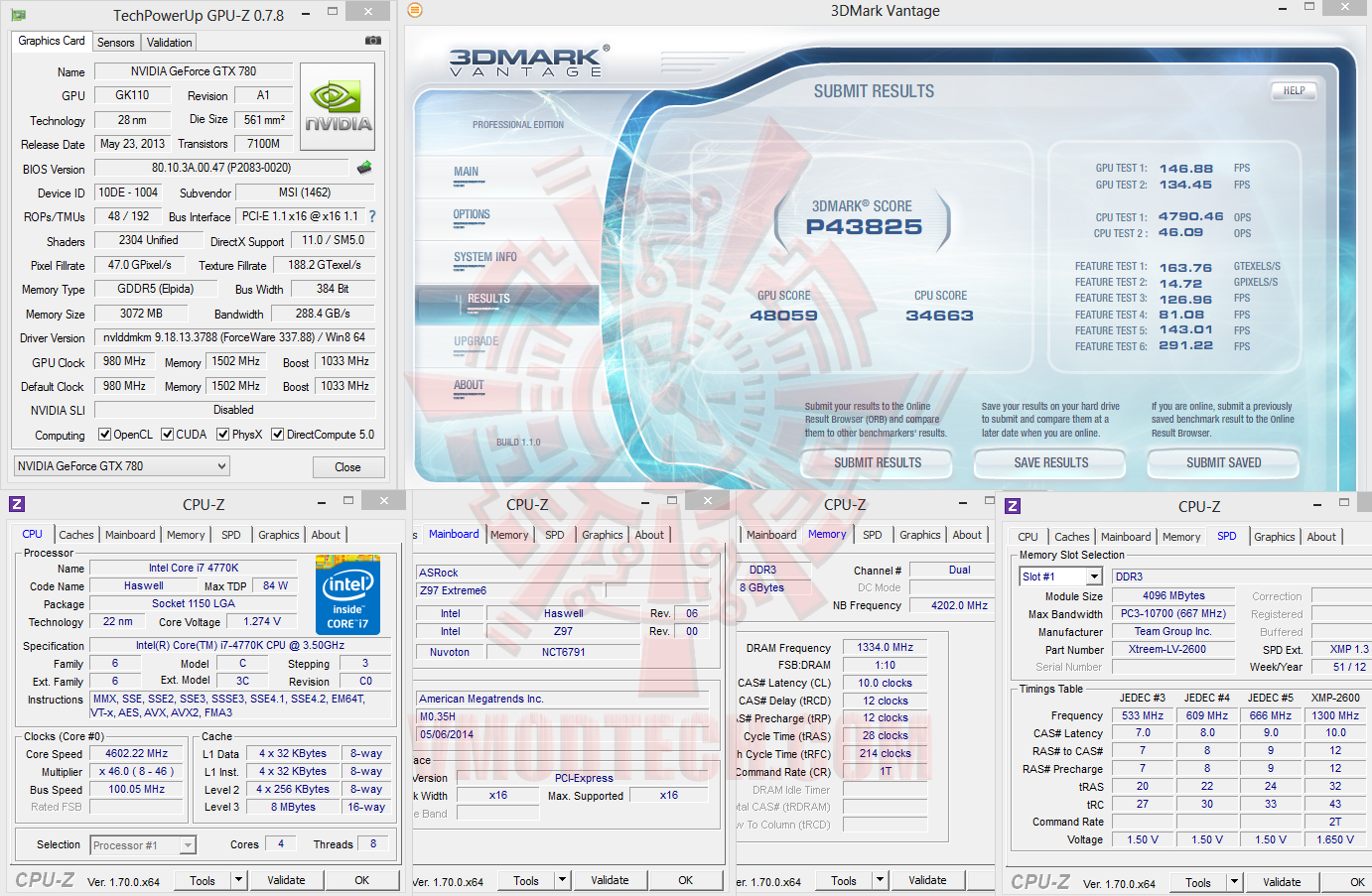

3DMark Vantage

3dmarkvantage 01 ASRock Z97 Extreme6 Motherboard Review

แม่เจ้า 4หมื่นกว่าแต้มแล้วครับ

.

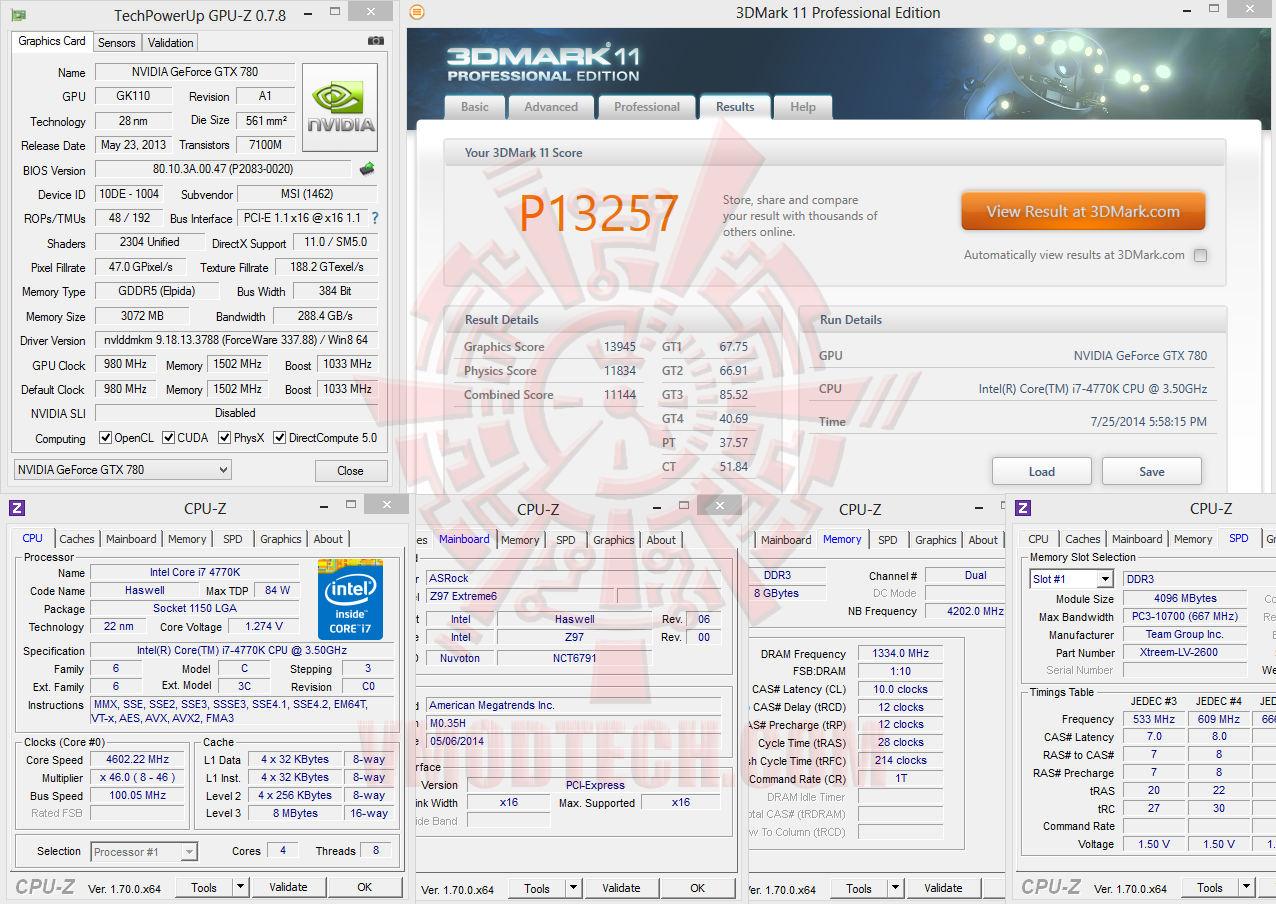

3DMark 11

3dmark11 01 ASRock Z97 Extreme6 Motherboard Review

หมื่นสามกันง่ายๆเลยครับสุดยอดดด

.

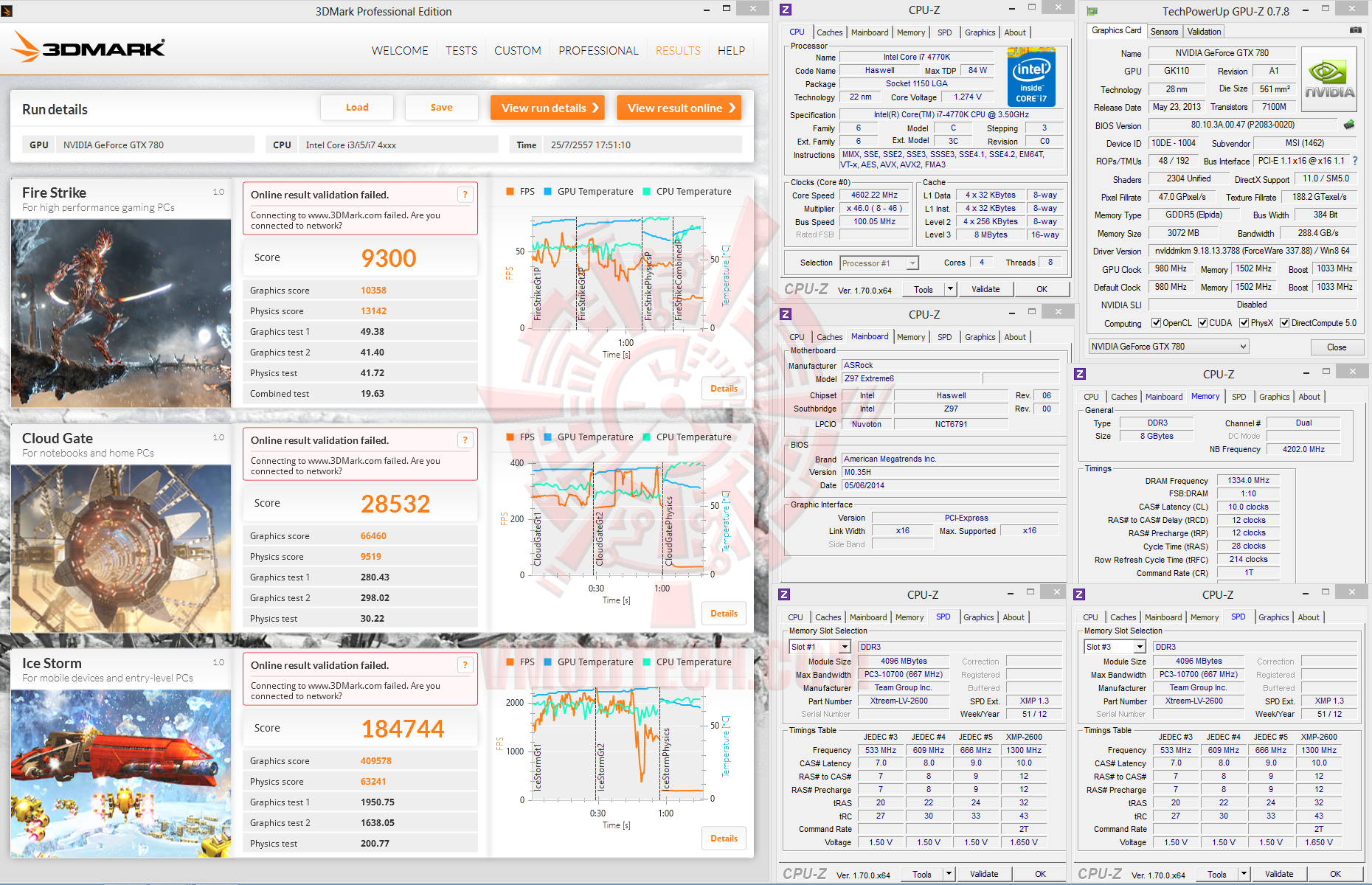

3DMark (2013)

3dmark2013 01 ASRock Z97 Extreme6 Motherboard Review

3DMark 2013 ก็แรงขี้เหยี้ยวเร็ดครับ

.

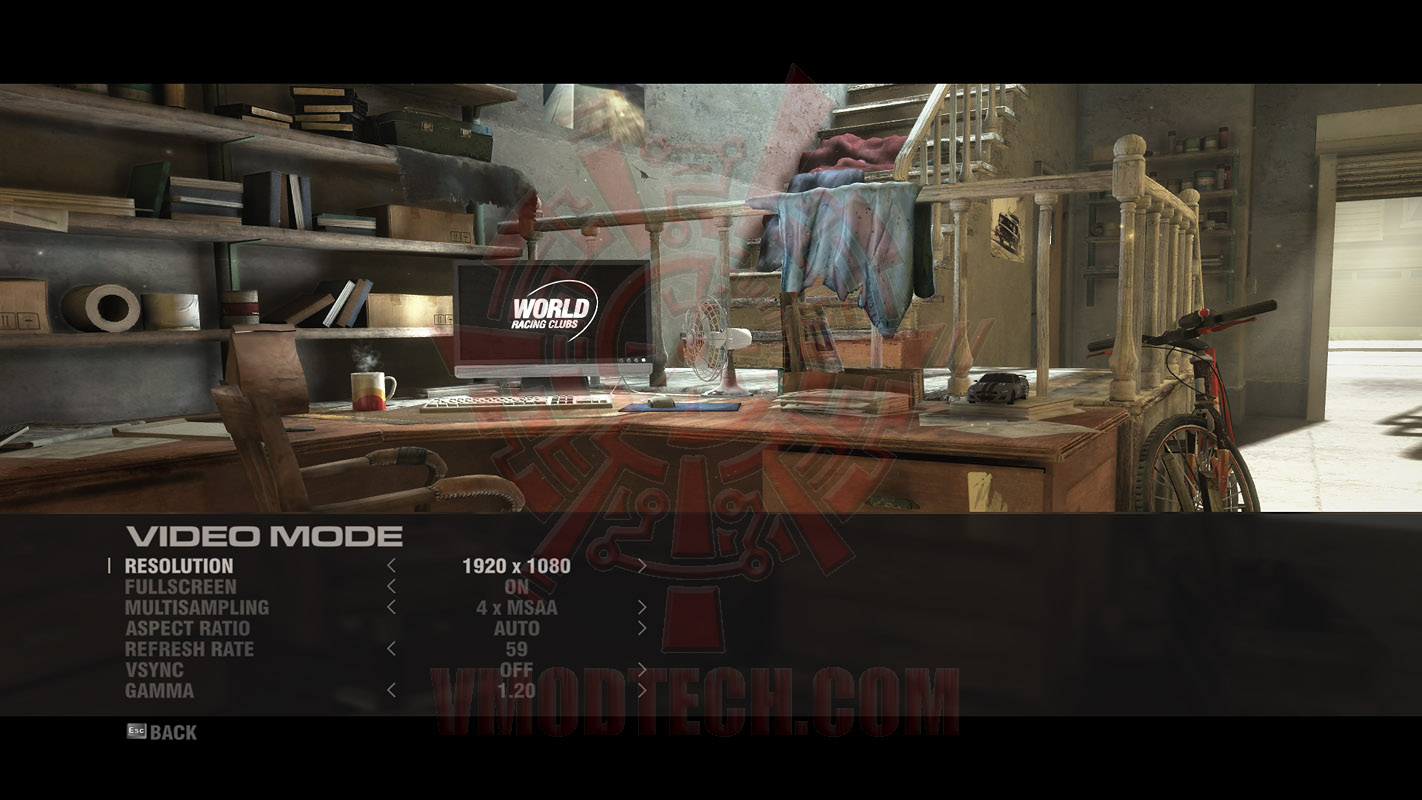

GRID2 DX11

grid2 avx 2013 10 03 10 56 55 55 ASRock Z97 Extreme6 Motherboard Review

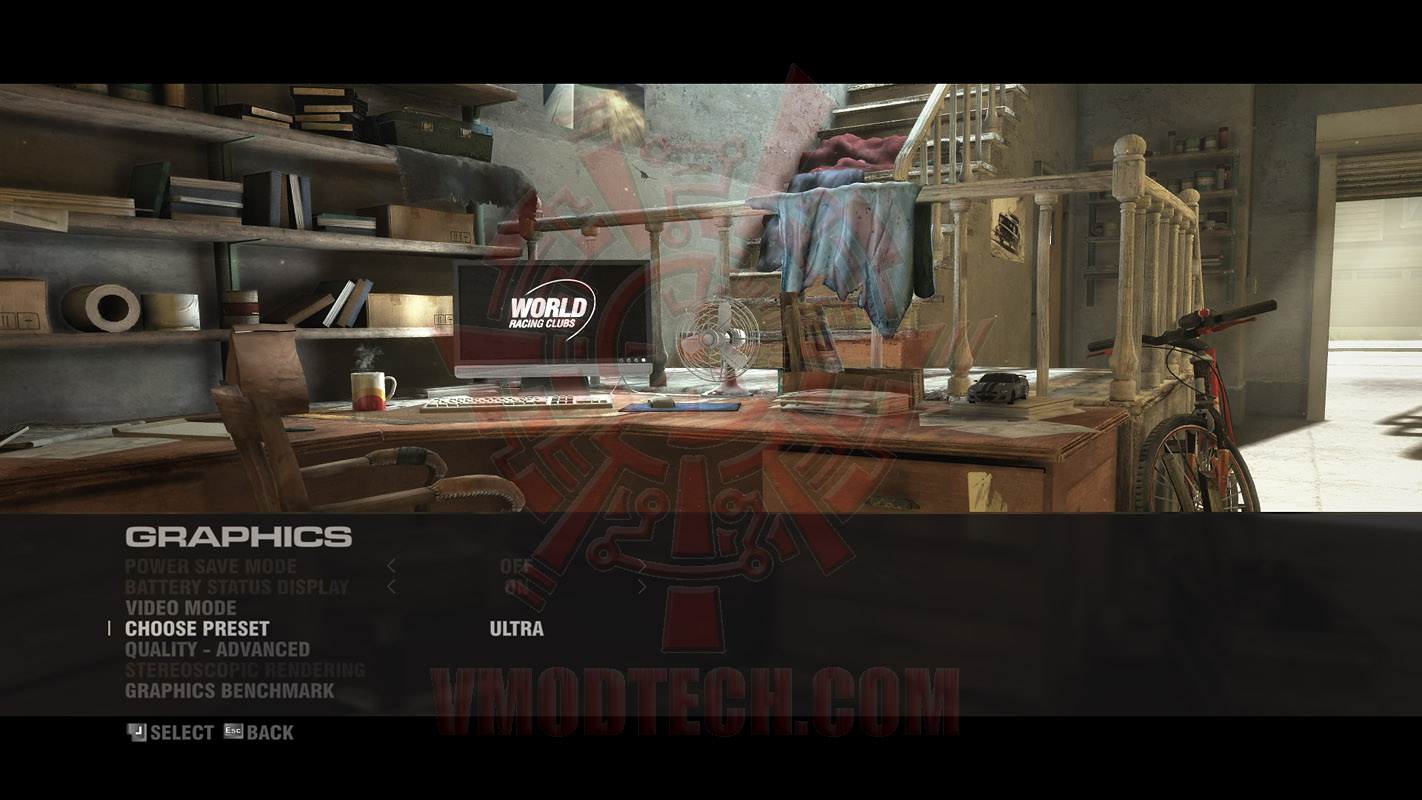

SETTINGS

05 grid2 00 ASRock Z97 Extreme6 Motherboard Review

05 grid2 00 1 ASRock Z97 Extreme6 Motherboard Review

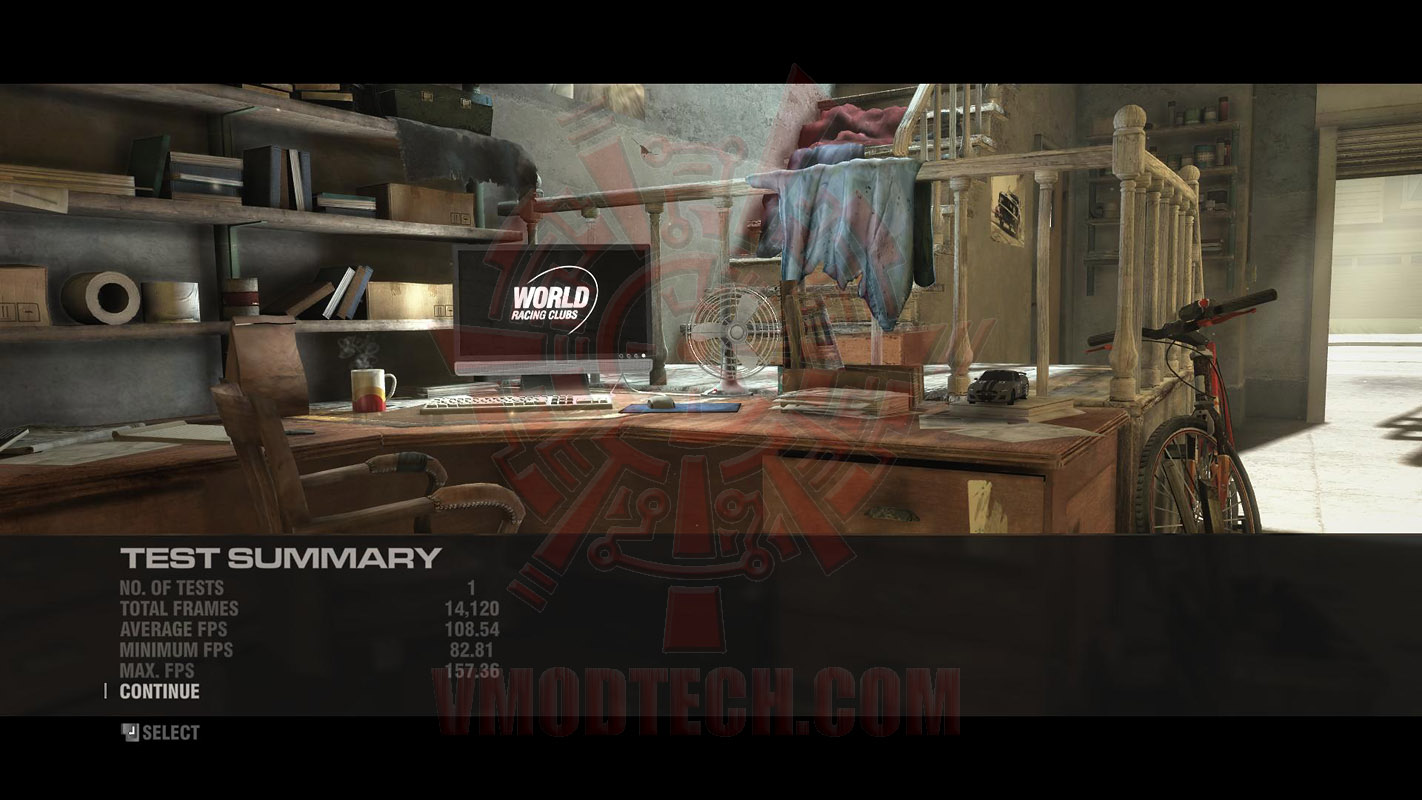

RESULTS

grid2 avx 2014 07 25 20 33 30 77 ASRock Z97 Extreme6 Motherboard Review

GRID2 DX11 ปรับสุดตีนก็แรงสุดตีนครับ

.

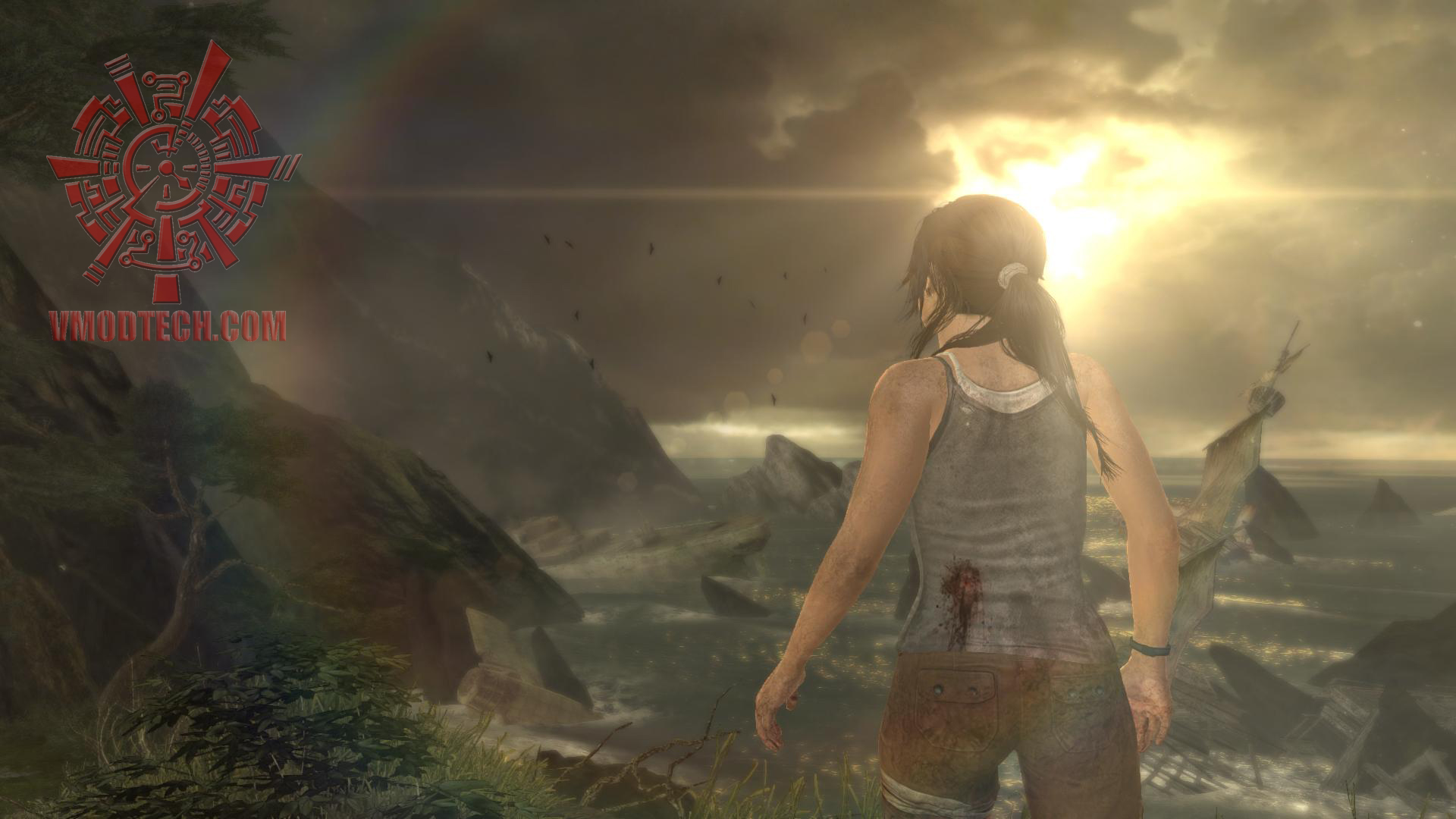

Tomb Raider (2013)

17 tombraider 01 ASRock Z97 Extreme6 Motherboard Review

.

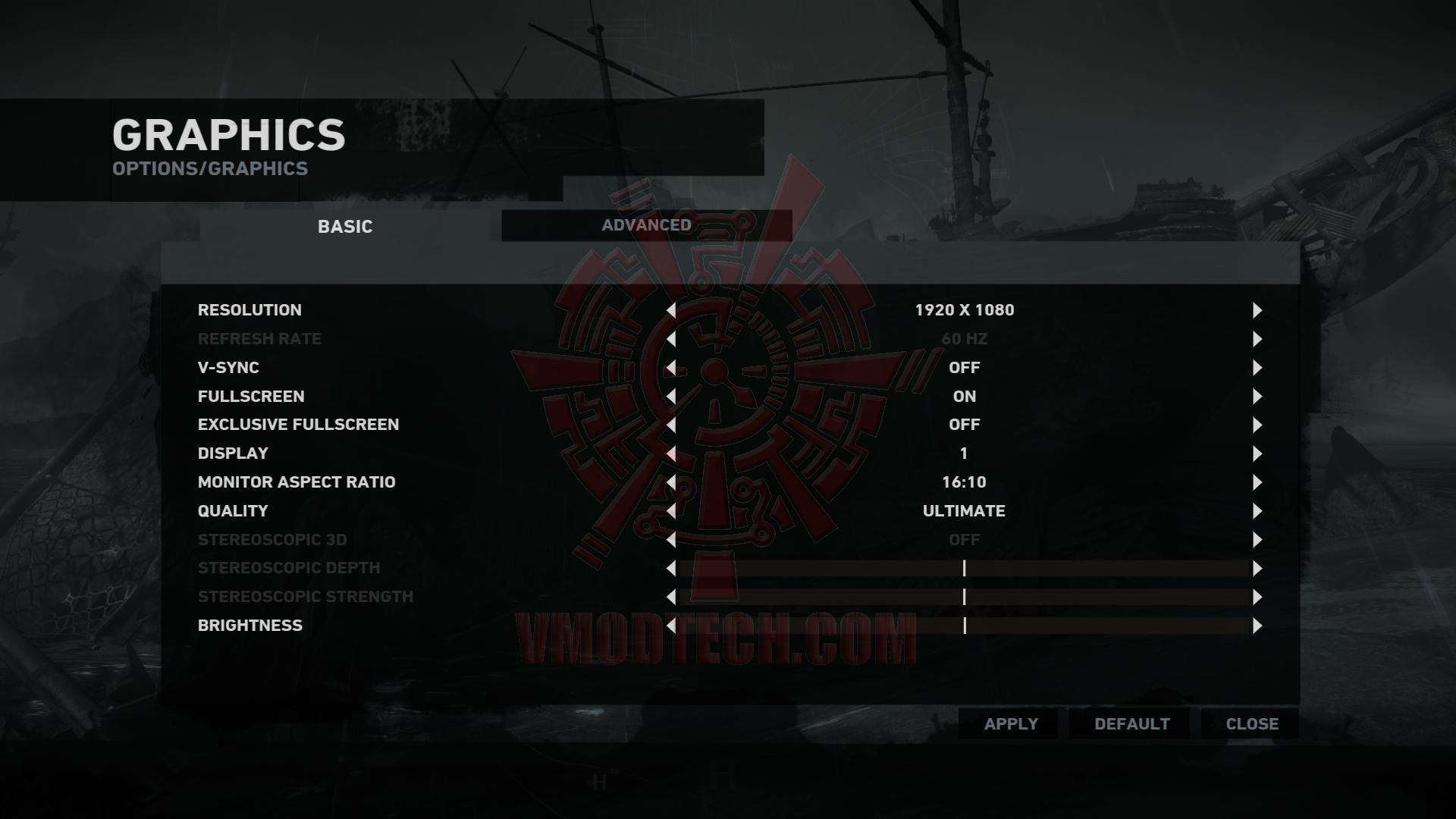

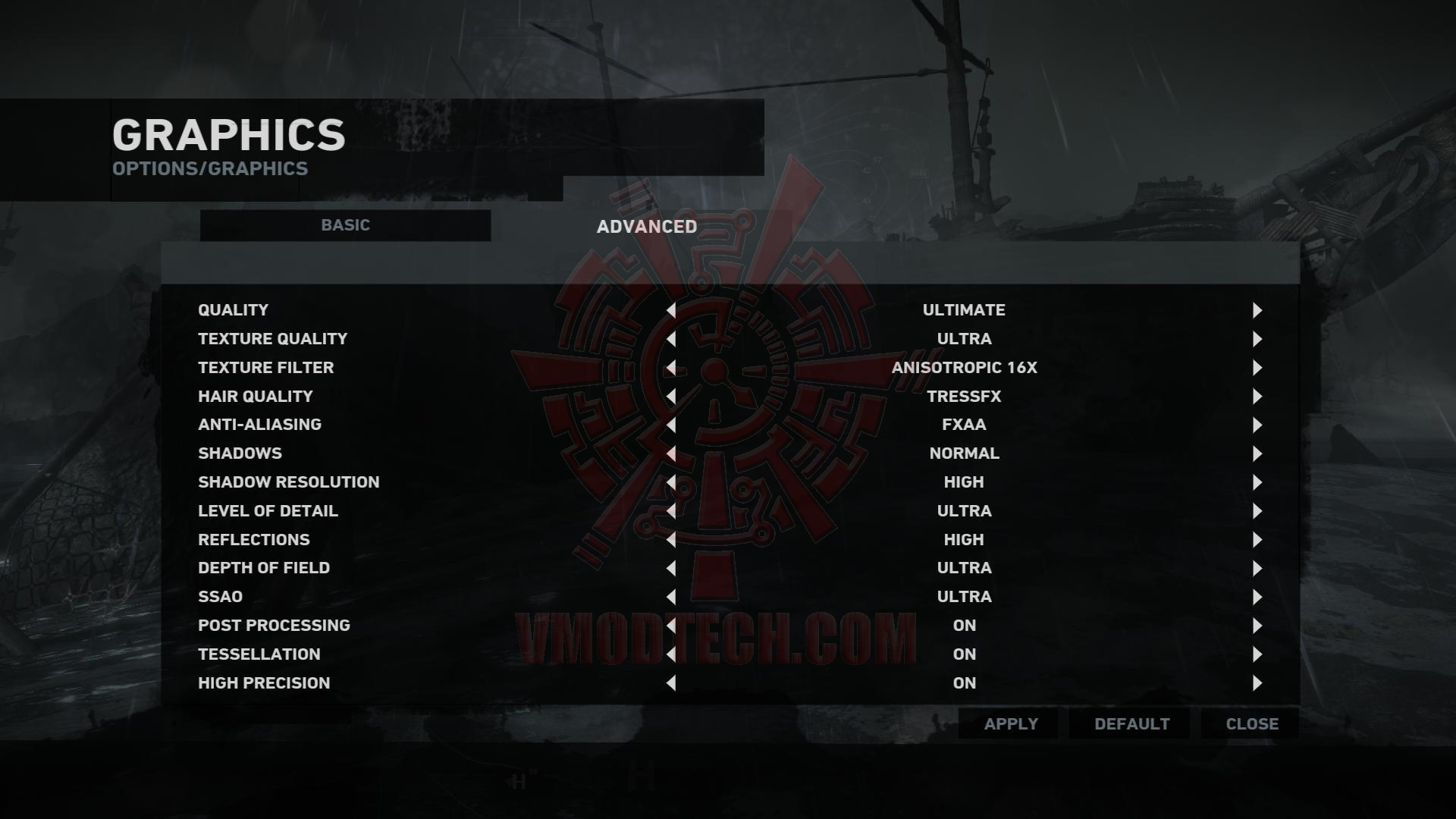

SETTINGS

17 tombraider 02 ASRock Z97 Extreme6 Motherboard Review

17 tombraider 03 ASRock Z97 Extreme6 Motherboard Review

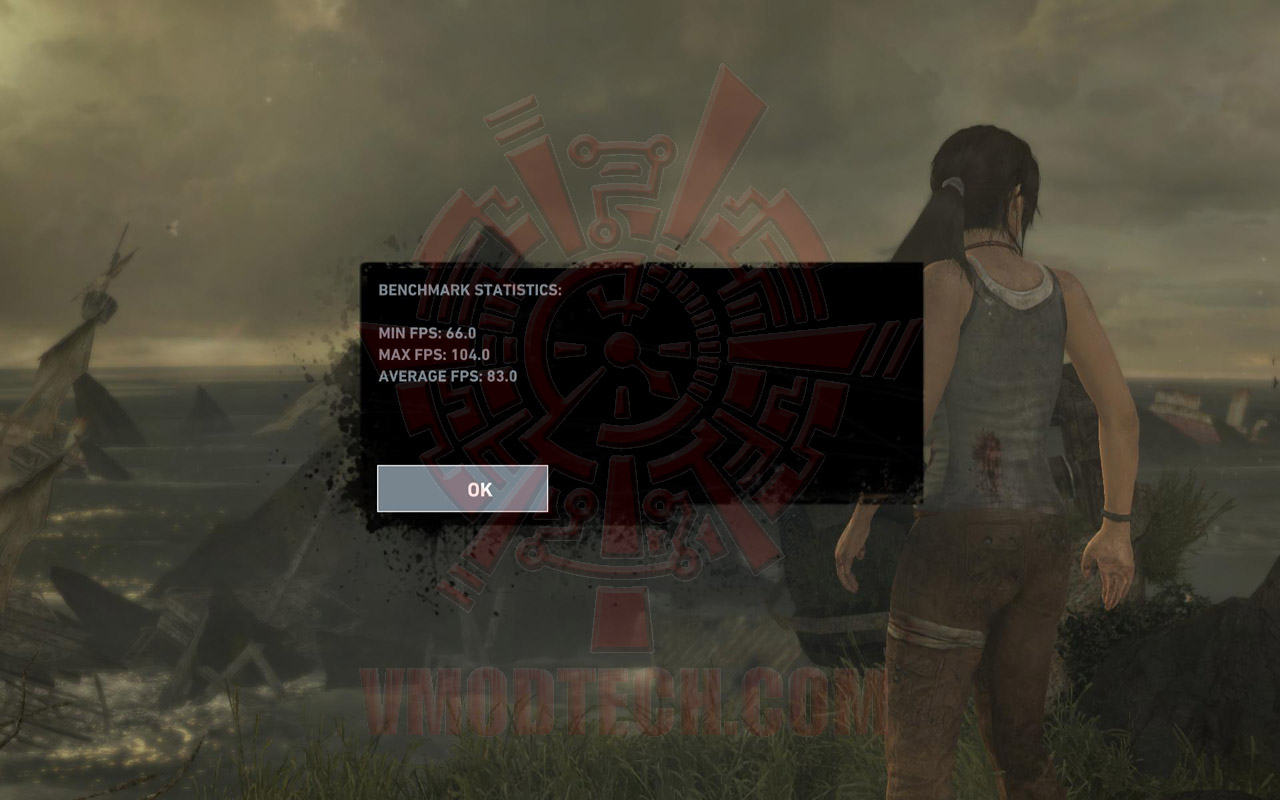

RESULTS

tombraider 2014 07 25 21 54 27 58 ASRock Z97 Extreme6 Motherboard Review

Tomb Raider ปรับกราฟิกสุดๆก็แรงสุดๆ เฉลี่ย 84 FPS กันเลย

.

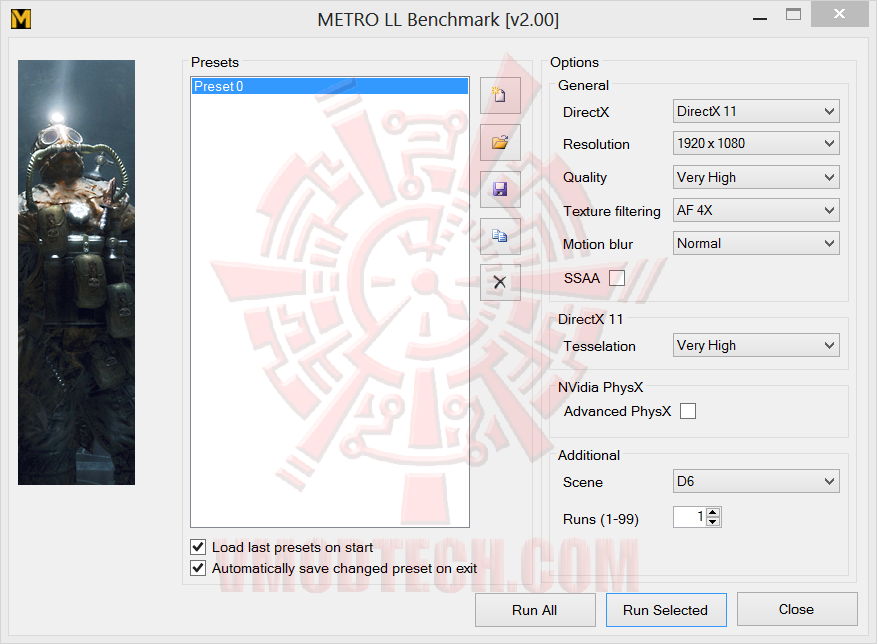

METRO Last Light DX11

metroll 2013 10 03 10 26 41 39 ASRock Z97 Extreme6 Motherboard Review

Settings

metro ll 01 ASRock Z97 Extreme6 Motherboard Review

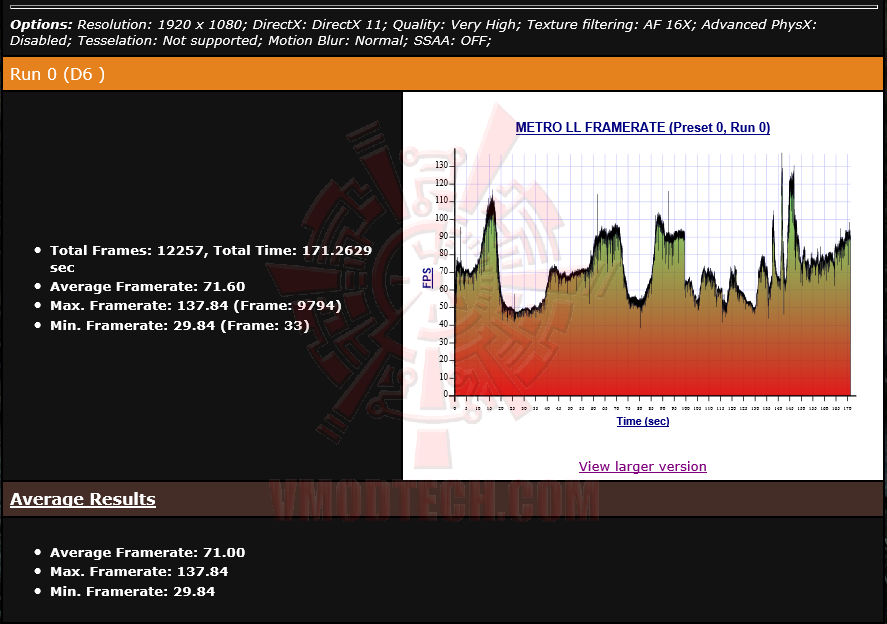

RESULTS

metroll 01 ASRock Z97 Extreme6 Motherboard Review

METRO Last Light DX11 ปรับสุดๆ เฟรมเรทยังเฉลี่ย 71 FPS เพิ่งเคยพบเคยเห็นครับ

————————————————–

Conclusion

dsc 3362 ASRock Z97 Extreme6 Motherboard Review

……….ก็มาถึงบทสรุปกันแล้วครับสำหรับ ASRock Z97 Extreme6 ในเรื่องการ Overclocking นั้นบอกได้เลยว่า ไม่มีลิมิทชีวิตเกินร้อยครับ อยู่ที่ว่า CPU, Memory และชุดระบายความร้อนไหวหรือเปล่า Overclocking ก็ง่ายเทสไม่มีหลุดกลางครันแน่นอนจริงๆ Features ที่โดดเด่นของ ASRock Z97 Extreme6 นั้นก็มี Ultra M.2 PCIe Gen3 x4 ซึ่งจะให้ความเร็วแหกนรก แรงกว่า M.2 PCIe Gen2 x1 ถึง 6 เท่า ขึ้นไปวิ่งที่ 32Gb/s (ถ้าไม่มีอะไรผิดพลาด เดี๋ยวมีทดสอบความแรงของ Ultra M.2 PCIe Gen3 x4 ในบทความต่อไปแน่นอนครับ) Features อื่นๆที่โดดเด่นก็ ASRock Super Alloy ทำให้การระบายความร้อนดีเยี่ยม, ASRock Cloud สำหรับเชื่อมต่อสมาร์ทโฟน+เท็บเล็ต กับ PC, Purity Sound™ 2 ได้เสียงออนบอร์ดเทพๆเบสตึ๊บๆ, Supports AMD Quad CrossFireX™ and NVIDIA® Quad SLI™ และอื่นๆอีกมากมายครับ สนนราคาที่ 6,xxx บาท สำหรับท่านที่กำลังมองหา Motherboard Z97 ต้องบอกว่าพลาดรุ่นนี้ไม่ได้เด็ดขาดครับ สำหรับวันนี้ต้องขอลาไปเพียงเท่านี้สวัสดีครับ

.

vmod award performance best ASRock Z97 Extreme6 Motherboard Reviewvmod award value good ASRock Z97 Extreme6 Motherboard Reviewvmod award innovation best ASRock Z97 Extreme6 Motherboard Review

.

ขอขอบคุณ
