ASRock Z97 OC Formula Appearance

dsc 0383 ASRock Z97 OC Formula

มากันในกล่องสีดำพร้อมโลโก้ OC Formula บอกชื่อรุ่น ASRock Z97 OC Formula

dsc 0397 ASRock Z97 OC Formula

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

dsc 0377 ASRock Z97 OC Formula

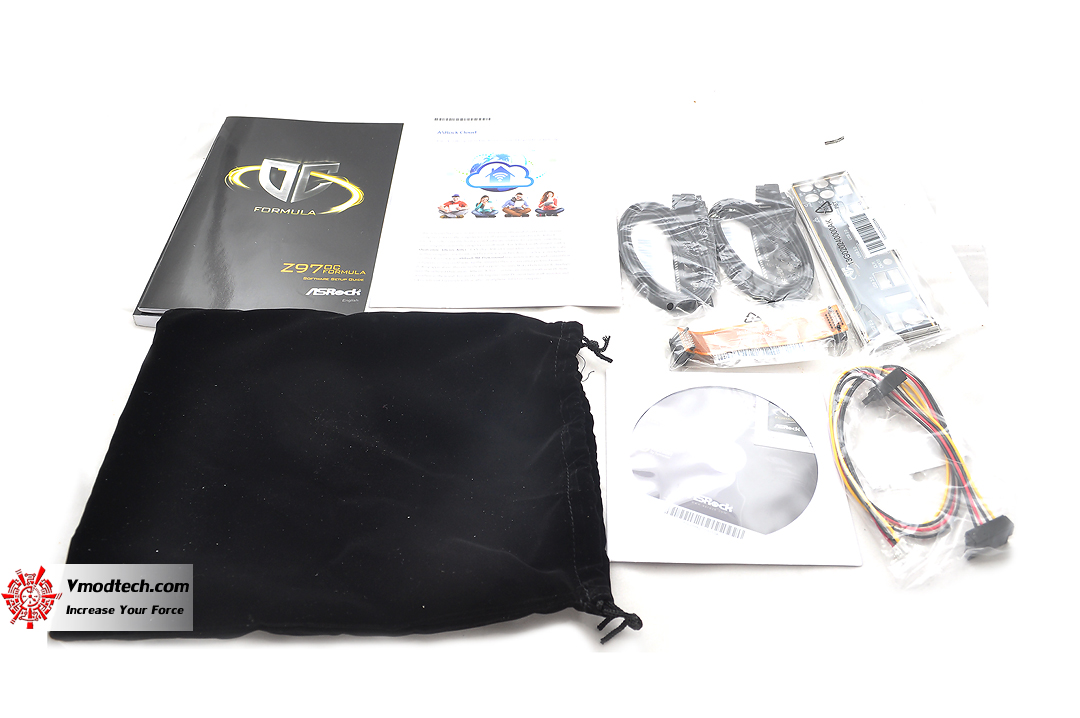

อุปกรณ์ให้มา มีคู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุดฝาหลัง สายไฟ HDD Saver Cable และสาย SATA 4ชุดครับ

dsc 0278 ASRock Z97 OC Formula

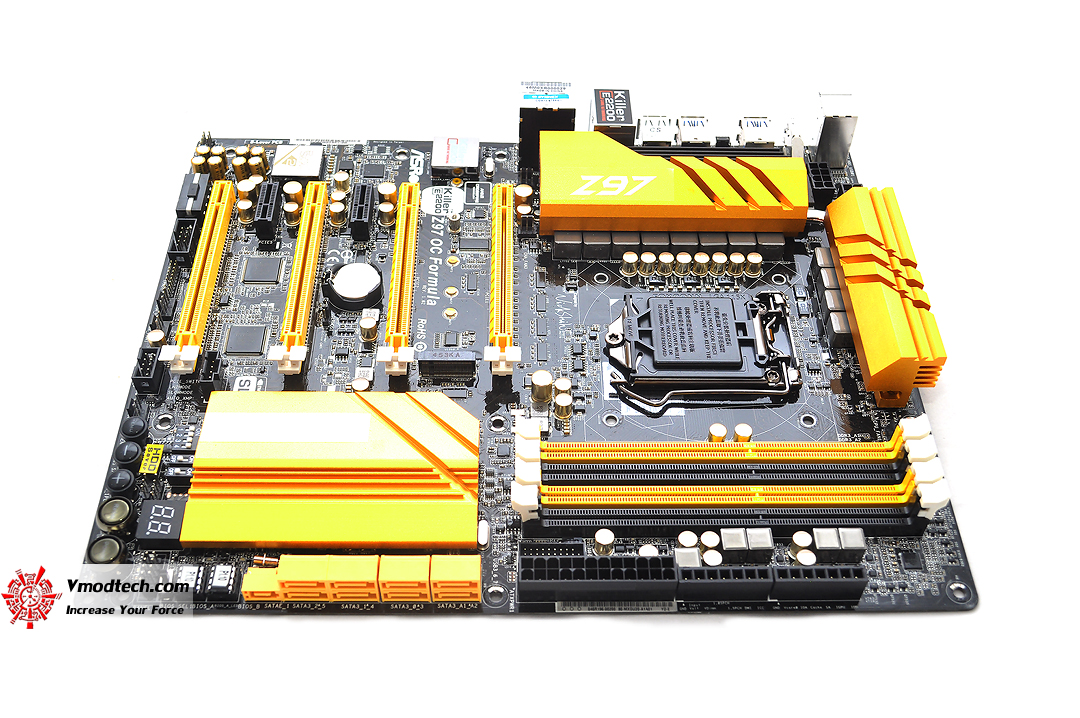

ตัวเมนบอร์ดสีดำครับสลับด้วยฮีตซิงค์สีเหลืองทองสวยงามเลยทีเดียว ขนาด ATX Form Factor ครับ ใหญ่พร้อมอัดแน่นด้วยฟีเจอร์เพียบ

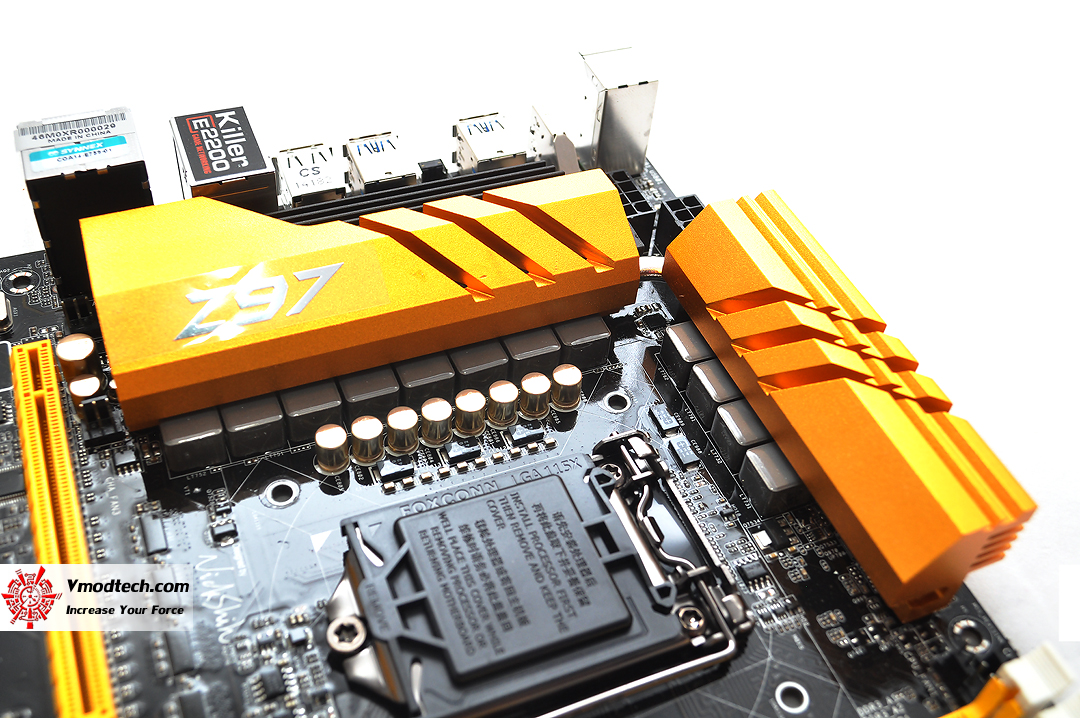

dsc 0288 ASRock Z97 OC Formula

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 5th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1150) - Supports New 4th and 4th Generation Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1150) เฟสไฟให้กันมา 12เฟส 12 Phase CPU Power design + 4 Phase Memory Power design พร้อมด้วยระบบจ่ายไฟขั้นเทพฯ Digi Power (CPU and Memory) และยังใช้มอสเฟสรวมไปถึงคาปาซิเตอร์คุณภาพเยี่ยมอย่าง Dual-Stack MOSFET (DSM) , Multiple Filter Cap (MFC)

dsc 0291 ASRock Z97 OC Formula

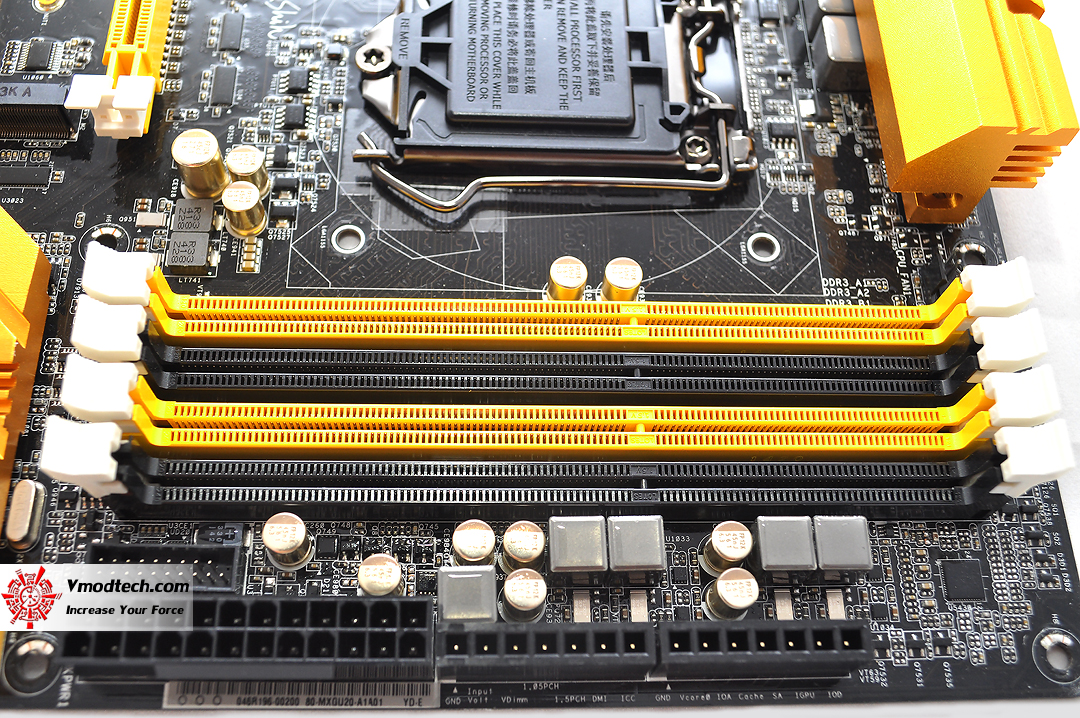

สล๊อตแรม 4ช่องมาตรฐาน Supports DDR3 3400+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory ความจุสูงสุด 32GB ครับ

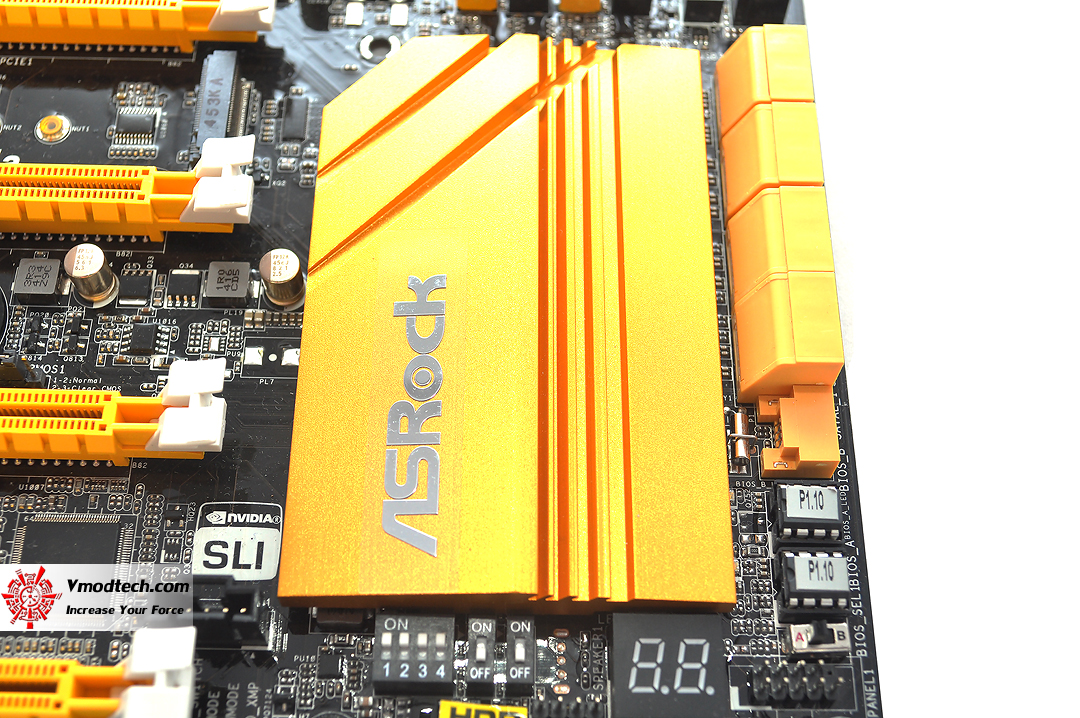

dsc 0313 ASRock Z97 OC Formula

ชิบเซ็ต Intel® Z97

dsc 0318 ASRock Z97 OC Formula

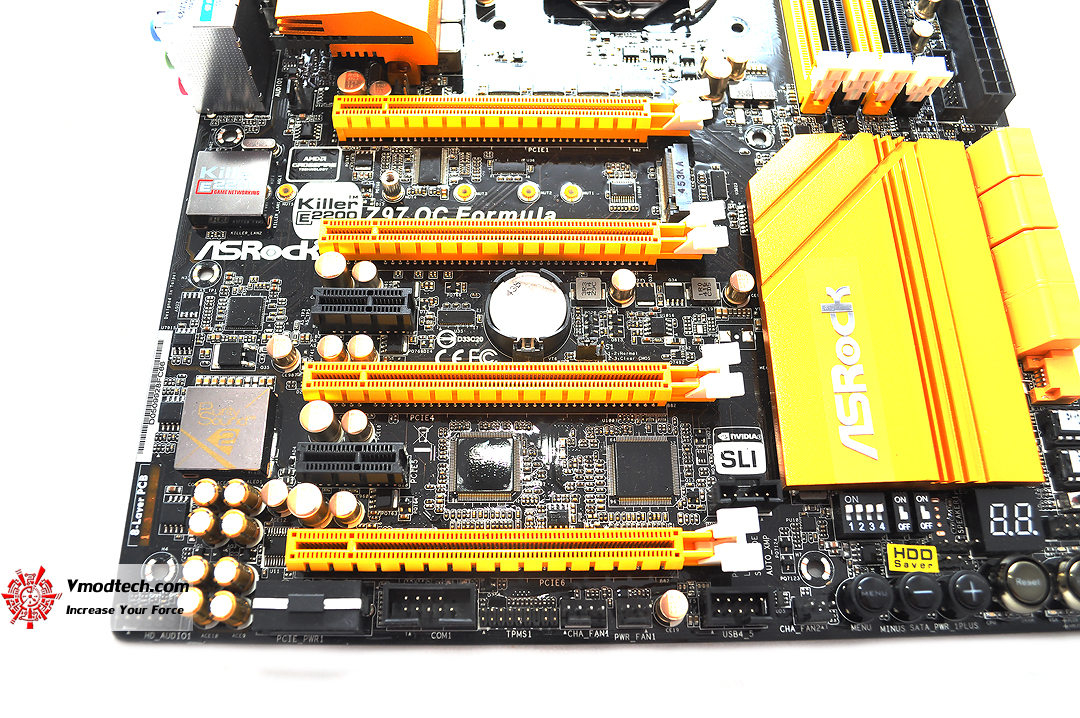

ช่อง เชื่อมต่อ อุปกรณ์  4 x PCI Express 3.0 x16 Slots , 2X PCIE  ถ้าเชื่อต่อ CrossfireX หรือ SLI จะวิ่งที่ 8X ครับ กรณีการ์ดจอ 2ตัว ถ้า 3ตัววิ่ง 8X และ 4ตัว วิ่ง 4X ตามลำดับ

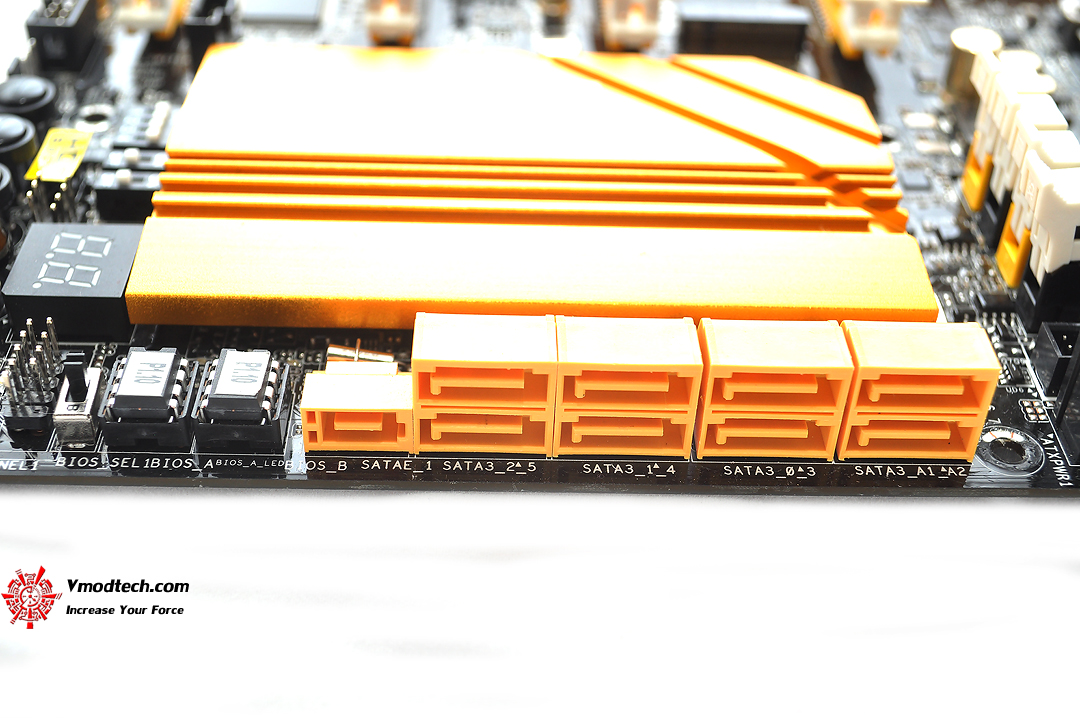

dsc 0300 ASRock Z97 OC Formula

ช่องเสียบ SATA3 ให้กันมา 8 x SATA3 6.0 Gb/s , 1 x SATA Express 10 Gb/s , 1 x M.2_SSD (NGFF) ครับ

dsc 0305 ASRock Z97 OC Formula

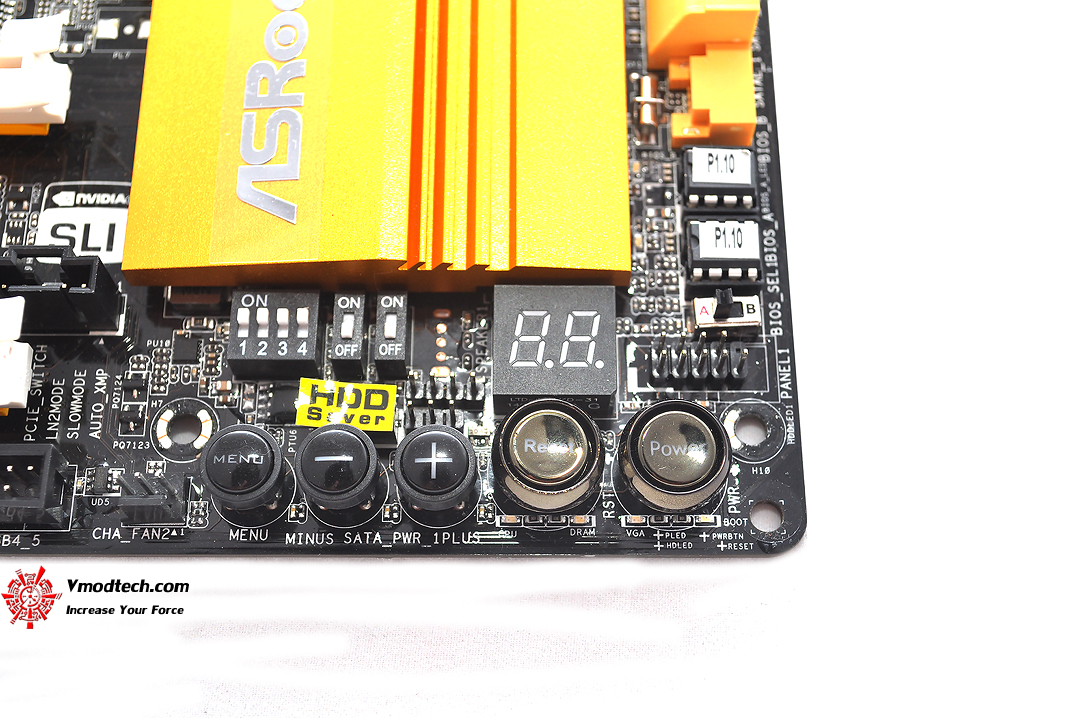

ปุ่มสวิตช์ต่างๆให้มากันเพียบครับ ปุ่ม Power , reset , Menu Button , PCIe ON/OFF Switch , Debug Code , BIOS Selection Switch และยังมีไบออสมาให้สองชุดสามารถปรับใช้งานได้ครับเพียงสับสวิตช์เลือกเท่านั้น

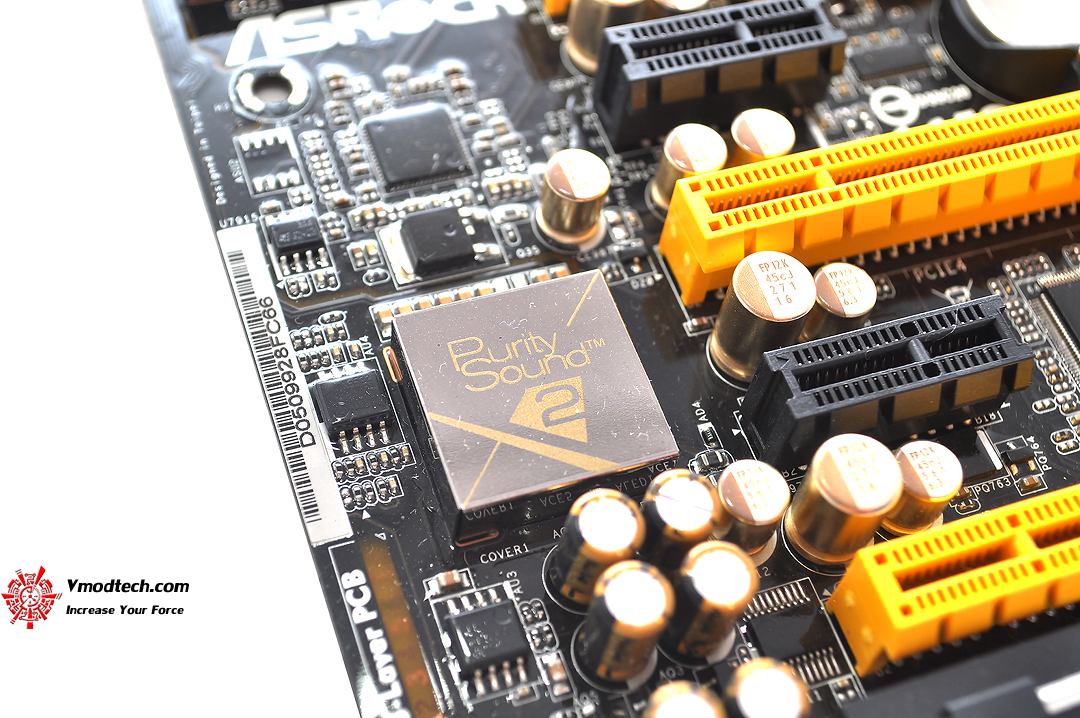

dsc 0326 ASRock Z97 OC Formula

ระบบเสียง Purity Sound 2 ชุดซาวด์ออนบอร์ดคุณภาพเยี่ยม 7.1 CH

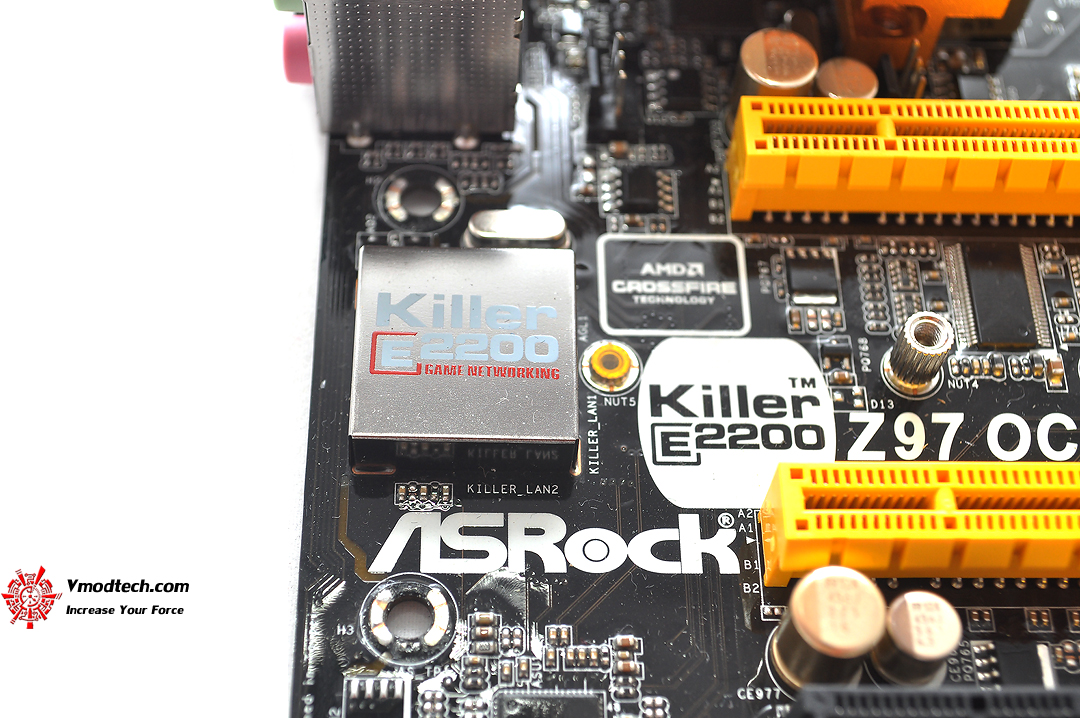

dsc 0335 ASRock Z97 OC Formula

เอาใจคอเกมส์เมอร์ด้วย E2200 Killer ลดอาการแล๊ค สะดุด จัดเรียงสัญญาณอินเตอร์เน็ตให้มีประสิทธิภาพยิ่งขึ้นครับ

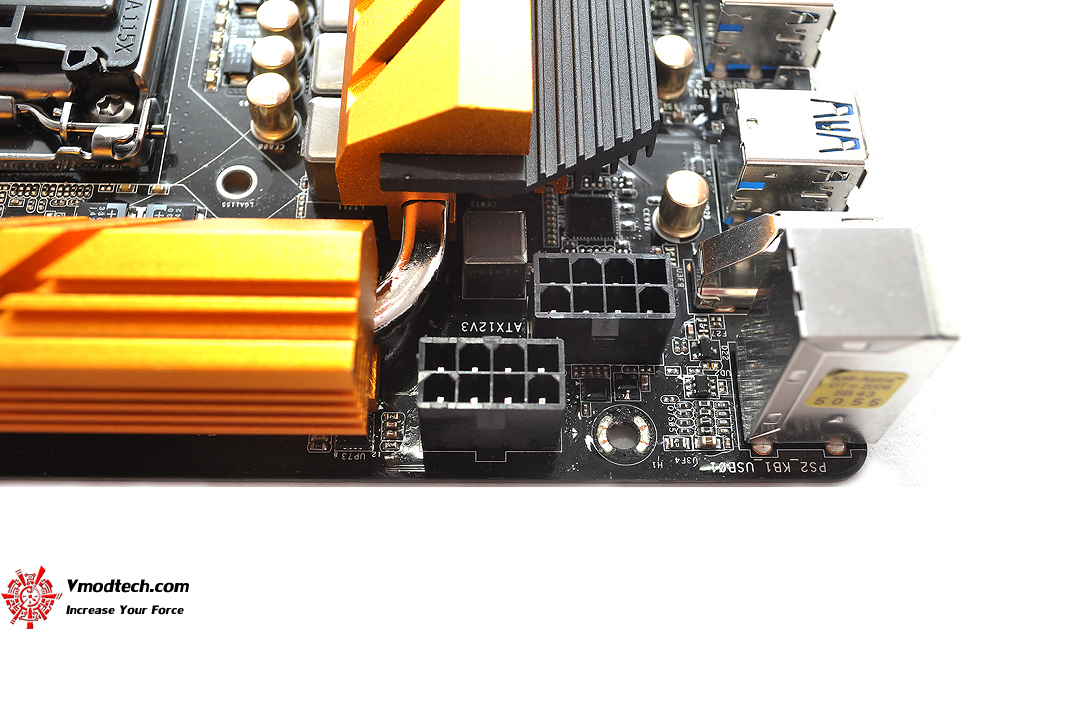

dsc 0355 ASRock Z97 OC Formula

ชุดไฟเลี้ยงเฟสไฟมีคอนเนคเตอร์ 8พิน 2ชุด แต่เลือกใส่ชุดเดียวก้ได้ครับก็ไม่เป็นปัญหาถ้าไม่ได้อัดหนักมากๆ กรณีไว้เผื่อเล่น Ln2

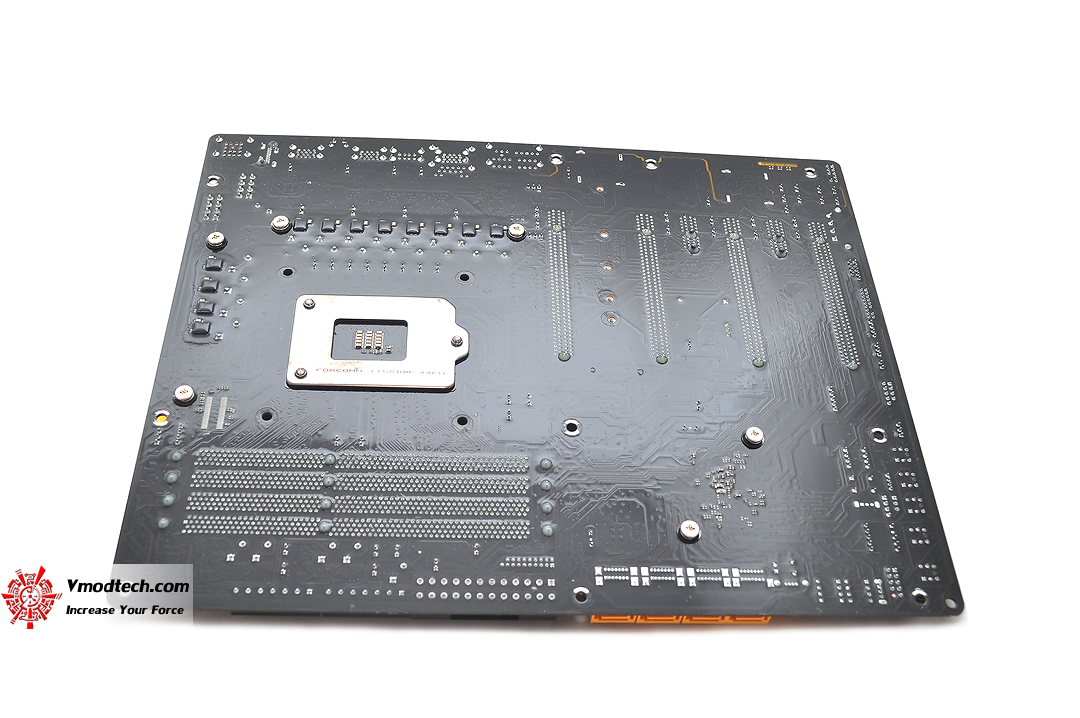

dsc 0369 ASRock Z97 OC Formula

PCB ด้านหลังสีดำล้วน

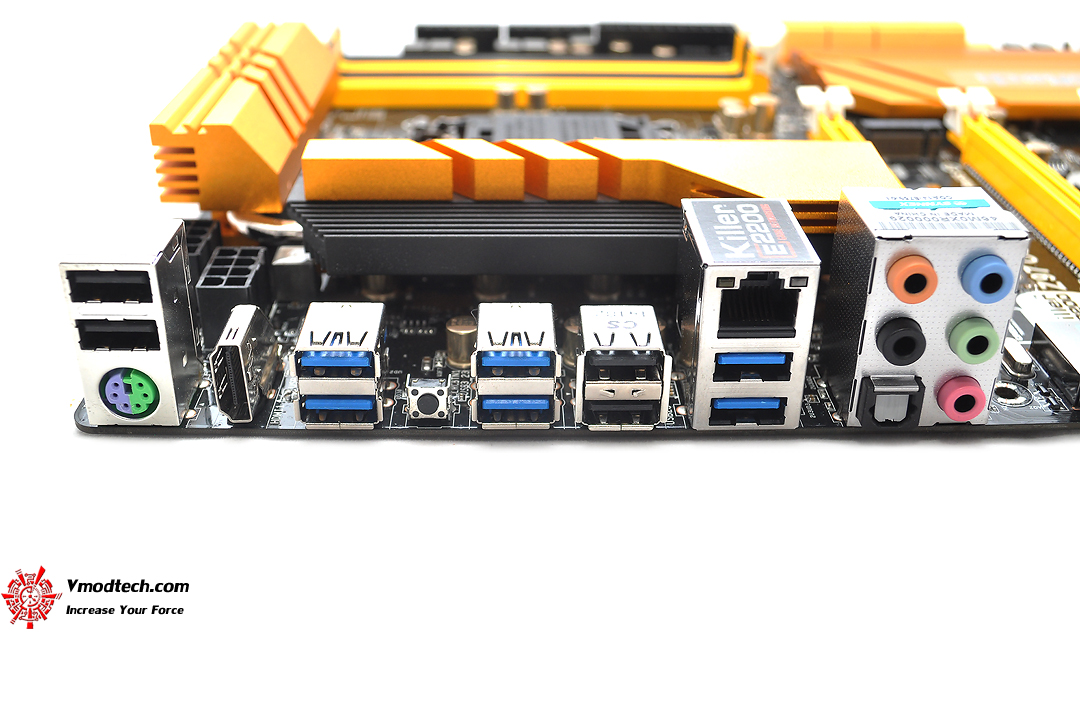

dsc 0361 ASRock Z97 OC Formula

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย - 1 x PS/2 Mouse/Keyboard Port - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 4 x USB 2.0 Ports - 4 x USB 3.0 Ports (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection)) - 2 x USB 3.0 Ports (Intel® Z97) (Supports ESD Protection (ASRock Full Spike Protection)) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - 1 x Clear CMOS Switch - HD Audio Jacks

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
