ASRock Z97E-ITX/ac  Appearance

มากันในกล่องสีดำมีโลโก้ ASRock Super Alloy พร้อมบอกฟีเจอร์และชื่อรุ่น ASRock Z97E-ITX/ac

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

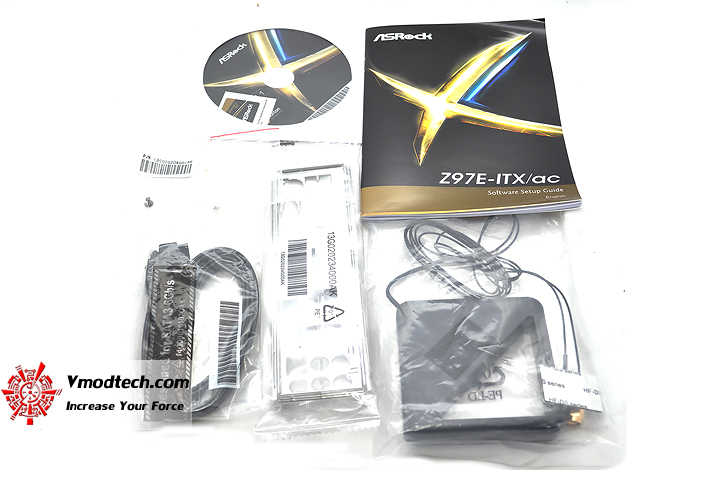

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ สาย SATA3 หนึ่งชุด ฝาหลัง และเสา Wireles ASRock WiFi 2.4/5 GHz Antenna ในการใช้งาน

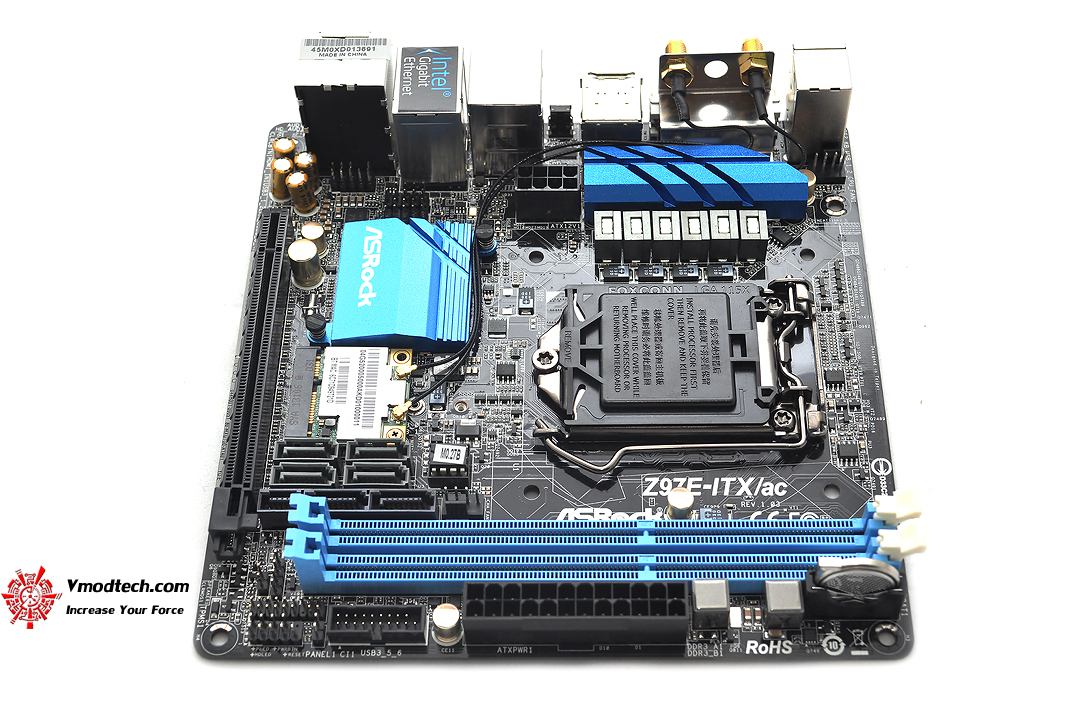

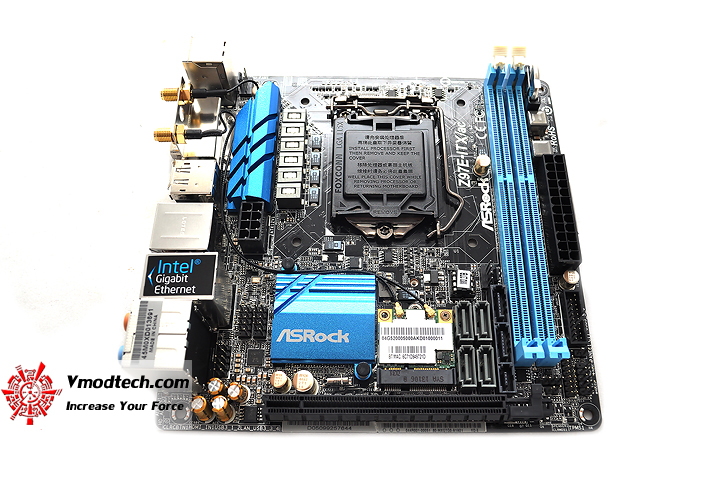

ตัวเมนบอร์ดสีดำสลับสีน้ำเงินสวยงามตัดด้วยซิงค์สีน้ำเงินสวยงาม

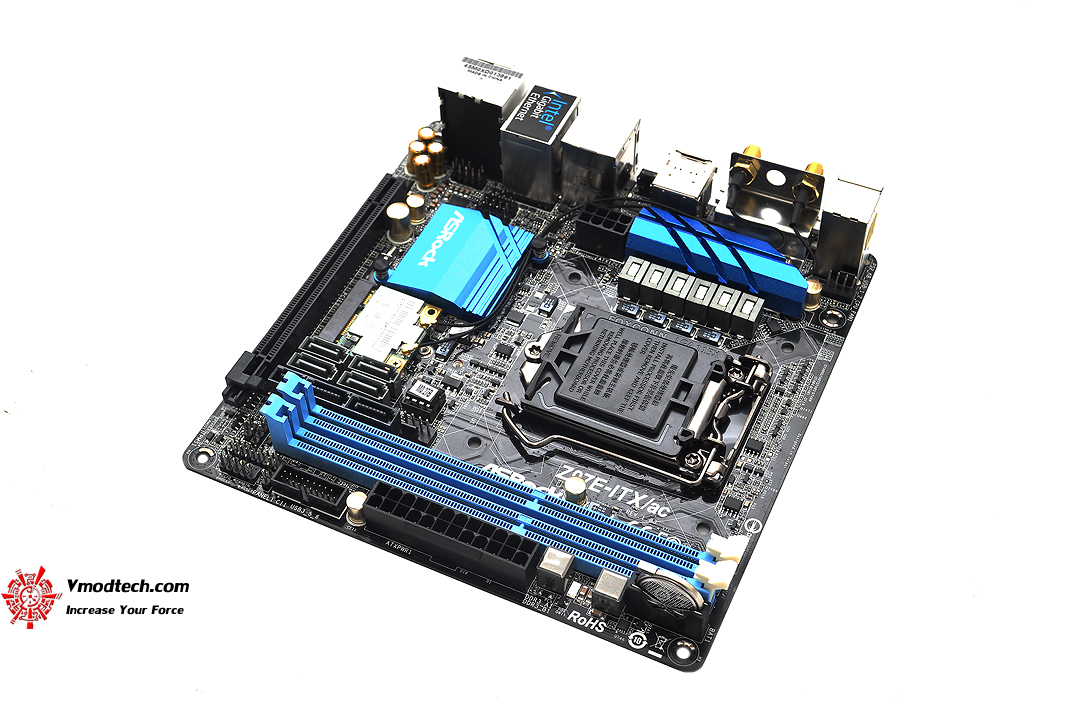

เป็นเมนบอร์ดขนาดเล็กครับเหมาะกับเคสเล็กๆแต่แรงครับ

ขนาด Mini-ITX Form Factor

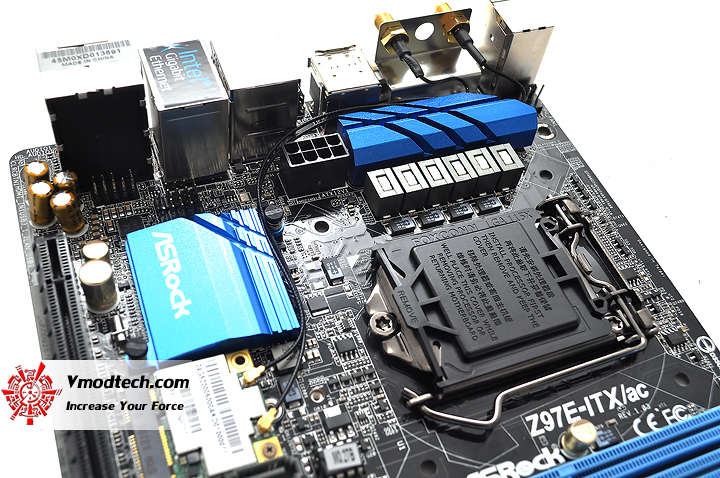

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 5^th Generation, New 4^th and 4^th Generation Intel^® Core™ i7/i5/i3/Pentium^®/Celeron^® Processors (Socket 1150)

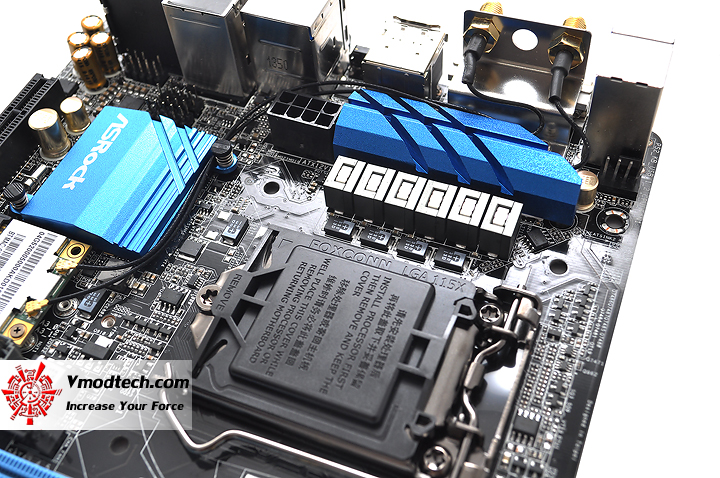

เฟสไฟให้กันมา 6เฟส Power Phase design 6เฟสแต่จ่ายไฟนิ่งเยี่ยมไปเลยครับ

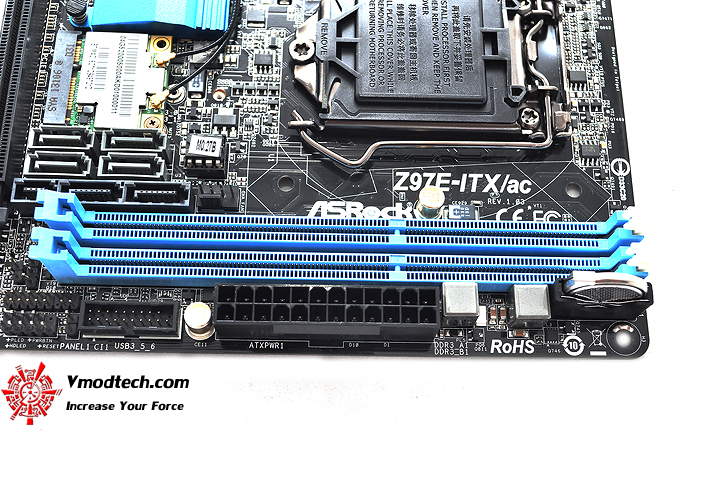

สล๊อตแรม 2ช่องมาตรฐาน Supports DDR3 3200+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory , Supports Intel^® Extreme Memory Profile (XMP) ความจุสูงสุด 16GB ครับ

ชิบเซ็ต Intel^® Z97

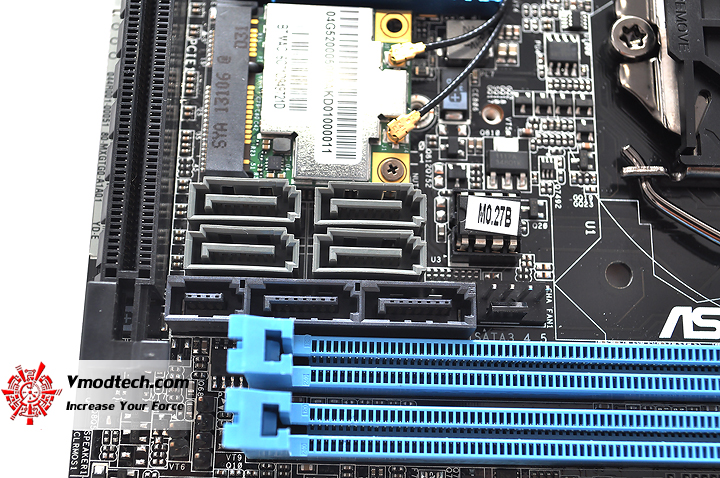

ช่องเสียบ SATA3 ให้กันมา 6ช่อง 6 x SATA3 6.0 Gb/s , 1 x SATA Express Connector (shared with SATA3_4, SATA3_5 and M.2 Socket) , 1 x M.2_SSD (NGFF) Socket 3, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x2 (10 Gb/s)

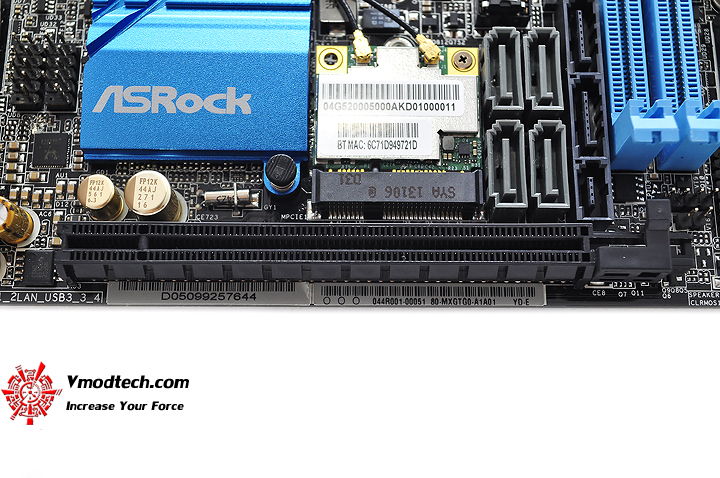

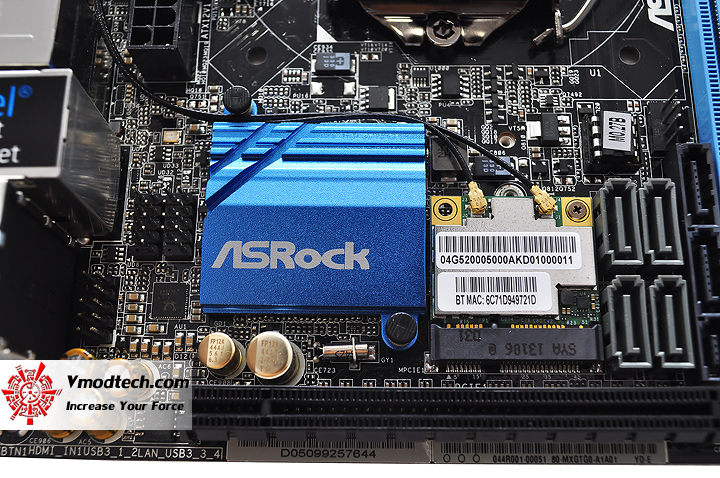

สล๊อตเชื่อม ต่ออุปกรณ์มี 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode) , 1 x mini-PCI Express Slot: For WiFi + BT Module , 15μ Gold Contact in VGA PCIe Slot (PCIE1)

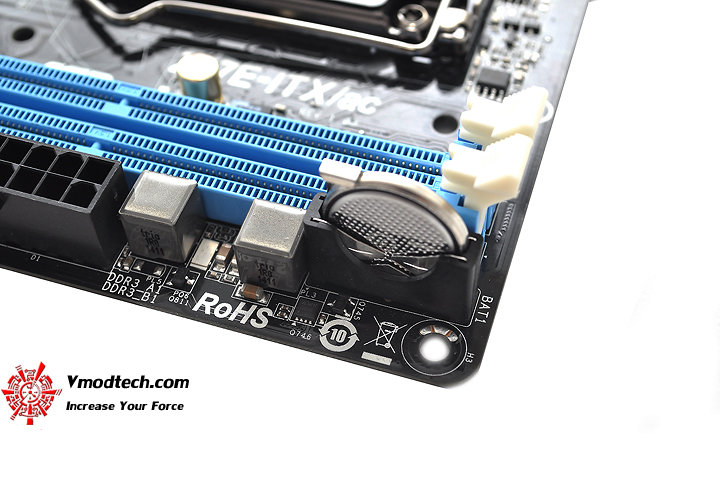

ถ่านไบออสอยู่ใกล้ๆกับสล๊อตแรมครับ

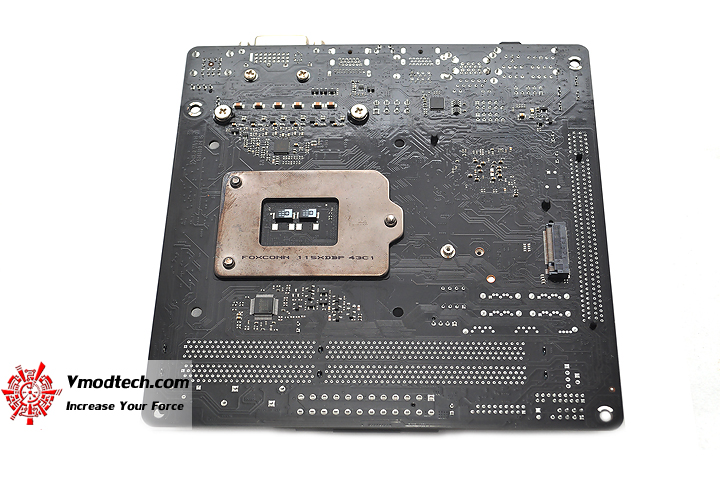

PCB ด้านหลังสีดำล้วน

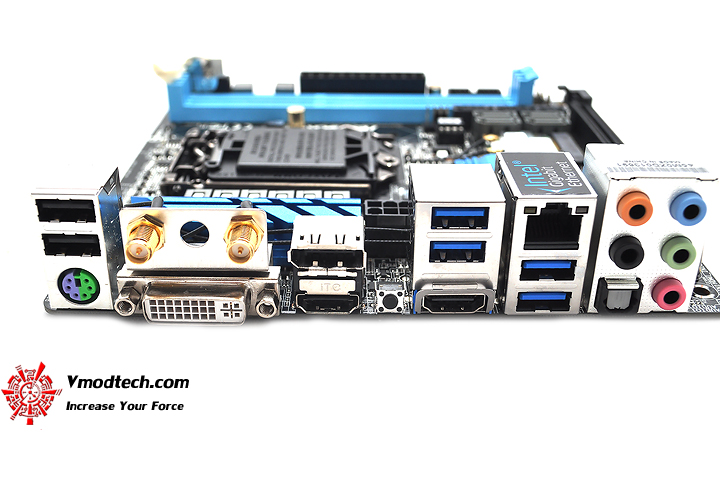

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x DVI-I Port , 1 x HDMI-Out Port , 1 x HDMI-In Port , 1 x DisplayPort 1.2 , 1 x Optical SPDIF Out Port , 2 x USB 2.0 Ports , 4 x USB 3.0 Ports , 1 x RJ-45 LAN Port with LED , 1 x Clear CMOS Switch , HD Audio Jacks แม้จะเป็นเมนบอร์ด Mini-ITX แต่มีปุ่ม Clear CMOS Switch อยู่ด้านหลังพาแนลอันนี้ถูกใจผมมากครับสะดวกดีมาก

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
