—– Package, Bundle & Motherboard Appearance —–



Asus E35M1-I Deluxe แว๊บแรกที่เห็นแพ็คกิ้งของมัน โอ้โห! ขนาดกล่องมันจิ๋วจริงๆ ครับ ตัวแพ็คกิ้งมาในโทนสีน้ำเงิน สีสันสดใส รายละเอียดหน้ากล่อง หลังกล่อง และข้างกล่อง ระบุคุณสมบัติมาให้ดูในเบื้องต้นอย่างพอเพียง  555+asus e35m1 i 01 Asus E35M1 I Deluxe : Review

asus e35m1 i 02 Asus E35M1 I Deluxe : Review

asus e35m1 i 03 Asus E35M1 I Deluxe : Review

asus e35m1 i 04 Asus E35M1 I Deluxe : Review

asus e35m1 i 05 Asus E35M1 I Deluxe : Review

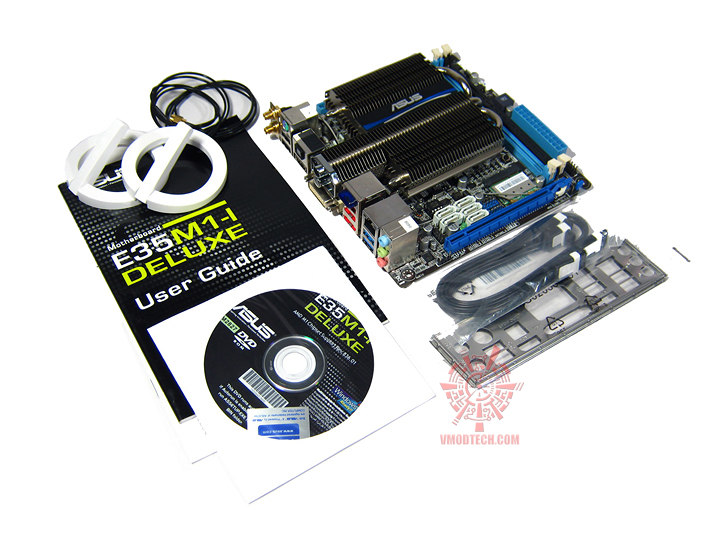

อุปกรณ์ที่บันเดิล ให้มาอย่างเพียงพอต่อการใช้งาน กระทัดรัดเหมาะสมกับขนาดของตัวเมนบอร์ดฯ จริงๆ อุปกรณ์ที่จัดมาเป็น คู่มือ 1 เล่ม, แผงปิดด้านหลัง (I/O Shield) 1 อัน, สายสัญญาณ SATA 6.0 Gb/s 2 เส้น, เสาสัญญาณ Wifi antennas 2 ชุด และ Support DVD 1 แผ่นasus e35m1 i 06 Asus E35M1 I Deluxe : Review

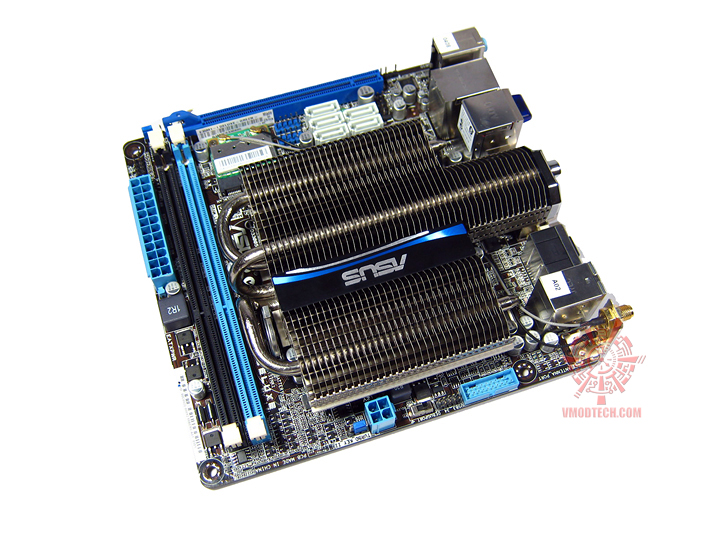

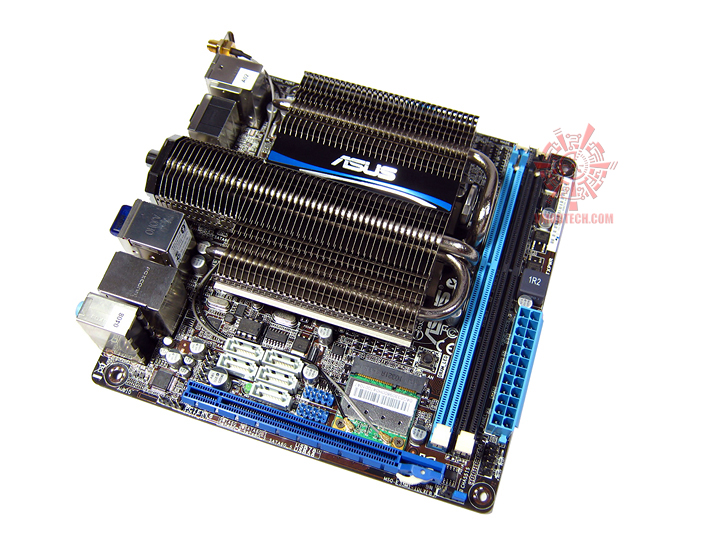

หันมาดูตัวเมนบอร์ดฯ กันดีกว่า Asus E35M1-I Deluxe กว้าง x ยาว คือ 6.7 นิ้ว x 6.7 นิ้ว รูปทรงเป็นสี่เหลี่ยมจตุรัสพอดิบพอดี ดูแล้วเป็นรูปแบบ Mini ITX Form Factor ครับ…บนตัวเมนบอร์ดฯ ได้ฝังชิป CPU AMD Dual-Core E-350 พร้อมกับชิปกราฟฟิค AMD Radeon HD6310 Graphics ซึ่งรูปแบบเมนบอร์ดฯ ที่มีฟีเจอร์ลักษณะนี้เราเรียกกันว่า APU (Accelerated Processing Unit) บนตัวเมนบอร์ดฯ มี Fanless Design Heatsink ขนาดเขื่องกินพื้นที่เกือบ 50% ของตัวเมนบอร์ดฯ แปะตรายี่ห้อ Asus มาให้อย่างสวยสดงดงาม รับรองได้ว่าเปิดระบบแล้วเสียงเงียบกริบอย่างแน่นอน 555+ asus e35m1 i 07 Asus E35M1 I Deluxe : Review

asus e35m1 i 08 Asus E35M1 I Deluxe : Review

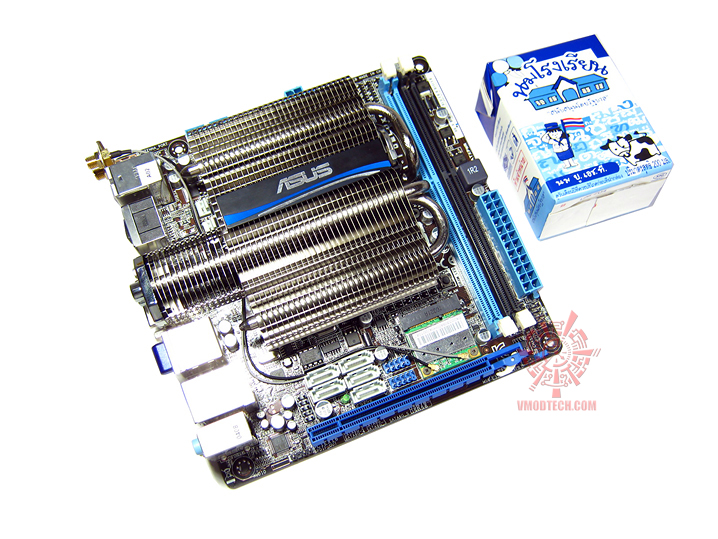

เปรียบเทียบขนาด และสัดส่วนตัวเมนบอร์ดฯ กับกล่องนมโรงเรียนขนาด 200 มล. มันจิ๋ว จริงๆ ครับ : )asus e35m1 i 09 Asus E35M1 I Deluxe : Review

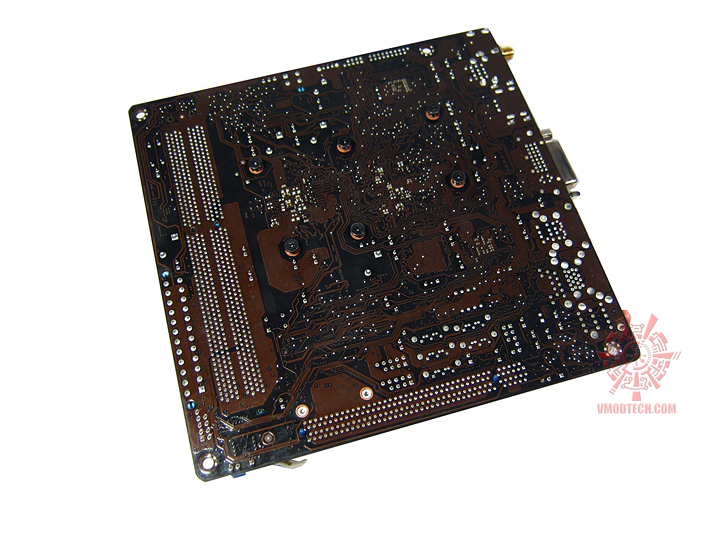

แผงด้านหลังตัวเมนบอร์ด Asus E32M1-I Deluxe ดูโล่งเตียน โทนสีแผงวงจร PCB มาในลุคเดิมๆ ของ Asus เป็นสีน้ำตาลเข้มๆ ครับ : )asus e35m1 i 10 Asus E35M1 I Deluxe : Review

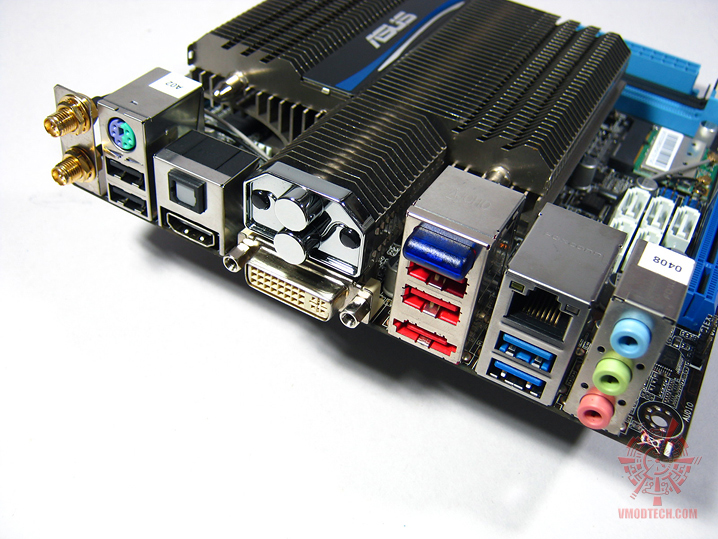

I/O ช่องเชื่อมต่อด้านหลังของเมนบอร์ดฯ มีให้มาอย่างพอเพียงกับความต้องการใช้ในปัจจุบันอย่างแน่นอน
1 ช่อง PS/2 คีย์บอร์ด/เมาส์,     1 ช่อง DVI,     1 ช่อง HDMI 1.3b
1 ช่อง External SATA 6 Gb/s,     1 ช่อง Lan RJ45,     1 ช่อง Bluetooth 3.0 adapter
2 ช่อง USB3.0/2.0,     4 ช่อง USB2.0/1.1,     2 ช่อง Wifi antenna
1 ช่อง S/PIF Out (Optical),     3 ช่อง Audio jacksasus e35m1 i 11 Asus E35M1 I Deluxe : Review

asus e35m1 i 12 Asus E35M1 I Deluxe : Review   asus e35m1 i 13 Asus E35M1 I Deluxe : Review

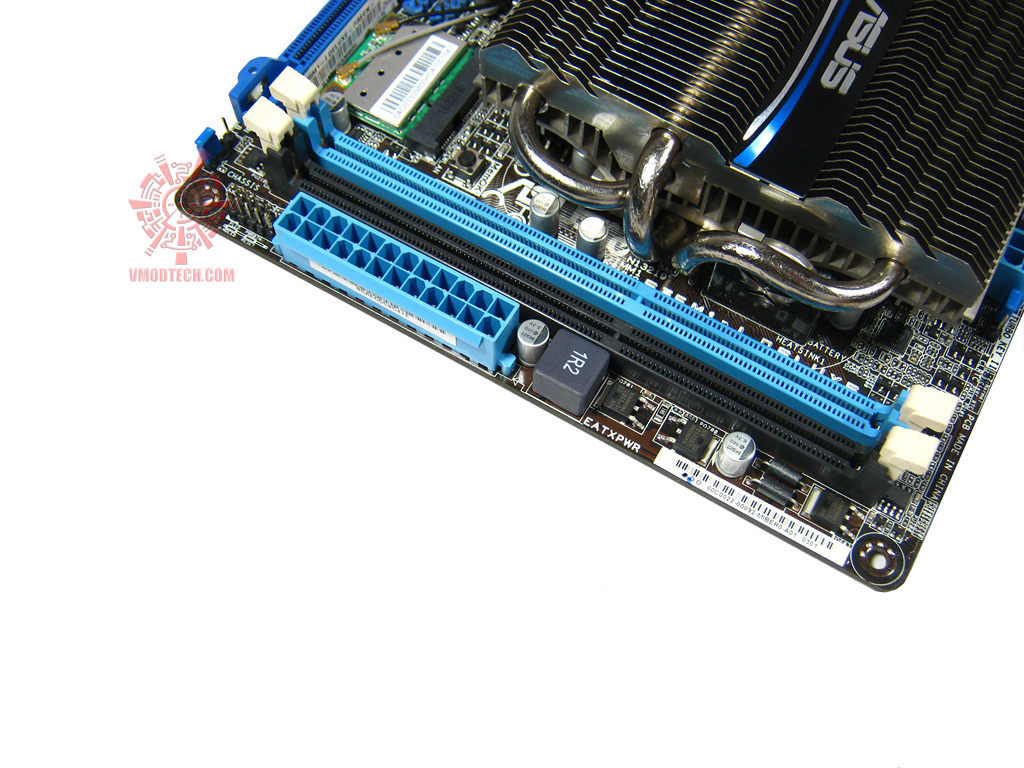

Slot ของ Memory มีให้มาจำนวน 2 ช่อง เป็น DDR3 รองรับความเร็วอยู่ที่ 800 และ 1066 ทำงานในรูปแบบ Single Chanel ใส่ได้สูงสุด 8GB   ช่องเชื่อมต่อภายใน I/O Connector อยู่บริเวณขอบด้านบนของตัวเมนบอร์ดฯ หลายจุดเหมือนกัน

asus e35m1 i 14 Asus E35M1 I Deluxe : Review   asus e35m1 i 15 Asus E35M1 I Deluxe : Review
ช่องเชื่อมต่อ HDD เป็น SATA 6.0 Gb/s มีให้มาแบบติดตั้งภายในจำนวน 5 พอร์ต และในส่วนของช่องเชื่อมต่อ PCIe มีให้มาเพียง 1 ช่อง เป็นช่องเสียบแบบ PCIe 2.0 16x แต่ทำงานอยู่ที่โหมด x4 เท่านั้น อิอิกำ :)   Wireless on board เป็น WLAN 802.11n ตัวการ์ดเป็น PCI-e Half MiniCard ใช้ชิป Atheros บนตัวการ์ดฯ

 นอกจาก EATX Power connector 24Pins ที่ตัวเมนบอร์ดฯ ต้องการใช้แล้ว ยังมี 4Pins ATX 12v อีก 1 จุด ที่เมนบอร์ดฯ ต้องการใช้ และด้านข้าง มี Jumper Turbo KeyII เอาไว้ OC สำหรับคนที่รักความแรง   asus e35m1 i 16 Asus E35M1 I Deluxe : Review
