ASUS Maximus IV Extreme P67 Motherboard

/ บทความโดย: tpp , 10/08/2011 00:08, 2,164 views / view in EnglishEN
«»
Share

.

.

k ASUS Maximus IV Extreme P67 Motherboardกรณีเสียบใช้งานการ์ดจอหลายๆใบ บริเวณช่อง Morex ตัวเมียช่องนี้จำเป็นต้องเสียบไฟนะครับ ไม่อย่างนั้นไฟจะไปเลี้ยงการ์ดไม่พอ ลายวงจรก็อาจจะใหม้ได้ครับ

.

l ASUS Maximus IV Extreme P67 Motherboardบริเวณช่องต่อหลักครับ USB, Front Panel Switch ต่างๆ

.

m ASUS Maximus IV Extreme P67 Motherboard

Slot SATA ทั้งหมดแปดช่อง โดยที่มันจะควบคุมโดย
Intel® P67(B3) chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), gray
Support Raid 0, 1, 5, 10
Marvell® PCIe 9182 controller :
2 x SATA 6Gb/s port(s), red

.

n ASUS Maximus IV Extreme P67 Motherboard

จุดวัดไฟสำหรับขาโหดครับ

.

o ASUS Maximus IV Extreme P67 MotherboardDebug LED สำหรับรายงานการเคลื่อนไหวของระบบขณะบู๊ตครับ

.

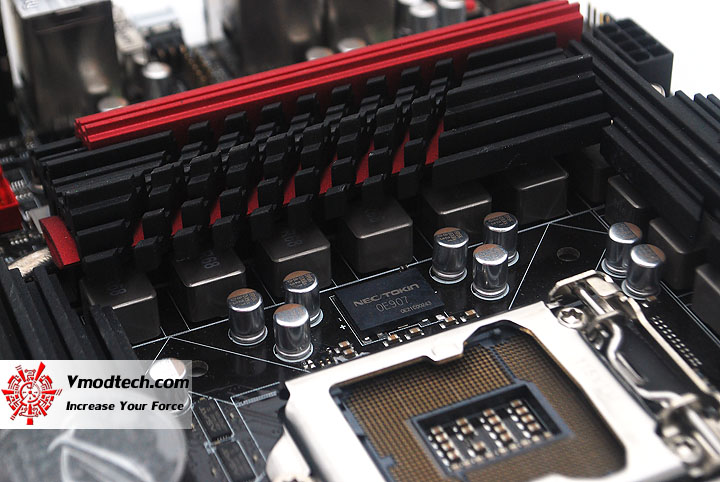

p ASUS Maximus IV Extreme P67 Motherboard

ภาคจ่ายไฟแปดเฟสสำหรับ CPU และสามเฟสสำหรับ Memory แต่เป็นภาคจ่ายไฟแบบ ROG Series นะครับ ต่างจากแบบธรรมดาแน่นอนไฟ.

q ASUS Maximus IV Extreme P67 Motherboardด้านหลังดำทะมึน

.

r ASUS Maximus IV Extreme P67 MotherboardBack Plate ของ Lotes ครับ

.

dsc 0912 ASUS Maximus IV Extreme P67 Motherboard

Back panel ครับ รายละเอียดของมันที่มีก็จะเป็น
1 x PS/2 keyboard/mouse combo port(s)
1 x eSATA 3Gb/s
2 x LAN (RJ45) port(s)
8 x USB 3.0
1 x USB 2.0 (white port can be switched to ROG Connect)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
JMicron® JMB362 controller :
2 x eSATA 3Gb/s port(s), red

.
