ASUS Maximus IV Extreme P67 Motherboard

/ บทความโดย: tpp , 10/08/2011 00:08, 7,335 views / view in EnglishEN
«»
Share

.

main ASUS Maximus IV Extreme P67 Motherboard

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน วันนี้มีรีวิว Motherboard Socket LGA1155 Chipset P67 อีกตัวจากค่าย ASUS รุ่น Maximus IV Extreme มาให้ได้ชมกันครับ สำหรับ Maximus IV Extreme นั้นถือว่าเป็น Motherboard รุ่นใหญ่จากค่าย ASUS บน chipset P67 ครับ ถ้าพูดถึง ROG Series ของ ASUS นั้นบ่งบอกได้ถึงความแรง ความสวยงาม และที่สำคัญที่สุด มันได้ถูกเตรียมพร้อมมาสำหรับความเย็นระดับสุดขั่วกันไว้เรียบร้อย แต่ถ้าไม่ได้เย็นขนาดนั้นมันก็สามารถทำงานของมันได้อย่างไม่ขาดตกบกพร่องครับ สิ่งที่พิเศษและคาดว่าหลายๆคนน่าจะหลงไหลคือความสวยงาม ดุดันของมันนั่นเองครับ เรามารับชมรายละเอียดจากหน้าเว็บของ ASUS กันก่อนครับ
.

ASUS Website

spec ASUS Maximus IV Extreme P67 Motherboard

Feature นั้นอ่านกันแทบไม่หมดกันเลยครับ คือตัว ASUS Maximus IV Extreme นั้นอย่างที่บอกครับว่าจะอยู่ใน ROG หรือ Repulbic Of Gamers ที่ได้ถูกออกแบบมาอย่างปราณีตและดุดันครับ

aida1 ASUS Maximus IV Extreme P67 Motherboard

.aida2 ASUS Maximus IV Extreme P67 Motherboard

.

————————————————–

.

Mother Board Appearance

.

a ASUS Maximus IV Extreme P67 Motherboard

กล่องสีสดและแลดูดุดันตามสไตล์ ROG Series มาก

.

b ASUS Maximus IV Extreme P67 Motherboard

กล่องเยินมากครับ เง้อ กำ

.

c ASUS Maximus IV Extreme P67 Motherboard

สิ่งที่แถมมากับกล่องทั้งหมดครับ สาย SATA คู่มือ, Bridge SLI เรียกว่าเหลือเฟือและพร้อมใช้งานทุกสถานการณ์ครับ

.

d ASUS Maximus IV Extreme P67 Motherboard

มาดูตัวบอร์ดกันบ้างครับ กล่องบรรจุก็ยังคงความสวยงามมาก ดูหรูหราคุ้มราคาทีเดียว

.

e ASUS Maximus IV Extreme P67 Motherboard

สีแบบนี้ดุดันมาก แดงตัดกับดำ ตัวบอร์ดมีขนาดใหญ่กว่า ATX ปกตินิดหน่อยนะครับ

.

f ASUS Maximus IV Extreme P67 Motherboard

อีกด้าน

.

g ASUS Maximus IV Extreme P67 Motherboard

บริเวณ Socket CPU ซึ่งเป็น LOTES นะครับ ยี่ห้อนี้แม้ว่า CPU จะแอ่นเป็นไม้บรรทัด Socket ก็ไม่ Burn ครับ
.

i ASUS Maximus IV Extreme P67 Motherboard

PCI Express x16 มากันให้ใช้ถึงสี่ช่อง X4 และ X1 อย่างละช่อง โดยที่จะ Support ดังนี้ครับ

4 x PCIe 2.0 x16 (x16 or dual x8 or x8, x16, x16)
1 x PCIe 2.0 x4
1 x PCIe 2.0 x1

.

h ASUS Maximus IV Extreme P67 Motherboard

บริเวณกลางบอร์ดจะเป็น Heatsink ช่วยระบายความร้อนชิพ NForce 200 ครับ แรงงงง

.

————————————————–

.

.

k ASUS Maximus IV Extreme P67 Motherboardกรณีเสียบใช้งานการ์ดจอหลายๆใบ บริเวณช่อง Morex ตัวเมียช่องนี้จำเป็นต้องเสียบไฟนะครับ ไม่อย่างนั้นไฟจะไปเลี้ยงการ์ดไม่พอ ลายวงจรก็อาจจะใหม้ได้ครับ

.

l ASUS Maximus IV Extreme P67 Motherboardบริเวณช่องต่อหลักครับ USB, Front Panel Switch ต่างๆ

.

m ASUS Maximus IV Extreme P67 Motherboard

Slot SATA ทั้งหมดแปดช่อง โดยที่มันจะควบคุมโดย
Intel® P67(B3) chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), gray
Support Raid 0, 1, 5, 10
Marvell® PCIe 9182 controller :
2 x SATA 6Gb/s port(s), red

.

n ASUS Maximus IV Extreme P67 Motherboard

จุดวัดไฟสำหรับขาโหดครับ

.

o ASUS Maximus IV Extreme P67 MotherboardDebug LED สำหรับรายงานการเคลื่อนไหวของระบบขณะบู๊ตครับ

.

p ASUS Maximus IV Extreme P67 Motherboard

ภาคจ่ายไฟแปดเฟสสำหรับ CPU และสามเฟสสำหรับ Memory แต่เป็นภาคจ่ายไฟแบบ ROG Series นะครับ ต่างจากแบบธรรมดาแน่นอนไฟ.

q ASUS Maximus IV Extreme P67 Motherboardด้านหลังดำทะมึน

.

r ASUS Maximus IV Extreme P67 MotherboardBack Plate ของ Lotes ครับ

.

dsc 0912 ASUS Maximus IV Extreme P67 Motherboard

Back panel ครับ รายละเอียดของมันที่มีก็จะเป็น
1 x PS/2 keyboard/mouse combo port(s)
1 x eSATA 3Gb/s
2 x LAN (RJ45) port(s)
8 x USB 3.0
1 x USB 2.0 (white port can be switched to ROG Connect)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
JMicron® JMB362 controller :
2 x eSATA 3Gb/s port(s), red

.

————————————————–

.

Configuration

.SYSTEMS
.CPU ..Intel® Sandy Bridge Core™ i7 2600K
.Motherboard ..ASUS Maximus Extreme IV
.Memory ..G.SKILL RipjawsX F3-17000CL9D-4GBXMD Dual Channel..Provided by G.Skill.
.Graphic Card
..Galaxy GTX580
.Harddisk ..WD 500 GB
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..SilverStone Strider 1000W
.Operation System
..Windows 7 Ultimate 64 bit

.

dsc 0917 ASUS Maximus IV Extreme P67 Motherboard
.

dsc 0919 ASUS Maximus IV Extreme P67 Motherboard.

dsc 0920 ASUS Maximus IV Extreme P67 Motherboard

วางบน Test Bed ส่วนตัวผมนี่แสดงความดุดันและอลังการมากครับสำหรับ ASUS Maximus IV Extreme

.

cpuz ASUS Maximus IV Extreme P67 Motherboard.

cpuz2 ASUS Maximus IV Extreme P67 Motherboard.

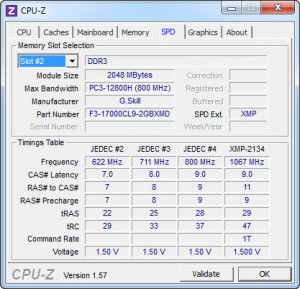

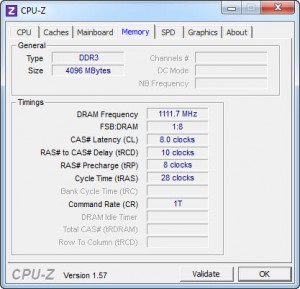

cpuz3 300x289 ASUS Maximus IV Extreme P67 Motherboard .. cpuz4 300x289 ASUS Maximus IV Extreme P67 Motherboard

Bus Speed 104.2 x 50 = 5,211 MHz สบายๆก่อน CPU จะตาย อิอิ กำ

.

gpuz ASUS Maximus IV Extreme P67 Motherboardการ์ดจอที่นำมาร่วมเทสครับ Overclock กันแบบนุ่มๆ

.

Testing Condition from Aida 64

aida sensor ASUS Maximus IV Extreme P67 Motherboardไปดู Performance ของ ASUS Maximus IV Extreme กันต่อเลยครับ

.

————————————————–

.

General Benchmark

.

SuperPI Suites

superpi1 ASUS Maximus IV Extreme P67 Motherboardอีกนิดเดียว 1 M ก็จะหล่นหกวิแล้วครับ

.

WPrime

wprime ASUS Maximus IV Extreme P67 Motherboard.

PCMark Vantage

pcmark vantage ASUS Maximus IV Extreme P67 Motherboard.

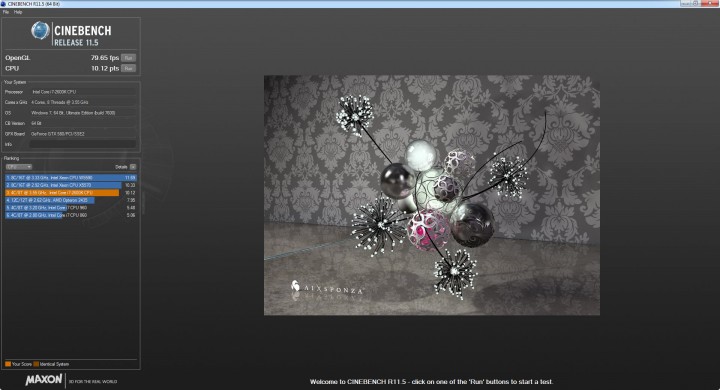

Cinebench R11.5

cinebenchr11 720x390 ASUS Maximus IV Extreme P67 Motherboard.

Benchmark ชุดแรกผ่านไปครับ
.

.

————————————————–

.
AIDA 64 Benchmark

aida11 ASUS Maximus IV Extreme P67 Motherboard
.
aida12 ASUS Maximus IV Extreme P67 Motherboard
.
aida13 ASUS Maximus IV Extreme P67 Motherboard
.

aida14 ASUS Maximus IV Extreme P67 Motherboard
.

aida15 ASUS Maximus IV Extreme P67 Motherboard
.
aida16 ASUS Maximus IV Extreme P67 Motherboard
.
aida17 ASUS Maximus IV Extreme P67 Motherboard

.

————————————————–


..
aida18 ASUS Maximus IV Extreme P67 Motherboard
.
.
aida19 ASUS Maximus IV Extreme P67 Motherboard
.
aida20 ASUS Maximus IV Extreme P67 Motherboard
.
aida21 ASUS Maximus IV Extreme P67 Motherboard

aida22 ASUS Maximus IV Extreme P67 Motherboard
.

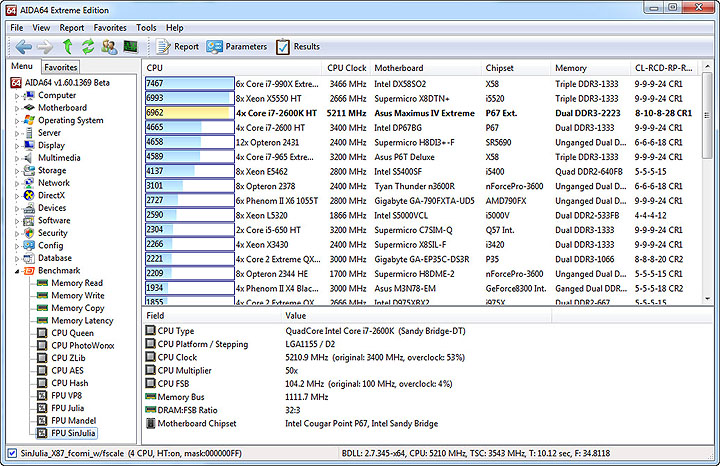

aida23 ASUS Maximus IV Extreme P67 Motherboard

.
ปิดท้ายด้วย Cache and Memory
.
aida cache ASUS Maximus IV Extreme P67 Motherboard

ผลการ Overclock ก็สวยงามครับน่าตื่นตาเช่นเดิม

.

————————————————–

.
3DMark Benchmark

3DMark 06

06 ASUS Maximus IV Extreme P67 Motherboard

3DMark Vantage

3dvantage ASUS Maximus IV Extreme P67 Motherboard .

3DMark 11

11 ASUS Maximus IV Extreme P67 Motherboard

ในส่วนของ 3DMark Series นั้น ด้วยความแรงของ CPU ที่ผ่านการรีดเค้นอย่างไม่ลำบากนักก็สามารถทำผลงานได้ตามเป้าหมายครับ

.

————————————————–


..
Conclusion

main ASUS Maximus IV Extreme P67 Motherboard

ผ่านไปอย่างสบายๆครับสำหรับรีวิว ASUS Maximus IV Extreme นอกจากจะเป็นบอร์ดที่สวยงามจนเป็นที่หมายปองของนัก Overclock ทั่วไปแล้วความแรงของมันก็เป็นที่ยืนยันได้จากหัวตารางของ Benchmark Website ระดับโลกนี่ ASUS Maximus IV Extreme จองไปเรียบครับ และใครที่เป็นเจ้าของการ์ด Nvidia หลายๆใบด้วยแล้วละก็ Maximus IV Extreme นี่ไม่ทำให้ผิดหวังแน่นอนครับด้วยการจัด Chip nForce 200 เข้ามาบนบอร์ดด้วยแรงกันแบบ X16 สองเลนกันไปเลย

ในความรู้สึกของผมผู้ทดสอบ การปรับ Config และระหว่างการ Benchmark นั้น ผมรับรู้ได้ถึงความแน่นของบอร์ดมากๆครับ บริเวณ Heatsink ภาคจ่ายไฟ CPU นั้น แทบไม่มีความรู้สึกว่าร้อนมากเหมือนบอร์ดรุ่นอื่นๆเลย ASUS ออกแบบมาได้อย่างดีเยี่ยมจริงๆครับ แต่ด้วยราคาเกินหมื่นบาทสำหรับ Motherboard อันนี้คงต้องชั่งใจที่หน้าร้านอีกทีครับว่าเราต้องการมันจริงๆ ถ้าเป็นผม แล้วงบประมาณถึงแล้วละก็ ASUS Maximus IV Extreme จะเป็นตัวเลือกแรกสำหรับผมแน่นอนที่สุดครับ…

.

เชน

10 สิงหาคม 2554

.

vmod award performance good ASUS Maximus IV Extreme P67 Motherboardvmod award innovation good ASUS Maximus IV Extreme P67 Motherboard

.
