ASUS P8P67-M PRO Micro ATX P67 Motherboard Review

/ บทความโดย: Venom-Crusher , 15/01/2011 00:00, 2,660 views / view in EnglishEN
«»
Share

dsc 0009 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

ขั้วไฟเลี้ยง CPU 12V. แบบ 8พิน แบบมาเธอร์บอร์ดรุ่นใหญ่ ก็ถูกนำมาใช้ในมาเธอร์บอร์ดรุ่นนี้ด้วยครับ

dsc 0010 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

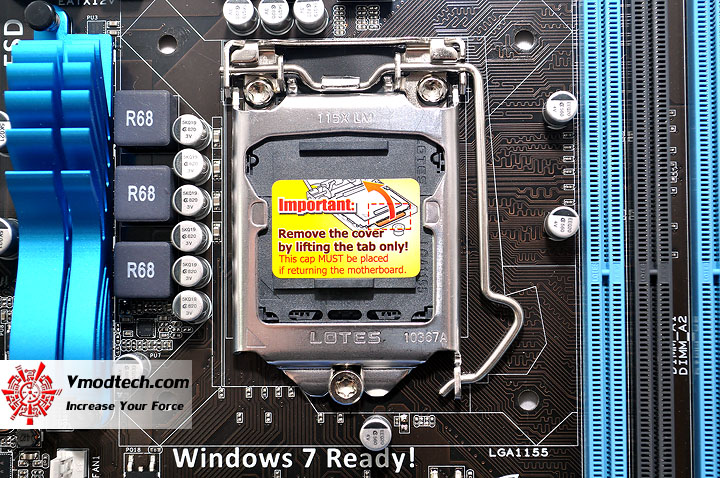

CPU Socket ของมาเธอร์บอร์ดรุ่นนี้จะใช้ของ LOTES นะครับ

dsc 0011 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

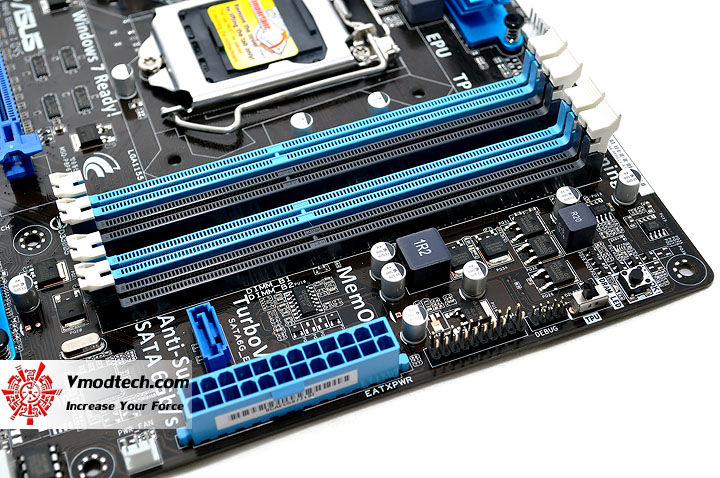

สล็อตแรมแบบ 4แถว Dual Channel พร้อมปุ่ม MemOK! และสวิทซ์ TPU ด้านข้างครับ สังเกตดีๆ จะมีช่อง SATA3 ที่ควบคุมโดยชิป Marvell อยู่ด้านข้างสล็อตแรมอีก 1Port ด้วยนะครับ

dsc 0012 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

PCI-e X16 3ช่อง โดยที่ช่อง 1 จะทำงานที่ X16 เมื่อทำงานแบบการ์ดเดี่ยวนะครับ ส่วนช่องที่ 2 จะทำงานที่ X8 ตลอดเวลาครับ ซึ่งทั้งสองช่องนี้จะทำงานร่วมกันได้ในโหมด SLI , CrossfireX ที่ X8+X8 นะครับ ส่วน PCI-e X16 ช่องที่ 3 จะทำงานที่ X4 ตลอดเวลานะครับ ตามด้วย PCI-e X1 อีก 1ช่องนะครับ แน่นเอี๊ยดจนพื้นที่บอร์ดหมดพอดีเลยครับ

dsc 0013 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

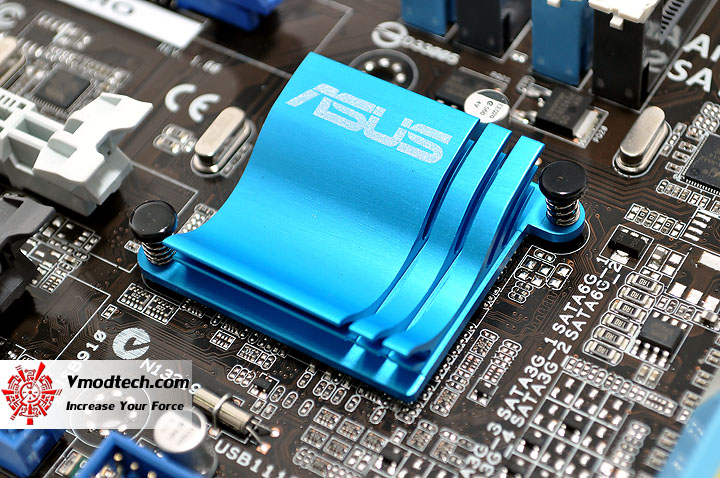

บริเวณซิงค์ของชิป Intel P67 เล็กกระทัดรัดสวยงามครับ แถมยังเย็นดีอีกต่างหาก

dsc 0015 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

บริเวณที่เสียบ Front Panel ต่างๆ และ Clear CMOS Jumper ครับ

dsc 0014 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

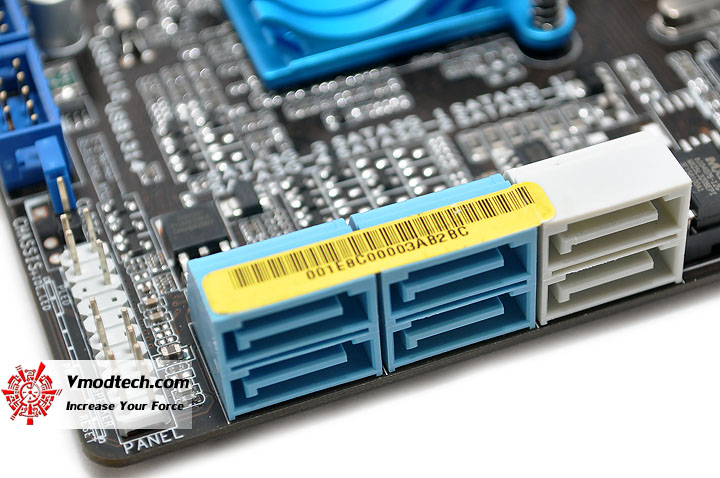

SATA2 สีฟ้า 4Ports , SATA3 สีเทาอ่อน 2Ports ที่มาจากชิป Intel P67 รวมกับช่อง SATA3 สีน้ำเงิน 1Ports ที่ควบคุมโดยชิปจาก Marvell ที่อยู่ข้างสล็อตแรม ก็จะรวมกันทั้งหมดมี 7Ports SATA นะครับ มากันเพียบจริงๆครับ สำหรับช่อง SATA ของมาเธอร์บอร์ดเล็กๆรุ่นนี้

dsc 0016 ASUS P8P67 M PRO Micro ATX P67 Motherboard Review

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 2ช่องทาง
