ASUS PRIME B660M-K D4 REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 12/06/2022 12:25, 127,097 views / view in EnglishEN
«»
Share

ASUS PRIME B660M-K D4 Appearance

dsc 5052 ASUS PRIME B660M K D4 REVIEW

ตัวกล่องมาในแนวสีดำเรียบง่ายสไตล์ PRIME ซีรี่ย์พร้อมบอกชื่อรุ่น ASUS PRIME B660M-K D4 และฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจน

dsc 5057 ASUS PRIME B660M K D4 REVIEW

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

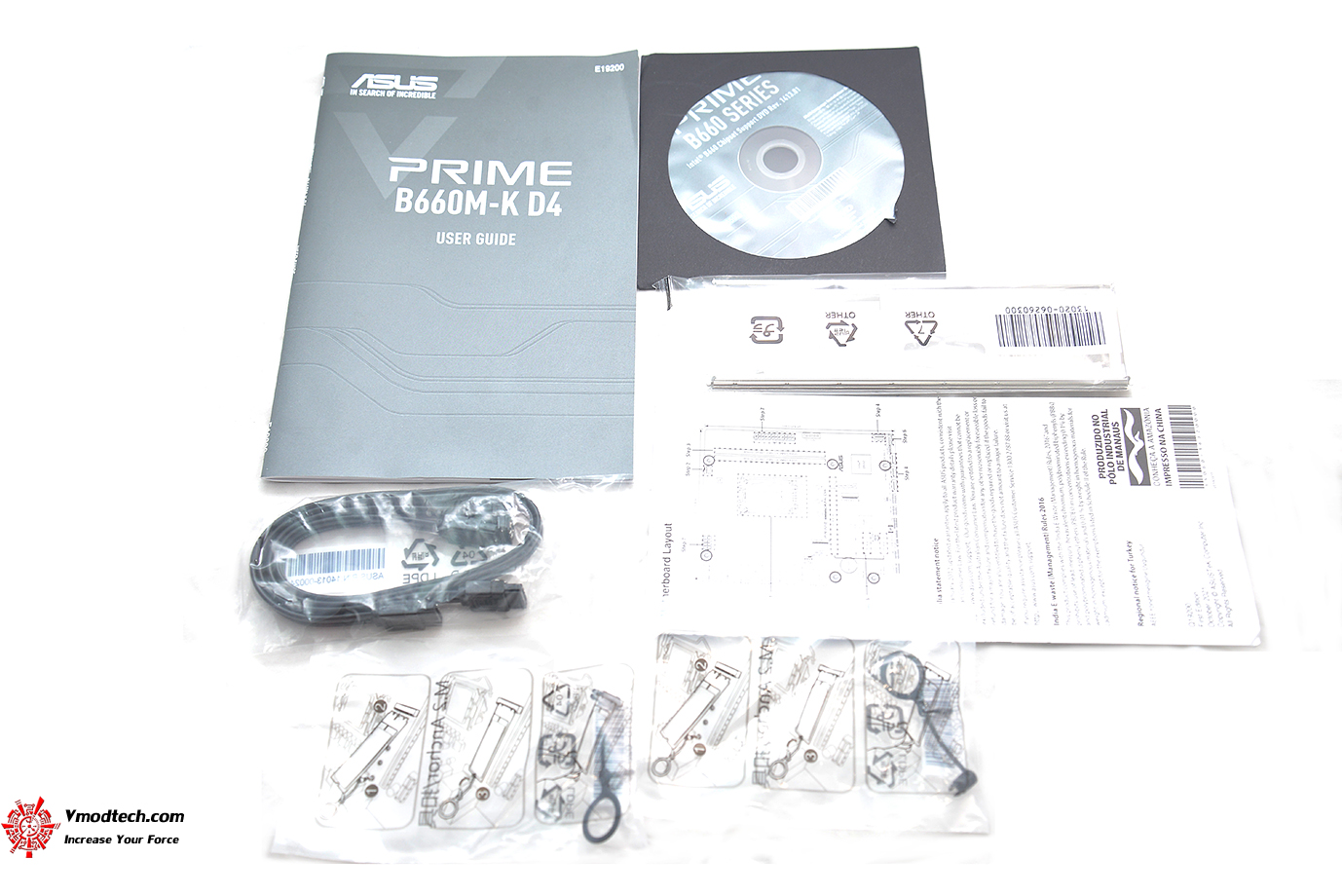

dsc 5064 ASUS PRIME B660M K D4 REVIEW

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA และน๊อตยึด M.2 ครับ

Cables

2x SATA 6Gb/s cables

Miscellaneous

1 x I/O Shield

2 x M.2 anchors

Installation Media

1 x Support DVD

Documentation

1 x User manual

dsc 5069 ASUS PRIME B660M K D4 REVIEW

ตัวเมนบอร์ดดีไซน์ดำสนิทสลับด้วยฮีตซิงค์สีเงินเน้นระบายความร้อนอย่างดีทั้งภาคจ่ายไฟ VRM heatsink ชิปเซ็ต PCH heatsink

dsc 5076 ASUS PRIME B660M K D4 REVIEW

เมนบอร์ดขนาดโดยรวม microATX 24.4cm x 21.1cm

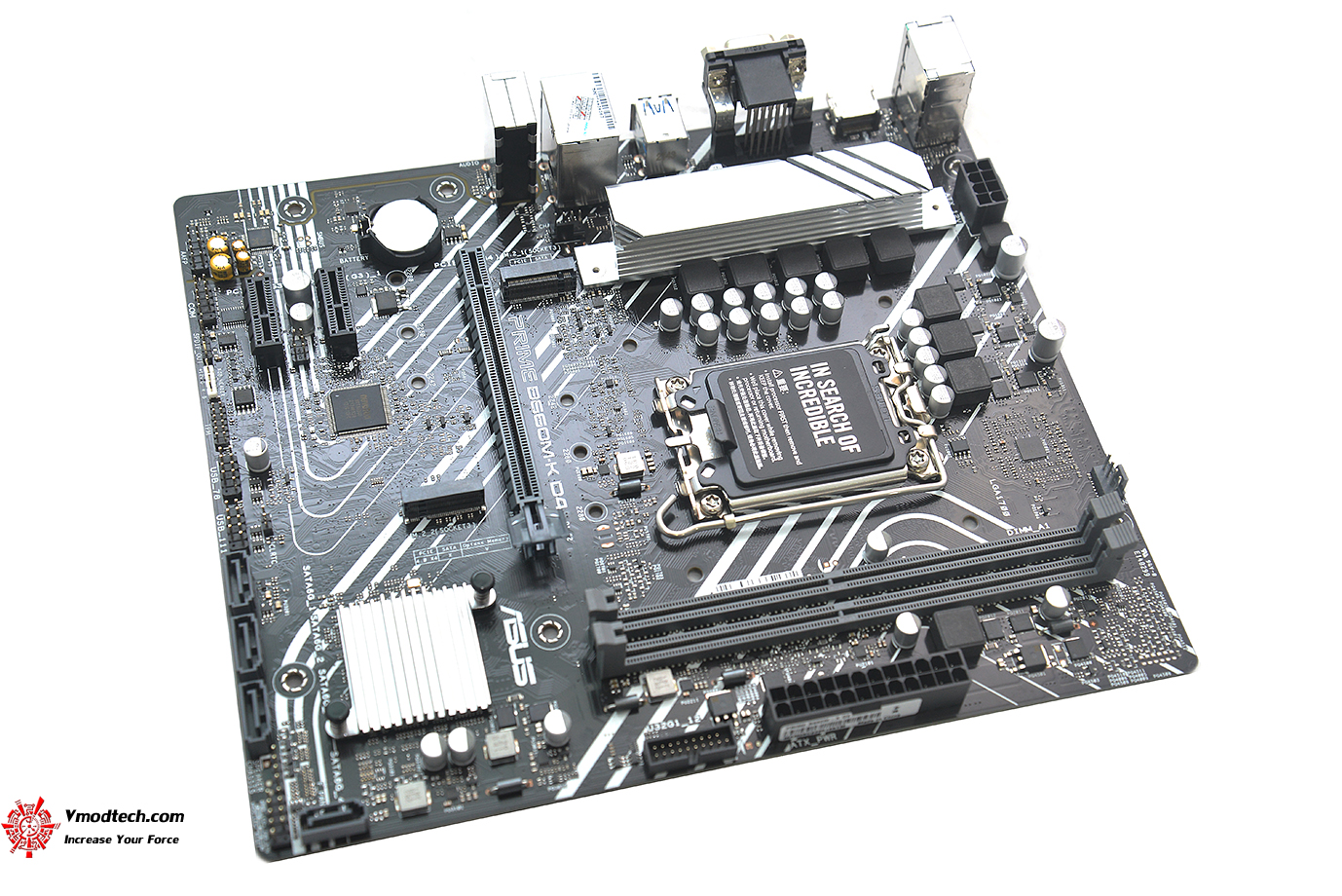

dsc 5079 ASUS PRIME B660M K D4 REVIEW

การจัดวางอุปกรณ์นั้นรองรับการ DIY ต่างๆ จัดมาให้ใช้งานตามาตรฐานครับ

dsc 5103 ASUS PRIME B660M K D4 REVIEW

ตัวเมนบอร์ดดีไซน์ให้สามารถเชื่อมต่อระบบไฟ RGB ได้ครับ

dsc 5130 ASUS PRIME B660M K D4 REVIEW

ช่องเชื่อมต่อไฟต่างๆ มีอยู่ทั่วเมนบอร์ดทั้ง

1 x RGB header

1 x Clear CMOS header

1 x COM Port header

1 x Front Panel Audio header (AAFP)

1 x S/PDIF Out header

1 x Speaker header

1 x SPI TPM header (14-1pin)

1 x 10-1 pin System Panel header ทำให้ง่ายต่อการ DIY ครับ

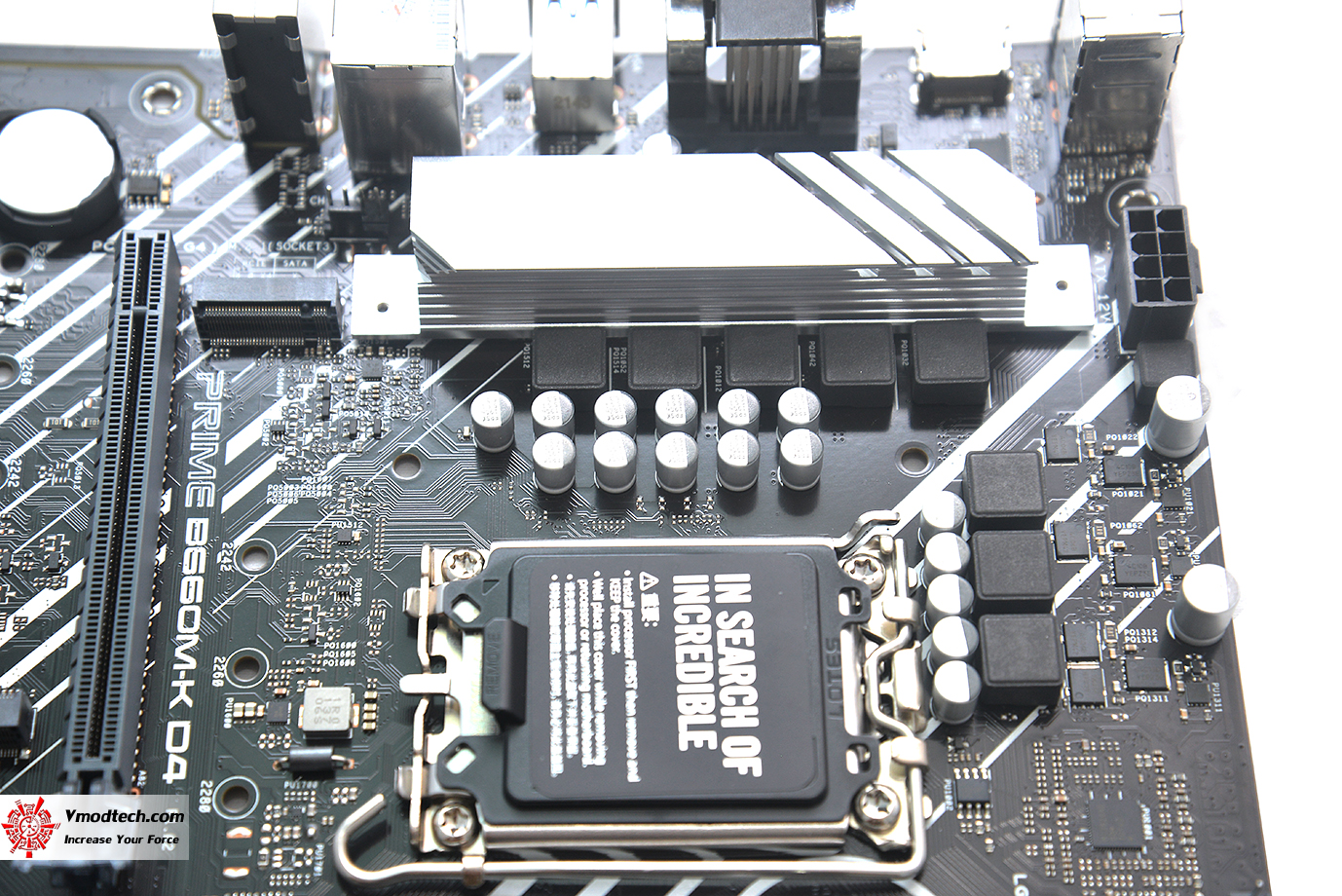

dsc 5085 ASUS PRIME B660M K D4 REVIEW

ด้านบนเป็นฮีตซิงค์อลูมิเนียมสีเงินสวยงามครับ

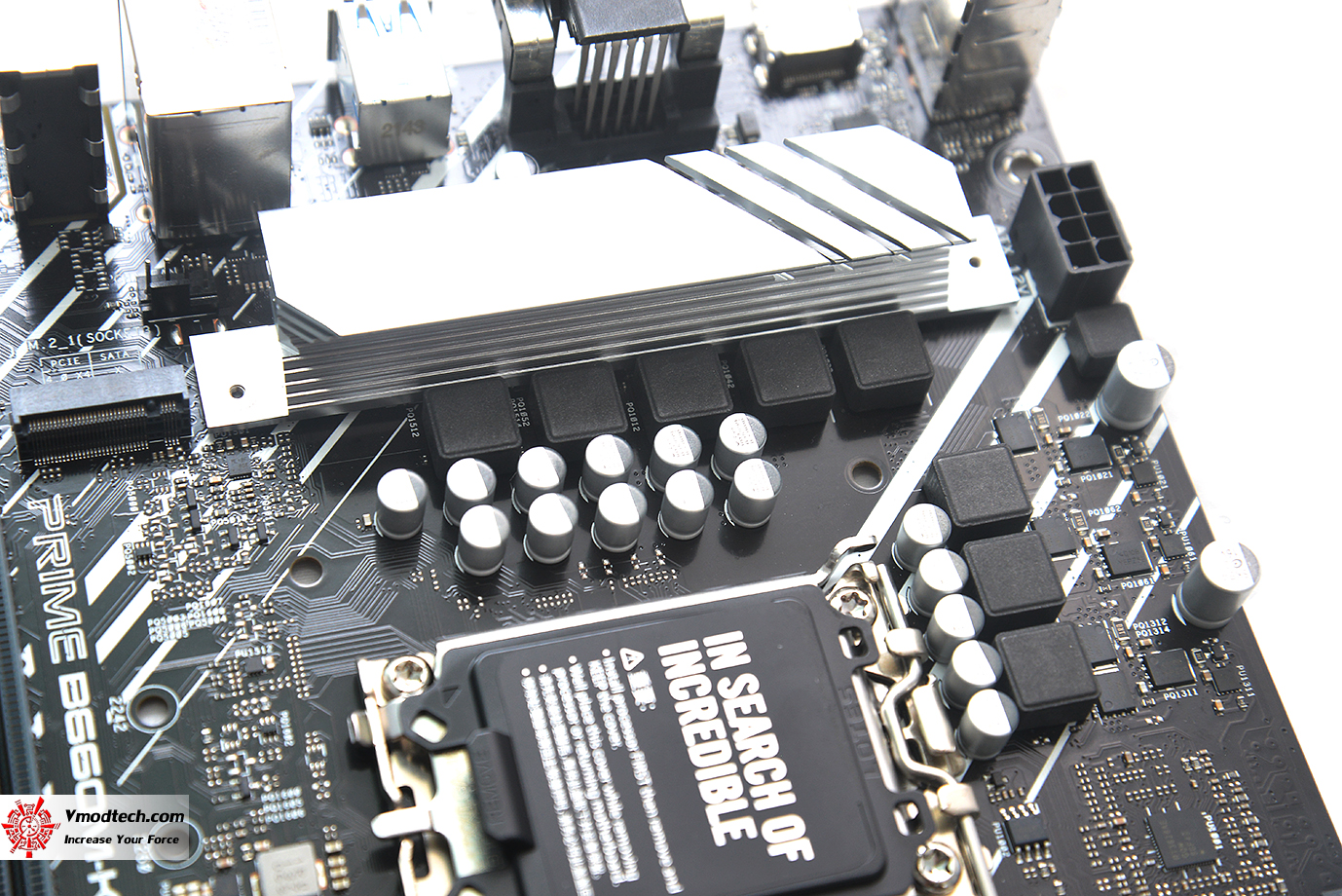

dsc 5090 ASUS PRIME B660M K D4 REVIEW

ภาคจ่ายไฟแบบ Digi+ VRM กับภาคจ่ายไฟ 8-pin ProCool connector, alloy chokes และ durable capacitors ประสิทธิภาพสูงเน้นการใช้งานที่ทนทาน

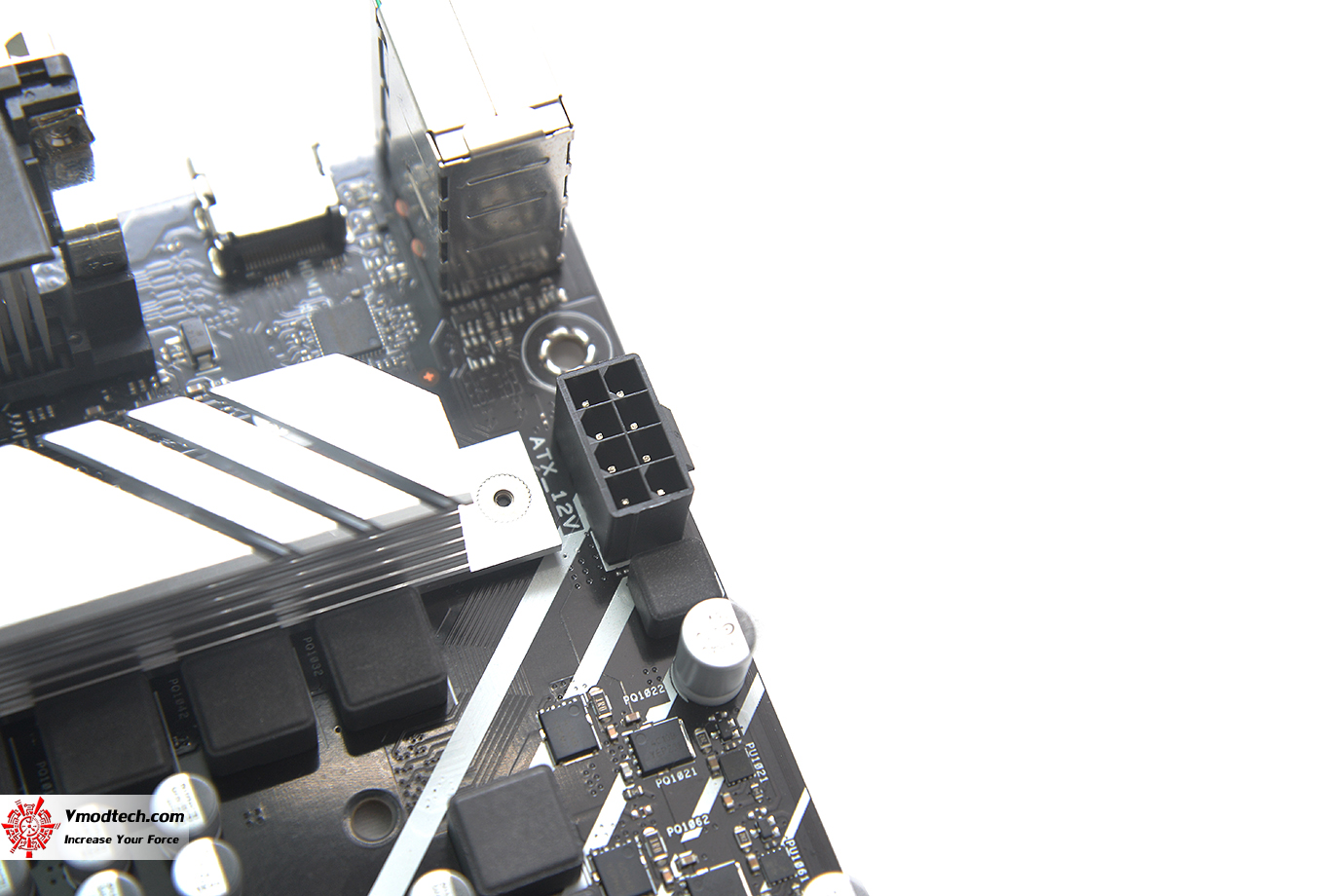

dsc 5099 ASUS PRIME B660M K D4 REVIEW

ไฟเลี้ยงซีพียู 8 pin ProCool connectors 1ช่องครับ

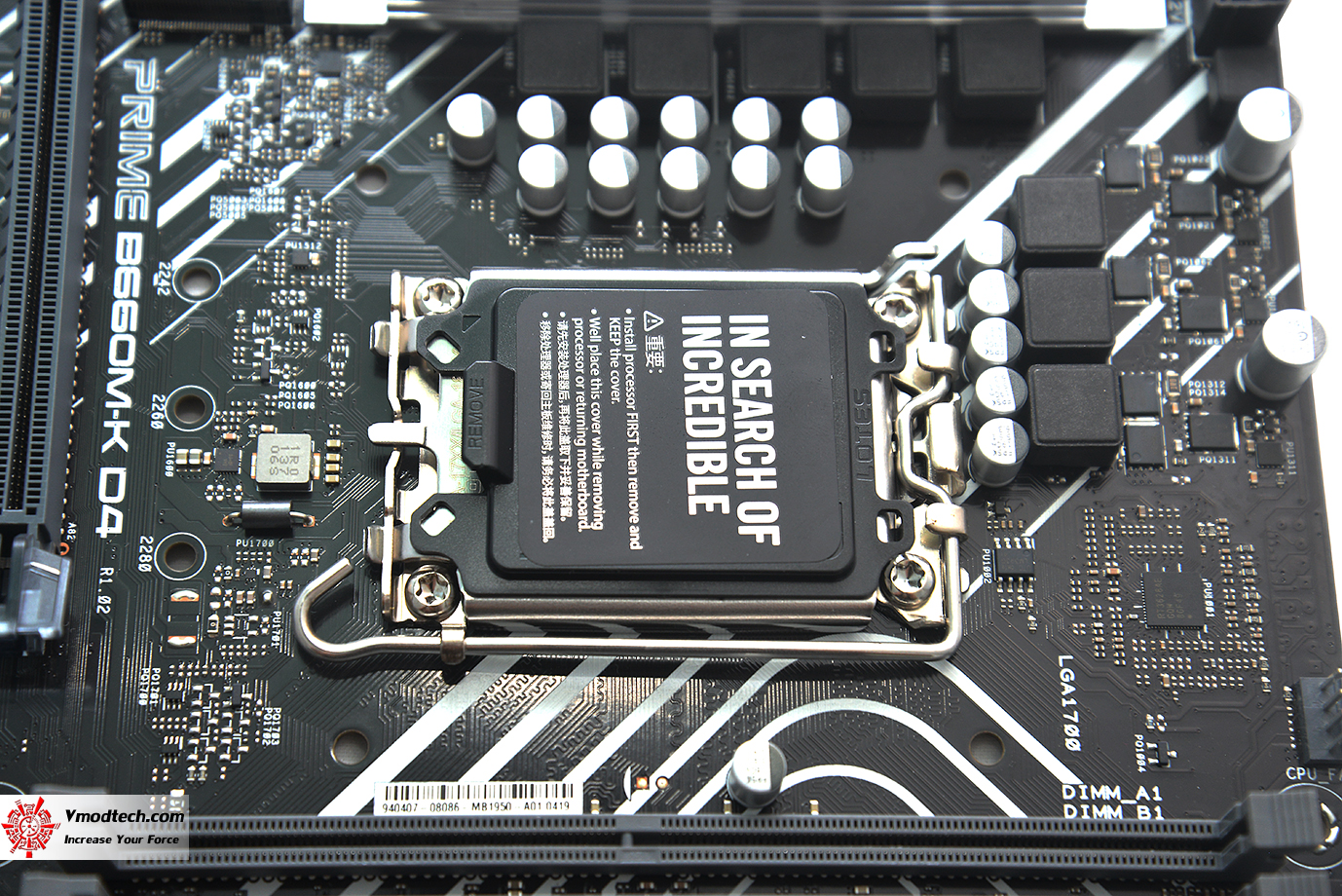

dsc 5092 ASUS PRIME B660M K D4 REVIEW

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake

dsc 5095 ASUS PRIME B660M K D4 REVIEW

สล็อตแรม DDR4 มีด้วยกัน 2ช่อง รองรับแรม 2x DIMM, Max. 64GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory

dsc 5118 ASUS PRIME B660M K D4 REVIEW

ช่อง SATA มี 4ช่องการทำงานครับ 4 x SATA 6Gb/s ports

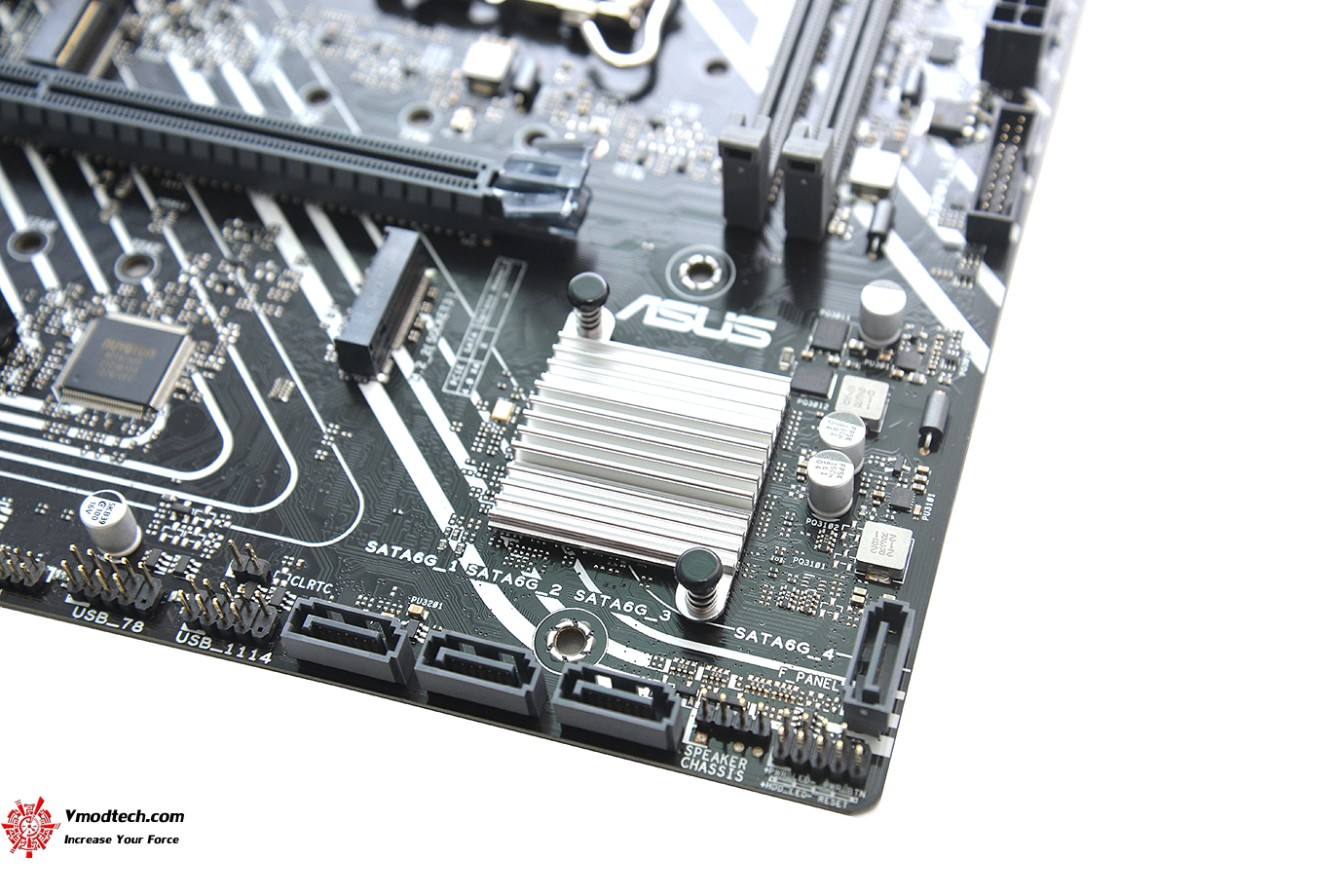

dsc 5110 ASUS PRIME B660M K D4 REVIEW

ฮีตซิงค์ชิปเซ็ต PCH heatsink เป็นอลูมิเนียมเน้นระบายความร้อนได้เป็นอย่างดี

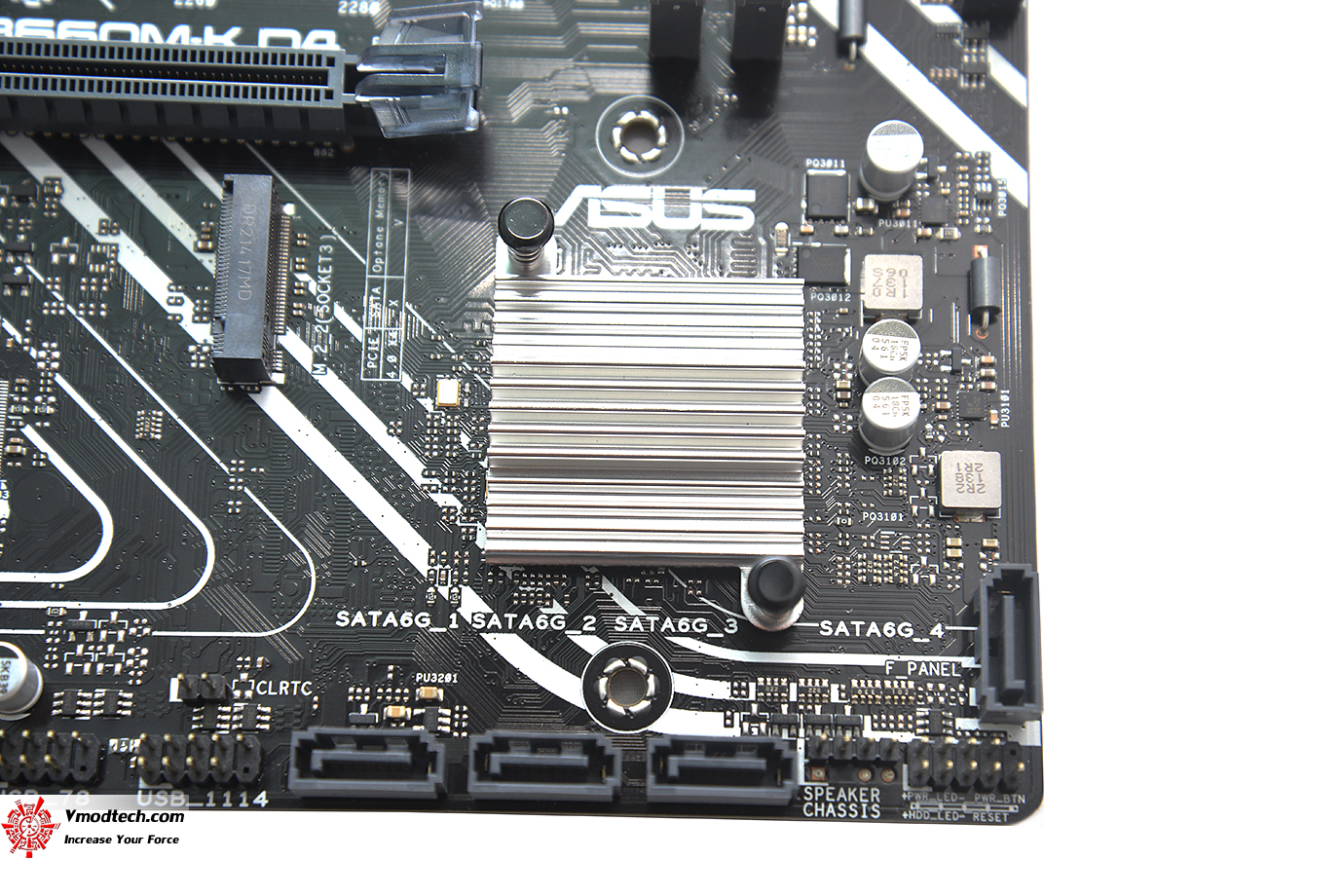

dsc 5123 ASUS PRIME B660M K D4 REVIEW

ชิปเซ็ต B660 รุ่นใหม่ล่าสุด

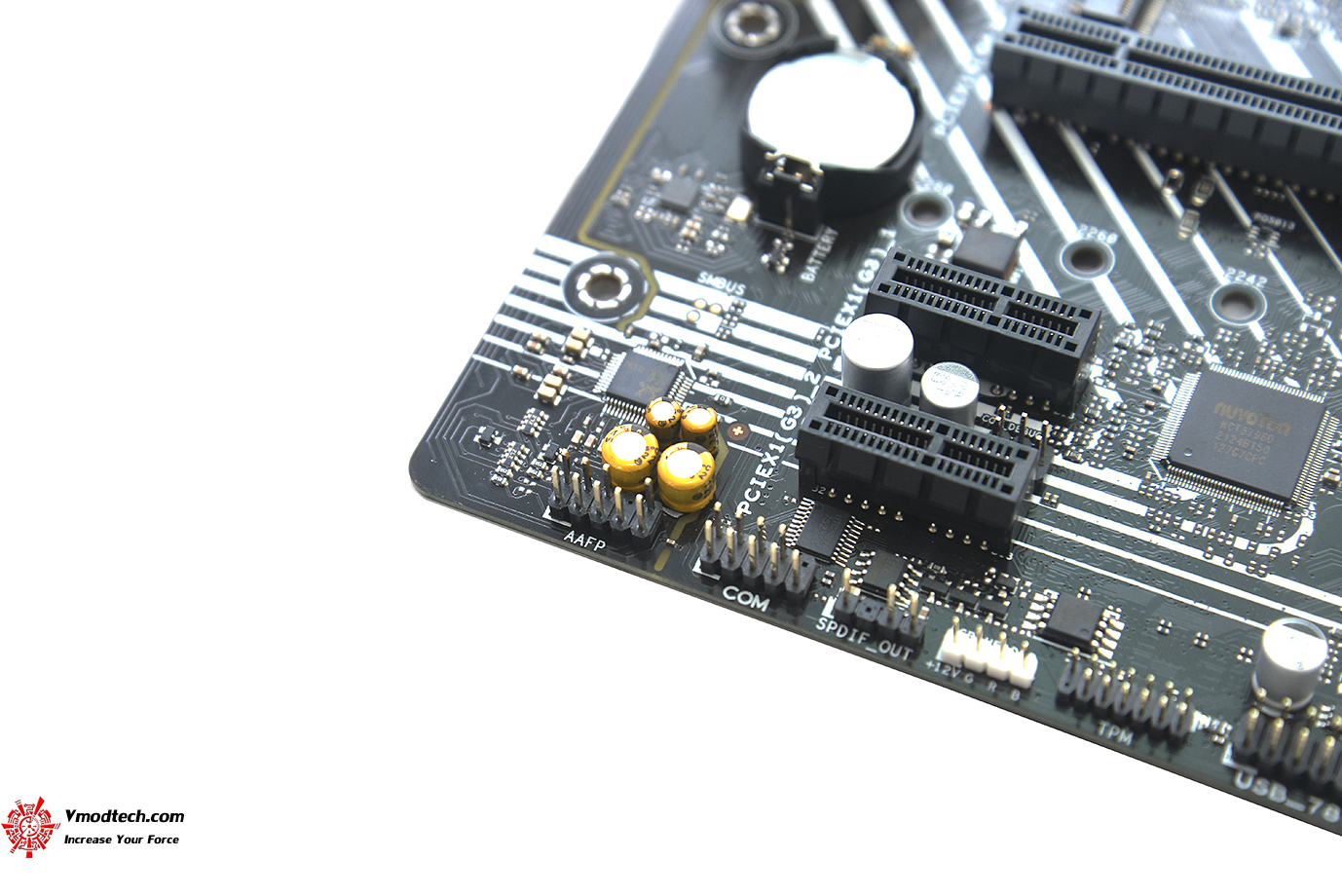

dsc 5126 ASUS PRIME B660M K D4 REVIEW

ระบบเสียงที่ยังใช้ Realtek 7.1 Surround Sound High Definition Audio CODEC* ใช้งานทั่วไปเสียงดีเลยครับ

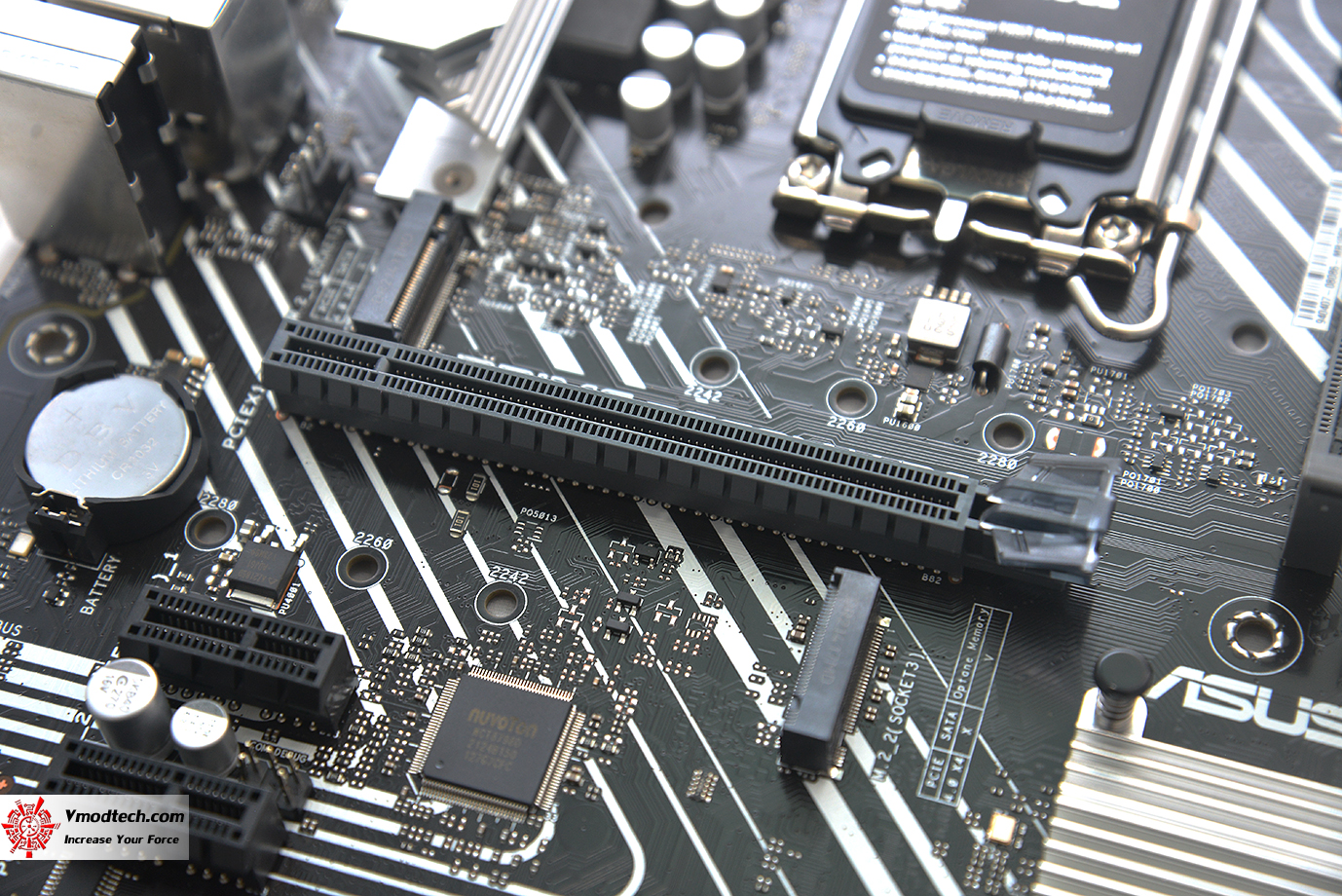

dsc 5142 ASUS PRIME B660M K D4 REVIEW

สล็อต PCIe 4.0 มี 1 ช่อง

Intel® 12th Gen Processors

1 x PCIe 4.0/3.0 x16 slot

Intel® B660 Chipset

2 x PCIe 3.0 x1 slots

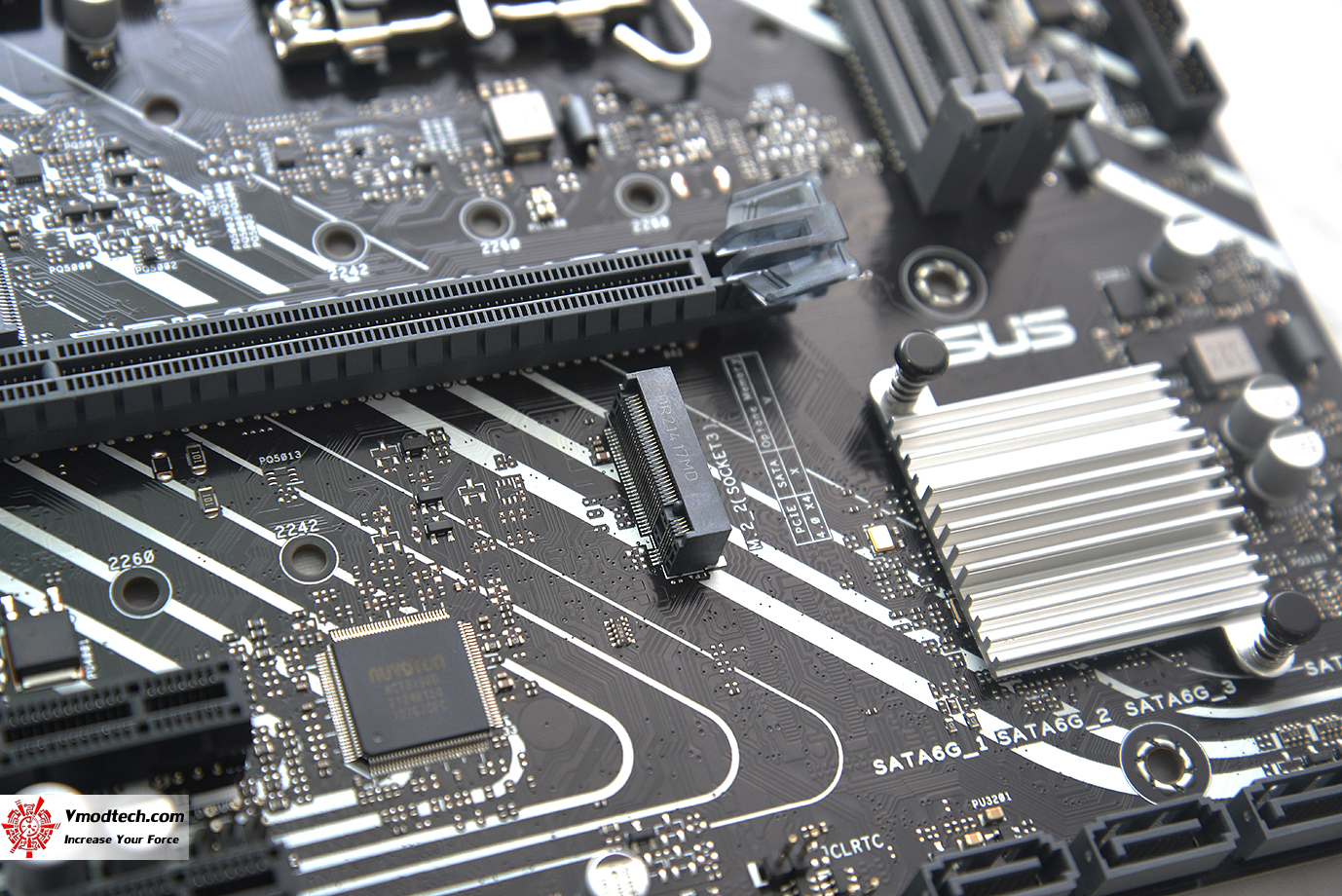

dsc 5145 ASUS PRIME B660M K D4 REVIEW

M.2 มีทั้งหมด ช่องการทำงานครับ 4 x M.2 slots โดย 3ช่องมี M.2 heatsink ให้ในการระบายความร้อนให้อีกด้วยครับ เย็นเฉียบจริงๆ

Supports 2 x M.2 slots and 4 x SATA 6Gb/s ports

Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports*

Intel® 12th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280

- Intel® 12th Gen processors support PCIe 4.0 x4 mode.

Intel®B660 Chipset**

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4)

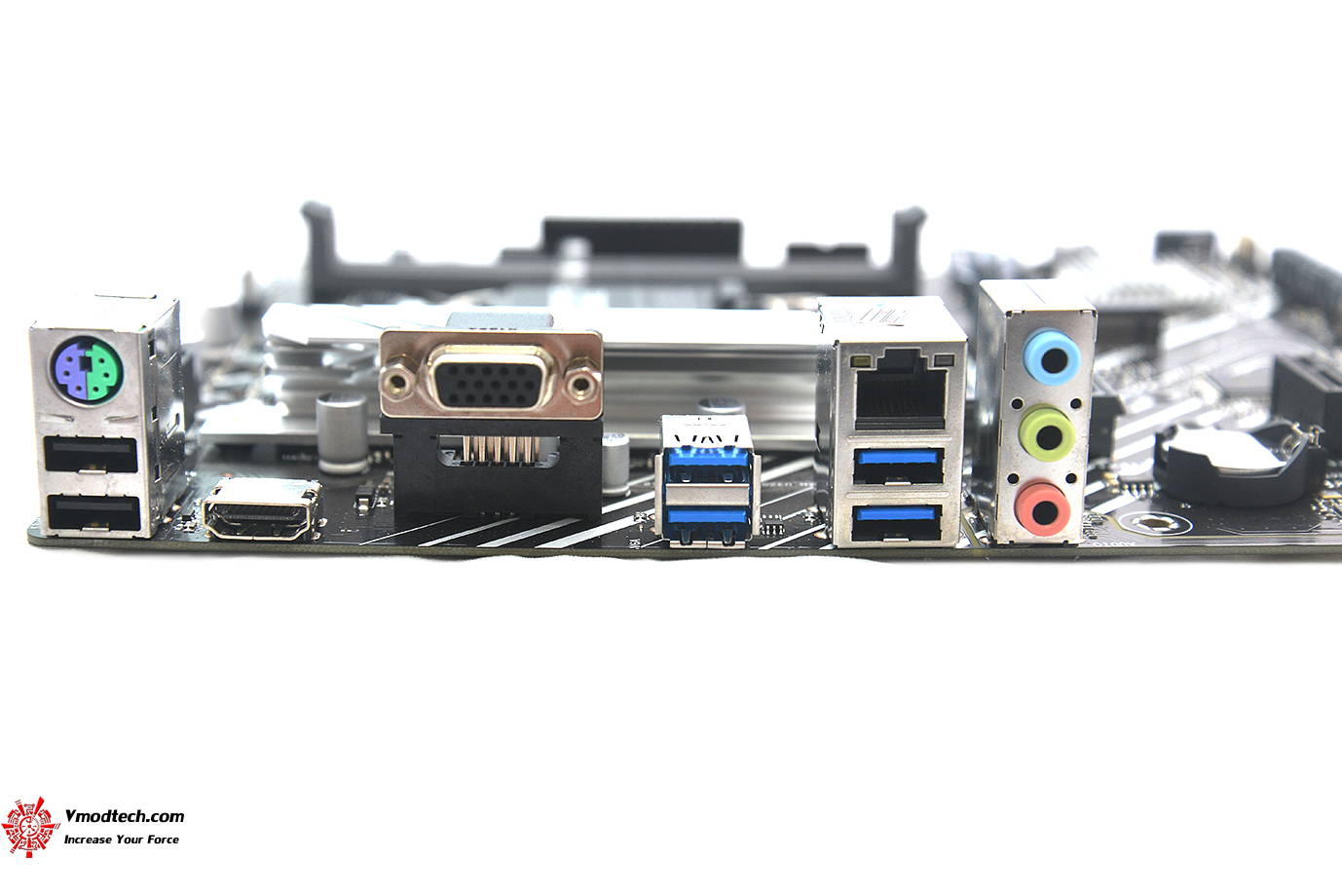

dsc 51541 ASUS PRIME B660M K D4 REVIEW

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

4 x USB 3.2 Gen 1 ports (4 x Type-A)

2 x USB 2.0 ports (2 x Type-A)

1 x D-Sub port

1 x HDMI® port

1 x Realtek 1Gb Ethernet port

3 x Audio jacks

1 x PS/2 Keyboard/Mouse combo port

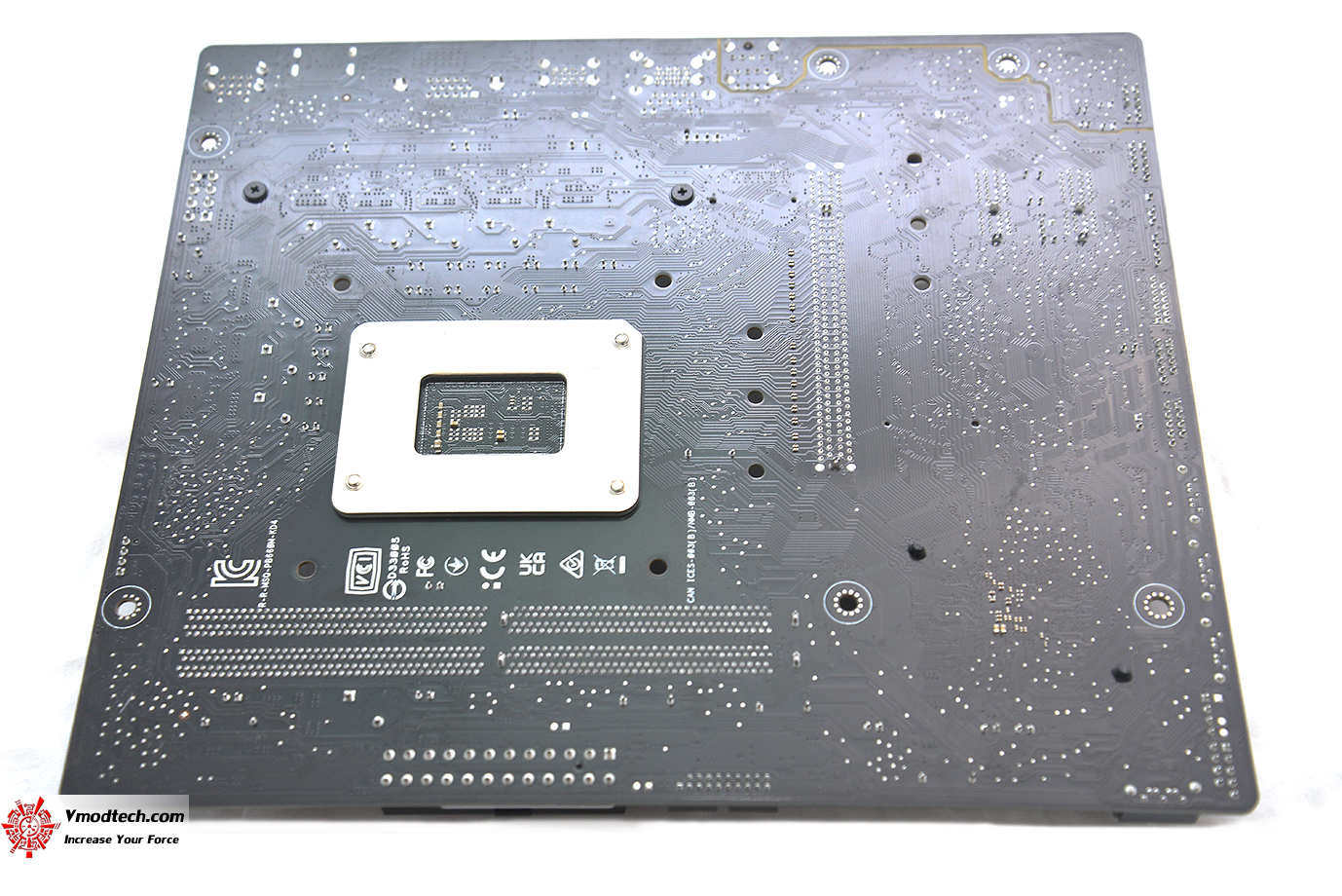

dsc 5165 ASUS PRIME B660M K D4 REVIEW

PCB ด้านหลังสีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
