ASUS PRIME Z390M-PLUS REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 10/09/2019 23:13, 48,971 views / view in EnglishEN
«»
Share

ASUS PRIME Z390M-PLUS Appearance

dsc 8729 ASUS PRIME Z390M PLUS REVIEW


มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS PRIME Z390M-PLUS เอาไว้อย่างชัดเจน

dsc 8738 ASUS PRIME Z390M PLUS REVIEW

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc 8755 ASUS PRIME Z390M PLUS REVIEW


อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2เส้น ฝาหลัง น๊อตยึด M.2 สายรัด และโค๊ดต่างๆครับ

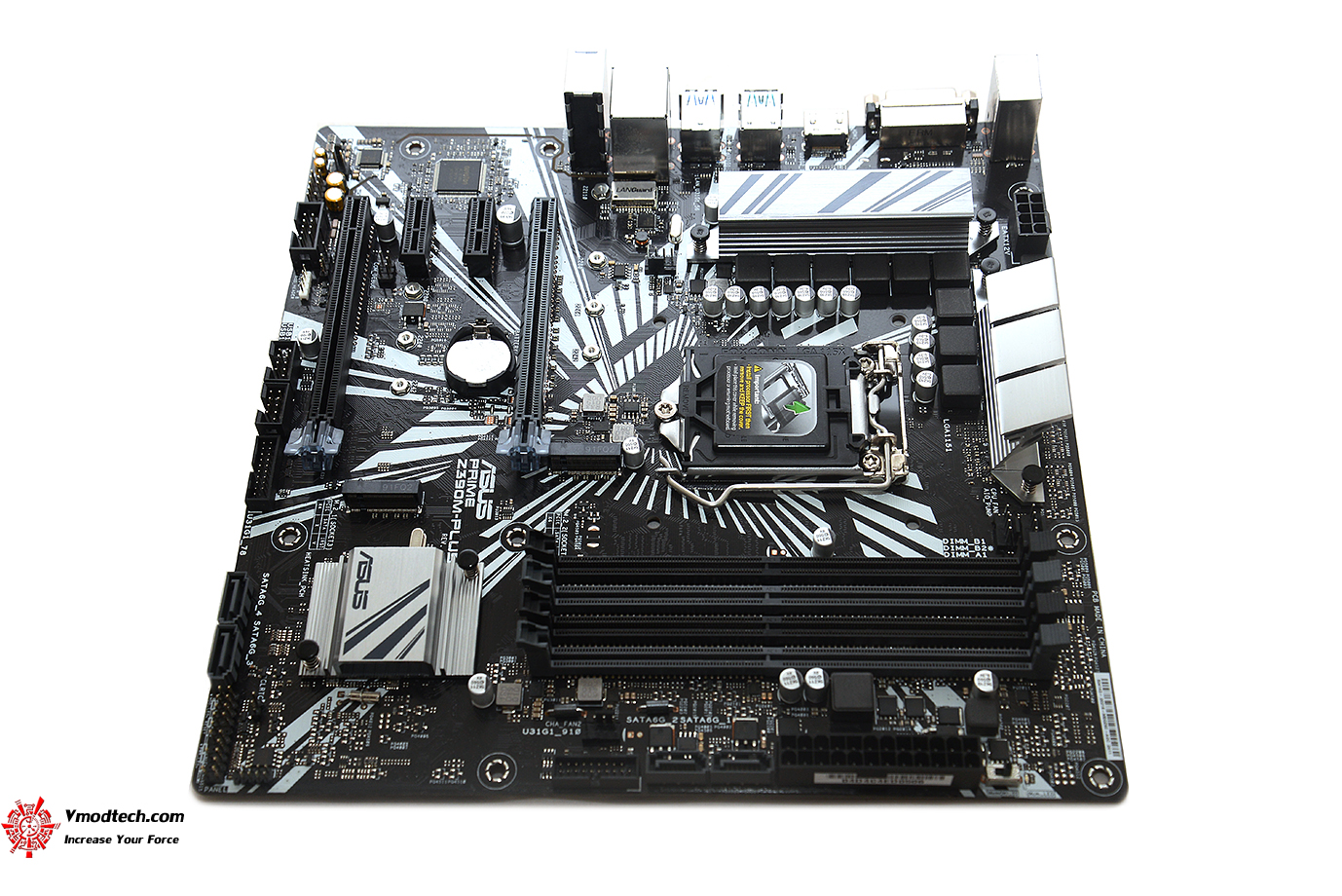

dsc 8778 ASUS PRIME Z390M PLUS REVIEW

ตัวเมนบอร์ดสีดำสนิทสลับด้วยฮีตซิงค์สีเทาเงินอันเป็นเอกลักษณ์ของ PRIME ซีรี่ย์ครับ

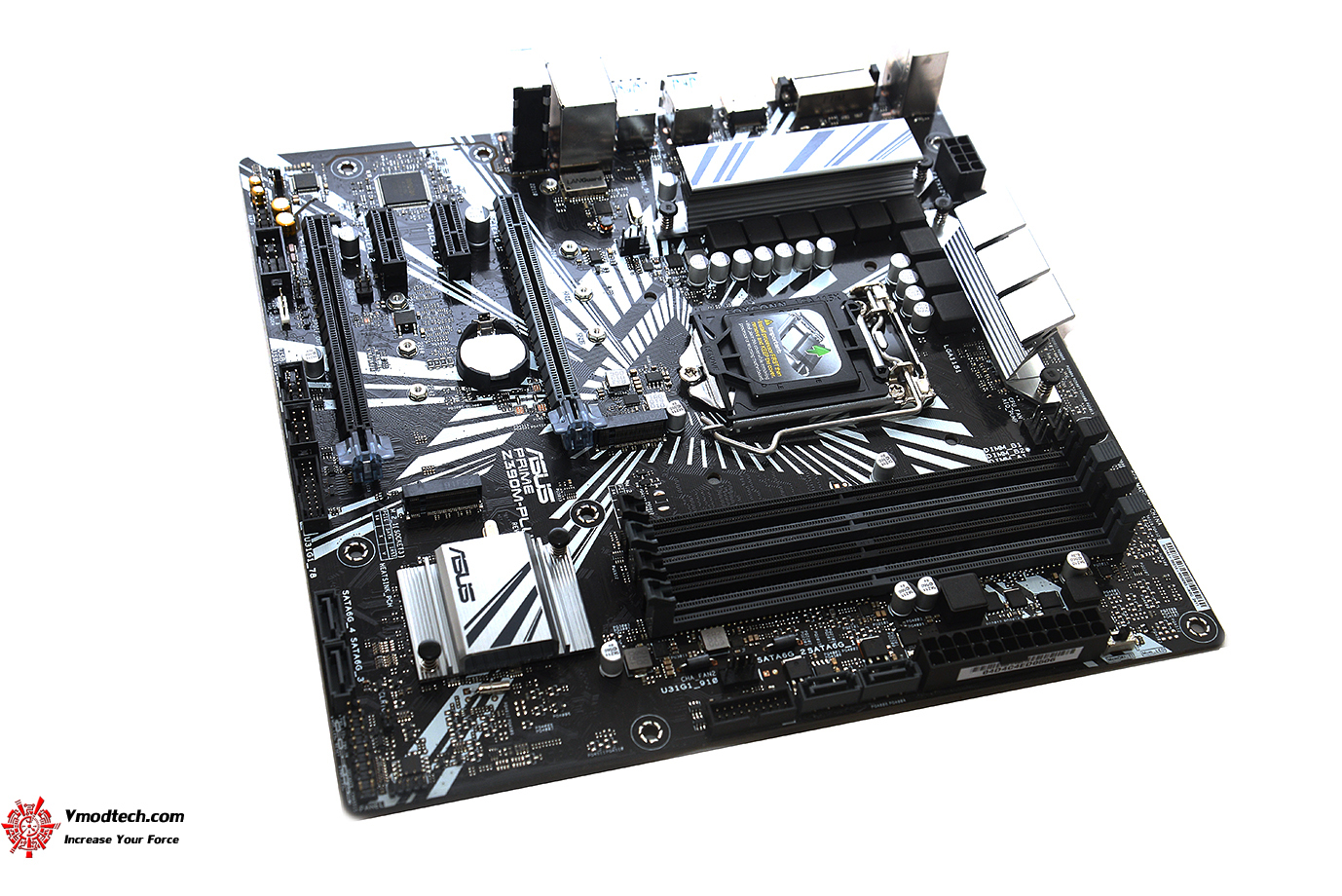

dsc 87881 ASUS PRIME Z390M PLUS REVIEW

เมนบอร์ดขนาด mATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

dsc 8865 ASUS PRIME Z390M PLUS REVIEW

การออกแบบดีไซน์ออกมาให้ใช้งานได้หลากหลายครับ พร้อมเชื่อมต่อทั้งชุดน้ำ ชุดปั๊ม และชุดไฟต่างๆ (สายไฟ 5050 RGB strips) ได้อีกด้วย

dsc 8804 ASUS PRIME Z390M PLUS REVIEW

ภาคจ่ายไฟแบบ DIGI+ VRM & EPU 10เฟส 8 pin CPU power connector ที่รองรับการโอเวอร์คล๊อกใช้งานกันได้สบายๆ ซีพียูที่รองรับการทำงาน Intel® Socket 1151 for 9th / 8th Generation Pentium®/Celeron® Processors Supports Intel® 14 nm CPU Supports Intel® Turbo Boost Technology 2.0

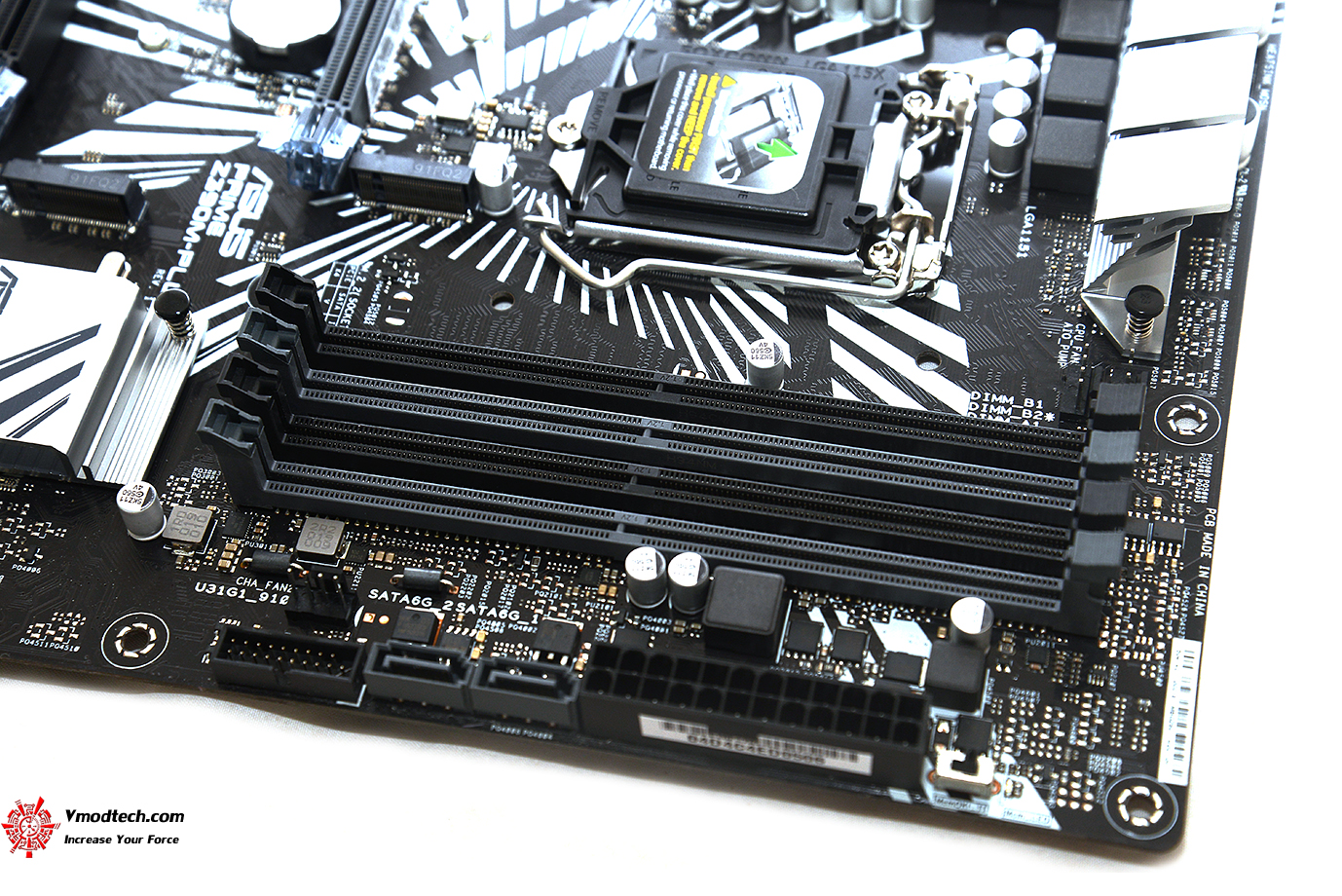

dsc 8812 ASUS PRIME Z390M PLUS REVIEW

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 64GB ครับ ด้วยระบบ OptiMem II: ช่วยรักษาความสมบูรณ์ของสัญญาณของหน่วยความจำโดยใช้เทคนิคกำหนดเส้นทางของหน่วยความจำและ Vias ไปยังชั้น PCB เพื่อเพิ่มประสิทธิภาพของการ Overclock ด้วยสเปคที่รองรับ 4 x DIMM, Max. 64GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

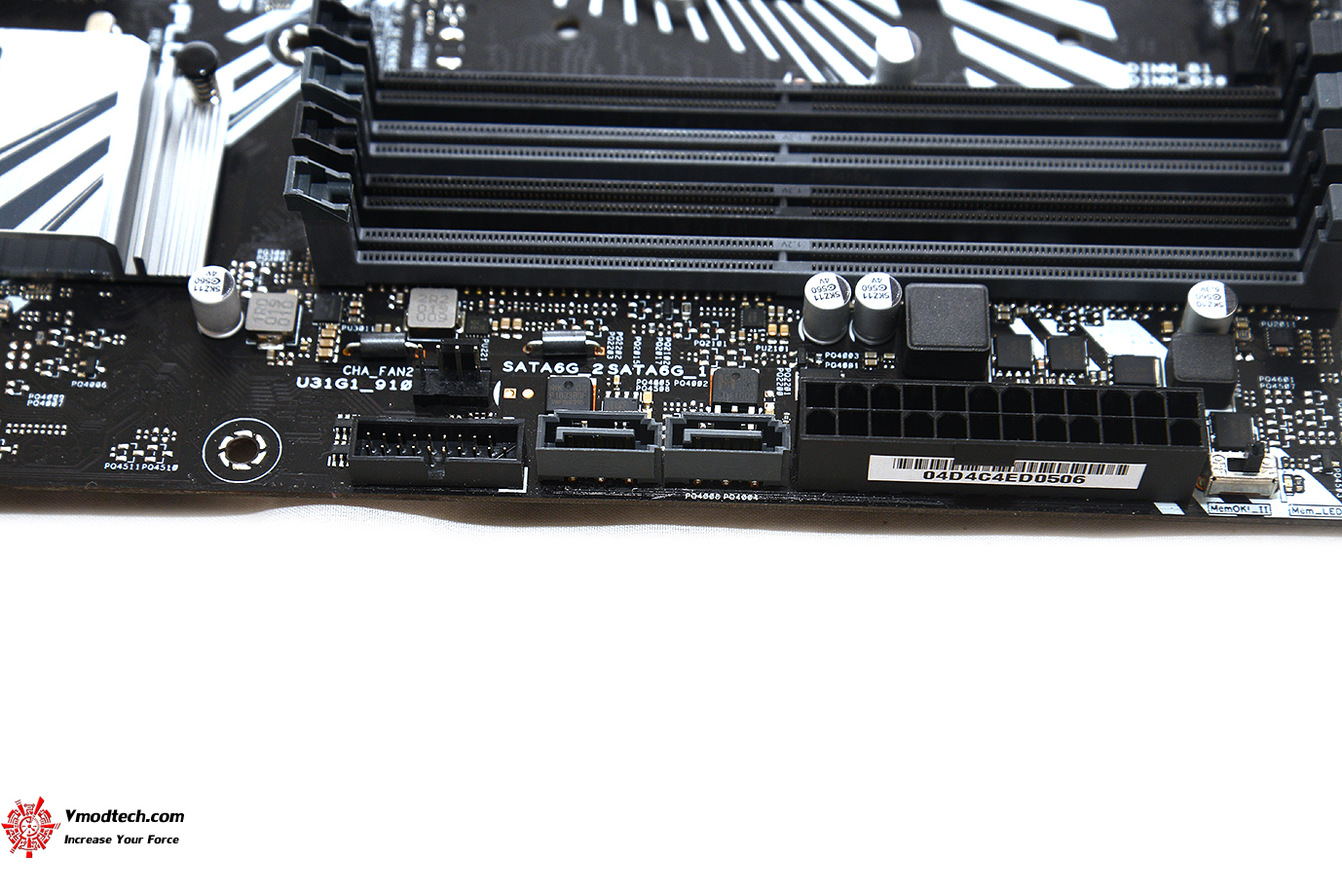

dsc 8817 ASUS PRIME Z390M PLUS REVIEW

ช่อง SATA ให้กันมา 4 x SATA 6Gb/s port(s) ด้านหน้า2 ด้านข้างอีก2

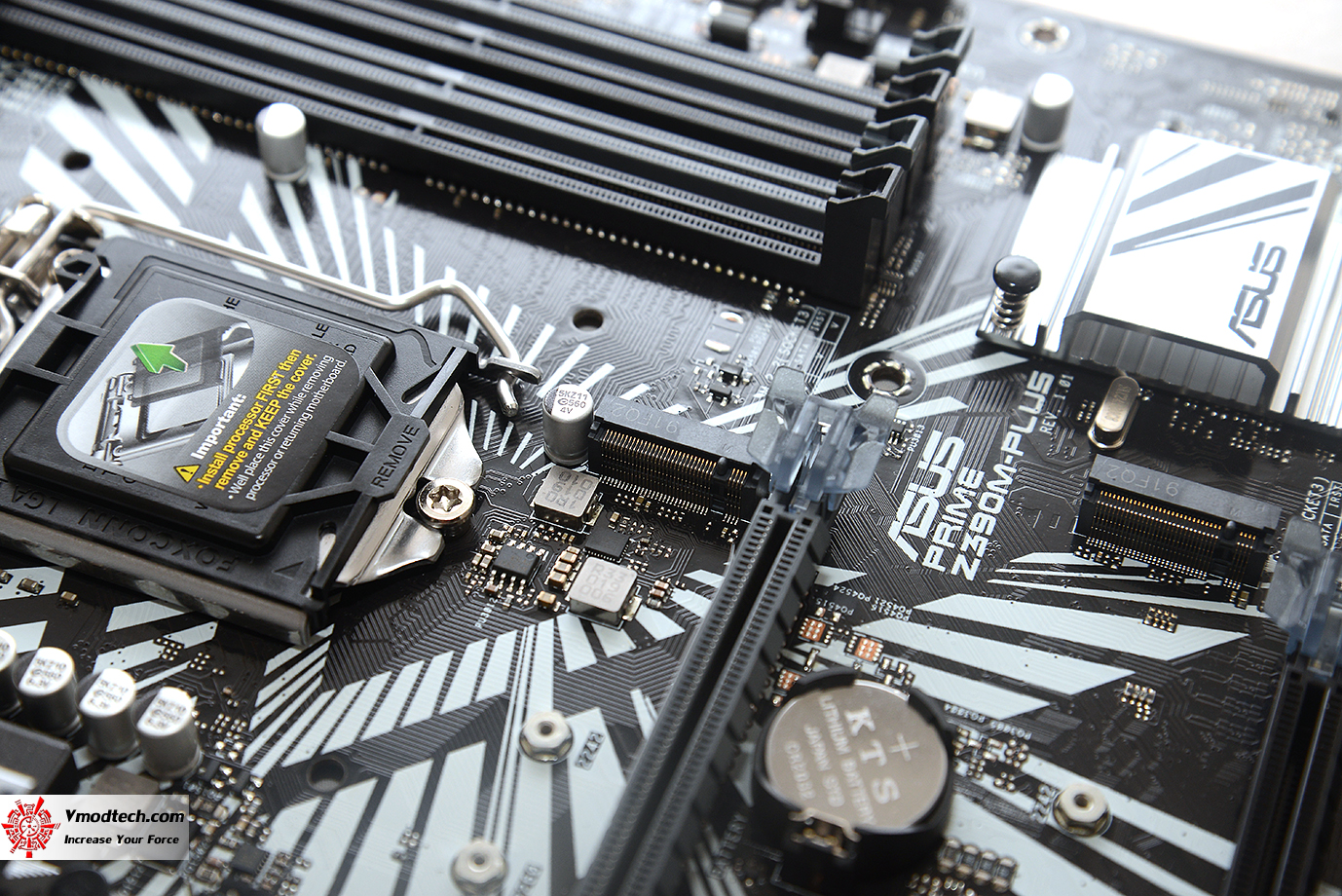

dsc 8856 ASUS PRIME Z390M PLUS REVIEW

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ 1 x M.2 Socket 3, , with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)

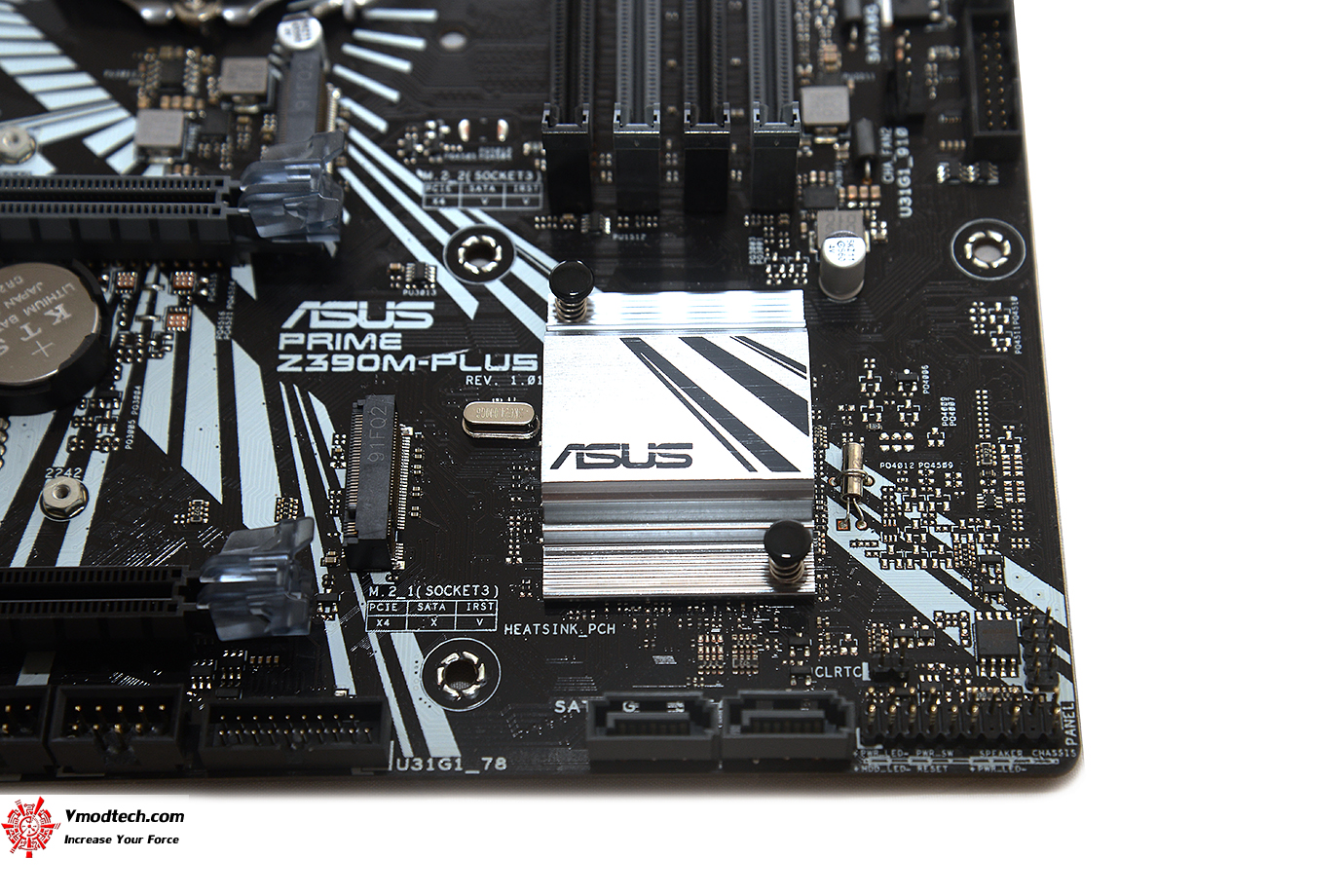

dsc 8828 ASUS PRIME Z390M PLUS REVIEW

ชิบเซ็ต Intel® Z390 Chipset  รุ่นใหม่ล่าสุด

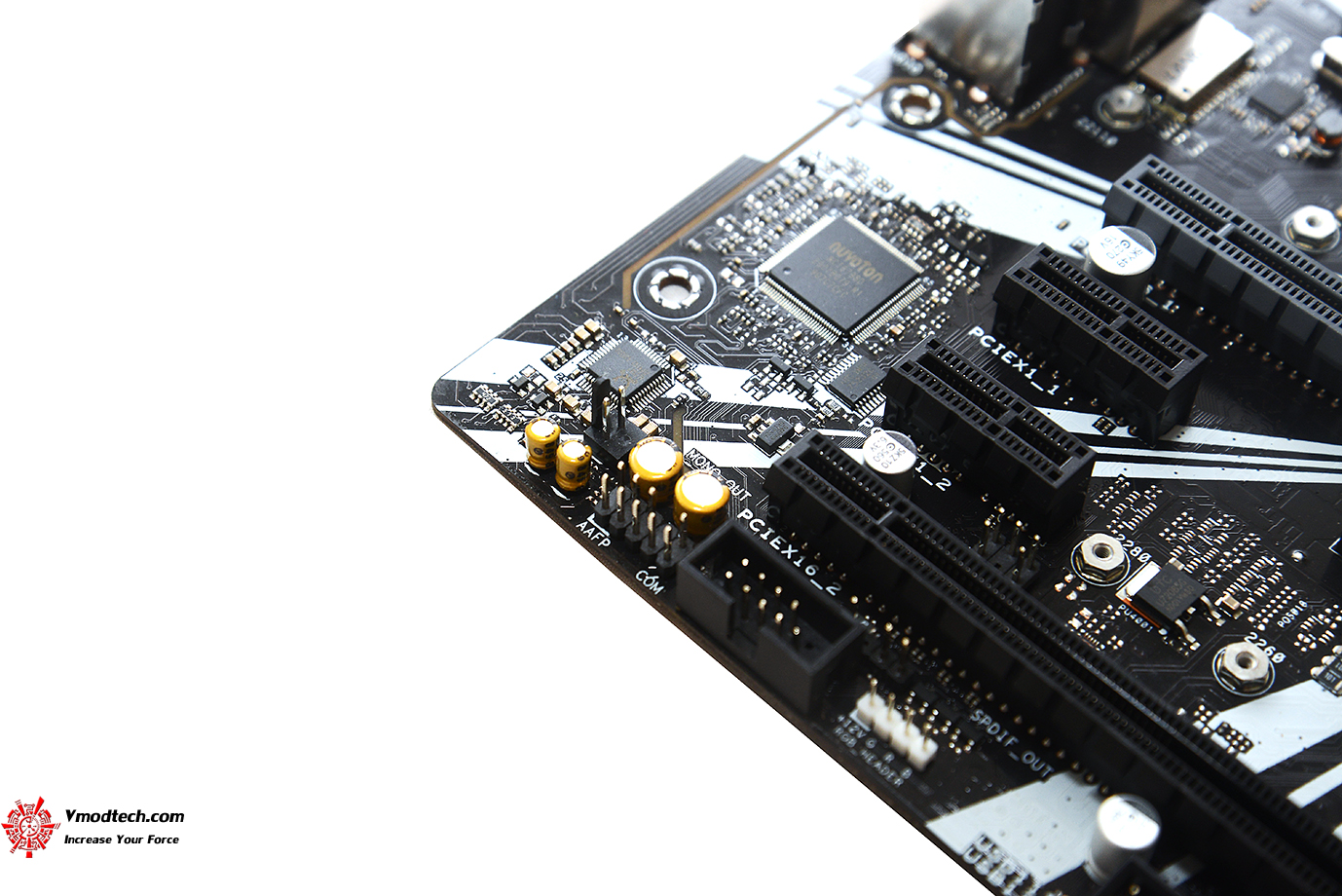

dsc 8845 ASUS PRIME Z390M PLUS REVIEW

ระบบเสียงเป็น Realtek® ALC887 8-Channel High Definition Audio CODEC

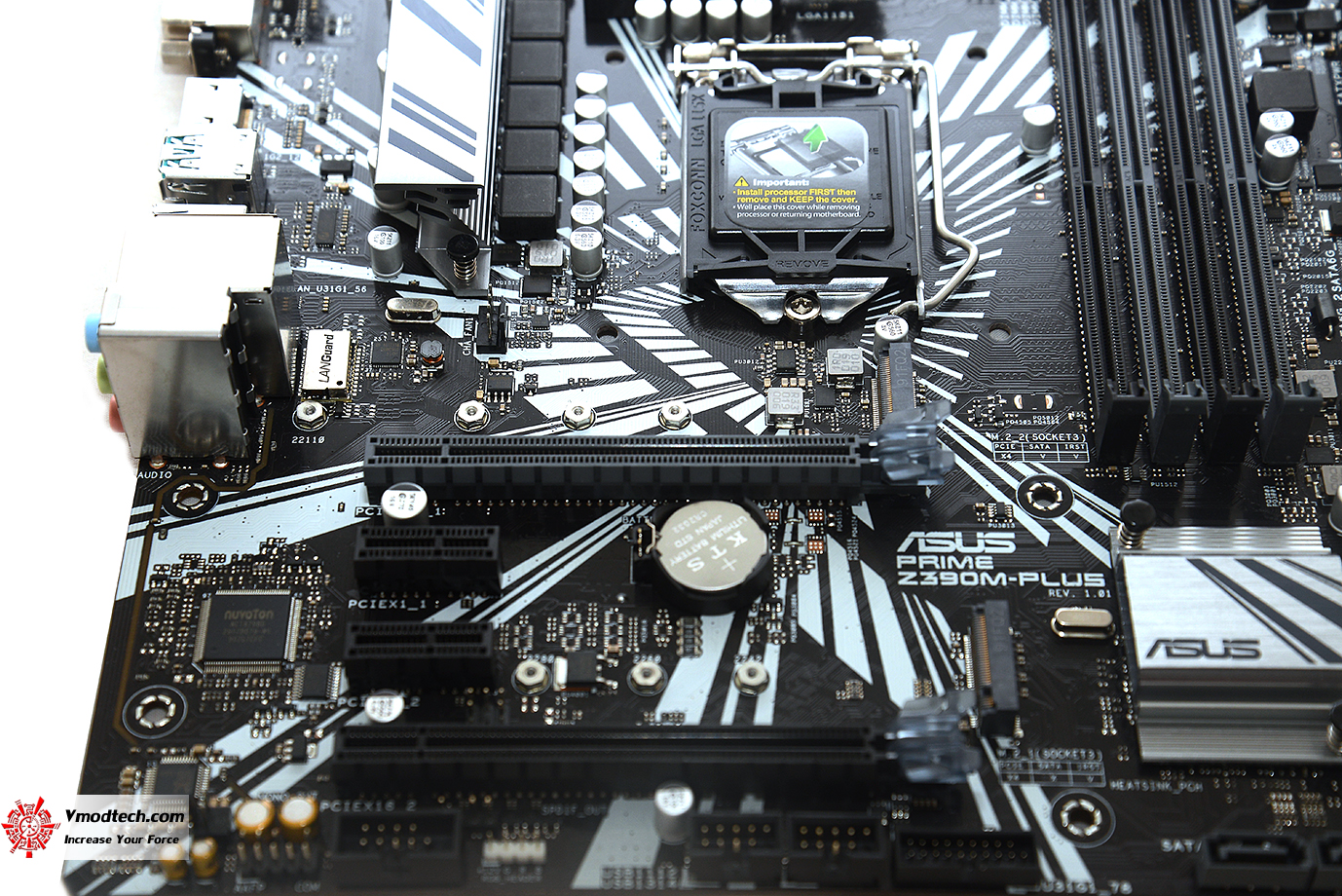

dsc 8841 ASUS PRIME Z390M PLUS REVIEW

สล๊อต PCI-E เสริมแกร่งด้วย ASUS SafeSlot ประกอบด้วย 1 x PCIe 3.0/2.0 x16 (x16 or x8+x4+x4)  , 1 x PCIe 3.0/2.0 x16 (max at x4 mode) , 2 x PCIe 3.0/2.0 x1

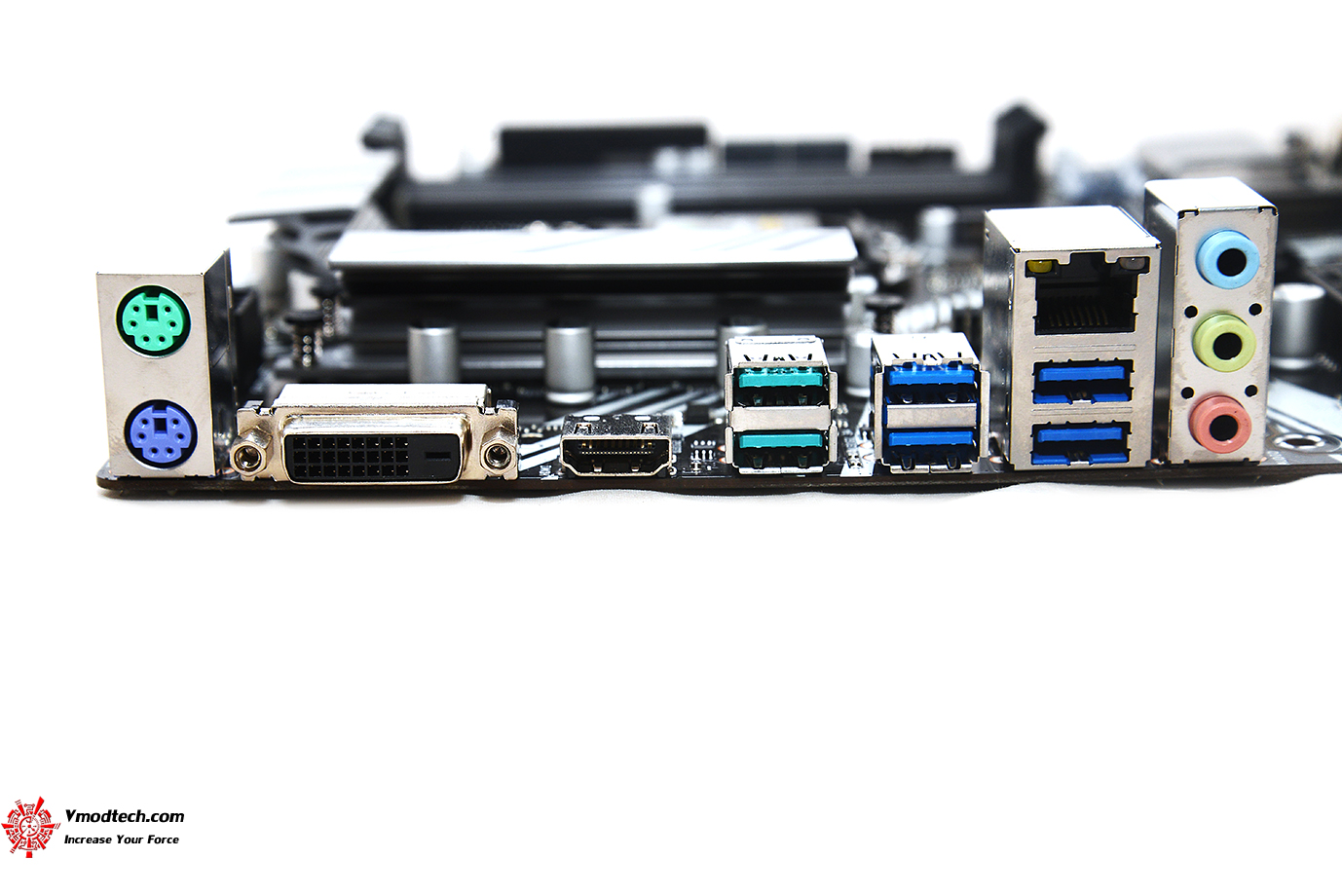

dsc 8873 ASUS PRIME Z390M PLUS REVIEW

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังจะมี pre-mounted I/O shield ป้องกันอันตรายซึ่งประกอบด้วย

1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI-D
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 2 Type-A,
4 x USB 3.1 Gen 1 Type-A
3 x Audio jack(s)

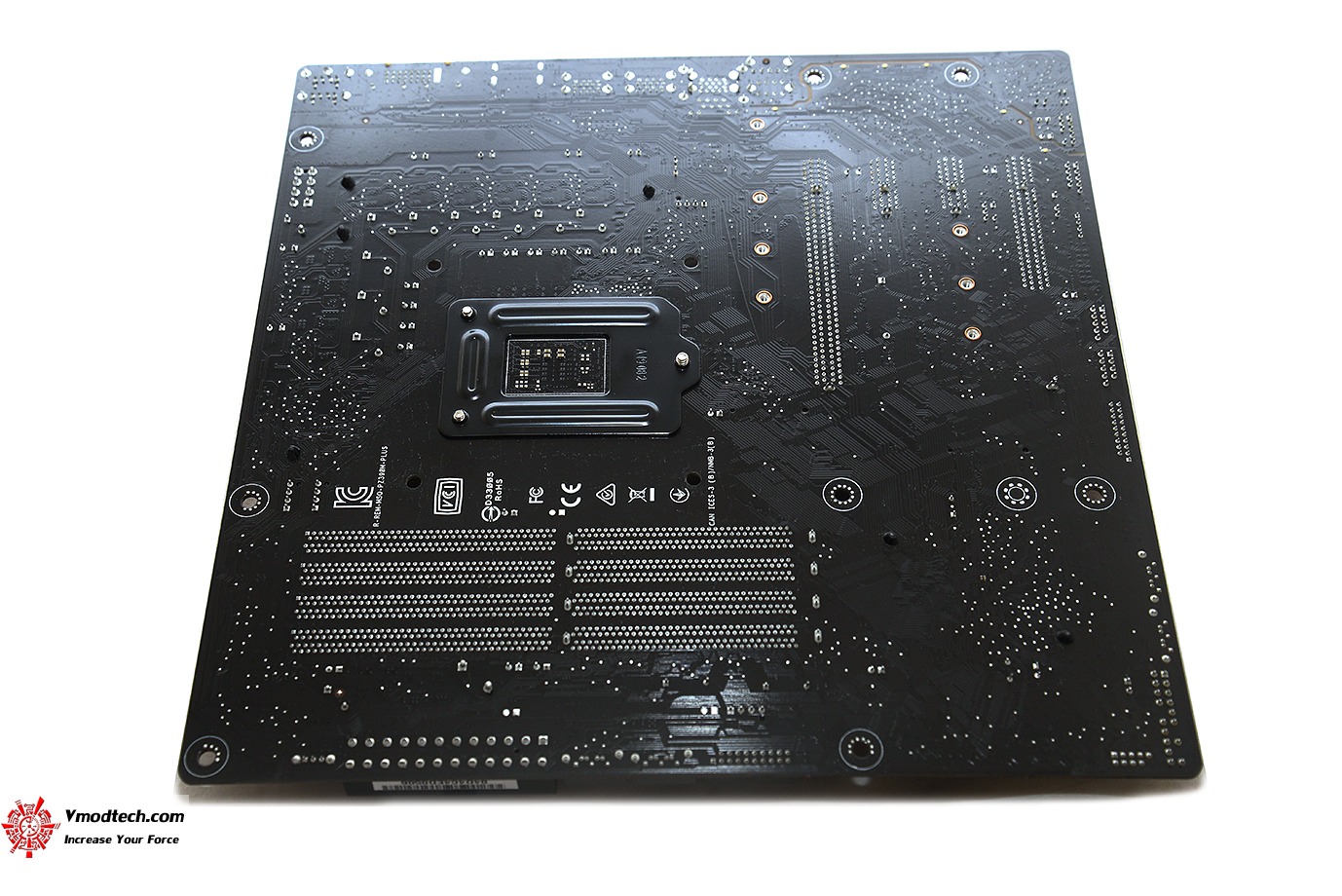

dsc 8884 ASUS PRIME Z390M PLUS REVIEW

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
