ASUS Z87-DELUXE/QUAD Appearance

dsc 0608 ASUS Z87 DELUXE/QUAD

มากันในกล่องสีดำครับบอกฟีเจอร์และชื่อรุ่น

dsc 0640 ASUS Z87 DELUXE/QUAD

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

dsc 0586 ASUS Z87 DELUXE/QUAD

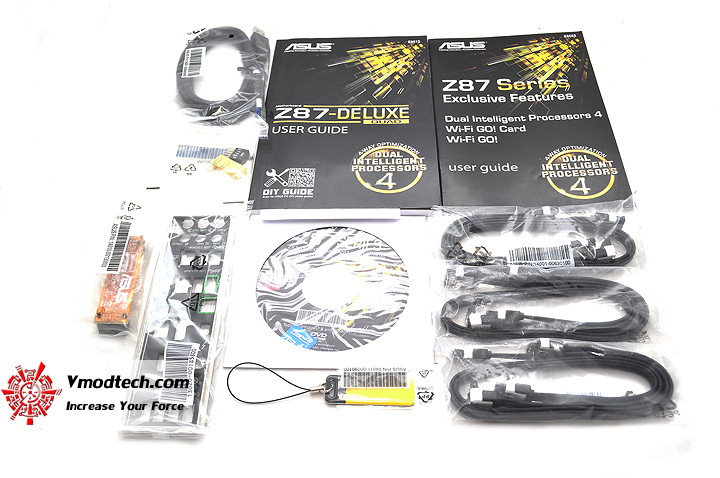

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆ , แผ่นไดร์เวอร์ , สาย SATA 3ชุด , ฝาหลัง,  สาย SLI  , Q-connector(s) (2 in 1) , ครับผม

dsc 0535 ASUS Z87 DELUXE/QUAD

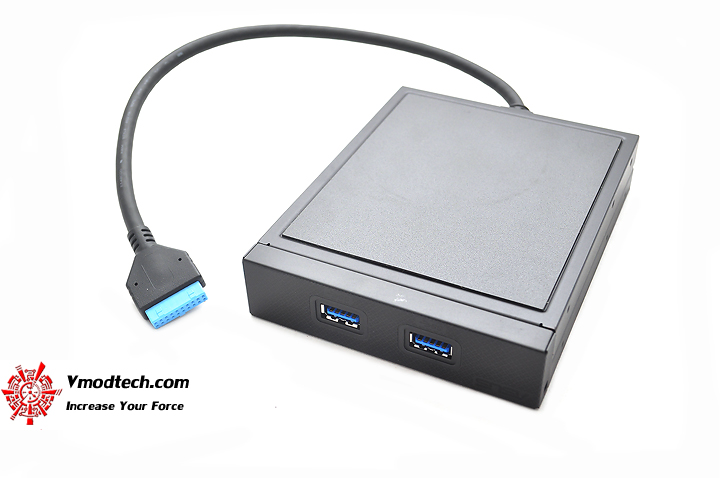

อุปกรณ์เสริมก็มีมาให้เยอะเช่นกันครับสมกับเป็นเมนบอร์ด DELUXE โดยในรูปจะเป็น ASUS Front Panel USB 3.0 สำหรับเชื่อมต่ออุปกรณ์ต่างๆ

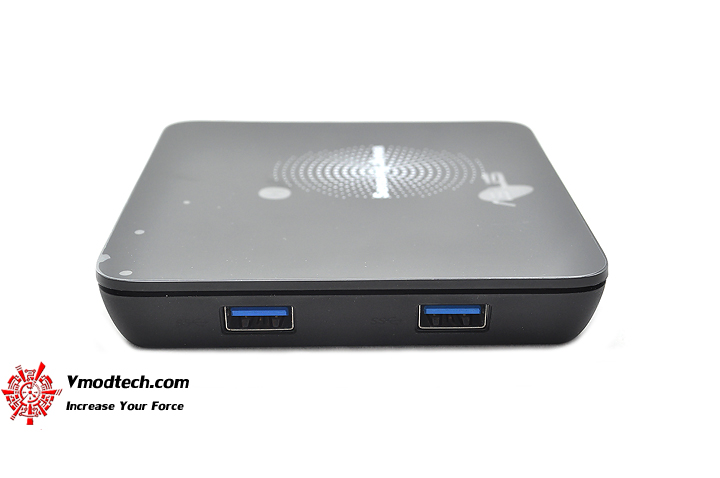

dsc 0557 ASUS Z87 DELUXE/QUAD

อุปกรณ์เสริมตัวเด่นของเมนบอร์ดอีกตัวนั่นก็คือ NFC EXPRESS box ที่ควบคุมการทำงานด้วยสมาร์ทโฟนรวมไปถึงโอนถ่ายข้อมูลได้อีกด้วย

dsc 0571 ASUS Z87 DELUXE/QUAD

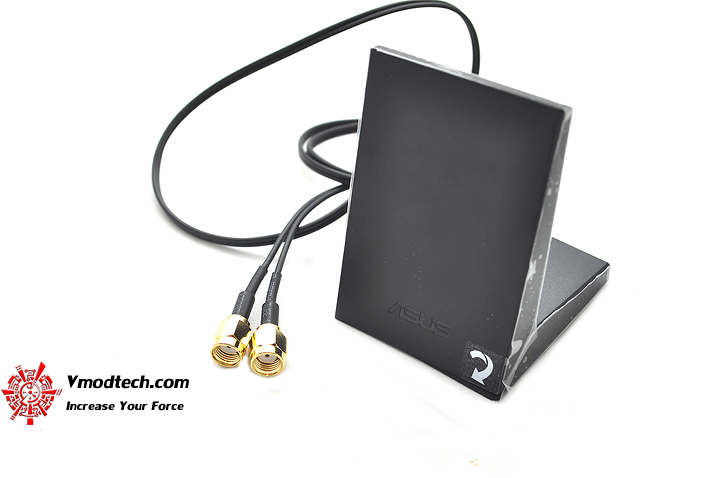

อุปกรณ์เสริมอีกตัวนั่นก็คือ ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant) หรือ WiFi นั่นเองครับหรือในฟีเจอร์เรียกว่า Wi-Fi GO! โดยสามารถเชื่อมต่อการทำงานในระบบ Hotspot ให้กับบรรดาสมาร์ทโฟนและบรรดา Pad ด้วยความแรงถึง 2.4GHz/5GHz เลยทีเดียวครับ

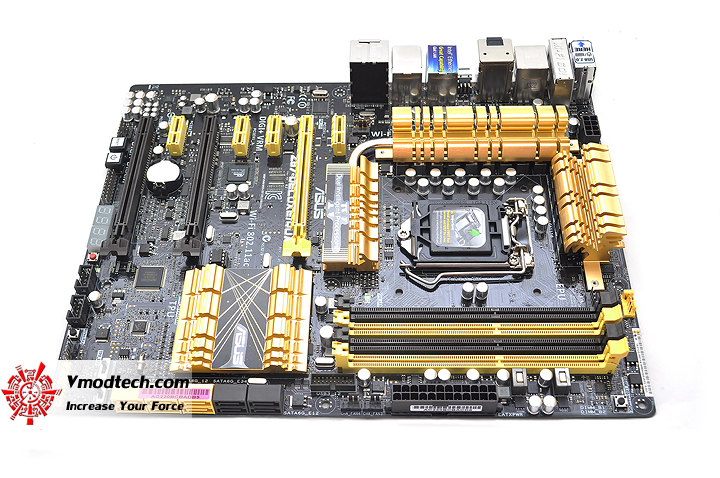

dsc 0397 ASUS Z87 DELUXE/QUAD

ตัวเมนบอร์ดสีดำสวยงามตัดด้วยซิงค์สีทองสวยงาม

dsc 0407 ASUS Z87 DELUXE/QUAD

ตัวเมนบอร์ดขนาด ATX ครับขนาด 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

dsc 0432 ASUS Z87 DELUXE/QUAD

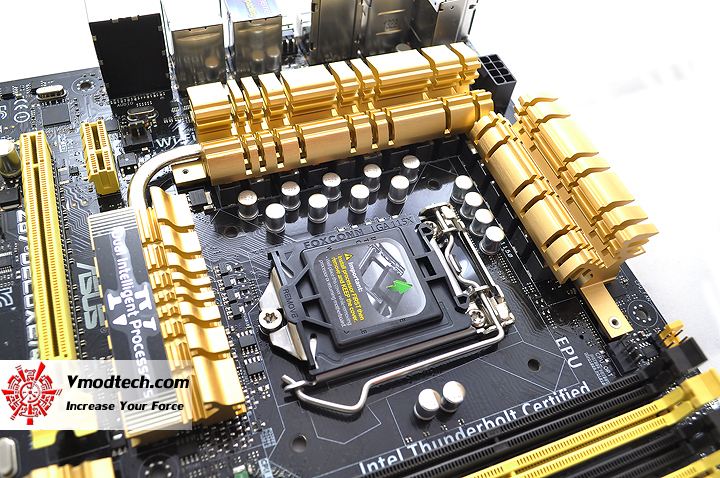

ซ๊อกเก็ต 1150 รองรับซีพียูตระกูล Haswell Supports 4th Gen Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® in LGA1150 Package เฟสไฟให้มา 16เฟส ASUS DIGI+ VRM แบบเต็มๆพร้อมด้วยฮีตซิงค์ระบายความร้อนสุดสวยสีทองทั้งสองฝั่งเฟสไฟ พร้อมด้วยระบบป้องกันไฟฟ้า ASUS ESD Guards ที่ช่วยปกป้องการจ่ายไฟรวมไปถึงระบบไฟผิดพลาดอีกด้วย

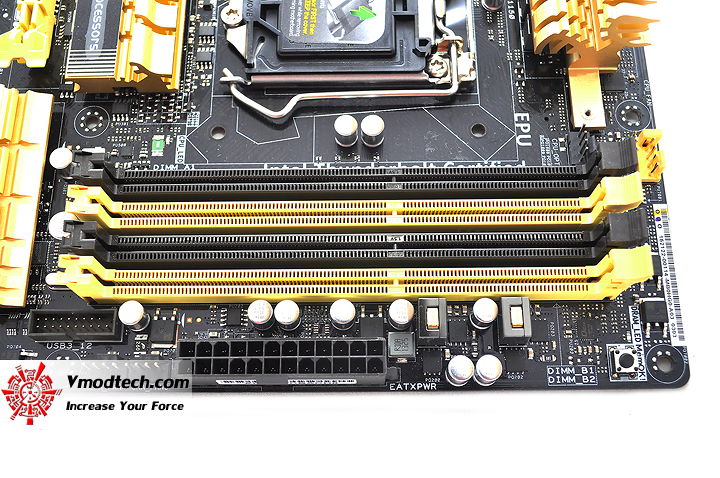

dsc 0415 ASUS Z87 DELUXE/QUAD

สล๊อตแรม 4ช่องมาตรฐาน Supports 4 x DIMM, Max. 32GB, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory   ความจุสูงสุด 32GB ครับ และยังรองรับการทำงานระบบ Supports Intel® Extreme Memory Profile (XMP)

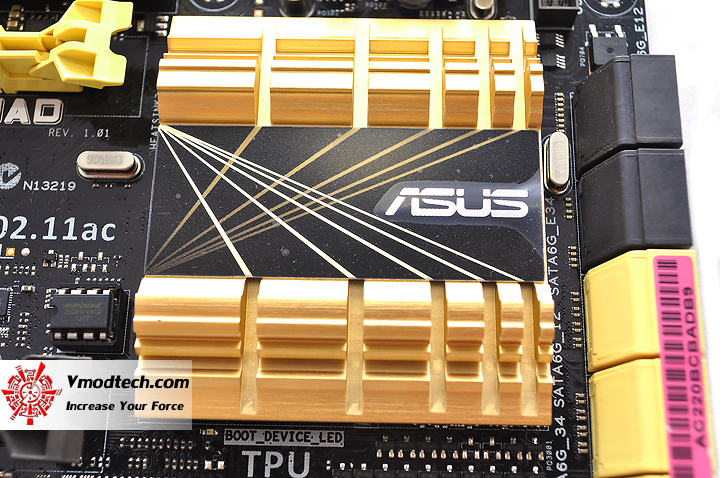

dsc 0446 ASUS Z87 DELUXE/QUAD

ชิบเซ็ต Intel® Z87

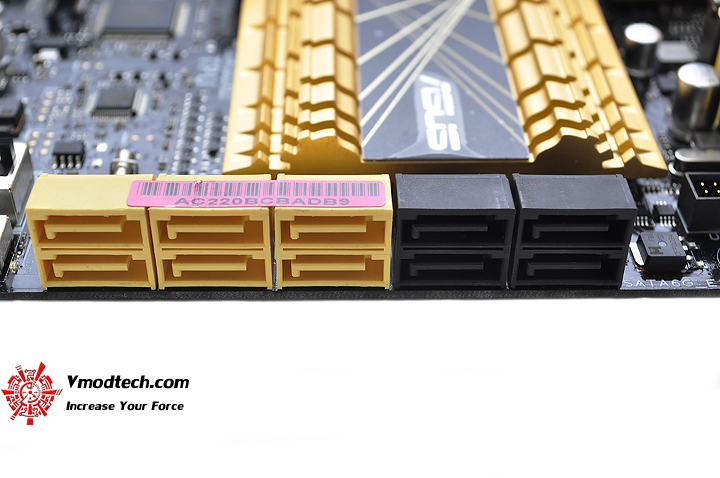

dsc 0503 ASUS Z87 DELUXE/QUAD

ช่องเสียบ SATA3 ให้กันมา 10ช่อง แยกเป็นดังนี้ครับ Intel® Z87 chipset : 6 x SATA 6Gb/s port(s),สีเหลือง และ ASMedia® ASM1061 controller : 4 x SATA 6Gb/s port(s), สีน้ำตาลเข้ม


dsc 04561 ASUS Z87 DELUXE/QUAD

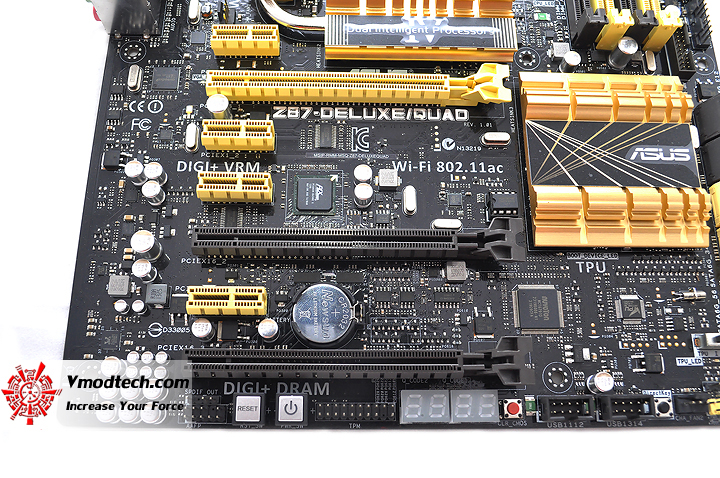

สล๊อตเชื่อมต่ออุปกรณ์มี 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) ถ้าใส่การ์ดจอใบเดียววิ่งที่ 16X ครับถ้าต่อ 2ตัวขึ้นไปไม่ว่าจะ SLI หรือ Crossfire จะวิ่งที่ 8X ครับ  , 4 x PCIe 2.0 x1

dsc 0459 ASUS Z87 DELUXE/QUAD

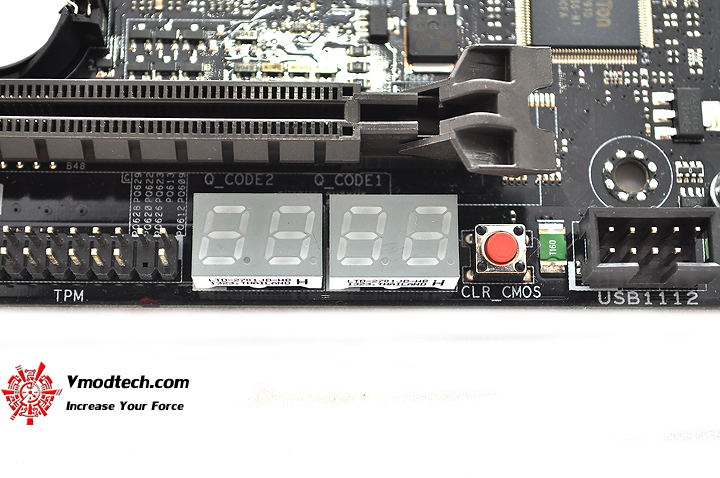

Debug Code แสดงผลการทำงานต่างๆ และ Clear CMOS button(s)

dsc 0470 ASUS Z87 DELUXE/QUAD

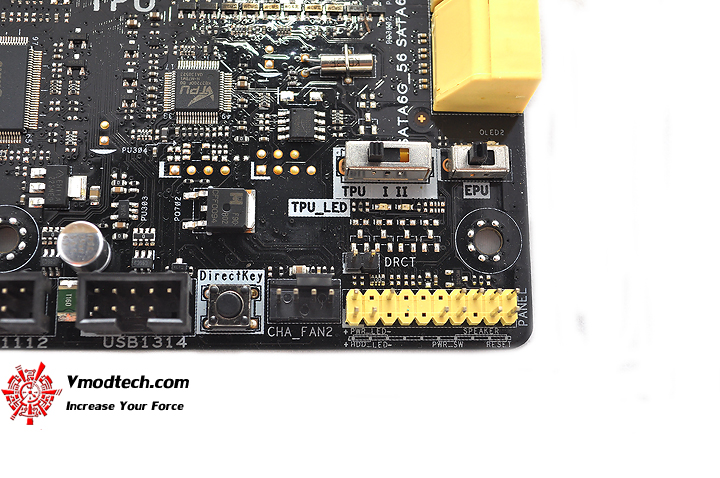

สวิตช์ปรับแต่งการทำงานต่างๆ DirectKey Button(s) , TPU switch(es) , EPU switch(es)

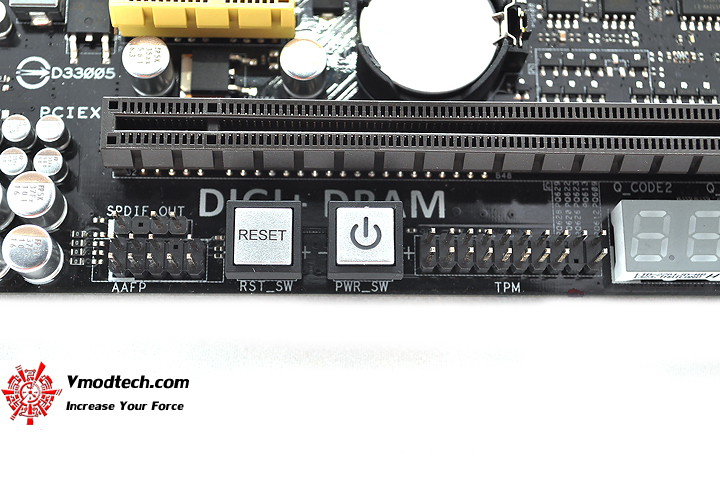

dsc 0472 ASUS Z87 DELUXE/QUAD

ปุ่ม Power-on button(s) และ Reset button(s) ก็มีมาให้ใช้งานแบบสะดวกสบายครับ

dsc 0519 ASUS Z87 DELUXE/QUAD

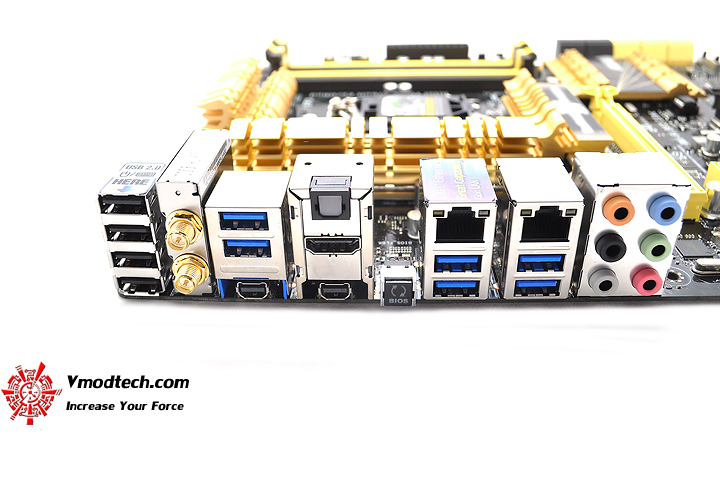

ช่อง เชื่อมต่อ อุกรณ์ด้านหลังประกอบด้วย 2 x Thunderbolt™ 2 Ports , 1 x HDMI , 2 x LAN (RJ45) port(s) , 6 x USB 3.0 (blue) , 4 x USB 2.0 , 1 x Optical S/PDIF out , 6 x Audio jack(s) , 1 x USB BIOS Flashback Button(s) , 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0/3.0+HS)

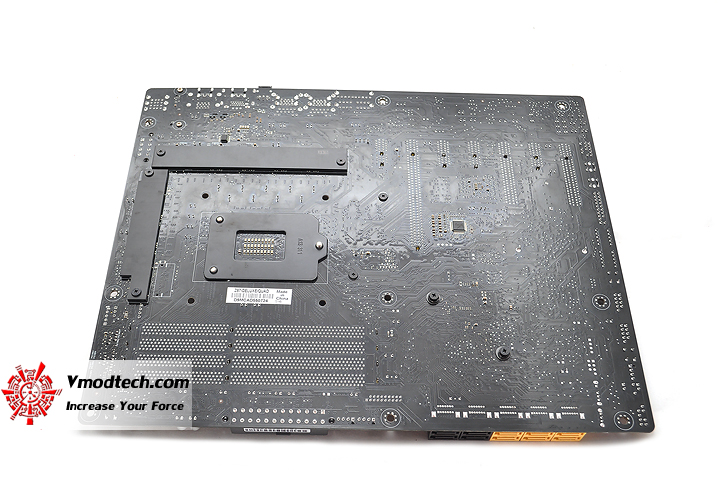

dsc 0528 ASUS Z87 DELUXE/QUAD

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
