ECS P67H2-A Black Extreme Motherboard Review

/ บทความโดย: Venom-Crusher , 31/01/2011 00:07, 2,550 views / view in EnglishEN
«»
Share

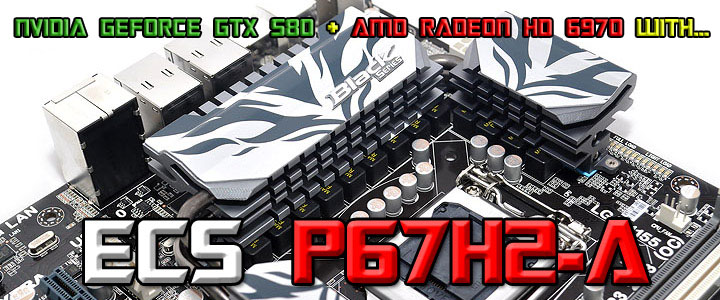

ecs p67h2 a ECS P67H2 A Black Extreme Motherboard Review

สวัสดีครับ สำหรับในวันนี้ผมก็มีมาเธอร์บอร์ดจากทาง ECS ที่มากันใน Platform ใหม่ล่าสุดของอินเทล นั่นก็คือ LGA1155 Sandy Bridge มาให้ชมกันอีกหนึ่งรุ่นนะครับ ซึ่งคราวนี้ก็มากันในลำดับที่ 15 ที่ทางเว็บไซต์เราได้รีวิวทดสอบให้ได้ชมกันแบบเต็มๆกันอีกแล้วนะครับ ดูๆแล้วมาเธอร์บอร์ดสำหรับ Platform นี้ ช่างออกมาให้เราได้เลือกซื้อหามากมายหลายแบรนด์หลายรุ่นกันจริงๆ โดยมาเธอร์บอร์ดรุ่นที่จะมานำเสนอในวันนี้จะมากันในชื่อรุ่น ECS P67H2-A Black Extreme ก่อนอื่นเราไปชมสเป็คต่างๆของตัวมาเธอร์บอร์ดตัวนี้กันก่อนนะครับ

P67H2-A (V1.1)

P67H2 A 430300 ECS P67H2 A Black Extreme Motherboard Review

มาเธอร์บอร์ด ECS Black Extreme Series P67H2-A เป็นผลิตภัณฑ์ระดับสูงรุ่นใหม่ล่าสุดที่มาพร้อมซอกเกต LGA 1155 รองรับโปรเซสเซอร์ Intel® Core i3, i5, i7 รุ่นที่ 2 และโปรเซสเซอร์เดสก์ท็อป K-sku ที่ผ่านการปลดล็อคเพื่อให้ศักยภาพการโอเวอร์คล็อกที่ยอดเยี่ยม
คุณสมบัติเฉพาะต่างๆ ของ ECS ได้แก่เทคโนโลยี Hydra Core และช่องต่อขยาย PCI-E x16 Gen.2 สามช่องที่ช่วยให้คอเกมตัวยงสามารถใช้การ์ดจอจากผู้ผลิตต่างๆ กันรวมเข้าด้วยกันเพื่อให้สมรรถนะการเล่นเกมที่ยอดเยี่ยม และเพื่อปรับปรุงเสถียรภาพและความปลอดภัยของระบบ ECS P67H2-A ใช้ตัวเก็บประจุแบบโซลิดสเตตทั้งหมด, Lower RDS(on) MOSFET และเทคโนโลยี 15 μ เฉพาะจาก ECS เพื่อช่วยเพิ่มความทนทานของระบบขณะทำงานเต็มภาระหน้าที่เป็นเวลานาน ชุดแอพพลิเคชันของ ECS ประกอบด้วย eOC, eGS, eSF, eBLU, eDLU และ eJIFFY ยังให้ความสะดวกในการดึงสมรรถนะ ช่วยประหยัดพลังงาน และอัพเดตไดรเวอร์และ BIOS เสมอ

Overview

147booster cpu ECS P67H2 A Black Extreme Motherboard Review

147% Performance Increase

Easily boost up your gaming performance to an unbelievable level, just feel the awesome power from the amazing 147% booster now.

hydra booster ECS P67H2 A Black Extreme Motherboard Review

Boost up Your Gaming Power with Hydra

Hydra Core Technology allows flexibility with easy to use any GPU combination from any vendor. With the cross-vendor solution, users get higher performance and save money.

3x suppoly ECS P67H2 A Black Extreme Motherboard Review

3X Current Supply for ECS EZ Charger

EZ Charger technology provides 3 times current than general USB port for USB devices. It’s useful and excellent, especially for the iPhone, iPAD and iPod touch devices that need a large amount of current for faster recharging within less time.

usb3 ECS P67H2 A Black Extreme Motherboard Review

Full Duplex Operation Support - USB 3.0

Ten times the transfer speed of USB2.0, running at speed up to amazing 4.9Gb/s

sata6g 1 ECS P67H2 A Black Extreme Motherboard Review

Speedy Storage Interface - SATA 6G

Double the transfer speed of SATA 3.0 Gb/s, running at speed up to amazing 6.0Gb/s

15u ECS P67H2 A Black Extreme Motherboard Review

15u Gold Contact - 3 Times Extra Protection

It offers 3 times extra anti-oxidation, temperature resistant and scrape protection to ensure motherboards longest lifespan, better reliability and excellent contact.

solid capacitor2 ECS P67H2 A Black Extreme Motherboard Review

Applied Solid Capacitor

Better conductivity and heat resistance can be expected as well thus the system stability can be assured under critical conditions.

mib ECS P67H2 A Black Extreme Motherboard Review

Motherboard Intelligent BIOS (M.I.B.)

Providing the most intelligent and convenient way to adjust the clock/ voltage settings of CPU and memory and get the extra performance in advanced.

e blu ECS P67H2 A Black Extreme Motherboard Review
eBLU BIOS Live Update Utility

Save time and hassle of searching for BIOS online and avoid complicated flashing steps.
Benefits:
‧Time-saving‧Smart and easy‧Safe and secure‧Free and upgradable

See details

ejiffy ECS P67H2 A Black Extreme Motherboard Review

eJIFFY Rapid Access Utility

Rapid accesses to OS within 8 seconds and enjoy web browsing, photo reviewing, on-line chat and et

.

Specifications

CPU º ซอกเกต LGA1155 สำหรับโปรเซสเซอร์ Intel® Core™ รุ่นที่สอง
º รองรับเทคโนโลยี Intel® Turbo boost 2.0
º รองรับเทคโนโลยี Hyper-Threading
º การออกแบบไฟ 12 เฟสได้มาตรฐาน VRD 12
ชิปเซต º ชิปเซต Intel® P67 Express
กราฟิกการ์ด º รองรับเทคดนโลยี Lucid Hydra Core
º รองรับเทคโนโลยี ATI CrossFireX™
หน่วยความจำ º สถาปัตยากรรมหน่วยความจำ ดูอัล-แชนแนล DDR3
º 4 x ซอกเกต DDR3 DIMM 240 พิน รองรับได้ถึง 32GB*
º รองรับ DDR3 สูงสุด 2133(OC)/1866(OC)/1600(OC)/1333/1066 DDR3 SDRAM
º *(เนื่องจาก DRAM มีขนาดสูงสุด 4GB ในปัจจุบัน ขนาดหน่วยความจำสูงสุดที่เราทดสอบไว้คือ 16GB)
Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS.
For Windows® 64-bit OS with 64-bit CPU, there is no such limitation
ช่องเสียบเพิ่มเติม º 3 x PCI Express Gen 2.0 x16 สลอต
º 2 สล็อต PCI Express x1
º 2 สล็อต PCI
อุปกรณ์จัดเก็บ º สนับสนุนโดย Intel® P67
• 4 อุปกรณ์ Serial ATAII 3.0Gb/s
• อุปกรณ์ Serial ATA 6.0Gb/s 2 จุด
• การตั้งค่า RAID0, RAID1, RAID5, RAID 10
• 2 x อุปกรณ์ eSATAIII 6.0Gb/s
ระบบเสียง º CODEC ระบบเสียงความละเอียดสูง 8 แชนแนล Realtek ALC892
º สอดคล้องกับมาตรฐานระบบเสียงไฮดีฟินิชั่นออดิโอ
เครือข่าย LAN º ชุดควบคุมอีเธอร์เน็ต Dual RealTek RTL8111E Gigabit Fast Ethernet พร้อมทีมมิ่ง
พอร์ต I/O ที่อยู่ด้านหลังเคส º 1 x หัวต่อ PS/2 สำหรับแป้นพิมพ์และเมาส์
º 2 สายเชื่อม RJ45 LAN
º 1พอร์ต Audio (Line-in, Line-out, Mic-in)
º 1 x ขั้วต่อออก S/PDIF ออปติคอล
º 1 x ปุ่ม Clear_CMOS
º พอร์ต USB 3.0 4 พอร์ต
º 6 x USB พอร์ต
º 2 x พอร์ต e-SATA
ตัวเชื่อมต่อ I/O และเฮดเดอร์ที่อยู่ภายใน º 4 x หัวต่อ SATAII 3Gb/s
º สายเชื่อม 24 พิน ATX สำหรับตัวจ่ายไฟ 1 เส้น
º 1 x ขั้วต่อไฟฟ้า ATX 12V แบบ 8 พิน
º 1 x สายต่อพัดลม CPU 4pin
º 1 x หัวต่อ SYS_FAN 4 พิน
º ’1 x สายต่อ PWR_FAN แบบ 3-พิน
º 2 x หัวต่อ SATAIII 6Gb/s
º 4 x USB 2.0 เฮดเดอร์รองรับ USB เพิ่ม 8 พอร์ต
º 1 x ปุ่มเปิดเครื่อง
º 1 x ปุ่มรีเซ็ต
º 1 x หัวต่อ USB 3.0 รองรับพอร์ต USB 3.0 เพิ่มเติมได้ 2 พอร์ต
º 1 เฮดเดอร์ switch/LED หน้าปัดด้านหน้า
º 1 x Buzzer ติดตั้งมาในบอร์ด
º 1 เฮดเดอร์หน้าปัดระบบเสียงด้านหน้า
º 1 x จอ 7S-LED
º 1 เฮดเดอร์ SPDIF out
º 1 x ขาซีเรียลพอร์ต
USB º สนับสนุนโดยชุดควบคุม NEC USB3.0 2 ตัว
º รองรับ USB3.0/2.0 6 พอร์ต
º รองรับพอร์ตสูงสุด USB 2.0/1.1 14 พอร์ต
BIOS ของระบบ º AMI BIOS พร้อม SPI ROM ขนาด 32MB
º รองรับ Plug and Play, STR (S3) / STD (S4) , การตรวจสอบฮาร์ดแวร์, มัลติบูต
º รองรับ ACPI & DMI
º Audio, LAN, can be disabled in BIOS
º ปุ่มลัด F7 สำหรับตัวเลือกอุปกรณ์บูตอัพ
º Support over-clocking
º สนับสนุน eJIFFY
º รองรับ eBLU
º รองรับ eDLU
º รองรับ eOC
º Supports ACPI 3.0 revision
º สนับสนุน eSF
º สนับสนุน eGS
ฟอร์มแฟกเตอร์ º ATX ขนาด, 305มม.*244มม.

.

More informations >>Click<<

มีชิป HydraLogix จาก Lucid ด้วย แบบนี้มันส์แน่ๆครับ และเมื่อชมสเป็คกันครบถ้วนแล้ว ก็ไปดูหน้าตามาเธอร์บอร์ดตัวนี้ พร้อมๆกันที่หน้าถัดๆไปเลยดีกว่าครับ
