ENECS P67H2-A Black Extreme Motherboard Review
| Share | Tweet |
…สวัสดีครับ สำหรับในวันนี้ผมก็มีมาเธอร์บอร์ดจากทาง ECS ที่มากันใน Platform ใหม่ล่าสุดของอินเทล นั่นก็คือ LGA1155 Sandy Bridge มาให้ชมกันอีกหนึ่งรุ่นนะครับ ซึ่งคราวนี้ก็มากันในลำดับที่ 15 ที่ทางเว็บไซต์เราได้รีวิวทดสอบให้ได้ชมกันแบบเต็มๆกันอีกแล้วนะครับ ดูๆแล้วมาเธอร์บอร์ดสำหรับ Platform นี้ ช่างออกมาให้เราได้เลือกซื้อหามากมายหลายแบรนด์หลายรุ่นกันจริงๆ โดยมาเธอร์บอร์ดรุ่นที่จะมานำเสนอในวันนี้จะมากันในชื่อรุ่น ECS P67H2-A Black Extreme ก่อนอื่นเราไปชมสเป็คต่างๆของตัวมาเธอร์บอร์ดตัวนี้กันก่อนนะครับ
P67H2-A (V1.1)
มาเธอร์บอร์ด ECS Black Extreme Series P67H2-A เป็นผลิตภัณฑ์ระดับสูงรุ่นใหม่ล่าสุดที่มาพร้อมซอกเกต LGA 1155 รองรับโปรเซสเซอร์ Intel® Core i3, i5, i7 รุ่นที่ 2 และโปรเซสเซอร์เดสก์ท็อป K-sku ที่ผ่านการปลดล็อคเพื่อให้ศักยภาพการโอเวอร์คล็อกที่ยอดเยี่ยม
คุณสมบัติเฉพาะต่างๆ ของ ECS ได้แก่เทคโนโลยี Hydra Core และช่องต่อขยาย PCI-E x16 Gen.2 สามช่องที่ช่วยให้คอเกมตัวยงสามารถใช้การ์ดจอจากผู้ผลิตต่างๆ กันรวมเข้าด้วยกันเพื่อให้สมรรถนะการเล่นเกมที่ยอดเยี่ยม และเพื่อปรับปรุงเสถียรภาพและความปลอดภัยของระบบ ECS P67H2-A ใช้ตัวเก็บประจุแบบโซลิดสเตตทั้งหมด, Lower RDS(on) MOSFET และเทคโนโลยี 15 μ เฉพาะจาก ECS เพื่อช่วยเพิ่มความทนทานของระบบขณะทำงานเต็มภาระหน้าที่เป็นเวลานาน ชุดแอพพลิเคชันของ ECS ประกอบด้วย eOC, eGS, eSF, eBLU, eDLU และ eJIFFY ยังให้ความสะดวกในการดึงสมรรถนะ ช่วยประหยัดพลังงาน และอัพเดตไดรเวอร์และ BIOS เสมอ
Overview
 |
147% Performance Increase Easily boost up your gaming performance to an unbelievable level, just feel the awesome power from the amazing 147% booster now. |
|
 |
Boost up Your Gaming Power with Hydra Hydra Core Technology allows flexibility with easy to use any GPU combination from any vendor. With the cross-vendor solution, users get higher performance and save money. |
|
 |
3X Current Supply for ECS EZ Charger EZ Charger technology provides 3 times current than general USB port for USB devices. It’s useful and excellent, especially for the iPhone, iPAD and iPod touch devices that need a large amount of current for faster recharging within less time. |
|
 |
Full Duplex Operation Support - USB 3.0 Ten times the transfer speed of USB2.0, running at speed up to amazing 4.9Gb/s |
|
 |
Speedy Storage Interface - SATA 6G Double the transfer speed of SATA 3.0 Gb/s, running at speed up to amazing 6.0Gb/s |
|
 |
15u Gold Contact - 3 Times Extra Protection It offers 3 times extra anti-oxidation, temperature resistant and scrape protection to ensure motherboards longest lifespan, better reliability and excellent contact. |
|
 |
Applied Solid Capacitor Better conductivity and heat resistance can be expected as well thus the system stability can be assured under critical conditions. |
|
 |
Motherboard Intelligent BIOS (M.I.B.) Providing the most intelligent and convenient way to adjust the clock/ voltage settings of CPU and memory and get the extra performance in advanced. |
|
 |
eBLU BIOS Live Update Utility Save time and hassle of searching for BIOS online and avoid complicated flashing steps. |
|
 |
eJIFFY Rapid Access Utility Rapid accesses to OS within 8 seconds and enjoy web browsing, photo reviewing, on-line chat and et |
.
Specifications
| CPU | º ซอกเกต LGA1155 สำหรับโปรเซสเซอร์ Intel® Core™ รุ่นที่สอง º รองรับเทคโนโลยี Intel® Turbo boost 2.0 º รองรับเทคโนโลยี Hyper-Threading º การออกแบบไฟ 12 เฟสได้มาตรฐาน VRD 12 |
| ชิปเซต | º ชิปเซต Intel® P67 Express |
| กราฟิกการ์ด | º รองรับเทคดนโลยี Lucid Hydra Core º รองรับเทคโนโลยี ATI CrossFireX™ |
| หน่วยความจำ | º สถาปัตยากรรมหน่วยความจำ ดูอัล-แชนแนล DDR3 º 4 x ซอกเกต DDR3 DIMM 240 พิน รองรับได้ถึง 32GB* º รองรับ DDR3 สูงสุด 2133(OC)/1866(OC)/1600(OC)/1333/1066 DDR3 SDRAM º *(เนื่องจาก DRAM มีขนาดสูงสุด 4GB ในปัจจุบัน ขนาดหน่วยความจำสูงสุดที่เราทดสอบไว้คือ 16GB) Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation |
| ช่องเสียบเพิ่มเติม | º 3 x PCI Express Gen 2.0 x16 สลอต º 2 สล็อต PCI Express x1 º 2 สล็อต PCI |
| อุปกรณ์จัดเก็บ | º สนับสนุนโดย Intel® P67 • 4 อุปกรณ์ Serial ATAII 3.0Gb/s • อุปกรณ์ Serial ATA 6.0Gb/s 2 จุด • การตั้งค่า RAID0, RAID1, RAID5, RAID 10 • 2 x อุปกรณ์ eSATAIII 6.0Gb/s |
| ระบบเสียง | º CODEC ระบบเสียงความละเอียดสูง 8 แชนแนล Realtek ALC892 º สอดคล้องกับมาตรฐานระบบเสียงไฮดีฟินิชั่นออดิโอ |
| เครือข่าย LAN | º ชุดควบคุมอีเธอร์เน็ต Dual RealTek RTL8111E Gigabit Fast Ethernet พร้อมทีมมิ่ง |
| พอร์ต I/O ที่อยู่ด้านหลังเคส | º 1 x หัวต่อ PS/2 สำหรับแป้นพิมพ์และเมาส์ º 2 สายเชื่อม RJ45 LAN º 1พอร์ต Audio (Line-in, Line-out, Mic-in) º 1 x ขั้วต่อออก S/PDIF ออปติคอล º 1 x ปุ่ม Clear_CMOS º พอร์ต USB 3.0 4 พอร์ต º 6 x USB พอร์ต º 2 x พอร์ต e-SATA |
| ตัวเชื่อมต่อ I/O และเฮดเดอร์ที่อยู่ภายใน | º 4 x หัวต่อ SATAII 3Gb/s º สายเชื่อม 24 พิน ATX สำหรับตัวจ่ายไฟ 1 เส้น º 1 x ขั้วต่อไฟฟ้า ATX 12V แบบ 8 พิน º 1 x สายต่อพัดลม CPU 4pin º 1 x หัวต่อ SYS_FAN 4 พิน º ’1 x สายต่อ PWR_FAN แบบ 3-พิน º 2 x หัวต่อ SATAIII 6Gb/s º 4 x USB 2.0 เฮดเดอร์รองรับ USB เพิ่ม 8 พอร์ต º 1 x ปุ่มเปิดเครื่อง º 1 x ปุ่มรีเซ็ต º 1 x หัวต่อ USB 3.0 รองรับพอร์ต USB 3.0 เพิ่มเติมได้ 2 พอร์ต º 1 เฮดเดอร์ switch/LED หน้าปัดด้านหน้า º 1 x Buzzer ติดตั้งมาในบอร์ด º 1 เฮดเดอร์หน้าปัดระบบเสียงด้านหน้า º 1 x จอ 7S-LED º 1 เฮดเดอร์ SPDIF out º 1 x ขาซีเรียลพอร์ต |
| USB | º สนับสนุนโดยชุดควบคุม NEC USB3.0 2 ตัว º รองรับ USB3.0/2.0 6 พอร์ต º รองรับพอร์ตสูงสุด USB 2.0/1.1 14 พอร์ต |
| BIOS ของระบบ | º AMI BIOS พร้อม SPI ROM ขนาด 32MB º รองรับ Plug and Play, STR (S3) / STD (S4) , การตรวจสอบฮาร์ดแวร์, มัลติบูต º รองรับ ACPI & DMI º Audio, LAN, can be disabled in BIOS º ปุ่มลัด F7 สำหรับตัวเลือกอุปกรณ์บูตอัพ º Support over-clocking º สนับสนุน eJIFFY º รองรับ eBLU º รองรับ eDLU º รองรับ eOC º Supports ACPI 3.0 revision º สนับสนุน eSF º สนับสนุน eGS |
| ฟอร์มแฟกเตอร์ | º ATX ขนาด, 305มม.*244มม. |
.
More informations >>Click<<
…มีชิป HydraLogix จาก Lucid ด้วย แบบนี้มันส์แน่ๆครับ และเมื่อชมสเป็คกันครบถ้วนแล้ว ก็ไปดูหน้าตามาเธอร์บอร์ดตัวนี้ พร้อมๆกันที่หน้าถัดๆไปเลยดีกว่าครับ
Package & Bundle
หน้าตาตัวกล่องด้านหน้าครับ สวยงามมากครับ สะท้อนแสงเงาแว๊บ
ด้านหลังกล่องบรรยายสเป็คต่างๆของตัวบอร์ดกันเพียบเช่นเคยครับ
อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันเยอะพอสมควรเลยครับ
Motherboard Appearance
หน้าตาของตัวมาเธอร์บอร์ด โทนสีเทา ครีม น้ำตาล ยังคงถูกนำมาใช้กับบอร์ดรุ่นท็อปของ ECS เช่นเคย
หมุนให้ชมกันอีกมุม สวยงามทุกมุมมองดีครับ
ด้านหลังบอร์ดก็ PCB สีน้ำตาลเข้มกันไปครับ
หน้าตาบริเวณรอบๆ CPU Socket สวยงามอย่างมีศิลปะดีครับ พร้อมกับภาคจ่ายไฟที่นับได้ 13เฟส
…ซิงค์ภาคจ่ายไฟใหญ่กันขนาดนี้ เย็นดีแน่นอนครับ แต่ใหญ่ยังไงที่ว่างรอบซ๊อคเกตก็มีมากพอจะใส่ชุดระบายความร้อนรูปแบบต่างๆได้แบบสบายครับ
ขั้วไฟเลี้ยง CPU 12V. แบบ 8พิน ก็ถูกนำมาใช้ในมาเธอร์บอร์ดรุ่นนี้ครับ
สล็อตแรมแบบ 4แถว Dual Channel กันตามมาตรฐานครับ
…PCI-e X16 จะมีทั้งหมด 3ช่อง โดยทั้ง 3ช่องจะทำงานที่ X16 เต็มๆทั้งหมด ทั้งการทำงานแบบการ์ดเดี่ยวและคู่เลยนะครับ โดยจะ Supported CrossfireX , SLI และยังสามารถทำงานแบบคู่ด้วยการ์ดต่างแบรนด์ต่างรุ่นได้ด้วยชิปจากทาง Lucid ในชื่อรุ่น HydraLogix ซึ่งในส่วนนี้เราจะมีทดสอบให้ชมกันในบทความนี้ด้วยนะครับ ตามด้วย PCI-e X1 2ช่อง และ PCI 32bit อีก 2ช่อง ครบถ้วนทุกการใช้งานครับ
บริเวณซิงค์ของชิป Intel P67 สวยงามกลมกลืนกับดีไซด์ทั้งหมดของตัวบอร์ดดีครับ
บริเวณที่เสียบ Front Panel ต่างๆ รวมทั้ง USB 3.0 Front Panel ครับ
…SATA2 สีครีม 4Ports , SATA3 สีเทาเข้ม 2Ports ที่มาจากชิป Intel P67 ส่วนด้านข้างก็เป็นสวิทซ์ Power และ Reset ตามแนวทางของมาเธอร์บอร์ดรุ่นไฮเอนด์ทั่วๆไปครับ
Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 4ช่องทาง
Test Setup
ในการทดสอบคราวนี้จะมีสาธิตการเชื่อมต่อกราฟฟิคการ์ดแบบคู่ 2รูปแบบดังต่อไปนี้นะครับ
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
เนื่องจากมาเธอร์บอร์ดรุ่นนี้มีชิป HydraLogix จึงทำให้สามารถจับการ์ดมาทำงานร่วมกันแบบคู่ได้ 3โหมด 2ค่ายก็คือ
- A-Mode คือโหมดที่สามารถนำกราฟฟิคการ์ดจากค่าย AMD,ATI มาทำงานร่วมกันได้ไม่ว่าจะรุ่นเดียวกันหรือต่างรุ่นกัน
- N-Mode คือโหมดที่สามารถนำกราฟฟิคการ์ดจากค่าย NVIDIA มาทำงานร่วมกันได้ไม่ว่าจะรุ่นเดียวกันหรือต่างรุ่นกัน
- X-Mode คือโหมดที่สามารถนำกราฟฟิคการ์ดจากค่าย AMD,ATI มาทำงานร่วมกันกับกราฟฟิคการ์ดจากค่าย NVIDIA ได้ โดยมีข้อแม้ว่าต้องใช้กราฟฟิคการ์ดจากค่าย AMD,ATI เป็นตัวหลักออกจอ เนื่องจากว่า Catalyst Control Center ของค่าย AMD,ATI จะมีปัญหาไม่ทำงานถ้าไม่ได้ต่อเป็นการ์ดจอหลักออกจอ ซึ่งตัวกราฟฟิคการ์ดของค่าย AMD,ATI จะเสียบที่ช่องแรกหรือช่องที่สองก็ได้ แต่ควรจะเสียบที่ช่องแรกเนื่องจากว่าถ้าเสียบที่ช่องที่สอง ภาพจะออกที่จอก็ต่อเมื่อได้เข้าวินโดว์ไปเรียบร้อยแล้วเพียงเท่านั้น
…ซึ่งในการทดสอบคราวนี้ ผมก็ขอนำสุดยอดกราฟฟิคการ์ดของแต่ละค่ายมาทำงานร่วมกันเลยนะครับ นั่นก็คือ Radeon HD 6970 2GB GDDR5 จากค่าย AMD,ATI และ GeForce GTX 580 1.5GB GDDR5 จากค่าย NVIDIA และเมื่อสุดยอดกราฟฟิคการ์ดต่างค่ายต่างสีมารวมพลังกัน ผลออกมาจะเป็นยังไง บทความนี้มีคำตอบครับ
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
…ตามด้วยการทดสอบอีกโหมดที่น่าสนใจก็คือ N-Mode ของค่าย NVIDIA ที่ว่าน่าสนใจก็เพราะว่าการเชื่อมต่อแบบ A-Mode ของค่าย AMD,ATI นั้น ตัวไดรเวอร์ของการ์ดจะอนุญาตให้ทำแบบนั้นอยู่แล้ว ถ้าการ์ดทั้งสองตัวอยู่ในซีรีย์เดียวกัน เช่น HD 6970 สามารถ CrossfireX กับ HD 6950 ได้ แต่กราฟฟิคการ์ดของค่าย NVIDIA จะไม่ยอมให้ทำแบบนั้น ต้องรุ่นเดียวกันเป๊ะเท่านั้นถึงจะทำการ SLI กันได้ ซึ่งปัญหานี้จะหมดไปถ้าใช้มาเธอร์บอร์ดที่มีชิป HydraLogix จาก Lucid ที่สามารถเชื่อมต่อประสานให้การ์ดจากค่ายเดียวกันแต่ต่างรุ่นทำงานประสานร่วมกันได้ ซึ่งในบทความนี้ผมก็จะใช้การ์ด GTX 580 ทำงานร่วมกันกับ GTX 570 นะครับ ซึ่งผลออกมาจะเป็นอย่างไร ติดตามต่อกันได้ที่บทความนี้ได้เลยนะครับแบบไม่ต้องรอนาน และก็เช่นเคยนะครับที่เราจะทดสอบกันด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ในห้องปรับอากาศที่มีอุณหภูมิประมาณ 25องศาเซลเซียส
| .SYSTEMS | |
| .CPU | ..Intel Core i7 2600K |
| .Motherboard | ..ECS P67H2-A Black Extreme |
| .Memory | ..G.Skill F3-17600 CL7D-4GBPIS 2GB*2 Dual Channel |
| .Graphic Card | ..AMD Radeon HD 6970 , Geforce GTX 580 & Geforce GTX 570 |
| .Harddisk | ..WD1002FAEX 1TB SATA3 |
| .CPU Cooler | ..Water Cooling @ Ambient 25C |
| .Power Supply | ..Antec TPQ-1200 OC Version 1200W |
| .Operation System | ..Windows 7 Enterprise 32-bit |
เพื่อไม่ให้เป็นการเสียเวลา เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของ Vmodtech.com กันเลยดีกว่าครับ
CPU-Z Validation
(Click ScreenShot to Validation Link)
…สำหรับในการทดสอบคราวนี้ผมจะใช้ความเร็วเพียงแค่ 45 X 99.8MHz = 4.49GHz เพียงเท่านั้นนะครับ เนื่องจากว่า 2600K ตัวที่ผมใช้ในคราวนี้จะเป็นคนละตัวกับที่เคยใช้ประจำ ที่เวลาเจอกับมาเธอร์บอร์ดที่ไม่มี Internal CPU PLL OverVoltage ให้ปรับเป็น Enable จะไปได้ที่ความเร็วประมาณ 4.76GHz แต่ตัวนี้จากที่ลองแล้วที่ตัวคูณ 46 จะบูตได้ แต่จะค้างตอนก่อนเข้าวินโดว์ เพิ่มไฟยังไงก็ไม่เข้า แถมบอร์ดตัวนี้จากที่ผมลองปรับ BClk ดูแล้วก็ปรับเพิ่มไม่ได้เลย แค่จาก 99.8MHz ไปที่ 99.9MHz ก็ไม่เสถียรแล้ว ก็เลยปรับบัสขึ้นเพื่อช่วยเพิ่มความเร็วไม่ได้อีกเช่นกัน ซึ่งถ้าผมใช้ 2600K ตัวเก่าที่ตอนนี้อยู่กับลุงเชนมาเล่น ก็น่าจะเล่นกับตัวคูณที่ 47 ได้อย่างไม่น่ามีปัญหาแต่อย่างใด ส่วนเรื่องทดแรมให้วิ่งที่ DDR3 2133 ก็ไม่ได้อีกเช่นกัน ไม่ว่าจะใช้ Timming หลวมแค่ไหน หรือเพิ่มไฟแรมให้มากขนาดไหน ก็ทำได้แค่เข้าวินโดว์ได้เพียงเท่านั้น ซึ่งทั้งนี้ก็คงเนื่องจากว่าบอร์ดตัวนี้ยังไม่มีไบออสใหม่ๆมาให้เล่นเลย ที่หน้าเว็บไซต์ล่าสุดตอนนี้ก็มีใหม่สุดที่วันที่ 22 ตุลาคมของปีที่แล้วเพียงเท่านั้น ซึ่งถ้ามีไบออสตัวใหม่กว่านี้ออกมา ก็น่าจะแก้ปัญหาต่างๆนาๆได้อย่างค่อนข้างแน่นอนครับ แต่ถึงจะมีปัญหายังไง ที่ความเร็วที่ 4.49GHz นี่ก็แรงแล้วครับ แถมผมยังใช้ VCore แบบเดิมๆที่ไม่มี LLC (Load Line Calibration) ให้เพิ่ม ที่ 1.27V. ได้อย่างมีเสถียรภาพ นั่นก็พอแสดงให้เห็นว่าบอร์ดตัวนี้มี่พื้นฐานทางด้านฮาร์ดแวร์ที่ดี ยังขาดแต่เพียงไบออสที่อัพเดตกว่านี้ เพื่อเพิ่มความสามารถในด้าน Overclock ให้ดีกว่าเท่าที่เห็นเพียงเท่านั้น
CPU-Z Detail
บอร์ดตัวนี้เวลา Overclock จะล็อคค่าใน CPU-Z ไม่ได้นะครับ ช่วง Idle ต้องให้มีโหลดที่ซีพียูความเร็วที่แท้จริงถึงจะขึ้นมา
…ซึ่งในบทความนี้ก่อนที่ผมจะจับ ScreenShot มาลงในบทความ ผมจะทำการป้อนโหลดให้กับ CPU เพื่อให้ค่าความเร็วที่แท้จริงตอนมีโหลดขึ้นมาอย่างที่เห็นในรูปนี้นะครับ
ScreenShot ของ CPU-Z หน้า Graphics ขณะทำงานแบบ X-Mode
ScreenShot ของ CPU-Z หน้า Graphics ขณะทำงานแบบ N-Mode
GPU-Z Detail
…ถึงจะทำงานในโหมดแปลกๆอย่าง X-Mode แต่ก็ยังสามารถลากความเร็วและลากไฟเพิ่มขึ้นได้และก็แรงขึ้นจริงตามที่เพิ่มด้วยนะครับ โดย HD 6970 ที่ใช้ทดสอบในคราวนี้จะลากไปวิ่งที่ความเร็ว 1,000/5,640MHz ตลอดการทดสอบนะครับ
…ส่วน GTX 580 ตอนอยู่ใน X-Mode ก็ยังคงวิ่งได้ที่ 940/1,880/4,600MHz โดยเพิ่มไฟเลี้ยงได้อย่างปรกติ และก็แรงขึ้นจริงตามความเร็วที่ลากครับ
พอมาทำงานที่ N-Mode GTX 580 ก็ยังคงลากเพิ่มได้อย่างเป็นปรกติครับ
GTX 570 ก็ยังคงลากเพิ่มได้อย่างเป็นปรกติทั้งความเร็วและไฟเลี้ยงเช่นกันครับ
AIDA64 Detail
สเป็คต่างๆของมาเธอร์บอร์ดรุ่นนี้ผ่านโปรแกรม AIDA64 ครับ
HydraLogix Configuration

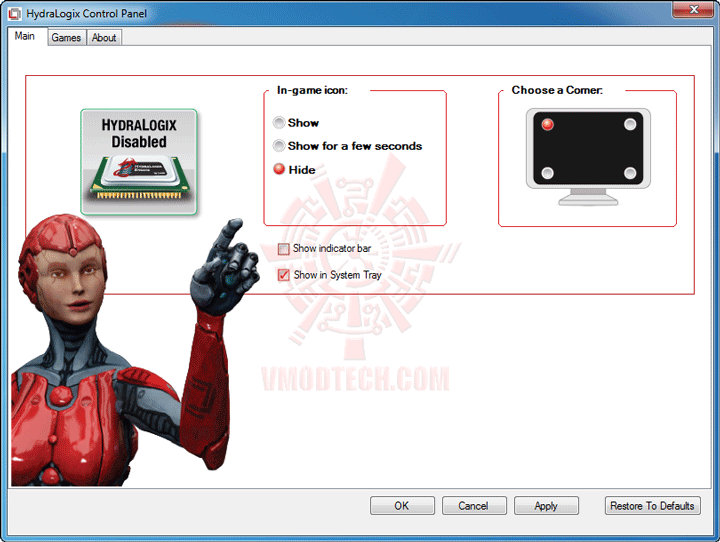

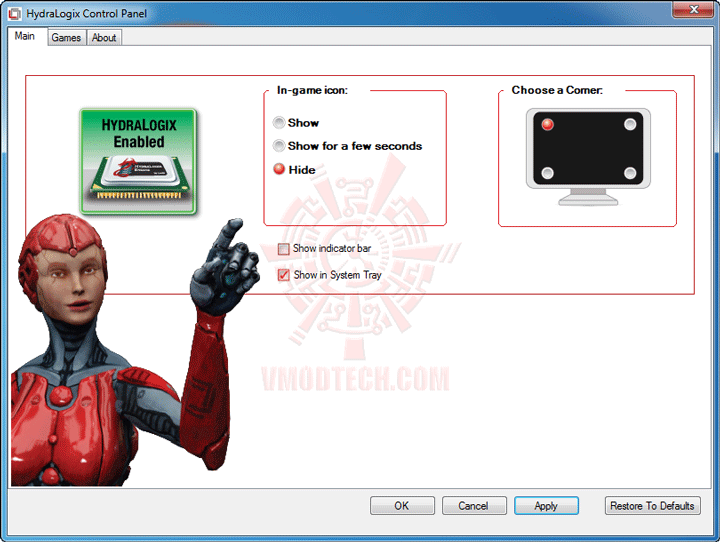

มาดูในส่วนของ HydraLogix Control Panel กันต่อนะครับ เปิดมาก็จะพบกับ Interface ที่เข้าใจง่ายๆกันตามรูปครับ
…ปุ่มใหญ่ๆทางซ้ายมือก็เลือกกดเอาง่ายๆครับว่าจะ HydraLogix Enable หรือ Disable ส่วนที่เหลือก็จะเป็นส่วนควบคุมการแสดงไอคอน HydraLogix ขณะอยู่ในโหมด 3D และ HydraLogix Enable ครับ

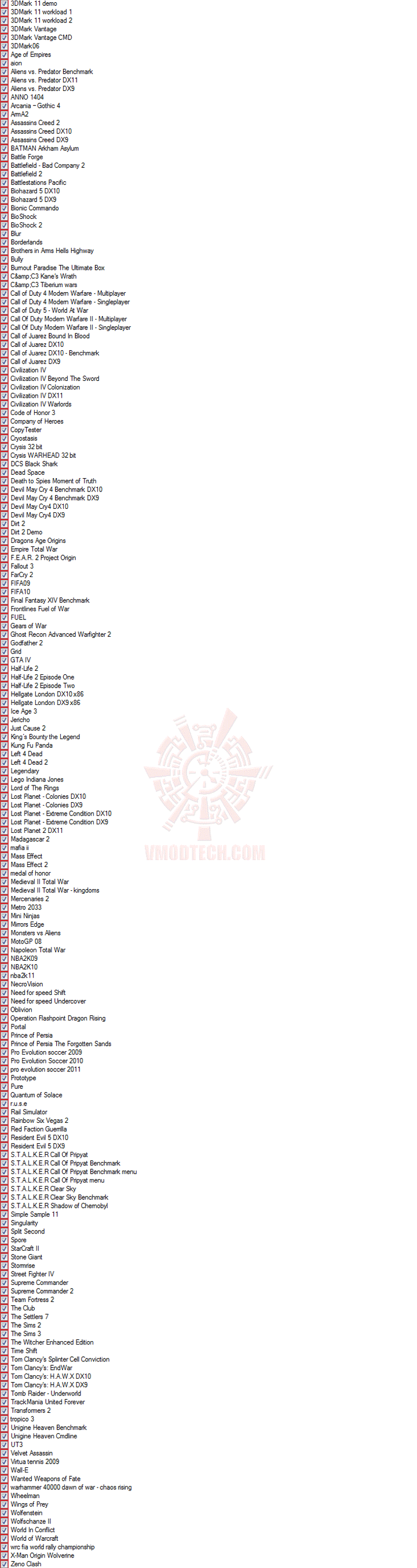

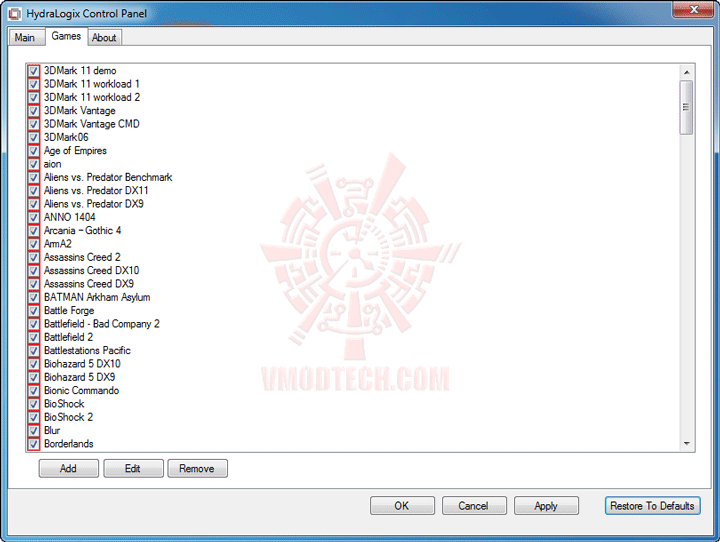

Tab ต่อมา ก็จะเป็นส่วนในการเพิ่ม, แก้ไขหรือเอาออก Application ที่จะให้ HydraLogix มัน Supported ครับ
…ค่า Default ที่มีมาให้ก็แทบจะคลอบคลุมหมดเกือบทุกเกมส์แล้วครับ จะขาดในส่วนของ 3DMark03 และ 05 ก็สามารถเพิ่มขึ้นเองได้โดยกดไปที่ปุ่ม Add แล้วควานหา .exe ที่เป็นเป้าหมายในเครื่องเราเพียงเท่านั้น

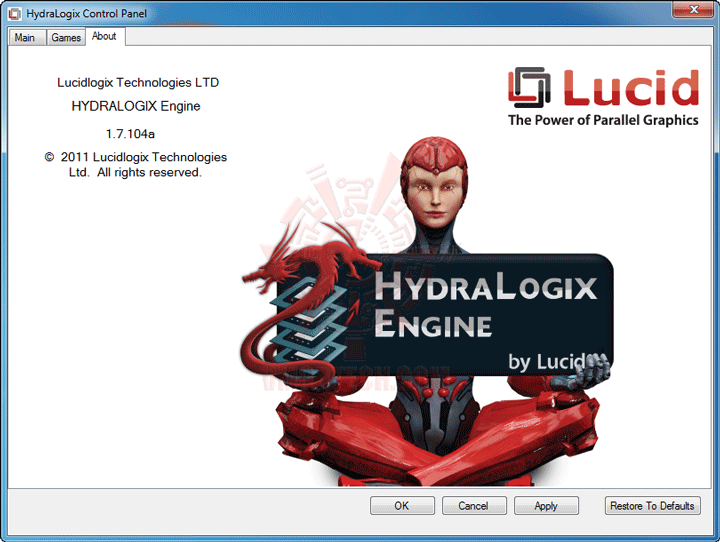

…Tab สุดท้าย About ก็ไม่มีอะไรมากครับ แค่บอกเวอร์ชันของไดรเวอร์ HydraLogix ที่เราใช้เพียงเท่านั้น ซึ่งตัวที่ผมใช้ในบทความนี้จะเป็นเวอร์ชัน 1.7.104a ที่ออกเมื่อวันที่ 17 มกราคมที่ผ่านมาครับ

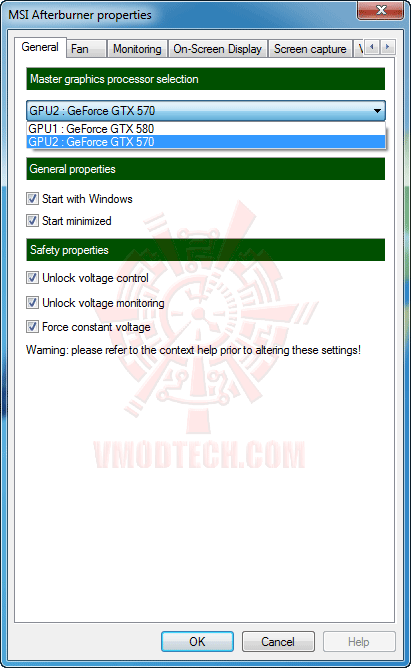

MSI AFTERBURNER 2.1.0 BETA 6 Configuration

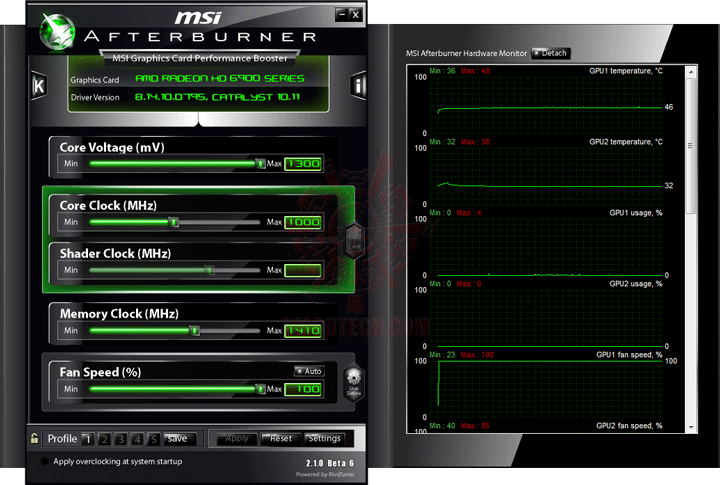

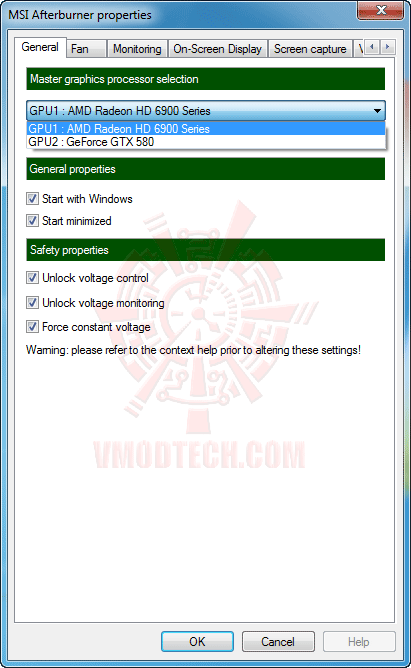

…มาดูในส่วนการปรับแต่งความเร็วและไฟเลี้ยงของกราฟฟิคการ์ดแต่ละตัวกันใน MSI Afterburner 2.1.0 BETA 6 กันต่อนะครับ ซึ่งโปรแกรมนี้ก็สามารถทำงานเข้ากันได้เป็นอย่างดีกับบอร์ดที่ใช้ชิป HydraLogix โดยแยกปรับค่าความเร็วและไฟเลี้ยงของการ์ดแต่ละตัวได้อย่างเป็นอิสระ และปรับแล้วก็แรงขึ้นจริงตามที่ควรจะเป็นด้วยครับ โดยใน X-Mode ผมปรับค่าความเร็วและไฟเลี้ยงแบบคร่าวๆของ HD 6970 กันตามรูปเลยครับ

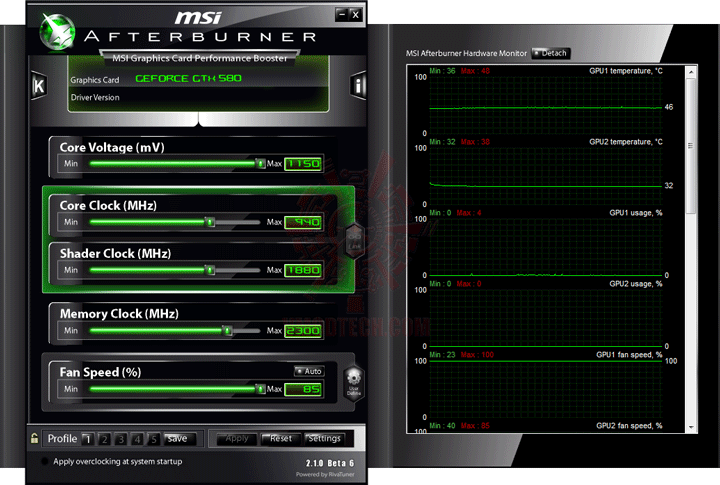

…ต่อมาสำหรับ GTX 580 ทั้งใน X-Mode ที่ทำงานร่วมกับ HD 6970 และ N-Mode ที่ทำงานร่วมกับ GTX 570 ก็เซตความเร็วและไฟเลี้ยงกันตามภาพเช่นกันครับ
…วิธีเซตความเร็วให้แต่ละการ์ดทำงานแยกกันที่คนละความเร็ว ก่อนอื่นต้องคลิกเข้าไปที่ปุ่ม Settings ที่หน้าแรกของโปรแกรม MSI Afterburner แล้ว Uncheck box “Synchronize settings for similar graphics processors” เสร็จแล้วก็เลือกเลยครับว่าจะเซตค่าของ GPU ตัวไหนในแถบด้านบน พอเลือกเสร็จก็ตอบ OK แล้วกลับมาเซตความเร็วและไฟเลี้ยงกันต่อได้ที่หน้าแรกเลยครับ เซตเสร็จก็กลับมาที่หน้านี้ใหม่แล้วเลือกไปที่อีกตัวที่เหลือ เสร็จก็ตอบ OK กลับมาหน้าแรกอีกที แล้วก็เซตความเร็วและไฟเลี้ยงของตัวที่เหลือจนเสร็จ ก็เป็นอันเสร็จพิธีลากครับ
สุดท้ายก็คือค่าที่เซตของ GTX 570 ขณะทำงานใน N-Mode ร่วมกันกับ GTX 580 ครับ
เลือกเซตได้เหมือนกันครับในขณะทำงานที่ N-Mode
เมื่ออธิบายครบถ้วนแล้ว ก็ไปลุยทดสอบที่ความเร็ว 4,490MHz BClk 99.8MHz DDR3-1862 7-8-7-24-1T กันเลยครับ

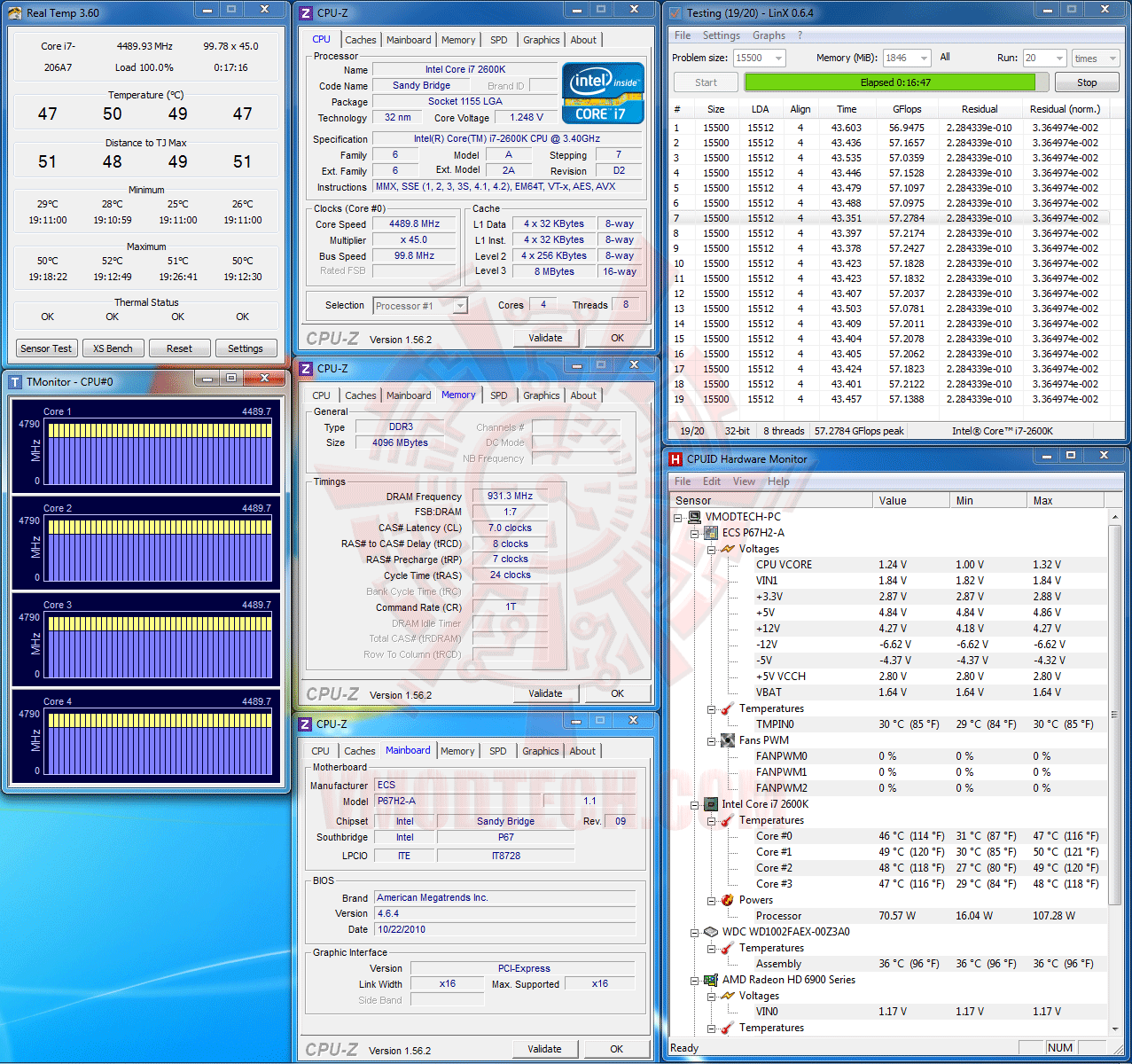

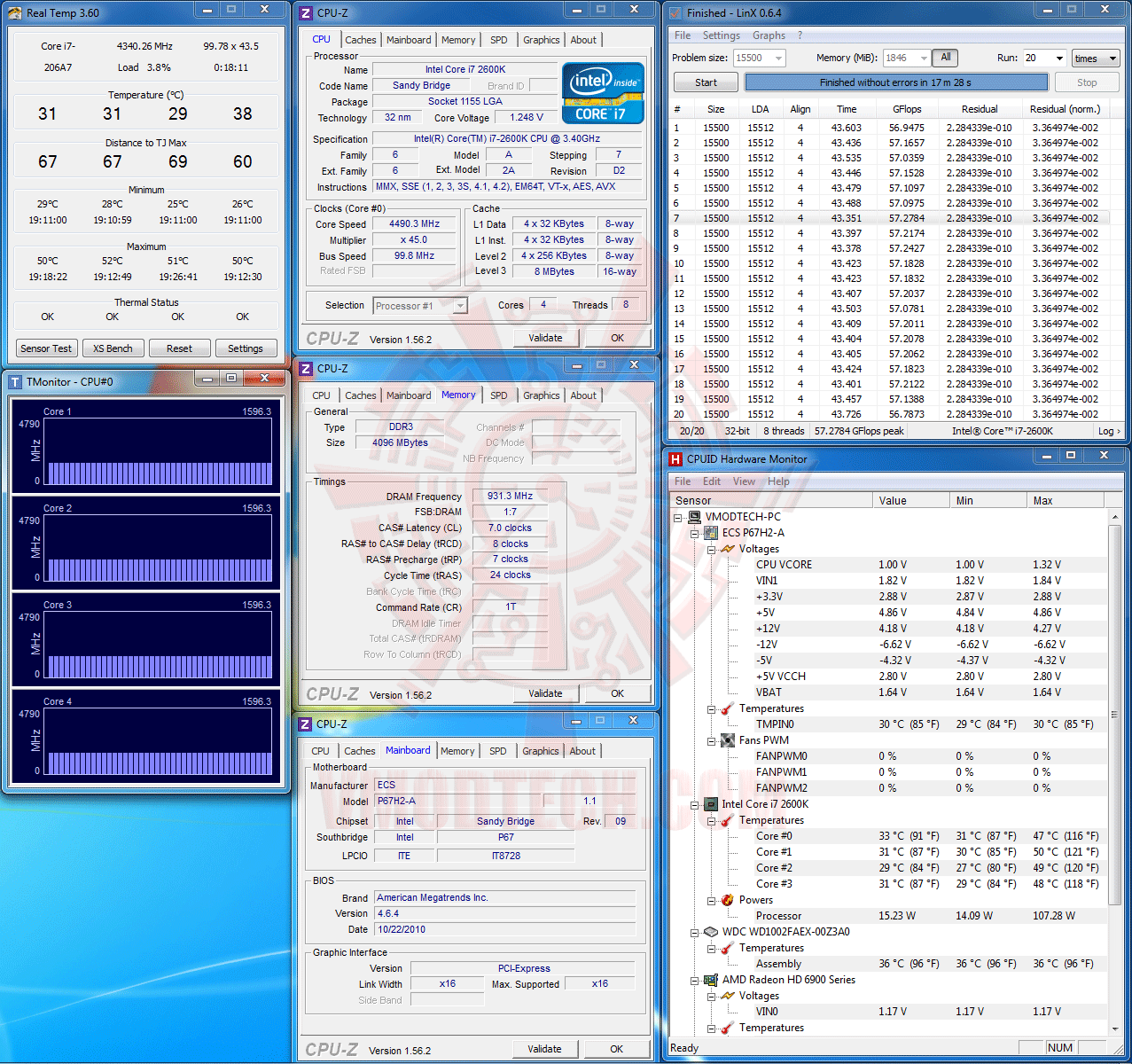

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops
(Click ScreenShot to Enlarge)
(Click ScreenShot to Enlarge)
…จัดกันไป 20Loops กันตามมาตรฐานนะครับ ผ่านสบายครับสำหรับ LinX ตัวคูณที่ 45 ล็อคกันสนิท ไม่มีแอบร่วงตอน FullLoad หนักๆแต่อย่างใด ที่ไฟ VCore FullLoad สูงสุดที่ 1.32V. แบบแว๊บๆ ส่วนมากจะอยู่ที่ 1.24-1.27V. เกือบตลอดเวลา จะร้อนสูงสุดที่ 52องศาเซลเซียสใน Real Temp

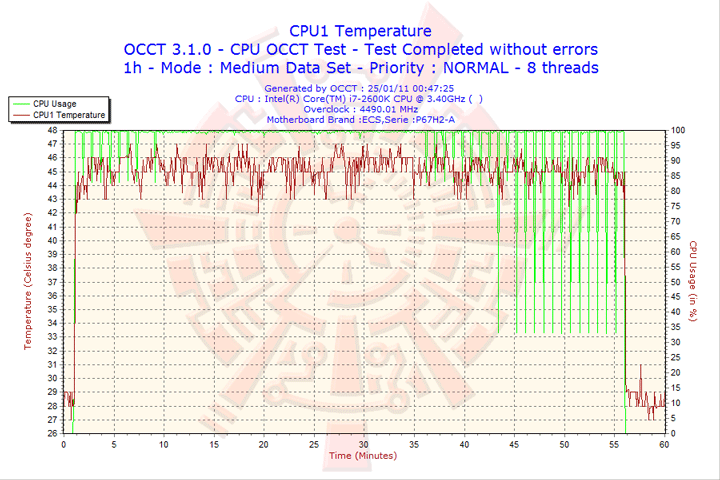

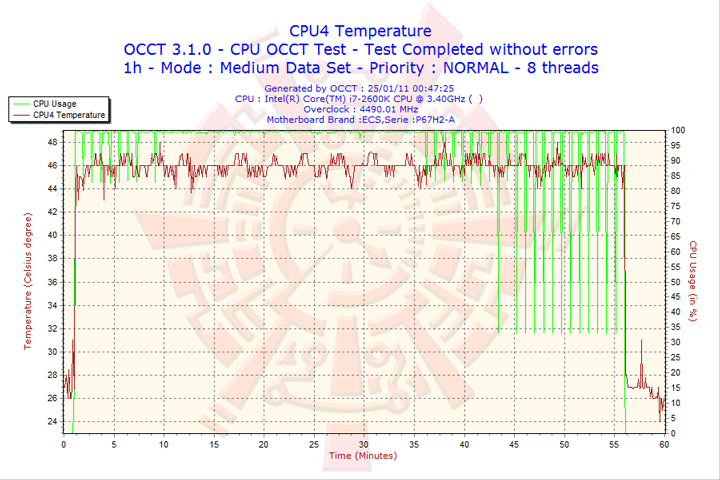

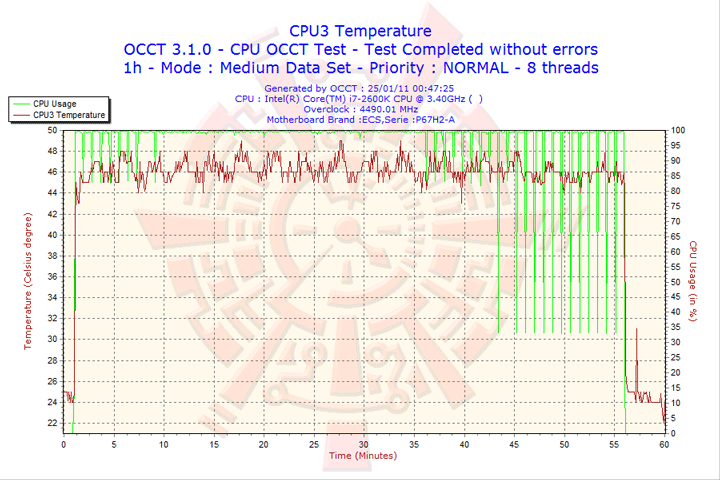

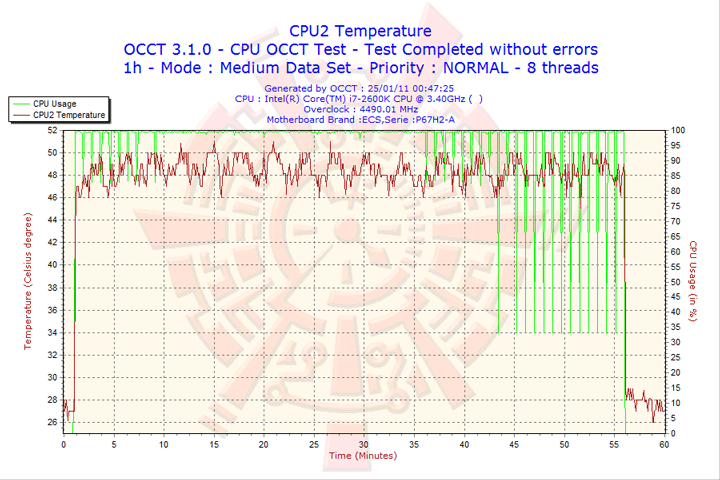

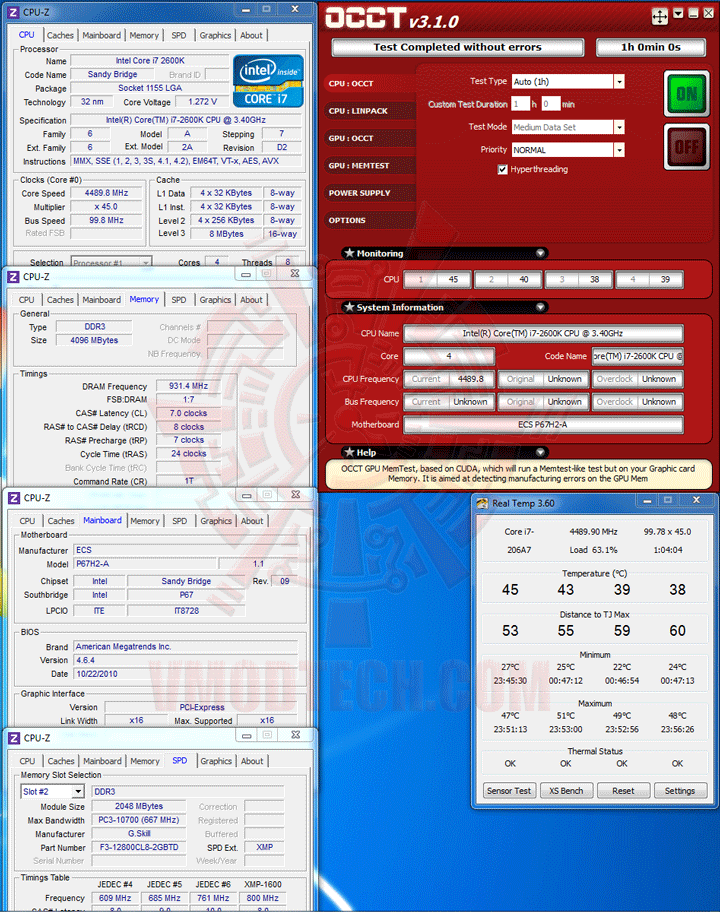

OCCT 3.1.0 Default CPU Test 1Hour
ผ่านสบายเช่นกันครับ สำหรับ OCCT 1ชั่วโมง

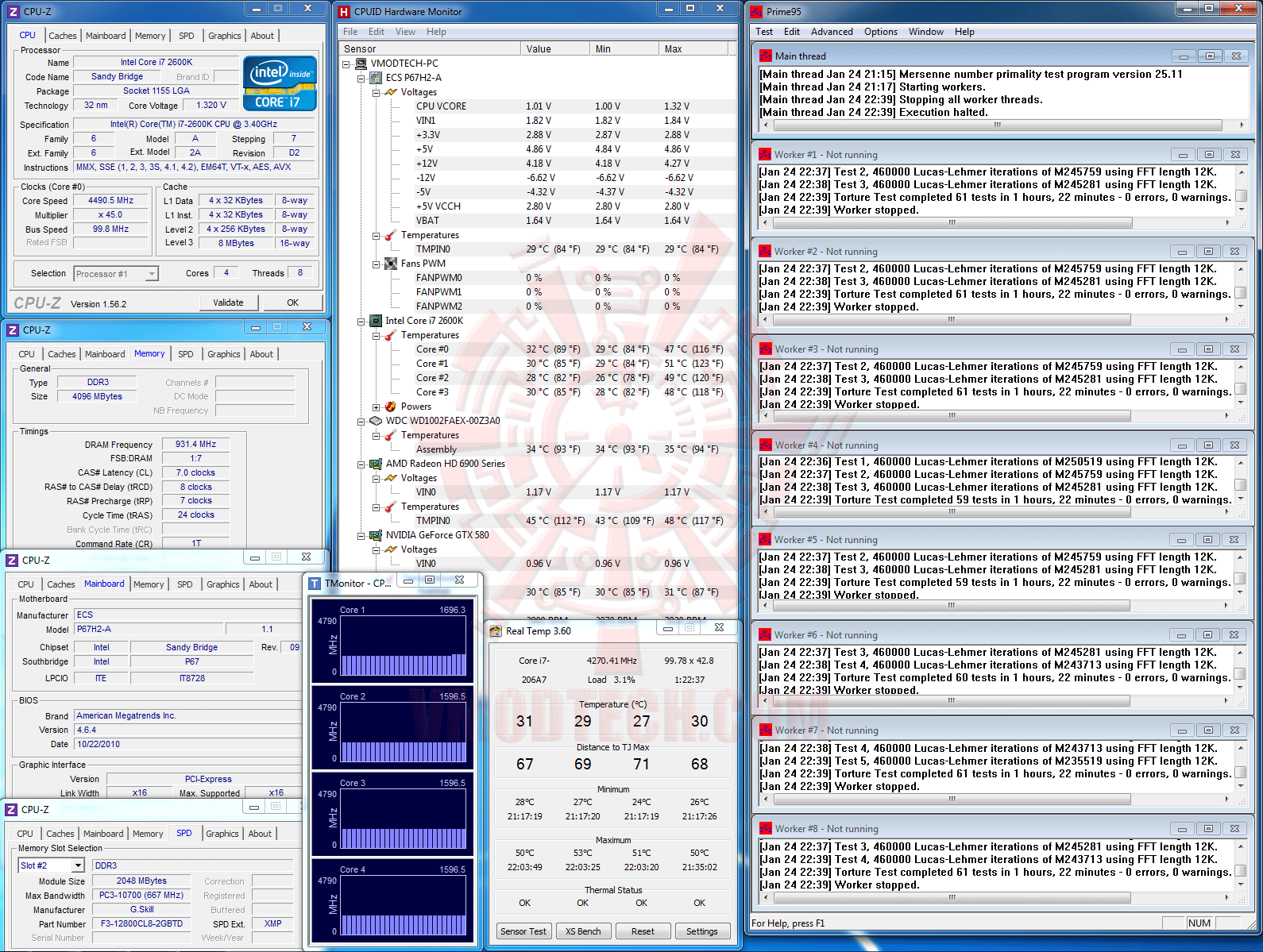

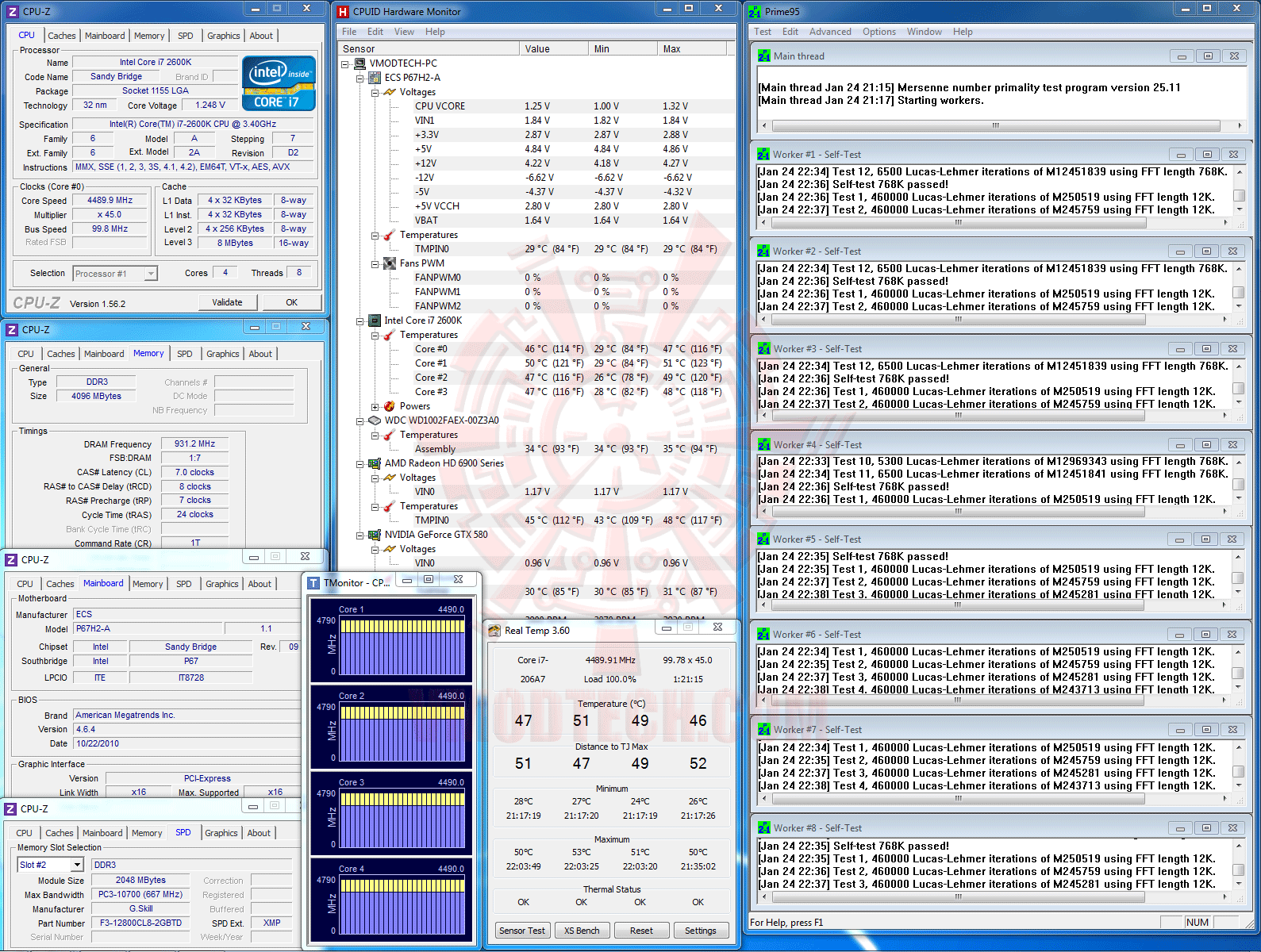

Prime95 Blend Mode 1Hour 22Minutes
(Click ScreenShot to Enlarge)
(Click ScreenShot to Enlarge)
…จัด Prime95 แบบ Blend Mode ไปอีก 1ชั่วโมง 22นาที ผ่านหมดทั้ง 1024K, 8K, 10K, 856K และ 768K ที่โหดๆ ที่ผ่านยากของ Sandy Bridge ที่ผมเจอมาก็คือค่า 10K นะครับ ใครอยากเทสต์ความเสถียรของระบบแบบเร็วๆ ก็ลองเลือกแบบ Custom แล้วเลือกให้เทสต์เฉพาะค่า 10K ดูนะครับ ถ้าผ่านก็คือที่เหลือผ่านเรียบ แต่ต้องไม่ตั้งแรมด้วยค่าที่โหดจนเกินไปนะครับ เพราะว่าที่ 10K จะเกี่ยวกันกับความเสถียรของ CPU อย่างเดียวล้วนๆครับ

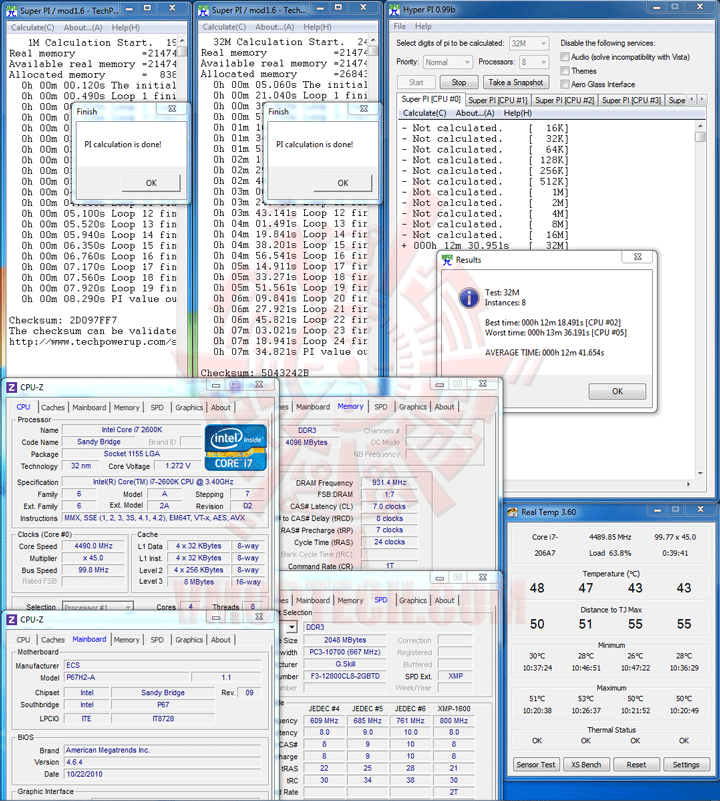

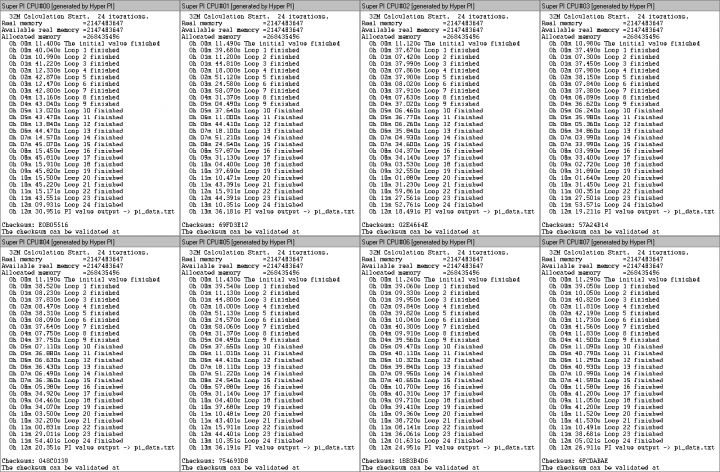

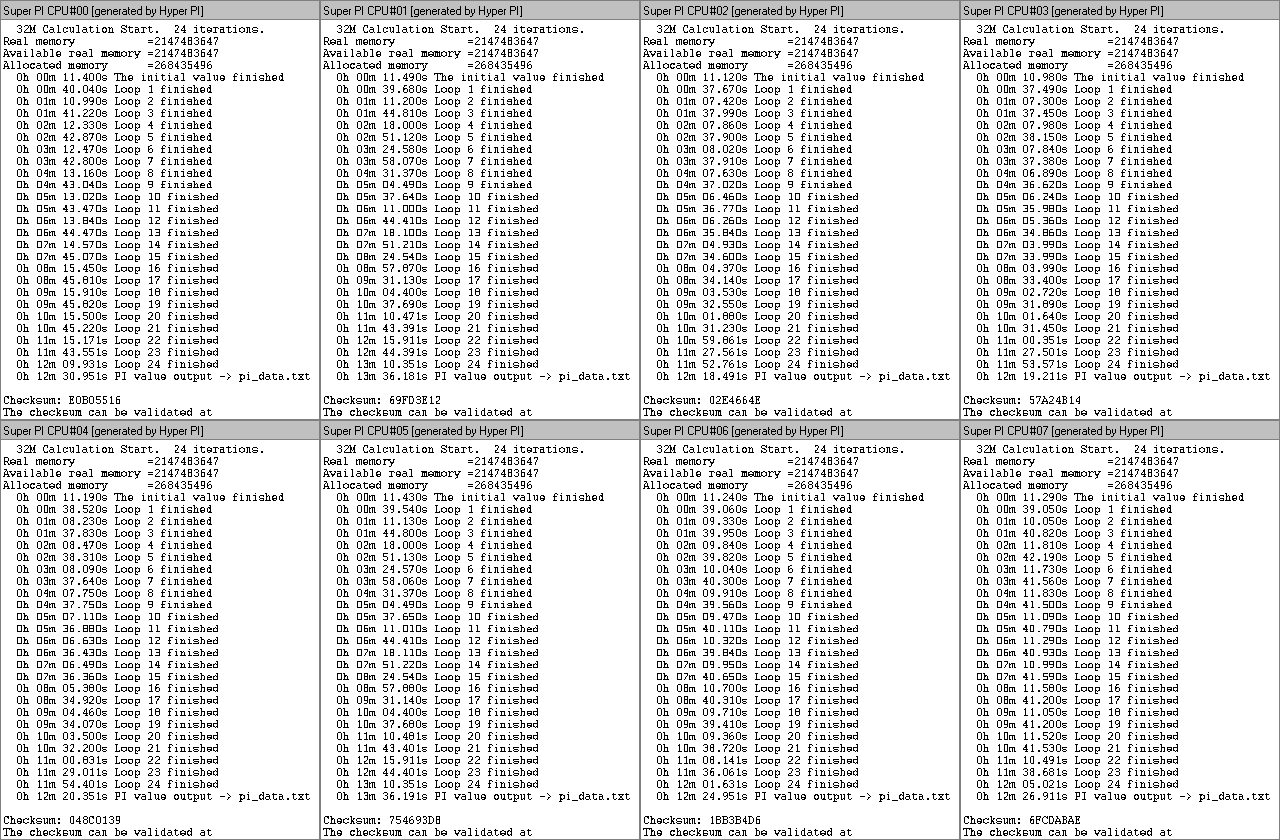

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads
(Click ScreenShot to Enlarge)
…ปิดท้ายด้วยการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 8Threads ซึ่งก็ผ่านกันแบบสบายๆครับที่ความเร็วสูงถึงระดับนี้ และเมื่อเสถียรกันเพียงพอแล้วเราก็ไปลุยเทสต์ดูประสิทธิภาพกันต่อที่หน้าถัดๆไปเลยนะครับ

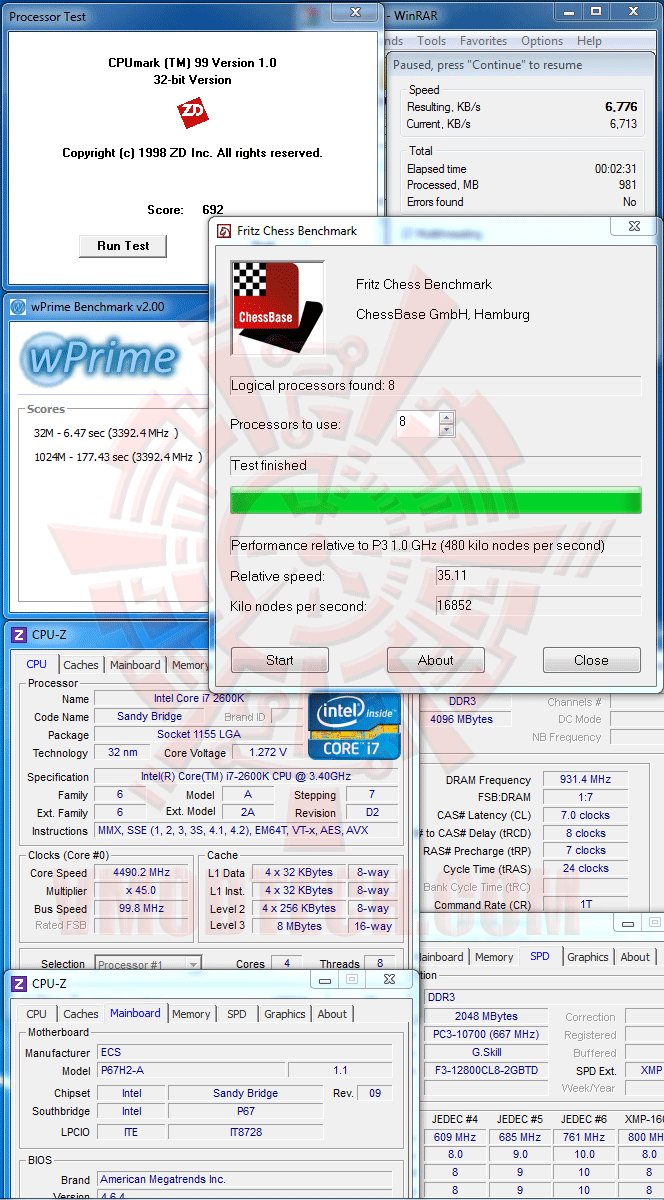

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess
…ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็แรงแบบไม่น่าเชื่อว่า ความเร็ววิ่งอยู่แค่ 4,490MHz BClk 99.8MHz DDR3-1862 7-8-7-24-1T เลยครับ โดยเฉพาะ Winrar ที่แรงกันถึงระดับ 6,776KB/s !!

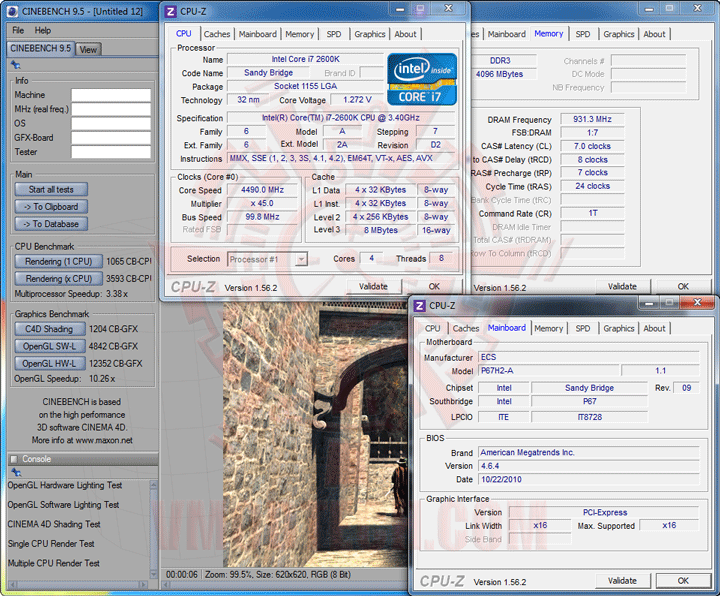

CINEBENCH R9.5
CINEBENCH R10

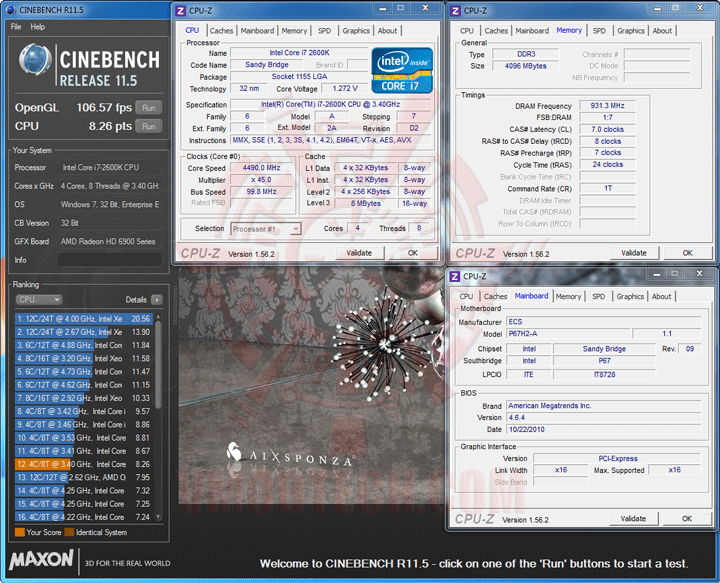

CINEBENCH R11.5
แรงใช้ได้เลยครับ สำหรับ CineBench Series

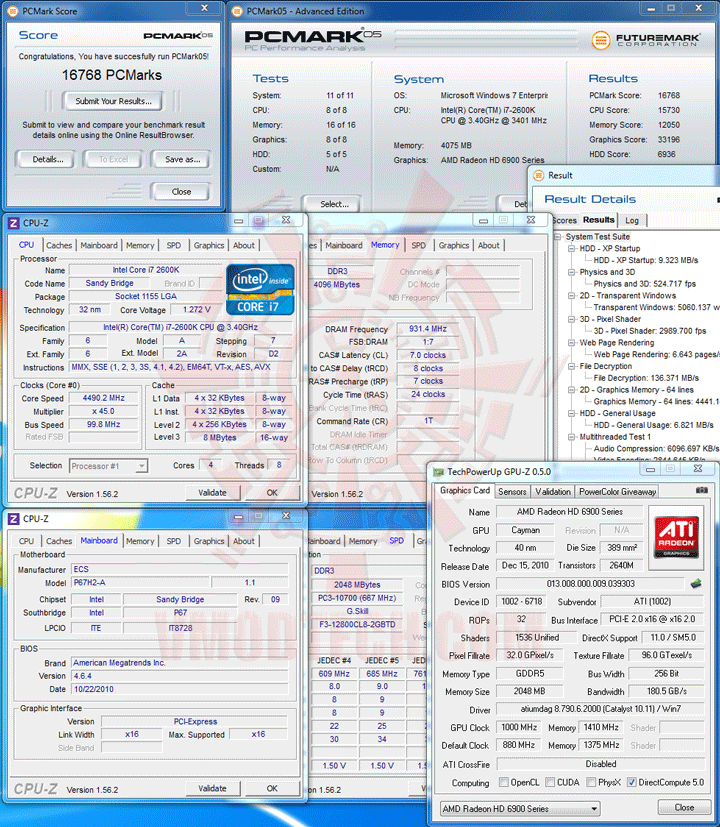

PCMark 05
คะแนน PCMark 05 ก็ออกมาแรงแบบใช้ได้ แม้จะใช้พลังจากฮาร์ดไดร์ฟจานหมุนธรรมดาเพียงเท่านั้น

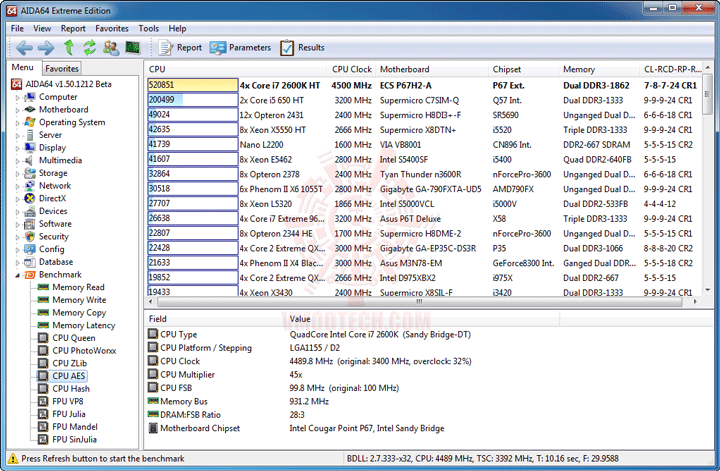

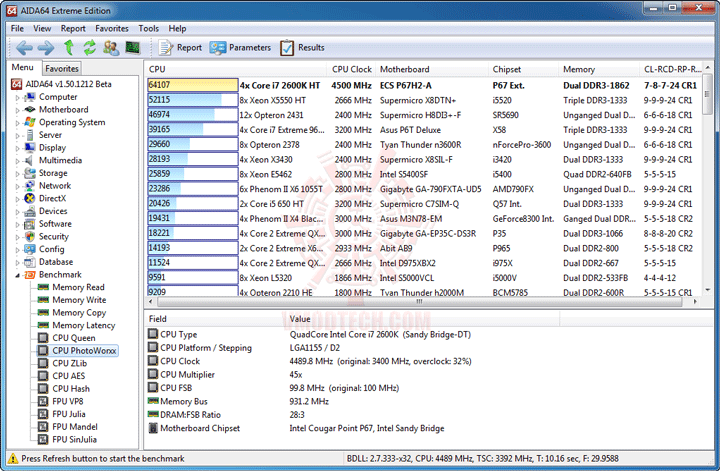

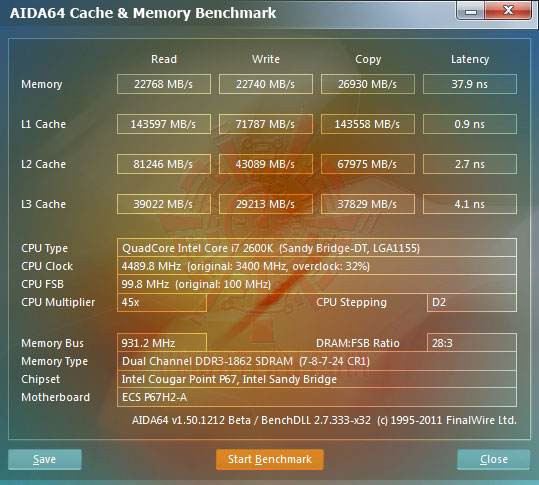

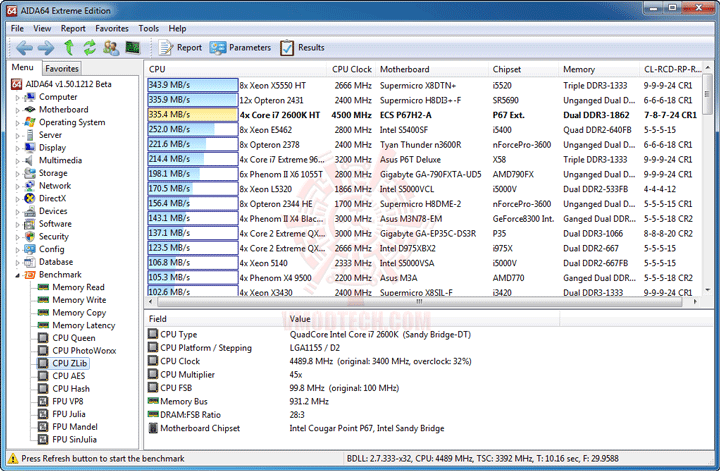

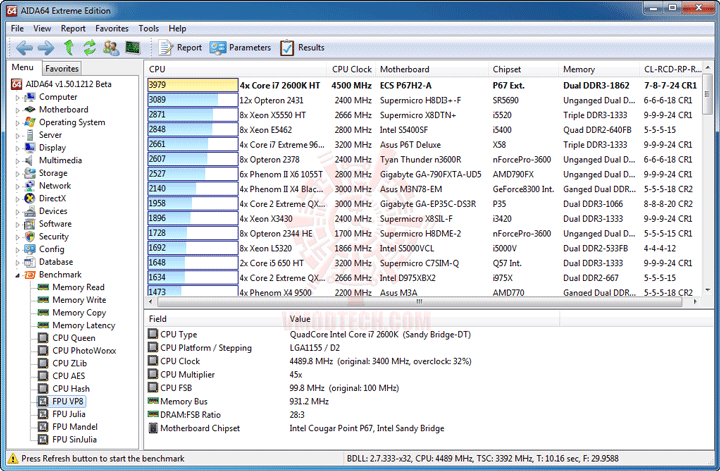

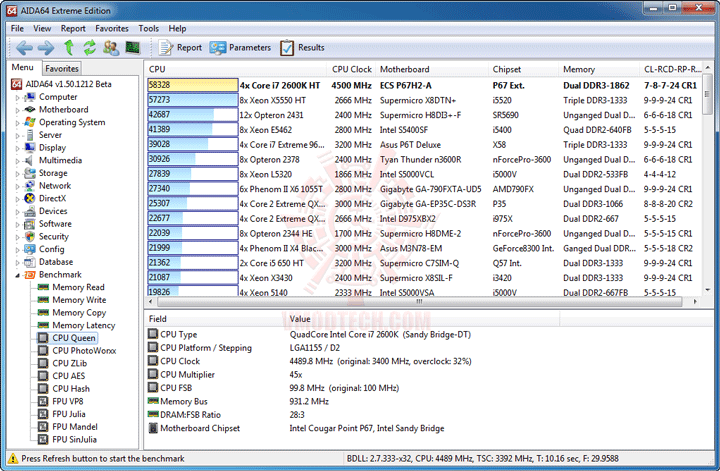

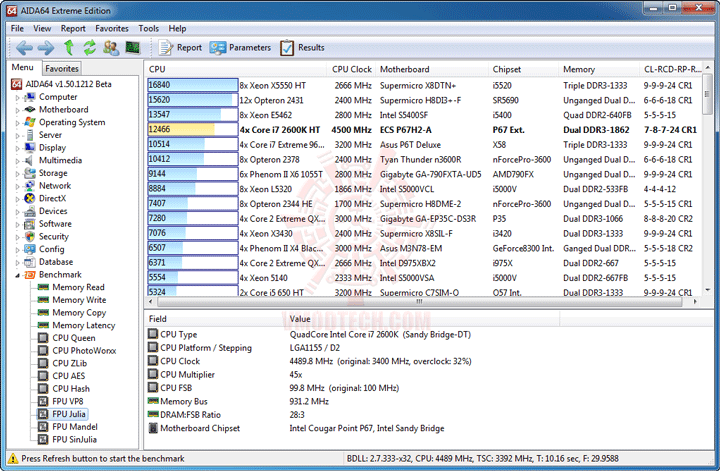

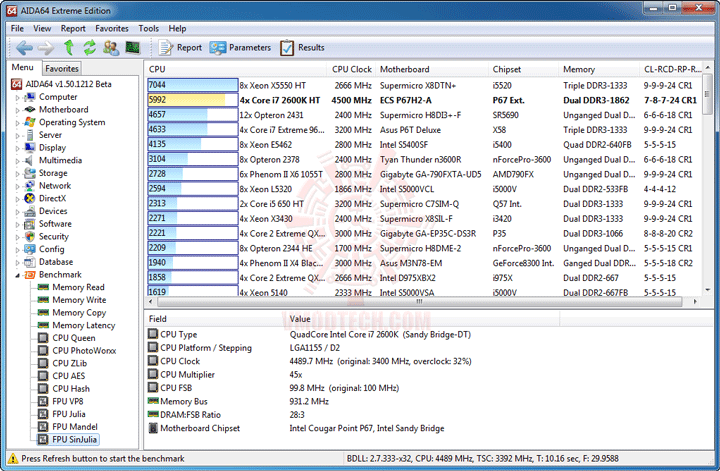

AIDA64 Extreme Edition
แรงหลุดโลกกันไปเลยครับ โดยเฉพาะ Memory Bandwidth ที่่ Triple Channel ยังต้องเขิน

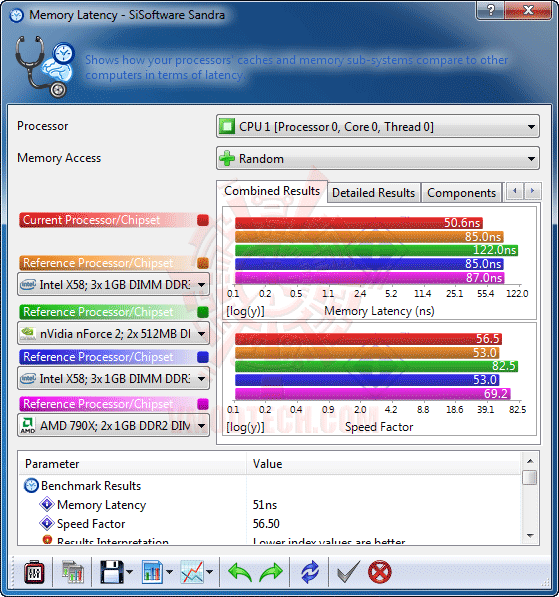

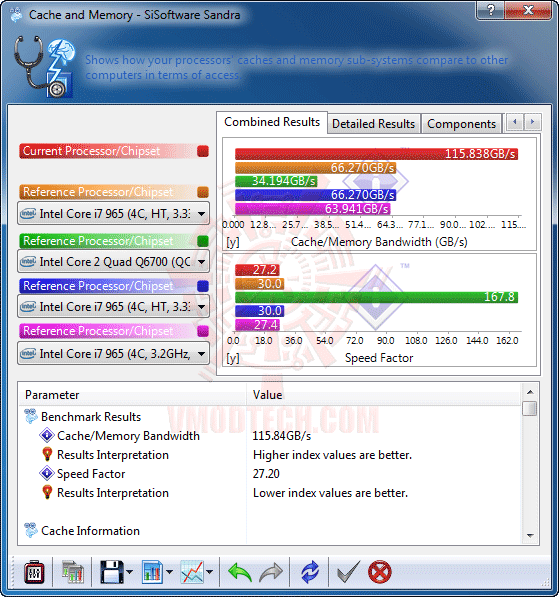

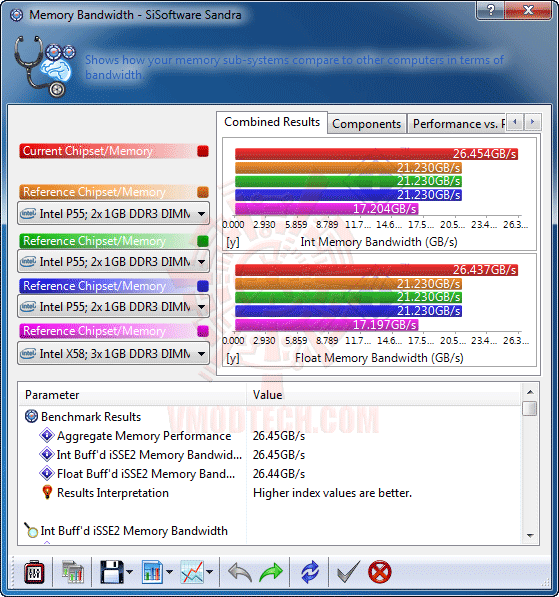

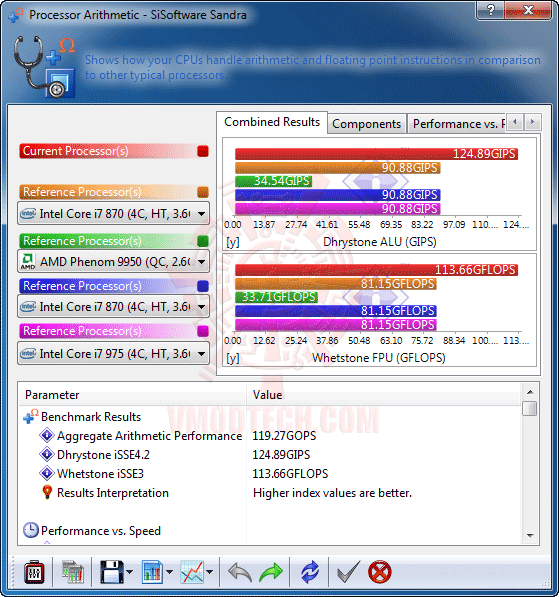

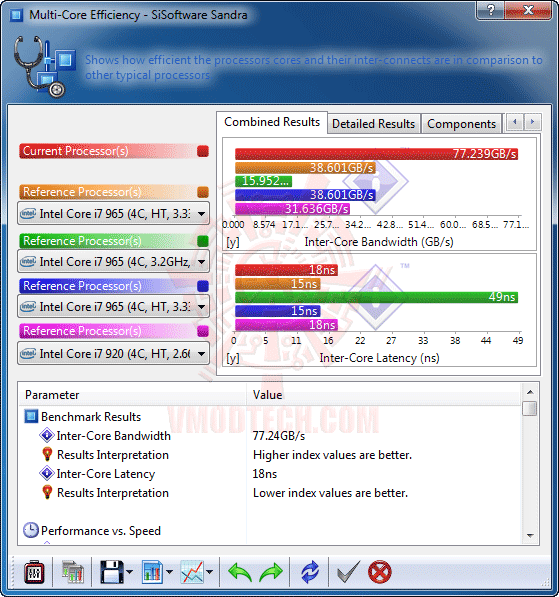

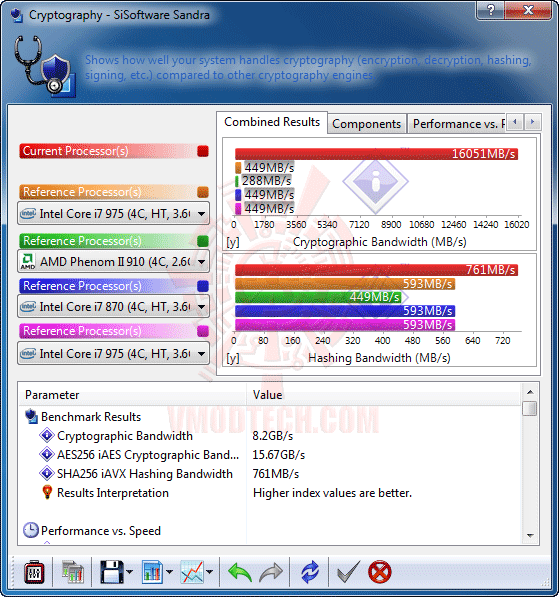

Sisoft Sandra
แรงใช้ได้กันไปเช่นกันครับสำหรับ Sisoft

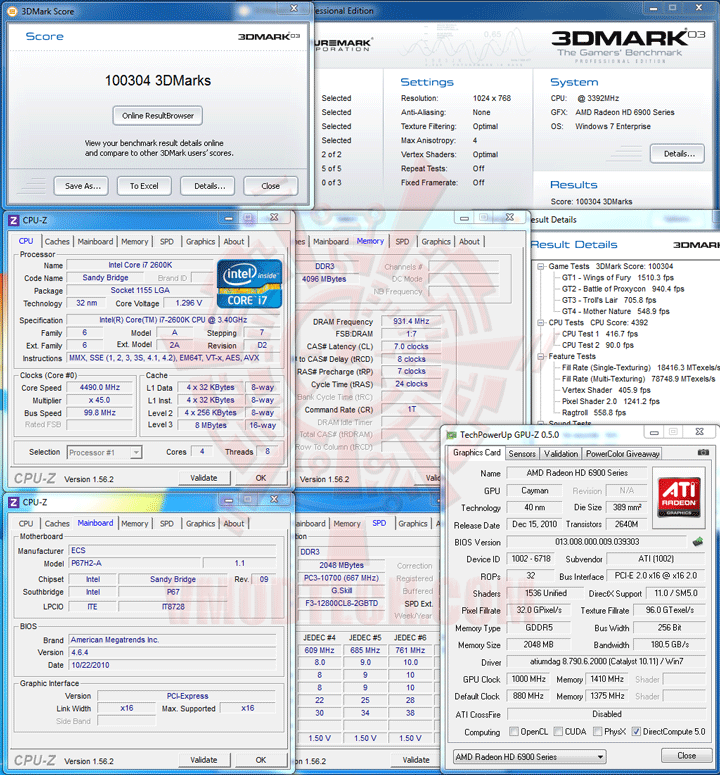

3DMark 03
Radeon HD 6970 (X-Mode Don’t Work)
…เริ่มเปิดการทดสอบประสิทธิภาพแบบ 3D มาสำหรับ X-Mode ก็เริ่มทำท่าไม่ดีแล้วครับ เมื่อลองใช้กับ 3DMark 03 , 05 และ 06 ดูแล้ว จะค้างจอมืดไปเลยนะครับ ต้องแก้ไขด้วยการกดปุ่ม HydraLogix ใน HydraLogix Control Panel ให้เป็น Disable จึงจะทำงานได้เป็นปรกติ แต่ก็เหมือนกับการ์ด HD 6970 ทำงานอยู่แค่ตัวเดียวนะครับ คะแนนก็เลยออกมาเท่าที่เห็น ตามที่ควรจะเป็นของการ์ด HD 6970 ตามความเร็วที่เซตไว้

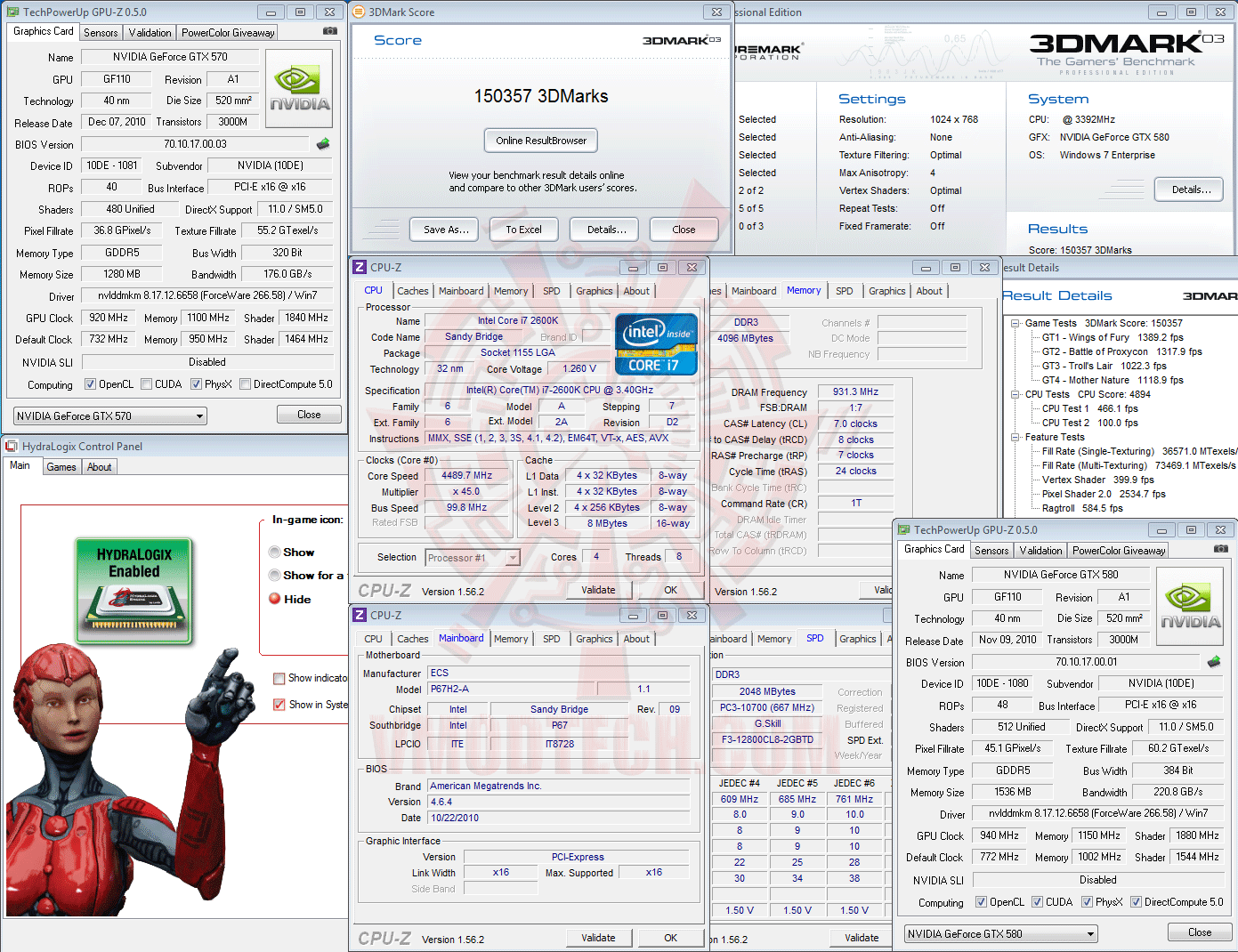

GeForce GTX 580 + GeForce GTX 570 (N-Mode)
แต่พอมา N-Mode GTX 580 + GTX 570 ความแรงก็เริ่มระเบิด กับคะแนน 150,357 ของ 3DMark 03

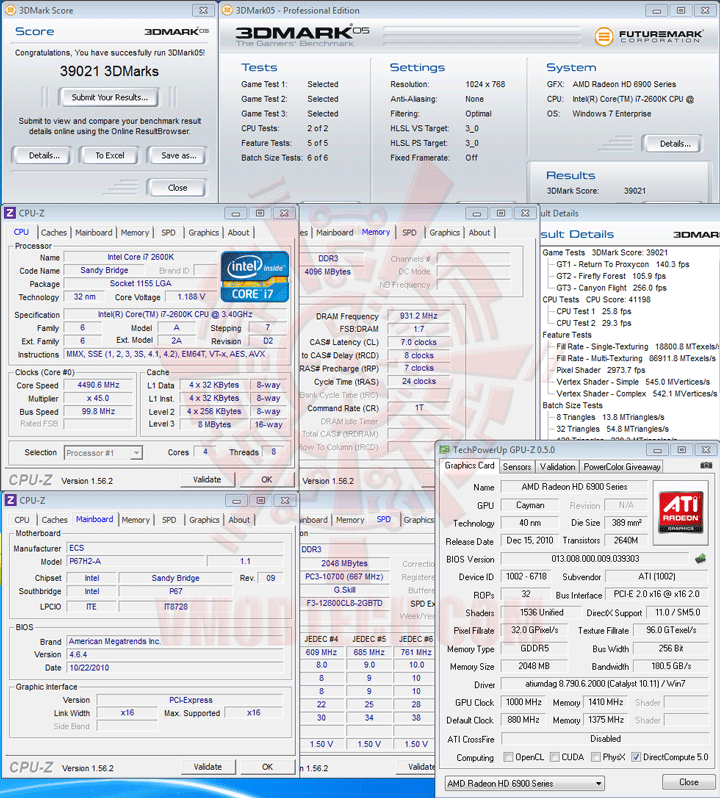

3DMark 05
Radeon HD 6970 (X-Mode Don’t Work)
HD 6970 ก็ยังคงทำงานตัวเดียวอยู่ครับกับ 3DMark 05

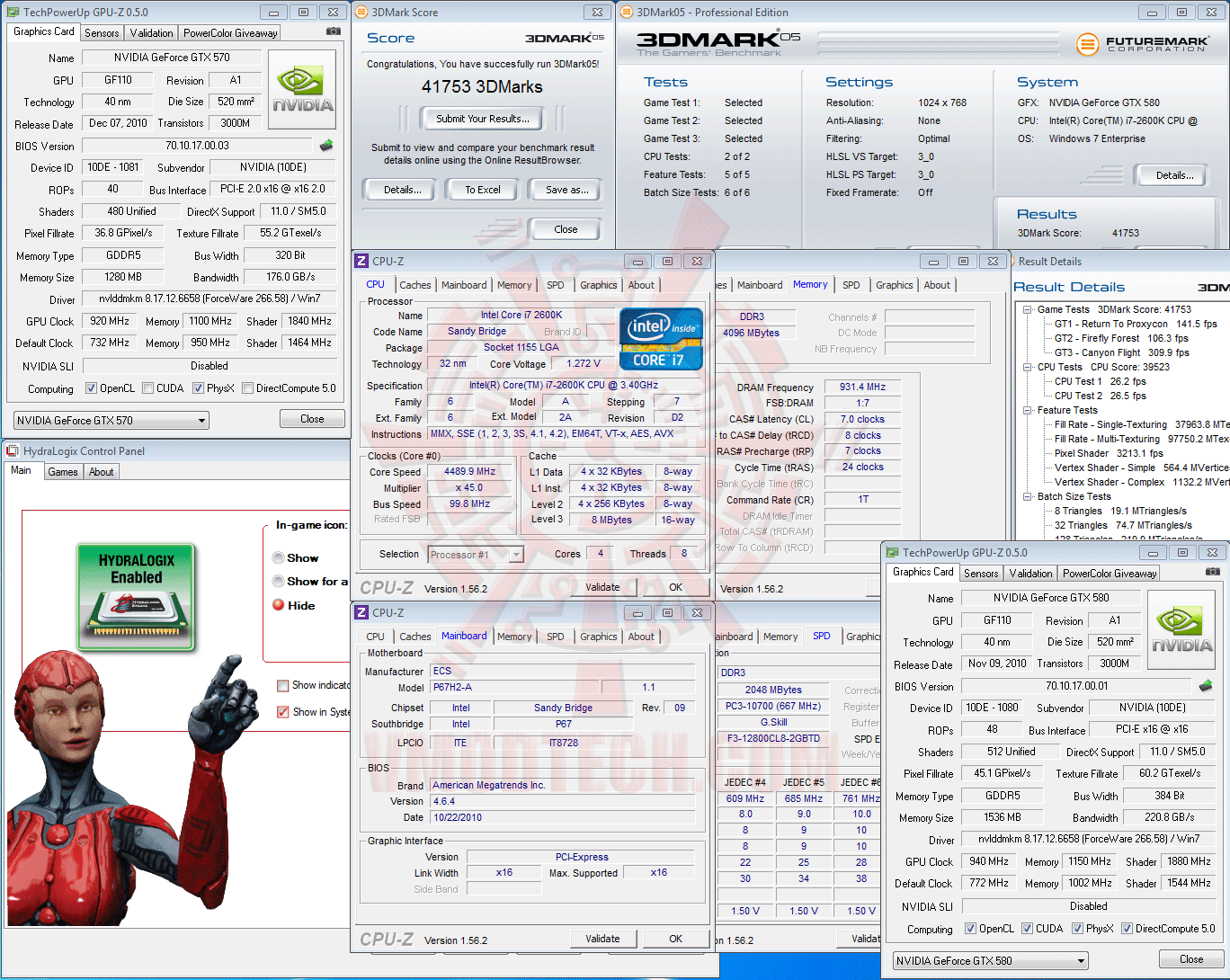

GeForce GTX 580 + GeForce GTX 570 (N-Mode)
…แต่พอมา N-Mode GTX 580 + GTX 570 ความแรงก็เริ่มมาอีกครั้ง กับคะแนน 41,753 ของ 3DMark 05 ซึ่งถ้าซีพียูไปที่ 5GHz+ คงแรงกว่านี้อีกเยอะแน่ เพราะว่า 3DMark 05 อิงกับพลังของซีพียูอยู่พอสมควรเลยครับ
3DMark 06
Radeon HD 6970 (X-Mode Don’t Work)
HD 6970 ก็ยังคงทำงานตัวเดียวอยู่เหมือนเดิมครับกับ 3DMark 06

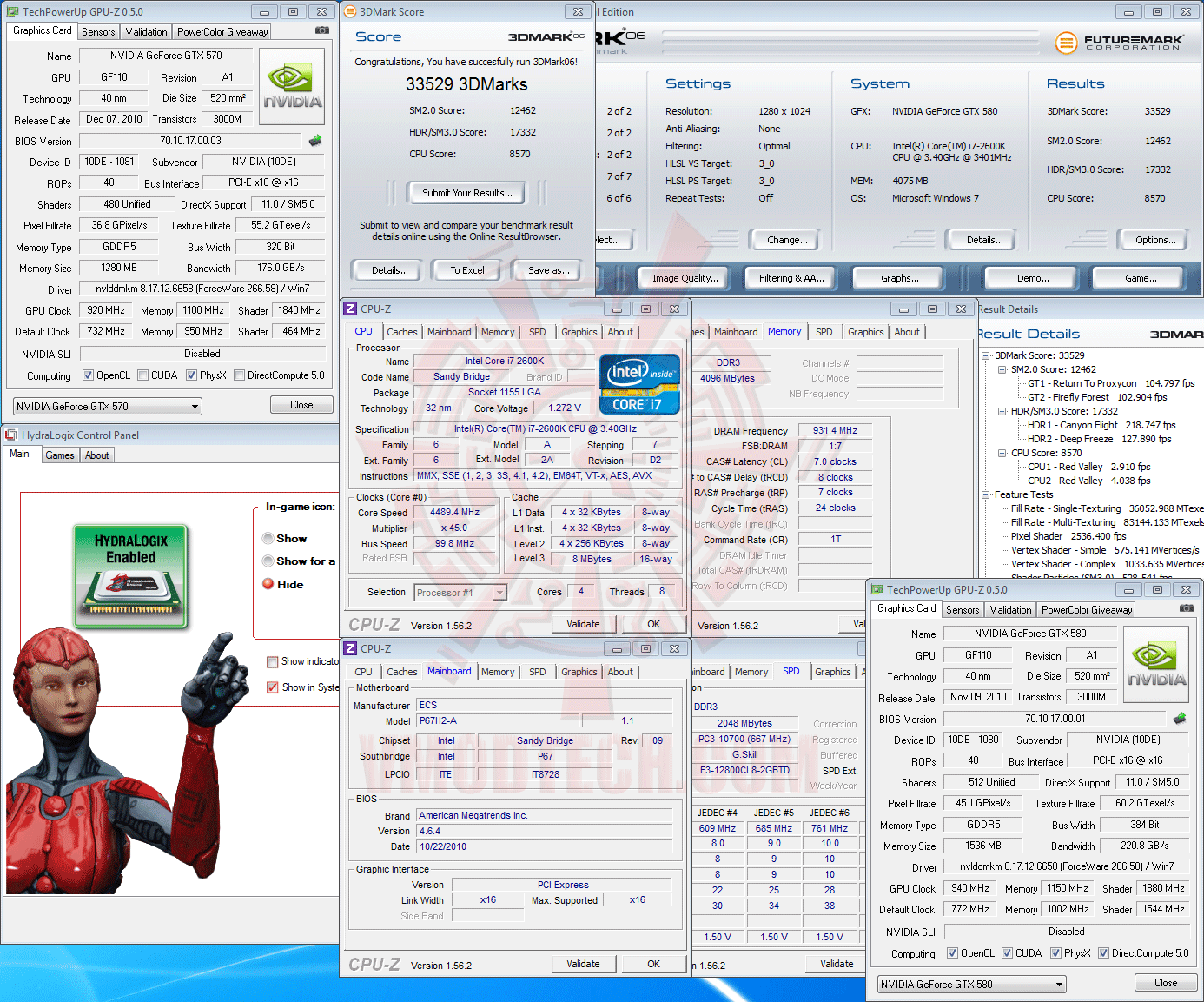

GeForce GTX 580 + GeForce GTX 570 (N-Mode)
…แต่พอมา N-Mode GTX 580 + GTX 570 ความแรงก็มาอีกครั้ง กับคะแนน 33,529 ของ 3DMark 06 ซึ่งถ้าซีพียูไปที่ 5GHz+ คงแรงกว่านี้อีกเยอะแน่ เพราะว่า 3DMark 06 อิงกับพลังของซีพียูอยู่พอสมควรเช่นกันครับ
3DMark Vantage PhysX Disable
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
…X-Mode เริ่มแสดงพลังแล้วครับ กับคะแนนที่ 33,332 ยังไง HD 6970 ตัวเดียวไม่มีทางทำได้อย่างแน่นอนครับกับความเร็วเพียงเท่านี้ ส่วน PhysX ของ NVIDIA จะเปิดไม่ได้นะครับเมื่อทำงานอยู่ในโหมดนี้

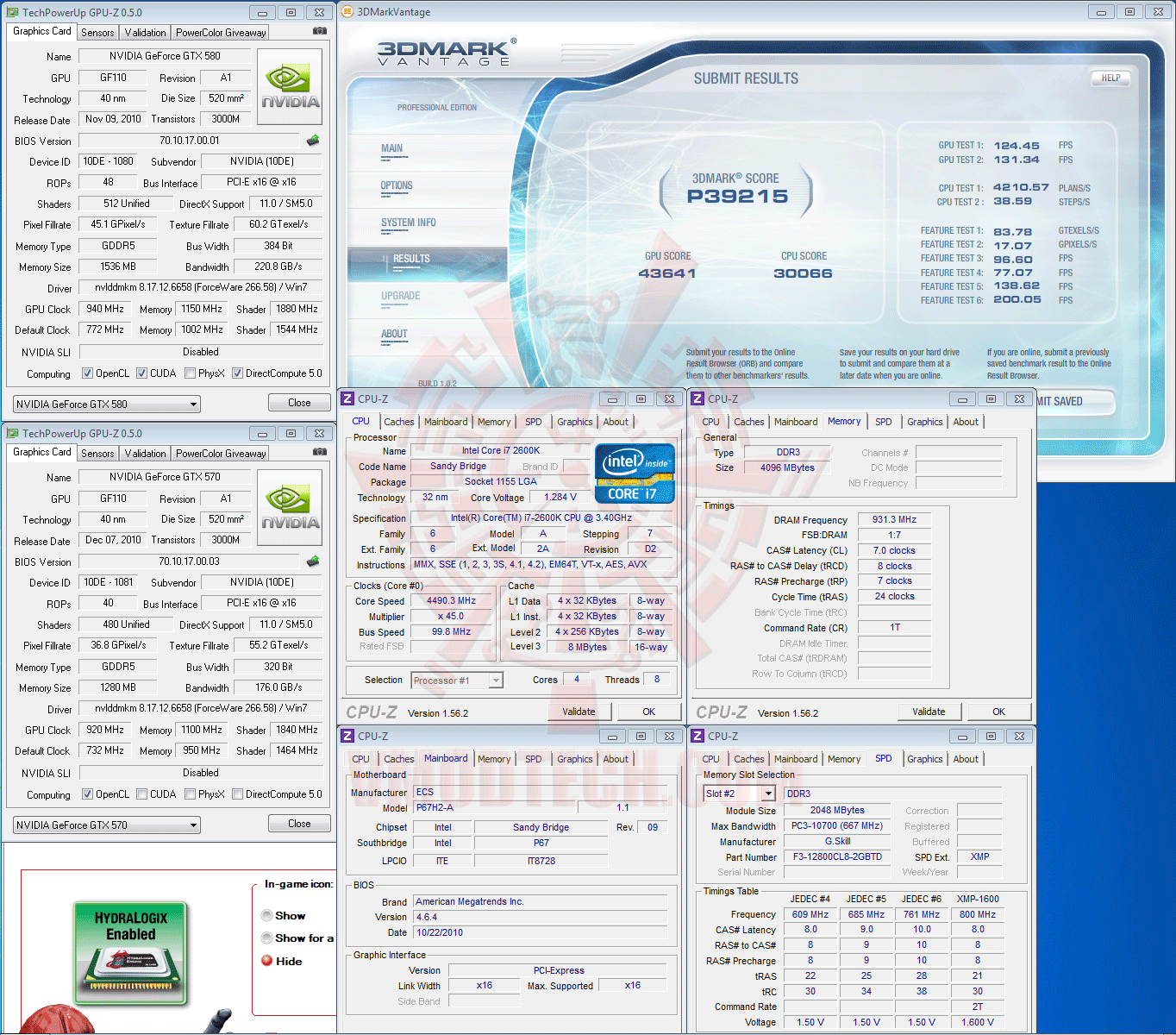

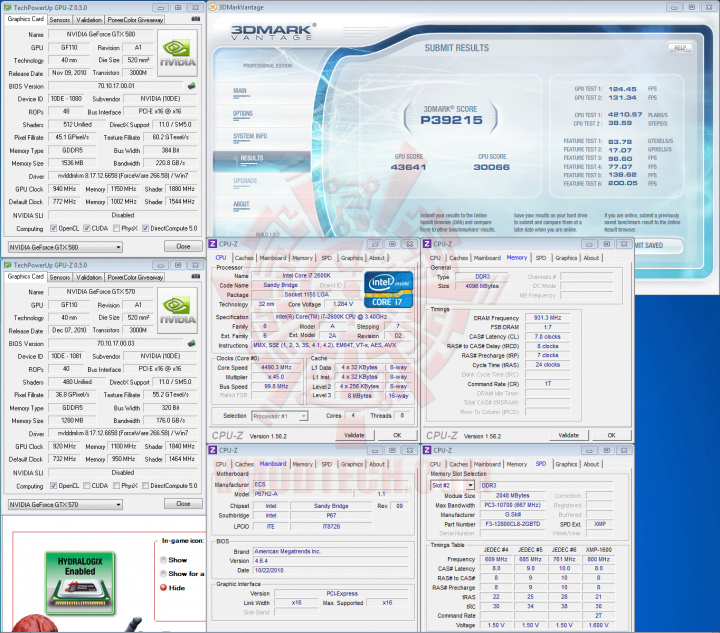

GeForce GTX 580 + GeForce GTX 570 (N-Mode)
ส่วน N-Mode กับ 3DMark Vantage ขนาดปิด PhysX ก็ยังแรงทะลุระดับ 39,215 คะแนน!!
3DMark Vantage PhysX Enable
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
และพอเปิด PhysX กับ N-Mode ขึ้นมาเพียงเท่านั้น จัดไปครับที่ 48,814 คะแนน แรงใช้ได้ครับ

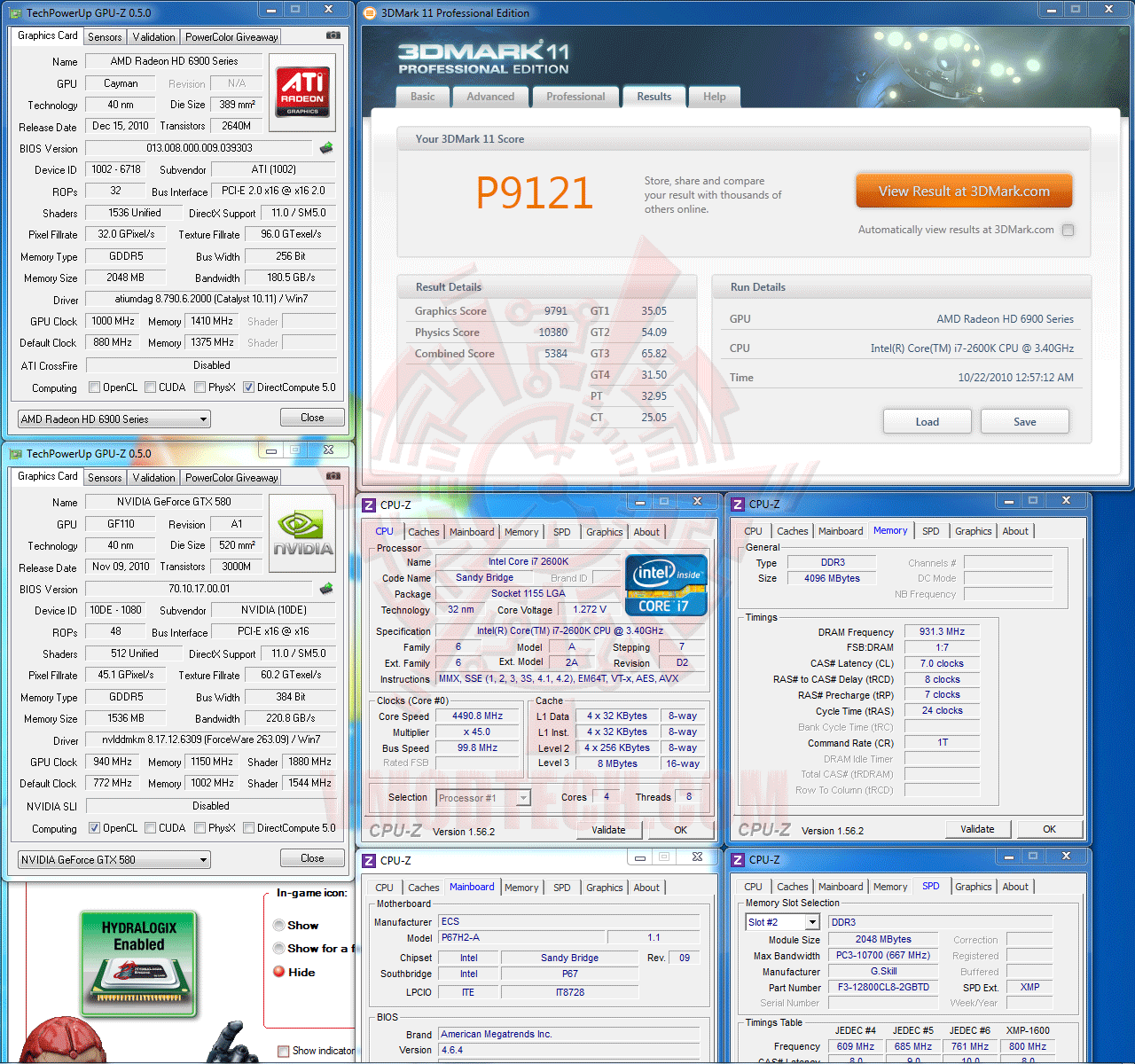

3DMark 11
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
X-Mode แรงแล้วครับกับ 9,121 คะแนนของ 3DMark 11

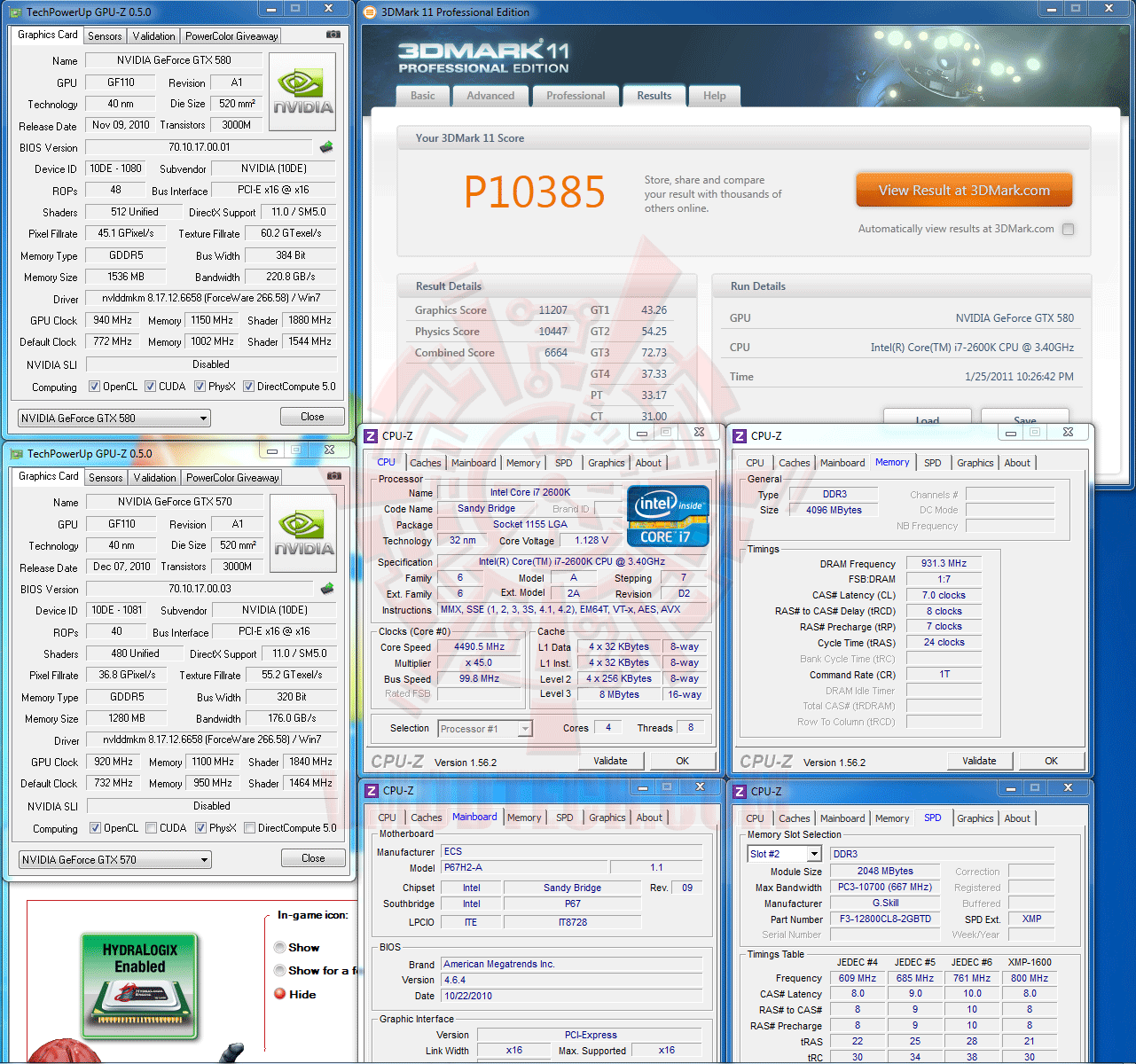

GeForce GTX 580 + GeForce GTX 570 (N-Mode)
แต่พอมา N-Mode ก็แรงขึ้นมาอีกครับ ทะลุหมื่นกันไปเลย

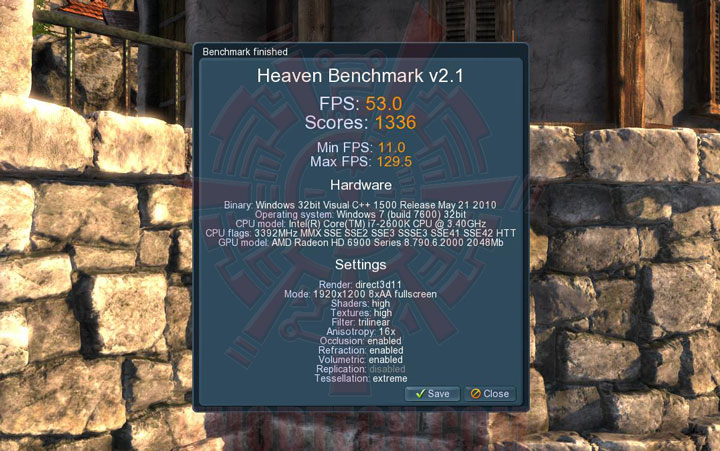

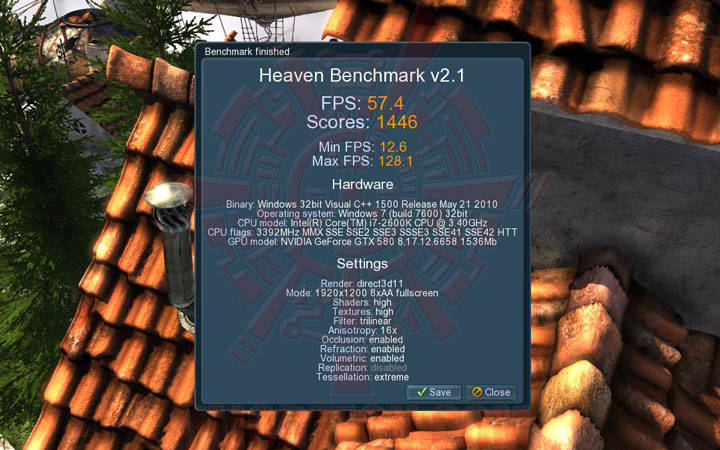

Unigine Heaven Benchmark 2.1
SETTINGS
เซตแบบเปิดสุดหมดที่ 1,920 X 1,200 ครับ
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
X-Mode แรงใช้ได้เลยครับ
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
ส่วน N-Mode ก็ยังแรงกว่าอยู่ดีครับ

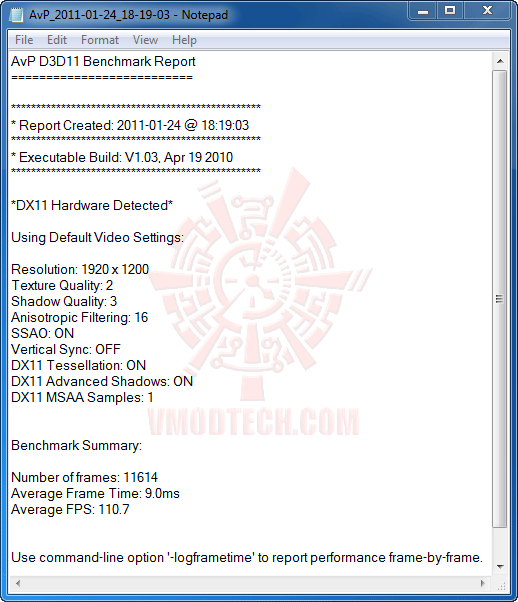

Aliens VS. Predator DX11 Benchmark
เอาแบบ Default แล้วเทสต์เลยนะครับ ไปชมผลกันเลยครับกับเกมส์ DX11 ภาพสุดสวยเกมส์นี้
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
X-Mode แรงปรี๊ดเลยครับคราวนี้
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
แต่ N-Mode ก็ยังแรงกว่าอยู่ดีครับ

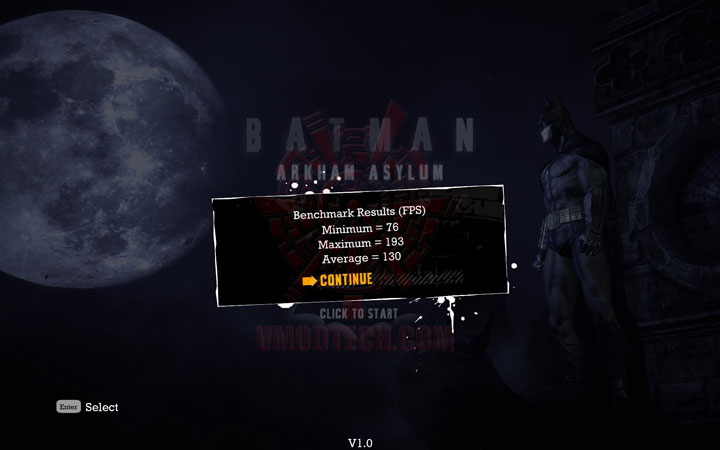

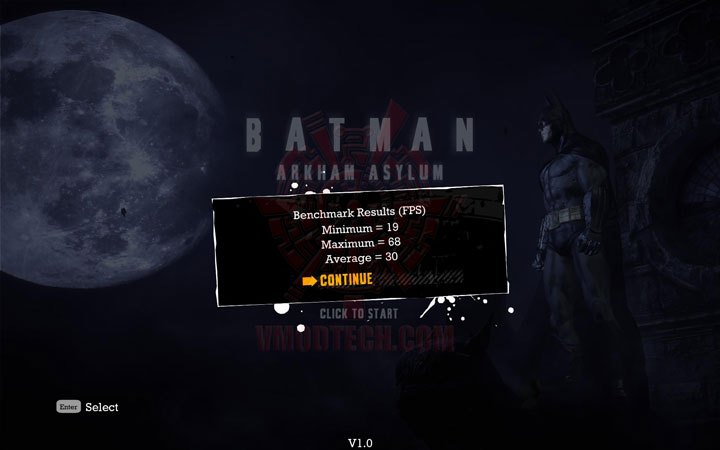

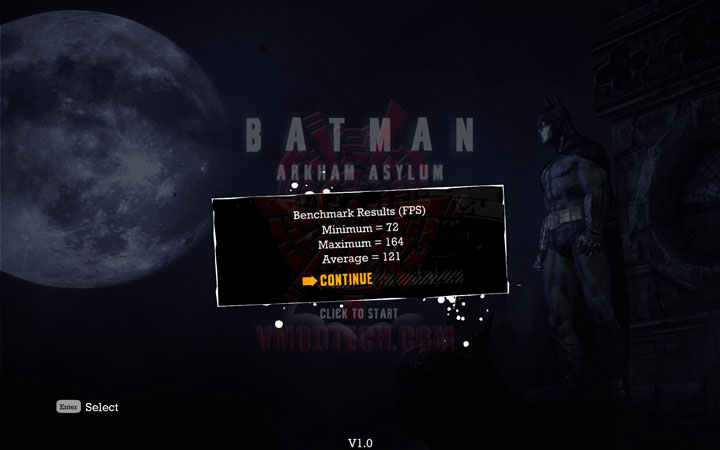

BATMAN ARKHAM ASYLUM DX10 Benchmark
SETTINGS of X-Mode
SETTINGS @ PhysX High
ต้องไปปรับ AA ใน CCC ให้เป็น 8X นะครับ เพราะว่าปรับในโปรแกรมไม่ได้เมื่อใช้การ์ดจากค่าย AMD สำหรับเกมส์นี้ครับ
SETTINGS @ PhysX Off
ทั้งเปิด PhysX แบบ High และแบบปิด เราเทสต์หมดครับ แม้ว่า X-Mode จะไม่ Supported PhysX ก็ตาม
SETTINGS of N-Mode
SETTINGS @ PhysX High
SETTINGS @ PhysX Off
พอมา N-Mode ก็เซตกันตามรูปกันแบบสบายเลยครับ PhysX พร้อม
PhysX Off
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
ไม่ค่อยแรงเท่าไหร่ครับสำหรับ X-Mode

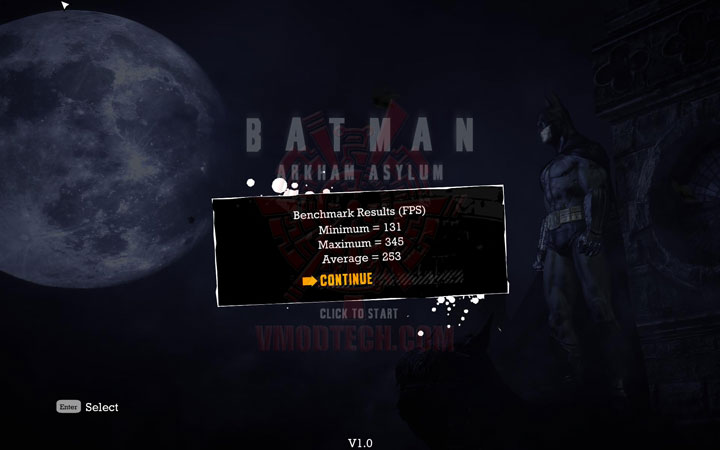

GeForce GTX 580 + GeForce GTX 570 (N-Mode)
แต่พอมา N-Mode กระฉูดครับ
PhysX High
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
ร่วงเป็นธรรมดาครับสำหรับ X-Mode เพราะว่าไม่มี PhysX ระดับ Hardware มาช่วย
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
แต่พอมา N-Mode แรงลื่นกระฉูดเล่นได้จริงเลยแม้จะเลือก PhysX แบบ High

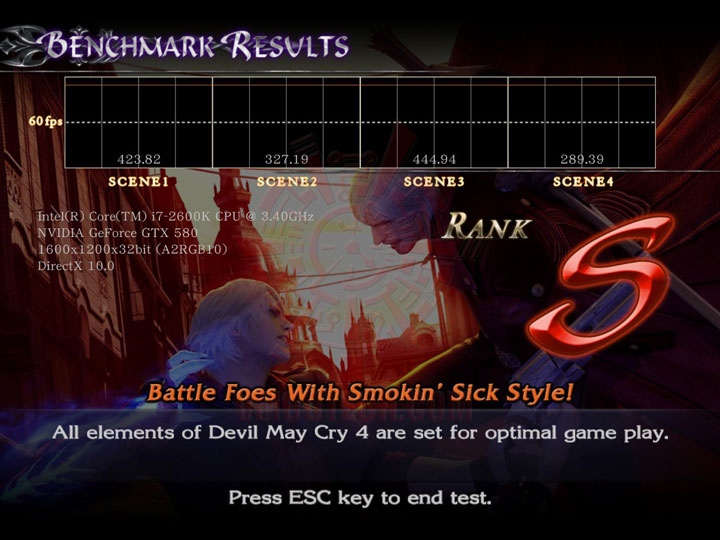

Devil May Cry 4 DX10 Benchmark
SETTINGS
เซตแบบเปิดสุดหมดที่ 1,600 X 1,200 ครับ
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
แรงกว่าการ์ดเดี่ยวแน่นอนครับ สำหรับ X-Mode
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
แต่พอมา N-Mode ก็แรงกว่าอีกเช่นเคยครับ

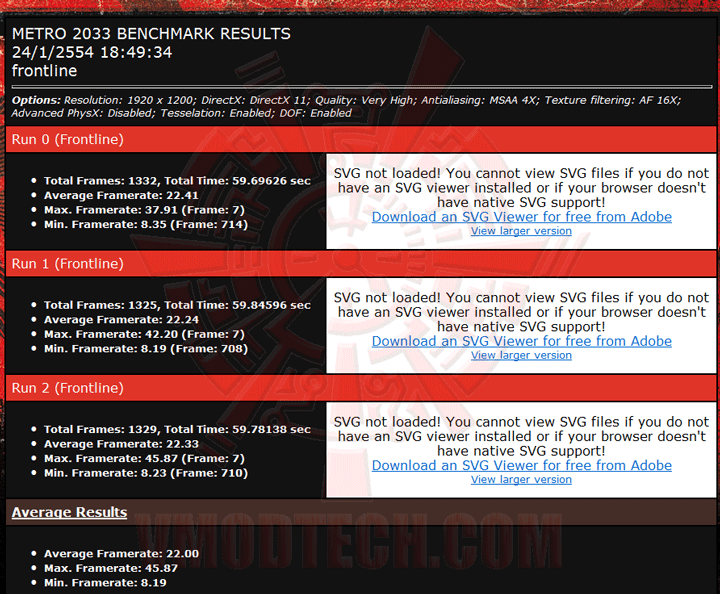

METRO 2033 DX11 Benchmark
SETTINGS @ Advance PhysX Enable
SETTINGS @ Advance PhysX Disable
ทั้ง X-Mode และ N-Mode เซตแบบเดียวกันตามภาพด้านบนเลยนะครับ เปิดสุดหมดที่ 1,920 X 1,200
Advance PhysX Disable
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
X-Mode คะแนนออกมาใกล้เคียงกับใช้ HD 6970 ตัวเดียวที่ความเร็วนี้เลยครับ
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
แต่พอมา N-Mode ก็แรงกว่าตัวเดียวอีกตามระเบียบครับ
Advance PhysX Enable
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
เปิด Advance PhysX ผลก็ออกมาในแนวทางเดียวกันครับ
Resident Evil 5 DX10 Benchmark
SETTINGS
เปิดสุดหมดที่ 1,920 X 1,200 กันอีกเช่นเคยครับ

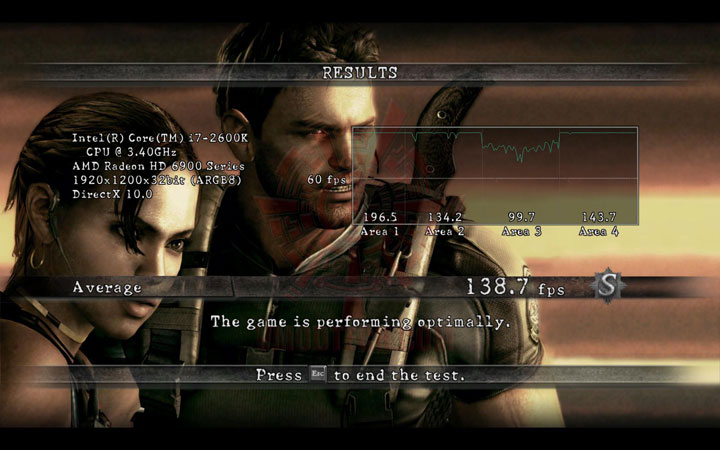

Radeon HD 6970 + GeForce GTX 580 (X-Mode)
X-Mode ก็ยังคงแรงกว่าการ์ดเดี่ยวอยู่เช่นเคยครับ
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
และพอมา N-Mode ก็แรงกว่า X-Mode กันอีกแล้วครับ

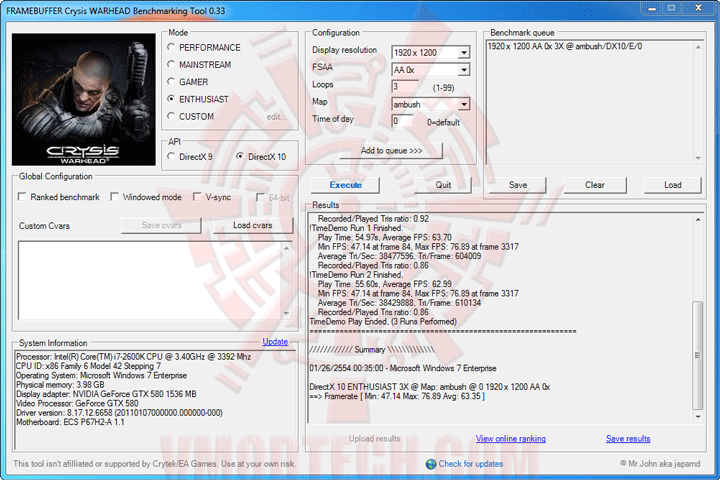

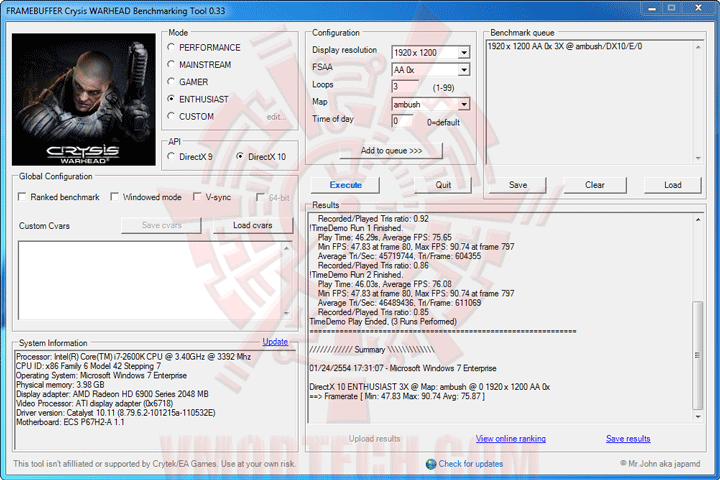

Crysis WARHEAD Benchmark
DX10 ENTHUSIAST Mode 1,920X1,200 AA 0X
Radeon HD 6970 + GeForce GTX 580 (X-Mode)
แต่พอมา Crysis Warhead X-Mode แรงกระฉูดเลยครับ
GeForce GTX 580 + GeForce GTX 570 (N-Mode)
N-Mode ที่ว่าแรงก็ยังแพ้ X-Mode ครับ สำหรับเกมส์นี้
Conclusion
…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงเล่นสนุกกันไปเลยครับ สำหรับมาเธอร์บอร์ด ECS P67H2-A Black Extreme ตัวนี้ ถ้าอนาคตได้รับการ Update BIOS เป็นตัวที่มีฟังค์ชัน Internal CPU PLL OverVoltage ขึ้นมาให้ Enable เพิ่มความแรงแล้วล่ะก็ น่าจะอัดให้ทะลุ 5GHz ได้อย่างไม่ยากเย็น เพราะว่าค่าคอนฟิคต่างๆที่ให้มาในไบออส ที่สามารถปรับได้และจำเป็นต่อการ Overclock ก็มากันครบถ้วนแบบไม่ตกหล่นแต่อย่างใด แถมตัวคูณก็ล็อคได้สนิทไม่มีร่วงแบบนี้ อนาคตไกลแน่นอนครับ และสำหรับส่วนที่โดดเด่นจริงๆของมาเธอร์บอร์ดรุ่นนี้ก็คือการที่ได้ติดตั้งชิป HydraLogix ลงบนตัวบอร์ด ทำให้สามารถทำงานกับกราฟฟิคการ์ดต่างแบรนด์ต่างรุ่นได้อย่างสนุกสนาน ถึงจะไม่ได้แรงขึ้นมากมายแต่ก็แรงขึ้นจริงๆ เหมาะสำหรับผู้ที่ซื้อกราฟฟิคการ์ดใหม่แล้ว ตัวเก่าไม่รู้เอาไปทำอะไร ก็เอามาใส่เพิ่มความแรงต่อกันได้แบบไม่ต้องวางไว้เฉยๆ ถึงแม้จะมีปัญหาในการใช้งานบ้างเป็นบางเบนซ์มาร์คและกับบางเกมส์ เราก็เลือก Disable กับบางโปรแกรมที่มีปัญหา และ Enable กับโปรแกรมที่ใช้งานได้แค่นี้ปัญหาที่เจอก็จะหมดไป ส่วนไดรเวอร์ของ HydraLogix ก็มีการอัพเดตใหม่กันอยู่เรื่อยๆเกือบทุกเดือนในตอนนี้ ปัญหาต่างๆที่เจอในบทความนี้ก็อาจจะหายไปก็เป็นได้ เมื่อมีไดรเวอร์ใหม่ๆออกมาอีกในอนาคตนะครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ
.
.
