Fan Speed Control อย่างง่ายแล้วประหยัด

/ บทความโดย: admin , 26/03/2005 15:22, 1,677 views / view in EnglishEN
Share

               ครับ..สวัสดีครับเพื่อนๆพี่ๆชาว vmodtech วันนี้ กระผม นาย…อั๊ยซ์…ขอนำเสนอ ชุดประหยัด ในการตกแต่งเคส หรือ ระบบระบายความร้อนให้กับ
คอมพิวเตอร์ของเราครับ


               เนื่องจาก ที่บทความ Fan Speed Control(ตัวควบคุมแฟน)อย่างง่าย ของท่าน niCe_guY คราวที่แล้วที่ ได้มาเสนอเป็นไกด์นำทางไปแล้วนั้น
กระผมได้ลองทำ(ทำซักที)ออกมาเป็นชิ้นเป็นอันแล้วคับ  เป็นอย่างไรนั้น ไปดูกันเลยดีกว่าครับ

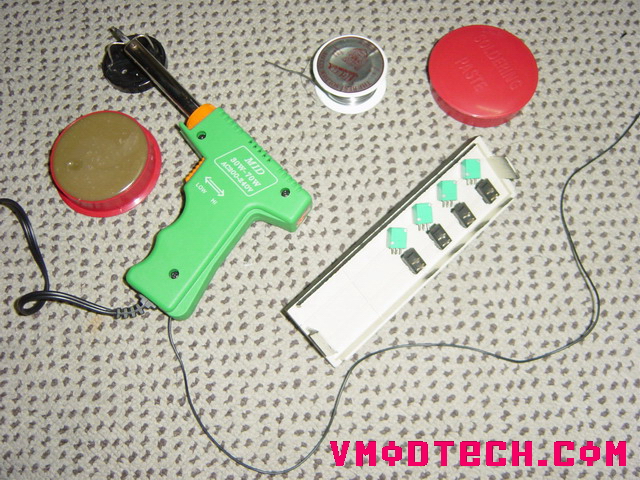

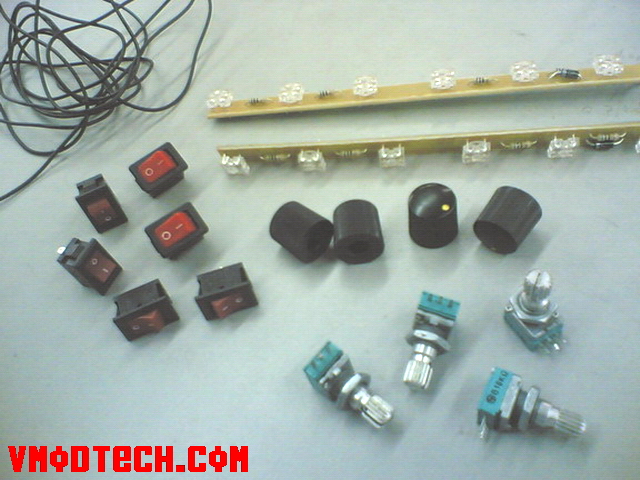

ครับเริ่มจากอุปกรณ์เลยครับ


1.สวิตช์ ปิด -เปิด
2.ตัวต้านทาน 10 Kโอมห์ (แล้วแต่ครับ  ถ้าจะให้เห็นผลเร็วเมื่อปรับ ก้อใช้ มากๆครับ)
3.สวิตช์ หมุน (เอิ้ก ๆ  ไม่รุ้ เรียกว่าอะไรครับ  เอาเป็นว่า หมุนๆครับ)
4.สายไฟ ขนาดเล็ก
5.หัวแร้ง   ตะกั่วบัดกรี  ฟลักครีม
6.ฝาปิดหน้าเคส ช่อง CD-ROM


ครับผม  อุปกรณ์ ก้อมีเท่านี้ครับ

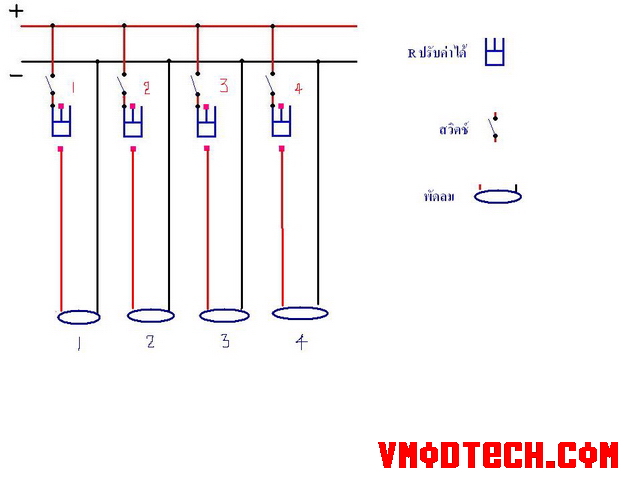

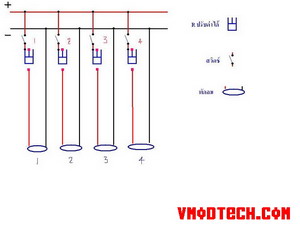

รูปวงจรก็เขียนออกมาให้ดูง่ายๆแล้วครับ  ในแบบนี้ผมเขียนออกมาเพื่อให้ใช้ควบคุมพัดลม4ตัวครับ

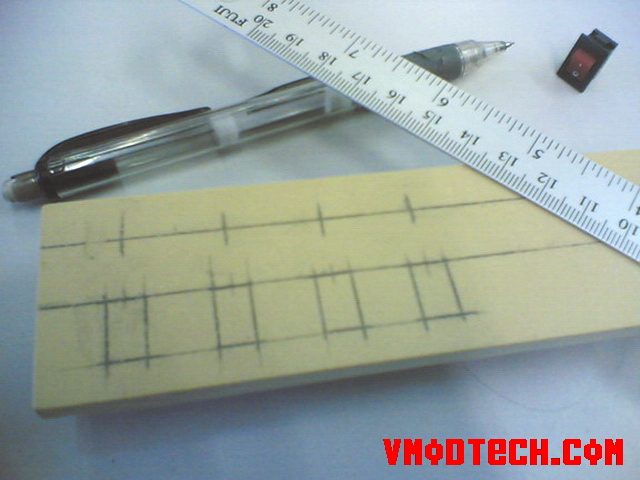

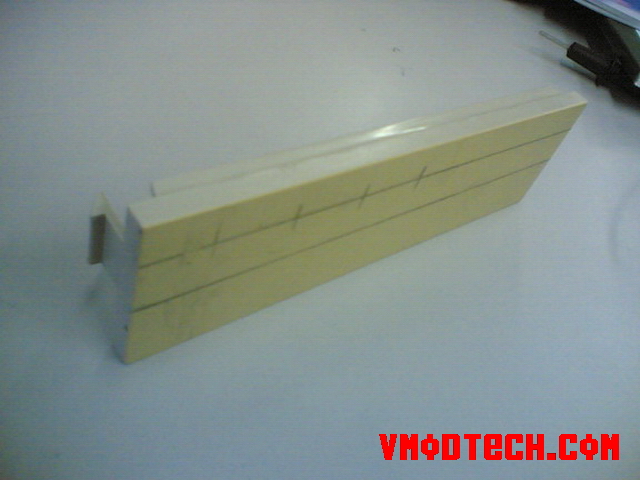

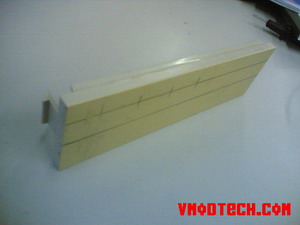

เราก็เอาไอเจ้า ฝาปิดช่องCD-Rom มาวัดขนาด และ ตำแหน่งให้ชัดเจนครับ

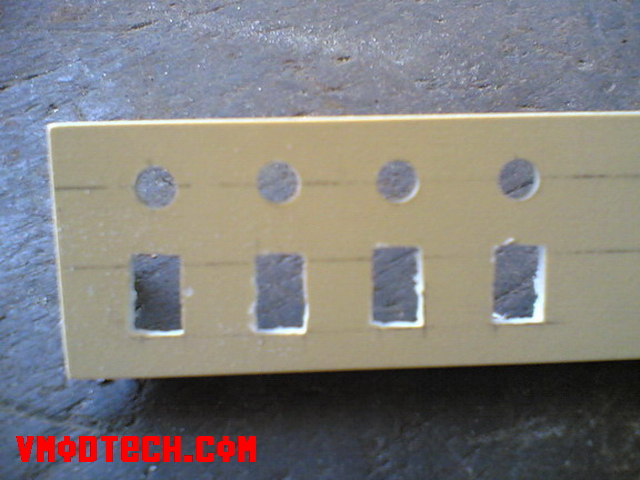

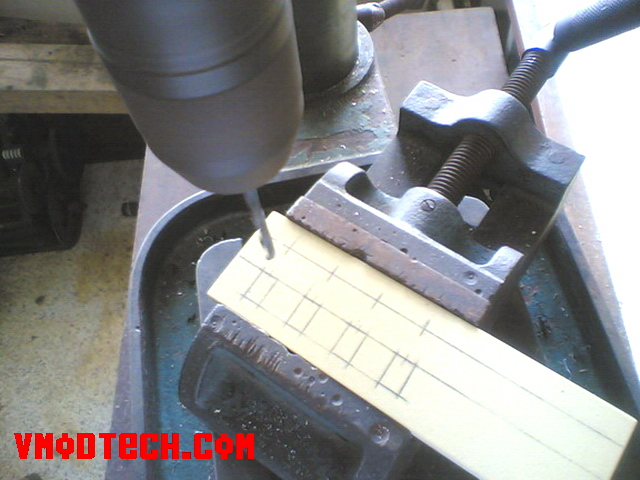

เอาลงเครื่องทะลวงเลยครับเพื่อรูที่แม่นยำ แต่ผลออกมาไม่ค่อนจะแม่นเท่าไหร่เลยครับ

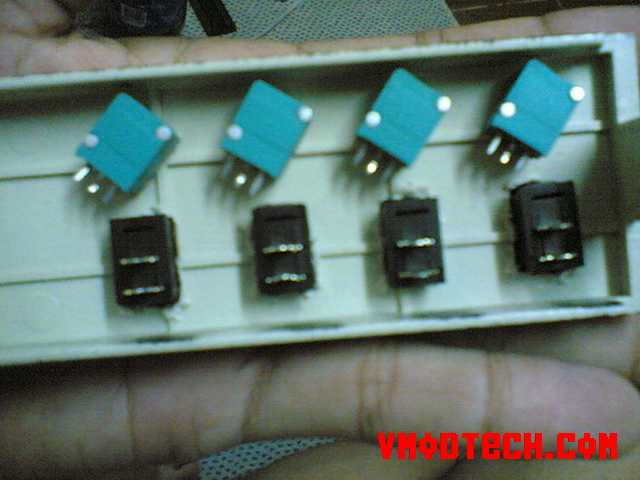

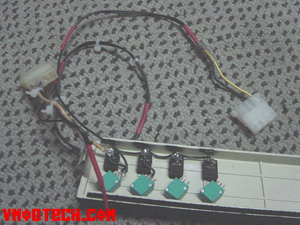

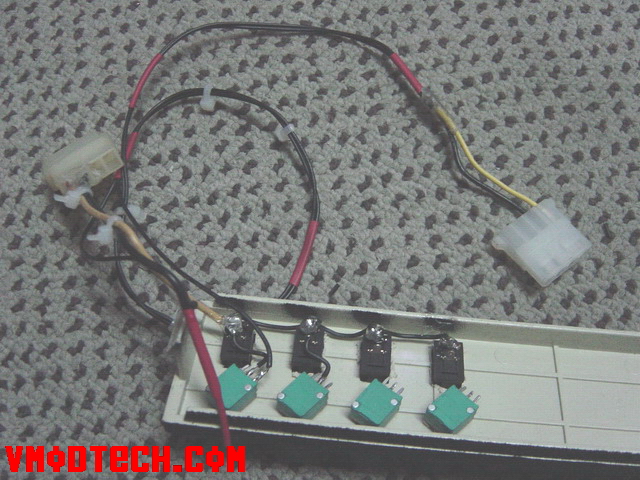

เจาะเสร็จแล้ว ก็จับอุปกรณ์ ลงเลยครับ  ออกมาหน้าตา ด้านหน้า-หลัง ก้ออกมาอย่างนี้ครับ

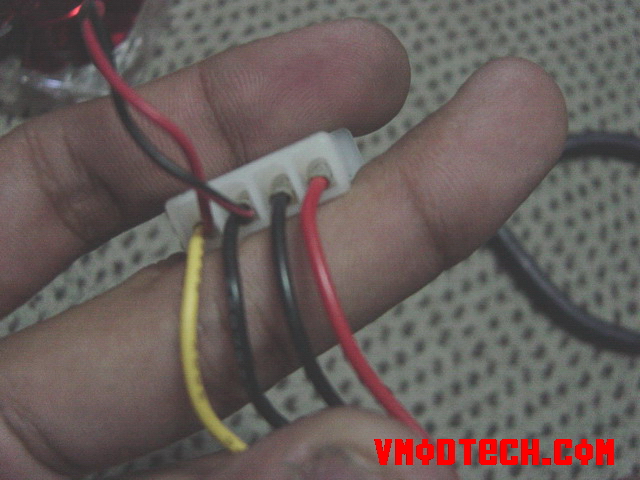

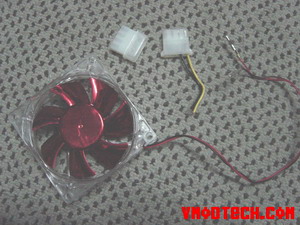

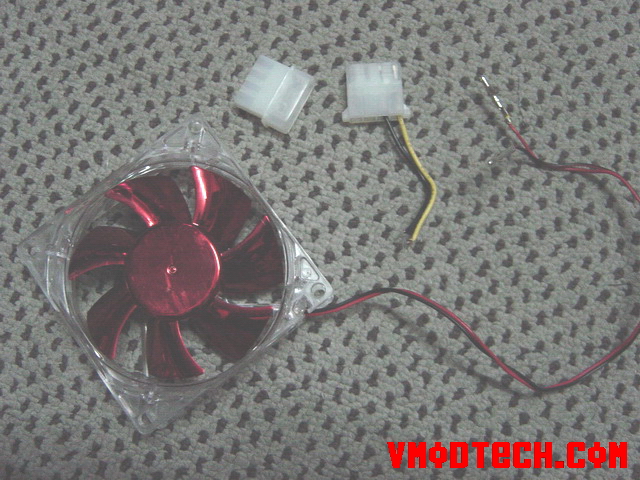

นี่คือหัวmolexของพัดลมครับ  เราจะตัดเอาสาย12v. เหลือง-ดำ คู่ด้ายซ้ายออกครับ และแกะสาย5v.คู่ทางขวาออกไปเลยครับแล้วเราก้อจะได้ หัวเพิ่มขึ้นมาอีก1หัวครับ เพื่อที่จะเอาไว้ต่อจากตัวควบคุม เข้ากับพัดลมครับ

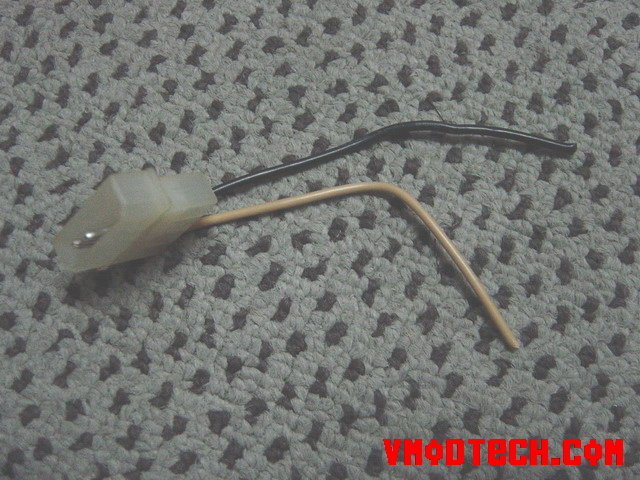

นี่ก้อหัว Molex ทั่วไปครับ  เราเอามาใช้เพื่อ จะต่อเป็นไฟจ่ายให้กับ Fancontrolของเราครับ

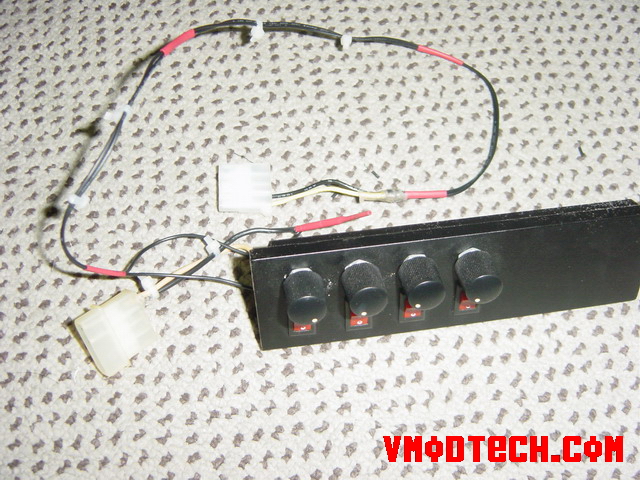

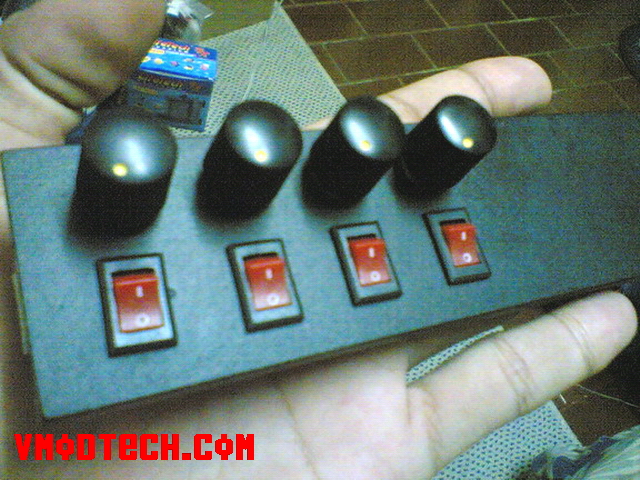

เสร็จออกมาเป็น ตัวตนแล้วครับ

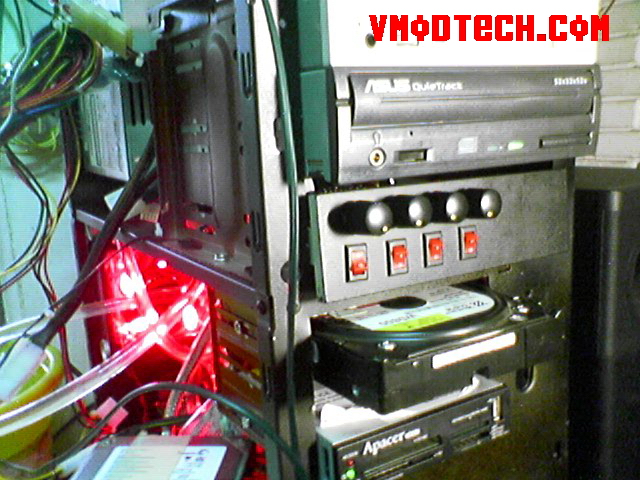

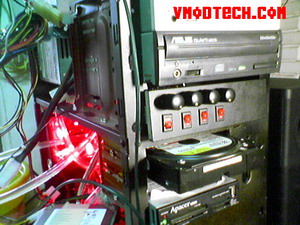

นี่ก็ลองปรับรอบแล้วครับ  ใช้งานได้ดีครับ เห็นผลเร็วครับ

สรุป


ก็จบไปแล้วครับ สำหรับชุดแต่งเคสในแบบประหยัดครับ  ใครพอทำได้ก้อทำเล่นกันเลยครับ ราคาทั้งหมดก้อ รวมๆ แล้วไม่ถึง 100บาทครับ
ครับ สำหรับวันนี้ ขอลาไปก่อนครับ


จนกว่าจะได้พบกันใหม่ครับ สวัดดีครับ
