LANparty DK P45-T2RS PLUS: หมัดเด็ดจาก DFI

Extreme Overclock / บทความโดย: admin , 08/09/2008 01:32, 1,352 views /

สวัสดีครับมาเจอะเจอกันอีกแล้ว แบบว่าเพิ่งสอยเมนบอร์ดP45 ของ DFI รุ่น LanParty DK P45 T2RS Plus มาใหม่ หลังจากคราวที่แล้วเล่นรุ่น non Plusได้แป๊ปเดียวต้องรีบเอาไปคืนซะแล้ว มาคราวนี้ของอยู่นานแต่มาในบทความสั้นๆแต่รวบรัดได้ใจความประมาณว่า 1ภาพแทนคำบรรยายไปอีก10ภาพ เหนือคำบรรยาย ว่าไปนั่น..เอิกๆ มาชมกันดีกว่าครับ ว่าวันนี้ VMODTECH เรามีสิ่งดีๆมานำเสนอให้ชมถึงหน้าจออีกแล้วครับ

*รูปจาก DFI

Specification

CPU

LGA 775 socket for:
- Intel® Core2 Quad and Intel® Core2 Duo

Supports Intel Enhanced Memory 64 Technology (EMT64T)

Supports Enhanced Intel SpeedStep Technology (EIST)

Supports Intel Hyper-Threading Technology

Supports 1333/1066/800MHz FSB

Chipset

Intel® chipset
    - Northbridge:
      Intel® P45 Express chipset
      Intel® Fast Memory Access technology
    - Southbridge: Intel® ICH10R

System Memory

Four 240-pin DDR2 DIMM sockets

Supports DDR2 1066MHz (O.C 1200MHz)

Delivers up to 12.8Gb/s bandwidth

Supports dual channel (128-bit wide) memory interface

Supports up to 8GB system memory

Supports unbuffered x8 and x16 DIMMs

Expansion Slots

2 PCI Express (Gen 2) x16 slots
- 2-way CrossFire: One slot operating at x16 (16-lane port) or two slots each operating at x8 (8-lane ports) bandwidth

2 PCI Express x1 slots

2 PCI slots

BIOS

Award BIOS

8Mbit SPI flash BIOS

CMOS Reloaded

Audio

Realtek ALC885 High Definition audio CODEC

8-channel audio output

DAC SNR/ADC SNR of 106dB/101dB

Full-rate lossless content protection technology

Optical S/PDIF-out and coaxial RCA S/PDIF-out interfaces

LAN

Marvell 88E8053 PCIE Gigabit LAN controller

Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards

Storage

Intel ICH10R chip
    - Intel Matrix Storage technology
    - Supports up to 6 SATA devices
    - SATA speed up to 3Gb/s
    - RAID 0, RAID 1, RAID 0+1 and RAID 5

JMicron JMB363 PCI Express to SATA and PATA host controller
    - Supports up to 2 UltraDMA 100Mbps IDE devices
    - Supports 2 SATA devices
    - SATA speed up to 3Gb/s
    - RAID 0 and RAID 1

Rear Panel I/O

1 mini-DIN-6 PS/2 mouse port

1 mini-DIN-6 PS/2 keyboard port

1 optical S/PDIF-out port

1 coaxial RCA S/PDIF-out port

6 USB 2.0/1.1 ports

1 RJ45 LAN port

Center/subwoofer, rear R/L and side R/L jacks

Line-in, line-out (front R/L) and mic-in jacks

Internal I/O

3 connectors for 6 additional external USB 2.0 ports

1 connector for an external COM port

1 front audio connector

1 CD-in connector

1 IrDA connector

8 Serial ATA connectors

1 40-pin IDE connector

1 floppy connector

1 24-pin ATX power connector

1 8-pin 12V power connector

2 4-pin 5V/12V power connectors (FDD type)

1 front panel connector

4 fan connectors

1 download flash BIOS connector

1 diagnostic LED

EZ touch switches (power switch and reset switch)

Power Management

Ultimate 4-phase digital PWM with 12 MOSFETs

ACPI and OS Directed Power Management

ACPI STR (Suspend to RAM) function

Wake-On-PS/2 Keyboard/Mouse

Wake-On-USB Keyboard/Mouse

Wake-On-LAN

Wake-On-Ring

RTC timer to power-on the system

AC power failure recovery

Hardware Monitor

Monitors CPU/system/Northbridge temperature and overheat alarm

Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages

Monitors the speed of the cooling fans

CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat

PCB

4 layers, ATX form factor

24.5cm (9.64″) x 30.5cm (12″)

All specifications above are subject to change without prior notice.

————————————————–

System Test

SYSTEM
CPU	Intel C2D E8600 E0 Steping
MOBO	DFI LANParty DK P45 T2RS PLUS
MEMORY	Crucial Ballistix 16FD5 2×1GB
VGA	PALIT HD4870
HDD	WD3200AAKS
PSU	Thermaltake Toughpower 1200W
COOLING	Regular Water Cooling

หน้าตาของระบบที่ใช้ทดสอบในครั้งนี้ครับ ด้วยระบบน้ำธรรมดาๆ ปูผ้าแดงลงยันต์กันแต๊ปมาเรียบร้อย ในบทความนี้จะพาบอร์ดและซีพียูไปทดสอบความมีสเถียรภาพของระบบบัสสูงๆ ว่าจะทำได้ซักแค่ไหนกัน

ORTHOS Blend - Stress CPU&Ram Priority9 60min. passed!!!

ให้ตายสิเบียร์คิง!!! นี่มันแค่น้ำธรรมดานะ ไม่ใช่เล่นบ้อง(ตื้น)แล้วมาบอกว่าเล่นน้ำแล้วมารอจับภาพอุณหภูมิตอนแก๊สหมด..เอิ๊กๆ

ไม่ต้องใช้เมนบอร์ดราคาแพงๆมาทดสอบ ก็สามารถพาซีพียูมาทดสอบ Orthos ใน Blend mode โชว์กันจะๆว่าไม่ได้เซทแบบ Custom เพื่อหลบบางช่วงที่เทสยากๆ ที่บัส583.9*8 กันได้แล้ว กับบอร์ดราคาหกพันกว่าๆหาซื้อได้ที่บ้านเมืองเรา แรมราคาพื้นบ้าน แล้วเอาตังค์ที่เหลือไปสอยการ์ดจอแรงๆ เอามานั่งเล่นเกมออดิชั่นเพลินๆดูจะเป็นหนทางที่น่าสนใจกว่าเยอะเลย..อิอิ

————————————————–

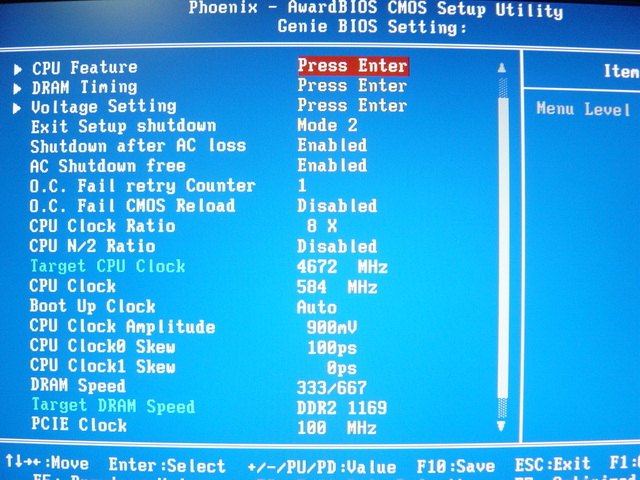

Bios SetUp Guide

มาชมหน้าตาในส่วนของการเซทอัพบางส่วน ซึ่งเป็นเฉพาะส่วนที่ เอาไปลองเซทตามกันได้ อาจต้องมีปรับเพิ่มนิดๆหน่อยๆตามแต่อุปกรณ์ของใครของมันแล้วพาไปบูทยัน600+..โลด!!!

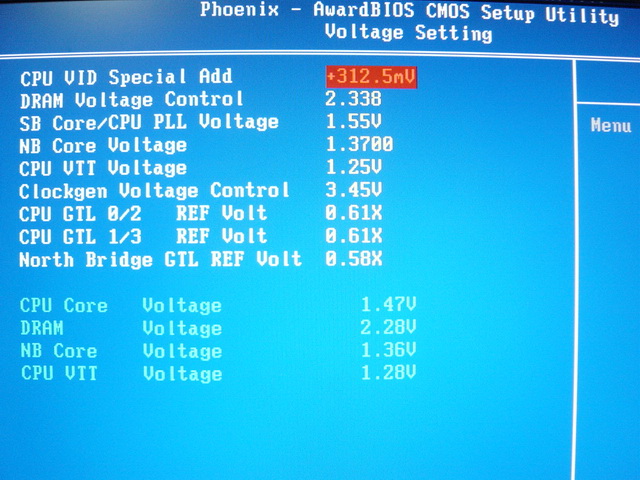

Voltage Setting

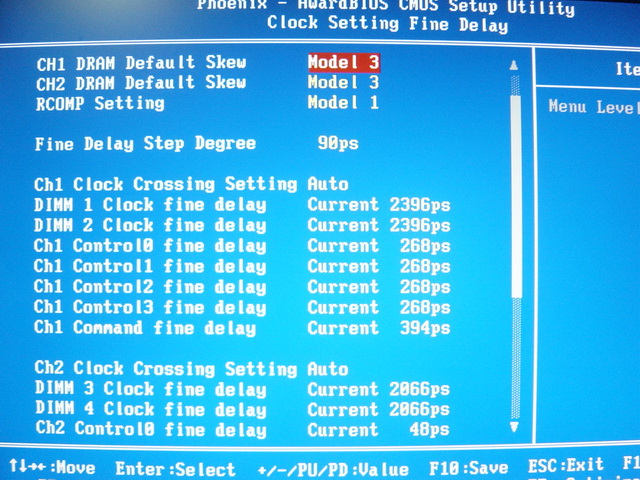

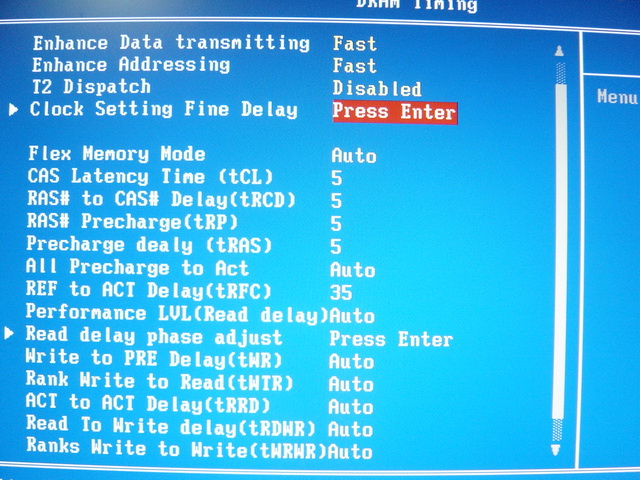

DRAM Timing

Chipset Cooling Guide

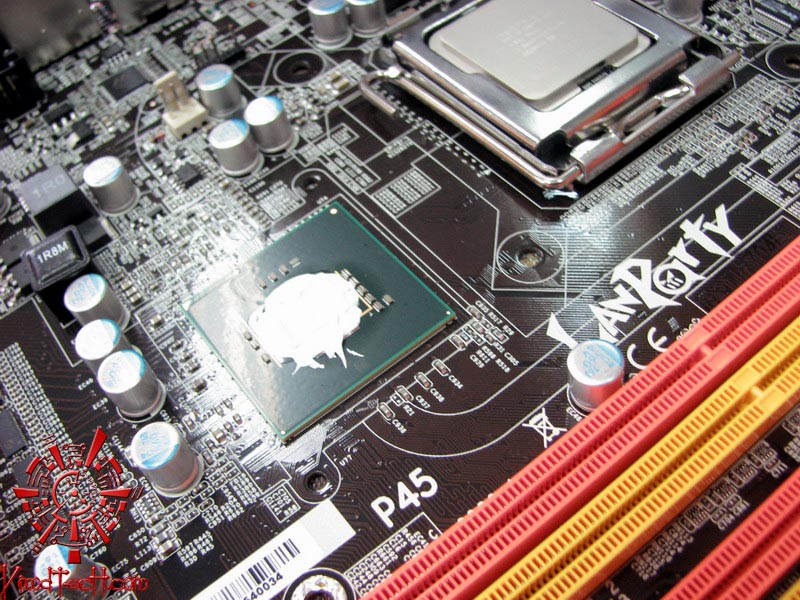

ขณะทดสอบดูอุณหภูมิชิปเซท ทำไมมันสูงจังเอามือไปลองแตะๆก็ไม่ร้อน แต่ยังดันทุรังทดสอบจนผ่านมาได้ หลังทดสอบเสร็จเลยแกะออกมาชมกันหน่อยว่ามันเป็นยังไง เกิดอะไรขึ้น แค่จับแกะถอดเสื้อผ้าก็ถึงกับเยิ้มมาเลย…อิอิ

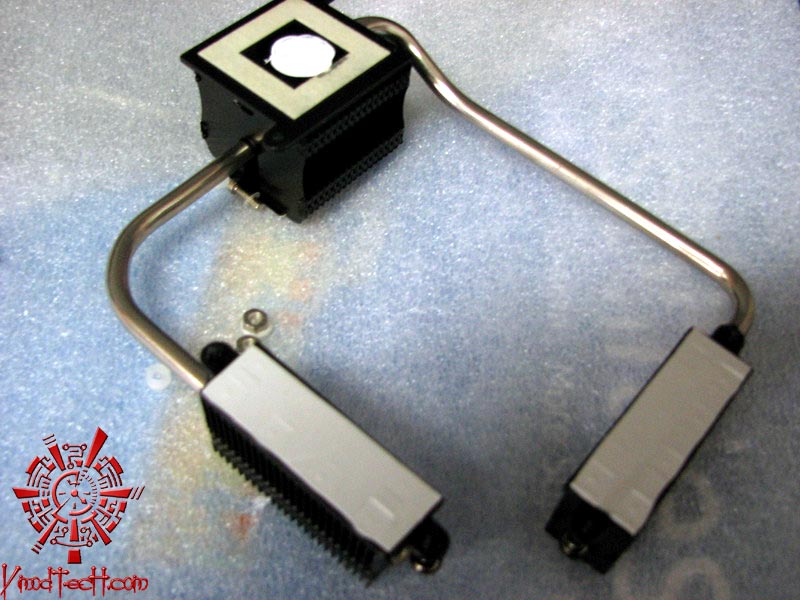

เหมือนเจ้าซิงก์ที่แปะเอาไว้นี่ไม่สัมผัสกับตัวชิปเซท ซึ่งดูแล้วสาเหตุน่าจะมาจากบูชพลาสติก(ดูจากภาพด้านล่าง)รองเจ้าน๊อตสำหรับยึดตัวซิงก์ไปป์มีขนาดหนาเกินไปนิด ทำให้หน้าสัมผัสไม่แนบชิดก็คงต้องรองแหวนแดงๆสำหรับใส่รองเคสเอาเป็นการแก้ปัญหาเฉพาะหน้าไปก่อน ไม่รู้ว่าจะเป็นเหมือนกันทุกตัวรึเปล่านะครับ ยังไงถ้าซื้อมาเล่นก็ลองดูๆตรงจุดนี้ซักหน่อยนะครับ

จบแล้วครับกับบทความสุดแสนจะสั้นแต่ได้ใจความ กับบอร์ดDFI LanParty DK P45 T2RS PLUS เมนบอร์ดซึ่งไม่รู้ว่าDFIตั้งใจทำรึเปล่า 555 มันถึงลากบัสได้ไกลพอสมควรเลยกับบอร์ดราคา6-7พันบาท ถ้าจะติดปัญหาก็คงเป็นเรื่องแรมนี่ละครับ วิ่งไหวตามบอร์ดได้รึเปล่า สำหรับบอร์ดตัวนี้ถ้าชอบเล่นชอบลากบัสมันส์ๆก็น่าสนใจอยู่ไม่น้อยครับ.. แต่วันนี้นี่เป็นเพียงแค่เริ่มต้นเท่านั้นครับ ติดตามชมตอนต่อไปได้ที่นี่ เร็วๆนี้ ที่นี่!!!
