MSI Creator TRX40 Appearance

มากันในกล่องสีขาวบอกชื่อรุ่นเมนบอร์ด MSI Creator TRX40 รุ่นใหม่ล่าสุด ในซีรี่ย์ Creator ที่ออกแบบมาสำหรับครีเอเตอร์ระดับมืออาชีพโดยเฉพาะครับ

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

อุปกรณ์ที่ให้มานี่เยอะเลยครับ มีทั้งคู่มือการติดตั้งต่างๆ สาย SATA 4 เส้น ฝาหลัง สายไฟ RGB น๊อตยึด สติ๊กเกอร์ เสา Wifi และโค๊ดต่างๆ

อุปกรณ์เสริมตัวการ์ด M.2 XPANDER-AERO GEN4 ที่เป็นการ์ดแยกในการอัพเกรด M.2 เพิ่มเติมได้ถึง 4ช่อง

ตัวเมนบอร์ดนั้นสีดำสนิทครับ เน้นฮีตซิงค์ Frozr Heatsink Design ขนาดใหญ่ทั่วทั้งเมนบอรืดในการระบายความร้อนทั่วทุกจุดสำคัญ

ขนาดของเมนบอร์ด E-ATX Form Factor 12 in. x 10.9 in. (30.4 cm x 27.7 cm)

ช่องเชื่อมต่อ Internal I/O Ports ประกอบด้วย

1x 24-pin ATX main power connector
2x 8-pin ATX 12V power connectors
6x SATA 6Gb/s connectors
3x M.2 slots (M-Key)
1x USB 3.2 Gen2 Type-C port
2x USB 3.2 Gen1 connectors (supports additional 4 USB 3.2 Gen1 ports)
2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
1x 4-pin CPU fan connector
1x 4-pin pump fan connector (supports up to 2A)
4x 4-pin system fan connectors
3x 4-pin extend fan connectors
1x Front panel audio connector
2x System panel connectors
1x Chassis Intrusion connector
1x TPM module connector

3x 2-pin Thermal Sensors connectors
1x 4-pin 5050 RGB LED connector
2x 3-pin ARGB LED connectors
1x 3-pin CORSAIR LED connector
1x LED demo connector
1x JBLK_U pin header
1x JBLK_D pin header
1x OC retry pin header
1x OC force enter pin header
1x Slow mode booting jumper

ดีไซน์สวยงามดุดันพร้อมระบบแสงไฟ RGB ของระบบ MSI MYSTIC LIGHT ที่สวยงาม

ด้านบนมีโลโก้ Creator มีไฟแสดงผล RGB แบบ MYSTIC LIGHT สามารถปรับแต่งแสงไฟได้มากถึง 16.8ล้านสีให้อย่างสวยงามเลยครับ

ฮีตซิงค์ระบายความร้อนขนาดใหญ่ระบายความร้อนภาคจ่ายไฟอย่างสมบรูณ์แบบ

ภาคจ่ายไฟแบบ 16 phases 70A digital power ที่จ่ายไฟตรงไปยัง CPU พร้อมฮีตซิงค์อลูมิเนียม Aluminum Design ในการระบายความร้อนระดับพรีเมี่ยม

ซ๊อกเก็ตแบบ TRX40 รองรับการทำงานซีพียู AMD Socket sTRX4 for 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop Processors โดยเฉพาะครับ

สล๊อตแรมแบบ Quad Channel Memory รองรับการโอเวอร์คล๊อกเต็มรูปแบบเลยครับ โดยแรมให้กันมา 8ช่องรองรับความจุสูงสุด 8x DDR4 memory slots, support up to 256G

Supports JEDEC 1R 2133/ 2400/ 2666/ 3200 MHz

1DPC 1R max speed 4666 MHz

1DPC 2R max speed 4000 MHz

2DPC 1R max speed 4000 MHz

2DPC 2R max speed 3600 MHz

ECC and non-ECC, Un-buffered Memory

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port(s),  รวม 6ช่อง

มีปุ่ม Power , Reset , Debug Code  ให้ใช้งานแบบครบครัน

ฮีตซิงค์ระบายความร้อนชิบเซ็ตแบบ Frozr Heatsink Design เน้นการระบายความร้อนอย่างมีประสิทธิภาพรวมไปถึงชุดพัดลมแบบ Zero Frozr Technology ที่เน้นความเย็นแรงและเงียบควบคู่กัน

ชิบเซ็ต AMD TRX40 ใหม่ล่าสุด

ระบบเสียงเป็น Audio Boost 4 มาพร้อมฟีเจอร์ Nahimic เน้นเสียงที่คมชัดและสมจริง

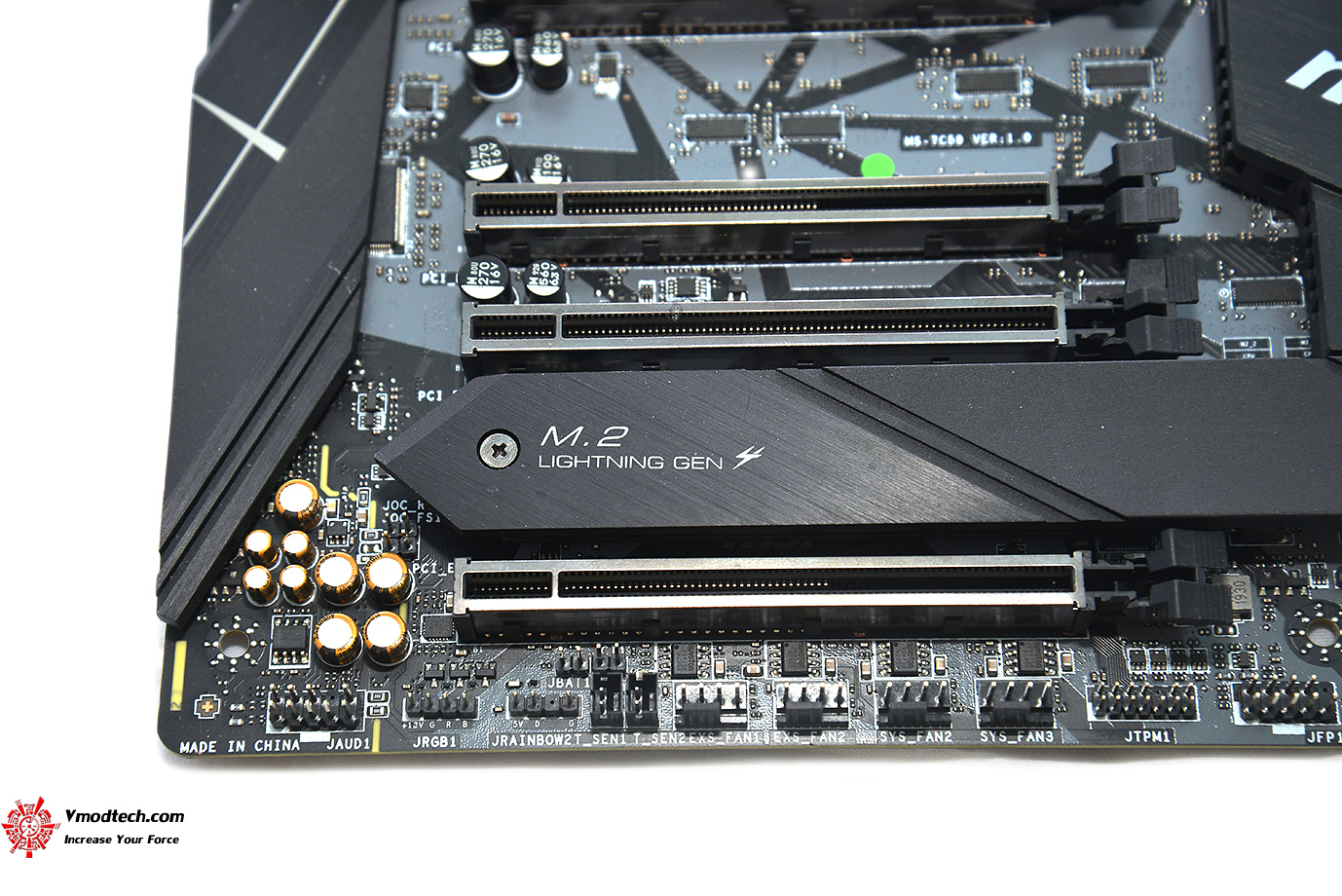

PCIe สล๊อตนั้นเป็น Steel Armor PCI-E slots เสริมแกร่งเน้นความทนทานให้ทุกช่องครับ

สล๊อตเชื่มมต่อต่างๆ เป็น PCIe 4.0 รุ่นใหม่ล่าสุด ประกอบด้วย 4x PCIe 4.0 x16 slots (support x16/x8/x16/x8 mode)

ช่อง M.2 เป็น 2x M.2 slots (M2_1 & M2_2, Key M)

M2_1 supports PCIe 4.0 x4 and SATA 6Gb/s 2242/ 2260 /2280 storage devices

M2_2 supports PCIe 4.0 x4 and SATA 6Gb/s 2242/ 2260 /2280/ 22110 storage devices

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังมีช่องเชื่อมต่อดังนี้

Clear CMOS Button
Wireless / Bluetooth
Gigabit LAN
10G LAN
Audio Connectors
Flash BIOS Button
USB 3.2 Gen2 Type-A
USB 3.2 Gen1 Type-A
USB 3.2 Gen2 Type-A
USB 3.2 Gen2×2 20G Type-C
USB 3.2 Gen1 Type-A

ด้านหลังเป็น PCB สีดำสนิทครับ

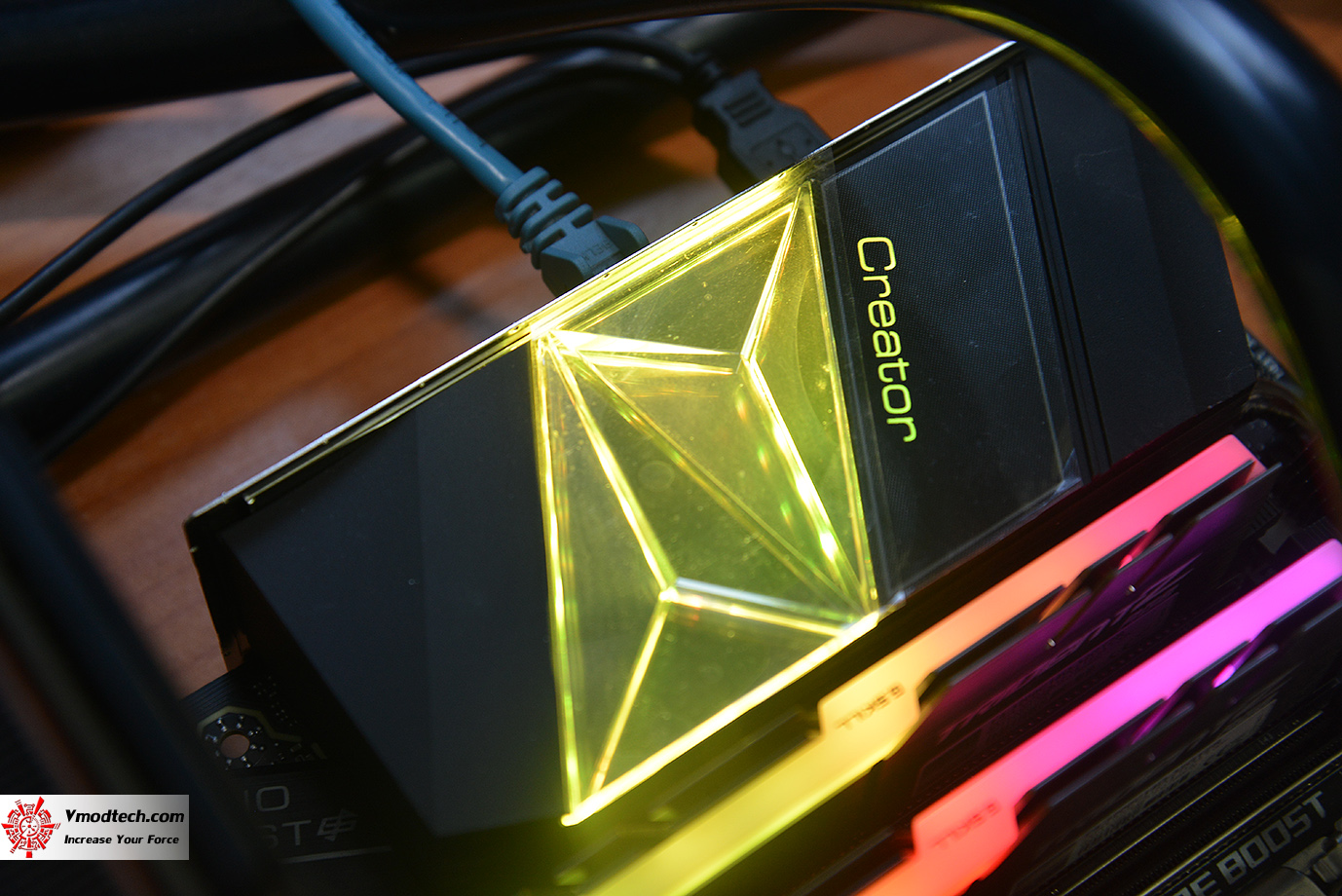

เราไปชมแสงไฟ MYSTIC LIGHT ของเมนบอร์ด MSI Creator TRX40 กันต่อเลยครับว่าจะสวยงามมากน้อยขนาดไหนเมื่อใช้งานจริงๆ ร่วมกับแรม G.SKILL Trident Z RGB DDR4 3200MHz 32GB (8GBx4) Quad Channel Model F4-3200C14Q-32GTZR ที่ซิงค์การทำงานได้อย่างสมบรูณ์แบบจะสวยงามขนาดไหนไปชมกันเลยครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
