ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

/ บทความโดย: Nongkoo OverclockTeam , 04/07/2021 14:16, 91,772 views / view in EnglishEN
Share

msi b560 m2 ssd intel 10th gen ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้ผมก็มีรีวิวแนะนำหรืออธิบายปัญหาของเมนบอร์ด B560 มาให้ทุกท่านได้ชมกันครับกับปัญหาของ M.2 ที่อยู่ในบรรดาเมนบอร์ดรุ่นใหม่ชิปเซ็ต B560 ที่รองรับได้ทั้งซีพียู Intel 10th Gen และ Intel 11th Gen นั่นเองครับ ที่ผ่านมาได้มีการเปิดตัวเมนบอร์ด Z590/B560 หลายรุ่นจากหลากหลายแบรนด์เพื่อใช้คู่กับ CPU Intel Core Gen 11 รุ่นใหม่ล่าสุด โดยเมื่อเทียบกับ CPU Core Gen 10 แล้ว CPU ใน Gen 11 ที่ได้เพิ่มการรองรับ 4x PCIe 4.0 lanes สำหรับอุปกรณ์จัดเก็บข้อมูลแบบ M.2 SSD ให้ได้ใช้งานกัน แต่สำหรับท่านที่ใช้งานซีพียู Intel 11th Gen รุ่นใหม่ก็คงใช้งาน M.2 SSD ที่รองรับ PCIe 4.0 ได้อย่างไม่เป็นปัญหาอะไรครับ อันนี้เป็นที่ทราบกันดีว่าบรรดาเมนบอร์ดรุ่นใหม่ทั้ง Z590 และ B560 นั้นจะรองรับ PCIe 4.0 ให้อย่างสมบรูณ์แบบ

แต่สำหรับท่านที่มีซีพียู Intel 10th Gen รุ่นเก่าที่มีประสิทธิภาพสูงและใช้งานอยู่นั้นมาใช้งานกับเมนบอร์ด B560 นั่นก็จะเป็นอีกหนึ่งปัญหาที่ใครหลายๆ คนปวดหัวกันเลยครับ ซึ่งก็คือการใช้งาน M.2 SSD นั้นเมื่อใช้กับซีพียู Intel 10th Gen รุ่นเก่านั้นจะไม่สามารถใช้งานได้ทั้งสองช่องจะเหลือเพียงช่องเดียวเท่านั้น หมายความว่าบนเมนบอร์ดที่มีสล็อต M.2 จำนวน 2 สล็อต จะมีเพียงสล็อตเดียวเท่านั้นที่ใช้งานได้โดยสล็อต M.2 ทั้งหมดจะทำงานครบถ้วนเฉพาะเมื่อใช้กับ CPU Core Gen 11 เท่านั้น

ทำไมสล็อต M.2 ถึงไม่สามารถใช้งานได้เมื่อใช้กับ CPU Core Gen 10? เราจะมาหาคำตอบกัน

ทำไมสล็อต M.2 ถึงไม่ทำงานเมื่อใช้กับ CPU Core Gen 10? ในการใช้งาน PCIe 4.0 บนเมนบอร์ด Z590/B560 นั้น สล็อต M.2 จะต้องเชื่อมต่อกับ CPU เพื่อใช้ PCIe 4.0 x 4 lanes จาก CPU Core Gen 11

แต่เมื่อใช้กับ CPU Core Gen 10 ที่ไม่มี PCIe 4.0 x 4 lanes ทำให้สล็อต M.2 ไม่สามารถเชื่อมต่อกับ CPU ได้ ส่งผลให้สล็อต M.2 ไม่ทำงานเมื่อใช้กับ CPU Core Gen 10

แต่สำหรับเมนบอร์ด MSI B560 นั้นสามารถใช้งานได้ทั้งสองช่อง M.2 SSD เลยครับเมื่อใช้งานกับซีพียูทั้ง Intel 10th Gen และ Intel 11th Gen !!! เรามาชมผลทดสอบกันเลยครับ

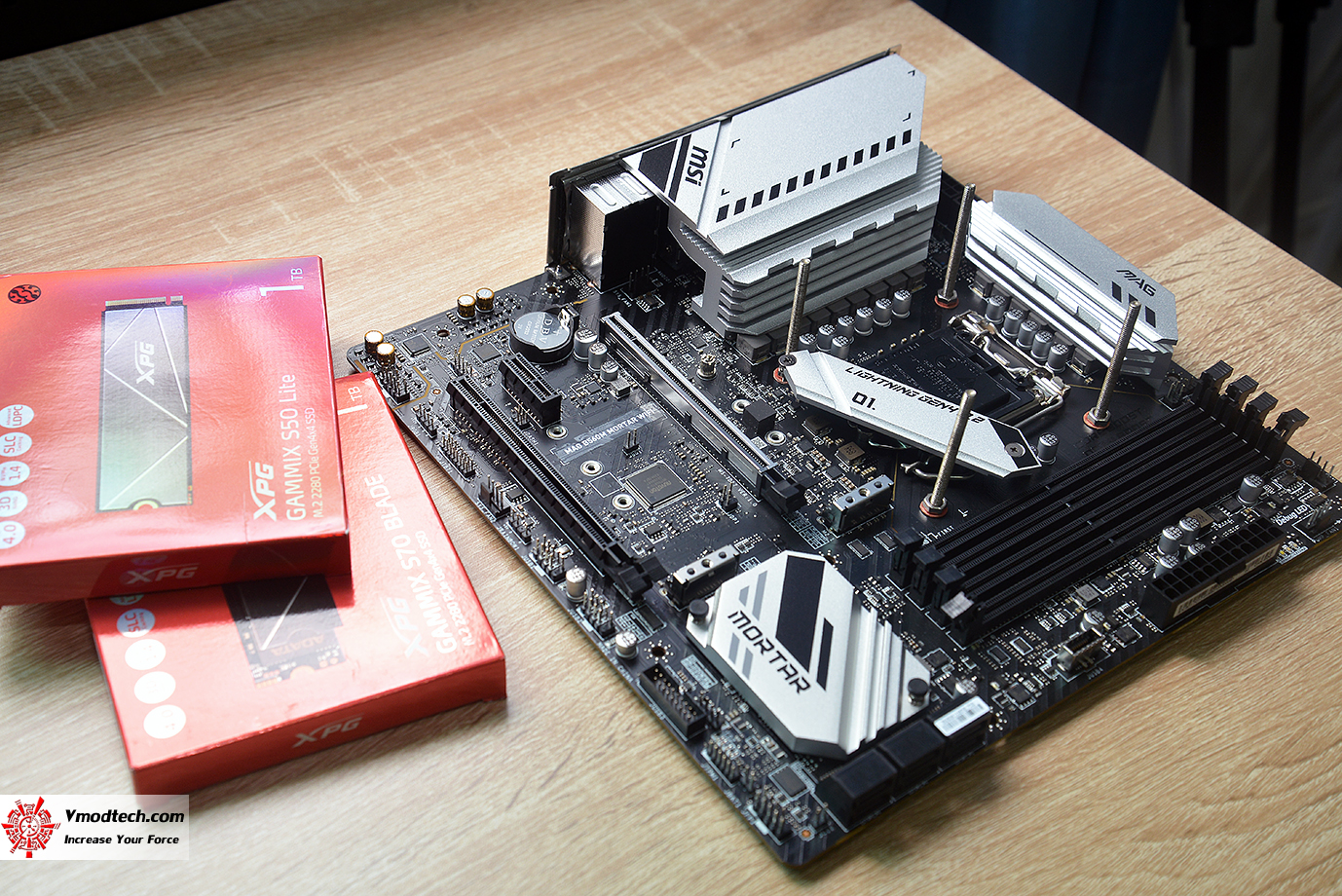

dsc 3192 ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

ในการทดสอบผมได้ทำการติดตั้งซีพียู Intel 10th Gen รุ่นเก่าลงไปในเมนบอร์ด MSI MAG B560M MORTAR WIFI

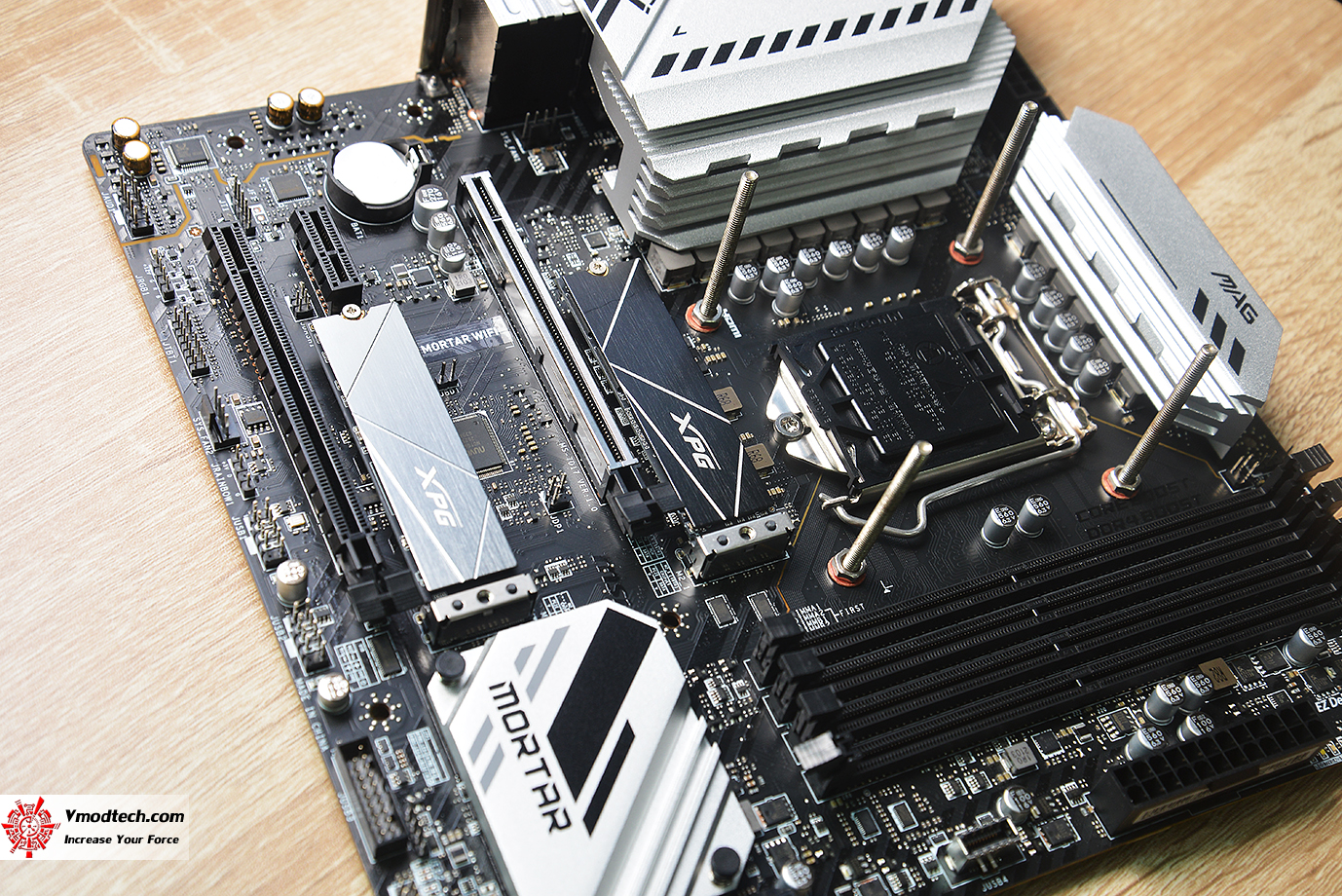

dsc 3210 ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

และทำการติดตั้ง M.2 SSD ลงไปทั้งสองตัว/สองช่องการทำงานในรุ่น XPG GAMMIX S70 BLADE และ XPG GAMMIX S50 Lite ขนาดความจุ 1TB

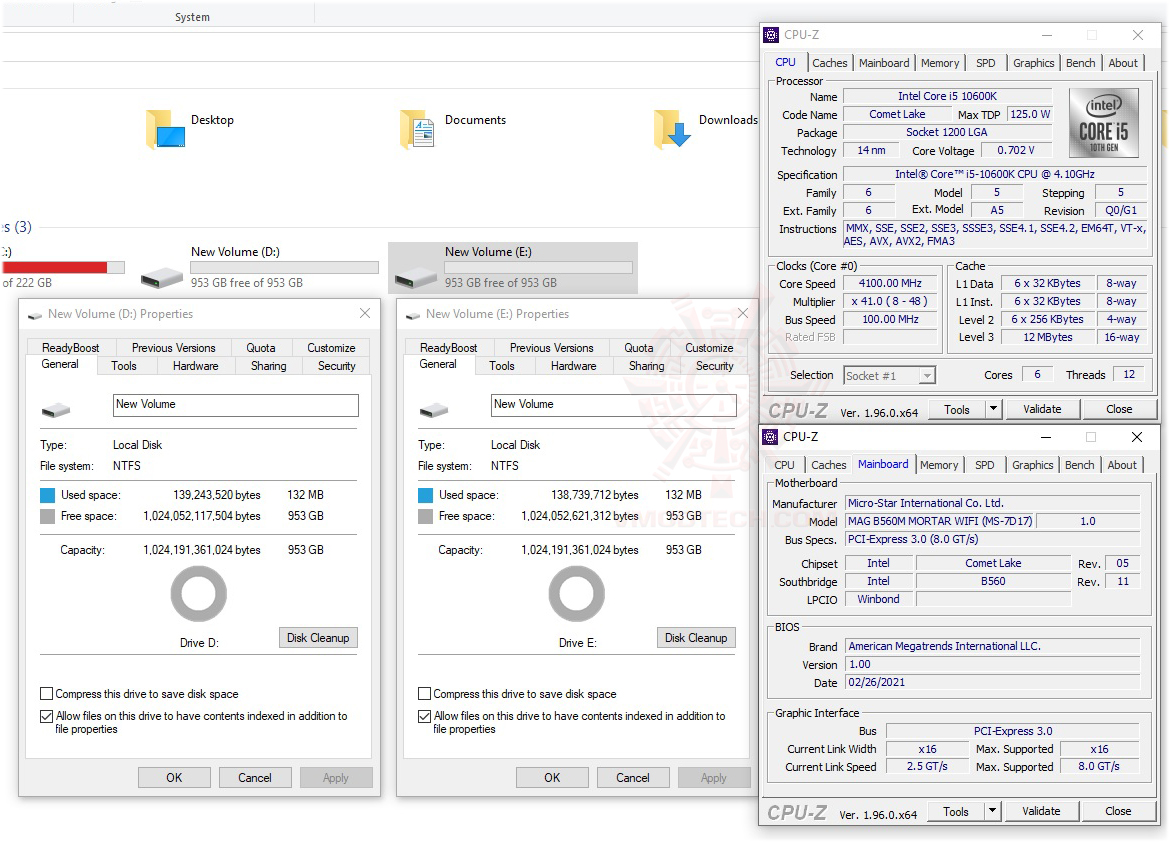

disk show ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

เมื่อติดตั้งเสร็จสิ้นเปิดเครื่อง ก็สามารถมองเห็น M.2 SSD ทั้งสองรุ่นได้สบายๆ ไม่ต้องไปเซ็ตค่าอะไรยุ่งยากเลยครับ แต่ยี่ห้ออื่นนั้นจะเห็นแค่ 1ช่องการทำงานเท่านั้น

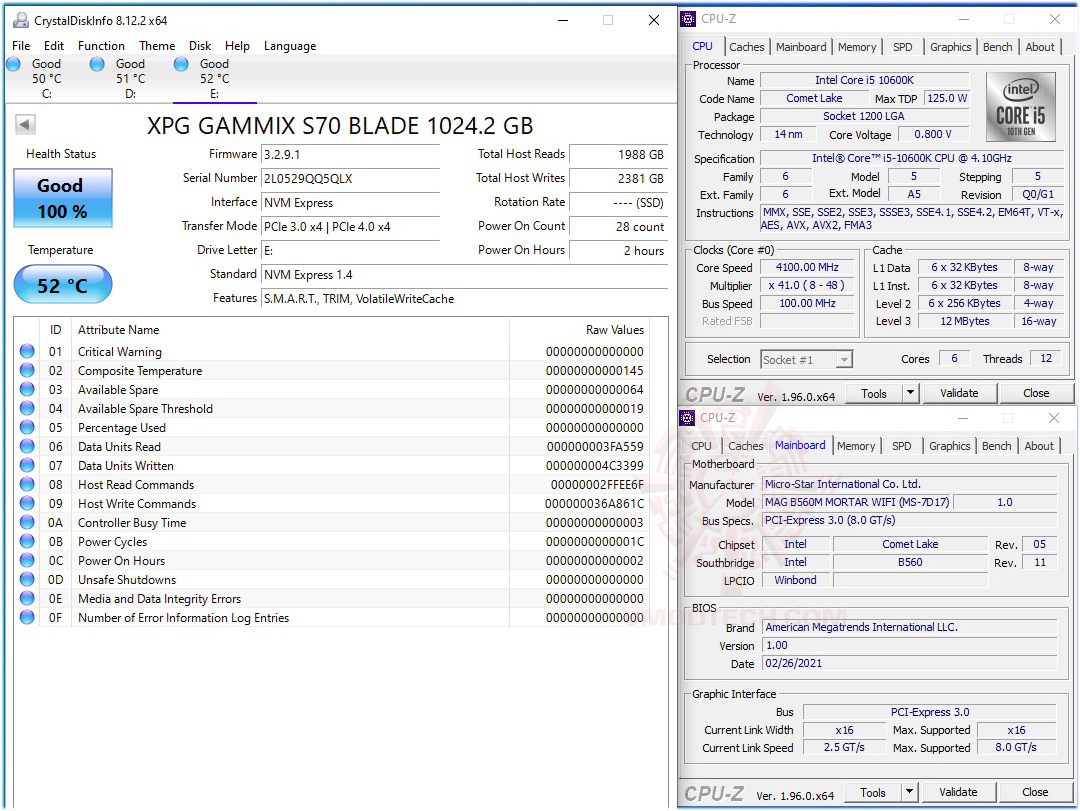

disk info ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

disk info2 ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

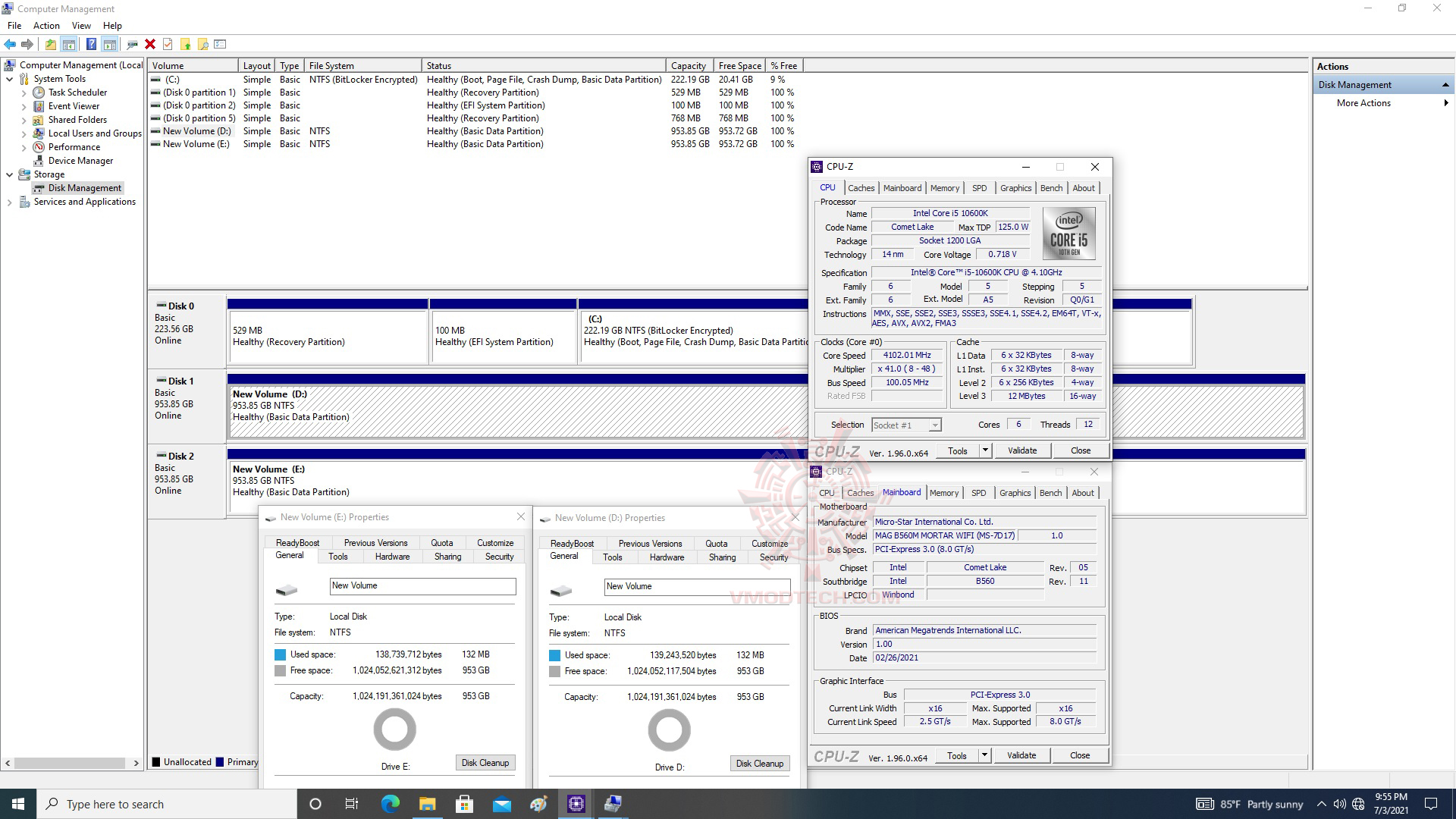

untitled ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

การทำงานของ M.2 SSD ทั้งสองช่องเป็นปกติดีครับ ไม่มีรวนหรืออาการผิดปกติใดๆ ให้เห็น เพื่อความชัวร์เราต้องทำการทดสอบครับ

Testing M.2 SSD With MSI B560 / Intel 10th Gen

disk test ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

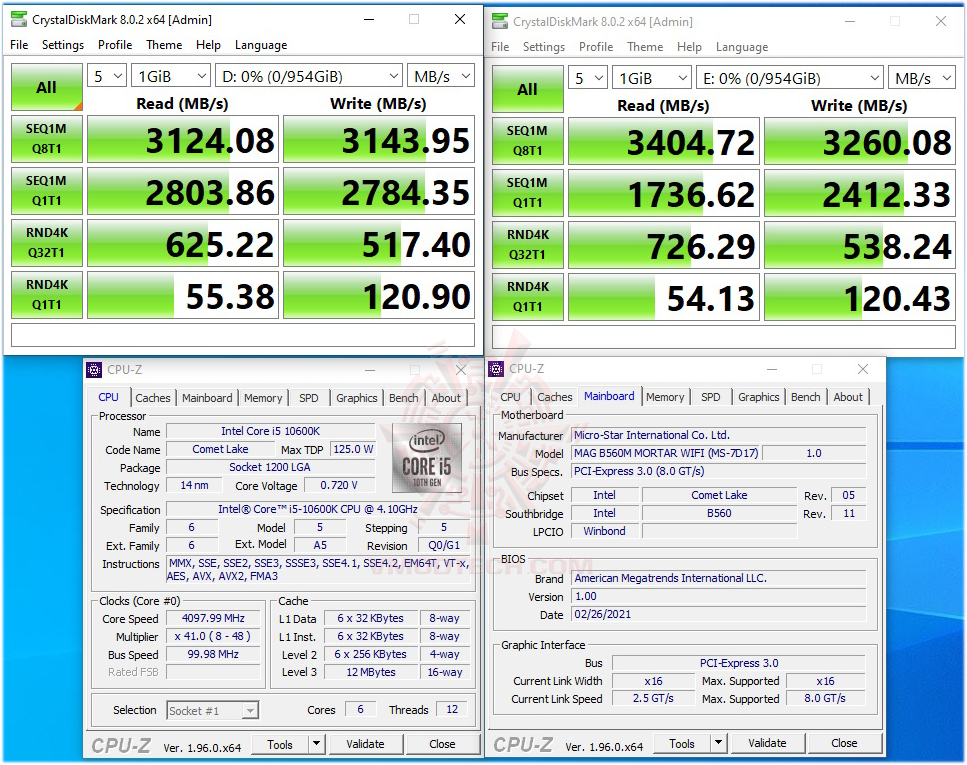

disk test1 ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

ในผลทดสอบการอ่านเขียน CrytalDisk Benchmark ก็แรงตรงตามประสิทธิภาพการทำงานกันครับ โดยการทำงานนั้นจะอยู่ที่ PCIe 3.0 ตามสเปกการทำงาของซีพียูนะครับ ความแรงก็ยังมาเต็มใช้งานกันได้สมบรูณ์ดีเยี่ยมครับ

แล้วทำไมสล็อต M.2 บนเมนบอร์ด MSI B560I GAMING EDGE WIFI / B560M MORTAR WIFI / B560M BAZOOKA / B560M PRO-VDH ถึงยังใช้งานได้ทั้ง 2 สล็อต

คำตอบคือ MSI ได้ใส่สวิตซ์ที่เชื่อมระหว่าง CPU และชิปเซ็ตลงบนเมนบอร์ดด้วย โดยเมื่อใช้กับ CPU Core Gen 11 สล็อต M.2 จะเชื่อมต่อกับ CPU เพื่อใช้ PCIe 4.0 x4 bandwidth แต่ถ้าใช้กับ CPU Core Gen 10 สวิตซ์จะสับไปเชื่อมต่อกับชิปเซ็ตแทนเพื่อใช้ PCIe 3.0 x4 lanes ในชิปเซ็ต

เมนบอร์ด MSI B560 ซีรีส์ได้มอบทางเลือกในการใช้งาน M.2 ไว้อย่างหลากหลาย บางรุ่นมี M.2 มากถึง 3 สล็อต ในขณะที่บางรุ่นมี 2 หรือแม้แต่ 1 โดยสำหรับในรุ่นที่มีมากกว่า 2 สล็อต จะมี M.2 อย่างน้อย 2 สล็อตที่ใช้งานได้เมื่อใช้กับ CPU Core Gen 10

สำหรับท่านที่สงสัยว่าเมนบอร์ด MSI B560 ของท่านจะใช้งานได้หรือไม่ สามารถดูตารางที่แสดงรายชื่อเมนบอร์ด, จำนวนสล็อต M.2 และข้อมูล PCIe สำหรับแต่ละสล็อต ได้ตามภาพข้อมูลด้านล่างได้เลยครับ โดยท่านสามารถหาข้อมูลเพิ่มเติมได้ที่เว็บไซต์ของ MSI หรือศึกษาจากคู่มือการใช้งาน

b560 20210330 1 ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

ตารางแสดงการรองรับ M.2 สล็อต ของเมนบอร์ด MSI เมื่อใช้กับ CPU Core Gen 10

b560 20210330 2 ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

ตารางแสดงการรองรับ M.2 สล็อต ของเมนบอร์ด MSI เมื่อใช้กับ CPU Core Gen 11

msi b560 m2 ssd intel 10th gen ทำไมสล็อต M.2 บนเมนบอร์ด B560 บางรุ่นถึงไม่ทำงานเมื่อใช้กับซีพียู Intel 10th Gen แล้วจะใช้งานได้ครบทั้ง 2ช่องทำได้อย่างไร ??? MSI มีคำตอบ!!!

Conclusion

ก็มาถึงบทสรุปครับกับการแนะนำฟีเจอร์การทำงานดีๆ ของเมนบอร์ด MSI B560 ที่สามารถรองรับการทำงานของ M.2 SSD ได้ครบทั้งสองช่องเมื่อใช้งานกับซีพียู Intel 10th Gen ได้อย่างสมบรูณ์แบบครบถ้วนจริงๆ ดังที่ท่านได้เห็นในบททดสอบกันครับว่าประสิทธิภาพการทำงานนั้นออกมาได้แรงปกติดีเลยทีเดียว ก็ถือเป็นแนวทางสำหรับท่านที่เลือกใช้งานเมนบอร์ด B560 รุ่นใหม่ล่าสุดของทาง MSI ครับที่ให้ประสิทธิภาพรวมไปถึงสิ่งที่สำคัญๆ ที่ยี่ห้ออื่นนั้นอาจจะให้กันไม่ได้ แต่ทาง MSI ให้ได้ นี่ก็คือข้อแตกต่างจากแบรนด์ MSI ที่นำมาฝากกันในวันนี้ครับ  แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ


..

.
