           สงครามการต่อสู้ระหว่างยักษ์ใหญ่ แห่งสังเวียนกราฟฟิก 2เจ้าคือ ATI และ NVDIA ทำให้VGA ทุกๆวันนี้ ล้วนมีประสิทธิ์ภาพสูงขึ้นเรื่อยๆแบบก้าวกระโดด เมื่อความเร็วสูงขึ้น ความร้อนก็สูงขึ้นเป็นเงาตามตัวด้วยเหตุนี้ จึงเป็นหน้าที่ของเหล่าผู้รักการโอเวอร์คล๊อก ทั้งหลาย ที่จะหาทางดับร้อนให้กับ VGA ตัวเก่งทุกวิถีทาง …..


         สวัสดีครับ มาพบกันอีกแล้วคราวนี้ผมจะมาโม Water Block Cpu ให้ใช้กับการ์ดจอรุ่นใหญ่อย่าง GF 6800 ชึ่งเชื่อว่าหลายๆคนคงประสพปัญหา เนื่องจาก Water Block Vga ที่ใช้กับการ์ด GF6800ในท้องตลาดหาได้ยากเต็มทีเพราะส่วนมากก็จะมีแต่ของตระกูล ATI เป็นส่วนใหญ่ ถ้าใครมีบล๊อก Cpu เก่าๆที่ไม่ได้ใช้แล้วก็หยิบมาทำตามได้เลยครับ รับรองไม่ยากอย่างที่คิดครับ เริ่มกันเลยครับ

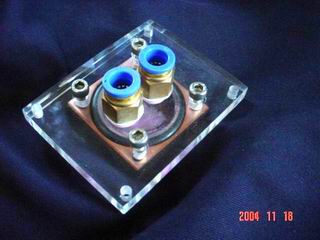

โฉมหน้า Water Block รุ่นยอดนิยม บล๊อกตัวนี้เป็นของ P4 ครับ

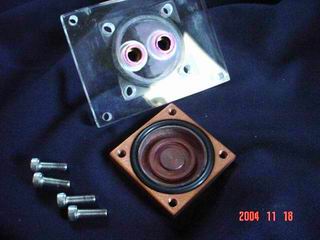

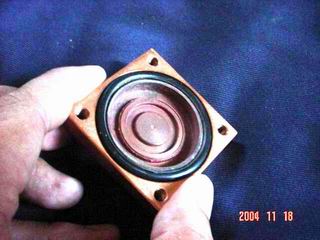

ทำการขันน๊อตหกเหลี่ยมออกมาเพื่อเอาฐานบล๊อกส่วนที่เป็นทองแดงออกมาทำความสะอาด

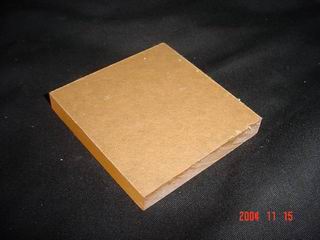

ตัดแผ่นอะคลีหลิกความหนา 1Cm.และกว้าง7.5 cm..X 7.5 cm. โดยแผ่นอะคลีหลิกนี่สามารถหาได้ตามร้านทำป้ายร้านใหญ่ๆทั่วไปครับ บอกขนาดและความหนาให้ร้านเค้าตัดให้เลยนะครับ

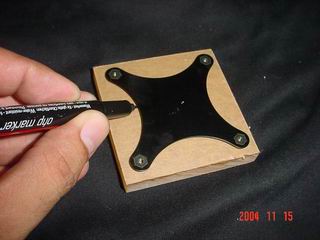

นำแผ่นยึดฮีทซิงค์รูปตัว X ของตัวGF6800 มาทำการวัดตำแหน่งเพื่อจะรูยึด Water Block

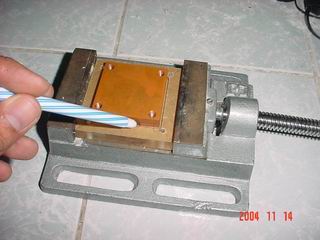

ขั้นตอนต่อมาก็ทำการนำฐานทองแดงมาวัดขนาดเพื่อเจาะรูยึดเพื่อกับฐานบล๊อก

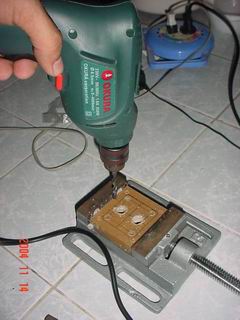

เมื่อได้ตำแหน่งของรูต่างๆที่เหมาะสมแล้ว ก็ทำการเจาะฝาบล๊อกได้เลยครับ

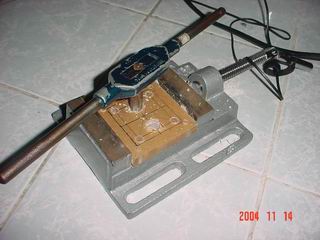

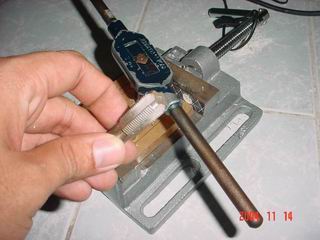

ทำการต๊าปเกลียวเพื่อยึดหัวฟิตติ้งนิวเมติก ขนากเกลียวที่ใช้คือ2หุนครับ
