ASUS ProArt Z890-CREATOR WIFI Appearance

dsc_6245

ตัวกล่องตามสไตล์ ProArt สวยงามเป็นเอกลักษณ์บอกชื่อรุ่น ASUS ProArt Z890-CREATOR WIFI  พร้อมฟีเจอร์การทำงานเอาไว้ชัดเจนครับ

dsc_6248

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

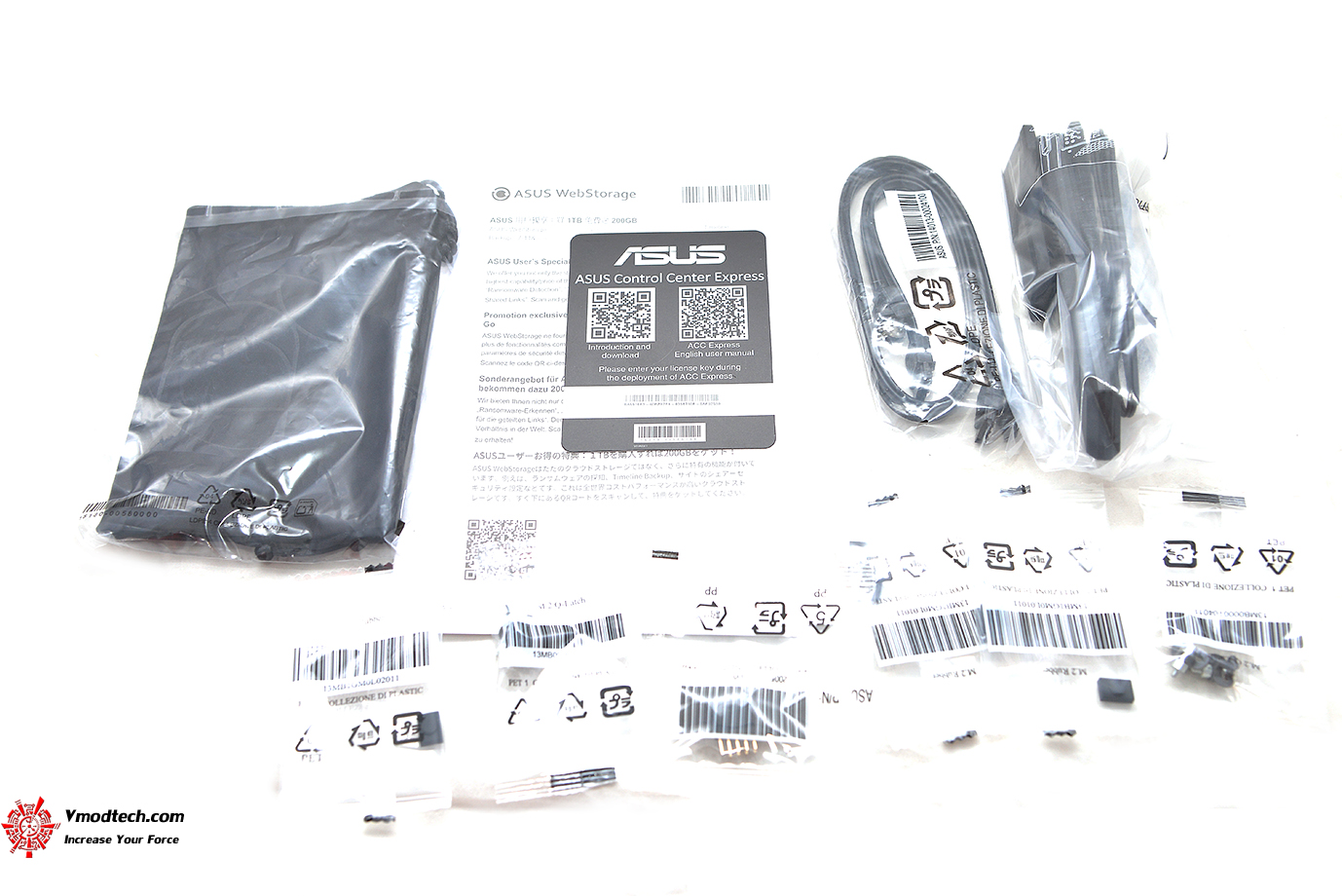

dsc_6257

อุปกรณ์ที่ให้มาประกอบด้วย

Cables

2 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS WiFi Q-Antenna

1 x Q-connector

2 x M.2 Q-Latch packages

2 x M.2 rubber packages

1 x ProArt accessory bag

Documentation

1 x ACC Express activation key card

1 x Quick start guide

dsc_6269

ตัวเมนบอร์ด ASUS ProArt Z890-CREATOR WIFI สวยงามเรียบหรูสีดำสนิทสลับด้วยฮีตซิงค์ที่ใหญ่คลอบคลุมทุกจุดการทำงาน

dsc_6273

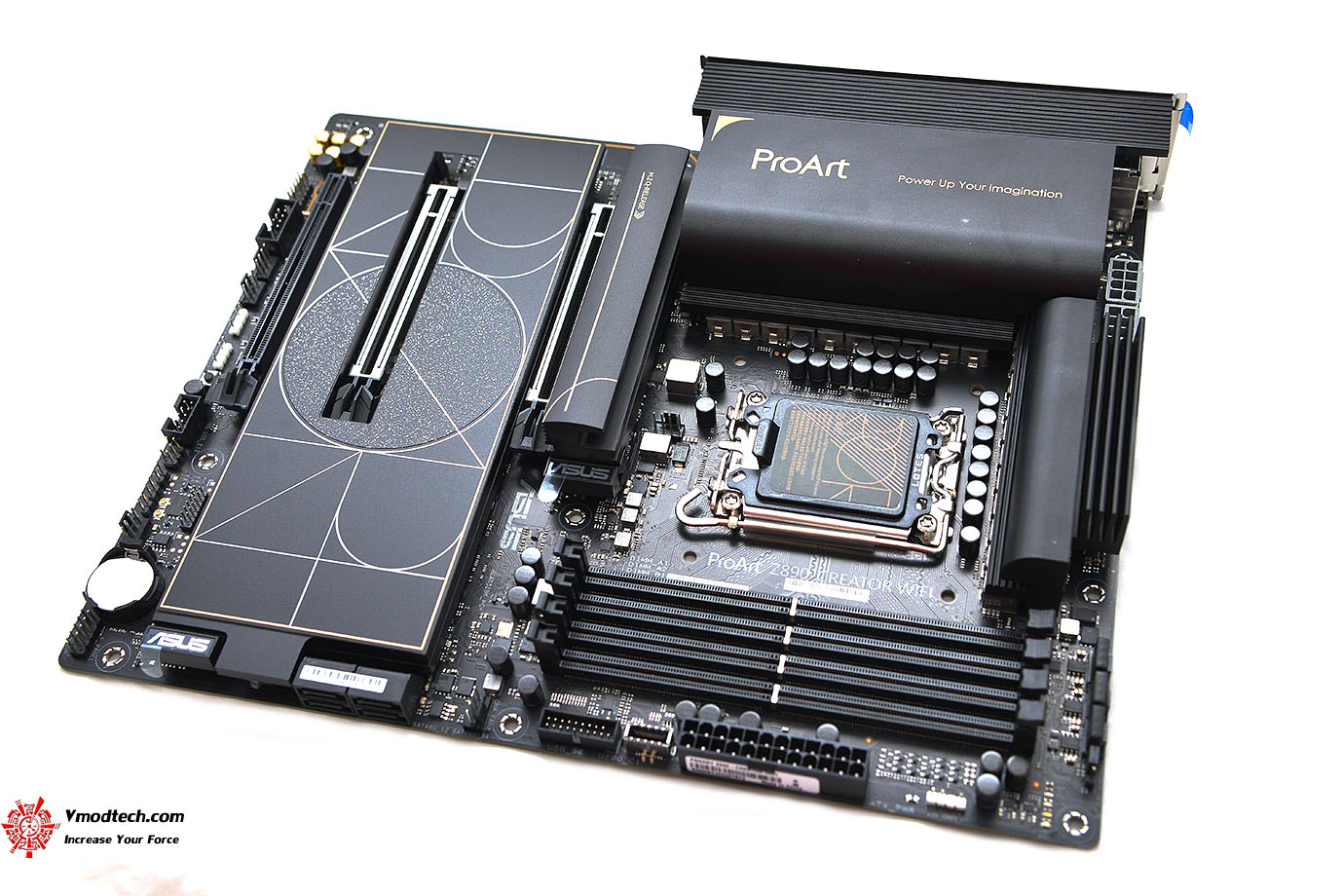

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

dsc_6277

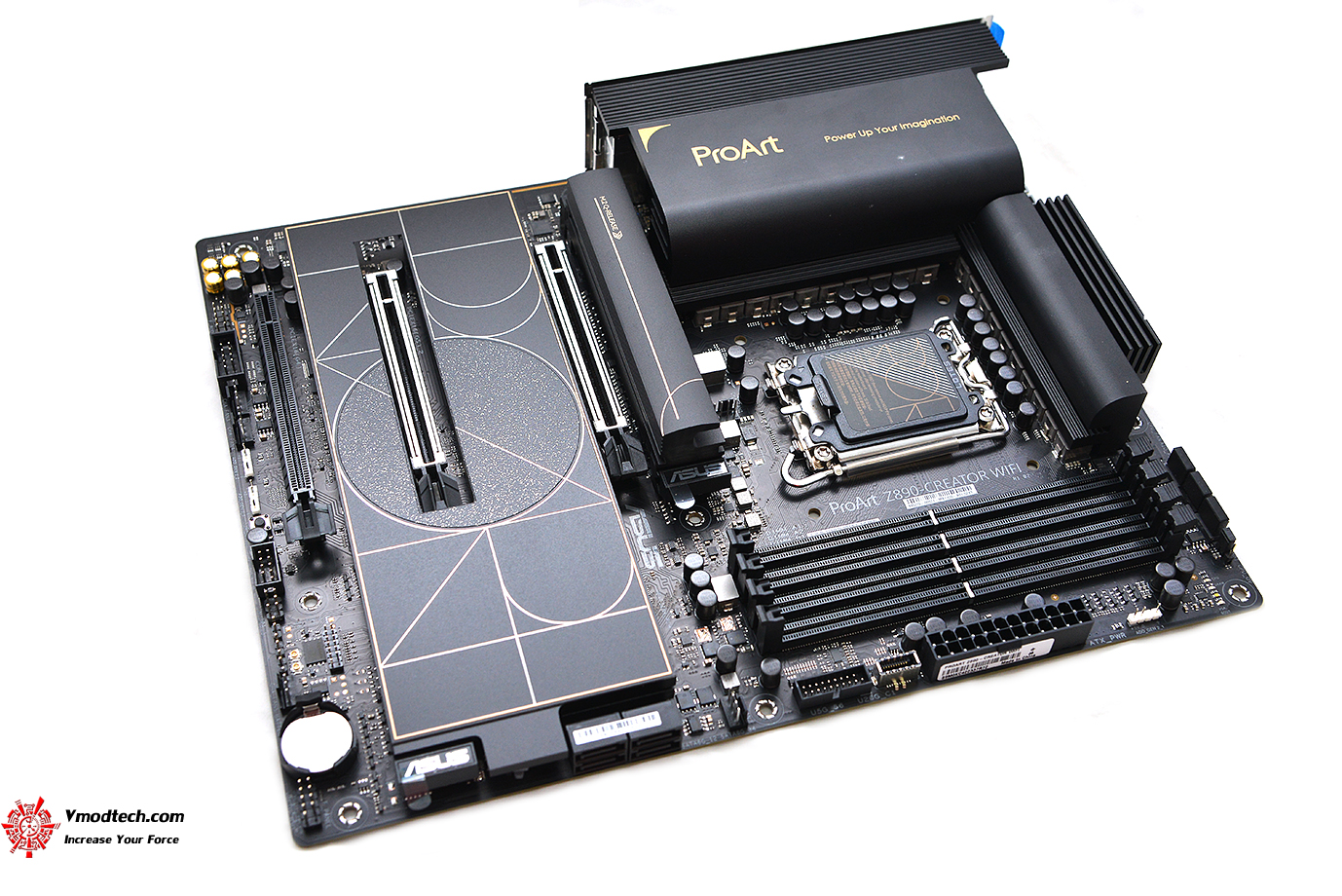

ดีไซน์ที่ออกแบบมาให้เน้นการใช้งานที่คลอบคลุมเหมาะกับสายครีเอเตอร์และบรรดานักม๊อด DIY ครับ สามารถเชื่อมต่อบรรดาพัดลม USB ชุดน้ำ AIO ได้อย่างมากมายทั่วเมนบอรืดครับ

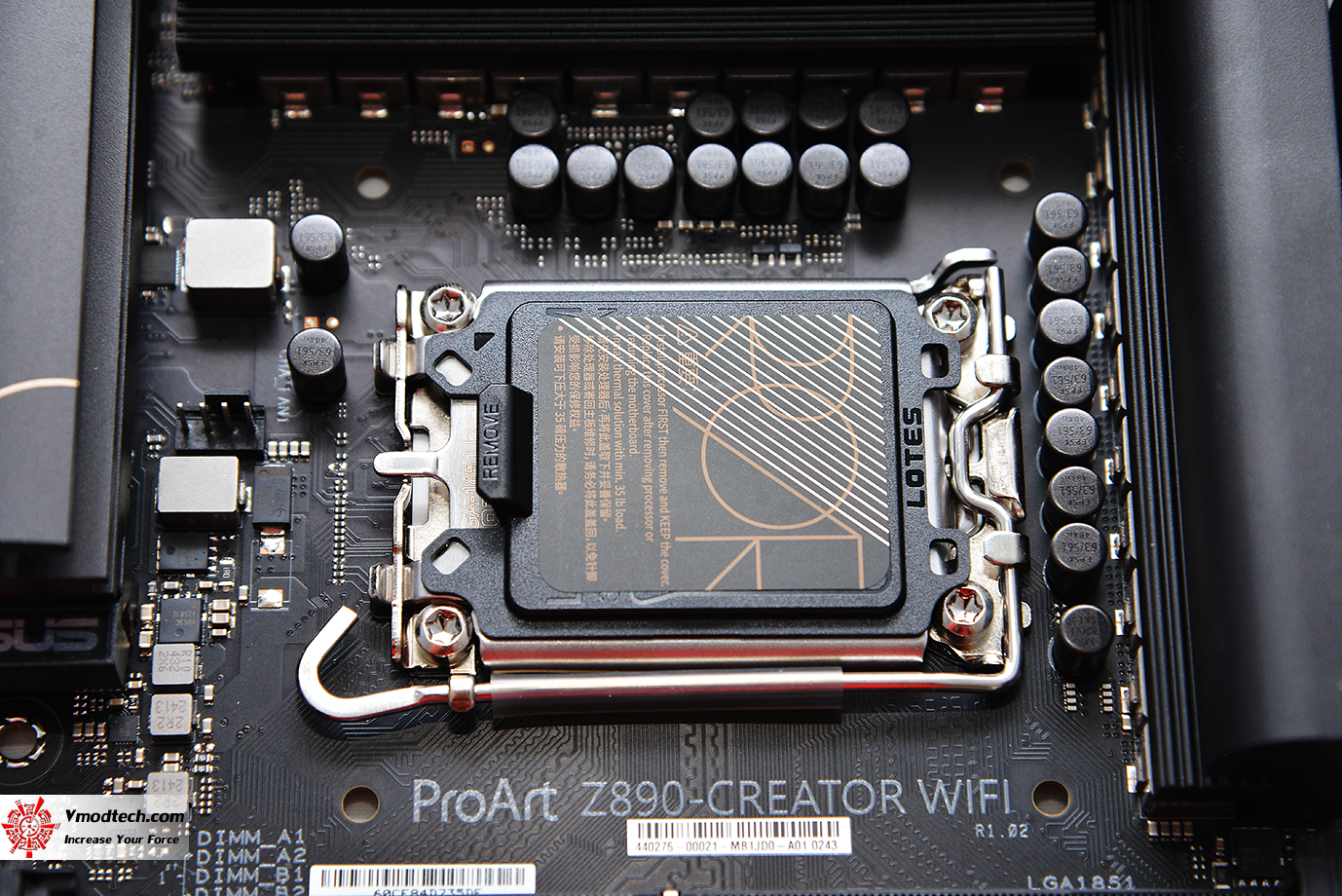

dsc_6284

ซ๊อกเก็ต LGA1851 รุ่นใหม่ล่าสุดใช้ LGA 1851 ใหม่ล่าสุดครับ  รองรับซีพียู Support Intel® Core™ Ultra Processors (Series 2) , LGA1851* Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.

dsc_6279

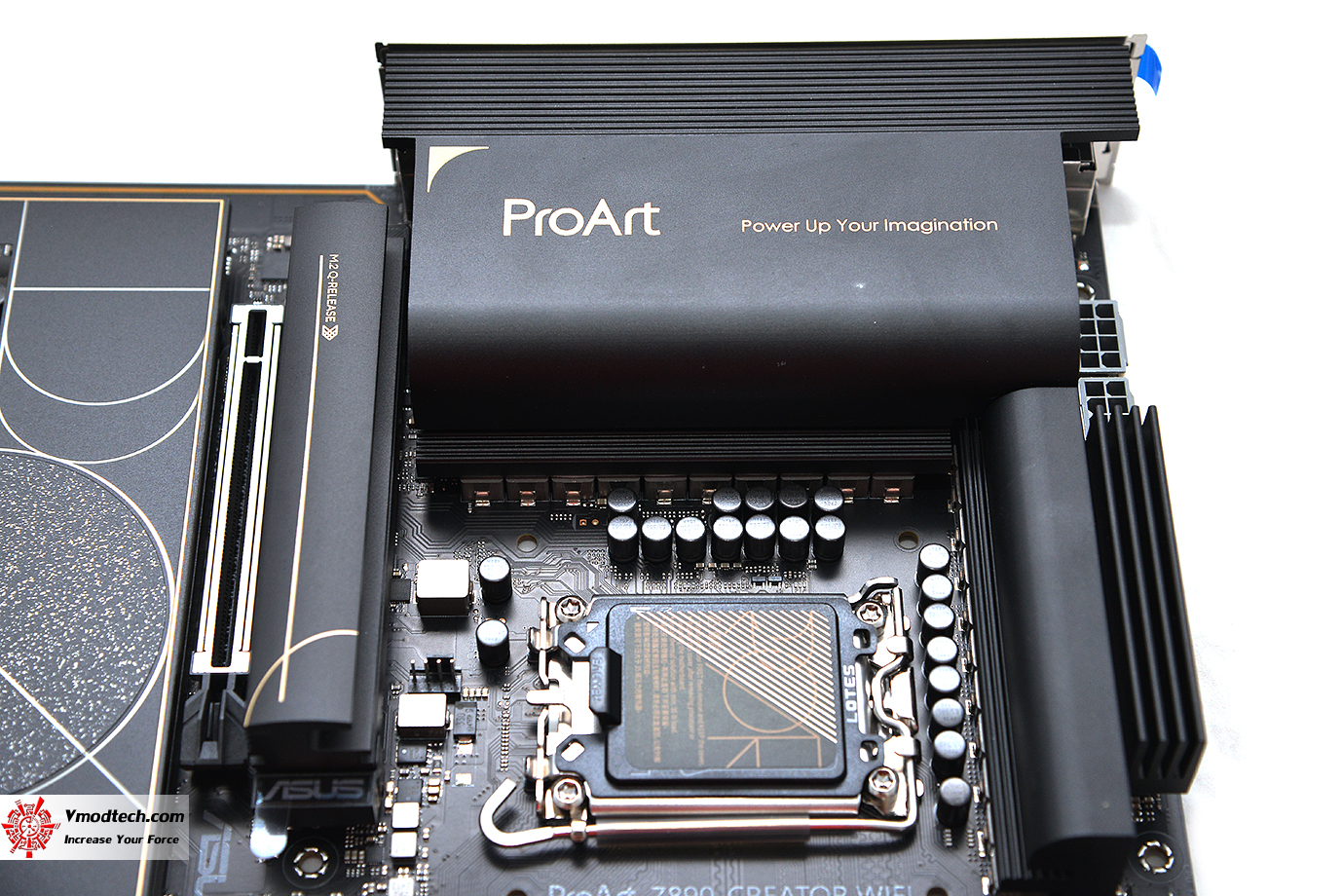

ฮีตซิงค์ใหญ่โตคลอบคลุมภาคจ่ายไฟทั้งสองฝั่งครับ

dsc_6282

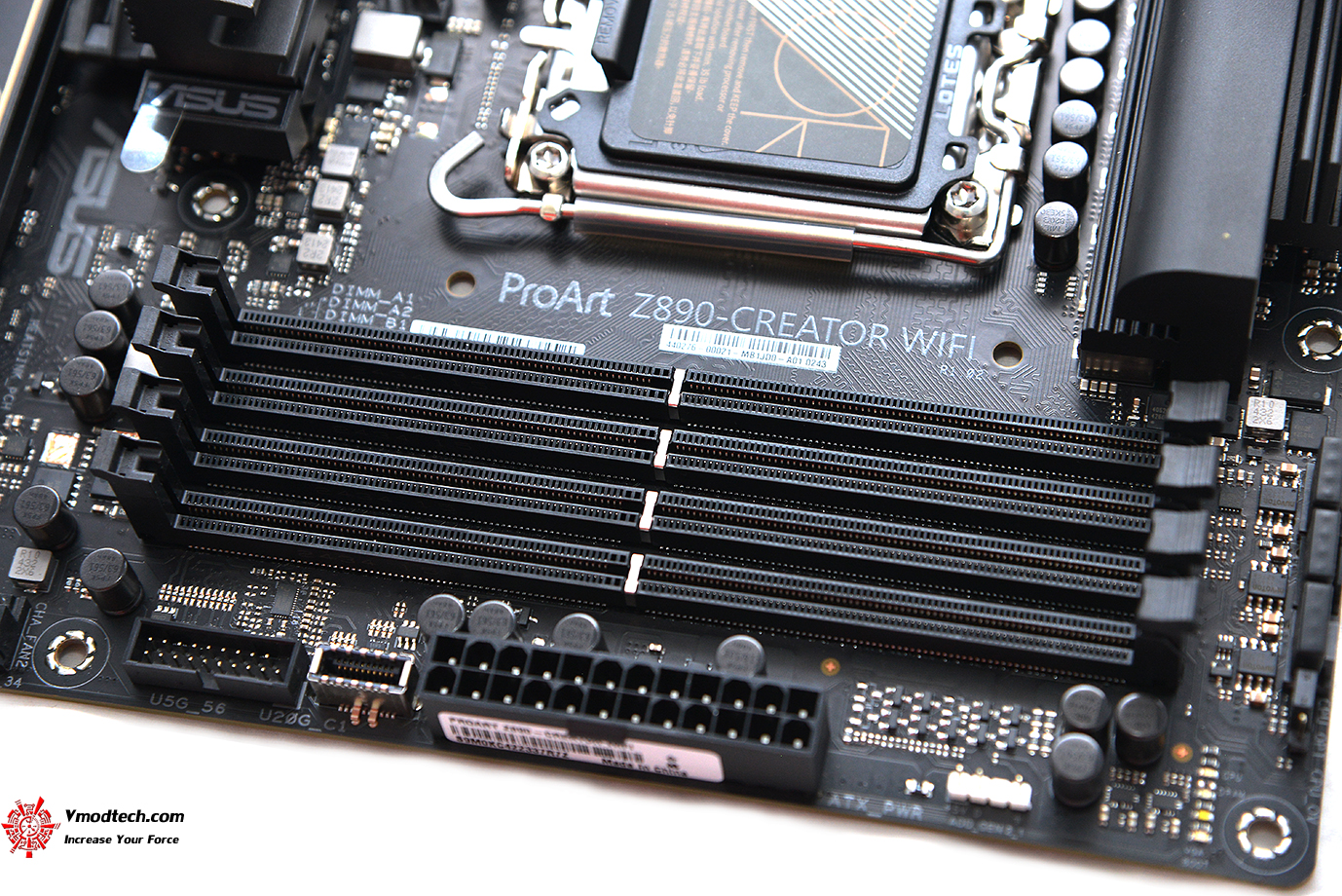

สล็อตแรม DDR5 รองรับความจุ 4 x DIMM slots, max. 192GB, DDR5 Support up to 9066+MT/s (OC), Non-ECC, Un-buffered and Clocked Unbuffered DIMM (CUDIMM)

dsc_6289

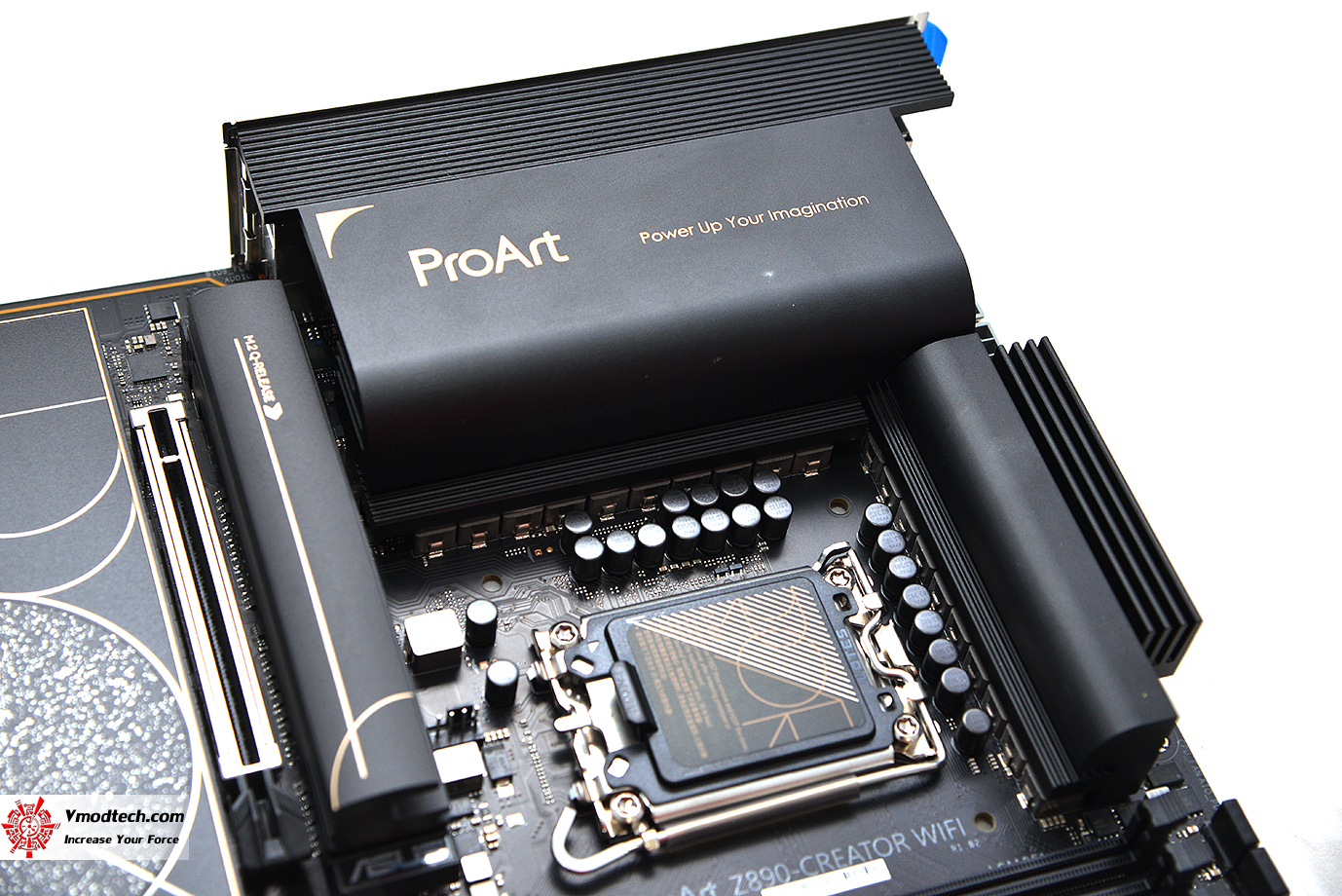

ภาคจ่ายไฟระดับพรีเมี่ยมรองรับการโอเวอร์คล๊อก Digi+ VRM 16+1+2+2 Power Stages และคาปาซิเตอร์เกรดพรีเมี่ยม 1Superior Chokes & Capacitors ฮีตซิงค์ระบายความร้อนภาคจ่ายไฟ VRM และ aluminum I/O heatsink มีให้ทั้งสองฝั่งครับเป็นอลูมิเนียมอย่างดีเลยครับ

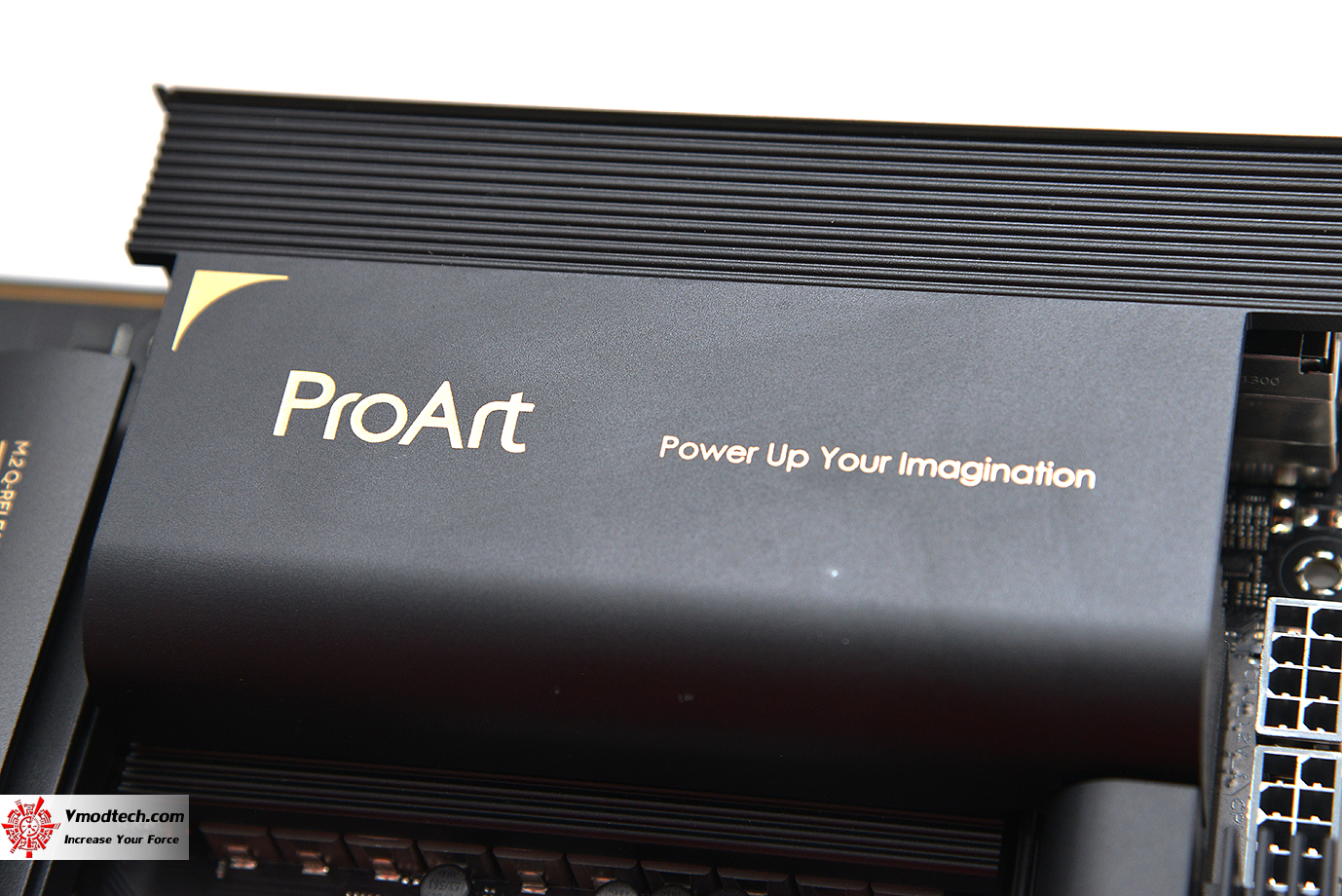

dsc_6296

ด้านบนโลโก้ ProArt สีทองสวยงามครับ

dsc_6300

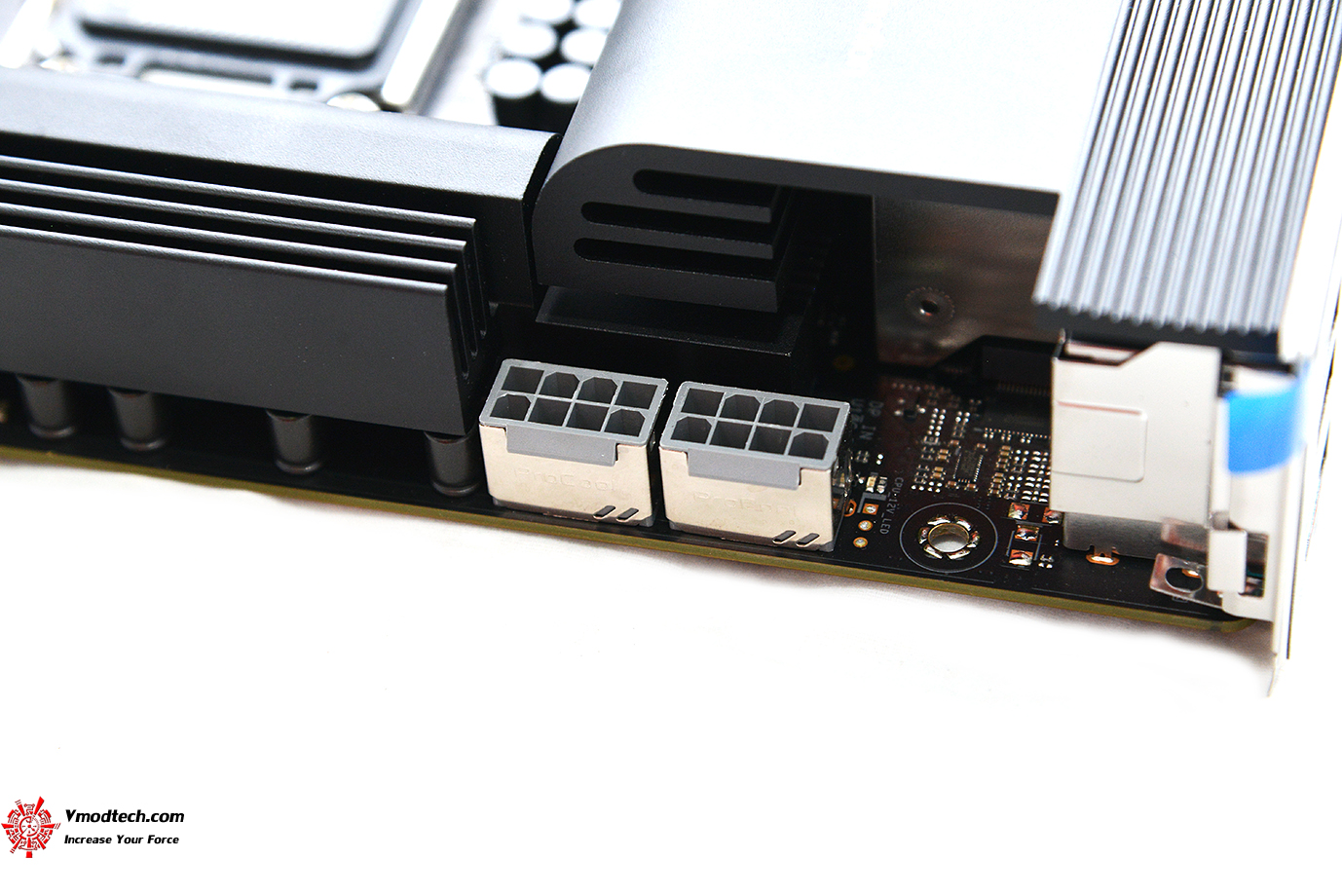

ช่องต่อไฟเลี้ยง DUAL PROCOOL II POWER Connectors 8พิน 2ช่อง

dsc_6302

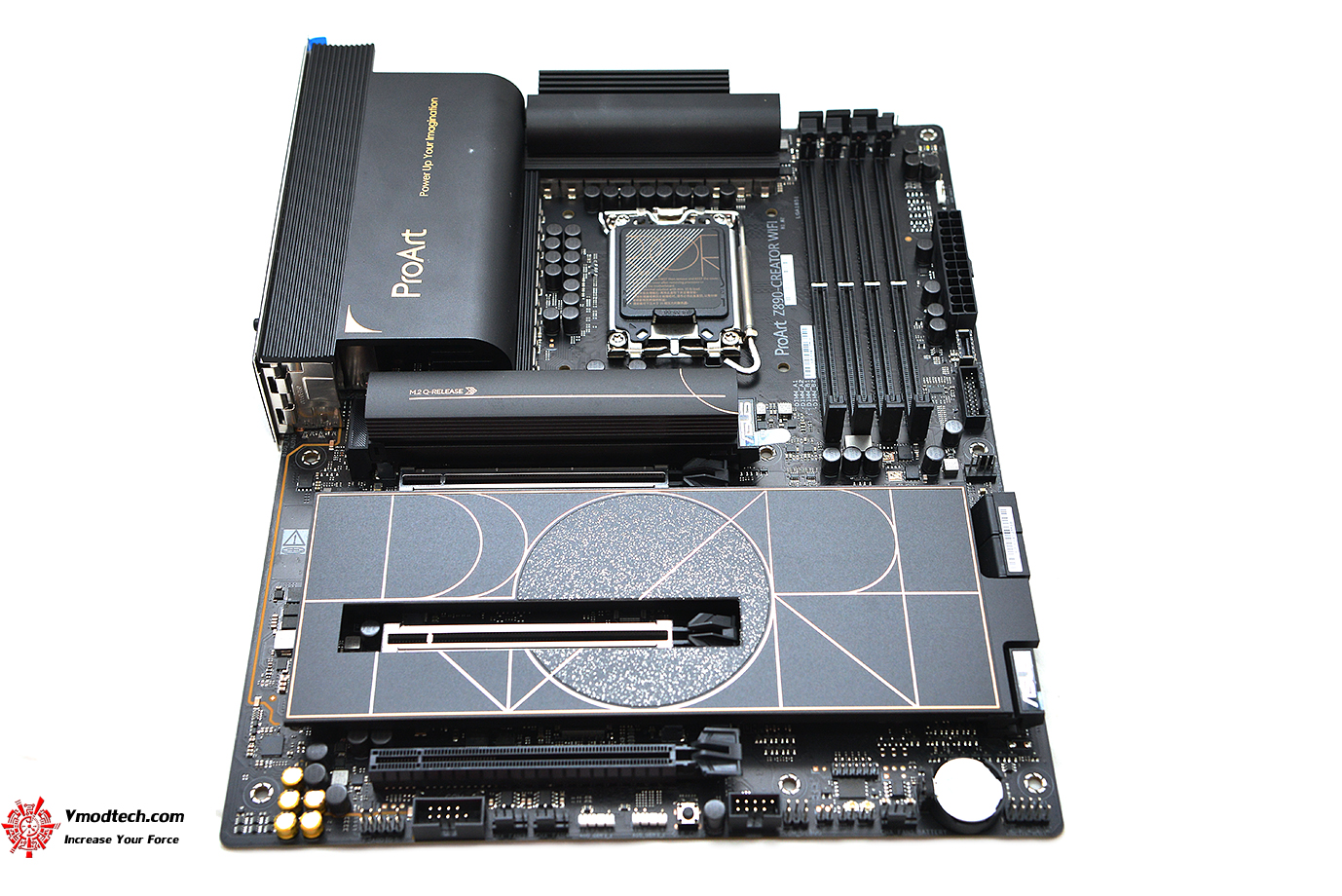

ตัวเมนบอร์ด ASUS ProArt Z890-CREATOR WIFI รองรับการติดตั้งชุดน้ำได้อย่างอิสระพร้อมให้ DIY ได้อย่างเต็มที่ครับ

dsc_6333

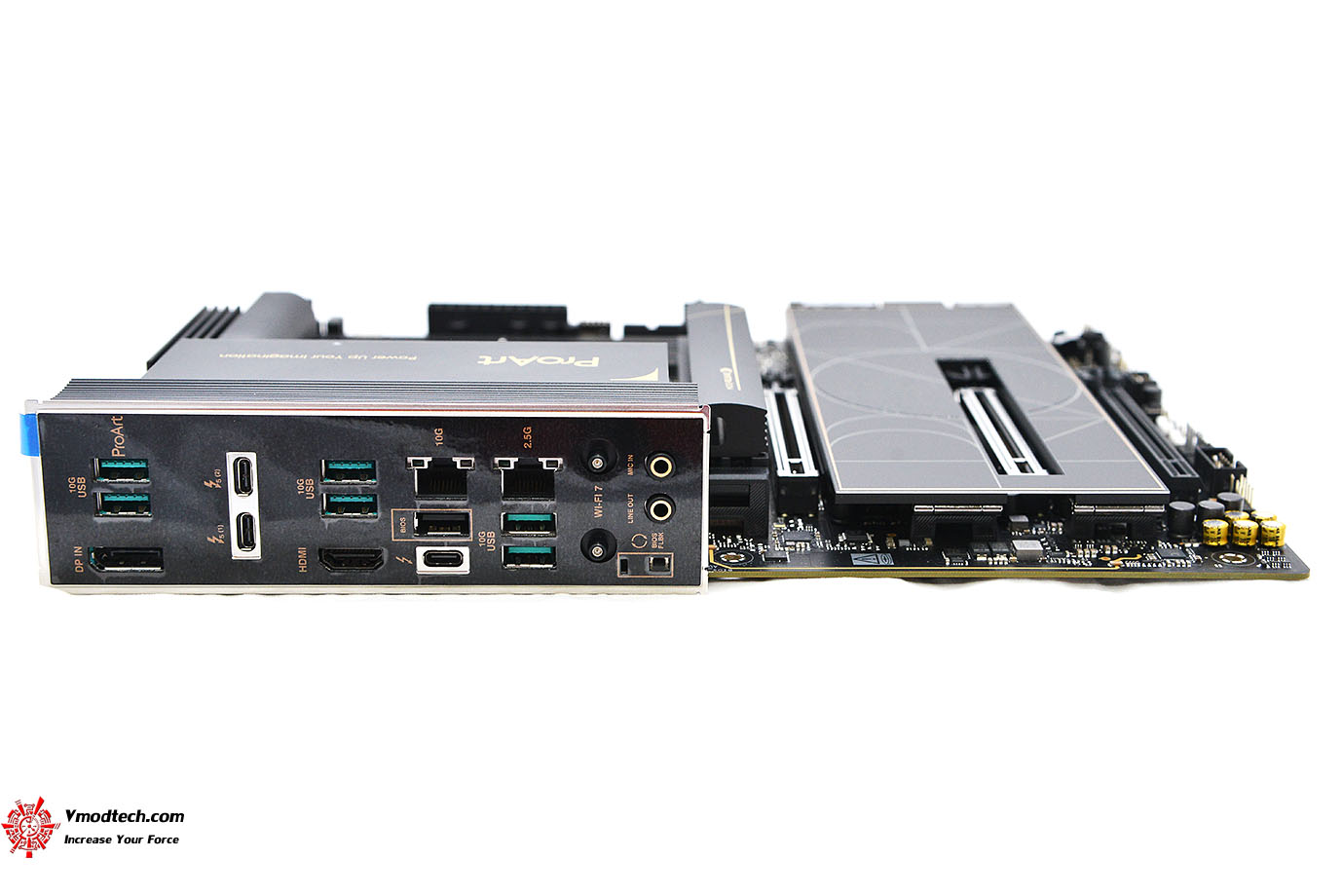

ดีไซน์การจัดวางวัสดุช่องเชื่อมต่อต่างๆ ทำได้อย่างลงตัวสวยงามครับ

dsc_6310

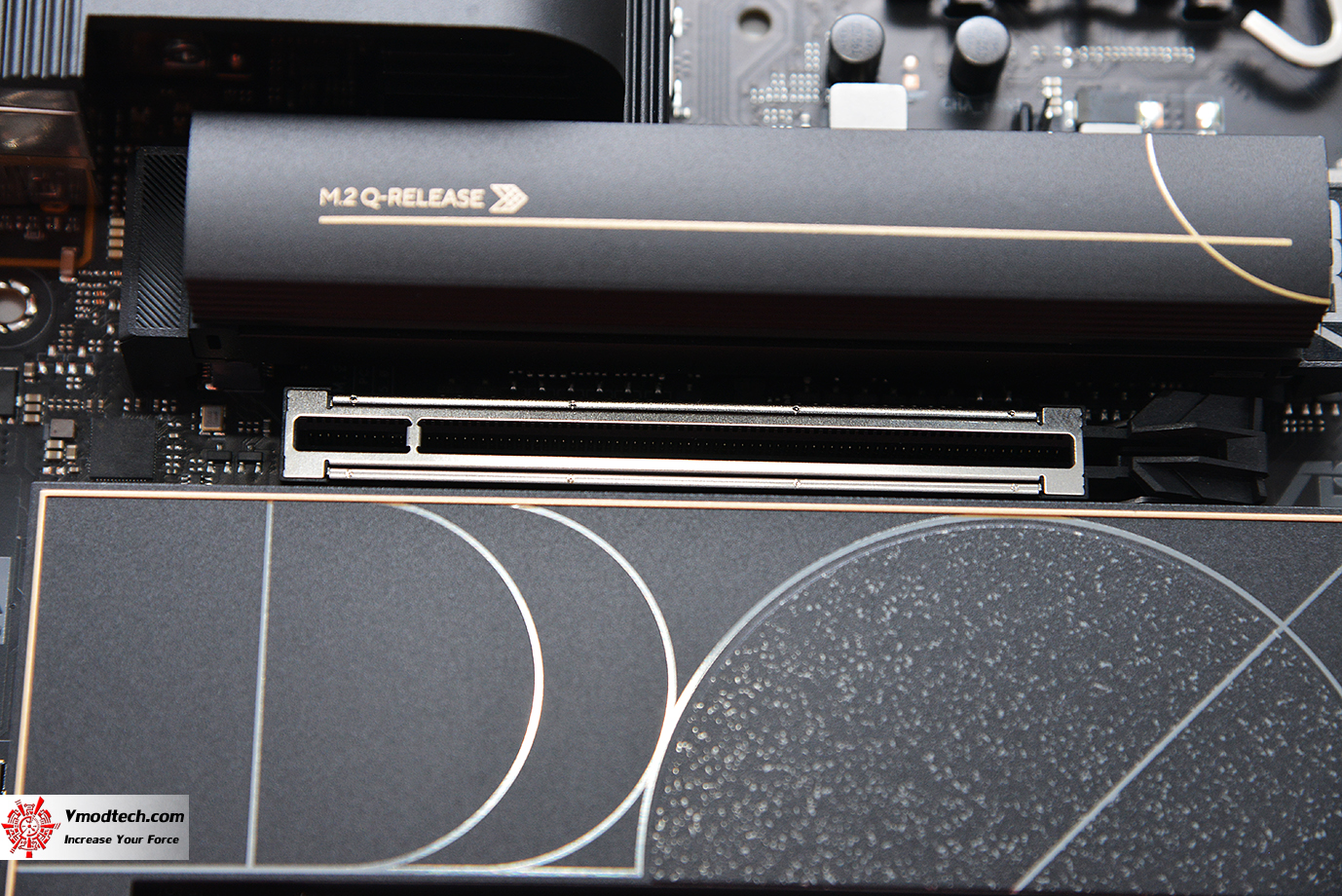

ช่องเชื่อมต่อ PCIe ประกอบด้วย PCIe® Slot Q-Release Slim , M.2 Q-Release , M.2 Q-Slide , New M.2 Q-Latch , Q-Antenna ที่ถอดออกได้ง่ายดายกว่าเดิมครับ

dsc_6312

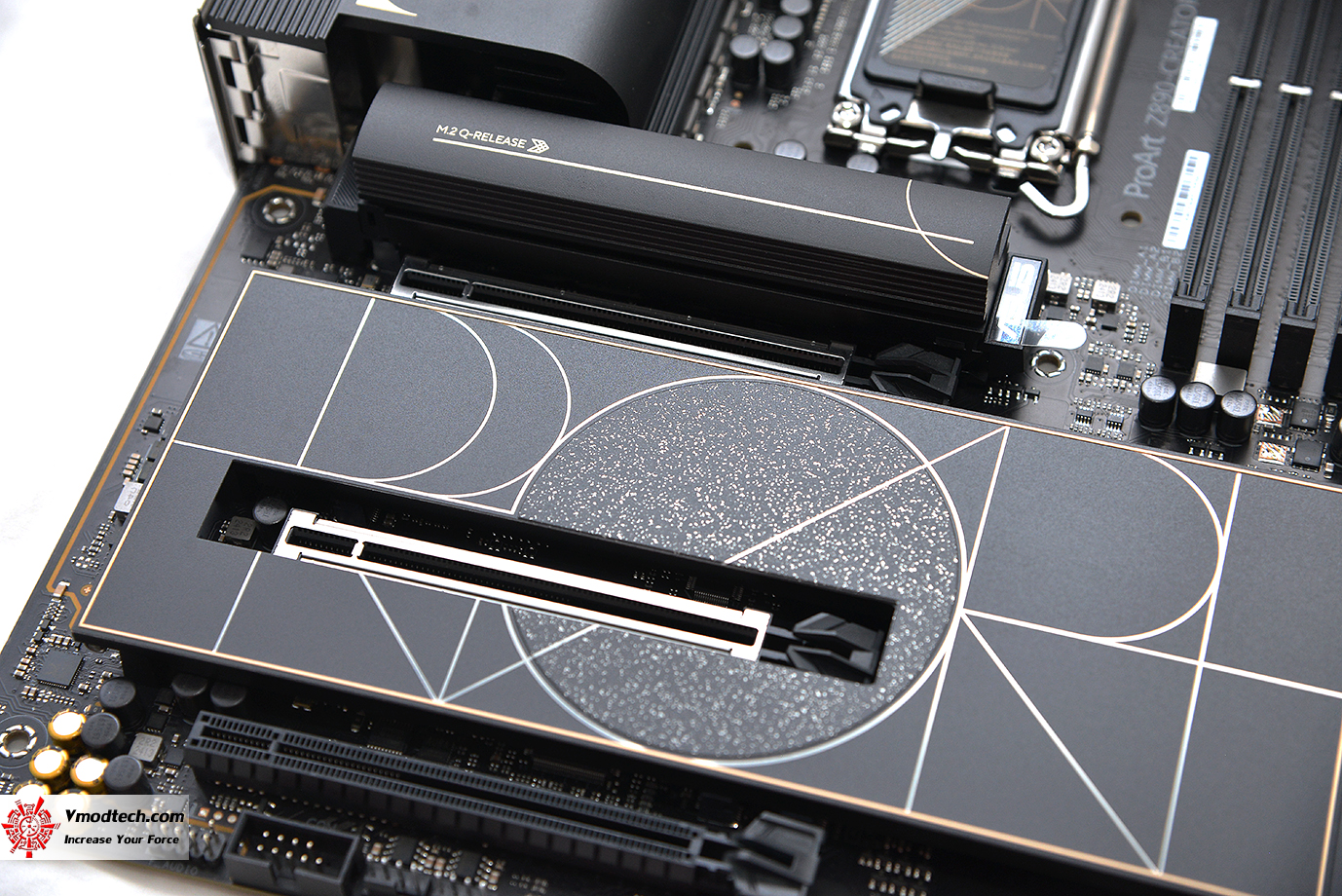

ช่องเชื่อมต่อ PCIe ประกอบด้วย

Intel® Core™ Ultra Processors (Series 2)

2 x PCIe 5.0 x16 slots (supports x16 or x8/x8 modes)

Intel® Z890 Chipset

*1 x PCIe 4.0 x16 slot (supports x4 mode) รวมเป็น 3ช่องครับ

dsc_6305

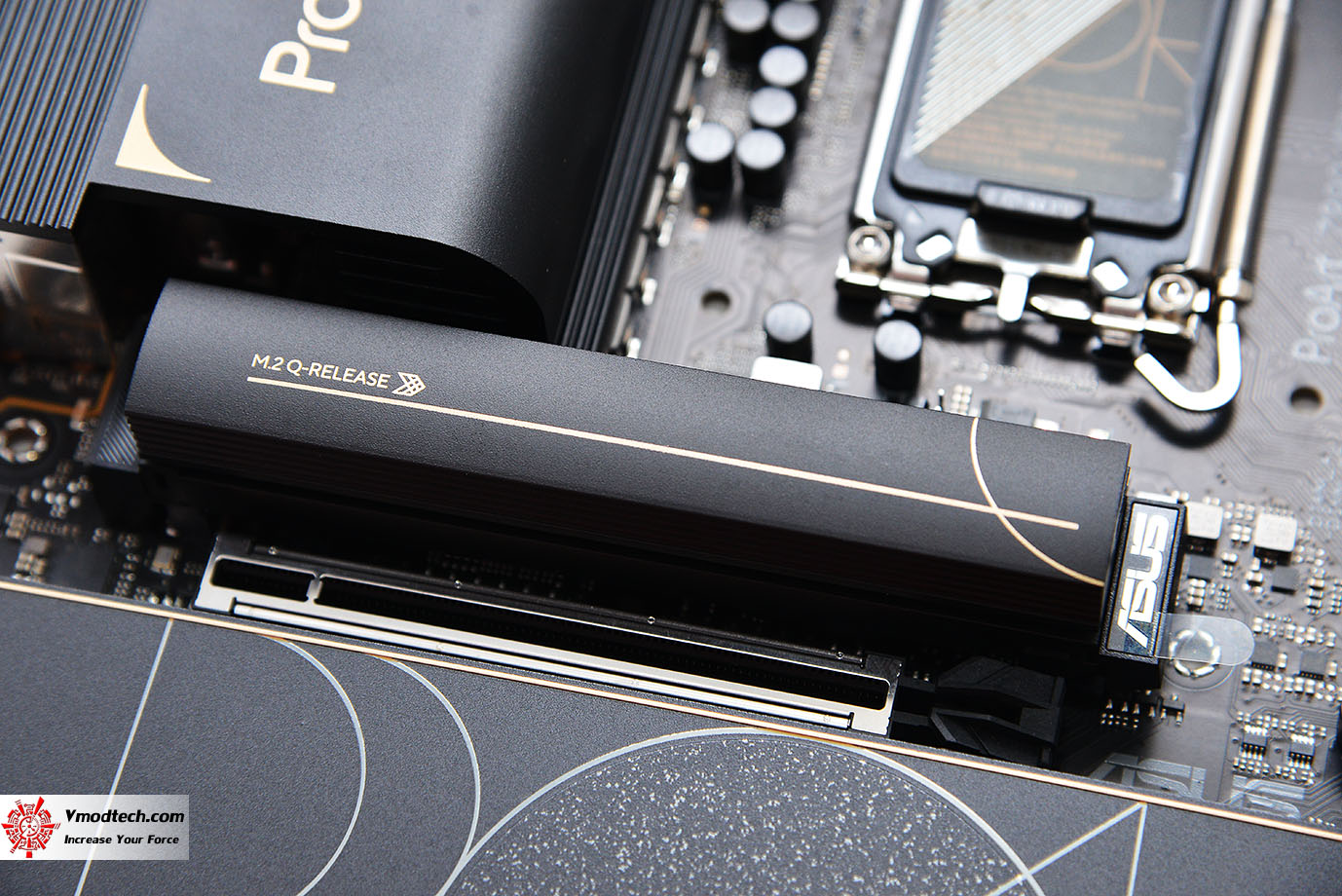

M.2 มีฮีตซิงค์ระบายความร้อนพร้อมกับการถอดออกได้ง่ายดาย มีให้มากถึง 6ช่องพร้อมฮีตซิงค์ระบายความร้อนให้ทุกจุด ประกอบด้วย

Total supports 5 x M.2 slots and 4 x SATA 6Gb/s ports

Intel® Core™ Ultra Processors (Series 2)

M.2_1 slot (Key M), type 2242/2260/2280/22110  (supports PCIe 5.0 x4 mode)

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

Intel® Z890 Chipset

M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 modes)

M.2_5 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

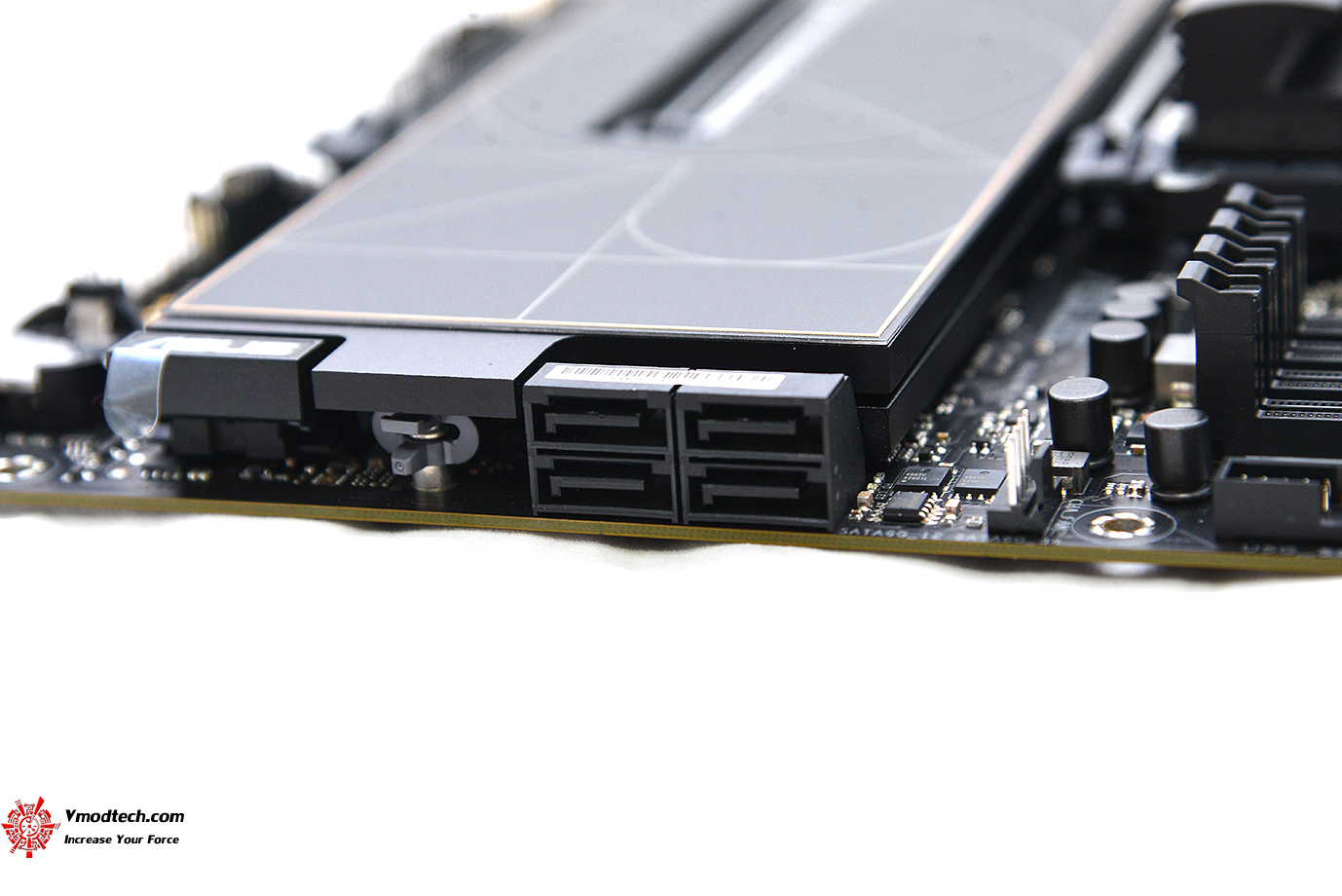

dsc_6316

ช่อง SATA มีมาให้ 4ช่องการทำงานครับ

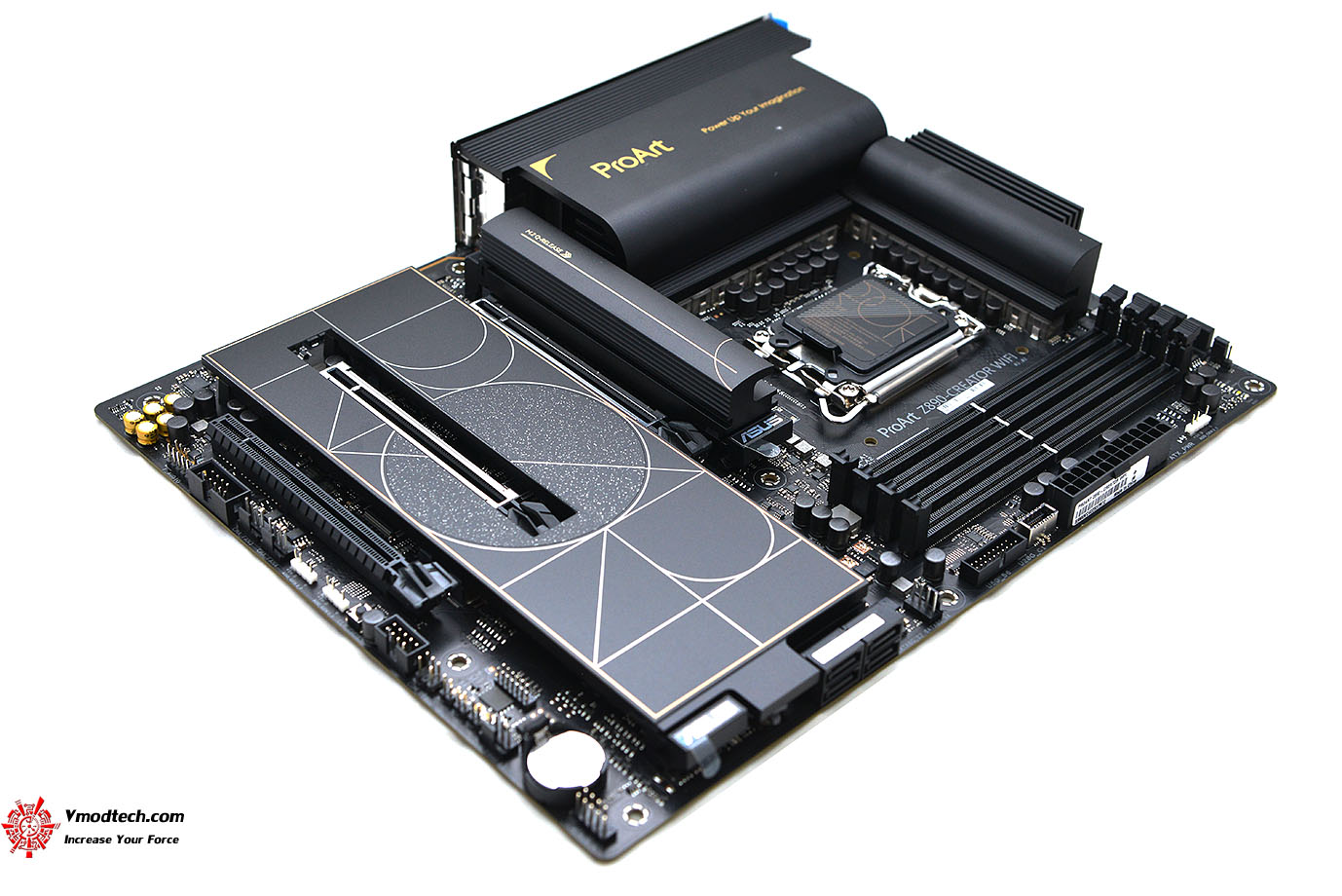

dsc_63211

ชิปเซ็ต Intel® Z890 Chipset รุ่นท็อปใหม่ล่าสุด

dsc_6356

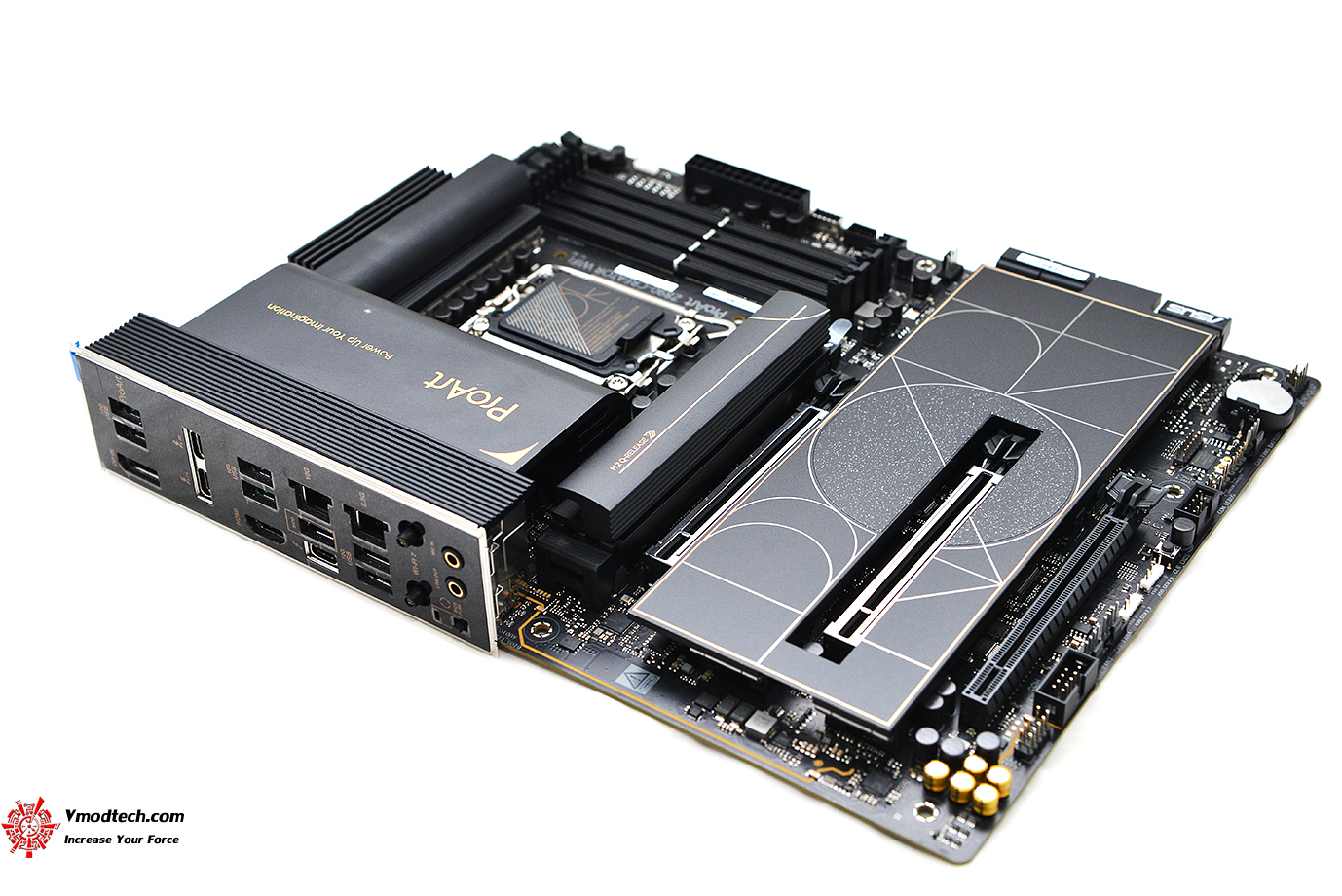

ฮีตซิงค์ชิปเซ็ต Chipset heatsink ใหญ่โตและไประบายความร้อนทางฝั่ง M.2 ด้วยครับ

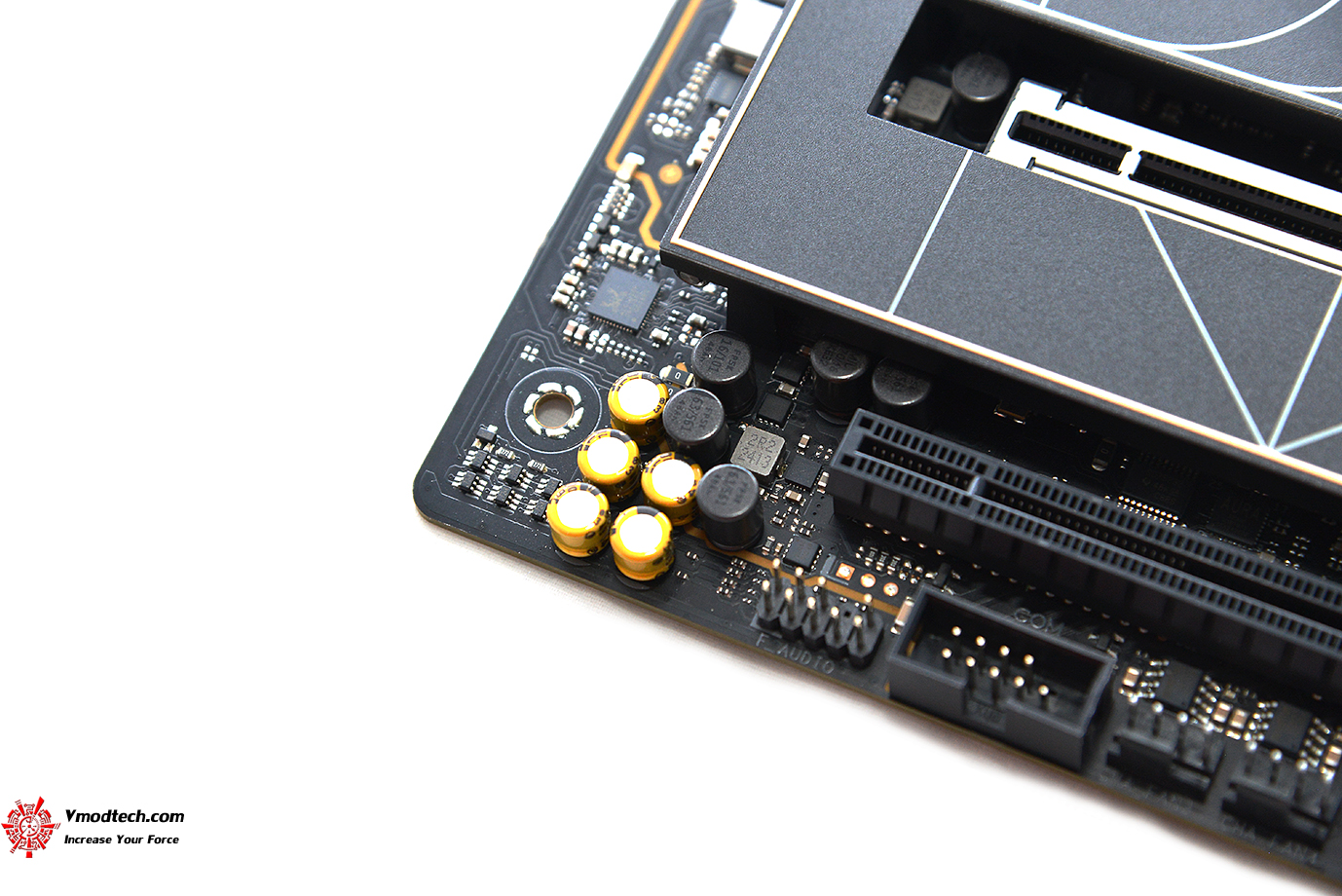

dsc_6330

ระบบเสียง Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC เน้นเสียงความคมชัดเหมาะกับครีเอเตอร์ระดับมืออาชีพ

dsc_6343

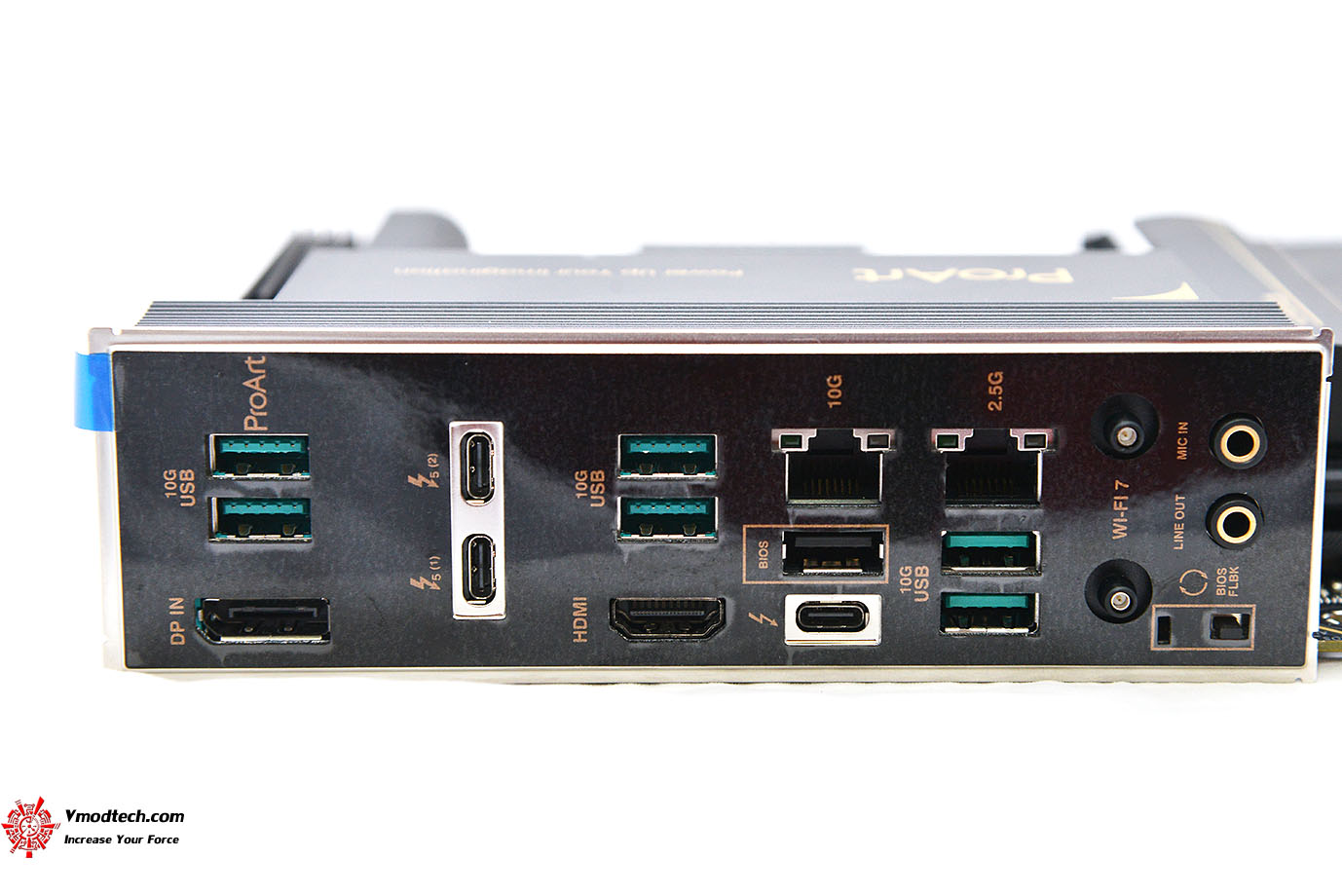

อินเตอร์เฟสมีมาให้มากมายครับประกอบด้วย

2 x Thunderbolt™ 5 USB Type-C® ports

1 x Thunderbolt™ 4 USB Type-C® port

6 x USB 10Gbps ports (6 x Type-A)

1 x USB 2.0 port (1 x Type-A)

1 x DisplayPort (Input only)

1 x HDMI™ port

1 x Wi-Fi module1 x Marvell® AQtion 10Gb Ethernet port

1 x Intel® 2.5Gb Ethernet port

2 x Gold-plated audio jacks

1 x BIOS FlashBack™ button

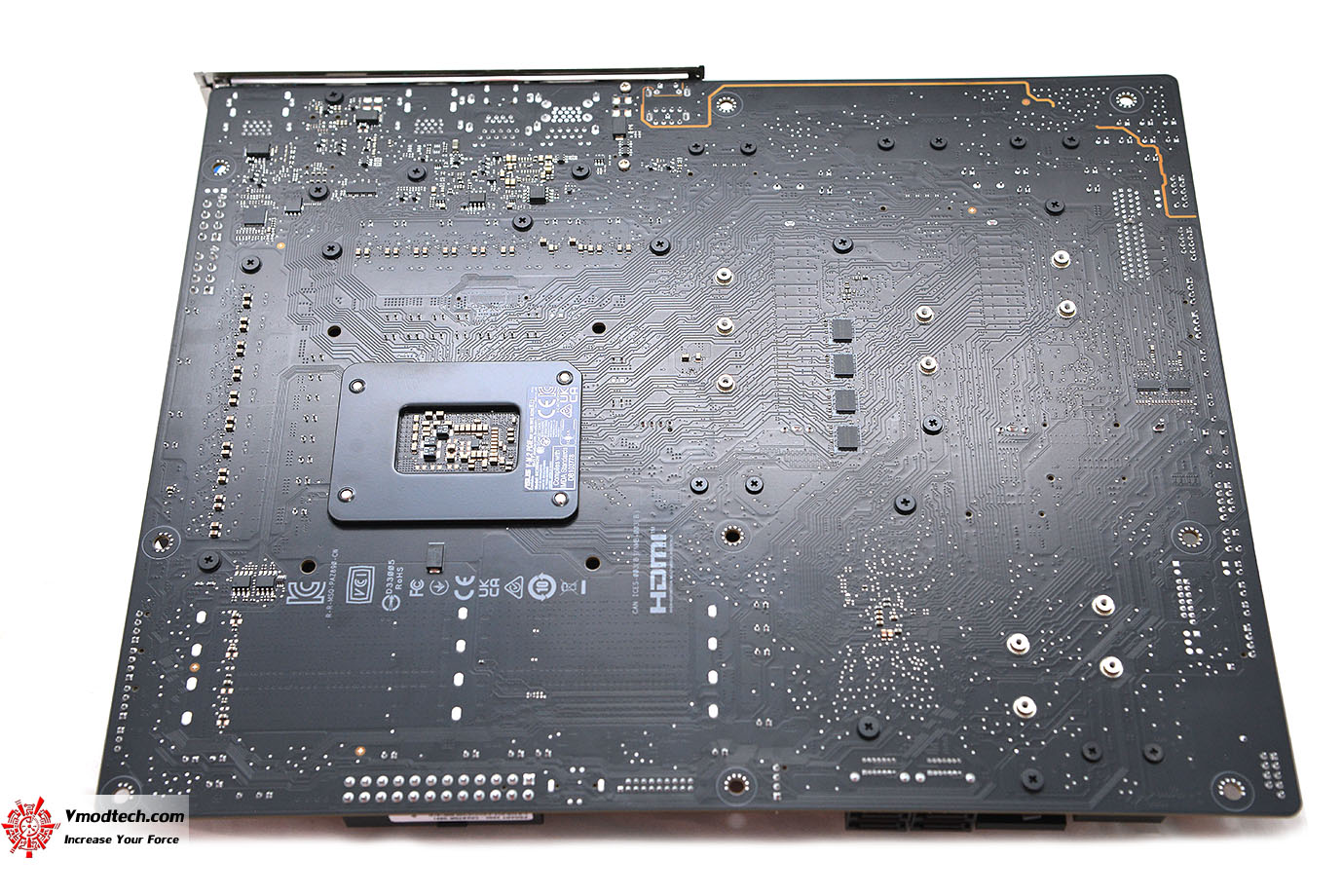

dsc_6349

PCB ด้านหลังสีดำสนิท

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
