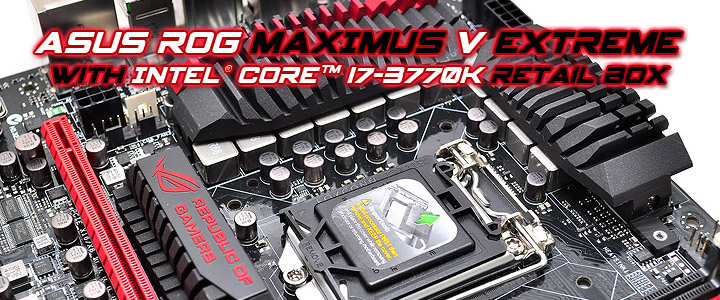

ASUS ROG MAXIMUS V EXTREME with 3rd Generation Intel® Core™ i7-3770K Retail Box
...สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด ASUS ROG MAXIMUS V EXTREME ที่ใช้ Intel® Z77 Express Chipset ภาคจบมานำเสนอกันอีกครั้งนะครับ โดยจากคราวที่แล้วในบทความ ASUS ROG MAXIMUS V EXTREME Motherboard Review Part 1 เหมือนกับว่าเราจะยังรีดความสามารถเทพๆของมาเธอร์บอร์ดรุ่นนี้ออกมาไม่หมด เนื่องจากติดข้อจำกัดที่ตัวซีพียู 2nd Generation Intel® Core™ i7-2600K ที่ยังเป็นรุ่นเก่าอยู่ ก็เลยทำให้ไม่สามารถรีดคุณสมบัติเทพๆในการโอเวอร์คล็อคหน่วยความจำให้ไกลๆแรงๆของมาเธอร์บอร์ดรุ่นนี้ออกมาได้ดีนัก ในคราวนี้ผมก็เลยลงทุนไปจัดซื้อ 3rd Generation Intel® Core™ i7-3770K ในรูปแบบ Retail Box มาเพื่อการนี้โดยเฉพาะ เพื่อให้สมกับที่ทาง ASUS ประเทศไทยให้เกียรติส่งผลิตภัณฑ์ตัวอย่างของมาเธอร์บอร์ดรุ่นนี้มาที่ Vmodtech.com เราเป็นที่แรกในประเทศไทยนั่นเอง และก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนอีกครั้งนะครับ
Overview
Maximus V Extreme Product Overview
OC KEY
OSD Monitor
The key to real time monitoring!
Knowing information is key in any situation. Monitor the status of your system in real-time with a convenient graphical overlay displayed right on screen with OSD Monitor. It allows you to view POST codes in real-time, complete hardware status and even the readout from VGA Hotwire and Subzero Sense, all at a pure hardware level.
OSD TweakIt
The key to real time overclocking!
Tweak the parameters of your system in real-time with a convenient graphical overlay displayed right on the screen with OSD TweakIt. It provides you with a set of critical and hardware-driven functions so you can tweak your system on-the-fly.
Latest Transfer Technology
Intel Thunderbolt
Blistering-fast Data Transfers
An industry first, ASUS has place Thunderbolt I/O technology onboard its motherboards, and are set to revolutionize the speed at which peripherals and displays operate. Featuring a maximum bi-directional speed of 10 Gbps, Thunderbolt is 2 times faster than USB 3.0 and an incredible 20 times faster than USB 2.0. And with the ability to daisy-chain up to six devices without the need for a hub or switch, that means less overheard for a clutter free computing experience. For example, users can connect multiple native Thunderbolt storage devices, an HD video capture device and even an HD display to a single Thunderbolt chain while maintaining maximum throughput.
ROG Exclusive Features
VGA Hotwire
Hotwire your system
Love to overvolt but got mad trimming the tiny variable resistors? With the VGA Hotwire feature, plug the two-wire cable onboard and solder two wires on the VGA's voltage regulator and accurately adjust the voltage, taking your system to the next level while avoiding some risks.
Subzero Sense
Find out how cold your board is
Love overclocking in LN2 mode, but have trouble finding out just how cold your board is? Worry no more, with Subzero Sense you can read the system’s temperature even in its coldest subzero degrees temperature.
mPCIe Combo + Dual-band Wi-Fi / Bluetooth 4.0
Combo Power Up!
Hook up immediate extra connectivity to the ROG motherboard and say so long to physical limitations. The unique Combo attaches to the motherboard near the rear I/O , and comes with one mSATA port supporting Intel® Smart Response Technology hybrid storage acceleration with compatible mSATA SSDs, and a dual band 2.4/5 GHz Wi-Fi 802.11 a/b/g/n and Bluetooth v4.0 card bundled into its mini PCI Express 2.0/USB 2.0 combo port on the opposite side. This way, you can connect extra devices without taking up valuable space on the motherboard, and get the best of both worlds: for better connectivity and expandability without sacrificing essential features.
ROG Connect
Plug and Overclock - Tweak it the hardcore way!
Monitor the status of your desktop PC and tweak its parameters in real-time via a notebook—just like a race car engineer—with ROG Connect. ROG Connect links your main system to a notebook through a USB cable, allowing you to view real-time POST code and hardware status readouts on your notebook, as well as make on-the-fly parameter adjustments at a purely hardware level.
Extreme Engine Digi+ II
Optimum power efficiency with premium components and intelligent digital design
The Extreme Engine Digi+ II has been upgraded and equipped with the finest Japan-made 10K Black Metallic capacitors, while the digital VRM design allows you to achieve ultimate performance with adjustable CPU and memory power management frequencies. Precise adjustments create greater efficiency, stability, double lifespan and performance for total system control.
Multi-GPU Technology
LucidLogix Virtu MVP
Up to 60% Hybrid Graphics Boost and 3X Faster Video Conversion
LucidLogix Virtu MVP featuring HyperFormance™ Technology boosts your discrete graphics card up to 60% beyond its original performance through the test of 3DMark Vantage. Designed for Intel® processor graphics and Windows® 7 PCs, it perfectly combines the performance of discrete graphics cards with fast computing iGPU. Also with the newly designed Virtual Sync, users can enjoy a smoother gaming experience by eliminating tearing artifacts. LucidLogix Virtu MVP could also dynamically assign tasks to the best available graphics resource, based on power, performance and system load. This allows users to fully utilize 3x faster video conversion with Intel® Quick Sync Video 2.0 technology while retaining high-end 3D rendering and gaming performance, provided by both NVIDIA® and AMD graphic cards. When the discrete graphics card is not required, power consumption goes automatically down to near zero, making the system more environmentally-friendly. For users searching for perfection, LucidLogix Virtu MVP provides great graphical performance and the best flexibility and efficiency.
* LucidLogix® Virtu Universal MVP™ supports Windows® 7 operating system.
** Intel® Quick Sync Video feature is supported by 3rd/2nd generation Intel® Core™ processor family.
*** System Config: OS: Windows 7 64bit SP1 | MB: P8Z77-V DELUXE | CPU: CPU-1155-QB15-2700K-3.5G-Sandy BRIDGE100-8M |DIMM: DDR3 G.SKILL 17000CL9Q-16GBZH 4GB * 4 | Lucidvirtu MVP version: V2.1.110.19997 | On-board Intel VGA Driver version: V8.15.10.2598 | ASUS GTX580 Driver version: V8.17.12.8562
SLI/CrossFire On-Demand
Why choose when you can have both?
SLI or CrossFireX? Fret no longer because with the ROG Maximus V Extreme you’ll be able to run both multi-GPU setups. The board features SLI/CrossFire on Demand technology, supporting up to four graphics cards in a 4-Way SLI or CrossFireX configuration. Whichever path you take, you can be assured of jaw-dropping graphics at a level previously unseen.
CPU Feature
LGA1155 Intel® 3rd/2nd Generation Core™ i7/ Core™ i5/ Core™ i3/ Pentium® / Celeron® Processors Ready
This motherboard supports LGA1155 socket for 3rd generation Intel® Core™ processor-based platform and 2nd Generation Core™ i7/ i5/ i3/ Pentium® / Celeron® Processors in the LGA1155 package, with iGPU, memory and PCI Express controllers integrated to support onboard graphics output with dedicated chipsets, 2-channel (4 DIMM) DDR3 memory and 16 PCI Express 3.0/2.0 lanes. This provides great graphics performance. LGA1155 socket for 3rd generation Intel® Core™ processor-based platform and 2nd Generation Core™ i7/ i5/ i3/ Pentium® / Celeron® Processorsare among the most powerful and energy efficient CPUs in the world
Chipset Features
PCI Express® 3.0
PCI Express® 3.0 (PCIe 3.0) is the latest PCI Express bus standard with improved encoding schemes that provide twice the performance of current PCIe 2.0. Total bandwidth for a x16 link reaches a maximum of 32GB/s, double the 16GB/s of PCIe 2.0 (in x16 mode). As such, PCIe 3.0 provides users unprecedented data speeds, combined with the convenience and seamless transition offered by complete backward compatibility with PCIe 1.0 and PCIe 2.0 devices. PCIe 3.0 will become a must-have feature for users who wish to improve and optimize graphic performance, as well as have the latest technology available to them.
* Actual PCIe speed depends on installed CPU type.
Intel® Z77 Chipset
The Intel® Z77 Express Chipset is a single-chipset design to support LGA1155 socket for 3rd generation Intel® Core™ processor-based platform and 2nd Generation Core™ i7/ i5/ i3/ Pentium® / Celeron® Processors. It provides improved performance by utilizing serial point-to-point links, allowing increased bandwidth and stability. Additionally, Z77 chipset provides 4 USB 3.0 ports for 10 times faster data retrieval speed. Moreover, Intel® Z77 Express Chipset can also enable iGPU function, letting users enjoy the latest Intel® integrated graphic performance.
Rich Software Bundled
Kaspersky® Anti-Virus
The best protection from viruses and spyware Kaspersky® Anti-Virus Personal offers premium antivirus protection for individual users and home offices. It is based on advanced antivirus technologies. The product incorporates the Kaspersky® Anti-Virus engine, which is renowned for malicious program detection rates that are among the industry's highest.
DAEMON Tools Pro Standard
The real tool for optical and virtual discs
DAEMON Tools Pro offers essential functionality to backup CD, DVD and Blu-ray discs. It converts optical media into virtual discs and emulates devices to work with the virtual copies. DAEMON Tools Pro organizes data, music, video and photo collections on a PC, notebook or netbook.
ROG CPU-Z
Whole new design of CPU-Z
ROG CPU-Z is a customized ROG version authorized by CPUID. It has the same functionality and credibility as the original version, with a unique design. Use the whole new look of ROG CPU-Z to truly report your CPU related information and your uniqueness.
Specifications
| CPU | Intel® Socket 1155 for 3rd/2nd Generation CoreTM i7/CoreTM i5/CoreTM i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® 32 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. * Refer to www.asus.com for CPU support list |
| Chipset | Intel® Z77 |
| Memory | 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) * Hyper DIMM support is subject to the physical characteristics of individual CPUs. * Refer to www.asus.com or user manual for the Memory QVL (Qualified Vendors Lists). |
| Thunderbolt | VGA output support Data transfer rate up to 10 Gbps Daisy-chain up to 6 Thunderbolt devices |
| Graphic | Integrated Graphics Processor Multi-VGA output support : HDMI/DisplayPort/Thunderbolt ports - Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz - Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz - Supports Thunderbolt with max. resolution 2560 x 1600 @ 60 Hz Supports Intel® HD Graphics, InTruTM 3D, Quick Sync Video, Clear Video HD Technology, InsiderTM |
| Multi-GPU Support | Supports NVIDIA® 4-Way SLITM Technology Supports AMD CrossFireXTM Technology Supports LucidLogix® VirtuTM MVP Technology *1 |
| Expansion Slots | 5 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x16/x8 or x8/x16/x8/x8) *2 1 x PCIe 2.0 x4 1 x mini-PCIe 2.0 x1 *3 |
| Storage | Intel® Z77 chipset : *4 2 x SATA 6Gb/s port(s), red 3 x SATA 3Gb/s port(s), black 1 x mini-SATA 3Gb/s port(s) , black Support Raid 0, 1, 5, 10 Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5 ASMedia® PCIe SATA controller : *6 4 x SATA 6Gb/s port(s), red |
| LAN | Intel®, 1 x Gigabit LAN Controller(s) |
| Wireless Data Network | Wi-Fi 802.11 a/b/g/n Supports dual band frequency 2.4/5 GHz |
| Bluetooth | Bluetooth V4.0 Bluetooth V3.0+HS |
| Audio | Realtek® ALC898 7.1-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Audio Feature : - Blu-ray audio layer Content Protection - Optical S/PDIF out port(s) at back panel - Optical S/PDIF in port(s) at back panel |
| USB Ports | Intel® Z77 chipset : 4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board) Intel® Z77 chipset : 8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board) ASMedia® USB 3.0 controller : 4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board) |
| Overclocking Features | mPCIe ComboTM (mPCIe/mSATA combo card) ROG OC Key - OSD TweakIt - OSD Monitor ROG Connect : - RC Diagram - RC Remote - RC Poster - GPU TweakIt Extreme Engine Digi+ II : - 8 -phase CPU power design + 4 -phase iGPU power design - 2 -phase Memory power design ROG Extreme OC kit : - Subzero Sense - VGA Hotwire - Slow Mode - LN2 Mode - PCIe x16 Lane Switch - EZ Plug ProbeIt UEFI BIOS features : - ROG BIOS Print - GPU.DIMM Post iROG Extreme Tweaker Loadline Calibration USB BIOS Flashback Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) |
| Special Features | ASUS TurboV EVO : - TurboV ASUS EPU : - EPU ASUS Wi-Fi GO! - Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send ASUS Exclusive Features : - AI Suite II - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - ASUS Fan Xpert 2 ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
| Back I/O Ports | 1 x PS/2 keyboard/mouse combo port(s) 1 x Thunderbolt port(s) 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) port(s) 4 x USB 3.0 4 x USB 2.0 (one port can be switched to ROG Connect) 1 x Optical S/PDIF out 1 x Optical S/PDIF in 5 x Audio jack(s) 1 x Clear CMOS button(s) 1 x ROG Connect On/ Off switch(es) |
| Internal I/O Ports | 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 6 x SATA 6Gb/s connector(s) 3 x SATA 3Gb/s connector(s) 2 x CPU Fan connector(s) (4 -pin) 3 x Chassis Fan connector(s) (4 -pin) 3 x Optional Fan connector(s) (4 -pin) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x 6-pin EZ_PLUG Power connector(s) 1 x 4-pin EZ_PLUG Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x OC Key header(s) 2 x Subzero Sense connector(s) 2 x VGA Hotwire(s) 1 x Slow Mode switch(es) 15 x ProbeIt Measurement Points 7 x ProbeIt cable connector(s) 3 x Thermal sensor connector(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x ROG Connect switch(es) 1 x LN2 Mode switch(es) 1 x Go Button(s) 1 x BIOS Switch button(s) 1 x mPCIe Combo header(s) |
| Accessories | User's manual I/O Shield 2 x SATA 3Gb/s cable(s) 6 x SATA 6Gb/s cable(s) 1 x 3-Way SLI bridge(s) 1 x 4-Way SLI bridge(s) 1 x SLI bridge(s) 1 x CrossFire cable(s) 1 x Q-connector(s) (2 in 1) 1 x 2-port USB 2.0 and eSATA module(s) 1 x ROG Connect cable(s) 1 x ProbeIt cable set(s) 1 x 12 in 1 ROG Cable Label(s) 1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module 1 x 2-in-1 RF Cable(s) 2 x Wi-Fi Ring Moving Antenna(s) 1 x OC Key(s) 1 x OC Key cable(s) |
| BIOS | 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS |
| Manageability | WfM2.0, DMI2.0, WOL by PME, PXE |
| Support Disc | Drivers Kaspersky® Anti-Virus DAEMON Tools Pro Standard ROG CPU-Z Mem TweakIt ASUS AI Suite II ASUS WebStorage ASUS Utilities |
| Form Factor | Extended ATX Form Factor 12.0 inch x 10.7 inch ( 30.5 cm x 27.2 cm ) |
| Note | *1: LucidLogix Virtu MVP supports Windows 7 operating systems. *2-1: PCIe3.0 speed is supported by Intel® 3rd genernation CoreTM Processors. *2-2: Native x8/x8 mode is available when only PCIE_X16X/X8_1 and PCIE_X8_2B slots are in used. *3-1: The mini-PCIe slot is on mPCIe ComboTM expansion card. *3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module. *4-1: 1 SATA 3Gb/s port at mid-board is reserved for eSATA. *4-2: A 2-port USB 2.0 and eSATA module is bundled for 1 x eSATA port at rear. *4-3: The mini-SATA slot is on mPCIe ComboTM expansion card. *5: Supports on Intel® CoreTM processor family with Windows® 7 operating systems. *6: These SATA ports are for data drives only. |
- All specifications are subject to change without notice. Please check with your supplier for exact offers. Products may not be available in all markets.
- PCB color and bundled software versions are subject to change without notice.
- Brand and product names mentioned are trademarks of their respective companies.
สเป็คจัดเต็มกันมาแบบสุดโหดจริงๆครับ สำหรับ ASUS ROG MAXIMUS V EXTREME
More Information >>Click<<
เพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ
ASUS ROG MAXIMUS V EXTREME Appearance
Package & Bundle
ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงเลือดหมูกันอีกเช่นเคยสำหรับตระกูล ROG

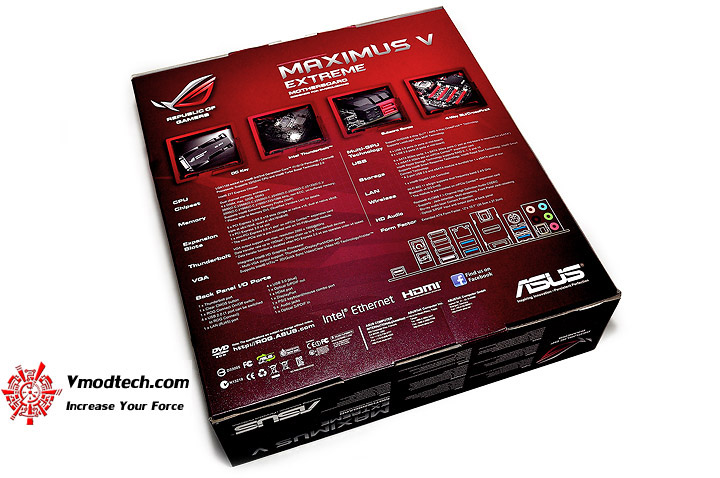

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ
สเป็คล้นจนต้องทำฝาสองชั้นเพื่อบรรยายคุณสมบัติต่างๆให้ครบถ้วน

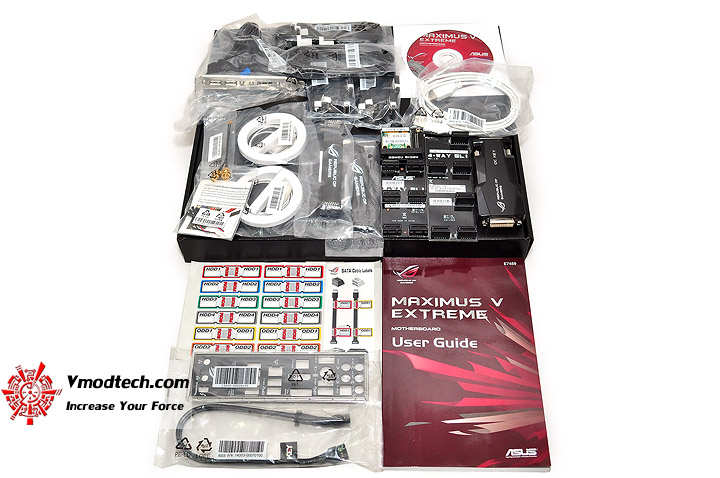

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ ล้นหลามจริงๆ

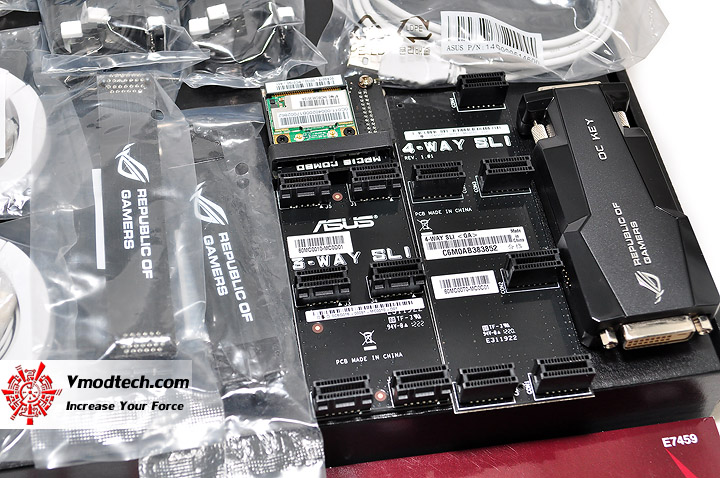

mPCIe Combo , OC KEY , 3-WAY SLI Bridge และ 4-WAY SLI Bridge คืออุปกรณ์เทพที่แถมมากับมาเธอร์บอร์ดนี้

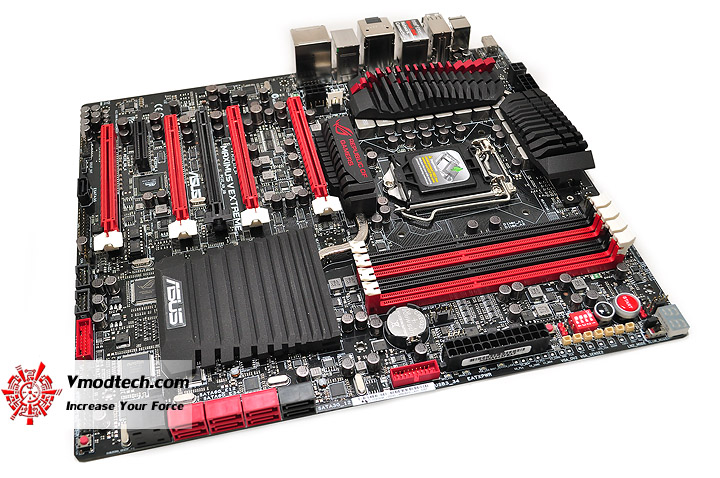

Motherboard Appearance

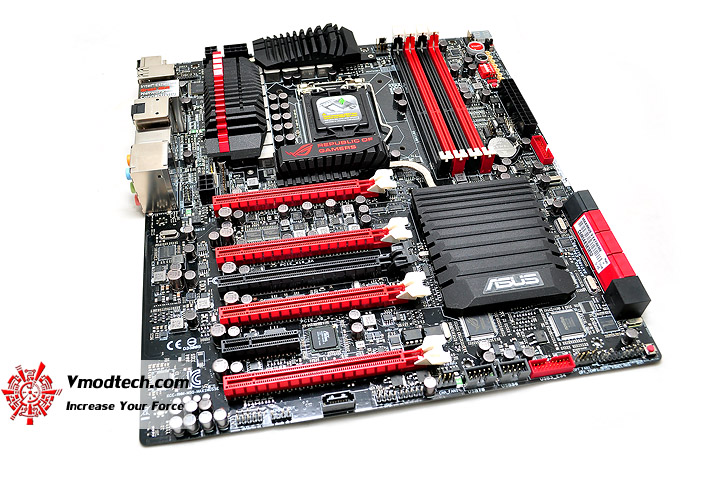

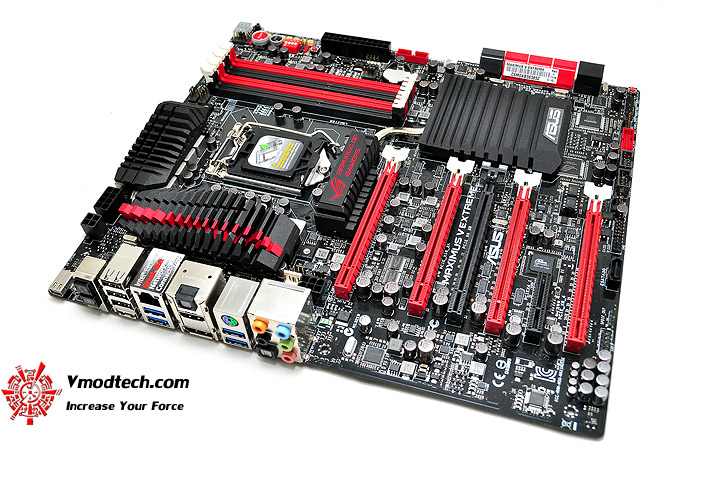

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมแดงดำดุดัน ตามคอนเซปต์บอร์ดสำหรับเกมเมอร์ตระกูล ROG ครับ
แฝงไปด้วยความดุดันทุกมุมมองครับ

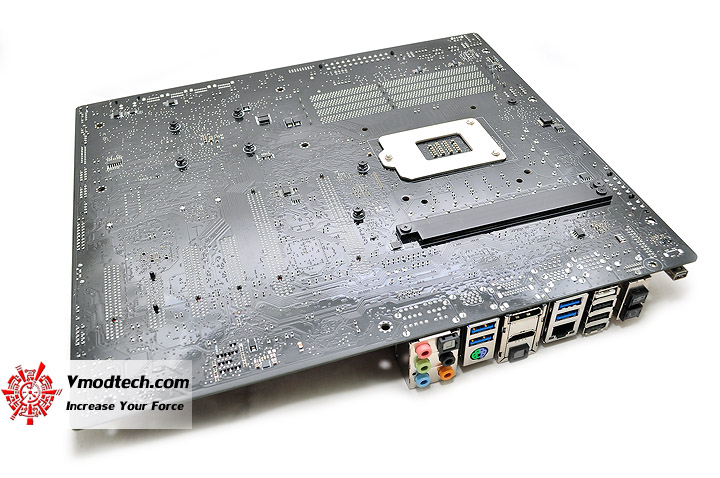

ด้านหลังบอร์ดหรูหราด้วยผิว pcb ดำมันเงาเช่นเดียวกับด้านหน้าครับ

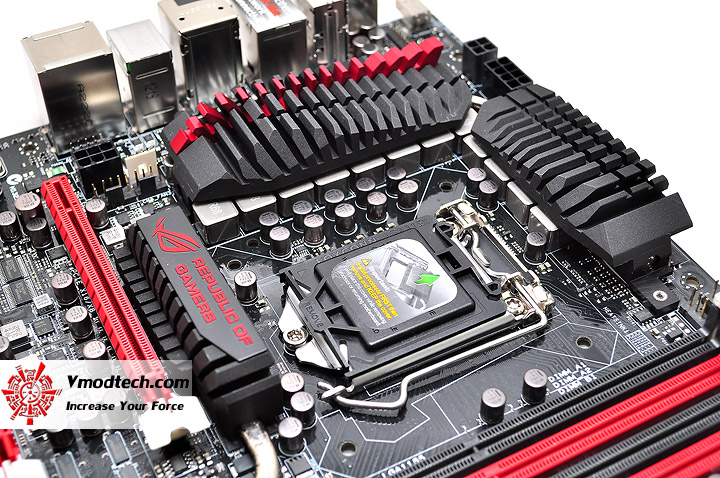

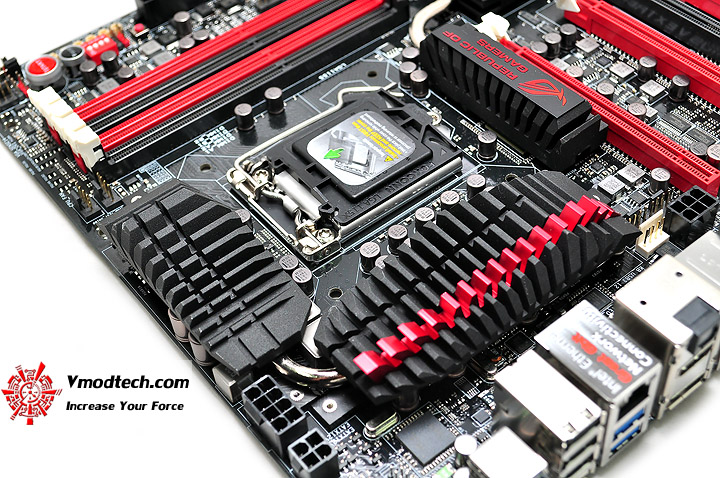

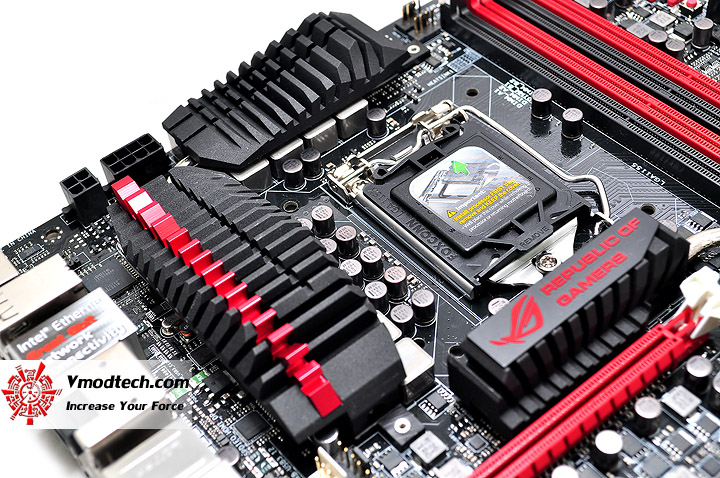

ภาคจ่ายไฟขนาดรวม 12 เฟสครับ แรงแน่ๆครับแบบนี้
ซิงค์ของภาคจ่ายไฟจะถูกเคลือบผิวด้วยเซรามิคชนิดเดียวที่ใช้กับกระสวยอวกาศ ดูดและคายความร้อนรวดเร็วแน่นอนครับ
นอกจากประสิทธิภาพดีแล้ว ยังสวยงามทุกมุมมองด้วย สุดยอด

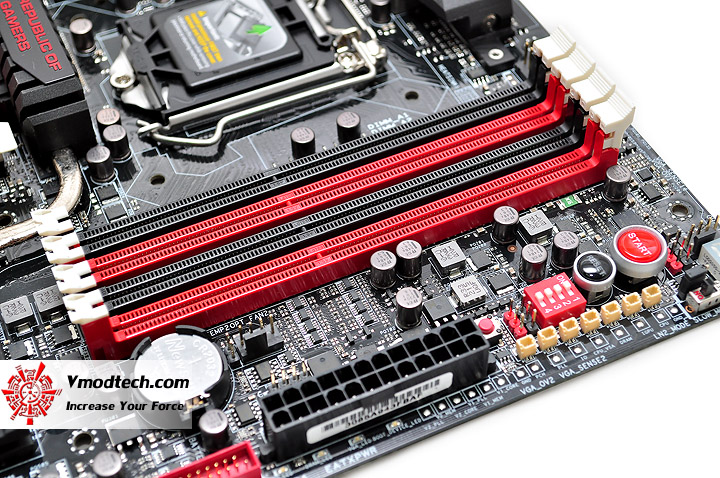

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

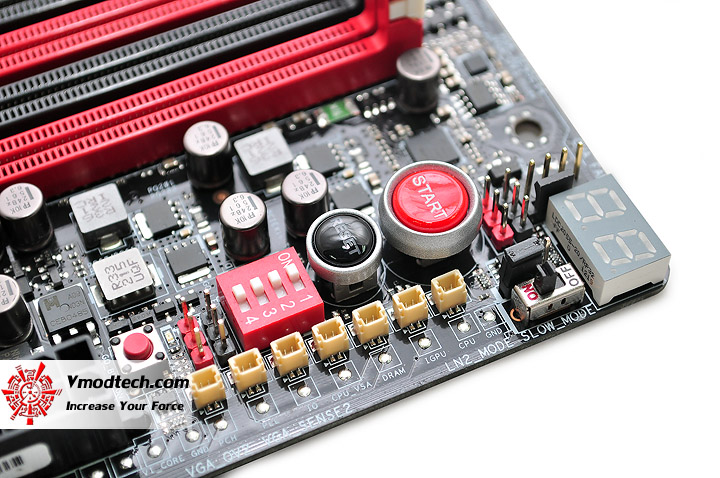

...สวิทซ์ Start และ Reset Ram OK! จุดเชื่อมต่อ VGA Hotwire ไฟ DEBUG บอกสถานะการบูต จะอยู่บริเวณด้านข้างสล็อตหน่วยความจำทั้งหมดนะครับ

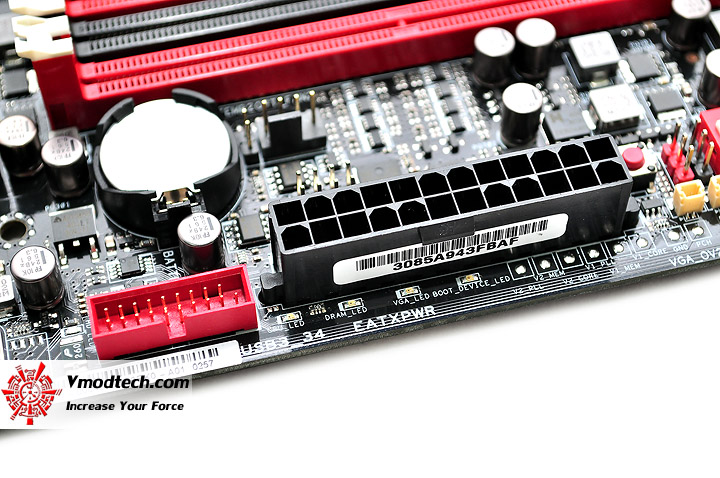

จุดเชื่อมต่อ External USB 3.0 ขาดไม่ได้แน่นอนสำหรับมาเธอร์บอร์ดยุคปัจจุบันนี้

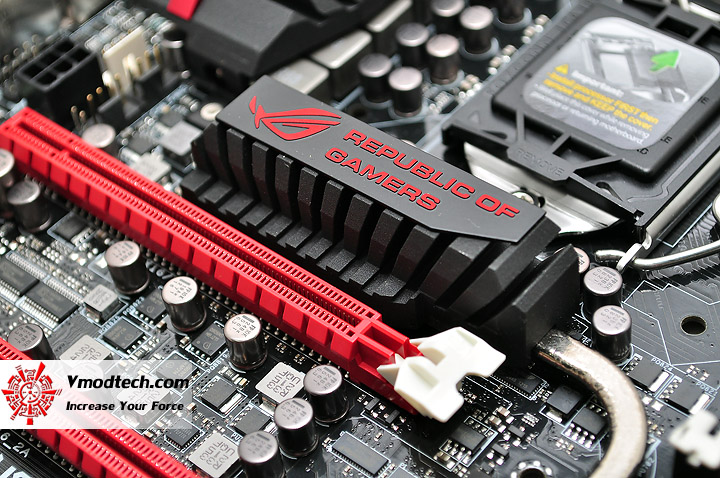

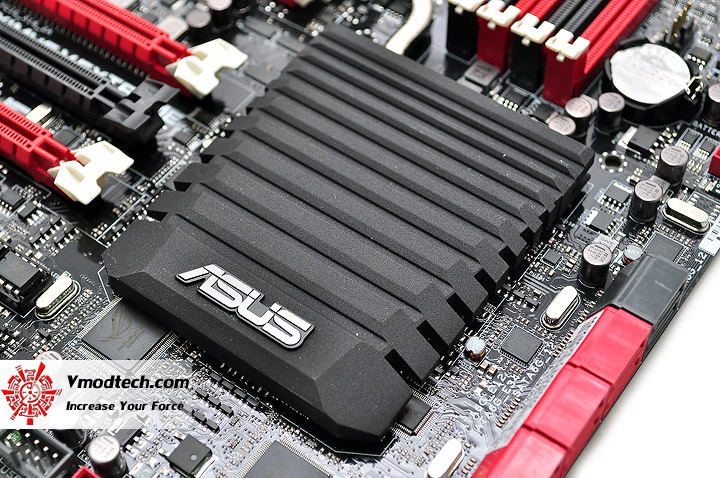

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซตที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

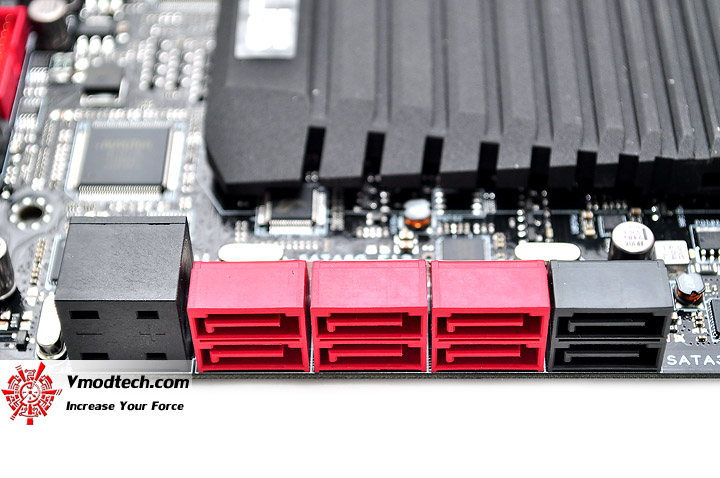

SATA 8 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 2 ช่อง และ SATA3 6.0GB/s 6 ช่องครับ

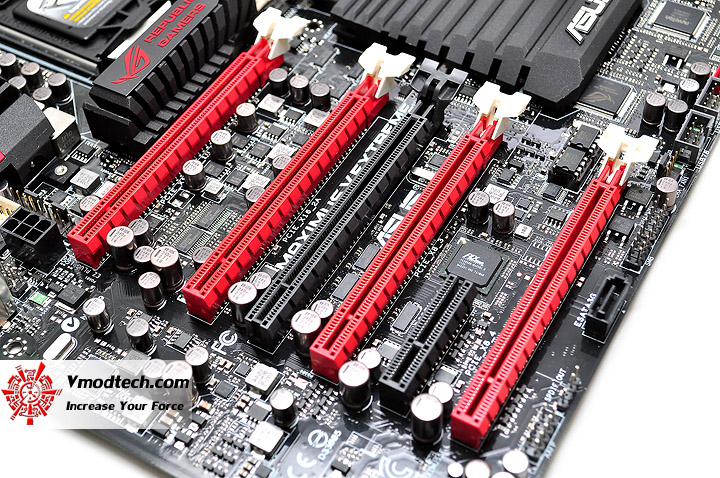

...PCI-E 3.0 X16 Slot ที่มาพร้อมกันถึง 4 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX สูงสุดถึง 4-Way ตามด้วย PCI-E 2.0 X16 Slot 1 ช่องทาง และ PCI-E 2.0 X4 Slot แบบเปิดท้ายให้เสียบการ์ดยาวได้อีก 1ช่องทางครับ

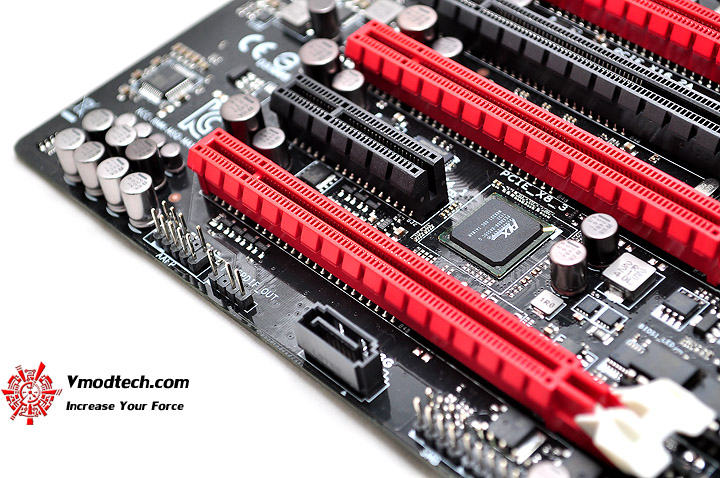

หน้าตาของ PCI-E 2.0 X4 Slot แบบเปิดท้ายให้เสียบการ์ดยาวได้ครับ

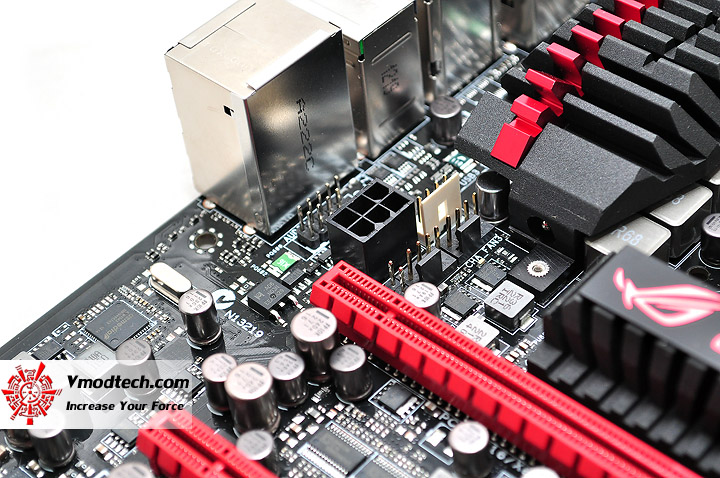

ช่องเสียบไฟเลี้ยงกราฟฟิคการ์ดเพิ่มเติมบนบอร์ดกรณีใช้กราฟฟิคการ์ดหลายๆตัวพร้อมกันครับ

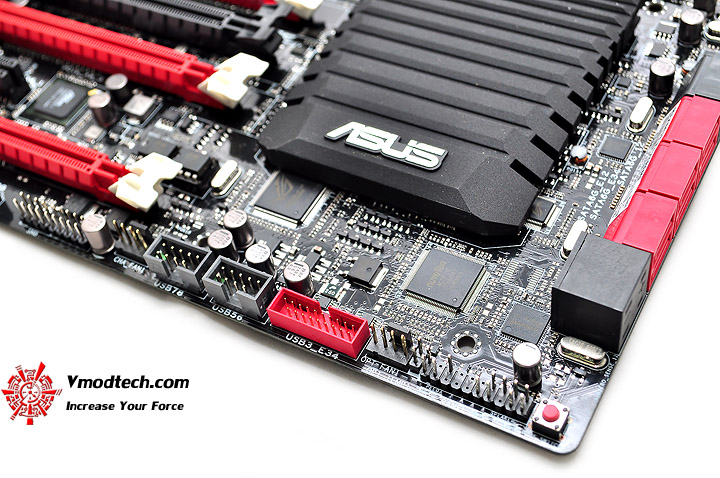

ช่องสำหรับเสียบ Front Panel ต่างๆหน้าเคสครับ

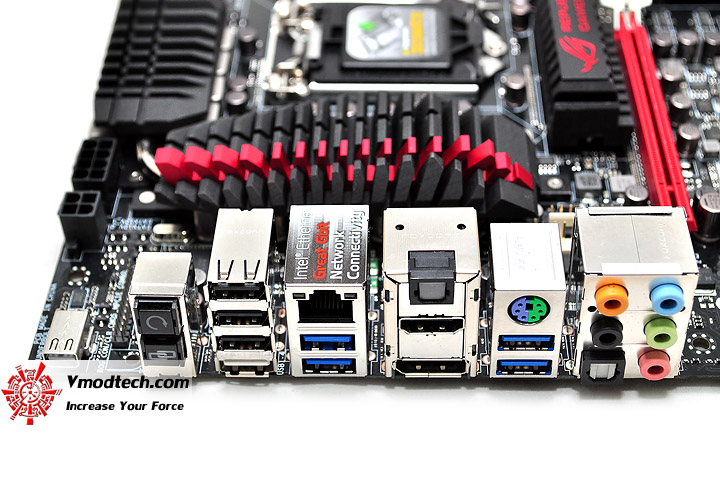

Back Panel ด้านหลังมากันแบบครบเครื่อง โดดเด่นด้วยช่องเสียบอุปกรณ์ ThunderBolt สุดแรง 1 ช่อง
| SYSTEMS | |
| .CPU | ..3rd Generation Intel® Core™ i7-3770K Retail Box |
| .Motherboard | ..ASUS ROG MAXIMUS V EXTREME |
| .Memory | ..Team Xtreem LV Series PC3 17000 DDR3 2133 8 GB kits CL9-11-11-28 |
| .Graphic Card | ..NVIDIA GeForce GTX 680 2GB GDDR5 SLI @ 1168/1220 Boost/6,848MHz |
| .Harddisk | ..SSD OCZ Vertex 4 128GB |
| .CPU Cooler | ..Water Cooling @ Ambient 25C |
| .Power Supply | ..antec 1200w |
| .Operation System | ..Windows 7 Ultimate 64-bit |

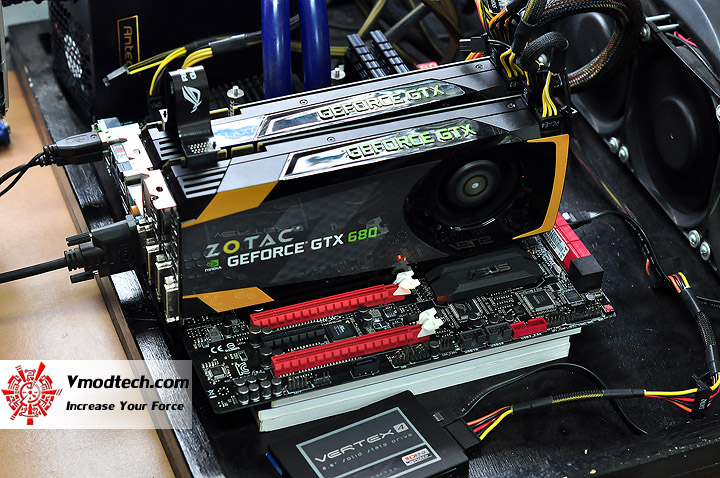

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ
ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา
...โฉมหน้าของ 3rd Generation Intel® Core™ i7-3770K Retail Box ที่ใช้ร่วมในการทดสอบคราวนี้ครับ ซึ่งตัวซีพียูกลายเป็นปัจจัยสำคัญอย่างหนึ่งสำหรับการเล่นแรมให้วิ่งไกลๆนะครับ เนื่องจากตัว IMC ในซีพียูแต่ละตัวจะมีความสามารถไม่เท่ากัน ซึ่งถ้าตัวไหนไม่ดีมากๆ อาจบูตแรมตั้งแต่ค่า DDR3 2600 ไม่ติดแล้วครับ และเพื่อความปลอดภัยสำหรับผู้ที่ต้องการเล่นแรมให้ไกลๆแรงๆควรจะเลือกใช้ซีพียูตัวท็อปของอินเทลอย่างรุ่น 3rd Generation Intel® Core™ i7-3770K Retail Box นะครับ เพราะว่าเขารับประกันกันในหมู่นักโอเวอร์คล็อคว่าสามารถเล่นแรมได้ไกลตั้งแต่ DDR3 2600 ขึ้นไปได้อย่างแน่นอนทุกตัว

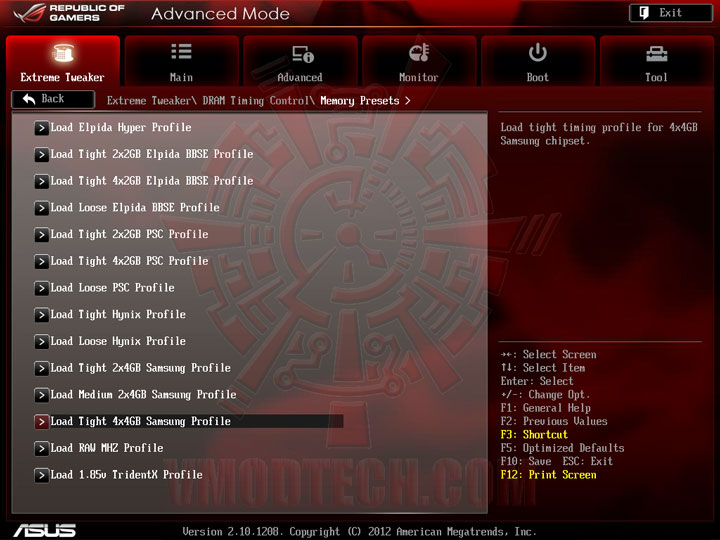

Memory Presets

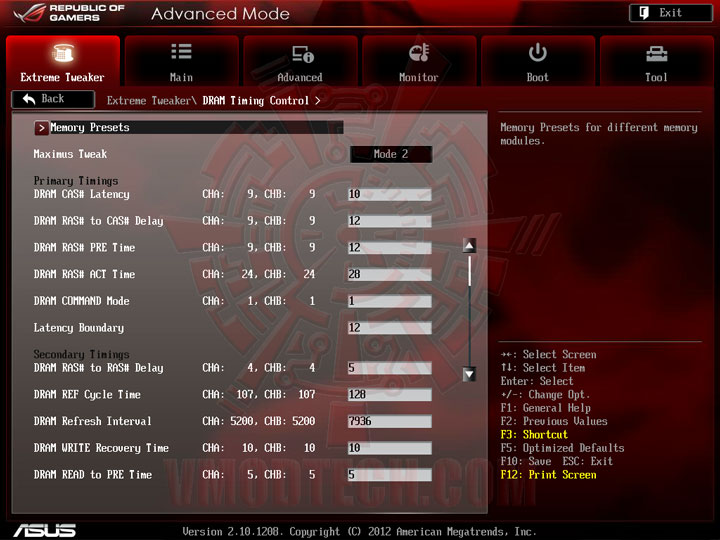

...ส่วนปัจจัยที่สำคัญมากๆอีกอย่างในการเล่นแรมให้วิ่งไกลๆและเสถียรๆอย่างง่ายๆก็คือ ตัว BIOS ของมาเธอร์บอร์ดว่าจะ Supported ในเรื่องนี้ขนาดไหน ซึ่งมาเธอร์บอร์ดในตระกูล ASUS ROG ที่ใช้ชิป Z77 จะมีในส่วนของฟังค์ชันเทพ Memory Presets อยู่ ซึ่งจะเทพขนาดไหนอย่างไรไปดูกันต่อครับ

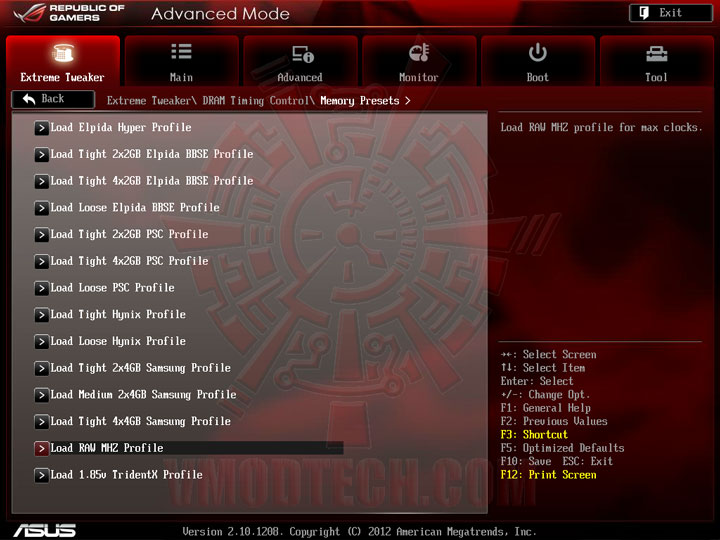

...เมื่อเข้าไปในหัวข้อนี้ ก็จะพบกันค่าสำเร็จรูปในการปรับแต่งค่า Timming ต่างๆมากมายหลายชิปดังรูป ซึ่งถ้าเราไม่ทราบว่าตกลงแรมเราใช้ชิปไหนก็ให้เลือกค่า RAW MHz Profile ครับ ซึ่งถ้าซีพียู+แรมของเราคุณสมบัติถึงละก็ เราก็จะสามารถบูตระบบและเข้าวินโดว์ได้แบบง่ายๆและเสถียรๆอย่างแน่นอน
...ซึ่งในการทดสอบนี้ เนื่องจากว่าแรมที่ผมใช้ทำการทดสอบ เป็นแรมที่ใช้ชิปจาก Samsung ผมก็เลยเลือกค่า Tight 4X4GB Samsung Profile เพื่อประสิทธิภาพที่สูงสุดแต่ไม่บีบรัดจนเกินไปมากนัก จากนั้นก็ปรับค่า 5 ตัวแรกเป็น 10-12-12-28-1T และปรับไฟเลี้ยงแรมไปที่ 1.75V เพียงเท่านั้น ก็แรงและเสถียรแบบง่ายๆกันได้แล้วครับ ซึ่งบางท่านอาจเห็นว่าทำไมผมถึงใช้ไฟเลี้ยงแรมสูงมาก ไม่กลัว IMC ในซีพียูหรือชิปแรมจะเสียหายเอาหรือ ก็ขอบอกเลยนะครับว่าตรงจุดนี้เราไม่ต้องกลัวกันแล้วครับ IMC รุ่นใหม่ใน Ivy Bridge ของอินเทล และชิปแรมรุ่นใหม่ๆจาก Samsung สู้ไฟกันได้ยัน 1.85V แบบไม่พังง่ายๆเหมือนสมัยก่อนแล้วครับ งานนี้ผมก็เลยจัดเต็มอย่างยาวๆ ตามที่กล่าวไปครับ

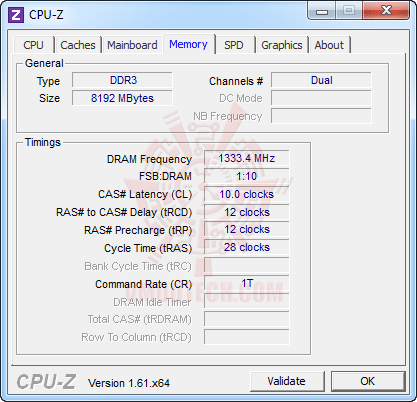

Overclocked Settings

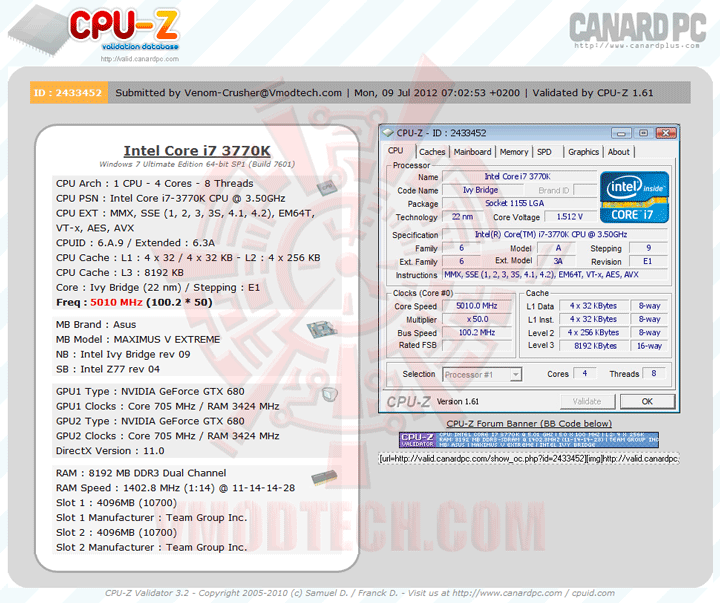

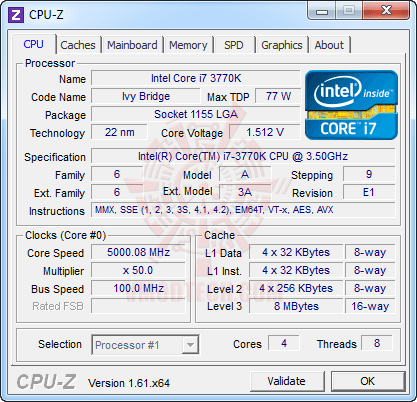

3rd Generation Intel® Core™ i7-3770K
@ 5 GHz DDR3 2666 CL10-12-12-28-1T 1.75V
(Click ScreenShot to Validation Link)
ทะลุเลข 5 GHz กับ Intel® Core™ i7-3770K ถ้าบอร์ดไม่แน่จริงยากครับที่จะทำได้แบบมีเสถียรภาพ
แรมความเร็วสูงที่มาพร้อมกับ Timming สวยๆแน่นๆเสถียรๆครับงานนี้

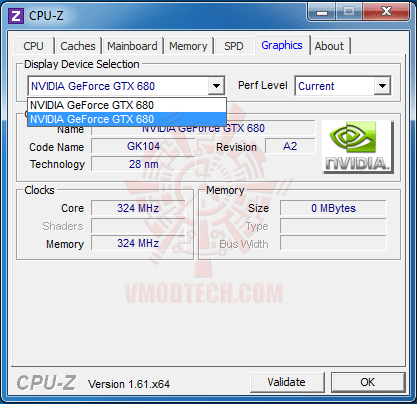

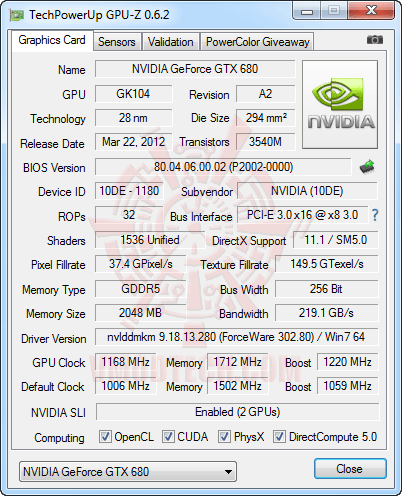

NVIDIA GeForce GTX 680 จัดความเร็วไปที่ 1168/1220 Boost/6,848MHz กันเลยครับ

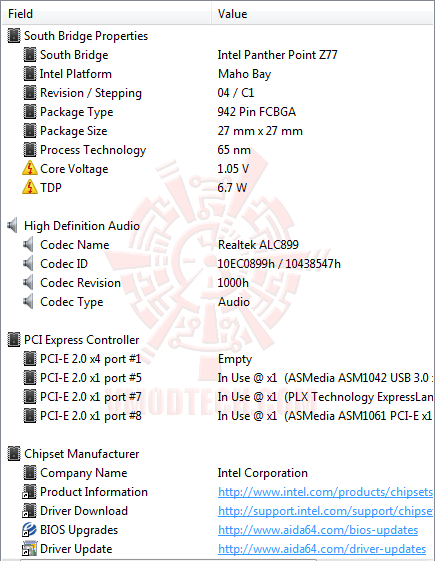

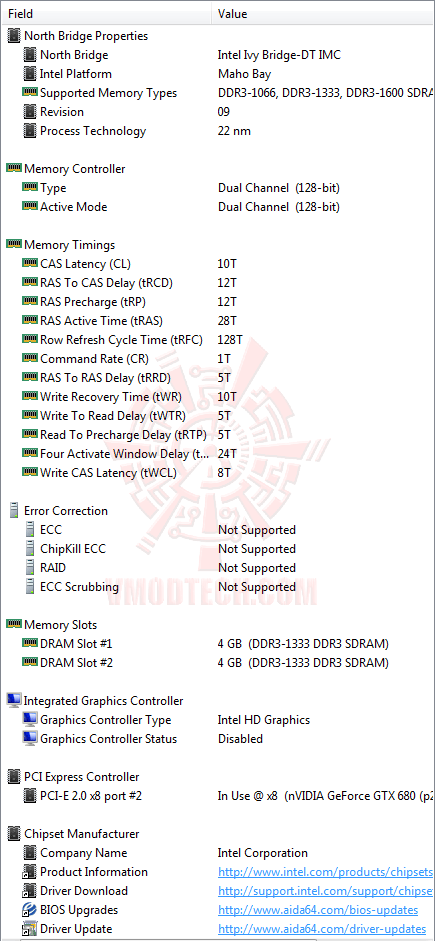

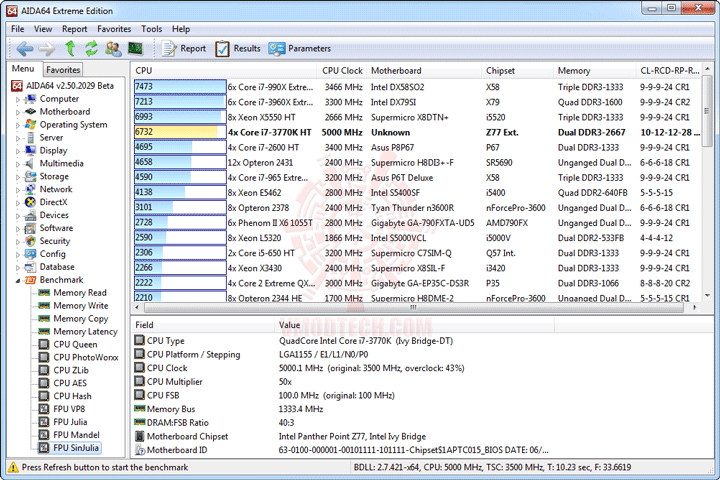

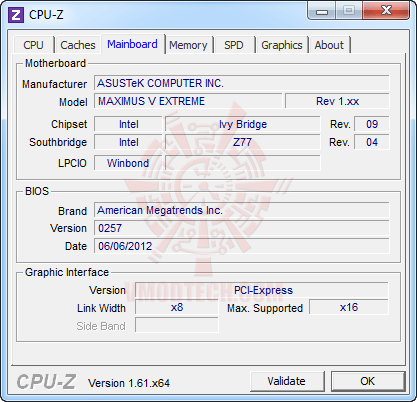

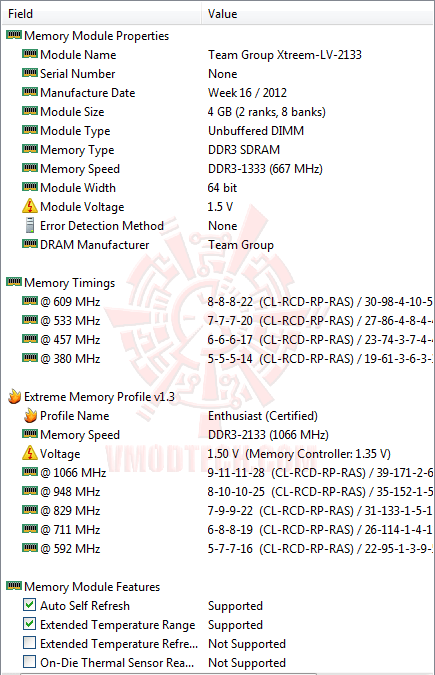

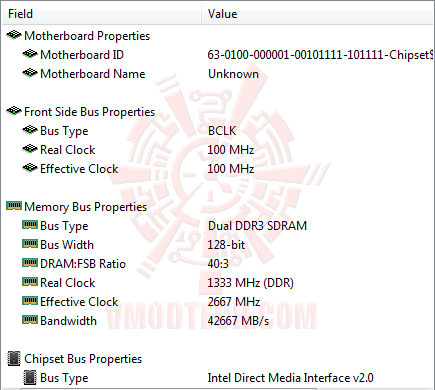

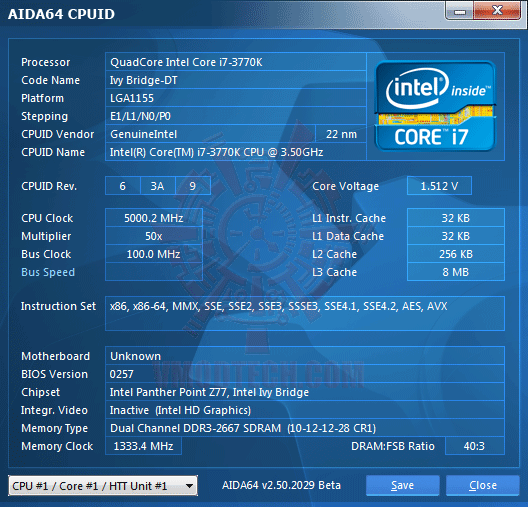

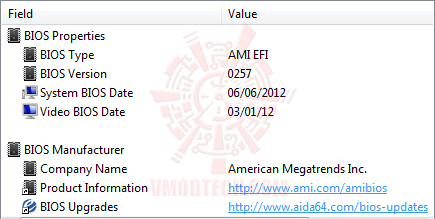

System Properties in AIDA64 Extreme Edition
ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

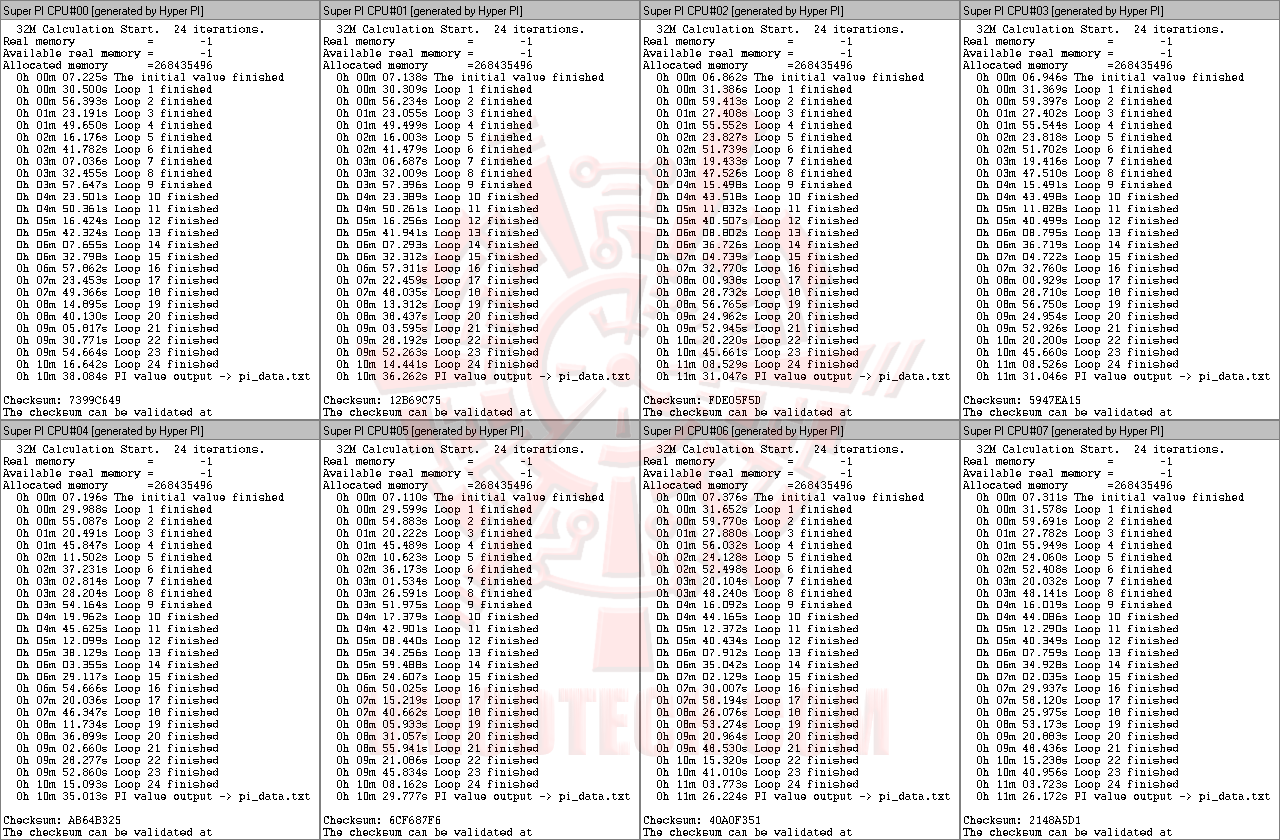

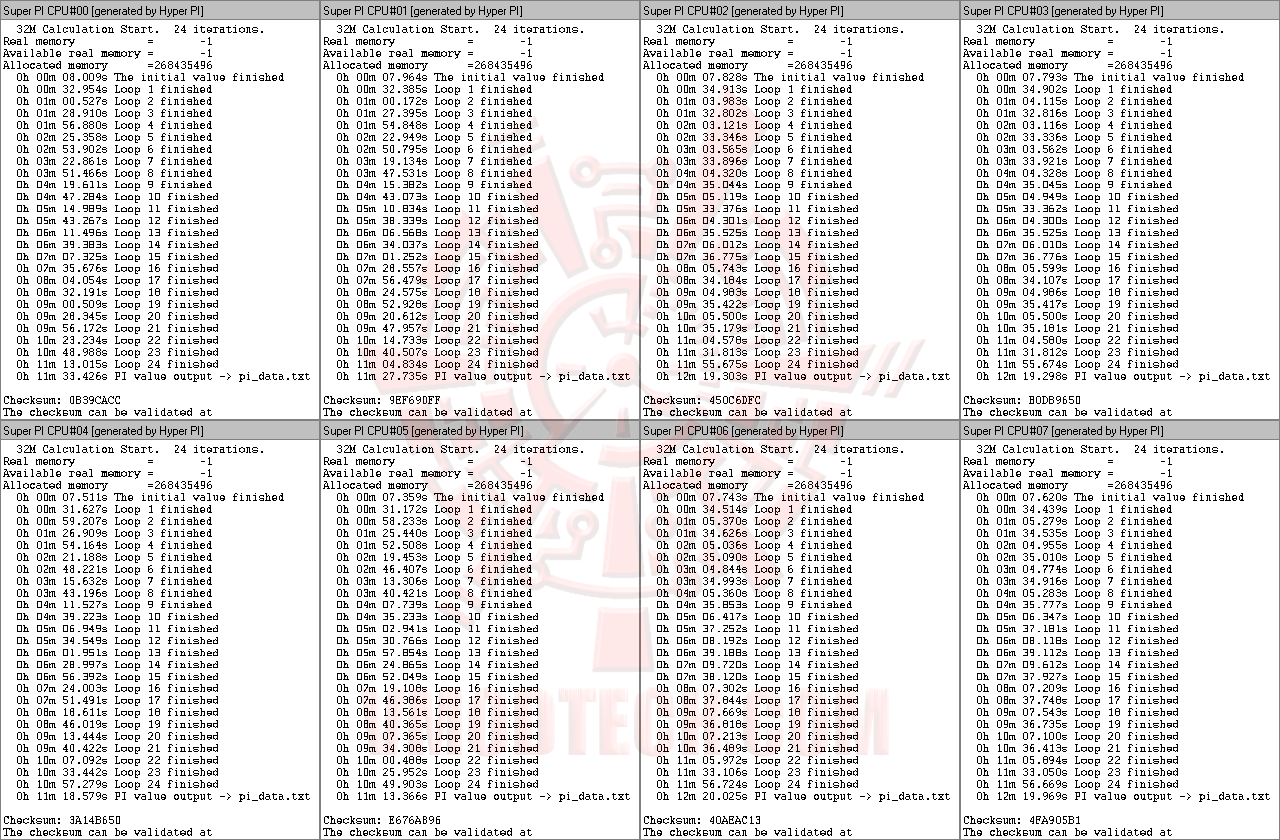

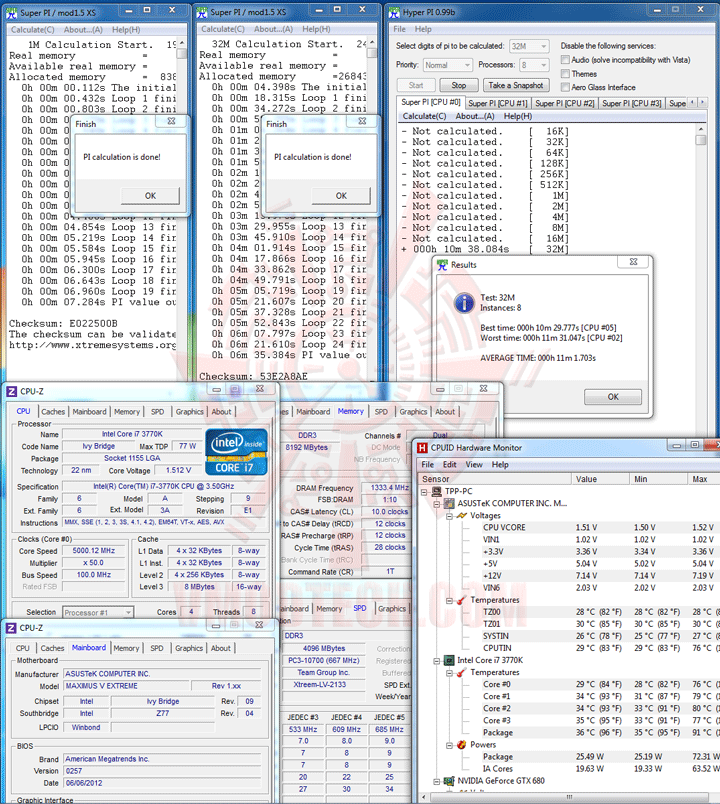

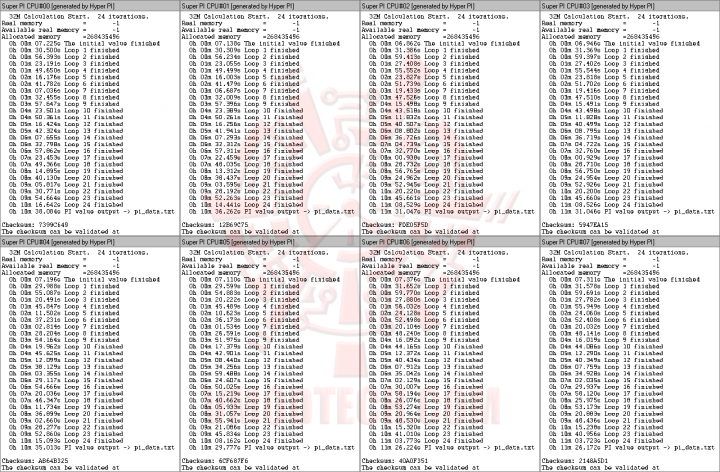

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads
(Click ScreenShot to Enlarge)
เร็วแรงประสิทธิภาพเยี่ยมยอดจริงๆครับ สำหรับชุดการทดสอบ SuperPI แรมแรงๆเจ๋งแบบนี้นี่เอง

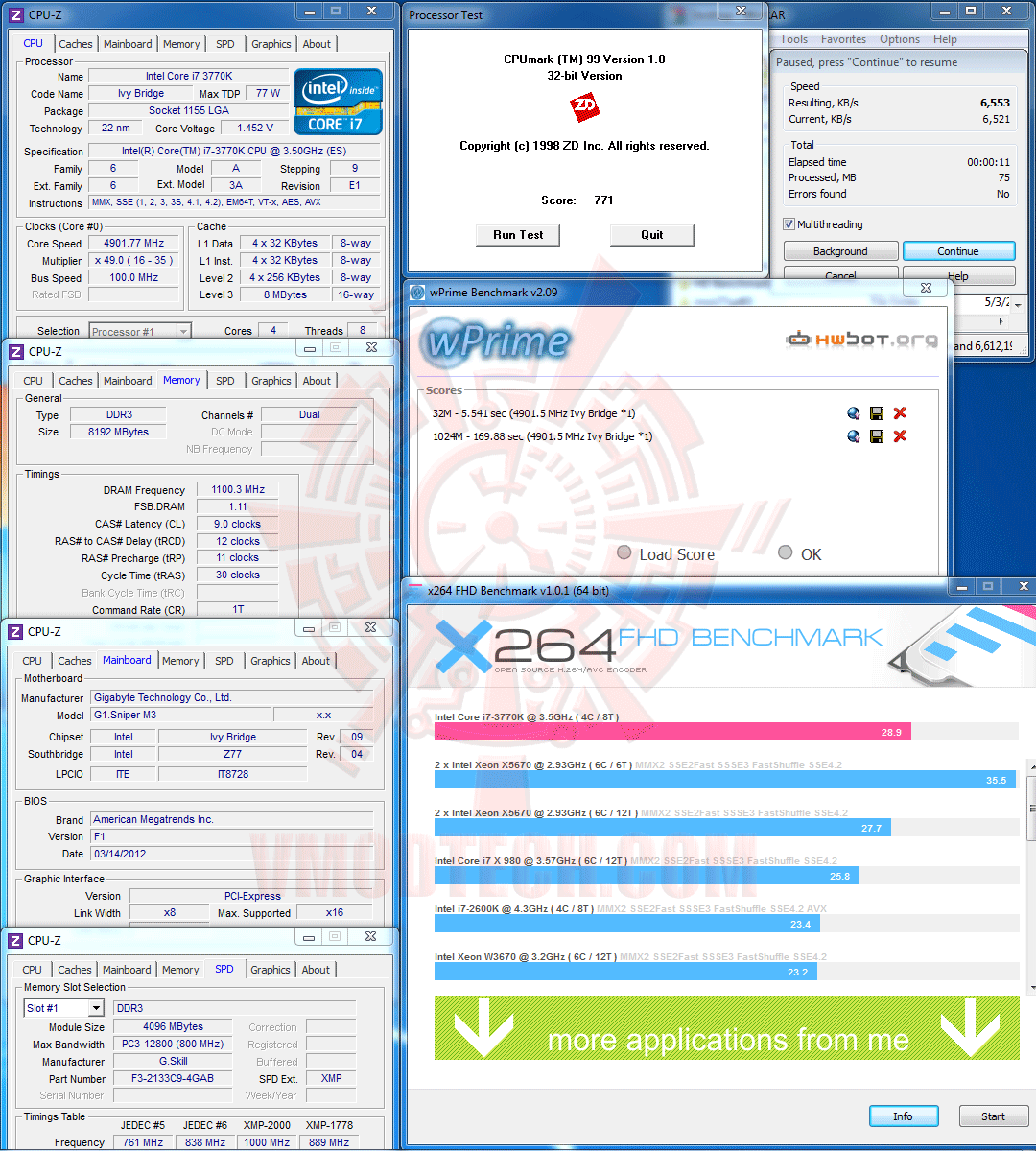

WinRAR4.20 Beta3 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark
เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ winrar 4.20 Beta 3 กดกันไปที่ระดับ 11,499 KB/s แรงสุดยอดจริงๆครับ
X264 FHD Benchmark
X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยม

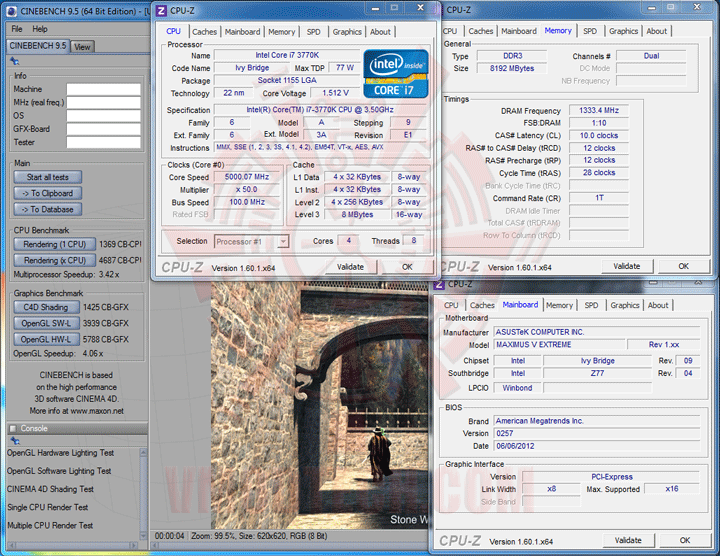

CINEBENCH R9.5

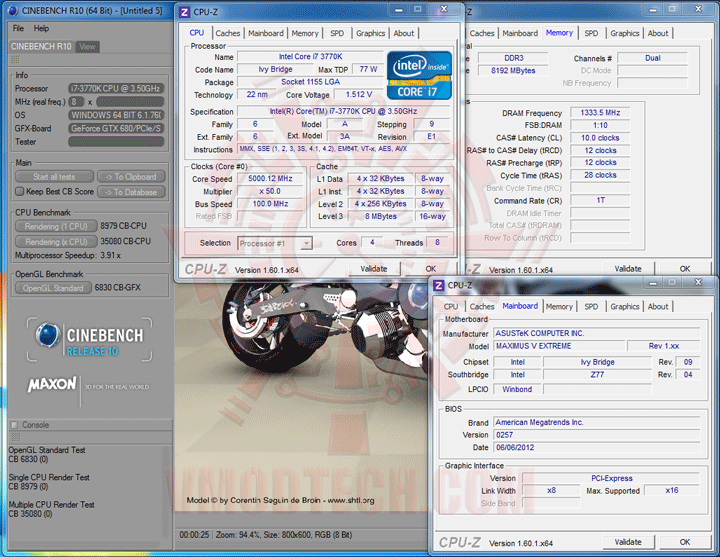

CINEBENCH R10

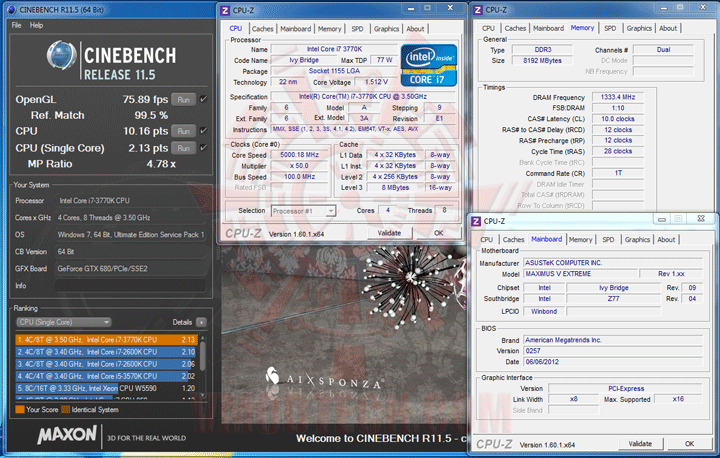

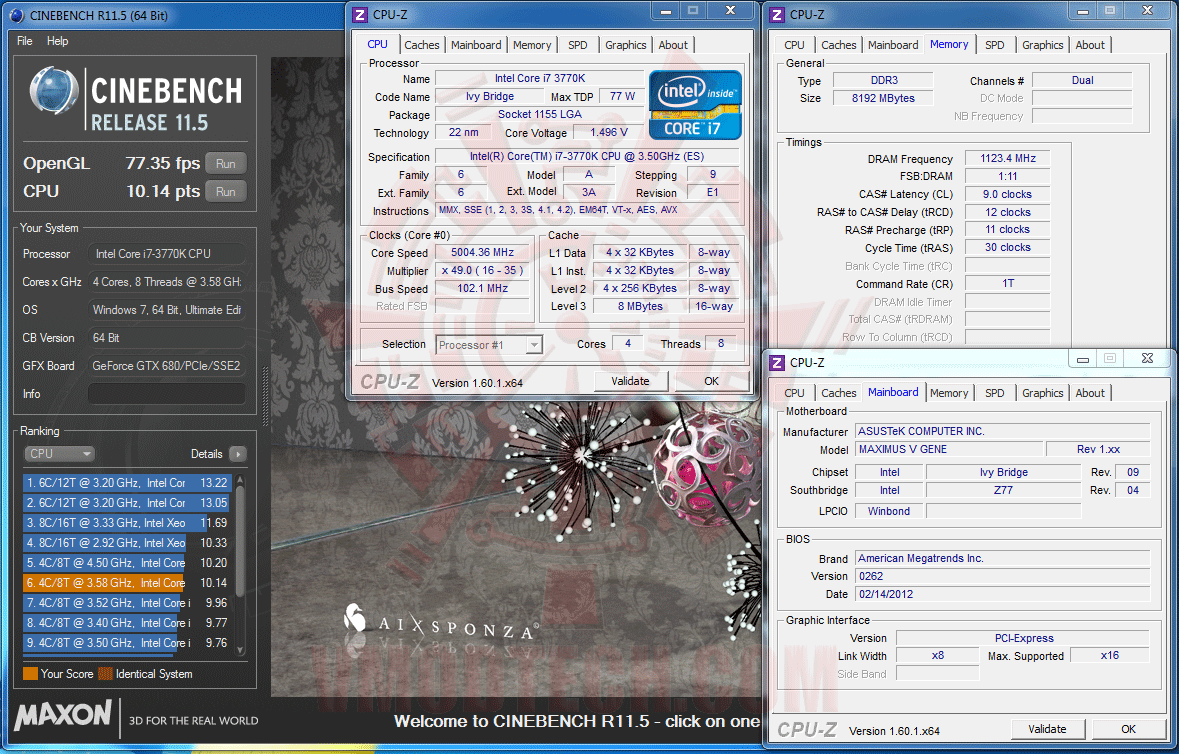

CINEBENCH R11.5
Cinebench Series ก็แรงมากมายครับ

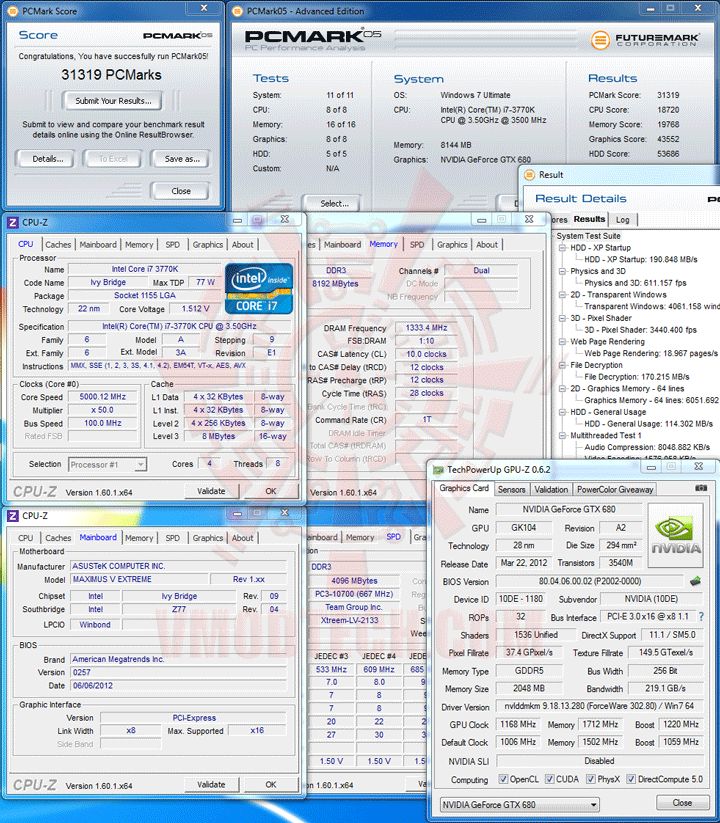

PCMark 05

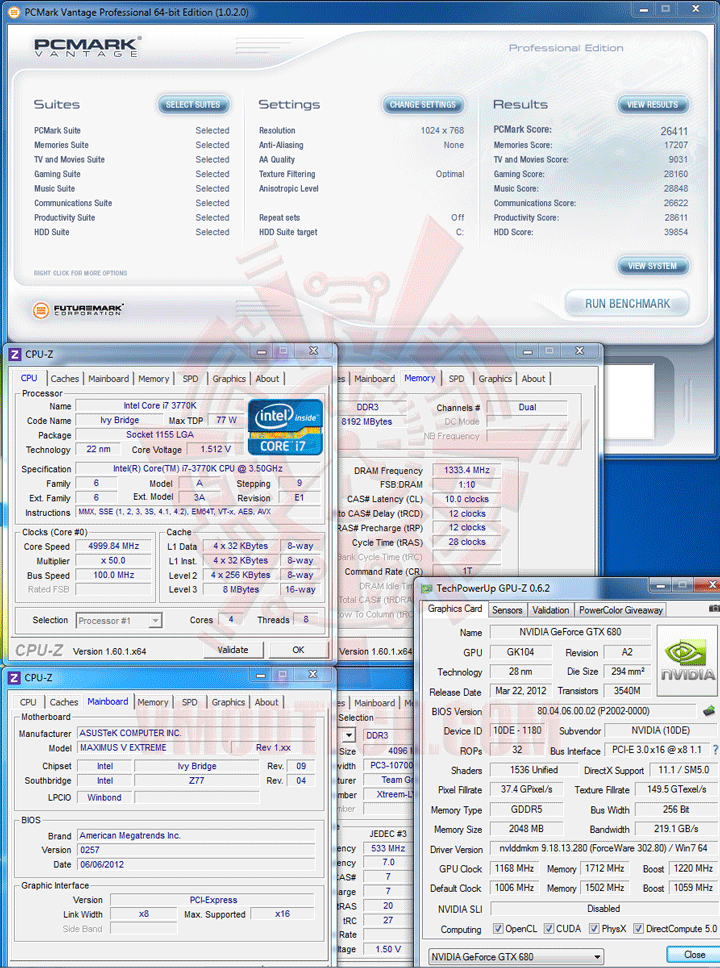

PCMark Vantage

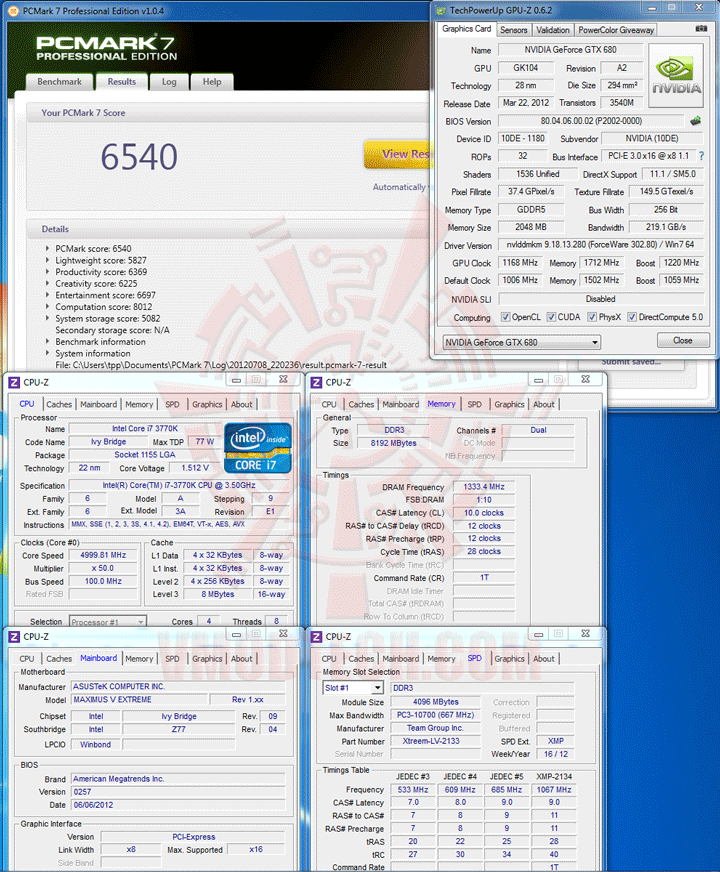

PCMark 7
สำหรับตระกูล PCMark ก็ยังคงแรงกระฉูดระดับแนวหน้า

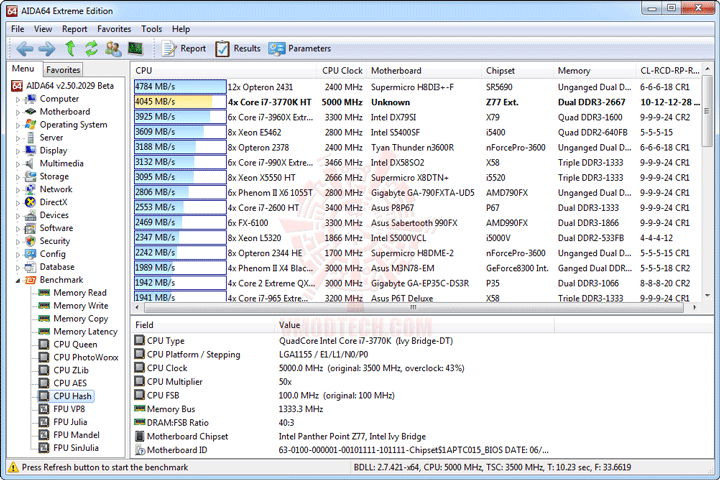

AIDA64 Extreme Edition

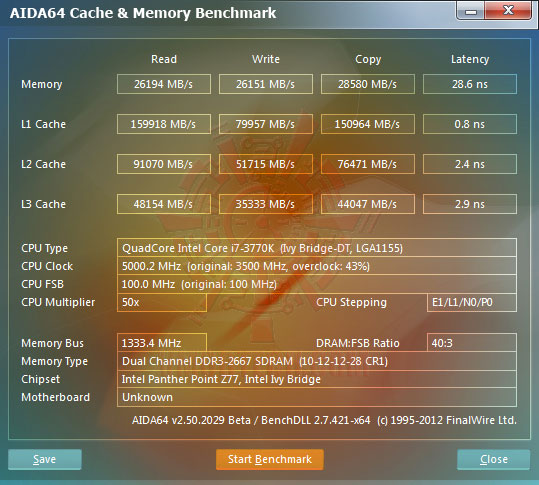

AIDA64 Cache & Memory Benchmark
CPU Queen

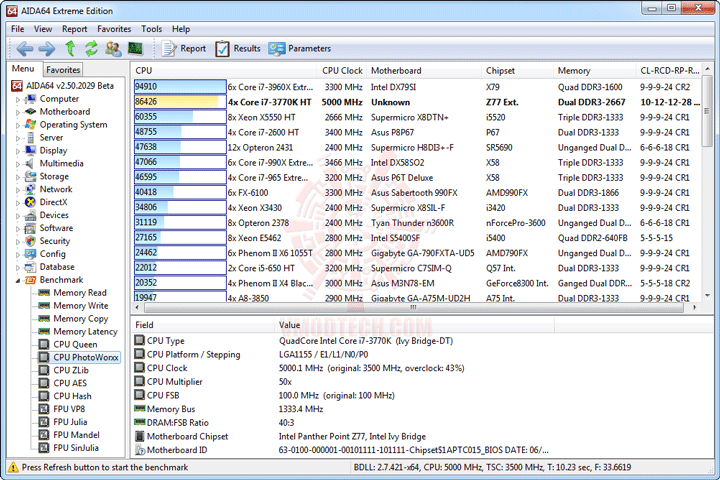

CPU PhotoWorxx

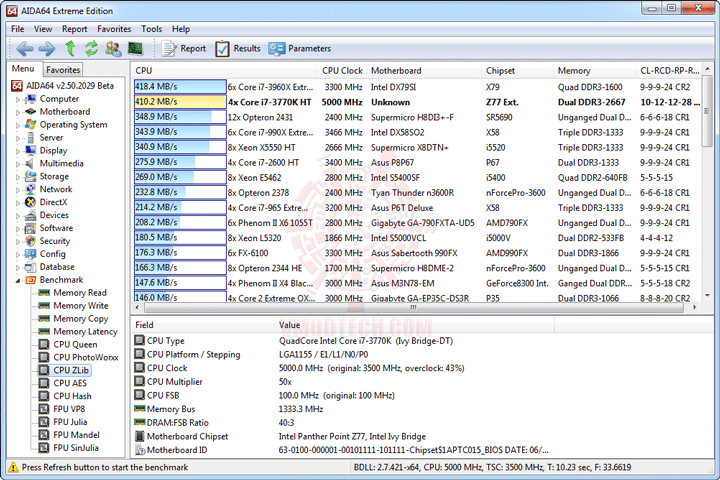

CPU ZLib

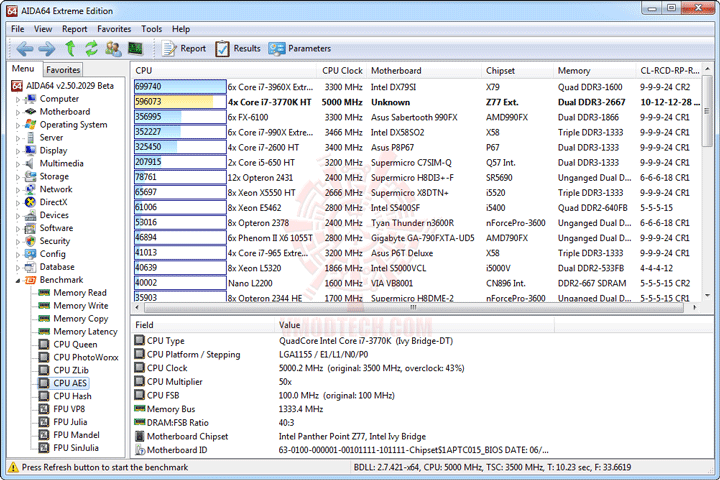

CPU AES
CPU Hash

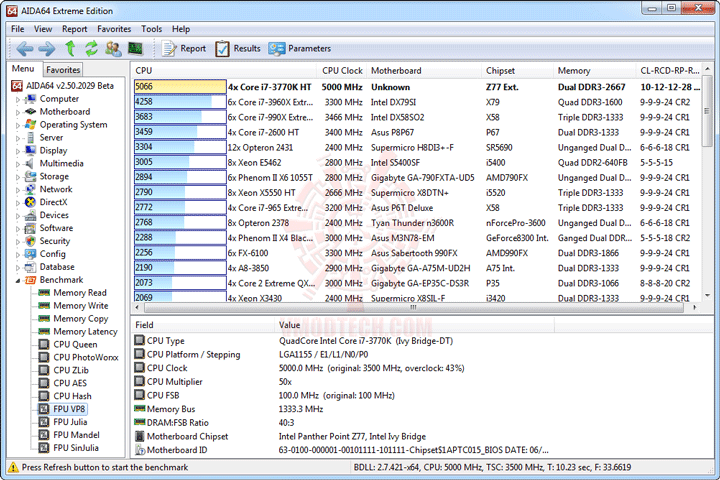

FPU VP8
FPU Julia
FPU Mandel
FPU SinJulia
แรงระดับหัวแถวแบบหายใจรดต้นคอซีพียู 6-8 หัว แถมมีแซงบ้างเป็นบางหัวข้อกันเลยทีเดียวครับ

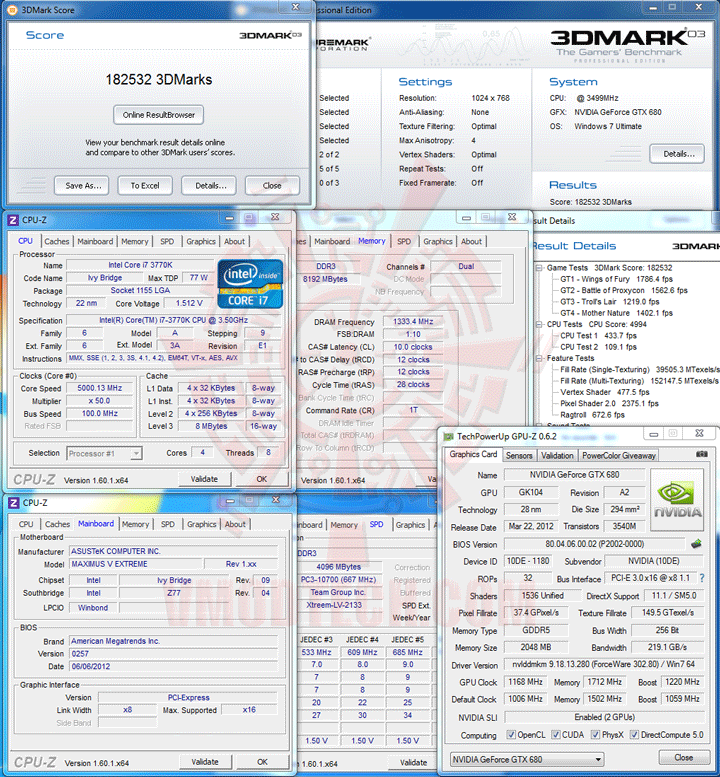

3DMark 03

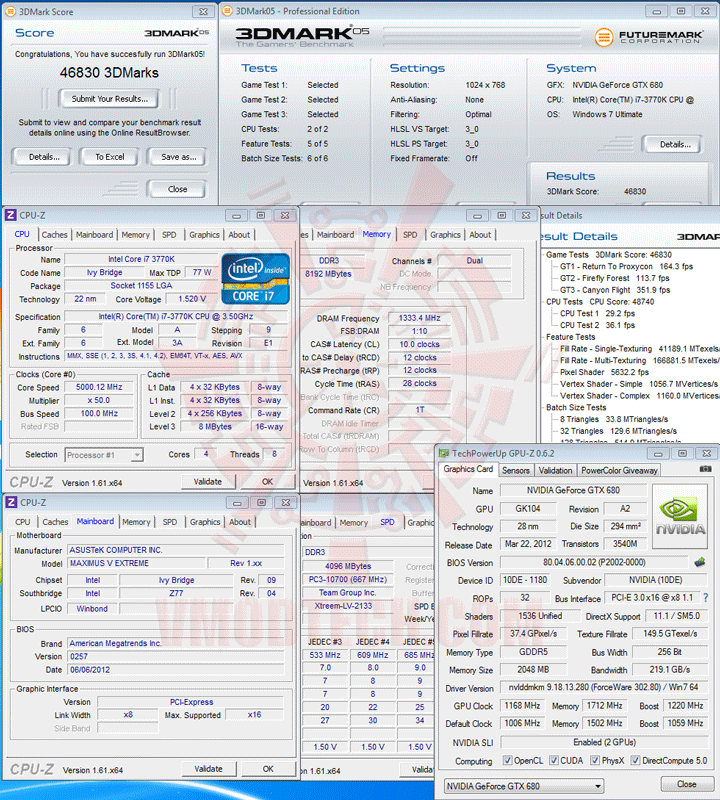

3DMark 05

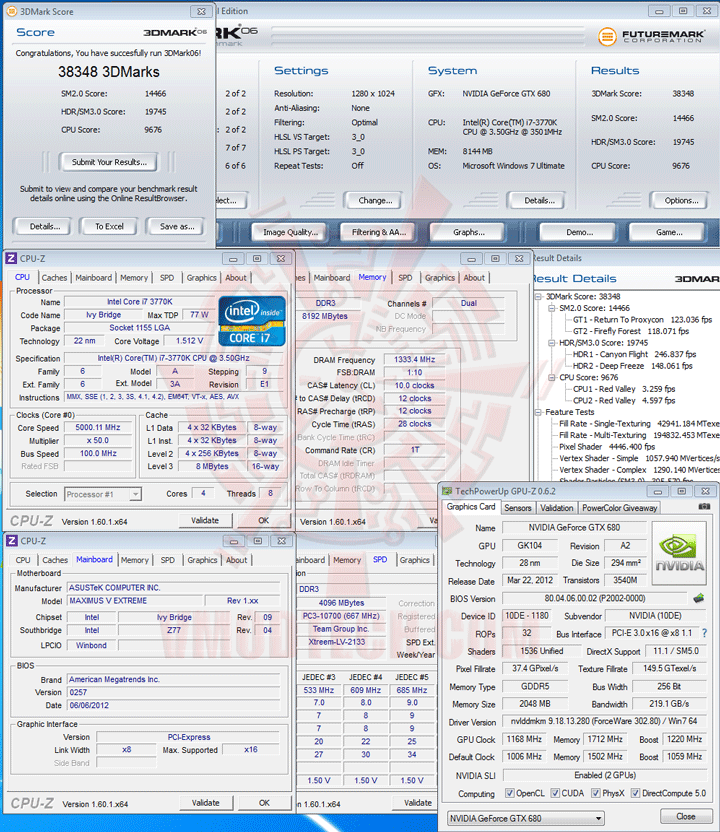

3DMark 06

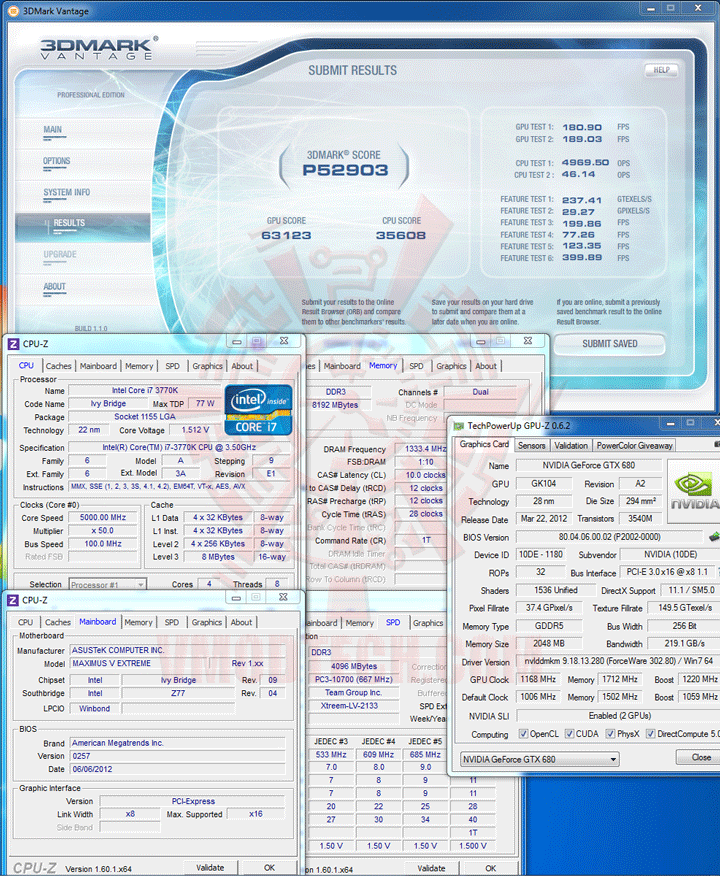

3DMark Vantage

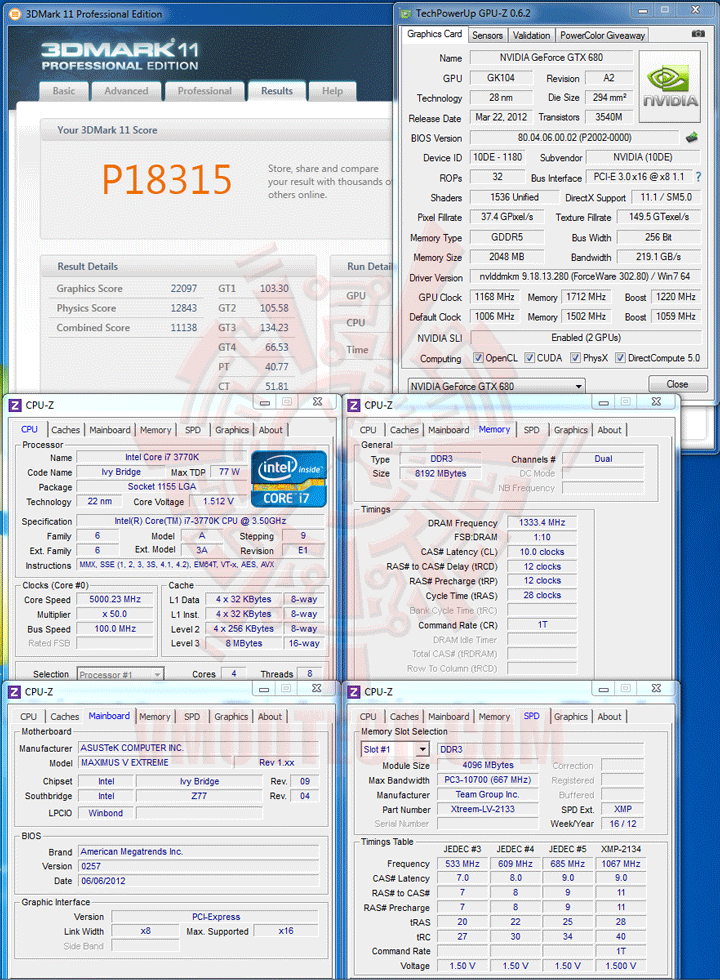

3DMark 11
ผลการทดสอบของตระกูล 3DMark ก็แรงหลุดโลกไปกับพลัง NVIDIA GeForce GTX 680 SLI
Unigine Heaven DX11 Benchmark 3.0

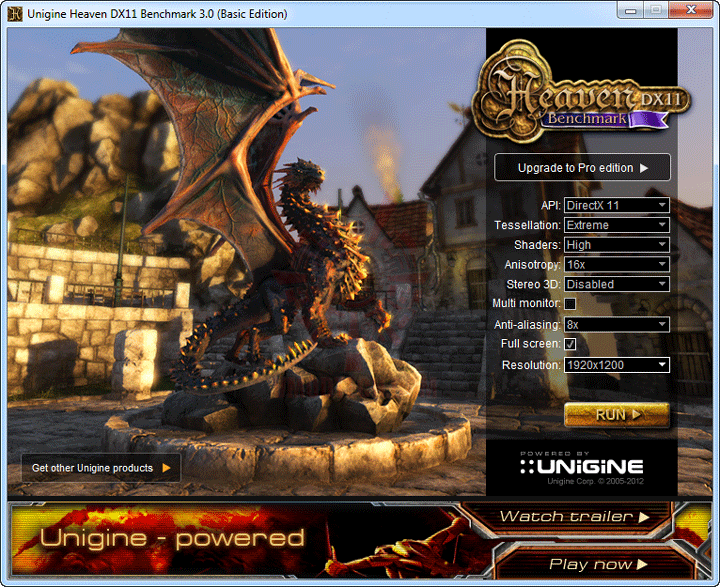

SETTINGS
เซตกันไปแบบสุดๆเลยครับ

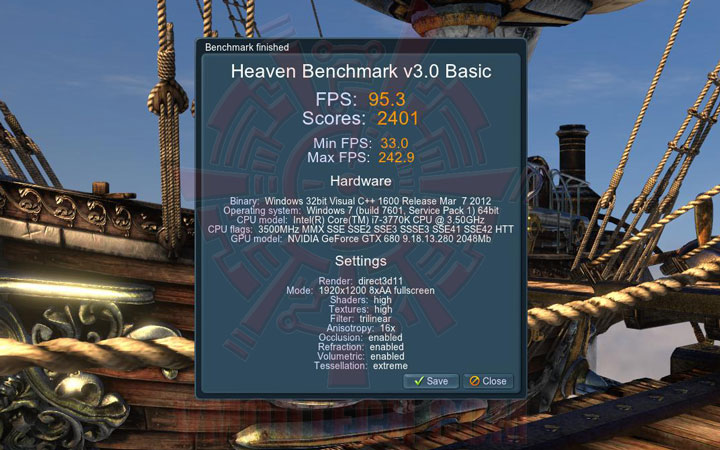

Unigine Heaven DX11 Benchmark 3.0
เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95 FPS สุดยอดจริงๆครับ
3rd Generation Intel® Core™ i7-3770K
@ 5.01 GHz DDR3 2805 CL11-14-14-28-1T 1.75V
(Click ScreenShot to Validation Link)
คราวนี้ลองมาเล่นแรม DDR3 2805 กันบ้างครับ บูตจาก BIOS เข้ามาง่ายๆดื้อๆเลยครับ แรงงงงงง

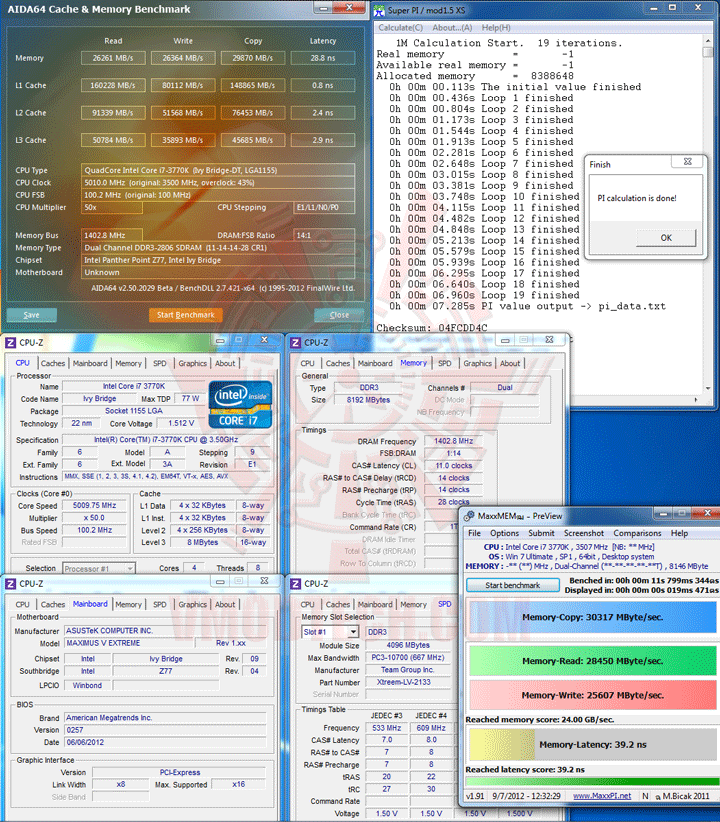

DDR3 2805 CL11-14-14-28-1T 1.75V Results
ผลการทดสอบก็แรงสมราคา DDR3 2805 ครับ Memory Copy ของ MaxxMEM ทะลุ 30,000 MB/s กันไปแล้ววว!!!
3rd Generation Intel® Core™ i7-3770K
@ 5 GHz DDR3 2666 CL11-13-12-28-2T 1.75V
with G.Skill ARES F3-2133C9D-8GAB (Hynix CFR Chip)
(Click ScreenShot to Validation Link)

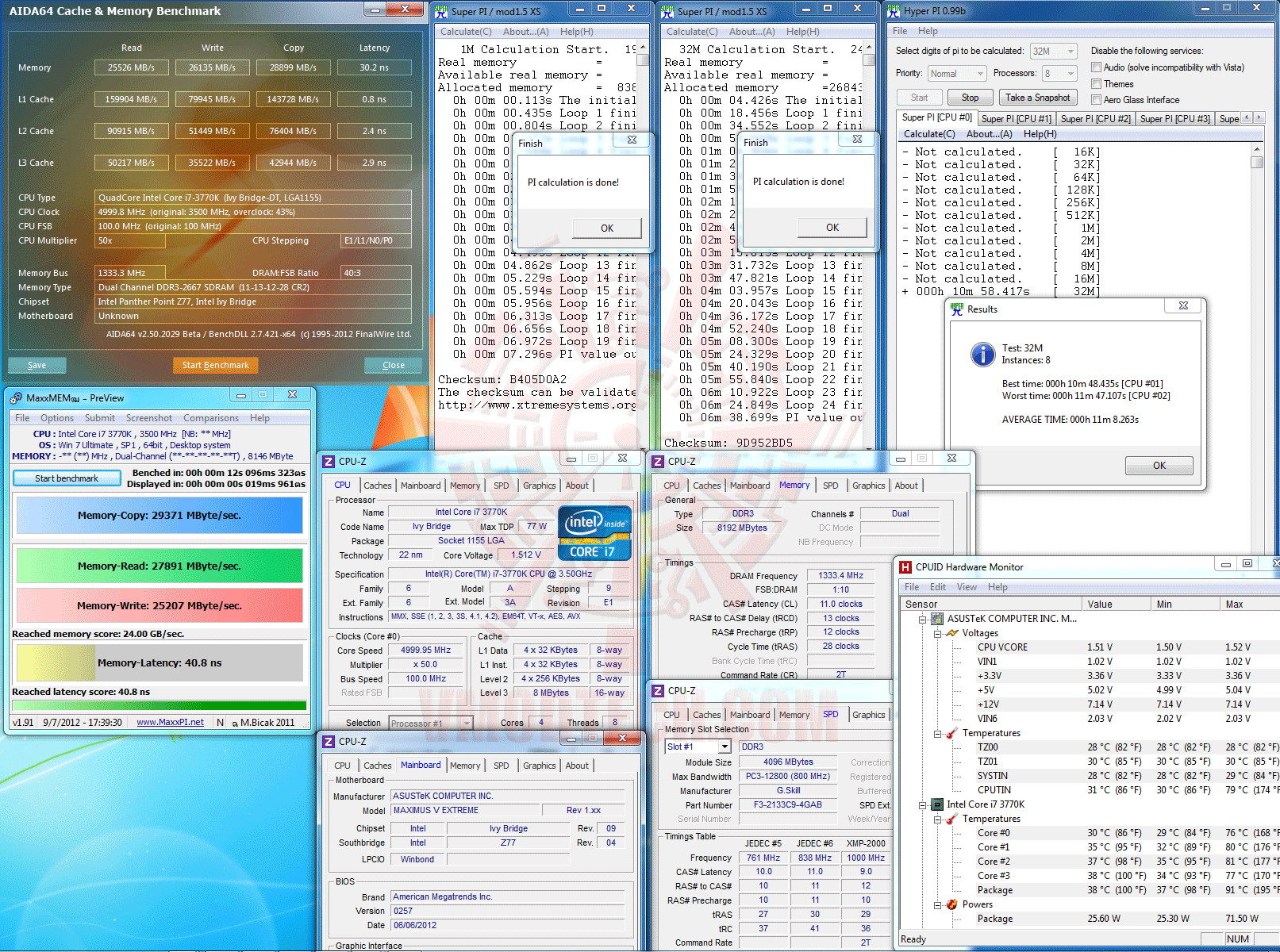

...มาลองแรมชิปบ้านๆอย่าง Hynix CFR กันบ้างครับ เพียงปรับค่า Memory Presets ให้โหมดแรมเป็น Loose Hynix Profile แล้วปรับค่า 3 ตัวแรกตามที่เราต้องการ ก็บูตเข้าวินโดว์กันด้วยค่าแรงๆเหลือเชื่อขนาดนี้กันได้เลยครับ!!

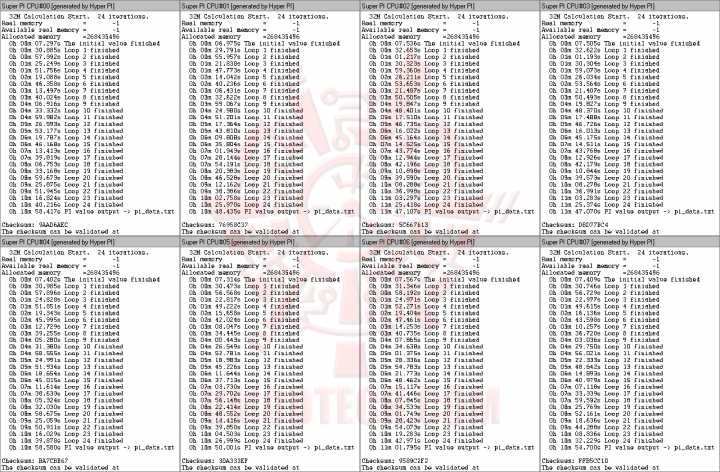

DDR3 2666 CL11-13-12-28-2T 1.75V Results
เสถียรดีแถมยังแรงประสิทธิภาพเยี่ยมด้วยครับ ไม่ใช่ลากกันไกลๆแล้วดังแต่ท่อ เพื่อเอามาหลอกลวงกัน!!
Conclusion
…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS V EXTREME ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z77 Express Chipset และต้องความรุนแรงระดับสุดยอดของแท้ ที่มากันครบถ้วนทุก Features แบบเต็มพิกัด โดดเด่นสุดๆด้วยการรองรับ 4-Way SLI แถมด้วยระบบเชื่อมต่อแห่งอนาคตแบบ Native อย่าง ThunderBolt ตามด้วย Features ใหม่ๆอีกเพียบ อาทิเช่น PCI-E 3.0 , SATA 6GB/s , USB 3.0 ฯลฯ มากันอย่างครบถ้วนจริงๆครับ แถมความแรงในการ Overclock ก็ยังสามารถลากซีพียู 3rd Generation Intel® Core™ i7-3770K Processor Retail Box ไปได้ถึง 5 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา แถมหน่วยความจำยังลากกันกระจุยกระจาย จากหน่วยความจำความเร็วบ้านๆ DDR3 2133 ยังลากไปได้เลยระดับ DDR3 2800 กันอย่างหน้าตาเฉยด้วยฟังค์ชันเทพ Memory Presets ช่างสุดยอดสมชื่อรุ่นจริงๆครับ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันแบบสุดขีดสมชื่อ Extreme ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ
.
.
ขอขอบคุณ
