ASUS ROG RAMPAGE V EXTREME USB 3.1 Ultimate Review

Article by tpp On April 27, 2015 22,415 views
ASUS ROG RAMPAGE V EXTREME USB 3.1 Ultimate Review
 1 2 3 4 >  Last ›

rampage-v-extreme

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® X99 Express Chipset กันอีกครั้งนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์สำหรับเกมเมอร์และนักโอเวอร์คล็อคในตระกูล ROG จาก ASUS ที่มากันในชื่อรุ่น ASUS ROG RAMPAGE V EXTREME กันอีกครั้งนะครับ เนื่องจากหลังจากได้ไบออสใหม่ล่าสุดมา ก็แรงขึ้นกว่าตอนที่เราทดสอบไปก่อนหน้านี้ในช่วงเปิดตัวพอสมควร รวมถึงได้มีการเปิดตัว USB 3.1 ซึ่งเป็นช่องการเชื่อมต่อที่มีความแรงขึ้นไปอีกระดับ ทางเราก็ขอนำผลทดสอบใหม่ล่าสุดมาลงอัพเดตกันอีกหนึ่งบทความกันเลยนะครับ และก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

specification

Specifications

spec2

สเป็คจัดเต็มกันจริงๆเลยครับ สำหรับ ASUS ROG RAMPAGE V EXTREME

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS ROG RAMPAGE V EXTREME Appearance

Package & Bundle

tpp_3413

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนสีดำแดงดุดัน อันเป็นเอกลักษณ์ของบอร์ดในตระกูล ROG ครับ

tpp_3412

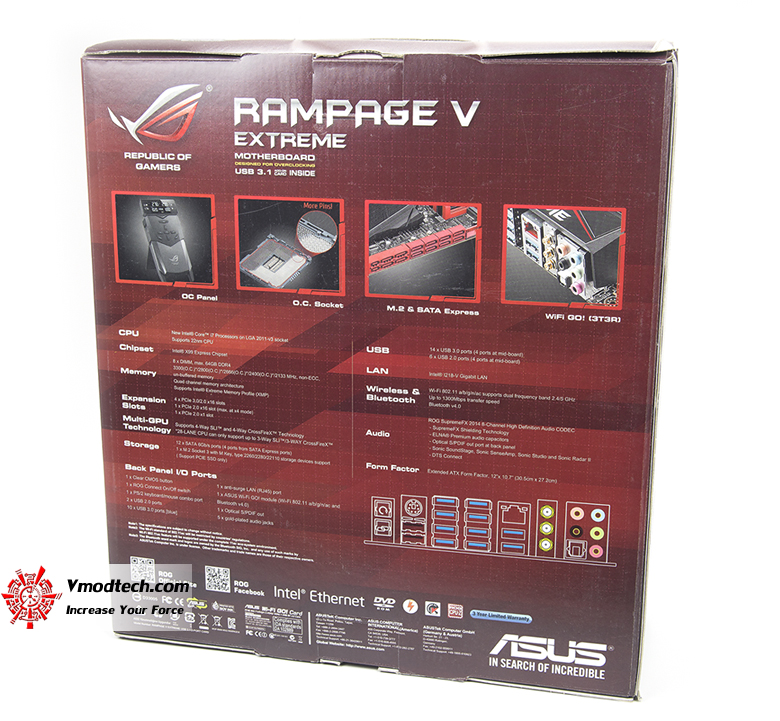

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบ

dsc_1778

...หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย OC Panel ที่ช่วยให้การโอเวอร์คล็อคแบบ Real Time เป็นไปได้อย่างง่ายดายครับ

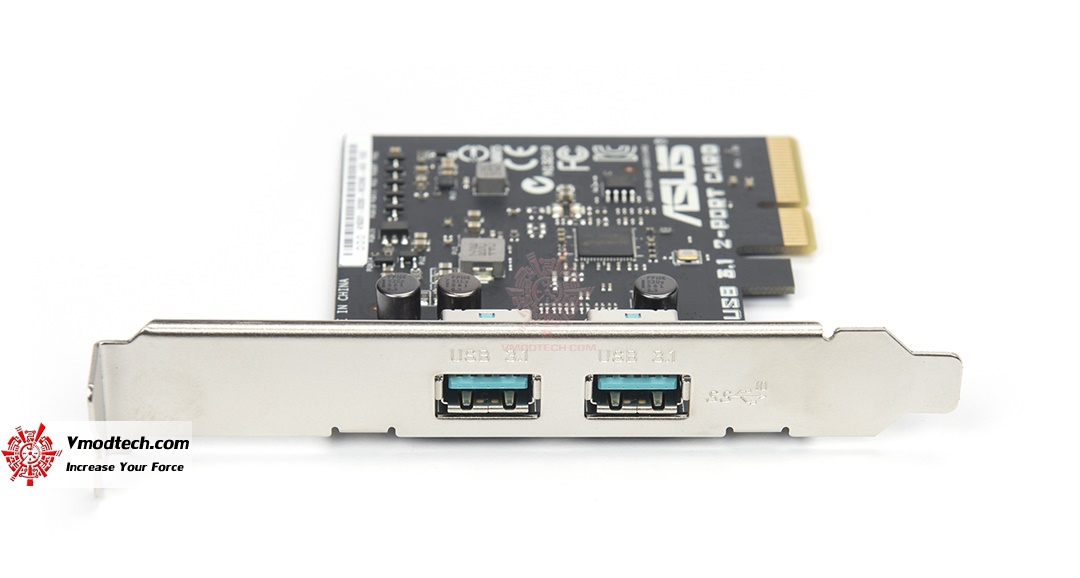

tpp_3415tpp_3417

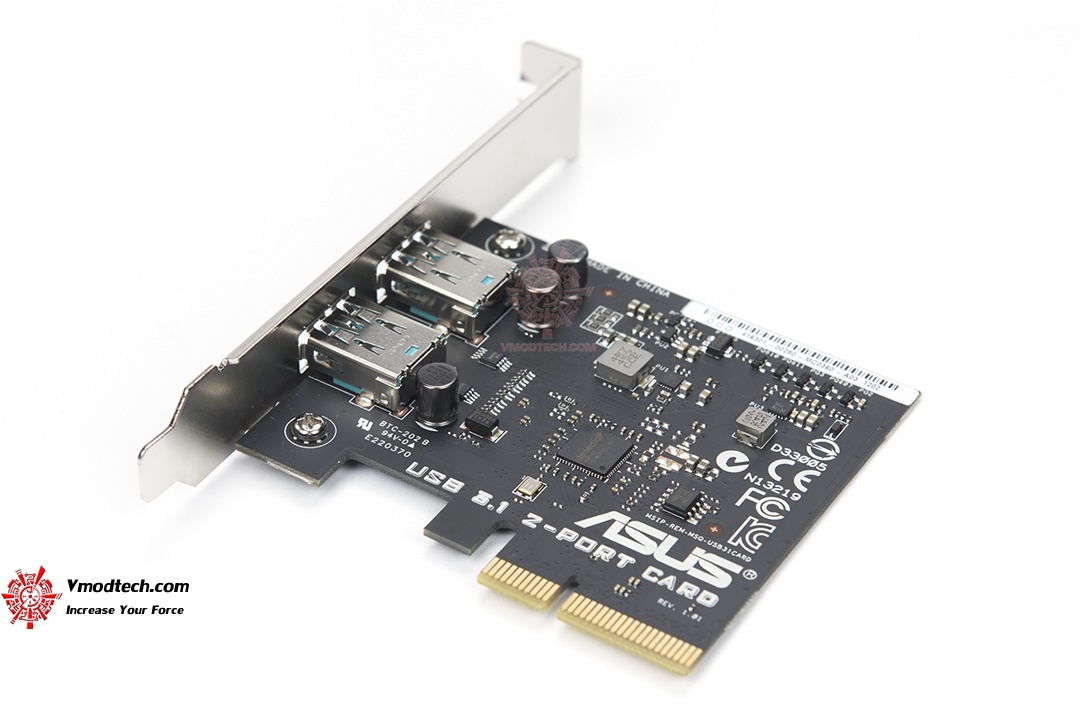

นี่เป็นอุปกรณ์สำหรับการเชื่อมต่อเพิ่มเติมครับ มันเป็น PCIE USB 3.1 2 Port

.

Motherboard Appearance

dsc_1697

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ใหม่ของบอร์ดในตระกูล ROG ครับ

dsc_1696

สวยงามทุกมุมมองครับ

dsc_1710

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc_1715

ภาคจ่ายไฟของมาเธอร์บอร์ดรุ่นนี้จะเป็นแบบ 8 Phases นะครับ โดดเด่นด้วย OC Socket เหนือมาตรฐาน Intel ที่ช่วยให้สามารถโอเวอร์คล็อคได้ทะลุขีดจำกัดมากยิ่งขึ้น

dsc_1714

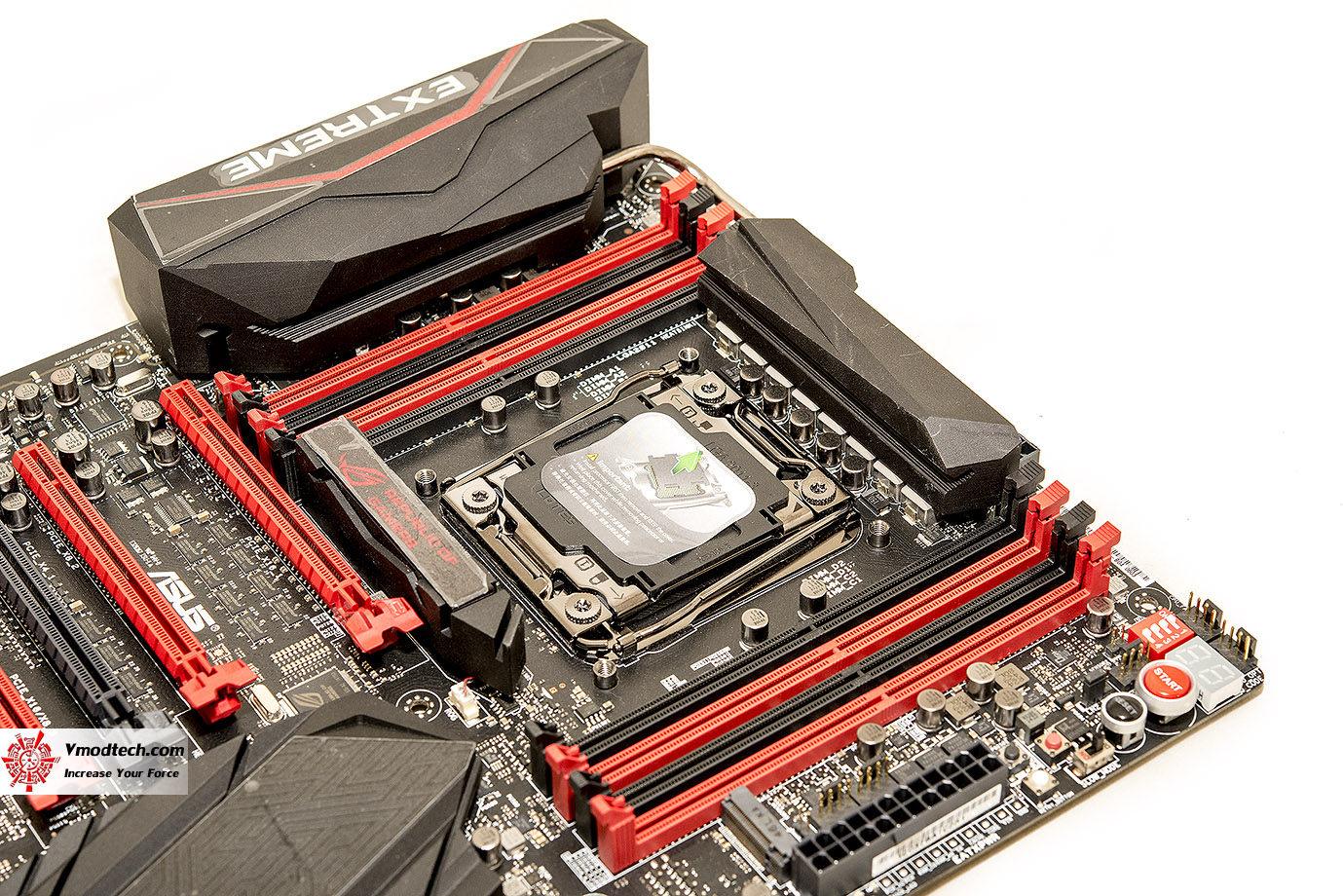

Memory Slot แบบ Quad Channel ที่มากันถึง 8 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 64 GB ครับ

dsc_1726

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พิน 1ช่อง และ 4 พิน 1ช่องนะครับ

dsc_1746

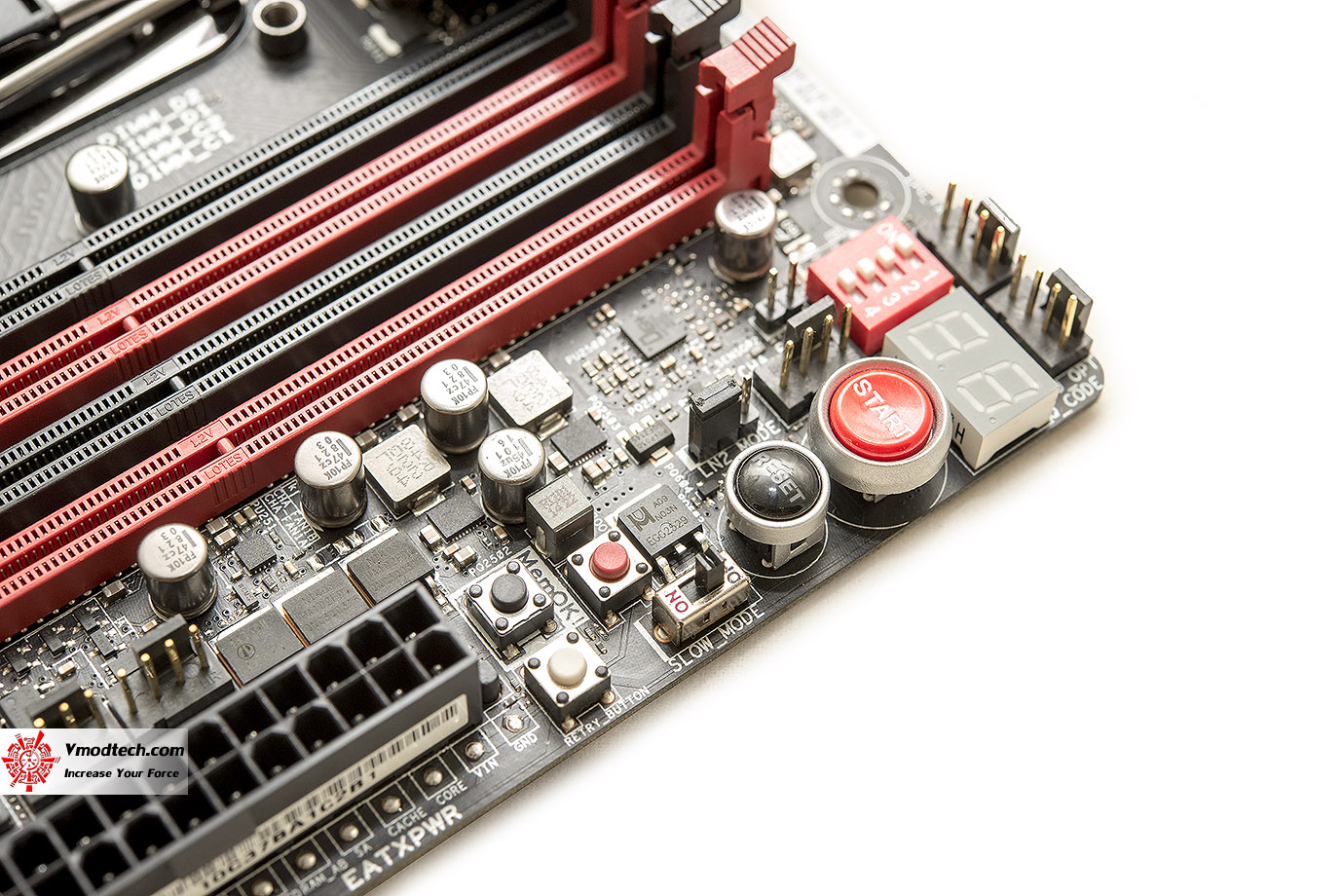

แผงปุ่มควบคุมการทำงานแบบออนบอร์ด มากันครบครันกันตามภาพเลยครับ

dsc_1738

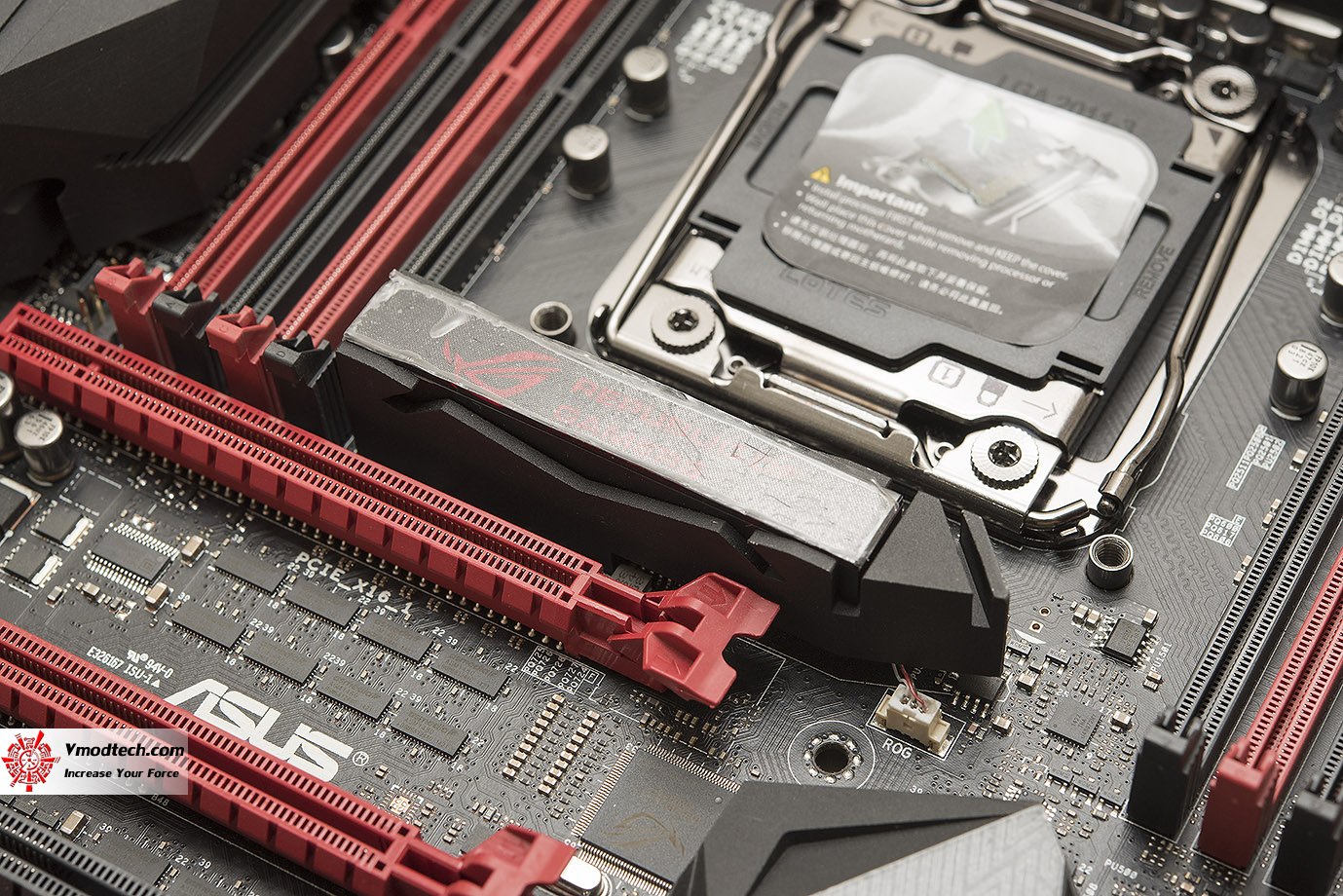

ซิงค์บริเวณกลางบอร์ด มาพร้อมไฟ LED สีแดง ขณะมีไฟเข้าระบบ สวยงามครับ

dsc_1734

dsc_1763

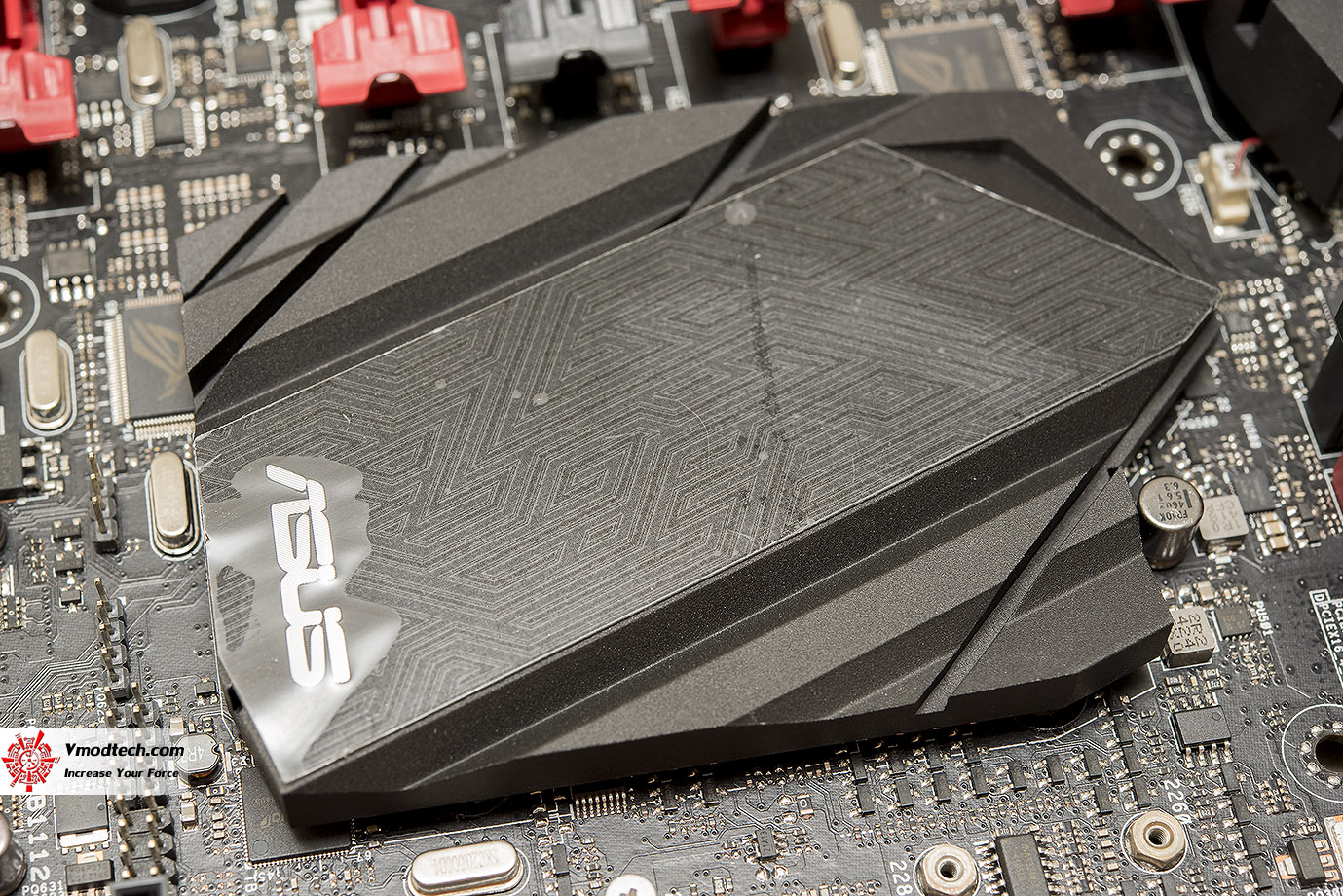

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต X99 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc_1768

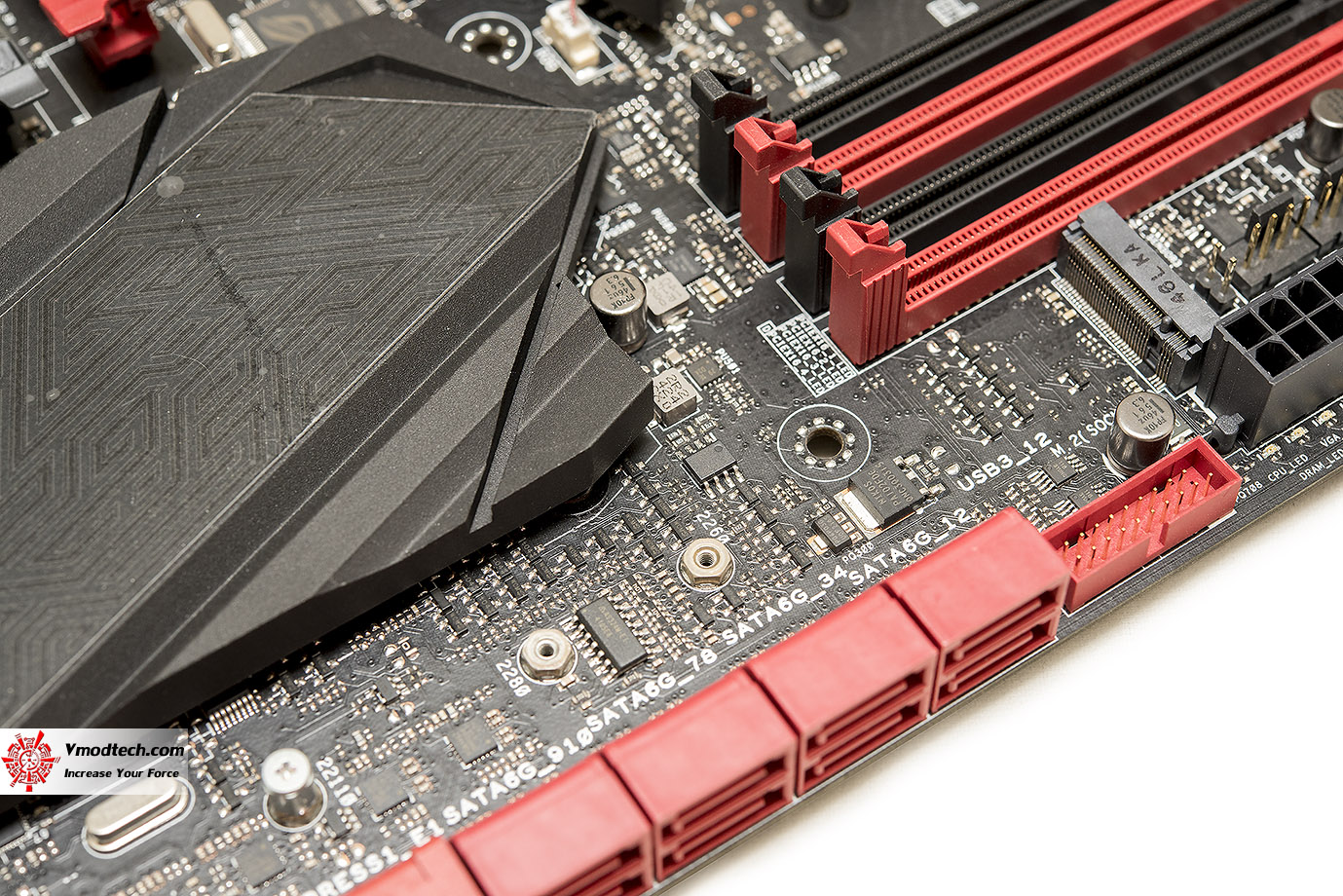

ตามด้วยช่อง SATA3 6.0GB/s อีก 12 ช่องทาง และช่องเสียบ SATA EXPRESS ที่ใช้งานร่วมกับช่อง SATA3 อีก 2 ช่องทางครับ

dsc_1764

บริเวณจุดติดตั้ง M2. Socket 3 ที่สามารถติดตั้งการ์ด M2 Sata PCI Express X4 GEN 3 ได้ถึงสามขนาดเลยทีเดียว

dsc_1731

dsc_1752

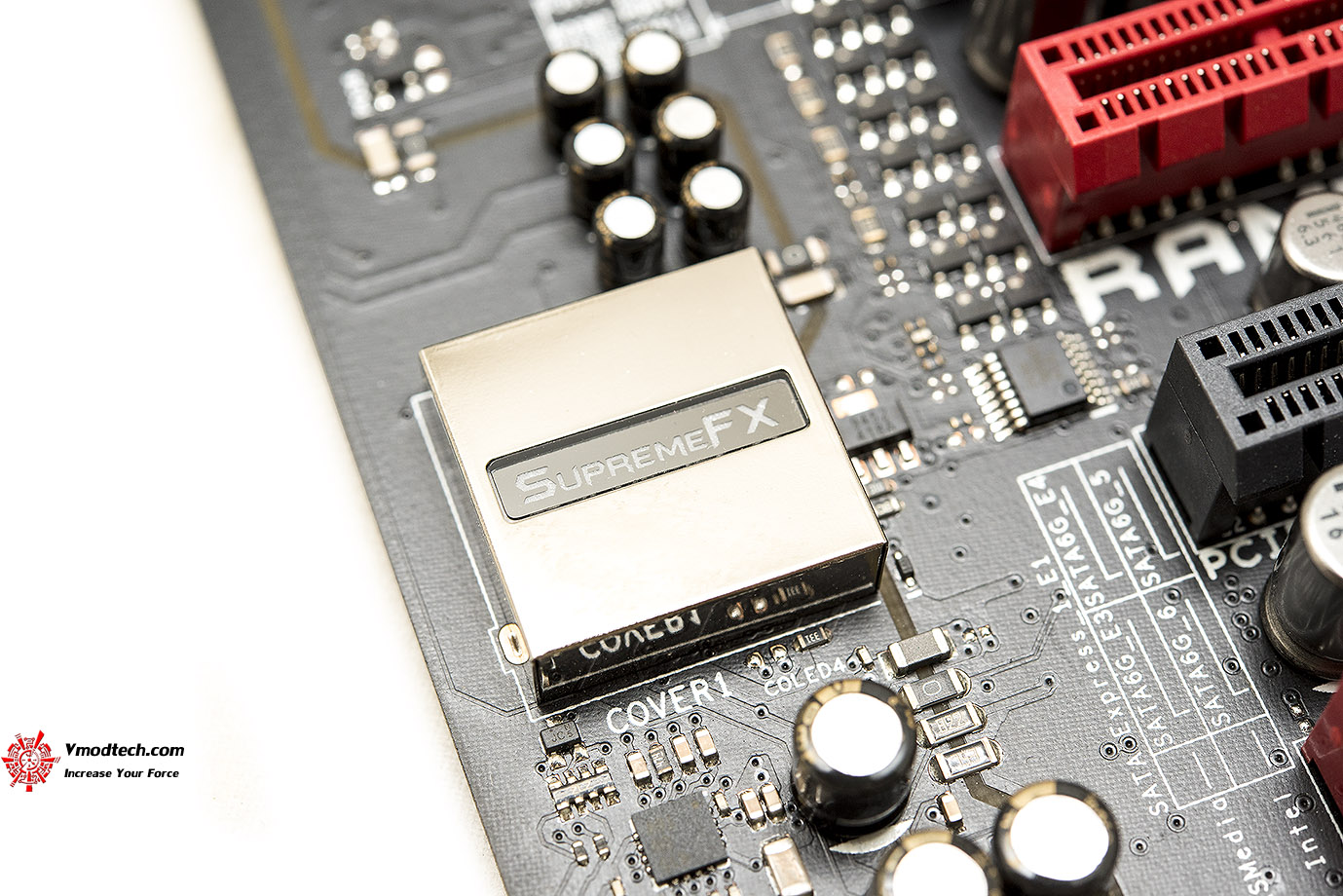

ตัว Sound Chip ของบอร์ดรุ่นนี้จะใช้ชิปเทพของ ASUS เองที่มากันในชื่อรุ่นว่า SupremeFX กรอบทองสวยงามครับ

dsc_1733

...PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 5 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 4-Way SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 1 ช่องทางครับ

dsc_1757

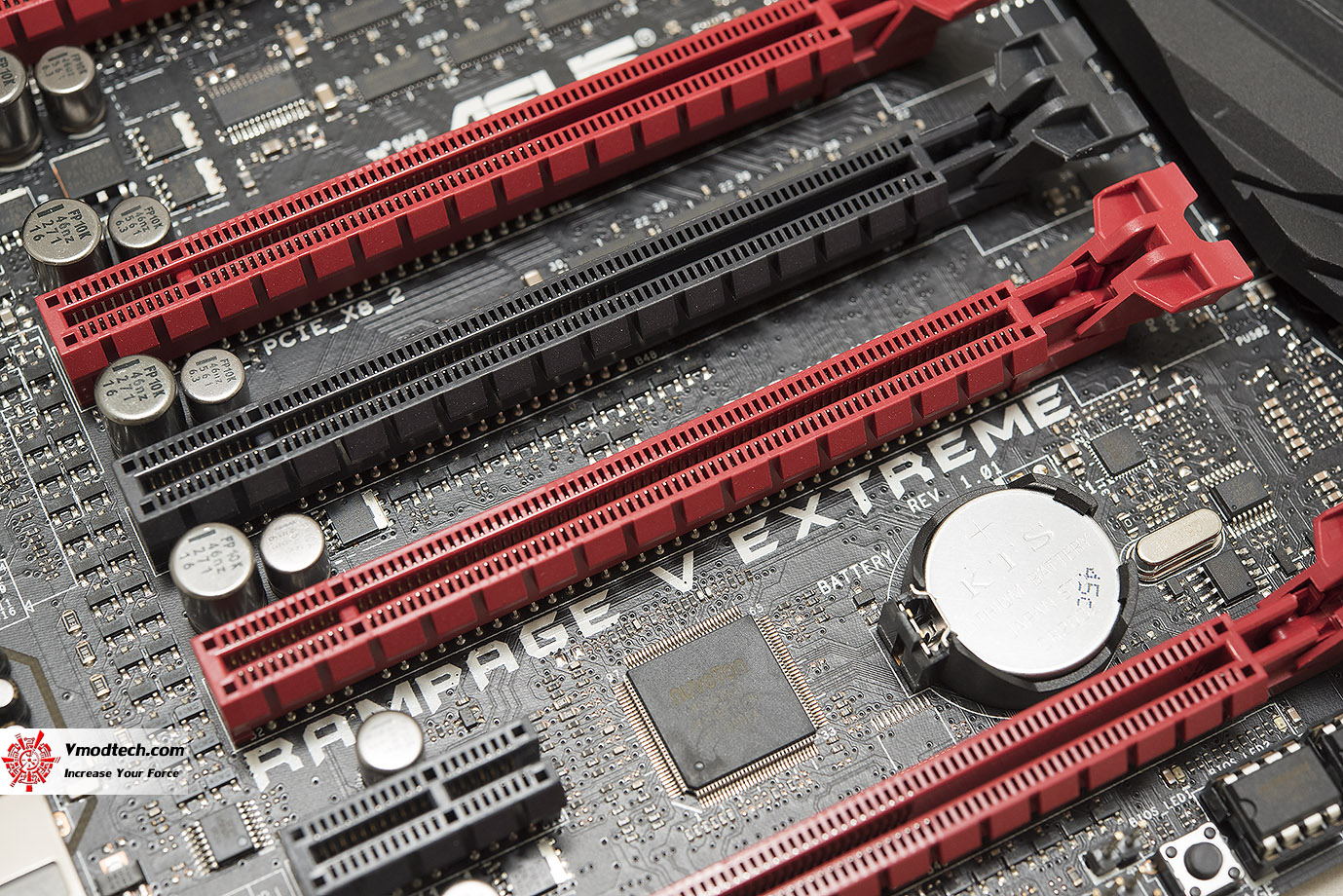

ซูมดูกันใกล้ๆครับ งาน PCB เขาเนี้ยบมากจริงๆครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc_1728

...Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วยช่องต่อ WiFi GO ที่ช่วยให้คอมพิวเตอร์ของท่านกลายเป็นศูนย์กลางมัลติมีเดียภายในบ้านกันไปเลยครับ

ASUS USB 3.1 Enclosure

tpp_3261

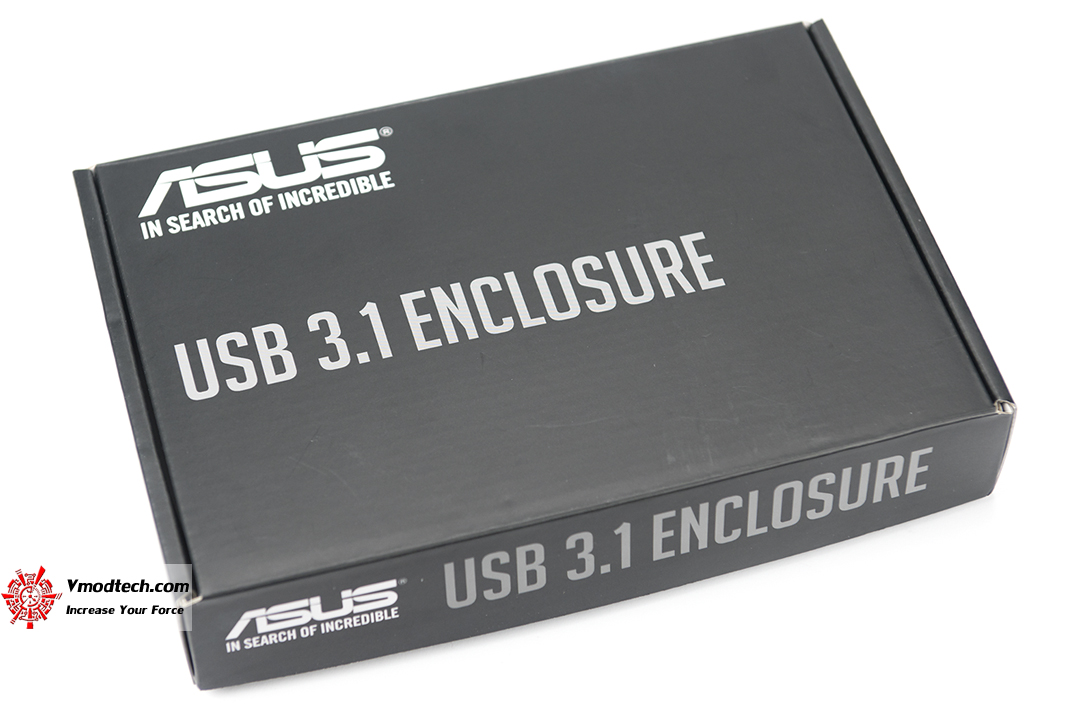

สำหรับอุปกรณ์เสริมสำหรับวันนี้ที่จะมาแสดงความสามารถในการส่งผ่านข้อมูลแบบ USB 3.1 จะเป็น SSD Raid ที่ติดตั้งมาบนกล่อง

tpp_3262

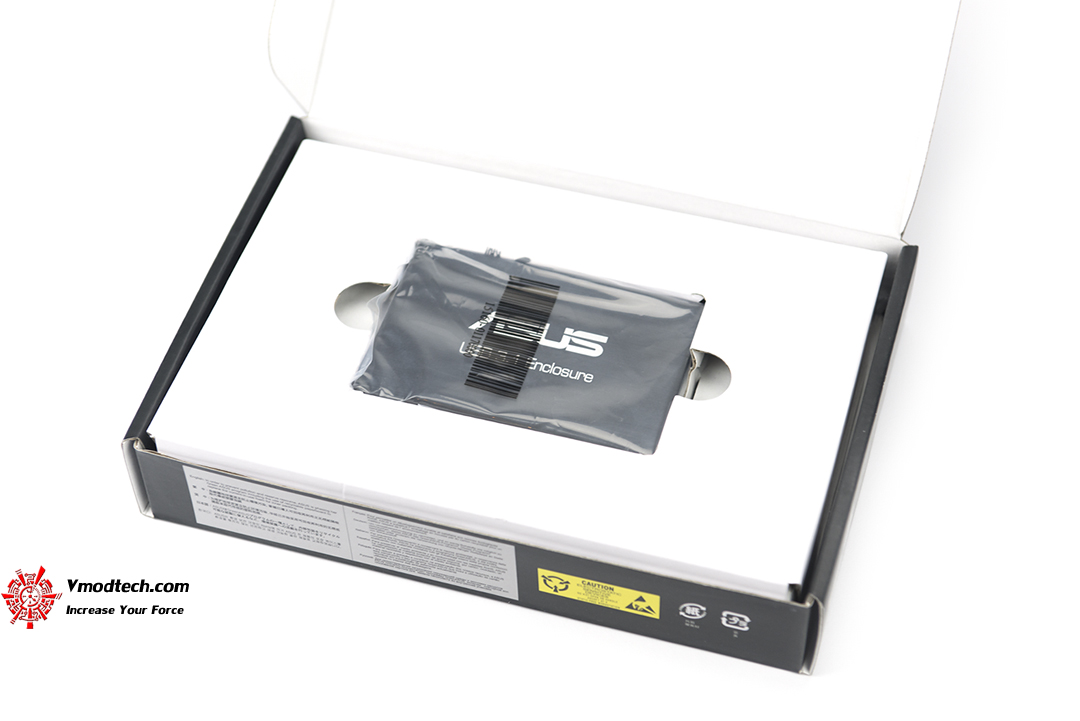

เปิดกล่องมาแล้ว

tpp_3263

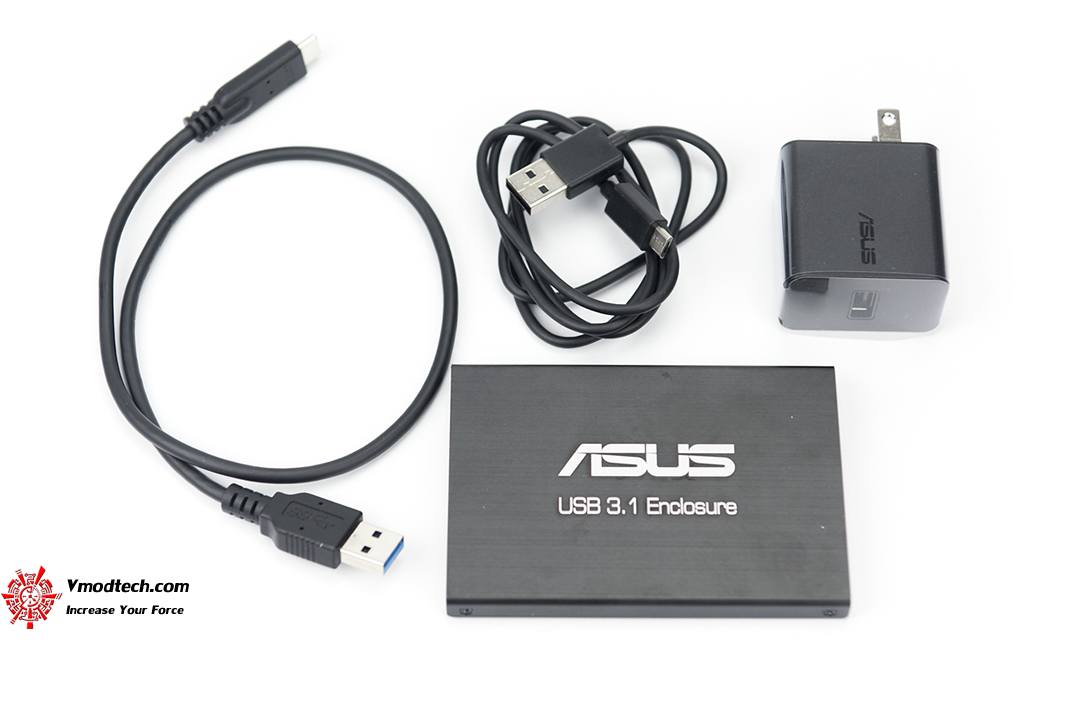

สำหรับ อุปกรณ์นั้นก็จะมี สายเชื่อมต่อแบบ USB 3.1 ซึ่งด้านนึงจะเป็น Type A ส่วนอีกด้านจะเป็น Type C ซึ่งจะเป็นหัวที่แปลกตากว่าปกติ สายไฟพาวเวอร์และอแด๊ปเตอร์ก็เตรียมมาให้พร้อมใช้งาน

tpp_3275

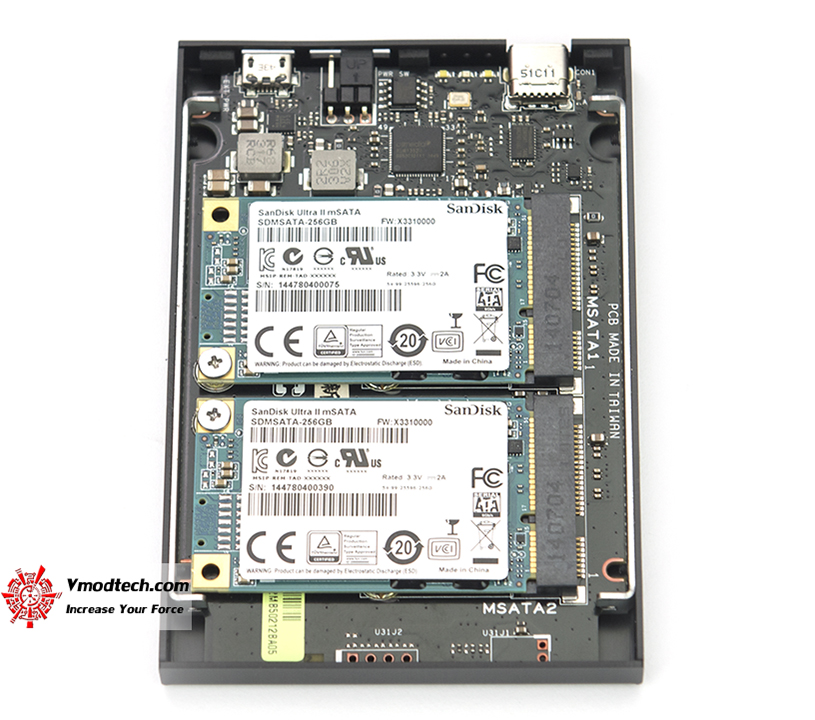

สำหรับภายในกล่องนั้นได้ทำการติดตั้ง SSD แบบ Micro SATA ขนาด 256GB สองตัวและคอนฟิกแบบ Raid0 เอาไว้ครับ

tpp_3264

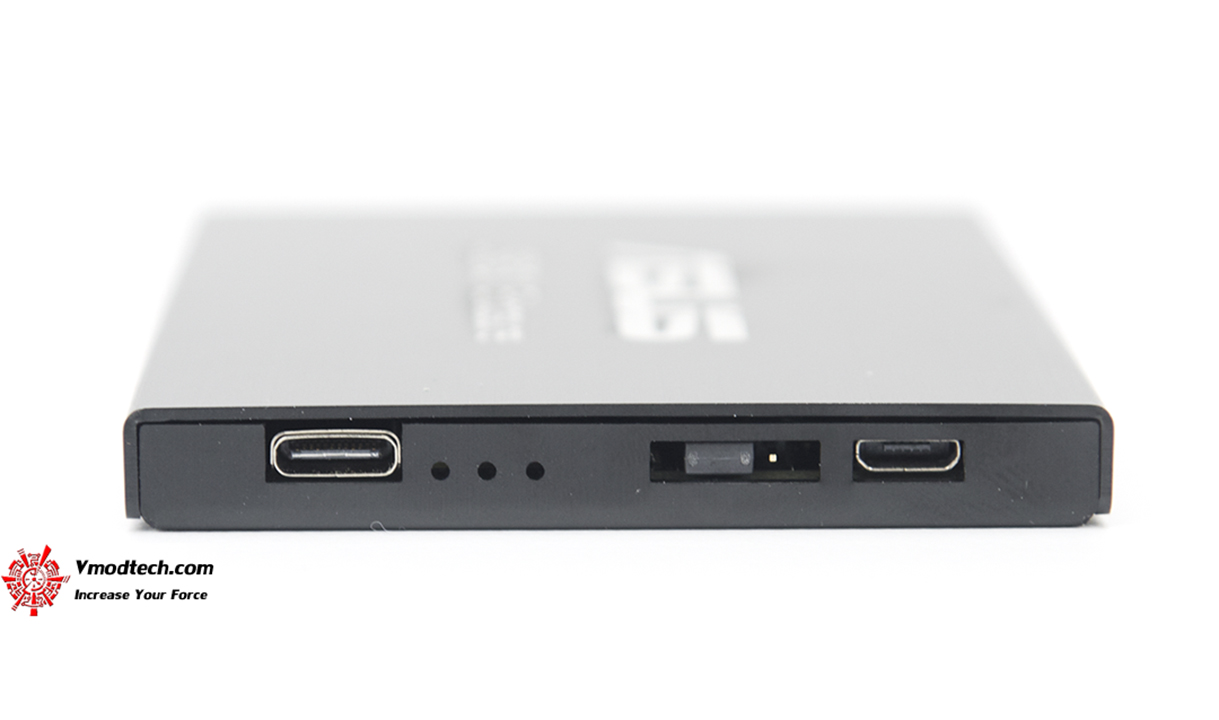

พอร์การ เชื่อมต่อ ซ้ายสุดจะเป็นช่อง USB 3.1 Type C ส่วนด้านขวาสุดจะเป็น Micro-USB ซึ่งทำหน้าที่รับไฟจากช่อง USB เข้ามาเลี้ยงวงจรครับ

tpp_3268

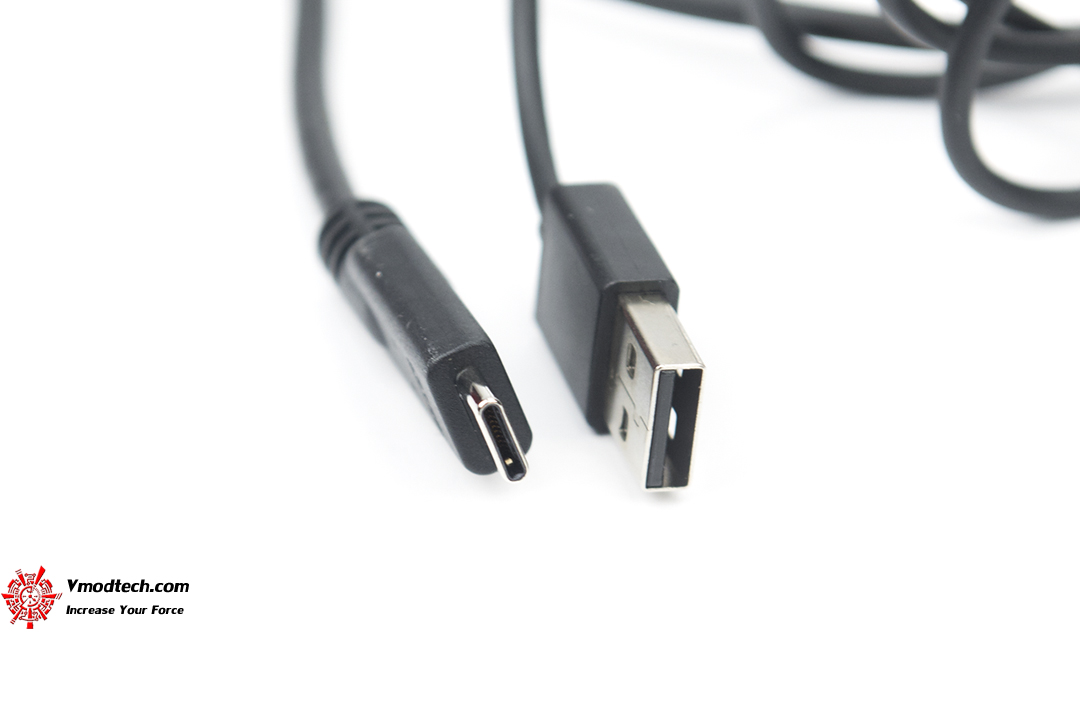

หัวเชื่อม ต่อแบบ USB ด้านซ้ายจะเป็น USB 3.1 Type C ซึ่งไม่มีทิศทางจะเสียบสลับด้านใดก็ได้ ส่วนด้านขวามือนั้นจะเป็น USB Type A ตามมาตรฐานที่เราๆคุ้นเคยกันดี

SYSTEMS
.CPU ..Intel® Core™ i7-5960X
.Motherboard ..ASUS ROG RAMPAGE V EXTREME
.Memory ..CORSAIR Vengeance LPX 16GB DDR4 2800MHz C16 Memory Kit
.Graphic Card ..NVIDIA GeForce GTX 980 4GB GDDR5 2-Way SLI @ 1,350/1,439Boost/7,612MHz
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..Antec 1200W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc_1690

tpp_3814

ทดสอบโดยการระบายความร้อนให้ซีพียูด้วยน้ำธรรมดา ในห้องทดสอบที่มีอุณหภูมิอยู่ที่ประมาณ 25 องศาเซลเซียสนะครับ

Overclocked Settings

Intel® Core™ i7-5960X @ 4,608MHz Bclk 121.27MHz

NB Freq. 4,366MHz DDR4 3,234MHz 15-16-16-35-1T

validate

Validation link >>Click<<

แรงจัดเต็มกันทุกสัดส่วนความเร็ว ส่วนจะแรงจริงหรือดังแต่ท่อแบบแขก เดี๋ยวเรามาดูกันครับ

c1

c2

c3

c4

DDR4 3,234MHz 15-16-16-35-1T กันไปเลยครับงานนี้

c5

c6

c7

NVIDIA GeForce GTX 980 4GB GDDR5 2-Way SLI @ 1,350/1,439Boost/7,612MHz จะแรงหรือไม่แรง รอดูกันได้เลยครับ

c8

ค่า Timing ของหน่วยความจำที่ใช้ในการทดสอบในคราวนี้นะครับ

System Properties in AIDA64 Extreme Edition

ed1

ed2

ed3

ed4

ed5

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi_1

hpi_2

(Click ScreenShot to Enlarge)

แรงเสถียรผ่านกันแบบนิ่มๆ กับ SuperPI 32M พร้อมกัน 16 เธรด ด้วยเวลาเฉลี่ยทุกๆเธรดที่ 10.38.249 นาที

WinRAR ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ โดยเฉพาะ WinRAR แบบ Multithreading ที่แรงกันไปถึง 26,557 KB/s สวดยวดดด

X264 FHD Benchmark

x264

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 55.56 FPS

CINEBENCH R9.5

c95

CINEBENCH R10

c10

CINEBENCH R11.5

c115

CINEBENCH R15

c15

Cinebench Series ก็โคตรแรงสุดยอดเลยครับ

PCMark 7

pcm7

Validation link >>Click<<

PCMark 8

pcm8

Validation link >>Click<<

ตระกูล PCMark ก็แรงกันอย่างยอดเยี่ยม

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1

แรงดีไม่มีตกแบบแขกจริงๆครับงานนี้

CPU Queen

e2

CPU PhotoWorxx

e3

CPU ZLib

e4

CPU AES

e5

CPU Hash

e6

FPU VP8

e7

FPU Julia

e8

FPU Mandel

e9

FPU SinJulia

e10

ประสิทธิภาพแรงยอดเยี่ยมในระดับหัวแถวกันเลยครับ 16-32 Cores แท้ๆ มีแพ้กันไปหลายหัวข้อเลย

3DMark 03

03

3DMark 05

05

3DMark 06

06

3DMark Vantage

07

3DMark 11

11

3DMark (2013)

13

Validation link >>Click<<

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14-set

เซตกันไปแบบสุดๆเลยครับที่ 1,920 X 1,200

Unigine Heaven DX11 Benchmark 4.0

14

เปิดสุดหมดที่ 1,920 X 1,200 ก็ยังแรงกันถึง 133.1 FPS

AquaMark3 HWBOT edition

15

แรงสมกับที่เป็น Haswell-E จริงๆ

Crysis 3

crysis3-ss

Settings

16-set

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16

โคตรแรงงงงงงงง

Overclocking for fun & very quick test but STABLE 1

Intel® Core™ i7-5960X @ 4,581 MHz

Bclk 127.25 MHz NB Freq. 4,326.6 MHz

DDR4 2,800 MHz 12-14-14-30-1T 1.54V

o-vali

Validation Link >>Click<<

Super PI 1M , 32M & 32M 16 Threads

o-hpi-1

...มาดูหน่วยความจำวิ่ง 2,800MHz แต่กด Timing กันแบบโหดๆยังกับ DDR3 กันบ้างครับ เสถียรดีมากแถมแรงระเบิด 32M 16 Threads เวลาเฉลี่ยจบที่ 10 นาที 41.282 วินาทีเพียงเท่านั้น

o-hpi-2

(Click Screenshot to Enlarge)

x264 FHD Benchmark

o-x264

55.31 FPS แรงมากกกก เสถียรดีด้วยยยย

Overclocking for fun & very quick test but STABLE 2

Intel® Core™ i7-5960X @ 4,550 MHz

Bclk 123 MHz NB Freq. 4,304.8 MHz

DDR4 3,280 MHz 15-16-16-35-1T 1.44V

x-vali

Validation Link >>Click<<

Super PI 1M , 32M & 32M 16 Threads

x-hpi-1

...แม้หน่วยความจำจะวิ่งด้วยความเร็วที่สูงปรี๊ดถึงระดับ 3,280MHz Quad Channel ซึ่งทำให้ต้องปล่อย Timing บางตัวให้หลวมบ้างเพื่อความมีเสถียรภาพ แต่ 32M 16 Threads เวลาเฉลี่ยก็ยังจบที่ 10 นาที 43.799 วินาทีเพียงเท่านั้น!!!

x-hpi-2

(Click Screenshot to Enlarge)

x264 FHD Benchmark

x-x264

54.94 FPS ก็ยังแรงกันระดับเทพอยู่ดี แต่เสถียรดีไม่เกรียนแขกแน่นอนครับ

Overclocking for fun & very quick test but STABLE 3

Intel® Core™ i7-5960X @ 4,588 MHz

Bclk 120.74 MHz NB Freq. 4,346.6 MHz

DDR4 3,220 MHz 15-16-16-35-1T 1.44V

x-vali

Validation Link >>Click<<

Super PI 1M , 32M & 32M 16 Threads

x-hpi-1

x-hpi-2

(Click Screenshot to Enlarge)

x264 FHD Benchmark

x-x264

เสถียรดีนะครับ จากหลักฐานผลการทดสอบด้านบน แล้วมาดูกันครับว่าที่ความเร็วนี้ AIDA64 Cache & Memory Benchmark จะแรงขนาดไหน

AIDA64 Cache & Memory

x-e1

พระเจ้าจ๊อตตต!!! ในที่สุดค่า Memory Read ก็แรงทะลุไปถึง 80,028 MB/s กันอย่างมีเสถียรภาพไปจนได้ สุดยอดจริงๆ

Introduction to ASUS USB 3.1

2015-04-05_23-36-41

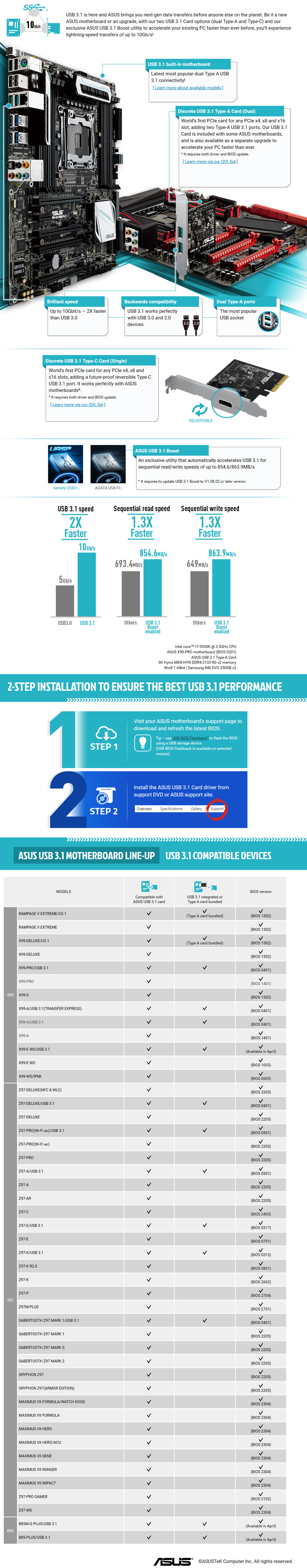

ราย ละเอียดของบอร์ดรุ่นใหม่ๆของ ASUS หลากหลาย chipset ที่ได้ผนวกเอาความสามารถด้านการเชื่อมต่อ USB 3.1 เข้าไป ซึ่งความเร็วในการส่งผ่านข้อมูลนั้นจากเดิมที่ USB 3.0 ทำได้ที่ 5 Gb/s แต่สำหรับ USB 3.1 นั้นสามารถทำได้สูงกว่าเท่าตัวคือ 10 Gb/s เลยครับ โดยบนบอร์ดรุ่นใหม่นั้นจะมีพอร์ทเชื่อมต่อนี้ติดตั้งอยู่และจะมีสีเขียวอ่อน ให้สังเกตุได้ง่าย และหากจะใช้งานพอร์ทนี้ให้ทำการอัพเดท Bios ตามเวอร์ชั่นที่รองรับตามตารางด้านบน รวมถึงติดตั้ง Driver Asmedia USB 3.1 ซึ่งหาได้จากหน้าเว็บไซด์ของ ASUS เอง >> ที่นี่ครับ <<

usb

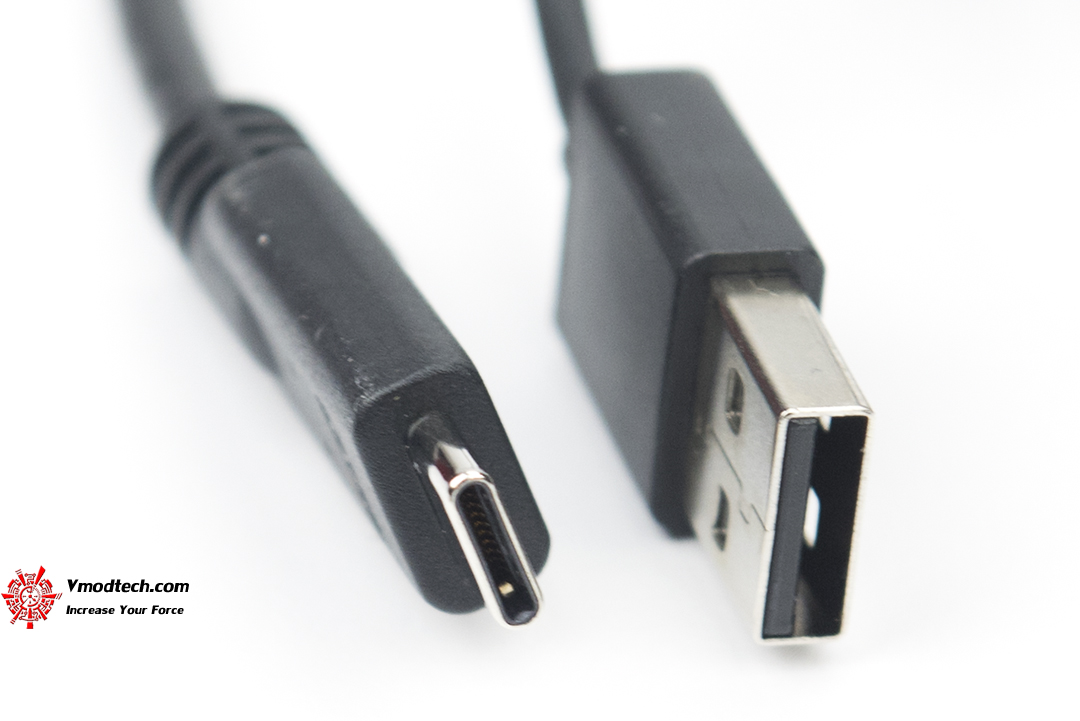

ซ้าย หัวเชื่อมต่อ USB 3.1 Type C ที่ไม่มีทิศ สามารถเสียบสลับด้านได้ ส่วนด้านขวาเป็นหัวเสียบ type A แบบปกติครับ

.

ASUS USB 3.1 Enclosure

2015-04-02_21-32-41

2015-04-02_21-33-53

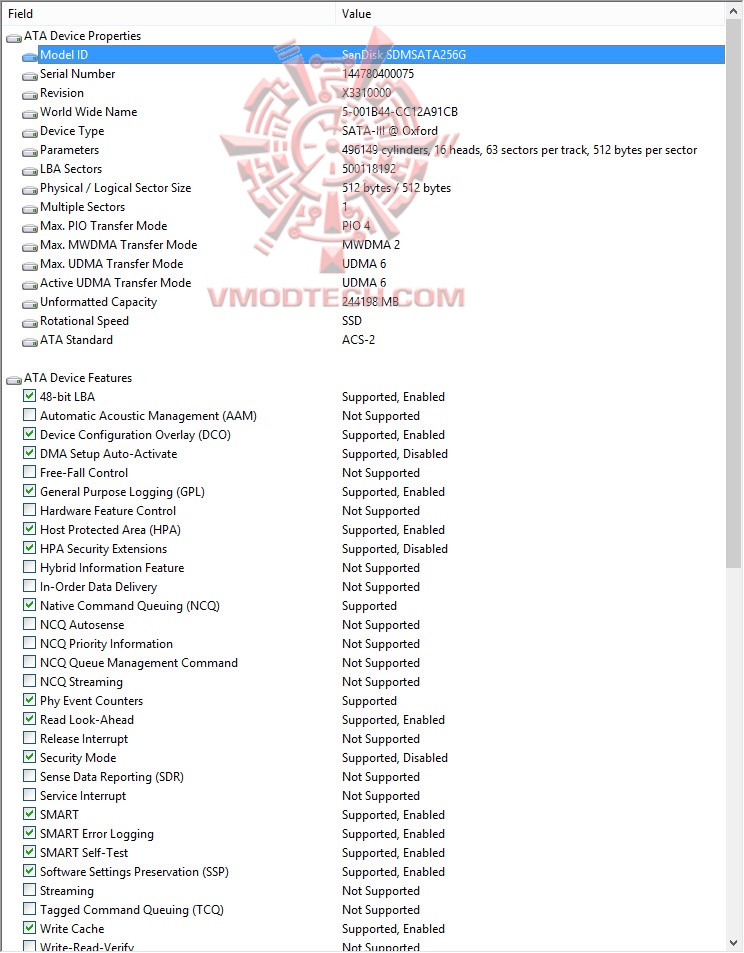

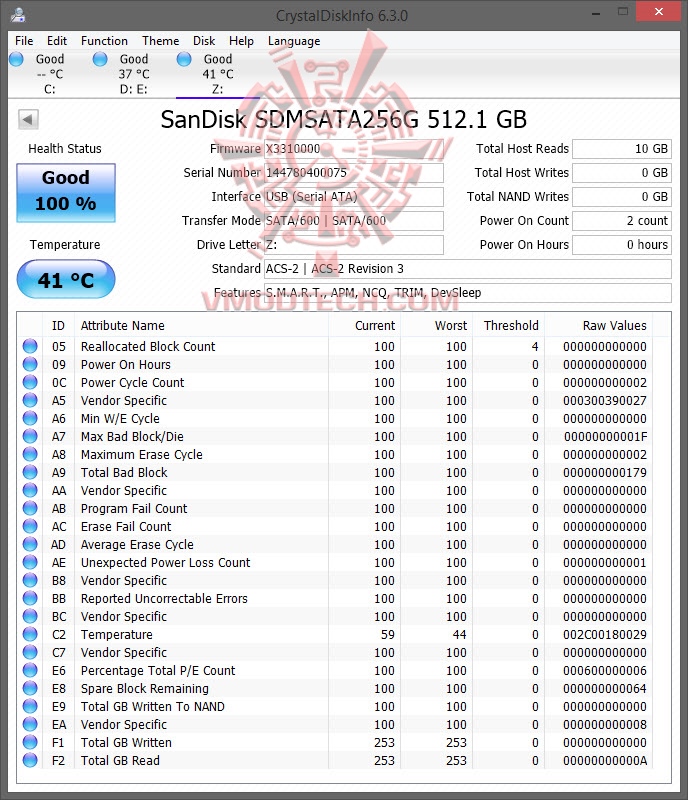

รายละเอียดของ SSD แบบ micro SATA ขนาด 256GB สองตัวที่ติดตั้งแบบ Raid0

2015-04-06_18-03-09

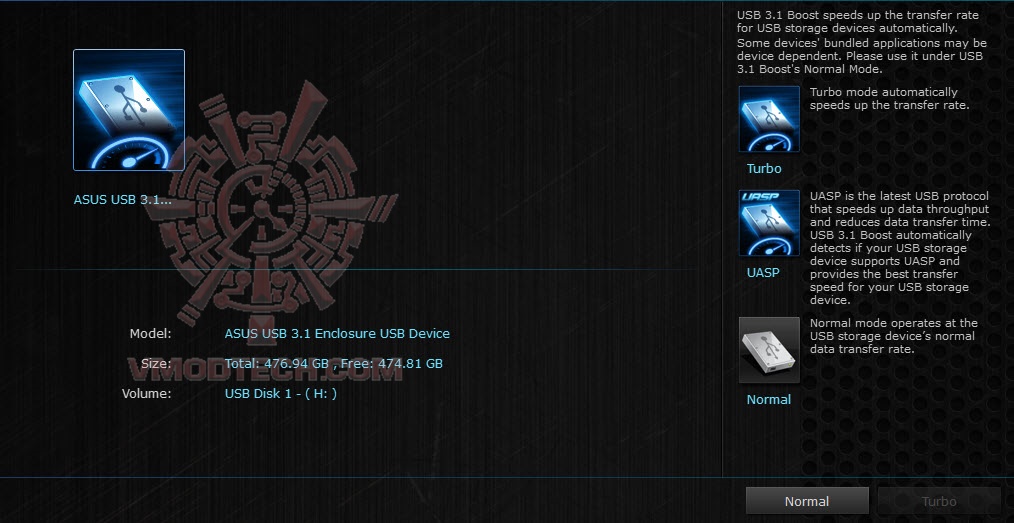

ก่อนอื่น อย่าลืมเข้าไปที่ AI SUITE ตรง USB 3.1 ให้ปรับเป็น UASP ก่อนครับ

.

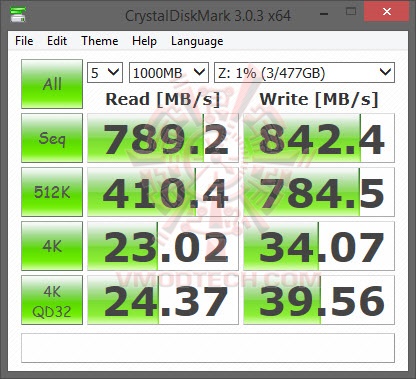

Result

2015-04-20_21-08-34

2000_1

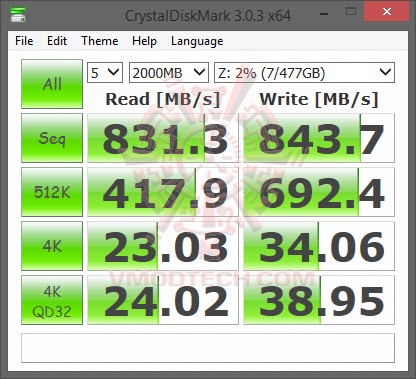

พิจารณา จาก CDM กันบ้าง จะเห็นได้ว่าความแรงนั้นจะใกล้เคียงกับ AS SSD แต่จุดนึงที่เห็นความต่างคือ ตัว Enclosure นั้นอ่าน/เขียนไฟล์ขนาดใหญ่ได้ดีกว่าไฟล์ขนาดเล็กครับ

.

USB Speed Comparison

USB 3.1 Connection USB 3.0 Connection USB 2.0 Connection
2000_11 . 2000-usb-3_1 2000-usb-2

ผมลอง ทำการเปรียบเทียบการเชื่อมต่อจากกล่องนี้ไปยังพอร์ทบนบอร์ดนะครับ ง่ายๆแค่เทสบนพอร์ท 3.1 เสร็จแล้วก็เสียบ 3.0 แล้วก็ 2.0 เลย ความแรงจะเห็นได้ชัดครับว่ามีความต่างกันอย่างชัดเจน

.

Conclusion

dsc_1772

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG RAMPAGE V EXTREME ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจที่สุด สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® X99 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและเล่นเกมส์ในแบบจัดเต็มทุกรูปแบบ ทั้งประสิทธิภาพและเสียงอันสมจริงรวมถึงการอัพเกรด USB 3.1 ที่เป็นการ์ดแถมมาให้กับบอร์ด ประสิทธิภาพของบอร์ดนั้นสามารถลากซีพียู Intel® Core™ i7-5960X Processor ไปได้ถึง 4,608MHz Bclk 121.27MHz NB Freq. 4,366MHz DDR4 3,234MHz 15-16-16-35-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ส่วนทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance bestvmod award innovation best

.
