ASUS ROG STRIX Z490-E GAMING Appearance

dsc_7476

ตัวกล่องเมนบอร์f ASUS ROG STRIX Z490-E GAMING สีสรรสวยงามพร้อมบอกฟีเจอร์การทำงานคร่าวๆและรองรับซีพียู Intel 10th Gen อย่างเต็มรูปแบบครับ

dsc_7483

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_7490

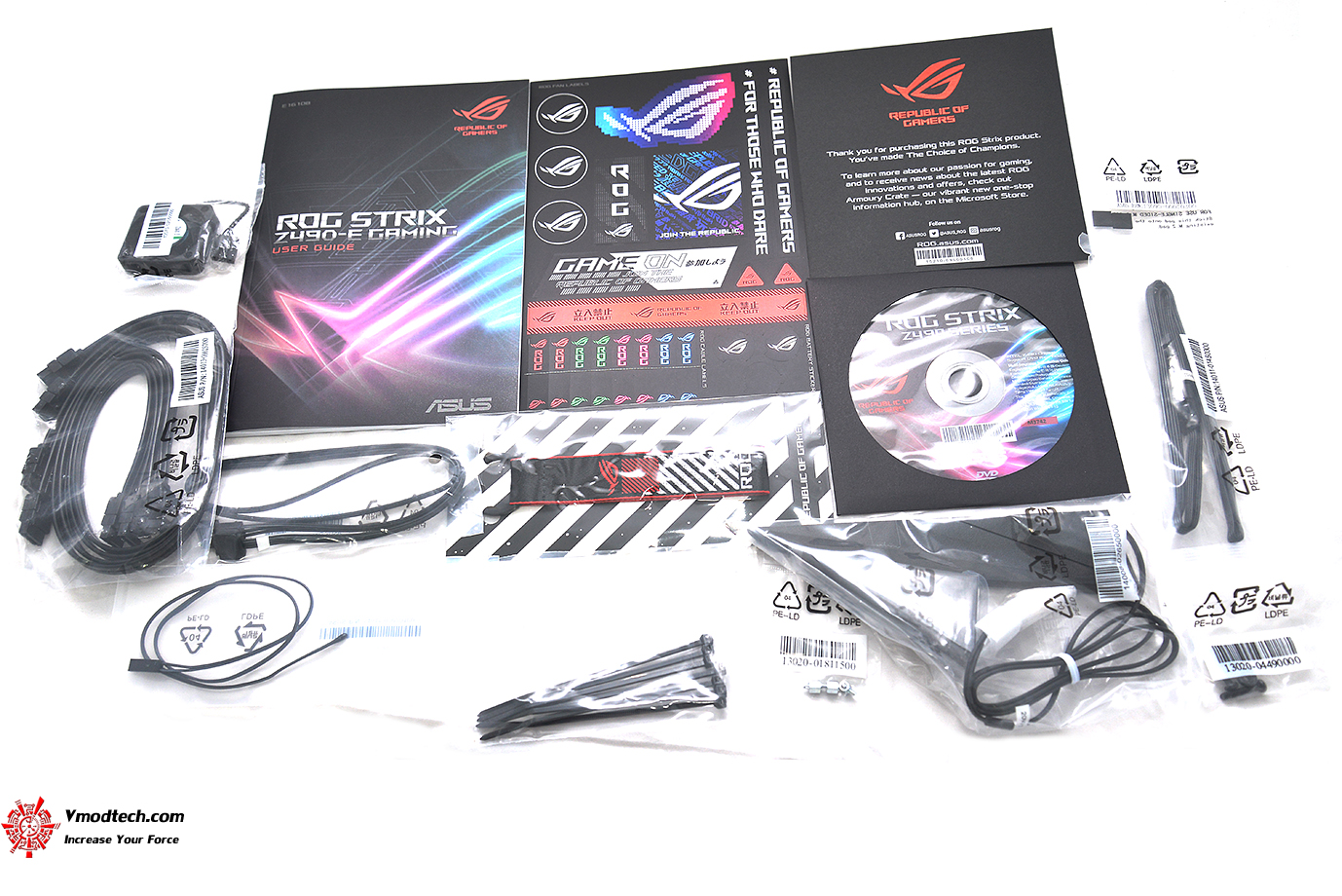

อุปกรณ์เสริมต่างๆ ประกอบด้วย

1 x ASUS Fan Holder

4 x SATA 6Gb/s cable(s)

1 x Supporting DVD

1 x MOS Cooling kit (fan bracket and 40mm x 40mm fan)

1 x ROG Strix stickers

1 x Cable ties pack(s)

1 x Extension Cable for RGB strips (80 cm)

1 x Extension cable for Addressable LED

1 x Thermistor cable(s)

1 x ROG Thank you card

1 x 2-in-1 Rubber pad

1 x Wi-Fi moving antenna

1 M.2 SSD screw package(s)

1 ROG key chain

dsc_7499

เมนบอร์ด ASUS ROG STRIX Z490-E GAMING ดีไซน์คงเอกลักษณ์ ROG STRIX ที่เน้นความเป็นเกมส์มิ่งและความสวยงามตามสไตล์ ROG เอาไว้เป็นอย่างดีครับ

dsc_7503

ตัวเมนบอร์ดนั้นขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

dsc_7505

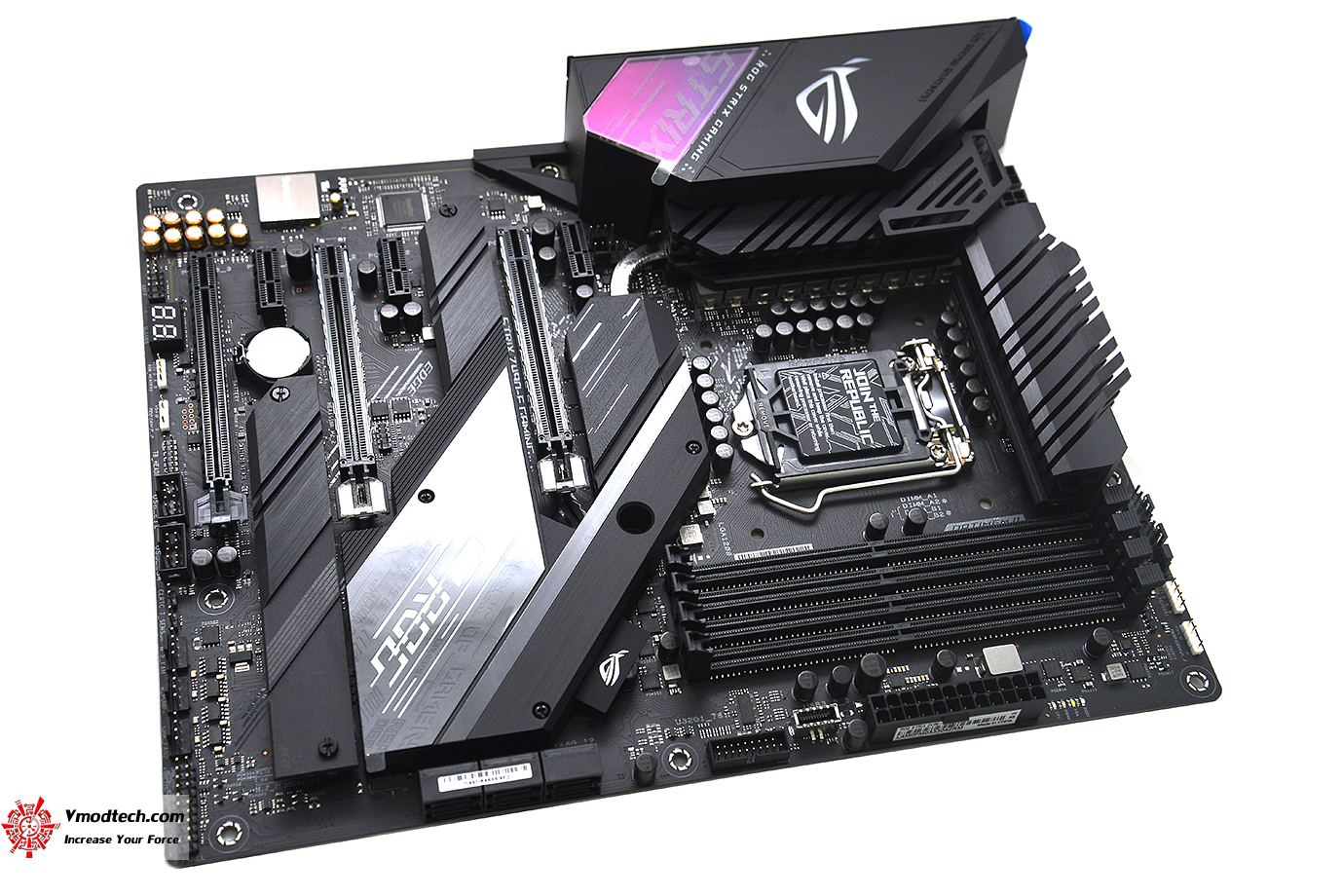

การจัดวางอุปกรณ์ต่างๆ ออกแบบมาให้ DIY กันได้แบบเต็มที่ครับ

dsc_7601

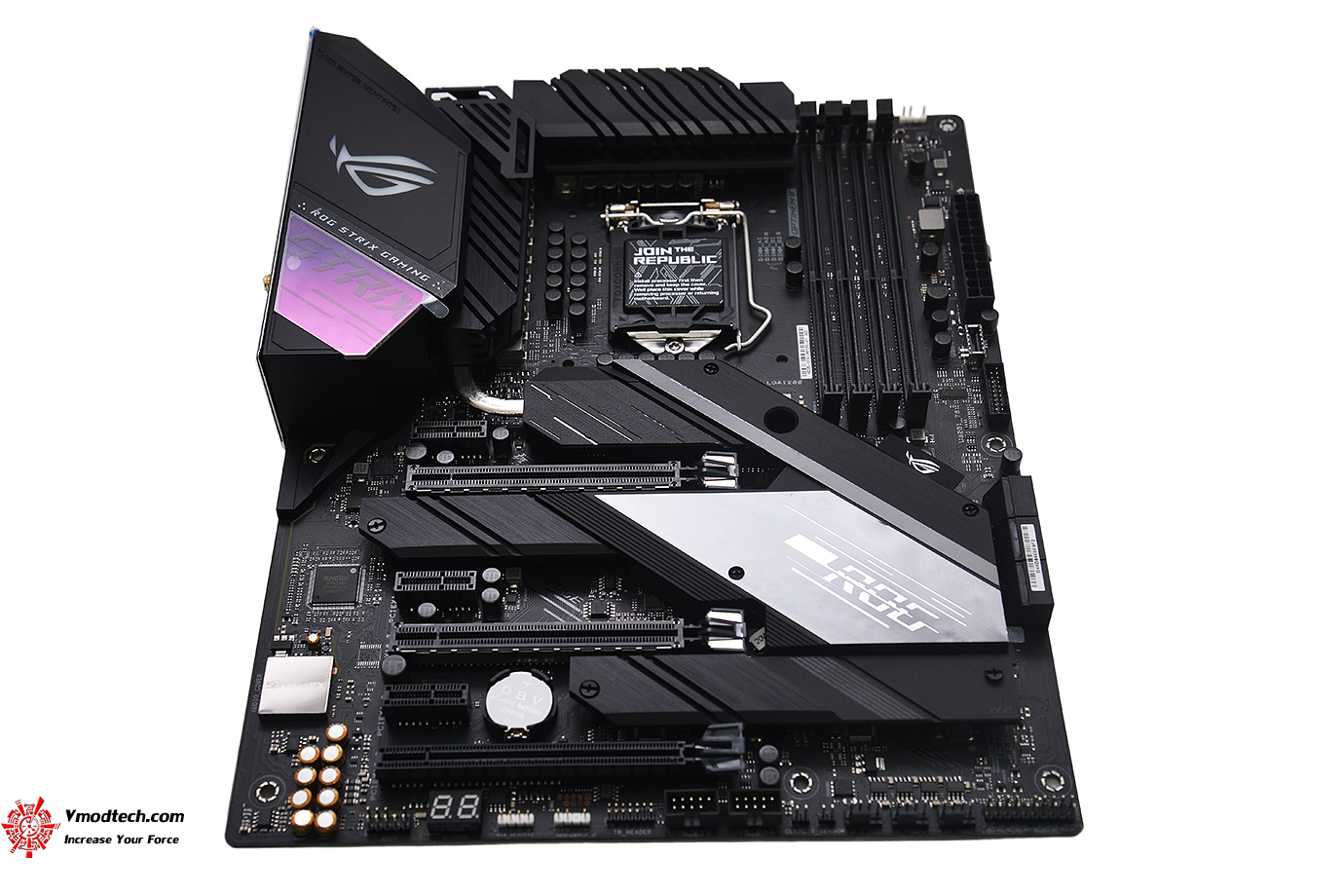

ฮีตซิงค์ระบายความร้อนทุกจุดนั้นเชื่อมต่อกันทั้งภาคจ่ายไฟ ชิบเซ็ตและ M.2

dsc_7554

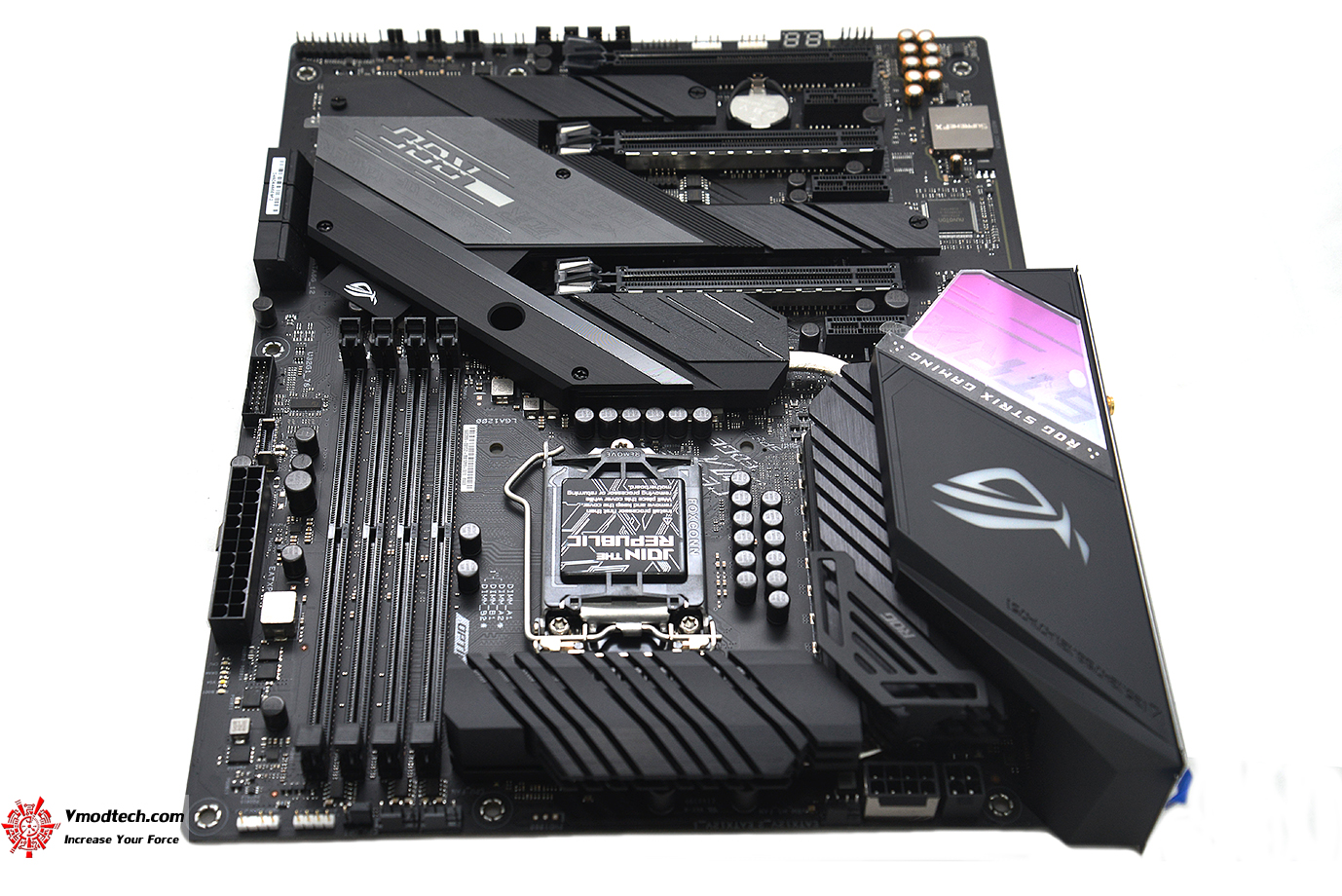

ตัวเมนบอร์ด ASUS ROG STRIX Z490-E GAMING ทั้งด้านบนและล่างจะมีจุดต่อ Aura RGB headers รองรับ AURA SYNC RGB เพื่อตกแต่ง DIY กันได้อย่างเต็มที่ dsc_7517

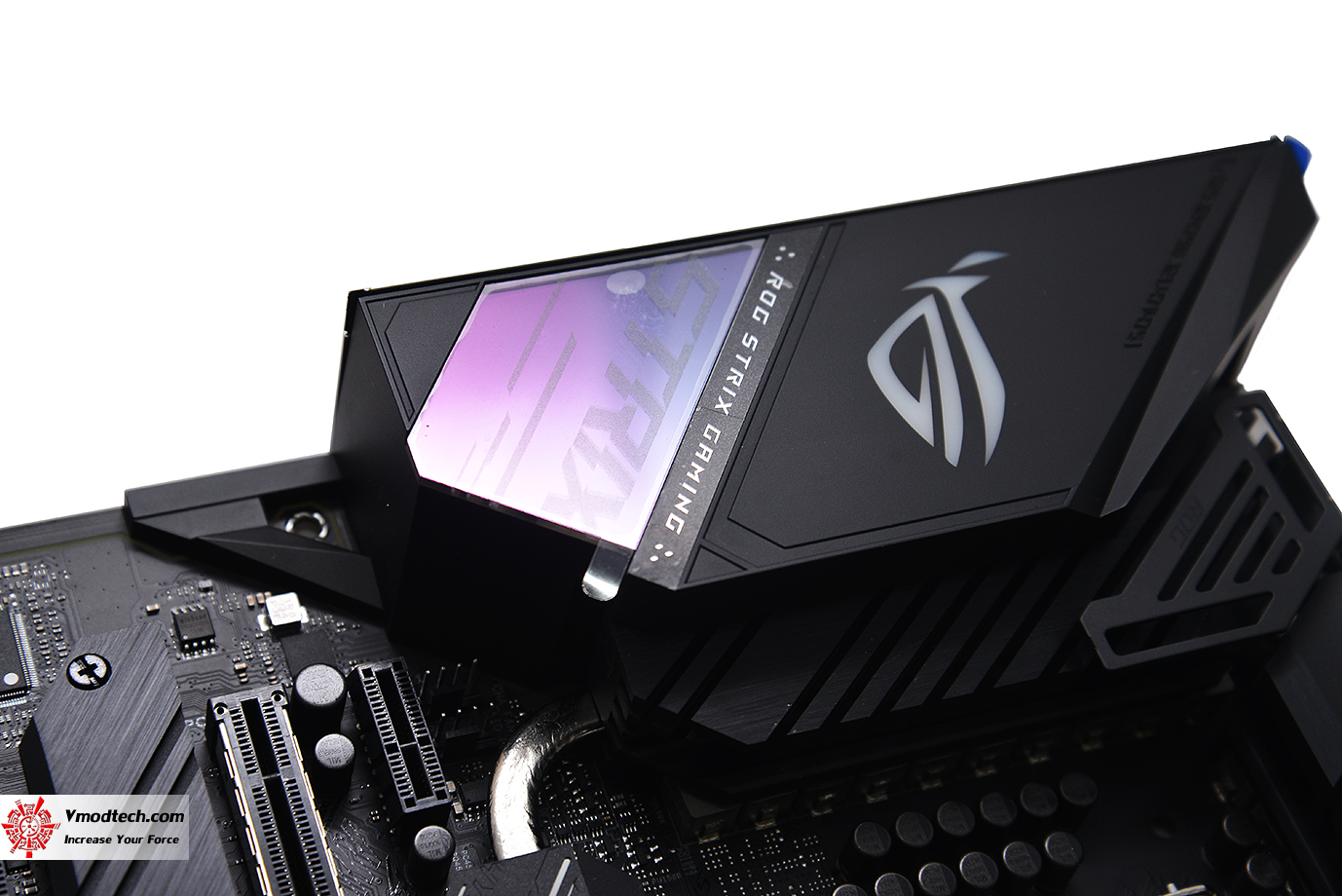

ด้านบนเป็นฮีตซิงค์ฮีทซิงค์ MOS พร้อมฮีทไปป์ดีไซน์แบบตัว U , VRM ฮีทซิงค์เชื่อมต่อกันทุกจุดทำให้มั่นใจเรื่องการระบายความร้อนได้เป็นอย่างดีครับ และมีไฟแสดงผลแบบ RGB ที่ด้านบนทั้งโลโก้ ROG และ STRIX ซึ่งเมื่อเปิดใช้งานระบบไฟก็แสดงผลอย่างอลังการเลยครับ แต่ในช่วงที่ไม่เปิดใช้งานก็จะมีสีม่วงสะท้อนแสงดูโดดเด่นสะดุดตาเลยทีเดียว

dsc_7524

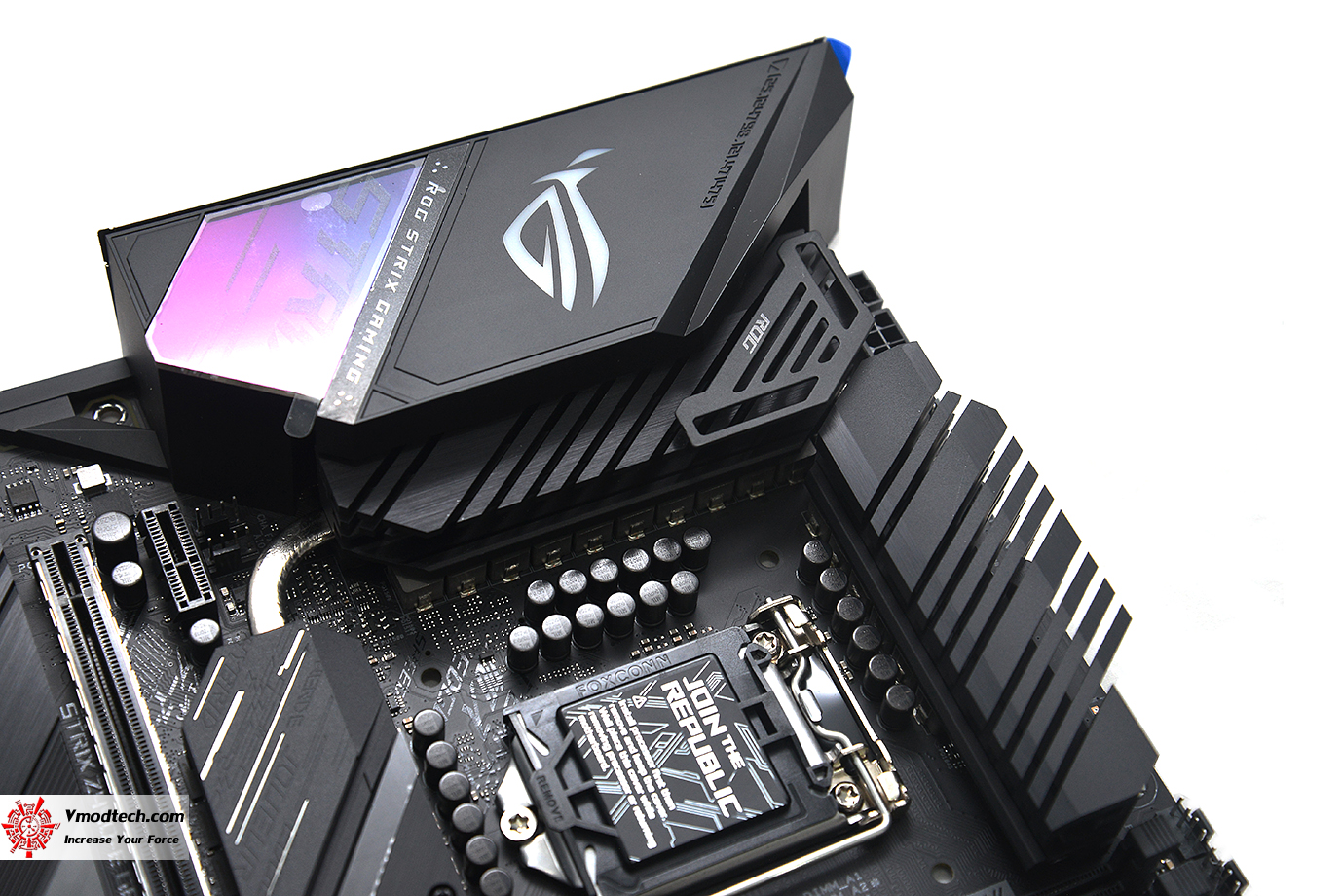

ภาคจ่ายไฟเป็นแบบ Optimal Power Solution ระบบการจ่ายไฟแบบ 14+2 power stages พร้อมจุดเชื่อมต่อแบบ ProCool II , high-quality alloy chokes และ durable capacitors พร้อมรองรับการทำงานหน่วยประมวลผลแบบ multi-core

dsc_7532

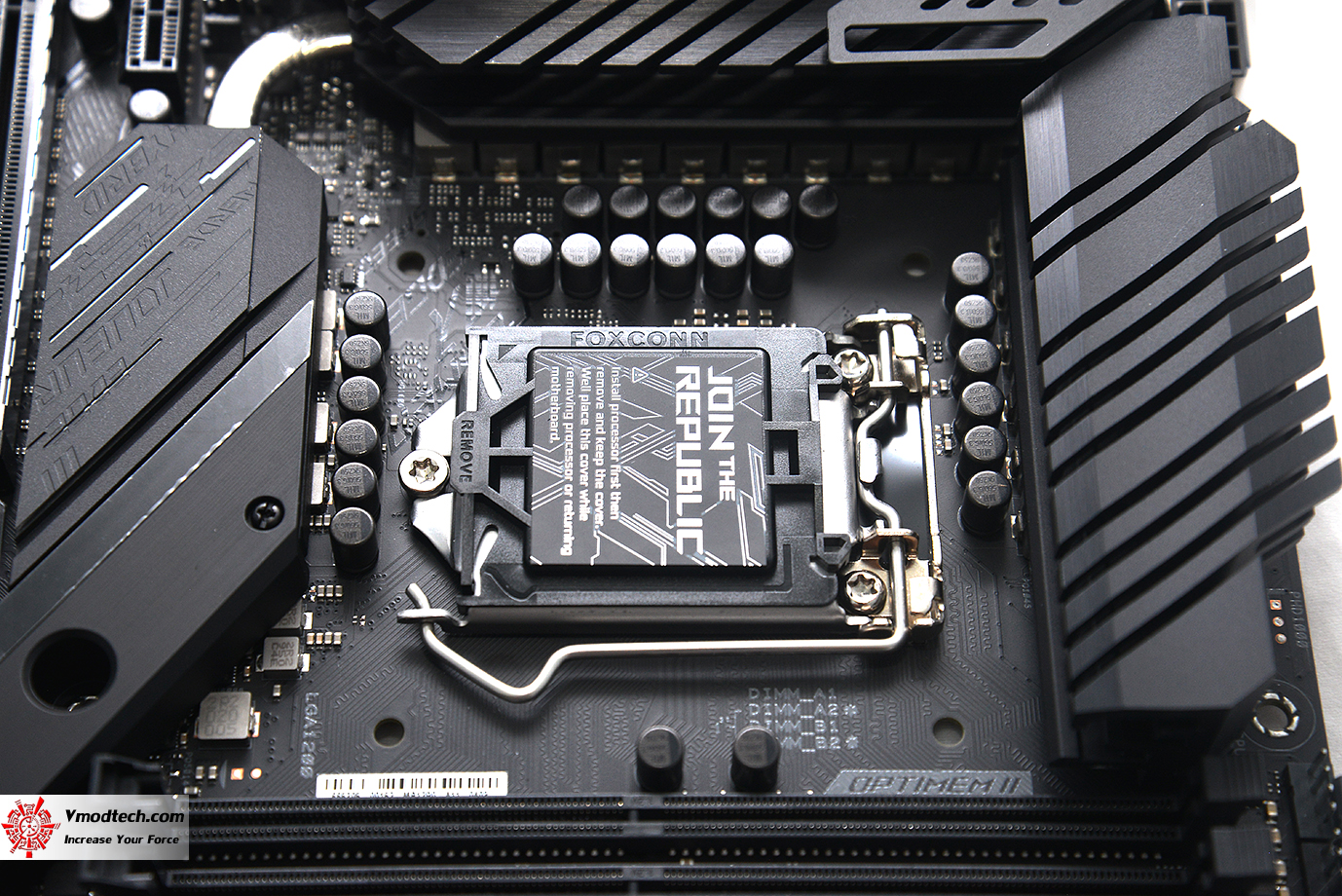

ซ๊อกเก็ตที่ใช้งานเป็น LGA1200 แบบใหม่ครับ รองรับซีพียู Intel 10th Gen

dsc_7538

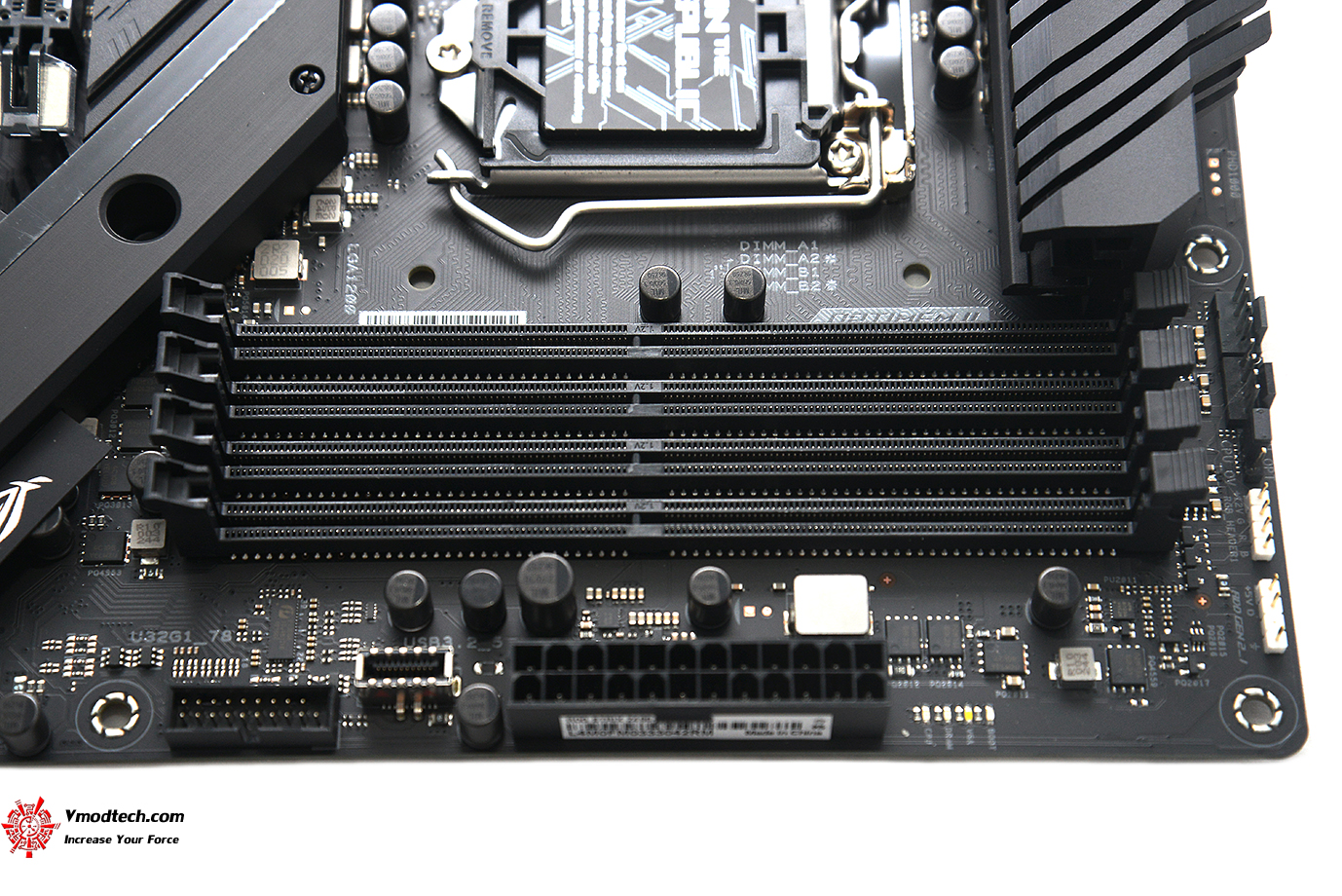

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4 x DIMM, Max. 128GB, DDR4 4800(O.C.)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory มาพร้อมระบบ OptiMem II ในการปรับแต่งอย่างเต็มประสิทธิภาพการทำงาน

dsc_7543

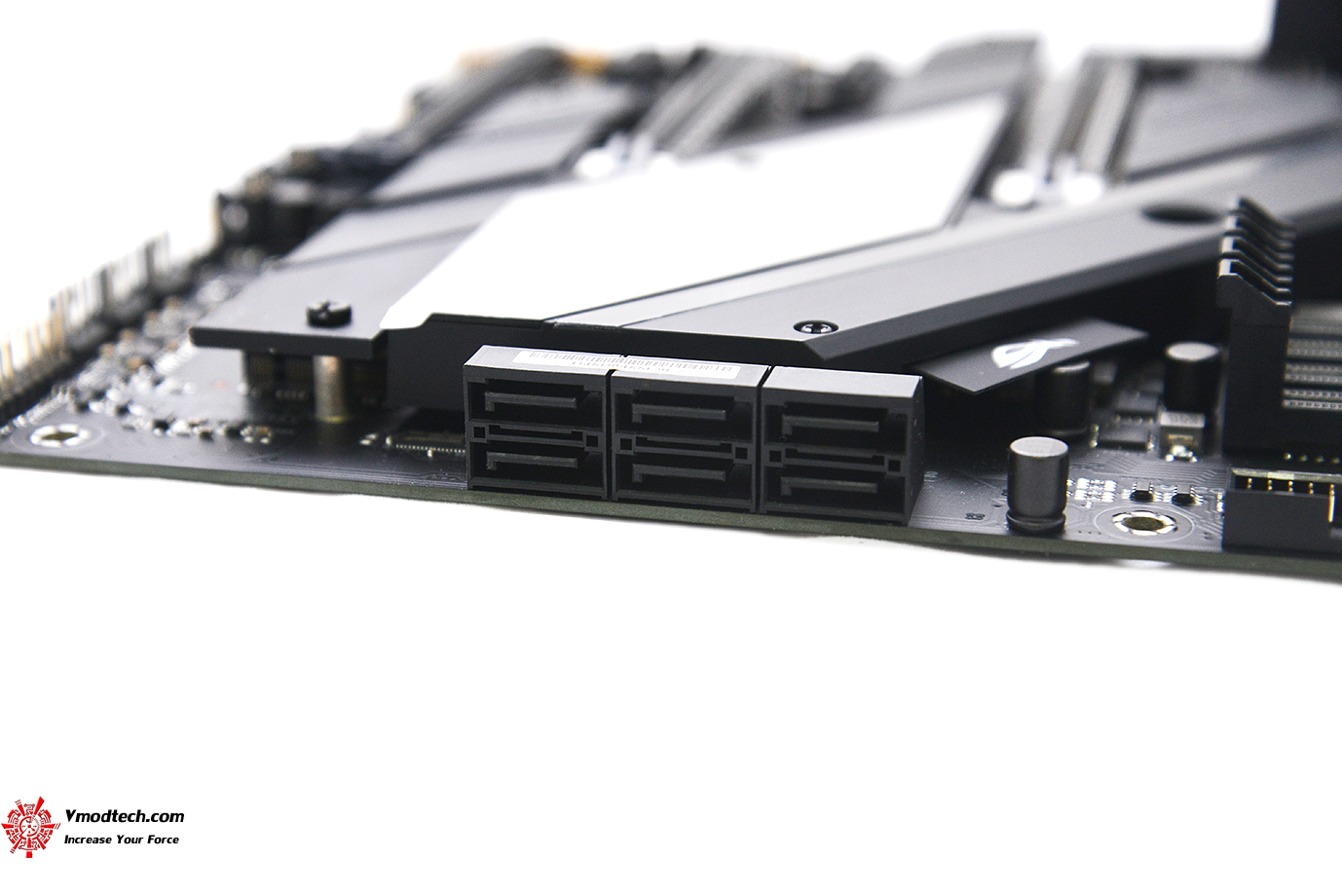

ช่อง SATA มีมาให้ 6ช่อง 6 x SATA 6Gb/s port(s)

dsc_7549

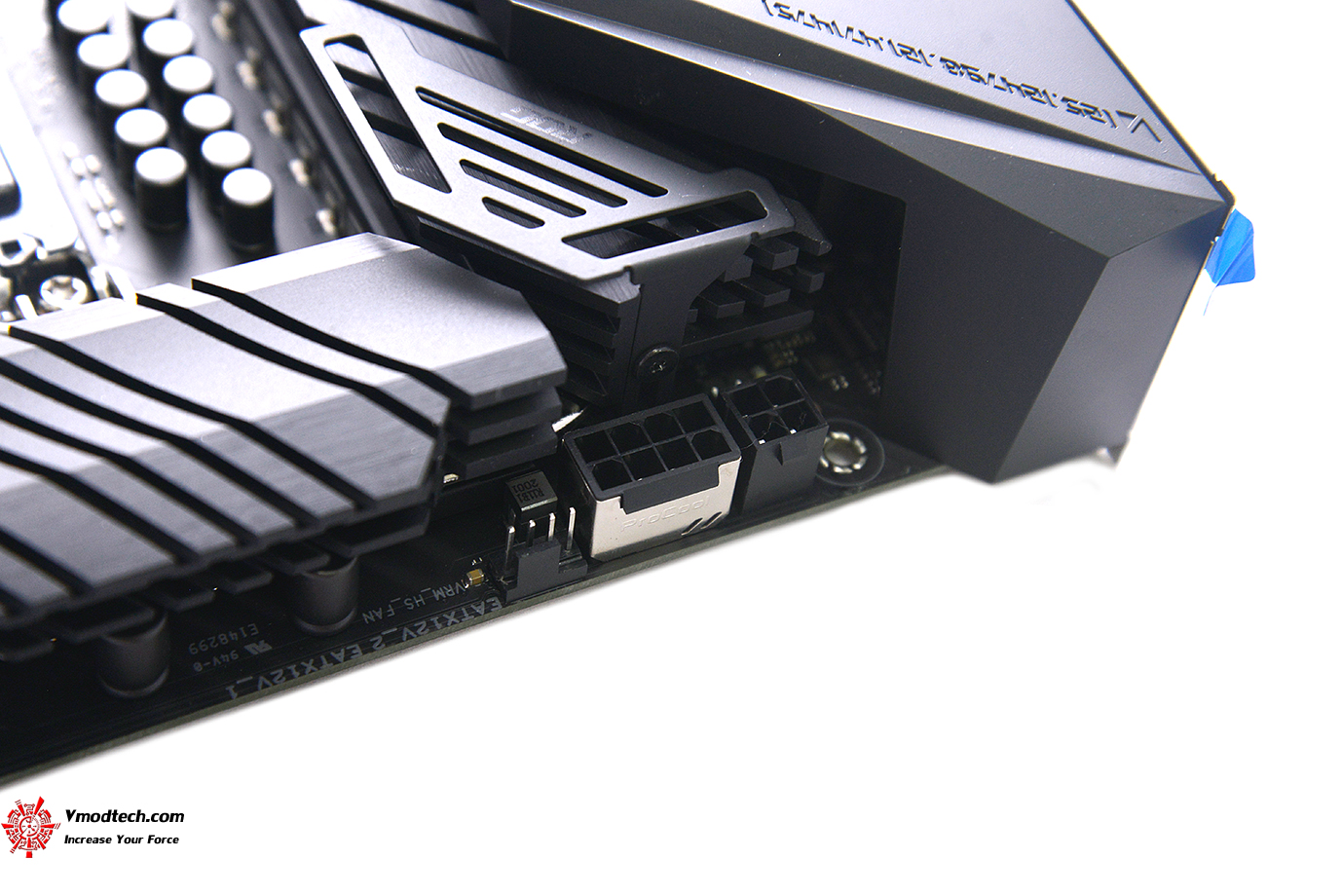

ช่องต่อไฟเลี้ยงซีพียูแบบ Procool II 8พิน 1ช่องและ 4พิน 1ช่องครับ

dsc_7582

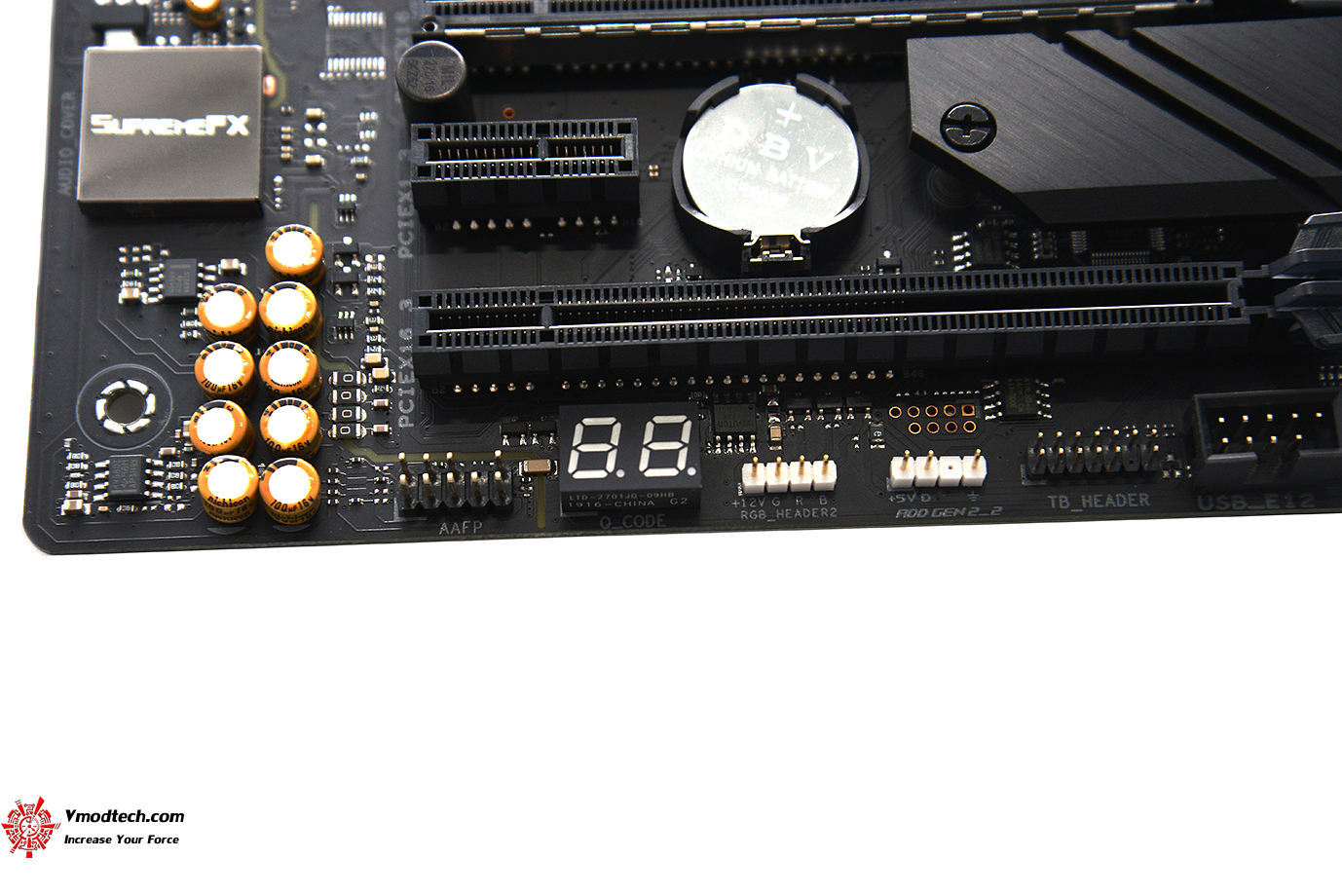

มี Debug Code แสดงผลการทำงานให้ด้วยครับ

dsc_7563

ฮีตซิงค์ระบายความร้อนชิปเซ็ต Z490

dsc_7568

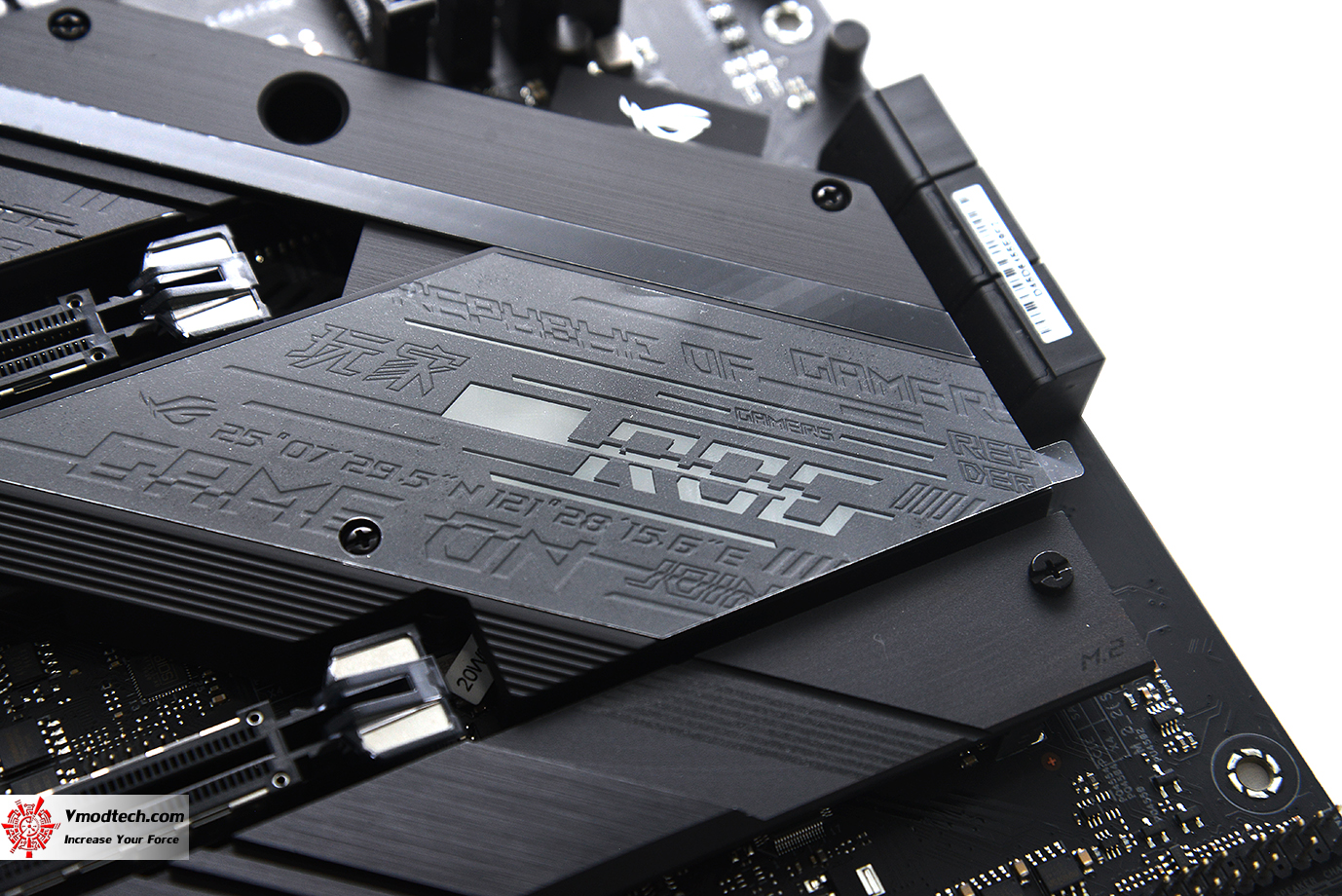

ตรงชิบเซ็ตมีโลโก้ตัวหนังสือ ROG และไฟแสดงผล AURA SYNC RGB อีกด้วยครับ

dsc_7588

ช่อง PCIe 16X มี 2ช่อง 2 x PCIe 3.0 x16 (x16 or dual x8) , 1 x PCIe 3.0 x4

dsc_7591

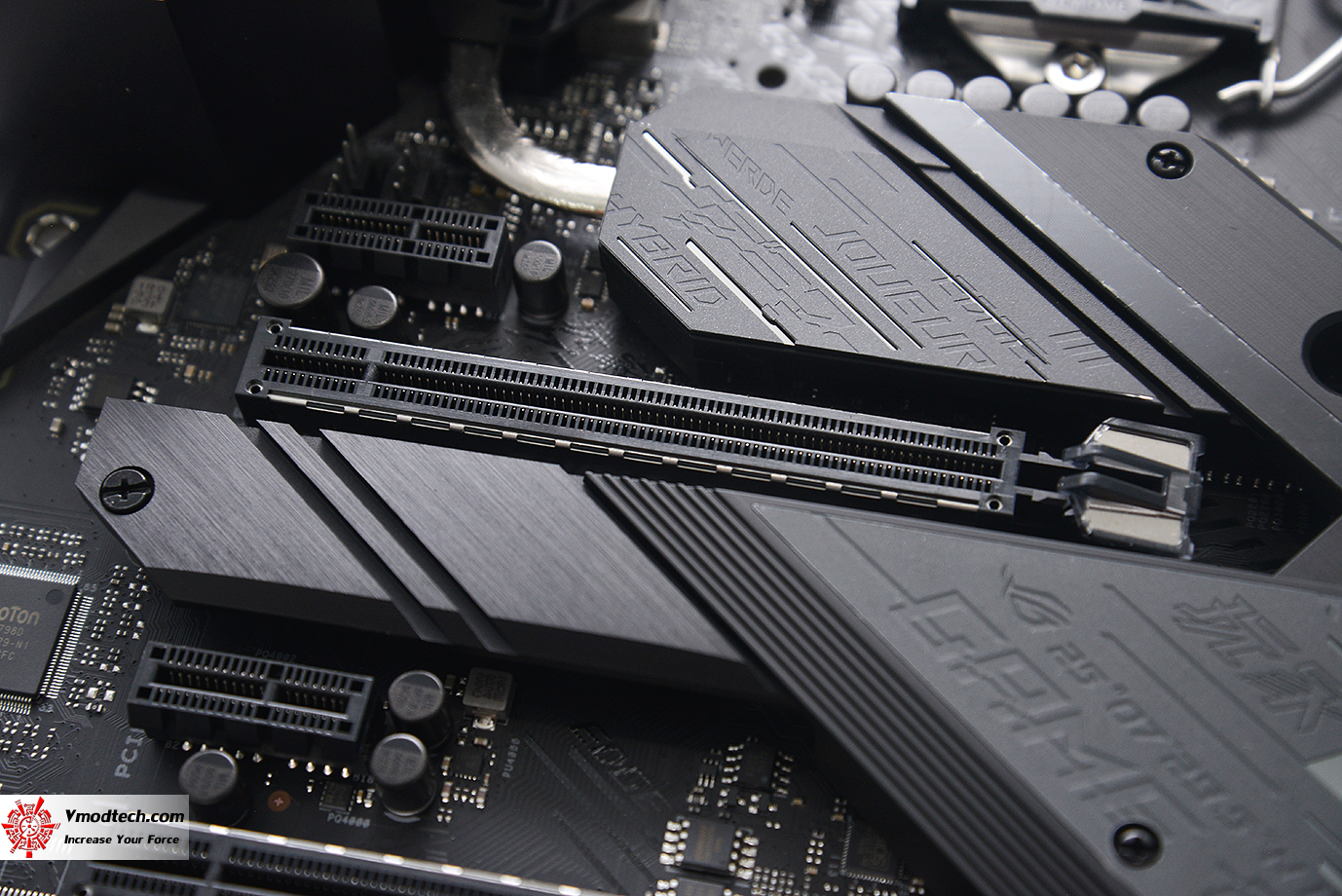

PCIe เสริมแกร่งด้วย  SAFESLOT ช่องที่ 1 และ 2 ครับ

dsc_7573

dsc_7576

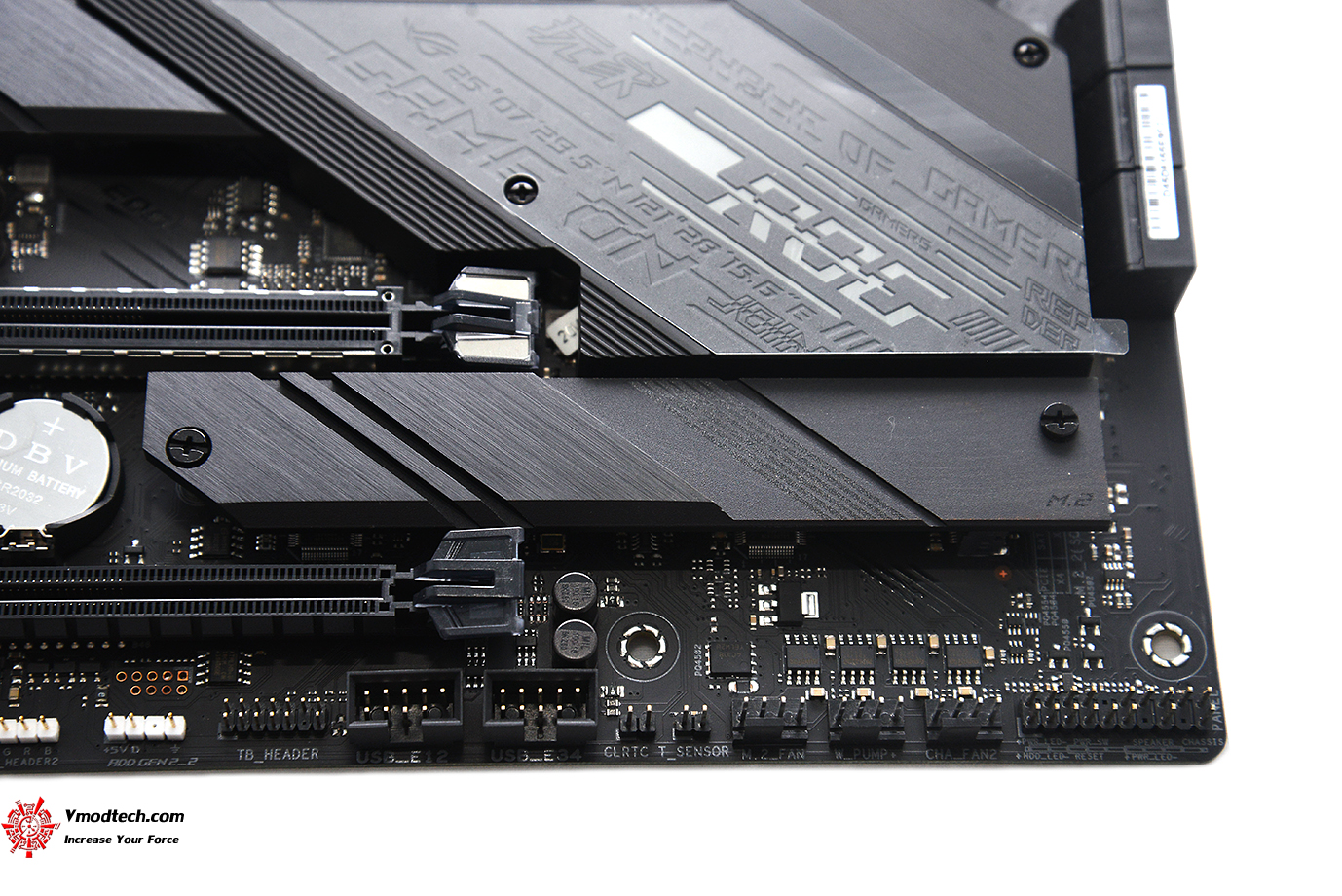

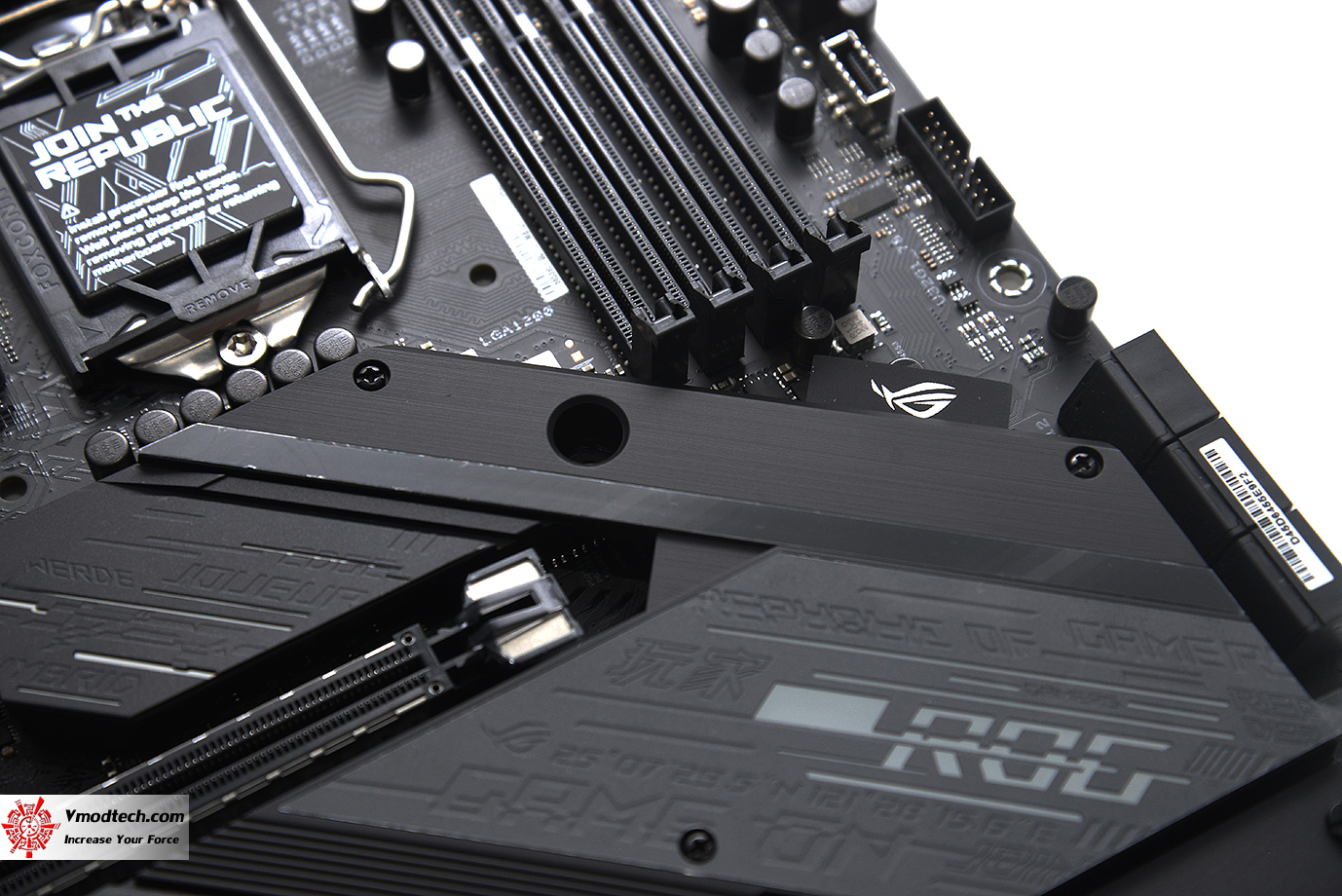

M.2 ให้กันมา 2ช่อง 2 x M.2 Socket 3 , 1 x Type 2242-22110, supports SATA & PCIe 3.0 x4 mode ,  1 x Type 2242-22110, supports PCIe 3.0 x4 mode มีฮีตซิงค์ระบายความร้อนให้อย่างดีเลยครับ

dsc_7594

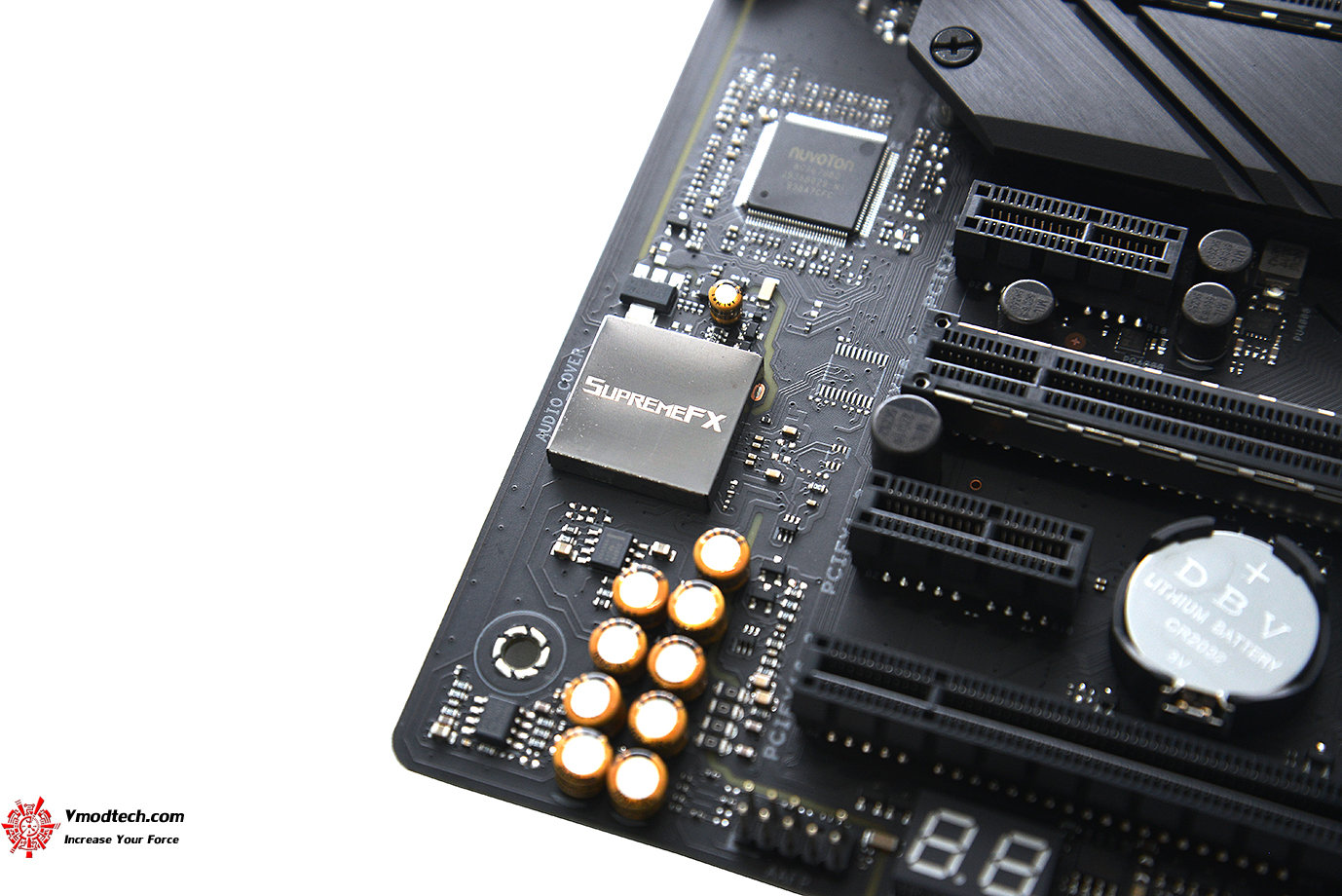

ระบบเสียงเป็น SupremeFX S1220A CODEC พร้อมระบบ ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A สำหรับคอเกมส์มิ่งโดยเฉพาะเลยครับ

dsc_7610

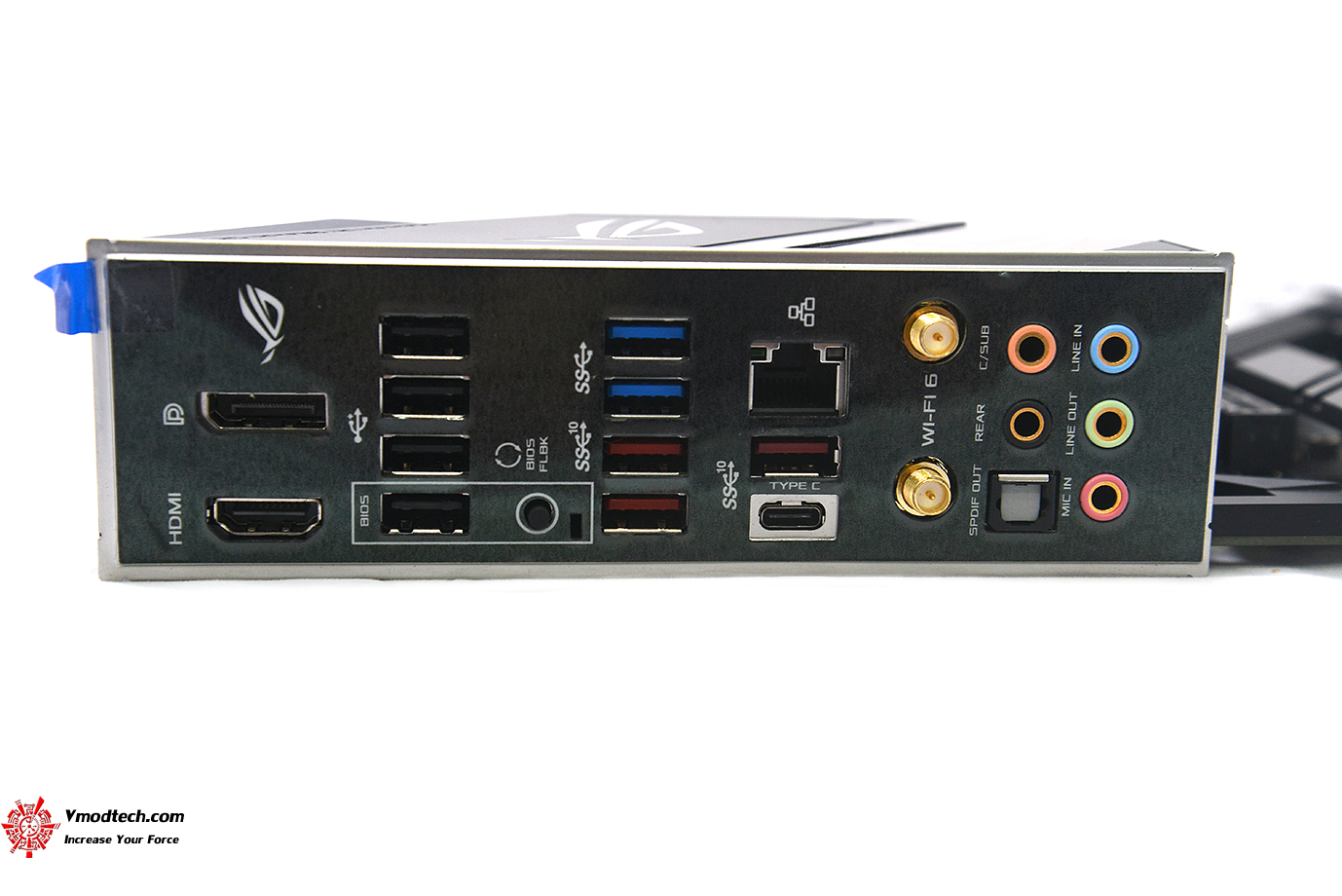

อินเตอร์เฟสด้านหลังมี ROG Patented Pre-mounted I/O Shield ให้ใช้งานและมีช่องต่างๆประกอบด้วย

1 x Intel® I225-V 2.5Gb Ethernet

1 x DisplayPort

1 x HDMI

4 x USB 3.2 Gen 2 (3 x Type-A+1 x USB Type-C®)

2 x USB 3.2 Gen 1

4 x USB 2.0

1 x Optical S/PDIF out

1 x USB BIOS FlashBack Button(s)

5 x Gold-plated audio jacks

ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0)

dsc_7616

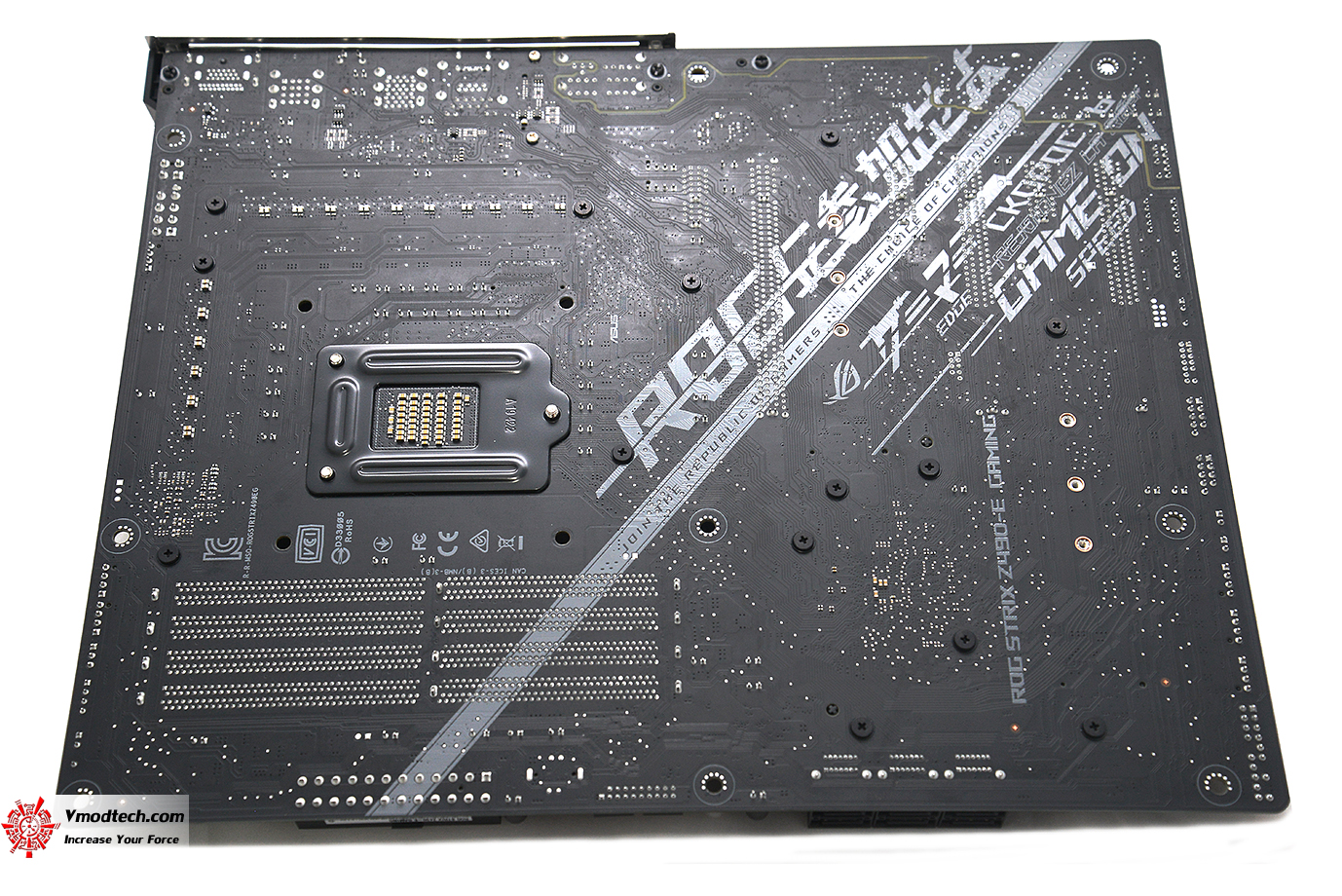

ด้านหลัง PCB สีดำสนิทพร้อมลวดลายโลโก้ที่สวยงาม

เราไปชมหน้าไบออสกันต่อเลยครับ
