GIGABYTE GA-F2A85XN-WIFI

Article by Nongkoo OverclockTeam On August 9, 2013 12,949 views
GIGABYTE GA-F2A85XN-WIFI
 1 2 3 4 >  Last ›

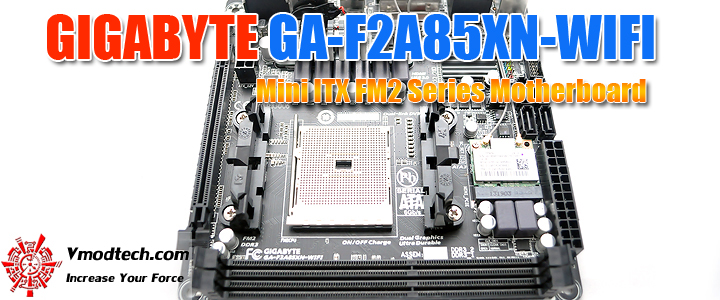

ga-f2a85xn-wifi

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com วันนี้เรามาชมเมนบอร์ดตัวจิ๊ดของทางฝั่ง AMD กันบ้างหลังจากที่เราชมรีวิวเมนบอร์ดของอีกฝั่งไปเยอะเหลือเกินที่ทางวีม๊อดเทคของเราได้รีวิวไป มาวันนี้เรามาชมเมนบอร์ดของทางฝั่ง AMD ที่ใช้งานในซ๊อกเก็ต FM2 กันบ้างครับ มากันในยี่ห้อ GIGABYTE ชื่อรุ่นเต็มๆคือ GIGABYTE GA-F2A85XN-WIFI เป็นเมนบอร์ดขนาดเล็ก Mini ITX กระทัดรัดซึ่งกำลังได้รับความนิยมสำหรับผู้ที่ไม่ชอบอะไรใหญ่โตแต่ก็อัดแน่นด้วยประสิทธิภาพไม่แพ้เมนบอร์ดรุ่นใหญ่ๆซึ่งเมนบอร์ดรุ่นเล็กของทาง Gigabyte ในซ๊อกเก็ต FM2 ที่อัดแน่นด้วยฟีเจอร์ต่างๆไม่ว่าจะเป็น ระบบ WiFi ความเร็วสูง Exclusive Bluetooth 4.0/WiFi module ที่ใช้เชื่อมต่ออุปกรณ์มือถือของท่านและความเร็วWIFI ในการรับส่งข้อมูลถึง 300Mbps เลยทีเดียว สำหรับวัสดุภายในบอร์ดนั้นก็เรียกได้ว่าอยู่ในเกรดดีที่อยู่ในเมนบอร์ดรุ่นใหญ่เลยทีเดียวโดยทาง GIGABYTE ได้เลือกใช้ All Solid Caps (Capacitors) และ Low RDS(on) MOSFETs เกรดเดียวกับเมนบอร์ดรุ่นท๊อป ส่วนระบบจ่ายไฟก็ยังใช้ระบบ GIGABYTE Digital Power Engine ที่แยกระบบการจ่ายไฟไปยัง CPU และ APU อย่างเต็มประสิทธิภาพ ซึ่งแน่นอนว่าจ่ายไฟได้อย่างสมบรูณ์แบบแรงกันได้อย่างแน่นอน เรามาชมกันครับว่าเมนบอร์ดรุ่นเล็กๆแบบนี้จะมีประสิทธิภาพเช่นไร จัดหนัก จัดเต็มกันแบบสุดๆอีกเช่นเคยแน่นอน ก่อนอื่นไปชมรายละเอียดคร่าวๆจากทางเว็บไซต์ผู้ผลิตกันก่อนครับ

INTRODUCTION

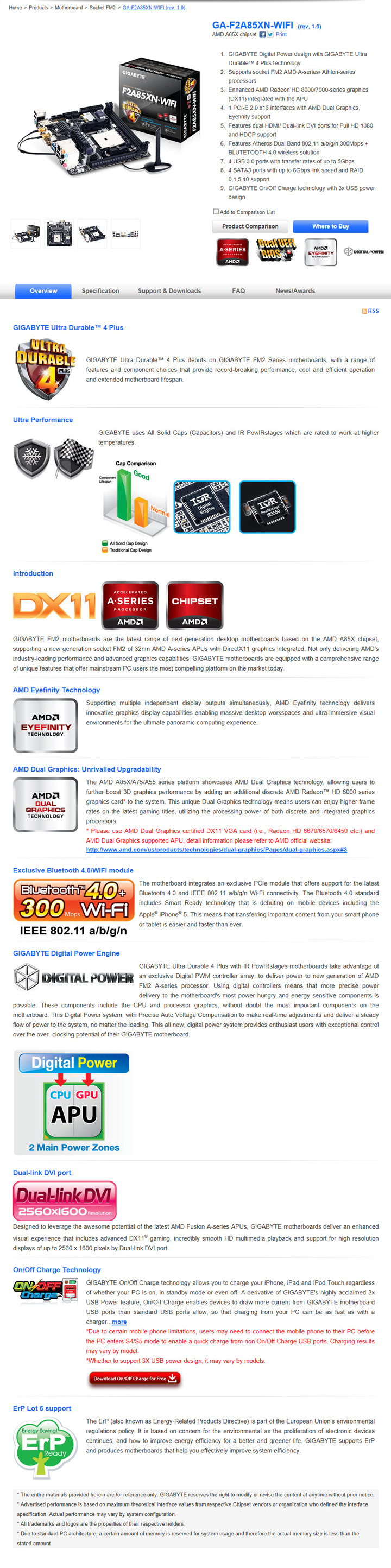

Features & Specification

spec

รายละเอียดเพิ่มเติม

http://www.gigabyte.com/

.

GIGABYTE GA-F2A85XN-WIFI Appearance

dsc_0018

มากันในกล่องสีดำสนิทดุดัน

dsc_0028

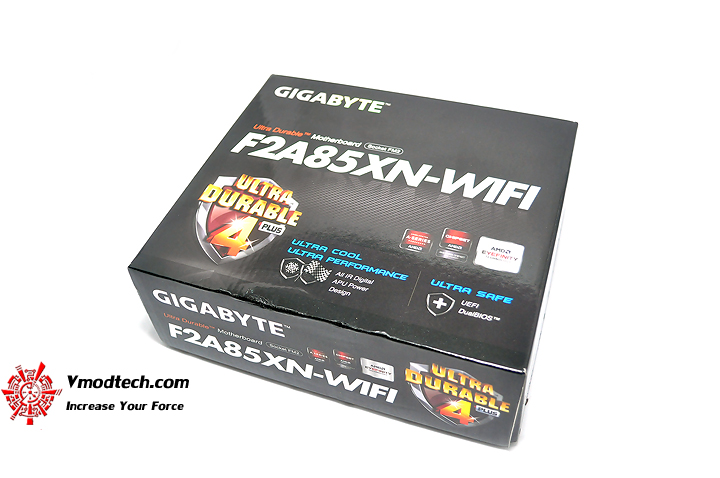

ด้านหน้ากล่องบอกรายละเอียดคร่าวๆที่สำคัญๆ เย็นและแรง

dsc_0026

ด้านหลังกล่องบอกรายละเอียดการใช้งานและวัสดุอุปกรณ์ครับdsc_0013

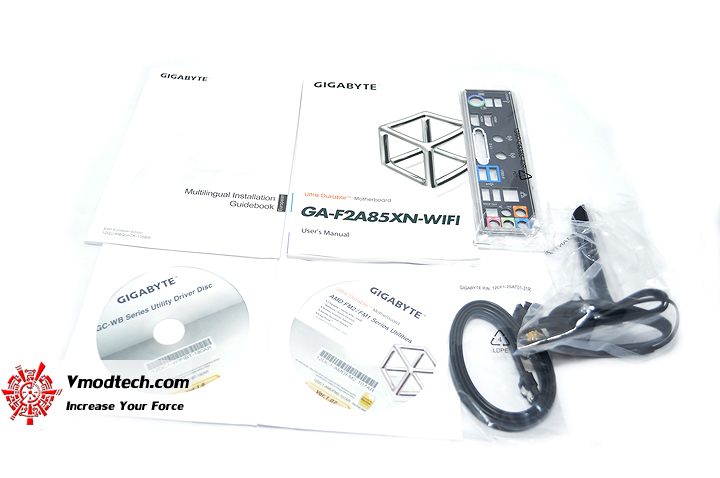

อุปกรณ์ภายในมีฝาหลัง , ไดร์เวอร์ , คู่มือ , สายSATA , เสาWIFIdsc_0088

ตัวเมนบอร์ดสีดำสนิทครับสลับด้วยฮีตซิงค์สีเทาขนาดเท่ากับเมนบอร์ด Mini ITX ทั่วไป มีชองSATA 4ช่อง , สล๊อต  PCI Express x16 slot, running at x16 1ช่อง , ช่องต่อไฟเลี้ยงซีพียู 4พินdsc_0046

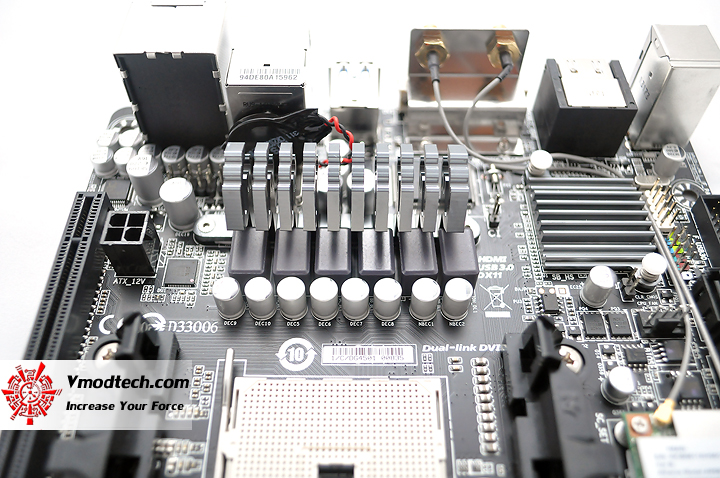

เฟสไฟ 6เฟสพร้อม All Solid Caps (Capacitors) และระบบจ่ายไฟ GIGABYTE Digital Power Engine จะแรงกันขนาดไหนเดี๋ยวรู้กันครับ

dsc_0054

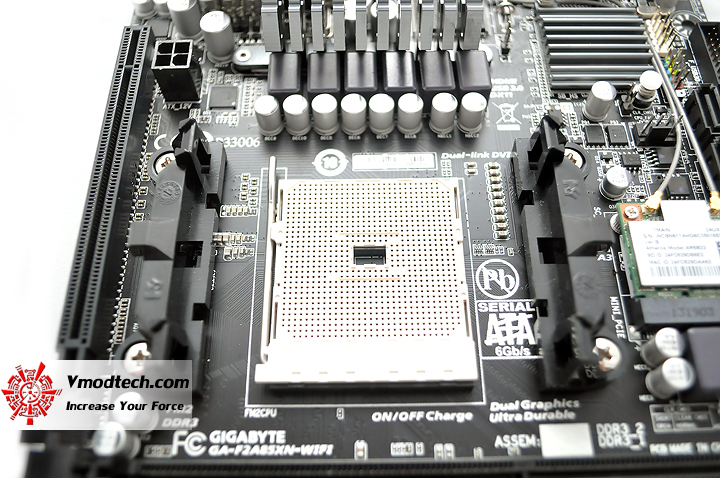

ซ๊อกเก็ตสีขาว FM2 ใส่ซีพียู A-10,8,6,4 ในซีรี่ย์ 5000,6000 ได้ครับ

dsc_0057

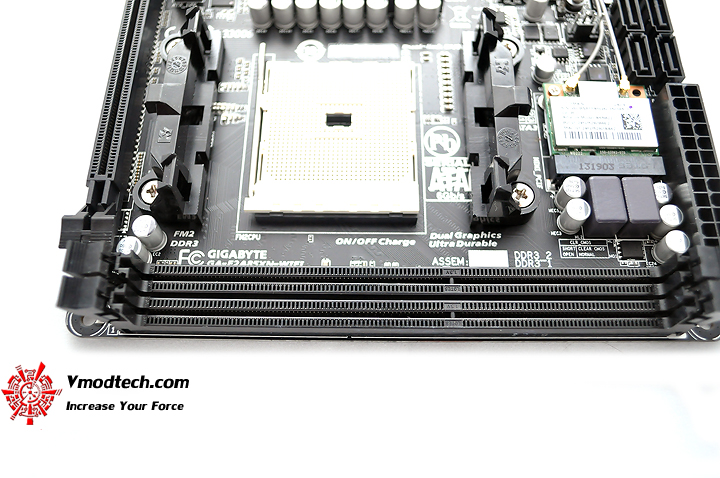

สล๊อตแรมมีสองช่องรองรับ Support for DDR3 2400(OC)/1866/1600/1333/1066 MHz memory modules supporting up to 64 GB of system memory

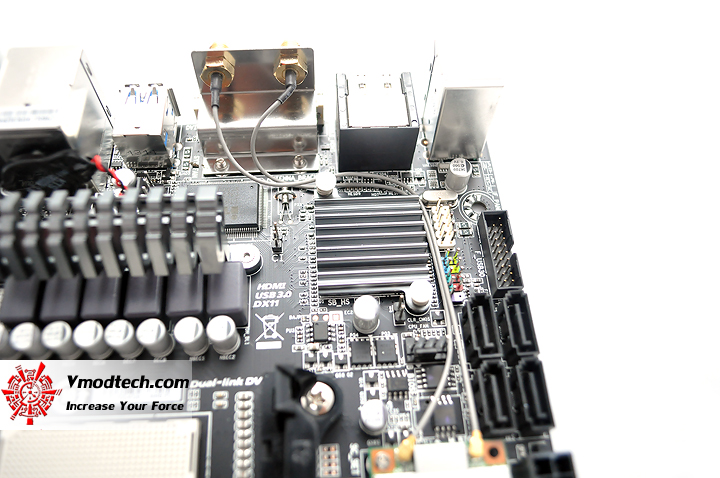

dsc_0065

ฮีตซิงค์ชิบเซ็ต AMD A85X ตัวแรงของเราวันนี้จะแรงกันได้ขนาดไหนเดี๋ยวรู้ครับ

dsc_0100

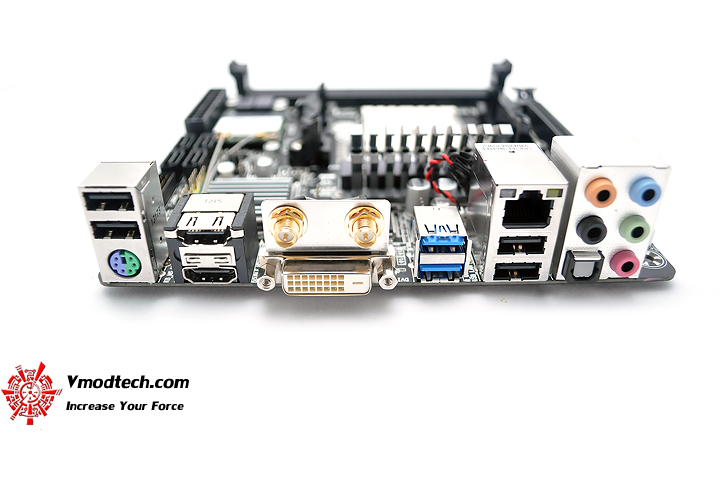

พาแนลด้านหลังเมนบอร์ดประกอบด้วย PS/2 keyboard/mouse port , HDMI ports 2ช่อง , DVI-D port , antenna connectors เชื่อมต่อเสา WIFI , USB 3.0/2.0 ports , USB 2.0/1.1 ports , RJ-45 port , optical S/PDIF Out connector , audio jacks 5ช่อง

dsc_0114

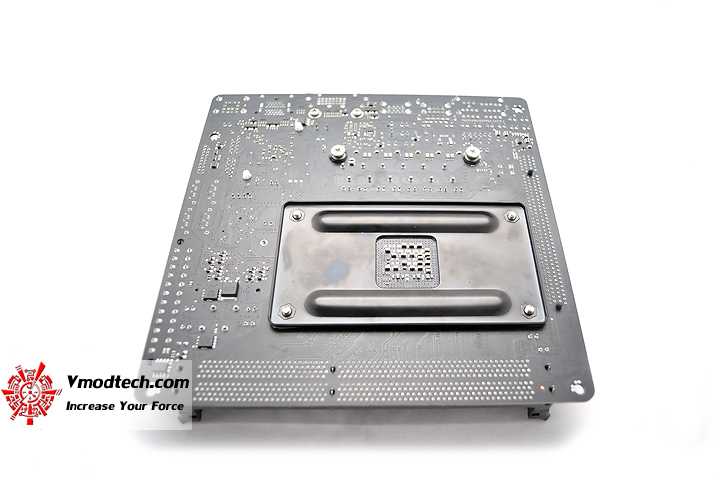

ด้านหลังเมนบอร์ด PCB สีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU ..AMD A10-6800K Supported by AMD Thailand
.Thermal Grease ..GELID GC-ETREME Supported by Logic Solutions Co.,Ltd.
.Motherboard . GIGABYTE GA-F2A85XN-WIFI
.Memory ..Team XAtreem LV Series 2133 CL9-11-11-24 1.5V
.Graphic Card . APU 8670D
.Harddisk ..OCZ Vector 128GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น AMD A10-6800K ตัวใหม่ล่าสุดจากAMD ครับ Supported by AMD Thailand ครับผม...

dsc_0133

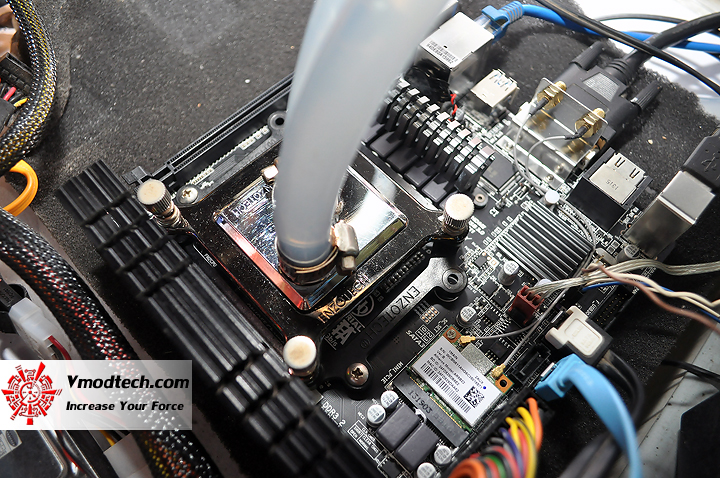

dsc_0135

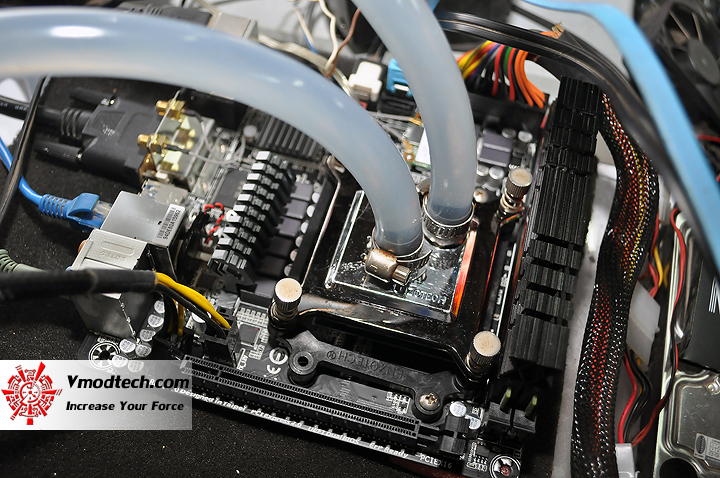

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 28-30 องศาเซลเซียส

CPU-Z

AMD A10-6800K

cpuid

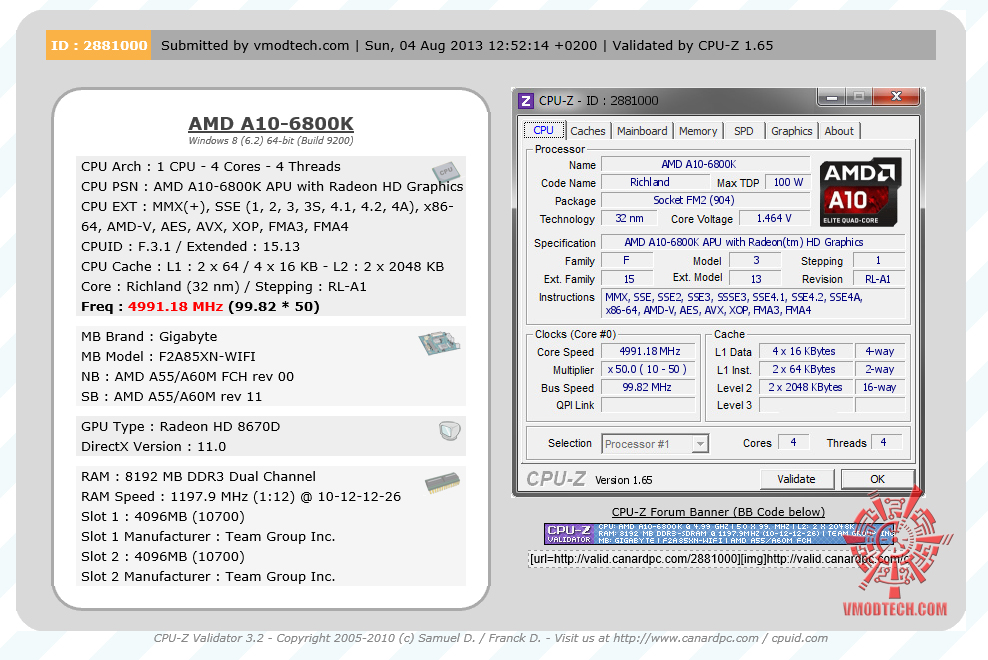

วันนี้ทดสอบกันที่ความเร็ว 5.0Ghz กันไปเลยครับ ไฟเลี้ยงซีพียูแค่ 1.46V NB 2500Mhz บัสแรม 2400 CL10-12-12-26-42 2T 1.68V ตลอดการทดสอบจัดเต็มทั้งระบบ

5ghz-validate

http://valid.canardpc.com/2881000

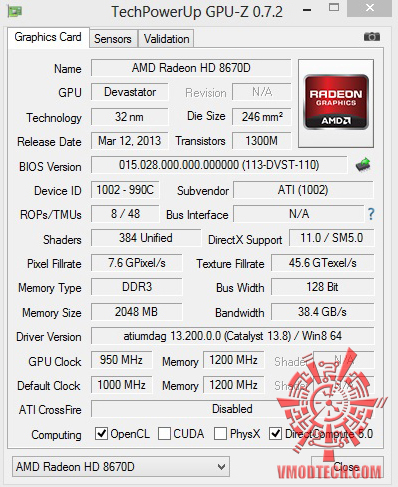

gpu-z

สำหรับค่ากราฟฟิกออนซีพียูวันนี้เพิ่มความเร็วไปที่ Core1000Mhz ผมอยากอัดเพิ่มครับแต่ไม่มีจุดปรับไฟเลี้ยงให้ APU เลยในเมนบอร์ดตัวนี้ปรับกันได้สุดเท่านี้โดยไม่มีไฟเลี้ยงแบบเสถียรใช้งานกันตลอดการทดสอบ

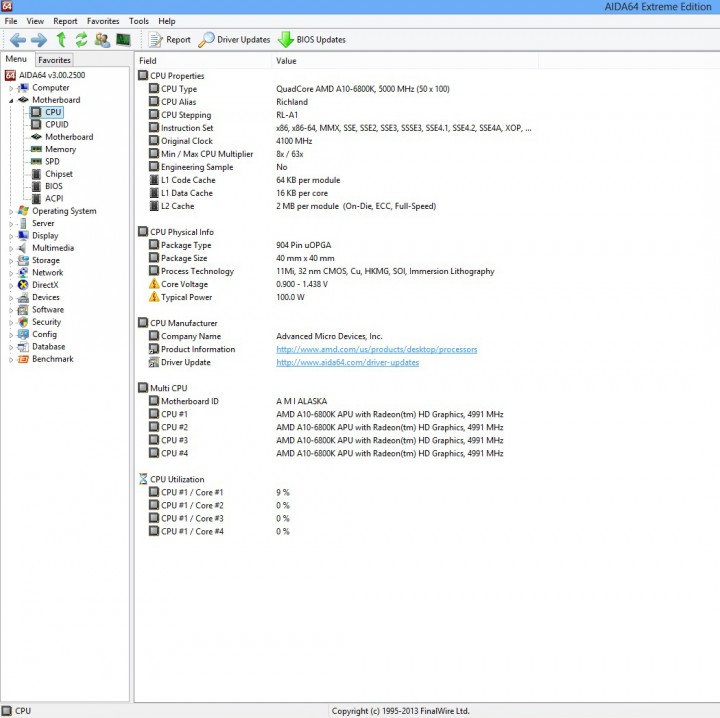

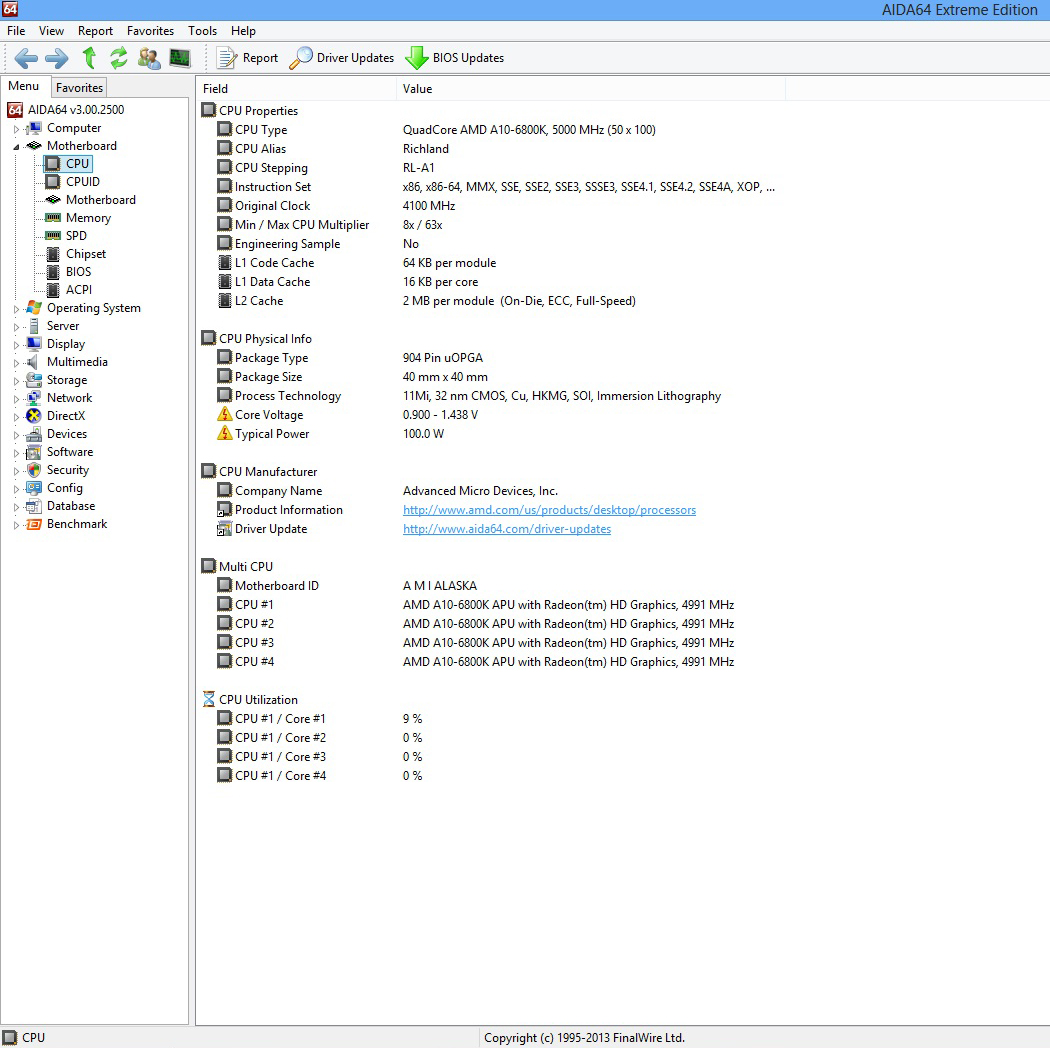

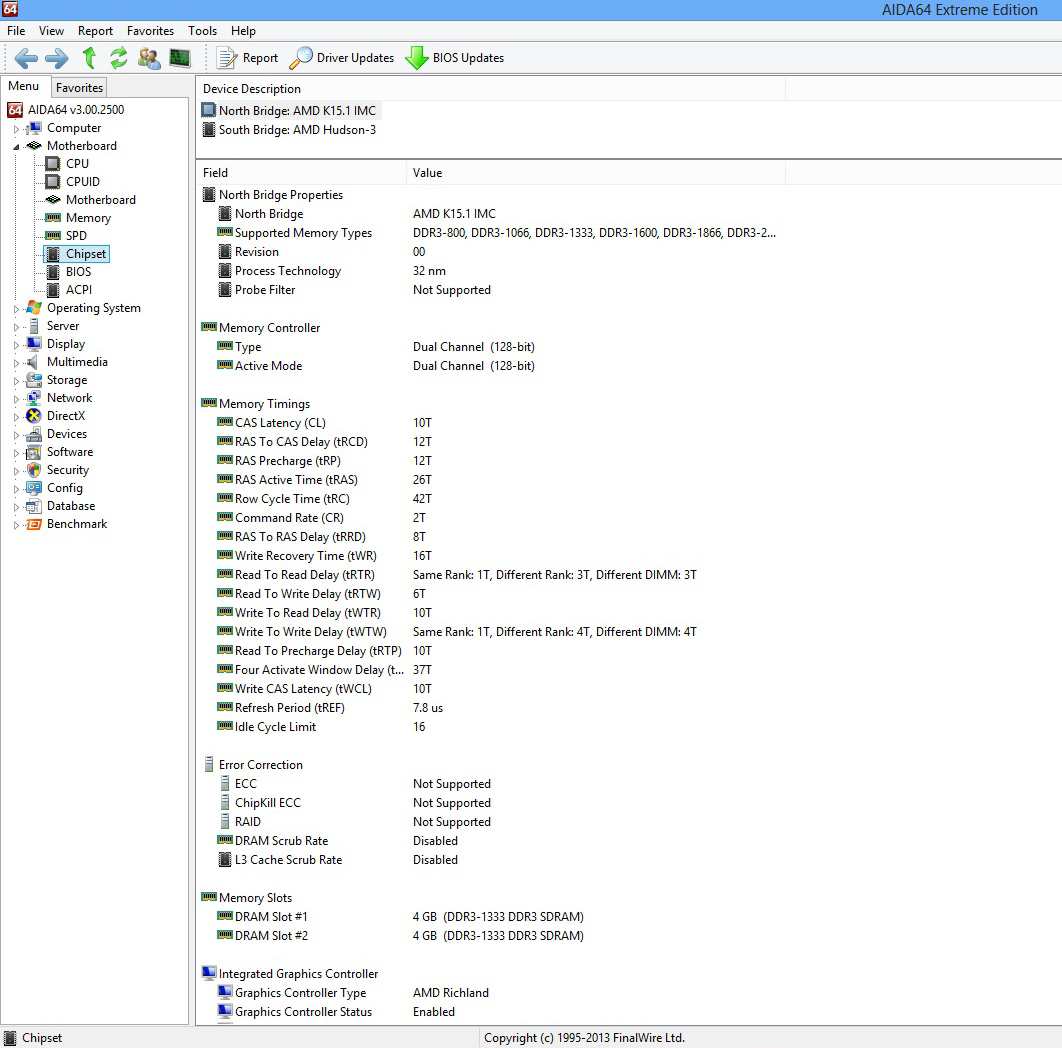

AIDA64

aida-64-cpu1

aida-mb

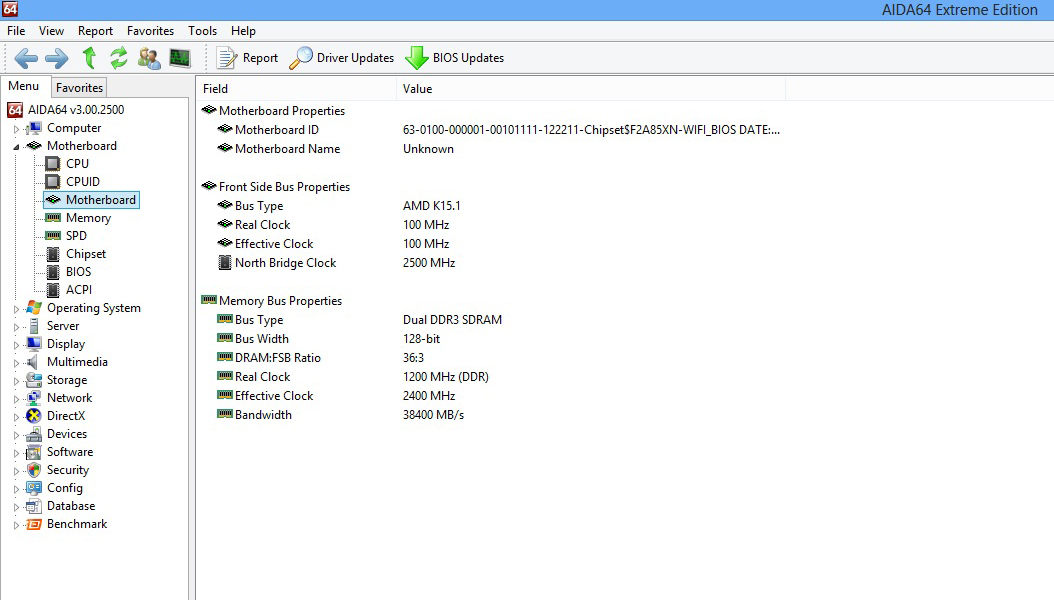

aida-mb2

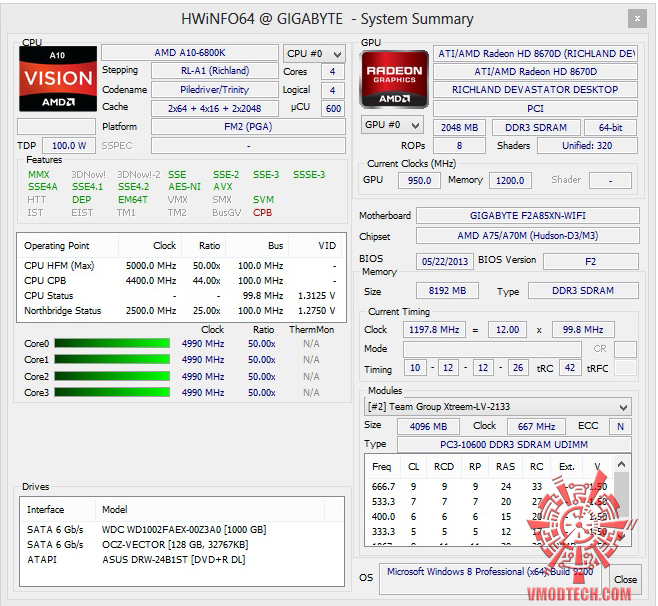

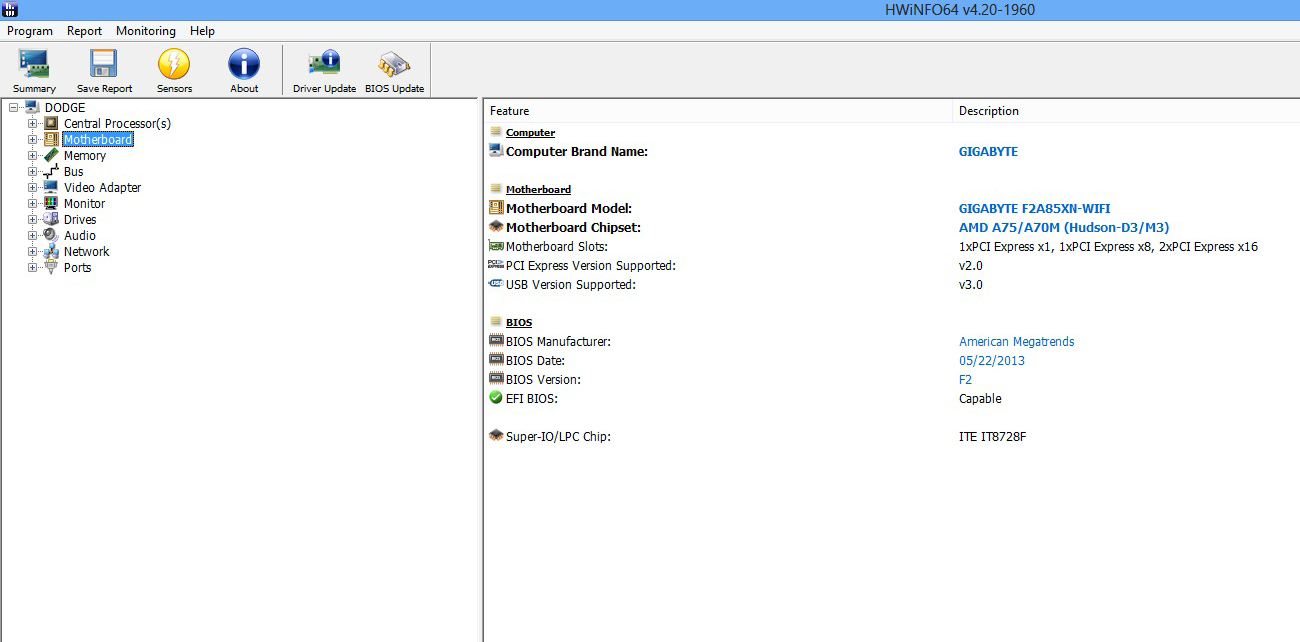

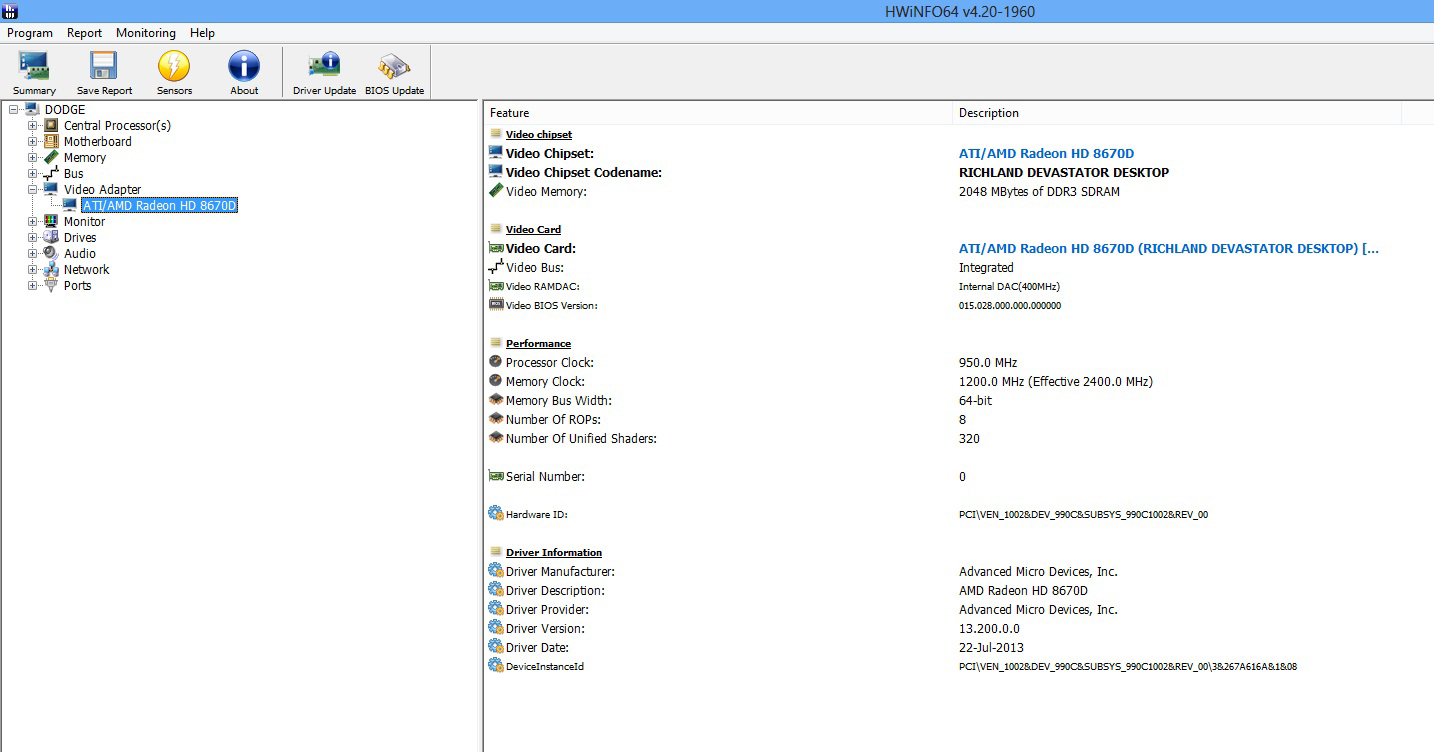

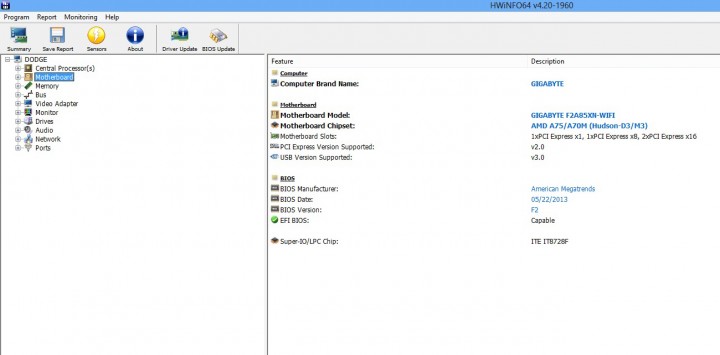

HWiNFO64

hwinfo64-cpu

hwinfo64

hwinfo64-vga

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

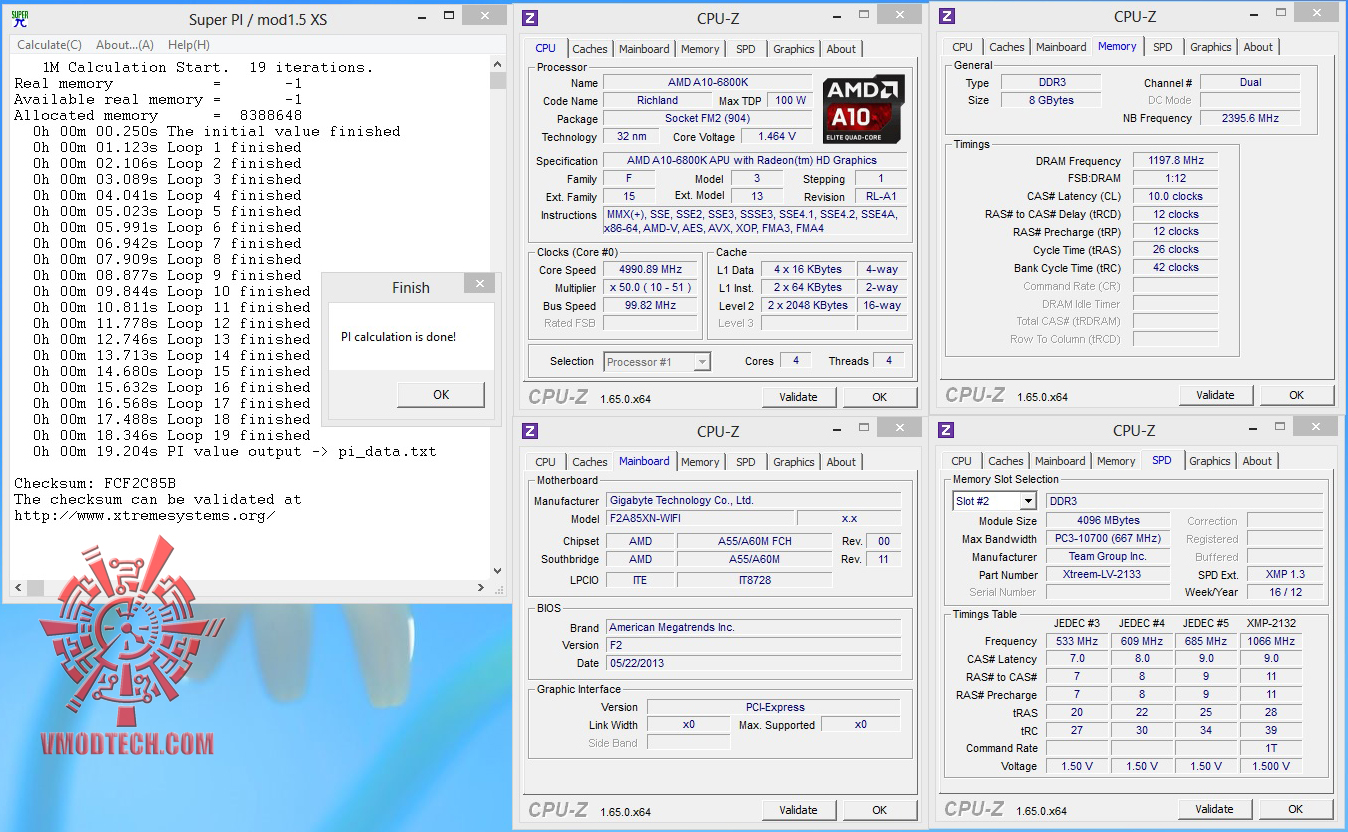

SuperPI 1M 1Thread

superpi1mb

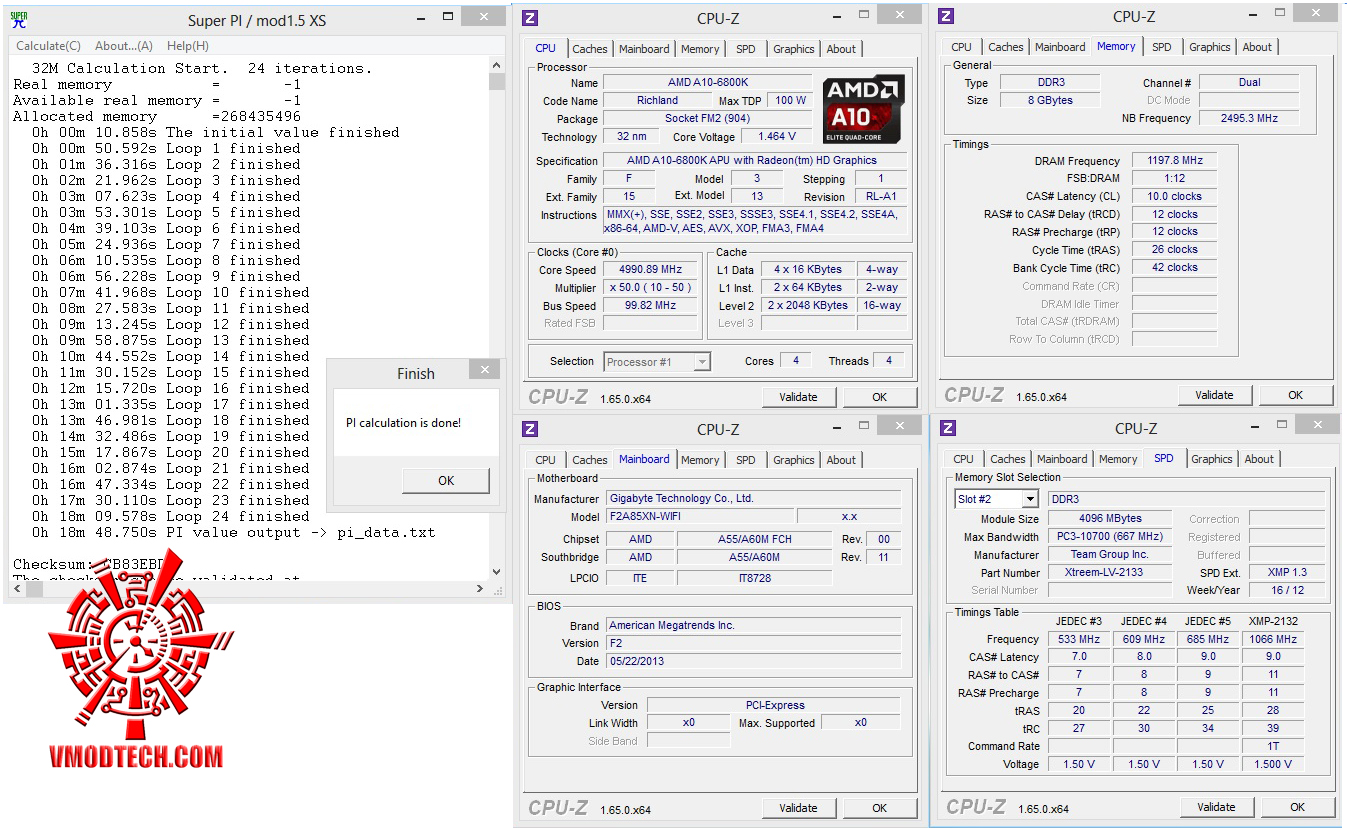

SuperPI 32M 1Thread

superpi32mb

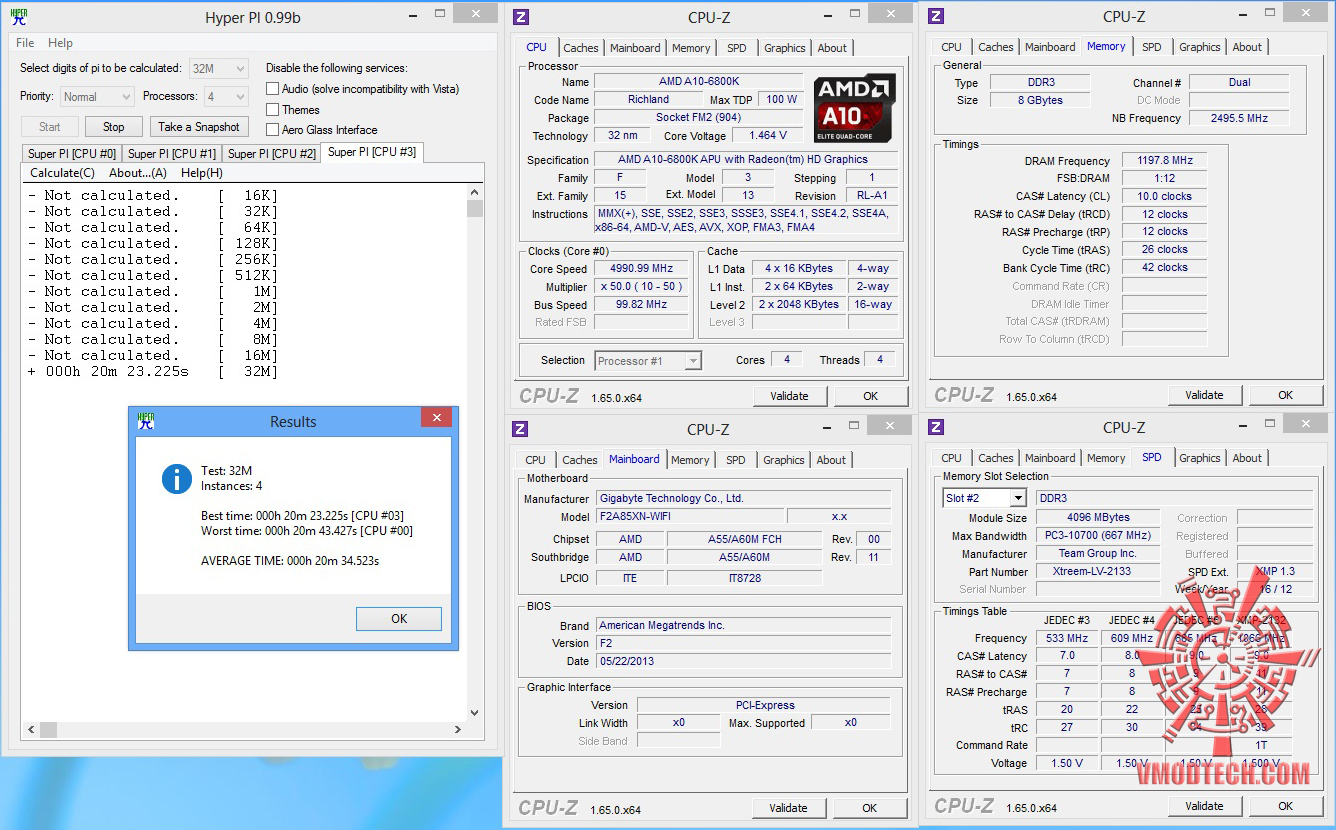

HyperPI 32M 4Thread

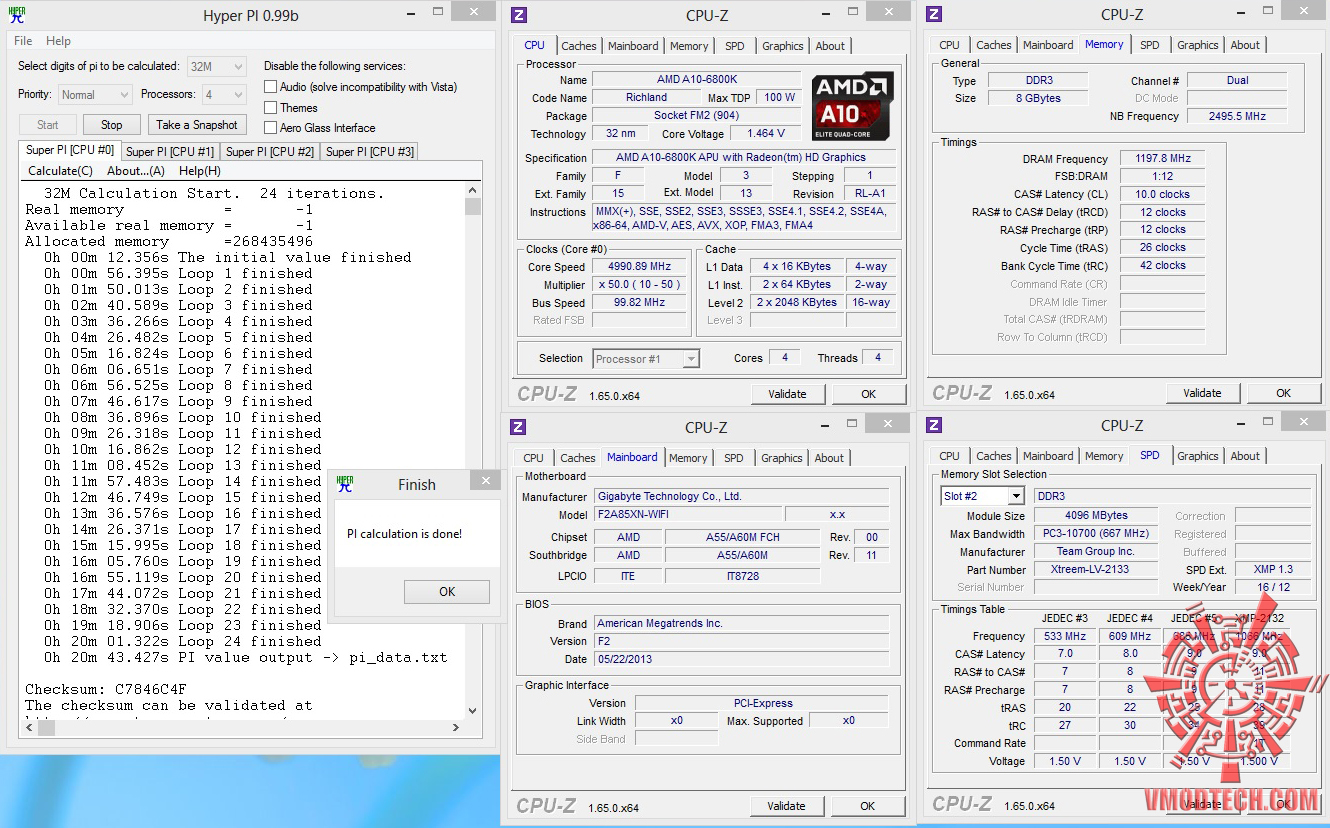

hyperpi32mb

hyperpi32mb-2

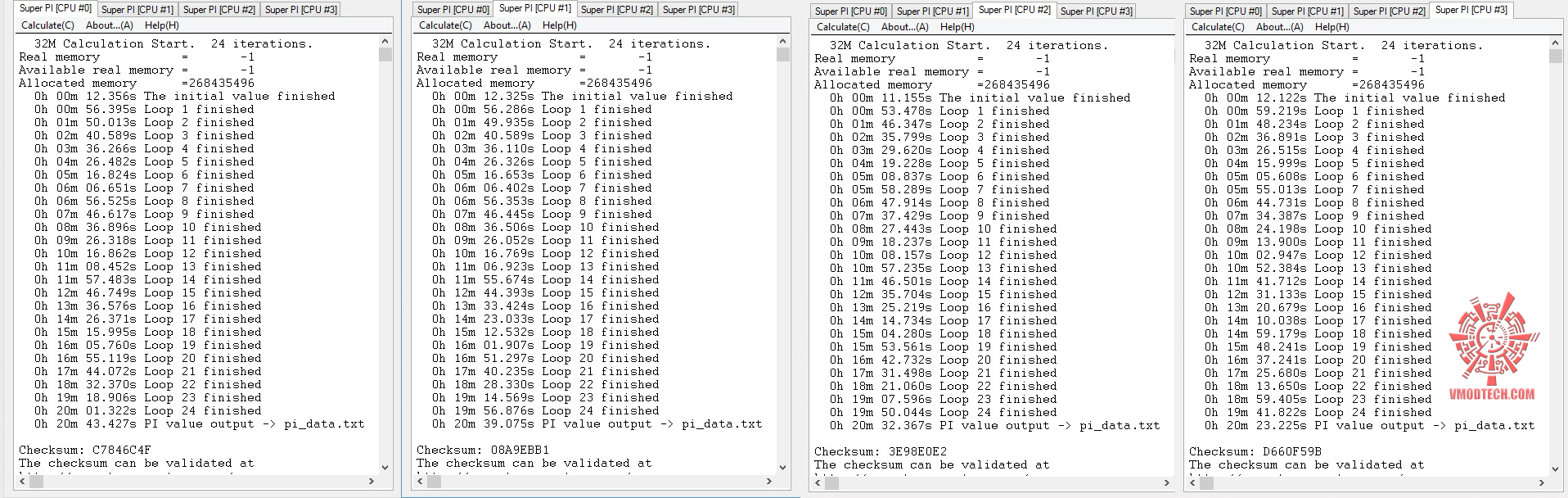

allcore

ผ่านไปทั้งสองการทดสอบสำหรับชุดทดสอบ SuperPI1MBจบไปที่ 19.204วินาที , 32MB จบไป18นาที 48.75วินาที แรงในระดับมาตราฐาน 5Ghzครับ , ส่วนHyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีสเถียรภาพครับ

AIDA64 Extreme

AIDA64

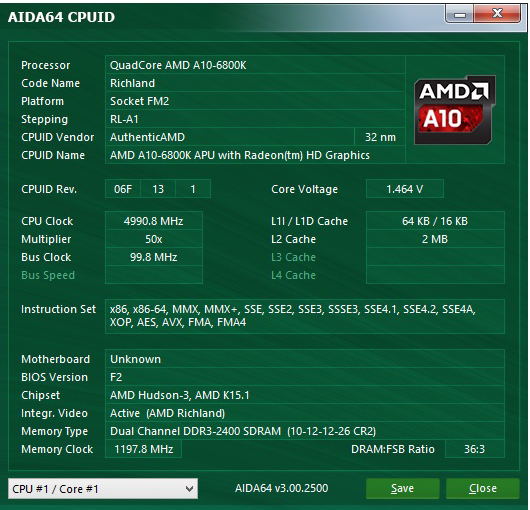

aida64-cpuid

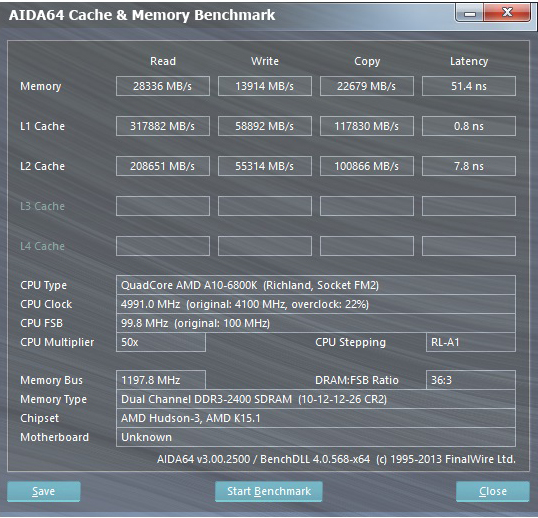

AIDA64 Cache & Memory Benchmark

aida64-mem

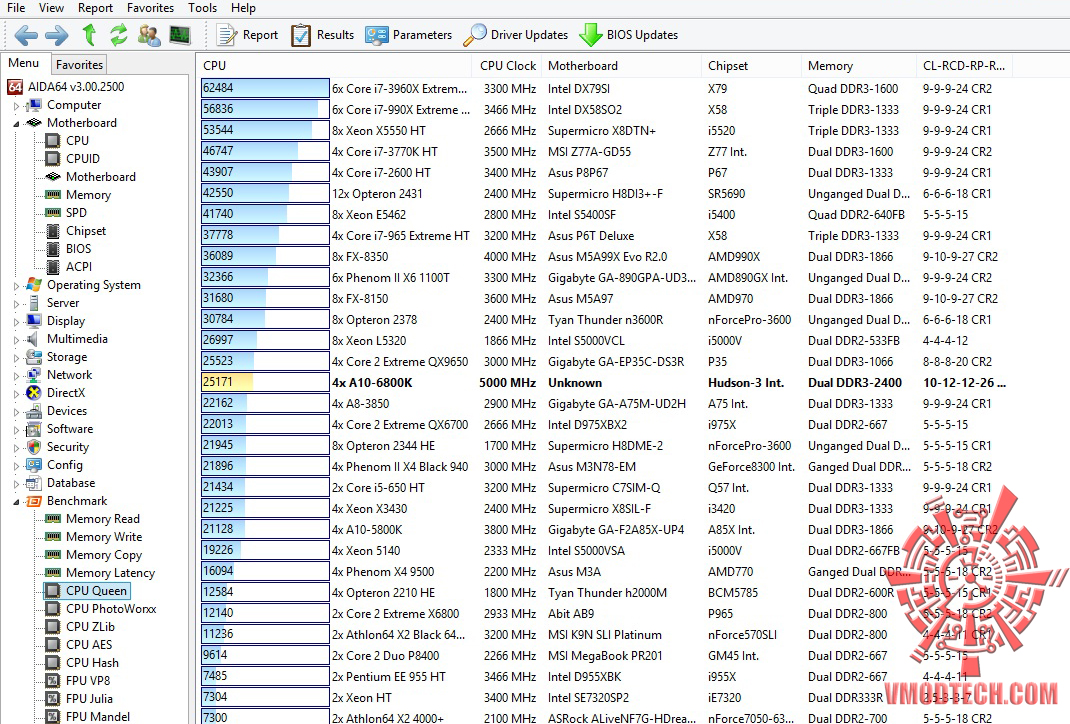

CPU Queen

cpu-queen

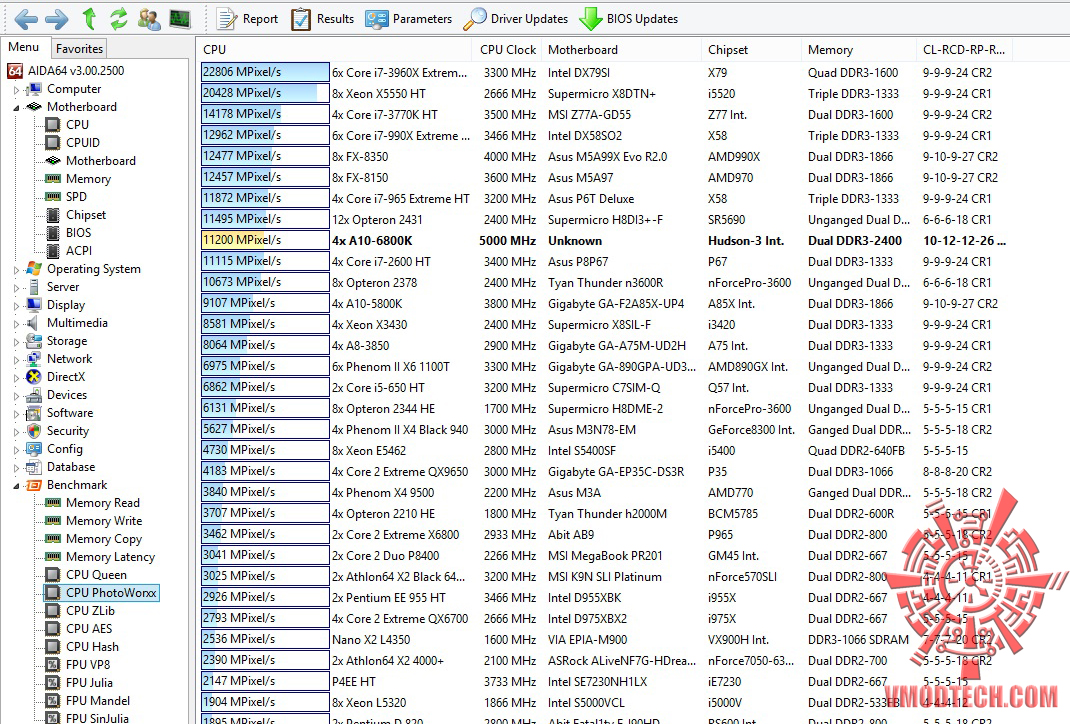

CPU PhotoWorxx

cpu-photo

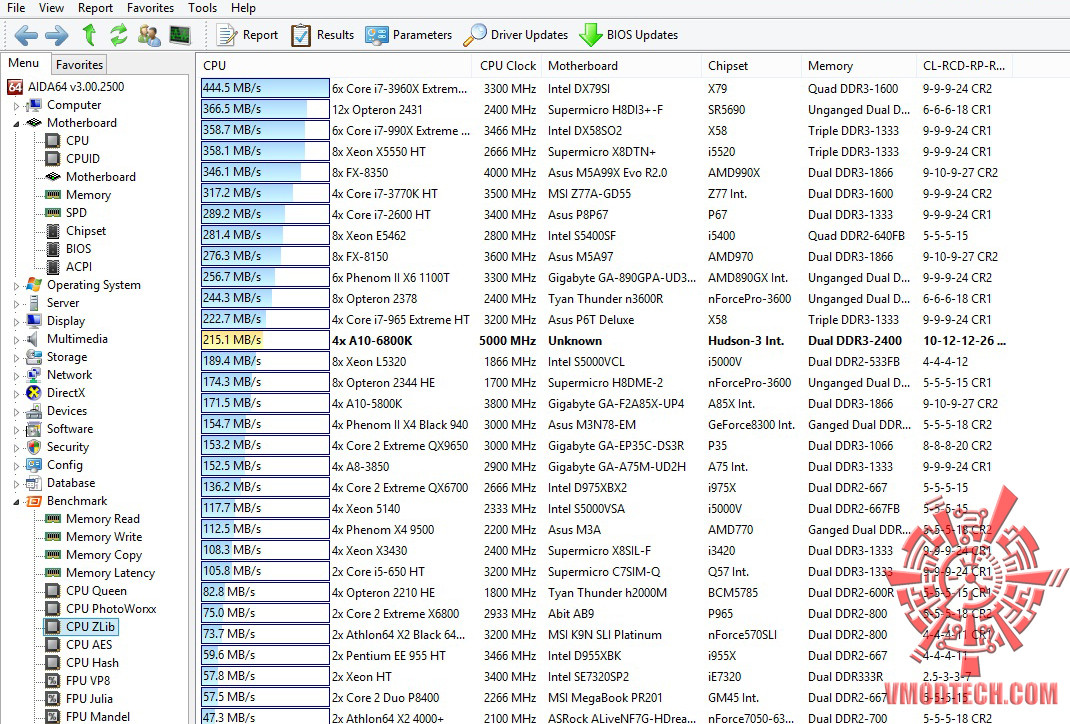

CPU ZLib

cpu-zlib

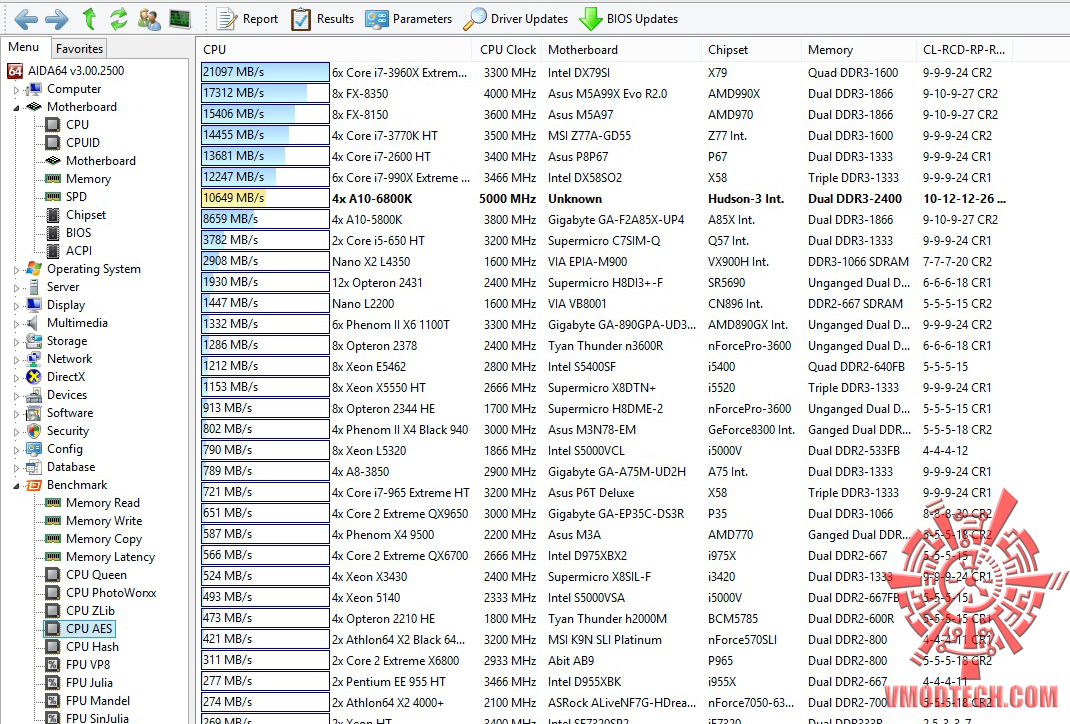

CPU AES

cpu-aes

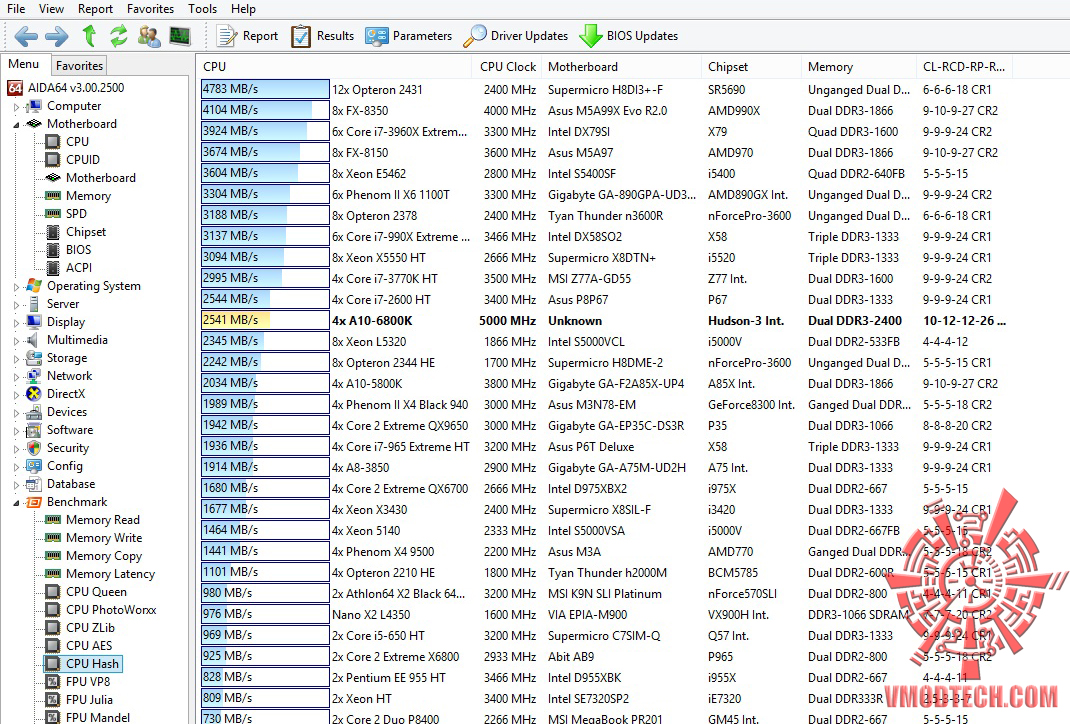

CPU Hash

cpu-hash

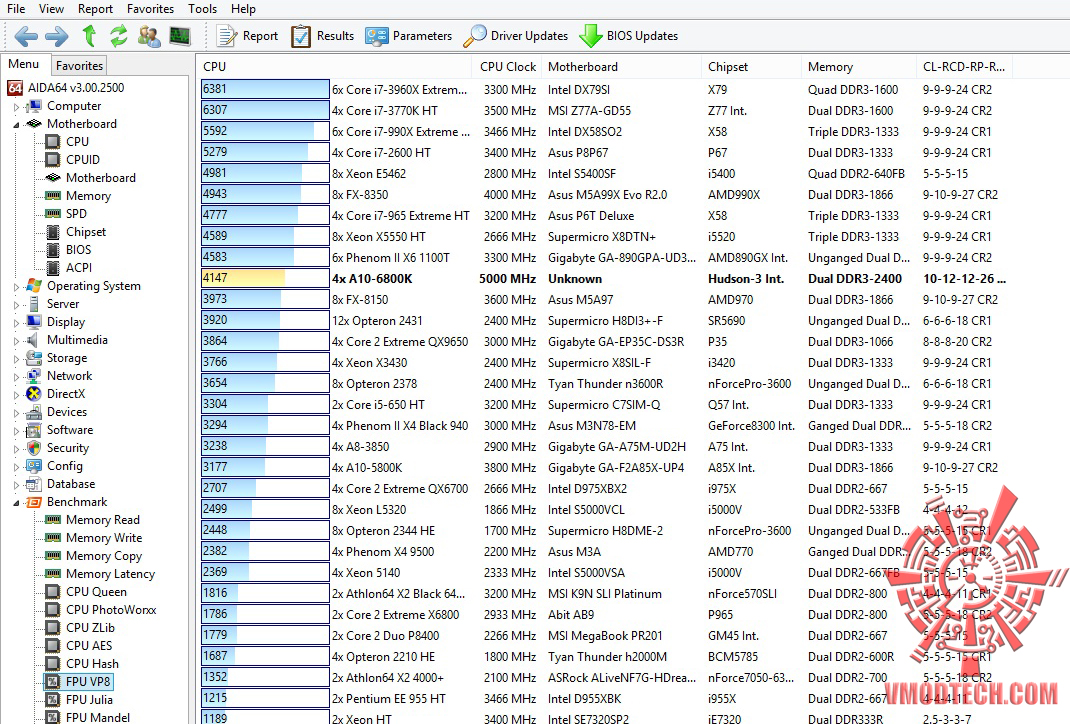

FPU VP8

fpu-vp8

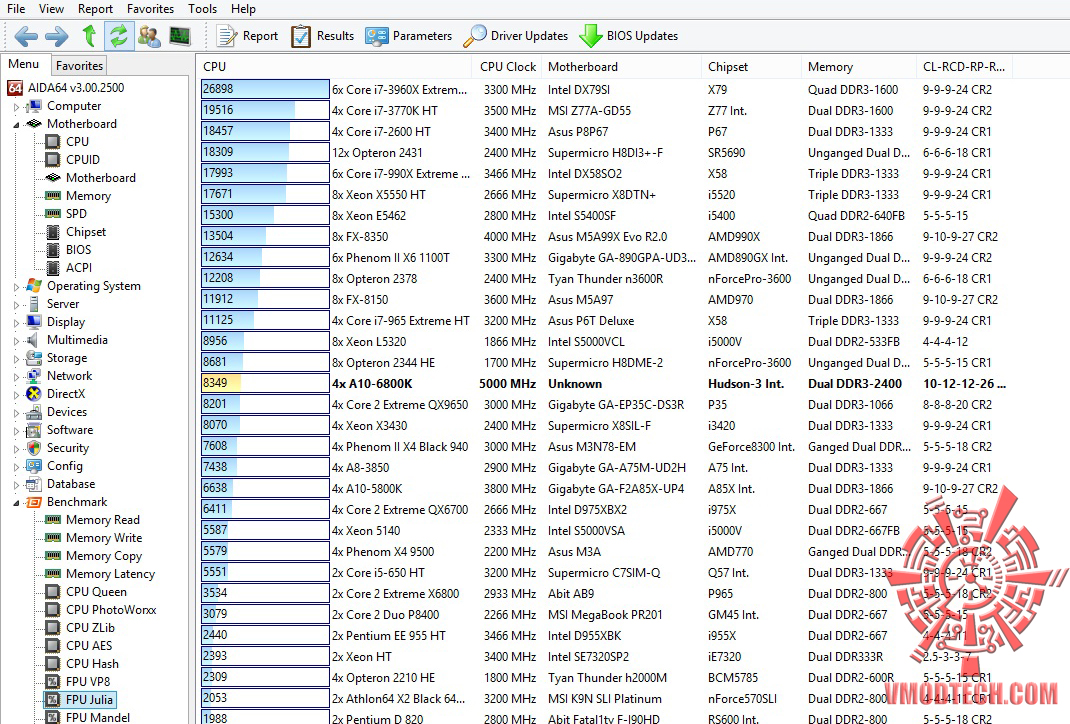

FPU Julia

fpu-julia

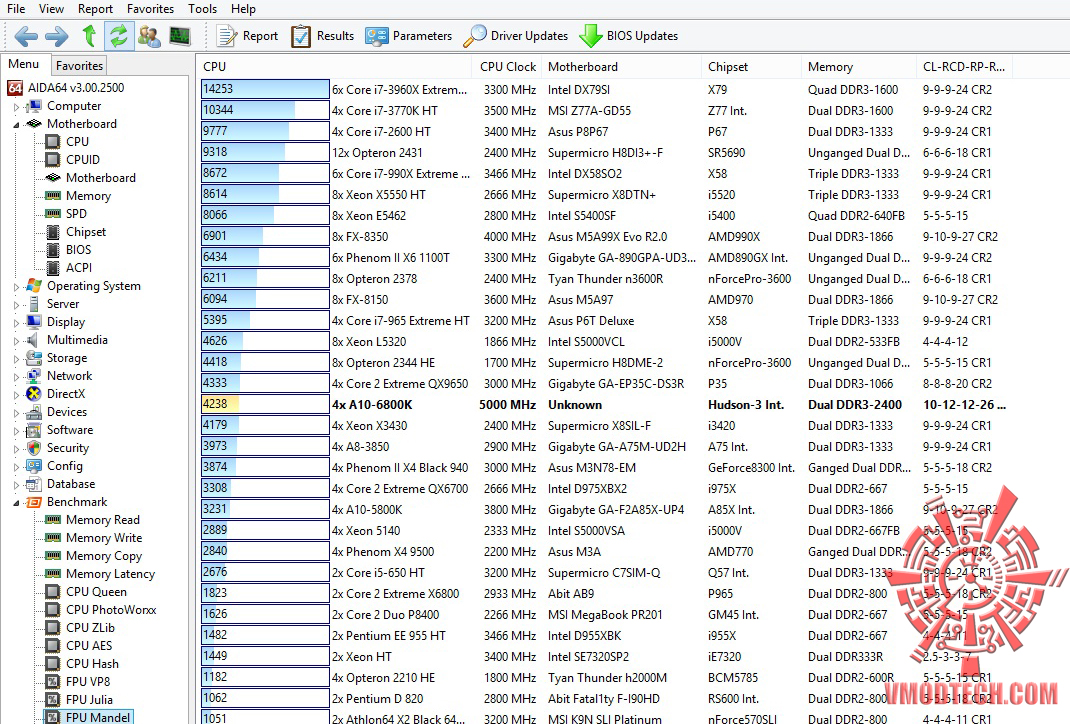

FPU Mandel

fpu-mandel

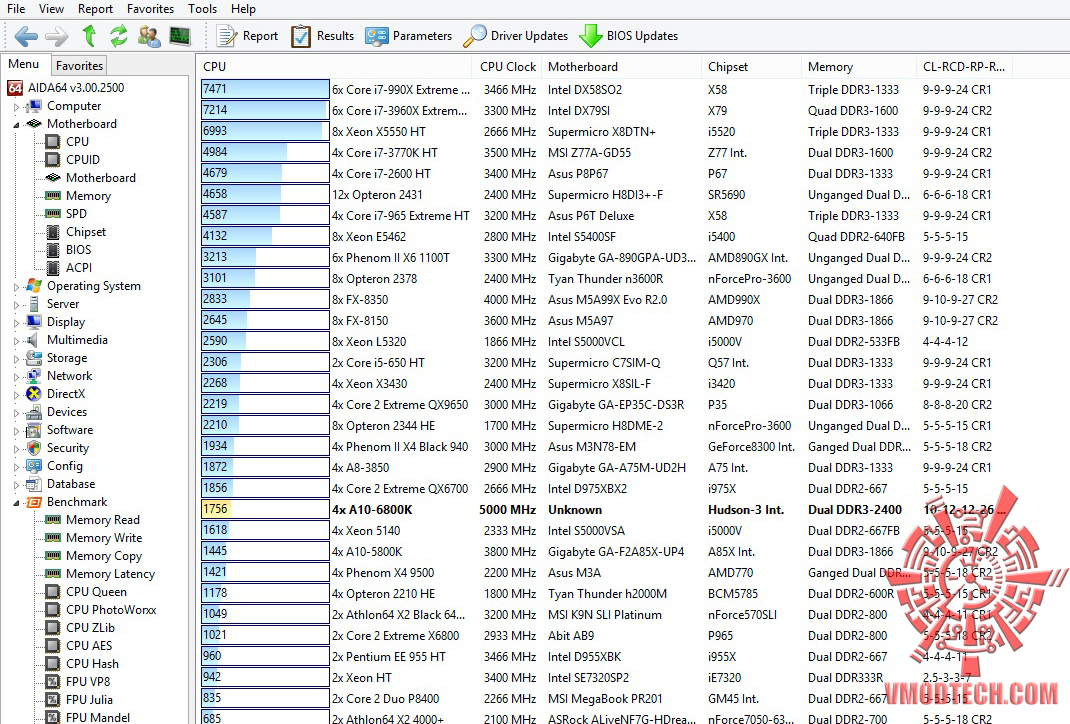

FPU SinJulia

fpu-sinjulia

แรงทุกการทดสอบในระดับกลางๆครับสำหรับชุดทดสอบ AIDA64 แรงในมาตราฐานของ FM2 กันเลยทีเดียว

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

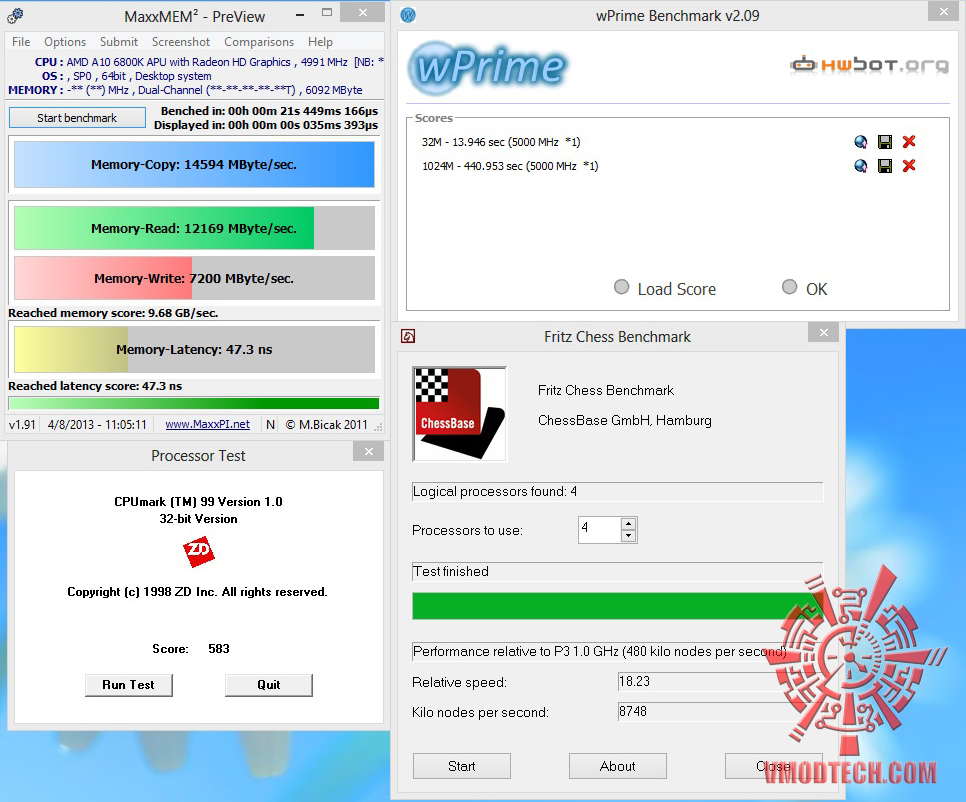

wPrime2.09 , CPUMark99 MaxxMem & Fritz Chess Benchmark

all

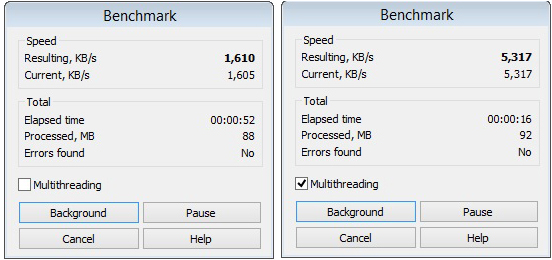

Winrar

winrar

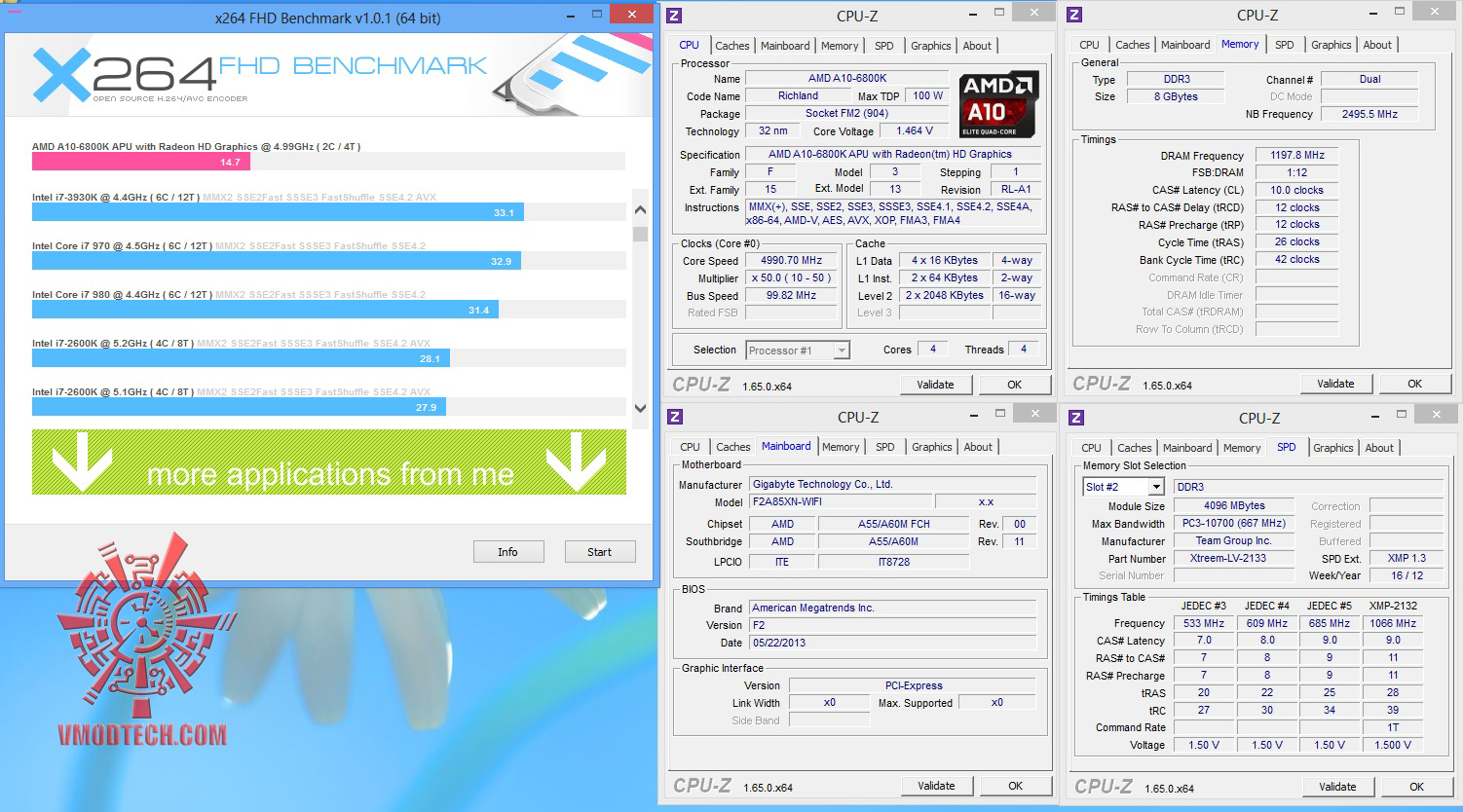

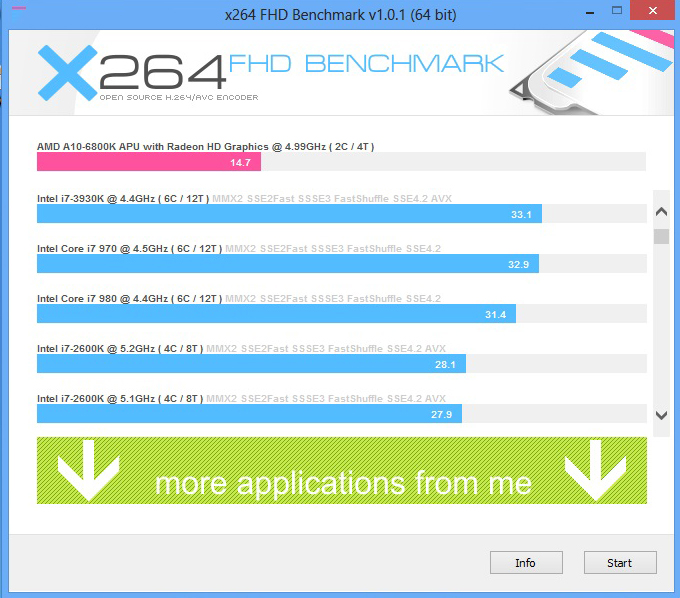

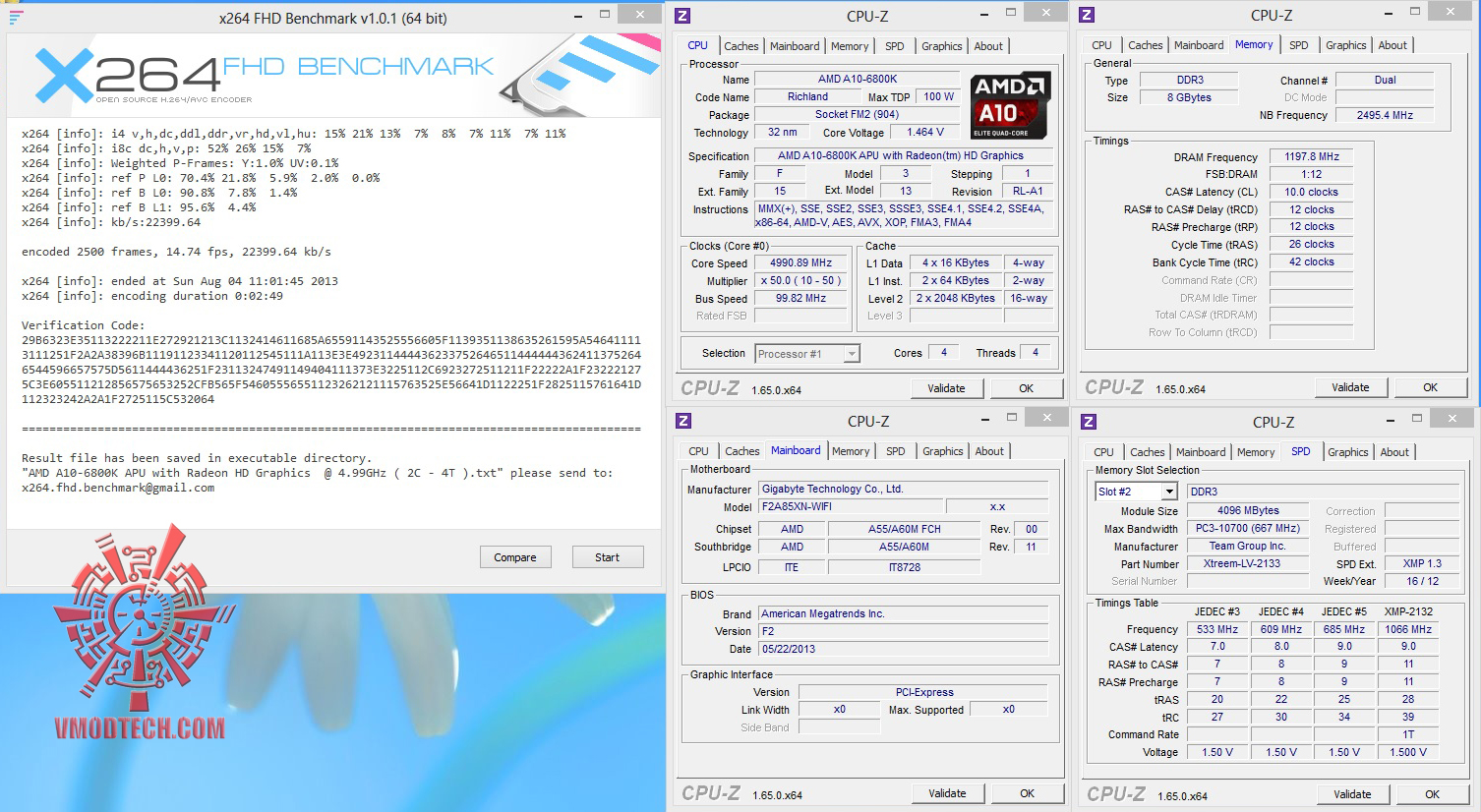

X264 FHD

x264-f

x264-2

x264

แรงกันถ้วนหน้าจริงๆ X264 นี่แซงบรรดาซีพียูระดับกลางๆไปแล้วนะครับไม่ธรรมดาจริงๆ

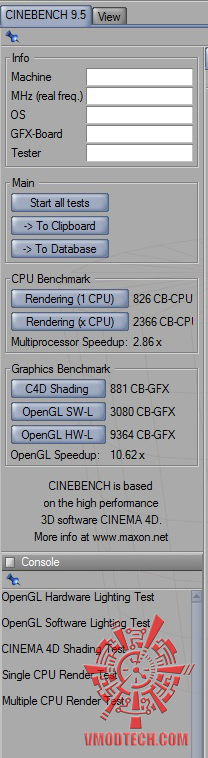

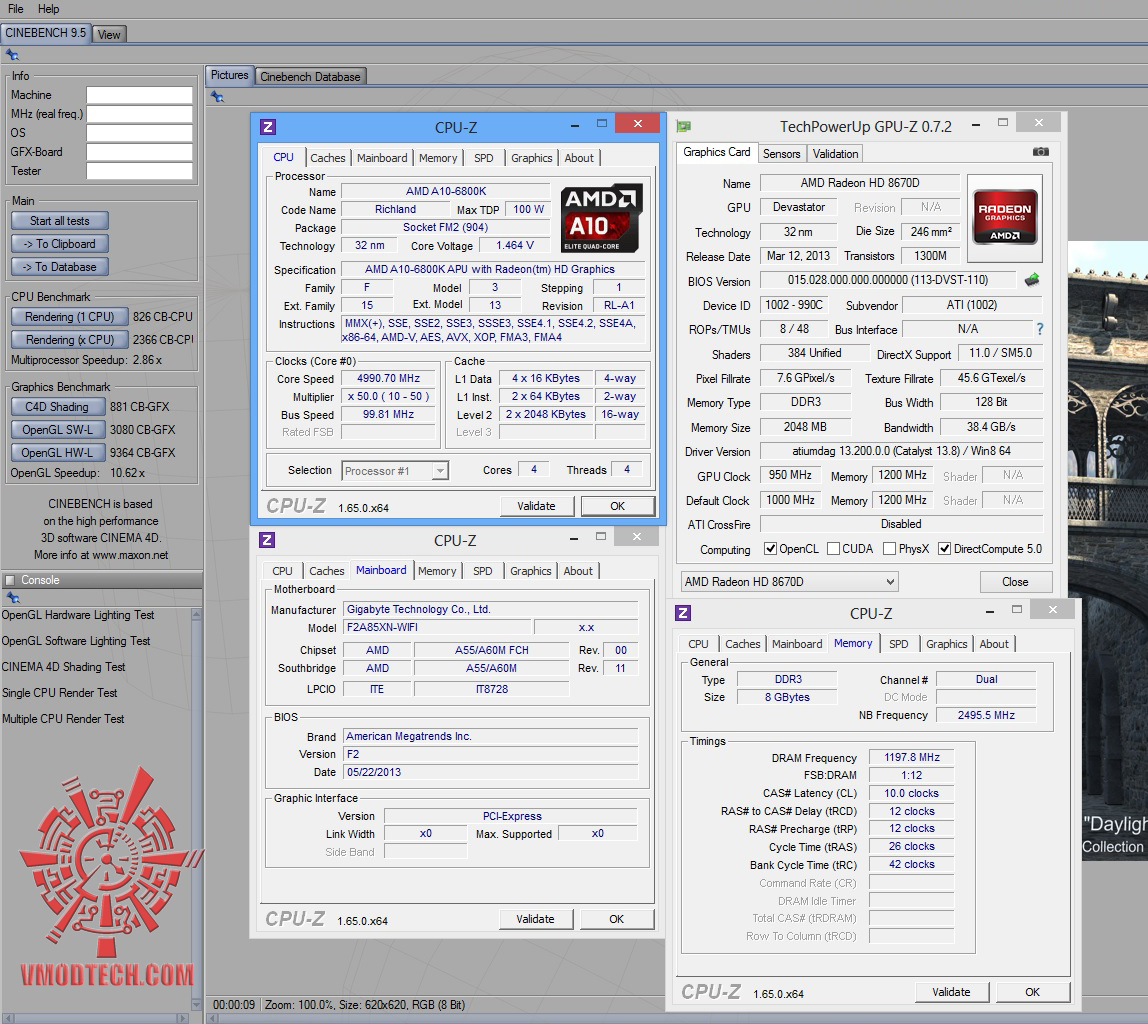

Cinebench 9.5

cine9

cine9-2

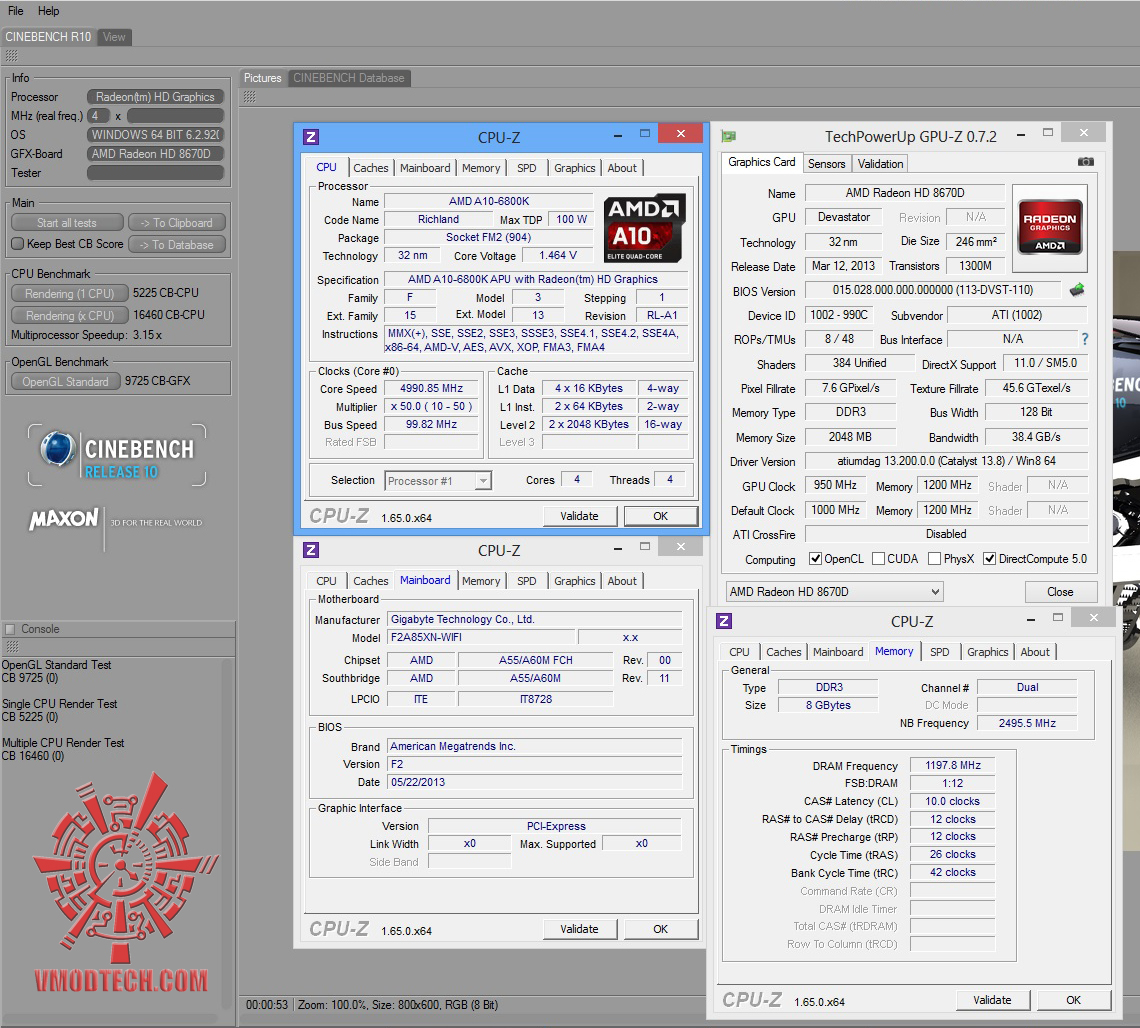

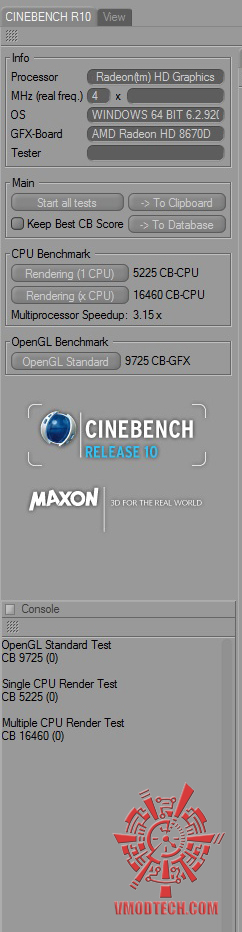

Cinebench 10

cine10

cine10-2

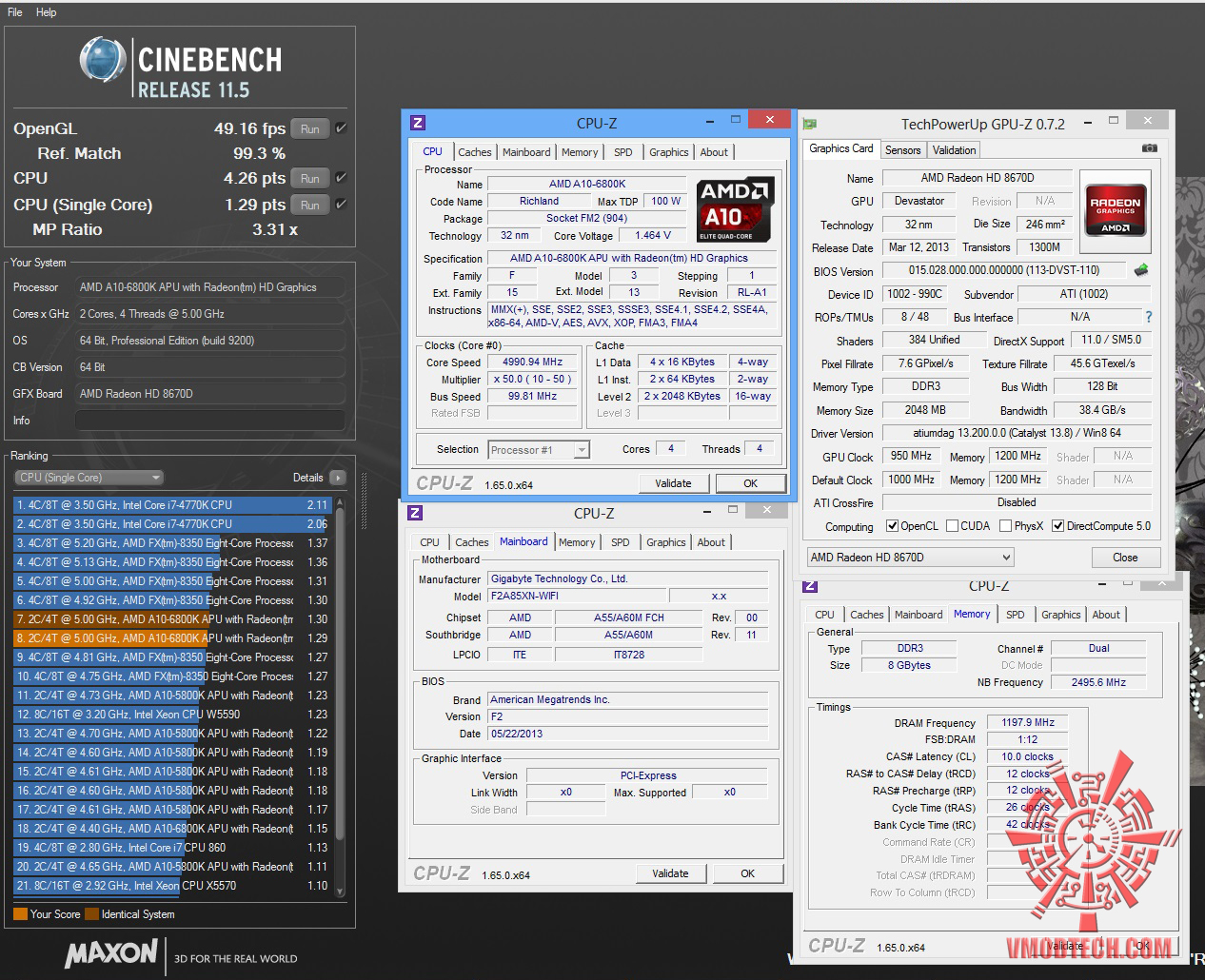

Cinebench 11.5

cine11

cine11-2

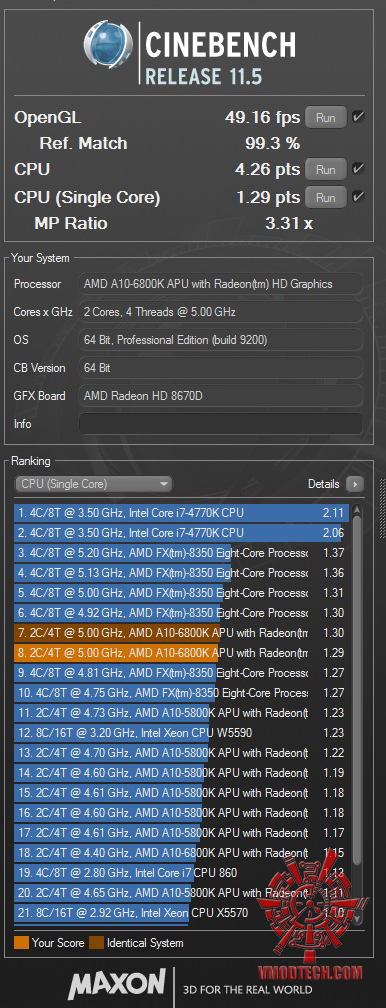

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้ไม่แพ้ซีพียูระดับกลางๆเลยครับ

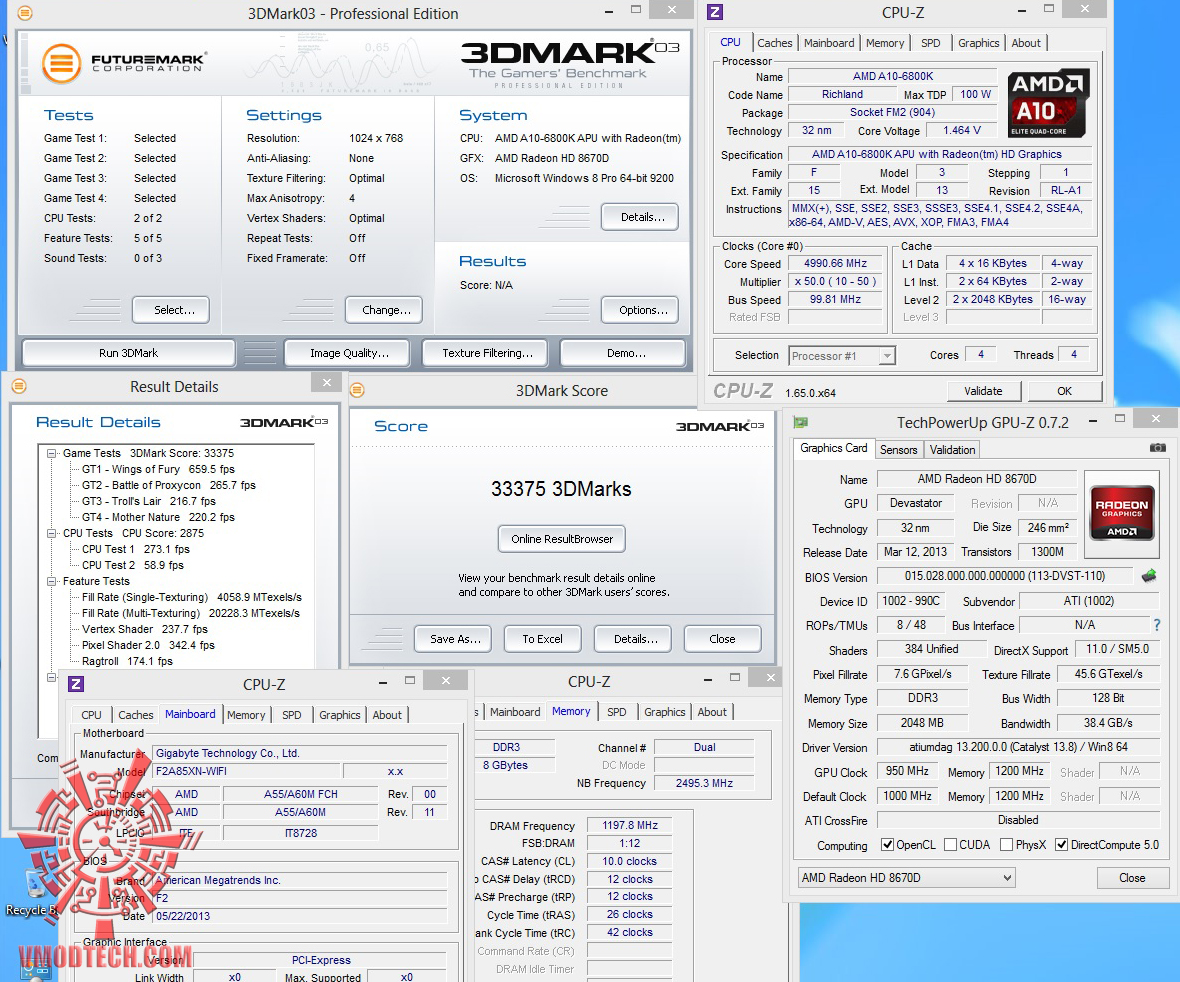

3DMark03

03

3DMark03 แรงทะลุ 33375คะแนนเลยทีเดียว

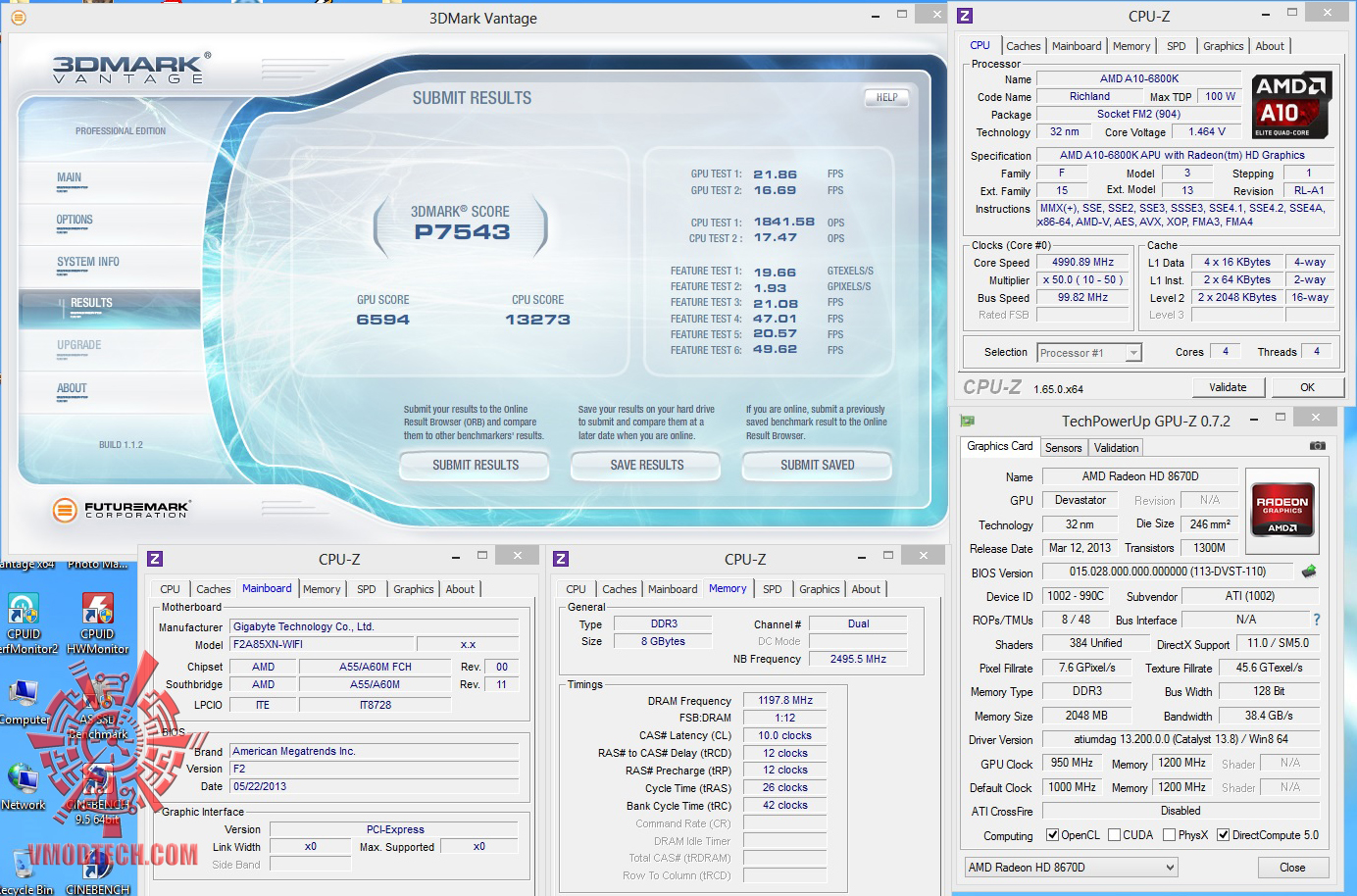

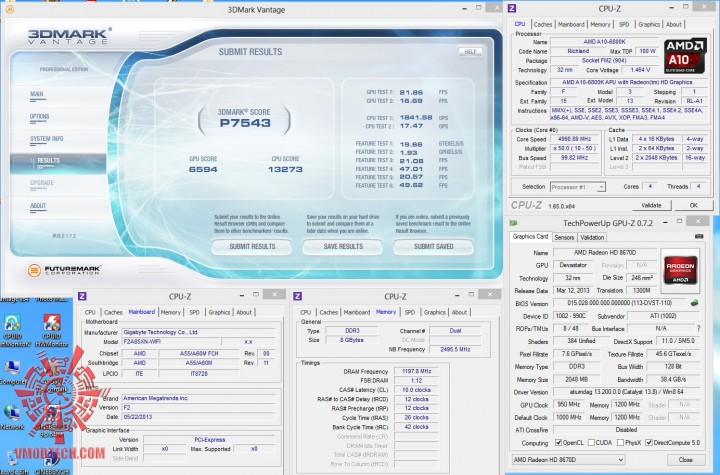

3DMark Vantage

vantage

3DMark Vantage กดกันไป 7543คะแนนครับ

3DMark11

11

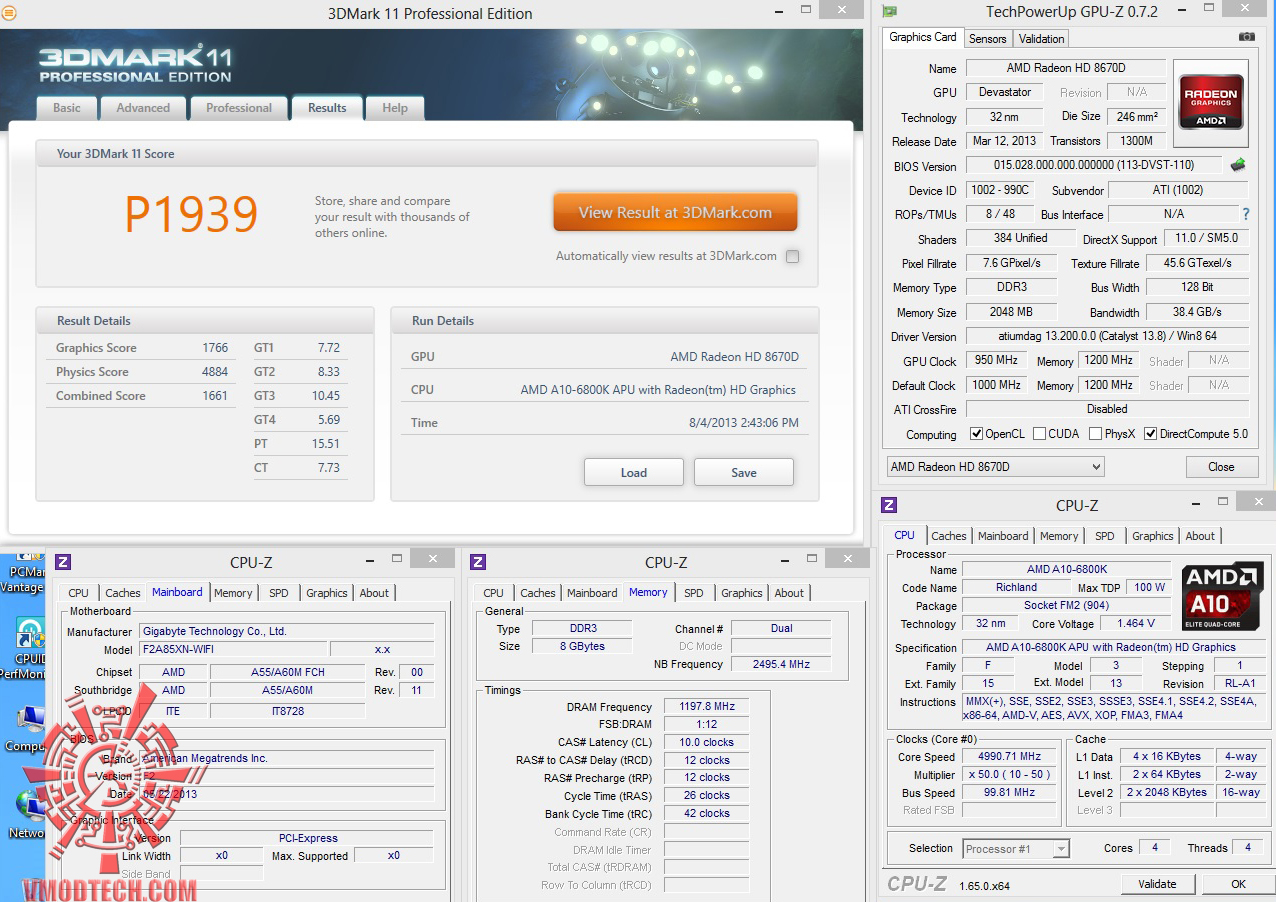

3Dmark11 อยู่ที่1939คะแนน

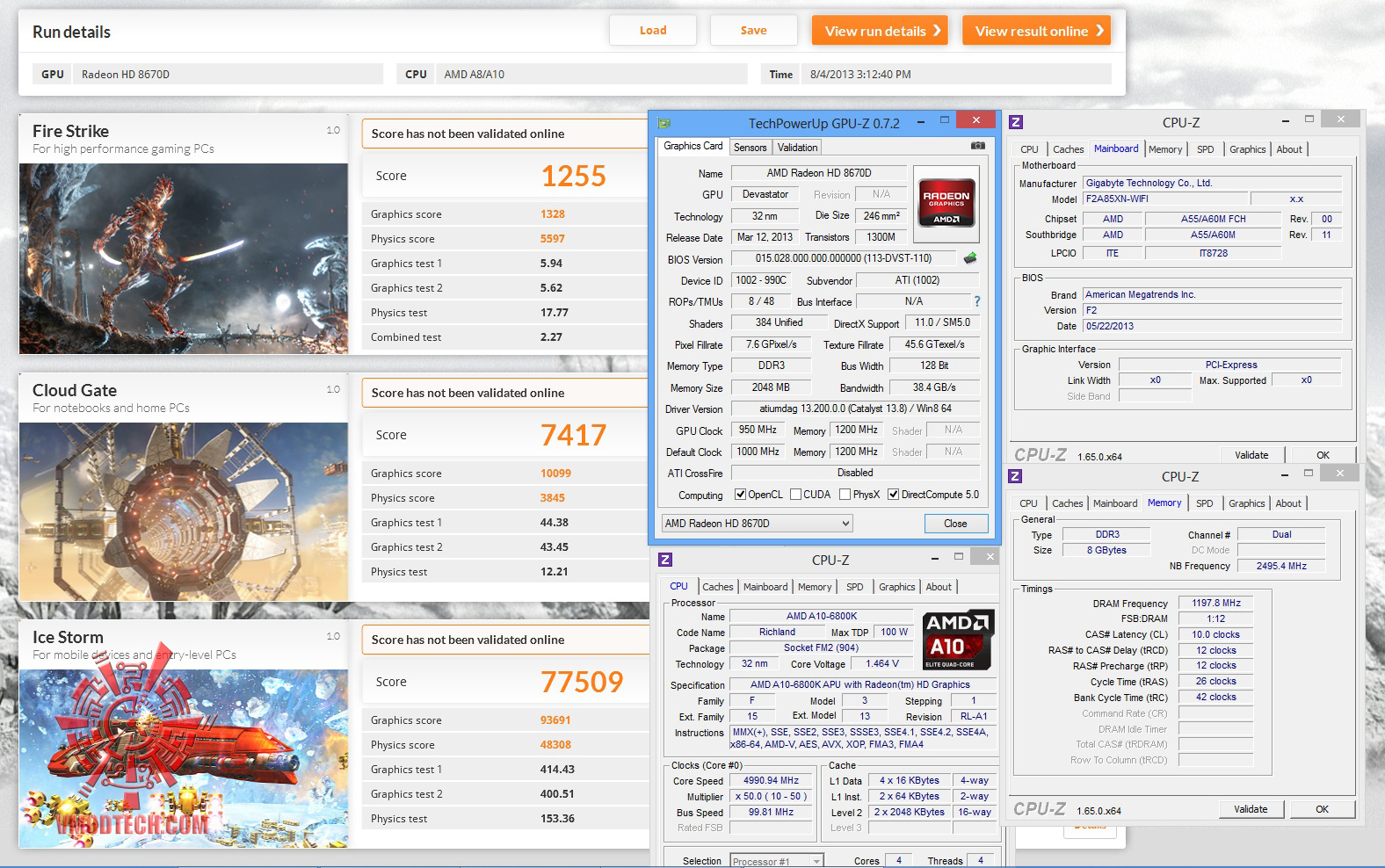

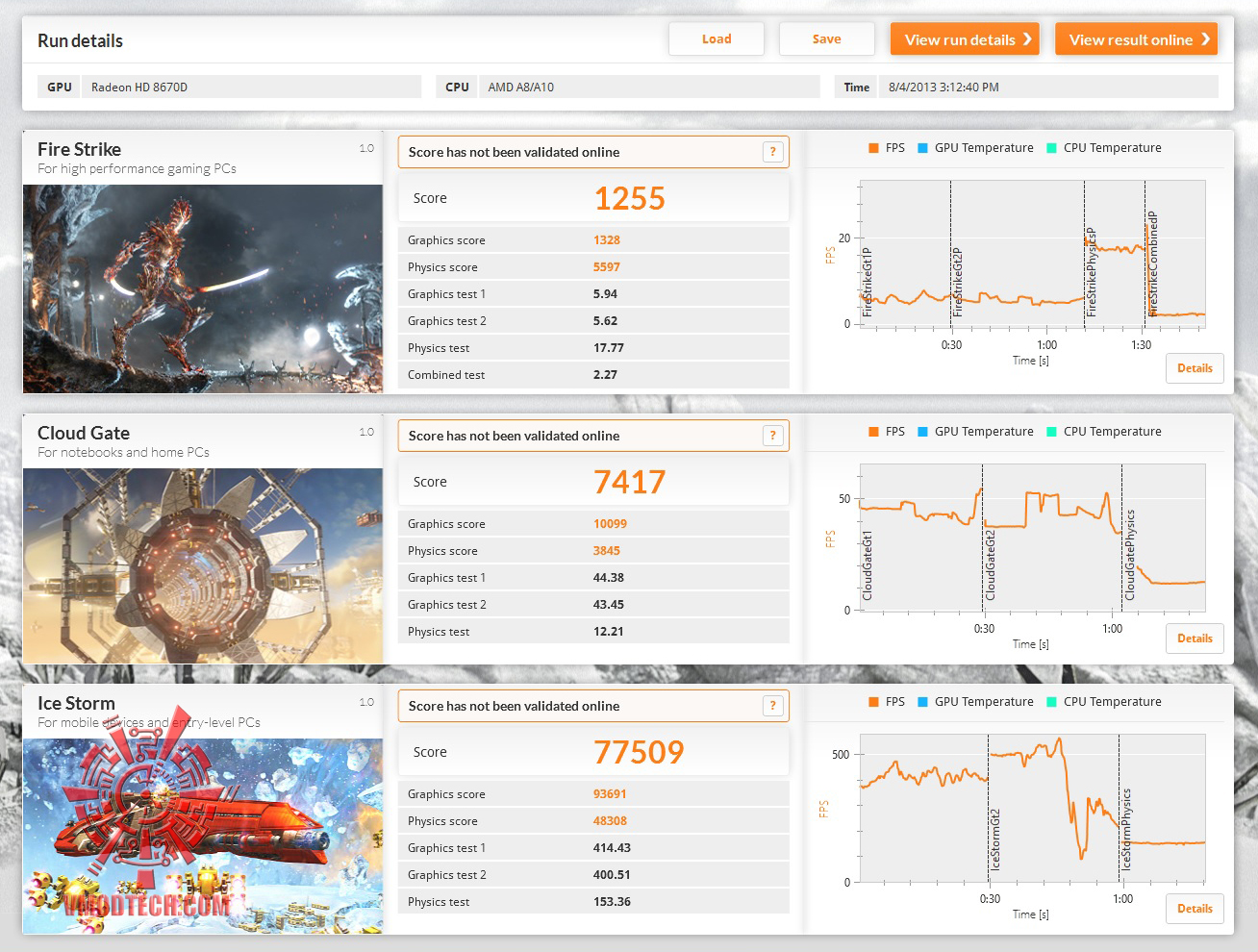

3DMark

3dmark

3dmark2

3DMark แรงทุกการทดสอบ

Unigine Heaven 4.0

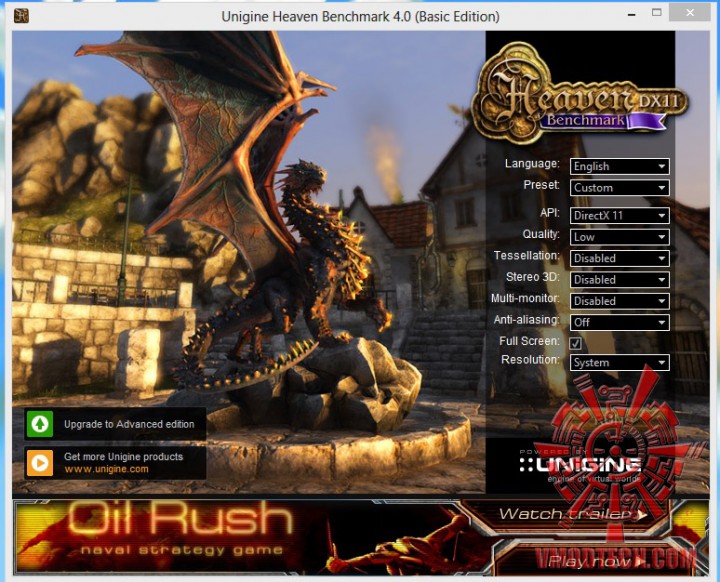

heaven4-set

heaven

heave4

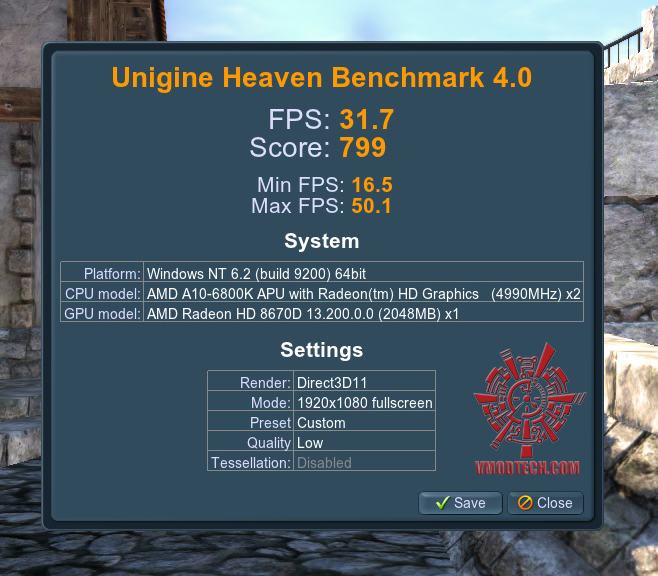

Haeven 4.0 แรงทะลุ 31.7เฟรมเรตกันไปแล้วครับในระดับ Low

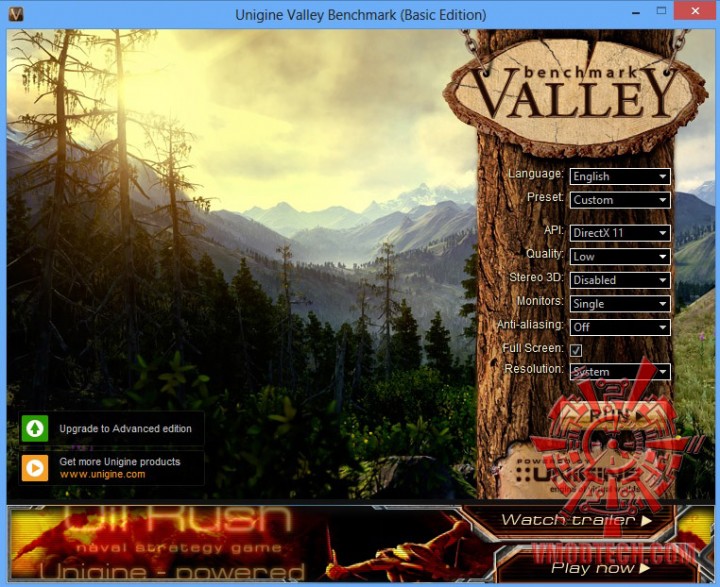

Unigine Valley Benchmark 1.0

vallet-set

valley

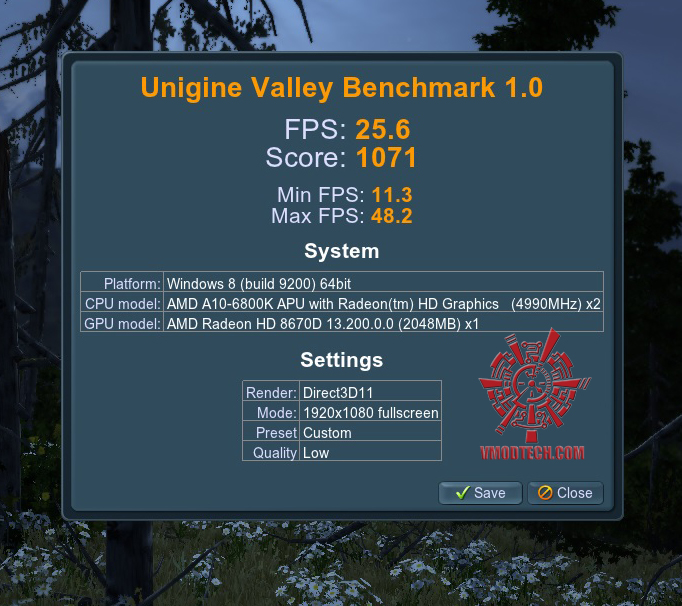

Valley 1.0 ก็สามารถรันได้เกิน25.6เฟรมเรตครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

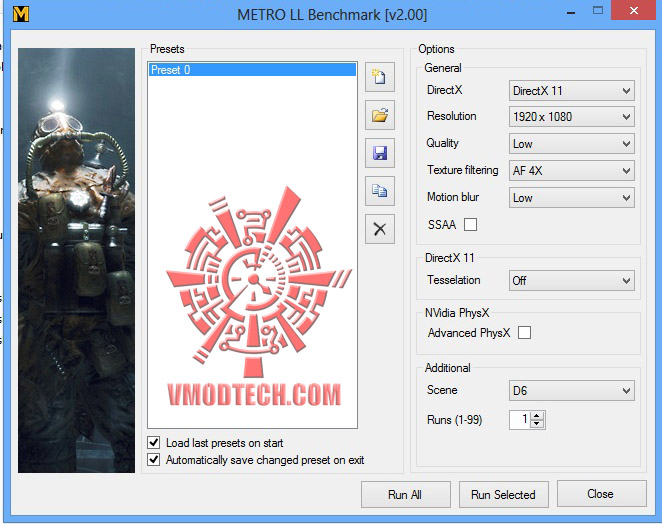

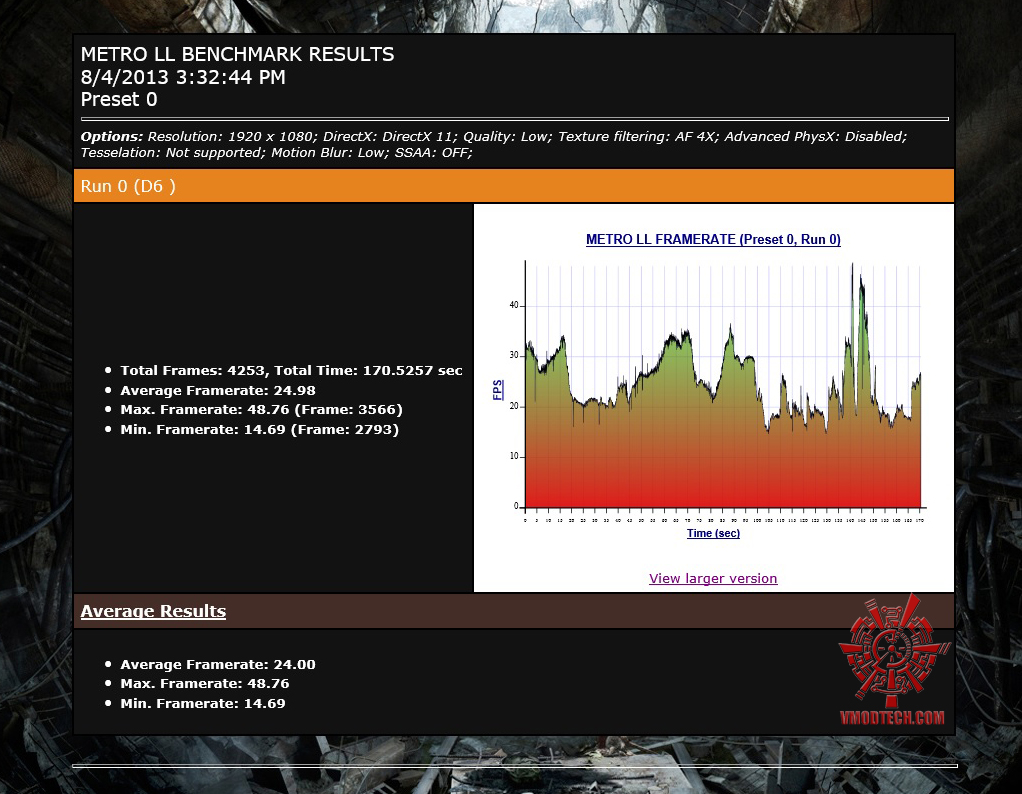

Metro Last Light

metro

metro-set

mtll

Metro LL ก็สามาถพอเล่นได้ครับ เฟรมเรตอยู่ที่ 24.98เฟรมเรต

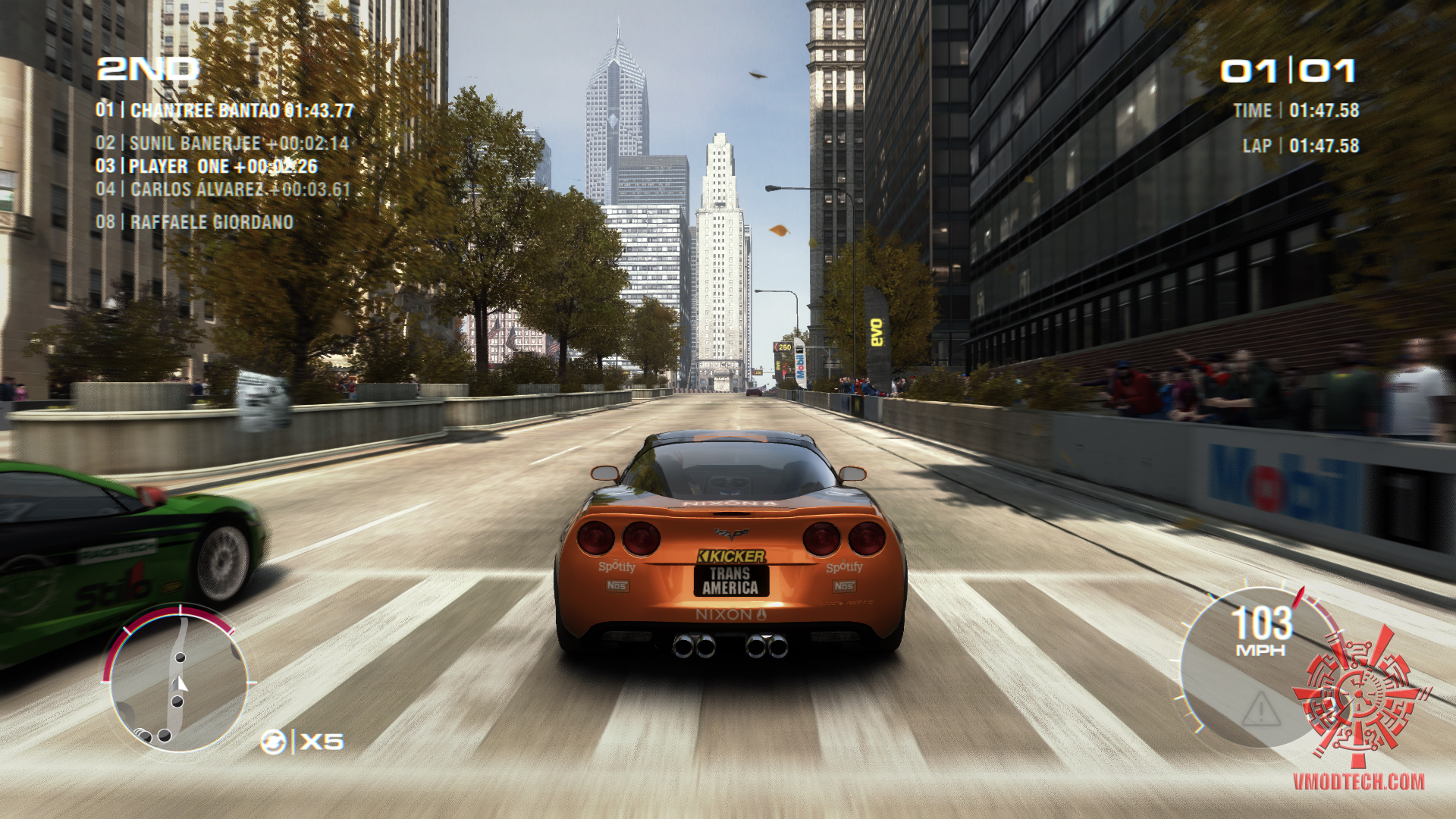

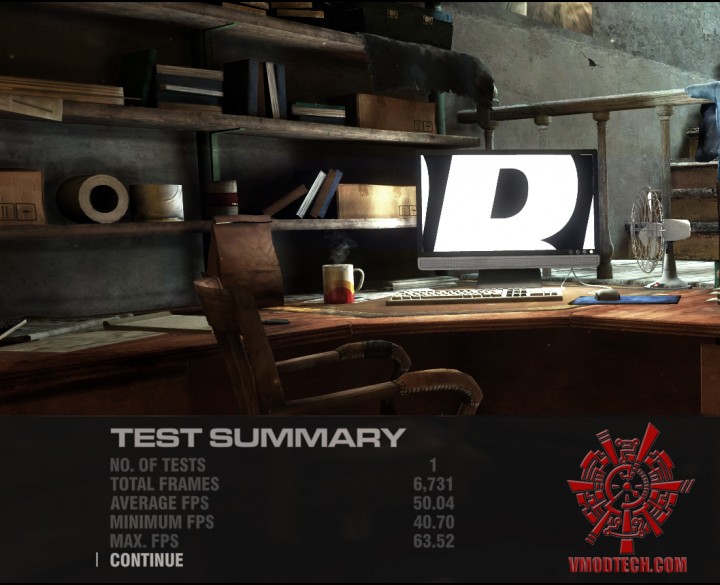

Grid 2

grid-2-art

grid-set

grid2_avx-2013-08-04-15-40-41-35

grid2

Gird2 ลื่นมากครับเฟรมเรตที่ 50.04เฟรมเรต เล่นได้สบายเลย

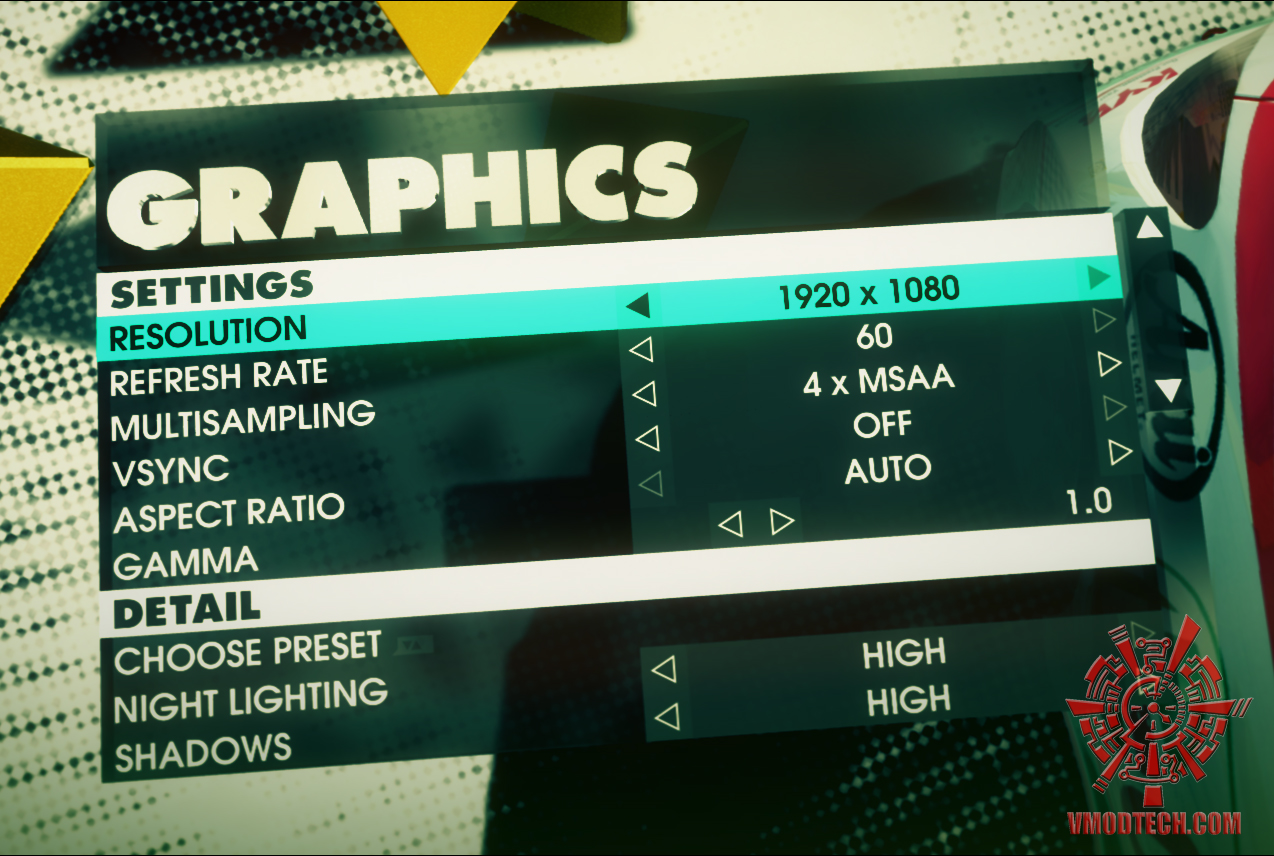

Dirt3

dirt-3

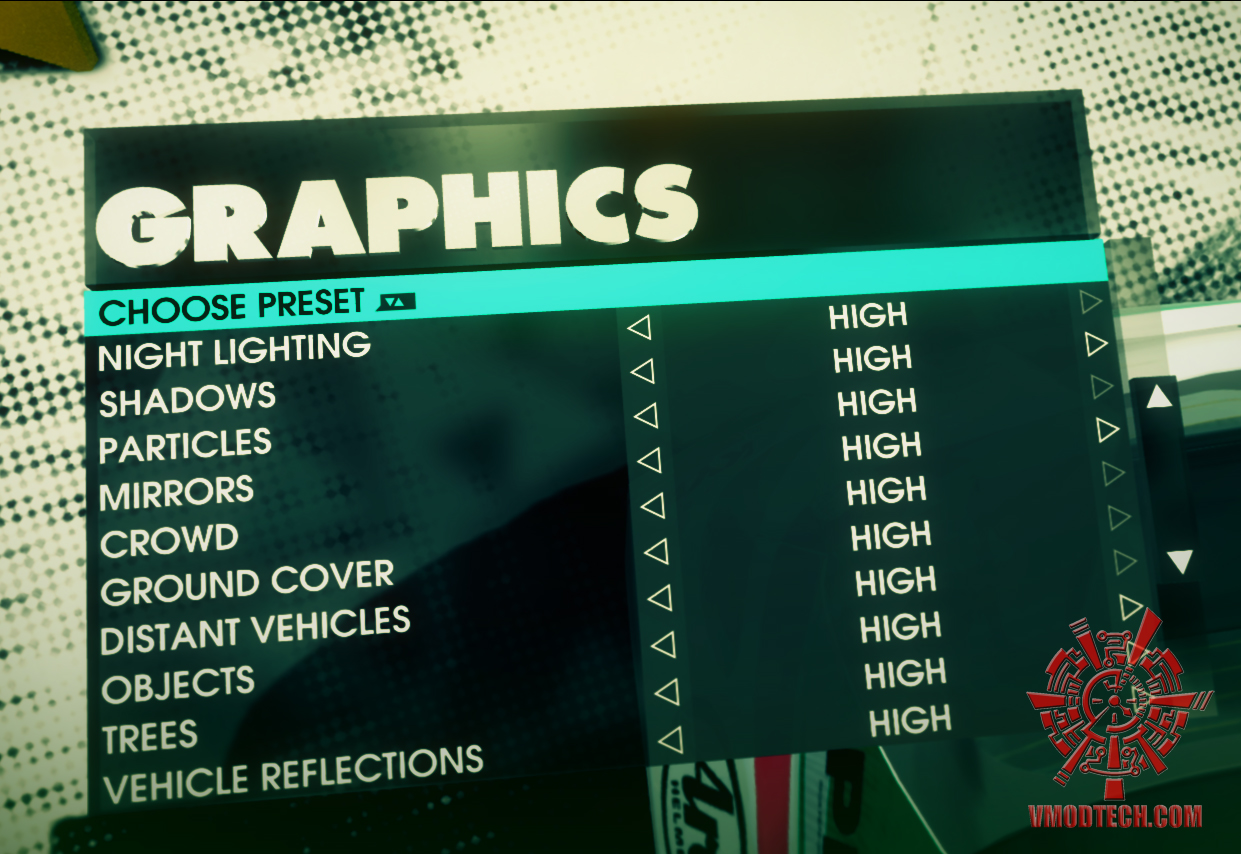

1920X1080 High Setting 4X

dirt3-set

dirt3-set2

dirt3

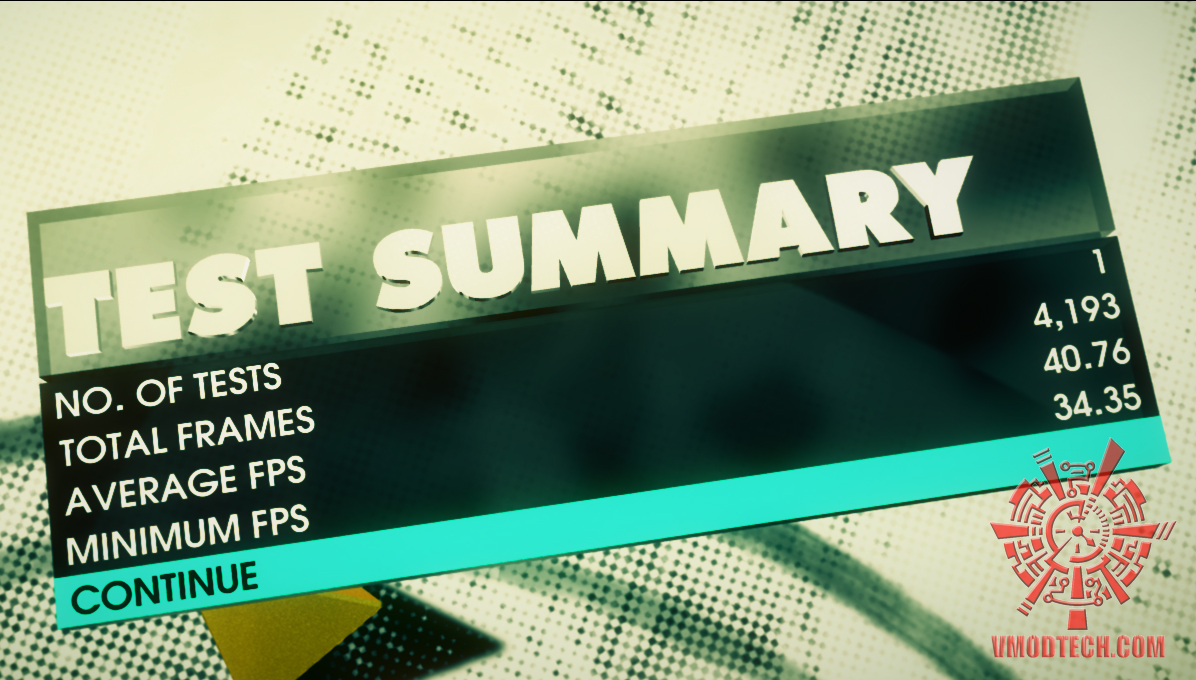

Dirt3 เล่นได้แบบสบายๆครับ 40.76เฟรมเรต

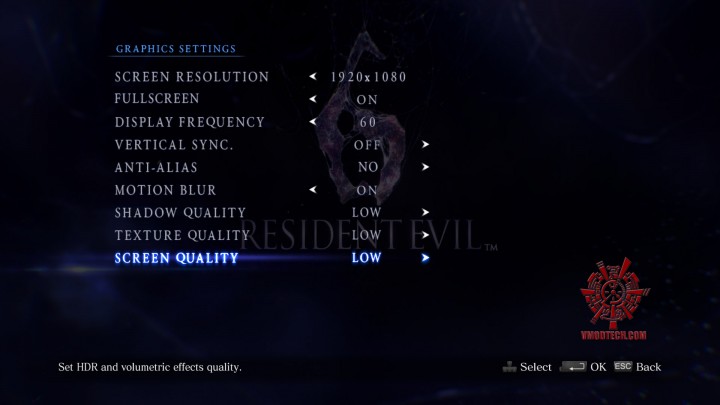

Resident Evil6

re6-2013-05-27-06-24-57-92

re6

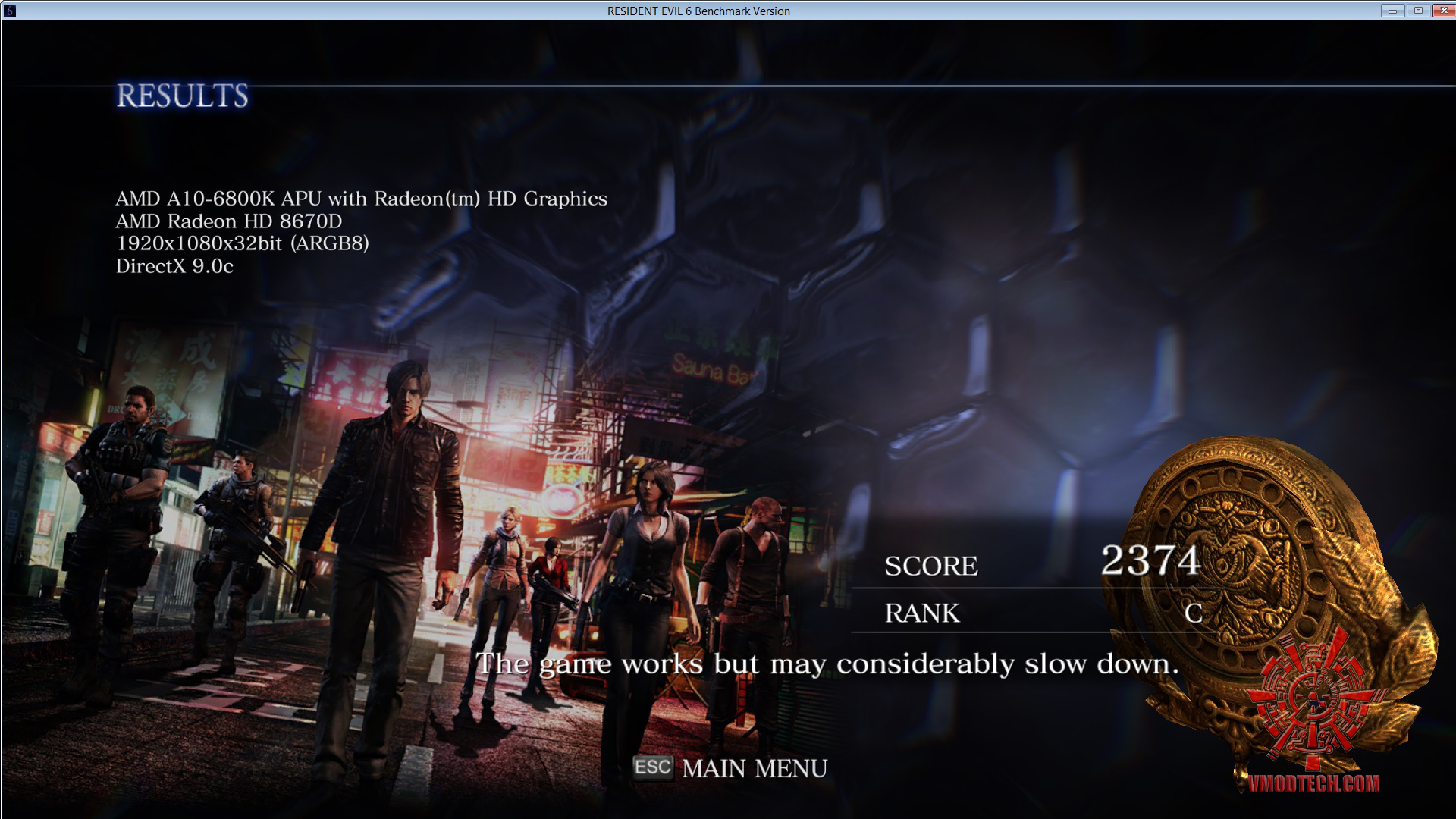

สำหรับ Redsident Evil 6 ก็พอรันกันผ่านไปได้ครับ ค่อนข้างกินสเปกเอาเรื่องเลยทีเดียว

Chinese Unreal Engine 3 DirectX 11 Benchmark

pla

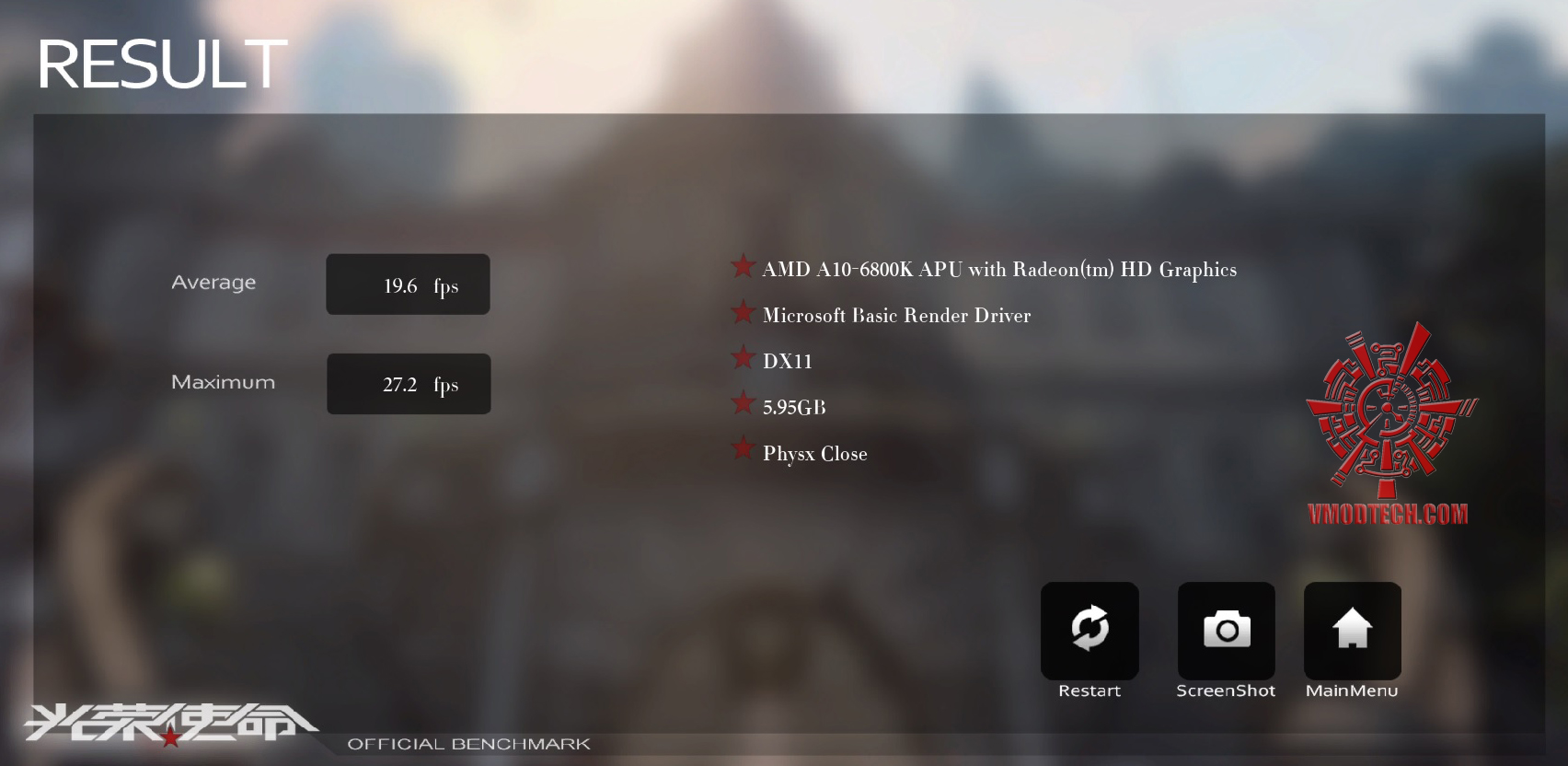

Unreal3 Engine ก็สามารถรันได้ครับเฟรมเรตที่ 19.6เฟรมเรต

เราไปชมผลทดสอบชวงสุดท้ายกันเลยครับ

Maximum Overclock

ก็มาถึงช่วงสุดท้ายกันแล้วนะครับกับการรีดประสิทธิภาพของเมนบอร์ด GIGABYTE GA-F2A85XN-WIFI ที่พกพาความแรงเกินตัวจริงๆถึงแม้ขนาดจะเล็กแต่ประสิทธิภาพความแรงและความสเถียรนั้นไม่เล็กตามเลยวิ่งกันที่ความเร็ว 5Ghzตลอดการทดสอบ ในช่วงสุดท้ายเรามาทดสอบกันครับว่าถ้าจับรีดความเร็วกันแบบเต็มๆแล้วนั้น GIGABYTE GA-F2A85XN-WIFI จะพาซีพียู A10-6800K ไปได้ขนาดไหนกับประสิทธิภาพของเมนบอร์ดตัวเล็กจิ๋วนี้ไปชมกันเลยครับ

AMD A10-6800K 5.1Ghz

cpuid51

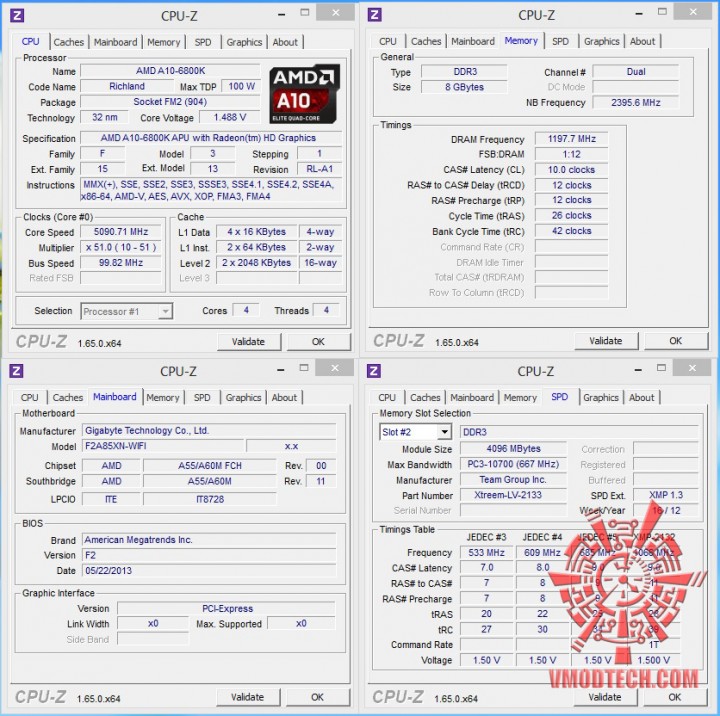

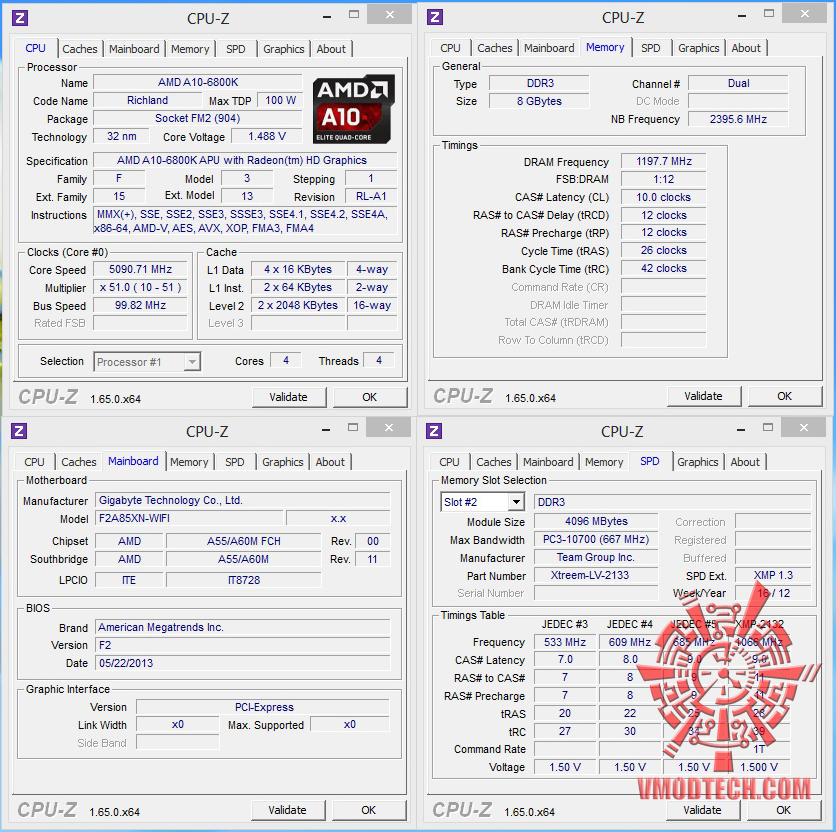

เทสแรกที่ความเร็ว 5.1Ghz ไฟเลี้ยงซีพียู Vcore 1.488V NB2400 บัสแรม 2400 CL10-12-12-26-42 2T 1.68V ครับเรามาดูกันครับว่าจะแรงเพิ่มขึ้นขนาดไหน

AMD A10-6800K 5.1Ghz

SuperPI 1MB

51superpi1mb

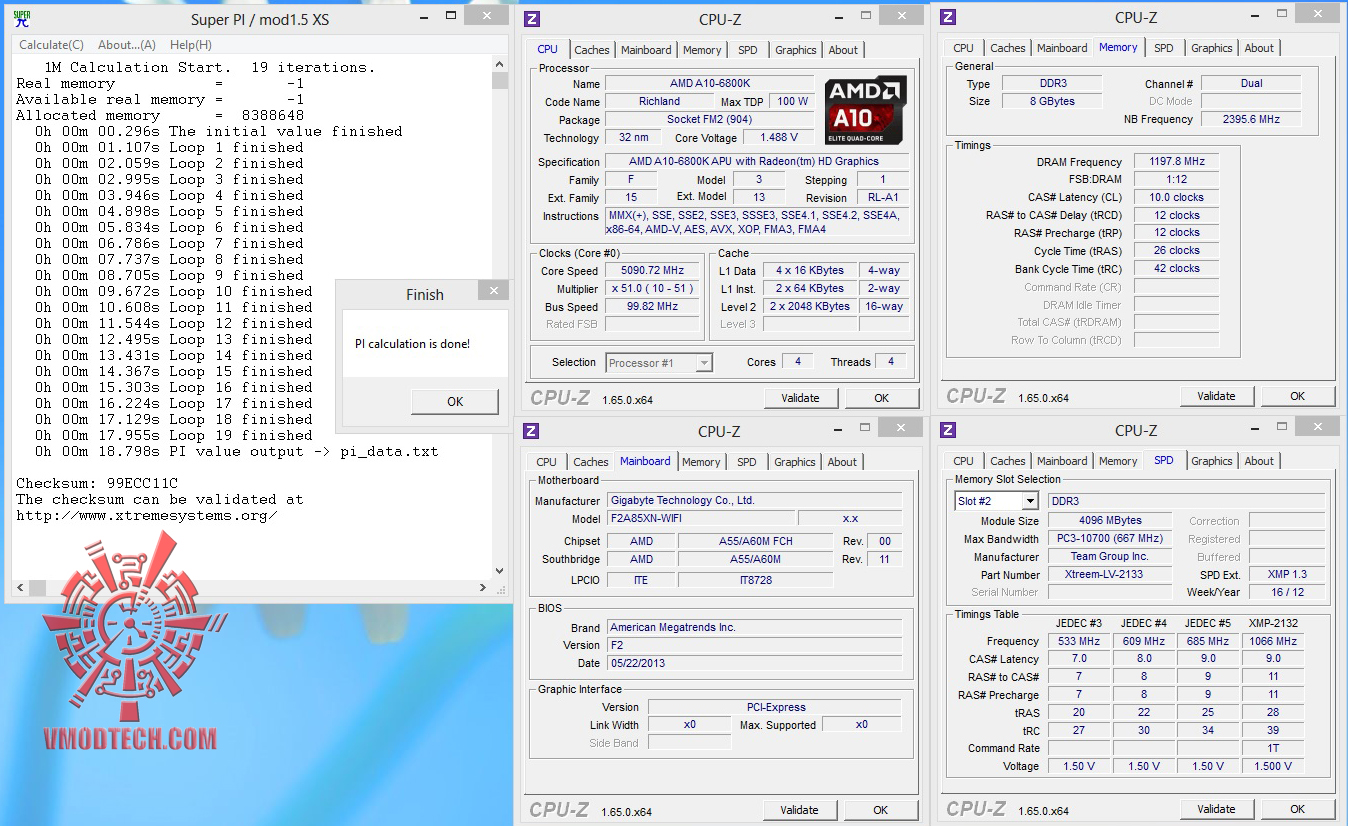

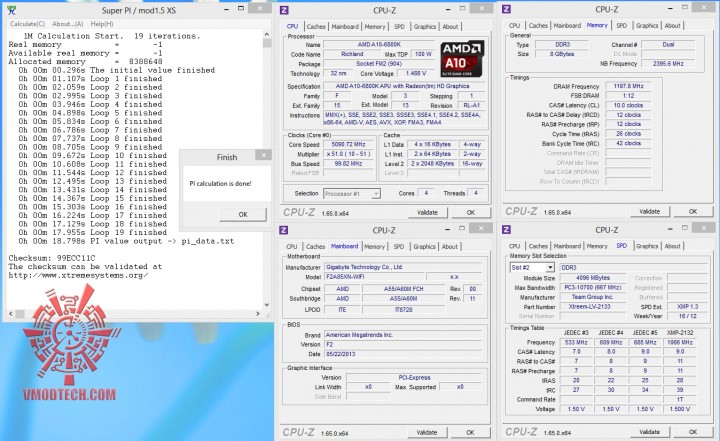

SuperPI 1MB เวลาแตะที่ 18.798วินาทีไปแล้วครับ เร็วจริงๆสำหรับ AMD A-Series

AMD A10-6800K 5.1Ghz

Cinebench 11.5

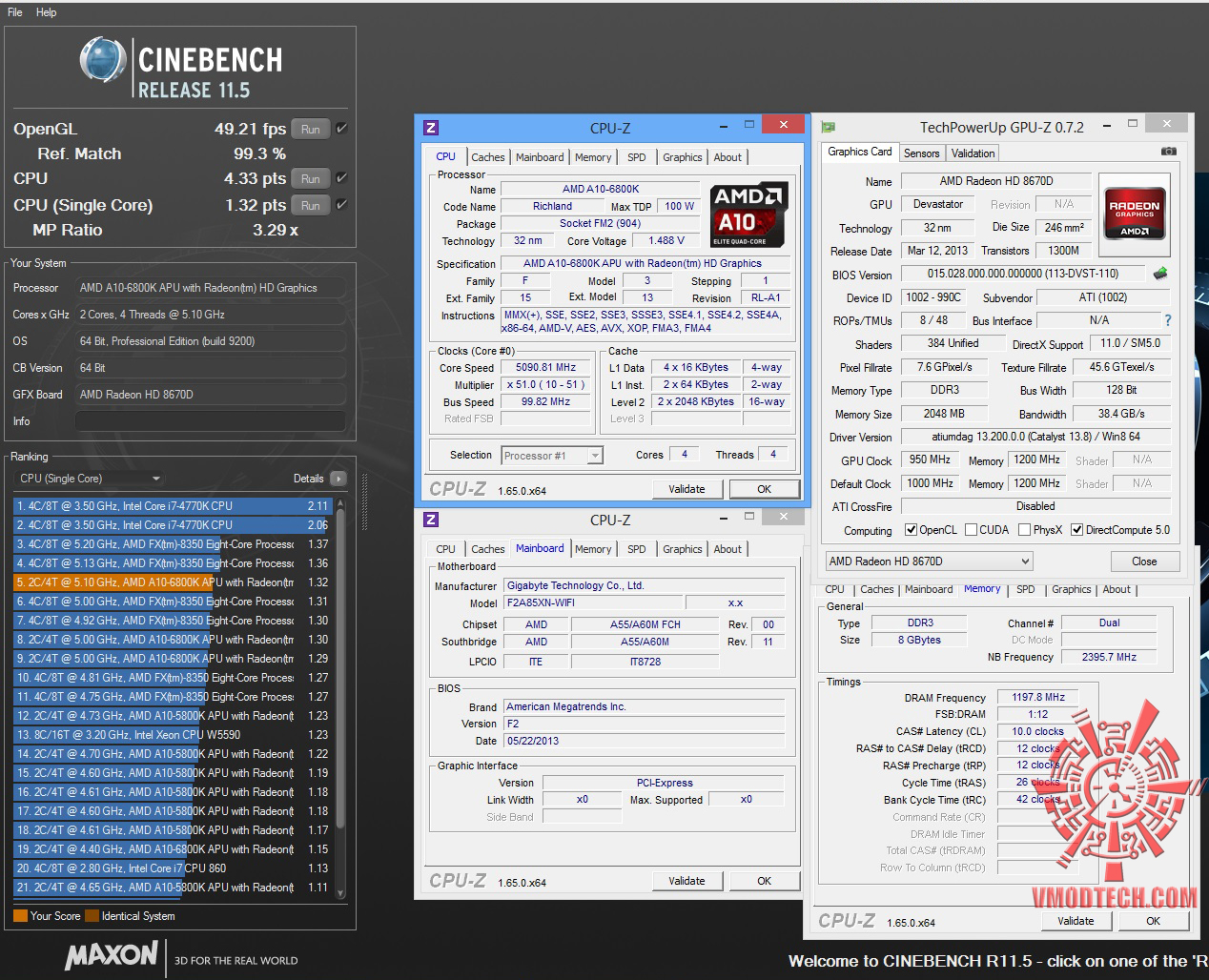

cine51

Cinebench 11.5 คะแนนเรนเดอร์ 4หัว 4.33Pts กันเลยทีเดียว ซีพียูระดับกลางหนาวๆกันเลยครับ OpenGL กราฟฟิก 49.21 เฟรมเรต ลื่นไหลดีมากครับ

AMD A10-6800K 5.1Ghz

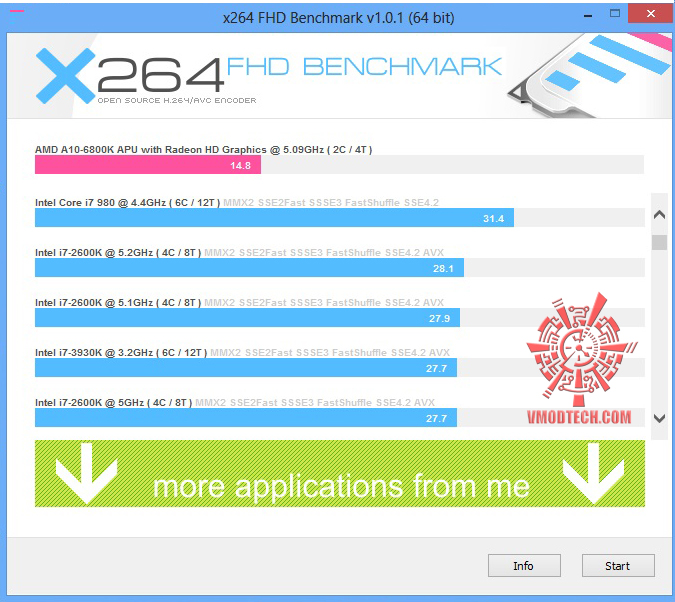

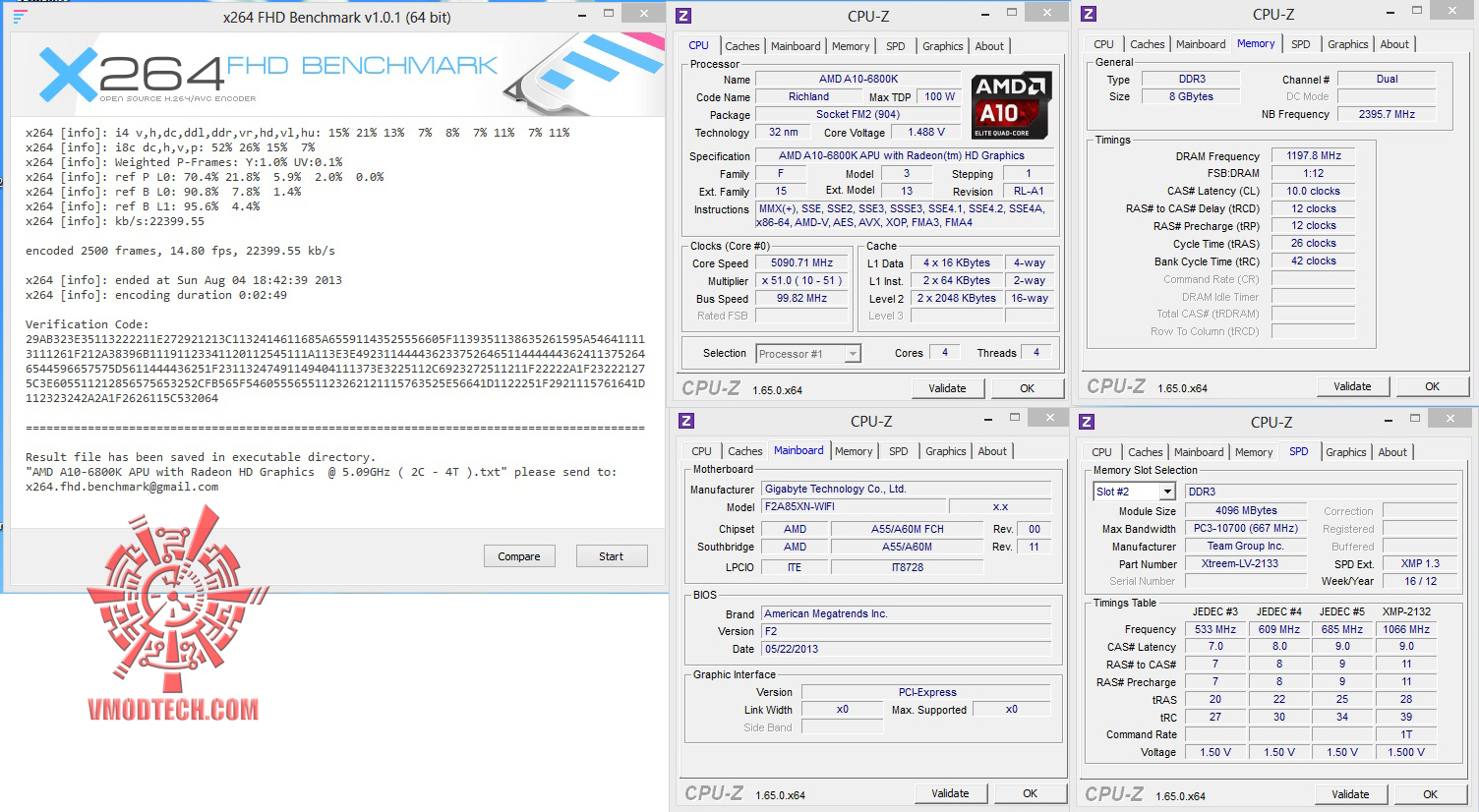

X264 FHD

x264-2-51

x264-3-51

x264-51

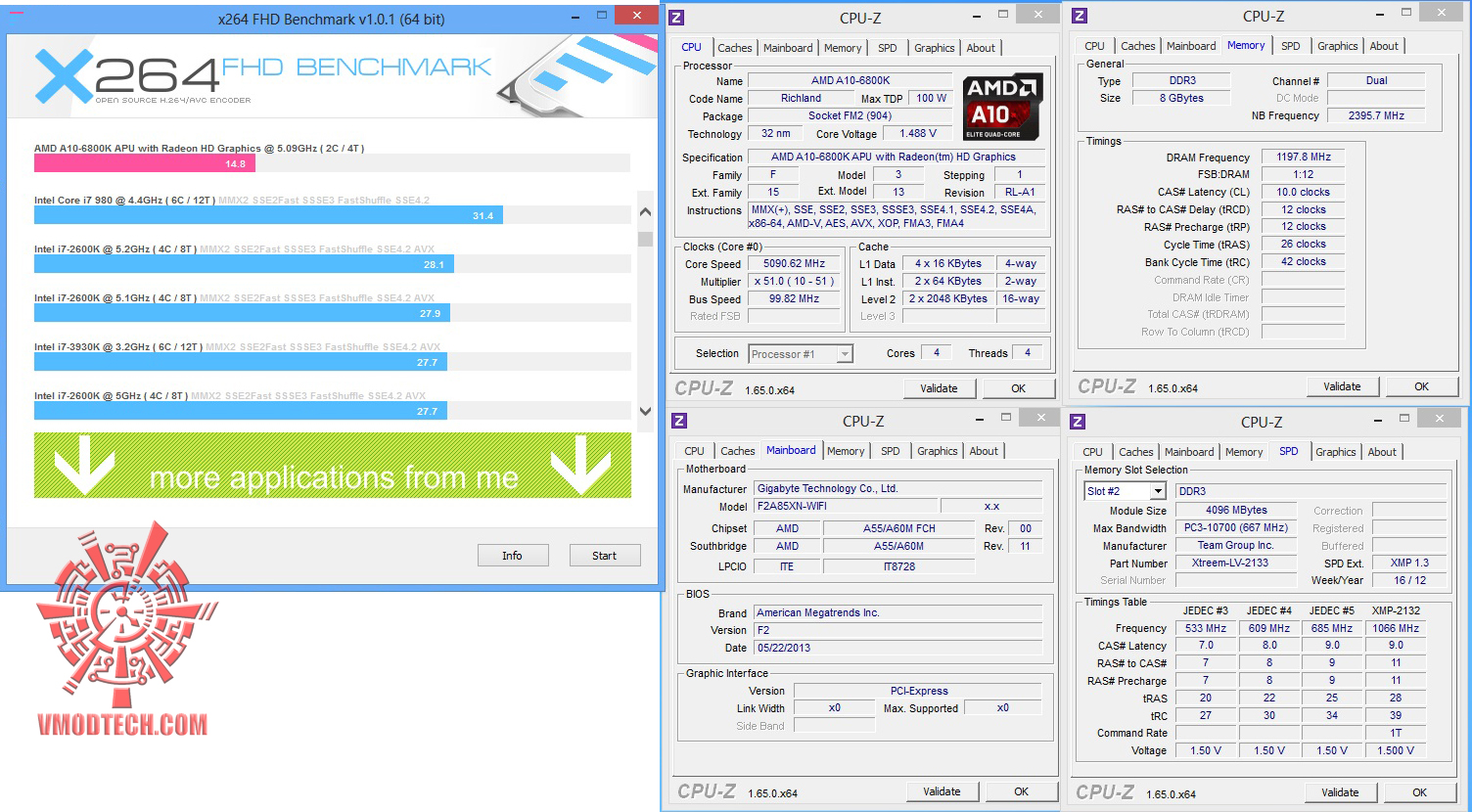

X264 จบที่ 14.8เฟรมเรตครับใช้ได้ครับ

AMD A10-6800K 5.2Ghz

52cpuid

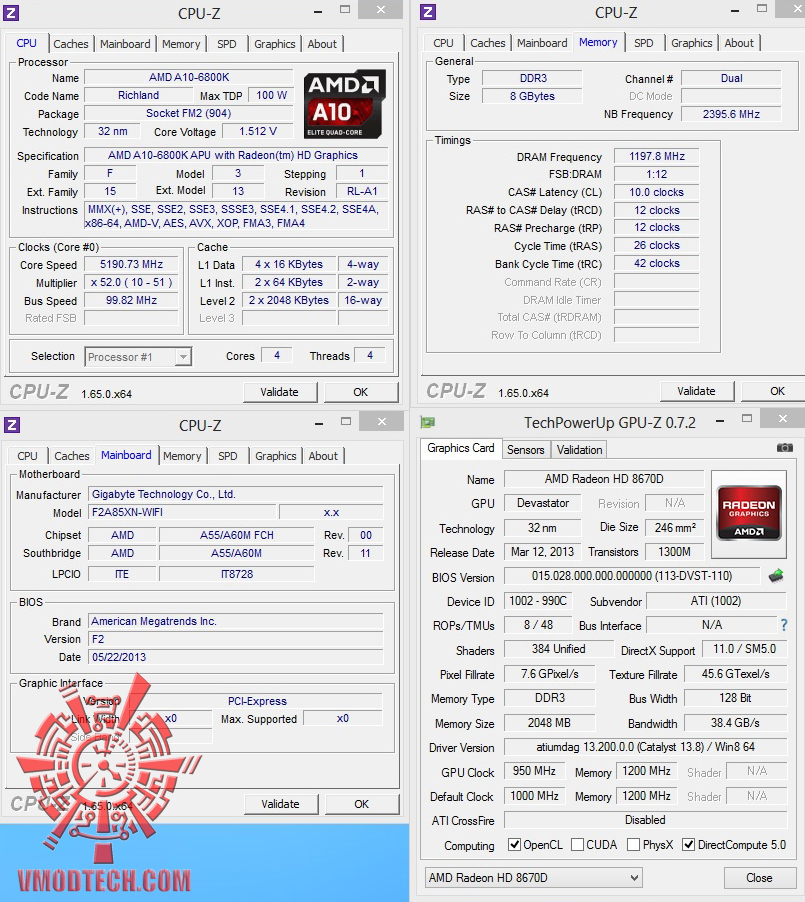

เทสสองลองขยับไปที่ความเร็ว 5.2Ghz ครับไฟเลี้ยงซีพียู Vcore 1.512V NB2400 บัสแรม 2400 CL10-12-12-26-42 2T 1.68V ณ จุดนี้ไปเริ่มจะไม่เสถียรครับแต่พอเทสกันได้แต่ GIGABYTE GA-F2A85XN-WIFI ก็สามารถพามาได้ครับ

AMD A10-6800K 5.2Ghz

SuperPI 1MB

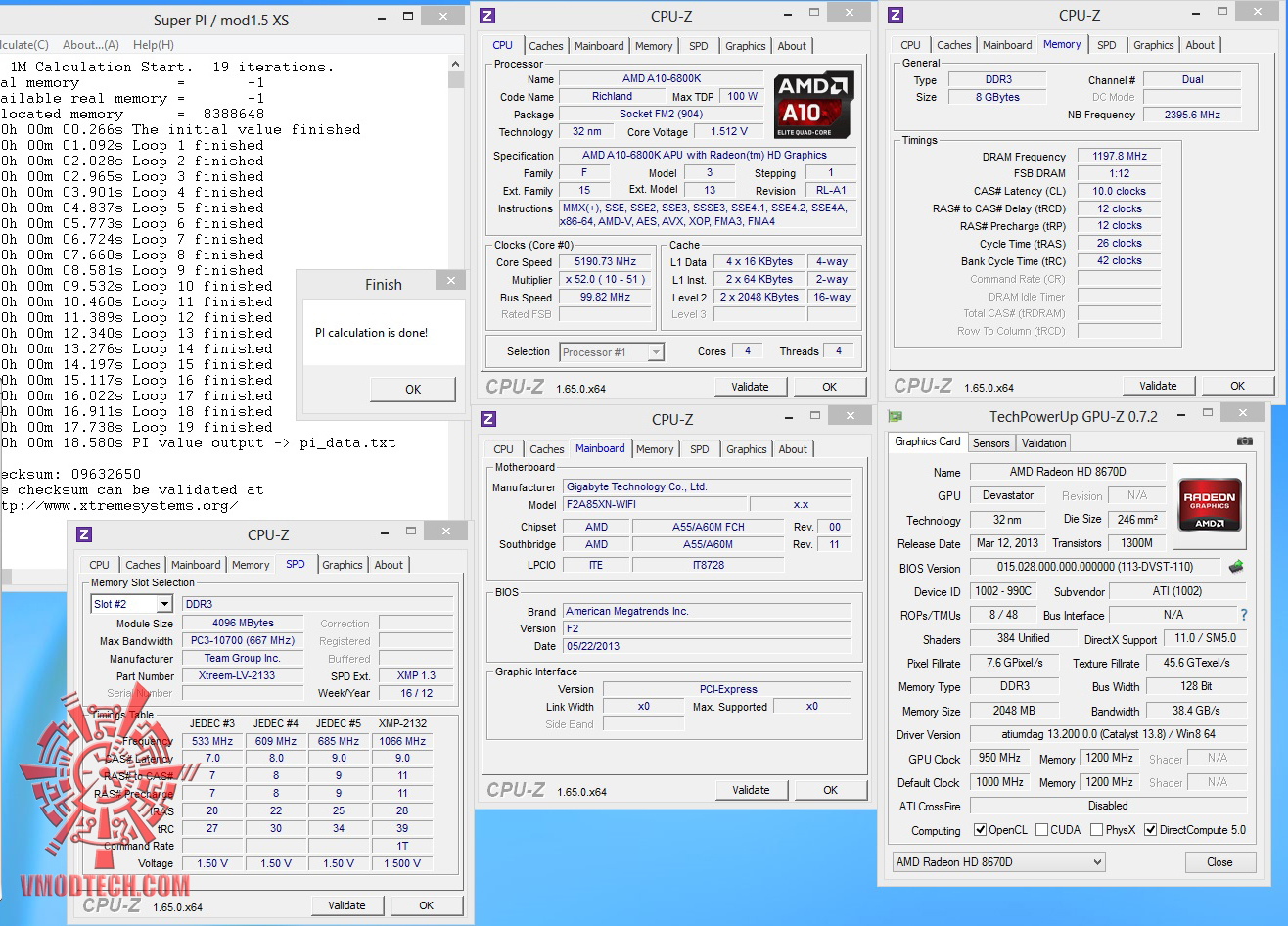

superpi1mb-52 SuperPI 1MB เวลาแตะที่ 18.580วินาทีก็แรงขึ้นมาหน่อยครับ

AMD A10-6800K 5.3Ghz

SuperPI 1MB

53cpuid

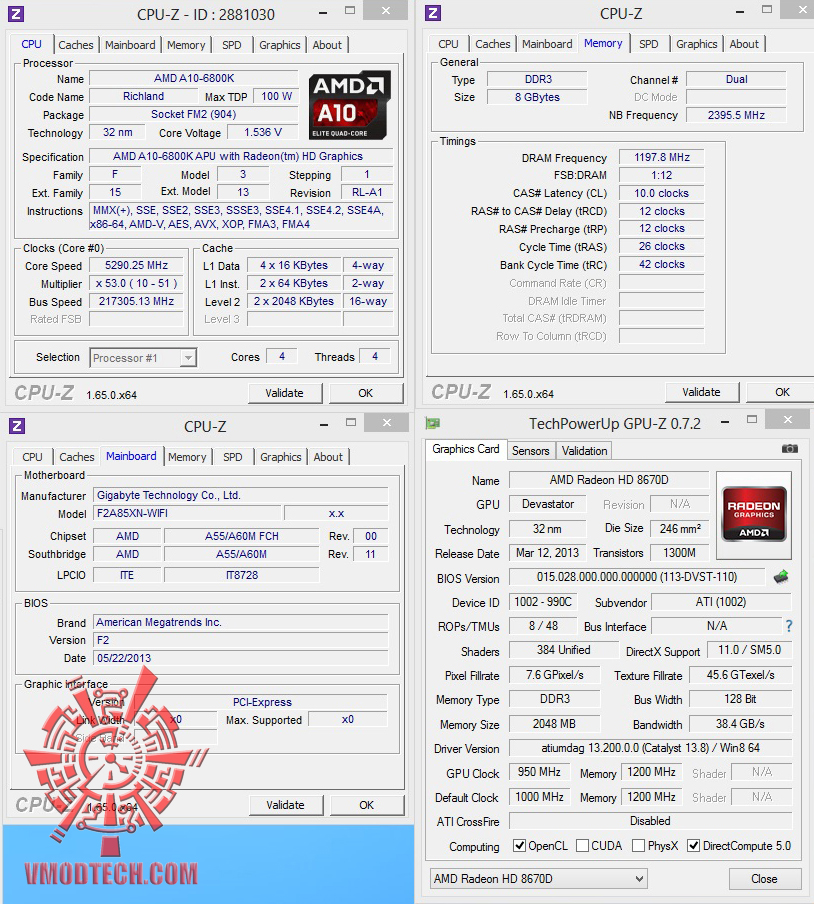

เทสที่สามที่ความเร็ว 5.3Ghz ไฟเลี้ยงซีพียู Vcore 1.536V NB2400 บัสแรม 2400 CL10-12-12-26-42 2T 1.68V แรงกันจริงๆสำหรับ GIGABYTE GA-F2A85XN-WIFI ก็ยังสามารถไปได้ครับ

AMD A10-6800K 5.3Ghz

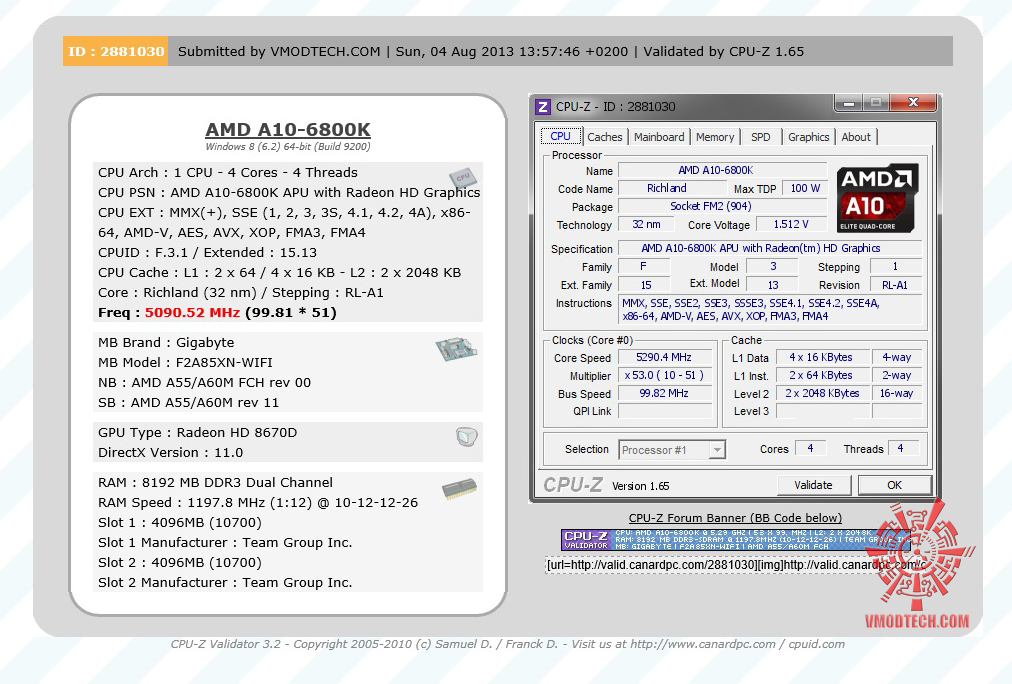

Validated

53validate

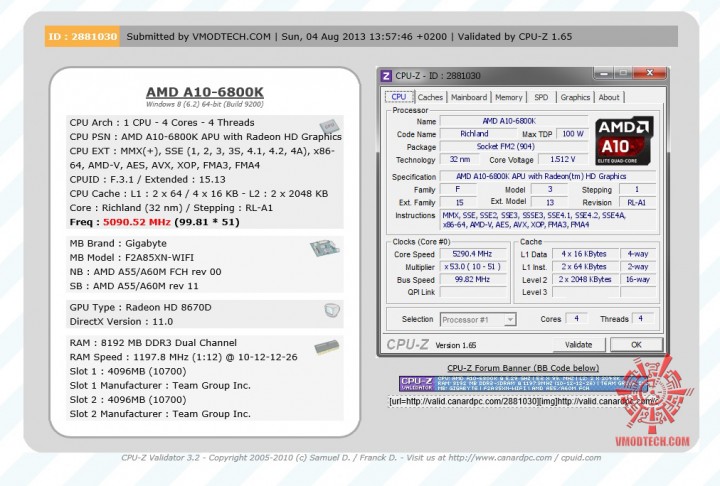

Validate ผ่านกันไปได้ครับที่ความเร็ว 5.3Ghz

AMD A10-6800K 5.3Ghz

SuperPI 1MB

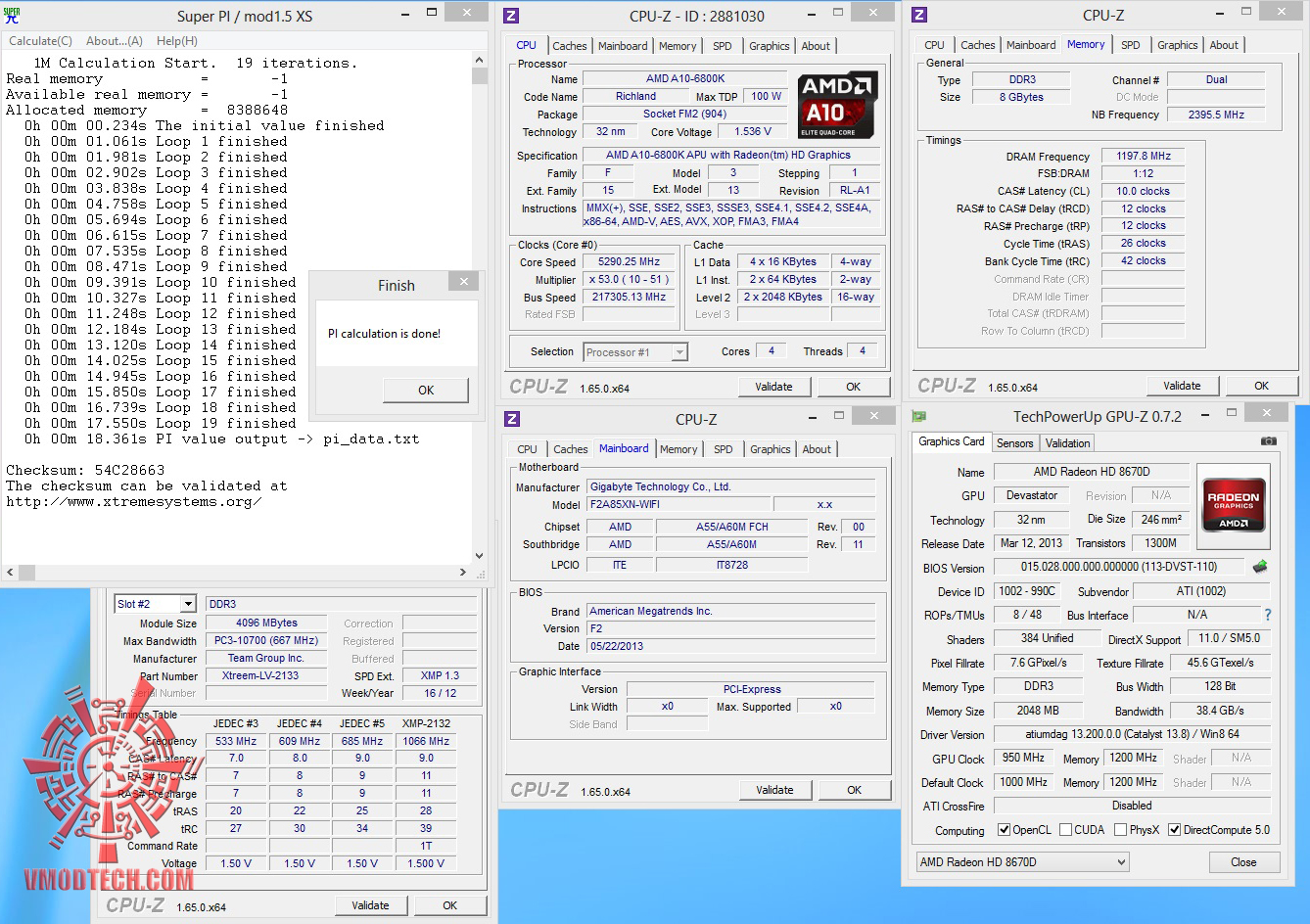

superpi1mb-53

SuperPI 1MB เวลาแตะที่ 18.361วินาที เร็วขึ้นมาอีกนิดแล้วครับ AMD แรงจริงๆ จัดกันเต็มๆไปเลยครับ

AMD A10-6800K 5.4Ghz

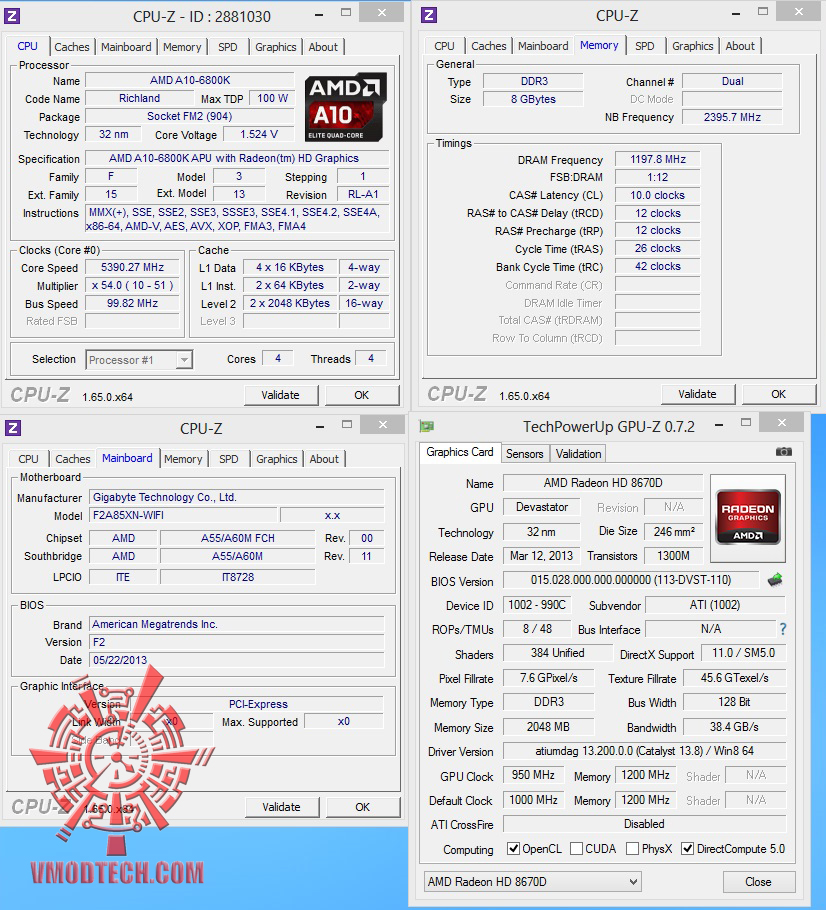

54puid

เทสที่สี่ที่ความเร็ว 5.4Ghz ไฟเลี้ยงซีพียู Vcore 1.548V NB2400 บัสแรม 2400 CL10-12-12-26-42 2T 1.68V แรงกันจริงๆสำหรับ GIGABYTE GA-F2A85XN-WIFI ก็ยังสามารถไปได้ครับ อัดกันแบบเปิดสุดก๊อกครับ

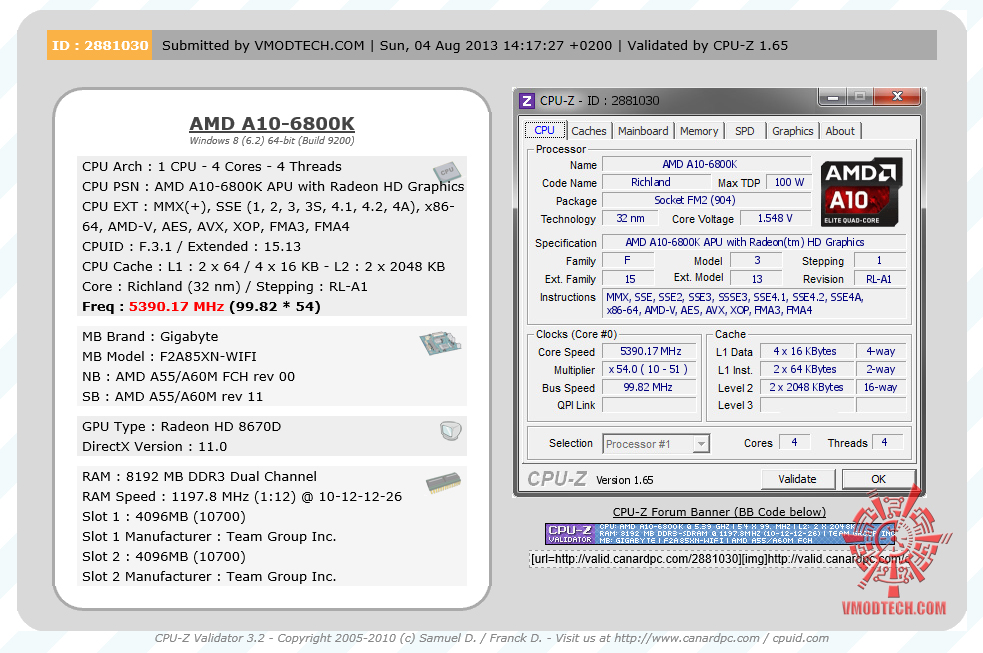

AMD A10-6800K 5.4Ghz

Validated

54-validate1

http://valid.canardpc.com/2881030

อัดกันแบบเต็มๆพอจะ Validate ผ่านกันไปได้ครับ

AMD A10-6800K 5.5Ghz

cpu55

สุดท้ายผมลองกดดูแบบไม่ได้หวังอะไรมากครับ เพราะที่ผมเคยเทสA10-6800K กับเมนบอร์ดตัวใหญ่ UP4 ไปก็ไม่ผ่านที่ความเร็วนี้ได้ราวๆ 5.4Ghz แต่สำหรับ GIGABYTE GA-F2A85XN-WIFI พาไปแตะที่ความเร็วนี้ได้ที่ 5.5Ghz ได้พอดี ไฟ Vcore 1.56V แบบที่พอจะจับภาพกันได้ครับ เกินนี้ไปก็ตัวใครตัวมันครับ อิอิ กำ จัดหนัก จัดเต็ม อัดแบบสุดๆกันไปเลยครับวันนี้ แรงเกินตัวกันจริงๆครับ คงจะสะใจขาโหดกันบ้างไม่มากก็น้อยนะครับ เง้อ...

dsc_0088

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบ GIGABYTE GA-F2A85XN-WIFI ซึ่งวันนี้เราจะมองแต่ภายนอกกันไม่ได้จริงๆครับถึงตัวจะเล็กแต่ต่อยหนักจริงๆสามารถจะรีดความเร็วของซีพียู A10-6800K Richland ตัวล่าสุดของทาง AMD A-Series ไปที่ความเร็ว 5Ghz อย่างมีเสถียรภาพตลอดการทดสอบด้วยไฟเลี้ยงเพียงแค่ Vcore 1.46V เท่านั้น ตามที่ผมสัมผัสดูตัวเมนบอร์ดก็ไม่ได้ร้อนอะไรมากมายแม้จะโอเวอร์คล๊อกไปที่ความเร็วสูงแบบนี้ก็ตามถือได้ว่าทาง Gigabyte ได้ออกแบบอุปกรณ์ต่างๆเทียบเท่าเมนบอร์ดตัวใหญ่ๆด้วยชิบเซ็ตAMD A85X อีกทั้งระบบควบคุมไฟที่มีประสิทธิภาพโดยทาง GIGABYTE ได้เลือกใช้ All Solid Caps (Capacitors) และ Low RDS(on) MOSFETs เกรดเดียวกับเมนบอร์ดรุ่นท๊อป ส่วนระบบจ่ายไฟก็ยังใช้ระบบ GIGABYTE Digital Power Engine เช่นเดียวกับเมนบอร์ดรุ่นท๊อปของทางค่ายถือว่าเป็นเมนบอร์ดตัวเล็กที่อัดแน่นประสิทธิภาพในการโอเวอร์คล๊อกมาแบบไม่แพ้รุ่นใหญ่ๆกันอย่างแน่นอนครับ ส่วนฟีเจอร์ต่างๆก็มีมาให้ใช้งานได้พอสมควรครับไม่ว่าจะเป็นระบบ WIFI ที่เป็นจุดเด่นของฟีเจอร์ของเมนบอร์ดและระบบ Exclusive Bluetooth 4.0/WiFi module ที่ใช้เชื่อมต่ออุปกรณ์มือถือของท่าน หรือแม้ด้านความบันเทิงท่านใดที่มีจอภาพหลายจออยากเชื่อมต่อจอภาพ 3จอก็สามารถทำได้ด้วยระบบ AMD Eyefinity technology ได้แบบครบครัน ถือว่าเป็นเมนบอร์ดรุ่น Mini ITX มีมีฟีเจอร์ให้เลือกใช้งานตามมาตราฐานและยังสามารถรองรับการโอเวอร์คล๊อกกันได้มันส์สะใจกันอย่างแน่นอน สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทกับทุกวัน สวัสดีครับ

vmod award performance best vmod award innovation good vmod award value good PLENTY High End Chassis  Model ARESZE4

.

Special Thanks.
