GIGABYTE GeForce GTX 970 G1 GAMING 4GB Review

INTRODUCTION

Edited: All Benchmarking was revised by dirver version 344.07, tpp 19 sept 2014  11.36

.

สวัสดีครับ ต่อเนื่องกันเลยครับสำหรับบทความรีวิวกราฟฟิกการ์ดซีรีย์ล่าสุดของ NVIDIA และแบรนด์พาร์ทเนอร จากเมื่อล่าสุดที่ NVIDIA นั้นได้เปิดตัวกราฟฟิกการ์ดรุ่นใหญ่ไปเมื่อปีกลายอย่าง NVIDIA GeForce GTX TITAN Black จนมาถึงวันนี้ครับ NVIDIA ได้เปิดตัวกราฟฟิกการ์ดรุ่นใหม่ สถาปัตยกรรมใหม่ล่าสุดที่ใช้โค๊ดเนมว่า Maxwell และวันนี้ครับทางเราได้รับการ์ดจากแบรนด์ต่างๆมาให้เราได้ทำการเปิดตัวมากมายจนแทบไม่อยากเชื่อ แต่อย่างไรก็ตาม ขอเรียงลำดับจากแบรนด์ที่ให้เกียรติเราเป็นรายแรกนอกเหนือจากทาง NVIDIA TW ซึ่งก็คือ GIGABYTE นั่นเองครับ สำหรับการ์ดที่เราจะมาพูดถึงในบทความนี้ก็คือ GIGABYTE GeForce GTX 970 G1 GAMING 4GB ที่มาพร้อมกับแรมที่มากกว่าในมาตรฐานซีรีย์ก่อนคือ 4 กิ๊กกาไบท์ โดยวันนี้ผมจะทำการทดสอบ Benchmark ปกติแต่ในส่วนของการทดสอบเกมส์นั้นจะทดสอบบนความละเอียดแบบ 4K ให้ได้ชมประสิทธิภาพกันครับ ติดตามกันเลย

.

ใน ช่วงเวลาที่ผ่านมากว่าสองทศวรรษที่ NVIDIA พยายามสร้างสรรและนำความสมจริงของกราฟฟิก 3D เข้าไปสู่วงการเกมส์ เมื่อปลายปี 2006 นั้นเราได้ทำการเปิดตัว GPU ที่มีชื่อว่า G80 และกราฟฟิกบอร์ด GeForce GTX 8800 GTX ด้วยการนำเอาเทคโนโลยี CUDA เข้ามารวมกับ GPGPU เพื่อช่วยในการประมวลผล และในปี 2010 นั้น NVIDIA ได้เปิดตัวกราฟฟิกการ์ด GeForce GTX 480 ซึ่งเป็น GPU ที่มีโครงสร้างสถาปัตยกรรมที่ชื่อว่า Fermi สู่ตลาดเกมส์ ซึ่ง GTX 480 นั้นได้รวมเอาการทำงานของเทสเซลเลชั่นแบบคู่ขนาดจำนวน 15 หน่วยเข้าไว้ด้วยกัน ซึ่งนั่นเองที่ช่วยเสริมสร้างความสมจริงและเร่งความเร็วในการประมวลผลโครง สร้างด้านเรขาคณิตได้เป็นอย่างดี หลังจากนั้นการพัฒนาโครงสร้าง GPU ที่เน้นการประหยัดพลังงานก็เกิดขึ้นให้หลังภายในโค๊ดเนมว่า Kepler ซึ่ง Kepler นั้นช่วยปรับปรุงและพัฒนาการใช้พลังงานไปพร้อมๆกับประสิทธิภาพที่มากกว่า เดิมในปี 2012

.

และ ล่าสุดเมื่อต้นปีนี้ NVIDIA ได้เปิดตัวกราฟฟิการ์ด GeForce GTX 750 Ti ซึ่งถือเป็น GPU รุ่นแรกบนโครงสร้าง Maxwell โดย Maxwell นั้นได้ถูกออกแบบขึ้นมาจากพื้นฐานการใช้งาน มันเป็น GPU ที่มีอัตราส่วนการใช้พลังงานต่อประสิทธิภาพที่สูงมากอย่างไม่น่าเชื่อ กับการใช้งานบนแอพพลิเคชั่น DX11 นั้น GeForce GTX 750 Ti นั้นสามารถที่จะเบียดเอาชนะกราฟฟิกการ์ดเรือธงอย่าง GeForce GTX 480 ได้อย่างไม่ยากเย็นแต่พลังานที่ใช้นั้นน้อยกว่ามาก นั่นถือเป็นจุดกำเนิดของไอเดียการใช้พาวเวอร์ ลิมิตบนสภาพแวดล้อมการทำงาน ซึ่งเหมือนกับการทำงานบนโน๊ตบุ๊ค และ Small form Factor PC ไปจนถึงคอมพิวเตอร์ PC ที่ใช้งานกันทั่วๆไป

.

NVIDIA GPU ในยุคล่าสุด GM204 นั้นถือเป็น GPU รุ่นที่สิบและเป็นรุ่นแรกที่ใช้โครงสร้างสถาปัตยกรรม Maxwell อย่างสมบูรณ์แบบ โดยเป้าหมายของการออกแบบ GM204 นั้นก็คือ สร้างประสบการณ์การเล่นเกมส์ได้อย่างสมบูรณ์แบบบนการแสดงผล อัตราการใช้พลังงานต่ำอย่างเหลือเชือ และสร้างความสมจริงในเรื่องแสงเงาด้วยเทคโนโลยี VXGI

Lighting หรือแสงเงานั้นถือเป็นอุปสรรคที่ใหญ่หลวงในงานด้านคอมพิวเตอร์กราฟฟิกที่ ต้องถือเป็นภาระกิจที่ต้องข้ามผ่านไปให้ได้เพื่อที่จะบรรลุเป้าหมายความความ สมจริงของรูปภาพที่แสดงผล Global illumination นั้นเป็นสิ่งที่แสดงถึงการพัฒนาที่เข้าใกล้กับเป้าหมายที่วางเอาไว้ ซึ่ง Global illumination นั้นถูกหยิบมาใช้บ่อยๆในงานด้านอุตสาหกรรมภาพยนต์เพื่อจะสร้างสรรซีน CG ต่างๆให้ดูเหมือนจริงมากยิ่งขึ้น ทว่าการเรนเดอร์ global illumination ที่มีการเคลื่อนไหวในแบบเรียลไทม์นั้นยังเป็นไปได้ค่อนข้างลำบากจนถึง ปัจจุบัน

.

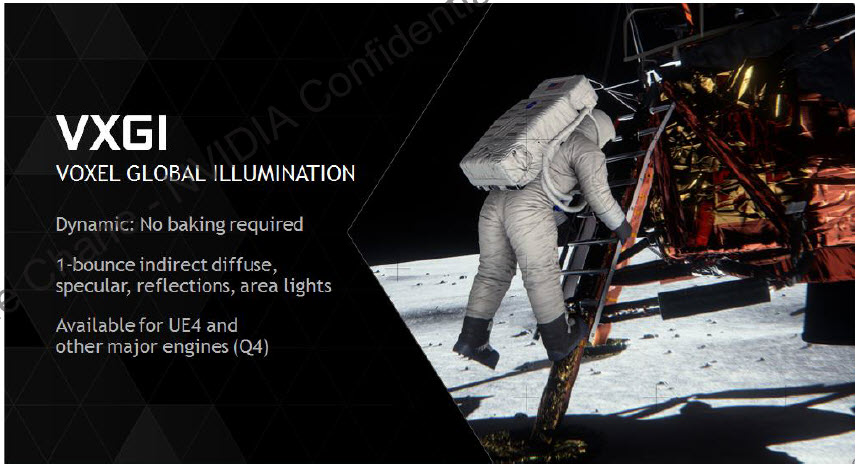

NVIDIA Voxel Global Illumination (VXGI) นั้นถือเป็นอุปสรรคที่ต้องข้ามผ่านไปให้ได้ VXGI นั้นมีพื้นฐานมาจากคอนเส็บที่มีชื่อว่า Cyril Crassin ที่เริ่มต้นวิจัยเมื่อปี 2011 ด้วยการใช้โครงสร้างของข้อมูลแบบ 3D ที่มีชื่อเรียกว่า voxels ในการแคบเจอร์สภาวะโดยรวมและรายงานสภาวะแสงบนทุกๆจุนในซีน โครงสร้างข้อมูลนี้นั้นจะค่อยๆดำเนินไปในระหว่างช่วงสุดท้ายของการเรนเดอร์ เพื่อให้การแสดงผลของแสดงที่เกิดการกระจายรอบๆซีนนั้นเป็นไปอย่างเที่ยงตรง ที่สุด

.

VXGI นั้นช่วยสร้างและปรับปรุงประสิทธิภาพของ global illumination ในขณะที่อัลล๊อคการิทึมของซ๊อฟแวร์ VXGI นั้นจะทำงานไปบน GPU ทั้งหมด ผลของประสิทธิภาพที่ได้นั้นจะสามารถเห็นได้จาก GPU รุ่นใหม่อย่าง Maxwell

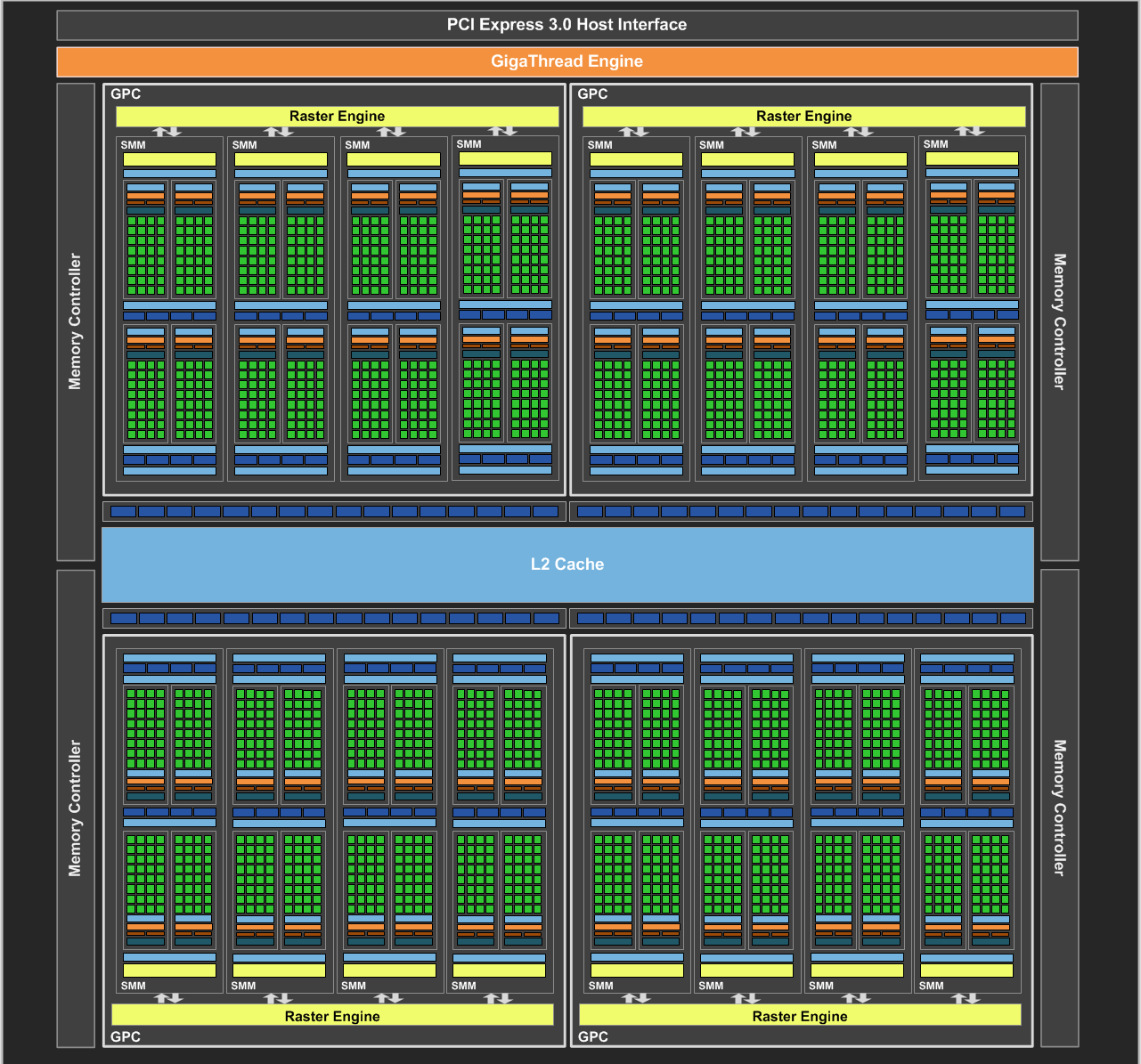

เช่นเดียวกัน กับ Fermi และ Kepler GM204 นั้นประกอบไปด้วยอาเรย์ของ คลัสเตอร์หน่วยประมวลผลด้านกราฟฟิก สตรีมมิ่งมัลติโพรเซสเซอร์ (SMs) และเมมโมรี่คอนโทรลเลอร์ GM204 นั้นจะมี GPCs จำนวนสี่หน่วย มี Maxwel SMs จำนวน 16 หน่วย และรวมถึงมีคอนโทรลเลอร์ของเมมโมรี่จำนวนสี่หน่วย GeForce GTX 980 นั้นใช้ส่วนประกอบเหล่านี้เพื่อที่ทำให้โครงสร้างสมบูรณ์

.

ส่วนเวอร์ชั่น อื่นของชิพนั้นจะมี 13 SMs ที่จะเรียกว่า GeForce GTX 970 ซึ่งแน่นอนว่าในอนาคตอันใกล้นี้เราวางแผนที่จะพัฒนากราฟฟิกการ์ดเพิ่มเติมบน สถาปัตยกรรม GM204 โดยการปรับแต่งและการเพิ่มในส่วนของ GPCs และ SMs รวมถึงเมมโมรี่คอนโทรลเลอร์เพิ่อให้ครอบคลุมในทุกความต้องการของตลาด

.

ด้านเมมโมรี่ คอนโทรลเลอร์นั้นจะเป็นแบบ 64 บิท จำนวนรวมทั้งสิ้น 256 บิท ในแต่ละคอนโทรลเลอร์นั้นจะมี 16 ROP และแคช L2 ขนาด 512K ดั้งนั้นโดยรวมของชิพนั้นจะเป็น 64 ROPs และ แคช L2 จำนวน 2048KB (ซึ่งเทียบกับ GK104 ที่มี 32 ROPs และแคช L2 ที่มีเพียง 512KB)

ใน GM204 นั้น หนึ่งพาร์ติชั่นของ ROP นั้นบรรจุ ROP ไว้ทั้งหมด 16 หน่วย (ซึ่งต่างจาก 8 หน่วยบน Kepler) แต่ละหน่วยของ ROP นั้นจะสามารถสร้างกระบวนการคำนวนหนึ่งหน่วยของตัวอย่างสี ด้วยจำนวนพาร์ติชั่นของ ROP จำนวน 4 พาร์ติชั่นนั้นจะมีทั้งหมด 64 ROPs ซึ่งมากเป็นสองเท่าบน GK104 และนั่นเองที่ทำให้มันช่วยปรับปรุงธรูพุตของ ROP ให้มีประสิทธิภาพมากขึ้นด้วย

.

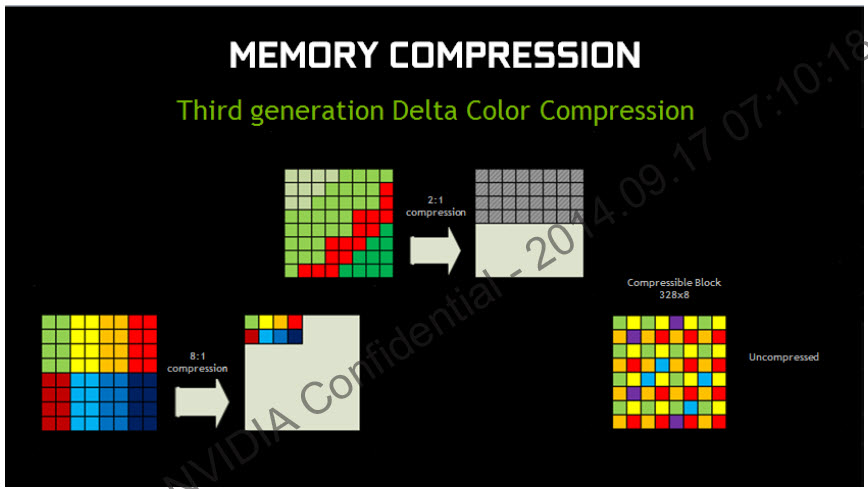

GM204 นั้นมีเมมโมรี่อินเตอร์เฟสขนาด 254 บิท และมีความเร็ว 7 Gbps บนพื้นฐานของแรมแบบ GDDR5 ซึ่งเป็นแรมที่เร็วที่สุดในตลาดอุตสาหกรรม รวมถึงมันมี Unified แคช L2 มากถึง 2048KB ที่จะช่วยแชร์การทำงานกับ GPU นั้นเองเป็นตัวบ่งชี้ถึงความสามารถของการนำใปใช้ในงาน memory compression

.

The Card Appearance

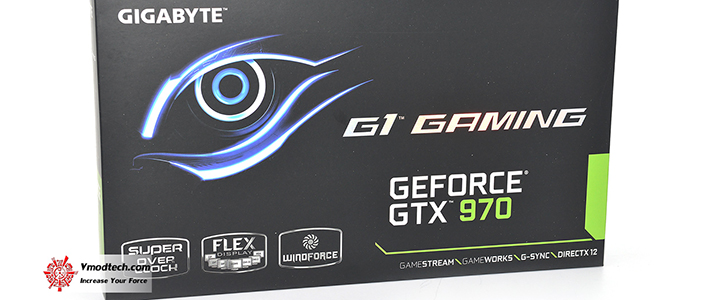

กล่องขอ GIGABYTE GeForce GTX 970 G1 GAMING 4GB นั้นสวยงามตามมาตรฐานดีไซน์ของกิ๊กกาไบท์ ด้านหน้ากล่องนั้นชูสามจุดบนการ์ดซีรีย์นี้ก็คือ WINDFORCE 3X จุดที่สองคือตัวการ์ดได้รับการโอเวอร์คล๊อกมาจากโรงงานเป็นที่เรียบร้อยครับ จุดที่สามคือรองรับการทำงานแบบหลายจอโดย FLEX Display นอกเหนือจากนั้นแล้วคุณสมบัติพิเศษนั้นก็มีติดตัวมาจาก GPU อย่างครบถ้วนครับ

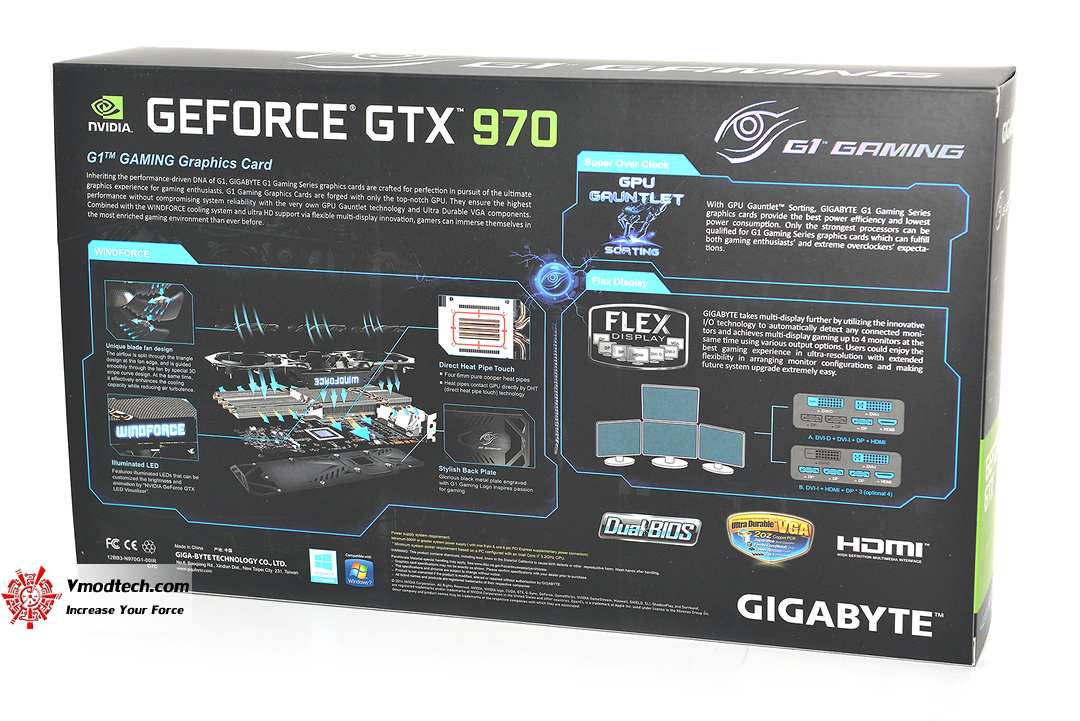

ด้านหลังกล่องนั้นได้บรรยายคุณสมบัติพิเศษต่างๆตามที่ได้กล่าวไปด้านบน ผมว่าเรื่องของการออกแบบชุดระบายความร้อนนี่ถือเป็นเรื่องที่กิ๊กกาไบท์ให้ความสำคัญมากเลยครับ การเลือกการเชื่อมต่อนั้นสามารถเลือกได้หลากหลายตามคอนฟิกกูเรชั่นในรูปด้านหลังกล่องเลย

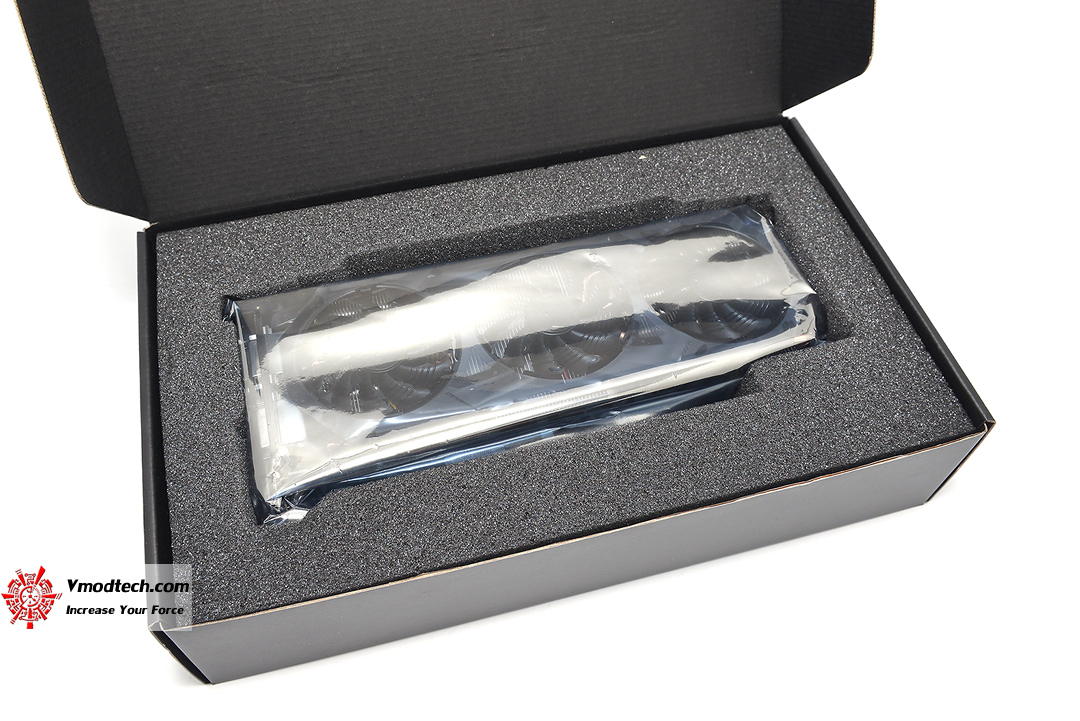

กล่องด้านในก็ยังมีมาให้เหมือนเดิมครับ สวยงามหรูหรามาก

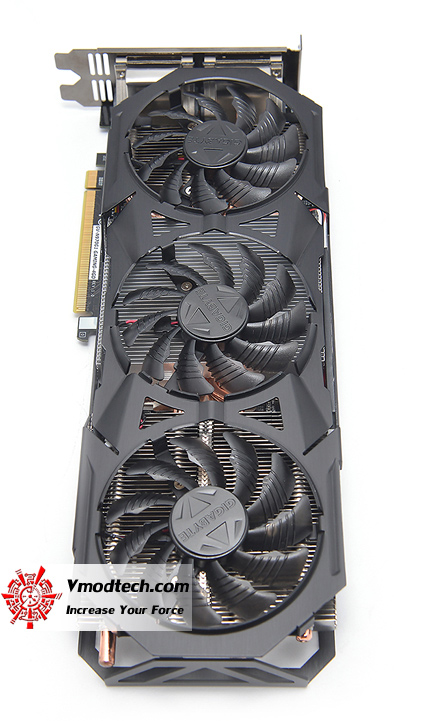

โครงสร้างของชุดระบายความร้อนและฝาครอบ GIGABYTE GeForce GTX 970 G1 GAMING 4GB นั้นสวยงามดุดันมากทั้งสีสรรและเทกเจอร์ขึ้นรูปทั้งหมด

จุดเด่นที่จะมองข้ามไม่ได้เลยก็คือเทคเจอร์บนใบพัดลมครับ ใบพัดลมนั้นมีขนาดประมาณ 8 เซนติเมตร จำนวนใบทั้งหมด 11 ใบครับ

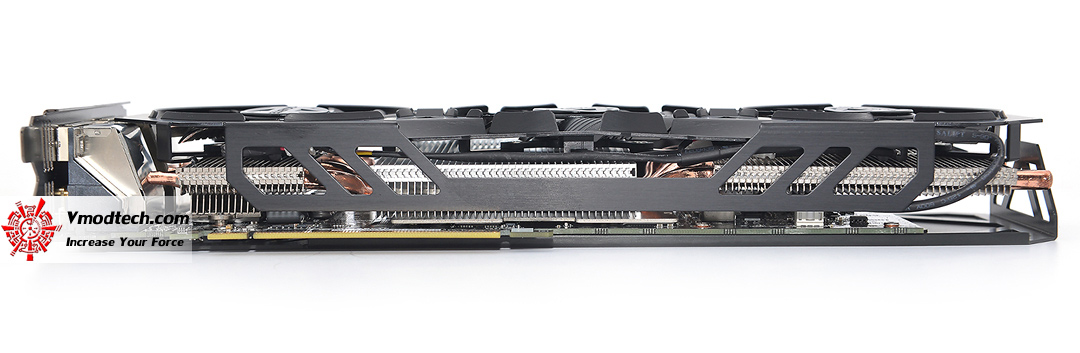

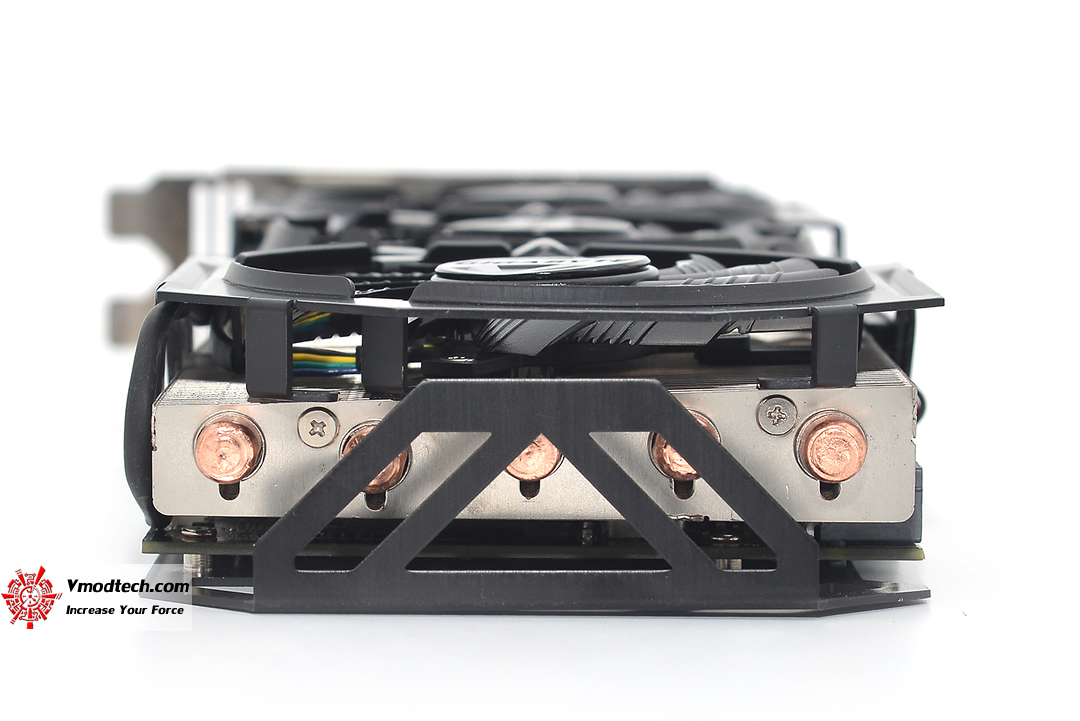

ด้านท้ายการ์ดนั้นจะเห็นว่าโครงของชุดระบายความร้อนนั้นถูกดัดพับมาสวยงามพร้อมลบคมอย่างหมดจด

ความหนาสองสล๊อดครับสำหรับตัวการ์ด ตรงสันนั้นมีการดามโครงการ์ดกันแอ่น น้ำหนักตัวนั้นหนักเอาเรื่องครับหากมองเทียบกับขนาดที่เห็น อันนี้ก็มาจากฟินที่หนาแน่นที่ได้ถูกออกแบบและคำนวนมาเป็นอย่างดี

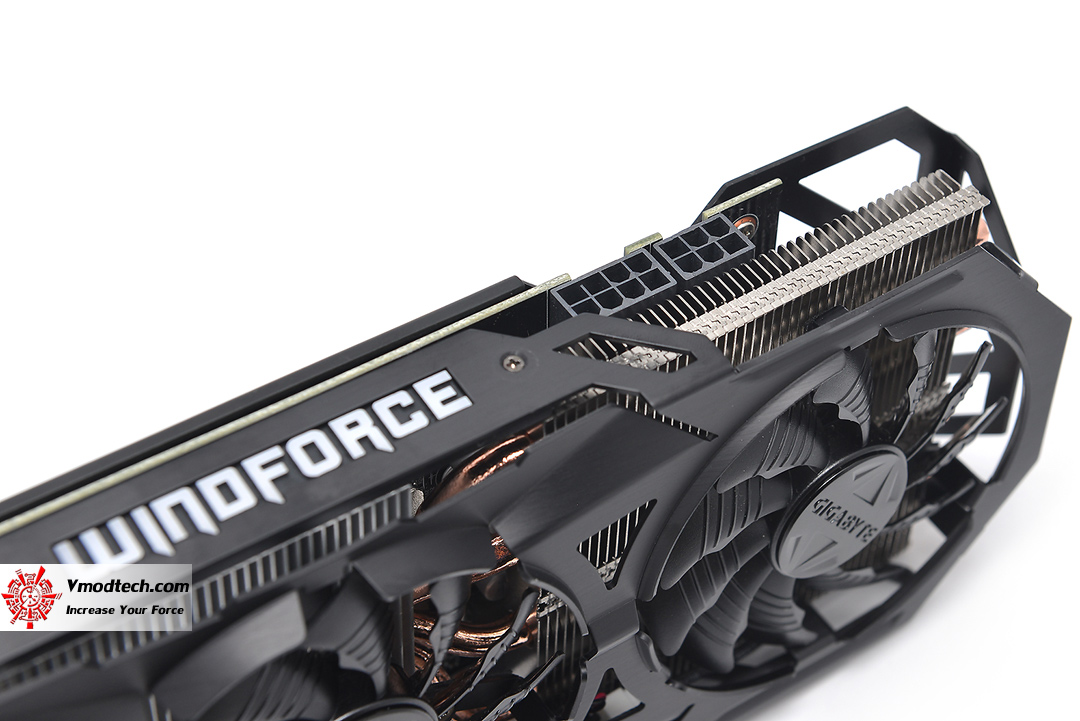

ตัวการ์ดต้องการไฟเลี้ยงจากหัว PCIe แบบแปดพินหนึ่งหัวและหกพินอีกหัวครับ โลโก้ WINDFORCE นั้นจะเปล่งแสงสีฟ้าเมื่อเชื่อมต่อเข้ากับระบบนะครับ เดี๋ยวชมภาพตอนทดสอบเลย

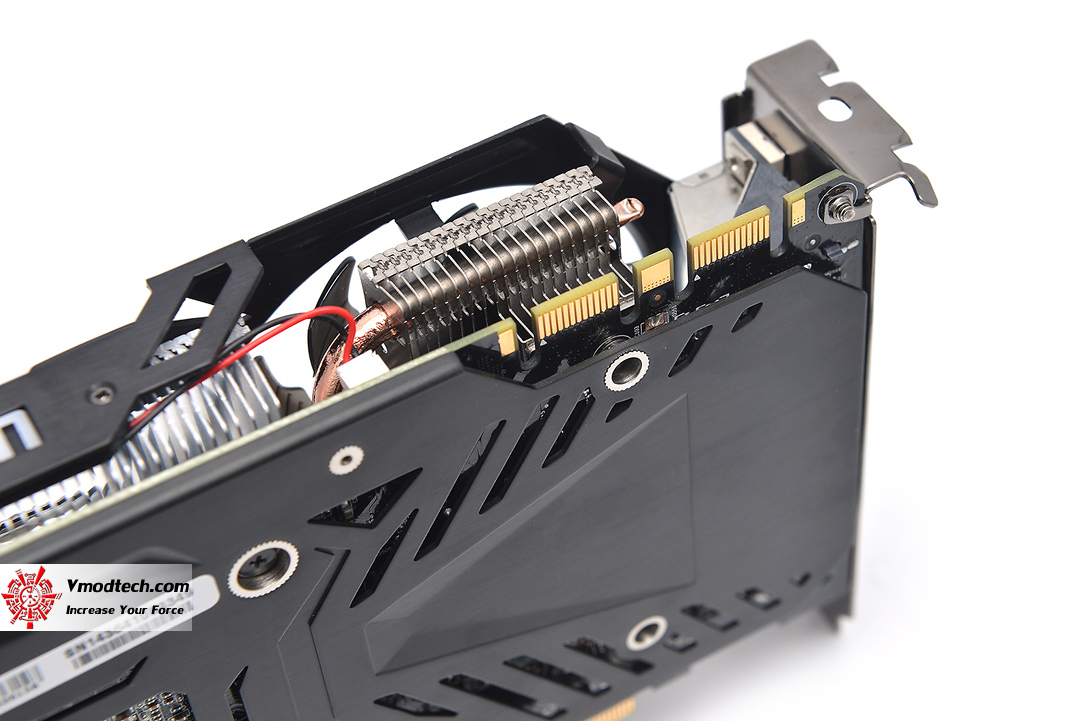

บริเวณเสียบบริดจ์ SLI

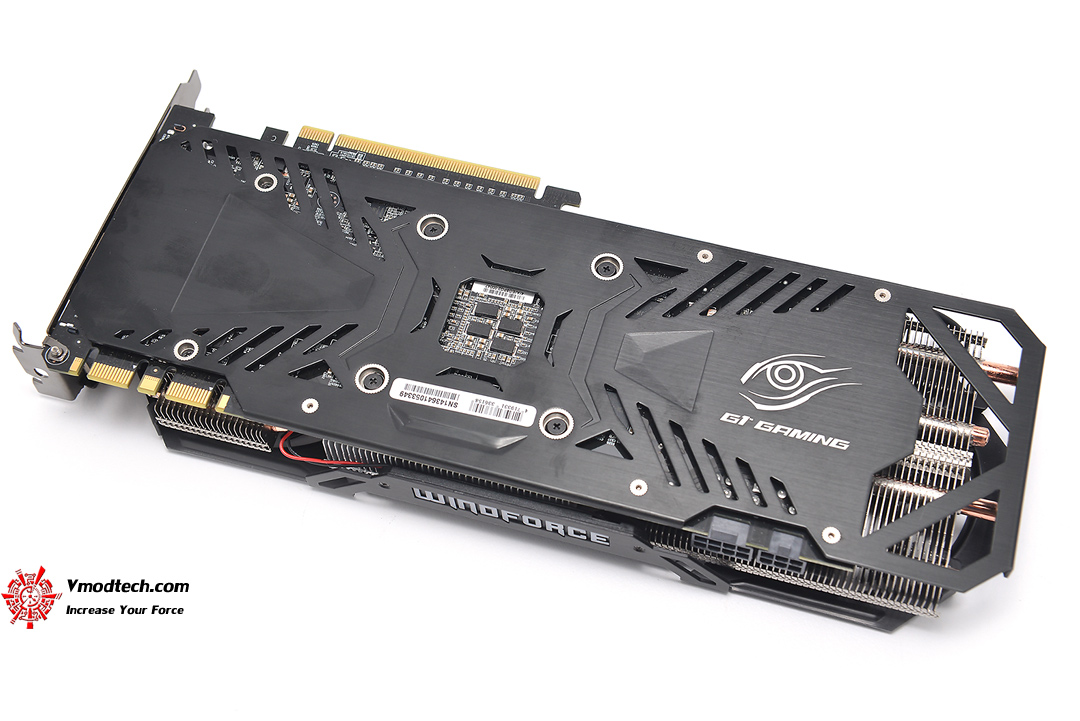

Back plate ที่เสริมทั้งความดุและช่วยระบายความร้อนไปด้วยในตัว

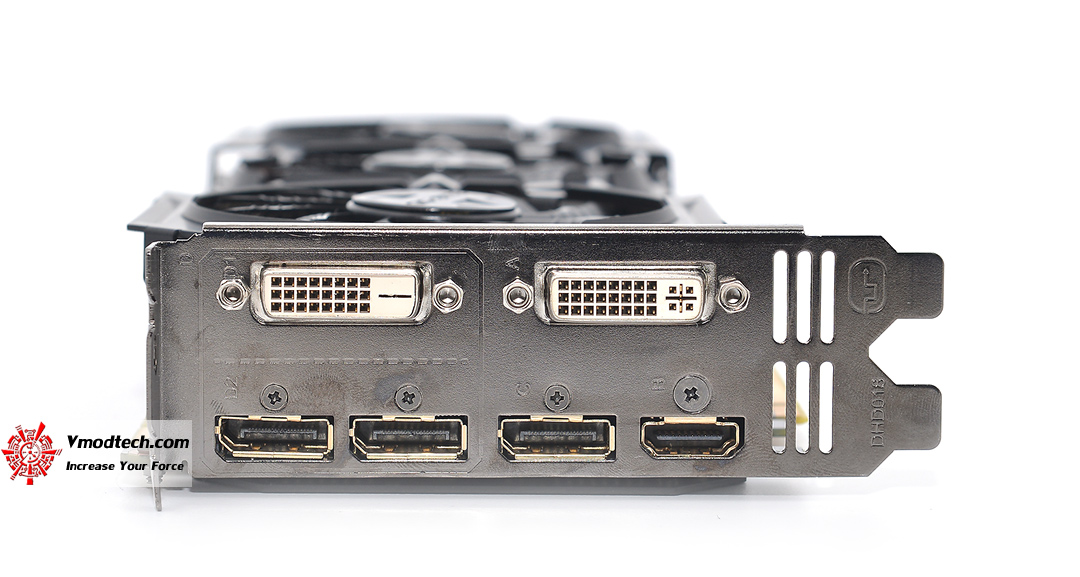

ครบถ้วนการเชื่อมต่อของยุคใหม่ด้วย DVI สองช่อง HDMI หนึ่งช่องและ DP อีกมากมายถึงสามช่องเลย

เปรียบเทียบขนาดของการ์ด G1 GAMING ทั้งสองรุ่นคือ 980 และ 970 เห็นได้ว่ามิติทุกอย่างเท่ากันเลย

.

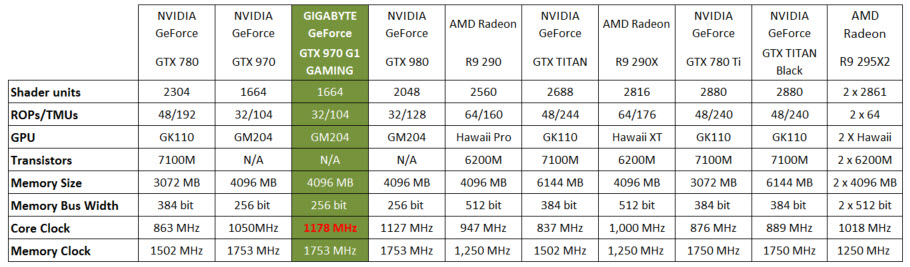

ตารางเปรียบเทียบกับการ์ดในยุคปัจจุบันครับ จะเห็นได้ว่าตัวการ์ด GIGABYTE GeForce GTX 970 G1 GAMING 4GB นั้นได้ถูกโอเวอร์คล๊อกในส่วนความเร็วคอร์ขึ้นมาจาก 1050 MHz เป็น 1178 MHz

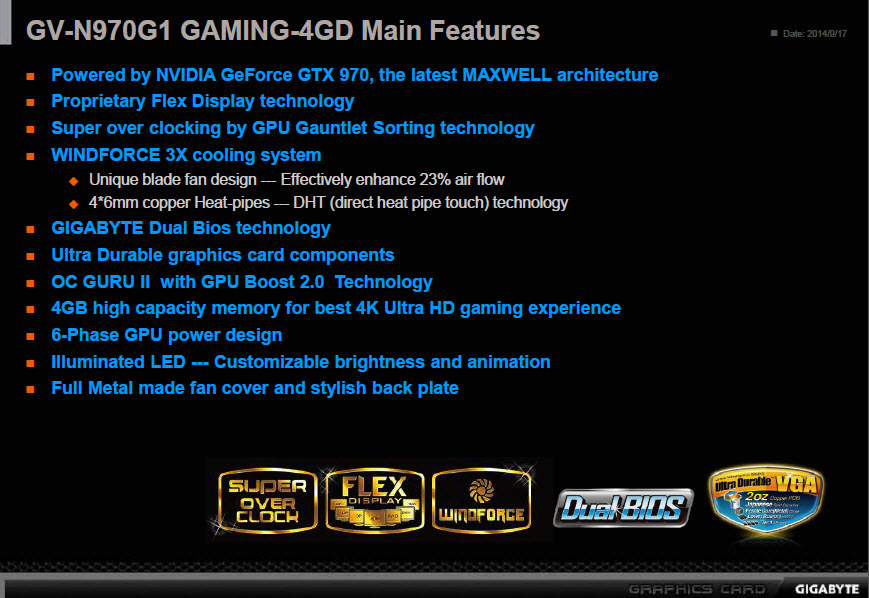

GIGABYTE GeForce GTX 970 G1 GAMING Introduction

ชมรายละเอียดของการ์ด GIGABYTE GeForce GTX 980 G1 Gaming จาก GIGABYTE กัน

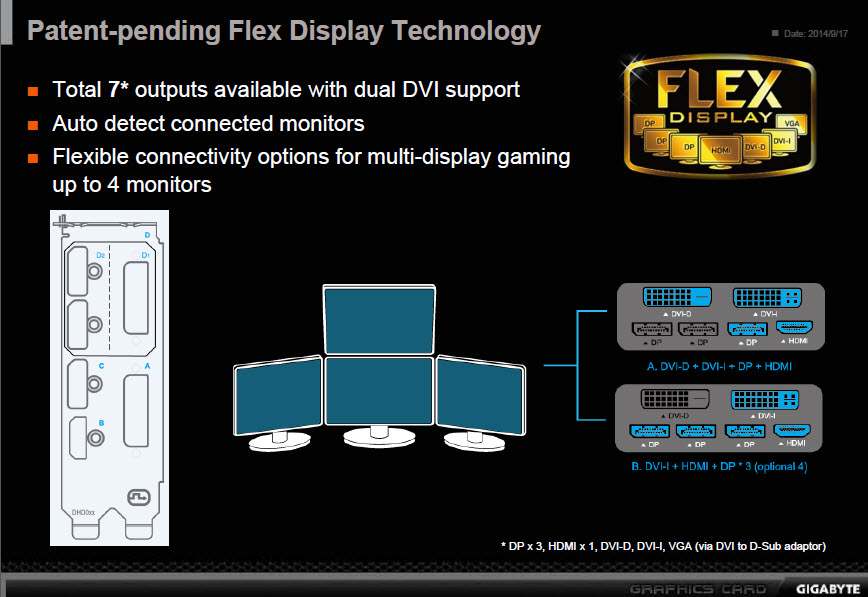

เช่นเดียว กับคุณสมบัติที่ติดตัวมาบนการออกแบบ PCB ซึ่งทำให้บนการ์ดนั้นมีช่องทางการเชื่อมต่อการแสดงผลมากถึง 7 ช่อง ทำให้ผู้ใช้งานสามารถเชื่อมต่อจอได้พร้อมกันมากถึงสี่จอบนการ์ใบเดียว

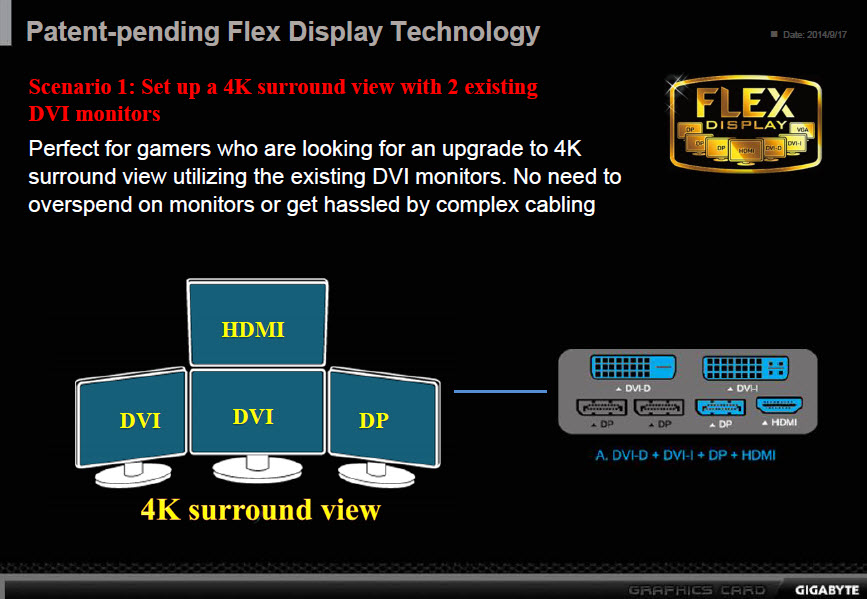

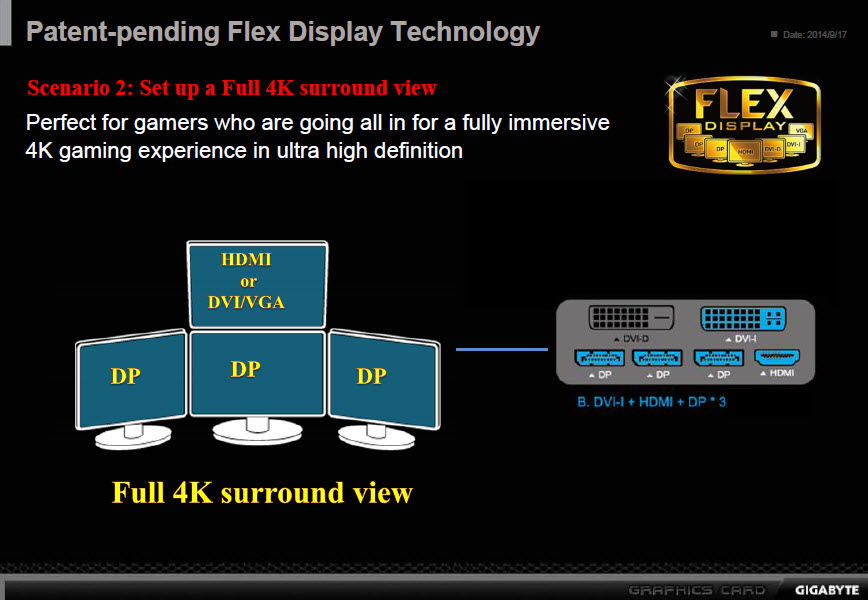

ตัวอย่างเหตุการณ์การเชื่อมต่อจอความละเอียด 4K Surround ด้วยเทคโนโลยี FLEX DISPLAY

ตัวอย่างการเชื่อมต่ออีกแบบ

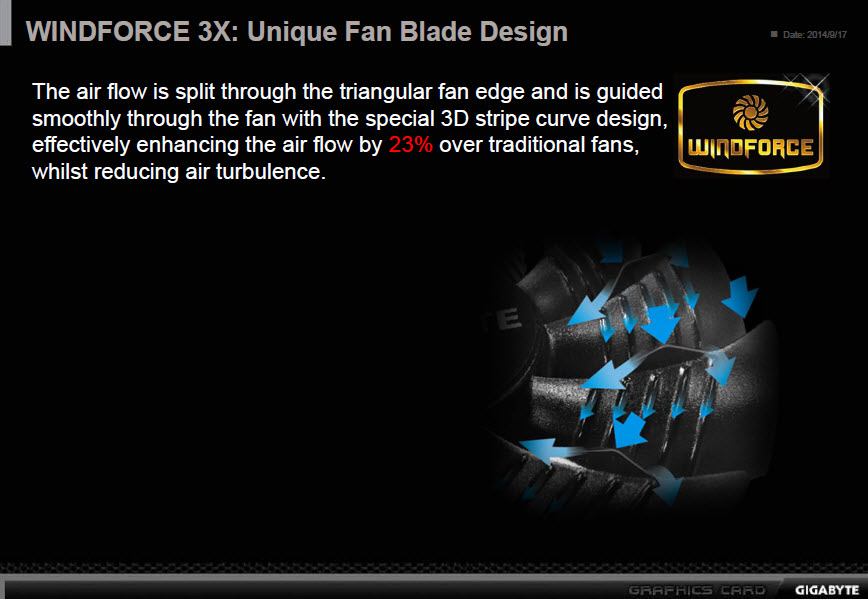

จุดที่ไม่พูดถึงไม่ได้เลยก็คืออชุดระบายความร้อนใหม่ WINDFORCE 3X ซึ่งมีความสามารถในการระบายความร้อนมากกว่าเดิม เทคโนโลยีการออกแบบใบพัดของพัดลมที่ช่วยให้แอร์ โฟล์ที่มากขึ้นถึง 23 เปอร์เซนต์เมื่อเทียบกับพัดลมแบบปกติ

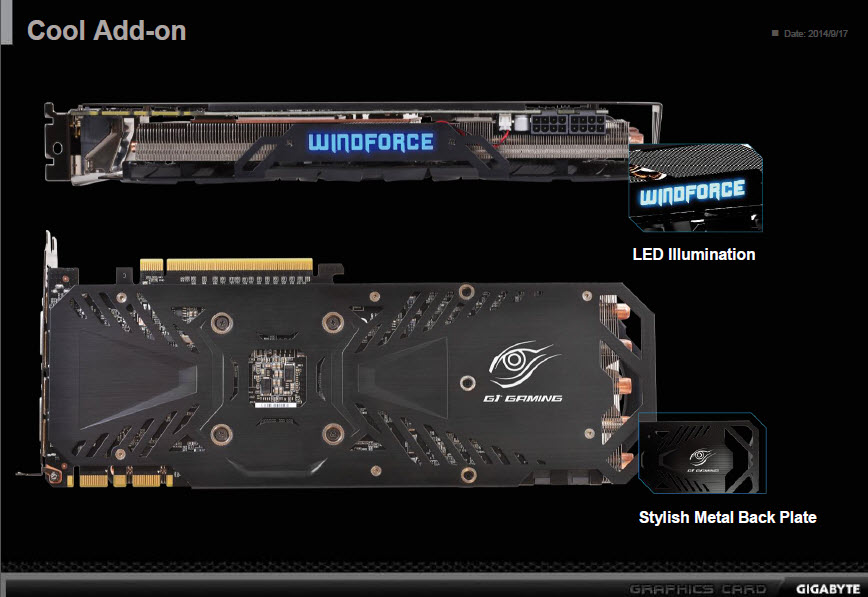

คุณสมบัติ ที่น่าสนใจก็คือมีไฟแสดงสีฟ้าที่ตัวอักษร WINDFORCE ตรงสันการ์ดเมื่อเสียบใช้งานรวมถึง Backplate ที่ได้ออกแบบมาอย่างสวยงามและมีสไตล์

สรุปรวมของตัวการ์ด

ความเร็ว พื้นฐานของการ์ดนั้นได้ถูกโอเวอร์คล๊อกให้มากกว่าการ์ด Ref พอสมควรครับที่ 1178 และสามารถบู๊สขึ้นไปได้อีกเมื่อมีโหลดที่ 1329 MHz

System Configuration

SYSTEMS
.CPU	..Intel Core i7 5960X Haswell-E LGA 2011-3
.Motherboard	..MSI X99S XPOWER AC
.Memory	..DDR4 4GB x 4
.Graphic Card	..GIGABYTE GeForce GTX 970 G1 GAMING
Harddisk	..Plextor M6Pro 256GB
.CPU Cooler	..Custom Water Cooling
.Power Supply	..Thermaltake Toughpower 1500 Watt
.Operating System.	..Windows 8.1 Pro 64-bit

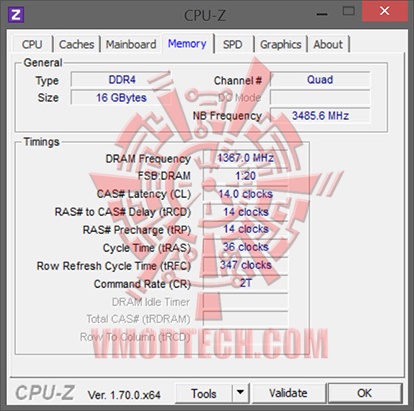

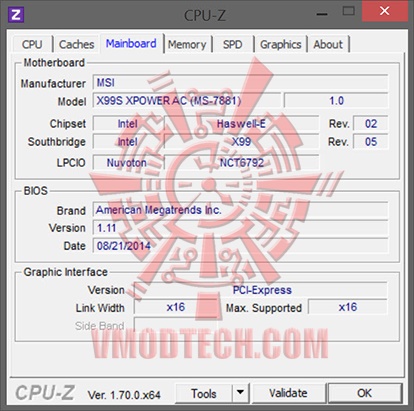

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

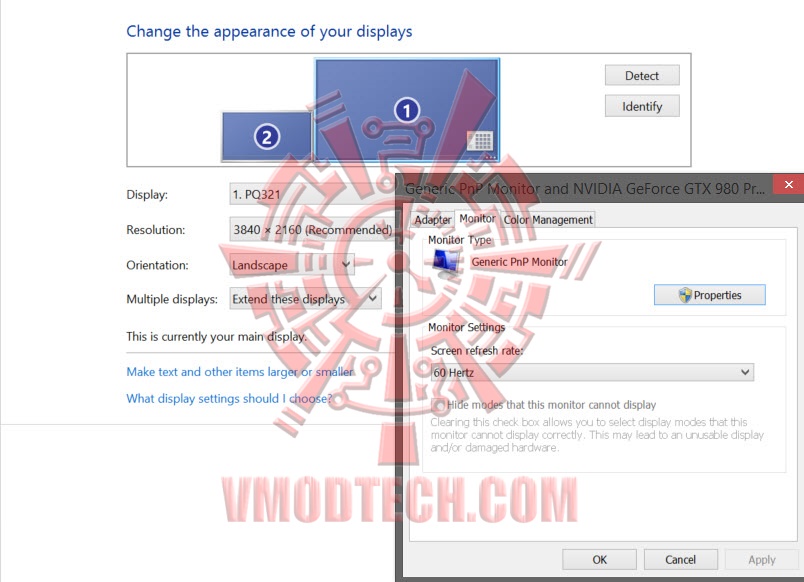

ทำการเทสบนความละเอียดระดับ 4K (3840 x 2160) หรือเทียบเท่า 4 Full HD บน Monitor ASUS PQ321 กัน

ภาพขณะทำการทดสอบครับ GIGABYTE GeForce GTX 970 G1 GAMING 4GB

.

ชุดทดสอบ

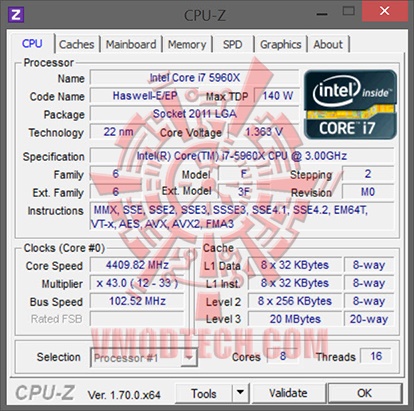

สำหรับชุดทดสอบ ก็เซตกันง่ายๆด้วยชุด Haswell - E Core i7 5960X ที่ความเร็ว 4.4 GHz บนระบบปฏิบัติการ Windows 8.1 Pro ครับ

.

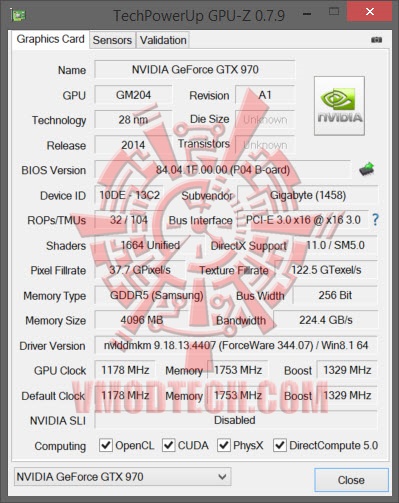

GIGABYTE GeForce GTX 970 G1 GAMING 4GB from GPUZ

ความเร็วมาตรฐานของ GIGABYTE GeForce GTX 970 G1 GAMING 4GB นั้นคือ 1178/1753/1329 MHz Core/Mem ซึ่งเป็นความเร็วที่ได้ทำการโอเวอร์คล๊อกขึ้นมานิดหน่อยจากความเร็วมาตรฐานของการ์ด Ref

.

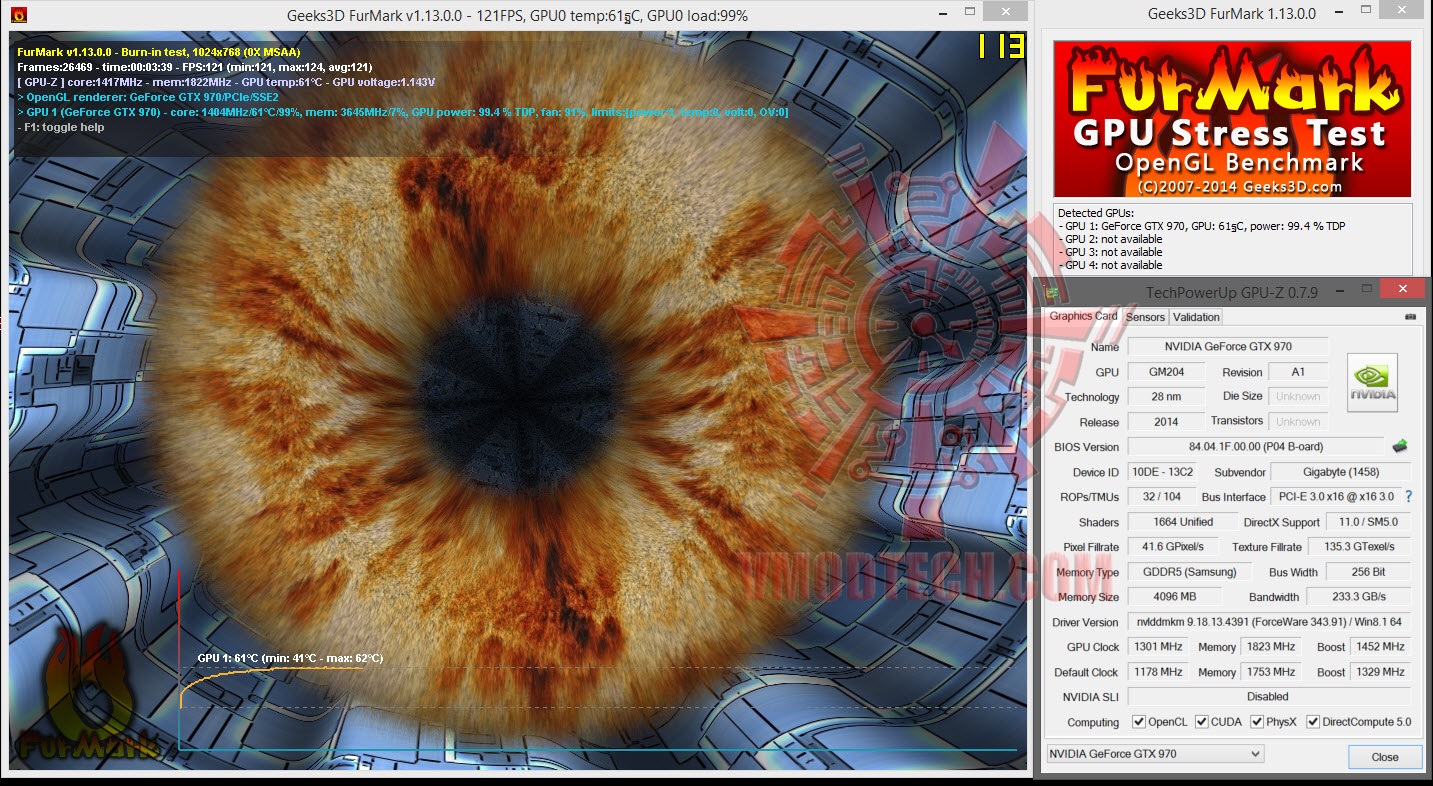

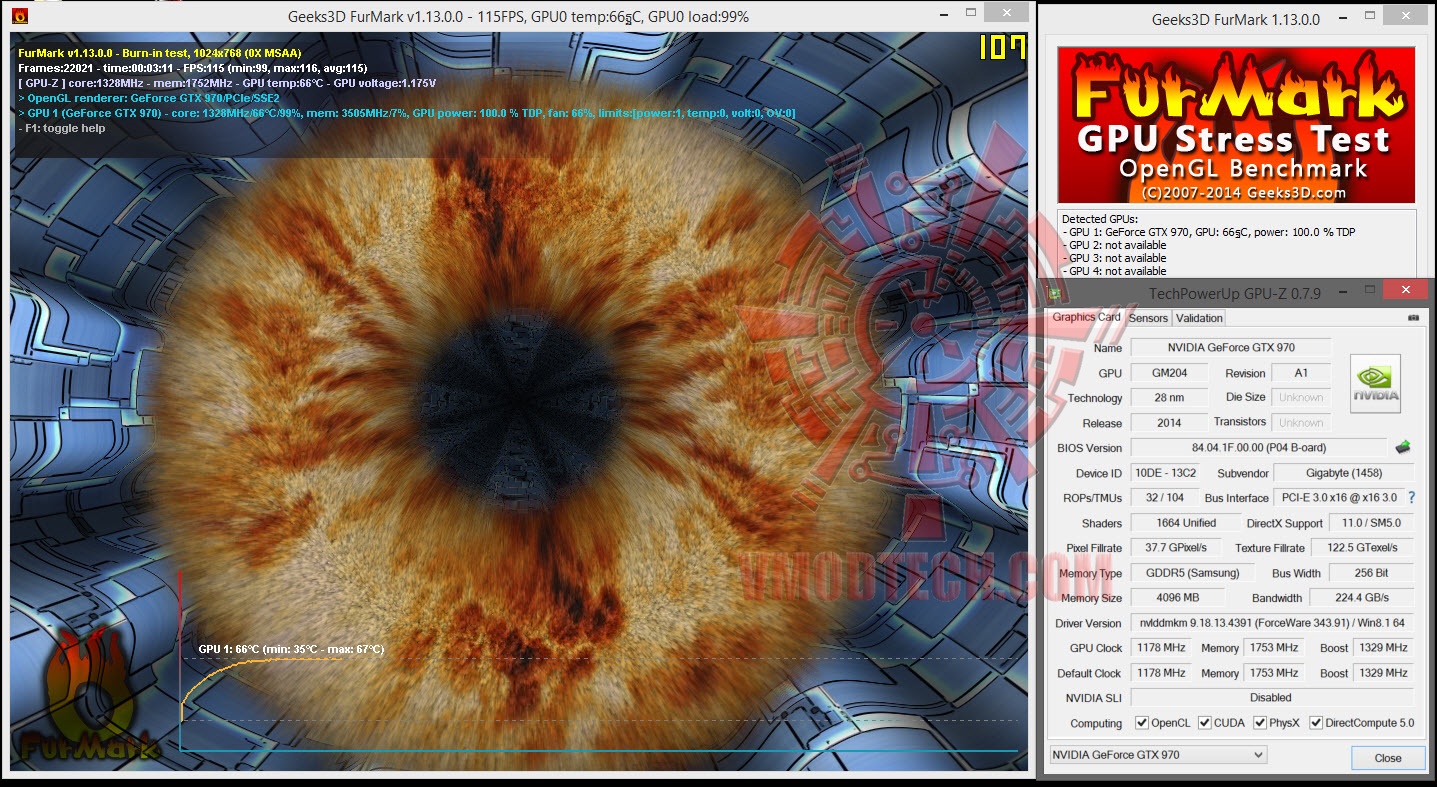

Furmark Default

ความร้อนนั้นสูงสุดอยู่ที่ 67 องศาเซลเซียสด้วยรอบพัดลมแบบออโต เสียงของพัดลมนั้นก็จะดังประมาณนึงครับ

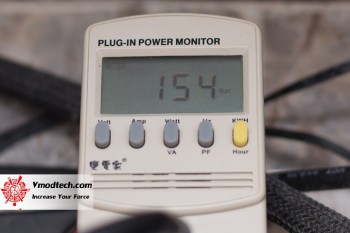

Default		Full load
	.

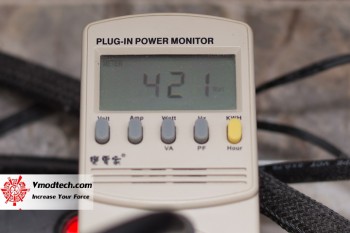

ในขณะ Full Load นั้น ระบบรวมกินไฟจากเต้ารับที่ประมาณ 420-430 วัตต์

..

GIGABYTE GeForce GTX 970 G1 GAMING 4GB OVERCLOCK

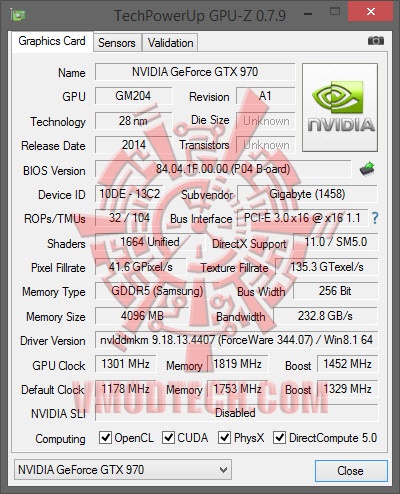

ทดลองโอเวอร์คล๊อกเพิ่มขึ้นไป มันไปได้อีกพอสมควรครับที่ 1301/1819/1452 MHz Core/Mem/Boost สามารถทดสอบ 3DMark Benchmark ผ่านได้หมด

ปรับรอบพัดลมสูงสุดครับ ความร้อนนั้นเกิดขึ้นแค่ไม่เกิน 65 องศาเซลเซียสเท่านั้น ไม่น่าเชื่อครับว่าจะเย็นขนาดนี้

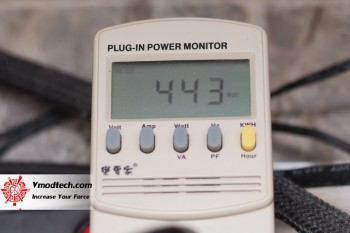

และเมื่อตรวจสอบกำลังไฟที่ระบบเรียกจากเต้ารับนั้นจะเห็นว่าพุ่งไปมาแถวๆเกือบๆ 450 วัตต์เท่านั้นครับ

.

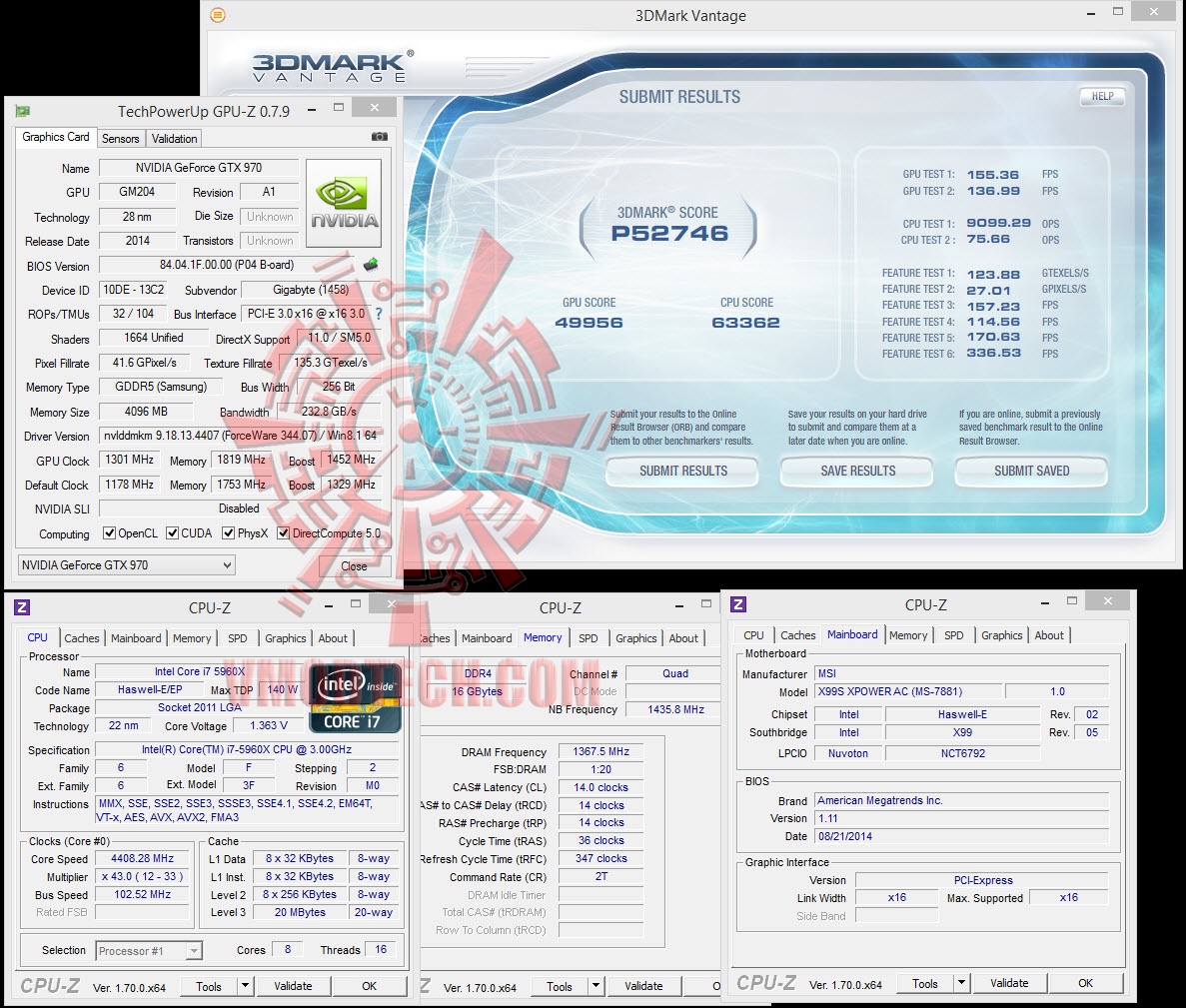

3DMark Vantage

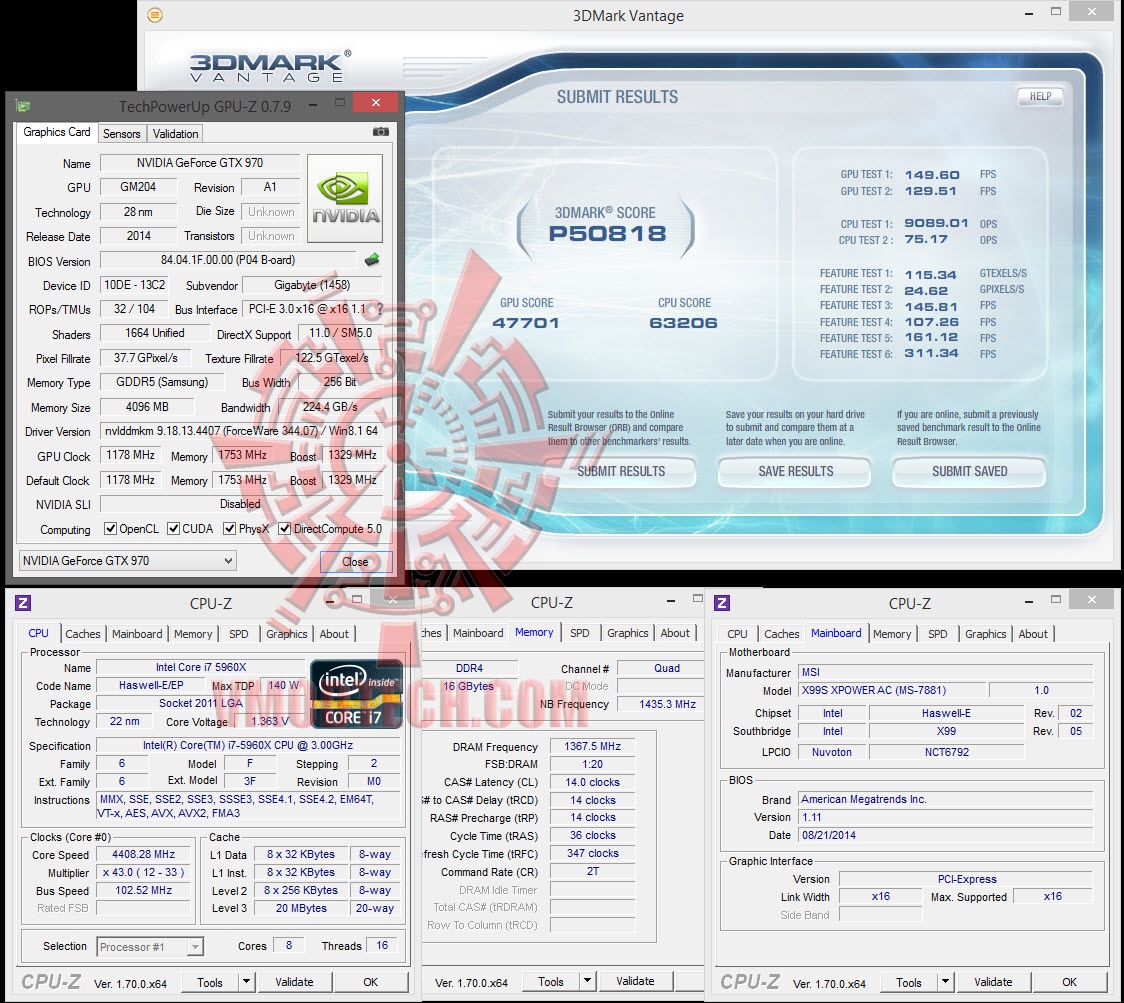

GIGABYTE GeForce GTX 970 G1 GAMING 4GB @ 1178/1753/1329 MHz Core/Mem/Boost

.

GIGABYTE GeForce GTX 970 G1 GAMING 4GB Overclock @ 1301/1819/1452 MHz Core/Mem/Boost

.

Graphic Comparison

.

.

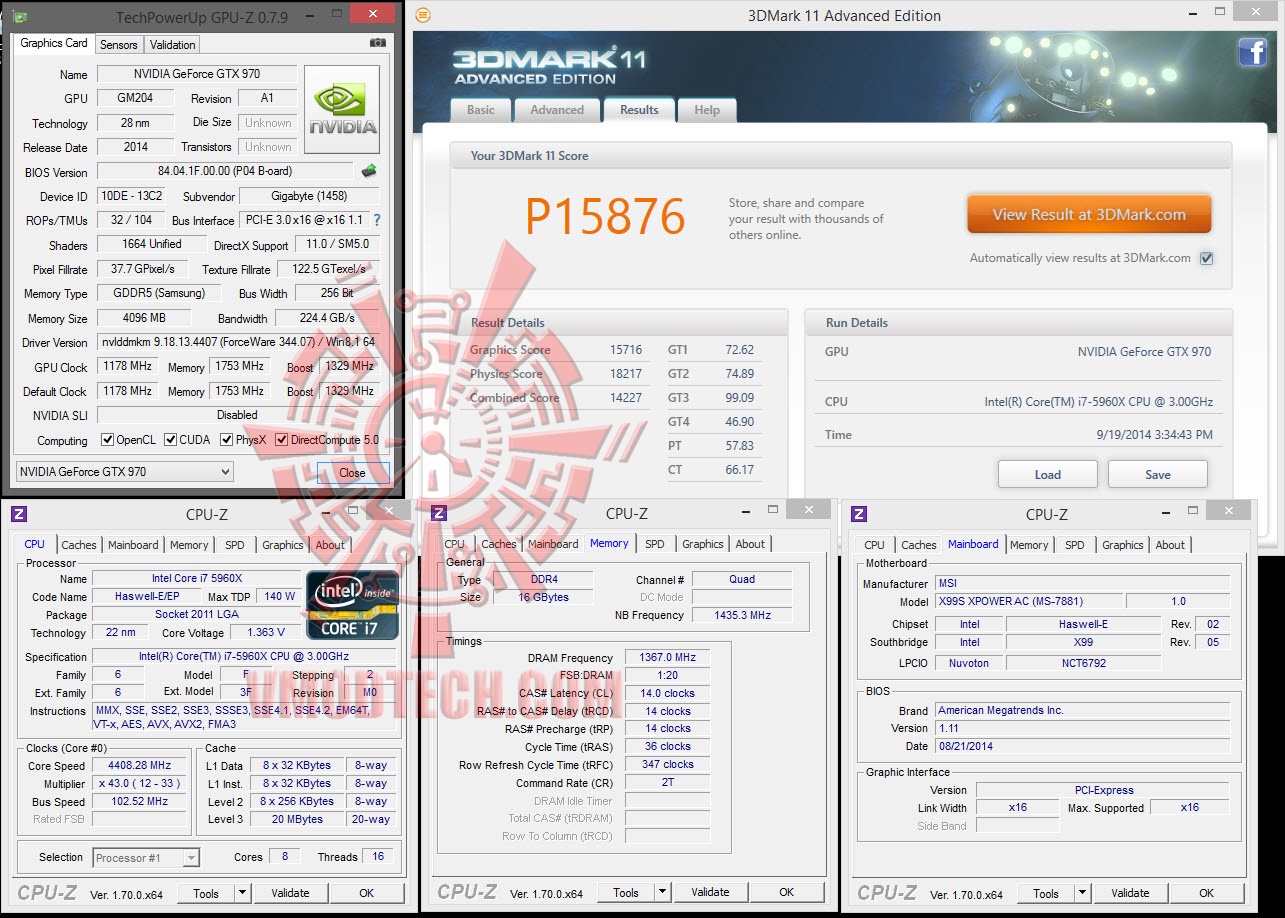

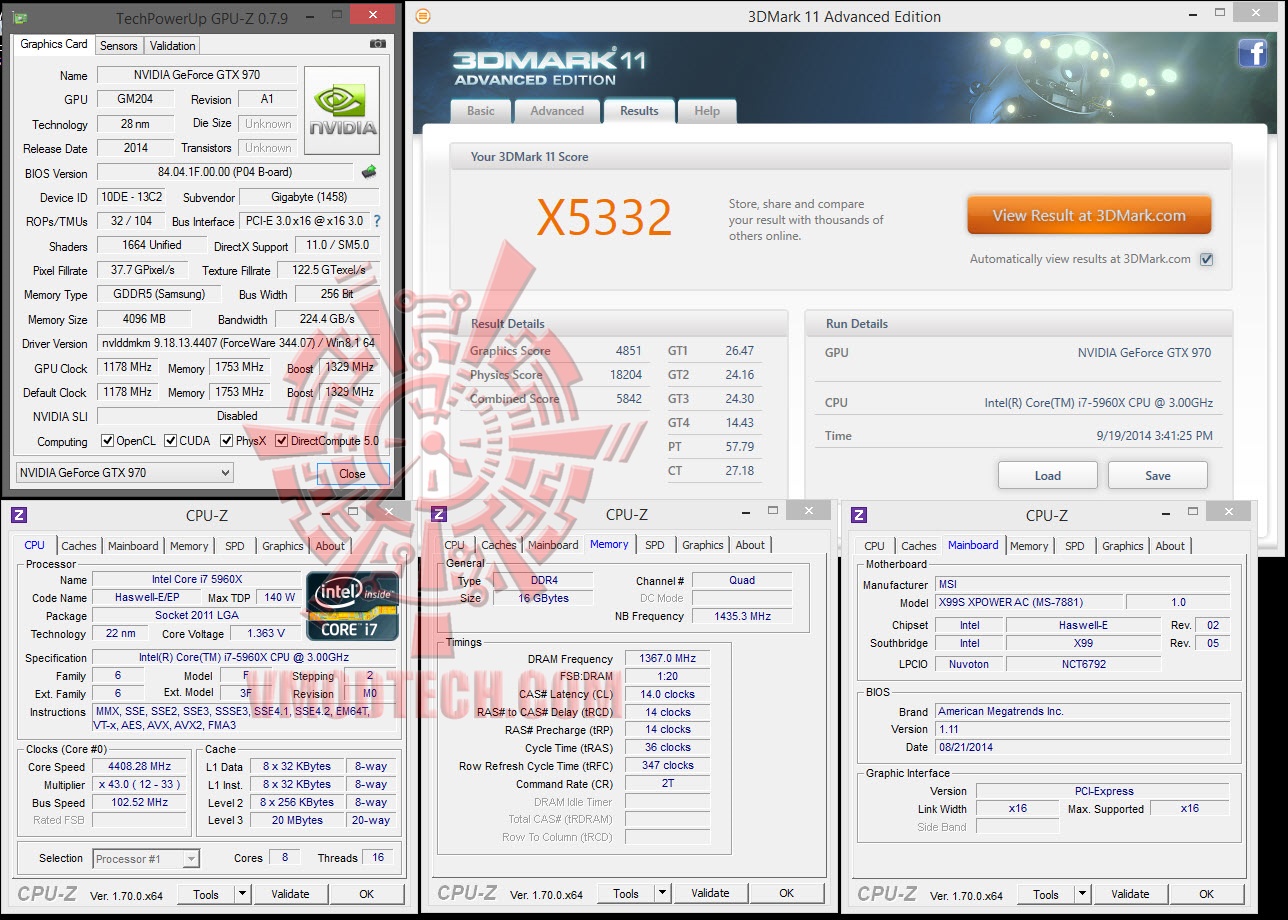

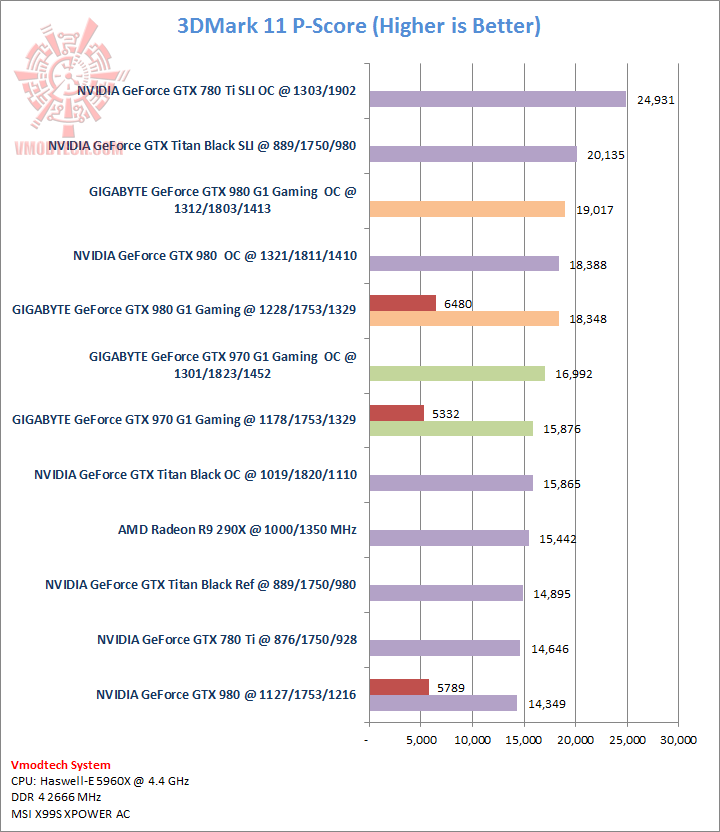

3DMark 11

GIGABYTE GeForce GTX 970 G1 GAMING 4GB @ 1178/1753/1329 MHz Core/Mem/Boost

.

GIGABYTE GeForce GTX 970 G1 GAMING 4GB Overclock @ 1301/1819/1452 MHz Core/Mem/Boost

.

Graphic Comparison

..

.

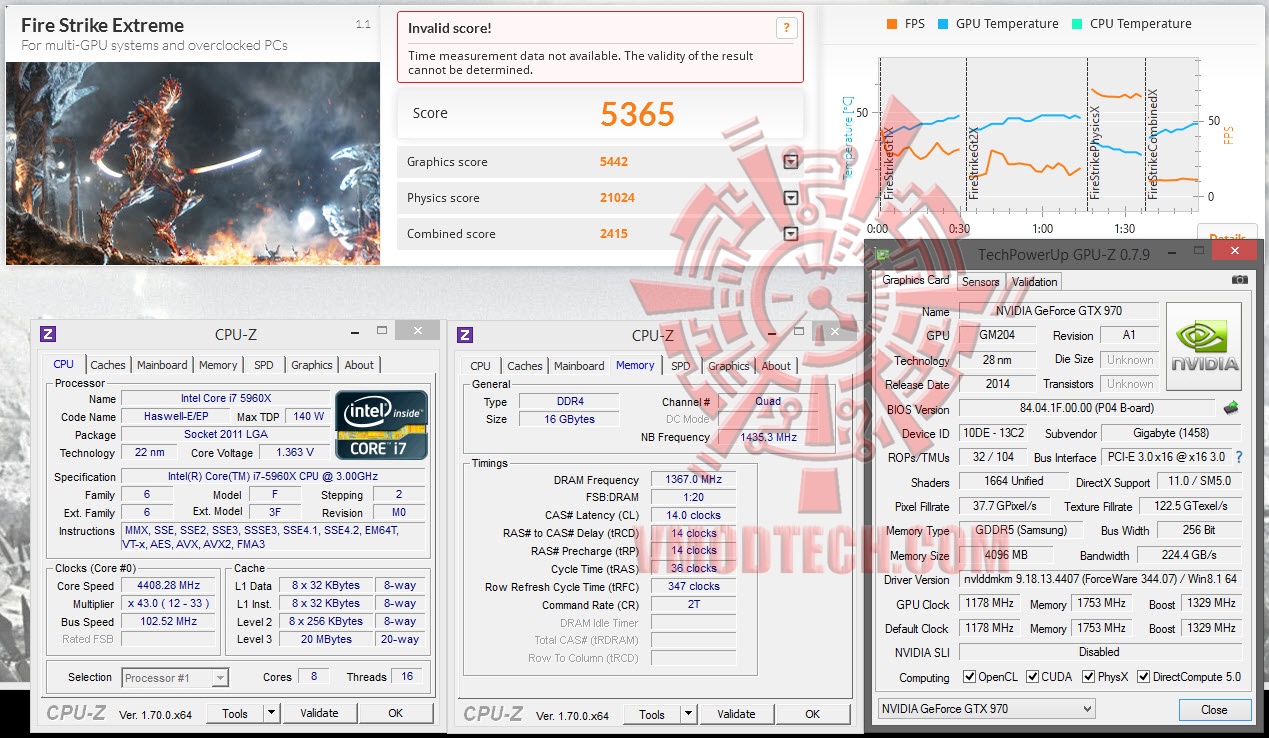

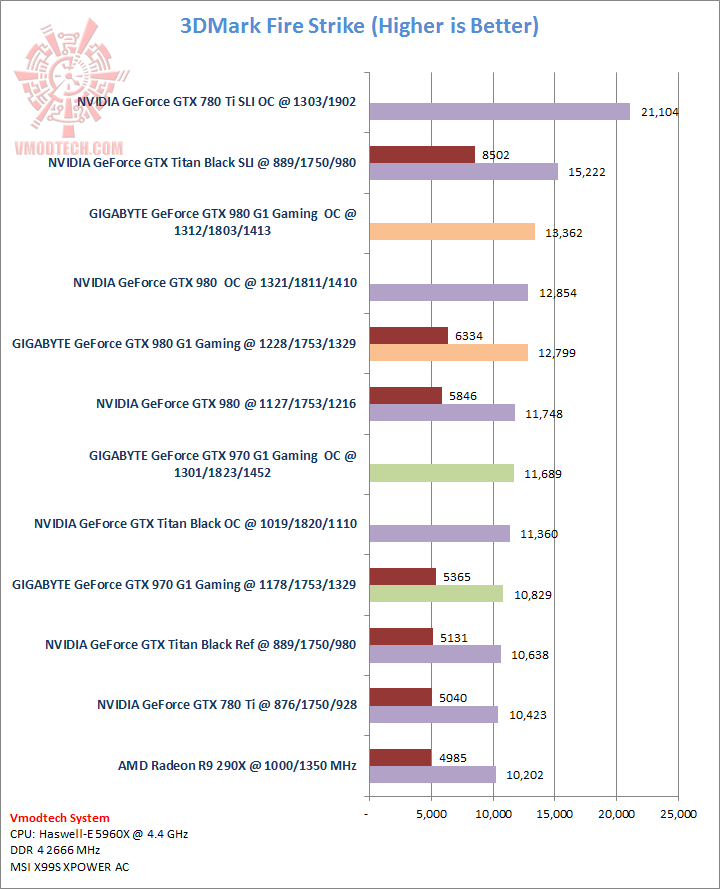

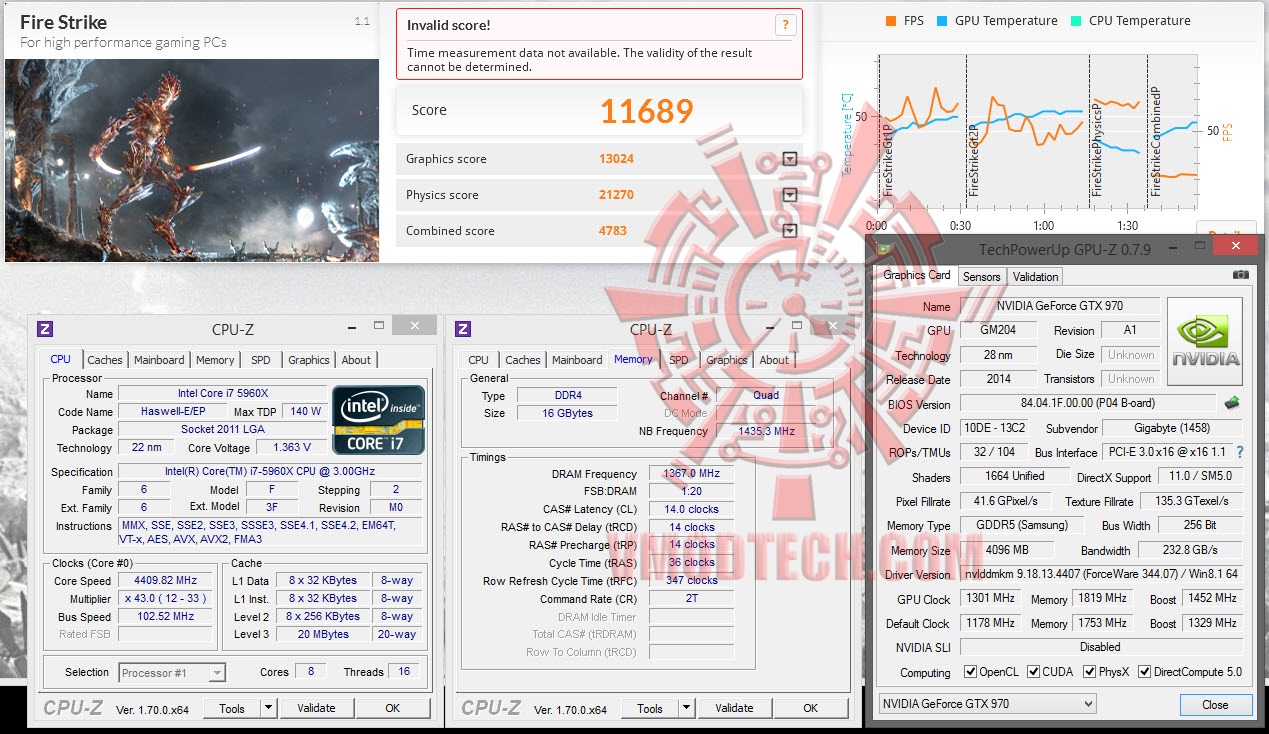

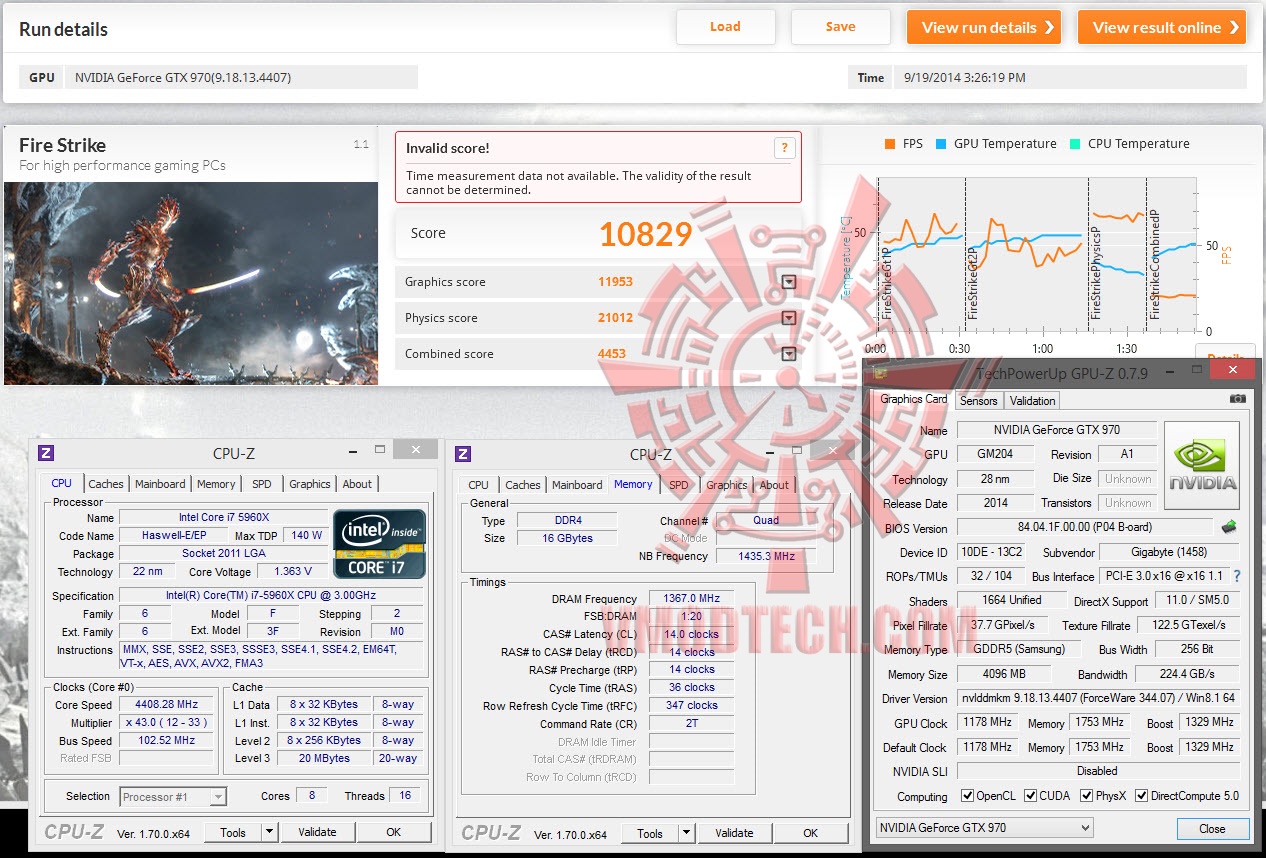

3DMark

GIGABYTE GeForce GTX 970 G1 GAMING 4GB @ 1178/1753/1329 MHz Core/Mem/Boost

.

GIGABYTE GeForce GTX 970 G1 GAMING 4GB Overclock @ 1301/1819/1452 MHz Core/Mem/Boost

.

Graphic Comparison

.

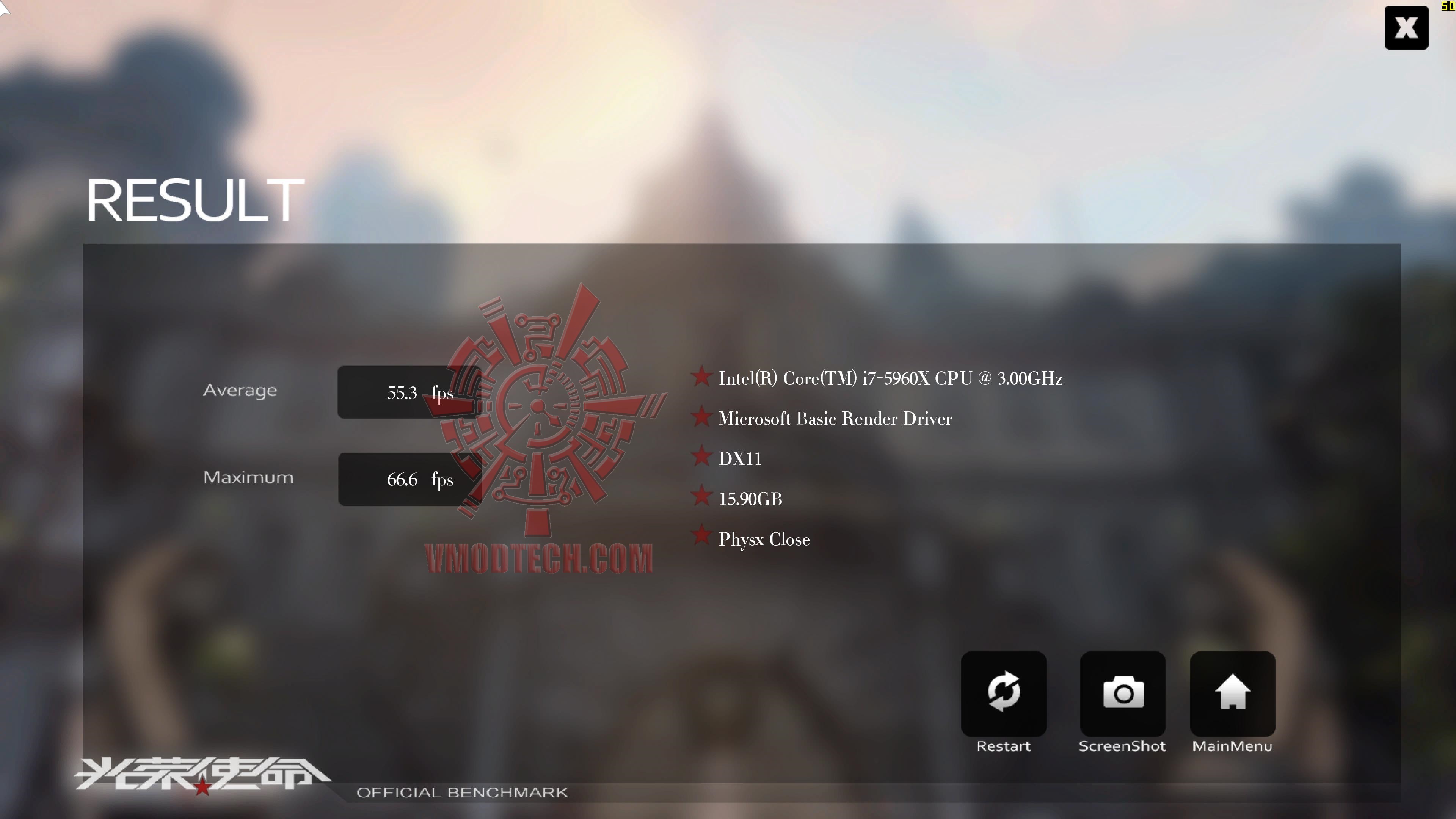

Chinese Unreal Engine 3 DirectX 11 Benchmark

.

GIGABYTE GeForce GTX 970 G1 GAMING 4GB @ 1178/1753/1329 MHz Core/Mem/Boost

.

Graphic Comparison

.

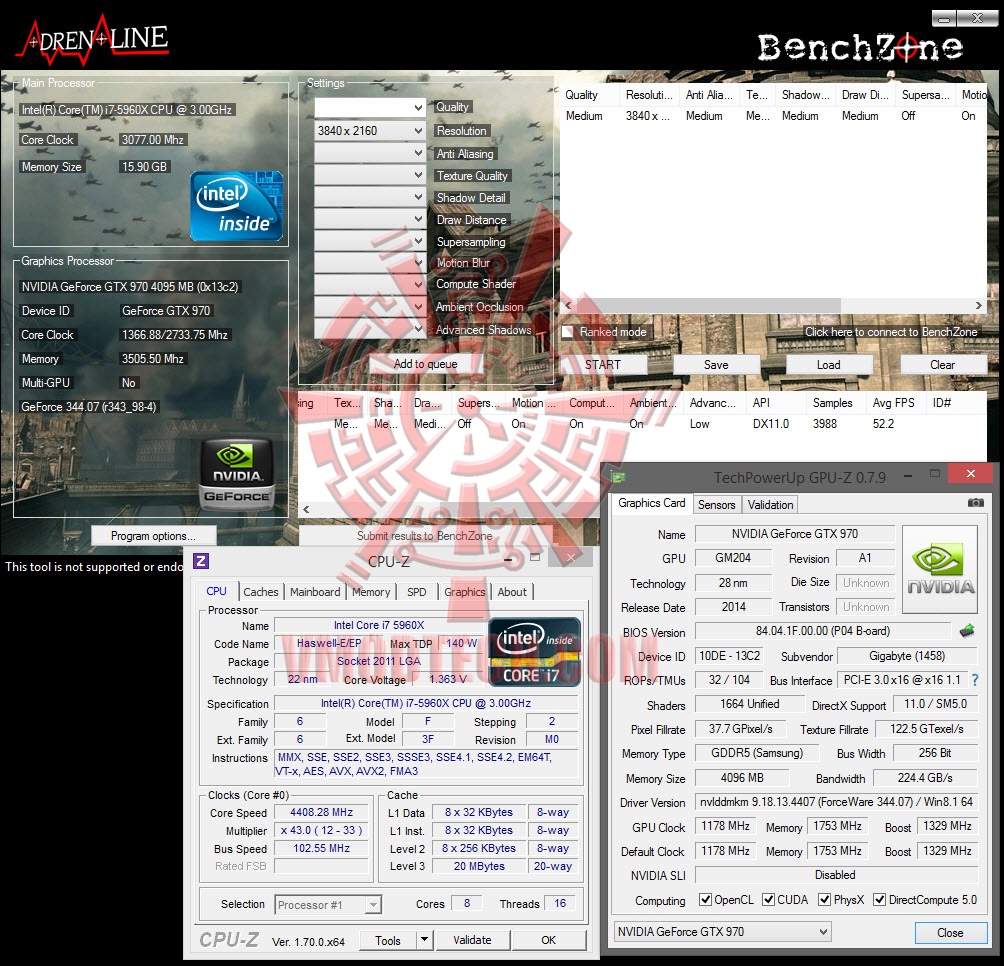

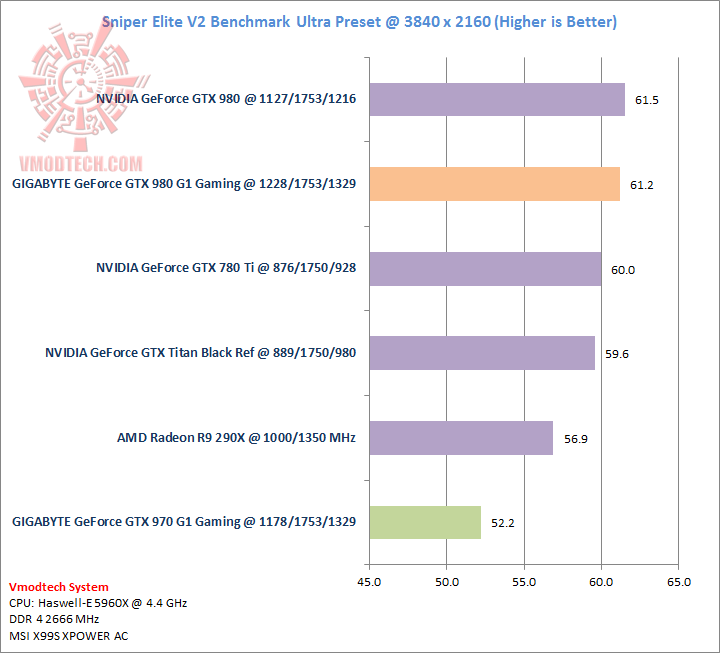

Sniper Elite 2 Benchmark.

GIGABYTE GeForce GTX 970 G1 GAMING 4GB @ 1178/1753/1329 MHz Core/Mem/Boost

.

Graphic Comparison

.

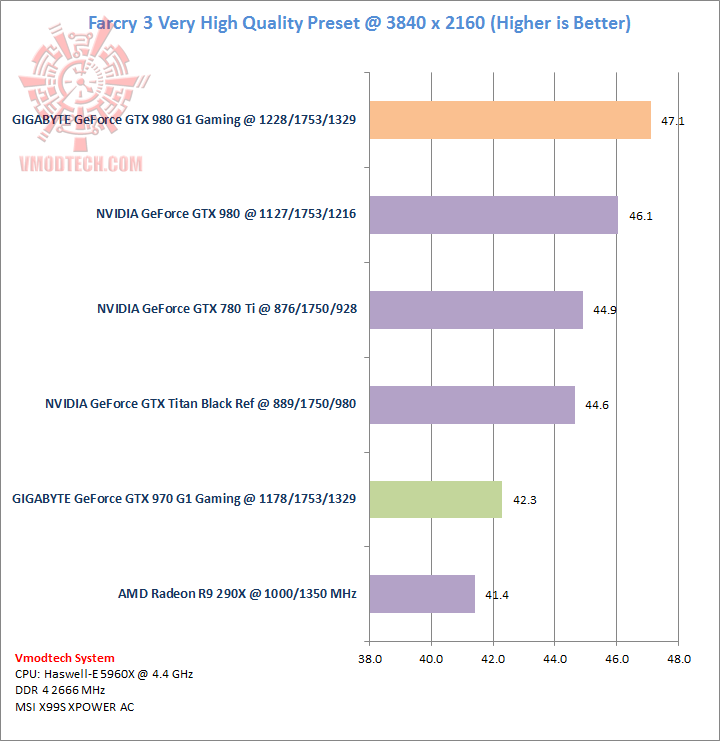

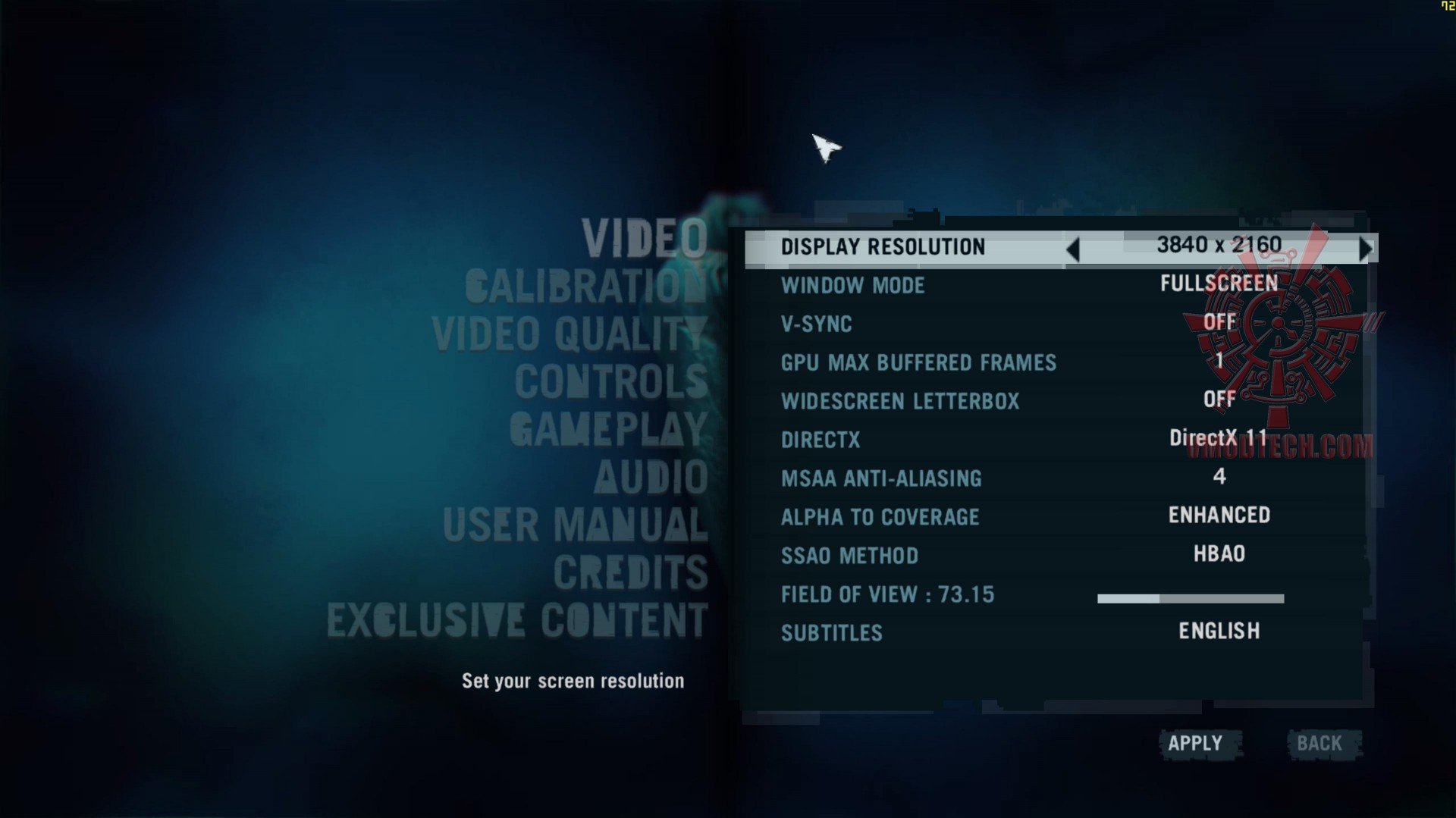

FARCRY 3 Very High Setting Benchmark

.

Graphic Comparison

.

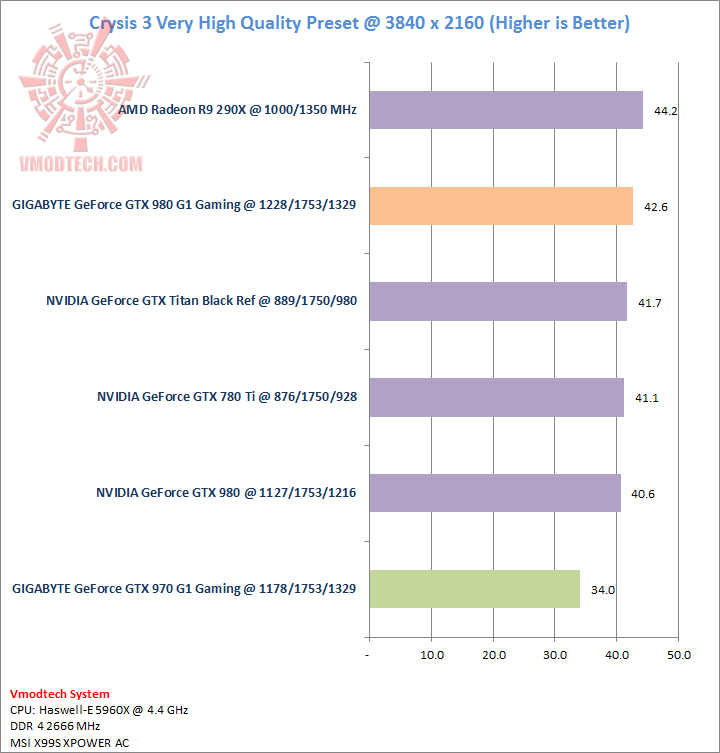

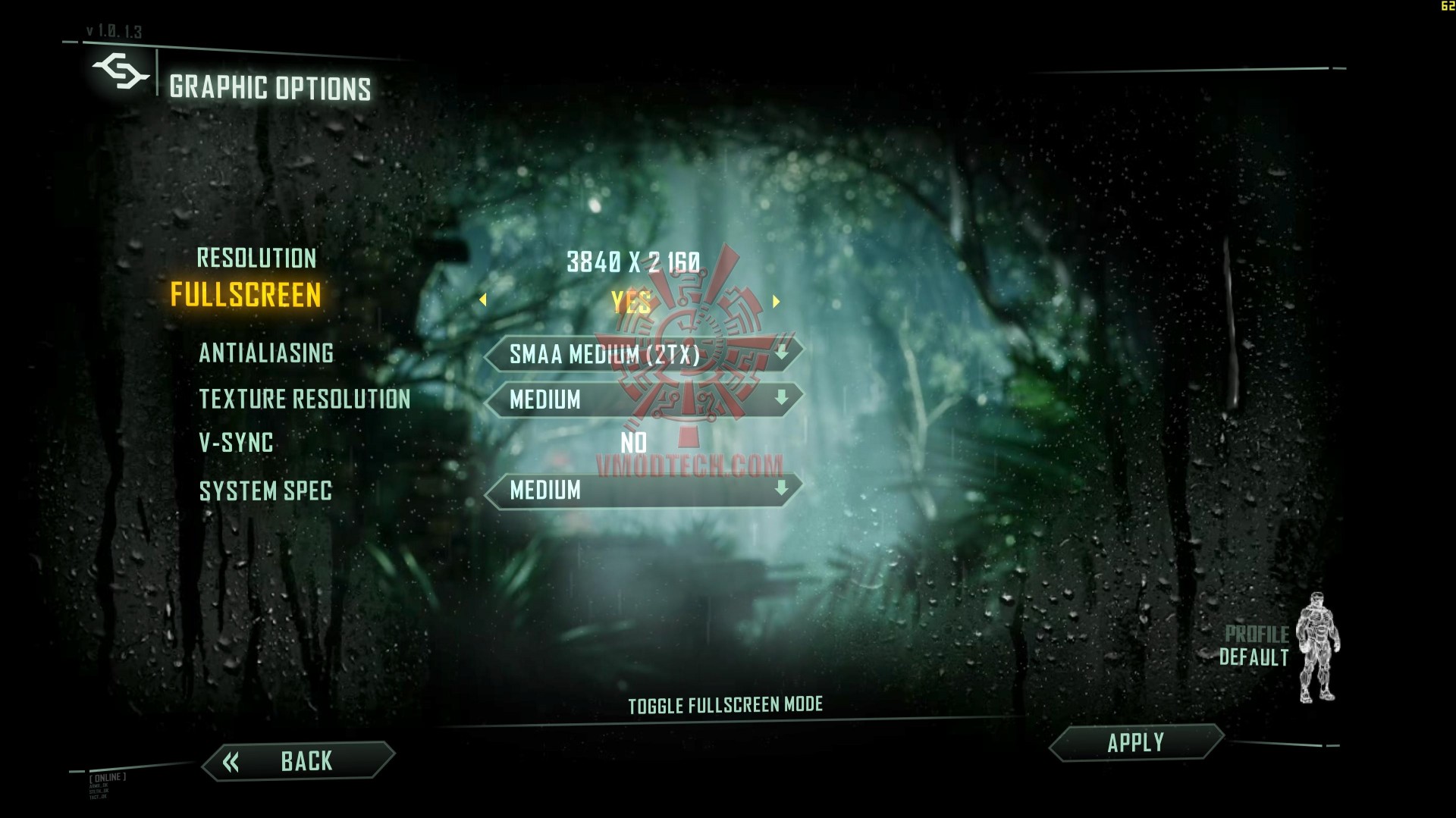

Crysis 3 Benchmark

.

Graphic Comparison

.

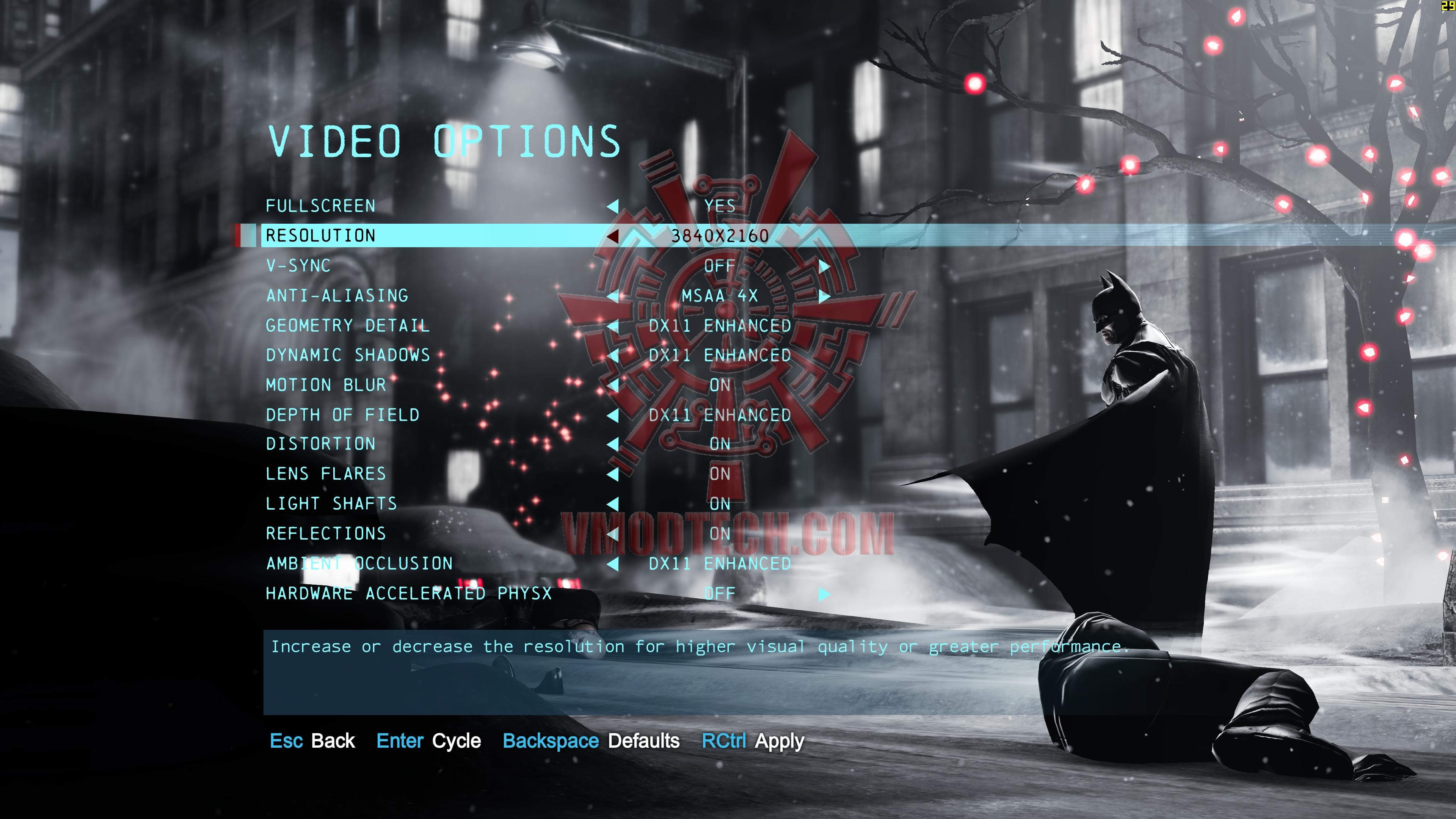

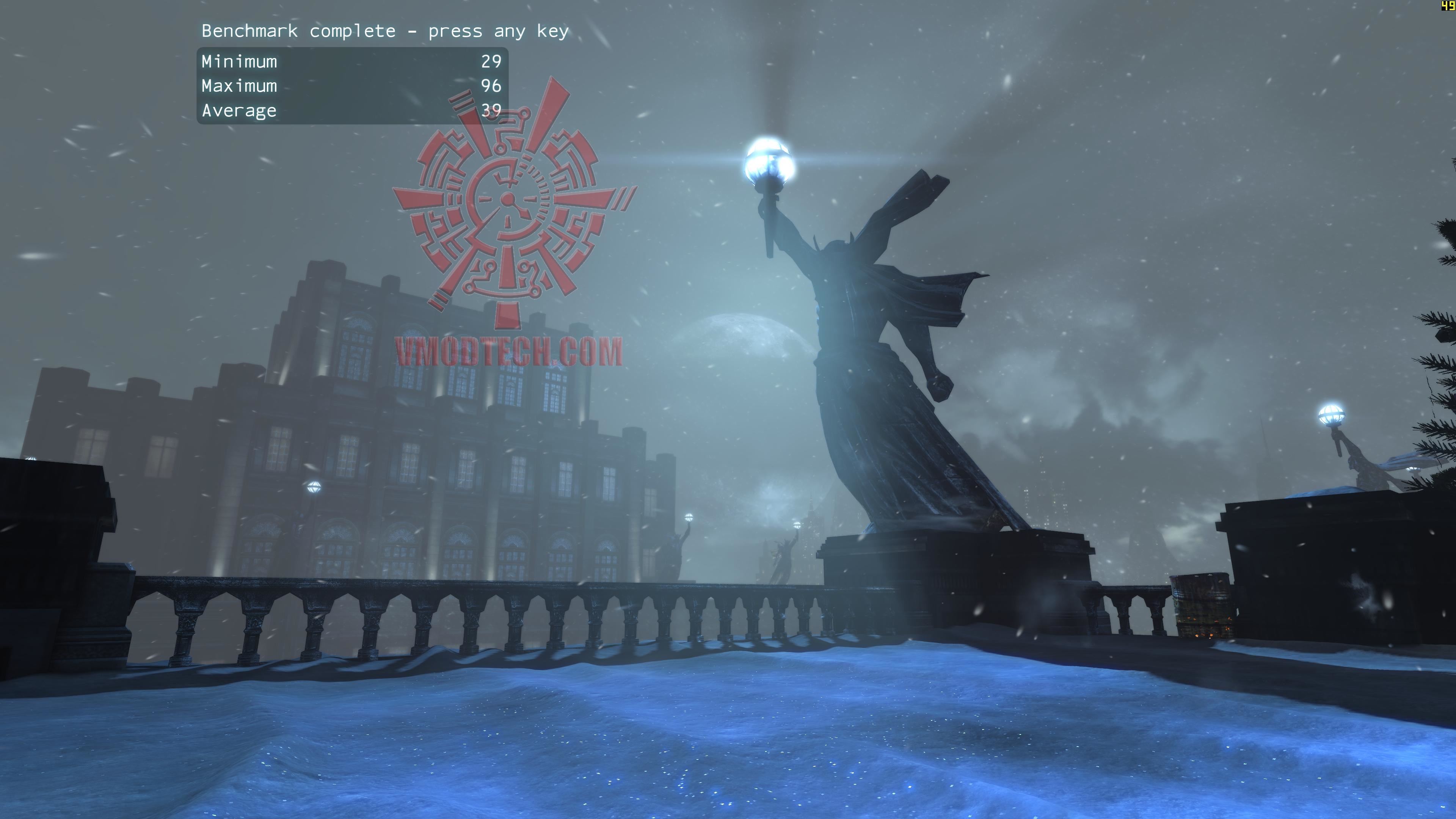

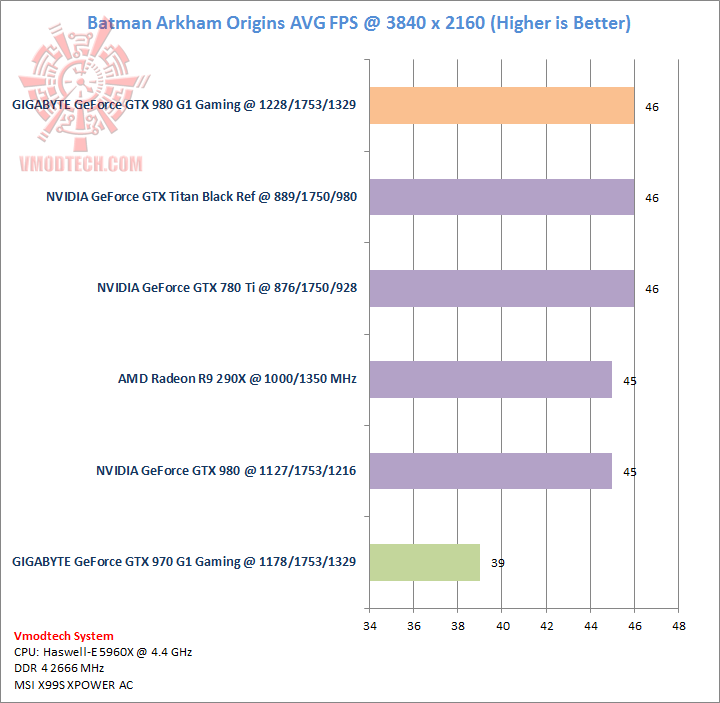

BATMAN ARKHAM ORIGINS Benchmark

.

GIGABYTE GeForce GTX 970 G1 GAMING 4GB @ 1178/1753/1329 MHz Core/Mem/Boost

.

Graphic Comparison

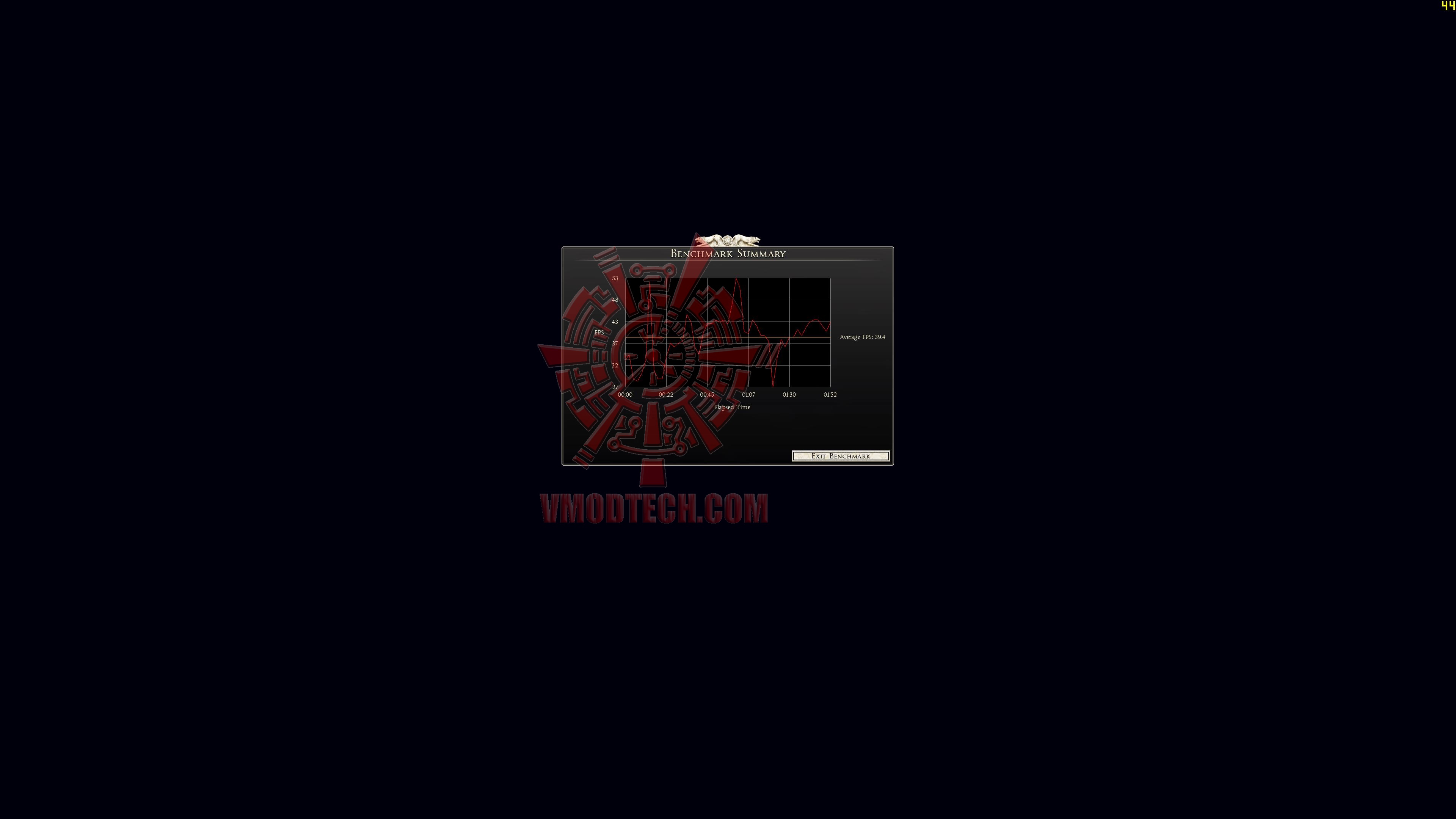

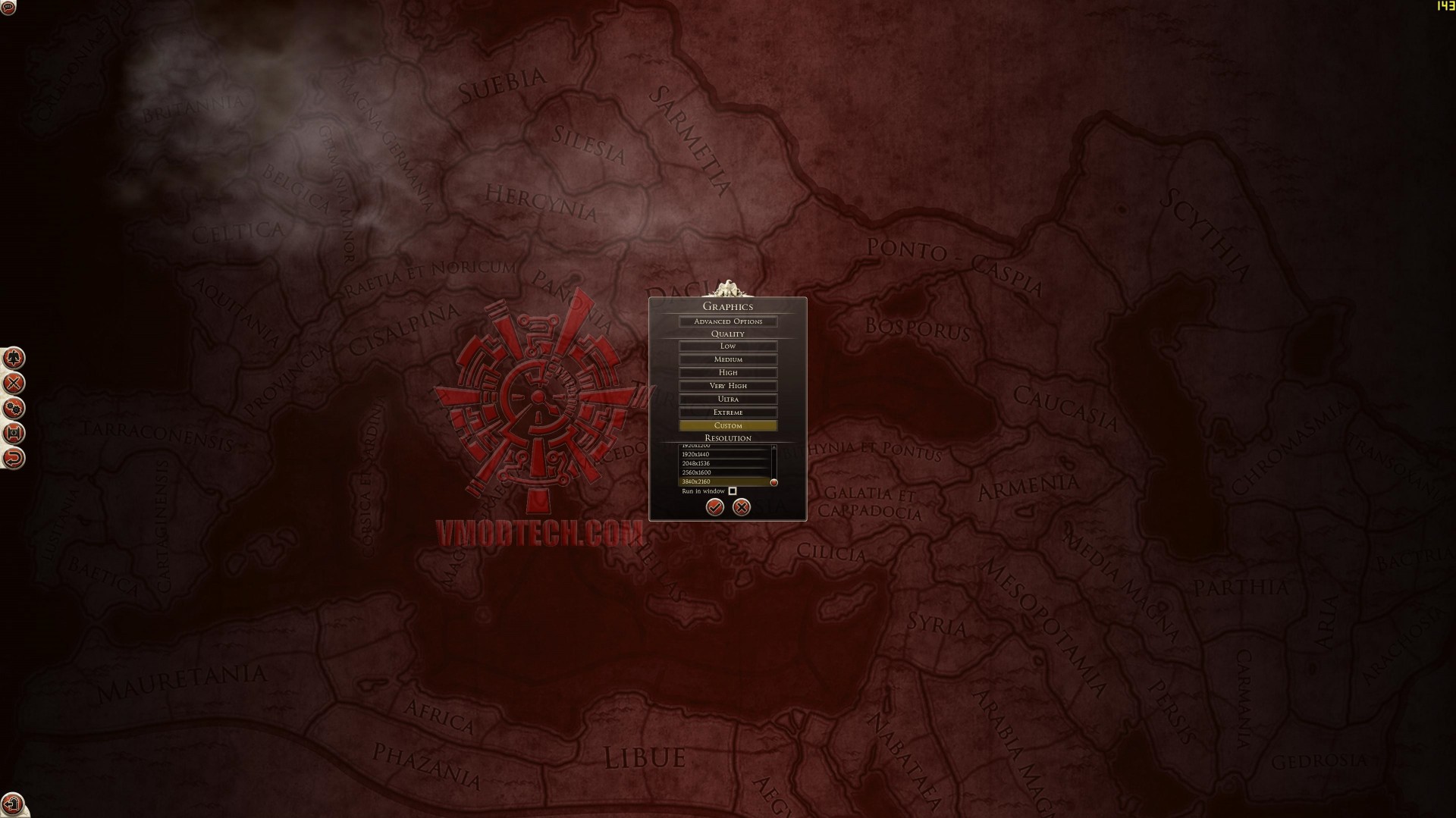

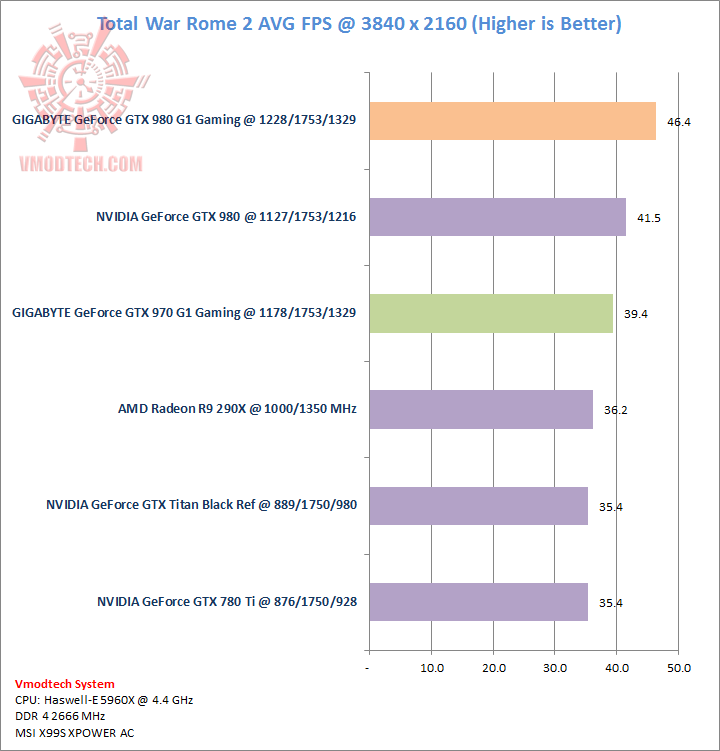

TOTAL WAR ROME 2 Benchmark

.

GIGABYTE GeForce GTX 970 G1 GAMING 4GB @ 1178/1753/1329 MHz Core/Mem/Boost

.

Graphic Comparison

.

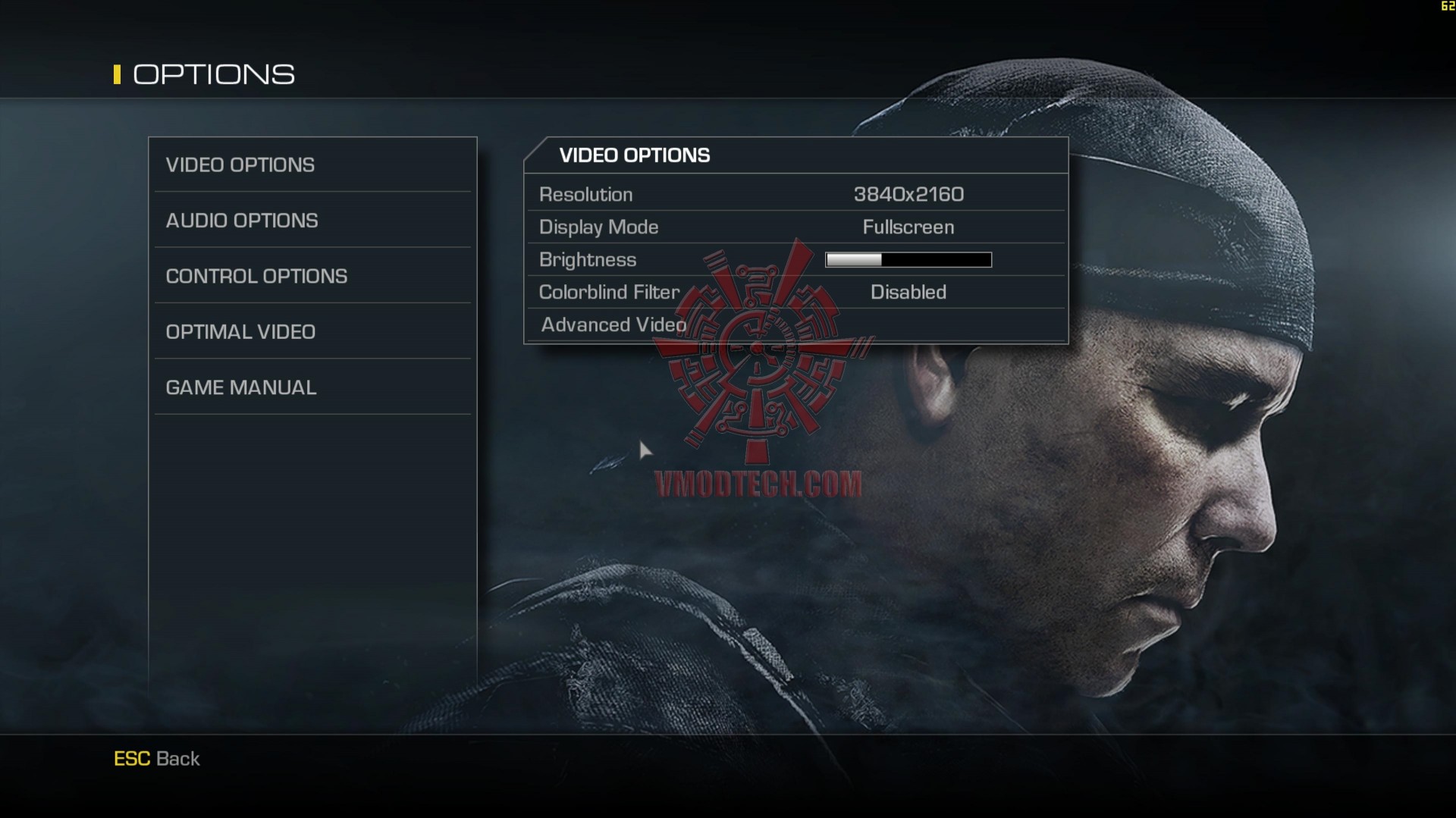

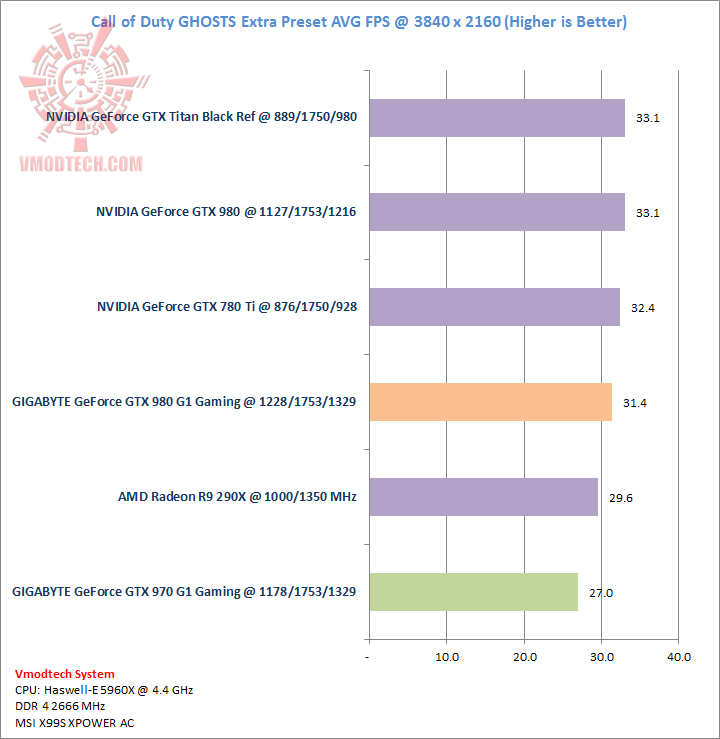

Call of Duty Ghosts Benchmark

.

Graphic Comparison

.

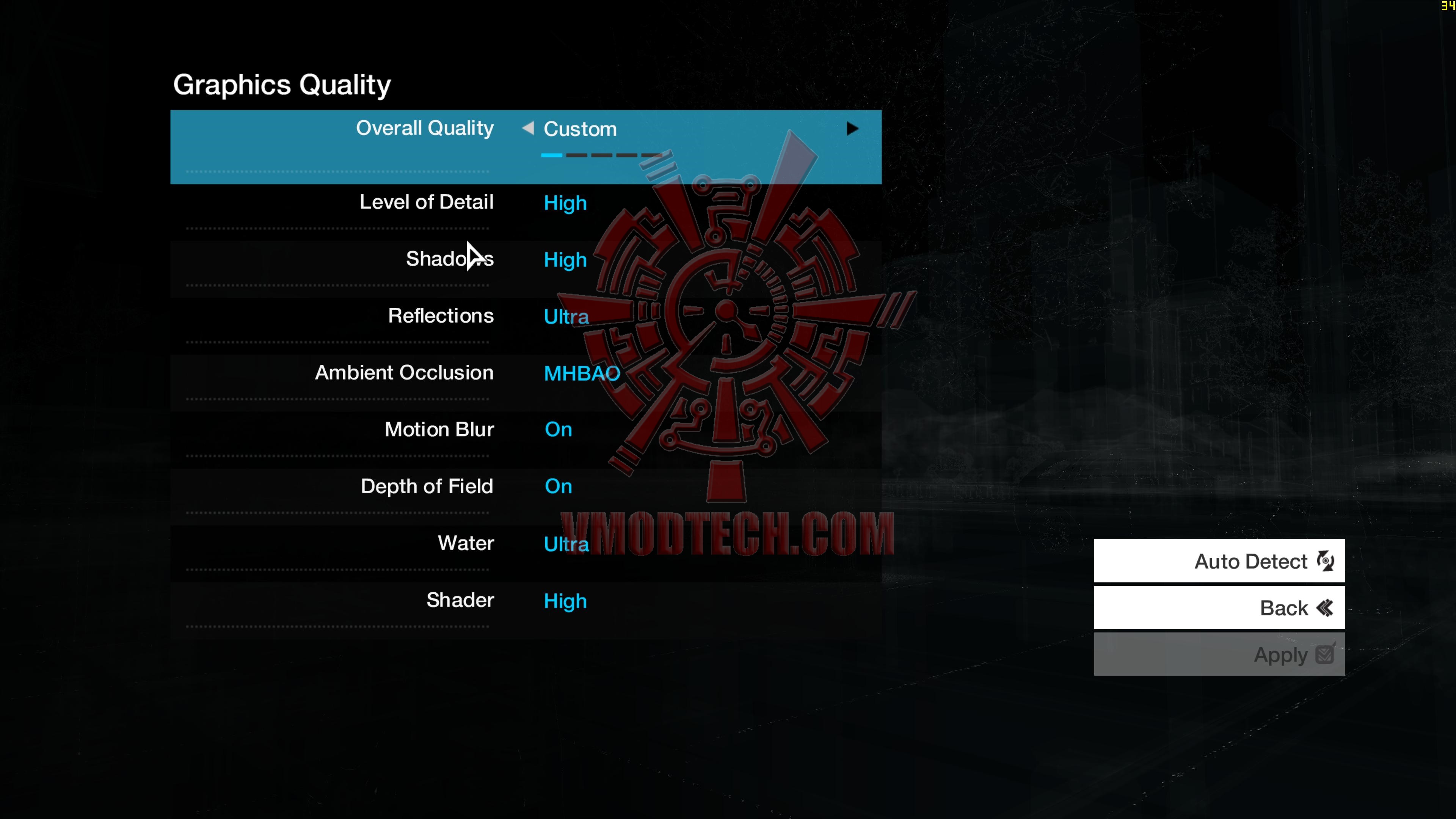

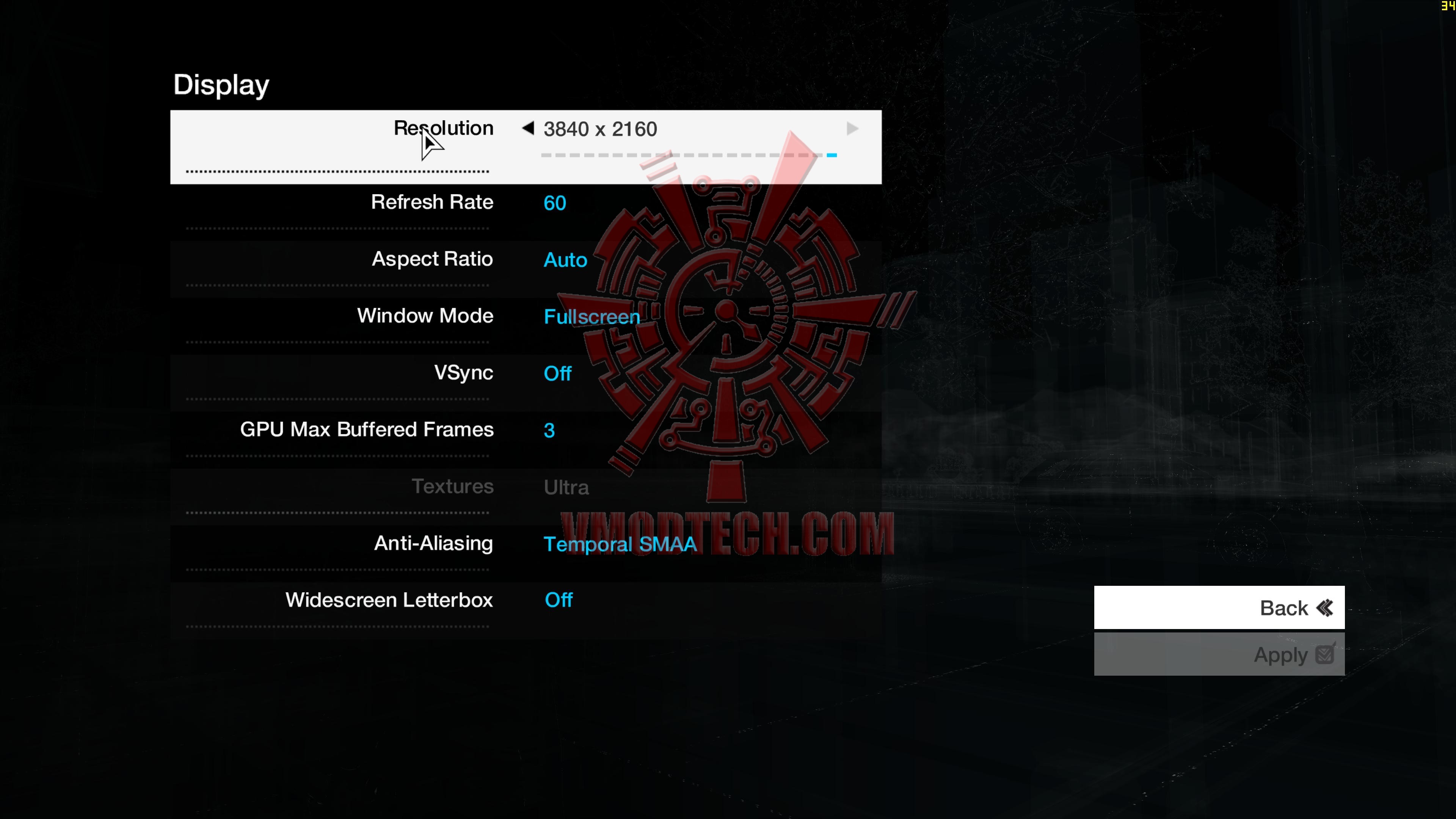

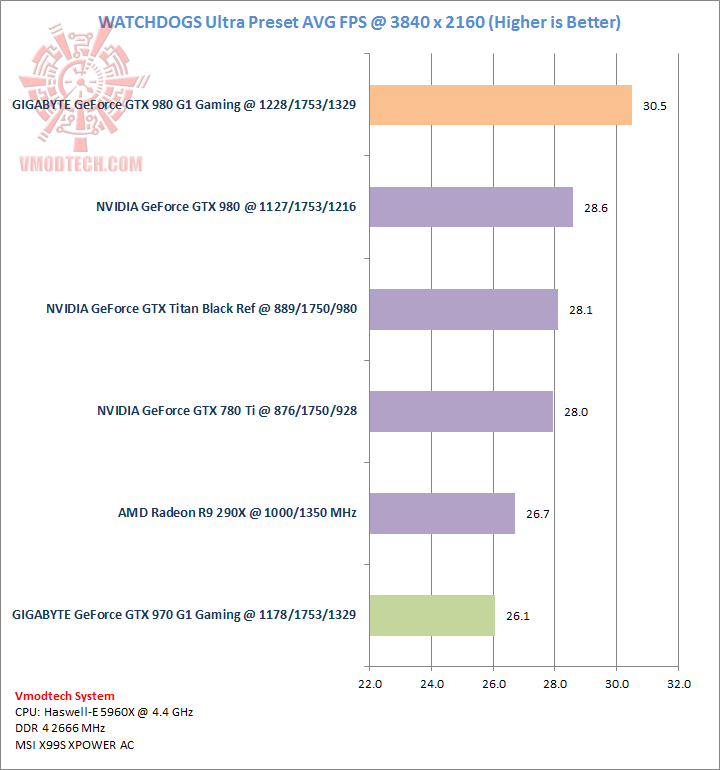

WATCHDOGS Benchmark

.

Graphic Comparison

Conclusion

ตัวการ์ด GIGABYTE GeForce GTX 970 G1 GAMING 4GB นั้นเมื่อทำการอัพเดท Driver เป็น version ล่าสุดจากหน้าเพจของ NVIDIA แล้วนั้น ที่ระดับความละเอียด 4K นั้นทำผลงานได้ดีขึ้นครับ แต่ทว่าหากมองกันจริงๆแล้ว อาจจะด้วยความสามารถของ GPU นั้นเองที่ทำให้การทดสอบอย่าง Watchdog กับ Call of Duty Ghost ได้เฟรมเรทไม่สูงนักบนความละเอียดสูงขนาดนี้ จริงๆแล้วเราสามารถปรับลดลงได้ครับ ทั้งนี้ก็เพื่อให้การเล่นเราลื่นไหลแต่ก็คงต้องยอมรับกับ Quality ของภาพที่อาจจะไม่สุดนัก นอกเหนือจากนั้นแล้ว Benchmarking นั้นคะแนนเหลือเฟือเลย GM204 เทคโนโลยีใหม่มีความดุดันมากมายครับ

.

และจะไม่พูดถึงไม่ได้เลยก็คือชุดระบายความร้อน WINFORCE 3X แม้ว่าจะไม่ใช่รุ่นสูงสุดแต่ทว่ามันก็ช่วยควบคุมอุณหภูมิของ GPU ได้ดีมากครับ ความดังของเสียงพัดลมก็ไม่มาก เรียกว่าเบากว่าการ์ด Ref เยอะเลย จุดนี้จะเป็นผลดีต่อนักเล่นเกมส์บางคนที่อาจจะวางคอมพิวเตอร์ของเราไว้ในห้องนอนเหมือนกับผม เมื่อเล่นเกมส์นั้น อย่างที่ทราบกัน GPU จะทำงานเต็มที่และต่อเนื่องทำให้ระบบควบคุมความร้อนสั่งให้พัดลมทำงานเต็มที่ หากเป็นการ์ดที่ไม่ได้ออกแบบมาเป็นอย่างดีแล้ว พัดลมจะให้เสียงที่ดังจนน่ารำคาญเลย รวมถึงดีไซน์การออกแบบที่ผมมองว่าสวยงามมากและเป็นเอกลักษณ์ของ GIGABYTE มาช้านาน คิดว่าเมื่อเปิดตัวจริงๆและวางขาย น่าจะเป็นอีกรุ่นนึงที่ได้รับความนิยมครับ หากใครกำลังเตรียมงบไว้และถูกใจการออกแบบและประสิทธิภาพแล้วละก็ รอเลยครับ

..

. .
