MSI H97 GUARD-PRO
สวัสดีครับ ทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ในวันนี้เป็นเมนบอร์ดชิบเซ็ต H97 ครับ ซึ่งในวันนี้มากันในยี่ห้อ MSI ในชื่อรุ่น MSI H97 GUARD-PRO ที่เป็นเมนบอร์ดในซีรี่ย์ Classic Series ของทาง MSI ที่เรารู้จักกันดีถึงฟีเจอร์เด่นๆอย่าง MSI Military Class 4 นั่นเองครับ สำหรับในรุ่นนี้เป็นรุ่น Guard-Pro ซึ่งในคราวที่แล้วที่ผมได้รีวิวไปจะเป็นชิบเซ็ต Z97 นั่นเองครับโดยฟีเจอร์ต่างๆนั้นแทบไม่แตกต่างกันเลยครับจะต่างกันที่ชิบเซ็ตเท่านั้นรวมไปรูปร่างหน้าตาก็ยังเหมือนกันอีกด้วย ซึ่งฟีเจอร์หลักๆก็ยังเป็นเป็น Guard-Pro ระบบป้องกันความปลอดภัยจากการใช้งานให้กับตัวเมนบอร์ดครับโดยมีหลาย ระบบอาทิ Circuit Protection , Humidity Protection , High Temperature Protection , ESD Protection , EMI Protection , ECO Power ครับ โดยถ้าพูดง่ายๆคือมีระบบป้องกันไฟกระชากไฟตกที่คอยทำอันตรายให้กับตัวเมนบอร์ด นั่นเองครับโดยเป็นที่มาของชื่อรุ่นที่เรียกว่า Guard-Pro นั่นเองครับ เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ
INTRODUCTION
More Information >>Click<<
เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ
.
MSI Z97 GUARD-PRO Appearance

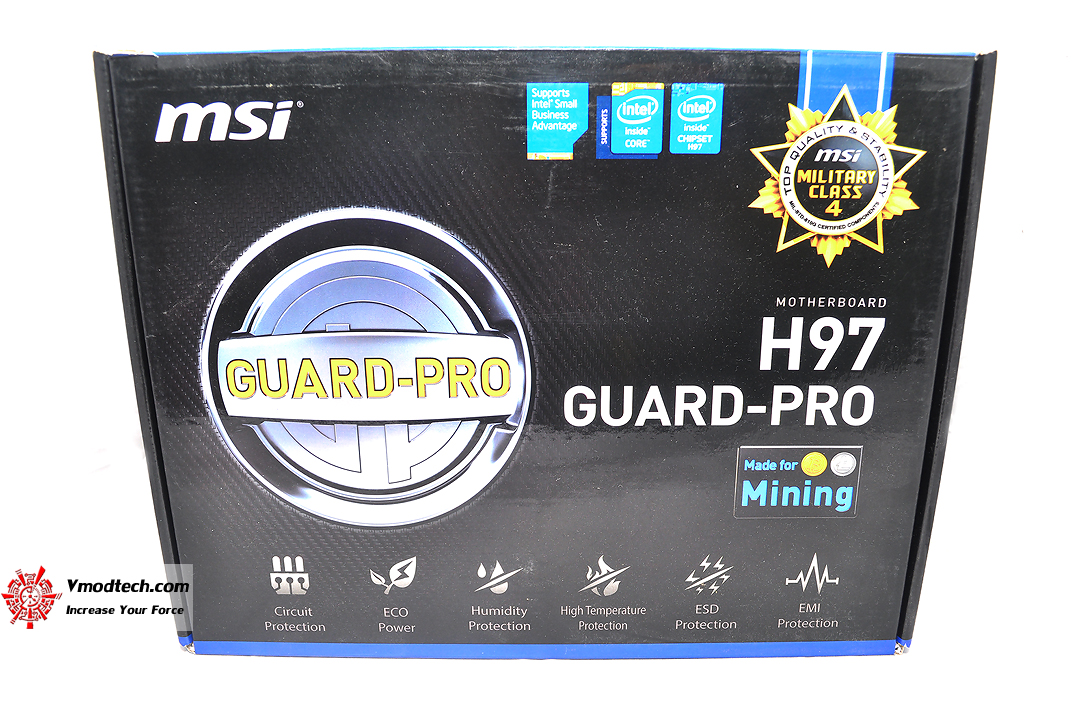

มากันในกล่องสีน้ำเงินพร้อมโลโก้ GUARD-PRO พร้อมบอกฟีเจอร์และชื่อรุ่น MSI H97 GUARD-PRO กล่องก็เหมือนกับรุ่น Z97 ครับ

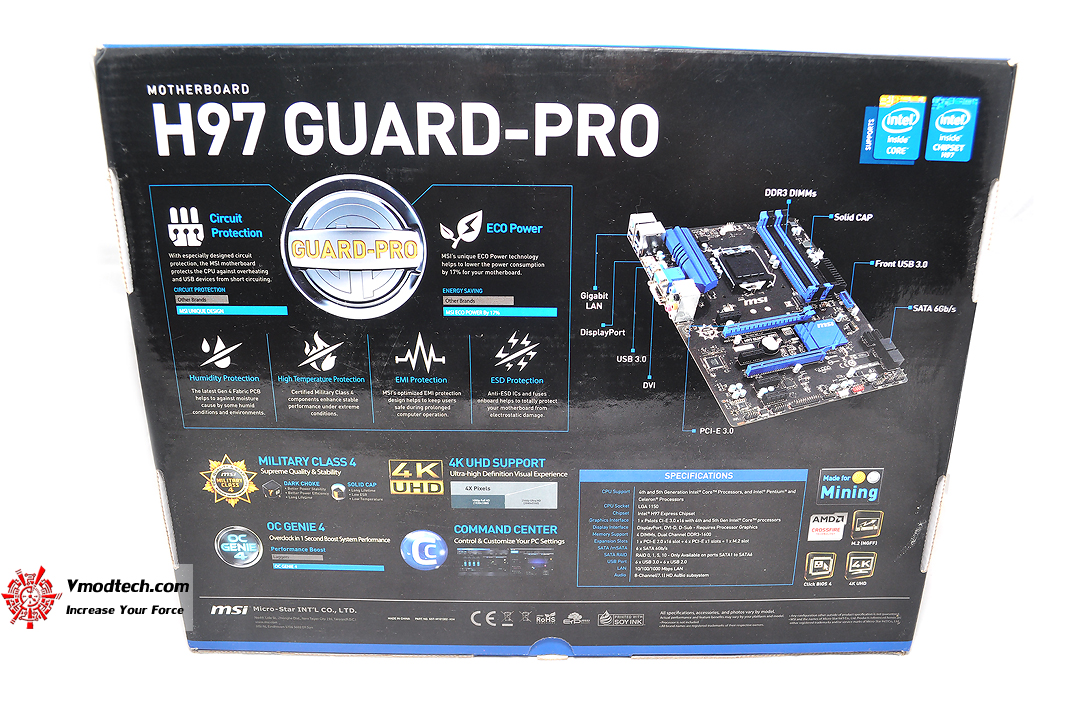

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

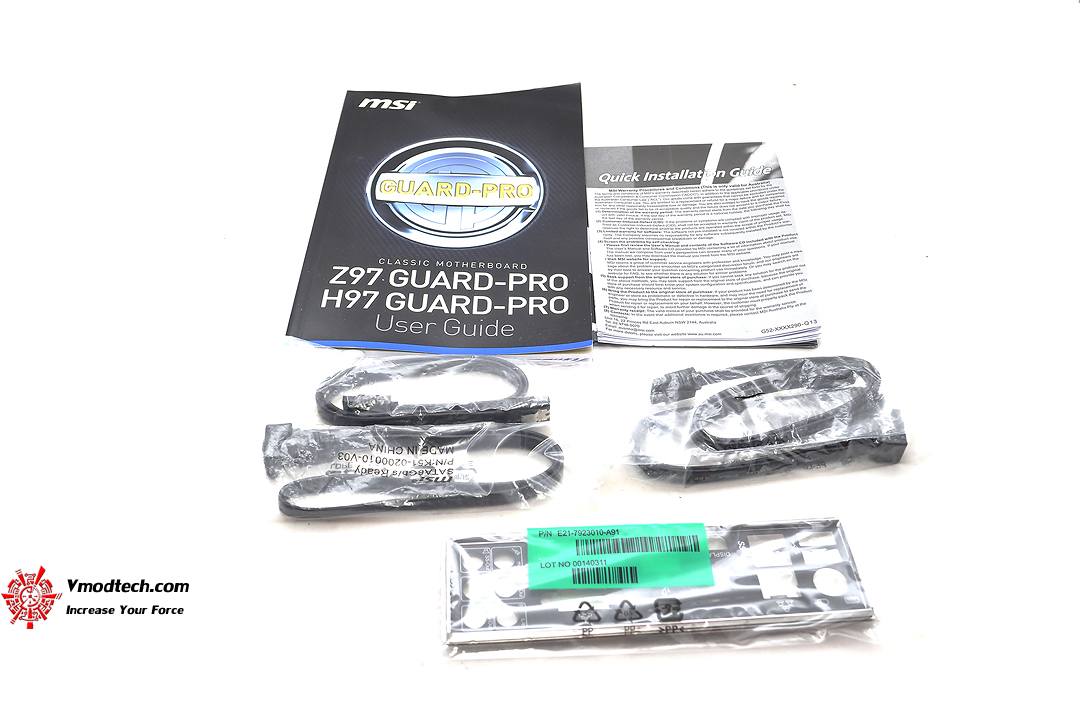

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สามชุด 9เส้น ฝาหลัง

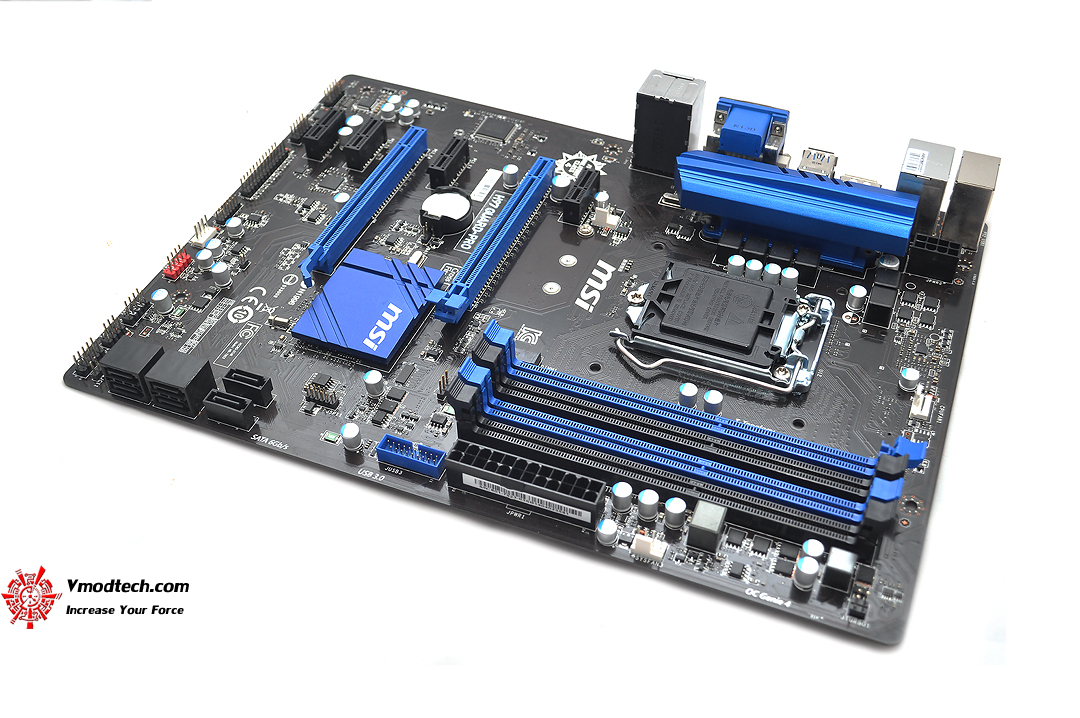

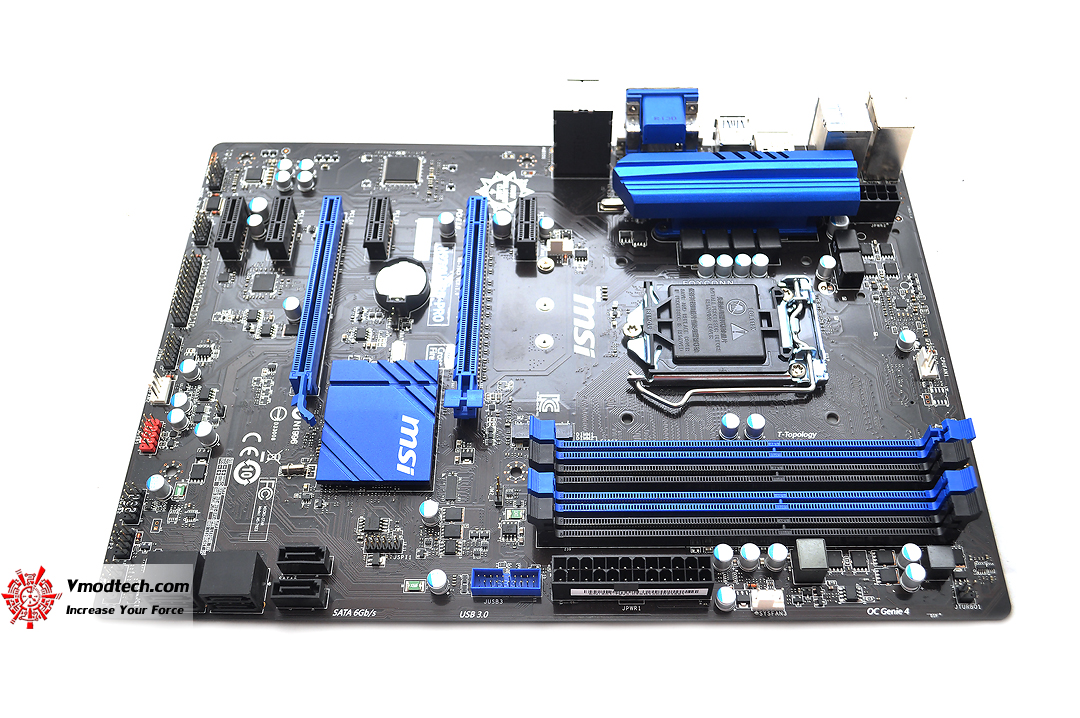

ตัวเมนบอร์ดสีดำสลับซิงค์น้ำเงินครับดุสวยงามจริงๆตามแบบฉบับซีรี่ย์ Classic Series ของทาง MSI H97 GUARD-PRO
เป็นเมนบอร์ด ขนาด 12 in. x 8.7 in. (30.5 cm x 22 cm) ATX Form Factor ขนาดนั้นเท่ากับรุ่น Z97 เป๊ะๆเลยครับ
มีสล๊อตเชื่อมต่อดังนี้ 1 x PCIe 3.0 x16 slot (PCI_E2, supports x16 speed) • 1 x PCIe 2.0 x16 slot (PCI_E4, supports x4 speed) • 4 x PCIe 2.0 x1 slots ตามลำดับ ก็ยังคงให้มาเท่ากับรุ่น Z97 ครับ

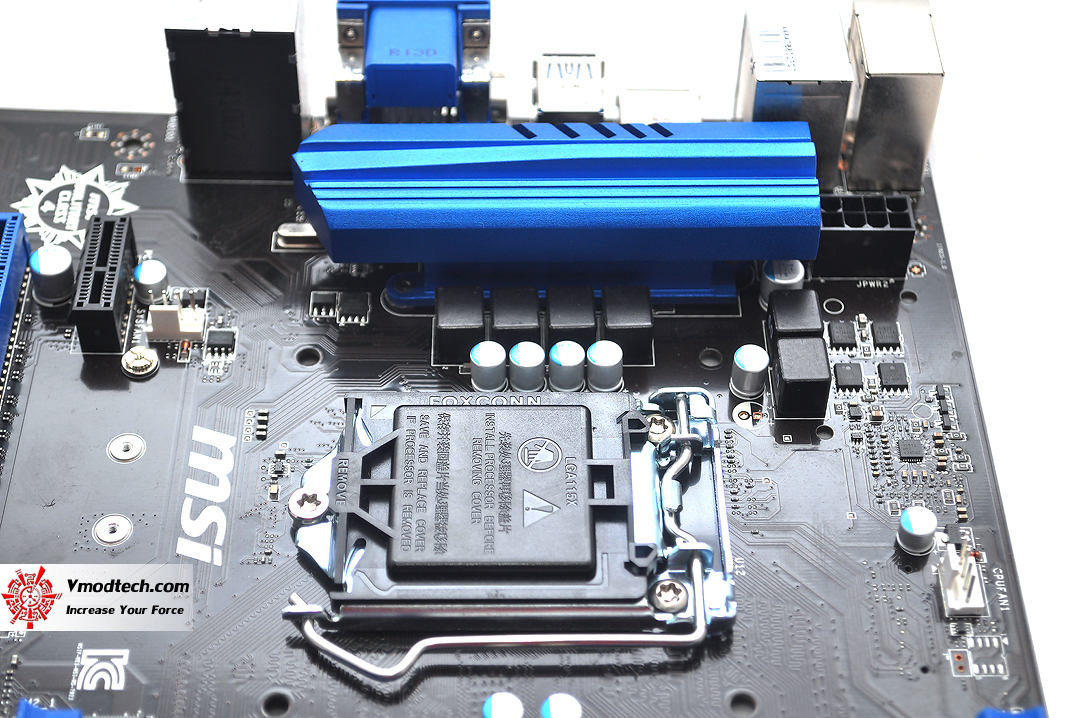

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150 เฟสไฟให้กันมา 6เฟส แรงได้แบบเหลือๆครับสำหรับสาวกอินเทลในรุ่นใหม่ๆไม่ต้องพึ่งเฟสไฟที่ให้กัน มากๆก็สามารถโอเวอร์คล๊อกกันได้ครับ (ชุดเดียวกับรุ่น Z97 ครับ )

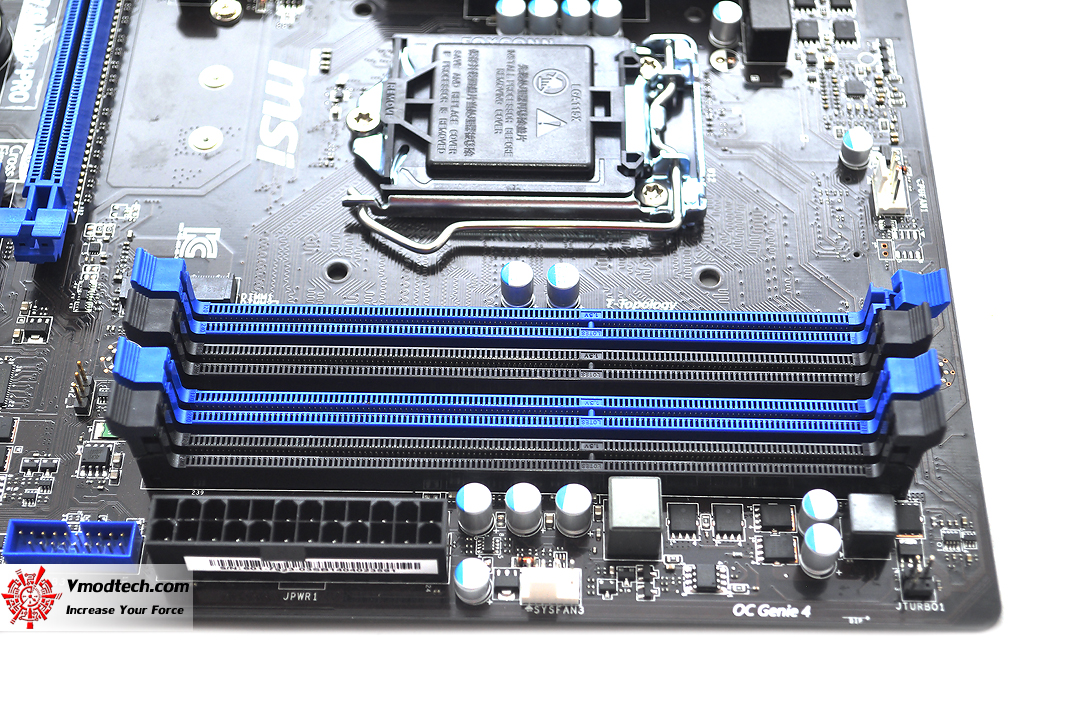

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 DIMMs 1066/1333/1600 MHz, up to 32GB Max Support for Extreme Memory Profile (XMP) memory modules ความจุสูงสุด 32GB ครับ ตรงจุดนี้จะต่างกันครับในเรื่องของแบรนด์วิธในการรองรับบัสแรมซึ่งจะน้อยกว่าชิบเซ็ต Z97 ของรองรับที่สูงสุดบัส 1600Mhz เท่านั้นครับ

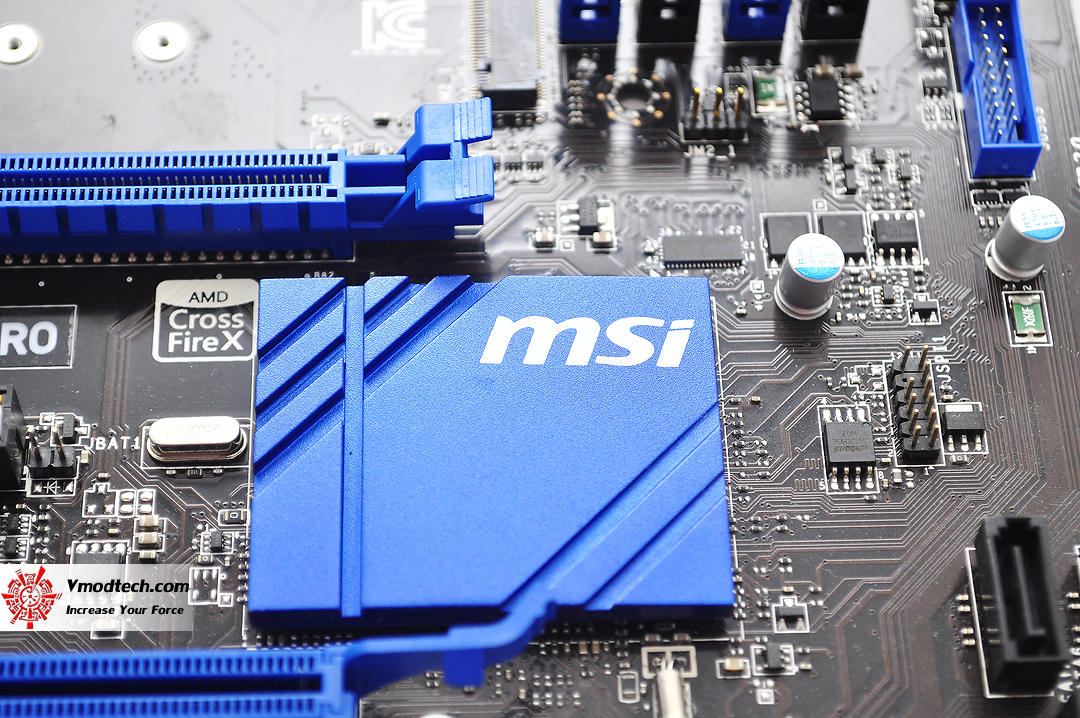

ชิบเซ็ต Intel® H97 ซิงค์สีน้ำเงินเลยทีเดียวครับ (ไม่ต่างจาก Z97 ครับตัวฮีตซิงค์)

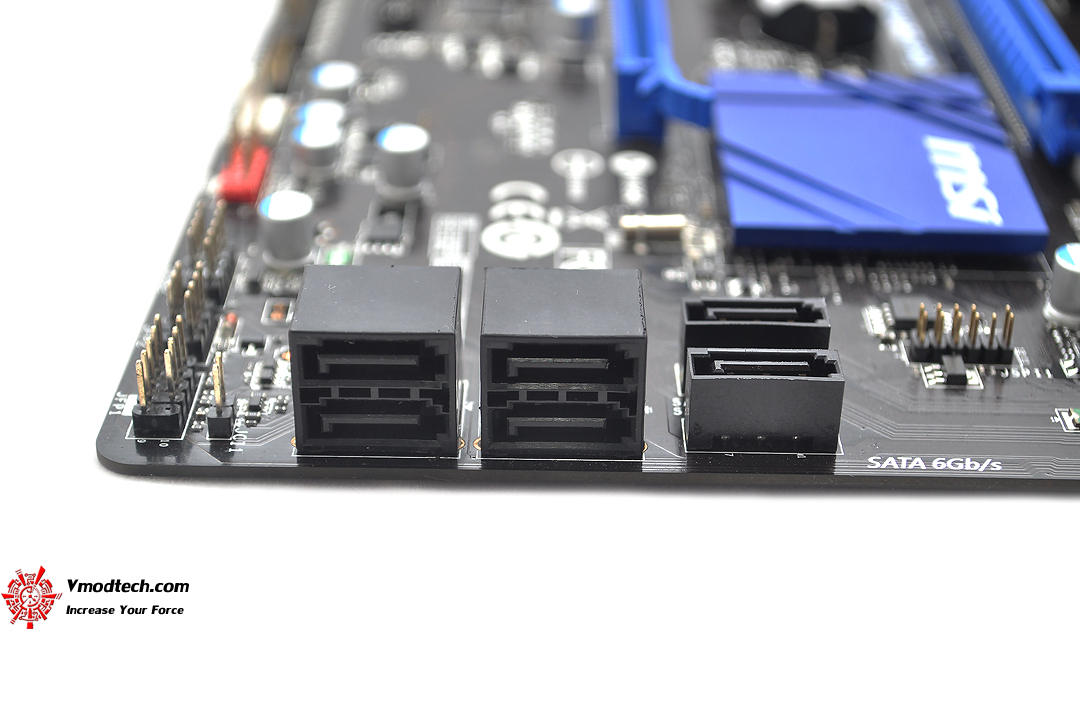

ช่องเสียบ SATA3 ให้กันมา 6x SATA 6Gb/s ports (SATA1~6) ,

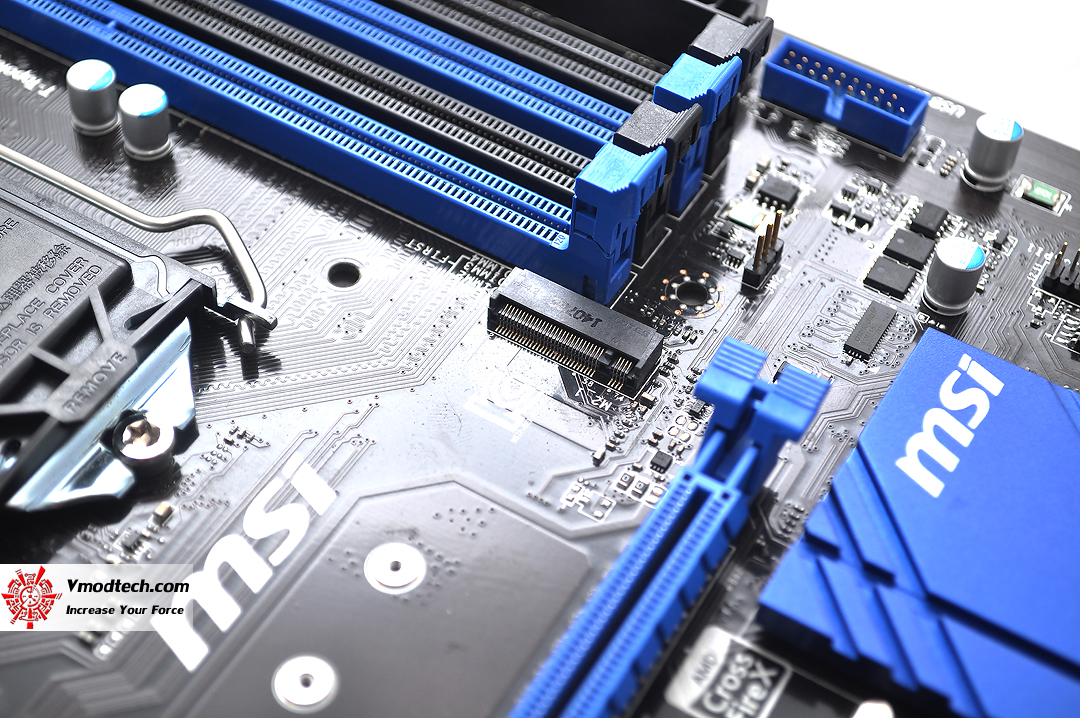

อีกทั้งยังมี M.2 port supports M.2 SATA 6Gb/s module ไว้ให้ใช้งานอีกด้วยครับ

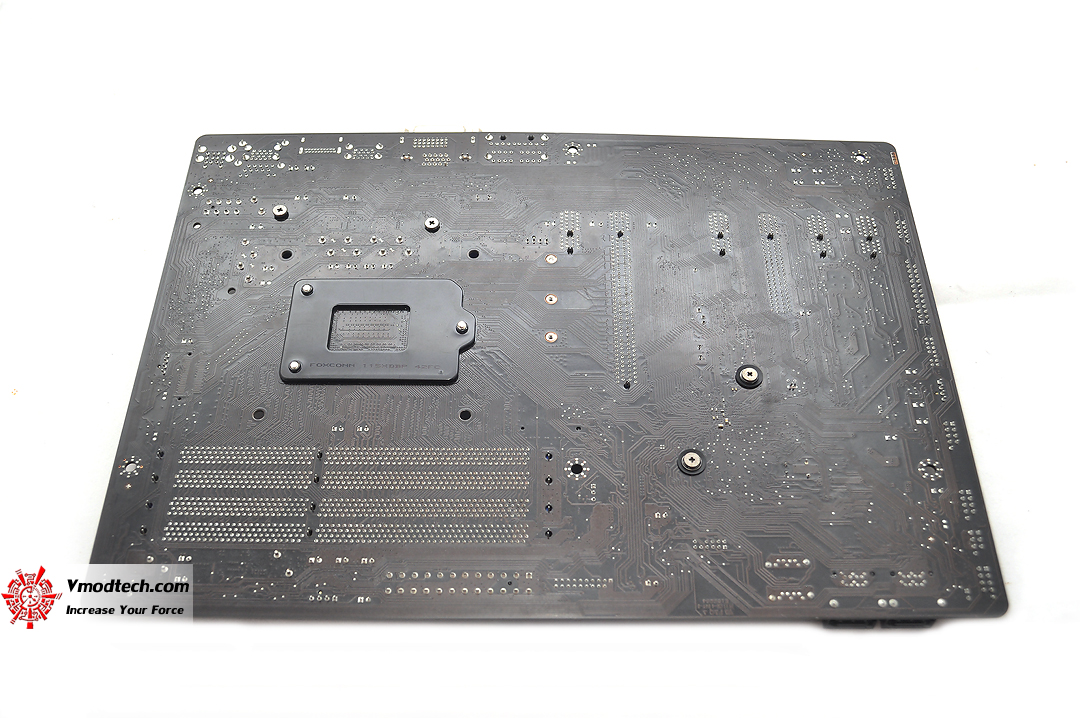

PCB ด้านหลังสีดำล้วน

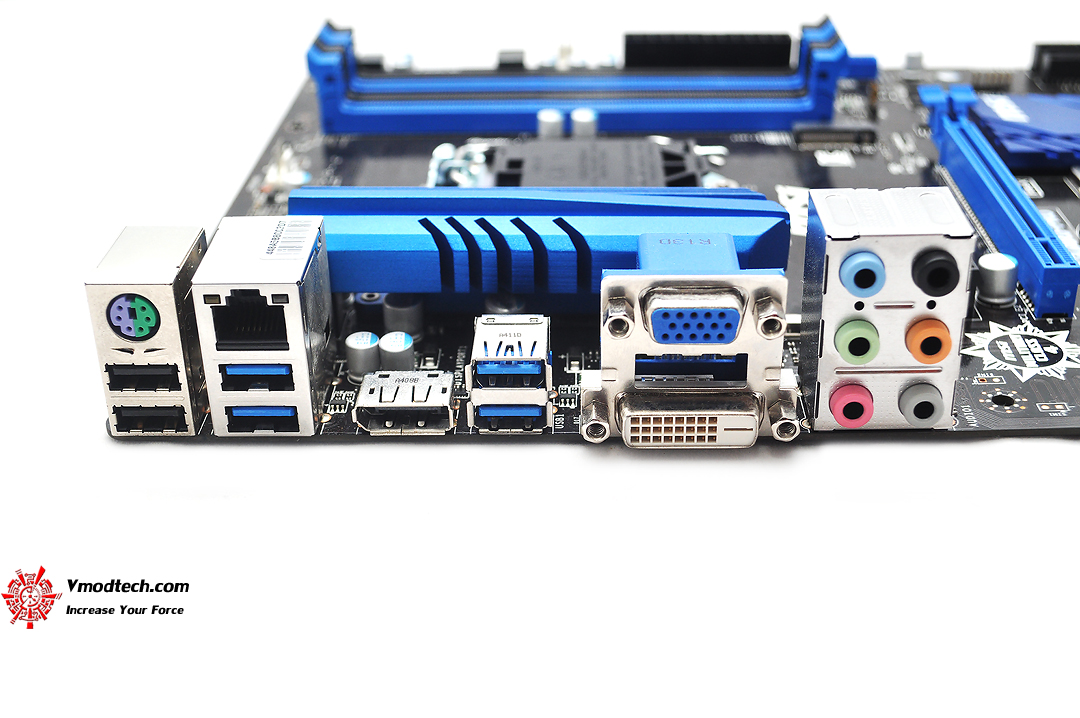

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse port , 2 x USB 2.0 ports , 4 x USB 3.0 ports , 1 x VGA port , 1 x DVI-D port , 1 x DisplayPort , 1 x LAN (RJ45) port , 6 x audio jacks พาแนลด้านหลังก็ให้มาเท่ากับในรุ่น Z97 ครับ
ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
...
Test Setup
| SYSTEMS | |
| .CPU | ..Intel Pentium G3258 ES |
| .Motherboard | . MSI H97 GUARD-PRO |
| .Memory | ..Team Xtreem LV 2133 |
| .Graphic Card | . AMD R9 290 |
| .Harddisk | ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB |
| .CPU Cooler | ..Water Cooling @ Ambient 34C |
| .Power Supply | ..Thermaltake 1500W |
| .Operation System | ..Windows 8.1 Pro 64-bit |
รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Pentium G3258 ES จากอินเทลครับผม...

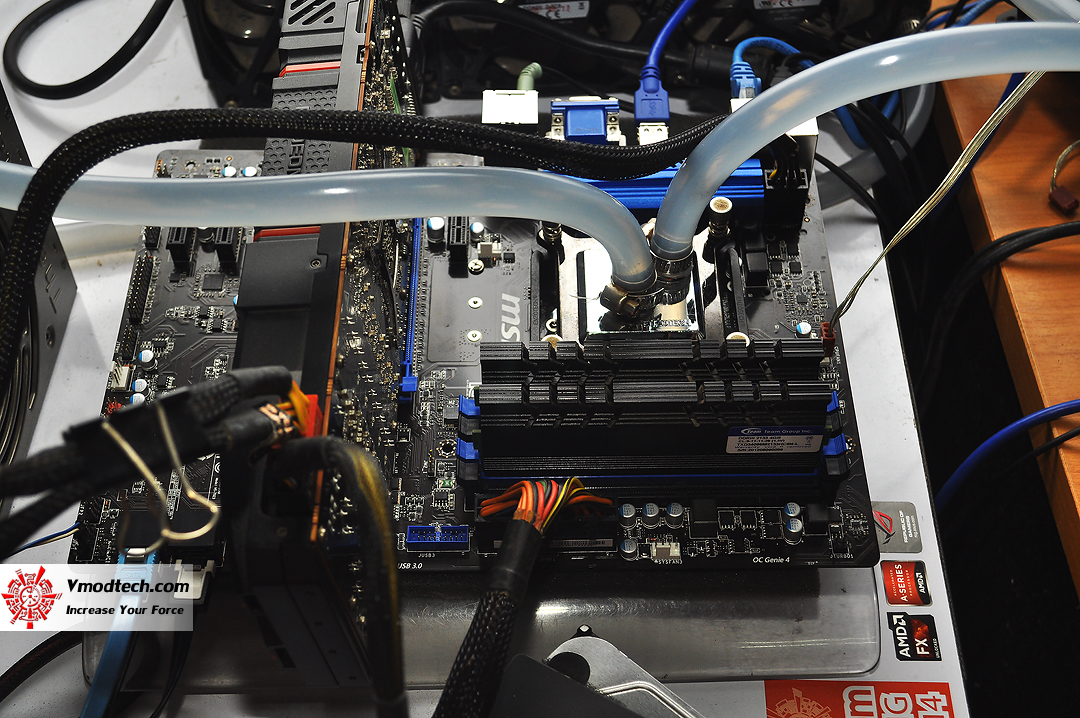

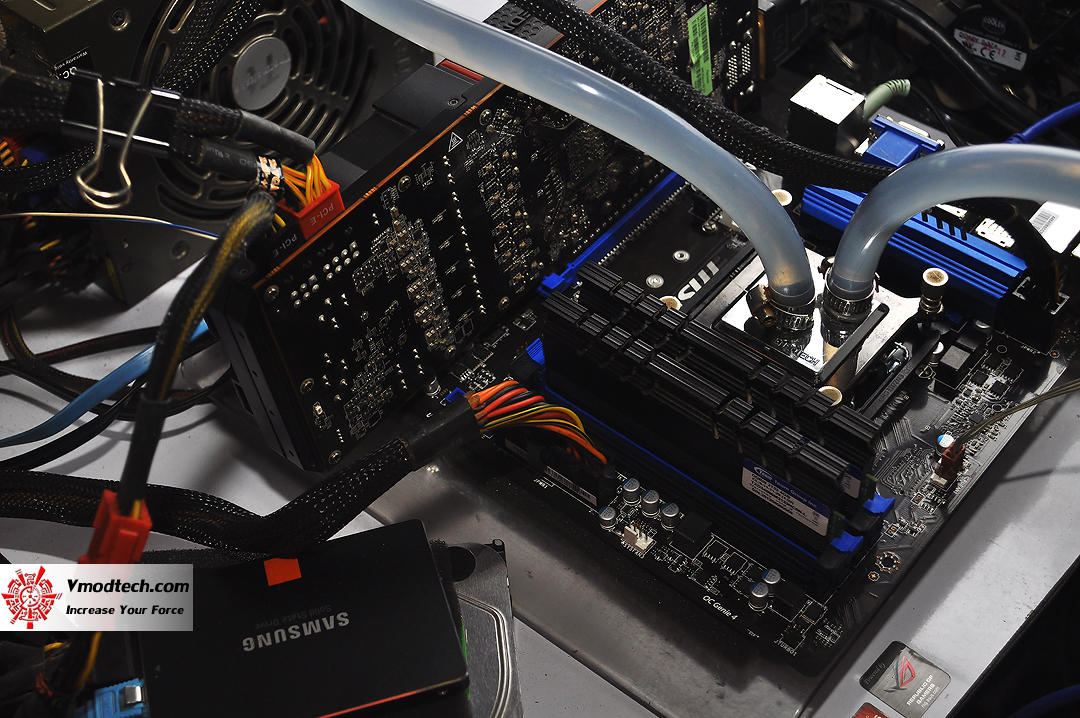

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

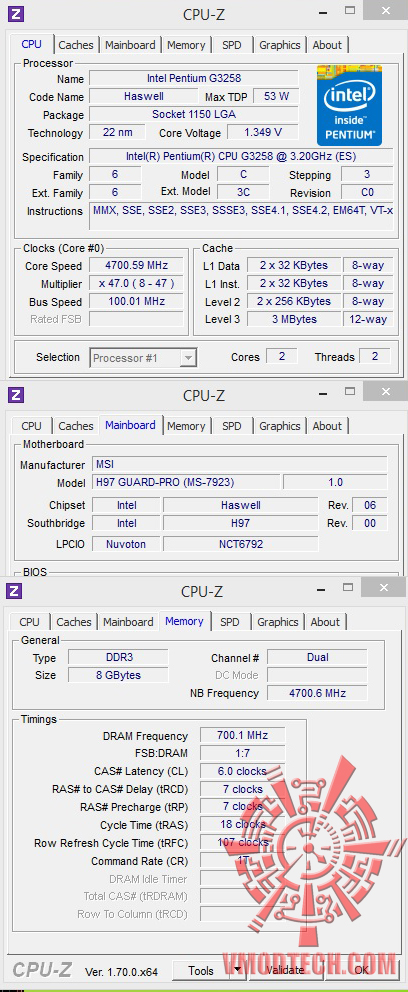

CPU-Z
Intel Pentium G3258
วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.35V NB Frequency 4700 Mhz บัสแรม 1400Mhz CL6-7-7-18-107 1T 1.65V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียู ES ของทางอินเทลครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ
เราไปชมผลทดสอบกันต่อเลยครับ
SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

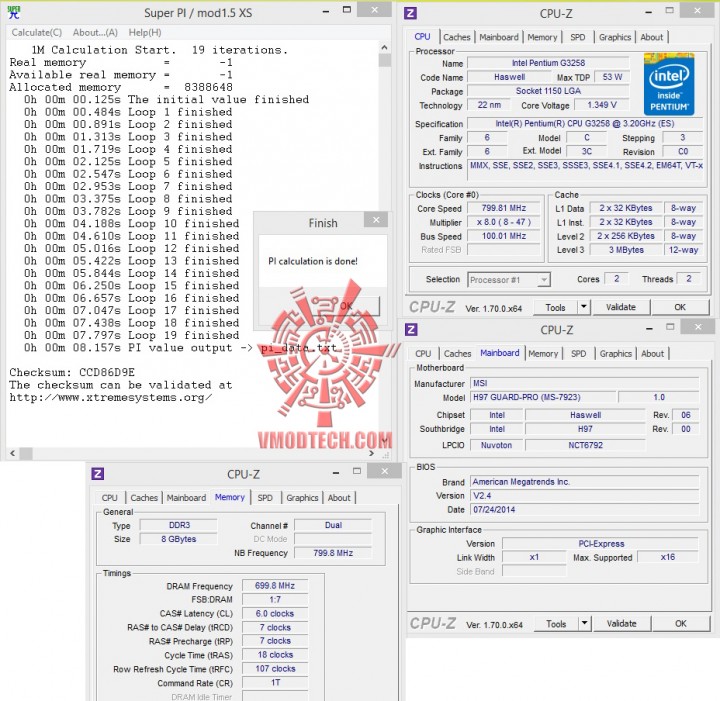

SuperPI 1M 1 Thread

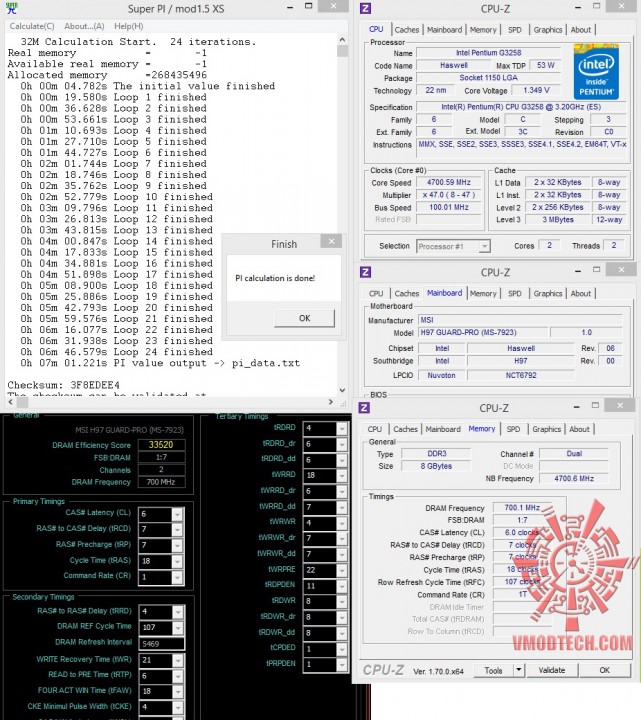

SuperPI 32M 1 Thread

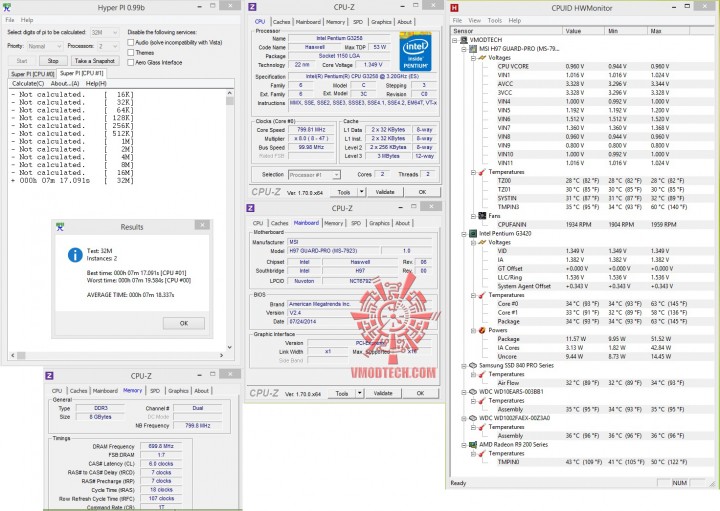

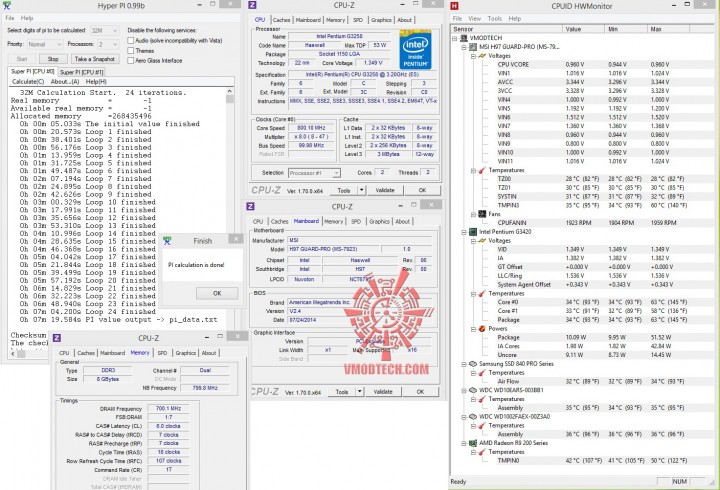

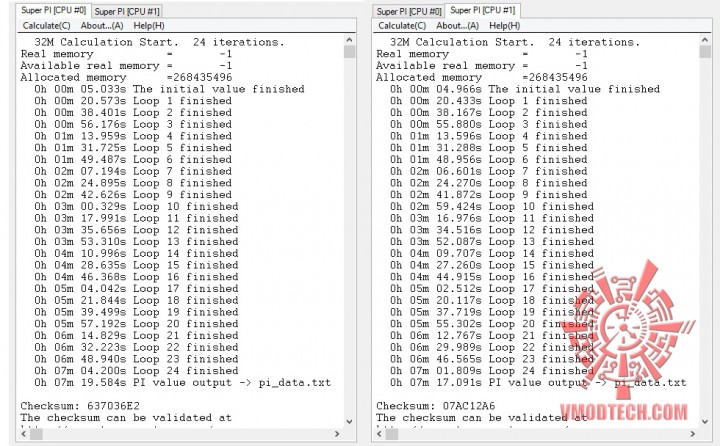

HyperPI 32M 8 Threads
สำหรับชุด ทดสอบ SuperPI1MBจบไปที่ 8.157วินาที , 32MB จบไป7นาที19 .584วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ
AIDA64 Extreme

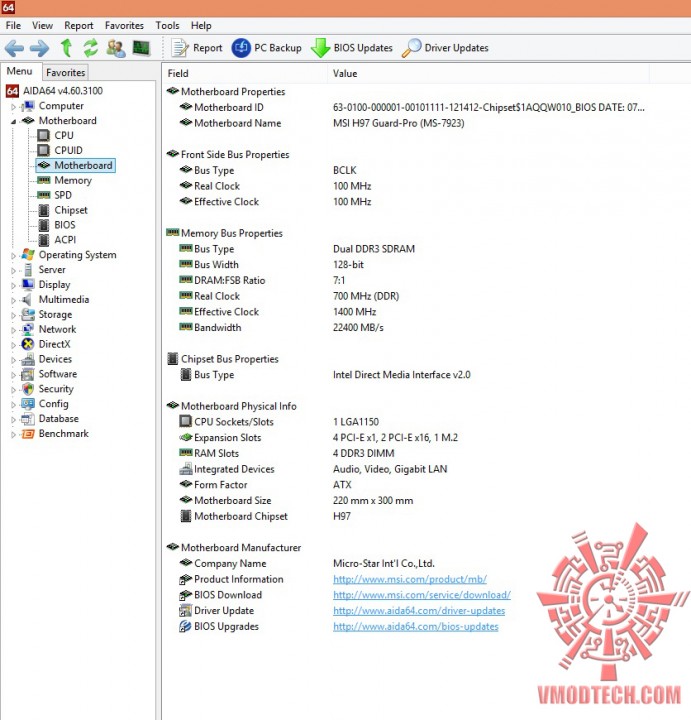

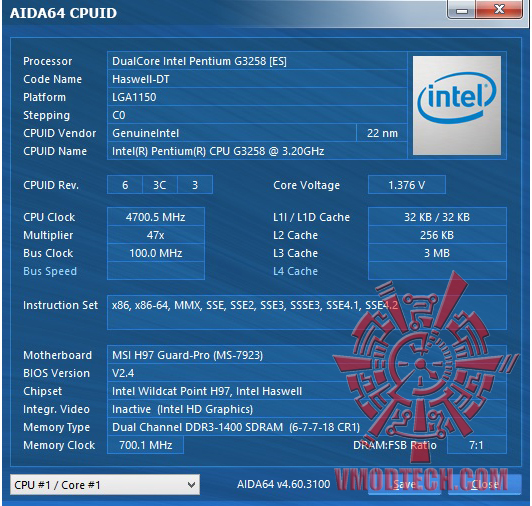

AIDA64

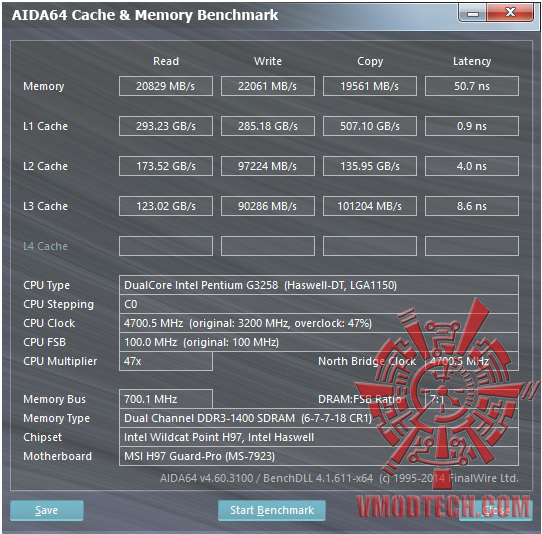

AIDA64 Cache & Memory Benchmark
ค่า Memory Read อยู่ที่ 20829MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 22061MB/s แรงดีใช้ได้ครับตามความเร็วบัสที่ดันได้สุดแค่ 1400Mhz ครับกับซีพียู Pentium G3258

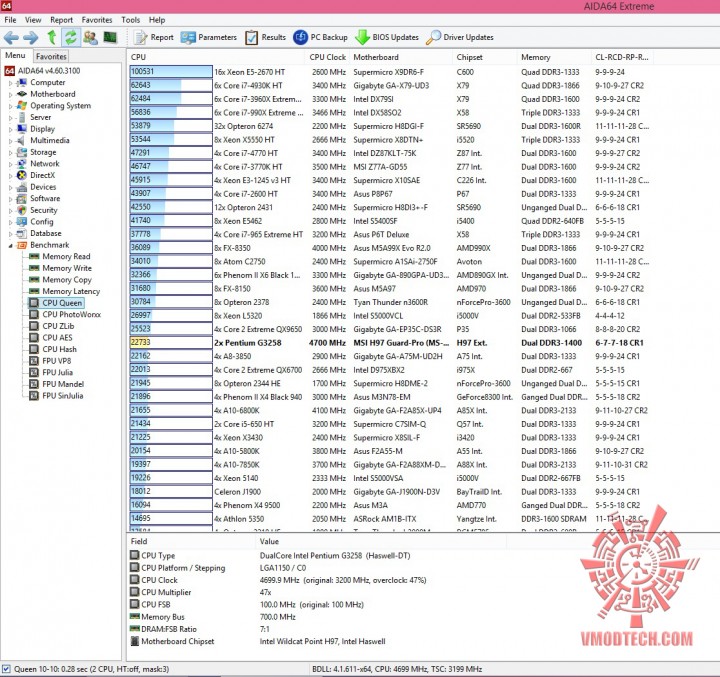

CPU Queen

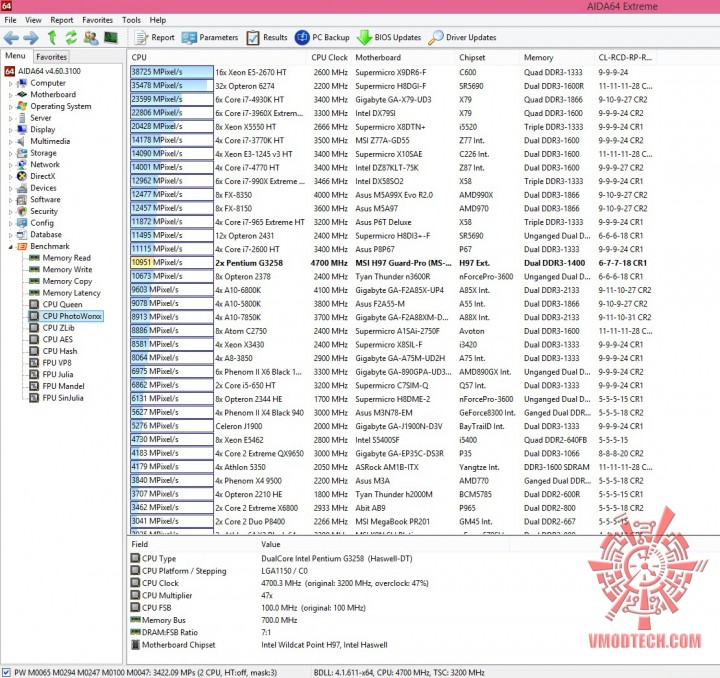

CPU PhotoWorxx

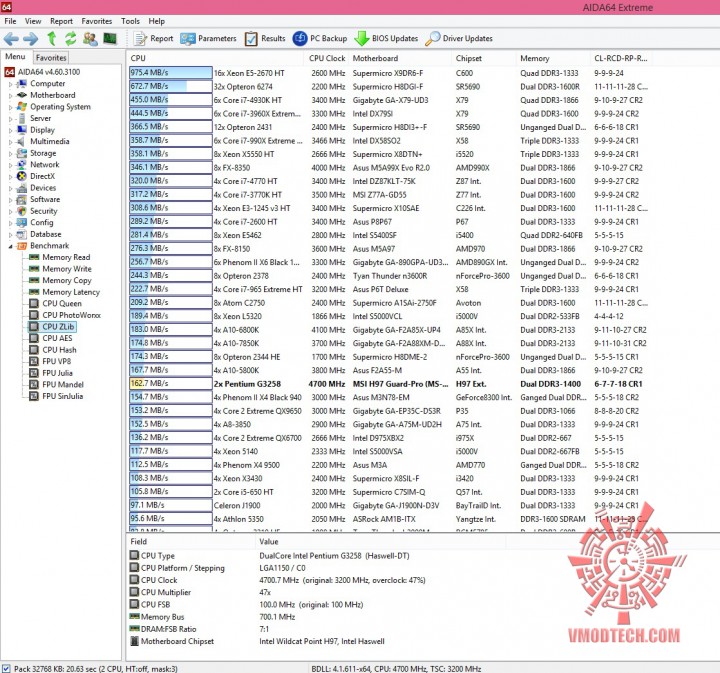

CPU ZLib

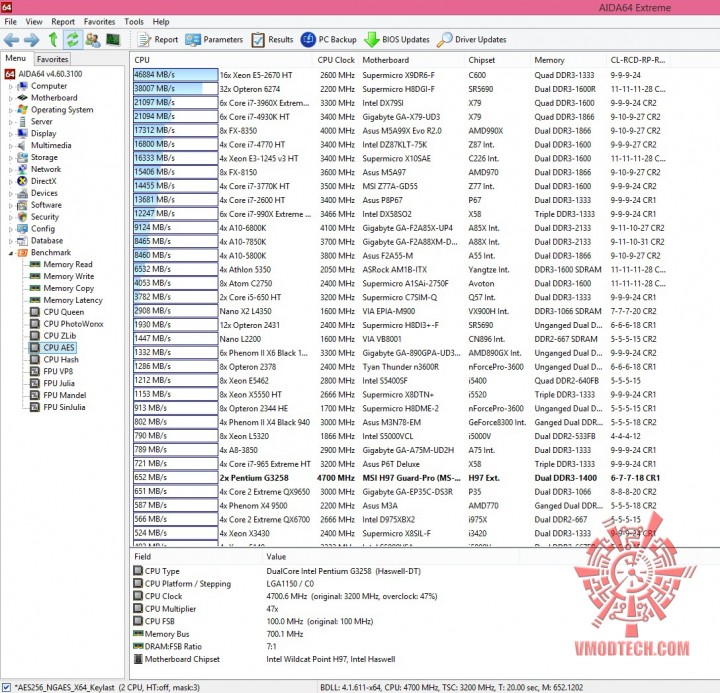

CPU AES

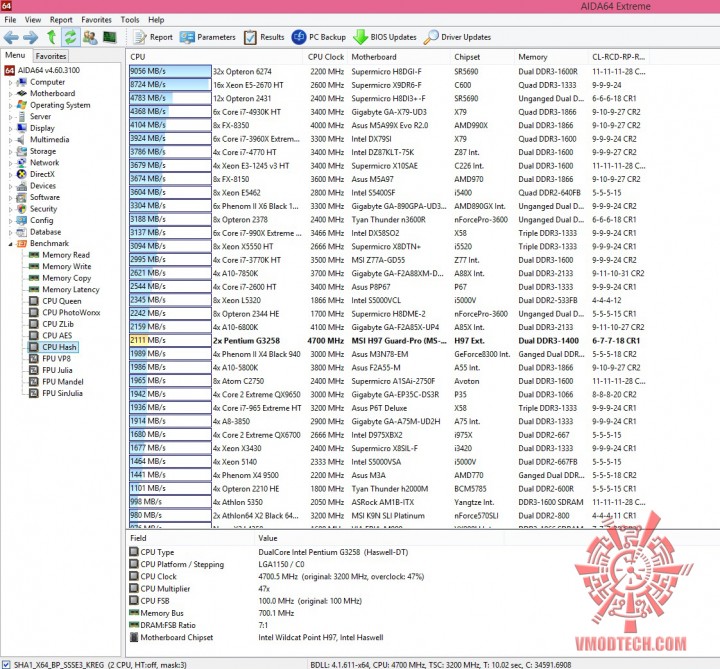

CPU Hash

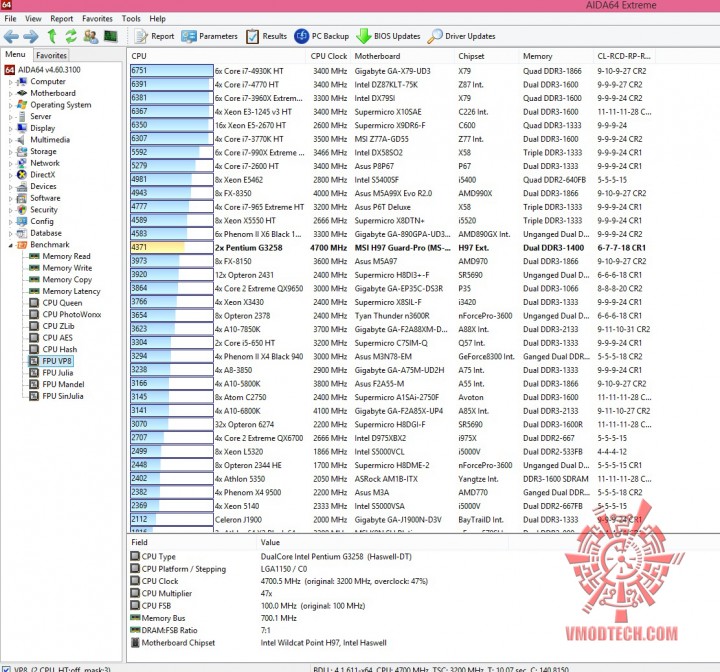

FPU VP8

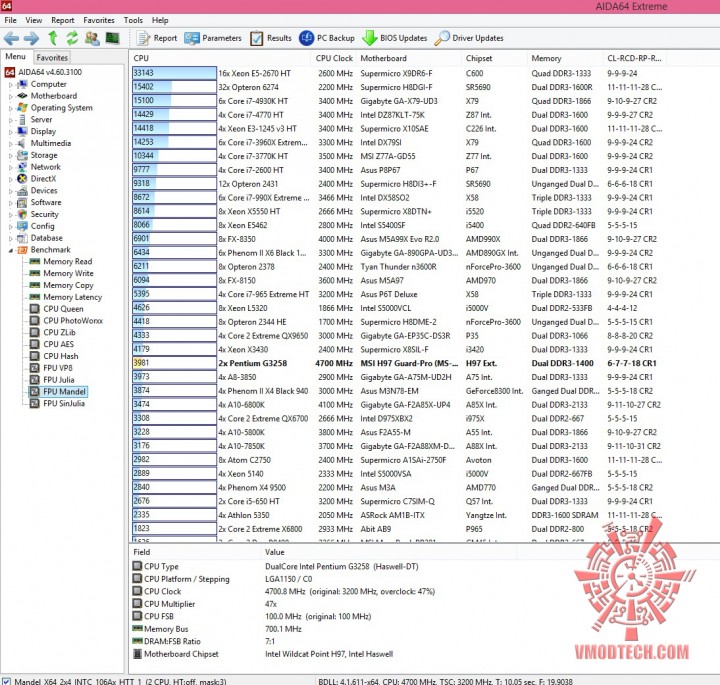

FPU Mandel
FPU SinJulia
แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ
ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

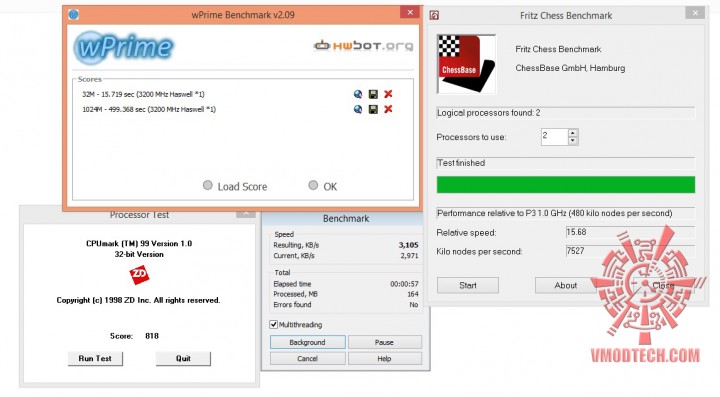

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

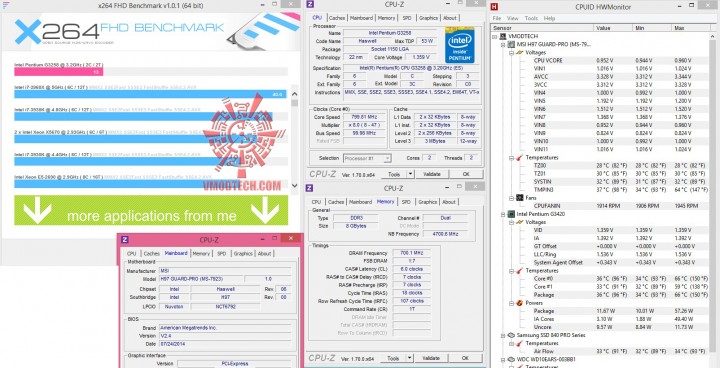

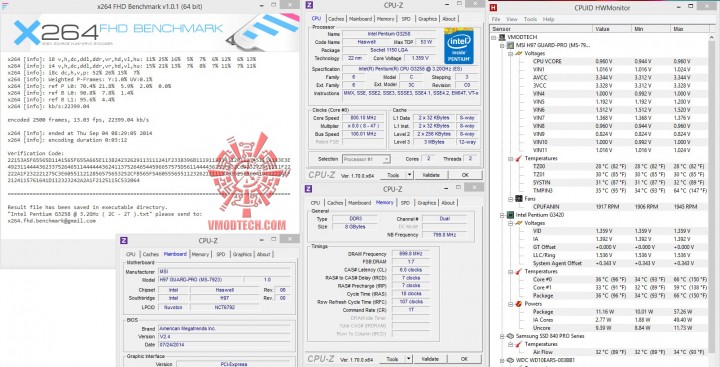

X264 FHD
แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 13.03FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 15.68 แรงกันจริงๆและ Winrar กดไป 3105KB/s แรงดีเลยทีเดียวครับกับซีพียู 2คอร์

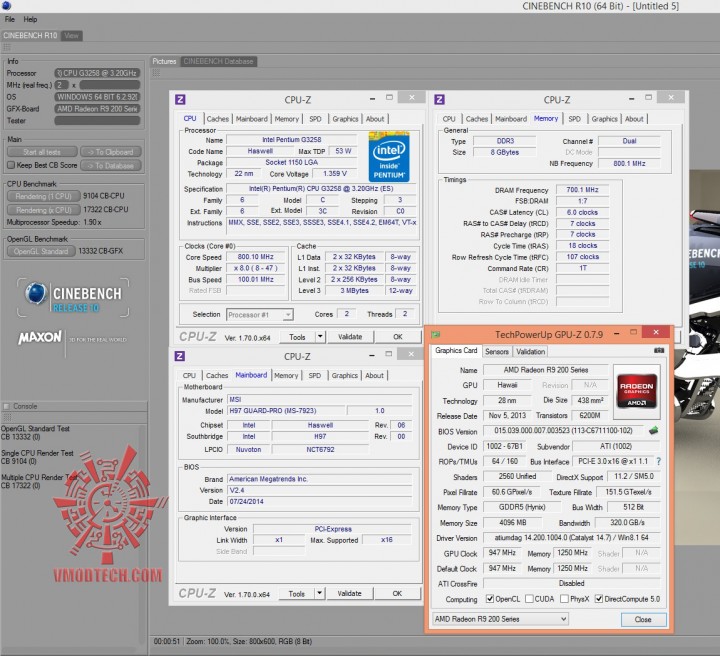

Cinebench 10

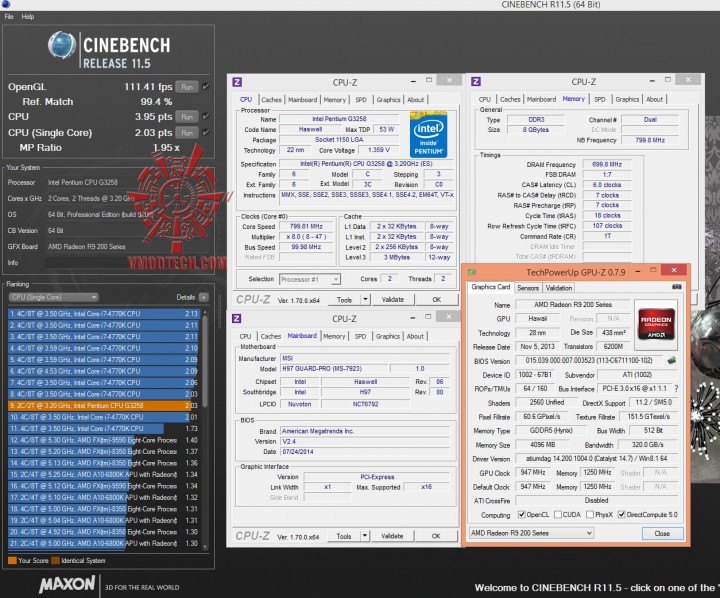

Cinebench 11.5

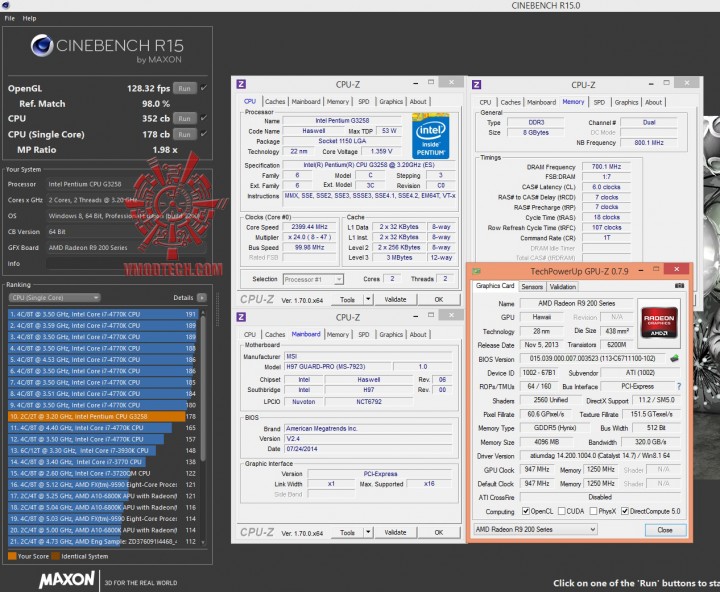

Cinebench 15
Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆกับซีพียูที่มีแค่ 2หัว

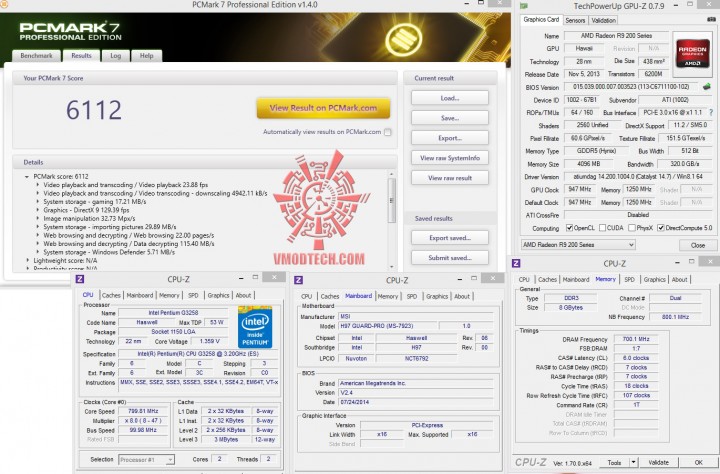

PCMark7

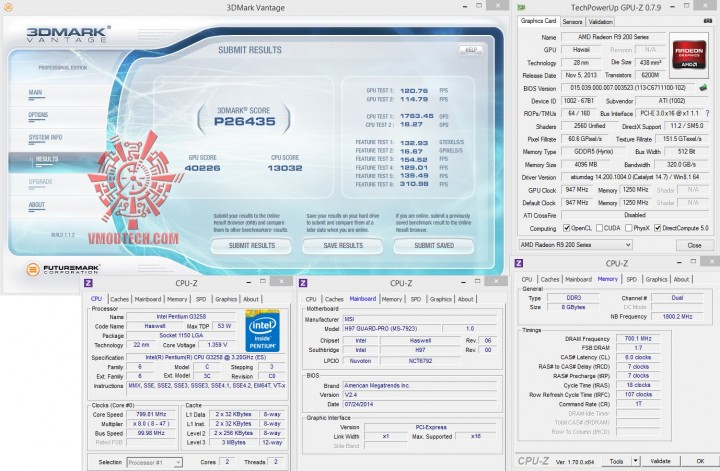

3DMark Vantage
3DMark Vantage กดกันไป 26435คะแนน

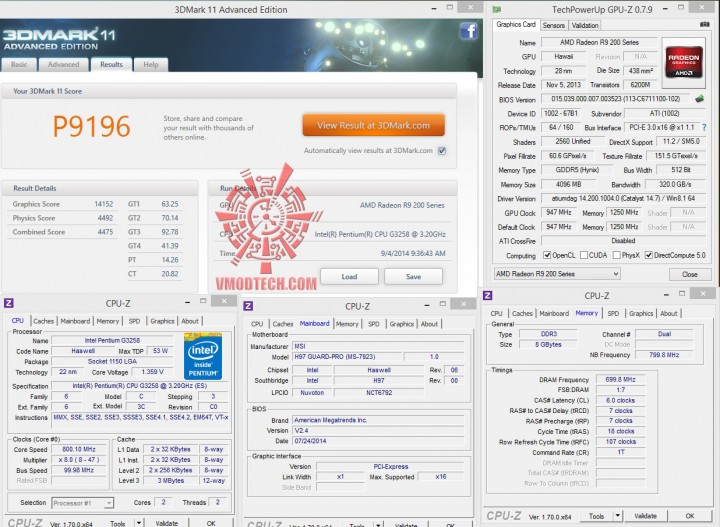

3DMark11
3Dmark11 อยู่ที่ 9196คะแนน
3DMark

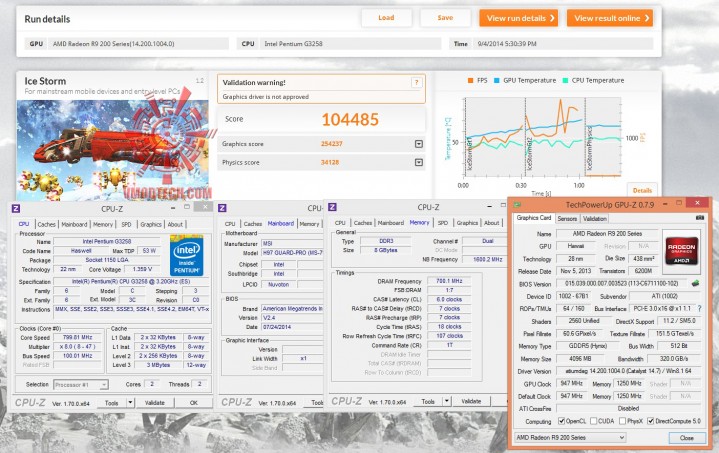

Ice Storm

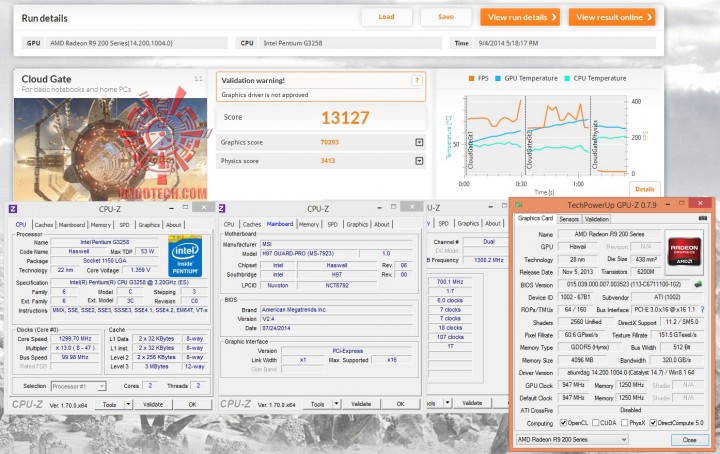

Cloud Gate

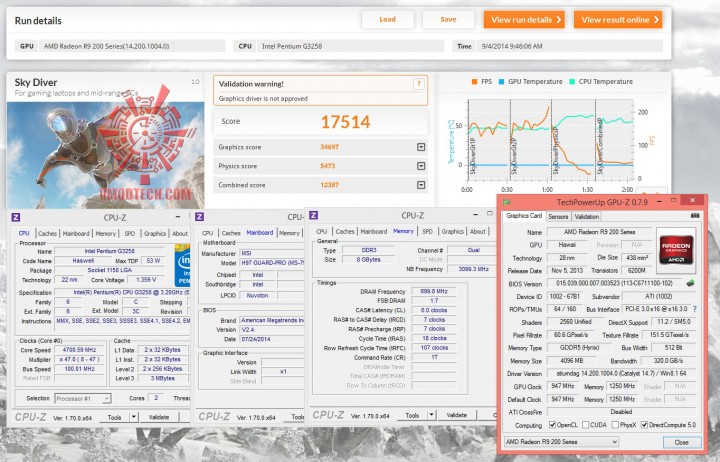

Sky Dive

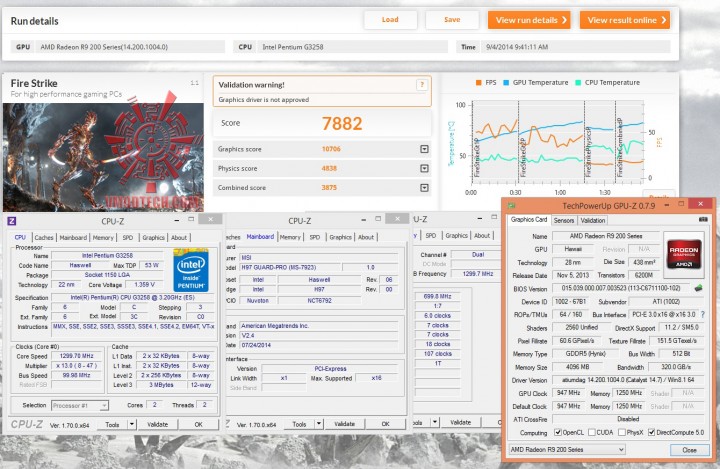

Fire Strike
3DMark แรงทุกการทดสอบ ส่วน Fire Strike กดไปทะลุ 7882คะแนน
เราไปชมผลทดสอบของเกมส์กันบ้างครับ
Crysis3
Welcome to the Jungle
ไครซิส3 พอเล่นได้ 30เฟรมเรตครับ แบบคอนฟิกโหดๆ กับซีพียู 2คอร์ อาจมีสะดุดบ้างครับเนื่องจากจำนวนหัวที่น้อยไปหน่อย แต่ถามว่าเล่นได้ไหม ได้ครับแต่ควรลดรายละเอียดลงสัก Medium , High เพื่อไม่ให้ซีพียูทำงานหนักมากอาจลดอาการสะดุดได้บ้างเล็กน้อย
Battlefield 4
BF4 เล่นกันแบบลื่นๆเลยครับ 59เฟรมเรต เลยครับ แรงจริงๆ ซีพียู 2คอร์ เหลือๆครับเกมส์นี้
Maximum Overclock
มาถึงช่วงท้ายสุดของการรีดพลังของซีพียูกันบ้างครับว่า MSI H97 GUARD-PRO นั้นจะสามารถนำซีพียู Intel Pentium G3258 ES ไปได้ไกลมากน้อยเพียงใดเมื่อเทียบกับชิบเซ็ต Z97 ในรุ่นก่อนหน้ากับเมนบอร์ดระดับกลางๆที่ออกมาแบบมาเน้นการใช้งานรวมไปถึงระบบป้องกันความเสียหายขั้นเทพฯ เรามาชมครับว่า MSI H97 GUARD-PRO จะอัดไปได้ไกลแค่ไหนเมื่อเล่นที่ความเร็วสูงๆ ไปชมกันเลยครับ
CPU-Z
ความเร็ว 5Ghz สบายๆครับ กับเมนบอร์ดที่จัดเต็มด้านประสิทธิภาพอย่าง MSI H97 GUARD-PRO ก็ยังแรงได้ครับแม้เป็นชิบเซ็ตรุ่นรองลงมาอัดกันได้แน่นอน
SUperPI 1MB ความเร็วอยู่ที่ 7.729 วินาทีครับ เร็วแรงใช้ได้เลยครับ
เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ
Concluions
ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI H97 GUARD-PRO ที่ วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel Pentium G3258 โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz Uncore 4700Mhz บัสแรม DRAM 1400Mhz กันแบบเต็มๆที่ไฟ Vcore1.35v ตลอดการทดสอบอย่างมีเสถียรภาพกันจริงๆ และยังสามารถอัดกันเต็มๆที่ความเร็ว 5Ghz กันอย่างสบายๆ ซึ่งถ้าจะพูดกันแล้วนั้นบรรดาฟีเจอร์ต่างรวมไปถึงวัสดุอุปกรณ์รวมไปถึงรูปลักษณ์ขนาดต่างๆไม่ต่างจากรุุ่น Z97 ที่ผมได้ทำการรีวิวผ่านพ้นไปเลยครับจะแตกต่างกันตรงชิบเซ็ตที่เป็น H97 เท่านั้น ส่วนฟีเจอร์ต่างๆนั้นก็มีให้แบบครบๆกับระบบ GUARD-PRO ที่รวบรวมเอาระบบปกป้องเมนบอร์ดของท่านต่ออันตรายที่เกิดขึ้นรอบด้านไม่ว่า จะเป็นไฟกระชากไฟตกหรือความชื้นต่างๆด้วย PCB ที่ออกแบบป้องกันเป็นอย่างดีรวมไปถึงเมนบอร์ดในรุ่น GUARD-PRO ผ่านการทดสอบการทำงานในสภาวะอุณหภูมิสูงจากโรงงาน MSI ทุกรุ่นครับจึงทำให้มั่นใจว่าคงทนต่อการใช้งานอย่างแน่นอน กับฟีเจอร์ที่ให้มาครบๆในมาตรฐาน Military Class 4 ที่เราคุ้นเคยกันดีกับวัสดุอุปกรณ์เกรดเยี่ยมในระบบจ่ายไฟอย่าง Dark Choke , Solid CAPs คุณภาพสูงอีกด้วยอีกทั้งยังมีพอต M.2 To SATA E ให้อีกด้วยครับและที่น่าสนใจเป็นอย่างยิ่งนั่นก็คือระบบ ECO POWER โดยเป็นฟีเจอร์ที่ท่านสามารถเลือกปรับลดการทำ งานของส่วนต่างๆเพื่อช่วยให้ประหยัดพลังงานนั่นเองครับถ้าท่านไม่ได้เน้น OC อะไรมากมายอยากลดสเปกตามการใช้งานผมมองว่าชิบเซ็ตในรุ่น H97 รุ่นนี้เหมาะมากครับกับฟีเจอร์ที่ให้มาหรือถ้าจะ OC ก็สามารถทำได้สบายๆเพราะมีระบบ OC Genie4 เอาไว้ให้ใช้อีกด้วย โดยราคาวางจำหน่ายในประเทศไทยจะอยู่ราวๆ 3XXXบาทครับต้นๆไปหากลางๆเท่านั้นครับโดยประมาณกับประสิทธิภาพและฟีเจอร์ ที่จัดเต็มให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ
.
.
