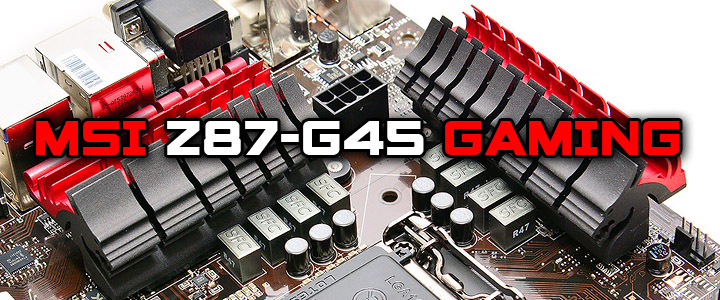

MSI Z87-G45 GAMING Motherboard Review

.…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ เผลอแป๊บเดียวก็มาถึงมาเธอร์บอร์ดรุ่นที่ 13 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นกลางๆ ที่มาพร้อมกับความแรง และคุณสมบัติเทพๆสำหรับเหล่าเกมเมอร์ ผสมผสานกันอย่างลงตัวเป็นหนึ่งเดียว จากอีกแบรนด์ดังแห่งวงการไอทีฮาร์ดแวร์อย่าง MSI ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า MSI Z87-G45 GAMING มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

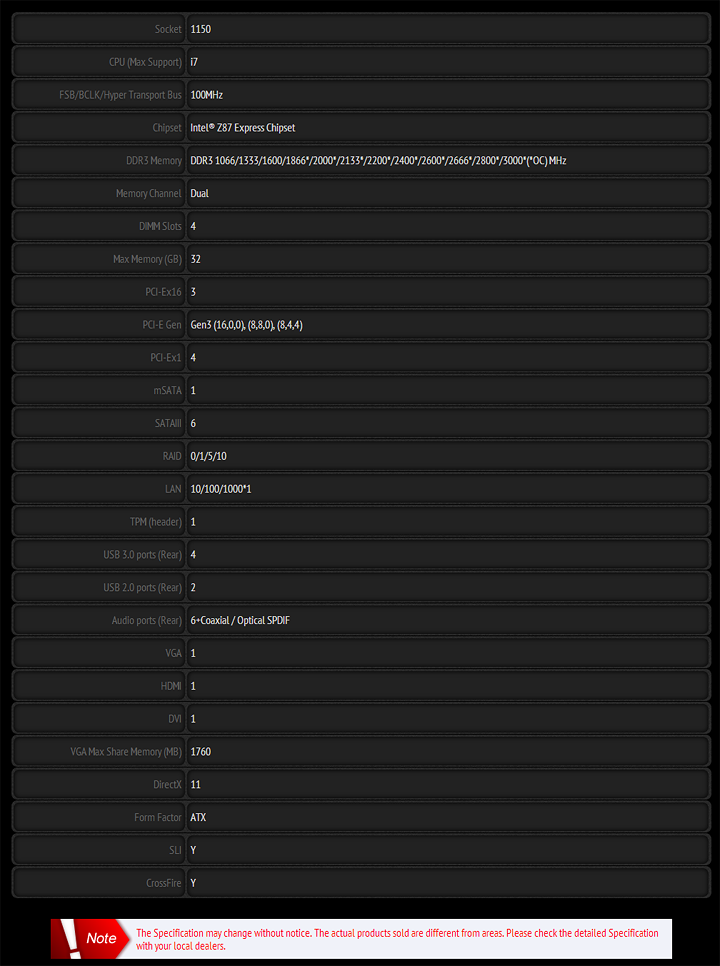

Specifications

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ MSI Z87-G45 GAMING

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

MSI Z87-G45 GAMING Appearance

Package & Bundle

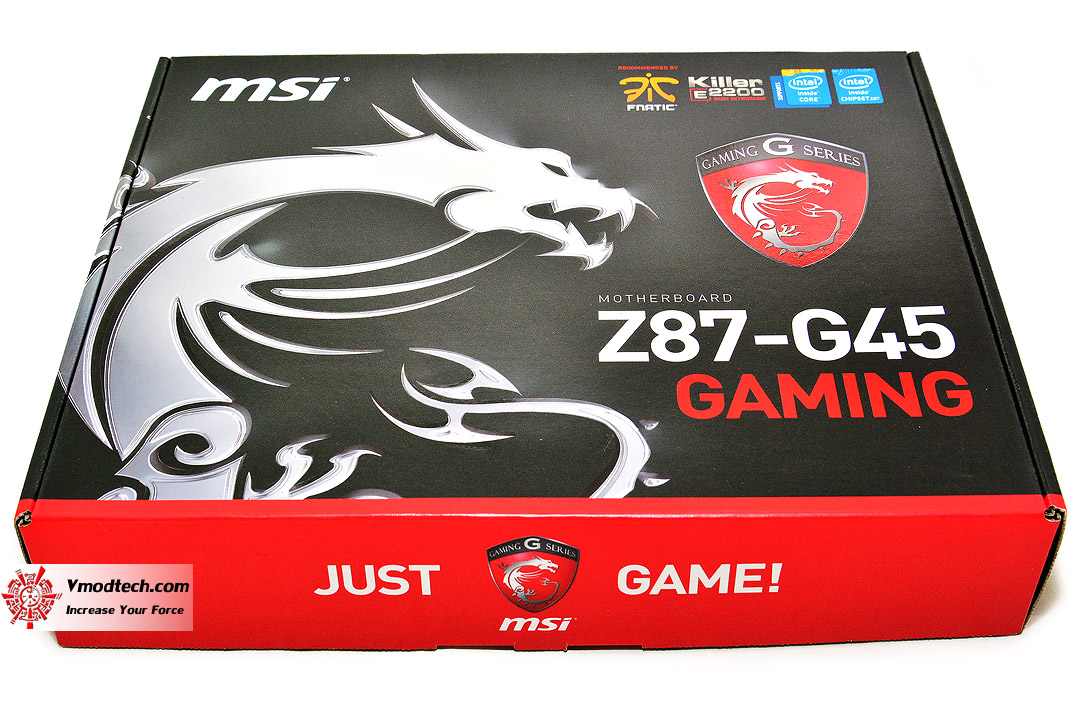

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำคาดแดงกันงดงามครับ

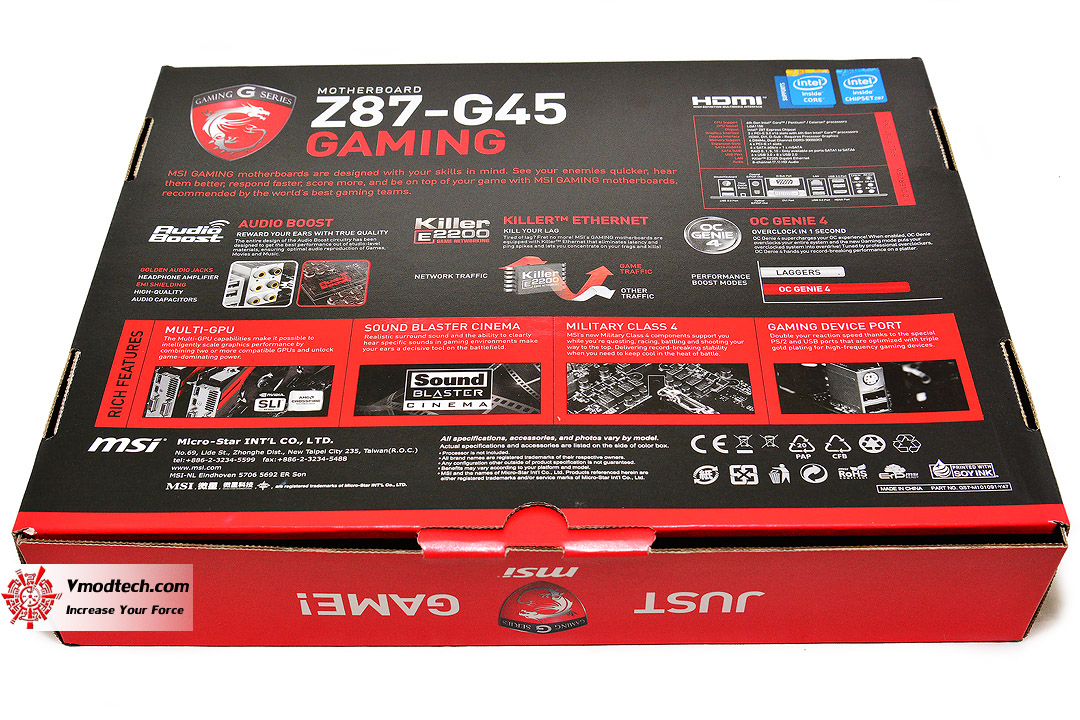

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

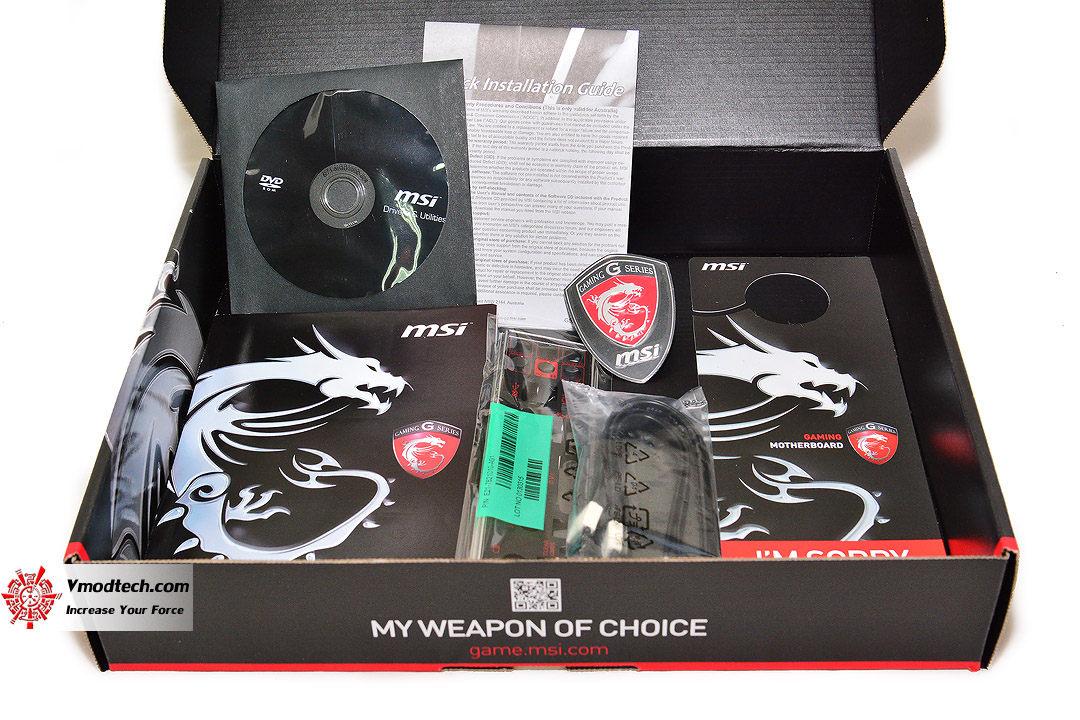

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

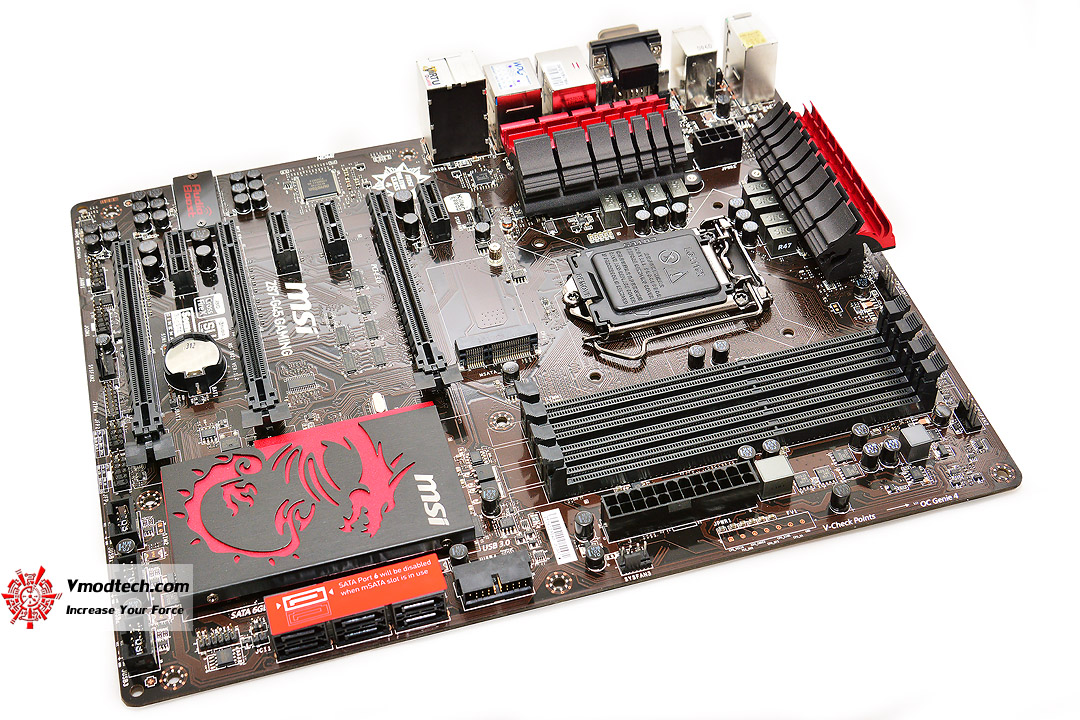

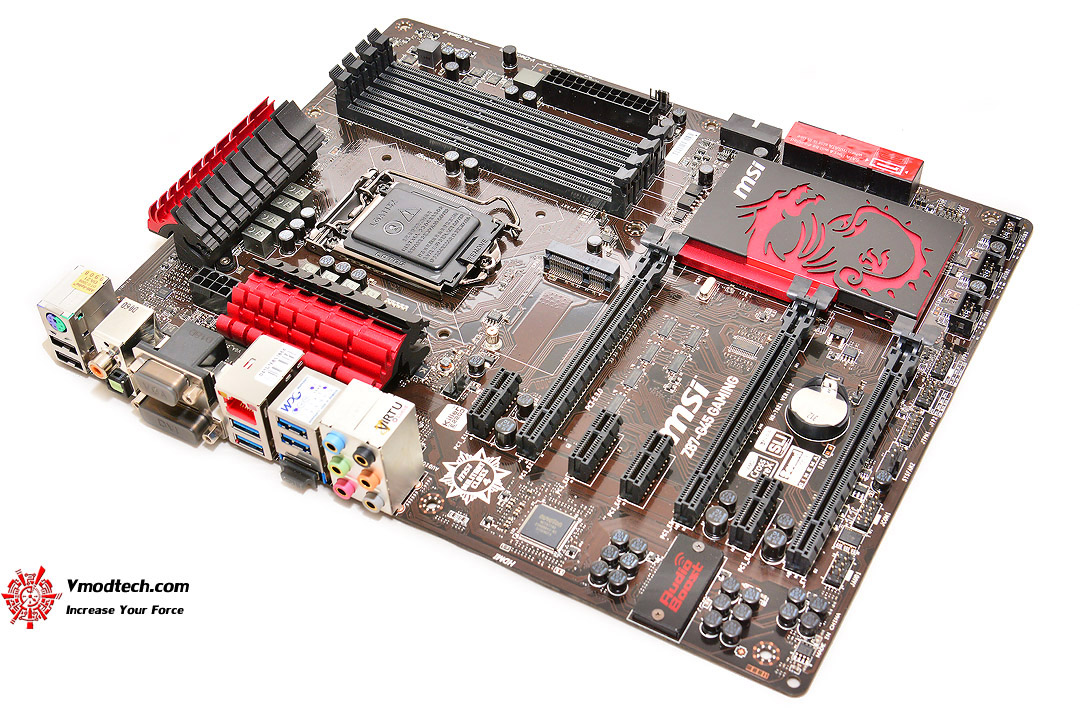

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์บอร์ดตระกูลมังกรแดงเกมมิงของ MSI ครับ

สวยงามเนื้องานดีทุกมุมมองครับ

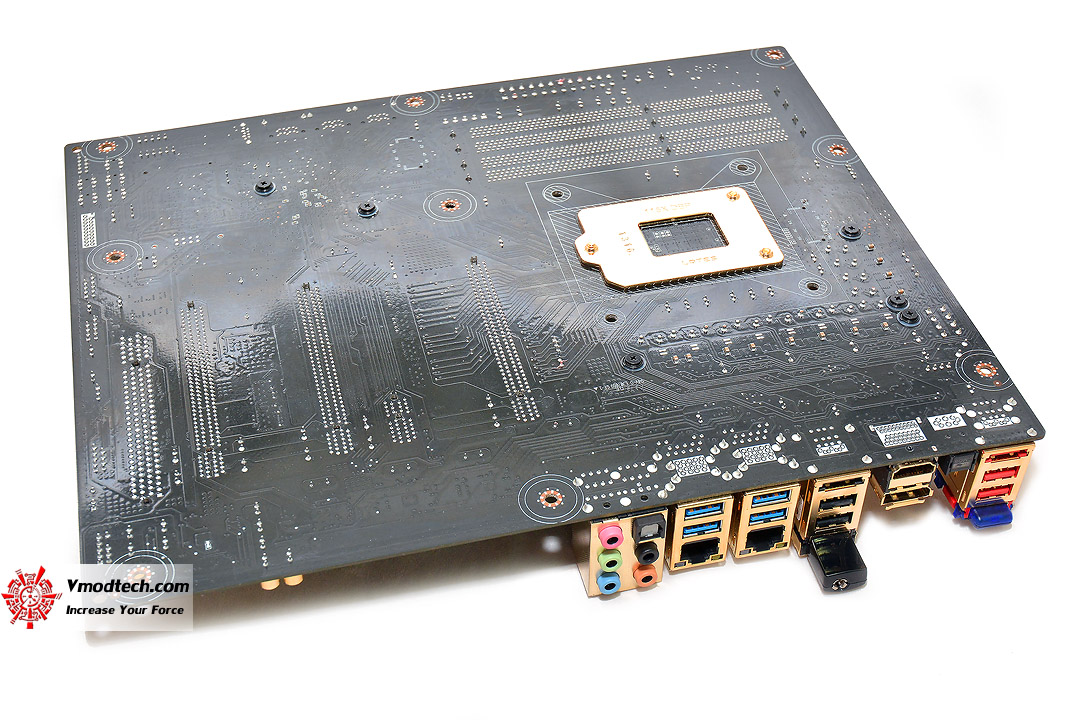

ด้านหลังบอร์ดก็ยังคงน้ำตาลดำเงางามเช่นเดียวกับด้านหน้าครับ

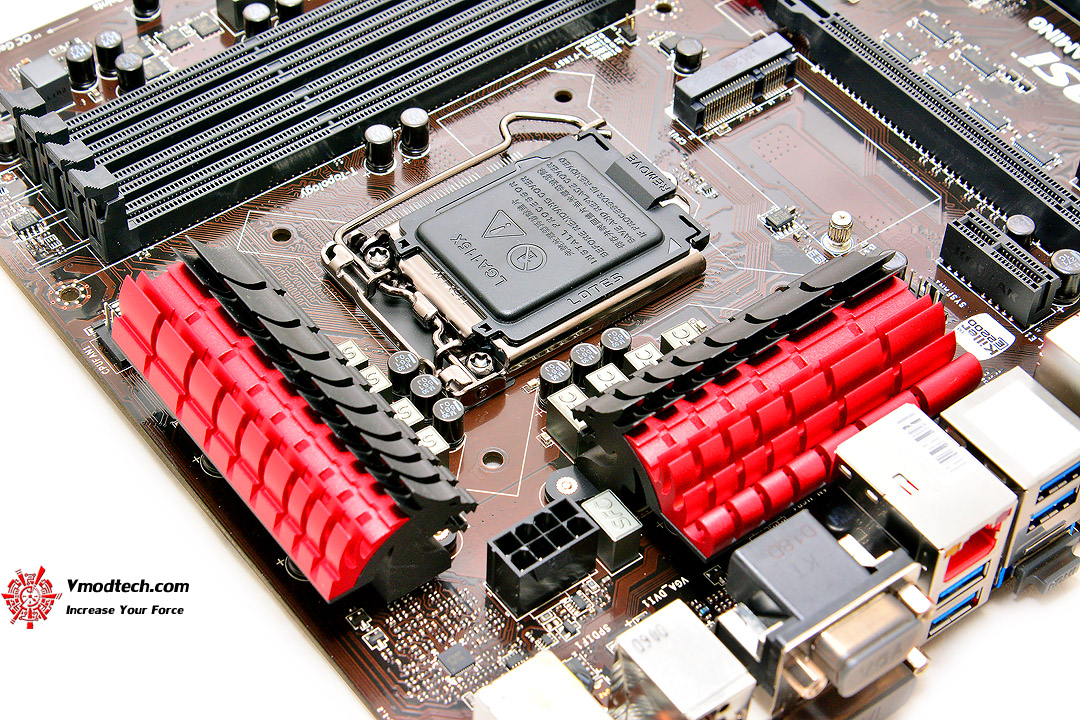

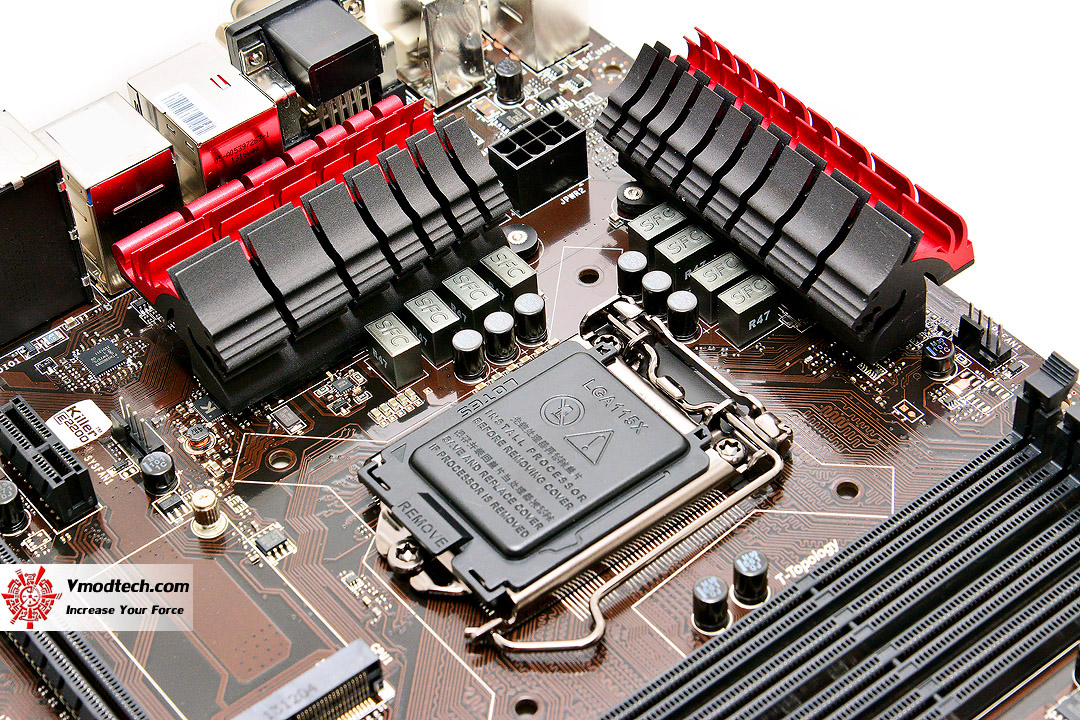

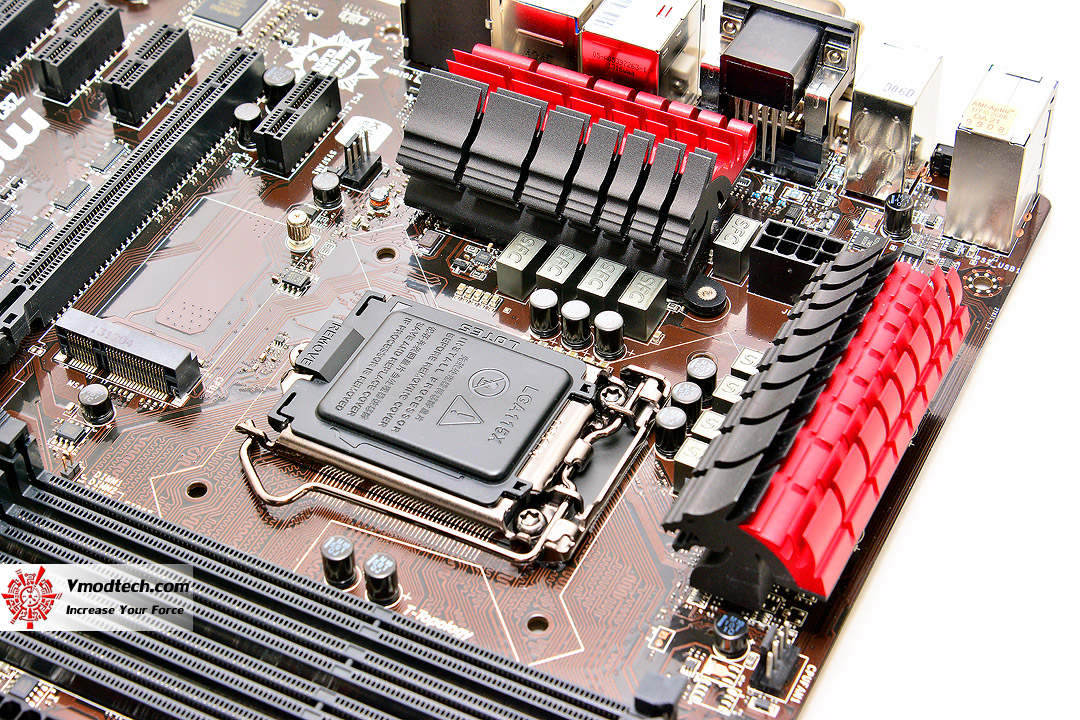

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

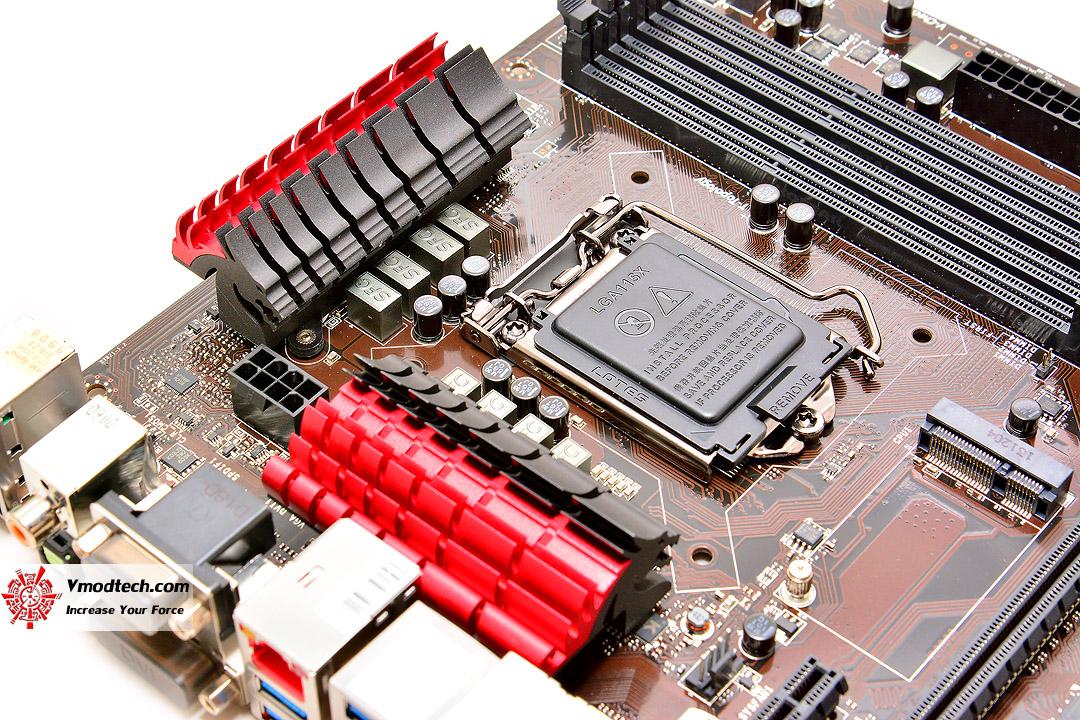

หน้าตาซิงค์ภาคจ่ายไฟมังกรแดงรุ่นใหม่ สวยงามโฉบเฉี่ยว

งดงามทุกมุมมองจริงๆครับ สำหรับซิงค์รุ่นใหม่ล่าสุดตัวนี้

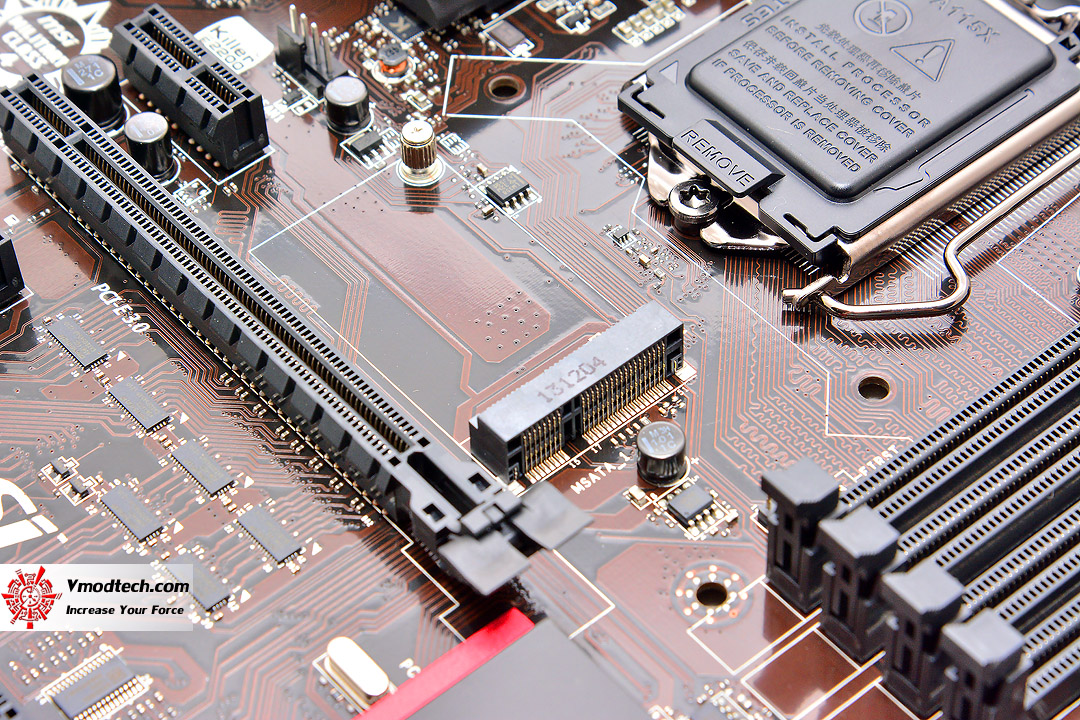

มีช่องใส่ mSATA ที่บริเวณกลางบอร์ดด้วยครับ งานนี้บูตเร็วสุดๆแน่นอน

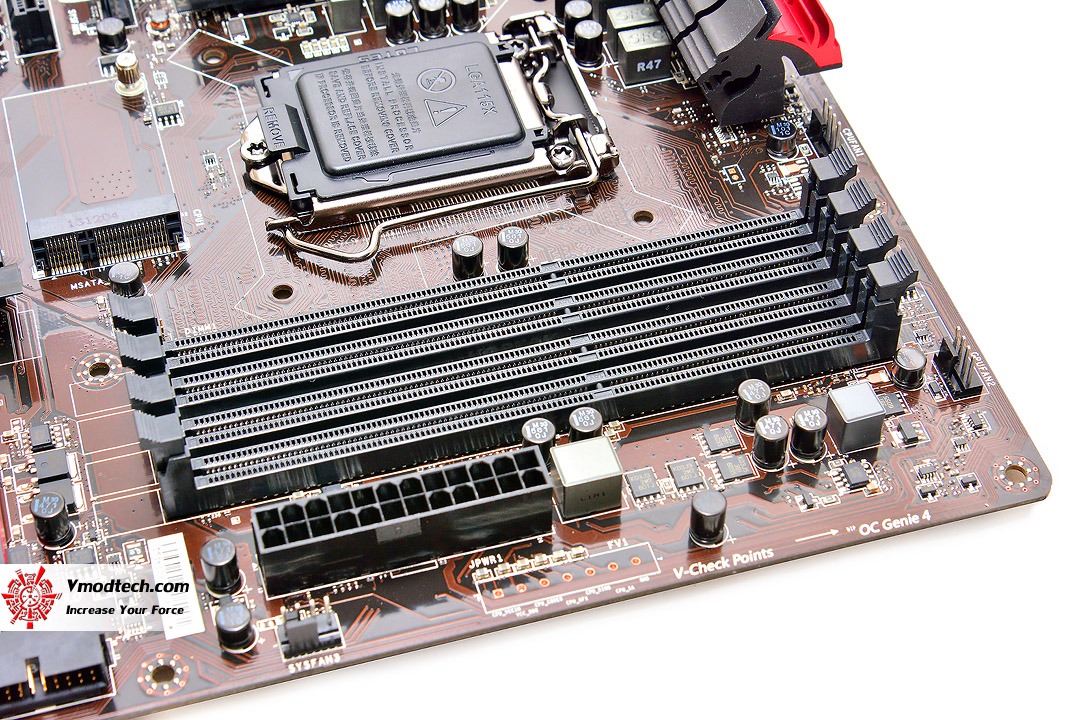

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

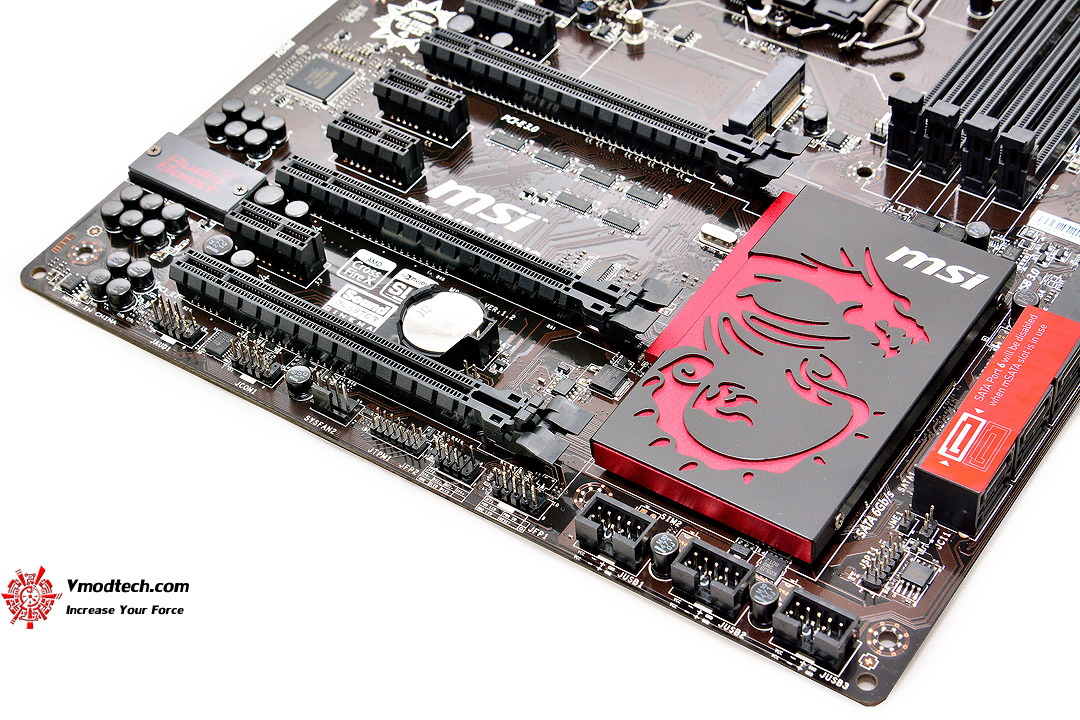

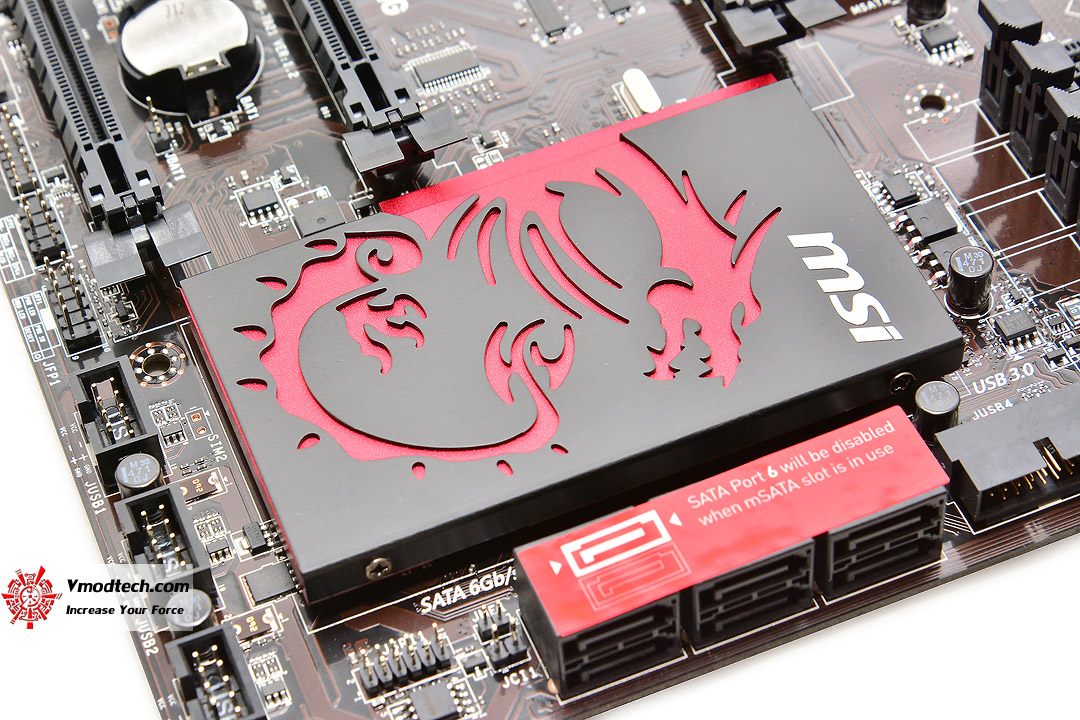

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามมังกรแดงกลมกลืนกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

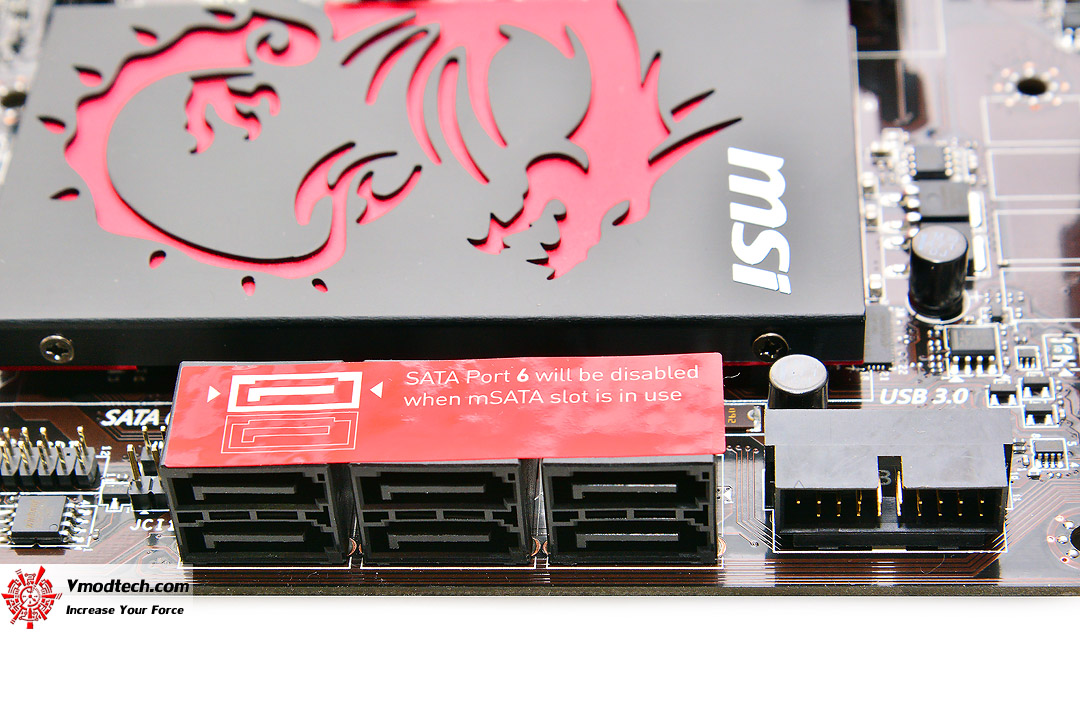

SATA3 6.0GB/s 6 ช่องทาง ตามมาตรฐานของทางอินเทลครับสำหรับบอร์ดรุ่นนี้

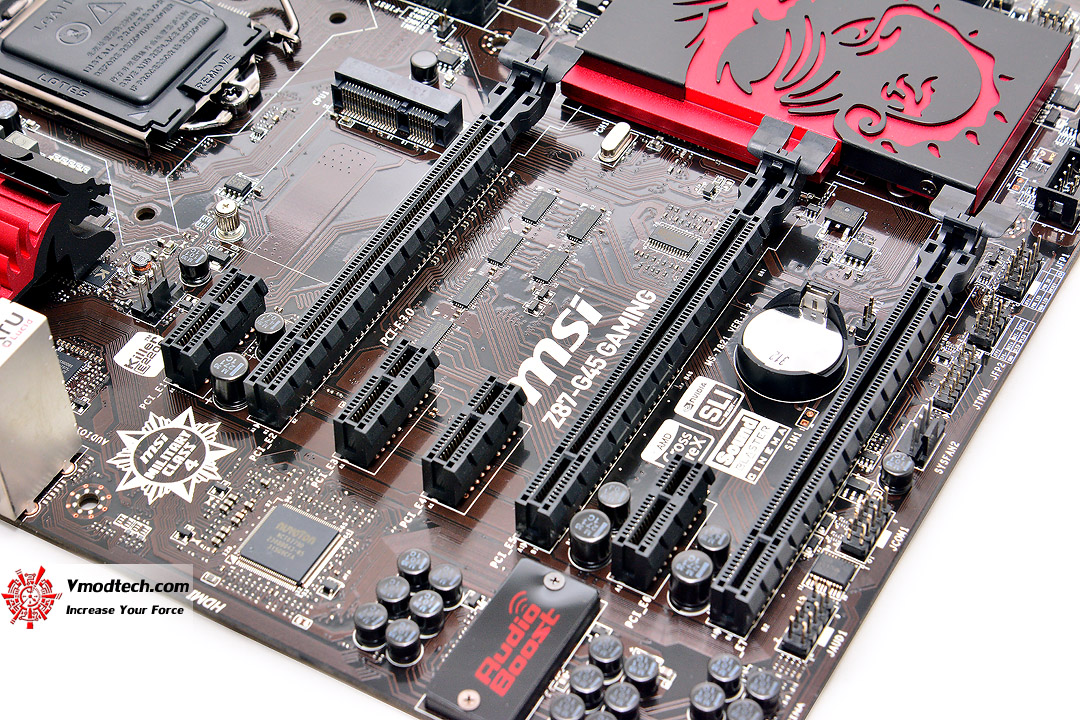

...PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI 2 Ways และ CrossFireX 3 Ways ตามด้วย PCI-E 2.0 X1 Slot อีก 4 ช่องทางครับ

แผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ

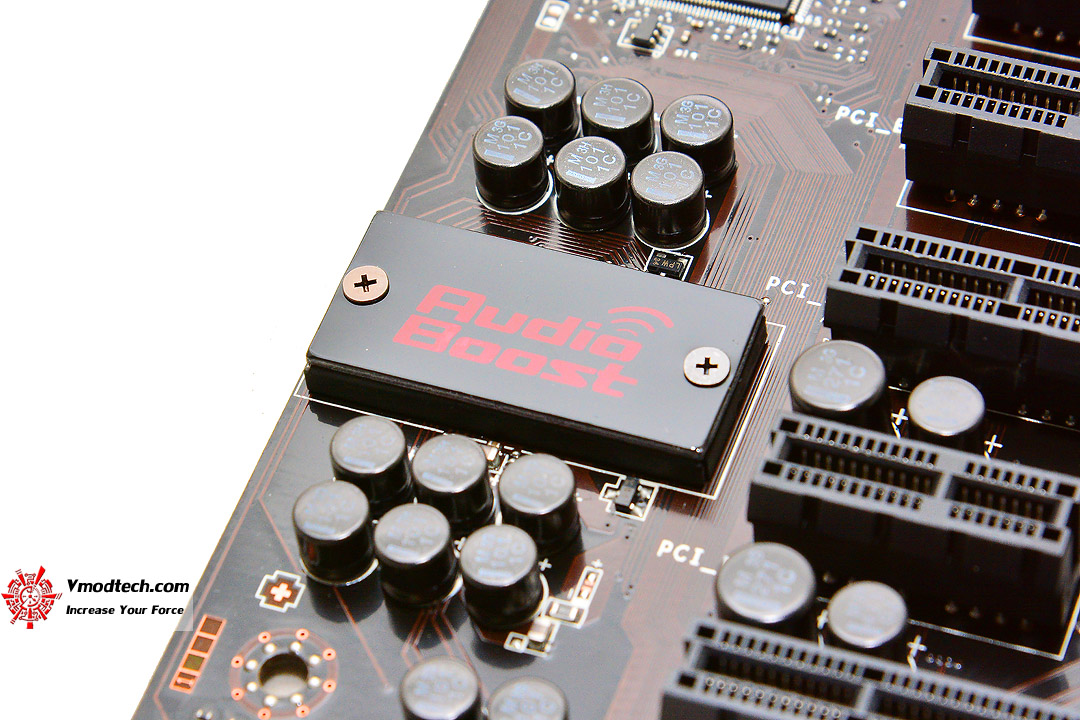

...ตัวชิปเสียงระดับเทพ Audio Boost จาก Sound Blaster CINEMA ดูหนังฟังเพลงไม่ว่าจากลำโพงหรือเฮดเซต เสียงยอดเยี่ยมและยังปรับแต่งได้อย่างมากมายครับ

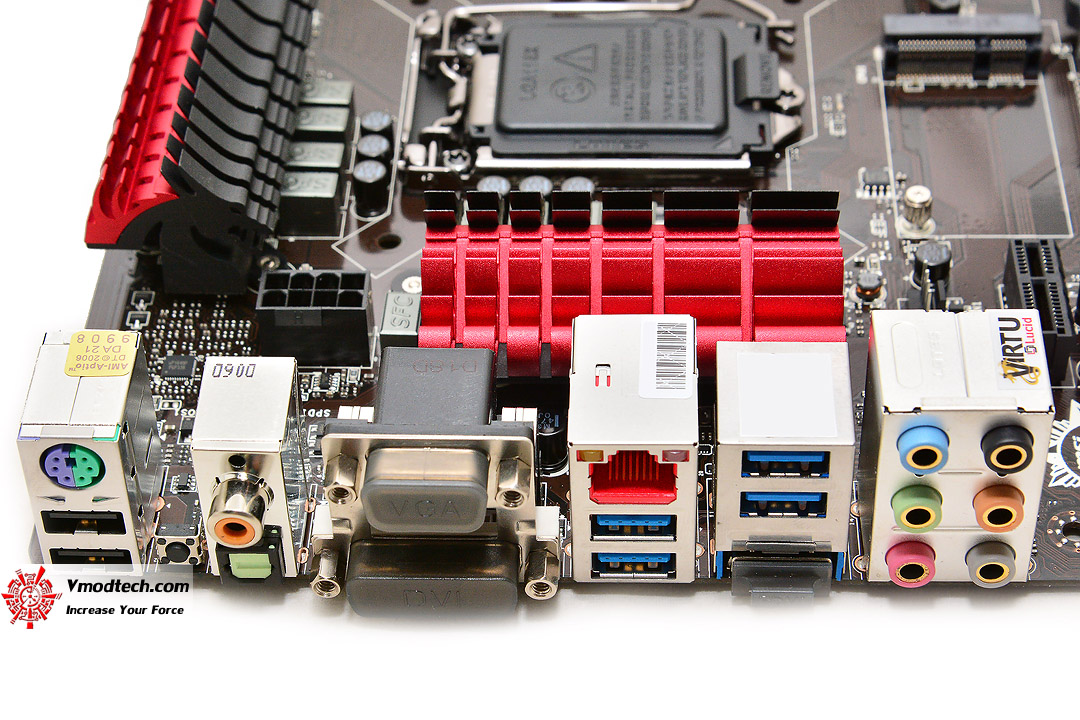

...Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ แถมยังมีช่อง LAN เทพ THE KILLER E2200 ที่สามารถแยก Game Traffic ออกจาก Traffic อื่นๆเพื่อให้ปลอดการ LAG อย่างแท้จริงให้ฟรีๆอีก จัดเต็มคุ้มค่าจริงๆครับ

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..MSI Z87-G45 GAMING

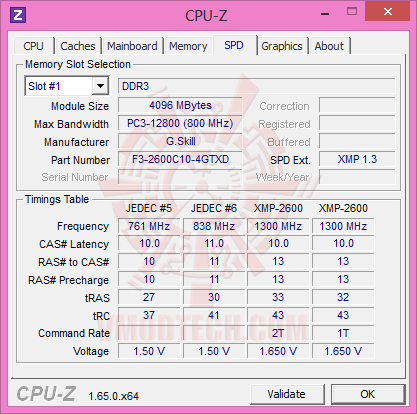

.Memory	..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card	..GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz
.Harddisk	..SSD OCZ Vertex 4 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

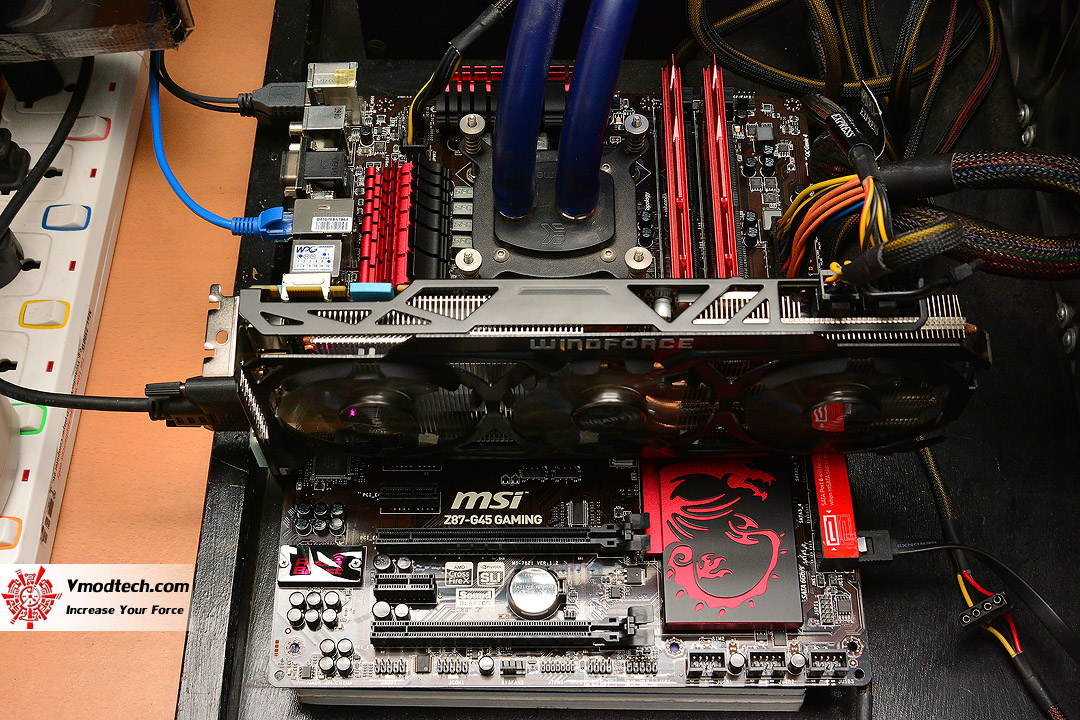

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

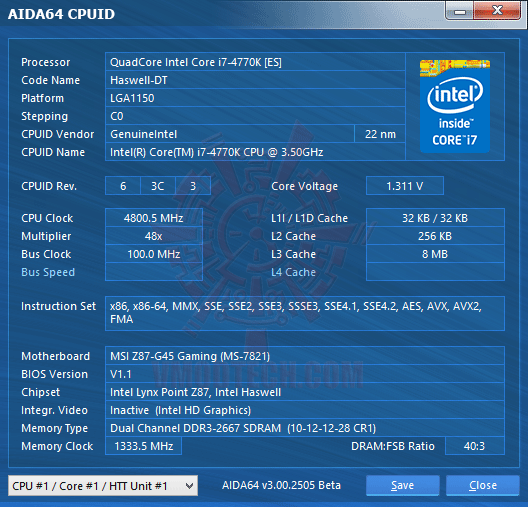

4th Generation Intel® Core™ i7-4770K @ 4.800 GHz Bclk 100MHz

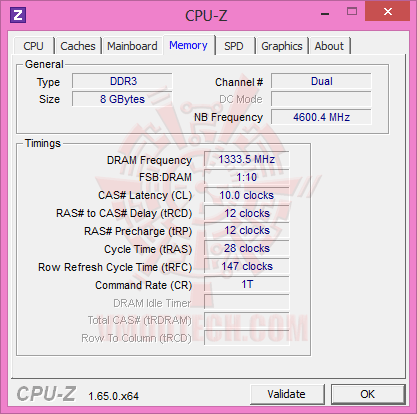

NB Freq. 4,600MHz DDR3 2,666MHz 10-12-12-28-1T

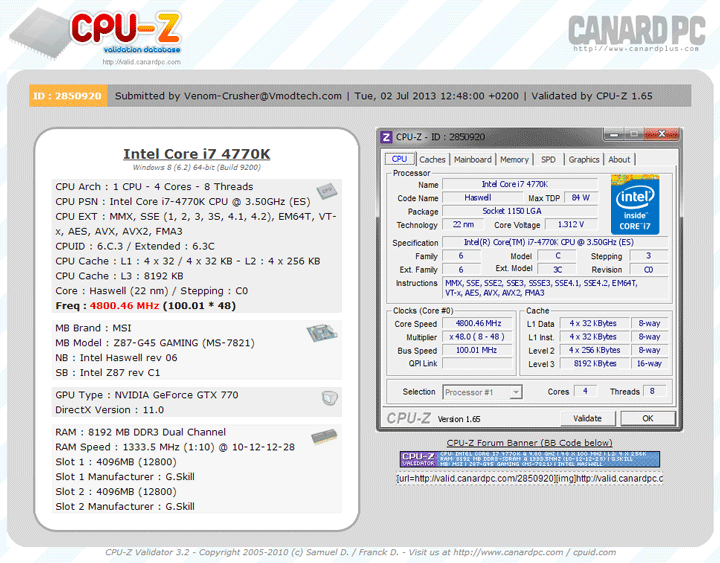

Validation link >>Click<<

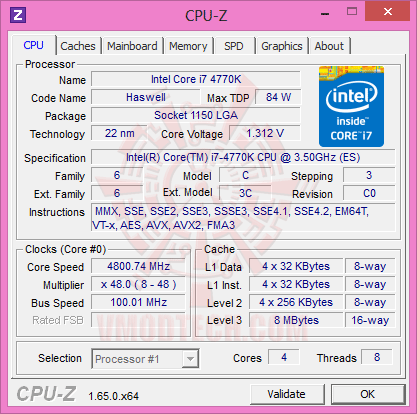

วันนี้เรามาลอง 4.8GHz กับไฟ VCORE ต่ำๆเพียง 1.312V กันบ้างนะครับ

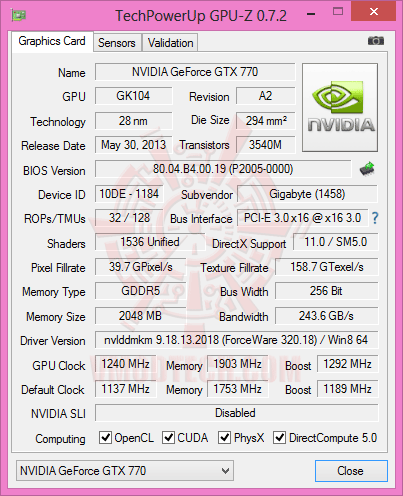

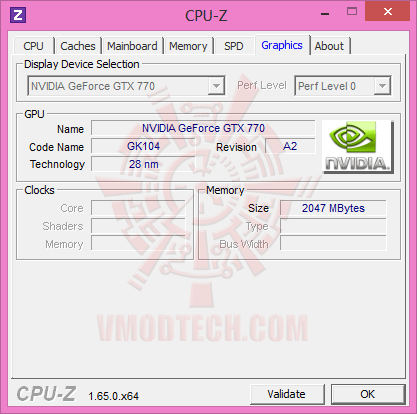

GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz กันบ้างครับงานนี้

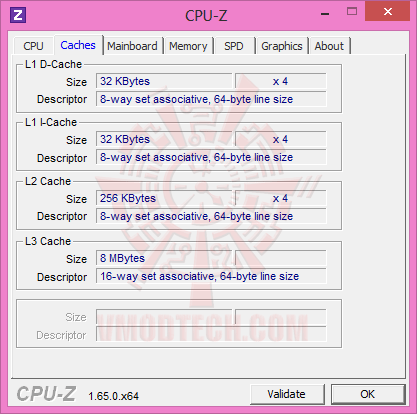

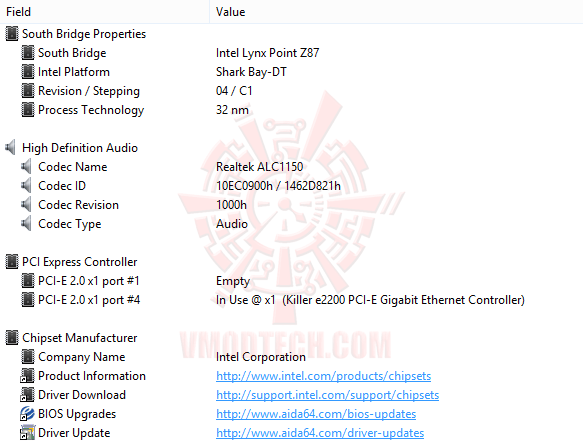

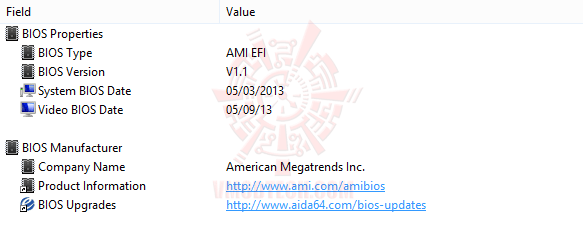

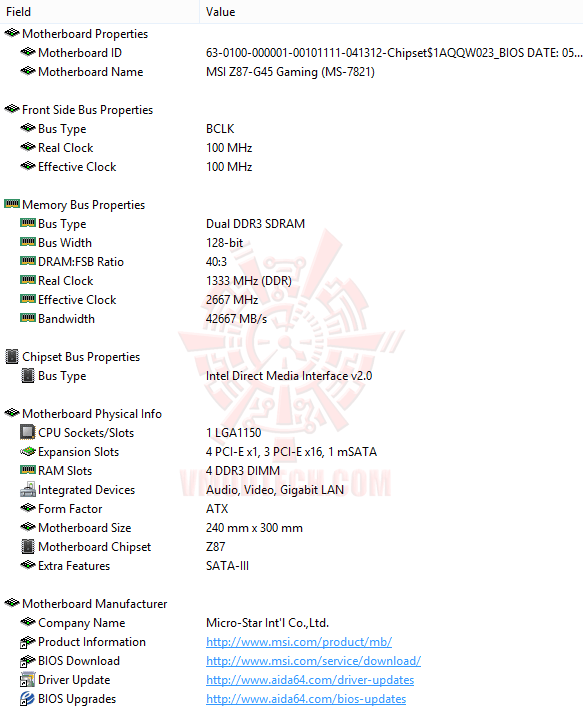

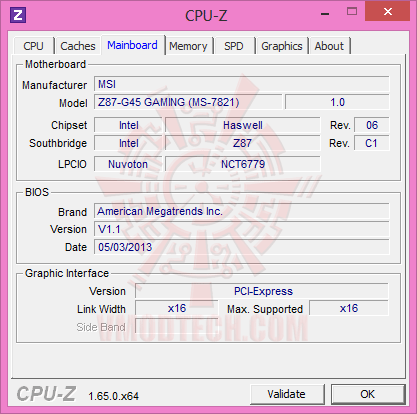

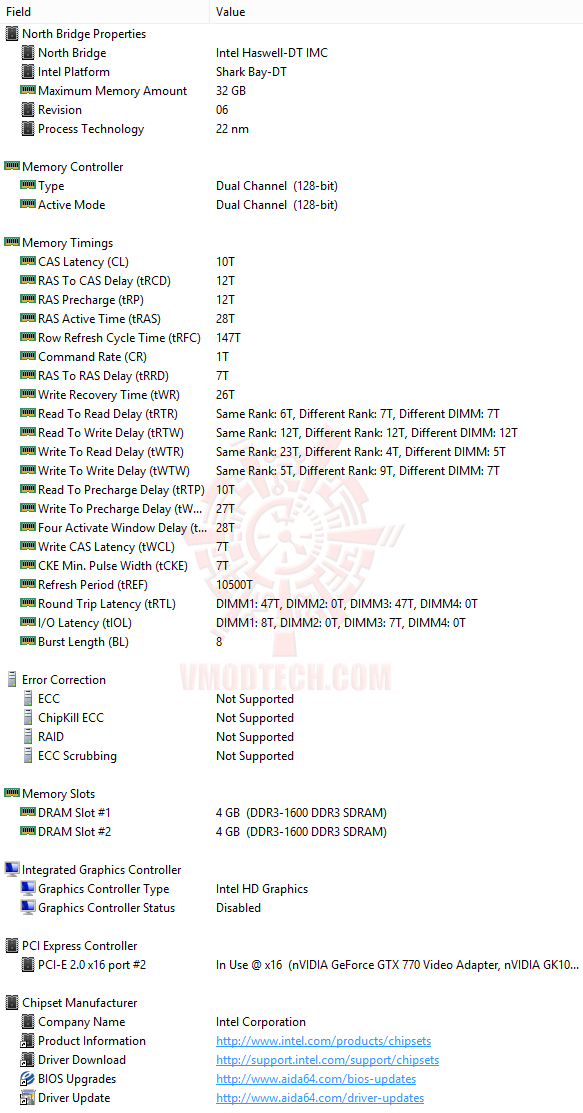

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

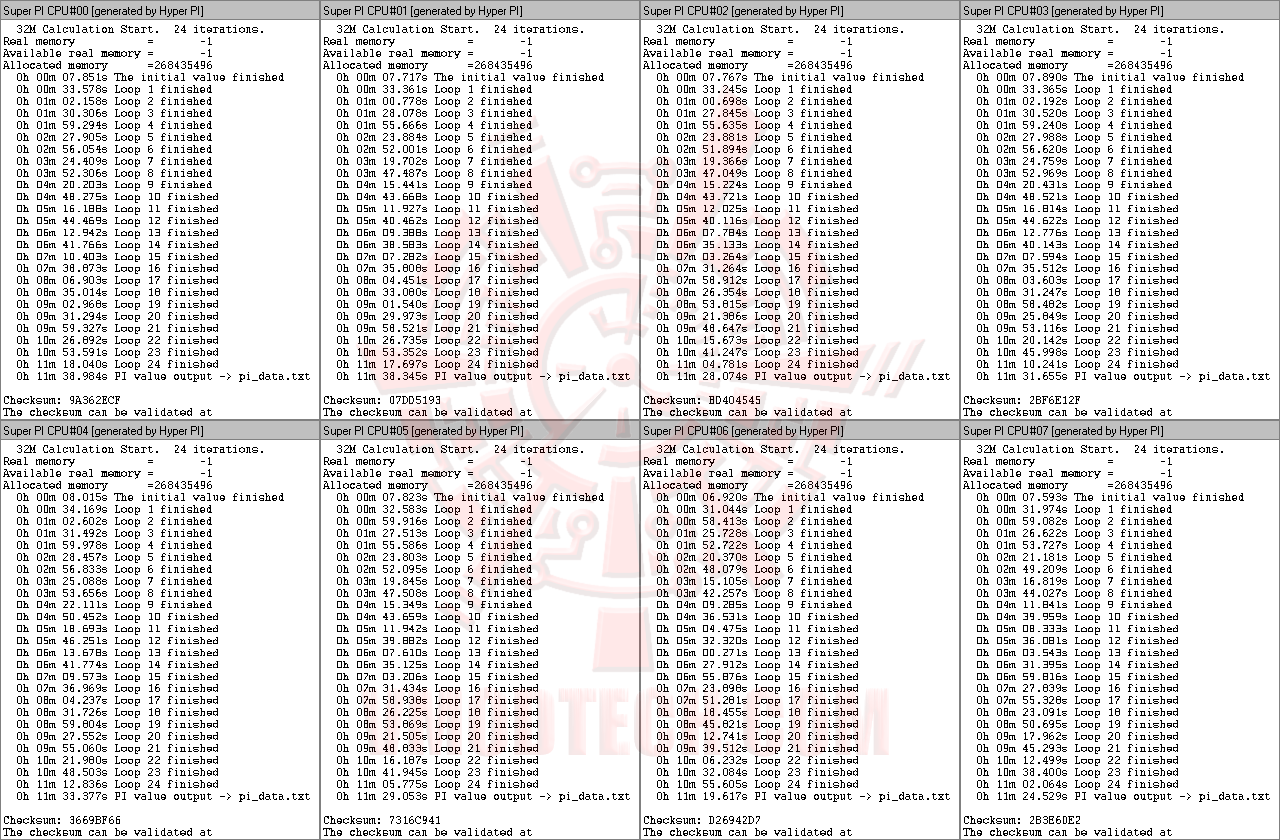

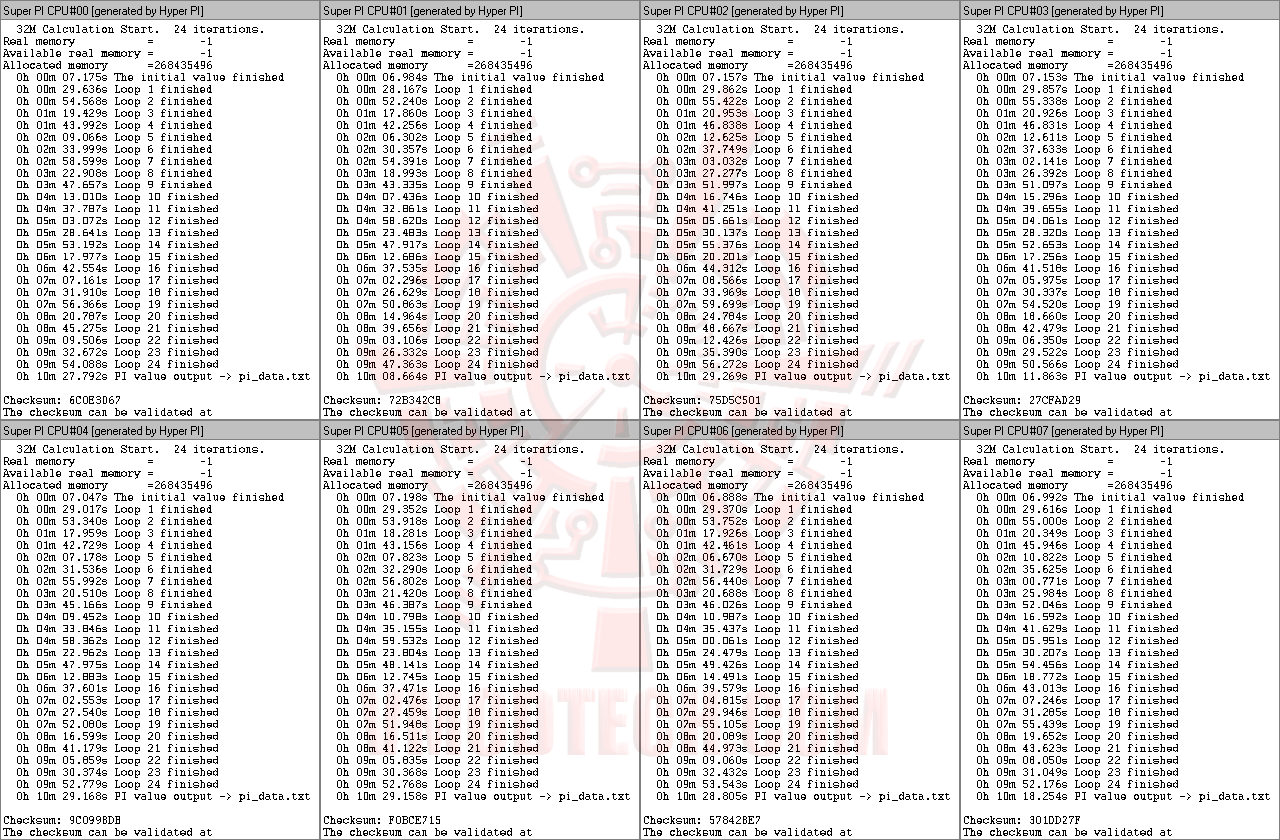

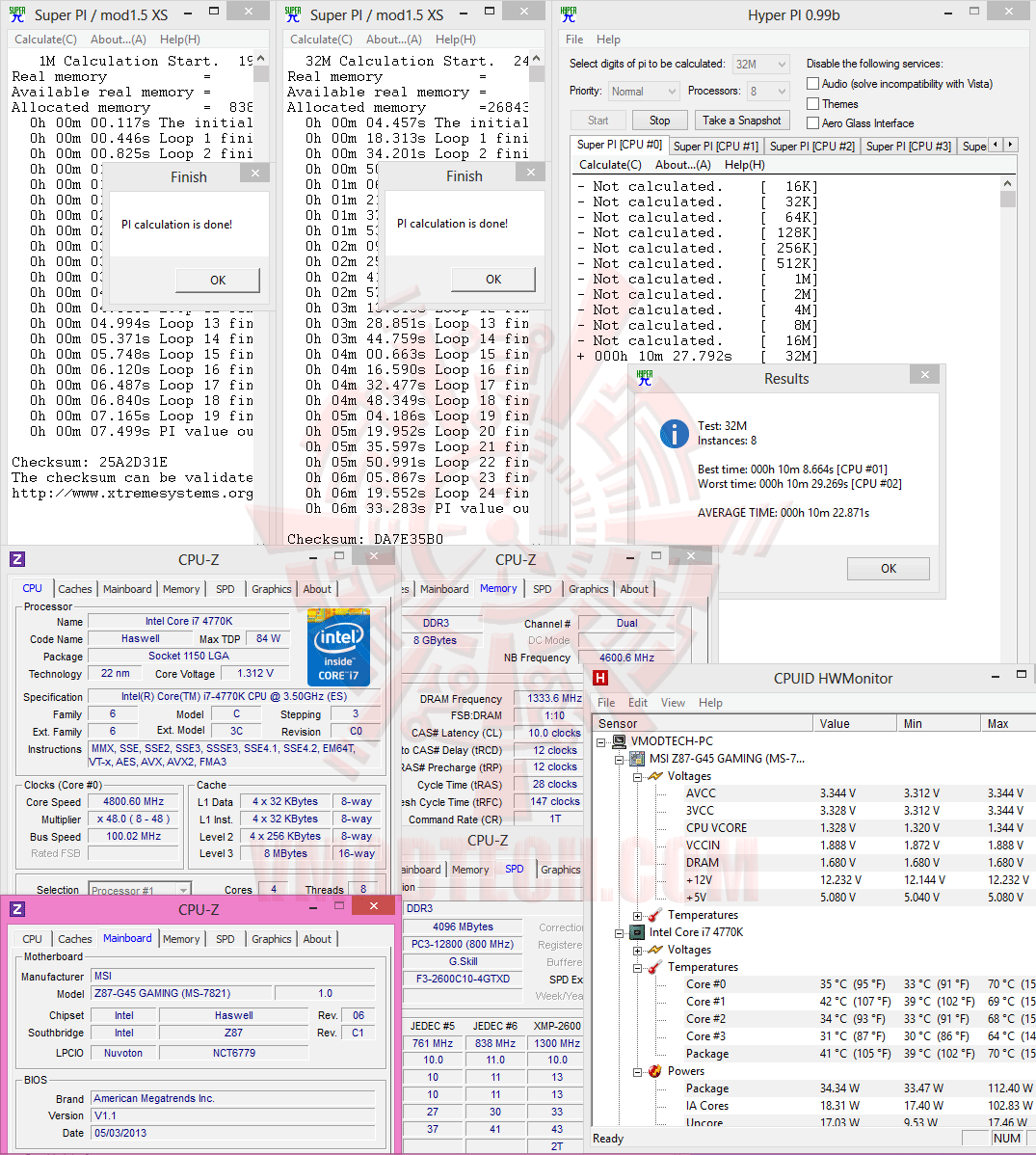

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

แรงเล่นง่ายเสถียรกันดี สำหรับมาเธอร์บอร์ดรุ่นนี้ครับ

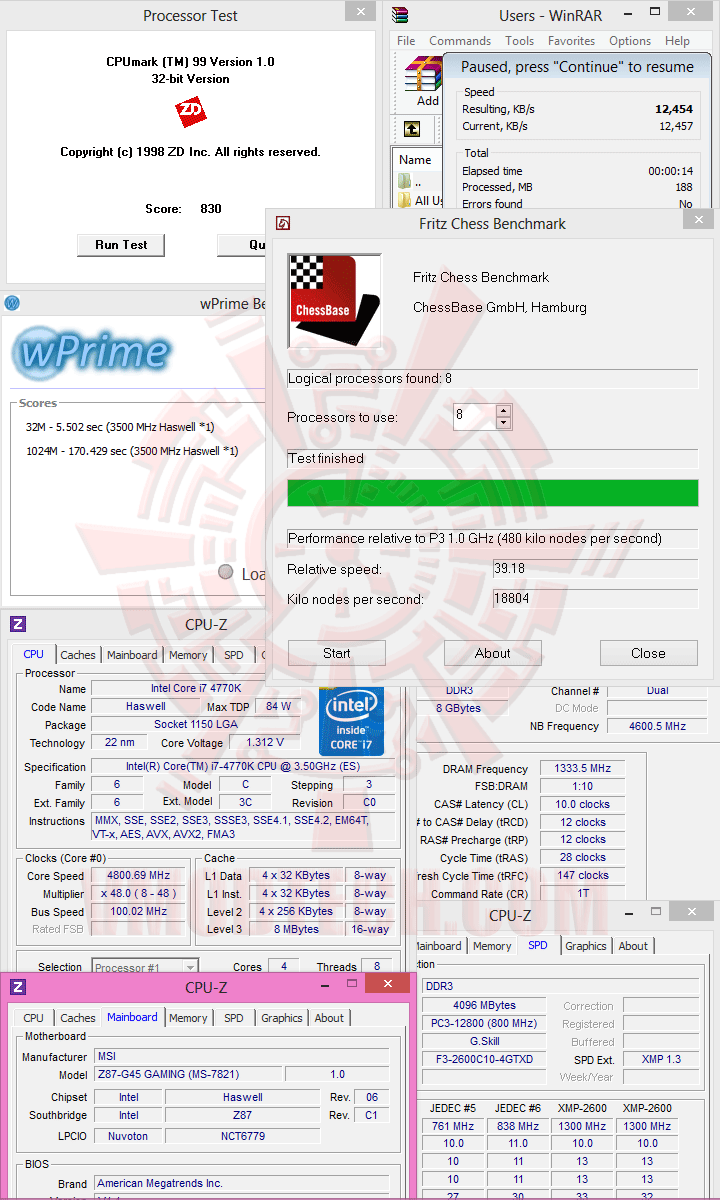

WinRAR5.00 beta6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

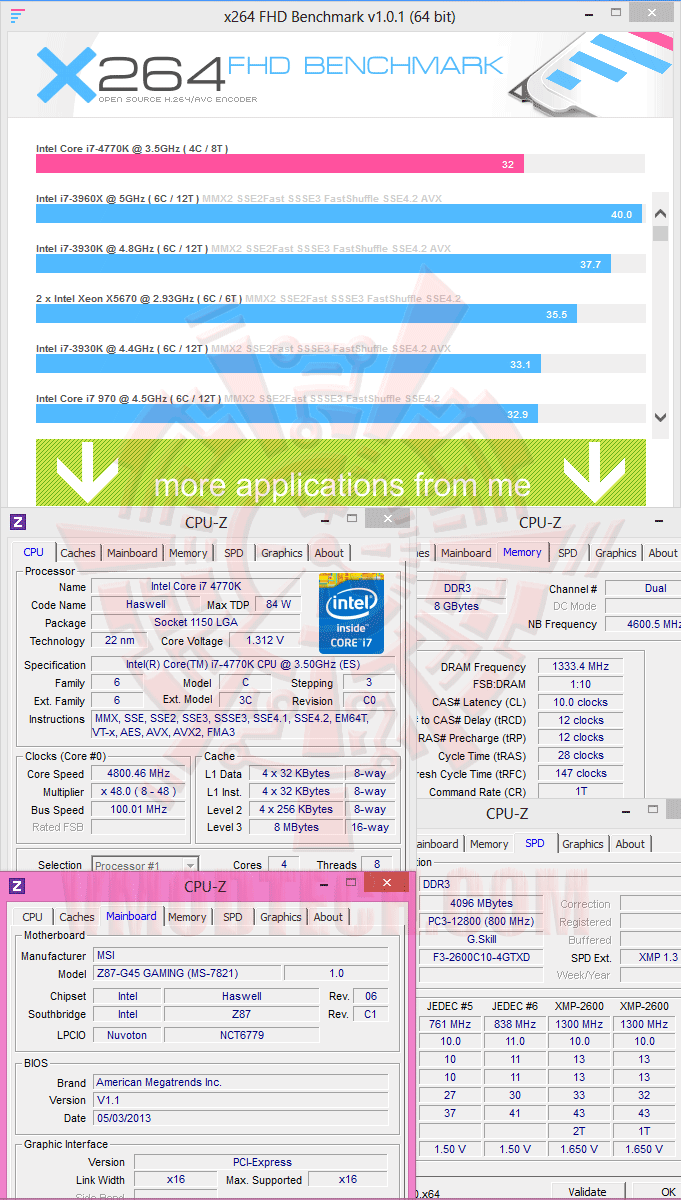

X264 FHD Benchmark

แค่ 4.8GHz X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้าที่ 32 FPS

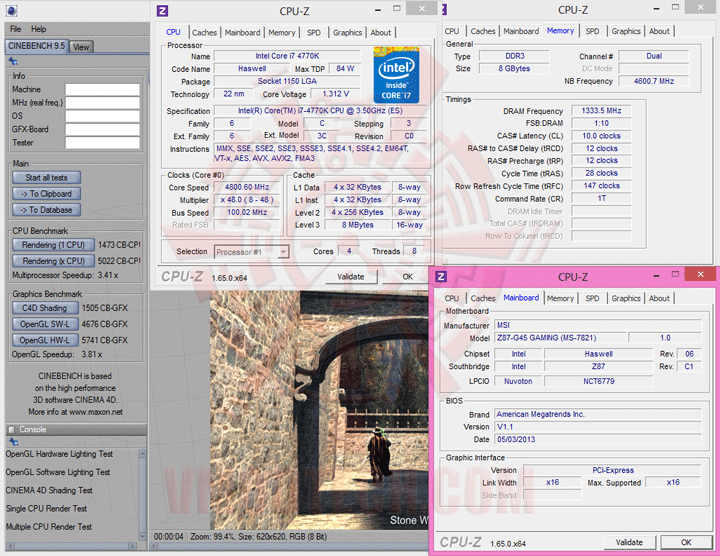

CINEBENCH R9.5

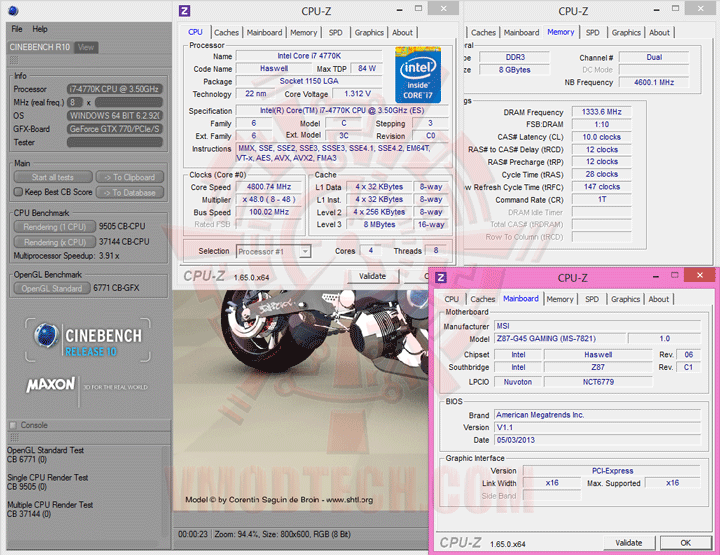

CINEBENCH R10

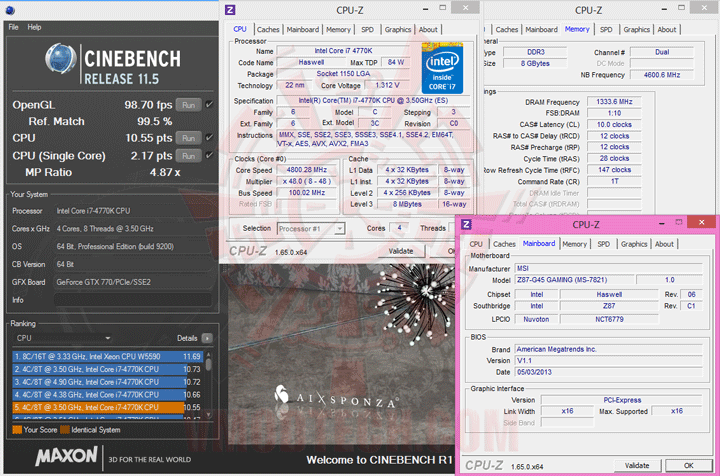

CINEBENCH R11.5

Cinebench Series ก็แรงใช้ได้เลยครับ

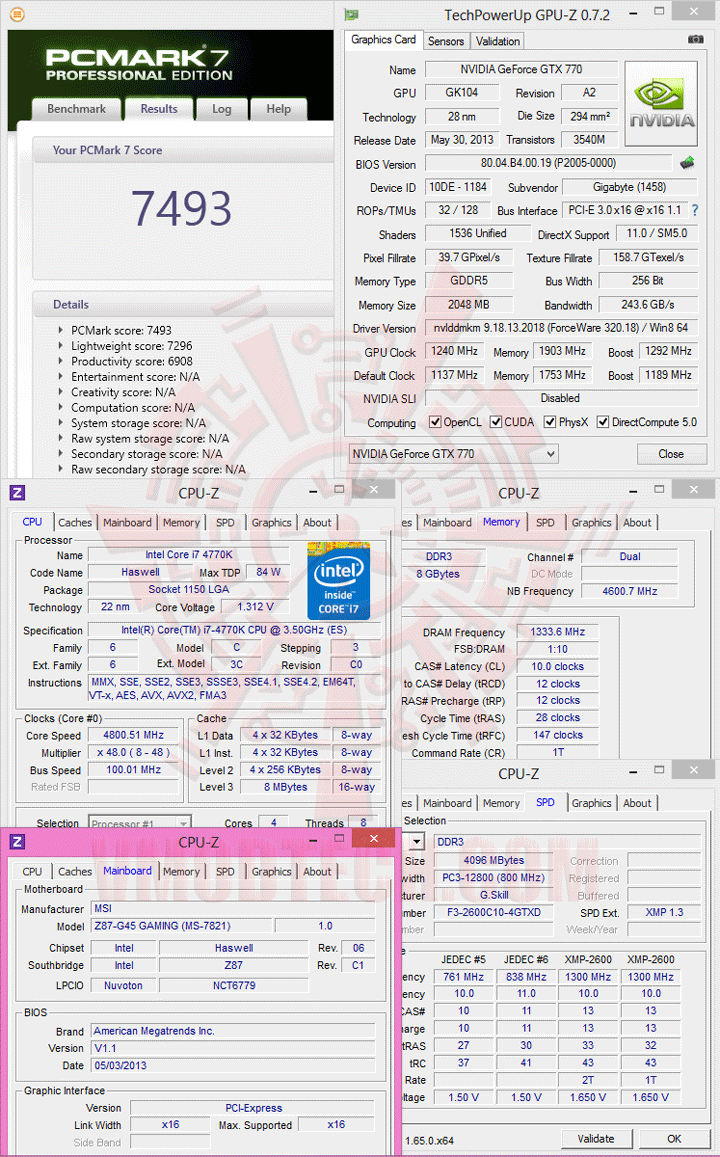

PCMark 7

แรงใช้ได้เช่นกันครับ สำหรับ PCMark 7

AIDA64 Extreme Edition

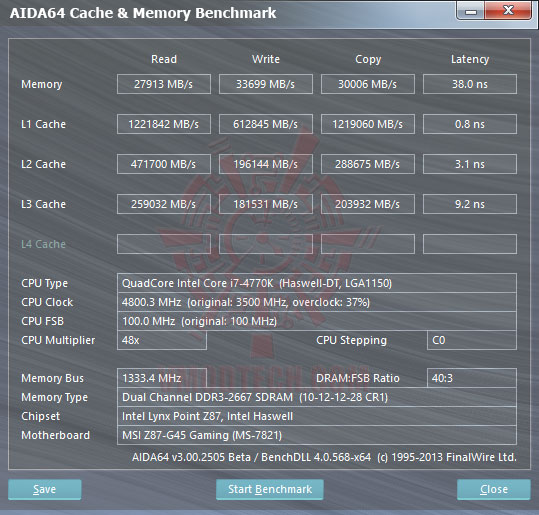

AIDA64 Cache & Memory Benchmark

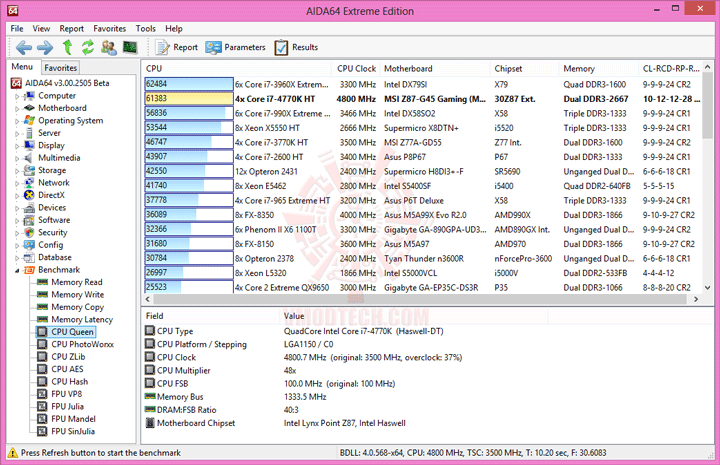

CPU Queen

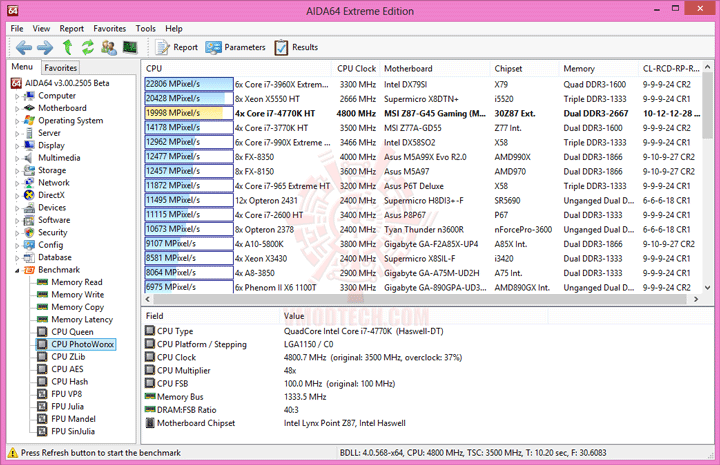

CPU PhotoWorxx

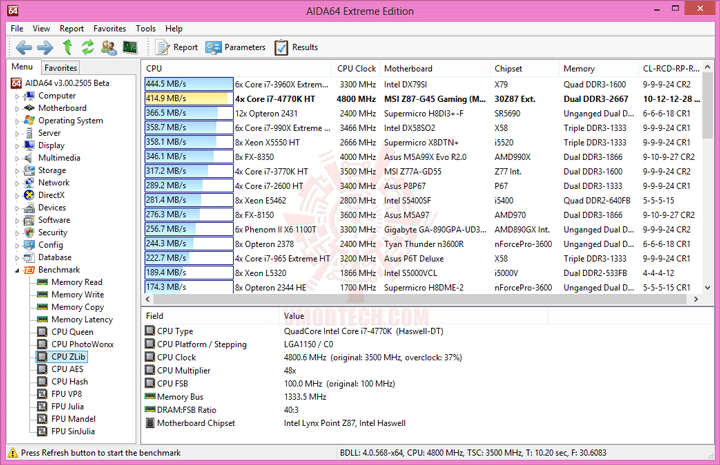

CPU ZLib

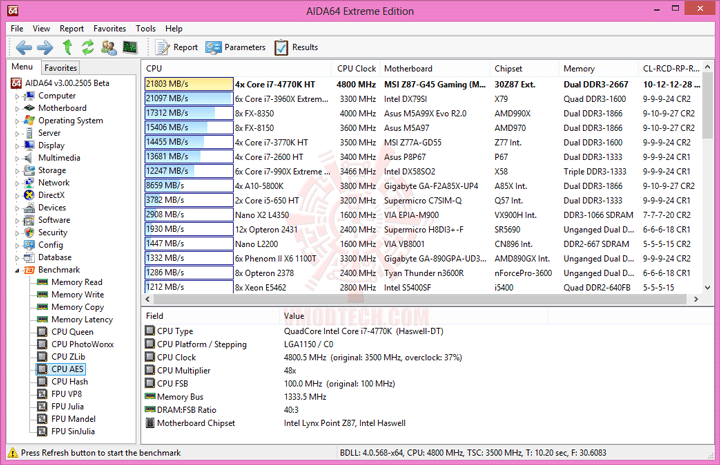

CPU AES

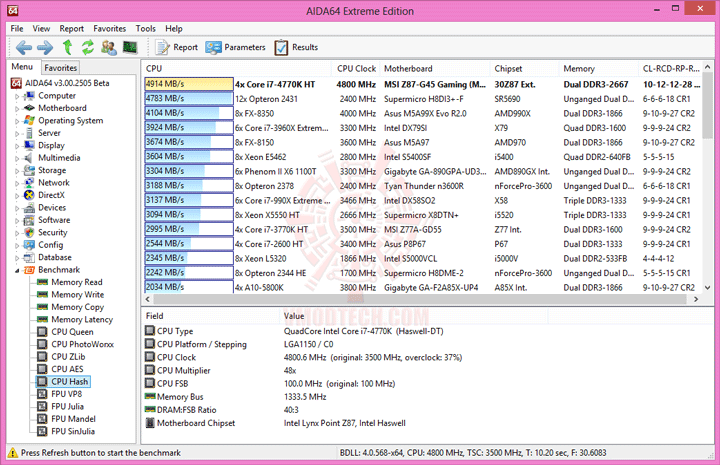

CPU Hash

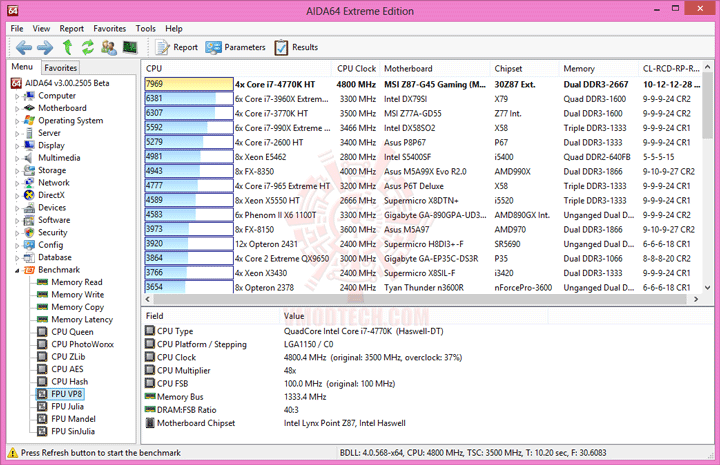

FPU VP8

FPU Julia

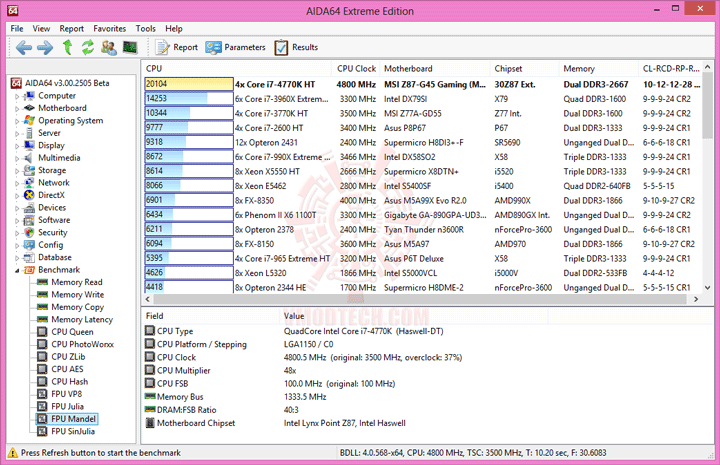

FPU Mandel

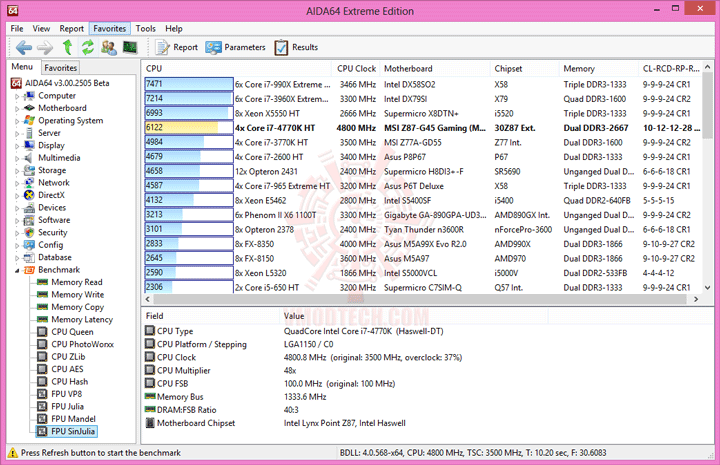

FPU SinJulia

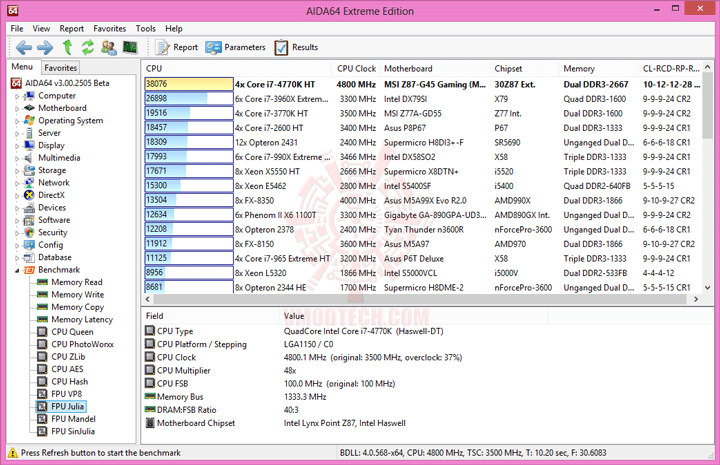

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

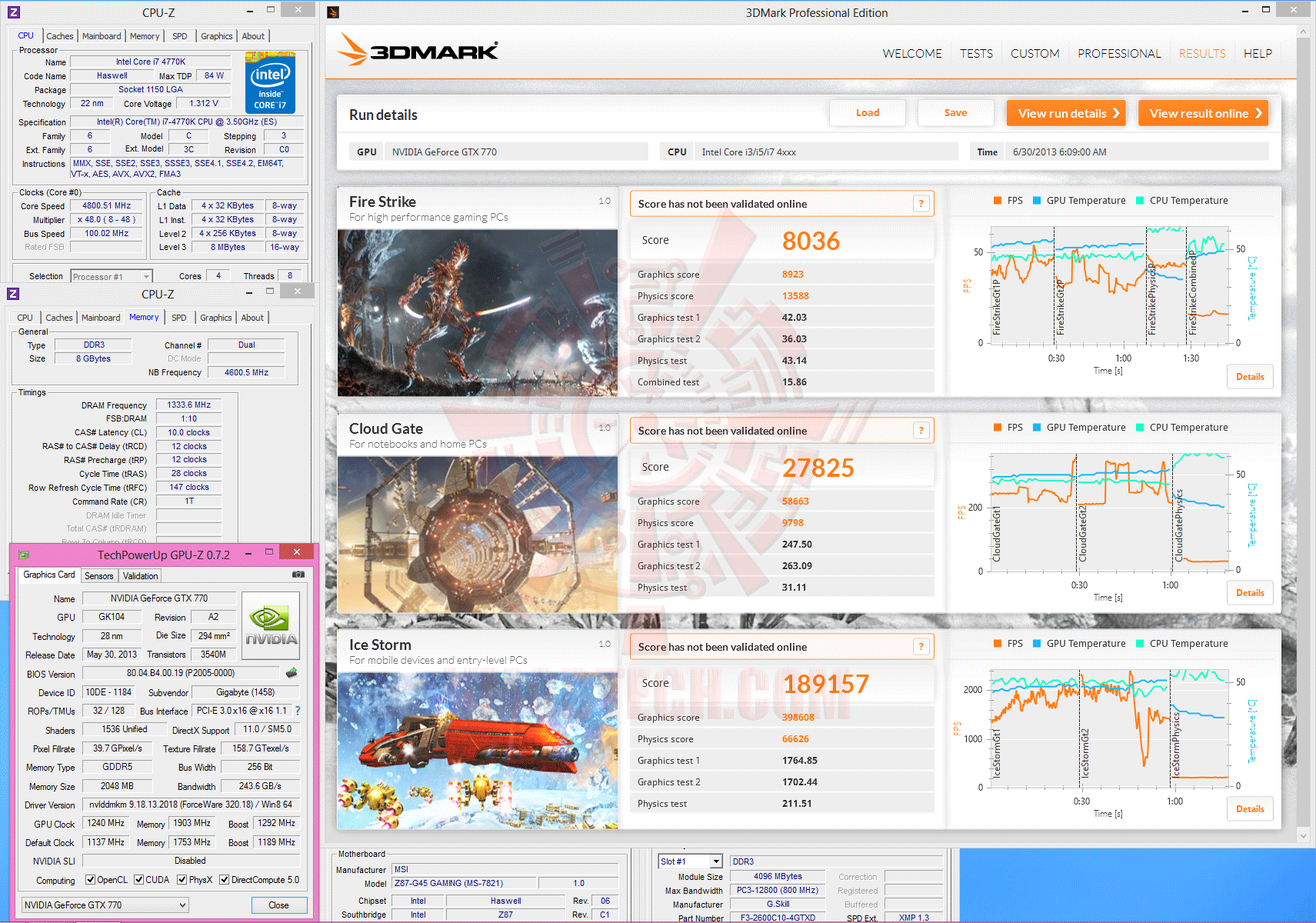

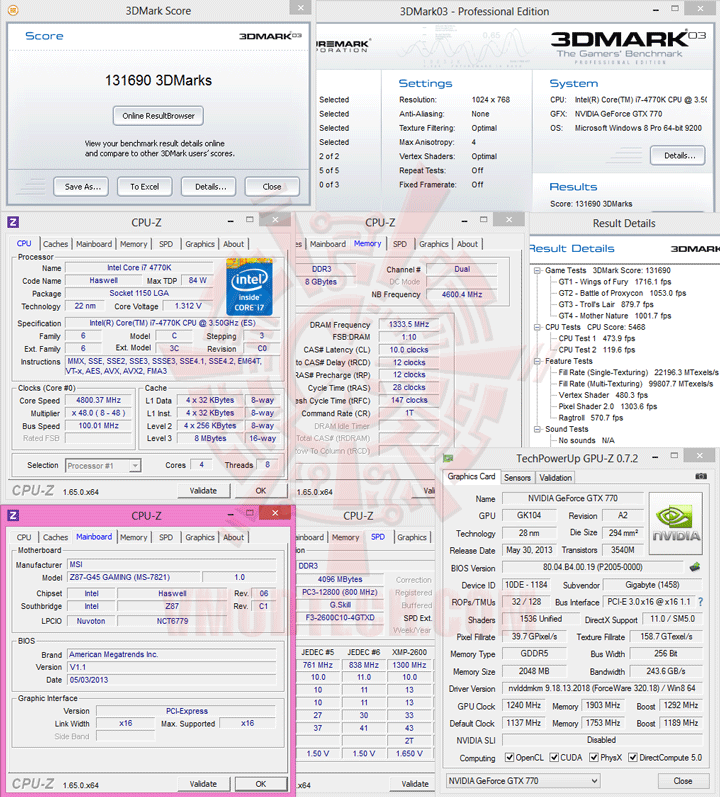

3DMark 03

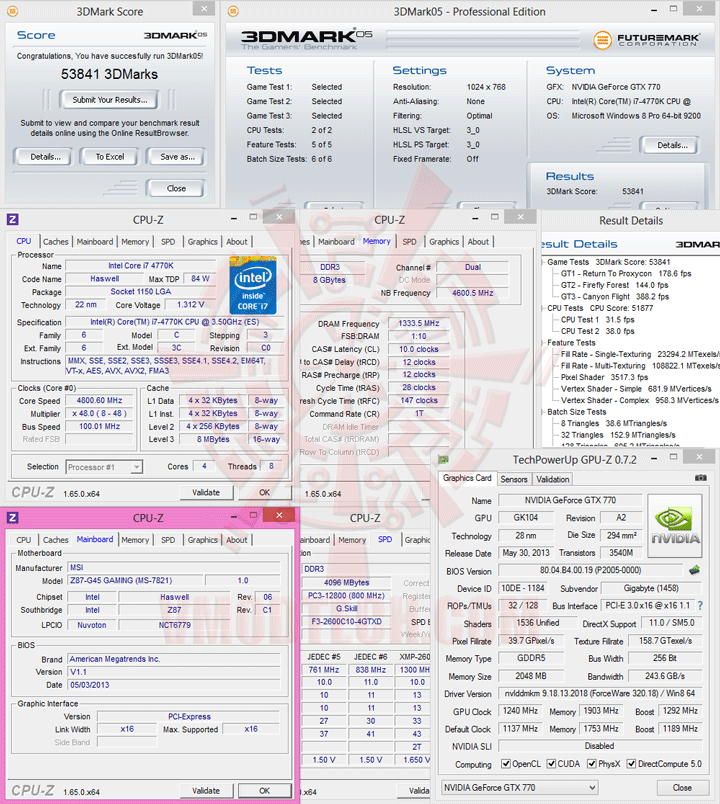

3DMark 05

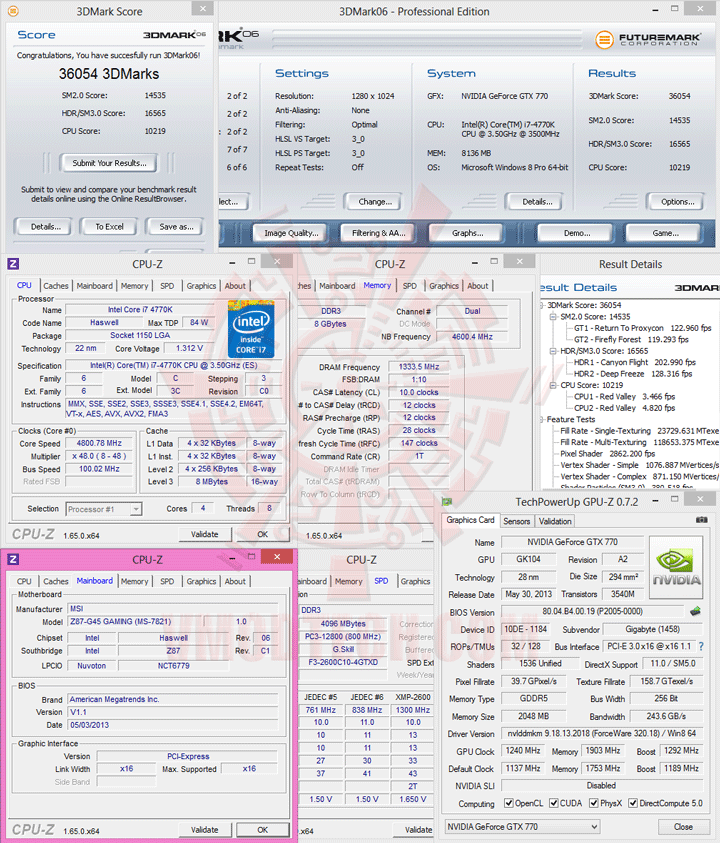

3DMark 06

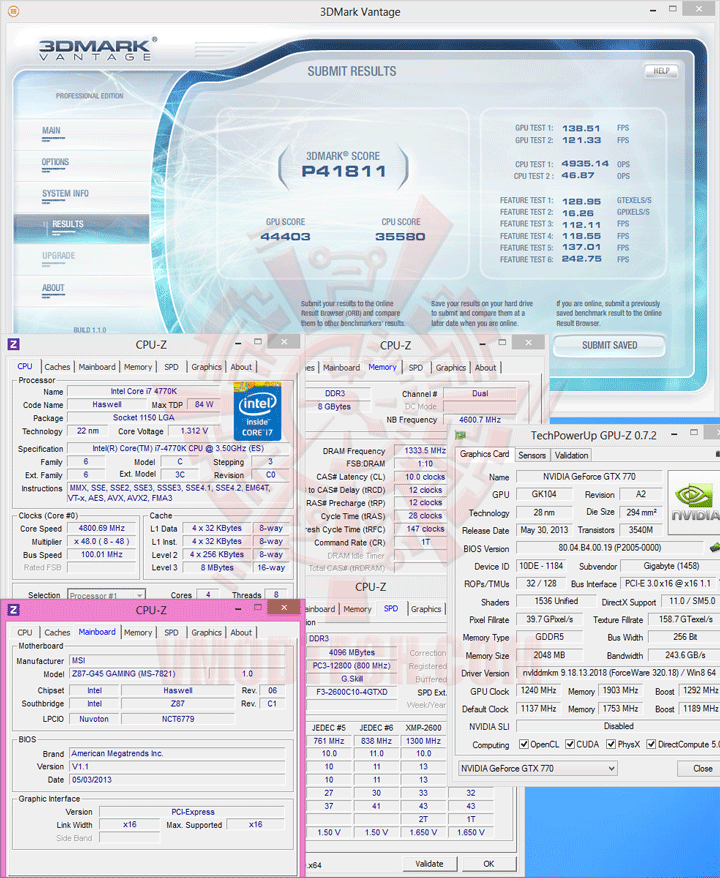

3DMark Vantage

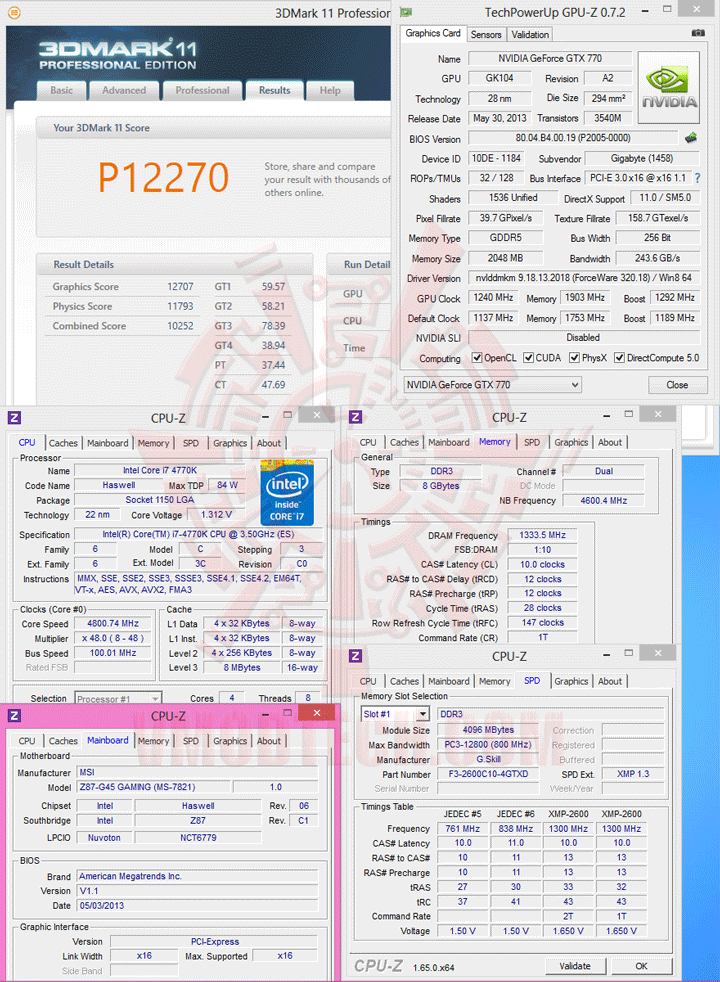

3DMark 11

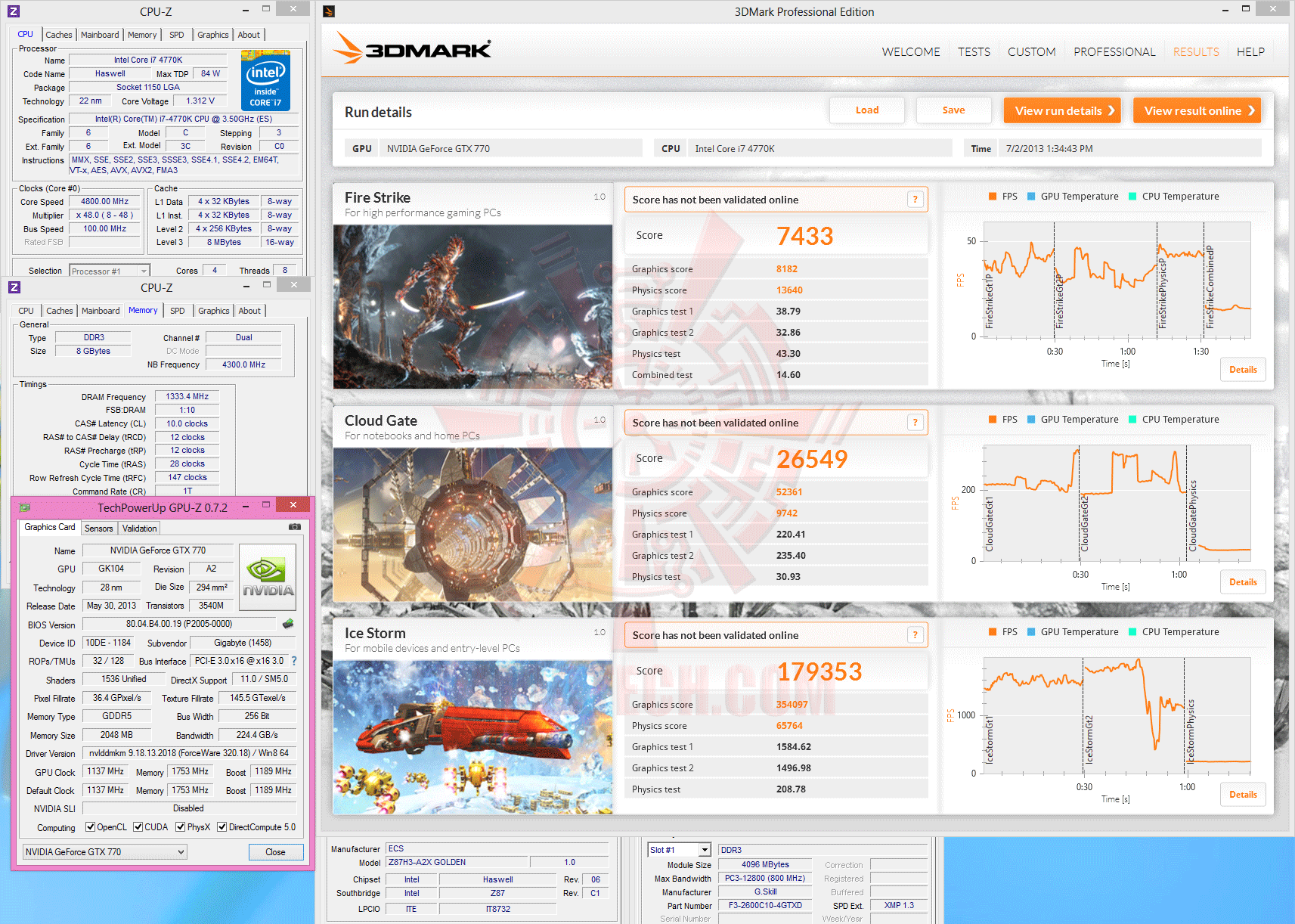

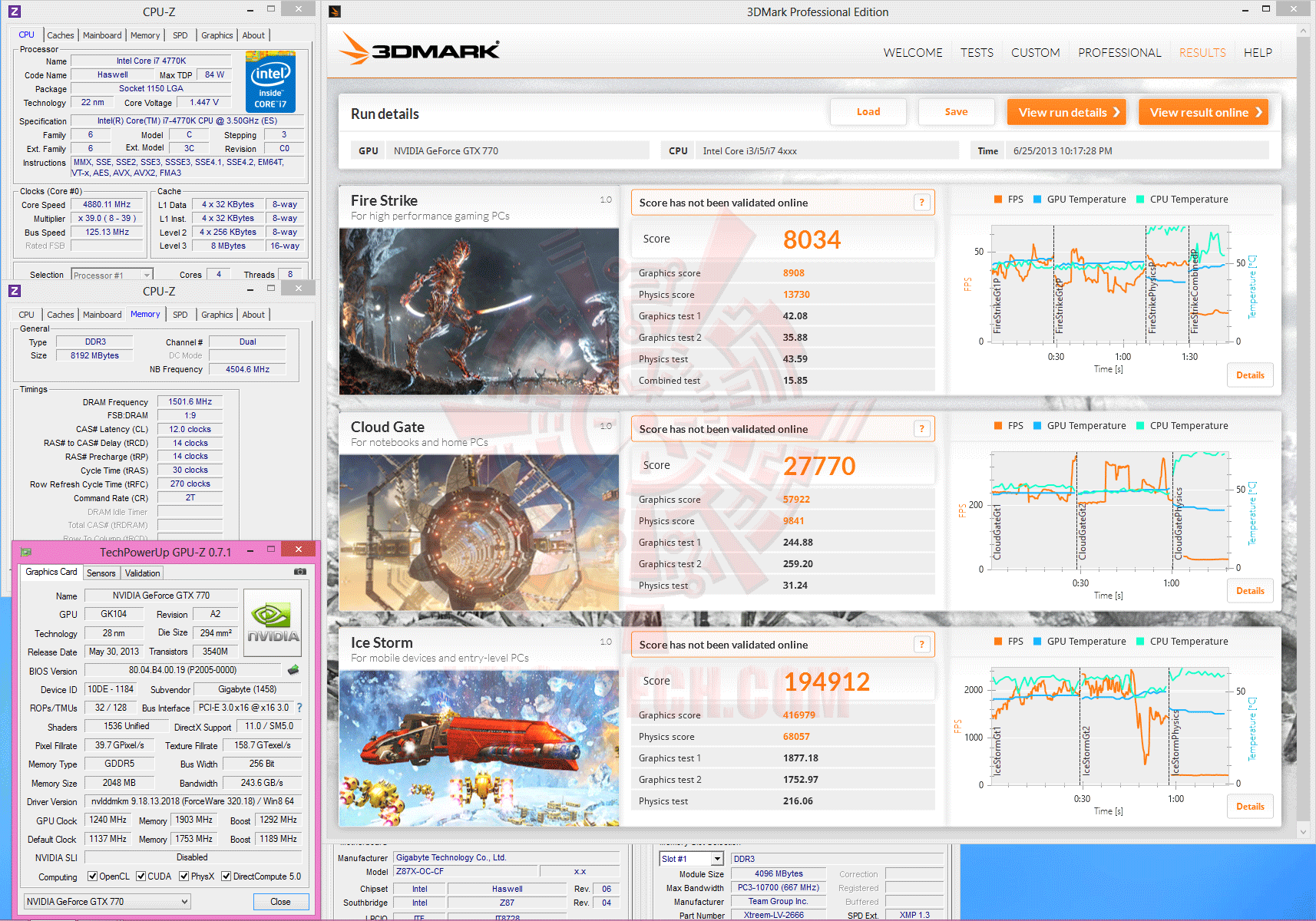

3DMark

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE GTX 770 2GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

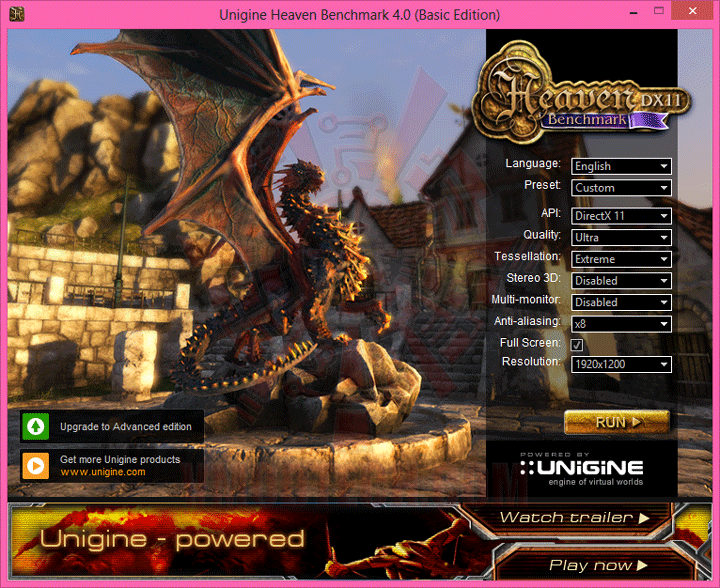

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

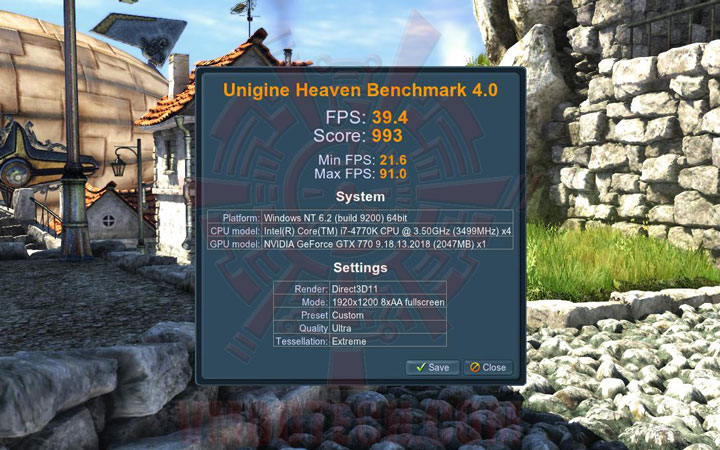

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 39.4 FPS

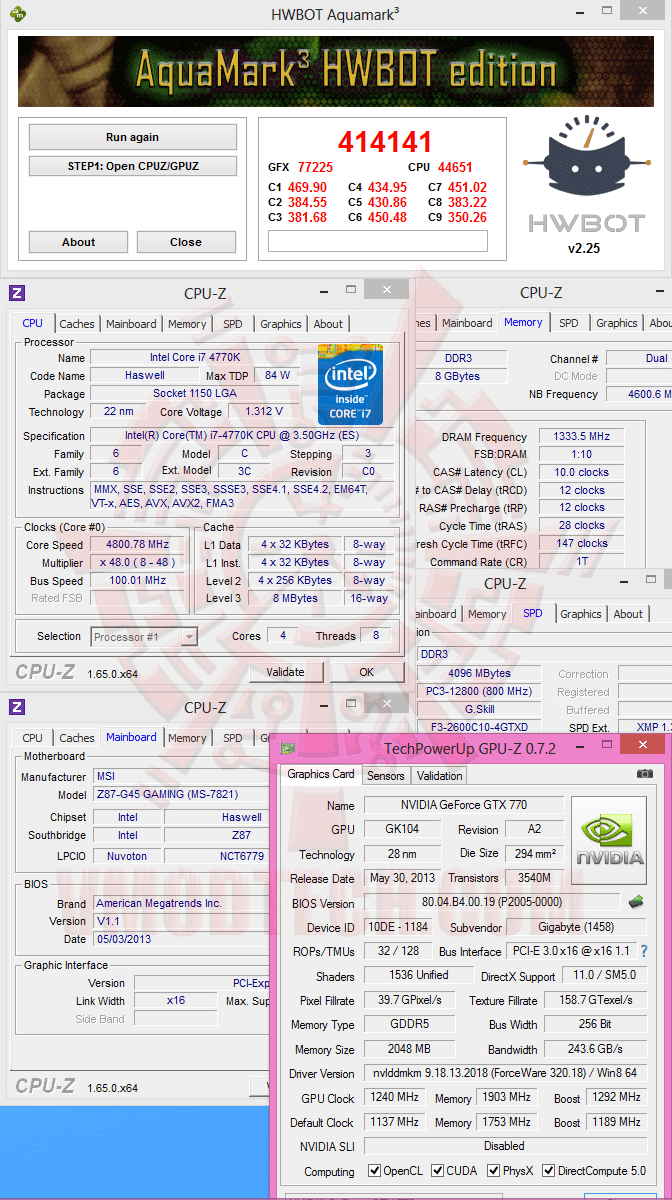

AquaMark3 HWBOT edition

...ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

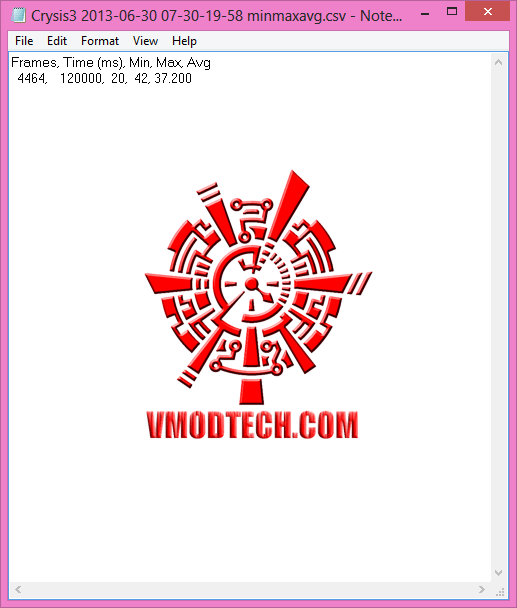

Crysis 3

Settings

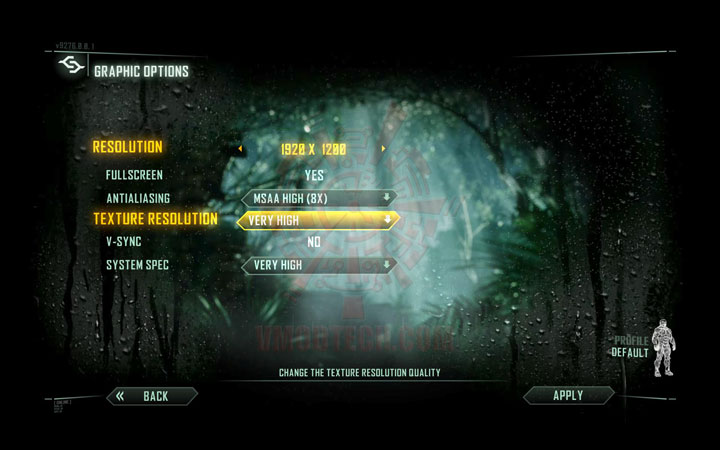

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

แรงงงงงงงง

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด MSI Z87-G45 GAMING ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการความงดงามในราคาประหยัดที่มาพร้อมกับ Features ต่างๆทั้งสำหรับ Gamer และนักโอเวอร์คล็อคที่มากันแบบจัดเต็ม โดยความสามารถในการโอเวอร์คล็อคก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,800MHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาเพียง 5,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
