MSI Z97 MPOWER MAX AC
สวัสดีครับทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับใน Intel 9 Series chipset ตัวใหม่ล่าสุดของทางเมนบอร์ดอินเทลกันเลยทีเดียวในชื่อแบบเต็มๆว่า Intel® Z97 Express Chipset ที่ออกมาใหม่รองรับการทำงานซีพียูในตระกูล 4th and 5th Generation Intel® Core™ Processors ในซ็อคเก็ต LGA1150 ซึ่งเมนบอร์ดที่ทำการทดสอบในวันนี้มากันในยี่ห้อ MSI ที่เราคุ้นเคยกันดีครับถึงประสิทธิภาพและความแรง มากันในชื่อรุ่นเต็มๆว่า MSI Z97 MPOWER MAX AC ซึ่งมีฟีเจอร์การทำงานที่เรียกได้ว่าจัดเต็มสำหรับนักโอเวอร์คล๊อกแบบเต็มพิกัดเลยทีเดียวครับไม่ว่าจะเป็นระบบ Military Class 4 มาตรฐานของทาง MSI ที่อัดแน่นด้วยวัสดุเกรดดีเยี่ยมในมาเธอร์บอร์ดรวมไปถึงฟีเจอร์ต่างๆที่ออกแบบมาสำหรับขาโอเวอร์คล๊อกอย่าง OC PCB ที่มีชั้น PCB หนาถึง 8ชั้นทนความชื้นได้เป็นอย่างดีด้วยเส้นใยไฟเบอร์กลาสชั้นเยี่ยมรวมไปถึงการป้องกันไฟฟ้าที่อาจเป็นอันตรายในกรณีที่อัดกันหนักๆ อีกทั้งยังมีระบบจ่ายไฟ DigitALL Power PWM รวมไปถึง Extreme OC Socket Design ที่ออกแบบมารองรับขาโหดที่เล่น Ln2 อีกด้วย สำหรับคนที่รักระบบระบายความร้อนด้วยน้ำ MSI Z97 MPOWER MAX AC ก็จัดเต็มในการระบายความร้อนอย่าง Water Cooling Heatsink ที่มีรูฟิตติ้งระบายความร้อนด้วยน้ำพร้อมใช้งานในการระบายความร้อนเฟสไฟในการใช้งานอีกด้วย ส่วนท่านใดที่ไม่ชำนาญในการโอเวอร์คล๊อกแต่อยากแรงแบบง่ายๆอย่าง OC Genie 4 ที่กดครั้งเดียวก็แรงแบบโอเวอร์คล๊อกกันให้อัตโนมัติหรือว่าอยากแรงแบบเทพฯๆก็สามารถทำได้เช่นกันโดยเข้าไปใช้ระบบ OC Engine ที่สามารถเล่น BCLK สูงๆได้ตั้งแต่ 100 / 125 / 167 MHz กันเลยทีเดียว นี่คือฟีเจอร์คร่าวๆครับสำหรับประสิทธิภาพของเมนบอร์ด MSI Z97 MPOWER MAX AC เดี๋ยวเราไปทำความรู้จักชิบเซ็ต Intel® Z97 Express Chipset กันคร่าวๆกันก่อนครับก่อนที่จะไปชมรายละเอียดในการทดสอบ
Intel® Z97 Express Chipset
สำหรับ Intel® Z97 Express Chipset นั้นเป็นชิบเซ็ตใหม่ล่าสุดที่ออกมารองรับการทำงานของซีพียูตระกูล 4th and 5th Generation Intel® Core™ Processors ที่มีอยู่ในปัจจุบันอย่าง Gen 4th ในโค๊ดเนม Haswell ที่มีขนาด 22nm ที่เรารู้จักกันดี และในอนาคตอย่างซีพียู Gen 5th ในโค๊ดเนม Boardwell ที่มีขนาด 14nm ที่ตอนนี้ยังไม่ออกมานะครับ แต่ในปัจจุบันที่ซีพียู Intel ตัวใหม่ที่ทำการวางตลาดกันแล้วจะเรียกได้ว่าเป็น Haswell Refresh (Devil's Canyon) หรือเป็นรุ่น Gen 4th ที่ทำการปรับปรุงเพิ่มเติมใหม่นั่นเองครับ ที่สำคัญใช้งานได้ทั้งเมนบอร์ดในซีรี่ย์ 9 Intel®Z97 และ ซีรี่ย์ 8 Intel® Z87 (โดยในบางรุ่นต้องอัพเดทไบออสก่อน) ซึ่งก็เป็นความคุ้มค่าของสาวกอินเทลอีกแล้วครับ ในส่วนของชิบเซ็ต Z97 รองรับซีพียูอินเทลที่มีอยู่ในปัจจุบันอย่าง Haswell , Haswell Refresh และรวมไปถึงซีพียูที่จะมาในอนาคตอย่าง Intel Boardwell ได้ครับ ส่วนซีพียู Haswell Refresh ที่เริ่มทยอยออกมาให้เห็นกันบ้างแล้วนั้นก็มีกันหลายรุ่นเลยทีเดียวครับยกตัวอย่างคร่าวๆไม่ว่าจะเป็น Core I7 4790 , Core I5 4690 , Core I3 4360 เป็นต้น โดยซ๊อกเก็ตที่รองรับยังคงเป็น LGA 1150 เช่นเดิมครับ โดยถ้าเรามองจากแผนภูมิด้านบนแล้วนั้นสิ่งที่เพิ่มมาใหม่ที่เป็นจุดเด่นสำคัญๆนั้นก็คือระบบ SATA EXPRESS ที่จากเดิมที่เราใช้ SATA3 6Gb/s ตามที่เราใช้งานกันทั่วไป โดย SATA EXPRESS นั้นจะเพิ่มความเร็ว 10Gb/s เลยทีเดียว ซึ่งในเมนบอร์ด Z97 ทั่วๆไปก็จะมีช่องสำหรับเชื่อมต่อเรียกว่า SATA-E (SATA EXPRESS) หรือ M.2 to SATA-E (SATA EXPRESS) ในการเชื่อมต่อระบบ SATA EXPRESS ครับ ถือได้ว่าเป็นการรองรับการทำงานการรับส่งข้อมูลที่ก้าวไปอีกขั้นของชิบเซ็ต Intel® Z97 Express Chipset เลยทีเดียว สำหรับชิบเซ็ตที่ออกมารองรับการทำงานในซีรี่ย์9 นั้นมีออกมาแล้วแน่ๆสองชิบเซ็ตครับคือ Z97 และ H97 และทั้งสองชิบเซ็ตก็รองรับการทำงาน PCle M.2 ทั้งสองชิบเซ็ตอีกด้วยครับส่วนรุ่นเล็กสุดที่แว่วๆมาก็คือ B95 ในส่วนนี้ผมยังไม่ทราบแน่ชัดว่าจะซัพพอต PCle M.2 หรือไม่ไว้ค่อยติดตามอีกทีครับและในส่วนของรุ่นใหญ่ที่น่าจะตามมาทีหลังอย่าง X99 chipsets นั้นยังไม่ทราบข้อมูลแน่ชัด เดี๋ยวเอาไว้ให้เปิดตัวมาก่อนทาง Vmodtech.com จะนำมาเสนออีกทีนะครับ ส่วนประสิทธิภาพที่เพิ่มขึ้นมาอย่างเห็นได้ชัดคือค่าของ BCLK ที่เล่นได้สูงกว่าเดิมรวมไปถึงค่า PCIE ด้วยเช่นกัน และสำหรับขาโอเวอร์คล๊อกกับข้อจำกัดในเมนบอร์ดซีรี่ย์8 Intel® Z87 นั่นก็คือค่า Uncore ครับที่จะไม่สามารถทำความเร็วได้มากกว่าค่าความเร็วของซีพียูนั้น ในซีรี่ย์9 Intel®Z97 นั้นสามารถผ่านข้อจำกัดตรงนี้ไปได้ครับโดยสามารถเพิ่มความเร็วของ Uncore ให้สูงกว่าความเร็วของซีพียูได้ครับซึ่งในบทความต่อไปทาง Vmodtech.com จะทดสอบให้ชมนะครับ ในส่วนของการโอเวอร์คล๊อกความเร็วซีพียูและแรมนั้นก็ยังคงขึ้นอยู่กับตัวฮาดแวร์เป็นหลักครับนั่นก็คือขึ้นอยู่กับความสามารถของซีพียูและแรมนั่นเองครับ นี่ก็คือจุดเด่นหลักๆของชิบเซ็ต Z97 ที่ออกมาใหม่ในขณะนี้ครับซึ่งแน่นอนว่าเมนบอร์ดต่างๆในหลายๆรุ่นหลายๆยี่ห้อที่ทยอยออกมากันในตอนนี้นั้นท่านสามารถติดตามบททดสอบได้ที่ Vmodtech.com จัดให้ชมกันยาวๆไปเลยครับ
รายละเอียดชิบเซ็ต Z97 , H97 ในการรองรับการทำงานต่างๆ
Image From http://wccftech.com
ตารางรุ่นซีพียู Haswell Refresh ที่กำลังจะวางจำหน่ายในปัจจุบันครับ
INTRODUCTION
เราไปชมรายละเอียดต่างๆของ MSI Z97 MPOWER MAX AC จากทางเว็บไซต์ MSI กันก่อนครับ
เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ
.
MSI Z97 MPOWER MAX AC Appearance
มากันในกล่องสีเหลืองสลับดำครับบอกฟีเจอร์และชื่อรุ่น MSI Z97 MPOWER MAX AC สวยดุจริงๆ
ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

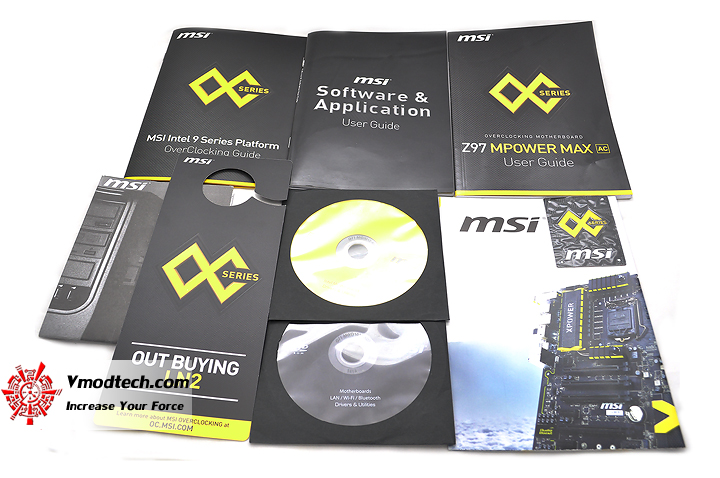

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์เพียบจริงๆ

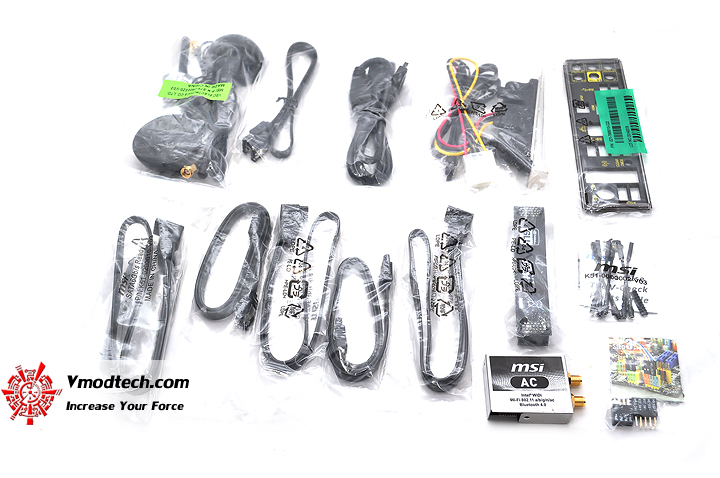

อุปกรณ์ให้มากันเยอะครับ สาย SATA 5ชุด , ฝาหลัง, สาย SLI , อุปกรณ์เชื่อมต่อไวเลส และ อุปกรณ์เชื่อมต่อ PCie M.2 ครับผม

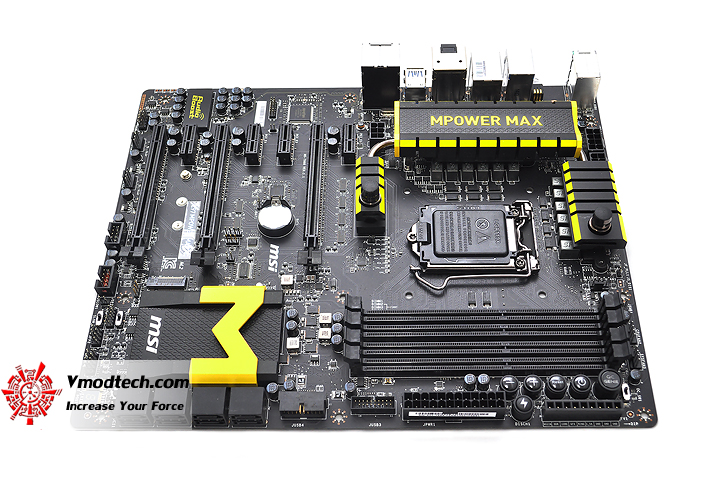

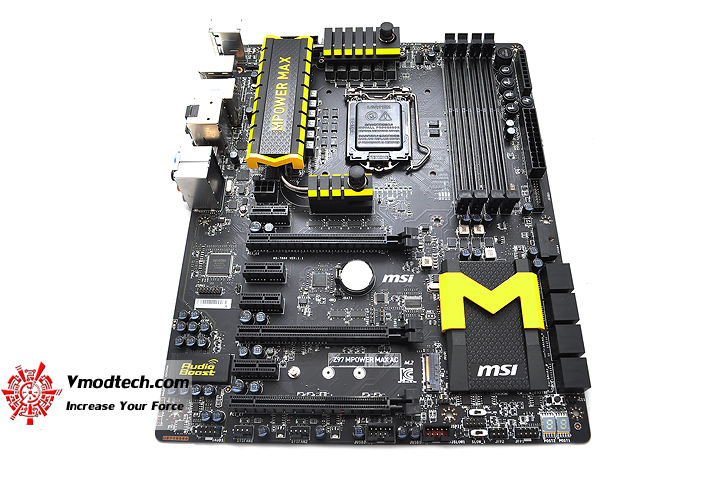

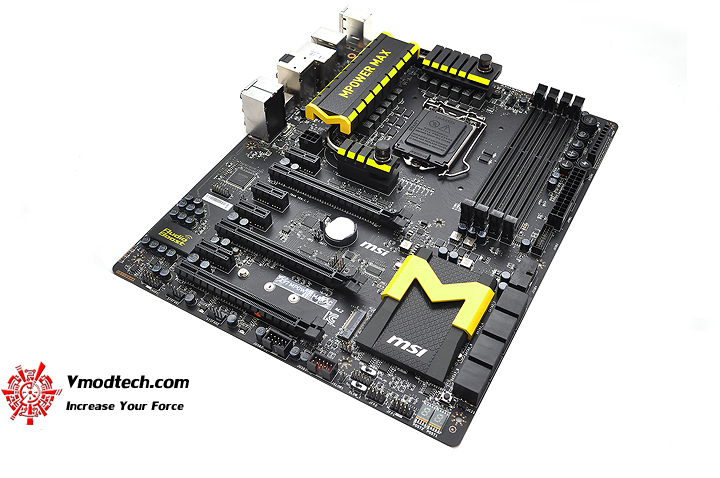

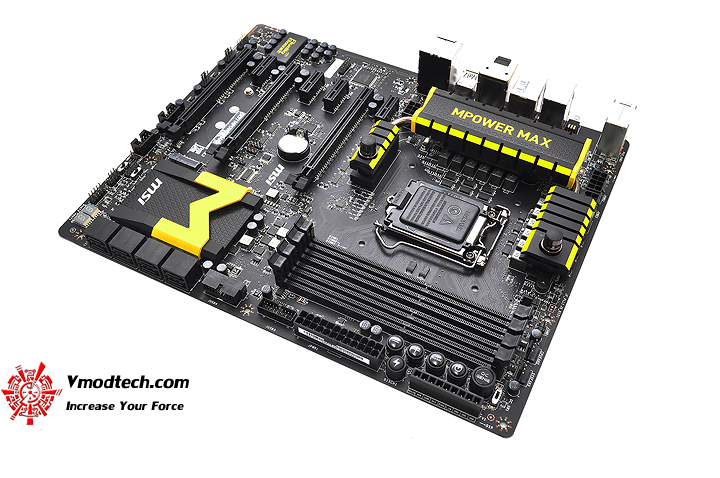

ตัวเมนบอร์ดสีดำสลับสีเหลืองสวยงามตัดด้วยซิงค์สีดำเหลืองสวยงาม
เป็นเมนบอร์ดขนาดใหญ่ครับ ATX
ขนาด 30.5cm(L) x 24.4cm(W) ATX Form Factor
สำหรับท่านที่จะใช้งานต้องเช็คขนาดให้เคสดีๆครับให้รองรับเมนบอร์ดขนาด ATX

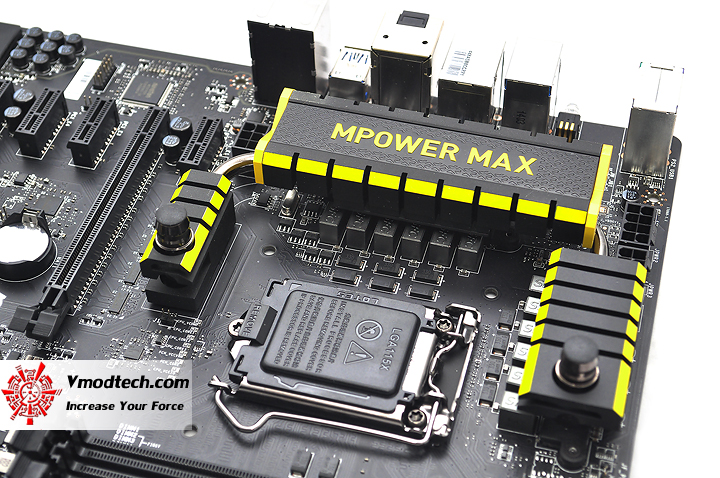

ซ๊อกเก็ต LGA1150 รองรับซีพียูSupports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150

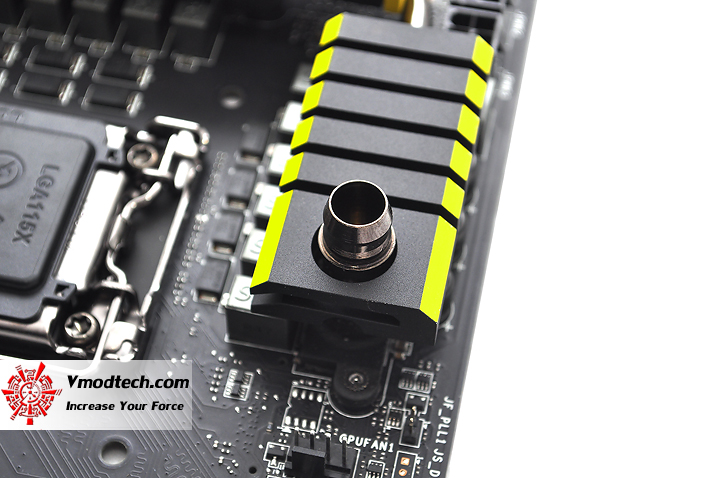

ระบบ Water Cooling Heatsink ช่วยให้ระบบระบายความร้อนด้วยน้ำมีประสิทธิภาพอย่างยอดเยี่ยมเลยครับ ถึงแม้ว่าจะไม่ใช้งานระบบน้ำก็เย็นสบายครับ

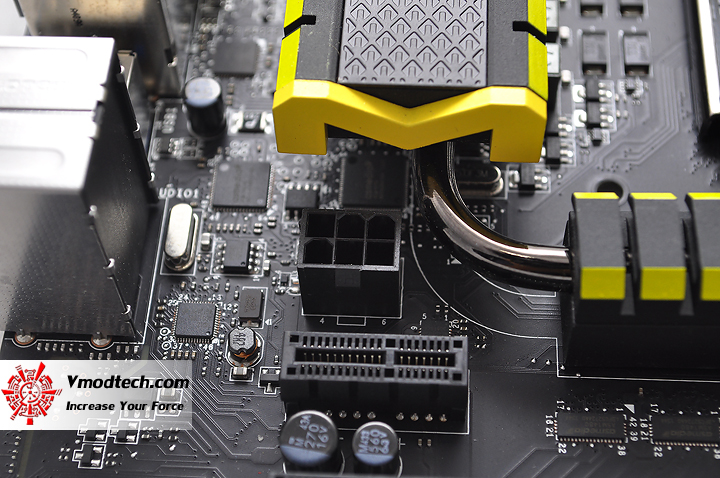

ไฟเลี้ยงเฟสไฟ 6พิน (ต่อเพิ่ม)

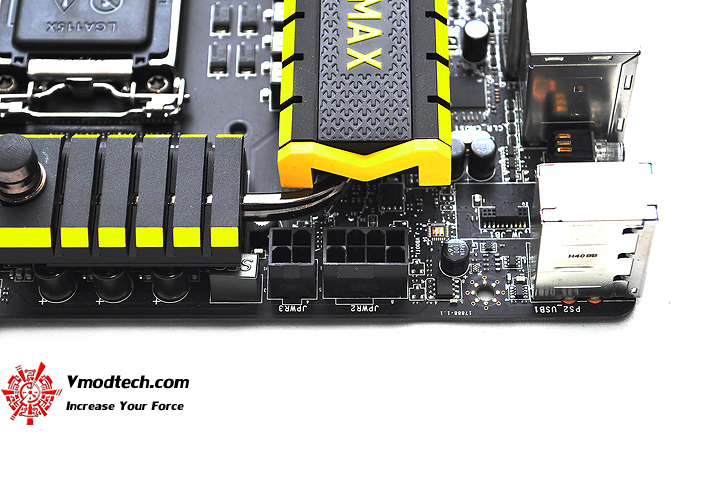

ช่องต่อไฟเลี้ยงเฟสไฟหลัก 8พินและต่อเพิ่ม 4พินครับ รวมแล้ว 3ที่ด้วยกันจัดเต็มสำหรับขาโอเวอร์คล๊อกอย่างแท้จริง

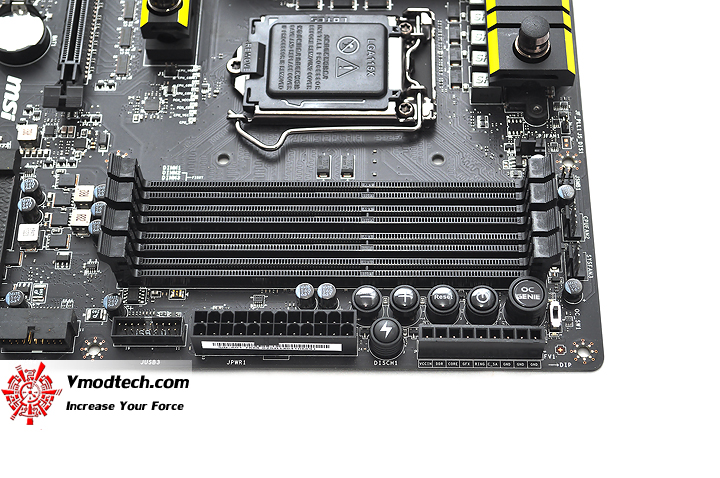

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 DIMMs 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(OC) DRAM, 32GB Max , Supports Intel® Extreme Memory Profile (XMP)
ชิบเซ็ต Intel® Z97

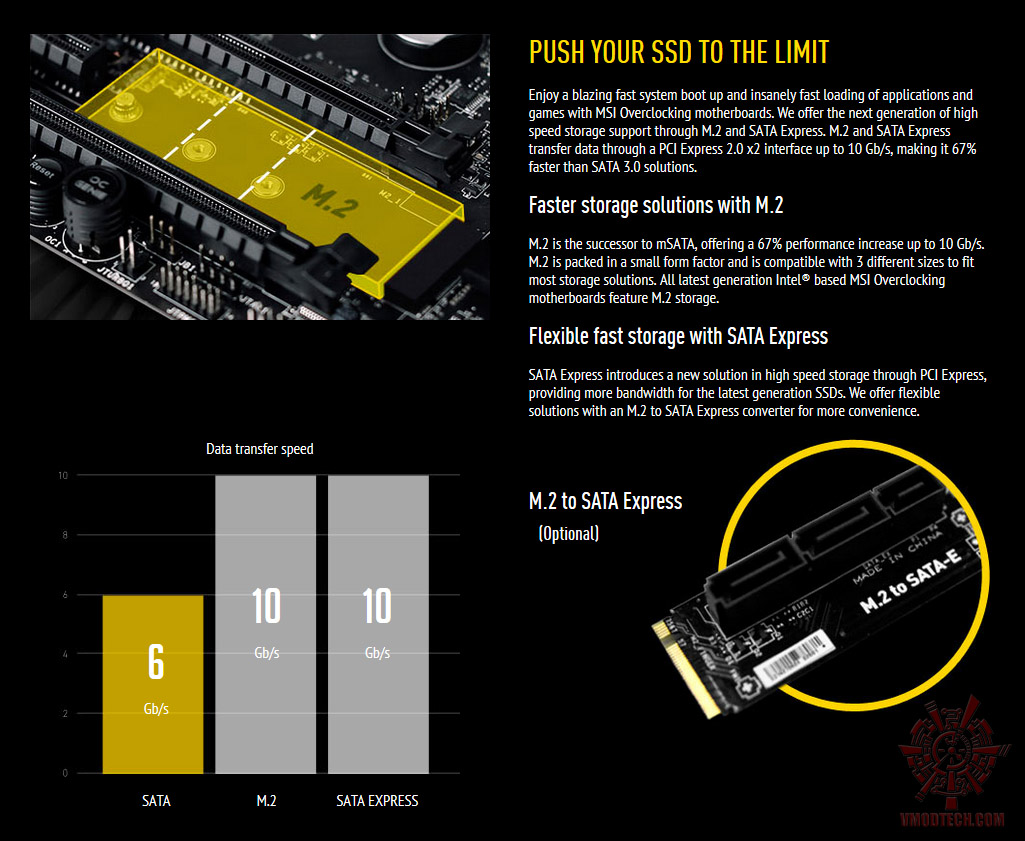

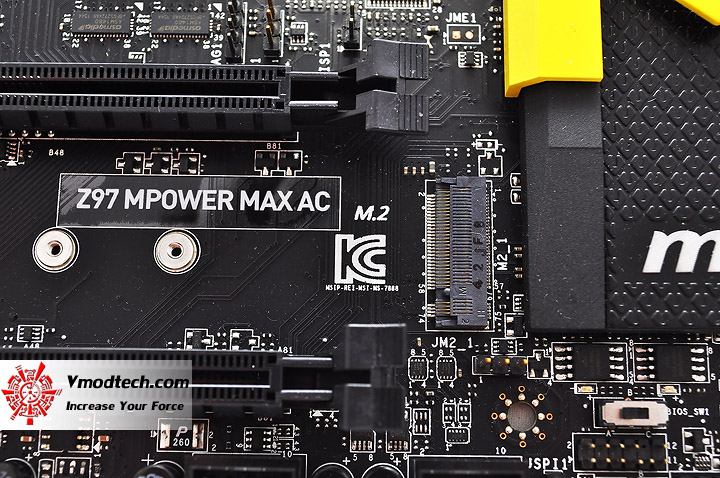

ช่องเชื่อมต่อ M.2 ที่สามารถใช้งานไปยัง SATA Express
การเชื่อมต่อ M.2 to SATA Express ในการใช้งานครับ

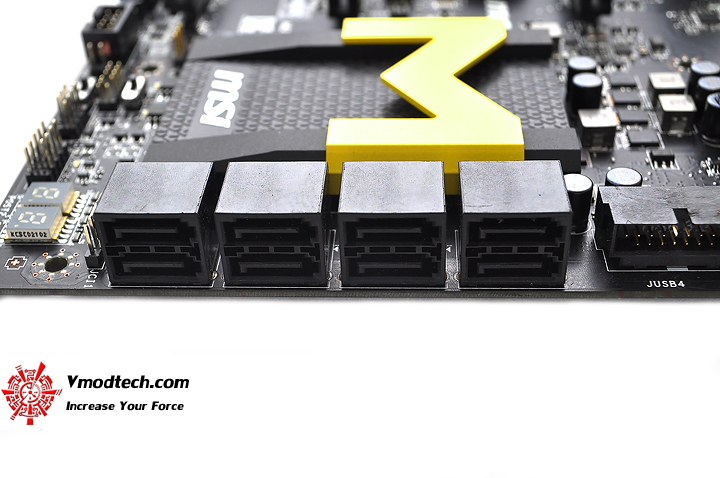

ช่องเสียบ SATA3 ให้กันมา 6ช่อง 6 x SATA 6Gb/s ports , ASMedia® ASM1061 chipset (SATA1~6) 2 x SATA 6Gb/s ports (SATA7~8)
สล๊อตเชื่อม ต่ออุปกรณ์มี 3 x PCIe 3.0 x16 slots (support x16, x8/x8, x8/x4/x4 modes) , 4 x PCIe 2.0 x1 slots

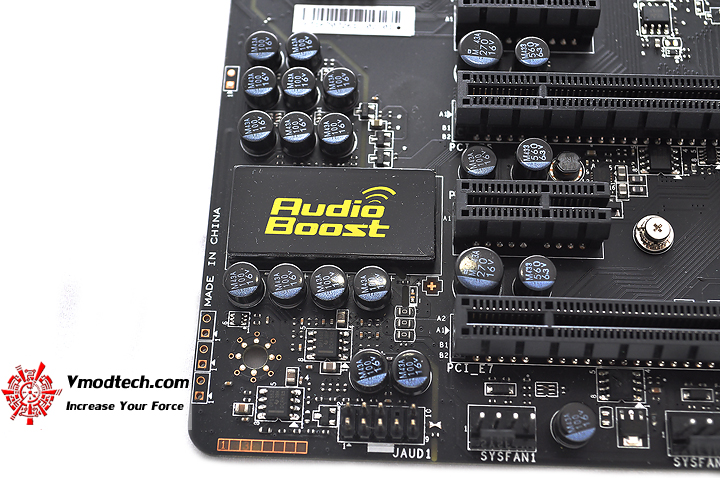

ซาวด์เสียง Audio Boost , Realtek® ALC1150 Codec , 7.1-Channel High Definition Audio

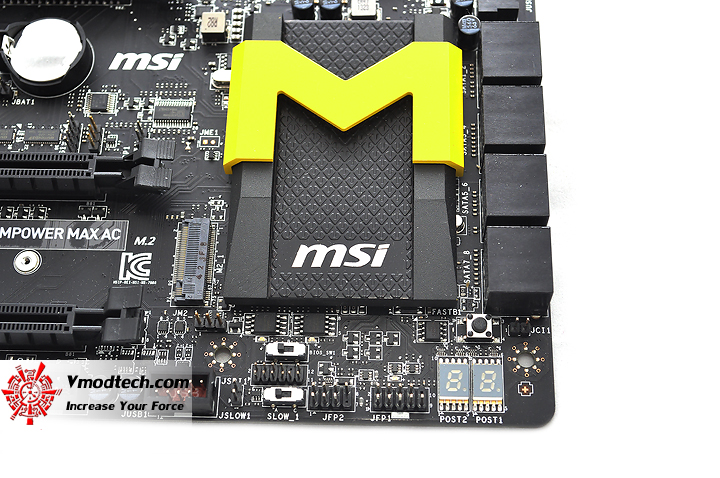

ปุ่มใช้งานต่างๆมีพร้อมครับ Power , Reset , OC Genie , รวมไปถึงปุ่มบวกลบที่ช่วยเพิ่ม BLCK และ V-Check Points 2 ที่เช็คการทำงานของระบบอีกด้วย

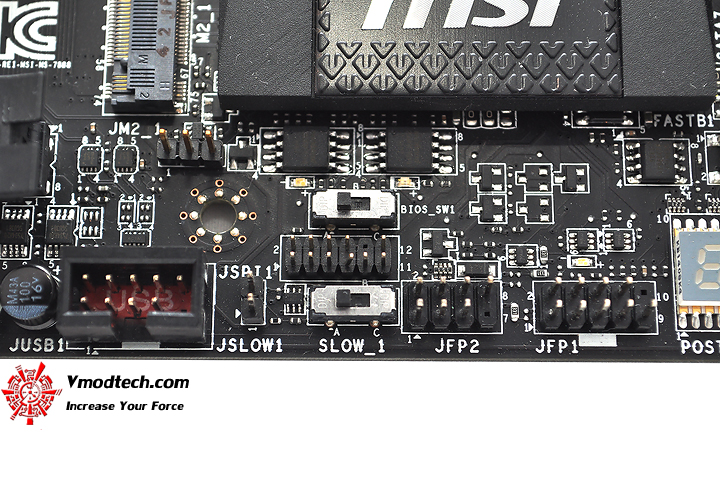

ปุ่ม Slow โหมดใช้ในกรณีเล่น Ln2 ครับ

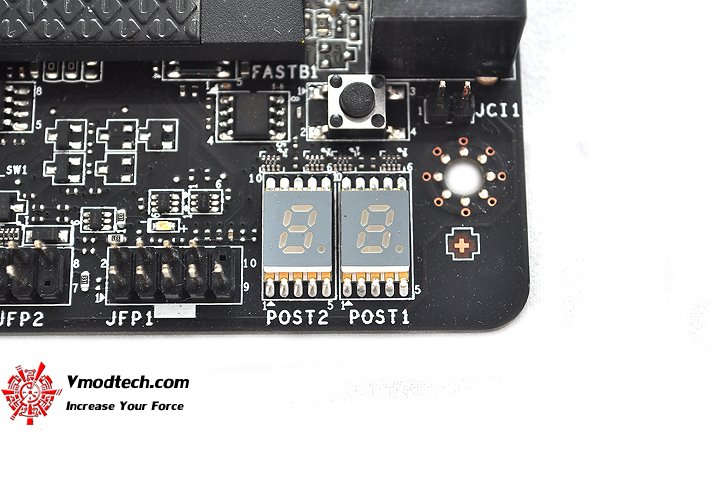

Debug Code ในการดูการทำงานต่างๆ
PCB ด้านหลังสีดำล้วน

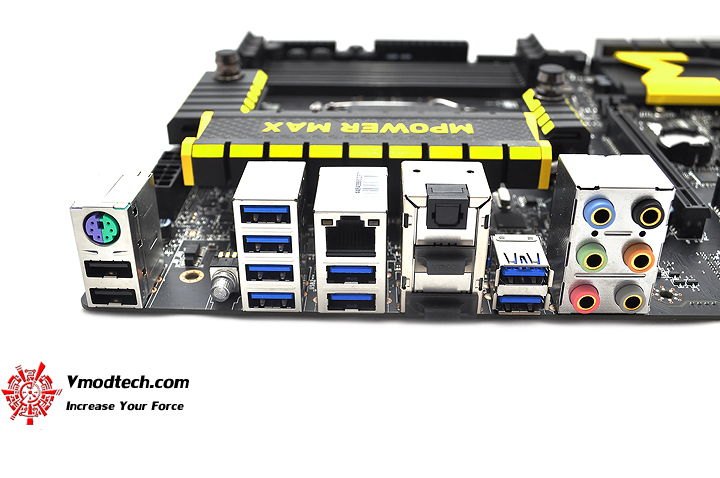

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1x PS/2 keyboard/ mouse port , 2 x USB 2.0 ports , 1 x Clear CMOS button , 1 x Optical S/PDIF OUT connector - 1 x HDMI port , 1 x DisplayPort , 1 x LAN (RJ45) port , 6 x OFC audio jacks
ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
...
Test Setup
| SYSTEMS | |
| .CPU | ..INTEL CORE I7 4770K Retail |
| .Thermal Grease | ..GELID GC-ETREME |
| .Motherboard | . MSI Z97 MPOWER MAX AC |
| .Memory | ..Apacer Thunderbird 8GB 2933 CL12-14-14-35 1.65V |
| .Graphic Card | . AMD R9 290 CROSSFIRE 2GPU |
| .Harddisk | ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB |
| .CPU Cooler | ..Water Cooling @ Ambient 34C |
| .Power Supply | ..Thermaltake 1500W |
| .Operation System | ..Windows 8.1 Pro 64-bit |
รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail จากอินเทลครับผม...

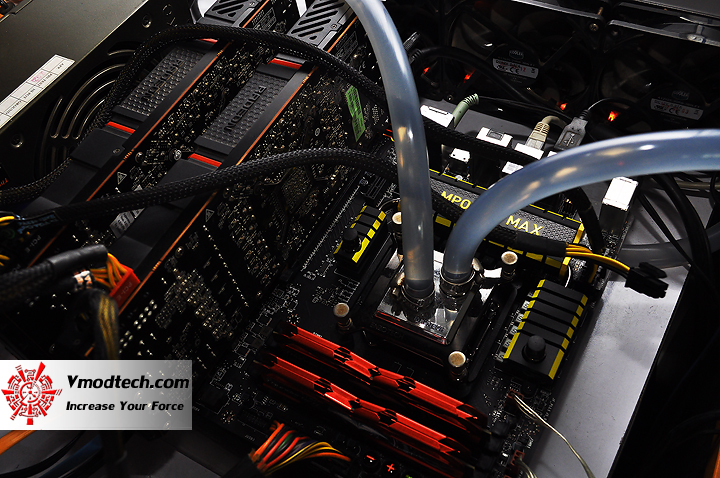

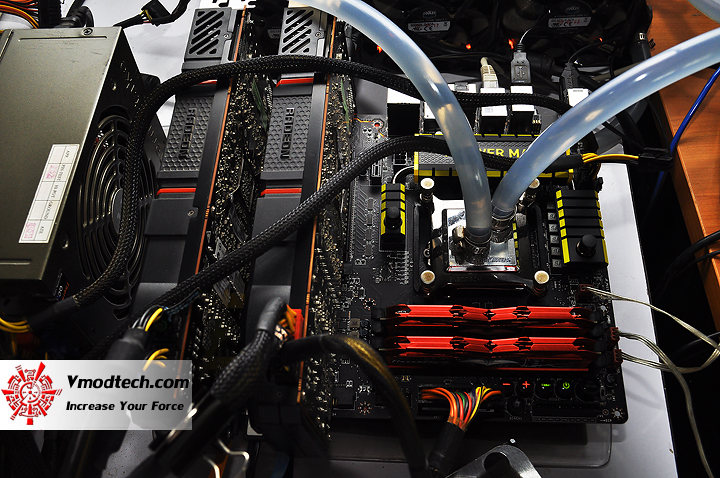

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

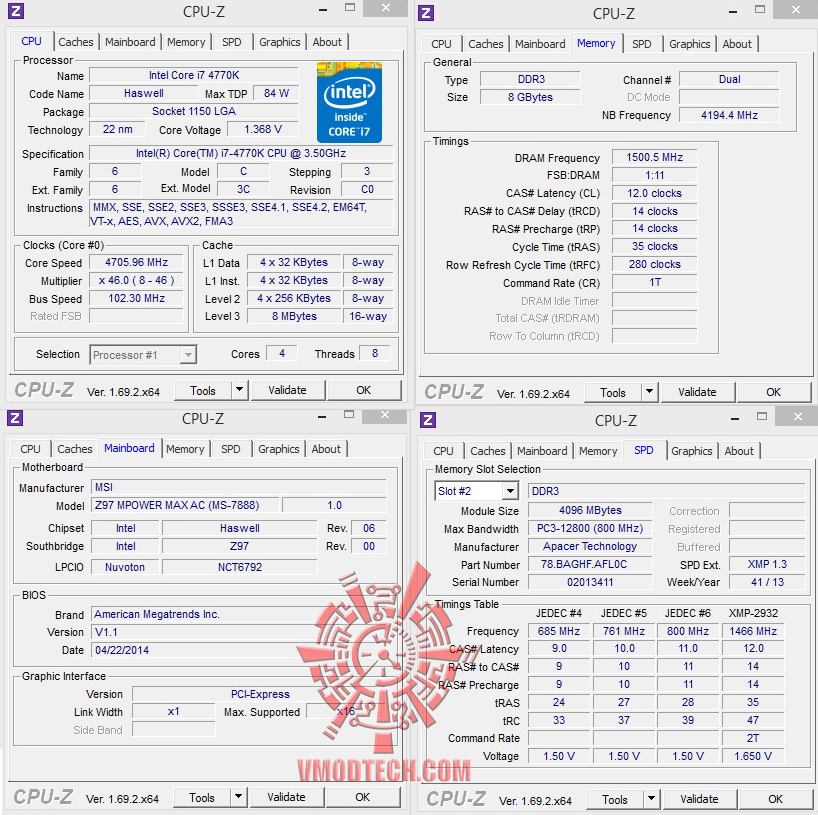

CPU-Z
INTEL CORE I7 4770K
วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.36V NB Frequency 4700 Mhz บัสแรม 3000Mhz CL12-14-14-35-280 1T 1.78V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเทสเล่นกันแบบเดิมๆกันเลยครับ

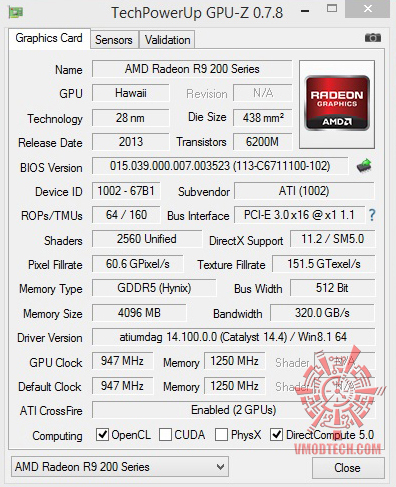

GPUZ
สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 Crossfire ครับ โดยเล่นกันแบบเดิมๆ

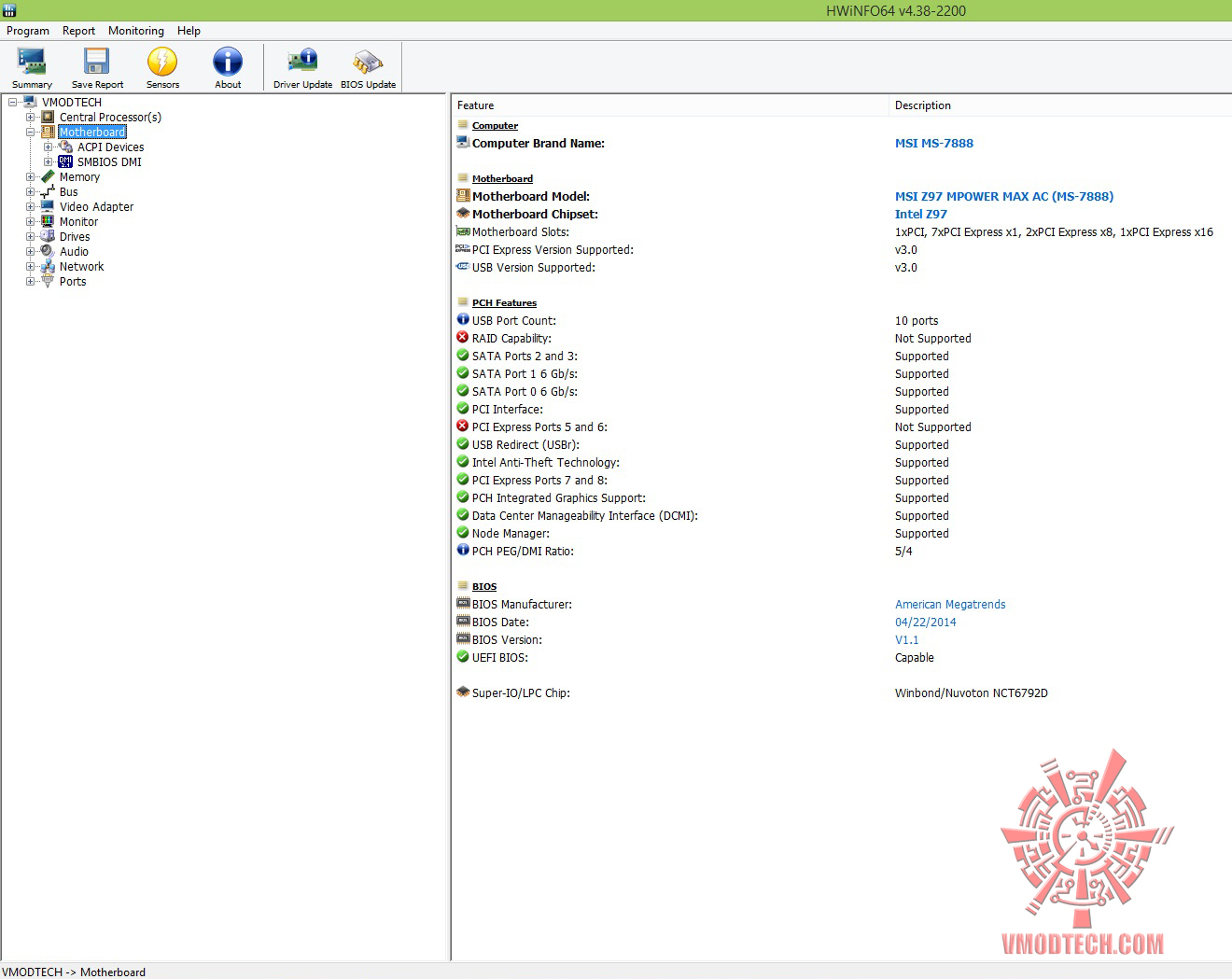

HWinFO64 Mainborad

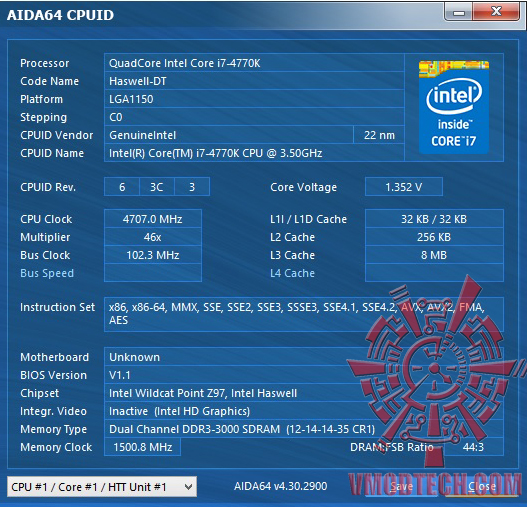

AIDA64

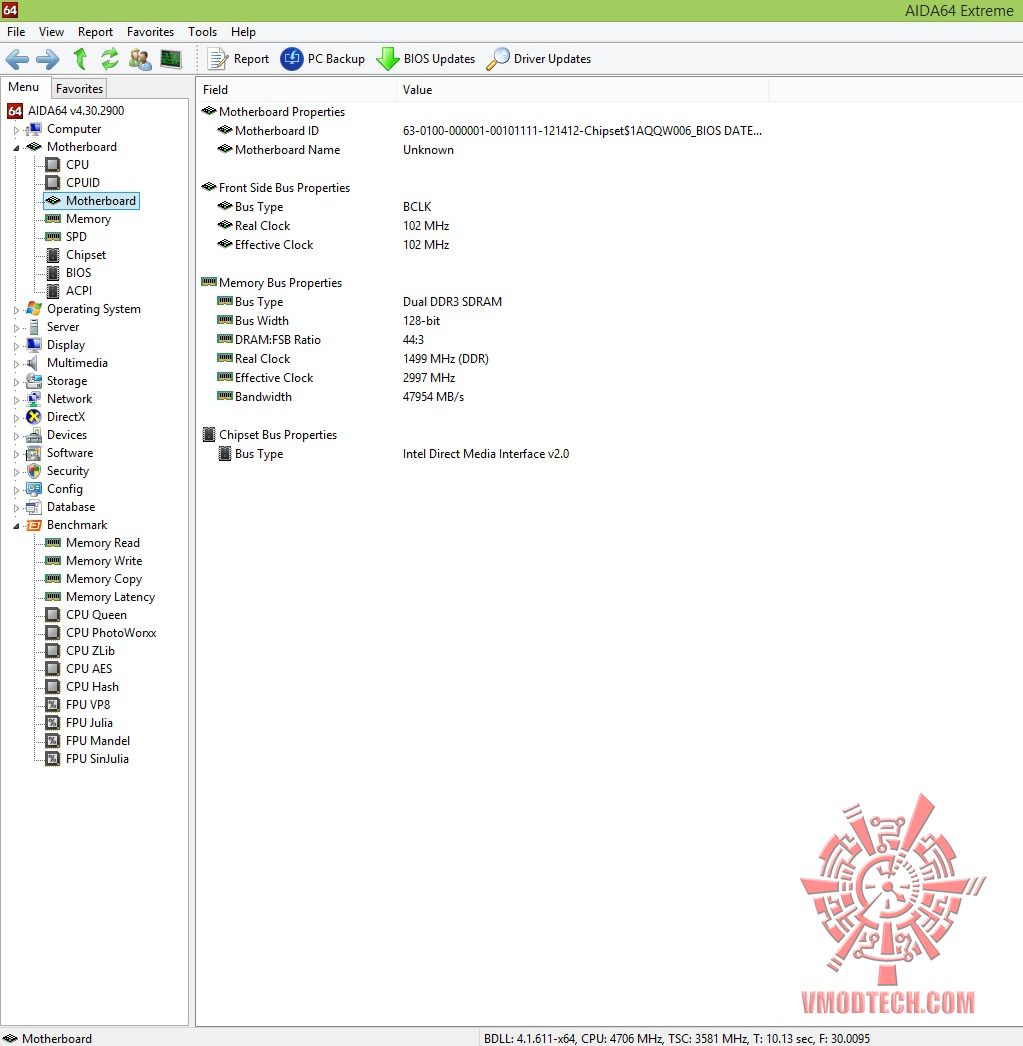

Mainbord
รายละเอียดจาก AIDA64 ยังโชว์ไม่เต็มนะครับ เนื่องจากเป็นเมนบอร์ดรุ่นใหม่ แต่โปรแกรม HwinFO64 โชว์เต็มครับ
เราไปชมผลทดสอบกันต่อเลยครับ
SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

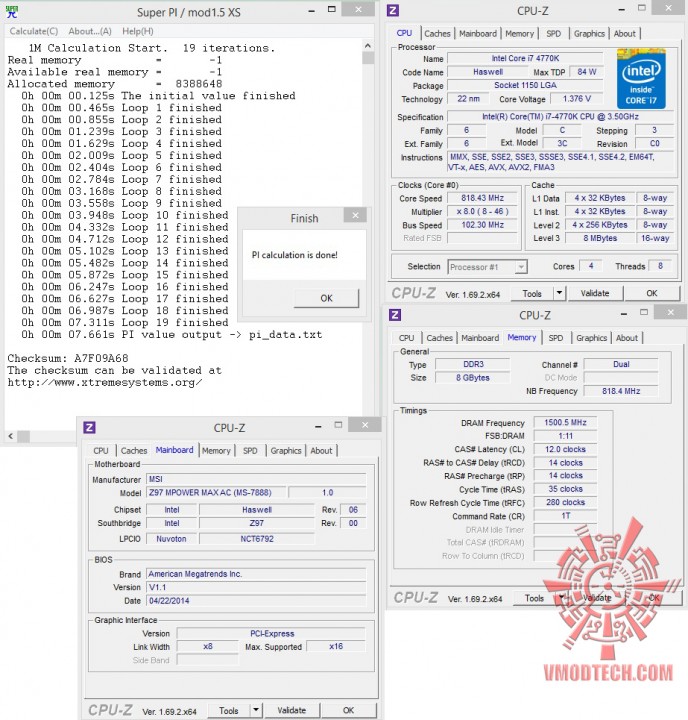

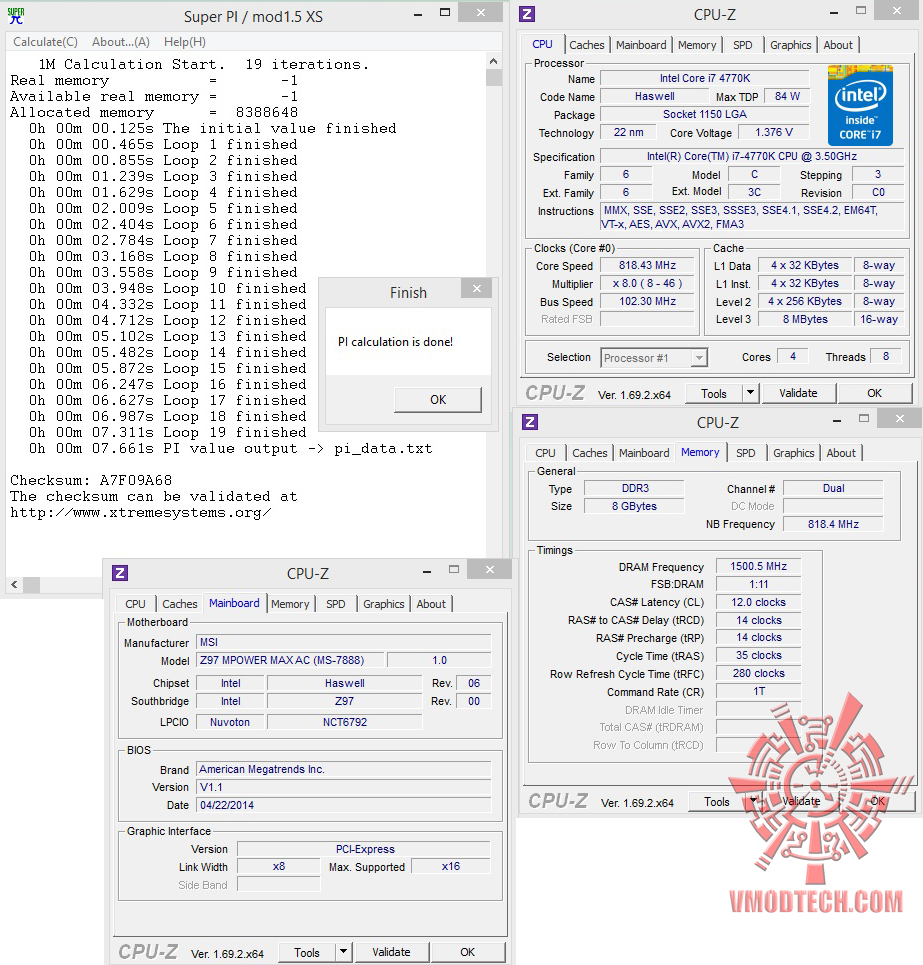

SuperPI 1M 1 Thread
SuperPI 32M 1 Thread

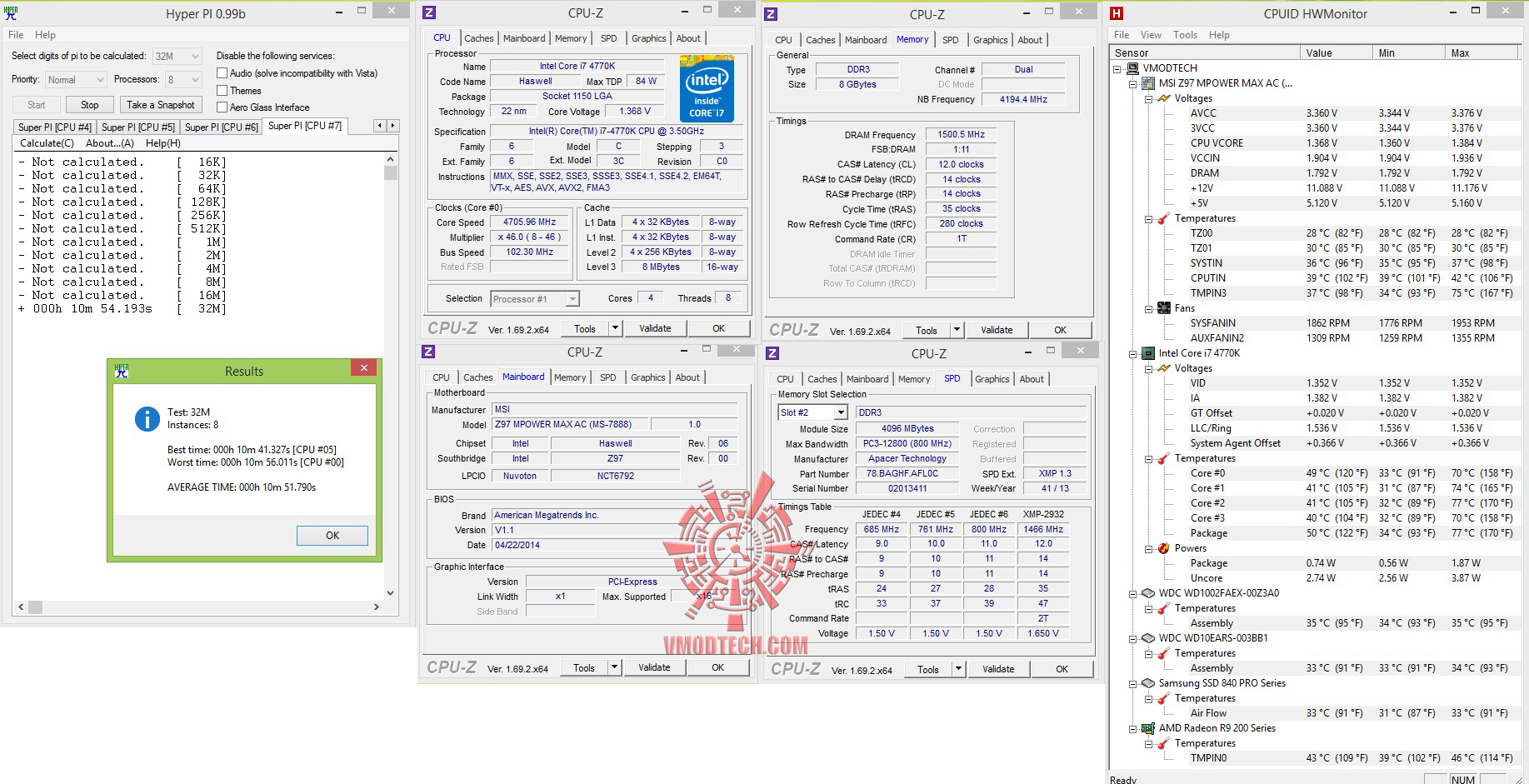

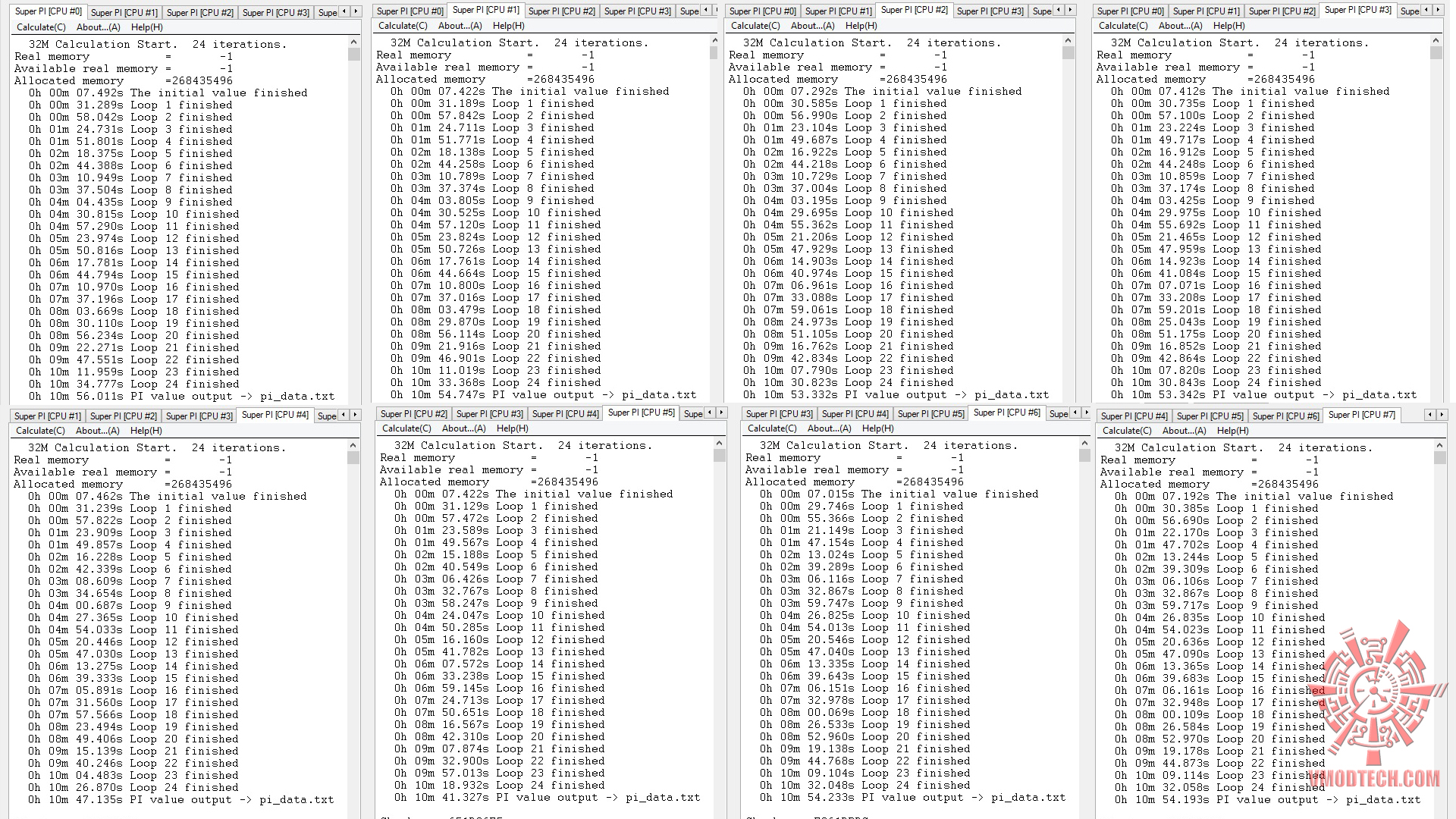

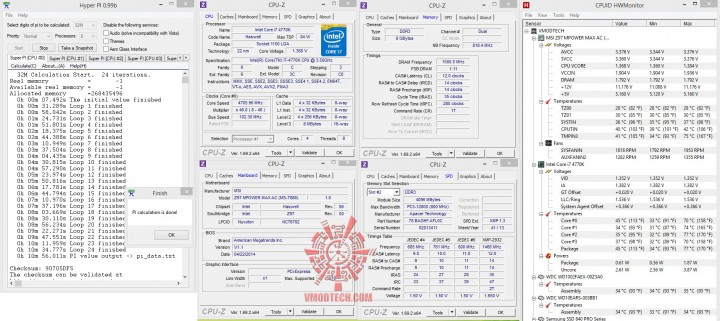

HyperPI 32M 8 Threads

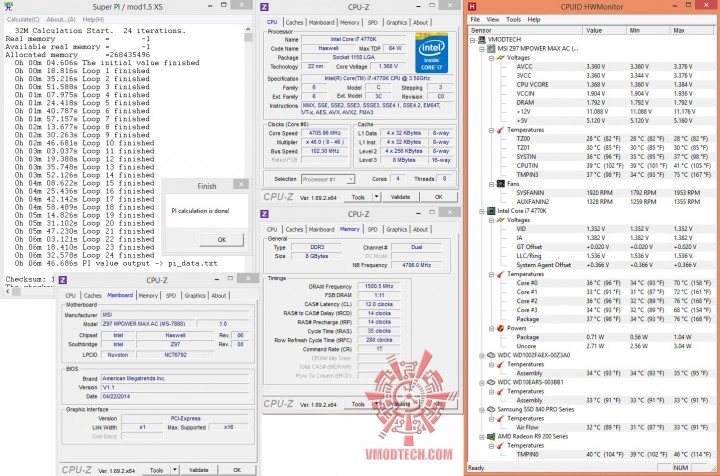

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 7.661วินาที , 32MB จบไป6นาที 46.686วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ
AIDA64 Extreme
AIDA64

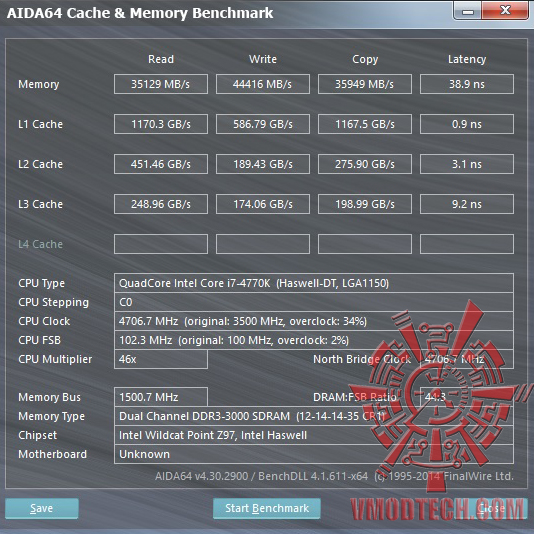

AIDA64 Cache & Memory Benchmark
ค่า Memory Read อยู่ที่ 35129MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 44416MB/s แรงดีเลยครับเมื่อกด Sub Timing ใช้งานกันที่บัส 3000 ได้แบบแรงๆเลยทีเดียว

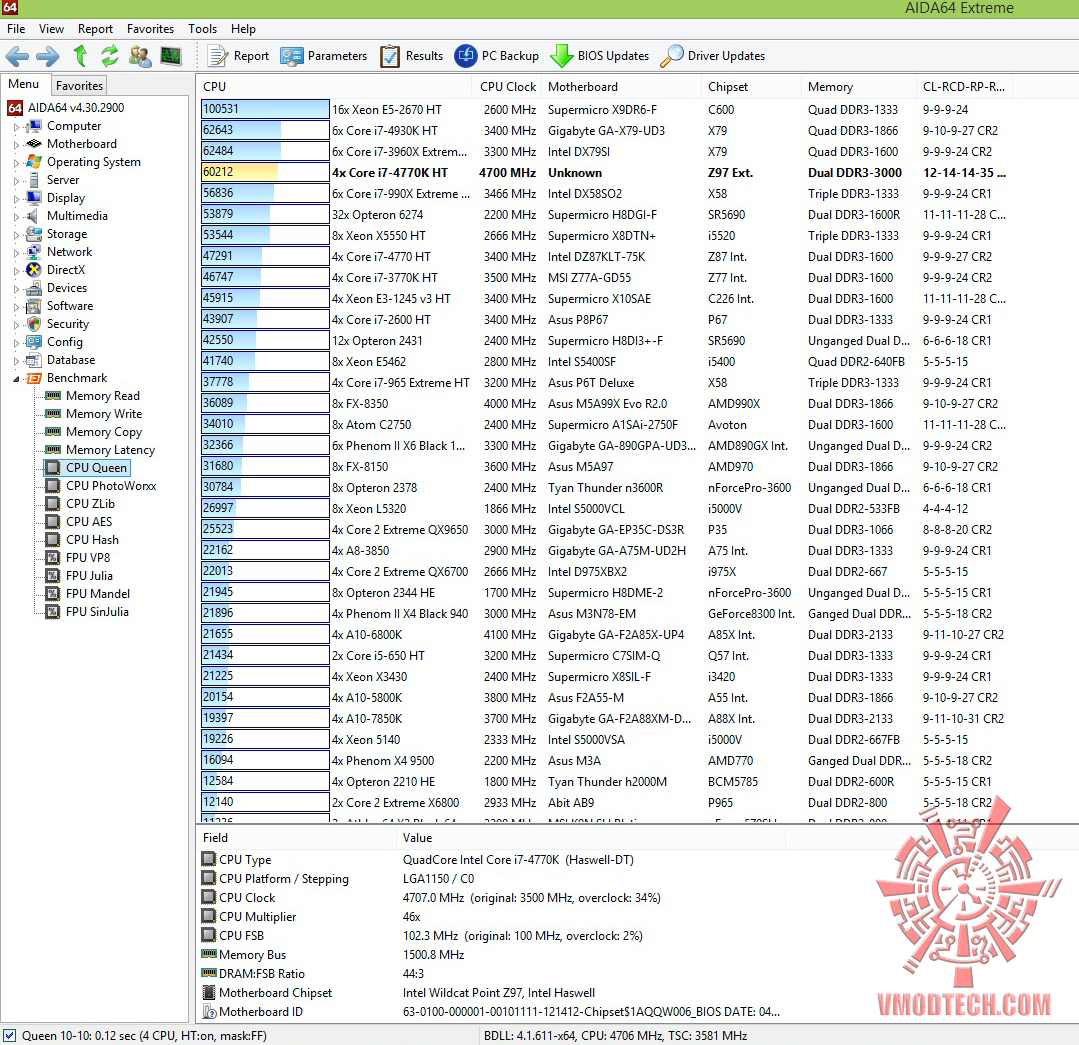

CPU Queen

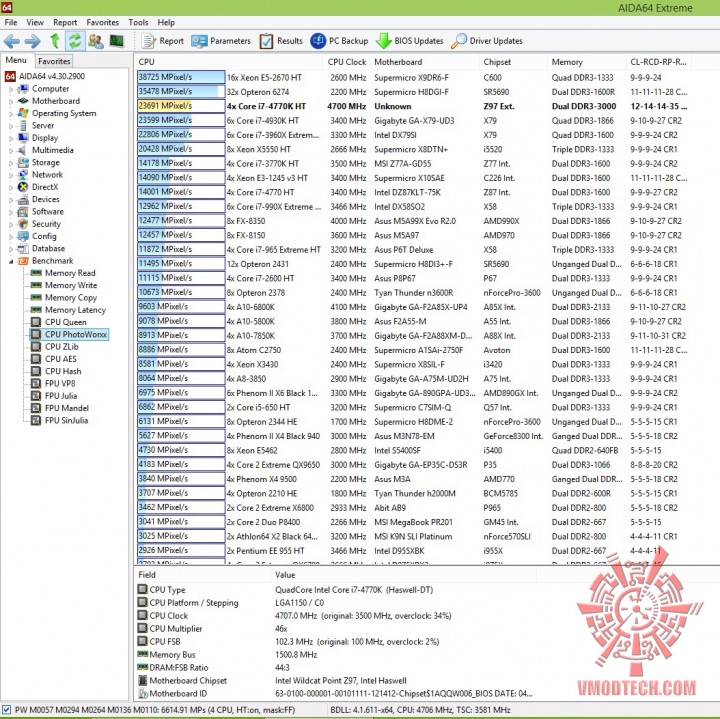

CPU PhotoWorxx

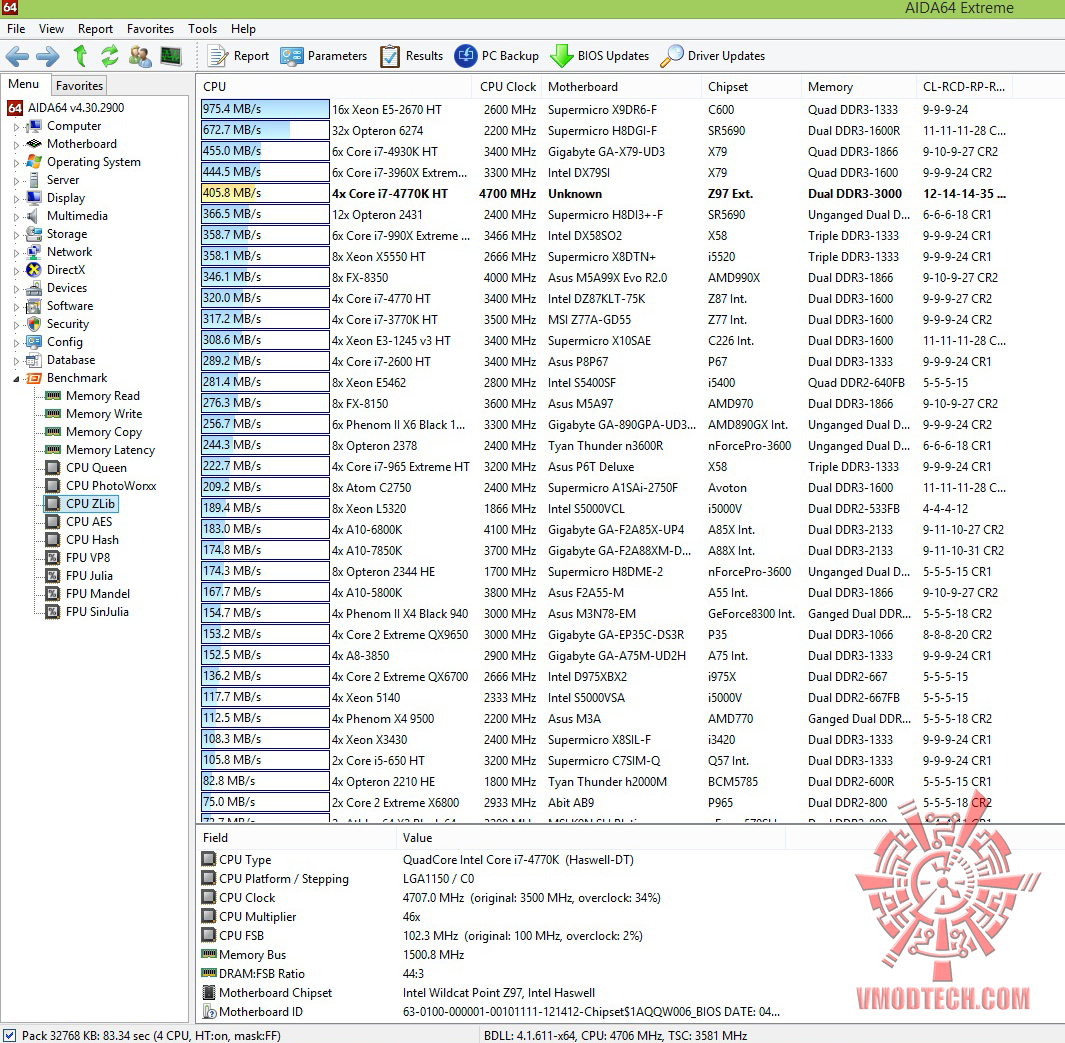

CPU ZLib

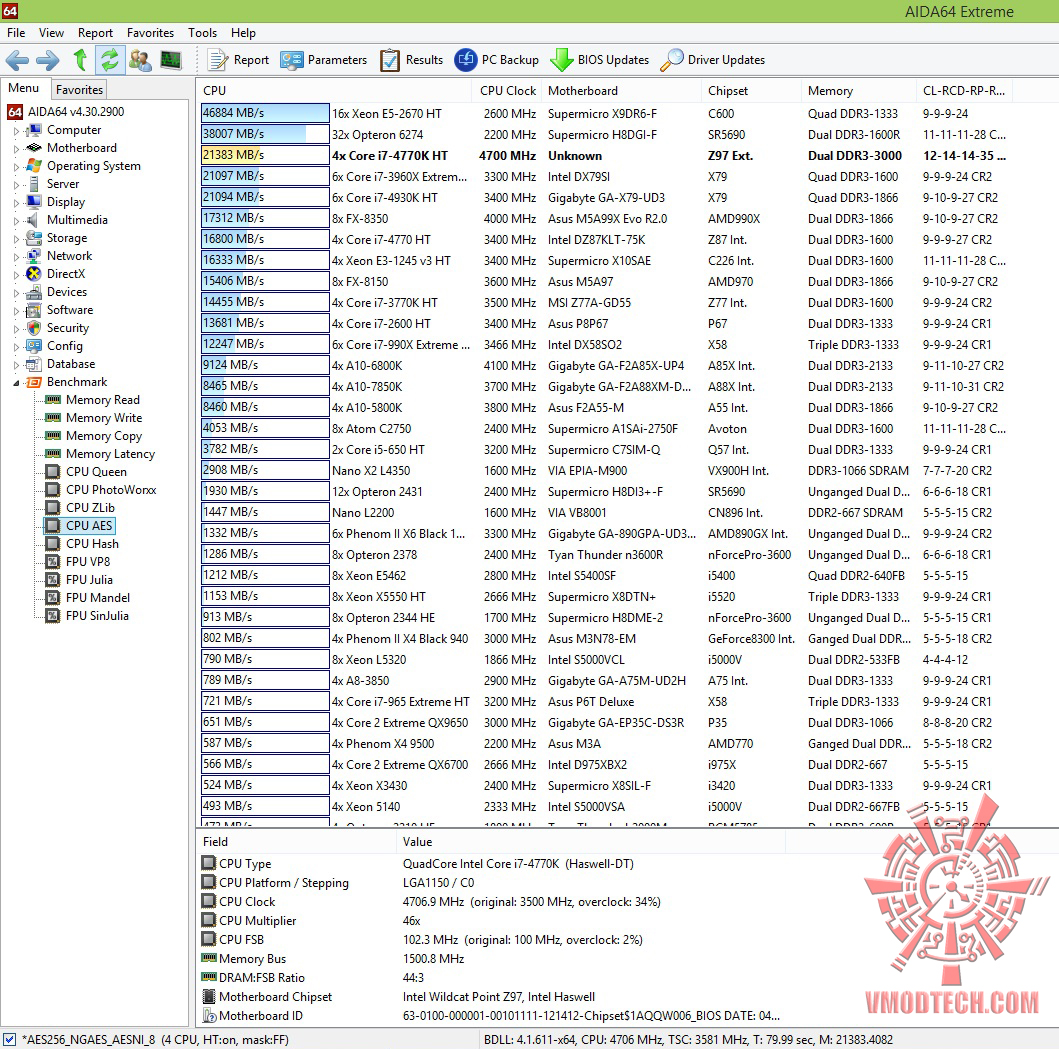

CPU AES

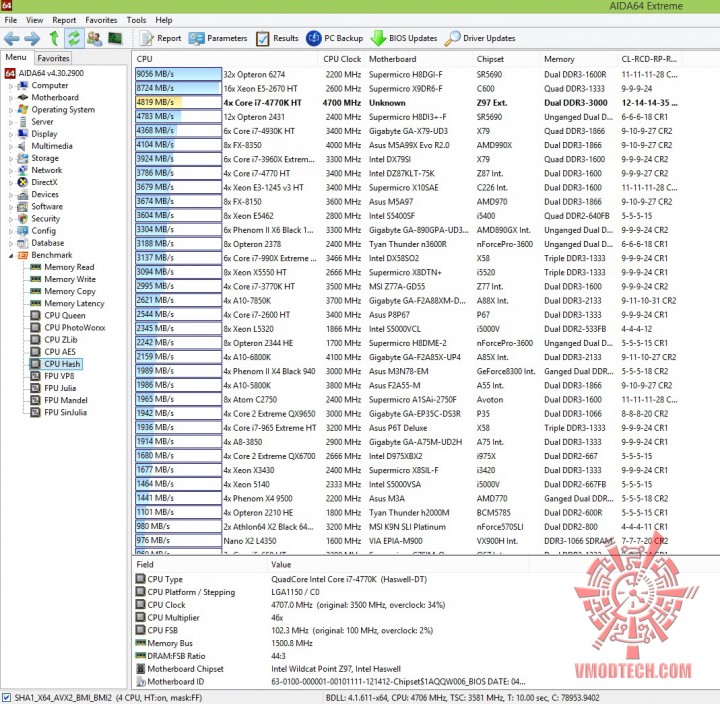

CPU Hash

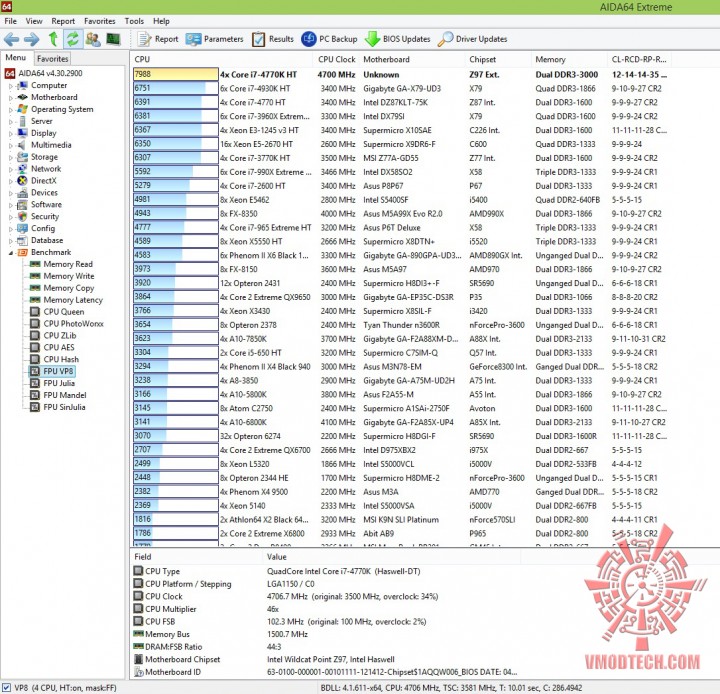

FPU VP8

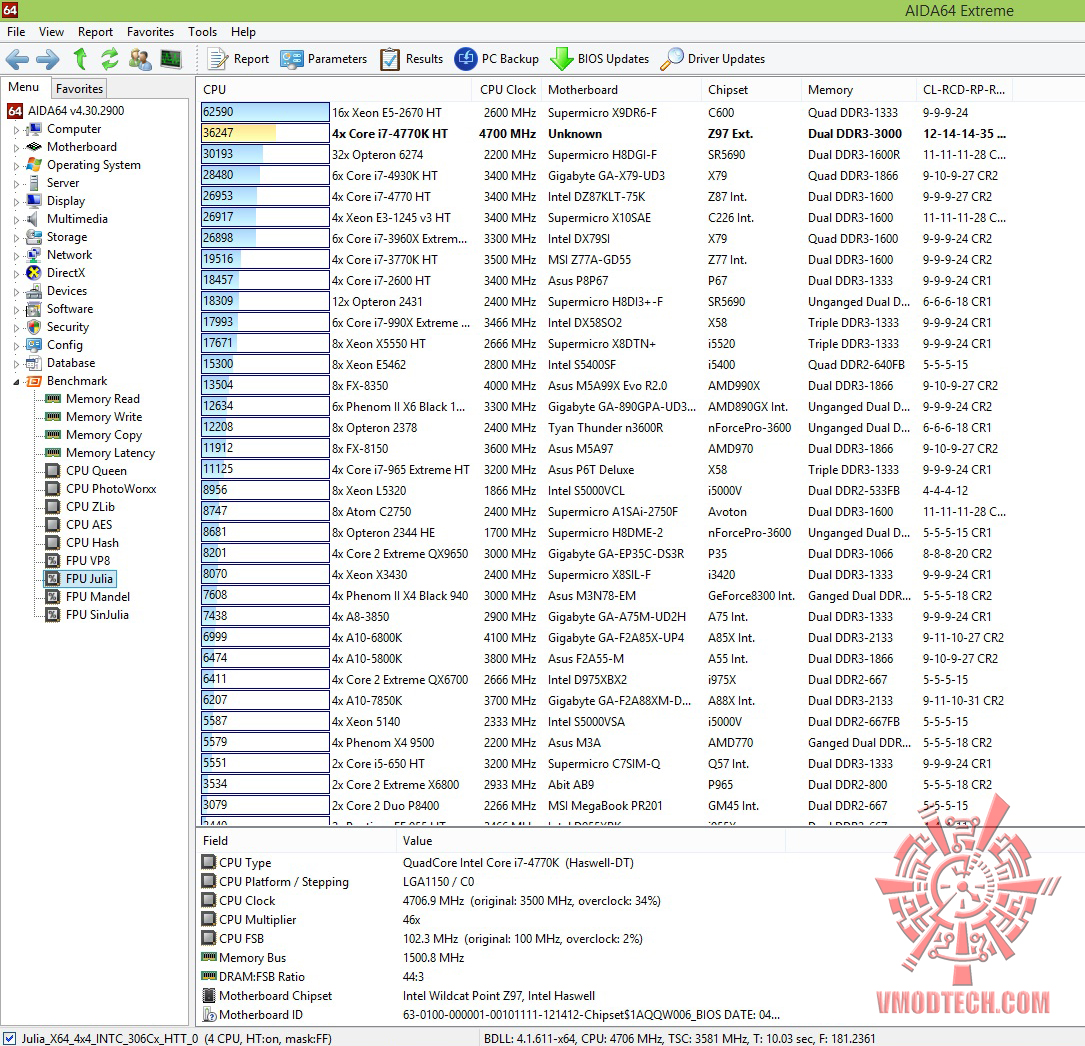

FPU Julia

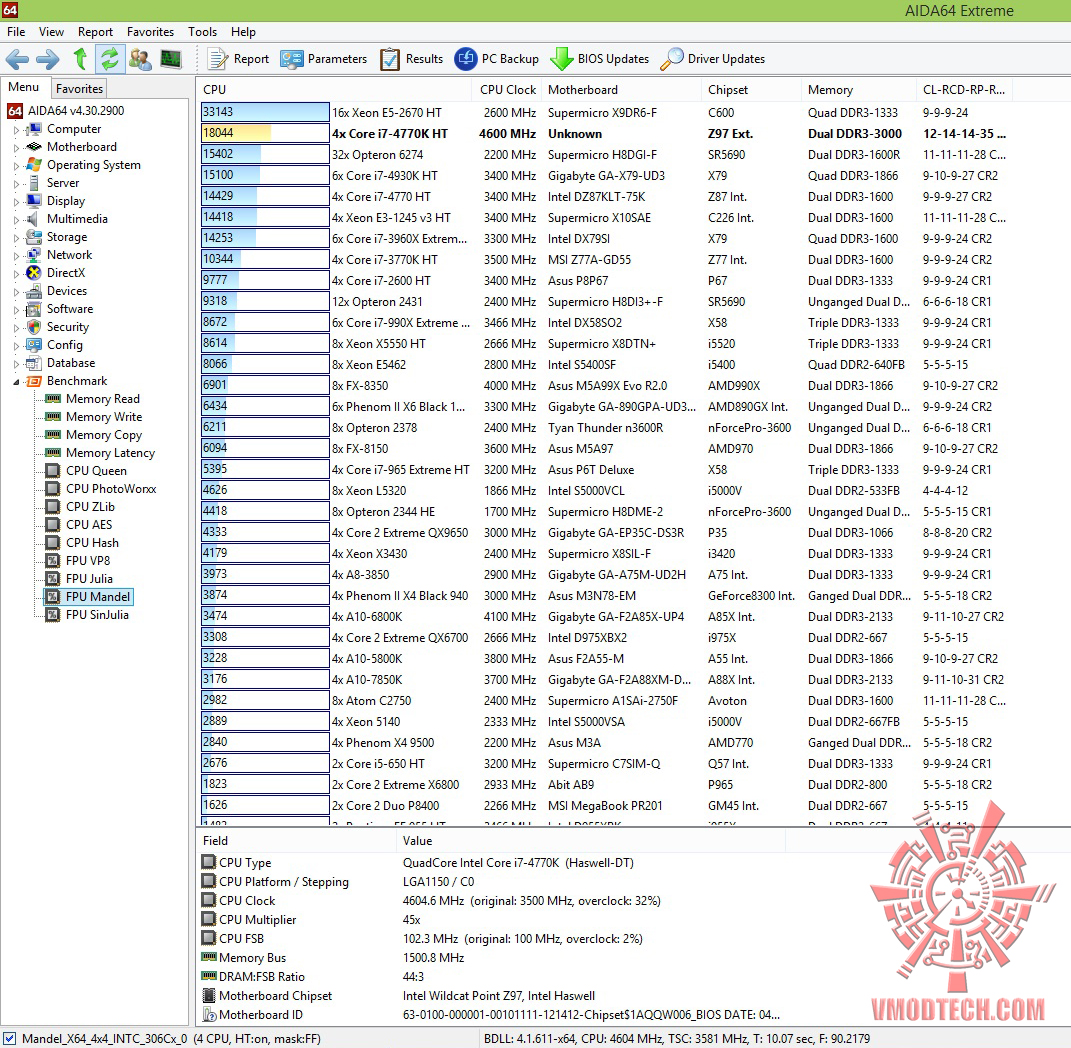

FPU Mandel
FPU SinJulia
แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ
ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

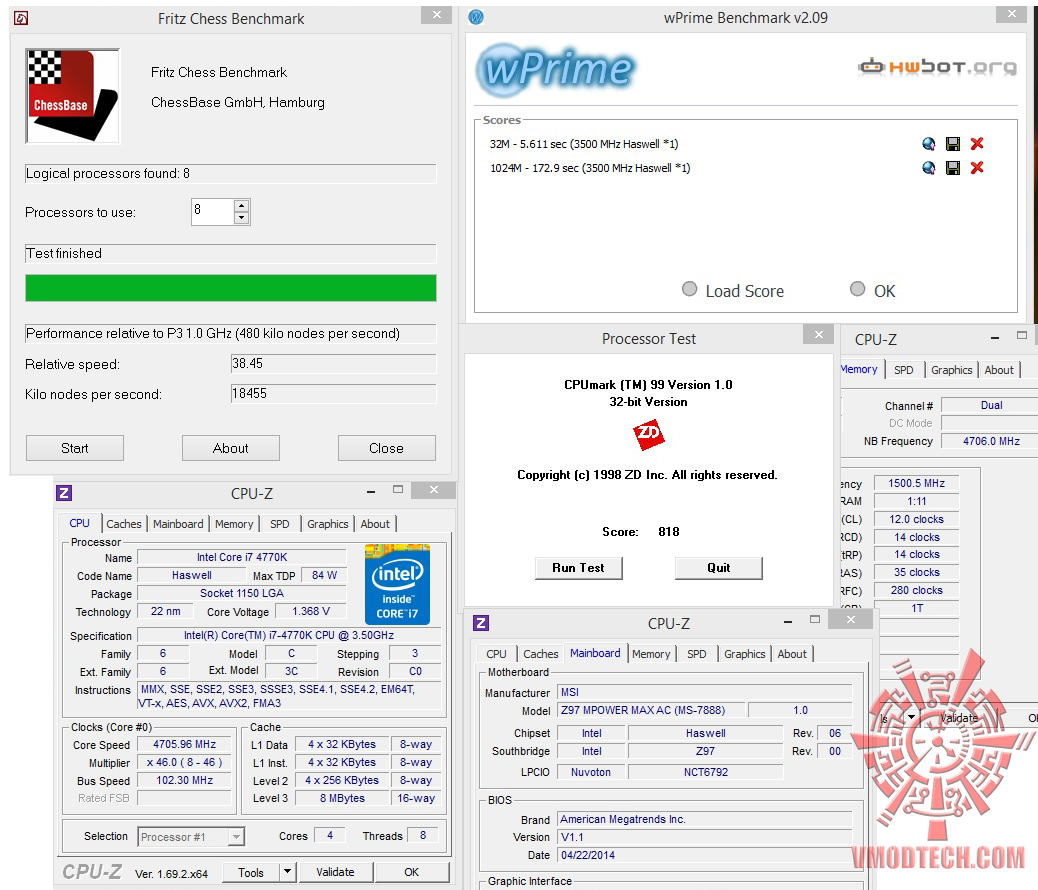

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

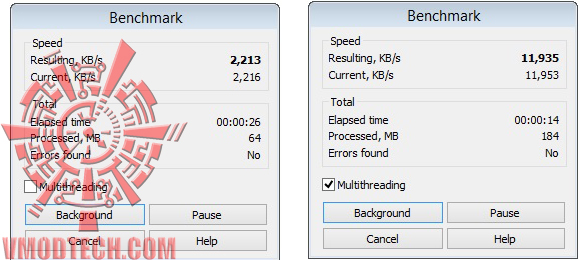

WINRAR 5.0

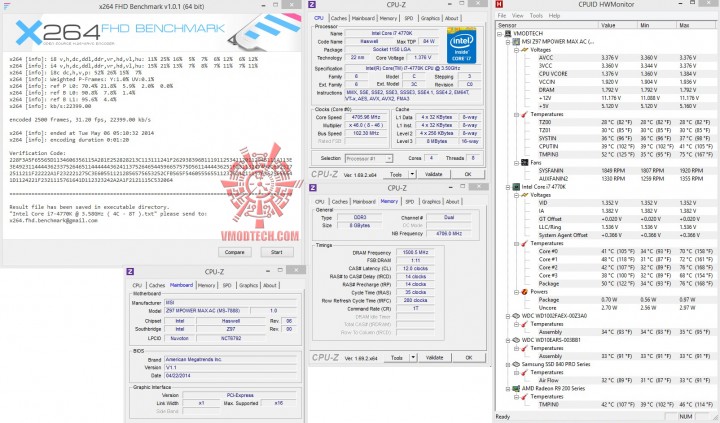

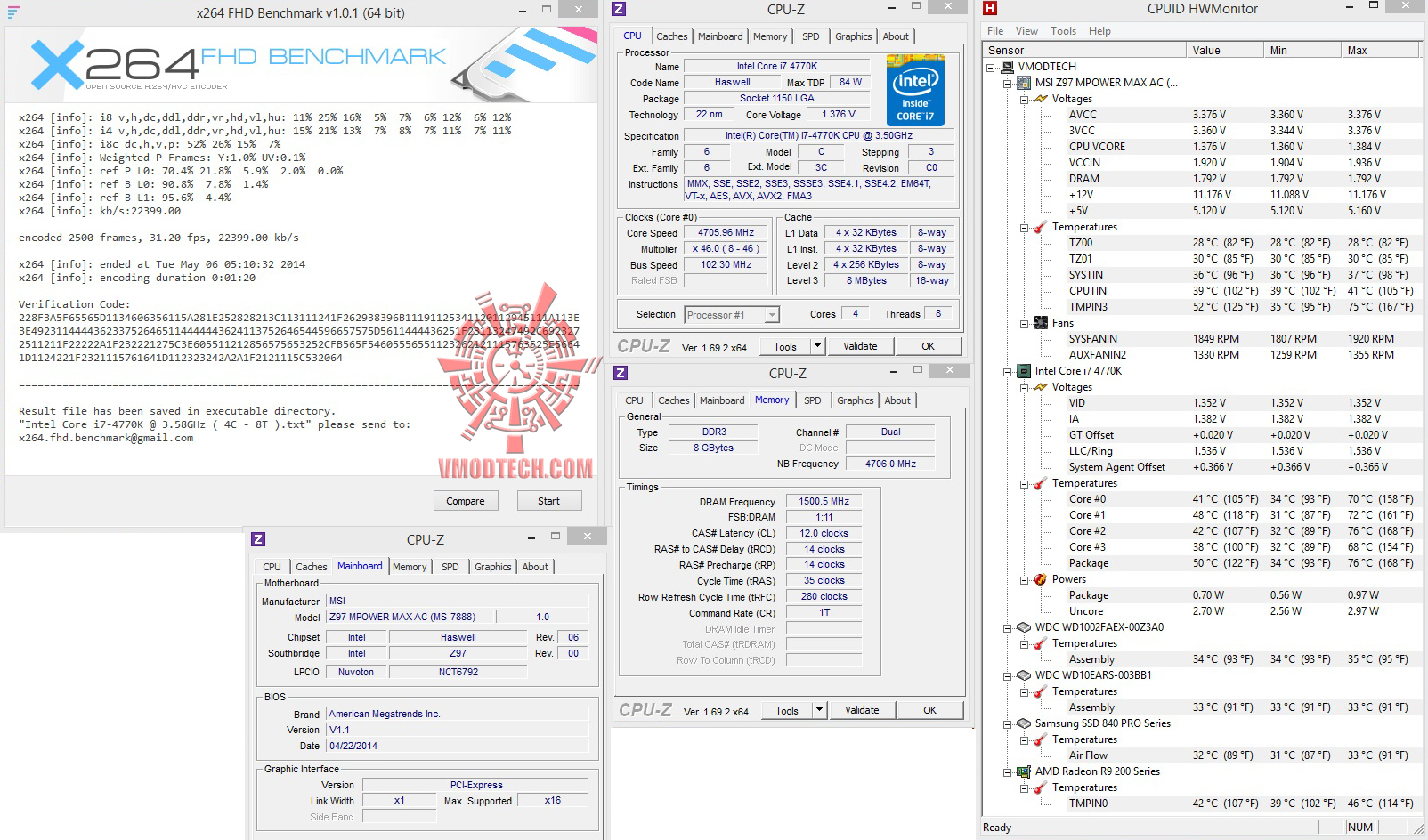

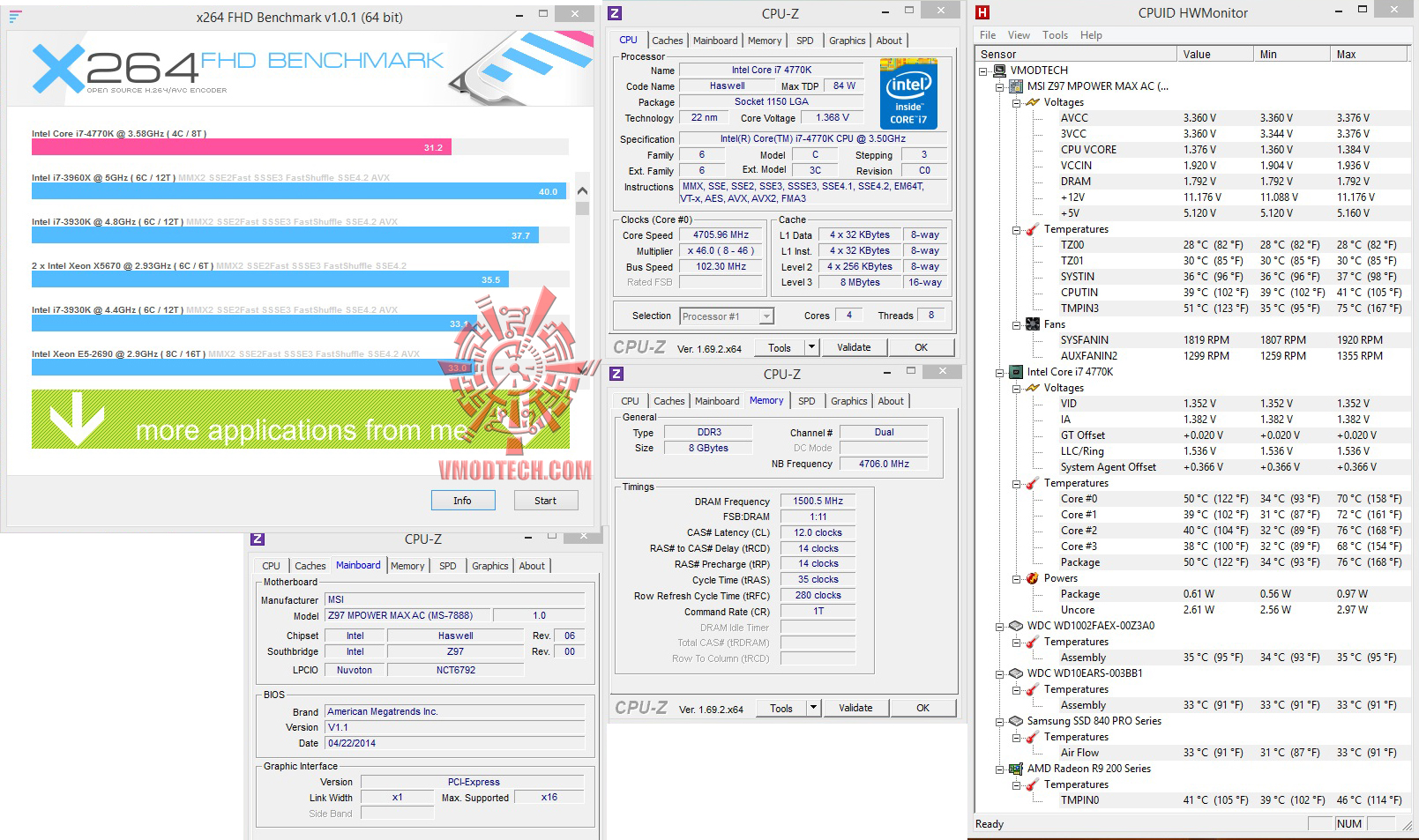

X264 FHD
แรงกันถ้วนหน้าจริงๆ X264 กดกันไป 31.29FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.45 แรงกันจริงๆและ Winrar กดไป 11935KB/s แรงดีเลยทีเดียวครับ

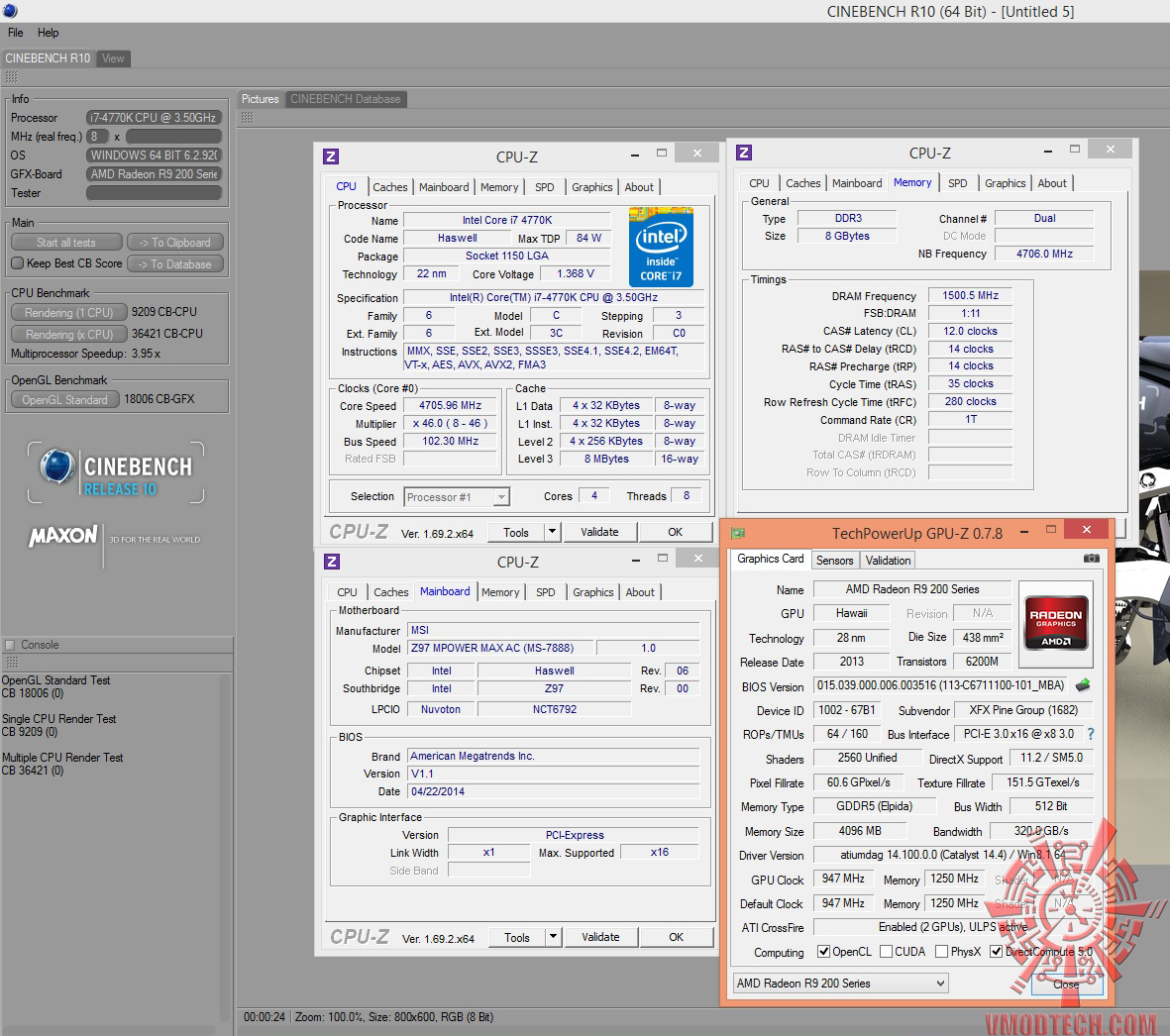

Cinebench 10

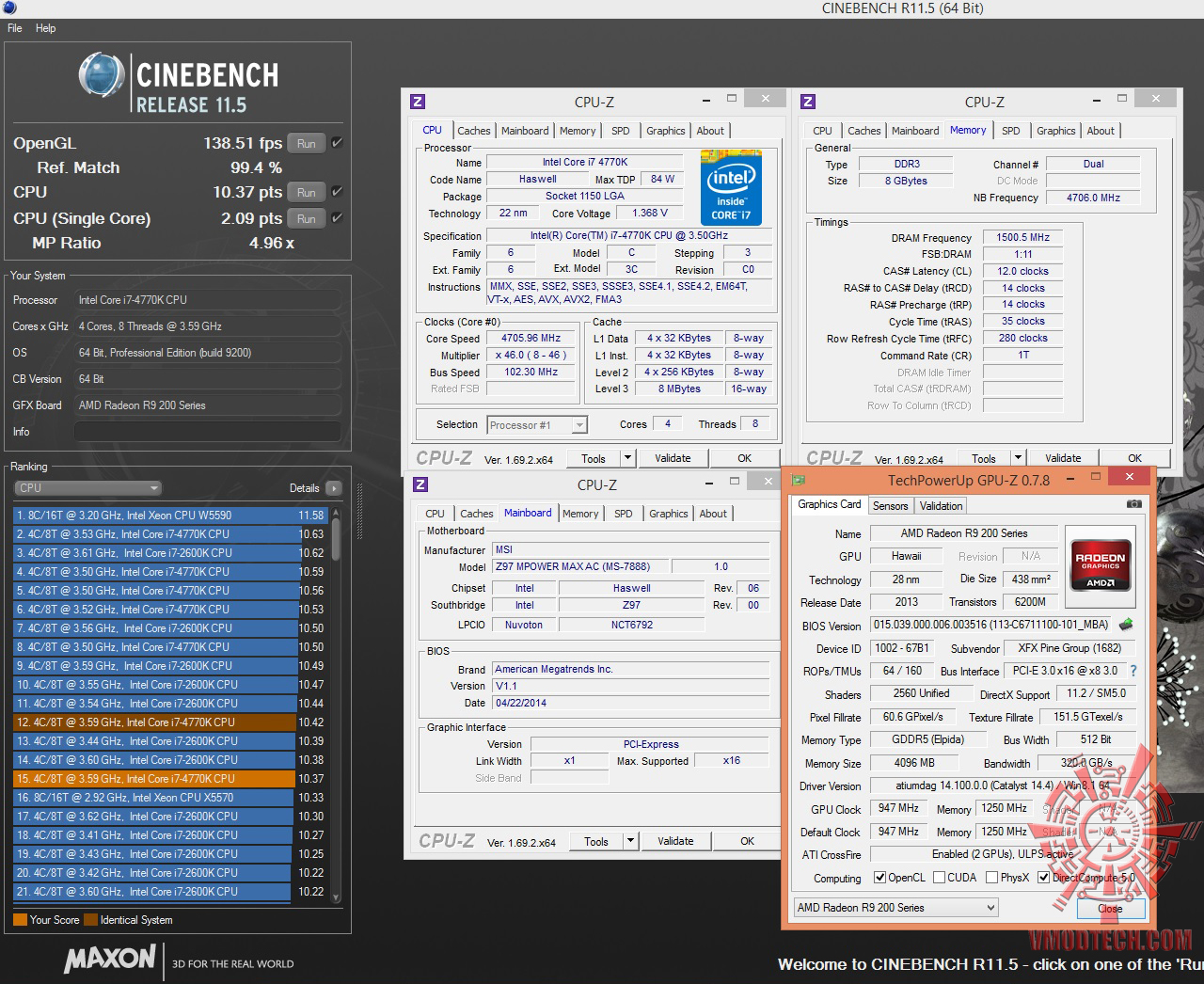

Cinebench 11.5

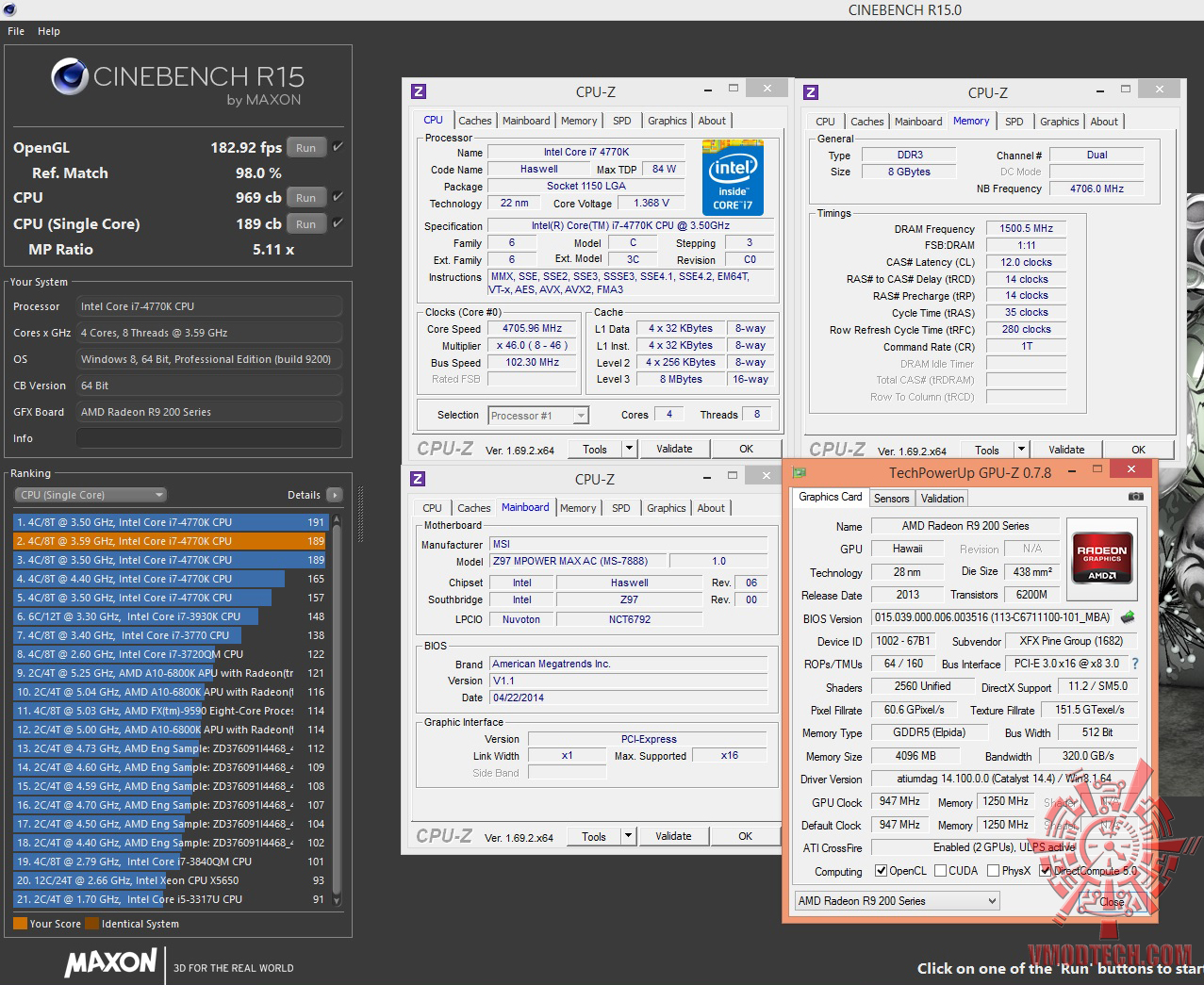

Cinebench 15
Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

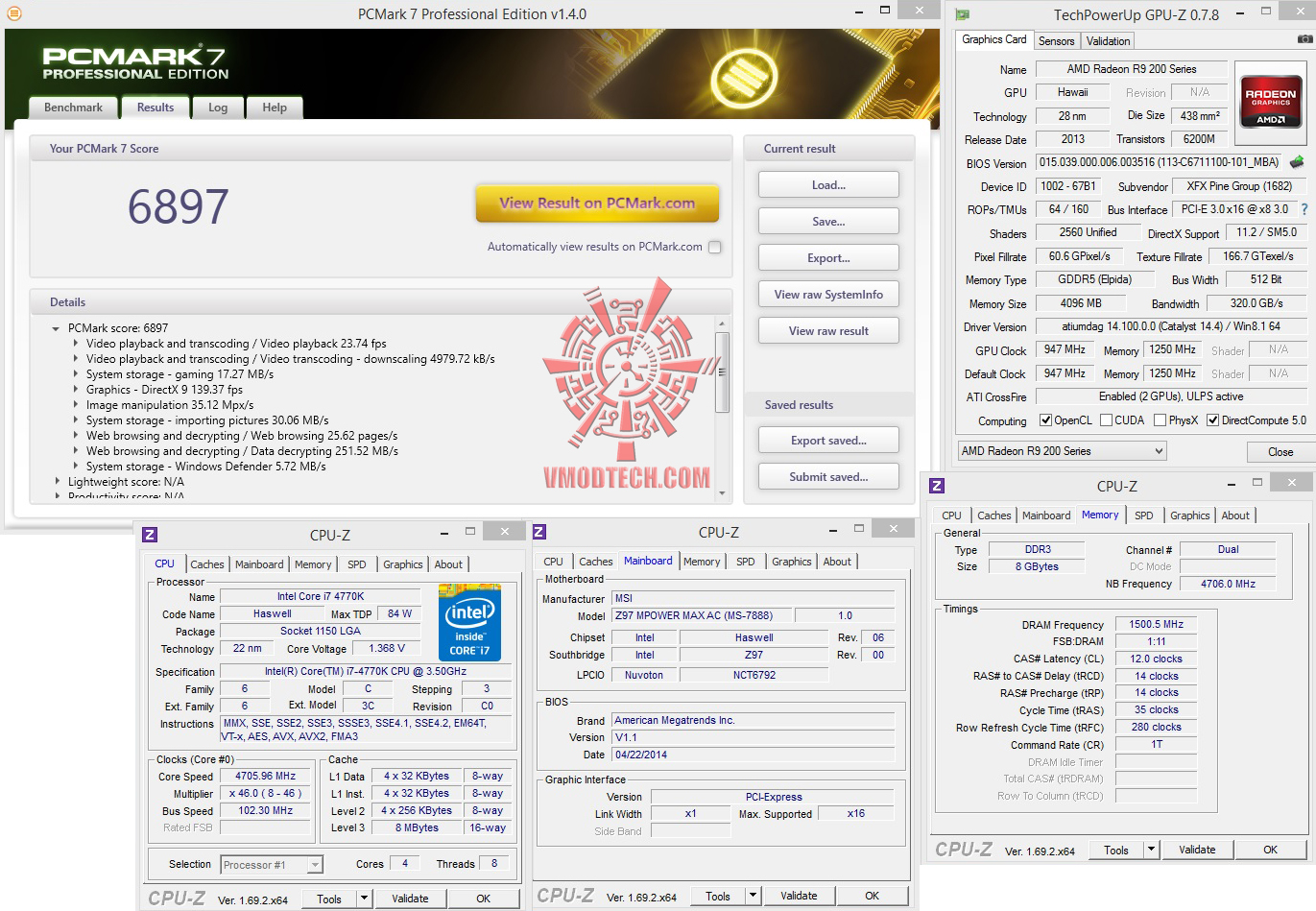

PCMark 7

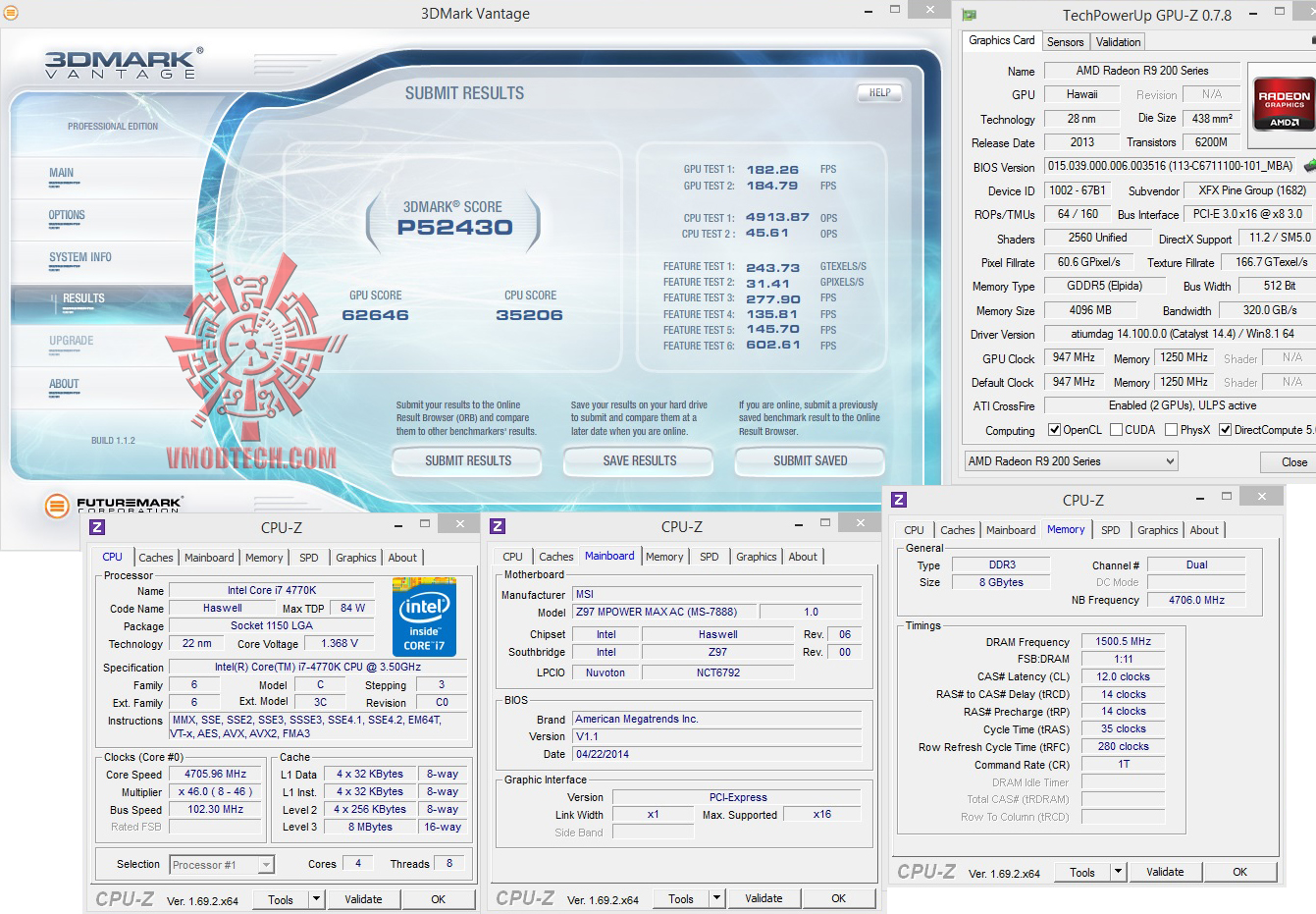

3DMark Vantage
3DMark Vantage กดกันไป 52430คะแนน กันไปแล้วครับ แรงแบบทะลุ 50K กันไปแล้ว
3DMark11

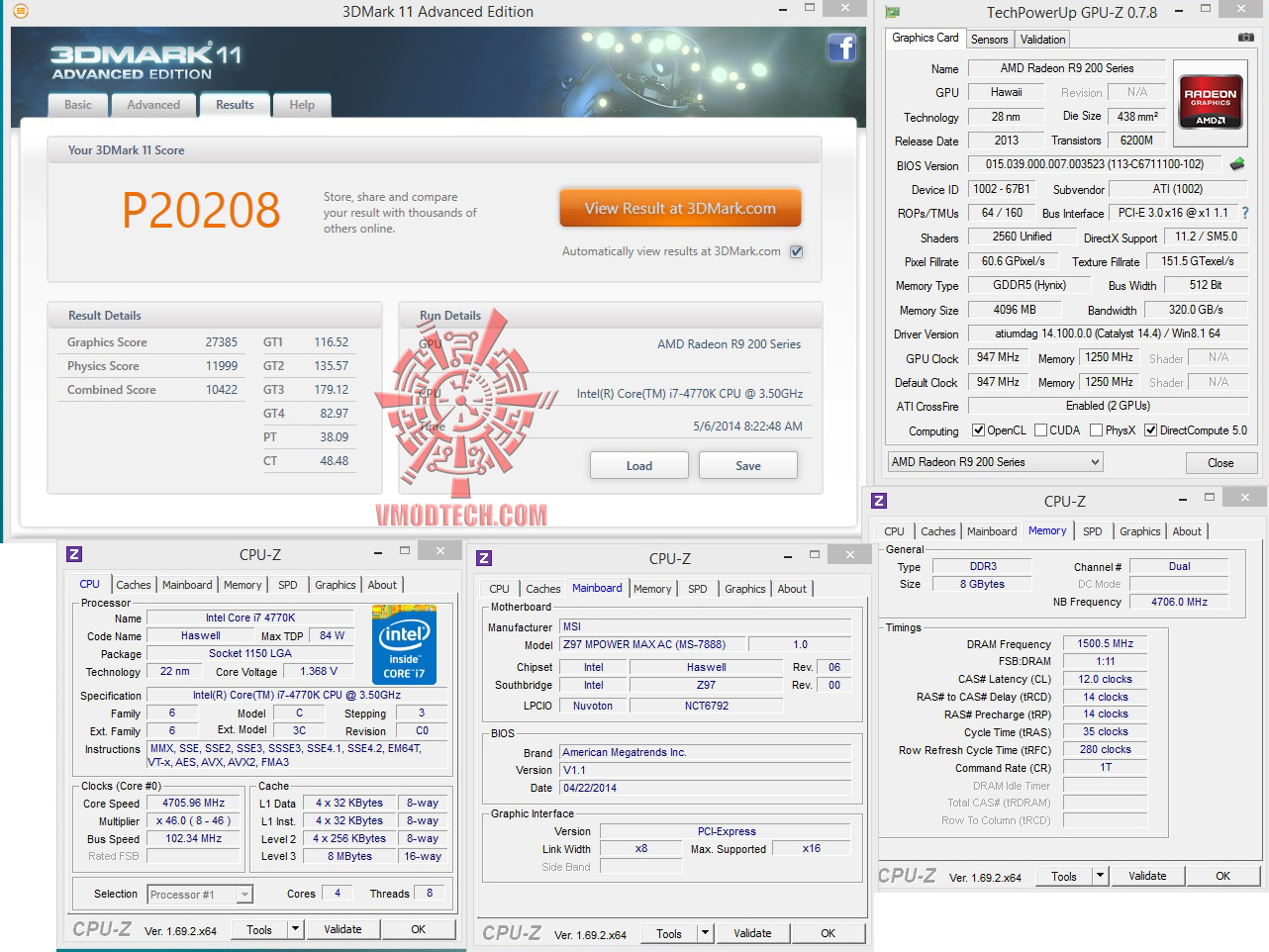

3Dmark11 อยู่ที่ 20208คะแนน แรงแบบทะลุ 20Kกันไปเลยครับ

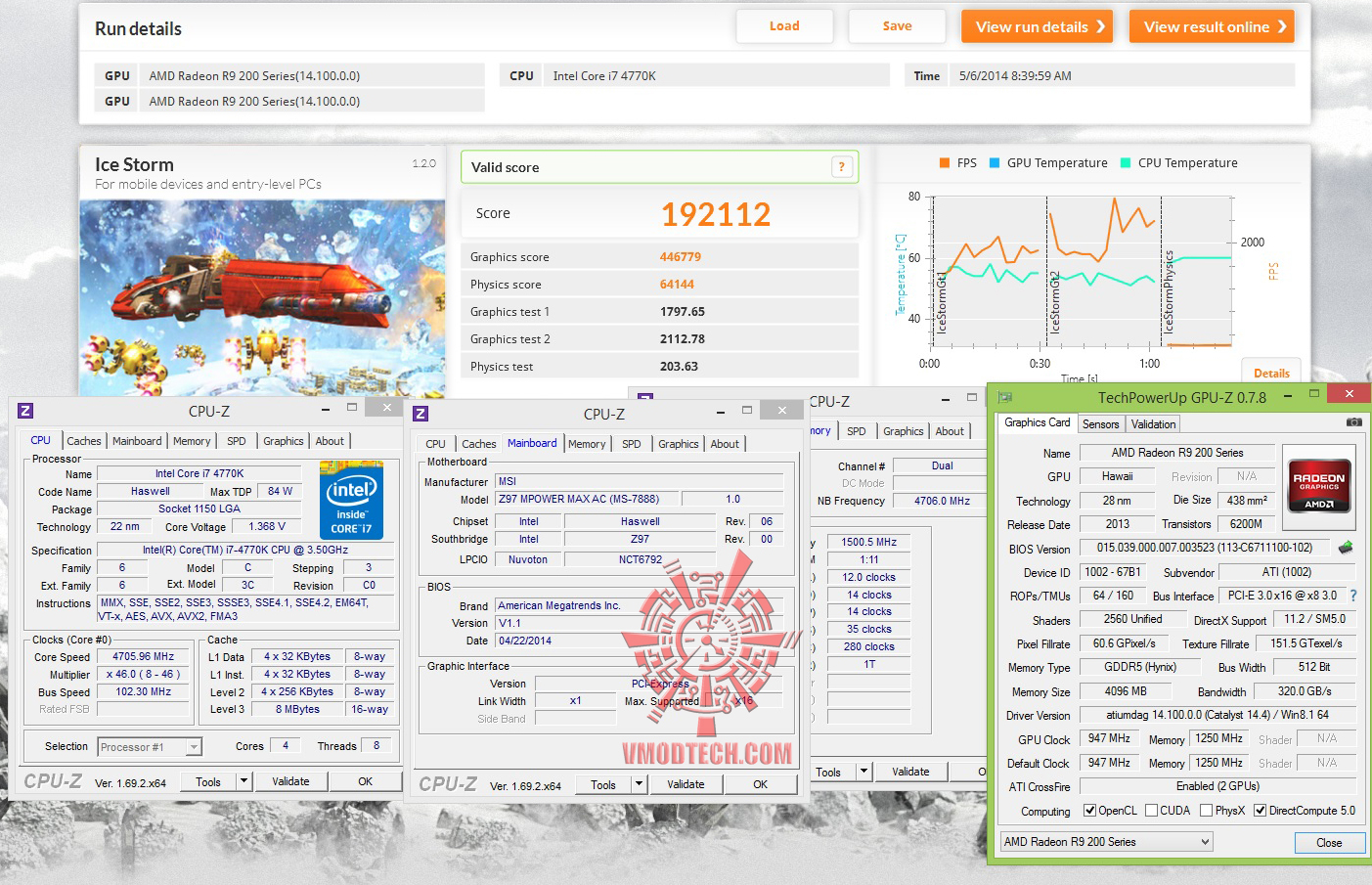

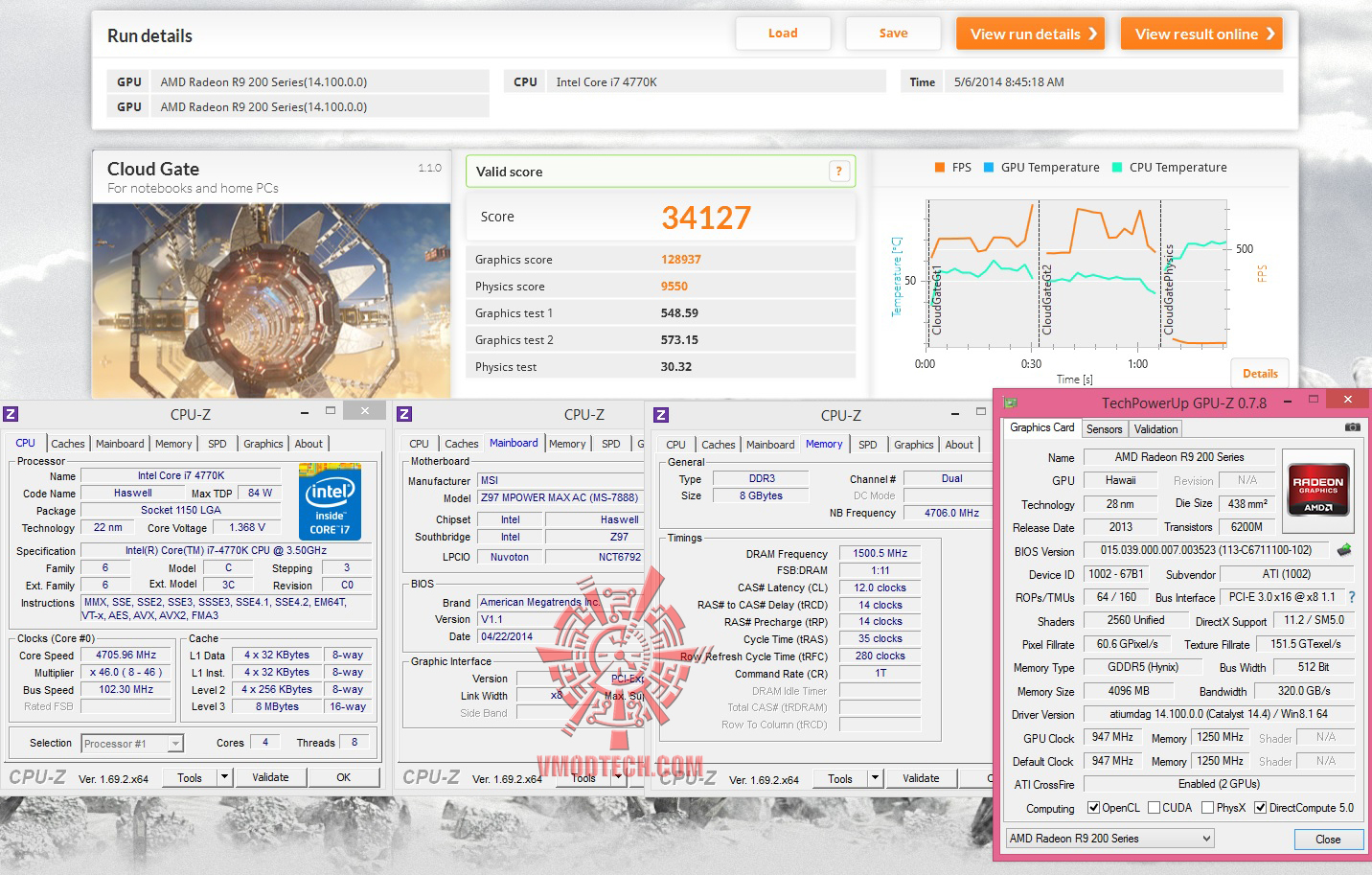

3DMark
http://www.3dmark.com/3dm/3015968
http://www.3dmark.com/3dm/3016000
http://www.3dmark.com/3dm/3016027

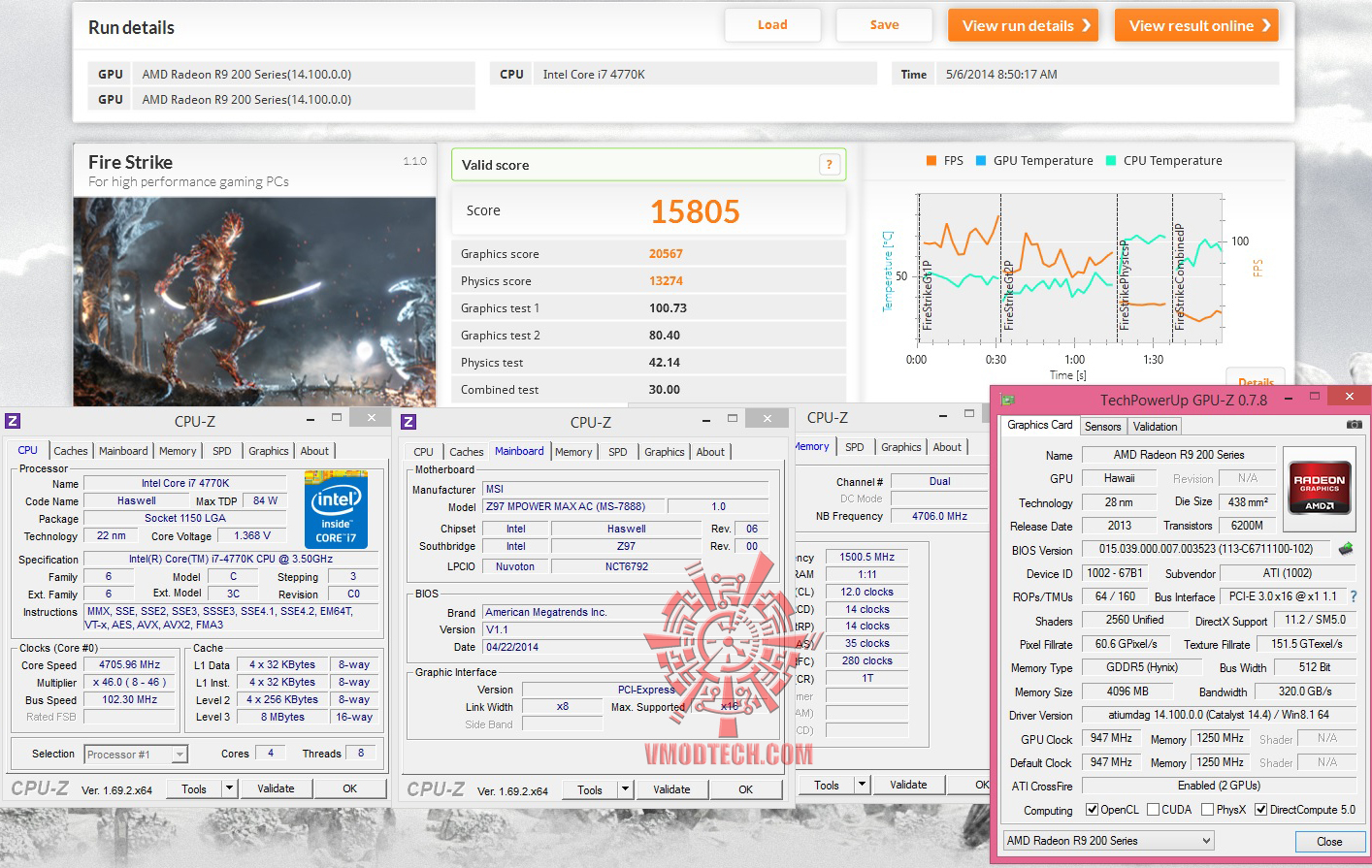

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15805 คะแนนเลยครับ แรงทะลุ 15K เลยทีเดียว
เราไปชมผลทดสอบของเกมส์กันบ้างครับ

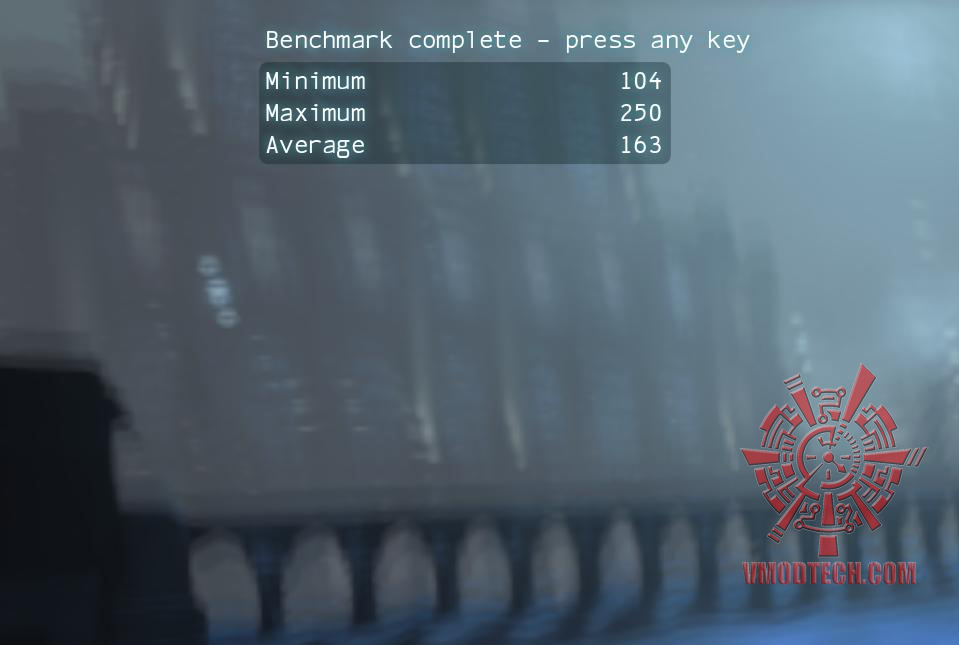

Batman Arkham Origins
แบทแมนทะล 163เฟรมเรตครับ โหดจริงๆ
METRO LAST LIGHT

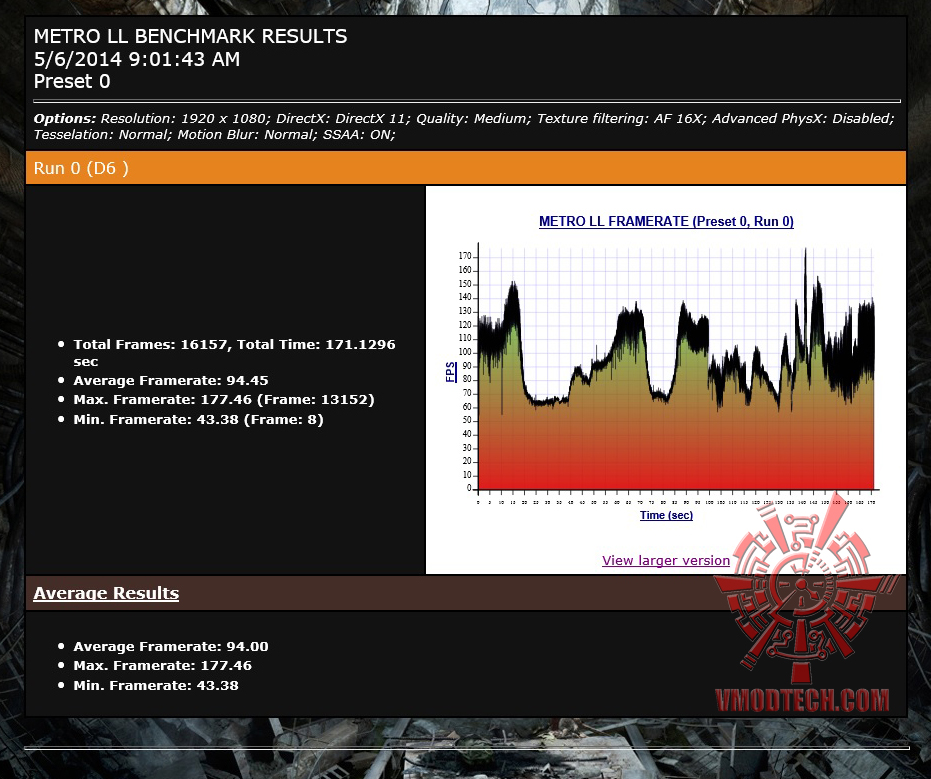

MTLL แรงอยู่ที่ 94เฟรมเรต

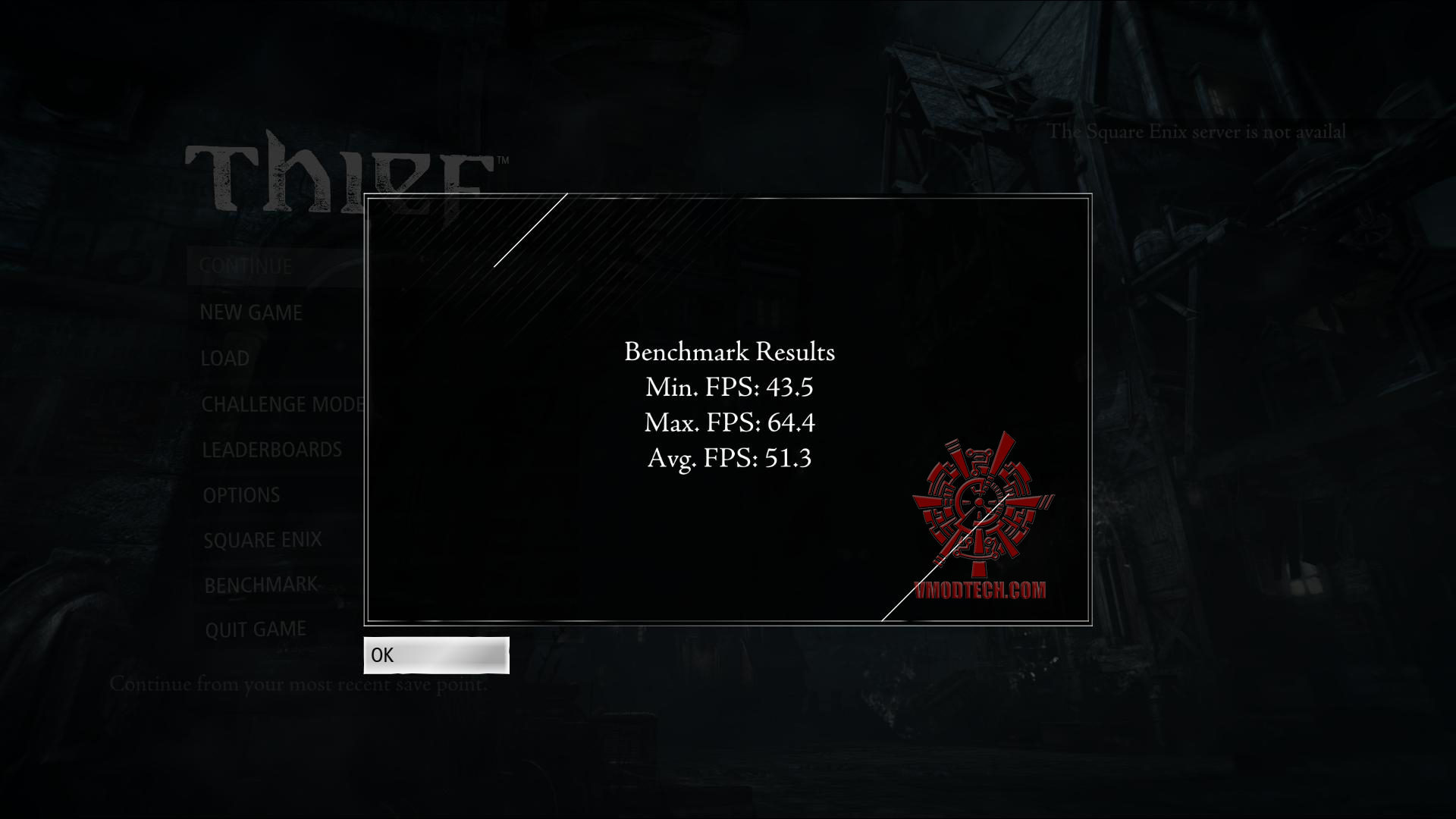

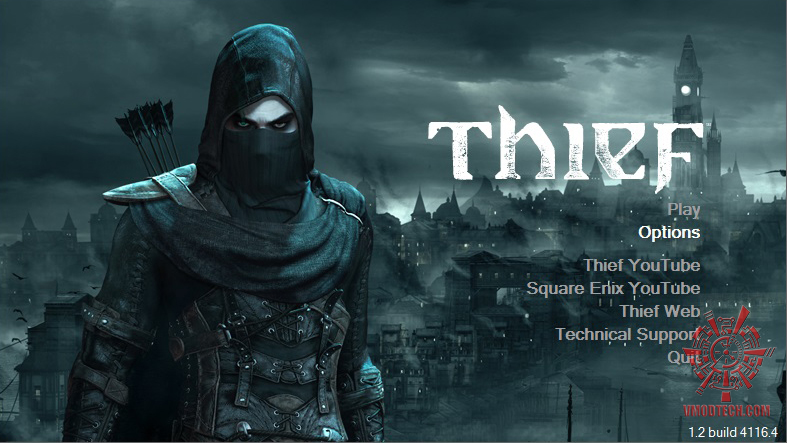

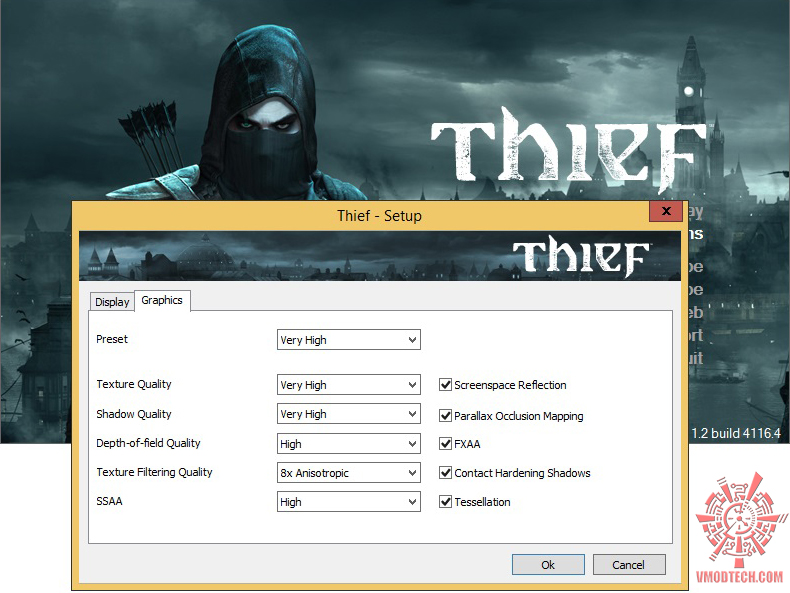

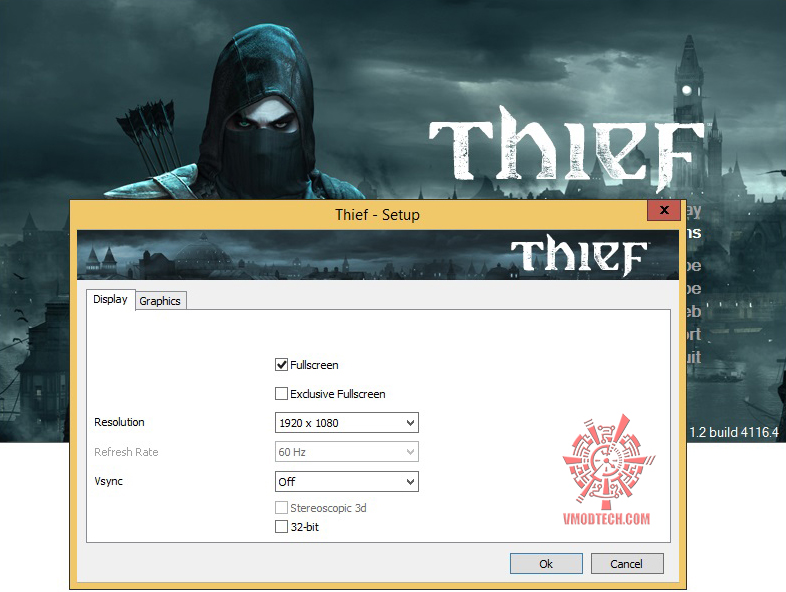

Thief
เกมส์ใหม่ๆอย่าง Thief ปรับแบบสุดหมด เฟรมเรตอยู่ที่ 51เฟรมเรตครับ
Tomb Raider
TombRaider
1920X1080 Ultimate

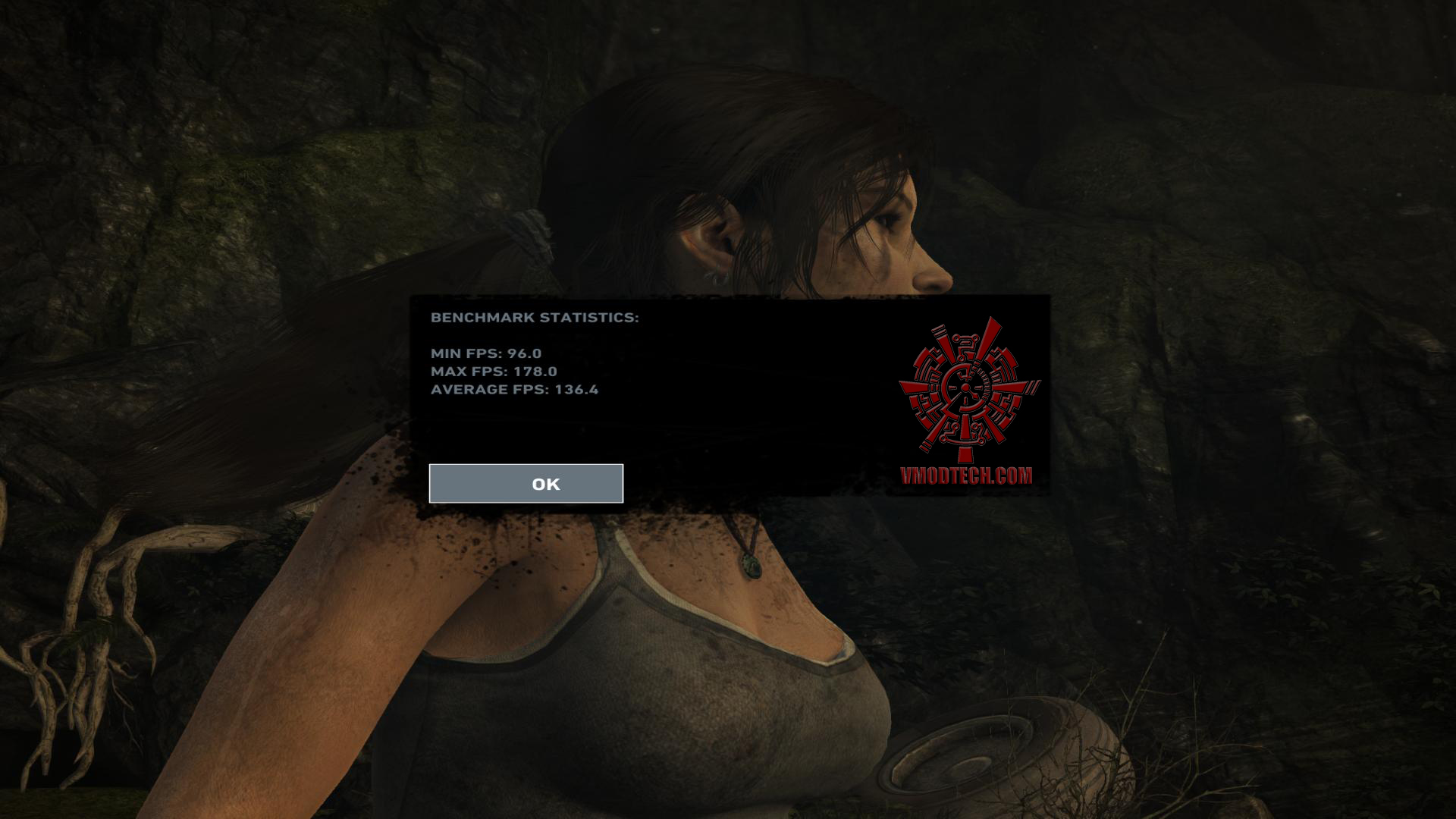

Tomb Raider ก็แรงจัดลื่นๆ 136เฟรมเรต

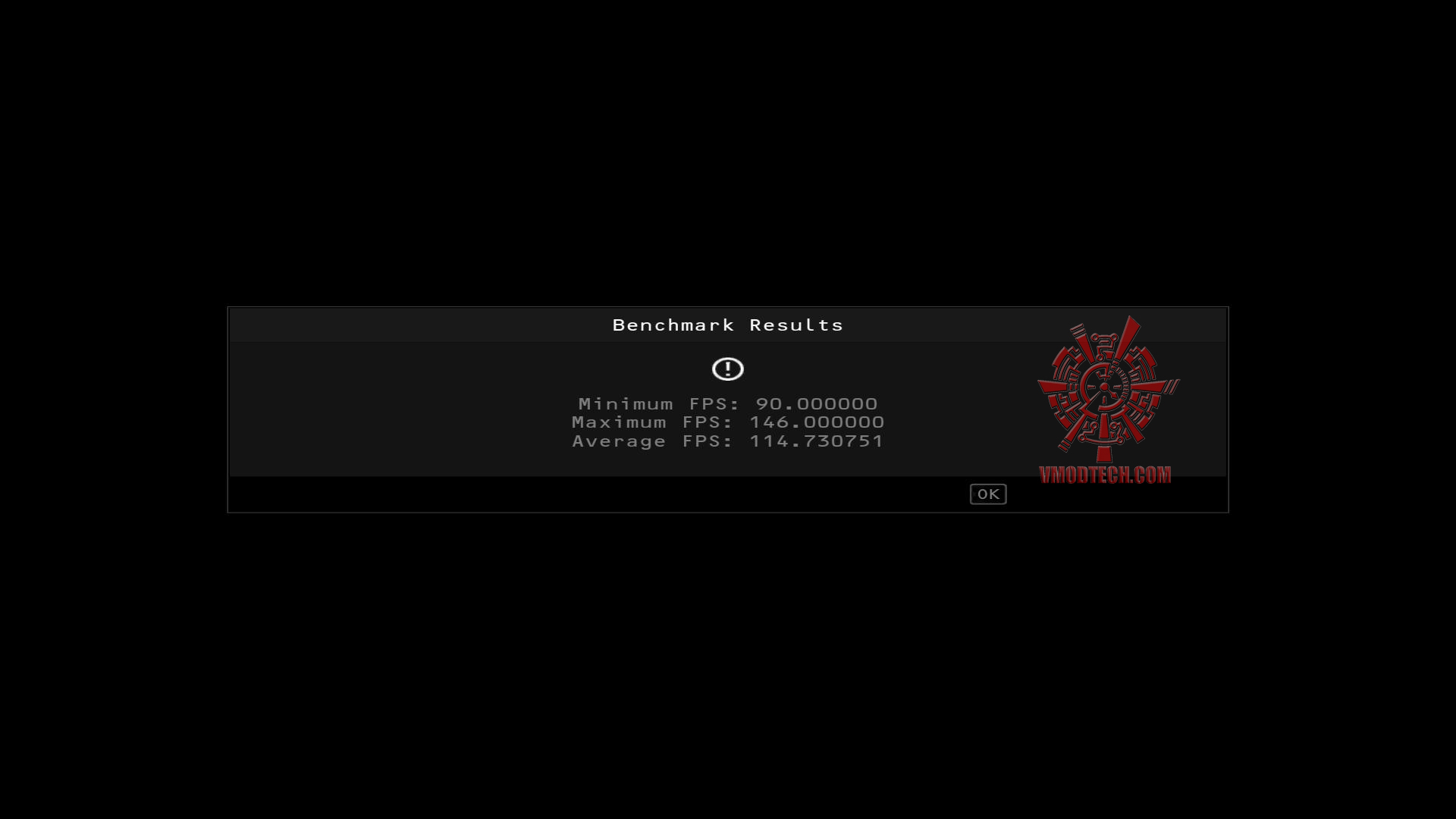

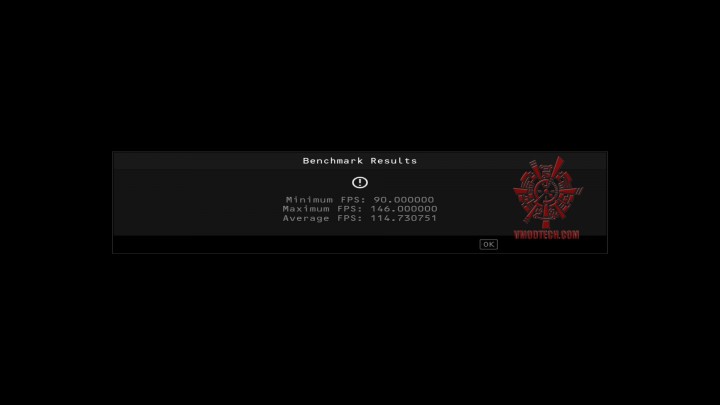

Hitman Absolution
Hitman Absolution แรงเกินทะลุ 114เฟรมเรต ลื่นไหลมากๆครับ

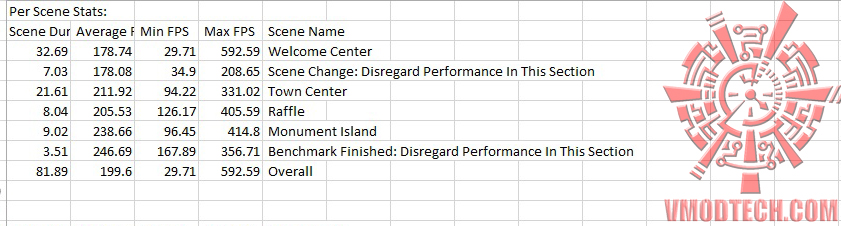

Bioshock Infinite
Bioshock เล่นได้แบบแรงๆเฟรมเรต 199เฟรมเรตครับ โหดจริงๆ
Maximum Overclock
ก็มาถึงช่วงสุดท้ายกันแล้วนะครับกับการรีดประสิทธิภาพของเมนบอร์ด MSI Z97 MPOWER MAX AC ที่เป็นเมนบอร์ดซีรี่ย์9 ชิบเซ็ต Z97 ถึงความสามารถในการโอเวอร์คล๊อกว่าจะมีประสิทธิภาพกันขนาดไหนถ้าจับโอเวอร์คล๊อกไปที่ความเร็วสูงๆจะได้กันที่เท่าไหร่ในระบบระบายความร้อนด้วยน้ำธรรมดา ถึงแม้ว่าซีพียูตระกูลอินเทล haswell นั้นจะขึ้นอยู่กับตัวซีพียูเองด้วยส่วนหนึ่งแต่เมนบอร์ดนั้นก็มีส่วนสำคัญ อย่างมากครับในการจ่ายไฟรวมไปถึงรองรับการทำงานของระบบเมื่อทำความเร็วอยู่ ในระดับสูงๆ เราไปชมกันครับว่าถ้าจับกดไปที่ความเร็ว 5Ghz จะสามารถไปได้หรือไม่

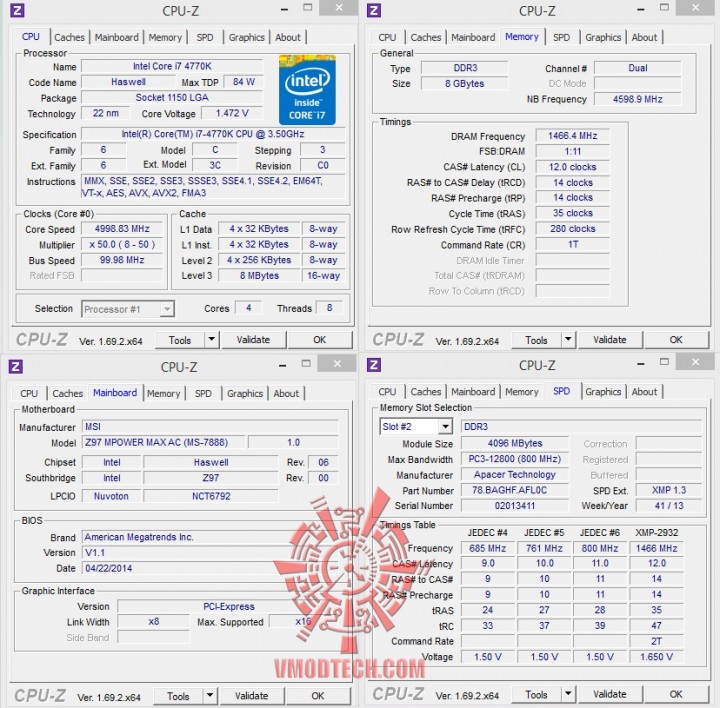

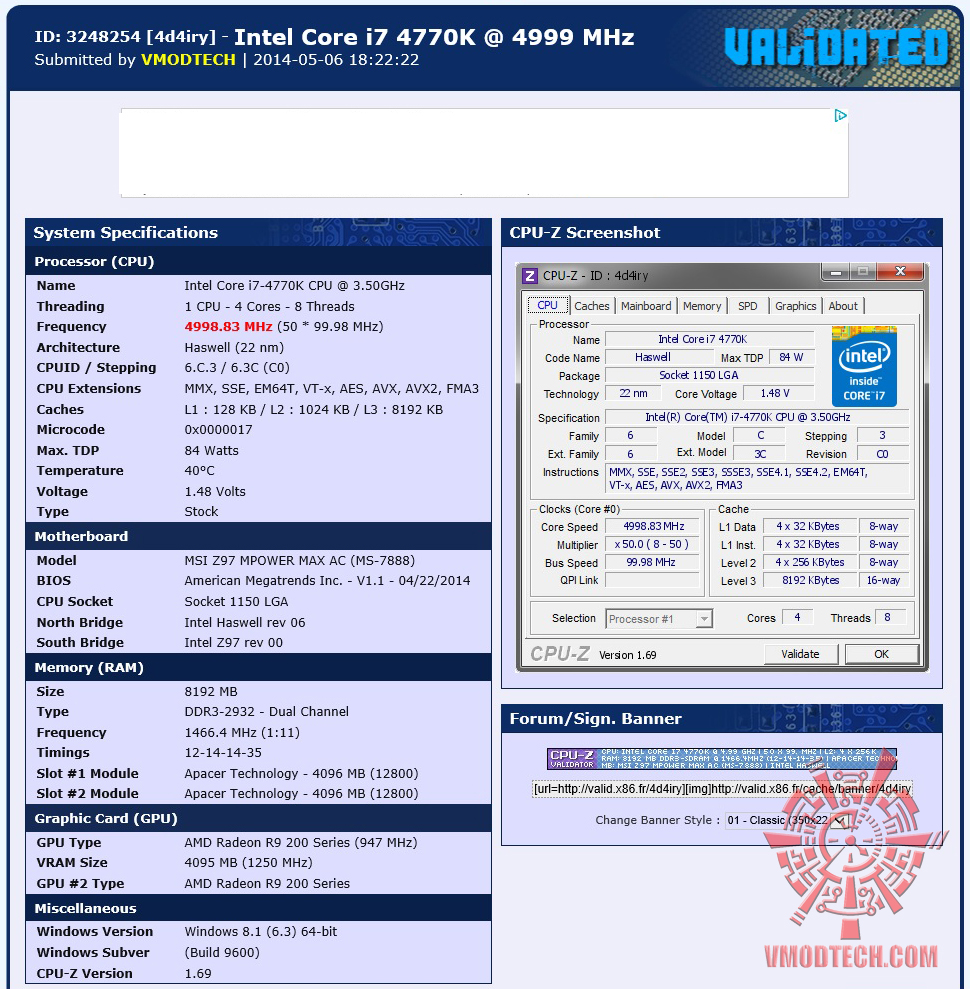

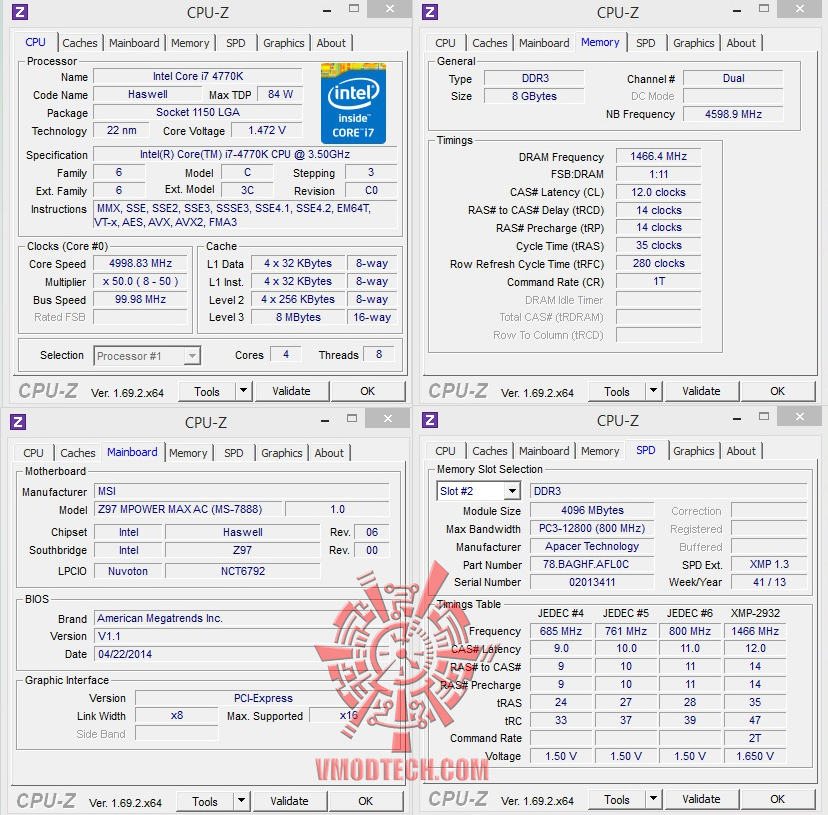

INTEL CORE I7 4770K 5.0Ghz
อัดกันไปที่ ความเร็ว 5Ghz กันไปได้ครับแบบสบายๆ ไม่ต้องอัดไฟมากที่ Vcore 1.48v ครับด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ไม่ธรรมดาจริงๆเมนบอร์ดตัวนี้
เราไปชมผลสรุปในช่วงสุดท้ายกันต่อเลยครับ
Concluions
ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z97 MPOWER MAX AC ที่วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4770K กันที่ความเร็ว 4.7Ghz Uncore 4700Mhz บัสแรม DRAM 3000Mhz กันแบบเต็มๆที่ไฟ Vcore1.36v กับเมนบอร์ดชิบเซ็ตใหม่ล่าสุดอย่าง Intel®Z97 ที่ทำผลงานออกมาได้อย่างดีเยี่ยมสามารถใช้งานได้จริงอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา โดยจุดเด่นด้านการโอเวอร์คล๊อกทำได้ดีเยี่ยมครับมีจุดปรับแต่งรายละเอียดที่มากมายรวมไปถึงใช้งานง่ายเมนูต่างๆก็ใช้งานง่ายครับที่สำคัญคือความนิ่งหรือเสถียรของระบบทำออกมาได้ดีมากครับถือเป็นจุดสำคัญเลยทีเดียวสำหรับเมนบอร์ดรุ่นนี้ หน้าไบออสอย่าง Click BIOS 4 ที่เราคุ้นเคยกันดีรวมไปถึง UEFI BIOS ที่ปรับแต่งการทำงานได้สะดวกครับอีกทั้งยังมีฟีเจอร์ให้ใช้งานมากมายไม่ว่าจะเป็น OC Genie ที่ใช้งานเพียงคลิกหรือกดปุ่มเดียวก็แรงได้ รวมไปถึงระบบเสียง Audio Boost ที่ออกแบบมาสำหรับเกมส์เมอร์โดยเฉพาะรวมถึงอุปกรณ์เชื่อมต่ออย่าง Intel® Wi-Fi AC & Bluetooth ไว้ให้ใช้งานอีกด้วย และที่ขาดไม่ได้คือระบบ M.2 to SATA Express ที่มาพร้อมชิบเซ็ต Z97 ที่ช่วยเพิ่มประสิทธิภาพการรับส่งข้อมูลที่รวดเร็วมากยิ่งขึ้นให้ท่านได้ใช้งานในเทคโนโลยีใหม่อย่าง M.2 นี้อีกด้วย เรียกได้ว่าจัดมาเต็มๆสำหรับสาวกอินเทลกันเลยทีเดียวครับและเหมาะสำหรับนักโอเวอร์คล๊อกเป็นอย่างมากเลยทีเดียว โดยราคาวางจำหน่ายจะอยู่ประมาณ 250ดอลล่าสหรัฐฯ ซึ่งก็เป็นตัวเลือกที่คุ้มค่ามากเลยครับสำหรับ MSI Z97 MPOWER MAX AC ที่เรียกได้ว่าครบเครื่องจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ.
.
