ASRock H170 Pro4/Hyper Review

/ บทความโดย: Nongkoo OverclockTeam , 01/08/2016 18:40, 28,169 views / view in EnglishEN
«»
Share

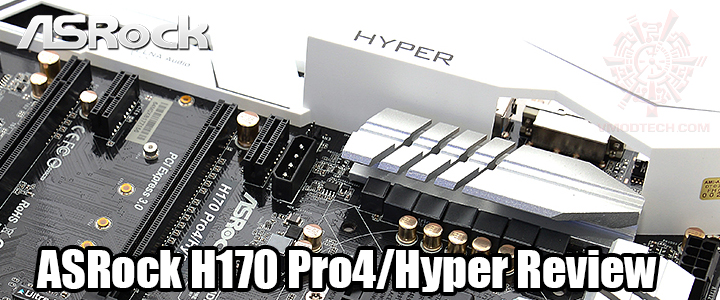

asrock h170 pro4 hyper review1 ASRock H170 Pro4/Hyper Review

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดคุณภาพเยี่ยมในแบรนด์ ASRock แบรนด์ดังอีกแบรนด์ที่เรารู้จักกันเป็นอย่างดีครับ มากันในชื่อรุ่นเต็มๆว่า ASRock H170 Pro4/Hyper โดยรุ่นนี้ผมได้เคยนำเสนอไปแล้วในช่วงงาน Computex 2016 ในบูธของทาง ASRock ตรงที่เป็นชิบเซ็ต H170 ที่มีความพิเศษตรงที่สามารถโอเวอร์คล๊อก OC หรือปรับ BCLK ได้นั่นเองครับซึ่งเรียกว่า Hyper BCLK Engine Integrated ครับ โดยทั่วไปแล้วนั้นชิบเซ็ต H170 นั้นจะไม่สามารถโอเวอร์คล๊อกได้นั่นเอง สำหรับมาตรฐานนั้นจัดเต็มใน ASRock Super Alloy ที่อัดแน่นด้วยวัสดุเกรดเยี่ยมไม่ว่าจะเป็นคาปาซิเตอร์ Nichicon 12K Platinum Caps รวมไปถึงเฟสไฟแบบดิจิตอล 10เฟส พร้อมรองรับการโอเวอร์คล๊อกแน่นอนครับ รวมไปถึงฟีเจอร์อย่าง DDR4 Non-Z OC ที่สามารถ OC แรมได้แม้ไม่ใช้ชิบเซ็ต Z นั่นเองครับ ส่วนประสิทธิภาพการทำงานจะเป็นเช่นไรนั้น เดี๋ยวเราไปชมในรีวิวกันได้เลยครับ

INTRODUCTION

spec ASRock H170 Pro4/Hyper Review

ข้อมูลเพิ่มเติม คลิก

เราไปชมรูปร่างหน้าตาของ ASRock H170 Pro4/Hyper กันต่อเลยครับ

————————————————–

.

ASRock H170 Pro4/Hyper Appearance

dsc 2181 ASRock H170 Pro4/Hyper Review


มากันในกล่องสีขาวบอกชื่อรุ่นชัดเจนครับ

dsc 2183 ASRock H170 Pro4/Hyper Review

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

dsc 2188 ASRock H170 Pro4/Hyper Review

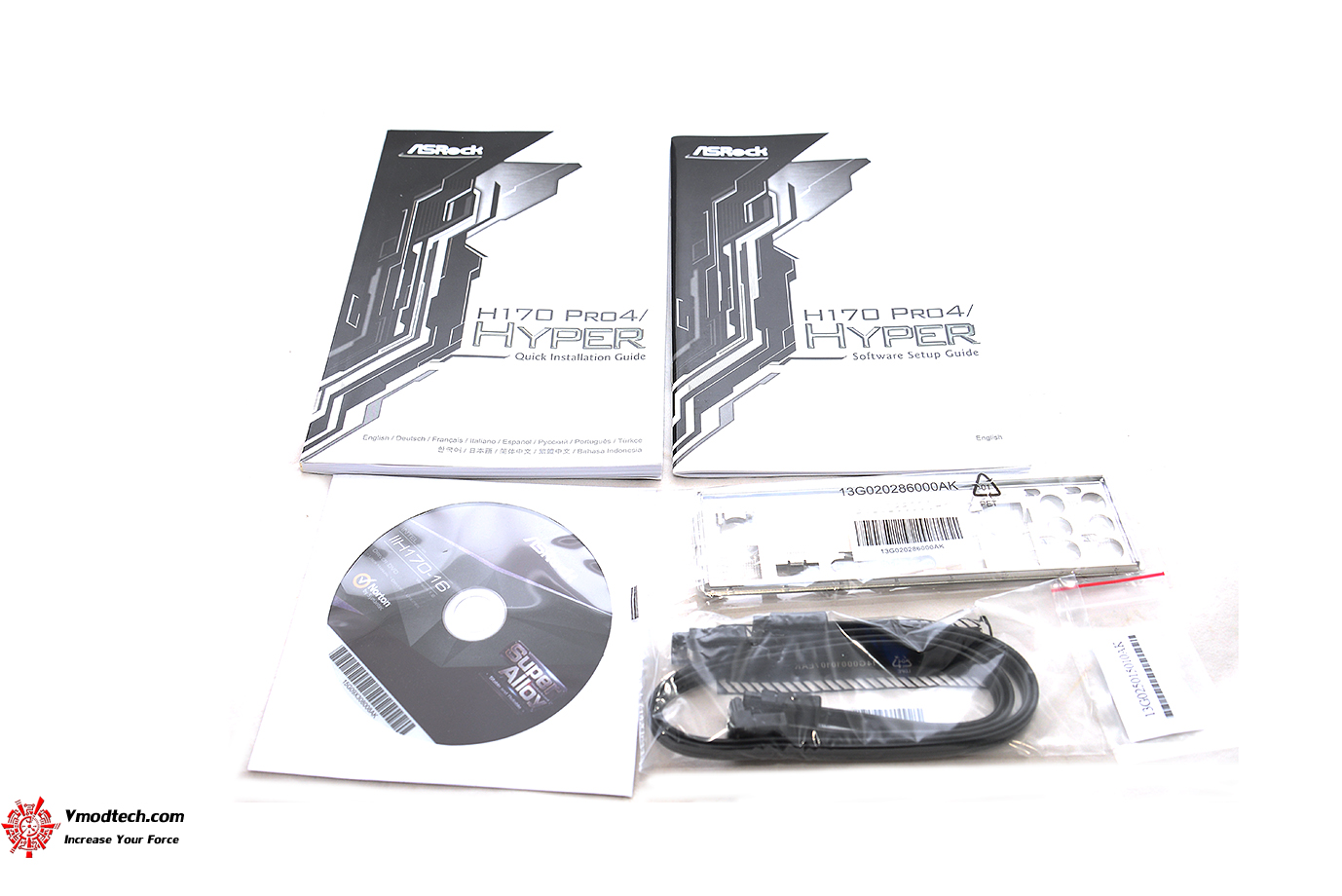

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุด

dsc 2195 ASRock H170 Pro4/Hyper Review

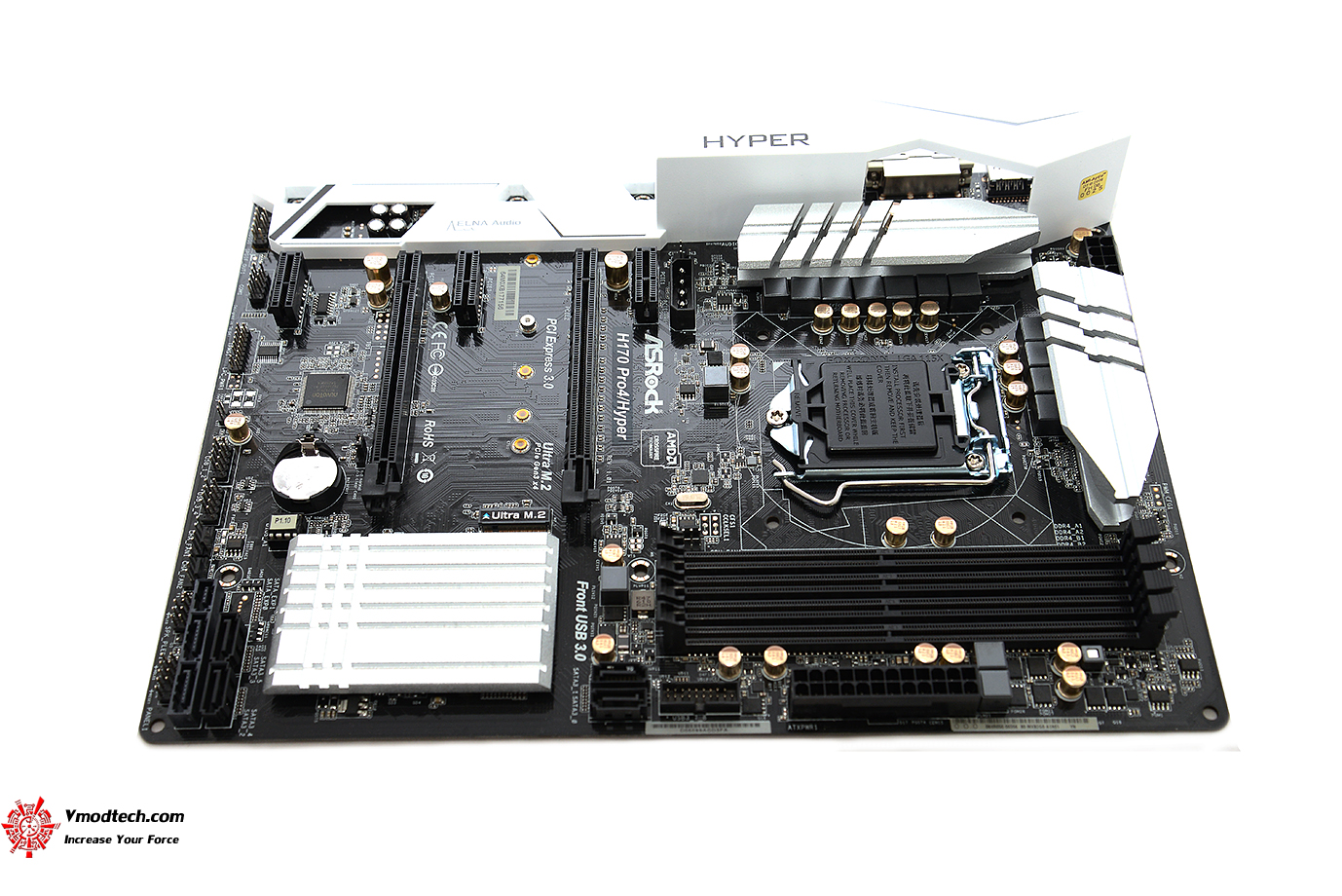

เมนบอร์ สีดำสนิทครับแต่มีฮีตซิงค์สีขาวตัดสลับดูสวยงามตามแบบฉบับ Pro ซีรี่ย์ครับ

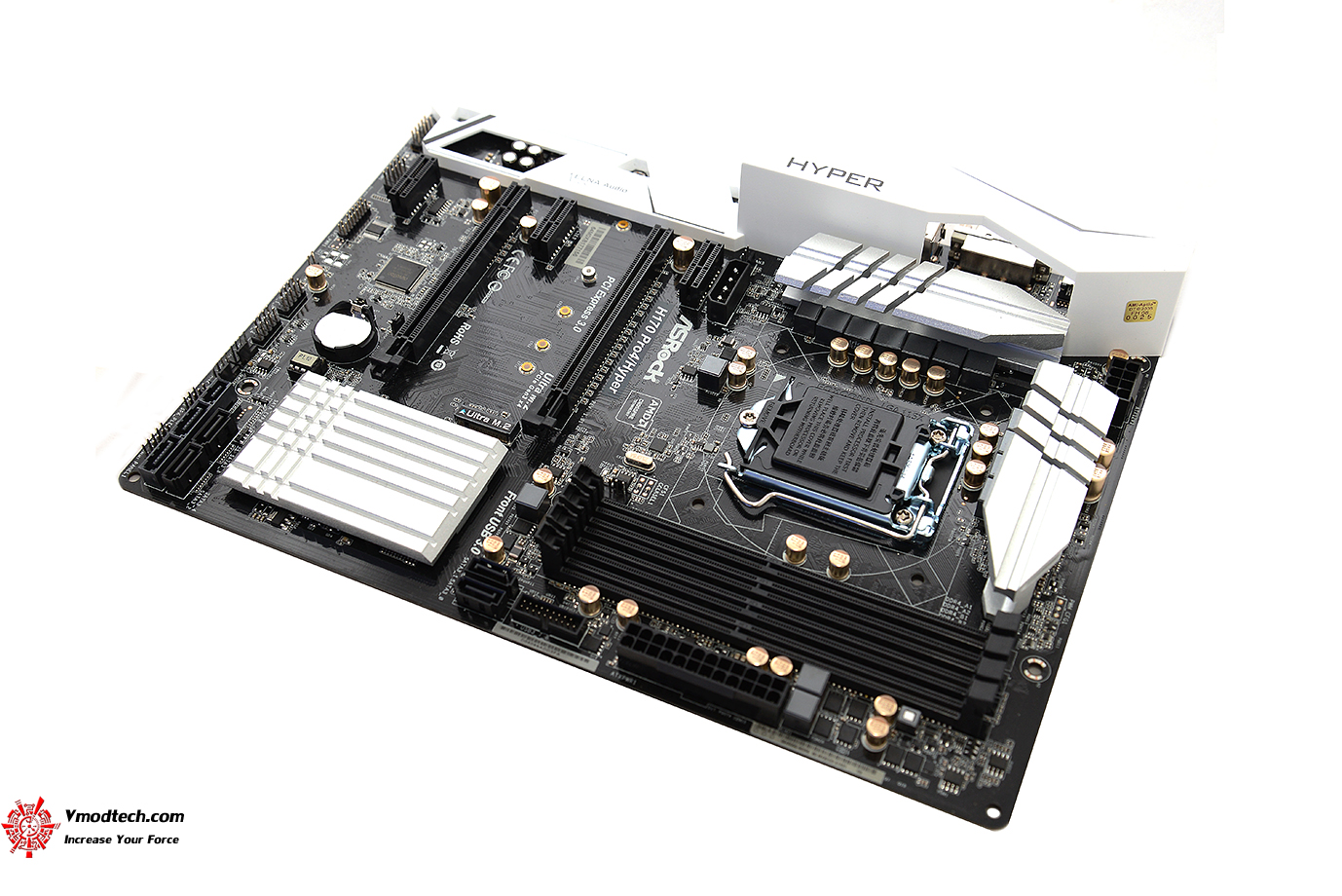

dsc 2197 ASRock H170 Pro4/Hyper Review

ขนาดของเมนบอร์ดนั้นอยู่ที่ ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm ตามลำดับ

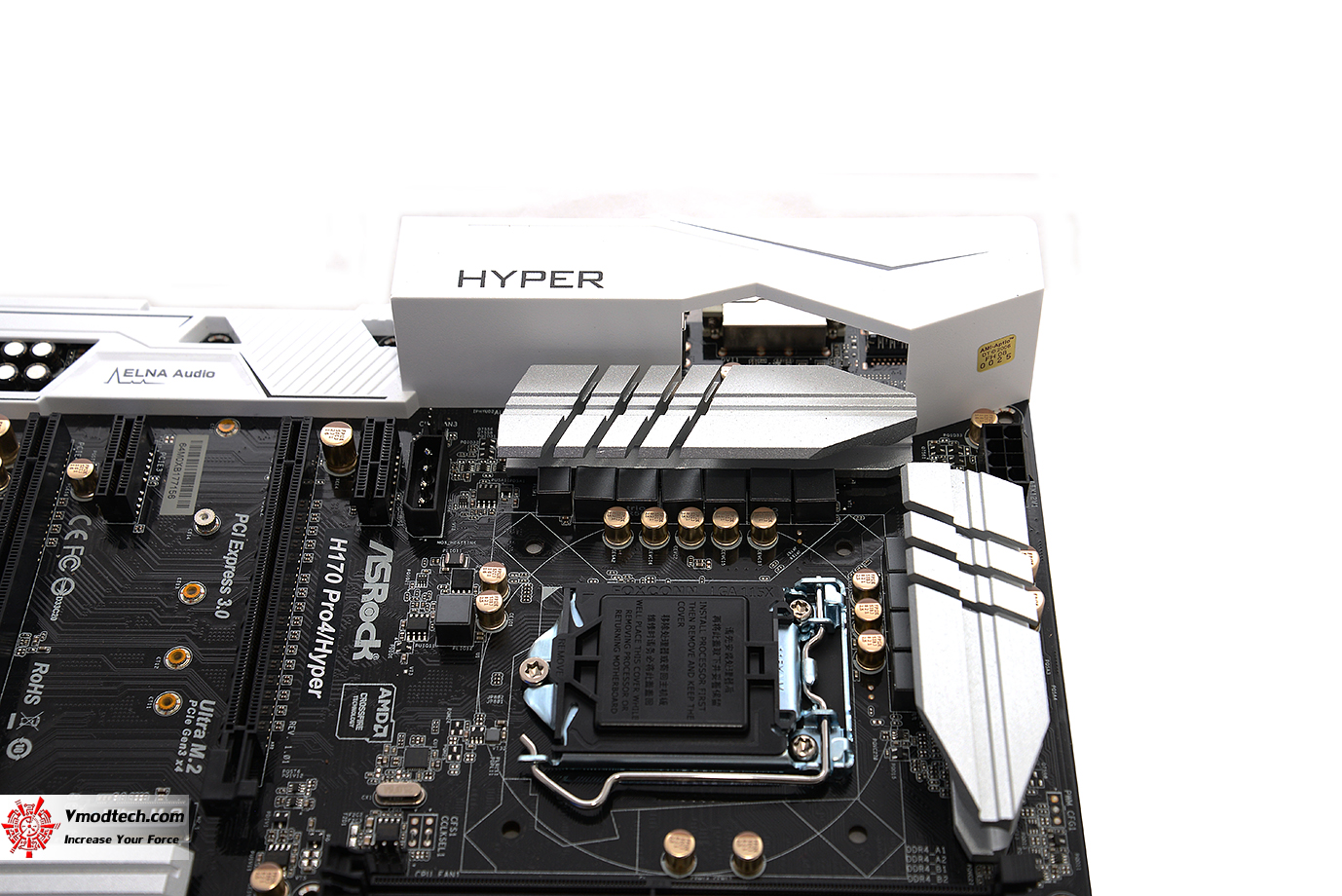

dsc 2207 ASRock H170 Pro4/Hyper Review

เฟสไฟมี ด้วยกัน 10 เฟสด้วยกันจ่ายไฟแบบดิจิตอล Digi Power design ส่วนคาปาซิเตอร์ก็จัด Nichicon 12K Platinum Caps คุณภาพสูงจากญี่ปุ่น 100เปอร์เซ็น ช่วยเพิ่มประสิทธิภาพได้ดีเยี่ยมเลยครับ ซ๊อกเก็ตที่ใช้งานเป็น 1151  รองรับซีพียู Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1151) ตามลำดับ

dsc 22771 ASRock H170 Pro4/Hyper Review

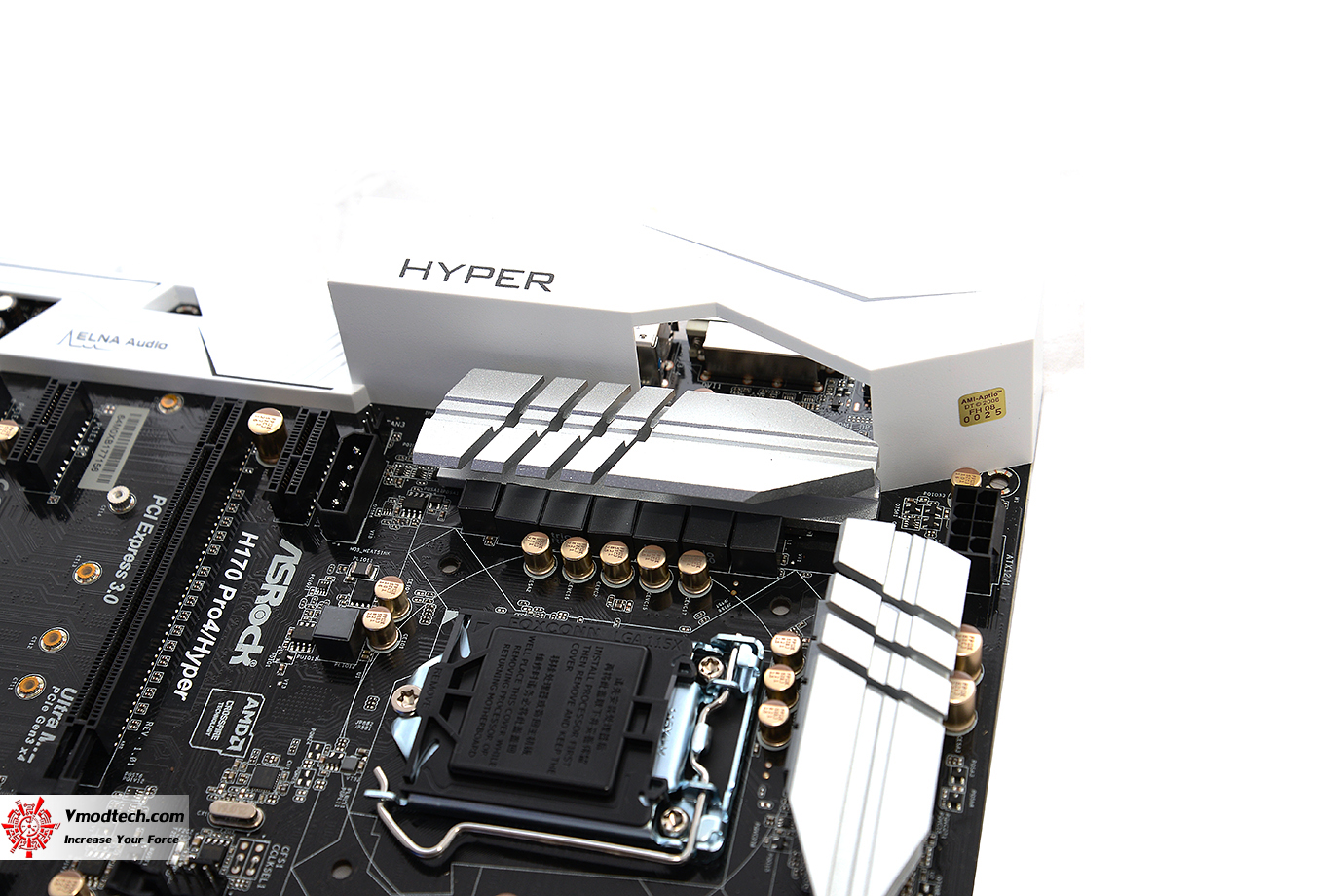

ด้านบนมีฮีตซิงค์อลูมิเนียมสีเงินทั้งสองฝั่งครับ และมีฝาครอบสีขาวมีโลโก้ Hyper อยู่ด้านบนสวยงามเลยครับ

dsc 2213 ASRock H170 Pro4/Hyper Review

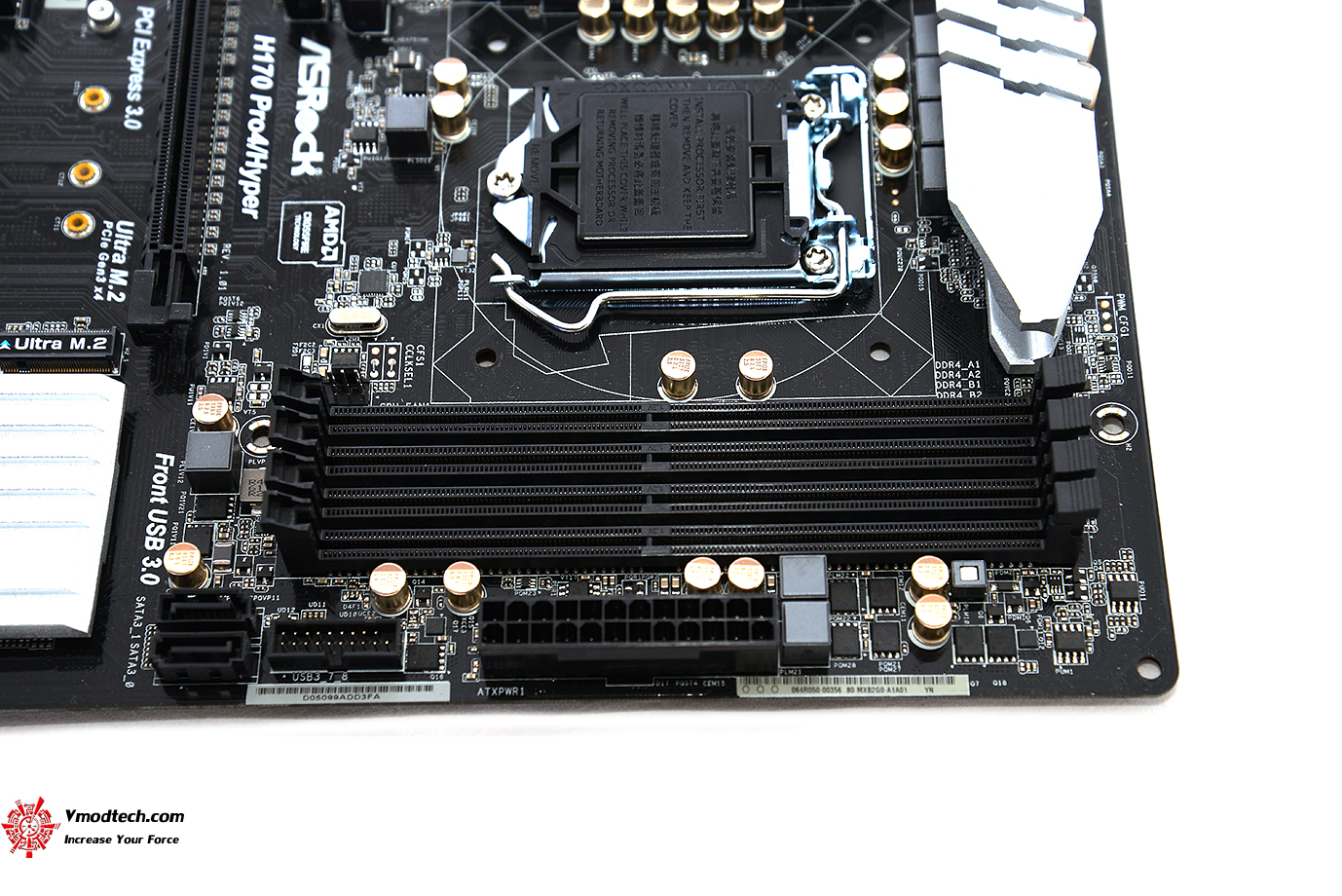

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ 4x DDR4, Max. 64GB, DDDR4 2133 non-ECC, un-buffered memory ความจุ 64GB ครับ

dsc 2226 ASRock H170 Pro4/Hyper Review

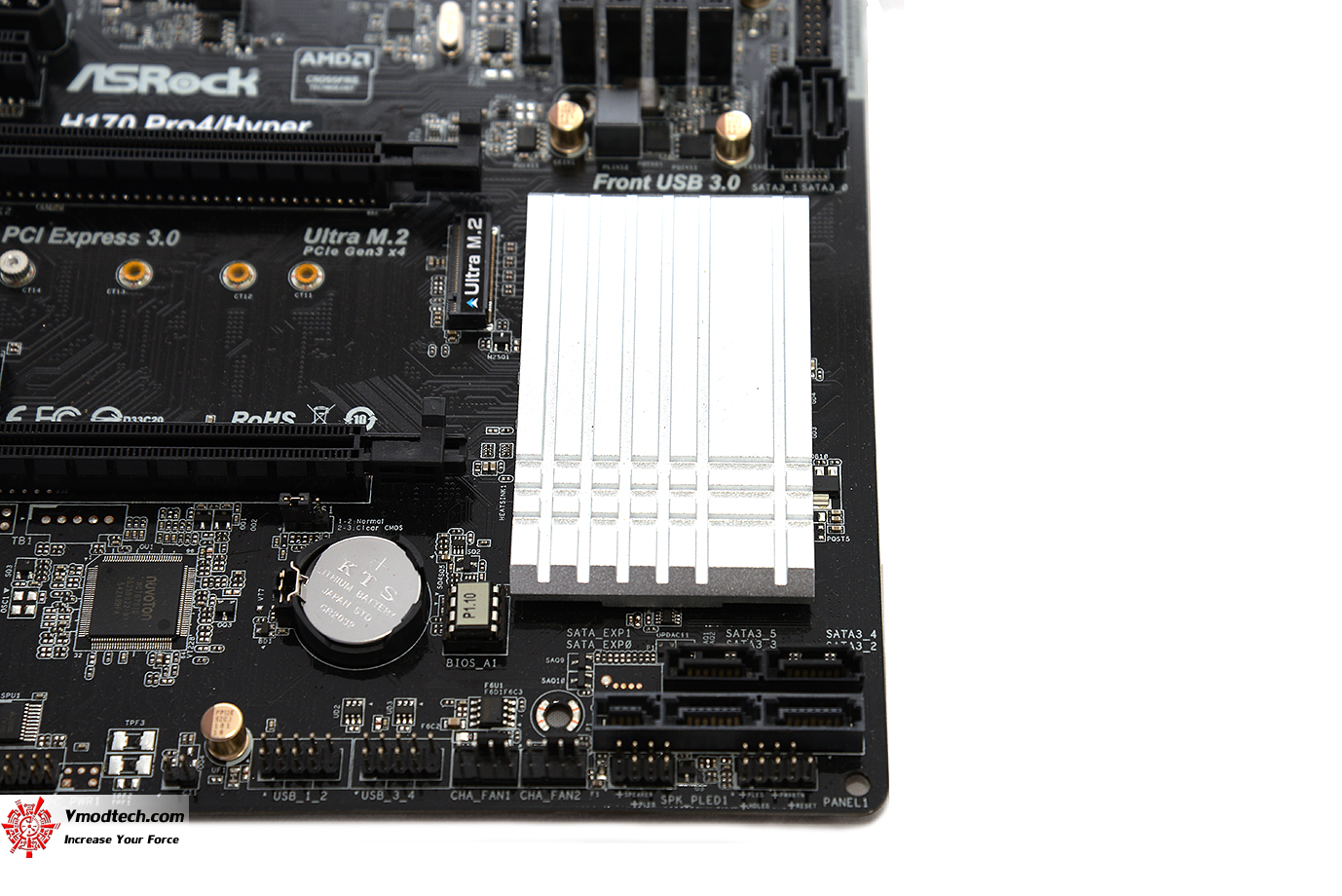

ฮีตซิงค์ชิบเซ็ต Intel® H170 สีเงินออกขาวสวยงามครับ

dsc 2229 ASRock H170 Pro4/Hyper Review

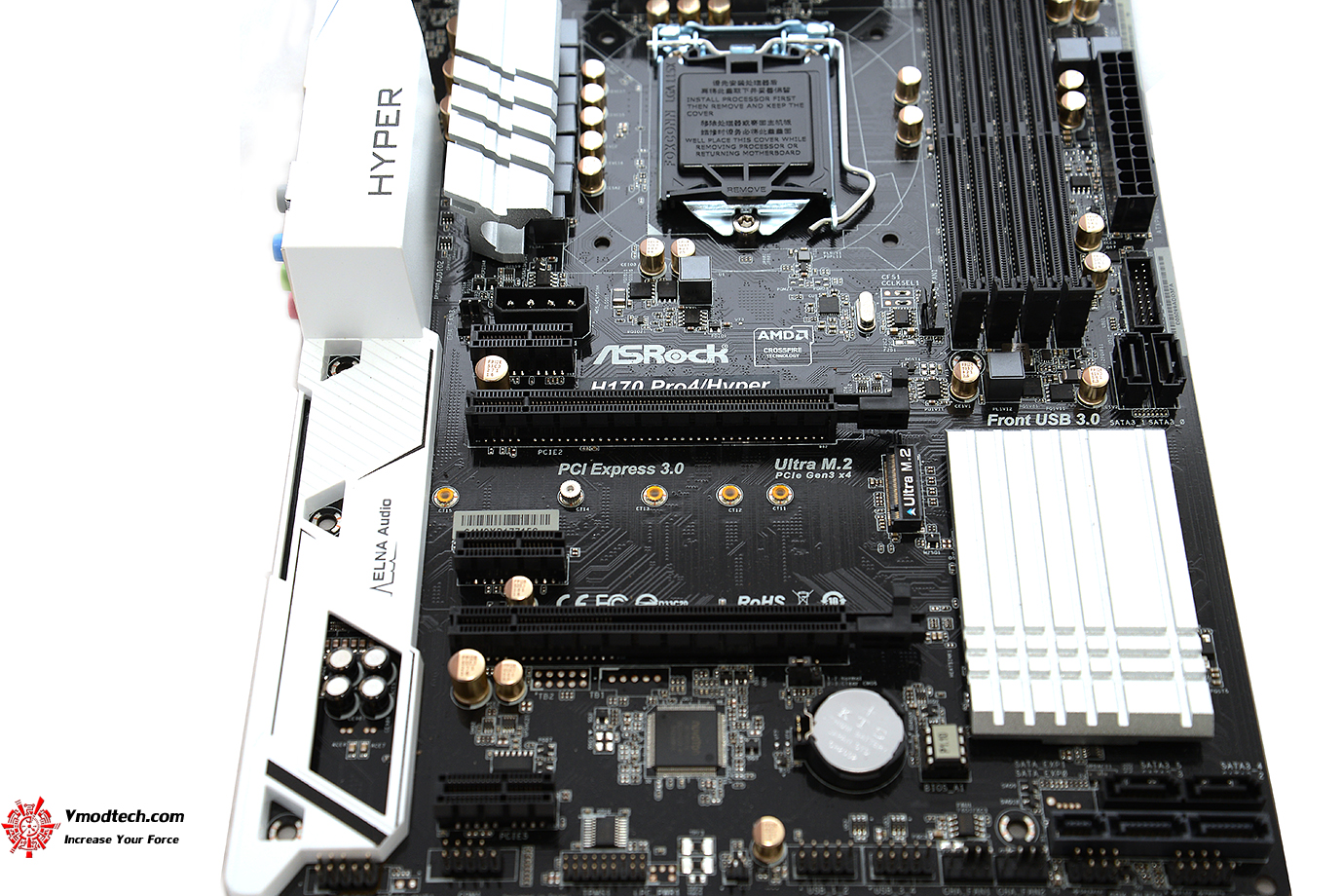

สล๊อต ต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 2 x PCI Express 3.0 x16 Slots  ,  3 x PCI Express 3.0 x1 Slots (Flexible PCIe) , โดยสล๊อต PCIe ที่มาพร้อมความทนทานครับเพราะทำจากโลหะทั้งสองสล๊อตป้องกันอันตรายจากสล๊อต หักหรืองอได้เป็นอย่างดีครับ ด้วยมาตรฐาน Ultra Durable Metal Shielding ที่นำเอาโลหะมาใส่เอาไว้นั่นเองครับ

dsc 2252 ASRock H170 Pro4/Hyper Review

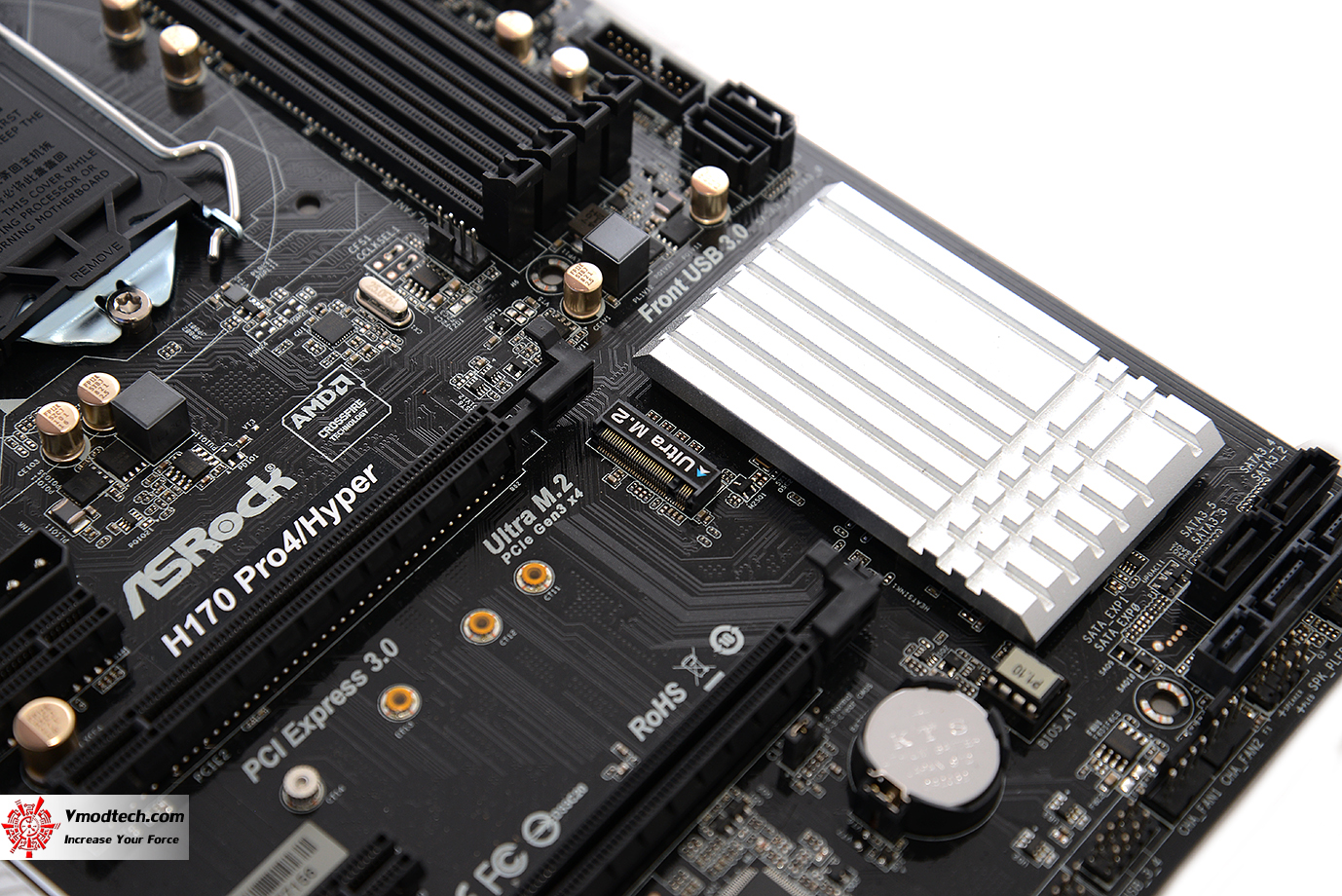

ช่อง 1 x Ultra M.2 Socket ก็มีมาให้ 1ช่องครับ

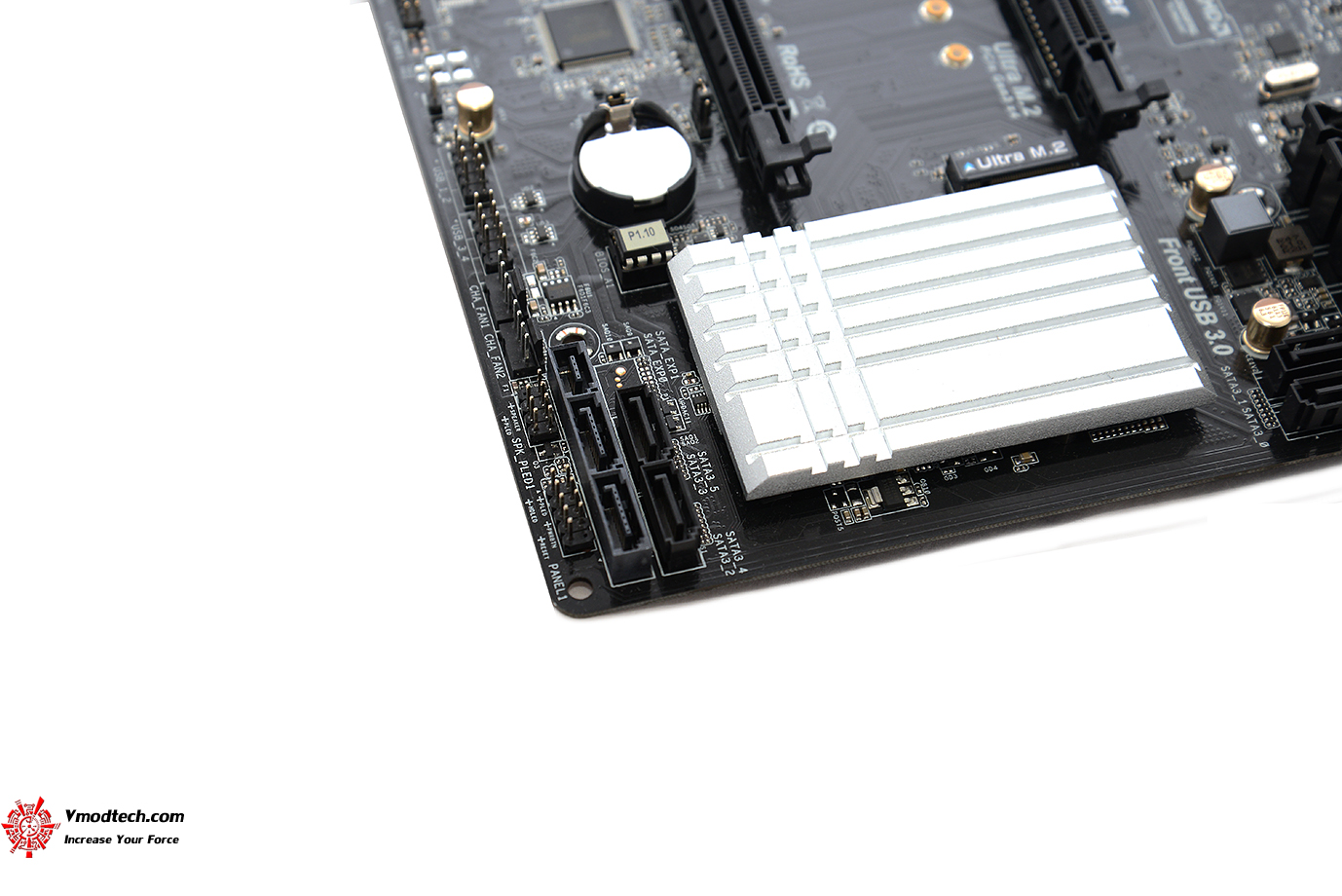

dsc 2217 ASRock H170 Pro4/Hyper Review

ช่อง SATA ประกอบด้วย 6 x SATA3 6.0 Gb/s Connectors , 1 x SATA Express 10 Gb/s Connector ,  1 x Ultra M.2 Socket, supports type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)  ให้กันมาเยอะจริงๆครับ อีกทั้งยัง

dsc 2238 ASRock H170 Pro4/Hyper Review

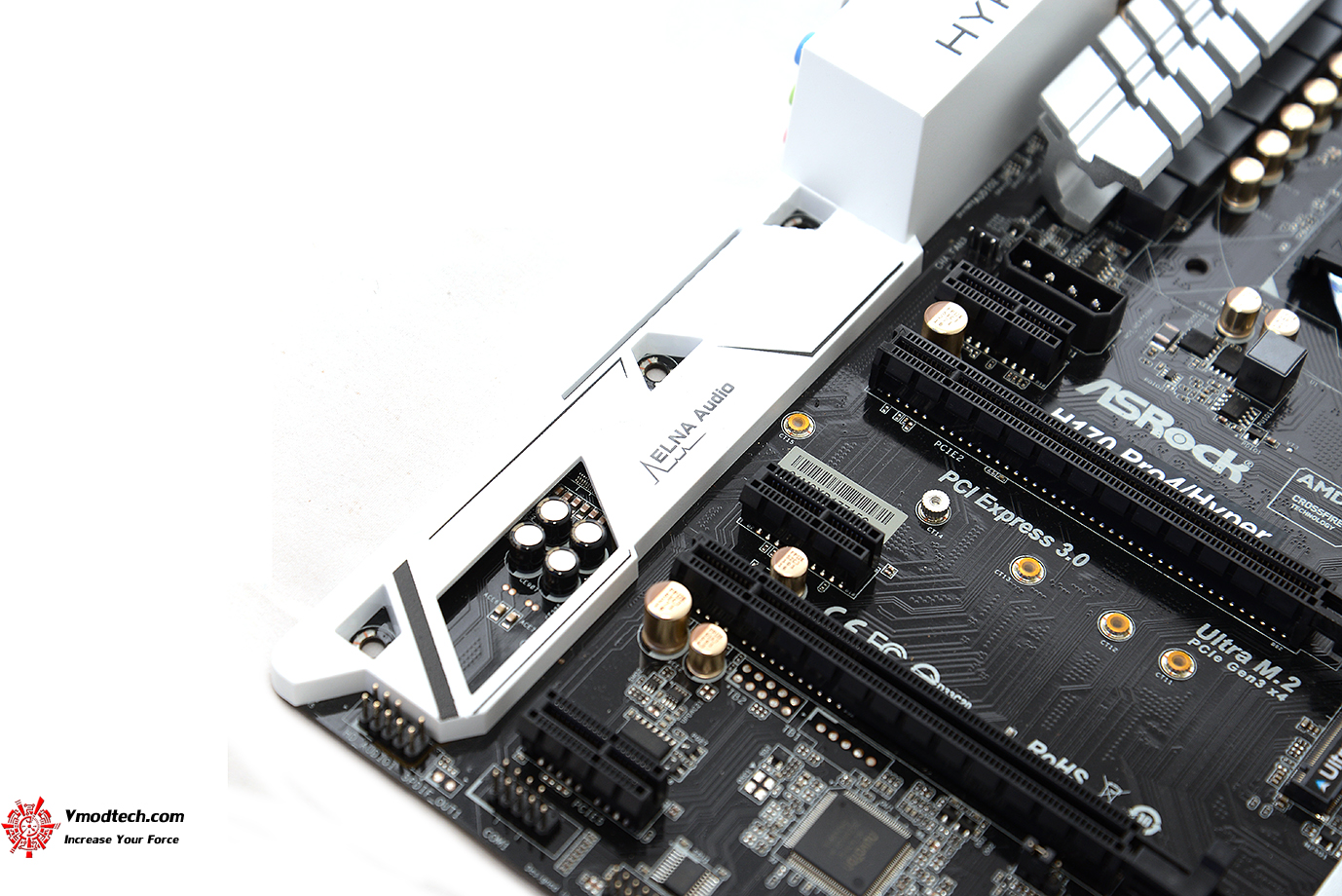

ระบบเสียงจัดเต็มด้วย 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec) มาพร้อมกับ ELNA Audio Caps  เรียกได้ว่าไม่ธรรมดาครับสำหรับซาวด์ออนบอร์ด เสียงดีในระดับนึงแน่นอน

dsc 2259 ASRock H170 Pro4/Hyper Review

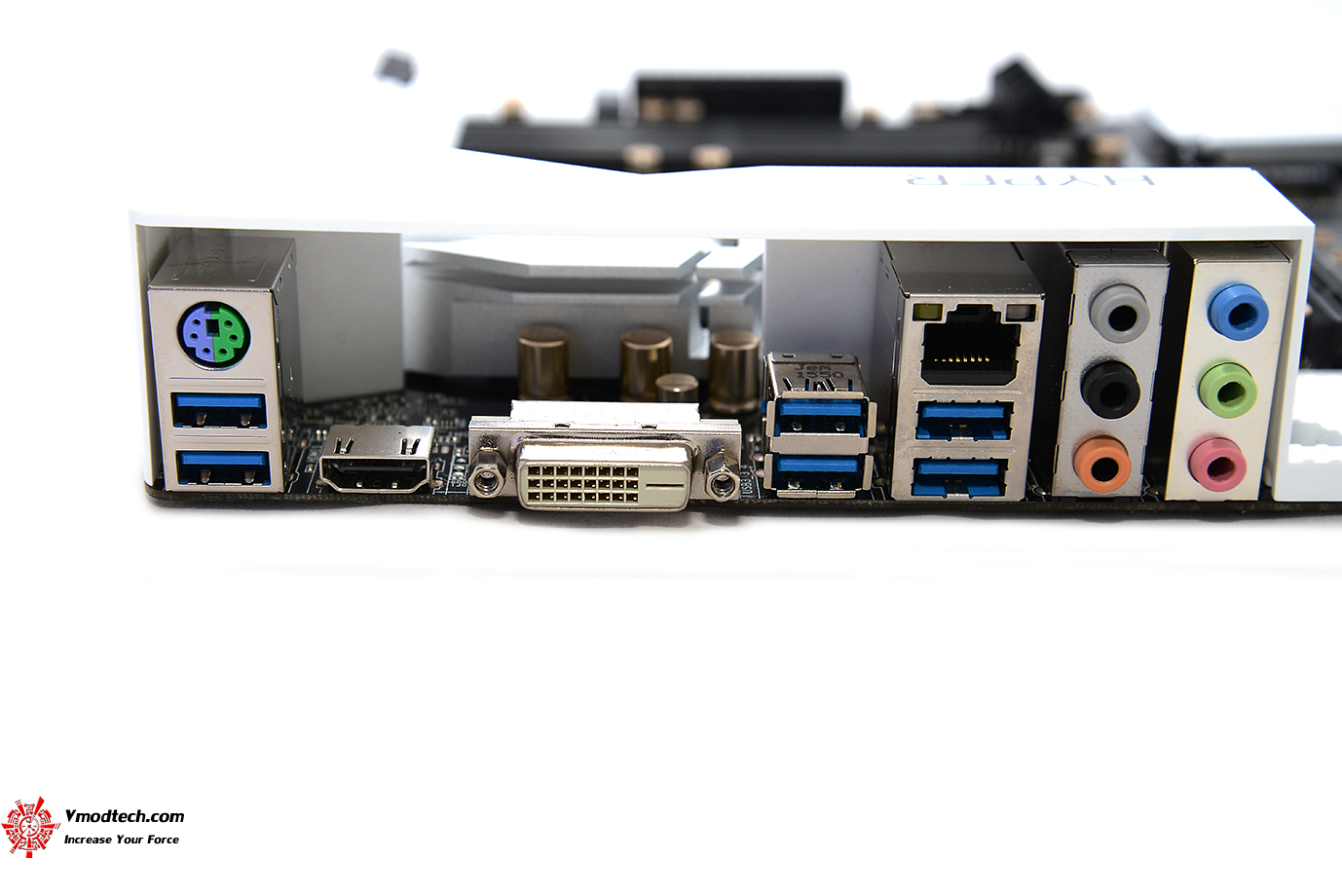

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย  1 x PS/2 Mouse/Keyboard Port , 1 x DVI-D Port , 1 x HDMI Port ,  6 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection) ,1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) ,  HD Audio Jacks: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

dsc 2266 ASRock H170 Pro4/Hyper Review

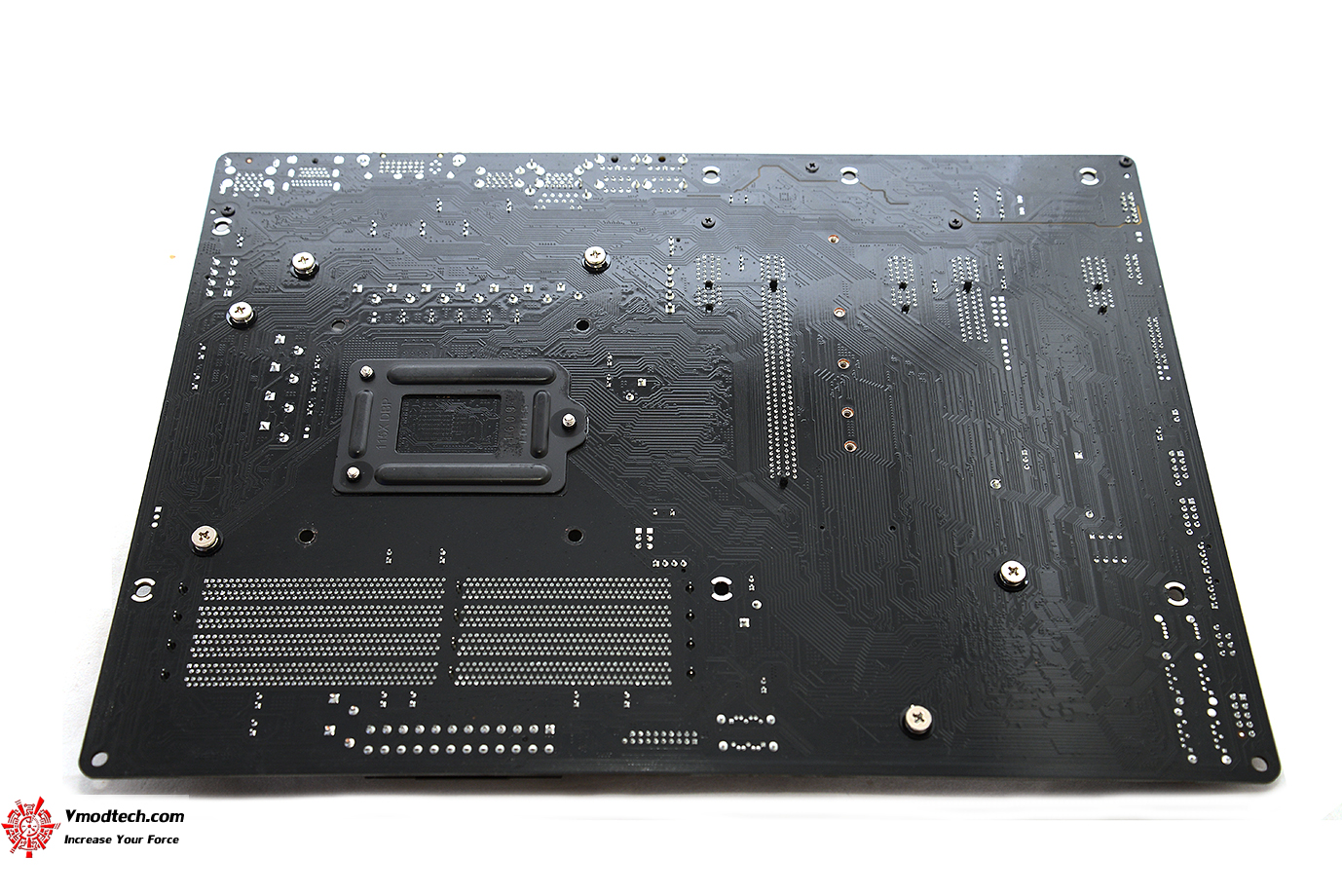

PCB ด้านหลังสีดำสนิทครับ มีไฟตรงแผง Audio เป็นลายเส้นครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..Intel Core i5 6600K
.Thermal Grease
.Motherboard . ASRock H170 Pro4/Hyper
.Memory ..Kingston Hyper DDR4 2600Mhz
.Graphic Card . AMD RADEON RX 480
.Harddisk ..OCZ VECTOR 150 , Plextor PRO SSD 256
.CPU Cooler ..Water Cooling
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Core i5 6600K ตัวล่าสุดครับ

dsc 1642 ASRock H170 Pro4/Hyper Review

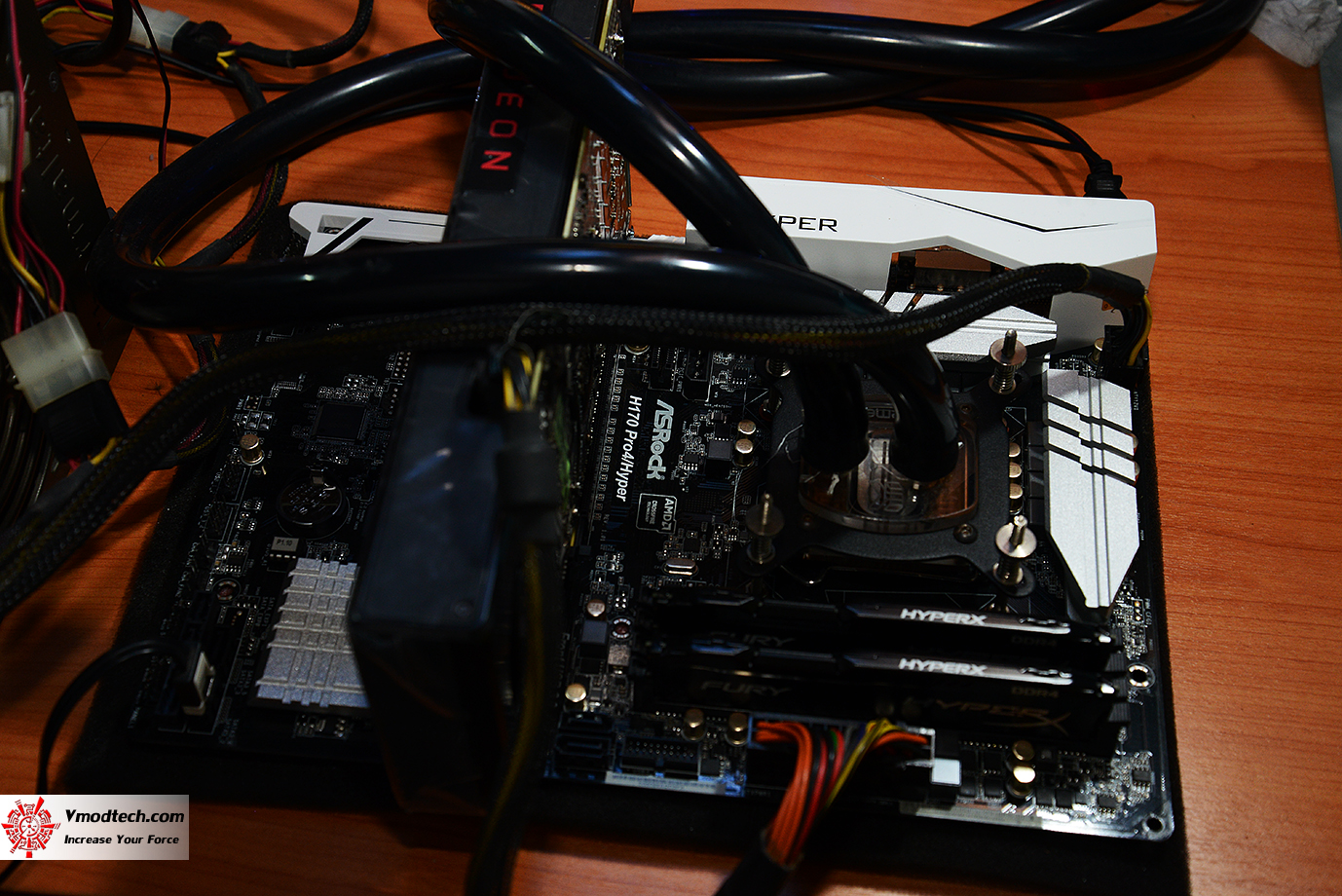

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

CPU-Z

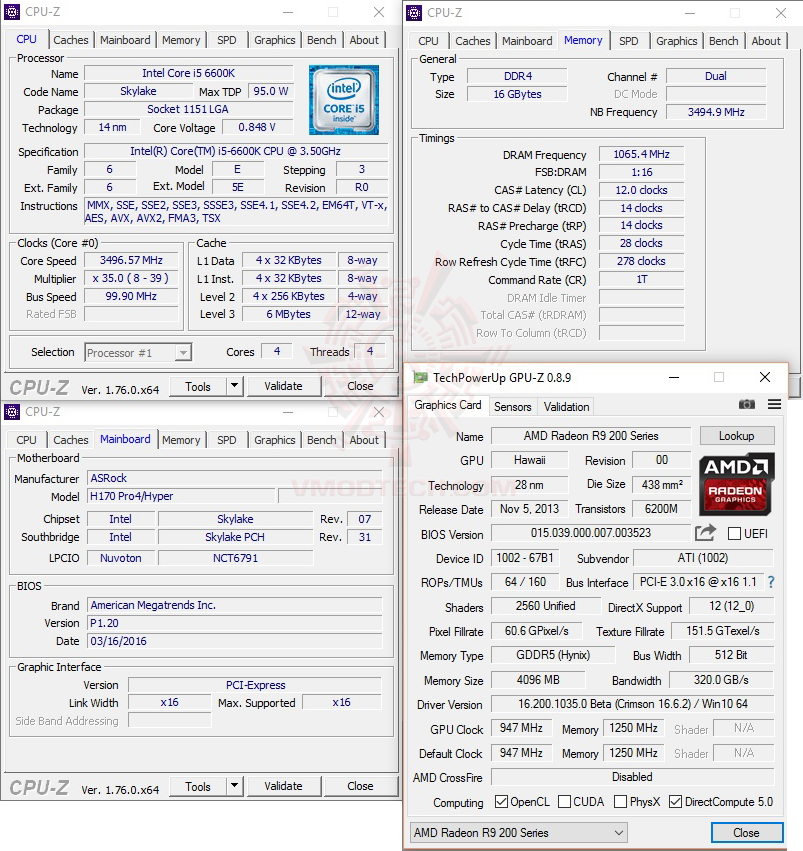

cpuid1 ASRock H170 Pro4/Hyper Review

ซีพียู วันนี้ใช้ Intel Core i5 6600K ในการทดสอบครับ ใช้งานกันในแบบเดิมครับกับไบออสตัวล่าสุด 1.20 ซึ่งถ้าเป็นไบออสตัวนี้จะไม่สามารถ OC กันได้ครับ แต่ถ้าเป็นไบออสตัวแรก 1.1 จะสามารถโอเวอร์คล๊อกกันได้ (ผลโอเวอร์คล๊อกอยู่ท้ายบทความนะครับ) ซึ่งถ้าดูแล้วก็อาจเป็นข้อตกลงของ Intel ก็เป็นได้ครับที่ไม่ให้ใช้งาน Non-Z OC นั่นเอง ส่วนกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON RX 480 ตัวใหม่ล่าสุดของทาง AMD ในการทดสอบร่วมครับ

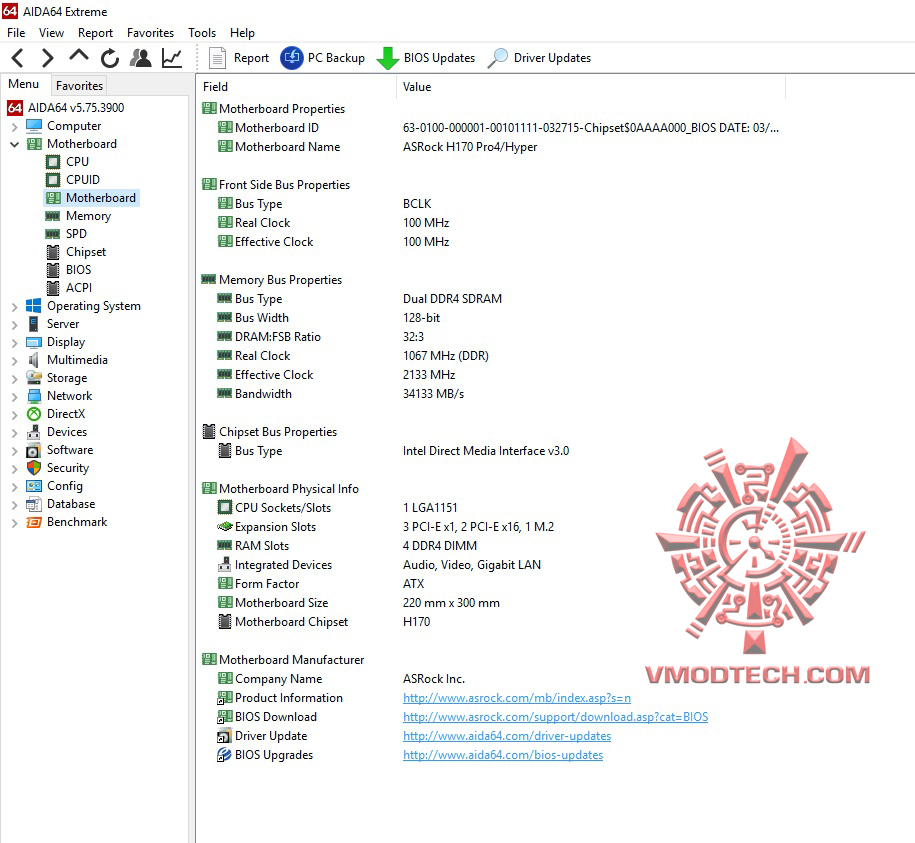

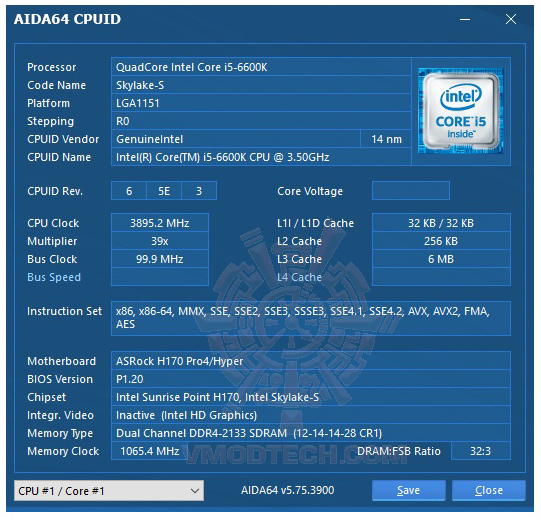

รายละเอียดจาก AIDA64

mb ASRock H170 Pro4/Hyper Review

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

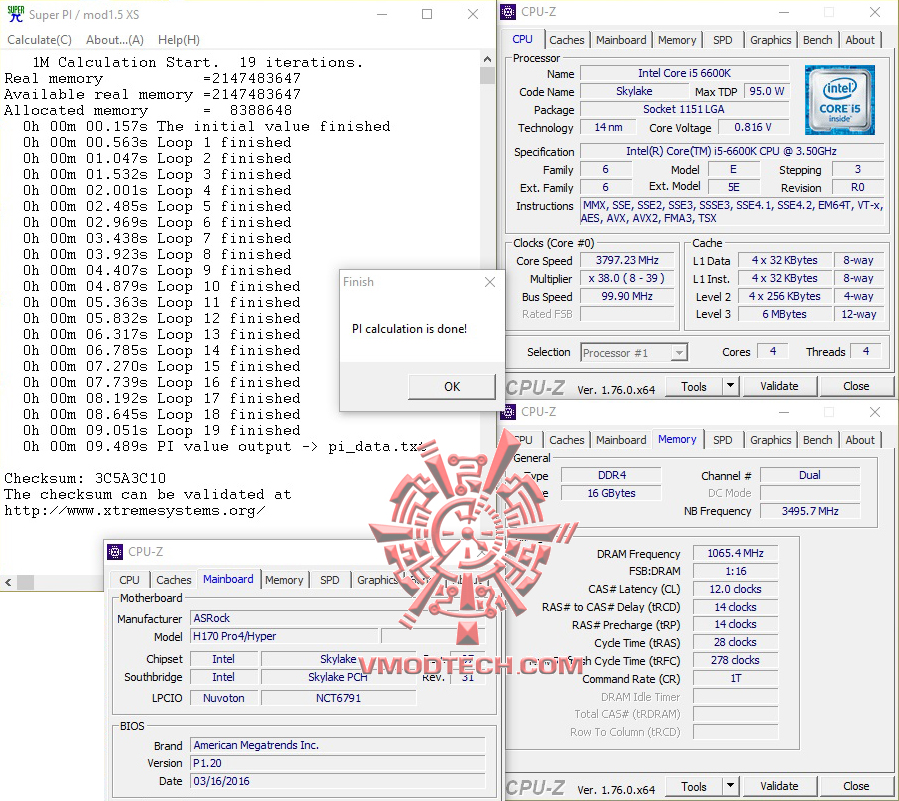

SuperPI 1M 1Thread

superpi 1mb ASRock H170 Pro4/Hyper Review

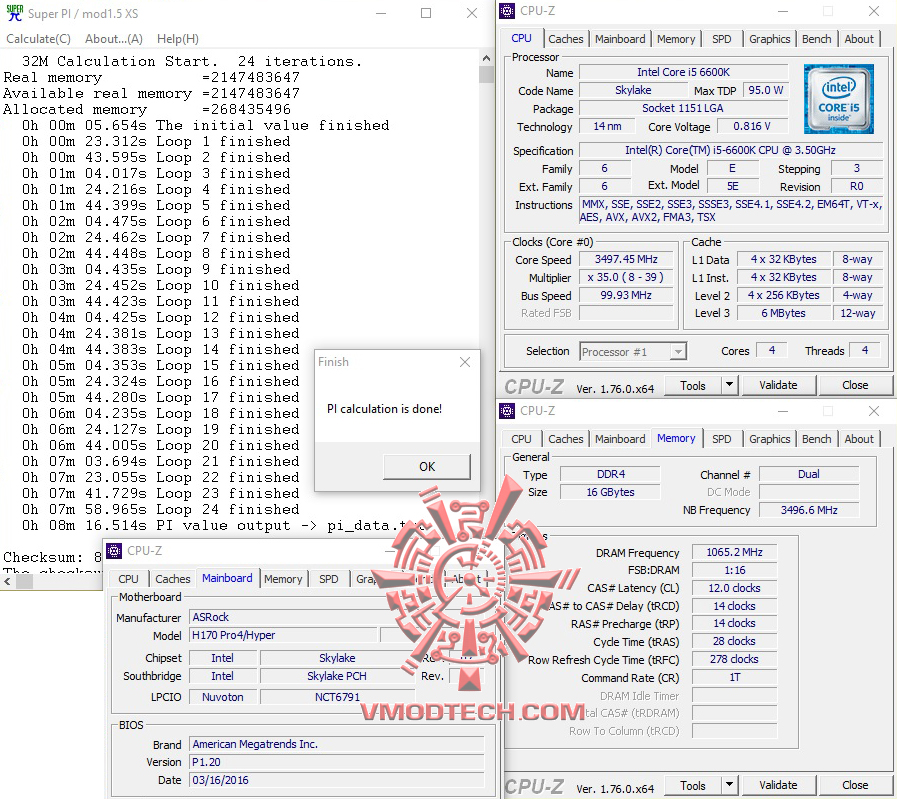

SuperPI 32M 1Thread

superpi32 ASRock H170 Pro4/Hyper Review

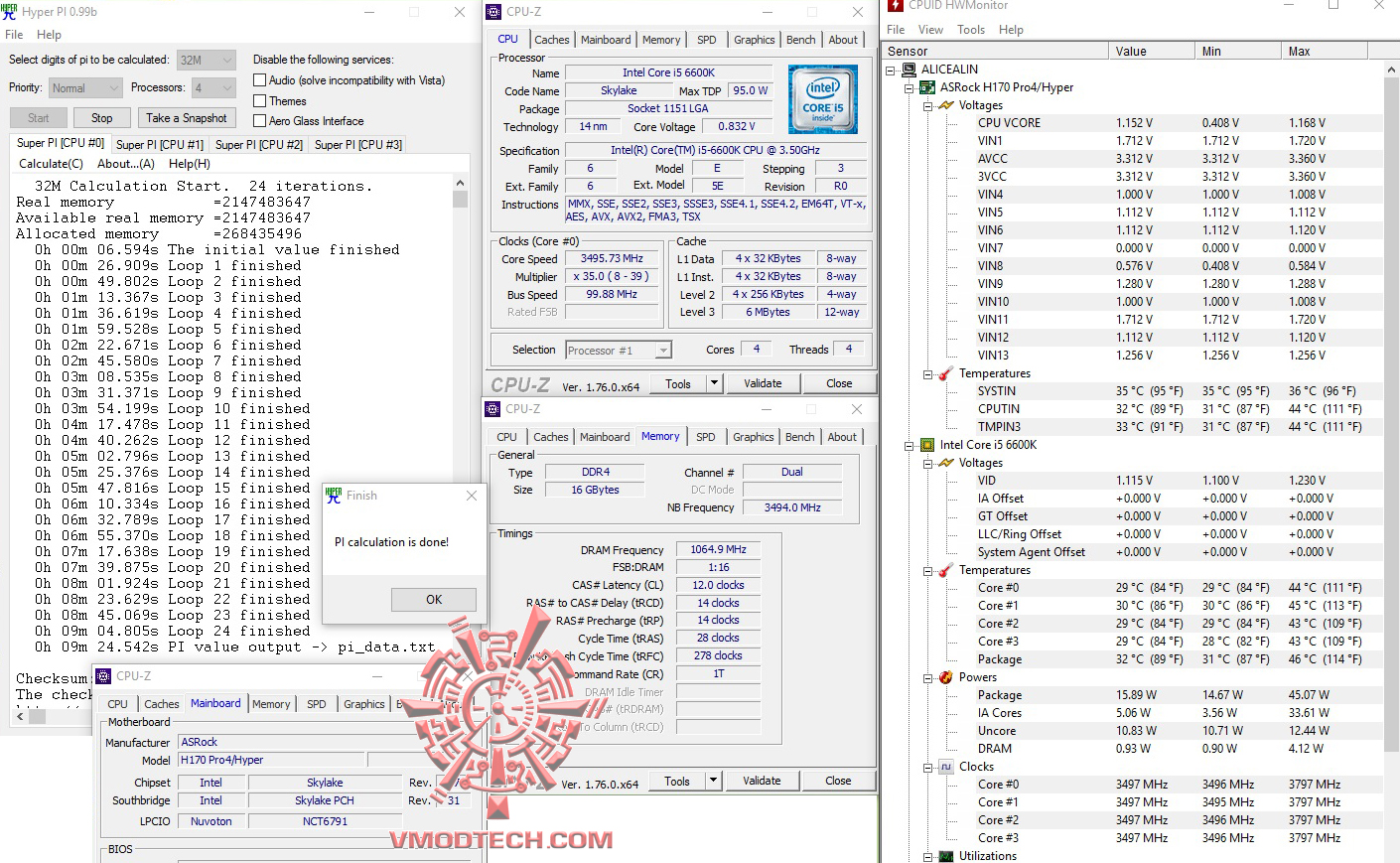

HyperPI 32M 4Thread

hyperpi32 ASRock H170 Pro4/Hyper Review

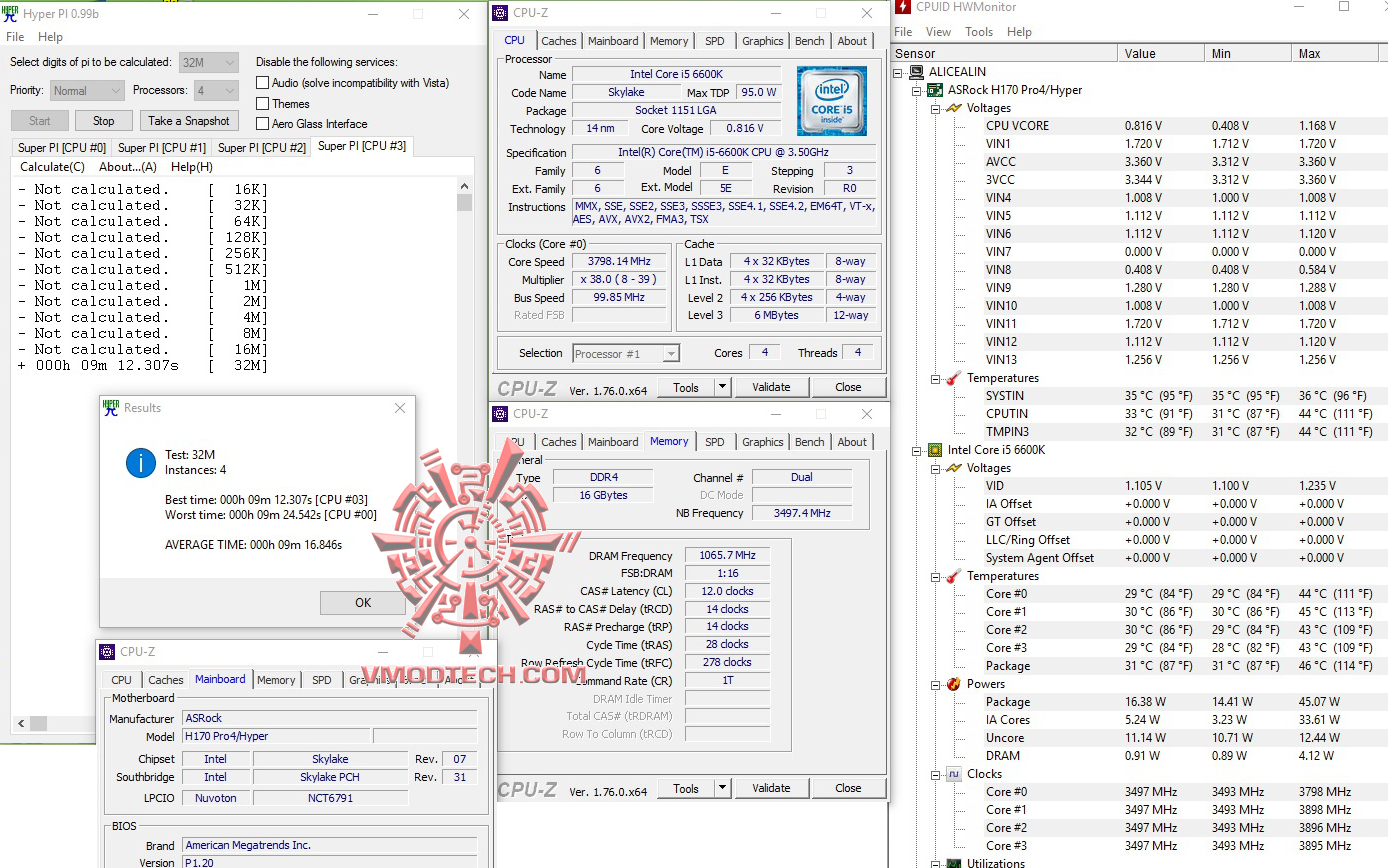

hyperpi32 all ASRock H170 Pro4/Hyper Review

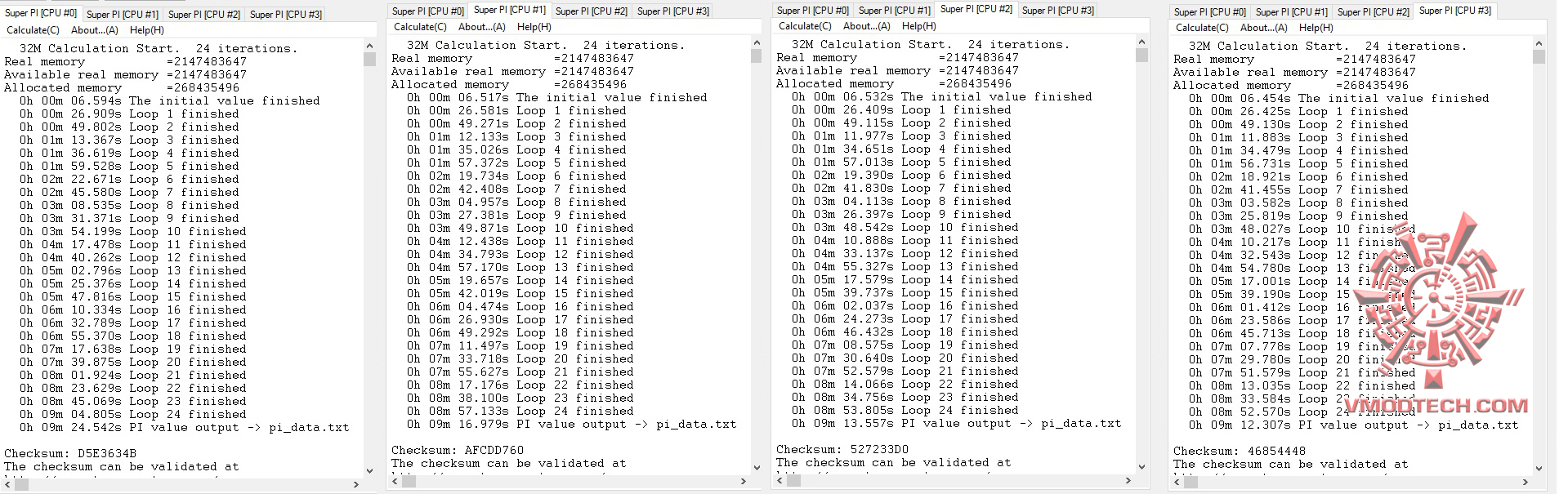

hyperpi32 core ASRock H170 Pro4/Hyper Review


สำหรับชุด ทดสอบ SuperPI1MB จบไปที่ 9.489วินาที , 32MB จบไป 8นาที 16.514 วินาที  ส่วน HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 9 นาทีกว่าๆ ทั้ง 4เทรด ทำได้ดีครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

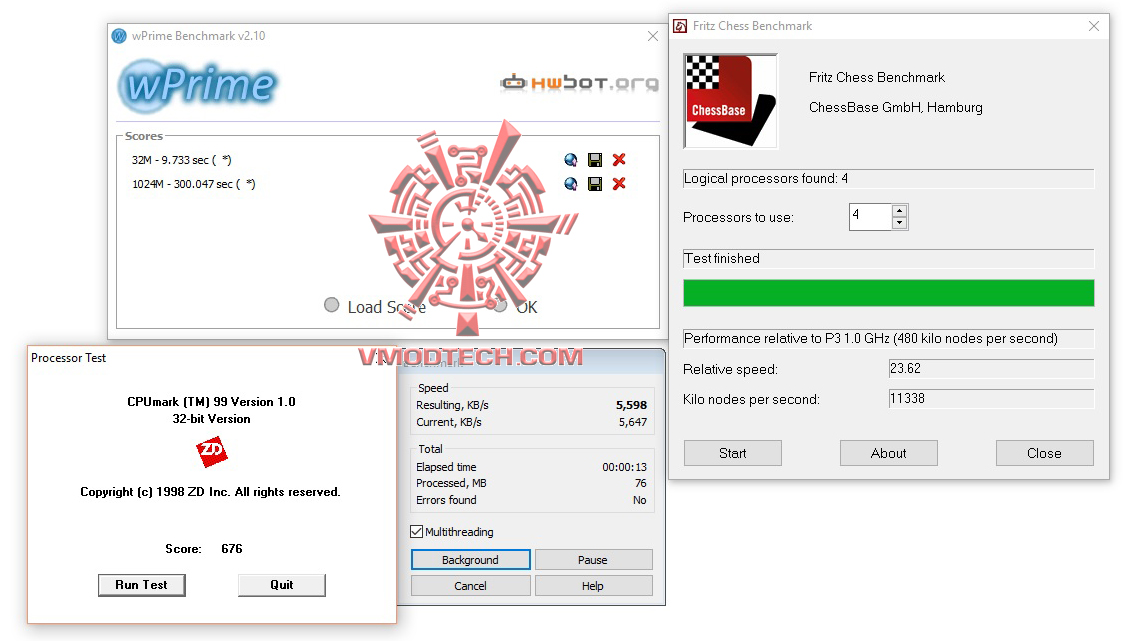

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all ASRock H170 Pro4/Hyper Review

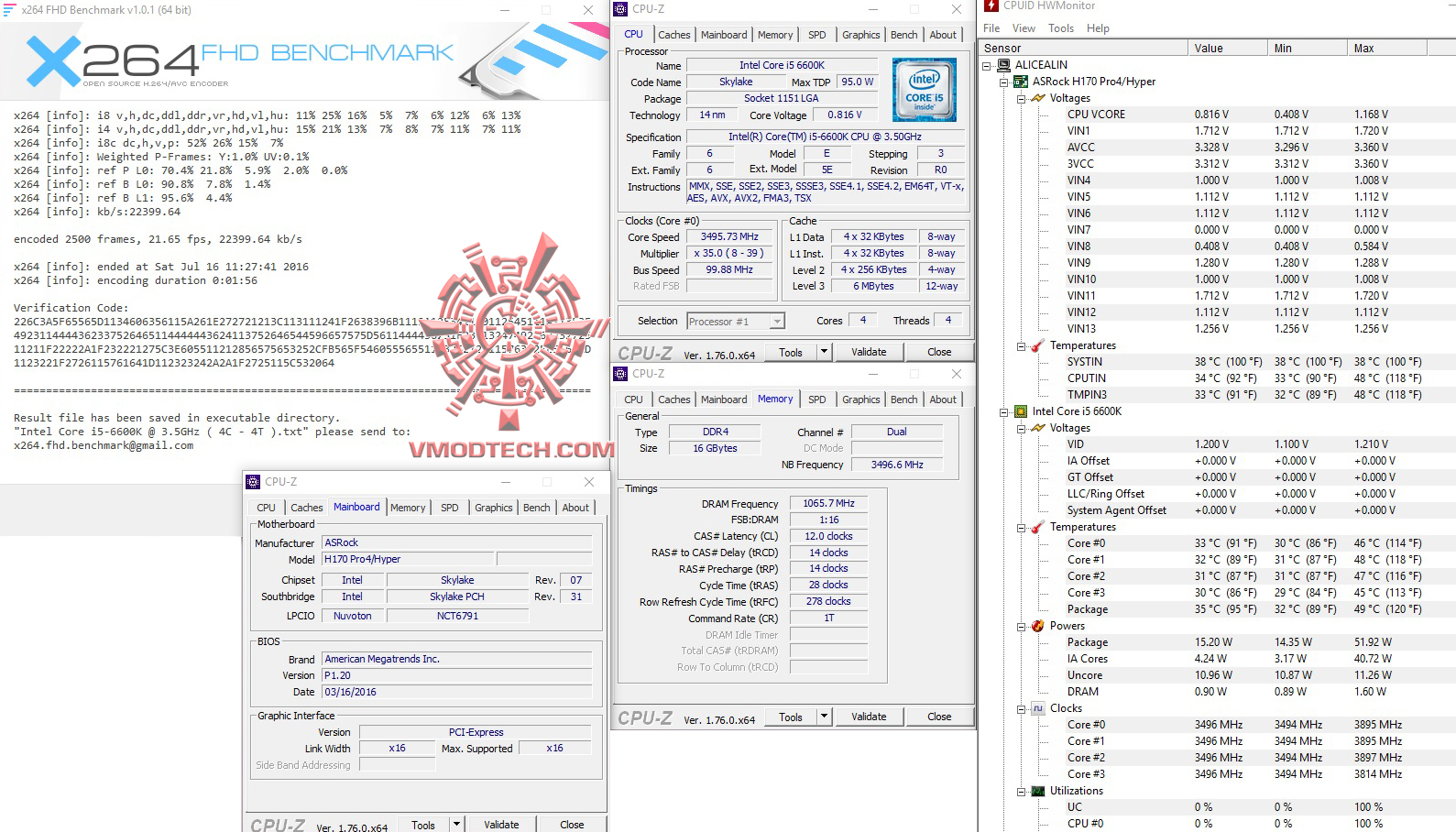

X264 FHD

x264 ASRock H170 Pro4/Hyper Review

ผลทดสอบ โดยรวม X264 กดกันไป 21.65FPS ส่วน Fritz Chess อยู่ที่ 23.62และ Winrar อยู่ที่ 5598KB/s แรงใช้ได้เลยครับ

AIDA64 Extreme

AIDA64 Cache & Memory Benchmark

aida64 ASRock H170 Pro4/Hyper Reviewmem ASRock H170 Pro4/Hyper Review

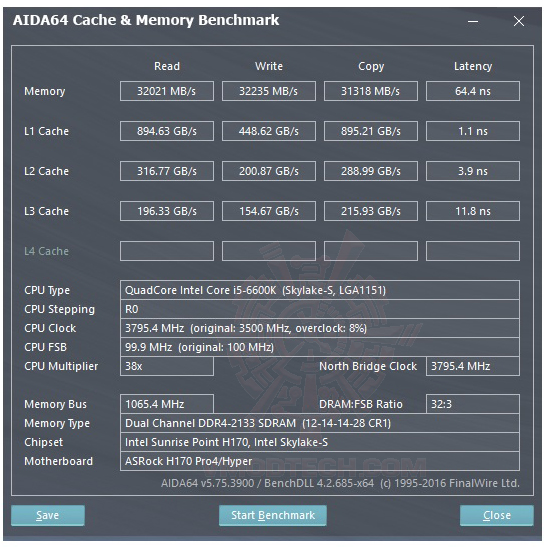

AIDA64 MEM ก็แรงดี ทั้งแบรนดวิธต่างๆการอ่านเขียนอยู่ที่ 32021MB/s และ 32235MB/s ตามลำดับครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

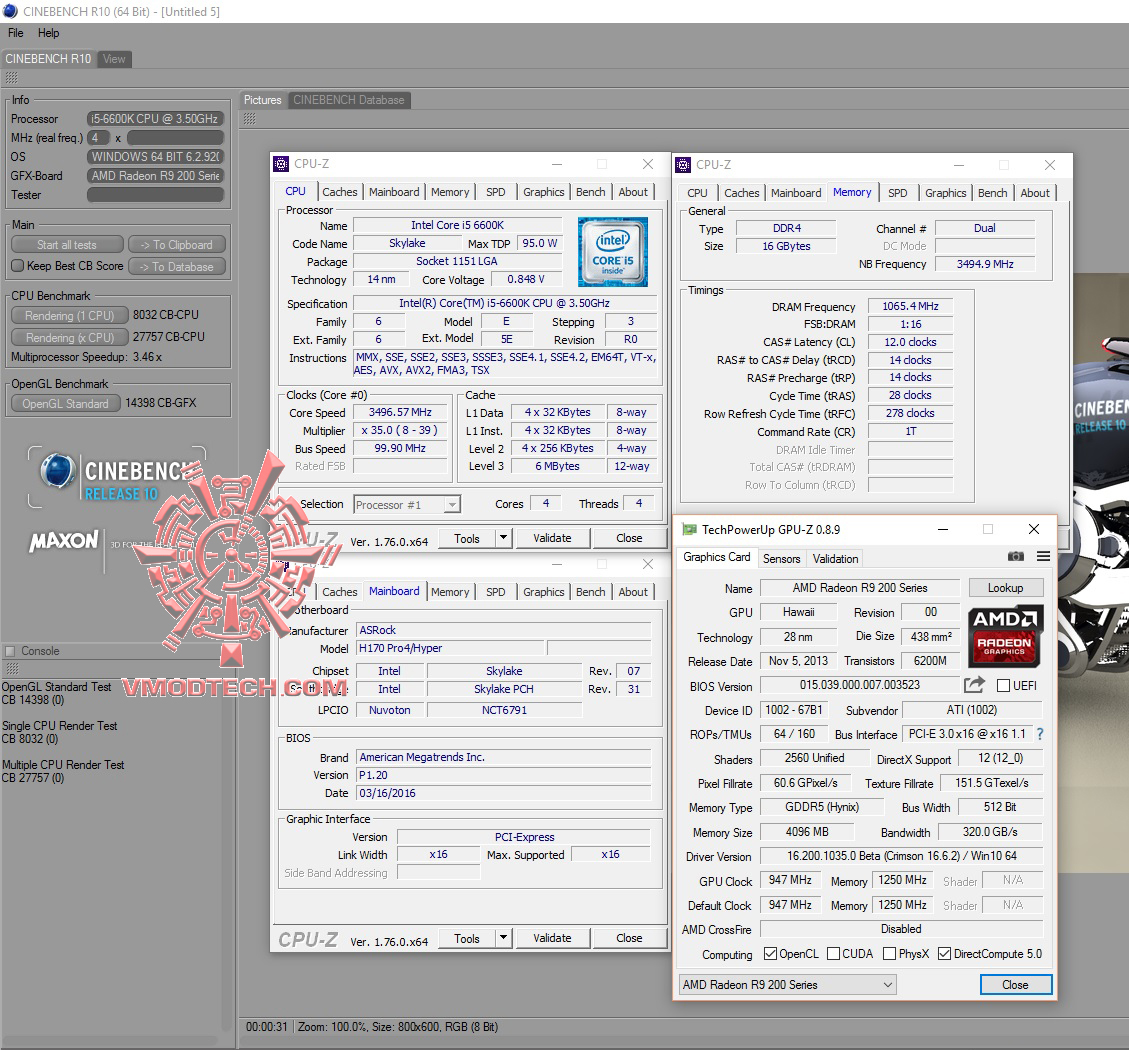

Cinebench 10

cine10 ASRock H170 Pro4/Hyper Review

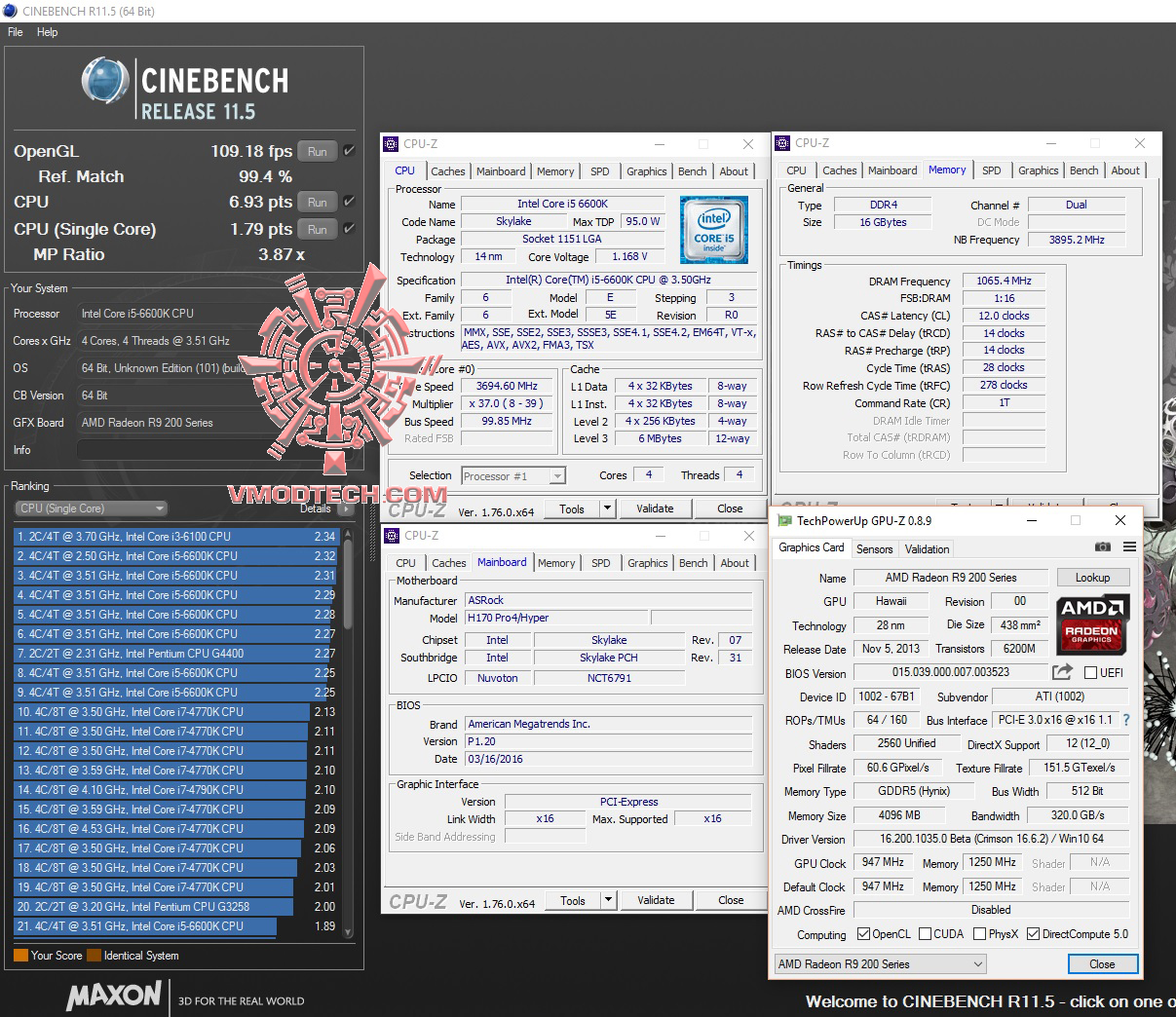

Cinebench 11.5

cine11 ASRock H170 Pro4/Hyper Review

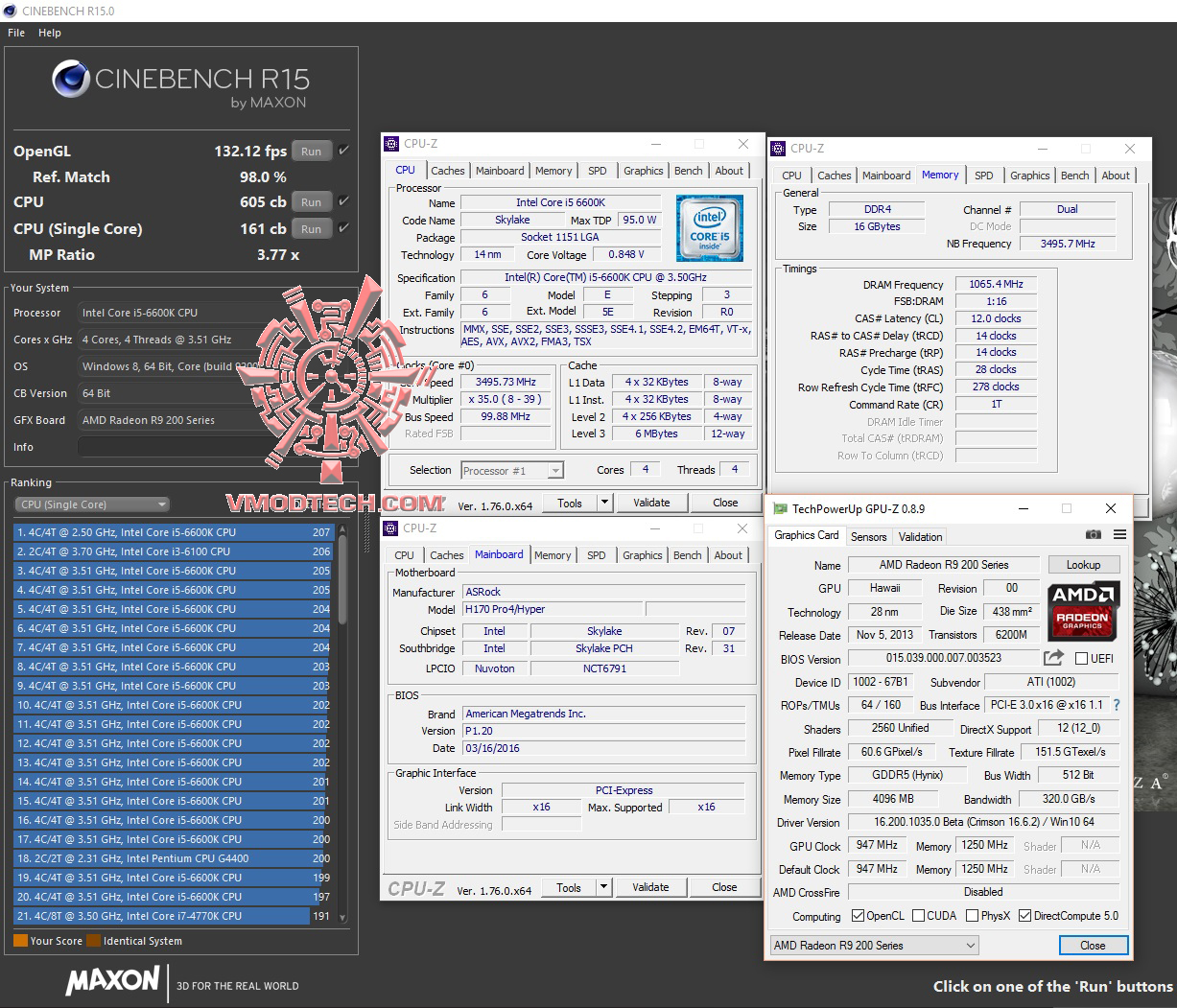

Cinebench 15

cine15 ASRock H170 Pro4/Hyper Review

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 4หัว คะแนนก็อยู่ในมาตรฐานครับและผลด้าน Open GL ทำผลงานได้ดีไม่แพ้กันครับ

————————————————–


PCMark7

pc7 ASRock H170 Pro4/Hyper Review

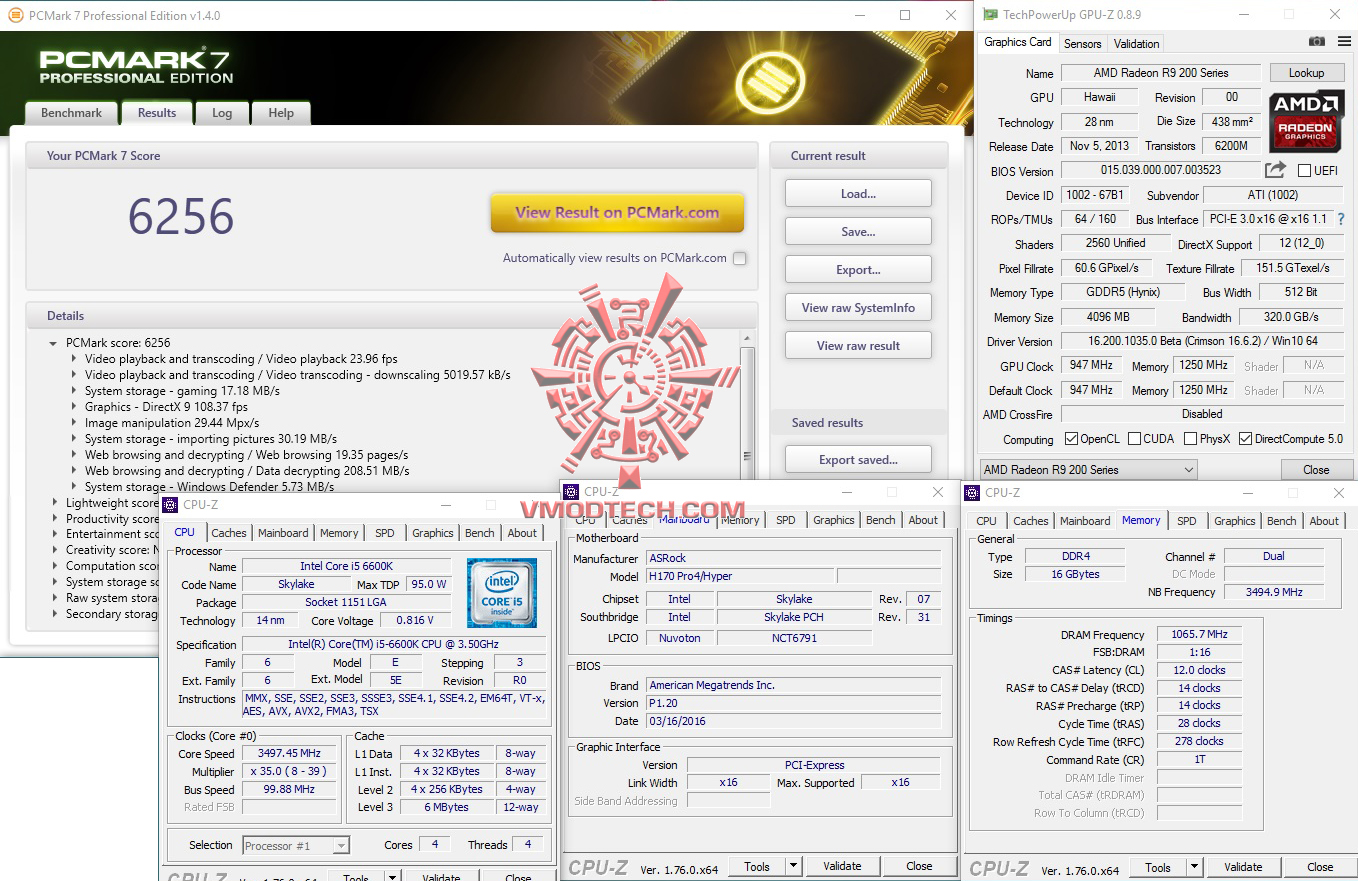

PCMark7 อยู่ที่ 6256คะแนน แรงดีครับ

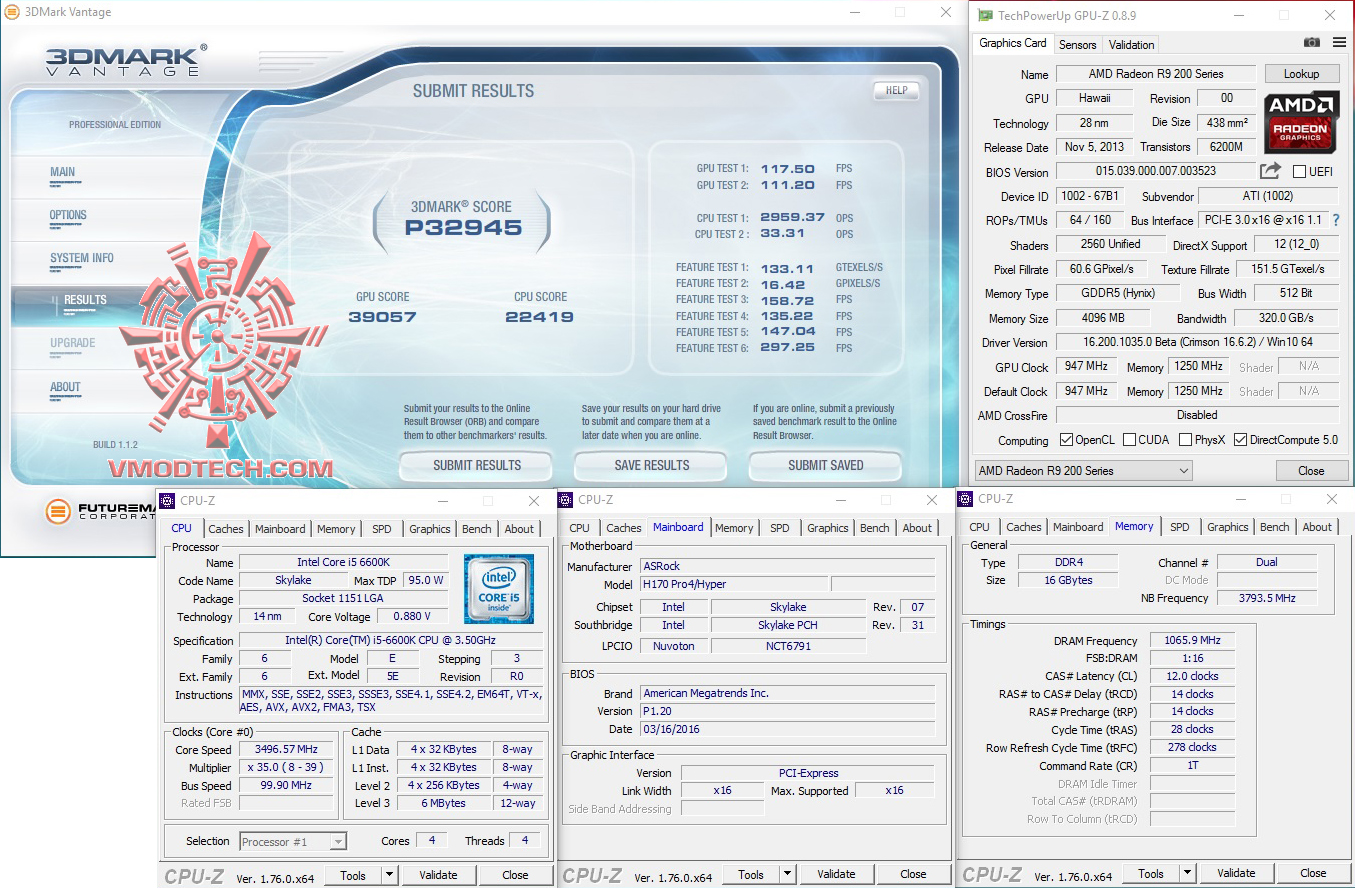

3DMark Vantage

vt ASRock H170 Pro4/Hyper Review

3DMark Vantage คะแนนอยู่ที่ 32945คะแนน แรงเยี่ยมเลยครับ

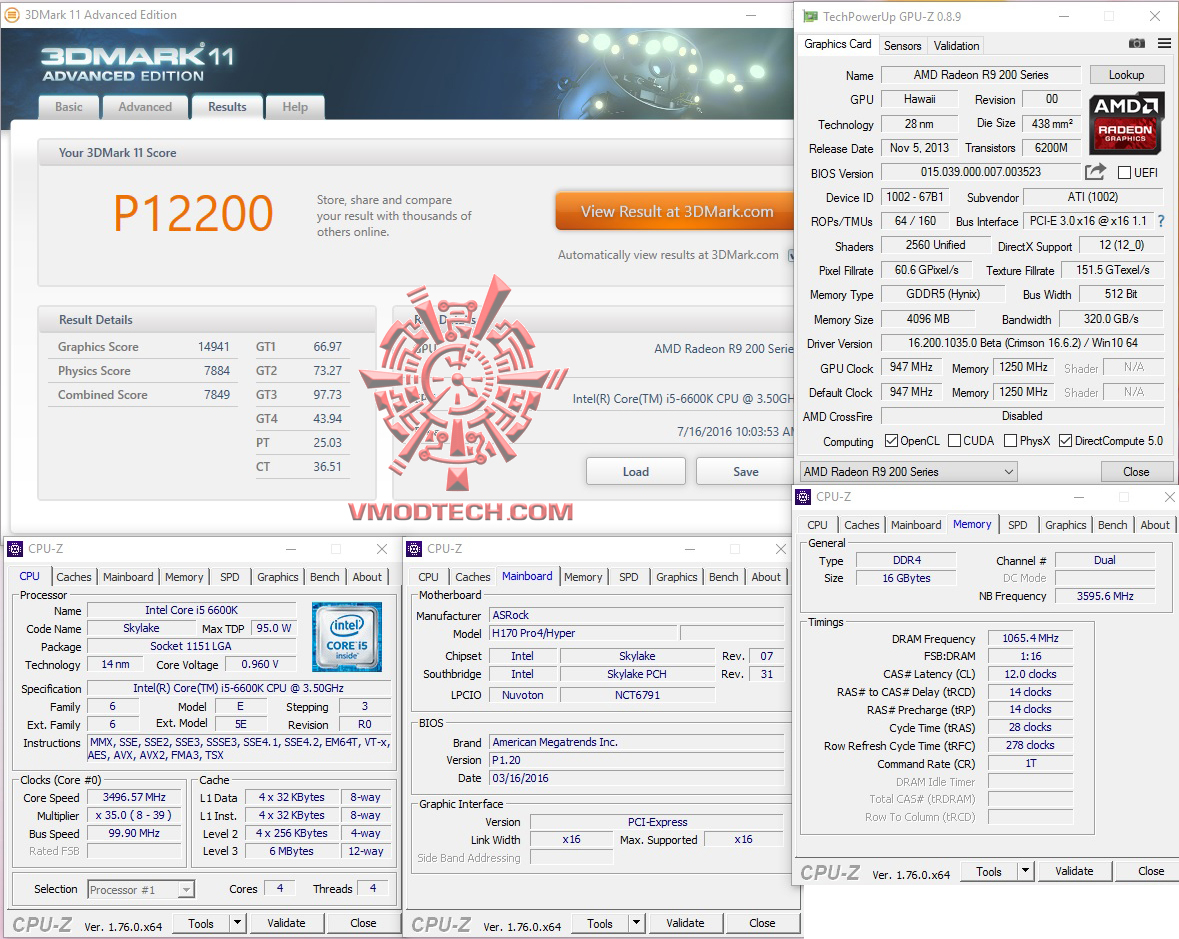

3DMark11

11 ASRock H170 Pro4/Hyper Review

3Dmark11 อยู่ที่ 12200คะแนน แรงมากครับ

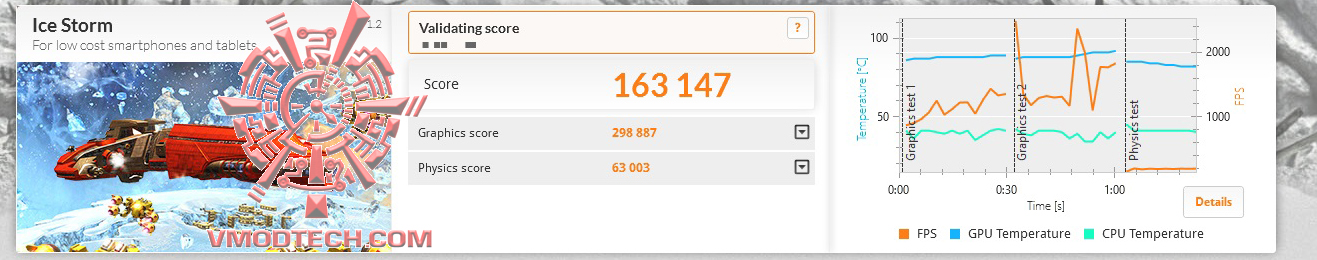

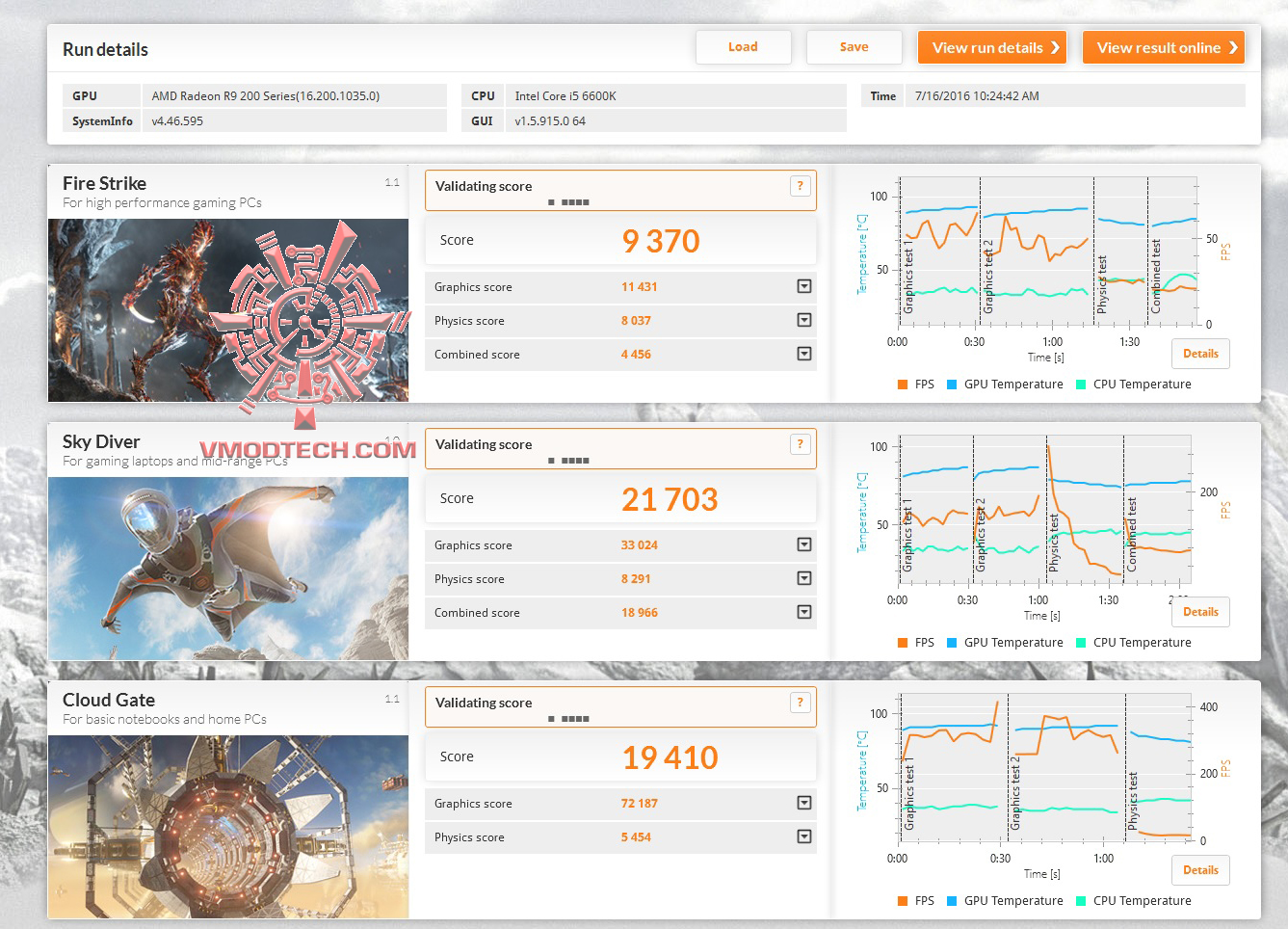

3DMark 2013

2013 ASRock H170 Pro4/Hyper Review

ice ASRock H170 Pro4/Hyper Review

3DMark แรงทุกการทดสอบครับ

เราไปชมผลทดสอบการโอเวอร์คล๊อกกันสักเล็กน้อยครับ

————————————————–

Overclock

CPU-Z

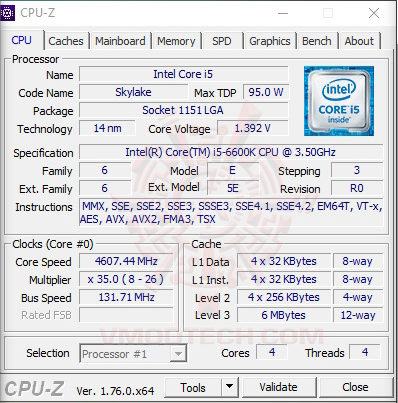

cpuid oc ASRock H170 Pro4/Hyper Review

cpuid2 oc ASRock H170 Pro4/Hyper Review

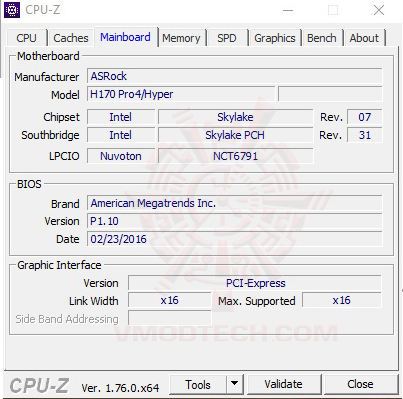

mb oc ASRock H170 Pro4/Hyper Review

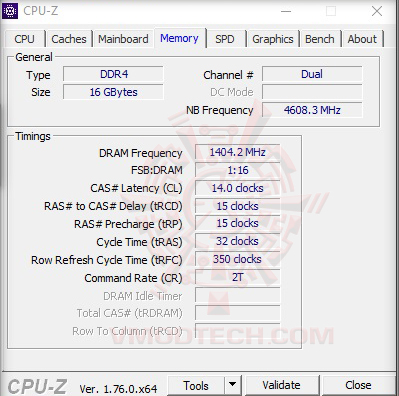

วันนี้โอเวอร์คลีอกกันที่ความเร็ว 4.6Ghz ได้อย่างสบายๆครับ บัสแรมนั้นอยู่ที่ 2800Mhz กันเลยครับ ส่วน BCLK อยุ่ที่ 131Mhz ครับ ถือว่าทำได้ดีเลยครับกับการดอเวอร์คล๊อกที่ทำได้อย่างง่ายดายมากๆ โดยไบออสที่ใช้ต้องเป็นเวอร์ชั่น 1.1 นะครับ

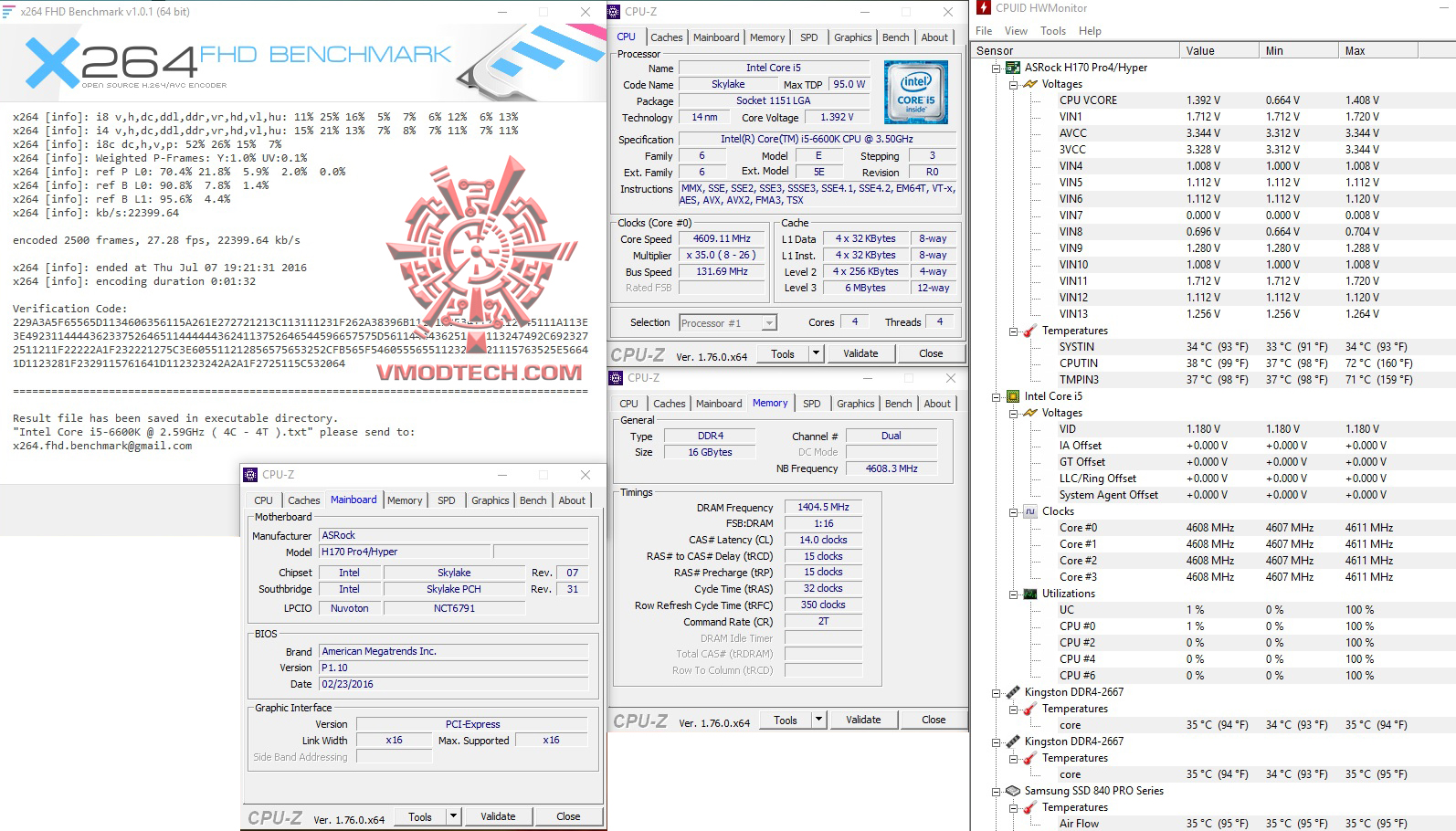

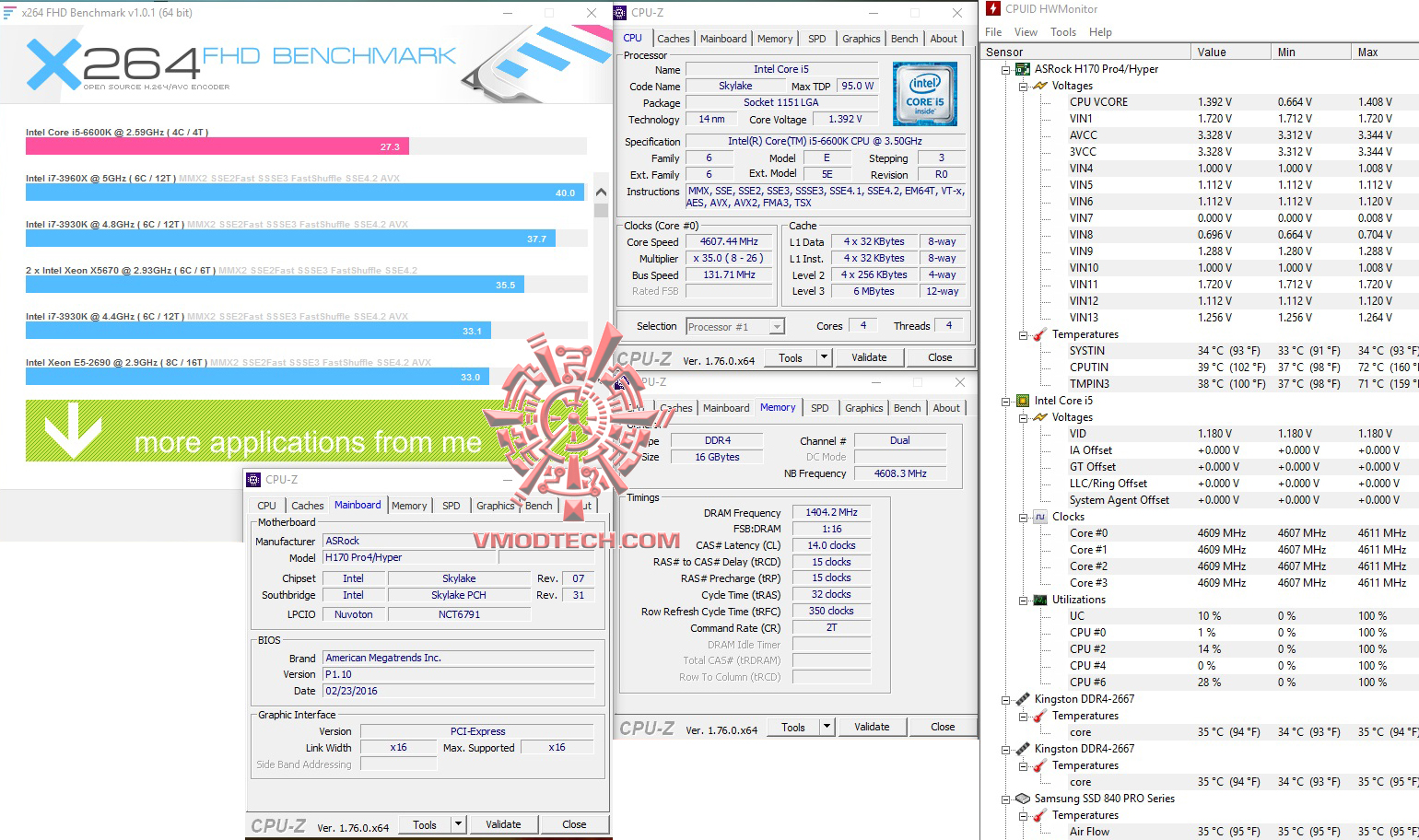

x264 FHD

x264 2 oc ASRock H170 Pro4/Hyper Review

x264 oc ASRock H170 Pro4/Hyper Review

โอเวอร์คล๊อกกันได้สบายๆเทส X264 ผ่านสบายๆแบบแรงๆเลยครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

————————————————–

asrock h170 pro4 hyper review1 ASRock H170 Pro4/Hyper Review

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASRock H170 Pro4/Hyper ที่วันนี้ถือว่าทำผลงานได้ในระดับนึงเลยครับ กับความสามารถพิเศษในการโอเวอร์คล๊อกแต่ต้องคอมเม้นว่าต้องเป็นไบออสตัวแรกเวอร์ชั่น 1.1 เท่านั้นนะครับถึงจะทำได้ ส่วนตัวหลังๆนี่น่าจะติดในข้อจำกัดสัญญากับทาง Intel เอาไว้นั่นเองครับ ถ้าดูในเรื่องของการใช้งานแล้วคุ้มค่าเป็นอย่างยิ่งครับทั้งในเรื่องการโอเวอร์คล๊อกและบรรดาฟีเจอร์ที่ให้มาก็เกือบๆเท่าเมนบอร์ดตัวใหญ่ๆเลยครับ อีกทั้งวัสดุอุปกรณ์นั้นก็อยู่ในเกรดมาตรฐาน ASRock Super Alloy ที่นำเอาวัสดุเกรดเยี่ยมมาใช้ รวมไปถึงเฟสไฟแบบ 10เฟสดิจิตอล Digi Power design ทำให้มั่นใจได้เลยครับกับการโอเวอร์คล๊อกปรับ BCLK กันได้ง่ายๆด้วยฟีเจอร์ Hyper BCLK Engine Integrated นั่นเองครับ ในส่วนของดีไซน์ก็ดูโอเคครับสวยงามกันในระดับนึงเหมาะกับท่านที่ชอบเมนบอร์ดโทนสีขาวถ้าดูๆแล้วนี่ก็เหมือนเมนบอร์ดรุ่นใหญ่ๆเลยด้วยซ้ำครับกับฟีเจอร์ที่ให้กันมากอรปกับดีไซน์และประสิทธิภาพการทำงาน ถ้าจะให้สรุปแล้วก็คือเมนบอร์ดชิบเซ็น H170 ที่สามารถโอเวอร์คล๊อกใช้งานได้ไม่แพ้เมนบอร์ดตัวใหญ่ๆมีพร้อมทั้งฟีเจอร์ที่รองรับการโอเวอร์คล๊อกใช้งานได้แบบสบายๆรวมไปถึงฟีเจอร์ใช้งานที่จำเป็นให้มาครบครันครับ เหมาะกับท่านที่มองหาเมนบอร์ด H170 ราคาไม่แพงแต่มีฟีเจอร์ครบและยังโอเวอร์คล๊อกกันได้ ASRock H170 Pro4/Hyper รุ่นนี้ตอบโจทย์ตรงนี้ได้ครับ สำหรับราคาวางจำหน่ายอยู่ที่ประมาณ 4XXXบาทต้นๆครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

ขอบคุณที่ติดตาม

Dodge Vmodtech

.

vmod award performance best ASRock H170 Pro4/Hyper Reviewvmod award innovation best ASRock H170 Pro4/Hyper Reviewvmod award value good ASRock H170 Pro4/Hyper Review

.
