สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com วันนี้ผมมีรีวิวเมนบอร์ดคุณเยี่ยมจากแบรนด์ ASRock มาให้ท่านได้ชมกันครับ กับเมนบอร์ดขนาดเล็ก mini-ITX ในซีรี่ย์ Phantom Gaming ในชื่อรุ่น ASRock Z390 Phantom Gaming-ITX/ac ที่แม้จะเป็นเมนบอร์ดขนาดเล็กๆแต่บรรดาฟีเจอร์และความแรงที่ให้กันมานั้นไม่ธรรมดาครับ ประสิทธิภาพการทำงานนั้นแรงเกินตัวแน่นอน ด้วยดีไซน์มาในแนวสีดำสนิทด้วย PCB เกรดเยี่ยมหนา 8ชั้นและ 4 x 2oz copper พร้อมชุดภาคจ่ายไฟที่ออกแบบมารองรับการโอเวอร์คล๊อกกันโดยเฉพาะรวมไปถึงสีสรรของไฟ RGB ที่แสดงผลด้านข้างเมนบอร์ดที่รองรับการซิงค์กับบรรดาอุปกรณ์อื่นที่ซัพพอตระบบ Polychrome RGB ได้อีกด้วย ในส่วนของฟีเจอร์ก็จัดเต็มมาให้ไม่แพ้เมนบอร์ดรุ่นใหญ่ๆครับไม่ว่าจะเป็น ASRock Super Alloy , Creative Sound Blaster™ Cinema 5 , Polychrome RGB , ASRock Polychrome SYNC, Intel^® Gigabit LAN , Intel^® Thunderbolt™ 3 Type-C , Intel^® 2T2R Dual Band 802.11ac WiFi (2.4/5GHz), supports up to 1.73Gbps wireless network and BT v5.0 มีเสา Wifi คุณภาพสูงพร้อมใช้งานให้อีกด้วยครับ นี่คือฟีเจอร์เด่นๆของ ASRock Z390 Phantom Gaming-ITX/ac เมนบอร์ดตัวเล็กที่อัดแน่นด้วยคุณภาพ โดยวันนี้เราจะทดสอบกับซีพียูตัวท๊อปรุ่นใหม่ล่าสุดอย่าง Intel Core i9 9900K ตัว Retail ให้ท่านได้ชมกันแบบเต็มอิ่มเหมือนเช่นเคยครับ เดี๋ยวเราไปชมรายละเอียดของ ASRock Z390 Phantom Gaming-ITX/ac กันต่อเลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASRock Z390 Phantom Gaming-ITX/ac กันต่อเลยครับ

ASRock Z390 Phantom Gaming-ITX/ac Appearance

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASRock Z390 Phantom Gaming-ITX/ac รุ่นใหม่ล่าสุดในซีรี่ย์ Phantom Gaming รุ่นใหม่ล่าสุดในชิบเซ็ต Z390 ครับ

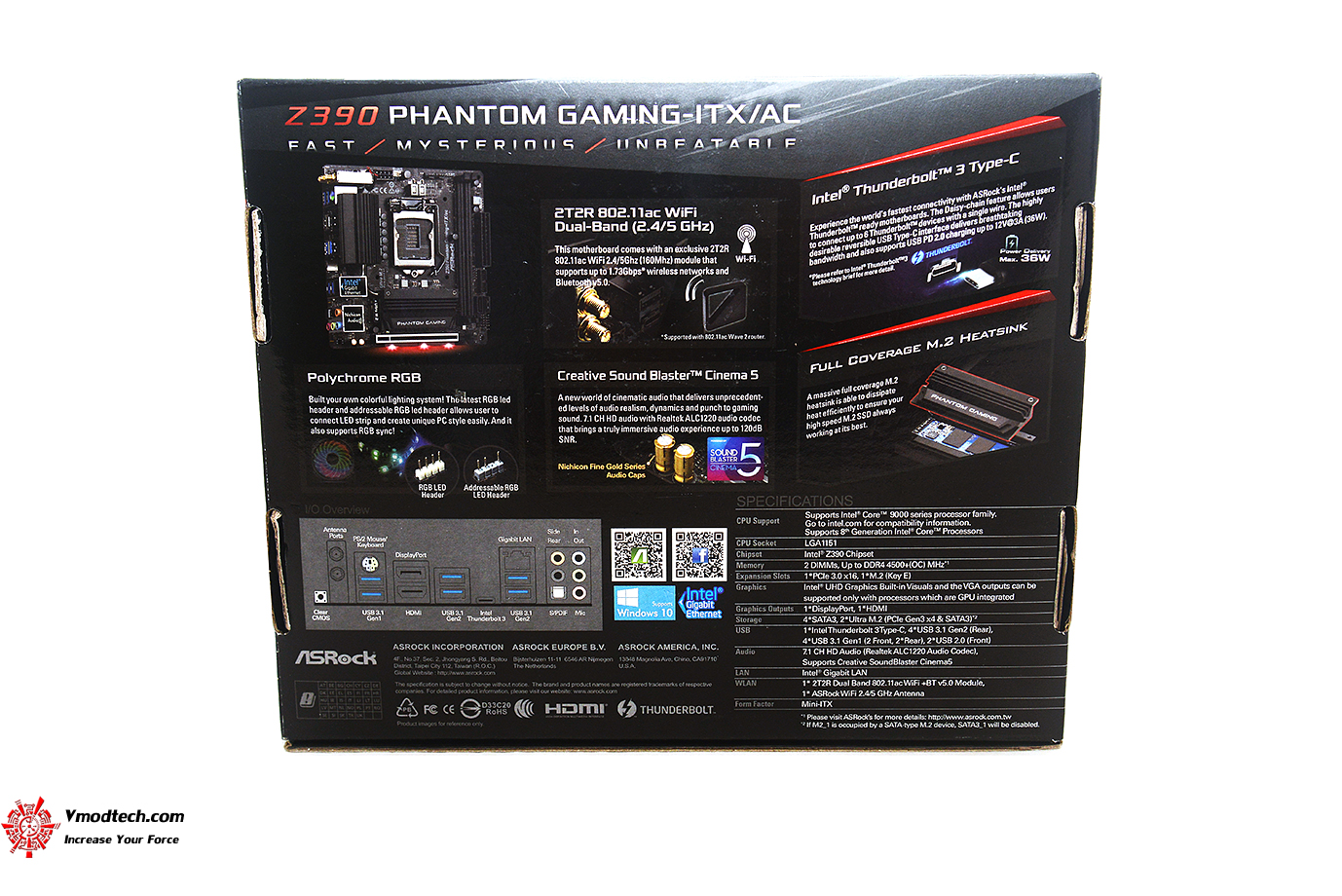

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 1 ชุด 3เส้น ฝาหลัง,  น๊อตยึด M.2 ,เสา Wifi 2T2R Intel^® 802.11ac Wave 2 WiFi & BT 5.0 มาให้พร้อมใช้งานเลยครับ

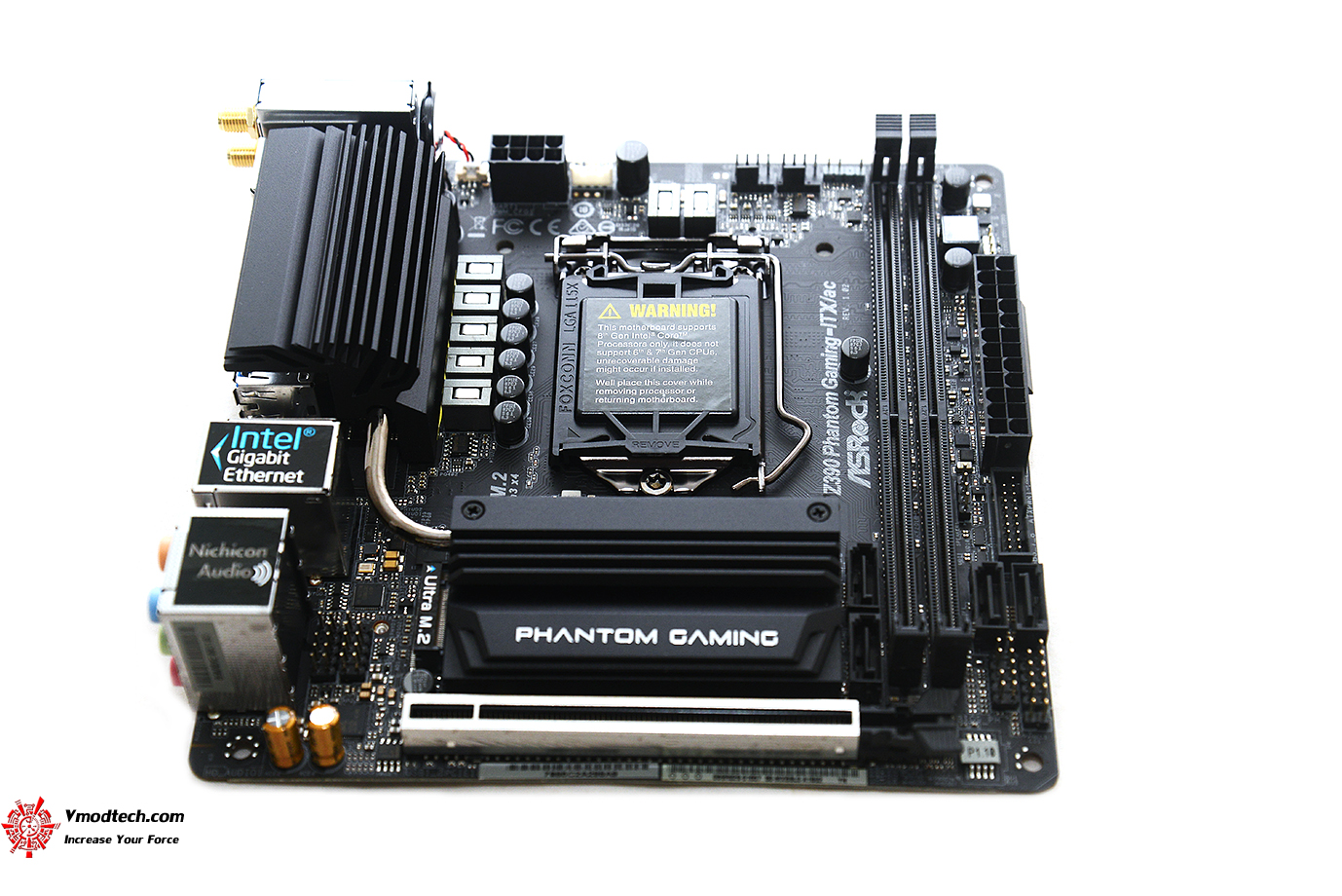

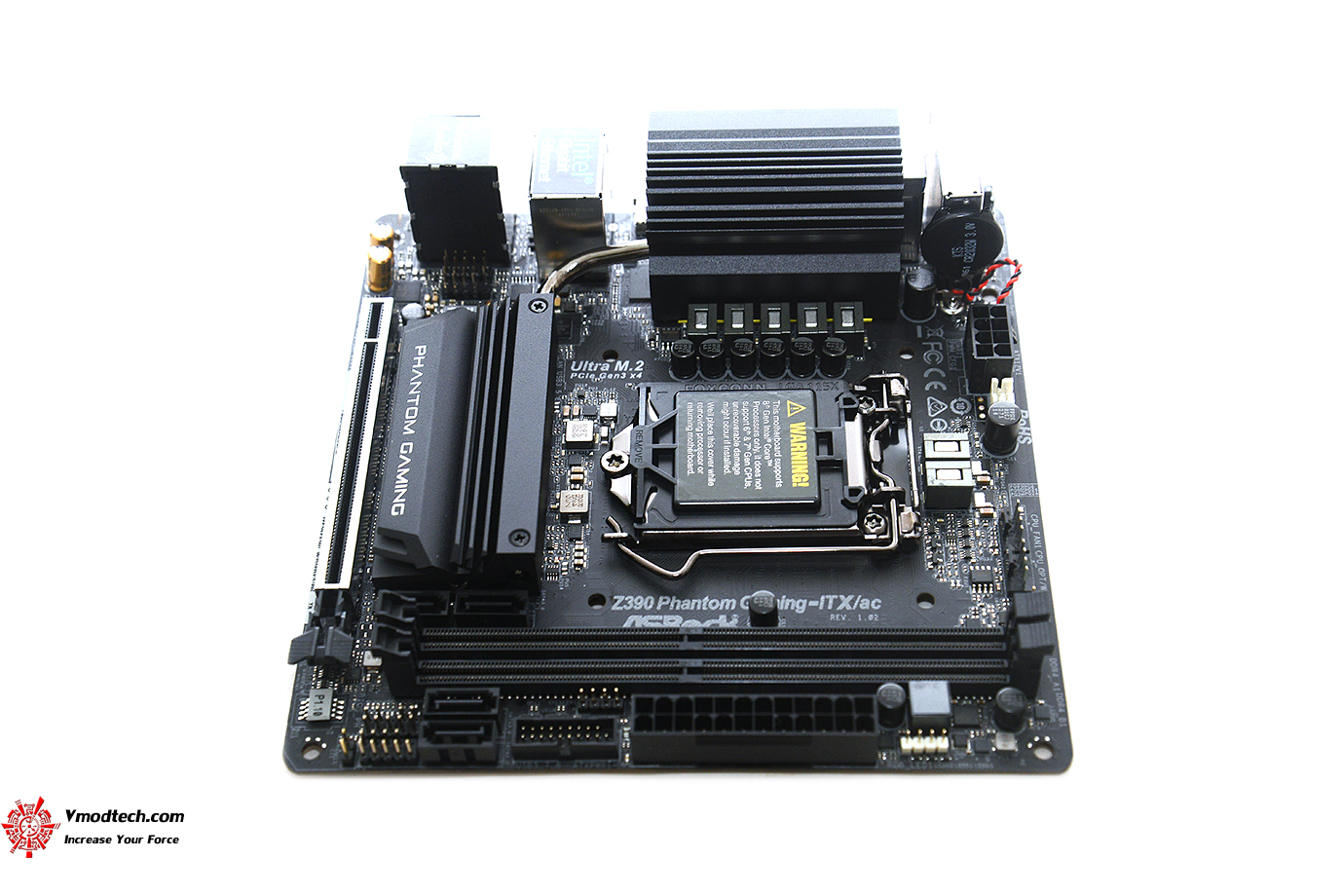

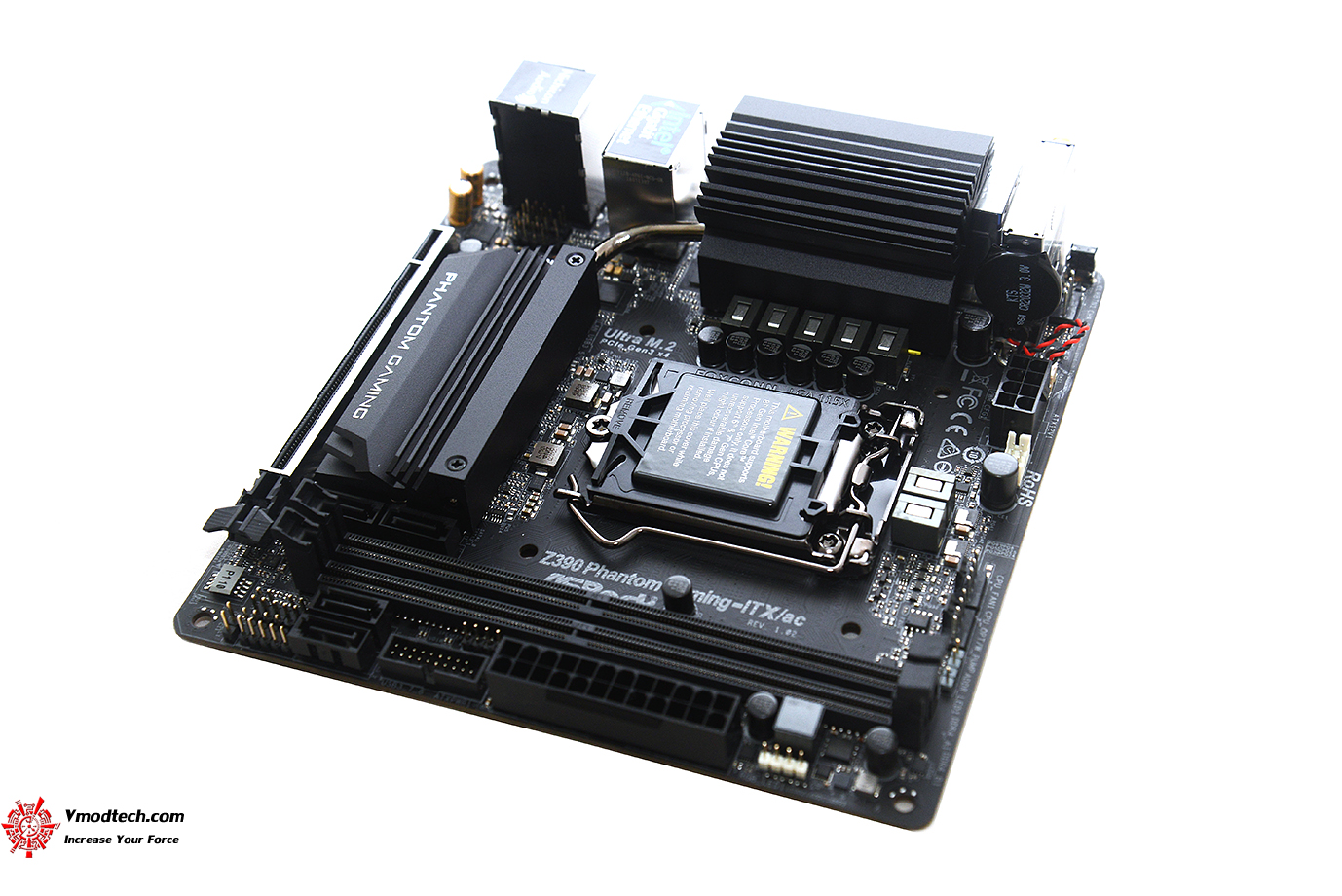

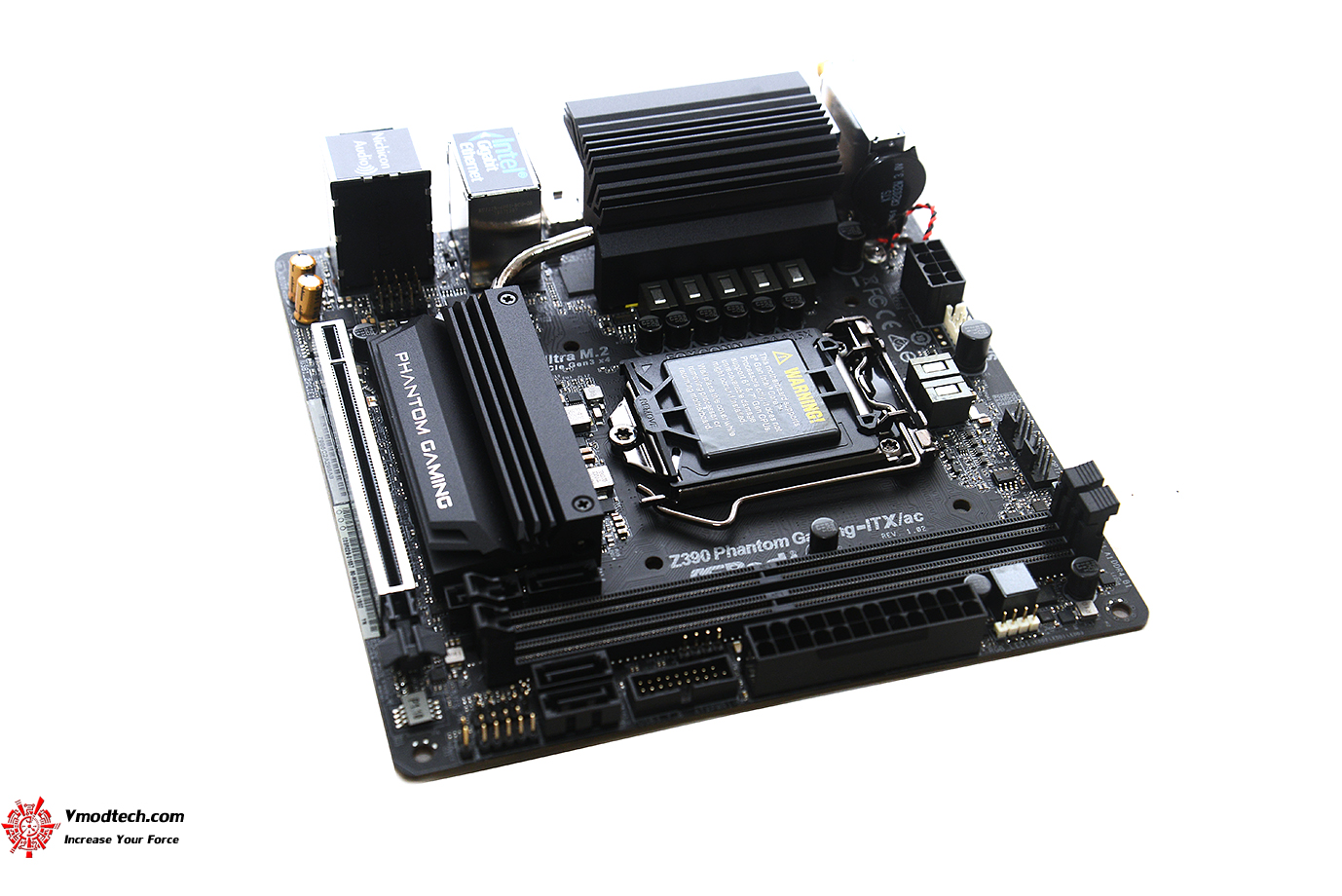

ตัวเมนบอร์ดก็ออกแบบในแนว Mini-ITX ขนาดเล็กแต่การจัดวางอุปกรณ์ต่างๆนั้นทำได้อย่างลงตัวและดูหรูหราเลยครับ ด้วยฮีตซิงค์ที่ใหญ่พร้อมระบายความร้อนได้อย่างมีประสิทธิภาพ รวมทั้งมีไฟ RGB อยู่ด้านข้างใต้สล๊อต PCI-e อีกด้วยครับ

ขนาดตัวเมนบอร์ดนั้นขนาดใหญ่ Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm ครับ สวยงามใหญ่โตมากๆ

ดีไซน์นั้นสวยงามลงตัวเลยครับตามสไตล์ Phantom Gaming ใหม่ล่าสุดจาก ASRock

บรรดาสล๊อตต่างๆก็จัดวางได้ดีครับ รวมทั้งพอตเชื่อมต่อต่างๆก็มีมาให้ใช้งานครบครันครับ

ฮีตซิงค์เฟสไฟดูใหญ่และเชื่อมต่อไปยังชิบเซ็ตด้วยครับ

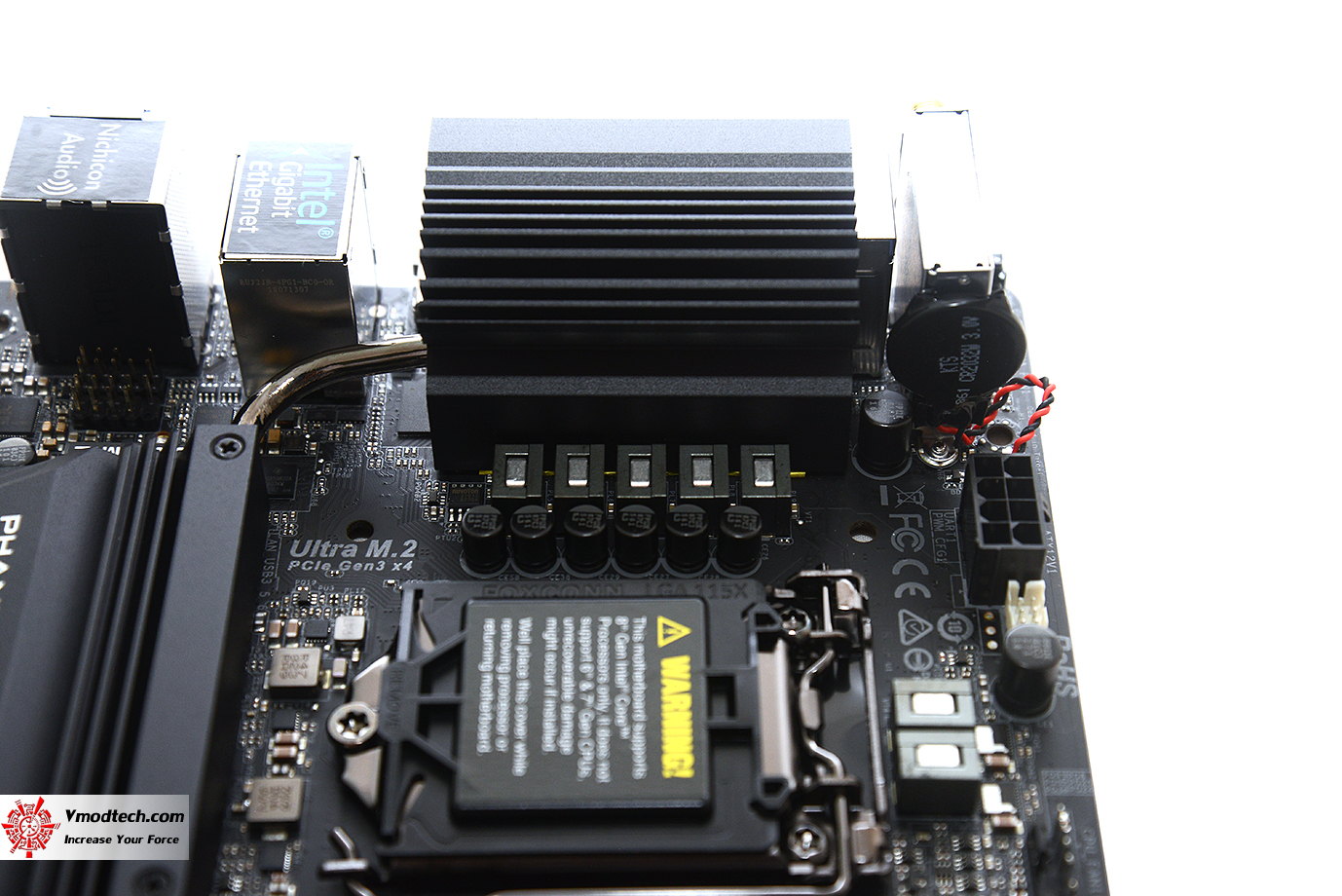

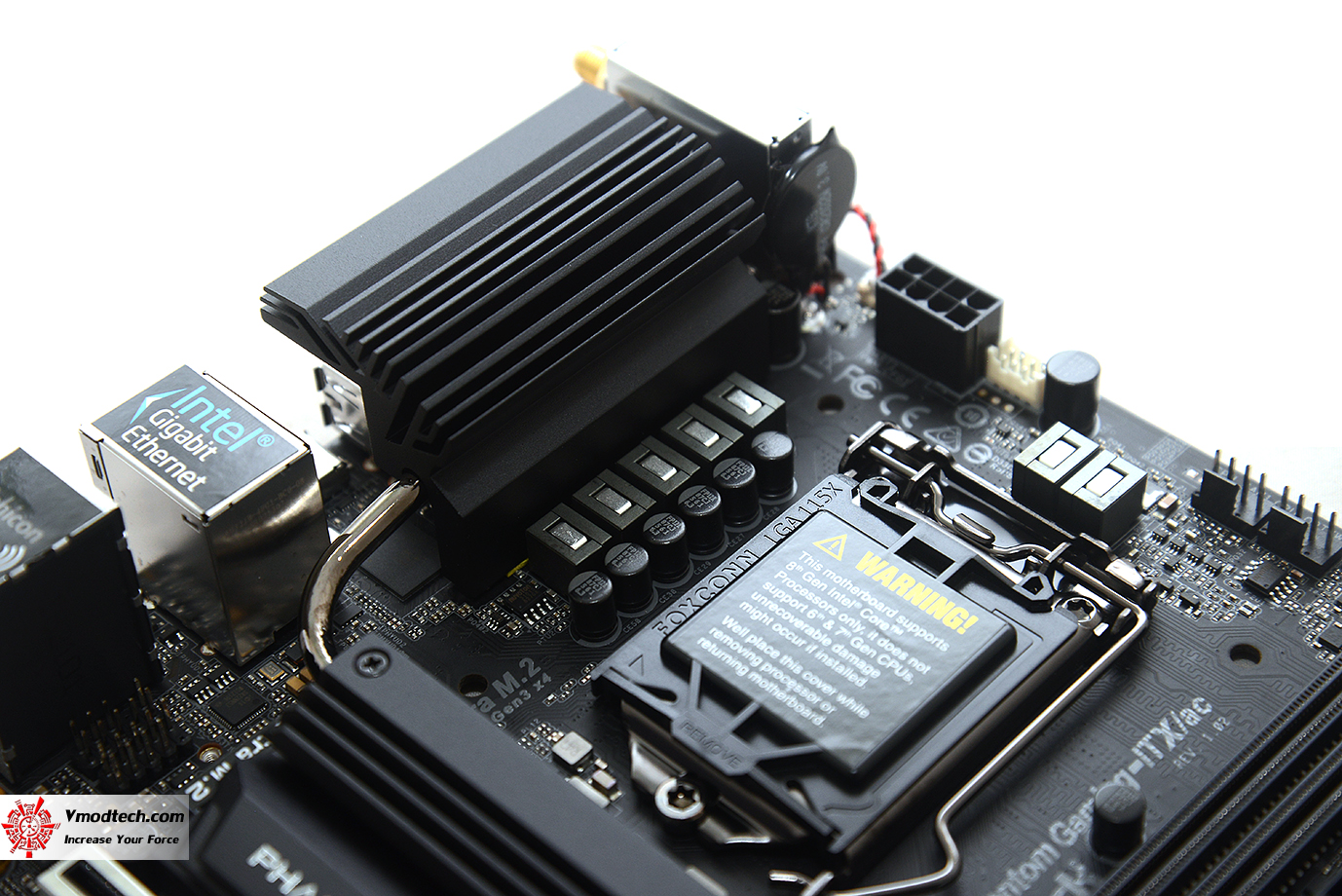

ฮีตซิงค์เฟสไฟที่ใหญ่พร้อมระบายความร้อนให้ภาคจ่ายไฟมาตรฐาน ASRock Super Alloy แบบ Digi Power design ภาคจ่ายไฟซีพียูเป็น 7เฟส Premium 60A Power Choke , 60A Dr.MOS พร้อมคาปาซิเตอร์คุณภาพเยี่ยม Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) กันเลยครับ

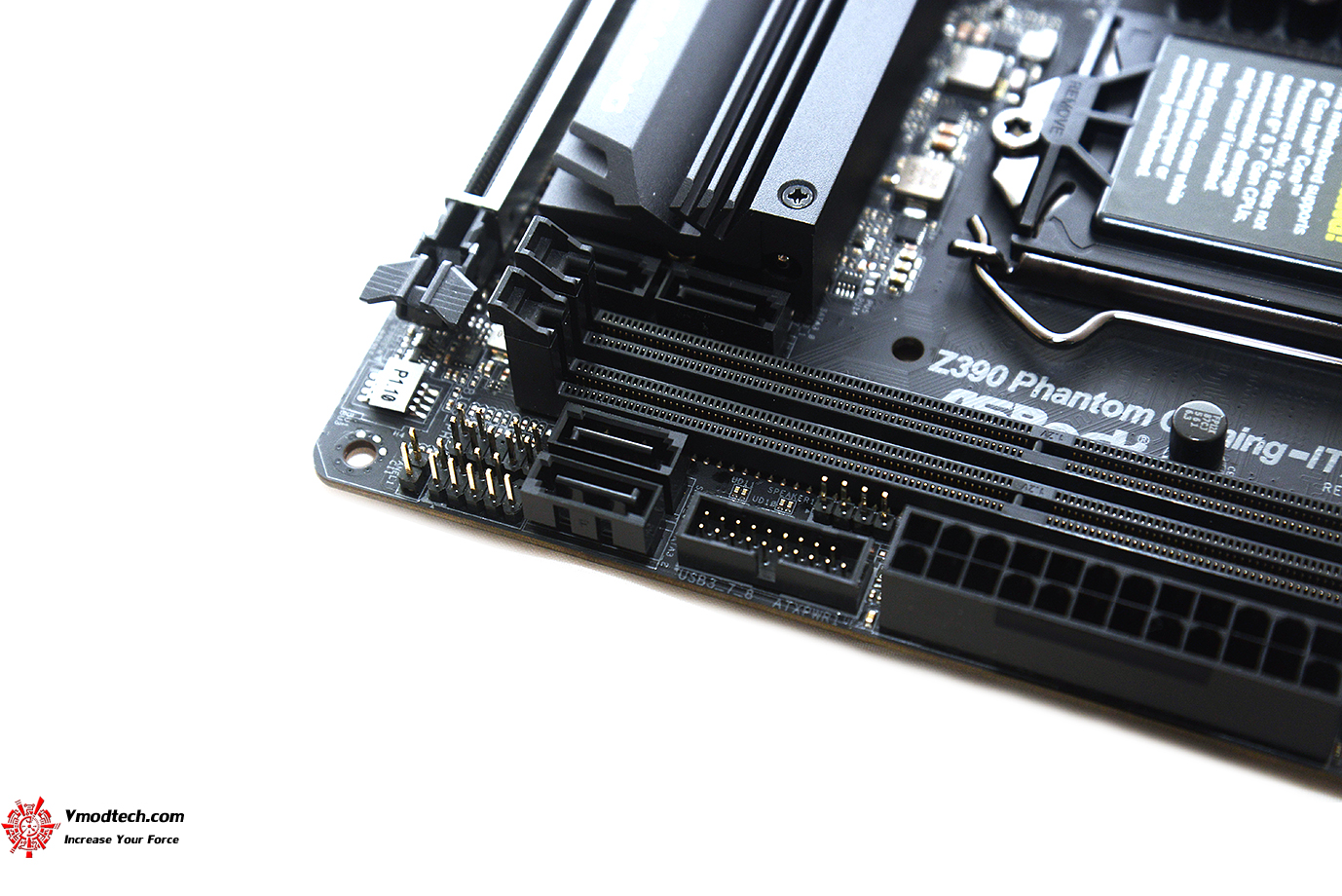

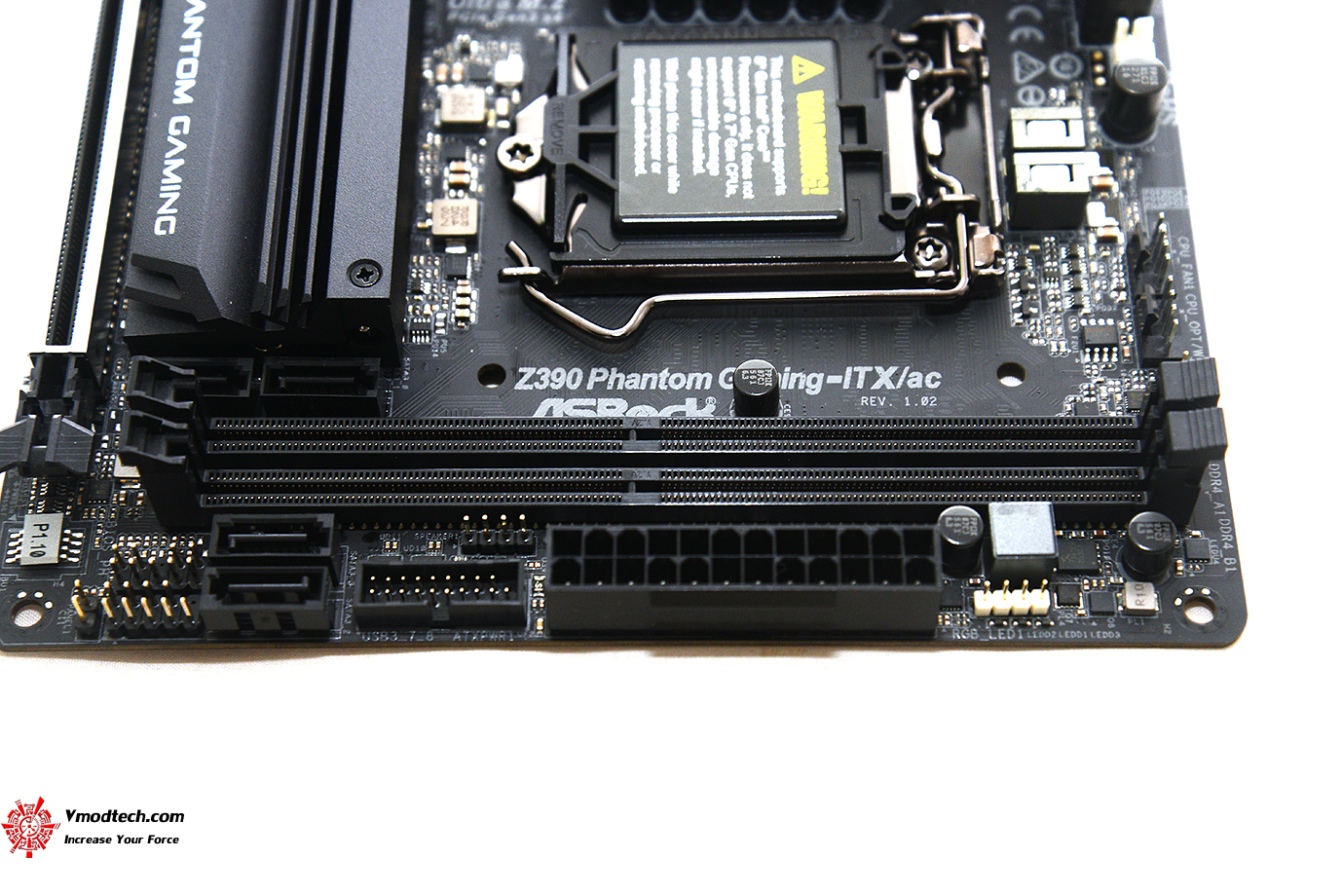

แรมให้กันมา 2ช่องรองรับ ความจุสูงสุด 32GB ทั้งสองช่องชุบทอง 15μ Gold Contact in DIMM Slots ครับ Supports DDR4 4500+(OC) / 4333(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory

ช่อง SATA ให้กันมา 4 x SATA3 6.0 Gb/s

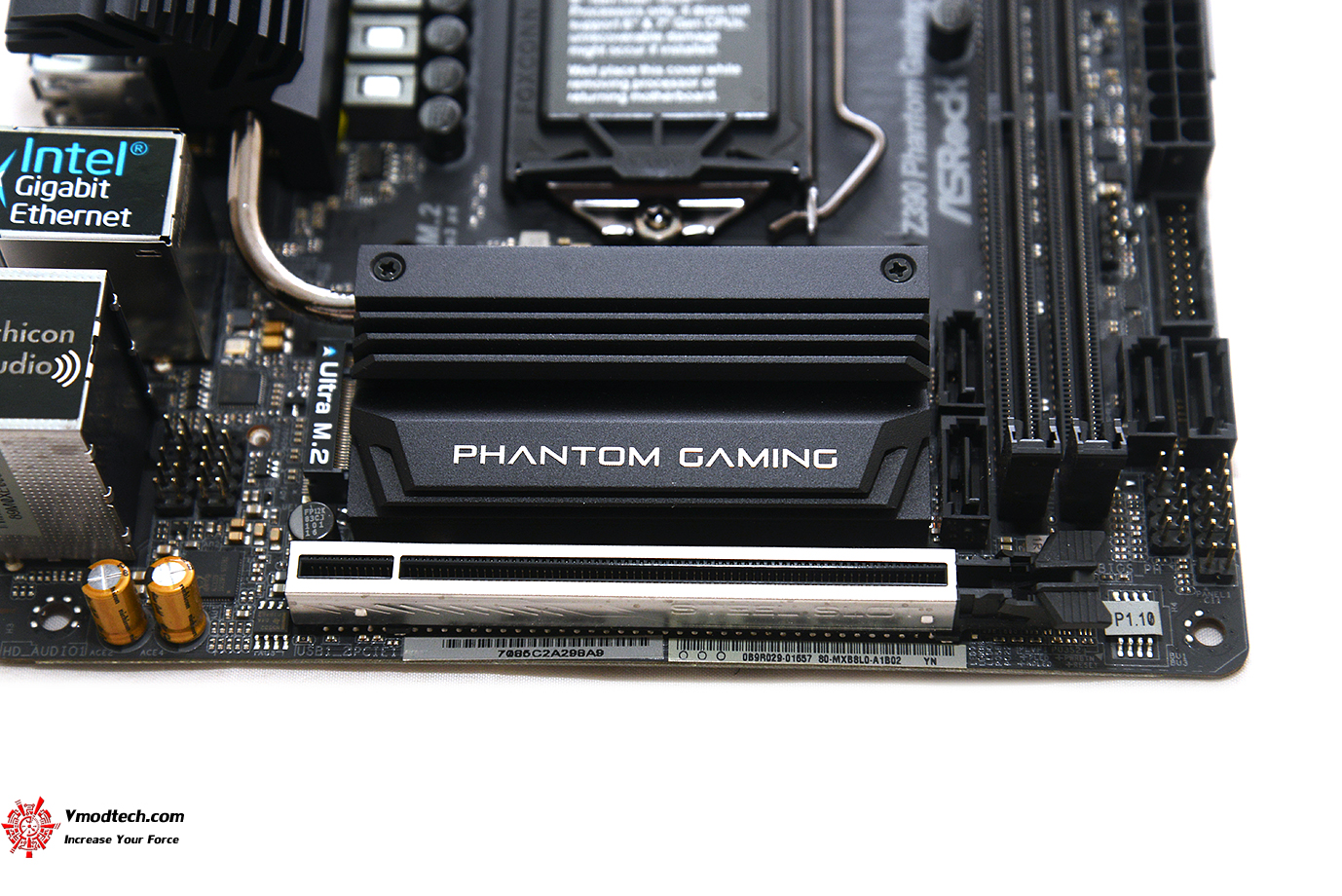

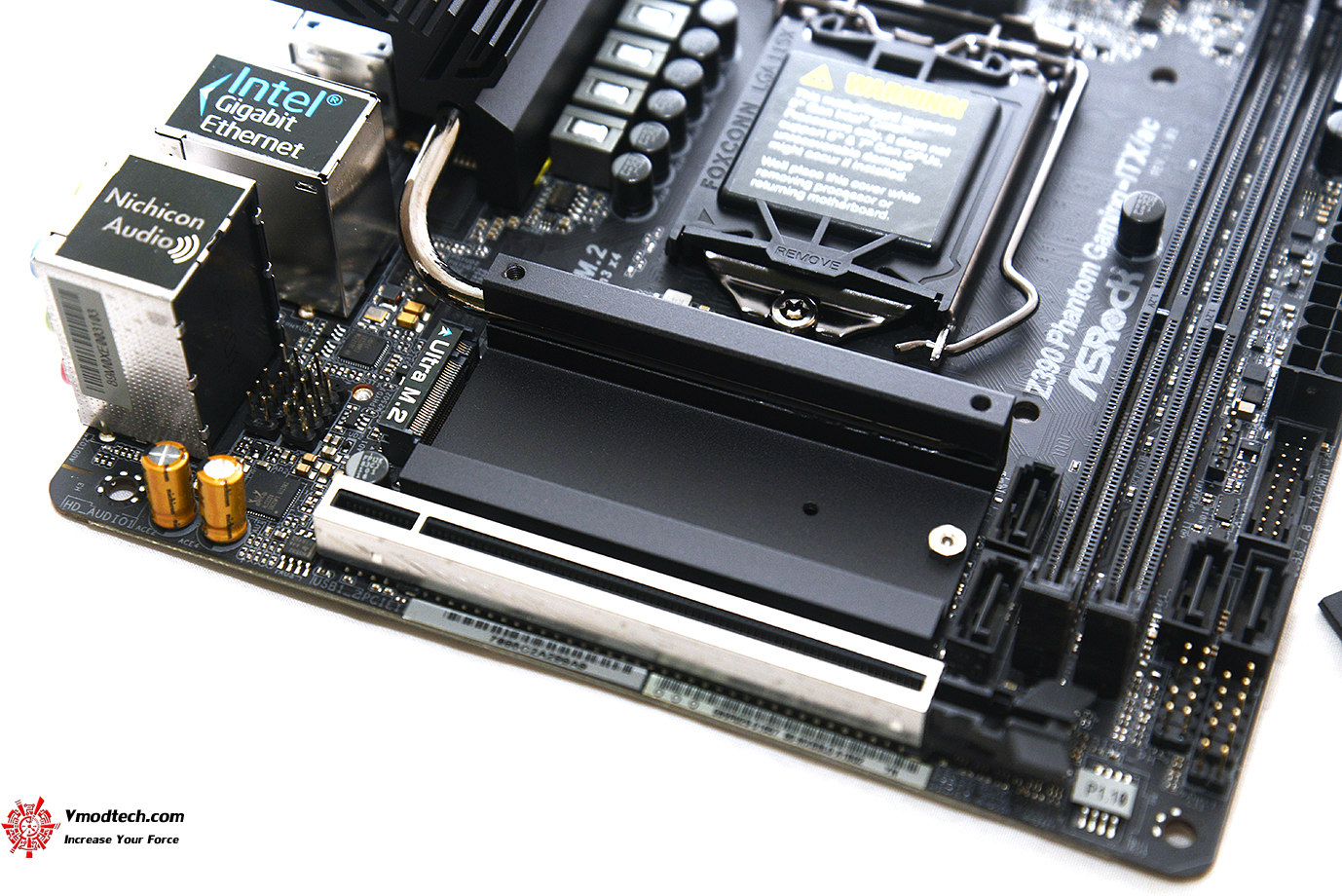

ฮีตซิงค์ชิบเซ็ต Z390 รุ่นใหม่ล่าสุดครับ มีโลโก้ Phantom Gaming และสามารถถอดเพื่ออัพเกรด M.2 ได้อีกด้วยครับ

ช่อง M.2 ให้กันมา 2x M.2 slots ด้านใต้ฮีตซิงค์และด้านหลัง PCB และมีฮีตซิงค์ช่วยระบายความร้อนให้อีกด้วยครับ

ถอดฮีตซิงค์ก็จะสามารถอัพเกรด M.2 ได้ครับ 1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) , 1x Ultra M.2 Socket (M2_2), supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

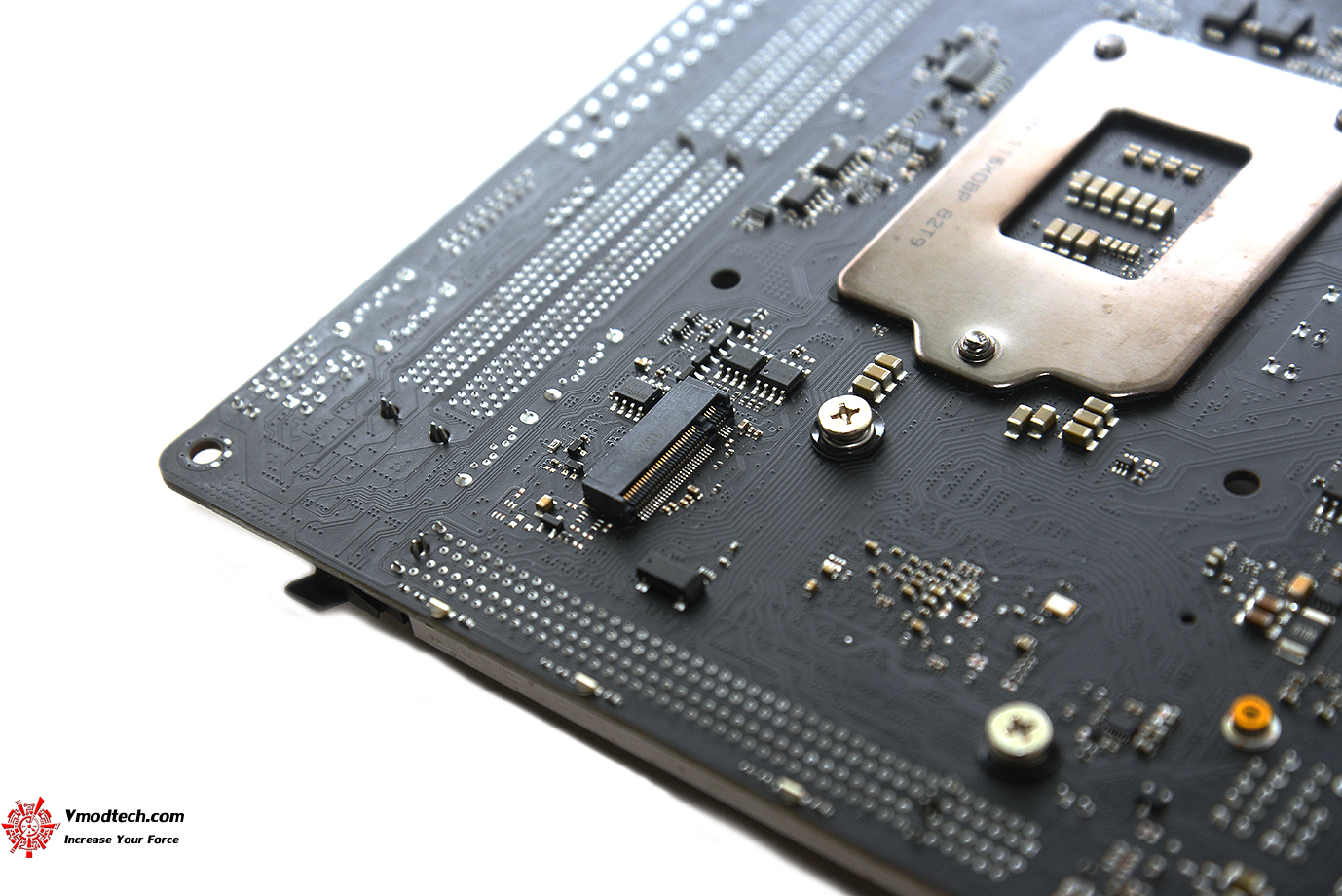

ด้านใต้ PCB จะมี M.2 ช่องที่สองให้ครับ 1x Ultra M.2 Socket (M2_2), supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

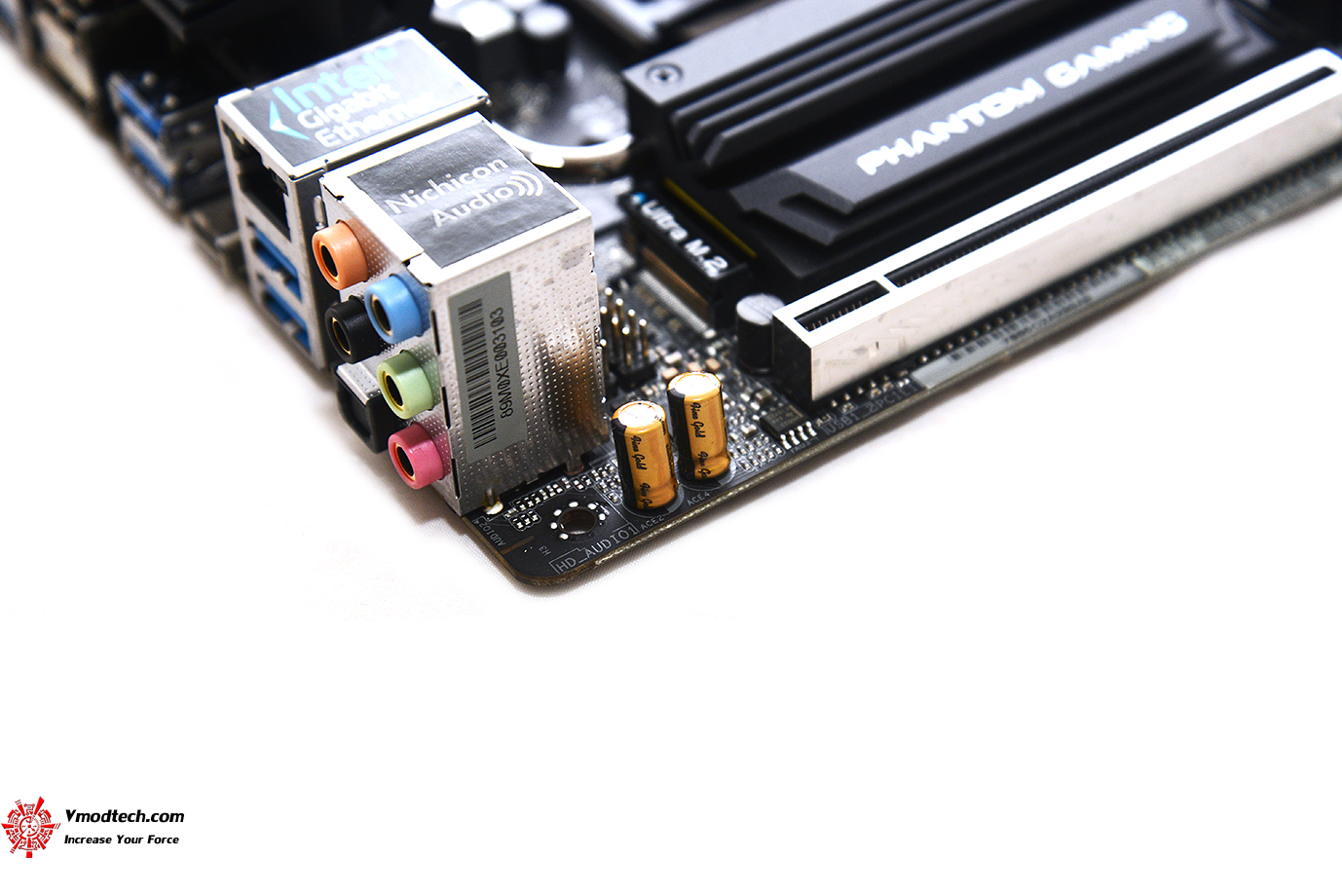

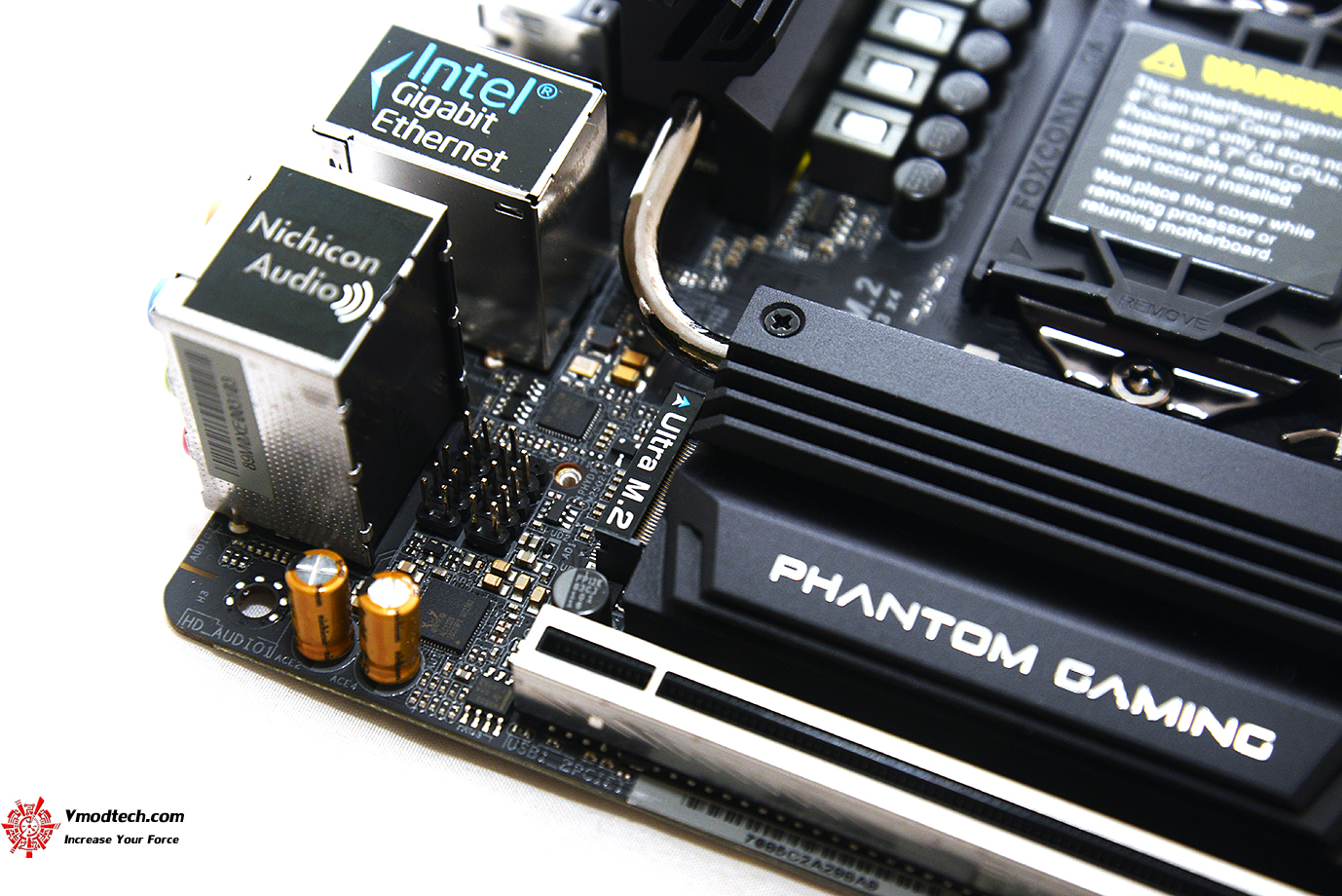

ระบบเสียงเป็นระบบ Creative Sound Blaster™ Cinema 5  พร้อมด้วยระบบเสียง 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) จัดเต็มเลยครับ

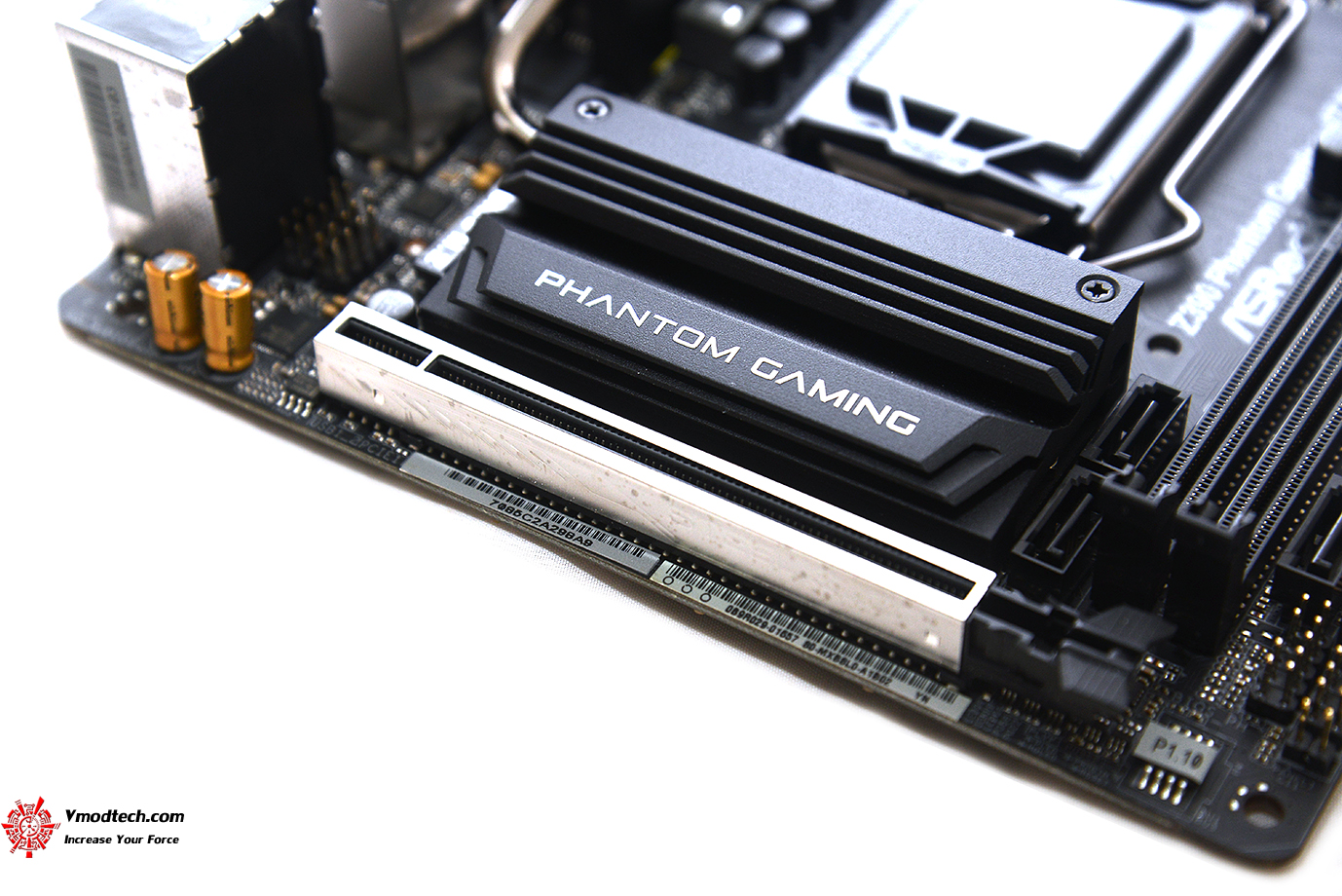

สล๊อต  x PCI Express 3.0 x16 Slot (PCIE1: x16 mode) พร้อมชุบทอง 15μ Gold Contact in VGA PCIe Slot (PCIE1) พร้อมเสริมแกร่งป้องกันอันตรายแบบเต็มๆครับ

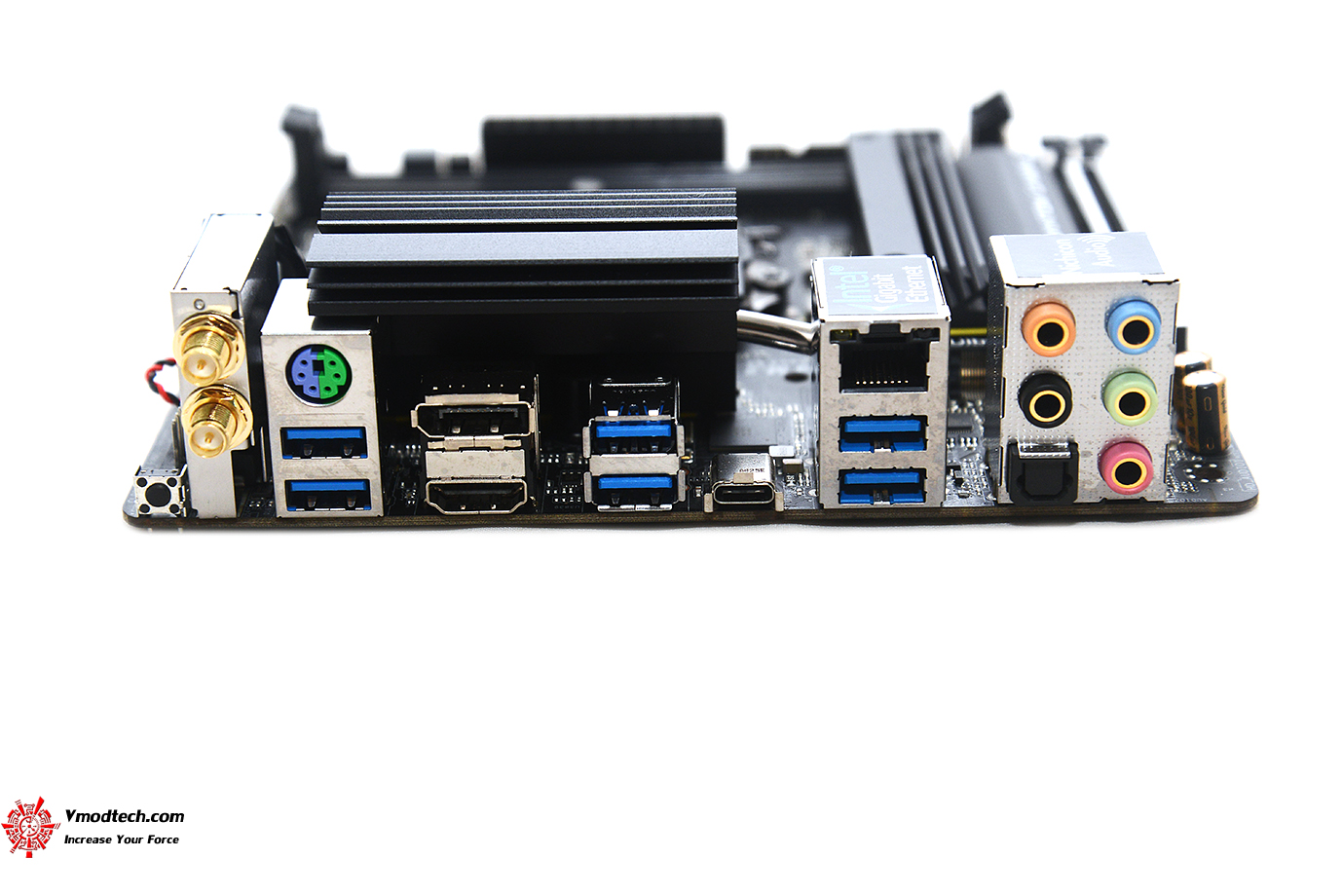

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังอินเตอร์เฟสด้านหลังประกอบด้ว 2 x Antenna Ports , 1 x PS/2 Mouse/Keyboard Port ,  1 x HDMI Port ,  1 x DisplayPort 1.2 , 1 x Intel® Thunderbolt™ 3 (Compatible with USB 3.1 Gen2 and USB-C Display)* ,  1 x Optical SPDIF Out Port ,  4 x USB 3.1 Gen2 Type-A Ports (10 Gb/s) (Supports ESD Protection) ,  2 x USB 3.1 Gen1 Ports (Supports ESD Protection) ,  1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) ,  1 x Clear CMOS Button ,  HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

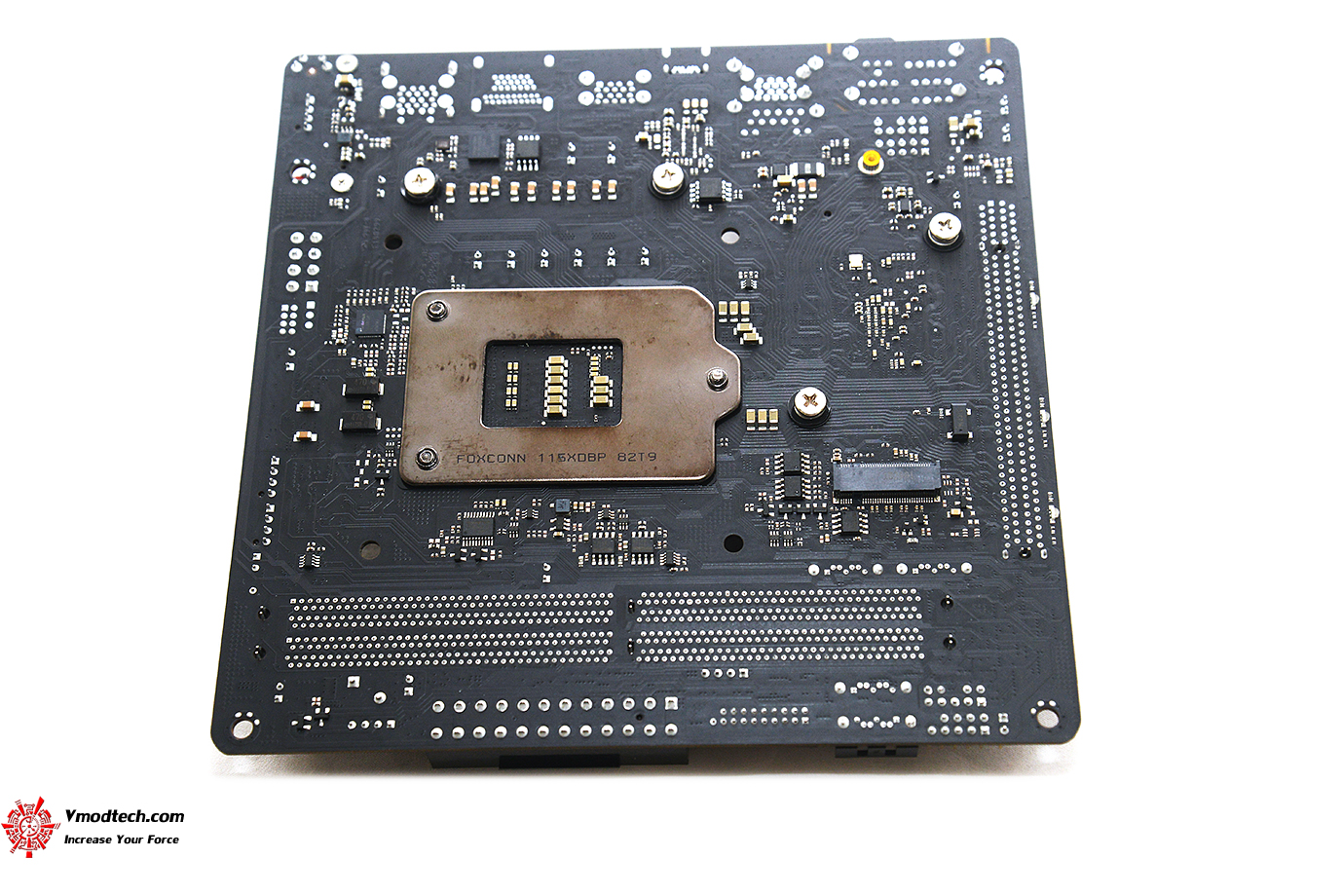

ด้านหลังเป็น PCB สีดำสนิท

เราไปชมหน้าไบออสกันต่อเลยครับ

Bios interface

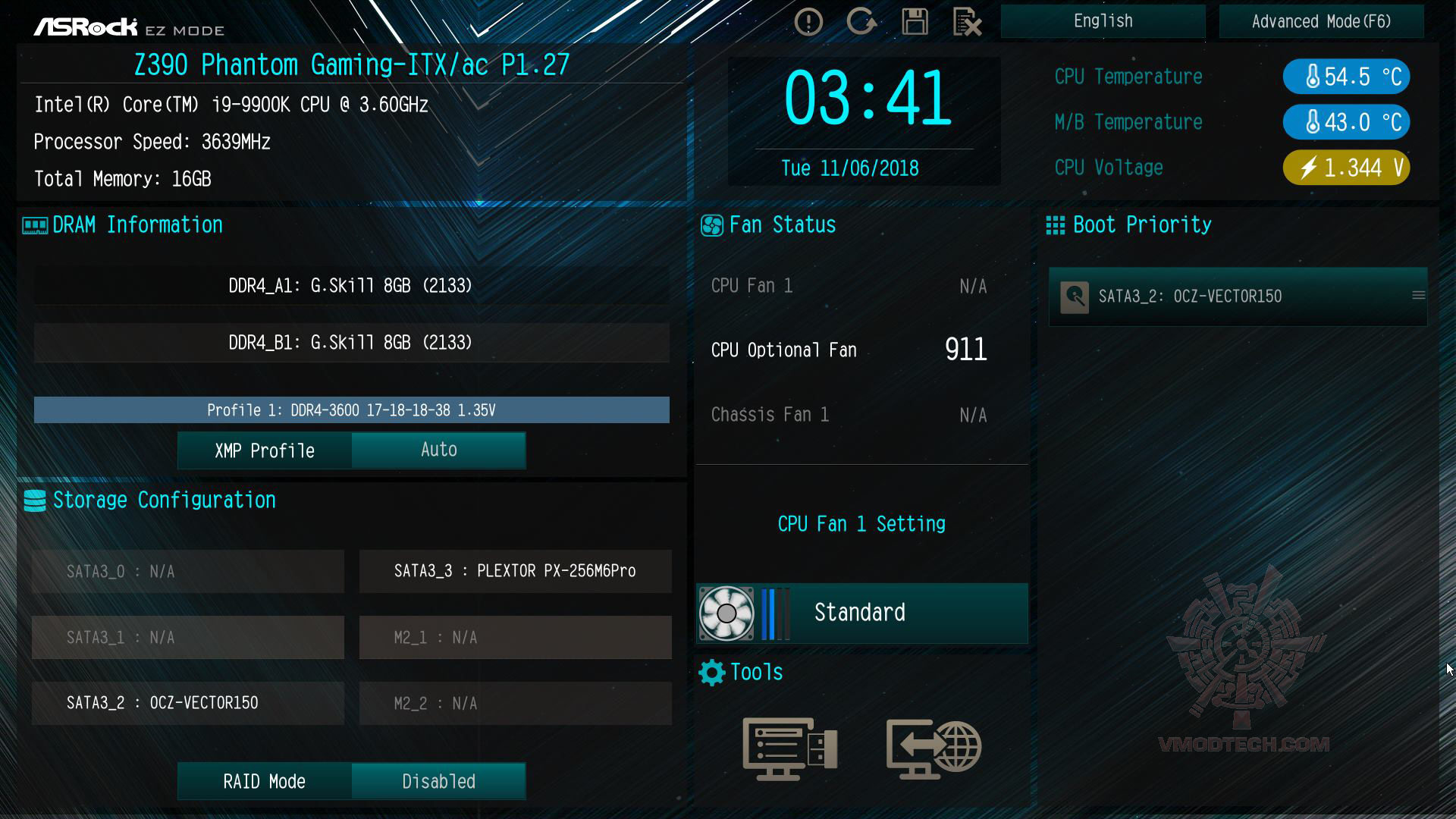

หน้าไบออสในโหมด EZ โหมดครับ ก็จะบอกรายละเอียดต่างๆของตัวเมนบอร์ดทั้งบรรดาอุปกรณ์ที่เสียบเชื่อมต่อ อุณหภูมิ พัดลม และดหมดการทำงานต่างๆ

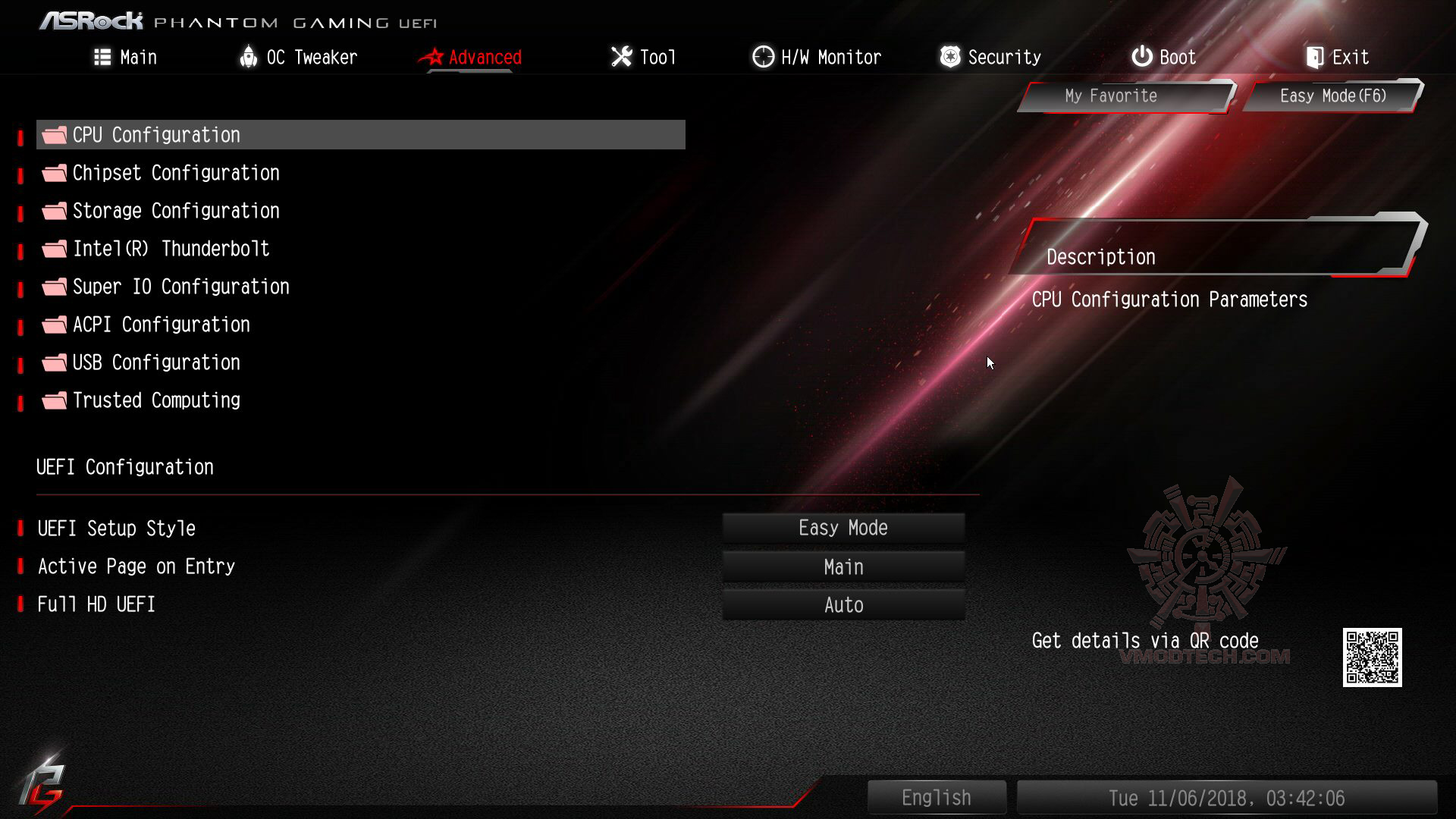

เข้ามาก็จะเป็นหน้าเมนูการปรับแต่งส่วนของการทำงานต่างๆครับ

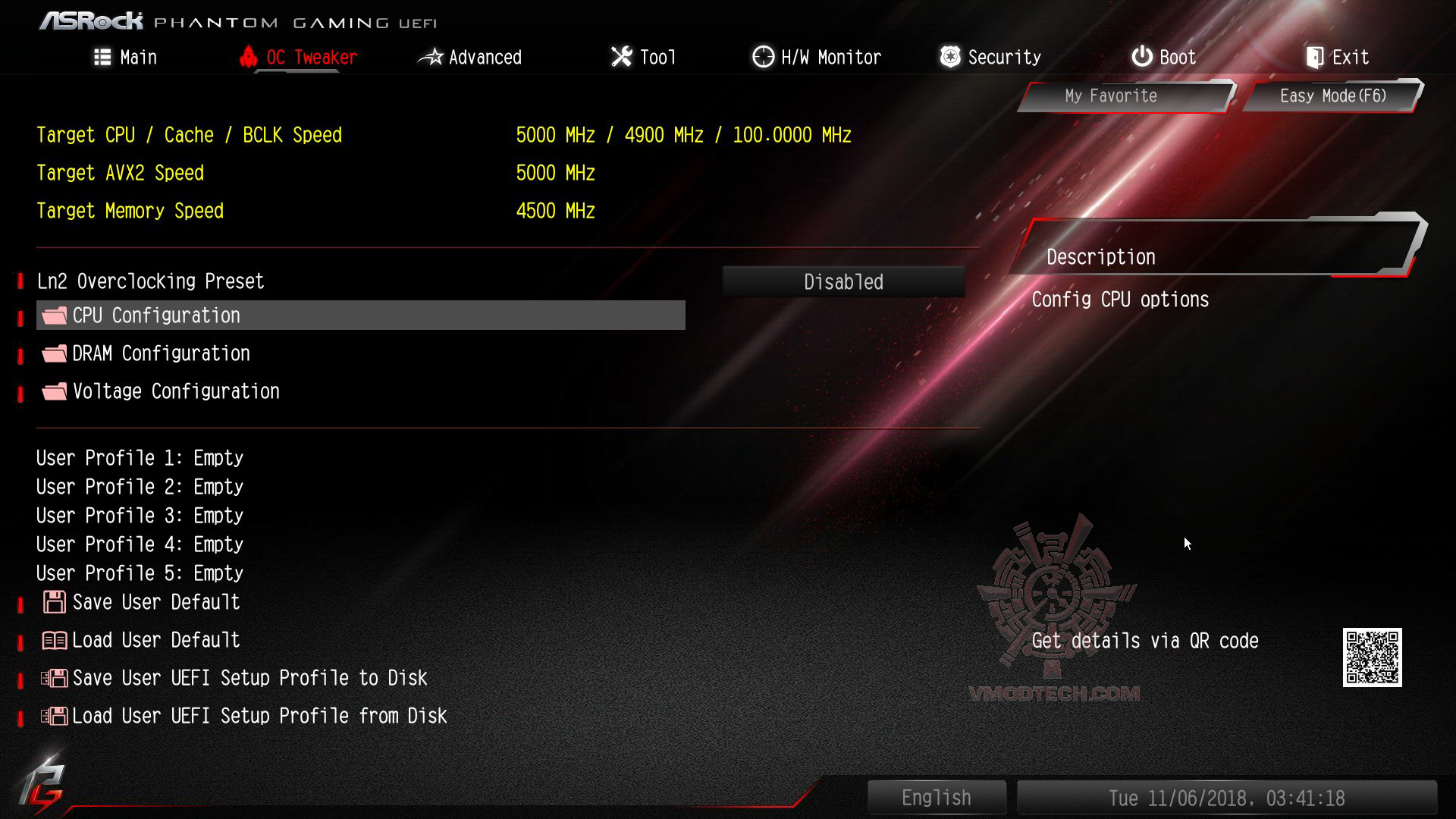

หน้าโอเวอร์คล๊อกก้ไม่ได้เปลี่ยนแปลงอะไรมากมายครับ

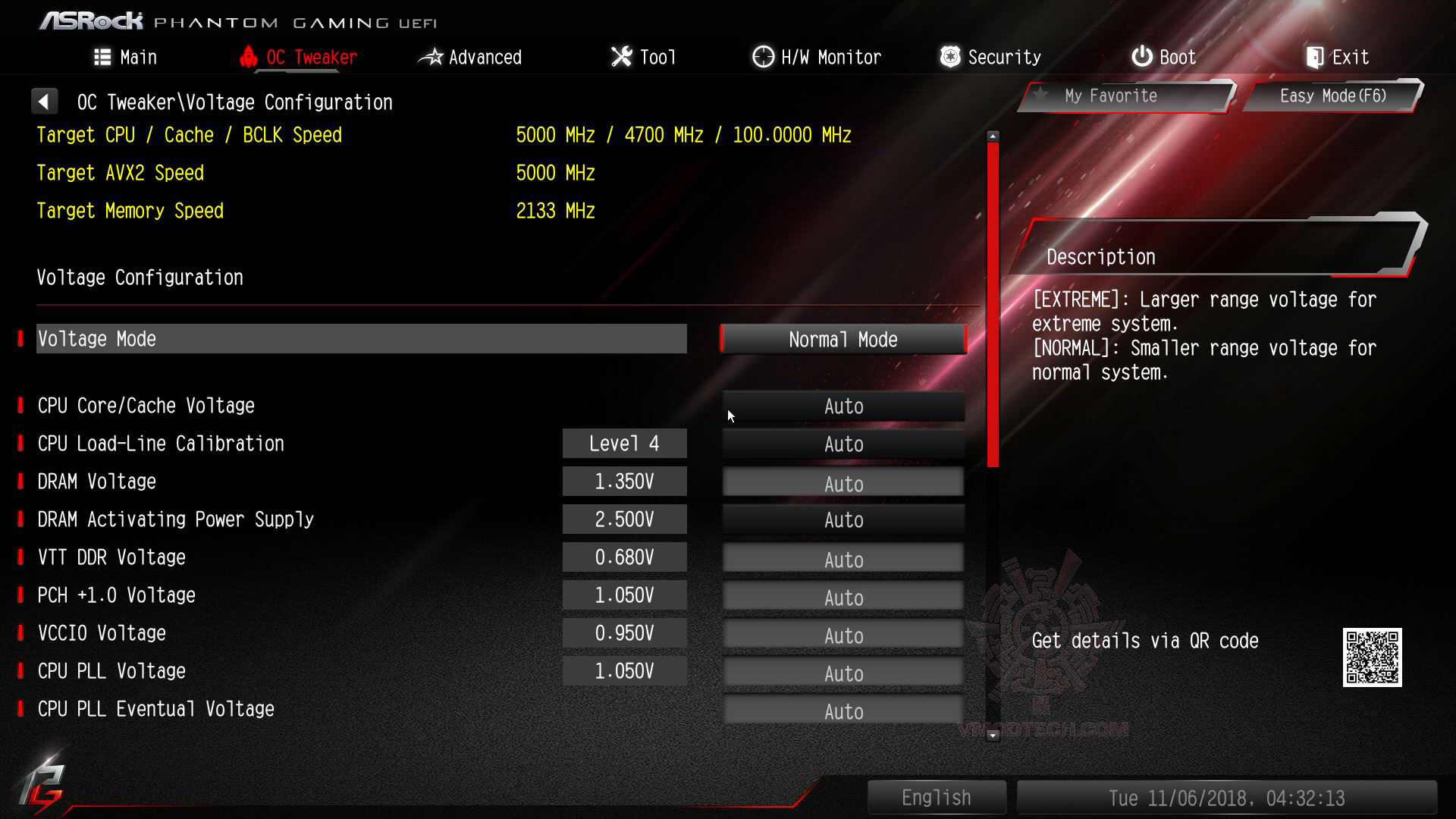

ระบบไฟก็ละเอียดดี รองรับการโอเวอร์คล๊อกเต็มรูปแบบ

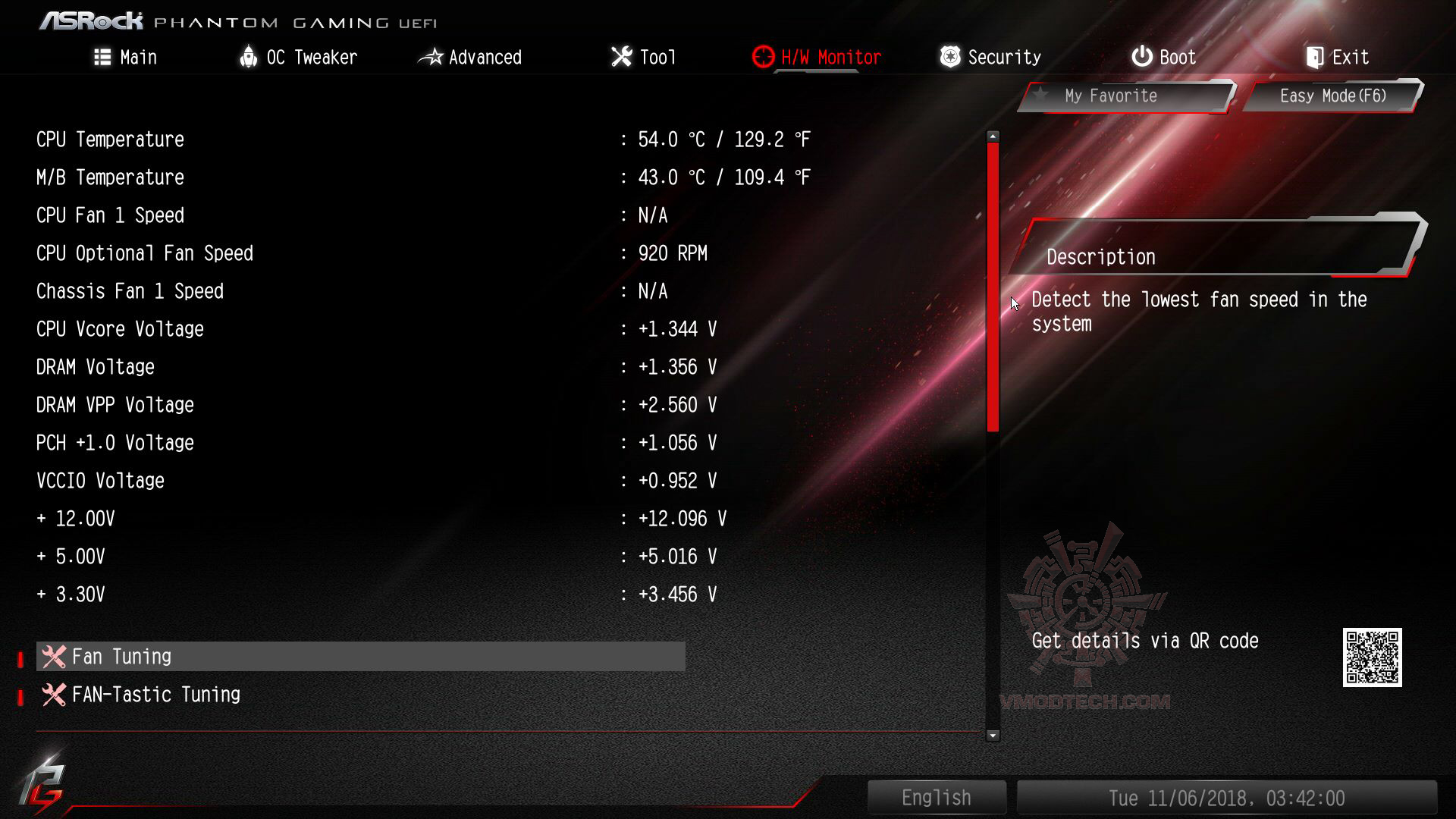

แสดงผลอุณหภูมิและไฟเลี้ยงในจุดต่างๆครบถ้วนครับ

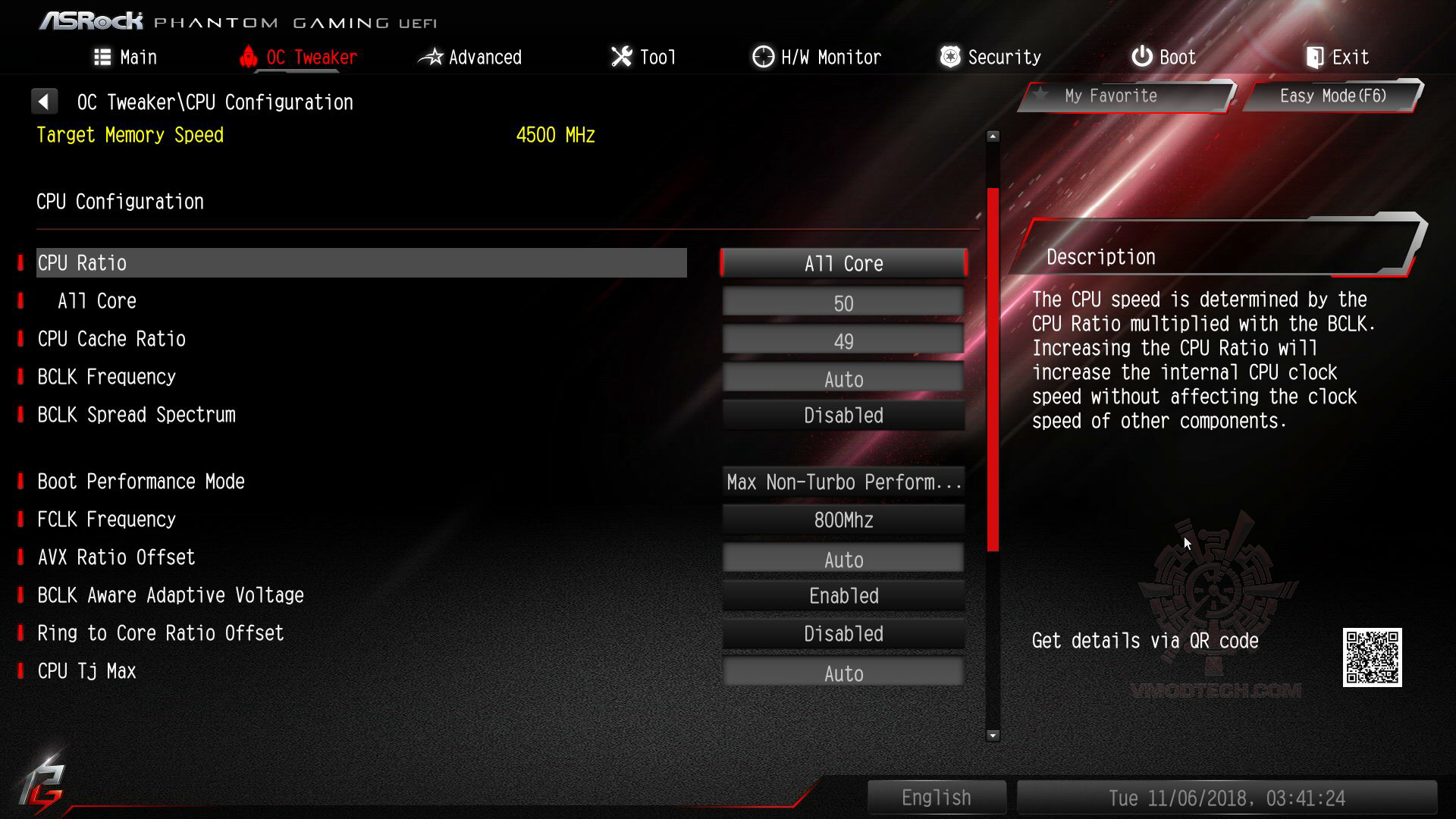

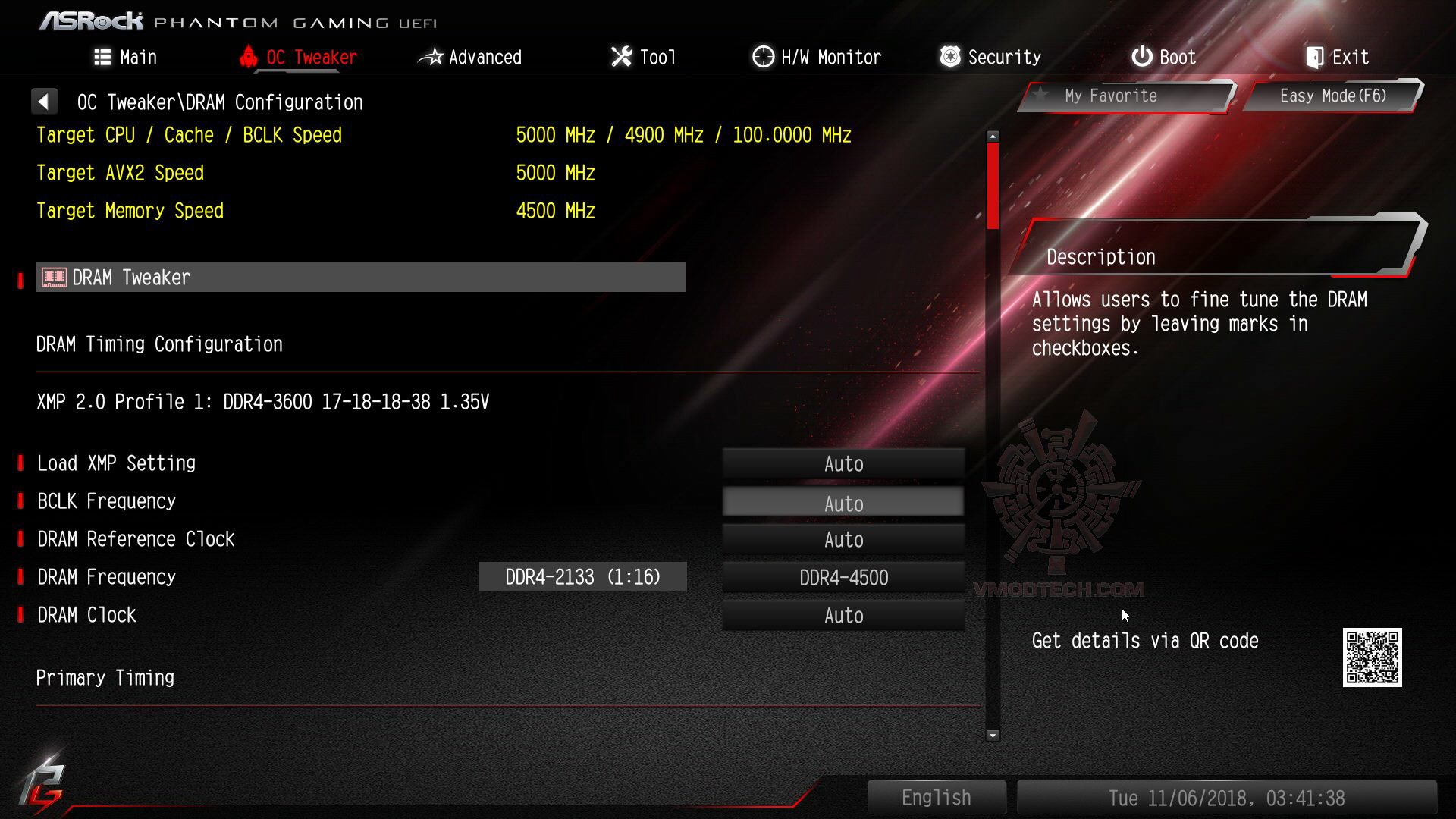

การปรับแต่งค่าโอเวอร์คล๊อกก็ดูละเอียดดีครับ สามารถใช้งานได้ครบถ้วน

เราไปชมผลทดสอบกันเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I9 9900K (Retail)
.Thermal Grease
.Motherboard	. ASRock Z390 Phantom Gaming-ITX/ac
.Memory	..G.SKILL Trident Z 3600Mhz
.Graphic Card	. NVIDIA GeForce RTX 2080 Ti Founders Edition
.Harddisk	. Plextor M6PRO 256
.CPU Cooler	..Water Cooling
.Power Supply	..Leadtek Super Flower 1200W Platinum
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ เมนบอร์ดตัวเล็กขนาด mini-ITX รุ่น ASRock Z390 Phantom Gaming-ITX/ac รุ่นใหม่ล่าสุดชิบเซ็ต Z390 ตัวแรงครับ ตัวซีพียูเป็น INTEL CORE I9 9900K (Retail) ตัวใหม่ล่าสุดครับ

ซีพียู INTEL CORE I9 9900K (Retail) รุ่นขายปลีกใหม่ล่าสุดแกะจากกล่องมาเทสกันใหม่ๆเลยครับ

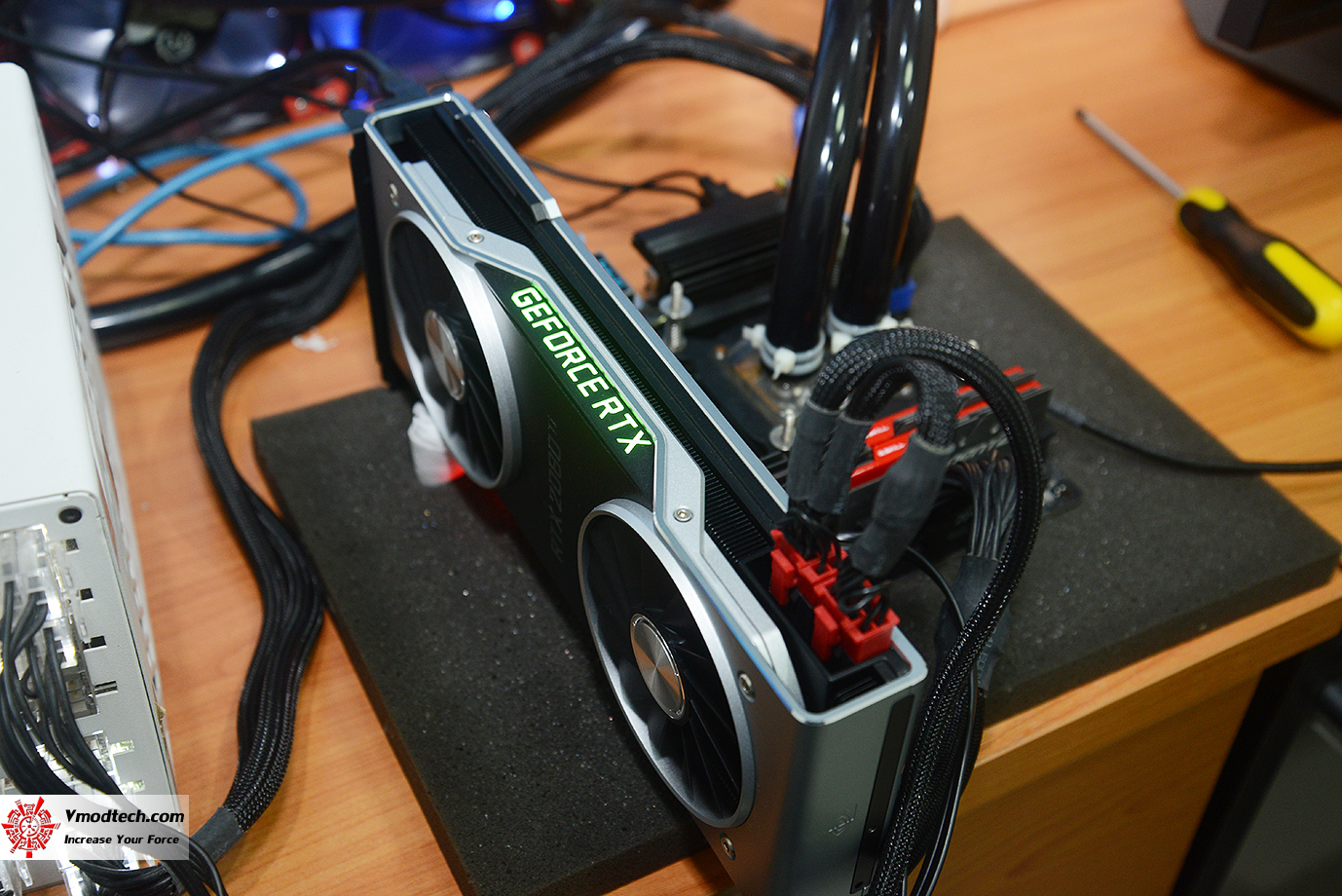

การ์ดจอ NVIDIA GeForce RTX 2080 Ti Founders Edition ตัวแรงสุดแห่งปีทดสอบร่วมจัดเต็มครับ

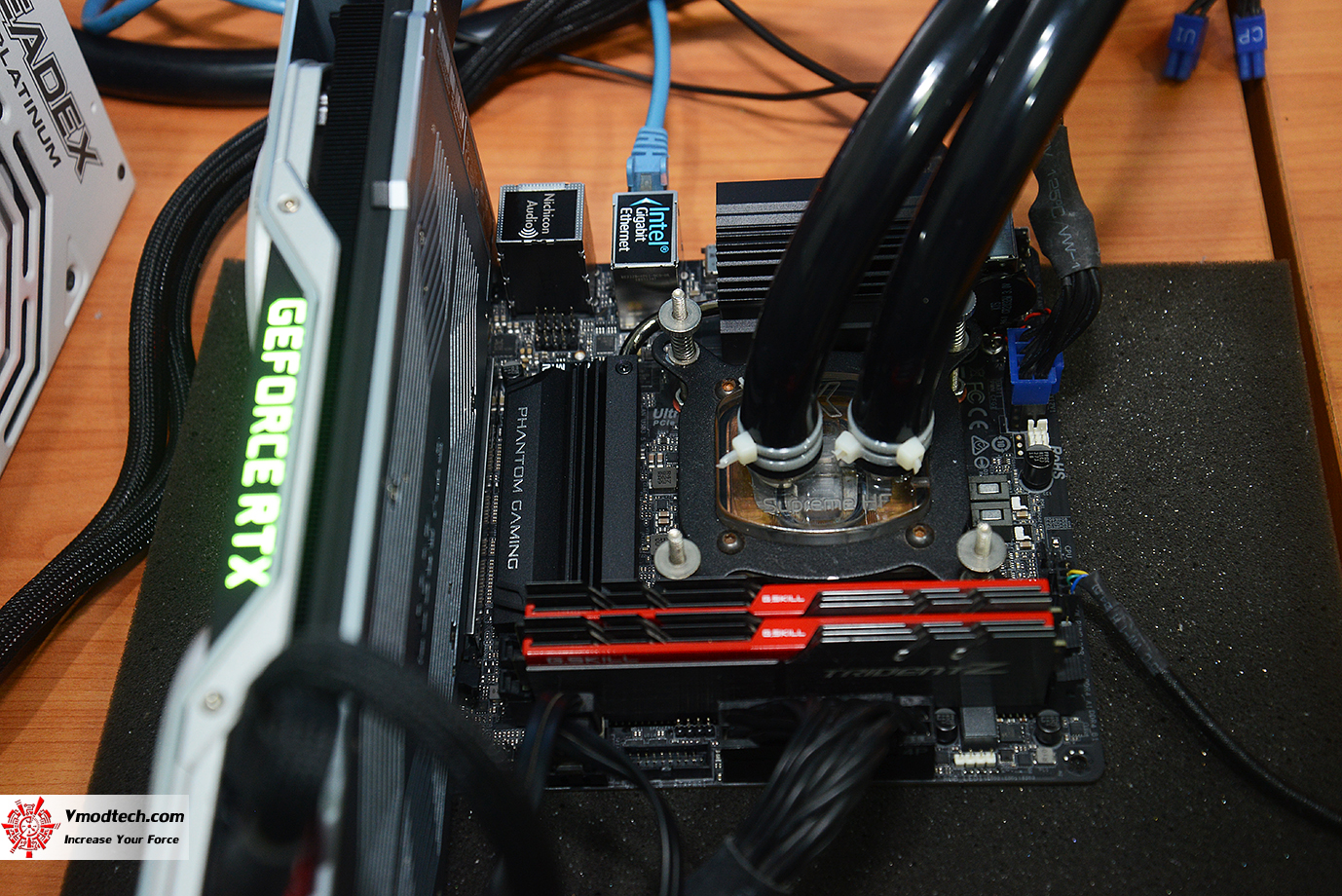

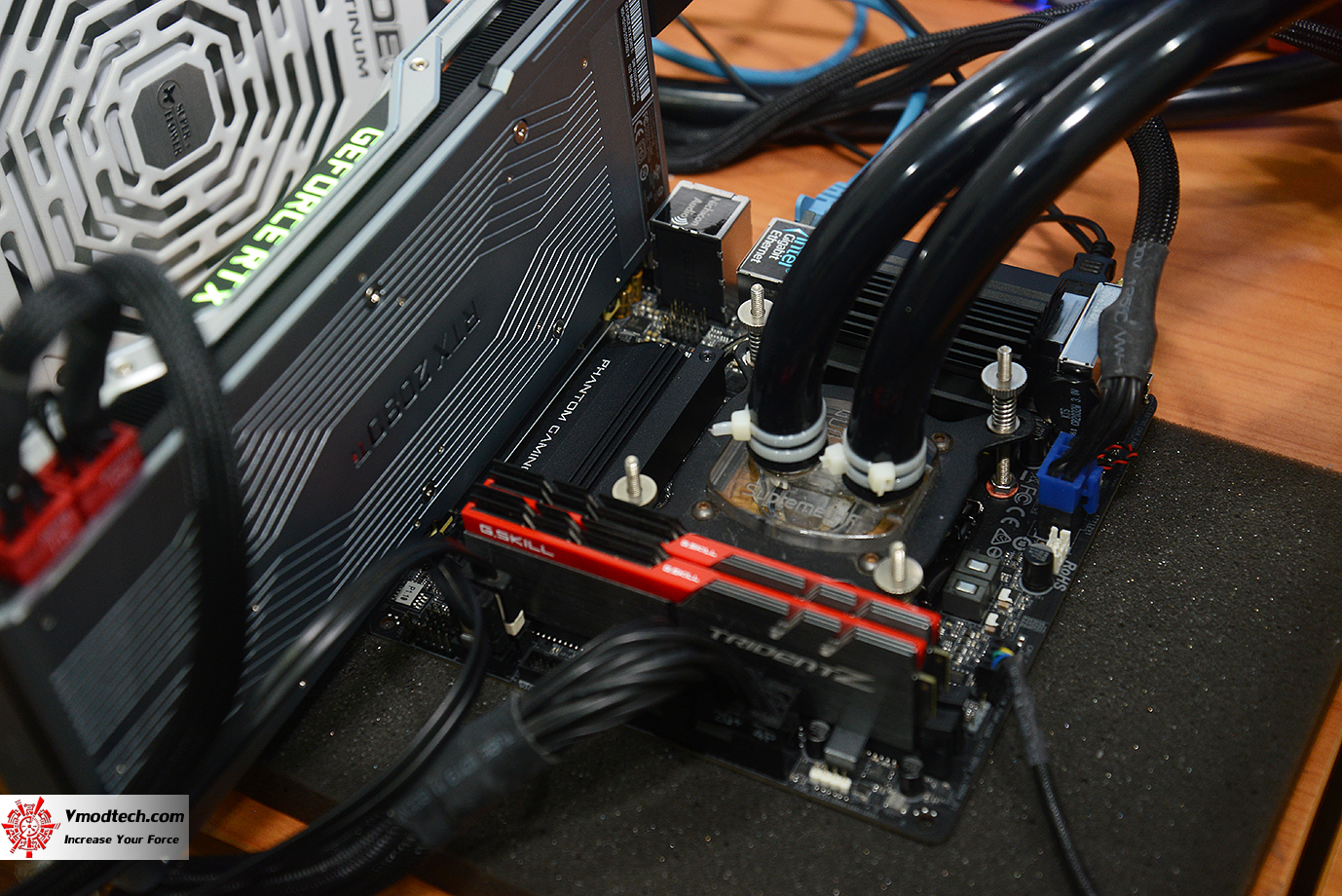

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯด้วยระบบระบายความร้อนด้วยน้ำธรรมดาครับ

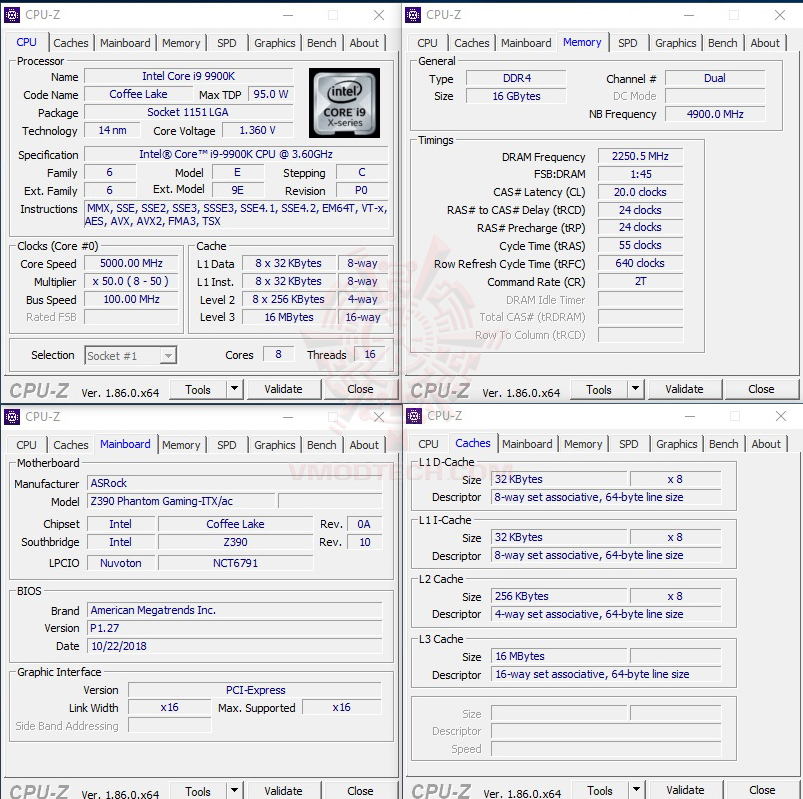

CPU-Z

ในการทดสอบก็สามารถใช้งานที่ความเร็ว 5Ghz แบบนิ่งๆใช้งานได้จริงครับ โดยผมโอเวอร์คล๊อกไปที่ความเร็ว 5.0Ghz Vcore 1.36v NB 4900Mhz บัสแรม 4500Mhz CL 20-24-24-24-55-640-2T 1.45v ซึ่งประสิทธิภาพในการโอเวอร์คล๊อกก็ถือว่าทำได้ดีเยี่ยมเลยครับกบความเร็ว 5Ghz กับบัสแรมสูงๆ 4500Mhz กับแรม G.SKILL Trident Z 3600Mhz สเปกเดิมๆเพียงแค่บัส 3600Mhz แต่ก็สามารถโอเวอร์คล๊อกใช้งานกันได้จริงๆที่บัส 4500Mhz ตรงตามสเปกที่เมนบอร์ดระบุเอาไว้ครับและใช้งานกันได้อย่างมีเสถียรภาพทดสอบผ่านทุกโปรแกรมตลอดการทดสอบครับ

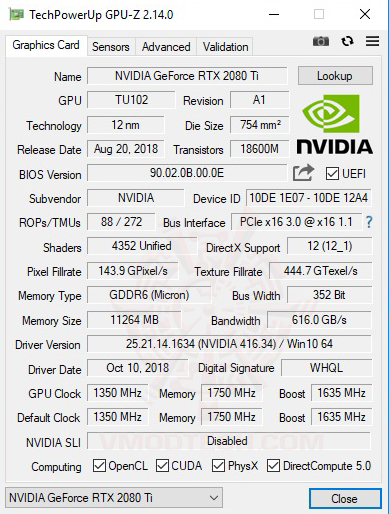

GPU-Z

ส่วนการ์ดจอนั้นเป็น NVIDIA GeForce RTX 2080 Ti Founders Edition ตัวแรงที่ใช้ทดสอบร่วมในวันนี้ครับ

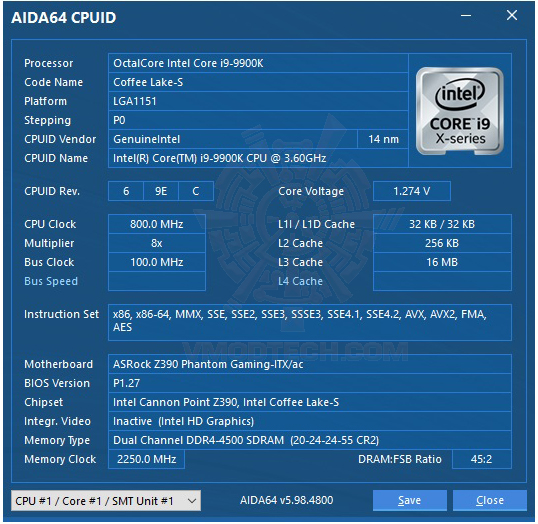

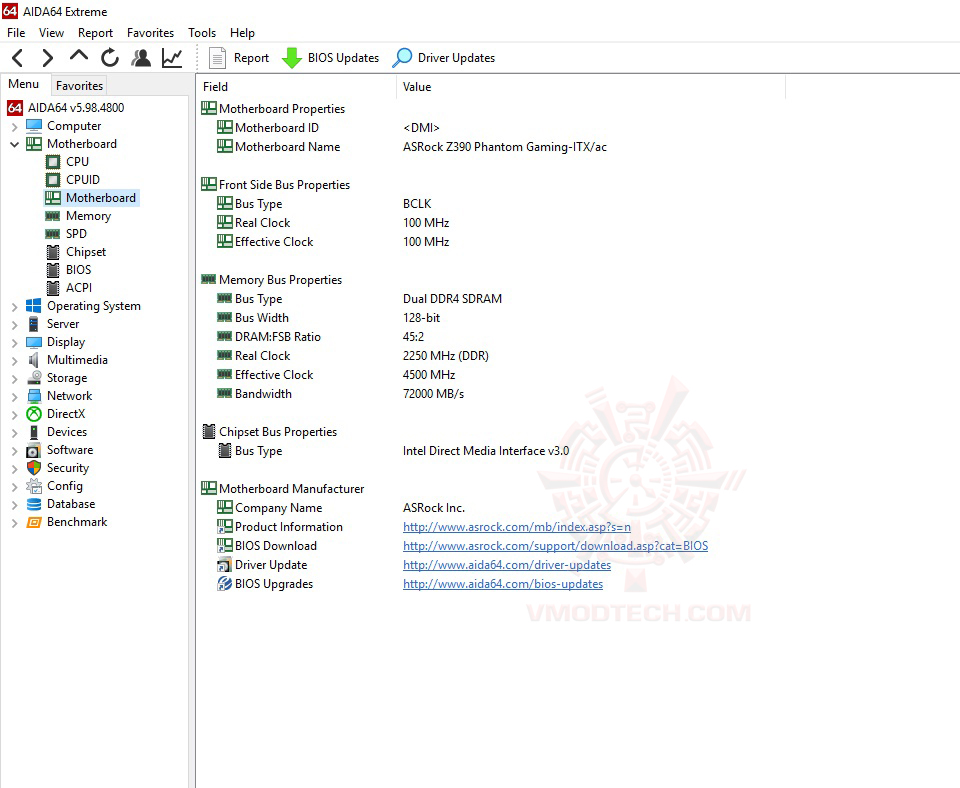

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

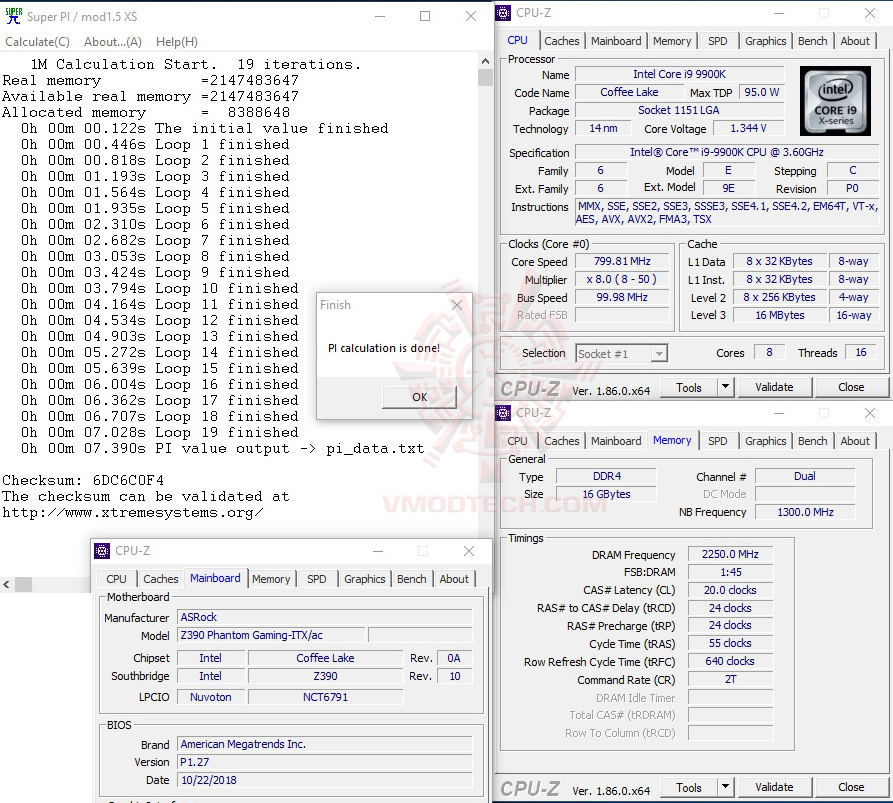

SuperPI 1MB

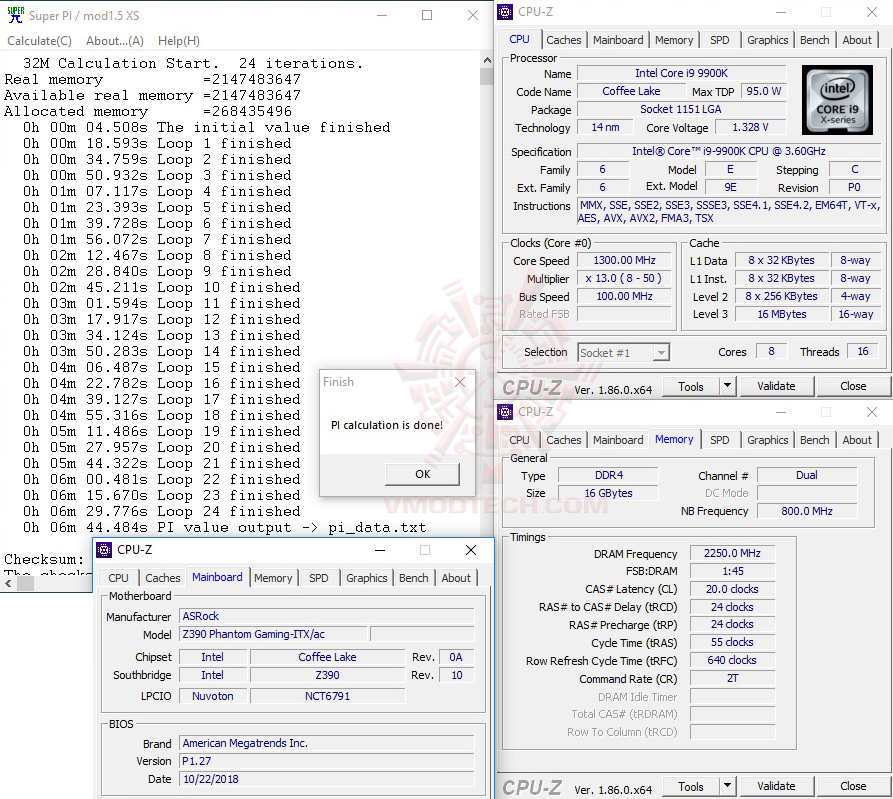

SuperPI 32MB

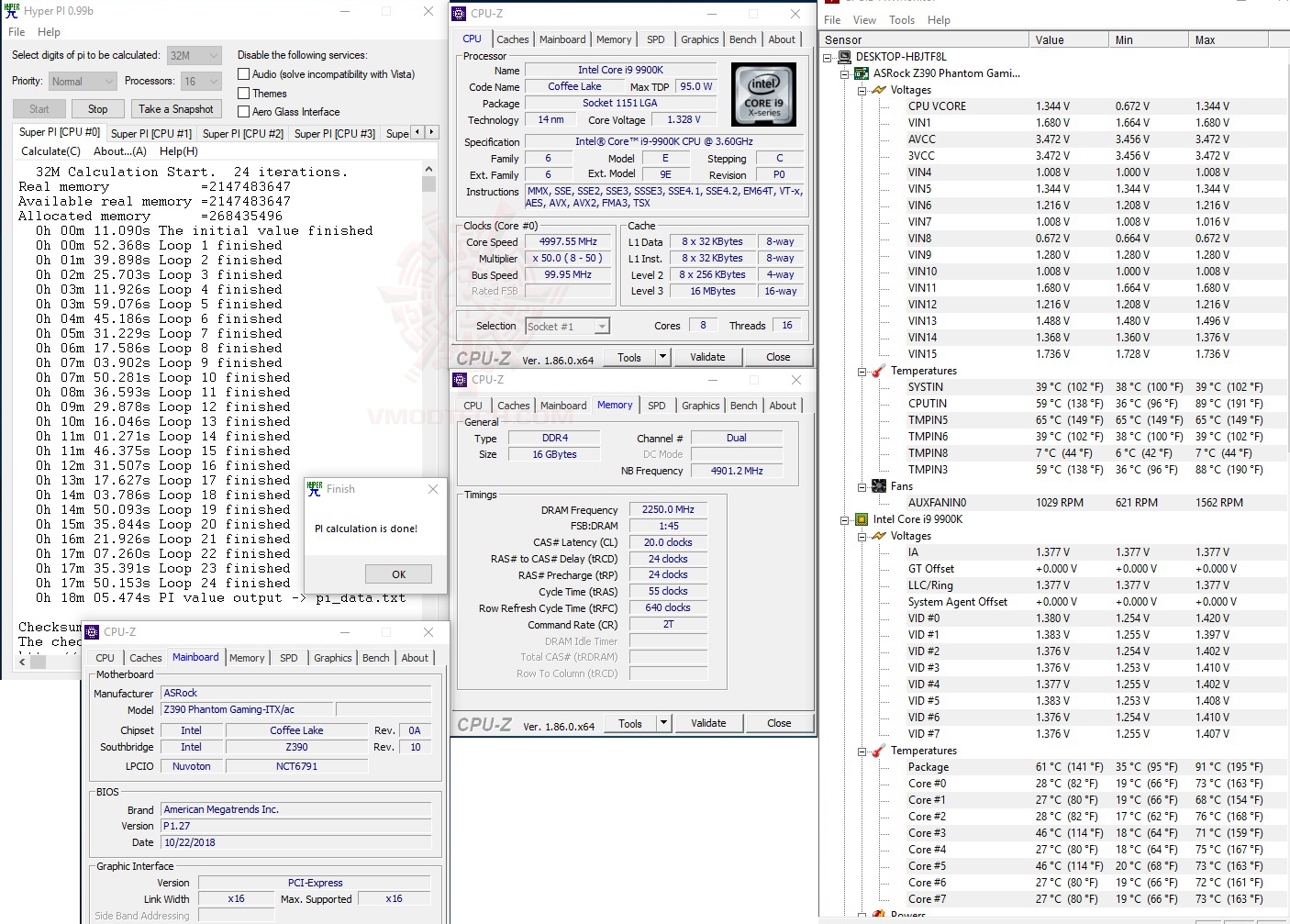

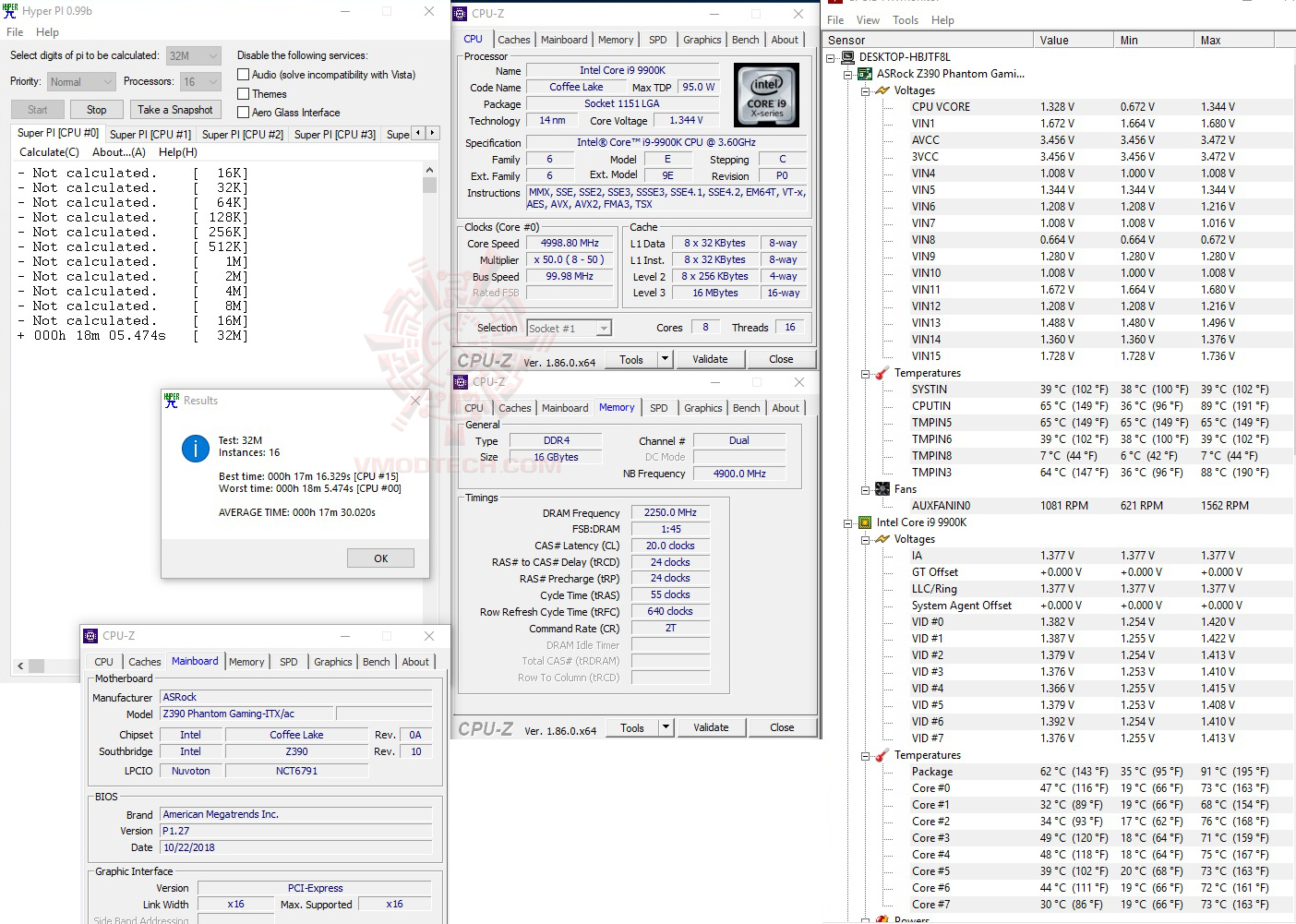

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.39วินาที SuperPI32 อยู่ที่เวล 6นาที 44.484วินาที HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราว 17นาทีทั้ง 16เทรด เร็วแรงดีเยี่ยมมากครับกับเมนบอร์ดขนาดเล็กจิ๋วแต่ความแรงไม่ธรรมดาเลยครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

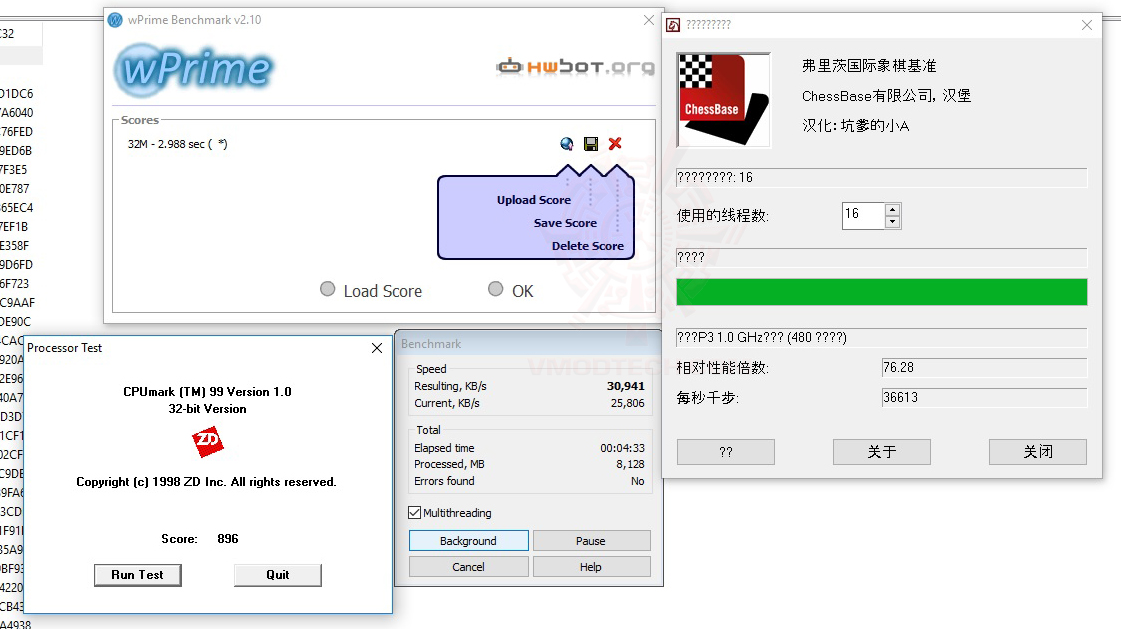

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

Fritz Chess อยู่ที่ 76.28 และ Winrar อยู่ที่ 30941KB/s ครับ แรงเยี่ยมทุกการทดสอบเลยครับตามมาตรฐาน 5Ghz ครับ

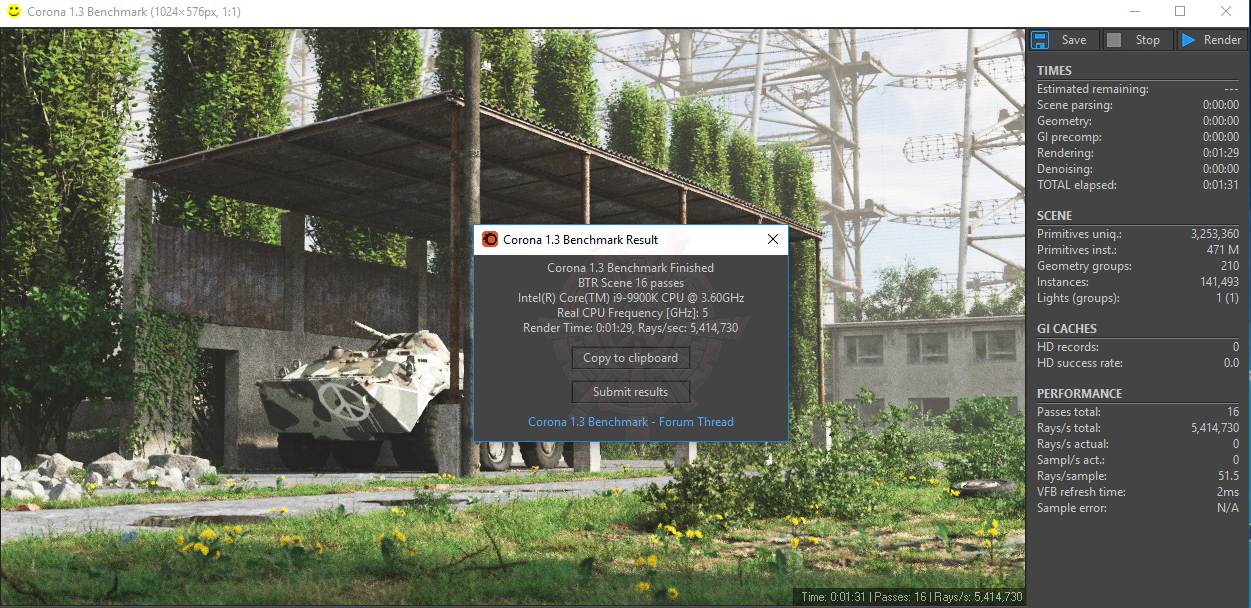

CORONA 1.3 BENCHMARK

Corona 1.3 อยู่ที่เวลา 1.29นาทีครับ เร็วสุดๆเลยครับ

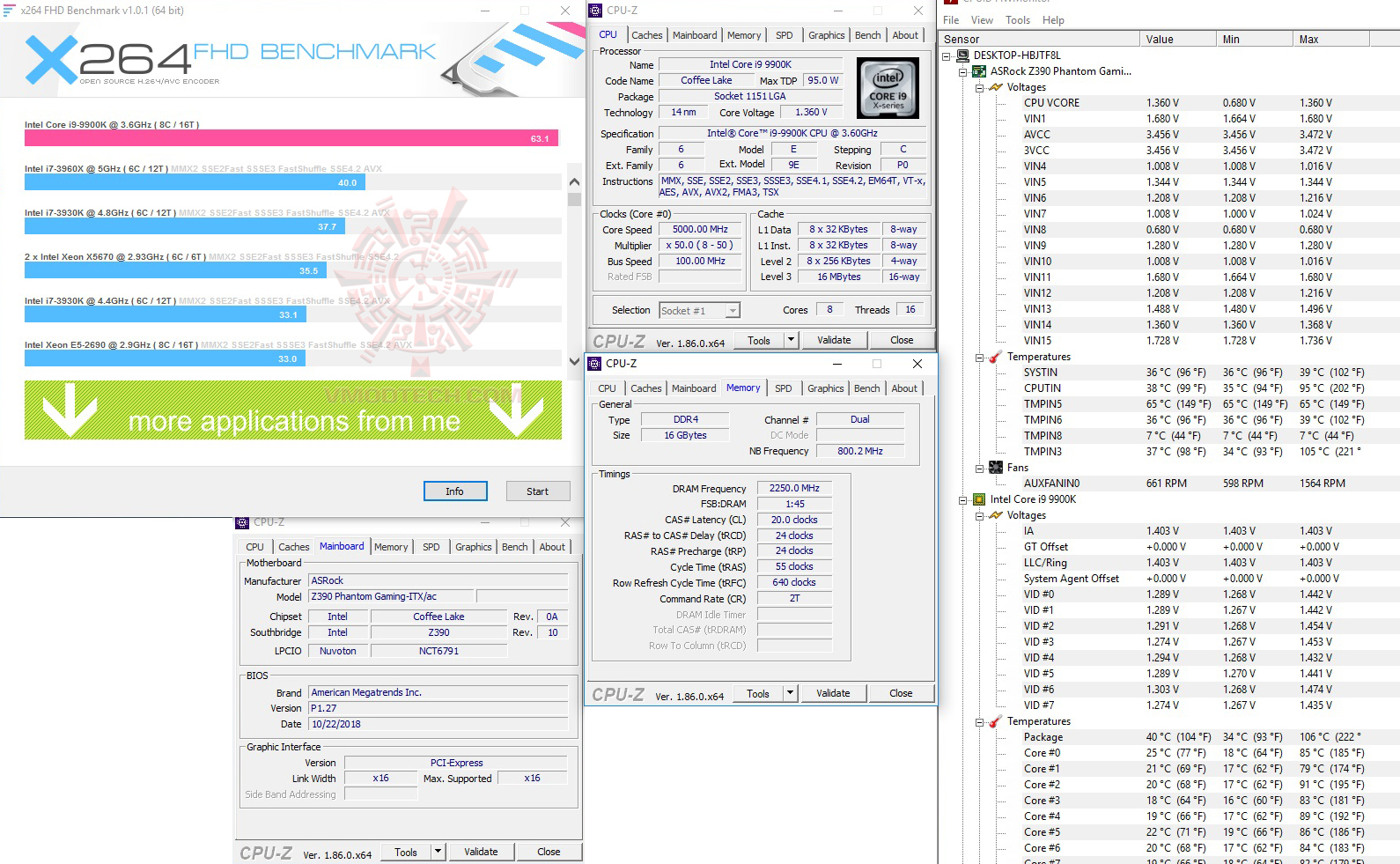

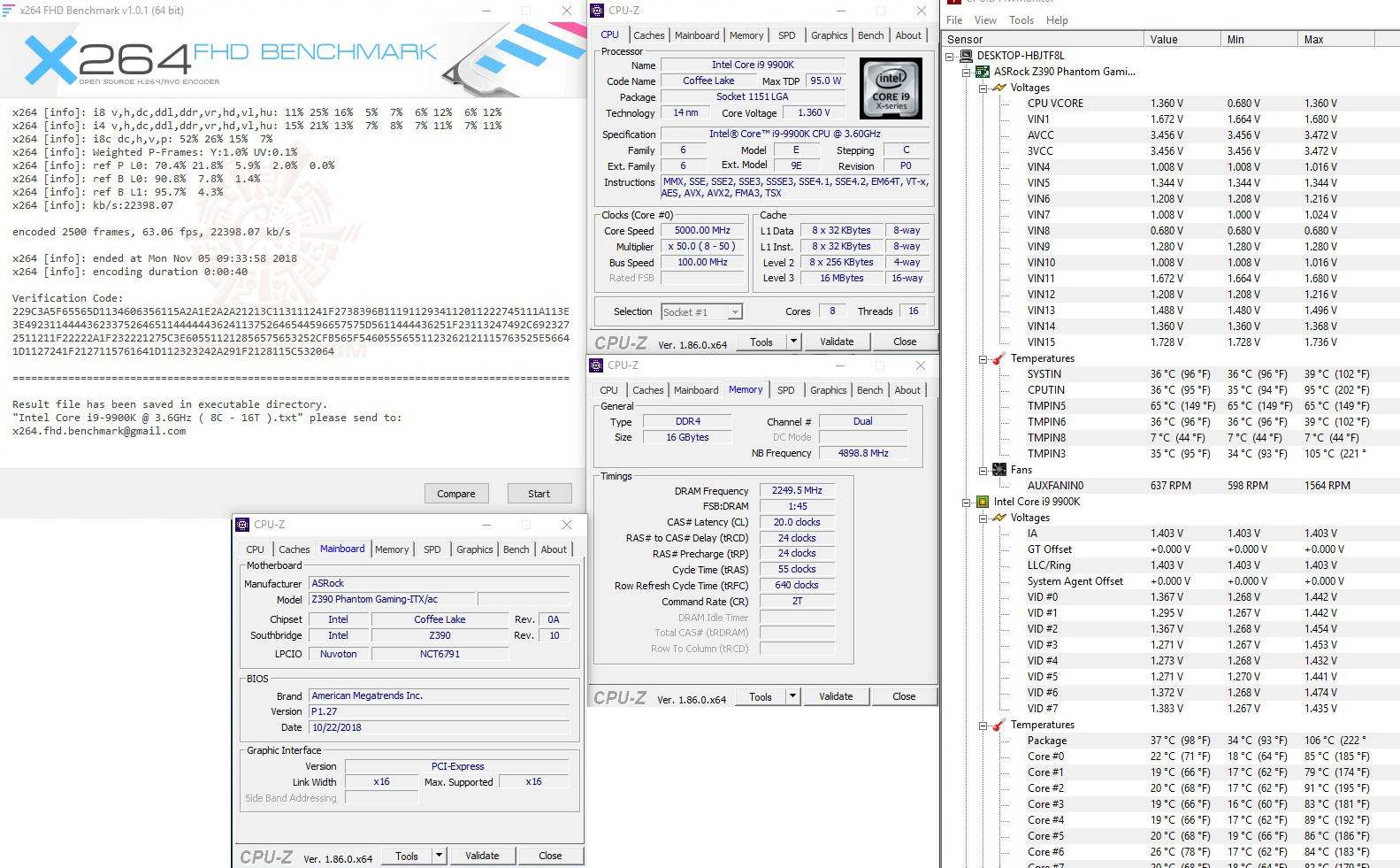

X264 FHD

ผลทดสอบ โดยรวม X264 กดกันไป 63.06FPS แรงเยี่ยมทดสอบผ่านได้อย่างมีเสถียรภาพครับ

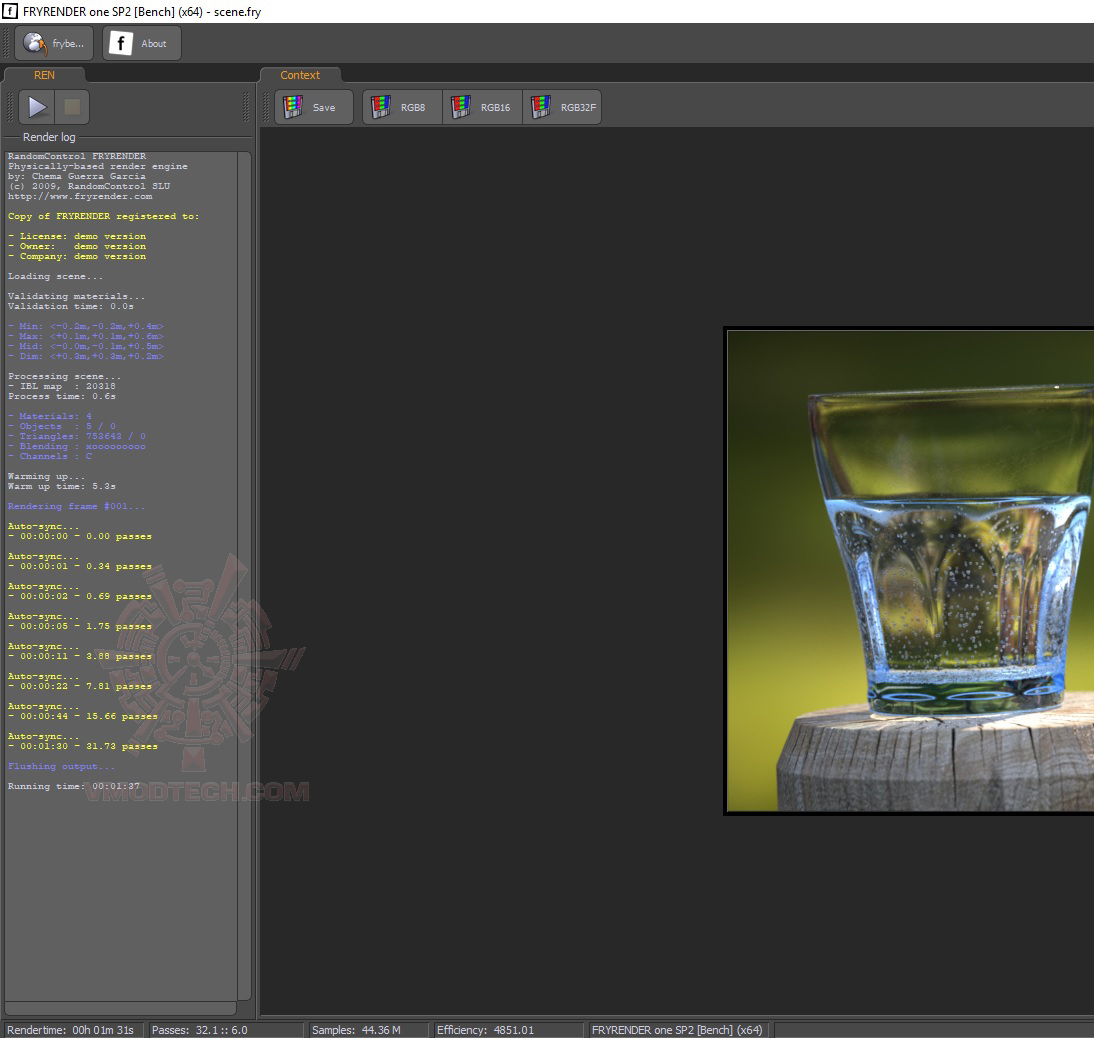

FRYRENDER X64

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 1.37นาที เร็วมากๆเลยครับ

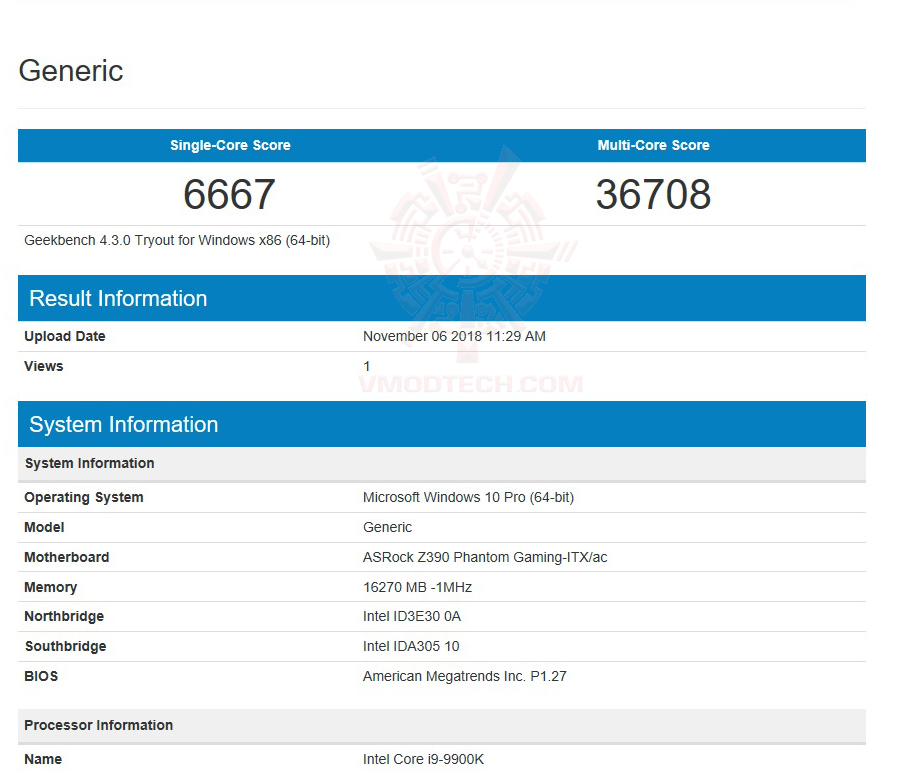

Geekbench 4

Geekbench 4 คะแนนรวมอยู่ที่ 36708คะแนน แรงเยี่ยมจริงๆ

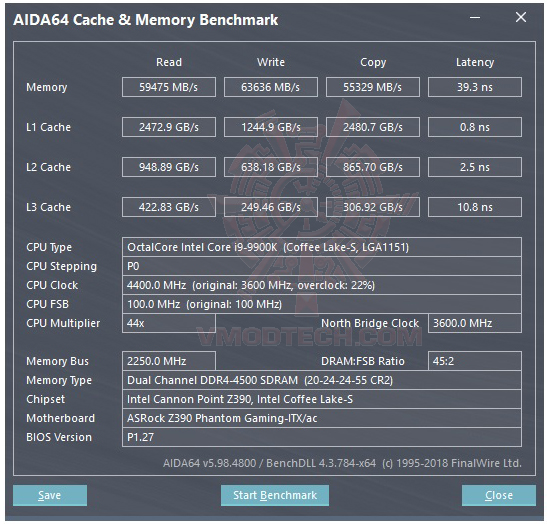

AIDA64

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียนเลยครับ อยู่ที่ 59475MB/s , 63636MB/s แรงเยี่ยมใช้งานกันได้จริงตามมาตรฐานบัสแรม 4500Mhz กับแรมบัสเดิมๆเพียงแค่ 3600Mhz แต่อัดกันมาได้ไกลสุดๆครับกับแรมธรรมดาบัสน้อยๆแบบนี้

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

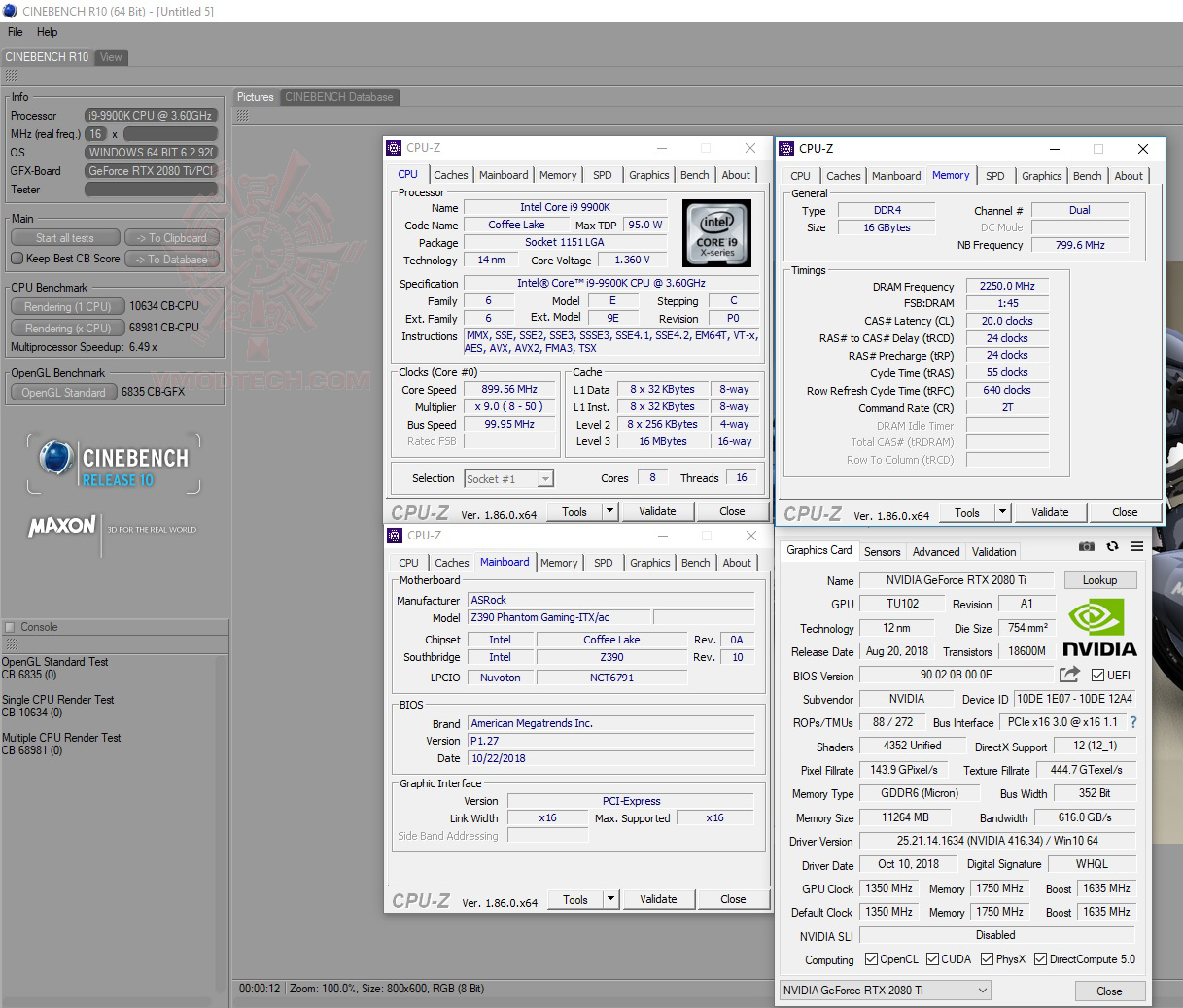

Cinebench 10

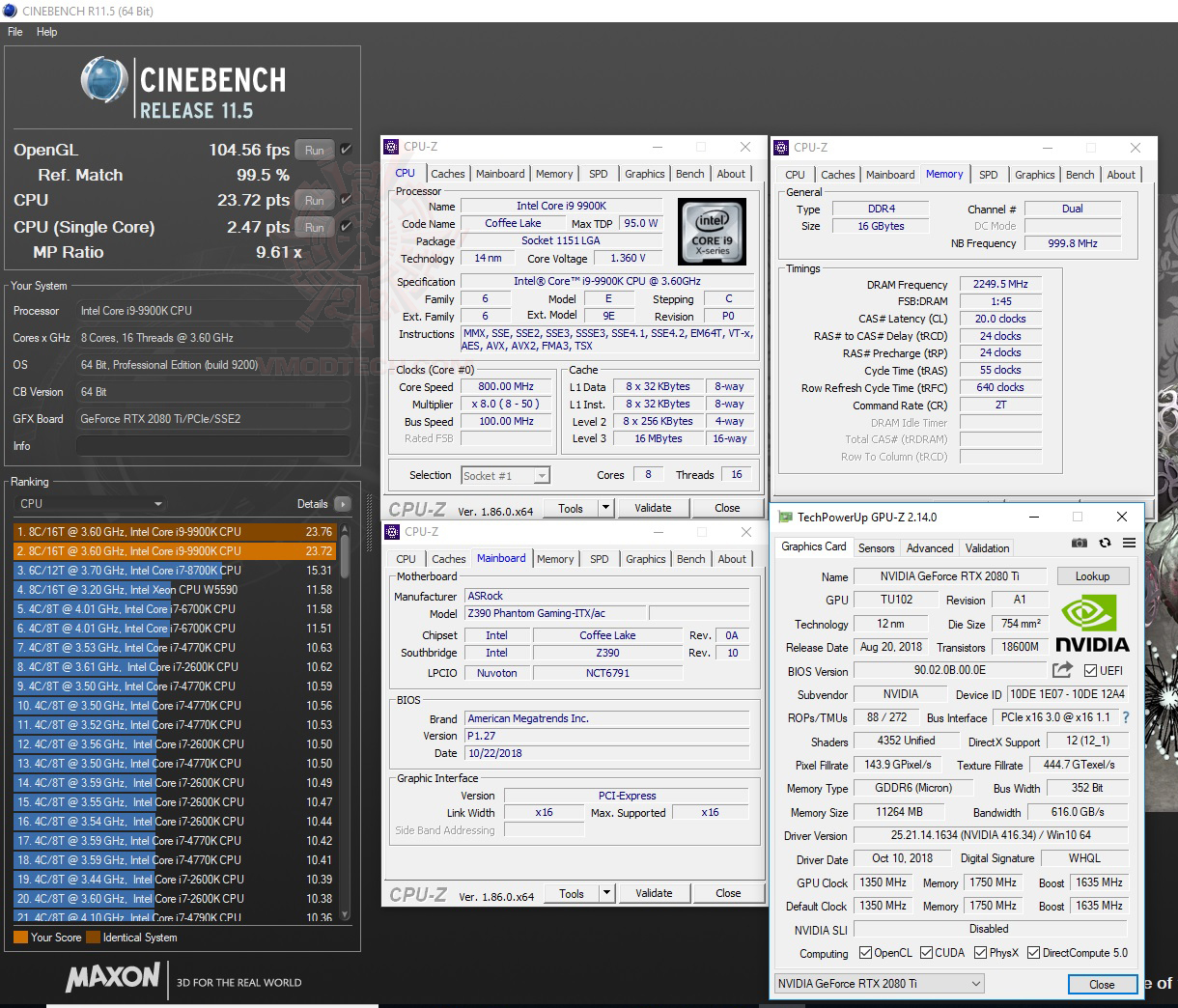

Cinebench 11.5

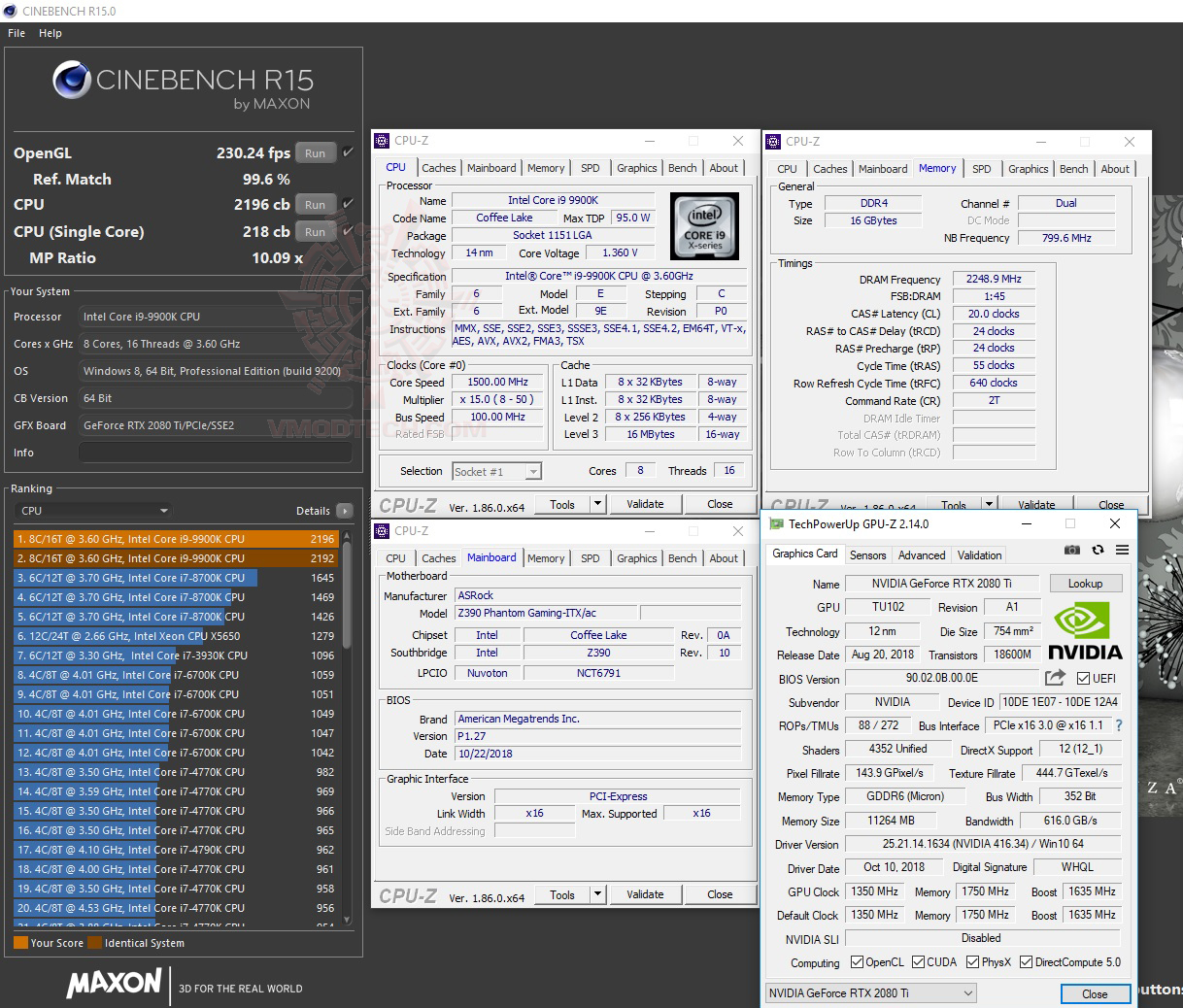

Cinebench 15

Cinebench นี่เรนเดอร์กันได้แรงเต็มประสิทธิภาพทุกเวอร์ชั่นกันเลยครับ จัดเต็ม 8/16คอร์จริงๆ กับคะแนนที่ออกมาแรงไม่มีตกทุกเวอร์ชั่นครับ ไม่น่าเชื่อว่าเมนบอร์ดขนาดเล็กๆจะสร้างประสิทธิภาพได้ดีขนาดนี้

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

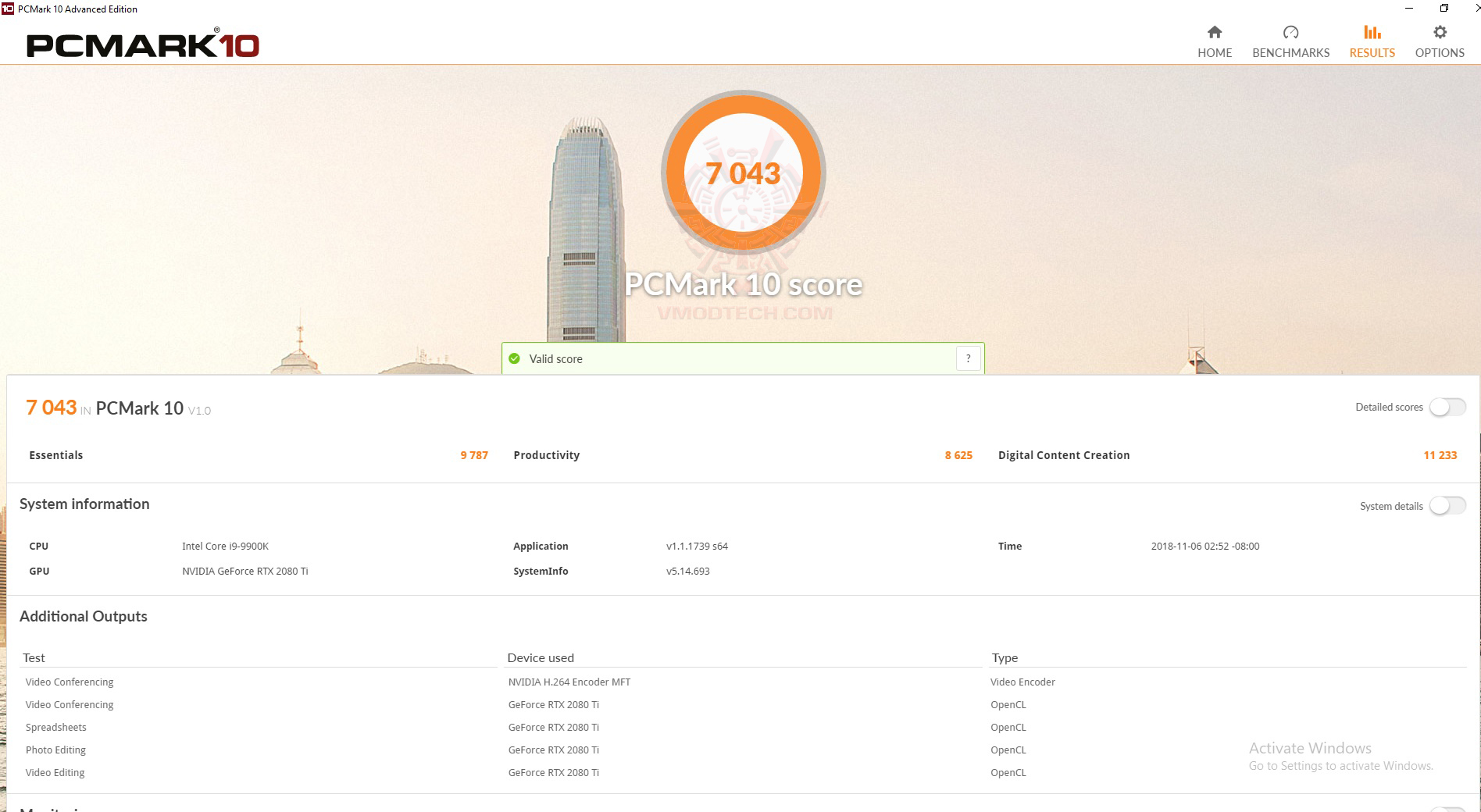

PCMark 10

PCMark 10 ทำคะแนนรวมอยู่ที่ 7043คะแนนครับ แรงมากๆ

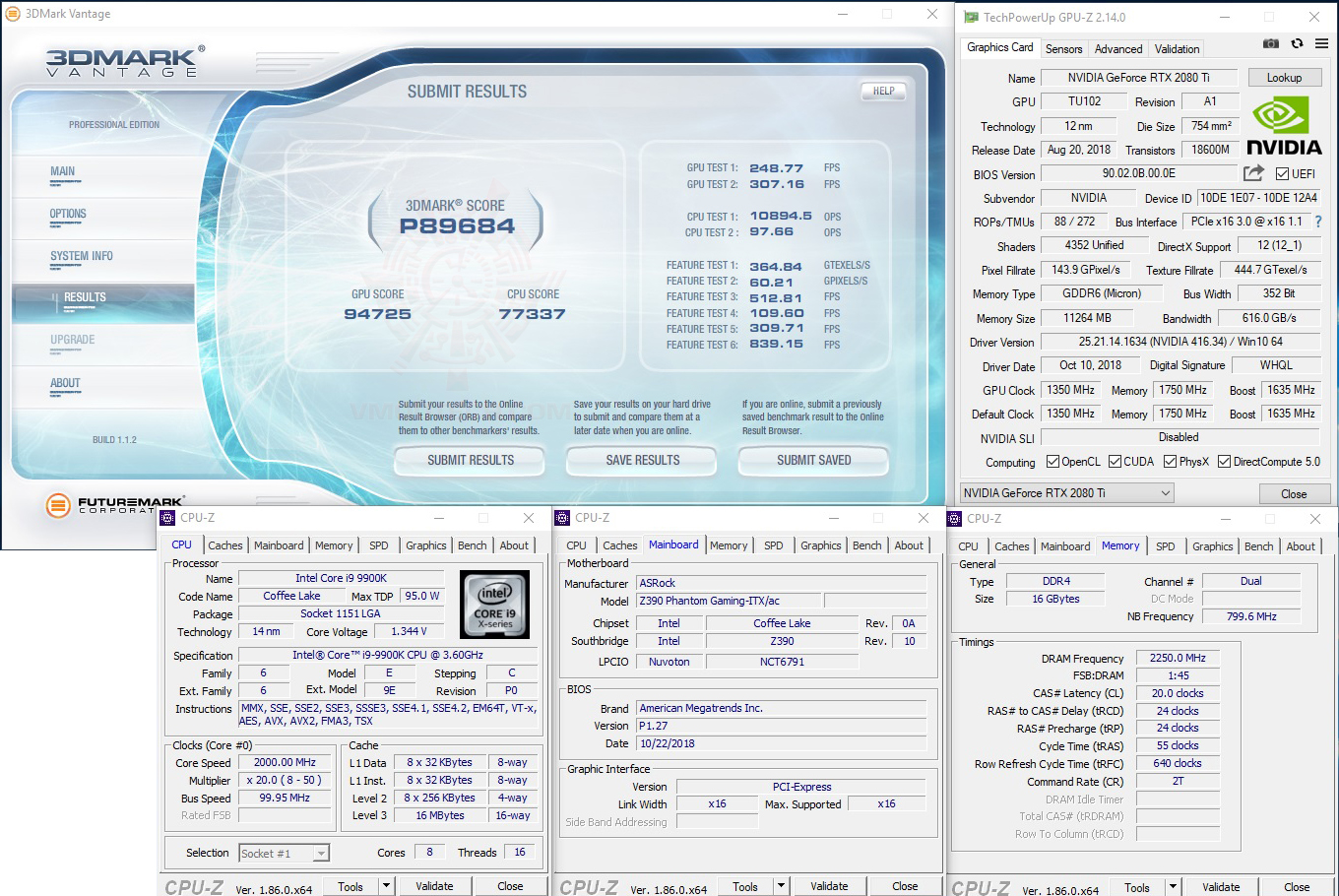

3DMark Vantage

3Dmark Vantage อยู่ที่ 89684คะแนน แรงมากครับ

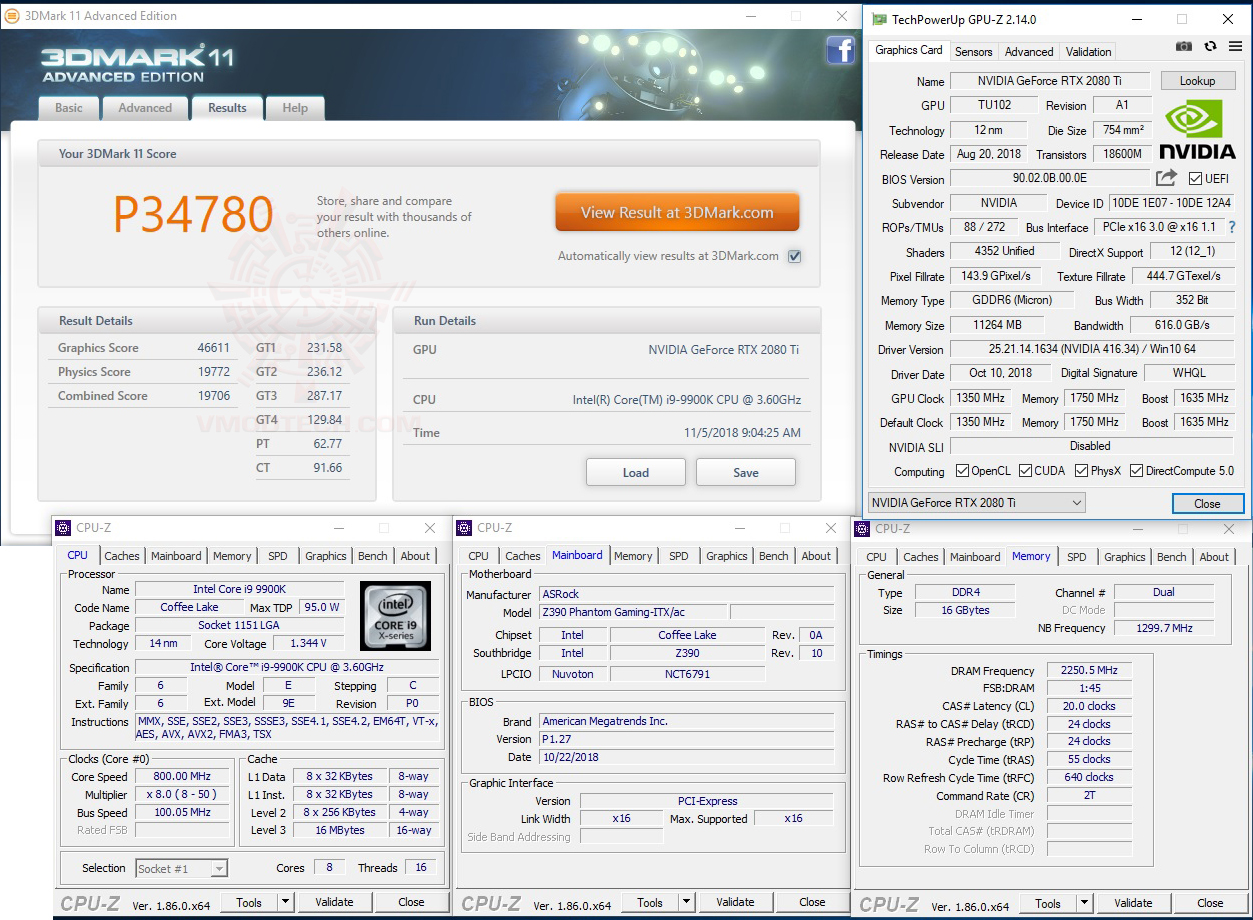

3DMark11

3Dmark11 อยู่ที่ 34780คะแนน แรงสุดๆครับ

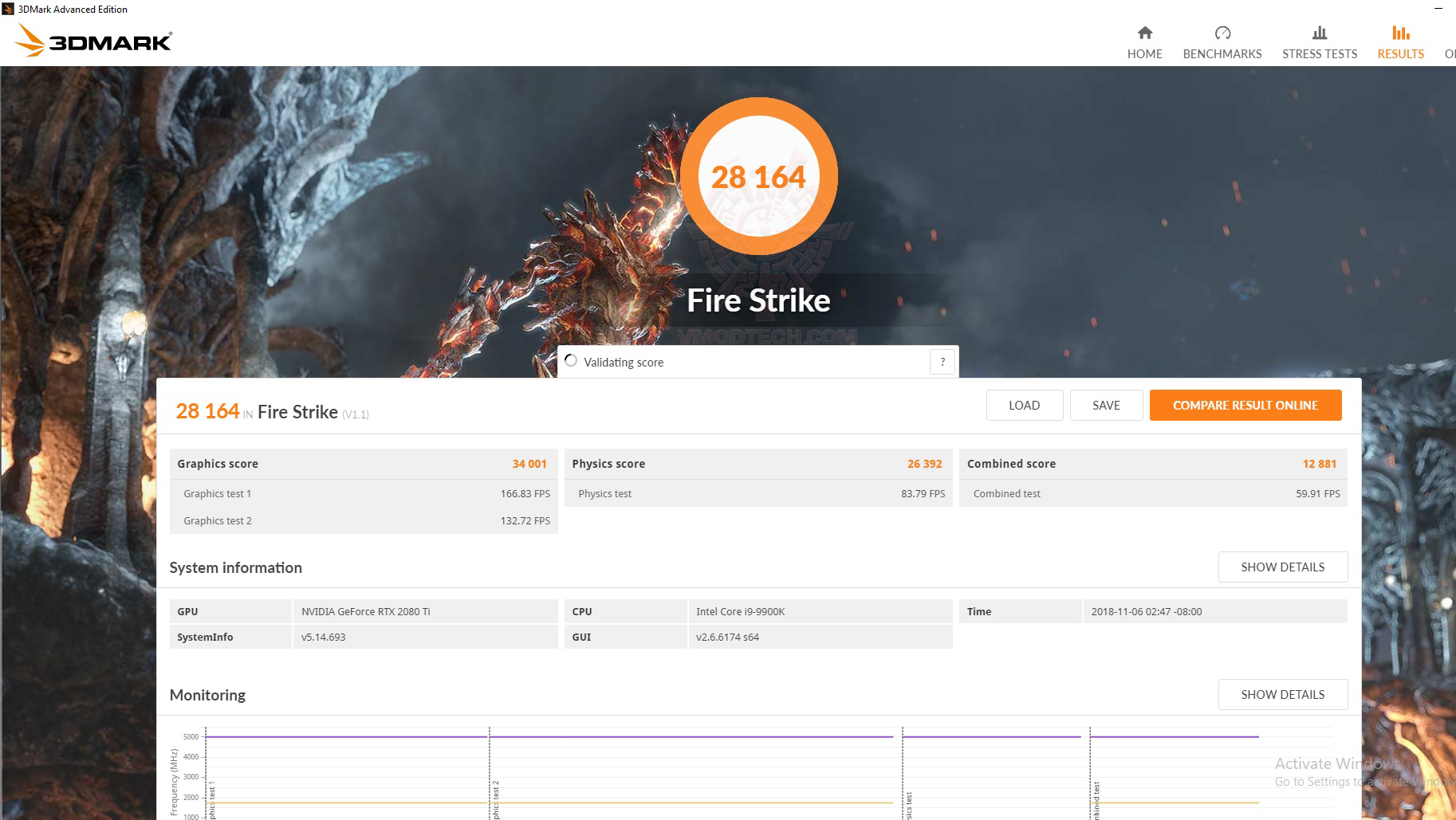

3DMark 2013

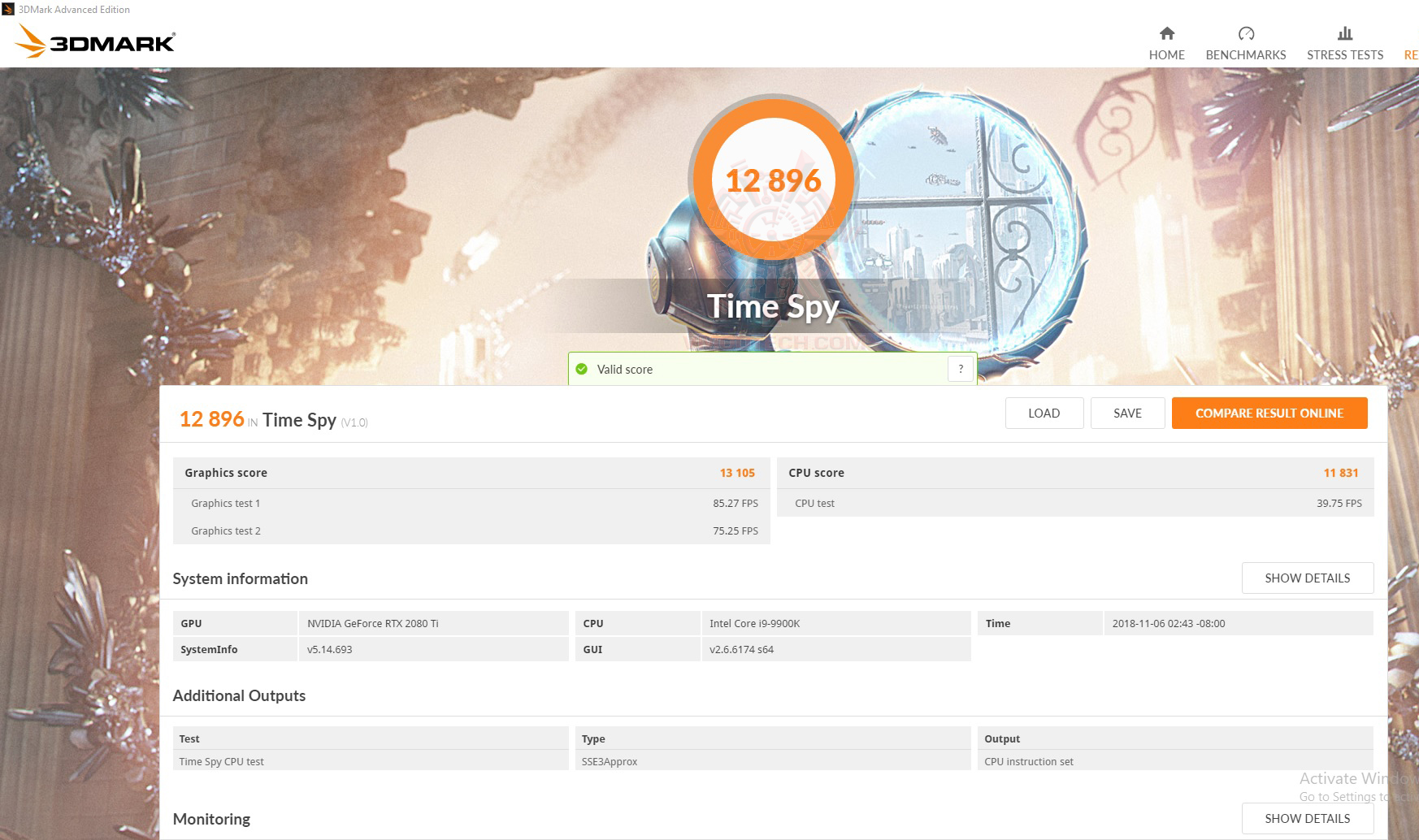

3DMark แรงทุกการทดสอบครับ Fire Strike กดไปทะลุ 28164คะแนน Time Spy 12896คะแนนแรงทั้งผลทดสอบ DX11-12 ทำได้ดีครับ

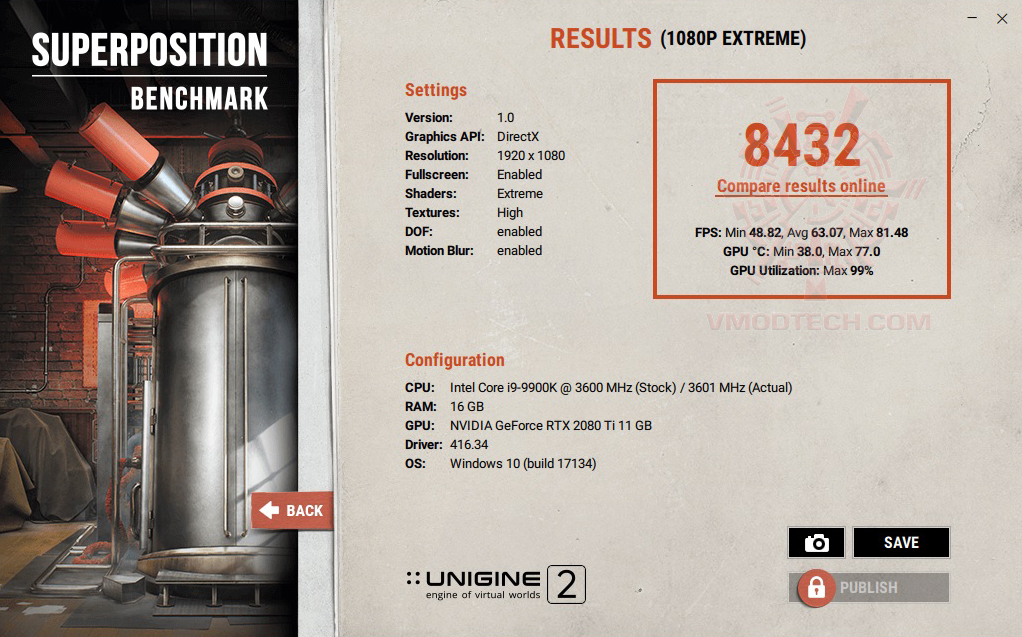

Unigine2

Unigine2 อยู่ที่คะแนน 8432คะแนน ดีมากครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASRock Z390 Phantom Gaming-ITX/ac เมนบอร์ดตัวเล็กจิ๋วขนาด Mini-ITX ที่นำมารีวิวให้ท่านได้ชมกันแบบจัดเต็มทุกการทดสอบสามารถใช้งานกับซีพียู Intel Core i9 9900K ในการโอเวอร์คล๊อกใช้งานกันที่ความเร็ว 5.0Ghz บัสแรม 4500Mhz ใช้งานได้จริงอย่างมีเสถียรภาพทดสอบผ่านทุกโปรแกรมตรงตามสเปกที่ทาง ASRock ได้เคลมกันไว้เลยครับได้อย่างสมบรูณ์แบบ ด้วยภาคจ่ายไฟแบบ 7 phases / Power Phase design รองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบพร้อมด้วยฟีเจอร์ที่ให้กันมาอย่างมากมายไม่แพ้เมนบอร์ดรุ่นใหญ่ๆกันเลยครับไม่ว่าจะเป็น ASRock Super Alloy , Creative Sound Blaster™ Cinema 5 , Polychrome RGB , ASRock Polychrome SYNC, Intel^® Gigabit LAN , Intel^® Thunderbolt™ 3 Type-C , Intel^® 2T2R Dual Band 802.11ac WiFi (2.4/5GHz), supports up to 1.73Gbps wireless network and BT v5.0 ด้วยดีไซน์การออกแบบที่มีการจัดอุปกรณ์ต่างๆได้อย่างลงตัวสวยงาม ตัวเมนบอร์ดมี PCB หนาถึง 8ชั้นพร้อมด้วย 4 x 2oz copper ที่ช่วยป้องกันอันตรายต่างๆและเน้นความคงทน ด้านข้างเมนบอร์ดมีไฟ RGB แบบ Polychrome RGB พร้อมระบบซิงค์เชื่อมต่อกับบรรดาอุปกรณ์อื่นๆที่รองรับ ASRock Polychrome SYNC ก็ช่วยสร้างสีสรรความงามของแสงไฟ RGB ได้ไม่น้อยเลยทีเดียวครับ จุดเด่นอีกจุดก็คือตัวฮีตซิงค์ที่สามารถถอดอัพเกรด M.2 ได้ รวมทั้งเสาไวไฟ 2T2R Intel^® 802.11ac Wave 2 WiFi & BT 5.0 คุณภาพเยี่ยมไว้ให้ใช้งานกัน พร้อมพอต Intel^® Thunderbolt™ 3 Type-C ให้อัพเกรดใช้งานกันได้อีกด้วย ถือเป็นเมนบอร์ดเกมส์มิ่งในขนาดเล็กๆ Mini-ITX ที่อัดแน่นด้วยประสิทธิภาพพร้อมคุณภาพที่จัดเต็มในมาตรฐานเมนบอร์ด Hi-End ในซีรี่ย์ Phantom Gaming รุ่นใหม่ล่าสุดจากทาง ASRock ครับ ถ้าท่านกำลังมองหาเมนบอร์ดขนาดเล็กแรงที่เน้นความเป็นเกมส์มิ่งเอาไว้ใช้งานแล้วล่ะก็ ASRock Z390 Phantom Gaming-ITX/ac คือตัวเลือกที่ต้องเอามาพิจารณาในลำดับต้นๆเลยครับกับฟีเจอร์ที่จัดเต็ม โอเวอร์คล๊อกใช้งานกันได้แรงๆอย่างมีเสถียรภาพ ดีไซน์สวยงามหรูหรา ถือเป็นตัวเลือกที่คุ้มค่าตัวนึงเลยครับกับราคาที่ผมมองว่าไม่แพงมากจนเกินไปอีกด้วย โดยราคาวางจำหน่ายอยู่ที่ประมาณ 66XXบาทเท่านั้นครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

…

ราคาประมาณ 66XX บาท  /Price 200USD$

..

…

…
