…สวัสดีครับ สำหรับหลังปีใหม่แบบนี้ มาดูมาเธอร์บอร์ดเล็กๆแรงๆกันดีกว่าครับ นั่นก็คือมาเธอร์บอร์ด ASUS MAXIMUS III GENE จากค่ายมาเธอร์บอร์ดยักษ์ใหญ่อันดับ1ของโลกอย่าง ASUS นั่นเอง ไปดูสเป็คต่างๆกันก่อนเลยนะครับ
.
Maximus III GENE
Mini Size, Max Power
- Intel® LGA1156 Core™ i7 and Intel® Core™ i5 Processors
- Intel® P55 Express chipset / DDR3 2133(O.C.)
- ROG Connect
- GameFirst
- MemPerfect
- SupremeFX X-Fi built-in
.
Specifications
| CPU | Intel® Socket 1156 Core™ i7 Processor/Core™ i5 Processor Supports Intel® Turbo Boost Technology * Refer to www.asus.com for Intel CPU support list |
| Chipset | Intel® P55 Express Chipset |
| Memory | 4 x DIMM, Max. 16 GB, DDR3 2133(O.C.)*/2000(O.C.)/1600/1333/1066 Non-ECC,Un-buffered Memory Dual Channel memory architecture * Hyper DIMM support is subject to the physical characteristics of individual CPUs. **Supports Intel® Extreme Memory Profile (XMP) *** Please refer to www.asus.com or user manual for the Memory QVL(Qualified Vendors Lists). |
| Expansion Slots | 2 x PCIe 2.0 x16 (support single at x16 or dual at x8/x8 mode) 1 x PCIe x4 1 x PCI 2.2 |
| Multi-GPU Support | Supports NVIDIA® Quad-GPU SLI™ Technology / ATI® Quad-GPU CrossFireX™ Technology |
| Storage | Intel® P55 Express Chipset built-in 6 xSATA 3.0 Gb/s ports Intel Matrix Storage Technology Support RAID 0,1,5,10 JMicron® JMB363 SATA controller |
| LAN | Gigabit LAN controller featuring AI NET2 GameFirst |
| Audio | SupremeFX X-Fi built-in - 8-channel High Definition Audio CODEC - EAX® Advanced™ HD 4.0 - X-Fi CMSS®-3D - X-Fi Crystalizer™ - Creative ALchemy - Blu-ray support - Supports Optical S/PDIF out port on rear |
| IEEE 1394 | 2 x 1394a ports (1 port at back I/O, 1 port onboard) |
| USB | 14 USB 2.0/1.1 ports (5 ports at mid-board, 9 ports at back panel) |
| ASUS Unique Features | MemOK! MemPerfect ProbeIt Onboard Switches: Power / Reset / Clr CMOS (at rear) ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) ASUS Q-Connector ASUS Q-Slot ASUS Q-DIMM ASUS EPU ASUS Fan Xpert ASUS MyLogo3 ASUS EZ Flash 2 ASUS CrashFree BIOS 3 |
| Overclocking Features | CPU Power Design - 8-phase CPU power - 2-phase VTT power - 2-phase Memory power ROG Connect CPU Level Up iROG Extreme Tweaker Loadline Calibration Intelligent overclocking tools: - ASUS TurboV EVO - O.C. Profile Overclocking Protection: - COP EX (Component Overheat Protection - EX) - Voltiminder LED - ASUS C.P.R.(CPU Parameter Recall) |
| Back Panel I/O Ports | 1 x External SATA 1 x S/PDIF Out (Optical) 1 x IEEE 1394a 1 x LAN(RJ45) port 9 x USB 2.0/1.1 1 x PS/2 Keyboard port (purple) 1 x Clr CMOS switch 1 x ROG Connect On/Off switch 8-channel Audio I/O with gold-plated jack |
| Internal I/O Connectors | 3 x USB connectors supports additional 5 USB 2.0 ports (1 port reserved for ROG Connect at rear) 1 x IEEE 1394a connector 7 x SATA connectors (one is from JMicron® 363 (black)) 5 x Fan connectors: 1 x CPU / 2 x Chassis / 2 x Optional 1 x SPDIF out header 1 x CD audio in 1 x Front panel audio connector 2 x thermal sensor connectors 1 x 24-pin ATX Power connector 1 x 8-pin ATX 12V Power connector 1 x En/Dis-able Clr CMOS header 5 x ProbeIt measurement points 1 x Go Button System panel connector |
| BIOS | 16 Mb Flash ROM , AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4, ACPI2.0a Multi-Language BIOS |
| Manageability | WOL by PME,WOR by PME,PXE |
| Accessories | User’s manual 1 x I/O Shield 1 x ROG Connect Cable 1 x ROG Cable Labels (12 in 1) 1 x SLI Cable 1 x 2-in-1 ASUS Q-Connector Kit 3 x 2-in-1 SATA signal cables 1 x Cable Ties 1 x ROG Theme Label |
| Support Disc | Support DVD: - Drivers and applications Sound Blaster X-Fi Utility ROG GameFirst Utility ASUS TurboV EVO Utility ASUS PC Probe II ASUS Update ASUS AI Suite Kaspersky® Anti-Virus |
| Form Factor | uATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm ) |
The Republic of Gamers consists only the best of the best. We offer the best hardware engineering, the fastest performance, the most innovating ideas, and we welcome the best gamers to join in.
This motherboard supports the latest Intel® Lynnfield processors in LGA1156 package, which as memory and PCI Express controller integrated to support 2-channel (4 DIMMs) DDR3 memory and 16 PCI Express 2.0 lanes, providing great graphics performance. Intel® Lynnfield processor is one of the most powerful and energy efficient CPU in the world.
The Intel® P55 Express Chipset is the latest one-chipset design to support the latest 1156 socket Intel® Lynnfield processors. Intel P55 provides improved performance by utilizing serial point-to-point links, allowing increased bandwidth and stability.
Double Speed; Double Bandwidth
Why choose when you can have both?
The motherboard supports DDR3 memory that features data transfer rates of 2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066 MHz to meet the higher bandwidth requirements of the latest operation system, 3D graphics, multimedia, and Internet applications. The dual-channel DDR3 architecture double the bandwidth of your system memory to boost system performance.
Plug and Overclock - Tweak it the hardcore way!
Optimize your memory without lifting a finger!
Intelligent multiple control at hand
Any memory is A-OK!
Get all hands-on with hardware-based overclocking
Maximum OC with confidence with burn proof protection to chipsets and CPU!
The speed you need to pwn
Ever wish that you could have a more expansive CPU? Upgrade your CPU at no additional cost with ROG´s CPU Level Up! Simply pick the processor you wanted to OC to, and the motherboard will do the rest!
One stop performance tuning shop
Friendly reminder on Voltage Settings
Optimal power boost for extreme CPU overclocking!
System Level Energy Saving
Listen with absolute HD
Eliminate background noise while recording
No more shorting pins or moving jumpers
Make connections quick and accurate
The best protection from viruses and spywareMore information >>Click<<
.
Package
กล่องแดงโลหิตสุกรมาแต่ไกล ตามสไตล์มาเธอร์บอร์ดในตระกูล R.O.G.
.
ส่วนด้านหลังก็ยังคงแดง พร้อมอัดแน่นมาด้วยสเป็คต่างๆ ให้ผู้บริโภคได้อ่านก่อนตัดสินใจ
.
อุปกรณ์ต่างๆที่ Bundle มาในกล่อง เพื่อความสมบูรณ์แบบในการใช้งาน
.
Closerlooks at The board
ดั่งเช่นยักษ์ในตะเกียง ออกมาจากกล่องเล็กๆ แต่หน้าตาเข้มหล่อ ดุดันเกินตัว
.
ภาคจ่ายไฟ 8+2เฟส เกินหน้าเกินตามาตรฐานบอร์ดไซด์เล็กไปเลยครับ
.
ตัวซ็อคเก๊ตจะใช้ของแบรนด์ FOXXCON อันโด่งดังครับ
.
DDR3 4แถว Max Supported 16GB กันตามมาตรฐาน
.
ภาคจ่ายไฟแรมแบบ 2เฟส นี่มันบอร์ดเล็กจริงหรือเนี่ย
.
เห็นบอร์ดเล็กๆเช่นนี้ จัดไปครับ SLI+CrossfireX X8+X8 แบบไม่เกรงใจรุ่นใหญ่
.
ปุ่ม START RESET สำหรับผู้ไม่นิยมใช้เคส ขาดไปไม่ได้แน่นอนสำหรับชาว R.O.G.
.
SupremeFX X-Fi ก็มากับเขาด้วย สุโค่ยเวรีมัสช์
.
ซิงค์กิ๊บเก๋สำหรับตัวชิป P55 พร้อมไฟแดงกระพริบวาบ ขณะไฟเลี้ยงเข้าตัวบอร์ด บ่งบอกถึงความแรง
.
SATA2 7Ports มากันเกินพอสำหรับเคสเล็กๆ ส่วนIDEจะไม่มีแล้วนะครับ
.
Back Panel ครบครันทุกความต้องการในยุคปัจจุบัน
.
Test Setup
.
| .SYSTEMS | |
| .CPU | ..Intel® Core™ i5 750 |
| .Motherboard | ..ASUS MAXIMUS III GENE |
| .Memory | ..G.Skill Trident PC12800 CL8D-4GBTD 2GB*2 Dual Channel |
| .Graphic Card | ..Sapphire & ATI HD4890 CrossfireX @ 955/1,150MHz |
| .Harddisk | ..WD AAKS 640GB |
| .CPU Cooler | ..Water Cooling with ambient 25C |
| .Power Supply | ..Silverstone 850W |
| .Operation System | ..Windows Vista Ultimate 32-bit |
เพื่อไม่ให้เป็นการเสียเวลา ลากลุยกันเลยดีกว่าครับ
.
CPU-Z Detail
(Click Screenshot to Validate Link)
.
.
.
.
.
.
.
GPU-Z Detail
.
EVEREST Detail
.
.
ไปลุยทดสอบที่ความเร็ว 4.36GHz 20*218MHz กันแบบม้วนเดียวจบกันที่หน้าถัดไปเลยครับ
.
SuperPI 32M 4Threads
.
(Click Picture to Enlarge)
ผ่านการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 4Threads กันแบบสบายๆครับที่ความเร็วนี้
.
WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,Fritz Chess
& CrystalMark 2004R3
ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้ครับ
.

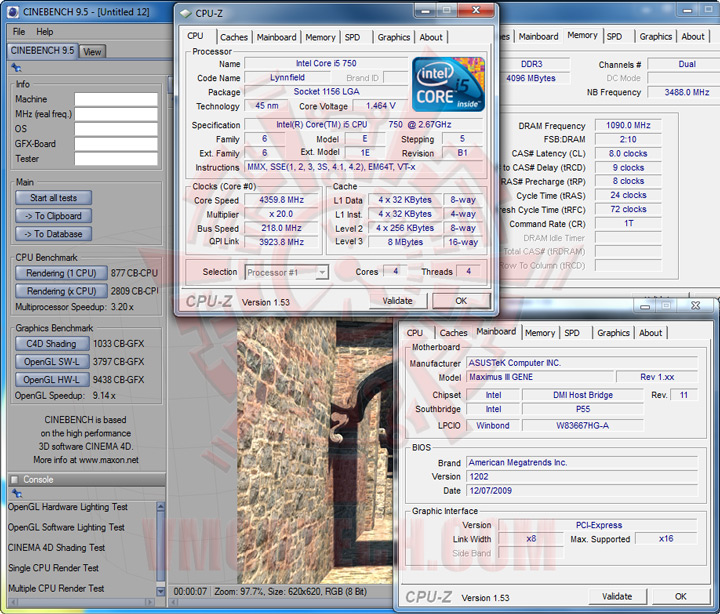

CINEBENCH 9.5
.

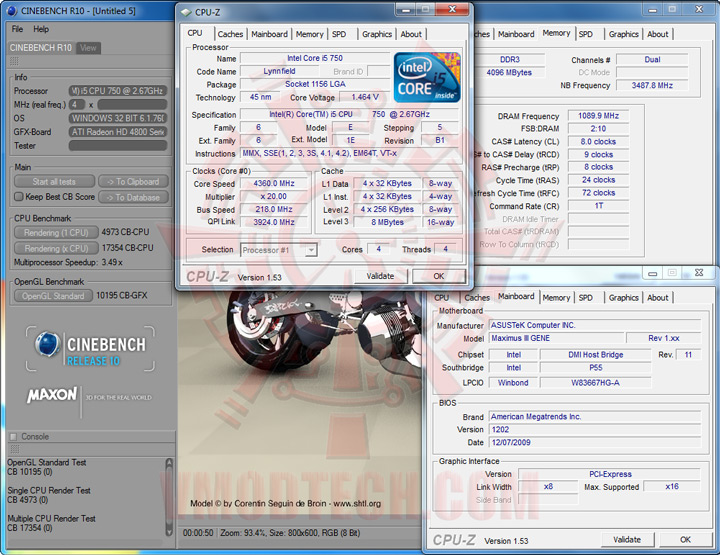

CINEBENCH R10
.

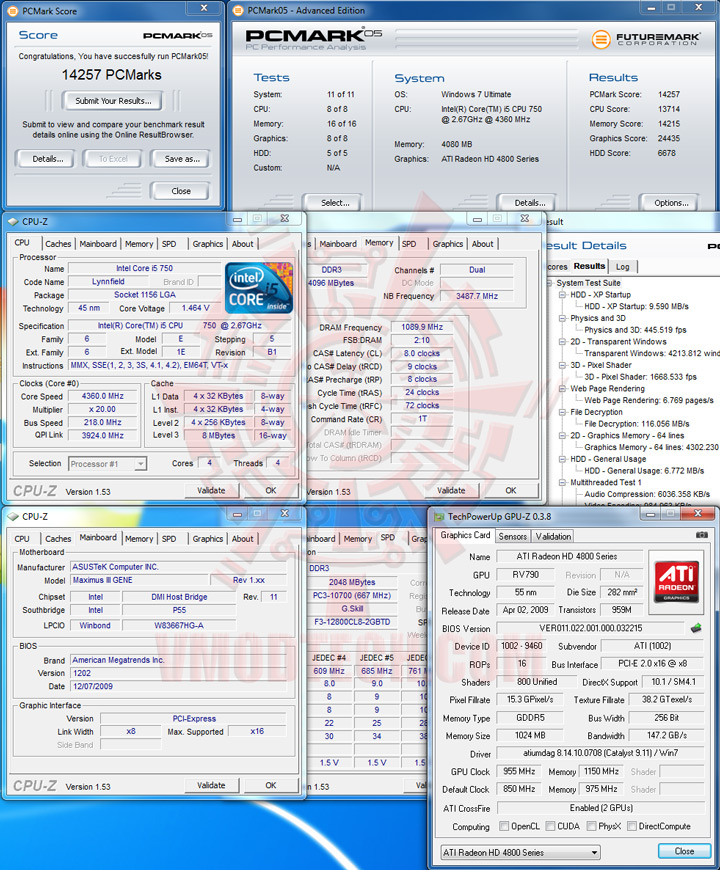

PCMark 05
.

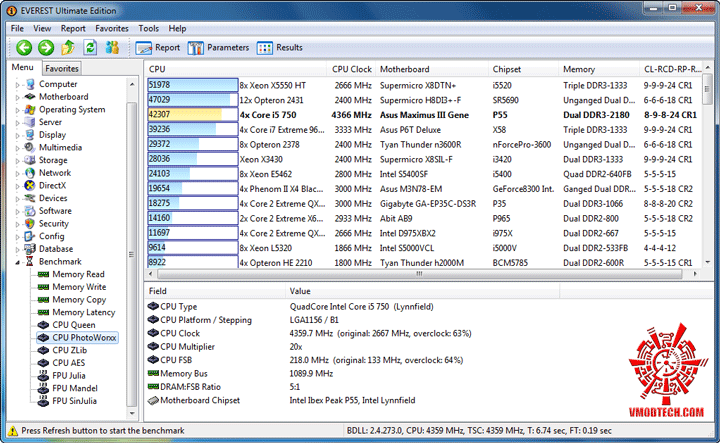

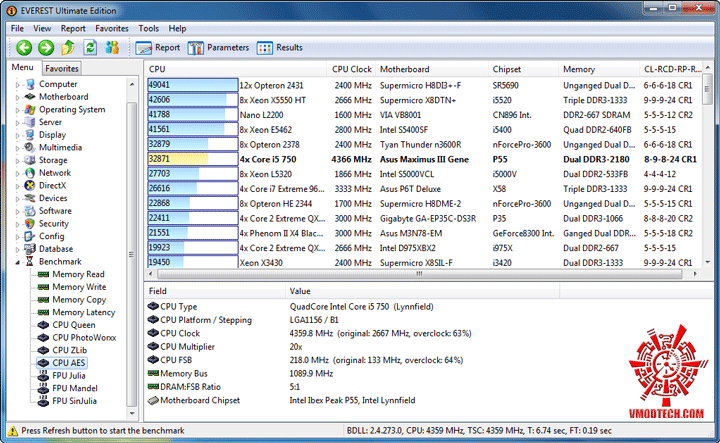

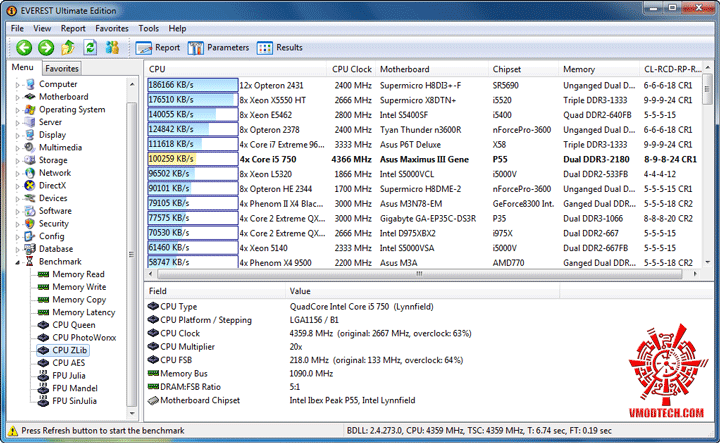

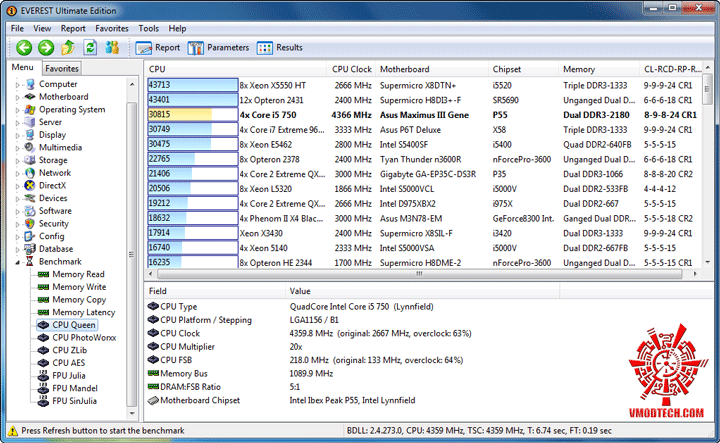

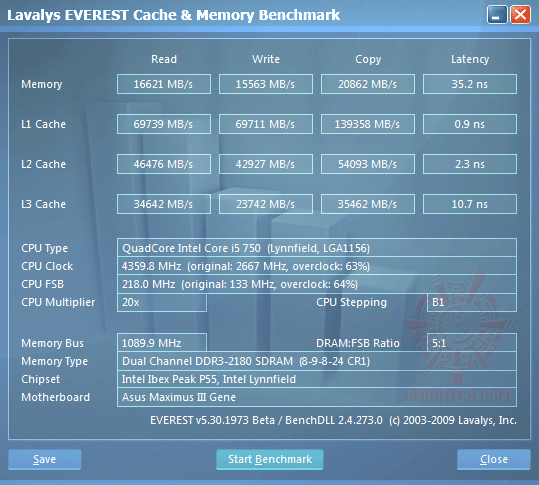

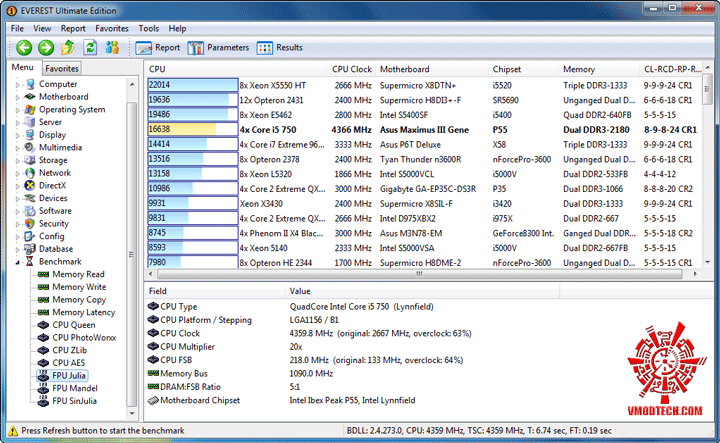

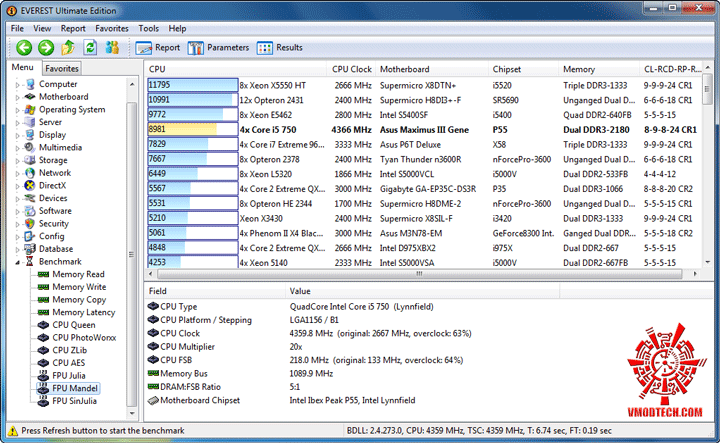

EVEREST Ultimate
.
.
.
.
.
.
.
แรงตามธรรมชาติของ Core i5 ครับ
.

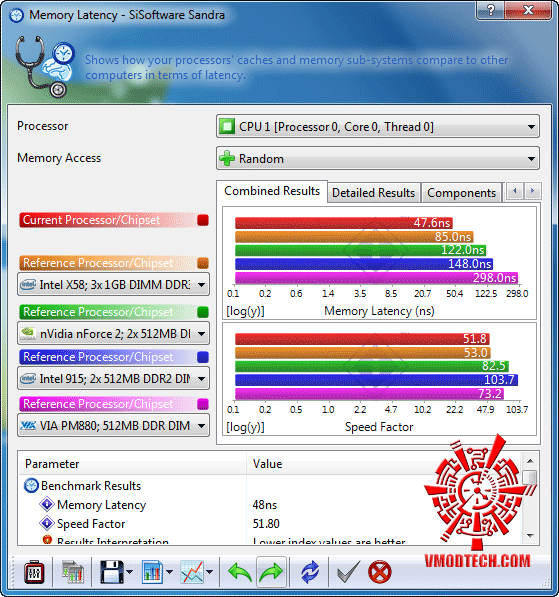

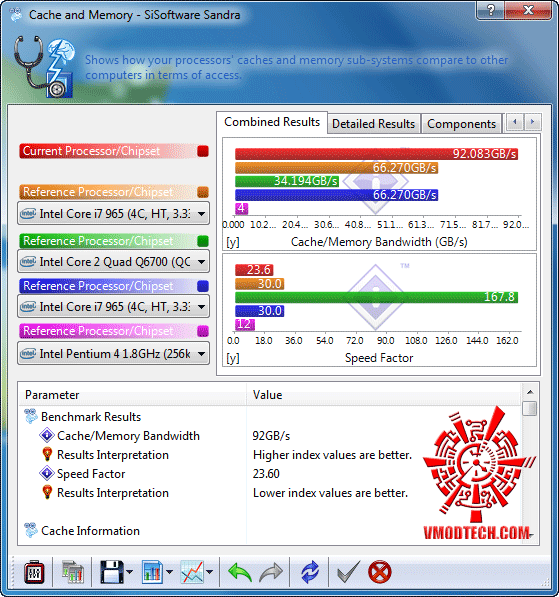

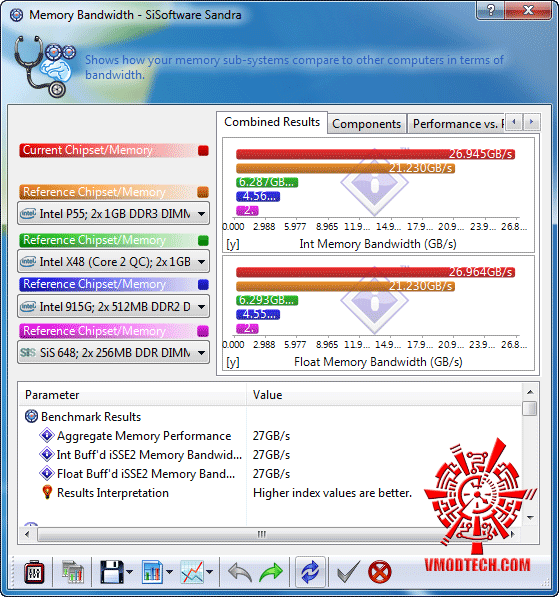

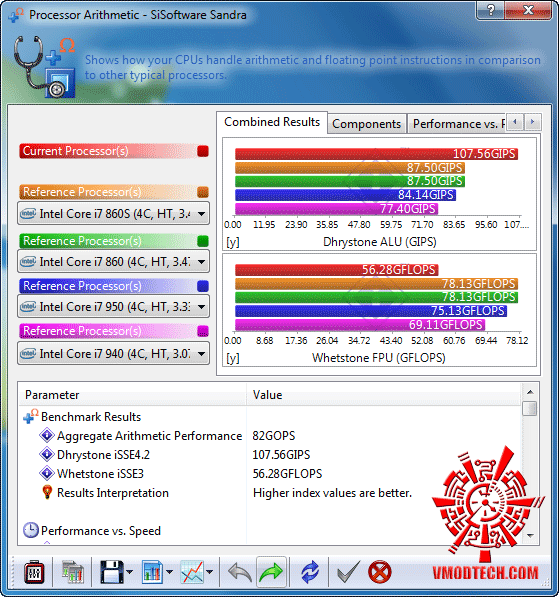

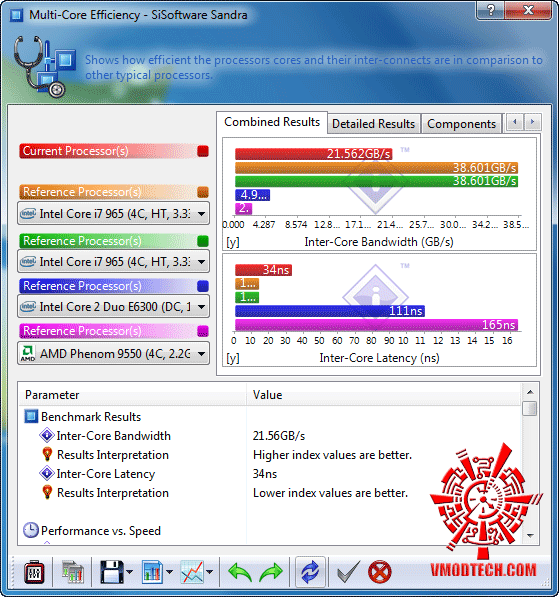

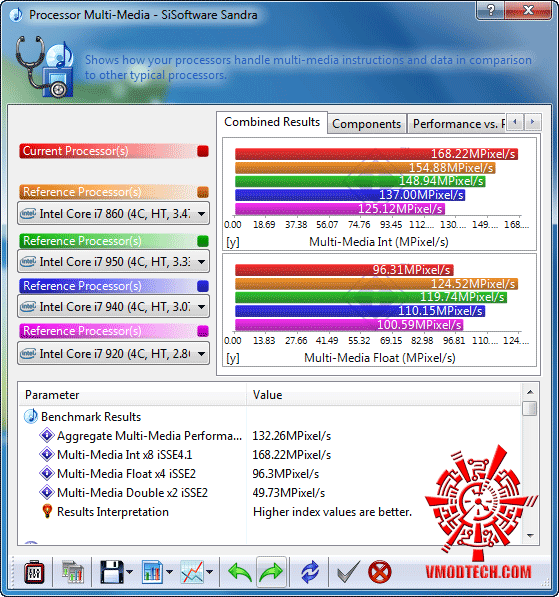

Sisoft Sandra 2010
.
.
.
.
.
.

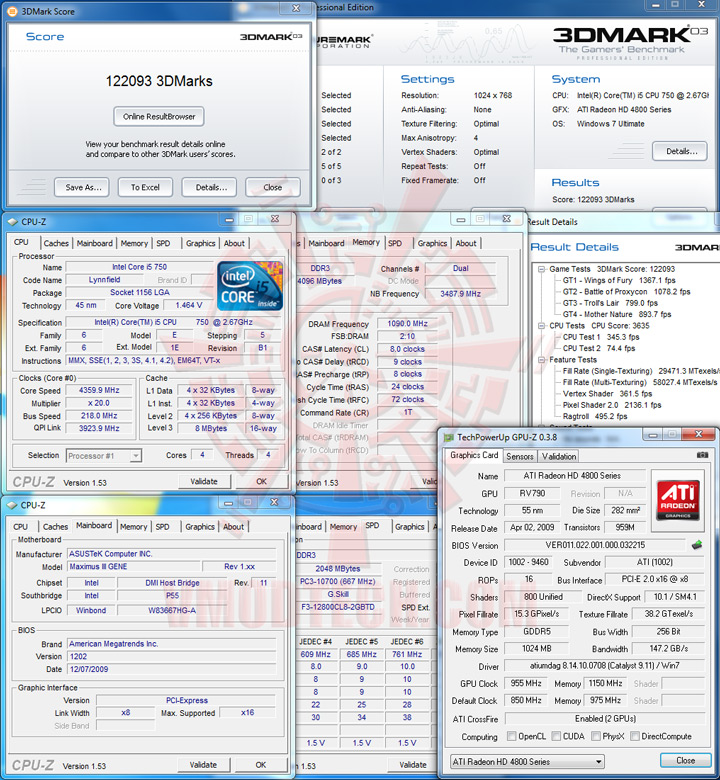

3DMark 03
.

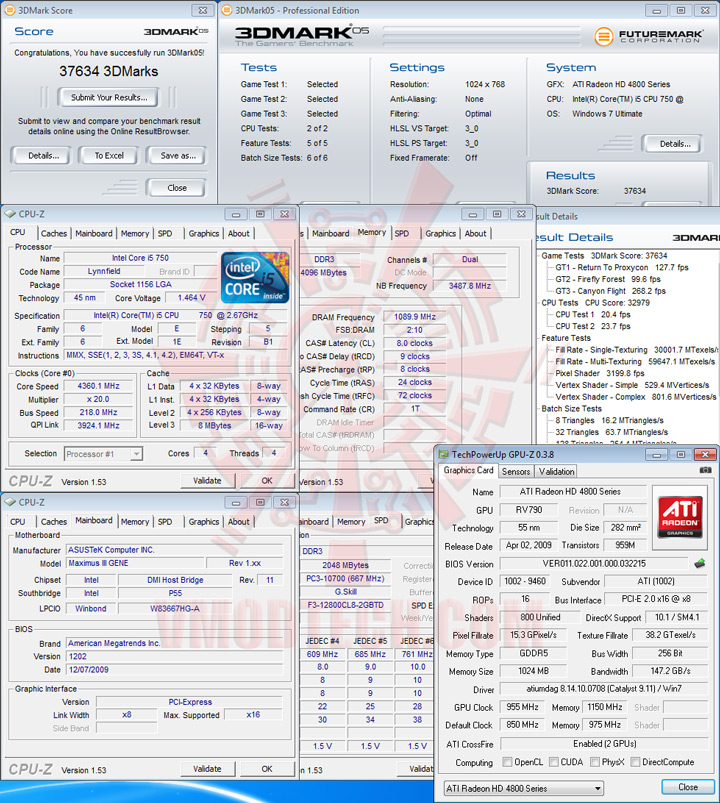

3DMark 05
.
3DMark 06
.

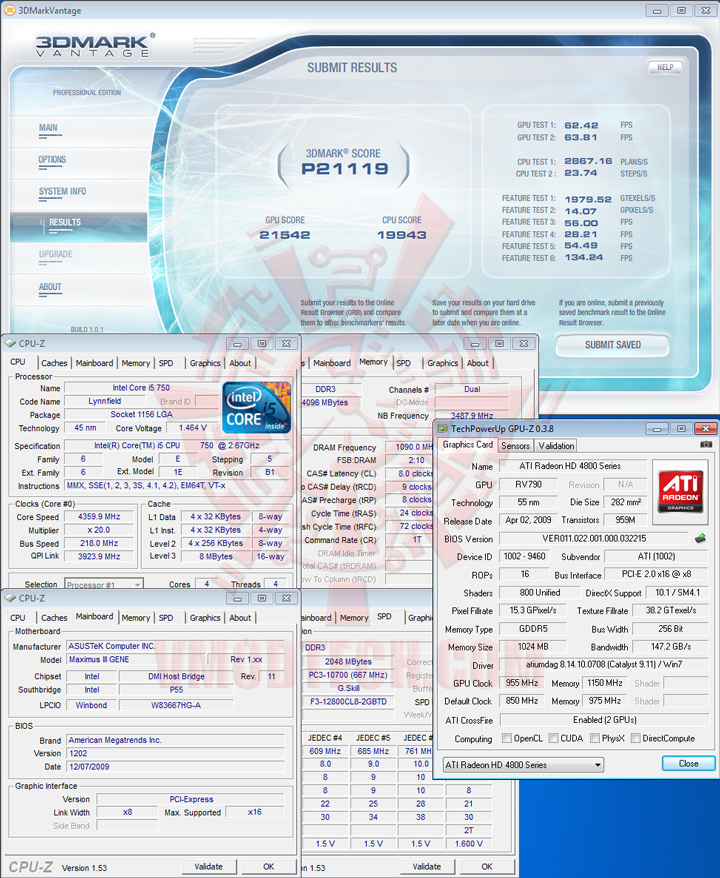

3DMark Vantage
แรงเกินขนาดตัวจริงๆครับบอร์ดตัวนี้
.
Conclusion
…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับสำหรับเมนบอร์ดตัวนี้ ถือว่าแรงใช้ได้ตามแบบฉบับเมนบอร์ดที่ใช้ชิป P55 เลยนะครับ แต่ก็ยังคงอัดสู้กับบอร์ดรุ่นพี่ขนาดใหญ่ๆอย่าง ASUS MAXIMUS III Formula หรือ ASUS SABERTOOTH 55i ยังไม่ได้ แต่ถึงจะแพ้ก็แพ้ไม่มาก แต่ราคาขายกลับถูกกว่ากันเยอะ แถมยังชนะใจสำหรับคนที่ชอบเล่นเคสเล็กๆ โชว์ภายในสวยๆ ใส่การ์ดคู่ ดูแล้วเท่ห์สุดๆดีครับ และสุดท้ายยังเอามาเล่นกับ ASUS OC Station เพื่อเพิ่มความสะดวกง่ายดายในการโอเวอร์คล็อคกันได้ด้วยอีกต่างหาก กับราคาขายที่ประมาณ 7,500บาท ก็ถือว่าเป็นอีกตัวเลือกสำหรับหลายๆคนที่ต้องการความแรงขนาดกระทัดรัดที่ไม่จำเป็นต้องใหญ่โตมโหฬารเหมือนใครนะครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ
.
.
