Motherboard Appearance

กล่องบรรจุ ASUS Prime X299 Edition 30 นั้นจะมีขนาดค่อนไปทางใหญ่ตามขนาดมาเธอร์บอร์ด สีสรรออกแบบให้เป็นไปตามธีมของ Prime Series ด้วยสีขาวตัดกับตัวหนังสือสีทอง รายละเอียดคุณสมบัติต่างๆนั้นก็ได้นำมาแสดงให้ชมกันที่ด้านหลังกล่องครับ

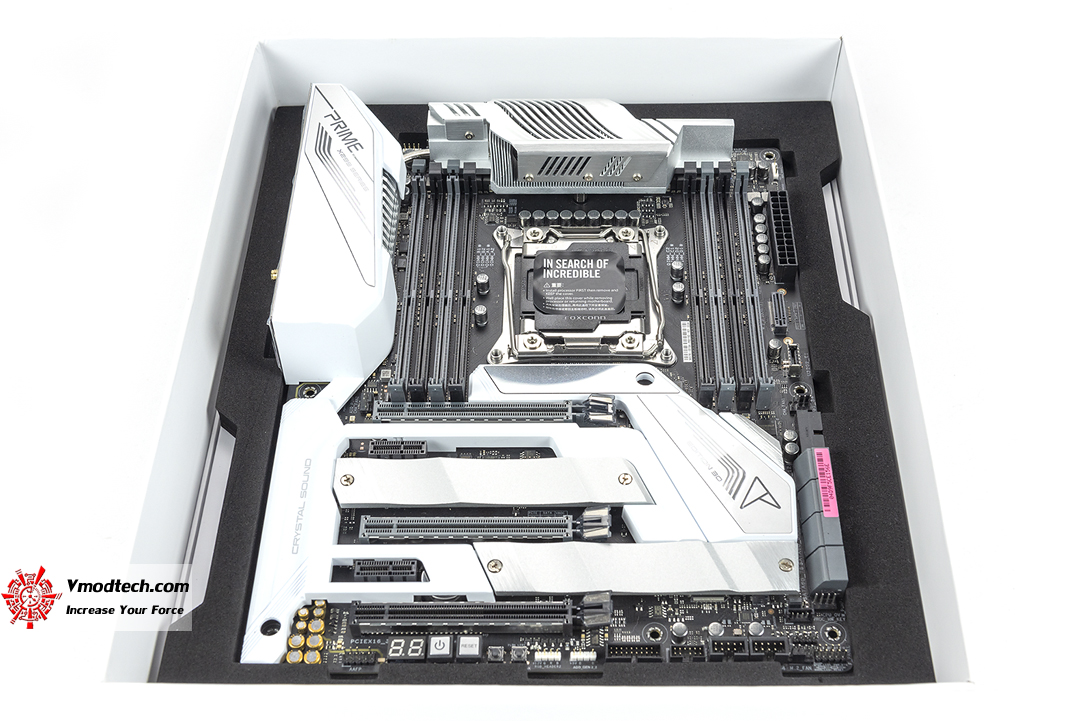

เปิดกล่องมาก็จะพบกับตัวบอร์ดหน้าตาดูดีสุดๆ

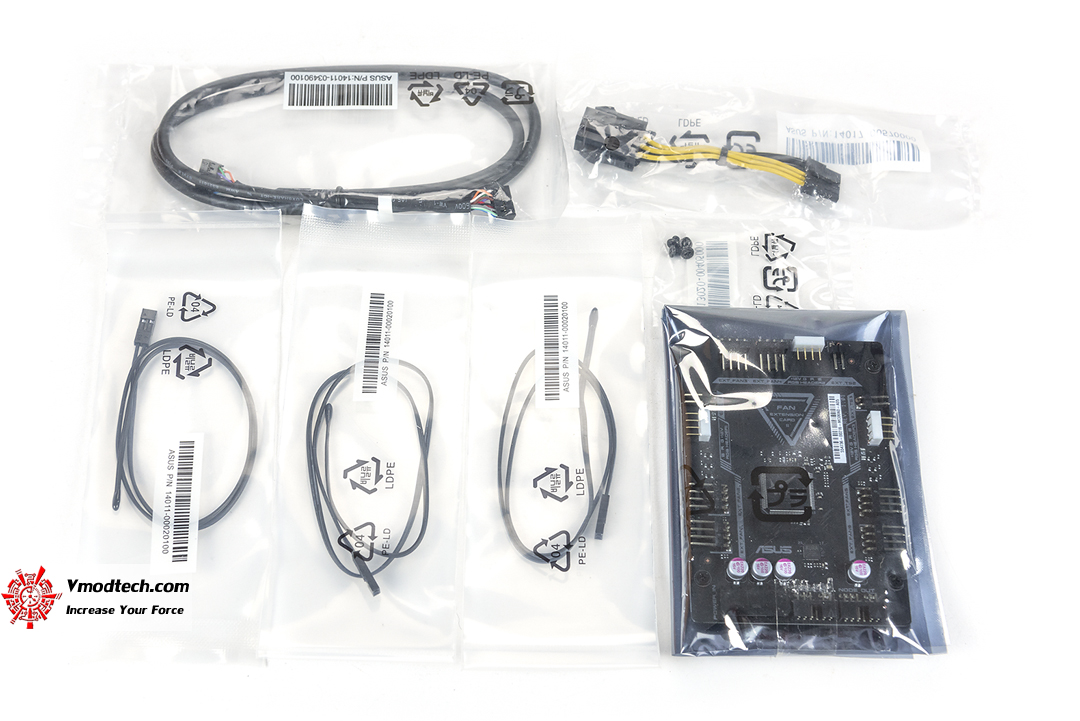

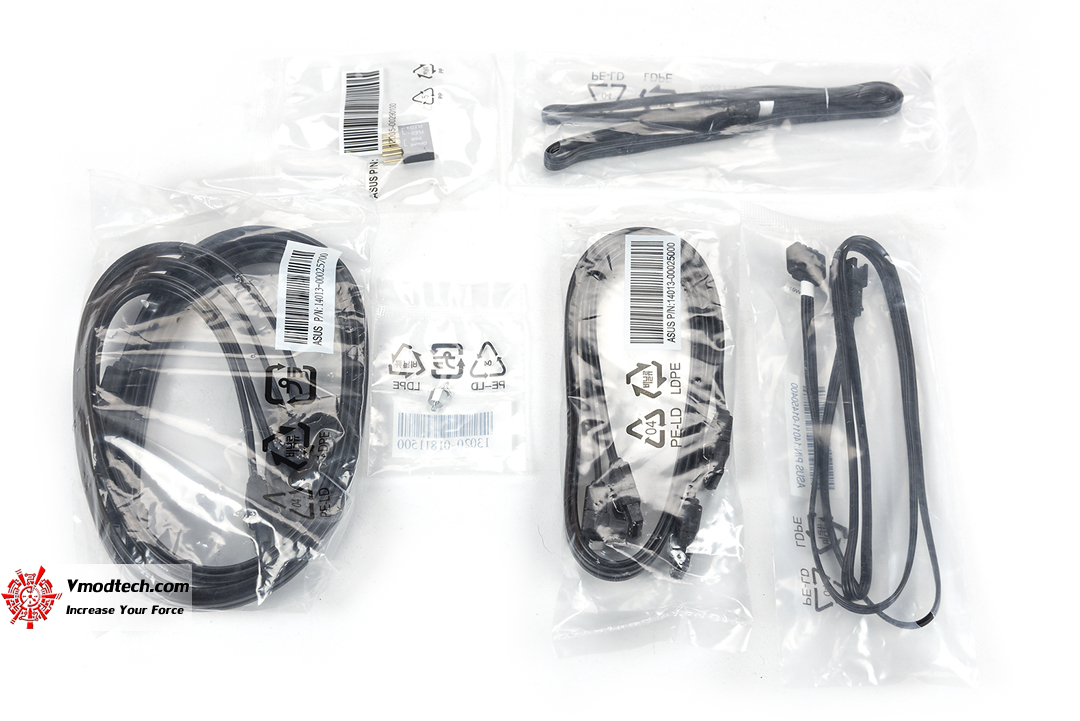

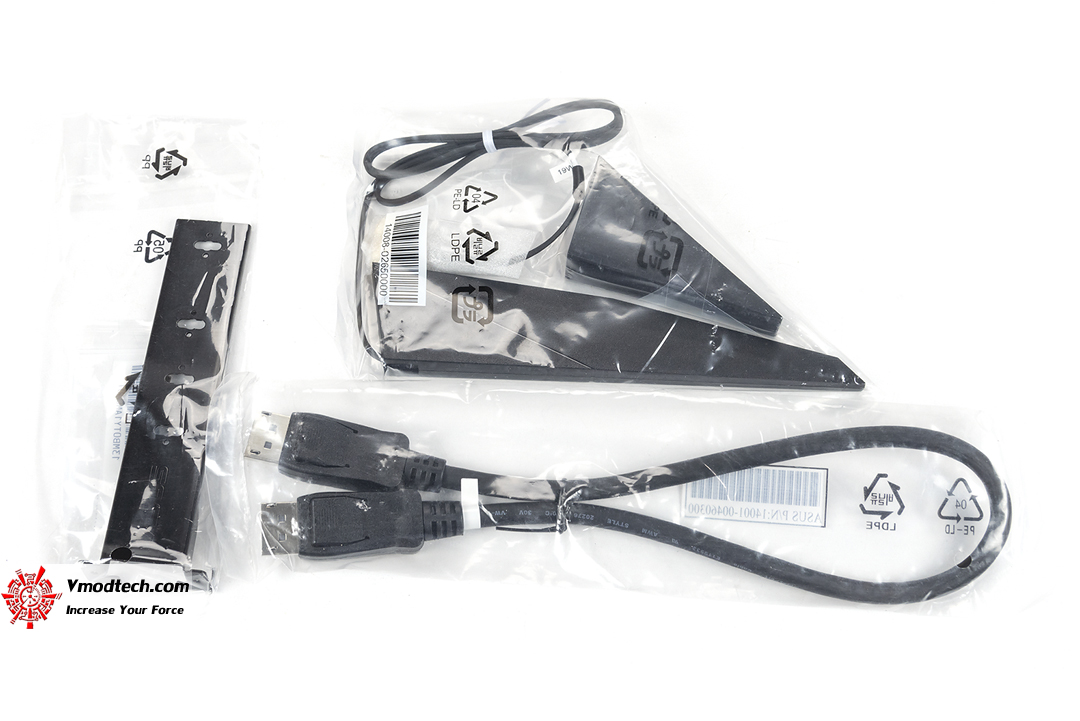

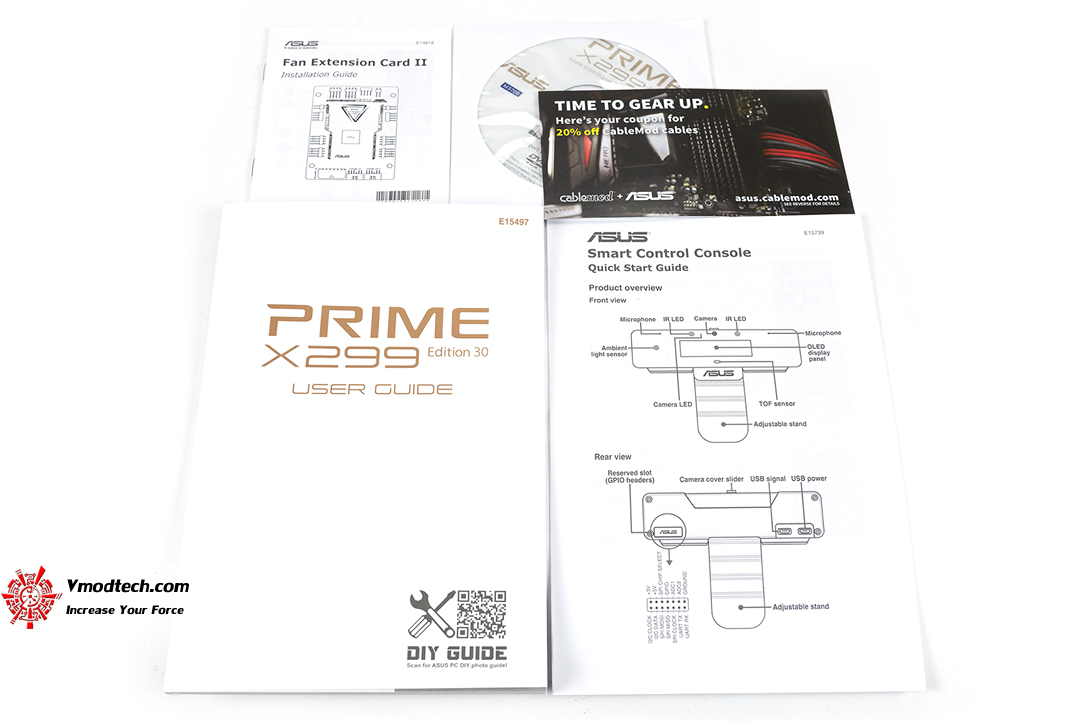

บรรดาสาย และอุปกรณ์ต่างๆรวมถึงคู่มือ แผ่น Driver ที่แถมมาให้ในกล่อง

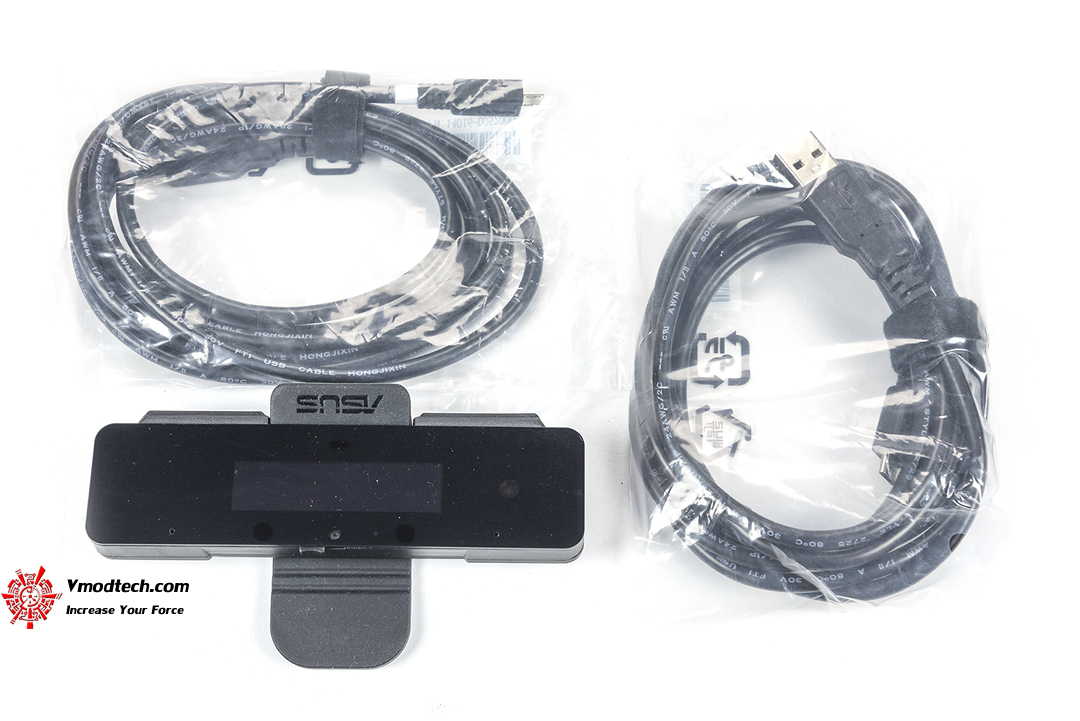

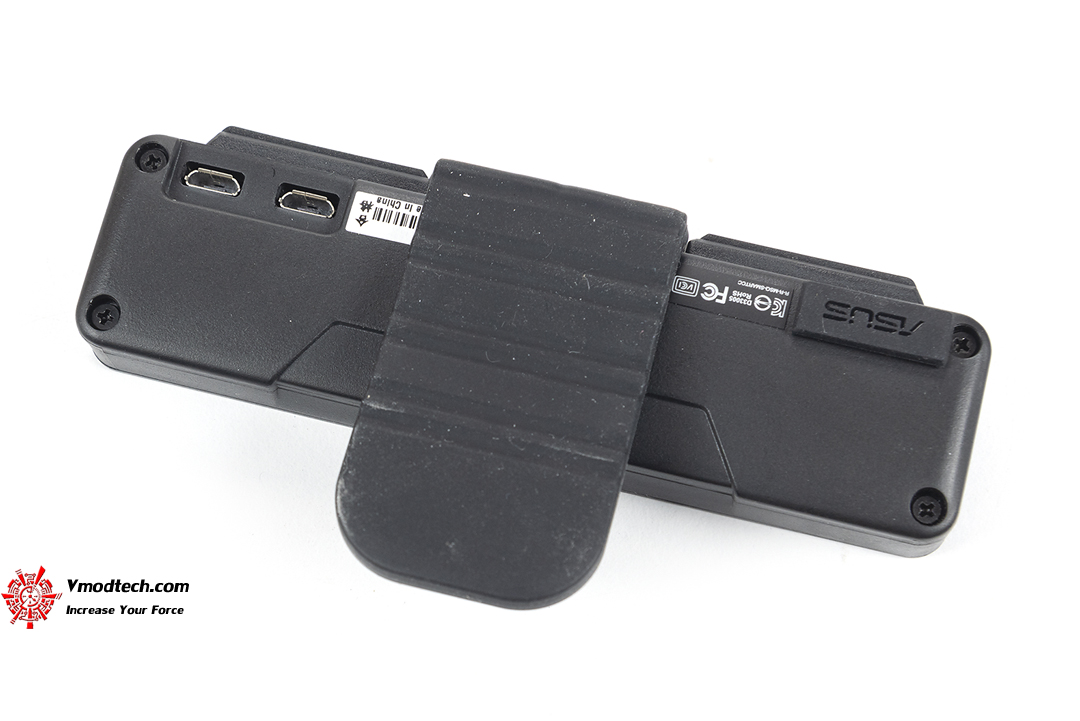

และนี่เป็น Smart control console ที่ต้องการการเชื่อมต่อด้วยสาย USB จำนวนสองเส้นครับ

หน้าตาบอร์ด ROG Strix X299-E Gaming II แบบเต็มๆครับด้วยขนาด ATX ปกติ เลย์เอาท์บนบอร์ดนั้นมาแบบเรียบหรูดูดี สีสรรที่เลือกใช้นั้นก็สวยงามด้วยพื้นดำตัดกับสีบนอุปกรณ์ต่างๆได้อย่างลงตัว

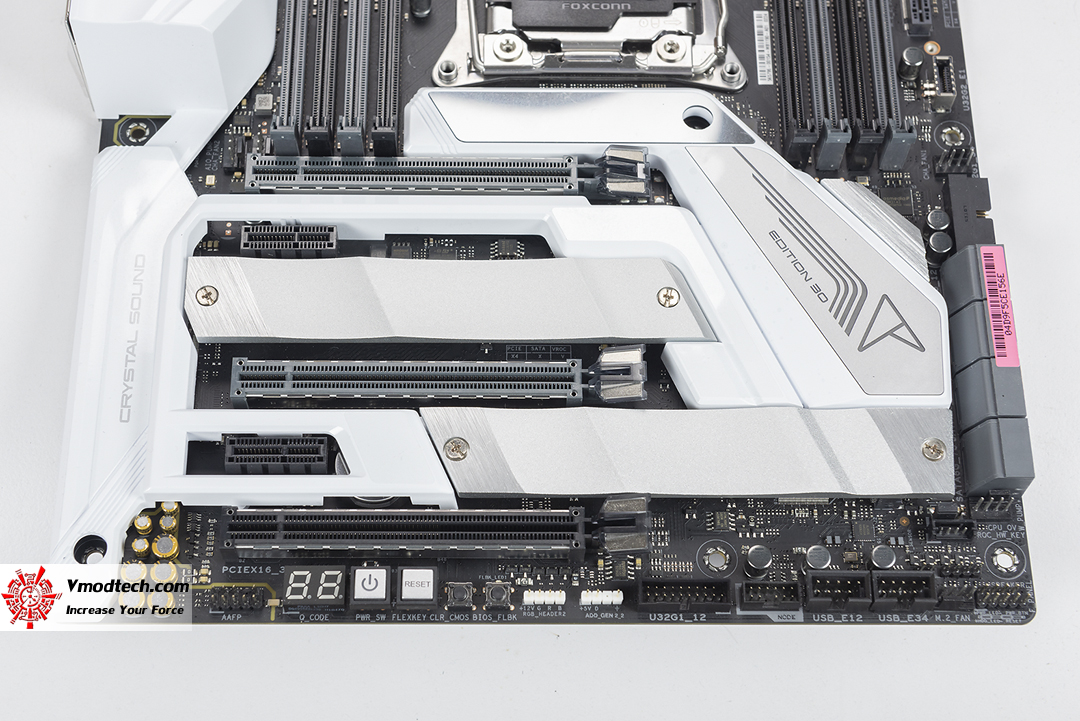

พอร์ทเชื่อมต่อแบบ PCIe 3.0 x16 ที่มีมาให้

48-Lane CPU-
3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)
2 x PCIe 3.0/2.0 x1 *¹
44-Lane CPU-
3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)
2 x PCIe 3.0/2.0 x1 *¹
28-Lane CPU-
2 x PCIe 3.0/2.0 x16 (x16, x16/x8) *²
2 x PCIe 3.0/2.0 x1 *¹

และจากรูปนี้ก็จะเห็นปุ่ม Reset Power และไฟแสดงผล debug code ครับ

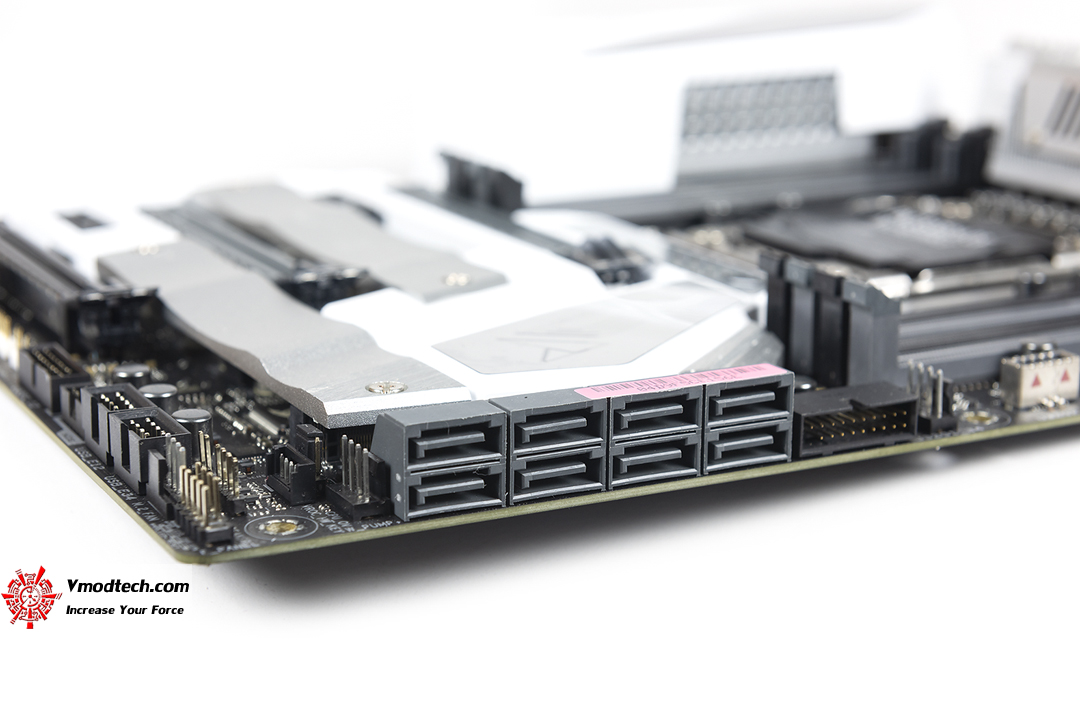

พอร์ทการเชื่อมต่อแบบ SATA III นั้นจะมีมาให้แปดช่องครับ สำหรับ M.2 นั้นจะมีมาให้สามช่อง ซึ่งสองช่องแรกจะวิ่งเข้าชิพเซตซึ่งรองรับเฉพาะกับ M.2 PCIE 3.0 x4 ส่วนอีกช่องจะรองรับทั้ง M.2 SATA และ M.2 PCIE ครับ สำหรับอีกช่องนึงนั้นจะวิ่งไป CPU จะรองรับ PCIe 3.0 x4 ครับ

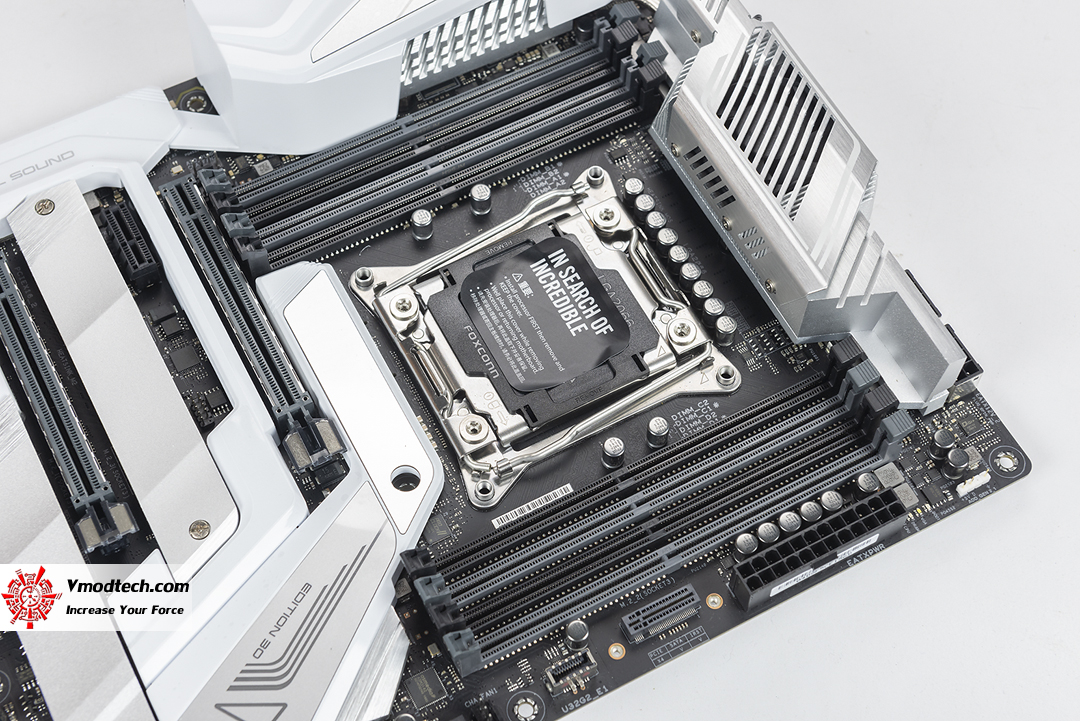

บริเวณโซนกลางซึ่งเป็นโซนของซ๊อกเกตซีพียูและช่องเสียบแรม จะมี LiveDash OLED ที่จะคอยแสดงสถานะการบู๊ตและเมื่อเข้ามายังวินโดว์แล้วก็จะเปลี่ยนมาแสดงความร้อน CPU แรมนั้นรองรับการทำงานตามรายละเอียด้านล่างนี้ครับ

(Intel® Core™ i9 10000 X-Series CPU)

8 x DIMM, Max. 256GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3600(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

(Intel® Core™ i9 9000/7000 and i7 9000 X-Series CPU)

8 x DIMM, Max. 256GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3600(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

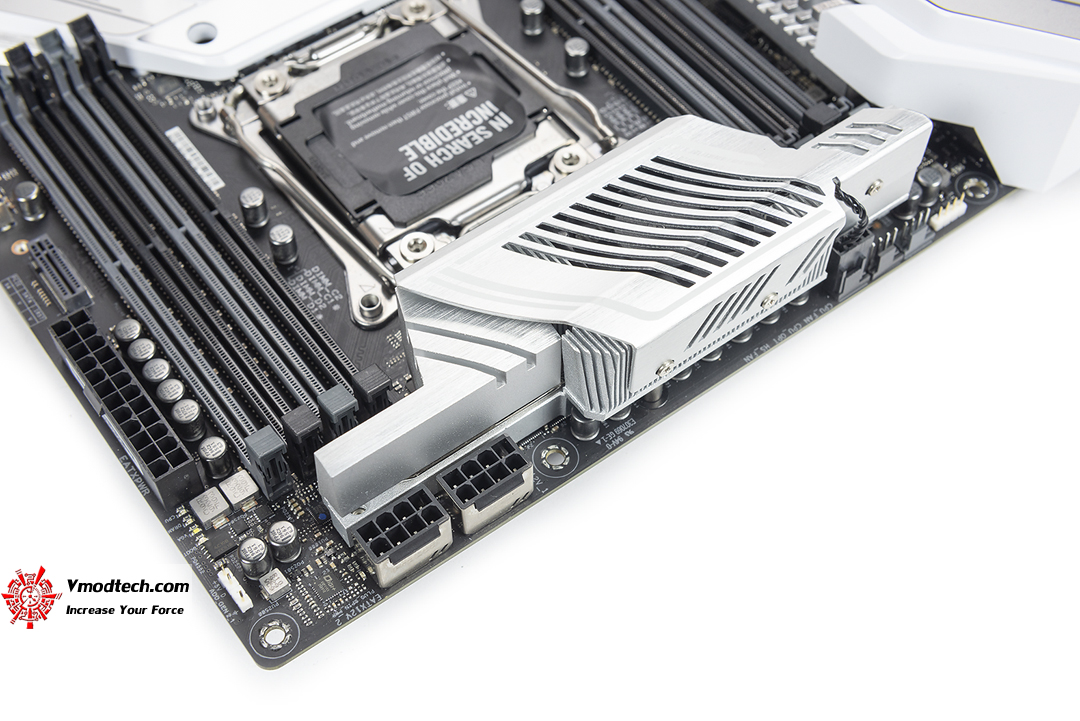

บอร์ดนี้ต้องการไฟเลี้ยง CPU แบบ PCIe แบบ 8 พินจำนวนสองหัว รวมถึงในรูปจะเห็นชุดระบายความร้อนของ VRM ซึ่งภายในนั้นจะมีพัดลมขนาด 40 มม ซึ่งจะเริ่มทำงานเมื่ออุณหภูมินั้นสูงขึ้นเกิน 60 องศาเซลเซียส

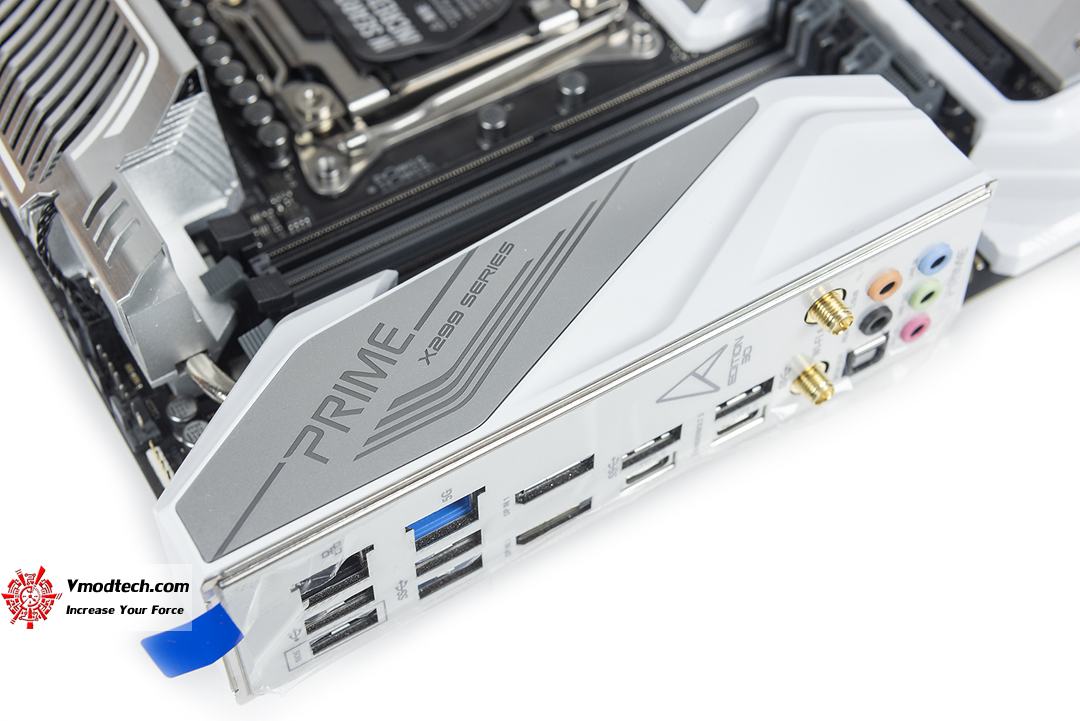

ที่ฝาครอบชุด I/O ด้านหลังจะมีโลโก้ Prime ที่สามารถเรืองแสงได้ด้วยนะครับซึ่งจะสามารถสั่งเปลี่ยนสีเปลี่ยนเอฟเฟกการเรืองแสงได้ด้วย

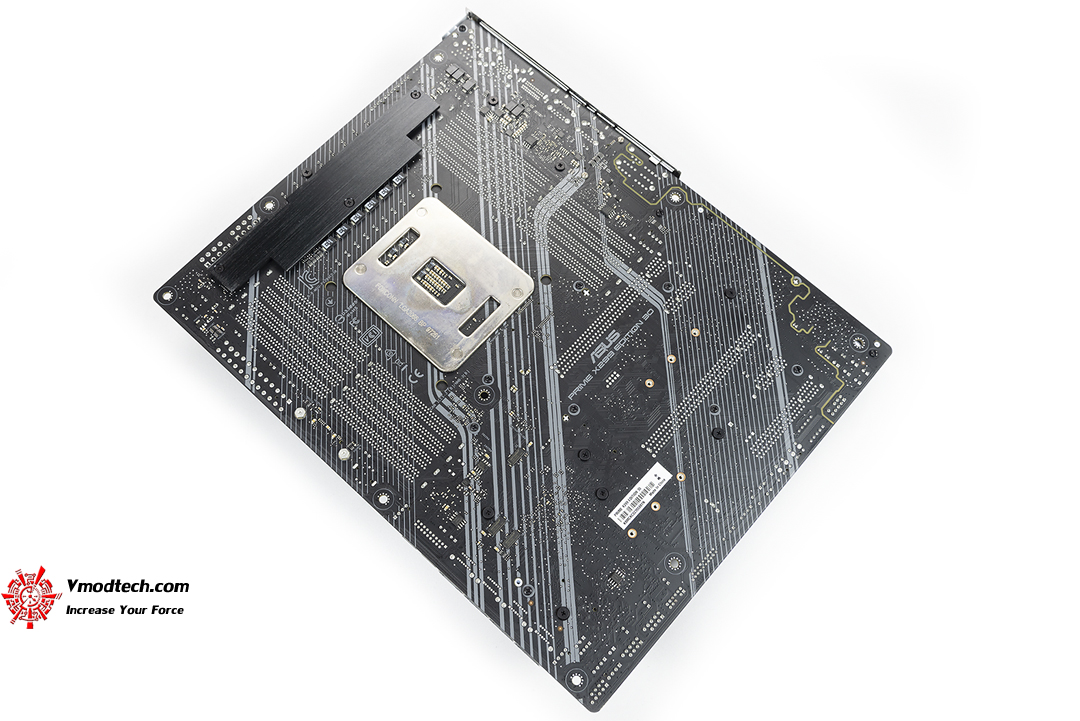

ด้านหลังของบอร์ดก็จะไม่มีฝาครอบมาให้นะ จะมีก็ตรงตรงบริเวณมอสเฟตช่วยบาลานซ์ความร้อนและป้องกันการแอ่นงอด้วย

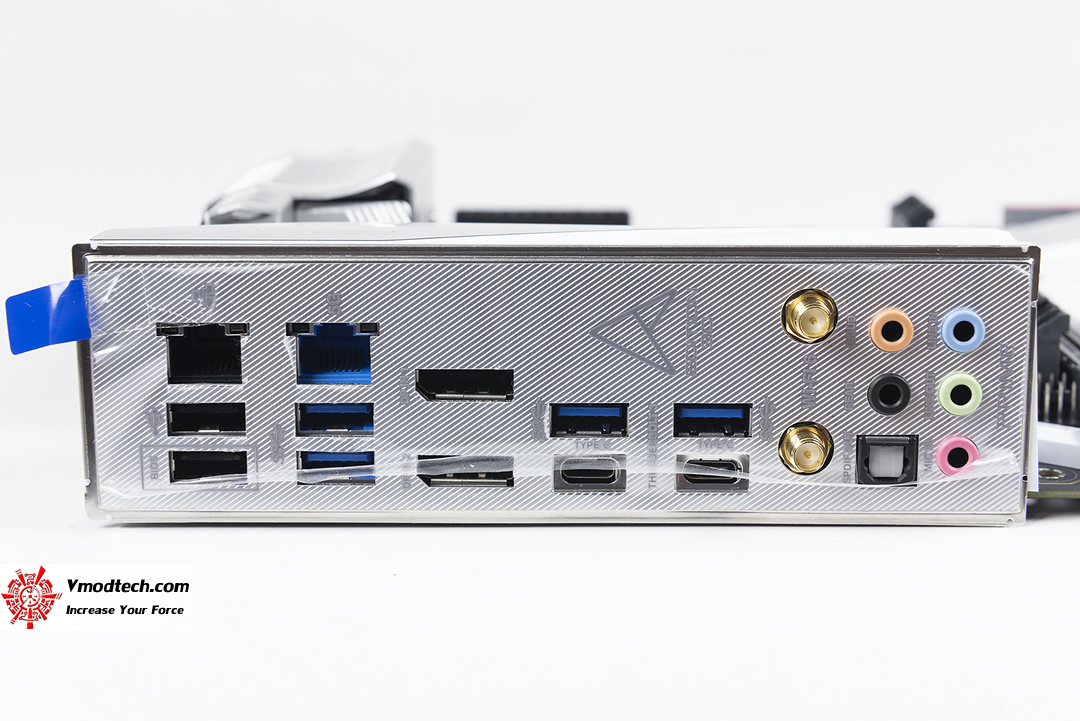

พอร์ทเชื่อมต่อด้านหลังครับ

• 2 x Thunderbolt 3 ports TypeC^™
• 2 x DisplayPort IN ports for Thunderbolt™ 3
• 1 x LAN (RJ45) port(s)
• 4 x USB 3.2 Gen 1
• 2 x USB 2.0 (one port can be switched to USB BIOS FlashBack^™)
• 1 x Optical S/PDIF out
• 5 x Audio jack(s)
• 1 x ASUS Wi-Fi Module
• 1 x AQC-111C 5G LAN port
